Как это работает: горизонтально-оппозитный двигатель Subaru

Как это работает:горизонтально-оппозитные двигатели Subaru

Марка Subaru уже давно имеет стойкие ассоциации с успехами в автоспорте. А где спорт, там и приверженность к инновациям. Хотя в случае с «Созвездием плеяд» первичными как раз были те самые инновации. И первое техническое решение, которое мы вспоминаем, говоря о Subaru, – это горизонтально-оппозитный двигатель

текст: Станислав Шустицкий  /  фото: Subaru  /  04.10.2017

Нет, японская компания Subaru, ныне входящая в крупное подразделение Subaru Corporation, не стояла у истоков создания поистине революционной горизонтально-оппозитной компоновки двигателя внутреннего сгорания. Но важно не только придумать решение, но и правильно и в нужное время воплотить его в жизнь. При всех своих преимуществах горизонтально-оппозитный двигатель сложен в производстве, а его доработка к конкретным запросам требовала как новых инженерных решений, так и соответствующих затрат. В 1960-х годах ответственным за разработку первого японского горизонтально-оппозитного двигателя, предназначенного для массового производства, в Subaru был Шинроку Момосе, девизом которого было: «Не узнаешь, если не попробуешь». К тому же у Момосе имелся определенный карт-бланш: именно он отвечал за принятие всех важных инженерных решений. Результат не замедлил сказаться: в 1966 году автомобиль Subaru 1000 был оснащен горизонтально-оппозитным двигателем ЕА 52 объемом 977 см3. Главным посылом для развития такой компоновки моторов стала возможность их надежной работы при высоких оборотах коленчатого вала. Кроме того, благодаря своей компактности эти моторы отлично подходили для переднеприводных автомобилей того времени.

В 1989 году у Subaru появилось новое поколение двигателей — EJ, которыми комплектовалась модель Legacy. И этим же годом можно датировать начало славной спортивной истории Subaru. Впечатляющим было и ее продолжение: в 1995 году Колин Макрей, выступая за рулем Subaru Impreza 555, стал чемпионом мира по ралли, а Subaru World Rally Team завоевала чемпионский титул в командном зачете. В 1996 и 1997 годах команда SWRT также была лучшей в чемпионате мира. Что же касается двигателя Subaru второго поколения в «гражданском» исполнении, то с 1989 по 2010 год этими моторами были укомплектованы более семи с половиной миллионов автомобилей, а в 2008 году двигатель EJ 257 заслужил титул «Двигатель года». Тогда же наградой был отмечен и первый дизельный горизонтально-оппозитный двигатель Subaru. А в 2010 году компания представила третье поколение (FB) своего «фирменного» горизонтально-оппозитного двигателя.

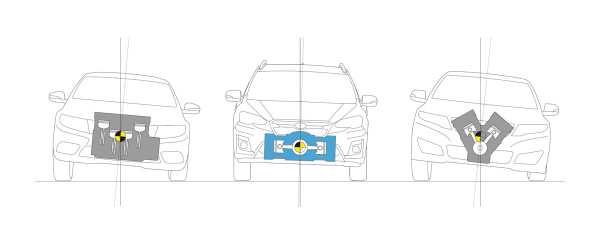

Компоновка двигателей под капотом. Слева — рядный двигатель, в центре — горизонтальнооппозитный, справа — V-образный

В чем же его достоинства? Первое преимущество горизонтально-оппозитного двигателя перед его рядными и V-образными собратьями — компактность. Такая конструкция и расположение двигателя дают больше свободы инженерам для работы с передней подвеской, в том числе — позволяют использовать полноценный подрамник, что делает всю конструкцию подвески жестче, исключая деформации кузова при нагрузке. И вместе с тем, данная конструкция двигателя позволяет понизить центр тяжести вследствие его небольшой высоты. А чем он ниже, тем меньше момент инерции относительно продольной оси автомобиля, да и крены у автомобиля с низким центром тяжести меньше. Не случайно хорошая управляемость всегда являлась одной из визитных карточек автомобилей Subaru. И здесь опять сами собой напрашиваются ассоциации со спортом…

Горизонтально-оппозитный двигатель Subaru в подкапотном пространстве модели Forester

Преимущество номер два: низкий уровень вибрации. Это весьма важно, поскольку такое качество напрямую влияет и на долговечность двигателя, и на его экономичность. Работа находящихся друг против друга поршней в горизонтально расположенных цилиндрах напоминает удары боксера (отсюда и название двигателя — Boxer): навстречу, затем в противоположных направлениях. Исходя из особенностей компоновки горизонтально-оппозитного двигателя расстояние между цилиндрами (в сравнении с аналогичными по числу цилиндров рядными и V-образными моторами) у него меньше, что позволяет сделать коленчатый вал более коротким. Это экономит вес, снижает инерционные массы и нагрузки на вал. А так как уровень вибрации горизонтально-оппозитного двигателя невысок, то и противовесы, необходимые для балансировки коленвала во время работы двигателя, требуются меньшей массы, нежели в рядном или V-образном двигателе. Естественно, в первом случае механические потери при вращении более легкой конструкции меньше, что позволяет, во-первых, экономить топливо, во-вторых, ускорить отклик двигателя на действия водителя.

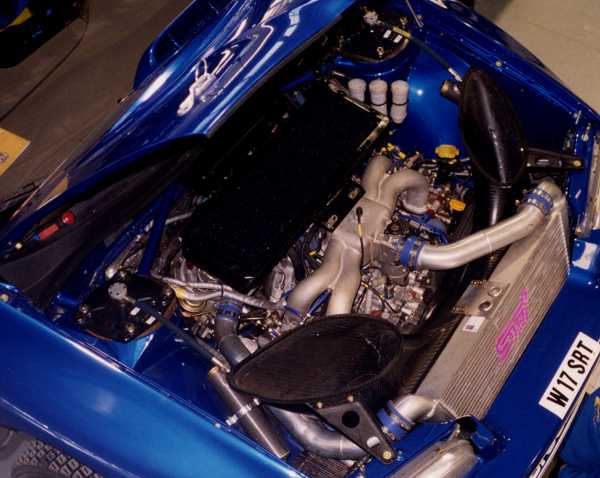

Чемпионат мира по ралли 2000 года. Двигатель раллийной Subaru Impreza WRC

Еще один плюс горизонтально-оппозитного двигателя Subaru непосредственно связан с тем, о чем уже говорилось, и заключается в конструктивном решении кривошипно-шатунного механизма. Во-первых, каждый поршень с шатуном крепится на отдельной шейке коленчатого вала. Во-вторых, коленчатый вал, расположенный между двумя жесткими блоками цилиндров, сохраняет равномерность вращения при высоких частотах. Все это позволяет создавать двигатели, отлично работающие при высоких оборотах, причем отнюдь не в ущерб ресурсу. И это последнее не менее важно, чем все вышесказанное: двигатели Subaru всегда занимали высокое место в рейтинге моторов-миллионников.

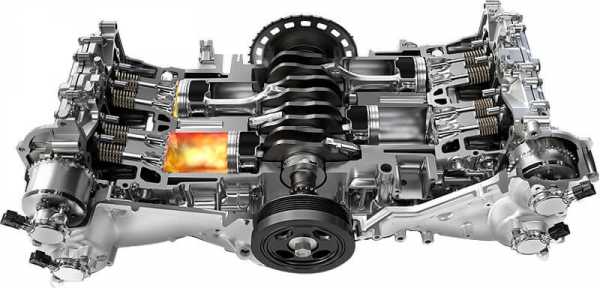

Горизонтально-оппозитный двигатель новой Subaru XV

5koleso.ru

Оппозитный двигатель принцип работы и его плюсы

Один из интереснейших двигателей внутреннего сгорания: оппозитный двигатель принцип работы, его конструктивные особенности, преимущества и недостатки.

Оппозитный двигатель представляет собой конструкцию с двумя рядами цилиндров горизонтально-расположенных относительно друг друга.

Историческая справка

Пальму первенства разработок такого типа двигателей несет автомобильный концерн Volkswagen. Его разработка была закончена в далеком 1938 году и установлен он был на самый легендарный в мире, народный автомобиль Фольксваген Жук (Volkswagen Käfer).

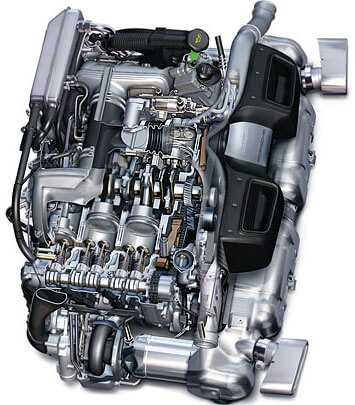

Фольксваген и в настоящее время ставит оппозитный двигатель на престижные автомобили Porsche 997

В сороковых годах прошлого века японский концерн Субару (SUBARU) тоже разрабатывал оппозитную конструкцию двигателя. Он тоже продвинулся в своих разработках и на сегодняшний день комплектует такими движками целый модельный ряд.

Разрабатывая такую конструкцию, инженеры стремились снизить центр тяжести автомобиля, добиваясь таким способом большей устойчивости.

Особенности оппозитного двигателя

Главная особенность, это расположение двух рядов цилиндров, строго в одной плоскости, под углом 180 градусов относительно друг друга.

Оппозитных двигателей несколько видов:

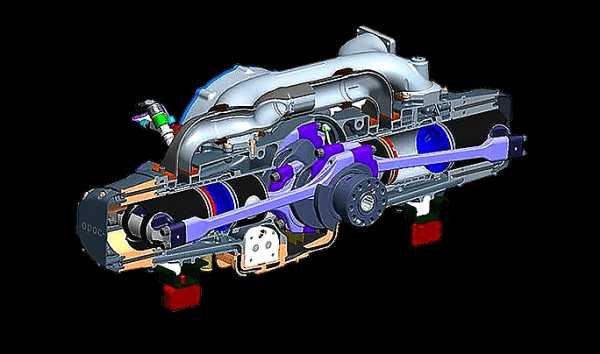

  • ОРОС — Opposed Piston Opposed Cylinder в переводе Противоположный поршневой цилиндр. Идея такой конструкции предполагает движение поршней навстречу друг другу, находясь в одном цилиндре;

  • Boxer – Боксер. Классическая современного оппозитного двигателя. Поршни как бы боксеры на ринге, попеременно машут кулаками, то один, то другой. Один в верхней мертвой точке, другой в нижней мертвой точке и всегда равноудалены друг от друга;

  • 5ТДФ. Это уже отечественная разработка. Этот оппозитный двигатель был сделан для танков Т-64 и Т-72. Конструкция его особенная, он двухтактный, имеет два коленвала и поршня движутся навстречу друг другу.



Оппозитный двигатель преимущества:

  • Первое и самое главное преимущество, это почти нет вибрации. Движение поршней в разные стороны максимально уравновешивают силы, возникающие при смене вектора движения поршней. Это влияет не только на комфорт, но и на ресурс работы такого двигателя;
  • Ресурс. Именно такая компоновка расположения цилиндров дает удивительно высокий ресурс оппозитного двигателя. Они выхаживают свыше 500 тыс. км. Очень много можно встретить автомобилей SUBARU с пробегом до 900 тыс. км. без капитального ремонта;
  • Центр тяжести. Это очень нравится конструкторам спортивных автомобилей. Низкий центр тяжести естественно придает больше устойчивости и крайне полезен для гонок, хотя и у серийных автомобилей такое преимущество ценится не меньше;
  • Больше места под капотом. Хотя это компенсируется неудобством того, что с боков надо место освобождать, чтобы скомпоновать его, не сильно расширяя капот и переднюю подвеску.

Оппозитный двигатель недостатки:

  • Высокая стоимость обслуживания. Даже свечи зажигания невозможно заменить в домашних условиях. Если говорить о самой распространенной марке оппозитников – Субару, то среди её разнообразных моторов практически нет взаимозаменяемости деталей;
  • Очень сложный капитальный ремонт. Ввиду необычности и оригинальности конструкции, ремонт осуществляется только в специализированных мастерских, которых не так много;
  • Большой расход моторного масла, что связано с конструкцией оппозитника. И конечно быстрее засоряется картер, ввиду большого прогона масла по двигателю.



auto-ru.ru

Оппозитный двигатель, недостатки, плюсы и минусы, принцип работы + ВИДЕО

Появление первых оппозитных двигателей с горизонтальным расположением поршневой системы в свое время решило многие проблемы.

После появления первых двигателей внутреннего сгорания великие умы человечества не оставляли затею усовершенствовать имеющуюся конструкцию.

Основной задачей было уменьшение размеров, более компактное расположение и повышение устойчивости автомобиля.

Оппозитный двигатель решил многие из перечисленных выше проблем, но не до конца.

История

Первоначально оппозитные двигатели использовались исключительно на военной технике и в гражданском автомобилестроении большим спросом не пользовались.

Единственные, кто заинтересовались данным типом мотора – разработчики Фольцваген, которые с 1938 года начали устанавливать его на автомобили «Жук».

Почти за 65 лет было выпущено около 22 миллионов таких автомобилей.

Со временем установкой таких моторов занялись и разработчики компании Порше. Так, оппозитные моторы появились на Porsche 987 Boxster и сериях GT.

С 1963 года к «клубу любителей» подключился японский бренд Субару, для которых данный вид двигателей стал приоритетным.

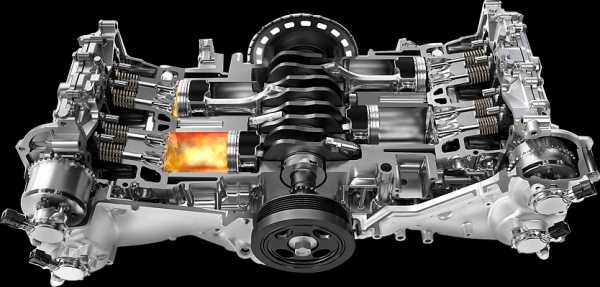

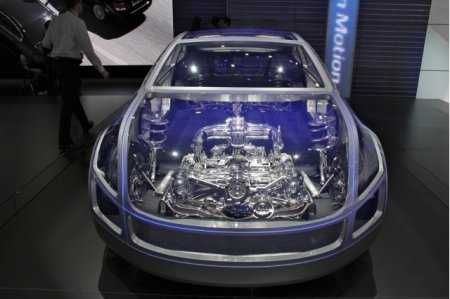

На фото оппозитный двигатель субару.

Основные типы

Сегодня существует два основных типа оппозитных двигателей.

ОРОС.

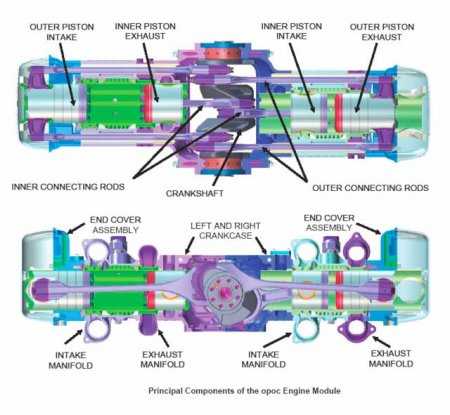

ОРОС – уникальный в своем роде мотор. Его особенность заключается в том, что поршни не просто горизонтально расположены – они двигаются асинхронно друг другу.

Благодаря этому конструкция существенно упрощается – отпадает необходимость использовать систему клапанов и ГБЦ.

В итоге двигатель теряет в массе и общем объеме вредных выбросов. Что касается типа «ОРОС» на бензине и дизельном топливе, то в первом случае топливная смесь попадает в мотор с помощью карбюратора, а ВТО втором – напрямую в камеру.

Тип двигателя «Боксер»

Боксер – второй тип оппозитного двигателя, который по принципу действия очень похож на V-образный.

Особенность такого мотора – синхронное перемещение поршневых групп через каждые 1/2 оборота коленвала.

Число цилиндров может различаться – от 4 до 12. Наибольшей популярностью пользуются 6-ти цилиндровые оппозитные моторы, которые отличаются минимальным уровнем вибрации.

Преимущества

После краткого рассмотрения конструктивных особенностей оппозитника, хотелось бы подвести итого по поводу его плюсов.

Их несколько:

  1. Благодаря низкому расположению узла можно говорить о существенном снижении центра тяжести. Как следствие, управляемость автомобиля и его устойчивость на дороге (даже при большой скорости) увеличивается в разы.
  2. Оппозитник находится практически на одном уровне с трансмиссией, поэтому передача мощности от узла к узлу происходит с максимальной эффективностью.
  3. Данный вид мотора хорош практически полным отсутствием вибраций во время движения. Поршневые группы, развернутые на 180 градусов друг относительно друга, отлично сбалансированы и великолепно гасят лишнюю энергию. Как следствие, двигатель работает плавно и без лишних рывков.
  4. Оппозитный двигатель отлично сбалансирован, поэтому всегда есть возможность установить коленчатый вал на трех подшипниках (в обычных моторах их целых пять). Благодаря этой особенности, вес и длина мотора существенно уменьшаются.
  5. Что касается пассивной безопасности во время движения, то у данного типа моторов практически нет конкурентов. В случае лобового удара с движущимся навстречу транспортным средством двигатель не будет входить в салон, а просто выпадет вниз. Такая особенность уже спасла не один десяток жизней.
  6. Оппозитный мотор при правильной эксплуатации имеет огромный ресурс – до миллиона километров. Главное – своевременно производить замену масла и прочих расходников.

Недостатки

Если бы в данном виде у двигателя были одни преимущества, то он бы устанавливался на всех автомобилях.

К сожалению, есть ряд минусов, которые добавляют «ложку дегтя»:

  1. Главный недостаток – сложность выполнения ремонтных работ. Из-за горизонтального расположения подлезть к двигателю просто нереально. Зачастую приходится снимать весь узел, чтобы провести небольшие ремонтные работы.
  2. Практика эксплуатации показала, что из-за горизонтального расположения двигателя гильзы цилиндра истираются неравномерно. Из-за этого уже через некоторое время эксплуатации двигатель начинает «есть масло».
  3. При выпуске данного двигателя планировалось сэкономить место под капотом, но по факту получилось наоборот – оппозитник занимает много больше пространства. Просто и того, что расположен он немного ниже.
  4. Из-за сложности конструкции очень сложно найти специалиста, готового взяться за серьезный ремонт. Если же и получается это сделать, то необходимо быть готовому к существенным затратам.

Особенности применения сегодня

Как мы уже упоминали, с 1963 года такой двигателей устанавливают на Субару Бокстер.

Четырехцилиндровые моторы имеют три поколения:

  • — ЕА – выпускались с 1966 по 1994 года;
  • — ЕJ – устанавливались на автомобили с 1989 по 1998 года. При этом коленвал держался на 5 подшипниках;
  • — FB – выпускается с 2010 года.

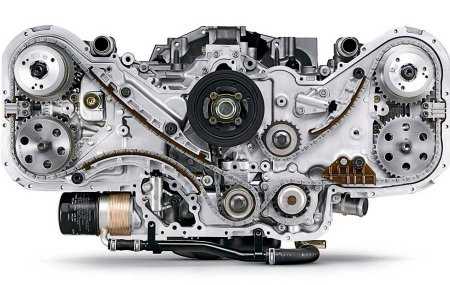

Оппозитные четырехцилиндровые моторы ЕА от Subaru.

Нельзя не отметить путь 6-ти цилиндровых двигателей, которые в течение четырех лет с 1987 года выпускались под серией ER, с 1992 по 1997 год появилась серия EG, а с 1999 года – EZ.

Как показала практика эксплуатации, четерехцилиндровые моторы оказались более компактными, безвредными и экономичными.

Это стало возможным за счет целого ряда уникальных решений – увеличения степени сжатия (камера сгорания уменьшена, а ход поршня – увеличен), использования уникальной системы газораспределения, уменьшения массы движущихся элементов, установки насоса, обеспечивающего высокий уровень смазки, а также применения новой системы охлаждения.

В 2008 году компанией Субару был представлен совершенно новый дизельный оппозитник с четырьмя цилиндрами и рабочим объемом два литра.

На современных автомобилях Порше все больше устанавливаются бензиновые моторы, имеющие восемь и двенадцать цилиндров.

Выводы

Возможно, уже через несколько лет оппозитные двигатели появятся на машинах и других марок. Но для этого необходимо решить целый ряд ключевых недостатков, которые отпугивают производителей и покупателей.

Как работает оппозитный двигатель Субару — видео.

Но мы уверены, что данные решения будут найдены. Удачи.

autotopik.ru

Что такое оппозитный двигатель? (много фото и видео)

Добрый день. Из этой статьи вы узнаете, что такое оппозитный двигатель, в чем его преимущества и недостатки в сравнении с классическими ДВС.

Общеизвестно, что оппозитные двигатели устанавливаются лишь на отдельные модели машин, именно поэтому привлекают к себе огромное внимание.

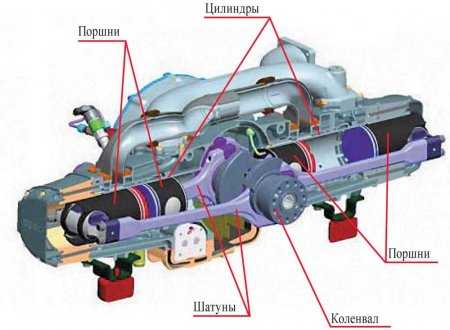

«Оппозитник» – разновидность двигателя внутреннего сгорания (ДВС), в котором поршни движутся горизонтально, навстречу друг другу и обратно. Угол расположения поршней – 180°. Этим данная модификация отличается от обычного V-образного двигателя. В нем, помимо первой пары поршней, существует еще пара соседних, которые во время движения первой пары занимают одно и то же положение по отношению друг к другу.

Оппозитный двигатель может иметь разное количество цилиндров, но оно всегда четное. В настоящее время встречается от 2 до 16 цилиндров в конструкции. Последняя разновидность была установлена на некоторые спортивные модели Porsche. Наиболее распространены 4 и 6-цилиндровые моторы.

Виды оппозитных двигателей.

Как уже было указано, движение поршней в моторе может происходить по-разному. В зависимости от направления этого движения выделяют несколько видов «оппозитника».

Первый вариант исполнения – это «boxer», названный так, потому что движения поршней в нем направлены друг к другу, и очень похожи на бой на боксерском ринге. В связи с тем, что каждый поршень посредством шатуна устанавливается на отдельную шатунную шейку коленчатого вала, получается, что они расположены каждый в своем цилиндре. Соответственно, во время равного удаления от оси двигателя на наибольшее расстояние, они располагаются прямо друг напротив друга. Данный вариант организации часто применяют в двигателях автомобильного ряда Subaru и Porsche.

Второй вариант построения «оппозитника» – «ОРОС». Он является двухтактным. Каждый цилиндр двигателя этого типа содержит в себе одновременно пару поршней (первый обеспечивает ввод смеси, другой – вывод продуктов сгорания), закрепленных на одном коленчатом вале. Оба поршня при этом работают на один и тот же коленвал. Благодаря такой организации масса «оппозитника» существенно снизилась, что позволило расширить сферу его использования.

Преимущества оппозитного двигателя:

Одним из главных плюсов «оппозитника» является низко расположенный центр тяжести. Это, в свою очередь, способствует наилучшей управляемости машины, усиливает ее устойчивость, что очень ценно, особенно для спорткаров, например, в момент прохождения поворотов на высокой скорости. Конструктивно все выглядит довольно просто: заниженный мотор соседствует с трансмиссией на одной и той же оси, за счет чего мощность передается гораздо эффективнее, чем при его обычном расположении.

Вторым несомненным преимуществом оппозитного двигателя можно назвать почти полное отсутствие в нем вибраций за исключением тех, что возникают от инерциальных сил, стремящихся развернуть его вокруг вертикально расположенной оси. Двигатель работает плавно, так как движение расположенных по соседству поршней происходит слаженно.

Третьим плюсом, неразрывно связанным со вторым, является то, что коленчатый вал за счет баланса масс в «оппозитнике» установлен лишь на трех подшипниках, что существенно снижает длину мотора, а соответственно, и его вес.

Еще одним преимуществом является обеспечение пассивной безопасности. Это обусловлено тем, что в случае лобового столкновения машин мотор уходит под корпус автомобиля, не угрожая жизни пассажиров.

«Оппозитник» в рабочем состоянии издает характерный звук, благодаря которому его можно отличить от иных ДВС. Эту особенность многие водители также считают преимуществом.

Недостатки оппозитного двигателя:

К сожалению, конструкция мотора одновременно является его недостатком, так как ремонтные работы достаточно трудоемки. Требуется извлекать весь узел из автомобиля даже для небольшого ремонта. Трудоемкость работ выливается в высокую стоимость ремонта для владельца автомобиля. Кроме того, требуется также высокая квалификация рабочих, что лишает возможности проведения самостоятельного ремонта в гараже.

Недостатком является и увеличенный расход масла. Это вызвано неравномерностью износа гильзы цилиндра, который связывают с горизонтальным движением поршня в оппозитном двигателе.

Некоторые водители к минусам относят возможность только продольной установки мотора в автомобиле из-за его своеобразных габаритов.



Чем еще характеризуются «оппозитники»?

«Оппозитники» по большей части являются бензиновыми, ввод топлива в них распределенный, а структура газораспределения – верхняя. Схема газообмена в таких двигателях – четырехклапанная. Также некоторые «оппозитники» имеют турбонаддув.

В 2008 году был представлен первый дизельный «оппозитник», он был разработан компанией Subaru. Модель представляла собой четырехцилиндровый двухлитровый двигатель с мощностью в 150 лошадиных сил. В системе турбонаддува использовалась турбина с изменяемой геометрией.

Сегодня компании Subaru и Porsche по-прежнему разрабатывают и устанавливают на свои машины «оппозитники», что позволяет сделать вывод, что их преимущества перекрывают все неудобства.



В заключении предлагаю посмотреть небольшое видео — устройство двухцилиндрового, 4х тактного, оппозитного двигателя мотоцикла Днепр:



На этом у меня сегодня все. Я надеюсь, что прочитав статью, вы поняли, что такое оппозитный двигатель. Если у вас остались вопросы – пишите комментарии.







С уважением, администратор   http://life-with-cars.ru



life-with-cars.ru

Оппозитный двигатель

В оппозитных двигателях цилиндры расположены в два ряда под углом 180 градусов друг к другу и «лежат» горизонтально, параллельно земле. Двигаясь внутри цилиндров, поршни оппозитника приводят в движение один коленвал. Название происходит от английского слова opposite («напротив»).

Плюсы оппозитных двигателей

— У оппозитных двигателей минимальная высота, а у автомобилей с такими моторами – низкий центр тяжести, что позволяет им меньше крениться в поворотах

— Расположенные друг напротив друга поршни гасят колебания друг друга, за счет чего оппозитный двигатель работает плавно, с минимумом вибраций. Это позволяет, в частности, размещать коленвал на трех коренных подшипниках вместо классических пяти, и сокращать тем самым общий вес мотора

— При лобовом столкновении низко расположенный двигатель проваливается под автомобиль, в то время как рядные и V-образные двигатели чаще «приезжают» в салон, нанося травмы водителю и пассажирам

Минусы оппозитных двигателей

— Будучи небольшими в высоту, оппозитные двигатели очень широкие

— Расход масла у оппозитников, в среднем, выше, чем у рядных и V-образных двигателей

— Из-за того, что поршни двигаются по горизонтальной оси, «нижние» стенки цилиндров изнашиваются быстрее верхних

— Если требуется ремонт двигателя, его сборка требует специальной квалификации мастеров, так как процесс этот долгий и сложный

Количество цилиндров в оппозитных моторах

Оно может быть только четным. Сейчас в автомобилестроении применяются 4- и 6-цилиндровые двигатели такой конфигурации, хотя существовали также 8- и 12-цилиндровики. Вплоть до недавнего времени оппозитные моторы были только бензиновыми. В 2008 году первым дизельным оппозитником стал 2-литровый мотор для Subaru Outback.

На какие машины ставят оппозитные двигатели?

Основным производителем оппозитных двигателей с 60-х годов прошлого века и по настоящее время является Subaru. На протяжении более чем 50 лет на автомобили этой марки устанавливаются оппозитники. Также оппозитные моторы применяются и на спортивных автомобилях Porsche. Ранее, впрочем, двигатели этого типа использовали и другие производители: в частности, им оснащался ряд моделей Citroen, Chevrolet, Honda, Lancia и Toyota. Самой массовой моделью с оппозитником стал знаменитый «Жук» Volkswagen Kafer.

Альтернативные оппозитные двигатели

Все вышесказанное имеет отношение к классической схеме оппозитных двигателей – «боксеров». Такое название они получили благодаря «боксирующим» друг напротив друга поршням. Также существуют и другие схемы оппозитных двигателей.

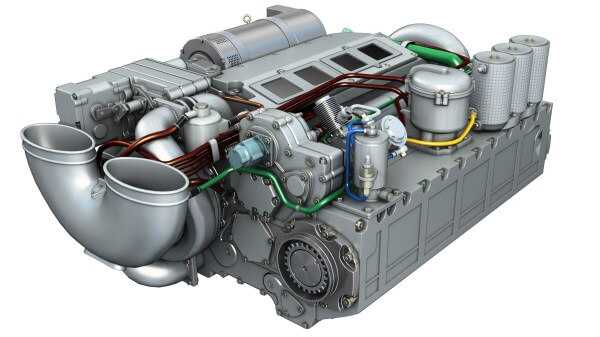

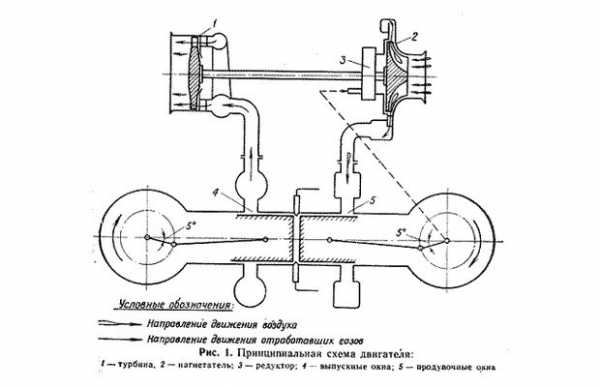

На советских танках Т-64 и Т-72 стояли оппозитные двигатели 5ТДФ, в которых в центре находился ряд цилиндров, а по бокам – два коленвала. Внутри цилиндров друг напротив друга двигались поршни, сжимая воздух (мотор был изначально дизельным, с возможностью работы на керосине и других видах горючего топлива).

Также в конце 1990-х годов был презентован перспективный оппозитный двигатель OPOC, который заслуживает отдельной статьи, однако так и не нашел практического применения.

knowcar.ru

Дизельный оппозитный двигатель

Сегодня на автомобили устанавливается много типов различных ДВС, которые отличаются друг от друга по типу используемого топлива и способу его воспламенения (бензин, дизель), а также по компоновке (рядный, V-образный, оппозитный и т.д.).

Если отвлечься от наиболее распространенных рядных «четверок» и «шестерок» с продольным и поперечным расположением, тогда отдельного внимания заслуживают оппозитные моторы.

Как правило, большинство водителей имеют весьма поверхностное представление о таком типе ДВС. Большинство знаний сводится к общеизвестной информации, то есть что в оппозитных агрегатах поршни лежат в горизонтальной плоскости (друг напротив друга), а сам мотор стал массовым благодаря японскому бренду Subaru.

В этой статье мы намерены более подробно поговорить о том, какое устройство оппозитного двигателя, в чем заключаются сильные и слабые стороны подобной силовой установки, а также какие особенности имеет дизельный оппозитный двигатель.

Читайте в этой статье

Оппозитный двигатель внутреннего сгорания: общая информация

Итак, сразу отметим, оппозитники бывают как бензиновыми, так и дизельными. Добавим, что до недавнего времени такие моторы были исключительно бензиновыми, то есть дизельный оппозитный мотор появился относительно недавно.

Само понятие «оппозитный двигатель» фактически является определением схемы компоновки. В таком моторе поршни расположены под углом 180 градусов (угол развала). Примечательно еще и то, что во время работы мотора соседние поршни занимают одинаковое положение, находясь в ВМТ или НМТ (верхняя и нижняя мертвая точка).

При этом важно понимать, что оппозитный двигатель отличается от V-образного мотора, который также может иметь аналогичный угол развала цилиндров. Визуально такие ДВС будут похожи, однако в V-образном двигателе соседние поршни и шатуны расположены на одной шатунной шейке. Это значит, что если один поршень находится в ВМТ, другой опускается в НМТ.

Оппозитный двигатель Субару также имеет название «боксер» (boxer) благодаря уникальному движению поршней. Эти ДВС получают четное число цилиндров, а наиболее распространенными являются варианты с 4 и 6 цилиндрами.

Что касается конструктивных особенностей, в таком силовом агрегате каждый поршень с шатуном крепится к отдельной шатунной шейке коленвала. Еще указанные  моторы сложнее рядных, так как имеют две головки блока цилиндров, причем каждая предполагает свою отдельную прокладку и коллекторы.

Также оппозитник имеет большее число распредвалов и сложную схему реализации их привода. С учетом таких особенностей оппозитные ДВС массово выпускаются всего несколькими производителями, среди которых дальше всех продвинулись в этом направлении инженеры Subaru.

Оппозитный дизель

В 2008 году отмечено появление оппозитного дизельного двигателя, который серийно был установлен на модели Subaru. Более того, японцы тогда вообще представили первый в мире дизельный оппозитник, так как такой мотор ранее не выпускал ни один автопроизводитель.

Дизельный оппозитный двигатель с четырьмя цилиндрами получил рабочий объем 2.0 литра, мощность составила 150 л.с., а показатель крутящего момента был зафиксирован на впечатляющей отметке в 350 Нм. Как известно, именно моментная характеристика, а не мощность, играет первостепенную роль.

Также двигатель оснастили системой топливного впрыска Common Rail и установили турбонаддув. В качестве турбокомпрессора была использована турбина с изменяемой геометрией, что позволило мотору практически полностью избавиться от эффекта турбоямы и обеспечить уверенную тягу в широком диапазоне оборотов.
Указанный оппозитный дизель было запланировано ставить под капоты Subaru Legacy и Outback, а также выпустить на рынок легендарный Subaru Forester в дизельной версии.

Сильные и слабые стороны оппозитного двигателя

Если говорить о том, какие преимущества оппозитного двигателя способны привлечь внимание автолюбителей на фоне других разработок, тогда стоит отметить низкий центр тяжести и практически полное отсутствие вибраций во время работы такого ДВС на разных режимах.

Что касается дизельной версии, которая параллельно с этим обещает еще и значительную экономию топлива, тогда минимум вибраций позволяет рассчитывать на существенно повышение комфорта в процессе эксплуатации дизельного автомобиля.  Ни для кого не секрет, что даже современные дизели типа TDI и т.п. обычно более шумные и вибронагруженные по сравнению с бензиновыми аналогами.

Также стоит отметить пассивную безопасность, так как оппозитный мотор лучше «уходит» вниз во время лобового удара, тем самым позволяя избежать значительной деформации водительской капсулы. Также смещение центра тяжести вниз при использовании ДВС данного типа обеспечивает улучшенную управляемость и делает автомобиль более устойчивым.

Еще в устройстве этого типа моторов коленчатый вал устанавливается на меньшее количество коренных подшипников скольжения, в результате снижается общий вес агрегата. Получается, оппозитный двигатель работает плавно, без вибраций, находится на одной оси с КПП и благодаря этому отдает больше мощности, машина с таким мотором лучше управляется, повышен уровень пассивной безопасности.

Если же затрагивать недостатки оппозитного двигателя, тогда на первый план выходит сложность его обслуживания и дороговизна ремонта, особенно на территории СНГ. Дело в том, что для проведения ряда манипуляций силовой агрегат нужно попросту снимать. Еще такие двигатели требуют много места в ширину в подкапотном пространстве. Это затрудняет доступ к элементам самого мотора и навесного оборудования.

Также некоторые специалисты выделяют, что несмотря на достаточно большой ресурс оппозитного мотора, нахождение и работа поршней в горизонтальном положении приводит к тому, что стенки цилиндров изнашиваются неравномерно. В результате повышается расход моторного масла.

Что в итоге

Как видно, на сегодняшний день подавляющее большинство оппозитных моторов представляет собой бензиновые версии, которые оснащаются распределенным впрыском, могут быть как атмосферными, так и с турбонаддувом. При этом компания Субару представила также дизельную версию с Common Rail.

Также все поздние версии оппозитников являются высокотехнологичными форсированными агрегатами, которые позволяют получить максимум мощности при значительной экономии горючего. Моторы последних поколений имеют высокую степень сжатия благодаря увеличению хода поршня одновременно с уменьшением объема камеры сгорания.

Еще многие детали в оппозитном моторе кованые, что позволяет сделать их легкими и одновременно прочными. Активное использование систем изменения фаз газораспределения обеспечивает эластичность на разных режимах работы ДВС.

Напоследок отметим, что Subaru имеет огромный опыт и целый ряд собственных уникальных наработок в области производства оппозитных двигателей. Это значит, что создание дизельного оппозитника с использованием всех передовых технологий позволило автолюбителям приобрести автомобиль, который оснащен надежным, современным, экономичным и одновременно мощным дизельным ДВС.

Читайте также

krutimotor.ru

принцип работы, достоинства и недостатки

Как в свое время V-образный мотор «эволюционировал» от рядного, так и оппозитная силовая установка стала своеобразным технологическим усовершенствованием V-образного двигателя внутреннего сгорания.

В середине 1930-х годов инженеры марки Volkswagen проводили собственные разработки силовых установок, модернизируя как рядные, так и V-образные моторы. В результате одной из таких операций инженеры «разложили» цилиндры V-образного двигателя под углом 180 градусов, получив первый в мире оппозитный двигатель. Особенность конструкции такого мотора заключается в том, что его цилиндры и поршни располагаются оппозитно (с английского «opposite» — противоположный), то есть друг напротив друга в горизонтальной плоскости.

Оппозитный двигатель

При этом, у такого двигателя в конструкции применены по два распределительных вала с каждой стороны. Еще одной особенностью конструкции такого мотора является вертикальное размещение газораспределительных механизмов. Сконструировав подобный двигатель, инженерам Volkswagen удалось решить несколько проблем, присущих V-образным моторам, главная из которых – несбалансированность, порождающая вибрации, которые от силовой установки передаются на кузов и делают езду на автомобиле некомфортной. Эти моторы с 1938 года устанавливались на культовую модель городского хэтчбека Volkswagen Beetle. А с середины 1960-х годов ставку на оппозитные моторы сделала японская компания Subaru.

Volkswagen Beetle ’1968–72

Преимущества

Оппозитный двигатель ввиду горизонтального расположения цилиндров получил сбалансированную работу за счет того, что работающие друг от друга поршни являются своеобразным противовесом и создают такой необходимый для корректной работы мотора баланс. По оценкам специалистов, лучше оппозитного двигателя уравновешен только рядный шестицилиндровый мотор.

Еще одно преимущество, которое дает оппозитное расположение цилиндров – низкий центр тяжести, что особо ценится для спортивных машин, которым важна такая характеристика, как устойчивость при прохождении поворотов на скорости. Из-за своего горизонтального расположения мотор как бы «распластан» в подкапотном пространстве, благодаря чему крены автомобиля существенно уменьшаются.

Несомненным плюсом оппозитного двигателя является его ресурс прочности: некоторые двигатели подобного типа эксплуатировались до нескольких сотен тысяч километров до капитального ремонта.

Недостатки

Наряду с указанными выше преимуществами, есть у оппозитных двигателей и свои недостатки. Связаны они с особенностью конструкции мотора и касаются дорогого обслуживания и ремонта «оппозитника». Если в том же рядном или V-образном двигателе автовладелец может поменять свечи зажигания самостоятельно, то проделать эту операцию на оппозитном моторе практически невозможно – для этого потребуется применить специальное оборудование, которым располагают только СТО. Да и стоимость его производства сравнительно высока, что в конечном итоге сказывается на ценнике автомобиля.

SUBARU BRZ оснащается оппозитным двухлитровым двигаталем мощностью 200 лошадиных сил.

avtoexperts.ru
