🚘 Неисправность дроссельной заслонки: симптомы и ремонт своими руками

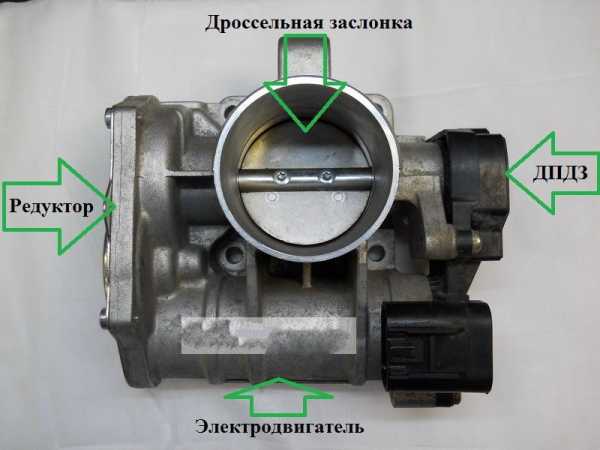

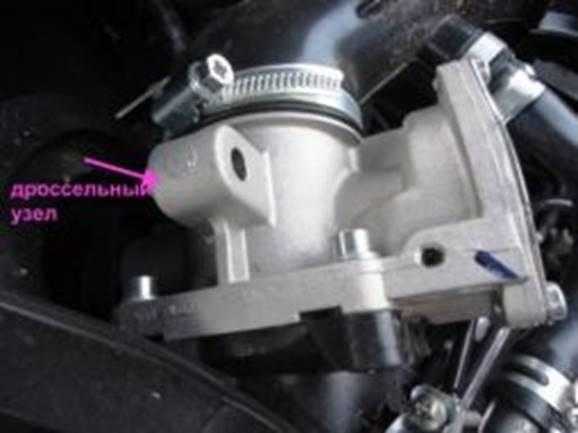

Неисправность дроссельного узла Lada Vesta

Проблемы дроссельного узла – распространённое явление на всех современных автомобилях, и Лада Веста не является исключением. Причина кроется в том, что данный узел включает в себя немало составляющих, подверженных влиянию внешних и внутренних факторов. Важно убедиться в том, что проблема заключается именно в неисправности дроссельного узла. Ниже приведён список элементов, повреждения которых могут привести к схожим признакам:

  • Датчик положения педали акселератора
  • Электродвигатель заслонки дросселя
  • Регулятор холостого хода
  • Датчик положения заслонки
  • Механические элементы корпуса
  • Воздушный фильтр и элементы забора воздуха
  • Электронный блок управления двигателем

При повреждении любой из этих деталей могут обнаружиться признаки неисправности дроссельного узла. Поэтому, прежде чем спешить в автомагазин за новым дросселем в сборе, имеет смысл провести детальную диагностику всех сопряженных с ней элементов.

Признаки неисправности дроссельной заслонки Лада Веста

Существует ряд показателей, указывающих на неисправность дроссельной заслонки. Симптомы могут проявляться по-разному в зависимости от вышедшей из строя детали. Чтобы понять, в каком направлении двигаться, необходимо ознакомиться с перечнем возможных симптомов повреждения дросселя вашей Lada Vesta:

  • Неравномерность оборотов холостого хода
  • Остановка двигателя, как на холостом ходу, так и при нажатии на газ
  • Двигатель не запускается или глохнет сразу после запуска
  • Потеря мощности двигателя
  • Рывки при наборе скорости
  • Периодически или постоянно горит лампа Check Engine

Как видите, признаков, указывающих на проблемы дроссельной заслонки, довольно много и все они могут указывать на многие другие неисправности. Поэтому, прежде чем осуществлять ремонт дроссельного узла, нужно исключить варианты неисправности других деталей вашего авто. Для этого воспользуйтесь алгоритмом действий, приведённым ниже.

Алгоритм действий для выявления неисправности дросселя

Важно понимать, что самым надёжным способом будет скачивание кодов ошибок на смартфон или ПК посредством диагностического разъёма. Но, если такой возможности нет или разъём не работает, в неисправности узла можно убедиться, используя следующий алгоритм:

  • Проверьте воздуховод на наличие посторонних предметов, грязи, воды и т.п. При необходимости выполните чистку каналов.
  • Убедитесь в пригодности воздушного фильтра.
  • Проверьте тестером работоспособность датчика положения педали акселератора.
  • Протестируйте работоспособность регулятора холостого хода.
  • Таким же образом исключите неисправность датчика положения заслонки, а также электродвигателя.
  • Если всё в порядке, то имеет смысл разобрать узел и убедиться в целостности и работоспособности самой заслонки.

Все замеры тестером необходимо производить при включенном зажигании и при разных положениях педали акселератора.

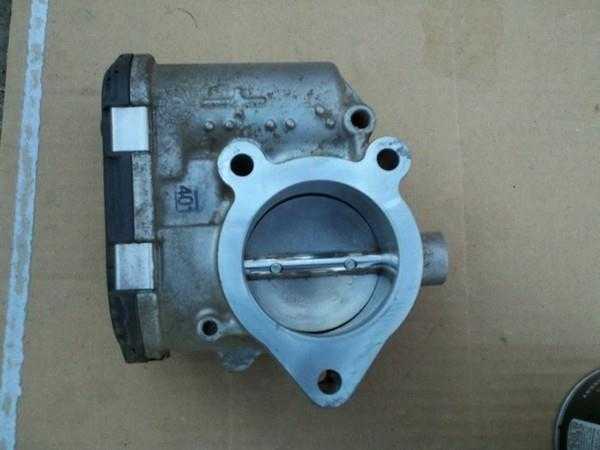

Ремонт дроссельной заслонки своими руками

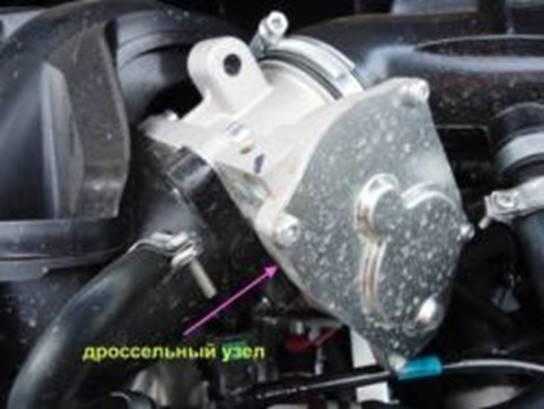

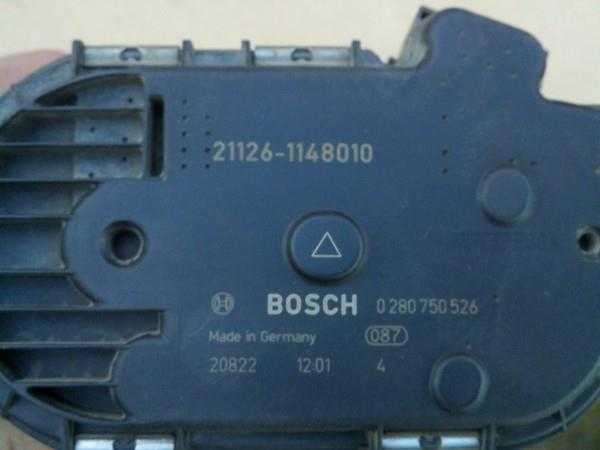

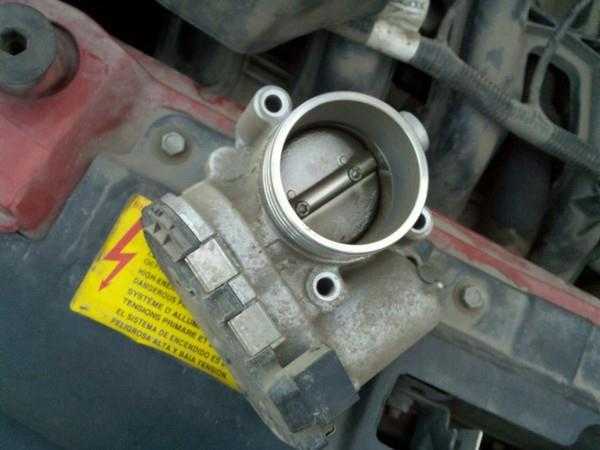

Дроссельный узел автомобиля Лада Веста можно без особых сложностей заменить своими руками. Чтобы выполнить такую процедуру, как замена дроссельного узла, вам достаточно иметь стандартный набор гаечных ключей и шестигранников, а также отвёртки. Итак, выполните действия в следующем порядке:

Спасибо за подписку!

  • Снимите минусовую клемму с аккумуляторной батареи.
  • Отсоедините воздуховод от корпуса заслонки, ослабив хомут
  • Разъедините провода, подходящие к датчикам.
  • Открутите 4 болта крепления корпуса дросселя и извлеките его.
  • Закройте чистой тряпкой или другой заглушкой отверстие впускного коллектора.

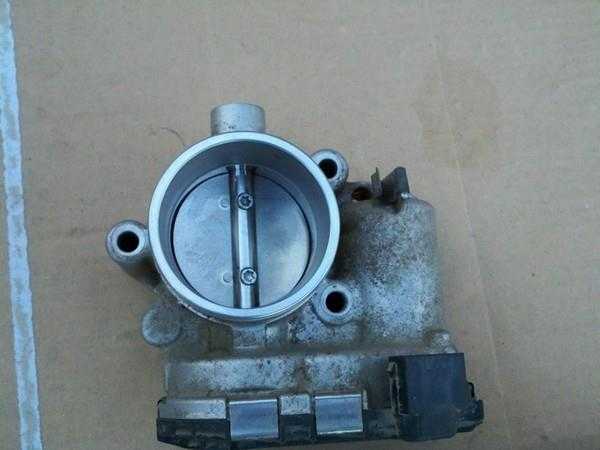

Установка новой детали выполняется в порядке, обратном снятию. Если вам нужно осуществить такое действие, как замена датчика дроссельной заслонки, то снимать весь узел нет необходимости – достаточно просто отсоединить провода от датчика и демонтировать его, а затем в обратном порядке установить новый датчик.

Чистка заслонки

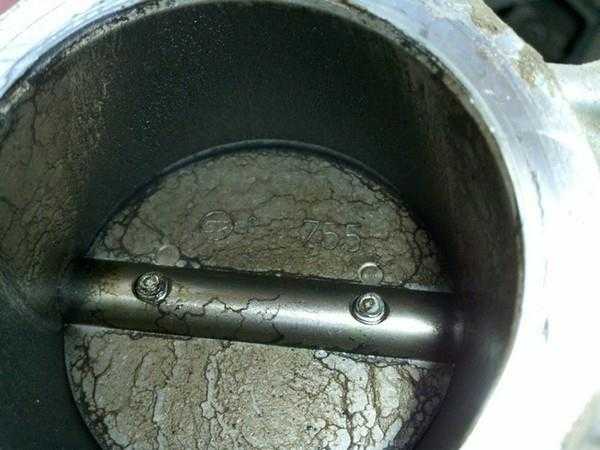

В случае если причиной плохой работы двигателя оказалось загрязнение дросселя, необходимо выполнить его чистку. Для этого вам нужно приобрести специальное средство для чистки двигателя и приступить к выполнению работы:

  • Снимаем корпус заслонки в порядке, указанном выше
  • Брызгаем средством и оставляем на некоторое время (как указанно на упаковке)
  • Чистой салфеткой или другой тканью снимаем слой грязи и нагара
  • Повторяем процедуру несколько раз до придания блеска всем деталям

Также рекомендуется снять и прочистить регулятор холостого хода и канал, в котором он расположен. Обязательно проверьте состояние воздушного фильтра, поскольку непригодный фильтр может не только стать причиной загрязнения дросселя, но и повлиять на работу двигателя в целом и создать вам немало хлопот. Удачи на дорогах!

olade.ru

Признаки неисправности датчика положения дроссельной заслонки

Все современные автомобили имеют в своей конструкции множество электротехнических и электронных устройств. С их помощью осуществляется контроль и автоматическая настройка параметров функционирования различных узлов, агрегатов и систем. Они могут быть очень сложными и дорогими, как, к примеру, электронный блок управления двигателем (ЭБУ), так и совсем простенькими. Примечательно, что многие «мелочи», стоимость которых совсем невелика, играют на практике весьма важную практическую роль. К примеру, если обнаруживаются признаки неисправности датчика положения дроссельной заслонки, то если оставить их без внимания, скорый и весьма дорогостоящий ремонт силового агрегата практически обеспечен.

За что отвечает датчик положения дроссельной заслонки

Такая деталь, как датчик положения дроссельной заслонки (ДПДЗ) предназначена для того, чтобы передавать в электронный блок управления двигателем информацию о том, в каком именно состоянии в данный конкретный момент времени находится пропускной клапан. По сути дела, он представляет собой комбинацию постоянного и переменного резистора, а его максимальное суммарное сопротивление равняется приблизительно 8 Ом. ДПДЗ имеет в своей конструкции три контакта, причем на два из них подается напряжение (обычно его величина составляет около 5 В), а третий является сигнальным и связан с соответствующим контроллером.

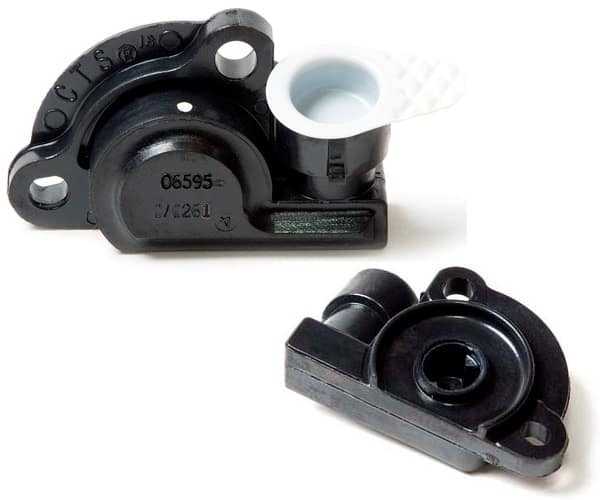

Датчик положения дроссельной заслонки производства GM

Датчик положения дроссельной заслонки устанавливается на ее корпусе и реагирует на вращение оси, когда она или открывается, или закрывается. Соответственно, меняется и его сопротивление: если заслонка полностью открыта, то напряжение на сигнальном контакте составляет как минимум 4 B, а если полностью закрыта — то максимум 0,7 В. За всеми изменениями напряжения следит контроллер, в результате чего регулируется количество топлива, поступающего для формирования воздушно-топливной смеси.

Если ДПДЗ работает некорректно, то оно будет или меньше, или больше необходимого, что может привести (и зачастую действительно приводит) к различным нарушениям в работе силового агрегата, а порой даже к его выходу из строя. Следует также сказать, что неисправность датчика положения дроссельной заслонки довольно часто является причиной возникновения проблем с коробкой переключения передач. Ремонт и двигателя, и КПП — это весьма затратное мероприятие, так что если обнаруживаются признаки неисправности датчика положения дроссельной заслонки, то ее нужно обязательно проверить.

Симптомы неисправности датчика положения дроссельной заслонки

Датчик положения дроссельной заслонки в топливной системе играет «сглаживающую» роль, и поэтому если он исправен, то автомобиль едет без рывков, плавно, при нажатии на педаль газа демонстрирует «отзывчивость». Если же ДПДЗ неисправен, то это можно определить по следующим признакам:

  • Двигатель начинает плохо заводиться;
  • Существенно возрастает расход топлива;
  • Автомобиль едет «рывками»;
  • Серьезно возрастает количество оборотов двигателя на холостом ходу;
  • Когда автомобиль ускоряется, то это происходит с некоторой задержкой;
  • Из впускного коллектора раздаются «хлопающие» звуки;
  • Двигатель глохнет на холостом ходу;
  • Лампочка Check Ingine или горит постоянно, или загорается периодически.

Если проявляется хоть один из перечисленных выше признаков, то вполне вероятно, что ДПДЗ неисправен. Как показывает практика, в большинстве случаев поломка этой детали связана с ее естественным износом. Дело в том, что переменный резистор, имеющийся в конструкции датчика положения дроссельной заслонки, имеет напыленный слой основы, который металлический контакт, перемещающийся по нему, со временем истирает. Соответственно, ДПДЗ начинает выдавать неправильные данные.

Опытные специалисты утверждают, что самый верный признак того, что датчик положения дроссельной заслонки неисправен — это «плавание» оборотов силового агрегата в режиме холостого хода. Если такие симптомы обнаруживаются, то необходимо обратиться на станцию технического обслуживания, или же произвести диагностику самостоятельно.

Видео о признаках неисправности ДПДЗ

Читайте также: Что такое ДМРВ на автомобиле и какие функции оно выполняет.

Как проверить датчик положения дроссельной заслонки

Сделать это несложно, причем из оборудования понадобится только мультиметр или вольтметр. Необходимо повернуть ключ в замке зажигания, и измерить значение напряжения между сигнальным контактом и «минусом». Оно должно быть не больше 0,7 В. После этого необходимо полностью открыть заслонку, и после этого снова произвести замер. Теперь значение должно составить более 4 В.

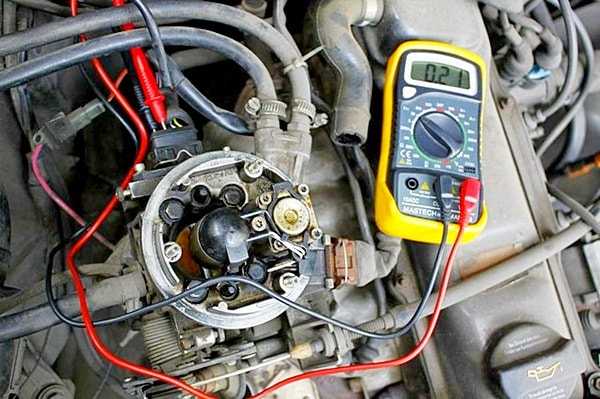

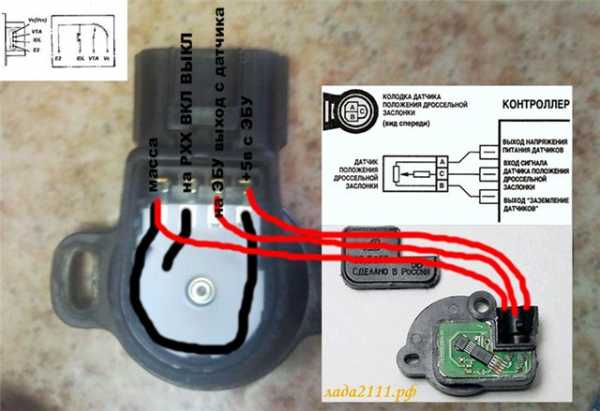

Как проверить ДПДЗ с помощью мультиметра

Далее требуется полностью включить зажигание и замерить напряжение между сигнальным и любым другим выводом ДПДЗ. Далее нужно медленно провернуть сектор, наблюдая за тем, как происходит изменение напряжения. Оно должно осуществляться плавно, без рывков. Если они имеются, то это симптом того, что датчик положения дроссельной заслонки неисправен.

К сожалению, в силу своей конструкции и особенностей повреждений датчики положения дроссельных заслонок относятся к неремонтопригодным деталям. Поэтому если выясняется, что ДПДЗ действительно неисправен, то его необходимо просто заменить на новый. При этом рекомендуется выбирать не устаревшую пленочно-резистивную, а современную бесконтактную модель. Она отличается тем, что функционирует по принципу магнитного эффекта, состоит из таких частей, как магнит, ротор и статор, и не имеет в своей конструкции трущихся друг о друга деталей.

Похожие статьи

avtonov.com

Признаки неисправности датчика положения дроссельной заслонки

Неисправность дроссельной заслонки или ее некорректная работа отрицательным образом сказываются на функционировании двигателя. Выявить проблему и устранить ее можно самостоятельно. Но для этого следует детально изучить компоновку этого элемента и его функциональные особенности.

Назначение дроссельной заслонки и признаки ее неисправности

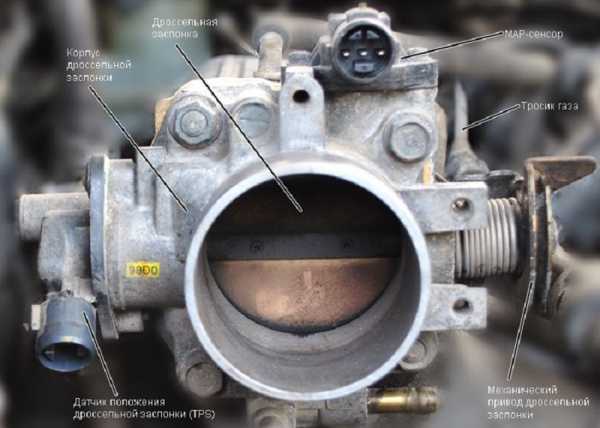

Дроссельная заслонка необходима для подачи воздушных потоков в двигатель внутреннего сгорания. Таким образом происходит формирование топливно-воздушной смеси. Объем воздуха контролируется путем изменения положения шторки. Для этого устанавливается специальный датчик.

Функционирование дроссельной заслонки может выполняться двумя способами – механическим или электрическим. В первом случае в конструкции присутствует тросик, который связывает устройство с педалью газа. Для реализации второго варианта добавлен блок электронного управления, который связан с бортовым компьютером. Это позволяет оптимизировать состав топливно-воздушной смеси в зависимости от текущих параметров работы силовой установки.

Основными причинами некорректного функционирования дроссельной заслонки является ее засоренность и выход из строя датчика. При этом могут наблюдаться следующие симптомы в работе автомобиля:

  • Остановка силовой установки во время переключения различных передач;
  • Отсутствие стабильной работы двигателя на холостых передачах;
  • Наличие рывков, которые появляются во время набора скорости;
  • Остановки двигателя при снятии ноги с педали газа;
  • Снижение мощности силовой установки автомобиля.

Для некорректной работы датчика положения дроссельной заслонки признаки неисправности аналогичные. Поэтому для их устранения необходимо сделать диагностику. Оптимальным вариантом будет поездка в автосервис. Если же это невозможно — можно попытаться самостоятельно решить проблему.

Диагностика и устранение неисправностей

Рассмотрим самый распространенный вариант, когда в автомобиле установлена электронная система управления дроссельной заслонкой. При наличии вышеописанных неисправностей дополнительным является световая сигнализация на приборной панели «Check Engine». Она указывает на возникшие проблемы с работой двигателя.

Для выполнения самостоятельной диагностики датчика заслонки необходимо следовать такому алгоритму.

  1. Отключить зажигание. При этом световой индикатор «Check Engine» не должен быть активным.
  2. С помощью мультиметра контролируется наличие «минуса» на датчике.
  3. Проверка подачи питания. Выполняется с помощью мультиметра при включенном зажигании. Обычно значение напряжения составляет 0,7 В. При ручном открытии дроссельной заслонки этот параметр должен увеличиться до 4 В.
  4. Проверка состояния ползунка. Необходимо отключить питание и отсоединить один из разъемов. Проворачивая ползунок контролируются показания сопротивления. Они должны изменяться плавно. Скачкообразный результат указывает на неисправность датчика.

В случае обнаружения неисправностей датчика дроссельной заслонки оптимальным выходом из ситуации будет его замена. Обязательно учитывается марка устройства и правильность подключения новой модели.

Замена датчика и выбор оптимальной модели

Установить новый контроллер положения можно самостоятельно. Так как проверить датчик положения дроссельной заслонки в домашних условиях реальная задача, то и его замена обычно не составляет сложностей. Но для этого рекомендуется выбрать оптимальную модель устройства.

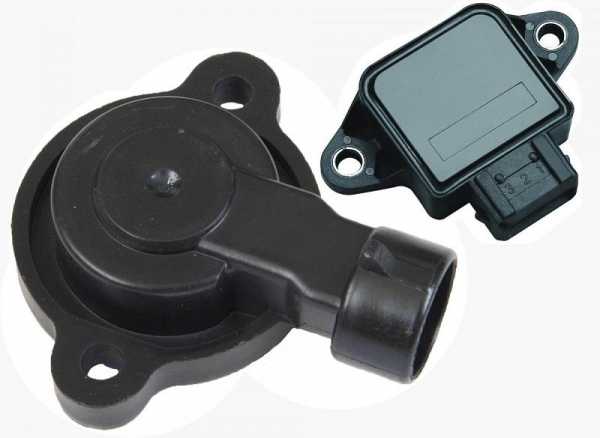

В настоящее время выпускается два типа контролирующих устройств:

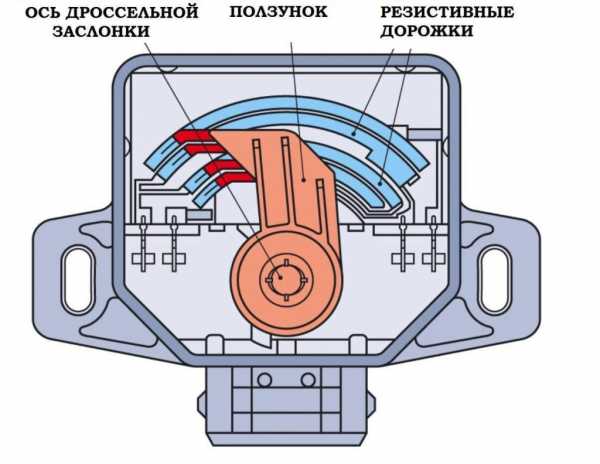

  • Пленочно-резисторные. Представляет собой потенциометр, изменение сопротивления которого зависит от положения шторки. Данные об этом передаются в управляющее устройство. Основной проблемой этих моделей является стирание дорожки, что ведет к некорректным показаниям;
  • Бесконтактные. Их принцип работы основан на использовании магнитно-резонансного эффекта. Стоимость этих моделей выше, но при этом срок безремонтной эксплуатации больше.

Для замены необходимо отключить поврежденную модель от проводов питания. Затем следует установить новое устройство и выполнить подключение по стандартной схеме. При этом дополнительная настройка не требуется.

В качестве мер контроля для пленочно-резисторных моделей можно выполнить проверку согласно вышеописанной методике. В дальнейшем функция регулирования подачи воздушных потоков в двигатель будет выполняться автоматически.

Самостоятельная чистка дроссельной заслонки

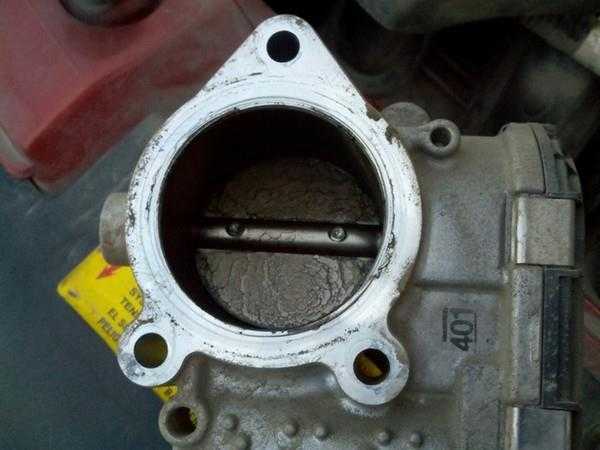

Еще одной причиной некорректной работы двигателя может быть засорение регулирующего устройства. Во время активации двигателя на конструкцию воздействуют картерные газы, часть которых оседает на крышке. Формирование подобных отложений препятствует нормальной работе устройства.

Но зачем чистить заслонку, если количество оседающих частиц невелико? При незначительном объеме загрязнение не сильно сказывается на функциях регулирующего устройства. Однако со временем это может привести к появлению таких проблем:

  • Разрушение компонентов. Обусловлено наличием коррозийных процессов;
  • Некорректная работа механических элементов;
  • Быстрый выход из строя датчика.

Во избежание появления этих проблем необходимо периодически проводить прочистку. Делать это можно двумя способами — быстрым без снятия корпуса и полным очищением конструкции.

Оперативная очистка

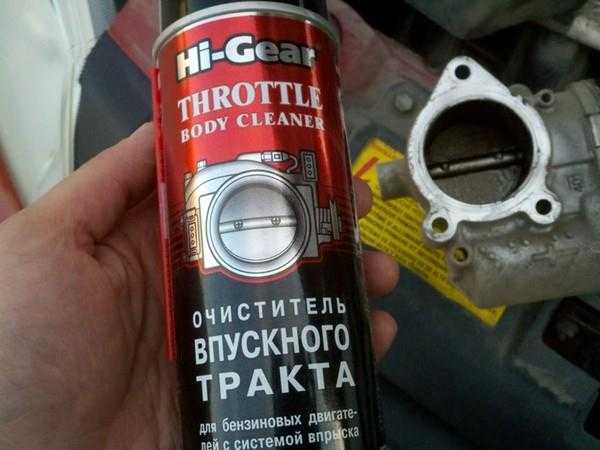

Прежде всего необходимо выбрать составы для выполнения этой работы. Наиболее распространенным является универсальное средство для чистки WD-40. Но лучше всего применять специализированные составы, рассчитанные для обработки карбюратора. Это может быть «Liqui Moly» или аналогичный ему препарат.

Порядок выполнения работ.

  1. Демонтаж гофры.
  2. Нанести жидкость на компоненты устройства. Не рекомендуется обильно смачивать поверхность. Также следует избегать попадания средства на резиновые и полимерные элементы.
  3. Через 15-20 минут удалить загрязнения чистой ветошью.

Такой способ применим только при незначительных объемах засорения. Если же ситуация оказалась «запущенной» – необходима комплексная очистка.

Обработка дроссельной заслони после демонтажа

Это наиболее оптимальный вариант, так как в процессе очисти могут быть выявлены другие срытые дефекты в работе устройства. Но перед началом выполнения процедуры следует правильно сделать демонтаж.

Этапы демонтажа.

  1. Снять все подводящие патрубки.

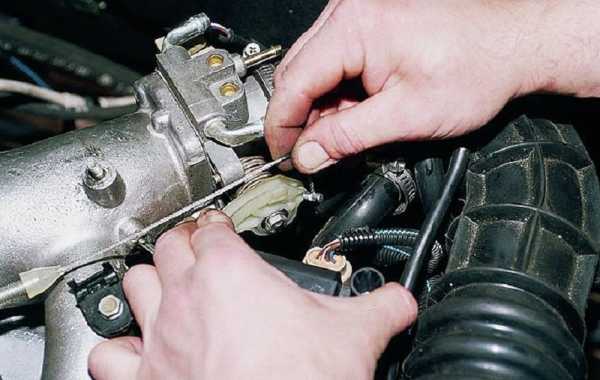

  2. Демонтировать тросик. Для этого необходимо до упора нажать на педаль газа и снять трос с крепления.

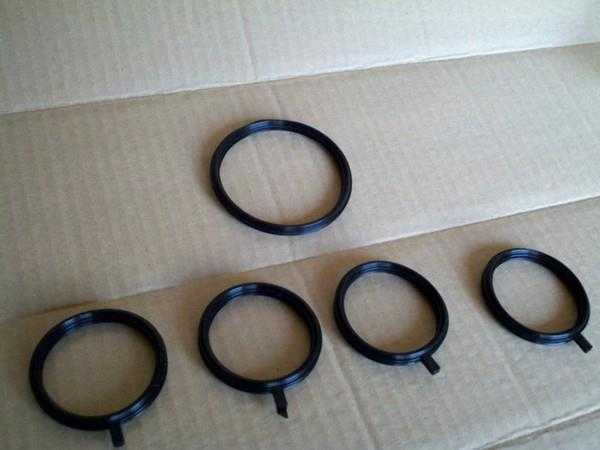

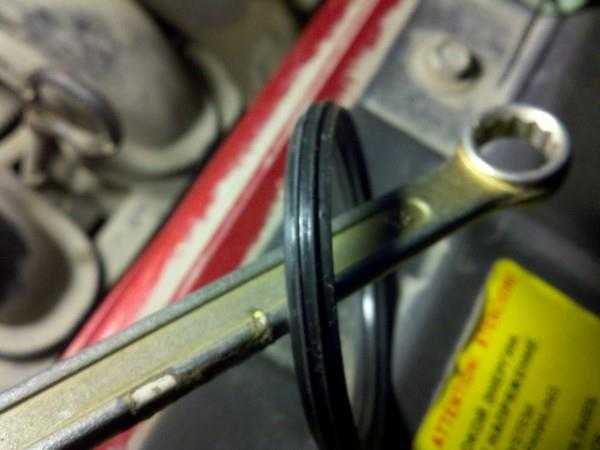

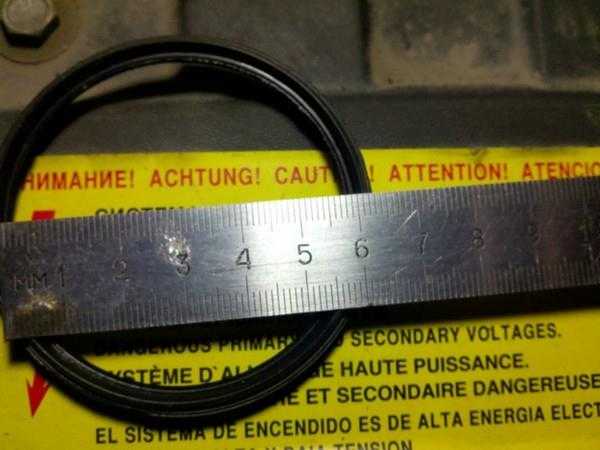

  3. Открутить монтажные болты. На этом этапе лучше всего заменить старую прокладку на новую.
  4. Отсоединить датчики положения дросселя и холостого хода.
  5. По окончании демонтажа внутренние каналы лучше всего продуть сильным воздушным потоком. Для этого можно использовать стандартный компрессор.
  6. После этого дроссельную заслонку помещают в очищающую жидкость на 10-15 мин.
  7. По окончании времени с помощью ветоши выполняют финальную очистку.
  8. Монтаж конструкции с подключением всех элементов.

Иногда после чистки дроссельной заслонки высокие обороты двигателя поддерживаются самопроизвольно. Зачастую это явление пропадает после небольшой обкатки автомобиля. Если же ситуация не изменяется – причин этому может быть несколько:

  • Некорректная работа электронной системы. Для устранения неполадок необходимо провести диагностику. В крайнем случае понадобится перепрошивка системы;
  • Неправильное положение заслонки после промывки. Для минимизации эффекта температурного расширения между ней и корпусом всегда присутствует небольшая щель. При неправильной настройке она может увеличиться.

Но лучше всего для устранения подобных неполадок обратиться в специализированный автосервис.

Для наглядного примера выполнения работ по чистке рекомендуется ознакомиться с содержанием видеоматериала:

А вдруг и это будет интересно:

myfords.ru

Признаки неисправности Дроссельной заслонки - blog.autonovad.ua

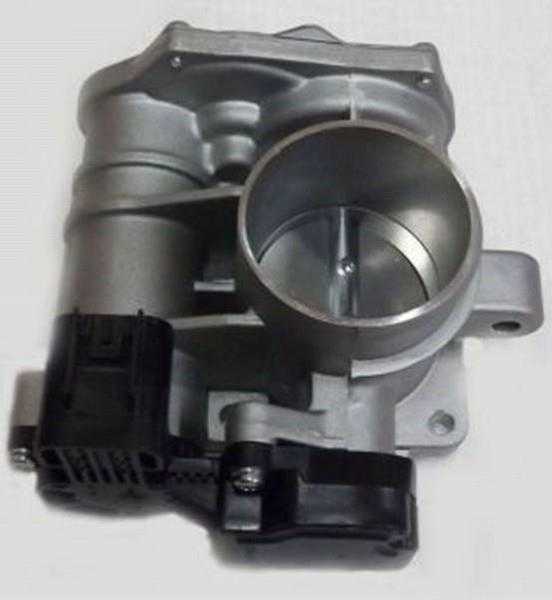

Дроссельная заслонка это механический регулятор – открыто/закрыто, как дамба со шлюзом, все достаточно просто, на первый взгляд. В автомобилях, по этому каналу проходит воздух, который строго дозируется на пути во впускной коллектор. Количество этого воздуха очень зависимо для разных режимов движения автомобиля.

Если дроссель неисправен, то автомобиль становится совсем другим – его как подменили. Основной виновник – это датчик положения этого самого регулятора, собственно заслонки. Он как раз и изнашивается. Датчик электронный, в нем, со временем стираются контакты, поэтому его поведение такое непредвиденное.

Признаки неисправности Дроссельной заслонки:

  1. Нестабильная работа мотора «на холодную»;
  2. Плавают обороты при разных режимах;
  3. При наборе скорости внезапно может пропасть тяга, как будто кто-то тянет вас назад или пристегнул тяжелый прицеп;
  4. Расход топлива увеличился в разы;
  5. На щитке приборов – как говорят сами автомобилисты, которые уже сталкивались с проблемой — «гирлянда». Светится лампочка «Чек», которая иногда гаснет и опять загорается;
  6. Мотор внезапно глохнет, а после повторного запуска может работать без проблем некоторое время, потом все повторяется;

Только ли в дроссельной заслонке может быть дело?

Конечно, в современных автомобилях подобные проблемы могут подкинуть еще ряд неисправных узлов и датчиков. Поэтому, самый главный друг ваш для определения проблемы – механик-электрик на СТО, с оборудованием, которое может считывать ошибки. Как правило, определить, что именно дроссельная заслонка вышла из строя достаточно просто по коду ошибки. К примеру, подобные симптомы могут быть при неисправном клапане EGR, в некоторых режимах, или «мертвом» датчике массового расхода воздуха (расходомер).

Не стоит путать банальную чистку заслонки с необходимой заменой. Показания для этих процедур разные. Как правило, замена производится при механическом износе датчика положения – потенциометра, а чистка при загрязнении. В настоящее время, на рынке запчастей появились высококачественные замены, альтернативные оригинальным дроссельным заслонкам, которые стоят достаточно дорого. Этот узел, чаще всего идет, как отдельная запчасть, и замена производится в сборе в блоком ДЗ.


Это интересно:

Чип-тюнинг. Всегда ли он безопасен?


Читайте также:

Пять причин выхода из строя катушек зажигания

Что лучше автомат, робот или вариатор?

Что такое клапан EGR и для чего он нужен?

blog.autonovad.ua

Причины Появления и Расшифровка Значения Кода P0120

Ошибка P0120 при диагностике называется «Неисправность цепи датчика/выключателя «A» положения дроссельной заслонки/педали». Эта ошибка не является критичной, однако она приводит к тому, что машина теряет динамику, перестает нормально набирать обороты, дергается, а в некоторых случаях и «плавают» обороты двигателя. В принципе, автомобиль с такими неисправностями эксплуатировать можно, однако нежелательно. Поэтому при малейшей возможности необходимо выяснить причину поломки и избавиться от нее.

Содержание:

Ошибка P0120

Описание работы датчика дроссельной заслонки

Датчик положения дроссельной заслонки (в английском языке имеет аббревиатуру TP или TPS) устанавливается непосредственно на корпусе дросселя. Его основной задачей является фиксация угла поворота дроссельной заслонки. Сам по себе датчик является бесконтактным и работает на эффекте Холла. Это обеспечивает его надежность и точность исходящих данных.

В конструкции датчика есть две цепи, передающие информационные сигналы — VTA1 и VTA2. Первая цепь используется непосредственно для отслеживания поворота дроссельной заслонки в конкретный момент времени, а вторая цепь контролирует правильную работу первой. В зависимости от значения угла поворота, по сигнальному проводу от датчика до электронного блока управления (ЭБУ) подается напряжение со значением от 0 (у некоторых автомобилей 0,45 В) до 5 Вольт постоянного тока. Когда заслонка закрывается — напряжение уменьшается, и наоборот, если заслонка открывается — напряжение увеличивается.

ЭБУ использует поступающую от датчика информацию для управления двигателем (подачи дополнительного топлива, регулировки оборотов и так далее). Также эта информация нужна для корректировки соотношения топлива и воздуха при создании горючей смеси с оптимальным составом, увеличения или уменьшения мощности.

Поведение автомобиля

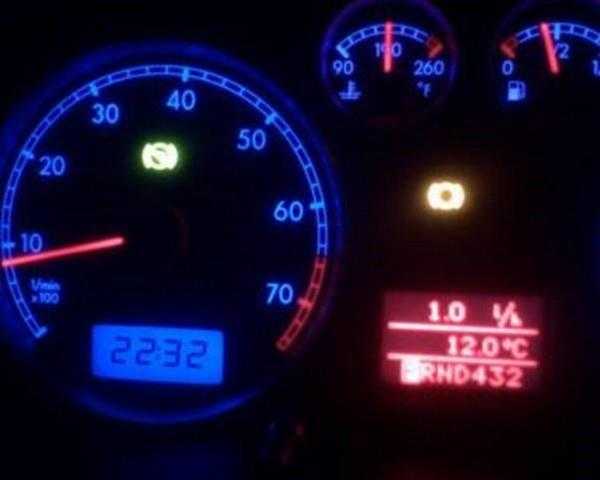

Первое, что видит водитель при возникновении ошибки P0120, это светящаяся аварийная лампочка Check Engine на приборной панели. В этом случае необходимо выполнить дополнительную диагностику с целью выявления кода конкретной ошибки с помощью специальных аппаратных и программных средств (сканера ошибок).

Что касается непосредственно поведения автомобиля, то при возникновении ошибки с кодом P0120 электронный блок управления двигателем автоматически переходит в аварийный режим работы. В частности, программно отсекает подачу топлива электрического тока к двигателю дроссельной заслонки. После этого заслонка устанавливается под углом 6° за счет усилия возвратной пружины, и остается в таком положении до устранения неполадки. Чтобы обеспечить движение автомобиля с минимальной скоростью, ЭБУ управляет двигателем путем сокращения подачи топлива (в частности, используется так называемое прерывистое прекращение подачи топлива) и углом опережения зажигания, который устанавливается в соответствии с углом поворота педали акселератора.

То есть, если немного нажать и удерживать упомянутую педаль, то автомобиль будет двигаться медленно (обычно скорость в аварийном режиме не превышает 40...50 км/ч). Именно это является ответом на частый вопрос автолюбителей, столкнувшихся с ошибкой Р0120, которые жалуются на то, что машина не развивает обороты. Как уже понятно, это сделано намеренно, и является аварийным режимом езды. Так автомобиль будет двигаться до тех пор, пока не будет устранена поломка (то есть, не будет исправлена ошибка) или попросту выключено зажигание (остановлен двигатель).

Некоторые автовладельцы отмечают, что когда имеет место ошибка Р0120, то машина дергается и плохо реагирует на нажатие на педаль акселератора. Также могут «плавать» холостые обороты двигателя. Естественно, что в таких условиях водить автомобиль некомфортно, поэтому желательно как можно быстрее диагностировать и устранить поломку.

Правила формирования условий возникновения

Электронный блок управления двигателем фиксирует образование ошибки Р0120 в случае, если выходное сигнальное напряжение с цепи датчика VTA1 в течение короткого времени выходит за рамки положенного при нажатой педали акселератора. Логика программы настроена таким образом, что ошибка фиксируется за одну поездку на машине.

У разных марок автомобилей (например в Опель или Рено) значение времени и граничных напряжений может отличаться, хоть и незначительно. В качестве примера возьмем популярную машину Toyota RAV4. Граничные значение выходного напряжения на датчике составляет указанные выше 0 и 5 Вольт. Время, в течение которого напряжение покидает заданный коридор, составляет две секунды.

Многие автомобилисты отмечают, что ошибка P0120 зачастую появляется, когда двигатель длительное время работает на высоких оборотах. Например, при езде по плохой дороге с тяжелым грузом. То есть, когда педаль акселератора значительно выжата. Хотя, конечно же, бывают и исключения.

Основные причины возникновения

Датчик положения дроссельной заслонки имеет достаточно простое устройство, поэтому причин, по которым он может выйти из строя, немного. Так, причинами возникновения ошибки P0120 может быть:

  • Неисправный датчик положения дроссельной заслонки. Поскольку датчик монтируется непосредственно на ее корпус, то снять его в большинстве автомобилей не представляется возможным. Чаще всего возникает обрыв проводов или короткое замыкание в электрических цепях датчика.
  • Корпус дроссельной заслонки. Он может быть поврежден по разным причинам, от банального загрязнения и до воздействия на него различных механических повреждений, например, ударов или значительного давления. Повреждение корпуса может сказаться на работе датчика дроссельной заслонки.
  • Электронный блок управления двигателем. В некоторых случаях (на самом деле достаточно редко) ЭБУ может выдать ложный сигнал о возникновении ошибки Р0120. Это происходит из-за поломок в его электронике (аппаратном и/или программном обеспечении).

На самом деле существует четыре варианта ошибки P0120. В частности, англоязычная программа обозначает их таким образом:

  1. 2009 (008) M16/6 (Throttle valve actuator)Actual value potentiometer, N3/10 (ME-SFI [ME] control unit)[P0120] (исполнительный механизм дроссельной заслонки).
  2. 2009 (004) M16/6 (Throttle valve actuator)Actual value potentiometer, Adaptation Emergency running[P0120] (ошибка запуска адаптации).
  3. 2009 (002) M16/6 (Throttle valve actuator)Actual value potentiometer, Return spring[P0120] (ошибка возвратной пружины).
  4. 2009 (001) M16/6 (Throttle valve actuator)Actual value potentiometer, Adaptation[P0120] (ошибка адаптации).

На самом деле причин, которые могут вызвать возникновение ошибки P0120, не так много. А их локализация обычно не представляет проблем.

Методы проверки и решения

Метод исправления поломки необходимо выбирать на основании анализа причин, которые к ней привели. В частности, нужно проверить перечисленные ниже узлы.

Датчик дроссельной заслонки. Как указывалось выше, датчик является частью заслонки, поэтому его демонтаж невозможен. Следовательно, в большинстве случаев имеет смысл снять весь узел, сделать ревизию. Однако выполнять такие работы необходимо лишь в случае, если вы четко представляете алгоритм процедуры. В противном случае лучше обратиться за помощью в автосервис или на станцию технического обслуживания. Некоторые автовладельцы также советуют выполнить проверку системы вентиляции картерных газов автомобиля. Если датчик неисправен, то его ремонт вряд ли возможен. В самом худшем варианте необходимо купить новый узел дроссельной заслонки и заменить его. Чтобы сократить денежные затраты, имеет смысл купить бывший в употреблении агрегат (например, на автобазаре или сервисах, занимающихся разборкой старых автомобилей).

Исключение составляют имеющиеся в продаже датчики положения дроссельной заслонки, предназначенные для дросселей с механическим управлением. То есть, с использованием тросика от педали газа. В этом случае можно купить новый датчик и заменить его.

Узел дроссельной заслонки. Отмечается, что часто причиной возникновения в ЭБУ ошибки Р0120 является грязная заслонка. Также возможен вариант, что в ее рабочую зону попал какой-нибудь посторонний предмет (мусор). В таком случае необходимо выполнить ревизию дроссельной заслонки и ее чистку. Процедура это несложная и с ней легко справится даже начинающий автовладелец. Для чистки имеет смысл воспользоваться специальными чистящими составами, например, средствами для чистки карбюраторов.

Если чистка заслонки не помогла, то необходимо делать дополнительную диагностику. В частности, проверить состояние двигателя заслонки и состояние возвратной пружины. К сожалению, ремонт заслонки не всегда возможен, и на многих автомобилях этот узел считается вовсе неремонтопригодным (например, на некоторых моделях Рено). Поэтому, чтобы гарантировано избавиться от ошибки P0120 зачастую приходится покупать и устанавливать новую дроссельную заслонку.

При выполнении ремонтных работ некоторые автовладельцы также советуют демонтировать коллектор, чистить его, выполнить ревизию прокладкам (колечкам, при необходимости заменить), смазать их герметиком.

Электронный блок управления двигателем. В редких случаях сложная электроника дает сбой по причине аппаратных или программных ошибок. Актуально, в частности, для моделей, у которых ЭБУ находится в непосредственной близости к блоку цилиндров (например, для некоторых моделей Opel). Вследствие этого электронный блок нагревается и может выдавать неверные сигналы. Это касается не только ошибки P0120, но и многих других.

Поэтому в случае, если ЭБУ “заглючил”, то он будет выдавать не одну, а несколько ошибок. При подозрении на такую поломку самостоятельная диагностика и ремонт невозможны. Упомянутые процедуры необходимо выполнять в сервисных центрах, с использованием специального дополнительного оборудования.

Для справки приведем данные о значении напряжения выходного сигнала в цепи VTA1 датчика положения дроссельной заслонки. Данные актуальны для автомобиля Toyota RAV4, однако у других машин значения будут идентичны или отличаться незначительно. Итак:

  • педаль акселератора полностью отпущена — 0,5...1,1 В;
  • педаль акселератора полностью нажата — 3,3...4,9 В.

Электрические цепи датчика. Самый простой и действенный метод диагностики заключается в использовании программного обеспечения для считывания неполадок с ЭБУ. Таких программ существует много, соответственно, интерфейсы у них тоже разные, поэтому описывать их работу не имеет смысла. С их помощью необходимо узнать напряжение на цепях VTA1 и VTA2 в различных ситуациях (в том числе аварийном режиме и на разных оборотах работы двигателя).

Приведем пример для уже упомянутой машины Toyota RAV4, схему подключения датчика которой вы можете видеть на рисунке. Так, возможны следующие ситуации:

Положение заслонки (VTA1), при отпущенной педали акселератораПоложение заслонки №2 (VTA2), при отпущенной педали акселератораПоложение заслонки (VTA1), педаль акселератора нажатаПоложение заслонки №2 (VTA2), педаль акселератора нажатаНеисправный участок
0-0,2 В0-0,2 В0-0,2 В0-0,2 ВОбрыв в цепи VC
4,5-5,0 В4,5-5,0 В4,5-5,0 В4,5-5,0 ВОбрыв в цепи E2
0-0,2 В, или 4,5-5,0 В2,4-3,4 В (в аварийном режиме)0-0,2 В, или 4,5-5,0 В2,4-3,4 В (в аварийном режиме)Обрыв или короткое замыкание на массу в цепи VTA1
0,7-1,3 В (в аварийном режиме)0-0,2 В, или 4,5-5,0 В0,7-1,3 В (в аварийном режиме)0-0,2 В, или 4,5-5,0 ВОбрыв или короткое замыкание на массу в цепи VTA2
0,5-1,1 В2,1-3,1 В3,3-4,9 В (не в аварийном режиме)4,6-5,0 В (не в аварийном режиме)Цепь датчика TP работает нормально

Помните, что после непосредственного устранения поломки обязательно нужно удалить информацию об ошибке из памяти электронного блока управления двигателем. В некоторых случаях сведения пропадают сами, однако если это не произошло в автоматическом режиме, то нужно сделать это принудительно. Возможны два варианта.

Первый заключается в использовании программного обеспечения, с помощью которого была получена информация об ошибке. Программы имеют функцию очистки памяти ЭБУ. Второй вариант более простой, и заключается он в отсоединение на 10...15 секунд минусовой клеммы аккумуляторной батареи. Такая операция отключит ЭБУ, а после его повторного включения он перезагрузится и в нем будет свежая информация о состоянии узлов автомобиля. Предпочтительнее, конечно, пользоваться первым вариантом, однако если у вас нет сканера с программным обеспечением, то вполне можно воспользоваться и вторым вариантом.

Диагностика неисправности, которая вызвала появление ошибки Р0120, при наличии сканера чтения ошибок, не составляет большого труда. Как показывает практика, для устранения неисправности зачастую достаточно просто сделать ревизию и почистить узел дроссельной заслонки. И лишь в редких случаях приходится менять дроссель целиком вместе с датчиком положения дроссельной заслонки.

Заключение

Ошибка дроссельной заслонки с кодом P0120 не является критичной, и при ее возникновении автомобилем вполне можно пользоваться. Однако с ней электронный блок управления двигателем переводит мотор в аварийный режим, при котором отсутствует возможность динамичного разгона и полного набора мощности. Поэтому водить машину в таких условиях затруднительно.

Следовательно, при малейшей возможности имеет смысл провести ревизию узла дроссельной заслонки и при необходимости выполнить ремонтные работы по устранению ошибки. И не забудьте после этого удалить ошибку из памяти ЭБУ.

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Код ошибки неисправность дроссельной заслонки Лада Гранта

Содержание статьи:

  1. Особенности дроссельного узла Лада Гранта
  2. Электронная педаль газа Лада Гранта
  3. Неисправности электронной педали газа
  4. Чистка электронной дроссельной заслонки E-Gas Лада Гранта 16V
Особенности дроссельного узла Лада Гранта

Дроссельную заслонку поворачивает электродвигатель через редуктор. Оба встроены в корпус дроссельного узла. При запуске и прогреве двигателя, а также в режиме холостого хода поступление воздуха в цилиндры регулируется открыванием дроссельной заслонки. Положение дроссельной заслонки контролируют два датчика, встроенные в корпус дроссельного узла.

Угол открытия дроссельной заслонки задает электронный блок управления (ЭБУ) в зависимости от расчетного количества воздуха, которое должно поступить в цилиндры двигателя. При этом учитывается режим работы двигателя (запуск, прогрев, холостой ход и так далее), температура окружающего воздуха и двигателя, положение педали газа.

Управляющие команды поступают в дроссельный узел на электродвигатель. Одновременно ЭБУ контролирует угол открытия заслонки и, при необходимости, подает соответствующие команды для корректировки ее положения. В результате того, что ЭБУ одновременно регулирует количество впрыскиваемого топлива и поступающего воздуха, поддерживается оптимальный состав горючей смеси при любом режиме работы двигателя.

Дроссельный узел с электроприводом дроссельной заслонки чувствителен к отложениям, которые могут накапливаться на его внутренней поверхности. Образовавшийся слой отложений может помешать плавному движению дроссельной заслонки, подклинивая ее (особенно при малых углах открытия). В результате двигатель будет неустойчиво работать и даже глохнуть на холостом ходу, плохо запускаться, могут появиться провалы и на переходных режимах. Чтобы избежать этого в качестве профилактической меры следует удалять отложения специальными моющими составами при выполнении очередного технического обслуживания автомобиля. Большой слой отложений может совсем заблокировать движение заслонки. Если промывкой не удастся восстановить работоспособность дроссельного узла, то необходимо его заменить.

Неисправность или некорректная работа дроссельного узла может быть вызвана нарушением контакта в его электрической цепи (окислившимися выводами в соединительной колодке жгута проводов). В этом случае восстановить работу удастся, обработав выводы специальным составом для очистки и защиты электрических контактов. Возможны и другие причины неисправности:

— на дроссельный узел не поступает напряжение питания;

— не поступают сигналы с обоих датчиков положения дроссельной заслонки;

— ЭБУ не может распознать сигналы с датчиков положения дроссельной заслонки.

В этих случаях система управления двигателем переходит в аварийный режим работы. При этом автомобиль сохраняет возможность самостоятельно передвигаться на небольшое расстояние с медленной скоростью, что, в крайнем случае, позволит переместить его в безопасное место

(съехать на обочину, покинуть перекресток и тому подобное).

О том, что дроссельный узел работает в аварийном режиме, может свидетельствовать горящая контрольная лампа неисправности системы управления двигателем и повышенная частота вращения коленчатого вала на холостом ходу (около 1500 мин-1, несмотря на то, что двигатель прогрет до рабочей температуры), двигатель при этом не будет реагировать на нажатие педали газа.

Каждый из датчиков положения дроссельной заслонки представляет собой потенциометр. В процессе работы происходит постепенный износ токопроводящих дорожек и подвижных контактов. Со временем износ может достичь такой степени, что корректная работа датчика станет невозможной. Наличие двух датчиков увеличивает надежность всего узла.

В случае если из строя выйдет только один датчик загорится контрольная лампа, но система управления двигателем перейдет на резервный режим работы. При этом двигатель будет адекватно реагировать на нажатие педали газа, но с худшими эксплуатационными параметрами

Резервный режим позволяет доехать на автомобиле до места ремонта своим ходом.

Электронная педаль газа Лада Гранта

На современных автомобилях вместо обычного тросикового привода управления дроссельной заслонкой устанавливают так называемую «электронную педаль газа». В таких авто положением дроссельной заслонки управляет электроника. Когда вы нажимаете или отпускаете педаль газа, информация об этом идёт в блок управления (ЭБУ) и только после обработки и корректировки уже даётся команда в модуль дроссельной заслонки. О плюсах и минусах такой системы, а также о признаках неисправностей и пойдёт речь в данной статье.

Для тех, кто привык к механическим приводам, где нажатие на педаль газа напрямую вызывает перемещение дроссельной заслонки, будет непривычным и неизвестным управление автомобилем с электронной системой. Чтобы разобраться, нужно понять принцип работы «электронной педали» и её отличие от обычной механической.

Педаль газа с механическим управлением дросселем

В механическом приводе управления дроссельной заслонкой к педали газа прикреплён тросик, который идёт напрямую из салона в подкапотное пространство и другим концом прикручивается к приводу управления дросселем (полукруглая железная деталь рядом с дросселем). При нажатии на педаль тросик натягивается и тянет на себя эту деталь, которая напрямую соединена с дроссельной заслонкой и находится обычно с ней на одной оси вращения. Заслонка приоткрывает или закрывает трубопровод, по которому в двигатель подаётся воздух. Остальное делает электроника. Чтобы добиться нужного крутящего момента, электронный блок изменяет момент зажигания и момент впрыска топлива в камеру сгорания. Тем самым регулируется топливно-воздушная смесь и достигается требуемая величина крутящего момента.

Педаль газа с электронным управлением дросселем

Здесь всю работу на себя берёт электроника. На педальном механизме установлены датчики положения педали газа. Информация с этих датчиков поступает в электронный блок управления, в котором анализируются все необходимые параметры для оптимального изменения величины крутящего момента. Эти параметры анализируются постоянно, непрерывно и при нажатии на педаль газа, после совершения нужных рассчётов электроника подаёт команду в модуль управления дроссельной заслонкой. Команда — это сигнал изменения положения заслонки на определённую величину угла.

Получив такую команду, модуль управления выполняет перемещение дроссельной заслонки. Для этого используется электродвигатель. Положение заслонки меняется, также при необходимости меняются момент зажигания и впрыска, достигается нужный крутящий момент и автомобиль трогается с места или ускоряется.

В модуле управления расположены угловые датчики положения дроссельной заслонки, информация с них поступает также в электронный блок, тем самым происходит обратная связь и электроника «узнаёт», в каком положении сейчас находится заслонка, выполнилась ли команда на изменение угла и т.п. Данная информация со всех датчиков поступает в блок управления постоянно. При изменении какого-либо параметра мгновенно принимаются меры для оптимального изменения других важных параметров. Благодаря этому достигается оптимальная работа двигателя, нужный крутящий момент, оптимальный расход топлива, а также устойчивая работа двигателя на холостых оборотах.

Крутящий момент

Чтобы изменить величину крутящего момента, электронный блок управления может изменить один или несколько параметров:

  • угол открытия дроссельной заслонки
  • давление наддува (если двигатель с турбонаддувом)
  • момент зажигания
  • момент впрыска топлива
  • включение/отключение цилиндров

Величина крутящего момента постоянно корректируется и зависит от следующих факторов:

  • условия запуска двигателя
  • устойчивые обороты холостого хода
  • содержание O2 в отработавших газах
  • ограничения по мощности и количеству оборотов
  • АКПП (при переключении передач)
  • контроль тяги при торможении
  • принудительный холостой ход при торможении
  • работа оборудования (климат-контроль, кондиционер)
  • круиз-контроль (включен ли режим)
Неисправности электронной педали газа

В электронной системе предусмотрена контрольная лампа EPC, которая загорается на приборной панели при наличии какой-либо неисправности в системе или при нарушении её работы. Если сигнал с датчиков перестанет приходить или будет приходить неверным, эта лампа оповестит вас об этом. В приводном механизме педали газа размещены 2 датчика — это потенциометры со скользящим контактом, эти контакты соприкасаются с контактными дорожками. Один датчик нужен для того, чтобы отправлять информацию о положении педали. Второй является контрольным и также передаёт информацию.

При изменении положения педали газа происходит изменение сопротивления этих датчиков, электронный блок «видит» это по изменению значения напряжения. Если возникают какие-то неполадки, то как правило нужно заменить один или оба датчика, а также проверить контакт между датчиком и дорожками. Бывает, что на эти дорожки попадает грязь или пыль и нужного контакта не достигается. В этом случае их необходимо хорошо почистить. При отсутствии сигнала с одного датчика положения педали газа:

  • регистрируется неисправность, включается контрольная лампа EPC
  • работа на холостых оборотах до того момента, пока система не опознает работоспособность второго датчика
  • после проверки и получения сигнала со второго датчика можно ехать дальше
  • при нажатии на педаль газа до упора обороты будут расти медленно
  • система будет пытаться себя «подстраховать», определяя холостой ход по сигналам торможения и положению педали тормоза
  • отключатся дополнительные системы, влияющие на работу двигателя — круиз-контроль

При отсутствии сигналов с двух датчиков положения педали газа одновременно:

  • регистрируется неисправность, включается контрольная лампа EPC
  • на педаль газа не реагирует
  • на холостом ходу обороты повышены до 1500 об/мин

При отсутствии сигнала с одного датчика положения дроссельной заслонки:

  • регистрируется неисправность, включается контрольная лампа EPC
  • отключается круиз-контроль и принудительный холостой ход
  • нормально реагирует на педаль газа

При отсутствии сигнала с обоих датчиков положения дроссельной заслонки:

  • выключается привод заслонки
  • на педаль газа не реагирует
  • холостые обороты повышены до 1500 об/мин

Таким образом, по симптомам можно определить, какой именно датчик вышел из строя. Если вы разбираетесь в электрике, можно заменить их самостоятельно. Иначе лучше доверить это специалистам. Диагностика в автосервисе покажет точную причину.

Чистка электронной дроссельной заслонки E-Gas Лада Гранта 16V

Решил почистить электронную дроссельную заслонку E-Gas т.к. начались проблемы с оборотами двигателя, присутствовали провалы, иногда при запуске двигателя тахометр показывал 500 — 600 об/мин и двигатель работал не устойчиво, нажмешь на газ и выравнивалось до 800об/мин, иногда едешь нажимаешь на газ — машина тупит, дергается, а однажды после того как заглушил, двигатель не запускался, но после нескольких попыток запустился, к тому же за 40000км не разу не чистил дроссель, как выясняется это нужно делать периодически. Купил Hi-Gear Throttle Body Cleaner Очиститель впускного тракта. Некоторые используют очиститель карбюратора и нормально очищают. Сбросил минусовую клемму аккумулятора, открутил три гайки крепления дросселя, снял воздушный патрубок, вынул дроссель.

элекронный дросель BOSCH 0 280 750 526 E-Gas 16v 21126-1148010

отложения с одной стороны

отложения с другой стороны дросселя

Hi-Gear Throttle Body Cleaner Очиститель впускного тракта

после чистки

Во время чистки дросселя, блок управления заслонкой я держал вверху, чтобы не залить через щель внутренности блока. После того как собрал все обратно, подключил минусовую клемму, включил зажигание, но сразу не крутим стартером, нужно выждать около минуты, а после уже запускать двигатель. После чистки, и все проблемы с оборотами ушли. Прокладку дросселя заменяем если она потеряла эластичность или деформировалась, но я одну ее не нашел, встретил только в комплекте с прокладками ресивера в одном из магазинов. Прокладка коллектора 2112 16кл (Пласт.впуск.колл.)эл.педаль 2112-1008638/36150115 приобрел за 100р

Прокладка коллектора 2112 16кл (Пласт.впуск.колл.)эл.педаль

Прокладка с ребрами как снаружи так и внутри

https://www.drive2.ru/l/6838103/, http://myauto.jofo.ru/619531.html, http://autoruk.ru/lada-granta/lada-granta/sistemi-silovoi-ustanovki/osobennosti-drosselnogo-uzla-lada-granta

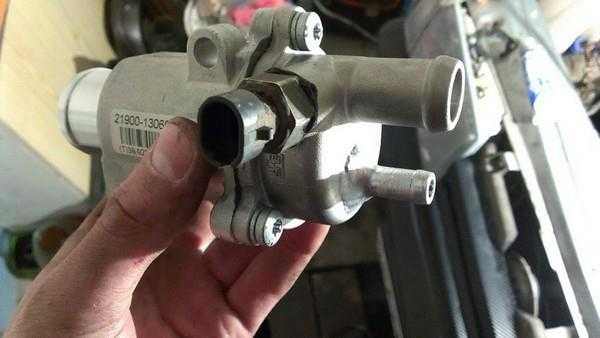

Модернизация СО. Детали для доработки термостата Лады Гранта Схема для установки На термостат будет врезан

avtognostika.ru

Признаки неисправности датчика положения дроссельной заслонки — Авто-Мото24.ру

Если вы столкнулись с такой ситуацией, что двигатель неравномерно работает на холостом ходу или же автомобиль периодически глохнет по не ясным причинам, то виной такому поведению силового агрегата может служить неисправность датчика положения дроссельной заслонки. Вам не стоит сразу же направляться на станцию технического обслуживания, ведь данную неприятность можно устранить собственными силами.

Новый датчик положения дроссельной заслонки

В данной статье мы рассмотрим основные признаки, свидетельствующие о выходе из строя данного датчика, узнаем как проверить ДПДЗ, а также ознакомимся с его конструкцией. Эта инструкция подойдет для владельцев автомобилей ВАЗ 2110, 2114, Приора, Калина и даже Рено Логан.

Конструкция ДПДЗ

Датчик положения дроссельной заслонки – это устройство, которое предназначено для точного распределения количества топливной смеси, попадающей в камеру сгорания двигателя. Его использование в современных моторах позволяет повысить экономичность автомобиля, а также повышение коэффициента полезного действия силового агрегата. Он расположен в системе подачи топлива на оси дроссельной заслонки.

Так выглядит конструкция ДПДЗ

Виды

На современном этапе развития автомобильной техники на рынке представлены такие виды ДПДЗ:

  1. Бесконтактный;

    Бесконтактный датчик положения дроссельной заслонки с обозначением выводов

  2. Пленочный резисторного типа.

Последние конструктивно имеют резистивные контакты в виде дорожек, по которым определяется напряжение, а бесконтактные проводят данный замер на основе магнитного эффекта. Различия датчиков характеризируются их ценой и сроком службы. Бесконтактные являются более дорогими, но и срок службы у них заметно выше.

Принцип действия

Как указывалось выше датчик располагается возле дроссельной заслонки. При нажатии на педаль он проводит замер выходного напряжения. В том случае, когда дроссельная заслонка имеет положение «закрыто», напряжение в датчике составляет до 0,7 Вольт. Когда водитель нажимает на газ, ось заслонки поворачивается и соответственно меняет наклон ползунка под конкретным углом. Реакция датчика проявляется в изменении сопротивления на контактных дорожках и, следовательно, повышением выходного напряжения. При полном открытии дросселя напряжение составляет до 4 Вольт. Данные указаны для автомобилей ВАЗ.

Считыванием этих значений занимается электронный блок управления автомобиля. На основании полученных данных он применяет изменения в количество подачи горючей смеси. Стоит заметить, что вся эта процедура происходит практически мгновенно, что позволяет эффективно подбирать режим работы мотора, а также расход топлива.

Признаки неисправности датчика

При исправном ДПДЗ ваше транспортное средство работает без нехарактерный рывков, дерганий и быстро откликается на нажатие педали газа. Если же какое-то из данных условий не соблюдается, то возможно имеет место быть неисправность датчика. Это можно определить по таким признакам:

  • Пуск двигателя затруднен как на горячую, так и на холодную;
  • Повышается расход топлива при чем значительно;
  • При движении появляются рывки мотора;
  • На холостом ходу обороты чаще завышены, нежели в норме;
  • Ускорение автомобиля происходит вяло;
  • Иногда возникают посторонние звуки схожие на хлопки в районе впускного коллектора;
  • Силовой агрегат может глохнуть на холостом ходу;
  • На панели приборов моргает индикатор Check или светится постоянно.

Чаще всего датчик приходит в негодность из-за превышения сроков эксплуатации вследствие выработки. Контактная группа имеет напыление и соответственно для него характерен износ. Те ДПДЗ, которые работает по бесконтактному принципу лишены такого недостатка и соответственно служат гораздо дольше.

Для того, чтобы окончательно убедиться в необходимости замены данной детали, нужно уметь провести проверку датчика.

Видео по теме:

Проверка ДПДЗ

Проверка датчика положения дроссельной заслонки для автомобилей ВАЗ 2110, 2114, Приора, Калина, Рено Логан и др. проводится так:

  1. Выключить зажигание автомобиля;
  2. Использовать вольтметр для проверки напряжения датчика, которое при закрытой заслонке составляет около 0,7 Вольт;
  3. Произвести замер выходного напряжения на полностью открытой заслонке. Оно должно составлять порядка 4-х Вольт;
  4. Проверить равномерность изменения напряжения, путем проворачивания бегунка датчика. При этом не должны наблюдаться скачки значений.

Если в полученных данных имеются отклонения, то деталь необходимо заменить на новую. В тех случаях, когда значения совпадают, то датчик исправен и поломку следует искать в других датчиках.

Признаки неисправности датчика положения дроссельной заслонки

4.8 (95%) 4 vote[s]

avto-moto24.ru

Разное

Отправить ответ

avatar
  Подписаться
Уведомление о
