Тормозная система ВАЗ-2107

Тормозная система автомобиля по своему назначению и выполняемым функциям разделяется на рабочую, запасную и стояночную

Рабочая тормозная система обеспечивает регулирование скорости автомобиля и его остановку с необходимой эффективностью, запасная - остановку автомобиля с необходимой эффективностью при выходе из строя рабочей тормозной системы, а стояночная служит для удержания стоящего автомобиля. Ее можно использовать и как аварийную при выходе из строя рабочей или запасной тормозных систем.

Рабочая тормозная система имеет двухконтурный раздельный гидравлический привод на тормозные механизмы передних и задних колес, что значительно повышает безопасность движения автомобиля.

При отказе одного из контуров другой используется в качестве запасной тормозной системы, т. е. она является частью рабочей тормозной системы.

Привод тормозов

Гидравлический привод включает в себя тормозную педаль, вакуумный усилитель, главный цилиндр гидропривода тормозов, бачок, регулятор давления задних тормозов, колесные (рабочие) цилиндры тормозных механизмов, трубопроводы и шланги.

Педаль тормоза подвешена к кронштейну совместно с педалью сцепления при помощи оси. В ступице педали установлены разрезные пластмассовые втулки, через которые проходит внутренняя металлическая втулка. Относительно этой втулки поворачивается педаль тормоза. Педаль шарнирно соединена с толкателем вакуумного усилителя и в исходное положение возвращается усилием оттяжной пружины. В этом положении упор педали упирается в буфер выключателя стоп-сигнала.

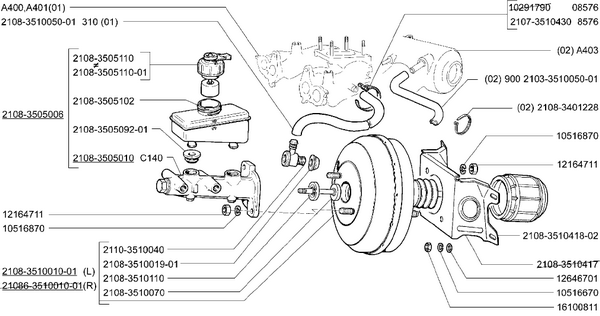

Вакуумный усилитель уменьшает усилие, прикладываемое к педали тормоза при торможении. Он крепится к пластине кронштейна педалей сцепления и тормоза на четырех шпильках гайками.

Между вакуумным усилителем и пластиной кронштейна установлена резиновая изолирующая прокладка.

Между корпусом и крышкой корпуса вакуумного усилителя зажат наружный поясок резиновой диафрагмы, разделяющий усилитель на вакуумную и атмосферную полости.

Вакуумная полость через шланг с наконечником и клапаном соединяется с впускной трубой двигателя.

Для герметизации соединения наконечник соединен с вакуумным усилителем через резиновый фланец.

Внутри вакуумного усилителя расположен пластмассовый корпус клапана, хвостовик которого на выходе из корпуса вакуумного усилителя герметизирован уплотнителем. Он установлен в гнезде корпуса усилителя и поджат к отбортовке гнезда дистанционным кольцом, которое запирается стопорным кольцом. Для защиты подвижного хвостовика корпуса клапана от загрязнения на отбортованную часть корпуса усилителя и на хвостовик корпуса клапана надет гофрированный защитный чехол.

В корпусе клапана размещены: буфер, поршень с толкателем, резиновый клапан, пружины с опорными чашками и воздушный фильтр.

В выточку поршня заходит упорная пластина, другой конец которой упирается в поясок диафрагмы, что предотвращает ее выпадание. Пластина фиксирует в корпусе поршень в сборе с толкателем и клапаном. В буфер упирается шток привода поршня главного цилиндра. На выходе из корпуса вакуумного усилителя шток обжат уплотнителем, который поджимается обоймой к гнезду корпуса усилителя.

В торцевое отверстие штока ввернут болт, которым регулируется выход штока из корпуса усилителя 1,05-1,25 мм Шаровая головка толкателя обжата в гнезде поршня.

Резиновый клапан собран на толкателе. Подвижная головка клапана, усиленная металлической шайбой, поджата пружиной через опорную чашку к заднему торцу поршня (при полном растормаживании).

Для подвижной головки клапана в корпусе имеется седло. Неподвижный буртик клапана поджат пружиной через опорную чашку к внутренней стенке хвостовика корпуса клапана, создавая надежное уплотнение.

Для очистки атмосферного воздуха в хвостовике корпуса клапана установлен поролоновый воздушный фильтр. Корпус клапана постоянно отжимается пружиной в сторону крышки.

Между собой корпус и крышка усилителя соединены за счет ввода выступов крышки во впадины корпуса и дальнейшего поворота крышки до завода ее краев под выступы корпуса.

Разъем крышки и корпуса усилителя уплотнён буртом резиновой диафрагмы, зажатым между ними.

В корпусе усилителя крепится через резиновый фланец пластмассовый наконечник шланга, в котором вмонтирован вакуумный клапан, предотвращающий попадание горючей смеси в вакуумную полость усилителя.

Главный цилиндр гидропривода тормозов крепится на двух шпильках к вакуумному усилителю. Сверху в его корпусе выполнены три резьбовых отверстия для штуцеров трубопроводов, отводящих жидкость в контуры привода передних и задних тормозов, и два гнезда, в которых крепятся стопорными шайбами штуцеры, соединенные шлангами с бачком гидропривода тормозов. Внутреннее цилиндрическое отверстие цилиндра обработано с большой точностью и высокой чистотой поверхности.

С одной стороны полость цилиндра закрыта резьбовой пробкой. В цилиндре последовательно установлены два поршня, один из которых приводит в действие задние тормоза, другой - передние.

Между пробкой и поршнем, а также между поршнями и установлены возвратные пружины, под действием которых они возвращаются в исходное положение при растормаживании. При этом ход поршней в цилиндре ограничен винтами, хвостовики которых заходят в продольные пазы поршней. Поршень привода задних тормозов уплотнен в цилиндре двумя кольцами.

Переднее кольцо пружиной поджато к торцевой поверхности канавки. Другой конец пружины упирается в тарелку.

Заднее кольцо поджато к торцу поршня пружиной через шайбу.

Поршень привода передних тормозов имеет аналогичное уплотнение, только заднее кольцо расположено в канавке поршня и имеет другую форму.

На обоих поршнях свободно надеты распорные кольца. В исходном положении поршня распорное кольцо, упираясь в стопорный винт, отводит уплотнительное кольцо от торца канавки. При этом через образовавшийся зазор рабочая полость цилиндра сообщается с бачком гидропривода тормозов.

Канавка переднего уплотнительного кольца через радиальное отверстие и осевой канал в поршне сообщается с рабочей полостью цилиндра. Поэтому, когда в рабочей полости увеличивается давление жидкости, уплотнительное кольцо плотнее прижимается к зеркалу цилиндра.

Последовательное расположение поршней в цилиндре обеспечивает раздельный привод передних и задних тормозов.

Бачок гидроцилиндра двухсекционный, изготовлен из полупрозрачной пластмассы, что обеспечивает визуальный контроль за уровнем жидкости.

В нижней части корпуса бачка имеется два наконечника для подсоединения шлангов. На заливную горловину бачка навернута крышка, которая поджимает корпус клеммного устройства и отражатель к торцу горловины. В корпусе смонтировано устройство для контроля уровня жидкости в бачке. Оно состоит из поплавка, на штоке которого расположен подвижный контакт, и неподвижного контакта, закрепленного в пластмассовом корпусе. При понижении уровня жидкости поплавок опускается, контакты замыкают цепь контрольной лампы, и она загорается.

В центральном отверстии корпуса клеммного устройства установлен толкатель, при нажатии на который проверяется работоспособность цепи контрольной лампы при полном уровне жидкости в бачке.

Регулятор давления включен в привод задних тормозов для того, чтобы не допускать повышения давления в этом контуре при уменьшении нагрузки на заднюю ось колес. Иначе возможна блокировка задних колес и их юз. Регулятор давления крепится двумя болтами с пружинными шайбами к кронштейну кузова, причем одно отверстие в кронштейне выполнено овальным, что позволяет регулировать положение регулятора давления.

В действие регулятор давления приводится торсионным рычагом, который крепится к кузову обоймой через резиновую опорную втулку. Длинное плечо рычага привода регулятора давления соединено шарнирно через стойку с балкой заднего моста, а короткое плечо проходит через отверстие оси и заходит в вырез нижней части поршня регулятора давления. Это плечо передает на поршень колебательное движение балки заднего моста.

В корпус регулятора давления ввернуты штуцеры двух трубопроводов: нижнего для подвода жидкости от главного цилиндра, верхнего для подачи жидкости к колесным цилиндрам задних тормозов.

Поршень регулятора давления на выходе из корпуса уплотнен кольцом, расположенным в металлической обойме. Это кольцо поджато к нижней части корпуса пружиной. Верхний конец пружины упирается в плавающую тарелку и через нее в заплечики поршня. Пружина стремится поджать поршень до упора его в пробку, которая ввернута в корпус регулятора давления. Под пробку установлена уплотнительная прокладка. Втулка свободно надета на головку поршня. Она ограничивает подъем уплотнителя вверх к головке поршня.

Шланг высокого давления трехслойный. Внутренняя и наружная оболочки шланга резиновые, между ними размешена нитяная оболочка. При эксплуатации автомобиля не допускаются трещины и другие повреждения на наружной оболочке шланга.

Тормозная система ВАЗ-2107 ⋆ АВТОМАСТЕРСКАЯ

Автомобильная тормозная система – одна из важнейших систем, обеспечивающая безопасность передвижения автомашины. В автомобилях ВАЗ «классика» устанавливаются тормозные системы, использующие при своей работе силу трения. В нашей статье мы расскажем о конструкции и принципе работы тормозной системы. В качестве примера ВАЗ «классики» мы возьмем модель 2107. Тормозная система этой модели разделяется на две подсистемы:

  • рабочая;
  • стояночная.

Главным назначением рабочей системы торможения является уменьшение скорости движения автомашины вплоть до его полной остановки. Рабочая система торможения состоит из двух составляющих: тормозного привода, благодаря которому водитель может задействовать систему торможения и тормозных механизмов, которые и воздействуют на колеса с целью уменьшения скорости их вращения. Стояночная подсистема торможения обеспечивает блокировку двух колес (одной оси) автомобиля. Если говорить о ВАЗ-2107, то в этом автомобиле блокируется задняя ось. Стоит отметить, что стояночная подсистема используется, только если автомобиль находится в обездвиженном положении. Данная система торможения нужна для исключения возможного самопроизвольного движения машины. Такая система имеет свой отдельный привод, который воздействует на механизмы торможения задней оси.

Далее предлагаем более углубленно разобраться с устройством автомобильной тормозной системы на примере автомашины ВАЗ-2107. Начнем с рабочей составляющей тормозной системы. Главный элемент – это привод, который является гидравлическим и включает в себя такие элементы:

  • вакуумный усилитель;
  • педаль управления;
  • главный тормозной цилиндр;
  • регулятор давления;
  • бачок для тормозной жидкости;
  • система трубопроводов высокого давления.

Как вы уже поняли, в качестве рабочего приводного элемента в системе торможения выступает жидкость. Использование жидкости обуславливается рядом положительных моментов: не нужно придумывать сложную рычажную систему для передачи усилий, трубопровод облегчен до максимума, усилие от ноги водителя увеличивается в несколько раз за счет использования специального гидравлического усилителя. Рабочие тормозные механизмы на авто модели 2107 делятся на два вида. На передние колеса устанавливаются тормозные диски с суппортом, а на задних колесах используются тормоза барабанного типа, которые дополнительно имеют стояночный механизм торможения.



Теперь подробнее разберемся во всех элементах системы торможения – начнем с педали. Итак, автомобильная педаль тормоза, которую ногой нажимает водитель, располагается на одной оси с педалью сцепления. Отметим, что возвращение педали тормоза в исходное положение после нажатия на нее водителем, обеспечивается специальной пружиной. На конце педали установлен шток, который непосредственно связан с гидравлическим усилителем. Сам усилитель представляет собой некую герметическую емкость, внутри которой имеется две камеры, разделенные мембраной. Та камера, которая расположена ближе к педали именуется атмосферной, ну а вторая камера – вакуумной. Сама мембрана, разделяющая эти камеры, соединена непосредственно со штоком главного тормозного. А вот вакуумная камера через патрубок подсоединяется к впускному коллектору двигателя. Благодаря такой конструкции в этой камере возникает разрежение. Также в конструкции усилителя имеется специальный следящий клапан, который управляется штоком педали. Когда педаль отпущена, клапан находится в открытом положении, что позволяет иметь одинаковое давление в обеих камерах. При нажатии на педаль, клапан перекрывает соединительный канал, который связывает обе камеры и открывает канал, по которому воздух попадает в атмосферную камеру, при этом во второй камере возникает разрежение. В результате таких изменений атмосферное давление в первой камере начинает оказывать воздействие на мембрану, которая, как писалось выше, соединена со штоком поршня главного тормозного цилиндра.

В результате смещения мембраны шток поршня начинает двигаться, тем самым вытесняя жидкость с цилиндра в тормозной трубопровод.

Главный тормозной цилиндр

Этот цилиндр присоединяется к гидравлическому усилителю. Конструктивно тормозной цилиндр представлен в виде продолговатого корпуса, к которому присоединяются подающий и обратный трубопроводы от бачка с тормозной жидкостью, а также выходят еще три трубопровода, которые непосредственно следуют к тормозным механизмам. К передним тормозным механизмам подходит по одному отдельному трубопроводу, а вот к задней паре тормозных механизмов идет только один трубопровод, который упирается в регулятор. Внутри корпуса тормозного цилиндра устанавливаются поршни, при помощи которых жидкость проталкивается по трубопроводам.

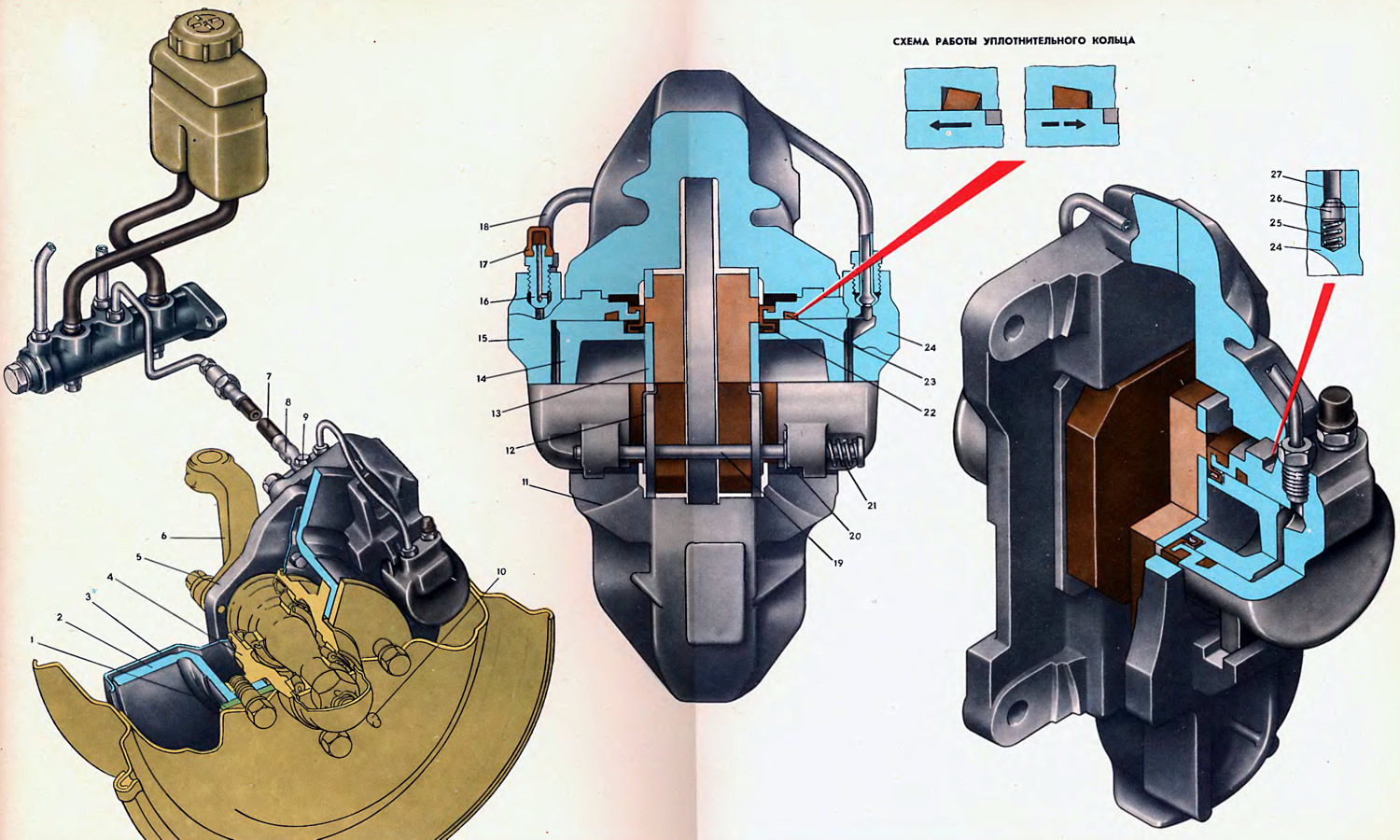

Тормозной суппорт

Переходим к тормозным механизмам передней оси автомобиля. Передние тормоза – дисковые, состоящие из суппортов с колодками — накладками и тормозными дисками. Суппорт – это металлический корпус, в котором проделаны цилиндрические отверстия под поршни. У данной модели ВАЗ два таких отверстия – на каждую колодку по одному. Суппортные поршни похожи на стакан, который помещается в свой цилиндр, но при этом он спокойно может перемещаться.

Тормозные колодки – это небольшие пластины, изготовленные из металла. На рабочую поверхность колодок наклеены специальные пластины из фрикционного материала.

Тормозной диск – изготавливается из металла. Чтобы иметь наилучшее сцепление с рабочей поверхностью колодок, боковые поверхности дисков идеально обрабатываются, чтобы на них не было каких-либо раковин и выступов.

Краткое описание принципа работы передних тормозов на автомобиле ВАЗ модели 2107: жидкость под давлением поступает в рабочие цилиндры суппорта, из которых в результате выталкиваются поршни и надавливают на колодки, которые в свою очередь прижимаются к тормозному диску, в результате чего и осуществляется торможение.

Тормозной механизм задней оси автомобиля ВАЗ-2107

Система торможения, установленная на задней оси автомашины ВАЗ-2107, имеет другую конструкцию. Все ее рабочие элементы спрятаны в тормозном барабане. Рабочий цилиндр тормоза задней оси состоит из корпуса, в котором находится два поршня. При воздействии тормозной жидкости на цилиндр, поршни начинают выдвигаться в разные стороны.



Задние тормозные колодки – в форме полумесяцев, сделанные из металла. На верхней кромке наклеены фрикционные пластины. В ступице две тормозные колодки образуют форму практически цельного кольца. Так же в тормозном барабане размещаются элементы механизма стояночного тормоза, о нем мы расскажем далее.

Стояночная тормозная система

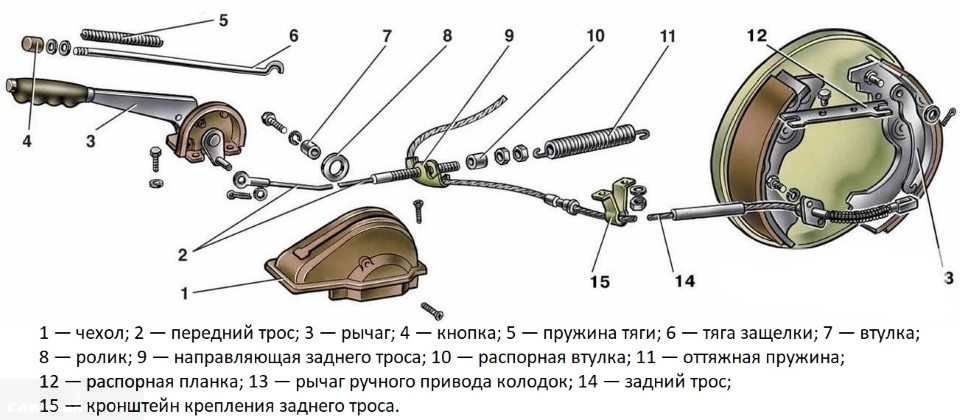

В качестве главного приводного элемента этой системы используется трос, который напрямую подсоединен к рычагу ручного тормоза, расположенного в салоне автомашины. Под днищем автомобиля этот трос разделяется на две части, которые идут непосредственно в тормозные механизмы задней оси. Внутри тормозного барабана трос соединяется с приводным рычагом, ну а тот уже с распорной планкой. Также рычаг привода соединяется с одной из тормозных колодок.

Принцип действия стояночного тормоза: вы тянете за рычаг, тем самым натягивая трос, который в свою очередь также тянет за внутренний рычаг, в результате чего колодки разжимаются. Стоит отметить, что рычаг ручного тормоза, расположенный в салоне, имеет зубчатое основание, благодаря которому можно его зафиксировать, тем самым оставив колодки в разведенном положении.

Регулятор давления

Данное устройство устанавливается в приводе колес задней оси и служит оно не только для правильного распределения тормозной жидкости в механизмах, а еще и для предотвращения появления возможных заносов из-за подачи разных усилий на механизмы торможения. Такое действие производится путем ограничения подачи давления на механизмы. Данное ограничение проявляется при изменении положения кузова автомобиля относительно оси заднего моста.



В действие данный регулятор приводится от тяги, которая одним концом закреплена на корпусе заднего моста. При увеличении нагрузки на заднюю ось, кузов изменяет свое положение по отношении к оси моста, из-за чего тяга начинает давить на поршень регулятора, ну а далее уже происходит регулировка подачи давления к тормозным механизмам.

Принцип действия тормозной системы в автомобиле ВАЗ-2107

Когда водитель хочет снизить скорость своего автомобиля, он давит на педаль тормоза. В этот момент его усилие передается на клапан в гидравлическом усилителе, который открывает канал подачи атмосферного давления в одну из камер. При этом появляющееся давление начинает давить на мембрану, которая соединена со штоком, связанным с поршнем главного тормозного цилиндра. В результате, под давлением мембраны, шток цилиндра начинает выдавливать тормозную жидкость в трубопроводы, которые ведут непосредственно к колесным тормозным механизмам. Так как жидкость абсолютно не сжимается, то все усилие передается непосредственно на тормозные механизмы. Жидкость давит на внутренние поршни рабочих тормозных цилиндров, те выдвигаются и воздействуют на тормозные колодки (в тормозных барабанах разжимают колодки, а в дисковых механизмах прижимают их непосредственно к дискам). Из-за трения тормозных колодок об барабаны и диски происходит замедление вращения колес автомобиля.

Обслуживание тормозной системы

Хоть конструкция тормозов на автомобиле ВАЗ и не такая сложная, но она все равно требует периодического технического обслуживания, которое включает в себя:

  • проверку уровня тормозной жидкости в бачке;
  • проверку износа тормозных колодок, барабанов, дисков;
  • прокачку аварийной системы удаления воздуха;
  • проверку троса стояночного тормоза;
  • регулировку регулятора давления;
  • регулировку натяжения приводных тросов.

Помните, что перед каждым выездом следует проверять уровень жидкости в бачке. Недостаточное количество тормозной жидкости может привести к неэффективной работе всей системы торможения. Стоит отметить, что уменьшение уровня тормозной жидкости может быть вызвано повреждением трубопровода и появлением течи.

Выполнять такую проверку тормозной системы нужно раз в два – три месяца. При выявлении сильного износа или какой-то другой проблемы, нужно обязательно выполнить замену изношенной детали или произвести ремонт. Помните, что от технического состояния тормозной системы зависит безопасность всех участников движения.

Особенность системы торможения автомобиля ВАЗ-2107

Главной особенностью тормозов автомобиля ВАЗ-2107 является использование двухконтурной системы. Вся суть такой системы заключается в том, что рабочий тормозной привод разделяется на две части. Каждая часть привода подает тормозную жидкость лишь на два механизма, при этом тормозные контуры между собой никак не взаимодействуют.

В случае разгерметизации одного из контуров, водитель не «потеряет» полностью свои тормоза, так как второй контур будет работоспособен, что позволит ему, пусть не в полную меру, но хотя бы аварийно использовать свои тормоза.

По материалам autoremka.ru

ВАЗ 2107 | Тормозная система автомобиля Fiesta

Тормозная система автомобиля Ford Fiesta основательно модернизирована с 1996 года. На передней оси устанавливают дисковые тормозные механизмы, толщина тормозных дисков которых равна 12 мм (ранее их толщина составляла 10 мм). Задние тормозные механизмы барабанные. При нажатии на педаль тормоза соединенный с педалью шток давит на два расположенные друг за другом поршня в главном тормозном цилиндре.


Рис. 14.2. Схема взаимодействия элементов тормозной системы: 1 – насос; 2 – клапан BTCS; 3 – переднее колесо; 4 – заднее колесо; 5 – заднее колесо; 6 – переднее колесо; 7 – гидравлические впускные клапаны



Главный тормозной цилиндр вместе с вакуумным усилителем тормозов расположен в моторном отсеке. С 1996 года диаметр вакуумного усилителя тормозов увеличен до 229 мм (вместо 203 мм), коэффициент усиления увеличился с 4 до 4,5. Увеличен и диаметр главного тормозного цилиндра. Поршни сжимают заключенную в главном тормозном цилиндре тормозную жидкость, созданное в тормозной системе гидравлическое давление передается через трубопроводы и шланги к суппортам всех четырех колес (рис. 14.2). В суппортах передних колес поршни прижимают тормозные колодки к тормозным дискам. В задних колесах поршни колесных тормозных цилиндров прижимают тормозные колодки к тормозным барабанам.

Стояночный тормоз воздействует через тросовые тяги на тормозные механизмы задних колес, по сравнению со старыми моделями он более эффективен и требуется приложение меньших усилий. В современных моделях автомобилей Fiesta регулировка стояночного тормоза проводится в салоне автомобиля, что кроме всего прочего существенно снижает расходы по техническому обслуживанию.

В автомобиле Fiesta установлены саморегулирующиеся дисковые и барабанные тормоза, причем на задней оси регулировку осуществляет дорогостоящий механизм.

Важнейшие элементы  тормозной системы

Тормозная система с двумя тормозными контурами.

На автомобиле установлена рабочая тормозная система с диагональным разделением контуров, т.е. каждый контур обеспечивает торможение переднего и диагонально расположенного заднего колеса. При отказе одного из контуров используется второй контур, обеспечивающий остановку автомобиля с достаточной эффективностью.

Главный тормозной цилиндр.

Преобразует усилие нажатия на педаль тормоза в гидравлическое давление. При отпускании педали тормоза обеспечивает быстрое снижение давления в тормозной системе.

Вакуумный усилитель тормозов.

Вакуумный усилитель тормозов снижает до 60% усилие, которое необходимо приложить при нажатии на педаль тормоза, облегчая тем самым управление автомобилем. Принцип действия вакуумного усилителя тормозов основан на использовании разрежения во впускном коллекторе или созданного вакуумным насосом (на автомобилях с дизельными двигателями). При торможении соединенная со штоком главного тормозного цилиндра мембрана реагирует на разность между давлением атмосферного воздуха и давлением во впускном коллекторе.

Колесный тормозной цилиндр.

Давление тормозной жидкости в колесном тормозном цилиндре может достигать 120 бар. Поршни колесного гидравлического цилиндра передают усилие на тормозные колодки дискового или барабанного тормоза.


ТЕХНИЧЕСКИЙ СЛОВАРЬ

Тормоза

Передние тормоза

Тормозной диск.

Синхронно вращается со ступицей оси и отводит тепло, образующееся при трении в процессе торможения.

Суппорт.


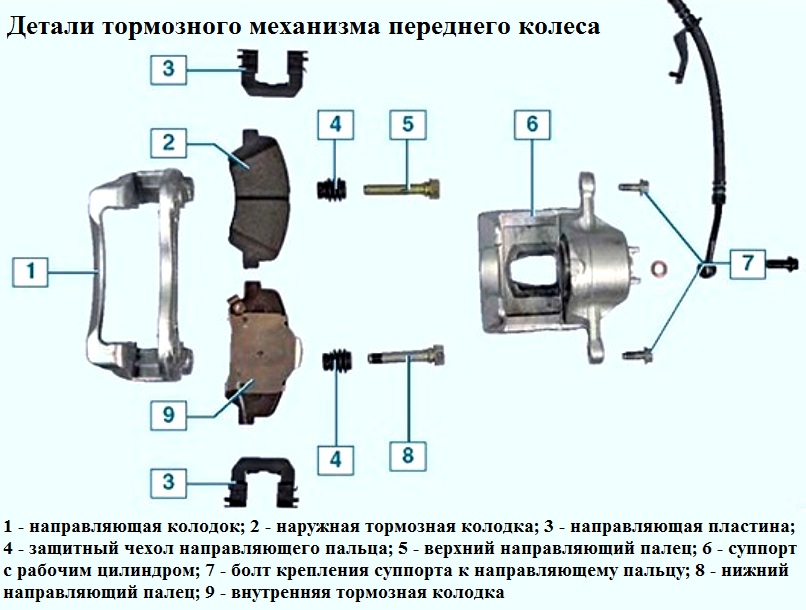

Рис. 14.3. Тормозной механизм переднего колеса: 1 – тормозной диск; 2 – направляющая тормозных колодок; 3 – суппорт



Вместе с колесом свободно вращается стальной тормозной диск, а суппорт тормоза охватывает диск с двух сторон (рис. 14.3). При нажатии на педаль тормоза поршень суппорта прижимает тормозные колодки к тормозному диску — за счет трения между ними осуществляется торможение автомобиля.

При торможении кинетическая энергия за счет трения превращается в тепловую энергию, которую из зоны трения отводят тормозной диск и суппорт. Поскольку теплоотдача происходит через один цилиндр суппорта, тормозная жидкость нагревается незначительно.

Нажатие на педаль тормоза.

При нажатии на педаль тормоза соединенный с педалью шток давит на два расположенные друг за другом поршня в главном тормозном цилиндре. Поршни сжимают заключенную в главном тормозном цилиндре тормозную жидкость, созданное таким образом гидравлическое давление передается через трубопроводы и шланги к суппортам всех четырех колес. В суппортах поршни прижимают тормозные колодки к тормозным дискам, в результате чего происходит торможение автомобиля.

Отпускание педали тормоза.

Давление в гидравлической системе мгновенно уменьшается, и поршень суппорта вместе с тормозными колодками отходит от тормозного диска. Между тормозными колодками и диском образуется зазор, тормозной диск начинает свободно вращаться и процесс торможения прекращается.

Задние тормоза

Барабанные тормоза.


Рис. 14.4. Тормозной механизм заднего колеса: 1 – колесный тормозной цилиндр; 2 – тормозная колодка; 3 – ось ступицы; 4 – трос стояночного тормоза; 5 – тормозной барабан



В автомобиле Fiesta на задней оси установлены тормоза одностороннего действия, состоящие из двух полукруглых тормозных колодок (рис. 14.4). Толщина накладки передней тормозной колодки (набегающей тормозной колодки) больше, чем толщина задней (отжимаемой тормозной колодки). Двухпоршневой колесный тормозной цилиндр отжимает обе колодки к тормозным барабанам. При этом они устанавливаются на опорном пальце, расположенном на противоположной стороне от колесного тормозного цилиндра. Палец крепится заклепками к защитному кожуху заднего тормоза.
ТЕХНИЧЕСКИЙ СЛОВАРЬ

Антиблокировочная тормозная система

Блок управления ABS.

Рис. 14.5. Расположение элементов антиблокировочной системы тормозов на автомобиле: 1 – вакуумный усилитель тормозов; 2 – бачок с тормозной жидкостью; 3 – главный тормозной цилиндр; 4 – передний суппорт тормоза; 5 – электрогидравлический блок; 6 – электрическая цепь, соединяющая датчики частоты вращения колеса с электрогидравлическим блоком; 7 – трубопроводы гидравлического привода тормозов



Постоянно обрабатывает информацию о частоте вращения колес автомобиля, полученную от датчиков, и сравнивает ее с запрограммированными значениями (рис. 14.5). При разности значений частоты вращения, свидетельствующей об угрожающей опасности блокировки одного или нескольких колес, блок управления активирует гидравлический узел — давление тормозной жидкости на блокирующем колесе уменьшается до тех пор, пока оно не начнет снова вращаться синхронно с другими колесами. Этот цикл изменения давления происходит за считанные миллисекунды. Наряду с обработкой сигналов и последующим управлением клапанами блок управления выполняет также диагностическую функцию. Он проверяет и регистрирует неисправности в электрических цепях или элементах антиблокировочной системы, рабочее напряжение в бортовой сети автомобиля, предупреждая водителя загоранием контрольной лампы в комбинации приборов.

Электрогидравлический блок.

Состоит из электрического насоса и клапанного блока с электромагнитными клапанами. При нажатии на педаль тормоза поршни в главном тормозном цилиндре выдавливают тормозную жидкость через клапанный блок к колесным тормозным механизмам. При этом клапанный блок регулирует давление в тормозных контурах, которые диагонально соединяют переднее колесо с задним колесом. Если вступает в действие система ABS, блок управления выдает сигнал на уменьшение давления и тормозная жидкость подается прямо из клапанного блока в бачок для тормозной жидкости. Если тормозное давление необходимо снова увеличить, тормозная жидкость подается из бачка через гидравлический насос непосредственно в соответствующий тормозной гидравлический контур. Работу насоса можно заметить по легкой пульсации педали тормоза. Цикл торможения и свободного вращения колеса происходит очень быстро и продолжается до остановки автомобиля или до отпускания педали тормоза.

Датчик частоты вращения колеса.

Датчики частоты вращения, по одному на каждом колесе, измеряют частоту вращения колеса, на основании их сигналов электронный блок управления вычисляет среднюю скорость, примерно соответствующую скорости движения автомобиля. Сравнивая частоту вращения каждого отдельного колеса со средней вычисленной скоростью, электронный блок определяет состояние проскальзывания отдельного колеса и тем самым устанавливает, какое колесо находится в предблокировочном состоянии.


Рис. 14.6. Расположение датчика ABS переднего колеса: 1 – датчик ABS; 2 – болт крепления датчика; 3 – зубчатый ротор



Рис. 14.7. Расположение датчика ABS заднего колеса: 1 – датчик ABS; 2 – болт крепления датчика; 3 – отверстие для установки датчика; 4 – тормозной барабан


Датчик частоты вращения, состоящий из магнитного якоря и катушки, установлен с небольшим зазором от зубчатого ротора, вращающегося вместе с колесом (рис. 14.6, 14.7). Каждый зуб ротора, проходя мимо датчика, индуцирует в нем короткий импульс напряжения. Таким образом, датчик вырабатывает переменное напряжение, частота которого увеличивается или уменьшается в соответствии с частотой вращения колеса, и передает его блоку управления.

Датчик продольного ускорения.

Состоит из двух возвратно-поступательных переключателей, которые установлены под центральной консолью в салоне автомобиля. При нормальном движении и незначительном ускорении или торможении они находятся в нерабочем состоянии. Как только превышаются запрограммированные в блоке управления параметры торможения или ускорения, датчики посылают соответствующий сигнал в блок управления.

Неисправности тормозной системы с ABS.

Контрольная лампа ABS в комбинации приборов загорается после включения зажигания и гаснет через 2 с после пуска двигателя. Если контрольная лампа горит постоянно, ABS неисправна. При неисправной системе ABS тормоза тем не менее исправны и функционируют, как без ABS. Для устранения неисправности необходимо обратиться в автомастерскую. В любом случае необходимо проверить надежность подсоединения разъемов к блоку управления и датчикам частоты вращения колес.

Тормозная система ваз 2107 инжектор

Наличие в системе воздуха.Относительные неисправности тормозной системы ВАЗ 2107

Увеличения хода тормозной педали («мягкая» или «проваливающаяся» педаль). Причина неисправности – наличие воздуха в контурах тормозной жидкости износ цилиндров тормозной системы. Иногда причиной может быть повреждение тормозного шланга, который «надувается» при повышении давления. Этот вариант наиболее опасен. Если вовремя не заметить неисправный тормозной шланг, он может лопнуть, что приедет к отказу тормозов.

Для устранения неисправности нужно заменить неисправные элементы, прокачать тормозную систему.

Изменение траектории движения авто при торможении. Причиной этого является износ колодок или неисправности рабочих цилиндров. Замена или ремонт неисправных деталей и узлом поможет решить проблему.

Шум и скрежет в тормозном механизме во время движения либо при торможении. Обычно проблема возникает в задних механизмах. Ее причина – неравномерный износ барабанов (или дисков передних тормозов), недопустимый износ колодок, попадание грязи в тормозной механизм, поломка пружинных элементов. Чтобы избавиться от шума нужно заменить детали механизма и очистить (промыть) его.

Вибрация при торможении. Неисправность вызвана деформацией либо неравномерным износом дисков (барабанов) тормозного механизма. Единственный способ их ремонта – замена на исправные.

Вывод

Тормозная система ВАЗ 2107 – важный компонент системы управления автомобилем. От ее исправности зависит жизнь и здоровье водителя, пассажиров и других участников дорожного движения. Вероятность попадания в аварию при поломке тормозов очень высока. Более опасна по своим последствиям лишь поломка рулевого управления. Поэтому необходимо постоянно следить за состоянием тормозной системы и каждого из ее компонентов. Особенно важно регулярно проводить проверку состояния тормозных шлангов. Несмотря на наличие двух независимых тормозных контуров, лопнувший тормозной шланг приводит к падению давления и полному отказу тормозной системы. Чтобы в полной мере задействовать исправный тормозной контур, необходимо несколько раз нажать на педаль тормоза, а на это может элементарно не хватить времени.

Контроль состояния и своевременный ремонт тормозной системы – жизненная необходимость.

Одной из основных систем, обеспечивающих безопасность при передвижении на автомобиле, является тормозная система. Наибольшее распространение получили тормозные механизмы, использующие силу трения разных материалов. Такие механизмы устанавливаются на все авто, и на ВАЗ тоже, относящиеся к семейству «Классика».

В качестве примера классического ВАЗ выступит модель 2107. Тормозная система ВАЗ-2107 включает рабочую и стояночную системы. В задачу рабочей составляющей входит уменьшение скорости передвижения авто вплоть до полного обездвиживания.

Состоит она из двух составляющих: первой — тормозных механизмов, производящих воздействие на колеса, из-за чего и происходит снижение их вращения. Вторая составляющая — привод, посредством его водитель задействует механизмы.

Стояночная составляющая обеспечивает блокировку колес одной из осей авто, в случае с ВАЗ-2107 – задних, во время того, как автомобиль обездвижен. Использование этого тормоза исключает самопроизвольное движение авто. Эта система использует отдельный привод, которым выполняется воздействие на механизмы задней оси.

Более подробно, о том, как выглядит тормозная система ВАЗ-2107 показано на схеме:

Теперь рассмотрим более подробно устройство тормозной системы ВАЗ-2107. Сначала пройдемся по рабочей составляющей. Привод у нее является гидравлическим и включает:

  • Педаль управления;
  • Усилитель вакуумный;
  • Цилиндр главный;
  • Бак для рабочей жидкости;
  • Трубопроводы высокого давления;
  • Регулятор давления мех-змов задней оси;

Использование жидкости в качестве рабочего элемента привода обусловлено рядом положительных качеств: не требуется сложной системы рычагов для привода, облегчена проводка трубопроводов к механизмам, передача усилия от ноги водителя усиливается в несколько раз из-за вакуумного усилителя.

Рабочие механизмы на ВАЗ-2107 используются двух типов – спереди установлены дисковые тормоза, с использованием суппортов, На задней оси применены механизмы барабанного типа, включающие также стояночный механизм.

Теперь более подробно об элементах данной системы. Итак, педаль, на которую жмет водитель, расположена на одной оси с педалью управления сцеплением. Чтобы обеспечить возможность возвращения ее в исходное положение – она подпружинена.

Вакуумный усилитель тормозов

К педали подсоединен шток, связанный с усилителем. Устройство вакуумного усилителя тормозов ВАЗ-2107 довольно интересно, представлено оно на рисунке:

Представляет усилитель собой герметичную емкость, внутри поделенную на 2 камеры посредством мембраны. Камера, находящаяся ближе к педали называется атмосферной, а отделенная мембраной от нее – вакуумной. Сама мембрана соединена со штоком поршня главного цилиндра.

Вакуумная камера патрубком подсоединена к впускному коллектору мотора, откуда и берется разрежение. В конструкцию включен также следящий клапан, управляемый штоком педали, им то и выполняется вся работа.

При отпущенной педали этот клапан посредством канала соединяет полости камер, обеспечивая идентичное давление. При воздействии на педаль, клапан закрывает канал, связывающий камеры и открывает канал, связывающий атмосферную камеру с атмосферой. Поскольку во второй камере сохраняется разрежение, то атмосферное давление начинает давить на мембрану. Поскольку она связана со штоком поршня главного цилиндра, за счет перемещения поршня производится вытеснение жидкости с цилиндра в трубопроводы.

Главный цилиндр тормозов

Главный цилиндр присоединен к усилителю. Представляет этот элемент собой корпус, к которому подводиться трубопроводы подачи и обратки от бачка с жидкостью, и выходят 3 трубопровода, ведущих к тормозным механизмам. На передние тормозные механизмы выходят по одному трубопроводу, а назад – только один, ведущий к регулятору.

Внутри этого корпуса установлены поршни, которыми жидкость выталкивается в трубопроводы. Один из них связан со штоком мембраны усилителя. Это основные элементы привода. Подробное устройство главного тормозного цилиндра показано выше.

Устройство суппорта

Идем далее. Механизмы передней оси – дисковые, состоящие из суппортов с основными тормозными элементами – колодками, и тормозных дисков.

Суппорт – это корпус, с проделанными в нем цилиндрами под поршни. Их у этой модели – два, по одному на каждую колодку. Устройство суппорта показано на рисунке.

Поршни суппорта имеют вид стакана, который помещены в свои цилиндры, но по нем они могут перемещаться. Чтобы исключить просачивание жидкости, на поршни одеты уплотнительные кольца.

Колодки представляют собой небольшие металлические пластины, на которые наклеены накладки из фрикционного материала.

Тормозной диск – выполнен из металла, для лучшего сцепления с поверхностью колодок, его боковые поверхности хорошо обработаны, чтобы не было на них никаких выступов и раковин.

Работа тормозов ВАЗ 2107 выполняется так: жидкость движется в цилиндры суппорта, где и начинает выталкивать поршни. Те выходят из цилиндров, поджимая колодки к диску.

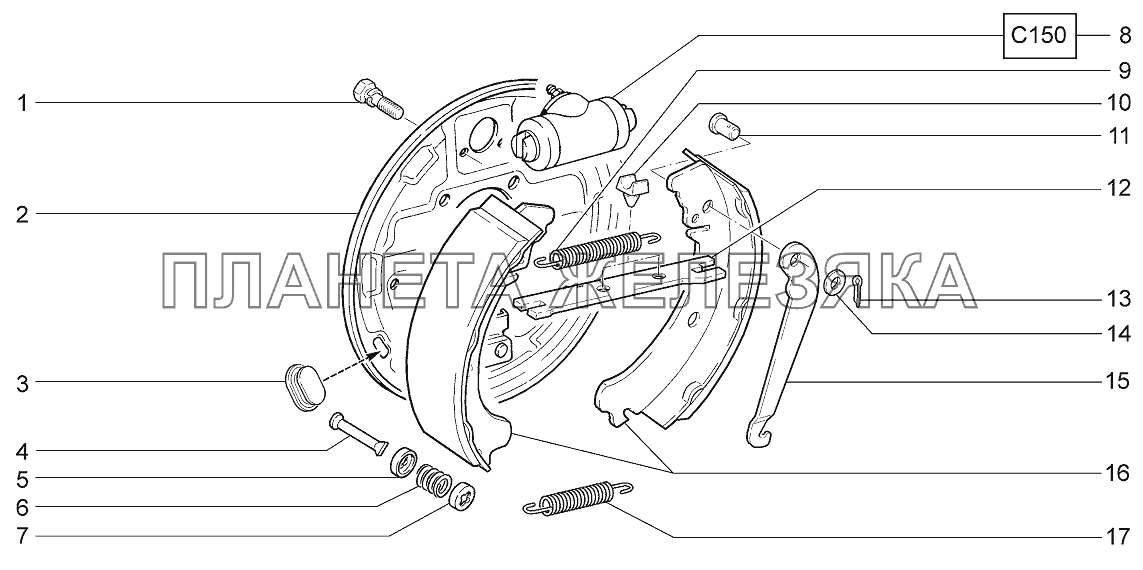

Устройство тормозного механизма задней оси

Тормозная система ВАЗ-2107 задней оси имеет иное устройство. Все элементы ее спрятаны внутри тормозного барабана:

Рабочий тормозной цилиндр ВАЗ 2107 имеет такое устройство: есть корпус, он же цилиндр, с размещенными в нем двумя поршнями. При воздействии давления жидкости они выходят из цилиндра.

Колодки – металлические, сделанные в форме полумесяцев, на верхнюю кромку их приклеены фрикционы. Установленные на ступицу колодки образуют кольцо.

В нижней части колодки устанавливаются в проделанные под них посадочные места, а в верхней — в пазы, сделанные в поршнях. Чтобы самопроизвольно колодки не разводились, они стянуты пружинами. Там же и размещается механизм стояночного тормоза.

Поверх этого всего одет на вал ступицы барабан. При притормаживании жидкость выталкивает поршни, а поскольку в их пазы входят колодки, то это передвижение поршней сопровождается расхождением колодок. При этом они поджимаются к барабану и происходит замедление вращения.

Стояночный система

Она хоть задействует механизм колес задней оси, но никак не связана с рабочим механизмом. В качестве привода у него используется трос, подсоединенные к ручнику, находящемуся в салоне авто.

Под авто этот трос делиться на две части, идущие в механизмы задней оси. Внутри концы троса соединены с рычагом привода, а тот в свою очередь – с распорной планкой. Рычаг привода соединен с одной из колодок.

При задействовании ручника, трос тянет за рычаг, а поскольку тот упирается в планку – происходит разжатие колодок. Зубчатый сектор ручника при этом фиксирует положение рычага, при котором колодки разведены.

Регулятор давления

Он установлен в приводе задних колес и не только распределяет жидкость на механизмы, он еще и предотвращает возможный занос из-за разных усилий на механизмах. Производится это путем ограничения подачи давления в механизмы, в зависимости от положения кузова авто относительно моста.

Привод регулятора выполняется от тяги, один конец которой закреплен на заднем мосту, при этом сам же он закреплен на кузове. При увеличении нагруженности на заднюю ось, кузов меняет положение относительно моста, в результате тяга давит на поршень регулятора, из-за чего производится регулировка давления, подаваемого на механизмы.

Принцип работы тормозной системы ВАЗ-2107

При надобности снижения скорости, водитель давит на педаль. Его усилие передается на клапан усилителя, который открывает нужный канал для подачи атмосферного давления на мембрану. Мембрана связана со штоком, соединенным с поршнем главного цил-ра. Этот шток вытесняет жидкость в трубопроводы, ведущие к рабочим механизмам. Поскольку жидкость не сжимается, то все усилие полностью передается на механизмы.

Жидкость нажимает на поршни рабочих цилиндров, и те выдвигаясь, разжимают (на барабанных мех-змах) или прижимают колодки (на дисковых мех-змах) к диску или барабану, связанными со ступицами колес. Из-за трения колодок о диски (барабаны) и осуществляется замедление вращения.

Виды обслуживающих работ

Несмотря на то, что конструктивно система не такая уж и сложная, однако она требует периодического обслуживания, включающего:

  • Проверку уровня жидкости в системе;
  • Проверку степени износа фрикционов колодок, дисков, барабанов;
  • Прокачку системы для удаления воздуха;
  • Проверку состояния тросов ручника;
  • Регулировку натяжения тросов;
  • Регулировку регулятора задних тормозов;

Перед каждым выездом нужно обязательно проверять, сколько тормозной жидкости в системе ВАЗ-2107. Ее недостаточное количество может привести к тому, что эффективность работы системы может значительно снизиться из-за попадания воздуха внутрь трубопроводов. К тому же, снижение уровня может сигнализировать о повреждении трубопроводов и утечке жидкости.

Проверять элементы механизмом следует раз в несколько месяцев, особенно это касается колодок, поскольку изнашиваются они достаточно интенсивно. При надобности производится замена изношенных элементов.

В случае попадания воздуха внутрь привода рабочей системы, выполняется прокачка, в результате которой воздух выгоняется из системы.

Послабление натяжения тросов стояночного тормоза может привести к его отказу, поэтому периодически нужно следить за ним, и при надобности восстанавливать натяжение.

Особенность тормозной системы

Одной из особенностей схемы тормозов ВАЗ-2107 является наличие двухконтурной системы. Суть двухконтурной системы сводится к тому, что рабочий привод разделен на две части, каждая из которых подает жидкость только на два механизма, при этом контуры между собой не взаимодействуют.

Наличие двух контуров обеспечивает работоспособность тормозов хотя бы двух колес в случае разгерметизации одного из контуров. То есть, даже при пробое трубопроводов одного контура, второй останется полностью работоспособным, что обеспечит функционирование тормозов.

У ВАЗ-2107 контуры поделены таким образом, что привод механизмов передней оси отделены от привода задних механизмов. Это позволяет не только сохранять работоспособность системы при выходе одного из контуров, но и производить прокачку отдельно каждого контура. То есть, если завоздушен один из контуров, то его нужно прокачивать, обслуживать второй при этом не обязательно.

Это только общая информация о том, как устроена тормозная система ВАЗ-2107, не включающая всех подробностей по обслуживанию и ремонту ее. В целом же тормоза этого авто работают вполне исправно, хотя некоторое элементы ее у автовладельцев вызывают нарекания.

Видео — нужен или нет регулятор давления?

“>

Тормозная система ваз 2107 устройство


Тормозная система ваз 2107: устройство и ремонт, замена колдуна и тросика ручника своими руками

Любое транспортное средство оснащается качественной тормозной системой — мало того, эксплуатация автомобиля с неисправными тормозами запрещена ПДД. На ВАЗ 2107 установлена устаревшая по современным меркам тормозная система, однако она вполне справляется со своими главными функциями.

Тормозная система ВАЗ 2107

Система торможения на «семёрке» обеспечивает безопасность при движении. И если двигатель необходим для движения, то тормоза — для торможения. При этом очень важно, чтобы торможение тоже было безопасным — для этого на ВАЗ 2107 устанавливались тормозные механизмы, использующие силы трения различных материалов. Зачем это было нужно? Только так в 1970–1980-х годах было можно быстро и безопасно остановить несущейся на высокой скорости автомобиль.

Элементы тормозной системы

Тормозная система «семёрки» состоит из двух основных узлов:

  • рабочий тормоз;
  • стояночный тормоз.

Главная задача рабочего тормоза сводится к быстрому сокращению скорости движения машины до полной её остановки. Соответственно, рабочий тормоз используется практически во всех случаях езды на автомобиле: в городе на светофорах и парковках, при уменьшении скорости движения в транспортном потоке, при высадке пассажиров и т. п.

Рабочий тормоз собирается из двух элементов:

  1. Тормозные механизмы — это разные детали и узлы, которые оказывают останавливающее воздействие на колёса, вследствие чего и осуществляется торможение.
  2. Приводная система — это ряд элементов, которыми управляет водитель, чтобы затормозить.

На «семёрке» используется двухконтурная система торможения: на передней оси установлены дисковые тормоза, на задней — барабанного типа.

Задача стояночного тормоза заключается к полной блокировке колёс на оси. Так как ВАЗ 2107 — заднеприводный автомобиль, то в данном случае блокируются колёса задней оси. Блокировка необходима во время стоянки машины, чтобы исключить возможность произвольного движения колёс.

Стояночный тормоз имеет отдельный привод, никак не связанный с приводной частью рабочего тормоза.

Ручник — видимый водителю элемент стояночного тормоза
Как это всё работает

Кратко описать принцип работы тормозной системы ВАЗ 2107 можно так:

  1. Водитель во время движения по трассе решает сбросить скорость или остановиться.
  2. Для этого он нажимает ногой на тормозную педаль.
  3. Данное усилие сразу же попадает на клапанный механизм усилителя.
  4. Клапан приоткрывает подачу атмосферного давления на мембрану.
  5. Мембрана через вибрации воздействует на шток.
  6. Далее сам шток оказывает давление на поршневой элемент главного цилиндра.
  7. Тормозная жидкость, в свою очередь, по давлением начинает двигать поршни рабочих цилиндров.
  8. Цилиндры из-за давления разжимаются или прижимаются (в зависимости от того, дисковые или барабанные тормоза стоят на данной оси автомобиля). Механизмы начинают трение колодок и диски (или барабаны), за счёт чего и осуществляется сброс скорости движения.
Система включает в себя более 30 элементов и узлов, каждый из которых выполняет свою функцию в процессе торможения
Особенности торможения на ВАЗ 2107

Несмотря на то, что ВАЗ 2107 — далеко не самая современная и безопасная машина, конструкторы позаботились о том, чтобы в экстренных случаях тормоза работали безотказно. Как раз-таки из-за того, что система на «семёрке» двухконтурная (то есть рабочий тормоз разделён на две части), возможно торможение даже одной частью контура, если другая разгерметизировалась.

Поэтому если воздух попал в один из контуров, то обслуживать нужно только его — второй контур работает исправно и не нуждается в дополнительном обслуживании или прокачке.

Видео: на «семёрке» отказали тормоза

Основные неисправности

Наиболее распространённая неисправность тормозной системы ВАЗ 2107 — это неэффективность самого торможения. Сам водитель может заметить эту неисправность на глаз:

  • при торможении увеличивается длина тормозного пути;
  • сам процесс торможения занимает больше времени, чем ранее.

Эта неисправность может быть вызвана рядом поломок:

  • в системе есть воздушные пробки;
  • вытекание тормозной жидкости;
  • сильный износ колодок;
  • поломка цилиндров.

Для ваз 2107 определено расстояние торможения: на скорости 40 км/ч по ровной и сухой дороге тормозной путь не должен превышать 12.2 метра до полной остановки автомобиля. Если длина пути выше, то необходимо продиагностировать работоспособность тормозной системы.

Тормозной путь на сухом покрытии может быть рассчитан по этой схеме

Помимо неэффективности торможения могут наблюдаться и иные неисправности:

  • сильный скрежет (шум) при выжимании тормозной педали;
  • увиливание машины по сторонам при сбрасывании скорости;
  • опущенная вниз смягчённая педаль тормоза;
  • вибрации и рывки при жиме на педаль.
Любые нестандартные ощущения при нажатии на педаль тормоза говорят о наличии неполадок в системе

Устройство тормозной системы ВАЗ 2107: главные механизмы

В составе системы торможения «семёрки» множество мелких деталей. Каждый из них служит единственной цели — обезопасить водителя и находящихся в салоне людей во время торможения или стоянки автомобиля. Главные же механизмы, от которых зависит качество и эффективность торможения — это:

  • главный цилиндр;
  • усилитель;
  • регулятор;
  • колодки;
  • диски;
  • барабаны;
  • педаль;
  • магистрали.
Главный цилиндр

Корпус главного цилиндра работает в прямой связи с усилителем. Конструктивно этот элемент представляет собой цилиндрический механизм, к которому подсоединены шланги подачи и обратки тормозной жидкости. Также от поверхности главного цилиндра отходят три трубопровода, ведущие к колёсам.

Внутри главного цилиндра — поршневые механизмы. Именно поршни выталкиваются под напором жидкости и создают торможение.

Применение тормозной жидкости в системе ВАЗ 2107 объясняется просто: нет необходимости в сложных узлах привода и максимально облегчён путь следования жидкости к колодкам.

Цилиндр — один из важнейших элементов в системе торможения, так как именно он создаёт давление
Вакуумный усилитель

В момент жима на тормоз водителем первоначально усиление попадает именно на устройство усилителя. На ВАЗ 2107 ставится вакуумный усилитель, который имеет вид ёмкости с двумя камерами.

Между камерами расположена очень чувствительная прослойка — мембрана. Именно первоначальное усилие — нажатие на педаль водителем — заставляет мембрану вибрировать и выполнять разрежение и нагнетание давления тормозной жидкости в ёмкости.

В конструкции усилителя также имеется и клапанный механизм, который выполняет главную работу устройства: открывает и закрывает полости камер, создавая необходимое давление в системе.

Двухкамерное устройство с мембраной усиливает действие главного цилиндра
Регулятор тормозных сил

Регулятор давления (или тормозных сил) монтируется на приводе задних колёс. Его основная задача — равномерно распределять тормозную жидкость на узлы и предотвращать заносы автомобиля. Регулятор функционирует благодаря тому, что сокращает имеющееся давление жидкости.

Приводная часть регулятора связана с тягой, при этом один конец троса фиксируется на заднем мосту автомобиля, а другой — непосредственно на кузове. Как только увеличивается нагрузка на заднюю ось, кузов начинает менять положение относительно моста (занос), поэтому трос тяги регулятора сразу же давит на поршень. Так и производится регулировка тормозных сил и курса движения машины.

Благодаря этому устройству нагрузки на кузов во время торможения существенно сокращаются
Тормозные колодки

Колодки на ВАЗ 2107 бывают двух типов:

  • для колёс передней оси под дисковые тормоза;
  • для колёс задней оси под барабанные тормоза.

Читайте о способах замены передних тормозных колодок: https://bumper.guru/klassicheskie-modeli-vaz/tormoza/zamena-perednih-tormoznyh-kolodok-na-vaz-2107. html

Колодки изготавливаются из высокопрочной стали, к основе каркаса крепят фрикционную накладку. Современные колодки для «семёрки» можно купить и в керамическом варианте исполнения.

Колодки отечественного производства обладают тем же качеством, что и импортные

Крепится колодка на диск или барабан посредством специального термоклея, так как при торможении поверхности механизмов могут нагреваться до температуры 300 градусов Цельсия.

На задние колёса ставятся более мощные колодки

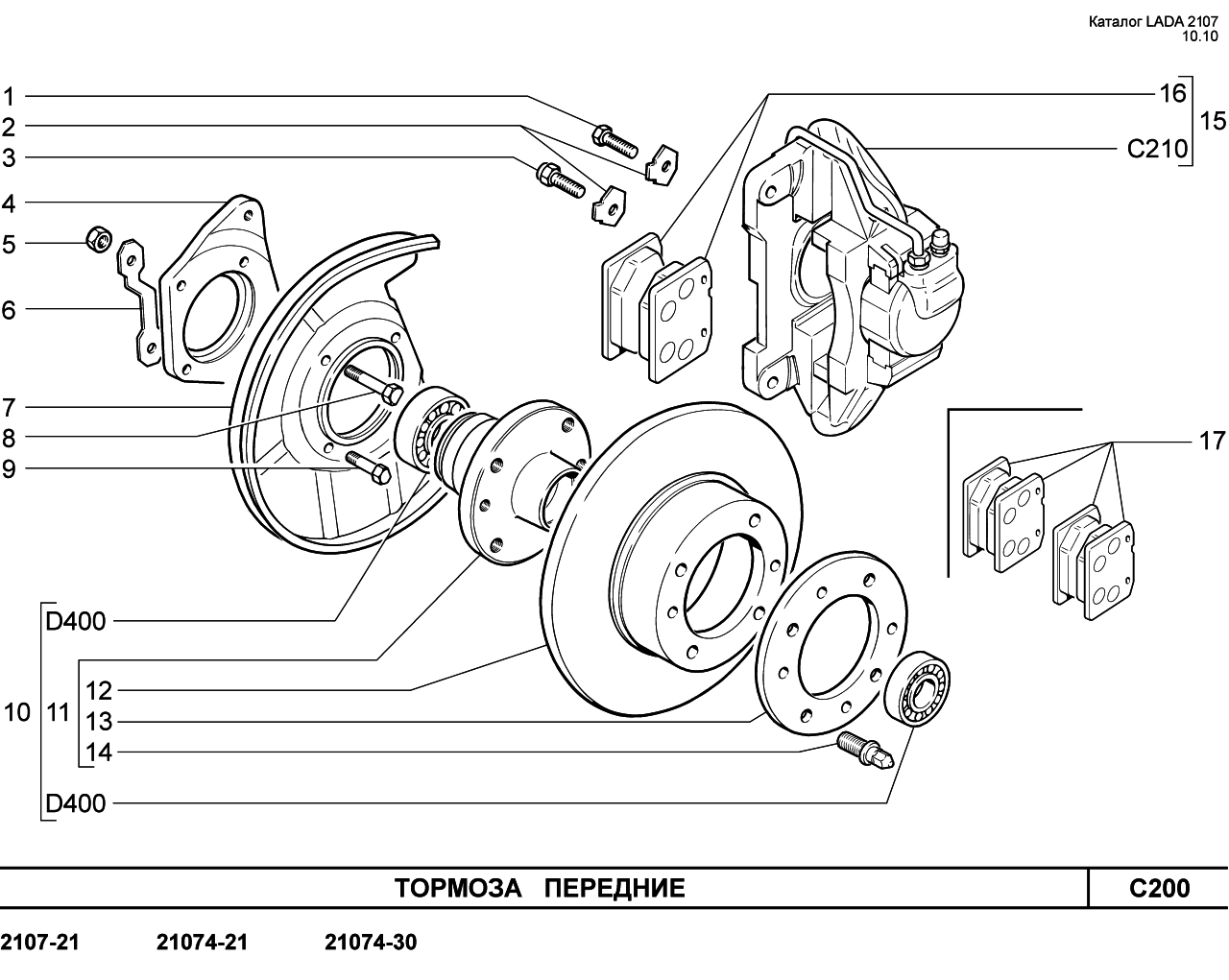

Дисковые тормоза передней оси

Принцип действия дисковых тормозов на ВАЗ 2107 сводится к тому, что колодки со специальными накладками при нажатии на педаль тормоза фиксируют тормозной диск в одном положении — то есть останавливают его. Дисковые тормоза обладают рядом преимуществ, если сравнивать их с барабанными:

  • эффективность торможения не сокращается из-за перегрева;
  • высокая сопротивляемость при торможении по снегу, льду и воде;
  • неприхотливость в обслуживании;
  • большая площадь трения.

Диск изготавливают из чугуна, поэтому он довольно много весит, хотя при этом очень долговечен. Давление на диск оказывается через рабочий цилиндр дисковых тормозов.

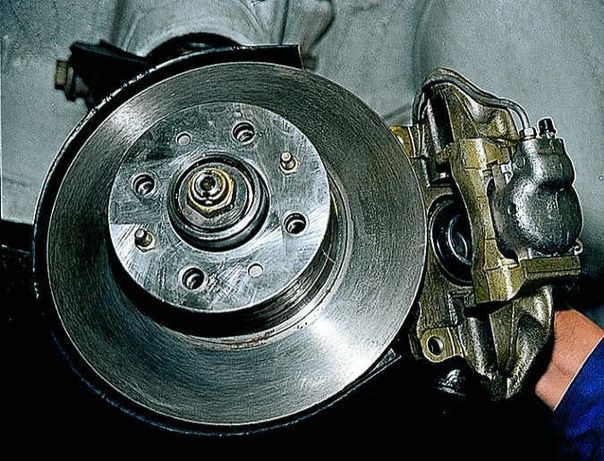

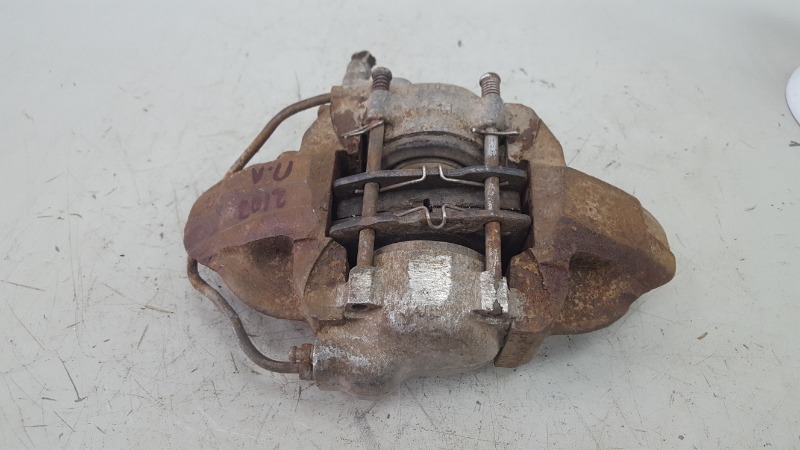

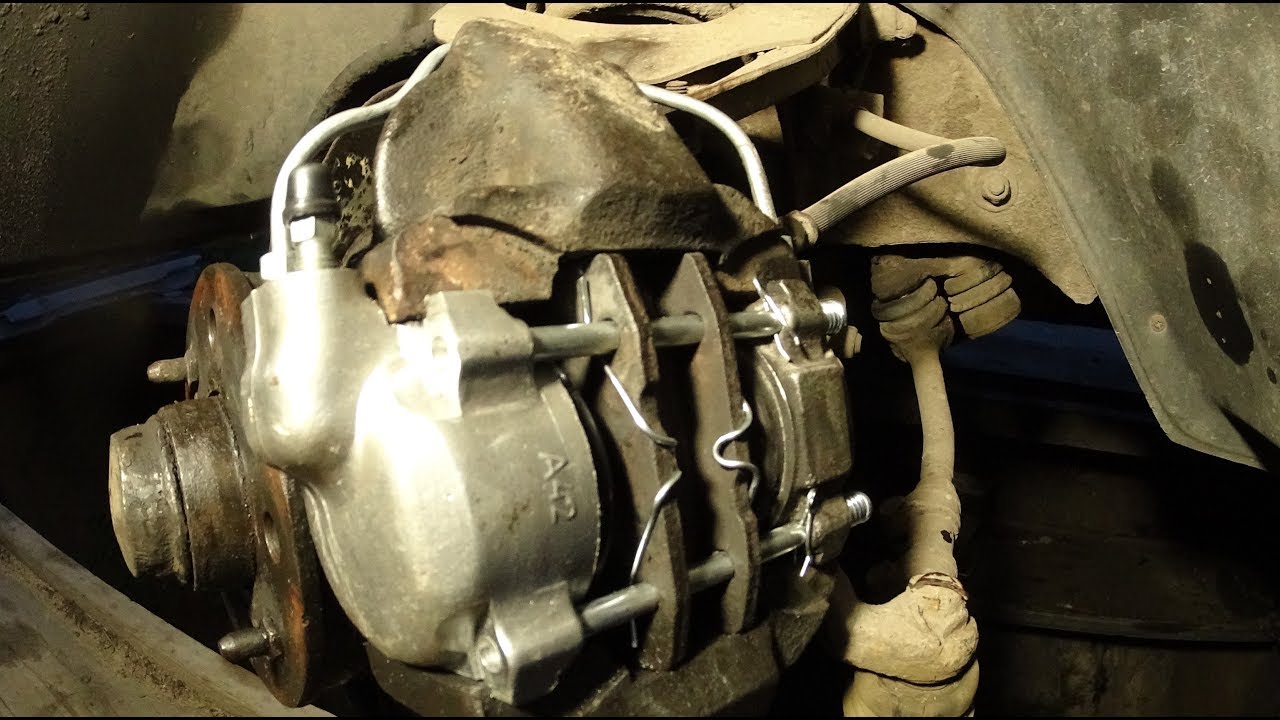

На передних колёсах ВАЗ 2107 стоят дисковые тормоза
Барабанные тормоза задней оси

Суть работы барабанного тормоза идентична дисковому, с той лишь разницей, что барабан с колодками устанавливается на ступицу колеса. При нажатии тормозной педали колодки очень плотно зажимают вращающийся барабан, который, в свою очередь, останавливает задние колёса. Поршень рабочего цилиндра барабанного тормоза также функционирует за счёт использования давления тормозной жидкости.

На задние колёса «семёрки» ставятся более прочные чугунные барабаны для торможения

Подробнее о замене тормозного барабана: https://bumper.guru/klassicheskie-modeli-vaz/tormoza/kak-snyat-tormoznoy-baraban-na-vaz-2107.html

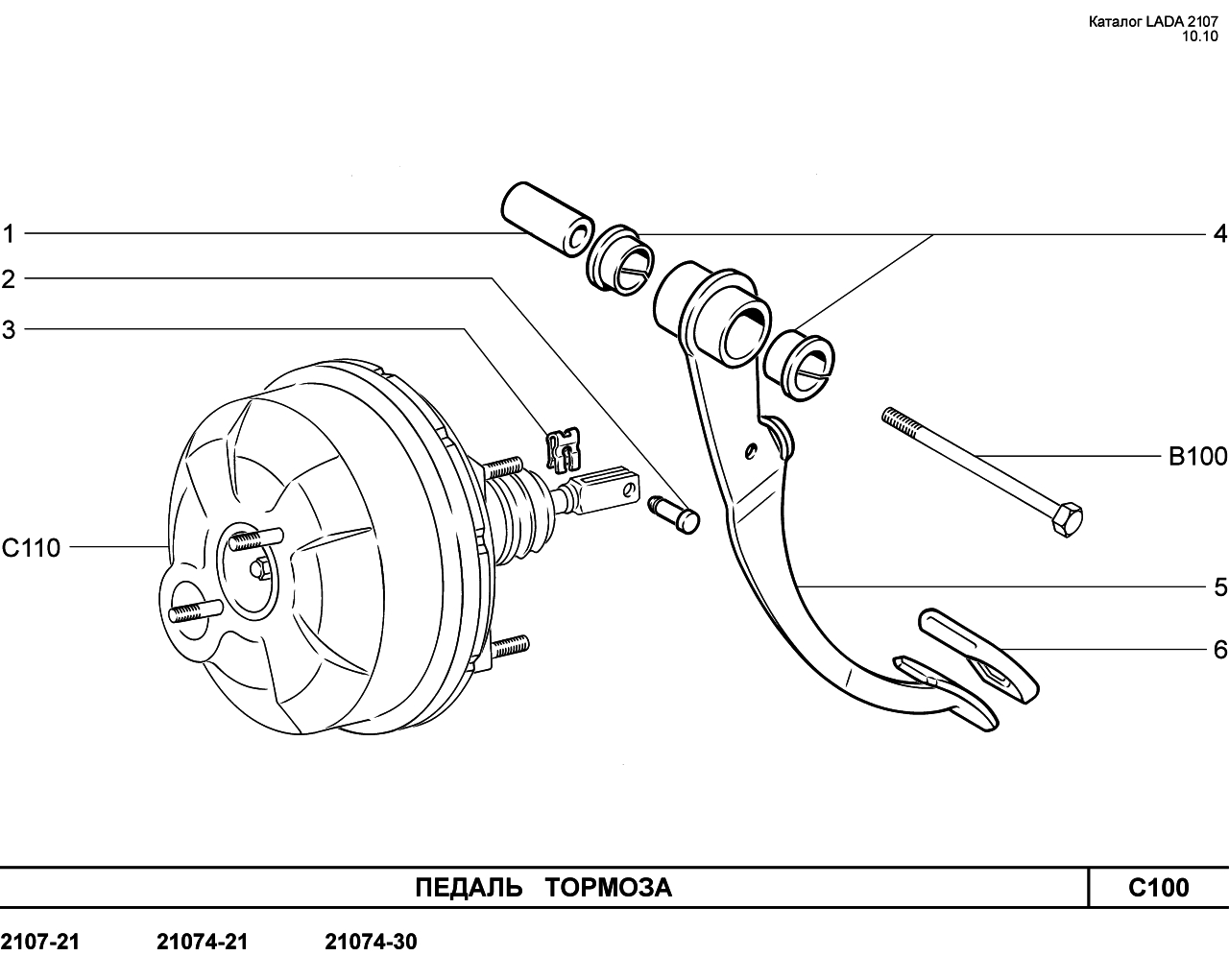

Педаль тормоза на ВАЗ 2107

Педаль тормоза расположена в салоне в нижней его части. Собственно говоря, педаль может иметь только одно, предусмотренное производителем, состояние. Это её основное положение на том же уровне, что и педаль газа.

Нажав на деталь, водитель не должен чувствовать рывков или провалов, ведь педаль — это первый механизм в череде нескольких узлов для эффективности торможения. Нажатие на педаль не должно вызывать усилий.

Педаль — только внешний элемент системы, видимый водителю
Магистрали тормозной системы

Из-за использования в тормозах специальной жидкости все элементы системы торможения должны быть связаны между собой герметично. Даже микроскопические зазоры или отверстия могут стать причиной несрабатывания тормозов.

Для соединения всех элементов системы используются трубопроводы и резиновые шланги. А для надёжности их фиксации к корпусам механизмов предусмотрен крепёж из медных шайб. В тех местах, где предусмотрено движение узлов, устанавливаются резиновые шланги, чтобы обеспечить подвижность всех деталей. А в местах, где нет перемещений узлов относительно друг друга, устанавливаются жёсткие трубки.

Комплект тормозных жёстких трубок для ВАЗ 2107 применяется в труднодоступных местах системы

Как прокачать тормозную систему

Прокачивание тормозов на ВАЗ 2107 (то есть устранение воздушных пробок) может потребоваться в нескольких случаях:

  • после залива новой жидкости в бачок;
  • в процессе ремонта какого-либо узла системы;
  • в связи с протеканиями жидкости;
  • из-за резкого снижения эффективности торможения.

Прокачивание системы способно восстановить работоспособность тормозов и сделать езду на машине более безопасной. Для работы потребуется:

  • накидной ключ на 8/10;
  • рожковый ключ на 8/10;
  • тонкий прозрачный шланг;
  • тазик или ведро для отработанной жидкости.

Работу рекомендуется выполнять вдвоём: один человек будет выжимать педаль в салоне, другой — сливать жидкость из штуцеров.

Порядок работы:

  1. Залить тормозную жидкость до отметки «максимум» на бачке.Перед началом работы нужно убедиться, что тормозная жидкость залита до максимума
  2. Загнать машину на подъёмник. Убедиться в надёжности фиксации автомобиля.Процесс работы подразумевает действия в нижней части кузова, поэтому удобнее выполнять прокачку на эстакаде
  3. Прокачка на ВАЗ 2107 выполняется поколёсно по следующей схеме: правое заднее, левое заднее, потом правое переднее, затем левое переднее колесо. Необходимо соблюдать данный регламент.
  4. Таким образом, сначала потребуется демонтировать колесо, которое находится сзади и справа.
  5. Снять колпак с барабана, наполовину выкрутить штуцер ключом.После снятия колпака рекомендуется прочистить штуцер тряпкой от налипшей грязи
  6. На корпус штуцера натянуть шланг, второй конец которого нужно перевести в тазик.Шланг нужно надёжно прикрепить к штуцеру, чтобы жидкость не вытекала мимо
  7. В салоне второй человек должен нажать несколько раз на педаль тормоза — в это время через шланг будет подаваться жидкость.Режим торможения активирует работу системы — жидкость начинает поступать через открытый штуцер
  8. Закрутить штуцер на пол-оборота назад. Одновременно с этим выжать до конца тормозную педаль и не ослаблять нажим, пока не перестанет вытекать жидкость.Важно жать на тормоз до тех пор, пока вся жидкость не вытечет из штуцера
  9. После этого удалить шланг, вкрутить до конца штуцер.
  10. Процедуру проводить до тех пор, пока в вытекаемой жидкости будут появляться пузыри воздуха. Как только жидкость станет плотной и без пузырей, прокачка данного колеса считается завершённой. Последовательно нужно прокачать оставшиеся колёса.

Узнайте, как поменять тормозной суппорт: https://bumper.guru/klassicheskie-modeli-vaz/tormoza/support-vaz-2107.html

Видео: правильный способ прокачки тормозов

Таким образом, система торможения на ВАЗ 2107 доступна для самостоятельного изучения и минимального ремонта. Важно вовремя следить за естественным износом главных элементов системы и менять их до того, как они выйдут из строя.

Тормозная система Ваз 2107, схема с подробным описанием

Одной из основных систем, обеспечивающих безопасность при передвижении на автомобиле, является тормозная система. Наибольшее распространение получили тормозные механизмы, использующие силу трения разных материалов. Такие механизмы устанавливаются на все авто, и на ВАЗ тоже, относящиеся к семейству «Классика».

В качестве примера классического ВАЗ выступит модель 2107. Тормозная система ВАЗ-2107 включает рабочую и стояночную системы. В задачу рабочей составляющей входит уменьшение скорости передвижения авто вплоть до полного обездвиживания.

Состоит она из двух составляющих: первой — тормозных механизмов, производящих воздействие на колеса, из-за чего и происходит снижение их вращения. Вторая составляющая — привод, посредством его водитель задействует механизмы.

Стояночная составляющая обеспечивает блокировку колес одной из осей авто, в случае с ВАЗ-2107 – задних, во время того, как автомобиль обездвижен. Использование этого тормоза исключает самопроизвольное движение авто. Эта система использует отдельный привод, которым выполняется воздействие на механизмы задней оси.

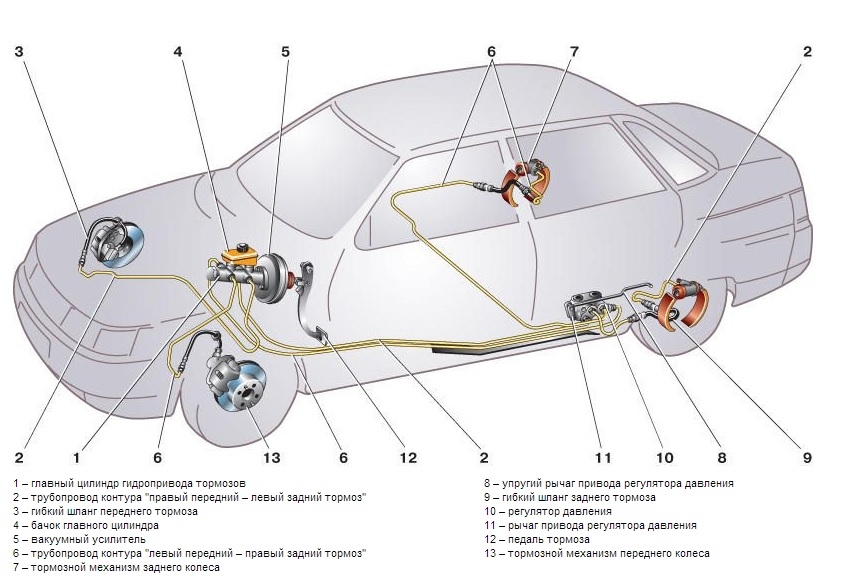

Более подробно, о том, как выглядит тормозная система ВАЗ-2107 показано на схеме:

Теперь рассмотрим более подробно устройство тормозной системы ВАЗ-2107. Сначала пройдемся по рабочей составляющей. Привод у нее является гидравлическим и включает:

  • Педаль управления;
  • Усилитель вакуумный;
  • Цилиндр главный;
  • Бак для рабочей жидкости;
  • Трубопроводы высокого давления;
  • Регулятор давления мех-змов задней оси;

Использование жидкости в качестве рабочего элемента привода обусловлено рядом положительных качеств: не требуется сложной системы рычагов для привода, облегчена проводка трубопроводов к механизмам, передача усилия от ноги водителя усиливается в несколько раз из-за вакуумного усилителя.

Рабочие механизмы на ВАЗ-2107 используются двух типов – спереди установлены дисковые тормоза, с использованием суппортов, На задней оси применены механизмы барабанного типа, включающие также стояночный механизм.

Теперь более подробно об элементах данной системы. Итак, педаль, на которую жмет водитель, расположена на одной оси с педалью управления сцеплением. Чтобы обеспечить возможность возвращения ее в исходное положение – она подпружинена.

Вакуумный усилитель тормозов

К педали подсоединен шток, связанный с усилителем. Устройство вакуумного усилителя тормозов ВАЗ-2107 довольно интересно, представлено оно на рисунке:

Представляет усилитель собой герметичную емкость, внутри поделенную на 2 камеры посредством мембраны. Камера, находящаяся ближе к педали называется атмосферной, а отделенная мембраной от нее – вакуумной. Сама мембрана соединена со штоком поршня главного цилиндра.

Вакуумная камера патрубком подсоединена к впускному коллектору мотора, откуда и берется разрежение. В конструкцию включен также следящий клапан, управляемый штоком педали, им то и выполняется вся работа.

При отпущенной педали этот клапан посредством канала соединяет полости камер, обеспечивая идентичное давление. При воздействии на педаль, клапан закрывает канал, связывающий камеры и открывает канал, связывающий атмосферную камеру с атмосферой. Поскольку во второй камере сохраняется разрежение, то атмосферное давление начинает давить на мембрану. Поскольку она связана со штоком поршня главного цилиндра, за счет перемещения поршня производится вытеснение жидкости с цилиндра в трубопроводы.

Главный цилиндр тормозов

Главный цилиндр присоединен к усилителю. Представляет этот элемент собой корпус, к которому подводиться трубопроводы подачи и обратки от бачка с жидкостью, и выходят 3 трубопровода, ведущих к тормозным механизмам. На передние тормозные механизмы выходят по одному трубопроводу, а назад – только один, ведущий к регулятору.

Внутри этого корпуса установлены поршни, которыми жидкость выталкивается в трубопроводы. Один из них связан со штоком мембраны усилителя. Это основные элементы привода. Подробное устройство главного тормозного цилиндра показано выше.

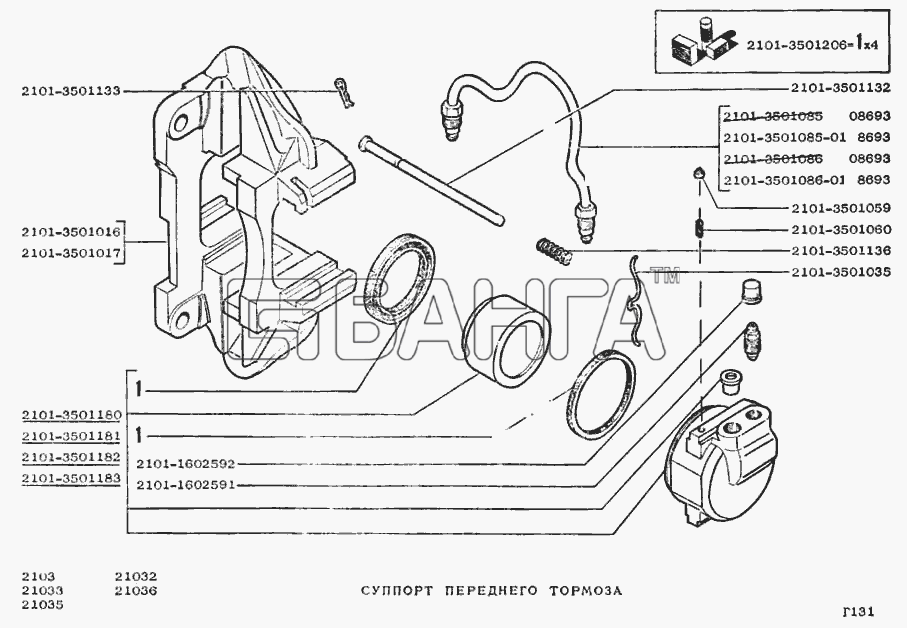

Устройство суппорта

Идем далее. Механизмы передней оси – дисковые, состоящие из суппортов с основными тормозными элементами – колодками, и тормозных дисков.

Суппорт – это корпус, с проделанными в нем цилиндрами под поршни. Их у этой модели – два, по одному на каждую колодку. Устройство суппорта показано на рисунке.

Поршни суппорта имеют вид стакана, который помещены в свои цилиндры, но по нем они могут перемещаться. Чтобы исключить просачивание жидкости, на поршни одеты уплотнительные кольца.

Колодки представляют собой небольшие металлические пластины, на которые наклеены накладки из фрикционного материала.

Тормозной диск – выполнен из металла, для лучшего сцепления с поверхностью колодок, его боковые поверхности хорошо обработаны, чтобы не было на них никаких выступов и раковин.

Работа тормозов ВАЗ 2107 выполняется так: жидкость движется в цилиндры суппорта, где и начинает выталкивать поршни. Те выходят из цилиндров, поджимая колодки к диску.

Устройство тормозного механизма задней оси

Тормозная система ВАЗ-2107 задней оси имеет иное устройство. Все элементы ее спрятаны внутри тормозного барабана:

Рабочий тормозной цилиндр ВАЗ 2107 имеет такое устройство: есть корпус, он же цилиндр, с размещенными в нем двумя поршнями. При воздействии давления жидкости они выходят из цилиндра.

Колодки – металлические, сделанные в форме полумесяцев, на верхнюю кромку их приклеены фрикционы. Установленные на ступицу колодки образуют кольцо.

В нижней части колодки устанавливаются в проделанные под них посадочные места, а в верхней — в пазы, сделанные в поршнях. Чтобы самопроизвольно колодки не разводились, они стянуты пружинами. Там же и размещается механизм стояночного тормоза.

Поверх этого всего одет на вал ступицы барабан. При притормаживании жидкость выталкивает поршни, а поскольку в их пазы входят колодки, то это передвижение поршней сопровождается расхождением колодок. При этом они поджимаются к барабану и происходит замедление вращения.

Стояночный система

Она хоть задействует механизм колес задней оси, но никак не связана с рабочим механизмом. В качестве привода у него используется трос, подсоединенные к ручнику, находящемуся в салоне авто.

Под авто этот трос делиться на две части, идущие в механизмы задней оси. Внутри концы троса соединены с рычагом привода, а тот в свою очередь – с распорной планкой. Рычаг привода соединен с одной из колодок.

При задействовании ручника, трос тянет за рычаг, а поскольку тот упирается в планку – происходит разжатие колодок. Зубчатый сектор ручника при этом фиксирует положение рычага, при котором колодки разведены.

Регулятор давления

Он установлен в приводе задних колес и не только распределяет жидкость на механизмы, он еще и предотвращает возможный занос из-за разных усилий на механизмах. Производится это путем ограничения подачи давления в механизмы, в зависимости от положения кузова авто относительно моста.

Привод регулятора выполняется от тяги, один конец которой закреплен на заднем мосту, при этом сам же он закреплен на кузове. При увеличении нагруженности на заднюю ось, кузов меняет положение относительно моста, в результате тяга давит на поршень регулятора, из-за чего производится регулировка давления, подаваемого на механизмы.

Принцип работы тормозной системы ВАЗ-2107

При надобности снижения скорости, водитель давит на педаль. Его усилие передается на клапан усилителя, который открывает нужный канал для подачи атмосферного давления на мембрану. Мембрана связана со штоком, соединенным с поршнем главного цил-ра. Этот шток вытесняет жидкость в трубопроводы, ведущие к рабочим механизмам. Поскольку жидкость не сжимается, то все усилие полностью передается на механизмы.

Жидкость нажимает на поршни рабочих цилиндров, и те выдвигаясь, разжимают (на барабанных мех-змах) или прижимают колодки (на дисковых мех-змах) к диску или барабану, связанными со ступицами колес. Из-за трения колодок о диски (барабаны) и осуществляется замедление вращения.

Виды обслуживающих работ

Несмотря на то, что конструктивно система не такая уж и сложная, однако она требует периодического обслуживания, включающего:

  • Проверку уровня жидкости в системе;
  • Проверку степени износа фрикционов колодок, дисков, барабанов;
  • Прокачку системы для удаления воздуха;
  • Проверку состояния тросов ручника;
  • Регулировку натяжения тросов;
  • Регулировку регулятора задних тормозов;

Перед каждым выездом нужно обязательно проверять, сколько тормозной жидкости в системе ВАЗ-2107. Ее недостаточное количество может привести к тому, что эффективность работы системы может значительно снизиться из-за попадания воздуха внутрь трубопроводов. К тому же, снижение уровня может сигнализировать о повреждении трубопроводов и утечке жидкости.

Проверять элементы механизмом следует раз в несколько месяцев, особенно это касается колодок, поскольку изнашиваются они достаточно интенсивно. При надобности производится замена изношенных элементов.

В случае попадания воздуха внутрь привода рабочей системы, выполняется прокачка, в результате которой воздух выгоняется из системы.

Послабление натяжения тросов стояночного тормоза может привести к его отказу, поэтому периодически нужно следить за ним, и при надобности восстанавливать натяжение.

Особенность тормозной системы

Одной из особенностей схемы тормозов ВАЗ-2107 является наличие двухконтурной системы. Суть двухконтурной системы сводится к тому, что рабочий привод разделен на две части, каждая из которых подает жидкость только на два механизма, при этом контуры между собой не взаимодействуют.

Наличие двух контуров обеспечивает работоспособность тормозов хотя бы двух колес в случае разгерметизации одного из контуров. То есть, даже при пробое трубопроводов одного контура, второй останется полностью работоспособным, что обеспечит функционирование тормозов.

У ВАЗ-2107 контуры поделены таким образом, что привод механизмов передней оси отделены от привода задних механизмов. Это позволяет не только сохранять работоспособность системы при выходе одного из контуров, но и производить прокачку отдельно каждого контура. То есть, если завоздушен один из контуров, то его нужно прокачивать, обслуживать второй при этом не обязательно.

Это только общая информация о том, как устроена тормозная система ВАЗ-2107, не включающая всех подробностей по обслуживанию и ремонту ее. В целом же тормоза этого авто работают вполне исправно, хотя некоторое элементы ее у автовладельцев вызывают нарекания.

Статья в тему — Прокачка тормозов Ваз

Видео — нужен или нет регулятор давления?

Схема тормозной системы ВАЗ 2107, ее устройство, принцип работы и неисправности

Главная > Устройство автомобиля > Тормоза >

Добрый день, дорогие друзья. Продолжаем цикл статье об устройстве автомобиля. Сегодня очередь дошла до тормозов – система, отвечающая за безопасное движение автотранспорта. Для простоты понимания, ее устройства рассмотрим на примере тормозной системы ВАЗ 2107. Почему для примера взяли именно ее? – Потому что, на Жигулях классического семейства установлена самая простая схема, которая может быть в современных автомобиля. Здесь нет никаких электронных помощников, ни антиблокировочной системы и разнообразных датчиков, только водитель, педаль и тормозные механизмы. А принцип работы тормозов во всех авто одинаковый, поэтому будем двигаться от простого к сложному.

Рассмотрим устройство, схему и принцип работы всей тормозной системы и каждого ее узла в отдельности. По традиции урок «приправив» познавательными видеороликами и скриншотами с подробными объяснениями. Начнем с азов, как вообще работает тормозная система автомобиля.

Ликбез, как работают тормоза в авто (простой пример)

Различают пневматические тормоза и гидравлические. В легковых авто используют гидравлическую систему. Именно о ней поговорим.

На оси автомобиля находятся подшипники, на которых насажена ступица колеса, к которой болтами или гайками прикручивается колесо. Чтобы колесо могло замедляться, должен быть тормозной элемент, который жестко соединен с ним. Этим элементов является тормозной диск, который присоединен к ступице колеса. При вращении колеса он также крутится со ступицей.

Чтобы его остановить, применяют тормозные колодки с фрикционными накладками, которые зажимают его между собой. Чем сильнее они прижмутся к диску, тем сильнее между ними сила трения, которая быстрее замедляет диск, а значит колесо, вплоть до полной остановки.

Колодки прижимают поршни, расположенные в тормозных цилиндрах. На одно колесо две цилиндра. Они находятся по бокам диска и сжимают его, как в тисках зажимают заготовку. Цилиндры расположены на суппорте. Он крепится к оси автомобиля, поворотному кулаку.

Для перемещения поршней в цилиндрах используется жидкость, которая передает усилие от педали тормоза к ним. Поэтому в систему добавлены тормозные трубки, по которым «течет» жидкость и главный цилиндр с поршнями, сжимающий ее.

Принцип работы тормозной системы:
  1. Жмем на педаль тормоза
  2. Она закреплена штоком с поршнем главного тормозного цилиндра (ГТЦ)
  3. Усилие от педали через шток передается на поршень, который сжимает тормозную жидкость, находящуюся в трубках и цилиндрах
  4. Энергия сжатия передается на рабочие цилиндры, которые перемещают поршни вместе с тормозными колодками к диску. Он начинает притормаживать.

Чем сильнее нажмем на педаль, тем сильнее сожмется тормозная жидкость и тем большее энергии передастся колодкам, а значит, быстрее будет тормозить автомобиль, вплоть до полной остановки.

Принцип работы прекрасно продемонстрирован в видеоролике ниже:

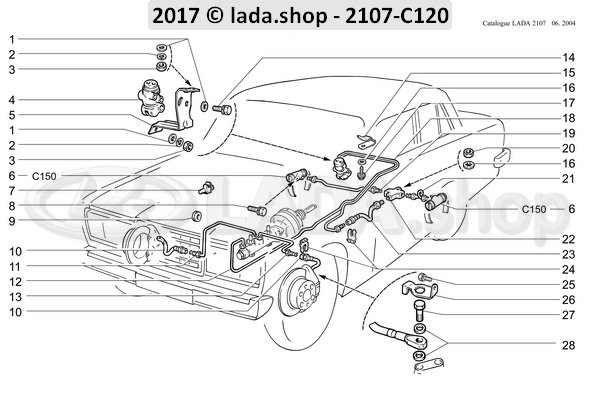

Схема тормозной системы ВАЗ 2107

В вазовских моделях классического исполнения 2101-2107 используется двухконтурная система тормозов. Первый контур отвечает за торможение передних колес, второй – за задних. Они не связаны друг с другом. Это нужно для обеспечения безопасности движения. В случае, если откажет первый контур, то остановится вам поможет второй или наоборот.

Устройство и основные компоненты системы
  1. Главный тормозной цилиндр
  2. Бачок запаса тормозной жидкости
  3. Вакуумный усилитель тормозов
  4. Шланги и трубки
  5. Передние тормозные механизмы: суппорт, цилиндры, колодки, диск
  6. Задний механизм: рабочий цилиндр, барабан, колодки
  7. Ручной (стояночный) тормоз: рычаг в салоне, тросы, рычаг привода колодок в задних барабанах

Рассмотрим каждый элемент подробно.

Главный тормозной цилиндр

Он отвечает за передачу усилия нажатия педали к тормозным механизмам колес. Состоит из:

  1. Цилиндра, который мысленно можно разделить на две части
  2. Поршней, по одному на каждую часть. Уплотнительных манжет на них, чтобы среда, которую нужно сжать, не перетекала по поршню
  3. Пружин, возвращающие поршни в исходное положение и передающие силу нажатия от одного к другому поршню
  4. Пыльник, защищающий полость цилиндра от попадания грязи и вытекания из него тормозной жидкости (в случае повреждения манжет)

На корпусе есть пять штуцеров. Три из них соединены трубками с тормозами колес, два – с бочонком запаса тормозной жидкости. Вы можете спросить: «Почему контура два, а штуцеров три»? Два штуцера, они расположены рядом друг с другом, нужны для подачи жидкости на первый контур передних колес, по одной трубки на каждое колесо. На второй контур, на заднюю ось, идет одна, которая разделяется тройником на два задних тормозных механизма.

Принцип работы
  1. Водитель жмет на педаль тормоза.
  2. Через рычаг, диафрагму вакуумного усилителя, сила нажатия передается на поршни главного тормозного цилиндра.
  3. Первым в работу вступает поршень, расположенный в первой части цилиндра. Он сжимаем жидкость, повышается давление в первом контуре, то есть, в системе передних тормозных механизмов
  4. Это давление выталкивает передние тормозные цилиндры, которые прижимают колодки к тормозному диску. Начинается процесс торможения
  5. По мере утапливания педали, сила нажатия первого поршня увеличивается. Она передавливает пружину, находящуюся между первым поршнем и вторым. Сила нажатия передается второму, который начинает перемещаться и сжимать тормозную жидкость в цилиндре.
  6. Повышается давление во втором контуре. Оно передается на задние тормозные механизмы
  7. Поршни рабочих цилиндров, которые находятся в барабанах задних колес, выталкиваются этим давлением и разводят задние колодки. Они прижимаются к барабану и в работу замедления вступают задние колеса.

Отпустив педаль тормоза, вся конструкция возвращается в исходное положение. Поршни главного цилиндра отходят на исходную позицию, давление в контурах уменьшается. Поршни рабочих цилиндров утапливаются во внутрь, освобождая колодки и тормозные диски.

В каждую камеру главного цилиндра подводится шланга с бочонка запаса жидкости. Это нужно для восполнения потерь в системе, если где-то есть утечки. Поэтому нужно постоянно контролировать уровень в бочке. Для этих целей в нем установлен поплавок, опускаясь ниже определенного уровня, замыкает электрические контакты и на приборной панели загорается сигнальная лампа о низком уровне тормозной жидкости.

Видео демонстрация принципа работы главного тормозного цилиндра Ваз 2107:

Неисправности

Основная проблема – выработка во внутренних стенках цилиндра и износ уплотнительных манжет. Вследствие этого, тормозная жидкость не сжимается с достаточным усилием, чтобы полностью передать силу нажатия педали на механизмы колес. Водитель чувствует, что педаль стала вялой. Чтобы сильнее затормозить, нужно глубже придавить педальку. При сильном износе она может провалиться полностью в пол и тогда тормоза пропадут вообще.

Реже всего ломаются внутренние пружины. На моей практике подобных случаев еще не было.

Пересыхают и лопаются уплотнительные кольца штуцеров. В этом случае неисправность можно увидеть визуально – весь главный тормозной цилиндр будет мокрый, тормоза потеряют «хватку». Часть давления будет выходить наружу, а не тормозные механизмы.

Такая же участь может постичь пыльник. Корпус вакуумного усилителя будет мокрый, но эффективность сильно не снизиться. Поэтому только визуальный осмотр и снижающийся уровень в бачке укажет на неполадки.

Вакуумный усилитель тормозов

Это устройство, помогает тормозить, то есть, водителю легче нажимать на педаль тормоза. Чтоб это понять, просто сравните, с какой силой нужно продавить педаль тормоза до конца на заведенном двигателе и заглушенном. Когда нажимать легче? Правильно, когда мотор работает. Как это получается? – Для понимания процесса, рассмотрим конструкцию и принцип работы вакуумного усилителя в следующих статьях, чтобы не растягивать этот урок до бесконечности.

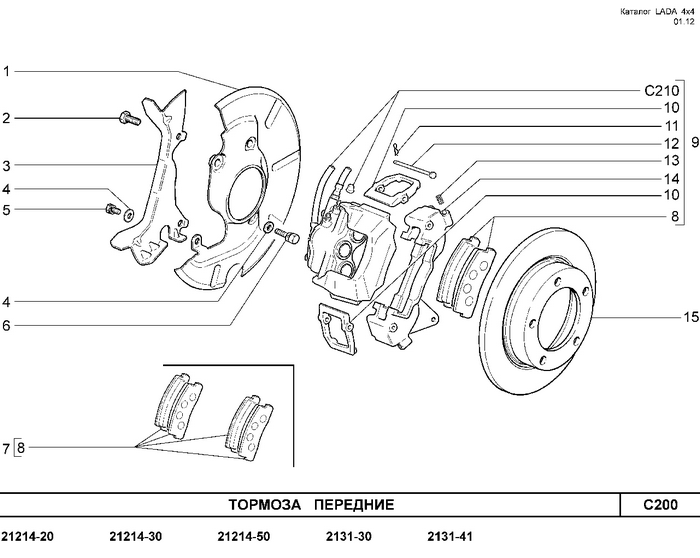

Передние тормоза

На Ваз 2106-2107 и всех классических моделей Жигули, на передней оси расположены дисковые тормоза. Их  считают более эффективными, чем барабанные. Если вспомнить конструкцию главного тормозного цилиндра, то первый контур, отвечающий за торможение передом автомобиля, расположен ближе к штоку педального узла, а значит, он первый срабатывает. Это сделано в угоду безопасности, чтобы задние колеса не пошли юзом при разгруженной корме машины.

Конструкция
  1. Суппорт. Крепится к поворотному кулаку передних колес
  2. Двух цилиндров
  3. Тормозных колодок
  4. Тормозного диска, закрепленного на ступице колеса.
Как работают

При нажатии на тормоз срабатывает поршень в первой камере главного цилиндра. Энергия сжатия жидкости передается по магистралям (трубкам и шлангам) к суппорту, по бокам которого находятся цилиндры. В них тормозная жидкость начинает выдавливать поршни наружу, которые прижимают колодки к диску. При соприкосновении, в результате трения, диск начинает замедляться вместе с колесом. Чем сильнее жмем на педаль, тем сильнее выдавливаются поршни из корпусов цилиндров – сильнее торможение.

Водитель отпускает педаль тормоза, поршень ГТЦ возвращается в исходное положение. Давление в магистралях снижается до 0 и поршни утапливаются во внутрь цилиндров, освобождая диск от «плена» колодок. Система возвращается в исходное состояние и колеса свободно крутятся.

Неисправности и их признаки

Не герметичность тормозных трубопроводов и шланг. Определятся визуальным осмотром от главного цилиндра до суппортов. Утечку можно определить по потекам, помокрению трубок и мест их соединения. Часто от износа трескаются шланги, из которых вытекает «тормозуха». Достаточно посмотреть на нее, если на поверхности есть следи растрескивания, то обязательно заменить тормозной шланг.

Заклинивание и разрыв пыльников тормозных цилиндров. В первом случае признаки можно выявить при диагностике передних тормозных цилиндров. Во втором – потеря эффективности торможения, «мягкая» педаль тормоза и визуальный осмотр суппортов. Если на них будут потеки – течет цилиндр. Для определения какой, нужно снимать суппорт со ступицы, и определяться какой из них.

Рекомендация. В случае заклинивания можно расходить поршень, но желательно заменить тормозной цилиндр. Рано или поздно этим придется заняться, если он один раз заклинил, то где гарантия, что это не случится повторно, но уже на трассе в поле? В случае разрыва пыльника можно использовать ремкомплект. Но, зная качество современных запасных частей, особенно «расходников», желательно не заморачиваться с его ремонтом, лучше поставить новый, проверенного производителя.

Скрип при торможении из передней части авто, потеря эффективности передних тормозов. Если ранее перечисленные способы диагностики не показали неисправность, то возможно стоит проверить колодки. Толщина фрикционной накладки на них недолжна быт менее 1,5 см. Бывают случаи, что эти накладки разваливаются на части или изнашиваются в «ноль». В таком случае их нужно менять. Рекомендация. Менять тормозные колодки на ваз, как и на любой другой машине нужно только парой. Таким образом, они равномерно будут притираться и изнашиваться.

Писк передних тормозов может быть вызван большим износом тормозного диска. Визуально определяемся, если есть глубокие борозды на его поверхности или глубокая выработка – меняем его.

Задние тормозные механизмы

На Жигулях классического семейства 2107 и других, используется барабанная система тормозов. Потому что ее установка объясняется экономией и снижением общей стоимости машины. Тем более, ВАЗ прошлых лет не обладал большими скоростями, поэтому ставить задние дисковые тормоза было не целесообразно, хотя их эффективность выше.

Конструкция
  1. Барабан. Он состоит из двух частей: первая крепится на оси (неподвижная), вторая – на ступице, вращается вместе с колесом
  2. Тормозные колодки
  3. Рабочий тормозной цилиндр
  4. Стяжные пружины
  5. Распорная пластина
  6. Рычаг стояночного тормоза
Принцип работы

Чтобы активировать полноценно задние тормоза, водителю нужно сильнее придавить на педаль. В этом случае начинает работать второй поршень ГТЦ и активируется другой тормозной контур, отвечающий за передачу усилия к тормозным механизмам задних колес.

Давление в рабочем цилиндре (он здесь один) раздвигает поршни, которые находятся по бокам. Они упираются в тормозные колодки, разводя в сторону их верхнюю часть. Колодки усажены на опорные стойки. Они могут проворачиваться на них и двигаться влево или вправо. То есть, верхняя часть разводится в сторону, нижняя, проворачиваясь на них, пытается свестись. Но, нижними краями колодки упираются в заклепки, сила поршней  перемещает их на опорных стойках в сторону крышки барабана, и они равномерно прилегают всей своей поверхностью к подвижной части барабана, которая соединена с колесом и под действием силы трения происходит замедление задней оси.

Отпустив педаль, снижается давление в тормозной магистрали и цилиндре. Поршни возвращаются в исходные положения (утапливаются во внутрь), а колодки, под действием возвратных пружин сходятся, отодвигаясь от крышки барабана. Эти пружины не позволяют самопроизвольно двигаться колодкам, притормаживая ступицу.

Видео как работают задние тормоза на «семерке»:

Неисправности

«Болячки» такие же, как у передней тормозной системы. Из-за особенностей конструкции, к ним добавляются новые.

  1. Облом или растяжение прижимных пружин. В этом случае задняя ось самопроизвольно начнет подтормаживать
  2. Трещины, сколы внутренней части барабана. На ней может скапливать грязь, образовываться ржавчина, которая может заклинить колеса, хотя колодки будут сведены, так как между ними и крышкой барабана миниатюрный зазор

Ручной (стояночный) тормоз

Его название говорит само за себя. Он нужен для предотвращения скатывания автомобиля во время стоянки.

Конструкция
  1. Рукоятка или педаль в салоне автомобиля
  2. Тросы с регулировочным элементом
  3. Рычаг, который находится в корпусе заднего тормозного элемента, соединенный тросами с салонным рычагом
  4. Распорная планка колодок
Как он работает

При «натягивании» рукоятки в салоне, постановки авто на стоянку, через тросовую связь перемещается рычаг внутри барабана. Он соединен с одной из колодок подвижной осью (вокруг ее он может проворачиваться). Распорная планка упирается одной стороной в рычаг «ручника», второй в противоположную колодку. Рычаг имеет специальную форму, которая при его движении заставляет сдвигаться противоположную колодку в сторону тормозного барабана. Колодка упирается в крышку барабана, блокируя колесо.

Чтобы авто самопроизвольно не снялось со стояночного тормоза, рукоятка оборудована системой блокировки, которая срабатывает при ее поднятии вверх. В случае ножного варианта – при нажатии ногой на педаль. Чтобы разблокировать рукоять, нужно на ней нажать кнопку и ее можно свободно опустить вниз. При этом рычаг в барабане вернется в исходное положение, освободив колодки, которые сомкнутся под действием возвратных пружин.

Наглядное видео принципа работы стояночного тормоза и рабочего цилиндра на Жигулях:

«Колдун» или регулятор тормозных усилий

Он предназначен для регулировки силы срабатывания задней тормозной системы Ваз. Это нужно для того, чтобы в случае экстренного торможения с разгруженной задней осью, корма автомобиля не «пошла» юзом. Считается, если задний мост сильно загружен, то эффективность задних тормозов будет выше, за счет более сильного прижатия колес к поверхности. Значит вероятность заноса ниже, а торможение лучше. Именно из-за того, что не всегда понятно как он регулирует усилия, передаваемые тормозам, его прозвали в народе «колдуном». Подробно рассмотрим принцип его работы, из чего он состоит и как его настраивать в следующих уроках, не забывайте подписаться.

Заключение

Как видите, в тормозной системе Ваз 2107 и других классических моделей ничего нет сложного. Принцип ее работы схож с автомобилями других производителей, за исключением использования ABS. Хочется заострить внимание читателей, что нужно ответственно относиться к тормозам и чаще проверять все компоненты системы на их работоспособность. От этого зависит жизнь и здоровье не только вас и ваших пассажиров, но и других участников движения.

Если обзор стал полезным для вас, то ставьте лайки, делитесь с друзьями. Если обнаружили неточности в тексте – пишите об этом в комментариях. Всем удачи!!!

Тормозная система на ВАЗ-2107 — что о ней нужно знать каждому владельцу семерки

Автомобиль предназначен для передвижения, а чтобы он мог вовремя остановиться, в конструкции применяются тормоза. Как устроена тормозная система на ВАЗ 2107, должен знать каждый владелец этого автомобиля, так как от исправности тормозов зависит жизнь не только водителя и пассажиров, но еще и судьба других участников движения. Что особенного в тормозной системе ВАЗ 2107, и как она устроена, выясним детально.

Общее устройство ТС

Схема тормозной системы автомобиля ВАЗ 2107 состоит из двух основных узлов — приводной механизм и тормозные исполнительные устройства. За счет приводного механизма подается сигнал торможения на исполнительные устройства, тем самым происходит полная остановка ТС или снижение скорости.

Торможение выполняется за счет увеличения энергии трения фрикционных узлов с вращающимися частями. Устройство тормозной системы машины ВАЗ 2107 исполнено в традиционном варианте:

  • Передняя часть реализована за счет применения дисковых тормозов, которым считаются одними из самых надежных.
  • Задняя часть оснащена барабанными устройствами, устройство работы которых также основано на силе трения.

Привод тормозной системы может быть разных видов, но на семерке применяется исключительно гидравлический тип. В системе гидравлического привода используется жидкость, которая выступает основой тормозной системы ВАЗ 2107. Тормозная жидкость обладает необходимыми характеристиками, и используется в качестве проводника для передачи усилия от педали тормоза к исполнительным органам — колодкам.

Чтобы иметь представление о том, из чего состоит тормозная система на ВАЗ 2107, рассмотрим составляющие детали:

  1. Тормозная педаль — это приводной механизм, который управляется водителем.
  2. Усилитель вакуумного типа — это специальный механизм, за счет которого формируется вспомогательное (возрастающее) усилие при нажиме на педаль тормоза.
  3. Главный тормозной цилиндр или ГТЦ — это устройство, при помощи которого происходит распределение и рост давления в магистралях системы. За счет прироста давления происходит передача усилия к исполнительным органам.
  4. Расширительный бачок — герметичная емкость, которая заполнена жидкостью. Объем бака составляет 0,55 л и еще столько же содержится в самой системе, поэтому при полной замене количество тормозной жидкости в системе составляет 1 литр.
  5. Рабочие цилиндры — расположены на каждом колесе. Конструкция передних и задних рабочих цилиндров отличается, однако принцип работы идентичен.

    Передние дисковые тормоза

  6. Регулятор давления задних тормозов — принимает участие в настройке тормозного усилия передаваемого на задние колеса.
  7. Шланги — металлические и резиновые. Резиновые шланги применяются для того, чтобы автомобиль мог поворачивать колесами и перемещаться по неровным дорогам.

Это интересно! О чем должен знать каждый владелец семерки? О том, что кроме основной гидравлической системы торможения, на автомобиле также применяется дополнительная механическая система. Это ручной тормоз (в народе «ручник»), который предназначен для использования в качестве стояночного тормозного устройства, но в случае отказа основной системы, может применяться для экстренной остановки автомобиля. Тормозить ручником на большой скорости нужно плавно, иначе машину может занести. Кроме того, в конструкции автомобиля также предусмотрено торможение двигателем на случай отказа тормозных систем. Принцип такого способа снижения скорости основывается на переключении передач на пониженные, в итоге происходит замедление движения.

Разработчики автомобилей семейства ВАЗ предусмотрели такой немаловажный момент, как возможность отказа тормозной системы в случае утечки жидкости. Для этого применяются два независимых параллельных контура. Если жидкость уходит, например, по причине повреждения тормозного шланга, то вытечет она только из одного контура, в этом случае автомобиль сможет остановиться, выполняя торможение другим контуром. Это сделано специально, чтобы в случае повреждения какой-либо детали, автомобиль имел возможность снизить скорость до безопасного значения.

Принцип работы ТС

Схема работы тормозной системы на ВАЗ 2107 простая и незамысловатая. Принцип работы тормозной системы начинается с нажатия педали тормоза. Воздействуя на педаль, в работу приводится вакуумный усилитель, позволяющий увеличить усилие воздействия на поршень главного тормозного цилиндра. Поршень воздействует на жидкость, тем самым увеличивая ее давление. За счет повышения давления выполняется движение жидкости к тормозным механизмам колес.

При росте давления начинают двигаться поршни в рабочих цилиндрах. Причем система построена так, что давление увеличивается в каждой точке на одинаковую величину. Поршни в рабочих цилиндрах воздействуют на тормозные колодки, которые перемещаясь, воздействуют на вращающиеся узлы — спереди на диски, а сзади на барабаны. Происходит трение об них, за счет которого и снижается скорость движения автомобиля.

Задние барабанные тормоза

Это интересно! Один важный момент, о котором должен знать каждый владелец автомобиля — колодки имеют специальный фрикционный слой, которым и прижимается деталь к вращающимся элементам. При отсутствии фрикционного слоя происходит быстрое нагревание дисков и барабанов, а также наблюдается их ускоренный износ.

Чем отличается система торможения ВАЗ 2107 от ВАЗ 2101? Разница лишь в том, что первые модели «жигулей» не оснащались вакуумным усилителем, поэтому водителю нужно приложить большее усилие, чтобы остановить автомобиль. Именно поэтому многие владельцы «копеек» проводят тюнинг тормозной системы ВАЗ-2101, устанавливая дополнительно вакуумный усилитель.

Про неисправности ТС

Какие неисправности тормозной системы ВАЗ 2107 возникают при эксплуатации. Поломки встречаются рано или поздно, и от этого никуда не деться. Чтобы исключить непредвиденные поломки, необходимо регулярно проводить диагностику и ремонт тормозной системы. На семерке, как и на других ТС средствах, поломки тормозной системы условно можно разделить на абсолютные и относительные. Какие это поломки и как их устранить, выясним далее.

Абсолютные неисправности ТС

Абсолютными называются такие поломки, которые возникают вследствие износа рабочих органов:

  1. Износ колодок — возникает по причине истирания фрикционного слоя при частом торможении. Требуется выполнить замену колодок. Причем замена выполняется парно, если это передние колодки, то меняются все четыре, а если задние, то менять рекомендуется также все 4 штуки сразу(не зависимо от износа каждой).
  2. Проникновение воздуха в систему — возникает в случае не герметичности системы. При потере герметичности требуется провести прокачку тормозов.
  3. Утечка жидкости — возникает по причине износа резиновых шлангов. Для восстановления работоспособности нужно устранить течь(как вариант – заменить шланги).
  4. Поломка главного и рабочих цилиндров — выполняется их ремонт или замена в зависимости от поломки.
Относительные неисправности ТС

Кроме абсолютных, на семерке также возникают и относительные неисправности, к которым относятся следующие виды поломок:

Инструменты для ремонта тормозной системы
  1. Увеличение хода педали — причинами этого могут служить такие факторы, как воздух в системе, износ колодок, неисправность вакуумного усилителя и поломка главного или рабочих цилиндров.
  2. При торможении автомобиль уводит в сторону — отказ рабочего цилиндра или чрезмерный износ колодок с одной части автомобиля.
  3. Возникновение шума при торможении — причинами является износ колодок, попадание воды и пыли на фрикционный слой, неравномерный износ дисков и барабанов.
  4. Вибрация при торможении — неравномерный износ дисков. Еще вибрация может возникать после установки новых дисков и колодок, когда последние притираются друг к другу.

Тормозная система на ВАЗ 2107, как и на всех ТС — это важный механизм, который всегда должен быть исправным. Для этого необходимо регулярно заглядывать под капот и убеждаться, что жидкость не уходит из расширительного бачка. Только при исправной тормозной системе водитель может говорить о безопасности передвижения.

Тормозная система ВАЗ 2107

Схема тормозной системы «ВАЗ 2107» включает в себя две автономных подсистемы: рабочую тормозную систему (далее по тексту РТС) и стояночную тормозную систему (далее по тексту СТС). В свою очередь, гидравлический привод РТС автомобиля «ВАЗ 2107» разделен на два независимых контура, ответственных за функционирование тормозных механизмов передних или задних колесных пар. Функциональность такого разделения достаточно очевидна, ведь именно оно обеспечивает необходимую эффективность торможения транспортного средства в случае отказа основных элементов тормозной системы, включенных в тот или иной контур.

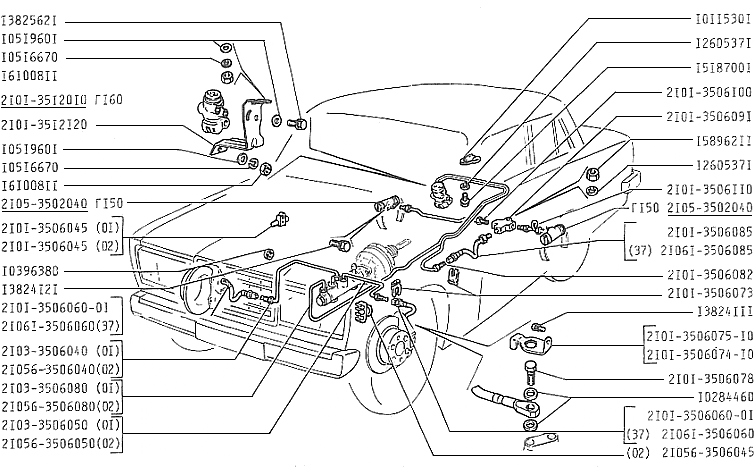

Устройство тормозной системы ВАЗ 2107

РТС конструктивно состоит из:

  • Главного тормозного цилиндра (ГТЦ) (поз. 4).

  • Вакуумного усилителя тормозов (ВУТ) (поз. 3).

  • Узла тормозной педали (поз. 24).

  • Емкости для тормозной жидкости, оснащенной датчиком уровня (поз. 8).

  • Тормозных механизмов (дискового типа) передней колесной пары (поз. 1, 2, 6).

  • Тормозных механизмов (барабанного типа) задней колесной пары (поз 15, 16).

  • Регулятора давления тормозной жидкости в контуре задних тормозов (поз. 12).

  • Трубопроводов тормозных магистралей (поз. 5, 7, 11).

СТС конструктивно состоит из:

  • Узла регулировки (поз. 18, 20)

  • Рычага стояночного тормоза (поз. 10).

  • Тросовой системы, включающей передний (поз.21) и задний (поз. 17) тросы.

  • Рычага привода в действие тормозных колодок (поз. 14).

  • Направляющей (поз. 19).

  • Привод СТС «семерки» - механический, тросового типа.

Ремонт тормозной системы ВАЗ 2107

В этом разделе нашего повествования мы предлагаем практические советы по выполнению ремонтно-восстановительных работ, вызванных необходимостью замены вышедших из строя основных элементов тормозной системы автомобиля «ВАЗ 2107».Наиболее распространенным в этом перечне является замена тормозных колодок, износ фрикционных накладок которых превысил допустимые нормы (1,5 миллиметра и менее).

Замена передних тормозных колодок

В качестве материально-технического обеспечения процесса вам потребуются пассатижи, обладающие достаточно широким захватом, чтобы отжать поршни тормозных цилиндров, обычные пассатижи для удаления шпилек, молоток, и тонкий бородок.

Внимание! В целях предотвращения возникновения дисбаланса автомобиля при торможении, замена тормозных колодок производится на обоих колесах пары ОДНОВРЕМЕННО.

  • Демонтируем колесо и при помощи жесткой металлической щетки очищаем суппорт от загрязнений.

  • Пассатижами разжимаем шплинты, фиксирующие шпильки, и удаляем их.

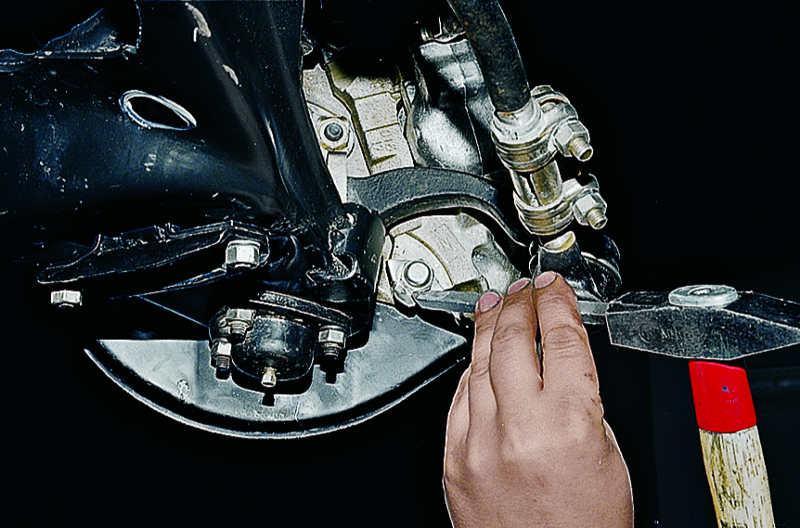

  • При помощи бородка молотком выбиваем из посадочных проушин фиксирующие пальцы и удаляем их и прижимные пружины.

  • Тормозные колодки после проведенных нами манипуляций в штатных посадочных местах удерживаются лишь силой давления поршней тормозного цилиндра.

  • Откройте крышку емкости для тормозной жидкости и отожмите посредством пассатижей с широким хватом поршни цилиндра.

  • Удалите старые тормозные колодки из посадочной ниши и вставьте в нее новые.

  • Выполните сборку узла в последовательности, обратной вышеприведенной.

  • По окончании сборочных работ выжмите несколько раз тормозную педаль для установки поршней тормозного цилиндра на штатное место.

  • Проверьте уровень тормозной жидкости в резервуаре и в случае необходимости доведите уровень до отметки «MAX».

Замена задних тормозных колодок

Материально-техническое обеспечение процесса замены предполагает наличие торцевого ключа на «7» или «12» (в зависимости от размера направляющих колесных шпилек), двух монтажных лопаток, молотка и пассатижей.

  • После демонтажа колеса при помощи торцевого ключа на «7» (на автомобилях ранних годов выпуска – на «12») отворачиваем колесные направляющие шпильки (2 штуки).

  • Аккуратно демонтируем барабан (не изменяя положения тормозных колодок).

  • Уперев монтажные лопатки в колодки, вдавливаем поршни внутрь тормозного цилиндра.

  • Демонтируем шпильки фиксации тормозных колодок, расположенные в средней их части.

  • При помощи пассатижей отсоедините нижнюю пружину. Трос стояночного тормоза выведите из зацепления с рычагом привода тормозных колодок.

  • Снимите тормозные колодки вместе с пружиной и распорной планкой.

  • Отсоедините приводной рычаг стояночного тормоза, вынув для этого при помощи пассатижей шплинт из оси крепления.

  • Тщательно очистите и промойте от загрязнений все элементы тормозного механизма, особое внимание уделив внутренней поверхности тормозного барабана.

  • Замените колодки новыми и проведите сборку узла в обратной последовательности.

Замена главного тормозного цилиндра (ГТЦ)

Ремонт ГТЦ, как правило, выполняется способом его замены новым или заведомо исправным агрегатом. Для обеспечения данного процесса вам потребуются: специализированный ключ для выкручивания (вкручивания) штуцеров тормозных трубок, торцовый ключ на «13», резиновая груша и некоторое количество свежей тормозной жидкости.Завершив подготовительные мероприятия, приступаем непосредственно к выполнению ремонтных работ, которые заключаются в следующем:

  • При помощи груши отбираем тормозную жидкость из резервуара.

  • Ослабляем хомуты крепления резиновых шлангов, после чего отсоединяем их от главного тормозного цилиндра.

  • Маркируем тормозные трубки для предотвращения путаницы в процессе сборки. После этого снимаем их посредством специализированного ключа, конфигурация которого позволяет избежать «слизывания» граней штуцера за счет полного и плотного их (граней) облегания.

  • Закончив отсоединение элементов от ГТЦ, откручиваем гайки, крепящие его (ГТЦ) к корпусу ВУТ (вакуумного усилителя тормозов). Для этого используйте торцевой ключ на «13».

  • Снимаем ГТЦ и заменяем его новым или заведомо исправным.

Установив агрегат на штатное место и произведя сборку узла, в последовательности, обратной, нежели приведенная выше. Затем долейте до установленного уровня тормозную жидкость и удалите воздух из контура тормозной системы.

Устройство тормозной системы ВАЗ 2107. Поломки и методы их устранения

Тормозная система ВАЗ 2107 выполняет три функции:

  • Управление скоростью движения.
  • Остановка.
  • Удержание авто в неподвижном состоянии.

Это одна из важнейших систем любого автомобиля. От эффективности тормозной системы зависит безопасность водителя и пассажиров при движении и даже стоянке машины.

Система торможения ВАЗ 2107. Описание

«Семерка» имеет две системы тормозов: рабочую и стояночную. Первая предназначена для снижения скорости движения и остановки, вторая – для удержания автомобиля во время стоянки (остановки).

Особенность тормозной системы ВАЗ 2107 – простота и надежность. Сложные электронные компоненты (антиблокировочная система, системы стабилизации и перераспределения тормозного усилия отсутствуют) что упрощает самостоятельный ремонт и обслуживание тормозной системы.

Схема тормозной системы ВАЗ 2107 состоит из двух элементов:

  • Тормозной механизм, непосредственно реализующий функцию торможения.
  • Тормозной привод, управляющий тормозным механизмом.

На ВАЗ 2107 используются дисковые, работающие на сжимание, (спереди) и барабанные, работающие на разжимание, (сзади) тормозные механизмы, основанные на силе трения.

Гидравлический привод тормозного механизма ВАЗ 2107 основан на передачи усилия с тормозной педали на тормозные механизмы посредством тормозной жидкости. Привод включает:

  • Тормозную педаль, управляющую системой тормозов.
  • Вакуумный усилитель, создающий дополнительное усилие при нажатии педали.
  • Главный тормозной цилиндр, обеспечивающий давление тормозной жидкости в системе.
  • Расширительный бачок для тормозной жидкости.
  • Рабочие цилиндры, передающие усилия тормозным механизмам.
  • Регулятор давления жидкости в заднем тормозном контуре, меняющий усилие в соответствии с загрузкой автомобиля.
  • Шланги и трубопроводы, по которым тормозная жидкость перемещается по системе.

Для повышения надежности системы она включает два независимых контура привода тормозных механизмов – задний и передний. При поломке одного контура другой может выполнять свои функции.

Гидравлическая тормозная система ВАЗ 2107 (инжектор). Принцип работы

Схема работы тормозов ВАЗ типична для легковых автомобилей. Нажатие педали тормоза перемещает поршень в главном цилиндре, увеличивает давление тормозной жидкости, которая перемещается по трубопроводам к рабочим цилиндрам колес. Давление тормозной жидкости заставляет перемешаться поршни цилиндров, которые передают усилие на колодки. Последние прижимаются к тормозным дискам и барабанам, замедляя движение последних. Вместе с барабанами и дисками останавливаются колеса, замедляя движение машины.

При ослаблении нажатия на тормозную педаль давление в системе снижается, поршни, а с ними тормозные колодки, возвращаются в исходное положение.

Роль вакуумного усилителя заключается в том, что он увеличивает давление тормозной педали на поршень в главном тормозном цилиндре.

Со временем детали и узлы тормозной системы изнашиваются, ее функционирование ухудшается. Часть неисправностей относится к «абсолютным», требующих немедленного исправления. С такими неисправностями эксплуатация машины запрещена. Другие, «относительные» неисправности, несколько снижают удобство управления автомобиля. Эксплуатация авто с такими неисправностями не запрещена, но они также требуют внимания, являясь предвестниками более серьезных поломок.

Абсолютные неисправности тормозной системы ВАЗ 2107

Неэффективность работы тормозной системы – самая распространенная неисправность. Диагностируется она по увеличению тормозного пути и ухудшению замедления при торможении. Определить это можно на глаз. Если тормозной путь со скорости 40 км/ч превышает 12,2 метра, использование автомобиля (даже для перемещения к месту ремонта) запрещается.

Причинами неисправности могут быть:

  • Утечка тормозной жидкости.
  • Наличие в системе воздуха.
  • Поломка тормозных цилиндров (главного или рабочих).
  • Износ колодок.

То есть, проверке подлежит вся тормозная система.

Утечка тормозной жидкости. Причина этой неисправность – износ цилиндров и элементов трубопровода тормозной системы. С данным типом поломки эксплуатация транспортного средства запрещена. Для устранения утечки необходимо провести тщательно проверить элементы системы и произвести замену поврежденных.

Поломка стояночного тормоза. Это частый дефект, проявляющийся в движении автомобиля при поднятом рычаге «ручника». Причина этого кроется в растяжении троса или износе барабанов и тормозных колодок.

Согласно ПДД, «ручник» должен удерживать машину на уклоне до 16 градусов при полной загрузке. Если его эффективность хуже, двигаться на машине можно лишь к месту ремонта.

Устранить проблему можно регулировкой троса или заменой изношенных элементов.

Относительные неисправности тормозной системы ВАЗ 2107

Увеличения хода тормозной педали («мягкая» или «проваливающаяся» педаль). Причина неисправности – наличие воздуха в контурах тормозной жидкости износ цилиндров тормозной системы. Иногда причиной может быть повреждение тормозного шланга, который «надувается» при повышении давления. Этот вариант наиболее опасен. Если вовремя не заметить неисправный тормозной шланг, он может лопнуть, что приедет к отказу тормозов.

Для устранения неисправности нужно заменить неисправные элементы, прокачать тормозную систему.

Изменение траектории движения авто при торможении. Причиной этого является износ колодок или неисправности рабочих цилиндров. Замена или ремонт неисправных деталей и узлом поможет решить проблему.

Шум и скрежет в тормозном механизме во время движения либо при торможении. Обычно проблема возникает в задних механизмах. Ее причина – неравномерный износ барабанов (или дисков передних тормозов), недопустимый износ колодок, попадание грязи в тормозной механизм, поломка пружинных элементов. Чтобы избавиться от шума нужно заменить детали механизма и очистить (промыть) его.

Вибрация при торможении. Неисправность вызвана деформацией либо неравномерным износом дисков (барабанов) тормозного механизма. Единственный способ их ремонта – замена на исправные.

Вывод

Тормозная система ВАЗ 2107 – важный компонент системы управления автомобилем. От ее исправности зависит жизнь и здоровье водителя, пассажиров и других участников дорожного движения. Вероятность попадания в аварию при поломке тормозов очень высока. Более опасна по своим последствиям лишь поломка рулевого управления. Поэтому необходимо постоянно следить за состоянием тормозной системы и каждого из ее компонентов. Особенно важно регулярно проводить проверку состояния тормозных шлангов. Несмотря на наличие двух независимых тормозных контуров, лопнувший тормозной шланг приводит к падению давления и полному отказу тормозной системы. Чтобы в полной мере задействовать исправный тормозной контур, необходимо несколько раз нажать на педаль тормоза, а на это может элементарно не хватить времени.

Контроль состояния и своевременный ремонт тормозной системы – жизненная необходимость.

Устройство передних тормозных механизмов Ваз 2107, Ваз 2105, Ваз 2104, ремонт

ВАЗ

/

2104, 2105, 2107

/

ремонт

/

тормозная система

/

передние тормоза

Устройство передних тормозных механизмов Ваз 2107, Ваз 2105, Ваз 2104, ремонт

. Руководство по ремонту и дефектовке узлов тормозного механизма лада 2107, этапы снятия и установки тормозного диска лада 2105, порядок разборки и сборки тормозного механизма ваз 2104, ваз 2105, ваз 2107. Эксплуатация и ремонт тормозов лада 2104. Проверка усилителя и цилиндра тормозов лада 2107. Обслуживание передних и задних тормозных механизмов, регулятора лада 2105.

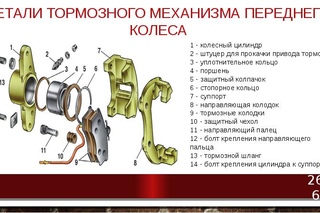

Тормозной механизм переднего колеса ваз 2104, ваз 2105, ваз 2107: 1 — штуцер для прокачки привода передних тормозов; 2 — соединительная трубка рабочих цилиндров; 3 — провод сигнализатора износа накладок тормозных колодок; 4 — поршень колесного цилиндра; 5 — фиксатор колесного цилиндра; 6 — накладка тормозной колодки; 7 — уплотнительное кольцо; 8 — пылезащитный колпачок; 9 — пальцы крепления колодок; 10 — болт

Прежде чем приступить к ремонту тормозов ваз 2104, ваз 2105, ваз 2107, тщательно промойте их теплой водой со специальным моющим средством и немедленно высушите струей сжатого воздуха. ПРЕДУПРЕЖДЕНИЕ Применение бензина, дизельного топлива, трихлорэтилена или каких-либо других минеральных растворителей при очистке тормозов недопустимо,так как вызывает повреждение уплотнителей цилиндров

Снятие. Поднимите переднюю часть автомобиля ваз 2104, ваз 2105, ваз 2107, установите подставки и снимите колесо. Отверните штуцер, отсоедините от магистрали гибкий шланг тормоза ваз 2105; заглушите отверстия шланга и стальной трубки, чтобы предотвратить утечку тормозной жидкости. Тормозной механизм переднего колеса лада классика: 1 — штуцер для прокачки привода передних тормозов; 2 — соединительная трубка

Детали суппорта переднего тормоза лада классика: 1 — поршень; 2 — пылезащитный колпачок; 3 — уплотнительное кольцо; 4 — суппорт с цилиндрами; 5 — соединительная трубка колесных цилиндров; 6 — штуцер выпуска воздуха; 7 — прижимные пружины колодок; 8 — пальцы крепления тормозных колодок; 9 — шплинты; 10 — пружины; 11 — провод сигнализатора износа накладок; 12 — тормозные колодки Отсоедините трубку 5 и снимите с

Внимательно проверьте все детали, промыв их предварительно теплой водой с моющим средством и высушив струей сжатого воздуха. Если при проверке на поршне или зеркале цилиндра ваз 2104, ваз 2105, ваз 2107 обнаружены следы износа или заеданий, замените цилиндр ваз 2107, ваз 2105, ваз 2104 в комплекте с поршнем новым. ПРИМЕЧАНИЕ Во всех случаях, когда поршень вынимают из цилиндра суппорта, рекомендуется заменять

Проверка осевого биения тормозного диска: 1 — магнитная подставка; 2 — индикатор; 3 — тормозной диск Проверьте осевое биение тормозного диска, не снимая его с автомобиля ваз 2104, ваз 2105, ваз 2107. Наибольшее допустимое биение по индикатору — 0,15 мм; если биение больше, проточите диск, используя оправку 67.7141.9500, затем прошлифуйте его, но окончательная толщина диска ваз 2105 не должна быть менее 9,5 мм. При

Тормозной механизм переднего колеса лада классика: 1 — штуцер для прокачки привода передних тормозов; 2 — соединительная трубка рабочих цилиндров; 3 — провод сигнализатора износа накладок тормозных колодок; 4 — поршень колесного цилиндра; 5 — фиксатор колесного цилиндра; 6 — накладка тормозной колодки; 7 — уплотнительное кольцо; 8 — пылезащитный колпачок; 9 — пальцы крепления колодок; 10 — болт крепления



Тормозная система Ваз-2107 | Автолюбители

Тормозная система

1 – тормозной диск;
2 – суппорт переднего тормоза;
3 – вакуумный усилитель;
4 – главный цилиндр гидропривода тормозов;
5 – трубопровод контура привода передних тормозов;
6– защитный кожух переднего тормоза;
7 – вакуумный трубопровод;
8 – бачок главного цилиндра;
9 – кнопка рычага привода стояночного тормоза;
10 – рычаг привода стояночного тормоза;
11 – трубопровод контура привода задних тормозов;
12 – регулятор давления задних тормозов;

13 – рычаг привода регулятора давления;
14 – рычаг ручного привода колодок;
15 – колесный цилиндр заднего тормоза;
16 – задние тормозные колодки;
17 – задний трос;
18 – регулировочная гайка с контргайкой;
19 – уравнитель заднего троса;
20 – направляющий ролик;
21 – передний трос;
22 – упор выключателя cигнализатора включения стояночного тормоза;
23 – выключатель сигнала торможения;
24 – педаль тормоза.

Описание конструкции

Автомобиль оборудован двумя тормозными системами – рабочей и стояночной. Рабочая имеет гидравлический привод и обеспечивает торможение автомобиля во время движения, вторая, как правило, используется во время стоянки и имеет механический привод.

Рабочая тормозная система состоит из двух раздельных контуров привода передних и задних тормозных механизмов. При выходе из строя одного из контуров второй позволяет, хотя и с меньшей эффективностью, затормозить автомобиль. Оба контура работают независимо друг от друга.

Рабочая система включает педальный узел, главный тормозной цилиндр с бачком и вакуумным усилителем, регулятор давления задних тормозов, тормозные механизмы передних и задних колес с рабочими цилиндрами и трубопроводы.

Тормозные механизмы передних колес – дисковые. Основные элементы каждого из механизмов – тормозной диск, суппорт с двумя рабочими цилиндрами и две тормозные колодки.

Тормозные механизмы задних колес – барабанные с двухпоршневыми колесными цилиндрами и автоматической регулировкой зазора между колодками и барабаном. Основной элемент механизма автоматической регулировки – стальные пружинные разрезные кольца.

Они вставлены с натягом, обеспечивающим усилие сдвига по зеркалу цилиндра не менее 35 кгс, что превышает усилие стяжных пружин тормозных колодок. При износе тормозных накладок упорные кольца сдвигаются на величину износа. В случае повреждения зеркала цилиндров кольца могут «закиснуть» и поршни потеряют подвижность. Цилиндры в этом случае заменяем.
Главный тормозной цилиндр двухполостной, имеет два поршня, крепится к корпусу вакуумного усилителя на двух шпильках. Полости главного цилиндра соединены шлангами с питающим бачком. В крышке бачка установлен датчик недостаточного уровня тормозной жидкости.

В гидропривод тормозов задних колес последовательно включен регулятор давления, снижающий давление в гидроприводе при уменьшении нагрузки на задний мост. Это предотвращает блокировку задних колес и занос задней оси автомобиля.

Привод стояночной тормозной системы – механический, тросовый, на тормозные механизмы задних колес. Он состоит из рычага, переднего троса, уравнителя, заднего троса и рычага ручного привода колодок. Стояночная тормозная система должна удерживать автомобиль на уклоне 25%.

Проверка состояния гидропривода

Состояние гидропривода проверяется визуально. Утечка тормозной жидкости не допускается.

Металлические трубопроводы не должны иметь вмятин, трещин, они должны быть надежно закреплены вдали от острых кромок, которые могут их повредить. Все скобы, фиксирующие трубопроводы, должны быть надежно закреплены, т.к. вибрация может вызвать поломки трубопроводов.

Все штуцеры должны быть надежно затянуты – утечка тормозной жидкости через них не допускается.

Тормозные шланги не должны иметь трещин на наружной оболочке и соприкасаться с жидкостями, растворяющими резину. Состояние шлангов лучше проверять с помощником, который должен сильно нажать на педаль тормоза и удерживать ее во время осмотра. Вздутия на шлангах не допускаются. Вне зависимости от внешнего состояния шланги необходимо заменить через 100 тыс. км пробега или пять лет эксплуатации автомобиля.

Тормозную жидкость обычно заменяют через пять лет эксплуатации, т. к. она обладает высокой гигроскопичностью (легко поглощает влагу из воздуха). Но, исходя из практического опыта, рекомендуем заменять жидкость через два года. Вода в тормозной жидкости увеличивает вероятность «закисания» рабочих цилиндров от коррозии и понижает температуру ее кипения.

Проверка вакуумного усилителя тормозов

ПОРЯДОК ВЫПОЛНЕНИЯ

Вакуумный усилитель тормозов – неразборной конструкции, поэтому при выходе из строя его заменяют в сборе.
Работоспособность усилителя можно проверить следующим образом: на автомобиле с выключенным двигателем 4–5 раз нажимаем на тормозную педаль. Удерживая педаль нажатой, пускаем двигатель. При исправном усилителе с началом работы двигателя педаль должна слегка «провалиться».

Обратный клапан, который находится в наконечнике вакуумного шланга, предназначен для того, чтобы можно было затормозить автомобиль с достаточной эффективностью при внезапно заглохшем двигателе. Проверить его состояние можно, создав давление в шланге с помощью подходящей резиновой груши. Негерметичный клапан подлежит замене.

Проверка работоспособности регулятора давления

ПОРЯДОК ВЫПОЛНЕНИЯ

Проверяем регулятор давления вдвоем на смотровой канаве.

Очищаем регулятор и защитный чехол от грязи. Снимаем с регулятора защитный чехол и удаляем остатки смазки с места касания поршня с концом рычага.

Помощник нажимает на педаль тормоза с усилием 70–80 кгс. Одновременно наблюдаем за перемещением выступающей части поршня регулятора.

У исправного регулятора перемещение поршня при этом должно составлять 0,5–0,9 мм. Если при нажатии на педаль поршень остается неподвижным – регулятор заменяем.

Похожие статьи

  • Устройство Ваз 2107

Комплект передних дисковых тормозов ВАЗ 2108 для ВАЗ 2101-2107

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи.Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи.Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи.Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи.Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи.Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Тормозная система ВАЗ

Название:

Артикул:

Текст:

Выберите категорию: Все КАСТОМ ДРОССЕЛЯ ТУРБО »Турбокомпрессор »Интеркулер »Блоу - офф »Даунпайп »Турбо ресивер »Турбоколлектор »Турбо поршни »» Поршни турбо для 8 клапанных двигателей ВАЗ »» Поршни турбо для 16 клапанных двигателей ВАЗ »Блок цилиндров ТУРБО »» Блок цилиндров ТУРБО для 16 клапанных двигателей ВАЗ передний привод »» Блок цилиндров ТУРБО для 8 клапанных двигателей ВАЗ передний привод ДВИГАТЕЛЬ »Ремкомплект ГРМ »» ГРМ ВАЗ 2108-2115, Калина, Приора с 8 клапанным двигателем 2108/21083/2111/21114/11183 »» ГРМ Гранта, Калина с 8 клапанным двигателем 11186/21116 »» ГРМ ВАЗ 2110-2112 с 16 клапанным двигателем 2112/21124/21128 »» ГРМ Гранта, Калина, Приора, Веста с 16 клапанным двигателем 11194/21126/21127/21129 »Шкивы и звёзды »» Шкив распредвала регулируемый 8 клапанный двигатель ВАЗ передний привод »» Шкивы распредвалов регулируемые на 16 клапанный двигатель ВАЗ »» Звезда распредвала регулируемая ВАЗ 2101-2107 Классика / Нива / Нива Шевроле »Головка блока »» ГБЦ на ВАЗ 2101-2107 Классика »» ГБЦ на ВАЗ 2108-2115 / Гранта / Калина / Приора с двигателем 8V »» ГБЦ на ВАЗ 2108-2115 / Гранта / Веста / Калина / Приора с двигателем 16V »» ГБЦ на ВАЗ 21214/2123 (Нива Шевроле) »Распредвалы »» Распредвал ВАЗ 8 клапанный двигатель передний привод »» Распредвалы ВАЗ 16 клапанный двигатель »» Распредвал ВАЗ 2101-2107 Классика / Нива / Нива Шевроле »Клапаны, толкатели, направляющие »» 8 клапанные двигатели ВАЗ передний привод »» 16 клапанные двигатели ВАЗ »» ВАЗ 2101-2107 Классика / Нива / Нива Шевроле »Блок цилиндров »» Блок цилиндров на 8 клапанный двигатель »» Блок цилиндров на 16 клапанный двигатель »» Блок цилиндров на ВАЗ 2101-2107 Классика / Нива / Нива Шевроле »Коленвал »» Коленвал ВАЗ 2101-2107 Классика / Нива / Нива Шевроле »» Коленвал ВАЗ 2108-2115 / Приора / Гранта / Калина / Веста »Шатуны »» Шатуны ВАЗ 2108-2115 / Приора / Гранта / Калина / Веста »» Шатуны ВАЗ 2101-2107 Классика / Нива / Нива Шевроле »Вкладыши и полукольца »Поршни и пальцы »» Поршни ВАЗ 2108-2115 / Приора / Калина / Гранта / Веста »» Поршни ВАЗ 2101-2107 Классика / Нива / Нива Шевроле »» Поршневые пальцы »Поршневые кольца »Опоры двигателя »» Опоры двигателя ВАЗ 2108-2115 / Приора / Калина / Гранта »» Опоры двигателя ВАЗ 2101-2107 Классика / Нива / Нива Шевроле »Система смазки »» Система смазки двигателя ВАЗ 2108-2115 / Приора / Калина / Гранта / Vesta »» Система смазки двигателя ВАЗ 2101-2107 Классика / Нива / Нива Шевроле »Сальники и прокладки ТРАНСМИССИЯ »Сцепление »» Сцепление ВАЗ 2108-2115 / Приора / Калина / Гранта »» Сцепление ВАЗ 2101-2107 Классика / Нива / Нива Шевроле »» Сцепление Приора / Гранта / Калина 2 / Vesta (ТРОСОВАЯ КПП ВАЗ 2181) »Спортивный ряд КПП ВАЗ »Маховик »Облегченный маховик »» Облегчённый маховик ВАЗ 2108-2115 / Приора / Калина / Гранта / Веста »» Облегчённый маховик ВАЗ 2101-2107 Классика / Нива / Нива Шевроле »Подшипники и комплектующие »Дифференциал самоблокирующийся »» Блокировка дифференциала ВАЗ 2108-2115 / Приора / Калина / Гранта / Веста »» Блокировка дифференциала ВАЗ 2101-2107 Классика / Нива / Нива Шевроле »Главная пара »» Главная пара ВАЗ 2101-2107 Классика / Нива / Нива Шевроле »» Главная пара ВАЗ 2108-2115 / Приора / Калина / Гранта / Веста »Редуктор »Кулиса КПП »Привода и ШРУС »Карданный вал »6-я передача »Цилиндр сцепления ТОРМОЗНАЯ СИСТЕМА »Комплект тормозов ВАЗ »» Тормоза R13 невентилируемые »» Тормоза R13 вентилируемые »» Тормоза R14 вентилируемые »» Тормоза R15 вентилируемые »» Тормоза R16 вентилируемые »Тормозные диски »» Тормозные диски R13 невентилируемые »» Тормозные диски R13 вентилируемые »» Тормозные диски R14 вентилируемые »» Тормозные диски R15 вентилируемые »» Тормозные диски R16 вентилируемые »Суппорта »» Суппорта ВАЗ 2101 - 2107 Классика / Нива / Нива Шевроле »» Суппорта ВАЗ 2108 - 2115 / Приора / Калина / Гранта / Веста »Тормозные колодки »Планшайбы и переходники »» Планшайбы под суппорта на ВАЗ 2101 - 2107 Классика »» Планшайбы под суппорта на ВАЗ 2108 - 2114 / Приора / Калина / Гранта »Задние дисковые тормоза (ЗДТ) на ВАЗ »» ЗДТ на ВАЗ 2101-2107 Классика, Нива, Нива Шевроле »» ЗДТ на ВАЗ 2108-2114, Приора, Гранта, Калина, Веста »Барабаны тормозные »Гидроручник »Тормозные цилиндры »Вакуумный усилитель и главный тормозной цилиндр ВПУСКНАЯ СИСТЕМА »Карбюратор »Ресивер »» Ресивер ВАЗ 2101-2107 Классика / Нива / Нива Шевроле »» Ресивер ВАЗ 2108-2115 / Приора / Гранта / Калина / Веста »4-х дроссельный впуск »Дроссельный патрубок »Фильтр нулевого сопротивления »Средства ухода за фильтрами ВЫПУСКНАЯ СИСТЕМА »Паук »» Паук ВАЗ 2101-2107 Классика / Нива / Нива Шевроле »» Паук ВАЗ 2108-2115 / Приора / Гранта / Калина / Веста »» Паук УАЗ »» Паук Hyundai »» Паук Ford »» Паук Volkswagen »» Паук Chevrolet »Резонатор »» Резонатор ВАЗ 2101-2107 Классика / Нива / Нива Шевроле »» Резонатор ВАЗ 2108-2115 / Приора / Гранта / Калина / Веста »Глушитель »» Глушитель ВАЗ 2101-2107 Классика / Нива / Нива Шевроле »» Глушитель ВАЗ 2108-2115 / Приора / Гранта / Калина / Веста »Комплект прямоточного выпуска »» Комплект прямоточного выпуска ВАЗ 2101-2107 Классика »» Комплект прямоточного выпуска ВАЗ 21213/2123 / Нива / Нива Шевроле »» Комплект прямоточного выпуска ВАЗ 2108-2115 / Приора / Гранта / Калина / Веста »Термолента »Прокладки и крепёж ТОПЛИВНАЯ СИСТЕМА »Форсунки »Бензонасос »Регулятор давления топлива »Топливный фильтр »Карбюратор СИСТЕМА ОХЛАЖДЕНИЯ »Помпа »Радиатор »Термостат »Шланги охлаждения »Патрубки охлаждения ВАЗ 2101-2107 Классика 16V ПОДВЕСКА »Комплект подвески »» Комплект подвески ВАЗ 2101-2107 Классика / Нива / Нива Шевроле »» Комплект подвески ВАЗ 2108-2115 / Приора / Гранта / Калина / Веста »Подрамник »Стойки и амортизаторы передние »» Передние амортизаторы ВАЗ 2101-2107 Классика / Нива / Нива Шевроле »» Передние стойки ВАЗ 2108-2115 / Приора / Гранта / Калина / Веста »Амортизаторы задние »» Задние амортизаторы ВАЗ 2101-2107 Классика / Нива / Нива Шевроле »» Задние амортизаторы ВАЗ 2108-2115 / Приора / Гранта / Калина / Веста »Опоры стоек »Пружины »» Пружины ВАЗ 2101-2107 Классика / Нива / Нива Шевроле »» Пружины ВАЗ 2108-2115 / Приора / Гранта / Калина / Веста »Отбойники »Рычаги »» Рычаги ВАЗ 2101-2107 Классика »» »Рычаги для дрифта ВАЗ 2101-2107 Классика »» »Рычаги усиленные, кросс ВАЗ 2101-2107 »» Рычаги передней подвески ВАЗ 2108-2115 / Приора / Гранта / Калина / Веста »» Рычаги задней подвески ВАЗ 2108-2115 / Приора / Гранта / Калина / Веста »Реактивные штанги »Ступицы и подшипники »Сайлентблоки и подушки »Стабилизатор »Шаровые »Поперечина, крабы, распорка рычагов РУЛЕВОЕ УПРАВЛЕНИЕ »Рулевая рейка »Рулевые наконечники »Электроусилитель руля »Вал рулевой УСИЛЕНИЕ КУЗОВА »Растяжка стоек »Распорка рычагов »Поперечина передней подвески »Распорка задняя »Каркас безопасности ЭЛЕКТРИКА »Стартер »Генератор »Система зажигания »Блок управления двигателем »Свечи провода катушки ИНТЕРЬЕР »Комбинация приборов »Обивка крыши чёрная »Спортивные сидения ОБВЕС »Фендеры »Спойлер »Решетка радиатора »Решетка заднего стекла ОПТИКА »Передние фары »Задние фонари

Производитель: Все777Allied NipponAMPASPASP (Krafttech) ATEAUTOPRODUCTAVTOSPRINTERBAUTLERBOSCHCompozitCustomDemfiDK ProDVS TUNINGELRINGEVOLEXEvro StalFederal MogulFLASHFOXGatesGTS-TechINAKRAFTLAPELCarSachsSMSS20ST-AutoSTARNERSTINGERTEAM80TIRSAN KARDANTURBOTEMAVAL racingVICTOR REINZАВТОВАЗАвтэлАТСБРТБЦММОТОРДЕТАЛЬПИКСТИСТКСупер-АвтоТЕХНОРЕССОРТЗАТольяттиТоргМашТРЕКФор-Машиностроение

Новинка: Вседанет

Спецпредложение: Вседанет

Результатов на странице: 5203550658095

Найти

Тормозная система Запчасти на ВАЗ-2106

Барабан тормозной ВАЗ 2101-2107 АвтоВАЗ
Код: 2101-3502070
574 грн. Купить
Барабан тормозной ВАЗ 2101-2107 ИнтерАвто
Код: 2101-3502070
342 грн. нет в наличии
Барабан тормозной ВАЗ 2101-2107 ЛИГА (Украина)
Код: 2101-3502070
333 грн. Купить
Бачок ГТЦ ВАЗ 210-2107 с крышкой (Украина)
Код: 21030-3505096
55 грн.Купить
Вакуумный усилитель тормозов ВАЗ 2103-2107, 2121 (Нива) LSA
Код: 2103-3510010
587 грн. Купить
Вакуумный усилитель тормозов ВАЗ 2103-2107, 2121 (Нива) MASTER
Код: 2103-3510010
449 грн. Купить
Вакуумный усилитель тормозов ВАЗ 2103-2107, 2121 (Нива) АТ
Код: 2103-3510010
590 грн.Купить
Вакуумный усилитель тормозов ВАЗ 2103-2107, 2121 (Нива) ДААЗ
Код: 2103-3510010
587 грн. Купить
Главный тормозной цилиндр ВАЗ 2101-2107 BAZALT
Код: 2101-3505008
301 грн. Купить
Главный тормозной цилиндр ВАЗ 2101-2107 MASTER
Код: 2101-3505008
277 грн.Купить
Главный тормозной цилиндр ВАЗ 2101-2107 METELLI
Код: 2101-3505008
308 грн. Купить
Главный тормозной цилиндр ВАЗ 2101-2107 САМАРА
Код: 2101-3505008
269 ​​грн. Купить
Главный тормозной цилиндр ВАЗ 2101-2107 АГАТ
Код: 2101-3505008
218 грн.Купить
Главный тормозной цилиндр ВАЗ 2101-2107 БЕЛМАГ
Код: 2101-3505008
320 грн. нет в наличии
Главный тормозной цилиндр ВАЗ 2101-2107 ТРИАЛ
Артикул: 10195
276 грн. Купить
Диск переднего тормоза ВАЗ 2101-2107 ABS
Код: 2101-3501070
440 грн. Купить
Диск переднего тормоза ВАЗ 2101-2107 AURORA
Код: 2101-3501070
351 грн. Купить
Диск переднего тормоза ВАЗ 2101-2107 CIFAM
Код: 2101-3501070
367 грн. Купить
Диск переднего тормоза ВАЗ 2101-2107 АвтоВАЗ
Код: 21010-3501070
383 грн.Купить
Диск переднего тормоза ВАЗ 2101-2107 ТРИАЛ
Код: 2101-3501070
320 грн. Купить
Диск тормозной ВАЗ 2101-2107 BREMBO
Код: 2101-3501070
509 грн. Купить
Диски тормозные ВАЗ 2101-2107 передние (комплект) FERODO
Код: 2101-3501070
447 грн.Купить
Диски тормозные ВАЗ 2101-2107 передние (комплект) FSO
Код: 2101-3501070
722 грн. Купить
Диски тормозные ВАЗ 2101-2107 передние (комплект) MASTER
Код: 2101-3501070
590 грн. Купить
Диски тормозные ВАЗ 2101-2107 передние (комплект) АВТОРЕАЛ
Код: 2101-3501070
684 грн.Купить
Задний тормозной цилиндр ВАЗ 2101-2103 MASTER
Код: 2101-3502040
92 грн. Купить
Задний тормозной цилиндр ВАЗ 2101-2103 METELLI
Код: 2101-3502040
92 грн. Купить
Задний тормозной цилиндр ВАЗ 2101-2103 TECNODELTA
Код: 2101-3502040
90 грн.Купить
Колодка задняя тормозная ВАЗ 2101-2107, 2121-213, 2123 комплект ВАТИ
Артикул: 11396
233 грн. Купить
Колодки тормозные задние ВАЗ 2101-2107, 2121, 2123 ABS
Код: 2101-3502090

тип: Задние

455 грн.Купить

ВАЗ 2107 | Тормозная система

Общие сведения

Главный тормозной цилиндр

Главный тормозной цилиндр для использования в тормозной системе с диагональным разделением контуров. В главном тормозном цилиндре имеются два поршня, по одному на каждый контур, и он оборудован датчиком низкого уровня тормозной жидкости и регулятором давления.

Принцип действия дисковых тормозов

При нажатии на педаль тормоза давление жидкости равномерно равномерно между поршнем и дном тормозного цилиндра.Давление, приложенное к поршню, передается к цилиндру суппорта и прижимает тормозную колодку к внутренней поверхности тормозного диска. Давление, прилагаемое к дну тормозного цилиндра суппорта, заставляет суппорт скользить и перемещаться на направляющих пальцах. Суппорт передвигается как единое целое, внешняя часть суппорта начинает давить на внешнюю тормозную колодку, прижимая ее к внешней поверхности тормозного диска. По мере увеличения давления сила, с которой колодки прижимают тормозные накладки к тормозному диску, увеличивает что приводит к остановке автомобиля.После освобождения педали тормоза давление в тормозном трубопроводе уменьшается, и за счет упругости уплотнительного кольца, находящегося в канавке, поршень немного отходит назад, что приводит к уменьшению тормозного усилия, прикладываемого к тормозному диску. Износ накладок тормозных колодок автоматически компенсируется перемещением суппорта.

Барабанные тормоза

Тормозной механизм типа задних колесного барабанного типа с ведущей и ведомой тормозными колодками. При такой конструкции тормозов верхняя стяжная пружина прижимает обе тормозные колодки к рабочему тормозному цилиндру, а нижняя стяжная пружина прижимает их к неподвижному упору.При нажатии на педаль тормоза поршень рабочего тормозного цилиндра прижимает обе тормозные колодки к внутренней поверхности тормозного барабана. Сила трения создает крутящий момент, который при движении автомобиля вперед, еще сильнее прижимает ведущую колодку к тормозному барабану.

При движении назад аналогичный эффект происходит с ведомой тормозной колодкой. При такой конструкции тормоза происходит автоматическая регулировка зазора после отпускания педали тормоза. Кроме того, при такой конструкции тормозные накладки ведущей колодки обычно изнашиваются быстрее, чем у ведомой колодки. Если тормоза эксплуатировались, то менять колодки местами недопустимо, как при этом эффекте автоматического увеличения тормозного усилия может нарушиться, что приведет к увеличенному ходу педали тормоза.

Регулятор давления

Клапаны регулятора давления ограничивают давление, передаваемое на рабочие цилиндры тормозов задних колес после того, как давление на главном тормозном цилиндре достигнет определенной величины. Они необходимы для регулирования давления в цилиндрах задних тормозов относительно нагрузки на заднюю ось.Такие регуляторы обычно используются в тормозной системе, используя комбинацию дискового и барабанного тормозов.

Датчик аварийного уровня тормозной жидкости

Главный тормозной цилиндр снабжен датчик аварийного уровня тормозной жидкости. При понижении уровня тормозной жидкости этот датчик включает контрольную лампу в комбинации приборов. После устранения причины лампа гаснет.

Проверка и определение неисправностей

Проверка тормозной системы

Работоспособность тормозной системы проверяют на сухом, чистом и относительно гладком и ровном участке дороги. Проверку действительной эффективности работы тормозов невозможно провести при мокром, грязном, скользком состоянии дорожного покрытия, когда шины неодинаковое сцепление с дорожным полотном. Проверка тормозов даст неправильные результаты также и в случае, если имеется уклон дороги, так как вес автомобиля неравномерно распределен между колесами, или при неровной поверхности, когда колеса прыгают по поверхности. Проверьте эффективность торможения при различных скоростях движения автомобиля, однако нажмите на педаль тормоза, избегайте заклинивания тормозов и скольжения шин.Заклинивание тормозов и скольжение шин не являются признаком хорошей эффективности торможения, т.к. при вращении колес тормозной путь будет короче, чем когда колеса заблокированы. Сила трения между шинами и дорожным покрытием больше, если они вращаются, но сильно заторможены. Конструкция тормозной системы предотвращает заклинивание тормозов, за исключением очень резкого торможения.

Это сделано потому, что наименьший тормозной путь и лучшая управляемость автомобиля достигается тогда, когда не происходит блокирования тормозов. При резком торможении автомобиля возможно больших усилий, прикладываемых к тормозной педали.

Факторы, влияющие на работу тормозов

1. Шины.

Неодинаковая поверхность контакта и сила сцепления шин с дорожным покрытием приводит к неравномерному торможению, рисунки протектора на левой и правой шинах должны быть примерно одинаково изношены.

2. Загрузка автомобиля.

При неравномерной загрузке автомобиля для торможения колес с большей нагрузкой требуется большее усилие.Тяжело груженый автомобиль требует приложения большего усилия к тормозам.

3. Регулировка колес.

Плохая регулировка колес, в особенности из неравномерному торможению.

Контрольная лампа тормозной системы

Тормозная система автомобиля оборудована контрольной лампой, расположенной в комбинации приборов. Если ключ зажигания находится в положении Start, контрольная тормозная система должна гореть.При возврате ключа зажигания в положение Run лампа должна погаснуть. Следующие причины вызывают к загоранию контрольной лампы Тормозной тормозной системы.

1. Включенный стояночный тормоз. Если стояночный тормоз включен, и ключ зажигания находится в положении Включен, контрольная лампа должна гореть.

2. Низкий уровень тормозной жидкости. Низкий уровень жидкости в бачке главного тормозного цилиндра приводит к загоранию контрольной лампы Тормоз.

Утечки в тормозной системе

При двигателе, работающем на частоте вращения холостого хода, и рычаге переключения, находящемся в нейтральном положении, нажимаем и удерживаем с постоянным усилием педаль тормоза в нажатом состоянии.Педаль начинает проваливаться, это говорит о возможной утечке в тормозной системе. Для подтверждения этого предположения осмотрите тормозную систему. Проверьте уровень жидкости в бачке главного тормозного цилиндра. Небольшое понижение жидкости в бачке главного тормозного цилиндра может быть результатом большого износа тормозных колодок, резкое понижение уровня тормозной жидкости свидетельствует о наличии утечек в тормозной системе. Негерметичность в тормозной системе могут быть как внешние, так и внутренние.При проверке тормозной системы небольшие утечки могут быть не обнаружены. Если уровень жидкости в бачке главного тормозного цилиндра нормальный, проверьте поршень вакуумного усилителя. Если длина не отрегулирована, отрегулируйте или замените шток. Проверьте регулировку гидравлического и стояночного тормозов.

Проверка главного тормозного цилиндра

Эта проверка не гарантирует обнаружение всех неисправностей главного тормозного цилиндра.

1.Проверьте наличие трещин в корпусе главного тормозного цилиндра и следов утечки жидкости вокруг цилиндра. Об утечках свидетельствует только наличие жидкости в количестве не менее капли. Влажное состояние поверхности цилиндра не является ненормальным.

2. Проверьте отсутствие заедания хода толкателя педали тормоза и правильность регулировки длины штока. Если состояние этого удовлетворительное, разберите главный тормозной цилиндр и проверьте состояние уплотнительных колец поршней. Они не должны быть набухшими или вытянутыми. Набухшие или вытянутые уплотнительные кольца свидетельствуют о плохой или загрязненной тормозной жидкости. Если в тормозную жидкость попала грязь, все компоненты тормозной системы должны быть разобраны и очищены от грязи. Все резиновые детали должны быть заменены, все трубопроводы промыты.

Загрязненная тормозная жидкость или жидкость плохого качества

Тормозная жидкость несоответствующую марки, наличие в тормозной жидкости минеральных масел или воды могут привести к закипанию тормозной жидкости или повреждению резиновых деталей гидравлического привода тормозной системы.

Набухание уплотнительного кольца свидетельства о неудовлетворительном состоянии резиновых деталей тормозной системы. Об этом могут также свидетельствовать разбухшие уплотнительные кольца поршней рабочего тормозного цилиндра барабанного тормоза. Если очевидно, что резиновые детали находятся в неудовлетворительном состоянии, разберите систему гидравлического привода тормозов и промойте детали спиртом. Перед сборкой просушите все детали сухим сжатым воздухом для того, чтобы спирт не попал в гидравлическую систему тормозов.Замените все резиновые детали гидравлического привода, включая тормозные шланги. При работе с тормозами проверьте наличие тормозной жидкости на накладках тормозных колодок. Если накладки сильно загрязнены тормозной жидкостью, замените их.

Если уплотнения поршней главного тормозного цилиндра находятся в удовлетворительном состоянии, проверьте наличие утечек тормозной жидкости или излишний нагрев главного тормозного цилиндра. Эти симптомы присутствуют, слейте жидкость из тормозной системы, промойте гидравлический привод свежей тормозной жидкостью, заполните тормозной жидкостью и прокачайте гидравлический привод тормозной системы.

Обслуживание тормозной системы на автомобиле

Датчик стоп-сигнала

При замене датчика стоп-сигнала не увеличивайте длину толкателя для регулировки датчика. Длина толкателя регулируется в соответствии с другими требованиями. См. главу «Вакуумный усилитель тормозов».

ПРЕДУПРЕЖДЕНИЕ

Если для регулировки работы датчика стоп-сигнала использовать регулировку длины толкателя педали тормоза, то толкатель может выпасть, что приведет к полному отказу гидравлического привода тормозной системы.

Для регулировки датчика стоп-сигнала конструкцией датчика собственной пошаговой регулировкой. Регулировка датчика должна быть произведена во время его установки.

Снятие

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

2. Снимите декоративную панель.

3. Отсоедините сигнал разъема от датчика стоп-.

4. Снимите датчик стоп-сигнала. Проверните датчик на 90 ° и извлеките из кронштейна.

Установка

1. Установите датчик стоп-сигнала в кронштейн, поверните на 90 ° для фиксации.

2. Подсоедините разъем датчика стоп-.

ПРЕДУПРЕЖДЕНИЕ

Не регулируйте работу датчика стоп-сигнала с помощью регулировки длины толкателя.

Регулировка

Нажмите педаль тормоза и вытяните толкатель датчика на максимальную длину. Отпустите педаль тормоза.Датчик стоп-сигнала теперь отрегулирован.

3. Установите декоративную панель.

4. Подсоедините провод к отрицательной клемме аккумуляторной батареи.

Проверка

Проверьте правильность работы датчика стоп-сигнала. При необходимости регулированияку.

ПРИМЕЧАНИЕ

Не торгуйте жидкостью, торговое представительство России. Не используйте для хранения остатков тормозной жидкости, в которых хранились жидкости на основе нефтепродуктов.Жидкости на основе нефтепродуктов приводят к набуханию и нарушению формы резиновых деталей гидравлического привода тормозной системы. Попадание воды в тормозной жидкости приводит к понижению температуры ее кипения, держите все емкости с тормозной жидкостью для предотвращения ее загрязнения.

Заполнение бачка главного тормозного цилиндра

Для предотвращения попадания влаги и воздуха в гидравлический привод тормозной системы и наличия достаточного резерва тормозной жидкости необходимо следить за уровнем жидкости в бачке главного тормозного цилиндра. Однако во избежание переполнения бачка в результате расширения жидкости при нагревании от тормозных цилиндров и двигателя не наливайте в бачок слишком много жидкости. Бачок главного тормозного цилиндра расположен на самом цилиндре в левой передней стороне моторного отсека автомобиля. Перед снятием бачка очистите его от грязи во избежание попадания грязи внутрь бачка. Снимите крышку. Долейте жидкость до уровня метки на внешней стороне бачка. Используйте тормозную жидкость для гидравлического привода тормозов (гидравлическую тормозную жидкость) или аналогичную.Качество жидкости должно соответствовать DOT 3.

Удаление воздуха из гидравлического привода тормозной системы

При попадании воздуха в гидравлический привод тормозной системы его необходимо удалить, прокачав тормоза. Если воздух попал в гидравлический привод из-за низкого уровня жидкости в бачке главного тормозного цилиндра или при отсоединении трубопроводов от главного тормозного цилиндра, то может потребоваться прокачка всех четырех тормозных цилиндров. Если трубопровод отсоединялся только от одного тормозного цилиндра, то прокачать необходимо только этот цилиндр. Тормозные цилиндры, которые обслуживаются отсоединенной частью тормозного трубопровода, обслуживаются трубопроводом, который разъединен в любом месте между тормозным цилиндром и рабочим тормозным цилиндром.

Ручная прокачка

Если тормозная система оборудована вакуумным усилителем, используемыми на педаль тормоза при выключенном двигателе выровняйте давление в вакуумной камере.

1. Наполните бачок главного тормозного цилиндра тормозной жидкостью и поддерживайте его, по крайней мере, наполовину заполненным в течение всей операции по прокачке тормозов.

2. Если имеется подозрение о наличии воздуха в главном тормозном цилиндре, то его нужно прокачать до прокачки тормозных цилиндров колес или суппорта, следуя приводимой ниже инструкции.

а) Отсоедините передние тормозные трубопроводы от главного тормозного цилиндра.

б) Дайте тормозной жидкости заполнить цилиндр до тех пор, пока она не начнет выливаться из переднего отверстия, для подключения тормозного трубопровода.

в) Подсоедините тормозной трубопровод к переднему отверстию главного тормозного цилиндра и затяните соединительную гайку.

г) Медленно нажимайте педаль тормоза и удерживайте ее в нажатом положении. Ослабьте крепление переднего тормозного трубопровода к главному тормозному цилиндру для удаления воздуха из цилиндра. Затяните крепление трубопровода к цилиндру. Медленно отпустите педаль тормоза и подождите 15 с. Повторяйте эту последовательность действий, включая 15-секундные паузы, до тех пор, пока весь воздух не будет удален из полости главного тормозного цилиндра.Необходимо следить за тем, чтобы тормозная жидкость не попадала на окрашенные поверхности.

д) После удаления воздуха через переднее подсоединение трубопровода к тормозному цилиндру, приведенные в вводе г), для удаления воздуха из заднего отверстия для подключения трубопровода к тормозному цилиндру.

е) Если известно, что в суппортах и ​​тормозных цилиндрах колес воздуха нет, то прокачивать их нет необходимости.

3. Прокачка каждого суппорта и рабочего тормозного цилиндра колеса проводится только после того, как будет удален воздух из главного тормозного цилиндра.


Рис. 12.1. Прокачка тормозов: А - сосуд с тормозной жидкостью; В - трубка, погруженная в тормозную жидкость; С - ключ



а) Установите накидной ключ соответствующего размера на штуцер прокачки. Оденьте на штуцер прозрачную трубку, второй конец свободно опустите в прозрачный сосуд с тормозной жидкостью (рис. 12.1).

б) Медленно нажимайте на педаль тормоза и удерживайте ее в нажатом положении.

Отверните немного штуцер для удаления воздуха из цилиндра. Затяните снова и медленно отпустите педаль. Подождите 15 с. Повторяйте действия в эту систему, включая 15-секундные паузы, до тех пор, пока воздух не будет полностью удален. Возможно, что до полного удаления воздуха придется повторить эту операцию 10 и более раз. При резком нажатии педаль тормоза происходит также продвижение вторичного поршня в главном цилиндре, при котором удаление воздуха из тормозной системы затрудняется.

4. Последовательность прокачки:

- правое заднее колесо;

- левое переднее колесо;

- левое заднее колесо;

- правое переднее колесо.

5. Проверьте, не пружинит ли педаль тормоза. Если педаль упругая, весь цикл прокачки тормозов.

Прокачка под давлением

Оборудование для прокачки тормозов под давлением быть диафрагменного типа. Для предотвращения попадания воздуха, влаги, минеральных масел и других загрязняющих тормозных жидкостей в гидравлический привод тормозной системы необходимо наличие в оборудовании резиновой диафрагмы, разделяющей тормозную жидкость и источник давления воздуха.

1. Подсоедините адаптер устройства удаления воздуха к главному тормозному цилиндру.

2. Накачайте камеру устройства прокачки до давления 137–172 кПа.

3. Подключите линию к адаптеру и откройте кран.

4. Поднимите автомобиль на удобную высоту и закрепите его на опорах.

5. Оденьте шланг для снятия давления на штуцер и опустите его противоположный конец в чистый сосуд, частично заполненный тормозной жидкостью.

6. Отверните штуцер на 1 / 2–1 / 4 оборота и дайте жидкости стекать, пока в ней будут отсутствовать пузырьки воздуха.

7. Последовательность прокачки:

- правое заднее колесо;

- левое переднее колесо;

- левое заднее колесо;

- правое переднее колесо.

Проверьте наличие упругости при нажатии педали тормоза. Для устранения упругости полностью характеристики прокачки тормозной системы.

ПРЕДУПРЕЖДЕНИЕ

После прокачки тормозной системы бачок с тормозной жидкостью может остаться под давлением.Для защиты устройства и механической части от контакта с тормозной жидкостью при отсоединении шланга, для прокачки тормозов, или при отвинчивании адаптера устройства накройте соединение и адаптер технической тканью.

Промывка гидравлического привода тормозной системы


Рис. 12.2. Схема гидравлического привода тормозной системы: 1 - пустотелый перепускной болт; 2 - шайба; 3 - суппорт правого переднего тормоза; 4 - тормозной трубопровод; 5 - главный тормозной цилиндр; 6 - тормозной шланг заднего правого колеса; 7 - тормозной барабан правого заднего тормоза; 8 - монтажные зажимы; 9 - тормозной шланг заднего левого колеса; 10 - тормозной барабан левого заднего тормоза; 11 - стопорная скоба; 12 - суппорт левого переднего тормоза; 13 - тормозной шланг переднего левого колеса; 14 - тормозной шланг переднего колеса



Каждый раз при замене деталей тормозной системы рекомендуется и тщательно промывать гидравлический привод тормозной системы чистой тормозной жидкостью (рис.12.2). Для промывки гидравлического привода системы требуется примерно 1,2 л тормозной жидкости. Если имеется малейшее подозрение, что в системе находится жидкость несоответствующего типа или тормозная жидкость, содержит даже незначительные следы минеральных масел, систему гидравлического привода тормозов необходимо промыть. Все резиновые детали тормозной системы, которые соприкасались с подозреваемой тормозной жидкостью, необходимо заменить.

Замена тормозного трубопровода

ПРЕДУПРЕЖДЕНИЕ

Никогда не используйте медные трубопроводы, т.к. медь подвержена усталостному растрескиванию и коррозии, что может привести к отказу тормозов. Используйте стальные трубопроводы с двойной толщиной стенок.

Проверка пропорциональных клапанов

Для испытания пропорциональных клапанов використовуйте два манометра для измерения давления в системе гидравлического привода тормозов. Измеряйте давление одновременно по диагонали на передней и задней осях.

1. Снимите штуцер и подключите манометр к тормозному цилиндру одного из задних колес.

2. Снимите штуцер и подсоедините манометр к цилиндру диагонально расположенного переднего колеса.

3. Накачайте давление в гидравлическом приводе тормозной системы, несколько раз интенсивно на педаль тормоза. Давление в тормозной системе не регламентируется, и манометры будут показывать реально существующее давление.

4. Повышайте давление до достижения величин, приведенных в таблице 6.1.


ПРЕДУПРЕЖДЕНИЕ

Если давление будет неверно 10 000 кПа, показания манометра на заднем тормозном цилиндре могут бытьны.5. Снимите манометры с проверенного контура и установите на второй контур. Повторите проверка для второго контура.

Проверка тормозных шлангов

Шланги гидравлического привода тормозной системы необходимо проверить не реже, чем два раза в год. Узел тормозных шлангов осматривается на наличие повреждений из-за езды по плохим дорогам, наличие трещин и истираний внешней оболочки, вздутий и протечек. Проверьте правильность положения и крепления шлангов. Тормозной шланг, который трется о детали подвески, изнашивается и в соответствии с расчетом выйдет из строя.Для осмотра состояния шлангов может потребоваться фонарь и зеркало. Если при осмотре обнаружена одна из перечисленных выше неисправностей, устраните ее или при необходимости замените шланг.

Тормозные шланги передних тормозов

Снятие

Левая сторона

1. Поднимите автомобиль.

2. Отсоедините тормозной трубопровод от кронштейна крепления левого шланга.

3.Отсоедините кронштейн крепления тормозного шланга со шлангом от кронштейна арки колеса.


Рис. 12.3. Тормозной шланг переднего тормоза: 1 - пустотелый перепускной болт; 2 - шайба; 3 - суппорт правого переднего тормоза; 4 - стопорная скоба; 5 - тормозной трубопровод; 6 - тормозной шланг переднего колеса



4. Выверните перепускной болт 1 (рис. 12.3) из суппорта 3 и снимите уплотнительные кольца и тормозной шланг.

Правая сторона

1. Отсоедините тормозной трубопровод от тормозного шланга.

2. Снимите стопорную скобу.

3. Отсоедините тормозной шланг от кронштейна.

4. Выверните перепускной болт из суппорта, снимите уплотнительные кольца и тормозной шланг.

Установка

1. Подсоедините новый тормозной шланг к суппорту с установкой новых уплотнительных колец на перепускной болт и затяните болт моментом 40 Н • м.

2. Соедините левый тормозной шланг с монтажной скобой к монтажному кронштейну на левом брызговике и затяните его моментом 8 Н • м.

3. Подсоедините шланг тормозной системы к тормозному трубопроводу и затяните его моментом 11 Н • м.

4. Подсоедините правый тормозной шланг к скобе на усилителе кузова, при этом обратите внимание на лыски на поверхности шланга.

5. Установите стопорную скобу.

6. Подсоедините шланг к тормозному трубопроводу и затяните его моментом 11 Н • м.

7. Опустите автомобиль.

8. Прокачайте тормозную систему.

9. Проверьте наличие негерметичностей в тормозной системе.

Тормозной шланг заднего тормоза

Снятие

1. Поднимите автомобиль.

2. Отсоедините тормозные трубопроводы от тормозного шланга.


Рис. 12.4. Тормозной шланг заднего тормоза: 1 - тормозной трубопровод; 2 - тормозной шланг; 3 - стопорная скоба; 4 - скоба



3.Снимите обе стопорные скобы 3 (рис. 12.4).

4. Снимите тормозной шланг 2 со скобы 4.

Установка

1. Установите новый тормозной шланг лысками в уплощенную часть скобы. Шланг надо вставить лыской в ​​скобы, не перекручивая его.

2. Подсоедините шланг к тормозному трубопроводу и затяните его моментом 11 Н • м.

3. Установить стопорные скобы.

4. Опустите автомобиль.

5. Прокачайте тормозную систему.

6. Проверьте тормозную систему на отсутствие утечек тормозной жидкости.

Стояночный тормоз

Следующие меры предосторожности необходимы для того, чтобы предохранить резьбу наконечника регулятора натяжения стояночного тормоза при обслуживании стояночного тормоза и тросов:

- прежде, чем отворачивать регулировочную гайку, очистить свободные нитки резьбы наконечника сторон гайки от грязи;

- перед поворотом гайки смажьте резьбу наконечника.

Регулировка стояночного тормоза

Процедура регулировки стояночного тормоза приведена в главе «Узел барабанного тормоза».

Рычаг стояночного тормоза

Снятие

1. Поднимите автомобиль.

2. Отверните гайки крепления тепловых экранов глушителя.

Измерьте расстояние от конца стержня устройства натяжения троса стояночного тормоза до гайки.


Рис. 12.5. Стояночный тормоз: 1 - узел рычага; 2 - компенсатор троса; 3 - втулка наконечника; 4 - гайка; 5 - трос; 6 - зажим; 7 - зажим; 8 - пружинная шайба



3. Отверните гайку со стержня 4 (рис. 12.5).

4. Снимите запорную скобу и компенсатор троса 2.

5. Снимите резиновую крепежную деталь с днища кузова.

6.Опустите автомобиль.

7. Снимите задние накладки с салазок сидения.

8. Отверните крепление сидения водителя со стороны днища кузова и снимите его.

9. Поднимите задний коврик.

10. Выверните болты крепления рычага стояночного тормоза.

11. Снимите рычаг стояночного тормоза 1 и вытяните стержень из-под днища автомобиля.


Рис. 12.7. Проверка осевого биения тормозного диска: 1 - индикатор со шкалой; 2 - тормозной диск правого переднего колеса; 3 - суппорт тормоза правого переднего колеса



12.Отверните и снимите концевой выключатель 14 (рис. 12.7) стояночного тормоза с рычага стояночного тормоза.

Установка

1. Прикрепите концевой выключатель к рычагу стояночного тормоза и закрепите болтом, затянув его моментом 25 Н • м.

2. Закрепите рычаг стояночного тормоза болтами к днищу кузова, затянув их моментом 20 Н • м.

3. Установите на место коврик.

4. Установить сидение и водителя затяните все крепежные детали моментом 20 Н • м.

5. Установите защитный колпачок на правую направляющую сидения.

6. Отпустите рычаг стояночного тормоза.

7. Поднимите автомобиль.

8. Установите резиновую крепежную деталь на тягу и вставьте ее в днище автомобиля. Проверьте правильность подгонки.

9. Установите трос стояночного тормоза на компенсатор троса.

Оденьте направляющую троса и запорную скобу на стержень устройства регулировки натяжения стояночного тормоза и наверните новую самоконтрящуюся гайку на такое расстояние от конца стержня, на котором находилась старая гайка перед ее отворачиванием.

10. Проверьте регулировку стояночного тормоза и при необходимости отрегулируйте его.

11. Установка теплоизолирующие пластины.

12. Опустите автомобиль.

Трос стояночного тормоза

Снятие

1. Опустите рычаг стояночного тормоза.

2. Немного приподнимите автомобиль и снимите задние колеса.

3. Снимите тормозной барабан. При необходимости для снятия тормозного барабана через отверстие в опорной пластине тормозов отожмите рычаг привода тормозных колодок.

4. Поднимите автомобиль.

5. Отверните гайки крепления теплоизолирующего экрана и опустите теплоизолирующий экран на глушитель.


Рис. 12.6. Рычаг стояночного тормоза: 1 - рычаг; 2 - рукоятка; 3 - кнопка; 4 - пружина; 5 - защелка; 6 - собачка; 7 - направляющая; 8 –тяга; 9 - тяга; 10 - болт; 11 - втулка; 12 - болт; 13 - втулка; 14 - концевой выключатель; 15 - болт, 25 Н • м



6.Снимите трос стояночного тормоза 5 (см. Рис. 12.6) с компенсатора троса 2. Перед отворачиванием компенсатора троса измерьте расстояние от свободного конца стрежня регулирования натяжения троса.

7. Снимите трос стояночного тормоза 5 с направляющих на днище кузова.

8. Снимите пластмассовые направляющие с кронштейна на топливном баке.

9. Снимите трос стояночного тормоза с направляющих на балке заднего моста.

10. Инструмент с острым концом снимите запорное кольцо троса стояночного тормоза с пластмассовой втулкой на опорной пластине.

11. Снимите наконечник троса стояночного тормоза с рычага тормозной колодки и снимите трос с тормозного щита.

Установка

1. Установите новый трос стояночного тормоза на опорную пластину тормоза и подключите его к рычагу тормозной колодки.

2. Вставьте пластмассовую оболочку троса в опорную пластину и закрепите в запорном кольце. Убедитесь, что трос расположен правильно по отношению к другим деталям подвески.

3.Установите тормозные барабаны и закрепите их. Если для снятия тормозного барабана рычаг колодки тормоза был отжат назад, отожмите его вперед и после окончания сборки отрегулируйте натяжение стояночного тормоза.

4. Установите трос стояночного тормоза 5 (см. Рис. 12.6) в направляющие балке заднего моста и вставьте пластмассовую оболочку троса в скобу на топливном баке.

5. Установите трос стояночного тормоза в направляющие на днище кузова.

6. Установите компенсатор троса стояночного тормоза и запорную скобу на тягу и наверните новую самоконтрящуюся гайку на такое расстояние от конца стержня, на котором находилась старая гайка перед ее отворачиванием.

7. Установка теплоизолирующие экраны.

8. Если для снятия тормозного барабана рычаг колодки тормоза был отжат назад, отрегулируйте стояночный тормоз.

9. Установите колеса.

10. Опустите автомобиль.

Рукоятка рычага привода стояночного тормоза

Снятие

Используя деревянный или пластмассовый клин, легкими постукиваниями киянки снимите рукоятку с рычага.

Установка

1. Оденьте новую рукоятку на рычаг как можно глубже, при этом убедитесь, что ручка расположена фигурной вниз.

2. Нагрейте ручку горячим воздухом из фена приблизительно до 70 ° С.

3. Надвиньте рукоятку на рычаг до ограничителя.

Проверка передних тормозных колодок

Снятие

1. Поднимите автомобиль на подъемнике.

2.Отметьте расположение колес на ступицах и снимите колеса.

3. Осмотрите тормозные колодки через верхнюю часть суппорта тормоза на предмет:

- недостаточной толщины;

- неравномерного износа.

ПРЕДУПРЕЖДЕНИЕ

Замена колодок должна происходить одновременно на обоих передних колесах.

4. Минимальная толщина тормозной колодки вместе с накладкой - 7 мм.

Установка

1.Установите колеса и затяните болты крепления дисков колес.

2. Опустите автомобиль

Проверка задних тормозных колодок

Проверка

1. Поднимите автомобиль.

2. Снимите заглушку из отверстия в тормозном щите для осмотра накладок. Через отверстия осмотрите тормозные накладки на наличие износа. Установите заглушку на место.

Измерение

3. Если тщательный осмотр не может быть произведен через смотровое отверстие, снимите тормозной барабан и измерьте толщину накладок.

Минимальная толщина накладок - на 5 мм выше головки любой из заклепок.

ПРЕДУПРЕЖДЕНИЕ

Замену всех колодок и накладок оси необходимо одновременно.

4. Установите тормозной барабан и закрепите его.

5. Вставьте заглушки в смотровые отверстия. Затяните болты крепления дисков колес.

6. Опустите автомобиль.

Проверка толщины тормозного диска

1. Измерьте толщину тормозного диска в четырех или более точках по окружности диска.Все измерения должны производиться на одинаковом расстоянии от края тормозного диска.

2. Если толщина тормозного диска меняется на более 0,01 мм, это может вызвать при торможении вибрации тормозной педали и / или передней части автомобиля. Тормозной диск, не удовлетворяющий этим требованиям, должен быть отремонтирован или заменен.

Проверка биения тормозного диска и качества его поверхности

При изготовлении тормозной диск подвергается тщательной проверки на отклонение от плоскостности, изменения толщины и осевых биений.

Для обеспечения плавного торможения необходимо поддерживать состояние поверхности тормозного диска в соответствии с требованиями. Это необходимо также для обеспечения надежности работы тормозов и продления срока службы тормозных колодок.

В ходе эксплуатации представлены небольшие царапины на поверхности тормозного диска, глубина которых не превышает 0,4 мм, то они не влияют на нормальную работу тормозов.

Проверка осевого биения тормозного диска

1.Установите рычаг переключения передач в нейтральное положение.

2. Поднимите автомобиль на подъемнике.

3. Установите положение колеса на ступице и снимите переднее колесо.

4. Прикрепите тормозной диск к ступице колеса двумя болтами крепления колесного диска.

5. Закрепите индикатор со шкалой КМ-572 на суппорте, как это показано на рисунке 12.7.

Установите щуп индикатора перпендикулярно к поверхности тормозного диска на расстоянии примерно 10 мм от внешнего края диска, создавая щуп небольшую нагрузку.

6. Максимально допустимое осевое биение тормозного диска - 0,1 мм.

Если осевое биение указанное значение, проверьте, нет ли грязи между тормозным диском и ступицей и поверхностью тормозного диска гладкая, без зазубрин.

7. Снимите индикатор.

8. Выверните болты крепления колесного диска. Установите передние колеса и затяните болты моментом 90 Н • м.

9. Опустите автомобиль.

Шлифовка тормозного диска

для нормальной работы дисковых тормозов требуется высокая рабочая поверхность тормозного диска, шлифовка его поверхности только с помощью высокоточного оборудования.

Для всех тормозных дисков указывается минимально допустимая толщина. Эта толщина указывается для максимально допустимого износа тормозного диска, а не для выполнения шлифовки поверхности. Не используйте тормозные диски, которые не соответствуют требованиям, приведенным в спецификации. При ремонте поверхности тормозного диска всегда пользуйтесь острыми режущими инструментами.

Тупые или изношенные инструменты диска не обеспечивают качество поверхности тормозного, что влияет на качество работы тормозов.

При ремонте поверхности тормозного диска необходимо всегда использовать приспособления для гашения вибраций, такие приспособления исключат дрожание инструмента, что обеспечит лучшее качество поверхности.

При обработке поверхности тормозного диска оптимальная частота вращения шпинделя инструмента - 200 мин – 1.

Горизонтальная подача инструмента при грубой обработке не должна превышать 0,25–0,15 мм / об. При окончательной обработке поверхности - не более 0,05 мм / об.

Тормозные барабаны

Проверка

Каждый раз при снятии тормозных барабанов их необходимо тщательно очистить от грязи и осматривать на предмет обнаружения трещин, глубоких проточек, отклонений внутренней поверхности от круглой и на уклонов внутренней поверхности.

Барабан с трещинами, царапинами или проточками

Барабан с трещинами небезопасен для эксплуатации и должен быть заменен.

Зашлифуйте мелкие царапины. Сильно по требованию расточки поверхности тормозного барабана приводит к быстрому износу накладок тормозных колодок, поэтому может возникнуть необходимость расточки поверхности тормозного барабана.

Если накладки тормозных колодок изношены незначительно (и могут быть использованы и далее) и на поверхности барабана имеются риски, поверхность барабана нужно не растачивать, а отполировать с помощью мелкозернистой наждачной бумаги. Расточка всех канавок поверхности барабана и шлифовка всех неровностей накладок тормозных колодок может потребовать снятия толстого слоя металла и с поверхности накладок.В то же время проточки и неровности могут быть хорошо притерты и обеспечивать удовлетворительную работу тормозов.

Если же накладки тормозов должны быть заменены, то поверхность тормозного барабана должна быть расточена. Барабан с проточками при использовании с новыми накладками не только приведет к их быстрому износу, но и сделает трудным или невозможным достижение хорошей работы тормозов.

Барабан с овальной или конической поверхности

Барабан с овальной или конической поверхностью делает невозможную точную регулировку и с большой вероятностью из-за своего эксцентриситета приводит к излишнему износу остальных деталей тормозного механизма.

Кроме того, овальность тормозного барабана может служить причиной сильного и неравномерного износа протектора шин, а также привести к биению педали тормоза. При превышении овальности / конусности тормозного барабана необходимо расточить в спецификации пределов барабан. Овальность или конусность тормозного барабана можно точно измерить с помощью микрометра для внутреннего диаметра, снабженного набором удлинителей.

При измерении овальности, конусности или износа тормозного барабана необходимо проводить как с внутренней, так и наружной (ближней к краю) стороны тормозной поверхности, проводя измерения вдоль перпендикулярно области диаметров.

Расточка тормозных барабанов

Удаление металла более разрешенного количества повлияет на рассеивание тепла и может вызвать деформацию барабана.

При расточке барабана всегда пользуйтесь острым инструментом. Тупые или изношенные инструменты не обеспечивают качество поверхности, что влияет на качество работы тормозов.

При ремонте поверхности тормозного диска необходимо всегда использовать приспособления для гашения вибраций, такие приспособления исключат дрожание инструмента, что обеспечит лучшее качество поверхности.

При обработке поверхности тормозного диска оптимальная частота вращения шпинделя инструмента - 200 мин – 1.

Горизонтальная подача инструмента при грубой обработке не должна превышать 0,25–0,15 мм / об. При окончательной обработке поверхности - не более 0,05 мм / об.

Расположение шланга вакуумного усилителя тормозов

По вопросам сборки, разборки и расположения см. главу «Вакуумный усилитель тормозов».

Педаль тормоза

Снятие

1.Снимите выключатель стоп-сигнала.


Рис. 12.8. Крепление педали тормоза: 1 - гайка; 2 - шайба; 3 - скоба; 4 - кронштейн; 5 - пружинный шплинт; 6 - ось педали; 7 - пружина предотвращения дрожания педали; 8 - педаль тормоза; 9 - накладки педали тормоза



2. Снимите пружину предотвращения дрожания педали 9 (рис. 12.8).

3. Снимите стопорную пластину и палец из толкателя.

4. Снимите пружинный шплинт 5 из оси педали тормоза.

5. Отверните гайку 1 и снимите шайбу 2. Выньте ось 6 с левой стороны педали.

6. Снимите педаль тормоза 8 из скобы 3. Отметьте положение возвратной пружины педали.

Установка

1. Установите накладку педали на новую педаль тормоза.

2. Установите педаль тормоза 8. Установите возвратную пружину так, как это было принято до снятия.

3.Установите ось педали 6. Вставьте ось с левой стороны педали. Перед установкой смажьте ось.

4. Установите шайбу 2 и наверните гайку 1 на ось педали 6 и затяните моментом 40 Н • м.

5. Установите толкатель, палец и стопорную пластину.

6. Вставьте шплинт 5 в ось педали 6.

7. Установите выключатель стоп-сигнала.

Моменты затяжки

Пустотелый перепускной болт суппорта тормоза ........ 40 Н • м

Болт крепления кронштейна суппорта. ....... 8 Н • м

Соединение тормозного трубопровода ........ 11 Н • м

Болт крепления рычага стояночного тормоза ........ 25 Н • м

Болты крепления сидения водителя ......... 20 Н • м

Гайка крепления педали тормоза ......... 18 Н • м

Тормозная Система Ваз - Автозапчасти и аксессуары

500 грн.

Договорная

Красный Луч Вчера 08:39

Луганск, Жовтневый Вчера 03:18

Тормозная система ВАЗ-2107 ⋆ АВТОМАСТЕРСКАЯ

Автомобильная тормозная система - одна из важнейших систем, обеспечивающая безопасность передвижения автомашины. В автомобиле ВАЗ «классика» устанавливаются тормозные системы, использующие при своей работе силу трения. В нашей статье мы расскажем о конструкции и принципах работы тормозной системы. В качестве примера ВАЗ «классики» мы возьмем модель 2107. Тормозная система этой модели разделяется на две подсистемы:

  • рабочая;
  • стояночная.

Главным назначением рабочей системы торможения уменьшение скорости движения автомашины до его полной остановки.Рабочая система торможения состоит из двух создающих: систему тормозного привода, которая может задействовать систему торможения и тормозных механизмов, которые воздействуют на колеса с уменьшением скорости их вращения. Стояночная подсистема торможения обеспечивает блокировку двух колес (одной оси) автомобиля. Если говорить о ВАЗ-2107, то в этом автомобиле блокируется задняя ось. Стоит отметить, что стояночная подсистема используется, только если автомобиль находится в обездвиженном положении.Данная система торможения нужна для исключения возможного самопроизвольного движения машины. Такая система имеет свой отдельный привод, который воздействует на механизмы торможения задней оси.

Далее предлагаем углубленно разобраться с автомобильной тормозной системой на примере автомашины ВАЗ-2107. Начнем с рабочей составляющей тормозной системы. Главный элемент - это привод, который является гидравлическим и включает в себя такие элементы:

  • вакуумный усилитель;
  • педаль управления;
  • главный тормозной цилиндр;
  • регулятор давления;
  • бачок для тормозной жидкости;
  • система трубопроводов высокого давления.

Как вы уже поняли, в качестве рабочего приводного элемента в системе торможения выступает жидкость. Использование жидкости обуславливается рядом положительных моментов: не нужно придумывать сложную рычажную систему для передачи усилий, трубопровод облегчен до максимума, усилие от ноги водителя увеличивает несколько раз за счет использования специального гидравлического усилителя. Рабочие тормозные механизмы на авто модели 2107 делятся на два вида. На передние колеса устанавливаются тормозные диски с суппортом, а на задних колесах тормоза барабанного типа, которые обычно имеют стояночный механизм типа торможения.

Теперь подробнее разберемся во всех элементовх системы торможения - начнем с педали. Итак, автомобильная педаль тормоза, установлен на одной оси с педалью сцепления. Отметим, что возвращение педали в исходное положение после нее, специальное положение пружины. На конце педали установлен шток, который непосредственно связан с гидравлическим усилителем. Сам усилитель представляет собой некую герметичную емкость, внутри которой имеются две камеры, разделенные мембраной.Та камера, которая установлена ​​ближе к педали именуется атмосферной, ну а вторая камера - вакуумной. Сама мембрана, разделяющая эти камеры, соединена непосредственно со штоком главного тормозного. А вотная камера через патрубок подсоединяется к впускному коллектору двигателя. Благодаря такой конструкции в этой камере разрежение возникает. Также в конструкции усилителя имеется специальный следящий клапан, который управляется штоком педали. Когда педаль отпущена, клапан находится в открытом положении, что позволяет иметь одинаковое давление в обеих камерах.При нажатии на педаль, клапан перекрывает соединительный канал. В результате такого атмосферного давления в первой камере создается воздействие на мембрану, которая, как писалось выше, соединена со штоком поршня главного тормозного цилиндра. В результате смещения поршня мембраны поршня начинает двигаться, тем самым вытесняя жидкость с цилиндра в тормозной трубопровод.

Главный тормозной цилиндр

Этот цилиндр присоединяется к гидравлическому усилителю. Конструктивно тормозной цилиндр представлен в виде продолговатого корпуса, который представляет собой установку подающего и обратного трубопроводов от бачка с тормозной жидкостью, а также выход еще одного трубопровода, который является непосредственным следующим тормозным механизмом. К передним тормозным механизмом подходит по одному отдельному трубопроводу, а вот к задней паре тормозных механизмов идет только один трубопровод, который упирается в регулятор. Внутри корпуса тормозного цилиндра устанавливаются поршни, при помощи которой жидкость проталкивается по трубопроводам.

Тормозной суппорт

Переходим к тормозным механизмам передней оси автомобиля. Передние тормоза - дисковые, состоящие из суппортов с колодками - накладками и тормозными дисками. Суппорт - это металлический корпус, в котором проделаны цилиндрические отверстия под поршни. У данной модели ВАЗ два таких отверстия - на каждую колодку по одному. Суппортные поршни похожи на стакан, который помещается в свой цилиндр, но при этом он может перемещаться.

Тормозные колодки - это небольшие пластины, изготовленные из металла. На поверхность колодок наклеены пластины из фрикционного материала.

Тормозной диск - изготавливается из металла. Чтобы иметь наилучшее сцепление с рабочей поверхностью колодок, боковые поверхности дисков идеально обрабатываются, чтобы на них не было каких-либо раковин и выступов.

Краткое описание принципа работы передних тормозов на автомобиле ВАЗ модели 2107: жидкость под давлением поступает в рабочие цилиндры суппорта, из которых в результате выталкиваются поршни и сжимают колодки, которые в свою очередь прижимаются к тормозному диску, в результате чего и осуществляется торможение.

Тормозной механизм задней оси автомобиля ВАЗ-2107

Система торможения, установленная на задней оси автомашины ВАЗ-2107, имеет другую конструкцию. Все ее рабочие элементы спрятаны в тормозном барабане. Рабочий цилиндр тормоза задней оси состоит из корпуса, в котором находится два поршня. При воздействии тормозной жидкости на цилиндр, поршни начинают выдвигаться в разные стороны.

Задние тормозные колодки - в форме полумесяцев, сделанные из металла.На верхней кромке наклеены фрикционные пластины. В ступице две тормозные колодки образуют форму практически цельного кольца. Так же в тормозном барабане размещаются элементы механизма стояночного тормоза, о нем мы расскажем далее.

Стояночная тормозная система

В качестве главного приводного элемента этой системы используется трос, который подключен к рычагу ручного тормоза, расположенного в салоне автомашины. Под днищем автомобиля этот трос разделяется на две части, которые идут непосредственно в тормозные механизмы задней оси. Внутри тормозного барабана трос соединяется с приводным рычагом, ну а тот уже с распорной планкой. Также рычаг привода соединяется с одной из тормозных колодок.

Принцип действия стояночного тормоза: вы тянете за рычаг, тем самым натягивая трос, который в свою очередь также тянет за внутренний рычаг, в результате чего колодки разжимаются. Стоит отметить, что рычаг ручного тормоза, расположенный в салоне, имеет зубчатое основание, которому можно его зафиксировать, тем самым оставив колодки в разведенном положении.

Регулятор давления

Устройство оси устанавливается в приводе колес задней и служит оно не только для правильного распределения тормозной жидкости в механизме, а еще и для предотвращения применения заносов из-за подачи разных усилий на механизмы торможения. Такое действие осуществляется путем ограничения давления на механизмы. Ограничение проявляется при изменении положения кузова автомобиля относительно оси заднего моста.

В действие данным регулятором от тяги, которая одним концом закреплена на корпусе заднего моста. При увеличении нагрузки на заднюю ось, кузов изменяет положение по отношению к оси моста, из-за чего тяга начинает давить на поршень регулятора, ну а далее уже происходит регулировка давления к тормозным механизмам.

Принцип действия тормозной системы в автомобиле ВАЗ-2107

Когда водитель хочет снизить скорость своего автомобиля, он давит на педаль тормоза. В этот момент его усилие передается на клапан в гидравлическом усилителе, который открывает канал атмосферного давления в одну из камер.При этом появляющееся давление начинает давить на мембрану, которая соединяется со штоком, с поршнем главного тормозного цилиндра. В результате под давлением мембраны, шток цилиндра начинает выдавливать тормозную жидкость в трубопроводы, которые ведут непосредственно к колесным тормозным механизмам. Так как жидкость абсолютно не сжимается, то все усилие передается непосредственно на тормозные механизмы. Жидкость давит на внутренние поршни рабочих тормозных цилиндров, те выдвигаются и воздействуют на тормозные колодки (в тормозных барабанах разжимают колодки, а в дисковых механизмах прижимают их непосредственно к дискам). Из-за трения тормозных колодок об барабаны и диски происходит замедление вращения колес автомобиля.

Обслуживание тормозной системы

Хоть конструкция тормозов на автомобиле ВАЗ и не такая сложная, но она все равно требует периодического технического обслуживания, которое включает в себя:

  • Проверка уровня тормозной жидкости в бачке;
  • Проверка износа тормозных колодок, барабанов, дисков;
  • прокачку аварийной системы удаления воздуха;
  • Проверка троса стояночного тормоза;
  • регулировку регулятора давления;
  • регулировка натяжения приводных тросов.

Помните, что перед каждым выездом следует проверять уровень жидкости в бачке. Недостаточное количество тормозной жидкости может привести к неэффективной работе системы торможения. Стоит отметить, что уменьшение уровня тормозной жидкости может быть вызвано повреждением трубопровода и появлением течи.

Выполнять такую ​​проверку тормозной системы нужно раз в два - три месяца. При выявлении сильного износа или какой-то другой проблемы, необходимо выполнить замену изношенной детали или произвести ремонт.Помните, что от технического состояния тормозной системы зависит безопасность всех участников движения.

Особенность системы торможения автомобиля ВАЗ-2107

Главной особенностью тормозов автомобиля ВАЗ-2107 является использование двухконтурной системы. Вся суть такой системы заключается в том, что рабочий тормозной привод разделяется на две части. Каждая часть привода подает тормозную жидкость лишь на два механизма, при этом тормозные контуры между собой никак не взаимодействуют.

В случае разгерметизации одного из контуров, водитель не «потеряет» свои тормоза, так как второй контур будет работоспособен, что позволит ему, пусть не в полную меру, но хотя бы аварийно использовать свои тормоза.

По материалам autoremka.ru

Устройство передних тормозных механизмов Ваз 2107, Ваз 2105, Ваз 2104, ремонт

ВАЗ

/

2104, 2105, 2107

/

ремонт

/

тормозная система

/

передние тормоза

Устройство передних тормозных механизмов, Ваз 2107, Ваз 2105, Ваз 2104, ремонт

. Руководство по ремонту и дефектовке Руководство узлов тормозного механизма 2107, этапы снятия и установки тормозного диска лада 2105, порядок разборки и сборки тормозного механизма ваз 2104, ваз 2105, ваз 2107. Эксплуатация и ремонт тормозов лада 2104. Проверка усилителя и цилиндра тормозов лада 2107. Обслуживание передних и задних тормозных механизмов, регулятора лада 2105.

Тормозной механизм переднего колеса ваз 2104, ваз 2105, ваз 2107: 1 - штуцер для прокачки привода передних тормозов; 2 - соединительная трубка рабочих цилиндров; 3 - провод сигнализатора износа накладок тормозных колодок; 4 - поршень колесного цилиндра; 5 - фиксатор колесного цилиндра; 6 - накладка тормозной колодки; 7 - уплотнительное кольцо; 8 - пылезащитный колпачок; 9 - пальцы крепления колодок; 10 - болт

Прежде чем приступить к ремонту тормозов ваз 2104, ваз 2105, ваз 2107, тщательно промойте их теплой водой со специальным моющим средством и немедленно высушите струей сжатого воздуха. ПРЕДУПРЕЖДЕНИЕ Применение бензина, дизельного топлива, трихлорэтилена или каких-либо других минеральных растворителей при очистке тормозов недопустимо, так как повреждение уплотнителей цилиндров

Снятие. Поднимите переднюю часть автомобиля ваз 2104, ваз 2105, ваз 2107, установите подставки и снимите колесо. Отверните штуцер, отсоедините от магистрали гибкий шланг тормоза ваз 2105; заглушите отверстия шланга и стальной трубки, чтобы предотвратить утечку тормозной жидкости.Тормозной механизм переднего колеса лада классика: 1 - штуцер для прокачки привода передних тормозов; 2 - соединительная трубка

Детали суппорта переднего тормоза лада классика: 1 - поршень; 2 - пылезащитный колпачок; 3 - уплотнительное кольцо; 4 - суппорт с цилиндрами; 5 - соединительная трубка колесных цилиндров; 6 - штуцер выпуска воздуха; 7 - прижимные пружины колодок; 8 - пальцы крепления тормозных колодок; 9 - шплинты; 10 - пружины; 11 - провод сигнализатора износа накладок; 12 - тормозные колодки Отсоедините трубку 5 и снимите с

Внимательно проверьте все детали, промывание их теплой водой с помощью средства и распыив струей сжатого воздуха. При проверке на поршне или зеркале цилиндра ваз 2104, ваз 2105, ваз 2107 обнаружены следы износа или заеданий, заменили цилиндр ваз 2107, ваз 2105, ваз 2104 в комплекте с поршнем новым. ПРИМЕЧАНИЕ Во всех случаях, когда поршень вынимают из цилиндра суппорта, рекомендуется заменять

Проверка осевого биения тормозного диска: 1 - магнитная подставка; 2 - индикатор; 3 - тормозной диск Проверьте осевое биение тормозного диска, не снимайте его с автомобиля ваз 2104, ваз 2105, ваз 2107.На наибольшее допустимое биение по индикатору - 0,15 мм; если биение больше, проточите диск, используя оправку 67.7141.9500, затем прошлифуйте его, но окончательная толщина диска ваз 2105 не должна быть менее 9,5 мм. При

Тормозной механизм переднего колеса лада классика: 1 - штуцер для прокачки привода передних тормозов; 2 - соединительная трубка рабочих цилиндров; 3 - провод сигнализатора износа накладок тормозных колодок; 4 - поршень колесного цилиндра; 5 - фиксатор колесного цилиндра; 6 - накладка тормозной колодки; 7 - уплотнительное кольцо; 8 - пылезащитный колпачок; 9 - пальцы крепления колодок; 10 - болт крепления



.
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
