Ремни поликлиновые промышленные ТУ 38 105763-89

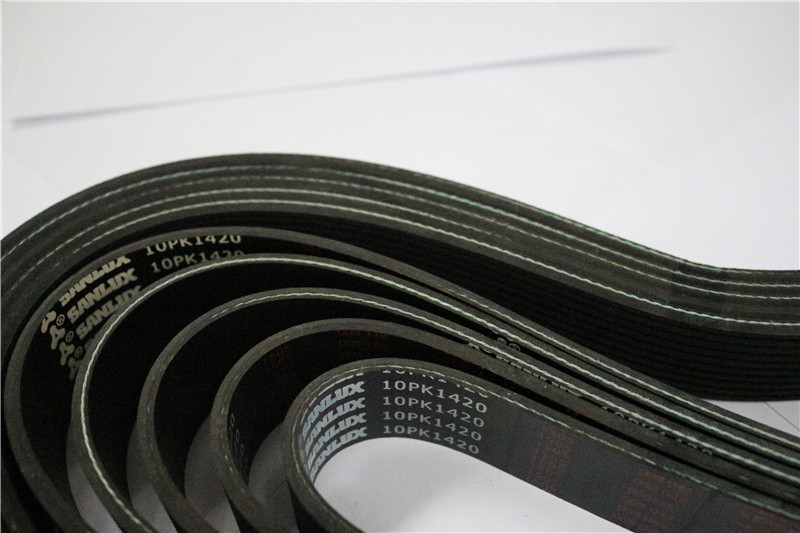

Поликлиновой ремень
Строение и назначение ремней поликлиновых ту 38105763-89
Ремни поликлиновые ТУ 38 105763-89 предназначены для приводов металлорежущих их станков, машин и другого оборудования, работающего на высоких скоростях. Поликлиновые приводные ремни отличаются от клиновых приводных ремней низким профилем и наличием нескольких продольных ребер (клиньев). Поликлиновые приводные ремни обладают повышенной гибкостью, пониженным теплообразованием и повышенным сопротивлением к образованию трещин за счет конструкции с усеченным профилем клинового сечения.Эти приводные ремни надежно сцепляются со шкивом и обладают высоким запасом мощности. Любой поликлиновой ремень создает низкий уровень шума и вибрации, устойчив к резким изменениям момента вращения и кратковременным перегрузкам. Поликлиновые приводные ремни способны работать при высоких скоростях вращения. Температурный интервал работоспособности от -30°С до 80°С.
Строение поликлинового ремня
слой растяжения (состоит из слоев ткани, закроенной под углом 50±5°, или слоев резины)
несущий слой (тяговый) (состоит из одного ряда корд-шнура)
слой сжатия (состоит из слоев резины)
эластичный слой (состоит из слоев резины)
Поликлиновые ремни применяются в системах привода, на которые воздействуют пульсирующие нагрузки. Используются на любом оборудовании, работающем на высоких скоростях (металлорежущие станки, сельскохозяйственная техника, бытовые приборы, воздушные насосы). Эти ремни более устойчивы к нагрузкам, в том числе вибрационным и ударным, и более эластичны и компактны, чем клиновые, реже проскальзывают. Наружная поверхность у поликлиновых ремней плоская; внутренняя состоит из нескольких (от 3 до 8) клиновых выступов, соединенных высокопрочной стяжной лентой. Масло- и термоустойчивы.
Поликлиновые ремни отечественного и импортного производства
Приводные ремни, передающие энергию при контакте нижнего основания ремня, снабженного продольными ребрами треугольного сечения (иногда со срезанными вершинами), со шкивом, снабженным соответствующими кольцевыми канавками.
Являются разновидностью плоских приводных ремней с более развитой поверхностью контакта со шкивом, но требуют более точного изготовления и монтажа элементов передачи.
Их используют для замены плоских приводных ремней, а также клиновых ремней, работающих в комплекте. Верхнее основание поликлиновых ремней плоское, на нижнем имеются продольные зубья треугольного сечения, располагающиеся в канавках шкива. Этим поликлиновой ремень обеспечивает передачу большей мощности. Обеспечивают, по сравнению с обычными клиновыми ремнями, большую площадь контактной поверхности, менее склонны к проскальзыванию, более износоустойчивы. Могут иметь различные количество, форму и шаг ручьев. Поликлиновые ремни широко используют в стиральных машинах, автомобилях, бетономешалках.
Свойства поликлиновых ремней:
— термо- и маслостойкость;
— антистатичность;
— максимально допустимая скорость вращения: 60 м/сек.
Применение поликлиновых ремней:
— Промышленность.
— Сельскохозяйственная техника.
— Автомобилестроение.
— При пульсирующих ударных нагрузках.
— Высокоскоростные печатные станки.
— Насосные агрегаты и компрессоры.
Стандарты Российских поликлиновых и импортных различаются, так как выполнены по разным стандартам и не взаимозаменяемы! Размеры ремней отечественного и импортного производства представлены в таблицах:
Поликлиновые ремни импортного производства
| Тип ремня | H | J | K | L | M |
Шаг, мм | 1,60 | 2,34 | 3,56 | 4,70 | 9,40 |
Высота, мм | 3,00 | 3,50 | 6,00 | 9,50 | 16,50 |
Вес одного ручья, г/м | 5,30 | 9,30 | 23,00 | 150,00 | |
Минимальный диаметр шкива,мм | 13,00 | 20,00 | 40,00 | 75,00 | 180,00 |
Минимальный диаметр приводного ролика,мм | 40,00 | 45,00 | 80,00 | 140,00 | 300,00 |
Поликлиновые ремни отечественного производства
Тип ремня | K | Л | М |
Шаг, мм | 2,4 | 4,8 | 9,5 |
Высота,мм | 4,6 | 9,75 | 17 |
Поликлиновые ремни импортного производства
| Тип | Шаг, мм | Длина, мм | Ширина, мм | Профиль |
| PH | 1,60 | от 559 | ручей | h — высота ребер; |
| PJ | 2,34 | от 280 | ручей | |
| PK | 3,56 | от 630 | ручей | |
| PL | 4,70 | от 954 | ручей | |
| PM | 9,40 | от 2286 | ручей |
Длины ремней поликлиновых которые вы можете приобрести у нас
Ремни поликлиновые | Ремни поликлиновые для стиральных машин | |||
5РJ-610 | 6РК-1016 | 6РК-1703 | 3J 1192 | 5J 1161 |
6РJ-711 | 6РК-1020 | 6РК-1790 | 3J 1270 | 5J 1194 |
5РК-940 | 6РК-1030 | 6РК-2100 | 3J 1314 | 5J 1197 |
5РК-950 | 6РК-1054 | 8РК-925 | 4J 1110 | 5J 1220 |
5РК-1888 | 6РК-1115 | 8РК-1226 | 4J 1183 | 5J 1245 |
6РК-698 | 6РК-1165 | 8РК-1350 | 4J 1200 | 5J 1270 |
6РК-742 | 6РК-1220 | 8РК-1420 | 4J 1217 | 6J 1200 |
6РК-860 | 6РК-1275 | 8РК-2155 | 4J 1244 | 6J 1280 |
6РК-882 | 6РК-1370 | 15РК-1540 | 4J 1270 | 6J 1282 |
6РК-925 | 6РК-1630 | 15РК-1550 | 4J 1314 | 6J 1333 |
Поликлиновые ремни это механическая связь между двигателем и периферийными устройствами механизма, которые обеспечивают передачу крутящего момента от вала двигателя к вспомогательным агрегатам.
Применение:
Предназначены для привода вспомогательных агрегатов двигателей автомобилей и промышленного оборудования. Ремни приводные работоспособны при температуре окружающего воздуха от минус 40оС до плюс 60оС. Поликлиновые ремни активно используют в промышленном машиностроении.
Свойства и характеристики Поликлиновых ремней:
• обеспечивают допустимую скорость до 60 м/с;
• пригодны для больших передаточных соотношений при высокой мощности;
• не вибрируют и обеспечивают плавный ход;
• длительный сроком эксплуатации — один из важнейших плюсов поликлиновых ремней;
• показывают хорошую устойчивость к маслам и другим «тяжелым» средам, а также к тропическим условиям;
• при работе выдерживают большой диапазон температур от -30ºC до +80ºC;
Условное обозначение ремня : 6РК-1220, где
«6» — число клиньев ремня;
«РК» — профиль ремня;
«1220» — эффективная длина ремня(расчетная длина),мм
Размеры профилей поликлиновых ремней импортного производства
Поликлиновой ремень PJ
| PJ | |||
|---|---|---|---|
| Шаг ручья | P | mm | 2,34 |
| Высота ремня | H | mm | 3,8 |
| Расчетная длина | Lp | mm | Lb+ 8(внутр. длина+8мм) |
Поликлиновой ремень PK
| PK | |||
|---|---|---|---|
| Шаг ручья | P | mm | 3,56 |
| Высота ремня | H | mm | 5 |
| Расчетная длина | Lp | mm | Lb+ 10(внутр. длина+10мм) |
Поликлиновой ремень PL
| PL | |||
|---|---|---|---|
| Шаг ручья | P | mm | 4,7 |
| Высота ремня | H | mm | 9 |
| Расчетная длина | Lp | mm | Lb+ 19(внутр. длина+19мм) |
Поликлиновой ремень PM
| PM | |||
|---|---|---|---|
| Шаг ручья | P | mm | 9,4 |
| Высота ремня | H | mm | 14,5 |
| Расчетная длина | Lp | mm | Lb+ 25(внутр. длина+25мм) |
Купить поликлиновой ремень 6РК PJ PL РМ РН РК , ремни поликлиновые в Екатеринбурге, узнать его стоимость и наличие Вы можете у наших менеджеров по телефону (343)272-78-17 и эл.почте [email protected]
поликлиновый ремень приводной ремень
Резинотехнические и
асбестотехнические изделия
+7 (8552) 33 43 83
г. Набережные Челны, пр. Казанский, д. 234
E-mail: [email protected]
г. Краснодар, ул. Уральская, д. 126/3
E-mail: [email protected]
+7 (939) 733 43 83
|
Главная / Продукция / Ремни приводные / Поликлиновые ремни /
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Импортные
изм.
ЗМЗ-514)
405 с ГУРомКлиновые ремни с микроребрами — Grainger Industrial Supply
39 изделий
Клиновые ремни с микроребрами имеют приподнятые ребра, которые проходят по всей длине ремня.
Они тонкие, гибкие и устойчивы к воздействию масла и тепла. Эти ремни подходят для небольших шкивов в высокоскоростных приложениях.
Клиновые ремни с микроребрами имеют приподнятые ребра, которые проходят по всей длине ремня. Они тонкие, гибкие и устойчивы к воздействию масла и тепла. Эти ремни подходят для небольших шкивов в высокоскоростных приложениях.
6 Ribs
| Loading… | |||||
| Loading… | |||||
| Загрузка … |
2 Ребра
Loading. .. | |||||
| Loading… | |||||
| Loading… | |||||
| Loading… | |||||
| Loading… | |||||
| Loading… | |||||
| Загрузка … | |||||
| Загрузка … | |||||
| Загрузка … | |||||
| Загрузка … | |||||
| Загрузка … | |||||
| … | |||||
3 ребра
| Загрузка … | |||||
4. .. | |||||
| Загрузка … | |||||
| Загрузка … | |||||
| Загрузка … | |||||
| Загрузка … | |||||
| Загрузка … | |||||
| . | |||||
| Загрузка … | |||||
| Загрузка … | |||||
| Загрузка … |
4 RIBS
| Загрузка … | |||||
| Погрузка … | |||||
| Загрузка | |||||
| … | |||||
. | |||||
| Загрузка … | |||||
| Загрузка … | |||||
| Загрузка … | |||||
| Загрузка … | |||||
| Загрузка … | |||||
| . | |||||
| Идет загрузка… |
Что означают обозначения сечений поликлиновых ремней?
Даниэль Коллинз Оставить комментарий
Клиновые ремни основаны на трении, вызванном «заклиниванием» ремня между фланцами шкива — вместе с внутренними волокнистыми кордами — для передачи мощности в широком диапазоне промышленных и приложения потребительских товаров. Одной из разновидностей традиционного клинового ремня является поликлиновой ремень, также называемый поликлиновым ремнем или поликлиновым ремнем.
Ребристые клиновые ремни имеют классический профиль клинового ремня и добавляют клиновидные ребра, которые проходят по длине ремня в направлении движения. (Обратите внимание, что это отличается от синхронного или зубчатого ремня, у которого зубья идут поперек или перпендикулярно направлению движения.)
Как и другие клиновые ремни, поликлиновые ремни состоят из покрытия, элементов натяжения и основания. Но в этом случае у основания есть ребра, идущие по длине ремня.Изображение предоставлено: ContiTech
Ребристые клиновые ремни не полагаются на заклинивание между сторонами ремня и фланцами шкива, а полагаются на фрикционное зацепление между ребрами и шкивом или звездочкой. Ребра обеспечивают равномерное распределение нагрузки по всей ширине ремня, обеспечивая КПД поликлиновых ремней в диапазоне 98 процентов — как у плоских ремней. Ребра также обеспечивают правильную траекторию ремня, поэтому выравнивание менее критично, чем для традиционных клиновых ремней, и работа, как правило, более тихая.
Ребристая конструкция клинового ремня также позволяет изготавливать эти ремни с более тонким профилем, что придает им большую гибкость, чем другие клиновые ремни. Это означает, что поликлиновые клиновые ремни могут выдерживать высокие частоты изгиба и изгиб в обратном направлении, поэтому они хорошо подходят для приложений со шкивами малого диаметра или встречного изгиба. Вот почему поликлиновые ремни часто используются в змеевидной конфигурации. Фактически, поликлиновой ремень, используемый во многих автомобилях, представляет собой тип поликлинового ремня.
Ребристые клиновые ремни обладают эффективностью, аналогичной плоским ремням, и могут передавать большее усилие (мощность), чем традиционные клиновые ремни, благодаря большей площади контакта.Изображение предоставлено Hutchinson Этот поликлиновой ремень имеет семь ребер.
Изображение предоставлено: Dura-Belt
Ключевой информацией для определения поликлинового ремня является сечение ремня, количество ребер и длина ремня.
Сечение ремня определяет критические размеры ребер ремня и шкива, включая расстояние между ребрами (также называемое шагом) и высоту ремня. Как и многие клиновые ремни, поликлиновые ремни доступны как в английских, так и в метрических размерах.
Для ремней, изготовленных в английских размерах (часто называемых «американскими» или «британскими»), секции ремня обозначаются буквами H, J, K, L и M. Для ремней, изготовленных в метрических размерах, ISO Стандарт 9982:2021 определяет сечения ремня PH, PJ, PK, PL и PM. (Обратите внимание, что секция ремня PK изначально была разработана для автомобильного применения, и стандарт ISO 9981:2020 касается именно этого профиля.) для конкретных целей, хотя возможны и другие применения:
H (PH): Шаг ребер 1/16 дюйма (1,6 мм) — специальное применение для небольших приводов особенно в потребительских товарах, таких как бытовая техника и электроинструменты
K (PK): Шаг ребер 9/64 дюйма (3,56 мм) — разработан для автомобильных применений, особенно в конфигурациях змеевика
L (PL): 3/16 шаг ребер в дюймах (4,70 мм) — промышленное применение
M (PM): Шаг ребер 3/8 дюйма (9,40 мм) — мощные промышленные устройства, такие как большие конвейеры и сельскохозяйственное оборудование
Хотя производители иногда используют собственную систему нумерации деталей, большинство поликлиновых ремней определяется системой, в которой указывается количество ребер, за которым следует обозначение сечения и заканчивается длина ремня.
