Порядок установки зажигания автомобиля

Порядок установки зажигания автомобиля

Установка зажигания производится для обеспечения нормальной работы и получения наибольшей мощности и экономичности двигателя. Она осуществляется в случае снятия с двигателя распределителя зажигания или при нарушении установки момента зажигания.

Установку зажигания на автомобиле ГАЗ-66 в случае снятия распределителя зажигания производят в следующем порядке.
1. Установить поршень первого цилиндра в положение за 4° до ВМТ на такте сжатия по меткам на маховике и стрелке в окне картера маховика. Для определения такта сжатия необходимо вывернуть «вечу первого цилиндра.
2. Установить октан-корректор на «О», проверить состояние контактов прерывателя и зазор между ними, при необходимости отрегулировать.
3. Вставить распределитель зажигания так, чтобы вакуумный регулятор был направлен вверх, и поворотом приводного валика ввести хвостовик в паз вала привода.
4. Закрепить с помощью винта неподвижную пластину октан-корректора к корпусу привода и подсоединить провод к клемме распределителя.
5. Отпустить гайку крепления держателя корпуса привода н поворотом корпуса распределителя установить контакты прерывателя на начало размыкания. Начало размыкания контактов лучше определить по контрольной лампочке, для чего подключить ее между клеммой прерывателя и массой (на автомобилях с контактно-транзисторной системой зажигания подключить между немаркированной клеммой катушки зажигания и массой). Затем включить зажигание и, если контрольная лампа загорится, повернуть корпус распределителя по часовой стрелке до погасания лампы, а затем медленно поворачивать корпус распределителя против часовой стрелки до загорания лампы. При этом ротор распределителя зажигания должен находиться против электрода с цифрой «1».
6. Затянуть гайку крепления держателя корпуса привода.
7. Поставить на место крышку распределителя, и провод от бокового электрода крышки с цифрой «1» подсоединить к свече первого цилиндра. Остальные провода подсоединить к свечам в порядке работы двигателя (1—5—4—2—6—3—7—8), следуя от электрода I по часовой стрелке.
8. Присоединить трубку к вакуумному регулятору.
9. Проверить правильность установки зажигания пробегом груженого автомобиля. Для этого необходимо на ровной дороге при скорости автомобиля на прямой передаче около 30 км/ч резко нажать до отказа на педаль дроссельной заслонки и держать в таком положении до скорости автомобиля 60 км/ч.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Рис. 1. Определение ВМТ и установка зажигания на двигателе ЗИЛ-130 (ЗИЛ-131):
1 — шкив коленчатого вала; 2 — указатель установки зажигания; I, II — опережение зажигания на 0° и 9°

При правильной установке зажигания во время разгона автомобиля будет прослушиваться легкая детонация, исчезающая при достижении скорости 40—50 jcm/ч. При сильной детонации необходимо переместить указательную стрелку верхней пластины октан-корректора в сторону знака «—», а при отсутствии легкой детонации указательную стрелку необходимо переместить в сторону знака « + ». После корректировки угла опережения зажигания снова проверить работу двигателя пробегом автомобиля.

Установка зажигания на автомобилях ЗИЛ-131 и «Урал-375Д» имеет особенности, основными из которых являются следующие.
1. Поршень первого цилиндра устанавливается в такте сжатия за 9° до ВМТ при наличии контактной системы зажигания и за 6° до ВМТ — при транзисторной системе зажигания. Метки для установки зажигания выполнены на шкиве коленчатого вала двигателя (отверстие) и на шкале установки зажигания.

2. При транзисторной системе зажигания вместо установки контактов на начало размыкания необходимо поворотом корпуса распределителя совместить установочные (красные) метки на роторе и статоре датчика импульсов и затянуть болт крепления пластины октан-корректора к корпусу распределителя.
3. Провода свечей пронумерованы, что облегчает распределение их по гнездам крышки.
4. На автомобиле «Урал-375Д» проверка установки зажигания пробегом не производится.

—

Для установки зажигания необходимо:

1. Вывернуть свечу первого цилиндра (считая от радиатора) и заглушить отверстие бумажной, пробкой, затем поворачивать рукояткой коленчатый вал до выталкивания пробки. Это означает, что в первом цилиндре происходит такт сжатия. После этого продолжать медленно поворачивать коленчатый вал до совмещения меток установки зажигания. На двигателе «Москвича» совмещается первая риска на шкиве коленчатого вала (по ходу вращения) с установочным штифтом передней крышки блока.

2. Снять крышку распределителя, повернуть ротор в положение при котором его разносная пластина будет совпадать с боковой клеммой первого цилиндра крышки распределителя (пластина ротора направлена на клемму низкого напряжения корпуса), в таком положении установить прерыватель-распределитель в гнездо блока и, слегка поворачивая за ротор, ввести валик в зацепление с приводом, завернуть от руки гайку крепления прерывателя-распределителя к двигателю и установить октан-корректор на пулевое деление.

3. Присоединить контрольную лампу одним проводом к клемме низкого напряжения прерывателя, а другим на массу.

4. Включить зажигание и поворачивать корпус прерывателя распределителя против направления вращения ротора (на двигателях ЗАЗ и «Москвич» по часовой стрелке, а на двигателе ВАЗ против часовой стрелки) до начала размыкания контактов (в этот момент контрольная лампа загорается). Момент размыкания контактов можно также определить «по искре». Для этого провод высокого напряжения, вынутый из центральной клеммы распределителя, надо держать на расстоянии 3—4 мм от массы и поворачивать корпус прерывателя-распределителя. В момент размыкания контактов между проводом и массой появляется искра.

5. Выключить зажигание, затянуть ключом гайку крепления прерывателя-распределителя к двигателю, закрыть крышку распределителя и, начиная с клеммы первого цилиндра, присоединить провода высокого напряжения к свечам в направлении вращения ротора по порядку работы цилиндров. Присоединить трубку вакуумного регулятора опережения зажигания (двигатели «Москвич» и ЗАЗ).

6. Пустить двигатель, прогреть его до нормальной температуры и, двигаясь со скоростыр 50 км/ч на прямой передаче по ровной дороге, резко увеличить скорость. При этом в двигателе должны быть слышны слабые непродолжительные металлические стуки. Отсутствие стуков указывает на позднее зажигание, а непрекращающиеся стуки — на раннее зажигание. Уточнение угла опережения зажигания в этом случае осуществляется октан-корректором.

Читать далее: Основные неисправности системы зажигания и методика обнаружения причин неисправностей

принцип работы и замена бронепроводов

Иногда в ходе ремонта своей автомашины водителям приходиться демонтировать высоковольтные провода (по-другому называемые бронепроводами). При этом, не все автомобилисты догадываются запомнить или записать правильный порядок подключения этих проводов, в результате чего отремонтированная машина может попросту не завестись. О том, каков порядок цилиндров ваз 2114 и о том, в какой последовательности следует подключить к ним бронепровода — мы и поговорим в сегодняшней статье.

Зажигание в ваз 2114

Содержание

1. Порядок зажигания
2. Бронепровода и их подключение
3. Как выбрать высоковольтные провода
4. Следует ли заменять высоковольтные провода и когда это делать?
5. Полезное видео

Порядок зажигания

Цилиндры в автомобиле работают не хаотично, ведь для стабильного функционирования двигателя и поочередного выполнения всех четырех тактов требуется их строгая синхронизация.

Так существует специальный порядок работы цилиндров ваз 2114, благодаря которому каждый из них в один момент времени выполняет какой-либо из 4 тактов, а именно:

1. Впрыск смеси топлива и воздуха, которая заполняет весь объем цилиндра.
2. Сжатие рабочей смеси благодаря движению поршня вверх.
3. Возгорание рабочей смеси и расширение образующихся в результате этого газов, толкающее поршень в обратном направлении, благодаря чему приводятся в движение шатун и коленчатый вал.
4. Выпуск отработанных газов из цилиндра с дальнейшим их отведением в выхлопную систему.

Порядок зажигания ваз 2114

Стоит отметить, что на автомашинах разных марок и даже моделей двигатель может иметь различную рабочую схему, но при этом порядок работы цилиндров ваз 2114 инжектор всегда выглядит следующим образом: 1-3-4-2. Согласно этой схеме и следует выполнять подключение высоковольтных проводов.

Для большего удобства на цилиндрах нанесена соответствующая нумерация, начинающаяся от передней крышки мотора.

Бронепровода и их подключение

Выяснив, как влияет расположение цилиндров ваз 2114 на их подключение, стоит поговорить и о высоковольтных проводах при помощи которых оно и выполняется.

Сами по себе эти провода довольно сильно отличаются от обычных электрических проводов — они обладают увеличенным слоем изоляции, защитным экранированием, а также металлическими соединительными наконечниками и защитными колпачками, выполненными из термостойкого пластика. Основное назначение этих проводов — это передача высоковольтного импульса от блока зажигания на цилиндры (именно этот импульс и позволяет свечам зажигания производить поджиг рабочей смеси).

Бронепровода ваз 2114

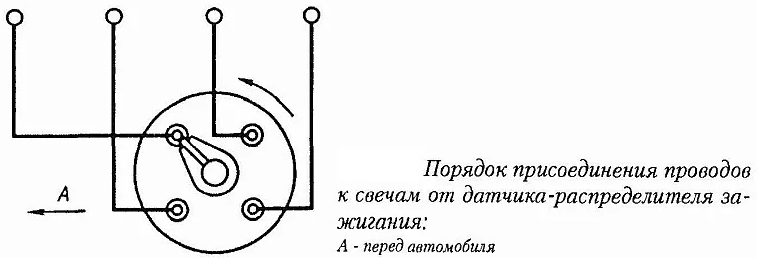

Подключение бронепроводов следует производить, учитывая порядок зажигания ваз 2114 инжектор и нумерацию цилиндров (об этом было сказано выше). Для большего удобства следует руководствоваться присутствующей на модуле зажигания нумерацией — достаточно просто соединить гнездо с номером 1 с соответствующим цилиндром, гнездо номер 2 — с цилиндром номер 2 и т. д. Допустить здесь какую-либо ошибку — крайне сложно.

Как выбрать высоковольтные провода

Выбирая для своей автомашины новые высоковольтные провода, следует руководствоваться двумя наиболее важными их параметрами — сопротивлением и величиной пробивного напряжения. Так, чем меньшее сопротивление будет у сердечника бронепровода, тем лучше он будет передавать импульс от модуля на свечи, и тем легче будет производиться зажигание.

Выбор бронепроводов для ваз 2114

Что же касается второго фактора, то это — величина максимального напряжения, при превышении которого существует риск пробоя изоляции, в результате которого может возникнуть ряд неприятных последствий. Кроме этого, при выборе проводов стоит обратить внимание и на второстепенные показатели, например — устойчивость изоляции к холоду и т.д.

Проверка бронепроводов ваз 2114

По результатам опросов, большая часть автолюбителей отдает предпочтение высоковольтным проводам от фирмы Тесла — они обладают хорошими рабочими показателями, надежностью, а также устойчивы к холоду и едким веществам.

Следует ли заменять высоковольтные провода и когда это делать?

Как бы ни были качественно изготовлены бронепровода, но и они имеют ограниченный срок службы. Согласно действующим нормами, их замена должна производиться после каждых пройденных 30.000 км. На практике же многие автолюбители игнорируют это правило, продолжая совершать поездки с проводами, уже изжившими свой ресурс.

Такое невнимательное отношение может вызвать целую серую неполадок, в числе которых:

• плохое зажигание;
• проблемы с разгоном;
• троение двигателя;
• невозможность завести автомобиль.

Замена бронепроводов ваз 2114

Все эти неприятности вызваны одним единственным фактором — увеличением электрического сопротивления сердечника высоковольтных проводов, в результате которого импульсу с катушки становится «сложнее» достигать места назначения.

Проверить — можно ли еще ездить со старыми проводами или уже нет — можно в домашних условиях.

Для этого нужно:

1. Выключить зажигание.
2. Демонтировать один из бронепроводов.
3. Измерить его сопротивление при помощи мегаомметра либо мультиметра в соответствующем режиме.
4. Если сопротивление окажется равным либо близким к цифре, указанной на изоляции провода — значит он исправен, если же она окажется больше — значит провод следует заменить.
5. Повторить эту операцию на остальных трех проводах.

Следует помнить, что если неисправен только один из проводов, то заменять следует все равно все четыре.

Также, не стоит забывать и о чистоте контактов высоковольтных проводов — они тоже могут стать причиной проблем с зажиганием. В случае, если на металлическом наконечнике заметны окислы, их следует очистить при помощи мелкой шкурки либо тряпочки, смоченной керосином. Соблюдая эти несложные правила по уходу за бронепроводами и их замене можно практически полностью избежать неприятностей, связанных с системой зажигания.

Полезное видео

Дополнительную информацию по данному вопросу вы сможете почерпнуть из видео ниже:
