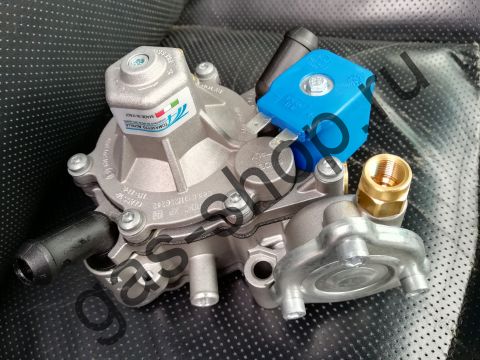

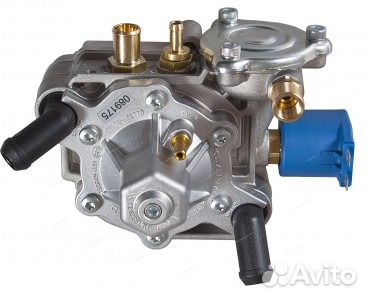

Принцип работы газового редуктора 4 поколения: Редуктор ГБО 1-4 поколения: устройство, принцип работы

Содержание

Четвёртое поколение ГБО

Принцип работы ГБО четвертого поколения
Шесть достоинств 4 поколения ГБО
Недостатки ГБО 4 поколения
Переключение с бензина на газ
Установка
Настройка ГБО

Газовые установки подобной конструкции работают по аналогичному принципу с топливными системами бензиновых двигателей. При этом их основное достоинство в том, что они прекрасно переваривают даже не высококачественные газовые смеси. Это говорит о том, что автомобильный двигатель будет работать одинаково ровно и на газе, и на нефтепродукте. Само же газобаллонное оборудование, если своевременно осуществлять его техническое обслуживание, независимо от наличия примесей в газовой смеси способно служить достаточно продолжительный период времени.

Принцип работы ГБО четвертого поколения

В газобаллонное оборудование четвертого поколения входит газовый баллон (емкость для сжиженного газа), редуктор, блок управления, мультиклапан, форсунки, заправочный клапан.

Впрыск газовой смеси равномерно распределяется через отдельную форсунку в каждый цилиндр двигателя, то есть абсолютное копирование работы двигателя на бензине. Давление газовой смеси регулируется редуктором. Независимо от условий внешней среды за дозировку топливной смеси, фазу ее впрыскивания отвечает блок управления.

Умная система предоставляет возможность работать транспортному средству ровно, оптимально на новом автомобильном топливе, что, конечно же, впечатляет.

Шесть достоинств 4 поколения ГБО

Перечислим ключевые достоинства четвертого поколения газобаллонного оборудования, которые его отличают от предыдущих газовых систем:

Автоматическое переключение работы двигателя с газа на бензин, в обратном направлении
Доступная стоимость оборудования, соответствующая в соотношении цена/качество
Совместная работа газовой установки с автомобильным двигателем, повышение его КПД
Эффективная работа двигателя на низкокачественных газовых смесях
Минимальная потеря двигателем собственной мощности
Автомобильный двигатель функционирует как на бензине по цене газа

Расход топлива газовой установки четвертого поколения на 10% больше, чем, если бы двигатель работал на автомобильном бензине. Но экономия все равно получается довольно ощутимая, так как стоимость газа в 2 раза меньше автобензина. Это значительная победа ГБО 4-ого поколения.

В пользу четвертого поколения газового оборудования и тот факт, что его предшественники уже слишком устарели. Главная причина заключается в принципе работы установки. Например, если в прошлых версиях применялась технология подачи газовой смеси посредством механических форсунок, то в новых газобаллонных агрегатах четвертого поколения используются уже электромагнитные форсунки.

Отсюда также вытекают отличия принципов управления газобаллонного оборудования разных поколений. Четвертое поколение уже отличается более комфортной системой управления. Например, на предшествующих моделях работа ГБО начиналось с переключения топливного режима (газ/бензин) или после того, как мотор наберет необходимые обороты.

Процедура запуска при использовании ГБО четвертого поколения уже полностью автоматизирована и зависит от числа оборотов, температуры автомобильного двигателя.

Это одно из главных достоинств установки, потому что применение в своей работе нескольких параметров снижает износ самого мотора. Еще одним из существенных плюсов 4 поколения ГБО является меньший расход топлива по сравнению с прошлыми моделями.

Если сравнивать расход топлива для газобаллонного оборудования при эксплуатации автомобиля в городских условиях, особенно для пробок, то существенной разницы нет, так же как и в том, есть или нет ГБО вообще. А вот на трассе по топливному расходу ГБО 4-ого поколения выигрывает практически на 30%. Плюс ко всем преимуществам, в пользу этой модели говорит и сама динамика транспортного средства: двигатель работает без потери мощности, авто разгоняется намного быстрее.

Четвертое поколение ГБО можно использовать исключительно на транспортных средствах, оснащенных мотором с лямбда-зондом, каталитическим нейтрализатором.

Недостатки ГБО 4 поколения

Единственным существенным недостатком газобаллонного оборудования четвертого поколения является его стоимость. Такой агрегат стоит практически в 2 раза дороже своих предыдущих аналогов. Но, если оценивать ГБО 4-ого поколения в соотношении цена/качеств с более современными моделями, то этот недостаток сразу перерастает в достоинство. Пятое поколение установок отличается тем, что в данном случае подается жидкий газ. Шестое же поколение ГБО специалисты чаще относят к поколению 4+, то есть из-за более сложной системы их стоимость на порядок выше. При этом каких-то существенных улучшений более современные устройства по отношению к ГБО 4 не имеют.

Необходимо также отметить тот факт, что 4-е поколение газобаллонных установок отличается сложностью их монтажа, в процессе которого приходится вмешиваться во внутренние системы авто. Качественный монтаж ГБО – гарантия безопасности самого водителя транспортного средства, а также перевозимых им пассажиров. Поэтому установку на автомобиль такого оборудования рекомендуется доверять исключительно мастерам в специализированных технических сервисах. Самостоятельно можно лишь настроить или отрегулировать программное обеспечение.

Переключение с бензина на газ

Система ГБО транспортного средства включается в рабочий режим только после достижения двигателем установленного программой числа оборотов. Если транспортное средство стоит на месте, тогда для переключения рабочего режима мотора на газ его нужно прогреть до запрограммированной температуры. То есть газобаллонная система активизируется автоматически согласно сделанным настройкам температуры и оборотов двигателя.

Системой можно управлять в период стоянки и при движении транспортного средства также самостоятельно. В салоне ТС для этого оборудован специальный переключатель, имеющий два положения: газ (перекрывается клапан подачи бензина) и бензин (перекрывается клапан подачи газовой смеси).

Сведения о рабочем режиме (газ или бензин) можно наблюдать на специальном индикаторе, а непосредственное переключение с одного положения на другое сопровождается звуковым сигналом. Необходимо отметить, когда в баллоне заканчивается газ, система также автоматически переключается на бензиновый режим работы, процедура сопровождается световым и звуковым сигналами.

Установка

Четвертое поколение газовых установок полностью исключает во впускном тракте образование хлопков. Поэтому данное оборудование можно монтировать на ТС со впускными коллекторами, изготовленными из пластика, и впускными системами, имеющими переменную геометрию.

Чтобы продлить эксплуатационный период форсунок, редуктора ГБО 4 можно использовать добавочный газовый фильтр, который предотвратит попадание в систему различного мусора, который собирается на заправках в старых емкостях. На современных заправках данная проблема потеряла актуальность.

Настройка ГБО

Газобаллонное оборудование несмотря на внешнюю легкость процедуры настройки не стоит настраивать самостоятельно. Лучше воспользоваться услугами мастеров автосервиса, которые в работе опираются на опыт и накопленную базу знаний по конкретным автомобилям. Регулировка производится после установки на транспортное средство газовой установки при первом запуске мотора. Для этого используются специальные программы, входящие в комплект поставки оборудования.

Установку нужно настраивать после предварительного подключения к системе компьютера с программой диагностики посредством специального контролера. На мониторе компьютера должны появиться характеристики работы системы ГБО. В случае изменения параметров выполняется настройка срабатывания. Необходимо отметить, для разных моделей авто данные параметры могут отличаться.

Поможем подобрать ГБО, произведем его установку на ваш автомобиль, полностью настроим систему для наиболее оптимального режима работы двигателя на газе.

ГБО 4 поколения-что это такое. Всё про газовое оборудование на авто (ГБО)

Развитие газового оборудования

Плюсы и минусы, которые даёт газовое оборудование при установке на автомобиль, привели к тому, что технология постоянно развивается. В ходе устранений различных недочётов и приспосабливания системы ГБО на разные виды двигателя появилось несколько поколений систем. На сегодняшний момент их шесть.

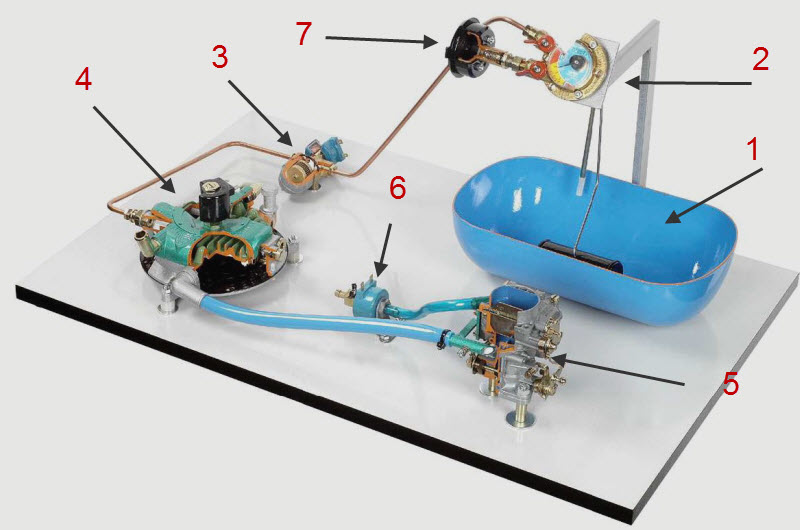

Начальное поколение в своей работе основывалось на принципе, при котором газ подавался в двигатель благодаря механической системе регулирования. В процессе участвовал редуктор вакуумного или электронного типа. Дозировка газа, подаваемого в двигатель, была основана на механическом принципе.

Однако механическое регулирование имело в своей основе ряд недостатков, которые частично были устранены в следующем поколении систем. Теперь процесс происходил с использованием электронного редуктора и блока управления. Последний получал информацию от датчиков (количество кислорода, частота вращения коленвала и положение дроссельной заслонки). На основе этих данных происходило поддержание на необходимом уровне газовоздушной смеси. Регулирование происходило при различных режимах работы двигателя.

Дозировку газа и его подачу в двигатель в системах третьего поколения осуществлял газовый инжектор.

Добавился датчик абсолютного давления газа, а также возможность распределённого синхронного впрыска газа во впускной коллектор с помощью механических форсунок. Сами форсунки работали за счёт увеличения или снижения давления газа. Проблемой третьего поколения стало то, что корректировка объёма поступающей смеси происходила медленно. Несмотря на это, плюсы этого поколения — в надёжности оборудования.

Проблема была решена при разработке систем четвёртого поколения, которые на данный момент являются самыми распространёнными и сбалансированными. Минусы более ранних версий были решены. Системы 4 поколения обеспечивают параллельный или распределённый последовательный впрыск топлива. Дозировка газа, поступающего топлива точнее, чем в предыдущих поколениях ГБО. Блок управления системой является аналогом стандартного бензинового ЭБУ. Расчёты подачи газа производятся с учётом работы бензиновой топливной системы, так как его работа синхронизирована с ЭБУ, который отвечает за подачу стандартного топливо.

При переключении на газ ЭБУ симулирует работу бензиновых форсунок, что предотвращает возможность появления ошибок стандартного ЭБУ. Оборудование этого поколения меньше всего влияет на ресурс двигателя.

Поколение 4+ было разработано для моторов с впрыском топлива непосредственно к свечи зажигания. Механизм работы ГБО данного поколения основан на том, что два вида топлива (бензин и газ) подаются в двигатель единовременно в соотношении 1 к 4. Такой принцип был положен в основу разработок следующих поколений.

Смотрите это видео на YouTube

Особенностью систем следующего, пятого поколения является то, что в них газ на форсунки подаётся в жидком виде. Однако их ахиллесовой пятой стал топливный насос. Данный элемент часто выходит из строя из-за качества использующегося газа, а также конденсата. Стоит отметить, что конденсат содержится в любом газе, его добавляют для того чтобы оперативно по запаху определить утечку. Но именно из-за него приходится постоянно менять топливный насос, при этом цена элемента довольно высока. Это уменьшает конкурентные преимущества оборудования.

Шестое поколение также основано на подаче газа в жидком виде и имеет ряд недостатков пятого поколения.

Кроме того, при подаче объединённой бензино-газовой смеси в двигатель из-за особенностей управления системы газ может испариться до того момента, пока попадёт в коллектор.

Вследствие проблем, возникающих у газобаллонного оборудования последних двух поколений, наибольшей популярностью пользуется ГБО 4 поколения. Кроме того, стоит отметить, что его установка меньше всего затрагивает другие элементы авто. Поэтому, если выбирать, то лучше выбрать именно его.

Мифы, связанные с ГБО

Существует множество мифов, связанных с установкой и эксплуатацией ГБО.

Первый из них – опасность. Противники ГБО указывают на опасность хранения газа, газ (метан или пропан) может воспламениться, существует возможность взрыва его взрыва и тому подобное.

Однако, как показывают опыт и статистика, езда на автомобиле с газовым оборудованием безопаснее, нежели с бензиновым двигателем. Причина этого в том, что температура возгорания газовых смесей, используемых в ГБО, выше, нежели у бензина.

Кроме того, для процесса горения необходим кислород. Он есть в обычном бензобаке, но отсутствует в газовом баллоне, так как газ там находится под давлением в сжиженном виде. Баллоны рассчитываются таким образом, чтобы ликвидировать возможность их повреждения из-за воздействия давления, их пределы прочности максимально завышены. Кроме того, баллоны устанавливаются в наиболее защищённые части авто, где им не грозят механические повреждения. Поэтому возможность взрыва газа в авто, если установка произведена правильно, практически сведена к нулю.

С этим мифом связан другой – при установке ГБО будет запах газа. Данный миф лишён всяких логических оснований. Во-первых, запах газа – свидетельство его утечки, если установка была произведена правильно, а баллон не имеет повреждения, она невозможна. Во-вторых, сам газовый баллон находится в специальной оболочке, которая в случае разгерметизации не позволяет газу попасть в салон. Она снабжена вентиляционными трубками, которые ведут наружу.

Запах газа может быть свидетельством нарушения связей между элементами ГБО, однако, если оборудование сертифицировано, установка выполнена специалистами, это практически невозможно. Если же такая проблема возникает, то она решается в сервисе. Стоит отметить, что ни метан, ни пропан запаха не имеют, его придают дополнительные присадки, которые специально добавляются в газ. Так или иначе, возможность появления запаха газа практически исключена. В то же бензиновая система при своей неисправности приводит к появлению запаха в салоне авто.

Смотрите это видео на YouTube

Другой контраргумент против ГБО – после установки автомобиль снизит динамику. Такая проблема, действительно, свойственна для авто, оборудованных газовым оборудованием. Однако если установка произведена с соблюдением всех стандартов, то потери мощности может не быть вообще, либо максимально она составит всего 3-5%. Стоит отметить, что данная проблема остро стояла для авто с системами первого и второго поколений, однако в процессе развития она снизошла на нет.

На просторах интернета ходит миф о юридических сложностях, которые могут возникнуть при регистрации авто.

Однако данная проблема преувеличена. С недавних пор регистрировать топливные системы стало необязательно. Если же проблема возникнет при регистрации в случае продажи авто, какого бы оборудования она ни касалась, она решается документами, которые предоставляются в сервисе после установки.

В качестве другой проблемы отмечается возможность прогорания клапанов двигателя, такое влияние может быть оказано из-за слишком высокой температуры, при которой сгорает газ (как отмечалось, температура воспламенения газа выше, чем у жидкого топлива). Однако, как показывает практика, у авто, которые оборудованы ГБО 4 поколения, данной проблемы нет. Возникает проблема проседания клапанов из-за проседания седла. Она вызвана высокой температуры сгорания. Для решения этой проблемы были разработаны средства охлаждения клапанов. Благодаря им ресурс клапанов будет больше

Есть и другие мифы, которые периодически встречаются в сети. Однако, как правило, они связаны с проблемами других узлов авто. Таким образом, минусы газового оборудования слишком переоценены, а его плюсы, особенно экономия средств, заставляют не обращать на них внимания.

Типы систем газового оборудования для автомобилей

Газобаллонное оборудование различается на два вида, в зависимости от типа используемого газа. Наиболее распространенные в нашей стране пропановые системы ГБО, использующие смесь пропана и бутана. Преимущество этих систем основано на, относительно, недорогом оборудовании и широкой сети заправочных станций, охватывающей всю территорию нашей страны.

Газовые заправки, возможно, не выглядят такими яркими и красивыми как бензиновые, но найти ГАЗС не составит проблем в любом регионе нашей страны. Дополнительное удобство пропанового газового оборудования на автомобиль — это газовые баллоны, которые бывают двух видов: цилиндрические и тороидальные, которые возможно разместить в нишу запасного колеса.

Второй тип ГБО на авто — это метановые газовые системы. Метан — это именно тот газ, которым активно торгует наша корпорация «Газпром» по всему миру. Метановое оборудование более дорогое, но использование метана более выгодно, т.к. он дешевле пропана. Минусами метана являются: во-первых, тяжелые и дорогие метановые баллоны, а во-вторых — неразвитая сеть метановых заправок.

Системы ГБО по своему принципу действия делятся на традиционные и инжекторные.

Традиционное ГБО предназначено, в основном, для карбюраторных автомобилей и использует принцип карбюрации. Поступающий в двигатель воздух проходит через специальный смеситель и засасывает необходимое количество газа — чем сильнее водитель нажимает на педаль газа, тем больше открывается дроссельная заслонка, тем больше воздуха поступает в двигатель, тем большее количество газа засасывается вместе с этим воздухом в двигатель.

Инжекторное газовое оборудование на авто аналогично бензиновой инжекторной системе, то есть газ поступает в двигатель через газовые форсунки, которыми управляет электроника ГБО. Основной принцип действия инжекторного газового оборудования — это быть незаметным для штатной электроники автомобиля, т.

е. автомобильный блок управления не подозревает, что используется альтернативное топливо вместо бензина.

Слово «газ» само по себе несет некую опасность, поэтому производители газовых систем уделяют огромное внимание безопасности своих систем.

Арматура газового баллона оборудована пожарным, аварийным и электромагнитными клапанами, а также клапаном, перекрывающим поток газа, в случае обрыва газовой магистрали. Под капотом автомобиля газобаллонная электроника моментально перекрывает подачу газа, в случае использования бензина или остановки двигателя машины. Подробное описание принципа работы и безопасности ГБО смотрите здесь.

Все компоненты ГБО проходят обязательную сертификацию и многочисленные испытания, подтверждающие их безопасность. Стандарты безопасности для газобаллонного оборудования на авто, устанавливаемых на вторичном рынке абсолютно идентичны стандартам газовых автомобилей, производимых автопроизводителями. Установив ГБО на авто, Вы можете быть уверены, что защищены так же, как и владелец газового автомобиля с установленным газовым оборудованием непосредственно на конвейере.

Существуют некоторые мнения об опасности использования газового оборудования на автомобиле. На самом деле – это не более, чем миф. Посмотрите опровержения самых распространённых мифов о ГБО.

Газобаллонное оборудование можно разделить на несколько классов.

К первому классу относятся, так называемые, брендовые системы. Это ГБО, поставляемое и состоящее полностью из компонентов одного производителя. Конечно, это оборудование является самым лучшим и сбалансированным. Каждый компонент такой системы знает, как работает его сосед, и использование этой информации позволяет добиться наилучших характеристик: максимальной экономии и минимальной потери мощности.

Второй класс — системы ГБО так называемого «салатного» типа. Это когда компоненты разных производителей, собранные в один комплект, продаются под именем, обычно, придуманным продавцом этой компоновки. Данные «салатные» системы также можно разделить на два подкласса:

системы, собранные из компонентов итальянских производителей, достаточно, высокого класса;
системы, в основном, состоящие из турецких или китайских компонентов.

Конечно, последний вариант более низкого класса.

И, наконец, к четвертому классу можно отнести сравнительно недавно появившиеся подделки под брендовое газовое оборудование на авто, сделанные в Китае. Говорить о каком-либо качестве этого ГБО вообще смысла не имеет.

В настоящее время помимо традиционного и инжекторного газобаллонного оборудования на авто появились новые направления развития. Это дизельные газовые системы, так называемые газодизели. Иначе говоря — использование газа на дизельных автомобилях.

В таких системах ГБО газ подается в двигатель одновременно с подачей основного топлива — дизеля. Использование газодизельного оборудования позволяет существенно снизить затраты на топливо, особенно это актуально для использования на магистральных тягачах.

Вторым современным направлением является использование газа на бензиновых автомобилях с прямым впрыском бензина. На данных современных автомобилях бензиновые форсунки установлены непосредственно в камеру сгорания двигателя. ГБО под прямой впрыск, которое может быть установлено на данные машины, также использует одновременную подачу газа и бензина.

Еще одним современным направлением является углубление связей между газовыми и автомобильными системами управления. Современное газобаллонное оборудование умеет общаться со штатными автомобильными контроллерами через системы передача данных по определенным протоколам, что позволяет информировать водителя, например, через бортовой компьютер о возникших неполадках или сбоях в работе газобаллонного оборудования.

ГБО 4 поколения, конструкция

Попытка сделать точную дозировку газа была предпринята только при создании ГБО 3 поколения.

Но подход к решению точной подачи газа был не совсем удачным, поскольку оборудование данного поколения устанавливалось параллельно штатной топливной системе, и это привело к слабой реализации контроля подачи газа.

Электронный блок, которым оснащался смеситель-дозатор опаздывал со считыванием сигналов с лямбда-контроля, в итоге реакция режим работы силовой установки тоже запаздывал.

Данная недоработка была устранена с появлением ГБО 4 поколения. Конструкция этого оборудования уже не является параллельной для штатной системы, а непосредственно подключается к ней.

С появлением ГБО 4 поколения от шагового дозатора-распределителя, который устанавливался на ГБО раннего поколения, отказались.

Дозировка подачи газа у оборудования 4 поколения уже производится электромагнитными форсунками, что обеспечивает высокую точность подачи количества газа в цилиндры.

Конструкция оборудования 4 поколения такова.

Имеется часть оборудования, стандартного для всех поколений ГБО: баллон с мультиклапаном, магистрали высокого давления, газовый клапан, редуктор и трубопроводы низкого давления.

Помимо этого, в конструкцию включена рампа с установленными в ней электромагнитными форсунками и электронный блок управления, который и осуществляет управление ими.

Также для точности определения некоторых параметров, влияющих на подачу газа, оборудование оснащается датчиками температуры и давления газа.

Принцип работы

Работает газовая установка 4 поколения по такому принципу.

Электронный блок управления подключается к проводке между блоком управления штатной топливной системы и бензиновыми форсунками.

Сигнал, идущий от блока к форсункам, считывается блоком управления газовой системой и на основе данного сигнала производится расчет количества газа, требуемого для подачи в цилиндр в данный момент.

После этого сигнал передается на газовую рампу. Газ в ней находится постоянно под определенным давлением, которое он получил от газового редуктора.

Поступивший на рампу сигнал производит открытие клапана электромагнитной форсункой, и газ поступает во впускной коллектор.

Этот сигнал также и произведет закрытие клапана форсунки, чем обеспечивается высокая точность подачи топлива.

В итоге получается, что управление топливной системой производится штатным электронным блоком управления на основе датчиков лямбда-контроля.

Блок управления газовым оборудованием лишь преобразует сигнал штатного блока под требования, которые нужны для нормальной работы силовой установки на газу.

В этом и заключается особенность работы ГБО 4 поколения.

Особенности эксплуатации ГБО 4-ого поколения

Оборудование позволяет осуществлять комбинированное питание двигателя бензином и газом. Переключение из одного режима питания в другой может производиться из кабины ручным способом, а также автоматически. Маленькая панель управления содержит светодиодный указатель уровня газа и переключатель топлива. Обычное расположение панели управления – под рулевой колонкой слева возле регулятора направления фар.

Индикатор газа содержит четыре зелёных светодиода и один красный, расположенных в один ряд. Загорание одного зелёного светодиода означает наличие 10 литров газа. Обычно этого запаса хватает на 100-120 км пробега. Загорание красного светодиода сигнализирует о наличии аварийного остатка топлива, которого может хватить на 50-80 км пробега. Оно предупреждает о необходимости заправки газа на газозаправочной станции.

Отдельный красный светодиод, расположенный в верхнем углу пульта и работающий в мигающем режиме, сигнализирует о том, что двигатель работает пока на бензине, но система готовится к переключению на газовое топливо. Это происходит при каждом запуске двигателя до того момента, пока он не наберёт нормальной температуры и хорошо не прогреется.

Кнопка переключения режима питания двигателя и индикаторы количества газа

Так как двигатель имеет как бензиновую, так и газовую систему питания, то такое дублирование в 2 раза повышает надёжность его работы. Кроме того, значительно повышается длительность пробега на одной заправке бензиновым и газовым топливом. Это выгодно в дальних поездках по малонаселённым местностям, где сеть заправок редкая и некачественная. Добавляет также возможность повысить защиту от угона автомобиля легко снимаемый и устанавливаемый коммутатор, удаление которого блокирует подачу бензина и газа на инжекторы.

Особенно выгодно ГБО 4-ого поколения для владельцев авто, двигатели которых оборудованы дорогостоящей системой впрыска топлива с катализатором для очистки выхлопных газов. Оно не только даёт значительную экономию дорогого высокооктанового топлива АИ-98, но экономит при этом ресурс каталитического нейтрализатора.
Это оборудование предназначено для автомобилей, отвечающих экологическим требованиям Евро-3 и более. Оно обладает системой импульсного впрыска газовоздушной смеси, которая работает под контролем отдельного блока управления, сопряжённого с микропроцессором. Блок управления обрабатывает команды микропроцессора и вырабатывает управляющие сигналы, открывающие электромагнитные форсунки впрыска газа и блокирующие форсунки подачи бензиновой смеси.

Концентрация подаваемой топливной смеси контролируется системой датчиков, которые определяют:

давление газа;
температуру редуктора;
температуру газа.

Если давление подаваемого газа становится ниже порогового значения, то электронный блок автоматически отключает газовые форсунки и открывает бензиновые форсунки, переводя двигатель на бензиновое питание.

Чем отличается 4-е поколение от предшественников

Первые два варианта оборудования по переоснащению работы автомобиля с бензина на газ не могли точно дозировать топливо при разных нагрузках на двигатель.

Попытка дозировать газовое горючее была сделана только при изобретении ГБО 3-го поколения. Но в этой аппаратуре был существенный недочёт. Так как ГБО устанавливали параллельно с бензиновой системой подачи топлива, это не давало в полной мере реализовывать контроль расхода газа.

Электронный узел, который находился на смесителе-дозаторе, запаздывал принимать сигналы от лямбда-зонда. Итогом была запоздалая реакция переключения работы двигателя автомобиля на газ.

Данный недостаток был устранён при появлении газобаллонного оборудования 4 поколения. Дозатор-распределитель в комплектацию нового устройства уже не вошёл. Расход газа на автомобиле с ГБО 4 выполняется с помощью электромагнитных форсунок. Благодаря такой схеме стало возможным обеспечить высокий уровень точности дозировки при подаче газа в цилиндры.

ГБО 4 поколения можно комплектовать автомашины с двигателем, оснащенным турбо системой. Моноинжекторные автомобили с моновпрыском целесообразней ставить на 2-е и 3-е поколение ГБО.

Что выбрать: пропан или метан?

ГБО четвертого поколения может работать на метане или пропан-бутане. Но по конструкции такое газобаллонное оборудование будет несколько отличаться. У метана более высокое давление, поэтому баллоны соответствующие. Обязательно ставят на газовую магистраль фильтр от примесей.

Газовая магистраль должна быть предназначена для применения под высоким давлением. У газового редуктора для автомобиля на метане имеется две секции, для поэтапного снижения давления газа до необходимого показателя. Остальная конструкция ГБО такая же.

Минус метана — большой вес ёмкости, а это не всегда применимо к легковым автомашинам. Заправок для метановых систем гораздо меньшее количество. Однако такой газ более дешёвый, и его целесообразно применять на коммерческих автомобилях.

ГБО для пропан-бутана по габаритам и весу гораздо меньшие, так как этот газ сжиженный. Поэтому автовладельцы останавливают на нём свой выбор. У редуктора ГБО под пропан только одна секция. Очищают газ от примесей с помощью фильтра, включенного в схему сразу после газового редуктора.

Преимущества установки ГБО

Экономия на топливе. Да, расход газа по сравнению с бензином выше на 10-15%, но за счёт двукратной разницы в стоимости при больших ежегодных пробегах получится значительно сэкономить.

Посчитать экономическую выгоду от перевода автомобиля на газ из расчёта на 1 км пути можно по формуле (Х * (Y₁ — 1,2 * У₂)) / 100, где

Х — топливный расход машины, литрs бензина на 100 км пути
Y₁ — цена литра бензина
У₂ — цена литра сжиженного газа
1,1 — повышающий коэффициент, ведь расход газа будет в среднем на 10-20% выше, чем бензина

Разделив стоимость установки ГБО на полученную экономию с километра пути, получим срок окупаемости оборудования из расчёта пробега автомобиля.

Пример. Машина Андрея потребляет 14 литров АИ-95 на 100 км пути. Литр бензина стоит $0.77, литр пропана $0.42.
С установкой ГБО Андрей сэкономит (14 * (0. 77 — 1,2 * 0.42)) / 100 = $0,037 на 1 километр пути.
Если Андрей поставит ГБО 4 поколения европейского производства ориентировочной стоимостью $750, окупаемость ГБО наступит через ($750 / $0,037) 20,27 тыс. км. Это примерный пробег авто за год.

Вместе с тем при расчёте окупаемости ГБО важно учесть и затраты на бензин, который мотор будет потреблять для запуска и прогрева, а также в режиме максимальных нагрузок.
Плюс траты на обслуживание ГБО: замена фильтров раз в 20 тыс. км (фильтр жидкой фазы) и 10 тыс. км (фильтр паровой фазы). Плюс единоразовая оплата внесения изменений в техпаспорт при оформлении газобалонного оборудования.

В свою очередь, установка ГБО позволит экономить на замене моторного масла, масляного и топливного фильтра из-за увеличения интервала обслуживания в полтора-два раза. Срок службы свечей зажигания увеличивается с установкой ГБО тоже.

Запас хода на одной заправке. За счёт параллельного использования газа и бензина суммарный пробег на одной заправке возрастает вдвое. Солидный запас хода пригодится в дальней дороге и позволит не заправляться в провинции или соседних странах.

Безотказность запуска двигателя. Даже если умер бензонасос, автомобиль с ГБО запустится. Бензонасос часто отказывает внезапно — и владелец остаётся без колёс. Но если машина переведена на газ, можно прогреть редуктор горячей водой и запустить двигатель на газе — этого хватит, чтобы добраться до сервиса своим ходом.

Экологичность. Использование газа в качестве топлива снижает уровень вредных выбросов в атмосферу. Газ экологичнее бензина в три раза, не содержит серы и присадок, как ДТ. По уровню токсичности ниже газа только электромоторы и водородные двигатели. Экологичность автомобилей ценится в Европе. Ограничения на въезд в определённые районы транспорта на «т
«тяжёлом» топливе не страшны автомобилям с ГБО.

Увеличение ресурса двигателя. Октановое число газа выше — порядка 110, он горит дольше и равномернее, чем бензин. Это значит, что ударные нагрузки на ЦПГ ниже, детонация в камере сгорания исключена. Износ деталей мотора с ГБО меньше на 30-45% по сравнению с бензиновым. Владельцы автомобилей на газу отмечают более мягкую плавную работу двигателя, снижение шума и вибраций.
Пропан-бутан подаётся в камеру сгорания в оптимальном газообразном состоянии и более равномерно смешивается с воздухом. За счёт этого детали ЦПГ испытывают меньшую нагрузку, а на стенках цилиндров не остаётся отложений и нагара. Моторное масло на «газовых» автомобилях чище, служит дольше. Защитная смазочная плёнка не смывается со стенок цилиндров, как это происходит с бензином.

А как насчёт недостатков?

В интернете полно легенд о ужасных последствиях перевода автомобиля на газ. Дискуссируют в основном диванные эксперты.
Типичные мнения — ГБО «убивает» двигатель, от него прогорают поршни и клапаны в цилиндрах; газ обязательно взорвётся; для перевода автомобиля на газ нужно перебрать полмашины и так далее.

На самом деле проблемы с дружбой газобалонного оборудования и ЦПГ моторов были во времена карбюраторов и ГБО первого поколения. Современным двигателям с ГБО поколения 4, 4+ бояться нечего при грамотной установке и настройках. За правильное приготовление смеси отвечает бензиновый контроллер и комплекс датчиков.

Взрывоопасность газа, сложность его обслуживания, вред двигателю и другую народную мифологию мы подробно рассматривали в статье «Пять мифов о вреде ГБО, которые мешают вам экономить». Рекомендуем к прочтению.

Среди установщиков ГБО и интересующихся есть выражение «подсел на газ». Подавляющее большинство автовладельцев после успешного опыта установки газа повторяют то же самое со всеми своими следующими машинами — и это, пожалуй, лучшая рекомендация.

Чтобы перевод автомобиля на газ оправдал ваши ожидания в полной мере, тщательно выбирайте производителя ГБО, доверяйте установку оборудования только специализированным аккредитованным сервисам и не забывайте время проходить техобслуживание баллонов каждые 10-15 тыс. км.

[spoiler title=»Источники»]

https://GboTeh. ru/vse-o-gbo/chto-takoe-gbo-v-avtomobile.html
https://lovato.ru/chto-takoe-gbo
https://AutoTopik.ru/obuchenie/741-gbo-4-pokoleniya.html
https://avtomotoprof.ru/v-pomoshh-avtomobilistu/chto-nuzhno-znat-o-gbo-4-ogo-pokoleniya/
https://progbo.com/pokoleniya/gbo-4-go-pokoleniya
https://gasautosystem.com/kak-rabotaet-gbo-i-zachem-perevodit-avtomobil-na-gaz/

[/spoiler]

Post Views: 3 116

Каковы принципы установки ГБО?

Когда рекомендуется установка последовательной газовой установки?

LPG 4-го поколения представляет собой установку для подачи паровой фазы газа через газовые форсунки с электронным управлением (работающие очень похоже на бензиновые форсунки). Предназначено для двигателей с многоточечным впрыском бензина, каталитическим нейтрализатором и лямбда-зондом, а также диагностическими системами EOBD/OBDII, требующими очень точной дозировки топлива.

Этот тип установки работает с большинством двигателей – как с непрямым, так и с непосредственным впрыском, с турбонаддувом или без турбины. Цены варьируются от 2400 злотых до 6000 злотых, в зависимости от типа двигателя (непосредственный впрыск требует более совершенных компонентов), количества цилиндров и класса установки.

Последовательная установка — наиболее распространенный тип установки LPG сегодня. Безусловно, этому способствовало и то, что недостатки старших поколений были устранены. При езде на проверенной, правильно установленной ГБО вы не почувствуете различий между работой (мощностью и динамикой) бензинового двигателя и бензинового.

Что отличает последовательную газовую установку от остальных?

Основное различие между газовыми установками старого поколения и последовательной установкой заключается в использовании ровно газовых форсунок, сколько имеется в цилиндре двигателя .

Принцип работы секвентальной газовой установки

СУГ, заправленный наполнителем, хранится в емкости . Затем Мультиклапан открывается и выпускает топливо под высоким давлением для дальней дороги. Сжиженный газ проходит по газопроводу , расположенному под автомобилем, поступает в электромагнитный газовый клапан , а после первичной очистки – в редуктор . В этот момент происходит испарение и давление газа снижается примерно до 2 бар. Газ в летучей фазе поступает на фильтр летучей фазы , где происходит вторая ступень очистки от примесей. Чистый подготовленный газ поступает прямо на форсунки и наконец поступает во впускной коллектор (в каждый впускной канал отдельно) и камеры сгорания двигателя . Момент подачи газа в отдельные каналы впускного коллектора такой же, как и последовательность работы двигателя на бензине. Мозгом всей операции является передовой управляющий компьютер — контроллер . Как директор установки – управляет электромагнитными клапанами, следит за параметрами газа (температура, давление), определяет время открытия/закрытия форсунок (они могут быть разными для отдельных цилиндров) и обеспечивает плавный переход между видами топлива (при нажатии кнопка бензин/газ). Последний элемент — просто «эта кнопка» — распределительный щит , установленный в кабине водителя.

Элементы газовой установки 4-го поколения

Установка последовательного впрыска газа (4-го поколения) состоит из следующих элементов:

1.Газовый бак
может быть установлен внутри или снаружи автомобиля. Как правило, легковые автомобили оснащены тороидальными баками, установленными в нише запасного колеса, и цилиндрическими баками, установленными в багажном отделении.

2. Мультиклапан
контролирует процесс заправки газа в бак и его подачу в другие части системы. Работа основана на простых и надежных механических решениях, что делает использование бака полностью безопасным даже в экстремальных ситуациях, таких как дорожно-транспортное происшествие или возгорание автомобиля. Проверенный мультиклапан OCTOPUS.

3. Газопровод
Термопластовая или медная трубка, соединяющая бак с электромагнитным клапаном.

4. Газовый наполнитель с обратным клапаном
позволяет заправлять баллон газом. Сегодня стандартом является практическое размещение под лючком топливного бака, хотя некоторые люди предпочитают, чтобы он располагался в заднем бампере (часто встречающийся в старых установках для сжиженного нефтяного газа).

5. Электромагнитный клапан
открывает или перекрывает поток сжиженного газа. Устанавливается, когда редуктор не имеет встроенного электромагнитного клапана. Мы рекомендуем газовый клапан LPG-MAX.

6. Газовый фильтр жидкой фазы
интегрирован с регулятором или установлен отдельно. Фильтрует сжиженный газ.

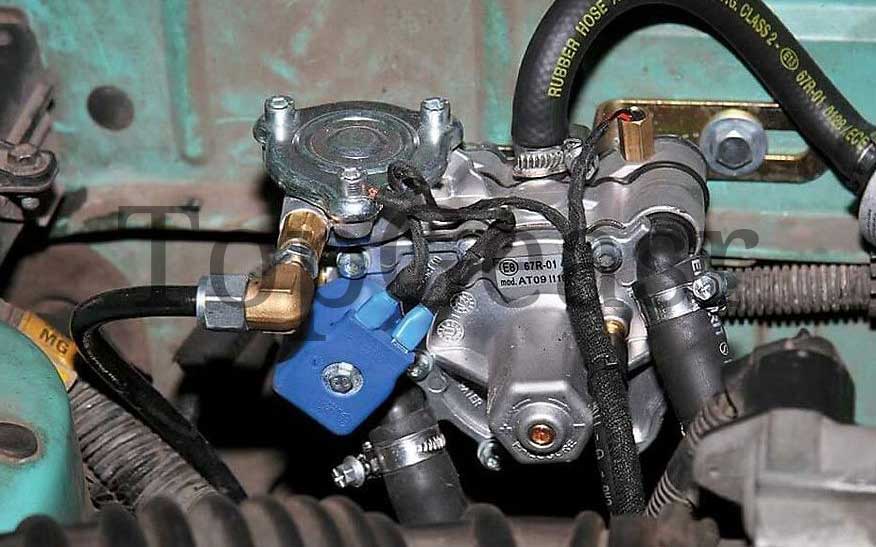

7. Редуктор (испаритель)
отвечает за стабильность давления газа при работе двигателя. Обычно поставляется со встроенным газовым клапаном. Редукторы подбираются в зависимости от мощности двигателя.

8. Фильтр летучих фаз
использует центробежную силу расширенного газа в газообразном состоянии для удаления мелких примесей и центрифугирования маслянистых фракций, присутствующих в газе. Он установлен перед форсунками. В наших установках мы используем известный на рынке фильтр Ultra360°.

9. Mapsensor
встроенный датчик давления газа и температуры. Он предоставляет данные контроллеру для внесения поправок в работу форсунок. Здесь будет работать Mapsensor PTS-01.

10. Газовые форсунки
форсунки в сборе по отдельности или в комплекте. Они вводят точные дозы газа в каналы всасывающего коллектора. Мы рекомендуем флагманские форсунки Barracuda или FLIPPER.

11. Контроллер
мозг всей автогазовой установки. Усовершенствованный компьютер, контролирующий работу всех компонентов системы. Здесь отлично подойдут следующие драйвера: OPTIMA nano, OPTIMA EXPERT и OPTIMA PICO.

12 . Блок управления (переключатель бензин/газ)
показывает текущий уровень газа в баке и позволяет выбрать топливо, на котором должен работать двигатель. См. переключатель RGB.

Передовые газовые технологии

Компоненты установки оснащены интеллектуальной электроникой, которая контролирует подачу газа на всем пути от бака до двигателя.

Многоклапанный комбайн до 7 миниклапанов , которые обеспечивают 100% безопасность использования LPG? К ним относятся: электромагнитный клапан, пожарный клапан, перепускной клапан, предохранительный клапан, ручной (сервисный) клапан, обратный клапан и клапан заполнения 80%.
Регулятор имеет датчик температуры корпуса > (не путать с электромагнитным клапаном!). Вы когда-нибудь задумывались, почему контроллер переключает питание с газа на бензин при «заправке» на холодном двигателе? Нет, ничего не сломано. Если большая доза жидкого топлива израсходована слишком низкой температуры, редуктор быстро подает сигнал контроллеру — «Газ еще слишком холодный, я не успею испариться! Переходи на бензин!».
Блок управления , используемый в установке 4-го поколения, имеет функцию автоматического запуска двигателя на бензине. Только когда двигатель достигает нужной температуры, контроллер переключает установку с бензина на газ.
Mapsensor измеряет давление газа, подаваемого на форсунки, а также вакуум, создаваемый во впускной системе. Он передает данные на управляющий компьютер, который корректирует и выбирает подходящее время впрыска газа.
Большинство установок 4-го поколения имеют опцию аварийного запуска двигателя на газу в случае неисправности бензиновой системы. Схема работы различается в зависимости от производителя установки.

Резюме

Как видите, 4-е поколение газовых установок представляет собой очень умную и надежную систему . Усовершенствованная электроника, тщательное тестирование деталей, лучшие материалы и зрелость на рынке означают, что последовательный впрыск автогаза, несмотря на существующие газовые установки следующего поколения, остается самым устанавливаемым в мире. Убедитесь сами и выберите набор ALEX. Список рекомендуемых мастерских можно найти на alexlpg.com/en/find-a-lpg-workshop/

Общие меры предосторожности при обращении со сжатыми газами | Управление лабораторной безопасности

Введение

Баллоны со сжатым газом могут быть чрезвычайно опасны при неправильном использовании или неправильном использовании. Баллоны со сжатым газом могут представлять различные опасности из-за их давления и/или содержимого.
В зависимости от конкретного газа существует возможность одновременного воздействия как механических, так и химических опасностей. Используемые газы могут быть:

Без надлежащего использования и ухода баллоны со сжатым газом могут взорваться, что приведет к гибели рабочих и повреждению оборудования. Цилиндры также могут стать летающими снарядами, когда клапаны цилиндров повреждены или сломаны. Регуляторы могут стать пулями, разрывающими рабочих, если не будут приняты меры предосторожности.

Тщательные процедуры необходимы при обращении с различными сжатыми газами, баллонами, регуляторами или клапанами, используемыми для управления потоком газа, и трубопроводами, используемыми для удержания газов во время потока. Эту брошюру можно использовать в качестве руководства по безопасному использованию сжатого газа.

Руководство по безопасности при работе со сжатым газом

A. Обозначение «ВСЕГДА ЧИТАЙТЕ ЭТИКЕТКУ»

Содержимое любого баллона со сжатым газом должно быть четко обозначено. Идентификация газа должна быть нанесена трафаретом или отштампована на баллоне или на этикетке. Для идентификации и инвентаризации можно использовать имеющиеся в продаже трехкомпонентные системы меток.
Ни один баллон со сжатым газом не должен быть принят к использованию, если его содержимое не идентифицировано разборчиво по названию. Если маркировка на баллоне становится неясной, баллон должен быть помечен как «содержимое неизвестно» и возвращен поставщику.
Не полагайтесь на цвет цилиндра для идентификации. Цветовая маркировка ненадежна, поскольку цвета цилиндров могут различаться в зависимости от поставщика. Кроме того, никогда не полагайтесь на этикетки на крышках, потому что они взаимозаменяемы.
Все газопроводы, идущие от системы подачи сжатого газа, должны иметь четкую маркировку, указывающую на газ и обслуживаемую территорию. Этикетки должны быть закодированы, чтобы различать опасные газы, такие как легковоспламеняющиеся, токсичные или коррозионные вещества. В местах хранения или использования легковоспламеняющихся сжатых газов должны быть вывешены знаки с указанием вещества и соответствующих мер предосторожности.

B. Обращение и использование

1. Перед первым использованием баллонов необходимо принять следующие меры предосторожности:

Убедитесь, что цилиндр оснащен правильным регулятором.
Осмотрите клапан регулятора и цилиндра на наличие смазки, масла, грязи и растворителя. Никогда не используйте консистентную смазку или масло для смазки регуляторов или вентилей цилиндров, поскольку они могут вызвать взрыв.
Баллон следует размещать так, чтобы ручка клапана в верхней части была легко доступна.
При использовании токсичного или раздражающего газа клапан следует открывать только тогда, когда баллон находится в положении 9.0009
рабочий вытяжной шкаф.
Для открытия или закрытия клапана используйте только гаечные ключи или инструменты, предоставленные поставщиком баллона. Ни в коем случае нельзя использовать плоскогубцы для открытия вентиля баллона. Некоторым регуляторам требуются шайбы; это следует проверить перед установкой регулятора.
Информацию об использовании и токсичности см. в паспорте безопасности [SDS] для используемого газа.
Оборудование для пожаротушения должно быть легко доступно, когда горючие материалы могут быть
подвергается сварке или резке с использованием сжатых баллонных газов.

2. Хранение баллонов

Газовые баллоны должны быть всегда закреплены, чтобы предотвратить их опрокидывание.
Используйте соответствующие материалы, такие как цепь, проволочный трос с пластиковым покрытием, коммерческие ремни и т. д., для
безопасных цилиндров.
Газовые баллоны нельзя хранить в общественных коридорах или других незащищенных местах
При хранении баллоны должны быть разделены по классам опасности. Окислители (кислород) должны быть отделены от горючих газов, а пустые баллоны должны быть изолированы от заполненных баллонов.
Надлежащее хранение кислородных баллонов требует, чтобы расстояние между баллонами с горючим газом и кислородными баллонами составляло не менее 20 футов, или зона хранения должна быть отделена, как минимум, брандмауэром высотой пять (5) футов с пределом огнестойкости 30 минут. .
Хранить вдали от прямых солнечных лучей и источников тепла и воспламенения; температура не должна превышать 125 F.
Баллоны с ацетиленом нельзя хранить на боку.
Всегда устанавливайте защитные клапаны на газовые баллоны, когда баллоны не подключены для использования.
Цилиндры должны быть защищены от повреждений. Не храните баллоны рядом с лифтами или проходами, а также в местах, где на них могут удариться или упасть тяжелые движущиеся предметы.

Баллоны должны храниться в месте, защищенном от земли, чтобы предотвратить ржавление. Баллоны должны быть защищены от взлома посторонними лицами.
Складские помещения должны быть хорошо проветриваемыми, прохладными, сухими и свободными от коррозионно-активных материалов.

3. Подвижные цилиндры

Никогда не тяните, не двигайте и не катите цилиндр; используйте цилиндрическую тележку или корзину.
Всегда имейте защитный колпачок, закрывающий клапан, при транспортировке баллона.
Никогда не перевозите баллон с установленным регулятором.
Перед перемещением убедитесь, что цилиндр закреплен на тележке.
Не роняйте цилиндры и не ударяйте их сильно друг о друга или о другие поверхности.
Не используйте клапанную крышку для подъема баллонов; они могут быть повреждены и отсоединиться. Если баллон упадет на твердую поверхность, это может привести к взрыву.

4. Использование и эксплуатация

Работать с баллонами со сжатым газом должен только специально обученный персонал.
Открутите винт регулировки давления регулятора, чтобы снять усилие пружины, прежде чем открывать клапан
. Клапан баллона
.
Медленно открывайте клапан и только при наличии надлежащего регулятора. Встаньте так, чтобы баллон находился между вами и регулятором (выход клапана баллона был направлен в сторону), когда вы открываете клапан баллона.
Клапаны баллонов с ацетиленом или другим легковоспламеняющимся газом не должны открываться более чем на 1/2 оборота шпинделя, а предпочтительно не более чем на 3/4 оборота. Это снижает риск взрыва и позволяет быстро закрыть клапан баллона, перекрывая поток газа.
Никогда не нагревайте баллон для повышения давления газа (это может вывести из строя механизмы безопасности, встроенные поставщиком).
Держите цилиндр подальше от всех электрических цепей, пламени и искр.
Никогда не оставляйте клапан открытым, когда оборудование не используется, даже если оно пустое; воздух и влага
может диффундировать через открытый клапан, вызывая загрязнение и коррозию внутри цилиндра.
Не заправляйте баллон; смешивание остаточных газов в замкнутом пространстве может вызвать опасную реакцию.

ВАЖНОЕ ЗАПОМНЕНИЕ

Никогда не используйте медные фитинги или трубки на баках с ацетиленом – это может привести к взрыву.
Никогда не используйте сжатый газ для удаления пыли с одежды, это может привести к травме глаз или тела и создать опасность возгорания. Одежда может пропитаться водой и загореться, если ее коснется источник воспламенения, например искра или сигарета.
Никогда не оставляйте давление в регуляторе, когда он не используется.
Защитные колпачки клапанов должны оставаться на месте до тех пор, пока не будет готов к отводу газа или подключению к
Коллектор
.
Линии нагнетания баллонов должны быть оборудованы утвержденными обратными клапанами для предотвращения непреднамеренного загрязнения баллонов, подключенных к закрытой системе.
Не применяйте силу к неподходящим соединениям.
Закройте клапан баллона и сбросьте все давление, прежде чем снимать регулятор с баллона.
Не курите при наличии кислорода или горючих газов. Курение может привести к пожару или взрыву.
Не используйте ацетилен при рабочем давлении выше 15 фунтов на кв. дюйм.
Прочистите топливный и кислородный шланги по отдельности перед зажиганием наконечника горелки.
Всегда следуйте инструкциям по эксплуатации производителя оборудования.
Если выпускной клапан забит льдом, оттайте его теплой водой (если газ не вступает в реакцию с водой), нанося только на клапан.
Используйте клапан баллона для отключения газа, а не регулятор.
Рабочие должны носить защитные очки и лицевые щитки при обращении со сжатыми газами и их использовании, особенно при подключении и отключении регуляторов и линий.
КИСЛОРОД — ЭТО НЕ СЖАТЫЙ ВОЗДУХ, ЭТО КИСЛОРОД

Никогда не используйте кислород в качестве заменителя «сжатого воздуха» для приведения в действие пневматических инструментов, в горелках для подогрева жидкого топлива, для запуска двигателей внутреннего сгорания, для продувки трубопроводов или для создания давления для вентиляции.

Клапаны кислородных баллонов должны быть полностью открыты во время использования.

5. Утечки цилиндра

Если баллон содержит легковоспламеняющийся, инертный или окисляющий газ, переместите его в изолированное место, вдали от возможных источников воспламенения. Позвольте ему оставаться изолированным до тех пор, пока газ не выйдет, убедившись, что были вывешены соответствующие предупреждения.
Если газ вызывает коррозию, переместите баллон в изолированное, хорошо проветриваемое помещение. Поток просачивающегося газа должен быть направлен в соответствующий нейтрализующий материал.

В случае токсичного материала баллон следует перенести в изолированное, хорошо проветриваемое помещение, но только в том случае, если это возможно при сохранении личной безопасности. Возможно, потребуется эвакуация объекта.
Если утечка в месте соединения вентиля баллона и цилиндра, не пытайтесь ее устранить.

Разное
