Нет искры с катушки зажигания ваз 2109 карбюратор причины

В момент, когда водитель проворачивает ключ в замке зажигания разряд тока поступает от аккумулятора к катушке. Она играет роль трансформатора и преобразовывает 12 В в 25 000 В. Далее ток с высоким напряжением поступает к распределителю зажигания, который приводится в движение распредвалом мотора, а от него по высоковольтным проводам подается на свечи зажигания. Коммутатор служит для образования импульсов тока в катушке и стабилизирует напряжение в системе.

Выход из строя коммутатора

Считается наиболее распространенным случаем в общем списке причин. Бывалым автовладельцам известно, что коммутатор – не особо надежный элемент, потому всегда нужно держать в бардачке запасной.

Решение: демонтировать вероятно вышедшее из строя устройство, поставить на его место новое и сделать попытку завести машину. При появлении искры можно сказать, что проблема устранена.

Неполадки в датчике Холла

Способов решения два:

• заменить датчик с дальнейшей пробой завести авто;
• с помощью мультиметра замерить показания установленного датчика с последующей сверкой их с данными в инструкции. Если наблюдаются большие различия с паспортными данными, то датчик Холла подлежит замене.

Повреждения ремня ГРМ

Решение: снять крышку на распределителе зажигания и провернуть стартером коленвал. При этом бегунок должен вращаться. Если элемент неподвижен, то ремень ГРМ необходимо заменить.

Ваз 2109 карбюратор нет искры с катушки зажигания причины

Проблема, связанная с перебоями в подаче электрического разряда на свечи зажигания.

Любой из элементов системы может повредиться, что приведет к разрыву электроцепи, причем на любом участке.

Чтобы быстро определиться с проблемой, нужно провести два этапа проверки:

• определить наличие тока на выходе катушки;
• установить факт зажигания искры на самих свечах.

Решение: провести диагностику и в случае надобности заменить деталь, если нет искры ваз 2109 с катушки зажигания снова попытаться запустить мотор. Если машина завелась, то проблема найдена.

Повреждения проводки

Данная неполадка обычна сразу бросается в глаза – оплавление изоляции на проводах. Придется заменить проводку. Может быть и другой вариант – при осмотре не заметны повреждения проводов, но причина может крыться именно в них. В таком случае необходимо провести проверку мультиметром все участки поводов.

Окисление контактов

Имеются в виду контакты коммутатора и датчика Холла. Решение:

• отсоединение устройств;
• зачистка контактов с помощью наждачной бумаги.

Возможно, что дело не в окислении контактов, а в неплотной установке. Тогда их снимают и вновь вставляют с усилием.

Неисправности в контактной группе, которая требует обычно замены.

Поиски проблемного участка

От батареи до распределителя

provaz2109.ru

Пропадает искра в ВАЗ 2109 (решено) — 4 ответа

Если проверка разъёмов не даст положительного результата, тогда вам придётся проверить на исправность электрические приборы из-за которых может пропадать искра в двигателе автомобиля. Это катушка зажигания, коммутатор, датчик Холла, и конечно же попутные части, это высоковольтные провода, свечи зажигания, аккумуляторная батарея, предохранители, замок зажигания.

Проверка датчика Холла Здесь…

Проверка коммутатора Тут … и видеоролик

Проверка катушки зажигания

И на всякий случай, напоминаю, проверьте состояние соединений наконечников проводов на аккумуляторе. Они должны быть чистыми, без окислов и без ржавчины, очищены от грязи. Ещё многие просто накидывают наконечник на клемму аккумулятора от руки и не подтягивают крепёжным болтом; в этом случае может быть слабым контакт и пропадёт соединение цепи в любой момент. И обратите внимание на сами провода которые подсоединены к наконечнику, бывает они переламываются, и тоже окисляются (зеленеют), а это снова плохой контакт и плохой запуск двигателя или отсутствие запуска.

Также, не надо забывать, что заглохнуть двигатель автомобиля может и из-за отсутствия поступления топлива. В вашем случае, это работа бензонасоса и карбюратора, которые обеспечивают поступление бензина и приготовление смеси в камеры сгорания мотора. Клапана бензонасоса должны удерживать топливо и не давать ему сливаться обратно в бак. Регулировка штока насоса, должна обеспечивать нормальную работу мембраны для того чтобы поступало нужное количество бензина в карбюратор. А в карбюраторе должен быть правильно отрегулирован уровень топлива в поплавковой камере и жиклеры должны быть чистыми.
Ну и электроклапан холостого хода должен быть исправным. Иначе, если на него не поступает напряжение в какой-то момент, то на холостом ходу, мотор точно заглохнет, потому что его игла просто перекроет поступление топлива.

etlib.ru

Не заводится, карбюратор, нет искры. — Лада 2108, 1.5 л., 1994 года на DRIVE2

И так, на неделе. Сломался — машина просто не заводилась, пропала искра и все. В итоге повозившись 4 дня, т.к. все произошло в будни, а работа не позволяла заниматься машиной. Проблема оказалась мелочной но пришлось потратиться ремонт обошелся в 2700р было куплено и поставлено в замен трамблер, катушка, коммутатор — 2 шт. Дам советы по данной проблеме, чтоб знали где копать и что смотреть чтоб ремонт не был дорогим.
Ремонт.
1. Проверка наличии искры — откручиваем 1 свечу, прижимаем к минусу, крутим стартер. Искра есть — 1)залило свечи и их нужно почистить. 2) не исправен карбюратор (расстроен). как в моем случае искры не оказалось
2. Искры нет. Смотрим целостность катушки — все ли провода целы, нет ли обрывов. В моем случае еще оказалось что провода были на волоске от отлома (заменил). Проверяем работоспособность трамблера — откручиваемым крышку смотрим не окислены ли контакты, если да то зачищаем. Так же что бывает не работает коммутатор, его проверить тяжело и проще иметь запасной он стоит от 200-300 р. что не так дорого. Бывает влага и в нем (она его и замыкает). Посмотреть все разъемы и если они окислены зачищаем.
3. Если у вас есть под рукой тестер да же самый простой желательно прозвонить проводку от генератора к АКБ, катушке, коммутатору, трамблеру все ли в порядке и нет ли обрыва. Если тут все в полном порядке, то пробуем завестись. Если не завелась с новым коммутатором копаем дальше. Как в моем случае сгорело 2 коммутатора. На 3-м я отсоединил генератор и попробовал завести машину без него все заработало. Пришлось снимать генератор и разбирать его (дело это не долгое благо все доступно и легко можно до всего дотянуться, сняв и разобрав генератор прозвонив диодный мост и все контакты. в итоге обрыв в диодном мосту, цена 250 р. Заменил, собрал, подсоединил все заработало. В итоге оказалось что сломанный генератор выдавал переменный ток и из-за него выходил из строя коммутатор, следовательно и не было искры.

Цена вопроса: 300 ₽

www.drive2.ru

Как поменять катушку зажигания ВАЗ 2114. Модуль зажигания ВАЗ, ремонт и замена своими руками

Вторая Самара стала первой машиной среди Вазовских фронт-портье с инжекторной системой питания изначально. Первые экземпляры ВАЗ-2114 еще продавались с объемным инжекторным двигателем и бесконтактной системой зажигания, но следующие двигатели — уже имели полностью электронную систему с такими же 8-ми клапанами. Перед тем, как выставить зажигание, нужно узнать, какая система установлена ​​на двигателе, чем мы сейчас и делаем.

Системы зажигания 8-клапанный впрыск ВАЗ-2114

Модуль системы зажигания

Рассчитать, какая система зажигания на ВАЗ-2114 достаточно просто — если установлен прерыватель, аналог контактной системы трамблера Зажигание, значит что система бесконтактная, но с распределителем в прерывателе. В этом случае угол опережения зажигания выставляется путем поворота распределителя на определенный угол. Точность регулировки зависит от опыта мастера, а также от используемого оборудования.Тем не менее такая система позволит гибко и точно настроить зажигание с помощью строба.

Бесконтактная электронная система зажигания

На большинстве двигателей, которые устанавливались на второй Самаре и ВАЗ десятого семейства, система зажигания бесконтактная электронная. Распределителя здесь нет, поэтому регулировка угла опережения зажигания производится автоматически в реальном времени и исключительно с помощью системы управления двигателем, электроники. Система не требует обслуживания, а ее схема представлена ​​на фото ниже.

Выставляю зажигание на инжекторном двигателе

Как видно из вышеприведенной схемы, которая реализована в форсунках восьмых, для корректной работы системы зажигания на электронный блок управления двигателем должна подаваться требуемая информация с датчиков . Основным датчиком работы системы является датчик положения коленчатого вала. Он находится сбоку от блока цилиндров рядом со шкивом привода генератора, слева от него, если смотреть на торец коленчатого вала.

Датчик положения коленчатого вала

Коленчатый вал установлен на шкиве коленчатого вала, который генерирует электромагнитные колебания, а датчик преобразует их в импульс, этот импульс подается на ЭБУ. Блок управления, отталкиваясь от положения коленвала, подает сигнал на модуль зажигания, который распределяет искру между свечами.

Кроме того, датчик положения коленвала задает момент впрыска топлива, поэтому в первую очередь будут следить за его состоянием.

Если совпали три метки, то в этот момент поршни первого и четвертого цилиндров находятся в верхней мертвой точке. Именно в этот момент проход между зубьями на указательном диске должен совпадать с приливом на блоке цилиндров, а 20-й зуб от прохода — с датчиком положения коленчатого вала. Именно в этот момент датчик подает импульс на блок управления двигателем, указывая на то, что поршень первого цилиндра находится в верхней мертвой точке такта сжатия.

Проверить проделанную работу. Пошаговая инструкция

Как видно из вышеприведенной схемы, система зажигания состоит из высоковольтного и низковольтного контуров. В связи с этим есть несколько моментов, которые необходимо знать при проверке системы.

Высоковольтные провода работают под напряжением порядка сорока тысяч вольт. Для жизни такое напряжение в нашем случае не опасно, но получить разряд даже при небольшой силе тока и такое напряжение вряд ли будет полезно для здоровья и настроения.Поэтому рекомендуется работать в прорезиненных перчатках и использовать инструмент с изолированными ручками.

Для проверки состояния системы потребуются плоскогубцы с изолированными ручками, штатный набор инструментов и мультиметр. Обращаем внимание на то, что проверяем только работу цепей, а не работу микропроцессорной части. Для этого требуется компьютерное оборудование и специальная подготовка.

Таким образом можно проверить и поставить зажигание на ВАЗ-2114 с инжекторным 8-клапанным двигателем.Удачной всем работы!

Видео о проверке зажигания на ВАЗ-2114

carfrance.ru.

Установка зажигания ВАЗ-2114 Теги Форсунка: Фото и видео

Любой инжекторный двигатель, в том числе 8-ми клапанный ВАЗ-2114, практически полностью управляется электроникой и не требует регулировок в процессе эксплуатации. Тем не менее аккуратно наносить метки на шкивы и маховик возникает необходимость в нескольких случаях — при срыве приводного ремня газораспределительного механизма, а также после ремонта головки блока.С причинами и последствиями посмотрю позже, а пока правильно устанавливаю зажигание по тегам.

На видео процесс замены меток ГРМ на ВАЗ-2114

Как поставить зажигание

Установка меток на инжекторный двигатель регулирует не только угол опережения зажигания, но и координирует работу газораспределительного механизма и система впрыска.

Поэтому правильно ставя метки на двигатель ВАЗ-2114, мы полностью регулируем работу всех его систем.

Старт регулировки стоит с подготовки — установка автомобиля на ровный участок и затяжка ручника. Можно использовать несколько приемов, но мы предложим одну из оптимальных, без особых акробатических трюков, которые особенно не желательны, особенно зимой.

Работы выполняются в следующем порядке:

Ослабление или разборка ремня ГРМ на ВАЗ-2114 (8 клапанов)

Проверка зажигания

выводы

Таким образом можно быстро и эффективно проверить или настроить зажигание бирки на впрыск ВАЗ 2114.Удачной всем работы!

carfrance.ru.

Как определить пропадание зажигания и поставить его самостоятельно на ВАЗ 2114?

Проблема пропусков зажигания актуальна для всех отечественных автомобилей. Из-за этого двигатель появится в двигателе, что доставляет владельцу автомобиля дискомфорт при управлении машиной. В этой статье мы постараемся разобраться, чем были вызваны проходы зажигания ВАЗ 2114 и как решить такую ​​проблему своими руками.

Перед тем, как поставить зажигание на ВАЗ, разберемся с причинами, из-за которых возникают множественные проходы зажигания:

1. Проблемы в работе свечей.Свечи не смогут нормально работать и передавать искру, если на их электродах есть надары или зазор увеличился или уменьшился. Как правило, на ВАЗ 2114 с двигателем форсунка свечи выходит из строя в результате того, что изначально были установлены некачественные детали.
2. Неисправности в электрочахах. Как правило, речь идет об износе проводки, ее повышенном напряжении, а также о повреждении механического плана. В некоторых случаях такую ​​неисправность можно решить заменой проводов.
3. Плохой контакт. Сам контакт в процессе эксплуатации автомобиля может окислиться, покрыться следами моторной жидкости или переборщить. Если возможно, работоспособность контакта можно восстановить путем очистки или замены. Последний вариант предпочтительнее, поскольку он практичен.
4. Неправильная работа или повреждение мотовила. Если ваша машина оснащена инжектором на 1,6 литра, то в нем используется змеевик. Если этот элемент сломается или неправильно, это может привести к образованию скипов. Следует сразу отметить, что ремонтировать катушки бессмысленно, потому что нельзя быть уверенным в их работоспособности.Поэтому, если этот предмет сломался, его нужно будет заменить.
5. Довольно часто в форсунках проблема в работе системы зажигания определяется использованием некачественного топлива. Конечно, если стоимость топлива слишком низкая, это должно настораживать, потому что обычно на таких заправках предлагают некачественное топливо. Из-за использования такого топлива качество горючей смеси также будет низким, к тому же дешевый бензин засоряет фильтры и может задеть форсунки форсунок. Соответственно, со временем это может привести к образованию скипов.Наиболее оптимальным вариантом в этом случае будет полное устранение неисправности и последующее использование только качественного топлива. Пусть его стоимость будет выше, но вы можете быть уверены в нынешнем качестве бензина. Причем сэкономленные на дешевом топливе деньги в любом случае пойдут на ремонт автомобилей, но вполне возможно, что за это придется заплатить гораздо больше.
6. Плохая компрессия в цилиндрах силового агрегата. Сначала необходимо проверить сжатие, так как оно может многое сообщить. Подробнее о том, как сделать компрессию сжатия в автомобиле, вы можете узнать из этого материала.
7. Неправильная регулировка газораспределительного механизма также является одной из основных причин неисправности. В том случае, если настройка таймингов не вызывает больших проблем и не занимает много времени, эту задачу можно выполнить самостоятельно.
8. Повышенное количество воздуха в топливной системе. Такая проблема обычно проявляется в результате повреждения впускного коллектора. Кроме того, это может быть из-за износа колен на насадках и многих других дефектов. В этом случае мы бы рекомендовали в первую очередь провести диагностику герметичности системы, чтобы найти возможные места, через которые в нее может попасть воздух.
9. Другая причина — значительно уменьшился зазор между цилиндром и поршнем. В этом случае причин неисправности может быть много, однако вам в любом случае придется их проверить. В первую очередь следует учитывать, что в процессе работы двигателя на поршне могут изнашиваться канавки для колец, специальные отверстия под палец и т. Д. Кроме того, причина может заключаться в регулярном перегреве двигателя, неправильно регулируемые приводные и движущиеся элементы. В некоторых случаях неисправность кроется в каркасе силового агрегата, использовании некачественной моторной жидкости, а также антифриза в масле.Последняя проблема обычно является следствием поломки прокладки ГБЦ. В любом случае все эти неисправности могут привести к появлению несоответствующего стандартам разрыва (автор видео — канал КВ Автосервис).

Направляющая зажигания

Одна из причин — неправильно выставленный угол опережения зажигания. Для того, чтобы такая проблема вас больше не беспокоила, необходимо поставить этот параметр — это можно сделать как своими руками, так и на СТО.Шкив коленчатого вала имеет специальный зубчатый диск, который генерирует электромагнитные колебания. Впоследствии датчик преобразует эти колебания в сигнал, передаваемый на блок управления. Последний с учетом этих параметров, в частности положения коленчатого вала, передает импульс на модуль, распределяющий искру между свечами.

Итак, как выставить зажигание самостоятельно:

1. Для начала демонтируем защитный пластиковый кожух с механизма газораспределения.Проверьте зазор между контроллером, а также зубчатым диском — в идеале он должен быть не более 0,7 мм. Если разрыв будет больше, это приведет к тому, что сигнал с контроллера на блоке управления будет слабым.
2. В том случае, если зазор в норме, нужно переходить к установке тегов, но для начала нужно посмотреть на их соответствие стандарту. Это позволит убедиться, что шкив на коленчатом валу не сдвинут, иначе контроллер также передаст блоку неверную информацию.Метка на маховике должна совмещаться с меткой, расположенной на картере коробки передач. Для этого в агрегате есть люк, на котором отмечены две опасности. Чтобы метки были совмещены, нужно проверить коленвал.
3. Вторая опасность находится на шкиве Маслонасоса, нужно следить, чтобы он совпадал с так называемым приливом на блоке цилиндров.
4. Что касается третьей отметки, то она находится на распределительном шкиве привода Vala .. Она должна совмещаться с приливом на GBC, то есть крышкой планки газораспределительного механизма.

В том случае, если все три марки совпадают, это говорит о том, что поршни цилиндров 1 и 4 находятся в СЗТ. На данный момент проход между тканями на шкиве должен совпадать с приливом на двигателе, а двадцатый по счету зубцов — с ДПКВ.

Проверить выполненное действие

Для диагностики выполненных действий вам понадобится пастати, стандартный инструмент и тестер (мультиметр).Провода высокого напряжения можно проверить мультиметром. Нормальное сопротивление провода — от 5 кОм до 12 кОм.

На этом этапе мы будем проводить диагностику цепей, а не элементов микропроцессора. Для проверки последнего потребуется специализированное оборудование и опыт, которого у нас нет.

Итак, как проверить:

1. Для начала нужно выключить зажигание и провести диагностику контактов на всех свечах и колодках. Также необходимо спрогнозировать плотность посадки, а также контакт высоковольтных устройств в модуле.
2. Далее демонтируем блок с модуля и диагностируем напряжение на выводах C и B. Тестер нужно настроить на режим измерения слабого переменного тока.
3. Проверить высокое напряжение. Для этого установите в колпак исправную свечу и прикрепите ее к головке блока. На этом этапе ваш помощник должен попытаться запустить двигатель, покрутив стартер. Если провод рабочий, то искра горит между свечой и головкой блока. Таким образом, необходимо правильно все провода.
4. В случае, если искра отсутствует только на одном кабеле, необходимо провести тщательную диагностику самого модуля, но в большинстве случаев прибор заменяют. Если все работает правильно, свечи исправны, но у двигателя все еще есть проблемы, нужно проверить систему питания.

Видео «Как работает двигатель трансмиссии зажигания»

Как работает мотор, если в его работе есть скачки — смотрите на видео (автор — канал Vadimusrus).

Установка фаз разводки бруса по отметкам на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать! Эти фазы распределения — благодаря этим фазам двигатель работает синхронно и у него нет нарушений в работе, если фазы газораспределения сбиты, то либо поршень достигнет верхней точки не в тот момент, когда это необходимо , или клапан вернется, в связи с этим будет очень выраженная работа двигателя с перебоями на холостом ходу, ну и двигатель не пойдет, чтобы этого не происходило, фазы газораспределения всегда ставить на метки и двигатель будут правильно и синхронно работать, кстати, когда все метки выставлены (распредвал, коленчатый вал), что у вас автоматически все части газораспределительного механизма в «NTT — это верхняя мертвая точка» а в «НМТ это нижняя мертвая точка» например вы ставите коленвал на метки, потом первый и четвертый поршни Цилиндр автоматически поднимется до самого конца и окажется в СЗТ, а поршни третьего а Второй цилиндр будет пустым и будет находиться в NMT, поэтому Вы визуально увидели, как он выглядит сбоку, посмотрите фото чуть ниже, на котором те самые поршни расположены, как мы сказали в этой статье (то есть один в NMT находится, а другая верхняя точка занята).

Примечание! Для производства такой установки многие инструменты не нужны, конечно, если у вас все в порядке, если у вас есть все метки (то есть метки стоят неравномерно, например метка на распредвале совпадает, но будет на коленвале не будет инструментов) ведь ремень ГРМ снимать придется, в общем, проводить всю работу: можно скобки, гаечный ключ, пельмени, а также саморезы, а вместо саморезов можно взять тонкий , еще можно снабдить ущелье накидными головками, ну и все по этому, если просто нужно все выставить на бирки, даже отвертки с роликами не понадобятся (это если взять ремень ГРМ), будет достаточно ключей и гаечных ключей, кстати, они забыли напрочь, еще лицевых, если они есть (их можно использовать вместо острой головки)!

• Монтаж фаз разводки бруса по тегам
• Дополнительный видеоролик

Когда нужно устанавливать фазы синхронизации древесины? Если задумались над вопросом, то фазы газораспределения надо все это ставить и устанавливать с завода (и вы сами можете их установить), чтобы были допущены раньше, если фазы не выставлены (например, шкив распредвала не выставлен). поставил, а шкив коленвала отбрасывается от шильдика) то машина начнет плохо ехать (разгон какой будет, но все зависит от того, на сколько обрывается фаза, например, если шильдики сильно забракованы с каждой прочее, то у вас не заводится машина) и у него нестабильная работа на холостом ходу, фазы с меток снимаются только в отдельных случаях, а именно из-за неправильной установки ремня ГРМ они могут быть зашлепаны (так что если вы поменял ремень ГРМ и у вас нет проблем с холостым ходом и с ездой или если машины нет вообще, скорее всего все происходит в нарушенных фазах газораспределения и их нужно будет заменить и исправить), а также как будто пояс сильно ослаб (ове р раз он ослабнет) то на большой скорости может перепрыгнуть с зуба на другой зуб, в связи с чем снова разорвутся фазы и машина будет работать не так, как должна.

Примечание! Кстати, в некоторых случаях фазы раздачи Thase выставляют в связи с ремонтными работами, например вы снимаете ремень ГРМ и чтобы надо было нормально поставить, нужно все ставить на бирки и когда ремешок носишь, в установках фаз Timeline раздачи не ошибешься, на бирках крутишь, то все выставляется и ремень У тебя тоже фазу при этом не сбивают, а если и не платят внимание на это и фазы ГРМ перед снятием ремня ГРМ, метки ставить не будешь, тогда при установке нового ремня будет большая вероятность что фазы немного еще побеспокоят!

Как установить фазы газораспределения по меткам на ВАЗ 2113-ВАЗ 2115?

1) Как мы уже говорили ранее, если вам просто нужно установить метки, при условии, что фазы нормально настроены перед снятием ремня ГРМ например, все это делается легко и быстро, но если вы не соответствуете этим метки, затем после этого необходимо будет снять ремень привода ГРМ и настроить все эти метки, вначале объясните, как установить все метки, и таким образом вы убедитесь, что фазы газораспределения у вас нормально или там есть отклонения, приступайте к работе, вам нужно будет снять крышку, закрывающую механизм ГРМ и после этого, чтобы поставить все на метки, крышка снимается следующим образом, все болты отвернуты (всего три места это прилагается, в чем именно на фото ниже) и как только все будет перекручено, снимаем крышку механизма закрывания с двигателя авто.

2) Теперь мы дадим вам два способа, как метки можно комбинировать друг с другом, первый — сделать машину для передачи на короткое расстояние, в общем, включить четвертую передачу и затем толкать машину перед меткой на шкиве распределительного вала, не совпадает с меткой на задней крышке (см. фото 1), как только она совпала, прекратите толкание автомобиля и идите в крайнее левое положение от места подпапки (по ходу движения автомобиля движения, если вы смотрите) и в нижней части картера сцепления снимите резиновую заглушку с картера.(см. фото 2) и после этого у вас будет отличный доступ к метке на маховике, эта метка обязательно будет совпадать с треугольным вырезом на шкале задней панели сцепления (см. фото 3), если метка совпадала и метка совпадала на вилку распредвала, то значит фаз газораспределения нормально ставится и кстати в таком положении может стрелять ремень ГРМ, ес Вы все для этого выставляли на этикетках, но кроме этого способа вы можно использовать еще один, то есть второй способ заключается не в катании машины (не всегда можно катать машину) А в подвешивании правого переднего колеса, вообще, взять домкрат и с его помощью поднять правое колесо ( О движении машины см.), Но можно и влево, просто если правую поднять, можно использовать другой способ (о третьем способе чуть позже), поэтому при поднятии колеса включите любую передачу на машину и прокрутите колесо (это будет тяжело, но вы все равно крутите) Опять же, перед метка на шкиве распределительного вала не совпадает с меткой на задней крышке, как только они совпали с прокруткой и проверьте все метки, еще кое-что вы хотели сказать, кроме двух мест, где вы можете проверить метки, есть еще третье место (можно даже в принципе и не смотреть, можно все проверить на маховике, но не всегда, если у вас например маховик, он будет неправильно установлен, этикетка также не будет совпадать с той самой треугольной вырезать, так считайте это) итак, на третьем месте шкив коленвала на нем есть точка и на крышке масляного насоса тоже есть вырез, они должны будут совпадать между собой когда все совпали и другие надписи (см. фото 4).

Примечание! Мы хотели проверить третье место, где вы можете проверить этикетки, чтобы немного проверить, во-первых, этот шкив коленчатого вала находится внизу, и чтобы увидеть его, переднее правое колесо должно будет сняться (о том, как снять колеса, читайте в статье: «Замена колеса на машине») Но это еще не все, дальше будет подлежать снятию ремень генератора и шкив привода генератора (о том, как это сделать, читайте в статье: «Замена ремень ГРМ на автомобиле », в той статье внимательно читайте пункты 2 и 4), то после этого тогда у вас будет доступ к третьей отметке, кстати поэтому на эту табличку почти никто не смотрит, но все определяется по метке на маховике, но мы вам скажем, маховик может устанавливать кто-то (неопытный) все это устанавливать редко) А значит метки уже не будут совпадать как надо!

3) Ну а в конце третьего способа расставить фазы, мы вам скажем, делается это следующим образом, правое переднее колесо (по ходу автомобильного движения) и оно снимается, после снятия , открывается доступ к болту крепления шкива привода генератора (об этом болте нам уже рассказывали в пункте 4 статьи: «Замена ремня ГРМ на автомобиле», ссылка на которую дана выше), у вас есть этот болт По часовой стрелке вам нужно будет повернуть ключ к ключу (выбитая головка — самый простой способ, но если это не так, то можно сделать и все) еще раз до того, как все метки совпадут друг с другом.

Примечание! Если вы все сделали правильно, но где-то метки между собой где-то не совпали (например, распредвал совпал между собой, а на маховике нет межсоединения), это говорит о том, что фазы газораспределения нарушены и сняли Ремень ГРМ (О том, как его снять, в той самой статье, на которую дана ссылка выше, он также называется: «Замена ремня ГРМ на автомобиле»), после снятия всех этих шкивов нужно будет повернуть то, что вам нужно ( шкивы крутятся, методы шкива коленчатого вала мы вам уже рассказывали, а шкив распределительного вала можно повернуть вокруг своей оси, но только аккуратно, очень аккуратно, особенно если у вас клапанный двигатель гнет, то при вращении некоторые из шкивы, клапан и поршни между собой встретятся и что эта встреча встретится не боялся, делайте все предельно аккуратно и по уму), чтобы они с этикеткой совпадали (кстати если вы задумались о маховик, затем он wi Буду крутить, когда коленвал у тебя лопатой бьют и нао бороть, если вдруг коленвал за маховик решишь, «это можно отверткой сделать толстым и мощным», то шкив сам повернется и встанешь в положение наденет маховик и если выставить маховик по метке, то соответственно и шкив коленвала тоже установлен по шильдику, но как мы уже говорили ранее, если маховик установлен неправильно или даже если шкив установлен не правильно, тогда бирки на шкиве и на маховике никогда не будут совпадать друг с другом) как только все метки совпали, можно установить ремень обратно и после установки, так же проверить, чтобы метки стояли правильно, чтобы таким образом и произвести правильная установка Этапы распределения древесины!

Дополнительный видеоролик: более подробную информацию о том, где расположены все эти метки и как установить ремень ГРМ на своем месте, чтобы все метки совпадали, смотрите в видеоролике чуть ниже:

Примечание! Обязательно во всем этом изучите дополнительную дополнительную информацию, которая показана на видео чуть ниже, а именно там сказано, как прикрутить болты крышки, закрывающие механизм ГРМ, а также будет указано, правильно ли эти болты вкручены, в В общем, просмотрите ролик и все поймете!

Это усовершенствованная модель катушки зажигания, ранее устанавливаемая в отечественной классике.Проверка работоспособности модуля не представляет особой сложности.

Не пытайтесь починить неисправный модуль зажигания ВАЗ 2114, его необходимо немедленно утилизировать

Признаки определения неисправности модуля в восьмиполюсной форсунке

• На нейтральной передаче обороты двигателя нестабильны, работа двигателя неравномерная.
• Наблюдается значительная потеря мощности и большая вибрация двигателя.
• Не во всех цилиндрах топливо воспламеняется.
• При резком разгоне ломается тяга.
• На информационном табло отображается индикатор неисправности — «Чешк двигатель».

Выявить причину неисправности можно следующими способами:

• Посещение автомашины СТО.
• С помощью самостоятельного использования специализированного ПО для диагностики автомобилей.

Возможные коды ошибок после диагностики

• Если отображается код RH000 (RF001, RD002, RF003, RD004) — в цилиндрах нет искры.
• Если отображается код Р0351 — нарушение целостности обмотки катушки первого и четвертого цилиндров.
• Если отображается код Р0352 — нарушение целостности катушки второго и третьего цилиндров.

Полученные коды ошибок указывают не только на неисправность самого модуля зажигания. Вероятной причиной могут быть свечи или неисправные провода высокого напряжения.

Чтобы определить причину, необходимо начать проверку по принципу — от «простого к сложному».Убедитесь в исправности свечей зажигания и целостности высоковольтной проводки, после чего проверьте модуль.

Способы неисправности модуля

Выявить причину неисправности можно самостоятельно или на станциях техобслуживания

Действенным способом остается пробная замена модуля на аналогичный, гарантированно работающий вариант. Метод быстрый, надежный и эффективный.

Ремонту и восстановлению не подлежит.

Если причиной поломки стал модуль зажигания, необходимо приобрести хороший модуль, а израсходованный — утилизировать.

Варианты проверки модуля зажигания при отсутствии исправного модуля для пробной замены. Для определения причины неисправности модуля вам понадобится мультитестер и простейший картридж с лампочкой и проводами.

Метод 1

Для начала измеряется значение сопротивления вторичной обмотки катушки. Прибор переходит в положение измерения «ОМ», следующим этапом установка щупа на контактный выход первого и четвертого цилиндров, затем второго и третьего.Устройство должно показывать одинаковые значения для обеих обмоток. При отображении одной из обмоток более 100 Ом получает повреждение вторичной обмотки, значит неисправен модуль.

Метод 2

Перед установкой не забудьте отключить высоковольтные провода.

Проверить целостность проводки, подключенной к модулю зажигания. Перед проверкой переводим тестер в положение измерения волн и отсоединяем вилку с проводами от модуля.Один из щупов прибора касается корпуса двигателя, а второй — на контакте «А». При таком способе проверки вам понадобится помощник, который по вашему сигналу повернет ключ в замке зажигания и «покрутит» стартер. Показания на обоих контактах должны соответствовать напряжению в 12В.

При отсутствии какой-либо индикации устройства необходимо проверить исправность всех трех предохранителей в цепи электронного блока управления (ЭБУ).

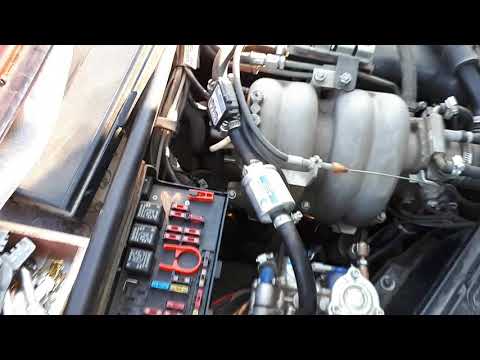

Доступ к блоку предохранителей осуществляется с сиденья переднего пассажира с помощью фигурной прокачки.Нужный предохранитель модуля зажигания на 7,5 ампер находится вверху блока. Из трех предохранителей он находится в самом низу. Убедившись в целостности элемента, необходимо проверить состояние всех цепных контактов и целостность проводки.

Способ 3.

Не всегда под рукой автомобилиста оказывается многоместный автомобиль. В этом случае поможет народный способ проверки «лампочки». Соединив один из проводов с контактом «А», а другой также на корпусе двигателя, прикрутите стартер.Свет циклически загорается и светится. Такая же процедура проводится с контактом «б».

На какие аналоги можно заменить

Не допускайте путаницы высоковольтного провода, он может повредить катушки

На автомобиль ВАЗ 2114 можно установить модуль 43.3705 от некоторых отечественных автомобилей десятого семейства, Ока, Иж Ода, имея восьмилопастный двигатель с блоком (ЭБУ) М7.9.7. Аналогичные модули 2111-3705010-03 SoTE и 4601.3705 МЗАТЭ.

Цена на модуль зажигания варьируется в пределах от 600 до 900 руб.

Порядок замены и установки модуля зажигания

1. Процедура снятия модуля должна выполняться при отключенном минусовом полюсе аккумуляторной батареи.
2. Необходимо отсоединить высоковольтные провода от свечей зажигания.
3. Зарезервировав защелку фиксатора, сдвиньте колодку, соединяющую проводку с модулем.
4. Снять с высоковольтным проводом модуль зажигания.
5. Ключ на 13 нужно открутить и вывернуть два винта крепления к картеру.
6. Ключом на 17 ослабил третий винт.
7. Снимите модуль с кронштейном со стандартного места.
8. Выкрутите винты «Шестигранник» из крепежной скобы.

Видеофильмы: Как проверить модуль зажигания на ВАЗ 2114 и другие модули

https://youtu.be/pnybny-_hoq

Новый модуль устанавливается в обратном порядке.При установке важно подключить высоковольтные провода к каждому из цилиндров. На корпусе модуля и на высоковольтных проводах имеется маркировка для безошибочного подключения.

Абсолютно вся информация о модуле зажигания ВАЗ 2114

Для зажигания топливно-воздушной смеси в двигателях внутреннего сгорания как карбюраторных, так и инжекторных требуется катушка высокого напряжения зажигания ВАЗ. Появление принципиально новых систем питания двигателей привело к изменениям в системах зажигания.Поехал к прошлым трамблерам зажигания, или как их еще называли «Персоны». Взамен появились новые устройства, например, модуль зажигания ВАЗ 2114.

Принцип работы модулей

Модуль зажигания ВАЗ — это усовершенствованная система запуска мотора. Принцип его работы не сильно отличается от обычных систем. Если в старых системах высоковольтное напряжение создавалось размыканием контактов в распределителе зажигания, то в модуле генератор импульсов подает сигналы с блока управления.

Блок управления собирает сигналы с датчиков на двигателе, формирует управляющий импульс и отправляет его на модуль зажигания ВАЗ 2115. Он формируется из напряжения бортовой сети, формируется высоковольтное напряжение и формируется высоковольтное напряжение, которое направляется на свечу цилиндра для воспламенения топливно-воздушной смеси.

Модуль устройства

Устройство (схема)

Устройство включает в себя две катушки, основной задачей которых является выработка высокого напряжения.Помогает им в этом двухканальный электронный переключатель. Все эти детали закрытые, для изготовления которых используется прочный пластик. В корпусе имеется низковольтный разъем для подключения напряжения питания и импульсов управления подачей. Также есть выводы для подключения высоковольтных проводов, которые подключаются к свечам.

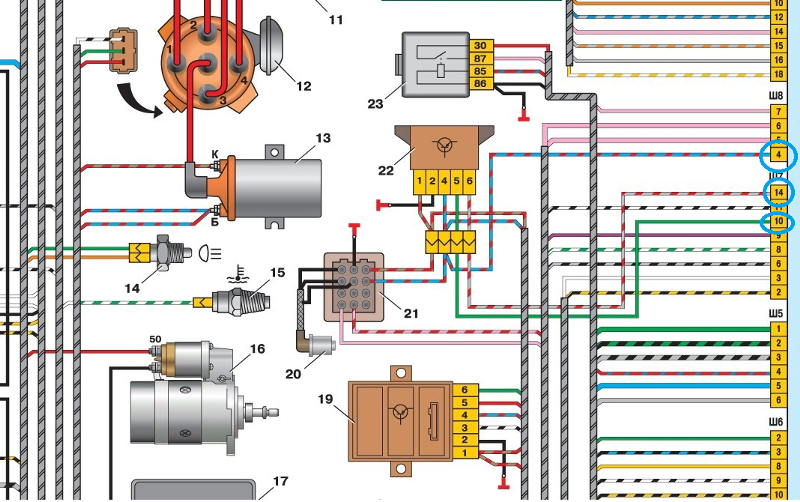

На рисунке представлена ​​электрическая схема системы запуска ВАЗ 2114. Как видно из рисунка, в его состав входят:

1. Аккумуляторная батарея;
2. Замок зажигания;
3. Реле, включая зажигание;
4. Датчик Холла;
5. Полупроводниковый приемник сигналов от датчика;
6. Электронный переключатель;
7. Модуль зажигания.
8. Высоковольтные выводы.

Также на электрической схеме Показаны предохранители силовых цепей электронного блока. Попробуем рассмотреть устройство и принцип работы катушки зажигания. Как уже отмечалось, в блоке их два, по устройству они идентичны. Схема катушки зажигания одной и второй тоже абсолютно одинакова. Принцип работы катушки зажигания остался прежним. Оба состоят из сердечников из электротехнической стали.Они намотаны на две обмотки. Один из них низковольтный, а второй выдает высоковольтное напряжение для воспламенения рабочей смеси.

Схема подключения катушки зажигания сделана таким образом, что низковольтная обмотка подключена к питающему напряжению, а второй конец этих обмоток подключен к транзисторному генератору. Каждая катушка работает «на своем» транзисторе. Высоковольтные выводы подключаются непосредственно к свечам, каждая обмотка питает по две свечи. Один из них подает импульсы на 1 и 4 цилиндр, а второй — на 2 и 3.

Расположение проводов на модуле зажигания находится таким образом. Контакты A и B получают управляющие импульсы от электронного переключателя, выход D запитывается от бортовой сети машины. Вывод, обозначенный буквой C, связан с массой автомобиля.

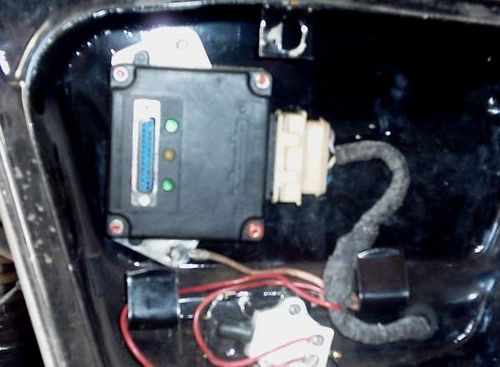

Где искать этот модуль

Слабо верю, что водитель, которого берут для проверки или ремонта этого прибора, не знает, где он находится. Ну а для тех, кто не знает — подскажите.Найти его несложно, отпустить хотя бы один высоковольтный провод и продеть рукой по нему от свечи до пластикового корпуса, который принадлежит модулю.

На картинке его расположение становится более ясным.

Есть такие признаки неисправностей.

На вопрос о том, какие приметы модуля зажигания ВАЗ 2114, любой водитель, не задумываясь, ответит, что искры на свечах нет. Частично это так, но есть еще несколько возможных причин выхода из строя этого устройства.Наблюдать можно такое:

• Пропала динамика при разгоне, были сбои в работе мотора при резком нажатии на педаль газа на заданную скорость;
• Стало заметно снижение мощности двигателя, водители говорят в таких случаях, мотор не «тянет»;
• Холостой ход сильно плавает;
• На одной из пар свечей нет искры.

При появлении неисправности катушки зажигания проверку нужно начинать с неработающих свечей, затем датчик, указывающий положение коленвала, модуль выставляется последним.

Как проверить систему на работоспособность

Проверять в любом случае начинать со свечей. Для этого им нужно выйти из гнезд. Это тоже легко сделать. С них снимаются наконечники высоковольтных проводов и ключом для поворота свечей снимают их с мест.

Далее их осмотр, чистка и проверка. У них должен быть рабочий коричневый цвет, при отсутствии копоти и нагара. Если их присутствие наблюдается, то может существовать износ поршней и колец. В любом случае свечи чистят, проверяют и при необходимости выставляют зазор между электродами.После этого вы можете проверить их работоспособность.

Для этих целей есть специальные щупы. «Cleells» умеют изготавливать такие изделия самостоятельно из пьезошигали. Если ничего подобного нет, то проверьте двигатель. Хорошо, если рядом есть машина с исправной системой запуска. Даст возможность поставить точную диагностику свечам. Если они хорошие, поиск продолжается.

Во многих публикациях рекомендуется проверять наличие высокого напряжения на выходах прибора.Сделать это в условиях гаража проблематично из-за отсутствия специального измерителя. Здесь применяется обычный тестер, который не может измерить несколько десятков киловольт высокого напряжения. Если есть радиолюбительский опыт, можно собрать делитель напряжения.

Проверить наличие высокого напряжения опасно из-за возможного чувствительного удара, поэтому мы рассмотрим другие методы. Поговорим о том, как определить проблемы катушки зажигания и проверить эту систему:

1. Мост.простой способ Произойдет замена блока в исправном устройстве. Это не всегда возможно, так как не все водители берут с собой это устройство с запасом;
2. Также рекомендуется, чтобы его неоднократно проверяли на предмет перемещения устройства или ударов по нему во время работы двигателя. Если изменения заметны, они указывают на плохой контакт внутри инструмента. Иногда это исправляется;
3. Проверка тестером или мультиметром в режиме измерения сопротивления. Сопротивление парных выводов катушек 1 и 4, а также 2 и 3.Он должен быть одинаковым для обеих обмоток и составлять примерно 5,4 кОм.

Система предотвращения

При всей высокой надежности Электронные устройства, поломки все же случаются. Иногда их можно избежать, если проводить хотя бы иногда проверку и обслуживание элементов этой системы:

• Не допускайте путаницы с проводами высокого напряжения, если их внутреннее сопротивление сильно возрастет, это может привести к повреждению катушек;
• Проверить зазор между электродами свечей, так как слишком большой разрядник также негативно отражается на приборе.

О возможностях ремонта модуля

Большинство поломок данного устройства приводят к его замене, но иногда можно отремонтировать катушку зажигания, чтобы вернуть ее. Это касается тех случаев, когда движение или подъем меняют поведение мотора. Если есть умение обращаться с паяльником и мультиметром, можно попробовать вернуть в систему.

Необходимо снять металлическую заднюю крышку, под которой залиты электрические части модуля.Нужно постараться аккуратно избавиться от силикона, и ваша «внутренность» откроется вашему взору. Выложите замученные или «плохие» контакты и прочтите их.

Проводники в алюминиевом блоке, поэтому для их пайки понадобится специальный припой.

После этого закройте заднюю крышку и проверьте ее работоспособность. При положительном результате ремонта необходимо снова его вскрыть и залить изнутри силиконом.

Если результат отрицательный, блок необходимо заменить. Правда, хозяева, имеющие большой любительский стаж, продолжают «копать» и дальше.Можно попробовать заменить электронные переключатели. По сути, эти два элемента становятся виновниками аварийного переключения системы запуска двигателя.

Меняем модуль системы зажигания

Когда ремонт модуля зажигания не дал положительных результатов, остается поискать и установить новое устройство. Большинству механиков рекомендуется остановиться на инструменте «GM», как на очень надежном изделии. Его стоимость в разных регионах меняется, но приближается к 2000 руб. Замена модуля зажигания может производиться самостоятельно, особенности не соблюдаются, специальные приспособления не нужны.Подготовить к работе:

1. Блок зажигания под замену;
2. Ключ к «13»;
3. Тряпка.

Работы легко выполнить как в гараже, так и на ровном участке. Порядок проведения работ:

1. Открыть моторный отсек капота и отсоединить клеммы аккумуляторной батареи. Достаточно снять клемму только с «минусом».
2. После этого снимите высоковольтные провода с мест установки. Нужно помнить, где какой провод стоял.Если сомневаетесь в своих силах, сделайте бирки. Поменять провода поменять нельзя. Вы можете отложить новую запчасть.
3. На следующем этапе аккуратно отсоединяем разъем с проводами от модуля. В ходу есть ключ на «13», на котором переворачиваются три гайки крепления устройства к мотору.
4. При снятии гаек устройство снимается с двигателя.

Теперь дайте автомобилю протереть место установки и вокруг него. Внимательно осмотрите новое устройство и запустите его.Выполняется в порядке, обратном снятию. Еще раз хочу напомнить о важности прокладки высоковольтных проводов на место. Если все-таки возникли трудности, то присмотритесь к блоку. На нем указаны номера высоковольтных проводов.

В комнатах порядок проводов проводов в модуле

Следует отметить, что в продаже еще можно найти модули зажигания старого образца, на которых нет обозначения на высоковольтных выводах номера проводов.Если такое устройство приобретено, будьте внимательны при его установке.

autovaz-2114.ru.

Блок зажигания ВАЗ 2114: основные признаки неисправности

1. Конструкция
2. Признаки поломки
3. Проверка
4. Ремонт или замена?
5. Установка

В нашем сегодняшнем материале мы поговорим о том, как проверяется модуль зажигания на ВАЗ 2114, как он работает и почему в машине столько всего от ее функционального состояния.

Модуль зажигания

Конструкция

Модуль зажигания довольно сложен, так как совмещает в себе технику и электрика.Устройство используется для создания высокого напряжения, передаваемого на свечу зажигания. Именно этот подводимый ток является основанием для зажигания.

Работа модуля обеспечивает сгорание топлива и, соответственно, работу двигателя. Говоря вполне обычным языком, без модуля машина никуда не поедет.

Для моделей ВАЗ предусмотрено использование двух типов модулей зажигания:

Блоки отличаются тем, что катушки работают по одной на паре свечей зажигания.Такие устройства устанавливаются на «четырнадцатую» модель отечественного автопроизводителя.

Катушка распределяет претензию сразу на две свечи, а в ее конструкцию входят следующие элементы:

• Провода высокого напряжения;
• Клеммы низкого напряжения;
• Вторичная и начальная обмотки;
• Ядро.

Отдельные модули, где катушки подводятся к каждой из 4 секций отдельного костюма, отличаются выводом высоковольтных проводов через контакт пружины.Блоки легче проверить, их легко снять и вернуть на место.

Примечательно, что при размере 11х11х7 сантиметров это устройство весит около 1,5 килограмма.

Признаки поломки

В разобранном виде

По сути, признаки неисправности на модуле зажигания ВАЗ 2114 во многом схожи с поломкой других агрегатов. Например, можно наблюдать следующие явления:

• Троит двигатель;
• Машина глохнет на холостом ходу;
• Возникают проблемы при попытке завести машину и т. Д.

То есть на самом деле это может быть и не модуль. Поэтому единственно правильное решение — проверить модуль зажигания на своем ВАЗ 2114.

Проверить

Это объясняется тем, что поврежденные или дефектные провода пропускают неправильный ток, конфигурация которого не соответствует необходимым параметрам. . От этой искры идет неточно или неэффективно, модуль сгорает и приходит в негодность.

Наилучшим образом Проверка модуля зажигания на ВАЗ 2114 — это использование осциллографа.Но, во-первых, далеко не каждый драйвер, а во-вторых, ими мало кто может пользоваться. Следовательно, проверка будет проводиться с помощью представленных средств:

• лампочки 12 вольт;
• Тестер (за небольшие деньги можно купить в любом магазине автозапчастей).

Начнем с предварительных манипуляций с сопутствующими элементами модуля зажигания.

1. Проверьте блок проводов. Его отключают и проверяют индикатор напряжения.
2. Для этого закрепите тестер на контакте А, а на массу двигателя закиньте еще одну клемму.
3. В нормальном состоянии Индикатор напряжения будет 12 В.
4. Если напряжение скорее всего сгорел предохранитель.
5. Если все в порядке, закинуть клеммы тестера на А и в контактах достать машину. В этом случае должен закрутиться стартер, а лампочка на 12 вольт замигает.
6. При отсутствии данных явлений можно говорить о наличии обрыва цепи и контактов.

Есть несколько способов проверить состояние вашего агрегата.Поэтому рассмотрим каждый из них.

1. Остановите тестер в режиме омметра. Измерить их сопротивление на высоковольтных линиях, проходящих на цилиндрах 1 и 4, а затем по аналогии с проводкой 2 и 3 цилиндров. В штатном состоянии прибор выдаст вам показатели от 5,2 до 5,5 Ом.
2. Подавать немного девайс. Таким образом вы откроете проволочную колодку, модуль. Причем делать это нужно в режиме исправного силового агрегата. Если при нависании устройство работает без препятствий, все в порядке, вам повезло.Если нет, снова необходимо изучить состояние проводки.

Третий способ

Третий способ считается наиболее простым, так как он предусматривает замену вашего устройства на аналогичный, работающий точно. Но для этого нужно найти полноценного близнеца. Речь идет о модуле зажигания от автомобиля аналогичного вашего года выпуска и используемого силового агрегата. Как раз на моторах объемом 1,5 литра стоят модули, а на моторах объемом 1,6 литра — катушки.

Но чтобы заменить модуль на модуль, вам придется сначала разобрать свой.Делается это следующим образом:

• Снимите минусовую клемму с аккумуляторной батареи, что позволит сделать авто;
• Отсоедините четыре высоковольтных от модуля зажигания;
• Отсоедините блок проводов. Для этого отожмите специальный фиксатор, удерживающий колодку на модуле;
• Далее откручиваются три гайки. С их помощью модуль удерживается на кронштейне;
• На кронштейне есть три длинных шпильки, за которые модуль будет просто тянуть.

Разобрав свой модуль, вы можете поставить на его место другой модуль, тем самым убедиться в исправности вашей неисправности.

Ремонт или замена?

Как показывает практика и опыт мастеров по ремонту автомобилей, чаще всего отремонтировать данное устройство не представляется возможным. Модуль подлежит только замене. Если пойти по принципу, то можно сделать ремонт, но на это уйдет много времени, сил и даже денег.

Установка модуля

Оптимальный вариант — покупка нового устройства. Он находится в районе 2-4 тыс. Руб. Все зависит от производителя и штата.Вы можете купить идеальный новый, хотя многие из них предпочитают старые устройства. Выбор за вами уже есть.

Монтаж

Модуль устанавливается строго в порядке, обратном демонтажу. Важно учитывать три правила.

1. После установки модуля посмотрите на поверхность устройства. На нем показаны числа от 1 до 4. Это обозначения номеров цилиндров.
2. На концах высоковольтников такие же цифры — от 1 до 4.Они служат в качестве ориентира для определения того, какое высокое напряжение к какому разъему на модуле подключено.
3. Экспериментов нет. Все подключается строго по отметкам — 1 к 1, 2 к 2 и так далее.

На самом деле замена модуля зажигания на ВАЗ 2114 осуществить довольно просто. Для этого не нужно быть профессиональным автомехаником. Просто соблюдайте основные правила демонтажа и установки, проверьте устройство перед тем, как тратить деньги, и поменяйте его на новый.Не факт, что виновником проблем с вашей машиной будет модуль, на который вы грешите.

Эта таблица позволит вам проверить правильность подключения проводов от модуля зажигания к цилиндрам.

luxVaz.ru.

Как проверить модуль зажигания ВАЗ-2114 Форсунка 8 клапанов: Фото

Для самостоятельной диагностики двигателя, его систем и характеристик используйте минимум оборудования. Например, перед проверкой модуля зажигания 8-го клапана ВАЗ-2114 желательно иметь на специальном стенде необходимое программное обеспечение или на крайний случай — осциллограф.Такого оборудования нет и такого оборудования не будет, поэтому для предварительных проверок мы будем использовать свитерские инструменты и приспособления.

Как проверить модуль зажигания ВАЗ-2114

Перебои и рывки при движении, работающий двигатель, затрудненный запуск или вообще отказ двигателя — основные признаки выхода из строя модуля зажигания.

Модуль зажигания

Сложность диагностики сама по себе состоит в том, что в модуле совмещено несколько устройств, и выполняется она в одном случае и проверять каждое устройство отдельно — нет возможности.Хотя бы голыми руками. Тем не менее, что-то можно сделать для того, чтобы если не отремонтировать, то хотя бы наверняка узнать о причине неисправности.

Проверить качество контактов

В первую очередь, ничего не разбирая, стоит проверить качество контакта на всех площадках низковольтной цепи, а также установить наличие контакта на высоковольтных проводах.

Проверка наличия питания на модуле зажигания

Проверка напряжений на контактных площадках модуля зажигания

Чтобы узнать, что модуль неисправен, проверьте, подается ли питание.Для этого находим в колодке разъем, а там ищем контакт, помеченный литерой А. Для контроля мощности модуля берем мультиметр, устанавливаем его в режим измерения переменного тока на 20 В. , выставляем один щуп (минус) на массу мотора и включаем зажигание. Второй датчик настроен на выход и на блок. При исправном электрооборудовании мультиметр покажет 12 В, значит, питание на модуль подано, ищем причину неисправности дальше.

Проверяем контакты разъема

Мы уже провели предварительную проверку и убедились, что питание на модуле зажигания подано. Теперь стоит разобраться с контактами отдельно. При включении зажигания нужно подключить контрольную лампу к контакту A и контакту V.

Управлением может быть обычная маломощная лампа на 12 вольт с припаянными проводами, а можно использовать тестер автомобильной ковши с индикатор напряжения на 12 В.

Проверка модуля зажигания

Для проверки работоспособности модуля закрепите контакты контрольной лампы или щупа на выводах A и B, затем прокрутите стартером двигателя.

Если лампа начинает мигать, модуль подает напряжение в напряжение по аналогии с выключателем.

В данном случае с контактами А и во всем по порядку.

Если лампа не реагирует на запуск стартера, модуль однозначно неисправен.

Проверка модуля 2114 доступными способами

Наиболее действенный метод Выяснив, что модуль зажигания не работает, возьмите рабочий рабочий прибор и попробуйте запустить на нем двигатель. Понятно, что не каждый модуль из восьмерки, девятки и второго поколения может подойти.

В зависимости от типа системы зажигания катушка может быть установлена ​​на Самару вместо модуля, а нам понадобится модуль от впрыска 8-ми клапанный 2114. Тут все просто — двигатель заработал, значит модуль есть был удален, поменяйте на новый. Тем не менее велика вероятность того, что высоковольтные провода пробиты и это испортит не только всю картину диагностики, но и чужой модуль зажигания.

Проверить целостность высоковольтных проводов

Поэтому перед непосредственной проверкой модуля необходимо убедиться, что высоковольтные провода в порядке, не пробиваются на массу и не пропускают ток.

Алгоритм действий для последующей проверки такой:

Видео о проверке модуля зажигания на ВАЗ-2114

выводы

Как угодно, доступное устройство, чаще всего заменяется модуль зажигания. Так вы сэкономите кучу времени и нервов, которые не стоят тех денег, которые просят на новый модуль. Удачной всем работы!

Видео по замене модуля зажигания ВАЗ-2114

carfrance.ru.

Модуль зажигания ВАЗ-2114: особенности и характеристики

Каждый из нас знает, что для воспламенения топливно-воздушной смеси в камере сгорания необходима искра.Последний образуется как раз из-за работы системы зажигания. Ее дизайн машины отличается, она имеет некоторые отличия, но основной принцип ее работы остается неизменным. И сегодня мы поговорим о том, как проверить модуль зажигания ВАЗ-2114, а также как заменить его своими руками.

Характеристика

Этот элемент автомобиля представляет собой сложное электрическое устройство, основное назначение которого — генерировать ток высокого напряжения и передавать его на свечу.Всего на автомобилях используются модули двух типов — по одному змеевику на каждую свечу (отдельный) или сразу на два (блок). Модуль зажигания ВАЗ (2114-я «Жигули») — блочного типа. Такие элементы включают в свой состав двойную катушку. Конструкция данной детали предполагает наличие следующих компонентов:

• Клеммы низкого напряжения.
• Высоковольтный выход.
• Стальной пластинчатый сердечник.
• Первичная и вторичная обмотка.

Те же аналоги имеют немного другую конструкцию, в которую входят:

• Core.
• Высоковольтные соединения через пружинный контакт.
• Свеча.
• Внешний терминал для низкого напряжения.
• Вторичная и первичная обмотки.

В отличие от однолинейных, такие катушки проще собрать за счет особой (блочной) конструкции, имеющей общий корпус. Несмотря на то, что таких элементов в блоке несколько, все они работают как независимые устройства. Такая конструкция позволяет применять укороченный проводник, идущий к первичной обмотке механизма.

Модуль зажигания ВАЗ-2114 — неисправность

О неправильной работе данной системы можно судить по следующим признакам. Во-первых, о неисправностях может заговорить катушка при установке скорости автомобиля. Во-вторых, это может проявляться в значительной потере мощности автомобиля, а также в «плавающих» оборотах двигателя на холостом ходу. И в-третьих, о нештатной работе сигнализирует неработающие 1-4 или 2-3 цилиндра.

Следует отметить, что такие симптомы очень часто возникают из-за неисправного ДМРВ или холостого хода регулятора.Поэтому в первую очередь смотрим на их работоспособность, а уже потом диагностируем модуль зажигания.

ВАЗ-2114: Где эта деталь?

На автомобилях семейства Лада Самара-2 этот элемент размещен на открытом пространстве.
Самый простой способ обнаружить это — найти провода высокого напряжения. Один конец их конца доходит до свечей, а второй — до самого модуля зажигания.

Как размножить работу модуля?

Проверка модуля зажигания (ВАЗ-2114 «Самара-2») на работоспособность производится в такой последовательности.Для начала вытаскиваем минусовую клемму АКБ, после чего снимаем электропроводку с катушечного механизма. Далее откручиваем все винты и болты, которыми крепится корпус элемента. Далее все работы (как и раньше) производятся при выключенном двигателе. Отсоединяем сборку модуля, мультиметром измеряем между выводами контактного разъема уровень общего сопротивления. Затем сравните результаты с таблицами стандартов, приведенными в руководстве по эксплуатации.Если полученные данные существенно отличаются от таблиц в меньшую сторону, это означает, что в машине произошло короткое замыкание цепи, и катушка вышла из строя.

После установки беспроводной связи проводов можно переходить к диагностике вторичной цепи ДВС — измерению уровня сопротивления между выводами зажигания. По замерам делаем выводы, и если неисправность скрылась в катушке, значит, модуль необходимо полностью заменить.Других вариантов решения этой проблемы нет.

Как заменить прибор своими руками? Инструменты

Для начала нам нужно подготовить набор ключей, которые мы будем использовать. При выполнении работ по снятию и установке модуля зажигания нам потребуются два торцевых ключа на 13 и 17 миллиметров, а также один ключ крыши на «10». Последний нам понадобится для того, чтобы снять клемму с АКБ. Кроме того, следует подготовить шестиугольник на «5». С помощью последнего освободим модуль зажигания от держателя при демонтаже.

Деталь процесса снятия

Итак, как проходит замена модуля зажигания ВАЗ 2114-го «Жигули»? Для начала нужно обесточить автомобильную сеть автомобиля. Для этого, как и в предыдущем случае, снимаем минусовую клемму с аккумулятором (если она еще не снималась ранее). Далее необходимо снять декоративную накладку двигателя. Сделать это можно, повернув крышку масляного отсека. Стоит отметить, что эту операцию применяют только владельцы вазонов с двигателем 1,6 л.Литровая «Самара» с подобной накладкой двигателя не комплектуется.

На следующем этапе снимаем с модуля блок с проводами и высоковольтными проводами. Ключом на 13 откручиваете два болта крепления картера двигателя, клаксоном на 17 откручиваете последнее крепление модуля. Затем эта деталь незаметно извлекается из заготовки снаружи. Сам модуль освобождается от держателя с помощью шестигранника 5 миллиметров.

Установка

Перед установкой нового элемента в машину предварительно подключите высоковольтные провода согласно схеме модуля.Также необходимо обратить внимание на качество крепежа — на торцах в местах соединений тщательно убираются лишние окисления и загрязнения.
Далее, модуль зажигания ВАЗ 2114 «Жигули» можно смело устанавливать на штатное место. Сборка элемента производится в обратной последовательности. После подключения модуля зажигания необходимо запустить ВАЗ-2114 и проверить работоспособность деталей. Если все вышеперечисленные признаки неисправности исчезли, значит, вы все сделали правильно.

Вывод

Итак, мы выяснили, что такое модуль зажигания и как его заменить.Напоследок отметим, что при подключении важно следить за правильностью подключения всей схемы разводки, так как при малейшей ошибке не удастся обеспечить работоспособность деталей этой системы.

fB.ru.

Модуль зажигания ВАЗ, ремонт и замена своими руками. Замена модуля зажигания ВАЗ 2114. Самостоятельная Замена модуля зажигания ВАЗ 2114

Для разговора топливно-воздушной смеси, и в инжекторных, и в карбюраторных моторах Внутреннее сгорание требует наличия высоковольтной катушки зажигания.Появление на рынке новых систем питания двигателей повлекло за собой изменения в системах зажигания ВАЗа. Упомянутые распределители зажигания постепенно уходят в прошлое. На их замену приходят новые устройства — модули зажигания ВАЗ 2114.

Модуль ВАЗ2114, устройство и принцип

Модуль зажигания ВАЗ — усовершенствованная система запуска двигателя. Принцип его работы практически не отличается от стандартных систем. Если в устаревших системах высоковольтное напряжение возникло за счет размыкания контактов в распределителе системы зажигания, то на генератор импульсов в модуле поступают сигналы, подаваемые блоком управления.

Сигналы от датчиков от датчиков собираются на двигателе и генерируется управляющий импульс, который отправляется на модуль зажигания. Из напряжения бортовой сети он формирует высоковольтное напряжение и направляется на свечу цилиндра для воспламенения топливовоздушной смеси.

В состав этого устройства входят две катушки, вырабатывающие высокое напряжение. Им помогает двухканальный электронный переключатель. Все элементы заключены в корпус из прочного пластика.На корпусе расположен низковольтный разъем для подачи управляющих импульсов и подключения питающего напряжения. Кроме того, здесь есть выводы для подключения высоковольтных проводов, которые подключаются к свечам.

Модуль зажигания ВАЗ2114, признаки неисправности

Можно встретить такие признаки модуля зажигания автомобиля модели ВАЗ 2114:

1. На одной из свечей нет искры.
2. Сильно плавает на холостом ходу.
3. Мощность мотора значительно снизилась.
4. Пропала просушка, при резком нажатии педали газа в двигателе возникли сбои.

Модуль зажигания, возможен ли ремонт модуля

Фактически все поломки данного устройства приводят к его замене, но в некоторых случаях все же можно отремонтировать модуль зажигания. Это особенно возможно при изменении поведения двигателя во время постукивания или движения. Самостоятельно отремонтировать модуль, если справишься с мультиметром и паяльником.

Необходимо снять заднюю металлическую крышку, под которой расположены электрические элементы модуля зажигания. Аккуратно избавьтесь от силикона, найдите поврежденные или обрежьте контакты и прочитайте их. Не забываем, что в блоке алюминиевые жилы, поэтому необходим специальный припой для их пайки.

После этого закрываем заднюю крышку и проверяем работоспособность модуля. Если результат положительный, снова откройте крышку и заполните внутреннюю часть силиконом. При отрицательном результате заменить модуль.Хотя переключатели электронные еще можно попробовать заменить.

Проверка системы на работоспособность

В любом случае проверку нужно начинать со свечей, для чего выносим их из гнезд. Сделать это очень просто. Следует снять с них кончики бронепровода и снять с посадочных мест с помощью специального ключа для поворота.

Потом их нужно осмотреть, почистить и проверить. Они должны быть коричневыми, без копоти и нагара.Если нагар есть, вполне возможно, что поршни и кольца износились. В любом случае свечи следует почистить, проверить и при необходимости выставить зазор между электродами. Теперь проверьте их работоспособность. Существуют специальные зонды для их проверки. Некоторые драйверы умеют это делать с пьезошигали. Если ничего подобного нет, то проверьте мотор. При исправности свечей нужно продолжать поиски дальше.

Инструменты помощники

Заменить модуль зажигания самостоятельно Каждый водитель может не нуждаться в специальном оборудовании или специальных навыках.Все, что потребуется автомобилисту:

1. Тряпка.
2. Ключ на 13.
3. Новый блок зажигания.

Модуль зажигания 2114, замена модуля своими руками, пошаговая инструкция

Такие работы можно выполнять как на ровном участке, так и в гараже.

1. Для начала нужно открыть капот моторного отсека и отсоединить клеммы АКБ. Достаточно будет удалить только миноритарный терминал.
2. Далее с мест установки вынуть высоковольтные провода.Важно помнить их местонахождение. Если есть сомнения, сделайте теги. Местами провода поменять нельзя, так как новая заменяемая деталь может выйти из строя.
3. Затем нужно аккуратно отсоединить разъем с кабелями от модуля. Берем ключ на 13 и откручиваем три гайки крепления устройства к двигателю.
4. После снятия гаек устройство снимается с мотора.

Теперь берем тряпку и протираем место установки и около него.

Новое устройство следует внимательно осмотреть, после чего необходимо приступить к установке, которую необходимо проводить в обратном порядке.

Не забудьте правильно установить высоковольтные провода. Если все еще запутались, обратите внимание на колодку, на которой указано количество бронепровода.

Несмотря на то, что электронные устройства довольно надежны, поломки все же остаются. В некоторых случаях их можно избежать, для чего необходимо иногда увеличивать и поддерживать все части системы:

1. Следите, чтобы не было путаницы с высоковольтными кабелями — с большим внутренним сопротивлением в них может выйти из строя катушка.
2. Между электродами свечей необходимо проверять зазор, т.к. слишком большие искровые промежутки негативно отражаются на устройстве.

• Как сделать новый кузов, документы на новый кузов в ГИБДД, новый закон июль 2017 года о постановке автомобилей в ГИБДД
• Присадки к двигателю, лучшие присадки для восстановления двигателя
• Как открутить болты как открутить болты на колесах
• Ремень ГРМ зубчатый как заменить ремень ГРМ своими руками
Лада Лада Ремень Калина
• , как затянуть Лада Лада Ремень Калина и Лада Приора
• Системы сигнализации и безопасности автомобиля с Алиэкспресс по доступной цене и бесплатной доставке
• Подшипник ступицы, устройство, принцип работы, разновидности, признаки неисправности, диагностика, наладочные работы
• Порядок прокачки тормозов, прокачки тормозов на автомобиле ВАЗ (Классик) самостоятельно, полезные советы
• Который амортизаторы выбираем, ТОП-10 лучших производителей амортизаторов
• Автомобильный плеер, медиаплеер, автомобильный ПК, автомобильное зеркало с видеорегистратором Купить на Алиэкспресс по выгодной цене ce и бесплатная доставка
• Купить тонировку на машину, лучшая тонировка на машину
• Передние стойки ВАЗ 2110, как заменить передние стойки ВАЗ 2110 своими руками
• Амортизаторы подвески как заменить амортизаторы подвески своими руками
• Стабилизатор поперечной устойчивости, замена втулок стабилизатора поперечной устойчивости своими руками
• Полировка автомобиля своими руками, лучший полролол для вашего автомобиля
• Как поменять шаровую опору замена шарового опоры ВАЗ 2110
• Ремонт электроусилителя рулевое управление, установка электроусилителя на приору своими руками
• Путешествие на машине, товары для путешественников на машине для AlExpress: насосы, багажник, алкотестеры, буксировочные тросы и крюки по табличной цене и бесплатная доставка
• Grip, how to заменить диск сцепления ВАЗ своими руками, возможные неисправности Сцепление
• Регулировка хода педали сцепления, регулировка педали л сцепления ВАЗ своими руками
• Авто barrard cars что такое авто barrard и как он работает
• Электроусилитель руля на ВАЗ, установить электроусилитель руля (ЭУР) своими руками, нужен по
евро
• Ремонт гидроагента, замена гидроусилителя руля (ГУР) своими руками
• Как заменить дворники автомобиля, как заменить щетки дворников, как заменить дворники двигателя своими руками
• Авто сабвуферы, системы защиты сабвуферов, компоненты сабвуфера, морские сабвуферы с Aliexpress по аналогичной цене и с бесплатной доставкой
• Автомобильные аксессуары: Bluetooth-гарнитура, кабели, переходники и вилки, пульты дистанционного управления с Aliexpress по доступной цене и бесплатная доставка
• Датчики парковки , Датчики парковки, Датчики парковки LED с Алиэкспресс по доступной цене и бесплатная доставка
• Дизельный двигатель Doms, диагностика двигателя в дымчатом цвете 9007 9
• Бортовой компьютер, выбранная модель, особенности установки
• Карандаш для удаления царапин, карандаш New Ton, Autocarandas, Skol Pencil
• Car Cameras View, Car Cameras View, Car Cameras with Aliexpress по доступной цене и бесплатной доставке
• Эквалайзер на заднем стекле , Авто Эквалайзер на Алиэкспресс по доступной цене и бесплатная доставка
• Буферы, что это такое, Буферы на пружины, установка буферов на пружины пошаговая инструкция, Буферы Отзывы
• Как перепрошить навигатор, руководство по перепрошивке навигатора
• Помойте радиатор печки, чем ополосните радиатор печки автомобиля
• Машина тонет, что делать, если машина тонет, как выйти из тонущей машины
• Свечи зажигания автомобиля, как открутить сломанную свечу зажигания, как почистить свеча зажигания автомобиля
• Автомобильные датчики, такие как автомобильные датчики, помогают водителю, назначение и различные датчики
• Оригинальные тормозные колодки, которые выбирают для автомобиля тормозные колодки Внимание при покупке тормозных колодок
• Покупка подержанного автомобиля, что нужно знать покупая подержанный автомобиль, полезные советы

проседан.RU.

Как снять и заменить модуль зажигания на ВАЗ-2114: фото и видео

Модуль зажигания принимает управляющий импульс от блока управления и передает его на свечу цилиндра для воспламенения топливовоздушной смеси. Само устройство состоит из двух катушек, вырабатывающих высокое напряжение, и двухканального переключателя. Корпус изделия выполнен из прочного пластика.

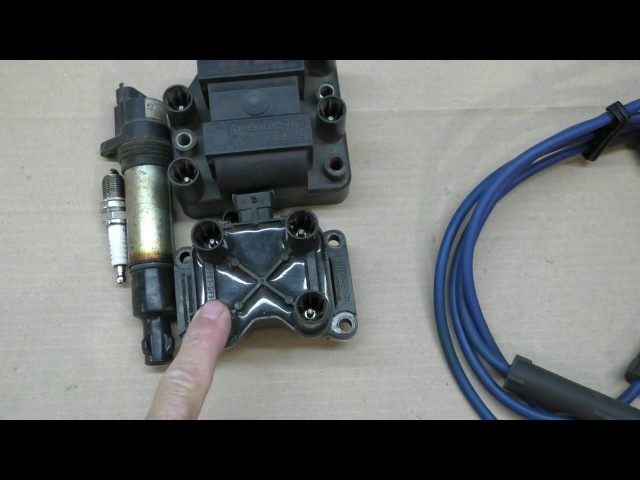

Корпус модуля зажигания

Нарушения в этом элементе могут проявляться в следующем:

• Заметное снижение мощности двигателя.
• Отсутствие искры на одной из свечей.
• Заметное «плавание» на холостом ходу.

Эти признаки показывают, что возникли неисправности в работе модуля зажигания. Если они проявились, стоит заменить модуль зажигания.

Замена модуля зажигания на ВАЗ-2114

Упаковка из-под оригинальной детали

Для замены модуля зажигания понадобится тряпка и ключ на 13. Лучше всего делать на какой-нибудь ровной площадке.

Прогресс

Проверка модуля зажигания (видео)

Что делать, если после замены модуля неисправность осталась?

В первую очередь необходимо проверить работу нового модуля.

Проверка модуля зажигания

Сопротивление между контактами: 1 и 4, 2 и 3 — не должно быть выше 5,8 кОм!

Если после замены модуля зажигания ничего не изменилось, значит неисправны другие элементы системы зажигания.

Свечи и система зажигания

Если не помогает, нужно проверить свечи и при необходимости заменить (см. Подбор свечей на ВАЗ-2114).

Проверка состояния свечей зажигания

Перед этим нужно удалить наконечники бронепровода. Чтобы открутить свечи, придется использовать специальный ключ для поворота. Затем следует осмотреть свечи: они должны иметь обычный коричневый цвет и на поверхности не должно быть машины или копоти.

Если при замене модуля положение не исправлено, а на свечах есть бирка. Это означает, что кольца или поршни изношены, их необходимо заменить, а свечи очистить и установить обратно в разъем. Также стоит проверить зазор между свечами и электродами — слишком большое расстояние плохо сказывается на работе приборов.

Подробный процесс замены на видео

выводы

Таким образом, заменить неисправный модуль зажигания не очень сложно.Важно не перепутать расположение высоковольтных проводов, это приводит к быстрому выходу нового устройства из-за сильного изменения внутреннего сопротивления в проводах. Следует учитывать, что неисправность иногда не связана с поломкой модуля зажигания.

Вопросы / Автомобиль / Как выставить зажигание на ВАЗ 2114 Форсунка (8 клапанов)?

Как выставить зажигание на ВАЗ 2114 Форсунка (8 клапанов)?

вопрос: Как настроить зажигание на инжекторных двигателях?
Свечи нарисованы, в сервисе сказали, что зажигание поздно, и решить эту проблему не могут, но вроде теоретически возможно.

Как понять черный.
1. Прикрутите новый завел — 5 минут, закрутил черный.
2. Пройдено 20 000, покрутил — черный.
Угол опережения зажигания автоматически отображается каждую секунду, и он (угол опережения) зависит от многих параметров: скорости вращения вала, нагрузки двигателя (массовый расход или положение дроссельной заслонки), ох. Жидкости, детонация.
Итак итоги:
1. Опишите подробно при каких обстоятельствах рисуются свечи ??
2. Поменять заправку (попробовать)
3.Сколько пробега сутки.
4. Можно позвонить в сервис и посмотреть совпадение меток при установке ремня ГРМ, возможно он неправильно или переставлен (редко, но бывает).
Конечно, не там про возгорание сказали «с расписки», они сами.

Моментом воспламенения топливовоздушной смеси в камере сгорания является момент образования искры между электродами свечи. Установка Момена Воспламенение — это возможность воспламенения смеси при определенном положении поршня относительно NTT.

Характеристики автоматических регуляторов момента зажигания показаны на рисунке 1

Поскольку проще перемещать коленчатый вал (шкив, маховик), затем зажигание до VTM (впереди), в VTC и для NTC (задержка). Обычно угловые градусы на коленчатом валу оцениваются буквами V ‘или L- » знак (рис. 2).

Шкала может находиться в люке карты сцепления или на шкиве (рис. 2). В первом случае риск (метка NMT в соответствующих цилиндрах) — на маховике, а во втором — штифт в крышке механизма газоотвода (шкала на шкиве).За счет дозирующего диаметра шкива по сравнению с маховиком шкалы можно охватить весь диапазон изменения момента зажигания.

Какая бы машина не была установлена, заводим на нату.

Модуль зажигания ВАЗ 2114 — более совершенное решение, чем классическая катушка «Бобин», которая была установлена ​​на «классике». Однако проверка этого элемента не должна вызвать затруднений даже у начинающих автомобилистов.

Форсунка 8 клапанов: Признаки неисправности модуля зажигания

Чаще всего грешить, чтобы работать модуль имеет смысл в следующих ситуациях:

есть «плавание» холостого хода; Двигатель «двое», то есть слышно, что не работает одна из пар цилиндров: первая-четвертая или вторая-третья; Поля ощущаются при разгоне; Отображается ошибка «Check Engine».

Проверку модуля зажигания ВАЗ 2114 могут сделать даже новички

Как неисправность модуля диагностики

Остановившись на сотне или применив любительское диагностическое оборудование (сканер ошибок, специальное приложение и адаптер для компьютерной диагностики по Bluetooth), также можно узнать, что «корень зла» кроется в модуле зажигания.

Какой момент возгорания и на что он влияет

Момент зажигания — важнейший параметр, определяющий работу системы зажигания.Под этим понятием подразумевается то время, в течение которого система зажигания воспламеняет сжатую рабочую смесь искровым разрядом. Он определяется как положение коленчатого вала двигателя автомобиля в момент подачи импульса на свечу, опережая верхнюю мертвую точку в градусах.

Это связано с тем, что для сгорания рабочей смеси в цилиндре необходимо некоторое время, так как скорость распространения фронта пламени составляет примерно 20-30 м / с.Если смесь регулируется в положении поршня в NTC (т.е. в верхней мертвой точке), то ее сгорание будет происходить на такте расширения, а также при частичном выпуске. В результате не будет обеспечено эффективное давление на поршень. Поэтому момент зажигания, который является оптимальным, выбирается так, чтобы давление дымовых газов.

Объект переделки ВАЗ 2108, карбюратор 2109 или 21099С Двигатель Модификация 21083. Основная цель переделать карбюраторный мотор на 16 клапанный впрыск за счет установки на ГБЦ от ВАЗ-2112.Тестирование ВАЗ-2109, переоборудованного под 16-клапанную головку (даже на качественную программную настройку), демонстрирует огромную разницу в поведении автомобиля по сравнению со штатной системой питания.

Некоторое ухудшение характеристик на малых оборотах (до 2000 об / мин) компенсируется значительным улучшением тяги после раскрутки двигателя на большие обороты. По субъективным ощущениям разгон на четвертой передаче на 16 клапанах такой же, как и на третьей с карбюраторным двигателем.На прямой ровной дороге двигатель легко оставляет 5000 об / мин. На большинство водителей он производит незабываемое впечатление.

Что нужно для приготовления головки блока цилиндров GBC. 16В, оборудован ресивером и коллекторами, датчиком детонации, ДЗ, дроссельной заслонкой с датчиком.

ВАЗ-21130 не развивает полную мощность, заводится с 6-7 раз, когда выебано стреляет выхлопная труба. Что могло быть? · Проверьте свои мозги и запас топлива! Свечи, зажигание Смотри тоже! Есть ли инжектор на ВАЗ 21121 Мотиг 1.6 8 8 клапанов интерфейса OBD-Inein 2005 г. должны быть установлены на адаптер форсунки OBD-II Bluetooth. Интересно, а можно ли заморачиваться?
· Зайдите на сайт этого адаптера / Вероятно, проверьте Engin /, там есть описание, какие автомобили он может опросить. Нужна книга по ремонту инжекторных ВАЗ 21041-30ТЕФ. Нужна книга по ремонту инжекторного ВАЗ 21041-30. Желательно посвежее и со схемами, фото и т.д. В интернете искал, попадались какие-то вирусы. Спасибо.Спасибо большое, тигр. http: // redvanov. NET / ВАЗ / — На сайте занимаются проигрышем! Осторожность! А тебе, тигру, должно быть стыдно!
· http: // автомобиль-экзотика.

Неправильное зажигание приводит к поломке автомобиля

У большинства владельцев автомобилей ВАЗ 21099 наверняка были проблемы с запуском двигателя, при повороте ключа, вставленного в замок зажигания, двигатель начинает работать, но на холостом ходу не держит. Почему это происходит? Одной из вероятных причин этой и некоторых других неисправностей может быть неправильная установка зажигания, но если свечи заливают или нет искры при запуске двигателя, то проблему лучше сразу искать в карбюраторе.

На ВАЗ 21099 с карбюраторным двигателем устранить проблему неправильной регулировки зажигания своими руками достаточно просто, но потребуется специальный инструмент — стробоскоп. Желательно купить в свое пользование, ведь угла опережения зажигания не хватит ни разу за долгую жизнь автомобиля. Как правильно и без труда выставить зажигание?

Какие неисправности могут вызвать неправильно выставленные.

Когда однажды утром машина с заряженным аккумулятором полностью отказывается заводиться, возможно, все дело в катушке зажигания.Дело в том, что момент ее отказа предугадать практически невозможно, и уже по факту проблема подлежит проверке.

От чего зависит функция катушки

Классическая катушка зажигания или «бобина», как в народе ее называют — по сути, низковольтный преобразователь напряжения от аккумуляторной батареи и генератора в высоковольтное, которое далее поступает на свечи зажигания. То есть это миниатюрный электрический форвардер.

Катушка зажигания — вид, форвардер мини

Традиционная катушка, применяемая на карбюраторных моделях автомобилей, состоит из двух обмоток.Первичная обмотка принимает импульсы низкого напряжения, например 12 вольт. Как правило, это небольшое количество витков (до 150) толстого изолированного медного провода. «Первичный» имеет 2 выхода на крышке змеевика. Витки во вторичной обмотке.

Ремень регулировочный и клапаны ВАЗ-2108 и ВАЗ-2109

По сервисной книжке каждые 15 000 км пробега необходимо проверять состояние ремня в приводе распределительного вала и при необходимости регулировать его натяжение.

Выполняем это в следующем порядке.С воздушного фильтра Снимаем забор холодного воздуха (фото 1), откручиваем три винта передней крышки, защищающей ремень (фото 2), и снимаем крышку (фото 3). Посмотрев на ремень, обращаем внимание, нет ли у него зубцов, нет ли отслоений резины от ткани, других опасных дефектов — насадок, трещин и т. Д. Также недопустимо для смазки ремня (обычно из-за протечек масло через разводку или сальники коленвала), т.к. прочность у него резко снижается.

Если у ремня нет таких дефектов и его пробег не достиг предельно допустимого — 60 тыс. Км, проверьте натяжение, покрутив кончиками пальцев правую ветвь (фото 4) (1,5-2 кгс). При нормальном напряжении крутится.

Модуль зажигания — представляет собой сложное электрическое устройство, предназначенное для генерации тока высокого напряжения (до 30 000 В) и передачи его на зажигание.

Обвязочная деталь между модулем зажигания и свечами есть. Стоит отметить, что многие автовладельцы модуль зажигания еще называют катушкой зажигания, что не совсем правильно.Катушка является частью модуля зажигания, но в данном случае это не важно.

Принцип работы модуля зажигания

Принцип работы модуля соответствует принципу работы любой катушки зажигания:

1. Управляет работой модуля, подавая постоянный ток на его обмотки.
2. Согласно Закону об индукции, высокое напряжение генерируется и в нужный момент подается на свечу зажигания.
3. Модуль зажигания состоит из двух катушек зажигания и двух переключателей, а также пластикового корпуса и выводов для высоковольтных проводов. Каждая катушка подключена к 2 цилиндрам: 1 катушка — 1 и 4 цилиндра, 2 катушка — 2 и 3 цилиндра.

Признаки неисправности модуля (катушки) зажигания

Основными признаками неправильной работы катушки зажигания являются:

• провисает при разгоне;
• потеря мощности;
• нестабильный холостой ход;
• 2-3 или 1-4 цилиндра не работают.

Где модуль зажигания?

Модуль зажигания находится в области субуправления. Самый простой способ его найти — найти высоковольтные провода. Один конец высоковольтных проводов идет к свечам зажигания, другой конец проводов идет к модулю зажигания.

Схема подключения проводов к модулю зажигания

Подключать высоковольтные провода к модулю необходимо строго в определенном порядке: провода 1 и 4 цилиндра идут к одной обмотке, 2 и 3 — к другой.Нумерация цилиндров указана на модуле зажигания. Обратите внимание на рисунок.

Если держать модуль строго перед собой, то подключать нужно следующим образом:

• 1 цилиндр — левый нижний высоковольтный вывод;
• 2 цилиндр — левый верхний высоковольтный вывод;
• 3 цилиндр — правый верхний высоковольтный вывод;
• 4 Цилиндр — правый нижний высоковольтный вывод.

Но такая распиновка типична, когда модуль стоит перед вами.Если вы хотите установить высоковольтные провода на уже установленный на автомате автомат, то распиновка немного другая, т.к. модуль установлен под углом (ромб):

• 1 цилиндр — центральный нижний вывод;
• 2 цилиндр — левый вывод;
• 3 цилиндра — верхний вывод;
• 4 Цилиндр — вывод правильный. Но для удобства и наглядности модуль лучше снять, а уже потом устанавливать на него высоковольтные провода.

Сколько стоит модуль зажигания?

Ориентировочная стоимость модуля розжига в магазине от 700 до 1000 руб.

Как проверить модуль (катушку) зажигания?

Для проверки модуля необходимо измерить сопротивление между выходами (цилиндром 1 и 4; и между цилиндром 2 и 3). Сопротивление на омметре должно быть около 5,4 кОм. Более подробное описание читайте в статье

Модуль зажигания на ВАЗ 2114 и на других моделях ВАЗ предназначен для подачи высокого напряжения через ПВН (высоковольтные провода) на свече зажигания. Некоторые автовладельцы называют модуль зажигания — катушкой, что не совсем правильно.

Были установлены катушки зажигания карбюраторные ваз. Модуль зажигания применяется на ВАЗ 2110-15.

Основная функция модуля зажигания

Основная задача модуля — подача тока на свечу зажигания. При работе на одну свечу подается рабочая искра, а на друга — «Хозяин». Рабочая искра подается на 1-й и 4-й цилиндры, а холостая — на 2-й и 3-й. Благодаря этому составу искра своевременно оказывается в нужном цилиндре во время необходимого такта.Он подключен к бортовой сети.

Принцип работы и расположение

Модуль зажигания управляется контроллером, который в свою очередь получает информацию о состоянии автомобиля от различных датчиков (и др.). Также контроллер устанавливает последовательность работы катушек зажигания или другими словами регулирует подачу тока на свечу. Модуль зажигания работает при температурах от -40 ° до + 130 °.

Найти его расположение несложно, от модуля до свечей можно найти модуль (высоковольтные провода).

Неисправность модуля зажигания — первые признаки неисправности

• Загрузка двигателя — машина «не тянет»
• Плавающий импульс
• Двигатель «Троит» то есть может не работать одно-двухцилиндровый
• Провалы при разгоне

Если вы заметили, что машина не тянет, то есть при разгоне не набирает обороты, одной из причин может быть выход из строя модуля. В первую очередь стоит проверить PNV, идущую от катушки к свечам.Возможно, с наконечника слетела какая-то проволока или неплотно одета.

Схема правильного подключения проводов к модулю зажигания

Если после проверки проводов вы убедились, что все они плотно одеты на свечи, проверьте правильность подключения самих проводов. Конечно, если в двигатель никто не лез, то и проверять смысла нет. Если тяга была и пропала, то это может быть как в катушке, так и в самих проводах — их можно проткнуть.Но в любом случае проверьте правильность подключения. На модуле зажигания указана нумерация цилиндров, к которым подходят провода.

• 1 цилиндр — центральный нижний выход
• 2 цилиндра — левый выход
• 3 цилиндра — верхний выход
• 4 цилиндра — правый выход

Схема указана для катушки, установленной на автомобиле.

Если после проверки проблем не обнаружено, стоит задуматься о замене катушки или проводов.Желательно поменять оба.

Стоимость ПВН в зависимости от производителя от 300 до 600 рублей за комплект. Самые популярные производители:

• тесла
• Бодрый.
• Баутлер
• Егоршинск

Стоимость катушки зажигания от 1300 до 2500 руб. В магазинах представлены модули следующих фирм:

• СОАТЭ (ст.-СОСКОЛ)
• МЗАТЭ
• Hofer.
• Fenox.
• Bosch.

При выборе модуля следует обращать внимание не только на производителя, но и на саму катушку, бывает как старого, так и нового образца. Поэтому лучше разобрать самостоятельно и принести в магазин.

Коды ошибок модуля зажигания

При диагностике авто вам пригодятся следующие коды ошибок

• Р0351 — Опора змеевика 1-4 цилиндра
• Р0352 — Резка катушки 2-3 цилиндра
• P3000 (P3001 P3002 P3003 P3004) — Многократный пропуск зажигания.

Замена модуля зажигания своими руками

Итак, первым делом ищем модуль (для тех, кто не в курсе). Это ПВН от свечей зажигания.

1. Снимаем минусовую клемму с АКБ
2. Отсоедините колодку проводов от модуля
3. Отключить ПВН
4. Открутите сам модуль и снимите его
5. Теперь устанавливаем новый модуль и производим сборку в обратной последовательности.

При установке не перепутайте положение ПВН на катушке.

Полезное замечание! Если вы устанавливаете новую катушку и старые провода, обратите на них внимание. Если на наконечниках свечей и проводов есть желтые полосы, то провода необходимо заменить.

После замены модуля необходимо проверить его работу. Заводите двигатель и радуйтесь проделанной работе.

Что стоит вместо травера на ВАЗ 2114. Как выставить зажигание на форсунке своими руками. Видео «Как работает двигатель трансмиссии зажигания»

Когда менять модуль зажигания?
Он может выйти из строя в любой момент, и признаки того, что он будет поставлен при следующих неисправностях:

• Автомобиль может двигаться в толчках.
• Как нельзя лучше будет плавать обороты двигателя.
• Все это еще можно добавить к нестабильной работе двигателя на холостом ходу, то есть он будет просто мля.

Как заменить модуль зажигания на ВАЗ 2113-ВАЗ 2115?

2) Затем в двигателе найдите место расположения модуля зажигания и после того, как он будет найден, отсоедините от него четыре высоковольтных провода, которые к нему подключены.

4) Следуйте за тремя верхними гайками, которыми этот модуль крепится к кронштейну.

Примечание!
Что бы вам визуально проще было определиться, посмотрите ниже фото, на котором указаны места, где три гайки крепят модуль к кронштейну!

5) После этого снимите модуль с тремя длинными шпильками, которые присутствуют на кронштейне.

Установка:
Модуль зажигания устанавливается в порядке, обратном снятию, но при установке необходимо знать две вещи:

1. После того, как модуль зажигания установлен, посмотрите на его поверхность, вы увидите цифры: 1, 2, 3, 4.Итак, на этих цифрах указаны номера соответствующих цилиндров.

2. И вы заметили, что и на концах высоковольтных проводов такие же числа: 1, 2, 3, 4. Все это делалось для того, чтобы вам было легче определить, какой из высоковольтных. провода там, где необходимо подключить к модулю.

Примечание!
Все высоковольтные провода при установке модуля подключайте строго по номерам например: «Первый провод — к первому выводу», «Второй провод — ко второму выводу» I.Т.Д.

Проверка модуля зажигания на работоспособность:

Для проверки модуля вам понадобится « высоковольтный разряд », который можно приобрести в автомагазине по цене в районе 900-1500 руб. С помощью этого разрядника можно проверить исправность: модуля зажигания, катушки зажигания и самих высоковольтных проводов на предмет искрообразования.

Примечание!
На видео хорошо видно, что модуль зажигания исправен, т.к. при подключении к нему чередуются все провода, на разряде постоянно появляется искра, но при последней проверке видно, что искра немного битая, но все же модуль показывает себя хорошо, и его замена не требуется!

Важно!
При работе с модулем зажигания будьте осторожны, а также ни в коем случае не производите с ним никаких действий, не оставляя аккумулятор!

Модуль зажигания на ВАЗ 2114 и на других моделях ВАЗ предназначен для подачи высокого напряжения через ПВН (высоковольтные провода) на свече зажигания.Некоторые автовладельцы называют модуль зажигания — катушкой, что не совсем правильно.

Были установлены катушки зажигания карбюраторные ваз. Модуль зажигания применяется на ВАЗ 2110-15.

Основная функция модуля зажигания

Основная задача модуля — подача тока на свечу зажигания. При работе на одну свечу подается рабочая искра, а на друга — «Хозяин». Рабочая искра подается на 1-й и 4-й цилиндры, а холостая — на 2-й и 3-й.Благодаря этому составу искра своевременно появляется в нужном цилиндре при необходимом такте. Подключил К. к бортовой сети.

Принцип работы и расположение

Модуль зажигания управляется с помощью контроллера, который в свою очередь получает информацию о состоянии автомобиля с разных датчиков (, и др.). Также контроллер устанавливает последовательность работы катушек зажигания или другими словами регулирует подачу тока на свечу. Модуль зажигания работает при температурах от -40 ° до + 130 °.

Найти его расположение несложно, от модуля до свечей можно найти модуль (высоковольтные провода).

Неисправность модуля зажигания — первые признаки неисправности

• Загрузка двигателя — машина «не тянет»
• Плавающий импульс
• Двигатель «Троит» то есть может не работать одно-двухцилиндровый
• Провалы при разгоне

Если вы заметили, что машина не тянет, то есть при разгоне не набирает обороты, одной из причин может быть выход из строя модуля.В первую очередь стоит проверить PNV, идущую от катушки к свечам. Возможно, с наконечника слетела какая-то проволока или неплотно одета.

Схема правильного подключения проводов к модулю зажигания

Если после проверки проводов вы убедились, что все они плотно одеты на свечи, проверьте правильность подключения самих проводов. Конечно, если в двигатель никто не лез, то и проверять смысла нет. Если тяга была и пропала, то это может быть как в катушке, так и в самих проводах — их можно проткнуть.Но в любом случае проверьте правильность подключения. На модуле зажигания указана нумерация цилиндров, к которым подходят провода.

• 1 цилиндр — центральный нижний выход
• 2 цилиндра — левый выход
• 3 цилиндра — верхний выход
• 4 цилиндра — правый выход

Схема указана для катушки, установленной на автомобиле.

Если после проверки проблем не обнаружено, стоит задуматься о замене катушки или проводов.Желательно поменять оба.

Стоимость ПВН в зависимости от производителя от 300 до 600 рублей за комплект. Самые популярные производители:

• тесла
• Бодрый.
• Баутлер
• Егоршинск

Стоимость катушки зажигания от 1300 до 2500 руб. В магазинах представлены модули следующих фирм:

• СОАТЭ (ст.-СОСКОЛ)
• МЗАТЭ
• Hofer.
• Fenox.
• Bosch.

При выборе модуля следует обращать внимание не только на производителя, но и на саму катушку, бывает как старого, так и нового образца. Поэтому лучше разобрать самостоятельно и принести в магазин.

Коды ошибок модуля зажигания

При диагностике авто вам пригодятся следующие коды ошибок

• Р0351 — Опора змеевика 1-4 цилиндра
• Р0352 — Резка катушки 2-3 цилиндра
• P3000 (P3001 P3002 P3003 P3004) — Многократный пропуск зажигания.

Замена модуля зажигания своими руками

Итак, первым делом ищем модуль (для тех, кто не в курсе). Это ПВН от свечей зажигания.

1. Снимаем минусовую клемму с АКБ
2. Отсоедините колодку проводов от модуля
3. Отключить ПВН
4. Открутите сам модуль и снимите его
5. Теперь устанавливаем новый модуль и производим сборку в обратной последовательности.

При установке не перепутайте положение ПВН на катушке.

Полезное замечание! Если вы устанавливаете новую катушку и старые провода, обратите на них внимание. Если на наконечниках свечей и проводов есть желтые полосы, то провода необходимо заменить.

После замены модуля необходимо проверить его работу. Заводите двигатель и радуйтесь проделанной работе.

Когда менять модуль зажигания?
Он может выйти из строя в любой момент, и признаки того, что он будет поставлен при следующих неисправностях:

• Автомобиль может двигаться в толчках.
• Как нельзя лучше будет плавать обороты двигателя.
• Ко всему этому еще можно добавить нестабильную работу двигателя на холостом ходу, то есть будет просто тупо.

Как заменить модуль зажигания на ВАЗ 2113-ВАЗ 2115?

2) Затем в двигателе найдите место расположения модуля зажигания и после того, как он будет найден, отсоедините от него четыре высоковольтных провода, которые к нему подключены.

4) Следуйте за тремя верхними гайками, которыми этот модуль крепится к кронштейну.

Примечание!
Что бы вам визуально проще было определиться, посмотрите ниже фото, на котором указаны места, где три гайки крепят модуль к кронштейну!

5) После этого снимите модуль с тремя длинными шпильками, которые присутствуют на кронштейне.

Установка:
Модуль зажигания устанавливается в порядке, обратном снятию, но при установке необходимо знать две вещи:

1. После того, как модуль зажигания установлен, посмотрите на его поверхность, вы увидите цифры: 1, 2, 3, 4.Итак, на этих цифрах указаны номера соответствующих цилиндров.

2. И вы заметили, что и на концах высоковольтных проводов такие же числа: 1, 2, 3, 4. Все это делалось для того, чтобы вам было легче определить, какой из высоковольтных. провода там, где необходимо подключить к модулю.

Примечание!
Все высоковольтные провода при установке модуля подключайте строго по номерам например: «Первый провод — к первому выводу», «Второй провод — ко второму выводу» I.Т.Д.

Проверка модуля зажигания на работоспособность:

Для проверки модуля вам понадобится « высоковольтный разряд », который можно приобрести в автомагазине по цене в районе 900-1500 руб. С помощью этого разрядника можно проверить исправность: модуля зажигания, катушки зажигания и самих высоковольтных проводов на предмет искрообразования.

Примечание!
На видео хорошо видно, что модуль зажигания исправен, т.к. при подключении к нему чередуются все провода, на разряде постоянно появляется искра, но при последней проверке видно, что искра немного битая, но все же модуль показывает себя хорошо, и его замена не требуется!

Важно!
При работе с модулем зажигания будьте осторожны, а также ни в коем случае не производите с ним никаких действий, не оставляя аккумулятор!

Для вызова топливно-воздушной смеси, и в инжекторных, и в карбюраторных моторах внутреннего сгорания нужна высоковольтная катушка зажигания.Появление на рынке новых систем питания двигателей повлекло за собой изменения в системах зажигания ВАЗа. Упомянутые распределители зажигания постепенно уходят в прошлое. На их замену приходят новые устройства — модули зажигания ВАЗ 2114.

Модуль зажигания ВАЗ — усовершенствованная система запуска двигателя. Принцип его работы практически не отличается от стандартных систем. Если в устаревших системах высоковольтное напряжение возникло за счет размыкания контактов в распределителе системы зажигания, то на генератор импульсов в модуле поступают сигналы, подаваемые блоком управления.

Сигналы от датчиков от датчиков собираются на двигателе и генерируется управляющий импульс, который отправляется в модуль зажигания. Из напряжения бортовой сети он формирует высоковольтное напряжение и направляется на свечу цилиндра для воспламенения топливовоздушной смеси.

В состав этого устройства входят две катушки, вырабатывающие высокое напряжение. Им помогает двухканальный электронный переключатель. Все элементы заключены в корпус из прочного пластика. На корпусе расположен низковольтный разъем для подачи управляющих импульсов и подключения питающего напряжения.Кроме того, здесь есть выводы для подключения высоковольтных проводов, которые подключаются к свечам.

Модуль зажигания ВАЗ2114, признаки неисправности

Можно встретить такие знаки модуля зажигания автомобиля модели ВАЗ 2114:

1. На одной из свечей нет искры.
2. Сильно плавает на холостом ходу.
3. Мощность мотора значительно снизилась.
4. Пропала просушка, при резком нажатии педали газа в двигателе возникли сбои.

Модуль зажигания, возможен ли ремонт модуля

Фактически все поломки данного устройства приводят к его замене, но в некоторых случаях ремонт модуля зажигания все же возможен. Это особенно возможно при изменении поведения двигателя во время постукивания или движения. Самостоятельно отремонтировать модуль, если справишься с мультиметром и паяльником.

Необходимо снять заднюю металлическую крышку, под которой расположены электрические элементы модуля зажигания.Аккуратно избавьтесь от силикона, найдите поврежденные или обрежьте контакты и прочитайте их. Не забываем, что в блоке алюминиевые жилы, поэтому необходим специальный припой для их пайки.

После этого закрываем заднюю крышку и проверяем работоспособность модуля. Если результат положительный, снова откройте крышку и заполните внутреннюю часть силиконом. При отрицательном результате заменить модуль. Хотя переключатели электронные еще можно попробовать заменить.

Система проверки работоспособности

В любом случае проверку надо начинать со свечей, для чего выносим их из гнезд.Сделать это очень просто. Следует снять с них кончики бронепровода и вывести из гнезда специальным ключом для поворота.

Потом их нужно осмотреть, почистить и проверить. Они должны быть коричневыми, без копоти и нагара. Если нагар есть, вполне возможно, что поршни и кольца износились. В любом случае свечи следует почистить, проверить и при необходимости выставить зазор между электродами. Теперь проверьте их работоспособность. Существуют специальные зонды для их проверки.Некоторые драйверы умеют это делать с пьезошигали. Если ничего подобного нет, то проверьте мотор. При исправности свечей нужно продолжать поиски дальше.

Помощники по инструментам

Заменить модуль зажигания самостоятельно, каждому водителю не понадобится специальное оборудование или специальные навыки. Все, что потребуется автомобилисту:

1. Тряпка.
2. Ключ к 13.
3. Новый блок зажигания.

Модуль зажигания 2114, замена модуля своими руками, пошаговая инструкция

Такие работы можно производить как на ровном участке, так и в гараже.

1. Для начала нужно открыть капот моторного отсека и отсоединить клеммы аккумуляторной батареи. Достаточно будет удалить только миноритарный терминал.
2. Далее с мест установки вынуть высоковольтные провода. Важно помнить их местонахождение. Если есть сомнения, сделайте теги. Местами провода поменять нельзя, так как новая заменяемая деталь может выйти из строя.
3. Затем нужно аккуратно отсоединить разъем с кабелями от модуля.Берем ключ на 13 и откручиваем три гайки крепления устройства к двигателю.
4. После снятия гаек прибор снимается с мотора.

Теперь берем тряпку и протираем место установки и около него.

Новое устройство следует внимательно осмотреть, после чего необходимо приступить к установке, которую необходимо проводить в обратном порядке.

Не забудьте правильно установить высоковольтные провода. Если все еще запутались, обратите внимание на колодку, на которой указано количество бронепровода.

Несмотря на то, что электронные устройства довольно надежны, поломки все же остаются. В некоторых случаях их можно избежать, для чего иногда необходимо увеличивать и поддерживать все части системы:

1. Следите, чтобы не было путаницы с высоковольтными кабелями — при большом внутреннем сопротивлении в них может выйти из строя катушка.
2. Между электродами свечей необходимо проверять зазор, т.к. слишком большие искровые промежутки негативно отражаются на устройстве.

Вопросы / Автомобиль / Как выставить зажигание на ВАЗ 2114 Форсунка (8 клапанов)?

Как выставить зажигание на ВАЗ 2114 Форсунка (8 клапанов)?

вопрос: Как настроить зажигание на инжекторных двигателях?
Свечи нарисованы, в сервисе сказали, что зажигание поздно, и решить эту проблему не могут, но вроде теоретически возможно.

Как понять черный.
1. Прикрутите новый завел — 5 минут, закрутил черный.
2. Пройдено 20 000, покрутил — черный.
Угол опережения зажигания автоматически отображается каждую секунду, и он (угол опережения) зависит от многих параметров: скорости вращения вала, нагрузки двигателя (массовый расход воздуха или положение дроссельной заслонки), о. Жидкости, детонация.
Итак итоги:
1. Опишите подробно при каких обстоятельствах рисуются свечи ??
2. Поменять заправку (попробовать)
3. Сколько пробега сутки.
4. Можно позвонить в сервис и посмотреть совпадение меток при установке ремня ГРМ, возможно он неправильно или переставлен (редко, но бывает).
Конечно, не там про возгорание сказали «с расписки», они сами.

Моментом воспламенения топливовоздушной смеси в камере сгорания является момент образования искры между электродами свечи. Установка Момена Воспламенение — это возможность воспламенения смеси при определенном положении поршня относительно NTT.

Характеристики автоматических регуляторов момента зажигания показаны на рисунке 1

Так как легче сосредоточить внимание на коленчатом валу (шкив, маховик), зажигании на VTT (впереди), в NTC и для NMT (задержка), принято оценивать угловые градусы на коленчатом валу с помощью знак V ‘или b- «(рис.2).

Шкала может находиться в люке карты сцепления или на шкиве (рис. 2). В первом случае риск (метка NMT в соответствующих цилиндрах) — на маховике, а во втором — штифт в крышке механизма газоотвода (шкала на шкиве). За счет дозирующего диаметра шкива по сравнению с маховиком шкалы можно охватить весь диапазон изменения момента зажигания.

Какая бы машина не была установлена, заводим на нату.

Модуль зажигания ВАЗ 2114 — более совершенное решение, чем классическая катушка «Бобин», которая была установлена ​​на «классике».Однако проверка этого элемента не должна вызвать затруднений даже у начинающих автомобилистов.

Форсунка 8 клапанов: Признаки неисправности модуля зажигания

Чаще всего грешить, чтобы работать модуль имеет смысл в следующих ситуациях:

есть «плавание» холостого хода; Двигатель «двое», то есть слышно, что не работает одна из пар цилиндров: первая-четвертая или вторая-третья; Поля ощущаются при разгоне; Отображается ошибка «Check Engine».

Проверку модуля зажигания ВАЗ 2114 могут сделать даже новички

Как неисправность модуля диагностики

Остановившись на сотне или применив любительское диагностическое оборудование (сканер ошибок, специальное приложение и адаптер для компьютерной диагностики по Bluetooth), также можно узнать, что «корень зла» кроется в модуле зажигания.

Какой момент возгорания и на что он влияет

Момент зажигания — важнейший параметр, определяющий работу системы зажигания.Под этим понятием подразумевается то время, в течение которого система зажигания воспламеняет сжатую рабочую смесь искровым разрядом. Он определяется как положение коленчатого вала двигателя автомобиля в момент подачи импульса на импульс по отношению к верхней мертвой точке в градусах.

Это связано с тем, что для сгорания рабочей смеси в цилиндре необходимо некоторое время, так как скорость распространения фронта пламени составляет примерно 20-30 м / с.Если смесь регулируется в положении поршня в NTC (т.е. в верхней мертвой точке), то ее сгорание будет происходить на такте расширения, а также при частичном выпуске. В результате не будет обеспечено эффективное давление на поршень. Поэтому момент зажигания, который является оптимальным, выбирается так, чтобы давление дымовых газов.

Объект переделки ВАЗ 2108, карбюратор 2109 или 21099С, модификация двигателя 21083. Основная цель переделать карбюраторный двигатель на 16-ти клапанный впрыск за счет установки на ГБЦ от ВАЗ-2112.Тестирование ВАЗ-2109, переоборудованного под 16-клапанную головку (даже на качественную программную настройку), демонстрирует огромную разницу в поведении автомобиля по сравнению со штатной системой питания.

Некоторое ухудшение характеристик на малых оборотах (до 2000 об / мин) компенсируется значительным улучшением тяги после раскрутки двигателя на большие обороты. По субъективным ощущениям разгон на четвертой передаче на 16 клапанах такой же, как и на третьей с карбюраторным двигателем.По ровной дороге Двигатель легко выезжает с 5000 об / мин. На большинство водителей он производит незабываемое впечатление.

Что нужно для приготовления головки блока цилиндров GBC. 16В, оборудован ресивером и коллекторами, датчиком детонации, ДЗ, дроссельной заслонкой с датчиком.

ВАЗ-21130 не развивает полную мощность, заводится с 6-7 раз, когда выебано стреляет выхлопная труба. Что могло быть? · Проверьте свои мозги и запас топлива! Свечи, зажигание Смотри тоже! Есть ли инжектор на ВАЗ 21121 ДВИГ 1.6 8 8 клапанов 2005 GW интерфейс OBD-Inein должен быть установлен на bluetooth-адаптер инжектора OBD-II .. Интересно, а можно ли заморачиваться?
· Зайдите на сайт этого адаптера / Вероятно, проверьте Engin /, там есть описание, какие автомобили он может опросить. Нужна книга по ремонту инжекторных ВАЗ 21041-30ТЕФ. Нужна книга по ремонту инжекторного ВАЗ 21041-30. Желательно посвежее и со схемами, фото и т.д. В интернете искал, попадались какие-то вирусы. Спасибо.Спасибо большое, тигр. http: // redvanov. NET / ВАЗ / — На сайте занимаются проигрышем! Осторожность! А тебе, тигру, должно быть стыдно!
· http: // автомобиль-экзотика.

Неправильное зажигание приводит к поломке автомобиля

У большинства владельцев автомобилей ВАЗ 21099 наверняка были проблемы с запуском двигателя, при повороте ключа, вставленного в замок зажигания, двигатель начинает работать, но на холостом ходу не держит. Почему это происходит? Одной из вероятных причин этой и некоторых других неисправностей может быть неправильная установка зажигания, но если свечи заливают или нет искры при запуске двигателя, то проблему лучше сразу искать в карбюраторе.

На ВАЗ 21099 с карбюраторным двигателем устранить проблему неправильной регулировки зажигания своими руками достаточно просто, но потребуется специальный инструмент — стробоскоп. Желательно купить в свое пользование, ведь угла опережения зажигания не хватит ни разу за долгую жизнь автомобиля. Как правильно и без труда выставить зажигание?

Какие неисправности могут вызвать неправильно выставленные.

Когда однажды утром машина с заряженным аккумулятором полностью отказывается заводиться, возможно, все дело в катушке зажигания.Дело в том, что момент ее отказа предугадать практически невозможно, и уже по факту проблема подлежит проверке.

От чего зависит функция катушки

Классическая катушка зажигания или «бобина», как в народе ее называют — по сути, низковольтный преобразователь напряжения от аккумуляторной батареи и генератора в высоковольтное, которое далее поступает на свечи зажигания. То есть это миниатюрный электрический форвардер.

Катушка зажигания — вид, форвардер мини

Традиционная катушка, применяемая на карбюраторных моделях автомобилей, состоит из двух обмоток.Первичная обмотка принимает импульсы низкого напряжения, например 12 вольт. Как правило, это небольшое количество витков (до 150) толстого изолированного медного провода. «Первичный» имеет 2 выхода на крышке змеевика. Витки во вторичной обмотке.

Ремень регулировочный и клапаны ВАЗ-2108 и ВАЗ-2109

По сервисной книжке каждые 15000 км пробега необходимо проверять состояние ремня в приводе раздачи Вала. И при необходимости отрегулируйте его натяжение.

Выполняем это в следующем порядке.С воздушного фильтра Снимаем забор холодного воздуха (фото 1), откручиваем три винта передней крышки, защищающей ремень (фото 2), и снимаем крышку (фото 3). Посмотрев на ремень, обращаем внимание, нет ли у него зубцов, нет ли резиновых отслоек от ткани, других опасных дефектов — порезов, трещин и т. Д. Также недопустима также смазка ремня (обычно из-за протечек масла через распределительный или коленчатый вал), т. к. прочность у него резко снижается.

Если у ремня нет таких дефектов и его пробег не достиг предельно допустимого — 60 тысяч километров, проверьте натяжение, покрутив правую ветвь (фото 4) кончиками пальцев (1.5-2КГС). При нормальном напряжении крутится.

ВАЗ 2109: устройство и замена трамблера

В статье будет рассмотрен автомобиль ВАЗ 2109, устройство трамблера дано. Нормальное функционирование трамблера — залог стабильной работы ДВС. Причина в том, что с помощью распределителя на электроды свечи зажигания подается искра. Причем происходит это не только при движении автомобиля, но и в режиме холостого хода.

Для чего нужен дистрибьютор?

Чрезвычайно важно, чтобы распределитель работал нормально для достижения идеальных динамических характеристик, когда двигатель быстро набирает обороты.Функция распределителя зажигания заключается в том, что он используется для корректировки момента опережения зажигания. Другими словами, он выбирает подходящий момент, чтобы подать искру на электроды свечи зажигания. Причем этот момент зависит от определенных факторов, в том числе от частоты вращения коленчатого вала, нагрузки двигателя и многих других. Также стоит отметить, что необходимо правильно распределить искру по всем свечам. Это задача распределителя зажигания, то есть распределителя зажигания. Если двигатель на автомобиле ВАЗ 2109, устройство распределителя которого рассмотрено в статье, начинает дергаться, машина не заводится или делает это с трудом, то, скорее всего, необходим ремонт самого распределителя.Процесс этот несложный, образование электрика не требуется, достаточно следовать небольшой инструкции.

Конструкция распределителя

Является основным элементом всей системы зажигания. Это необходимо для регулирования управления и передачи электрических сигналов малой амплитуды от датчика Холла к электронному переключателю. А также распределить высокое напряжение на свечи зажигания в строгой последовательности. Причем эта последовательность зависит от того, в каком цилиндре должен иметь место ход зажигания.На автомобиле ВАЗ 2109, распределительное устройство которого практически такое же, как и у одноименного на «классике», установлена ​​бесконтактная система зажигания. На автомобилях этой серии никогда не использовались контактные системы. Они использовались на всех ранних моделях автомобилей ВАЗ. Но такая система ушла в небытие, так как у нее много недостатков. Главный из них — наличие выключателя-распределителя. Функции этого механизма в системе бесконтактного зажигания были переданы датчику Холла.Следует отметить, что работа обеих систем практически одинакова. Единственное исключение — конструкция выключателя. Вот такой вот нехитрый прибор трамблера ВАЗ 2109. Если карбюратор находится в системе питания, то распределитель зажигания является основным элементом. Если машина инжекторная, то трамблера в ней нет. Конструкция

Особенности

Кроме того, распределитель ВАЗ 2109, устройство которого рассмотрено в статье ниже, включает в себя вакуумный и центробежный контроллеры опережения зажигания.В дополнение к ним есть несколько других элементов, которые способствуют нормальной работе распределителя. Помимо корректора вакуума, датчика Холла, центробежного регулятора, есть пластиковый экран, защищающий внутреннюю поверхность распределителя от пыли и грязи. Бегунок, который закреплен на роторе распределителя зажигания, имеет в своей конструкции постоянное сопротивление. Его величина составляет около 1 кОм. Также есть упорные и стопорные шайбы, несколько шайб, регулировочных шайб и уплотнительных колец. Все это собрано в едином алюминиевом корпусе.С одной стороны крышка крепится двумя болтами. Распределитель ВАЗ 2109 состоит из таких элементов, устройство, фото и конструкция которых приведены в статье.

Как определить, что трамблер сломан

Определить неисправность электронного распределителя зажигания достаточно просто. Автомобиль начинает дергаться при движении. Тем более, что других предпосылок нет. Другими словами, в баке качественное топливо, топливный насос исправен, карбюратор исправен.Двигатель начинает работать втрое, когда машина набирает определенную скорость. Часто причиной этого является смазывание контактов, которые находятся на корпусе трамблера. Также двигатель может вообще не запуститься. При разгоне происходит стук поршневых пальцев. Если скорость набирается крайне медленно, увеличивается расход бензина, значит, происходит поломка распределителя зажигания или любого из его элементов. Может обрушиться крышка трамблера ВАЗ 2109.

Что может выйти из строя?

А чаще всего прожигает бегунок, распределяющий высокое напряжение на электроды свечей.Контакты, расположенные непосредственно в пластиковой крышке, тоже могут перегореть. Если двигатель вообще не запускается, то возможно, что центральные контакты в крышке трамблера ВАЗ 2109 разрушены. Дистрибьютор устройства такой, что без использования таких контактов никуда не поехать. Также может выйти из строя непосредственно датчик Холла. Очень часто подшипник этого датчика выходит из строя или происходит его разрушение. Даже малейшая трещина в крышке трамблера зажигания может привести к тому, что двигатель не запустится или будет работать с перебоями.Возможно, вилка, к которой подключен датчик Холла, имеет очень плохой контакт.

Снятие трамблера

Данная инструкция понадобится вам, если вам потребуется заменить трамблер ВАЗ 2109. Также для ремонта нужно снять распределитель зажигания. Для этого сначала нужно отсоединить отрицательную клемму от АКБ. Затем — отключите все бронепровода, идущие к крышке распределителя зажигания. Отсоединен и шланг, идущий от вакуумного корректора к карбюратору.Затем нужно отсоединить скобу, удерживающую все провода. Для этого откручиваем гайку. Обратите внимание, что под ней находится шайба, которую очень важно не потерять.

Установка распределителя

Обратите внимание, что на ВАЗ 2109 распределитель может быть установлен только в одном положении его ротора. Поэтому перед снятием трамблера на ВАЗ 2109 с распредвала никакие метки не наносить. Просто откручиваем три гайки, которыми крепится корпус к ГБЦ.Но перед этим необходимо вынуть вилку из розетки, которая соединяла датчик Холла с выключателем.

Если не снимать ремень ГРМ, а работать только с трамблером зажигания, то при установке трамблера выставлять коленвал по меткам не нужно. Конструкция привода распределителя зажигания на «девятках», а также «восьмерках» и карбюраторных «десятках» отличается от применяемой в автомобилях классической серии. Дистрибьютора нельзя как-то неправильно поставить, он становится только в одной позиции.В этом случае контакт ползунка всегда будет в том положении, в котором он должен быть. О том, как установить трамблер на ВАЗ 2109, сказать особо нечего. Главное правильно маркировать распредвалы и коленвалы.

Начало разборки распределителя

Сначала откручиваем два болта, которые производят крепление крышки к корпусу распределителя. Затем вытащите ползунок, потянув его вверх. Обратите внимание на его состояние, на нем не должно быть ни ржавчины, ни повреждений, ни следов износа или пригорания.При этом в обычном положении ползун должен плотно прилегать к ротору распределителя. Хорошая посадка обеспечивается небольшой листовой рессорой. В случае его ослабления или если он сломан или деформирован, необходимо полностью заменить бегунок целиком. Стоимость этого элемента небольшая, не более 50 рублей, поэтому проблем с ним не возникнет. Обратите внимание, что все провода распределителя ВАЗ 2109 необходимо отключить от системы питания.

Проверка ползуна и дальнейшая разборка

Для проверки целостности ползуна необходимо измерить сопротивление, которое находится между медными контактами на нем.Сопротивление должно быть около 1 кОм. Далее нужно демонтировать пластиковый экран для защиты от пыли. Затем идет клемма, по которой передается низкое напряжение. Для этого нужно открутить болт, который ее фиксирует. С помощью отвертки затяните держатель и снимите провод. Затем откручиваются два болта, с помощью которых крепилась опорная плита датчика приближения Холла. После этого вы можете удалить его. Стопорное кольцо вытаскивается; вполне возможно, что потребуются большие усилия.Но можно не волноваться, сломать этот узел вряд ли получится.

После того, как нужно открутить два болта, которыми крепится вакуумный уравнитель, распределитель ВАЗ 2109 без него работать не сможет. Его устройство таково, что он производит изменение угла опережения зажигания, анализируя работу двигателя. При помощи отвертки необходимо вытащить корректор этого корректора с опорой на пластину.

Конец разборки

После этого можно полностью вынуть вакуумный корректор из корпуса распределителя зажигания и вытащить опорную пластину.В случае, если на втулке есть надрывы, надрывы или чрезмерный износ, необходимо полностью заменить этот элемент. Далее нужно демонтировать стопорное кольцо. После этого снимается шайба, которая находится прямо за ней на валике распределителя зажигания. Штифт, фиксирующий муфту, прижимается пружинным кольцом. Его надо удалить. В том случае, если кольцо для уплотнения изношено, затвердело или даже полностью порвано, замените его на новое.Для выбивания штифта из муфты необходимо взять хотя бы небольшой гвоздь, а лучше тонкую выколотку. Затем демонтируйте пластину на центробежном регуляторе. Проверить, как веса этого регулятора вращаются по осям. Если он тяжелый, то необходимо снять стопорные кольца и эти грузы. Тщательно очистите в нем все дырочки и смажьте.

Если вам нужно заменить датчик-прерыватель, то вам нужно открутить два болта, которые используются для его крепления, а затем снять его с опорной пластины.Обратите внимание, что в некоторых распределителях зажигания датчик может крепиться с помощью заклепок. В этом случае замену этого элемента необходимо производить вместе с пластиной, на которой он расположен. Вот как снять трамблер на ВАЗ 2109, а также полная разборка. Соберите в обратном порядке.

Вопросы по Nissan Sentra — Моя машина заводится, но у нее нет очень плохих замененных проводов свечей накануне …

Продажа связанных моделей

996 отличных предложений из 35 714 объявлений по цене от 706 долларов США

946 отличных предложений из 45 703 объявлений по цене от 1475 долларов США

914 отличных предложений из 26025 объявлений по цене от 1413 долларов

1184 отличных предложения из 45225 объявлений по цене от 775 долларов

1316 выгодных предложений из 39 094 предложений по цене от 1500 долларов США

674 отличных предложения из 30 322 предложений по цене от 1395 долларов США

232 отличных предложения из 7734 объявлений по цене от 1800 долларов

668 отличных предложений из 29 310 предложений по цене от 773 долларов США

561 отличное предложение из 16 944 предложений по цене от 2000 долларов

491 отличное предложение из 11468 объявлений по цене от 1598 долларов

Продажа подержанных автомобилей

4 отличных предложения из 11 244 предложений по цене от 16 701 доллар США

23 отличных предложения из 1310 предложений по цене от 14 691 $

217 отличных предложений из 4898 объявлений по цене от 9997 долларов США

145 отличных предложений из 3500 предложений по цене от 8000 долларов США

147 отличных предложений из 2065 объявлений по цене от 6595 долларов
