Эффективность работы силовой установки напрямую зависит от характеристик топливовоздушной смеси, которая подается в ДВС. Встроенный электронный блок проводит расчет требуемых пропорций состава в зависимости от режима работы ДВС. Необходимые данные электроника получает от датчика массового расхода топлива.

Важно контролировать состояние прибора всеми возможными методами. Чаще всего автомобилистам нужно знать, как проверить ДМРВ мультиметром. Это позволяет получить необходимую информацию.

Содержание

1 Признаки неисправности
2 Популярные способы проверки
3 Использование мультиметра

Признаки неисправности

Перед ремонтом стоит знать, на какие факторы, отвечающие за работоспособность, специалисты обращают внимание.

Базируется датчик в районе установки фильтрующего воздухоочистителя. Электроприбор мониторит получаемый извне воздух. Исходя из отправляемых им данных компьютер вычисляет необходимый объем бензина, увеличивая либо уменьшая его подачу.

Важно знать, что оптимальным является пропорциональное отношение воздуха с топливом в таких частях: 14,7 кг на 1 литр соответственно.

На качество работы датчика оказывает влияние состояние воздушного фильтра. Чаще всего, перед тем как самостоятельно проверить ДМРВ на исправность, опытные механики осуществляют визуальную проверку фильтров воздушной системы. Стоит учитывать, что расходомеры не рассчитаны на ремонт, поэтому при выходе из строя проводится их полная замена.

Задуматься о диагностике рекомендуем при выявлении таких признаков:

приборная панель сигнализирует горящим индикатором Check Engine;
топливо стало расходоваться заметно быстрее;
бортовая система выдает ошибку о слабом сигнале от воздушного датчика;
заметна нестабильная работа на холостом ходу;
мотор часто глохнет, плохо заводится, слабо набирает обороты во время разгона и у него «плавает» мощность;
во время переключения скоростей может глохнуть ДВС;
обороты явно завышены либо занижены.

В данный перечень попали лишь популярные симптомы, но на практике встречаются и иные признаки. К ним относятся сквозные трещины в шланге, соединяющем расходомер с заслонкой. Когда мотор глохнет, то высок риск повреждения проводки или иных проблем с электропитанием.

Невысокий уровень сигнала от датчика является часто свидетельством разрыва в электрической цепи. Также может быть разрыв контакта непосредственно внутри прибора. Блокирование передачи напряжения в отдельных случаях является следствием окисления контактов, обрыва или неверного подключения.

Делать окончательные выводы следует после того, как будет проведена тщательная и всесторонняя проверка ДМРВ мультиметром и иными подручными методами. Диагностика должна распространяться и на бортовую систему, чтобы точно знать неисправности.

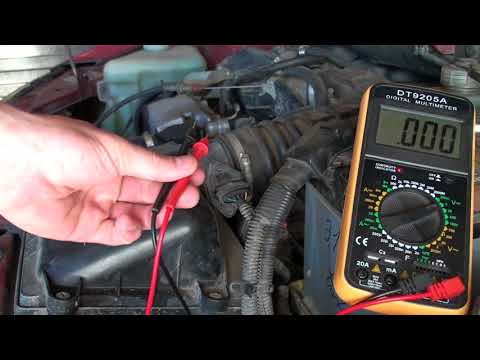

Использование мультиметра

Перед тем как проверить датчик массового расхода воздуха, необходимо мультитестер перевести в режим мониторинга постоянного напряжения с предельным значением в 2 В. Также включаем зажигание, но не заводим мотор автомобиля.

Красный контакт мультиметра подводим к входному контакту желтого цвета на датчике. Второй контакт от тестетра замыкаем на массу ДМРВ (кабель зеленого цвета). Проверяем щупами значение напряжения без разъизоляции проводов датчика.

Новое или отлично работающее устройство должно выдавать параметры в пределах 0,996-1,01 В. Для хорошего и удовлетворительного состояния должны быть значения в интервалах 1,01-1,02 В и 1,02-1,03 В соответственно. Следует задуматься о замене, если на приборе значения в пределах 1,03-1,05 В. При бо́льших показаниях необходимо покупать новый расходомер.

При выявлении на корпусе датчика возможных загрязнений рекомендуем их удалить. Для этого используют средство WD-40. Предварительно снимаем патрубок с расходомером и проводим демонтаж электроприбора.

Внутри корпуса располагается мелкоячеистая сеточка и проводка с подключенными элементами. После распыления жидкости на них даем время подсохнуть. При необходимости процесс повторяем.

Интересное по теме:

загрузка…

как проверить мультиметром и ремонт своими руками

Основные признаки неисправности ДМРВ — потеря мощности двигателя, затрудненный пуск, «плавающие» обороты мотора. Чтобы узнать точную причину поломки расходомера, надо визуально осмотреть устройство и потом протестировать его сканером (через Опендиаг), вольтметром или мотортестером.

Содержание

1 К чему приводит неисправность ДМРВ?
- 1. 1 Какие показания должен выдавать исправный ДМРВ?
2 Признаки неисправности
- 2.1 Код ошибки ДМРВ
3 Проверка и ремонт в домашних условиях
- 3.1 Способ №1 — отключение расходомера воздуха
- 3.2 Способ №2 — перепрошивка электронного блока управления
- 3.3 Способ №3 — установка исправного датчика
- 3.4 Способ №4 — визуальный осмотр
- 3.5 Способ №5 — проверка ДМРВ мультиметром
- 3.6 Способ №6 — проверка с помощью сканера
- 3.7 Способ №7 — проверка Васей Диагностом
- 3.8 Способ №8 — с помощью мотортестера
4 Замена ДМРВ
5 Видео «Проверка ДМРВ с помощью мультиметра»

[ Раскрыть]

[ Скрыть]

К чему приводит неисправность ДМРВ?

Работа двигателя с неработающим/неисправным расходомером вызывает детонацию топливной смеси в камере сгорания. Это влияет на работу КШМ (кривошипно-шатунный механизм) и разрушает поверхность поршня, что может стать причиной «клина» двигателя.

Какие показания должен выдавать исправный ДМРВ?

Напряжение аналого-цифрового преобразователя (АЦП) расходомера при нерабочем двигателе должно составлять 0,996 V. Показатели 1,016 и 1,025 V приемлемы, но если они достигают более 1,035 вольт, значит, чувствительный элемент ДМРВ засорен.

Чтобы точно определить степень отклонения значений рабочего расходомера от нормальных показателей, необходимо оценить работу двигателя на разных оборотах.

Например, для инжекторного 1,5-литрового двигателя ВАЗ 2111, если он исправен, на холостом ходу (860–920 об/мин) верные показания составляют 9,5–10 кг/час, а на 2 тыс. об/мин — 19–21 кг/час. Если расходомер на 2 тыс. об/мин показывает около 17–18 кг, то автомобиль будет ехать стабильно. Если же значения составляют от 22 до 24 кг/час, то транспортное средство будет двигаться устойчиво, но потребление горючего на 100 км составит приблизительно 10–11 л. Кроме того, автомобиль станет плохо заводиться на морозе из-за перелива топлива при прогреве двигателя.

Признаки неисправности

ДМРВ находится в воздуховоде около воздушного фильтра. Он предназначен для определения количества поступающего воздуха. В зависимости от его показаний БУ будет показывать, сколько нужно топлива для образования качественной топливной смеси. Нормальным считается соотношение 1:14. Поэтому от правильности показаний расходомера зависит качество топливно-воздушной смеси.

Качественная работа ДМРВ зависит во многом от чистоты воздушного фильтра. Поэтому, если появились симптомы неисправности ДМРВ, прежде чем делать ремонт, следует проверить в первую очередь воздушный фильтр. Расходомер обычно не подлежит ремонту. Если он неисправен, то его меняют на новый прибор. Но его стоимость достаточно высока, поэтому следует сначала убедиться, что причины неполадок именно в датчике, не в других неисправностях машины.

Сигналом для диагностики являются следующие признаки неисправности ДМРВ:

на панели приборов появляется надпись Check Engine;
высвечивается ошибка, сообщающая о низком уровне сигнала ДМРВ;
двигатель плохо заводится «на холодную», очень медленно разгоняется, глохнет, падает его мощность;

высокий уровень расхода топлива;
мотор нестабильно работает на холостом ходу;
двигатель глохнет при переключении скоростей;
обороты либо повышенные, либо пониженные.

Существуют и другие симптомы «умирающего» датчика. Например, он может иметь трещины в гофрированном шланге, который соединяет дроссельную заслонку с датчиком. Если двигатель глохнет, возможны проблемы с электропитанием или повреждена проводка. Это сигнал для проверки электропроводки. При обнаружении неисправностей нужно выполнить ремонт электрики машины.

Кроме вышеперечисленных возможных признаков выхода из строя ДМРВ, следует провести диагностику уровня сигнала датчика.

Низкий уровень сигнала может означать следующее:

Не стоит делать выводы о неисправности датчика массового расхода воздуха, полагаясь только на перечисленные выше признаки. Следует провести полную диагностику двигателя и машины, так как признаки поломки расходомера, могут появиться при неисправности других устройств (например, из-за забитого воздушного фильтра). Тогда нужен ремонт этих устройств, чтобы восстановить работоспособность авто.

Код ошибки ДМРВ

О наличии неисправности в работе ДМРВ могут сообщать такие ошибки:

Р0100 — повреждение электрической цепи подключения датчика. Для устранения поломки нужно проверить проводку на целостность, поскольку возможно случайное отсоединение разъёма либо повреждение электроконтактов.
Р0102 — на блок управления автомобиля начал поступать низкий сигнал, который зафиксирован на входе электролинии ДМРВ. Чтобы устранить причину поломки, необходимо проверить электропроводку и изоляционный слой кабеля, возможно окисление контактов разъёма проводки (т. н. фишки).

Р0103 — критически высокий сигнал, зафиксированный на входе электролинии ДМРВ. Если причина неисправности заключается не в проводке, то потребуется визуальный осмотр и очистка расходомера или придётся его заменять на новый

Проверка и ремонт в домашних условиях

Существует восемь способов самостоятельной проверки амплитудных и частотных ДМРВ.

Способ №1 — отключение расходомера воздуха

Способ состоит в отключении датчика от топливной системы машины и проверки работоспособности системы без него. Для этого нужно отключить прибор от разъема и завести мотор. Без ДМРВ контроллер получает сигнал переходить в аварийный режим работы. Он готовит воздушно-топливную смесь лишь исходя из положения дроссельной заслонки. Если машина движется «резвее», не глохнет, значит, прибор неисправен и требуется его ремонт или замена.

Способ №2 — перепрошивка электронного блока управления

Если штатную прошивку изменили, то неизвестно, какая реакция контроллера в ней прошита на случай аварийной ситуации. В этом случае под упор дроссельной заслонки нужно попытаться засунуть пластину толщиной 1мм. Обороты должны увеличиться. Теперь нужно выдернуть фишку с расходомера воздуха. Если силовой агрегат будет продолжать работать, то причина неисправности — прошивка.

Способ №3 — установка исправного датчика

Установить заведомо исправную деталь и завести двигатель. Если после замены он стал работать лучше, мотор не глохнет, то требуется замена или ремонт устройства.

Способ №4 — визуальный осмотр

Для этого нужно крестовой отверткой открутить хомут, удерживающей гофру воздухосборника. Затем нужно отсоединить гофру и осмотреть внутренние поверхности гофры воздухосборника и датчика.

Осмотр гофры воздуховода

На них не должно быть следов масла и конденсата, поверхности должны быть в сухом и чистом состоянии. Если не следить за воздушным фильтром и редко его менять, то грязь может попасть на чувствительный элемент датчика и стать причиной его поломки. Это чаще всего встречающаяся неисправность. Следы масла могут появиться в расходомере при повышенном уровне масла в картере, а также если забит маслоотбойник вентиляционной системы картера. При необходимости нужно почистить поверхности с помощью специальных чистящих средств.

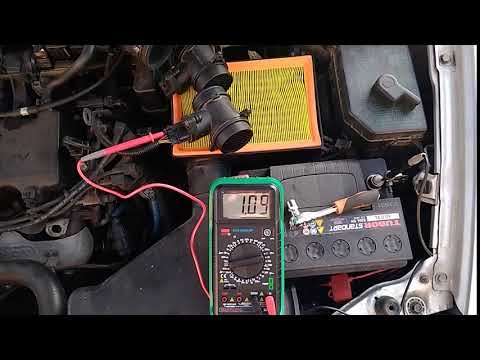

Способ №5 — проверка ДМРВ мультиметром

Для этого нужно включить тестер в режим, при котором проверяется постоянное напряжение. Предельное значение для измерений следует выставить 2В.

Схема работы ДМРВ

Распиновка датчика:

Провод желтого цвета расположен ближе к лобовому стеклу. Он служит входом для сигнала с расходомера.
Бело-серый провод – выход напряжения датчиков.
Черно-розовый провод ведет к главному реле.
Провод зеленого цвета служит для заземления датчиков, то есть идет на массу.

Провода могут иметь разные цвета, но их расположение неизменно. Для проверки нужно включить зажигание, но не заводить машину. Щуп красного цвета от мультиметра нужно подключить к желтому проводу, а черный нужно присоединить на массу, то есть к зеленому проводу. Измеряем напряжение между этими двумя выходами. Щупы мультиметра дают возможность присоединиться, не нарушая изоляции проводов.

На новом устройстве напряжение на выходе находится в пределах от 0,996 до 1,01 В.

Во время эксплуатации это напряжение постепенно увеличивается и по его значению можно судить об износе расходомера:

при хорошем состоянии датчика – напряжение от 1,01 до 1.02 В;
при удовлетворительном состоянии — от 1,02 до 1,03 В;
ресурс датчика заканчивается, если напряжение находится в пределах от 1,03 до 1,04 В;
о предсмертном состоянии говорит значение в пределах от 1. 04 до 1,05, если противопоказаний нет, то можно продолжать пользоваться датчиком;
если напряжение превышает 1,05 В, ДМРВ требует замены.

Показания АЦП расходомера

Диагностика ДМРВ «Цешкой» не представляет ничего сложного и может быть выполнена своими руками.

Если на снятом датчике есть загрязнения, его можно почистить самому. Для его промывки можно воспользоваться WD-40. Чтобы почистить ДМРВ, нужно сначала снять с него патрубок, а потом демонтировать сам прибор. Внутри прибора находится сеточка и несколько проволок – датчиков.

На них нужно распылить чистящее средство и промыть. Затем дать высохнуть жидкости. Если грязь осталась, то процедуру следует повторить. Этим же средством нужно почистить патрубок. Он должен быть очищен от грязи и масляных пятен. Заменив воздушный фильтр, все детали нужно вернуть на место. После процедуры чистки в 80% можно восстановить работоспособность прибора, исчезает ошибка о пониженном уровне сигнала датчика (автор видео — «24 часа»).

Промывка датчика поможет избежать дорогостоящего ремонта.

Способ №6 — проверка с помощью сканера

Методика проверки:

Установить на телефон (смартфон), планшет или переносной компьютер программу для диагностики (например, Torque Pro, Opendiag, BMWhat, OBD Авто Доктор).
Подключить с помощью специального кабеля, Bluetooth-канала мобильного устройства либо ноутбук к диагностическому разъёму, расположенному на электронном блоке управления автомобиля.
Запустить на телефоне (смартфоне) или компьютере утилиту для диагностики.
Дождаться окончания сканирования программой всех узлов транспортного средства. В результате утилита проверит исправность каждого агрегата автомобиля.
Расшифровать коды ошибок, которые покажет программа после завершения диагностики.

Для выполнения этого метода используются тестеры:

K-Line 409/1;
Сканматик;
ELM (ЕЛМ) 327;
OP-COM.

Способ №7 — проверка Васей Диагностом

Чтобы выявить неисправность ДМРВ, не снимая его с машины, нужно:

Установить на портативный компьютер (ноутбук) программу под названием «ВАСЯ диагност» и запустить её.
Подключить адаптер к диагностическому порту автомобиля.
Выбрать из закладок «Блока управления» пункт «Электроника 1» или «01 – Электроника двигателя» для подключения к БУ автомобиля.
Зайти в «Настраиваемые группы».
Выбрать 211, 212 (значение по паспорту) и 213 (актуальное значение).
Сравнить актуальные показатели с паспортными данными. Если отклонения высокие, значит, необходимо заменить ДМРВ.

Способ №8 — с помощью мотортестера

Данный способ используется для проверки расходомеров частотного типа.

Для проверки ДМРВ мотортестером (осциллографом), необходимо подключить его к датчику (зависит от марки автомобиля) и запустить двигатель.

Параметры проверки ДМРВ:

время переходного процесса при включенном зажигании;

показания расхода воздуха на холостом ходу и резком повышении оборотов двигателя;

напряжение в сети датчика.

Выходные данные индивидуальны для разных типов двигателей. Перед диагностикой следует уточнить актуальные показания у официального представителя.

Замена ДМРВ

Для замены датчика своими руками, нужно приготовить фигурную отвертку и ключ на «10».

Процедура замены состоит из следующих шагов:

Сначала нужно выключить зажигание, открыть капот.
Затем нужно отсоединить минусовую клемму на аккумуляторе.
На следующем этапе нужно ослабить хомут, с помощью которого гофра присоединяется к ДМРВ.
Далее снимаем гофру с патрубка.
Затем нужно отогнуть гребенку и отсоединить разъем датчика.
Отсоединение разъема датчика
Затем, воспользовавшись ключом на «10», нужно отвернуть крепежные болты датчика к корпусу воздухофильтра.
Теперь можно снять ДМРВ.
Установка датчика своими руками осуществляется в обратной последовательности.

Таким образом, если машина глохнет, имеет все признаки поломки ДМРВ, то перед тем, как начинать его ремонт, следует проверить уровень его сигнала, он не должен быть низким, выполнить полную диагностику машины и отремонтировать все неисправные узлы и детали.

Важно регулярно проходить техосмотр авто и выполнять вовремя техническое обслуживание, тогда детали и узлы будут служить дольше.

Видео «Проверка ДМРВ с помощью мультиметра»

В этом видео от канала «Простое Мнение» демонстрируется, как проверить ДМРВ мультиметром.

Загрузка …

Как проверить снятый дмрв мультиметром – Прокачай АВТО

Содержание

К чему приводит неисправность ДМРВ?
Какие показания должен выдавать исправный ДМРВ?
Признаки неисправности
Код ошибки ДМРВ
Проверка и ремонт в домашних условиях
Способ №1 — отключение расходомера воздуха
Способ №2 — перепрошивка электронного блока управления
Способ №3 — установка исправного датчика
Способ №4 — визуальный осмотр
Способ №5 — проверка ДМРВ мультиметром
Способ №6 — проверка с помощью сканера
Способ №7 — проверка Васей Диагностом
Способ №8 — с помощью мотортестера
Замена ДМРВ
Видео «Проверка ДМРВ с помощью мультиметра»
Назначение и расшифровка аббревиатуры
Виды ДМРВ их конструктивные особенности и принцип работы
Проволочные датчики
Пленочные воздухомеры
Взаимозаменяемость
Проверка работоспособности
Тестирование в процессе движения
Диагностика с применением мультиметра или тестера
Внешний осмотр сенсора
Установка однотипного, заведомо исправного устройства
Кратко о ремонте
Неисправность ДМРВ, симптомы
Чем могут быть вызваны неисправности датчика массового расхода воздуха
Как определить неисправность ДМРВ
Чистка датчика массового расхода воздуха

Основные признаки неисправности ДМРВ — потеря мощности двигателя, затрудненный пуск, «плавающие» обороты мотора. Чтобы узнать точную причину поломки расходомера, надо визуально осмотреть устройство и потом протестировать его сканером (через Опендиаг), вольтметром или мотортестером.

К чему приводит неисправность ДМРВ?

Какие показания должен выдавать исправный ДМРВ?

Признаки неисправности

Сигналом для диагностики являются следующие признаки неисправности ДМРВ:

на панели приборов появляется надпись Check Engine;
высвечивается ошибка, сообщающая о низком уровне сигнала ДМРВ;
двигатель плохо заводится «на холодную», очень медленно разгоняется, глохнет, падает его мощность;
высокий уровень расхода топлива;
мотор нестабильно работает на холостом ходу;
двигатель глохнет при переключении скоростей;
обороты либо повышенные, либо пониженные.

Низкий уровень сигнала может означать следующее:

ДМРВ не подключен;

Отсоединенный разъем датчика

обрыв в цепи подключения датчика;

оборвалась масса в цепи, появилось окисление;

оборвались сигнальные провода или неправильно подключены;

неисправность БУ двигателем.

Код ошибки ДМРВ

О наличии неисправности в работе ДМРВ могут сообщать такие ошибки:

Р0100 — повреждение электрической цепи подключения датчика. Для устранения поломки нужно проверить проводку на целостность, поскольку возможно случайное отсоединение разъёма либо повреждение электроконтактов.
Р0102 — на блок управления автомобиля начал поступать низкий сигнал, который зафиксирован на входе электролинии ДМРВ. Чтобы устранить причину поломки, необходимо проверить электропроводку и изоляционный слой кабеля, возможно окисление контактов разъёма проводки (т. н. фишки).
Р0103 — критически высокий сигнал, зафиксированный на входе электролинии ДМРВ. Если причина неисправности заключается не в проводке, то потребуется визуальный осмотр и очистка расходомера или придётся его заменять на новый

Проверка и ремонт в домашних условиях

Существует восемь способов самостоятельной проверки амплитудных и частотных ДМРВ.

Способ №1 — отключение расходомера воздуха

Способ №2 — перепрошивка электронного блока управления

Способ №3 — установка исправного датчика

Способ №4 — визуальный осмотр

Осмотр гофры воздуховода

Способ №5 — проверка ДМРВ мультиметром

Схема работы ДМРВ

Провод желтого цвета расположен ближе к лобовому стеклу. Он служит входом для сигнала с расходомера.
Бело-серый провод – выход напряжения датчиков.
Черно-розовый провод ведет к главному реле.
Провод зеленого цвета служит для заземления датчиков, то есть идет на массу.

На новом устройстве напряжение на выходе находится в пределах от 0,996 до 1,01 В.

при хорошем состоянии датчика – напряжение от 1,01 до 1.02 В;
при удовлетворительном состоянии — от 1,02 до 1,03 В;
ресурс датчика заканчивается, если напряжение находится в пределах от 1,03 до 1,04 В;
о предсмертном состоянии говорит значение в пределах от 1. 04 до 1,05, если противопоказаний нет, то можно продолжать пользоваться датчиком;
если напряжение превышает 1,05 В, ДМРВ требует замены.

Показания АЦП расходомера

Диагностика ДМРВ «Цешкой» не представляет ничего сложного и может быть выполнена своими руками.

Промывка датчика поможет избежать дорогостоящего ремонта.

Способ №6 — проверка с помощью сканера

Установить на телефон (смартфон), планшет или переносной компьютер программу для диагностики (например, Torque Pro, Opendiag, BMWhat, OBD Авто Доктор).
Подключить с помощью специального кабеля, Bluetooth-канала мобильного устройства либо ноутбук к диагностическому разъёму, расположенному на электронном блоке управления автомобиля.
Запустить на телефоне (смартфоне) или компьютере утилиту для диагностики.
Дождаться окончания сканирования программой всех узлов транспортного средства. В результате утилита проверит исправность каждого агрегата автомобиля.
Расшифровать коды ошибок, которые покажет программа после завершения диагностики.

Для выполнения этого метода используются тестеры:

Способ №7 — проверка Васей Диагностом

Чтобы выявить неисправность ДМРВ, не снимая его с машины, нужно:

Установить на портативный компьютер (ноутбук) программу под названием «ВАСЯ диагност» и запустить её.
Подключить адаптер к диагностическому порту автомобиля.
Выбрать из закладок «Блока управления» пункт «Электроника 1» или «01 – Электроника двигателя» для подключения к БУ автомобиля.
Зайти в «Настраиваемые группы».
Выбрать 211, 212 (значение по паспорту) и 213 (актуальное значение).
Сравнить актуальные показатели с паспортными данными. Если отклонения высокие, значит, необходимо заменить ДМРВ.

Способ №8 — с помощью мотортестера

Данный способ используется для проверки расходомеров частотного типа.

Параметры проверки ДМРВ:

время переходного процесса при включенном зажигании;

показания расхода воздуха на холостом ходу и резком повышении оборотов двигателя;

напряжение в сети датчика.

Замена ДМРВ

Для замены датчика своими руками, нужно приготовить фигурную отвертку и ключ на «10».

Процедура замены состоит из следующих шагов:

Сначала нужно выключить зажигание, открыть капот.
Затем нужно отсоединить минусовую клемму на аккумуляторе.
На следующем этапе нужно ослабить хомут, с помощью которого гофра присоединяется к ДМРВ.
Далее снимаем гофру с патрубка.
Затем нужно отогнуть гребенку и отсоединить разъем датчика.

Отсоединение разъема датчика

Затем, воспользовавшись ключом на «10», нужно отвернуть крепежные болты датчика к корпусу воздухофильтра.

Теперь можно снять ДМРВ.

Установка датчика своими руками осуществляется в обратной последовательности.

Важно регулярно проходить техосмотр авто и выполнять вовремя техническое обслуживание, тогда детали и узлы будут служить дольше.

Видео «Проверка ДМРВ с помощью мультиметра»

В этом видео от канала «Простое Мнение» демонстрируется, как проверить ДМРВ мультиметром.

Для оптимальной работы инжекторного двигателя внутреннего сгорания (далее ДВС) следует учитывать, сколько воздушной смеси поступает в камеры сгорания цилиндров. На основании этих данных электронным блоком управления (далее ЭБУ) определяет условия подачи топлива. Помимо информации с датчика массового расхода воздуха, учитывается его давление и температура. Поскольку ДМРВ являются наиболее значимыми, рассмотрим их виды, конструктивные особенности, возможности диагностики и замены.

Назначение и расшифровка аббревиатуры

Расходомеры, они же волюметры или ДМРВ (не путать с ДМРТ и ДВРМ), расшифровываются как датчики массового расхода воздуха, устанавливаются в автомобилях на дизеле или бензиновых ДВС. Место расположения данного датчика найти несложно, поскольку он контролирует подачу воздуха, то и искать его следует в соответствующей системе, а именно, после воздушного фильтра, на пути к дроссельной заслонке (ДЗ).

Место установки ДМРВ на Газель 405

Подключение устройства осуществляется к блоку управления ДВС. В тех случаях, когда ДМРВ находится в неисправном состоянии или отсутствует, грубый расчет может быть произведен исходя из положения ДЗ. Но при таком способе измерения нельзя обеспечить высокую точность, что незамедлительно приведет к перерасходу топлива. Это еще раз указывает на ключевую роль расходометра при расчете подаваемой через форсунки топливной массы.

Помимо информации с ДМРВ, блок управления также обрабатывает данные, поступающие со следующих устройств: ДРВ (датчик распределительного вала), ДД (измеритель детонации), ДЗ, датчик температуры системы охлаждения, измеритель кислотности (лямбда зонд) и т.д.

Виды ДМРВ их конструктивные особенности и принцип работы

Наибольшее распространение получили три вида волюметров:

Проволочные или нитевые.
Пленочные.
Объемные.

В первых двух принцип работы построен на получении сведений о массе воздушного потока путем измерения его температуры. В последних может быть задействовано два варианта учета:

Путем изменения положения ползунка, приводимого в действие специальной лопастью, на которую воздействует воздушный поток, проходящий через прибор. Учитывая наличие трущихся механизмов, уровень надежности таких конструкций довольно низкий. Это стало основной причиной для отказа производителей авто от датчиков данного типа. Для ознакомления приведем упрощенный пример конструкции объемного расходомера. Устройство ДМРВ объемного типа
Подсчетом вихрей Кармана. Они образуются в том случае, если ламинарный воздушный поток будет омывать препятствие, кромки которого достаточно острые. Частота срывающихся с них вихрей напрямую связана со скоростью потока воздуха, проходящего через устройство.

Конструкция вихревого датчика (широко используется производителем Mitsubishi Motors)

Обозначения:

А – датчик измерения давления, для фиксации прохождения вихря. То есть, частота давления и образования вихрей буде одна и та же, что дает возможность измерить расход воздушной смеси. На выходе при помощи АЦП аналоговый сигнал преобразовывается в цифровой, и передается в ЭБУ.
В – специальные трубки, формирующие воздушный поток, близкий по свойствам к ламинарному.
С – обводные воздуховоды.
D – колона с острыми кромками, на которых формируются вихри Кармана.
Е – отверстия, служащее для замера давления.
F – направление воздушного потока.

Проволочные датчики

Нитевой ДМРВ до недавнего времени был наиболее распространенным типом датчика, устанавливаемый на отечественных автомобилях модельного ряда ГАЗ и ВАЗ. Пример конструкции проволочного расходомера показан ниже.

Конструкция волюметра ИВКШ 407282.000

Обозначения:

А – Электронная плата.
В – Разъем для подключения ДМРВ к ЭБУ.
С – Регулировка CO.
D – Кожух расходомера.
Е – Кольцо.
F – Проволока из платины.
G – Резистор для термокомпенсации.
Н – Держатель для кольца.
I – Кожух электронной платы.

Принцип работы и пример функциональной схемы нитевого волюметра.

Разобравшись с конструкцией устройства, перейдем к принципу его работы, она основана на термоанемометрическом методе, при котором терморезистор (RT), нагреваемый проходящим через него током, помещают в воздушный поток. Под его воздействием изменяется теплоотдача, а соответственно, и сопротивление RT, что позволяет вычислить объемный расход воздушной смеси? используя уравнение Кинга:

где I – ток, проходящий через RT и нагревающий его до температуры Т₁. При этом Т₂ – температура окружающей среды, а К₁ и К₂ – неизменные коэффициенты.

Исходя из приведенной выше формулы, можно вывести величину объемного расхода воздушного потока:

Пример функциональной схемы с мостовым включением термоэлементов приведен ниже.

Типовая функциональная схема проволочного ДМРВ

Обозначения:

Q- измеряемый воздушный поток.
У – усилитель сигнала.
R_T – проволочное термосопротивление, как правило изготавливается из платиновой или вольфрамовой нити, толщина которой находится в пределах 5,0-20,0 мкм.
R_R – термокомпенсатор.
R₁-R₃ – обычные сопротивления.

Когда скорость потока близка к нулю, RT нагревается до определенной температуры проходящим через него током, что позволяет мосту удерживаться в равновесии. Как только поток воздушной смеси усиливается, терморезистор начинает охлаждаться, что приводит к изменению его внутреннего сопротивления, и, как следствие, нарушению равновесия в мостовой схеме. В результате этого процесса на выходе усилительного блока образуется ток, который частично проходит через термокомпенсатор, что приводит к выделению тепла и позволяет компенсировать его потерю от потока воздушной смеси и восстанавливает равновесие моста.

Описанный процесс позволяет рассчитать расход воздушной смеси, оперируя величиной тока, проходящего через мост. Чтобы сигнал воспринимался ЭБУ, он преобразовывается в цифровой или аналоговый формат. Первый позволяет определить расход по частоте выходного напряжения, второй – по его уровню.

У данной реализации есть существенный недостаток – высокая температурная погрешность, поэтому многие производители добавляют в конструкцию терморезистор аналогичный основному, но не подвергают его воздействую воздушного потока.

В процессе работы на проволочном терморезисторе могут накапливаться пылевые или грязевые наслоения, чтобы не допустить этого, данный элемент подвергается краткосрочному высокотемпературному нагреву. Он производится после отключения ДВС.

Пленочные воздухомеры

Пленочный ДМРВ работает по тому же принципу, что и нитевой. Основные отличия заключаются в конструктивном исполнении. В частности, вместо проволочного сопротивления из платиновой нити используется кремневый кристалл. Он покрыт несколькими слоями платинового напыления, каждый из которых играет определенную функциональную роль, а именно:

Температурного датчика.
Термосопротивления (как правило, их два).
Нагревательного (компенсационного) резистора.

Данный кристалл устанавливается в защитный кожух и помещается в специальный канал, через который проходит воздушная смесь. Геометрия канала выполнена таким образом, чтобы температурные измерения снимались не только с входного потока, а и отраженного. Благодаря созданным условиям достигается высокая скорость движения воздушной смеси, что не способствует отложению пыли или грязи на защитном корпусе кристалла.

Конструктивные особенности пленочного ДМРВ

Обозначения:

А – Корпус расходомера, в который вставляется измерительное приспособление (Е).
В – Контакты разъема, который подключается к ЭБУ.
С – Чувствительный элемент (кремневый кристалл с несколькими слоями напыления, помещенный в защитный кожух).
D – Электронный контролер, при помощи которого производится предварительная обработка сигналов.
Е – Корпус измерительного приспособления.
F – Канал, сконфигурированный таким образом, чтобы снимать тепловые показатели с отраженного и входного потока.
G – Измеряемый поток воздушной смеси.

Как уже упоминалось выше, принцип работы нитевых и пленочных датчиков аналогичны. То есть, первоначально производится нагрев чувствительного элемента до температуры. Поток воздушной смеси охлаждает термоэлемент, что делает возможным произвести расчет массы воздушной смеси, проходящей через датчик.

Как и в нитевых устройствах, исходящий сигнал может быть аналоговым или преобразовываться при помощи АЦП в цифровой формат.

Следует заметить, что погрешность нитевых волюметров порядка 1%, у пленочных аналогов данный параметр около 4%. Тем не менее, большинство производителей перешли на пленочные датчики. Это объясняется как более низкой стоимостью последних, так и расширенным функционалом ЭБУ, обрабатывающих информацию с данных устройств. Эти факторы отодвинули на второй план точность приборов и их быстродействие.

Следует отметить, что благодаря развитию технологии изготовления флэш-микроконтроллеров, а также внедрению новых решений удалось существенно понизить погрешность увеличить быстродействие пленочных конструкций.

Взаимозаменяемость

Данный вопрос довольно актуален, особенно принимая во внимание стоимость оригинальных изделий импортного автопрома. Но здесь не все так просто, приведем пример. В первых серийных моделях горьковского автозавода на инжекторные волги устанавливался ДМРВ БОШ (Bosh). Несколько позже импортные датчики и контролеры заменили отечественные изделия.

А –импортный нитевой ДМРВ производства Bosh (pbt-gf30) и его отечественные аналоги В – АОКБ «Импульс» и С – АПЗ

Конструктивно эти изделия практически не отличались за исключением нескольких конструктивных особенностей, а именно:

Диаметр провода, используемого в проволочном терморезисторе. У бошевских изделий Ø 0,07 мм, а у отечественной продукции – Ø0,10 мм.
Способ крепления провода, он отличается типом сварки. У импортных датчиков это контактная сварка, у отечественных изделий – лазерная.
Форма нитевого терморезистора. У Bosh он имеет П-образную геометрию, АПЗ выпускает приборы с V-образной нитью, изделия АОКБ «Импульс» отличаются квадратной формой подвески нити.

Все приведенные в качестве примера датчики были взаимозаменяемые, пока Горьковский автозавод не перешел на пленочные аналоги. Причины перехода были описаны выше.

Пленочный ДМРВ Сименс (Simens) для ГАЗ 31105

Приводить отечественный аналог изображенному на рисунке датчику не имеет смысла, поскольку внешне он практически не отличается.

Следует отметить, что при переходе с нитевых приборов на пленочные, скорее всего, потребуется менять всю систему, а именно: сам датчик, соединительный провод от него к ЭБУ, и, собственно сам контролер. В некоторых случаях контроль может быть адаптирован (перепрошит) под работу с другим датчиком. Такая проблема связана с тем, что большинство нитевых расходомеров посылают аналоговые сигналы, а пленочные – цифровые.

Следует отметить, что на первые серийные автомобили ВАЗ с инжекторным двигателем устанавливался нитевой ДМРВ (производства GM) с цифровым выходом, в качестве примера можно привести модели 2107, 2109, 2110 и т.д. Сейчас в них устанавливается ДМРВ БОШ 0 280 218 004.

Для подбора аналогов можно воспользоваться информацией с официальных источников, или тематических форумов. Для примера ниже представлена таблица взаимозаменяемости ДМРВ для автомобилей ВАЗ.

Таблица совместимости ДМРВ для модельного ряда ВАЗ

Представленная таблица наглядно показывает, что, например, датчик ДМРВ 0-280-218-116 совместим с двигателями ВАЗ 21124 и 21214, но не подходит к 2114, 2112 (в том числе и на 16 клапанов). Соответственно можно найти информацию и по другим моделям ВАЗ (например, Лада Гранта, Калина, Приора, 21099, 2115, Нива Шевроле и т.д.).

Как правило, не возникнет проблем и с другими марками авто отечественного или совместного производства (УАЗ Патриот ЗМЗ 409, ДЭУ Ланос или Нексия), подобрать замену ДМРВ для них не составит проблемы, это же касается и изделий китайского автопрома (КIA Ceed, Спектра, Спортейдж и т. д.). Но в этом случае велика вероятность, что распиновка ДМРВ может не совпадать, исправить ситуацию поможет паяльник.

Значительно сложнее обстоит дело с европейскими, американскими и японскими авто. Поэтому, если у вас Тойота, Фольксваген Пассат, Субару, Мерседес, Форд Фокус, Нисан Премьера Р12, Рено Меган или другое европейское, американское или японское авто, прежде, чем производить замену ДМРВ, необходимо тщательно взвесить все варианты решения.

Если интересно, можете поискать в сети эпопею с попыткой замены на Ниссане Альмера Н16 «родного» воздухомера аналогом. Одна из попыток привела к чрезмерному расходу топлива даже на холостом ходу.

В некоторых случаях поиск аналого будет оправданным, особенно, если принять во внимание стоимость «родного» волюметра (в качестве примера можно привести БМВ Е160 или Ниссан Х-Трейл Т30).

Проверка работоспособности

Прежде, чем проводить диагностику ДМРВ, необходимо знать симптомы, позволяющие определить степень работоспособности МАФ (аббревиатура с английского названия прибора) сенсора в автомобиле. Перечислим основные признаки неисправности:

Существенно увеличился расход топливной смеси, одновременно с этим замедлился разгон.
ДВС на холостом ходу работает с рывками. При этом может наблюдаться в холостом режиме снижение или увеличение оборотов.
Двигатель не стартует. Собственно, данная причина сама по себе не говорит о том, что расходомер в автомобиле неисправен, могут быть и другие причины.
Выводится сообщение о проблеме с двигателем (Cheeck Engine)

Пример высветившегося сообщения «Cheeck Engine» (отмечено зеленым)

Эти признаки указывают на возможную неисправность ДМРВ, чтобы точно установить причину поломки необходимо выполнить диагностику. Это несложно сделать своими руками. Значительно упростить задачу поможет подключение к ЭБУ диагностического адаптера (если данная опция возможна), после чего по коду ошибки определить исправность или неисправность сенсора. Например, ошибка p0100 указывает на неисправность цепи расходомера.

Поиск ошибки с помощью диагностического адаптера

Но если предстоит провести диагностику на отечественных авто, выпушенных 10 лет назад или более, то проверка ДМРВ может быть осуществлена одним из следующих способов:

Тестирование в процессе движения.
Диагностика с применением мультиметра или тестера.
Внешний осмотр сенсора.
Установка однотипного, заведомо исправного устройства.

Рассмотрим каждый из перечисленных способов.

Тестирование в процессе движения

Проще всего произвести проверку, анализируя поведение ДВС при отключенном сенсоре МАФ. Алгоритм действий следующий:

Необходимо открыть капот, отключить расходомер, закрыть капот.
Заводим машину, при этом ДВС переходит в аварийный режим работы. Соответственно, на приборной доске высветится сообщение о проблеме с двигателем (см. рис. 10). Количество подаваемой топливной смеси будет зависеть от положения ДЗ.
Проверьте динамику авто и сравните ее с той, что была до отключения сенсора. Если автомобиль стал более динамичен, а также выросла мощность, то это с большой долей вероятности указывает на то, что датчик массового расхода воздуха неисправен.

Заметим, что можно ездить и дальше при отключенном устройстве, но делать это крайне не рекомендуется. Во-первых, увеличивается расход топливной смеси, во-вторых отсутствие контроля над регулятором кислорода приводит привод к повышению загрязнений.

Диагностика с применением мультиметра или тестера

Признаки неисправности ДМРВ можно установить, подключив черный щуп к заземлению, а красный на вход сигнала сенсора (распиновку можно посмотреть в паспорте к устройству, там же указаны и основные параметры).

Пример измерения мультиметром напряжения на ДМРВ в автомобиле ВАЗ 2114

Далее устанавливаем границы измерения в пределе 2,0 В включаем зажигание и производим измерения. Если прибор ничего не отображает, необходимо проверить правильность подключения щупов к массе и сигналу расходомера. По показаниям прибора можно судить об общем состоянии устройства:

Напряжение 0,99-1,01 В говорит о том, что сенсор новый и работает исправно.
1,01-1,02 В – прибор БУ, но состояние его хорошее.
1,02-1,03 В – указывает, что устройство все еще работоспособное.
1,03 -1,04 состояние приближается к критическому, то есть в ближайшее время необходима замена ДМРВ на новый сенсор.
1,04-1,05 – ресурсы прибора практически исчерпались.
Свыше 1,05 – однозначно нужен новый ДМРВ.

То есть, правильно судить о состоянии сенсора можно по напряжению, низкий уровень сигнала свидетельствует о работоспособном состоянии.

Внешний осмотр сенсора

Данный способ диагностики является не менее действенным, чем предыдущие. Все, что необходимо, – снять сенсор и оценить его состояние.

Осмотр датчика на предмет повреждений и наличия жидкости

Характерные признаки неисправности – механические повреждения и жидкость в приборе. Последнее свидетельствует о том, что не отрегулирована система подачи масла в двигатель. Если сенсор сильно загрязнен, то следует произвести замену или очистку воздушного фильтра.

Установка однотипного, заведомо исправного устройства

Данный способ дает практически всегда ясный ответ на вопрос работоспособности сенсора. На данный способ на практике довольно сложно реализовать, не приобретая новый прибор.

Кратко о ремонте

Как правило, пришедшие в негодность сенсоры МАФ не подлежат ремонту, за исключением тех случаев, когда требует их промывка и чистка.

В некоторых случаях можно произвести ремонт платы объемного ДМРВ, но этот процесс ненадолго продлит жизнь прибору. Что касается плат в пленочных сенсорах, то без специального оборудования (например, программатора для микроконтроллера), а также навыков и опыта, пытаться их восстановить бессмысленно.

Режим работы ДВС определяется многими факторами – нагрузкой на двигатель, состоянием дороги, загрузкой машины и т.д. Мотору для работы в оптимальных условиях требуется строго определенное соотношение бензина и воздуха. Количество последнего определяется ДМРВ (датчиком массового расхода воздуха), именно под него контроллер управления двигателем рассчитывает, сколько надо бензина. Неисправность датчика нарушает работу мотора, и зачастую возникает проблема, как проверить ДМРВ, чтобы установить окончательный диагноз.

Неисправность ДМРВ, симптомы

О том, что нужна проверка ДМРВ, можно определить по внешним признакам работы двигателя. Симптомы, говорящие о том, что как минимум работоспособность датчика массового расхода воздуха нуждается в проверке, следующие:

появляется на панели приборов транспарант Check Engine;
увеличивается расход бензина;
пропадает динамика при движении автомобиля, машина «тупит»;
не заводится горячий двигатель;
теряется мощность мотора.

Описанные признаки неисправности ДМРВ не являются исчерпывающими. Все нарушения в режимах привычной работы двигателя могут быть свидетельством того, что надо проверить ДМРВ.

Чем могут быть вызваны неисправности датчика массового расхода воздуха

Когда прошло внедрение впрыска практически во все машины, наличие в них ДМРВ можно считать обязательным. По разным оценкам, на сегодняшний день существует более пятидесяти различных типов датчика массового расхода воздуха. В каждом из них используется свой принцип измерения, тем более что существуют разнообразные варианты методов измерения массового расхода воздуха.

Надо отметить, что все они основываются на работе чувствительных элементов и датчиков, зачастую представляющих собой достаточно сложную и рассчитанную на работу в определенных условиях конструкцию. Поэтому изменение этих условий, появление дополнительных факторов, таких, как грязь на чувствительных элементах, попадаемая с потоком воздуха, вызывает если не неисправность, то как минимум, искажает показания ДМРВ.

Об этом же свидетельствует состояние внутренней поверхности воздуховода и воздушного фильтра. Зачастую туда попадает масло через вентиляцию картера двигателя, вызывающее нарушения в работе датчика. Поэтому если диагностика ДМРВ показывает его неисправность, то порой достаточно почистить и промыть датчик для восстановления его работоспособности.

Как определить неисправность ДМРВ

Проверка ДМРВ, позволяющая определить его неисправность, может быть выполнена несколькими различными способами.

Надо выполнить отключение датчика от бортовой системы автомобиля, для чего достаточно отстыковать его разъем, как показано на фото. В этом случае контроллер управления двигателем начинает работать в аварийном режиме, при котором определяющим становится положение дроссельной заслонки, а не количество воздуха. Обороты двигателя становятся больше полутора тысяч. После этого можно немного проехать. Если автомобиль стал более резвым, то вполне возможно, что нужна замена ДМРВ.
Использование заведомо исправного датчика, например, взятого у друга или на СТО для проверки, если конечно, такое возможно. Он устанавливается вместо штатного. Когда такая проверка дает положительный результат и автомобиль ведет себя гораздо лучше, то однозначно нужна замена ДМРВ или, как минимум, промывка и чистка датчика.
Проведение визуального осмотра. Для этого снимают ДМРВ и проводят его визуальный осмотр, в первую очередь – внутренних поверхностей и воздуховода. Они должны быть чистыми и сухими, на них не должно быть никаких следов конденсата и масла. При наличии его следов, необходима, как минимум, чистка ДМРВ, после чего датчик может заработать правильно. Ну и надо устранить причины попадания масла.
Проверка ДМРВ мультиметром. В этом случае требуется измерить выходное напряжение с ДМРВ обычным мультиметром, оно позволит проверить, насколько датчик рабочий. Проверка эта проста, но дает возможность точно оценить текущее состояние ДМРВ и в свете этого определить свои дальнейшие действия – достаточно промыть или нужно будет заменить датчик.

Для этого на панели управления мультиметром задается измерение постоянного напряжения на пределе два вольта. В разъеме датчика надо подключиться к желтому и зеленому проводам. Это будут первый и третий контакты разъема (со стороны лобового стекла). Цвета проводов могут быть и другие, но нумерация контактов будет та же самая.

Включается зажигание, но двигатель не заводится, и проверяются показания ДМРВ. У нового датчика напряжение составляет (0,996-1.01)В. Чем больше его величина, тем хуже состояние ДМРВ. Превышение напряжением величины (1,03-1,04)В свидетельствует о том, что датчик находится в предсмертном состоянии, а напряжение больше 1,05В о том, что ДМРВ пора выбросить и поставить новый.

На видео подробно показано, как проверить датчик. Необходимо отметить, что в некоторых моделях бортовой компьютер выдает напряжение на его выходе.
» alt=»»>

Чистка датчика массового расхода воздуха

Ремонт ДМРВ не проводится, но его можно почистить. Для этого выполняется промывка датчика. Отношение к этой процедуре далеко не однозначное, по мнению некоторых такая чистка только убивает датчик, другие утверждают, что промывка позволяет восстановить его работоспособность. Во всяком случае, есть многочисленные свидетельства, что правильно выполненная чистка позволяет эксплуатировать ДМРВ дальше и избежать дорогостоящей замены.

Скорее всего, все определяется конструктивными особенностями датчика и правильным выполнением работ. Во всяком случае, когда проводится чистка, нельзя применять:

Опять же, по разным отзывам, для этих целей используется жидкость для очистки карбюраторов или WD 40. Как проводится чистка, показано на видео
» alt=»»>
ДМРВ является неотъемлемой частью современного автомобиля, и от него во многом зависят эксплуатационные параметры вашей машины. Проверить его работоспособность можно несколькими способами, в том числе с помощью внешнего мультиметра. Это позволяет достаточно точно оценить его текущее состояние и принять необходимые меры.

Какие показания дмрв должны быть. ДМРВ: что это такое

В этой статье поговорим про ДМРВ — ДМРВ , расскажем что это такое, основной принцип работы и обслуживания.

Что такое ДМРВ?

Датчик массового расхода воздуха — датчик массового расхода воздуха. Служит для определения количества воздуха, идущего на заполнение цилиндров при работающем двигателе. Датчик устанавливается во впускном тракте после воздушного фильтра и является одним из основных при работе системы впрыска.

Как работает датчик расхода воздуха? Примерно 1 часть топлива и 14 частей воздуха должны попасть в двигатель за один такт, тогда двигатель будет работать в оптимальном режиме. При нарушении этой зависимости будет либо снижение мощности двигателя, либо перерасход топлива.

Датчик массового расхода воздуха необходим для измерения идеального количества воздуха, поступающего в двигатель. Он рассчитывает количество воздуха, а затем отправляет информацию на главный компьютер, который уже на основе этих данных рассчитывает количество необходимого топлива.

Чем больше вы нажимаете на педаль газа, тем больше воздуха поступает в двигатель. ДМРВ обнаруживает это и дает указание главному компьютеру увеличить количество топлива. Если ехать ровно, то расход воздуха не большой, а значит, и расход топлива будет небольшой. И за этим следит датчик массового расхода воздуха, который измеряет количество воздуха, поступающего в двигатель. Датчик устанавливается между воздушным фильтром и впускным коллектором двигателя.

Измерение количества воздуха, поступающего в двигатель, означает определение нагрузки на двигатель. Когда водитель нажимает на педаль газа, дроссельная заслонка открывается и количество всасываемого воздуха увеличивается. Мы говорим: нагрузка увеличилась. Наоборот, педаль отпускают — нагрузка уменьшается. Все это задача для ДМРВ.

Принцип работы и обслуживание ДМРВ

Датчик состоит из платиновой проволоки сечением 70 мкм, установленной в измерительной трубке, расположенной перед дроссельной заслонкой. Датчик массового расхода воздуха основан на принципе постоянной температуры.

В процессе эксплуатации платиновая проволока ДВР неизбежно загрязняется. Для предотвращения загрязнения после выключения двигателя проволоку нагревают до температуры 1000 С в течение 1 с. При этом вся налипшая на него грязь выгорает. Этот процесс контролируется электронным блоком управления.

Датчик расхода воздуха прост и надежен в эксплуатации, но это не значит, что его нужно ремонтировать самостоятельно. При его поломке лучше обратиться к специалисту, а если датчик расхода воздуха перестал работать, его меняют на новый. Невозможность ремонта — недостаток ДМРВ , т.к. стоимость нового велика.

Недостатком ДМРВ является то, что он измеряет объем поступающего воздуха. Так как для определения необходимого количества топлива требуется определение массы воздуха, необходимо корректировать показания датчика в соответствии с плотностью воздуха. Для решения этой проблемы датчик температуры воздуха размещается в воздухозаборнике рядом с датчиком расхода. Одним из направлений модернизации ДМРВ является датчик измерения давления.

Датчик массового расхода воздуха очень требователен к состоянию воздушного фильтра. Его платиновые катушки грязные. Промыть их можно очистителем карбюратора, а вот , если неправильно сделать — придется покупать новый.

Автомобили с инжекторными двигателями оснащаются датчиком массового расхода воздуха (ДМРВ). Задача датчика – контролировать количество наружного воздуха для создания воздушно-топливной смеси, поступающей в двигатель.

По законам физики для полного сгорания 1 литра бензина требуется около 14-16 кг воздуха. При соблюдении этой пропорции двигатель будет работать в экономичном режиме и на полной мощности. Однако это справедливо только в тех случаях, когда он чистый и способен пропускать необходимое количество воздуха, а датчик массового расхода воздуха исправен.

Датчик массового расхода воздуха устанавливается на выходе из воздушного фильтра и регистрирует количество прошедшего через него воздуха и передает данные в двигатель. В свою очередь, ЭБУ на основании данных датчика расхода воздуха дает команду на подачу определенного количества топлива в форсунки для поддержания требуемого соотношения воздух-топливо.

Конструкция датчика две спирали

Конструкция датчика включает сетку и нагревательные спирали, детали выполнены из платины.

Принцип работы ДМРВ

При включении зажигания происходит нагрев платиновой катушки. Воздух, проходя через нагретый змеевик, охлаждает его, за счет чего изменяется его сопротивление по сравнению с контрольным на втором змеевике. Уменьшение сопротивления прямо пропорционально количеству воздуха, поступившего в двигатель в данный момент.

По разнице сопротивлений ЭБУ делает вывод о количестве поступающего воздуха и корректирует состав топливной смеси.

Датчик работает совместно с датчиками атмосферного давления и температуры во впускном коллекторе, показания которых важны для формирования смеси ЭБУ.

При загрязнении воздушного фильтра засоряется впускная сетка и датчик массового расхода воздуха, что приводит к сбоям в работе датчика, сопровождающимся затрудненным запуском или даже невозможностью запуска двигателя. В результате длительная эксплуатация автомобиля с забитым воздушным фильтром заканчивается полным выходом из строя датчика воздуха и необходимостью его замены.

Проверка датчика

Исправность датчика можно проверить с помощью мультиметра в режиме вольтметра.

Чек должен быть визуально окрашен на одном из распространенных датчиков ДМРВ от Bosch.

На микросхеме датчика 4 провода, это входной сигнал (желтый), выходное напряжение (бело-серый), масса (зеленый) и выход датчика на реле (розовый).

Для проверки включают зажигание и подключают мультиметр к проводам. Плюс (красный щуп) прибора подключается к желтому проводу, а минус (черный щуп) к зеленому.

В этом случае показания прибора будут указывать следующее:

От 1 до 1,02 В — датчик исправен;
1,3 В — в порядке, но датчик нуждается в чистке;
1,04 В — средний износ;
1, 05 В — повышенный износ, требуется срочная замена;
1,06 В — датчик неисправен. Аварийный режим двигателя, работает по данным дроссельного узла.

Датчик можно чистить только бесконтактным способом, иначе потребуется его замена. Для этих целей подойдет аэрозольный «очиститель карбюратора».

После очистки датчика необходимо перепроверить его напряжение, которое должно быть в пределах 1,02 В.

На большинство иномарок ДМРВ устанавливался до 2000 года, последующие поколения моделей оснащались регулятором давления.

Датчик массового расхода воздуха (датчик массового расхода воздуха или расходомер) – важная деталь автомобиля, от исправной работы которой зависит мощность двигателя и его расход топлива. Его можно найти под капотом автомобиля, где он расположен между воздушным фильтром и воздуховодом, направленным в сторону дроссельной заслонки. Задача ДМРВ – измерять количество воздуха, проходящего в цилиндры, и передавать эту информацию электронному блоку управления, то есть «мозгам» машины. На основании данных датчика массового расхода воздуха блок управления принимает решение об увеличении или уменьшении подачи воздуха к горючей смеси.

В случае выхода из строя ДМРВ практически не ремонтируется, а просто заменяется новым. Его устройство довольно простое, и состоит он из корпуса, в котором находится прибор для измерения расхода воздуха — термоанемометр. Достаточно повредить диагностический прибор в процессе демонтажа ДМРВ или его очистки, и потребуется замена всего датчика. Он тоже может выйти из строя при длительном сроке службы, но убедиться в его неисправности можно только после проверки.

Признаки неисправности датчика массового расхода воздуха

Прежде чем приступить к проверке ДМРВ, нужно по первичным признакам понять, что он неисправен. На проблемы с датчиком могут указывать следующие симптомы:

Приведенные выше симптомы указывают на то, что к горючей смеси не подается количество воздуха, которое необходимо. Причем эта проблема может наблюдаться не только при выходе из строя ДМРВ. В особых случаях неисправность может быть связана с отсутствием питания датчика по электропроводке или при появлении трещин в соединительных шлангах.

Как проверить датчик массового расхода воздуха на исправность

Существует несколько основных методик проверки датчика MAF на предмет его неисправности.

Проверка ДМРВ в движении

Самый простой способ диагностики расходомера — анализ работы двигателя при принудительном отключении датчика. Проверка производится следующим образом:

Проверка ДМРВ мультиметром

Диагностировать проблему с датчиком можно с помощью мультиметра. Для этого нужно сначала разобраться с конструкцией устройства и его «распиновкой», то есть разводкой проводов на плате. От датчика массового расхода воздуха выходит 4 провода. В зависимости от модели и производителя ДМРВ их цвета могут различаться, но в большинстве случаев они следующие:

Розовый (или розово-черный): провод к главному реле;
Зеленый: провод на массу;
Серый: провод питания;
Желтый: входной сигнал.

Для проверки ДМРВ мультиметр необходимо перевести в режим измерения постоянного напряжения и выставить предел 2 Вольта. Далее нужно включить зажигание, но не запускать двигатель. Когда закончите, подсоедините красный щуп к сигнальному входу датчика (желтый провод), а черный щуп к земле (зеленый провод). Это можно сделать, не «оголяя» провода, просовав щупы диагностического прибора через резиновое уплотнение разъема.

По результатам измерений можно сделать выводы о состоянии датчика:

Некоторые современные бортовые компьютеры позволяют увидеть напряжение на датчике массового расхода воздуха. В таких ситуациях можно обойтись без мультиметра.

Визуальный осмотр ДМРВ

Опытные автомобилисты могут определить неисправность датчика массового расхода воздуха по его внешнему виду. Первым делом необходимо снять датчик массового расхода воздуха, а затем внимательно его осмотреть. Симптомами неисправности являются попадание жидкости в воздуховод и датчик ДМРВ (либо наличие механических повреждений).

Чаще всего жидкость может попасть в датчик по следующим причинам:

Повышенный уровень масла в картере. В такой ситуации в датчик попадает масло;
Забит маслоотделитель системы вентиляции картера;
Несвоевременная замена воздушного фильтра, из-за чего в термоанемометр ДМРВ попадает грязь.

Самый простой и надежный способ диагностики проблем с датчиком массового расхода воздуха – его замена на исправный прибор. Например, вы можете снять подходящий рабочий датчик с другого автомобиля, установить его и убедиться, что двигатель работает стабильно. В такой ситуации можно сразу идти покупать новый датчик, не диагностируя его мультиметром или другими способами.

Режим работы двс определяется многими факторами — нагрузкой на двигатель, дорожными условиями, загрузкой автомобиля и т.д. Для работы двигателя в оптимальных условиях требуется строго определенное соотношение бензина и воздуха. Количество последнего определяет ДМРВ (), именно по нему контроллер управления двигателем рассчитывает, сколько необходимо бензина. Неисправность датчика нарушает работу мотора, и часто возникает проблема, как проверить датчик массового расхода воздуха, чтобы установить окончательный диагноз.

Неисправность ДМРВ, симптомы

О необходимости проверки ДМРВ можно определить по внешним признакам работы двигателя. Симптомы, указывающие на то, что необходимо проверить как минимум работоспособность датчика массового расхода воздуха, следующие:

на панели приборов появляется баннер Check Engine;
увеличивается расход бензина;
пропадает динамика при движении автомобиля, машина «тупит»;
не заводится горячий двигатель;
мощность двигателя потеряна.

Описанные признаки неисправности датчика массового расхода воздуха не являются исчерпывающими. Все нарушения в режимах обычной работы двигателя могут свидетельствовать о необходимости проверки ДМРВ.

К чему могут привести неисправности ДМРВ

Когда впрыск перешел практически на все автомобили, наличие в них ДМРВ можно считать обязательным. По разным оценкам, на сегодняшний день существует более пятидесяти различных типов датчиков массового расхода воздуха. В каждом из них используется свой принцип измерения, тем более, что существуют различные варианты измерения массового расхода воздуха.

Следует отметить, что все они основаны на работе чувствительных элементов и датчиков, которые зачастую имеют достаточно сложную и рассчитанную на работу в определенных условиях конструкцию. Поэтому изменение этих условий, появление дополнительных факторов, таких как грязь на чувствительных элементах, попадающая с потоком воздуха, вызывает если не неисправность, то как минимум искажение показаний ДМРВ.

Об этом также свидетельствует состояние внутренней поверхности воздуховода и воздушного фильтра. Нередко масло попадает туда насквозь, вызывая неисправность датчика. Поэтому, если диагностика ДМРВ показывает его неисправность, то иногда достаточно прочистить и промыть датчик, чтобы восстановить его работоспособность.

Как определить неисправность ДМРВ

Для этого на панели управления мультиметра устанавливается измерение постоянного напряжения на пределе двух вольт. В разъеме датчика подключите к желтому и зеленому проводам. Это будут первый и третий контакты разъема (со стороны лобового стекла). Цвета проводов могут быть разными, но нумерация контактов будет одинаковой.

Зажигание включается, но двигатель не запускается, проверяются показания ДМРВ. Новый датчик имеет напряжение (0,996-1,01) В. Чем больше его значение, тем хуже состояние ДМРВ. Если напряжение превышает (1,03-1,04) В, это говорит о том, что датчик находится в предсмертном состоянии, а напряжение больше 1,05 В, пора выкинуть ДМРВ и установить новый.

На видео подробно показано как проверить датчик. Следует отметить, что в некоторых моделях бортовой компьютер выдает напряжение на своем выходе.

Чистка ДМРВ

ДМРВ не ремонтируется, но почистить можно. Для этого датчик промывается. Отношение к этой процедуре далеко не однозначное, по мнению одних такая чистка только убивает датчик, другие утверждают, что промывка позволяет восстановить его работоспособность. В любом случае есть достаточно доказательств того, что правильно выполненная чистка позволяет эксплуатировать ДМРВ дальше и избежать дорогостоящей замены.

Скорее всего, все определяется конструктивными особенностями датчика и правильным выполнением работ. Ни в коем случае при проведении очистки нельзя применять:

эфиры;
сжатый воздух;
ватных палочек;
ацетон.

Опять же, по разным отзывам, для этих целей используется жидкость для чистки карбюраторов или WD 40. Как проводится очистка показано на видео

Датчик массового расхода воздуха является неотъемлемой частью современного автомобиля, и от него во многом зависят эксплуатационные параметры вашей машины. Проверить его работоспособность можно несколькими способами, в том числе с помощью внешнего мультиметра. Это позволяет точно оценить его текущее состояние и принять необходимые меры.

Стабильность и экономичность двигателя во многом зависят от исправности и состояния датчиков ЭБУ. Одним из таких устройств является датчик массового расхода воздуха. Точность его показаний определяет качество приготовленной горючей смеси, а возникшая неисправность сразу отразится на работе силового агрегата. Для проверки работоспособности устройства существует несколько простых способов, позволяющих оценить его состояние, и в случае неисправности принять решение о ремонте или замене устройства.

Назначение и принцип работы ДМРВ

Схема ДМРВ

Датчик массового расхода воздуха располагается после воздушного фильтра для определения объема воздуха, проходящего через фильтр в цилиндры двигателя. Первые модели устройства рассчитывали скорость потока исходя из отклонения лепестка относительно давления воздуха. Современные варианты прибора работают на основе датчика, имеющего платиновую или кремниевую термопару с платиновым напылением.

Принцип действия платинового элемента заключается в скорости его охлаждения потоком воздуха. Для регулировки разницы температур между ним и воздухом используется электричество, величина которого регулируется. Более интенсивный поток воздуха вызывает применение более высокого напряжения. Для снижения степени загрязнения к элементу подключена система самоочистки.

Платина обладает высокой теплопроводностью, благодаря чему объем воздуха, проходящего через воздуховод, рассчитывается по скорости охлаждения нагретого датчика температуры. Воздух, даже пройдя через фильтр, не полностью очищается от присутствующих в атмосфере частиц сажи, пыли и смолы. Для уменьшения отложений платиновая ячейка выжигает органические отложения при включении зажигания, нагревая их до белого каления электрическим током.

Признаки неисправности ДМРВ

Засорение сетки перед ДМРВ

Неисправность ДМРВ проявляется следующими симптомами:

Ошибка сигнализации «Check Engine».
Ухудшение динамики разгона автомобиля.
Повышенный расход топлива.
Потеря мощности двигателя.
Плохой горячий пуск.

Искаженный датчик расхода воздуха приводит к тому, что двигатель работает на обедненной смеси с потерей мощности. Длительная работа силового агрегата в таком режиме приводит к расплавлению катализатора в выпускном коллекторе и прогоранию выпускных клапанов. Поводом для проверки датчика должны быть следующие признаки:

Перегрев атмосферы под капотом из-за горячего выпускного коллектора.
Снижение приемистости и тяги двигателя при увеличении расхода бензина на 10-15%.
Сбои при запуске или разгоне заменяются нормальной работой. При этом свечи необходимо заменить на заведомо исправные.

Возможные причины неисправности датчика массового расхода воздуха

Проверка Двигатель включен

Основная причина поломки датчика воздуха — загрязнение платинового элемента мусором, прошедшим через воздушный фильтр. Остальные поломки связаны с проблемой отсутствия или нарушения контактов подходящих к прибору проводов . Проблема может заключаться в их обрыве, окислении, трещинах гофрошланга, идущего от расходомера к дроссельному модулю. О поломке в цепи ДМРВ сообщит лампа CHECK ENGINE, но установить ее точную причину можно только на специализированном СТО.

Проверка ДМРВ

Устранение неисправности ДМРВ можно выполнить следующими способами:

Снятие ДМРВ вместе с кузовом

1. Визуальный осмотр датчика. Устройство извлекают и осматривают внутреннюю поверхность и воздуховод. Не должно быть следов масла или конденсата, а поверхность должна быть сухой и чистой. При наличии загрязнения необходимо очистить устройство и устранить причину загрязнения, после чего датчик должен функционировать правильно.

ДМРВ с отключенным чипом

2. Отсоединить разъем, соединяющий датчик и блок управления, после чего двигатель перейдет в аварийный режим работы, при котором состав горючей смеси рассчитывается не по количеству расходуется воздух, а по положению дроссельной заслонки. После отключения датчика обороты двигателя повышаются до 1500 об/мин. Тогда вам следует ехать на машине. Если его ездовые качества улучшились, то высока вероятность неисправности ДМРВ.

3. Замена штатного датчика на заведомо исправный, после чего оценивается работа двигателя. Если он ведет себя заметно лучше, значит, устройство нуждается в чистке или замене.

Проверка ДМРВ мультиметром

4. Проверка датчика мультиметром. Для этого измерьте входное напряжение с устройства, установив его на измерителе постоянного тока. и шкала с пределом 2 В. Щупы касаются зеленого и желтого проводов разъема, которые со стороны лобового стекла будут первым и третьим по счету. В разных марках автомобилей цвет проводки может быть разным, но порядок расположения одинаков.

Затем при включенном зажигании (двигатель не запускать) проводятся измерения. Новый датчик выдает напряжение 0,996-1,01 В. При ухудшении его состояния показатель увеличивается, а значение 1,03-1,04 говорит о скором выходе из строя ДМРВ. При напряжении выше 1,5 В устройство заменяют новым.

Возможно некорректная работа ДМРВ связана с установкой модифицированной версии прошивки в ЭБУ. Это проверяется установкой пластины толщиной 1 мм под упор заслонки. Когда обороты двигателя повысятся, отсоедините клемму датчика. Если мотор продолжает работать, в неисправности виноват ЭБУ, который не реагирует на аварийный режим без ДМРВ.

Ремонт ДМРВ

ДМРВ снят

Любое загрязнение снизит теплоотдачу платинового термодатчика и сделает ее некорректной. Проверять точность работы в таком состоянии бессмысленно, и многие специалисты СТО меняют его на новый, не утруждая себя чисткой и проверкой устройства. Но в большинстве случаев процедура удаления грязи с платиновой поверхности оригинального датчика имеет смысл, так как стоимость нового прибора довольно высока.

Жидкость LIQUI MOLY

Для этого используйте жидкость в аэрозольном баллончике, которая используется для очистки карбюраторов. Перед началом процедуры хомуты крепления ослабляются, и датчик снимается с трубы воздуховода. Платиновая подложка аккуратно снимается, откручивая пару винтов-«звездочек». Металлокерамика или тонкая проволока обрабатывается средством, не касаясь детали руками. Потребление жидкости и количество процедур выбираются на наше усмотрение.

Альтернативной смесью для очистки может быть раствор спирта и ацетона, который продувают струей очищенного сжатого воздуха. Если после разборки датчика обнаружены черные пятна или сильная эрозия рабочей части, его замачивают на несколько часов в ацетоне, прикладывая смоченный тампон к поверхности на несколько часов. После очистки и сборки устройство проверяют мультиметром. Работоспособность ДМРВ часто восстанавливается, хотя и на минимальном уровне.

Обслуживание ДМРВ. Что такое дмрв в автомобиле: назначение, признаки неисправности

ДМРВ один из основных элементов систем впрыска современных автомобилей. Благодаря этому датчику бортовой компьютер подает топливно-воздушную смесь, двигатель может работать оптимально. Выход из строя датчика приводит к расходу топлива, снижению мощности «движка».

Что такое DFID?

ДМРВ — датчик измерения массового расхода воздуха Прибор расположен в воздухозаборнике двигателя между воздушным фильтром и дроссельной заслонкой. Благодаря ему бортовой компьютер определяет объем поступающего в цилиндры воздуха, который необходим для полного сгорания топлива и нормальной работы автомобиля.

Устройство снабжено чувствительным элементом, состоящим из 2-х платиновых нитей диаметром 70 мкм. Один из них охлаждается проходящим воздухом, а другой является регулирующим. При включении зажигания провод нагревается, посылая сигнал на бортовой компьютер на открытие дроссельной заслонки и охлаждение элемента. Попутно открываются форсунки, в результате чего образуется нужное количество топлива в заданном режиме работы двигателя.

После выключения двигателя провод нагревается до 1000 градусов. В результате отложения, частички сажи и пыли на его поверхности, которые могут повлиять на чувствительность сенсора, полностью сгорают.

Существуют устаревшие модели ДМРВ, работающие с лопастной заслонкой, а также более современные модификации с пленочно-кремниевыми элементами и с платиновым напылением.

Признаки неисправности ДМРВ

Обычно выход из строя датчика происходит из-за естественного выгорания или загрязнения поверхности провода, что вызвано несвоевременной заменой воздушного фильтра и из-за экстремальной езды. Неисправность датчика можно определить по ряду признаков:

повышенный расход топлива;
двигатель работает нестабильно на холостом ходу;
двигатель не заводится;
горит «чек» на дисплее бортового компьютера.

Эти симптомы являются косвенными. Аналогичные явления возникают при неисправности бензонасоса, залипшей дроссельной заслонке и загнутом клапане ЕГР. Точную причину поломки может показать только диагностика счетчика с помощью мотор-тестера, позволяющая построить и оценить осциллограмму до режима отсечки или при включении зажигания.

Как проверить датчик ДМРВ

Проверка ДМРВ не представляет особой сложности и может быть выполнена несколькими способами:

В движении

Считается самым простым, но наименее эффективным способом диагностики датчика. Отсоедините разъем прибора, запустите двигатель и ведите машину, следя за тем, чтобы обороты двигателя не опускались ниже 1500. При выключенном расходомере воздуха контроллер начинает работать в аварийном режиме, формируя топливную смесь по дросселю. должность. Если так машина разгоняется быстрее, чем с подключенным ДМРВ, то прибор вышел из строя.

Мультиметр

Перед проверкой ДМРВ мультиметром выключите двигатель и поверните ключ в замке зажигания. Подсоедините красный щуп к желтому проводу (находится на краю элемента, ближе к лобовому стеклу), а черный к зеленому (третий от края).

Цвета проводов могут различаться, но схема остается неизменной. Напряжение должно варьироваться в пределах 0,996…1,01 В, но если цифры превышают верхнее значение, то вскоре потребуется замена блока. Показания прибора 1,05 В и выше говорят о высоком выходном напряжении и о неработоспособности датчика.

Более подробная инструкция по проверке мультиметра ДПРВ представлена в видео.

Визуально

Снимите ДМРВ, открутив хомут на гофрированном патрубке воздухозаборника и два винта на корпусе датчика. Снимите устройство с воздушного фильтра и осмотрите его поверхность – она должна быть чистой, без следов масла и пыли. Наличие загрязнения свидетельствует о выходе из строя платиновой нити или пленочного элемента.

Можно ли восстановить датчик расхода воздуха?

Ремонту подлежат только датчики с платиновыми теплообменниками. Поверхность резьбы хорошо очищается от масла, нагара и других загрязнений. Пленочные устройства не восстанавливают, а меняют на новую сборку. Перед началом работы аккуратно разберите ДМРВ, стараясь не повредить уплотнительное кольцо. При наличии грязи на мембране или проводе поверхность элементов промывают WD-40 или медицинским спиртом.

Отличный вариант – чистый этиловый спирт, который отлично очищает платиновые элементы от любых примесей и быстро испаряется, не оставляя следов на поверхности. Обычно проволоку или металлокерамический элемент промывают в течение одного часа, затем оставляют на несколько часов до полного высыхания на воздухе. При этом нельзя прикасаться к ним руками или инструментом во избежание механических повреждений.

Главное при очистке внутренних частей ДМРВ не сломать контакты, закрепленные гелевым компаундом. Поэтому в процессе мытья лучше не использовать обдув сжатым воздухом, не протирать ватными палочками, не чистить ножом.

Большинство органических растворителей на основе ацетона и сложных эфиров не подходят для очистки ДМРВ. Такие составы растворяют соединение, повреждают пленочную мембрану, оставляют маслянистую пленку на поверхности чувствительных элементов блока.

Профилактика является эффективным средством продления срока службы DFID. Своевременно меняйте воздушный фильтр, следите за состоянием форсунок и уровнем моторного масла. Тогда это дорогое устройство прослужит долго без поломок, и вам не придется тратиться на его восстановление.

В этой статье мы поговорим про ДМРВ — датчик массового расхода воздуха, расскажем что это такое, основной принцип работы и обслуживание.

Что это такое?

ДМРВ — это датчик массового расхода воздуха. Он служит для определения количества воздуха, поступающего в цилиндры при работающем двигателе. Датчик устанавливается во впускном тракте после воздушного фильтра и является одним из основных при работе системы впрыска.

Как он работает? Примерно 1 часть топлива и 14 частей воздуха должны попасть в двигатель за один цикл, тогда двигатель будет работать оптимально. Если нарушить эту зависимость, произойдет либо снижение мощности двигателя, либо перерасход топлива.

DFID необходим для измерения идеального количества воздуха, поступающего в двигатель. Он рассчитывает количество воздуха, а затем отправляет информацию на главный компьютер, который уже на основе этих данных рассчитывает количество необходимого топлива.

Чем сильнее вы нажимаете на педаль газа, тем больше воздуха поступает в двигатель. ДМРВ его фиксирует и дает команду на главный компьютер увеличить количество топлива. Если ехать равномерно, то расход воздуха не большой, а значит и расход топлива будет небольшой. И за этим следит датчик массового расхода воздуха, который измеряет количество воздуха, поступающего в двигатель. Датчик устанавливается между воздушным фильтром и впускным патрубком двигателя.

Измерение количества воздуха, поступающего в двигатель, означает определение нагрузки на двигатель. Когда водитель нажимает на педаль газа, дроссельная заслонка открывается и количество всасываемого воздуха увеличивается. Мы говорим: нагрузка увеличилась. И наоборот, педаль отпустили — нагрузка уменьшилась. Все это является вызовом для DFID.

Принцип работы и обслуживание

Датчик состоит из платиновой проволоки диаметром 70 мкм, установленной в измерительной трубке, расположенной перед дроссельной заслонкой. Работа основана на принципе постоянства температуры. В процессе эксплуатации платиновая проволока ВВВ неизбежно загрязняется. Для предотвращения загрязнения после выключения двигателя провод за 1с нагревается до температуры 1000 С. При этом вся налипшая на него грязь сгорает. Этот процесс контролируется электронным блоком управления.

Датчик расхода воздуха прост и надежен в эксплуатации, но это не значит, что его нужно ремонтировать самостоятельно. В случае поломки лучше обратиться к специалисту и если датчик расхода воздуха перестал работать, его поменяют на новый. Невозможность ремонта это отсутствие ДМРВ так как стоимость нового велика.

Недостатком является то, что он измеряет количество поступающего воздуха. Так как для определения необходимого количества топлива требуется определение массы воздуха, необходимо корректировать показания датчика в соответствии с плотностью воздуха. Для решения этой проблемы датчик температуры воздуха размещается в воздухозаборнике рядом с датчиком расхода. Одним из направлений модернизации ДМРВ является датчик измерения давления.

Датчик массового расхода воздуха очень требователен к состоянию воздушного фильтра. У него загрязнены платиновые спирали. Промыть их можно очистителем карбюратора, но если сделать это неправильно, то придется покупать новый.

Датчик массового расхода воздуха (далее ДМРВ) — один из важнейших датчиков в системе впрыска инжекторных автомобилей. Устройство рассчитывает массу воздуха, подаваемого в определенный момент времени. Распространенное мнение, что датчик считает объем проходящего через него воздуха, ошибочно. В иномарках выпуска 2000 года и позже перестало использоваться, а в отечественных используется до сих пор.

Рис.1. ДМРВ собран.

Рис. 2. Расположение датчика МРТ под колпаком

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Состоит из одного или нескольких тонких проводов, смонтированных в пластиковом корпусе, и датчика температуры воздуха. Материал проводки – платина, этот элемент один из самых тугоплавких, что немаловажно при работе ДМРВ. Устанавливается перед дроссельной заслонкой. Принцип работы прост: при включении зажигания платиновая проводка нагревается до заданной разницы температур с окружающим воздухом. Когда двигатель работает на разных режимах, через него проходит разный поток воздуха, который пытается охлаждать датчик. Для поддержания заданной разницы температур на проводку подается более высокое напряжение. Повышение или понижение напряжения фиксирует электронный блок управления (ЭБУ) и дает команды на открытие/закрытие форсунок с определенным интервалом.

Рисунок 3. Конструкция ДМРВ

ДМРВ — деталь очень капризная. Может выйти из строя по разным причинам:

попадание посторонних жидкостей. Например, если клапанная крышка негерметична, при определенном невезении масло вполне может попасть на ДМРВ;
физический износ. Ничто не вечно, особенно тонкая электроника. Уменьшение толщины проводки со временем гарантированно повлияет на работу датчика;
неквалифицированных попыток помешать нормальной работе ДМРВ;
некачественный бензин;
повреждение гофры дмрв. При этом все симптомы будут те же, но сам датчик может быть исправен;
банальные повреждения при дтп.

ПРОБЛЕМЫ

При неисправном ДМРВ симптомы обычно следующие:

На панели горит индикатор «ПРОВЕРКА»;
Отсутствует холостой ход. Точнее будет, но повышенный, около 1500 об/мин;
Пропал «высокопрочный» вагон;
Значительно повышенный расход топлива вне зависимости от стиля вождения;
При стабильном движении машина дергается;
Если установлен бортовой компьютер (не путать с ЭБУ!), можно посмотреть расход топлива, если датчик работает некорректно, то будет постоянно «плавать».
«Ходячий» импульс.

На видео: Демонстрация ДМРВ:

ДИАГНОСТИКА

Все вышеперечисленные симптомы могут относиться не только к ДМРВ. Если есть подозрения на него, можно быстро проверить состояние самостоятельно, ничего сложного в этом нет. Достаточно скинуть клемму питания с датчика и завести машину. Обороты должны устанавливаться в пределах 1500 об/сек, так как в этом случае команды ЭБУ подаются датчиком положения дроссельной заслонки. После этого прокатитесь пару километров, и посмотрите на поведение машины. Если часть симптомов исчезнет, проблема именно в датчике расхода воздуха.
Более продвинутый способ: с помощью мультиметра. Подойдет любой, самый простой. «Плюс» мультиметра подключаем к желтому проводу, минус кидаем на зеленый (коричневый). Это распиновка ДМРВ фирмы Bosch. С другой можно найти нужные контакты опытным путем, не боясь замыкать ничего лишнего.

Рис. 4. Подключение мультиметра.

Полученный результат можно сравнить с табличными значениями:

Третий вариант проверить проще всего. Можно «кинуть» заведомо исправный датчик и сделать круг во дворе. Вам не нужно объяснять результат; если работать правильно, то разница почувствуется сразу. Наконец, всегда можно съездить на диагностику. Там расскажут, покажут и напечатают не только о датчике расхода воздуха, но и о состоянии автомобиля в целом. Обычно ДМРВ не ремонтируют, но временно можно попробовать почистить платиновую проводку очистителем карбюратора. Шансов на успех мало, но в любом случае в случае неудачи замена обязательна, так что, по сути, вы ничего не теряете. Помните, что неправильная работа ДМРВ приводит к разнообразным неисправностям автомобиля.

Все современные двигатели оснащены ДМРВ (расшифровка — датчик массового расхода воздуха). Этот датчик необходим для нормальной работы автомобиля. Симптомы неисправности ДМРВ проявляются в том, что неправильно сформирована топливная смесь. Нельзя управлять автомобилем с неработающим датчиком, это может привести к другим, более серьезным поломкам.

Датчик массового расхода воздуха

Датчик ДМРВ отвечает за правильность формирования топливной смеси в зависимости от количества потребляемого воздуха.

Датчик DFID отвечает за правильное формирование топливной смеси в зависимости от количества потребляемого воздуха. Он определяет, сколько газа должно поступать в блок цилиндров через форсунки, подавая на них соответствующие сигналы. Для того, чтобы определить количество воздуха, которое проходит к дроссельной заслонке, в датчик встроены высокочувствительные нити. Датчик массового расхода воздуха находится сразу за воздушным фильтром и определяет количество уже очищенного воздуха. ДМРВ устанавливается на все современные бензиновые и дизельные двигатели.
В старых двигателях без ДМРВ топливная смесь образуется только на земле. То есть чем сильнее водитель нажимает на педаль акселератора, тем богаче смесь. Он не учитывает качество и плотность воздуха, а двигатель не всегда работает оптимально при изменении температуры или других факторов окружающей среды.

Причины ДМРВ

Расположение датчика ДМРВ

Чаще всего датчик массового расхода воздуха работает некорректно из-за засорения.

Засорение Чаще всего ДМРВ не работает должным образом из-за засорения. Вместе с воздухом сюда могут попадать картерные газы от дроссельной заслонки, либо газ пропан при его подключении к блоку дроссельной заслонки (Евро-2). В результате на нитях, считывающих количество воздуха, образуется слой осадка.
Обрыв нити. Резьба датчика может выйти из строя из-за износа или неправильного использования. Как и любое другое устройство, ДМРВ имеет ограниченный срок службы, и, как правило, его хватает на 100-150 тысяч пробега. Кроме того, датчик может сломаться из-за детонации газа в дроссельном узле.

Основные признаки неисправности ДМРВ

Двигатель работает с перебоями на холостом ходу. В случае неисправности датчика обороты холостого хода автомобиля будут нестабильными. Особенно при запуске двигателя перед прогревом будут сильные колебания оборотов. Иногда двигатель просто глохнет, если добавить обороты педалью акселератора.
Зависание оборота. Также скорость может висеть на отметке 2-3 тысячи при полном сбросе газа и держаться несколько секунд.
Потеря тяги двигателя. Если неисправный датчик обедняет смесь, мощность мотора снизится. Машина будет плохо разгоняться и ехать под уклон.
Повышенный расход топлива. Низкий уровень сигнала датчика массового расхода воздуха может привести к переобогащению смеси, что приведет к увеличению расхода на 20-30%.

Диагностика ДМРВ

При отключении ДМРВ можно обмануть ЭБУ — включается на аварийный режим — по упрощенному алгоритму.

Прежде чем приступать к ремонту, необходимо выяснить, действительно ли проблема в датчике массового расхода воздуха. Проверить ДМРВ можно самостоятельно без приборов. Для этого просто отключите этот датчик при неработающем двигателе. Затем проверьте работу автомобиля без датчика. Если проблемы ушли, в этом случае датчик работает некорректно. При отключении ДМРВ может обмануть блок управления, и он переходит в аварийный режим, работает по упрощенному алгоритму. Но постоянно пользоваться автомобилем с отключенным ДМРВ не рекомендуется. В этом случае увеличивается расход топлива, и двигатель работает некорректно.
Также можно проверить мультиметром ДМРВ. Для того чтобы вызвать дмрв нужно подключить щупы к датчику при работающем двигателе. Прибор должен показывать 1-1,02 вольта. Если напряжение на датчике больше 1,05 вольта, то датчик неисправен и не работает должным образом. Желательно почистить или заменить. Распиновка ДМРВ описана в инструкции к авто, так как в разных машинах разные разъемы для подключения. Проверить работоспособность ДМРВ можно и по считыванию ошибок с бортового компьютера. Неисправный датчик должен отправить сообщение об ошибке на блок управления.
Перед проверкой ДМРВ желательно исключить другие возможные проблемы. Аналогичные проблемы с обеднением или переобогащением смеси могут быть вызваны датчиком положения дроссельной заслонки, регулятором холостого хода и лямбда-зондом.

Замена ДМРВ

Если ДМРВ неисправен и не поддается очистке, необходимо заменить его на новый. В зависимости от модели автомобиля цена ДМРВ составляет 3-5 тысяч рублей.

Отсоедините аккумулятор. Чтобы не повредить цепь питания, все процедуры желательно проводить при отключенном аккумуляторе.
Снимите старый датчик. Сначала отсоединяется штекер с проводкой, затем откручивается крепление и вынимается датчик из воздуховода.
Установите новый датчик. Новый датчик следует устанавливать осторожно, не касаясь резьбы внутри датчика. Затем соедините вилку с проводами. Датчики имеют стандартный разъем для каждой марки автомобиля.
Подсоедините аккумулятор.

Как почистить ДМРВ

Отремонтировать ДМРВ своими руками не получится, так как резьба внутри датчика не заменяется.

Отремонтировать ДМРВ своими руками не получится, так как резьба внутри датчика не заменяется. Поэтому его можно только заменить на новый или попробовать почистить. Датчик дмрв достаточно дорогой, поэтому желательно попробовать промыть резьбу. В половине случаев помогает и после нанесения на мотор очистителя ДМРВ он начинает нормально работать.
Ни в коем случае нельзя использовать агрессивные растворы для очистки сенсора. При использовании ацетона или карбоклинера нити могут быть повреждены, и датчик не подлежит ремонту. Желательно использовать очиститель ДМРВ Liqui Moly. Также достаточно качественным продуктом является очиститель ДМРВ Luftmassensensor Reiniger. Из народных средств часто применяют муравьиный спирт.
Для очистки датчик необходимо аккуратно снять, не касаясь резьбы. Затем на резьбу внутри наносится очиститель. Жидкость наносят несколько раз с интервалом в полчаса, чтобы все отложения успели раствориться. После мойки датчик высыхает и устанавливается в автомобиль. Не используйте фен или другие приспособления для сушки.
ДМРВ является одним из важнейших датчиков в автомобиле, так как отвечает за формирование топливной смеси и нормальную работу двигателя. При его выходе из строя ухудшается работа двигателя и сильно увеличивается расход. Поэтому желательно не затягивать с ремонтом и как можно скорее заменить или почистить датчик.

В современных инжекторных двигателях подача нужного количества топлива на разных режимах работы двигателя контролируется электронной системой. В системе требуются различные датчики, среди них есть датчик, отвечающий за расход воздуха для приготовления топливовоздушной смеси. Это может быть датчик абсолютного давления (ДАД) или датчик массового расхода воздуха (ДМРВ). Часто датчик расхода воздуха также называют расходомером.

ДАД в последнее время получили самые массовые и почти вытесненные из обихода датчики расхода воздуха. ДАД дешевле и проще в производстве, не так капризен и реже выходит из строя. Но с ДМРВ до сих пор по дорогам России ездит очень много автомобилей, а отечественные автомобили до сих пор сходят с конвейера с этими датчиками.

Что такое датчик массового расхода воздуха?

DFID представляет собой термоанемометр, спрятанный в пластиковом корпусе. Тонкая платиновая нить находится под напряжением, которое раскаляет платину докрасна. Нить продувается потоком обдуваемого воздуха в зависимости от внешних условий. Все данные об изменении коэффициентов получает электронный блок управления и в соответствии с полученными данными регулирует подачу топлива на поток очищаемого воздуха.

ДМРВ расположен между корпусом дроссельной заслонки и корпусом воздушного фильтра. Датчик соединен с корпусом и узлом при помощи широких гофрированных патрубков. Соединения должны быть надежными, а соединения герметичными, чтобы предотвратить дополнительный приток воздуха снаружи.

Признаки неисправности ДМРВ

Определить вероятность неисправности ДМРВ можно по некоторым отклонениям в поведении автомобильного двигателя:

— повышенные обороты холостого хода до 1500 об/мин. ,
— двигатель периодически глохнет, особенно при торможении автомобиля,
— двигатель работает нестабильно, при движении присутствуют толчки и рывки,
— время от времени загорается или горит постоянно лампа диагностики двигателя в салоне Check Ingine
— повышенный расход топлива.

Следует отметить, что все эти признаки достаточно условны, чтобы не ошибиться в диагностике неисправностей, необходимо проверить систему с помощью сканера или компьютерного стенда.

Факторы, влияющие на работоспособность ДМРВ

Прежде всего следует отметить, что ДМРВ требует очень осторожного обращения.

Платиновая нить может быть повреждена при неаккуратном протирании сенсора. Грязь и масло не допускаются на DFID. Предположим, если двигатель дымит и расходует масло, масляная сажа забивает датчик и выводит его из строя.

Из-за неправильной регулировки или сбоев в системе зажигания во впускном коллекторе возникают хлопки, способные разрушить тонкие платиновые волосы.

Есть еще один характерный дефект, по всем признакам похожий на неисправность ДМРВ. Это повреждение патрубка (гофры) форсунки, соединяющего датчик и корпус дроссельной заслонки. Происходит дополнительная утечка воздуха, и топливовоздушная смесь обедняется по составу.

Датчик может быть поврежден из-за удара. Это может произойти в результате дорожно-транспортного происшествия.

Нельзя забывать своевременно менять элемент воздушного фильтра. Грязь и пыль из воздушного фильтра попадают на платиновые нити расходомера и выводят датчик из строя.

Как убедиться, что датчик неисправен

Первым делом нужно снять датчик и произвести внешний осмотр. Две платиновые нити обязательно должны быть целыми. С оборванными нитями ДМРВ 100% бракованный и не подлежит дальнейшей эксплуатации.

При подозрении на неисправность ДМРВ проверить его можно следующим способом. Отсоедините разъем датчика и запустите двигатель. Если до этого обороты были меньше, а сейчас выросли до 1500 и двигатель набрал прежнюю мощность, велика вероятность брака ДМРВ. Дело в том, что при неработающем расходомере его функцию берет на себя датчик положения дроссельной заслонки. Топливная смесь обогащается, автомобиль становится более приемистым. Правда, расход топлива становится еще больше.

Конечно, датчик расхода воздуха можно проверить с помощью осциллографа, сканера или компьютерного стенда, но использовать такие приборы не всегда возможно по ряду причин. А вот попробовать поставить другой, заведомо рабочий ДМРВ очень просто. Если после замены никаких изменений в динамике автомобиля не выявлено, то это не датчик. Надо искать другую причину.

Замена ДМРВ

Замена ДМРВ не представляет сложности даже для новичка в автомобильном ремонте.

Как правило, датчик держится на гофрированных патрубках, для надежности места соединения стянуты хомутами.

Для замены ДМРВ ослабьте хомуты, отсоедините штекер от проводов и снимите датчик. Установите новый датчик в обратном порядке.

Новый дмрв бош. Какой датчик массового расхода воздуха заменить вышедшим из строя? Типы дмрв, их конструктивные особенности и принцип работы

Датчик массового расхода воздуха Bosch с артикулом 0 280 218 037 применяется в системах впуска воздуха в цилиндры следующих автомобилей:

LADA Kalina седан (1118) 1.6 82 л.с. Бензин 2004 — н.в. время

LADA Kalina универсал (1117) 1.6 82 л.с. Бензин 2004 — н.в. время

LADA Kalina хэтчбек (1119) 1.6 82 л.с. Бензин 2004 — н.в. время

В заводских оригинальных каталогах запчастей LADA проходит под своим номером: 21083-1130010-10 и является его полным аналогом.

Обычно первичные признаки неисправности ДМРВ проявляются на холодном двигателе, часто плавают обороты, затрудняет запуск холодного пуска, иногда неадекватная реакция и подергивания при нажатии на педаль газа. Но мы рекомендуем обращаться к специалистам для выявления неисправности, зачастую эти симптомы характерны не только для неработающего ДМРВ. Впрочем, любой более-менее опытный мастер без проблем сможет провести диагностику.

Так же наши покупатели часто задают вопрос можно ли почистить датчик расхода воздуха Бош 0280218037, в принципе чистка полезная, не забывайте что чистка не сложная и не избавит от проблем если датчик полностью мертв. Исходя из нашего опыта, мы можем посоветовать вам измерить уровень износа MAF. Нужно проверять АЦП при включенном зажигании, значение напряжения нового ДМРВ в районе 1,0 вольта. Если расходомер выдает 1,04-1,05, можете смело выбрасывать на помойку, свое уже отработало. Если 1.03 то вполне хватит на какое-то короткое время.

Необходимую информацию о применимости ДМРВ BOSCH 0 280 218 037 конкретно к вашему авто вы можете узнать у нашего оператора, связавшись с ним по телефону. На всю нашу продукцию, в том числе и на ДМРВ, мы даем гарантию 6 месяцев, без каких-либо условий. Если деталь не решит проблему, вы можете вернуть ее нам в течение двух недель с момента покупки, сохранив оригинальную упаковку и чек. У нас всегда есть в наличии по минимально возможной рыночной цене. Доставляем по Москве и всей России, в такие города как: Санкт-Петербург, Новосибирск, Уфа, Самара, Пермь, Нижний Новгород, Екатеринбург и многие другие. По умолчанию мы используем услугу — наложенный платеж авиапочтой, что позволяет нам обеспечить доставку товара в кратчайшие сроки.

Датчик массового расхода воздуха (ДМРВ) HFM5

Концепция проверки
Для улучшения диагностики и проведения компетентной экспертизы неисправного ДМРВ HFM5 расширена концепция проверки и разработан более информативный каталог поврежденных изделий. Перед снятием/заменой ДМРВ датчик проверяют по нижеприведенной последовательности.

1. Диагностика автомобиля с помощью KTS 5xx/6xx.
Расширенная диагностика автомобиля включает сравнение стандартных и фактических значений воздушной массы. В этом разделе диагностики HFM5 диагностируется непосредственно на автомобиле. Если фактические значения выходят за допустимые пределы, необходимо заменить MAF.
Более подробную информацию о диагностируемом автомобиле можно получить из программного обеспечения ESI.

2. Проведение расширенной проверки уже снятого с автомобиля HFM5 с помощью мультиметра.

Необходимые приборы:
— аккумулятор или блок питания (12В/3А)
— цифровой мультиметр
— тестовый кабель (с микросхемой регулятора напряжения)
— микроскоп с десятикратным увеличением (тип МБС-10)
— звездообразная отвертка

Описание теста

С помощью тестового кабеля со встроенной микросхемой стабилизатора напряжения * на контакте 4 штекера ДМРВ формируется напряжение 5В.

* Тестовый кабель со встроенной микросхемой стабилизатора можно изготовить самостоятельно или приобрести в торговой сети (международный индекс 7805, отечественный аналог — КРЕН5).

Расположение выводов ДМРВ HFM5:
1. Датчик температуры впускного воздуха
2. Напряжение питания 12В (красный провод)
3. Масса (черный провод)
4. Опорное напряжение 5В (желтый провод)
5. Измеренный сигнал (+) (синий провод)

Проверка
1. Статика
Подключите тестовый кабель 0 986 610 129, соблюдая полярность, к разъему HFM5 следующим образом:
красный провод к источнику питания (+)
черный провод к источнику питания (-)
синий провод к мультиметру (+)
черный провод к мультиметру (-)

Для исключения движения воздуха в измерительном канале датчика закрыть входной и выходной участки корпуса ДМРВ пластиковыми крышками (входят в комплект поставки).
Подайте напряжение (12 В) на HFM5 с помощью источника питания. В тестовом кабеле через микросхему стабилизатора напряжения формируется опорное напряжение (5В), которое подается на контакт 4.

Стандартное значение напряжения 0,98 — 1,02В
велика вероятность, что ДМРВ загрязнен. Загрязнение приводит к нарушению характеристик HFM5 и последующему выходу его из строя.

Дополнительную информацию можно найти в каталоге поврежденных изделий.

2. С подачей воздуха
Схема подключения та же. Необходимо создать поток воздуха и направить его на HFM5 по направлению, указанному на корпусе ДМРВ. При изменении интенсивности воздушного потока измеряемое напряжение должно увеличиваться. Если напряжение не меняется, мембрана датчика повреждена.
Это означает: неисправен ДМРВ.
И наоборот, ДМРВ считается исправным, если меняется напряжение.
Максимальное значение может достигать 4,5В (в зависимости от диаметра датчика и массы проходящего воздуха).

3. Проверка датчика температуры всасываемого воздуха (при наличии)
Подсоедините синий банановый штекер тестового кабеля 0 986 610 129 к контакту 1 штекера HFM5. Этот штекер измеряет сопротивление датчика температуры воздуха между контактами 1 и 3 (масса).
В конце телеграммы список ДМРВ HFM5 с датчиками температуры воздуха.

Измеренное фактическое значение должно находиться в указанных пределах.
Примечание. Это испытание HFM5 без датчика температуры воздуха приведет к бесконечно (∞) высокому значению сопротивления.

4. Визуальная проверка. Использование каталога поврежденных продуктов.
В дополнение к описанной выше диагностике можно выполнить визуальную проверку. На следующих фотографиях показаны типичные случаи загрязнения MAF или подделанных датчиков.

загрязнение :

следы влаги

Включение масла

Чужие частицы

0005

Если датчик HFM5 сильно загрязнен, гарантийные претензии не распространяются. В некоторых случаях воздушный фильтр, корпус фильтра и патрубок между фильтром и датчиком массового расхода воздуха необходимо проверить на загрязнение на автомобиле.

Примечание :
Перед установкой нового ДМРВ обязательно нужно удалить пыль и грязь с корпуса воздушного фильтра, установить новый воздушный фильтр и прочистить патрубок между фильтром и датчиком. Продувание воздухом под давлением фильтрующей коробки и патрубка запрещается, для этого необходимо использовать мягкую сухую ткань.

Вмешательство третьей стороны . H

Чувствительный элемент не установлен или был заменен:
Ослаблены специальные винты звездочки Ввернуты неоригинальные винты. Винтовые пазы зачищены.

Запрещается вмешательство третьих лиц в устройство ДМРВ, а именно откручивание и повреждение винтов звездочки, а также замена чувствительного элемента.

4. Разборка датчика массового расхода воздуха.
Отверткой-звездочкой открутить винты крепления чувствительного элемента в корпусе ДМРВ.

Извлеките элемент из корпуса. Снимите уплотнительное кольцо с крышки гибридной платы.

Откройте крышку подводного канала в месте расположения резистивного датчика.

Поместите зонд под микроскоп. Используйте микроскоп с 10-кратным увеличением.

следует различать :

Уважаемые покупатели, во избежание ошибок при отправке датчика массового расхода воздуха (ДМРВ), в строке «Комментарий» укажите модель вашего автомобиля, год выпуска и количество клапанов.

Датчик массового расхода воздуха (ДМРВ)116 BOSCH — термоанемометрического типа.

Конструктивно датчики данного типа имеют чувствительный элемент — тонкую сетку (мембрану) на основе кремния, которая устанавливается в потоке всасываемого воздуха. На сетке есть нагревательный элемент и два датчика температуры, которые установлены до и после нагревательного элемента.

Выходной сигнал ДМРВ представляет собой напряжение постоянного тока в диапазоне 1…5 В. Значение которого зависит от количества воздуха, проходящего через датчик. При работающем двигателе всасываемый воздух охлаждает часть сетки, расположенную перед нагревательным резистором. Датчик температуры, расположенный перед резистором, охлаждается, а датчик, расположенный за нагревательным резистором, поддерживает свою температуру, нагревая воздух. Дифференциальный сигнал обоих датчиков позволяет получить характеристическую кривую в зависимости от величины расхода воздуха.

ЭБУ анализирует сигнал массового расхода воздуха и, используя свои таблицы данных, определяет длительность импульса открытия форсунки, которая соответствует сигналу массового расхода воздуха.

ДМРВ 116 BOSCH имеет встроенный датчик температуры воздуха (АТС), показания которого используются в системе многоточечного впрыска топлива автомобиля 21214 и системах многоточечного впрыска топлива по нормам токсичности ЕВРО-3. Чувствительным элементом ДТВ является термистор (резистор, изменяющий сопротивление в зависимости от температуры) — установленный в потоке проходящего воздуха. Контроллер подает 5 В через постоянный резистор внутри контроллера. Контроллер рассчитывает температуру по падению напряжения на датчике. При повышении температуры напряжение уменьшается. Контроллер рассчитывает длительность импульсов открытия форсунки на основе показаний датчика.

ДМРВ устанавливается между воздушным фильтром и дроссельной трубкой.

Другие артикулы товара и его аналоги в каталогах: 21083-1130010-20.

Характеристики продукта:
Датчик массового расхода воздуха (обозначение по каталогу BOSCH 0 280 218 116), предназначен для преобразования потока воздуха, поступающего в двигатель, в напряжение постоянного тока. Информация датчика позволяет определить режим работы двигателя и рассчитать циклическое наполнение цилиндров воздухом при установившихся режимах работы двигателя, продолжительность которых превышает 0,1 секунды.

ВАЗ 2105-07 (Классика 1,6 л впрыск), ВАЗ 2108-21099, ВАЗ 2110-2112; ВАЗ 2113-2115, ВАЗ 1118-1119, ВАЗ 2170-2172, ВАЗ 21214, 2123 Евро-2, Евро-3 (с ВАЗ 2006 г.в.)

Технические характеристики:
— Обеспечивается оптимальный расход топлива на всех режимах работы двигателя за счет высокой точности и стабильности выходных характеристик.

Использование теплового принципа измерения расхода воздуха.

Диапазон измерения массового расхода воздуха — от 8 до 550 кг/ч.

Погрешность измерения массового расхода нового датчика +/- 2,5%.

Значение выходного сигнала при измерении расхода в диапазоне от 0 до 100% — от 0,05 до 5 В.

Питание датчика осуществляется от бортовой сети ТС с номинальным напряжением 12 В.

Питание диапазон напряжения от 7,5 до 16 В.

Потребляемый ток (при напряжении питания от 7,5 до 16 В) — 0,5 А.

Диапазон рабочих температур — от -45° до +120° С.

Наработка на отказ, не менее 3000 часов

Способы устранения неисправности d

Просто СРАВНИТЕ и УБЕДИТЕСЬ!!!

Уважаемые покупатели, во избежание ошибок при отправке датчика массового расхода воздуха (ДМРВ), в строке «Комментарий» укажите модель Вашего автомобиля, год выпуска и количество клапанов.

Датчик массового расхода воздуха (ДМРВ) 037″ BOSCH» – термоанемометрического типа.

Конструктивно датчики данного типа имеют чувствительный элемент – тонкую сетку (мембрану) на основе кремния, которая устанавливается в потоке всасываемого воздуха. На сетке имеется нагревательный резистор и два температурных датчика. датчики, которые устанавливаются до и после нагревательного резистора

ДМРВ 037″ BOSCH» имеет встроенный датчик температуры воздуха (ДТВ), показания которого используются в системе многоточечного впрыска топлива автомобиля 2112 и системах многоточечного впрыска топлива по нормам токсичности ЕВРО-2. Чувствительным элементом ДТВ является термистор (резистор, меняющий сопротивление в зависимости от температуры) — устанавливается в потоке проходящего воздуха. Контроллер подает 5В через постоянный резистор внутри контроллера. Контроллер рассчитывает температуру по падению напряжения на датчике. напряжение уменьшается Контроллер рассчитывает длительность импульсов открытия форсунки на основании показаний датчика

ДМРВ устанавливается между воздушным фильтром и дроссельной трубкой.

Другие артикулы товара и его аналоги в каталогах: 21083-1130010-10.

Характеристики продукта:
Датчик массового расхода воздуха (обозначение по каталогу BOSCH 0 280 218 037), предназначен для преобразования потока воздуха, поступающего в двигатель, в напряжение постоянного тока. Информация датчика позволяет определить режим работы двигателя и рассчитать циклическое наполнение цилиндров воздухом при установившихся режимах работы двигателя, продолжительность которых превышает 0,1 секунды.

ВАЗ 2108, ВАЗ 2109-21099; ВАЗ 2110-11, ВАЗ 2112, ВАЗ 2123, ВАЗ 21214.

Технические характеристики:
— Обеспечивается оптимальный расход топлива на всех режимах работы двигателя за счет высокой точности и стабильности выходных характеристик.

Разное
