как проверить датчик положения коленвала (ДПКВ) на ВАЗ 2114

Главная » Обслуживание » Консультация автомеханика

Консультация автомеханика

Автор Avtor Magor На чтение 4 мин Опубликовано 27.06.2021

ВАЗ 2014 начали выпускать в 2001 году, поэтому часть механики контролируется электроникой. С одной стороны – это упрощает процесс мониторинга и контроля, с другой стороны – добавляет еще несколько пунктов в тех.лист СТО. Частая поломка на «четырнадцатке» — неисправность датчика положения коленчатого вала, о которой и пойдет речь ниже.

Содержание

Устройство датчика коленвала на ваз 2114
Что будет если датчик коленвала на ваз 2114 неисправен и признаки поломки
Проверка работоспособности
Проверка осциллографом
Снимаем с двигателя
Полезное видео по теме

Устройство датчика коленвала на ваз 2114

Датчик положения коленвала в ВАЗ 2114 устроен достаточно примитивно. Основных детали у него 2: сам датчик положения и синхродиск – они работают в паре.

Синхродиск необходим, чтобы посылать датчику угловые импульсы. Проще говоря, он размечает движение коленчатого вала на отдельные углы. Расстояние между зубцами составляет 6^о. Используя эти данные, ДПВК и определяет правильное местоположение.

Обратите внимание, что на ВАЗ 20114 датчики коленвала бывают 3 типов. Разница в реакции сенсора, т.к. он бывает электромагнитным, оптическим и частотным.

Хоть устройство отличается, принцип действия у них схож, как и конструкция синхронизации. По этой причине инструкции по ремонту идентичны.

Что будет если датчик коленвала на ваз 2114 неисправен и признаки поломки

Как правило, поломка не несет каких-либо фатальных последствий. Основных признаков неисправности датчика коленвала в ВАЗ 2114 несколько:

Нестабильная работа автомобиля. Неисправность датчика коленчатого вала ВАЗ 2114 заставляет машину работать непредсказуемо: внезапные отключения двигателя, отрывистая езда и т. д.
Повышение расхода топлива. Из-за того, что электроника не может скоординировать потребление бензина, оно начинает расходоваться неравномерно, что и приводит к перерасходу. В отдельных случаях это может привести к засорению выходных фильтров.
Слабая тяга. В некоторых случаях обороты на холостом ходу работают нестабильно. Могут внезапно расти и сразу падать.
Нарушается работа форсунок.

Главный же признак поломки датчика – индикация на приборной панели. Правда, лампочка часто перегорает.

Проверка работоспособности

Проверка датчика коленвала обычно ограничивается визуальным осмотром. Откройте капот и обратите внимание на:

Корпус. Главный признак того, что датчик пора менять — трещины.
Увеличение проема на подшипнике. Как правило, образуется задир, расширяющий зазор.
Наличие царапин на комплектующих.
Состояние вкладышей коленчатого вала. Если они оплавлены – это косвенно говорит о поломке ДПВК.
Зазор между коленчатым валом и вкладышем. Так же указывать на образовавшиеся заусенцы.
Состояние шпонки. Как правило, при неисправности ДПКВ она срезается.

Как проверить датчик коленвала ВАЗ 2115 и 2114 более точно? Необходим мультиметр:

В первую очередь проверьте сопротивление. В норме оно должно составлять от 500 до 700 Ом.
Затем необходимо замерить напряжение. Выберите позицию 200 мВ и присоедините щупы к контактной группе. После проведите отверткой возле сенсора. Датчик среагирует на металл, а на дисплее должен появится вольтаж. Если этого нет – датчик под замену.

Проверка осциллографом

Надежнее всего проверить датчик коленвала на ВАЗ с помощью осциллографа. Он дает информативную картинку, по которой можно определить: во-первых, работоспособность ДПКВ; во-вторых, чувствительность.

Клеммы осциллографа необходимо подкинуть на контактную группу и запустить автомобиль. Теперь следите за показаниями на экране – должна быть такая картинка:

Отсутствующие зубья образовываются, когда ДПКВ фиксирует прохождение металла, т. е. синхродиска. Остальные зубья напротив, регистрируют «покой» сенсора.

Снимаем с двигателя

Если неисправность определена — необходима срочная замена датчика коленвала на ВАЗ 2114, т.к. ремонтировать его бесполезно.

Сложностей здесь нет – просто следуйте инструкции:

Выключите зажигание, и откройте капот. Осмотрите место крепления ДПКВ. Если есть масляные загрязнения, их нужно убрать салфеткой или щеткой, смоченной в бензине или спирте. Кстати, а где находится ДПКВ? Он расположен на корпусе маслонасоса. Искать его нужно в правом верхнем углу.

Аккуратно демонтируйте колодку с проводами.

Возьмите накидной ключ на 10, и выкрутите фиксирующий болт.

Теперь его можно извлечь. Осталось только купить аналогичный ДПКВ на ВАЗ 2114 8 клапанов (не 16!).

Желательно очистить посадочное место датчика еще раз. Там могут быть масляные загрязнения, которые нужно удалить смоченной в бензине салфеткой.

Установка производится в обратном порядке, где также стоит соблюдать осторожность:

Момент затяжки фиксирующего болта четко фиксируется регламентом ВАЗ. Он должен находится в пределах 8-12 Ньютонов. Для этого лучше использовать динамометрический ключ.
Расстояние между коленвалом и датчиком должно быть около 1 мм, с допуском в 0,4 мм. При нарушении дистанции, сенсор будет фиксировать движение некорректно. Для выставления используется специальный эталонный щуп.
Соблюдайте распиновку колодки. Неправильное подключение фишки может спалить новый датчик, поэтому соблюдать подключение важно. Можно сфотографировать колодку или воспользоваться схемой.

Полезное видео по теме

Как проверить коленвал мультиметром? — Kvazar-wp

Большая часть систем современного автомобиля контролируется чувствительными устройствами, информирующими водителя об их состоянии, а также возникновении опасных ситуаций. Эти устройства способны в автоматическом режиме оказывать влияние на работу различных механизмов и систем. К таким устройствам относится датчик положения коленвала (ДПКВА). Когда он выходит из строя, работа автомобиля становится как минимум, нестабильной, а как максимум, машина может быть обездвижена. Поэтому состояние датчика нужно отслеживать и проверять. Для этого можно использовать мультиметр. Сегодня расскажем, как проверить коленвал мультиметром.

Contents

1 Датчики положения коленчатого вала – виды, назначение
2 Как проверить ДПКВ мультиметром
- 2.1 Как интерпретировать результаты проверки:
- 2.2 Вопрос — ответ

Датчики положения коленчатого вала – виды, назначение

Существует три вида датчиков:

индукционный;
полупроводниковый;
оптический — считаются самыми надежными.

Независимо от того какого вида датчик, назначение у него следующее:

определение угла поворота коленвала;
определение ускорения подкрутки в момент воспламенения рабочей смеси;
установка среднего значения частоты оборотов двигателя;
установка синхронизации сигналов с датчика распределительного вала.

Все эти задачи крайне важны для нормальной работы автомобильного двигателя. Признаками неисправности датчика являются:

снижение мощности мотора;
нестабильны обороты двигателя;
отсутствие искры на свечах зажигания;
проблемы с пуском;
во время активной езды в двигателе срабатывает детонация;
машина не заводится, когда датчик полностью выходит из строя.

Но те же симптомы могут проявляться и при других проблемах. Поэтому, следуя методом исключения, нужно провести проверку датчика коленвала мультиметром. И, если он в порядке, искать причину неисправности в других системах.

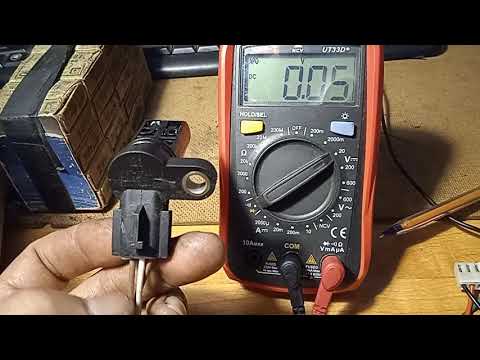

Как проверить ДПКВ мультиметром

Перед тем как заняться проверкой, нужно визуально оценить состояние датчика и его положения на месте. Затем устройство снимается. Обычно это несложно. Например, в автомобиле ВАЗ датчик закреплен в специальном кронштейне всего одним болтом, а сам кронштейн является частью боковой крышки двигателя машины.

Сняв датчик, нужно тщательно осмотреть его, выявляя внешние повреждения, которые могли послужить причиной выхода его из строя. Если повреждений не обнаружено, можно приступать к проверке, которая заключается в замере сопротивления обмотки устройства:

Контакты датчика должны быть чисты. Если это не так, их можно промыть бензином или спиртом.
Переключатель мультиметра нужно установить в режим измерения сопротивления. Диапазон измерения 2 кОм.
Щупы прибора нужно установить на контакты датчика.
На дисплее появится результат измерения.

Как интерпретировать результаты проверки:

Считается, что сопротивление обмотки ДПКВ должно находиться в интервале от 500 до 750 Ом. Лучше всего выяснить номинальную величину сопротивления конкретно для вашего автомобиля. Возможно, она отличается от усредненных цифр.

Если результат измерения ниже заданного интервала, возможно, нарушена изоляция обмотки датчика. Это требует его замены.

Если на экране тестера вообще не отразились показания, значит налицо обрыв цепи и датчик непригоден к дальнейшей эксплуатации.

Надеемся, теперь вы знаете, как проверить коленвал мультиметром.

Вопрос — ответ

Вопрос: Как проверить мультиметром полупроводниковый датчик?

Имя: Тимур

Ответ: Исправность датчиков этого вида определяется по наличию напряжения. На современных авто установленный на место датчик должен генерировать напряжение 5 В. Измерение проводится также на клеммах датчика в режиме измерения напряжения. Если автомобиль старый, то напряжение может достигать 12 В. Если тестер показывает отсутствие напряжения – датчик неисправный.

Вопрос: Перестал работать ДПКВ. После снятия обнаружено большое количество грязи в районе контактов. Была проведена очистка. Стоит ли ставить снова использовать такой датчик?

Имя: Андрей

Ответ: Проверьте его мультиметром и, если сопротивление обмотки датчика вписывается в обозначенные пределы, можно попробовать его использовать.

Возможно, именно грязь послужила причиной обрыва цепи.

Вопрос: Не работает датчик коленвала, хотя проверка мультитестером показала хороший результат. В чем может быть причина?

Имя: Азат

Ответ: Проверьте провода. Возможно, имеется обрыв, хотя внешняя изоляция может быть и целой. Для проверки снимите разъем и аккуратно потяните контактные штыри на себя. Оборванный проводник останется у вас в руках. В качестве временной меры можно зачистить изоляцию, скрутить оголенные жилы и заизолировать.

Вопрос: У меня стоит оптический датчик коленвала. И он плохо работает. Можно ли его как-то проверить?

Имя: Ильдар

Ответ: Оптические датчики считаются очень надежными. Но их недостаток заключается в том, что при загрязнении нормальная работа нарушается, поскольку фотодиод не может зафиксировать изменение сигнала, выдаваемого светодиодом. Попробуйте просто почистить устройство.

Как проверить 3-проводной датчик коленвала с помощью мультиметра

В вашем автомобиле снова появились неисправности, и после проверки всех обычных причин вы не можете найти проблему.

У вас есть предположение, что проблема может быть в двигателе.

Какой компонент вы бы проверили? Что ж, одним из них является коленчатый вал, который является одним из самых важных компонентов для проверки.

К счастью, поставить диагноз на нем несложно.

В этой статье содержится необходимая информация о проверке датчика коленчатого вала, в том числе о том, что представляет собой этот компонент, и о том, как выполнить диагностику с помощью мультиметра.

Давайте начнем.

Что такое датчик коленчатого вала

Коленчатый вал — это часть двигателя внутреннего сгорания, которая обеспечивает ему вращательное движение, необходимое для эффективной работы.

Датчик коленчатого вала, также известный как датчик положения коленчатого вала или датчик распределительного вала, представляет собой устройство, используемое в двигателе внутреннего сгорания для измерения положения и скорости этого коленчатого вала при его вращении.

При этом датчик коленвала связывается с блоком управления двигателем (ECU) и контролирует уровень впрыска топлива, необходимый двигателю. Это также диктует синхронизацию системы зажигания двигателя.

Таким образом, это устройство является очень важным компонентом вашего автомобиля, и в случае его неисправности могут возникнуть серьезные проблемы. С какими проблемами вы сталкиваетесь из-за плохого датчика коленвала?

Признаки неисправности датчика коленчатого вала

Некоторые признаки неисправности датчика коленчатого вала включают:

Горит индикатор Check Engine

Значок двигателя на приборной панели указывает на наличие проблемы с двигателем. Если этот индикатор загорается, вы знаете, что один из компонентов вашего двигателя, например, датчик коленвала, неисправен.

Затем вы проверяете эти другие подсказки

Заблокированные шестерни

Когда вы замечаете, что ваши шестерни застревают, когда вы пытаетесь передать от одной к другой, тогда датчик коленчатого вала может иметь проблемы. Во многих случаях машину необходимо перезапустить, прежде чем вы сможете выполнить эту передачу.

Будьте осторожны, если вы столкнетесь с этим, и решите проблему как можно скорее.

Затрудненный запуск автомобиля

Конечно, если синхронизация и объем впрыска топлива не так совершенны, как должны быть, ваша система зажигания не работает должным образом.

Повторяющаяся остановка двигателя

Датчик коленвала также работает, когда автомобиль включен, и ваш автомобиль продолжает ломаться, когда в двигатель не впрыскивается нужное количество топлива.

Проблемы с ускорением

Неисправный коленчатый вал вызывает множество проблем с ускорением. Как правило, если устройство неисправно, ваше ускорение будет медленным и ограниченным, что может быть опасно. Вы также можете заметить, что ваш автомобиль дергается, когда вы пытаетесь ускориться.

Двигатель с пропусками зажигания

Неисправный датчик коленчатого вала означает, что ваша топливная форсунка не работает должным образом, что может привести к пропуску зажигания в двигателе.

Некоторые другие симптомы включают повышенный расход топлива из-за неточных впрысков и отсутствия импульса топливной форсунки.

Это не исключительные признаки неисправного датчика распределительного вала, но при наличии нескольких из них следует подозревать устройство.

Типы датчиков коленчатого вала

Существует два распространенных типа датчиков распредвала. Это индуктивный датчик кривошипа и датчик холла. Вы знаете, что находится в вашем автомобиле, когда вы проверяете автомобильное руководство.

Индуктивный датчик коленвала также называется магнитным датчиком и имеет два провода; сигнальный провод и провод заземления.

При тестировании этого типа датчика распредвала вы используете мультиметр для проверки показаний сигнального провода и провода заземления. Если вы ничего не получаете, значит проблема в датчике.

Датчик Холла имеет дополнительный провод; опорный вольтовый провод. Из этого вы узнаете, что он называется трехпроводным датчиком коленвала, потому что он имеет три провода.

CarsFromJapan

Эта категория датчиков — это то, что нас интересует, и мультиметр — идеальный функциональный инструмент для проведения серии тестов.

Как проверить 3-проводной датчик коленчатого вала с помощью мультиметра

Чтобы протестировать 3-проводной датчик коленчатого вала, вы устанавливаете мультиметр на постоянное напряжение и используете его для сбора показаний сигнального, эталонного и заземляющего проводов. Если показания, которые вы получаете от них, не согласуются с указаниями, содержащимися в руководстве по эксплуатации автомобиля, то ваш датчик кривошипа неисправен.

Этот процесс идет глубже и будет объяснен далее.

Проверьте положение проводов

При диагностике вашего 3-проводного датчика коленчатого вала с помощью мультиметра вы должны отдельно проверить сигнальный и эталонный провода относительно провода заземления. Из-за этого очень важно определить, какой провод какой.

Здесь вы обращаетесь к руководству по эксплуатации вашего автомобиля. Вы находите и различаете провода в датчике коленчатого вала.

Тем не менее, эти провода обычно имеют общие положения в датчике распредвала, и это видео проливает свет.

Проверка провода эталонного напряжения относительно провода заземления

После различения проводов необходимо проверить, не поврежден ли какой-либо из них. Первый набор, который вы тестируете, — это провод эталонного напряжения и провод заземления.

Вам нужно настроить мультиметр на постоянное напряжение и включить зажигание, не запуская двигатель. Подсоедините красный (положительный) провод к проводу эталонного напряжения, а черный (отрицательный) провод к проводу заземления.

Ожидается, что ваш мультиметр покажет значение напряжения от 5 до 12, в зависимости от автомобиля и датчика, который вы используете. Если вы не получаете никаких показаний или ваши показания непоследовательны, возможно, один из этих проводов неисправен. Это также может означать, что неисправен весь датчик распредвала.

Если с чтением все в порядке, переходите к следующему шагу.

Проверка сигнального провода относительно провода заземления

Теперь вы запускаете двигатель, подключаете красный (положительный) провод к сигнальному проводу, черный (отрицательный) провод к проводу заземления, а затем дождитесь показания мультиметра. Ожидается, что мультиметр покажет около 5 вольт.

Если вы не получаете никаких показаний или полученные показания непостоянны, то ваш датчик распределительного вала неисправен и нуждается в замене.

Вы также можете проверить, не является ли виновником заземляющий провод. Для этого отсоедините разъем распределительного вала, поместите черный (отрицательный) провод на провод заземления и поместите красный (положительный) провод на положительную клемму автомобильного аккумулятора.

Вы ожидаете увидеть показания мультиметра между 10 и 12 вольтами. Если вы этого не понимаете, то топливная форсунка не получает достаточного количества заземления для правильной работы.

Заключение

Независимо от того, связана ли проблема с проводом заземления, сигнальным проводом или проводом эталонного напряжения, требуется замена всего устройства, и этот процесс может быть довольно утомительным. Использование услуги опытного автомеханика — отличный вариант для вас.

Часто задаваемые вопросы

Сколько Ом должно быть у датчика коленчатого вала?

Датчик коленчатого вала должен иметь сопротивление от 200 до 1000 Ом, в зависимости от значения из справочного руководства. Если вы не получаете значение в этом диапазоне, значит в датчике короткое замыкание или обрыв и его нужно менять.

Как узнать, неисправен ли датчик коленвала?

Симптомы неисправного датчика коленчатого вала включают остановку автомобиля, горящую лампочку двигателя, проблемы с ускорением, проблемы с трансмиссией и трудности с запуском автомобиля.

Датчик коленчатого вала – проверьте и неисправен

ДАТЧИК КОЛЕНЧАТОГО ВАЛА ДЕФЕКТ: СИМПТОМЫ

Неисправный датчик коленчатого вала может вызвать следующие симптомы:

Двигатель глохнетПроблемы Начало
Код ошибки сохраняется

Причины дефектных датчиков коленчатого вала: причина отказа

Причины отказа могут быть:

Внутренние короткие цирки
ВЫСОВАНИЯ ВООЛЮЧИ к колесу энкодера
Загрязнение в результате истирания металла

ПРОВЕРКА ДАТЧИКА КОЛЕНВАЛА: ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Поиск и устранение неисправностей:
Для поиска и устранения неисправностей рекомендуется следующая процедура:

Считать память неисправностей
Проверить электрические соединения проводки датчика, разъем и датчик на правильность соединения, обрывы и коррозию.
Следите за загрязнениями и повреждениями

Прямая проверка датчика коленчатого вала может быть затруднена, если точный тип конструкции датчика неизвестен. Перед проверками должно быть ясно, является ли датчик индуктивным датчиком или генератором Холла. Не всегда можно различить их по внешнему виду. Если на разъеме три контакта, нельзя сделать точных заявлений о соответствующем типе. Конкретные спецификации производителя и спецификации в каталоге запасных частей помогут вам в этом.

Если тип конструкции окончательно не выяснен, омметр нельзя использовать для испытаний. Напряжение от измерительного устройства, используемого для проверки сопротивления, может вывести из строя генератор Холла!

Насколько полезна эта статья для вас?

Совершенно бесполезно

Очень полезно

Расскажите, пожалуйста, что вам не понравилось.

Для получения бесплатного информационного бюллетеня HELLA TECH WORLD.

Ваш отзыв**

Капча*

Большое спасибо. Но прежде чем ты уйдешь.

Подпишитесь на нашу бесплатную рассылку новостей HELLA TECH WORLD, чтобы получать последние технические видеоролики, советы по ремонту автомобилей, информацию о курсах обучения, сведения о маркетинговых кампаниях и советы по диагностике.

Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD – для автомастерских!

На указанный вами адрес электронной почты будет отправлено уведомление.

Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма.

Это делается для того, чтобы никто не мог подписаться на вас по ошибке.

Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня. Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам.

Дополнительная информация о конфиденциальности.

Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD — для автомастерских!

На указанный вами адрес электронной почты будет отправлено уведомление.

Это делается для того, чтобы никто не мог подписаться на вас по ошибке.

Дополнительная информация о конфиденциальности.

Вы уже подписаны

Ваш адрес электронной почты ожидает подтверждения

Неверный новый адрес электронной почты. Новый адрес электронной почты недействителен. Подписчик не обновлен

Неверный адрес электронной почты. Адрес электронной почты отсутствует или имеет неправильный формат.

Проблема со статусом электронной почты

Процесс регистрации не запущен.

Ошибка:

Для получения бесплатного информационного бюллетеня HELLA TECH WORLD.

Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD – для автомастерских!

На указанный вами адрес электронной почты будет отправлено уведомление.

Это делается для того, чтобы никто не мог подписаться на вас по ошибке.

Дополнительная информация о конфиденциальности.

Разное
