Внутри находится токопроводящий элемент. Такой элемент имеет в основе несколько пластин, которые выполнены из разного материала.  Между указанных пластин находится специальный легкоплавкий материал. По указанному материалу проходит электричество, что позволяет предохранителю быть составной частью электроцепи питания бензонасоса.

Предохранители имеют специальную маркировку в виде литеры F. Данное обозначение говорит о том, что предохранительный элемент относится к цепи, мощность которой не большая. Чтобы подсчитать, на какой ток рассчитаны те или иные устройства, необходимо мощность поделить на 220. Результатом станет показатель в амперах.

Если предохранитель сгорел, тогда подобная неисправность зачастую вызвана следующими причинами:

• замыкание в электроцепи;
• выход из строя реле бензонасоса;
• низкое качество самого предохранителя;

Другими словами, чаще сгорает предохранитель бензонасоса по причине неисправностей в электроцепях или в результате выхода из строя составных элементов цепи питания насоса. Отметим, что также возникают ситуации, когда горит предохранитель бензонасоса сам по себе, но такое явление с качественными элементами происходит намного реже.

Расположение предохранителя бензонасоса

В процессе поиска неисправного элемента автолюбители часто интересуются, где находится предохранитель бензонасоса на ваз 2110 или Приоре, а также на различных моделях автомобилей иностранного производства.

Начнем с того, что практически в любом современном авто имеется несколько специальных блоков предохранителей. Такое решение обусловлено тем, что несколько устройств в цепи заметно снижают риск возгорания. Также данные решения условно локализуют возможные участки замыкания, разделяя цепь на отрезки от блока до блока.

По этой причине блоки предохранителей зачастую устанавливаются как в подкапотном пространстве, так и в салоне автомобиля. Например, предохрани

motorsmarine.ru

Как самому проверить реле бензонасоса — Auto-Self.ru

Реле бензонасоса представляет собой устройство, которое обеспечивает подачу и прекращение электропитания на бензонасос по команде ЭБУ. Устройство полностью отвечает за управление топливным насосом, а также выполняет отдельные дополнительные функции, что зависит от конкретной марки и оснащения автомобиля. Например, на машинах с автоматической трансмиссией при необходимости активировать режим кик-даун (интенсивное ускорение) задействуется указанное реле.

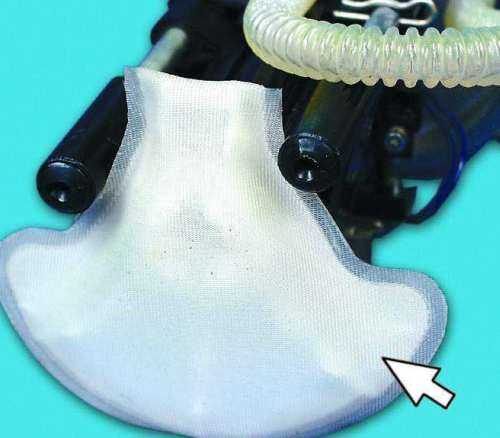

Рекомендуем также прочитать статью о том, как самому почистить или заменить сетку-фильтр грубой очистки бензонасоса. Из этой статьи вы узнаете о том, как снять бензонасос и добраться до сетки, а также как лучше чистить сеточку топливного насоса.

Где стоит реле бензонасоса

Чтобы ответить на вопрос, где находится реле бензонасоса, нужно точно знать марку и модель автомобиля. Местом установки на разных авто является область возле блока управления впрыском, решение может устанавливаться под приборной панелью возле блока предохранителей и т.д.

Часто при необходимости самостоятельного ремонта автолюбители интересуются, где находится реле бензонасоса ваз 2110 инжектор. На указанной модели расположение реле бензонасоса выполнено возле левой ноги пассажира под торпедо. Следует добавить, что рядом также установлен предохранитель топливного насоса.

Признаки и симптомы неисправности реле топливного насоса

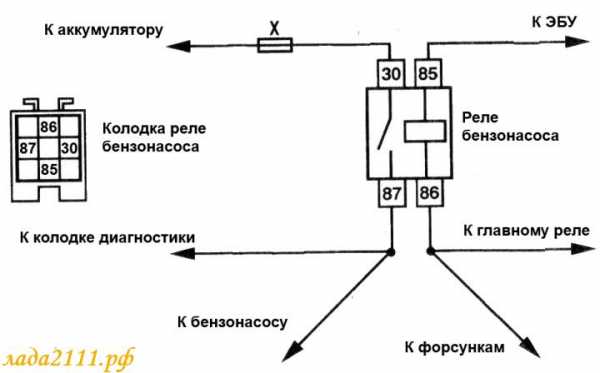

Начнем с того, что управление бензонасосом через реле происходит по следующей общей схеме:

• водитель вставляет ключ в замок и включает зажигание;
• после включения зажигания реле включает бензонасос на 2-3 секунды, что необходимо для создания давления в топливной рампе.
• затем можно услышать характерный звук, так как щелкает реле бензонасоса, которое отключило топливный насос;
• последующая работа бензонасоса будет возможна при 2 условиях: вращение двигателя стартером во время запуска и дальнейшая самостоятельная работа уже запущенного мотора.
• после выключения зажигания и остановки двигателя реле отключает бензонасос сразу или через 1 секунду.

Также на некоторых машинах устройство служит своеобразным ограничителем оборотов двигателя. Если обороты ДВС приблизились к максимальным и начинают превышать допустимый порог, происходит отключение бензонасоса через реле.  Подача бензина прекращается, обороты снижаются, после чего элемент снова подает питание на насос.

Необходимо дополнительно отметить, что на некоторых моделях ТС бензонасос включается не после поворота ключа в замке зажигания, а в момент открытия водительской двери. Такое решение позволяет быстро запустить мотор, так как обеспечивает создание необходимого рабочего давления в топливной системе заранее. Другими словами, насос нагнетает бензин до того момента, как водитель решит вставить ключ и завести двигатель.Рекомендуем также прочитать статью о том, что делать, если стартер щелкает, но не крутит двигатель. Из этой статьи вы узнаете об основных причинах данной неисправности, а также о том, как проверить стартер своими руками.

Если возникают неисправности реле, тогда питание на бензонасос может не подаваться. Вторым вариантом является то, что насос жужжит или гудит постоянно, то есть не отключается через несколько секунд после создания необходимого давления в топливной магистрали. В первом случае двигатель зачастую завести не удается, так как насос не качает и в топливной рампе нет бензина. Во втором случае происходит залипание реле бензонасоса (не срабатывает реле бензонасоса) и расходуется заряд АКБ на постоянное вращение моторчика топливного насоса. Добавим, что на некоторых авто запуск мотора возможен даже при условии определенных сбоев работе элемента, так как схема подключения реле насоса позволяет устройству работать во время прокручивания стартером.

Проверка реле бензонасоса своими руками

В начале проверки необходимо добраться до следующих элементов: предохранитель насоса и его реле. Определившись с тем, какое реле отвечает за бензонасос, следует осмотреть и предохранитель. Дополнительно проверять предохранитель нужно по причине того, что греется реле бензонасоса и затем несвоевременно или вообще не срабатывает по причине неисправности указанного предохранителя.

Самым простым способом проверки является установка заведомого рабочего устройства. Также в списке общих способов проверки реле бензонасоса своими руками можно выделить такой, когда контрольная лампа подключается вместо реле. После включения зажигания лампочка должна загораться. Также во время диагностики можно поставить перемычку на выводы. Если после поворота ключа зажигания бензонасос начал работать, тогда это указывает на неисправность в устройстве управления топливным насосом.

Теперь рассмотрим еще один доступный способ проверки на примере автомобиля ВАЗ 2110. Само реле топливного насоса в указанной модели находится около предохранителя.

1. Для проверки понадобится мультиметр или наличие контрольной лампочки не больше 0.25 А. Далее следует поочередно промерять напряжение на управляющих выводах устройства, параллельно фиксируя контакт на массу. Данный способ позволяет точно определить, нужна ли замена реле бензонасоса.
2. В том случае, если контрольная лампа не загорается, предохранитель насоса исправен или заменен на заведомо рабочий, тогда следует уделить внимание проводке от реле до ЭБУ. Параллельно не следует исключать возможность сбоев в работе блока управления двигателем.

Напоследок добавим, что элемент может также отказываться работать или залипать после сбоев или неквалифицированной установки автосигнализации/иммобилайзера. Дело в том, что охранные и противоугонные системы с функцией блокировки запуска двигателя часто основываются на том, что прерывают подачу питания на бензонасос. В этом случае данные системы необходимо диагностировать отдельно.

auto-self.ru

Неисправность реле бензонасоса: проврека и замена

Реле бензонасоса представляет собой устройство, которое обеспечивает подачу и прекращение электропитания на бензонасос по команде ЭБУ. Устройство полностью отвечает за управление топливным насосом, а также выполняет отдельные дополнительные функции, что зависит от конкретной марки и оснащения автомобиля. Например, на машинах с автоматической трансмиссией при необходимости активировать режим кик-даун (интенсивное ускорение) задействуется указанное реле.

Признаки и симптомы неисправности реле топливного насоса

Начнем с того, что управление бензонасосом через реле происходит по следующей общей схеме:

• водитель вставляет ключ в замок и включает зажигание;
• после включения зажигания реле включает бензонасос на 2-3 секунды, что необходимо для создания давления в топливной рампе.
• затем можно услышать характерный звук, так как щелкает реле бензонасоса, которое отключило топливный насос;
• последующая работа бензонасоса будет возможна при 2 условиях: вращение двигателя стартером во время запуска и дальнейшая самостоятельная работа уже запущенного мотора.
• после выключения зажигания и остановки двигателя реле отключает бензонасос сразу или через 1 секунду.

Также на некоторых машинах устройство служит своеобразным ограничителем оборотов двигателя. Если обороты ДВС приблизились к максимальным и начинают превышать допустимый порог, происходит отключение бензонасоса через реле.  Подача бензина прекращается, обороты снижаются, после чего элемент снова подает питание на насос.

Необходимо дополнительно отметить, что на некоторых моделях ТС бензонасос включается не после поворота ключа в замке зажигания, а в момент открытия водительской двери. Такое решение позволяет быстро запустить мотор, так как обеспечивает создание необходимого рабочего давления в топливной системе заранее. Другими словами, насос нагнетает бензин до того момента, как водитель решит вставить ключ и завести двигатель.

Если возникают неисправности реле, тогда питание на бензонасос может не подаваться. Вторым вариантом является то, что насос жужжит или гудит постоянно, то есть не отключается через несколько секунд после создания необходимого давления в топливной магистрали. В первом случае двигатель зачастую завести не удается, так как насос не качает и в топливной рампе нет бензина. Во втором случае происходит залипание реле бензонасоса (не срабатывает реле бензонасоса) и расходуется заряд АКБ на постоянное вращение моторчика топливного насоса. Добавим, что на некоторых авто запуск мотора возможен даже при условии определенных сбоев работе элемента, так как схема подключения реле насоса позволяет устройству работать во время прокручивания стартером.

Проверка реле бензонасоса своими руками

В начале проверки необходимо добраться до следующих элементов: предохранитель насоса и его реле. Определившись с тем, какое реле отвечает за бензонасос, следует осмотреть и предохранитель. Дополнительно проверять предохранитель нужно по причине того, что греется реле бензонасоса и затем несвоевременно или вообще не срабатывает по причине неисправности указанного предохранителя.

Самым простым способом проверки является установка заведомого рабочего устройства. Также в списке общих способов проверки реле бензонасоса своими руками можно выделить такой, когда контрольная лампа подключается вместо реле. После включения зажигания лампочка должна загораться. Также во время диагностики можно поставить перемычку на выводы. Если после поворота ключа зажигания бензонасос начал работать, тогда это указывает на неисправность в устройстве управления топливным насосом.

Теперь рассмотрим еще один доступный способ проверки на примере автомобиля ВАЗ 2110. Само реле топливного насоса в указанной модели находится около предохранителя.

1. Для проверки понадобится мультиметр или наличие контрольной лампочки не больше 0.25 А. Далее следует поочередно промерять напряжение на управляющих выводах устройства, параллельно фиксируя контакт на массу. Данный способ позволяет точно определить, нужна ли замена реле бензонасоса.
2. В том случае, если контрольная лампа не загорается, предохранитель насоса исправен или заменен на заведомо рабочий, тогда следует уделить внимание проводке от реле до ЭБУ. Параллельно не следует исключать возможность сбоев в работе блока управления двигателем.

Напоследок добавим, что элемент может также отказываться работать или залипать после сбоев или неквалифицированной установки автосигнализации/иммобилайзера. Дело в том, что охранные и противоугонные системы с функцией блокировки запуска двигателя часто основываются на том, что прерывают подачу питания на бензонасос. В этом случае данные системы необходимо диагностировать отдельно.

Как самому проверить реле бензонасоса

autoexpert.today

Реле топливного нососа

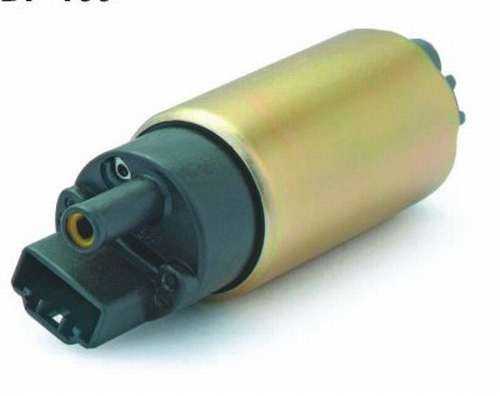

Владельцы автомобилей с большим пробегом нередко сталкиваются с таким явлением, как упавшее или полностью отсутствующее давление в топливопроводе. Причины могут быть самыми разными: сгоревший предохранитель, неисправное реле топливного насоса, износ самого насоса, засорение фильтров или течи в топливной системе.

Сразу определить, в чем именно кроется проблема, удается далеко не всегда. Это связано с тем, что некоторые симптомы могут говорить о совершенно разных проблемах. Например, если двигатель стал «тупым», плохо отзывается на педаль газа, не развивает полной мощности – это может свидетельствовать о чем угодно, начиная с некачественного горючего и заканчивая неправильно выставленным зажиганием.

Признаки неисправности топливного насоса

Разумеется, чтобы верно поставить диагноз, необходимо сопоставить несколько симптомов. Они могут не проявиться все вместе, однако наличие нескольких уже позволяет предположить, что проблема кроется в топливном насосе.

• Изменение звука работы мотора. Двигатель работает ровно, без посторонних звуков, не троит, но тональность звучания меняется. Данное явление может возникать периодически, например, при прогреве, а затем звук снова становится нормальным, либо мотор внезапно начинает работать в другой тональности, и больше тональность звучания не меняется вплоть до прекращения его работы. Это один из первых признаков того, что топливный насос заслуживает повышенного внимания.
• Двигатель не развивает требуемой мощности. Особенно заметно это явление становится в ситуациях, когда требуется быстро обогнать другой автомобиль, или при движении в гору (мотор начинает «затягиваться»). Нередко этот симптом возникает после капремонта силового агрегата, вследствие неправильно выставленного зажигания или из-за некачественного бензина, залитого на случайной заправке.
• Двигатель тяжело запускается. Мотор не всегда удается завести с первой попытки, приходится подолгу гонять стартер. Данный признак сам по себе вполне может свидетельствовать о неисправном стартере или слабом аккумуляторе. И именно с них проще всего начать проверку. Стоит также обратить внимание на температуру окружающего воздуха, поскольку старый или подсевший аккумулятор, может вполне легко справляться со своей задачей летом и подвести при первых заморозках.

Важным признаком является и то, насколько легко завести повторно уже прогретый двигатель. Если он легко заводится после прогрева, то причина, скорее всего, не в топливном насосе.

Причины неполадок топливного насоса

Прежде, чем проверять топливный насос, следует сказать несколько слов о причинах, приводящих к «внезапной» поломке.

1. В первую очередь, насос может выйти из строя, у любителей ездить с пустым баком. Топливный насос погружного типа охлаждается горючим. Если уровень топлива в баке слишком низкий, трущиеся детали начинают интенсивно перегреваться и быстро изнашиваться. Рано или поздно это приведет, как минимум, к падению давления в системе питания.
2. Насос может перегореть из-за неисправной проводки. Например, если установлен предохранитель, рассчитанный на большую силу тока, чем следует, и произойдет короткое замыкание или скачок напряжения (некоторые «умельцы» замыкают сгоревший предохранитель проволокой и продолжают беспечно ездить). Поломку может вызвать и неисправное реле топливного насоса.
3. Грязь и пыль, попавшие в бак, также могут привести к поломке. На стенках металлического бака может образоваться ржавчина, которая, попав в насос, приводит к повреждению его деталей. Кроме того, на стенках топливного бака нарастают грязевые отложения, которые затем отслаиваются и забивают фильтр грубой очистки, в результате чего падает давление топлива.

Диагностика топливного насоса

С появлением первых признаков, указывающих на неисправность топливного насоса, следует проверить его предохранитель. Собственно говоря, при отказе любого устройства в автомобиле в первую очередь стоит проверить соответствующий предохранитель. Как показывает практика, именно этот маленький элемент зачастую является источником бед.

После этого нужно обследовать топливопровод на предмет течи. Особое внимание нужно уделить местам соединения шлангов и трубок. Следующим этапом станет проверка электрических контактов и реле топливного насоса. Со временем контакты могут окислиться. Бывает достаточно их почистить, чтобы проблема разрешилась.

Далее при помощи вольтметра нужно измерить напряжение на клеммах насоса. Оно должно составлять примерно 12 В; если мотор работает, то может быть и больше. Важно не отсоединять колодку, поскольку без нагрузки напряжение на ней гарантированно будет держаться в районе 12 В, тогда как под нагрузкой оно может существенно «проседать» из-за плохого контакта в электрической цепи, в результате чего резко снизится производительность топливного насоса.

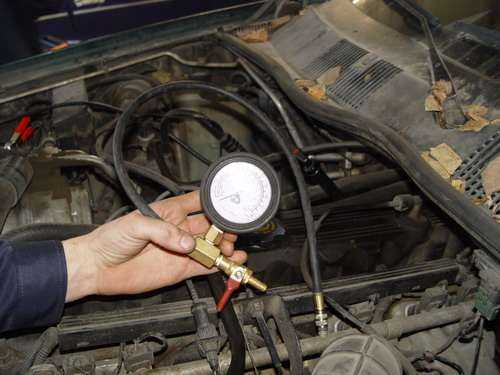

Если первый этап не дал результатов (течей нет, предохранитель цел, реле исправно, напряжение в норме), нужно проверить давление в топливной системе. Прежде, чем приступить к проверке, нужно сбросить остаточное давление в топливной системе. Для этого отключается разъем или вынимается предохранитель топливного насоса. Затем нужно завести мотор и дать ему поработать до тех пор, пока давление в системе питания не упадет до нуля, после чего двигатель сам заглохнет.

О чем говорят результаты измерений

Если давление оказалось слишком низким или набиралось очень медленно, необходимо выяснить причину. Виновным может оказаться как изношенный топливный насос, так и загрязненный топливный фильтр, и регулятор давления. Чтобы снять подозрения с последнего, нужно пережать струбциной сливной топливопровод. Если давление выросло, то регулятор неисправен.

При слишком высоком давлении в системе, необходимо отсоединить сливной трубопровод и направить его в любую подходящую для этого емкость. Падение давления говорит о том, что «обратка» забита, если не изменится – неисправен регулятор.

После запуска двигателя, давление в топливной рампе должно уменьшиться на 0,5 МПа из-за того, что на регулятор давления подается вакуум. При резком нажатии на педаль газа оно должно остаться неизменным.

Затем нужно кратковременно пережать сливной топливопровод или переходный шланг после манометра. Давление при этом должно возрасти вдвое – это максимум, на что способен исправный топливный насос.

Если давление при пережатии не увеличивается, а рабочее находится в пределах нормы, это говорит о том, что горючее через сливной топливопровод не проходит, а насос изношен до такой степени, что не способен пересилить клапан регулятора давления топлива, либо есть утечка горючего в подающем шланге внутри бака. Другие возможные причины – низкое напряжение питания и течи в топливопроводе были отметены на первом этапе диагностики.

Далее нужно обратить внимание на поведение стрелки манометра, при работе мотора на холостых оборотах. В норме она должна немного дрожать. Если стрелка сильно колеблется, скорее всего, забита сетка топливного насоса. Проблему можно решить промыванием или заменой. Иногда бывает виноват регулятор давления (такое случается довольно редко).

Продолжается проверка топливного насоса следующим образом. Выключается зажигание. Мотор глохнет, а давление должно остаться неизменным (в таком случае диагностика окончена). Если оно падает, это говорит о неисправности обратного клапана насоса, поломке регулятора давления топлива, или негерметичности одной или нескольких форсунок.

Чтобы определить причину, мотор вновь заводится и снова глушится, при этом пережимается подающий топливопровод. Если давление не уменьшается – проблема в регуляторе, если падает – в форсунках.

Последнее, что можно проверить – производительность топливного насоса и сравнить ее с паспортными значениями. Для этого, нужно разъединить топливопровод в любом удобном месте после топливного фильтра, включить насос на 1 минуту и направить струю горючего в мерный сосуд. Если количество топлива окажется меньше паспортного, виноват либо топливный насос, либо фильтр. Для устранения неясности, нужно отсоединить топливный фильтр и проверить производительность еще раз.

znanieavto.ru

Как проверить бензонасос своими руками

3. Как проверить работает ли бензонасос. Не снимая его проверяем напряжение на его фишке, используя тест-лампу или мультиметр.

Как проверить снятый бензонасос. Для этого следует подать +12В. (например, от аккумулятора) на контакты бензонасоса. Соблюдайте осторожность, остатки бензина могут загореться от искры во время подключения контактов.

4. В работе бензонасоса виновата сигнализация. Если автомобиль попадает в яму, то после сильного удара срабатывает кнопка «Valer», которая блокирует работу топливного насоса.

Жужжание бензонасоса не означает, что он исправен, сначала следует проверить давление топливного насоса.

Добавить комментарий

xn--2111-43da1a8c.xn--p1ai

Предохранитель бензонасоса: неисправности и место расположения

Частой поломкой, которая связана с топливной системой, является то, что перегорает предохранитель бензонасоса. В этом случае питание на насос не подается, сам топливный насос перестает качать бензин в магистраль. В результате автомобиль глохнет, насос не жужжит в бензобаке после поворота ключа зажигания, двигатель не заводится.

Читайте в этой статье

Почему горят предохранители бензонасоса

Предохранитель является небольшим элементом, задачей которого в устройстве электрических цепей становится оплавление в случае возникновения перегрузок. Устройство плавится и происходит размыкание токопроводящей цепи.

На примере решения от популярной модели ВАЗ Приора можно поверхностно рассмотреть устройство и принцип работы предохранителя. Устройство маленькое, внешняя часть-корпус изготовлена из оргстекла.

Внутри находится токопроводящий элемент. Такой элемент имеет в основе несколько пластин, которые выполнены из разного материала.  Между указанных пластин находится специальный легкоплавкий материал. По указанному материалу проходит электричество, что позволяет предохранителю быть составной частью электроцепи питания бензонасоса.

Предохранители имеют специальную маркировку в виде литеры F. Данное обозначение говорит о том, что предохранительный элемент относится к цепи, мощность которой не большая. Чтобы подсчитать, на какой ток рассчитаны те или иные устройства, необходимо мощность поделить на 220. Результатом станет показатель в амперах.

Если предохранитель сгорел, тогда подобная неисправность зачастую вызвана следующими причинами:

• замыкание в электроцепи;
• выход из строя реле бензонасоса;
• низкое качество самого предохранителя;

Другими словами, чаще сгорает предохранитель бензонасоса по причине неисправностей в электроцепях или в результате выхода из строя составных элементов цепи питания насоса. Отметим, что также возникают ситуации, когда горит предохранитель бензонасоса сам по себе, но такое явление с качественными элементами происходит намного реже.

Расположение предохранителя бензонасоса

В процессе поиска неисправного элемента автолюбители часто интересуются, где находится предохранитель бензонасоса на ваз 2110 или Приоре, а также на различных моделях автомобилей иностранного производства.

Начнем с того, что практически в любом современном авто имеется несколько специальных блоков предохранителей. Такое решение обусловлено тем, что несколько устройств в цепи заметно снижают риск возгорания. Также данные решения условно локализуют возможные участки замыкания, разделяя цепь на отрезки от блока до блока.

По этой причине блоки предохранителей зачастую устанавливаются как в подкапотном пространстве, так и в салоне автомобиля. Например, предохранитель бензонасоса на Лада Приора может располагаться в разном месте, что зависит от типа установленной приборной панели на конкретной машине.

При так называемых «высоких» панелях предохранитель на бензонасос находится слева в области ног переднего пассажира. Что касается панели «европейки» на ВАЗ, в этом варианте данный элемент в цепи топливного насоса располагается под регуляторами управления внутрисалонного  отопителя (печки).

Проверка предохранителя топливного насоса

Перед началом проверки желательно изучить расположение предохранителей в блоках различных авто. Сделать это можно при помощи инструкции по эксплуатации конкретного ТС, на профильных автофорумах и т.д. Определившись с тем, какой предохранитель отвечает за бензонасос и где находится указанный элемент, можно начинать искать проблему.

1. Чтобы самому проверить и заменить предохранитель бензонасоса потребуется наличие специального зажима или пинцета. Сначала нужно снять крышку с блока предохранителей, которая обычно крепится на защелках. Далее находим сам элемент, отвечающий за работу бензонасоса. Например, в Приоре решение обозначено F13 и пропускает ток в 15А.
2. Теперь извлекаем элемент при помощи зажима, щипцов или пинцета. Если предохранитель сгорел, тогда следует произвести углубленную диагностику состояния проводки и проверить контакты на самом бензонасосе, после чего неисправный элемент в цепи насоса меняется на новый.

Обратите внимание, что менять сгоревшие предохранители на автомобиле нужно только после того, как будет решена основная проблема. Простая замена предохранителя приведет к тому, что новый элемент быстро выйдет из строя повторно.

Если же предохранитель топливного насоса целый, тогда проверяется реле насоса и сам бензонасос. Клеммы имеют свойство со временем окисляться, реле насоса залипает, могут происходить обрывы электроцепи и т.д.

Отметим, что на ВАЗ 2110 и Приора предохранитель насоса находится рядом с реле. По самому реле бывает достаточно слегка постучать, что нередко позволяет восстановить его работоспособность.

Советы и рекомендации

Во время проверки и/или замены предохранителей и реле важно не перепутать места установки при обратной сборке.  Если неправильно установить элементы в блоке предохранителей, тогда различное электрооборудование может оказаться неработоспособным.

Благодаря невысокой стоимости реле и предохранителя бензонасоса (около 1-2 у.е. за каждый элемент) рекомендуется полностью воздерживаться от установки различных перемычек и других решений без крайней необходимости. Такие способы позволяют подать питание на насос в обход, при этом существенно повышается риск возгорания или выхода из строя электрооборудования.

Напоследок добавим, что покупка качественных оригинальных деталей является гарантией их долговечности. Возможность того, что в цепи насоса что-то сгорит само по себе без причин, сводится к минимуму. Данная рекомендация в полной мере относится и к реле бензонасоса.
