Схема проводки ВАЗ 2107 — инжектор: инструкция по монтажу электропроводки своими руками, фото

Автомобили семейства ВАЗ служат своим владельцем не один десяток лет. Однако, в процессе эксплуатации не всегда можно обеспечить автомобиль оригинальными запчастями, поскольку автопроизводитель модифицировал тот или иной узел.

И владельцы вынуждены разбираться и устанавливать новые узлы в автомобиль самостоятельно.

Проводка 2107 с карбюраторной системой питания

В частности, карбюраторную версию давно уже не выпускают – Горьковский автозавод перешел на выпуск автомобилей, оснащенных системой впрыска топлива (инжектор).

Сделать замену можно самому, но при этом необходимо запастись новыми деталями, цена на которые не слишком велика.

Справочно: инжектор (с англ. – впрыск) представляет собой систему форсунок, смешивающих топливо с воздухом по сигналам электронного контроллера системы управления двигателем (сокр. ЭСУД).

Что требуется для модернизации

Современные системы впрыска топлива работают по заранее запрограммированному алгоритму работы:

  1. Электронная система учитывает показания многочисленных датчиков;
  2. На их основе выбирает оптимальный режим;
  3. Подает раздельные сигналы на каждую форсунку.

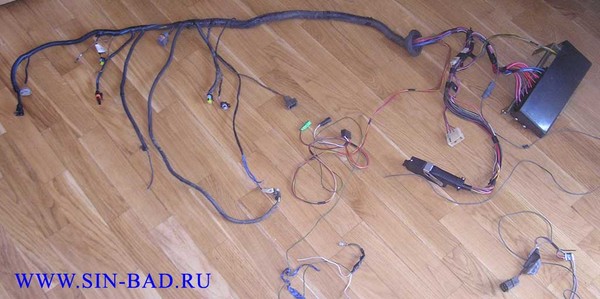

Подкапотная схема электропроводки ваз 2107 на инжектор

Естественно, что при переоборудовании классического автомобиля ВАЗ 2107 своими руками потребуется приобретение новых деталей.

В частности:

  1. Новый шкив коленчатого вала;
  2. Передняя крышка двигателя с отливкой под установку датчика;
  3. Датчики температуры охлаждающей жидкости и положения коленвала;
  4. Новая проводка ваз 2107 на инжектор;
  5. Непосредственно сам инжектор;
  6. Электрический вентилятор системы охлаждения.

Справочно: на шкиве есть специальные метки для считывания датчиком. А принудительный обдув радиатора после замены шкива будет невозможен – поэтому вместо него устанавливают электрический вентилятор.

Кроме того, потребуется и наглядное пособие для осуществления работ по переоборудованию автомобиля на инжекторную систему впрыска топлива.

Совет: На автофорумах, посвященных переделкам автомобилей доступны фото и видео материалы, которые желательно просмотреть до начала работы.

Смотрите также: схема электропроводки ВАЗ 2107

Что предстоит сделать

Фактически работы по переоборудованию автомобиля займут у вас не более 3-4 часов.

Алгоритм будет следующий:

  1. Демонтаж старого оборудования;
  2. Подсборка узлов перед установкой;
  3. Непосредственная установка и отладка системы впрыска.

Работы по демонтажу

Операции выполнять в строгой последовательности:

  1. Отключаем аккумуляторную батарею и снимаем ее с автомобиля;
  2. Сливаем из системы охлаждающую жидкость;
  3. Отсоединяем топливный шланг от карбюратора и заглушаем его, не допуская вытекания бензина;
  4. Отсоединяем корпус воздушного фильтра;
  5. Демонтируем карбюратор;
  6. Ослабляем хомут выхлопной трубы и откручиваем выпускной коллектор;
  7. Снимаем впускной коллектор;
  8. Откручиваем переднюю крышку мотора, освобождая доступ к шкиву коленчатого вала;
  9. Снимаем вентилятор радиатора.

Читайте также: схема электропроводки ваз 21074 инжектор

Работы по подсборке

На данном этапе будет затрагиваться электропроводка ВАЗ 2107 на инжектор, поскольку нам предстоит:

  1. Закрепить блок ЭСУД;
  2. Добавить новые провода с клеммами подключения к штатной проводке;
  3. Протянуть проводку к радиатору охлаждения;
  4. Протянуть проводку к электрическому бензонасосу.

Совет: электропроводка 2107 для инжекторных модификаций продается отдельно. Т.е. вы можете приобрести либо всю проводку на автомобиль, либо недостающие элементы для подключения системы впрыска.

Инструкция этапов подсборки основных узлов инжекторной системы впрыска

Будет интересно также почитать: Электропроводка ВАЗ 21074

Установка на автомобиль

Остается только установить все узлы на автомобиль и произвести сборку снятого оборудования в обратном порядке.

Затем:

  1. Подключить с помощью клеммных колодок контроллер;
  2. Подсоединить провода к форсункам;
  3. Подсоединить проводку к электрическому вентилятору;
  4. Установить и подключить АКБ.

Выводы

Переоборудование автомобиля с карбюраторной системы питания на инжекторную доступно большинству автовладельцев, имеющих опыт обслуживания силового агрегата. Важно лишь соблюдать требования безопасности, поскольку работать приходится с бензином и электричеством.

особенности и преимущества в работе и обслуживании своими руками с видео и фото материалами • Сам автоэлектрик

Инжекторные силовые агрегаты на заднеприводной классике, ярким представителем которой является ВАЗ 2107-20, оказали серьезное влияние на отечественный парк легковых автомобилей. Но не все автовладельцы поначалу оценили преимущества системы впрыска в сравнении с традиционным карбюратором, опасаясь в большей степени сложностей в работе электронных компонентов. Так ли это на самом деле, мы и попытаемся разобраться в рамках данной статьи. Представитель заднеприводного семейства ВАЗ, получивший систему впрыска

В чем новизна

Основное новшество заключалось в замене механических функций системы зажигания и приготовления топливовоздушной смеси электронными устройствами, как более точными и производительными. Подобной модернизации подверглись и схемы проводки ВАЗ 2112 и семейство «Самара» Соответственно, и проводка ВАЗ 2107 на инжектор получила отличия от карбюраторной версии. Под капотом ВАЗ 2107-20 сразу бросается в глаза отсутствие карбюратора и трамблера

Функции ЭСУД

Электронная система управления двигателем (сокр. ЭСУД) взяла на себя следующие параметры работы силового агрегата:

  1. Контроль за количеством воздуха и бензина, поступающего в цилиндры двигателя автомобиля,
  2. Регулировку частоты вращения коленчатого вала на холостом ходу;
  3. Управление искрообразованием на свечах зажигания;
  4. Корректировку угла опережения зажигания на всех режимах работы;
  5. Включение и выключение электрического топливного насоса,
  6. Управление электрическим вентилятором системы охлаждения двигателя.

На фото внизу представлена схема электропроводки ВАЗ 2107 на инжектор с ЭСУД M1.5.4N и контроллером Январь-5.1.3 Система впрыска ВАЗ 2107

Электрическая схема

Классическая электропроводка 2107 на автомобилях с системой впрыска также претерпела изменения. В частности, появились подкапотные элементы, оснащенные разъемами под датчики и электронные устройства. Схема электрооборудования ВАЗ 2107 с карбюратором

Справочно: Аналогичным путем шли и разработчики Москвич 2141. Правда у них была более глобальная проблема – отсутствие собственного двигателя.

Расшифровка к схеме электрооборудования карбюраторного ВАЗ 2107

Справочно: На фото внизу представлена электропроводка ВАЗ 2107 на инжектор с каталожными номерами. Отличия от карбюраторных комплектов заключаются в подкапотных жгутах.

Переоборудуя двигатель на систему впрыска, следует приобрести и новую проводку

Отличия в работе

Преимущества

Итак, какие же преимущества получил автовладелец, на машине которого установлен впрыск:

  • Меньше шансов заглохнуть при старте с места – электроника более гибко реагирует на работу педали газа, позволяя увереннее трогаться с холостых оборотов;

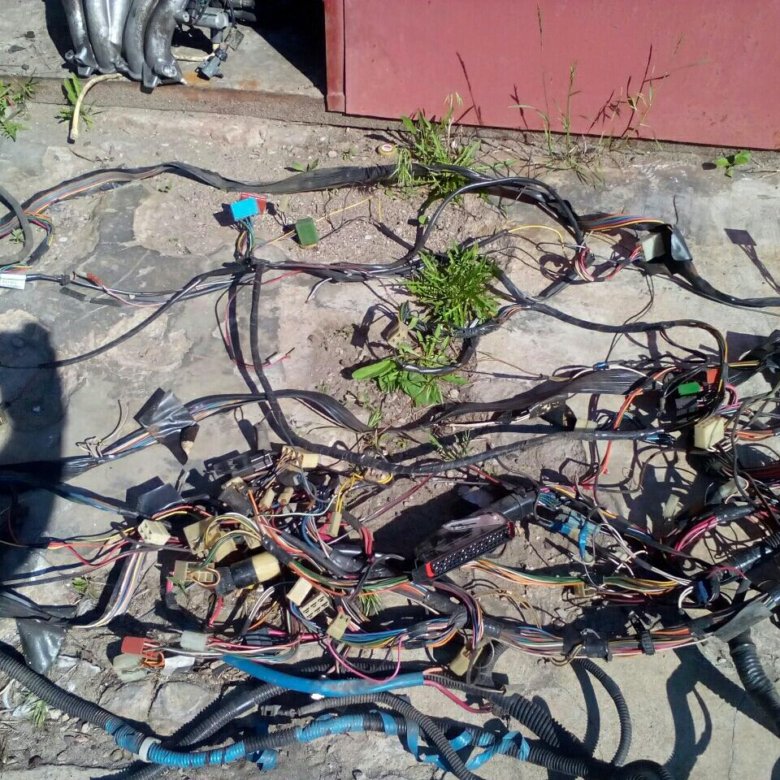

Подкапотный жгут проводки ВАЗ 2107-20 имеет иные разъемы
  • Облегченный запуск двигателя – нет необходимости управлять своими руками ручкой воздушной заслонки;
  • Снижение времени прогрева холодного двигателя – электронная система оптимизирует минимальные устойчивые обороты. Движение можно начинать уже после запуска, не опасаясь рывков и провалов, свойственных карбюратору;
  • Уменьшение планового обслуживания электрооборудования. В частности, нет необходимости постоянно регулировать зазор в контактах прерывателя;

Справочно: Другие отечественные автозаводы также модернизировали электрооборудование, в частности систему зажигания – см. публикацию о схеме электропроводки УАЗ 31514.

  • Уменьшение регулировочных работ с карбюратором – электроника позволяет снизить расход топлива и сделать работу двигателя более экологичной.

На видео вы можете увидеть устойчивый запуск инжекторного двигателя ВАЗ 2107.

Недостатки

У системы впрыска есть и некоторые изъяны, в частности:

  • Без диагностического прибора выявить неисправность в системе управления двигателем довольно трудно;
  • Штатная проводка 2107 не позволяет искать неисправности с помощью контрольной лампы;
  • Заводская инструкция чаще всего предписывает обращаться в сервисный центр для диагностики.
    Однако, цена подобной услуги не всегда оправдана для автовладельца.
На фото – диагностика кислородного датчика ВАЗ 2107

В заключение

Хотя установка впрыска на «семерку» и помогла модели продержаться на конвейере вплоть до 2012 года, тем не менее, современные тенденции вынудили АвтоВАЗ прекратить выпуск заднемоторных версий. Надеемся, что для автовладельцев оставшихся в строю ВАЗ 2107 будет полезной данная статья, а также схемы электрооборудования и проводки в большом разрешении.

Электрическая схема ВАЗ 2107 (инжектор) и ее особенности

[important]Автовладельцы быстро оценили преимущества применения инжекторных двигателей на «классике». Нововведение оказало влияние на российский рынок автомобилей. Покупатели стали предпочитать более экономичные и мощные машины устаревшим карбюраторным версиям. Однако бытует мнение, что электронные компоненты системы инжекторного двигателя снижают надежность и осложняют ремонт автомобиля. Попробуем разобраться, так ли это. [/important]

Защита электрических цепей ВАЗ 2107

Назначение блока предохранителей – защита проводов от возгорания и аккумулятора от разряда при коротком замыкании цепи. ВАЗ 2107 оборудован блоком одноразовых плавких предохранителей, который находится под капотом неподалеку от аккумулятора – справа на перегородке между моторным отсеком и салоном. Такое расположение выбрано неслучайно – предохранители располагаются максимально близко к аккумулятору, чтобы уменьшить количество и длину незащищенных электрических сетей.

Схема расположения предохранителей нанесена на крышке блока, что позволяет быстро сориентироваться в случае перегорания предохранителя.

При замене вышедшего из строя предохранителя необходимо соблюдать его номинал. Этот показатель не нанесен на крышку предохранительного блока, поэтому узнать его можно либо из схемы ВАЗ 2107 (инжектор) либо на основании маркировки, нанесенной на подлежащий замене предохранитель.

[tip]Важно: несоблюдение номинала может привести к возгоранию электропроводки и пожару. Это может произойти, если новый предохранитель будет рассчитан на существенно больший ток.[/tip]

На блоке предохранителей также установлены электрические реле. Отличие блока предохранителей инжекторной вариации «семерки» от карбюраторного состоит лишь в наличии дополнительных предохранителей для ЭСУД, топливного насоса и других устройств, характерных лишь для инжекторного автомобиля.

Новизна автомобильных электросистем ВАЗ с инжекторным двигателем

Основное новшество – замена механических элементов системы зажигания и компонентов подготовки воздушно-топливной смеси более точными и эффективными электронными устройствами. Первое, что бросается в глаза – отсутствие трамблера и карбюратора. Электронные устройства включены в общую электросхему автомобиля. Соответственно на ВАЗ 2107 (инжектор) схема электрооборудования отличается от версии с карбюраторным двигателем наличием электронной системы управления двигателем.

ЭСУД выполняет следующие функции:

  • Контроль за соотношением воздуха и бензина в смеси, поступающей в цилиндры.
  • Регулировка оборотов двигателя на холостом ходу.
  • Изменение угла опережения зажигания в зависимости от режима работы и оборотов двигателя.
  • Управление топливным насосом и электровентилятором системы охлаждения.

Схема электрооборудования ВАЗ 2107 (инжектор) представлена на рисунке ниже:

Изменилась и схема электропроводки обновленной версии ВАЗ 2107. Появились дополнительные подкапотные разъемы для подключения датчиков и электронных устройств ЭСУД. Поэтому электропроводка инжекторной «классики» имеет дополнительные подкапотные жгуты, отсутствующие в комплектации для карбюраторных моделей.

Серьезное отличие инжекторной версии Ваз 2107 – наличие топливного электронасоса, обеспечивающего высокой давление в бензопроводе, необходимое для работы системы впрыска.

Преимущества Ваз 2107 с системой впрыска

  1. Инжекторная «семерка» увереннее трогается с места. Благодаря тому, что электроника оперативно реагирует на изменение педали газа и режима работы двигателя, шансы заглохнуть при старте (даже на холостых оборотах) снижаются.
  2. Упрощенный запуск холодного двигателя. Управление составом смеси производится в автоматическом режиме с учетом температуры двигателя. Необходимость ручного управления составом смеси при помощи воздушной заслонки отсутствует.
  3. Уменьшенное время, необходимого для прогрева. Благодаря автоматической оптимизации состава смеси работа непрогретого двигателя не вызывает затруднений. При движении отсутствуют рывки и провалы, свойственные холодному карбюраторному двигателю.
  4. Упрощение обслуживания системы зажигания. Нет необходимости регулировки зазора контактов прерывателя и проверки их состояния.
  5. Большая мощность и экономичность двигателя благодаря оптимальному соотношению бензиново-воздушной смеси на всех режимах работы.

Недостатки Ваз 2107 с системой впрыска

  1. Невозможна полная глубокая проверка и ремонт системы управления двигателем без специального оборудования.
  2. Особенности электропроводки ВАЗ 2107 (инжектор) не позволяют обнаружить все неисправности, используя одну лишь контрольную лампу.
  3. Дорогостоящее обслуживание в официальных сервисных центрах, которое предусмотрено изготовителем.

Заключение

Модернизация «семерки» позволила ей успешно конкурировать с переднеприводными моделями и оставаться на конвейере до 2012 года. После чего на АвтоВАЗе было принято решение о снятии модели с производства. Однако ВАЗ 2107 и сегодня остается популярной моделью автомобиля, пользующейся спросом на вторичном рынке. Поэтому «схема ВАЗ 2107 (инжектор)» продолжает оставаться популярным запросом в поисковиках. Знание схемы электрооборудования пригодится при самостоятельной диагностике неполадок и ремонте автомобиля.

Инжекторные вариации двигателя ВАЗ успели подтвердить высокие эксплуатационные характеристики и надежность электронных систем зажигания и впрыска.

Схема электрооборудования ВАЗ 2107, 21074

На этой странице приведена цветная схема электрооборудования автомобилей ВАЗ 2107, 21074 выпуска 1988-2001 годов с генератором 37.3701 (со встроенным регулятором напряжения).

Для увеличения изображения схемы проводки кликните на картинку ниже.

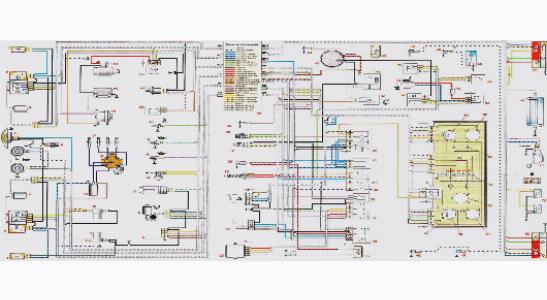

Электрическая схема ВАЗ 2107, 21074 выпуска 1988-2001 годов с генератором 37.3701

Пояснения обозначений:

  1. блок-фары
  2. боковые указатели поворота
  3. аккумуляторная батарея
  4. реле включения стартера
  5. электропневмоклапан карбюратора
  6. микровыключатель карбюратора
  7. генератор 37. 3701
  8. моторедукторы очистителей фар *
  9. датчик включения электродвигателя вентилятора
  10. электродвигатель вентилятора системы охлаждения двигателя
  11. звуковые сигналы
  12. распределитель зажигания
  13. свечи зажигания
  14. стартер
  15. датчик указателя температуры охлаждающей жидкости
  16. подкапотная лампа
  17. датчик сигнализатора недостаточного давления масла
  18. датчик сигнализатора недостаточного уровня тормозной жидкости
  19. моторедуктор очистителя ветрового стекла
  20. блок управления электропневмоклапаном карбюратора
  21. катушка зажигания
  22. электродвигатель насоса омывателя фар *
  23. электродвигатель насоса омывателя ветрового стекла
  24. монтажный блок
  25. реле очистителя ветрового стекла
  26. реле аварийной сигнализации и указателей поворота
  27. выключатель сигнала торможения
  28. выключатель света заднего хода
  29. реле зажигания
  30. выключатель зажигания
  31. трехрычажный переключатель
  32. выключатель аварийной сигнализации
  33. штепсельная розетка для переносной лампы **
  34. переключатель вентилятора отопителя (печки)
  35. дополнительный резистор электродвигателя отопителя (печки)
  36. лампа сигнализатора включения обогрева заднего стекла
  37. лампа сигнализатора недостаточного уровня тормозной жидкости
  38. блок сигнализаторов
  39. электродвигатель вентилятора отопителя (печки)
  40. лампа освещения вещевого ящика
  41. выключатели плафонов на стойках передних дверей
  42. выключатели фонарей сигнализации открытых передних дверей ***
  43. фонари сигнализации открытых передних дверей ***
  44. соединительная колодка
  45. прикуриватель
  46. часы
  47. выключатель освещения приборов
  48. диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости
  49. указатель уровня топлива
  50. лампа сигнализатора резерва топлива
  51. спидометр
  52. лампа сигнализатора включения указателей поворота
  53. лампа сигнализатора прикрытия воздушной заслонки карбюратора
  54. лампа сигнализатора заряда аккумуляторной батареи
  55. выключатель сигнализатора прикрытия воздушной заслонки карбюратора
  56. комбинация приборов
  57. эконометр
  58. выключатели плафона на стойках задних дверей
  59. указатель температуры охлаждающей жидкости
  60. тахометр
  61. лампа сигнализатора включения стояночного тормоза («ручника»)
  62. лампа сигнализатора недостаточного давления масла
  63. лампа сигнализатора включения дальнего света фар
  64. лампа сигнализатора включения наружного освещения
  65. вольтметр
  66. выключатель сигнализатора включения стояночного тормоза («ручника»)
  67. выключатель наружного освещения
  68. выключатель обогрева заднего стекла с лампой подсветки
  69. выключатель заднего противотуманного света с сигнализатором включения *
  70. предохранитель цепи противотуманного света
  71. плафон ****
  72. задние фонари
  73. датчик указателя уровня и резерва топлива
  74. колодки для подключения к элементу обогрева заднего стекла *
  75. фонари освещения номерного знака

Для того, чтобы скачать схему ВАЗ 2107 и сохранить её на компьютер, наведите указатель на картинку выше, затем нажмите правую кнопку мыши и выберите «сохранить как изображение» (размер около 300 килобайт).

Разрешение изображения составляет 1600×872 точек, поэтому электрическую схему можно без проблем распечатать на принтере и пользоваться при ремонте автомобиля.

Порядок условной нумерации штекеров в колодках:

  • a — блок-фар, очистителей фар и ветрового стекла, реле очистителя ветрового стекла, блока управления электропневмоклапаном карбюратора
  • б — монтажного блока и трехрычажного переключателя
  • в — реле аварийной сигнализации и указателей поворота
  • г — задних фонарей (нумерация выводов по порядку от края платы)
  • д — выключателя аварийной сигнализации

Дополнительная информация «звездочки»:

* — Устанавливаются на части выпускаемых автомобилей.

** — С 2000 г. не устанавливается.

*** — С 1998 г. не устанавливаются.

**** — С 2000 г. вместо одного плафона на крыше устанавливаются два плафона на стойках дверей.

Проводка ВАЗ

org/Product»>

Код товара: 599056

Проводка ВАЗ LADA Vesta жгут зеркал с обогревом и электроприводом CARGEN

Артикул: 2180-3724328-20 Производитель CARGEN 2180-3724328-20

Код товара: 349714

Проводка ВАЗ-1117 Лада Калина жгут задний

Артикул: 11173-3724210-30 Производитель АвтоВАЗ 11173-3724210-30

org/Offer»>

Код товара: 349713

Проводка ВАЗ-11173 жгут панели приборов

Артикул: 11173-3724030 Производитель АвтоВАЗ 11173-3724030-00

Код товара: 349715

Проводка ВАЗ-11174 жгут катушек зажигания

Артикул: 11174-3724148 Производитель АвтоВАЗ 11174-3724148-00

org/Offer»>
посмотреть в Автокаталоге посмотреть в Автокаталоге:
Проводка ВАЗ-1118 Лада Калина фары
модели группы
ВАЗ-1118 «Калина» Жгуты проводов моторного отсека посмотреть

Код товара: 400702

Проводка ВАЗ-1118 Лада Калина фары

Артикул: 1118-3724010 Производитель РОССИЯ 11180-3724010-00

Код товара: 280421

Проводка ВАЗ-1118,2170 жгут катушек зажигания SLON

Артикул: 1118-3724148 Производитель АвтоВАЗ 11180-3724148-00

Код товара: 337835

Проводка ВАЗ-11184 Лада Калина жгут форсунок ПЭС/СКК

Артикул: 11184-3724036 Производитель АвтоВАЗ 11184-3724036-00

Код товара: 299039

Проводка ВАЗ-1119 Лада Калина жгут задний компл-я СТАНДАРТ

Артикул: 1119-3724210-51 Производитель АвтоВАЗ 11190-3724210-51

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Проводка ВАЗ-1119 Лада Калина жгут подкапотный компл-я ЛЮКС с АБС,кондиц.,2 подушки безоп.
модели группы
LADA-1119 Sport Жгуты проводов моторного отсека посмотреть

Код товара: 299040

Проводка ВАЗ-1119 Лада Калина жгут подкапотный компл-я ЛЮКС с АБС,кондиц.,2 подушки безоп.

Артикул: 11194-3724010-40 Производитель АвтоВАЗ 11194-3724010-40

Код товара: 316634

Проводка ВАЗ-2101 жгут проводов коммутатора ЕВРО

Артикул: 2101-3724026 Производитель Авто-электро ДИАЛ

Интернет: нет в наличии

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Проводка ВАЗ-2105 жгут задний

Код товара: 005988

Проводка ВАЗ-2105 жгут задний

Артикул: 2105-3724210 Производитель АвтоВАЗ 21050-3724210-00

Код товара: 344620

Проводка ВАЗ-2105 жгут от генератора на АКБ CARGEN

Артикул: AX-391 Производитель CARGEN AX-391

Интернет 11 шт.

Код товара: 068726

Проводка ВАЗ-2105 фары

Артикул: 2105* Производитель РОССИЯ 2105*

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Проводка ВАЗ-2105,07 жгут коммутатора

Код товара: 004605

Проводка ВАЗ-2105,07 жгут коммутатора

Артикул: 2105-3724026 Производитель Авто-электро ДИАЛ ПВ011-1

Код товара: 344621

Проводка ВАЗ-2106 жгут от генератора на АКБ CARGEN

Артикул: AX-392 Производитель CARGEN AX-392

Код товара: 299045

Проводка ВАЗ-2107 жгут задний плоский

Артикул: 2107-3724210-20 Производитель АвтоВАЗ 21070-3724210-20

Код товара: 289030

Проводка ВАЗ-21073 жгут панели приборов инжектор

Артикул: 21073-3724030-30 Производитель АвтоВАЗ 21073-3724030-30

Код товара: 299046

Проводка ВАЗ-21074 жгут системы зажигания

Артикул: 21074-3724026-20 Производитель АвтоВАЗ 21074-3724026-20

Код товара: 269913

Проводка ВАЗ-21074 жгут системы зажигания (ЭБУ 21067-1411020-21)

Артикул: 21074-3724026 Производитель АвтоВАЗ 21074-3724026-00

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Проводка ВАЗ-2108 жгут датчика уровня топлива

Код товара: 008112

Проводка ВАЗ-2108 жгут датчика уровня топлива

Артикул: 2110-3724037

Топливная система ваз 2107 инжектор схема


Схема проводки ВАЗ 2107 — инжектор: инструкция по монтажу электропроводки своими руками, фото

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Автомобили семейства ВАЗ служат своим владельцем не один десяток лет. Однако, в процессе эксплуатации не всегда можно обеспечить автомобиль оригинальными запчастями, поскольку автопроизводитель модифицировал тот или иной узел.

И владельцы вынуждены разбираться и устанавливать новые узлы в автомобиль самостоятельно.

Проводка 2107 с карбюраторной системой питания

В частности, карбюраторную версию давно уже не выпускают – Горьковский автозавод перешел на выпуск автомобилей, оснащенных системой впрыска топлива (инжектор).

Сделать замену можно самому, но при этом необходимо запастись новыми деталями, цена на которые не слишком велика.

Справочно: инжектор (с англ. – впрыск) представляет собой систему форсунок, смешивающих топливо с воздухом по сигналам электронного контроллера системы управления двигателем (сокр. ЭСУД).

Что требуется для модернизации

Современные системы впрыска топлива работают по заранее запрограммированному алгоритму работы:

  1. Электронная система учитывает показания многочисленных датчиков;
  2. На их основе выбирает оптимальный режим;
  3. Подает раздельные сигналы на каждую форсунку.

Подкапотная схема электропроводки ваз 2107 на инжектор

Естественно, что при переоборудовании классического автомобиля ВАЗ 2107 своими руками потребуется приобретение новых деталей.

В частности:

  1. Новый шкив коленчатого вала;
  2. Передняя крышка двигателя с отливкой под установку датчика;
  3. Датчики температуры охлаждающей жидкости и положения коленвала;
  4. Новая проводка ваз 2107 на инжектор;
  5. Непосредственно сам инжектор;
  6. Электрический вентилятор системы охлаждения.

Справочно: на шкиве есть специальные метки для считывания датчиком. А принудительный обдув радиатора после замены шкива будет невозможен – поэтому вместо него устанавливают электрический вентилятор.

Кроме того, потребуется и наглядное пособие для осуществления работ по переоборудованию автомобиля на инжекторную систему впрыска топлива.

Совет: На автофорумах, посвященных переделкам автомобилей доступны фото и видео материалы, которые желательно просмотреть до начала работы.

Смотрите также: схема электропроводки ВАЗ 2107

Что предстоит сделать

Фактически работы по переоборудованию автомобиля займут у вас не более 3-4 часов.

Алгоритм будет следующий:

  1. Демонтаж старого оборудования;
  2. Подсборка узлов перед установкой;
  3. Непосредственная установка и отладка системы впрыска.
Работы по демонтажу

Операции выполнять в строгой последовательности:

  1. Отключаем аккумуляторную батарею и снимаем ее с автомобиля;
  2. Сливаем из системы охлаждающую жидкость;
  3. Отсоединяем топливный шланг от карбюратора и заглушаем его, не допуская вытекания бензина;
  4. Отсоединяем корпус воздушного фильтра;
  5. Демонтируем карбюратор;
  6. Ослабляем хомут выхлопной трубы и откручиваем выпускной коллектор;
  7. Снимаем впускной коллектор;
  8. Откручиваем переднюю крышку мотора, освобождая доступ к шкиву коленчатого вала;
  9. Снимаем вентилятор радиатора.

Читайте также: схема электропроводки ваз 21074 инжектор

Работы по подсборке

На данном этапе будет затрагиваться электропроводка ВАЗ 2107 на инжектор, поскольку нам предстоит:

  1. Закрепить блок ЭСУД;
  2. Добавить новые провода с клеммами подключения к штатной проводке;
  3. Протянуть проводку к радиатору охлаждения;
  4. Протянуть проводку к электрическому бензонасосу.

Совет: электропроводка 2107 для инжекторных модификаций продается отдельно. Т.е. вы можете приобрести либо всю проводку на автомобиль, либо недостающие элементы для подключения системы впрыска.

Инструкция этапов подсборки основных узлов инжекторной системы впрыска

Будет интересно также почитать: Электропроводка ВАЗ 21074

Установка на автомобиль

Остается только установить все узлы на автомобиль и произвести сборку снятого оборудования в обратном порядке.

Затем:

  1. Подключить с помощью клеммных колодок контроллер;
  2. Подсоединить провода к форсункам;
  3. Подсоединить проводку к электрическому вентилятору;
  4. Установить и подключить АКБ.

Выводы

Переоборудование автомобиля с карбюраторной системы питания на инжекторную доступно большинству автовладельцев, имеющих опыт обслуживания силового агрегата. Важно лишь соблюдать требования безопасности, поскольку работать приходится с бензином и электричеством.

avtoelektrik-info.ru

Инжекторная система питания Ваз 2107, Ваз 2105, Ваз 2104

Тюнинг двигателя ваз 2104, фильтр нулевик для двигателя ваз, чип тюнинг двигателя ваз 2105. Установка новой системы питания и зажигания. Инжектор ваз 2104, ваз 2105, ваз 2107. Тюнинг — это изменение и доработка заводских настроек автомобиля. Тюнинг ваз своими руками занятие трудоемкое, поэтому мы решили поделиться некоторыми инструкциями по доработке ваз 2104. Тюнинг может быть дешевым и дорогим, поверхностным и глубоким. Доработка ваз 2107 рассмотрена по разделам: тюнинг салона, тюнинг подвески и рулевого управления, тюнинг тормозной системы и кузова, а также тюнинг двигателя и тюнинг коробки передач. В первую очередь при тюнинге ваз 2105 следует обратить внимание на систему зажигания. Классика популярный автомобиль, который предоставляет своему хозяину широкий простор тюнинга и доработок.

Итак, Вы решили сделать скачек в эволюции и перейти на своей классике (ВАЗ-2101..07) с архаичного карбюратора на современный электронный впрыск топлива.
В этой статья я попытаюсь описать все аспекты этой переделки.

Сейчас АвтоВАЗ прекратил выпуск карбовых машин и все чаще на дорогах можно увидеть впрысковую классику. А если есть авто, значит, есть и запчасти. К сожалению впрысковые специфические детали для классики пока найди еще проблематично, но можно.

Есть 2 варианта переделки:

1 вариант:
Покупается полный комплект впрыска на классику с ее проводкой, мозгами, адсорберами, выпуском, бензобаком и т.д. Думаю такой комплект можно смело заказать из Тольятти, а далее просто сидеть и прикручивать новые детальки. Все делается по банальной книжке? что та типа «Чиним сами» по впрысковой классике.
Данный вариант отличается большой затратностью и настоящему тюненгеру не подходит.

Я опишу 2-ой вариант:
В нем также используются оригинальные запчасти, но в меньшем количестве.
Предположим, что вы все купили по списку в конце этой статьи и лицезреете эту груду непонятных железяк у себя в гараже.

Подготовительный этап:

Слейте ОЖ до уровня ниже ГБЦ, т.к. нам придется откручивать впускной коллектор и рубашку охлаждения (тройник на ГБЦ над натяжителем цепи).
Смело скручиваем карб, впускной и выпускной коллектора, трамблер, катушку зажигания, если БСЗ, то коммутатор еще. Это нам больше не понадобится (кроме выпускного коллектора, так что достаньте его из мусорного ведра).
Далее по Вашему желанию: в подкапотной проводке присутствуют много проводов отвечающих за обеспечение нормальной работы карба (всякие ЭПХХ и тому подобное). Их можно удалить из проводки просто по эл.схеме авто или не трогать (мешать они не будут, но меня лично не устраивало большое количество ненужных «соплей» под капотом, поэтому я все это убрал). Если у Вас стоит принудительный обдув радиатора, т.е. вентилятор на помпе, его придется также снять и заменить на электрический.

1 Этап (сборка навесного):

Снимаем шкив КВ, откручиваем переднюю крышку двигателя и заменяем ее на новую с отливом под ДПКВ (Датчик Положения Коленчатого Вала). Замену всяких уплотняющий прокладок я не упоминаю, т.к. это по умолчанию делается при любом разборе/сборе двигателя. Надеваем новый шкив с зубьями для ДПКВ. Метки по которым «если что» устанавливается ВМТ перемещаются строго вверх над шкивом КВ. На самом шкиве также положение метки изменено.

ГОЛОВА!!! Что делать с ней???

Тут целых три варианта:
— купить ГБЦ 21214 в сборе. Вы получаете голову с притертыми клапанами, с гидроопорами и Р/В 21214 (т.е. нивовским, но рассчитанным для работы с «гидриками») – самый дорогой вариант
— купить ГБЦ 21214, НО голую и всю начинку переставить с вашей 2101 головы
— ну и самый бюджетный вариант – это оставить старую голову (причины от «Жалко денег» до «Голова в полном фарше»). НО ее придется протачивать, т.к. впускные окна на 21214 голове отличаются по форме от окон в карбовой ГБЦ. Также в 21214 голове присутствуют две доп. шпильки держащие впускной коллектор с ресивером. Т.е. придется делать доп. кронштейны для закрепления ресивера. Пример на фото

Итак, ГБЦ проточена или заменена. ГУД!

Далее берем в руки тройник, который был прикручен к ГБЦ ваз 2104, внимательно его рассматриваем и обнаруживаем на нем отлив явно для чего то предназначенный. Не знаю, что изначально планировали ставить туда ФИАТовсие инженеры, но мы его будем использовать для установки Датчика Температуры Охлаждающей Жидкости (ДТОЖ). В нем сверлим дырку по существующему углублению и нарезаем резьбу под ДТОЖ. Вворачиваем датчик и смотрим чтобы плоскости его и отлива совпадали, если нет, то дорабатываем напильником площадку на тройнике. Прикручиваем тройник к ГБЦ и вворачиваем датчик (не забудьте надеть медное уплотнительное кольцо).

На саму ГБЦ на впускные/выпускные каналы надеваем прокладку коллекторов (на впрыске они единая, раньше выпускалась паранитовая с железными вставками около выпускных окон, сейчас существуют прокладки НОВОГО образца, многослойные металлизированные, видел только один раз у знакомого в гараже, в продаже мне сей зверь еще не встречался). Надеваем впускные трубы, и потом, выпускной коллектор – прикручиваем. На впускные трубы надеваем прокладку и на маленький треугольничек, из которого торчат 2 длинные шпильки – дистанционную прокладку. Если у Вас рампа с форсунками не прикручена к впуску, то прикручиваем и ее, вставив сначала форсунками в каналы и потом закрепив 2-мя винтами. Надеваем ресивер и закручиваем. Обычно после этого мужики в гаражах начинают ходить и офигивать от вида МЕГА мотора, который вы собираете. Можете начинать придумывать небылицы про 4 турбинный наддув!  На ресивер прикручиваете дроссельный узел в сборе с Датчиком Положения Дроссельной Заслонки (ДПДЗ) и Регулятор Холостого Хода (РХХ) (датчики лучше прикрутить на снятом дросселе — удобнее), не забыв поставить прокладку между ресивером и дросселем. Итак, с впуском разобрались.

Вместо бензонасоса и трамблера прикручиваем заглушки.
Далее, если у вас блоки 2101, 2103, 2106, 2121 — то на них нет места, куда крепится Датчик Детонации (ДД). Сей девайс необходимо установить как можно ближе к цилиндрам. Мы на 06 ставили его на крепежный винт трамблера, а теперь его заглушки. Корректность установки оспаривать не буду, но мотор вроде адекватно реагирует на моменты возникновения разного рода вибраций. Так что выбирайте сами, один из вариантов я предложил. Если блок снят, то в принципе можно и засверлится в него, нарезать резьбу и уже туда датчик на шпильку.

Что касается установки Модуля Зажигания (МЗ). Можно поставить площадку на ее штатное место (над заглушкой бензонасоса).

Но мне такой вариант не нравится, т.к. в этом месте постоянные вибрации и повышенный тепловой режим, что для электронной начинки МЗ не есть хорошо. Площадка немного «обрабатывается» болгаркой и устанавливается на моторном щите рядом с бочками тормозной жидкости. В площадке и моторном щите сверлится 2 дырки и закрепляется.


Если рампа в сборе у вас 21214, то подводящая и отводящая бензиновые трубки огибают двигатель с разных сторон. Между подводящей трубкой и топливной магистралью необходимо внедрить фильтр тонкой очистки инжекторный. Можно купить волговский он больше и крепится обычными хомутами к шлангам. Самый простой вариант. А можно купить ВАЗовский, он под вкручивающиеся штуцера, чтобы его ставить придется покупать шланги с такими штуцерами и изобретать по месту. Кому что больше нравится. Обратка подключается аналогично, либо мудрим со штуцерами, либо срезаем его с отводящей трубки и на банальный шланг с хомутами.

Итак с моторным отсеком разобрались. Электронику всю бум потом подключать.

2 Этап (установка сопутствующего оборудования в различных местах авто).

Инжектор не мыслим без обратки (современные 1.6 для ПП семейства не берем, там нет обратки и регулятора давления, это все реализовано в модуле погружного бензонасоса ваз 2105 и нам не катит). Просто прокидывается вторая топливная магистраль. Если не хочется морочиться с короткой трубкой, которая в багажнике идет, то прокиньте просто длинную трубку по днищу, а от нее прямой шлаг до бака. Хотя в классике была предусмотрена обратка, т.к. в месте выхода короткой трубки из багажника в днище стоит двойная заглушка предусматривающая установку второй магистрали.

Чтоб не лазить больше под днище, прикручиваем сразу датчик скорости. Он ставится между тросом спидометра и непосредственно самим выходом с коробки на трос.

Откручиваем от бака заборную крышку в сборе с поплавком и самим заборником. Заодно можно посмотреть состояние фильтрующей сетки и поменять, если там все плохо. В крышке банально сверлится отверстие (там только одно место, где это можно без проблем сделать) и в него на Поксипол сажается какая-нибудь короткая трубка, к которой можно будет подсоединить шланг обратки. Трубку также можно впаять, вкрутить ну и т.д. главное загерметизировать место входа ее в крышку, чтоб не воняло бензином.

Установка бензонасоса

Способ для жадных: берем крепеж от катушки зажигания ваз 2107 и сажаем его например на бак на тот же Поксипол, ну или на внешнюю часть арки колеса что около бензобака в багажнике. Один большой минус – мерзкое Бз-з-з-з от работы Б/Н вы будете слышать постоянно, т.к. он будет жестко связан с кузовом.

Способ для всех остальных: Берем кронштейн крепления Волговского Эл. Б/Н и сажаем его опять же на внешнюю часть арки колеса, что около бензобака в багажнике. Кронштейн сажается на 3 из 4-х опор, при желании изготавливается кронштейн для 4-ой опоры. Этот кронштейн уменьшает неприятное Бз-з-з-з, но к сожалению не исключает его полностью, такое возможно думаю только с оригинальным погружным узлом и баком под него. Но т.к. такой вариант неоправданно дорог мы его не рассматриваем.

Можно также поставить Б/Н где-нибудь под днищем, таким образом вы ТОЧНО не будете слышать его работу. НЕЛЬЗЯ устанавливать Б/Н в подкапотном пространстве. Были опыты с такой установкой, машина тупила и отказывалась ехать. К тому же под капотом довольно жарко, что для насоса плохо.
Шланги подключаем так: из заборника шланг на Б/Н, от Б/Н на подающую магистраль, от обратки шланг на врезанную трубку. Тут ничего сложного. Один нюанс, если Вы купили Bosch’евский Б/Н (насчет нашего волговского не знаю), у него вход как на шланге вакуумника, просто покупаете переходной штуцер от диаметра классического бензошланга к диаметру вакуумного шланга. Все это дело скрепляете хорошими хомутами, иначе будете дуреть от духана бензина в салоне.
Далее необходимо установить педаль газа. Она надевается на правые верхнюю и нижнюю шпильки вакуумника в салоне ваз 2104. Потом по месту где должен крепится трос газа на педали делаете отверстие чтоб в него можно было этот самый трос установить. Под капотом цепляете его на дроссель и потом закрепляете на кронштейне на ресивере. Помните, что трос должен быть установлен с небольшим провисом, т.е. не в натяг, чтоб в случае подклинивания он не держал дроссель приоткрытым.

3 Этап (Установка электрики):

Тут все зависит от того, какую проводку вы выбрали.
Вариантов масса:
— существовали мозги Я5.1.3… именно классические с соответствующей классической проводкой. Шо цэ за зверь такой я не в курсе, в принципе если поискать, то найти наверно можно.
— родная современная проводка с мозгами Я 7…. нового поколения. Опять же просто все подключаем
— любая проводка от ПП авто – в любом случае ее придется перекраивать.

Главное помните. Сначала Вам необходимо выбрать «мозги» на которых вы будете ездить и потом отстраиваться и уже к ним докупать соответствующую проводку. Просто и контроллер и проводки для ПП авто самые доступные у нас на рынках, поэтому переделку таковой я и опишу.

Итак, вы купили проводку под Я 5.1.1.-…-61 (или 41), т.е. она у вас может быть под двигатель 2111 для 08/09/99 или 2110 (Я 5.1.1.-…-61), или под двигатель 2112 для 10/11/12 (Я 5.1.1.-…-41). Освобождаем ее от гофр и полностью расплетаем по проводам до колодок. Если Вы хоть немного разбираетесь в схемах проводки, то можете из общей косы удалить ненужные провода идущие на колодку иммобилайзера (если вы такое предпримите то помните что вам нужно будет соединить провод K-Line идущий в иммобилайзер с Желто-Черным проводом в диагностической колодке), вместе со всей колодкой, также не нужны будут провода, которые идут куда то в 10-ую панель от датчиков двигателя температуры ОЖ и аварийного давления масла (кароч на стрелку и на лампочку). Если нет особого желания или вы испытываете благоговейный трепет перед этим клубком проводов, то просто соедините 9 и 18 разъемы иммобилайзера (и то это на случай если вы хотите ставить Бортовой Компьютер — БК).

Вернемся к нашим баранам, т.е. проводам. Начинается процесс кроилова и иногда попадалова, если где-то накосячите. Раскидываем проводку по подкапотному пространству и начинаем вымерять длинны всех проводов до датчиков. Не бойтесь воткнуть не тот разъем в не ту колодку. Они все разные и невзаимозаменяемые, ну если только молотком . Тут начинается творчество. Делаете и располагаете провода так, как вам удобно. Далее обрезаете или удлиняете по месту (как показала практика длины практически везде достаточно и удлинять не приходится, если только до датчика скорости). Далее аккуратно прихватываете изолентой жгуты и окончательно заправляете их в гофры. Массу всей инжекторной проводки я подсоединил под лампочку/концевик капота. Делайте это на совесть, иначе потом будете ловить глюки в работе впрысковой электроники. Надеюсь объяснять не надо, что при удлинении/укорачивании проводов необходимо использовать или пайку или хорошие скрутки в сочетании с термокембриками в обязательном порядке, чтоб не окисало потом ничего. Колодка «мозгов», диагностическая и иммобилайзера (если не удалили) заводятся в салон через штатное отверстие классики под «черным ящиком» с предохранителями. Если у вас в кузове таковой дыры не имеется – придется проделать. Блок с реле и предохранителями инжекторной проводки размещаете по желанию. В оригинале он стоит в салоне, я вывел его под капот, т.к. по мне там его лучше обслуживать если что.

А вот тут начинается самое занудство по моему мнению. В инжовой проводке вы наверняка заметили кучу колодок около основного разъема «мозгов» Вот это нам и придется подключить к штатной электрике Вашего МЕГА-агрегата!

Итак:

— Пурпурный (Ну он на самом деле красный, но в схемах идет как пурпурный, в скобках буду писать человеческие цвета  ) – ПЛЮС 12 В постоянные (Питание на всю электрику впрыска, кидайте на +12 аккума)
— Серый провод – ПЛЮС на Электро бензонасос
— Бело – пурпурный (белый с красной полосой) – на лампочку CHECK ENGINE (подключаете к лампочке подсоса, например)
— Голубой – пурпурный (голубой с красной полосой) — ПЛЮС12В которые подаются при включении зажигания
— Коричнево – пурпурный (коричневый с красной полосой) – на сигнальный вход тахометра. Тут засада. Если у Вас тахометр старого образца (с одним сигнальным входом в колодке панели приборов), тут я вам ничем помочь не смогу. Мне переделали, но что и как я не в курсе. Правда, слышал что продают некие переходники, которые преобразовывают инжекторный сигнал в сигнал понятный обычному карбовому тахометру. Если же Вам повезло, и на колодке вы обнаружили одну лишнюю ножку, то смело цепляете к ней этот провод — все будет ОК.
— Бело – черный (белый с черной полосой) – силовой провод на электровентилятор. Тут я столкнулся с небольшой засадой. Этот провод в принципе силовой и его смело можно подключать на клеммы вентилятора. В инжекторной проводке есть свое реле вентилятора. НО когда я собрал все по такой схеме при включении этого самого эл. вентилятора начиналась свистопляска (перебои в искрообразовании и общие сбои в работе двигателя). Я сделал проще. Т.к. в штатном монтажной блоке есть реле вентилятора включаемое от датчика вкрученного в радиатор я им и воспользовался. Из инжекторной проводки исключается полностью реле включения вентилятора (к нему подходят розово/черный, черно/пурпурный, бело/черный и коричневый) У нас остается черно/пурпурный который идет из мозгов на реле. Вот его мы и подключаем вместо провода, который шел со штатного датчика включения вентилятора на реле в монтажный блок.

Вроде ничего не забыл. В проводке есть еще колодки включения компрессора кондиционера, продувки адсорбера (если вы это все не выкинули ранее).

Ну вот вроде и все! Втыкаем «мозги» и поворачиваем ключ. Если вы услышали характерное бз-з-з-з от бензонасоса, уже ГУД, значит проводка подсоединена верно. Через некоторое время он отключится и будет ждать пока вы заведете двигатель ваз 2107. Вообще крайне рекомендую купить самый простенький БК если денег жалко на хороший. На первом этапе довольно полезная штука, там все параметры можно посмотреть. Предположим, что он у вас есть. Посмотрите температуру двигателя на предмет адекватности, далее включите режим показа открытия дросселя в процентах. Понажимайте педаль, показанная также должны быть адекватны. Ну и запускайте наконец двигатель! Приятное урчание ИНЖЕКТОРНОГО двигателя будет Вам наградой!

Небольшие отступления:

Датчики все идут от ПП семейства, если есть деньги, покупайте импортные, говорят надежнее. По своему опыту (правда общий пробег у мя на инже не большой) я поменял только ДПДЗ и ДМРВ. Одно НО, если вы купили дроссель в сборе не 2112, а 2123, то там свой РХХ.
ВСЕГДА возите с собой запасные ДПКВ и ДПДЗ заведомо рабочие. Без них вы не сможете ехать, если они вдруг выйдут из строя. Без всех остальных датчиков движение возможно.
Если у Вас вдруг возникли проблемы в ХХ в силу каких-либо причин. На РАБОТАЮЩЕМ двигателе подтягиваете тросик газа так, чтоб он немного приоткрывал дроссель. В таком режиме можно ездить пока вы не заглушите двигатель. Если вы его заглушили, то при следующей заводке компьютер примет такое положение за нулевое.
Никогда не заводите машину сразу, включите зажигание и дайте бензонасосу накачать давление, иначе они быстро умирают.

Вот вроде и все! Удачи Вам в эксплуатации.

Список деталей для покупки (думаю по ходу какую то мелочевку все равно придется докумать, это основной список):

ГБЦ 21214
Бензонасос Bosch Волга
Мозги Январь 5.1.1
Рампа в сборе21214 или классическая, если не была с ресивером (сама рампа, форсунки, регулятор давления)
Шкив 21214 распределенный впрыск
Крышка двигателя передняя с ДПКВ
Ресивер 2123(21214) в сборе (могут быть разные комплектации ресивера в сборе, как с рампой так и без нее, также может быть уже с дросселем)
Модуль зажигания 2112
Жгут проводки для впрыска под выбранные «мозги»
ДМРВ
Датчик детонации
Датчих ОЖ
Датчик скорости с прямоугольной колодкой вынесенной на жгуте (по моему 6 импульсный)
Педаль газа 21214
топливная магистраль
Заглушка бензонасоса и трамблера
Инжекторный топливный фильтр
Трос газа 2108 карбюраторный (ну или если найдете родной классический)
Кабели, термокембрики, бензошланги, хомуты – все это тож пригодится
Высоковольтные провода для мотора 2111, т.е инжектора 8 клапанного
Дроссель в сборе, если с ресивером не было (сам дроссель, РХХ, ДПДЗ) прокладка дросселя
Кронштейн МЗ 21214
Кронштейн Эл. бензонасоса Волга

vazclub.com

Как установить гидрокомпенсаторы на Ваз 2107 (инжектор, карбюратор): инструкция

Одна из возможностей улучшить работу мотора ВАЗ 2107 – это поставить на него гидрокомпенсаторы. Устройство не только снизить уровень шума от работы двигателя, но и избавит от потребности регулярно осуществлять регулировку клапанных зазоров. Монтировать деталь можно самостоятельно в гараже.

Что это такое

Гидрокомпенсаторы – это детали для тюнинга двигателя автомобиля. Устройство в автоматическом режиме регулирует зазор клапанов.

На старых семерках ГКК заводом никогда не устанавливались. На некоторых автомобилях тех времен стояли регуляторы механического типа. Но эффективность их работы оставляла желать лучшего.

Владельцы Ваз 2107 должны каждые десять тысяч километров пробега вручную регулировать зазор клапанов. Для этого приходится демонтировать крышку и с помощью щупа выставлять зазоры.

Встроенные механические элементы подвержены износу. Неправильно отрегулированный зазор приводит к повышению шумности мотора. В результате динамика автомобиля падает, а расход топлива растет. Через 50 тысяч пробега приходится осуществлять ставить новые клапаны.

Гидрокомпенсаторы на ВАЗ 2107 лишены этих недостатков. Деталь служит долго: исправно работает до 150 тысяч километров пробега. Зазор выставляется в автоматическом режиме и постоянно поддерживается на нужном уровне.

Двигатель положительно откликается на такую заботу, что выражается в повышении ресурса мотора, его мощности и в понижении расхода бензина.

Принцип работы гидрокомпенсатора

Шарикообразный клапан подает моторное масло в полость гидроэлемента. Под воздействием смазки поршень устройства выдвигается, что приводит к увеличению высоты ГКК. Это приводит к уменьшению клапанного зазора в газораспределительном механизма до минимального уровня.

Масло перестает поступать, достигнув максимального уровня сжатия. Когда появляется выработка, клапан снова запускает необходимое количество масла. Благодаря этому в ГКК постоянно поддерживается давление, уменьшающее зазор клапана.

Если вы решили установить компенсатор, будьте готовы к тому, что придется использовать только качественное масло.

Основные неисправности

Гидрокомпенсаторы, как и любая деталь автомобиля, имеют свойство изнашиваться и ломаться. Они постоянно находятся под нагрузкой. Но работают долго: от 120 до 150 тыс. пробега. Иногда выходят из строя раньше времени.

О неисправности свидетельствуют два обстоятельства:

  • появляется характерный стук, напоминающий цокот;
  • понижается мощность мотора.
Стук в двигателе

Главный признак износа запчасти – это появление цокота. Так как посторонние стуки могут возникать на ВАЗ 2107 по разным причинам, нужно проверить, что является его источником. Для этого придется открыть крышку капота и завести двигатель.

Характерный цокот раздается из-под крышки клапанов и не исчезает, пока работает мотор. При этом у звука могут быть интересные особенности.

  1. Стук появляется как на прогретом, так и на холодном движке. Если повысить обороты, он может прекратиться. Это свидетельствует о возможном износе клапанного шарика. Придется полностью менять гидрокомпенсатор. Но перед этим убедитесь, что устройство не загрязнено. Возможно, что хорошая чистка легко устранит проблему.
  2. Мотор начинает стучать только после прогрева. Это свидетельствует о том, что элементы детали износились. Пора покупать новую.
  3. Характерный цокот появляется только при повышенных оборотах. Скорее всего, поступает слишком много или слишком мало масла. Нужно проверить его уровень. И при необходимости отремонтировать маслоприемник.
  4. Стук присутствует постоянно и не затихает ни при каких условиях. Обычно это происходит, когда образовался зазор между рокером и кулачком распредвала. Попробуйте прочистить гидрокомпенсатор или заменить его на новый.
Снижение мощности силового агрегата

Если гидрокомпенсатор работает неисправно, это неизбежно приводит к снижению мощности мотора. Вы почувствуете, что динамические характеристики ВАЗ 2107 понизились. И это неудивительно!

Ведь в результате неправильно выставленного зазора клапана, в двигатель поступает неправильное количество топлива. В результате топливная смесь образуется в неправильных пропорциях ,что снижает мощность силового агрегата.

Диагностика ГКК

Прислушиваться к стукам и следить за динамикой мотора ВАЗ 2107 – привычка, конечно, полезная. Но засучивать рукава и загонять машину в гараж все же придется. Ведь для точной диагностики необходимо достать устройство и лично его осмотреть.

  1. Снимите клапанную крышку.
  2. С помощью специального ключа проверните коленвал так, чтобы поршень цилиндра попал в такт сжатия.
  3. Попробуйте нажать на плечо коромысла на впускном клапане.

Если коромысло легко поддается на ваши усилия, гидрокоменсатор требует замены.

Вы также можете проверить работоспособность гидроопор с помощью отвертки. Если нажать на неисправный механизм, он даст люфт.

Как установить гидрокоменсатор на ВАЗ 2107

Перед началом работ приготовьте следующие инструменты:

  • новые детали;
  • набор ключей и головок;
  • динамометрический ключ;
  • набор отверток;
  • ветошь;
  • новая прокладка для крышки газораспределительного механизма.

Выполните следующие шаги по порядку:

  1. Снимите воздушный фильтр.
  2. Снимите карбюратор.
  3. Снимите трамблер. Клапанная крышка должна быть полностью свободна для работы.
  4. С помощью ключа на 38 проверните коленчатый вал так, чтобы метка распределительного вала совпала с выступом на корпусе подшипников.
  5. Зафиксируйте цепь на звездочке с помощью проволоки, чтобы она не упала в двигатель.
  6. Отогните стопор болта на звездочке распределительного вала и отверните крепеж.
  7. С помощью головки сверните крепление распредвала и снимите его.
  8. Снимите все коромысла и пружины. Найдите способ обозначить каждый рокер, чтобы при сборе поставить его на место!
  9. Отверните болты регулировки и их втулки.
  10. Продуйте компрессором масляную рампу.
  11. Демонтируйте стопорные элементы с гидрокомпенсаторов.
  12. Установите ГКК через рампу и немного затяните их.
  13. Затяните гидрокомпенсаторы с моментом от 2 до 2,5 кг/м.
  14. Установите новый распредвал от 21214.
  15. Не забудьте разместить кольцо масляной рампы на первую шпильку.
  16. Соблюдайте последовательность затяжки распредвала согласно приведенной схеме.
  17. Проследите за тем, чтобы масляная магистраль приняла форму, которая бы не мешала монтировать крышку клапанов.
  18. Установите и прикрутите шестерню распределительного вала.
  19. Установите карбюратор, трамблер и воздушный фильтр.

Как видите, работа легко осуществляется своими руками в гараже. У опытного мастера на все уйдет не более двух часов.

7vaz.ru

особенности и преимущества в работе и обслуживании своими руками с видео и фото материалами • Сам автоэлектрик

4 / 5 ( 60 голосов )

Инжекторные силовые агрегаты на заднеприводной классике, ярким представителем которой является ВАЗ 2107-20, оказали серьезное влияние на отечественный парк легковых автомобилей. Но не все автовладельцы поначалу оценили преимущества системы впрыска в сравнении с традиционным карбюратором, опасаясь в большей степени сложностей в работе электронных компонентов. Так ли это на самом деле, мы и попытаемся разобраться в рамках данной статьи. Представитель заднеприводного семейства ВАЗ, получивший систему впрыска

В чем новизна

Основное новшество заключалось в замене механических функций системы зажигания и приготовления топливовоздушной смеси электронными устройствами, как более точными и производительными. Подобной модернизации подверглись и схемы проводки ВАЗ 2112 и семейство «Самара» Соответственно, и проводка ВАЗ 2107 на инжектор получила отличия от карбюраторной версии. Под капотом ВАЗ 2107-20 сразу бросается в глаза отсутствие карбюратора и трамблера

Функции ЭСУД

Электронная система управления двигателем (сокр. ЭСУД) взяла на себя следующие параметры работы силового агрегата:

  1. Контроль за количеством воздуха и бензина, поступающего в цилиндры двигателя автомобиля,
  2. Регулировку частоты вращения коленчатого вала на холостом ходу;
  3. Управление искрообразованием на свечах зажигания;
  4. Корректировку угла опережения зажигания на всех режимах работы;
  5. Включение и выключение электрического топливного насоса,
  6. Управление электрическим вентилятором системы охлаждения двигателя.

На фото внизу представлена схема электропроводки ВАЗ 2107 на инжектор с ЭСУД M1.5.4N и контроллером Январь-5.1.3 Система впрыска ВАЗ 2107

Электрическая схема

Классическая электропроводка 2107 на автомобилях с системой впрыска также претерпела изменения. В частности, появились подкапотные элементы, оснащенные разъемами под датчики и электронные устройства. Схема электрооборудования ВАЗ 2107 с карбюратором

Справочно: Аналогичным путем шли и разработчики Москвич 2141. Правда у них была более глобальная проблема – отсутствие собственного двигателя.

Расшифровка к схеме электрооборудования карбюраторного ВАЗ 2107

Справочно: На фото внизу представлена электропроводка ВАЗ 2107 на инжектор с каталожными номерами. Отличия от карбюраторных комплектов заключаются в подкапотных жгутах.

Переоборудуя двигатель на систему впрыска, следует приобрести и новую проводку

Отличия в работе

Преимущества

Итак, какие же преимущества получил автовладелец, на машине которого установлен впрыск:

  • Меньше шансов заглохнуть при старте с места – электроника более гибко реагирует на работу педали газа, позволяя увереннее трогаться с холостых оборотов;
Подкапотный жгут проводки ВАЗ 2107-20 имеет иные разъемы
  • Облегченный запуск двигателя – нет необходимости управлять своими руками ручкой воздушной заслонки;
  • Снижение времени прогрева холодного двигателя – электронная система оптимизирует минимальные устойчивые обороты. Движение можно начинать уже после запуска, не опасаясь рывков и провалов, свойственных карбюратору;
  • Уменьшение планового обслуживания электрооборудования. В частности, нет необходимости постоянно регулировать зазор в контактах прерывателя;

Справочно: Другие отечественные автозаводы также модернизировали электрооборудование, в частности систему зажигания – см. публикацию о схеме электропроводки УАЗ 31514.

  • Уменьшение регулировочных работ с карбюратором – электроника позволяет снизить расход топлива и сделать работу двигателя более экологичной.

На видео вы можете увидеть устойчивый запуск инжекторного двигателя ВАЗ 2107.

Недостатки

У системы впрыска есть и некоторые изъяны, в частности:

  • Без диагностического прибора выявить неисправность в системе управления двигателем довольно трудно;
  • Штатная проводка 2107 не позволяет искать неисправности с помощью контрольной лампы;
  • Заводская инструкция чаще всего предписывает обращаться в сервисный центр для диагностики. Однако, цена подобной услуги не всегда оправдана для автовладельца.
На фото – диагностика кислородного датчика ВАЗ 2107

В заключение

Хотя установка впрыска на «семерку» и помогла модели продержаться на конвейере вплоть до 2012 года, тем не менее, современные тенденции вынудили АвтоВАЗ прекратить выпуск заднемоторных версий. Надеемся, что для автовладельцев оставшихся в строю ВАЗ 2107 будет полезной данная статья, а также схемы электрооборудования и проводки в большом разрешении.

sam-avtoelektrik.ru

2104 16v. Топливная система. — Лада 2104, 1.3 л., 1990 года на DRIVE2

Так как автомобиль у меня карбюраторный, то для реализации топливной системы шестнадцатиклапанного двигателя, необходимо было определиться с рядом технических нюансов: установка регулятора давления топлива(РДТ), обратка в бензобак, размещение и установка бензонасоса.
Сразу скажу, что вариант установки бака от инжекторного автомобиля ваз 2104, решил отклонить. Да, правильнее было бы установить именно его в совокупности с инжекторными магистралями от инжекторной классики, но пошёл другим путём. Пока будет так.

Полный размер


РДТ на автомобилях ваз 2112 установлен в топливной рампе. На 124-ых и 126-ых моторах установлена рампа нового образца. РДТ на ней нет. Он находится в модуле бензобака. На моём двигателе установлена именно такая рампа. Как же быть в этой ситуации? Можно использовать топливный фильтр от volkswagen. РДТ и обратка в него встроены. Для увеличения срока его эксплуатации, перед ним в магистраль можно поставить ещё один инжекторный топливный фильтр. Так же можно поставить внешний РДТ. Ценовые рамки, как и рамки качества очень широки. Для упрощения обслуживания решил использовать стандартный вазовский. Он с помощью адаптера, который был приобретён на сайте clubturbo.ru, будет встроен в разрез магистрали подачи топлива, рядом с топливной рампой.

Полный размер


Для обратки под днищем автомобиля использована карбюраторная магистраль. Бензобак доработал, врезав в карбюраторный указатель уровня топлива трубку от такого же, но старого. Её лучше сделать подлинней, чтобы избежать шума льющегося, как водопад, бензина. Трубку пропаял и дополнительно укрепил паксиполом.

Полный размер


Полный размер


Полный размер

обратка пока заглушена


Бензонасос решил использовать от волги фирмы Bosch.

Полный размер


Для установки использую кронштейн от катушки зажигания. К корпусу прикручу через демпферную резину. Желательно, чтобы бензонасос был установлен недалеко от бака и ниже его уровня. На классических универсалах таких мест немного, так как бензобак располагается под полом багажника. Так же, как вариант, можно использовать погружной бензонасос. В бензобак его можно установить подобным образом:

статья автора: www.drive2.ru/l/466377924082139890/


статья автора: www.drive2.ru/l/466377924082139890/


Топливные магистрали на подачу и обратку развальцую и соединю топливным шлангом, который рассчитан на давление.

Полный размер


Все трубки диаметром 8мм. На бензонасосе штуцера диаметром 8 и 12мм. Чтобы их срастить, токарь выточил переходной штуцер(он на фото выше).
В дальнейшем хочу сделать все соединения на фитингах.

www.drive2.ru

Ваз 2107 инжектор схема проводки


Электросхема автомобиля ВАЗ 2107 с объяснениями

Ссылка на скачивание: Схема в крупном плане

Пояснения к электросхеме ВАЗ 2107 (нажмите, чтобы раскрыть!):

  1. блок-фары
  2. боковые указатели поворота
  3. аккумуляторная батарея
  4. реле включения стартера
  5. электропневмоклапан карбюратора
  6. микровыключатель карбюратора
  7. генератор 37.3701
  8. моторедукторы очистителей фар *
  9. датчик включения электродвигателя вентилятора
  10. электродвигатель вентилятора системы охлаждения двигателя
  11. звуковые сигналы
  12. распределитель зажигания
  13. свечи зажигания
  14. стартер
  15. датчик указателя температуры охлаждающей жидкости
  16. подкапотная лампа
  17. датчик сигнализатора недостаточного давления масла
  18. датчик сигнализатора недостаточного уровня тормозной жидкости
  19. моторедуктор очистителя ветрового стекла
  20. блок управления электропневмоклапаном карбюратора
  21. катушка зажигания
  22. электродвигатель насоса омывателя фар *
  23. электродвигатель насоса омывателя ветрового стекла
  24. монтажный блок
  25. реле очистителя ветрового стекла
  26. реле аварийной сигнализации и указателей поворота
  27. выключатель сигнала торможения
  28. выключатель света заднего хода
  29. реле зажигания
  30. выключатель зажигания
  31. трехрычажный переключатель
  32. выключатель аварийной сигнализации
  33. штепсельная розетка для переносной лампы **
  34. переключатель вентилятора отопителя (печки)
  35. дополнительный резистор электродвигателя отопителя (печки)
  36. лампа сигнализатора включения обогрева заднего стекла
  37. лампа сигнализатора недостаточного уровня тормозной жидкости
  38. блок сигнализаторов
  39. электродвигатель вентилятора отопителя (печки)
  40. лампа освещения вещевого ящика
  41. выключатели плафонов на стойках передних дверей
  42. выключатели фонарей сигнализации открытых передних дверей ***
  43. фонари сигнализации открытых передних дверей ***
  44. соединительная колодка
  45. прикуриватель
  46. часы
  47. выключатель освещения приборов
  48. диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости
  49. указатель уровня топлива
  50. лампа сигнализатора резерва топлива
  51. спидометр
  52. лампа сигнализатора включения указателей поворота
  53. лампа сигнализатора прикрытия воздушной заслонки карбюратора
  54. лампа сигнализатора заряда аккумуляторной батареи
  55. выключатель сигнализатора прикрытия воздушной заслонки карбюратора
  56. комбинация приборов
  57. эконометр
  58. выключатели плафона на стойках задних дверей
  59. указатель температуры охлаждающей жидкости
  60. тахометр
  61. лампа сигнализатора включения стояночного тормоза («ручника»)
  62. лампа сигнализатора недостаточного давления масла
  63. лампа сигнализатора включения дальнего света фар
  64. лампа сигнализатора включения наружного освещения
  65. вольтметр
  66. выключатель сигнализатора включения стояночного тормоза («ручника»)
  67. выключатель наружного освещения
  68. выключатель обогрева заднего стекла с лампой подсветки
  69. выключатель заднего противотуманного света с сигнализатором включения *
  70. предохранитель цепи противотуманного света
  71. плафон ****
  72. задние фонари
  73. датчик указателя уровня и резерва топлива
  74. колодки для подключения к элементу обогрева заднего стекла *
  75. фонари освещения номерного знака

Далее на данной странице мы собрали все найденные нами схемы на просторах интернета. Все схемы кликабельны, нажмите на них для увеличения.

Если вы что-то хотите добавить, можете опубликовать в комментариях и мы дополним статью.

Монтажный блок

Соединения генератора Г222

Соединения генератора 37.3701

Соединения стартера

Соединения классической системы зажигания

Соединения бесконтактной системы зажигания

Соединения управления пневмоклапаном карбюратора

Соединения наружного освещения

Соединения фар и противотуманного света

Соединения аварийной сигнализации и указателей поворота

Соединения омывателя и очистителя ветрового стекла

Соединения звуковых сигналов

Соединение электродвигателя отопителя

Соединения электрообогрева заднего стекла

Соединения внутреннего освещения и сигнализация открытых передних дверей

Соединения контрольной лампы ручного тормоза

Соединения указателя уровня топлива с контрольной лампой резерва

Соединения указателя температуры охлаждающей жидкости и контрольной лампы давления масла

Соединения освещения приборов вещевого ящика, прикуривателя и патрона переносной лампы

Электросхема автомобиля ваз 21074i

Схема электрических соединений Январь 7.2 LADA 2107, ЭСУД ЕВРО-2 М7.9.7, 21074 с двигателями 2104, 2104-1411020-10, 21067, 21067-1411020-11, 12

Панель приборов
Соединения жгута проводов правого брызговика
Соединения жгута проводов левого брызговика

Интерактивные электросхемы

Если вы пользуетесь мобильным устройством на платформе Android, можно установить приложение «интерактивная схема» . Ссылка: https://play.google.com/store/apps/details?id=ru.mdss.repairvaz2107

Для ПК также есть хорошая интерактивная программа. Ссылка:  https://yadi.sk/d/FPbVEA6Xqxxxqg

Если вы не умеете пользоваться схемами, посмотрите подробный обучающий видео-урок. Он поможет вам разобраться в том, как читать электросхемы автомобилей.

7-vaz.ru

особенности и преимущества в работе и обслуживании своими руками с видео и фото материалами • Сам автоэлектрик

4 / 5 ( 60 голосов )

Инжекторные силовые агрегаты на заднеприводной классике, ярким представителем которой является ВАЗ 2107-20, оказали серьезное влияние на отечественный парк легковых автомобилей. Но не все автовладельцы поначалу оценили преимущества системы впрыска в сравнении с традиционным карбюратором, опасаясь в большей степени сложностей в работе электронных компонентов. Так ли это на самом деле, мы и попытаемся разобраться в рамках данной статьи. Представитель заднеприводного семейства ВАЗ, получивший систему впрыска

В чем новизна

Основное новшество заключалось в замене механических функций системы зажигания и приготовления топливовоздушной смеси электронными устройствами, как более точными и производительными. Подобной модернизации подверглись и схемы проводки ВАЗ 2112 и семейство «Самара» Соответственно, и проводка ВАЗ 2107 на инжектор получила отличия от карбюраторной версии. Под капотом ВАЗ 2107-20 сразу бросается в глаза отсутствие карбюратора и трамблера

Функции ЭСУД

Электронная система управления двигателем (сокр. ЭСУД) взяла на себя следующие параметры работы силового агрегата:

  1. Контроль за количеством воздуха и бензина, поступающего в цилиндры двигателя автомобиля,
  2. Регулировку частоты вращения коленчатого вала на холостом ходу;
  3. Управление искрообразованием на свечах зажигания;
  4. Корректировку угла опережения зажигания на всех режимах работы;
  5. Включение и выключение электрического топливного насоса,
  6. Управление электрическим вентилятором системы охлаждения двигателя.

На фото внизу представлена схема электропроводки ВАЗ 2107 на инжектор с ЭСУД M1.5.4N и контроллером Январь-5.1.3 Система впрыска ВАЗ 2107

Электрическая схема

Классическая электропроводка 2107 на автомобилях с системой впрыска также претерпела изменения. В частности, появились подкапотные элементы, оснащенные разъемами под датчики и электронные устройства. Схема электрооборудования ВАЗ 2107 с карбюратором

Справочно: Аналогичным путем шли и разработчики Москвич 2141. Правда у них была более глобальная проблема – отсутствие собственного двигателя.

Расшифровка к схеме электрооборудования карбюраторного ВАЗ 2107

Справочно: На фото внизу представлена электропроводка ВАЗ 2107 на инжектор с каталожными номерами. Отличия от карбюраторных комплектов заключаются в подкапотных жгутах.

Переоборудуя двигатель на систему впрыска, следует приобрести и новую проводку

Отличия в работе

Преимущества

Итак, какие же преимущества получил автовладелец, на машине которого установлен впрыск:

  • Меньше шансов заглохнуть при старте с места – электроника более гибко реагирует на работу педали газа, позволяя увереннее трогаться с холостых оборотов;
Подкапотный жгут проводки ВАЗ 2107-20 имеет иные разъемы
  • Облегченный запуск двигателя – нет необходимости управлять своими руками ручкой воздушной заслонки;
  • Снижение времени прогрева холодного двигателя – электронная система оптимизирует минимальные устойчивые обороты. Движение можно начинать уже после запуска, не опасаясь рывков и провалов, свойственных карбюратору;
  • Уменьшение планового обслуживания электрооборудования. В частности, нет необходимости постоянно регулировать зазор в контактах прерывателя;

Справочно: Другие отечественные автозаводы также модернизировали электрооборудование, в частности систему зажигания – см. публикацию о схеме электропроводки УАЗ 31514.

  • Уменьшение регулировочных работ с карбюратором – электроника позволяет снизить расход топлива и сделать работу двигателя более экологичной.

На видео вы можете увидеть устойчивый запуск инжекторного двигателя ВАЗ 2107.

Недостатки

У системы впрыска есть и некоторые изъяны, в частности:

  • Без диагностического прибора выявить неисправность в системе управления двигателем довольно трудно;
  • Штатная проводка 2107 не позволяет искать неисправности с помощью контрольной лампы;
  • Заводская инструкция чаще всего предписывает обращаться в сервисный центр для диагностики. Однако, цена подобной услуги не всегда оправдана для автовладельца.
На фото – диагностика кислородного датчика ВАЗ 2107

В заключение

Хотя установка впрыска на «семерку» и помогла модели продержаться на конвейере вплоть до 2012 года, тем не менее, современные тенденции вынудили АвтоВАЗ прекратить выпуск заднемоторных версий. Надеемся, что для автовладельцев оставшихся в строю ВАЗ 2107 будет полезной данная статья, а также схемы электрооборудования и проводки в большом разрешении.

sam-avtoelektrik.ru

Схема проводки ВАЗ 2107 — инжектор: инструкция по монтажу электропроводки своими руками, фото

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Автомобили семейства ВАЗ служат своим владельцем не один десяток лет. Однако, в процессе эксплуатации не всегда можно обеспечить автомобиль оригинальными запчастями, поскольку автопроизводитель модифицировал тот или иной узел.

И владельцы вынуждены разбираться и устанавливать новые узлы в автомобиль самостоятельно.

Проводка 2107 с карбюраторной системой питания

В частности, карбюраторную версию давно уже не выпускают – Горьковский автозавод перешел на выпуск автомобилей, оснащенных системой впрыска топлива (инжектор).

Сделать замену можно самому, но при этом необходимо запастись новыми деталями, цена на которые не слишком велика.

Справочно: инжектор (с англ. – впрыск) представляет собой систему форсунок, смешивающих топливо с воздухом по сигналам электронного контроллера системы управления двигателем (сокр. ЭСУД).

Что требуется для модернизации

Современные системы впрыска топлива работают по заранее запрограммированному алгоритму работы:

  1. Электронная система учитывает показания многочисленных датчиков;
  2. На их основе выбирает оптимальный режим;
  3. Подает раздельные сигналы на каждую форсунку.

Подкапотная схема электропроводки ваз 2107 на инжектор

Естественно, что при переоборудовании классического автомобиля ВАЗ 2107 своими руками потребуется приобретение новых деталей.

В частности:

  1. Новый шкив коленчатого вала;
  2. Передняя крышка двигателя с отливкой под установку датчика;
  3. Датчики температуры охлаждающей жидкости и положения коленвала;
  4. Новая проводка ваз 2107 на инжектор;
  5. Непосредственно сам инжектор;
  6. Электрический вентилятор системы охлаждения.

Справочно: на шкиве есть специальные метки для считывания датчиком. А принудительный обдув радиатора после замены шкива будет невозможен – поэтому вместо него устанавливают электрический вентилятор.

Кроме того, потребуется и наглядное пособие для осуществления работ по переоборудованию автомобиля на инжекторную систему впрыска топлива.

Совет: На автофорумах, посвященных переделкам автомобилей доступны фото и видео материалы, которые желательно просмотреть до начала работы.

Смотрите также: схема электропроводки ВАЗ 2107

Что предстоит сделать

Фактически работы по переоборудованию автомобиля займут у вас не более 3-4 часов.

Алгоритм будет следующий:

  1. Демонтаж старого оборудования;
  2. Подсборка узлов перед установкой;
  3. Непосредственная установка и отладка системы впрыска.
Работы по демонтажу

Операции выполнять в строгой последовательности:

  1. Отключаем аккумуляторную батарею и снимаем ее с автомобиля;
  2. Сливаем из системы охлаждающую жидкость;
  3. Отсоединяем топливный шланг от карбюратора и заглушаем его, не допуская вытекания бензина;
  4. Отсоединяем корпус воздушного фильтра;
  5. Демонтируем карбюратор;
  6. Ослабляем хомут выхлопной трубы и откручиваем выпускной коллектор;
  7. Снимаем впускной коллектор;
  8. Откручиваем переднюю крышку мотора, освобождая доступ к шкиву коленчатого вала;
  9. Снимаем вентилятор радиатора.

Читайте также: схема электропроводки ваз 21074 инжектор

Работы по подсборке

На данном этапе будет затрагиваться электропроводка ВАЗ 2107 на инжектор, поскольку нам предстоит:

  1. Закрепить блок ЭСУД;
  2. Добавить новые провода с клеммами подключения к штатной проводке;
  3. Протянуть проводку к радиатору охлаждения;
  4. Протянуть проводку к электрическому бензонасосу.

Совет: электропроводка 2107 для инжекторных модификаций продается отдельно. Т.е. вы можете приобрести либо всю проводку на автомобиль, либо недостающие элементы для подключения системы впрыска.

Инструкция этапов подсборки основных узлов инжекторной системы впрыска

Будет интересно также почитать: Электропроводка ВАЗ 21074

Установка на автомобиль

Остается только установить все узлы на автомобиль и произвести сборку снятого оборудования в обратном порядке.

Затем:

  1. Подключить с помощью клеммных колодок контроллер;
  2. Подсоединить провода к форсункам;
  3. Подсоединить проводку к электрическому вентилятору;
  4. Установить и подключить АКБ.

Выводы

Переоборудование автомобиля с карбюраторной системы питания на инжекторную доступно большинству автовладельцев, имеющих опыт обслуживания силового агрегата. Важно лишь соблюдать требования безопасности, поскольку работать приходится с бензином и электричеством.

avtoelektrik-info.ru

Электрическая схема ВАЗ 2107 (инжектор) и ее особенности

[important]Автовладельцы быстро оценили преимущества применения инжекторных двигателей на «классике». Нововведение оказало влияние на российский рынок автомобилей. Покупатели стали предпочитать более экономичные и мощные машины устаревшим карбюраторным версиям. Однако бытует мнение, что электронные компоненты системы инжекторного двигателя снижают надежность и осложняют ремонт автомобиля. Попробуем разобраться, так ли это.[/important]

Защита электрических цепей ВАЗ 2107

Назначение блока предохранителей – защита проводов от возгорания и аккумулятора от разряда при коротком замыкании цепи. ВАЗ 2107 оборудован блоком одноразовых плавких предохранителей, который находится под капотом неподалеку от аккумулятора – справа на перегородке между моторным отсеком и салоном. Такое расположение выбрано неслучайно – предохранители располагаются максимально близко к аккумулятору, чтобы уменьшить количество и длину незащищенных электрических сетей.

Схема расположения предохранителей нанесена на крышке блока, что позволяет быстро сориентироваться в случае перегорания предохранителя.

При замене вышедшего из строя предохранителя необходимо соблюдать его номинал. Этот показатель не нанесен на крышку предохранительного блока, поэтому узнать его можно либо из схемы ВАЗ 2107 (инжектор) либо на основании маркировки, нанесенной на подлежащий замене предохранитель.

[tip]Важно: несоблюдение номинала может привести к возгоранию электропроводки и пожару. Это может произойти, если новый предохранитель будет рассчитан на существенно больший ток.[/tip]

На блоке предохранителей также установлены электрические реле. Отличие блока предохранителей инжекторной вариации «семерки» от карбюраторного состоит лишь в наличии дополнительных предохранителей для ЭСУД, топливного насоса и других устройств, характерных лишь для инжекторного автомобиля.

Новизна автомобильных электросистем ВАЗ с инжекторным двигателем

Основное новшество – замена механических элементов системы зажигания и компонентов подготовки воздушно-топливной смеси более точными и эффективными электронными устройствами. Первое, что бросается в глаза – отсутствие трамблера и карбюратора. Электронные устройства включены в общую электросхему автомобиля. Соответственно на ВАЗ 2107 (инжектор) схема электрооборудования отличается от версии с карбюраторным двигателем наличием электронной системы управления двигателем.

ЭСУД выполняет следующие функции:

  • Контроль за соотношением воздуха и бензина в смеси, поступающей в цилиндры.
  • Регулировка оборотов двигателя на холостом ходу.
  • Изменение угла опережения зажигания в зависимости от режима работы и оборотов двигателя.
  • Управление топливным насосом и электровентилятором системы охлаждения.

Схема электрооборудования ВАЗ 2107 (инжектор) представлена на рисунке ниже:

Изменилась и схема электропроводки обновленной версии ВАЗ 2107. Появились дополнительные подкапотные разъемы для подключения датчиков и электронных устройств ЭСУД. Поэтому электропроводка инжекторной «классики» имеет дополнительные подкапотные жгуты, отсутствующие в комплектации для карбюраторных моделей.

Серьезное отличие инжекторной версии Ваз 2107 – наличие топливного электронасоса, обеспечивающего высокой давление в бензопроводе, необходимое для работы системы впрыска.

Преимущества Ваз 2107 с системой впрыска

  1. Инжекторная «семерка» увереннее трогается с места. Благодаря тому, что электроника оперативно реагирует на изменение педали газа и режима работы двигателя, шансы заглохнуть при старте (даже на холостых оборотах) снижаются.
  2. Упрощенный запуск холодного двигателя. Управление составом смеси производится в автоматическом режиме с учетом температуры двигателя. Необходимость ручного управления составом смеси при помощи воздушной заслонки отсутствует.
  3. Уменьшенное время, необходимого для прогрева. Благодаря автоматической оптимизации состава смеси работа непрогретого двигателя не вызывает затруднений. При движении отсутствуют рывки и провалы, свойственные холодному карбюраторному двигателю.
  4. Упрощение обслуживания системы зажигания. Нет необходимости регулировки зазора контактов прерывателя и проверки их состояния.
  5. Большая мощность и экономичность двигателя благодаря оптимальному соотношению бензиново-воздушной смеси на всех режимах работы.

Недостатки Ваз 2107 с системой впрыска

  1. Невозможна полная глубокая проверка и ремонт системы управления двигателем без специального оборудования.
  2. Особенности электропроводки ВАЗ 2107 (инжектор) не позволяют обнаружить все неисправности, используя одну лишь контрольную лампу.
  3. Дорогостоящее обслуживание в официальных сервисных центрах, которое предусмотрено изготовителем.

Заключение

Модернизация «семерки» позволила ей успешно конкурировать с переднеприводными моделями и оставаться на конвейере до 2012 года. После чего на АвтоВАЗе было принято решение о снятии модели с производства. Однако ВАЗ 2107 и сегодня остается популярной моделью автомобиля, пользующейся спросом на вторичном рынке. Поэтому «схема ВАЗ 2107 (инжектор)» продолжает оставаться популярным запросом в поисковиках. Знание схемы электрооборудования пригодится при самостоятельной диагностике неполадок и ремонте автомобиля.

Инжекторные вариации двигателя ВАЗ успели подтвердить высокие эксплуатационные характеристики и надежность электронных систем зажигания и впрыска.

semerkavaz.ru

ЭЛЕКТРОСХЕМА ВАЗ 2107 — СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ



Схема электрооборудования автомобиля ваз 2107 .
1 — боковые указатели поворота;
2 — блок-фары;
3 — очистители фар ваз 2107;
4 — звуковые сигналы;
5 — электродвигатель вентилятора ваз 2107;
6 — датчик включения электродвигателя вентилятора ваз 2107;
7 — электродвигатель смывателя фар;
8 — блок управления пневмоклапаном;
9 — электродвигатель очистителя ветрового стекла;
10 — электродвигатель омывателя ветрового стекла;
11 — датчик уровня тормозной жидкости;
12 — катушка зажигания ваз 2107; 13 — подкапотная лампа;
14 — датчик указателя давления масла;
15 — распределитель зажигания ваз 2107;
16 — датчик контрольной лампы давления масла;
17 — свечи зажигания автомобиля ваз 2107;
18 — датчик температуры охлаждающей жидкости ваз 2107;
19 — генератор автомобиля ваз 2107;
20 — микропереключатель карбюратора ваз 2107;
21 — аккумуляторная батарея;
22 — пневмоклапан карбюратора ваз 2107;
23 — реле включения стартера;
24 — стартер ваз 2107;
25 — реле очистителя ветрового стекла;
26 — реле зажигания ваз 2107;
27 — реле-прерыватель аварийной сигнализации;
28 — выключатель стоп-сигнала;
29 — розетка для переносной лампы;
30 — выключатель света заднего хода;
31 — лампа вещевого ящика;
32 — выключатель контрольной лампы стояночного тормоза;
33 — монтажный блок ваз 2107;
34 — выключатель фонаря сигнализации открытой передней двери;
35 — фонарь сигнализации открытой передней двери;
36 — выключатель зажигания ваз 2107;
37 — переключатель очистителя ветрового стекла;
38 — выключатель омывателя стекол;
39 — выключатель звуковых сигналов;
40 — переключатель света фар ваз 2107;
41 — переключатель указателей поворота;
42 — выключатель аварийной сигнализации;
43 — выключатель освещения приборов ваз 2107;
44 — прикуриватель;
45 — часы с лампой освещения шкалы;
46 — выключатели плафона, расположенные в стойках дверей;
47 — комбинация приборов ваз 2107;
48 — указатель давления масла с контрольной лампой недостаточного давления ваз 2107;
49 — указатель температуры охлаждающей жидкости;
50 — тахометр ваз 2107;
51 — реле-прерыватель контрольной лампы стояночного тормоза;
52 — контрольная лампа указателей поворота;
53 — контрольная лампа уровня тормозной жидкости ваз 2107;
54 — контрольная лампа заряда аккумуляторной батареи;
55 — контрольная лампа заднего противотуманного света;
56 — контрольная лампа дальнего света фар ваз 2107;
57 — контрольная лампа габаритного света;
58 — контрольная лампа стояночного тормоза;
59 — лампы освещения комбинации приборов ваз 2107;
60 — вольтметр ваз 2107;
61 — указатель уровня топлива с контрольной лампой резерва;
62 — переключатель электродвигателя отопителя ваз 2107;
63 — дополнительный резистор электродвигателя отопителя;
64 — электродвигатель вентилятора отопителя ваз 2107;
65 — выключатель наружного освещения;
66 — выключатель заднего противотуманного света;
67 — выключатель обогрева заднего стекла;
68 — плафон;
69 — задние фонари ваз 2107;
70 — фонари освещения номерного знака;
71 — датчик указателя уровня топлива;
72 — элемент обогрева заднего стекла.

Второй вариант схемы ВАЗ 2107

1 — боковые указатели поворота; 2 — блок-фары; 3 — очистители фар; 4 — звуковые сигналы; 5 — электродвигатель вентилятора; 6 — датчик включения электродвигателя вентилятора; 7 — электродвигатель смывателя фар; 8 — блок управления пневмоклапаном; 9 — электродвигатель очистителя ветрового стекла; 10 — электродвигатель омывателя ветрового стекла; 11 — датчик уровня тормозной жидкости; 12 — катушка зажигания; 13 — подкапотная лампа; 14 — датчик указателя давления масла; 15 — распределитель зажигания; 16 — датчик контрольной лампы давления масла; 17 — свечи зажигания автомобиля; 18 — датчик температуры охлаждающей жидкости; 19 — генератор автомобиля; 20 — микропереключатель карбюратора; 21 — аккумуляторная батарея; 22 — пневмоклапан карбюратора; 23 — реле включения стартера; 24 — стартер; 25 — реле очистителя ветрового стекла; 26 — реле зажигания; 27 — реле-прерыватель аварийной сигнализации; 28 — выключатель стоп-сигнала; 29 — розетка для переносной лампы; 30 — выключатель света заднего хода; 31 — лампа вещевого ящика; 32 — выключатель контрольной лампы стояночного тормоза; 33 — монтажный блок; 34 — выключатель фонаря сигнализации открытой передней двери; 35 — фонарь сигнализации открытой передней двери; 36 — выключатель зажигания; 37 — переключатель очистителя ветрового стекла; 38 — выключатель омывателя стекол; 39 — выключатель звуковых сигналов; 40 — переключатель света фар; 41 — переключатель указателей поворота; 42 — выключатель аварийной сигнализации; 43 — выключатель освещения приборов; 44 — прикуриватель; 45 — часы с лампой освещения шкалы; 46 — выключатели плафона, расположенные в стойках дверей; 47 — комбинация приборов; 48 — указатель давления масла с контрольной лампой недостаточного давления; 49 — указатель температуры охлаждающей жидкости; 50 — тахометр; 51 — реле-прерыватель контрольной лампы стояночного тормоза; 52 — контрольная лампа указателей поворота; 53 — контрольная лампа уровня тормозной жидкости; 54 — контрольная лампа заряда аккумуляторной батареи; 55 — контрольная лампа заднего противотуманного света; 56 — контрольная лампа дальнего света фар; 57 — контрольная лампа габаритного света; 58 — контрольная лампа стояночного тормоза; 59 — лампы освещения комбинации приборов; 60 — вольтметр; 61 — указатель уровня топлива с контрольной лампой резерва; 62 — переключатель электродвигателя отопителя; 63 — дополнительный резистор электродвигателя отопителя; 64 — электродвигатель вентилятора отопителя; 65 — выключатель наружного освещения; 66 — выключатель заднего противотуманного света; 67 — выключатель обогрева заднего стекла; 68 — плафон; 69 — задние фонари; 70 — фонари освещения номерного знака; 71 — датчик указателя уровня топлива; 72 — элемент обогрева заднего стекла.

    РЕМОНТ АВТОЭЛЕКТРОНИКИ           ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ



electroshemi.ru

ЭЛЕКТРОСХЕМА ВАЗ 21074 — СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ



   Качественная цветная схема электрооборудования легкового отечественного авто ВАЗ-21074 приводится в помощь автоэлектрикам и СТО. Модель 21074 представляет собой усовершенствованную модификацию ВАЗ-2107. На «семьдесят четверку» устанавливается тот же двигатель объемом в 1,6 л, но карбюратор заменен на инжектор. Некоторые элементы схемы устанавливаются не на все, а лишь на части выпускаемых автомобилей этой модели. В конце статьи показаны предохранители и защищаемые ими цепи. Схемы увеличиваются по клику.

Электрооборудование ВАЗ-21074

  • 1- блок-фары;
  • 2- боковые указатели поворота;
  • 3- аккумуляторная батарея;
  • 4- реле включения стартера;
  • 5- электропневмоклапан карбюратора;
  • 6- микровыключатель карбюратора;
  • 7- генератор 37.3701;
  • 8- моторедукторы очистителей фар*;
  • 9- датчик включения электродвигателя вентилятора;
  • 10- электродвигатель вентилятора системы охлаждения двигателя;
  • 11- звуковые сигналы;
  • 12- распределитель зажигания;
  • 13- свечи зажигания;
  • 14- стартер ВАЗ-21074;
  • 15- датчик указателя температуры охлаждающей жидкости;
  • 16- лампа освещения моторного отсека;
  • 17- датчик сигнализатора недостаточного давления масла;
  • 18- датчик сигнализатора недостаточного уровня тормозной жидкости;
  • 19- моторедуктор очистителя ветрового стекла;
  • 20- блок управления электропневмоклапаном карбюратора;
  • 21- катушка зажигания;
  • 22- электродвигатель насоса омывателя фар*;
  • 23- электродвигатель насоса омывателя ветрового стекла;
  • 24- монтажный блок;
  • 25- реле очистителя ветрового стекла;
  • 26- реле аварийной сигналаизации и указателей поворота;
  • 27- выключатель стоп-сигнала;
  • 28- выключатель фонарей заднего хода;
  • 29- реле зажигания;
  • 30- выключатель зажигания;
  • 31- трехрычажный переключатель;
  • 32- выключатель аварийной сигнализации;
  • 33- штепсельная розетка для переносной лампы**;
  • 34- переключатель вентилятора отопителя;
  • 35- дополнительный резистор электродвигателя отопителя;
  • 36- лампа сигнализатора включения обогрева заднего стекла;
  • 37- лампа сигнализатора недостаточного уровня тормозной жидкости;
  • 38- блок сигнализаторов;
  • 39- электродвигатель вентилятора отопителя;
  • 40- лампа освещения вещевого ящика;
  • 41- выключатель плафонов на стойках передних дверей;
  • 42- выключатель фонарей сигнализации открытых передних дверей***;
  • 43- фонари сигнализации открытых передних дверей***;
  • 44- соединительная колодка;
  • 45- прикуриватель;
  • 46- часы ВАЗ-21074;
  • 47- выключатель ламп освещения приборов;
  • 48- диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости;
  • 49- указатель уровня топлива;
  • 50- лампа сигнализатора резерва топлива;
  • 51- спидиметр;
  • 52- лампа сигнализатора включенияуказателей поворота;
  • 53- лампа сигнализатора прикрытия воздушной заслонки карбюратора;
  • 54- лампа сигнализатора зарядка аккумуляторной батареи;
  • 55- выключатель сигнализатора прикрытия воздушной заслонки карбюратора;
  • 56- комбинация приборов;
  • 57- эконометр;
  • 58- выключатели плафона на стойках задних дверей;
  • 59- указатель температуры охлаждающей жидкости;
  • 60- тахометр 21074;
  • 61- лампа сигнализатора включения стояночного тормоза;
  • 62- лампа сигнализатора недостаточного давления масла;
  • 63- лампа сигнализатора включения дальнего света;
  • 64- лампа сигнализатора включения наружнего освещения;
  • 65- вольтметр;
  • 66- выключатель сигнализатора включения стояночного тормоза;
  • 67- выключатель ламп наружнего освещения;
  • 68- выключатель элемента обогрева заднего стекла с лампой подсветки;
  • 69- выключатель фонарей заднего противотуманного света с сигнализатором включения*;
  • 70- предохранитель цепи фонарей противотуманного света;
  • 71- плафон;
  • 72- задние фонари ВАЗ 21074;
  • 73- датчик указателя уровня и резерва топлива;
  • 74- колодки для подключения к элементу обогрева заднего стекла*;
  • 75- фонари освещения номерного знака.

Схема системы управления двигателем ВАЗ 21074

Электросхема электрических соединений ЭСУД ВАЗ 21074 — элементы схемы. 1 — разъем контроллера; 2 — датчик массового расхода воздуха; 3 — датчик температуры охлаждающей жидкости; 4 — датчик положения коленчатого вала; 5 — датчик положения дроссельной заслонки; 6 — датчик концентрации кислорода; 7 — датчик скорости; 8 — модуль зажигания; 9 — электромагнитный клапан продувки адсорбера; 10 — реле электровентилятора; 11 — реле электробензонасоса; 12 — главное реле; 13 — предохранитель на силовую цепь реле электробензонасоса: 14 — предохранитель на силовые цепи главного реле; 15 — плавкая вставка; 16-предохранитель, защищающий цепь постоянного питания контроллера; 17 — диод; 18 — регулятор холостого хода; 19 — форсунки; Х1 — колодка диагностики; Х2 — колодка соединения с системой электрооборудования автомобиля.

Блок предохранителей Ваз-21074 инжектор

  • 1-Реле обогрева заднего стекла
  • 2-Реле очистителей и омывателей Фар(если есть)
  • 3-реле или перемычка сигналов (если нет внешнего реле)
  • 4-реле или перемычка вентилятора охлаждения
  • 5-реле дальнего света
  • 6-реле ближнего света
  • F1-F17-Предохранители
  • 1 (8А) Задние фонари (свет заднего хода). Электродвигатель отопителя. Контрольная лампа и реле обогрева заднего стекла.
  • 2 (8А) Электродвигатели стеклоочистителя и омывателя ветрового стекла. Электродвигатели очистителей и омывателя фар. Реле очистки ветрового стекла. Реле очистителей и
  • омывателя фар (контакты).
  • 3 (8А) Резервный.
  • 4 (8А) Резервный.
  • 5 (16А) Элемент обогрева заднего стекла и реле включения обогрева (контакты)
  • 6 (8А) Прикуриватель. Штепсельная розетка переносной лампы. Часы. Фонари сигнализации открытых передних дверей
  • 7 (16А) Звуковые сигналы и реле включения звуковых сигналов. Электродвигатель вентилятора системы охлаждения двигателя и реле включения электродвигателя.
  • 8 (8А) Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.
  • 9 (8А) Регулятор напряжения генератора.
  • 10 (8А) Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле включения электродвигателя вентилятора (обмотка). Контрольные приборы. Контрольная лампа заряда аккумуляторной батареи. Контрольные лампы резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Реле-прерыватель контрольной лампы стояночного тормоза. Система управления пневмоклапаном карбюратора
  • 11 (8А) Задние фонари (лампы стоп-сигнала). Плафон внутреннего освещения кузова.
  • 12 (8А) Правая фара. Обмотка реле включения очистителей фар (при включенном дальнем свете)
  • 13 (8А) Левая фара. Контрольная лампа включения дальнего света фар.
  • 14 (8А) Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Подкапотная лампа. Контрольная лампа включения габаритного света.
  • 15 (8А) Правая фара (габаритный свет). Левый задний фонарь (габаритный свет). Лампа освещения прикуривателя. Лампы освещения приборов. Лампа освещения вещевого ящика
  • 16 (8А) Правая фара (ближний свет). Обмотка реле включения очистителей фар.
  • 17 (8А) Левая фара (ближний свет).

    РЕМОНТ АВТОЭЛЕКТРОНИКИ           ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ



electroshemi.ru

цветная с описанием • DRIVER’S TALK

Содержание статьи:

Инжекторные силовые агрегаты на заднеприводной классике, ярким представителем которой является ВАЗ 2107-20, оказали серьезное влияние на отечественный парк легковых автомобилей. Но не все автовладельцы поначалу оценили преимущества системы впрыска в сравнении с традиционным карбюратором, опасаясь в большей степени сложностей в работе электронных компонентов. Так ли это на самом деле, мы и попытаемся разобраться в рамках данной статьи.

Представитель заднеприводного семейства ВАЗ, получивший систему впрыска

В чем новизна

Основное новшество заключалось в замене механических функций системы зажигания и приготовления топливовоздушной смеси электронными устройствами, как более точными и производительными. Подобной модернизации подверглись и схемы проводки ВАЗ 2112 и семейство «Самара» Соответственно, и проводка ВАЗ 2107 на инжектор получила отличия от карбюраторной версии.

Под капотом ВАЗ 2107-20 сразу бросается в глаза отсутствие карбюратора и трамблера

Функции ЭСУД

Электронная система управления двигателем (сокр. ЭСУД) взяла на себя следующие параметры работы силового агрегата:

  1. Контроль за количеством воздуха и бензина, поступающего в цилиндры двигателя автомобиля,
  2. Регулировку частоты вращения коленчатого вала на холостом ходу;
  3. Управление искрообразованием на свечах зажигания;
  4. Корректировку угла опережения зажигания на всех режимах работы;
  5. Включение и выключение электрического топливного насоса,
  6. Управление электрическим вентилятором системы охлаждения двигателя.

На фото внизу представлена схема электропроводки ВАЗ 2107 на инжектор с ЭСУД M1.5.4N и контроллером Январь-5.1.3

Система впрыска ВАЗ 2107

Электрическая схема

Классическая электропроводка 2107 на автомобилях с системой впрыска также претерпела изменения. В частности, появились подкапотные элементы, оснащенные разъемами под датчики и электронные устройства.

Схема электрооборудования ВАЗ 2107 с карбюратором

Справочно: Аналогичным путем шли и разработчики Москвич 2141. Правда у них была более глобальная проблема – отсутствие собственного двигателя.

Расшифровка к схеме электрооборудования карбюраторного ВАЗ 2107

Справочно: На фото внизу представлена электропроводка ВАЗ 2107 на инжектор с каталожными номерами. Отличия от карбюраторных комплектов заключаются в подкапотных жгутах.

Переоборудуя двигатель на систему впрыска, следует приобрести и новую проводку

Отличия в работе

Преимущества

Итак, какие же преимущества получил автовладелец, на машине которого установлен впрыск:

  • Меньше шансов заглохнуть при старте с места – электроника более гибко реагирует на работу педали газа, позволяя увереннее трогаться с холостых оборотов;

Подкапотный жгут проводки ВАЗ 2107-20 имеет иные разъемы

  • Облегченный запуск двигателя – нет необходимости управлять своими руками ручкой воздушной заслонки;
  • Снижение времени прогрева холодного двигателя – электронная система оптимизирует минимальные устойчивые обороты. Движение можно начинать уже после запуска, не опасаясь рывков и провалов, свойственных карбюратору;
  • Уменьшение планового обслуживания электрооборудования. В частности, нет необходимости постоянно регулировать зазор в контактах прерывателя;

Справочно: Другие отечественные автозаводы также модернизировали электрооборудование, в частности систему зажигания – см. публикацию о схеме электропроводки УАЗ 31514.

  • Уменьшение регулировочных работ с карбюратором – электроника позволяет снизить расход топлива и сделать работу двигателя более экологичной.

На видео вы можете увидеть устойчивый запуск инжекторного двигателя ВАЗ 2107.

Недостатки

У системы впрыска есть и некоторые изъяны, в частности:

  • Без диагностического прибора выявить неисправность в системе управления двигателем довольно трудно;
  • Штатная проводка 2107 не позволяет искать неисправности с помощью контрольной лампы;
  • Заводская инструкция чаще всего предписывает обращаться в сервисный центр для диагностики. Однако, цена подобной услуги не всегда оправдана для автовладельца.

На фото – диагностика кислородного датчика ВАЗ 2107

Хотя установка впрыска на «семерку» и помогла модели продержаться на конвейере вплоть до 2012 года, тем не менее, современные тенденции вынудили АвтоВАЗ прекратить выпуск заднемоторных версий. Надеемся, что для автовладельцев оставшихся в строю ВАЗ 2107 будет полезной данная статья, а также схемы электрооборудования и проводки в большом разрешении.

driverstalk.ru

Электрические схемы включения фар ВАЗ 2107

  1. блок–фары с лампами габаритного света;
  2. подкапотная лампа;
  3. монтажный блок;
  4. лампа освещения вещевого ящика;
  5. выключатель освещения приборов;
  6. задние фонари с лампами габаритного света;
  7. фонари освещения номерного знака;
  8. переключатель наружного освещения;
  9. контрольная лампа наружного освещения, расположенная в спидометре;
  10. выключатель зажигания;
  • А — к клемме «30» генератора;
  • Б — к лампам освещения приборов и к лампам подсветки выключателей
  1. блок-фары;
  2. монтажный блок;
  3. переключатель света фар в трехрычажном переключателе;
  4. переключатель наружного освещения;
  5. выключатель заднего противотуманного света;
  6. задние фонари;
  7. предохранитель цепи заднего противотуманного света;
  8. контрольная лампа противотуманного света, расположенная в блоке контрольных ламп;
  9. контрольная лампа дальнего света фар, расположенная в спидометре;
  10. выключатель зажигания;
  • Р5 — реле включения дальнего света фар;
  • Р6 — реле включения ближнего света фар.
  1. штекер ближнего света;
  2. штекер дальнего света;
  3. штекер массы;
  4. штекер габаритного света;
  • Б — к клемме «30» генератора.
  1. на массу;
  2. к лампе стоп-сигнала;
  3. к лампе габаритного света;
  4. к лампе противотуманного света;
  5. к лампе света заднего хода;
  6. к лампе указателя поворота

1 — блок-фары с передними указателями поворота; 2 — боковые указатели поворота; 3 — монтажный блок; 4 — реле зажигания; 5 — выключатель зажигания; 6 — реле-прерыватель указателей поворота и аварийной сигнализации; 7 — контрольная лампа указателей поворота, расположенная в спидометре; 8 — задние фонари с лампами указателей поворота; 9 — выключатель аварийной сигнализации; 10 — переключатель указателей поворота в трехрычажном переключателе;

  • А — к клемме «30» генератора;
  • Б — нумерация штекеров в выключателе аварийной сигнализации;
  • В — порядок условной нумерации штекеров в реле-прерывателе указателей поворота и аварийной сигнализации.

Реле-прерыватель 6 предназначен для получения прерывистого светового сигнала указателей поворота как в режиме аварийной сигнализации, так и в режиме указания поворота, а также для контроля исправности ламп указателей поворота. Если лампы исправны, то в режиме указания поворота он создает мигание контрольной лампы 7 с обычной частотой. Если лампы неисправны (перегорание или обрыв в цепи ламп), то реле-прерыватель обеспечивает удвоенную частоту мигания контрольной лампы.

Реле-прерыватель крепится под щитком приборов на болту, приваренном к стенке коробки воздухопритока. Неисправный реле-прерыватель ремонту не подлежит и его следует заменять новым.

Реле-прерыватель должен обеспечивать мигание ламп указателей поворота с частотой 90±30 циклов в минуту при номинальной нагрузке 92 Вт, окружающей температуре от –20 до +50°С и напряжении от 10,8 до 15 В.

До 1985 г. применялся реле-прерыватель 23.3747, собранный на интегральных микросхемах. Он создавал постоянное горение контрольной лампы в случае перегорания какой-либо из ламп указателей поворота или обрыва в цепи ее питания.

С 1985 г. устанавливается реле-прерыватель 231.3747, изготовленный из дискретных элементов.

Характеристики обоих реле-прерывателей одинаковые. Внешнее отличие состоит только в отсутствии у реле-прерывателя 231.3747 штекера «5». Напряжение питания подается только на штекер «1». Поэтому не нужен коричневый провод, соединявший раньше штекер «5» реле-прерывателя со штекером «6» выключателя 9 аварийной сигнализации.

В 1995 г. был немного изменен выключатель аварийной сигнализации. У него были ликвидированы выводы «5» и «6», а также измена схема подключения контрольной лампочки внутри выключателя.

1 — блок-фары; 2 — монтажный блок; 3 — переключатель света фар в трехрычажном переключателе; 4 — переключатель наружного освещения; 5 — выключатель заднего противотуманного света; 6 — задние фонари;
7 — предохранитель цепи заднего противотуманного света; 8 — контрольная лампа противотуманного света, расположенная в блоке контрольных ламп; 9 — контрольная лампа дальнего света фар, расположенная в спидометре; 10 — выключатель зажигания;

  • Р5 — реле включения дальнего света фар;
  • Р6 — реле включения ближнего света фар.

1 — штекер ближнего света; 2 — штекер дальнего света; 3 — штекер массы; 4 — штекер габаритного света;

  • Б — к клемме «30» генератора.

1 — на массу; 2 — к лампе стоп-сигнала; 3 — к лампе габаритного света; 4 — к лампе противотуманного света; 5 — к лампе света заднего хода; 6 — к лампе указателя поворота

Для включения фар применяются реле Р5 и Р6 типа 113.3747, установленные в монтажном блоке. Такие же реле применяются для включения электродвигателя вентилятора системы охлаждения двигателя и для включения обогрева заднего стекла и звуковых сигналов.

Напряжение включения реле при температуре (23±5)°С составляет не более 8 В, а сопротивление обмотки равно (85±8,5) Ом при 20°С.

Взамен реле 113.3747 можно использовать новые взаимозаменяемые реле типа 90.3747-11, имеющие пластмассовую крышку и немного увеличенные размеры. А вместо реле 113.3747-10, у которых на крышке есть кронштейн для крепления, можно применять реле 90.3747-10 (с кронштейном). Характеристики новых реле такие же, как у реле типа 113.3747.

Выпускаются еще реле типа 902.3747-11 (без кронштейна) и 902.3747-10 (с кронштейном). Эти реле в основном применяются на автомобилях с системой впрыска топлива и отличаются добавлением помехоподавительного резистора, который подключен параллельно обмотке реле. У этих реле сопротивление между выводами «85» и «86» составляет (72±8) Ом. Указанные реле тоже можно использовать взамен реле типа 113.3747.

ovaze.ru

Электрическая Схема Ваз 2107 Инжектор

Первое, что бросается в глаза — отсутствие трамблера и карбюратора. Вполне возможно, что причина заключается в трамблере или свечах.

ВАЗ комплектовались аккумуляторами типа 6СТ Автомобильный генератор предназначен для обеспечения электрическим током бортовой сети машины, а также зарядки аккумуляторной батареи при работающем силовом агрегате.

При этом в статоре генератора образуется электродвижущая сила, индуцирующая переменный ток. Небольшая по весу картинка кб , в разрешении пикселя в высоту и пикселя в ширину позволит тщательно рассмотреть все необходимые узлы и детали, а также сильно поможет при ремонте электрики на ВАЗ.
ЭЛЕКТРОСХЕМА ВАЗ 2107 ПОДКЛЮЧЕНИЕ «37» ГЕНЕРАТОРА

Эти контакты соединялись с центральными электродами свечей зажигания посредством проводов высокого напряжения. Знание схемы электрооборудования пригодится при самостоятельной диагностике неполадок и ремонте автомобиля.

Вот такой путь проходило напряжение от аккумулятора к свечам.

Серьезное отличие инжекторной версии Ваз — наличие топливного электронасоса, обеспечивающего высокой давление в бензопроводе, необходимое для работы системы впрыска.

К нему можно подобраться снизу приборной панели.


Электродвигатель вентилятора охлаждения радиатора. Если вы являетесь владельцем ВАЗ инжектор, то возможно, причина отказа работы двигателя заключается в выходе из строя или некорректной работе ЭСУД.

Фонари заднего хода на классике не горят. Ищем причину.

Особенности конструкции бортовой сети ВАЗ 2107

Управление топливным насосом и электровентилятором системы охлаждения. Батарея 12 вольт. Лампа освещения прикуривателя.

Благодаря автоматической оптимизации состава смеси работа непрогретого двигателя не вызывает затруднений.

Когда замыкаются и его контакты, питание подаётся на обмотки втягивающего устройства.

В таком случае нужно проверять ее подключение к системе электропроводки ВАЗ Для исправления этих неисправностей следует заменить предохранитель или очистить контакты.


Посредством высоковольтных проводов ток высокого напряжения передаётся с контактов крышки распределителя на свечи.

Фонари освещения номерного знака.

Совет: электропроводка для инжекторных модификаций продается отдельно. Это может произойти, если новый предохранитель будет рассчитан на существенно больший ток.
ЭЛЕКТРОСХЕМА ВАЗ 2107 ПРЕД №11 ПОДСВЕТКА И ПИТАНИЕ СТОП СИГНАЛА

Новизна автомобильных электросистем ВАЗ с инжекторным двигателем

Вот такой путь проходило напряжение от аккумулятора к свечам.


Поэтому сразу, как только вы заметите, что засветилась контрольная лампа зарядки. Аккумулятор служит для обеспечения электроэнергией бортовой сети автомобиля при выключенном двигателе, а также для запуска силовой установки посредством подачи питания на стартер.

Электронные устройства включены в общую электросхему автомобиля. Проходя через выпрямитель, переменный ток преобразуется в постоянный. Конструктивно они не отличаются.

Дорогостоящее обслуживание в официальных сервисных центрах, которое предусмотрено изготовителем. Инжекторные вариации двигателя ВАЗ успели подтвердить высокие эксплуатационные характеристики и надежность электронных систем зажигания и впрыска.

Отличия от карбюраторных комплектов заключаются в подкапотных жгутах. Состояние предохранителя штыревого типа видно через окошечко сверху. В системе бесконтактного зажигания вместо прерывателя используется коммутатор В новой системе зажигания никакого распределителя уже не было. Контрольные лампы резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости.
Комментарии и отзывы


Поскольку в электросхеме ВАЗ часто применяются предохранители старого образца, то часто встречаются окисления или ослабевание зажимов контактов в монтажном блоке. Движение можно начинать уже после запуска, не опасаясь рывков и провалов, свойственных карбюратору; Уменьшение планового обслуживания электрооборудования.

Позже ВАЗ стали оборудоваться источниками тока типа В монтажном блоке старого образца, которым комплектуется часть ав-томобилей, предохранители размеще-ны по порядку номеров слева направо. Фонари освещения номерного знака.

Схема расположения предохранителей нанесена на крышке блока, что позволяет быстро сориентироваться в случае перегорания предохранителя. Уменьшение регулировочных работ с карбюратором — электроника позволяет снизить расход топлива и сделать работу двигателя более экологичной. Недостатки У системы впрыска есть и некоторые изъяны, в частности: Без диагностического прибора выявить неисправность в системе управления двигателем довольно трудно; Штатная проводка не позволяет искать неисправности с помощью контрольной лампы; Заводская инструкция чаще всего предписывает обращаться в сервисный центр для диагностики. Задать вопрос автомеханику Ваш e-mail не будет опубликован.
Стартер не крутит на ВАЗ 2107 инжектор. Где искать причину.

В чем новизна

Контактная система зажигания Электрическая схема ВАЗ с классическим зажиганием Обозначение узлов с описанием, показанных на электросхеме: Фара головного освещения.

Нововведение оказало влияние на российский рынок автомобилей.

Посредством высоковольтных проводов ток высокого напряжения передаётся с контактов крышки распределителя на свечи.

Изменение угла опережения зажигания в зависимости от режима работы и оборотов двигателя. Управление составом смеси производится в автоматическом режиме с учетом температуры двигателя. Это было связано с тем, что контакты прерывателя постоянно пригорали и приходили в негодность уже после пяти — восьми тысяч пробега. При прокручивании стартера на катушку зажигания начинает поступать разряд.

Статья по теме: Правила прокладки силовых кабелей в земле

До года включительно на ВАЗ устанавливалось зажигание контактного типа. Регулировка оборотов двигателя на холостом ходу. Упрощение обслуживания системы зажигания.

Замена дополнительного предохранителя очистителя фар Предохранители очистителей фар защищают обмотку электродвигателей. Замененные провода следует аккуратно проложить по штатному маршруту. Если же по каким либо причинам аккумулятор оказался разряжен, необходимо подключить его к специальному устройству для зарядки аккумуляторов. Полезно почитать.

Разобраться во всем хитросплетении элементов электропроводки, найти выключатель сигнализатора прикрытия воздушной или реле очистителей ветрового стекла и фар поможет детальная схема проводки ВАЗ Указатели поворотов, расположенные на боковой стороне передних крыльев.

Новизна автомобильных электросистем ВАЗ с инжекторным двигателем Основное новшество — замена механических элементов системы зажигания и компонентов подготовки воздушно-топливной смеси более точными и эффективными электронными устройствами. Состояние предохранителя штыревого типа видно через окошечко сверху. Электронные устройства включены в общую электросхему автомобиля. Также причина может крыться в выходе из строя замка зажигания.
Вентилятор системы охлаждения не включается на инжекторном автомобиле. В чём причина.

tokzamer.ru

Электрооборудование Ваз2107 | Всё-легко.ру

Электрооборудование Ваз2107

Карбюраторная

Инжектор Ваз2107

Схема электрических соединений ЭСУД GM, ВАЗ-2107 с центральным впрыском топлива

Схема электрических соединений системы впрыска:
1 — электродвигатель вентилятора системы охлаждения двигателя: 2 — монтажный блок;
3 — регулятор холостого хода; 4 — электронный блок управления; 5 — октан-потенциометр; 6 — свечи зажигания; 7 — модуль зажигания; 8 — датчик положения коленчатого вала;
9 — электробензонасос с датчиком уровня топлива; 10 — тахометр;
11 — контрольная лампа «CHECK ENGINE»; 12 — реле зажигания автомобиля;
13 — датчик скорости; 14 — колодка диагностики; 15 — форсунка;
16 — клапан продувки адсорбера; 17, 18, 19 — предохранители системы впрыска;
20 — реле зажигания системы впрыска; 21 — реле включения электробензонасоса;
22 — реле электроподогревателя впускной трубы;
23 — электроподогреватель впускной трубы;
24 — предохранитель подогревателя впускной трубы;
25 — датчик концентрации кислорода; 26 — датчик температуры охлаждающей жидкости; 27 — датчик положения дроссельной заслонки; 28 — датчик температуры воздуха;
29 — датчик абсолютного давления; А — к клемме «плюс» аккумуляторной батареи; В — к клемме «15» выключателя зажигания; Р4 — реле включения электродвигателя вентилятора

Поскольку инжекторная система питания достаточно сложная, то в процессе эксплуатации автомобиля возникает необходимость устранения сбоев и отказов. Обслужить автомобиль можно своими руками, если иметь подробную схему. В частности, системы управления двигателем:



bce-legko.ru

Электропроводка инжектора, установка, подключение. — Лада 2105, 1.2 л., 1982 года на DRIVE2

Эл схема я 7.2 с описанием 1- контроллер; 2- электровентилятор системы охлаждения; 3- колодка жгута системы зажигания к жгуту левого брызговика; 4- колодка жгута системы зажигания к жгуту правого брызговика; 5- указатель уровня топлива; 6- колодка жгута уровня топлива к жгуту датчика уровня топлива; 7- датчик кислорода; 8- колодка жгута датчика уровня топлива к жгуту системы зажигания; 9- электробензонасос; 10- датчик скорости; 11- регулятор холостого хода; 12- датчик положения дроссельной заслонки; 13- датчик температуры охлаждающей жидкости; 14- датчик массового расхода воздуха; 15- колодка диагностики; 16- датчик положения коленчатого вала; 17- электромагнитный клапан продувки адсорбера; 18- катушка зажигания; 19- свечи зажигания; 20- форсунки; 21- колодка жгута системы зажигания к жгуту панели приборов; 22- реле электровентилятора; 23- предохранитель цепи питания контроллера; 24- реле зажигания; 25- предохранитель реле зажигания; 26- предохранитель цепи питания электробензонасоса; 27- реле электробензонасоса; 28- колодка жгута системы зажигания к жгуту форсунок; 29- колодка жгута форсунок к жгуту системы зажигания; 30- колодка жгута панели приборов к жгуту системы зажигания; 31- выключатель зажигания; 32- комбинация приборов; 33- табло антитоксичной системы двигателя; А — к клемме


подторпедная проводка ваз 2107

До запуска двигателя осталось совсем чуть чуть.Положить инжекторную косу под капот, подключить все датчики, все не понятные проводочки и конечно ж протянуть проводочик бензонасоса.
Отверстие под жгут проводов делал без всяких расчетов, тупо между монтажным блоком и тормозной трубкой.Диаметр отверстия 60см. Так как салон полностью разобран просверлить отверстие не составило труда.Отверстие покрасил чем было ток шоб не ржавело.
Попутно переложил в новую гофру жгут проводов форсунок старая гофра совсем дряхлая стала.
Так как проводка от 4ки ее заменить на мою 05 невозможно, да и еще на ней много фишек срезано.Под торпедная инжевая проводка 2104 пошла под нож, с нее я вытащил фишку замка зажигания реле стартера и провода соответственно. И со своей проводки вытащил эти же провода только без реле стартера.
После переключения проводки дело дошло и до проверки все ли правильно подключено.Ура. Стартер крутит.))Можно подключать мозги и пробовать заводить.
Все навесное бросил на скорую руку.Временно лиж бы завелась.
Но увы(( сегодня не судьба АКБ умер, стоял в подвале долго.
Искра есть подача топлива присутствует.Так что думаю завтра пустим дым.

Масса должна быть и на мозгах и на блоке релюх))

Новенькая проводка

Старенькая проводка

Сегодня были куплены новые свечи и заряжен аккумулятор и вуаля мотор завелся))
Все эмоции за кадром, заводка на камеру эт так для паказа. Доволен до жути труды и деньги, все не зря .(видео дублировано в другой записи БЖ.

)

www.drive2.ru

ВАЗ-2107. форсунка не запускается: возможные причины и способы устранения

Несмотря на развитие автомобилестроения, классические модели ВАЗ по-прежнему пользуются большим спросом в странах СНГ. Последние модели «Классики», а именно ВАЗ-2107, оснащались инжекторной системой. Он надежнее карбюратора. Но что делать, если ВАЗ-2107 заводится и глохнет? Инжектор — система посложнее. Но проблему можно решить своими руками. Давайте посмотрим, как это сделать.

Стартер крутится?

Для начала нужно проверить напряжение в бортовой сети автомобиля. Для нормального запуска машины этот показатель не должен быть ниже 12,5 В. Для точного измерения напряжения необходимо использовать вольтметр.

Пускатель — это механизм, требующий большого пускового тока. Именно этот узел проворачивает коленчатый вал для запуска. Поэтому если не запускается ВАЗ-2107 (инжектор), причины могут быть банальными — низкое напряжение аккумулятора.Метод устранения — зарядка аккумулятора. Следует придерживаться показателей в 12,5-14 вольт.

Поломка стартера

При коротком замыкании в корпусе или проводке якоря поврежденную деталь следует заменить. Как проверить товар? Для этого воспользуйтесь мультиметром. Один провод подключается к месту трения щеток, а второй — к оси якоря. Если прибор отклонился от значений, это может быть неисправность якоря или обмотки.Проверьте кисти. Они должны легко двигаться, а их пружины должны быть гибкими и хорошо давить на якорь. После замены поврежденных деталей снова запустите двигатель.

Система зажигания

Что делать, если при хорошо заряженном аккумуляторе и хорошем стартере ВАЗ-2107 не заводится (инжектор)? Причины могут быть скрыты в системе зажигания. Вот это бесконтактный тип. Первое, что нужно проверить — это состояние свечей. Их можно просто «залить». Выкрутите элементы и проверьте состояние электрода.При наличии налета деталь следует очистить в щелочном растворе и открутить. Также следует проверить зазор между электродами. Для этого используйте специальный зонд. Нормальное значение должно быть от 0,7 до 1 миллиметра.

Что делать, если индикатор не в норме? Электрод можно гнуть. Но делайте это осторожно. Если показатель меньше нормы, воспользуйтесь отрицательной отверткой. Если больше, постучите металлом по металлической части (например, по крышке клапана двигателя). Не лишним будет проверить искру на наличие искры.Для этого используйте специальный пистолет. Сама искра должна быть синей. Если детали более 60 тысяч километров, их необходимо заменить. Также при достижении этого срока меняются идущие к ним провода высокого напряжения от распределителя зажигания.

Когда свечи залиты

Если форсунка ВАЗ-2107 плохо запускается (заедает, но не запускается), это означает, что камера сгорания заполнена бензином. Нормальное соотношение топлива и воздуха должно быть 1:14. На таких автомобилях часто бывает такая проблема.При запуске топливный насос перекачивает много бензина. Кстати, на инжекторных двигателях он электрический, погружного типа. Устанавливается прямо в бак.

Как просушить свечи, не снимая их? Для этого при пуске следует открыть дроссельную заслонку. Здесь он механический и приводится в действие нажатием на курок акселератора через тросовый привод. Таким образом, в камеру сгорания будет поступать больше воздуха, и двигатель сразу же запустится.

Таймер

В автомобиле ВАЗ-2107 применяется система зажигания с зажиганием.Если машина не запускается, проверьте состояние контактов на высоковольтных проводах. При смене сезона на них образуется конденсат. У дистрибьютора пять выходов.

Четыре из них идут на свечи цилиндра, а один (центральный) — на катушку зажигания. На металлических концах часто образуется белый налёт. Из-за него ползунок не сможет передавать импульсы на катушку. Кстати, нелишним будет проверить сам трамблер зажигания. Деталь выглядит так.

Если он сгорел, деталь следует заменить. Цена новинки — 150 руб. Если при запуске двигателя на катушке зажигания образовалась искра, высоковольтный провод следует заменить. Еще он «пробивает» свечи. Вы можете увидеть это в темноте. Рядом с ними видны маленькие голубые блестки. В этом случае провода меняют комплект. Стоят они недорого. Стоят новинки около 700 рублей.

Проблема с электронасосом

Раньше одна из главных проблем в отечественном «Классике» касалась бензонасоса, который постоянно перегревался.Но в инжекторной «семерке» он электрический и охлаждается самим бензином, который находится в баке. Если на элемент не подается электричество, машина просто не запустится. Первое, на что нужно обратить внимание, — это блок предохранителей.

На крышке написано, какой из них отвечает за топливный насос. Если предохранитель перегорел, замените его. Вы можете использовать элемент на 15 или 20 ампер.

Определяем визуально здоровье

Можно ли без мультиметра проверить, подано ли напряжение на топливный насос? Для этого при включении зажигания следует внимательно прислушиваться к его работе.При повороте ключа в третьем положении он должен издать характерный гул. Его можно услышать в задней части салона. Если его нет и ВАЗ-2107 (инжектор) не запускается, проблема в питающем напряжении. Стоит проверить реле помпы. Он должен издавать характерные щелчки. Опытные автомобилисты возят с собой запасные реле и предохранители на случай внезапной поломки. Это реле находится на полке под бардачком.

Низкое давление

Почему не заводится ВАЗ-2107 (инжектор)? Проблемы могут скрываться в низком давлении топливопровода.Для нормального пуска инжекторного двигателя требуется не менее 2,8 атмосферы. Проверить это можно, отсоединив подающую трубку от пандуса. Используйте для этого манометр. Неисправности насоса могут возникнуть из-за частого перегрева. Но как это происходит, если он погружной? Топливный насос убивает езду на пустом баке. Если лампочка загорелась, не перетягивайте при заправке. Стоимость помпы для инжекторной «семерки» в 3 раза выше, чем для карбюратора.

Состояние фильтра

Также бывает следующая ситуация.Вы прибыли в пункт назначения, заглушили двигатель на две минуты, сели в машину и не смогли завести ее снова. Что делать, если ВАЗ-2107 (инжектор) не заводится на горячем? Причина может заключаться в забитом топливном фильтре. Срок его замены составляет около 50 тысяч километров. Также виной трудного запуска является грязный воздушный фильтр.

Если пробег превышает десять тысяч километров, его необходимо заменить. В противном случае вы столкнетесь с проблемами при запуске.

ВАЗ-2107: форсунка заводится и сразу глохнет

В этом случае проверьте датчик массового расхода воздуха.Он расположен сразу за пластиковым корпусом фильтра.

Этот элемент получает информацию о расходе воздуха и передает ее в блок управления. В результате электроника принимает решение о составе горючей смеси. Устройство может намеренно регулировать концентрацию топлива и воздуха. Ресурс датчика DFID составляет 150 тысяч километров. В случае загрязнения прибор может давать ложные показания. Из-за плохой смеси ВАЗ-2107 форсунка не заводится или работает и сразу глохнет.Также проверьте состояние воздушных соединений на герметичность. При необходимости замените.

KDP

Если автомобиль ВАЗ-2107 (инжектор) не заводится при исправной топливной системе, проверьте датчик положения коленчатого вала. Если он неисправен, блок управления прекратит подачу топлива из-за отсутствия информации о его положении. Стоимость этого элемента от одной до полутора тысяч рублей.

Заключение

Итак, мы выяснили, по каким причинам не заводится автомобиль ВАЗ-2107.Как видите, обнаружить и устранить неисправность можно своими руками, причем за небольшую цену.

Схема подключения и устройство

. Электросхема генераторной системы

Особенности генератора ВАЗ-2107, схема подключения к электросети и система зарядки — это то, что должен знать автомобилист. Если генерация напряжения прекратится, машина не сможет долго работать на одной батарее. Карбюраторные двигатели с бесконтактным зажиганием со средним уровнем заряда смогут продержаться не более одного дня поездки с выключенным светом.Форсунки будут работать без генератора в течение нескольких часов, так как двигатель насоса и ЭБУ потребляют большой ток.

Конструкция генераторов

Схема зарядки генератора ВАЗ-2107 практически такая же, как и на всех остальных автомобилях.

Проверенная годами и надежная конструкция с минимумом элементов. А это значит, что ломать нечего. Генератор приводится в движение коленчатым валом двигателя с помощью гибкого ремня. Основные части электрической машины:

  1. Статор — это неподвижная деталь, на ней расположена обмотка.Изготовлен из толстой медной проволоки.
  2. Ротор — подвижная часть генератора, на ней расположена обмотка возбуждения.
  3. Крышки алюминиевые. Предназначены для центровки ротора и установки дополнительного оборудования.
  4. Реле-регулятор. Позволяет корректировать напряжение на выходе генератора.
  5. Ремень. Необходимо передать вращение с коленчатого вала на ротор генератора.
  6. Блок полупроводниковых диодов и конденсатор. Выпрямляет постоянное напряжение, в результате происходит избавление от переменной составляющей тока.
  7. Шкив и крыльчатка. Дать корпусу остыть.

В этой конструкции не только генератор ВАЗ-2107. Схема его подключения мало чем отличается от той, что используется на более современных автомобилях иностранного производства. Конструктивно разные модели отличаются большим размером обмоток, габаритами генератора, наличием водяного охлаждения.

Ротор генератора

Схема генератора (инжектора) ВАЗ-2107 немного отличается от схемы, применяемой на устаревших карбюраторных двигателях. Одно отличие состоит в том, что конструкция более современная и способна выдавать больше тока. Ротор включает обмотку возбуждения, которая создает вокруг себя постоянное магнитное поле. И это одно из условий работы генераторной установки. Второе условие — движение. Другими словами, если к обмотке возбуждения приложено напряжение, но ротор не вращается, генерации тока не произойдет.Как только ротор начнет двигаться, на обмотке статора сразу появится переменное напряжение.

Статор генератора

Статор представляет собой неподвижную часть установки генератора, которая с помощью кронштейнов закрепляется на блоке двигателя. Обмотка на сердечнике из трансформаторной стали. При работе устройства в обмотке появляется электродвижущая сила. Один небольшой нюанс — на статоре три обмотки статора, следовательно, вырабатывается трехфазное напряжение.С помощью такой схемы можно уменьшить токи пульсаций во время работы. Но это также требует нескольких этапов преобразования, более сложной схемы выпрямителя.

Регулятор напряжения

Карбюраторная схема генератора ВАЗ-2107 с двигателями старого образца состояла из выносного регулятора напряжения.

Отдельно в подкапотном пространстве стояла коробка с устройством. Регуляторы бывают следующих типов:

  1. Регулируемые — возможность переключения на «зиму» и «лето».В первом напряжение стабилизации немного выше, чем во втором. Относится к классу электрических бесконтактных устройств.
  2. Нерегулируемый — состоит из схемы на кристалле полупроводника или нескольких элементов. Это также бесконтактный электроприбор.
  3. Механический вид состоит из электромагнитных реле и резисторов. Давно не использовался, так как степень надежности крайне низкая.

Использование регулятора напряжения, постоянное питание обмотки возбуждения.Ведь есть одна особенность генераторных установок: при изменении магнитного поля ротора пропорционально изменится напряжение на выходе устройства. Частота и ток останутся прежними. На современных модификациях автомобилей используются реле-регуляторы совмещенные с щеткодержателем. Стоимость такого устройства намного ниже.

Блок диодов и конденсатор

Блок диодов в цепи зарядки аккумулятора от генератора ВАЗ-2107 состоит из шести полупроводников, установленных на подковообразной пластине.Он установлен на задней крышке и позволяет с ее помощью охлаждать диоды. Полупроводники преобразуют трехфазное переменное напряжение в постоянное униполярное.

В некоторых конструкциях используются еще два дополнительных полупроводника, предназначенных для защиты от перенапряжения. Но на автомобилях ВАЗ-2107 такие схемы не используются, так как они усложняют конструкцию.

С помощью конденсатора в задней части устройства получается избавиться от переменной составляющей на выходе генератора. Проблема в том, что после выпрямления все равно будет небольшая пульсация переменного тока.Конденсатор в схеме замены работает как проводник при протекании переменного тока и как разрыв при постоянном токе. Другими словами, согласно теореме Кирхгофа, вся переменная составляющая будет просто замкнута и дальше не пойдет.

Генератор и разделение АКБ

АКБ и генератор ВАЗ-2107 подключаются по схеме очень просто. От вывода питания генератора идет один толстый провод к плюсовой клемме аккумуляторной батареи. Минус — кожух двигателя и кузов автомобиля.Напряжение на регулятор поступает через блок с лампой и диодом, установленным в панели приборов. При прекращении питания обмотки возбуждения в приборе загорается лампа с красным значком батарейки.

Когда двигатель остановлен, все питание осуществляется от аккумулятора. При запуске двигателя включается генератор. А уровня тока достаточно, чтобы удовлетворить потребность как в зарядке аккумулятора, так и в питании всех потребителей. С помощью регулятора можно поддерживать напряжение на одном уровне независимо от частоты вращения ротора.Если бы не реле-регулятор, напряжение колебалось бы в пределах 12-30 вольт.

Схема звукового сигнала ВАЗ 2107 форсунка

На автомобиле ВАЗ 2107 имеет звуковой сигнал, состоящий из двух разных тональных сигналов, расположенный на кронштейне с левой стороны радиатора. В вариантном исполнении на автомобиле ВАЗ 2107 может быть установлен один звуковой сигнал, закрепленный на кронштейне за облицовкой радиатора.
Звуковые сигналы активируются путем замыкания их отрицательных выходов на массу через реле.
Для выполнения работы понадобится помощник.

Регулировка звукового сигнала на автомобиле ВАЗ 2107
1. Чтобы отключить один из звуковых сигналов, снимите кончик серо-черного провода с выхода звукового сигнала.
2. Помощник нажимает выключатель звукового сигнала и удерживает его в нажатом положении. Плоская отвертка, плавно поворачивая винт по или против часовой стрелки, регулирует звуковой сигнал, добиваясь самого чистого и громкого звука.
3. Регулируется аналогичным образом отключением соответствующего провода, другой звуковой сигнал.Если плохой звук устранить не удается, следует заменить звуковой сигнал.

Примечание
Для настройки одиночного звукового сигнала снимите решетку радиатора (см. «Решетка радиатора ВАЗ 2107 — снятие и установка»). Снимаем звуковой сигнал с автомобиля ВАЗ 2107 вместе с кронштейном (см. «Снятие одиночного звукового сигнала»). Подключив провода к аудиосигналу и удерживая плоскогубцы за скобу, отрегулируйте аудиосигнал, повернув винт.

Снятие двойного звукового сигнала с ВАЗ 2107
1.Для замены звукового сигнала отсоедините провод от минусовой клеммы аккумуляторной батареи (см. «Автомобильный аккумулятор ВАЗ 2107 — снятие и установка»).
2. Отсоедините провода от аудиовыхода.
3. Поверните гайку крепления звукового сигнала гаечным ключом на 13 мм.

На ВАЗ-2107 в зависимости от модификации и года выпуска могут быть установлены два парных или один звуковой сигнал 20.3721-01, расположенный в передней части моторного отсека. Устройство имеет регулировочный винт для регулировки тембра звука и две клеммы для подключения питания +12 В (красный провод) и кнопку включения сигнала на руле (серый провод с черными полосами).Цепь питания устройства защищена предохранителем F7 (15А) в монтажном блоке. Основными неисправностями могут быть полное отсутствие сигнала, слабый или хриплый звук.

Полное отсутствие сигнала

Причиной этого может быть:

  • перегоревший предохранитель;
  • обрыв или повреждение соединительного провода;
  • окисление или плохой контакт в разъемах;
  • неисправность кнопки включения;

Чтобы определить причину неисправности и устранить ее, сначала проверьте целостность предохранителя F7 в монтажном блоке.После этого проверяем подачу питания + 12В на прибор (красный провод), для чего можно использовать тестер или контрольную лампу. При отсутствии напряжения проверяем отсутствие обрывов и целостность изоляции провода (при необходимости заменяем), зачищаем и сжимаем его наконечник.

Если есть питание на клемме с красным проводом, замыкаем клемму подключения второй кнопки (серый провод с черными полосами) на массу куском провода. Если срабатывает звуковой сигнал, то неисправность нужно искать в цепи подключения сигнальной кнопки или в самой кнопке (обрыв провода, окисление контактов).Если сигнал не срабатывает, значит, причина сама по себе и ее необходимо заменить.

Хриплый или слабый звуковой сигнал

Причина может быть:

  • перекос устройства;
  • повреждение изоляции соединительных проводов;
  • окисление или плохой контакт в разъемах или сигнальной кнопке;
  • неисправность самого устройства.

Для устранения такой неисправности в первую очередь пробуем отрегулировать сигнал регулировочным винтом на его корпусе.Для этого нажмите кнопку на рулевом колесе и при подаче сигнала поверните винт шлицевой отверткой в ​​одну или другую сторону до тех пор, пока не появится звук нужного тона.

Эту процедуру лучше всего проводить с помощником. При ее отсутствии можно использовать планку подходящего размера для нажатия кнопки сигнала, положив ее на спинку сиденья. В парной схеме сигналы регулируются поочередно отключением серого провода одного из них.


Если звук сигнала не регулируется, проверьте изоляцию проводов, очистите и обожмите контакты разъемов и сигнальных кнопок, а затем попробуйте отрегулировать звук сигнала с помощью регулировочного винта.

Если затем настроить звуковой сигнал не удается, то его необходимо заменить. Для этого отсоедините «массу» от АКБ, отсоедините провода от клемм и разблокируйте гайку крепления сигнала ключом на «13»


И снимаем сигнал


Новый сигнал устанавливается в обратном порядке. При этом провода к клеммам можно подключать в любом порядке.

Регулировка и замена звукового сигнала

Звуковые сигналы установлены в моторном отсеке и закреплены на кузове кронштейном.В варианте исполнения автомобиля может быть установлен один звуковой сигнал, закрепленный на кронштейне под решеткой радиатора.

Рис1

Pic1 Схема включения звуковых сигналов с помощью перемычки в монтажном блоке:
& nbsp 1 — звуковые сигналы; 2 — монтажный блок; 3 — контактная перемычка в розетке для установки реле РЗ включения звуковых сигналов; 4 А — к клемме «30» генератора

Рис2

Рис.2. Схема включения звуковых сигналов от реле в монтажном блоке:
1 — звуковые сигналы; 2 — монтажный блок; 3 — переключатель звуковых сигналов на руле; РЗ — реле включения звуковых сигналов НО — к клемме «30» генератора

& nbsp В зависимости от типа звуковых сигналов в монтажном блоке, реле включения звуковых сигналов или контакта перемычка может быть установлена.
& nbsp Схемы звуковых сигналов представлены на рисунках 1 и 2.
& nbsp Возможны следующие причины звуковых сигналов: не работает переключатель, или переключатель заедает, или звуковой сигнал неисправен. Для обнаружения неисправности проверьте надежность подключения проводов, состояние контактов переключателя. При необходимости очистите контакты. Замените неисправный звуковой сигнал и включите новый.

Рис.3

& nbsp Если сила звукового сигнала уменьшается или появляется хрип, проверьте, не разряжена ли батарея.
& nbsp Если это нормально, то отрегулируйте сигнал, повернув винт , но на корпусе в ту или иную сторону, чтобы получить громкий и чистый звук. Проверить надежность связи сигнала с «массой».
Вам понадобятся: ключ «13», отвертка.
& nbsp 1. Снимите нижнюю решетку (см. «Замена решетки радиатора»).

Фиг.8

& nbsp 7. Медленно поворачивайте регулировочный винт в одну или другую сторону, пока звук не станет громким и чистым.
& nbsp 8. Установите звуковой сигнал и снятые детали в порядке, обратном снятию.

Звуковой сигнал, также называемый гудком, играет важную роль в обеспечении безопасности дорожного движения, так как дает возможность привлечь внимание других участников дорожного движения. В статье рассматривается ситуация, когда на ВАЗ 2107 не работает сигнал: причины неисправностей, способы устранения, возможность его ремонта и замены.

Возможные неисправности: признаки и причины

Для того, чтобы понять причины, по которым не работает звуковой сигнал, необходимо разобраться с:


Схема состоит из следующих компонентов:

  • звуковые устройства;
  • Монтажный блок
  • ;
  • перемычки для контактов, устанавливаемые вместо реле;
  • переключатель сигналов.

Звуковой сигнал активируется кнопкой, расположенной в центре рулевого колеса.


На рулевом колесе расположено контактное кольцо, в зоне подпружиненного контакта подрулевых переключателей. Современные оснащены регулировочным винтом регулировки громкости, встроенным реле (в монтажном блоке релейные выходы аудиосигнала закорочены перемычкой).

Симптомы:

  • нет звука при нажатии кнопки;
  • звук не выключается или включается произвольно;
  • хриплый, тихий или прерывистый звук.

В системе звукового устройства течет ток низкого напряжения, поэтому важно качество соединений. Если на контактах присутствует большое количество оксидов и ржавчины, прохождение тока затрудняется. Для рожков нужен мощный ток не менее 4-5 А.

Необходимо внимательно следить за чистотой соединений и клемм, иначе ремонт будет нужен постоянно. Так как кузов автомобиля играет роль минуса, а окисления оседают на плюс, особое внимание следует уделить зачистке клемм на плюсовом красном проводе.

Отрицательная ветвь цепи самая длинная, поэтому чаще всего в ней может быть разрыв. Чтобы определить причину неисправности, нужно серо-черный провод от сигнализатора подключить к корпусу, а положительный — непосредственно к аккумулятору. Потом. Если звук появился, значит прорыв отрицательной цены. Если звука нет, а плюсовые клеммы почищены, устройство вышло из строя.

Если на ВАЗ 2107 не работает звуковой сигнал, возможны следующие неисправности:

  • перегоревший предохранитель;
  • пины и клеммы окислились;
  • реле вышло из строя;
  • соединение на перемычке было окислено, если оно есть;
  • сломанный лепесток на подрулевом переключателе;
  • разработка контактных колец.

После диагностики необходимо устранить обнаруженные неисправности (видео Alex Life).

Способы устранения поломки

При выходе из строя предохранителя или реле их необходимо заменить новыми деталями. Если контактное кольцо изношено, то ремонт руля маловероятен, так как контактное кольцо сложно найти на рынке. В этом случае разумнее всего заменить руль.

Если звуковой сигнал издает хриплый звук или периодически включается, следует проверить мультиметром заряд аккумулятора и напряжение, приложенное к клеммам.Если с питанием все в порядке, причина может быть в самом аудиоустройстве. На корпусе рупора есть винт для регулировки громкости. Его следует вращать до тех пор, пока хрип и звук не станут громкими.

Если регулировка звука не помогла убрать погремушку, придется разбирать прибор для очистки контактов. Также можно заменить мембрану. Иногда при запуске двигателя появляются хриплые звуки. В этом случае необходимо проверить состояние контактов выключателя и верхней пластины.Контакты следует тщательно очистить и при необходимости заменить пластину.

Взаимозаменяемость сигналов

Если сигнальное устройство не подлежит ремонту, его необходимо заменить другим.

Все современные звуковые сигналы можно разделить на два типа: пневматические и электромагнитные (автор видео — Россия 24).

В звуковых сигналах первого типа воздушный поток движется от компрессора по трубе, которая под действием вибрации начинает издавать звуки.Пневматические устройства различаются формой трубки и звуковой мощностью. Частотный диапазон звукового сигнала перекрывает несколько звуковых зон. Можно установить несколько труб, но для этого потребуется мощный компрессор.

Основой электромагнитного устройства является электромагнит, который соединен с основным элементом рупора этого типа — мембраной. Обмотка сердечника с прерывателем подключается к источнику питания (аккумулятору). Кнопка зуммера подключена к земле. При нажатии на нее ядро ​​сердечника начинает двигаться, таким образом, происходит воздействие на мембрану.Результат — мощный звук.

Рупоры электромагнитные различаются конструкцией излучателя звука:

  1. Диск гудит («блины»). Они производятся в двух вариантах: неразборно и разборно. Кроме того, он может быть закрытым и открытым.
  2. Звуковые сигналы «улитка». Они имеют изогнутую форму, поэтому их сложно установить. Открытый конец розетки должен быть обращен вперед. «Улитки» позволяют получить очень громкий звук.
  3. Hooters «рожки» имеют трубку, которая выглядит как выпрямленная «улитка».Внешне они похожи на рог или трубку. Их удобно устанавливать под капотом, но звуковая мощность у них слабая.

Звуковой сигнал пневматического типа

Дисковый сигнал

Звуковой сигнал

При выборе звукового устройства следует обратить внимание на несколько нюансов:

  1. Перед покупкой следует оценить возможности аккумулятора. Важно, чтобы его заряда хватило для включения гудка, так как он потребляет большое количество энергии.
  2. У продавца стоит уточнить: нужна дополнительная мощность или компрессор для рупора?
  3. Treble издают нежный звук. Низкие частоты подходят любителям басов.
  4. Следует помнить, что грузовики имеют бортовую сеть 24 В, а легковые автомобили — 12 В.
    Следует отметить, что использование «взломщиков» и специальных сигналов запрещено.

Возможность самостоятельного ремонта

Самостоятельный ремонт возможен, если водитель хорошо разбирается в электротехнике.Автомобилисты, не обладающие такими навыками, могут заменить предохранитель, реле или почистить клеммы.


Если контакты не окислились и не подгорели, то проще установить новый сигнализатор. Если вы умеете подавать сигнал на ВАЗ 2107, вы можете сделать ремонт самостоятельно — это даст вам возможность получить опыт электромонтажных работ и сэкономить на СТО.

Если пропал сигнал на ВАЗ 2107, его следует отремонтировать как можно быстрее, так как выход из строя увеличивает риск аварии.

Кроме того, согласно правилам дорожного движения эксплуатация транспортного средства без звукового сигнала запрещена. Поэтому пройти техосмотр с ошибочным звуковым сигналом невозможно.

Звуковой сигнал на автомобиле ВАЗ 2107 существует в двух вариантах:

1. Два отдельных сигнала: типа С-305 (высокий тон) и С-304 (низкий тон). Держится на кронштейне слева от радиатора.

2. Единственный неразрывный сигнал типа 20.3721-01 (однотональный), со встроенным реле.Держится на кронштейне снаружи радиатора, сразу за декоративной решеткой.

Схема звукового сигнала может быть описана следующим образом: 2 провода подходят для звукового сигнала. Красный провод положительный. Эта часть схемы всегда под напряжением. Серо-черный — это отрицательный провод, «масса в нормальном состоянии не имеет напряжения, и когда она замыкается, через нее начинает течь ток. На фото ниже вы можете увидеть цвет проводов и 2 отдельных сигнала с скобками.

Участок цепочки под знаком «минус» — длинный.Если нажать центральную кнопку руля, пружинные контакты замыкаются. Они расположены под рулевым колесом в корпусе переключателя.

Контактное кольцо, установленное на задней части рулевого колеса. Он обеспечивает хороший контакт за счет трения, а также подает сигнал при повороте рулевого колеса в любую сторону. Поэтому, чтобы предотвратить развитие, контактное кольцо необходимо смазать токопроводящей графитовой смазкой.

Далее по проводу в жгуте, который находится под колпаком, ток передается на монтажный блок переключателей и реле.Место аудиореле (выключатель аудиосигнала) — третье справа (по направлению к автомобилю).

Audio Relay Functions:

  • с помощью кнопки реле с малым током можно управлять цепью с большой нагрузкой,
  • длину проводов и, соответственно, уменьшаются потери тока в них.

Иногда в схеме не предусмотрено реле, а вместо него есть перемычка, замкнутая «напрямую». В случае одиночного сигнала 20.3721-01 это целесообразно, так как он имеет встроенное реле.Но в случае наличия двух «улиток», для улучшения работы реле рекомендуется ставить.

Ток после реле проходит через предохранитель F7. В новых монтажных блоках установлен предохранитель флажкового типа на 20 А (желтый). В старых блоках установлены предохранители на 16 А. Последнего ресурса часто не хватает, ведь эти предохранители одновременно служат в цепи охлаждающего вентилятора.

Далее после выхода из монтажного блока в составе жгута проводов моторного отсека провод «минус» идет непосредственно на звуковой сигнал.

Как проверяется работа и как проводится ремонт при пропадании аудиосигнала?

Возможны три неисправности:

  • при необходимости — не звучит
  • , когда не нужно — звучит,
  • звучит тихо, хрипло или прерывисто.

По сравнению с высоковольтной системой зажигания, на которую не влияет качество связи, система аудиосигнала является низковольтной. Это означает, что ржавчина или пленка оксидов значительно затрудняют прохождение тока.Но сигналы — мощный потребитель тока. Сила тока в цепи не менее 4-5 А.

Поэтому качество всех контактов должно быть хорошим, иначе сигнал ремонта ВАЗ 2107 потребуется регулярно. Помните, что сам кузов автомобиля — это «отрицательный» контакт, а в направлении протекания тока все оксиды оседают на «плюсовом» контакте. Особое внимание следует уделить зачистке клемм «плюсового» (красного) провода.

Часть цепочки под знаком «минус» длиннее.Поэтому часто в нем случаются поломки.

Сразу нужно проверить работоспособность сигнала и поискать обрыв цепи. Для этого понадобится серо-черный провод «минус» от звукового сигнала «прилепить» к зачищенному месту на корпусе (проще говоря «близко к массе»), а «положительный» контакт подключить к аккумулятору. , затем включите зажигание. Если сигнал есть, значит, где-то в минусовой части цепи обрыв. При отсутствии сигнала зачищаются клеммы «плюсового» контакта, а значит, сам сигнал неисправен.

Распространенных неисправностей аудиосигнала и способов их устранения несколько:

  • перегорел предохранитель — нужна замена,
  • контакты окислились или сгорело реле — необходима замена,
  • окислились и при наличии ослабли контакты перемычки — необходимо почистить или заменить,
  • произошло развитие контактного кольца на рулевом колесе или сломался лепесток на переключателе под рулем (часто бывает при длительной эксплуатации автомобиля, в том числе как среди любителей, постоянно использовать звуковой сигнал) — в данном случае
  • звуковой сигнал ремонт ВАЗ 2107 руль заменить практически невозможно, так как токосъемное кольцо не часто встречается на рынке.

Установка электронного зажигания на ВАЗ. Установка электронного зажигания на ВАЗ Как настроить зажигание на ВАЗ 2107

Довольно часто владельцы классики ВАЗ сталкиваются с неоправданно большим расходом топлива, неудовлетворительным уровнем динамических характеристик и т.д. неверно. Правда, не все знают, как выставить зажигание на ВАЗ 2107, не прибегая к платной помощи сервисных работников. Поэтому предлагаем ознакомиться с кратким руководством по этой процедуре.

Неправильное зажигание Иногда может влиять излишне большой расход топлива

Как выставить зажигание на ВАЗ 2107 (карбюратор)

Регулировка обычного (контактного) зажигания на «семерке» по заводским правилам должна осуществляться таким экзотическим прибором, как стробоскоп. Но все же можно использовать альтернативу в виде примитивного инструментария: контрольная лампа 12 В, ключ на 13 и специальный ключ для коленвала.

Видеоурок по зажиганию на карбюраторе ВАЗ 2107:

Процедура зажигания выполняется при выключенном двигателе.Сначала необходимо будет установить поршень первого цилиндра мотора в положение зажигания. Это делается следующим образом. Сняв, отшлифовать коленвал по часовой стрелке, заткнув пальцем освободившееся отверстие. Когда сжатый воздух начинает явно давить на палец, можно сказать, что это такт сжатия.

После этого необходимо, аккуратно проворачивая вал, совместить метку на шкиве со второй меткой на крышке ГРМ.

Даже если этикеток не видно, не отчаивайтесь и хорошо протирайте поверхность, добавьте подсветку — этикетки всегда есть.

Средняя (вторая) метка означает, что зажигание составляет 5º (что для 92-го, что для 95-го бензина). Можно вынуть ключ, свечу завернуть, провода вставить обратно.

Определение момента зажигания осуществляется по примерке лампочки

Следующим этапом будет определение точки возгорания. Для этого подойдите к распределителю зажигания и ключом на 13 немного отпустите его гайку крепления. Один заготовленный перед лампочкой провод нужно подключить к низковольтному выводу катушки зажигания, второй — на «массу».После этого нужно включить зажигание.

При повороте корпуса трамблера по часовой стрелке необходимо остановиться при погасании лампочки. Теперь нужно медленно повернуть ротор распределителя зажигания против часовой стрелки до тех пор, пока контакт не рассеется, и лампочка снова вернется обратно. Теперь можно гайку крутить и спокойно идти.

Где и какую бесконтактную систему зажигания для ВАЗ 2107 можно купить

Как известно, всегда есть смысл перейти от обычного зажигания к бесконтактному.И многие тоже. Если говорить о необходимых запчастях для переоборудования, то приобрести их несложно. Для решения такой задачи достаточно обратиться в специализированный магазин с автомобилями. Всегда будет предложен выбор из нескольких популярных вариантов. Также можно использовать Интернет-сайты, где действительно можно получить те же товарные позиции со склада, но по более приятным ценам.

По поводу марок и моделей сложно что-то сказать. Но лучше не брать принципиально самые дешевые запчасти, особенно когда разница в сравнении со средней ценой очень существенная.

Потребитель имеет возможность выбрать в качестве заводской системы зажигания отечественного производства и импортные аналоги.

Однако не следует полагать, что только последнее может обеспечить достойный уровень качества и долговечности. Например, масса положительных отзывов имеет вариант БСЗВ.625-01, производства РФ (старый Оскол). Может быть, это не самая дешевая система, но проблем с ней быть не должно.

Как установить и отрегулировать электронное (бесконтактное) зажигание на ВАЗ 2107

Инструмент, необходимый для установки электронного зажигания:

  • дрель со сверлом;
  • ключ звуковой на 13;
  • ключи на 8 и 10;
  • ключ для трещотки на 38.

В состав системы бесконтактного зажигания входят катушка зажигания, выключатель, резина и провода. Чтобы не перепутать, что связывает с производителями, как правило, покупателю предоставляют инструкцию по установке.

Во-первых, установке подлежит бесконтактная катушка, а также резина. И для первого, и для второго элемента в открытом космосе есть места с застежками. После этого идите в травер. Следует отметить, что двигатель должен стоять на отметках: Коленчатый вал выставлен в зоне риска ВМТ.При этом резина укажет на первый или четвертый цилиндры. Необходимо помнить, как стоит сам корпус и в каком направлении расположен бегунок. Аналогично устанавливаем новую резину.


В принципе установку на него можно доделать. Но есть смысл обратить внимание на некоторые детали. Параллельно с заменой системы зажигания рекомендуется обновить и свечи — лучше всего подходят Bosch, NGK и другие варианты этого уровня.На проводах тоже не экономьте — берите силикон. Обратите внимание, что на многих автомобилях, изначально не оборудованных переключателем, под ним находятся родные насадки, поэтому ничего менять не нужно — переключатель просто сидит на этих креплениях и прикручивается. Если в вашем случае закрепить этот элемент негде, воспользуйтесь дрелью: просверлите отверстия и снабдите их крепежными болтами. Главное, чтобы переключатель был надежно зачищен, иначе товар выйдет из строя.

Есть еще одна проблема, с которой сталкиваются владельцы ВАЗ 2107, выпущенных до 1994 года.После установки бесконтактной системы тахометр перестает работать. Но не огорчайтесь. Достаточно в цепи «катушка-тахометр» установить конденсатор или сопротивление на 1,2-1,4 кОм.

Как поставить электронное зажигание на ВАЗ 2107 (инжектор)

Следует сразу оговориться о том, что одно из важнейших отличий инжекторного (инжекторного) двигателя от карбюраторного — отсутствие необходимости всевозможных настроек. В том числе электронный блок управления с помощью датчиков самостоятельно определяет момент зажигания и другие нюансы в конкретном случае.Главное, правильно выставить метки ремня или цепи ГРМ. Поэтому тогда мы поговорим о карбюраторных версиях, оснащенных электронной системой зажигания.

Итак, после успешной установки БСЗ всегда необходимо производить его настройку. Конечно, мастера будут выполняться специальными инструментами, в частности, рекомендуется стробоскоп. Но на практике все может быть намного проще. Например, вполне реально настроить систему, которая называется, по слухам.

Для запуска процесса необходимо ослабить гайку крепления распределителя зажигания (или просто не затягивать при установке траверсы). После пуска и прогрева мотора начинаешь крутить корпус трамблера то в одну сторону, то в другую. Количество оборотов должно совпадать примерно с 2000.

Слушая изменения в работе двигателя, легко уловить, как будут прыгать обороты, появятся ли отказы. Оптимальная «золотая» середина — это положение, при котором мотор стабильно выдает максимальные обороты при отсутствии сбоев.В этом положении необходимо и затянуть гайку траверса. По возможности лучше воспользоваться услугами СТО и проверить правильность регулировки стробоскопа.

Заезд в движение

Даже если у вас нет доступа к профессиональному сервису, вы можете исправить результат слухового анализа уже в дороге. Понадобится ровный участок без уклона, отсутствие сильного ветра и наличие помощника. Итак, прогревая двигатель до рабочей температуры, довожу стрелку спидометра до 40-50 км / ч, включив при этом прямую передачу (четвертую).

Двигаясь с крейсерской устойчивостью, нужно резко выжимать педаль акселератора. В этот момент звук детонации в моторе будет легким. Это явление еще называют «звенящим пальцем». Примерным временем остановки сваливания считается момент, когда машине удалось разогнаться на 3-5 км по спидометру.

Если вскоре после начала разгона детонация прекратилась сама по себе, зажигание установлено правильно. Если характерный звон вы отчетливо слышите дольше рекомендованного периода времени, есть смысл поправить резину.Его корпус повернут на 1º по часовой стрелке. Но бывает, что пальцы вообще не звенят, или звук очень слабый и нечеткий. Тогда имеем обратную картину — распределитель зажигания поворачивается против часовой стрелки на тот же 1º.


В случае отсутствия специалиста всегда можно проверить правильность зажигания «по слухам» в движении

Когда при возвращении за руль и повторении описанного выше эксперимента выясняется, что проблема не исчерпала себя, необходимо остановиться и попытаться повернуть резину в соответствующих направлениях до достижения результата.В результате продолжительность детонации должна приблизиться к 1-1,5 с. Автомобилисты называют это «легкой детонацией», которая не наносит двигателю заметного вреда.

Конечно, многие из представленных рекомендаций могут потребовать проверки на профессиональном оборудовании. Поэтому все же советуем не пренебрегать мнением квалифицированных специалистов и в случае затруднений при настройке системы связываться с ними.

ГИБДД оштрафовала россиянина, победившего Ладу на Мустанге

Внимание полиции привлекли фотографии необычного «Мустанга» в социальных сетях.После того, как снимки стали популярными, инспекторы ГАИ установили владельца автомобиля и пригласили его для беседы в подразделение, сообщает УГИБДД в Омской области. В ходе испытаний выяснилось, что 24-летний Омич внес в конструкцию автомобиля следующие изменения: установил …

Toyota будет заниматься выпуском больших автобусов

До настоящего момента непосредственно под брендом Toyota был произведен всего один автобус — небольшой вместимость Cosater, способный перевозить до 30 пассажиров.А вот большие автомобили Японский концерн производил исключительно под маркой Hino. Однако новейший 77-местный 10,5-метровый автобус FC будет носить эмблему Toyota. Первые поставки …

Land Rover готовит конкурента BMW X6

Автомобиль должен стать прямым конкурентом немецких купе-кроссоверов BMW X6 и Mercedes-Benz GLE Coupe, хотя немного уступит им в размерах. Судя по шпионскому ПО, английский кроссовер получит покатую крышу, автоматически убирающую сиденья третьего ряда, которые не будут предлагаться даже в качестве опции.Известно …

1000-сильный гиперкар Mercedes-AMG появится в 2018 году

Об этом рассказал глава перспективных разработок концерна Daimler AG Томас Вебер, передает Le Blog Auto. Как и при разработке спортивного автомобиля Mercedes-Benz SLR McLaren, немцы также нашли партнера в Великобритании. Только на этот раз это были не McLaren, а Lotus. Именно она отвечает за разработку шасси …

Royal Mercedes S-Class Продам за 30 000 долларов

В 1988 году 300-сильный Mercedes-Benz 560 SEL стоил более 250 тысяч долларов, и теперь организаторы аукциона планируют выпустить всего 25-30 тысяч фунтов стерлингов. стерлингов (30-36 тысяч долларов США) за правый лимузин.Этот экземпляр когда-то принадлежал королю Иордании Хусейну, правившему страной с 1952 по 1999 год. Бронированный …

BMW выпустила купе в честь автомобиля 50-х годов

Как рассказали представители баварской компании, BMW 2002 Hommage стал попыткой переосмыслить легендарный BMW 2002 Turbo, «заново воплотив его непревзойденные характеристики и яркий дизайн». » «Ровно 50 лет назад серия BMW 02 стала отправной точкой для будущего успеха компании. Это компактное купе — одно…

В Госдуме хотят аптеки для АЗС

По словам депутата, который ведет московское агентство, если аптечные пункты станут обязательной частью АЗС, это будет не только удобно для автомобилистов, но и повысит безопасность на дорогах. дороги, так как участники дороги смогут быстро закупить необходимые лекарства, если авария произойдет рядом с АЗС. В то же время специалисты напоминают …

Формально на представленных фотографиях показан седан Kia.K2. Но, как известно, это модель на российском рынке. Носите имя Kia Rio. В то время как в других странах Rio — это совсем другая модель, последнее поколение которой было представлено на Парижском автосалоне в конце сентября. Итак, что ждет …

Девятый Jimhana: 600-сильный Ford Focus

Следующая, уже девятая, часть Джимханы так и не стала «исходящей»: ролик снялся на дорогах Буффалло, штат Нью-Йорк, а роль главного героя примерил спортивный хэтчбек Ford Focus RS Кен Блок. на котором американец выступает в чемпионате мира по ралли-кроссу.В свежей серии гоночных блокбастеров 600-сильный хэтчбек, способный разогнаться до 96 …

.

Лучшие автомобили 2017 года в разных классах: хэтчбек, внедорожник, спорткар, пикап, кроссовер, минивэн, седан

Давайте рассмотрим передовые новинки автомобильного рынка России Чтобы определить лучший автомобиль 2017 года. Для этого рассмотрим сорок -девять моделей, распределенных по тринадцати классам. Поэтому мы предлагаем только лучшие автомобили, поэтому ошибиться с покупателем при выборе новой машины невозможно.Лучший …

Какой седан выбрать: Камри, Мазда6, Аккорд, Малибу или Оптима

Мощный сюжет Название «Шевроле» является самой историей истории американских автомобилей. Название «Малибу» и манит с его пляжами, на которых снимались многочисленные фильмы и телесериалы. Тем не менее, с первых минут в машине «Шевроле Малибу» ощущается прозой жизни. Довольно простая бытовая техника …

Как поменять машину на новую, как поменять машину.

Совет 1: Как обменять свою машину на новую мечту многих автолюбителей — приходите в салон на старой машине, а переходите на новую! Мечты превращаются в челюсть.Больше ходов набирает старый сервис по обмену автомобилей на Новый — Trade in. У вас нет …

Как заказать машину из Германии, как заказать машину из Германии.

Как заказать машину из Германии Есть два варианта покупки подержанной немецкой машины. Первый вариант предполагает самостоятельную поездку в Германию, выбор, покупку и перегонку. Но этот способ не подходит из-за отсутствия опыта, знаний, времени или желания. Выезд — заказать машину …

Надежность — определенно самое популярное требование к автомобилю.Дизайн, тюнинг, любые «балки» — все эти модные уловки по мере своей важности неминуемо блекнут, когда речь идет о надежности автомобиля. Автомобиль должен служить своему владельцу, а не доставлять ему проблемы с его …

Самые дешевые автомобили в мире

Автомобили с невысокой ценой всегда пользовались большим спросом у людей с небольшим достатком. Но этот контингент всегда намного больше, чем тот, кто может позволить себе эксклюзивные дорогие автомобили. Forbes: Дешёвые автомобили 2016 года несколько лет назад верил весь мир…

Victoria

Без соответствующих знаний и подготовки, даже просмотрев видео, точно установить момент зажигания непросто. И вообще видимо давно пришло время заменить привезенную семерку на что-то новое. Ведь условия автокредитования неплохие. А стоимость горючего и запчастей на поддержание на ходу этого порядка, не говоря уже о стоимости ремонтных работ, в совокупности тянут на новую машину.

Есть такой прибор, как стробоскоп.Здесь отлично ставят зажигание. Описывать процесс не буду, описывать не буду (можно в Уутюбе), но скажу, что это наиболее точный метод регулировки зажигания. Расход бензина приближается к заводским показателям, а двигатель пикапа приятно удивит. Всем рекомендую.

Зажигание серьезное и не только для ВАЗ 2107. Качество бензина сегодня, мягко говоря, оставляет желать лучшего. А так каждый раз после заправки автомобиля регулировать зажигание будет хлопотно.Необходимо по возможности заправляться только с одного заправщика, которому доверяют.

Большинство автомобилей ВАЗ 2107 до 2005 года оснащалось обычной контактной системой зажигания. То есть все почти так же хорошо, как было десятки лет назад. Если честно, то контактная система зажигания давно изжила и на ее место пришла более современная и продвинутая электронная. До недавнего времени на моем ВАЗ 2107 было контактное зажигание, и после установки я просто не мог узнать свою машину, о чем подробнее расскажу ниже.

Достоинства и недостатки электронной системы зажигания ВАЗ 2107

Сначала я хотел бы сказать несколько слов о том, как я все это описываю в своей машине.

Несколько слов об установке БСЗ

В этой процедуре нет ничего сложного, все ставится на те же места, что и в старой системе. Единственное, что ко всему этому добавлено, это электронный блок — переключатель, но и для него есть специальное место под капотом автомобиля с левой стороны.

Если вы решили все это поставить, то вам необходимо приобрести комплект снаряжения, в который входит комплект снаряжения, в который входят:

  1. Ящик с крышкой.
  2. Катушка зажигания
  3. Переключатель
  4. Так же желательно купить новые высоковольтные провода (желательно силиконовые)

Получается, из этого набора нужно будет поменять старую катушку зажигания и резину на новую, а также поставить переключатель в специально отведенное место. Ориентировочно его местонахождение следующее:


Подключаются провода достаточно просто и уж точно местами их не перепутаешь, все есть на штекерах.Единственное, что нужно помнить, это провода катушки зажигания, хотя лучше сразу после снятия старой катушки перекинуть провода на новую, тогда точно будет хорошо.

Также стоит отметить, что после установки контактного зажигания необходимо контактное зажигание.

Теперь можно немного рассказать об ощущениях, которые были после первого запуска двигателя. Так вот, если я включал контакты только с пилорамы на морозе, то теперь машина заводилась на всяких присосках и держала ровные обороты.Причем раньше нужно было ждать не менее пяти минут, пока мотор прогреется, и только потом можно было начать движение, иначе обороты ДВС были замутнены.

С электронным зажиганием сразу после запуска можно спокойно трогаться с места и без сбоев и пропадания оборотов. Двигатель сразу начинает работать ровно и уверенно. То есть до обычной системы зазор составлял 0,5 — 0,6 мм, и соответственно искра была намного меньше, чем сейчас при увеличенном зазоре.Этим объясняется многое.

После установки БСЗ проблем с подгоранием контактов и их постоянной заменой нет. Если раньше было хоть какое-то соответствие нормам и качество было неплохим, то теперь в контактах иногда не хватает контактов на 5000 км.

Единственное, что могло быть минусом электронного зажигания для ВАЗ «Классика» это:

  • Цена немаленькая. Комплект оборудования стоимостью не менее 2000 рублей
  • Выход из строя датчика Холла, который лучше всего носить с собой в стоке, чтобы не вставать где-нибудь на трассе

В целом корпус очень хороший и удобный, по сравнению с системой контактов и преимуществ намного больше, чем недостатков.Поэтому смело можно рекомендовать всем автовладельцам ВАЗ 2107, еще не решившимся на модернизацию, установить БСЗ — вы останетесь довольны результатом.

Основное отличие бесконтактной системы зажигания от контактной заключается в том, что вместо кулачкового (контактного) прерывателя в ней используется специальный электронный механизм. Традиционно все старые классические модели ВАЗ комплектовались контактной системой зажигания. Как известно, механические узлы в процессе работы изнашиваются, выходят из строя и выходят из строя.В свою очередь электронное устройство — БСЗ (бесконтактная система зажигания) более надежно и эффективно, не нужно постоянно его настраивать и обслуживать. Цепь и разрыв цепи зажигания реализуется на основе работы выходного транзистора, он запирается или отпирается. Такой принцип работы позволяет добиться более высокого напряжения, а, следовательно, увеличить мощность искрового разряда. К тому же энергия искры в этом случае практически не зависит от оборотов двигателя.

Установка электронного зажигания на ВАЗ (видео)

Как уже было сказано выше, вместо прерывателя контакта в БСЗ используется бесконтактная резина (датчик-распределитель). В зависимости от типа двигателя нужно выбрать соответствующее бесконтактное зажигание на ВАЗ, например:

    мотор 1,5-16 л: Модель 38.3706;

    Двигатель

    1,2-1,3 л: Модель 38.3706-01;

    Двигатель

    1,7 л: Модели 38.3706-10, 3810.3706 или 038.3706-10.

Не рекомендуется устанавливать травер, не рекомендованный для данной модели двигателя.В противном случае потребуется дополнительная регулировка зажигания, но в этом случае добиться стабильной работы мотора на всех оборотах практически невозможно.


Бесконтактная система зажигания ВАЗ-2107 или другой модели классифицируется по принципу замены катушки зажигания на новые резиновые устройства. Все кабели, которые ранее были подключены к катушке, следует заменить на высоковольтные силиконовые провода. При этом необходимо внимательно следить за правильным контактом контактов.В принципе, все провода нужно подключать аналогично старой катушке. В итоге на каждом из контактов должно получиться по два кабеля. Контакт «б» подключается (замок и 4-й контакт переключателя или от общего жгута подключения бобышки), а «К» следует подключать к двум коричневым (тахометр и 1-й контакт переключателя или от общего жгута БСЗ).

Подготовка

    Для установки БСЗ необходимо подготовить:

    ключи

    : 8 и 10 для демонтажа и установки змеевика, 13 — для траверса;

    отвертка

    и два винта;

    сверла и сверла под саморез;

    переключатель серии 3620.3734, 36.3734, WAT 10.2, Remix, HIM-52 или другие;

    катушка 27.3705;

    новых провода, желательно силикон;

    Свечи новые

    с зазором 0,7-0,8 мм, как вариант А-17ДВР.

Установка недисконтной системы зажигания БСЗ


После этого производим замену старых элементов на новые устройства.

Замена траверсы

Поклонники отечественного автопрома постоянно сталкиваются с различными проблемами, требующими от автомобилистов проявления обоняния, умения, а также знаний и навыков по специальности автомеханик.Для Зажигания
на ВАЗ 2107 не нужно иметь специального образования, достаточно пошагово выполнять инструкцию.

Порядок отправки контактного зажигания на ВАЗ 2107

Зажигание нужно отображать при выключенном двигателе. Для начала нужно перевести поршень первого цилиндра в положение зажигания. После снятия свечи зажигания коленчатый вал вращается по часовой стрелке, освободившееся отверстие плотно закрывается пальцем. Когда вы четко чувствуете, что сжатый воздух толкает палец, вы можете исправить это как такт сжатия.Осторожно проворачивая коленвал, совместите две метки: ни шкива, ни ГРМ.

Вторая или средняя метка обозначает угол зажигания с опережением 5 градусов, что актуально для марки бензина 92 и 95. Совместив две метки, можно установить свечу зажигания на место, а также подключить провода.

Определить момент зажигания поможет обычная лампочка. Для этого ключом на 13 слегка отпустите гайку распределителя зажигания. Один сваренный световой провод необходимо подключить к низковольтному выводу катушки, второй — к «массе» и ключу для включения зажигания.

Вращая по часовой стрелке распределитель зажигания, когда лампочка погаснет, нужно остановить. Теперь ротор распределителя зажигания нужно повернуть против часовой стрелки, пока лампочка не загорится снова. После этого нужно подтянуть гайку распределителя зажигания, и можно выходить на дорожку. Так можно установить зажигание на ВАЗ 2107 с карбюратором.

Какую бесконтактную систему зажигания стоит купить для ВАЗ 2107

Бесконтактная система зажигания зарекомендовала себя как более надежная и безотказная, поэтому многие владельцы автомобилей ВАЗ предпочитают ей контактный аналог.Приобрести дополнительное оборудование для его установки сегодня не составит труда, достаточно посетить любую специализированную торговую точку. Интернет-магазины также предлагают системы. Демон контактного зажигания Но товар, чаще всего, поступает прямо со складов, поэтому цены здесь порадуют ваш кошелек.

В ассортименте вы найдете импортные и отечественные модели. Нельзя сказать, что отечественное — значит некачественное. Не стоит выбирать самые дешевые модели, особенно если стоимость существенно ниже рыночной, то с серьезными проблемами при использовании не столкнется.

Бесконтактное или инжекторное зажигание для ВАЗ 2107

Одно из самых существенных отличий бесконтактного зажигания от традиционного карбюратора, это отсутствие необходимости в разнообразных настройках. Электронный блок управления с помощью датчиков может самостоятельно определять момент зажигания и другие особенности автомобиля. Очень важно, чтобы ремень или цепь ГРМ были прикреплены бирками. Затем мы обсудим модели карбюраторов, оснащенные бесконтактной системой зажигания.

Новый БСЗ обязательно нуждается в доработке. Естественно, обратившись в автомастерскую, вы увидите, что мастер работает со специальным прибором — стробоскопом. В собственном гараже вы можете настроить систему «по слухам».

Сначала ослабьте гайку крепления распределителя зажигания. После того, как мотор запущен и прогрет, необходимо повернуть корпус ТРК, прислушиваясь к работе двигателя. Обороты при регулировке должны достигать 2000.

Если внимательно, то легко услышать, как прыгает скорость и присутствуют ли отказы.Идеальная позиция — это работа двигателя на максимальных оборотах без сбоев. В этом положении нужно закрепить корпус дозатора. Если вы не опытный водитель, то для вашей безопасности лучше обратиться к специалисту со стробоскопом.

Назначение системы зажигания — обеспечение нормального пуска силового агрегата. Выход из строя того или иного узла СЗ приведет к тому, что эксплуатация автомобиля доставит водителю неудобства.В этой статье мы расскажем о том, что такое электронное зажигание на автомобиле ВАЗ 2107 и как его установить.

Что такое электронное или бесконтактное зажигание?

Конечно, это важно, карбюратор укомплектован мотором или инжектором, потому что при впрыске нет дребезжания:

  1. Если поставить такой NW, у автовладельца отпадает необходимость в периодическом обслуживании контактной группы. То есть об окислении и чистке контактов, а также о регулировке зазора можно забыть.
  2. Такой 2107 более надежен, так как наиболее подверженная поломкам и износу контактная группа просто отсутствует.
  3. Искра в этом случае будет более равномерно и стабильно распределяться по цилиндрам двигателя, и это не влияет на работу силового агрегата.
  4. Срок действия траверсы в целом увеличивается в результате исчезновения вибрации и ударов оси в случае воздействия так называемых кулачков для контактов.
  5. В том случае, если время розжига ВАЗ и настройка системы будет проведена правильно, при этом мотор будет работать в штатном режиме, есть шанс добиться экономии бензина.При нормальном функционировании ДВС его мощность тоже может быть увеличена, тем более что общее сгорание смеси в цилиндрах мотора вредных выбросов будет меньше.
  6. Мотор
  7. на морозе будет попроще, так как уровень напряжения на свечах всегда будет стабильным (автор видео — канал АТО! Moto-Life).

Руководство по установке

Как установить БСЗ своими руками на «семерку»? Как настроить и настроить устройство? Для начала нужно подготовить все, что может потребоваться.

Инструменты и материалы

Для выполнения данной задачи потребуется:

  • набор ключей;
  • винт саморез;
  • Набор отверток
  • ;
  • дрель строительная.

Этапы

Должен выполняться в обесточенной бортовой сети, иначе в системе может произойти короткое замыкание.

Отсоедините аккумулятор, а затем выполните следующие действия:

  1. Отсоединить от свечей все провода высокого напряжения.
  2. Произвести разборку.
  3. После этого, проворачивая коленчатый вал, необходимо установить бегунок в положение, перпендикулярное оси силового агрегата. Также отметьте средний риск шкалы элементов раздачи, в будущем это позволит без проблем настроить.
  4. Гайку крепления распределителя необходимо открутить, после чего устройство демонтируется.
  5. На место демонтированного распределителя устанавливается бесконтактный контроллер, при этом бегунок и корпус необходимо поставить в нужное положение в соответствии с установленными ранее этикетками.
  6. Установить крышку устройства.
  7. Затем нужно соединить высоковольтные кабели со свечами.
  8. Выполнив эти действия, можно заменить катушку. В целом задача эта довольно простая, но при ее выполнении необходимо учитывать положение контактов В и К. в том случае, если на новом КЗ они разные, то элемент следует протестировать относительно застежку так, чтобы контакты располагались так же, как это было установлено ранее.
  9. На завершающем этапе установки переключатель ставится в положение переключателя, наиболее оптимальным вариантом будет его установка между расширительным бачком омывателя и коллектором. Фиксация механизма осуществляется при помощи саморезов, причем под одним из них следует выводить так называемую нулевую проводку. Что касается радиатора, то его нужно подвести к корпусу.

Особенности корректировки

Что касается налаживания установленного узла розжига на «семерку», то, конечно, лучше всего проводить эту процедуру с помощью специального оборудования.Но поскольку такие установки можно встретить только в автосервисах, процедура настройки может проводиться по слухам. Прежде чем приступить к процессу, нужно убедиться, что карбюратор и помпа работают в штатном режиме. Сам процесс выполняется следующим образом:

  1. Сначала прогревается мотор.
  2. Затем отверните гайку крепления триммера.
  3. Сам трамблер должен медленно разворачиваться в разные стороны, мотор должен работать. Механизм вращается до момента работы в ДВС.Будет не плавно, и повороты не увеличатся.
  4. После этого необходимо затянуть фиксирующую гайку.
  5. Что касается осмотра, то для этого автомобиль нужно разогнать примерно до 50 км / ч примерно за 50 км / ч, после чего он включает четвертую передачу и нажимает педаль газа. В этом случае из-под капота должен открыться звук «пальцев» или детонация, который будет длиться до тех пор, пока скорость автомобиля не увеличится на 5 км / ч. Если звук продолжается дольше, следует отпустить распределитель и повернуть его на один градус по часовой стрелке.Если самостоятельно регулировать зажигание таким способом у вас не получается, лучше обратиться за помощью к специалистам — процедура недорогая, но вы будете уверены, что мотор будет работать нормально.

Аннотация по настройке системы зажигания ВАЗ 2107 своими руками

Жигулевская «Классика» ВАЗ 2107 не относится к современным автомобилям. Изготовлена ​​по последнему слову техники и увлечена сложной электроникой. В этой красоте — не нужно ни по какой причине обращаться в специальности автосервиса, большую часть работ по техническому обслуживанию в состоянии произвести сам владелец.Также здесь есть опция процедуры зажигания, которую может выполнить любой желающий, предварительно изучив подробную аннотацию.

Когда нужно выставить зажигание?

1-е, что нужно знать — правил проведения этой операции не существует, так как угол опережения зажигания устанавливается или регулируется только по мере необходимости. Это может быть вызвано такими причинами:

  1. Вы не попали на вторичном рынке «семерку» и пытаетесь «довести до ума».
  2. После ремонта мотора сопроводила его разборкой.
  3. После откручивания или снятия распределителя головки зажигания (тратят) вне зависимости от фона, для чего он был изготовлен.
  4. При переходе с высокооктанового топлива на бензин с пониженным октановым числом и наоборот.
  5. После замены контактной группы или подшипника на поле боя (в машинах со старой системой зажигания).

Примечание. На автомобилях ВАЗ 2107, оборудованных инжектором электроники, предпосылкой для проверки системы искрообразования может служить мигающее табло Check Engine на панели приборов.Правда, ведет себя аналогично, если неисправностей еще десяток. Поэтому проблемы с зажиганием необходимо сначала диагностировать, обратившись на станцию ​​техобслуживания.

В подавляющем большинстве случаев установка Момент искрения возникает из-за нарушения настроек после проведения разборки или ремонта двигателя. Отдельный вопрос — это переход на высокооктановый бензин, требующий зажигания с большой нагрузкой, на который проводится регулировка.

Проверять своевременное образование разряда на электродах свечей желательно в тех случаях, когда наблюдается нестабильная работа двигателя, хлопок в карбюраторе и выхлопной трубе, сопровождающийся увеличением расхода топлива.Если вам не удалось обнаружить «прожорливость» автомобиля, то обратите внимание на цвет дыма, при большом расходе бензина он черный, как ворс на электродах свечей.

Разновидности системы

На протяжении десятилетий выпускалась модель ВАЗ 2107 (с 1982 по 2012 год), она оснащалась тремя типами систем зажигания:

  • механический с контактами прерывателя;
  • бесконтактный;
  • управляется электронным блоком (ЭБУ).

Примечание. Первые 2 типа ставились на «семерку» с карбюратором, последний вводился вместе с инжектором.

В механическом исполнении размытые распредвалом контакты размыкают цепь низкого напряжения, инициируя формирование мощного импульса во вторичной обмотке катушки. Этот разряд и направляется на электроды свечи воспламенения топлива в цилиндре, где поршень поднимается в верхнюю мертвую точку (NTT) и такт сжатия завершается.

Бесконтактная схема действует по тому же принципу, только сигнал на разрыв цепи дает датчик Холла, а его переключатель реализует. Поэтому настройка зажигания на карбюраторной «семерке» выполняется практически так же. Другое дело автомобили с инжектором, где внедрена новая система, в которой есть не только контакты, но и трамблер и какие-то движущиеся части. Здесь момент образования искры определяет ЭБУ контроллера, ориентируясь на сигналы различных датчиков.

Подготовительный этап

Для установки зажигания на автомобиле ВАЗ 2107 , особых условий не требуется, эксплуатацию можно производить как в гараже, так и на улице, в том числе зимой. Для работы подготовьте такой набор инструментов:

  • измельченный плоский;
  • металлический зонд толщиной 0,35 мм;
  • ключ рожкового размером 13 мм;
  • автомобильный свет, рассчитанный на напряжение 12 В с отключающими проводами;
  • ключ с длинной ручкой, предназначенный для вращения коленчатого вала;
  • ключ для откручивания свечей.

Примечание. Вместо специального ключа для поворота коленвала можно использовать обычный шип на 36 мм. Если у вас нет такого ключа, вам придется ставить метки старым проверенным способом: включив 4-ю передачу и подняв заднее колесо, поверните его вручную, проворачивая тем самым коленвал.

В идеале лучше иметь в арсенале приспособление для установки зажигания на работающий двигатель — стробоскоп. Он снабжен лампой, мигающей одновременно с моментом искрения в цилиндре, что позволяет видеть положение насечек на шкиве коленчатого вала на холостом ходу и четко регулировать угол опережения.

Важный момент. Зажигание настраивается на своевременное появление искры и запуск мотора, после чего потребуется дополнительная регулировка. Но последние не принесут вам желаемого результата, когда нет компрессии в цилиндрах или заставят себя зная проблемы с карбюратором. Если не устранить эти неисправности, работа двигателя останется нестабильной, как бы ни была настроена система искрообразования.

Отсюда вывод: правильно настроить зажигание можно в любой момент, а правильно настроить — только на инженерном двигателе и карбюраторе.

Теория ДВС: Мотор 2103 с головкой 21214 с рег. Звезда (современный)

2:17 — Как измерить компрессию 9:55 — как поставить регулируемую звезду 10:00 — как настроить делительную передачу.

ВАЗ 2107 Форсунка — Лечение троя и пропуска зажигания

Диагностика показала, что забита четвертая форсунка бензина, все идёт и многократно проходит.

Установка на карбюраторных модификациях ВАЗ 2107

Во всех старых учебниках по обслуживанию классических моделей Жигулей описан способ установки момента образования искры с помощью лампочки, хотя опытные автомобилисты спокойно обходятся без нее.Почему это происходит, вы поймете в процессе чтения этого материала, новичкам будет полезно познакомиться со старой проверенной методикой.

Для правильной настройки зажигания «Семерка» необходимо обеспечить одновременное выполнение следующих условий:

  • выемка на шкиве коленчатого вала противоположна длинным рискам, нанесенным на крышку газораспределительного механизма;
  • при этом круглая метка, нанесенная на шестерню цепной передачи распределительного вала, совпадает с отливом на ее корпусе;
  • поршень 4-го цилиндра завершил такт сжатия и находится в верхней мертвой точке;
  • контакт внутри боя разомкнут;
  • подвижный контакт бегунка адресован неподвижному контакту на крышке распределителя, куда подключается провод от свечи 4-го цилиндра.

Примечание. На бесконтактных системах в этот момент датчик Холла подает на выключатель сигнал на разрыв электрической цепи низкого напряжения, что приводит к возникновению импульса высокого напряжения на проводе, ведущем к свече 4-го цилиндра.

Свет применяется для контроля момента зажигания, для чего его нужно одним проводом подключить к контакту высоковольтной катушки «К», а вторым — к массе автомобиля. Следует знать, что при этом поршень первого цилиндра также находится в положении НМТ, только происходит не сжатие топливовоздушной смеси, а выброс выхлопных газов после ее сгорания.Именно поэтому проезжающие автомобилисты часто путают первый цилиндр с четвертым при установке зажигания.

При одновременном возникновении перечисленных воздействий на электродах свечи 4-го цилиндра леса искрового разряда, о чем свидетельствует вспышка подключенной лампочки. Чтобы добиться выполнения этих условий и правильно настроить зажигание, следуйте инструкциям:

  1. Поверните ключ на 36 мм коленчатого вала, совместив выемку на шкиве с длинной риской на крышке привода ГРМ.
  2. Если в этот момент крышка клапана двигателя снимается, лучше ориентироваться по метке на шестерне распределительного вала, обнажая ее напротив корпуса.
  3. Возьмите распределитель зажигания, снимите крышку и поверните его, чтобы поставить ползун напротив провода, ведущего к цилиндру №4 (на крышке нанесена маркировка номеров цилиндров). Вставьте трамбер в проем двигателя, удерживая в этом положении ползун и корпус, затем закрепите гайкой под ключ 13 мм.
  4. Подсоедините провода лампочек и включите зажигание, повернув ключ. Отпустите гайку крепления распределителя и медленно поворачивайте ее по корпусу до тех пор, пока лампа не замигает, указывая на момент искрения. Снова закрепите трамблер.
  5. Выключите зажигание и убедитесь, что в данный момент контакты внутри трамблера разомкнуты. Возьмите щуп на 0,35 мм и проверьте зазор между ними, при необходимости отрегулируйте, ослабляя винты отвертки.

Примечание.Инструкция подразумевает, что перед началом работ трамблер демонтировали с двигателя без совмещения надписей.

Зажигание считается выставленным правильно, если после установки крышки трамблера и подключения проводов можно будет запустить двигатель, а затем нужно отрегулировать угол опережения. Бесконтактная система устанавливается аналогично, за исключением проверки зазора в контактной группе из-за его отсутствия.

Важный момент. В большинстве случаев зажигание настраивается без снятия клапанной крышки, поэтому положение метки на шестерне не видно.Вы все сделали по инструкции, но мотор не запускается. Итак, искра подается в 4-й цилиндр во время такта выпуска, а сжатие в этот момент происходит в первом цилиндре. Проблема решается просто:

  • снимите крышку бревна;
  • откручиваем гайку ее крепления;
  • вытащите распределитель из гнезда, поверните бегунок ровно на 180 ° и вставьте деталь обратно;
  • прижмите юбку битвы к битве и поставьте крышку.

Совет. Если мотор после этих действий не запустится, но начнет подавать признаки жизни, проблема заключается не в настройке зажигания, а в неисправности одного из элементов системы.

Фотоинструкции по настройке

Стоковые видеоролики о правильной установке зажигания

Проверить и отрегулировать угол опережения

Для проверки правильности настройки зажигания достаточно совместить метки на шкиве коленчатого вала и крышке газораспределительного механизма.При этом бегунок должен быть направлен на 4-й цилиндр, а контакты разомкнуты. Если ползунок «смотрит» в сторону первого цилиндра и машина не запускается, поверните его на 180 °, как описано выше.

Для создания оптимальных условий сгорания топлива в камере вспышка должна произойти немного раньше, чем поршень достигнет максимального значения времени. Для этого есть 3 способа:

  • при установке зажигания выемка на шкиве совмещается не с первой длинной риской, а со второй, обозначающей угол опережения 5 °;
  • определить величину опережения «по слухам», ослабив боевой крепеж аккумулятора и повернув его за корпус на неработающем двигателе;
  • подключаемся к стробоскопической системе, запускаем мотор и вращаем дистилляторы.Исправьте положение выемки, наведя на нее мигающую лампу прибора.

Ссылка. Второй способ используется наиболее распространенными драйверами, так как дает положительный результат без каких-либо устройств. Распределитель зажигания вращается до тех пор, пока не будет найдено положение наиболее стабильной работы двигателя. Поэтому использование лампочки не играет большой роли, ведь реальный угол опережения, при котором мотор работает в оптимальном режиме, лежит в диапазоне 5-10 ° и определяется индивидуально для каждого автоэкспериментального способа.

По окончании настройки несколько раз нажмите педаль газа. Если стук слышен поршневыми пальцами (звук звонка хорошо слышен из двигателя), то угол опережения великоват. Ослабьте крепление распределителя и поверните его на 1-2 ° по часовой стрелке, после чего проверьте еще раз, нажав на акселератор.

Совет. Часто слышен стук пальцев при заливке топлива с низким октановым числом. Затем необходимо уменьшить угол опережения, чтобы детонация (вызывающая стук) не разрушила поршневую группу.Применяя качественное топливо, следует увеличить угол наклона, чтобы улучшить динамические характеристики ВАЗ 2107.

Как выставить зажигание без лампочки — Видео

Как выставить зажигание

на ВАЗ 2107 с инжектором?

Система зажигания «Семерка» с непосредственным впрыском топлива работает под управлением ЭБУ, воспринимая сигналы следующих датчиков:

  • положения коленвала;
  • воздушный поток;
  • регулировка дроссельной заслонки;
  • лямбда-зонд.

По показаниям этих датчиков контроллер сам определяет момент искрения, поэтому система не настроена в привычном понимании. В случае проявления каких-либо проблем водителю остается только самостоятельно проверить работоспособность модуля зажигания, к которому подключены высоковольтные провода от цилиндров. Для этого возьмите мультиметр (Омметр) и выполните такие действия:

  1. Отключить все провода от модуля.
  2. На мультиметре установить предельное значение измерения 20 ком.
  3. Измерьте сопротивление между следующими парами выводов: 1 и 4, 2 и 3.
  4. Если результаты измерений выходят за пределы 3,6-4 ком, модуль неисправен и подлежит замене.

Видео по проверке модуля зажигания

Правый зажигание Важно после разборки силового агрегата или снятия боевого без наклеивания меток, иначе завести машину не удастся. Эта задача довольно проста и не требует каких-либо глубоких знаний и специальных инструментов.Главное понимать, что искра должна появиться в 4-м цилиндре во время такта сжатия и уловить этот момент, действуя по инструкции.

Модуль зажигания — это такой механизм, неисправность которого выявить очень сложно. Обычно проблемы начинают решаться тогда, когда становится очевидно, что с машиной что-то не так. Если ваш ВАЗ 2107 заводится не с первого раза, вы не можете выставить зажигание, а неравномерная работа двигателя начинает вас смущать — пора сделать как следует проверить.Напомним, что модуль зажигания двигателя типа «Инжектор» представляет собой такую ​​же систему, которая с помощью катушек подает электрическую энергию для того, чтобы образовать искру и завести автомобиль.

Подготовка к работе

Если вы решили убедиться в правильной работе модуля зажигания и в том, что каждая катушка работает полноценно, необходимо использовать специальный прибор, называемый мультиметром или иначе — омметром. Он покажет, какое напряжение подает модуль зажигания, и поможет определить утечку тока в цепи.

Для вашего удобства перед началом процесса лучше выставить модуль наружу — это облегчит такую ​​тяжелую работу и не даст вам устать.

Компетентный

Сначала проверьте обмотку катушки на предмет замыкания. Для этого подключите мультиметр, определяющий сопротивление. Перед проверкой рекомендуется смазать наконечник высоковольтного провода специальной смазкой, которую можно приобрести в любом магазине запчастей на ВАЗ 2107, или техническим вазелином.

Отсоединяем модуль от наконечников и подключаем один вывод устройства к центральному контакту, на котором расположена катушка, а другой к массе. Если на дисплее прибора отображается «бесконечность», значит, замыкания нет — то есть все в порядке. Стоит обратить внимание на то, что если при трансклинировании схемы индикаторы дисплея не изменились, (а сохранили, например, цифру один), то это бесконечность.

Теперь проверим первичную цепь зажигания на обрыв.

Для этого потребуется установить мультиметром на левый и правый контакты, отвечающие за функцию зажигания. При такой установке пресс-форма должна изменить свои показания. В противном случае заменой будет не просто катушка, а весь прибор. Учтите, что показатель скорости составляет 3-3,5 Ом.

Проверка вторичных обмоток модуля

Для начала отсоедините концы проводов. Если вы это уже сделали, то разместите его точно перед собой.Затем установите устройство на правый верхний и нижний выходы и внимательно следите за индикаторами, которые устройство покажет через секунду.

После этого точно такие же действия производятся с левым верхним и нижним выходами. Естественно, показатели Омметра должны измениться и образовать идеал не менее 7 Ом.

Если хотя бы одна катушка не соответствует нормам, то во избежание непредвиденных ситуаций с вашим ВАЗ 2107 советуем заменить весь модуль.

Как снимается катушка

Если ваши опасения подтвердились, и катушка действительно требует замены, то установка новой не составит труда.

Для этого сначала снимаем корпус воздушного фильтра, затем клемму минусового провода от АКБ и отключаем высоковольтный провод от модуля. Сняв там провода модуля, откручиваем три гайки, которыми он прикручен, и отсоединяем его от кронштейна.

Вот и все.Такие несложные манипуляции сможет произвести даже начинающий водитель ВАЗ 2107. Если у вас уже есть новая деталь, то сразу после снятия катушки можно ее установить. Для этого нужно произвести все действия, описанные ранее, в обратном порядке.

Если случилось так, что вы вдруг забыли, как изначально располагались высоковольтные провода, то благодаря одной маленькой подсказке от заботливого производителя вам не придется долго возиться. Секрет в том, что номера цилиндров указаны на самом модуле, к которому необходимо подключить провода.

Выставляю зажигание

Еще одна важная проблема у владельцев ВАЗ 2107, имеющих инжекторную систему, как точно выставить зажигание.

Как известно, в этих моделях все управление двигателем осуществляется электроникой, поэтому вам понадобится компьютер, установив на него специальную программу для инжектора двигателя, тестера, ключей и отверток.

Первым делом включите зажигание и массу, чтобы убедиться в работе электронасоса.Если он не заработал, то проверьте диспетчер реле.

Мигает неисправность лампочки? Подключите К. к бортовому компьютеру вашего персонального ноутбука с помощью специальной программы, чтобы попытаться установить причину по имеющимся данным.

Если двигатель исправен, необходимо запустить его и проверить дроссельное устройство: датчик положения дроссельной заслонки, уровень открытия дроссельной заслонки (не более 1%) и проходящие провода. Измерьте тестером как напряжение на датчике (оно не должно превышать 0.55 вольт), и бортовой сети (ее напряжение должно превышать 12 вольт).

Опять проделать те же действия, но уже с нажатой педалью газа. Теперь все показания должны измениться, так как напряжение датчика в норме около 4-4,5 вольт, а открытие дроссельной заслонки колеблется около 90%. Отрегулируйте дроссельную заслонку до полного открытия и отключите дополнительный поток воздуха, после чего запустите двигатель и зафиксируйте полуоткрытие заслонки. Теперь следует отрегулировать дроссельную заслонку при полном закрытии отверстия.

Как видите, нет ничего сложного ни в самоустанавливающейся катушке, ни в настройке зажигания на этой модели автомобиля. Теперь вы сами решаете, обращаться к своим специалистам или нет. Помните, что вовремя выполняя небольшие проверки и мелкий ремонт ВАЗ 2107, вы всегда будете уверены в надежности своего «железного коня».

Комментарии Powered by Hypercomments

Возможно вам будет интересно:

7Vaz.ru.

Проверка модуля и регулировки зажигания ВАЗ 2107 (инжектор)

Модуль зажигания ВАЗ 2107 (инжектор) — узел, неисправность которого достаточно сложно диагностировать.О проблемах модуля только после появления серьезных отказов в двигателе. Если двигатель не запускается, следует попробовать отрегулировать зажигание. При нештатной работе мотора может потребоваться серьезная проверка работоспособности модуля зажигания ВАЗ 2107.

Зажигание — электронная система преобразования низкого напряжения бортовой сети автомобиля в высокое и подачи последнего на электроды свечей зажигания.

Проверка элементов системы зажигания

Пропуски в работе двигателя, особенно в сырую погоду, являются следствием пробоя изоляции высоковольтных проводов.В изоляции проводов не должно быть трещин и повреждений. Проверить изоляцию на пробой можно с помощью провода, подключенного к «массе». Если они проведут вдоль изоляции при работе двигателя, искра будет наблюдаться в местах с поврежденной изоляцией. Еще один очевидный признак плохой изоляции — ощутимые удары при прикосновении к высоковольтным проводам во время работы мотора.

Зажим жилы высоковольтного провода легко определить с помощью омметра. Сопротивление должно быть в пределах 3-10 кОм.Разброс показателей между проводами должен быть не более 1-2 ком.

Свечи зажигания не должны иметь видимых повреждений. Необходимо убедиться, что зазор между контактами составляет 0,8 мм.

Проверить работу свечи можно визуально. Для этого нужно открутить свечу, прикрепить ее к «массе» и подключить высоковольтный провод. Если начать крутить стартер, на свече должна наблюдаться хорошо заметная искра между электродами. Если ее нет или она протыкает в другом месте, свечу нужно заменить.

Признаки поломки

При включении зажигания загорается контрольная лампа ЭБУ мотора, а после установки двигателя должна погаснуть. Горящая контрольная лампа — первый признак проблем с системой зажигания. Другими предпосылками диагностики модуля зажигания являются «плавающие» обороты двигателя и проблемы с заводом. Причиной таких неисправностей могут быть неисправные высоковольтные провода или свечи зажигания, поэтому перед запуском диагностики зажигания ВАЗ 2107 (инжектор) необходимо убедиться в их исправности.Часто скачки в работе цилиндров возникают из-за проблем с компрессией или повреждения прокладки впускного коллектора. Это необходимо учитывать при поиске причин, по которым двигатель выходит из строя.

Подготовка к диагностике зажигания

Для проверки состояния элементов системы зажигания и модуля в целом необходим мультиметр — прибор, предназначенный для измерения электрических характеристик системы (сопротивления, напряжения, тока). С его помощью вы можете определить напряжение, подаваемое модулем на катушку зажигания, состояние катушки и причины потери тока в цепи.Для облегчения эксплуатации модуль зажигания можно демонтировать.

Снятие модуля зажигания ВАЗ 2107


Перед разборкой модуля зажигания можно не заморачиваться с запоминанием расположения высоковольтных проводов. На корпусе устройства нанесены цифры, обозначающие номера цилиндров, к которым должен быть подключен каждый из выводов модуля.

Проверка катушки зажигания

Проверка катушки происходит по двум показателям: наличие замыкания и обрыв цепи.Перед диагностикой катушку зажигания необходимо отключить. После этого центральным контактом катушки подключается одно щуповое устройство, второе — к корпусу (массе). Если на дисплее отображается сопротивление, равное бесконечности, замыкание отсутствует.

Первичная обмотка катушки на обрыве происходит иначе. Свойства устройства должны быть связаны с правым и левым контактами. Сопротивление между ними должно быть в пределах 3-3,5 Ом.

Если показатели сопротивления первичной обмотки не соответствуют норме или в катушке есть замыкание на корпусе, необходимо ее заменить.

Регулировка зажигания

Инжекторная модификация ВАЗ 2107 не требует регулировки угла опережения зажигания. Электронный блок управления с помощью датчика сам определяет оптимальный момент зажигания. Участие автовладельца в регламенте работы ограничено Мотор Мотор Сроки.

Для проверки работоспособности ЭБУ и работы датчиков к компьютеру подключено специальное программное обеспечение. Таким образом можно установить причину большинства неисправностей.электронная система зажигания.

Также стоит самостоятельно проверить работу датчика положения дроссельной заслонки. При закрытом дросселе напряжение на датчике не должно быть выше 0,55 вольт, при полностью открытом — 4,5 вольта. Замеры необходимо производить вольтметром при включенном зажигании.

semerkavaz.ru.

Установка зажигания ВАЗ 2107

Рассмотрим, как осуществляется установка зажигания ВАЗ 2107.

Установите поршень первого цилиндра в крайнее верхнее положение, которое соответствует окончанию такта сжатия.Для этого снимите первую свечу цилиндра, поверните коленчатый вал до вершины точки подъема поршня, а затем проверьте совмещение меток на шкиве коленчатого вала и на передней крышке.

Контакты

Для измерения зазора между контактами нужен щуп, а если зазор ненормальный, то нужно ослабить регулировочный винт и зазор. Зазор между контактами можно измерить с помощью щупа, если зазор не соответствует норме, нужно ослабить регулировочный винт и выставить зазор.С помощью переносной лампы отрегулируйте начало размыкания контактов.

А можно проверить правильность установки зажигания без строба. На машине нужно немного проехать, перед этим прогреть двигатель до 90 градусов. Если при движении со скоростью 50 км / ч резко нажать на педаль и появится небольшая детонация, зажигание выставлено правильно.

TRABLLER

Если детонация не происходит, необходима регулировка. При позднем зажигании детонации не происходит.Для установки зажигания необходимо ослабить крепление трамблера и повернуть его в сторону положительной метки, а если он установлен в более раннем положении — в сторону отрицательной метки.

Слишком позднее или раннее зажигание плохо влияет на двигатель. При позднем зажигании горение происходит с увеличенным объемом и при пониженном давлении. В этом случае смесь собирается в течение всего такта расширения, и это может вызвать сильный нагрев.

А при очень раннем воспламенении смесь может преждевременно воспламениться и давление резко возрастет.Еще это КПД и мощность, работа под нагрузкой сопровождается сильным нагревом и стуком. На холостом ходу двигатель работает крайне нестабильно. Зажигание важно, особенно в зимний период, потому что в холодную погоду двигатель запускается с неправильной регулировкой, а иногда и вовсе не запускается.

Нашли ошибку? Выделите текст мышью и нажмите Ctrl + Включена ли эта информация полезной? В бесконтактной системе Зажигание на ВАЗ 2107 (БСЗ) Для размыкания цепи низкого напряжения используется электронный выключатель вместо прерывателя.Мы рассмотрим регулировку зажигания ВАЗ 21099 своими руками. Для установки понадобится стробоскоп. Возникла проблема с ручным тормозом. Возникает такая проблема, когда не держит ручник. Когда из-под головки блока цилиндров появляется хаотичное заступничество звенящей металлической плафоны, необходимо произвести регулировку клапанов. Загрузочная система зажигания. Стрелобоскоп — прибор, с помощью которого проверяется ВАЗ 2107 и осуществляется регулировка зажигания, по инструкции автомобилист PKAJI когда-либо сталкивался с такой проблемой, когда двигатель внезапно глохнет.Показать еще

vsepoedem.com.

Регулировка зажигания ВАЗ-2107

Правильная регулировка зажигания — одна из важнейших процедур, выполнение которой обязательно для всех автомобилей. Исключение составляют современные дорогие модели. Такая процедура позволяет значительно снизить расход, улучшить динамические характеристики и повысить эффективность работы силового агрегата в целом. Пренебрежение настройкой зажигания может привести к полному выходу из строя силового агрегата. В результате хозяин будет вынужден оплачивать дорогостоящий ремонт.

Помните, что перед регулировкой зажигания ВАЗ 2107 карбюратор уже должен быть настроен. Соблюдение этой рекомендации сэкономит время в процессе работы. Далее мы подробно рассмотрим процедуру регулировки зажигания.

Установка зажигания ВАЗ 2107

Для того, чтобы быстро выставить зажигание на ВАЗ-2107 на быструю, нужно подготовить специальный ключ на 38 мм и мультиметр. Оптимальным устройством для выполнения регулировки является стробоскоп, а для моделей с контактной системой зажигания рекомендуется использовать омметр.Следующая инструкция универсальна для всех базовых модификаций 2107, так как незначительные конструктивные отличия не влияют на расположение и способ демонтажа, ремонта или регулировки основных сегментов и агрегатов.

  • Подготовка. Подготовительные операции — важная часть любых ремонтных работ. От их выполнения зависит безопасность, временные затраты и эффективность манипуляций. Включите нейтральную передачу, затем отсоедините отрицательную клемму от аккумулятора.Это позволит избежать коротких замыканий в процессе настройки, которые могут спровоцировать выход из строя непустых электронных блоков, повреждение проводки, а также максимально возможное применение мастеров.
  • Демонтаж крышки трамблера. Для этого нажмите отверткой пружинные фиксаторы, что снимет защитный кожух.
  • Установка коленвала в нужное положение. На этом этапе для настройки правильного зажигания ВАЗ-2107 придется использовать ключ 38 мм. С его помощью нужно провернуть коленвал по часовой стрелке.Измените положение механизма до тех пор, пока верхний конец бокового контакта траверсы не совпадет с первым контактом крышки распределителя. Для следующего этапа нам понадобится измеритель.

  • Измерение сопротивления. Распишем эту процедуру на примере использования омметра. Один приборный щуп прикрепляют к массе, а второй прикрепляют к контактному болту распределителя. Шкала счетчика должна показывать нулевое значение, не отключайте ее от деталей.
  • Проверка зажигания. Медленно вращайте коленчатый вал, пока метка не будет выровнена с одной из капель на крышке траверса. Длинная полоса на резине соответствует 0 ° для установки угла вперед, метка посередине — 5 °, а короткая выемка — 10 °. Если вы используете бензин АИ-92 или 95, рекомендуется выбирать среднее значение. Стоит понимать, что эти параметры используются применительно к моделям ВАЗ-2107. Если настройка выполнена правильно, в момент подключения риска в одну линию сопротивление, указанное на приборе, возрастет до бесконечности, что укажет на правильную настройку зажигания.В противном случае необходимо откалибровать систему.

  • Регулировка угла наклона вперед. С помощью ключа ослабьте гайку крепления, фиксирующую распределитель на блоке цилиндров. После этого нужно повернуть шасси траверса. Поверните предмет по часовой стрелке, пока сопротивление не станет равным нулю. Достигнув нужного значения, остановитесь. Из «нулевого» положения начните медленно поворачивать резину в обратном направлении, пока сопротивление не начнет расти. Чтобы устранить зазор в приводе роликов, осторожно сдвиньте ползунок в направлении, обратном часовой стрелке.Получив желаемый результат, затяните гайку крепления и установите крышку. Для выполнения этой процедуры можно использовать контрольную лампу напряжения 12 В. Этот способ очень опасен, так как процедура выполняется при включенном зажигании. Если вы не будете соблюдать надлежащие меры предосторожности, вы можете получить удар электрическим током или повредить проводку автомобиля. При размытии контактов прерывателем в цепи формируется импульс силой до 300 В.

.
1.Подготовить автомобиль ВАЗ 2107 к выполнению операций (см. «Подготовка автомобиля ВАЗ 2107 к обслуживанию и ремонту»).
2. Отсоедините на автомобиле ВАЗ 2107 от отрицательного вывода аккумуляторной батареи (см. «Аккумуляторная батарея автомобиля ВАЗ 2107 — Снятие и установка»).
3. Снимите крышку распределителя зажигания (см. «Крышка распределителя зажигания и бегунок Травер ВАЗ 2107 — проверка и замена »).
4. Отмечаем положение внешнего контакта бегунка и распределителя зажигания.

5. Снимите с вакуумного регулятора штуцер вакуумного шланга.

6. Ключом на 13 мм выкручиваем гайку крепления гайки к блоку цилиндров.

7. Снимите стопорную пластину распределителя зажигания.

8. Вытаскиваем отверстие из отверстия в блоке цилиндров.

9. Ключом на 7 мм повернуть гайку крепления низковольтного провода, соединяющего резину с выводом катушки зажигания.

10.Снимите уплотнительную прокладку распределителя зажигания.

Установка траверсы на автомобиль ВАЗ 2107
1. Установка траверсы на автомобиль ВАЗ 2107 производится в обратной последовательности. В то же время фокусировка внешнего контакта бегуна и шасси траверса на предварительно нанесенных отметках.
2. Проверяем и регулируем угол опережения зажигания (см. «Момент зажигания ВАЗ 2107 — Проверка и регулировка») и угол замкнутого состояния контакта (см. «Угол замкнутого состояния контактов прерывателя — проверка и регулировка »).

Примечание
Если положение направляющей распределителя зажигания неизвестно, покажите поршень в первом цилиндре в точке VMT конца такта сжатия. Для этого снимаем первую цилиндрическую свечу. Закрыв отверстие бумажной пробкой, провернуть коленвал. При достаточном сжатии в цилиндре воздух вытолкнет бумажную трубку из отверстия. Далее, проворачивая коленчатый вал, устанавливаем верхнюю мертвую точку цилиндра, совмещая метки на шкиве и приводе газораспределительного механизма (см. «Момент зажигания — проверка и регулировка»).В этом положении коленчатого вала устанавливаем распределитель зажигания, ориентируя направление наружного контакта бегунка в сторону бокового электрода крышки траверса под номером один. При этом линия, условно проходящая через пружинные защелки крышки распределителя зажигания, должна быть направлена ​​под углом 30-40 ° к оси двигателя. Проводим необходимые корректировки.

Работа практически любого двигателя во многом зависит от того, как правильно настроено зажигание.Не исключение и машины отечественного автопрома, в частности, в этой статье мы поговорим о «семерке» Жигулей. Как настроить ВАЗ 2107 на принудительную работу агрегата в штатном режиме — читайте далее.

[Скрыть]

Зачем ставить зажигание?

Как поставить «семерку» и зачем она вам? Вне зависимости от того, какой тип двигателя используется — карбюраторный или инжекторный — неправильно установленный и настроенный момент зажигания может привести к определенным проблемам в работе силового агрегата.

Если 2107 настроен правильно, это может решить некоторые проблемы, поэтому необходима установка и настройка системы:

  1. Для предотвращения перегрева двигателя. Слишком ранняя установка может привести к детонации, в результате чего изменится температурный режим работы ОБС. Нагрузка на элементы кривошипно-шатунного узла увеличится, а его работа снизится.
  2. Динамика автомобиля в целом снижается вне зависимости от того, зажигание раньше или позже.Передача энергии от взрыва топливовоздушной смеси на коленчатый вал происходит в момент, когда поршень находится в ВМТ. На этот раз пикап двигателя будет самым высоким.
  3. В том случае, если установка узла слишком ранняя, зажигание продолжит встречать поршень, движущийся вверх. Причем последний также преодолеет давление в баллоне. Как несложно догадаться, неправильно выставленный и отрегулированный момент в этом случае будет способствовать торможению вращения коленчатого вала, хотя инерция маховика будет высокой.Речь идет как о инжекторах, так и о карбюраторах.
  4. В том случае, если момент выставлен на опоздание, поршень при воспламенении смеси переместится вниз. Если объект расположен в нижней части мертвой точки, газы будут расширяться в системе, часть из которых попадет в выпускной коллектор. Соответственно, это приведет к появлению в системе хлопка.

Как выставить зажигание на ВАЗ 2107

Для предотвращения подобных проблем нужно знать, как настроить и как настроить автомобильный узел.В первую очередь настройка зажигания осуществляется по биркам. Посмотрев на шкив коленвала, вы увидите насечку, ее нужно будет совместить с одной из меток на крышке.

Всего их три, каждая из которых соответствует типу топлива, используемого в системе:

  1. Самая первая этикетка на ходу является самой длинной. Этот риск соответствует углу продвижения системы до десяти градусов. Этот угол необходим для компенсации времени горения горючей смеси.Чем лучше будет топливо, тем быстрее сгорит смесь. Как показывает практика, эта настройка необходима для 76 бензина.
  2. Следующим риском является средняя длина, она соответствует опережению на пять градусов и используется для 80 видов топлива.
  3. Последняя метка — 0 градусов, предназначена для использования бензина 92 или 95.

Следующим этапом будет установка зазора в контактах прерываемого устройства. Когда установлен риск, что лучше всего делать с открученными свечами, нужно установить нужный зазор в контактах.В частности, речь идет о прерывающейся составляющей распределительного устройства, если речь идет о контактной системе.

Порядок действий следующий:

  1. Демонтируется крышка трамблера.
  2. Демонтирован бегунок.
  3. Далее очищаются контакты прерывателя системы, для этого можно использовать наждачную бумагу, желательно мелкую. Если использовать наждачную бумагу со слишком большой зернистостью, это может привести к появлению бороздок на поверхности узла, что в конечном итоге станет причиной нестабильной искры.
  4. После этого необходимо ослабить фиксирующий болт, а затем с помощью регулировочного болта необходимо установить зазор 0,4 мм, контроль этого параметра можно производить с помощью плоского щупа. Фиксация болта затягивается, Бегунок устанавливается на площадку.
  5. Если вы не знаете, как поставить зажигание на ВАЗ 2107, то правильное играет в этом правильную роль. Для этого фиксирующая гайка закручивается ключом на 13, снимается резина.
  6. Ползун устанавливается внешним контактом в месте контакта первого цилиндра.Это необходимо сделать так, чтобы в этом положении искра могла образоваться в определенный момент времени.
  7. Затем необходимо установить резину на место установки так, чтобы леска, которую вы проводите между крепежными скобами, могла стать параллельной магистралям двигателя. Ползунок необходимо удерживать в желаемом положении, как вы его поставили. При этом резину следует повернуть в разные стороны на несколько миллиметров, чтобы прорези встали на свои места. В конце только затяните фиксирующую гайку (по видео через стальную заслонку).

Проверка правильности установки

Как выставить момент мы разобрались, теперь предлагаем вам узнать, как проверить катушку зажигания ВАЗ 2107. Чтобы проверить правильность установки момента, машину следует разогнать примерно до скорости 40 км / ч, при этом она должна двигаться на третьей передаче. Затем необходимо нажать на газ более чем наполовину. Если детонация исчезнет через несколько секунд, это будет указывать на правильную настройку системы.

Если детонация продолжается более пяти секунд, потребуется дополнительная регулировка.В частности, на работающем двигателе нужно будет ослабить крепление КРУ и затем повернуть его вправо (не более чем на одно деление). Далее снова проводится проверочная диагностика. При полном отсутствии детонации корпус необходимо повернуть влево.

На карбюраторных машинах угол зажигания регулируется механически, а при впрыске только с помощью компьютера и специальных программ.

Lada Широкополосный электронный усилитель впрыска топлива Датчик MAGNUM O2 Регулятор EFIE 5-проводный широкополосный

Подробная информация о продукте

Magnum Wideband Electronic Fuel Injection Enhancer предназначен для корректировки сигнала датчика кислорода в выхлопных газах в двухтопливных двигателях HHO.После установки электролизера HHO необходимо переработать больше топлива, чтобы добиться максимального увеличения расхода топлива двигателем. После сжигания газа h3O в двигателе датчик топлива воздуха сообщает об изменении состава выхлопных газов на компьютер двигателя, и, в отличие от запроса, управление двигателем пытается компенсировать недостающее топливо, добавляя больше топлива в смесь. Регулируемые провода регулятора кислородного датчика Lada Wideband EFIE проходят между датчиком кислорода выхлопных газов и компьютером двигателя и вводят в заблуждение электронную систему управления двигателем, имитируя состояние богатого топлива.

В отчете о бедном топливе также будет указан код ECM, включающий световой индикатор проверки двигателя и затем переходящий в аварийный режим управления двигателем. Безопасный режим электронного управления двигателем может значительно снизить топливную экономичность двигателя, обеспечиваемую вашей системой h3O. EFIE O2 Sensor Enhancer сам по себе не предназначен для экономии топлива, но может потребовать существенного улучшения, если ваша Lada работает на Water4gas. В случае повторяющейся проблемы с индикатором MIL требуется имитатор кислородного датчика на транспортных средствах OBD-II, оснащенных системой с несколькими лямбда-зондами.Поскольку AFR в современных автомобилях EFI контролируется PCM, и большинство стандартных компьютеров двигателя настроены на поддержание соотношения воздух-топливо 14,7: 1, известного как стехиометрическая топливная смесь, вы не можете выполнять регулировку вручную или механически, как вы бы на карбюраторных двигателях. Пока вы впрыскиваете газообразный водород в двигатель, вам необходимо обеднить топливно-воздушную смесь, если вы действительно хотите сэкономить газ, иначе двигатель будет работать на воздушно-топливной смеси HHO, в которой слишком много стандартного топлива, что приведет к разрушению двигателя. мощность и отказ повышения MPG.Как показывает практика, когда вы едете на HHO, вы должны подавать в двигатель меньше обычного топлива.

Этот широкополосный регулятор датчика кислорода EFIE работает на вашей Lada, если он оснащен 5- или 6-проводным датчиком (ами) выхлопных газов. Этот чип HHO не будет работать с диоксидом титана или с узкополосными датчиками кислорода от 1 до 4-х проводных.

Пожалуйста, проверьте тип датчика перед покупкой или свяжитесь с нашей технической командой. Magnum Wideband EFIE Enhancer поможет вам выйти из безопасного режима с замкнутым контуром на вашей Lada, обманывая сигнал датчика кислорода в выхлопных газах, поступающий на PCM, тем самым позволяя выполнять правильные настройки для различных условий движения.В основном кислородный датчик сообщает электронной системе управления двигателем о показаниях кислорода, передавая на контроллер ЭСУД колеблющееся напряжение от 0… 1 Вольт на узкополосных датчиках до 0… 3 В или 0… 5 Вольт на широкополосных датчиках кислорода. Чтобы настроить более высокое напряжение, относящееся к богатой смеси, EFIE Oxygen Sensor Enhancer добавляет регулируемое напряжение к напряжению лямбда-зонда. Это дополнительное напряжение компенсирует отклонения, вызванные HHO. Регулировка винта подстройки может изменить поправку напряжения EFIE на 1 мВ.Эта точная настройка позволит вам достичь максимального расхода топлива и получить невероятную экономию. Усовершенствователь широкополосного электронного датчика O2 является компонентом водо-газовой ячейки. Компания Magnum Tuning несет ответственность за функциональность, соответствие цикла колебания сигнала датчика кислорода и регулировку напряжения, но мы не несем ответственности за какой-либо прирост расхода топлива, реализованный или не реализованный на вашей Lada. Имейте в виду, что мы берем на себя ответственность за соответствующую регулировку напряжения и совместимость, но не гарантируем экономии топлива, которая зависит от общей настройки конкретного генератора h3O и корректировок, выполняемых либо этим EFIE, либо другими усилителями, объемом водорода производится комплектом HHO, и электронная импульсная модуляция ячейки HHO.В зависимости от чувствительности конкретной системы управления двигателем, регулятор датчика MAP / MAF также может потребоваться в сочетании с усилителем датчика кислорода EFIE. Не стесняйтесь обращаться к нам за рекомендациями по запчастям.

Технические характеристики

Претензии

Помогает увеличить экономию, если установлен водяной газ

Характеристики

  • Не влияет на ускорение
  • Не снижает мощность и крутящий момент
  • 10-летняя гарантия на дефект
  • Простая универсальная установка
  • Водонепроницаемость

Конструкция

Корпус из хрома нержавеющей стали с литой эпоксидной смолой

Совместимость

Этот широкополосный регулятор EFIE работает на указанном автомобиле, оборудованном 5- или 6-проводным кислородным датчиком (ами).Микросхема HHO не будет работать с диоксидом титана или узкополосными датчиками от 1 до 4-х проводных. Пожалуйста, проверьте тип датчика перед покупкой или свяжитесь с нашей технической командой.

Выходной сигнал

Регулируемый диапазон обеднения смеси сигналов пульсирующего импульсного напряжения 0 … 50%

Регулировка

С многооборотным потенциометром (винт находится под заглушкой)

Упаковочный лист

  • 1 x Широкополосный регулятор датчика кислорода EFIE
  • 4 x Клемма Scotch Lock
  • 4 термоусадочных трубки
  • 1 инструкция по установке

СПЕЦИФИКАЦИИ — ПРОЧИТАЙТЕ БОЛЬШЕ

Автомобильный датчик кислорода, также известный как датчик O2, лямбда-зонд, лямбда-датчик или датчик EGO (кислород в выхлопных газах), представляет собой небольшой датчик, вставленный в выхлопную систему бензинового двигателя для измерения концентрации кислорода, остающегося в выхлопе. газа, чтобы позволить электронному блоку управления (ЭБУ) контролировать эффективность процесса сгорания в двигателе.В большинстве современных автомобилей эти датчики прикреплены к выпускному коллектору двигателя, чтобы определить, является ли смесь воздуха и бензина, поступающей в двигатель, богатой (слишком много топлива) или бедной (слишком мало топлива). Эта информация отправляется в компьютер ЭБУ системы управления двигателем, который регулирует смесь, чтобы обеспечить двигателю максимально возможную экономию топлива и минимально возможные выбросы выхлопных газов.

5- или 6-проводные широкополосные датчики кислорода

5-проводные так называемые широкополосные датчики кислорода более сложны, чем стандартные датчики из диоксида циркония.Вариант датчика из диоксида циркония, называемый «широкополосным» датчиком, был представлен Робертом Бошем в 1994 году, но в настоящее время используется только в нескольких автомобилях. Он основан на плоском элементе из диоксида циркония, но также включает электрохимический газовый насос. Электронная схема, содержащая контур обратной связи, управляет током газового насоса, чтобы поддерживать постоянную мощность электрохимической ячейки, так что ток насоса напрямую указывает на содержание кислорода в выхлопных газах. Этот датчик исключает циклическую смену обедненной смеси, присущую узкополосным датчикам, позволяя блоку управления гораздо быстрее регулировать подачу топлива и угол зажигания двигателя.Широкополосный циркониевый датчик используется в системах стратифицированного впрыска топлива, а также в дизельных двигателях, чтобы соответствовать серьезным ограничениям выбросов EURO и ULEV. Контроллер ЭСУД следит за полярностью и опорным напряжением. Значение больше 1,00 указывает на бедное соотношение воздух / топливо; и наоборот, значение менее 1,00 указывает на богатое соотношение воздух / топливо. На холостом ходу значение лямбда обычно колеблется от 0,90 до 1,00. Преимущество этого заключается в том, что ток накачки можно постоянно контролировать для лучшего контроля AFR, тогда как раньше у нас было время задержки между выборками.Тенденции AFR можно отслеживать ближе, чем когда-либо, что дает нам более чистый воздух и лучший пробег. Итак, чтобы вставить эскиз, широкополосный датчик O2 представляет собой обычный переключающий датчик, совмещенный с кислородным насосом. O2 закачивается в камеру для отбора проб выхлопных газов или из нее, чтобы произвести его 450 мВ. Количество кислорода, необходимое для этого, пропорционально содержанию кислорода в образце. Контроллер ЭСУД подает накачивающее напряжение на ионопроводящий материал, который разделяет камеру отбора проб выхлопных газов и поток выхлопных газов.По мере того, как напряжение накачки и, следовательно, ток накачки увеличивается или уменьшается, а также изменяется полярность, ионы кислорода будут перемещаться из потока выхлопных газов через ионопроводящий материал в камеру для отбора проб выхлопных газов. Ионы также могут перемещаться из камеры для отбора проб выхлопных газов через ионопроводящий материал обратно в поток выхлопных газов. Контроллер ЭСУД контролирует уровень напряжения накачки и полярность, необходимые для поддержания разности потенциалов 450 мВ между цепью опорного напряжения и электродами цепи низкого опорного напряжения, и использует эту информацию для соответствующего изменения соотношения воздух / топливо.Это новое заданное соотношение воздух / топливо будет гореть в цилиндрах двигателя, затем пройдет датчик, попадая в камеру для отбора проб выхлопных газов, и процесс регулировки начнется снова. Этот процесс происходит очень быстро и, таким образом, делает датчик широкого диапазона более точным, быстрым и способным обнаруживать большие отклонения, богатые или обедненные, от стехиометрического соотношения воздух / топливо. ВАЗ 2107

Форсунка Троит на холода. Как быть если двигатель троит? Диагностирую и ремонтирую! Проверка свечи на искру

Семейство автомобилей ВАЗ, особенно инжекторные двигатели старого поколения, славятся тем, что возникает такая неисправность, как триммер.Почему возникает такой эффект и как с ним бороться, рассмотрим в этой статье.

Причины неисправности

Автолюбители задаются вопросом: Почему у двигателя ВАЗ 2107 инжектор? Многие владельцы инжекторных ВАЗ 2107 столкнулись с тем, что двигатель начал обрезаться. Эта неисправность характерна для всего семейства Lada Motors. Каковы причины такого эффекта и где искать неисправность:

  • Топливный насос и фильтр.
  • Сопло.
  • Свечи зажигания и высоковольтные провода.
  • Воздушный фильтр.
  • Дроссель.
  • Клапан.
  • ЭБУ и датчики.

Способы решения

Когда причины завихрения двигателя ВАЗ 2107 впрыскивающего типа определены, можно переходить непосредственно к анализу вариантов устранения проблемы. Прежде чем продолжить, необходимо понимать, что особенности конструкции мотора знать нужно.

Но, мотор 2107 настолько прост, что даже самый неопытный автомобилист разберется в чем дело.Итак, рассмотрим, как снять двигатель войск инжектора ВАЗ 2107.

Топливный насос и фильтр

Первое место, где нужно найти причины, начинается с подачи топлива. Для начала стоит проверить топливный насос на работоспособность и отсутствие нарушений в работе. Если на этом элементе нет видимых признаков повреждений, рекомендуется его разобрать и проверить.

Многие опытные автомобилисты советуют после бензонасоса приступить к замене фильтрующего элемента топлива, так как именно топливо может быть плохим для форсунок.Топливный фильтр, согласно сервисной документации, необходимо менять каждые 30-35 тысяч км пробега.

Форсунки

Следующим местом, где можно найти неисправность, становятся непосредственно сами форсунки. Они могут быть забиты из-за использования некачественного топлива или неисправны в плане эксплуатации, проще говоря — изношены.

Элементы проверяются на специальном стенде, который не только производит диагностику состояния, но и проводит элементы. Если есть поврежденный или изношенный элемент, лучше заменить его новым элементом.

Свечи зажигания и высоковольтные провода

Потеря искры также может привести к нарушению работы двигателя. Следующим узлом, который необходимо исследовать, становится зажигание. В первую очередь рекомендуется провести диагностику свечей зажигания. Для этого нужно снять их с головки блока и визуально осмотреть наличие трещин. Далее рекомендуется очистить свечи от скопившейся грязи.

Стоит отметить, что необходимо обращать внимание на состояние контактов свечей.Если они в масле или нагреваются, то проблема не только в двигателе.

Следующим этапом диагностики становится транск звонка с использованием мультиметра и разрыва. В большинстве случаев такая диагностика показывает, что свечи не пригодны для дальнейшего использования, и их необходимо заменить.

Еще одним элементом системы зажигания, непосредственно влияющим на воспламенение топливовоздушной смеси, являются высоковольтные провода. От их состояния тоже будет зависеть, и мотор будет работать экономично.Поэтому рекомендуется осмотреть их на предмет повреждений, а также вызвать мультиметр.

Воздушный фильтр

Загрязненное состояние воздушного фильтра может привести к тому, что двигатель не будет получать достаточное количество воздуха в камеру сгорания, и соответственно будет нарушение образования топливовоздушной смеси. . Поэтому рекомендуется осмотреть элемент, и при обнаружении загрязнения в обязательном порядке его необходимо заменить.

Дроссельная заслонка

Загрязнение дроссельной заслонки также препятствует нормальной подаче воздуха в двигатель.Чтобы диагностировать узел, необходимо его демонтировать. Если обнаружено, что на стенах скопилась пыль и другие инородные предметы, детали следует очистить. Для этого требуется специальное средство или жидкость для чистки карбюраторов. Эту операцию без проблем может выполнить любой автолюбитель.

Клапан

Усиливающие клапаны могут вызвать триммирование двигателя, поскольку между седлом и выпускным клапаном образуется ползунок, через который выхлопные газы возвращаются в камеру сгорания, чем баланс воздуха и топлива смесь разбита.

Для диагностики узла нужно демонтировать головку блока. Часто уже прогоревшие клапаны являются первым признаком износа поршневой группы, и соответственно все приводит к капремонту.

ЭБУ и датчики

Последним местом, где стоит искать неисправность, становятся датчики. Таким образом, выход из строя одного или нескольких измерительных элементов может вызвать эффект подстройки. Поэтому автомобилисту придется проверять их вручную, так как электронный блок управления не всегда распознает, что датчик вышел.

Электронный блок управления двигателем также может вызвать дифферент. Накопленные ошибки или повреждения программного обеспечения нарушат работу всей системы. Для диагностики и устранения неисправности рекомендуется обратиться к специалистам.

Выход

Определены причины турбулентности двигателей ВАЗ 2107 и выявлены основные методы устранения неисправности. Но, если автомобилист не уверен, что способен самостоятельно отремонтировать свою машину, лучше не рисковать и обратиться к профессионалам.

Троит инжекторный двигатель ВАЗ 2107: причины и методы лечения

Семейство автомобилей ВАЗ, особенно инжекторные двигатели старого поколения, славятся тем, что возникает такая неисправность как триммер. Почему возникает такой эффект и как с ним бороться, рассмотрим в этой статье.

Причины неисправности

Автолюбители задаются вопросом: почему Троит Двигатель ВАЗ 2107 Форсунка ? Многие владельцы инжекторных ВАЗ 2107 сталкивались с тем, что двигатель заводил трой .Эта неисправность характерна для всего семейства Lada Motors. Каковы причины такого эффекта и где искать неисправность:

  • Топливный насос и фильтр.
  • Сопло.
  • Свечи зажигания I. высоковольтные провода .
  • Воздушный фильтр.
  • Дроссель.
  • Клапан.
  • ЭБУ и датчики.

Способы решения

Когда причины завихрения двигателя ВАЗ 2107 впрыскивающего типа определены, можно переходить непосредственно к анализу вариантов устранения проблемы.Прежде чем продолжить, необходимо понимать, что особенности конструкции мотора знать нужно.

Но, мотор 2107 настолько прост, что даже самый неопытный автомобилист разберется в чем дело. Итак, рассмотрим, как снять двигатель войск ВАЗ 2107 , инжектор .

Похожие новости

Топливный насос и фильтр

Первое место, где нужно найти причины, начинается с подачи топлива. Для начала стоит проверить топливный насос на работоспособность и отсутствие нарушений в работе.Если на этом элементе нет видимых признаков повреждений, рекомендуется его разобрать и проверить.

Многие опытные автомобилисты советуют после бензонасоса приступить к замене фильтрующего элемента топлива, так как именно топливо может быть плохим для форсунок. Топливный фильтр, согласно сервисной документации, необходимо менять каждые 30-35 тысяч км пробега.

Форсунки

Следующим местом, где можно найти неисправность, становятся непосредственно сами форсунки.Они могут быть забиты из-за использования некачественного топлива или неисправны в плане эксплуатации, проще говоря — изношены.

Элементы проверяются на специальном стенде, который не только производит диагностику состояния, но и проводит элементы. Если есть поврежденный или изношенный элемент, лучше заменить его новым элементом.

ВАЗ

2107 Форсунка — Лечение троат и проход зажигания

Диагностика выявила засорение четвертой форсунки бензина, сбой и несколько проходов всего.

Троит Двигатель ВАЗ 2107 Нашол

Троит Двигатель .

Похожие новости

Свечи зажигания и высоковольтные провода

Потеря искры также может привести к нарушению работы двигателя. Следующим узлом, который необходимо исследовать, становится зажигание. В первую очередь рекомендуется провести диагностику свечей зажигания. Для этого нужно снять их с головки блока и визуально осмотреть наличие трещин. Далее рекомендуется очистить свечи от скопившейся грязи.

Стоит отметить, что необходимо обращать внимание на состояние контактов свечей. Если они в масле или нагреваются, то проблема не только в двигателе.

Следующим этапом диагностики становится транск звонка с использованием мультиметра и разрыва. В большинстве случаев такая диагностика показывает, что свечи не пригодны для дальнейшего использования, и их необходимо заменить.

Еще одним элементом системы зажигания, непосредственно влияющим на воспламенение топливовоздушной смеси , являются высоковольтные провода.От их состояния тоже будет зависеть, и мотор будет работать экономично. Поэтому рекомендуется осмотреть их на предмет повреждений, а также вызвать мультиметр.

Воздушный фильтр

Клапан

Усиливающие клапаны могут вызвать подстройку двигателя, поскольку между седлом и выпускным клапаном образуется ползунок, через который выхлопные газы возвращаются в камеру сгорания, чем баланс в воздухе -топливная смесь нарушена.

Для диагностики узла нужно демонтировать головку блока.Часто уже прогоревшие клапаны являются первым признаком износа поршневой группы, и соответственно все приводит к капремонту.

ЭБУ и датчики

Последним местом, где стоит искать неисправность, становятся датчики. Таким образом, выход из строя одного или нескольких измерительных элементов может вызвать эффект подстройки. Поэтому автомобилисту придется проверять их вручную, так как электронный блок управления не всегда распознает, что датчик вышел.

Электронный блок управления двигателем также может вызвать дифферент.Накопленные ошибки или повреждения программного обеспечения нарушат работу всей системы. Для диагностики и устранения неисправности рекомендуется обратиться к специалистам.

Как только в машине уменьшилось количество рабочих цилиндров, можно почувствовать, что машина стала менее мощной. Даже на холостом ходу появляется значительная вибрация, при этом в моторном отсеке слышна дрожь. Кроме всего прочего, легко заметить, что расход бензина значительно увеличился, и поднося нос к выхлопным газам, слышен запах топлива.

Если вовремя не обратить внимание на такую ​​проблему, то двигатель может потребовать капитального ремонта. Это действие повлечет за собой потерю не только времени, но и значительных денежных средств.

Возможные причины неисправности

Если на ВАЗ-2107 стоит войсковой двигатель, этому может служить несколько причин. А чтобы устранить неисправность, необходимо выполнить такие действия:

  1. Определите, какой из цилиндров неисправен.
  2. Проверить работоспособность всех свечей.
  3. Посмотреть все провода, форсунки и клапаны.
  4. Проверить, как работает воздушный альпинист в карбюраторе.
  5. Проверить работу как горячего, так и холодного двигателя.

Определить, какой из цилиндров вышел из строя, проще. Для этого во время работы двигателя следует перебрать высоковольтные провода. Но сделать это можно только в том случае, если двигатель троит на ВАЗ-2107 (карбюраторный). Причину поломки найти, конечно, не удастся, но определить нерабочий цилиндр, несомненно, удастся.

Как только вы удалите нужный вам высоковольтный провод, напряжение остановит свечу, а значит, цилиндр перестанет работать.

Следующий этап работы — проверка свечи на работоспособность. Для начала, вынув свечу, ее нужно внимательно осмотреть. Если свеча хорошо видна Нагару, то, скорее всего, именно поэтому ток не пробивает. Кстати, многие автомобилисты считают, что достаточно просто заменить свечу на новую.Но на самом деле таким образом проблема будет устранена лишь на время. Необходимо найти причину, по которой свеча приобрела такой вид.


Для этого проверьте наличие нормальной искры. На свечу надевается высоковольтный провод, после чего металлическим концом подводится к картеру двигателя. После этого несколько раз прокручивается стартер. Если свеча нормальная, благодаря этому движению должна быть хорошая искра. В случае, если искра не появилась, возможны следующие причины:

  • разрезание высоковольтного провода или его пробой;
  • не работает катушка зажигания;
  • неисправен электронный блок управления;
  • датчик положения коленвала сломан;
  • ремень сместился на несколько зубцов.

Но если искра была в полном порядке, а мотор все равно троит, то причины могут быть такие:

  • дефекты или компенсационные кольца;
  • компрессионное расстройство;
  • насадки;
  • неправильная работа клапана.

Цилиндр может не работать из-за выхода форсунок. Чаще всего это связано с длительной поездкой на не самом качественном топливе или при наличии «кустарных» приспособлений для очистки топливной системы.

Кроме того, двигатель ВАЗ-2107 может рассказать еще и по причине того, что форсунки просто забились.Чтобы устранить эту неисправность, их достаточно просто тщательно очистить.

Приветствую вас друзья на сайте ремонта автомобилей ВАЗ своими руками. Двигатель внутреннего сгорания — один из самых важных и сложных жилетов автомобиля.

Если время от времени не производить его обслуживание, замену неисправных элементов и ремонт, то со временем могут появиться самые разные проблемы — снижение мощности, повышение «аппетита» двигателя, появление посторонних шумы и вибрации.

В то же время одной из самых частых проблем является «троекция» двигателя. Как показывает практика, такая проблема может возникнуть на любой машине, как отечественной, так и иномарке.

Главное для водителя — уметь вовремя диагностировать, найти неисправность и произвести качественный ремонт.

Основные признаки, почему троит двигатель

Если известны основные симптомы неисправности, то выявить факт наличия троя не составит труда. Их несколько:

1.Проявляются отказы двигателя, сотрясения на холостом ходу, а также сильные вибрации, которые передаются по кабине водителю и пассажиру.

Такие проявления сложно с чем-то спутать, поэтому можно смело говорить об отказе одного из цилиндров.

Проблема только в том, что такие симптомы появляются слишком поздно, когда один из «виновников» окончательно отказал.

2. Электроды на одной из свечей черные, покрытые наигаром или пропиткой. Большинство автомобилистов производят замену «неисправной» свече, не задумываясь о причинах.Вы не можете сделать это таким образом.

Потемнение свечи может быть признаком более серьезных проблем двигателя, требующих оперативного решения.

3. Изменяет звук выхлопа. Как правило, при триммировании двигателя возникающие звуки буквально сотрясают машину. Опытный автомобилист сразу замечает, что с машиной что-то не так.

4. Увеличивает «Прожорливые» автомобили. Причин такого явления множество, поэтому желательно провести полную диагностику силового узла.

5. У машины портится динамика. Особенно это заметно в момент набора скорости, на небольших поворотах.

Но опять же, такая проблема может указывать на ряд других неисправностей. Следовательно, вам нужна комплексная диагностика.

При этом колебания могут быть как очень значительными (от 900 до 1500 оборотов в минуту), так и незначительными.

7. При установке скорости и нормальном движении на любой из передач возникают неприятные рывки.

Причины и неисправности дифферента двигателя

Допустим, у вас действительно троит двигатель. Деактивировать в такой ситуации невозможно. С одной стороны поездка на излишне «прожорливое» и постоянно дергающееся авто удовольствия не принесет, а с другой — появляется вероятность выхода из строя остальных узлов (эффект домино).

Следовательно, необходимо четко знать, почему мотор троит, и что с этим делать.

Выделим основные причины, по которым двигатель троит:

  • Зажигание.
  • Вакуумный усилитель.
  • Свеча зажигания.
  • Провода высокого напряжения.
  • Воздушный фильтр.
  • Кольца поршневые.
  • Клапаны регулировки и их упражнения.
  • Неисправность трима.

Диагностировать такую ​​проблему можно по прохождению одного из часов, появлению звуков «похлопывания», «подпрыгивания» мотора.

Прослушайте работу силового узла. Если двигатель троит на холостом ходу, а после начала движения и набора оборотов проблема исчезает, значит, причина в более раннем зажигании.

В этом случае достаточно внести простые корректировки, которые потребуют как минимум времени.

2. Повреждение в системе вакуумного усилителя тормозной системы (нарушение герметичности клапана или диафрагмы). Такая неисправность может привести к появлению воздуха в системе.

В результате топливно-воздушная смесь становится «беднее» и не воспламеняется в двигателе. Достаточно одного-двух «проходов» на свечу из мокрого и переставшего выполнять свои функции.

Появление такой проблемы проявляется на всех режимах — двигатель троит на горячем, холодном и на холостом ходу.

3. Выход из строя свечи зажигания. Как правило, почти в половине случаев эта причина является основной при появлении обрезки.

Для исключения проблемы желательно время от времени осматривать свечи, производить их чистку и замену (с учетом сроков, прописанных в инструкции по эксплуатации автомобиля). При этом желательно поменять весь комплект.

4. Время высоковольтных проводов — явление очень редкое, но бывает. Что происходит? Если есть повреждение одной из проводок, искра пробьет ваш путь раньше и не достигнет вашей свечи.

Диагностировать проблему проще всего в темноте. Достаньте двигатель и внимательно осмотрите участок от распределительной катушки до свечей.

Появление яркой искры в промежутке между катушкой и двигателем свидетельствует о проверке изоляции высоковольтного провода или конденсатора.

В качестве временной меры подойдет утепление поврежденного участка (можно использовать обычный изолятор). В дальнейшем «виновника» лучше заменить.

5. Загрязнение воздушного фильтра. Бывают случаи, когда автомобилисты меняют моторное масло, но забывают установить новый воздушный фильтр.

В результате машина начинает «задыхаться». Топливно-воздушная смесь не обогащается необходимым объемом кислорода, и свечи при подаче топлива в двигатель просто «переливаются» бензином.

Устранить эту проблему не составит труда — достаточно установить новый фильтр.

6. Деформация поршневых колец — явление очень редкое. Чтобы исключить эту проблему из «Агенды», обязательно сжимайте компрессию в цилиндрах двигателя.

7. Нарушение регулировки клапанов (их зазор) сказывается на работе всего узла. В результате время от времени один из цилиндров не получает свою порцию топливовоздушной смеси.

Неисправность проявляется на всех режимах — двигатель троит на холоде, на холостом ходу и даже в движении.Еще одна вероятная причина — износ рокеров.

Чтобы решить проблему, вам необходимо снять GBC и настроить клапаны в соответствии с инструкциями в руководстве по эксплуатации.

8. Время перемещения также может вызвать появление узла питания.

Слабым местом этого устройства являются втулки, валы и подшипники поворотной пластины, которые имеют свойство изнашиваться.

Для исправления ситуации необходимо отремонтировать или заменить траверсу.

5. След клапана или поршня — серьезная проблема, которую можно устранить только ремонтом двигателя.

Внимание! Определить движение двигателя не так просто, так как причин много, в статье описаны основные, но конечно не все, многое зависит от типа двигателя (инжектор, карбюратор).

Сложность заключается еще и в том, что диагностировать проблему очень сложно — необходимо разобрать силовой узел и осмотреть клапаны и поршни лично.

Но учтите, что эти работы желательно выполнять после проверки (если они не принесли результата) и только при наличии соответствующего опыта.

Помните, что от вашего ухода зависит срок службы автомобиля и его стабильная работа.

Необходимо знать, троит ли двигатель — это всего лишь симптом, указывающий на возникновение проблемы в одном из механизмов двигателя.

Ваша задача — найти неисправность и устранить ее. Чем быстрее вы это сделаете, тем меньше будет негативных последствий для двигателя и дешевле обойдется ремонт. Удачи на дорогах и конечно же без поломок.

Многие автолюбители и владельцы ВАЗ 2107 задались вопросом — а почему двигатель троит? Эффект возникает из-за процессов необратимого износа детали силового агрегата.Но не все знают, где искать непосредственно причины неисправности, а тем более способы устранения проблемы.

Причины обрезки двигателя

Почему Троит двигатель ВАЗ 2107 карбюраторный и каковы причины проявления этого эффекта? В этой статье мы постараемся максимально подробно разобраться в этом вопросе. В отличие от инжектора, причины будут разными, но будут взаимосвязаны и похожи.

Итак, разберемся, где искать проблемы подстройки двигателя в карбюраторе ВАЗ 2107:

  • Поршневая группа.
  • Клапаны и их производные.
  • Карбюратор.
  • Система зажигания.
  • Воздушный фильтр.

Теперь, когда разобраны все места возникновения неисправности, стоит перейти непосредственно к методам устранения.

Способы решения

Для устранения эффекта триммирования двигателя автомобилисту потребуются некоторые структурные знания силового агрегата, а также руки, растущие из нужного места. Чтобы устранить большинство причин, вам также понадобится минимальный набор инструментов.

Поршневая группа

Поршневая группа — страшная мечта любого автомобилиста. Причиной движения двигателя может быть износ поршней и маслосъемных колец, которые помимо этого могут повредить стенки цилиндров, образуя на них царапины и проседания. В этом случае единственный выход — капитальный ремонт. Конечно, процедура эта не из приятных и не из дешевых.

Автомобилисту придется демонтировать ГБЦ и поддон. Далее нужно снять поршни и осмотреть стенки цилиндров, если он развился, то двигатель нужно демонтировать полностью, и в зависимости от степени поломки и зуда износа до желаемого ремонта.С другой стороны, если это не имеет смысла, можно заменить силовой агрегат на контрактный, что может быть дешевле капитального ремонта.

Головка блока

Головка блока цилиндров, а точнее ее составные части, может стать второй причиной, по которой произойдет обрезка. В первую очередь, это касается уже изношенных и легко прилегающих к седлу клапанов. В результате выхлопные газы возвращаются к камню сгорания, и двигатель начинает задыхаться.

Для решения проблемы необходимо заменить градуировочный и впускной клапаны.Для процедуры придется полностью разобрать голову. Как показывает практика, направляющие втулки клапана также сломаны и нуждаются в замене, в связи с чем поплавки, что требует капитального ремонта GBC.

Таким образом, в процессе работы потребуется замена не только клапанов, но и седел, и направляющих втулок клапанов. Для того, чтобы убрать зазор между клапаном и седлом, вторые проходят процесс махлости.

Карбюратор

Другой причиной обрезки двигателя является карбюратор.Причина причины начинается с того, что стоит отрегулировать подачу топливовоздушной смеси. Регулировка осуществляется при помощи качественных и количественных винтов, согласно инструкции, написанной в разделе «Ремонт двигателя и эксплуатация двигателя ВАЗ 2107».

Если действия по регулировке не помогли, то следующим шагом будет набить сам карбюратор. В двигателях Ваз 2107 установлены элементы впрыска — Вебер и ДААЗ (озон). Эти два карбюратора имеют одинаковую конструкцию, поэтому ремкомплекты им идентичны.Ремкомплекты карбюратора можно приобрести в магазинах или на автомобильном рынке.

Система зажигания

Еще одной причиной проблемы с двигателем войск становится система зажигания, то есть при выходе из здания катушки или высоковольтные провода. Если проще говорить, то на одном или нескольких цилиндрах искры нет. Для решения проблемы нужно провести диагностические операции.

Свечи зажигания необходимо открутить от головки блока и провести исследование. Сначала детали осматриваются визуально на предмет трещин, загрязнений и других неисправностей.Вызвать контакты свечей зажигания можно тестером или специальной подставкой для свечей.

Если товар неисправен, необходимо поменять его на новый, предварительно отрегулировав зазоры между контактами. Также есть способ стариков проверить свечи. Для этого свечу скручивают из цилиндра и подключают к высоковольтному проводу, а затем, прислонив свечу к кузову автомобиля, включают зажигание.

Что касается высоковольтных проводов, то их диагностика заканчивается вызовом сопротивления.Рабочий и подходящий провод имеет показатель 5 Ом. Если показатель выше или ниже, его необходимо изменить. Обычно рекомендуется заменять провода полным комплектом, предварительно проверив их на работоспособность.

Проверка катушки зажигания производится мультиметром на наличие контакта, а также сопротивления. В случае выявления неисправности необходимо поменять ее на новый товар.

Подача топлива

В группу деталей подачи топлива должны входить топливный фильтр и трубки подачи топлива.Итак, повреждение этих деталей конструкции может привести к недостаточному количеству топлива, которое подается в карбюратор. Для устранения проблемы необходимо заменить топливный фильтр и прочистить форсунки системы подачи топлива.

Еще один элемент топливной системы, влияющий на стабильную подачу топливной смеси — топливный насос. При выходе из системы нужно отремонтировать или заменить элемент. После проведения ремонтных работ необходимо стабилизировать подачу топлива, что нарушит действие дифферента.

Воздушный фильтр

Еще одной причиной появления в моторном отряде карбюратора ВАЗ 2107 становится воздушный фильтр, который происходит из-за загрязнения, не пропускающего достаточное количество воздуха для образования топливовоздушной смеси. Чтобы вылечить двигатель, необходимо заменить сменный фильтрующий элемент.

Заменить элемент воздушного фильтра довольно просто. Для этого необходимо выйти на открытое пространство, то есть открыть капот. Затем продвигаем 3 гайки крепления крышки корпуса и снимаем старый фильтр.Установите новый элемент переключения передач и соберите все обратно.

Выход

Определите причины — почему троить двигатель ВАЗ 2107 карбюраторного типа достаточно просто. Стенды диагностики пусковые с элементами, участвующими в образовании топливовоздушной смеси. Затем проверьте систему зажигания и подачи топлива. Ну и последнее, но самой страшной причиной может быть капитальный ремонт двигателя, из-за износа поршневой группы и головки блока.

Лада 2107 1.7i Технические характеристики, размеры

ч (От 0 до 62 миль / ч):

Lada 2107 1.7i Performance

Максимальная скорость:155 км / ч или 96 миль / ч
100
19,0 с

Lada 2107 1.7i Габаритные размеры, аэродинамика и вес

Колесная база: 242 см или 95.28 дюймов
Длина: 414 см или 162,99 дюйма
Ширина: 162 см или 63,78 дюйма
или 56,3 дюйма
Коэффициент аэродинамического сопротивления — Cx:
Передние тормоза — Размеры дисков: Диски (—14 919 919 919 919 919 919 919 919 919 919 919 919 919 Тормоза — Размеры колесных дисков: Барабаны (- мм)
Передние шины — Размеры дисков: 165 / — R13
Размеры задних колес 16519 919 — Диски 16519/919 — R13
Снаряженная масса: 990 кг ИЛИ 2183 фунтов
Соотношение массы и выходной мощности: 11. Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
