схема бензонасоса и распиновка фишки подключения

На инжекторных автомобилях устанавливается электрический бензонасос. Являясь частью топливной системы, он управляется посредством команд с бортового контроллера. Схема бензонасоса ВАЗ 2114 включает в себя также другие устройства, относящиеся к топливной системе – потенциометр индикатора количества топлива и сигнализация критического остатка в бензобаке.

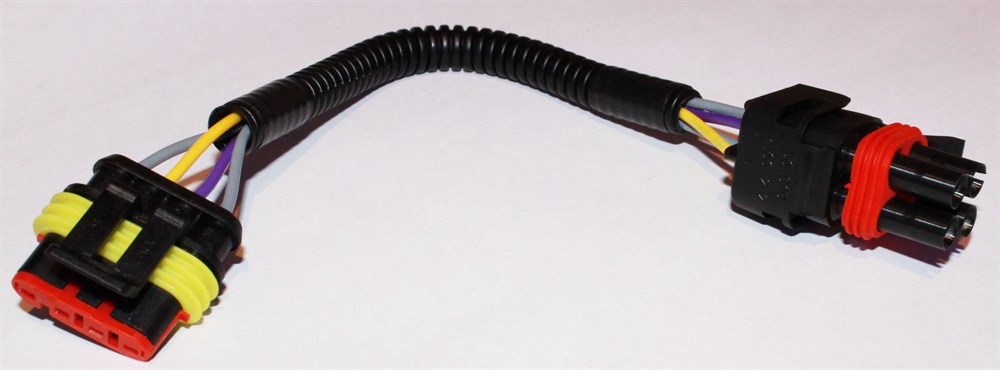

Распиновка фишки бензонасоса

Распиновка фишки бензонасоса ВАЗ 2114 включает в себя контакты подачи питания на электродвигатель, контакт измерителя уровня топлива, контакт сигнализации критического остатка.

Таким образом, фишка насосного блока включает в себя четыре контакта:

• Индикатор остатка:
• Масса;
• Питание насоса;
• Уровень топлива.

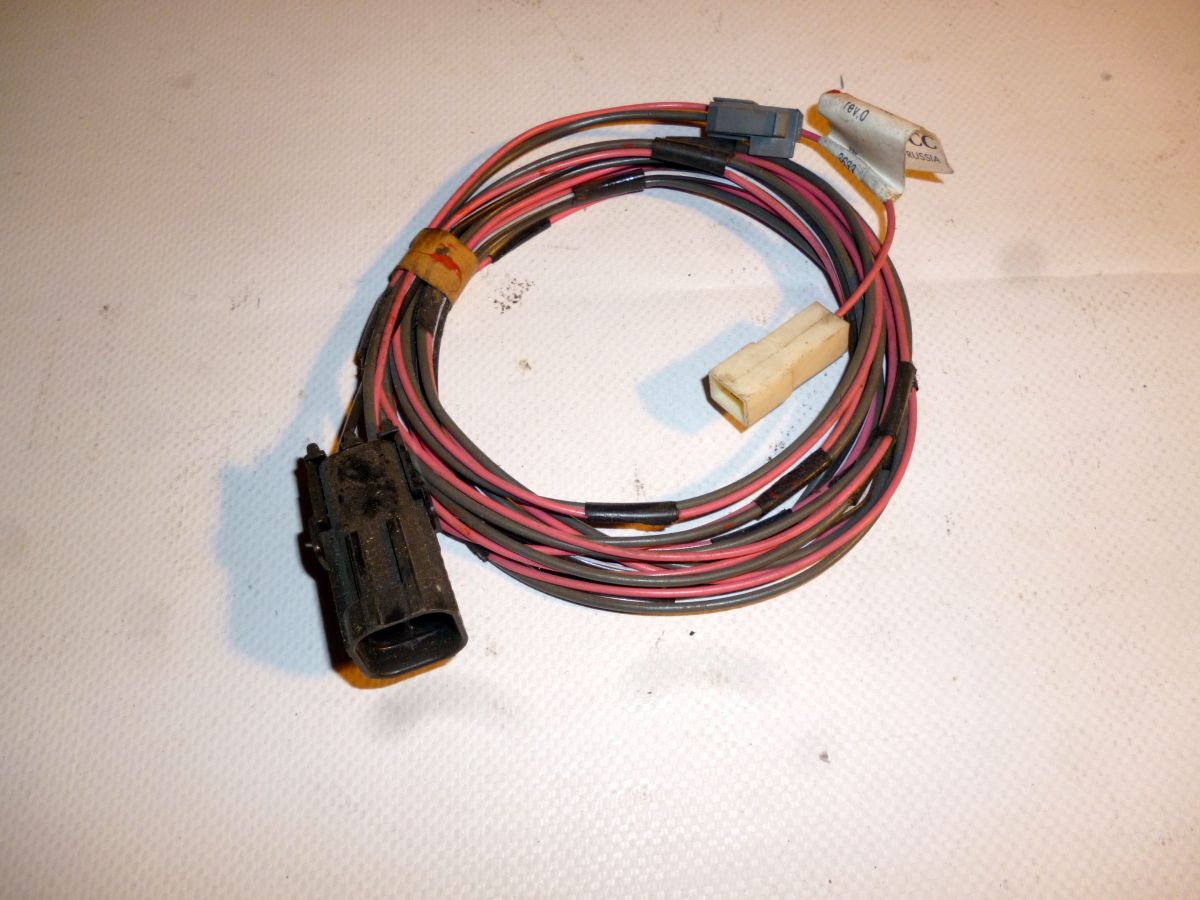

В данном жгуте принята такая расцветка проводов:

• Черный с белым – масса;
• Серый – напряжение питания;
• Розовый – указатель уровня;
• Синий с красным – резервный остаток.

Электросхема подключения бензонасоса ВАЗ 2114

Схема подключения бензонасоса ВАЗ 2114 включает в себя одно и один .

На один из концов обмотки реле ЭБН подается плюс аккумуляторной батареи через контакты главного реле. Второй контакт подключается к «массе» через контакт бортового контроллера.

Электродвигатель насоса подключается к напряжению питания через нормально разомкнутые контакты. Алгоритм работы следующий:

• При включении зажигания срабатывает главное реле и подает питание на реле ЭБН;
• Реле ЭБН срабатывает, поскольку на него подана «масса» с вывода ЭБУ;
• Двигатель насоса подключается к сети через замкнутые контакты;
• Через несколько секунд, необходимых для создания необходимого давления топлива в рампе, ЭБУ отключает «массу», в результате чего реле ЭБН обесточивает и разрывает цепь питания насоса;
• При заведенном двигателе, бензонасос включен постоянно.

Реле бензонасоса ВАЗ 2114 находится на блоке, расположенном в салоне автомобиля, за правой стенкой центральной консоли (со стороны пассажира). В блок входит три предохранителя и три реле. Нужное расположено посередине, а слева от него предохранитель.

Схема проводки бензонасоса и расположение релейного блока может различаться в некоторых деталях в зависимости от применяемого типа ЭБУ и модификации автомобиля.

Полезно:

Проверка электрической цепи

В случае неработоспособности (отсутствие подачи топлива) электросхема бензонасоса ВАЗ 2114 требует . Алгоритм действий следующий:

• При включении зажигания должен быть слышен щелчок реле, если его нет, то либо неисправно реле, либо нарушен контакт;
• При нормальном срабатывании проверяют целостность предохранителя, а в случае его перегорания заменяют на исправный с номиналом 15 А;
• Исправность реле можно проверить, замкнув кусочком провода гнезда, к которым подходят провода серого и розового цветов.

При нормальной работе в салоне должен быть отчетливо слышен звук двигателя насоса.
Если неисправность не устранена, необходимо обеспечить доступ к насосному блоку, который расположен под задним сиденьем с правой стороны. Подняв сиденье, и отогнув обшивку, можно увидеть лючок, который крепится двумя саморезами. Сняв люк, получаем доступ к бензонасосу.

Далее проверяем таким образом:

• Отсоединяют фишку от блока;
• Проверяют омметром целостность черного провода с серой полосой. Его сопротивление должно быть близким к нулю.
• Подсоединяют вольтметр к серому и черному с серой полосой проводам. При включении зажигания вольтметр должен показывать напряжение аккумуляторной батареи.

Если напряжение сильно занижено, то причин при исправном проводе массы две:

• Подгорание контактной группы реле;
• Обрыв провода .

Реле проверяют установкой перемычки, а провод прозванивают омметром при выключенном зажигании. Для этого потребуется отрезок любого проводника длиной около двух метров. Дополнительный провод подключают в гнездо реле к клемме с серым проводом. Второй конец провода подключают к одному из щупов вольтметра. Вторым щупом касаются гнезда с серым проводом на фишке жгута насоса. Как и в случае с проводом массы, сопротивление должно быть близким к нулю.
Практика показывает, что наиболее частой причиной отказа работы является ненадежное крепление провода массы к кузову автомобиля. Для доступа к креплению нужно снять облицовку консоли вблизи рукоятки стояночного тормоза. Клемма провода прикручена к корпусу при помощи самореза.

В результате неполной затяжки контакт ослабевает и подгорает. Следует выкрутить саморез, тщательно очистить место контакта и надежно закрепить клемму.
