Возможные неисправности тормозной системы МАЗ и способы их устранения

Причина неисправности Способ устранения


Компрессор



Снижение подачи компрессора, стуки, увеличение количества масла в конденсате, сливаемом из воздушных ресиверов

Износ зеркала цилиндров, колец, вкладышей Расточить цилиндры, изношенные детали заменить


Регулятор давления с предохранительным клапаном в сборе



В системе не поддерживается давление воздуха 0,65-0,80 МПа (6,5-8,0 кгс/см2)

Нарушилась регулировка регулятора давления Отрегулировать при помощи регулировочного

Утечка воздуха из атмосферного отверстия кожуха пружины регулятора
Недостаточно зажата диафрагма.
Произвести дозатяжку кожуха пружины.
Повреждена диафрагма Заменить или перевернуть диафрагму


Утечка воздуха из штуцера при неработающем двигателе и давлении воздуха в системе менее 0,6 МПа (6 кгс/см2)

Износ и загрязнение диафрагмы Очистить и повернуть обратной стороной или заменить диафрагму.
Износ и загрязнение перепускного и обратного клапанов Заменить клапаны


Медленное наполнение ресиверов сжатым воздухом

Загрязнился фильтр Очистить фильтр


Регулятор давления не работает, работает предохранительный клапан при давлении воздуха более 0,9 МПа (9 кгс/см2)

Не работает диафрагма (зажата, примерзла и т д.) Отпустить регулировочный болт и проверить (очистить) диафрагму
Заклинивание разгрузочного поршня Очистить разгрузочный поршень


Негерметичность неподвижных сопряжений с корпусом

Ослабла затяжка уплотнительных прокладок Подтянуть или заменить прокладку


Водоотделитель



Утечка воздуха из сливного отверстия

Негерметичность клапана слива конденсата (повреждение, загрязнение, обмерзание) Очистить или заменить клапан
Не срабатывает клапан слива конденсата при срабатывании регулятора давления (не ощущается рукой сброс воздуха)
Повреждена мембрана. Заменить мембрану
Повреждено уплотнительное кольцо золотника (в мембранном диске) Заменить кольцо


Через водоотделитель в систему не поступает воздух

Замерз конденсат в ребристом охладителе и входном клапане Снять водоотделитель, разогреть и продуть сжатым воздухом


Негерметичность неподвижных сопряжений с корпусом

Ослабла затяжка уплотнительных элементов Подтянуть уплотнительные элементы


Тормозной кран



Неполное растормаживание тормозных камер (наличие избыточного давления воздуха)

Вывернут винт регулировки холостого хода рычага крана Регулировкой обеспечить свободный рычага крана не менее 5 мм; завернуть винт.
Нарушилась затяжка гайки уравновешивающего резинового элемента Затянуть гайку


Утечка воздуха через сапун

Негерметичность клапанов и колец из-за повреждения (износа) и загрязнения их Очистить или заменить уплотнительный элемент


Утечка воздуха через сапун при нажатии на рычаг

Негерметичность подвижных уплотнений большого поршня, малого поршня нижней секции, уплотнений корпусов клапанов, а также негерметичность клапанов (особенно при интенсивных утечках) из-за повреждения Очистить сопряжения или заменить уплотнительный элемент


Утечка воздуха через корпус рычага

Негерметичность уплотнения верхнего поршня
Очистить сопряжение или заменить уплотнение


Утечка воздуха по неподвижным соединениям

Ослабла затяжка соединения Подтянуть или заменить соответствую! кольцо


Одинарный защитный клапан



Утечка воздуха в атмосферное отверстие крышки

Разрушена диафрагма. Недостаточно зажата диафрагма Заменить диафрагму. Подтянуть болты крышки


Двойной защитный клапан



Утечка воздуха через атмосферное отверстие крышки

Негерметичность подвижного уплотнения малого поршня Очистить или заменить кольцо.
Ослабла затяжка крышки
Подтянуть крышку или заменить кольца


При выпуске воздуха из одного ресивера (через клапан слива конденсата) происходит падениедавления воздуха в другом ресивере

Негерметичность обратного клапана (повреждение, загрязнение) Износ кольца поршня Очистить или заменить клапан. Заменить кольцо


Клапан управления тормозами полуприцепа с однопроводным приводом



Утечка воздуха из-под колпака в атмосферу. При торможении воздух продолжает выходитьиз-под крышки в атмосферу

Негерметичность выпускного (верхнего) клапана Очистить или заменить клапан
Разрушена диафрагма Негерметичность впускного (нижнего) клапана Заменить диафрагму. Очистить или заменить клапан


Давление воздуха в ресиверах полуприцепа имеет отклонения от нормы 0,47-0,52 МПа (4,7-5,2 кгс/см

2)

Нарушена регулировка клапана управления Отрегулировать при помощи регулировочного винта
Давление воздуха в пневматической системе полуприцепа (по клапану контрольного вывода) соответствует давлению в системе тягача
Негерметичность нижнего клапана Очистить или заменить уплотнительный элемент
Негерметичность по верхнему уплотнительному кольцу корпуса клапана Очистить или заменить уплотнительный элемент


Утечка воздуха через атмосферное отверстие нижней крышки

Негерметичность по нижнему уплотнительному кольцу корпуса клапана Очистить или заменить уплотнительный элемент


Тормозной кран обратного действия с ручным управлением



Утечка воздуха из атмосферного отверстия в одном из фиксированных положений рукоятки

Негерметичность клапана или подвижного уплотнения корпуса клапана или поршня (износ, разрушение, загрязнение) Очистить или заменить уплотнительный элемент


Утечка воздуха изпод крышки крана

Негерметичность подвижных уплотнений штока или направляющей (износ, разрушение, загрязнение) Очистить или заменить уплотнительные кольца


Приводная рукоятка не фиксируется в крайних положениях

Разрушена пружина рукоятки Заменить пружину


При небольшом повороте рукоятки происходит полный выпуск воздуха

Заклинил поршень Очистить поршень


Клапан управления тормозами прицела с двухпроводным приводом



Утечка воздуха через сапун

Негерметичность по уплотнениям среднего поршня Очистить или заменить уплотнительный элемент
Негерметичность клапана Очистить или заменить уплотнительный элемент


Утечка воздуха через сапун при торможении краном обратного действия с ручным управлением

Негерметичность нижних уплотнений верхнего поршня Очистить или заменить уплотнительный элемент
Негерметичность клапана Очистить или заменить уплотнительный элемент


Утечка воздуха через сапун при торможении тормозным краном (педалью)

Негерметичность по верхним уплотнительным кольцам верхнего поршня Очистить или заменить уплотнительный элемент
Негерметичность уплотнительного кольца регулировочного кольца Очистить или заменить уплотнительный элемент
Негерметичность уплотнительного кольца нижнего кольца Очистить или заменить уплотнительный элемент


Самопроизвольное торможение полуприцепа, сопровождающееся утечкой воздуха через сапун тормозного крана

Разрушена диафрагма Заменить диафрагму


Утечка воздуха через сапун тормозного крана

Ослабло крепление диафрагмы
Подтянуть диафрагму


Утечка воздуха по неподвижным уплотнениям корпуса

Недостаточно затянуты уплотнения Подтянуть уплотнения

maz-auto.info

МАЗ-500, МАЗ-54323 и МАЗ-54331: Низкое давление воздуха в тормозной системе

Просто случай из практики.. И опыт уже был не один год, но все равно случилось. А начиналось все буднично: выписка документов, небольшая очередь на погрузку, плечо в 150 км.

Пол дороги проехал и попал в небольшую даже не пробку, а затычку. И здесь начал замечать, что давление воздуха еле еле переваливает за 6 атм, но списал это на частое притормаживание - еду дальше. И как положено в таком случае, передачу пониже, а оборотов побольше.

Проехав так километров 5 понял, что давление не поднимается, а медленно снижается. В голове проскочило, видимо ремень компрессора или ослаб или лопнул. Останавливаюсь, поднимаю кабину, забираюсь на двигатель, проверяю натяжку компрессорного ремня, но он цел. Странно, что может быть? Скорее всего утечка, надо постараться подкачать воздуха.

Для этого ставлю два противоотката, снимаю с ручника, оборотов добавляю и жду. Прогресса нет. Снимаю с ручника, опять жду - результат нулевой. Глушу двигатель и быстро осматриваю всю машину, никаких шипений вообще не слышно. В ресиверах, включая полуприцеп, воздух есть. Завожу опять, качаю воздух, жду результата, а его нет, даже до 6 атм накачать не могу и все тут.

Осмотрел все краны, ускорительные клапана, энергоаккумуляторы - нигде нет даже никакого подозрения на утечку воздуха. Как тут черта не вспомнить, в чем причина, неужели компрессор? Скидываю нагнетательный шланг с компрессора, ничего подобного - качает. Компрессор не новый, но работает ведь, а вот куда воздух девается, совершенно непонятно.

Когда непонятна причина, начинаешь сам выдумывать и строить догадки. Может нагнетательные клапана на компрессоре выносились? Взял ключ, отвернул пробки клапанов на компрессоре, вытащил пружинки, а затем и клапана. На клапанах выпускных четко выраженная блестящая фаска и на головке такая же. Клапана на место, пружинки немного растянул и тоже поставил на место.

Завожу, а результат тот же самый. Начинаю осознавать, что на разгрузку мне уже скорее всего не успеть. Движение по Горьковке плотное и если даже отвернуть энергоаккумуляторы, то за оставшиеся 20 км, скорее всего с таким давлением, приедешь только на свою аварию. Надо искать причину.

Отсоединяю полуприцеп от тягача, а давление даже 4 очка накачать не могу. Но на мое счастье, ехал мимо мой знакомый. Проехал, остановился, послушали вдвоем и ничего не услышали. Тут уж я его прошу, давай два шланга сцепим между собой, я заведу машину вместе с тобой и накачаем систему.

Сначала в машине, а если накачается, то следом и полуприцеп. Тогда то уж я доеду эти 20 км без сцепления и тормозить не буду по возможности, а на разгрузке у меня будет время найти причину. Так и сделали.

На удивление и машина накачалась, а затем уже и полуприцеп. Пришли с товарищем к мнению, что система ни при чем, она герметична и надо менять компрессор. При таких вводных и поехал я дальше, давление потихоньку падало, но добраться до места успел.

Разгрузка автоматом перенеслась на завтра и я не стал терять время. Рядышком магазинов не было, но был гараж. В гараже оказался компрессор с ЗИЛа и чисто за символическую цену мне его отдали, но посоветовали его разобрать и провести ревизию, что я и сделал.

Компрессор оказался приличным, даже кольца на нем были недавно заменены. Компрессор перебрал и заменил. Завожу, качаю воздух, а результат еще хуже. Да что же может быть? Чем больше я занимаюсь поиском проблемы, тем хуже результат. Хоть обратно ставь свой компрессор. Но благо время уже позднее и темнело, надо было заканчивать это грязное дело.

С утра я с новыми силами принялся за поиски причины неисправности. Откручивал трубки от мокрого ресивера и от разъединительного двухконтурного крана, воздух везде идет, но давление не растет.

Короче говоря, лазил по машине еще порядочное количество времени. Отсоединял не раз трубку нагнетательную от компрессора и никак не мог найти причину. Трубка от компрессора уже нагрелась, а давления как не было, так и нет.

Отдохнул и позавтракал, после чего зачем то снял трубку со шлангом, которая идет от компрессора к угольнику на раме. Осмотрел шланг - он был нормальный без всяких отслоений, разрывов и так далее.

Затем, попробовал дунуть в него и удивился, т.к. шланг не продувался. Открутил шланг - дуется нормально, а вот трубка железная никак.

Оказалось, что в тубке запеклось масло до такой степени, что она еле еле продувалась компрессором. Прочистить ее проволокой также не получилось. Положил на газовую плиту и эта спеченная масляная масса выгорела.

После этой операции быстро все собрал на место, завел двигатель и стрелки почти сразу же поползли вверх и заняли привычное рабочее положение. Вот как бывает, сколько трудов из-за какой то мелочи.

Сейчас, если по какой то причине касаюсь компрессора, то всегда заглядываю и в эту трубку. Проблема может иметь место на грузовиках МАЗ-500, МАЗ-54323 и МАЗ-54331.

Автор: Эдуард Залуцкий

capfa.ru

Ремонт регулятора давления пневмосистемы («разгрузки») автомобилей КамАЗ, ЗИЛ, КрАЗ

Основные неисправности регулятора давления:

  • прекращения подачи воздуха в систему

Утечка воздуха из самого регулятора давления:

  • в случае, когда на холостом ходу давление в пневмосистеме резко падает – неисправен обратный клапан.
  • воздух выходит из клапана «подкачки».

Основная неисправность регулятора заключается в разрушении резиновых головок перепускного клапана:

  • Если при накачке воздуха регулятор стал срабатывать при 2- 4 атмосферах, то, скорее всего, это вызвано разрушением нижней головки клапана, реже – уплотнительного кольца узкой части поршня.
  • Если же компрессор качает «до упора», а из верхней крышки раздается шипение – это дефект верхней головки перепускного клапана или уплотняющей манжеты поршня.

Содержание статьи:

Демонтаж регулятора давления

На автомобилях КамАЗ, ЗИЛ и КрАЗ установлен аналогичный регулятор давления. Он расположен с правой стороны на раме за кабиной. Для демонтажа необходимо:

  1. ключом на 22 отвернуть две воздушные магистрали
  2. ключом на 13 – болты крепления регулятора к раме



Когда разгрузка снята, очистите её от загрязнений и закрепите в тисках.

Разборка нижней части регулятора давления

Ключом на 50 отверните нижнюю крышку.

Снимите фильтр и поджимную пружину. Весь механизм разгрузочного клапана расположен в крышке. Проверяем состояние уплотнительного кольца поршня разгрузочного клапана и при необходимости меняем.

Для этого извлеките стопорное кольцо и выньте клапан в сборе с седлом.

Чтобы заменить клапан:

  • ключами на 10 отверните контргайку

  • отверните вторую гайку, вставив подходящий вороток в отверстие тяги клапана.

Соединение клапана с тягой должно быть герметично. Чтобы их разъединить – нужно приложить усилие, но не деформируйте клапан. Неглубокие изъяны резиновой поверхности клапана устраните шлифовкой  всей поверхности на мелкозернистом абразивном круге.

Соединяя клапан с тягой, используйте герметик.

Разборка верхней части регулятора давления

Ослабьте пружину гильзы.

Ключами на 17 ослабляем контргайку, а на 12 выворачиваем регулировочный болт.

Зажмите регулятор в тисках. Ключом на 50 отворачиваем и вынимаем пружину с упорной тарелкой и направляющей в сборе.

Взявшись за поршень изнутри, извлеките его.


Проверьте состояние манжеты. При необходимости замените её, установив раздвоенным концом вниз.

Разобрать обратный клапан можно, вывернув узкогубцами опорную шайбу.

Извлеките пружину с клапаном.

Ключем на 24 откручиваем устройство для подкачки шин и извлекаем его в сборе.

Если воздух выходит из клапана «подкачки», замените два уплотнительных кольца.

razvar.ru

6.1.1. Тормозные системы автомобилей МАЗ. Устройство. Пневматический тормозной привод — "ВАЖНО ВСЕМ"

Принципиальные схемы пневматического тормозного привода автомобилей МАЗ-64227 и МАЗ-54322 показаны на рис.95 и 96.
Питающая часть пневмопривода тормозов состоит из компрессора 1 (см.рис. 95), влагоотделителя 2, регулятора давления 3, конденсационного ресивера 4, двойного защитного клапана 5 и соединяющих их трубопроводов и арматуры. При работе двигателя сжатый воздух из компрессора поступает через влагоотделитель 2, регулятор давления 3 в конденсационный ресивер 4 и далее через двойной защитный клапан 5 в ресиверы 8 и 9. Одновременно из компрессора сжатый воздух через одинарный защитный клапан 7 поступает в ресивер 10, к которому подключены дополнительные потребители: привод механизма вспомогательного тормоза, усилитель сцепления и др.
При достижении давления в системе 8 кгс/см² срабатывает регулятор давления, и дальнейшее поступление воздуха в систему прекращается - происходит разгрузка компрессора в атмосферу. Одновременно с регулятором давления срабатывает влагоотделитель, выбрасывая в атмосферу скопившийся в нём конденсат.
В пневматический тормозной привод входят следующие независимые пневмоконтуры:
· тормозных механизмов колёс переднего моста;
· тормозных механизмов колёс заднего и среднего мостов;
· механизма стояночного (запасного) тормоза;
· тормозных механизмов полуприцепа;
· механизма вспомогательного тормоза и других потребителей сжатого воздуха.
На всех редукционных ресиверах устанавливаются краны слива конденсата 30. Кроме того, в пневмосистему включены пневмоэлектрические датчики 27, связанные с соответствующими лампами на щитке приборов, которые включаются при уменьшении давления в том или ином контуре ниже 5,6кгс/см², а также датчики 29, связанные с манометрами, установленными на щитке приборов.
Пневмопривод рабочих тормозов работает следующим образом. При нажатии на тормозную педаль срабатывает тормозной кран 18. Сжатый воздух из ресивера 8 через нижнюю секцию крана поступает в тормозные камеры 22, которые приводят в действие тормозные механизмы колёс передней оси. Из верхней секции тормозного крана через регулятор тормозных сил 20 воздух
подаётся в управляющую магистраль ускорительного клапана 19, в результате чего последний пропускает сжатый воздух из ресиверов 9 в тормозные камеры колёс заднего и среднего мостов.
Одновременно через двухмагистральный клапан 23 воздух поступает в управляющую магистраль ускорительного клапана 19а, который перепускает сжатый воздух из ресивера в полости энергоаккумуляторов 21, исключая возможное двойное воздействие на колёсные тормозные механизмы (от рабочей и стояночной систем).
Тормозной кран, регулятор тормозных сил и ускорительный клапан имеют следящее устройство, т. е. в тормозные камеры поступает сжатый воздух, давление которого зависит от величины перемещения тормозной педали. Кроме того, регулятор тормозных сил учитывает нагрузку на заднюю подвеску и в зависимости от неё пропускает определенное давление в управляющую полость ускорительного клапана 19. При полной нагрузке на заднюю подвеску в тормозные камеры поступает полное давление, определяемое тормозным краном 18. При растормаживании воздух из передних тормозных камер, регулятора тормозных сил и управляющей полости ускорительного клапана 19 выходит в атмосферу через тормозной кран, и из задних тормозных камер - через ускорительный клапан 19а.
Во время торможения сжатый воздух из магистралей привода передних и задних тормозных механизмов поступает к клапану 15 управления тормозами полуприцепа с двухпроводным приводом, в результате чего клапан срабатывает, и воздух из ресиверов 8 и 9 через одинарные защитные клапаны 7 и обратный клапан 14 поступает в магистраль полуприцепа.
При сцепке тягача с полуприцепом с однопроводным тормозным приводом сжатый воздух через клапан 16 управления тормозами полуприцепа с однопроводным приводом и соединительную головку поступает к воздухораспределителю полуприцепа и в его воздушный ресивер.
При торможении воздух выпускается из соединительной магистрали через клапан 16 и происходит затормаживание полуприцепа.
При сцепке тягача с полуприцепом с двухпроводным тормозным приводом используются соединительные головки 25 магистрали питания и управления.
Пневмопривод стояночного и запасного тормоза работает следующим образом. Сжатый воздух из ресиверов 8 и 9 через одинарные защитные клапаны 7 и обратный клапан 14 поступает к крану 17 управления стояночным тормозом, от которого через двухмагистральный клапан 28 поступает в управляющую магистраль ускорительного клапана 19а, в результате чего последний пропускает сжатый воздух из ресиверов 8 и 9 в цилиндры энергоаккумуляторов тормозных камер 21.
При торможении стояночным тормозом (рукоятка крана 17 установлена в заднее фиксированное положение) воздух из управляющей магистрали ускорительного клапана 19а выходит в атмосферу. При этом воздух из цилиндров энергоаккумуляторов тормозных камер 21 через атмосферный вывод ускорительного клапана выходит в атмосферу. Пружины, разжимаясь, приводят в действие тормозные механизмы заднего моста.
Одновременно кран 17 включает клапан 15 управления тормозами полуприцепа с двухпроводным приводом, обеспечивая при этом торможение полуприцепа.
В случае аварийного падения давления в контуре привода стояночного тормоза пружинные энергоаккумоляторы срабатывают и автомобиль затормаживается.
В этом случае для растормаживания автомобиля необходимо вывернуть болты 8 (см.рис.92) на всех тормозных камерах 21 (см.рис.95).
Кран управления стояночным тормозом имеет следящее устройство, которое позволяет притормаживать автомобиль (запасной тормозной системой) с интенсивностью, зависящей от положения рукоятки крана.
Пневмопривод вспомогательной тормозной системы работает следующим образом. При нажатии на кран 11 управления вспомогательным тормозом сжатый воздух поступает в пневмоцилиндр 13 управления тормозом. Шток цилиндра, связанный с рычагом заслонки вспомогательного тормоза, поворачивает заслонку, и она перекрывает приемную трубу глушителя. Одновременно сжатый воздух поступает в цилиндр 12, шток которого перемещает скобу останова двигателя, прекращая тем самым подачу топлива.
Рассмотрение агрегатов и аппаратуры пневматического тормозного привода производится в последующих разделах.

vajnovsem.ru

Принцип работы тормозной системы в МАЗ

Тягачи модели МАЗ пользуются большой популярностью у автолюбителей благодаря своей надежности и приемлемой стоимости. Это автотранспортное средство изготавливается на специализированном заводе города Минск с 1988 года.

Автомобиль отличается большой кабиной и легкостью управления. В салоне есть два удобных мягких кресла. В случае необходимости кабину можно откинуть в заднее положение благодаря наличию гидроцилиндра, который включается ручным путем. Автотехника отличается повышенной надежностью, выносливостью особенно во время перевозки крупногабаритных грузов на дальние расстояния.

Тормозная система МАЗ выступает в качестве основной составляющей транспортного средства. В случае выявления в ней определенных неисправностей водитель теряет уверенность в собственной безопасности. В подобном случае не следует пренебрегать ремонтом и как можно быстрее обратиться за помощью к специалисту.

В автомобилях марки МАЗ присутствует одновременно четыре системы, которые достаточно тесно между собой переплетены. Среди них следует отметить:

  • Рабочую.
  • Запасную систему (включается в работу после поломки первой).
  • Стояночную систему (в случае с ее поломкой транспортное средство не будет стоять на одном месте и возникнут проблемы с парковкой).
  • Вспомогательную (глушит мотор).

Виды системы

Кроме этого, необходимо также упомянуть и о наличии тормозной системы для полуприцепа, которая оснащается специальными пневматическими приводами, предназначенными для работы прочих систем, работающих на сжатом воздухе.

Их преимуществом является то, что она останавливает все имеющиеся колеса МАЗ. Наличие пневматического привода с раздельным торможением дает возможность остановить пару передних и задних колес.

Основная функция запасных тормозов и стояночных заключается во влиянии на механизмы мостов, срабатывающие в результате воздействия напружинных энергоаккумуляторов и камер, которые включаются водителем транспортного средства при помощи специального крана, расположенного в кабине.

Стояночная система остановки считается дополнительной, и ее используют в крайнем случае к примеру, когда не срабатывают или отказывают по ряду причин рабочие тормоза. Во время ее задействования необходимо рукоятку крана расположить таким образом, чтобы она находилась в крайнем положении.

Воздух, сжимающий пружины, поступает в атмосферу, и начинают работать другие механизмы, которые и включают ручник. В то время, когда включается запасная система торможения, рукоятка управляющего крана должна находиться посредине, дополнительные усилия по ее перемещению предпринимать не нужно. Важно знать, что в случае с увеличением оборотности рукоятки сила торможения возрастает благодаря уменьшению воздуха, влияющего на пружины.

Вспомогательное торможение

Подобный вид системы работает благодаря задействованию газов, попадающих в автомобильную систему. Ее основная функция состоит в том, чтобы останавливать и удерживать МАЗ на крутых дорогах.

Она совмещается со стояночной для большего удобства и дополнительной надежности. Вспомогательный тормоз – это специальный замедлитель для моторопневматического типа. Полуприцепный привод притормаживания сооружен из элементов двух- и одного проводов. В зимнее время можно столкнуться с тем, что происходит заморозка конденсата, особенно это относиться к крупногабаритным транспортным средства, таким как МАЗ, но и здесь разработчики все продумали и обезопасили автомобиль, внедрив предохранитель, который устраняет подобную проблему.

В транспортном средстве также присутствует установка, позволяющая уменьшать движение на трассе. Она состоит из специального цилиндра и клапанной системы. Ко всему этому присоединяется противобуксовочная связь. Для включения необходимо воспользоваться специальной кнопкой.

Противобуксовочная и система ограничения скорости помогают в подаче сжатого воздуха, который поступает благодаря пропорциональному клапану. Важно учитывать, что во время одновременного торможения МАЗ также останавливается и полуприцеп, ведь эти системы взаимосвязаны.

Механизмы тормозов

Все модели МАЗ имеют барабанные механизмы, в диаметре составляющие 42 сантиметра, ширина которых равна шестнадцать сантиметров. Кроме этого, система имеет еще и двухконтурный пневмопривод. Камеры тормозов, которые находятся в задней части тягача, имеют энергоаккумуляторы пружинного вида.

Ручник

Тормозной кран – специальный привод, который необходим для того, чтобы подавать воздух в камеры и воздействовать на педаль остановки. К примеру, МАЗ-500А имеет комбинирований кран, который работает одновременно с прицепом и помогает в его торможении. Такой кран оснащён двумя цилиндрами. Первый необходим для того, чтобы управлять тормозами для прицепа, второй помогает в торможении самого грузового автомобиля.

Системы привода остановки на прицеп имеет определенные особенности, которые заключаются в том, в момент увеличения давления до граничной отметки в 0,48-0,53 МПа происходит растормаживание колес, во время его уменьшения, наоборот, затормаживание.

Тормозной кран оснащен цилиндрами, в которых находятся проштампованные поршни, окруженные манжетами из резины, расположенные на шпоках. Сзади кранового корпуса находятся резиновые клапаны, которые выполняют двойную работу.

Автовладелец должен знать, что для того, чтобы прицеп не наехал на транспортное средство или не занесло задний мост прицепа, и в результате МАЗ не сложился пополам, важно следить за правильным торможением колес прицепа, а потом уже автомобиля. В подобном случае рекомендуется для изменения величины опережения акцентировать внимание на прицепные тормоза и при помощи режимного кольца произвести регулирование натяжения.

Во время работы режимного кольца посредством болта через регулировочную втулку можно получить осевое перемещение. Подобные действия изменяют пружинное натяжение и втулка послабляется.

Во время выбора режимного кольца и пружин необходимо установить взаимосвязь и привести в норму давление в камерах тормозов транспортного средства. Постоянные значения в полостях с течением времени меняются, секции в кране перемещаются во время изменения педали тормоза, то есть после его перестановки с одного положения в другое, но, несмотря на все это, соотношение остается в неизменном виде.

Во время остановки транспортного средства происходит передача усилия от стояночного рычага в район верхнего цилиндрического поршня, прицеп притормаживает точно таким же образом, как и в момент педального нажатия. Автовладельцы должны помнить о том, что полуприцепы и прицепы могут быть оснащены воздушным ресивером, с помощью которого происходит поступление сжатого воздуха в автомобильные магистрали. Не менее важная деталь: прицеп имеет установленный воздухораспределитель, а кран, отвечающий за торможение, имеет тесную взаимосвязь с воздухораспределителем на нем.

Обслуживание тормозной системы

Каждый владелец МАЗ должен знать некоторые основные правила внесезонного обслуживания своего транспортного средства, чтобы предотвратить замерзание отдельных его частей и механизмов, речь пойдет о пневматическом приводе.

  1. Нужно хорошо продувать водоотделитель, чтобы в нем не замерзала жидкость.
  2. Тщательно чистить отстойник водоотделителя и противозамерзателя, в который необходимо залить немного спирта.
  3. Не забыть поставить ручку противозамерзателя вверх.

Привод тормозов грузового транспортного средства не подвергается постоянному обслуживанию или регулированию, но при появлении малейшей неисправности его необходимо срочно заменять, дефекты устранить и сделать это не самостоятельно, а под контролем специалиста. В противном случае при неправильной установке или ошибке на дороге может возникнуть аварийная ситуация, последствия которой будут плачевными. Важно в профилактических целях отправляться в автосалон для того, чтобы провести проверку диагностику всей сложной системы МАЗ.

autodont.ru

Разборка, сборка и регулировка регулятора давления с предохранительным клапаном

Регулятор давления с предохранительным клапаном (рис.286), снятый с автомобиля для ремонта, разбирают в следующем порядке:

  • отвернуть пробку 2, извлечь поршень 8 в сборе и пружину 4;
  • отвернуть пробку 10 и извлечь пружину 6 и клапан 5;
  • снять корпус 19 предохранительного клапана 17 в сборе, вынуть пружину и клапан 21;
  • отвернуть колпак 15 предохранительного клапана, вынуть пружину 14 и клапан 18;
  • снять корпус регулятора 22, вынуть пружины 12 и диафрагму 11, вывернуть фильтр в сборе на входе регулятора.

После разборки детали регулятора следует обезжирить и промыть в горячей воде.

Сборка регулятора производится в последовательности, обратной разборке. Все трущиеся поверхности деталей должны быть смазаны тонким слоем смазки ЦИАТИМ-221. Уплотнительные кольца под пробками должны быть пропитаны в масле. Резинотехнические детали не должны иметь повреждений. Все подвижные детали регулятора должны перемещаться плавно, без заеданий и возвращаться в исходное положение под действием пружин.

Каждый собранный предохранительный клапан должен быть отдельно отрегулирован на установке, схема которой приведена на рис.287.

Регулировочным винтом 16 (см. рис.286) обеспечивают срабатывание предохранительного клапана 17 при давлении сжатого воздуха в баллоне, равном 0,85±0,02 МПа. После регулировки винт законтривают гайкой.

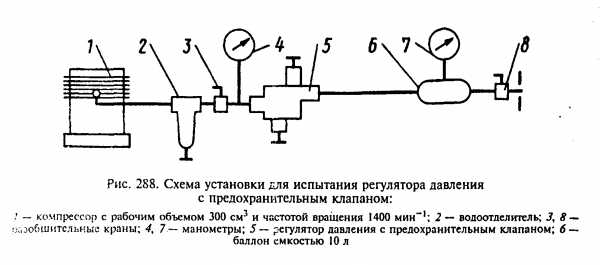

Регулятор давления с предохранительным клапаном в сборе регулируют и испытывают на установке, схема которой приведена на рис.288.

Болт 13 (см. рис.286) завертывают так, чтобы регулятор давления включался при давлении 0,8 МПа (8 кгс/см2). После регулировки болт законтривают гайкой.

Регулятор проверяют на герметичность при помощи мыльной пены в период наполнения баллона от давления 0,62 МПа (6,2 кгс/см2) до 0.69-0,74 МПа (6,9-7,4 кгс/см2). При этом выпускное отверстие штуцера 1 должно быть закрыто. Утечка воздуха не допускается.


переборка и регулировка регулятора давления

maz-auto.info

Пневмосистема МАЗ | схема, неисправности

  Список задач, которые «вынуждена» выполнять пневмосистема МАЗ, достаточно обширен, но для качественного результата работы ее состояние должно быть практически идеальным. Казалось бы, главное точно придерживаться всех предусмотренных техническим руководством обслуживающих и эксплуатационных правил, и все будет прекрасно.
 Вот только наличие суперответственного водителя, который в природе отсутствует как таковой, не гарантирует различных форс-мажорных обстоятельств. К тому же, есть ведь еще просто погода…

 Большинству водителей, а тем более водителей-дальнобойщиков знакома ситуация, когда нужно отправляться в дорогу после стоянки, но вследствие ночных заморозков львиная доля агрегатов, работающих с пневматической системой, отказывается нормально функционировать. А все потому, что в самой пневматической системе замерз конденсат, и пока пневмосистему не отогреешь, поехать никуда не получится.

  Кое-кто пытается избежать подобной неприятности, заливая в систему антифриз или спирт. Нужно признать, с конденсатом проблемы заканчиваются, вот только практически сразу начинаются другие проблемы. Дело в том, что пневмосистема не рассчитана на содержание подобных жидкостей, и даже самый малый, залитый в МАЗ объем стандартного антифриза или спирта, это верная смерть резиновых уплотнителей. Как результат, в скором времени вас ожидает потеря герметизации и низкая, а то и вообще нулевая эффективность работы самой пневмостистемы.


Консультация по техническим вопросам , приобретению запчастей      8-916-161-01-97      Сергей Николаевич


  Вариантов два, но тот, что касается постройки на всех своих возможных маршрутах энного количества обогреваемых гаражей, отметаем сразу, как реально нереальный. А вот использование специального антифриза для автомобильных пневмосистем это уже правильный путь. Обычно, подобная жидкость поставляется в литровых бутылках, что очень удобно для использования.

 При ее использовании пневмосистема МАЗ не только никоим образом не страдает, но даже дольше служит – смесь определенных присадок, растворенных в изопропиловом спирте, служит неплохим смазочным материалом для подвижных частей системы. Но, как и в отношении любого подобного средства, нужно помнить о вероятности приобретения подделок, и том, что, использовав некачественную жидкость, вы, как минимум не избавитесь от конденсата, как максимум – испортите пневмосистему почище, чем антифризом из системы охлаждения.

Схема пневмосистемы МАЗ


1     64229-3506130-10     Трубка
2     008-011-19-2-3     Кольцо уплотнительное
3     С40-3721000     Сигнал пневматический
4     504В-3506197-И     Трубка со шлангом в сборе
5     012-016-25-2-3     Кольцо уплотнительное
6     6422-3506142-10     Трубка
7     64229-3506282-10     Трубка
7     64229-3506282-10     Трубка
8     6422-3506094     Шланг к тормозному крану
9     54323-3506134     Трубка
10     54323-3506112-20     Трубка
11     5336-3506187-01     Шланг
12     5549-3506187-02     Шланг
12     5549-3506187-02     Шланг
13     54323-3506184     Трубка
14     54323-3506194     Трубка
15     54323-3506193     Трубка
16     5336-3513015     Ресивер
16     5336-3513015     Ресивер
17     6303-3513015-10     Ресивер А40-280
17     6303-3513015-10     Ресивер А40-280
18     54323-3506158-10     Трубка
19     54323-3506136     Трубка
20     54323-3506240     Трубка
21     11-3518010     Клапан ускорительный
22     54323-3506188     Трубка
23     100.3562010     Клапан двухмагистральный
23     100.3562010     Клапан двухмагистральный
24     54323-3506180     Трубка
25     5434-3506098     Соединитель со шлангом
26     6422-3506085-01     Шланг
27     100-3533010     Регулятор тормозных сил
28     54323-3506289-10     Трубка
29     5336-3506085-01     Шланг к задним тормозам
30     54323-3506243-10     Трубка
31     943.002.521.0     Клапан управления прицепом
32     64229-3506132-10     Трубка
33     64229-3506183-10     Трубка
34     54323-3506146-10     Трубка в сборе
35     100-3514008     Кран с рычагом в сборе
36     64229-3506283-10     Трубка
37     100-3512010     Регулятор давления в сборе
38     100-3536010     Предохранитель против замерзания
39     943.702.120.0     Клапан четырехконтурный
40     11.3511010     Влагоотделитель в сборе
41     961.702.005.0     Кран тормозной
42     100-3537110     Кран тормозной
43     5336-3570234     Трубка
44     5336-3570230     Трубка
45     64221-3537020-20     Трубка
46     64229-3506139-10     Трубка
47     64226-3570240-10     Трубка
48     54323-3506248     Трубка
49     64226-3570212-10     Трубка
50     16.3741000     Клапан пневматический
51     5516-1115040     Трубка
52     64226-3506316     Трубка
53     64229-3506336-20     Трубка
54     64229-3506337-20     Трубка
55     100-3570210     Цилиндр
56     100-3519210-01     Камера тормозная передняя
57     5336-3519200     Камера тормозная задняя
Ссылка на эту страницу: http://kspecmash.ru/catalog.php?typeauto=2&mark=11&model=26&group=152

www.kspecmash.ru

Разное
Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/ks-moto.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 942 Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/ks-moto.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 975

Отправить ответ

avatar
  Подписаться
Уведомление о
Notice: ob_end_flush(): failed to delete and flush buffer. No buffer to delete or flush in /var/www/www-root/data/www/ks-moto.ru/adv.php on line 309
