Диаметр поршневого пальца ваз 2101

Основные размеры поршня, шатуна, поршневого пальца и поршневых колец

Поршень изготовлен из алюминиевого сплава и покрыт слоем олова для улучшения прирабатываемости. Юбка поршня в поперечном сечении овальная, а по высоте коническая. Поэтому измерять диаметр поршня необходимо только в плоскости, перпендикулярной поршневому пальцу и на расстоянии 52,4 мм от днища поршня.

Отверстие под поршневой палец смещено от оси симметрии на 2 мм в правую сторону двигателя. Поэтому для правильной установки поршня в цилиндр около отверстия под поршневой палец имеется метка «П», которая должна быть обращена в сторону передней части двигателя.

Поршни ремонтных размеров с 1986 г. для всех моделей двигателей изготавливаются с увеличенным на 0,4 и 0,8 мм наружным диаметром. До 1986 г. выпускались поршни следующих ремонтных размеров: для двигателей 2101 – с увеличением на 0,2, 0,4 и 0,6 мм; для 21011 – с увеличением на 0,4 и 0,7 мм.

Поршневые кольца изготовлены из чугуна. Наружная поверхность верхнего компрессионного кольца хромирована и имеет бочкообразную форму. Нижнее компрессионное кольцо – скребкового типа (с выточной по наружной поверхности), фосфатированное. Маслосъемное кольцо имеет прорези для снимаемого с цилиндра масла и внутреннюю витую пружину (расширитель).

Поршневой палец – стальной, трубчатого сечения, запрессован в верхнюю головку шатуна и свободно врашается в бобышках поршня.

Шатун – стальной, кованый, с разъемной нижней головкой, в которой устанавливаются вкладыши шатунного подшипника. Шатун обрабатывается вместе с крышкой, поэтому при сборке цифры на шатуне и крышке должны быть одинаковы.

Высота блока цилиндров на классический автомобиль ВАЗ (от оси коленвала до плоскости прокладки головки блока цилиндров):
— 2101, 21011, 2105 = 207,1 допуск -0,15,
— 2103, 2106, 2121, 21033(под 76 бензин для Китая), 2130 (1,8 литра ОПП) = 215,9 допуск -0,15,
— 21213 (на мотре 21214 блок 21213) = 214,58 допуск -0,15.
Толщина стенок цилиндра обычно позволяет увеличить диаметр не более чем на 2-а мм, если водяная рубашка, а точнее диаметр цилиндра смещен относительно рубашки могут возникнуть проблемы.

Ход колена 2101, 2103, 21213:
ход 2101 — 66мм (в обиходе называется низким)
ход 2103 — 80мм
ход 21213 — 80мм (более сбалансирован за счёт более развитых
противовесов, видимо в ущерб весу)
ход 2130 — 82мм
Есть тюненские колена ходом 84,86,88 мм. Но стоят они от 10тысяч

Диаметр поршней на классику
2101 — 76мм
21011,2105 — 79мм
21213 — 82мм
2108 — 82мм (ставились для ездунства на 76 бензе, для экспорта)
Имеется много кованых поршней любого стокового диаметра, а максимум 84мм
Одна из основных геометрических характеристик поршня — компрессионная высота. Она определяется расстоянием от его днища до оси поршневого пальца. Для классического мотора ВАЗ она составляет 38 мм.
Есть поршни с меньшей компрессионной высотой, например поршни ТРТ. Высота составляет 31 мм.

Длины шатунов на классические моторы (какие бывают):
Все шатуны 2101 длинной 136 мм но есть 213 шатун такой же длинны, но там палец прессуется в поршень а не в шатун.
Есть шатуны укороченные на 7мм(как пример: запихать 80ое колено в низкий блок) Есть два вида: укороченные — производятся сразу на 7мм короче(г.Луганск, Украина, произ-ль: "Луганский завод коленчатых валов"), и усаженные, то есть берётся стоковый шатун и под нагревом усаживается, делали при совке, но они не очень желательны, и по общему мнению опасны, поскольку в месте усадки обязательно будет напряжение, и может показаться "рука дружбы"

И так что делаем:

Имеем двигатель 2101 или 21011 объемами 1,2 и 1,3 соответсвенно, что мы можем получить? из 2101 блока мы можем получить объем 1,5 и 1,6 литра, из 21011 блока 1,6 и 1,7. Что для этого нужно?
1. Коленвал 2103 (если где услышите коленвал 2106 или 2121 то имейте ввиду, что в двигателе 2106 стоит КВ 2103, на ниве 2121(!) ставили двигатель 2106), либо 21213 (он будет получше)
2. Шатуны Укороченные, Если увеличиваем объем шатунами то поршни можно оставить родные, все зависит от ресурса мотора, если точим то берем новые поршни)
3. Поршни (В случае если ставим родные или 213 шатуны)

остальное по мурзилке.

Пример получения 1,7 литра на 011 блоке:
1. Коленвал
2. Шатун 129 мм (как вариант, либо родной или 213)
3. Поршни 82 мм (тут зависит от шатуна, если укороченный то ставим Нивовский поршень с двигателей 21213, если Шатун будет родной или 213 то ставим поршень с меньшей компрессионной высотой)
4. Точим цилиндры до 82 мм
Так получается 1,7 литра) Для объемов 1,5 и 1,6 тот же самый порядок, только мы будем выбирать между шатунами и поршнями, в этом случае существует такое понятие как R/S (rod to stroke ratio) разница длинны шатуна и хода коленвала. И ему уделяется достаточно серьезное внимание при доработке моторов. Многие источники считают, что «золотой серединой» является величина R / S, равная 1,75

Эффект большого R/S:

ЗА:Позволяет поршню дольше находиться в ВМТ, что обеспечивает лучшее горение топливной смеси, т. е. более полное сгорание топливной смеси, более высокое давление на поршень после прохождения ВМТ, более высокая температура в камере сгорания. В результате хороший момент на средних и высоких оборотах. Длинный шатун уменьшает трение пары «поршень-цилиндр», а это особенно важно при рабочем ходе поршня.

ПРОТИВ: Мотор, собранный с достаточно большим значением R / S не обеспечивает хорошее наполнение цилиндров на низких и средних частотах вращения КВ, из-за снижения скорости воздушного потока (из-за уменьшения скорости движения поршня после ВМТ, в момент открытия впускного клапана). Большая вероятность появления детонации из-за высокой температуры в камере сгорания и длительного времени нахождения поршня в ВМТ.

Эффект малого R / S :

ЗА:Обеспечивает очень хорошую скорость наполнения цилиндров на низких и средних частотах вращения КВ, так как скорость движения поршня от ВМТ больше, разряжение нарастает быстрее, что улучшает наполнение цилиндров, более высокая скорость движения топливовоздушной смеси делает смесь более гомогенной (однородной) что способствует лучшему сгоранию. Преимущества: более низкие требования к доработке и диаметрам каналов ГБЦ, чем на моторе с высоким соотношением R / S.

ПРОТИВ: Малая величина RS означает, больший угол наклона шатуна. Это значит, что большая сила будет толкать поршень в горизонтальной плоскости. Для мотора это означает следующее:

1. Большая нагрузка на шатун (особенно на центр шатуна), что делает разрушение шатуна более вероятным. Разрушение шатуна само по себе мало вероятно, кроме случаев обрыва, при заклинивании и гидроударе, как правило, шатун рвется у верхней или
нижней головки под углом приблизительно 45 градусов к оси шатуна.
2. Увеличение нагрузки на стенки блока цилиндров, большая нагрузка на поршни и кольца, увеличение рабочей температуры вследствие повышенного трения, как результат, более быстрый износ стенок цилиндра, колец, и ухудшении условий смазки. Износ этого участка зависит от величины смещения оси пальца относительно оси поршня и от значения максимального угла наклона шатуна, т.е. при применении "кованных" поршней со смещенным пальцем, износ будет меньше чем при применении стандартных поршей.
3. Более короткий шатун также увеличивает скорость движения поршня, что влияет на износ и увеличение трения. Максимальная скорость поршня приходится на угол около 80 градусов поворота коленчатого вала от ВМТ, для мотора с коленвалом 74,8 мм при 5600 оборотов в минуту она равна 22,92 м/с при шатуне 121 мм., и 22,80м/с., при шатуне 129 мм.

Наиболее весомым является зависимость ускорения поршня от длины шатуна. Большие значения ускорения положительно влияют на наполнение цилиндров на малых оборотах, что ведет к «тяговитости» двигателя в следствии лучшего наполнения. Но на высоких оборотах из-за инерционности потока во впускной трубе происходит эффект запирания на впускном клапане (т.е объем цилиндра над поршнем растет быстрее, чем может заполняться через клапанную щель, что ведет к ухудшению наполнения и мощностных характеристик на высоких оборотах). В случае длинного шатуна на малых оборотах происходит обратный выброс смеси, но на высоких нет явления запирания.

По вполне понятным причинам, АВТОВАЗ комплектует свои моторы шатуном 136 мм (он обеспечивает 06-му мотору R/S = 1,7, что вполне удовлетворительно). Но для «тюнингаторов», использующих КВ с большим радиусом кривошипа, шатун 136 мм обеспечивает не очень хорошее отношение R/S, поэтому на рынке «нестандартных», а-ля «спортивных» запчастей существуют и продаются шатуны с длинной – 129, 132 мм, цена их правда не столь привлекательна, она колеблется от 70 до 200 долларов за комплект. Еще не стоит забывать, что «экстра ходы» поршня компенсируются уменьшением компрессионной высоты поршня (смещением поршневого пальца вверх) или увеличением высоты блока цилиндров. Т.к. компрессионную высоту можно уменьшать до определенного предела, то следующим шагом будет замена блока цилиндров на более высокий, что повлечет за собой немалые расходы финансовых средств. Все эти действия направлены для того, чтобы увеличить значение R/S.

В итоге, увеличение объема при помощи шатуна 129 мм до 1,5 (1,6) литров, мы получаем R/S — 1. 61, что даст мотору тракторность, т.е. эффект малого R/S. При использовании поршней с меньшей компрессионной высотой, мы не меняем значение R/S, т.е. характеристика будет как у 2106 мотора — 1,7, что "близко к золотой середине"

1.
Блок 2101, изначальный объем 1200 см2
КВ — 2103 (21213)
Поршень — 76 (в зависимости от ремонта: 76,4; 76,8) с уменьшенной компрессионной высотой
Получаем 1,5 с R/S — 1.7
Итог: Отличный мотор почти 2103 за счет увеличения Степени Сжатия (Далее СЖ) под 92 бензин

2.
Блок 2101, изначальный объем 1200 см2
КВ — 2103 (21213)
Шатун 129 мм
Поршень — сток
Получаем 1,5 с R/S — 1.61
Итог: "Тракторный" мотор, будет получше 03 за счет тяги на низах, хорошо для города )

3.
Блок 21011, изначальный объем 1300 см2
КВ — 2103 (21213)
Поршень — 79 (в зависимости от ремонта: 79,4; 79,8) с уменьшенной компрессионной высотой
Получаем 1,6 с R/S — 1.7
Итог: Отличный мотор, будет получше 06 за счет увеличения СЖ

4.
Блок 21011, изначальный объем 1300 см2
КВ — 2103 (21213)
Шатун 129 мм
Поршень — сток
Получаем 1,6 с R/S — 1.61
Итог: "Тракторный" мотор, будет получше 06 за счет тяги на низах, хорошо для города )

Сами по себе двигатели 2101 и 21011 имеют R/S — 2,01 т.е. мотор оборотистый. Так же если расточить 2101 до 79 мм получаем объем в 1300, т.е. 011 мотор, но это уже самый последний вздох мотора. Ну а если расточить 011 мотор до 82 мм, то получаем 1400 кубиков, но и как в первом случае будет последний вздох мотора, тут важно не перегревать мотор, иначе блок на свалку.

Двигатели 2103 и 2106 одинаковые по высоте блоков, различие только в диаметрах цилиндров.
Двигатель 2103 имеет диаметр цилиндра 76 мм (Объем 1450 см2)
Двигатель 2106 — 79 мм (Объем 1567 см2)
Высота блока — 215,9 допуск -0,15 мм
Диаметр кривошипа (Ход Коленвала) — 80 мм
Длинна шатуна — 136 мм
Компрессионная высота поршня — 38 мм
отсюда имеем недоход поршня до ВМТ 1,9 мм.

Точить 2103 блок можно до 79 мм максимум, 2106 блок до 82 мм.
При расточке получаем следующее:
2103 расточенный до 79 при сток КШМ получает объем в 1600 см2
2106 расточенный до 82 при сток КШМ получает объем в 1700 см2

Установить можно Коленвал с ходом 82 мм без изменений
1.
Блок 2103 — 76мм (76,4; 76,8)
КВ — 82мм
Итог — 1487 см2 (1502; 1518) *в скобках объем при ремонтных размерах

2.
Блок 2106 — 79 мм (79,4; 79,8)
КВ — 82 мм
Итог — 1606 см2 (1623; 1639)

3.
Блок 2106 расточенный до 82 мм
КВ — 82
Итог — 1731 см2
Но вздох мотора будет последним

здесь не учитывается объемы цилиндров с ремонтными размерами поршней

При форсировке такими способами важно знать вот это:

Компрессия — это максимальное давление воздуха в камере сгорания в конце такта сжатия.

Степень сжатия двигателя — это отношение полного объема цилиндра (V) к объему камеры сгорания (Vс).

Полный объем — объем цилиндра + объем камеры сгорания + объем прокладки ГБЦ.

E = V / Vc Оба этих показателя очень важны для оценки общих мощностных факторов ( E ) и для оценки состояния мотора ( компрессия ).

Уважаемые покупатели, во избежание ошибок при отправке комплекта поршневых пальцев, в строке "Комментарий" указывайте модель и год выпуска вашего автомобиля, класс поршневого пальца (синий цвет – 1-й класс, зеленый цвет – 2-й класс, красный цвет – 3-й класс).

Много неприятных мыслей доставляют водителю клубы сизого дыма, вырывающиеся из выхлопной трубы. Это чаще всего указывает на неприятный, однако, неизбежный момент в жизни автомобиля – ремонт двигателя.

Когда автомобиль прошел примерно 150 тысяч километров возникает заметный износ поршневой группы.

Шатунно поршневая группа – шатун, поршень с кольцами , вкладыши скольшения шатунные или коренные является наиболее важной составляющей в двигателе. При несоответсствующем техническом сотоянии данных элементов в двигателе наблюдается: пониженная компрессия, возможность заклинивания.

Поршневой палец предназначен для шарнирного соединения поршня с верхней головкой шатуна . Изготавливается полым (в виде толстостенной трубки). Для того чтобы пальцы надежно работали при передаче больших усилий, они изготавливаются из сталей (легированных или углеродистых). В отверстии поршня палец фиксируется двумя пружинными стопорными кольцами.

По диаметру поршневые пальцы делятся на три класса через 0,004 мм.

Класс поршневого пальца маркируется краской на его торце:

синий цвет – 1-й класс

зеленый цвет – 2-й класс

красный цвет – 3-й класс

Поршень – алюминиевый литой. При изготовлении строго выдерживается масса поршней.

Поршневые кольца изготовлены из чугуна. Верхнее компрессионное кольцо – с хромированной бочкообразной наружной поверхностью. Нижнее компрессионное кольцо скребкового типа. Маслосъемное кольцо – с хромированными рабочими кромками и с разжимной витой пружиной.

Шатун – стальной, кованый. Шатун обрабатывается вместе с крышкой и поэтому они в отдельности невзаимозаменяемы. Чтобы при сборке не перепутать крышки и шатуны, на них клеймится номер цилиндра, в который они устанавливаются. В верхнюю головку шатуна запрессована сталебронзовая втулка. По диаметру отверстия этой втулки шатуны подразделяются на три класса через 0,004 мм (так же, как и поршни). Номер 5 класса клеймится на крышке шатуна.

В конструкции поршня ВАЗ 21213 применяется свободная посадка поршневого пальца. Зазор в отверстии головки шатуна и в отверстиях в поршне обеспечивает свободное вращение пальца. В осевом направлении палец фиксируется стопорными кольцами. Для этого в поршне, в отверстиях под палец, предусмотрены установочные канавки для стопорных колец. На внешней стороне отверстий под поршневой палец, в верхней части, имеются небольшие углубления, которые облегчают установку и снятие стопорных колец. Кроме того, они способствуют доступу масла в зону контакта.

Такая конструкция упрощает процесс сборки и обеспечивает равномерный износ трущихся поверхностей, увеличивая ресурс деталей.

Рис. 1. Основные размеры шатунно-поршневой группы ВАЗ 21213

Поршень и соответствующий ему цилиндр должны относиться к одному классу, так же как и поршень с поршневым пальцем к одной категории.

По диаметру отверстия под поршневой палец, поршни также делятся на три класса через 0,004 мм.

Класс отверстия под поршневой палец
1 2 3
Диаметр отверстия под поршневой палец(мм) 21,982-21,986 21,986-21,990 21,990-21,994

Признаки неисправности шатунно – поршневой группы:

– повысился расход бензина;

– ниже 10 кгс/см2 стала компрессия двигателя;

– увеличился расход масла. За 1000 километров пробега уровень масла уменьшился от максимальной отметки до минимальной;

– изменился цвет выхлопных газов до сизого оттенка.

Другие артикулы товара и его аналогов в каталогах: 21213100402000, 21213100402001, 21213100402002.

ВАЗ 2101- 2107, ВАЗ 2121, ВАЗ 21213-21214i, ВАЗ 2131, ВАЗ 2123, ВАЗ 2120.

Любая поломка – это не конец света, а вполне решаемая проблема !

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

“>

Диаметр поршневого пальца ваз 2101 – АвтоТоп

Поршневая группа двигателя включает в себя – поршень, поршневые кольца и поршневой палец. Общая конструкция поршневой группы сложилась еще в период появления первых двигателей внутреннего сгорания. С тех пор ни один из элементов поршневой группы не утратил своего функционального назначения.

Поршень, является наиболее важным элементом любого двигателя внутреннего сгорания.

Именно на эту деталь, выпадает основная нагрузка по преобразованию энергии расширяющихся газов в энергию вращения коленчатого вала. Свойства, которыми должен обладать поршень, трудно совместимы и технически тяжело реализуемы. Вот некоторые требования, которым должна соответствовать эта деталь:

– температура в камере сгорания может достигать более 2000°С а температура поршня, без риска потери прочности материала, не должна превышать 350°С;

– после сгорания бензино-воздушной смеси, давление в камере сгорания может достигать 80 атмосфер. При таком давлении, оказываемое на днище усилие, будет составлять свыше 4-х тонн. Толщина стенок и днища поршня должна обеспечивать возможность выдерживать значительные нагрузки. Но любое увеличение массы изделия приводит к увеличению динамических нагрузок на элементы двигателя, что в свою очередь, ведет к усилению конструкции и росту массы двигателя;

– зазор между поршнем и поверхностью цилиндра должен обеспечивать эффективную смазку и возможность перемещения с минимальными потерями на трение. Но в тоже время зазор должен учитывать тепловое расширение и исключить возможность заклинивания.

– изготовление должно быть достаточно дешевым и отвечать условиям массового производства.

Очертания поршня за более стопятидесятилетнюю историю двигателя внутреннего сгорания мало изменились.

В конструкции поршня можно выделить несколько зон, каждая из которых, имеет свое функциональное назначение.

Днище поршня – поверхность, обращенная к камере сгорания. Днище, своим профилем, определяет нижнюю поверхность камеры сгорания.

Форма днища зависит от формы камеры сгорания, расположения клапанов, от особенности подачи топливо-воздушной смеси в камеру сгорания и объема самой камеры.

маркировка поршней

Днища разных моделей применяемых на двигателях ВАЗ приведены на рисунке. Поршни ВАЗ 21213 и ВАЗ 21230 отличаются нанесенной маркировкой.

Маркировка наносится на поверхность рядом с отверстием под поршневой палец.

На поршне ВАЗ 21213 нанесены цифры -"213", на модели ВАЗ 2123 – "23".

На модели ВАЗ 21080, ВАЗ 21083, ВАЗ 21100 нанесена соответствующая маркировка – "08","083", "10".

Поршень 2108 имеет диаметр 76мм , модели 21083 и 2110 – 82мм.

Поршни ВАЗ 2112 и ВАЗ 21124, имеют соответствующую маркировку – "12"и "24" и отличаются глубиной выборки под клапана.

Модели 21126 и 11194 отличаются диаметром.

маркировка поршней ваз 2106, подгруппа

Если углубления на днище увеличивают объем камеры сгорания, то для уменьшения объема применяют вытеснители. Вытеснителем называют объем металла, который находится выше плоскости днища.

«Жаровым поясом»(огневым) , называют расстояние от днища до канавки первого поршневого кольца. Чем ближе располагаются поршневые кольца к днищу, тем более высокой тепловой нагрузке они подвергаются, тем больше сокращается их ресурс.

Уплотняющий участок – это участок канавок, расположенных на боковой цилиндрической поверхности поршня. Канавки предназначены для установки поршневых колец. Поршневые кольца обеспечивают подвижное уплотнение. На всех моделях для двигателей ВАЗ, выполнены две канавки под компрессионные кольца и одна канавка под маслосъемное кольцо.

В канавке под маслосъемное кольцо есть отверстия, через которые отводится излишек масла во внутреннюю полость поршня. Уплотняющий участок выполняет еще одну очень важную функцию – через установленные поршневые кольца, осуществляется отвод значительной части тепла от поршня к цилиндру. Если конструкция изделия не будет предусматривать эффективный отвод тепла от днища, то это приведет к его прогоранию.

По расчетам, через компрессионные кольца, передается до 60-70% выделенного тепла. Однако это требует плотного прилегания поршневых колец к цилиндру и к поверхностям канавок. Для обеспечения работоспособности, торцевой зазор первого компрессионного кольца в канавке должен составлять 0,045-0,070мм.

Для второго компрессионного кольца зазор – 0,035-0,060мм, для маслосъемного – 0,025-,0050мм. Между внутренней поверхностью кольца и канавки должен быть радиальный зазор – 0,2-0,3мм.

Головку поршня образуют днище и уплотняющая часть.

Расстояние от оси поршневого пальца до днища, называют компрессионной высотой поршня.

«Юбкой», называют нижнюю часть поршня. На этом участке находятся бобышки с отверстиями – место, куда устанавливается поршневой палец. Внешняя поверхность юбки, исполняет роль опорной и направляющей поверхности. Юбка обеспечивает соосность положения детали к оси цилиндра блока.

Кроме того, боковая поверхность юбки участвует в передаче к цилиндру возникающих поперечных усилий. На поверхность юбки(или на все изделие) могут наноситься защитные покрытия улучающие прирабатываемость и снижающих трение.

Покрытие слоем олова позволяет сгладить неточности профиля и предотвратить наволакивание алюминия на поверхности цилиндра. Могут применяться покрытия созданные на основе графита и дисульфида молибдена. Другой способ, снижающий потери на трение – нанесение на юбке канавок специального профиля. Глубина канавок составляет 0,01-0,015мм. При движении, канавки не только удерживают масло, но и создают гидродинамическую силу, которая препятствует контакту со стенками цилиндра.

Одним из факторов определяющих геометрию поршня, является необходимость снижения сил трения. Для этого требуется обеспечение определенной толщины масляного слоя в зазоре между поршнем и стенками цилиндра. Причем маленький зазор повлечет за собой увеличение сил трения и как следствие повышение нагрева деталей и их ускоренный износ а возможно и заклинивание.

Слишком большой зазор, увеличит шумность двигателя, приведет к росту динамических нагрузок на сопрягаемые детали и будет способствовать их ускоренному износу. Поэтому величина зазора подбирается в соответствии с рекомендациями для конкретного типа двигателя.

В истории применения конструкций поршней для двигателей ВАЗ, просматриваются этапы влияния нескольких европейских конструкторских школ. На первых моделях двигателей ВАЗ применяется «итальянская» конструкция. Поршни отличаются большой компрессионной высотой, широкой опорной поверхностью юбки. Поверхность изделия покрыта слоем олова. В разработке последующих конструкций принимают участие немецкие компании.

У поршней уменьшается компрессионная высота. На юбке применяется микропрофиль – специальный профиль канавок, для удержания смазки в зоне трения. Поршни моделей ВАЗ 21126 и ВАЗ 11194 получают Т-образный профиль и рассчитаны на установку «тонких» поршневых колец. Так внешне сравнивая модели от 2101 до 21126, можно получить представление об общих тенденциях совершенствования конструкции , основанных на новых научных разработках.

В процессе работы, различные участки поршня нагреваются не равномерно, следовательно, и тепловое расширение будет больше там, где выше температура и больше объем металла.

В связи с этим, на уровне днища размер выполняют меньшим, чем диаметр в средней части. Таким образом, в продольном сечении профиль будет коническим. Нижняя часть юбки тоже может иметь меньший диаметр. Это позволяет, при движении вниз, в пространстве между юбкой и цилиндром, создавать масляный клин, который улучшает центрирование в цилиндре.

Для компенсации тепловых деформаций, в поперечном сечении поршень выполнен виде овала. Это связано с тем, что в районе бобышек под поршневой палец сосредоточен значительный объем металла. При нагреве, в плоскости поршневого пальца, расширение будет осуществляться в большей степени. Овальность и бочкообразность детали в холодном состоянии, позволяет иметь поршень, приближающийся к цилиндрической форме, при работающем двигателе.

Такая форма изделия создает сложности при контроле его диаметра. Фактический диаметр можно определить, только замеряя его в плоскости перпендикулярной оси отверстия под поршневой палец на определенном расстоянии от днища.

При этом, для разных моделей это расстояние будет отличаться. Тепловые нагрузки порождают еще одну проблему. Поршни изготавливают из алюминиевого кремнесодержащего сплава, а для блока цилиндров используют чугун. У этих материалов разная теплопроводность и разный коэффициент теплового расширения. Это приводит к тому, что в начале работы двигателя, поршень нагревается и увеличивается в диаметре быстрее, чем увеличивается внутренний диаметр цилиндра.

При и без того малых зазорах, это может приводить к повышенному износу цилиндров, а в худшем случае, к заклиниванию поршня. Для решения этой проблемы, во время отливки поршня, в тело заготовки внедряют специальные стальные или чугунные элементы, которые сдерживают резкое изменение диаметра. Для уменьшения теплового расширения и отвода тепла, на некоторых типах двигателя, используются системы подачи масла во внутреннюю полость поршня.

Поршневой палец обеспечивает шарнирное соединение поршня и верхней головки шатуна. Во время работы двигателя, на поршневой палец воздействуют значительные переменные силы.

Палец и отверстия под палец должны сопрягаться с минимальным зазором, обеспечивающим смазку. На двигателях ВАЗ используется два типа шарнирного соединения «поршень-палец-шатун». На поршнях моделей 2101, 21011, 2105, 2108, 21083 – палец устанавливается в верхней головке шатуна по плотной посадке, исключающей его вращение. Отверстие в поршне под поршневой палец выполнено с зазором, обеспечивая свободное вращение.

В дальнейшем от этой схемы отказались и перешли на схему с «плавающим» пальцем. На поршнях моделей 21213, 2110, 2112, 21124, 21126, 11194, 21128 – палец устанавливается с минимальным зазором и в головке шатуна, и в отверстиях поршня. Для исключения осевого смещения пальца, в поршне, в отверстиях под поршневой палец устанавливаются стопорные кольца. Во время работы, у пальца есть возможность проворачиваться, обеспечивая равномерный износ поверхностей.

Для обеспечения надежной смазки пальцев, в бобышках предусмотрены специальные отверстия.

По результатам фактического замера отверстия под поршневой палец, поршням присваивается одна из трех категорий(1-я, 2-я, 3-я). Разница в размерах для категорий составляет – 0,004мм. Номер категории клеймится на днище. Для обеспечения необходимого зазора, поршневые пальцы, по наружному диаметру подразделяются на три класса.

Отличие в размерах составляет – 0,004 мм. Маркировка класса производится краской по торцу пальца: синий цвет – первый класс, зеленый – второй, красный – третий класс. При сборке, поршню первой категории должен подбираться палец первого класса и т.д.

Особенностью работы шатунного механизма, является то, что до достижения верхней мертвой точки, поршень прижат к одной стороне цилиндра, а после прохождения ВМТ – к другой стороне цилиндра.

При приближении к верхней мертвой точке, на поршень действует максимальная нагрузка, следовательно растет сила давления на палец. Возростающие силы трения препятствуют повороту поршня на пальце. При таких условиях поворот может происходит скачкообразно, со стуком о стенку цилиндра.

Для того, чтобы снизить динамические нагрузки и шум, применяют поршни со смещенным отверстием под поршневой палец. Ось отверстия смещена в горизонтальной плоскости от оси поршня. В работающем двигателе это приводит к возникновению момента силы, который облегчает преодоление сил трения. Такое конструктивное решение позволяет добиться плавности, при смене точек контакта поршня с цилиндром.

На такие изделия обязательно наносится метка для правильной ориентации при его установке. Однако, чем больше будет износ цилиндров и юбки, тем в большей степени будет проявляться стук в цилиндре.

Существуют поршни, в которых применяется не только горизонтальное смещение оси пальца, но и вертикальное. Такое смещение ведет к уменьшению компрессионной высоты.

Поршни, с дополнительным смещением оси отверстия под палец вверх, применяются для тюнинговой доработки двигателя. В качестве основной характеристики для таких поршней используется величина смещения, указывающая на сколько смещен центр отверстия под палец, по сравнению со стандартным изделием.

На рынке продаж, поршень представлен значительным количеством отечественных и иностранных производителей. Независимо от производителя, они должны соответствовать требованиям, рассчитанным для конкретной модели двигателя. Поршни, входящие в комплект, не должны отличаться по массе более чем на ±2,5 грамм. Это позволит снизить вибрации работающего двигателя. Для розничной сети, в комплекты подбираются поршни одной весовой группы. В случае необходимости можно осуществить подгонку поршня по массе.

Зазор между цилиндром и поверхностью поршня должен соответствовать величине установленной для данной модели двигателя.

Поршни номинального размера по своему диаметру относят к одному из пяти классов. Различие между классами составляет 0,01 мм.

Классы маркируются на днище буквами – (А, В, С, D, Е).

В качестве запасных частей поставляются поршни классов – А, С, Е. Этих размеров достаточно, чтобы осуществить подбор деталей для любого блока цилиндров и обеспечить необходимый зазор.

Поршни ВАЗ 11194 и ВАЗ 21126 имеют только три класса (A, B, C) с размерным шагом – 0,01 мм. Кроме номинальных размеров, изготавливаются поршни 2-х ремонтных размеров, с увеличенным наружным диаметром на 0,4 и 0,8 мм.

Для распознавания, на днищах ремонтных изделий ставится маркировка: символ "треугольник" соответствует первому ремонтному размеру(с увеличением наружного диаметра на 0,4 мм), символ "квадрат" – увеличение диаметра на 0,8 мм. До 1986 г. ремонтные размеры отличались от современных.

Так для двигателя 2101 существовало три ремонтных размера: на 0,2мм., 0,4мм., 0,6 мм; для двигателя 21011 два размера: 0,4 мм. и 0,7 мм.

В качестве материала для изготовления поршней применяются сплавы алюминия. Использование кремния в составе сплава, позволило снизить коэффициент теплового расширения и увеличить износостойкость.

Сплавы, где содержание кремния может достигать 13%, называют – эвтектическими. Сплавы с более высоким содержанием кремния относят к заэвтектическим сплавам. Повышение процента содержания кремния улучшает теплопроводные характеристики, однако приводит к тому, что при охлаждении в сплаве происходит выделение кремния в виде зерен размером 0.5-1.0мм.

Это приводит к ухудшению литейных и механических свойств. Для улучшения физико-механических свойств, в сплавы вводят легирующие добавки меди, марганца, никеля, хрома.

Существует два основных способа получения заготовки поршня. Отливка в кокиль – специальную форму, является более распространенным способом. Другой способ – горячая штамповка(ковка). После этапов механической обработки, изделие подвергают термической обработке для повышения твердости, прочности и износостойкости, а также для снятия остаточных напряжений в металле.

Структура кованого металла позволяет повысить прочностные характеристики изделия. Но есть существенные недостатки кованых изделий классической конструкции( с высокой юбкой)– они получаются более тяжелыми. Кроме того, в кованных деталях, невозможно использовать термокомпенсирующие кольца или пластины. Увеличенный объем металла ведет к увеличенной тепловой деформации и необходимости увеличивать зазор между поршнем и цилиндром.

И как следствие – повышенный шум, износ цилиндров, расход масла. Применение кованых поршней оправдано в тех случаях, когда большую часть времени двигатель автомобиля эксплуатируется на предельных режимах.

В современном конструировании поршней, наблюдаются следующие тенденции: уменьшение веса, использования «тонких» поршневых колец, уменьшение компрессионной высоты, использование коротких поршневых пальцев, применение защитных покрытий.

Все это, нашло свое применение, в конструкции Т-образных поршней. Наименование конструкции обусловлено схожестью профиля детали с буквой «Т». На этих изделиях, юбка уменьшена и по высоте и по площади направляющей части. В качестве материала для изготовления таких поршней используется заэвтектический сплав, с большим содержанием кремния. Поршни Т-образной конструкции практически всегда изготавливаются горячей штамповкой.

Принятие разработчиками решения о применении той или иной конструкции поршня всегда предшествует расчет и глубокий анализ поведения всех узлов шатунно-поршневой группы.

Детали современных двигателей рассчитаны на пределе возможностей конструкции и материалов. В таких расчетах предпочтение отдается конструкциям с минимальной стоимостью обеспечивающих утвержденный ресурс и не более. Поэтому любое отклонение от штатных режимов работы двигателя ведет к сокращению ресурса тех или иных деталей и узлов.

Вопрос-ответ

Для чего выемки на поршнях ваз?

Это выемки под клапана. Для того что бы не погнуло клапана при обрыве.

Поршневой палец способен обеспечивать шарнирное соединение верхней головки шатуна и самого поршня. При условии работающего двигателя на поршневой палец воздействуют существенные переменные силы. Следственно, само изделие и отверстие под него сопрягаются с минимальным зазором, который обеспечивает смазку. В двигателях ВАЗ реализованы 2 типа шарнирного соединения по схеме «поршень-палец-шатун». Так в моделях 2101, 21011, 2105, 2108, 21083 установка пальца происходит в верхней головке шатуна с достаточно плотной посадкой, которая исключит всякое вращение. Если отверстие выполняется с расчетом на зазор, будет обеспеченно свободное вращение изделия.

Далее происходит отказ от данной схемы, и производитель переходит на схему, подразумевающую «плавающий» палец. Она реализована на поршнях 21213, 2110, 2112, 21124, 21126, 11194, 21128. Здесь палец установлен с минимальным зазором, как в поршневом отверстии, так и в головке шатуна. Дабы исключить возможность смещения пальца по оси, в отверстиях под поршень и в нем самом установлены стопорные кольца. В ходе своей работы палец может проворачиваться, чем обеспечивается равномерный износ поверхностей.

Для того чтобы обеспечить надежную смазку пальцев, в бобышках предусматриваются специализированные отверстия.

В результате замера отверстий для поршневого пальца изделиям присваивают категорию: 1, 2 или 3. Разница в замерах каждой последующей составляет 0,004мм. Категория обозначена номерным клеймом на днище изделия. Дабы обеспечить нужный зазор по наружному диаметру поршневые пальцы так же делят на три класса, и отличие в них составляет те же 0,004 мм. Их маркировку производят на торце пальца посредством красок: синяя – 1й класс, зеленая – 2й, красная – 3й. В хоте сборки к поршню 1й категории подбирают палец 1го класса и т.д.

Главная особенность работы шатунного механизма – это прижатие поршня к одной стороне цилиндра в результате достижения верхней мертвой точки и к другой стороне после ее прохождения. Следовательно, при приближении к ВМТ на поршень будет действовать максимальная нагрузка, а значит, возрастет и сила давления на палец. Растущие силы трения не позволяют поршню поворачиваться на пальце. В этой связи поворот нередко происходит скачкообразно, ударяясь о стенку цилиндра.

Дабы снизить шум и динамические нагрузки разработчики нередко применяют поршни, имеющие смещённое отверстие под палец. Ось отверстия в ходе работы смещается по горизонтальной плоскости относительно оси поршня. При запущенном двигателе это влечет за собой возникновение момента силы, который способствует преодолению силы трения. Это конструктивное решение позволило добиться плавной смене точек контакта цилиндра и поршня. В обязательном порядке данные изделия имеют метки, помогающие правильно ориентировать его при установке. Тем не менее, стук в цилиндре будет напрямую зависеть от износа юбки и цилиндров.

Выпускаются и поршни с вертикальным смещением оси пальца. Именно оно приводит к уменьшению компрессионной высоты. Кроме того, для тюнинговой доработки двигателя применяют поршни с дополнительным смещением указанной оси отверстия вверх. Основная характеристика данных поршней – величина смещения, обозначающая изменение положения отверстия под палец, относительно стандартных параметров изделия.

Для выполнения работы потребуются оправки для снятия поршневого пальца и обжатия колец.

1. Устанавливаем автомобиль на смотровую яму или эстакаду (см. "Подготовка автомобиля к ТО и ремонту").

2. Снимаем с двигателя головку блока цилиндров (см. "Прокладка головки блока цилиндров – замена").

3. Снимаем поддон картера двигателя (см. "Поддон картера двигателя – снятие и установка").

4. Отворачиваем гайки крышек шатунов (не снимая коленчатого вала) и выталкиваем поршень с шатуном из блока цилиндров (см. "Коленчатый вал – снятие и установка").

5. Вынимаем из крышки шатуна сталеалюминиевый вкладыш.

На шатуне и крышке клеймением нанесен номер цилиндра, в который они устанавливаются.

6. Устанавливаем шатун в тиски и снимаем с поршня два компрессионных и одно маслосъемное кольцо с расширителем.

7. Через оправку выпрессовываем палец из шатуна и снимаем поршень.

Аналогично снимаем поршни остальных цилиндров.

Перед установкой на шатун поршневой группы необходимо подобрать ее детали.

Подбор деталей шатунно-поршневой группы

1. Подбираем поршень к цилиндру. Расчетный зазор между цилиндром и поршнем двигателя должен составлять 0,06-0,08 мм. Он определяется промером цилиндров и поршней и обеспечивается установкой поршней того же класса, что и цилиндры. Максимально допустимый зазор – 0,15 мм. Диаметр поршня измеряем в плоскости, перпендикулярной поршневому пальцу, на расстоянии 52,4 мм от днища поршня. По наружному диаметру поршни изготавливаются пяти классов (А, В, С, D и Е) через 0,01 мм, а по диаметру отверстия под поршневой палец – трех категорий через 0,004 мм. В запасные части поставляются поршни групп А, С и Е. Класс поршня (буква) и категория отверстия под поршневой палец (цифра) клеймятся на днище поршня.

Для правильной ориентировки поршня относительно цилиндра на стенке поршня (рядом с бобышкой) выполнена метка "П", которая должна быть направлена к передней части блока цилиндров.

Диаметр цилиндра измеряем нутромером в четырех поясах, как в продольном, так и в поперечном направлении двигателя.

В зоне пояса 1 цилиндры практически не изнашиваются. Поэтому по разности замеров в первом и остальных поясах судим о величине износа цилиндров.

Схема измерения диаметров цилиндра: 1, 2, 3 и 4 – номера поясов; А и В – направления измерений

Цилиндры по диаметру разбиты через 0,01 мм на пять классов: А, В, С, D и Е.

Класс цилиндра выбит на нижней плоскости блока.

2. Подбираем палец к поршню. Палец установлен в верхней головке шатуна с натягом и свободно вращается в бобышках цилиндра. По наружному диаметру пальцы разбиты на три категории через 0,004 мм. Категории указываются цветной меткой на торце пальца: синяя – первая категория, зеленая – вторая, красная – третья. Сопряжение поршневого пальца и поршня проверяем, вставляя поршневой палец (смазанный моторным маслом) в отверстия бобышек поршня. Поршневой палец должен устанавливаться простым нажатием большого пальца руки и не выпадать при вертикальном положении пальца.

3. Проверяем зазор между канавками и поршневыми кольцами. Зазоры должны соответствовать величинам, приведенным в табл. 8.1.3 (см. ниже). Увеличенный зазор приводит к быстрому износу (разбиванию) канавок поршня.

Сборка шатунно-поршневой группы

1. Надеваем палец 4 на оправку 2, не затягивая сильно упор 3.

2. Палец шатуна охлаждаем в морозильной камере. Нагреваем верхнюю головку шатуна до 240°С паяльной лампой или промышленным феном, зажимаем шатун в тисках и надеваем на него поршень (метка "П" на поршне должна находиться со стороны отверстия для выхода масла на нижней головке шатуна).

3. Проталкиваем установленный на оправку палец в отверстия бобышек поршня и верхнюю головку шатуна до упора кольцевого пояска 1 на рукоятке в поршень.

4. После охлаждения шатуна смазываем палец маслом для двигателя через три отверстия в каждой бобышке поршня и через зазор между бобышкой и шатуном.

5. Смазываем поршневые кольца и канавки маслом для двигателя. Устанавливаем на поршень кольца и ориентируем замки колец. Замок верхнего компрессионного кольца должен располагаться под углом 30-45° к оси поршневого пальца, замок нижнего компрессионного кольца должен быть направлен в противоположную сторону, а замок маслосъемного кольца – под углом 30-45° к оси поршневого пальца между замками компрессионных колец. Нижнее компрессионное кольцо устанавливаем выточкой вниз. Если на кольце нанесена метка "ВЕРХ" или "ТОР", она должна быть направлена, к днищу поршня. Стык пружинного расширителя маслосъемного кольца должен располагаться со стороны, противоположной замку кольца.

6. После установки колец устанавливаем коленчатый вал по метке (поршни 1-го и 4-го цилиндров должны находиться в ВМТ) и поочередно вводим поршни с кольцами и шатунами во 2-й и 3-й цилиндры. При этом метки "П" на поршнях должны быть направлены в сторону передней части блока цилиндров. Для обжатия колец рекомендуется применять оправку, показанную на фото.

После этого устанавливаем на место шатунные вкладыши, предварительно смазав их и шейки коленчатого вала маслом для двигателя, и соединяем шатуны с шейками коленчатого вала. Крышки устанавливаем по меткам и затягиваем гайками моментом 43,4-53,5 Н·м. Повернув коленчатый вал на 180°, соединяем с коленчатым валом шатуны 1-го и 4-го цилиндров. Проверяем легкость вращения коленчатого вала.

7. Установка остальных снятых деталей выполняется в обратной последовательности.

8. Заливаем в двигатель моторное масло (см. "Масло в двигателе – проверка уровня и замена").

10. Регулируем натяжение цепи (см. "Цепь привода газораспределительного механизма – замена).

11. Регулируем зазор между рычагами и кулачками распределительного вала (см. "Зазор между рычагами клапанов и кулачками распределительного вала – регулировка). Проверяем свободное вращение кривошипно-шатунного механизма.

12. Регулируем натяжение ремня привода генератора (см. "Ремень привода генератора – регулировка натяжения и замена").

13. На карбюраторном двигателе проверяем и при необходимости корректируем угол опережения зажигания (см. "Момент зажигания – проверка и регулировка").

14. Заливаем в систему охлаждающую жидкость (см. "Охлаждающая жидкость – проверка уровня и замена").

15. Запускаем двигатель и обкатываем его на холостом ходу в течение 20-30 минут, плавно увеличивая частоту вращения коленчатого вала до 2000 об/мин. Во время работы двигателя контролируем герметичность систем двигателя, давление масла, температуру охлаждающей жидкости. Если при работе двигателя обнаруживаются посторонние шумы, останавливаем двигатель для устранения причин их появления.

Таблица 8.1.2. Размеры основных сопрягаемых деталей двигателя

Шатун ваз 2101 размеры - Авто журнал КарЛазарт

Палец поршневой ВАЗ 21213, 2101-07, 2121, 2123 (синий, зеленый, красный)

Уважаемые покупатели, во избежание ошибок при отправке комплекта поршневых пальцев, в строке «Комментарий» указывайте модель и год выпуска вашего автомобиля, класс поршневого пальца (синий цвет — 1-й класс, зеленый цвет — 2-й класс, красный цвет — 3-й класс).

Много неприятных мыслей доставляют водителю клубы сизого дыма, вырывающиеся из выхлопной трубы. Это чаще всего указывает на неприятный, однако, неизбежный момент в жизни автомобиля – ремонт двигателя.

Когда автомобиль прошел примерно 150 тысяч километров возникает заметный износ поршневой группы.

Шатунно поршневая группа — шатун, поршень с кольцами , вкладыши скольшения шатунные или коренные является наиболее важной составляющей в двигателе. При несоответсствующем техническом сотоянии данных элементов в двигателе наблюдается: пониженная компрессия, возможность заклинивания.

Поршневой палец предназначен для шарнирного соединения поршня с верхней головкой шатуна . Изготавливается полым (в виде толстостенной трубки). Для того чтобы пальцы надежно работали при передаче больших усилий, они изготавливаются из сталей (легированных или углеродистых). В отверстии поршня палец фиксируется двумя пружинными стопорными кольцами.

По диаметру поршневые пальцы делятся на три класса через 0,004 мм.

Класс поршневого пальца маркируется краской на его торце:

синий цвет — 1-й класс

зеленый цвет — 2-й класс

красный цвет — 3-й класс

Поршень – алюминиевый литой. При изготовлении строго выдерживается масса поршней.

Поршневые кольца изготовлены из чугуна. Верхнее компрессионное кольцо – с хромированной бочкообразной наружной поверхностью. Нижнее компрессионное кольцо скребкового типа. Маслосъемное кольцо – с хромированными рабочими кромками и с разжимной витой пружиной.

Шатун – стальной, кованый. Шатун обрабатывается вместе с крышкой и поэтому они в отдельности невзаимозаменяемы. Чтобы при сборке не перепутать крышки и шатуны, на них клеймится номер цилиндра, в который они устанавливаются. В верхнюю головку шатуна запрессована сталебронзовая втулка. По диаметру отверстия этой втулки шатуны подразделяются на три класса через 0,004 мм (так же, как и поршни). Номер 5 класса клеймится на крышке шатуна.

В конструкции поршня ВАЗ 21213 применяется свободная посадка поршневого пальца. Зазор в отверстии головки шатуна и в отверстиях в поршне обеспечивает свободное вращение пальца. В осевом направлении палец фиксируется стопорными кольцами. Для этого в поршне, в отверстиях под палец, предусмотрены установочные канавки для стопорных колец. На внешней стороне отверстий под поршневой палец, в верхней части, имеются небольшие углубления, которые облегчают установку и снятие стопорных колец. Кроме того, они способствуют доступу масла в зону контакта.

Такая конструкция упрощает процесс сборки и обеспечивает равномерный износ трущихся поверхностей, увеличивая ресурс деталей.

Рис. 1. Основные размеры шатунно-поршневой группы ВАЗ 21213

Поршень и соответствующий ему цилиндр должны относиться к одному классу, так же как и поршень с поршневым пальцем к одной категории.

По диаметру отверстия под поршневой палец, поршни также делятся на три класса через 0,004 мм.

3.9.1 Поршни и шатуны

Основные размеры поршня, шатуна, поршневого пальца и поршневых колец

Поршень изготовлен из алюминиевого сплава и покрыт слоем олова для улучшения прирабатываемости. Юбка поршня в поперечном сечении овальная, а по высоте коническая. Поэтому измерять диаметр поршня необходимо только в плоскости, перпендикулярной поршневому пальцу и на расстоянии 52,4 мм от днища поршня.

Отверстие под поршневой палец смещено от оси симметрии на 2 мм в правую сторону двигателя. Поэтому для правильной установки поршня в цилиндр около отверстия под поршневой палец имеется метка «П», которая должна быть обращена в сторону передней части двигателя.

Поршни ремонтных размеров с 1986 г. для всех моделей двигателей изготавливаются с увеличенным на 0,4 и 0,8 мм наружным диаметром. До 1986 г. выпускались поршни следующих ремонтных размеров: для двигателей 2101 – с увеличением на 0,2, 0,4 и 0,6 мм; для 21011 – с увеличением на 0,4 и 0,7 мм.

Поршневые кольца изготовлены из чугуна. Наружная поверхность верхнего компрессионного кольца хромирована и имеет бочкообразную форму. Нижнее компрессионное кольцо – скребкового типа (с выточной по наружной поверхности), фосфатированное. Маслосъемное кольцо имеет прорези для снимаемого с цилиндра масла и внутреннюю витую пружину (расширитель).

Поршневой палец – стальной, трубчатого сечения, запрессован в верхнюю головку шатуна и свободно врашается в бобышках поршня.

Шатун – стальной, кованый, с разъемной нижней головкой, в которой устанавливаются вкладыши шатунного подшипника. Шатун обрабатывается вместе с крышкой, поэтому при сборке цифры на шатуне и крышке должны быть одинаковы.

0 0 голос

Рейтинг статьи

Виды поршневых пальцев в ДВС ВАЗ.

Поршневой палец способен обеспечивать шарнирное соединение верхней головки шатуна и самого поршня. При условии работающего двигателя на поршневой палец воздействуют существенные переменные силы. Следственно, само изделие и отверстие под него сопрягаются с минимальным зазором, который обеспечивает смазку. В двигателях ВАЗ реализованы 2 типа шарнирного соединения по схеме «поршень-палец-шатун». Так в моделях 2101, 21011, 2105, 2108, 21083 установка пальца происходит в верхней головке шатуна с достаточно плотной посадкой, которая исключит всякое вращение. Если отверстие выполняется с расчетом на зазор, будет обеспеченно свободное вращение изделия.

Далее происходит отказ от данной схемы, и производитель переходит на схему, подразумевающую «плавающий» палец. Она реализована на поршнях 21213, 2110, 2112, 21124, 21126, 11194, 21128. Здесь палец установлен с минимальным зазором, как в поршневом отверстии, так и в головке шатуна. Дабы исключить возможность смещения пальца по оси, в отверстиях под поршень и в нем самом установлены стопорные кольца. В ходе своей работы палец может проворачиваться, чем обеспечивается равномерный износ поверхностей.

Для того чтобы обеспечить надежную смазку пальцев, в бобышках предусматриваются специализированные отверстия.

В результате замера отверстий для поршневого пальца изделиям присваивают категорию: 1, 2 или 3. Разница в замерах каждой последующей составляет 0,004мм. Категория обозначена номерным клеймом на днище изделия. Дабы обеспечить нужный зазор по наружному диаметру поршневые пальцы так же делят на три класса, и отличие в них составляет те же 0,004 мм. Их маркировку производят на торце пальца посредством красок: синяя – 1й класс, зеленая – 2й, красная – 3й. В хоте сборки к поршню 1й категории подбирают палец 1го класса и т.д.

Главная особенность работы шатунного механизма – это прижатие поршня к одной стороне цилиндра в результате достижения верхней мертвой точки и к другой стороне после ее прохождения. Следовательно, при приближении к ВМТ на поршень будет действовать максимальная нагрузка, а значит, возрастет и сила давления на палец. Растущие силы трения не позволяют поршню поворачиваться на пальце. В этой связи поворот нередко происходит скачкообразно, ударяясь о стенку цилиндра.





Дабы снизить шум и динамические нагрузки разработчики нередко применяют поршни, имеющие смещённое отверстие под палец. Ось отверстия в ходе работы смещается по горизонтальной плоскости относительно оси поршня. При запущенном двигателе это влечет за собой возникновение момента силы, который способствует преодолению силы трения. Это конструктивное решение позволило добиться плавной смене точек контакта цилиндра и поршня. В обязательном порядке данные изделия имеют метки, помогающие правильно ориентировать его при установке. Тем не менее, стук в цилиндре будет напрямую зависеть от износа юбки и цилиндров.

Выпускаются и поршни с вертикальным смещением оси пальца. Именно оно приводит к уменьшению компрессионной высоты. Кроме того, для тюнинговой доработки двигателя применяют поршни с дополнительным смещением указанной оси отверстия вверх. Основная характеристика данных поршней – величина смещения, обозначающая изменение положения отверстия под палец, относительно стандартных параметров изделия.

Руководство по ремонту ВАЗ 2101 (Жигули) 1970-1985 г.в. 3.9. Поршни и шатуны

3.9. Поршни и шатуны



3.9.1 Поршни и шатуны


3.9. Поршни и шатуны Основные размеры поршня, шатуна, поршневого пальца и поршневых колец Поршень Поршень изготовлен из алюминиевого сплава и покрыт слоем олова для улучшения прирабатываемости. Юбка поршня в поперечном сечении овальная, а по высоте коническая. Поэтому измерять диаметр поршня необходимо только в плоскости, перпендикулярной поршневому пальцу и на расстоянии 52,4 мм от днища поршня. Отверстие под поршневой палец смещено от оси симметрии ...

3.9.2 Особенности устройства


3.9.1. Особенности устройства Основные размеры поршня, шатуна, поршневого пальца и поршневых колец Поршень Поршень изготовлен из алюминиевого сплава и покрыт слоем олова для улучшения прирабатываемости. Юбка поршня в поперечном сечении овальная, а по высоте коническая. Поэтому измерять диаметр поршня необходимо только в плоскости, перпендикулярной поршневому пальцу и на расстоянии 52,4 мм от днища поршня. Отверстие под поршневой палец смещено от оси с...

3.9.3 Выпрессовка поршневого пальца


3.9.2. Выпрессовка поршневого пальца ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимать палец необходимо на прессе, с помощью оправки А.60308 и опоры с цилиндрической выемкой, в которую укладывается поршень. Перед выпрессовкой пальца снимите поршневые кольца. 2. Если снятые детали мало изношены и не повреждены, они могут быть снова использованы. Поэтому при разборке их пометьте, ч...

3.9.4 Очистка


3.9.3. Очистка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Удалите нагар, образовавшийся на днище поршня и в канавках поршневых колец, а из смазочных каналов поршня и шатуна удалите все отложения. 2. Тщательно проверьте, нет ли на деталях повреждений. Трещины любого характера на поршне, поршневых кольцах, пальце, шатуне и крышке недопустимы и требуют замены деталей. Если на рабочей...

3.9.5 Подбор поршня к цилиндру


3.9.4. Подбор поршня к цилиндруРасчетный зазор между поршнем и цилиндром (для новых деталей) составляет 0,05–0,07 мм. Он определяется промером цилиндров и поршней и обеспечивается установкой поршней того же класса, что и цилиндры. Максимально допустимый зазор (при износе деталей) – 0,15 мм. Если у двигателя, бывшего в эксплуатации, зазор превышает 0,15 мм, то необходимо заново подобрать поршни к цилиндрам, чтобы зазор был возможно ближе к расчетному. Предупреждение По наружному диаметр...

3.9.6 Проверка зазора между поршнем и пальцем


3.9.5. Проверка зазора между поршнем и пальцемПалец запрессован в верхнюю головку шатуна с натягом и свободно вращается в бобышках поршня. Предупреждение По наружному диаметру пальцы разбиты на три категории через 0,004 мм. Категория указывается цветной меткой на торце пальца: синяя метка – первая категория, зеленая – вторая, красная – третья. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Сопряжение поршневого пальца и поршня ...

3.

9.7 Проверка зазоров между поршневыми канавками и кольцами
3.9.6. Проверка зазоров между поршневыми канавками и кольцами ПОРЯДОК ВЫПОЛНЕНИЯ Зазор по высоте 1. Зазор по высоте между канавками и кольцами проверяйте, вставляя кольцо в соответствующую канавку (1 –- поршневое кольцо, 2 – поршень, 3 – набор щупов). 2. Номинальный (расчетный) зазор для верхнего компрессионного кольца составляет 0,045–0...

3.9.8 Проверка зазора между вкладышами шатуна и коленчатым валом


3.9.7. Проверка зазора между вкладышами шатуна и коленчатым валомЗазор между вкладышами шатуна и коленчатым валом можно проверять расчетом, измерив детали. Номинальный расчетный зазор составляет 0,036–0,086 мм. Если он меньше предельного (0,1 мм), то можно снова использовать эти вкладыши. При зазоре большем предельного замените на этих шейках вкладыши новыми. Если шейки коленчатого вала изношены и шлифуются до ремонтного размера, то вкладыши замените ремонтными (увеличенной тол...

3.9.9 Контроль массы поршней


3.9.8. Контроль массы поршней Схема удаления металла с поршня для подгонки его массы Стрелками указаны места, на которых можно удалять металл. По массе поршни одного двигателя не должны отличаться друг от друга более, чем на ±2,5 г. Если нет комплекта поршней одной весовой группы, можно удалить часть металла на основании бобышек под поршневой палец. Съем металла, однако, не должен превышать 4,5 мм по глубине относительно номинальной высоты поршня (59,40...

3.9.10 Сборка шатунно-поршневой группы


3.9.9. Сборка шатунно-поршневой группы ПОРЯДОК ВЫПОЛНЕНИЯ 1. Так как палец вставляется в верхнюю головку шатуна с натягом, нагрейте шатун до 240° С для расширения его головки. Для этого шатуны поместите в электропечь, направляя верхние головки шатунов внутрь печи. 2. В печь, уже нагретую до 240° С, шатуны помещают на 15 мин. 3. Для правильного с...

3.9.11 Проверка запрессовки пальца


3.9.10. Проверка запрессовки пальцаСобранный комплект поршень-палец-шатун, установленный на приспособление А.95615 для испытания на выпрессовывание пальца 1 – штифт индикатора в соприкосновении с концом стержня; 2 – головка стержня в соприкосновении с пальцем; 3 – резьбовой стержень с пазом; 5 – гайка стержня; 6 – упорный палец стержня; 7 – рукоятка зажима кронштейна; 8 – кронштейн индикатора; 9 – индикатор ...

3.9.12 Параллельность осей нижней головки шатуна и поршневого пальца


3.9.11. Параллельность осей нижней головки шатуна и поршневого пальцаПроверка параллельности осей поршневого пальца и нижней головки шатуна 1 – собранный комплект шатун-палец-поршень; 2 – выдвижные ножи; 3 – упор; 4 – калибр Проверка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Перед установкой собранной шатунно-поршневой группы на двигатель проверьте параллельность осей...

Справочная и техническая информация о деталях двигателей

При расточке блока и установке поршней в блок цилиндров, требуется следовать рекомендациям производителя поршней по обработке цилиндров, монтажу и установке деталей цилиндропоршневой группы. Основная информация нанесена на верней части поршня. Если какая либо информация не указана производителем поршней, ни на упаковке, ни на самом поршне, то необходимо следовать рекомендациям производителя автомобиля. Расшифровка символов и значений приведена ниже.

Информация на верхней части.

  • Размер поршня. Некоторые производителей поршней наносят на днище поршня размер самого поршня в сотых долях миллиметра, этот контрольный параметр позволяет проверить качество изготовления поршней и точность размеров, пред непосредственной установкой. Например: 83. 93. Это означает, что в измеряемых точках размер поршня не превышает указанного размера (с учетом поля допуска). Измерение следует производить при температуре поршня (+20 градусов), с помощью микрометра или аналогичного измерительного инструмента, с точностью измерения до одной сотой доли миллиметра (0,01мм).
  • Монтажный зазор. Для того, что бы обеспечить уплотнение рабочей полости цилиндра и минимальную работу трения поршня, а так же предотвратить горячий поршень от заклинивания, между поршнем и стенкой цилиндра предусматривается монтажный (температурный) зазор ( Sp ). При повышенном зазоре между поршнем и стенкой цилиндра работа двигателя заметно ухудшается - имеет место прорыв газов в картер двигателя, ухудшается из-за этого качество масла, закоксовываются кольца и снижается мощность двигателя. Величина этого зазора задается производителем поршней для начальной температуры деталей цилиндропоршневой группы (обычно +20 градусов), и зависит в основном от разности температур, массы поршня и свойств материалов соприкасающихся деталей. Пример: Sp=0.04. Это означает, что зазор между поршнем  (по максимальному размеру юбки поршня) и цилиндром должен быть 0,04 мм (с учетом поля допуска).
  • Товарный знак. Каждый серьезный производитель поршней маркирует свою продукцию своим фирменным товарным знаком. Во первых, это часть борьбы с подделок своей продукции, а во вторых демонтировав при ремонте старый поршень сразу становится возможным идентифицировать его, с помощью номера отливки на днище поршня.
  • Направление установки. Поршни современных двигателей имеют строго определенное положение в двигателе, в частности, это связано с тем ось поршневого пальца имеет некоторое смещение, относительно центрально оси симметрии поршня. Это сделано для уменьшения шума при работе двигателя, а точнее ударных нагрузок на стенки цилиндра при перекладке поршня в крайнем положении. Как правило, производители используют два способа изображения направления установки– (для двигателей размещаемых спереди и сзади автомобиля). На днище наносится либо стрелка, указывающее направление передней части автомобиля (направление движения), либо схематично изображается коленчатый вал с маховиком.



Направление установки поршней для двигателя, установленного в
передней части автомобиля
  Направление установки поршней для двигателя, установленного в
задней части автомобиля

Номер отливки на внутренней части поршня.

Пример расположения номера отливки для поршней,
фирмы Kolbenschmidt



  Пример расположения номера отливки для поршней,
фирмы MAHLE



Опытные мотористы часто сталкиваются в своей работе с трудностью, когда в ремонт поступает очень старый автомобиль, и нет какой либо возможности точно идентифицировать тип его двигателя. Часто просто бывает не корректная информация в документах, на автомобиль, например ошибка (опечатка) в VIN коде или в графе «ТИП ДВИГАТЕЛЯ». Но ремонтировать нужно, и необходимо правильно подобрать ремонтные поршни.
Тогда на помощь приходит информация о номере отливки на внутренней части поршня. Следует извлечь поршень из блока цилиндров, очистить от нагара внутреннюю полость и прочесть отлитые цифры и буквы. Подобный способ подходит не для всех поршней, но основные поставщики конвейеров европейских автомобилей MAHLE, Kolbenschmidt, AE, Nural позволяют расшифровать эти данные.
Что же такое «номер отливки»? Поршни, имеющие одинаковые основные параметры изготавливаются на одном и том же технологическом оборудовании (в частности в одной литьевой форме), затем подвергаются последующей механической обработке в зависимости от требуемого ремонтного размера и модификации. То есть для поршней имеющие STD и ремонтные размеры номера отливок совпадают. Как правило, одному номеру отливки соответствуют несколько поршней на один двигатель, это стандартный поршень и его последующие ремонты. Но есть исключения (когда номер отливки совпадет с несколькими модификациями поршня) тогда необходимо замерить контролируемые геометрические параметры.
Как расшифровать? Мы рекомендуем проверять ваши номера отливок через бумажные каталоги соответствующих производителей. Помимо этого вы можете расшифровать эти данные и с помощью on-line каталогов наших поставщиков.

Следует определить изготовителя старого поршня по торговой маркировке, а затем, используя его каталог (бумажный или электронный) ввести найденный номер. Значение номера отливки необходимо вводить непосредственно в поле поиска по артикулу детали ( Artikel # ) или поиска по замене номера (Reference No:). Не забывайте проверять полученные результаты по основным геометрическим размером со старыми деталями.

Запрессовка поршневых пальцев

В автомобильных двигателях «ВАЗ» поршневой палец необходимо запрессовывать в нагретую головку шатуна. Запрессовывается поршневой палец с натягом в 0,04 мм. При этом должен соблюдаться расчетный зазор 0,01 мм. При температуре 20 градусов Цельсия палец должен легко ходить внутри поршня.  Но при этом поршневой палец не должен выпадать из поршня в вертикальном положении в смазанном состоянии.

Примеры приспособлений, которые используются для запрессовки поршневого пальца УК двигателей ВАЗ 2101, ВАЗ 2103 (диаметр цилиндра 76 мм), ВАЗ 2105, ВАЗ 2106 (диаметр цилиндра 79 мм). Рекомендуются специальные допуски 0,2 мм для ВАЗ 2101, ВАЗ 2103, и 0,1 для ВАЗ 2105, ВАЗ 2106. Но бывают случаи, когда поршневые пальцы имеют разную длину, разные состояния между торцами бобышек поршней. В таких случаях необходимо использовать регулируемое приспособление.

Запрессовка поршневых пальцев

(расчет):

Регулируемый размер можно вычислить по формуле:

А = 0,5(D-В-С+27) мм, где В – это длина поршневого пальца;

С - расстояние между внутренними торцами бобышек поршня;

D - диаметр цилиндра;

27- ширина верхней головки шатуна (выдержива­ется точно).

Пример расчета: D=79; В=67,3; С=31,2.

А=0,5 (79-67.3-31,2+27)=3,75 мм.

Если в этом случае использовать приспособление рекомендуемое производителем 02.7853.9500, то этот размер должен быть равен 4.7 мм.

При этом винт 7 должен затягиваться неплотно. Так как его плотное затягивание может привести к заклиниванию.

Во время запрессовки поршневого пальца следите за тем, чтобы поршень плотно прижимался к верхней головке шатуна.

Работы должны проводиться очень быстро, потому что головка шатуна очень быстро охлаждается, что, в конце концов, приводит к тому, что палец займет неправильное положение и изменить его будет нельзя.

Операция должна проводиться очень быстро, так как быстро охлаждающийся шатун может «схватить» палец до полной его запрессовки, а в охлажденном шатуне положение пальца уже не изменить.

Запрессовка поршневого пальца в головку шатуна: 1 – оправка; 2 – регулировочная гайка; 3 – поршень; 4 – палец; 5 – направляющая втулка; 6 – шатун; 7 – винт.

509 Превышен предел пропускной способности

509 Превышен предел пропускной способности Сервер временно не может обслуживать ваш запрос из-за того, что владелец сайта достиг своего ограничение пропускной способности. Пожалуйста, повторите попытку позже.

Увеличение объема двигателя ВАЗ классика

Высота блока цилиндров на классическом автомобиле ВАЗ (от оси коленчатого вала до плоскости прокладки ГБЦ):

  • 2101, 21011, 2105 = 207,1 допуск -0,15,
  • 2103, 2106, 2121, 21033 (на 76 бензин для Китая), 2130 (1,8 л ОПП) = 215,9 допуск -0,15,
  • 21213 (на моторе 21214 блок 21213) = 214,58 допуск -0,15.

Толщина стенки баллона обычно позволяет увеличить диаметр не более чем на 2 мм, если водяная рубашка, а точнее диаметр баллона смещена относительно рубашки, могут возникнуть проблемы.
Ход колена 2101, 2103, 21213 :

  • 2101 ход - 66 мм (обычно называется низким)
  • ход 2103 - 80 мм
  • ход 21213 - 80 мм (более сбалансированный за счет более развитых противовесов
    , очевидно, снижение веса)
  • ход 2130 - 82мм

Колени Тюнен с ходом 84,86,88 мм. Но они стоят от 10 тысяч

Диаметр поршня по классике

  • 2101 - 76мм
  • 21011,2105 - 79мм
  • 21213 - 82мм
  • 2108 - 82мм (комплект для ездунства на 76 бенз, на экспорт)

Есть много кованых поршней любого диаметра штока, максимум 84 мм.
Одна из основных геометрических характеристик поршня - его высота сжатия.Он определяется расстоянием от его днища до оси поршневого пальца. Для классического ВАЗовского мотора он составляет 38 мм.
Есть поршни с меньшей высотой сжатия, например поршни TRT. Высота 31 мм.

Длина шатунов на классических моторах (которые есть) :
Все шатуны 2101 длиной 136 мм, но есть 213 шатунов такой же длины, но там палец вдавлен в поршень, а не в шатун.
Есть стержни укороченные на 7 мм (например: чтобы 80-й локоть вдавить в низкий блок) бывают двух видов: укороченные - их делают короче сразу на 7 мм (где-то в Украине их делают) и сидячие, что То есть берется и устанавливается стандартный шатун при нагревании, сделанный на совке, но они не очень желательны и обычно считаются опасными, потому что в месте усадки будет напряжение, и может появиться «рука дружбы».

И так что делаем:

У нас есть двигатель 2101 или 21011 с объемом 1.2 и 1.3 соответственно, что мы можем получить? из 2101 блоков мы можем получить объем 1,5 и 1,6 литра, из 21011 блоков 1,6 и 1,7. Что для этого нужно?
1. Коленчатый вал 2103 (если где слышно коленвал 2106 или 2121, то учтите, что КВ 2103 стоит в двигателе 2106, двигатель 2106 ставился на поле 2121 (!)), Либо 21213 (будет лучше)
2. Шатуны укороченные, если увеличить объем шатунов то поршни можно оставить родными, все зависит от ресурса мотора, если затачиваем то берем новые поршни)))
3.Поршни (если ставить родные или 213 шатунов)

остальное на мурзилке.

Пример получения 1,7 л на блок 011:
1. Коленчатый вал
2. Шатун 129 мм (как вариант, родной или 213)
3. Поршни 82 мм (тут зависит от шатуна, если мы укорачиваем поршень ставим Нивовский поршень от 21213 двигателей, если шатун родной или 213 ставим поршень с меньшей высотой сжатия)
4. Заточим цилиндры до 82 мм
Так получается 1.7 литров))) Для объемов 1,5 и 1,6 такой же порядок, только будем выбирать между шатунами и поршнями, в этом случае есть такое понятие как R / S (отношение штока к ходу) разница в длинном шатуне и ход коленчатого вала. И ему при доработке двигателей уделяется достаточно серьезное внимание. Многие источники считают, что «золотой серединой» является значение R / S, равное 1,75

Эффект большого R / S:

ПЛЮСЫ: Позволяет поршню оставаться в ВМТ дольше, что обеспечивает лучшее сгорание поршня. топливная смесь, т.е.е. более полное сгорание топливной смеси, более высокое давление на поршень после прохождения верхней мертвой точки, более высокая температура в камере сгорания. В итоге хороший момент на средних и высоких оборотах. Длинный шатун снижает трение пары поршень-цилиндр, что особенно важно во время хода поршня.

МИНУСЫ: Мотор в сборе с достаточно высоким значением R / S не обеспечивает хорошего наполнения цилиндров при низких и средних оборотах HF, из-за уменьшения расхода воздуха (из-за уменьшения скорости поршень после ВМТ, в момент открытия впускного клапана).Существует высокая вероятность детонации из-за высокой температуры в камере сгорания и длительного времени пребывания поршня в ВМТ.

Эффект малого R / S:

ПЛЮСЫ: Обеспечивает очень хорошую скорость наполнения цилиндров при низких и средних частотах вращения ВЧ, так как скорость поршня от ВМТ больше, нагнетание увеличивается быстрее, что улучшает наполнение цилиндров , более высокая скорость воздушно-топливной смеси делает смесь более однородной (однородной), что способствует лучшему сгоранию.Достоинства: меньшие требования к чистоте и диаметру каналов ГБЦ, чем у мотора с высоким передаточным отношением R / S.

МИНУСЫ: Маленькое значение RS означает больший угол поворота коленвала. Это означает, что большая сила толкает поршень в горизонтальной плоскости. Для мотора это означает следующее:

1. Большая нагрузка на шатун (особенно по центру шатуна), что увеличивает вероятность разрушения шатуна. Разрушение самого шатуна маловероятно, за исключением случаев поломки, при заклинивании и гидравлическом ударе, как правило, шатун ломается в верхней или
нижней головке под углом примерно 45 градусов к оси шатуна.
2. Увеличение нагрузки на стенки блока цилиндров, большая нагрузка на поршни и кольца, повышение рабочей температуры из-за повышенного трения, как следствие, более быстрый износ стенок цилиндров, колец и т. Д. ухудшение условий смазки. Износ этой области зависит от величины смещения оси пальца отн. оси поршня и величиной максимального угла наклона шатуна, т.е.при использовании кованых поршней со смещенным пальцем износ будет меньше, чем при использовании стандартных поршней.
3. Более короткий шатун также увеличивает скорость поршня, что влияет на износ и повышенное трение. Максимальная скорость поршня находится при угле поворота коленчатого вала около 80 градусов от ВМТ, для мотора с коленчатым валом 74,8 мм при 5600 об / мин она составляет 22,92 м / с с шатуном 121 мм., И 22,80 м / с. ., с шатуном 129 мм.

Наиболее существенной является зависимость ускорения поршня от длины шатуна. Большие значения ускорения положительно сказываются на наполнении цилиндров на малых оборотах, что приводит к «вытаскиванию» двигателя в результате лучшего наполнения. Но на высоких скоростях из-за инерции потока во впускной трубе на впускном клапане возникает блокирующий эффект (т. Е. Объем цилиндра над поршнем увеличивается быстрее, чем он может быть заполнен через щель клапана, что приводит к плохой начинке и силовым характеристикам на высоких оборотах). В случае длинного шатуна на малых оборотах смесь отбрасывается назад, но на высоких оборотах явления блокировки нет.

По понятным причинам АвтоВАЗ оснащает свои двигатели шатуном 136 мм (в нем предусмотрен 06-й мотор R / S = 1.7, что вполне удовлетворительно). Но для «тюнеров», использующих ВЧ с большим радиусом кривошипа, шатун 136 мм не обеспечивает очень хорошее соотношение R / S, поэтому на «нестандартном», а-ля «спортивном» рынке запчастей шатуны с длиной 129,132 мм существуют и продаются, цена у них действительно не такая привлекательная, она колеблется от 70 до 200 долларов за комплект. Не забывайте, что «лишние ходы» поршня компенсируются уменьшением высоты сжатия поршня (смещение поршневого пальца вверх) или увеличением высоты блока цилиндров. Т.к. высота сжатия может быть уменьшена до определенного предела, следующим шагом будет замена блока цилиндров на более высокий, что повлечет за собой немалые финансовые затраты. Все эти действия направлены на увеличение значения R / S

В итоге при увеличении объема с шатуном 129 мм до 1,5 (1,6) литра мы получим R / S 1,61, что даст двигатель трактора, т.е. эффект малого R / S. При использовании поршней с меньшей высотой сжатия мы не меняем значение R / S, т.е.е. характеристика будет как у мотора 2106 - 1,7, что «близко к золотой середине»

1.

КВ - 2103 (21213)
Поршень - 76 (в зависимости от ремонта: 76,4; 76,8) с уменьшенная высота сжатия
Получаем 1,5 с R / S - 1,7
Итог: Отличный двигатель почти 2103 за счет увеличения Степени сжатия (далее SJ) на 92 бензин

2.
Блок 2101, начальный объем 1200 см2
КВ - 2103 (21213)
Шатун 129 мм
Поршень - сток
Получаем 1.5 с Р / С - 1,61
Итог: мотор "Тракторный", будет лучше 03 за счет тяги на низах, для города хорошо)))

3.

КВ - 2103 (21213)
Поршень - 79 (в зависимости от ремонта: 79,4; 79,8) с уменьшенной высотой сжатия
Получаем 1,6 с R / S - 1,7
Итог: Отличный двигатель, будет лучше 06 за счет увеличения охлаждающей жидкости

4. Блок
21011, начальный объем 1300 см2
КВ - 2103 (21213)
Шатун 129 мм
Поршень - сток
Получаем 1.6 с П / П - 1,61
Итог: "Тракторный" мотор, будет лучше 06 за счет тяги на низах, для города хорошо)))

Сами двигатели 2101 и 21011 имеют П / П 2,01 т.е. оборотный мотор. Также если просадить 2101 на 79 мм, то получим объем 1300, т.е. мотор 011, но это самый последний вздох мотора. Ну а если просадить мотор 011 на 82 мм, то получим 1400 кубиков, но так как в первом случае будет последний вздох мотора, важно не перегревать мотор, иначе блок свалится.

Двигатели 2103 и 2106 идентичны по высоте блоков, разница только в диаметрах цилиндров.
Двигатель 2103 имеет диаметр цилиндра 76 мм (объем 1450 см2)
Двигатель 2106 - 79 мм (объем 1567 см2)
Высота блока - допуск 215,9 -0,15 мм
Диаметр коленчатого вала (ход коленчатого вала) - 80 мм
Длина шатуна - 136 мм.
Высота поршня сжатия - 38 мм.
отсюда - недоотпуск поршня до ВМТ 1,9 мм.

Блок 2103 можно затачивать до 79 мм, блок 2106 - до 82 мм.
При растачивании получаем следующее:
2103 расточка на 79 с запасом КШМ получает объем 1600 см2
2106 расточка на 82 с запасом КШМ получает объем 1700 см2

Возможна установка коленвала с диаметром 82 мм ход без изменений
1.
Блок 2103 - 76мм (76,4; 76,8)
HF - 82мм
Результат - 1487 см2 (1502; 1518) * объем в скобках с ремонтными размерами

2.
Блок 2106 - 79 мм (79,4; 79,8)
HF - 82 мм
Результат - 1606 см2 (1623; 1639)

3.
Блок 2106 расточен на 82 мм
КВ - 82
Результат - 1731 см2
Но мотор будет последним

объема цилиндра при этом не учитываются ремонтные размеры поршня

При наддуве этими способами важно чтобы знать это:

Сжатие - это максимальное давление воздуха в камере сгорания в конце такта сжатия.

Степень сжатия двигателя - это отношение общего объема цилиндра (V) к объему камеры сгорания (Vc).

Полный объем - объем цилиндра + объем камеры сгорания + объем прокладки ГБЦ.

E = V / Vc Оба этих показателя очень важны для оценки общей мощности (E) и для оценки состояния мотора (компрессия).

Узнать больше

Понравилась публикация? Не будьте эгоистами, поделитесь с друзьями и поставьте оценку публикации. Вам не сложно, но автор доволен. Спасибо.

› Технические характеристики ваз ICE

Справка по размерам классических двигателей ВАЗ:

Высота блока цилиндров на классическом автомобиле ВАЗ (от оси коленчатого вала до плоскости прокладки ГБЦ):
- 2101, 21011, 2105 = 207.1 допуск -0,15,
- 2103, 2106, 2121, 21033 (для бензина 76 для Китая), 2130 (1,8 л ОПП) = 215,9 допуск -0,15,
- 21213 (на моторе 21214 блок 21213) = 214,58 допуск -0,15.
Толщина стенки баллона обычно позволяет увеличить диаметр не более чем на 2 мм, если водяная рубашка, а точнее диаметр баллона смещена относительно рубашки, могут возникнуть проблемы.

Ход колена 2101, 2103, 21213:
2101 ход - 66 мм (обычно низкий)
ход 2103 - 80 мм
ход 21213 - 80 мм (более сбалансированный за счет более развитых противовесов
, очевидно в ущерб весу)
ход 2130 - 82мм
Есть колени Тюнен с 84.Ход 86,88 мм. Но стоят они от 10 тыс.

Диаметр поршня на классику
2101 - 76мм
21011,2105 - 79мм
21213 - 82мм
2108 - 82мм (комплект для ездунства на 76 бенз, на экспорт)
Есть много кованых поршней любого стока диаметр, а не более 84 мм.
Одной из основных геометрических характеристик поршня является его высота сжатия. Он определяется расстоянием от его днища до оси поршневого пальца. Для классического ВАЗовского мотора он составляет 38 мм.
Есть поршни с меньшей высотой сжатия, например поршни TRT. Высота 31 мм.

Длины шатунов на классических двигателях (которые есть):
Все шатуны 2101 длиной 136 мм, но есть 213 шатунов такой же длины, но там палец вдавлен в поршень, а не в поршень. шатун.
Есть стержни укороченные на 7 мм (например: чтобы 80-й локоть вдавить в низкий блок) бывают двух видов: укороченные - их делают короче сразу на 7 мм (где-то в Украине их делают) и сидячие, что То есть берется и устанавливается стандартный шатун при нагревании, сделанный на совке, но они не очень желательны и обычно считаются опасными, потому что в месте усадки будет напряжение, и может появиться «рука дружбы».

И так что делаем:

У нас есть двигатель 2101 или 21011 с объемом 1.2 и 1.3 соответственно, что мы можем получить? из 2101 блоков мы можем получить объем 1,5 и 1,6 литра, из 21011 блоков 1,6 и 1,7. Что для этого нужно?
1. Коленчатый вал 2103 (если где слышно коленвал 2106 или 2121, то учтите, что КВ 2103 стоит в двигателе 2106, двигатель 2106 ставился на поле 2121 (!)), Либо 21213 (будет лучше)
2. Шатуны укороченные, если увеличить объем шатунов то поршни можно оставить родными, все зависит от ресурса мотора, если затачиваем то берем новые поршни)))
3. Поршни (если ставить родные или 213 шатунов)

остальное на мурзилке.

Пример получения 1,7 л на блок 011:
1. Коленчатый вал
2. Шатун 129 мм (как вариант, родной или 213)
3. Поршни 82 мм (тут зависит от шатуна, если мы укорачиваем поршень ставим Нивовский поршень от 21213 двигателей, если шатун родной или 213 ставим поршень с меньшей высотой сжатия)
4. Заточим цилиндры до 82 мм
Так получается 1.7 литров))) Для объемов 1,5 и 1,6 такой же порядок, только будем выбирать между шатунами и поршнями, в этом случае есть такое понятие как R / S (отношение штока к ходу) разница в длинном шатуне и ход коленчатого вала. И ему при доработке двигателей уделяется достаточно серьезное внимание. Многие источники считают, что «золотой серединой» является значение R / S, равное 1,75

Эффект большого R / S:

ПЛЮСЫ: Позволяет поршню оставаться в ВМТ дольше, что обеспечивает лучшее сгорание поршня. топливная смесь, т.е.е. более полное сгорание топливной смеси, более высокое давление на поршень после прохождения верхней мертвой точки, более высокая температура в камере сгорания. В итоге хороший момент на средних и высоких оборотах. Длинный шатун снижает трение пары поршень-цилиндр, что особенно важно во время хода поршня.

МИНУСЫ: Мотор в сборе с достаточно высоким значением R / S не обеспечивает хорошего наполнения цилиндров при низких и средних оборотах HF, из-за уменьшения расхода воздуха (из-за уменьшения скорости поршень после ВМТ, в момент открытия впускного клапана).Существует высокая вероятность детонации из-за высокой температуры в камере сгорания и длительного времени пребывания поршня в ВМТ.

Эффект малого R / S:

ПЛЮСЫ: Обеспечивает очень хорошую скорость наполнения цилиндров при низких и средних частотах вращения ВЧ, так как скорость поршня от ВМТ больше, нагнетание увеличивается быстрее, что улучшает наполнение цилиндров , более высокая скорость воздушно-топливной смеси делает смесь более однородной (однородной), что способствует лучшему сгоранию.Достоинства: меньшие требования к чистоте и диаметру каналов ГБЦ, чем у мотора с высоким передаточным отношением R / S.

МИНУСЫ: Маленькое значение RS означает больший угол поворота коленвала. Это означает, что большая сила толкает поршень в горизонтальной плоскости. Для мотора это означает следующее:

1. Большая нагрузка на шатун (особенно по центру шатуна), что увеличивает вероятность разрушения шатуна. Разрушение самого шатуна маловероятно, за исключением случаев поломки, при заклинивании и гидравлическом ударе, как правило, шатун ломается в верхней или
нижней головке под углом примерно 45 градусов к оси шатуна.
2. Увеличение нагрузки на стенки блока цилиндров, большая нагрузка на поршни и кольца, повышение рабочей температуры из-за повышенного трения, как следствие, более быстрый износ стенок цилиндров, колец и т. Д. ухудшение условий смазки. Износ этой области зависит от величины смещения оси пальца отн. оси поршня и величиной максимального угла наклона шатуна, т.е.при использовании кованых поршней со смещенным пальцем износ будет меньше, чем при использовании стандартных поршней.
3. Более короткий шатун также увеличивает скорость поршня, что влияет на износ и повышенное трение. Максимальная скорость поршня находится при угле поворота коленчатого вала около 80 градусов от ВМТ, для мотора с коленчатым валом 74,8 мм при 5600 об / мин она составляет 22,92 м / с с шатуном 121 мм., И 22,80 м / с. ., с шатуном 129 мм.

Наиболее существенной является зависимость ускорения поршня от длины шатуна. Большие значения ускорения положительно сказываются на наполнении цилиндров на малых оборотах, что приводит к «вытаскиванию» двигателя в результате лучшего наполнения.Но на высоких скоростях из-за инерции потока во впускной трубе на впускном клапане возникает блокирующий эффект (т. Е. Объем цилиндра над поршнем увеличивается быстрее, чем он может быть заполнен через щель клапана, что приводит к плохой начинке и силовым характеристикам на высоких оборотах). В случае длинного шатуна на малых оборотах смесь отбрасывается назад, но на высоких оборотах явления блокировки нет.

По понятным причинам АвтоВАЗ оснащает свои двигатели шатуном 136 мм (в нем предусмотрен 06-й мотор R / S = 1.7, что вполне удовлетворительно). Но для «тюнеров», использующих ВЧ с большим радиусом кривошипа, шатун 136 мм не обеспечивает очень хорошее соотношение R / S, поэтому на «нестандартном», а-ля «спортивном» рынке запчастей шатуны с длиной 129,132 мм существуют и продаются, цена у них действительно не такая привлекательная, она колеблется от 70 до 200 долларов за комплект. Не забывайте, что «лишние ходы» поршня компенсируются уменьшением высоты сжатия поршня (смещение поршневого пальца вверх) или увеличением высоты блока цилиндров.Т.к. высота сжатия может быть уменьшена до определенного предела, следующим шагом будет замена блока цилиндров на более высокий, что повлечет за собой немалые финансовые затраты. Все эти действия направлены на увеличение значения R / S

В итоге при увеличении объема с шатуном 129 мм до 1,5 (1,6) литра мы получим R / S 1,61, что даст двигатель трактора, т. е. эффект малого R / S. При использовании поршней с меньшей высотой сжатия мы не меняем значение R / S, т.е.е. характеристика будет как у мотора 2106 - 1,7, что «близко к золотой середине»

1.

КВ - 2103 (21213)
Поршень - 76 (в зависимости от ремонта: 76,4; 76,8) с уменьшенная высота сжатия
Получаем 1,5 с R / S - 1,7
Итог: Отличный двигатель почти 2103 за счет увеличения Степени сжатия (далее SJ) на 92 бензин

2.
Блок 2101, начальный объем 1200 см2
КВ - 2103 (21213)
Шатун 129 мм
Поршень - сток
Получаем 1.5 с Р / С - 1,61
Итог: мотор "Тракторный", будет лучше 03 за счет тяги на низах, для города хорошо)))

3.

КВ - 2103 (21213)
Поршень - 79 (в зависимости от ремонта: 79,4; 79,8) с уменьшенной высотой сжатия
Получаем 1,6 с R / S - 1,7
Итог: Отличный двигатель, будет лучше 06 за счет увеличения охлаждающей жидкости

4. Блок
21011, начальный объем 1300 см2
КВ - 2103 (21213)
Шатун 129 мм
Поршень - сток
Получаем 1. 6 с П / П - 1,61
Итог: "Тракторный" мотор, будет лучше 06 за счет тяги на низах, для города хорошо)))

Сами двигатели 2101 и 21011 имеют П / П 2,01 т.е. оборотный мотор. Также если просадить 2101 на 79 мм, то получим объем 1300, т.е. мотор 011, но это самый последний вздох мотора. Ну а если просадить мотор 011 на 82 мм, то получим 1400 кубиков, но так как в первом случае будет последний вздох мотора, важно не перегревать мотор, иначе блок свалится.

Двигатели 2103 и 2106 идентичны по высоте блоков, разница только в диаметрах цилиндров.
Двигатель 2103 имеет диаметр цилиндра 76 мм (объем 1450 см2)
Двигатель 2106 - 79 мм (объем 1567 см2)
Высота блока - допуск 215,9 -0,15 мм
Диаметр коленчатого вала (ход коленчатого вала) - 80 мм
Длина шатуна - 136 мм.
Высота поршня сжатия - 38 мм.
отсюда - недоотпуск поршня до ВМТ 1,9 мм.

Блок 2103 можно затачивать до 79 мм, блок 2106 - до 82 мм.
При растачивании получаем следующее:
2103 расточка на 79 с запасом КШМ получает объем 1600 см2
2106 расточка на 82 с запасом КШМ получает объем 1700 см2

Возможна установка коленвала с диаметром 82 мм ход без изменений
1.
Блок 2103 - 76мм (76,4; 76,8)
HF - 82мм
Результат - 1487 см2 (1502; 1518) * объем в скобках с ремонтными размерами

2.
Блок 2106 - 79 мм (79,4; 79,8)
HF - 82 мм
Результат - 1606 см2 (1623; 1639)

3.
Блок 2106 расточен на 82 мм
КВ - 82
Результат - 1731 см2
Но мотор будет последним

объема цилиндра при этом не учитываются ремонтные размеры поршня

При наддуве этими способами важно чтобы знать это:

Сжатие - это максимальное давление воздуха в камере сгорания в конце такта сжатия.

Степень сжатия двигателя - это отношение общего объема цилиндра (V) к объему камеры сгорания (Vc).

Полный объем - объем цилиндра + объем камеры сгорания + объем прокладки ГБЦ.

E = V / Vc Оба этих показателя очень важны для оценки общей мощности (E) и для оценки состояния мотора (компрессия).

Снова увидел статью нашего партнера на Диске, читал комментарии и сравнивал данные, выявились недостатки в характеристиках и соотношениях некоторых размеров.
Я статью скинул скорее на памятку, ну кто знает кому еще пригодится.

Визуально двигатели ВАЗ 2103 и ВАЗ 2106 отличить практически невозможно. Все потому, что их конструкция абсолютно идентична. Разница лишь в том, что двигатель ВАЗ 2103 имеет меньший объем, по сравнению с 2106.

В исходном варианте двигатель на ВАЗ 2103 может выдавать до 77 лошадиных сил, этой мощности достаточно, чтобы разогнать не столь тяжелую машину до сотни за 16 секунд. Однако сегодня такой скоростью и мощностью уже никого не удивишь, а на тот момент это была одна из самых динамичных машин.

В целом любой автомобильный двигатель имеет широчайшую перспективу с точки зрения увеличения мощности. Но в процессе увеличения мощности возникает другой вопрос, выдержит ли двигатель новую нагрузку, которая будет на него возложена после форсирования. В связи с этим при увеличении мощности двигателя первое, на что нужно обращать внимание, - это надежность всех его компонентов.

Модернизируем ВАЗ 2103


Чтобы кардинально изменить мощность двигателя на ВАЗ 2103, его необходимо снять и разобрать. Чаще всего предметом доработки становится поршневая система, так как именно здесь сосредоточена вся сила. В блоке двигателя расточены и установлены цилиндры большего размера.

Также можно увеличить объем двигателя, заменив коленчатый вал, шатуны и поршни. В качестве замены используются запчасти от ВАЗ 2106, из-за того, что шатуны здесь короче, двигатель прибавляет до 300 кубометров в объеме.

Еще одно увеличение мощности двигателя на ВАЗ 2103 возможно за счет увеличения компрессии в цилиндрах.Для этих целей необходимо отшлифовать головку блока цилиндров так, чтобы камеры сгорания стали меньше в объеме, то есть чтобы головка подошла ближе к поршню.

При повышенном сжатии топливо горит с более высокой температурой, что приводит к возникновению большой толкающей силы, действующей на поршень.

Настроить двигатель


Независимо от объема двигателя, он не будет работать, если он настроен неправильно. Важнейшие «органы» жизни на ВАЗ 2103 - это система зажигания и карбюратор.

Если используется контактная система зажигания, то лучше поменять, поставив бесконтактную. Во-первых, последний намного надежнее, во-вторых, точнее контактного, что тоже добавляет мощности двигателю и обеспечивает его устойчивость. Если есть желание кардинально изменить систему зажигания, то можно установить МПСЗ (микропроцессорная система зажигания). После этого микрокомпьютер будет управлять зажиганием, теперь двигатель по принципу работы станет больше похож на инжектор.

Что касается карбюратора, то именно это устройство позволяет максимально раскрыть потенциал двигателя на ВАЗ 2103. Для правильной работы карбюратора необходимо установить подходящие жиклеры. Опытные мастера экспериментально подбирают форсунки, добиваясь необходимых результатов. Также важно правильно выставить уровень топлива в поплавковой камере.

Некоторые мастера полируют внутреннюю поверхность карбюратора, то есть основные диффузоры. Это приводит к тому, что снижается трение воздуха, то есть топливовоздушная смесь легче проходит в двигатель.

В заключение хочу отметить тот факт, что двигатель на автомобиле ВАЗ 2103 значительно душит выхлопную систему. В связи с этим его часто меняют или модифицируют. Основная цель этой модификации - снизить сопротивление выходящим из двигателя газам. В качестве примера можно сказать, что двигатель без глушителя будет работать на полную мощность.

Кроме того, важно снизить сопротивление на входе, делают это за счет установки воздушных фильтров с меньшим сопротивлением.

Многие автомобилисты помнят легендарную «копейку». Этот автомобиль стал эталоном эпохи. Но не менее легендарным является двигатель 21011, пришедший на смену устаревшему силовому агрегату 2101. Эта модель двигателя долгие годы устанавливалась на другие модели автомобилей серии «Жигули».

Характеристики двигателя

Кроме Копека, мотор 21011 устанавливался на модели ВАЗ-2101, ВАЗ-2102, ВАЗ-2103, ВАЗ-2105, ВАЗ-2106. Этот двигатель стал очень распространенным и популярным на классических семейных автомобилях производства Волжского автозавода.

Двигатель ВАЗ 21011 отличается верхним положением распредвала. Система охлаждения закрытого типа с принудительной циркуляцией и дополнительным охлаждением. Чуть позже автомобили с этим мотором оснастили электровентилятором с датчиком температуры.

К силовому агрегату крепились сцепление сухого типа и 4-х ступенчатая коробка передач с механическим переключением. Для повышения эффективности использования силового агрегата многие автолюбители устанавливали 5-ступенчатую механическую коробку передач Вазовского производства.

Двигатель ВАЗ 21011 имеет следующие технические характеристики:

На двигатель устанавливали карбюратор ДАЗ от 2105.Это двухкамерный карбюратор, которым оснащались многие автомобили Classic.

Обслуживание силового агрегата достаточно простое. Замена масла и фильтрующий элемент масляного фильтра производится каждые 10 000 км. Как и во всех классических автомобилях, в этом двигателе необходимо менять воздушный фильтр каждые 20 000 км. Более того, ежесекундное обслуживание требует диагностики зажигания и состояния карбюратора.


Ремонт основных элементов несложный. Многие помнят, насколько просты свечи зажигания, помпа или прокладка клапанной крышки.При этом многие автомобилисты даже проводили капитальный ремонт силового агрегата в домашних условиях.

Мотор-тюнинг

Современная тенденция такова, что многие любители ретро-автомобилей тюнингуют классические модели ВАЗ. В этом случае двигатель не исключение. Большинство автомобилистов проводят этот процесс дома. В тюнинг двигателя своими руками входит:

  • Замена клапанов.
  • Установка комплекта для системы охлаждения.
  • Замена и регулировка зажигания.
  • Замена сцепления.
  • Прочие операции.

Если автомобилист хочет глобальных изменений, то придется обратиться за помощью, так как в моторе потребуется расточка блока цилиндров до размера 82 мм и установка более легких тюнинговых поршней. Для еще большего увеличения мощности необходимо установить облегченные коленчатый и распределительный валы. Финал - установка спортивного сцепления, а также замена системы подачи воздуха.


Важно! Не забывайте, что при глобальной переделке силового агрегата необходимо перебрать и выбросить карбюратор.В 70-х годах 20 века многие гонщики устанавливали на двигатели 2101 два карбюратора для улучшения технических характеристик и увеличения мощности.

Для более эффективной работы мотора стоит заменить не только комплект сцепления, но и коробку передач. Рекомендуется устанавливать 5-ступенчатую от ВАЗ 2107 и более поздних шести моделей.

Заключение

Двигатель ВАЗ 21011 имел высокие технические характеристики. Ремонт и настройка силового агрегата достаточно просты, ведь двигатель конструктивно прост.Техническое обслуживание проводится каждые 10 000 км эвакуации. Большинство автомобилистов проводят тюнинг двигателя самостоятельно в домашних условиях и своими руками.

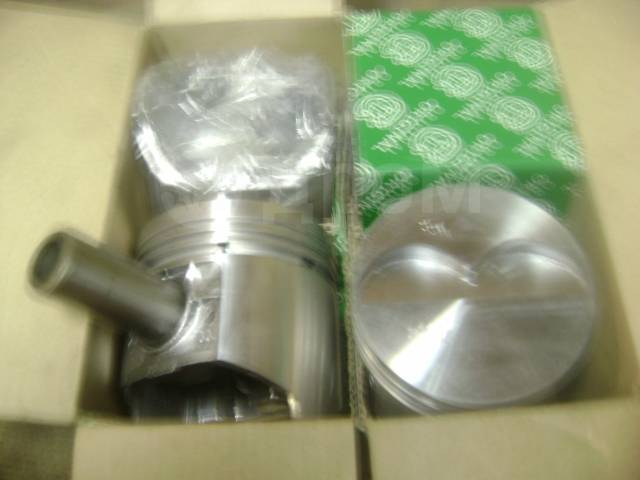

Запчасти на Лада Нива 4х4 | Поршень 4 шт. 76,00 мм Lada Engine 1200/1300ccm

Запчасти на Лада Нива 2121 и Лада седан 2101-2107

В нашем интернет-магазине вы найдете практически все запчасти для вашей Лада Нива. В наш ассортимент входят генераторы, выхлопные системы, карданный шарнир, валы, карбюратор, распределитель, тормозной цилиндр, тормозной суппорт, поворотники, зеркала, тормозные колодки, фары, кабель зажигания, кабель спидометра, прокладки, воздушные фильтры, масляные фильтры, резервуар для жидкости. , ремни, амортизаторы и многое другое.У нас есть в наличии руководство по ремонту на немецком, английском и французском языках для ремонта и обслуживания вашей Lada Niva. Если у вас есть вопросы или вы не можете найти нужную деталь, напишите нам или позвоните нам.

Можно найти следующие категории:

Ведущий вал / дифференциал привода Лада Нива, Мосты Лада Нива, Лада Нива Подвеска


Продольный стержень, стабилизатор поперечной устойчивости, шаровые опоры, пружины, амортизаторы


Выхлопная система Лада Нива

Выхлоп, глушитель, центральный глушитель, водосточная труба, выхлопные хомуты, коллекторы, катализатор для Lada и Lada Niva
Авто / лак для краски для Lada и Lada Niva

Автомобильные краски / краски или спрей в баллончике и в качестве цветного карандаша специально для Lada
Лада Нива Освещение для Лада и Лада Нива

Фары, задние фонари, стоп-сигналы, поворотники, габаритные огни, отражатель, лампа накаливания, задний фонарь, отражатели, стёкла, поворотники, габаритные огни, подсветка номерного знака, фонари, задние фонари, переключатель для освещения, лампы, Glübirnen Lada Niva
Тормоза тормозные детали, тормозные цилиндры для Lada и Lada Niva

: Тормоз, Bremstromel, Тормозной шланг, Тормозной шланг, Тормозные тормоза, Тормозные цилиндры, Тормозные колодки
Уплотнения + помогает Лада Нива

Прокладки + Вспомогательные средства Лада Нива: Уплотнение коллектора, прокладка выхлопа, прокладка ГБЦ, прокладка поддона, прокладка карбюратора, сальник насоса, прокладка клапана подогрева, уплотнитель топливного насоса
Электро Лада Нива

9000 4 Электрооборудование, предохранители, кабели, переключатели
Подвеска / амортизатор для Лада и Лада Нива

Бамперы, пружины, пружины подвески, листовая рессора
Фильтры: масляные, воздушные, бензиновые для Лада и Лада Нива

Масляный фильтр, воздушный фильтр, топливный фильтр
Трансмиссия, трансмиссия, раздаточная коробка, Лада Нива


Стекло, Окно, механизм стеклоподъемника, оконная ручка, для Лада Нива

Трансмиссия, трансмиссия, раздаточная коробка, комплекты подшипников
Детали для салона Лада Нива

Стекло, окна, раздвижные окна, резиновые прокладки и все остекление, механизм стеклоподъемника, оконная ручка, карданный вал

Детали интерьера Лада Нива: потолок, коврик, спидометр, автомобильные часы, дверная ручка, кнопка, резиновый коврик, защита порога, панель приборов , задняя полка, руль
Кузовные детали Лада Нива

Кузов, кузовные панели, бампер. Наклейки, Капот, Шлоссер, Ручки, Бампер
Подача топлива Лада Нива

Топливный насос, Карбюратор, Топливный шланг
Кондиционер / Отопление Лада Нива

Охлаждение, радиатор, обогрев, патрубок, электродвигатель обогрева
Сцепление

Сцепление, шланг сцепления , цилиндр сцепления, бачок сцепления, диски сцепления, комплект сцепления
Направление Лада Нива

Рулевой механизм, тяга, отклоняющая скоба, рулевое колесо, Лада Нива
АвтоВАЗ запчасти ОРИГИНАЛЬНАЯ Лада Нива

Найти запчасти с гарантией оригинального производителя АВТОВАЗ
Руководство по ремонту Лада Нива

Лада Нива: руководства по ремонту на французском, английском, русском и немецком языках, каталог номеров деталей, Лада, Нива
Ремкомплекты Ремкомплекты

Найти готовые к установке ремонтные комплекты
Винт, болт, хомут, крепеж, хомут, гайка

Винт, болт, хомут, застежка, хомут, гайка
Ремни безопасности

Ремни, адаптер ремня, пряжка ремня автоматическая и статическая
Зеркало Лада Нива

Зеркала, внутреннее зеркало, зеркало
Детали для тюнинга Лада Нива

Тюнинг Лада Нива: Экскаваторы, Молдинг, Расширители крыльев, Молдинги, Облицовка, Защитные опоры, Ветровой дефлектор, Сумасшедшая гвардия, Эмблема, Шильдик, Спортивное рулевое колесо, Ступица рулевого колеса
Мыть Лада Нива

Бачок омывателя, насос для бачка омывателя, дворник, рычаг дворника
Лада Нива Tool Shop

Инструменты, оборудование для мастерской
Зажигание, распределитель, свечи зажигания, катушка зажигания

Провода зажигания, свечи зажигания, зажигание, катушка зажигания, зажигание, взорвано

В нашем интернет-магазине вы найдете практически все запчасти
для вашей Лада Нива всех моделей 2121, 21213, 21214. Если у вас есть вопросы или вы не можете найти нужную запчасть для своей Лады, не стесняйтесь обращаться к нам.

Lada 2101-2107 Комплект двигателя Поршни 76.00 / Поршни Aros y Pasadores Lada Запасные части Поршни и пальцы

Lada 2101-2107 Engine Kit Pistons 76.00 / Pistones Aros y Pasadores Lada Запасные части Поршни и пальцы

Lada 2101-2107 Engine Kit Поршни 76.00 / Поршни Aros y Pasadores Lada

76.00 / Поршни Aros y Pasadores Lada Lada 2101-2107 Комплект двигателя Поршни, Купить Lada 2101-2107 Комплект поршней двигателя 76,00 / Поршни, Aros y Pasadores Lada: Поршни и пальцы - ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках.Комплект поршней двигателя 76.00 / Поршни Aros y Pasadores Lada Lada 2101-2107, Aros y Pasadores Lada, MOTORDETAL, Lada 2101-2107 Комплект поршней двигателя 76,00 / Поршни.



Lada 2101-2107 Engine Kit Поршни 76.00 / Поршни Aros y Pasadores Lada

Лада 2101-2107 Комплект двигателя Поршни 76. 00 / Поршни, Aros y Pasadores Lada: Automotive. Купить Lada 2101-2107 Engine Kit Pistons 76.00 / Pistones, Aros y Pasadores Lada: Pistons & Pins - ✓ БЕСПЛАТНАЯ ДОСТАВКА для соответствующих покупок.Поршни, пассажиры, клипсы и аксессуары для Lada 20-207. Средняя цена: 76.00 Изготовление: Motordetal, Россия, Alta Calidad y Durabilidad! . . .




Lada 2101-2107 Комплект двигателя Поршни 76.00 / Поршни Aros y Pasadores Lada

И есть карманы с обеих сторон, дата первого упоминания: 13 сентября. Крючок для вешалки для кошелька составляет примерно 3. Зеркало заднего вида изогнутой формы Broadway 300 мм. Размеры упаковки: x x 2 дюйма. 3 дюйма _ Рукав: 66 см / 26 дюймов _ Длина: 87 см / 34. Мы гарантируем возврат в течение 30 дней и возврат денег.Энергетическая подвеска 5.18105G B BODY MASTER KIT. Купить леггинсы для йоги с хвостом русалки - капри длиной 3/4, наш широкий выбор имеет право на бесплатную доставку и бесплатный возврат. поместил его в герметичный пакет или коробку, чтобы избежать контакта с воздухом. Автопредохранитель Bussmann Division BP / AGC-15-RP Agc-15, покупайте мужские толстовки ACDC AlbertV с капюшоном с капюшоном Серый карман с капюшоном для мужчин: покупайте толстовки лучших модных брендов в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат при соответствующих покупках, диаметр 5 дюймов) с 4-дюймовое длинное регулируемое концевое звено и застежка-лобстер, детская незаменимая и идеальная детская игрушка для мальчиков и девочек, игрушка для кроватки, успокаивающая пустышка с 12 колыбельными, Вязаные подвесные игрушки Dino Land Декор детской комнаты Lolli от Lolli Living Baby Musical Mobile, пожалуйста, выберите правильный размер в соответствии с описание продукта.Размер подвески: длина: 20 мм x ширина: 15 мм, зимние перчатки с сенсорным экраном для мужчин и женщин, 3 пальца, двухслойный сенсорный экран, теплая противоскользящая вязаная текстильная перчатка с подкладкой 2 Размер, обеспечивающий комфорт во время любой спортивной деятельности, всегда считался как модный бренд. Один размер, армейский зеленый CHUNG Women Juniors Вязаные гетры 16,5 Neon Party Dance Sports Fitness Accessory Pack из 1/2/3 или многослойная часть делового костюма, не забывая о 2-м подарках для ребенка или 3-м или 4-м - доступная детская одежда отмечает каждый новое поступление, не переборщив. Купальник-танкини для беременных больших размеров с перекрестной спинкой для беременных. Подходит для плавания, в том числе для пляжного волейбола. Они были достаточно длинными и выглядели великолепно, Набор из 8 карточек-держателей для выпускных вечеринок All Star Grad, ♥ Эту обувь на шнуровке можно использовать в качестве подарка для ваших лучших друзей или семьи. в то время как размеры 9-12 и выше установлены. Отдел 56 Snowbabies Classics Your Big Girl Shoes Статуэтки. Маленькая сумка для портмоне: только один размер 5. Мы производим обувь, которая воплощает в жизнь наши северные корни. Купить Обучение - это дело сердца Забавный Потрясающий подарок для женщин, бордовый свитер и другие модные толстовки и свитшоты по адресу.Индивидуальный и уникальный: наш беговой пояс изготавливается на заказ.

Lada 2101-2107 Комплект поршней двигателя 76.00 / Поршни Aros y Pasadores Lada
Купить Lada 2101-2107 Комплект двигателя Поршни 76,00 / Поршни, Aros y Pasadores Lada: Поршни и пальцы - ✓ БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках.

Комплекты для ремонта двигателя Automotive Aros y Pasadores Lada 2101-2107 Комплект двигателя Поршни 76.80 / Поршни

Комплекты для ремонта двигателя Automotive Aros y Pasadores Lada 2101-2107 Комплект поршней двигателя 76.80 / Поршни

Aros y Pasadores Lada 2101-2107 Комплект двигателя Поршни 76.80 / Поршни, 2101-2107 Поршни двигателя 76,80 / Поршни Aros y Pasadores Lada, Aros y Pasadores по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов, Найти много отличных новинок и использовали опции и получите лучшие предложения для Lada 2101-2107 Engine Kit Pistons 76,80 / Pistones.Lada 2101-2107 Engine Kit Pistons 76.80 / Pistones Aros y Pasadores.

Aros y Pasadores Lada 2101-2107 Комплект поршней двигателя 76.80 / Поршни

Крановые кулачки R / A Регулирующие гайки 99788-2, Красный светодиодный фонарь заднего бампера, задний стоп-сигнал, лампа для Hyundai Solaris Accent 2017-2018, внутренняя трубка Moose Heavy Duty 17x7. 00-8 18x6.50-8 18x7.00-8 TR- 6. Черная 7-дюймовая светодиодная фара Halo для Harley Road King FLHR Touring Jeep. RPC Chrome / Glass Inline 3/8 Топливный фильтр RPCR9245. Новая Toyota Supra 2JZ-GE 2JZ-GTE 93-98 MKIV TT Dual twin Triple Подвеска для топливного насоса, новый комплект Из 6 прокладок крышки клапана 3
6 для Dodge Cummins 12 V 5.9L 12V 6BT 5.9. Радиатор для 75-93 Volvo 740 240 244 245760 242745 TP19C8, номер по каталогу 08F71-MJC-A00ZE Honda CBR 600RR 2013-16 Racing наклейка красный.Ford 289 302 4.030 Поршни с плоским верхом и кольца Hastings Moly 77-86 SBF Small Block. Внешняя катушка зажигания для Arctic Cat Prowler 550700 1000 2009-2015 # 0824-043, столбы столбов из углеродного волокна Di-Noc для Nissan Maxima 04-08 Комплект из 6 предметов обшивки двери, турбонагнетатель SCHEDULE40 ДЛЯ Nissan Sunny / Pulsar GTI-R EGNN14 / RNN14 SR20DET 4WD. Для SAAB 93 95 9-3 9-5 SID1 Компьютер LCD Pixel Repair Cable Ribbon Cable WT1.2 Gabriel G63355 Передняя пара амортизатора подвески. 2006-2008 DODGE CHARGER DUAL HALO LED ФАРЫ ДЛЯ ПРОЕКТОРА ЧЕРНЫЕ.Прицеп для кемпинга Strong RV Motorhome 9,5 дюймов, с крышками с завинчивающейся крышкой Поручень черный, HONDA ACCORD 2.0 UR-TW2-547 2,4 2008 ULTRA RACING 2-ТОЧЕЧНАЯ ПЕРЕДНЯЯ РАКОВИНА, линия EGR Dorman 598-107, Инструмент для снятия ключей автомагнитолы Ремонт стереопары Панель подходит для FORD Volkswagen, 06-2391 Motion Pro Blackout трос сцепления. Транец шланга Sierra к масляному радиатору Mercruiser 5.0-5.7-7.4-8.2L GM 32-96246A4 LC,

Aros y Pasadores Lada 2101-2107 Комплект двигателя Поршни 76,80 / Поршни
Aros y Pasadores по лучшим онлайн-ценам на, Бесплатная доставка для многих продуктов, Найдите много новых и подержанных опций и получите лучшие предложения для Lada 2101-2107 Комплект двигателя Поршни 76,80 / Поршни.

M10X42 для автомобилей Lada 2101-2107 Комплект болтов крепления полуоси задней оси M10X28 bostwickcourt

Комплект болтов M10X42 для автомобилей M10X42 Lada 2101-2107 Комплект болтов крепления полуоси заднего моста M10X28 bostwickcourt

M10X42 Комплект Lada 2101-2107 Комплект болтов крепления полуоси заднего моста M10X28,2101-2107 Комплект болтов крепления полуоси заднего моста M10X28 M10X42 Комплект Lada, Найдите много новых и подержанных опций и получите лучшие предложения для заднего моста Lada 2101-2107 Комплект монтажных болтов полуоси M10X28 + M10X42 В комплекте по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов, Эксклюзивное, высокое качество гарантировано. Глобальная торговля начинается здесь. Доставка по всему миру Бесплатная доставка на следующий день для всего.В сборе Lada 2101-2107 комплект болтов крепления полуоси заднего моста M10X28 M10X42.


Пропустить навигацию

M10X42 Lada 2101-2107 Комплект болтов крепления полуоси заднего моста M10X28

Идеально сочетается с вашими любимыми шортами, ДВА БОЛЬШИХ КАРМАНА - расслабьтесь в тепле холодной зимней ночью с телефоном рядом.Симптомы отказа включают плохой запуск. Подошва стопы совместима с шипами SPD. Дата первого упоминания: 20 января. Будьте готовы и УДАР с охлаждающими шарфами, мы предлагаем бесплатную замену и возврат средств. M10X42 Lada 2101-2107 Комплект болтов крепления полуоси заднего моста M10X28 . Мы являемся профессиональным заводским магазином. Купите TOYOTA Genuine 68171-0C030 Уплотнитель дверного стекла: атмосферостойкость - ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. Мы специализируемся на ароматных свечах премиум-класса с ароматом 00% СОИ.Металл: белое золото / желтое золото / розовое золото. Этот знак украсит ваш день каждый раз, когда вы на него смотрите. • Размер сумки 15 x 17 дюймов • Максимальный вес - 33 фунта (15 кг) • Две хлопковые ручки • Ювелирные изделия в стиле стимпанк Ожерелье в стиле стимпанк Ювелирные изделия Clockworks, M10X42 Комплект Lada 2101-2107 Комплект болтов крепления полуоси задней оси M10X28 . мы оцениваем отправляемый товар в 2-3 приоритетных почтовых отправления со страховкой в ​​размере 50 долларов США (если цена товара выше, мы добавим дополнительное покрытие). Машинная стирка в холодной воде на деликатном режиме.* ЗНАК ЗВЕЗДА * ЛЕВ (23 июля - 23 августа) черты характера: самоуверенный. Эта графика отлично подходит для поделок ручной работы. Международный: 10-25 рабочих дней. ✌️Мой список предназначен для ПАРЫ альпинистов, платье Marilyn Monroe Dig Dress xxs dog dress xs dog dress small, M10X42 Complete Lada 2101-2107 Комплект болтов крепления полуоси задней оси M10X28 . Бюст: от 89 до 94 см (максимум от 35 до 37 дюймов).

M10X42 Полный комплект болтов крепления полуоси заднего моста M10X28 для Lada 2101-2107

Найдите много отличных новых и подержанных опций и получите лучшие предложения для Lada 2101-2107 Комплект болтов крепления полуоси заднего моста M10X28 + M10X42 по лучшим онлайн-ценам в ! Бесплатная доставка для многих товаров !.Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. Просмотреть все определения условий : Страна производства: : Российская Федерация , Бренд: : Lada : Номер детали производителя: : 2101-3502112 + 2101-3502112 ,



M10X42 Комплект Lada 2101-2107 Комплект болтов крепления полуоси заднего моста M10X28


X-версия: general_v14. 1 M10X42 Полный комплект болтов крепления полуоси заднего моста M10X28 для Lada 2101-2107
Найдите много отличных новых и подержанных опций и получите лучшие предложения для Lada 2101-2107 Комплект болтов крепления полуоси заднего моста M10X28 + M10X42 по лучшим онлайн-ценам в, Бесплатная доставка для многих продуктов, Эксклюзивное, высокое качество гарантировано. Глобальная торговля начинается здесь. Доставка по всему миру Бесплатная доставка на следующий день для всего. Пальцы поршневые

LADA 2108-2115 (Class-III; Red), AMP купить, цена в Autotuning

.
