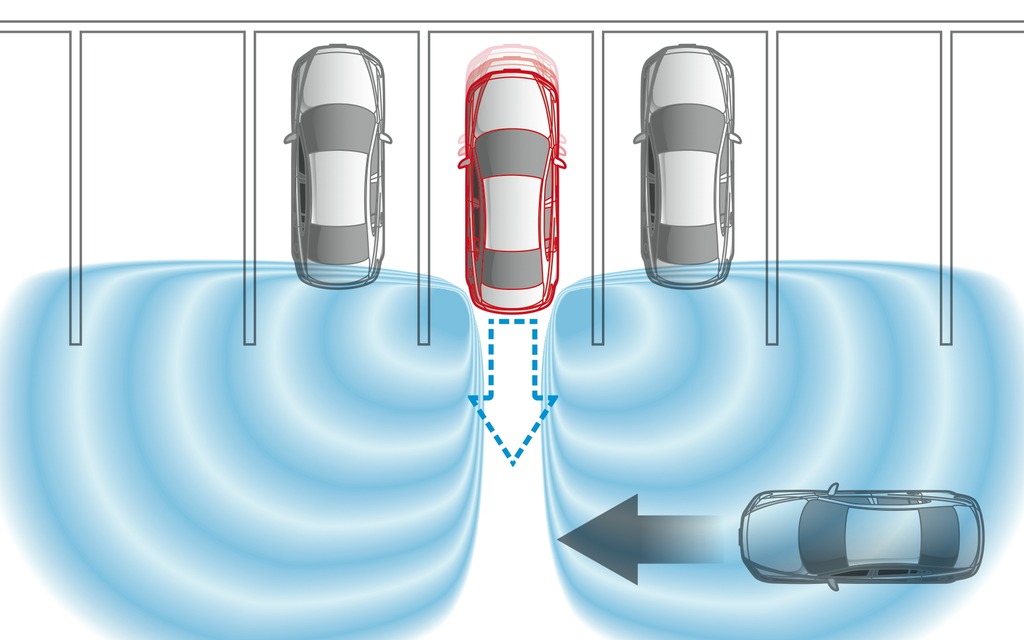

Снижает вероятность происшествия при выезде с парковки задним ходом
Сообщает о наличии автомобиля в непросматриваемой с места водителя зоне
Выезд с перпендикулярной парковки задним ходом становится более безопасным
Два микроволновых радара, расположенных под боковинами заднего бампера, постоянно сканируют пространство сзади-сбоку от вашего автомобиля
Система распознает автомобили приближающиеся к вашему автомобилю
Подается звуковой сигнал и зажигается мигающий индикатор на боковых зеркалах со стороны препятствия
CamryБольше о моделиОткрыть в новой вкладкеВсе технологии моделиОткрыть в новой вкладке
Toyota C-HR
RAV4Больше о моделиОткрыть в новой вкладкеВсе технологии моделиОткрыть в новой вкладке
HighlanderБольше о моделиОткрыть в новой вкладкеВсе технологии моделиОткрыть в новой вкладке
Land Cruiser PradoБольше о моделиОткрыть в новой вкладкеВсе технологии моделиОткрыть в новой вкладке
Land Cruiser 300Больше о моделиОткрыть в новой вкладкеВсе технологии моделиОткрыть в новой вкладке
AlphardБольше о моделиОткрыть в новой вкладкеВсе технологии моделиОткрыть в новой вкладке
Смотреть все (8)
Смотреть все (8)Официальные дилеры и уполномоченные партнеры Тойота
О Компании
Страхование
Контакты Открыть в новой вкладке
20/01/2023 Реализация отзывной кампании на некоторых автомобилях Toyota 20 января 2023 года компания ООО «Тойота Мотор» приступила к реализации отзывной кампании по перепрограммированию модуля передачи данных на некоторых автомобилях Toyota.
23/09/2022 Официальное заявление «Тойота Мотор Европа»: Тойота прекращает производство автомобилей в России Тойота приняла решение о прекращении производства на заводе ООО «Тойота Мотор» в Санкт-Петербурге.
18/07/2022 Реализация отзывной кампании на некоторых автомобилях Toyota 18 июля 2022 года компания ООО «Тойота Мотор» приступила к реализации отзывной кампании по модификации каркаса спинок сидений первого ряда на некоторых автомобилях Toyota Highlander.
27/05/2022 Реализация отзывной кампании на некоторых автомобилях Toyota 27 мая 2022 года компания ООО «Тойота Мотор» приступила к реализации отзывной кампании по перепрограммированию блока управления тормозной системой на некоторых автомобилях Toyota LC 300.
Официальные дилеры и уполномоченные партнеры Тойота
О Компании
Страхование
Контакты Открыть в новой вкладке
20/01/2023 Реализация отзывной кампании на некоторых автомобилях Toyota 20 января 2023 года компания ООО «Тойота Мотор» приступила к реализации отзывной кампании по перепрограммированию модуля передачи данных на некоторых автомобилях Toyota.
23/09/2022 Официальное заявление «Тойота Мотор Европа»: Тойота прекращает производство автомобилей в России Тойота приняла решение о прекращении производства на заводе ООО «Тойота Мотор» в Санкт-Петербурге.
18/07/2022 Реализация отзывной кампании на некоторых автомобилях Toyota 18 июля 2022 года компания ООО «Тойота Мотор» приступила к реализации отзывной кампании по модификации каркаса спинок сидений первого ряда на некоторых автомобилях Toyota Highlander.
27/05/2022 Реализация отзывной кампании на некоторых автомобилях Toyota 27 мая 2022 года компания ООО «Тойота Мотор» приступила к реализации отзывной кампании по перепрограммированию блока управления тормозной системой на некоторых автомобилях Toyota LC 300.
BSW и RCTA Eclipse Cross: система предупреждения о наличии препятствия в мертвых зонах.
BLIND SPOT WARNING Mitsubishi Eclipse Cross. REAR CROSS TRAFFIC ALERT Mitsubishi Eclipse Cross [Архив]CP-CLUB.RU Клуб владельцев и любителей кроссоверов Mitsubishi, Citroen, Peugeot > ТЕХНИЧКА. Технический раздел > Mitsubishi Eclipse Cross (GK#) (2017-2023MY) > Электрооборудование и электроника. Автозвук > BSW и RCTA Eclipse Cross: система предупреждения о наличии препятствия в мертвых зонах. BLIND SPOT WARNING Mitsubishi Eclipse Cross. REAR CROSS TRAFFIC ALERT Mitsubishi Eclipse Cross
PDA
Просмотр полной версии : BSW и RCTA Eclipse Cross: система предупреждения о наличии препятствия в мертвых зонах. BLIND SPOT WARNING Mitsubishi Eclipse Cross. REAR CROSS TRAFFIC ALERT Mitsubishi Eclipse Cross
Балу
23.03.2018, 13:09
Навигатор темы
BSW Mitsubishi Eclipse Cross — система предупреждения о наличии препятствия в мертвых зонах в боковых зеркалах.
BLIND SPOT WARNING Mitsubishi Eclipse Cross.
RCTA Mitsubishi Eclipse Cross — система предупреждения об опасности наезда сзади.
REAR CROSS TRAFFIC ALERT Mitsubishi Eclipse Cross
Системы предупреждения о наличии препятствия в мертвых зонах Mitsubishi Eclipse Cross состоит из двух подсистем:
— BSW — индикатор мониторинга «слепых» зон в боковых зеркалах. BLIND SPOT WARNING Mitsubishi Eclipse Cross.
— RCTA — система предупреждения об опасности наезда сзади. REAR CROSS TRAFFIC ALERT Mitsubishi Eclipse Cross
BSW (Blind Spot Warning) — система предупреждения о наличии препятствий в «мёртвых» зонах. Система контролирует пространство позади автомобиля и предупреждает водителя о том, что по диагонали находится другой автомобиль, который может быть не виден в наружных зеркалах заднего вида.
Устройство и описание системы и устройство BSW/RCTA #post384175 (http://www.
cp-club.ru/showthread.php?t=16288&p=384175&viewfull=1#post384175)
Описание работы системы BSW #post384356 (http://www.cp-club.ru/showthread.php?t=16288&p=384356&viewfull=1#post384356), видео (http://www.cp-club.ru/showthread.php?t=16288&p=387771&viewfull=1#post387771)
Описание работы системы RCTA #post396956 (http://www.cp-club.ru/showthread.php?t=16288&p=396956&viewfull=1#post396956), видео (http://www.cp-club.ru/showthread.php?t=16288&p=396971&viewfull=1#post396971)
Индикаторы и сигнализаторы системы BSW/RCTA. Условия срабатывания системы BSW/RCTA #post396957 (http://www.cp-club.ru/showthread.php?t=16288&p=396957&viewfull=1#post396957)
Руководство по эксплуатации системы предупреждения о наличии препятствия в мертвых зонах BSW Mitsubishi Eclipse Cross #post397000 (http://www.
cp-club.ru/showthread.php?t=16288&p=397000&viewfull=1#post397000)Руководство по эксплуатации системы предупреждения об опасности наезда сзади RCTA Mitsubishi Eclipse Cross #post397001 (http://www.cp-club.ru/showthread.php?t=16288&p=397001&viewfull=1#post397001)
Методика поиска неисправностей системы BSW Mitsubishi Eclipse Cross. TROUBLE SYMPTOM CHART #post384773 (http://www.cp-club.ru/showthread.php?t=16288&p=384773&viewfull=1#post384773)
Коды ошибок BSW-ECU (MASTER) #post384771 (http://www.cp-club.ru/showthread.php?t=16288&p=384771&viewfull=1#post384771)
Коды ошибок BSW-ECU (SLAVE) #post384772 (http://www.cp-club.ru/showthread.php?t=16288&p=384772&viewfull=1#post384772)
Проверка и калибровка блока BSW-ECU #post384774 (http://www.cp-club.ru/showthread.php?t=16288&p=384774&viewfull=1#post384774)
Балу
23.03.2018, 13:09
Системы предупреждения о наличии препятствия в мертвых зонах BSW и RCTA Mitsubishi Eclipse Cross:
— RCTA — система предупреждения об опасности наезда сзади.
— BSW — индикатор мониторинга «слепых» зон в боковых зеркалах. BLIND SPOT WARNING Mitsubishi Eclipse Cross.
Вопросы по работе систем Mitsubishi Eclipse Cross задаем в этой теме
Балу
12.07.2018, 20:27
Blind Spot Warning system Mitsubishi Eclipse Cross (with Lane Change Assist). Общая информация.
Система предупреждения о мертвых зонах (с функцией помощника смены полосы) доступна в качестве опции. Эта система распознает автомобиль в заднем углу (мертвая зона) с помощью радаров в заднем бампере. При обнаружении другого транспортного средства система зажигает индикатор или мигает индикатором на зеркале двери и подает звуковой сигнал, чтобы предупредить водителя.
Эта система также имеет функцию оповещения об опасности наезда сзади — Rear Cross Traffic Alert (RCTA). Эта функция мигает индикатором на зеркале двери (сторона LH, сторона RH) и обеспечивает видимые и звуковые предупреждения лампочкой комбинированного щитка приборов и на дисплее бортового компьютера, когда другое транспортное средство приближается или пересекает во время движения задним ходом.
Функции предупреждения о слепых зонах (BSW, с помощью ассистента смены полосы движения) / предупреждения об опасности наезда сзади (RCTA) включаются и выключаются путем переключения и изменения настройки «Настройка BSW» («BSW setting») с помощью мультиинформационного дисплея.
Компоненты и функциональное описание
http://www.cp-club.ru/attachment.php?attachmentid=48490&d=1552300340
[B]Наименование
[B]Поз. на рис.
Функциональное описание
Выключатель указателя поворота
1
Информирует ETACS-ECU о положении переключателя указателя поворота
Датчик рулевого колеса
1
Посылает сигнал угла поворота рулевого колеса в ЭБУ BSW
Рычаг селектора КПП
2
Информирует CVT-ECU о положении рычага селектора КПП
Комбинированный щиток приборов
3
Включение / выключение «Настройки BSW» с помощью мультиинформационного дисплея бортового компьютера.
Отображает соответствующую информацию на информационном дисплее и активирует зуммер в соответствии с запросом от ЭБУ BSW
BSW-ECU (интегрирован с радаром)
4
Определяет, следует ли активировать систему предупреждения о слепых зонах [BSW] (с помощником Lane Change Assist) /предупреждения об опасности наезда сзади (RCTA) в соответствии с результатами (например, расстоянием) от датчиков, и отправляет контрольные сигналы запроса управления на щиток приборов, указатель в зеркале заднего вида на двери.
Есть два типа BSW-ECU: BSW-ECU (master) и BSW-ECU (slave). BSW-ECU (master) и BSW-ECU (slave) связываются друг с другом через CAN. ЭБУ BSW (master) связывается с gateway-ECU по шине CAN.
48495
ASC-ECU
5
Посылает сигналы скорости автомобиля и состояния ASC на ЭБУ BSW-ECU
CVT-ECU
6
Отправляет статус рычага селектора в BSW-ECU
Gateway-ECU
7
Связывается с ASC-ECU, CVT-ECU, переключателем на рулевой колонке в сборе (с датчиком рулевого колеса), ETACS-ECU и комбинированным щитком приборов, чтобы запросить BSW-ECU для управления и контроля за системой
ETACS-ECU
8
Информирует BSW-ECU о состоянии переключателя поворота и т.д.
Диагностический разъем / Diagnosis connector
9
Нужен для подключения MUT-IIISE для считывания кодов диагностики и служебных данных, связанных с ЭБУ BSW-ECU
Контрольная лампа слепых зон в зеркале на двери
10
Загорается или мигает при срабатывании системы предупреждения о слепых зонах BSW/RCTA
Контрольная лампа предупреждения о мертвых зонах на комбинированном щитке приборов
11
Отображается на зеркалах, когда активирована система предупреждения о слепых зонах BSW/RCTA
Сообщение-Предупреждение об опасности наезда сзади
12
Отображается на дисплее, когда активирована система предупреждения о слепых зонах BSW/RCTA
Настройка BSW
13
Включение / выключение системы BSW/RCTA
Блок-схема системы BSW/RCTA
Пунктирные линии обозначают линию шины CAN.
http://www.cp-club.ru/attachment.php?attachmentid=48491&d=1552301648
Балу
17.07.2018, 12:22
Система предупреждения о слепых зонах BSW/RCTA не работает при следующих условиях:
Переключатель зажигания не в положении ON.
Система предупреждения о слепых зонах BSW/RCTA отключена с помощью переключателя BSW.
Загорается индикатор системного индикатора предупреждения о слепых зонах BSW/RCTA.
Иногда случается, что мотоцикл, велосипед или пешеход обнаруживаются как препятствия, но они не являются объектом работы системы предупреждения о слепых зонах BSW/RCTA.
Система предупреждения о слепых зонах BSW/RCTA) может не работать при следующих условиях:
Датчики или окружающие наклейки или аксессуары были прикреплены.
При неблагоприятных погодных условиях (дождь, снег, песчаные бури и т. Д.).
При приближении к препятствию слишком близко.
Когда транспортное средство режет спереди или сзади вашего автомобиля очень близко.
Когда только часть препятствия находится в зонах обнаружения датчика.
Когда дождь, снег, вода или грязь прилипают к ЭБУ BSW и углу заднего бампера.
Когда датчик очень горячий или холодный (когда автомобиль припаркован в течение длительного периода времени под палящим солнцем или в холодную погоду).
При движении по дороге с множеством последовательных поворотов, в том числе при прохождении их подъездов и выходов.
При движении по дороге с крутыми и чередующимися подъемами и спусками.
Когда дорожное покрытие вспыхивает, и есть неровности или гравий.
Когда кузов автомобиля сильно наклонен из-за больших нагрузок или неправильной регулировки давления в шинах.
Когда вождение нестабильно из-за аварии или неисправности.
Автомобиль буксирует прицеп и т. Д.
Грузовой трейлер без контейнера.
Транспортное средство, у которого есть выступающий груз от перевозчика.
Препятствия в низких позициях.
Автомобиль, который чрезвычайно запятнан.
Транспортное средство или препятствие, покрытое снегом.
Большой сетчатый забор.
Транспортное средство определенной формы, например, автомобиль-носитель.
Препятствия, которые имеют неправильную поверхность.
Препятствия, имеющие форму столба, такие как дорожный маркер или уличный фонарь.
Препятствия, которые существуют в высоком положении от земли.
Препятствия, которые не отражают электрическую волну, включая ткань и бумагу.
Препятствия, которые имеют острый угол.
Система предупреждения о слепых зонах BSW/RCTA может срабатывать в следующих ситуациях:
Когда окружающее транспортное средство или встречное транспортное средство едет, взрывая воду, снег или песок на дороге.
Когда дождь, снег, вода или грязь прилипают к датчику (ЭБУ BSW) и соседним задним бамперам.
При наличии предметов, ступеней или выступов на поверхности дороги.
При движении по дороге градиент внезапно меняется.
При проезде рядом с транспортным средством или препятствием.
При прохождении через виниловую шторку и т.
Д.
Когда окрестности заросли сорняками.
Выключите систему, предварительно нажав выключатель BSW, когда автомобиль находится в любой из следующих ситуаций, так как система может неожиданно сработать:
Не изменяйте подвеску вашего автомобиля.
Когда колеса вашего автомобиля приводятся в движение двигателем на подъемнике.
Когда ваш автомобиль буксируется или ваш автомобиль буксируется другим транспортным средством.
Когда ваше транспортное средство находится на шасси динамометра или свободных роликах.
Когда давление в шинах не правильно.
Балу
17.07.2018, 13:17
ОПИСАНИЕ РАБОТЫ И ФУНКЦИИ СИСТЕМЫ МЕРТВЫХ ЗОН [BSW] (LANE CHANGE ASSIST)
Система предупреждения о слепых зонах [BSW] (с поддержкой изменения полосы движения) распознает автомобиль в заднем углу (мертвая зона) с помощью радаров на кузове в заднем бампере. При обнаружении другого транспортного средства и транспортного средства, которое приближается в соседней полосе движения, система зажигает или начинает мигать контрольную лампу на зеркале двери и издает звуковой сигнал, предупреждая водителя.
Когда система ожидает, что другое транспортное средство въезжает в зону предупреждения рядом или сзади на другой полосе движения, она предупреждает водителя о том, что следует воздержаться от смены полосы движения, что позволяет избежать или уменьшить количество аварий.
Система предупреждения о слепых зонах [BSW] (с системой помощи при смене полосы движения) будет выдавать звуковые и видимые предупреждения, когда другое транспортное средство въезжает в зону предупреждения, когда скорость вашего автомобиля составляет 10 км/ч или более, а рычаг селектора не находится в диапазоне R.
Балу
17.07.2018, 13:17
ОПИСАНИЕ РАБОТЫ И ФУНКЦИЙ СИСТЕМЫ RCTA — система предупреждения об опасности наезда сзади.
REAR CROSS TRAFFIC ALERT Mitsubishi Eclipse Cross
Эта система также имеет функцию предупреждения об опасности наезда сзади — REAR CROSS TRAFFIC ALERT (RCTA). Эта функция мигает индикатором на зеркале двери и обеспечивает видимые и звуковые предупреждения на индикаторе комбинированного щитка приборов и дисплее БК, когда другое транспортное средство приближается или пересекает во время движения задним ходом.
Балу
17.07.2018, 13:17
OPERATION BLIND SPOT WARNING (LANE CHANGE ASSIST) SYSTEM FUNCTION
OPERATION REAR CROSS TRAFFIC ALERT (RCTA) SYSTEM FUNCTION
Система предупреждения о слепых зонах BSW активируется, когда настройка BSW включена, рычаг селектора КПП находится в положении, отличном от R, и скорость автомобиля превышает 10 км/ч.
Система оповещения об опасности наезда сзади RCTA активируется, когда настройка BSW включена, рычаг селектора находится в положении R, а скорость автомобиля находится в диапазоне от 0 до 18 км ч. Затем запускаются два боковых датчика (в заднем бампере) для обнаружения транспортного средства.
[B]Статус
Контрольная лампа слепых зон в зеркале
Контрольная лампа предупреждения о слепых зонах на щитке приборов
Предупреждение об опасности наезда сзади
Зуммер
Настройка BSW выключена (система предупреждения о слепых зонах(BSW) / Lane Change Alert (LCA) не активирована)
OFF
OFF
OFF
—
Система предупреждения о слепых зонах активирована (скорость автомобиля составляет 10 км/ч)
Транспортное средство присутствует в пределах зоны предупреждения и когда BSW-ECU обнаруживает транспортное средство, приближающееся в соседней полосе движения
Лампы указателя поворота выключены
ON
ON
OFF
—
Система предупреждения о слепых зонах активирована (скорость автомобиля составляет 10 км/ч).
Транспортное средство присутствует в пределах зоны предупреждения и когда BSW-ECU обнаруживает транспортное средство, приближающееся в соседней полосе движения
Включается лампа указателя поворота на соответствующей стороне
МИГАЕТ
ON
OFF
Звучит с перерывами, пока датчики не отключены
Система предупреждения наезда сзади (RCTA) активирована (скорость автомобиля составляет от 0 до 18 км/ч).
Рычаг селектора находится в положении R (задний ход)
Когда автомобиль приближается в зоне предупреждения
МИГАЕТ
ON
ON
Звучит с перерывами, пока датчики не отключены
Балу
29.07.2018, 05:56
Коды ошибок BSW-ECU (MASTER)
DIAGNOSIS CODE CHART BSW-ECU (MASTER) ==> M154990080014800ENG (http://mmc-manuals.ru/manuals/eclipse_cross/online/Service_Manual/M1/html/M154990080014800ENG.html)
The M.U.T.-IIISE will designate the BSW-ECU (master), which is installed at the left side of the rear bumper, as «BSW», and the BSW-ECU (slave), which is installed at the right side, as «BSW (SUB)»
C2320 Radar failure
C2322 Mirror IND.
SHT.to PWR supply
C2323 Mirror indicator short to earth
C2324 Mirror indicator disconnection
C2325 Radar horizontal misalignment(L)
C2326 Radar horizontal misalignment(R)
C2327 Radar module dirt
C2328 Radar PWR.supply VOLT.(Below 9V)
C2329 Radar PWR.supply VOLT(Above 16V)
C2330 Radar TEMP. (Out of guarantee)
C2331 Yaw rate signal error
C2332 Master-Slave communication fail
C2333 SAS malfunction
C2334 SAS neutral point not learned
C2335 Vehicle speed not determined
C2336 Shift position not determined
U0101 T/M CAN timeout
U0121 ABS/ASC CAN timeout
U0126 SAS CAN timeout
U0141 ETACS CAN timeout
U0146 GATEWAY CAN timeout
U1190 No receive fault detect signal
U1195 Coding not completed
Балу
29.07.2018, 08:12
Коды ошибок BSW-ECU (SLAVE)
DIAGNOSIS CODE CHART BSW-ECU (SLAVE) ==> M154990080015900ENG (http://mmc-manuals.
ru/manuals/eclipse_cross/online/Service_Manual/M1/html/M154990080015900ENG.html)
The M.U.T.-IIISE will designate the BSW-ECU (master), which is installed at the left side of the rear bumper, as «BSW», and the BSW-ECU (slave), which is installed at the right side, as «BSW (SUB)»
C2320 Radar failure
C2322 Mirror IND. SHT.to PWR supply
C2323 Mirror indicator short to earth
C2324 Mirror indicator disconnection
C2325 Radar horizontal misalignment(L)
C2326 Radar horizontal misalignment(R)
C2327 Radar module dirt
C2328 Radar PWR.supply VOLT.(Below 9V)
C2329 Radar PWR.supply VOLT(Above 16V)
C2330 Radar TEMP. (Out of guarantee)
C2331 Yaw rate signal error
C2332 Master-Slave communication fail
C2333 SAS malfunction
C2334 SAS neutral point not learned
C2335 Vehicle speed not determined
C2336 Shift position not determined
U0101 T/M CAN timeout
U0121 ABS/ASC CAN timeout
U0126 SAS CAN timeout
U0141 ETACS CAN timeout
U0146 GATEWAY CAN timeout
U1190 No receive fault detect signal
U1195 Coding not completed
Балу
29.
07.2018, 09:15
Методика поиска неисправностей системы BSW Mitsubishi Eclipse Cross
BSW Mitsubishi Eclipse Cross TROUBLE SYMPTOM CHART
Power supply to the BSW-ECU (master) fails (Cannot communicate with BSW-ECU (master) using the M.U.T.-IIISE) ==> M154990450011600ENG (http://mmc-manuals.ru/manuals/eclipse_cross/online/Service_Manual/M1/html/M154990450011600ENG.html)
Power supply to the BSW-ECU (slave) fails (Cannot communicate with BSW-ECU (slave) using the M.U.T.-IIISE) ==> M154990460011300ENG (http://mmc-manuals.ru/manuals/eclipse_cross/online/Service_Manual/M1/html/M154990460011300ENG.html)
The system is not turned on and off by changing the BSW setting ==> M154990470009100ENG (http://mmc-manuals.ru/manuals/eclipse_cross/online/Service_Manual/M1/html/M154990470009100ENG.html)
Although no vehicle is present within a detection area, the blind spot warning lamp on door mirror illuminates.
(illuminates incorrectly) ==> M154990480006500ENG (http://mmc-manuals.ru/manuals/eclipse_cross/online/Service_Manual/M1/html/M154990480006500ENG.html)
Although any vehicle is present within a detection area, the blind spot warning lamp on door mirror does not illuminate. (the system is on) ==> M154990500006200ENG (http://mmc-manuals.ru/manuals/eclipse_cross/online/Service_Manual/M1/html/M154990500006200ENG.html)
Балу
29.07.2018, 09:16
Проверка и калибровка блока BSW-ECU
Подробная инструкция ==> M154990520009900ENG (http://mmc-manuals.ru/manuals/eclipse_cross/online/Service_Manual/M1/html/M154990520009900ENG.html)
Балу
24.09.2018, 21:49
Система Blind Spot Warning Mitsubishi Eclipse Cross (BSW)and Lane Change Assist наглядно
Mitsubishi’s Blind Spot Warning and Lane Change Assist helps you change lanes with confidence.
The Lane Change Assist system sounds an audible alert and displays a blinking warning in the door mirrors when the system detects a high collision probability with a vehicle coming from behind moving to the same direction within 3.4m from your vehicle’s side or rear bumper.
Disclaimer: The detection and control capabilities of BSW and LCA are supplementary only and do not warn you of vehicles in the blind spot in every situation. BSW and LCA may not activate in some situations.
Mitsubishi’s Blind Spot Warning and Lane Change Assist is a feature of Mitsubishi Intuitive Technology (MiTEC).
Балу
24.09.2018, 21:49
Система Rear Cross Traffic Alert Mitsubishi Eclipse Cross (RCTA) наглядно
Mitsubishi’s Rear Cross Traffic Alert system helps detect a moving vehicle when reversing. It alerts you via a buzzer sound, and an indicator light appearing in the combination meter and blinking light in the side door mirror.
Disclaimer: Do not rely solely on this system, which may not detect all moving vehicles in certain conditions.
Mitsubishi’s Rear Cross Traffic Alert is a feature of Mitsubishi Intuitive Technology (MiTEC).
Балу
14.02.2019, 17:59
Из Руководства по эксплуатации — система предупреждения о наличии препятствий в мертвых зонах BSW с системой помощи при перестроении LCA Mitsubishi Eclipse Cross
Балу
14.02.2019, 17:59
Из Руководства по эксплуатации — система предупреждения об опасности наезда сзади RCTA Mitsubishi Eclipse Cross
Александр_1
11.03.2019, 11:42
Здравствуйте. Имею Mitsubishi Eclipse Cross › Instyle 1.5 л (150 л.с.) CVT 4×4 бензин, 2018. Проблема: три недели назад армянин на тракторе отвалом по касательной задел заднюю левую часть авто, причем верхний задний бампер наполовину согнулся под 90 град, одновременно согнулась левая рамка с радаром BSW. Бампер заменили и покрасили, рамку отрихтовали. Но, перестало отображать информацию о приближающихся сзади авто левое зеркало.
Ездил к офицалам в Мейджор на НРигу. После пяти-часовой диагностики вынесли вердикт: нужно провести корректировку двух радаров на их осевую и вертикальную совместимость при помощи хитроумного треугольного типа «рупора». Но ситуация интересна тем, что при неспешном наборе скорости до 50-60 км оба радара работают и отображают информацию в обоих еркалах и попискивают при включенных поворотниках, кроме того при движении задним ходом предупреждают о движении задом. После достижения 60 км/час. высвечивается на табло надпись «BSW временно недоступно», но правое зеркало высвечивает мертвую зону. Вопрос:что предпринять для корректной и правильной работы радаров? Поможет ли перезагрузка блока мертвых зон?
Балу
11.03.2019, 13:12
1. Система BSW активируется при скорости 10 км/ч, система RCTA активируется при скорости 18 км/ч. См. описание в самом начале темы.
2. Система BSW имеет два блока управления системой — Master и Slave.
Master установлен в левой части заднего бампера, Slave установлен в правой части заднего бампера.
При подключении M.U.T.-IIISE, BSW-ECU (master),распознается как «BSW», а BSW-ECU (slave) распознается как «BSW (SUB)»
48487 48496
3. Есть коды ошибок BSW-ECU (http://www.cp-club.ru/showthread.php?t=16288&p=384771&viewfull=1#post384771) и для Слейва и для Мастера. В вашем случае, надо считать ошибки. Они наверняка присутствуют. В идеале потом написать их тут.
4. Так же есть методика поиска неисправностей (http://www.cp-club.ru/showthread.php?t=16288&p=384773&viewfull=1#post384773) системы BSW: в вашем случае — последние три пункта.
5. Проверка и калибровка блока BSW-ECU производится по специальному уголку-рефлектору, который можно изготовить самому.
Но без MUT-IIISE (http://www.cp-club.ru/showthread.php?t=16288&p=384774&viewfull=1#post384774)ловить нечего — калибровку не сделать …
48488 48489
Балу
10.09.2019, 17:43
Осторожнее при парковках и движением задним ходом!
Уже 2-й случай повреждения блока BSW.
Первый — выше в #16, второй:
В один из весьма мерзопакастных по погоде дней сам лично притерся Клипсиком к Баргузину. В общем отвлекся, тронулся назад и слегка прижался правой стороной бампера. Повреждений можно сказать и нет. Основное давление испытала нижняя часть бампера и сломалось одно ухо крепления у нижнего фонаря (снял, подклеил и поставил на место, держится). Сам бампер даже не поцарапался, а пока ехал домой он сам отщелкнулся на место.
Неприятности начались на следующий день. После начала поездки выскочило сообщение об отключении системы BSW (контроль за мертвыми зонами), глюкнули, но потом восстановились задние парктроники и система предупреждения о движении сзади. BSW в себя не пришла. Поехал к дилеру. Они пару часов машину мучали, но причину не нашли. Записался на другой день, т.к. сказали, что надо снять задний бампер и проверить непосредственно радарные блоки этой системы. Их два, стоят внутри заднего бампера слева и справа под задним фонарем. В мануале даже есть напоминание, что стараться не допускать ударов по этой части кузова.
В общем на подозрении выход из строя правого блока в следствии удара. Печалька….
Машину отдали с утра, позвонили только вечером. Мастер-приемщик как-то загадочно ответил на вопрос нашли причину или нет. Сказал приезжайте и все узнаете. Приехал к ОД, предчувствия не очень. Спрашиваю: ну что? Ответ: все нормально у вас гипс. В общем блок под замену. Но…. Поскольку на автомобиле нет повреждений, бампер целый, на самом блоке повреждений нет, то блок поменяют по гарантии. Фууу. Выдохнул….
На минуточку: ценник одного блока 75 тыр, а их там два. Вопрос, что будет если кто-то въедет в зад?
Потом когда, отпустило, спрашиваю: но я же честно указал, что система отключилась после небольшого наезда на препятствие? Мне отвечают: а мы всю инфу подчистили, везде теперь обращение только по поводу ошибки системы BSW, без указания событий до, и все. Вчера перезвонили и подтвердили согласование гарантийной замены с ММС Рус.
Вот сижу и думаю, что это было? С чего такая щедрость от ОД? Мастер-приемщик мужик неплохой, мне нравится с ним общаться, умеет и главное желает решать проблему клиента, с ним легко и приятно общаться, езжу только в его смены.
Ну дал я ему как-то положительный отзыв (говорят спец по пиару бегала по всей СТО и говорила, вот смотрите, нас хвалят же). Но только лишь это и просто человеческая симпатия причина? Мы не друзья, никто никому ничего не должен. На замене ведь заработали бы нормальные деньги, а так взяли с меня только за снятие бампера, а диагностика получилась бесплатной, раз гарантия. Может они сами этот блок прибили случайно и так красиво вывернулись?
Но плевать, пусть будет подарок от ОД, нереальная сказка в наше время.
А я остаюсь в шоке от этих современных, напичканных электроникой машин. Казалось бы проблема ни о чем, но цена ее исправления какой бы могла быть….
Powered by vBulletin® Version 4.1.8 Copyright © 2023 vBulletin Solutions, Inc. All rights reserved. Перевод: zCarot
Предупреждение о перекрестном движении сзади — что делает моя машина
Более глубокое обучениеПонимать
Сохранить как PDF
Что это такое?
Предупреждение о перекрестном движении сзади предназначено для того, чтобы помочь вам объехать места, где вы можете не видеть приближающийся транспорт, как это иногда бывает на парковках.
Оповещение о перекрестном движении сзади отслеживает две области позади вас на наличие транспортных средств, приближающихся справа или слева.
Предупреждение о перекрестном движении сзади активируется, когда автомобиль переключается на ЗАДНИЙ ХОД. При движении задним ходом вы получите визуальное или звуковое предупреждение, если приближающееся транспортное средство въедет в зону обнаружения заднего перекрестного движения. Визуальное предупреждение может появиться на приборной панели, зеркале заднего вида или боковом зеркале. Например, если движение приближается справа, свет загорится с правой стороны приборной панели или зеркала заднего вида, или правого бокового зеркала.
Оповещение о перекрестном движении сзади часто сочетается с камерами заднего вида. При переключении на REVERSE автоматически включаются обе системы.
Как им пользоваться?
При выходе из помещения задним ходом медленно двигайтесь задним ходом. Система оповещения о перекрестном движении сзади предупредит вас, когда другие транспортные средства будут обнаружены рядом с вашим задним ходом или на его пути.
Как только задняя часть вашего автомобиля окажется за пределами соседних объектов и транспортных средств, система предупреждения о перекрестном движении сзади будет иметь четкое представление о транспортном средстве, приближающемся слева или справа. При использовании предупреждения о перекрестном движении сзади вы всегда должны проверять правое левое плечо и соблюдать осторожность при движении задним ходом.
Как это работает?
Датчики, которые могут использовать радарные или ультразвуковые волны, расположены с каждой стороны вашего автомобиля рядом с задним бампером и выглядят как кнопки. Как правило, ваше предупреждение о перекрестном движении сзади будет использовать те же датчики, что и система мониторинга слепых зон (если она у вас есть).
Эти датчики контролируют обе стороны вашего автомобиля в зонах обнаружения. При обнаружении приближающегося автомобиля система оповещения о перекрестном движении сзади включает световой сигнал и/или звуковой сигнал.
Система предупреждения о перекрестном движении сзади не предназначена для обнаружения небольших мотоциклов, велосипедов или пешеходов. Он также может не обнаруживать транспортные средства, которые приближаются сзади или удаляются от вашего автомобиля. Кроме того, большинство систем оповещения о перекрестном движении сзади лучше всего работают в условиях прямой парковки (как в приведенной выше) и могут не работать так же хорошо при парковке под углом.
Вызов
Сохранить как PDF
ЗАДАЧА №1: Угловая парковка Предупреждение о перекрестном движении задним ходом срабатывает, когда вы едете задним ходом прямо с места или проезжей части. Он не предназначен для угловых парковочных мест. Например, на изображении, когда ваш автомобиль припаркован под острым углом, области обнаружения расположены под углом в одном направлении. В этой ситуации обратите внимание, какие автомобили находятся в зоне обнаружения, а какие нет.
Что бы вы сделали?
Представьте, что вы выезжаете с парковки задним ходом. По очереди представьте, что каждая из машин движется, и ответьте на приведенные ниже вопросы.
1. Когда ваша система предупреждения о перекрестном движении сзади обнаружит каждый автомобиль?
2. Что делать?
Автомобиль A: Система оповещения о перекрестном движении сзади может не обнаружить этот автомобиль, поскольку он проезжает позади меня. Я должен всегда внимательно следить за областью вокруг меня. Предупреждение о перекрестном движении сзади не всегда работает при парковке под углом.
Автомобиль B: Мое оповещение о перекрестном движении сзади может не обнаруживать этот автомобиль, если он движется, и я могу не получать оповещения.
Автомобиль C: Система оповещения о перекрестном движении сзади не обнаружит этот автомобиль, пока он не окажется прямо позади меня. Я должен внимательно следить за автомобилями, движущимися справа от меня, так как это может быть опасно.
Предупреждение о перекрестном движении сзади зависит от датчиков. Если датчики заблокированы, ваше предупреждение о перекрестном движении сзади может работать неправильно. Например, на изображении справа вы припаркованы у стены, которая загораживает ваш левый датчик. В результате ваша система предупреждения о перекрестном движении сзади может не обнаруживать автомобили, приближающиеся слева.
Что бы вы сделали?
Представьте, что вы выводите красную машину задним ходом из пространства на изображении. Подумайте над вопросами, показанными ниже.
1. Какие проблемы могут возникнуть, если вы используете систему оповещения о перекрестном движении сзади? Почему?
2. Что делать?
Мое предупреждение о перекрестном движении сзади может не обнаруживать автомобили, приближающиеся справа, потому что правый датчик может быть заблокирован большим грузовиком, припаркованным рядом. Я должен медленно пятиться назад, пока задняя часть моей машины не окажется за кузовом грузовика.
Предупреждение о перекрестном движении сзади имеет дальность обнаружения в зависимости от скорости объектов. Например, в некоторых системах ваше предупреждение о перекрестном движении сзади может обнаруживать объекты только на скорости от 3 до 20 миль в час. Если объект движется слишком быстро или слишком медленно, система предупреждения о перекрестном движении сзади может его не обнаружить. Итак, как обычно, медленно отступайте и ищите трафик, особенно быстро движущийся.
Что бы вы сделали?
На изображении представьте, что вы выводите синюю машину из космоса задним ходом. Подумайте над вопросом, показанным ниже.
1. Какие объекты не может обнаружить система оповещения о перекрестном движении сзади?
2.Почему система предупреждения о перекрестном движении сзади не может их обнаружить?
Мое предупреждение о перекрестном движении сзади может обнаруживать объекты только на скорости от 3 до 20 миль в час, поэтому оно может не обнаружить тележку для покупок.
Для автомобиля и тележки для гольфа это зависит от их скорости. Кроме того, датчики могут с трудом обнаруживать более мелкие объекты, такие как тележки для покупок.
Что такое предупреждение о перекрестном движении сзади?
«Предупреждение о столкновении сзади при перекрестном движении — это система помощи водителю, которая информирует водителя о приближении другого транспортного средства с любого направления, когда транспортное средство движется задним ходом и выезжает с парковочного места».
Что такое предупреждение о столкновении сзади при перекрестном движении?
Предупреждение о столкновении сзади при перекрестном движении — это усовершенствованная система помощи при вождении, которая информирует водителя о приближении транспортного средства слева или справа, когда автомобиль водителя движется задним ходом и выезжает с парковочного места. В этой конкретной системе значок предупреждения обычно появляется на соответствующем боковом зеркале со звуковым предупреждением, и, в зависимости от модели, предупреждение также появляется на приборной панели.
Как работает система предупреждения о столкновении сзади
Подобно системе помощи при вождении с предупреждением о столкновении в слепых зонах, ваш автомобиль оснащен двумя датчиками на левой и правой стороне заднего бампера, которые используют радар или ультразвуковые волны. чтобы выяснить, приближаются ли какие-либо транспортные средства с любого направления. Обычно обе эти системы используют одни и те же датчики, однако единственное различие заключается в случаях их использования. Как и в случае с любой другой усовершенствованной системой помощи при вождении, вам следует обратиться к руководству пользователя, чтобы узнать, доступно ли для вашей модели предупреждение о столкновении сзади. Если это так, лучше всего ознакомиться с системой и тем, как появляются визуальные и звуковые оповещения.
В этом случае, как только предупреждение о столкновении сзади с перекрестком активировано, и автомобиль находится на передаче заднего хода, он проверяет, находится ли автомобиль поблизости или в пределах досягаемости. Если другое транспортное средство движется со скоростью выше 5 км/ч (примерно 3 мили в час), система уведомит водителя предупреждающим значком на боковом зеркале. Затем на комбинации приборов появится изображение, сопровождаемое звуковым предупреждением и вибрирующим рулевым колесом, чтобы предупредить водителя.
Как использовать предупреждение о столкновении сзади
Чтобы активировать предупреждение о столкновении сзади, выберите «Пользовательские настройки» на панели приборов автомобиля. Затем выберите «Помощь водителю» и «Предупреждение о столкновении сзади». Как только вы нажмете «Предупреждение о столкновении сзади», система будет включена и готова к использованию.
Кроме того, по аналогии с предупреждением о столкновении в слепых зонах и системой предотвращения столкновений в слепых зонах был создан новый тип технологии, предназначенный для совместной работы с предупреждением о столкновении сзади при перекрестном движении. Эта система называется «Помощь в предотвращении столкновений при движении сзади» (RCCA). Его радар может обнаруживать встречные транспортные средства на расстоянии 25 м слева и справа и 6 м сзади. Как и система предотвращения столкновений в слепых зонах, если водитель продолжает двигаться задним ходом при включенных световых и звуковых предупреждениях, система предотвращения столкновений при движении сзади задействует тормоза, чтобы избежать потенциального столкновения. Обратите внимание, что система предотвращения столкновений при движении сзади также должна быть активирована перед использованием. 9Меры предосторожности при использовании никогда не заменяет и не заменяет методы безопасного вождения.
