Содержание

Проверка и замена щеток генератора и регулятора напряжения автомобиля Газель

Проверка и замена щеток и регулятора напряжения на автомобилях с двигателем типа ЗМЗ-405, ЗМЗ-406

На двигатели семейств ЗМЗ-406 и ЗМЗ-405 устанавливают генераторы 9422.3701 или 5122.3771 со встроенными интегральными регуляторами напряжения.

Проверка исправности регулятора напряжения

Для того чтобы убедиться в неисправности регулятора напряжения – отключаем, все потребители кроме габаритного света и замеряем напряжение при 1000…1200 мин–1, которое должно находиться в пределах 13,5…14,2 В.

Подсоедините контрольную лампу 12 В к щеткам.

Подайте напряжение 12 В «+» на клемму, а «-» на «массу» щеткодержателя.

При этом контрольная лампа должна гореть.

Если контрольная лампа не горит, регулятор напряжения необходимо заменить.

Замена регулятора напряжения генератора 9422.3701 или 5122.3771

Регулятор напряжения выполнен в едином корпусе со щеткодержателем.

Отключаем аккумуляторную батарею.

Отсоединяем провода от выводов генератора, снимаем штекер со штепсельного вывода генератора.

1. Ключом «на 10» отворачиваем гайку

2. Снимаем наконечники провода конденсатора с вывода «+» генератора

3. Ключом «на 8» отворачиваем гайку крепления конденсатора

4. Снимаем конденсатор.

5. Головкой «на 8» отворачиваем две гайки крепления пластмассового кожуха генератора

6. Снимаем кожух

7. Снимаем штекерную колодку с вывода регулятора напряжения.

8. Короткой отверткой отворачиваем два винта крепления регулятора к генератору

9. Снимаем регулятор напряжения в сборе с щеткодержателем

10. Устанавливаем новый регулятор в обратной последовательности.

Проверка исправности щеток и щеткодержателя

Проверьте выступание «а» щеток из щеткодержателя.

Если размер «а» выступания щеток в свободном состоянии меньше 4,5 мм, замените щеткодержатель в сборе с регулятором напряжения.

Щеткодержатель с изношенными щетками заменяем в сборе.

Проверка и замена щеток и регулятора напряжения автомобиля с двигателем типа ЗМЗ-402

На автомобили с двигателями ЗМЗ-4025 и ЗМЗ-4026 устанавливают генераторы 16.3701 или 191.3701, неоснащенные встроенным регулятором напряжения.

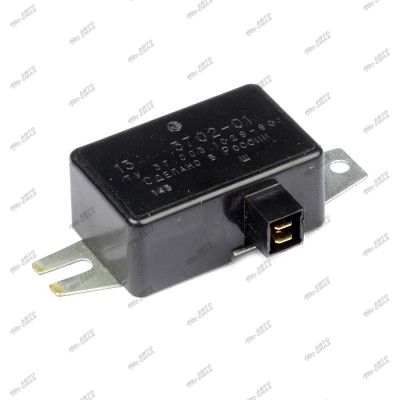

Эти генераторы работают совместно с выносным транзисторным регулятором напряжения типа 13.3702-01 или 50.3702, имеющим электронную защиту от короткого замыкания в цепи обмотки возбуждения генератора.

Регулятор установлен в подкапотном пространстве и прикреплен к брызговику моторного отсека двумя гайками.

Регулятор обеспечивает напряжение зарядки аккумуляторной батареи 13,4 — 14,7 В при частоте вращения генератора 2800 — 12 000 мин-1, соответствующей частоте вращения коленчатого вала двигателя 1400 — 6000 мин-1, нагрузке 5 — 40 А и температуре от -20 до +80 °С.

На клеммах «Ш» и «-» регулятора падение напряжения должно быть не более 1,6 В при токе 4 А в цепи обмотки возбуждения генератора и температуре +20 °С.

Перед проверкой регулятора убедитесь, что натяжение ремня генератора соответствует норме, а регулятор имеет хороший контакт с «массой» (при необходимости отрегулируйте натяжение ремня и подтяните гайки крепления регулятора к кузову).

Не следует подключать дополнительные потребители электроэнергии к цепи питания обмотки возбуждения генератора, так как в этом случае напряжение генератора сильно возрастает.

1. Перед проверкой регулятора напряжения проверьте состояние проводов и надежность соединений между генератором, регулятором напряжения и аккумуляторной батареей.

Следует учесть, что отсутствие зарядного тока может быть вызвано срабатыванием схемы защиты регулятора при коротком замыкании в цепи обмотки возбуждения генератора. При устранении короткого замыкания работа регулятора напряжения восстанавливается.

2. Регулятор напряжения можно проверить на автомобиле. Для этого нужен вольтметр постоянного тока с пределом измерения до 20 — 30 В и ценой деления 0,1 — 0,2 В.

Пустите двигатель и, поддерживая частоту вращения коленчатого вала двигателя 1700-2000 мин-1, включите ближний свет фар. При этом сила тока зарядки по амперметру должна быть не более 10 А.

Если амперметр показывает силу зарядного тока выше 10 А, выключите ближний свет фар и габаритные огни.

Измерьте напряжение на клемме «+» аккумуляторной батареи, оно должно быть 13,9 — 14,6 В при температуре регулятора +20 °С. Если напряжение отличается от указанных значений значит, регулятор напряжения неисправен и его нужно заменить.

1. Отсоединяем штекерную колодку от регулятора напряжения.

2. Ключом «на 10» отворачиваем два болта крепления регулятора. Под каждым из болтов установлены наконечники «массовых» проводов

Снимаем и заменяем регулятор. Новый регулятор устанавливаем в обратной последовательности.

Снятие и проверка щеток генератора

1. Отключаем аккумуляторную батарею.

2. Отсоединяем штекерную колодку от щеткодержателя.

3. Шлицевой отверткой отворачиваем два винта крепления щеткодержателя

4. Снимаем щеткодержатель. Новый щеткодержатель устанавливаем в обратной последовательности

Проверьте легкость перемещения щеток в щеткодержателе. Если щетки заклинило, выньте два крепежных винта и снимите крышку щеткодержателя.

Очистите щетки и прочистите отверстия в щеткодержателе. Если не удается добиться требуемого результата, замените щеткодержатель в сборе или щетки

Замене также подлежат щетки со сколами трещинами или другими дефектами.

Проверьте выступание «а» щеток из щеткодержателя в свободном состоянии.

Если размер «а» менее 8 мм, замените щеткодержатель в сборе или щетки.

схема подключения и проверка ремня

Характеристика генератора газ 3110 402 и 406 двигатель: схема подключения и проверка ремня

На “Волгу” и “Газель” ставился двигатель ЗМЗ 402.

Для этого варианта автомобилей применялся генератор типа 16 КЗАТЭ или 19 АТЭ1 (Элтра)

Эти генераторы были полностью взаимозаменяемы. По конструкции были идентичны и позволяли взаимное использование деталей для ремонта.

Для двигателей «Волги» генераторы комплектовались двухрядным шкивом, для «Газелей» однорядным. Для автомобилей производства первой половины 90х годов использовался вывод переменного напряжения с фазы генератора для работы тахометра. В последующих моделях тахометр получал сигнал от системы зажигания, и вывод фазы генератора стал не нужен, если на генераторе он есть, то его просто не подключают.

Генератор имеет традиционную схему. Обмотка, ротор, диодный мост, щеточный узел. Регулятор напряжения типа 13.3702 (131.3702) стоит отдельно и соединяется с генератором проводами.

Схема генератора на “Волгу” с двигателем 402

Схема генератора на “Газель” с двигателем 402

Схема отличается тем, что в ней для контроля за работой генератора применяется вольтметр, а в схеме “Волги” Амперметр

При включении зажигания, ток от аккумулятора идет через контакты замка зажигания, с точки 151, на щетку, далее через обмотку ротора на внешний регулятор (который стоит в стороне от генератора). На клемму + регулятора с точки 151 приходит отдельный провод, плюс с этого провода, открывает регулятор напряжения и ток ротора проходит на массу. Этот ток намагничивает ротор. Двигатель заводится, ротор генератора начинает вращаться, и его магнитное поле возбуждает ЭДС в обмотке генератора. Уже на холостых оборотах генератор начинает давать напряжение. Аккумулятор становится потребителем и начинается зарядка, обмотка возбуждения генератора питается по той же цепи, только теперь не от аккумулятора, а от выхода генератора. При подключении внешних потребителей, все питается от генератора.

Выпрямитель (диодный мост), состоит из шести диодов, которые проводят ток обмотки только в одну строну, так происходит выпрямление.

Магнитное поле создается электрическим током. Для этого внутри ротора вставлена обмотка, которая называется обмотка возбуждения. Ток в обмотку возбуждения подводят через щетки, прижатые к кольцам ротора.

Щетки генератора

Генератор должен обеспечивать в сети постоянный уровень напряжения. Чем выше обороты, тем больше ЭДС, а значит, напряжение может вырасти до недопустимых значений. Поэтому во всех автомобильных генераторах предусмотрено подержание напряжения на заданном уровне при изменении числа оборотов двигателя. Кроме того, при включении приборов увеличивается ток нагрузки а чем больше ток, тем ниже становится напряжение. Устройство, которое поддерживает напряжение на одном уровне называется регулятор напряжения. Регулятор напряжения включен в цепь обмотки возбуждения, он включает и выключает ток возбуждения.

Все электрооборудование рассчитано на напряжение аккумулятора 12 Вольт. Для зарядки аккумулятора напряжение генератора должно поддерживаться примерно на 2 Вольта выше, поэтому рабочее напряжение генератора поддерживается на уровне 14, 2 – 13, 8 Вольта. Если напряжение будет выше, это приведет к выкипанию аккумулятора и сокращению срока его службы, лампочки и другие приборы начнут перегорать. Если напряжение будет ниже, то аккумулятор будет недозаряжен, это приведет к неожиданным отказам стартера и сокращению срока службы аккумулятора.

Напряжение на заданном уровне поддерживает регулятор напряжения.

Если генератор неисправен то разряжен или плохо заряжен аккумулятор

От этого возможны такие случаи:

Стартер тяжело крутит, но, все-таки, заводит.

Стартер тяжело крутит, не может завести двигатель и на вторую попытку аккумулятора не хватает.

С утра стартер медленно крутит и с трудом заводит двигатель.

Машина постоит и уже не заведешь

Заводится только с толкача

Все погасло и полная тишина

Лампочки тускло светятся и сигнал слабый

Если напряжение стало выше 15 Вольт, это уже перезаряд

Аккумулятор становится мокрый и чувствуется запах кислоты

Обычно перезаряд происходит, если пробит регулятор напряжения, на “Волге” и “Газели” это внешнее устройство и его легко заменить.

Что же делать, если напряжение стало ниже и есть подозрение, что генератор не работает.

Чтобы понять в чем дело надо завести машину. Например, поставить проверочный аккумулятор, или завести с толкача.

Дело может быть: в стартере, в аккумуляторе, в проводке или в генераторе. Сначала надо поставить проверочный аккумулятор. Если заведется нормально, то стартер и проводка в норме. Проверим генератор. Стрелка собственного вольтметра должна быть на зеленой шкале. Вольтметром надо проверить напряжение на аккумуляторе. Напряжение должно быть 13, 6 – 14 Вольт, при включении фар и печки не должно стать ниже 13, 4 Вольта. Если так, то генератор исправен. Если напряжение ниже, то зарядка слабая или ее нет. Сначала надо убедиться, что ремень натянут хорошо. Потом померить напряжение на выходе генератора, оно должно быть 13, 6 – 14 Вольт. Если при этом на аккумуляторе оно ниже, то оборван предохранитель 60 А, или контакты блока предохранителей заржавели.

Это частая проблема на старых “Газелях. Ток зарядки идет от плюса генератора на плюс аккумулятора через предохранитель 60А. Это место быстро ржавеет и на контактах предохранителя падает целый Вольт или полтора. Блок силовых предохранителей лучше поставить новый.

Если напряжение на выходе генератора близко к 12 Вольтам, то генератор не работает, зарядки нет и аккумулятор садится.

Поменяем регулятор напряжения, поставим проверочный. Если генератор заработал и на аккумуляторе появилось нормальное напряжение, то все ясно, надо просто поменять регулятор напряжения. Покупаем регулятор 13.3702 или его аналог. Если замена регулятора не помогла, то проблема в самом генераторе или в проводке.

Если с проверочным регулятором генератор не заработал, то сначала, проверим, приходит ли плюс на щетки генератора и на регулятор напряжения. Можно проверить вольтметром, или контрольной лампочкой. Надо вынуть разъем из щеток генератора и из регулятора напряжения. Померить относительно массы напряжение на снятых разъемах. На одной точке каждого разъема должен быть плюс. Если этого плюса нет, то, где-то от замка зажигания до разъемов обрыв.

Прежде чем снимать генератор проверим его еще раз. Надо взять два провода с «мамой», надеть их на клеммы щеток вместо разъема, один (любой) провод на плюс аккумулятора, другой на минус и завести двигатель. Напряжение на выходе генератора подскочит до 16 и более вольт, генератор работает, выключаем двигатель и думаем дальше. Если напряжение не появилось, то генератор точно не работает и его придется снимать.

Поставим снятый генератор на стол и крутанем за шкив, если слышен рокот, то подшипники надо менять.

Если у генератора большой пробег, то подшипники надо менять в любом случае.

Если генератор залит, весь в масле и грязи. отгоревший, или разболтанный силовой вывод, сгоревшая обмотка, отгоревшие или ржавые концы обмотки, изношенный медные кольца на роторе, то лучше сразу обменять генератор на восстановленный.

Если на вид все нормально, генератор сухой и чистый, то неисправен диодный мост, или обрыв обмотки статора или ротора.

Проверяем диодный мост любым цифровым (или стрелочным) тестером. Всего шесть диодов. Замеряем проводимость каждого в одну, а потом в другую сторону. Если проверяем сопротивление стрелочным прибором, то в одном подключении стрелка отклоняется сильно, а при обратном подключении слабо, или не отклоняется диод исправен. Если отклоняется при одном и при другом подключении или не отклоняется вообще, диод неисправен и диодный мост надо заменить.

Обмотку статора надо проверить на пробой на массу. Сопротивление между любым выводом и массой (железом) должно быть очень большим (не должно прозваниваться)

Проверяем целостность обмотки. Сопротивление между тремя выводами обмотки должно быть очень маленьким (все должно прозваниваться).

Если есть пробой или обрыв, то обмотку придется заменить (проще заменить генератор)

Проверяем обмотку ротора. Сопротивление между медными кольцами ротора должно быть 2,5- 3 Ома. Ели есть обрыв обмотки, или пробой на массу, ротор надо заменить. При попытке поставить похожий ротор, может оказаться, что он не подойдет. Проще заменить генератор.

Таким образом, ремонт генератора – это замена диодного моста и замена подшипников

в остальных случаях выгоднее обменять на восстановленный. .

В некоторых случаях подшипники настолько заржавевшие, что их невозможно снять, это тоже повод поменять генератор на восстановленный.

Генератор ГАЗ 3110

Автомобили семейства Волга ГАЗ 31105 (ЗМЗ 406) оснащены генераторами типа 9422.3701, 3212.3771, 2502.3771. Источники питания переменного тока, трехфазные, с предустановленным выпрямителем и регулятором напряжения, правая сторона вращения.

Источник питания (далее — ИП) приводится в движение клиновидным, поликлиновым ремнем от шкива коленвала.

В случае выхода из строя ИП его можно заменить новым. Процесс самостоятельной профилактики вовсе не сложный, но требует наличия опыта в обслуживании транспортного средства. Проведение диагностики непрофессиональным способом не гарантирует функциональность оборудования.

Какой генератор установлен на ГАЗ 3110

В отличие от других модификаций генераторных установок, в ГАЗ 3110 статор стянут четырьмя винтами по периметру. Вал ротора вращается на подшипниках, в которые заложена смазка.

Передний и задний подшипники запрессованы на вал, при выходе из строя их можно заменить новыми, предварительно демонтировав агрегат со штатного места.

На валу ротора установлена обмотка возбуждения, выпрямительные диоды. Питание подведено посредством двух угольных щеток. С целью предотвращения образования помех между силовыми выходами «+» и «-» установлен конденсатор.

Статор и ротор охлаждаются посредством потока воздуха в ходе движения транспортного средства.

Технические характеристики9422.37013212.37712502.3771
Граничная сила тока при напряжении в 13,5 В и оборотах свыше 5500 об / мин577782
Регулируемый диапазон напряжения13,5-14,413,5-14,413,3-14,6
Передаточное соотношение01.01.197001.01.197001.01.1970
Емкость конденсаторов2,3±15%2,3±15%2,1±15%

Чтобы снизить потребление тока при работающем силовом агрегате необходимо отключить максимальное количество потребителей тока: радио, магнитолу, освещение, кулер, печной отопитель.

Внутри генераторной установки вмонтированы катушки в количестве 6 штук, материал медь, соединение звездообразно. Статор – неподвижная конструкция, а ротор – вращается внутри статора. С тыльной стороны оси ротора впрессованы магнитные щетки, намотана и запаяна обмотка возбуждения.

После того, как провернут ключ в замке зажигания, ток от АКБ создает магнитное поле, проходя сквозь графитовые щетки, медную обмотку. Переменный ток преобразуется в постоянный.

С фронтальной стороны ИП имеются два силовых выхода с полярностью «+» и «-». Клеммы с соответствующей полярностью подключаются к аккумулятору.

Для проворота генераторной установки потребуется АКБ. После того, как батарея накопит в себе потраченное количество энергии, генератор раздает излишки другим источникам питания. Таким образом, величина бортовой сети поддерживается в допустимом диапазоне.

Характерные причины выхода из строя ИП на ГАЗ 3110

  • ослабленная фиксация ремня привода;
  • загрязнение контактов;
  • повреждение выпрямителей;
  • износ щеток;
  • зависание щеток;
  • короткое замыкание;
  • обрыв цепи питания;
  • не работает регулятор;
  • износ подшипника;
  • клин шкива;
  • поврежден вентилятор.

Признаки неисправности ИП на ГАЗ 3110

  • мигает лампа заряда АКБ;
  • перезарядка АКБ, ИП не дает зарядку на АКБ;
  • недостаточно яркий свет;
  • тихий звук клаксона;
  • сторонние шумы при работающем ИП.

Схема подключения электрической цепи ГАЗ 3110 (402 двигатель)

Схема представлена на таблице ниже:

Аналоги, оригиналы, цена, артикулы

Каталожный артикулСерийный номерЦена
A2110-80A (оригинальный)БОШ (9501.3801) (оригинальный)От 3000 – 3200
9501.3801FINWHALE 687-0462022 / 180545От 3000 – 3200
9568.3749922.3801SKL622RSОт 3000 – 3200
3701010 (HORT)3701024ContitechОт 3000 – 3200
37019713701953Электро 3701747От 3000 – 3200
*цены указаны состоянием на август 2019 года

Замена, ремонт и профилактика генератора на ГАЗ 3110

Расположение источника питания: моторный отсек, справа по направлению движения транспортного средства.

Необходимые материалы, инструменты:

  • рожковые, накидные ключи;
  • вороток, головки;
  • динамометрический ключ для точности силы зажима;
  • новый ремень приводных механизмов по мере необходимости;
  • пластиковая лопатка для съема ремня;
  • отвертки с набором бит, чтобы поменять щетки.

Пошаговая инструкция по замене:

  1. Глушим двигатель автомобиля.
  2. Открываем капот.
  3. Ослабляем крепление клемм, снимаем их с АКБ.
  4. Отпускаем болт – фиксатор кронштейна.
  5. Выводим генераторную установку вниз.
  6. Снять ремень приводных механизмов.
  7. Извлекаем ИП из моторного отсека для дальнейшего проведения профилактики.
  8. По завершении диагностических работ устанавливаем детали в обратной очередности.

После демонтажа ИП мастер проводит его очистку, первичный осмотр, определяет вероятные поломки. Комплектующие заменяют новыми, зачищают клеммы на роторе.

Деталь не подлежит установке, если в корпусе обнаружены трещины. Последующая эксплуатация технического средства небезопасна.

Целостность обмотки ротора проверяем мультиметром. Профилактике также подлежит диодный мост. Не забывайте проверить целостность предохранителя, замените новым по мере необходимости, соблюдайте ампераж.

При условии соблюдения рекомендаций специалистов последующая профилактика источника питания через 30 – 40 тыс. км.

Чтобы продлить срок эксплуатации электрического оборудования соблюдайте график проведения технических осмотров. Приобретайте детали с оригинальными каталожными артикулами, полный перечень серийных номеров указан в табличных данных.

Проверка и ремонт генератора на автомобилях ГАЗ 3110 с 402 и 406 двигателем

Каждый современный автомобиль оснащается генераторным устройством, которое используется для питания электрического оборудования, подключенного в бортовую сеть. И автомобили Газель — не исключение. Что представляет собой генератор ГАЗ 3110 402 двигатель, из каких элементов он состоит и что нужно знать о неисправностях? Об этом читайте ниже.

Описание устройства

Из каких элементов состоит генераторный узел 406 двигателя, какова его схема подключения и в чем заключается принцип работы? Для начала рассмотрим описание механизма.

Устройство и принцип работы

Генераторный узел в Газели представляет собой трехфазный синхронный электрический двигатель с электромагнитным возбуждением, а также встроенным выпрямительным устройством на диодах. Роторный механизм приводится во вращение от шкива коленвала силового агрегата посредством клинового ремешка. Статорное устройство, а также крышка механизма стянуты при помощи четырех болтов. Вал роторного механизма вращается в подшипниках, который расположены в крышках. Кстати, подшипниковые устройства смазываются на весь ресурс эксплуатации.

Задний подшипник установлен в вал роторного механизма, он поджимается при помощи задней крышки через пластмассовую втулку. Передний подшипниковый элемент расположен на внутренней стороне передней крышки. Она фиксируется с помощью шайбы и четырех болтов.

В статорном механизме расположены две трехфазные обмотки, которые подключены друг к другу параллельным образом. Диодный мост или выпрямитель включает в себя шесть диодных элементов, которые установлены в двух стальных или алюминиевых пластинах. Непосредственно сами пластины объединены в выпрямительный блок, который зафиксирован внутри задней крышки узла.

Механизм оснащается обмотками возбуждения, которые установлены на роторном механизме. Их выводы подпаяны к двум медным контактным кольцам, которые, кстати, расположены на валу механизма. Питание обмоток обеспечивается благодаря двум угольным щеткам, подключенным к ним и расположенным в щеткодержателе. Под расширительным бачком, на брызговике в районе правого лонжерона, расположен регулятор напряжения двигателя ЗМЗ Крайслер.

Почему Крайслер? Потому что первые двигатели газели оснащались этими моторами. Регулятор функционирует совместно с генераторной установкой и если этот элемент выходит из строя, он подлежит замене.

Также цепь подключения подразумевает использования конденсаторного устройства. Этот элемент предназначен для защиты электрооборудования Газели от возможных импульсов в системе зажигания. Конденсатор также выполняет функцию снижения радиопомех. Охлаждение выпрямительного блока, а также обмоток механизма осуществляется посредством воздушного потока, поступающего через отверстия в крышках центробежного вентилятора.

Компоненты устройства

Узел состоит из следующих элементов:

  • корпус, в который заключена вся конструкция;
  • статорный механизм;
  • роторное устройство или якорь;
  • шкив и крыльчатка;
  • выпрямительный блок или диодный мост;
  • два подшипниковых устройства, на которых вращается ротор;
  • щеточный механизм;
  • регулятор напряжения.

Фотогалерея «Схемы подключения»

Как проверить генератор?

Процедура диагностики узла без демонтажа осуществляется следующим образом:

  1. Сначала необходимо запустить мотор и дать ему прогреться. Доведите обороты двигателя до 3 тысяч в минуту.
  2. Активируйте оптику — дальнее освещение, систему обогрева заднего стекла, печку, магнитолу, световую сигнализацию и включите дворники. Это делается для того, чтобы обеспечить максимально приближенные к реальным условия эксплуатации.
  3. Далее, с помощью вольтметра или мультиметра измерьте значение напряжения на выводах АКБ, этот параметр должен быть не менее 12 вольт. Если полученное значение не такое, то это говорит о том, что в работе обмоток произошли неполадки — замыкание либо обрыв. Либо неисправность заключается в регуляторе напряжения, щетках. Также проблема может крыться в окислении колец обмоток.
  4. Чтобы вы могли убедиться в работоспособности регуляторного устройства, отключите все электрооборудование, кроме оптики, в частности, вам потребуется именно габаритное освещение. При оборотах двигателя 1000-1200 в минуту необходимо проверить напряжения, оно должно составлять около 13.5-14.2 вольт.

Диагностику работоспособности регулятора напряжения можно осуществить путем подключения контрольной лампочки между щетками. Разумеется, перед этим реле следует демонтировать. К контакту D1 нужно подключить питание 12 вольт, а к контакту массы — минус. Лампочка должна загореться, а если уровень напряжения увеличится до 13.5-14.2 вольт, то источник освещения должен потухнуть. В том случае, если лампочка горит и не тухнет, проблема кроется в реле, его нужно поменять (автор видео — Вячеслав Ляхов).

Характерные неисправности и способы их устранения

Какие неполадки могут произойти в работе генератора:

  1. Вышел из строя диодный мост. Специалисты рекомендуют менять выпрямитель целиком, в сборе. При необходимости вы можете поменять и отдельные диодные элементы, но в данном случае их нужно будет правильно запрессовать в фиксатор, данная процедура требует навыков.
  2. Повреждение шкива либо его износ. Ремонту такая неисправность не подлежит, устройство придется менять.
  3. Износ щеток или коллектора. Если речь идет об износе, то процедура ремонта заключается в замене вышедших из строя элементов.
  4. Замыкание витков обмотки статора. В данном случае можно попытаться заново перемотать обмотку, но это очень кропотливая операция и справиться с ней сможет не каждый. Придется потратить достаточно времени, при этом не факт, что вы сможете добиться желаемого результата.
  5. Выход из строя подшипника. Как правило, такая проблема также связана с износом детали, поэтому неисправности такого рода решаются путем замены.
  6. Выход из строя регулятора напряжения. Деталь также надо менять.
  7. Повреждение проводки электроцепи. Поврежденные участки цепи следует восстановить путем замены проводов.
  8. Износ ремня генератора Волга или Газель. Об износе могут свидетельствовать следы трещин и прочих повреждений на структуре ремешка. Ремонту такая неисправность также не подлежит, ремешок следует менять (автор видео — Алексей Наджафо).

Инструкция по разбору

Вкратце о том, как демонтировать и разобрать узел:

  1. Сначала отключается зажигание, открывается капот и отсоединяются клеммы от АКБ.
  2. Затем необходимо отключить провода питания от генераторной установки.
  3. Используя натяжное устройство, необходимо ослабить натяжение ремешка и демонтировать его.
  4. Далее, выкручиваются два винта, которые фиксируют узел к кронштейнам, после чего устройство снимается.
  5. Теперь приступаем к разбору. Сначала демонтируем защитный кожух и извлекаем реле регулятора, оно снимается вместе с щеточным узлом, от реле нужно отключить провод.
  6. Далее, необходимо выкрутить четыре стягивающих болта и произвести демонтаж задней крышки со статорным механизмом.
  7. Теперь вам нужно отключить фазные контакты обмотки из выпрямительного устройства и произвести демонтаж статорного устройства. Извлекаются все необходимые для замены и ремонта составляющие конструкции, сборка производится в обратной последовательности.

Видео «Инструкция по ремонту своими руками»

Как правильно отремонтировать генераторный узел на Газели и что при этом следует учесть — ознакомьтесь с инструкцией в ролике ниже (автор — Denis Legostaev).

Характеристика генератора газ 3110 402 и 406 двигатель: схема подключения и проверка ремня

Снова всем привет, и сегодня мы поговорим про зарядку, благо на дворе зима, и проблема актуальна.

Штатная схема ЗМЗ-402, по сравнению с другими двигателями, имеет ряд особенностей. Главной из которых является включение реле-регулятора “по минусу”. Решение, распространенное в конце 80-х годов в автомобилестроении, и вытесненное появившимися позже генераторными установками с самовозбуждением. Тем не менее, успешно просуществовавшее под капотом карбюраторных “Волг” до момента прекращения их выпуска.

Не буду рассматривать варианты “переполюсовки” обмотки возбуждения, поскольку реальная отдача от такой операции невысока. Надежность схемы возбуждения не увеличивается: реле-регулятор все так же критичен к хорошей “массе”. Даже количество проводов не сократить. В общем, в нашем случае тип схемы возбуждения – скорее, вопрос религии.

Любой регулятор напряжения имеет две системы: измерительную и исполнительную. На этом теории хватит (желающие могут изучить вопрос глубже, ссылки дам в конце поста), а практика такова: измерительный орган “волговского” РР измеряет напряжение в бортовой сети строго после замка зажигания (на клемме 15/1), а на то, что включается независимо от замка, ему пофиг. С одной стороны, это хорошо: вроде бы, учитывается падение напряжения на замке, и во все потребители оное напряжение подается величиной не ниже допустимой. С другой стороны: неоднократно замечал у себя, особенно при затрудненном пуске на подсаженной АКБ напряжение после старта около 15,1 В, что явно больше нормы.

Параллельно пытаясь бороться с нехваткой напруги генератора на холостых оборотах (излечилось протяжкой и зачисткой всех силовой проводки, “масс”, а также заменой блока силовых предохранителей, диодный мост и РР оказались не виноваты), откопал на просторах Сети изящное и простое до безобразия решение. Необходимо соединить измерительный орган РР с клеммой “+” аккумуляторной батареи! Таким образом получив на ней стабильное напряжение на всех режимах работы двигателя. Что при исправной проводке не грозит ухудшением параметров питания устройств, включенных после замка зажигания.

Итак, на помощь нам приходят обычные силовые реле. Схема будет чуть ниже, а реализовано все до безобразия банально: из штатного разъема РР аккуратно вынимаем провод “+” (прямо с клеммой, для последующей вставки в релейную колодку) и делаем его сигнальным для нашего дополнительного реле. Второй контакт обмотки доп. реле – естественно, на “массу”. Силовые контакты реле подключаем следующим образом: один (у меня это “30”) – на “+” АКБ (я завел на вход блока силовых предохранителей, но у меня 3110, на более старых моделях правильнее заводить на вывод В+ генератора, или переделывать проводку по схеме 3110, притом провод генератор – АКБ делать сечением не менее 10 кв. мм). Второй (“87”, соответственно) – на контакт “+” реле-регулятора (вместо вынутого штатного провода).

Таким образом, обеспечивается соединение измерительной цепи РР с “плюсом” аккумулятора только при включенном зажигании.

Теперь о том, что это дало. Запустил двигатель. Холостой ход – 600. Напряжение на АКБ четко поддерживается 14,3 В плюс-минус 30 мВ (при измерении тестером очень хорошо видно, как РР переключается в пределах напряжения стабилизации). Но не обошлось без багов. Даю нагрузку: дальний, печка, обогрев стекла, еще аварийку включил. Просадка до 12,1. Но держит стабильно. Оставил одну печку – 14,3 снова. С повышением оборотов (примерно до 800-900) напряжение возрастает до 14,3 В и стабилизируется на этом значении, независимо от нагрузки.

Вывод отсюда таков: штатный 65-амперный генератор ЗМЗ-402 при оборотах ниже 900 [почти] не работает. О чем, кстати, говорит его заводская характеристика. Недостаток – напряжение на генераторе в этом режиме порядка 16 В, что высоковато. Но при оборотах 900 и выше все отлично! Начинается полноценная зарядка аккумуляторной батареи. То есть, заряжаться (с включенной нагрузкой) АКБ начинает на более низких оборотах, чем в штатном варианте. Притом напряжение зарядки – стабильно! Возможно, для этого (а также для поддержания давления масла на приемлемом уровне) при частом стоянии в пробках холостые лучше поднять. Я пока не поднимал, потому что в пробках стою редко. Тем не менее, разница, по сравнению со штатной схемой, заметна даже без приборов – просто по тому, как работают потребители.

Теперь пару слов о падении напряжения после замка и компенсации последствий “переподключения” РР. В общем, у меня на замке падает где-то 0,5 В, что в принципе меня не очень устраивает, но менять контактную группу замка не хочется. Точнее, это не решит проблемы в корне. Что сделал: поставил по цепи 15/2 еще одну разгрузочную релюху, теперь на мощные потребители (печка, дворники, обогрев) поступает напряжение с АКБ напрямую. Повторюсь, на более старых моделях более правильным является подключение мощных нагрузок непосредственно на генератор.

——-
В следующей серии – разгружаем замок зажигания от тока возбуждения (или еще одно реле в схему зарядки). Должно дать ту самую вожделенную зарядку с самых что ни на есть холостых оборотов двигателя, ну и замок подаст заявку на вечную жизнь (хватит с него токов системы зажигания). А еще расскажу, как можно задействовать неподключенную лампу контроля заряда в комбинации приборов. Осталось только воплотить в металле. Ну и фотке, конечно, куда ж без них.

Генератор 402 Схема Подключения

Разложив на свободном месте новый комплект проводов, сразу будет заметна его ориентация: Наиболее длинный и тонкий жгут предназначен для задней части; Более короткий — для салона; Наибольший по количеству проводов и разъемов — для подкапотного пространства.


Но держит стабильно.

Если зарядки не хватает, или она полностью отсутствует, причин возникновения таких неполадок может быть несколько: изношены щетки в щеточном узле; присутствуют обрывы или замыкание в обмотке якоря; эти же самые дефекты имеются в статорной обмотке; неисправен диодный мост.
Как подключить генератор.

Уже на холостых оборотах генератор начинает давать напряжение. Поставим снятый генератор на стол и крутанем за шкив, если слышен рокот, то подшипники надо менять.

Монтаж проводки на автомобиле Газель Проводка на Газель подразделяется на указанные зоны. Резюме Хотя до зимы еще есть время, побеспокоиться об электрических компонентах вашей Газели следует заранее.

Ну вот, все на месте, все подключено, первый запуск и все работает, отлично!

Задний подшипник жестко напрессовывается на вал ротора, и без съемника здесь практически не обойтись.

Схема подключения генератора на ВАЗ 2107

А именно — правильно отрегулировать работу элементов системы зажигания. Напряжение должно быть 13, 6 — 14 Вольт, при включении фар и печки не должно стать ниже 13, 4 Вольта.

Если заведется нормально, то стартер и проводка в норме.

С другой стороны: неоднократно замечал у себя, особенно при затрудненном пуске на подсаженной АКБ напряжение после старта около 15,1 В, что явно больше нормы.

Замена шкива.

Аккумулятор становится потребителем и начинается зарядка, обмотка возбуждения генератора питается по той же цепи, только теперь не от аккумулятора, а от выхода генератора. Если есть пробой или обрыв, то обмотку придется заменить проще заменить генератор Проверяем обмотку ротора.

Вал ротора вращается в шариковых подшипниках, установленных в крышках. Позвонив знакомому электрику, он сказал два заветных слова и все встало на свои места — Поставь лампочку!

После данной процедуры, пришлось немного выправлять крыльчатку. Для срыва и затяжки гайки этого приспособления оказалось достаточно.
Как подключить генератор на змз 402

Генератор 2022.3771 на УАЗ-3151х с двигателем ЗМЗ-402

Наиболее простой в плане подключения является задняя часть автомобиля, где требуется лишь закрепить жгут и подключить задние фонари и датчик уровня топлива в бензобаке.

Устройство генератора


Повторюсь, на более старых моделях более правильным является подключение мощных нагрузок непосредственно на генератор. Задний подшипник напрессован на вал ротора и поджимается задней крышкой через пластмассовую втулку. Чем выше обороты, тем больше ЭДС, а значит, напряжение может вырасти до недопустимых значений. Даю нагрузку: дальний, печка, обогрев стекла, еще аварийку включил.

Чем выше обороты, тем больше ЭДС, а значит, напряжение может вырасти до недопустимых значений. Стрелка собственного вольтметра должна быть на зеленой шкале.

Так как ременная передача обеспечивает еще вращение водяного насоса, при слишком сильной натяжке генераторного ремня появляется шум подшипников помпы и самого генератора. Устройство, которое поддерживает напряжение на одном уровне называется регулятор напряжения.
Генератор 90А на УАЗ — Г287

О классических внедорожниках Уаз и автомобилях повышенной проходимости

В последующих моделях тахометр получал сигнал от системы зажигания, и вывод фазы генератора стал не нужен, если на генераторе он есть, то его просто не подключают.

На видео вверху как раз представлен вариант запуска неподготовленного к зиме автомобиля. Ротор генератора приводится во вращение от шкива коленчатого вала двигателя клиновым ремнем. Аналогично через генератор напряжения щетки получает питание обмотка возбуждения.

Но не обошлось без багов. Резюме Хотя до зимы еще есть время, побеспокоиться об электрических компонентах вашей Газели следует заранее. То есть, заряжаться АКБ начинает на более низких оборотах, чем в штатном варианте.

Стартер тяжело крутит, не может завести двигатель и на вторую попытку аккумулятора не хватает. Всего этого можно избежать, если знать, что именно вам нужно делать… Технические моменты зимней эксплуатации Самый очевидный и актуальный вопрос после холодной ночи под открытым небом — запуск двигателя. Даю нагрузку: дальний, печка, обогрев стекла, еще аварийку включил.

22.8. Схема электрооборудования с двигателем ЗМЗ-402

Комплект установки: генератор Таким образом, ремонт генератора — это замена диодного моста и замена подшипников в остальных случаях выгоднее обменять на восстановленный. Надежность схемы возбуждения не увеличивается: реле-регулятор все так же критичен к хорошей «массе».

Прежде чем снимать генератор проверим его еще раз. Итак, на помощь нам приходят обычные силовые реле.

Вывод отсюда таков: штатный амперный генератор ЗМЗ при оборотах ниже почти не работает. Позвонив знакомому электрику, он сказал два заветных слова и все встало на свои места — Поставь лампочку! Генератор Сначала надо поставить проверочный аккумулятор.

Регулятор напряжения типа Ротор генератора приводится во вращение от шкива коленчатого вала двигателя клиновым ремнем. Щетки генератора Регулятор напряжения Генератор должен обеспечивать в сети постоянный уровень напряжения. Кстати, схема электропроводки Газель Бизнес также не застрахована от подобных случаев.
Трехуровневый регулятор напряжения генератора. Three-level generator voltage regulator.

AUTOFIZIK.RU / авторемонт

Разборка и проверка генератора двигателя ЗМЗ-4062

Снимаем генератор* с двигателя (см. Снятие с двигателя вспомогательных агрегатов и элементов оборудования).

* Показана разборка, и проверка генератора 2502.3771

Ключом “на 8” отворачиваем гайку крепления конденсатора и снимаем его.

Головкой “на 8” отворачиваем две гайки…

…и, поддев отверткой, снимаем пластмассовый кожух генератора.

Отсоединяем разъем от регулятора напряжения.

Отворачиваем два винта крепления регулятора напряжения…

Ключом “на 8” отворачиваем гайки болтов, стягивающих крышки.

Отпаиваем три вывода обмотки статора от выпрямительного блока.

Ключом “на 8” отворачиваем три гайки крепления выпрямительного блока…

Через отверстие головки “на 24” (удерживаемой газовым ключом) шестигранником “на 8”, удерживая вал, отворачиваем гайку…

…и снимаем шайбу.

Наживив гайку заподлицо с торцом оси ротора и удерживая генератор на весу за вентилятор, несильными ударами через мягкую выколотку выбиваем шкив.

Отвернув гайку, снимаем шкив, вентилятор и упорную втулку.

Помечаем взаимное положение крышек генератора и снимаем заднюю крышку.

Вынимаем статор из передней крышки.

Бородком выбиваем шпонку.

Если нет специального съемника, наворачиваем на вал гайку заподлицо с торцом и молотком из мягкого металла выбиваем ось ротора из переднего подшипника.

Снимаем с оси упорную втулку.

Отворачиваем четыре винта крепления крышки переднего подшипника.

Через оправку выбиваем подшипник…

…и устанавливаем новый.

Съемником демонтируем задний подшипник с вала ротора.

Новый подшипник запрессовываем подходящей втулкой, прикладывая усилие к внутреннему кольцу.

Омметром проверяем отсутствие замыкания обмотки статора на корпус.

Проверяем отсутствие обрыва цепи в обмотке статора.

Проверяем отсутствие замыкания обмотки ротора на корпус.

Измеряем сопротивление обмотки возбуждения ротора, которое должно быть в пределах 2,3–2,7 Ом.

Подавая напряжение (12 В) разной полярности на диоды, проверяем исправность выпрямительного блока.

Схема блока предохранителей и реле под капотом на Газелях с инжекторным и карбюраторным двигателем


Основным функциональным назначением блока предохранителей Газели, как и в других автомобилях, является защита электроприборов автомобиля от короткого замыкания или повышения напряжения в бортовой сети. Его задача своевременно разомкнуть цепь при перегрузках, и тем самым избежать выхода из строя защищаемого им электроприбора.

Так выглядит блок предохранителей газели


В зависимости от модели и года выпуска Газели защитный механизм ее электроприборов отличается друг от друга, поскольку сам их набор и функциональность также различны. Тип предустановленного двигателя и используемое для его работы топливо также влияет на устройство модуля предохранителей.

Однако при всех различиях, реализуемые базовые принципы защиты электрооборудования сохраняются во всех модификациях Газели.

Вернуться к оглавлению

Конструктивное строение блока предохранителей Газелей

Система защиты электрической цепи в автомобилях Газель реализована по двухуровневой модели, которая обеспечивает дополнительную устойчивость в работе электрооборудования и имеет следующие особенности.

Предохранители от электрооборудования Газели

  1. Первый защитный уровень обеспечивается силовыми плавкими предохранителями, расположенными в отдельном монтажном блоке под капотом автомобиля. Их срабатывание рассчитано на значительное изменение силы тока в цепи, а основным предназначением является защита от короткого замыкания.
    При этом разделяются два основных контура электрической цепи, в том числе:
    • основная плюсовая цепь, исключая световые приборы, генератор и стартер;
    • плюсовая цепь генератора и световой контур.

    В модификациях, укомплектованных антиблокировочной системой, установлены два дополнительных электропредохранителя, отвечающих непосредственно за эту функцию.

    Электрические предохранители в электросети


    В данном модуле используются предохранители с расчетным значением тока срабатывания 40, 60 и 90А, при этом в зависимости от модели Газели разные цепи защищаются предохранителем своего номинального тока. Для систем АБС применяются, как правило, электропредохранители 25А.
  2. Основные предохранители и реле в большинстве модификаций разделены на два монтажных блока, которые расположены в подкапотном пространстве. При этом:
    • нижний обеспечивает защиту приборов освещения и укомплектован электропредохранителями с током срабатывания 8 и 16А;

      Электрическая система подключения фар на Газели

    • верхний с теми же предохранителями 8 и 16 отвечает за дополнительные функции, такие как:
      1. Звуковой сигнал.
      2. Обогрев салона.
      3. Сигналы поворота и аварийной сигнализации.
      4. Очиститель и омыватель стекла.
      5. Прочие дополнительно устанавливаемые опции.

Обозначения на реле монтажного блока Газели


Надо отметить, что в автомобилях, выпущенных после 2003 года, используются монтажные модули нового образца, с более современным строением предохранителей, в которых плавкая нить запаяна в пластиковый корпус. При этом схема электрической цепи при блоках старого и нового образца различна, поэтому замена на современный модуль возможна только с дополнительной доработкой.

Так выглядит старый блок предохранителей на Газели


Распределение электропредохранителей разного назначения и различного тока срабатывания по отдельным модулям обеспечивает не только максимальную защищенность электрооборудования, но и удобную эксплуатацию автомобиля в целом. Вернуться к оглавлению

Принципиальные различия в устройстве блока предохранителей в зависимости от модели Газели

Так выглядит блок предохранителей нового образца

Конструктивные отличия модификации класса Газелей, исходя из различных систем защиты электрооборудования, можно разделить на следующие основные группы и выделить их особенности. Смотрите в видео как установить новый блок предохранителей.

Автомобили с бензиновым двигателем карбюраторного типа

  1. Машины выпуска до 2003 года:
    • комплектовались модулями электропредохранителей старого образца с предохранителями цилиндрического типа номиналом 8 и 16А;
    • управляющие реле установлены отдельно от монтажного блока;
    • подкапотный блок (БПР-2) имеет силовые электропредохранители 40А для световой цепи и 60А для общего плюса.
  2. Модели 2003-2010 года выпуска:
    • устанавливались блоки нового образца с пластиковыми предохранителями с порогом защиты 5, 10, 15, 20 и 25А в зависимости от оборудования;
    • реле управления также расположены независимо от блока;
    • силовой предохраняющий модуль может быть различным:
      1. БПР-2 с защитой в 90А для световой и генераторной цепи и 60А для общего плюса.
      2. БПР-4 для автомобилей с предустановленной антиблокировочной системой и дополнительными электропредохранителями на 25 и 40А.

Автомобили с бензиновым двигателем инжекторного типа

  1. Основные предохранители пластикового типа 25, 10, 15, 20 и 5А для различных цепей объединены в единый монтажный модуль, расположенный в кабине.
  2. Основные управляющие реле входят в состав блока.

    Так выглядят управляющие реле для автомобиля Газель

  3. Подкапотный блок:
    • содержит два электропредохранителя по 90А для силовой цепи генератора и для системы освещения;
    • для машин, оборудованных АБС, предусмотрена дополнительная защита на 25 и 40А.

      Процесс установки защитных реле

Автомобили с дизельным двигателем

  1. Установлен основной предохраняющий модуль, аналогичный инжекторным автомобилям, с дополнительными электропредохранителями в 5А для системы управления двигателем.
  2. Измененный подкапотный блок, в том числе защищаемые цепи:

Разнообразие заводских комплектаций автомобилей Газель, как по предустановленному двигателю, так и по дополнительному оборудованию, множественность их комбинаций приводит, в свою очередь, к различиям в системе электрозащиты и устройстве монтажного блока.

Таким образом, блок предохранителей Газель является обязательным элементом защитного механизма электрооборудования автомобиля и реализован с учетом конструктивных особенностей конкретной модификации автомобиля.


Двухуровневое построение предохранительного контура обеспечивает надежный заслон бортовых приборов, как от короткого замыкания сети машины, так и от перепадов напряжения, обеспечивая тем самым их безотказную работу.

Схема предохранителей и реле Газель / Соболь (2003-2010)

Модельный год автомобиля

2003-2010

2013-н.в. (Газель Next)

Блок предохранителей в салоне

АНазначение
Верхний блок предохранителей
F1
25Система управления двигателем (ЗМЗ-40522, УМЗ-4216)
F215Аварийная световая сигнализация
F3
15Выключатель «массы» (на автобусах), магнитола
F410Электродвигатели очистителя и омывателя ветрового стекла, правый ряд плафонов освещения салона автобуса
F5
10Реле фар, АБС (для автобусов)
F610Сигналы торможения
F7
20Звуковые сигналы, прикуриватель
F820Электродвигатель отопителя, электронасос дополнительного отопителя
F915Электродвигатель дополнительного отопителя
F1010Комбинация приборов, свет заднего хода, датчик скорости, прерыватель сигнализатора стояночного тормоза, реле стеклоочистителя
F115Датчик концентрации кислорода (ЗМЗ-40522, УМЗ-4216)
F1215
Система управления двигателем и топливный насос
F1310Указатели поворота
Нижний блок предохранителей
F1
25Резерв
F2
15Дальний свет правой фары, сигнализатор дальнего света
F3
15Дальний свет левой фары
F4
10Ближний свет правой фары
F5
10Ближний свет левой фары
F6
10Противотуманные фонари, сигнализатор противотуманных фонарей
F7
20Резерв
F8
20

какой установлен и как заменить, схема устройства и особенности конструкции, распространенные причины поломок и их признаки, советы по ремонту и эксплуатации

На «Волгу» и «Газель» ставился двигатель ЗМЗ 402. Для этого варианта автомобилей применялся генератор типа 16 КЗАТЭ или 19 АТЭ1 (Элтра). Эти генераторы были полностью взаимозаменяемы. По конструкции были идентичны и позволяли взаимное использование деталей для ремонта.

Схема генератора на Волгу и Газель с двигателем 402

Для двигателей «Волги» генераторы комплектовались двухрядным шкивом, для «Газелей» однорядным.

Для автомобилей производства первой половины 90х годов использовался вывод переменного напряжения с фазы генератора для работы тахометра.

В последующих моделях тахометр получал сигнал от системы зажигания, и вывод фазы генератора стал не нужен, если на генераторе он есть, то его просто не подключают.

Генератор имеет традиционную схему. Обмотка, ротор, диодный мост, щеточный узел. Регулятор напряжения типа 13.3702 (131.3702) стоит отдельно и соединяется с генератором проводами.

Схема генератора на «Волгу» с двигателем 402

Схема генератора на «Газель» с двигателем 402

Схема отличается тем, что в ней для контроля за работой генератора применяется вольтметр, а в схеме «Волги» Амперметр

При включении зажигания, ток от аккумулятора идет через контакты замка зажигания, с точки 151, на щетку, далее через обмотку ротора на внешний регулятор (который стоит в стороне от генератора). На клемму + регулятора с точки 151 приходит отдельный провод, плюс с этого провода, открывает регулятор напряжения и ток ротора проходит на массу. Этот ток намагничивает ротор.

Двигатель заводится, ротор генератора начинает вращаться, и его магнитное поле возбуждает ЭДС в обмотке генератора. Уже на холостых оборотах генератор начинает давать напряжение. Аккумулятор становится потребителем и начинается зарядка, обмотка возбуждения генератора питается по той же цепи, только теперь не от аккумулятора, а от выхода генератора.

При подключении внешних потребителей, все питается от генератора.

  • Принцип действия генератора
  • Выпрямитель (диодный мост), состоит из шести диодов, которые проводят ток обмотки только в одну строну, так происходит выпрямление.

Магнитное поле создается электрическим током. Для этого внутри ротора вставлена обмотка, которая называется обмотка возбуждения. Ток в обмотку возбуждения подводят через щетки, прижатые к кольцам ротора.

Регулятор напряжения

Генератор должен обеспечивать в сети постоянный уровень напряжения. Чем выше обороты, тем больше ЭДС, а значит, напряжение может вырасти до недопустимых значений. Поэтому во всех автомобильных генераторах предусмотрено подержание напряжения на заданном уровне при изменении числа оборотов двигателя.

Кроме того, при  включении приборов увеличивается ток нагрузки  а чем больше ток, тем ниже становится напряжение. Устройство, которое поддерживает напряжение на одном уровне называется регулятор напряжения. Регулятор напряжения включен в цепь обмотки возбуждения, он включает и выключает ток возбуждения.

Какое должно быть напряжение?

Все электрооборудование рассчитано на напряжение аккумулятора 12 Вольт. Для зарядки аккумулятора напряжение генератора должно поддерживаться примерно на 2 Вольта выше, поэтому рабочее напряжение генератора поддерживается на уровне 14, 2 – 13, 8 Вольта.

Если напряжение будет выше, это приведет к выкипанию аккумулятора и сокращению срока его службы, лампочки и другие приборы начнут перегорать. Если напряжение будет ниже, то аккумулятор будет недозаряжен, это приведет к неожиданным отказам стартера и сокращению срока службы аккумулятора.

Напряжение на заданном уровне поддерживает регулятор напряжения.

  1. Если генератор неисправен то разряжен или плохо заряжен аккумулятор
  2. От этого возможны такие случаи:
  3. Стартер тяжело крутит, но, все-таки, заводит.
  4. Стартер тяжело крутит, не может завести двигатель и на вторую попытку аккумулятора не хватает.
  5. С утра стартер медленно крутит и с трудом заводит двигатель.
  6. Машина постоит и уже не заведешь
  7. Заводится только с толкача
  8. Все погасло и полная тишина
  9. Лампочки тускло светятся и сигнал слабый
  10. Если напряжение стало выше  15 Вольт, это уже перезаряд
  11. Аккумулятор становится мокрый и чувствуется запах кислоты
  12. Обычно перезаряд происходит, если пробит регулятор напряжения, на «Волге» и «Газели» это внешнее устройство и его легко заменить.
  13. Что же делать, если напряжение стало ниже и есть подозрение, что генератор не работает.

Чтобы понять в чем дело надо завести машину. Например, поставить проверочный аккумулятор, или завести с толкача.

Дело может быть: в стартере, в аккумуляторе, в проводке или в генераторе. Сначала надо поставить проверочный аккумулятор. Если заведется нормально, то стартер и проводка в норме. Проверим генератор. Стрелка собственного вольтметра должна быть на зеленой шкале. Вольтметром надо проверить напряжение на аккумуляторе.

Напряжение должно быть 13, 6 – 14 Вольт, при включении фар и печки не должно стать ниже 13, 4 Вольта. Если так, то генератор исправен. Если напряжение ниже, то зарядка слабая или ее нет. Сначала надо убедиться, что ремень натянут хорошо. Потом померить напряжение на выходе генератора, оно должно быть 13, 6 – 14 Вольт.

Если при этом на аккумуляторе оно ниже, то оборван предохранитель 60 А, или контакты блока предохранителей заржавели.

Это частая проблема на старых «Газелях. Ток зарядки идет от плюса генератора на плюс аккумулятора через предохранитель 60А. Это место быстро ржавеет и на  контактах предохранителя падает целый Вольт или полтора. Блок силовых предохранителей лучше поставить новый.

Если напряжение на выходе генератора близко к 12 Вольтам, то генератор не работает, зарядки нет и аккумулятор садится.

Поменяем регулятор напряжения, поставим проверочный. Если генератор заработал и на аккумуляторе появилось нормальное напряжение, то все ясно, надо просто поменять регулятор напряжения. Покупаем регулятор 13.3702 или его аналог. Если замена регулятора не помогла, то проблема в самом генераторе или в проводке.

Если с проверочным регулятором генератор не заработал, то сначала, проверим, приходит ли плюс на щетки генератора и на регулятор напряжения. Можно проверить вольтметром, или контрольной лампочкой.

Надо вынуть разъем из щеток генератора и из регулятора напряжения. Померить относительно массы напряжение на снятых разъемах. На одной точке каждого разъема должен быть плюс.

Если этого плюса нет, то, где-то от замка зажигания до разъемов обрыв.

Прежде чем снимать генератор проверим его еще раз. Надо взять два провода с «мамой», надеть их на клеммы щеток вместо разъема, один (любой) провод на плюс аккумулятора, другой на минус и завести двигатель.

Напряжение на выходе генератора подскочит до 16 и более вольт, генератор работает, выключаем двигатель и думаем дальше. Если напряжение не появилось, то генератор точно не работает и его придется снимать.

  • Поставим снятый генератор на стол и крутанем за шкив, если слышен рокот, то подшипники надо менять.
  • Если у генератора большой пробег, то подшипники надо менять в любом случае.
  • Разберем генератор:

Если генератор залит, весь в масле и грязи. отгоревший, или разболтанный силовой вывод, сгоревшая обмотка, отгоревшие или ржавые концы обмотки, изношенный медные кольца на роторе,  то лучше сразу обменять генератор на восстановленный.

Если на вид все нормально, генератор сухой и чистый, то неисправен диодный мост, или обрыв обмотки статора или ротора.

Проверяем диодный мост любым цифровым (или стрелочным) тестером. Всего шесть диодов. Замеряем проводимость каждого в одну, а потом в другую сторону.

Если проверяем сопротивление стрелочным прибором, то в одном подключении стрелка отклоняется сильно, а при обратном подключении слабо, или не отклоняется диод исправен.

Если отклоняется при одном и при другом подключении или не отклоняется вообще, диод неисправен и диодный мост надо заменить.

Обмотку статора надо проверить на пробой на массу. Сопротивление между любым выводом и массой (железом) должно быть очень большим (не должно прозваниваться)

Проверяем целостность обмотки. Сопротивление между тремя выводами обмотки должно быть очень маленьким (все должно прозваниваться).

Если есть пробой или обрыв, то обмотку придется заменить (проще заменить генератор)

Проверяем обмотку ротора. Сопротивление между медными кольцами ротора должно быть 2,5- 3 Ома. Ели есть обрыв обмотки, или пробой на массу, ротор надо заменить. При попытке поставить похожий ротор, может оказаться, что он не подойдет. Проще заменить генератор.

Таким образом, ремонт генератора – это замена диодного моста и замена подшипников в остальных случаях выгоднее обменять на восстановленный.

В некоторых случаях подшипники настолько заржавевшие, что их невозможно снять, это тоже повод поменять генератор на восстановленный.

Источник: http://genrem.ucoz.ru/publ/skhemy_generatorov/skhema_generatora_na_volgu_i_gazel_s_dvigatelem_402/13-1-0-134

Проверка и ремонт генератора на автомобилях ГАЗ 3110 с 402 и 406 двигателем

Каждый современный автомобиль оснащается генераторным устройством, которое используется для питания электрического оборудования, подключенного в бортовую сеть. И автомобили Газель – не исключение. Что представляет собой генератор ГАЗ 3110 402 двигатель, из каких элементов он состоит и что нужно знать о неисправностях? Об этом читайте ниже.

Из каких элементов состоит генераторный узел 406 двигателя, какова его схема подключения и в чем заключается принцип работы? Для начала рассмотрим описание механизма.

Устройство и принцип работы

Генераторный узел в Газели представляет собой трехфазный синхронный электрический двигатель с электромагнитным возбуждением, а также встроенным выпрямительным устройством на диодах.

Роторный механизм приводится во вращение от шкива коленвала силового агрегата посредством клинового ремешка. Статорное устройство, а также крышка механизма стянуты при помощи четырех болтов.

Вал роторного механизма вращается в подшипниках, который расположены в крышках. Кстати, подшипниковые устройства смазываются на весь ресурс эксплуатации.

Задний подшипник установлен в вал роторного механизма, он поджимается при помощи задней крышки через пластмассовую втулку. Передний подшипниковый элемент расположен на внутренней стороне передней крышки. Она фиксируется с помощью шайбы и четырех болтов.

В статорном механизме расположены две трехфазные обмотки, которые подключены друг к другу параллельным образом. Диодный мост или выпрямитель включает в себя шесть диодных элементов, которые установлены в двух стальных или алюминиевых пластинах. Непосредственно сами пластины объединены в выпрямительный блок, который зафиксирован внутри задней крышки узла.

Механизм оснащается обмотками возбуждения, которые установлены на роторном механизме. Их выводы подпаяны к двум медным контактным кольцам, которые, кстати, расположены на валу механизма.

Питание обмоток обеспечивается благодаря двум угольным щеткам, подключенным к ним и расположенным в щеткодержателе.

Под расширительным бачком, на брызговике в районе правого лонжерона, расположен регулятор напряжения двигателя ЗМЗ Крайслер.

Почему Крайслер? Потому что первые двигатели газели оснащались этими моторами. Регулятор функционирует совместно с генераторной установкой и если этот элемент выходит из строя, он подлежит замене.

Также цепь подключения подразумевает использования конденсаторного устройства. Этот элемент предназначен для защиты электрооборудования Газели от возможных импульсов в системе зажигания.

Конденсатор также выполняет функцию снижения радиопомех.

Охлаждение выпрямительного блока, а также обмоток механизма осуществляется посредством воздушного потока, поступающего через отверстия в крышках центробежного вентилятора.

Компоненты устройства

Узел состоит из следующих элементов:

  • корпус, в который заключена вся конструкция;
  • статорный механизм;
  • роторное устройство или якорь;
  • шкив и крыльчатка;
  • выпрямительный блок или диодный мост;
  • два подшипниковых устройства, на которых вращается ротор;
  • щеточный механизм;
  • регулятор напряжения.

Фотогалерея «Схемы подключения»

Как проверить генератор?

Процедура диагностики узла без демонтажа осуществляется следующим образом:

  1. Сначала необходимо запустить мотор и дать ему прогреться. Доведите обороты двигателя до 3 тысяч в минуту.
  2. Активируйте оптику – дальнее освещение, систему обогрева заднего стекла, печку, магнитолу, световую сигнализацию и включите дворники. Это делается для того, чтобы обеспечить максимально приближенные к реальным условия эксплуатации.
  3. Далее, с помощью вольтметра или мультиметра измерьте значение напряжения на выводах АКБ, этот параметр должен быть не менее 12 вольт. Если полученное значение не такое, то это говорит о том, что в работе обмоток произошли неполадки – замыкание либо обрыв. Либо неисправность заключается в регуляторе напряжения, щетках. Также проблема может крыться в окислении колец обмоток.

Источник: https://avtozam.com/gaz/3110-generator/

Ремонт ГАЗ 3110 (Волга) : Проверка и замена щеток генератора

Проверять и заменять щетки можно не снимая генератор с автомобиля.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.
2. Отсоединить колодку 1 с проводом от клеммы щеткодержателя. Отвернуть два винта 2 и снять щеткодержатель 3 с генератора.
3. Проверить легкость перемещения щеток в щеткодержателе. Если щетки заклинило, необходимо вынуть два крепежных винта и снять крышку щеткодержателя. Очистить щетки и прочистить отверстия в щеткодержателе. Если невозможно добиться требуемого результата, заменить щеткодержатель в сборе или щетки. Замене также подлежат щетки со сколами, трещинами или другими дефектами.
4. Проверить величину выступания щеток из щеткодержателя. Если величина «а» выступания щеток в свободном состоянии меньше 8 мм, заменить щеткодержатель в сборе или щетки.

Источник: https://automend.ru/gaz-3110/gaz-36171-10.m_id-4723.m_id2-4733.html

Газ 3110. Ремонт генератора. Волга

Произвести ремонт генератора самостоятельно сложно и нецелесообразно, так как для определения его исправности и соответствия его характеристик потребуется специальный стенд.

        ПРИМЕЧАНИЕ В процессе электрических проверок генератора, особенно на ступени выпрямления, используемое оборудование не должно вырабатывать напряжение выше 14 В, чтобы избежать риска разрушения некоторых компонентов.

Поэтому ремонт генератора лучше доверить квалифицированным специалистам на СТОА фирмы «Volkswagen», где можно также заменить генератор из обменного фонда. Такой генератор на 50% будет дешевле нового.

Однако, прежде чем заменять генератор, можно провести некоторые проверочные работы.

Проверка регулятора напряжения на автомобиле

Для проверки регулятора напряжения, необходимо иметь вольтметр постоянного тока со шкалой до 15 — 30 В класса точности не хуже 1,0.

Проверку регулятора напряжения, установленного на автомобиле, проводите в следующем порядке:

  • запустите двигатель и дайте ему поработать около 15 мин на средней частоте вращения;
  • с помощью вольтметра замерьте напряжение между клеммой «30» и «массой» генератора;
  • напряжение должно находиться между 13,3 — 14,6 В.

В том случае, если наблюдается систематический недозаряд или перезаряд аккумуляторной батареи и регулируемое напряжение не укладывается в указанные пределы, регулятор напряжения необходимо заменить. Кроме этого необходимо проверить состояние угольных щеток.

Проверка состояния угольных щеток

Хотя эту работу можно провести и при установленном генераторе, рекомендуется все же снять генератор с автомобиля.

Проверку состояния угольных щеток проводите в следующем порядке:

  1. отверните болты крепления защитного кожуха и снимите его;
  2. отверните два болта крепления регулятора напряжения;
  3. осторожно выньте из корпуса генератора регулятор напряжения в сборе со щеткодержателем и щетками генератора;
  4. проверьте состояние контактной части угольных щеток. Проконтролируйте подвижность щеток в щеточных направляющих, в случае необходимости почистите щеткодержатель с помощью трихлорэтилена.
  5. измерьте длину «а» (рис. 9. 4) выступающих из щеткодержателя угольных щеток. Если их длина меньше 5 мм, то щетки следует заменить.

Новая угольная щетка имеет длину 12 мм, таким образом, можно узнать, насколько сильно сточились угольные щетки. Замена старых угольных щеток на новые означает замену всего регулятора напряжения в сборе со щетками и щеткодержателем, так как угольные щетки впаяны в щеткодержатель. Однако можно при желании самому припаять электрическое соединение новой угольной щетки.

Проверка ротора

Обмотка возбуждения генератора проверяется на обрыв и короткое замыкание. Подключите тестер (в режиме омметра) к контактным кольцам ротора (рис. 9.5). Тестер должен показывать сопротивление обмотки, равное 2,8 — 3,0 Ом.

Если тестер показывает большее сопротивление, то протрите смоченной в трихлорэтилене тряпочкой контактные кольца и зачистите их стеклянной шкуркой. Если в контактном кольце образовалась канавка глубиной более 1,5 мм, то кольцо нужно переточить на токарном станке.

Если же тестер указывает на обрыв (сопротивление «бесконечно большое»), прежде всего осмотрите места соединений обмотки возбуждения с контактными кольцами. Часто именно они являются причинами обрыва цепи возбуждения.

Тщательно пропаяйте эти соединения мощным (не менее 100 Вт) паяльником либо замените ротор.

Иногда контактные кольца проворачиваются относительно ротора, что тоже ведет к обрыву цепи возбуждения. Замените ротор или приклейте проворачивающееся кольцо к валу с помощью эпоксидного клея.

Причиной обрыва цепи возбуждения может быть также отсоединение провода от щетки. В этом случае замените ротор либо высверлите в торце щетки выемку диаметром, большим диаметра провода, залейте выемку клеем в смеси с опилками графита от неисправной щетки и вставьте провод.

Короткое замыкание в обмотке возбуждения проверяется присоединением одного щупа тестера (в режиме омметра) к контактному кольцу ротора, а другого — к ротору (рис. 9.6).

Если стрелка отклоняется, попытайтесь найти и устранить замыкание. Чаще всего оно бывает в местах соединений обмотки возбуждения с контактными кольцами — под действием центробежных сил провод обрывается и соединяется с валом ротора генератора. Если не удается устранить короткое замыкание в обмотке возбуждения — замените весь ротор.

Отметим, что обмотку возбуждения можно проверить, не снимая генератор с автомобиля. К контактным кольцам можно получить доступ, если снять защитный кожух и регулятор напряжения со щеткодержателем.,

Проверка статора

Обмотку статора генератора тоже проверьте на обрыв или короткое замыкание. Для проверки на обрыв тестер (в режиме омметра) подключается поочередно к концам двух фаз статора.

Если показание индикатора не соответствует 0,1 — 0,11 Ом, то в цепи проверяемой обмотки есть обрыв.

Если место обрыва обнаружено, пропаяйте место соединения оборванных проводов мощным паяльником (не менее 100 Вт), покройте его лаком и просушите при высокой температуре.

При проверке обмотки статора на обрыв обратите внимание на показания тестера при его подключениях между выводами фаз. При всех подключениях тестера его показания должны быть одинаковыми. Если же тестер будет показывать разное сопротивление, то это значит, что в обмотке статора есть межвитковое замыкание. Такую обмотку следует заменить.

Чаще всего при коротком замыкании место повреждения можно определить путем наружного осмотра — видны следы перегрева проводки.

Короткое замыкание обмотки статора на корпус определяется подсоединением одного щупа тестера (в режиме омметра) к одному из выводов обмотки, а второго щупа — к корпусу статора.

Если стрелка тестера отклоняется — значит проверяемая обмотка замыкает на корпус. Если найти место короткого замыкания не удается — замените весь статор.

Источник: http://automn.ru/gaz-3110/gaz-43327-10.m_id-6116.m_id2-6118.html

1.2 Принцип действия генератора

На автомобиле «Волга»-3110 устанавливают генераторы 9422.3701. Генераторы представляют собой трехфазную синхронную электрическую машину с электромагнитным возбуждением. В генераторы встроены кремниевые выпрямители, кроме того, в генераторы 9422. 3701 встроены регуляторы напряжения. Регулятор поддерживает напряжение генератора в заданных пределах.

Ротор генератора приводится во вращение поликлиновым ремнем привода вспомогательных агрегатов от шкива коленчатого вала двигателя.

Использование на современных автомобилях генераторов и транзисторных регуляторов переменного тока значительно упростило процессы обслуживания и ремонта электрооборудования.

Основными неисправностями генератора являются: износ контактных колец и щёток, различные поломки щёткодержателей, обрыв в обмотках возбуждения ротора и статора, межвитковые замыкания в обмотках статора и замыкание их на корпус, пробой или обрыв диодов выпрямительного блока, ослабление, чрезмерное натяжение или износ приводного ремня и др.

Основными неисправностями реле-регулятора является неправильный уровень регулируемого напряжения, которое для автомобиля ГАЗ-3110 должно быть в пределах 13,5-14,7 В.

Диагностирование генераторной установки осуществляют при помощи вольтметра. При этом помимо ограничивающего напряжения, возможна проверка и работоспособности генератора.

Ограничивающее напряжение проверяют при выключенных потребителях тока и повышенной частоте вращения коленвала двигателя.

Работоспособность генератора оценивают по напряжению при включении потребителей тока (приборов освещения) на частоте вращения коленчатого вала, соответствующей полной отдаче генератора. При этом напряжение должно быть не ниже 12 В.

Однако подобная методика проверки даже при наличии дополнительного режима испытания не может выявить такие характерные, хотя и редко встречающиеся неисправности генераторов перемен-ного тока, как обрыв или замыкание обмоток статора на корпус (массу) или пробой диодов выпрямителя ввиду значительных резервов работоспособности генератора.

При исправной работе генератора диапазон колебаний напряжения в сети не превышает обычно 1,12 В. При одном пробитом (закороченом) диоде в результате потери его выпрямляющих свойств диапазон изменения напряжения увеличивается до 2,5-3 В при общем снижении частоты его колебаний.

Средний уровень напряжения, показываемый вольтметром, при этом не меняется, однако скачки напряжения приводят к снижению долговечности батареи и других элементов электрооборудования. Аналогичные явления имеют место при обрыве или замыкании обмоток статора на корпус.

Указанные неисправности легко выявляются по характерному виду осциллограмм.

Неисправный генератор подлежит замене для ремонта. Ограничивающее напряжение для реле-регулятора 13.3702-01 не подлежит регулировке и, поэтому неисправное устройство необходимо заменить.

Таблица 1.1. Возможные неисправности генератора, их причины и способы устранения.

Причина неисправностиСпособ устранения
12
Генератор работает, но аккумуляторная батарея заряжается слабо или не заряжается совсем
Слабое натяжение ремня привода генератораОтрегулировать натяжение ремня
Повреждение регулятора напряженияЗаменить регулятор напряжения
Ослабло крепление проводов на генера-торе или аккумуляторной батарее, окислились клеммы аккумуляторной батареи, обрыв электропроводовЗатянуть клеммы, зачистить клеммы аккумуляторной батареи, заменить поврежденные провода
Износ или зависание щеток генератораЗаменить щеткодержатель в сборе со щетками или восстановить подвиж-ность щеток в щеткодержателе
Повреждение обмотки возбужденияПроверить пайку выводов обмотки возбуждения к контактным кольцам и при необходимости восстановить ее или заменить обмотку возбуждения
Пробит один из диодов выпрямительно-го блокаЗаменить выпрямительный блок
Повышенный износ щеток и контактных колец
Повышенное биение контактных колецПрочистить и прошлифовать контактные кольца
Замасливание контактных колецУстранить причину замасливания и очистить бензином контактные кольца
Изменение упругости пружин щетокЗаменить щеткодержатель
Перезарядка аккумуляторной батареи
Неисправен регулятор напряженияЗаменить регулятор напряжения
Неисправна аккумуляторная батареяЗаменить аккумуляторную батарею
Повышенный шум при работе генератора
Выход из строя подшипников генерато-раЗаменить дефектные подшипники
Задевание ротора за полюса статораЗаменить дефектные подшипники
Износ посадочного места под подшип-ник в крышке генератораЗаменить крышку генератора

Источник: https://tran. bobrodobro.ru/25677

Схема предохранителей и реле Газель / Соболь (2003-2010)

Модельный год автомобиля

2003-2010

2013-н.в. (Газель Next)

Блок предохранителей в салоне

А Назначение
Верхний блок предохранителей
F1
25 Система управления двигателем (ЗМЗ-40522, УМЗ-4216)
F2 15 Аварийная световая сигнализация
F3
15 Выключатель «массы» (на автобусах), магнитола
F4 10 Электродвигатели очистителя и омывателя ветрового стекла, правый ряд плафонов освещения салона автобуса
F5
10 Реле фар, АБС (для автобусов)
F6 10 Сигналы торможения
F7
20 Звуковые сигналы, прикуриватель
F8 20 Электродвигатель отопителя, электронасос дополнительного отопителя
F9 15 Электродвигатель дополнительного отопителя
F10 10 Комбинация приборов, свет заднего хода, датчик скорости, прерыватель сигнализатора стояночного тормоза, реле стеклоочистителя
F11 5 Датчик концентрации кислорода (ЗМЗ-40522, УМЗ-4216)
F12 15
Система управления двигателем и топливный насос
F13 10 Указатели поворота
Нижний блок предохранителей
F1
25 Резерв
F2
15 Дальний свет правой фары, сигнализатор дальнего света
F3
15 Дальний свет левой фары
F4
10 Ближний свет правой фары
F5
10 Ближний свет левой фары
F6
10 Противотуманные фонари, сигнализатор противотуманных фонарей
F7
20 Резерв
F8
20
Резерв
F9
15 Плафон кабины, плафон (или плафоны на автомобилях ГАЗ-2705, -27057 с одним рядом сидений) грузового салона, плафон освещения подножки автобуса, подкапотный фонарь, левый ряд плафонов освещения пассажирского салона автобуса
F10 10 Подсветка приборов, переключателей и прикуривателя
F11 5 Резерв
F12 15 Габаритный свет с правого борта, корректор фар, плафон освещения вещевого ящика
F13 10 Габаритный свет с левого борта, сигнализатор габаритного света, фонарь освещения номерного знака

Блок предохранителей в моторном отсеке

Под капотом справа находится блок предохранителей БПР-4 (для автомобилей с АБС) или БПР-2 (для автомобилей без АБС)

Автомобилей с ABS (БПР-4)

А Назначение
F1
60
Световая цепь и плюсовая цепь генератора
F2 40 ABS
F3
25 ABS
F4
90 Общая плюсовая цепь автомобиля, кроме световой, генераторной, АБС и цепи стартера

Автомобили без ABS (БПР-2)

А Назначение
F1
90 Световая цепь и плюсовая цепь генератора
F2 60 Общая плюсовая цепь автомобиля, кроме световой, генераторной и цепи стартера

Реле в моторном отсеке


Назначение
1
Главное реле
2
Реле электромагнитной муфты включения вентилятора системы охлаждения
3
Реле топливного насоса
4
Реле стартера

Реле стеклоочистителя

В моторном отсеке (над расширительным бачком)

Реле указателя поворота

Под панелью приборов со стороны водителя

Щиток моторного отсека (двигатель Chrysler 2,4 L DОНС)


Наименование запчасти
15
Реле 85. 3747
16
Реле осушителя 90.3747-10
17
Реле 113.3747-10
19
Блок управления МИКАС 11СR



Лучшее реле заряда — Выгодные предложения на реле заряда от глобальных продавцов реле заряда

Отличные новости !!! Вы попали в нужное место для реле заряда. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку это реле верхней зарядки должно стать одним из самых популярных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили реле заряда на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в реле заряда и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести реле заряда по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшее реле зарядки аккумулятора — отличные предложения на реле зарядки аккумулятора от глобальных продавцов реле зарядки аккумулятора

Отличные новости !!! Вы попали в нужное место для реле зарядки аккумулятора.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку это лучшее реле зарядки аккумулятора должно стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели реле зарядки аккумулятора на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в реле зарядки аккумулятора и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести реле зарядки аккумулятора по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Home — Схема электрических соединений автомобиля

Вам представлена ​​большая коллекция из электрических принципиальных схем для автомобилей, скутеров, мотоциклов и грузовиков. Здесь вы найдете необходимое электрические схемы, электрические схемы .

Внимание! Весь контент сайта взят из бесплатных источников, а также распространяется свободно. Если вы являетесь автором этого материала, свяжитесь с нами. для того, чтобы предоставить пользователям приятную и удобную альтернативу, после прочтения покупайте качественный оригинал напрямую у издателя. Администрация сайта не несет ответственность за противоправные действия и любой ущерб, причиненный правообладателям.

Электрическая схема — это графическое изображение специальных символов и пиктограмм, которые соединены параллельно или последовательно. В Электрическая схема никогда не показывает фактическое изображение набора объектов, а только показывает их связь друг с другом. Таким образом, если вы умеете читать схемы подключения Правильно, можно понять принцип работы того или иного устройства или системы устройств.

Практически все схемы электропроводки составляют следующие элементы:

Источник питания. Это аккумулятор или генератор.

Проводники — провода, по которым передается электрическая энергия по цепи.

Управляющее оборудование — это устройства, предназначенные для короткого замыкания или размыкания электрической цепи, которая может присутствовать или отсутствовать в цепи.

Потребителями электрической энергии являются все инструменты или устройства, преобразующие электрический ток в другой вид энергии. Например, прикуриватель преобразует электрический ток в тепло. энергия.

Условные обозначения электрических цепей ничего сложного не представляют. Чтобы понять их, нужно иметь минимальное представление о влиянии электрического тока.

Как известно, ток — это упорядоченное движение заряженных частиц по проводникам электрического тока. В роли проводников выступают цветные провода, которые указаны на схеме в форма прямых линий.Цвет линий обязательно должен соответствовать цвету проводов в реальности. Вот что помогает водителю разобраться с толстой проводкой жгут и не запутайтесь.

Различные контактные соединения обозначены специальными номерами, которые есть как на схеме, так и в точках подключения. Как правило, такими номерами обязательно обладают реле, имеющие несколько точек соприкосновения. Элементы электрической схемы на схеме подписаны цифрами.Специальная расшифровка этих чисел отображается внизу диаграммы или в виде отдельного таблица, в которой отображается название элемента схемы.

EV Реле зарядки | Американская Zettler, Inc.

Реле зарядки электромобилей | Американская Zettler, Inc.
Ведущие в отрасли электромеханические компоненты

ZETTLER разработаны для использования в солнечных инверторах, зарядных устройствах электромобилей или любых аналогичных приложениях, требующих переключения и переноса высоких нагрузок. Подробнее на www.zettlerelectricvehiclerelays.com

Мы используем файлы cookie на нашем веб-сайте. Некоторые из них очень важны, а другие помогают нам улучшить этот веб-сайт и улучшить ваш опыт.

  • Essential
  • Внешние СМИ
  • Статистика

Я принимаю Я согласен

Принимать только необходимые файлы cookie

Индивидуальные настройки файлов cookie

Детали куки политика конфиденциальности

Настройки конфиденциальности

Здесь вы найдете обзор всех используемых файлов cookie. Вы можете дать свое согласие на использование целых категорий или отобразить дополнительную информацию и выбрать определенные файлы cookie.

Имя Borlabs Cookie
Провайдер Владелец этого сайта
Назначение Сохраняет предпочтения посетителей, выбранные в поле Cookie Borlabs Cookie.
Имя файла cookie Borlabs-печенье
Срок действия куки 1 год

при поддержке Borlabs Cookie

политика конфиденциальности

Реле зарядки и главный выключатель для Volvo Penta BB231A

Трудности с поиском запчастей?

Связаться с нами!

Список деталей

Трудности с поиском запчастей?

Связаться с нами! , FOR ALTERNATORS 12V, 50A AND 24V, 55A.","quantity":"1","ref":"1","manufacturer":"Volvo Penta","tech_type":"Marine Diesel Parts","variant":"BB231A","search_url":"\/zapchasti-dlya\/volvo-penta\/charge-distributor-858968","request_allowed":true}»> , FOR ALTERNATORS 12V, 50A AND 24V, 55A.","quantity":"1","ref":"1","manufacturer":"Volvo Penta","tech_type":"Marine Diesel Parts","variant":"BB231A","search_url":"\/zapchasti-dlya\/volvo-penta\/charge-distributor-873120","request_allowed":true,"original":[{"price_id":"13304384","price":209.96,"base_price":209.96,"shipper":"Russian Warehouse","min_qty":"1","in_cart":0,"handling":"5…10 business days"}]}»> 29,"base_price":0.29,"shipper":"Russian Warehouse","min_qty":"1","in_cart":0,"handling":"5…10 business days"}]}»> 64,"base_price":274.64,"shipper":"Russian Warehouse","min_qty":"1","in_cart":0,"handling":"5…10 business days"}]}»> 64,"base_price":274.64,"shipper":"Russian Warehouse","min_qty":"1","in_cart":0,"handling":"5…10 business days"}]}»> 47,"base_price":0.47,"shipper":"Russian Warehouse","min_qty":"1","in_cart":0,"handling":"5…10 business days"}]}»> 64,"base_price":274.64,"shipper":"Russian Warehouse","min_qty":"1","in_cart":0,"handling":"5…10 business days"}]}»>

1

1

858968

Распределитель заряда

ДЛЯ ЗАРЯДКИ 2 БАТАРЕЙ., ДЛЯ ГЕНЕРАТОРОВ 12В, 50А И 24В, 55А.

858968

Показать
замена

1

1

873120

Дистрибьютор сборов

ДЛЯ ЗАРЯДКИ 2 БАТАРЕЙ., ДЛЯ ГЕНЕРАТОРОВ 12В, 50А И 24В, 55А.

873120

209,96 долларов США

Показать

3

3

941906

Проволочная губка

941906

0 долларов США.29

Показать

4

4

955781

ШЕСТИГРАННАЯ ГАЙКА

955781

Показать

5

5

870980

Главный выключатель

REPL BY 1140319

870980

Показать
замена

5

5

1140319

Главный выключатель аккумулятора

REPL BY 1140319

1140319

274 доллара США.64

Показать

7

7

243700

Справиться

243700

Показать
замена

7

7

1140319

Главный выключатель аккумулятора

1140319

274 доллара США.64

Показать

8

8

955783

Шестигранная гайка

955783

Показать
замена

8

8

971071

Шестигранная гайка

971071

0 долларов США.47

Показать

9

9

1140319

Главный выключатель аккумулятора

1140319

274 доллара США.64

Показать

{ref}

{номер}

{производитель}

{имя}

{item_description}

{itemsset_description}

{если-не-пустой оригинал} {каждое предложение в оригинале} {tmpl original_offer_tpl {предложение, формат_число_выбор, диапазон}} {/ каждый}
{/если} {если show_handling_note}

Среднее время обработки

{/если} {если количество> 0}

Для этого компонента требуется {количество} шт. Цена указана за 1 шт.

{/если} {если-не-пустые заменители} {если substitutes.length> 5} {каждое предложение в replaces.slice (0, 2)} {tmpl offer_tpl {предложение, format_number_choice, range}} {/ каждый} {каждый столбец в расчете ([3,4,5])} {/ каждый} {каждое предложение в replaces.slice (2, -2)} {tmpl offer_tpl {предложение, format_number_choice, range, under_more: 1}} {/ каждый} {каждое предложение в заменителях. ломтик (-2)} {tmpl offer_tpl {предложение, format_number_choice, range}} {/ каждый} {else} {каждое предложение в заменителях} {tmpl offer_tpl {предложение, format_number_choice, range}} {/ каждый} {/если}
{num2str ( заменители. длина-4, [ «Показать» + (заменяет.длина-4) + «дополнительная запчасть», «Показать» + (replaces.length-4) + «больше запчастей», «Показать» + (replaces.length-4) + «больше запчастей» ] )}
{/если} {if-not-empty from_partners} {каждое предложение в from_partners} {tmpl partner_offer {offer}} {/ каждый}
{/если} {если оригинал.length == 0 && substitutes.length == 0 && from_partners.length == 0} {если request_allowed} {tmpl notforsale_tpl {data: {item_id, ref_url}}} {else}

Эта деталь снята с производства или распродана.

{/если} {/если}

Вернуться к списку запчастей

BLUE SEA 7611 DC BATTERYLINK РЕЛЕ АВТОМАТИЧЕСКОЙ ЗАРЯДКИ 120A — Walmart. com

«,» tooltipToggleOffText «:» Переключите переключатель, чтобы получить

БЕСПЛАТНАЯ доставка на следующий день!

«,» tooltipDuration «:» 5 «,» tempUnavailableMessage «:» Скоро вернусь! «,» TempUnavailableTooltipText «:»

Мы прилагаем все усилия, чтобы снова начать работу.

  • Временно приостановлено в связи с высоким спросом.
  • Продолжайте проверять наличие.
«,» hightlightTwoDayDelivery «:» false «,» locationAlwaysElhibited «:» false «,» implicitOptin «:» false «,» highlightTwoDayDelivery «:» false «,» isTwoDayDeliveryTextEnabled «:» false «,» useTestingApi » «,» ndCookieExpirationTime «:» 30 «},» typeahead «: {» debounceTime «:» 100 «,» isHighlightTypeahead «:» true «,» shouldApplyBiggerFontSizeAndCursorWithPadding «:» true «,» isBackgroundGreyoutEnabled} «:» false » locationApi «: {» locationUrl «:» https: // www.walmart.com/account/api/location»,»hubStorePages»:»home,search,browse»,»enableHubStore»:»false»},»oneApp»:{«drop2″:»true»,»hfdrop2 «:» true «,» heartingCacheDuration «:» 60000 «,» hearting «:» true «},» feedback «: {» showFeedbackSuccessSnackbar «:» true «,» feedbackSnackbarDuration «:» 3000 «},» webWorker «: {» enableGetAll » : «false», «getAllTtl»: «

0″}, «search»: {«searchUrl»: «/ search /», «enabled»: «false», «tooltipText»: «

Скажите нам, что вам нужно

» , «tooltipDuration»: 5000, «nudgeTimePeriod»: 10000}}}, «uiConfig»: {«webappPrefix»: «», «artifactId»: «header-footer-app», «applicationVersion»: «20.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
