Содержание

Как это работает: Электронный ручник

Что такое электрический стояночный тормоз в автомобиле?



Электронные ручники (EPB) в автомобилях начали появляться с начала 2000-х годов. В принципе электрический стояночный ручной тормоз был не нужен потребителям, так как всех устраивал классический ручник. Зачем же автомобильные компании начали применять новую технологию электронного ручника? На самом деле для этого были веские причины в автопромышленности. Давайте узнаем, что такое электрический (электронный) стояночный ручной тормоз, как он работает и зачем он пришел в современный автомобильный мир?



Что дает автопроизводителям электронный ручник? Во-первых, с помощью электронной системы ручника автомобильным компаниям нет необходимости в размещение в салоне автомобилей громоздкого и неудобного рычага стояночного тормоза.



Кроме того, также благодаря электронному ручному тормозу производители избавились от кабельно-тросового механизма, который соединял ручник в салоне с тормозными суппортами или цилиндрами (в зависимости от марки и модели), расположенные на задних колесах.



Где в автомобиле расположена кнопка или переключатель электронного ручного тормоза (ручника)?



Вместо огромной ручки стояночного тормоза в современных автомобилях, как правило, теперь устанавливают миниатюрный переключатель или кнопку. Это позволило освободить место в пространстве между сиденьями на центральной консоли.



Получив дополнительное пространство на центральной консоли между передними сиденьями, автопроизводители получили больше пространства для дополнительных важных удобств, таких как держатели стаканов (подстаканники), пепельниц, кнопок или колес управления информационно-развлекательной системой (в некоторых моделях в этом месте появился полноценный тачпад, которым стало возможно управлять функциями автомобиля, как смартфоном).



Теоретически переключатель или кнопка электронного ручника может быть установлена в любом месте салона. Но чаще всего управление электронным стояночным тормозом располагается на центральной консоли между сиденьем водителя и пассажира. Это место оказалось оптимальным для легкой досягаемости водителя.



Правда стоит отметить, что в наши дни такие компании, как Мерседес и Порше, плывут против течения и размещают кнопки управления электрическим ручником совершенно в других местах. Чаще всего слева от рулевой колонки под приборной панелью. Кнопка, как правило, обозначается литерой «Р».

Но, несмотря на ее необычное месторасположение, электронным ручником легко управлять. Но это позволило компаниям Мерседес и Порше сэкономить ещё пространство между сиденьями спереди, оснастив центральную консоль дополнительными кнопками для других функций, отвечающие за уровень комфорта и удобства в автомобиле.



Как работает электронный ручник?

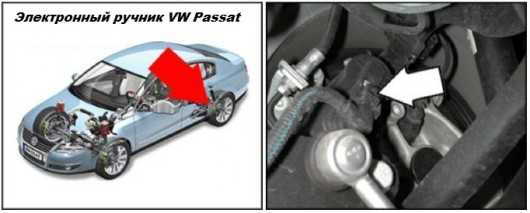

Электронный ручник (EPB) работает с помощью специального отдельного электронного блока управления сточным тормозом. В некоторых автомобилях, в зависимости от производителя, электрический стояночный тормоз работает, как часть функции системы контроля устойчивости.



Так что электронный ручник активирует электрическую систему гидравлики задней тормозной системы, в отличие от классического ручного тормоза, который использует гидравлически-механическую систему. То есть в современном автомобиле, оснащенного электронным ручником, задние тормоза активируются с помощью электричества.



В зависимости от типа, модели и марки автомобиля, водитель, для того чтобы поставить автомобиль на электронный ручник, просто смещает переключатель или нажимает просто на соответствующую кнопку в салоне машины.



Далее кнопка или переключатель посылает сигнал блоку управления ручным тормозом, который в свою очередь передает сигнал на задние колеса, для включения гидравлически-электрических суппортов. В итоге автомобиль с помощью простого нажатия кнопки устанавливается на ручник.

Чтобы выключить электронный стояночный ручной тормоз, водитель передвигает переключатель в обратное положение или снова нажимает кнопку электронного ручника («Р») на панели, и тормозная система машины отжимает задние тормозные суппорты.



Преимущества электронного стояночного тормоза



Как мы уже упомянули выше, эта система ручного тормоза освобождает пространство внутри автомобиля. Но это не все. Например, технология электрического ручника имеет некоторые и другие преимущества.



Так благодаря электронному управлению ручника, позволило автопроизводителям автоматизировать процесс функции связанные с ручным стояночным тормозом. Так в некоторых автомобилях электроника может автоматически устанавливать и снимать транспортное средство с ручника.



Например, во многих современных транспортных средствах с электронным ручником стало возможным, при нажатии на педаль газа, автоматически снимать машину с ручного стояночного тормоза. Правда, как правило, для этого двери машины должны быть закрыты, водитель должен быть пристегнут ремнями безопасности, а положение коробки передач, должно быть установлено в режим «Драйв». Согласитесь очень удобная функция. Но без электронного ручника реализовать что-то подобное ранее было тяжело.



С другой стороны электронный ручник позволил автомобильным компаниям предусмотреть функцию, которая позволяет автоматически включать ручник, как только, например, откроется дверь автомобиля, ремень безопасности будет отстегнут, а коробка передач будет переведена на режим «Паркинг» или на нейтральное положение.



Правда, подобную опцию предлагают не все автопроизводители. Обычно подобной функцией оснащаются премиальные автомобили. Согласитесь актуальная опция, особенно для тех, кто забывает ставить машину на ручник.



Смотрите также: 8 Особенностей автомобилей, которые скоро устареют



Электронный ручной парковочный тормоз может также использоваться для ряда других функций. Например, таких, как система Hill Start Assist. Эта система автоматически включает задние тормоза, когда транспортное средство останавливается на наклонной поверхности и удерживает машину, предотвращая ее от скатывания, в тот момент, когда водитель перемещает ногу с тормоза на педаль газа.



Безопасность при использовании электронного ручника



В некоторых транспортных средствах электронный ручник может также использоваться в качестве аварийного тормоза. Так нажав и удерживая кнопку или переключатель, автомобиль начинает аварийную остановку. Правда, к сожалению, эта функция доступна не во всех автомобилях.



Правда, при использовании современного электронного ручника нужно соблюдать некоторые меры предосторожности. Особенно это касается технического обслуживания автомобиля. Например, перед какими-либо техническими работами электроника автомобиля должна быть переведена в сервисный режим, чтобы электрический стояночный тормоз не смог автоматически включиться во время проведения ремонта или обслуживания машины.



Особенно это касается работ связанных с подвеской или тормозной системой. В противном случае, если не отключить электронный ручник, то это не только может повредить некоторые части машины, но и может привести к травме человека, который проводит работы с автомобилем.



В целом электронный стояночный тормоз простая и умная система. К тому же она не нуждается в периодической регулировке, поскольку между кнопкой (или переключателем) и задней тормозной системой нет механической связи с помощью троса, который со временем растягивается.

Также электронный ручник избавил нас от архаичного дерганья ручки стояночного тормоза, чтобы установить машину на ручник.



Села батарейка в ключе автомобиля: Как открыть дверь и запустить двигатель



Так что, несмотря на то, что в принципе владельцев раньше вполне устраивал классический ручной тормоз, появление электронного стояночного тормоза позволило автопроизводителем существенно повысить уровень комфорта в современных автомобилях, а также значительно увеличить безопасность тормозной системы.



www.1gai.ru

Ручной тормоз или в простонародии «ручник» –  представляет собой «постоянный тормоз» и используется во время парковки автомобиля, стоянке на склоне, так же используется мастерами для выполнения сложных трюков. Стояночный тормоз блокирует какое либо самопроизвольное движение автомобиля. Ручной тормоз активируется с помощью рычага ручного тормоза, который установлен на торпеде вместе с коробкой передач. Ручной тормоз – важная и незаменимая вещь, но всё же не все водители им пользуются. Дело в том, что автомобиль можно поставить на передачу, и тогда он никуда не укатится. Но если склон очень крутой, то тут коробка уже не в силах помочь, да и в целом, многие начинающие водители не представляют нормальную езду без ручника.

Схема ручного тормоза (фото ручного тормоза)

Устройство ручного тормоза:

  1. Рычаг привода
  2. Тяга собачки рычага
  3. Пружина тяги
  4. Кнопка рычага
  5. Ось переднего троса
  6. Болт М6х14
  7. Шайба 6 пружинная
  8. Тяга привода
  9. Шайба 6 стопорная
  10. Чехол защитный
  11. Уравнитель троса
  12. Шайба 8
  13. Гайка М8
  14. Гайка М8 низкая
  15. Ось рычага
  16. Шайба 10
  17. Шплинт 2х20
  18. Рычаг правый
  19. Рычаг левый
  20. Планка разжимная правая
  21. Планка разжимная левая
  22. Гайка М6
  23. Шайба 6 стопорная
  24. Скоба троса



Если  ручник не держит, значит его нужно подтянуть.

Процесс регулировки ручного тормоза – не очень сложный, но требует некоторой оснастки и подходящих условий.

Итак, прежде чем узнать, как отрегулировать ручной тормоз,  следует знать следующее:

– рабочий ход стояночного тормоза должен составлять 2-4 щелчка, но и не исключается  ход ручника в 8 щелчков – здесь уже нужно отрегулировать ход стояночного тормоза.

Как натянуть ручник:

1)      Ставим машину на эстакаду или смотровую яму.

( можно также поставить заднюю часть автомобиля на бордюр или воспользоваться домкратом).

2)      Ставим авто на 1-ю передачу.

3)      Ставим авто на ручник и считаем количество щелчков.

Если щелчков меньше 2-х, то нужно удлинить привод, если больше 6-и – соответственно уменьшить.

4)      Опускаем ручник до конца.

5)      Берём 2 ключа на «13»

6)      Залезаем под автомобиль

7)      Снимаем резиновые держатели глушителя и коллектора для удобства.

8)      Находим уравнитель тросов ( под номером 11 на схеме)

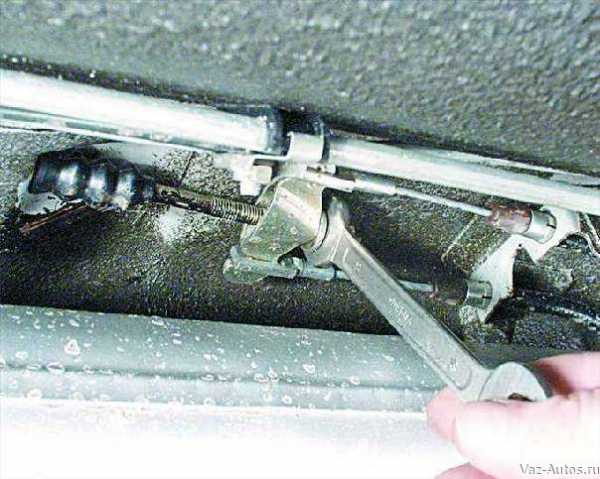

9)      Одним ключом откручиваем затяжку контр гайки, другим фиксируем гайку от проворачивания.

10)  Регулируем ход рычага: при наворачивании – ход уменьшается, при отворачивании увеличивается. ( незабываем, что ход рычага должен быть от 2 до 6 щелчков)

11)   Вывешиваем на домкрате задние колёса автомобиля и проверяем вращение колёс.

Тормозные колодки не должны мешать вращению колес, а при поднятии ручника – колёса должны намертво остановиться.

Закручиваем гайку контр гайкой.

Подтягивать ручник вам придётся довольно таки часто в связи с конструкцией ручного тормоза. так же вам придётся регулировать ручной тормоз при замене тросика, ремонте ручника, замене тормозных колодок (Как заменить задние тормозные колодки?) и замене заднего тормозного цилиндра.

Следует отметить, что стояночный тормоз должен держать на подъёме с уклоном не менее 23%.

lada-vaz-2114.ru

Регулировка стояночного тормоза – четкая работа каждой мелочи

Достаточно распространенным вопросом среди автолюбителей является регулировка стояночного тормоза или же, как его еще называют, ручника, так как это устройство достаточно нужное для того, чтобы удерживать авто на месте на протяжении длительного времени, например на парковках, площадках с уклоном и так далее. В принципе, оно дублирует гидравлическую систему, поэтому также считается аварийной системой торможения. Его работоспособность важна, поэтому разберемся в настройке без помощи автомеханика.

Как организовано устройство стояночного тормоза?

Мы упомянули только самые общие ситуации применения ручника, но есть еще и более экзотичные. Например, он применяется еще и в движении, при резких поворотах, так как, в основном, он воздействует на задние колеса, но это только в спортивных авто и исключительно в рамках соревнований. Также, если на дороге с уклоном образовалась пробка, то удобней всего трогаться с ручника, чтобы не наехать на ожидающего сзади соседа.

Устройство стояночного тормоза достаточно незамысловатое: за счет механического привода обеспечивается передача усилия к блокировочному механизму. Происходит это посредством взаимодействия человека с рычагом, ножной педалью или же тягой. В основном, усилие от рычага к механизму передается за счет тросов. Бывают разные конструкции с применением одного, двух, но чаще всего трех тросов. Трос стояночного тормоза соединен с другими элементами системы с помощью регулируемых наконечников.

Принцип работы: механический ручник и электронный стояночный тормоз

Как видно, строение не сложное, поэтому разберемся теперь, как же работает ручник, когда мы приводим его в движение. Водитель, поднимая рукоятку, увлекает трос и вместе с ним коромысло, за счет которого уравнивается натяжение тросов, и натягивает рычаги блокировочных устройств задних колес, которые, в свою очередь, раздвигают колодки стояночного тормоза в разные стороны. Так блокируются задние колеса и не дают нам сдвинуться с места.

В некоторых современных авто установлен электромеханический стояночный тормоз на дисковых тормозах, где применяется электрический привод. Это устройство, в котором происходит непосредственное взаимодействие дискового блокировочного механизма с электродвигателем. Нажав кнопку, включаем электромоторы, активирующие блокировку колес (скорость менее 10 км/ч), если скорость больше, тогда авто плавно притормаживает, а после остановки колеса блокируются.

Электрический стояночный тормоз воздействует на ходовую часть самостоятельно, чем значительно упрощает движение в гору, а снятие с ручника происходит автоматически.

Когда нужна регулировка стояночного тормоза?

Определить то, что следует отрегулировать ход ручника, можно следующим образом: съезжая с небольшого склона, нужно медленно поднимать рычаг, авто должно притормаживать после того, как рычаг поднялся на треть. На двух третях машина должна полностью остановиться, если этого не произошло, то необходима его регулировка либо замена тросов и колодок стояночного тормоза.

Кроме того, если пользоваться таким ручным тормозом редко, то возможно закисание троса, поэтому не желательно игнорировать возникшую ситуацию. Специалисты рекомендуют производить регулировку раз в год. Если в вашем авто электрический ручник, тогда в случае какой-либо неисправности на бортовом компьютере сразу же загорится желтая перечеркнутая буква «Р», а также восклицательный знак.

Как подтянуть стояночный тормоз – советы для самостоятельных

Вот вы заметили неполадки в работе ручника, и задаетесь вопросом, как отрегулировать стояночный тормоз. Именно за этим мы и затеяли составление данной статьи. Сделать это достаточно просто, но перед этим следует проверить состояние тросов. Для этого необходимо нажать на трос, и если он не будет двигаться в оболочке, значит, следует его заменить, так как он закис.

Регулировка происходит следующим образом. Сначала ручка стояночного тормоза опускается вниз до упора. Придерживая ключом гайку регулировки, надо ослабить контргайку натяжного устройства. За счет регулировочной гайки нужно натянуть трос. Теперь нужно сделать проверку рабочего хода рычага, он должен колебаться в пределах 2-4 щелчков. Если так и есть, то пора затянуть контргайку уравнителя, придерживая гайку регулировки. Вот и все, снимите авто с ручника и проверьте ход задних колес, они должны вращаться равномерно, без заеданий и трений.

Если вы при настройке заметили какие-то повреждения в элементах конструкции ручника и прилагающейся к нему системе, то потребуется ремонт. Для этого продается специальный набор вам в помощь. В такой ремкомплект стояночного тормоза входит:

  • верхняя пружина;
  • верхний кронштейн;
  • 2 колодки тормозные стояночного тормоза;
  • 2 пружины под колодки;
  • 2 чашечки для пружин;
  • регулировочный болт.

carnovato.ru

Важнейшие этапы проверки и настройки стояночного тормоза

Редкий владелец транспортного средства, не забывал снять машину с ручника стартуя с места. В таком случае мы нелестно отзываемся о стояночном тормозе и не понимаем его истинное предназначение.

Большая часть автолюбителей, на практике использует пониженную передачу для фиксации автомобиля на стоянке. При этом, также нередко возникает ситуация когда владелец транспортного средства запускает двигатель не подумав, что машина стоит на передаче. В лучшем случае  автомобиль тронется с места и тут же заглохнет. Если же, перед автомобилем имеется преграда, результат становится более плачевным. В таком случае помимо бампера своего автомобиля, или элемента чужого авто, повреждённого по собственной неосторожности придётся восстанавливать коробку передач транспортного средства.

Таких ситуаций, может возникнуть большое множество. Всё же, ручник является неотъемлемой частью транспортного средства неспроста. Ручной тормоз получил широкое распространение в автомобилестроении достаточно давно и каждый современный автомобиль до сих пор оснащается ручником. Это связано с тем, что основную функцию ручника не может заменить иной элемент авто.

Стояночная тормозная система, предназначена для удержания машины на неровных отрезках дорожного пути, а также эстакадах и уклонах.

Ручник, помимо основного предназначения часто используются для старта после остановки на склонах. Ручник позволяет удержать автомобиль на неровной поверхности, избегая скатывания вниз. Также ручной тормоз используется опытными автолюбителями для управляемого заноса. В данном случае необходимо понимать, что техника контролируемого заноса требует немало практики и соответствующих навыков. Поэтому попросту экспериментировать с ручником не стоит.

Рассматриваемое устройство, также выполняет функцию поддержания безопасности при отказе тормозной педали. В аварийных ситуациях, остановку автомобиля можно произвести путём резкого подъема ручки стояночного тормоза. Поэтому даже если вы не используете стояночный тормоз повседневно, учитывая важность данного устройства, необходимо своевременно производить проверку и обслуживание ручника.

Контролировать состояние ручника и своевременно восстанавливать его функцию, можно изучив несложное устройство ручного тормоза. Стояночная тормозная система, имеет в основе привод в виде троса. Механическим воздействием, мы приводим в действия трос ручника, который в свою очередь передает усилие на исполнительное устройство. Система ручника, может иметь различную структуру в зависимости от производителя и основных особенностей транспортного средства. Некоторые автомобили оснащаются системой, в которой трос соединен с тормозными элементами задней оси. На некоторых транспортных средствах тросик ручного тормоза, влияет на вал кардана.

Лицо управляющее автомобилем воздействует на ручку, тем самым натягивая трос. Благодаря специальному распределителю, происходит равное давление на тормозные колодки задней оси.

Об активации тормоза, водителя уведомляет световой индикатор, расположенный на приборной панели автомобиля. Поэтому существует простой и действенный способ избежать неисправности ручника. Перед стартом, необходимого  в обязательном порядке взглянуть на приборную панель и убедиться что лампочка ручника не активна.

Исправный стояночный тормоз, должен надёжно фиксировать автомобиль при уклоне в 25 %. В случае если стояночный тормоз не проходит данную проверку необходимо в обязательном порядке провести его настройку.

Какой бы надёжной ни была конструкции автомобиля, повредить стояночный тормоз достаточно просто. Повредить колодки ручника, можно один раз прокатившись с активным ручным тормозом.

Причиной нарушения функции ручного тормоза также может стать не отрегулированный или разболтавшийся трос ручника. Регулировка троса ручника, должна производиться если для удержания автомобиля требуется устанавливать ручку тормоза в крайнее верхнее положение. В случае если натяжка троса, не принесла необходимых результатов требуется замена тормозных колодок.

Одной из наиболее распространённых причин неисправности, является заклинивание троса. К таким последствиям нередко приводит попадания грязи на рабочую поверхность троса в ходе эксплуатации автомобиля. В таком случае проблема решается простой очисткой поверхности троса и последующей смазкой. Если в ходе эксплуатации машины трос подвергся критическому износу его необходимо заменить.

Перед тем как приступить к регулировке стояночного тормоза необходимо ознакомиться с одним важным правилом. Регулировка ручника, производится только при условии соответствующего технического состояния тормозных колодок, троса и привода!

Первым этапом регулировки ручника, является его диагностика. Ручник подлежит проверке, после прохождения пробега в 30.000 км. Данное условие обязательно даже если ручник функционирует исправно.

Проверить правильную функцию ручника достаточно просто. Для этого необходимо установить ручку в крайнее верхнее положение, поставить первый режим коробки передач и плавно нажать на педаль сцепления. В случае полной исправности ручника, двигатель автомобиля стремительно завершит свою работу. Если, транспортное средство начинает неспешно трогается с места, необходимо в обязательном порядке произвести настройку ручного тормоза.

В большинстве случаев, ремонт ручника ограничивается заменой троса. Как правило, для восстановления работоспособности ручника необходимо просто подтянуть трос. Технология регулировки ручника достаточно проста и с ней легко справиться даже начинающий автолюбитель.

Технология регулировки троса.

Для проведения необходимой процедуры, лучше всего загнать автомобиль на яму или эстакаду. Если, такие условия предоставить невозможно, то поднимаем заднюю часть авто с помощью домкрата устанавливаем противооткатные устройства.

Перед началом проведения работ, внимательно ознакомьтесь с особенностями вашей стояночной системы в комплектующей инструкции производителя.

Порядок действий.

1. Устанавливаем ручку стояночного тормоза в первое положение.

2. Откручиваем фиксатор системы — уравнитель и закручиваем заново. В этот момент трос привода должен натянуться. Если этого не произошло — то трос необходимо заменить в обязательном порядке.

3. Проверяем натяжения тросов, установив ручку в необходимое положение.

4. В случае правильной регулировки, заднее колесо будет невозможно провернуть руками. После этого закручиваем фиксатор.

5. Снимаем стояночный тормоз и проверяем движение колёс. После отключения ручника, колеса должны двигаться равномерно и без остановок.

6. Проверяем правильную работу ручника на первичной передаче.

Удачной регулировки!

carmend.ru

Стояночный тормоз: устройство и принцип работы

Тормозная система автомобиля – это система, предназначением которой является активная безопасность движения, ее увеличение. И чем она совершенней и надежней, тем безопаснее становится эксплуатация автомобиля.

Что такое «ручник»

Существенной частью автомобиля и тормозной системы является стояночный тормоз, в простонародье — ручник. Он применяется при постановке авто на стоянку и при его движении. Невозможно представить безопасность использования автомобиля без этого механизма.

Инструктор каждой автошколы изначально объяснит основные принципы его работы, всю важность применения стояночного тормоза. В любое время с авто может случиться что-то непредвиденное по простой невнимательности водителя, поэтому пренебрегать им нельзя.

Виды и все особенности этого механизма

Использовать его или не использовать? Об этом позже, сначала стоит выяснить, зачем он необходим. Большинство начинающих автомобилистов не придают должного значения ручному тормозу. Но как только наступит время сдачи экзамена по вождению, все поменяется. Волнение берет верх, и многие ученики забывают снять автомобиль с ручного тормоза. А когда машина стоит на ручнике, ехать она будет через силу. Или противоположный случай, когда машина не на ручнике и стоит под уклоном, при начале движения она обязательно покатится. Пересдача экзамена гарантирована.

Есть и другие, более неприятные варианты. Если машина стоит без водителя на наклонной плоскости и при этом не поставлена на ручник, она может покатиться. Каковы последствия такого самоката, лучше не думать. Становится ясно, за какое действие отвечает ручной тормоз — он блокирует колеса.

Снять блок с колес можно только, если отключить систему ручного тормоза. Такое влияние ручного тормоза на колеса авто связано с особенностями этого механизма.

Устройство механизма

  1. Механизм рабочего предназначения является ответственным за регулирование скорости авто, ее снижение и полную остановку. Применяется при движении на любой скорости. Эта система начинает функционировать при воздействии на педаль тормоза. В системе образуется давление. Усилитель вакуумного типа усиливает его, и через тормозные шланги оно воздействует на колодки – неподвижные части тормозного механизма. Колодки приходят в движение. Они зажимают тормозной диск или зажимают стенки барабана – это зависит от типа тормозов. Начинается процесс торможения. Чтобы остановить этот процесс, надо просто прекратить жать на педаль тормоза. Это самый востребованный механизм, так как он применим все время движения. Является одним из самых эффективных.
  2. Запасная, тормозная система применяется при неисправности рабочей системы. Она бывает в виде автономной системы. Ее функции выполняет часть исправной рабочей системы.
  3. Вспомогательная система используется на автомобилях с повышенной массой — грузовых, тяжеловозах. Применяется гружеными машинами на затяжных спусках. Часто бывает, что на автомобилях роль вспомогательной системы выполняет двигатель.
  4. Тормоз стояночного типа — это механизм, предназначенный для удержания машины на одном месте в тех случаях, когда она находится под уклоном, блокирует возможность ее непроизвольного скатывания. Также его применяют, двигаясь на спусках с большим градусом наклона. Часто приходится применять этот вид тормоза на участках с заторами. Его используют в случаях, требующих экстренного торможения. Также его можно использовать для выполнения сложных и резких маневров. Он может быть двух видов по способу включения: педальный и рычажный (ручной). Педальный вид включения тормоза встречается не часто.

Какой тип системы приводит в движение тормозной механизм

Есть три вида такого тормозного привода: механический, гидравлический и электрический. Чтобы поставить автомобиль на ручник, надо по максимуму, до щелчка, поднять вверх рычаг тормоза. Сам рычаг имеет храповое колесо, которое фиксирует его в рабочем положении. Таким образом натягиваются тросы, которые связывают рычаг с тормозным механизмом, расположенным на задних колесах.

Этот механизм имеет три, два или всего один трос стояночного тормоза. В системе механизма есть уравнитель — это деталь, которая связывает центральный и боковой тросы. В итоге усилие равномерно распределяется между задними колесами.

Основные детали тормозного механизма с тросами соединяются регулируемыми наконечниками. При передаче усилия на рычаги тросы разводят тормозные колодки, прижимают их к барабанам тормозной системы, и происходит процесс торможения. Чтобы отключить блокировку колес, надо зажать кнопку, имеющуюся на рычаге, и опустить его вниз. Существуют две системы тормозных механизмов: барабанная и дисковая. Раньше использовалась барабанная система, но с появлением дисковой она стала отходить на второй план. Сейчас барабанную тормозную систему применяют в основном на грузовых машинах и автобусах.

Дисковая тормозная система

Дисковая тормозная система отлично работает при больших скоростях. Строение дисковой системы тормозов: ротор, прикрепленный к ступице, тормозной суппорт, у которого есть поршень и две колодки. Именно между этими колодками расположен тормозной диск.

Ручной тормоз — это простое, но надежное устройство сегодня устанавливается практически во всех автомобилях.

Гидравлическая тормозная система

Гидравлическая тормозная система обеспечивает не только надежное торможение автомобиля, но и повышает ее маневренность и проходимость. Достигается это за счет того, что гидравлический кран, находясь в центральном положении, соединяет тормозной цилиндр абсолютно со всеми рабочими цилиндрами.

В левом положении он соединяет главный тормозной цилиндр исключительно с рабочими цилиндрами ведущих колес левого борта. В правом положении кран соединяет главный цилиндр исключительно с рабочими тормозными цилиндрами правого борта. Эта особенность гидравлической системы обеспечивает автомобилю высокую маневренность, а также значительно повышает ее проходимость. Гидравлическая тормозная система состоит из таких деталей: тормозного цилиндра, расширительного бачка, регулятора давления в системе и двух тормозных контуров, для задних и передних колес.

Возникающее в системе давление передается на цилиндры. Они, в свою очередь, прижимают колодки стояночного тормоза к тормозным дискам, в результате чего автомобиль останавливается.

Гидравлическая система сегодня широко применяется при создании легковых автомобилей. При желании можно заменить классический механизм ручного тормоза на гидравлический. Кран ручного тормоза также будет блокировать задние колеса авто, но обслуживать такую систему намного проще. Уже нет необходимости подтягивать ручной тормоз. Явным преимуществом является то, что отсутствует уравнитель для правого и левого колеса. Гидравлика выравнивает давление во всех точках тормозного контура. Замену можно сделать как самостоятельно, так и обратившись в сервис.

Недостатки гидравлической системы

Но гидравлическая система имеет недостаток: данная конструкция теряет свою надежность. Если автомобиль потеряет жидкость, остановить его не получится, в то время как механический ручник работает самостоятельно, и потеря жидкости ему не страшна. Электрический ручной тормоз отличается от всех остальных его видов. Это автономный прибор, управление которым осуществляет бортовой компьютер. Состоит из электродвигателя, ременной передачи, редуктора, винтового привода.

Здесь ручник установлен на суппорт задних колес и после подачи сигнала электродвигатель активизирует винтовой привод, который состоит из планетарного редуктора с электродвигателем. Он начинает снижать обороты электродвигателя, и колодки прижимаются к тормозным дискам.

Рекомендуется время от времени проверять исправность и регулировать тормоз. Рассмотрим самостоятельную регулировку стояночного тормоза на примере нескольких автомобилей. Сначала посмотрим на тормоз ВАЗа, а потом на Mazda.

Ручной тормоз на автомобиле ВАЗ 2110

Во-первых, проводить такую регулировку стоит каждые 30 000 км пробега. И когда автомобиль самовольно движется после постановки его на ручной тормоз. Чтобы самостоятельно отрегулировать ручной тормоз автомобиля ВАЗ, достаточно будет эстакады. Из инструментов – пассатижи и несколько ключей на «13».

Стояночный тормоз ВАЗа требуется полностью опустить. Одним ключом ослабляется контргайка, в то же время с помощью второго ключа регулировочную гайку обязательно удерживать. Закручивать регулировочную гайку надо, пока трос привода ручника не будет натянут. Важно знать, что закручивая регулировочную гайку, пассатижами надо придержать шток. Полный ход рычага должен составлять от двух до четырех щелчков.

Далее контргайку уравнителя затянуть. Опустить рычаг тормоза и вручную провернуть вращение задних колес. Оно должно быть равномерным без заедания механизма. Регулировка завершена.

Стояночный тормоз Mazda 6

Хоть автомобиль Mazda японского производства, но технология тормоза практически такая же. Чтобы отрегулировать или заменить стояночный тормоз «Мазды 6», задняя часть авто должна быть приподнята. Блок с подстаканниками необходимо отсоединить. Рычаг стояночного тормоза должен находиться в опущенном положении.

Регулировочную гайку необходимо полностью ослабить. Заранее подготовленный пластиковый щуп толщиной около 1 миллиметра вставить между разжимными рычагами. Гайку регулировать, пока один из разжимных рычагов не станет перемещаться. Тогда надо вытащить щуп и проверять легкость вращения колес до тех пор, пока один из разжимных рычагов не станет перемещаться. Тогда надо вытащить щуп и проверить легкость вращения колес.

Исправным считается стояночный тормоз автомобиля «Мазда», если для его фиксации необходимо от трех до шести щелчков.

Советы по использованию ручного тормоза

Не рекомендуется оставлять автомобиль на ручном тормозе длительный период времени, особенно если он стоит на улице. Излишняя влага может вызвать коррозию, что приведет к «прилипанию» тормозных дисков к колесам. Подобная ситуация может произойти зимой, диски примерзнут к дискам колес. Движение автомобиля на некоторое станет невозможным. Также, начиная движение, не забывайте снимать автомобиль с ручного тормоза, езда при поднятом ручнике может привести к поломкам.

fb.ru

устройство, трос, рычаг и схема

2246 Просмотров

Сегодня с огромной уверенностью можно сказать, что автомобиль играет огромную роль в нашей жизни. По презентабельности и ухоженности автомобиля зачастую судят о статусе владельца. Поэтому истинные автолюбители уделяют достаточно внимание в отношении ухода к своей машине. Они заботятся как о внешнем, так и о внутреннем состоянии любимого автомобиля. Редко приковывают наше внимание какие-то отдельные устройства. Но в каждом авто присутствует одна небольшая система, которая выполняет очень важную роль, эта деталь – стояночный тормоз.

В предложенном материале мы погорим о разновидностях, его устройстве и принципе работы.

Цель и функции

Чтобы наша информация была для вас более доступна, для начала изучим, что такое стояночный тормоз. Затем разберем его цели, функции, а также проведем небольшой инструктаж по применению.

Стояночный тип тормоза, он же ручной, – это элемент тормозной системы, которая предназначена для фиксирования автомобиля в неподвижном состоянии (блокировка колес). В большей степени его используют на неровных поверхностях и стоянках.

На некоторых автомобилях стояночный тормоз действует на трансмиссию, а не на колеса. Трансмиссионные тормоза бывают дисковые и барабанные, из них более широко применяются барабанные, чем дисковые тормоза.

Стояночная тормозная система — это незаменимый механизм в вашем автомобиле. Её миссия достаточно проста, но в тоже время благородна. Этот механизм позволит уберечь ваш автомобиль как от неловких ситуаций при помощи блокировки (выезд автомобиля с обочины на безлюдную дорогу при вашем отсутствии), так и от тяжелых аварий (выезд автомобиля на проезжую часть). Последствия могут быть разные, поэтому специалисты рекомендуют использовать ручник.

Схема использования механизма достаточно проста, т.к. ручной тормоз находится в доступном месте. Первым делом, необходимо потянуть рычаг до характерного щелчка. Теперь задние колеса будут заблокированы, и вы смело можете приступать к запланированным делам с уверенностью, что автомобиль не уедет без вас.

Чтобы опустить стояночный блокиратор необходимо большим пальцем надавить на фиксатор и плавно опустить рычаг, если вдруг рычаг будет крепко затянут и не поддастся вашим действиям, то возьмитесь рукой за рычаг и также удерживайте фиксатор. После того, как вы отпустите рычаг ручного тормоза, необходимо отпустить палец с кнопки. Теперь колеса готовы начать движение.

Как устроена система

Отметим, что в автомобиле присутствуют 3 данных системы, которые воспроизводят в действие блокировку. Чаще всего пример того, как работает ручной тормоз, приводится на модели механического ручного механизма. Мы не станем исключением и объясним принцип работы на этом же примере, т.к. на данной модели объяснение будет более доступным. Но в процессе, мы подробно разберем принципы работы каждой из систем.

  1. Механический тип ручного тормоза – обычно главным компонентом является рычаг стояночного тормоза, но бывает, что он заменяется педалью, которая находится не так далеко от основной педали управления. Но мы поговорим о рычаге, он соединен с деталями, которые осуществляют блокировку задних колес при помощи тросов и натяжителей. Чаще всего встречается схема из трех тросов (два троса – боковые, они ведут к фиксирующим колесам, один трос – центральный, его функцией является распределение усилий). Определенные рычаги отвечают за функционирование колодок, благодаря их связи с тросами, они придавливают колодки к барабанам или тормозным дискам, при включении рычага.

Тормозные колодки – это одна из частей всей системы (колодки воспроизводят тормозное ускорение). За состоянием данных колодок необходимо тщательно следить, т.к. они достаточно сильно перегреваются и испытывают огромную нагрузку в том месте, где присоединяется специальная накладка к основанию колодки.

  1. Гидравлический ручной тормоз – в данной системе тросы заменены на жидкостный гидроцилиндр. Также в устройство входит храповое колесо и рычаг. У данного механизма присутствует немаловажное преимущество: функции устройств осуществляет гидравлика. Но, если жидкость вытечет, водитель лишится и основных тормозов, и ручника.
  2. Электронный – в этом случае всю работу выполняет компьютерный блок машины. После того, как ваш автомобиль заглохнет, система распознает горизонтальность вашего авто и блокирует колеса. В случае нарушения электронный привод будет активирован, благодаря прижимному винту в работе будут задействованы стояночные колодки, после чего колеса также поддадутся блокировке. Отключение ручного тормоза произойдет при нажатии на газ заведенного автомобиля.

Общие рекомендации при использовании стояночного механизма

  • Чаще всего, стояночный блокиратор используют при краткосрочной стоянке, которая рассчитана не на длительное время. Но ситуации бывают разные, поэтому в случае отказа основной системы, вы также можете задействовать стояночный тормоз.
  • Ручник используется при совершении определенных маневров, но необходимо быть опытным водителем.
  • Специалисты не рекомендуют использовать стояночный тормоз при длительной парковке (более недели) или, например, в зимнее время года. Велик шанс, что ручник примерзнет, и колеса вашей машины надолго останутся обездвиженными. Также следует раз в месяц проводить проверку ручного тормоза, чтобы избежать поломок и аварийных ситуаций.

Если вы только планируете «овладеть» машиной и у вас еще нет опыта, учтите, что стояночный тормоз может сыграть с вами злую шутку при сдаче экзамена. Виною тому может явиться ваша невнимательность и неопущенный тормоз. Будьте внимательны, чтобы избежать нелепых ситуаций.

Эксплуатация

Отметим, что стояночная тормозная система требует постоянного и внимательного ухода за всем механизмом, иначе она может потерпеть поломку. При плохом уходе существует большая вероятность закисания тросов, в таком случае перестанет функционировать тормозная система. Автолюбители с АКПП совсем не используют ручник, т.к. в их случае достаточно перевести рычаг в положение P (парковка).

Сенсор стояночного тормоза

В нашей статье мы еще уделим внимание датчику ручного тормоза. Датчики выполняют немаловажную функцию: они преобразуют неэлектрические сигналы в электрические.

У системы ручного тормоза также имеется световой датчик. Он загорается в момент, когда ручник затянут. Обнаружив световой сигнал датчика, вы можете быть уверенным в функционировании ручника.

Если вы заметите отсутствие сигнала датчика убедитесь еще раз в том, что ручник затянут. Данный датчик является еще одним элементом, предусмотренным для вашей безопасности. Автолюбители часто сталкиваются с ситуацией, когда датчик ручного тормоза загорается периодически при езде. Чаще всего это связано с плохим состоянием колодок или с малым количеством тормозной жидкости, но бывают и другие причины. В случае подобной ситуации обратитесь к специалистам.

Подводим итоги

Надеемся, что в нашей статье вы узнали много интересного про данное устройство, открыли для себя что-то новое. Оказывается, такой на первый взгляд непримечательный механизм в вашем автомобиле несет очень важные функции и является гарантом личной безопасности, безопасности автомобиля и окружающих объектов. Прислушайтесь к советам специалистов и в случае необходимости обязательно поставьте автомобиль на стояночный тормоз. Не пренебрегайте этим простым правилом.

portalmashin.ru

Подтягиваем ручник автомобиля самостоятельно


Попытаемся самостоятельно подтянуть на машине неисправный ручник. Этот стояночный элемент должен оставаться исправным, фиксировать машину на стоянке. Вам могут понадобиться различные запчасти (посмотреть фото запчастей).

Механизм здесь храповый, установка со специальной лампочкой включения. При активации оборудования загорается на панели предупреждение. Система оснащена специальными тросами, которые соединяются «уравнителем».



Так обеспечивается на механизме равномерность переходящего усилия. Еще на установке имеются наконечники, некоторые из которых можно регулировать. За счет гаек корректируется трос по длине.

Подобным методом происходит подтяжка установки. Механизм обладает пружиной возврата, чтобы систему возвращать обратно. При опускании ручника так и происходит.

Машины современные оборудуют уже электронными приводами. Такие ручники называют электромеханическими, ведь устройство контактирует с тормозами дисковыми за счет электромоторчика.

Вообще, необходимо постоянно пользоваться стояночным тормозом. Если аппарат не активировать, он окажется поврежденным. Ведь тросы «закисают», и система перестает эффективно работать. Длительно тоже не стоит оставлять транспорт с включенным рычагом – тогда колодки «приржавеют» на барабане.

Регулировать механизм надо периодически. Процедура подразумевает натяжение, или ослабление установленного троса. В руководстве эксплуатации машины отмечено, что достойным ходом рычага считается ситуация с двух щелчков. Максимальный порог – до четырех. При этом колеса автомашины полностью блокируются. Если долго эксплуатировать транспорт, число щелчков возрастает до семи. Значит, установку следует регулировать.

Предварительно проверим функционал ручника. Определим состояние троса. Максимально поднимем рычаг, запустим передачу – пытаемся плавно сцепление отпустить. Когда «движок» перестает работать, это признак исправного состояния стояночного тормоза. При медленном перемещении авто трос считается растянутым. Если производите замену троса, процедура регулировки также будет необходима.

Для выполнения мероприятий машину загоняем на яму.

  1. Приподнимаем ручник на пару щелчок.
  2. Ключом ослабим контргайку, которая удерживает крепеж уравнителя.
  3. Потом фиксируем регулировочный элемент максимально — привод установки оптимально натянется.
  4. Оценим натяжки нашего троса: поднимем рукоятку до упора.
  5. Тестируя прибор, руками проворачиваем колесо машины сзади. При удачно затянутом тросе манипуляцию не получится совершить. Придется затягивать обратно контргайку на уравнителе.
  6. Ручник отпускаем, пытаемся еще покрутить колесо. Когда вращение проходит равномерно, не наблюдается рывков – это показатель грамотно регулировки.
  7. Теперь следует проверить машину в движении.

Такая манипуляция считается завершенной.

Читайте также:


avtoshef.com

Разное

Отправить ответ

avatar
  Подписаться
Уведомление о
