принцип работы, плюсы и минусы

Оппозитный двигатель — это не просто техника, которая опередила свое время, а на самом деле решение многих задач, которые не способны решить многие современные традиционные двигатели.

Что такое оппозитный двигатель? Видео

Оппозитный двигатель представлен особым типом силовой установки, которая напоминает сама по себе традиционный двигатель, однако цилиндры при этом расположены – горизонтально. В простонародье данный мотор получил название «боксер». Это обусловлено движением поршней друг от друга, либо же друг другу, навстречу. Однако, при этом два поршня находятся в одинаковом положении.

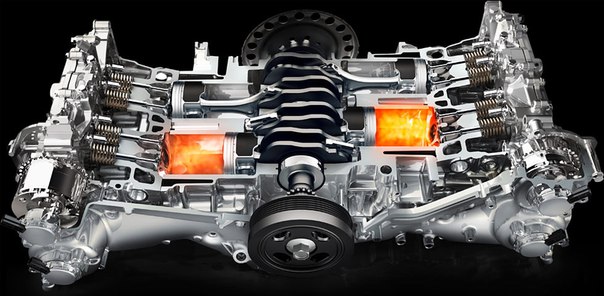

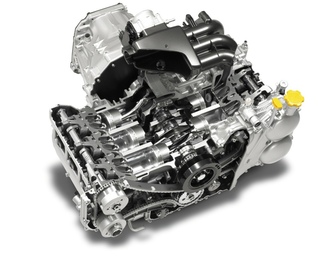

Оппозитный двигатель. Фото

Первым образцом является двигатель от компании Volkswagen в 1938 году. В то время агрегат состоял из 4-цилиндрового «оппозитника» объемом 2 литра, мощностью 150 лошадиных сил. После этого мотор приобрел популярность и начал широко использоваться.

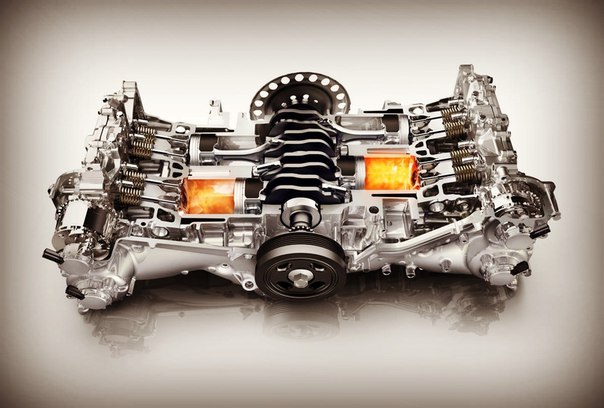

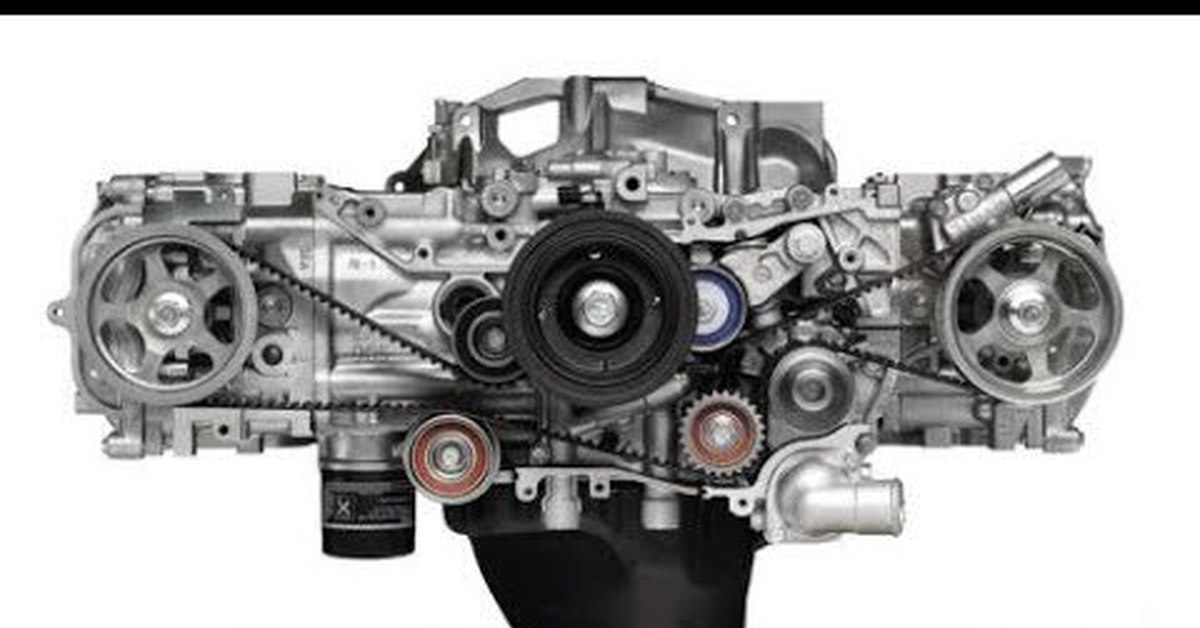

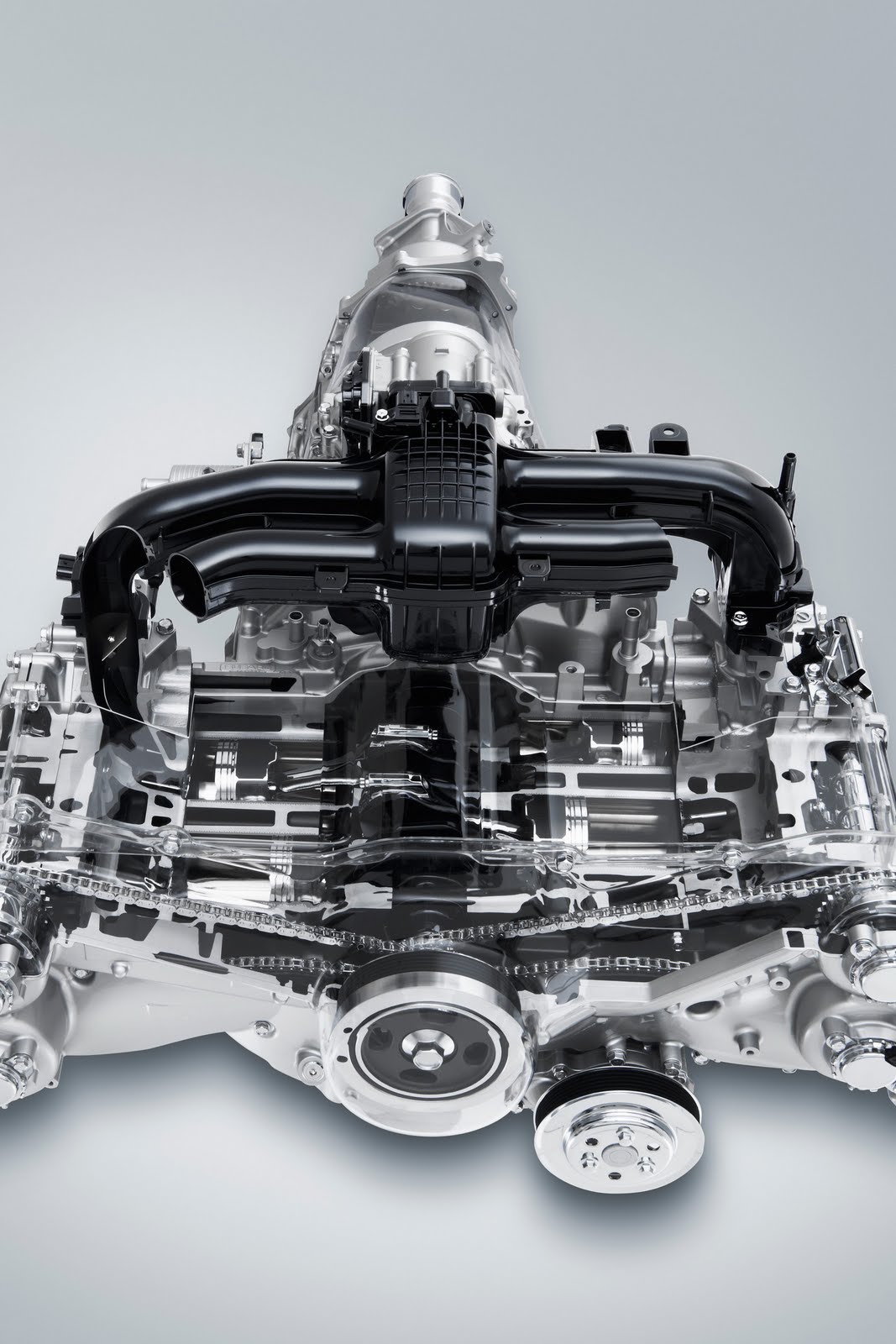

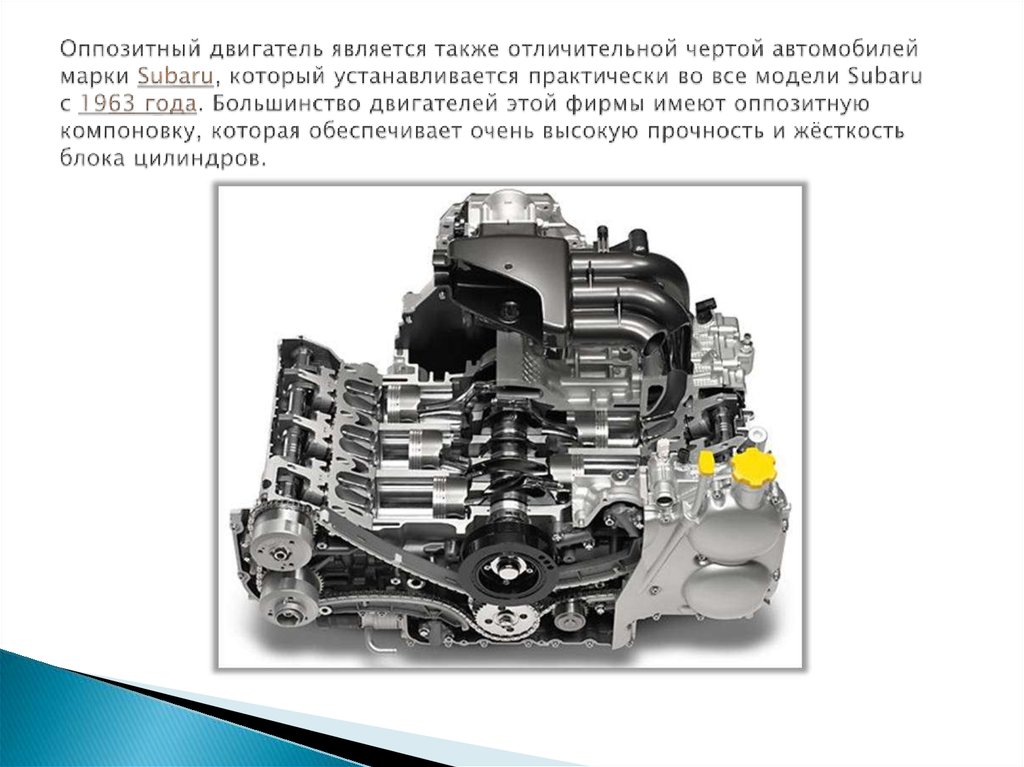

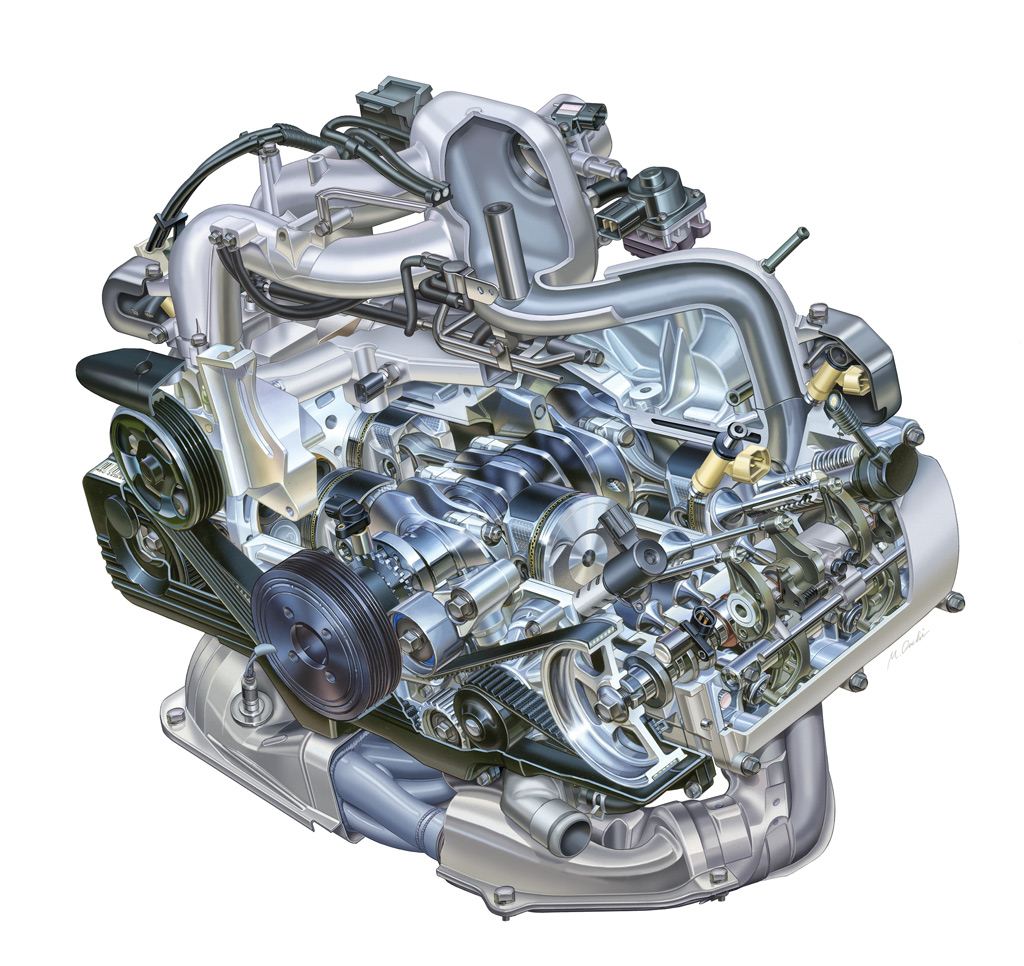

Оппозитный двигатель Субару

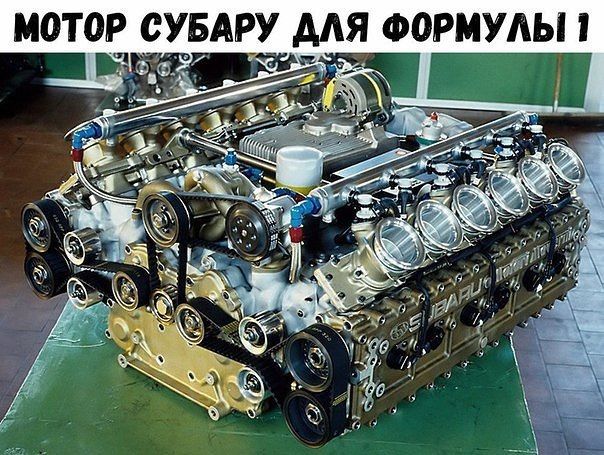

На сегодняшний день оппозитные двигатели производят и устанавливают компании Subaru и Porsche.

До недавнего времени такую участь также разделяли и Toyota, Honda, Ferrari, и само собой, родоначальник оппозитных моторов – Volkswagen. Подобные установки можно заметить не только в мотоциклах, автобусах фирмы Икарус, но и в некоторых танках.

Видео про оппозитный двигатель Субару:

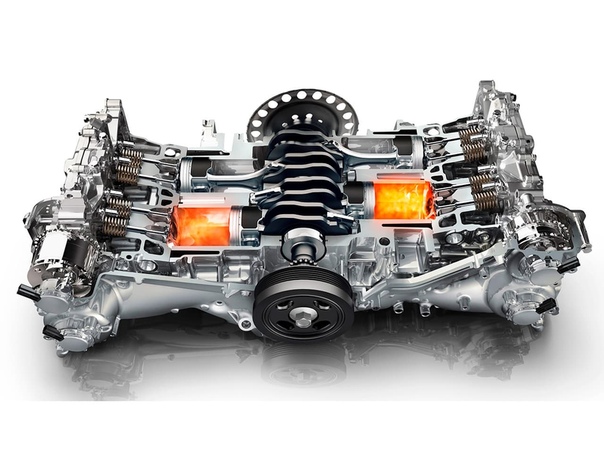

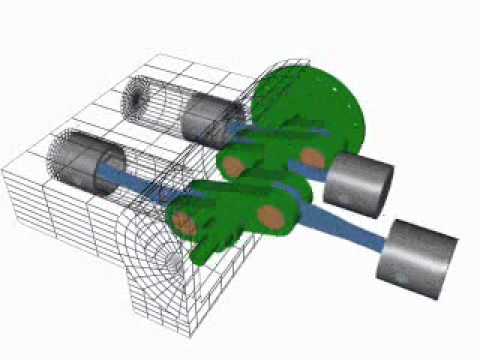

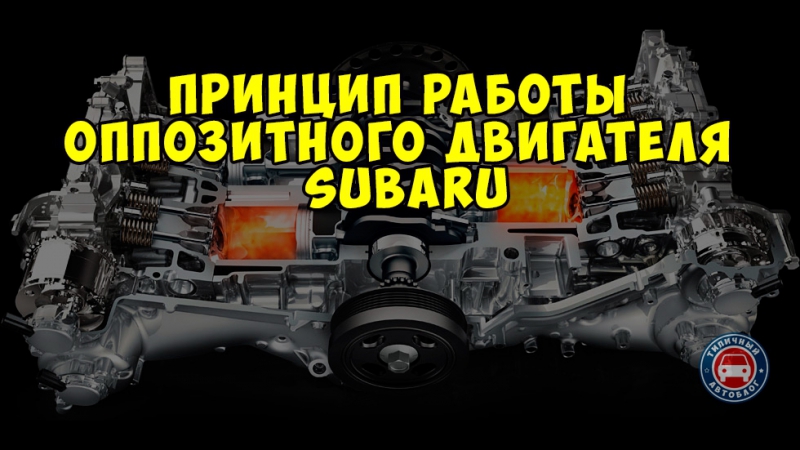

Принцип работы оппозитного двигателя. Видео

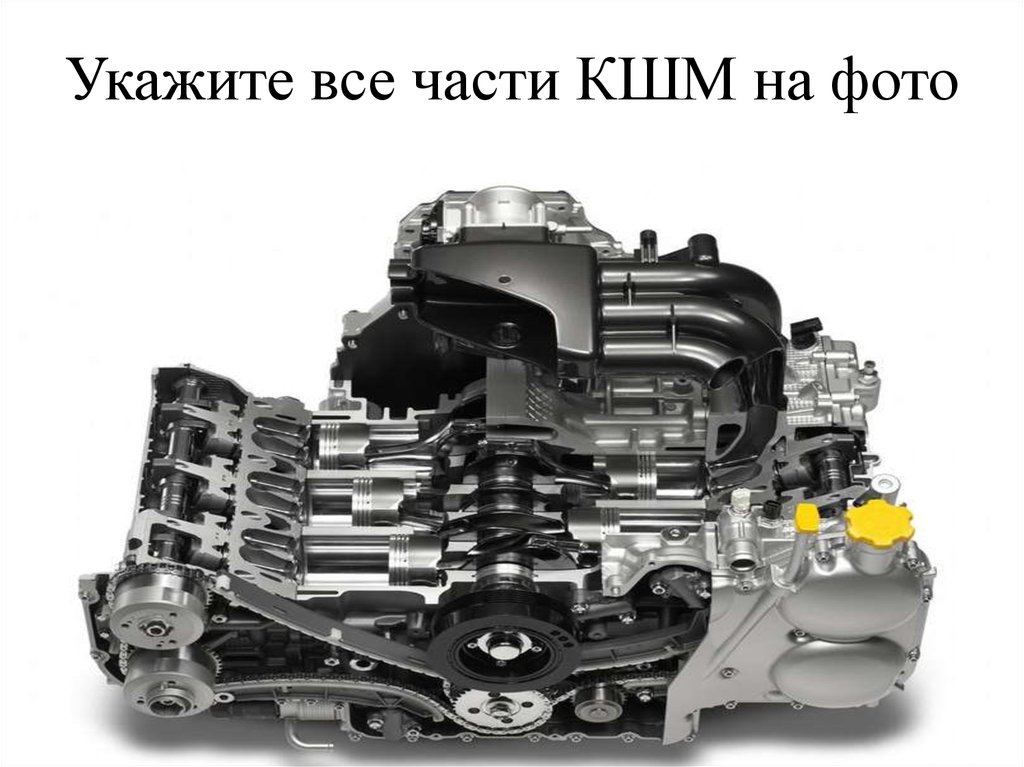

Чтобы сформировать окончательную картину о том, что же из себя представляет оппозитный двигатель, следует разобраться в его строении. Повторим то же, что было сказано ранее – это ДВС, которому свойственна одна особенность – движение пары поршней производится в горизонтальной плоскости

. Вторая же пара по соседству находится также в горизонтальном положении.

Общая сумма таких цилиндров может достигать 12, начинается, конечно же, отсчет с 2. Количество обязательно будет кратно двум. Наиболее популярными образцами являются 4 и 6 цилиндров. Опытные механики и профессионалы отметили, что схема работы 2-х и 4-х цилиндрового оппозитника не слишком то и отличается от традиционного двигателя. Особенности начинают проявляться начиная с шести цилиндров.

Видео принципа работы оппозитного двигателя  Субару:



Разновидность оппозитных двигателей

Не будет новостью, что сам принцип работы зависит от особенности вида агрегата. Это относится и к оппозитным двигателям.

Они делятся на:

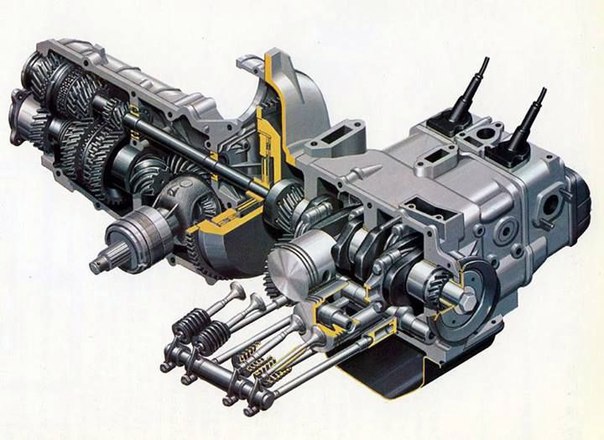

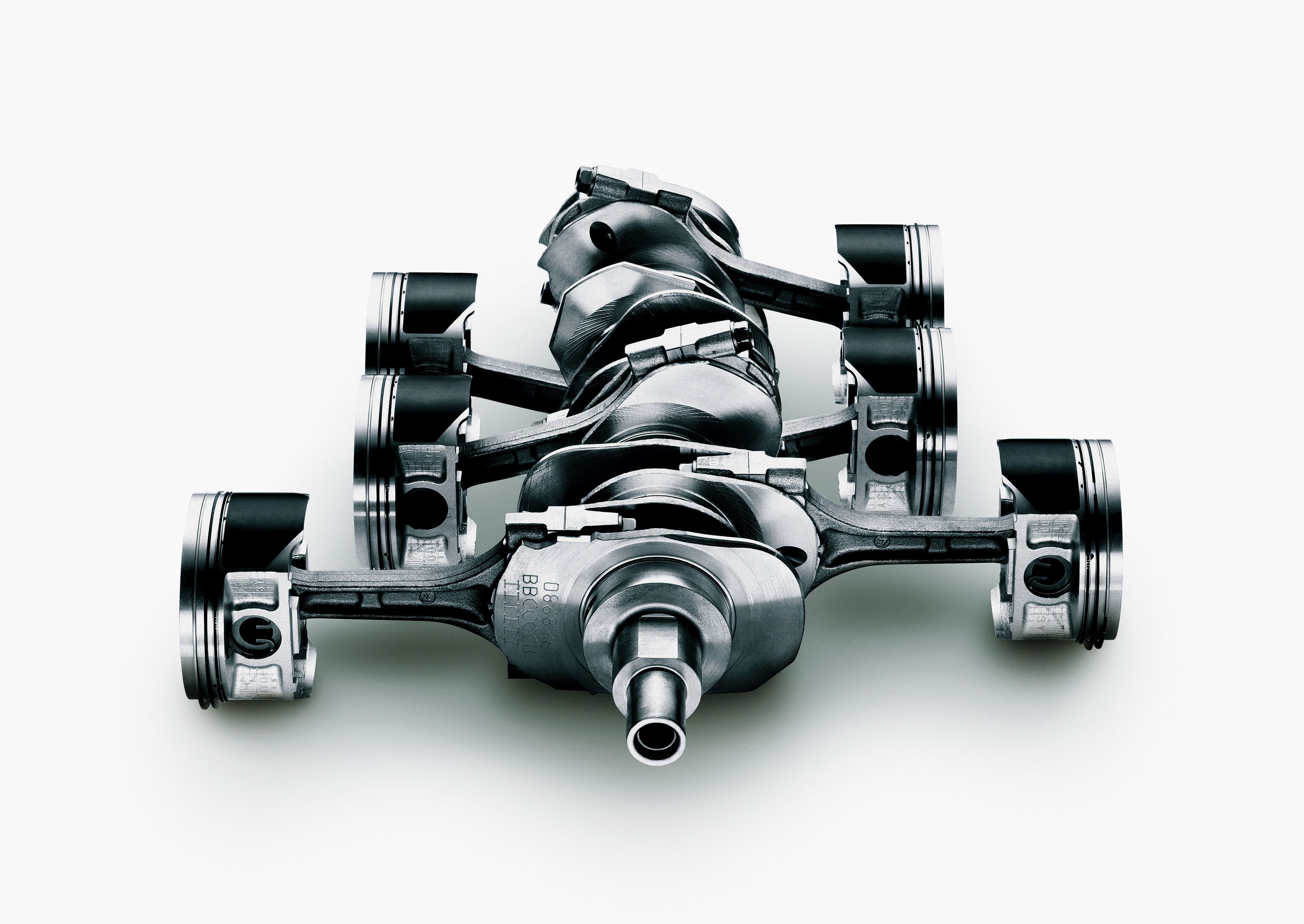

  1. Оппозитные боксер, которые часто применяются в автомобилях марки Subaru. Что касается принципа их работы, то следует сказать, что поршни при этом располагаются за заранее определенной дистанции друг от друга, на одинаковом расстоянии от оси двигателя. Но при этом каждый поршень расположен отдельно друг от друга в цилиндрах. Данный принцип работы схож с поединков в боксе, откуда, собственно, и название;

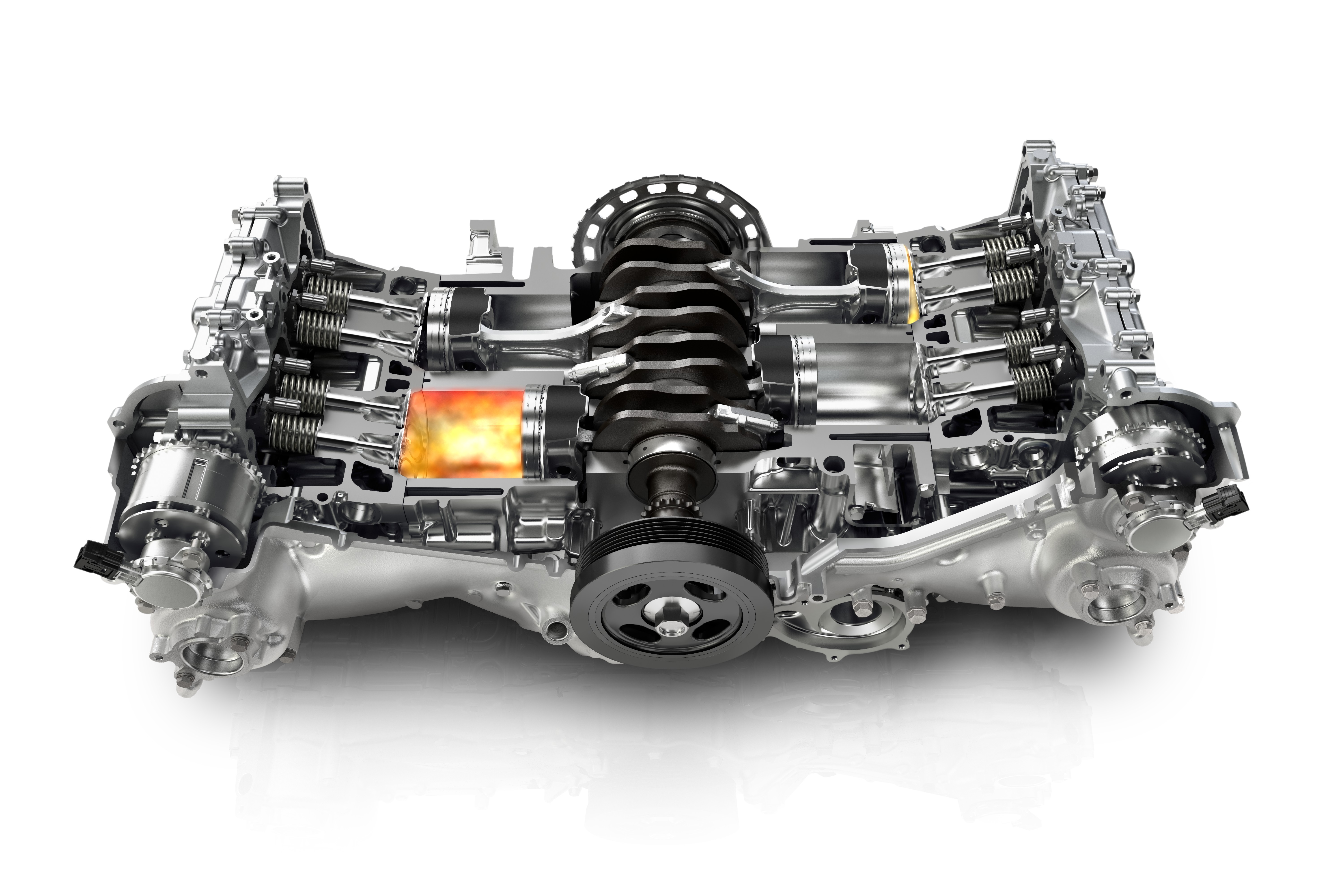

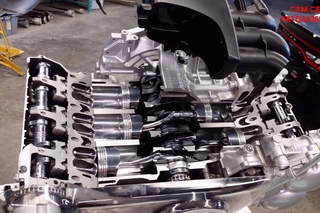

    Оппозитный двигатель — боксер. Фото

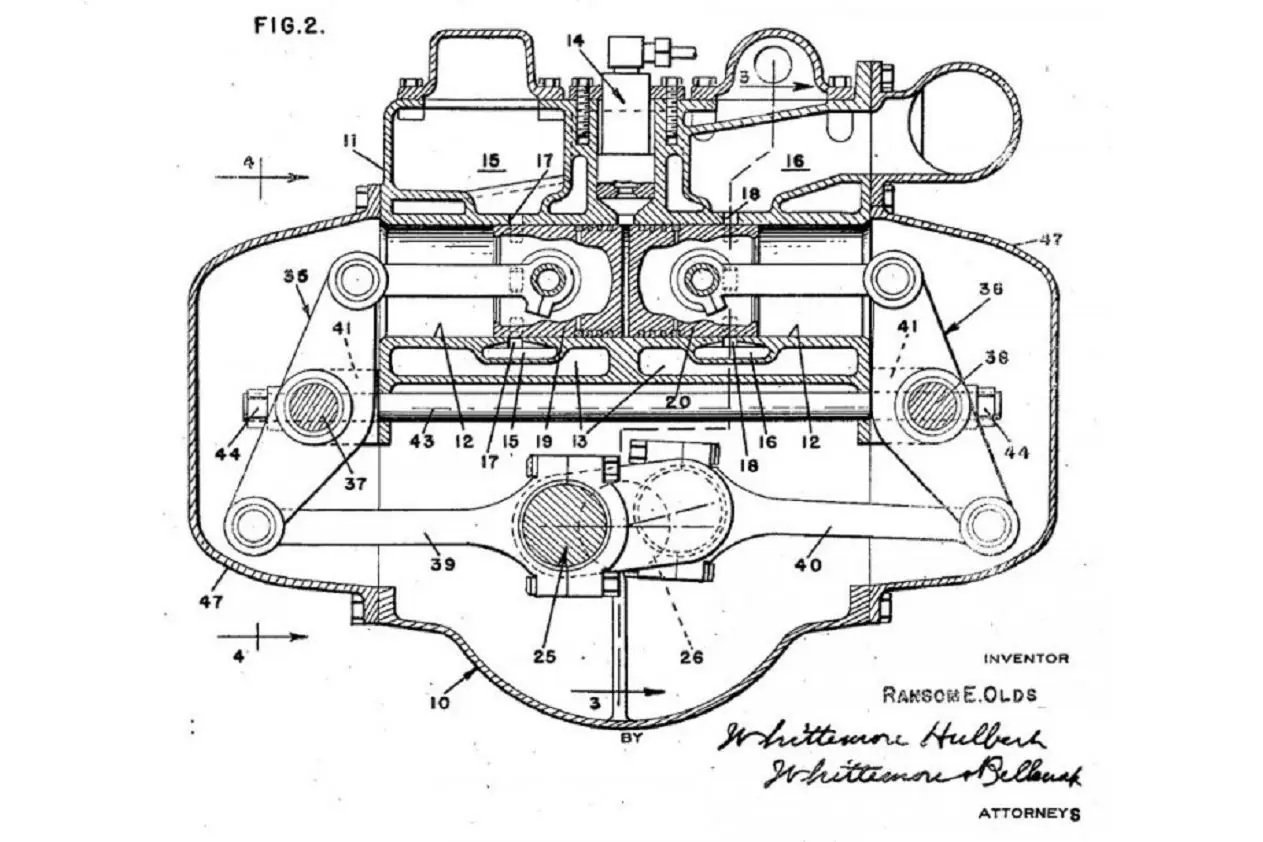

  2. ОРОС кардинально отличается от боксера, как строением, так и последовательностью работы поршней. Данные агрегаты относятся к двухтактным. Один из цилиндров расположен сразу за двумя поршнями, которые прикреплены к единому коленчатому валу. Один из них ответственный за впуск смеси, второй – за своевременность выхода продуктов сгорания. В данной конструкции отсутствует головка, которая в большинстве случаев имеется на блоке цилиндра. К
    преимуществам ОРОС
    двигателей относится то, что поршни «работают на один коленчатый вал». Именно это позволяет создавать эти двигатели небольших размеров и массой. Из этого вытекает более широкая сфера их применения. Также этот двигатель одинаково работает что на дизельном топливе, что на бензиновом. При всем при этом поршни проходят гораздо меньше расстояние, в связи с чем сила трения в разы меньше, что продлевает жизнь двигателя. А еще, учитывая то, что он обладает меньшим размером и массой, следовательно, для его изготовления требуется в раза два меньше деталей. Это позволяет сэкономить средства. Общим недостатком ОРОС двигателей является то, что они не так давно были разработаны и по сей день совершенствуются. Из-за этого не стоит исключать непредвиденные проблемы в процессе его эксплуатации;

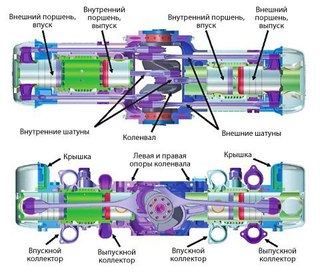

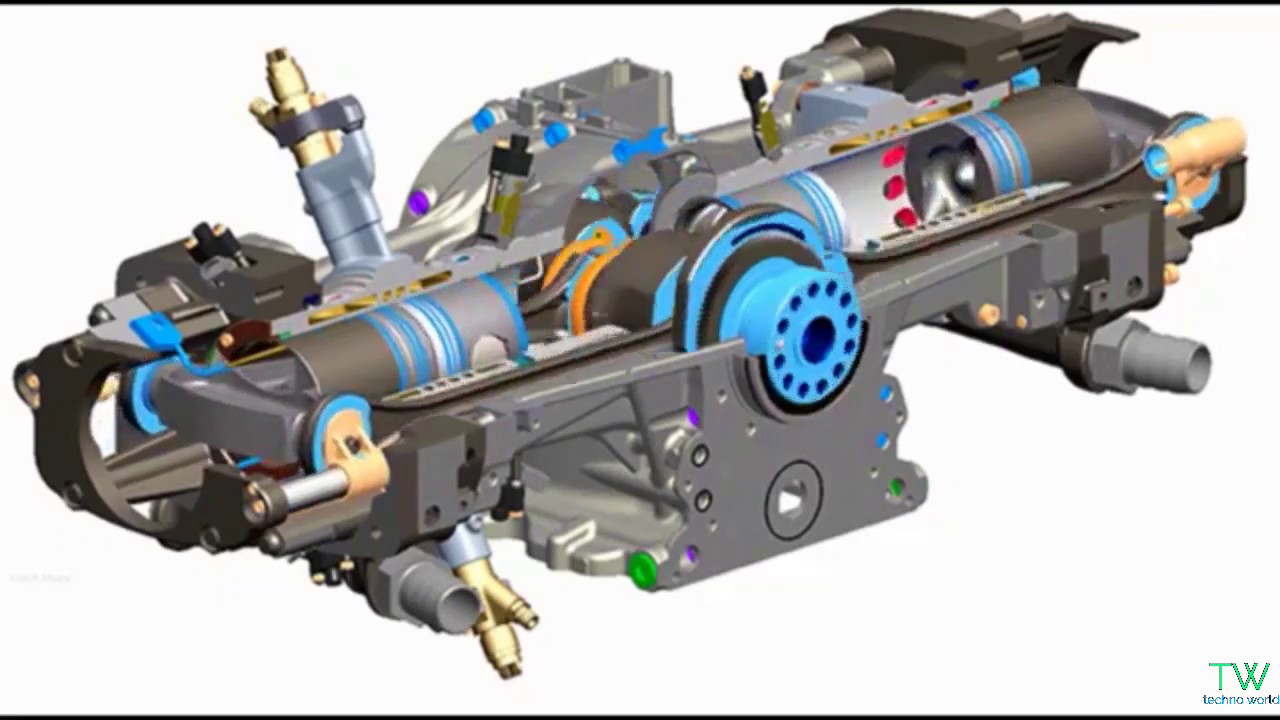

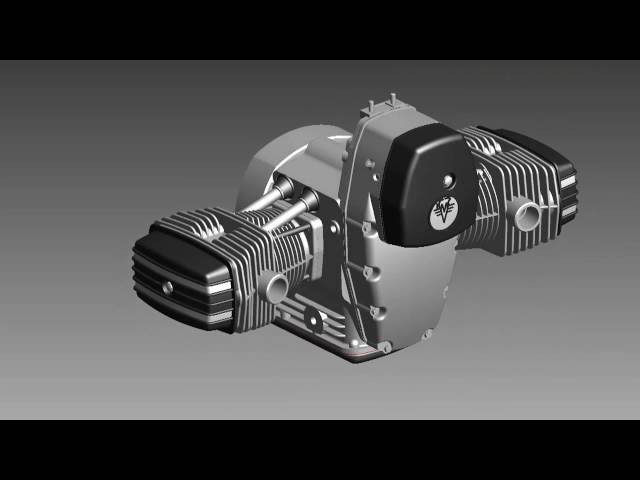

    ОРОС двигатель оппозитный. Фото

  3. Танковые двигатели. Оппозитный двигатель рассчитан также и на работу военной техники, имеющую крупные габариты. Поршни при этом делят один цилиндр и двигаются в одном и том же направлении, однако каждый имеет свой коленчатый вал. Камера сгорания создается в тот момент минимального расстояния между поршнями. Сходством с ОРОС является то, что в сами цилиндры входит воздух, а излишние газы с помощью турбонаддува удаляются. Данная силовая установка обладает мощностью в 700 лошадиных сил, предельное количество оборотов – 2000. Объем при этом равен шести, либо тринадцати литрам.

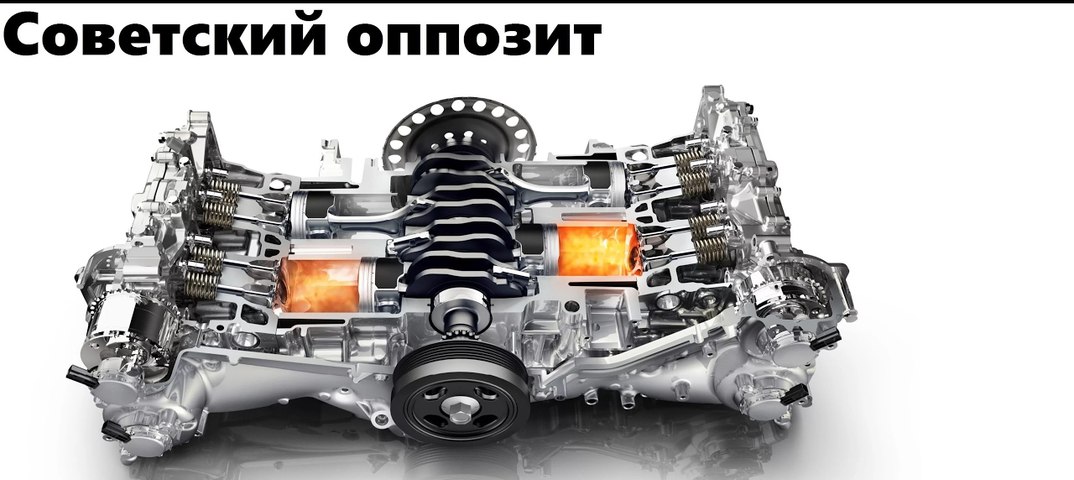

    Танковый оппозитный двигатель. Фото

Плюсы оппозитных двигателей

Вне зависимости от вида мотора, оппозитные двигатели имеют общие достоинства, среди которых можно выделить:

Минусы оппозитных двигателей

Разумеется, в мире нет ничего идеального, что можно сказать и о оппозитных двигателях. К недостаткам относятся:

  • Весьма большая сумма на обслуживание, которое требует вмешательство профессионалов;
  • Большая стоимость запчастей;
  • Сложность всей конструкции в целом;
  • Более высокая затрата масла при работе.

Но даже учитывая вышеперечисленные минусы, многим производителям это не мешает устанавливать оппозитные двигатели на свои автомобили. Перед этим происходит взвешивание всех плюсов и минусов.

Главный из плюсов является больше возможностей и шире перспективы. Ведь, по сути, все недостатки упираются в денежные средства. Однако, большая часть людей осознает тот факт, что за хорошее качество требуется отдавать больше денег. К тому же, использование оппозитных двигателей является следующей ступенью в технологическом развитии.



Различия между оппозитным и рядным четырехцилиндровым двигателем

Сейчас мы будем говорить об общих чертах и отличительных особенностях рядных и оппозитных четырёхцилиндровых двигателях Boxer Four и Straight Four. А так же об их плюсах и минусах. Ниже короткое видео где подробно все описано.

Различия между оппозитным и рядным четырехцилиндровым двигателем. Видео

  1. Обе конструкции работают по принципу четырёхтактного цикла — пуск, сжатие, рабочий ход и выпуск.
  2. В обеих конструкциях рабочий ход происходит каждые 180 градусов поворота количества валов, но у них немного разный порядок зажигания.
  3. На каждом двигателе мы видим мы видим цилиндры под номерами 1, 2, 3, 4. Для оппозитных порядок зажигания 1, 3, 2, 4., а для рядной 1, 3, 4, 2. Так что порядок работы двух последних цилиндров поменян. Эта разница влияет на то как двигатель сбалансирован. У оппозитного двигателя пары цилиндров, наружу и во внутрь, двигаются вместе. Это значит, что сила инерции первого порядка, которая возникает, когда поршень достигает верхне или нижней мёртвой точки взаимокомпенсируются. С рядным четырёхтактном двигателем та же история — силы инерции первого порядка взаимокомпенсируют друг друга, что касается силы инерции второго порядка — здесь двигатели начинают отличаться. Силы инерции второго порядка создаются за счёт того, что поршень движется быстрее верхней части цилиндра, чем в нижней. Когда поршень достигает максимальной или минимальной мёртвой точки, силы инерции второго порядка направлены вверх или вниз от поршня.
    У оппозитного двигателя, поскольку поршни расположены напротив друг друга, эти силы инерции сбалансированы, что обеспечивает ровную работу двигателя. В рядный четырёхцилиндровой установке все силы направлены в одном направлении, из-за чего двигатель начинает вибрировать, если не использовать балансировочные валы.

Но всё-таки оппозитный двигатель не идеален, из-за того что поршни находятся не на одной линии друг с другом создаётся крутящий момент, который способствует вращению двигателя по вертикальной оси.

КСТАТИ ГОВОРЯ! Если добавить по два цилиндра к любой из конструкций, будь это оппозитная или рядная шестёрка, все силы инерции крутящего момента будут скомпенсированы.

Вы наверное подумали, что оппозитная шестёрка будет иметь вибрации из-за группы 3-х поршней, но каждая группа из трёх поршней балансирует вибрацию другой группы. Если сравнить размеры двигателей Subaru EJ20 2.0L Boxer-4 и Toyota 22R-E 2.0L Inline-4, то они практически одинаковые, с такой конфигурацией двигатели обычно не выполняют объёма более трёх литров, но раньше их выпускали гораздо большего объёма.

Самая большая современная рядная четвёрка — это бензиновый двигатель от автомобиля Toyota Tacoma, объёмом 2,7 литров.

Но это не значит, что рядная четвёрка не имеет своих преимуществ:

  1. Как правило, она более компактная, имеет только одну крышку цилиндров и не такая широкая. Что оставляет больше места для подвески и позволяет уменьшить радиус поворота, так как шины автомобиля имеют больше места для поворота.
  2. Что касается газораспределительного механизма, эта конкретная рядная четвёрка имеет один распредвал с верхним расположением, но чаще в современных автомобилях встречается два распредвала.
  3. Большим преимуществом рядной четвёрки является, то что она имеет только одну головку цилиндра, один впускной и один выпускной распредвал, меньше движущихся частей, меньше веса, а так же намного проще добраться до колодки цилиндра для обслуживания, будь это регулировка клапанов, или замена свеч с рядной конфигурацией — это сделать намного проще.

Наконец мы добрались до темы звучания двигателей. Многие люди утверждают, что оппозитные двигатели звучат лучше, но на самом деле это не преимущество. Этот звук связан с тем, что выхлопные патрубки имеют разную длину.

И так как Субару отказались от данной конструкции выхлопа, новые оппозитные четвёрки будут звучать так же как и остальные четырёхцилиндровые двигатели. Конечно можно создать выхлопную систему с патрубками, которые имеют разную длину, для получения уникального звука выхлопа. Но это может ухудшить продувку цилиндра из-за неравных пульсаций, да и особого смысла в этом нет. Однако, что касается оппозитного двигателя, установка патрубков с разной длинной кажется привлекательной.

Сложности ремонта и обслуживания оппозитных двигателей

Как было сказано ранее, если требуется провести какие-либо манипуляции на двигателе, без помощи специалиста не обойтись. В оппозиционном двигателей без последствий получится собственноручно произвести лишь  замену масла.

Одним из факторов, который имеет значительное влияние на срок службы – это вовремя и систематично проведенная раскоксовка. При этой процедуре производится очистка камеры сгорания, клапанов и поршней от скопившегося нагара. Лучше всего данную процедуру проводить осенью, либо в начале весны. Именно в этот период будет разумным и проверка масла с его сменной.

Оппозитный двигатель – выигрывают ли его обладатели?

Для того чтобы переместить центр тяжести автомобиля как можно ниже и снизить уровень вибрации, конструкторами в свое время был разработан оппозитный двигатель, плюсы и минусы которого будут рассмотрены в данной статье. Что он собой представляет и в чем его отличие от общепринятых конструкций силовых агрегатов?

Устройство оппозитного двигателя и принцип работы

Основное отличие данного типа V-образных моторов заключается в особенностях расположения поршней, которые находятся под углом 180о, что позволяет добиться более плавной работы двигателя, по сравнению с аналогами. Наиболее широкое применение этот тип моторов получил в производстве автомобилей Volkswagen, Subaru, отечественных мотоциклов «Днепр», «Урал» и венгерских автобусов «Икарус», на которых устанавливается оппозитный дизельный двигатель.

Горизонтальное расположение цилиндров позволяет значительно снизить вибрацию и достичь плавности хода. Это возможно благодаря тому, что при движении поршней в противоположных направлениях происходит взаимная нейтрализация вибрации, и набор мощности осуществляется плавно, без заметных рывков. К тому же, износ двигателя происходит не так интенсивно.

Оригинальное устройство оппозитного двигателя положительно влияет на устойчивость и управляемость автомобиля, поскольку мотор с горизонтальным расположением цилиндров гораздо проще разместить ближе к шасси. В результате чего центр тяжести смещается максимально низко. Автолюбителям, которые хотят подробно ознакомиться с тем, какой имеет оппозитный двигатель принцип работы, видеоматериалы нашего сайта помогут это сделать в полном объеме.

Оппозитный двигатель – сложность ремонта

Следует сказать, что преимущества оппозитного двигателя проявляются, в основном, на шестицилиндровых моторах. А вот работа четырех и двухцилиндровых оппозитников практически ничем не отличается от стандартных рядных силовых агрегатов. Что касается недостатков, то в первую очередь они заключаются в сложности обслуживания. К тому же, из-за горизонтального расположения цилиндров двигатель занимает в моторном отсеке слишком много места.

Самостоятельное обслуживание оппозитных двигателей предусматривает лишь замену масла. Все остальные работы требуют применения специального оборудования и поэтому проводятся в автоцентрах. Например, даже замена свечей зажигания требует определенных навыков, без которых можно легко повредить головку цилиндров.

Ремонт оппозитного двигателя, как и любого другого, проводится лишь на станциях технического обслуживания. Для продления ресурса мотора необходимо регулярно проводить его раскоксовку. Работа заключается в удалении нагара с поверхности поршней, клапанов и камеры сгорания. Проводить ее рекомендуют перед началом сезона, то есть весной или ранней осенью, что обычно по срокам совпадает с заменой моторного масла.


Ремонт оппозитного двигателя своими силами

Если на рядных двигателях очистку можно провести самостоятельно, то V-образные, в особенности оппозитные, требуют участия специалистов технических центров обслуживания. Что же служит причиной интенсивного образования нагара? Вот основные факторы, которые приводят к закоксовыванию камеры сгорания:

  • Использование топлива низкого качества – в результате на поверхности поршней и стенках цилиндров происходит интенсивное образование слоя нагара и различных углеродистых отложений.
  • Езда на автомобиле с непрогретым двигателем, без нагрузки и на малых оборотах.

Существует два способа удаления нагара: мягкая и жесткая раскоксовка цилиндров. При мягкой проводится лишь очистка поршневых колец. Для этого в моторное масло добавляется специальный очищающий состав, а после 200 км пробега проводится его замена. Жесткая раскоксовка подразумевает механическую очистку камеры сгорания, поверхности поршней и клапанов через свечное отверстие. Технология довольно проста: в каждый цилиндр на 12 часов заливается специальная жидкость, которая размягчает нагар.

По истечении времени свечи выкручиваются, а жидкость удаляют путем прокрутки двигателя стартером. После этой процедуры мотор прогревают и проводят замену масла. Сложность в очистке цилиндров оппозитного двигателя заключается в том, что из-за их горизонтального расположения возникают затруднения с заливкой очищающей жидкости. К тому же, опустившись вниз, она будет воздействовать лишь на нижнюю часть цилиндров.

Оцените статью: Поделитесь с друзьями!

Что такое оппозитный двигатель — плюсы и минусы — В Мире Моторов

Оппозитным называется двигатель, цилиндры которого расположены в горизонтальном порядке относительно друг друга. Подобная схема строения имеет название: V-образный двигатель с углом развала цилиндров 180 градусов. С английского языка слово «opposite» переводится — «расположенный напротив». Рассмотрим оппозитный двигатель — плюсы и минусы.

Особенности оппозитного мотора

Несмотря на сходство с V-образным мотором, оппозитник не имеет с ним ничего общего. Отличие состоит в том, что в оппозитнике два соседних поршня расположены в одной плоскости относительно друг друга. В V-образном движке поршни при движении в определенные моменты занимают положение верхней и нижней «мертвой точки». В оппозитнике они одновременно достигают либо верхней «мертвой точки», либо нижней. Такое усовершенствование V-образного мотора получилось в результате расположения цилиндров под развернутым углом.

Другим новшеством стало расположение газораспределительных механизмов в вертикальной плоскости. Все это освободило конструкцию силовых агрегатов от несбалансированности и повышенных вибраций, а движение на авто сделало максимально комфортным. Теперь вибрации от двигателя не передаются кузову и не сотрясают машину.

Оппозитные моторы всегда имеют четное число цилиндров. Наибольшее распространение получили четырех- и шестицилиндровые двигатели.

Преимущества оппозитного двигателя.

Особенности конструкции силового агрегата типа «боксер» обладают значительными преимуществами перед другими видами моторов:

• центр тяжести смещен вниз;
• экономичный расход топлива;
• низкий уровень вибраций;
• увеличенный ресурс мотора;
• пассивная безопасность при лобовом столкновении.

Смещенный вниз центр тяжести позволяет добиться лучшей устойчивости авто и оптимальной управляемости при активных маневрах и крутых поворотах. Во время резких поворотов значительно уменьшается крен. Расположение движка на одной оси с трансмиссией обеспечивает лучшую передачу мощности. Отсутствие уравновешивающих валов экономит расход топлива.

Двигатель работает в плавном режиме. Низкий уровень вибрации мотора достигается, благодаря согласованному вращению соседних поршней. Расположение коленвала на трех подшипниках, вместо пяти обычных,- еще одно преимущество оппозитного двигателя. Это значительно уменьшает массу движка и его длину.



Расположение поршней в горизонтальной плоскости придает системе большую жесткость, что значительно уменьшает механические потери при работе силового агрегата.

Пассивная безопасность обеспечивается тем, что при столкновении мотор легко уходит вниз под машину. В результате происходит снижение интенсивности направленного на пассажирский салон удара.

Увеличенный диаметр цилиндров обеспечивает мотору высокие обороты, что дает возможность создавать на этой базе модели спортивного типа.

Еще одной особенностью является характерный звук при работе оппозитного силового агрегата: он приятнее для слуха.

Недостатки оппозитного двигателя.

Преимущества оппозитного двигателя налицо. Недостатками являются:

• трудоемкий ремонт;
• повышенный расход моторного масла.

Чтобы провести ремонт двигателя, его полностью снимают. Однако не в этом проблема. Детали для замены стоят очень дорого, а сбор движка доставляет немалые головные боли. Если при ремонте рядного мотора водитель может самостоятельно заменить свечи, то в оппозитнике это невозможно. Любой ремонт необходимо проводить на специальном оборудовании, которое имеется только на СТО.

История возникновения оппозитника

Изначально данный вид силового агрегата применялся в военной промышленности, в частности, на отечественных танках. В дальнейшем на подобных движках ездили Икарусы и мотоцикл Днепр МТ. В данное время установкой оппозитника на свои изделия занимаются две фирмы — Porsche и Subaru.

Первые разработки появились в тридцатых годах прошлого столетия, когда инженеры концерна Volkswagen начали усовершенствовать V-образный и рядный движок. В шестидесятых годах идею перехватила японская фирма Субару. В 2008 году Subaru выпускает первый оппозитник, работающий на дизеле. Отличительные особенности — четырехцилиндровый движок с вместительностью 2 литра. Показатель мощности — 150 л/с.

Видео принцип работы опозитного двигателя Subaru

Несмотря на дороговизну запчастей и обслуживание в СТО, удовольствие от езды на авто, оснащенных «боксером», не сравнить ни с чем. Высокая устойчивость, легкая управляемость, отзывчивость авто на все действия водителя говорят сами за себя.

Принцип работы оппозитного двигателя и его плюсы и минусы

На чтение 5 мин. Просмотров 277

Оппозитный двигатель имеет ряд преимуществ и недостатков. Но основное его достоинство заключается в низком центре тяжести.

На сегодняшний день не меньший интерес к себе вызывает оппозитный двигатель, устанавливаемый на ограниченный круг автомашин. С большим успехом эта модель двигателя применяется в моделях своих машин компанией Subaru и корпорацией Volkswagen Group.

Subaru

Оппозитный двигатель имеет непосредственное отношение к двигателям внутреннего сгорания. Характеризуется эта модель агрегата расположенными в горизонтальной плоскости поршнями. Это свойство является основным отличием от рядного ДВС, с расположенными вертикально поршнями. Ответ на вопрос что такое оппозитный двигатель напрашивается сам — это двигатель, иначе называемый горизонтальным, в нем поршни располагаются в силовом агрегате попарно с правой и с левой стороны. Работа поршни осуществляется в их движении в горизонтальной плоскости за счет движения друг другу и в обратном направлении. Каждая пара поршней оснащена двумя распределительными валами. То есть, с правой стороны два распределительных вала – 8 клапанов и аналогичное расположение с противоположной (левой) стороны. Распредвал и клапана относящиеся к газораспределительному механизму располагаются вертикально в отличие от классического рядного мотора, в котором они располагаются горизонтально.

Цель создания оппозитного двигателя

Появление первых оппозитных двигателей датируется 1938 годом, которые с успехом устанавливались на модельный ряд автомобилей Volkswagen Käfer (иначе называют Фольксваген Жук). Право первенства на разработку этого горизонтально оппозитного движка. Некоторые модели авто, включенных в модельный ряд Volkswagen Group, имеют комплектацию именно этими силовыми агрегатами (в качестве примера может стать модели Porsche 997, Porsche Boxster и так далее).

Параллельно с Volkswagen Group, свои разработки подобного двигателя в 40-х годах вела компания SUBARU. И даже сегодня, эта компания оснащает свой модельный ряд именно этими горизонтально-оппозитными агрегатами.

Оппозитный двигатель

Создавая эту модель двигателя конструктора, стремились к созданию агрегата способного снизить центр тяжести машины. Наверное, никому не стоит объяснять, что чем центр тяжести ниже, тем ездовая характеристика авто выше, да и во время поворотов авто будет меньше кренить.

Преимущества

Плюсы сбалансированной работы такого с горизонтально расположенными цилиндрами оппозитного двигателя обеспечивают работающие друг от друга поршни, которые являются неким противовесом и создают необходимый баланс для осуществления корректной работы агрегата. Оценивая плюсы этого двигателя, специалисты склоняются к мнению, что лучше уравновешен шестицилиндровый рядный движок.

Другим преимуществом оппозитного расположения цилиндров можно назвать низкий центр тяжести, который особенно ценен в спортивных машинах. Так как это преимущество дает необходимую устойчивость в момент скоростного прохождения поворотов.

Несомненное качество оппозитного агрегата характеризуется в ресурсе его прочности. То есть, подобные моторы проходили не одну сотню тысяч километров перед капитальным ремонтом.

Недостатки

Как всегда, любое достоинство сопровождается наличием недостатков, которые имеются и у оппозитных моторов. Минусы определяются в особенности конструкции движка, и выражается в дорогом обслуживании и ремонте, которые также нуждаются в высоком профессионализме мастеров. К примеру, в V-образном или в рядном силовом агрегате владельцем авто может быть проведена самостоятельная замена свечи зажигания, что довольно затруднительно сделать в оппозитном двигателе без наличия специального оборудования.

Другой недостаток, который характерен для этого типа агрегата – это сложность конструкции, что приводит к высокой стоимости. Минусы выражаются в повышенном расходе масла в процессе эксплуатации агрегата.

Несмотря на существующие недостатки, этот оппозитный мотор продолжают устанавливать на ряд авто, уже упомянутых SUBARU и некоторых моделей Porsche. Это дает право предполагать, что производителями оппозитного делается точный расчет имеющихся достоинств и недостатков, если они сознательно делают установку этого агрегата. Для силовых агрегатов горизонтальное расположение цилиндров относится к одному из возможных способов построения. Но и это позволяет получить оппозитный движок, который будут отличать внушительные возможности и перспективы в возможном их использовании в автомобилях.

Типы оппозитных агрегатов

Развитие автомобилестроения позволило прийти к производству оппозитного движка. Толчком к его производству послужило неуемное желание сэкономить подкапотное пространство.

В первую очередь хочется отметить, что существует несколько типов оппозитных агрегатов:

Оппозитный двигатель «боксёр»
  • Тип «боксер» (SUBARU) – характеризуетсяравноудаленным движением поршней в цилиндрах – в момент нахождения одного верхней точке, то другой, находящийся противоположно ему – в нижней.
  • Оппозитныймотор с устройством ОРОС – на какое-то время про них совсем забыли, но на сегодняшний день вновь приступили к их разработке и усовершенствованию. С использованием одного коленвала, происходит работа двух поршней на каждый цилиндр, движение которых идет навстречу друг другу.
  • Советский 5 ТДФ (двигатель, разработанный для танков Т-34) – двигатель, который имеет совершенно иное устройство и принцип работы устройства также отличается от вышеназванных.Работа этого двигателя характеризуется попарной работой поршни в одном цилиндре при движении навстречу друг другу. Кроме того, этот ДВС 5 ТДФ является двухтактным мотором.

На сегодняшний день современные оппозитные моторы заметно модернизировались. В сравнении с V-образным агрегатом заметное отличие выражалось в расположении кривошипов коленвала. В «оппозитных боксерах» количество цилиндров колебалось от четырех до двенадцати, но все-таки оптимальным является шестицилиндровый ДВС. За счет особенного строения коленвала ему присущ низкий уровень вибрации, которая относится к одной из основных проблем четырехцилиндрового «боксера». Эту проблему старались разрешить с помощью разработанных гидроопор для силового агрегата. Но как ни рассуждай, но для двигателя оптимальное решение – это наличие шести цилиндров. Это относится и к оппозитному и к V-образному двигателю.

Оппозитный двигатель — Плюсы и минусы, принцип работы

Оппозитный двигатель уже давно не новинка, но он все еще устанавливается на достаточно небольшое количество моделей. Наибольшее распространение такие двигатели получили в автомобилях марки Субару и транспортных средствах, которые производит концерт Фольксваген.

Главное отличие оппозитных движков от обычных, использующих внутренне сгорание, заключается в уникальном расположение поршней. Они расположены горизонтально, а не как в более привычных моделях, вертикально. Таким образом, мы и получаем второе название оппозитных агрегатов – горизонтальные двигатели. Поршни при этом расположены «парами» по сторонам. Работают они исключительно в горизонтальной плоскости, двигаясь то друг к другу, то изменяя направление в обратную сторону. Каждая из пар поршней имеет собственную пару валов распределения. То есть, есть мы говорим об оппозитной восьмерке, то с каждой из сторон будет находится ровно по восемь клапанов. Также нельзя не отметить, что распределительный вал расположен в вертикальной плоскости, что также отличает данный тип движка от аналогов, где используется классическая схема с горизонтальными клапанами и распредвалом.

Для чего нужен оппозитный двигатель

Несмотря на столь небольшое распространение, первые горизонтальные ДВС появились еще в далеком 1938 году. Тогда же их начали устанавливать на Фольксваген Жук, как раз купавшийся в любви автомобилистов как один из лучших представителей «бюджетников». После этого оппозитные двигатели появлялись в базовых комплектациях Порше.

Через два года в гонку за лучший оппозитный движок включилась компания Субару. Интересно, что в отличие от авто Фольксвагена, которые все еще в ограниченных количествах идут в серии с горизонтальным мотором, Субару достаточно быстро взяли технологию на вооружение в качестве основной. Даже сегодня большинство автомобилей марки Subaru встречаются именно с оппозитными восьмерками.

В принципе, создание такого двигателя было вынужденной мерой, так как конструкторы пытались снизить центр тяжести автомобиля. Как известно, чем они ниже, тем лучше себя ведет машина на дороге, поэтому, вопрос достаточно важный. Таким образом и появился горизонтальный тип движка, способный значительно улучшить ездовые характеристики и снизить крен на поворотах.

Плюсы оппозитного двигателя

Во-первых, говоря о плюсах такого типа движка, стоит упомянуть баланс. Работа действительно очень сбалансирована с высоким КПД. Когда цилиндры расположены в горизонтальной плоскости, а поршни работают друг от друга, получается эффект противовеса, благодаря которому обеспечивается довольно сильный баланс. Наиболее эффективной моделью, если брать во внимание баланс и управляемость, можно смело считать оппозитную шестерку.

Также нельзя не упомянуть о низком центре тяжести, что уже описано чуть выше в статье. Конечно, обычному бюджетному автомобилю, который ежедневно колесит по забитым городским улицам, подобный движок не слишком нужен. Но, любое авто со спортивными характеристиками крайне нуждается в низком центре тяжести, чтобы достигать устойчивости на дороге даже при крайне высоких скоростях.

Более того, оппозитные шестерки и восьмерки считаются очень прочными и надежными. Многие из таких двигателей перед первым капитальным ремонтом могут пройти до пятисот тысяч километров, что в разы превышает предел работы некоторых двигателей бюджетных моделей от того же Фольксвагена.

Минусы оппозитного двигателя

Без недостатков сегодня не обходится ни одно автомобильное устройство, и мотор – не исключение. К тому же, минусов хватает.

Вся проблема в конструктивных особенностях движка, которые делают ремонт очень дорогим. Конечно, это если сравнивать с обычными и более распространенными ДВС. Более того, далеко не каждый мастер может справиться с неполадками в горизонтальном двигателе – чаще всего исправить поломку можно только в фирменном сервисе, особенно в случае с Субару. Так, к примеру, если в обычном движке вы сможете самостоятельно произвести замену свечи, то с оппозитников такой «фокус» не пройдет – придется везти к мастеру.

Сложность конструкции действительно делает эксплуатацию не слишком комфортной. Масло расходуется невероятно быстро, а покупка авто с горизонтальной восьмеркой обойдется вам значительно дороже, чем спорткара с такими же характеристиками скорости и управляемости, но с обычным, вертикальным двигателем.

Но, минусы все же меркнут перед преимуществами. Вряд ли в ближайшие десять-пятнадцать лет от установки таких моторов откажутся производители спортивных машин, такие как Субару или Порше. А все потому, что благодаря использованию столь сложного и дорогого агрегата, любимые спортивные автомобили являются такими мощными, безопасными и быстрыми — какими мы их и знаем на протяжении десятилетий.

Типы горизонтальных двигателей

За семь с половиной десятков лет истории оппозитного движка, который был создан для баланса и экономии пространства под капотом спортивных автомобилей, появилось несколько основных типов и модификаций. Основные из них:

  1. BOXER от Субару. Поршни в цилиндрах удалены друг от друга на одинаковом расстоянии. Когда один находится на верхнем пределе своего движения, второй в этот момент расположен в наиболее низкой предельной точке движения.
  2. ОРОС долгое время был забытой моделью, но сегодня такие двигатели вновь начали ставить на автомобили и продолжили совершенствовать. Используется один коленвал. Каждый из цилиндров связан с двумя поршнями, которые идут навстречу друг к другу.
  3. Танковый ТДФ – оппозитный движок, который ставился в СССР на танки. Уникальная технология двухтактного мотора, которая сегодня дальше совершенствуется и используется в оборонной сфере. Правда, частный транспорт такими монстрами не оснащается.

Стоит отметить, что в сравнение даже с началом двухтысячных годов, современные оппозитники – более совершенные и продвинутые во всех планах. Самыми распространенными и популярными остаются шести- и восьмицилиндровые моторы. Вибрации они практически не создают, что идеально подходит для спорткаров и авто премиум-класса. На данный момент чаще всего можно приобрести машину с оппозитной шестеркой. И поверьте, ее работой вы будете крайне довольны.

Оппозитный двигатель, плюсы и недостатки (видео) — Самостоятельный ремонт авто

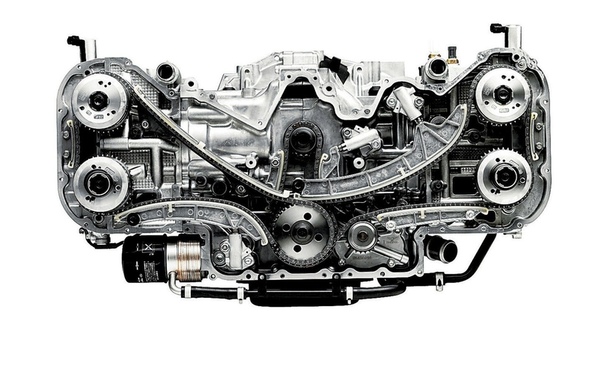

Оппозитный двигатель Субару

Главная особенность оппозитных двигателей заключается в том, что движение их поршней осуществляется в горизонтальном направлении. Немаловажное значение имеет еще и то, что оппозитный двигатель Субару, по сути, представляет собой лицо этого автомобиля, используемое компанией-производителем с 1963 года. Более подробная информация о моторе представлена далее в этой статье.

Работа оппозитного двигателя

Прежде всего, в представлении оппозитного мотора нужно акцентировать на том, что он относится к двигателю внутреннего сгорания, отличающемуся компоновочной схемой от привычной стандартной конструкции. Угол расположения поршневой системы в нем составляет 180°, причем, пара рядом расположенных поршней занимает идентичное положение, к примеру, находясь в верхнем крайнем положении.

Поршни в агрегате двигаются подобно движению боксеров во время поединка, поэтому еще одно его название — boxer. Все поршни с шатунами в оппозитных двигателях находятся на отдельных шатунных шейках коленчатого вала. При этом все «оппозитники» выполняются с четным числом цилиндров, а наиболее распространенными признаны агрегаты с четырьмя и шестью цилиндрами.

Плюсы оппозитного двигателя

Главное его преимущество заключается в заниженном центре тяжести, минимальных показателях вибраций во время работы и в высокой степени безопасности во время лобовых столкновений, когда мотор «уходит» в направлении книзу автомобиля, не нанося вреда находящимся в салоне пассажирам и водителю.

Кроме того, благодаря смещению вниз центра тяжести двигателя удается добиться более устойчивого положения авто на дороге и его лучшей управляемости. Заниженное положение двигателя, находящегося на одном уровне с трансмиссией, позволяет достичь большего эффекта в передаче мощности.

Удачно сбалансированная масса частей мотора позволяет выполнять установку коленчатого вала на три коренных подшипника вместо привычных пяти, это повлияло на существенное сокращение двигателя по длине и на уменьшение его веса.

Немаловажное достоинство мотора заключается в характерном только для него звуке во время работы, который заметно отличается от других двигателей.

К несомненной положительной характеристике оппозитных двигателей стоит отнести ресурс их прочности: эксплуатация отдельных моделей до капитальных ремонтных работ проходила, когда они достигли пробега в сотни тысяч километров.

Недостатки оппозитных двигателей

Без этого, к сожалению, тоже не обошлось. Наиболее существенной проблемой считаются затруднения, возникающие при ремонтных работах, и связаны они главным образом с особой конструкцией мотора. Так, чтобы выполнить определенные работы приходится обязательно снимать мотор с автомобиля. Да и на стоимости ремонтных работ этот факт также оказывает существенное влияние.

Если прислушиваться к информации от некоторых источников, по причине расположения поршневой системы в горизонтальном положении происходит неравномерный износ гильз цилиндров, а это, приводит к повышенному расходу масла. Так как оппозитные двигатели имеют определенные габаритные размеры, их установка на авто выполняется исключительно в продольном положении.

Минусы рассматриваемого двигателя заключаются еще и в том, что самостоятельно в них можно только выполнить замену масла. Для всех остальных работ необходимо специальное оборудование, а, значит, обращение в автоцентр. К примеру, чтобы заменить свечи зажигания, нужны определенные навыки, незнание же в этом деле может привести к повреждению головки цилиндров.

Ниже вы можете просмотреть видео про оппозитный двигатель Субару.

принцип действия, описание и функции

Как и большинство электродвигателей, асинхронный электродвигатель переменного тока имеет неподвижную внешнюю часть, которая называется статором, и вращающийся внутри ротор. Между ними остается тщательно рассчитанный воздушный зазор.

Как это работает?

Устройство и принцип работы асинхронных двигателей, как и всех других, основаны на том, что вращение магнитного поля используется для привода ротора. Трехфазный АД — единственный тип двигателя, в котором он создается естественным образом из-за природы пищи.В двигателях постоянного тока для этого используется механическая или электронная коммутация, а в однофазных АД — дополнительные электрические элементы.

Для работы электродвигателя два комплекта электромагнитов. Принцип работы асинхронного электродвигателя заключается в том, что в статоре формируется один комплект, поскольку к его обмотке подключен источник переменного тока. Согласно закону Ленца, это индуцирует электромагнитную силу (ЭДС) в роторе так же, как напряжение индуцируется во вторичной обмотке трансформатора, создавая еще один набор электромагнитов.Следовательно, другое название AD — асинхронный двигатель. Конструкция и работа асинхронных двигателей основаны на том факте, что взаимодействие между магнитными полями этих электромагнитов порождает крутящую силу. В результате ротор вращается в направлении результирующего момента.

Статор

Статор состоит из нескольких тонких пластин из алюминия или чугуна. Они прижимаются друг к другу, образуя полый цилиндр с канавками. В них прокладываются изолированные провода. Каждая группа обмоток вместе с окружающим их сердечником после подачи на нее переменного тока образует электромагнит.Количество полюсов АД зависит от внутреннего соединения обмоток статора. Он сделан таким образом, что при подключении источника питания образуется вращающееся магнитное поле.

Ротор

Ротор состоит из нескольких тонких стальных пластин с равномерно расположенными алюминиевыми или медными стержнями. В самом популярном ее типе — беличьей или «беличьей клетке» — стержни на концах механически и электрически соединяются с помощью колец. Почти 90% БП используют эту конструкцию, потому что она проста и надежна.Ротор состоит из цилиндрического пластинчатого сердечника с расположенными в осевом направлении параллельными канавками для установки проводников. В каждую канавку укладывается пруток из меди, алюминия или сплава. Они закорочены с обеих сторон концевыми кольцами. Такая конструкция напоминает беличью клетку, которая

Двигатели

Что такое аэронавтика? | Динамика полета | Самолеты | Двигатели | История полета | какая такое UEET?
Словарь | Веселье и игры | Образовательные ссылки | Урок ланы | Индекс сайта | Дом

Двигатели

Как работает реактивный двигатель?


НОВИНКА!
Видео «Как работает реактивный двигатель».

Мы считаем само собой разумеющимся, насколько легко самолет весом более половины миллион фунтов отрывается от земли с такой легкостью. Как это бывает? Ответ прост. Это двигатели.

Пусть Тереза ​​Беньо из Исследовательского центра Гленна НАСА объяснит подробнее …

Как показано на НАСА Пункт назначения завтра.


Реактивные двигатели перемещают самолет вперед с большой силой, создаваемой огромная тяга и заставляет самолет лететь очень быстро.

Все реактивные двигатели, которые также называют газовые турбины, работают по тому же принципу. Двигатель всасывает воздух спереди с помощью вентилятора. Компрессор повышает давление воздуха. Компрессор сделан с множеством лезвий, прикрепленных к валу. Лезвия вращаются на высокой скорости и сжимают или сжимают воздух. Сжатый затем воздух распыляется с топливом, и электрическая искра зажигает смесь. В горящие газы расширяются и выбрасываются через сопло в задней части двигателя.Когда струи газа летят назад, двигатель и самолет движутся вперед. Когда горячий воздух попадает в сопло, он проходит через другую группу лопастей. называется турбина. Турбина прикреплена к тому же валу, что и компрессор. Вращение турбины вызывает вращение компрессора.

На изображении ниже показано, как воздух проходит через двигатель. Воздух проходит ядро двигателя, а также вокруг ядра.Это вызывает некоторую часть воздуха чтобы было очень жарко, а некоторым было прохладнее. Затем более холодный воздух смешивается с горячим воздух на выходе из двигателя.

Это изображение того, как воздух проходит через двигатель

Что такое тяга?

Тяга это передняя сила, которая толкает двигатель и, следовательно, самолет вперед. Сэр Исаак Ньютон обнаружил, что «каждому действию соответствует и противоположная реакция. «Двигатель использует этот принцип. Двигатель принимает в большом объеме воздуха. Воздух нагревается, сжимается и замедляется. Воздух проходит через множество вращающихся лопастей. Смешивая этот воздух со струей топлива, температура воздуха может достигать трех тысяч градусов. В сила воздуха используется для вращения турбины. Наконец, когда воздух уходит, он выталкивает назад из двигателя.Это заставляет самолет двигаться вперед.

Детали реактивного двигателя

Поклонник — Вентилятор — это первый компонент в ТРДД. Большой вращающийся вентилятор всасывает большое количество воздуха. Большинство лезвий Вентиляторы изготовлены из титана. Затем он ускоряет этот воздух и разбивает его на две части. Одна часть продолжается через «ядро» или центр двигателя, где на него действуют другие компоненты двигателя.

Вторая часть «обходит» ядро ​​двигателя. Проходит через воздуховод который окружает ядро ​​до задней части двигателя, где он производит большую часть сила, которая толкает самолет вперед. Этот более прохладный воздух помогает успокоить двигатель, а также добавление тяги к двигателю.

Компрессор — Компрессор первый компонент в ядре двигателя. Компрессор состоит из вентиляторов с множеством лопастей. и прикреплен к валу.Компрессор сжимает попадающий в него воздух в постепенно уменьшаются площади, что приводит к увеличению давления воздуха. Этот приводит к увеличению энергетического потенциала воздуха. Сдавленный воздух попадает в камеру сгорания.

Камера сгорания — В камере сгорания воздух перемешивается топливом, а затем воспламенился. Имеется до 20 форсунок для распыления топлива. воздушный поток. Смесь воздуха и топлива загорается.Это обеспечивает высокую температура, высокоэнергетический воздушный поток. Топливо горит вместе с кислородом в сжатом состоянии. воздух, производящий горячие расширяющиеся газы. Внутри камеры сгорания часто делают из керамических материалов для создания термостойкой камеры. Жара может достигать 2700 °.

Турбина — Приближается высокоэнергетический воздушный поток из камеры сгорания попадает в турбину, в результате чего лопатки турбины вращаются. Турбины связаны валом для вращения лопаток компрессора и чтобы крутить впускной вентилятор спереди.Это вращение забирает некоторую энергию из поток высокой энергии, который используется для привода вентилятора и компрессора. Газы вырабатываемые в камере сгорания движутся через турбину и раскручивают ее лопатки. Турбины реактивного самолета вращаются тысячи раз. Они закреплены на валах между которыми установлено несколько комплектов шарикоподшипников.

Сопло — Сопло — вытяжной канал двигатель. Это та часть двигателя, которая на самом деле создает тягу для самолет.Поток воздуха с пониженным энергопотреблением, который проходил через турбину, в дополнение к более холодный воздух, проходящий мимо сердечника двигателя, создает силу при выходе из сопло, которое толкает двигатель и, следовательно, самолет вперед. Комбинация горячего и холодного воздуха удаляется и производит выхлоп, который вызывает прямую тягу. Соплу может предшествовать смеситель , который сочетает в себе высокотемпературный воздух, поступающий из сердечника двигателя, с более низкая температура воздуха, который был обойден вентилятором.Миксер помогает сделать двигатель тише.

Первый реактивный двигатель — А Краткая история первых двигателей

Сэр Исаак Ньютон в 18 веке был первым предположил, что взрыв, направленный назад, может привести в движение машину вперед с огромной скоростью. Эта теория была основана на его третьем законе движение. Когда горячий воздух проходит через сопло назад, самолет движется вперед.

Анри Жиффар построил дирижабль с приводом первым авиадвигателем, паровым двигателем мощностью три лошадиные силы. Это было очень тяжелый, слишком тяжелый, чтобы летать.

В 1874 году Феликс де Темпл построил моноплан. который пролетел всего лишь короткий прыжок с холма с помощью угольного парового двигателя.

Отто Даймлер , в конце 1800-х изобрел первый бензиновый двигатель.

В 1894 году американец Хирам Максим пытался привести свой трехместный биплан в движение двумя угольными паровыми двигателями.Это только пролетел несколько секунд.

Первые паровые машины приводились в действие нагретым углем и, как правило, слишком тяжелый для полета.

Американец Сэмюэл Лэнгли изготовил модель самолетов которые приводились в действие паровыми двигателями. В 1896 году он успешно пилотировал беспилотный самолет с паровым двигателем, получивший название Aerodrome . Он пролетел около 1 мили, прежде чем выдохся. Затем он попытался построить полную размерный самолет Aerodrome A, с газовым двигателем.В 1903 г. разбился сразу после спуска с плавучего дома.

В 1903 году братья Райт летал, Flyer , с бензиновым двигателем мощностью 12 л. с. двигатель.

С 1903 года, года первого полета братьев Райт, до конца 1930-х гг. газовый поршневой двигатель внутреннего сгорания с воздушным винтом. единственное средство, используемое для приведения в движение самолетов.

Это был Фрэнк Уиттл, , британский пилот, который разработал и запатентовал первый турбореактивный двигатель в 1930 году.Двигатель Уиттла впервые успешно полетел в мае 1941 года. Этот двигатель имел многоступенчатый компрессор и систему внутреннего сгорания. камера, одноступенчатая турбина и сопло.

В то время, когда Уиттл работал в Англии, Ганс фон Охайн работал над подобным дизайном в Германии. Первый самолет, который успешно использовать газотурбинный двигатель был немецкий Heinkel He 178, август 1939 года. Это был первый в мире турбореактивный двигатель. рейс.

General Electric построила первый американский реактивный двигатель для ВВС США Реактивный самолет . Опытный самолет XP-59A впервые поднялся в воздух в октябре 1942 года.

Типы реактивных двигателей

Турбореактивные двигатели

Основная идея турбореактивный двигатель это просто.Воздух забирается из отверстия в передней части двигателя сжимается в 3-12 раз от исходного давления в компрессоре. Топливо добавляется в воздух и сжигается в камере сгорания, чтобы поднять температуру жидкой смеси примерно от 1100 ° F до 1300 ° F. Образующийся горячий воздух проходит через турбину, которая приводит в действие компрессор. Если турбина и компрессор эффективны, давление на выходе из турбины будет почти вдвое выше атмосферного давления, и это избыточное давление отправляется к соплу, чтобы создать высокоскоростной поток газа, который создает тягу.Существенного увеличения тяги можно добиться, если использовать форсаж. Это вторая камера сгорания, расположенная после турбины и перед сопло. Форсажная камера увеличивает температуру газа перед соплом. Результатом этого повышения температуры является повышение примерно на 40 процентов. по тяге на взлете и намного больший процент на высоких скоростях, когда самолет в воздухе.

Турбореактивный двигатель является реактивным.В реактивном двигателе расширяющиеся газы сильно надавите на переднюю часть двигателя. Турбореактивный двигатель всасывает воздух и сжимает или сжимает его. Газы проходят через турбину и заставляют ее вращаться. Эти газы отскочите назад и выстрелите из задней части выхлопной трубы, толкая самолет вперед.

Изображение турбореактивного двигателя

Турбовинтовой

А турбовинтовой двигатель это реактивный двигатель, прикрепленный к пропеллеру.Турбина на спина поворачивается горячими газами, и это вращает вал, который приводит в движение пропеллер. Некоторые малые авиалайнеры и транспортные самолеты оснащены турбовинтовыми двигателями.

Турбореактивный двигатель, как и турбореактивный, состоит из компрессора, камеры и турбины, давление воздуха и газа используется для запуска турбины, которая затем создает мощность для привода компрессора. По сравнению с турбореактивным двигателем, турбовинтовой двигатель имеет лучшую тяговую эффективность на скоростях полета ниже примерно 500 миль в час.Современные турбовинтовые двигатели оснащены гребными винтами, которые иметь меньший диаметр, но большее количество лопастей для эффективной работы на гораздо более высоких скоростях полета. Чтобы приспособиться к более высоким скоростям полета, лопасти имеют форму ятагана со стреловидными передними кромками на концах лопастей. Двигатели с такими пропеллерами называются пропеллеры пропеллеры .

Изображение турбовинтового двигателя

Турбовентиляторы

А турбовентиляторный двигатель имеет большой вентилятор спереди, который всасывает воздух. Большая часть воздуха обтекает двигатель снаружи, что делает его тише. и дает большую тягу на низких скоростях. Большинство современных авиалайнеров оснащены двигателями турбовентиляторными двигателями. В турбореактивном двигателе весь воздух, поступающий во впускное отверстие, проходит через газогенератор, состоящий из компрессора, камеры сгорания и турбина. В турбовентиляторном двигателе только часть поступающего воздуха попадает в камера сгорания. Остальное проходит через вентилятор или компрессор низкого давления, и выбрасывается непосредственно в виде «холодной» струи или смешивается с выхлопом газогенератора. для получения «горячей» струи.Целью такой системы байпаса является увеличение тяга без увеличения расхода топлива. Это достигается за счет увеличения общий массовый расход воздуха и снижение скорости при той же общей подаче энергии.

Изображение турбовентиляторного двигателя

Турбовалы

Это еще одна разновидность газотурбинного двигателя, который работает как турбовинтовой. система.Он не управляет пропеллером. Вместо этого он обеспечивает питание вертолета. ротор. Турбовальный двигатель спроектирован таким образом, чтобы скорость вертолета ротор не зависит от скорости вращения газогенератора. Это позволяет скорость ротора должна оставаться постоянной, даже если скорость генератора варьируется, чтобы регулировать количество производимой мощности.

Изображение турбовального двигателя

Ramjets

ПВРД — это Самый простой реактивный двигатель и не имеет движущихся частей.Скорость реактивного «тарана» или нагнетает воздух в двигатель. По сути, это турбореактивный двигатель, в котором вращающийся оборудование было опущено. Его применение ограничено тем, что его степень сжатия полностью зависит от скорости движения. ПВРД не создает статического электричества. тяга и тяга вообще очень мала ниже скорости звука. Как следствие, ПВРД требует некоторой формы вспомогательного взлета, например другого самолета. Он использовался в основном в системах управляемых ракет.Космические аппараты используют это тип струи.

Изображение ПВРД

К началу

Что такое аэронавтика? | Динамика полета | Самолеты | Двигатели | История полета | Что такое UEET?
Словарь | Веселье и игры | Образовательные ссылки | Урок Планы | Индекс сайта | Дом

ПРИНЦИП ДЕЙСТВИЯ — ТОПЛИВО.Уменьшить расход топлива на

Исходная молекула и теплота ее сгорания (Q, МДж / кг)

Продукты разрушения

Теплота сгорания

(Q, МДж / кг)

С 10 Н 22 Q = 44,602

2C 5 Н 10 + 2H

Q = 46 722; + 4,75%

5 Н 10 Q = 45,008

3 Н 6 + 2С 2 Н 4

Q = 46,35; + 3%

С 6 Н 14 Q = 44,769

2C 3 Н 6 + 2Н

3C 2 Н 4 +

Q = 48 654; + 8,68%

Q = 48 873; + 9,17%

С 4 Н 8 Q = 45,322

2 Н 4

Q = 47 180; + 4,1%

C 8 H 16 Q = 43,775

4 Н 8

2 Н 4

Q = 45 322; + 3,5%

Q = 47 180; + 7,8%

С 9 Н 12 Q = 41,6

3 Н 4

Q = 46 164; + 11%

С 10 Н 14 Q = 41,76

3 Н 4 + 2С 2 Н 2 + 2Н

Q = 46 701; + 11,8%

С 11 Н 16 Q = 42,023

3 Н 4 + С 2 Н 4

Q = 46 674; + 11%

% PDF-1. 6 % 1 0 obj > endobj 5 0 obj > endobj 2 0 obj > поток 2007-02-15T19: 10: 26 + 01: 00TeX2010-04-01T11: 58: 23 + 02: 002010-04-01T11: 58: 23 + 02: 00MiKTeX pdfTeX-1.20aapplication / pdfuuid: 1ce1e841-6b01-417e- aa11-2cee075b101fuuid: ee6896eb-2d4f-4677-a816-d2e09f62ef08 конечный поток endobj 3 0 obj > endobj 4 0 obj > endobj 6 0 obj >> endobj 7 0 obj >> endobj 8 0 объект > endobj 9 0 объект > endobj 10 0 obj > endobj 11 0 объект > endobj 12 0 объект >> endobj 13 0 объект > endobj 14 0 объект >> endobj 15 0 объект >> endobj 16 0 объект >> endobj 17 0 объект > endobj 18 0 объект > endobj 19 0 объект > endobj 20 0 объект > endobj 21 0 объект > endobj 22 0 объект > endobj 23 0 объект > endobj 24 0 объект > endobj 25 0 объект > endobj 26 0 объект > endobj 27 0 объект > endobj 28 0 объект > endobj 29 0 объект > endobj 30 0 объект > endobj 31 0 объект > endobj 32 0 объект > endobj 33 0 объект >> endobj 34 0 объект > endobj 35 0 объект > endobj 36 0 объект >> endobj 37 0 объект > endobj 38 0 объект >> endobj 39 0 объект > endobj 40 0 объект >> endobj 41 0 объект > / XObject> >> / Аннотации [138 0 R] / Родитель 17 0 R / MediaBox [0 0 595 842] >> endobj 42 0 объект > endobj 43 0 объект > endobj 44 0 объект > endobj 45 0 объект > endobj 46 0 объект > endobj 47 0 объект > endobj 48 0 объект > endobj 49 0 объект > endobj 50 0 объект > endobj 51 0 объект > endobj 52 0 объект > endobj 53 0 объект > endobj 54 0 объект > endobj 55 0 объект > endobj 56 0 объект > endobj 57 0 объект > endobj 58 0 объект > endobj 59 0 объект > endobj 60 0 obj > endobj 61 0 объект > endobj 62 0 объект > endobj 63 0 объект > endobj 64 0 объект > endobj 65 0 объект > endobj 66 0 объект > endobj 67 0 объект > endobj 68 0 объект > endobj 69 0 объект > endobj 70 0 объект > endobj 71 0 объект > endobj 72 0 объект > endobj 73 0 объект > endobj 74 0 объект > endobj 75 0 объект > endobj 76 0 объект > endobj 77 0 объект > endobj 78 0 объект > endobj 79 0 объект > endobj 80 0 объект > endobj 81 0 объект > endobj 82 0 объект > endobj 83 0 объект > endobj 84 0 объект > endobj 85 0 объект > endobj 86 0 объект > endobj 87 0 объект > endobj 88 0 объект > endobj 89 0 объект > endobj 90 0 объект > endobj 91 0 объект > endobj 92 0 объект > endobj 93 0 объект > endobj 94 0 объект > endobj 95 0 объект > endobj 96 0 объект > endobj 97 0 объект > endobj 98 0 объект > endobj 99 0 объект > endobj 100 0 объект > endobj 101 0 объект > endobj 102 0 объект > endobj 103 0 объект

Реле давления масла в двигателе Принципы работы и диагностика

Реле давления масла обычно используются в качестве исполнительного механизма, который непосредственно включает сигнальную лампу масла на приборной панели водителя, когда давление масла в двигателе падает ниже заданного критического уровня или подает сигнал ЭБУ (блок управления двигателем), чтобы предупредить о низком давлении моторного масла и предотвратить повреждение двигателя.

В зависимости от конструкции двигателя реле давления масла обычно находится в одном из наиболее распространенных мест: в блоке цилиндров двигателя или в корпусе масляного фильтра, а также на некоторых типах двигателей его можно найти в головке двигателя. .

Принципы работы

Переключатель приводится в действие самоупругой диафрагмой или подвижной диафрагмой с установленной волосковой пружиной, положение которой определяется приложенным к ней давлением. Необходимое критическое давление для перемещения диафрагмы вверх и активации (включения или выключения) контактов переключателя определяется давлением масла в двигателе.Это критическое значение давления масла индивидуально для каждого типа двигателя и может варьироваться. Обычное значение составляет от 0,25 до 0,75 бар (3,5 — 11 фунтов на кв. Дюйм).

Если давление масла опускается ниже этого критического значения, переключатель непосредственно включает контрольную лампу масла на приборной панели водителя или в некоторых системах управления двигателем, переключатель возвращает сигнал в ЭБУ, чтобы предупредить о низком давлении моторного масла и предотвратить повреждение к двигателю. Контакты переключателя могут быть нормально разомкнутыми или нормально замкнутыми.

Рисунок 1. Реле давления моторного масла:
1. Шайба для уплотнения, 2. Диафрагма, 3. Корпус переключателя, 4. Разъем,
5. Контакты переключателя (A нормально разомкнутый, B нормально замкнутый), 6. Резьба для герметичности.

На рисунке 1 под (A) показан иллюстративный чертеж одного типа реле давления масла с нормально разомкнутыми контактами, а под (B) — одного типа переключателя с нормально замкнутыми контактами. Работа этих типов переключателей во всех случаях принципиально схожа, хотя тип, размер и конструкция могут варьироваться в зависимости от приложения производителя или требований используемой системы.

В переключателях с нормально разомкнутыми контактами, когда давление моторного масла достигает заданного критического уровня, вызывает движение диафрагмы и активирует контакты переключателя, так что контакты соединяются вместе, т.е. переключатель замыкается (включается). Выключатели с нормально замкнутыми контактами работают наоборот, когда давление моторного масла достигает заданного критического уровня, отключает уже подключенные контакты выключателя, поэтому теперь контакты разъединены, т.е.е. выключатель разомкнут (выключен).

Процедуры диагностики и тестирования

Переключатель с нормально разомкнутыми контактами

• Убедитесь, что между контактами нет обрыва при неработающем двигателе.
• Убедитесь в отсутствии короткого замыкания (непрерывности) между контактами при работающем двигателе.
• Проверьте целостность и состояние контактов, клемм и проводов.

Переключатель с нормально замкнутыми контактами

• Убедитесь в отсутствии короткого замыкания (непрерывности) между контактами при неработающем двигателе.
• Убедитесь в отсутствии обрыва цепи между контактами при работающем двигателе.
• Проверьте целостность и состояние контактов, клемм и проводов.

Процедуры тестирования с помощью мультиметра

Отсоедините разъем от реле давления масла и проверьте соединение между контактами. Если переключатель с двумя контактами, проверка должна находиться между контактами. В случае, если переключатель только с одним штырем, то проверка должна быть между штифтом и массой (отрицательный полюс).

При неработающем двигателе считываемое значение электрического сопротивления мультиметра в случае переключателя с нормально разомкнутыми контактами должно быть бесконечным (контакты отключены — выключены), а в случае переключателя с нормально замкнутыми контактами должно быть быть нулевым (контакты подключены — включены).

При работающем двигателе считываемое значение электрического сопротивления мультиметра в случае переключателя с нормально разомкнутыми контактами должно быть равно нулю (контакты соединены — включены), а в случае переключателя с нормально замкнутыми контактами должно быть бесконечно (контакты отключены — выключены).

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Спасибо, что прочитали мой пост! Пожалуйста, оставьте свой отзыв.

Возможно, вас заинтересуют мои недавние сообщения:
• Разъем OBD-II и коды неисправностей
• Объяснение индуктивных датчиков и датчиков частоты вращения на эффекте Холла
• Система зажигания с индуктивным датчиком
• Система зажигания с датчиком на эффекте Холла
• Топливная форсунка Принципы работы и диагностика
• Основы и тестирование автомобильных реле
• Основы и тестирование тормозной жидкости для автомобилей
• 6 советов по подготовке автомобиля к летнему вождению
• Что означают сигнальные лампы на приборной панели?
• Маркировка шин легковых автомобилей и их значение

Разработан и опубликован Кириллом Мучевски
Инженер-автомобилестроитель с более чем 15-летним опытом работы в следующих областях:
• Диагностика, техническое обслуживание и ремонт автомобилей
• Помощь на дороге, обучение диагностике и устранению неисправностей автомобилей
• Сборка гоночных двигателей, модификация двигателей, разработка и Тестирование
• Исследования в области двигателей внутреннего сгорания, пропульсивного топлива, моторных масел и присадок
• Продажа шин и легкосплавных дисков, решение проблем с гарантией
• Написание и публикация технических книг, руководств и статей по автомобилестроению

Если вы хотите прочитать мои будущие сообщения, нажмите «Подписаться» или отправьте мне приглашение LinkedIn. Я рад расширить свою сеть LinkedIn новыми контактами.

Конструкция / принцип действия

4.7.1 Конструкция / принцип действия

Принцип работы одноступенчатых насосов Рутса. соответствует принципу работы многоступенчатых насосов, т.к. описано в главе 4.5. В вакуумном насосе Рутса два синхронно Роторы встречного вращения (4) бесконтактно вращаются в корпусе (рис. 4.16). Роторы имеют конфигурацию восьмерки и разделены друг от друга и от статора узким зазором.Их действующие принцип аналогичен шестеренному насосу с одним двухзубым каждая шестерня перекачивает газ от впускного отверстия (3) к выпускному порт (12). Один вал приводится в движение двигателем (1). Другой вал синхронизируется с помощью пары шестерен (6) в зубчатой ​​камере. Смазка ограничена двумя камерами подшипника и шестерни, которые изолированы от всасывающей камеры (8) лабиринтными уплотнениями (5) с компрессионные кольца. Потому что на всасывании нет трения камеры, вакуумный насос Рутса может работать на высоких скоростях вращения (1500 — 3000 об / мин). Отсутствие возвратно-поступательных масс также обеспечивает беспроблемную динамическую балансировку, что означает, что вакуум Корня насосы работают очень тихо, несмотря на свою высокую скорость.

Типовой проект

Подшипники вала ротора расположены в двух боковых крышках. Они есть спроектированы как неподвижные подшипники с одной стороны и как подвижные (свободные) подшипники с другой стороны, чтобы обеспечить неравномерное тепловое расширение корпуса и ротор. Подшипники смазываются маслом, которое вытесняется в подшипники и шестерни разбрызгивающими дисками.Проход карданного вала к снаружи в стандартных версиях уплотняется радиальными уплотнительными кольцами вала изготовлены из FPM, погруженного в уплотнительное масло. Чтобы защитить вал, уплотнительные кольца проходят по защитной втулке, которую можно заменить при изношенный. Если требуется герметичное уплотнение снаружи, насос также может приводиться в движение посредством муфты на постоянных магнитах с баллончиком. Этот конструкция обеспечивает уровень утечки $ Q_I $ менее 10 -6 Па м 3 с -1 .

Характеристики насоса, нагрев

Так как насосы Рутса не имеют внутренней компрессии или выхода клапан, при открытии всасывающей камеры объем газа возвращается назад во всасывающую камеру и затем должен быть повторно выпущен против давление на выходе. В результате этого эффекта, особенно в наличие высокого перепада давления между входом и выходом, a генерируется высокий уровень рассеивания энергии, что приводит к значительный нагрев насоса при малых расходах газа, которые только транспортируют низкое количество тепла.Вращающиеся поршни Рутса относительно трудно охладить по сравнению с корпусом, так как они практически с вакуумной изоляцией. Следовательно, они расширяются больше, чем корпус. Чтобы предотвратить контакт или захват, максимально возможное давление дифференциал, а также рассеиваемая энергия ограничены перепускной клапан (7). Он подключен к входной стороне, и давление сторона прокачиваемых каналов. Открывается нагруженная пластина клапана при превышении максимального перепада давления и позволяет большая или меньшая часть всасываемого газа течет обратно из сторона нагнетания к стороне входа, в зависимости от производительности.Из-за ограниченный перепад давления, стандартные насосы Рутса не могут разряд в зависимости от атмосферного давления и требует подкладочного насоса. Однако вакуумные насосы Рутса с перепускными клапанами могут быть включены. вместе с подкачивающим насосом даже при атмосферном давлении, таким образом увеличивая их скорость откачки с самого начала. Это сокращает время эвакуации.

Рисунок 4.16: Принцип работы насоса Рутса

Резервные насосы

Одноступенчатые или двухступенчатые пластинчато-роторные насосы или внешняя пластина насосы используются в качестве маслосмазываемых форвакуумных насосов.Винтовые насосы или многоступенчатые насосы Рутса могут использоваться в качестве сухих реверсивных насосов. Насос такие комбинации могут использоваться для всех приложений с высокая скорость откачки в диапазоне низкого и среднего вакуума. Жидкое кольцо насосы также можно использовать в качестве форвакуумных насосов.

Насосы Рутса с газовым охлаждением

Чтобы вакуумные насосы Рутса работали против атмосферных давления, некоторые модели имеют газовое охлаждение и не имеют перепускных клапанов (Рисунок 4.17). В этом случае газ, выходящий из выпускного фланца (6) через охладитель (7) снова попадает в середину всасывающей камера (4). Этот искусственно созданный поток газа охлаждает насос, позволяя ему сжиматься против атмосферного давления. Вход газа есть управляется поршнями Рутса, что устраняет необходимость в каких-либо дополнительные клапаны. Нет возможности термической перегрузки даже при работе на предельном давлении.

Рисунок 4.17: Принцип работы насоса Рутса с газовым охлаждением

На рисунке 4.17 показано поперечное сечение системы охлаждения с газовым охлаждением. Вакуумный насос Рутса. Направление потока газа вертикальное сверху вниз. дно, позволяя жидким или твердым частицам захватывать впускное отверстие поток стечь вниз. На этапе I камера (3) открывается вращение поршней (1) и (2). Газ поступает в камеру через входной фланец (5) под давлением $ p_1 $.На этапе II камера (3) изолирована как от входного фланца, так и от фланец давления. Входное отверстие (4) для охлаждающего газа открыто. вращением поршней в фазе III. Камера (3) заполнена до выходного давления $ p_2 $, и газ продвигается к фланец давления. Первоначально объем всасывания не меняется с вращательное движение поршней Рутса. Газ сжимается поступающий охлаждающий газ. Поршень Рутса теперь продолжает вращаться (фаза IV), и это движение выталкивает уже сжатый газ через охладитель. (7) в сторону нагнетания (фаза V) при давлении $ p_2 $.

Насосы Рутса с газовым охлаждением могут использоваться в диапазоне входного давления от 130 до 1013 гПа. Потому что во всасывании нет смазки камеры, они не выпускают туман и не загрязняют среду, которая перекачивается. Последовательное соединение двух из этих насосов позволяет предельное давление снизить до 20–30 гПа. В комбинации с дополнительные вакуумные насосы Рутса, предельное давление может быть уменьшено до диапазон среднего вакуума.

Скорость откачки и степень сжатия

Характерные рабочие характеристики насосов Рутса: скорость и степень сжатия.Теоретическая скорость откачки $ S_ {th} = S_0 $ — объемный расход, который насос вытесняет без противодавление. Степень сжатия $ K_0 $ при работе без газа рабочий объем (входной фланец закрыт) зависит от выходного давления $ p_2 $. Диапазон скоростей откачки от 200 м 3 · ч -1 до нескольких тысяч м 3 · ч -1 . Типичный Значения $ K_0 $ находятся в диапазоне от 10 до 75.

Рисунок 4.18: Степень сжатия воздуха для корней без нагрузки насосы

На степень сжатия отрицательно влияют два эффекта:

  • Обратным током в зазоры между поршнем и корпусом
  • Газом, который осаждается при адсорбции на поверхностях поршень на выходной стороне и повторно десорбируется после поворота в направлении сторона всасывания.

В случае выходного давления 10 -2 до 1 гПа молекулярная поток преобладает в зазорах уплотнения, что приводит к меньшему обратному потоку из-за их низкая проводимость.Однако объем перекачиваемого газа обратно через адсорбцию, которая относительно высока по сравнению с объем перекачиваемого газа снижает степень сжатия.

$ K_0 $ является самым высоким в диапазоне от 1 до 10 гПа, поскольку молекулярный поток все еще преобладает из-за низкого давления на входе в уплотнительные зазоры насоса, поэтому обратный поток невелик. Поскольку газ перенос за счет адсорбции не зависит от давления, он меньше важнее, чем пропорциональный давлению поток газа, который транспортируется по скорости откачки.

При давлениях выше 10 гПа ламинарный поток возникает в зазоры и проводимость зазоров значительно увеличиваются, что приводит к снижению степени сжатия. Этот эффект особенно заметно в насосах Рутса с газовым охлаждением, которые достигают степени сжатия всего приблизительно $ K_0 $ = 10.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
