виды, особенности и советы по созданию своими руками

Любая деятельность на земельном участке занимает массу времени и сил. По этой причине огородники все чаще применяют спецтехнику — такую, как мотоблоки. Однако сделать все посредством этого агрегата невозможно. Без специального адаптера вам не удастся перепалывать или окучивать землю, а также очищать территорию от снега и строительного мусора. Тележка с сиденьем для мотоблока в наше время стоит довольно внушительных денег. Впрочем, есть выход. Сегодня мы поговорим о том, каким образом можно выполнить самодельный адаптер для домашнего мотоблока без каких-либо особых усилий.

• Описание адаптера для мотoблока
• Особенности конструкции адаптера
• Инструкция по изготовлению адаптера
  • Алгоритм действий
• Работа на мотоблоке с рулевым управлением
• Виды адаптеров для мотоблока
  • Адаптер с рулевым управлением
  • Адаптер с подвижной сцепкой

Описание адаптера для мотoблока

Адаптер представляет собой специальный модуль для перемещения на мотоблоке. С его помощью вы будете иметь возможность управлять агрегатом в сидячем положении и вместе с тем возделывать землю. К примеру, адаптер к мотоблоку МТЗ обладает рулевым управлением. Его вполне возможно выполнить своими руками. Тому, как это можно сделать, посвящен один из разделов статьи ниже. А пока поговорим о назначении этого навесного оборудования.

При помощи адаптера можно значительно упростить применение этой домашней техники. Вы получите возможность менять насадки для окучивания или посадки картофеля, плоскореза, плуга и остальных приспособлений. Также адаптер ускоряет абсолютно любые огородные работы. Иначе говоря, если применять такое приспособление на практике, то скорость рабочих сил возрастет с 5 до 10−11 км/ч.

Особенности конструкции адаптера

Данное навесное оборудование включает в себя:

• раму;
• сиденье для посадки шофера;
• пару колес;
• колесную ось;
• устройство для сцепки.

То есть адаптер производит впечатление тележки, которая крепится к основной технике. Вследствие этого она делается похожей на минитрактор.

Теперь поговорим о каждой составляющей подробно.

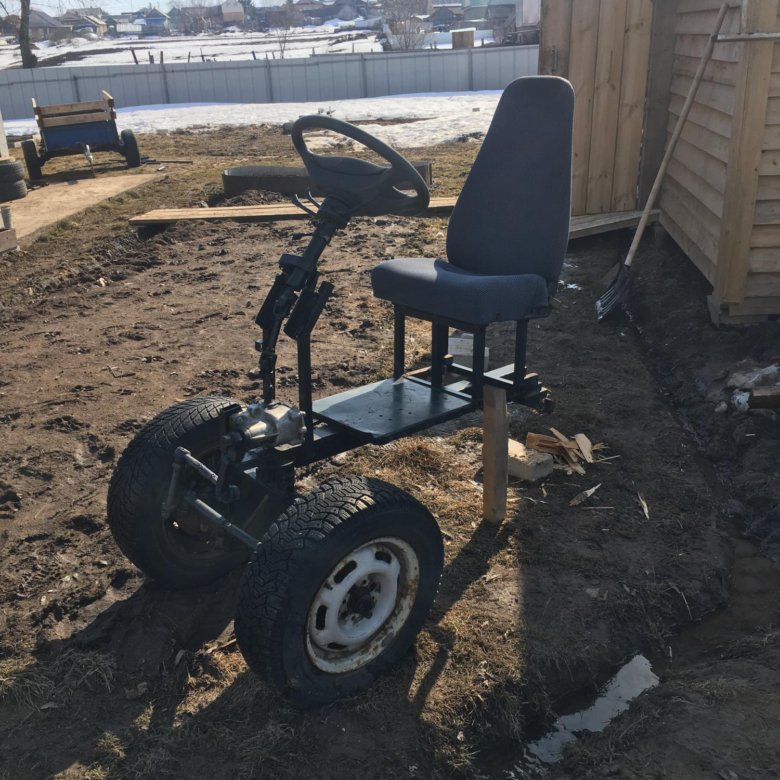

• Чтобы выполнить передний адаптер для мотоблока с рулевым управлением своими руками, в обязательном порядке требуется рама. К ней крепится кузов или сиденье для шофера. Монтируется рама на шасси.
• Для комфорта эксплуатации к раме прикрепляется сиденье для водителя. Так задумано для того, чтобы было приятно и легко управлять техникой в процессе огородных работ.
• Колеса и колесная ось упростят оператору огородные работы при помощи этого маленького трактора.
• Выделяют два типа колес для домашнего трактора — резиновые и металлические. Металлические колеса могут использоваться для надежной работы на полях. Резиновые колеса оснащены глубоким протекторным рисунком. Так они могут позволить оператору передвигать агрегат по грунтовым дорогам и, при необходимости, по бездорожью. Во всяком случае, колеса на адаптер поставляются при покупке в комплекте к самой технике. Но если пользователь пожелает их поменять — нужно обратить внимание на их тип и размер.
• Устройство для сцепки (крепления) с мотоблоком. Крепление для агрегата МТЗ изготавливается из стали или чугуна, с применением сварочных работ. Сцепка представляет собой один из существенных составляющих узлов. Она осуществляет надежное соединение к части с мотором прицепного оборудования. Наиболее употребляемым считается П-образный узел крепления, ведь благодаря этому приспособлению транспортное средство оказывается более устойчивым.

Инструкция по изготовлению адаптера

Теперь расскажем о том, как самостоятельно выполнить для своего маленького трактора передний адаптер с рулевым управлением.

Для производства адаптера для мотоблока с рулевым управлением вам будут необходимы такие материалы:

• Два одинаковых колеса на оси. Радиус колес колеблется в границах 15−18 дюймов. Могут сгодиться колеса даже от старой советской «Волги».
• Подшипники для рулевой колес и колонки.
• Сталь для рамы (швеллер, труба или уголок).
• Элементы крепежа (шайбы, болты, гайки).
• Смазочные материалы (литол или солидол).
• Расходные материалы (сверла, электроды, диски для болгарки).
• Комплект гаечных ключей.
• Болгарка.
• Сварочный аппарат.
• Дрель.

Перед началом работ важно учесть, что колеса должны иметь не очень большой или маленький радиус.

Алгоритм действий

Приступаем к изготовлению навесного оборудования для мотоблока.

Прежде всего понадобятся чертежи, в соответствии с которыми будет выполняться крепление и изготовление всех частей. Чертеж схемы адаптера к мотоблоку от МТЗ можете выполнить самостоятельно, тем более если вы обладаете надлежащими навыками. Если же опасаетесь допустить погрешность в расчетах, то можно обратиться к материалам в Сети на специализированных сайтах или форумах. По ним, согласно отзывам и практике, вполне можно самостоятельно выполнить самый бесхитростный адаптер для мотоблока.

Важно! Прежде чем начать работы по чертежам, в обязательном порядке проконтролируйте соответствие размеров и цифр.

Для изготовления рулевого адаптера для мотоблока потребуется рама со втулкой и вилкой. Это обеспечит свободное вращение мотоблока посредством руля.

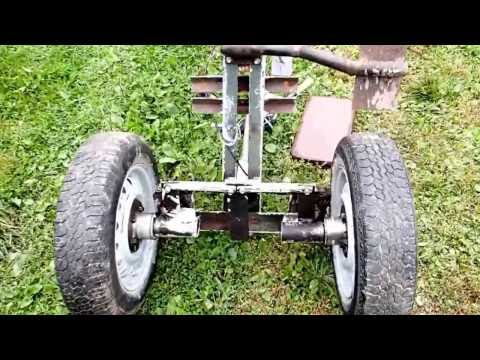

1. Все будет начинаться с изготовления рамы. Выполнить ее можно из нарезанных кусков выбранной стали требуемой длины. Металл можно разделить болгаркой и скрепить элементы электросваркой или болтами.
2. Далее сооружаем ходовую часть. Если мотор вашего мотоблока располагается впереди, следовательно, размер колеи необходимо обуславливать основными колесами. Задние устанавливаются к раме при помощи оси. Создать ее можно из фрагмента трубы подходящей ширины. На концах данной трубы запрессовываем подшипники со втулками. На них и будут устанавливаться колеса. Если двигатель мотоблока располагается сзади, то тогда ширина колеи обязана быть больше, в противном случае минитрактор не будет способен нормально держать ход в период работы. В подобной ситуации базовые колеса мотоблока оптимальнее будет снять и заново установить, но уже на более просторный мост.
3. Чтобы сделать руль к агрегату, не требуется дополнительно снимать рукоятки у автомобиля или мотоцикла. Хватит использования рукоятки. Иначе говоря, у оператора будет возможность управлять минитрактором рулем, который на вид напоминает мотоциклетный. Впрочем, с ним оператору не удастся нормально сдавать назад. Именно поэтому предпочтительнее будет смонтировать рулевую колонку на минитрактор.
4. При эксплуатации цельнометаллической рамы рулевое регулирование будет интегрироваться с передней осью мотоблока. Можно изготовить шарнирно-сочлененную опору, тогда управляющая колона будет вращать переднюю полураму целиком. Для этого мастеру понадобится прикрепить зубчатую шестерню к передней полураме.
   Вторую шестерню устанавливают на рулевую колонку.
5. Сиденье, которое можно предварительно снять с какого-нибудь легкового автомобиля, нужно приварить к раме салазки. Мастеру необходимо проследить, чтобы оно регулировалось, в особенности при управлении передним адаптером, прикрепленным к мотоблоку.
6. Если вы намереваетесь применять минитрактор для работы с плугами и культиваторами, то вам потребуется дополнительное приваривание кронштейна. Для работы с навесным приспособлением необходимо смонтировать вспомогательную гидравлическую систему. Насос для нее можно без проблем демонтировать с сельскохозяйственной техники. Если вам предстоит работа с полуприцепами, то необходимо позаботиться о дополнительной приварке фаркопа к задней части рамы. Он также успешно может быть позаимствован от легкового автомобиля.
7. Крепление (сцепку) можно выполнить своими руками. Для этого понадобятся чертежи, которые легко разыскиваются в статьях по верхним результатам нужной темы. А мы поговорим о том, как именно осуществить сцепку.

Чтобы сделать сцепку П-образного типа, потребуется металлический швеллер подходящей толщины и размера. Сцепку крепят к мотоблоку под рулевую колонку через предварительно просверленные отверстия в определенных местах. В них вставляют кронштейн и штыри. Важно проследить за тем, чтобы детали были качественными, это позволит избежать ненужных проблем в будущем и траты времени в настоящем. Все детали должны быть произведены из качественной высокопрочной стали.

На этом монтаж переднего адаптера на мотоблок типа «Нева» окончен. После завершения сборки останется только в обязательном порядке смазать минитрактор и подвергнуть проверке на предмет функционирования. После этого сборку адаптера можно оценивать как завершенную. Теперь можно благополучно заниматься требуемыми работами по земельным участкам с помощью новой техники.

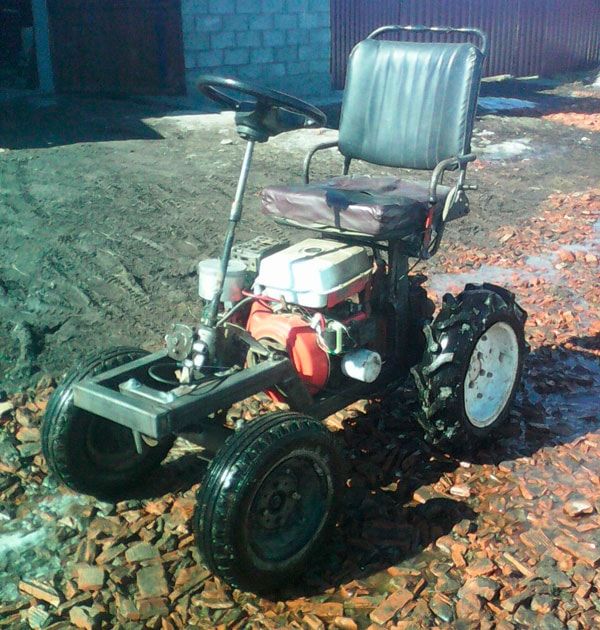

Работа на мотоблоке с рулевым управлением

Скажем несколько слов об особенностях управления мотоблока с рулем, и почему при сборке рекомендуется выполнять именно такой вариант. Не зря этот тип обычных и самодельных машин так популярен, ведь он имеет массу преимуществ:

• оператору не придется тратить свои силы на хождение за минитрактором;
• тяговый потенциал техники реализуется на все сто процентов;
• такой минитрактор более маневренный и функциональный;
• теперь для того чтобы обработать участок в отдалении от дома, не придется дополнительно перевозить мотоблок — на нем можно будет просто доехать, как на обычном автомобиле или тракторе;
• управление более облегченное и удобное, чем у других видов;
• теперь не потребуется держать в руках на весу всю массу этого тяжелого и громоздкого аппарата,
• появляется возможность быстро собрать и разобрать агрегат;
• детали управления значительно не модифицируются при переделке;
• хорошая сбалансированность по весу по осям.

Не будем здесь упоминать шумность работы и прочие характерные особенности, в принципе, всех тракторов. Скажем только об одном характерном недостатке — не очень надежной устойчивости, которая связана с подвижной сцепкой. Однако плюсы, конечно, более впечатляющие.

Виды адаптеров для мотоблока

Существует несколько видов адаптеров для минитракторов, в том числе и для самодельных.

1. С подъемным рычагом. Представленный вид подвесного оборудования упростит управление, передвижение по площадке.
2. Для транспортировки грузов. Они снабжены особыми кузовами, способны выдерживать максимальную нагрузку.
3. С длинным или коротким дышлом. Короткий тип — для легковесного типа, длинный — для тяжелого механизма.
4. С телескопическим дышлом. Эта конструкция предусматривает регулировку ширины.

Разделяют данную технику и по виду конструкции:

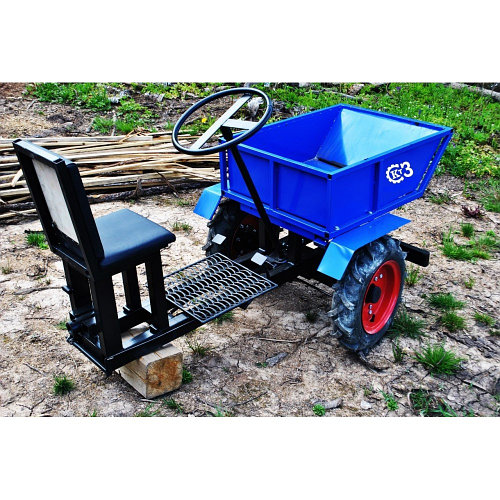

Адаптер с рулевым управлением

Представленный вид предполагает жесткую фиксацию на мотоблоке. Рулевая передача выполняется в формате отдельного самостоятельного узла. Кроме того, пара колес, которая выполняет роль рулевого привода, устанавливается как спереди, так и сзади. Каждый из них ориентируется под личные предпочтения. Положение рулевого привода также связано с запасными частями, ежедневным применением. Управлять «домашним» мини-трактором с самодельным адаптером ничуть не труднее, чем, к примеру, квадроциклом.

Адаптер с подвижной сцепкой

Подразумевает подвижное соединение прицепа к мотоблоку. Этой системой труднее управлять, но сделать такой модуль своими руками гораздо проще. При повороте предполагает больше усилий. Крепление модуля бывает так же заднее и переднее. Даже примитивное строение мотоблока предполагает распределение нагрузок. Потому рекомендуют сиденье в модуле размещать вблизи ведущей оси. Под весом оператора колеса мотоблока будут придавливают к грунту, что в процессе движения не допускает пробуксовки.

В конструировании адаптера и работе с минитрактором нет ничего сложного. Это доступно любому, кто задался целью заполучить на свой участок домашний трактор, который будет ежедневно облегчать труд человека. Так что пробуйте проектировать, строить и создавать — и обрабатывайте землю с удовольствием.

своими руками, передний с рулевым управлением, самодельный с рулем, чертежи и размеры, как сделать, задний, отзывы владельцев, видео, схемы

Содержание

1. Назначение
2. Разновидности адаптеров для мотоблока
3. С рулевым управлением
4. С подвижным сочленением
5. Передние и задние адаптеры
6. Как сделать адаптер к мотоблоку своими руками
7. Схема и элементы конструкции
8. Необходимые материалы и инструменты
9. Чертежи и размеры
10. Руль на мотоблок своими руками
11. Сборка адаптера для мотоблока
12. Отзывы владельцев

Многие фермеры используют мотоблоки для работы на своих полях. Адаптер для мотоблока дает возможность ускорить ее выполнение. Этот агрегат используется как прицеп, который передвигается на колесах и присоединяется к мотокультиватору. К устройству можно добавить навесное оборудование, монтировать кресло. Часто огородники сами изготавливают такой агрегат.

Назначение

Адаптер к мотоблоку создали для удобства обработки огорода. Если приделать к нему навеску, то можно расширить сферу применения устройства:

• убирать сено;
• выравнивать поверхность почвы;
• транспортировать грузы;
• боронить землю;
• очищать участок от снега.

Адаптер — это устройство, которое предназначено для передвижения на мотокультиваторе. С помощью него можно управлять агрегатом, сидя в кресле, и при этом обрабатывать почву. Прицеп к мотокультиватору Нева снабжен рулевым управлением. Он позволяет упростить использование мотоблока.

Можно устанавливать разные насадки для сбора урожая, плуг, косилку и т.д.

Такой прицеп ускоряет работы в поле. С помощью данной конструкции можно увеличить скорость культиватора с 5 до 10 км/ч. Рассмотрим устройство адаптера. Адаптер к мотокультиватору состоит из:

• рамы;
• сиденья оператора;
• двух колес;
• оси;
• сцепного механизма.

После присоединения адаптера мотокультиватор выглядит и используется как мини-трактор. Для создания адаптера на культиватор с передним рулевым управлением нужна рама. На ней устанавливают сиденье оператора. Раму фиксируют на шасси.

Сидение фиксируют к раме. Так оператору будет легче управлять культиватором. Система колес поможет передвигать агрегат по участку. Бывает 2 вида колес: металлические (используются в поле) и резиновые (применяют для движения по дороге).

Сцепка для мотоблока изготавливается из стали или чугуна посредством сварки. Она присоединяет тележку к культиватору. Лучшим считают П-образную систему крепления. С такой конструкцией устройство будет устойчивым.

Технические характеристики:

1. Наибольшая скорость перемещения на мотоблоке с прицепом равна 12 км/ч.
2. Наибольшая грузоподъемность — 100 кг.
3. Диаметр колеи составляет 67 см.
4. Габариты равны 130х70х71 см.
5. Вес устройства — 22 кг.
6. Гарантийный срок работы — 5 лет.

Разновидности адаптеров для мотоблока

Адаптер к мотоблоку бывает нескольких типов. Конструкцию различают по методу сцепки:

1. Прочное соединение с мотокультиватором. В аппарате имеется отдельный руль. Управляемые колеса расположены спереди или сзади (возможны оба варианта).
2. Подвижное соединение. При этом все время меняется угол между культиватором и тележкой. Поворот требует больших усилий, из-за того что место соединения подвижно.

Устройства подразделяются также по наличию ведущих колес на:

1. Передние. Узел сцепки находится сзади.
2. Задние. Узел сцепки расположен спереди.

Прицепы подразделяют на:

• простые;
• универсальные.

Кроме огородных работ универсальные пригодятся для перевозки урожая.

Прицепы делят по величине дышла:

• короткое;
• длинное.

К мотоблокам небольшой мощности прикрепляют конструкции с коротким дышлом. К мощным культиваторам присоединяют прицепы с длинным дышлом.

Существуют 2 разновидности прицепов: на 1 ось или на 2 оси. Эти сцепки созданы заводом изготовителем. На заводе рассчитали такую конструкцию и монтировали на нее фаркоп. Под сидением была установлена рессора, предназначенная для плавного хода машины по каменистой поверхности.

На АПМ изготовлены специальные подножки, тормоз, который нажимается стопой для остановки культиватора. На адаптер монтировали пневматические шины, которые обеспечивают плавный ход на большой скорости.

Купить прибор в спецмагазине можно в разобранном виде в упаковке. Собирать его несложно. Для этого существует инструкция. Для сборки устройства не нужны дополнительные знания и навыки. После надо проверить, как работает конструкция.

Если все узлы работают хорошо, можно приступать к эксплуатации устройства. При покупке конструкции нужно выбрать также мягкую подкладку для сиденья. Тогда работа водителя станет более удобной. Большой популярностью у фермеров пользуются адаптер ХорсАМ ИС 1 к мотоблоку Магнум, адаптеры к культиваторам ПНО-1, АМ-3 К, БУМ-3, КТЗ-03.

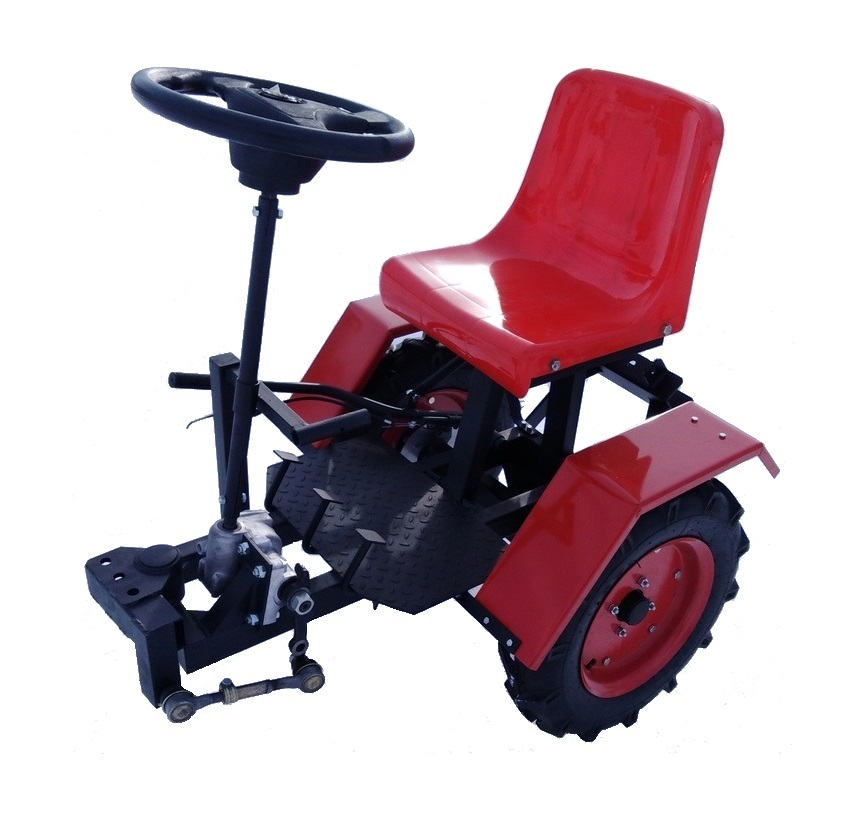

С рулевым управлением

Качественный адаптер с рулем для мотоблока делает проще управление культиватором. Такой мотоблок по своим функциям сравним с мини-трактором, только является более экономичным в потреблении топлива. У стандартного агрегата АПМ от завода-изготовителя «Красный Октябрь» нет руля.

Управление осуществляется при помощи руля культиватора. Но другие изготовители выпускают агрегаты с рулевым управлением. Тележка предназначается для более удобной работы на культиваторе, поэтому наличие руля сделает управление более простым.

С подвижным сочленением

При подвижной сцепке прицепа с мотокультиватором угол вертикальной оси между тележкой и культиватором меняется. Сделать такой аппарат легче, но при повороте надо будет прилагать больше сил. Этот тип прицепа уступает в геометрических характеристиках: радиус поворота становится больше.

Передние и задние адаптеры

Существует несколько видов прицепов в зависимости от того, какие колеса ведущие:

1. Передний привод. Агрегат фиксируют сзади мотоблока. Это простая и наиболее популярная модификация. Она дает возможность легко управлять культиватором и выполнять большой объем работ.
2. Задний привод. Агрегат находится спереди культиватора. Эта конструкция дает возможность выполнять работы, когда применяется навеска, расположенная сзади культиватора.
3. Полный привод. Прицеп может находиться как спереди, так и сзади мотокультиватора. Такая конструкция отличается от предыдущих тем, что вращаются не 2 колеса, а сразу все 4. Такое устройство выполняет функции мини-трактора. При этом увеличивается маневренность конструкции, ее проходимость, осуществляется дополнительное сцепление с почвой. Привод 4х4 считается самым эффективным.

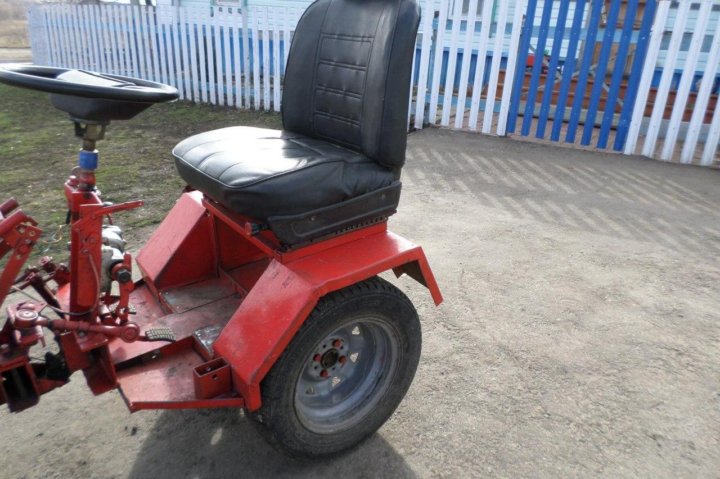

Задний адаптер является самым распространенным видом прицепов для мотоблока. Его можно использовать в качестве тележки (грузоподъемность около 100 кг), для агрегатирования с навесным оборудованием для вспахивания, косьбы, уборки снега и т.д.

Прицеп с рулевым управлением позволяет делать маневры на различной местности, облегчая работу оператора. Управлять конструкцией, используя руль самого культиватора, может быть неудобно и опасно. При работе на поле с неравномерным рельефом или на огороде, лучше использовать прицеп с рулем для мотоблока, так как им легче управлять.

Для того, чтобы сделать задний адаптер своими руками, подойдут легкодоступные материалы. Основа конструкции прицепа – рама, она может быть изготовлена из металлопрофиля или металлической трубы. Узел сцепки может быть подвижным или жестким. Во втором случае потребуется изменение самого культиватора, поэтому создание подвижной сцепки является менее сложным.

Задний адаптер используется для проведения работ, которые требуют постоянного наблюдения (окучивание грядок), поэтому конструкция обязательно включает в себя сидение для удобства оператора. Также облегчает работу наличие рулевого управления, которое делается из рулевых механизмов любых транспортных средств.

Как сделать адаптер к мотоблоку своими руками

Огороднику или фермеру, который хочет повысить объемы работ, можно сделать адаптер для мотоблока своими руками. Рассмотрим, как сделать передний адаптер с рулем самому. Для этого изготавливается рама, к ней приваривается рычаг, потом создается сцепной узел, после этого изготавливают механизм поворота прицепа, затем надо приварить раскосы.

Таким образом можно выполнить самодельный полноприводный прицеп как к небольшим, так и к тяжелым мотоблокам. Подробнее пошаговую инструкцию по самостоятельному изготовлению прицепа рассмотрим ниже.

Схема и элементы конструкции

Чтобы изготовить адаптер своими руками, чертежи и схемы данного устройства нужно выполнить прежде всего. А по готовой схеме с указанием всех деталей, узлов, элементов конструкции и их габаритов будет легче приступить к самостоятельному изготовлению агрегата.

Необходимые материалы и инструменты

Рассмотрим, что понадобится для создания аппарата.

Материалы и инструменты:

1. Два колеса с осью. Радиус колес должен быть 15-18 дюймов. Можно взять колеса от автомашины.
2. Подшипники для колесной и рулевой системы. Металлический профиль уголок или швеллер, металлическая труба.
3. Гайки винты, шайбы.
4. Смазка: солидол.
5. Сварочный аппарат, дрель со сверлом, провода, диски.
6. Болгарка.
7. Отвертка, гаечный ключ, шуруповерт.
8. Рама для поворота культиватора при помощи руля.

Чертежи и размеры

Сначала нужно выполнить чертеж. Первым делом рассчитывают кинетическую схему. Потом выполняют основную схему, на которой указаны размеры всех деталей. По этой схеме будут изготавливаться все части, узлы и крепежи конструкции. Перед тем как начинать создание агрегата, нужно уточнить все данные, имеющиеся на схеме, и проверить их соответствие показателям всех заготовок.

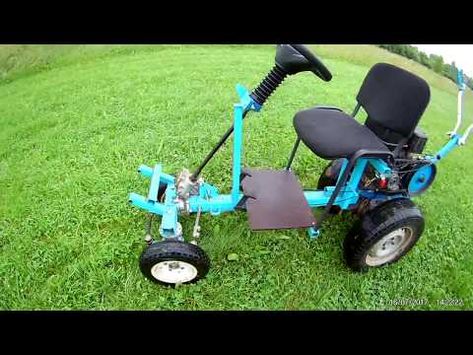

Руль на мотоблок своими руками

Адаптер для мотоблока с рулевым управлением облегчает маневрирование, делает конструкцию более устойчивой. Сделать руль для мотоблока своими руками достаточно легко при наличии базовых навыков сварки.

Создать конструкцию можно из рулевого механизма от автомобиля, лучше использовать рулевую колонку с сошкой от грузовых машин, тракторов. Сошку можно использовать в качестве сцепки заднего адаптера с культиватором. Рулевая сошка незаменима, если конструкция прицепа не предполагает рулевых рычагов. При изготовлении адаптера с рулем для мотоблока можно сделать шаровую опору, позволяющую колесу свободно поворачиваться в горизонтальной плоскости.

Если оборудование используется для вспахивания земли или других сложных работ, то рулевое управление и механизм соединения прицепа и мотоблока лучше сделать независимыми, так как возникнет большая нагрузка на узел сцепки.

Сборка адаптера для мотоблока

Вначале делают раму. Ее выполняют из кусков металла необходимой длины. Металл режут болгаркой и соединяют детали сваркой или винтами.

Потом выполняют ходовую часть. Когда мотор культиватора расположен спереди, тогда ширину колеи определяют базовые колеса. Задние прикрепляют к раме при помощи оси. Ее нужно выполнить из трубы необходимого диаметра. На ее концы присоединяют втулки с подшипниками.

Затем на них монтируют колеса. Когда мотор культиватора находится сзади, ширина колеи должна быть больше. Иначе конструкция не сможет удерживать равновесие во время работы. Тогда базовые колеса культиватора нужно снять и фиксировать их на широкий мост.

Чтобы изготовить самостоятельно руль, не нужно снимать рукоятку автомашины. Если использовать рукоятку от культиватора, можно будет управлять всей конструкцией при помощи мотоциклетного руля. Но при этом трудно будет сдавать назад. Поэтому лучше всего монтировать прочную рулевую колонку.

Рассмотрим изготовление рамы для прицепа мотокультиватора. Если взять раму из цельного металла, управление будет направлено на переднюю ось агрегата. Можно смастерить раму на шарнирах, при этом колонка руля будет поворачиваться на переднюю раму полностью. Чтобы этого добиться, следует к передней раме монтировать шестерню.

Вторую шестерню монтируют на рулевую колонку. Затем изготавливают сиденье для тракториста. Его можно взять с автомашины. Сиденье размещается на раме посредством сварки. Оно может регулироваться. Это особенно необходимо для переднего типа устройства. Теперь крепится сиденье для водителя.

Чтобы присоединить прицеп к мотоблоку с плугом, следует установить кронштейн. Для работы с косилкой надо сделать гидросистему. Для работы на устройстве нужно приварить фаркоп от автомашины к задней части, где расположена металлическая рама. Насос можно позаимствовать с какого-либо агрегата для сельхозработ.

Сцепку для культиватора выполняют П-образной формы. Для этого нужен швеллерный профиль. Сцепку устанавливают под рулевой колонкой. При этом надо просверлить отверстия, которые отмечены на чертеже. Через них монтируют кронштейн и штырь. Компоненты выполняют из стали высокого качества. Также можно выполнить гусеничный механизм.

Таким образом, все необходимые детали и узлы адаптера для культиватора изготовлены. Теперь необходимо собрать всю конструкцию. После этого ее нужно проверить и опробовать в работе. Если все узлы действуют нормально, то можно приступать к эксплуатации агрегата.

Отзывы владельцев

На форумах владельцы адаптеров высказывают свое мнение об использовании данной конструкции, о ее характеристиках и о том, как можно самостоятельно изготовить устройство. Приводим отзывы некоторых владельцев этой техники.

Сергей Петрович, 53 года, фермер

Несколько лет при использовании мотоблока приходилось все время ходить за ним и держать за рукоятку. Наш участок находится на большом удалении от дома. Поэтому по совету друзей мы приобрели адаптер, который снабжен рулевым управлением и сиденьем. Теперь стало удобно работать. Повысилась производительность труда. Кроме того, при помощи нового приспособления можно перевозить урожай на большие расстояния.

Виктор, 42 года, дачник

Большие трудности испытывали при уборке снега зимой. Для этой цели мы применяли мотоблок и снегоуборщик, который на него навешивается. Мой сосед помог изготовить чертежи и собрать конструкцию адаптера для мотоблока. После изготовления устройства работы по уборке снега стали намного легче. Прицеп получился прочным и надежным.

Какой вид адаптера для мотоблока Вы считаете более удобным?

аксессуаров PTO — Earth Tools

PTO = P OWER T AKE O FF (где реализация прикрепляется к трактору)

Actain Couplings

.

менять навесное оборудование на вашем мотоблоке за 30-60 секунд без инструментов. Все, что им требуется, — это периодическая легкая смазка и очистка, а быстроразъемные соединения сэкономят вам часы времени и избавят вас от необходимости замены изношенных шпилек и гаек крепления навесного оборудования, особенно если вы меняете несколько навесных орудий в один и тот же сезон.

Принцип работы системы быстроразъемного соединения: «Гнездовой» компонент быстроразъемного соединения подходит к ТРАКТОРУ. Каждое ОРУДИЕ должно быть оснащено быстроразъемным соединением «папа». Некоторые предлагаемые нами навесные устройства имеют встроенные быстроразъемные соединения с наружной резьбой… Подробную информацию можно получить у продавца.

Быстроразъемные соединения BCS для современных тракторов BCS 710–853 (кроме 750) Быстроразъемное соединение с наружной резьбой

: Артикул 922.90826: Рекомендованная производителем розничная цена: 115 долларов США 109 долларов США

ПРИМЕЧАНИЕ: НЕКОТОРЫЕ покупки новых тракторов BCS моделей 732, 739, 749, 852 и 853 дают право на бесплатную быстросъемную муфту «мама» и бесплатную муфту «папа» для установки соответствующих навесных орудий. Подробности смотрите на странице обновленных специальных предложений.

Быстроразъемные соединения BCS для модели BCS 750

Эта модель трактора как бы «нарушает правило», потому что на этой модели 9Конец 0003 «папа» быстроразъемного соединения ИНТЕГРИРОВАН в трактор, а концы «папа» должны быть установлены на каждом орудии. (Для навесного оборудования с приводом от ВОМ марки BCS, приобретаемого ВМЕСТЕ с трактором, муфты «мама» предоставляются бесплатно.) Примечание: Эти муфты предназначены для модели .

• Быстроразъемное соединение с внутренней резьбой специально для BCS 750 (для агрегатов с фланцами ВОМ с 2 болтами): Артикул 922.C0071: MSRP: $165 , цена продажи $156
• Быстроразъемное соединение с внутренней резьбой специально для BCS 750 (для навесного оборудования с фланцами ВОМ с 3 болтами [лопаст, поворотный плуг]): Артикул 922.C0058: Рекомендуемая производителем розничная цена: $165 , цена продажи $156

Быстроразъемные соединения Grillo G85 — G107

• Быстроразъемное соединение с внутренней резьбой: Артикул 954712: MSRP: $70 , цена продажи $65
Быстроразъемное соединение с наружной резьбой
• : артикул 954812: рекомендованная производителем розничная цена: $75 70 долларов

Быстроразъемное соединение Grillo G110

• ПРИМЕЧАНИЕ: Все новые тракторы G110 поставляются со свободным быстроразъемным соединением с внутренней резьбой.
• Быстроразъемное соединение с наружной резьбой (для навесного оборудования, еще не оборудованного одним встроенным) (артикул 946511): рекомендованная производителем розничная цена: 95 долларов США 87 долларов США

ПРИМЕЧАНИЕ: см. нашу страницу специальных предложений, чтобы узнать о текущих акциях на быстроразъемные соединения при покупке тракторов BCS моделей 722–853 и трактора Grillo G110.

GRILLO БЫСТРОЕ СОЕДИНЕНИЕ

ПРИМЕЧАНИЕ. Перечисленные быстроразъемные соединения Grillo G85/107 ТАКЖЕ могут использоваться на более ранних моделях BCS 602, 604, 715, 725, 735 (и моделях 737 и 605 с карданными валами ТОЛЬКО ШЛИЦЕВЫМИ), но НЕ СОВМЕСТИМЫ. со шлицевым валом BCS с быстроразъемными соединениями старого образца, снятыми с производства.

ДОПОЛНИТЕЛЬНОЕ ПРИМЕЧАНИЕ! Установка этой системы быстрого соединения производства Grillo на модели BCS 725 и 735 требует снятия сцепного устройства с трактора.

---

БЛАНК Быстроразъемные муфты с наружной резьбой (без валов)

Для навесного оборудования, которое крепится на фланце ВОМ, но не требует подключения ВОМ (например, бульдозерные отвалы и т. д.), мы производим этот аксессуар в -house, чтобы избавить наших клиентов от необходимости покупать быстроразъемную «папа» с валом в ней…

ПРИМЕЧАНИЕ: Мы производим эти «заготовки» либо с ОТВЕРСТИЕМ для стопорного штифта быстроразъемной муфты или СЛОТ . Какой из них вам подходит, зависит от того, хотите ли вы, чтобы орудие «поворачивалось» в быстроразъемном соединении (паз) или было «жестким» (отверстие)… , поэтому укажите, какой тип вы хотите. (По мере продвижения вперед мы постепенно переходим к изготовлению их с «прорезью» на одной стороне и «отверстием» на другой, так что вы можете просто перевернуть его, чтобы получить любой вариант)

ПУСТОЙ Мужской Быстроразъемные соединения

• Артикул ET0010 (подходит для Grillo G85-G107) Рекомендуемая производителем розничная цена: 48 долларов США 42 доллара США
• Товар ET0015 (подходит для Grillo G110) Рекомендуемая производителем розничная цена: 48 долларов США 42 доллара США
• Товар ET0030 (подходит для BCS после 1995 года, за исключением моделей 750 и 948)

---

УДЛИНИТЕЛИ ВОМ

ПРИМЕЧАНИЕ: Размеры всех принадлежностей ПРИБЛИЗИТЕЛЬНЫ… эти машины в основном производятся в Европе, поэтому оригинальные размеры указаны в сантиметрах. Мы конвертируем их в ближайший дюймовый эквивалент.

Иногда этот аксессуар необходим для правильной балансировки трактора с легкими орудиями. Он работает, просто выдвигая крепление ВОМ и, следовательно, перемещая вес орудия дальше от оси, которая является «точкой опоры» трактора, и, таким образом, достигая баланса через кредитное плечо . Особенно необходимо при использовании более тяжелых двигателей, таких как дизели. Иногда удлинители ВОМ также используются для увеличения зазора между навесным оборудованием и колесами, особенно когда для трактора требуются колеса большего размера, чем стандартные. Обязательно спросите, требуются ли какие-либо из этих удлинителей для приобретаемого вами трактора и/или навесного оборудования. Эти аксессуары могут быть прикреплены к трактору ИЛИ орудию, в зависимости от того, что удобнее.

Доступны модели длиной 3 дюйма ; могут быть соединены вместе, если это необходимо для большей длины. (могут быть доступны некоторые произвольные длины 6 дюймов, но технически они сняты с производства)

3-дюймовый удлинитель ВОМ

• Артикул 9C1512 (подходит для шлицевого ВОМ Grillo)
• Артикул 922. 90829 (подходит для BCS 718–853) Рекомендуемая производителем розничная цена: 135 долларов США 128 долларов США

---

ПЕРЕХОДНИКИ ВОМ

Доступно несколько адаптеров для различных функций:

**Переходник 922.90832: 18-миллиметровый шлицевой вал с 10 канавками для трактора с коническим 3-кулачковым орудием **

Позволяет использовать навесное оборудование BCS более нового типа (после 1995 г.) 18-миллиметровые тракторы ВОМ BCS с 10 канавками (или, в некоторых случаях, некоторые тракторы Grillo).

• Подходит для 18-мм шлицевого трактора BCS или Grillo с 10 канавками для навесного оборудования с 3 захватами Taper
• Артикул 922.90832
• Рекомендуемая производителем розничная цена: 125 долларов 118 долларов

Адаптер 922.90831: новый трактор BCS для старых 18-миллиметровых «шлицевых» навесных орудий с 10 канавками

Позволяет прикреплять навесное оборудование BCS (или, в некоторых случаях, некоторые навесные орудия Grillo) с карданным валом старого образца с 18-миллиметровым шлицевым соединением с 10 канавками (до 1995 г. ) на новые тракторы БКС с коническим 3-х кулачковым ВОМ.

• Подходит для трактора BCS с 3 коническими захватами и шлицевым орудием
• Артикул 922.90831
• Рекомендуемая производителем розничная цена: 155 долларов 118 долларов

Переходник 9C2012-LSR: трактор Grillo G131 на орудия типа G107

Конец трактора

Реализовать конец

Адаптирует G131 Grillo к ВОМ типа G107 Grillo и необходим при использовании некоторых навесных орудий на G131 (косилки, дровокол, измельчитель/измельчитель, подметальная машина, ножи-скребки, разбрасыватель удобрений, газонокосилка, дисковая косилка , сенокосилка и пресс-подборщик… для некоторых из этих применений может потребоваться использование адаптера 1 (если навесное оборудование оснащено «встроенной» быстроразъемной муфтой с наружной резьбой, также потребуется соответствующая быстроразъемная муфта с внутренней резьбой).

• Адаптирует Grillo G131 к меньшему ВОМ Grillo
• Пункт 9C2012-LSR
• Рекомендуемая производителем розничная цена: 165 долларов 150 долларов
• ПРИМЕЧАНИЕ: Мы также предлагаем его в виде «комплекта» адаптера, включая компоненты для преобразования в агрегаты BCS. Спросите продавца Earth Tools.

Адаптер 922.90828: текущий трактор BCS для 1-3/8” 6-шлицевого ВОМ сельскохозяйственного трактора

Преобразует текущую ось ВОМ BCS в 6-шлицевой вал 1 3/8”, идентичный к валу 540 об/мин любого полноразмерного трактора. Позволяет приводить в действие от мотоблока некоторые маломощные стационарные орудия типа ВОМ трактора, такие как насосы опрыскивателя, элеваторы, небольшие генераторы ВОМ и т. д. Имейте в виду, , однако, что ВОМ мотоблока 990 об/мин крутит при максимальных оборотах двигателя, поэтому, если вы приводите в действие орудие, чувствительное к оборотам, вы не можете запустить двигатель на ПОЛОВИНУ дроссельной заслонки, иначе вы перегрузите двигатель. ускорить орудие!! Этот аксессуар можно использовать на некоторых тракторах Grillo в сочетании с адаптером 992.90832.

• Подходит для современных конических тракторов BCS с 3 захватами, адаптируется к 1-3/8” 6-шлицевому валу
• Артикул 922.90828
• Рекомендуемая производителем розничная цена: $250 237 долларов

Принадлежности для навесного оборудования — землеройные инструменты

КОЛЕСО УПРАВЛЕНИЯ ГЛУБИНОЙ МОЩНОСТИ (для мелкой обработки почвы)

Одна из проблем, с которой сталкиваются люди, использующие эти высокоскоростные культиваторы, заключается в том, чтобы заставить их работать на постоянно НЕБОЛЬШОЙ глубине, что желательно для борьбы с сорняками. Сейчас мы изготавливаем этот удобный узел копирующего колеса, который вставляется в тот же маленький приемник под капотом румпеля, в который крепятся транспортное колесо культиватора и окучник/бороздник. Колесо можно отрегулировать двумя способами: закрутив 2 большие гайки вверх или вниз по резьбовому стержню (требуется ключ на 1 1/8 дюйма), или переместив колесный блок вверх или вниз на монтажной раме (4 набора отверстий , требуется 2 шт. – ключи на 13 мм — 9 шт.0003 ПРИМЕЧАНИЕ: эти застежки не очень тугие, когда мы отправляем этот аксессуар, потому что мы полагаем, что вы, вероятно, будете его регулировать).

Глубину обработки можно регулировать в диапазоне от 0 до 3 дюймов. (Регулировки будут варьироваться в зависимости от размера колес трактора, типа почвы и т. д., вам просто нужно немного поиграть с ними.) Колеса шириной 2 дюйма действительно оставляют пару небольших следов позади румпеля, но обычно это не проблема при использовании культиватор для борьбы с сорняками. Подходит для культиваторов BCS и Grillo (хотя более востребован пользователями BCS, поскольку культиваторы Grillo лучше справляются с поддержанием относительно небольшой глубины обработки благодаря более регулируемой конструкции глубины).

• Производитель Earth Tools
• Пункт TLR DPTH WHL: MSRP: 55 долларов США 50 долларов США

ТРАНСПОРТНОЕ КОЛЕСО РУМПЕЛЯ

При транспортировке трактора с установленным культиваторным орудием это колесо удерживает культиватор над землей. Особенно хорошо подходит для транспортировки на большие расстояния по бетону, асфальту, гравию и т. д.

• Артикул 9C7012 (ПРИ ЗАКАЗЕ УКАЗЫВАЙТЕ, НЕОБХОДИМО ЛИ ДЛЯ УСТАНОВКИ BCS ИЛИ GRILLO TILLER!!) Рекомендованная производителем розничная цена: $44 40 долларов

КОНЕЦ СКРЕБА ДЛЯ ЯЩИКОВ (подходит для бульдозера/скребкового отвала 36 дюймов)

Этот эксклюзивный комплект Earth Tools превращает бульдозерный/скребковый отвал марки BCS в коробчатый скребок (также называемый «грейдерным ящиком»)… ЧРЕЗВЫЧАЙНО удобный для планировки грязь или гравий. Концы коробчатого скребка крепятся к каждому концу лезвия с помощью 2 болтов и гаек, поэтому снятие или установка занимает всего несколько минут. (Если вы одновременно покупаете у нас новое 36-дюймовое лезвие И комплект Box End, мы предварительно просверлим необходимые монтажные отверстия в лезвии 9.0124 без дополнительной оплаты .

Если вы покупаете комплект насадок для уже имеющегося отвала, вам придется просверлить монтажные отверстия самостоятельно [требуется дрель со сверлом 13/32]. )

• Комплект насадок (Элемент ET0172) Рекомендуемая производителем розничная цена: 100 90 долларов США

---

ВЫРАВНИВАЮЩАЯ ПЛАСТИНА (для 36-дюймового бульдозера/скребкового отвала)

Теперь мы предлагаем еще один эксклюзивный аксессуар для земляных инструментов: Поскольку 36-дюймовый бульдозерный/скребковый отвал не имеет «вращательного поплавка». это становится проблемой при использовании на тракторе с колесами большего размера: каждый раз, когда вы «поворачиваете» отвал в одну сторону, одна сторона отвала выше другой , из-за «наклона» трактора вниз к отвалу при использовании больших колес. Итак, мы разработали «выравнивающую пластину », которая смещает крепление рамы отвала к креплению орудия трактора и, таким образом, удерживает горизонтальную плоскость отвала на одном уровне. Пластина имеет 3 различных положения смещения, чтобы выдерживать колеса любой высоты.

• Регулировочная пластина (позиция ET0170) Рекомендуемая производителем розничная цена: $45 40 долларов

---

Переходники для инструментов Hoss

Комплект адаптера для инструмента Hoss с установленной 6-дюймовой культиваторной мотыгой

Адаптер Hoss Tool «хвостовик» и рама колесной мотыги

Теперь мы предлагаем систему адаптации, которая позволяет вам прикреплять к нашим культиваторам инструменты популярной марки Hoss. Он состоит из 2 частей: «стержня» с кронштейнами для крепления к раме колесной мотыги Hoss и самой [зеленой] рамы колесной мотыги… Мы продаем их в виде «комплекта» (1 стойка и 1 рама). Если у вас есть этот комплект, ЛЮБОЙ инструмент Hoss, который можно установить на колесную мотыгу Hoss, будет установлен. Поскольку в нем используется настоящая рама колесной мотыги, вы можете воспользоваться той же универсальностью, что и колесная мотыга Hoss… например: установка правого и левого окучивающих плугов (или культивационных лап) на одной раме. Вы можете разместить на панели инструментов столько комплектов, сколько позволяет ширина панели.

• Комплект адаптера Hoss (1) для установки колесных инструментов Hoss (набор адаптера ET Hoss): 50 долларов США 45 долларов США

---

НОВАЯ ПРИНАДЛЕЖНОСТЬ! Комплект расширения румпеля для превращения 26-дюймового румпеля BCS в 30-дюймовый

Комплект расширения, установленный на 26-дюймовом румпеле BCS.
(ЧЕРНЫЕ панели — это панели расширения)

Мы разработали этот комплект в ответ на многочисленные просьбы… мы слышали от многих клиентов, у которых уже были 26-дюймовые культиваторы BCS, которые хотели перейти на популярную 30-дюймовую систему грядок и, естественно, хотели расширить свой существующий культиватор, а не покупать новый. . Престо, вот оно! Этот комплект подходит для 26-дюймовых культиваторов BCS «нового» типа (выпущенных после 1995 года с «закругленным» капотом), увеличивая их до 30 дюймов. И приятно то, что со снятым комплектом вы все еще можете уменьшить ширину кожуха и пальцев до 20 дюймов для узкой обработки (новые 30-дюймовые культиваторы от BCS регулируются только до 26 дюймов… НЕ ). до 20”…потому что “центральная панель” капота слишком широкая). Включает в себя расширительные панели для капота и заднего люка, а также дополнительные зубья и все оборудование, необходимое для установки.

• Артикул ET 2630: Подходит для 26-дюймового румпеля BCS после 1995 г. (с ЗАКРУГЛЕННЫМ кожухом)

---

НОВАЯ ПРИНАДЛЕЖНОСТЬ!

НАБОР МАРКЕРОВ РЯДОВ

Рама маркера рядков с установленными 3 маркерами

Теперь доступно для установки на 30-дюймовую силовую борону R2 Rinaldi EL75 (на фото) ИЛИ на катковую систему Earth Tools TDS, которая устанавливается на 30-дюймовые культиваторы. Вмещает до 6 маркеров на раме. Маркеры легко регулируются / добавляются / удаляются с помощью винтов с накатанной головкой. Маркеры закруглены в нижней части, чтобы избежать захвата и волочения органического материала (остатков покровной культуры и т. д.). После прикрепления опорных кронштейнов к раме катка бороны (4 болта, 2 минуты) рама маркера устанавливается или снимается примерно за 15 секунд (с этого момента кронштейны могут оставаться на бороне). Для крепления к роликовой раме TDS не требуются дополнительные кронштейны, поэтому в этом приложении маркер рядков устанавливается или снимается за 15 секунд. Переворачивается «вверх», когда вам нужно развернуть трактор, дать задний ход и т. д.

Ряд-маркер «вниз» для маркировки

Маркер ряда «вверх» для поворота и т. д.

---

• РАМКА (не включает отдельные маркеры) для R2 Rinaldi EL75 30-дюймовая силовая борона — Артикул #ET РАМА МАРКЕРА РЯДА-H — Рекомендованная производителем розничная цена: $105 $90
• РАМА МАРКЕРА РЯДА (не включает отдельные маркеры) для установки роликовой системы Earth Tools TDS (которая устанавливается за 30-дюймовым культиватором BCS или Grillo) — Артикул № ET РАМКА МАРКЕРА РЯДА — Рекомендованная производителем розничная цена: 85 долларов 70 долларов
• МАРКЕРЫ для вышеприведенной рамки маркеров рядов — рамка вмещает до 6 (поз. ET МАРКЕРЫ РЯДОВ) 18 $ 16 $

---

КОМПЛЕКТ ПОДЪЕМНИКА ДЛЯ РЕЗЧИКОВ (СЕПОП) БАРНЫХ КОСИЛОК

Опция «Подъем» для салазок режущего бруса

Этот комплект подходит для всех современных режущих брусов BCS (и косилочных брусов простого действия GREASE-GEARBOX марки Grillo), а также для большинства старых косилочных брусьев BCS. Увеличивает высоту среза до 4–7 дюймов в зависимости от регулировки. В зависимости от конкретного типа режущего бруса, типа салазок (на протяжении многих лет используются 3 различных типа салазок) и желаемой высоты среза, «подъемники» могут устанавливаться на TOP 9.0471 ИЛИ НИЖНЯЯ часть рамы режущего бруса. На рисунках показано, как они установлены на дне.) У стояков есть 3 положения для крепления верхней половины кронштейна к нижней половине, плюс у вас уже есть регулировка, встроенная в полозья.

ET 0160 Комплект подступенков (для высоты среза от 4 до 7 дюймов) Включает кронштейны подступенков для 2 салазок… [НЕ включает сами салазки; те, что уже поставляются с режущим брусом]: 89 $ 75 $

---

АДАПТЕР НА ТРЕХТОЧЕЧНУЮ СЦЕПКУ для инструментов без ВОМ

ET 1006 Адаптер трехточечной сцепки

• Товар ET 1006: MSRP: 165 долларов 150 долларов

Этот адаптер позволяет адаптировать многие из наших навесных орудий без привода от ВОМ (например, пластиковые мульчирователи, культиваторы, грядоформовщики и т.
