Тюнинг Карбюратора Своими Руками, Доработка Солекс, ДААЗ, ОЗОН, Как Переделать и Улучшить в Домашних Условиях
Содержание
- 1 Важность доработки карбюратора
- 2 Шлифовка диффузора
- 3 Привод усилителя насоса
- 4 Особенности подбора жиклеров
- 5 Растачивание больших диффузоров
Тюнинг карбюратора помогает избавится от провалов при разгоне автомобиля, а также улучшить качество смеси, подаваемой в цилиндр. Устранение заводских недочетов и установка стоковых запчастей позволяют добиться устранения препятствий на пути движения топливо-воздушной смеси, что благосклонно влияет на работу двигателя во всем диапазоне оборотов.

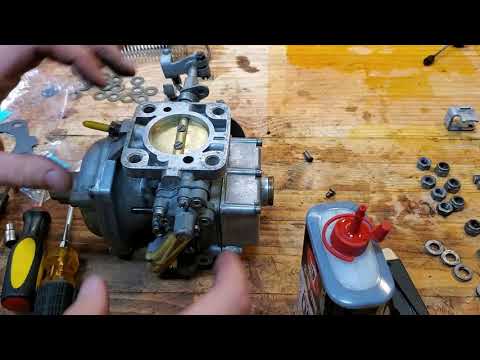

Важность доработки карбюратора
Выпускаемые с завода карбюраторы рассчитаны на работу двигателя на принудительно обедненной смеси, что обеспечивает максимальную экономичность и заботу об экологии. Из-за этого штатный карбюратор не позволяет полностью раскрыться мощности мотора, автомобиль не реализует все свои динамические характеристики. Особенно актуален тюнинг карбюратора при форсировании двигателя, так как еще больше возрастает необходимость в достаточном количестве приготовленной топливовоздушной смеси.
Стандартные регулировки карбюратора могут повлиять на холостой ход, но настроить оптимальную работу на средних. а тем более на высоких оборотах не представляется возможным. При оборотах более 4500 возникает голодание двигателя, так как недоработанный карбюратор не способен справится с потоком воздуха со скоростью около 120 м/с. В результате складывается ситуация, что не тюнингованый карбюратор душит как форсированные так и обычные моторы.
Доработка карбюратора для уменьшения расхода топлива — крайне редкая операция. В большинстве своем она приводит к провалам при работе под нагрузкой и нестабильным холостым оборотам. Это ведет к снижению надежности системы питания, поэтому тюнинговать карбюратор для снижения потребляемого топлива не рекомендуется.
Шлифовка диффузора
Тюнинг карбюратора Солекс рекомендуется начинать с уменьшения сопротивления воздушному потоку в впускном тракте.
Диффузор заводского изготовления имеет массу наплывов и выступов, возникших из-за низкого качества литья и последующей обработки поверхности. Из-за этого возникают паразитные воздушные потоки, завихрения, которые мешают поступлению смеси в камеру сгорания.Для исправления ситуации следует разобрать карбюратор и визуально осмотреть диффузор. Обычно он имеет вид, изображенный на рисунке ниже.
Диффузор карбюратора Солекс с явными дефектами литья
Первоначально необходимо отшлифовать все швы и выступы, возникшие из-за несовершенства технологии производства. В результате доработки должен получится результат, как на рисунке ниже.
Диффузор с отшлифованной поверхностью
На этом этапе можно завершить улучшение прохождения топливо-воздушной смеси, но как известно нет предела совершенству. Опытные автолюбители рекомендуют не останавливаться лишь на шлифовке изъянов изготовления, а придать диффузору максимальные аэродинамические характеристики. Добиться хорошей обтекаемости поверхности можно, придав ей форму похожую на овал либо крыло, как показано ниже.
Диффузор, обладающий максимальной обтекаемостью
Видоизменив поверхность диффузора можно повысит эффективность работы карбюратора дааз до 20%. Устранение аэродинамической ошибки меняет состав смеси, поэтому собрав карбюратор необходимо произвести его регулировку заново.
Привод усилителя насоса
Наибольшую противоречивость в тюнинге карбюратора занимает замена кулачка привода усилителя насоса. Часть автовладельцев рекомендует его замену на №4, но многие выступают против, приводя аргументы:
- значительное возрастание расхода топлива при городском и смешанном режиме движения;
- провалы в динамике при резком дожиме педали акселератора;
- плохой разгон на низких оборотах, что особо заметно при попытке резкого старта на светофоре.
Тюнинговый и стандартный кулачки приводов усилителей насосов
Модернизацию карбюратора с заменой кулачка следует производить с возможностью возврата назад, поэтому не следует выбрасывать штатные запчасти, оставшиеся после тюнинга. Результат на каждом автомобиле индивидуален, поэтому после замены следует проверить расход бензина и улучшение динамических характеристик. Если соотношение этих параметров устраивает автовладельца, то можно оставлять тюнинговую запчасть, в противном случае — следует вернуться к стандартной детали.
Особенности подбора жиклеров
Делая тюнинг карбюратора своими руками, автолюбителю следует произвести доработку имеющихся жиклеров или приобрести новые, подходящего размера. Для доработки жиклеров используются сверла по металлу диаметром от 1 мм до 2,5 мм. При их помощи стандартный жиклер рассверливается до нужного размера. Пропускная способность в таком случае увеличивается. Для ее уменьшения вместо рассверливания применяют запаивание оловом. Далее в припое делается отверстие необходимого размера.
Расположение жиклеров в карбюраторе солекс

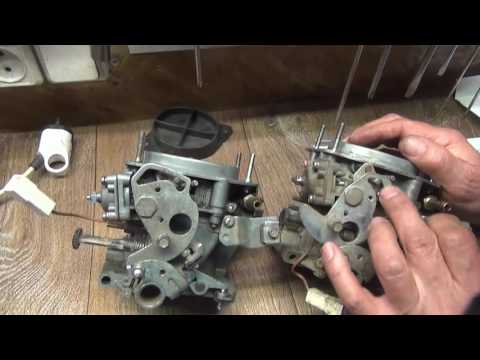

Тюнинг карбюратора Озон и Солекс кардинально не отличается, так как конструктивно они схожи, что можно увидеть на изображениях.
Жиклеры в карбюраторе Озон
Переделываем карбюратор согласно плану:
- Первоначально требуется определиться с размером жиклеров. В зависимости от преследуемых целей устанавливается жиклер увеличенного или уменьшенного размера;
- Рекомендуется ревизия настроек карбюратора. В случае необходимости следует их откорректировать;
- Производится испытание автомобиля. При этом контролируются динамические характеристики и расход топлива;
- Постепенно увеличиваем либо уменьшаем размер жиклеров, пока не получится добиться провалов в работе двигателя и нестабильной работы;
- Возвращаемся к предпоследнему установленному жиклеру;
- При желании можно заменить жиклеры в обоих камерах;
- Проверить результат. Увеличение диаметра должно привести к прибавлению 5-10% мощности, а уменьшение − снижение расхода топлива до 1 литра на 100 км.
Растачивание больших диффузоров
Одним из кардинальных способов переделать карбюратор является увеличение воздушного потока путем растачивания диффузора. Автомобиль обретает улучшение динамики при больших и средних нагрузках. Не лишен данный способ и недостатка — на малых оборотах появляются провалы в работе двигателя.
Большие диффузоры
Расточка диффузоров должна быть частью комплексного тюнинга карбюратора. После нее в обязательном порядке требуется подбор новых жиклеров. В случае отсутствия нужного диаметра требуется их рассверливание. Особо актуальна данная операция для форсированных двигателей на 1,7 и 1,8 литра, так как в продаже жиклеры увеличенного диаметра для них отсутствуют.
Не все автовладельцы согласны мирится с провалами на низах. Для улучшения динамики на малых оборотах и при небольших нагрузках применяют:
- Топливный жиклер, который обладает большим диаметром на фоне штатного. Устанавливается в клапан ЭПХХ;
- Увеличенный носик распылителя. Обычно устанавливается в первую камеру, а во вторую, на усмотрение автолюбителя, можно поставить прежний носик;
- Кулачок УН, обладающий увеличенным размером.
Для растачивания можно использовать:
- специальную развертку;
- перьевые сверла по дереву.
Для улучшения аэродинамических свойств после расточки следует убрать шероховатость на поверхности диффузора. Для этого используется наждачная бумага с постепенным снижением абразивности. Рекомендуется последнюю обработку делать наждачкой-нулевкой. Для более тщательной обработки можно использовать пасту Гойя или шерстяную тряпку.
Как переделать карбюратор полностью зависит от умений и финансовых возможностей автовладельца. Производить тюнинг следует с разумным подходом, чтобы в результате вместо увеличения мощности не получить возросший расход топлива и нестабильную работу мотора.
Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них
