Самодельный рассухариватель клапанов.

Самодельный рассухариватель клапанов изготовим своими руками.

При разборке и сборке любого двигателя, в большинстве случаев не обойдёшься только набором гаечных ключей. Осуществить разборку без специальных приспособлений если и удастся, то времени такая разборка займёт значительно больше, да и детали можно испортить. В этой статье мы рассмотрим, как изготовить простой рассухариватель клапанов, который позволит легко разобрать и собрать клапанный механизм, без порчи деталей и рук, и причём не снимая с головки двигателя впускной и выпускной коллекторы.

Многие гаражные умельцы, привыкшие к молотку, как к лучшему в мире инструменту, могут заявить: а зачем мне рассухариватель, я могу взять просто свечной ключ, наставить его на опорную тарелку пружины клапана, затем резко ударить молотком (чтобы пружина сжалась), и при этом сухарики вылетят и освободят клапан. А чтобы они не улетели в неизвестном направлении, (а купить их в магазине вряд ли удастся), всё это дело накрывают тряпкой, но всё равно, риск свободного полёта в никуда, всё же есть.

Метод этот работает, не спорю, но только при разборке, а как же сборка клапанного механизма? Да и зачем бить молотком по свечному ключу, который предназначен не для этого, да ещё с возможностью покалечить руку (особенно новичкам)? Когда совсем несложно изготовить простой и удобный рассухариватель, с которым работать будет одно удовольствие и без риска испортить детали и руки.

В статье «Ремонт головки цилиндров» я опубликовал фото простого рычажного рассухаривателя, в пластине которого сверлятся отверстия, на таком же расстоянии, как и в головке цилиндров (чтобы закрепить пластину болтами на плоскости головки) и которым можно рассухарить клапана не снимая головку с мотора (например чтобы поменять сальники клапанов).

Но у такого рассухаривателя есть два недостатка. Первый — это то, что пластину рассухаривателя можно закрепить на поверхности головки,  только если сначала демонтировать распредвал и крышки его постелей. Ну а второй недостаток, это то, что рычаг этого рассухаривателя должен постоянно сжимать помощник, и бороться с упругостью пружин, пока вы пытаетесь в спешке вытащить пинцетом сухарики.

Если нет помощника, то тогда придётся как то привязывать нажатый рычаг верёвкой, что бывает трудно осуществить в подкапотном пространстве.

В этой статье мы рассмотрим два простых рассухаривателя для отечественных машин, которые не имеют выше перечисленных  недостатков, и которые кстати подойдут и для некоторых иномарок (у которых клапанный механизм как на ВАЗ 2108, 09). А если даже и не подойдут для головки какой то иномарки, например с более современной двухраспредвальной конструкцией — DOHC, или с более древней системой клапанного механихма с нижним распредвалом — ОHV, то более универсальный рассухариватель для таких машин я подробно описал вот в этой статье.

И единственный их недостаток, это то, что работать с этими рассухаривателями можно только на снятой с двигателя головки. Но ведь и рассухаривают клапана чаще всего уже при снятой с двигателя для ремонта головки. Зато главный плюс этих рассухаривателей, это то, что работа будет выполняться при сжатых в статике пружинах, а значит спокойно и не спеша, и без усилий помощника.

На рисунке 1 показан рассухариватель для всех Вазовских моделей классических Жигулей (от 01 до 07). А на рисунке 2 изображён рассухариватель для переднеприводных Вазовских машин (ВАЗ 2108, 09 и т.д.). Эти два рассухаривателя отличаются друг от друга не сильно, в основном размерами скоб и опорами 2. И как я уже говорил, если изменить эти размеры конкретно под нужную головку, то можно будет использовать рассухариватель и для импортной головки любой машины или мотоцикла.

Как изготовить эти рассухариватели, думаю понятно из рисунков. Основная деталь это скоба, которую нужно будет вырезать из листового металла толщиной 12 — 14 мм. Винт 3 диаметром 14 — 16 мм можно сделать из покупного болта или шпильки, а можно заказать токарю. Опора 2 и гайка 4 вытачиваются на токарном станке (гайку можно купить готовую), а затем привариваются к скобе. Вырез в опоре можно будет сделать и без фрезеровщика, с помощью обычной «болгарки».





Надеюсь, когда вы изготовите один из этих самодельных и простых рассухаривателей клапанов, то разборка головки пойдёт намного быстрее и работать будет одно удовольствие; успехов всем.

Рассухариватель клапанов своими руками


Сегодня покажу свой вариант очень нужного инструмента при ремонте двигателя, это рассухариватель клапанов. При ремонте головки блока цилиндров без рассухарки не обойтись. Если разобрать можно подручными инструментами, с помощью молотка и трубки, то собрать таким же методом не получится. Хотя некоторые умельцы с этой задачей справляются с помощью гаечного ключа, не представляю как.

Для сборки рассухарки мне понадобится:

Материалы:

  • труба железная D20 мм. примерно 40 см. и D25 мм примерно 20 см.
  • две шпильки на 8 мм.
  • одна шпилька на 14 мм.
  • кусок полосы 4 х 40 мм.
  • гайки, шайбы, граверы на 8 мм.
  • болт на 8 мм.
  • гайки на 14 мм.
  • смазка

Инструмент:
  • сварочный аппарат, электроды
  • УШМ (болгарка)
  • гаечные ключи
  • плоскогубцы
  • молоток
  • ну и самое главное, хорошее настроение и прямые руки.

И так приступим. Сначала нужно отрезать от трубы D25 две трубки по 40 мм. (я не нашел дома такой трубы поэтому взял сгоны, они были). Если в трубе есть капли от сварки по шву их обязательно нужно сточить. Также нужно удалить заусенцы на месте среза. В эти трубки будет вставляться труба D20.
Теперь от полосы 4 х 40 мм. отрезаю два куска размером 20 х 40 мм. В этих пластинах нужно просверлить отверстия на 8 мм.
Привариваю эти пластины к трубе D25. и откладываю в сторону, пусть остынут.
Далее мне понадобится ещё одна трубка D25 размером 20 мм. Её также нужно обработать от заусенцев и от сварочных капель изнутри. К ней нужно приварить гайку на 14 мм.
Опять беру трубу D25 мм. от неё нужно отрезать кусок сантиметров 8 (у меня получилось меньше). Данная труба будет упираться в пружину и сжимать. Поэтому лучше сделать её больше, удобнее будет устанавливать «сухари». Вырезаю в ней «окно».
К ней же привариваю увеличенную шайбу на 8 мм.
К гайке на 14 привариваю болт на 8, строго перпендикулярно. Я взял слишком длинный болт, лишние пришлось отрезать.
Теперь собираю данный узел как на фото ниже.
Устанавливаю шайбы с двух сторон. Закручиваю гайку так, чтобы трубка могла свободно вращаться. Гайку фиксирую при помощи сварки.
Данное соединение помазал маслом для лучшего скольжения.
На шпильку 14 мм. накрутил гайку и приварил её. Собираю.
Вот что получилось.
В итоге получилась такая рассухарка. Минимум запчастей, максимум пользы.
Теперь нужно установить и проверить как она работает. Для установки нужно прикрутить шпильками на 8 мм. в существующие отверстия в головке. Направить рассухарку на установленную пружину и вращать ключом шпильку по часовой стрелке. Тем самым сжимать пружину. После установки «сухарей» выкрутить и передвинуть на следующий клапан и так далее все 16 клапанов.
Заключение.
Вот такой нужный и не сложный в изготовлении инструмент у меня получился. Данную рассухарку использовал для ремонта ГБЦ двигателя 4G93 на Мицубиси Легнум. Думаю и при ремонте других двигателей она пригодится, а если не подойдет, в гараже всегда есть железяки, сварочный аппарат чтобы доработать. Надеюсь, данная статья вам понравилась, а самоделка будет полезна. Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Самодельный рассухариватель клапанов ваз 2109

Сухари предназначены для фиксации пружин клапана. Процедура снятия сухарей — рассухаривание, а их установка — засухаривание. Рассухаривание очень часто требуется во время ремонта и обслуживания ГБЦ. Различают правильные и неправильные методы осуществления этой процедуры.

Неправильный метод был популярен из-за отсутствия специального инструмента. Сухари освобождались при помощи молотка и обрезка трубы — ударом по верхней тарелке клапанной пружины. Этот способ можно назвать варварским, так как он часто приводит к травмам, утере сухарей и нарушению геометрии клапана. Выбивание (особенно без соответствующих навыков и опыта) способно даже погнуть стержень клапана, имейте это ввиду! Но дело даже не в том, что при текущем ассортименте специнструмента нет никакой необходимости обращаться методу выбивания. Самое главное — этим способом попросту невозможно провести обратную процедуру — засухаривание!
Осуществлять засухаривание и рассухаривание лучше всего при помощи специальных приспособлений.

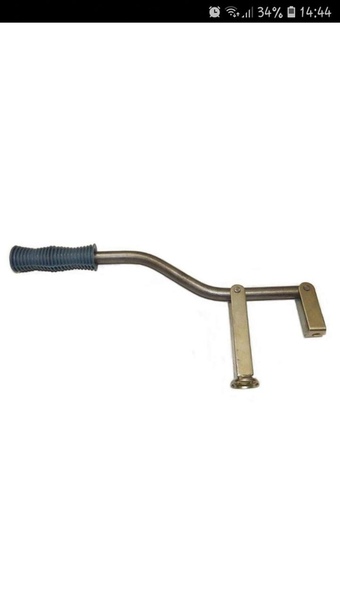

После того как я отколол кусок зуба с помощью ВАЗовсткого рассухаривателя, я задумался не только о своём здоровье, но и удобстве в работе. Причём как на снятой ГБЦ так и на двигателе. И обязательным дополнением его универсальности — возможность переставить его на кантователь ГБЦ (в скором времени), а также свободные руки при работе.

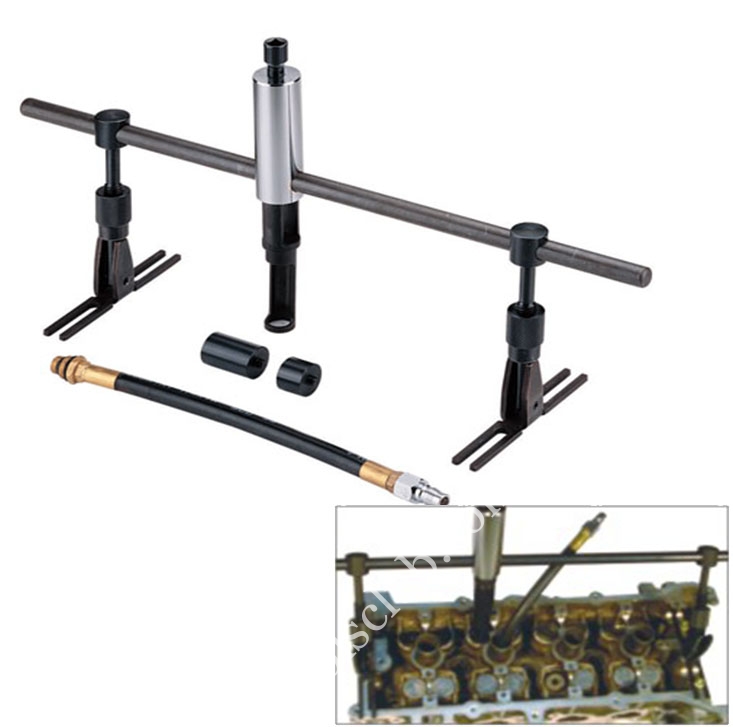

После исследований интернета на эту тему, мне приглянулся вот этот:

Благодаря наличию в конструкции опор для закрепления на ГБЦ, инструмент может применяться для рассухаривания различных видов наиболее распространенных двигателей. Отсюда и название — универсальный.
Закрепляем опоры на ГБЦ, после чего устанавливаем на них штангу, по которой будет перемещать нажимная втулка. С помощью втулки осуществляем давление на тарелку пружины клапана, что позволит рассухарить его. Достаточно просто и эффективно, не правда ли?
Преимущества:

рассухаривание без снятия ГБЦ; подходит для большинства 8-, 12-, 16- и 24-клапанных двигателей;
Недостатки:
несмотря на свое название, подходит далеко не для всех двигателей, но мне это и не нужно — автосервис открывать не собираюсь и гаражный тоже.

Сталкивающиеся с ремонтом двигателя автомобилисты часто интересуются, как сделать рассухариватель клапанов своими руками. Ведь наличие этого приспособления, не только ускорит процесс работы, но и значительно его облегчит. Конечно, некоторые умельцы пользуются для снятия сухарей с клапанов свечным ключом и молотком. Такой метод не является идеальным.

Зачастую сухари разлетаются, и найти потеряшку не представляется возможным. Также, при сильном ударе имеется риск погнуть тарелку клапана, что вызовет необходимость покупать комплект целиком. Это приведет к дополнительным расходам. Значительно проще сделать приспособление, и в дальнейшем не испытывать проблем с ремонтом.

Содержание

Устройство

Как сделать рассухариватель клапанов своими руками? Перед ответом на этот вопрос необходимо разобраться в особенностях крепления сухарей, и вообще для чего они нужны. С помощью этих незамысловатых деталей возвратная пружина крепится к клапану. Для этого, на клапане имеется небольшое углубление, обычно оно проходит по кругу. Сам сухарь представляет собой полый цилиндр, разделенный пополам. Он помещается на ножку клапана, и крепит пружину. В тарелке пружины имеется специальный колодец, который прижимает сухарь к клапану. Таким образом, получается простое и надежное соединение.

Чтобы демонтировать пружину, необходимо сместить тарелку вниз, что позволяет выйти сухарику из колодца, и аккуратно извлечь его. Для этого применяют специальные приспособления. Они прожимают пружину. Всего имеется 2 типа подобных инструментов:

  • Рычажные, здесь нажатие на пружину происходит при помощи рычага. Недостатком конструкции можно считать необходимость работать в паре. Один отжимает пружину, другой пинцетом извлекает сухари;
  • Винтовые. Вместо рычага здесь винтовой механизм, работать можно в одиночестве. Недостатком является необходимость подбора инструмента к конкретной модели автомобиля.

Второй тип сделать сложнее, но он значительно удобнее. Правда, рычажный можно применять практически на любых моделях моторов.

Рычажный рассухариватель

Для этого вам понадобится 2 металлические планки и стальная труба, подходящего размера. Также пригодится болгарка и сварочный аппарат. Планки нужно разрезать по размерам. Одна будет примерно в 2 раза короче. От трубы отрезают кусок около 3 сантиметров, и приваривают к ней короткую планку. Получившуюся конструкцию подвижно соединяют с длинной планкой, к которой приделывается ручка.

Работает эта система следующим образом: трубу надставляют на тарелку клапана. Конец длинной планки зацепляют за край головки, и нажимают на ручку, пружина уходит вниз, что позволяет пинцетом извлечь сухари.

Винтовой рассухариватель

Это более простые в эксплуатации механизмы. Существует несколько разновидностей таких инструментов. В гаражных условиях можно легко изготовить реечный вариант, но недостатком такого приспособления будет его заточенность под одну модель двигателя. Струбцинные варианты, по сути, являются универсальными. Сделать их несложно:

  • Из листового металла толщиной 12-15 мм. вырезают скобу, это будет силовым каркасом приспособления;
  • Зажимной болт делается из любой шпильки, подходящей по диаметру. При наличии токарного станка болт лучше сделать самостоятельно;
  • Делаем опору. Для этого, придется обратиться к токарю, готовый элемент приваривается к скобе;
  • Гайку приобретаем, но если зажимной болт вытачивался самостоятельно, то лучше сделать и ее. После гайку приваривают к опоре;
  • Привариваем втулку. Сначала она крепится к недлинному штырю, который в свою очередь крепится к скобе. Втулку лучше подбирать с отверстиями по краям, это облегчит извлечение сухарей.

Проводим ходовые испытания. Для этого, готовое приспособление устанавливают на головку блока. При этом, втулка ставится на тарелку пружины. С помощью зажимного болта производится движение. Втулка прижимается к тарелке, и сдвигает ее вниз. Ваша задача снять пинцетом сухари, и закончить разборку клапана. Если планируется дальнейшее использование этого клапана, необходимо запомнить его местоположение. Обычно заодно меняют маслосъемные колпачки.

Для реечного варианта вам понадобится собственно металлическая рейка. Она приваривается к опорным ногам, которые оборудованы приспособлениями для установки на головку. В рейке имеется прорезь, по которой перемещается плашка со шпилькой. На конце шпильки находится обрезок трубы. Закручивая шпильку, можно зажать пружину клапана и извлечь сухари.

Заключение. Для полноценного и быстрого ремонта двигателя необходимо наличие некоторых инструментов. Благодаря которым, вы значительно ускорите время работы. Поэтому, многие интересуются, как сделать рассухариватель клапанов своими руками. Ведь без этого инструмента провести ремонт ГБЦ достаточно сложно.

Кто бы что не говорил, но «девятка» — хороший и удобный в эксплуатации автомобиль, ведь абсолютно все ремонтные работы доступны к выполнению своими руками, в том числе и замена маслосъемных колпачков ВАЗ 2109. А как ее провести и что вам для этого понадобится, узнаете из данной статьи.

Инструмент для замены маслосъемных колпачков.

Итак, прежде, чем подходить к машине, заготовьте все необходимое:

  • съемник колпачков – если такого нет, можно обойтись без него;
  • рассухариватель клапанов;
  • длинногубцы или пинцет;
  • новые маслосъемные колпачки в нужном количестве (равном количеству клапанов в двигателе), можно с небольшим запасом;
  • магнитная указка;
  • прокладка клапанной крышки;
  • оловянный пруток;
  • плоская отвертка.

Когда все это будет у вас на руках, можете переходить непосредственно к ремонтным работам.

Замена маслосъемных колпачков ВАЗ 2109 своими руками: пошаговая инструкция.

  1. Обесточьте автомобиль, отсоединив клеммы АКБ.
  2. Демонтируйте корпус воздушного фильтра, топливный насос и распределитель зажигания – как это сделать, читайте в соответствующих статьях.
  3. Демонтируйте крышку ГБЦ, для чего сначала снимите идущие к ней хомуты и шланги, затем, открутив кронштейн крепления, отведите в сторону трос привода заслонки акселератора и, наконец, выкрутите 2 болта крепления крышки.
  4. Поочередно откручивая нужные гайки, снимите крышку ремня привода распредвала, а после и саму зубчатую шестерню. Шпонку с вала во избежание ее потери тоже рекомендуется снять.
  5. Демонтируйте с головки блока цилиндров распределительный вал, а со снятого распредвала – сальник.
  6. Поочередно выньте толкатели клапанов вместе с регулировочными шайбами и сложите их в этой же последовательности – это убережет вас от ошибок при сборке.
  7. Поверните коленвал таким образом, чтобы поршень первого цилиндра стал в положение ВМТ.
  8. Установите рейку для рассухаривателя, прикрутив ее гайками к крайним шпилькам крепления распределительного вала. Затем установите сам рассухариватель так, чтобы им можно было утопить первый клапан.
  9. Выкрутите свечу, а в отверстие для нее между поршнем и клапаном вставьте оловянный пруток – он не позволит клапану провалиться вниз.
  10. Сжимая пружины клапана рассухаривателем, с помощью магнитной указки или пинцета вытащите сухари клапана.
  11. Аккуратно отпустите рычаг и выньте тарелку и 2 пружины клапана.
  12. При помощи съемника колпачков или пассатижей вытащите маслосъемный колпачок (сальник). Как осуществить данный этап работ с тем или другим инструментом, лучше посмотреть на практике более опытных автовладельцев или видео в сети, иначе рискуете наделать кучу ошибок!
  13. С нового колпачка снимите пружину (устанавливать их раздельно будет удобнее) и напрессуйте его на клапан до упора обратной стороной съемника, не забыв предварительно окунуть в свежее масло. Здесь опять же будьте максимально аккуратны, чтобы не повредить поверхность головки или сам клапан.
  14. Далее оденьте на установленный элемент снятую пружину.
  15. Аналогичным образом поступите со всеми остальными клапанами.
  16. Верните на свои места пружины, тарелки и сухари. Выньте оловянный пруток.
  17. Затем с помощью металлического стержня и молотка помогите сухарям сесть на свое место.
  18. Обработайте моторным маслом опоры распредвала и регуляторные шайбы толкателей. Установите распределительный вал: кулачки первого цилиндра должны смотреть в сторону, противоположную толкателям клапанов.
  19. Кулачки и шейки распредвала также смажьте моторным маслом. В области крайних опор распределительного вала осуществите герметизацию ГБЦ.
  20. Для завершения замены маслосъемных колпачков ВАЗ 2109 проведите сборку всех оставшихся элементов в последовательности, обратной снятию.

Видео.

Рассухариватель клапанов универсальный своими руками

Вопрос, где взять рассухариватель клапанов, возникает перед автолюбителем после того как он решит отремонтировать головку блока или поменять маслосъемные колпачки своими руками. Сделать такой ремонт без этого приспособления не представляется возможным.

Для чего нужно это приспособление

Рассухариватель клапанов нужен для сжатия клапанных пружин при разборке, а также при последующей сборке газораспределительного механизма.

Виды рассухаривателей

Рассухариватели бывают двух видов:

  1. Для работы только на демонтированной головке.
  2. Универсальные. Позволяют работать как не снимая головки, так и после ее демонтажа.

Рассухариватель клапанов для ремонта снятой головки напоминает струбцину для сжатия толстых деталей, которая своими упорами нажимает с одной стороны на тарелку, накрывающую пружины, а с другой стороны на клапан. Этот инструмент, конечно, намного удобнее универсального рассухаривателя, так как после сжатия пружин оставляет руки свободными и не мешает вынимать сухари из гнезда. Но использовать его можно только когда головка снята, а ведь не станешь же снимать головку блока только для того, чтобы поменять маслосъемные колпачки. Поэтому автолюбители обычно обходятся универсальным.

Универсальный рассухариватель

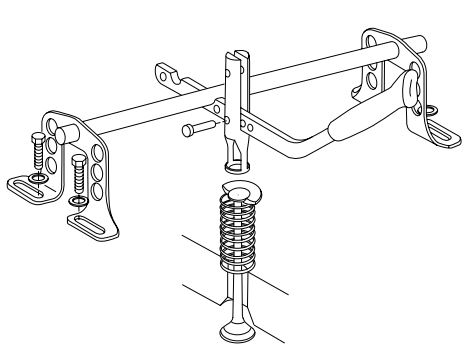

Такое приспособление состоит из рычага и двух кронштейнов, шарнирно прикрепленных к нему при помощи винтов с гайками или заклепок. Кронштейн, находящийся на краю рычага, служит для крепления устройства к головке. Он чаще всего оканчивается толстой стальной шайбой с отверстием диаметром около 8 мм. Для приведения рассухаривателя в рабочее состояние ее надевают на шпильку крепления постели распредвала и закрепляют гайкой. Кронштейн, располагающийся посередине рычага, оканчивается шайбой диаметром чуть больше тарелки прикрывающей пружины и служит для надавливания на нее.

При наличии желания и необходимых инструментов это приспособление можно легко сделать своими руками. Вот список инструментов необходимых для его изготовления:

  • Ножовка по металлу.
  • Дрель со сверлами.
  • Сварочный полуавтомат.

Не беда если у вас нет полуавтомата, так как в этой конструкции нужно сделать всего четыре сварочных шва длиною по 1 см каждый.

Чтобы сделать своими руками это приспособление вам нужно запасти следующие материалы и крепежные изделия:

  • Отрезок стальной трубы диаметром около 1,5 см – 40 см.
  • Винты М 6×25–2 шт. и гайки для них (тоже 2 шт).
  • Стальные полосы 1×5 см толщиной 3 мм – 2 шт.
  • Стальные полосы 1×15 см толщиной 3 мм – 2 шт.
  • 2 стальные шайбы. Одна диаметром 2,5 см, толщиной 3 мм с отверстием Ø 8 мм посередине, другую же, если вы не токарь, изготовить своими руками не получится. Диаметр второй шайбы должен быть на 0,6 см больше диаметра тарелки пружин, а толщина ее – 5 мм. На ее рабочей стороне следует выполнить выемку глубиной 2–3 мм диаметром равным наружному диаметру тарелки. А посередине сделать отверстие размером немного меньше выемки.

Для того чтобы можно было начать сборку приспособления, нужно из шайб и стальных полос сделать кронштейны. Для этого положите упорную шайбу выемкой вниз, а на ее края поставьте диаметрально противоположно стальные полосы и приварите их. Второй узел делается также, разница лишь в том, что шайба кладется произвольно. После того как сварка остынет нужно в каждой полосе просверлить по отверстию Ø 6,5 мм. Они должны располагаться на расстояние 0,3–0,4 см от неприваренных краев.

После этого тем же сверлом просверлите два отверстия в отрезке трубы. Одно из них на расстоянии полсантиметра от края, другое посередине. Теперь можно собирать наше устройство. При помощи винтов и гаек прикрепите кронштейн с ровной шайбой к краю рычага, а другой посередине. После окончания крепления устройство готово к эксплуатации.

Как пользоваться приспособлением

После снятия распредвала наденьте крайний кронштейн на шпильку, которая удерживала постель, и наверните на нее гайку. Фигурную шайбу другого кронштейна установите на тарелку, накрывающую пружины клапана и нажмите рукой на рычаг. Наружная поверхность двух сухарей сложенных вместе является усеченным конусом, так же как и посадочное место под них в тарелке. Поэтому иногда тарелка при нажатии на нее удерживается сухарями на стержне клапана. В этом случае нужно слегка ударить сверху по середине рычага молотком. Когда пружины сожмутся, а тарелка опустится вниз по стержню клапана, свободной рукой возьмите пинцет и выньте им сухари из гнезда. Снимете обе пружины вместе с остальными деталями со штока и переставляйте устройство на следующую шпильку.

Рассухариватель/засухариватель клапанов для мопеда » Полезные самоделки

Добрый день.

Эта статья будет полезна тем кто занимается самостоятельным ремонтом мопеда.Здесь я хочу с вами поделиться своей самоделкой для легкого снятия клапана с головы двигателя.

Так же этой самоделкой легко будет и зассухарить клапан обратно на своё место.

Для начала работы нам понадобится:

Найти отрезок не большой трубы, примерно 2 см внутренним диаметром.
Я взял, отрезал от старого велосипедного руля:

Данный отрезок руля вполне подходит, длина отрезка примерно 10см.


Далее нам нужен болт, в котором стачиваем грани и он заходит в эту трубку без усилий, я взял болт под ключ на 13.


Теперь нам понадобится упругая пружинка длинной примерно 8-9см.
Её я взял от старого игрушечного пистолета.


Далее нам понадобится гайка под размер трубки, её нам нужно приварить снизу, для удобства стягиваем болтом.


Потом после того как приварили гайку, на этой гайке нужно убрать резьбу, можно сточить сверлом.

Далее подбираем туда что-то вроде болта под размер клапана, эта часть будет давить на «сухари».
Я подобрал вот такую, Вы же можете взять подходящий болт и просверлить в нём отверстие под размер клапана.

Продолжаем сборку!

С нижней частью мы разобрались, теперь верхняя. Нам нужно туда вставить пружину и зафиксировать ее в немного сжатом состоянии.
Это можно сделать при помощи сварки, привариваем сверху гайку и всё.


Я немного усложнил, я взял еще один болт, сточил в нём грани, сверху просверлил сквозное отверстие под гвоздь, вставил это все дело и зафиксировал гвоздём. Выглядит примерно так:

{banner_y}

Всё, наша самоделка готова!
Если делать крепление как я — то это ещё и дополнительный крючок, чтобы повесить на гвоздь!

Готовый вид

Так же для удобства сделал вот такую не большую подставку под клапана, чтобы при работе они не выпадали.


Была взята не большая доска, потом вырезам круг фанеры с размерами под окошко, где клапана и прикручен саморезом, можно на клей посадить.


Тоже очень удобная подставка, при работе с «головой» мопеда очень поможет!

Всем удачи, думаю, ничего сложного в создании нет, а вот работу очень облегчит такое устройство!

Рассухариватель клапанов. Как изготовить своими руками

Любой автолюбитель периодически сталкивается с необходимостью выполнения качественного ремонта транспортного средства. Многие предпочитают доверять этот процесс профессионалам, но опытные водители выполняют все манипуляции самостоятельно. Но далеко не каждую неисправность можно эффективно исправить без помощи специальных приспособлений. Если необходимо качественно выполнить ремонт газораспределительного агрегата, то обязательно нужно иметь под рукой рассухариватель клапанов. Такое изделие поможет существенно облегчить манипуляции с головкой блока. Мастер сможет отжать пружину, чтобы беспрепятственно извлечь все сухари.

Описание

Первым делом мастеру нужно вспомнить, как именно фиксируются клапаны в газораспределительном механизме любого мотора. Эксперты отмечают, что впускные и выпускные устройства удерживаются в закрытом состоянии при помощи прочной пружины. Она фиксируется на стержне клапана тарелкой и сухарями. Чтобы быстро извлечь заглушку, нужно сжать пружину. Именно с этой задачей прекрасно справляется рассухариватель клапанов. Такой агрегат продается в любом автомобильном магазине, но чтобы не тратить личные сбережения, можно попробовать изготовить его самостоятельно.

Разновидности моделей

Сегодня существует две категории рассухаривателей клапанов. Каждое изделие отличается своими эксплуатационными характеристиками, которые высоко ценятся профессионалами:

  • Рычажный агрегат. Это универсальное приспособление. Его можно использовать как по отношению к снятой головке, так и без ее предварительного демонтажа. Единственным недостатком устройства можно назвать только то, что работы должны выполняться парно (один человек отжимает пружину, а второй достает сухари). Домашние мастера предпочитают изготавливать такой рассухариватель клапанов своими руками.
  • Винтовая модель. Это изделие более удобно в применении, так как мастер может выполнить все манипуляции самостоятельно. Стоит отметить, что изделие этой категории актуально только в том случае, если предварительно была демонтирована головка агрегата.

Принцип использования

Первым делом необходимо аккуратно надеть на шпильку крайний кронштейн рассухаривателя. Только в этом случае можно будет удерживать постель, чтобы накрутить на нее гайку. Фигурную шайбу устанавливают на тарелку, которая не только накрывает пружины, но и нажимает на рычаг. Наружная сторона двух сухарей представлена в виде небольшого конуса. В некоторых случаях при незначительном нажатии на тарелку она может неподвижно располагаться на стержне клапана. В такой ситуации необходимо немного ударить сверху посередине рычага обычным молотком. Только когда пружины сожмутся, можно вынуть сухари из гнезда.

Принцип изготовления

Соорудить качественный рассухариватель клапанов своими руками можно всего за несколько часов, используя во время работы простые чертежи. В основе агрегата лежит рычаг с прикрепленными к нему двумя мощными кронштейнами. Для фиксации можно использовать обычные гайки и винты. В результате у мастера должно получиться шарнирное соединение. Для сборки приспособления необходимо подготовить:

  • Классический сварочный аппарат.
  • Болгарку.
  • Две небольшие планки для производства кронштейнов.
  • Стандартную заготовку из прочного металла для рычага.
  • Прочную трубу. Ее диаметр должен быть немного больше, чем сама тарелка. Длина изделия должна быть в пределах пяти сантиметров.

Чтобы готовый самодельный рассухариватель клапанов для ВАЗ получился максимально прочным и долговечным, нужно к самой компактной планке приварить небольшую шайбу диаметром десять миллиметров. К полученной заготовке прикрепляют заранее подготовленный кусок трубы. Чтобы привести конструкцию в действие, нужно зафиксировать короткий кронштейн исключительно за край головки, а среднюю деталь установить на тарелку. При нажатии на ручку конструкции можно быстро отжать пружину вниз, освобождая при этом доступ к сухарям.

Рычажная модель

Чтобы соорудить универсальный рассухариватель клапанов, нужно заранее подготовить классический набор инструментов. Этапы работы:

  • Первым делом изготавливают рычаг. Прут или трубу необходимо выгнуть таким образом, чтобы она внешне стала похожа на молнию.
  • На коротком конце сверлятся два сквозных поперечных отверстия. Стоит отметить, что их диаметр должен соответствовать размеру используемых болтов.
  • Для изготовления П-образных кронштейнов идеально подойдут короткие полосы. На свободных концах аккуратно просверливают отверстия под болты. Для перегородки идеально подойдет шайба. Кронштейн прикручивается к крайнему отверстию в рычаге. Все соединения должны быть максимально прочными.
  • На финальном этапе остается только соорудить из длинных заготовок идентичный предыдущему кронштейн, который фиксируют на рычаге.

Качественный самодельный рассухариватель клапанов абсолютно не уступает классическому заводскому агрегату, который может стоить довольно дорого. Изготовленный своими руками инструмент прослужит много лет и сэкономит приличную сумму для семейного бюджета.

Рассухариватель клапанов. Как сделать своими руками

Любой автолюбитель периодически сталкивается с необходимостью выполнения качественного ремонта транспортного средства. Многие предпочитают доверять этот процесс профессионалам, но опытные водители выполняют все манипуляции самостоятельно. Но далеко не каждую неисправность можно эффективно исправить без помощи специальных приспособлений. Если необходимо качественно выполнить ремонт газораспределительного агрегата, то обязательно нужно иметь под рукой рассухариватель клапанов. Такое изделие поможет существенно облегчить манипуляции с головкой блока. Мастер сможет отжать пружину, чтобы беспрепятственно извлечь все сухари.

Описание

Первым делом мастеру нужно вспомнить, как именно фиксируются клапаны в газораспределительном механизме любого мотора. Эксперты отмечают, что впускные и выпускные устройства удерживаются в закрытом состоянии при помощи прочной пружины. Она фиксируется на стержне клапана тарелкой и сухарями. Чтобы быстро извлечь заглушку, нужно сжать пружину. Именно с этой задачей прекрасно справляется рассухариватель клапанов. Такой агрегат продается в любом автомобильном магазине, но чтобы не тратить личные сбережения, можно попробовать изготовить его самостоятельно.

Разновидности моделей

Сегодня существует две категории рассухаривателей клапанов. Каждое изделие отличается своими эксплуатационными характеристиками, которые высоко ценятся профессионалами:

  • Рычажный агрегат. Это универсальное приспособление. Его можно использовать как по отношению к снятой головке, так и без ее предварительного демонтажа. Единственным недостатком устройства можно назвать только то, что работы должны выполняться парно (один человек отжимает пружину, а второй достает сухари). Домашние мастера предпочитают изготавливать такой рассухариватель клапанов своими руками.
  • Винтовая модель. Это изделие более удобно в применении, так как мастер может выполнить все манипуляции самостоятельно. Стоит отметить, что изделие этой категории актуально только в том случае, если предварительно была демонтирована головка агрегата.

Принцип использования

Первым делом необходимо аккуратно надеть на шпильку крайний кронштейн рассухаривателя. Только в этом случае можно будет удерживать постель, чтобы накрутить на нее гайку. Фигурную шайбу устанавливают на тарелку, которая не только накрывает пружины, но и нажимает на рычаг. Наружная сторона двух сухарей представлена в виде небольшого конуса. В некоторых случаях при незначительном нажатии на тарелку она может неподвижно располагаться на стержне клапана. В такой ситуации необходимо немного ударить сверху посередине рычага обычным молотком. Только когда пружины сожмутся, можно вынуть сухари из гнезда.

Принцип изготовления

Соорудить качественный рассухариватель клапанов своими руками можно всего за несколько часов, используя во время работы простые чертежи. В основе агрегата лежит рычаг с прикрепленными к нему двумя мощными кронштейнами. Для фиксации можно использовать обычные гайки и винты. В результате у мастера должно получиться шарнирное соединение. Для сборки приспособления необходимо подготовить:

  • Классический сварочный аппарат.
  • Болгарку.
  • Две небольшие планки для производства кронштейнов.
  • Стандартную заготовку из прочного металла для рычага.
  • Прочную трубу. Ее диаметр должен быть немного больше, чем сама тарелка. Длина изделия должна быть в пределах пяти сантиметров.

Чтобы готовый самодельный рассухариватель клапанов для ВАЗ получился максимально прочным и долговечным, нужно к самой компактной планке приварить небольшую шайбу диаметром десять миллиметров. К полученной заготовке прикрепляют заранее подготовленный кусок трубы. Чтобы привести конструкцию в действие, нужно зафиксировать короткий кронштейн исключительно за край головки, а среднюю деталь установить на тарелку. При нажатии на ручку конструкции можно быстро отжать пружину вниз, освобождая при этом доступ к сухарям.

Рычажная модель

Чтобы соорудить универсальный рассухариватель клапанов, нужно заранее подготовить классический набор инструментов. Этапы работы:

  • Первым делом изготавливают рычаг. Прут или трубу необходимо выгнуть таким образом, чтобы она внешне стала похожа на молнию.
  • На коротком конце сверлятся два сквозных поперечных отверстия. Стоит отметить, что их диаметр должен соответствовать размеру используемых болтов.
  • Для изготовления П-образных кронштейнов идеально подойдут короткие полосы. На свободных концах аккуратно просверливают отверстия под болты. Для перегородки идеально подойдет шайба. Кронштейн прикручивается к крайнему отверстию в рычаге. Все соединения должны быть максимально прочными.
  • На финальном этапе остается только соорудить из длинных заготовок идентичный предыдущему кронштейн, который фиксируют на рычаге.

Качественный самодельный рассухариватель клапанов абсолютно не уступает классическому заводскому агрегату, который может стоить довольно дорого. Изготовленный своими руками инструмент прослужит много лет и сэкономит приличную сумму для семейного бюджета.

Осушитель воздуха для двигателя DIY | Пилоты Америки

Недавно я построил осушитель двигателя, очень похожий на имеющийся в продаже блок под названием Engine Saver. Я считаю, что Engine Saver продается в розницу около 325 долларов, у меня есть 40 долларов. Идея заключается в том, что наши двигатели представляют собой влажные области от газов сгорания, попадающих в картер, а влага является необходимым элементом для нашего заклятого врага: коррозии. Я слышал, что это обсуждается, эффективны ли они, но я думаю, что за 40 долларов я рискну, это потраченные впустую 40 долларов.Я не являюсь изобретателем самостоятельной версии, я считаю, что ее распространяли в Интернете некоторые группы EAA, и, как и у любой домашней установки, есть варианты.

Основная концепция заключается в пропускании воздуха через осушитель, обычно силикагель, для осушения воздуха. Существуют устройства с открытой петлей, которые просто вытягивают окружающий воздух над осушителем, закачивают его в маслозаливную трубку и выпускают через вентиляционную трубку. Есть системы с замкнутым контуром, которые нагнетают его, но также улавливают на выходе, рециркулируя тот же или, надеюсь, большую часть того же воздуха обратно.Я выбрал устройство с замкнутым контуром, но собираюсь использовать его в обоих вариантах. При выключении я планирую подключить «In» и оставить его открытым, пока я собираюсь на день, и закрыть петлю перед выходом. Думая, что рукоятка заполнена неприятными едкими газами при выключении, я бы предпочел просто вытолкнуть их и прогнать. Но я считаю, что система с замкнутым контуром имеет преимущество в том, что осушение адсорбентом не является механическим и требует времени, всегда втягивая окружающий воздух, и я не думаю, что он дает адсорбенту достаточно времени для поглощения влаги.

Базовая конструкция — две ванны Rubbermaid для «оставшихся» в одной из них самый большой аквариумный насос, который я мог купить, — блок на 60 галлонов. Это был двойной выпускной патрубок, поэтому я вставил букву «Т», чтобы объединить два крошечных аквариумных шланга в один старый шланг воздушного компрессора, который у меня был. Я заделал помпу в ванне, силиконизировав шнур и выходящие шланги. Я поместил в ванну гигрометр, который считывает текущую относительную влажность, а также исторические значения максимальной и низкой относительной влажности. Для подачи воздуха в бак с помпой я использовал другой кусок шланга воздушного компрессора и протянул его к тому же типу бака.В этой ванне я просверлил отверстие около дна и одно около верха. Я положил волокнистый фильтрующий материал для аквариума на конец воздушного шланга, выходящий из верхнего трюма, а затем тот же материал на дно контейнера поверх наливного шланга, чтобы диоксид кремния не плотно прилегал к концу впускного шланга. Самый дешевый способ, который я нашел, купить Silica — это «Crystal Kitty Litter», наполнитель для кошачьего туалета из чистого силикагеля, который они продают в Wally World. Затем наполнили этот контейнер кремнеземом.

На выходящем из насоса воздухе я установил масляный / водяной / сажевый фильтр для инструментов воздушного компрессора в линию, чтобы улавливать кремнеземную пыль, хотя и без помех, и с низким потоком воздуха. Я сомневаюсь, что будет много, но не хочу. закачать в Континенталь если есть.Я протянул шланг от насоса к переходнику для резиновой дренажной трубы, который я купил у оборудования размером от 1 1/2 до 2 дюймов, купил заглушку для стороны 1 1/2 дюйма и просверлил ее для шланга. для установки я вынимаю щуп и кладу его на заливную горловину масла, и пара быстрых поворотов на прикрепленном шланговом зажиме зажимает его до заливной трубки масла. На шланге для впуска воздуха в кремнезем я провожу его к вентиляционной трубке и случайно он плотно прилегает прямо к нему

Одна из конструкций EAA, встроенная в электрическую лампочку, чтобы периодически «сушить» кремнезем.Я не уверен, что этого тепла достаточно, чтобы действительно высушить его, и пакет кремнезема за 9 долларов, который я купил, наполнит эту ванну несколько раз. Повышение относительной влажности на гигрометре должно сказать мне, когда диоксид кремния насыщен. В этот момент я могу поменять его на свежий, и как только большая часть моего мешка свежего израсходована, я буду готовить из использованного в духовке (одно из многих преимуществ сохранения дома холостяцкой квартирой)

Я подключил его вчера и остановился сегодня утром, чтобы проверить, оно было 42% и достигло 57% после первоначального подключения.Так что, похоже, он что-то делает. Опять же, я не могу сказать с какой-либо гарантированной уверенностью, что это поможет моему двигателю работать дольше, но мне трудно найти причину, по которой это могло бы повредить. Я понимаю, что частая работа лучше, но я думал о том, что разорвали автомобильные двигатели, что, когда масло стекает с детали, ночью может образоваться легкая поверхностная ржавчина … Так что я понимаю, что многие говорят, что ничем не поможет, но я не уверен, что ни одна из сторон этого аргумента может действительно окончательно доказать в любом случае.Я готов рискнуть своими 40 долларами, это что-то поможет, и если я ошибаюсь, у меня нет 8 галлонов денег AvGas …

Что вы должны знать о адсорбционном осушителе сжатого воздуха.

Адсорбционный осушитель сжатого воздуха использует специальный материал, называемый адсорбентом, для осушения сжатого воздуха.

Этот влагопоглотитель сделан из материала, который действительно «любит» воду, вода прилипает к поверхности влагопоглотителя.

Время от времени влагопоглотитель необходимо сушить или «регенерировать», чтобы снова удалить воду.

Десикант

Чтобы иметь максимально большую поверхность, десикант используется в виде тысяч маленьких шариков. Типы осушителей, которые часто используются, — это силикагель и активированный оксид алюминия.

Активированный оксид алюминия. Фото: Atlas Copco

Силикагель. Фото: Atlas Copco

Как работает адсорбционный осушитель сжатого воздуха

Адсорбционный осушитель обычно имеет две идентичные башни, заполненные адсорбентом.Одна колонна используется для осушения сжатого воздуха, а другая — для регенерации.

Время от времени (управляется центральным блоком управления) сушилка переключает башни. Сжатый воздух теперь осушается второй колонной, а первая колонна, заполненная влажным насыщенным влагопоглотителем, осушается.

Очень просто!

На большинстве сушилок есть небольшое смотровое стекло. За стеклом видны бусинки. Это не сушильный влагопоглотитель, а индикатор. Он изменит цвет, когда воздух станет слишком влажным.Проверяйте его время от времени, чтобы убедиться, что ваша сушильная машина
работает правильно.

Большой адсорбционный осушитель сжатого воздуха.

Малый адсорбционный осушитель. Фото: Atlas Copco

Регенерация или сушка адсорбента

Когда адсорбент выполнил свою работу в течение некоторого времени, он поглотил всю воду из сжатого воздуха и пропитался водой. Он больше не может удерживать воду. Чтобы повторно использовать осушитель, нам нужно избавиться от всей этой воды.Это называется регенерацией.

Процесс регенерации выполняется в одной из двух колонн осушителя воздуха, той, которая не работает. Осушитель можно регенерировать двумя способами: горячим воздухом или осушенным сжатым воздухом.

При использовании метода горячего воздуха отдельная система, состоящая из вентилятора с электрическим нагревателем, используется для продувки горячим воздухом через адсорбент для его осушения. Это обычный воздух, забираемый из компрессорной.

Осушитель, использующий тепло безмасляного компрессора для регенерации. Фото: Atlas Copco

Существуют также специальные осушители для использования с безмасляными винтовыми компрессорами, которые используют тепло компрессора для регенерации адсорбента (и, таким образом, экономят энергию и деньги). Этот тип сушилки состоит из 1 вращающегося барабана. 1 четверть регенерируется, а остальная часть осушает сжатый воздух.

Третий метод сушки адсорбента — сухой сжатый воздух. Это часто используется в небольших сушилках и также не подходит для больших сушилок.

При использовании этого метода часть только что высушенного сжатого воздуха используется для регенерации адсорбента. Это означает, что для ваших инструментов и оборудования доступно меньше сжатого воздуха.

Скрытые затраты

При покупке адсорбционного осушителя сжатого воздуха имейте в виду, что это связано не только с покупной ценой, но и с дополнительными расходами.

Вот список вещей, которые следует учитывать при покупке адсорбционного осушителя сжатого воздуха:

  • Падение давления. Осушитель создаст дополнительное падение давления.Если падение давления на сушилке составляет, например, 0,3 бара, а для работы инструментов вам необходимо 6 бар, это означает, что вам необходимо установить компрессор на 6,3 бар. Это дополнительное давление
    требует больше энергии (и денег!) Для производства. Чем больше ваш компрессор, тем выше дополнительные расходы.
  • Затраты на регенерацию: если вы покупаете сушилку с регенерацией горячего воздуха, учитывайте затраты на электроэнергию, используемую для нагрева регенерирующего воздуха. При покупке осушителя сжатого воздуха регенерационного типа учитывайте потери воздуха в процессе.Осушитель этого типа потребляет от 15 до 20% вашего (дорогого) осушенного воздуха!
  • Использование осушителя: даже если осушитель регенерируется, он со временем «изнашивается». Его необходимо заменить через несколько лет.
    (см. Руководство).

Установка

При установке адсорбционного осушителя сжатого воздуха необходимо учитывать несколько ключевых моментов. Я видел так много ошибок в этом за годы, и это так легко сделать правильно и сэкономить деньги в долгосрочной перспективе!

Фильтры предварительной очистки: всегда следите за тем, чтобы воздух, поступающий в осушитель, был чистым и не содержал масел и капель воды.Используйте влагоуловитель, фильтр для воды и масляный фильтр, чтобы очистить воздух перед сушилкой.

Почему конденсатосборник и водяной фильтр? Любая жидкая вода в сжатом воздухе быстро пропитает весь влагопоглотитель, что делает его неспособным выполнять свою работу должным образом. Результат? Ваша сушильная машина не сможет достичь желаемой точки росы. Влажный воздух будет проходить через сушилку.

Почему масляный фильтр? В сжатом воздухе всегда будет немного масла из вашего компрессора (это называется «унос масла»), если, конечно, у вас нет безмасляного компрессора.

Если это масло попадет на осушитель, оно пристанет к его поверхности. Результат: ваш осушитель больше не может выполнять свою работу, так как он покрыт маслом.

Влажный воздух будет проходить через сушилку. Кроме того, вы, вероятно, можете выбросить осушитель и купить новый, который может быть довольно дорогим.

Фильтр дополнительной очистки: рекомендуется устанавливать пылевой фильтр после адсорбционного осушителя сжатого воздуха.

Десикант всегда немного изнашивается. Это означает, что осушающая пыль будет выходить из осушителя вместе со сжатым воздухом.Используйте пылевой фильтр для удаления осушающей пыли и защиты вашего оборудования.

Выходной фильтр с датчиком точки росы на адсорбционном осушителе сжатого воздуха
.
Фото: Atlas Copco

Как сушить сжатый воздух | Порошковое покрытие: полное руководство

У вас есть воздушный компрессор и пистолет для порошковой окраски, и вы готовы приступить к нанесению порошкового покрытия? Не так быстро, обязательно сначала прочтите эту статью. При порошковой окраске или пескоструйной очистке нужен чистый, сухой воздух. Из выпускного отверстия вашего воздушного компрессора выходит не только сжатый воздух. Вода, грязь и масло также будут включены в этот сжатый воздух. При использовании воздушного компрессора для порошковой окраски очень важно обрабатывать свой сжатый воздух и удалять эти загрязнения. Та же информация, которую я собираюсь предоставить, также применима к покраске автомобилей, оборудованию со сжатым воздухом или даже к использованию обычных пневматических инструментов. Любой инструмент, который подключается к вашему воздушному компрессору, оценит подачу чистого воздуха.Прочтите эту статью: Как выбрать воздушный компрессор, если вы еще не приобрели воздушный компрессор.

Powdercoatguide.com является участником программы Amazon Services LLC Associates, партнерской рекламной программы, разработанной для предоставления сайтам средств для получения рекламных сборов за счет рекламы и ссылок на amazon.com.

ПОЧЕМУ НЕОБХОДИМО УДАЛИТЬ ЭТИ ЗАГРЯЗНИТЕЛИ?

Порошковое покрытие:

Когда вы наносите порошковое покрытие, эти загрязнения попадут прямо через пистолет для нанесения порошкового покрытия на вашу деталь. Эти загрязнения при нагревании вызывают проблемы с окончательной отделкой, обычно в виде «рыбьих глаз». На поверхности с порошковым покрытием «рыбьи глаза» выглядят как маленькие кратеры или лопнувшие пузыри. Если вы внимательно посмотрите на изображение ниже, вы увидите это влияние влаги или масла в подаваемом сжатым воздухом. То же самое относится к автомобильной покраске и жидким краскам.
Пескоструйная обработка:

Вода — враг пескоструйной обработки. Вода будет смешиваться с абразивным материалом, что приведет к его скоплению и засорению внутри вашего пескоструйного пистолета.Когда пескоструйный пистолет забивается, выход носителя будет уменьшен или полностью остановлен, что означает, что вы должны прекратить то, что вы делаете, разобрать пистолет и очистить влажный носитель. Это утомительный и трудоемкий процесс. Не говоря уже о том, что вы обрабатываете деталь влажной и маслянистой средой, что может вызвать проблемы, когда дело доходит до порошкового покрытия.
Пневматические инструменты и оборудование общего назначения:

Даже если вы используете воздушный компрессор только для запуска ударного пистолета, у вас должен быть относительно сухой воздух. Любая влага или вода в воздухе, проходящем через ваш пневматический инструмент, вызовут коррозию внутри инструмента, что в конечном итоге приведет к его поломке. Та же проблема относится к другому оборудованию с пневматическим приводом, например, машинам для замены шин, плазменным резакам или лифтам. Вы не хотите, чтобы вода испортила это дорогое оборудование, поэтому убедитесь, что вы принимаете меры, чтобы исключить его из системы подачи сжатого воздуха.

ПОЧЕМУ В МОЕМ СЖАТОМ ВОЗДУХЕ ПРИСУТСТВУЕТ ВОДА, МАСЛО И ГРЯЗЬ?

Грязь присутствует в вашей системе подачи воздуха, потому что она присутствует в окружающей среде, и под грязью я подразумеваю любые твердые частицы, которые плавают вокруг.Воздушный компрессор всасывает воздух вокруг себя, сжимает его и накапливает. Хотя на воздушном компрессоре есть фильтр, предотвращающий попадание грязи в воздушный компрессор, он не на 100% эффективен при удалении каждой частицы.

Масло присутствует в системе подачи воздуха из-за прорыва масла в воздушный компрессор. Воздушные компрессоры с масляной смазкой имеют уплотнения, предотвращающие попадание масла в воздух, но они, опять же, не на 100% эффективны.

Вода большая, ее сложнее всего удалить, и если вы не исследовали ее раньше, она может не справиться, так как она выходит из вашего воздушного компрессора.Воздушные компрессоры забирают большое количество воздуха и сжимают его в гораздо меньшем пространстве. В воздухе всегда присутствует вода, и в зависимости от того, в какой части мира вы живете, ее количество будет разным. Это называется влажностью. Осматривая свой гараж, вы, очевидно, не видите плавающую воду, но она там есть. Учитывая, что ваш воздушный компрессор хранит комнату, полную воздуха, внутри небольшого резервуара, эта же комната, полная водяного пара воздуха, также попадет в резервуар.Здесь вода начинает складываться в видимые капли воды. Если вы никогда не осушаете воздушный компрессор, вода будет постоянно накапливаться, пока в баке компрессора не останется галлонов воды. Казалось бы, достаточно просто, что регулярный слив воды из компрессорного бака приведет к удалению воды. К сожалению, это не случай. Во время работы воздушные компрессоры существенно нагревают поступающий воздух. Горячий воздух может содержать гораздо больше воды, чем холодный, и когда вы охлаждаете горячий воздух, водяной пар конденсируется в жидкость.Воздух, хранящийся внутри вашего резервуара, будет очень горячим, и когда вы выпустите воздух, позволив ему течь к пневматическому инструменту или пистолету для порошковой окраски, он по пути остынет. Это когда водяной пар выпадает из воздуха и превращается в жидкость, которая затем попадает на ваш инструмент. Вся идея сушилок сжатого воздуха состоит в том, чтобы уловить эту воду до того, как она достигнет вашего инструмента.

КАК УДАЛИТЬ ЭТИ ЗАГРЯЗНЕНИЯ ИЗ ВОЗДУШНОГО КОМПРЕССОРА

Есть много способов избавиться от этих загрязняющих веществ, от хорошо продуманных домашних устройств до коммерческих продуктов.Я объясню многие из этих вариантов в этой статье. Поскольку воду удалить сложнее всего, я расскажу об этом в первую очередь. Вся теория удаления воды вращается вокруг охлаждения сжатого воздуха, чтобы вода могла выпасть, а затем уловить ее. Все следующие методы работают с этой теорией. Причина, по которой я не объясняю только один-единственный метод, заключается в стоимости. Самый простой и эффективный метод удаления воды также является самым дорогим. Для получения сухого воздуха на одной установке можно, а иногда и необходимо использовать несколько методов.Давайте теперь перейдем к различным методам, сначала я начну с наиболее эффективного метода.


Осушитель воздуха с охлаждением:

Осушитель воздуха с охлаждением — это устройство, к которому вы подключаете воздушный компрессор, который охлаждает воздух ниже точки росы, заставляя воду выпадать из воздуха, а затем отделяет воду от воды. воздух, нагревает воздух до комнатной температуры и отправляет его дальше. Если вы заглянете внутрь одного из этих блоков, вы увидите, что он работает очень похоже на кондиционер. Одно простое решение для осушения воздуха, содержащегося в одном устройстве. Звучит как идеальный ответ, не так ли? Зачем кому-то пытаться изобретать другие способы осушить воздух, если доступно такое волшебное устройство? Ответ: СТОИМОСТЬ . Эти устройства начинаются от примерно 700 долларов за новинки, и если вам удастся найти подержанный, он будет не намного дешевле, поскольку они очень хорошо сохраняют свою стоимость. Если у вас есть на это бюджет или вы планируете установить профессиональную систему порошкового покрытия, не ищите ничего, кроме рефрижераторного осушителя воздуха, поскольку это лучшее решение.Они очень неприхотливы в обслуживании, единственным недостатком после первоначальной покупки является то, что он должен быть включен для работы, поэтому это может незначительно повлиять на ваш счет за электроэнергию. Размеры этих агрегатов должны соответствовать вашему компрессору. Чем выше производительность вашего компрессора, тем больше потребуется осушитель сжатого воздуха.

Эта модель Ingersoll Rand D25IN представляет собой высококачественный рефрижераторный осушитель воздуха начального уровня. Он отлично работает со средним одноступенчатым компрессором объемом 60-80 галлонов и способен пропускать 15 кубических футов в минуту.Он получает отличные отзывы и является надежным агрегатом. Его можно найти на Amazon за 739,00 долларов, что является самым дешевым, что мне удалось найти: Рефрижераторный осушитель воздуха Ingersoll Rand D25IN Если у вас есть 2-ступенчатый компрессор, который производит более 15 кубических футов в минуту, то это следующая модель и Он способен пропускать 25 кубических футов в минуту: Рефрижераторный осушитель воздуха Ingersoll Rand D42IN.

Вышеупомянутые устройства произведены компанией Ingersoll Rand, пользующейся доверием в индустрии сжатого воздуха, поэтому качество в значительной степени гарантировано, я бы рекомендовал не меньше, чем вышеуказанные устройства для профессионального цеха порошковой окраски.Тем не менее, 750 долларов и более могут быть большими деньгами, если вы занимаетесь порошковой окраской самостоятельно с ограниченным бюджетом. Harbour Cargo также продает рефрижераторные осушители воздуха за половину стоимости, и у них также есть отличные отзывы. Я разговаривал с людьми, у которых в течение 10 лет работало грузовое подразделение в порту, без каких-либо проблем. Обычно он продается только в Интернете и недоступен в магазинах Harbour Freight. Вы можете узнать больше об этом здесь: Осушитель сжатого воздуха Harbour Freight

Если вы решите использовать осушитель воздуха с охлаждением, рекомендуется установить фильтр перед ним, чтобы улавливать частицы, прежде чем они попадут в осушитель.Объяснение фильтров приводится ниже.

Сифон / фильтр для воды:

Водоотделитель или фильтр — это еще один коммерческий продукт, такой как осушитель охлаждающего воздуха, предназначенный для удаления воды из вашего воздушного компрессора. Это очень простые изделия. Воздух проходит с одной стороны и циркулирует вокруг чаши, прежде чем выйти через центр, который также обычно имеет фильтрующий элемент для улавливания частиц. Затем воздух выходит из водоотделителя. Поскольку воздух циркулирует вокруг чаши, предполагается, что вода прилипает к чаше, где собирается на дне сифона, имеющего слив.Этот продукт действительно работает, но только если вы сначала ОХЛАДИТЕ воздухом. Он не удаляет воду из горячего воздуха, когда вода находится в форме пара. Для эффективной работы ваш воздух должен быть прохладным, прежде чем попадет в водоотделитель. Он не улавливает 100% воды, поэтому их обычно можно увидеть сериями, чтобы попытаться поймать как можно больше. Имейте в виду, что каждый из этих фильтров является ограничением и создает падение давления в вашей воздушной линии. Пистолеты для порошкового покрытия не нуждаются в большом количестве кубических футов в минуту, так что это не имеет большого значения, но при пескоструйной очистке вам нужен доступ ко всему доступному воздуху.По отдельности они достаточно хороши для использования пневматических инструментов, но когда вам нужен действительно сухой воздух, например, при порошковой окраске, пескоструйной очистке или покраске, они лучше всего работают в сочетании с другими методами. Это дешевый водоотделитель, который имеет хорошие отзывы и имеет очень надежное название: Ingersoll Rand Air Filter

С фильтром, подобным тому, который указан выше, чаша прозрачная, так что вы можете видеть, как накапливается вода. Когда чаша наполнится, вы должны вручную слить воду с помощью маленькой ручки на дне.Если вам не удастся его слить, вода из чаши начнет поступать обратно в вашу воздуховод, поэтому не забывайте слить ее.

Примечание : Иногда эти водоотделители присоединяются к регулятору и масленке пневматического инструмента. С регулятором проблем нет, но убедитесь, что вы ни в коем случае не ставили масленку на шланг, который вы будете использовать для пескоструйной обработки или порошкового покрытия. Масленка предназначена для постоянной подачи масла для ваших пневматических инструментов. Если у вас в настоящее время есть масленка на воздушной линии вашего пистолета для порошкового покрытия, немедленно снимите ее и замените воздушный шланг на чистый.

Адсорбционный осушитель воздуха

Адсорбционный осушитель воздуха может выглядеть очень похоже на водоотделитель, о котором говорилось выше, и конструкция очень похожа. Разница в том, что осушитель воздуха с осушителем наполнен крошечными шариками, которые впитывают воду, называемыми шариками осушителя. Эти бусины химически впитывают воду и сами по себе отлично подходят для сухого воздуха. Однако шарики в конечном итоге наполняются водой и теряют свою эффективность до тех пор, пока они не перестанут впитывать воду.Бусины часто меняют цвет, они могут сначала быть фиолетовыми, а затем стать розовыми, когда они наполнятся. Небольшая хитрость в том, что вы можете разложить бусинки на противне и запечь их в духовке, которая снова высушит их. Выпекая их, установите температуру в духовке от 250 до 300 градусов по Фаренгейту и просто выньте бусинки из духовки, когда они станут их первоначального цвета. Когда они высохнут, вы можете снова использовать их. Осушающие бусины стоят недешево, поэтому этот метод сэкономит вам много денег.Эти бусины со временем все равно сломаются, и в конце концов их нужно будет заменить. Эти адсорбционные осушители отлично подходят, если вы используете прерывистые инструменты, например пистолет для порошковой окраски. Бусинки должны держаться долго. Однако для пескоструйного шкафа, который можно использовать часами, бусинки нужно будет запекать / заменять гораздо чаще. Лучше всего использовать их в качестве окончательного фильтра перед инструментом вместе с другим устройством для удаления воды, которое улавливает большую часть воды. Это обеспечит вам максимально долгое использование бусин.DeVilbiss QC3 является стандартом для адсорбционных осушителей воздуха. Он используется в автомастерских в качестве окончательного фильтра перед окрасочным пистолетом. Он также удаляет частицы грязи размером до 0,1 микрона, удаляет масло и имеет встроенный регулятор воздуха.

Если вы хотите сделать адсорбционный осушитель своими руками, вы можете сделать его самостоятельно, используя трубы и фитинги, доступные в местном хозяйственном магазине. О том, как это удалось этому парню, читайте в сообщении №10 в этой теме: Тема на форуме Garage Journal Board. После того, как вы соберете его, вам просто нужно наполнить его бусинами, которые вы можете купить отдельно: Банка сменного осушителя — емкость 1 кварта

Теплообменник / дополнительный охладитель

Теплообменник, такой как масляный радиатор, охладитель трансмиссии или автомобильный конденсатор кондиционера, может использоваться для охлаждения сжатого воздуха, за которым следует водоотделитель для улавливания воды.Наиболее распространенное размещение теплообменника при использовании этого метода — сразу после насоса воздушного компрессора и перед баком. Это означает, что воздух охлаждается и сушится еще до того, как попадает в резервуар. Затем вы можете дополнить теплообменник вентилятором, обдувающим его. У этого есть несколько преимуществ, во-первых, ваш резервуар останется намного суше внутри, что снижает вероятность ржавчины внутри резервуара. Также приятным побочным эффектом является то, что ваш танк сможет удерживать больше воздуха, чем воздух.Чем холоднее воздух, тем плотнее воздух, поступающий в ваш резервуар, тем больше воздуха у вас действительно будет в вашем резервуаре. Вы можете увидеть очень подробную схему сборки парня, использующего масляный радиатор для охлаждения своего компрессора, здесь, в этой ветке: Дополнительный охладитель воздушного компрессора Garage Journal.

Если вы хотите пойти по этому маршруту и ​​расположить охладитель между насосом и компрессором, вам нужно будет сделать свои собственные медные линии, идущие от насоса к охладителю, а затем от охладителя в резервуар.Не используйте здесь резину, так как воздух, выходящий из насоса, может иметь температуру более 300 ° F.
Труба из меди или черного железа:

Сами воздуховоды и способ их прокладки можно использовать для удаления воды из компрессора. Длинная металлическая труба, такая как медная или черная железная, будет поглощать много тепла из проходящего через нее воздуха, что позволяет воде выпадать из суспензии. Проектирование вашей системы трубопроводов и сравнение медных и железных труб подробно описаны здесь: Подключение вашего воздушного компрессора.В этом случае вода может быть захвачена водоотделителем или тройником и шаровым клапаном. См. Пример ниже.


При прокладке трубопровода, как в приведенном выше примере, используется сила тяжести, позволяющая воде падать в нижний сегмент, где ее можно собирать и удалять, в то время как воздух может продолжать свой путь. Когда вы откроете шаровой кран, собранная вода будет стекать. Это называется «капельница». Вы можете использовать серию таких движений вверх и вниз по стене, чтобы дать воздуху остыть по мере его прохождения по трубопроводу.После каждой капельницы вода уменьшается все больше и больше, и вы должны настроить ее так, чтобы к тому времени, когда вы слейте последнюю капельницу, вода не должна выходить. Этот метод хорошо работает, и некоторые люди используют его как отдельный метод для удаления воды из воздуха.
Ведро ледяной воды:

Этот метод является самым дешевым из всех упомянутых выше, но он действует только до тех пор, пока ваш лед не растает. Идея состоит в том, что вы берете 50-футовый воздушный шланг, выходящий из вашего воздушного компрессора, и наматываете его в ведро с ледяной водой.Шланг сразу же попадает в водоотделитель. Ледяная вода охладит шланг и воздух. После того, как воздух охлаждается, и водяной пар превращается в капли воды, появляется водоотделитель для улавливания воды. Этот метод действительно работает, но, очевидно, он предполагает постоянное пополнение льда. Модернизация этого метода заключается в использовании медного змеевика вместо воздушного шланга. Резиновый воздушный шланг — очень плохой выбор для теплопередачи. Он действует как изолятор. Используя медную спираль, вы можете передать гораздо больше тепла ледяной воде.Чтобы сохранить лед в течение длительного времени, вместо ведра можно использовать холодильник. Вам нужно будет просверлить впускное и выпускное отверстие в охладителе, а затем заполнить зазоры расширяющейся пеной, чтобы обеспечить хорошее уплотнение. Охладитель предотвратит таяние льда на более длительный период времени, или вы можете сделать еще один шаг и поставить ведро с ледяной водой в мини-холодильник.


Если вы решите использовать этот метод, самое главное — держать петли змеевика горизонтально, и вы хотите, чтобы петли закручивались по спирали вниз, а водоотделитель находился в самой нижней точке.Это позволяет воде стекать вниз к водоотделителю и предотвращает скопление воды внутри змеевиков.

Слейте воду из бака

Независимо от любого из вышеперечисленных методов, которые вы решите использовать для осушения воздуха, вам необходимо часто слить воду из бака воздушного компрессора. На дне бака воздушного компрессора есть слив, который вы слегка приоткроете, чтобы дать стечь грязной воде / маслу, а затем закройте его, как только он закончится. Делайте это каждый день, когда используете воздушный компрессор.Если вы используете воздушный компрессор в течение длительного периода времени, слейте его несколько раз во время использования. Это защитит резервуар от ржавчины и станет вашей первой линией защиты от удаления влаги из ваших воздуховодов. Если вода будет скапливаться в резервуаре, с годами резервуар будет ржаветь изнутри, что сделает его слабее. Я видел бак, который взорвался из-за внутренней коррозии, и он занял половину гаража, если бы кто-то присутствовал в гараже в то время, это могло быть смертельно опасно.


К сожалению, опорожнение бака — это боль, потому что клапан находится под вашим компрессором. Я взял этот комплект для удлинения слива, который расширяет слив до шарового клапана в более доступном месте. Если вы хотите автоматизировать этот процесс, доступны автоматические сливы, которые будут автоматически опорожнять резервуар для вас периодически с использованием таймера.
Удаление масла

Для удаления масла из линий сжатого воздуха на протяжении десятилетий использовался фильтр Motor Guard.Он также известен как фильтр для туалетной бумаги. Когда-то люди даже использовали их в своих машинах вместо масляного фильтра. Я бы рассмотрел фильтр Motor Guard как фильтр точки использования. Это означает, что вы используете быстроразъемные фитинги с каждой стороны и используете их только тогда, когда вам нужен максимально чистый воздух, например, при порошковой окраске. При пескоструйной очистке не использую. В фильтре Motor Guard используется картридж, который очень похож на рулон туалетной бумаги, зажатый между верхним и нижним корпусом.Сжатие рулона приводит к небольшому разложению слоев, оставляя между ними некоторое пространство. Воздух проходит через пустоты в слоях бумаги, и любые частицы масла или грязи будут задерживаться. Изящный трюк, о котором я читал, — это использовать настоящие рулоны туалетной бумаги для замены фильтра, когда он подходит к концу. Судя по всему, туалетная бумага работает почти так же хорошо, как сменные фильтры Motor Guard. Мне еще предстоит заменить картридж, но когда он станет слишком неприятным, я попробую его использовать.Выбирая туалетную бумагу, они говорят, что чем дешевле, тем лучше, имея в виду однослойный материал, похожий на наждачную бумагу. Стандартная серия фильтров Motorguard удаляет капли масла, но, к сожалению, не удаляет масло в виде паров. Если воздух полностью очищен от масла (<0,01 PPM), можно использовать фильтр Motorguard MC-100. MC-100 использует активированный уголь для удаления испарившегося масла из воздуховодов. Этот уровень удаления масла обычно предназначен только для распыления красок на водной основе, но если вы хотите быть на 100% уверенным, что масло не попадет в процесс нанесения порошкового покрытия, этот фильтр справится с этим.

Я предоставил вам несколько различных способов удаления воды или влаги из вашего воздушного компрессора. В зависимости от вашего бюджета и ваших способностей к самостоятельной работе вы можете выбрать, какой метод или методы вам подходят лучше всего. Все методы эффективны и доказали свою эффективность. Некоторые из этих вариантов дороги, но они не могут отговорить вас от порошковой окраски. Если вы только начинаете и хотите попробовать, воткните воздушный шланг в ведро со льдом и начните наносить покрытие. Продолжая двигаться вперед, вы улучшите свое оборудование и увидите необходимость в более чистом воздухе.Эти предметы предназначены не только для порошкового покрытия, если вы когда-нибудь захотите использовать малярный пистолет или плазменный резак, вам понадобится такой же чистый и сухой воздух.

В следующей статье я расскажу о Как подключить воздушный компрессор и какие типы трубопроводов использовать. Изначально я планировал включить его в эту статью, но эта статья достаточно длинная как есть. Тем не менее, обязательно ознакомьтесь со следующей статьей, поскольку установка воздушного компрессора идет рука об руку со всем, что я упоминал выше.Как всегда, спасибо за чтение, и если вам понравилась эта статья, не забудьте оставить комментарий или подписаться на Powder Coating: The Complete Guide на любой из наших страниц в социальных сетях, ссылки на которые приведены ниже.

Лучшие способы осушения сжатого воздуха

Вокруг нас вода. Уровень влажности воздуха меняется при изменении температуры. Например, холодный зимний воздух может ощущаться сушкой для нашей кожи, но жаркий и влажный день может создавать влагу во всех непритязательных местах.В жаркий день на ваших волосах могут появиться признаки растрепанности из-за повышенной влажности воздуха. Но что происходит, когда эта влага накапливается и ваш воздушный компрессор наполняется водой? Общие методы удаления влаги из сжатого воздуха включают:

  • Слив из бака
  • Использование водоотделителя и фильтра-регулятора
  • Использование рефрижераторного осушителя воздуха
  • Использование адсорбционного осушителя воздуха
  • Использование осушителя расплывающегося воздуха
  • Осушение воздуха в сквозных трубопроводах
  • С методом охлаждения накопительного бака
  • Абсорбционная сушка

Почему в моем компрессоре вода?

Двумя основными причинами скопления воды в вашем воздушном компрессоре являются естественная влажность, возникающая в процессе сжатия, и качество используемого воздуха.Система фильтрации вашего компрессора предназначена для отделения чистого воздуха от других загрязняющих веществ, включая избыточную влагу. Фильтр компрессора улавливает эту влагу и хранит ее до тех пор, пока она не высохнет или не слит, что приведет к естественному накоплению воды.

Как наружный, так и внутренний воздух содержит определенный уровень влажности или влажности. На этот процент влияют такие факторы, как:

  • Кондиционер
  • Проточная вода
  • Протекающая крыша или окна
  • Увлажнители
  • Плохая вентиляция

Точка росы под давлением

Мы измеряем влажность по точке росы под давлением (PDP), которая относится к температуре, которой должен быть воздух для достижения такой же степени сухости.Во многих промышленных применениях желателен плазменный экран с температурой не менее -40 ° F (-40 ° C), поэтому воздух должен иметь такой же уровень влажности, что и при -40 ° F.

Опасность наличия слишком большого количества влаги в сжатом воздухе

Хотя некоторый уровень влажности является нормальным, слишком много воды может:

  • Повреждение воздушного компрессора: Когда вода накапливается и остается застоявшейся в одном и том же месте, это может вызвать образование ржавчины, которая изнашивает ваш воздушный компрессор и загрязняет конечный продукт.Давление из-за чрезмерной влажности в резервуаре также приведет к ненужной нагрузке на детали компрессора, включая подшипники, и помешает правильной работе фильтров резервуара. Если эти детали будут повреждены, вы рискуете получить дорогостоящий ремонт или замену всей машины.
  • Низкое качество воздуха: Если вы работаете в отрасли с жесткими нормативными требованиями, вы можете больше не соответствовать установленным стандартам или нормам качества, если ваш сжатый воздух загрязнен излишней влажностью.
  • Результат некачественного конечного продукта: Чрезмерно влажный сжатый воздух может привести к получению некачественного конечного продукта.Например, влажный сжатый воздух может деформировать проекты деревообработки, разбавить порошковое покрытие и привести к образованию ржавчины на металлических поверхностях.

Удаление лишней воды и влаги из воздушного компрессора имеет решающее значение для долговечности вашей машины, а также для качества сжатого воздуха.

Как удалить воду из сжатого воздуха

Для сжатого воздуха требуется какая-то система или устройство для удаления естественной влаги.Существует несколько вариантов удаления воды из вашего воздушного компрессора, которые могут быть такими же простыми, как сливной клапан на баке, или такими сложными, как четырехступенчатая система сушки воздуха. Вы можете использовать сжатый воздух для целей, требующих выхода воздуха без содержания влаги. В этом случае наличие влаги отрицательно скажется на вашей работе.

Есть приложения, которые могут выдерживать низкое содержание влаги и не нуждаются в сложной установке для сушки на воздухе. В любом случае влажность воздушного компрессора в вашем баке и линиях не идеальна, поэтому осушение воздуха и выпуск воды в той или иной форме абсолютно необходимы.

Для компрессора, который подает 20 литров воздуха в секунду, он также подает 24 литра воды в день. Большую часть этой воды необходимо удалить, и это обычно делается в несколько этапов. Например, промышленный воздушный компрессор, производящий около 24 литров воды в день, будет перемещать влажный и горячий сжатый воздух в дополнительный охладитель, который удаляет 15 литров, а затем в осушитель охлаждающего воздуха, который удаляет еще семь литров. Может быть еще одна ступень с адсорбционным осушителем для максимально сухого воздуха.

Воздушные компрессоры используются в широком диапазоне применений, поэтому не существует одного идеального решения для каждого случая применения сухого сжатого воздуха. Более холодный воздух содержит меньше воды, поэтому для охлаждения сжатого воздуха используется множество систем. Это позволяет воде выпадать из воздуха, поэтому ее можно собирать и слить.

Слив из бака

Первым этапом предотвращения попадания влаги в воздуховоды является частый слив из бака воздушного компрессора. В нижней части напорного бака вашего воздушного компрессора есть слив, который выпускает водно-масляную смесь, которая собирается внизу.Это следует делать каждый раз, когда вы используете воздушный компрессор, чтобы предотвратить накопление ржавчины внутри вашего резервуара и не допустить попадания влаги в ваши трубопроводы и инструменты.

Если вы не сливаете воду из бака из-за того, что до сливного клапана трудно добраться, вам следует установить комплект удлинителя слива, чтобы он был легко доступен. Вы также можете установить автоматический слив из резервуара с таймером, который вы можете установить для периодического слива резервуара за вас. В любом случае, это вопрос безопасности и важности.

Водоотделитель и регулятор фильтра

Водоотделитель предназначен для работы с поступающим холодным воздухом и представляет собой простой метод удаления влаги из сжатого воздуха.Воздух поступает с одной стороны, а затем циркулирует по чаше, где вода собирается на дне уловителя и стекает наружу. Воздух выходит через фильтр, который задерживает другие загрязнения в воздухе.

Водоотделитель обычно используется не сам по себе, а как часть многоступенчатой ​​системы для удаления как можно большего количества влаги из воздуха. Он особенно используется для применений, требующих очень сухого воздуха, таких как окраска, пескоструйная обработка или порошковое покрытие.

Осушитель воздуха рефрижераторный

Работая аналогично кондиционеру воздуха, осушитель воздуха с охлаждением подключается к воздушному компрессору и охлаждает воздух до заданной температуры, обычно от 35F до 50˚F (1.От 5˚C до 10˚C). В результате точка росы под давлением (PDP) составляет от 33˚F до 39˚F (от 0,5˚C до 3,8˚C).

Вода выпадает из воздуха и отделяется, затем воздух нагревается и направляется по линиям для конечного использования. В некоторых случаях требуется более низкий PDP, для чего потребуется осушитель адсорбционного воздуха, поскольку конденсат замерзнет при 32˚F (0˚C) и его невозможно будет удалить. Это не один из самых экономичных способов осушения сжатого воздуха, но он является одним из самых эффективных и имеет полную систему сушки в одном устройстве.

Существуют две конфигурации осушителей охлаждающего воздуха: без цикла и с циклическим режимом.

Рефрижераторные осушители без цикла:

  • Охлаждение сжатого воздуха в теплообменнике
  • Теплый сжатый воздух движется с одной стороны, а жидкий хладагент низкого давления дозируется с другой стороны теплообменника
  • Снижение температуры сжатого воздуха при нагревании хладагента
  • Регулируйте поток хладагента при изменении тепловой нагрузки от сжатого воздуха

В качестве альтернативы циклический осушитель охлаждающего воздуха:

  • Охладите сжатый воздух через теплообменник, например песок, металл или жидкость
  • Содержат два теплообменника, установленных внутри резервуара, заполненного теплопроводной жидкостью, например, водой с пропиленгликолем, добавленным для предотвращения замерзания и коррозии.
  • Отвод тепла от теплопроводной среды с помощью системы охлаждения, затем сжатый воздух охлаждается теплопроводной средой
  • Включите цикл, когда уровень жидкости поднимется до верхнего предела
  • Разработаны так, чтобы быть более энергоэффективными, чем конструкции без цикла, потому что охлаждение используется только для охлаждения теплоносителя в теплообменнике, а не для постоянного потока горячего воздуха.
  • Используйте более простой холодильный контур, чем нециклический, потому что перепускные клапаны горячего газа не требуются.

Адсорбционный осушитель воздуха

Множество крошечных абсорбирующих шариков, называемых осушающими шариками, удаляют воду из воздуха с помощью осушителя осушающего воздуха.Эти блоки аналогичны по конструкции фильтрам-ловушкам для воды. Воздух проходит через центр сосуда высокого давления, удаляя воду по мере ее циркуляции. По достижении заданного содержания влаги воздух выходит из сушилки на линии его конечного использования. Коалесцирующий фильтр предварительной очистки с высокой эффективностью необходим для предотвращения повреждения водой и нефтешламами.

Большинство адсорбционных осушителей имеют два вертикальных напорных бака, которые непрерывно работают в рамках цикла сушки-регенерации, называемого циклом NEMA.Примером настройки может быть 10-минутный цикл NEMA, когда блок сушится в течение пяти минут, а затем восстанавливается в течение пяти минут.

В то время как время сушки циклически изменяется, сжатый воздух под полностью сжатым воздухом проходит через действующий сосуд с осушителем через слой гранул сиккатора, которые отделяют водяной пар и молекулы углеводородов от воздуха. Сжатый воздух выпускается из емкости при достижении указанного PDP.

Во время цикла регенерации давление в емкости сбрасывается, и в процессе регенерации начинается нагревание влаги из осушителя.После регенерации резервуар снова находится под давлением и готов к следующему циклу сушки.

Используются три распространенных влагопоглотителя:

  • Силикагель: аморфная форма диоксида кремния с превосходными свойствами поглощения водяного пара, которые обеспечивают PDP от -40˚F до -85˚F
  • Активированный оксид алюминия: пористая форма оксида алюминия с диоксидом кремния, которая обеспечивает PDP от -40 до -100 ° F; лучший вариант для сушилок без нагрева
  • Молекулярное сито: пористая форма цеолитов, созданная для поглощения определенных молекул пара и газа, которые обеспечивают PDP -100˚F и ниже

Адсорбционные осушители обычно используются в промышленных условиях, где из сжатого воздуха необходимо удалять наибольшее количество влаги.

Адсорбционные осушители Quincy

Quincy Compressor производит полную линейку систем осушения адсорбционного воздуха с двумя башнями, которые позволяют производить продувку — регенерацию адсорбента — в одной башне, в то время как другая осушает сжатый воздух. Эта функция предоставляет клиентам более длительное использование осушителя и непрерывную работу в течение продолжительных периодов времени, как это обычно бывает в промышленных средах.

Quincy предлагает четыре модели адсорбционных осушителей для различных применений воздушных компрессорных систем.

Адсорбционный осушитель без нагрева QHD:

  • Регенерация автономной колонны с использованием небольшой фракции осушенного сжатого воздуха
  • Предлагает низкие затраты на техническое обслуживание и низкую начальную стоимость
  • Имеет средние и высокие эксплуатационные расходы

Адсорбционный осушитель с подогревом и продувкой QDHP:

  • Восстанавливает автономную колонну с вдвое меньшим количеством сжатого воздуха по сравнению с серией без нагрева
  • Предлагает низкие затраты на техническое обслуживание и довольно низкие эксплуатационные расходы
  • Имеет среднюю начальную стоимость
  • Снижает потребление энергии на 50 процентов с помощью дополнительной системы регенерации Quincy MicroBurst.

Адсорбционный осушитель с продувкой вентилятора QDBP:

  • Восстанавливает автономную колонну за счет объединения тепла с окружающим воздухом
  • Предлагает относительно низкие эксплуатационные и эксплуатационные расходы
  • Имеет высокую начальную стоимость

Модульный адсорбционный осушитель без нагрева QMOD:

  • Регенерирует автономную колонну с небольшой долей осушенного сжатого воздуха
  • Предлагает низкие эксплуатационные расходы и первоначальную стоимость
  • Работает с умеренными и высокими эксплуатационными расходами

Осушители воздуха Quincy очищают ваш сжатый воздух с помощью нашего запатентованного адсорбента Q-Sorb, который состоит из усиленного соединения активированного оксида алюминия.Эта формула облегчает абсорбцию и снижает падение давления, что помогает со временем повысить энергоэффективность вашего воздушного компрессора.

Если вы выбираете между адсорбционным осушителем с подогревом или без него, помните об этом общем правиле: сушилки без нагрева лучше всего подходят для применений ниже двух тысяч стандартных кубических футов в минуту, а сушилки с подогревом — для применений выше двух тысяч кубических футов в минуту.

Осушитель воздуха для деликатных добавок

Осушители с воздушным компрессором

Deliquecent имеют единственный резервуар и также используют осушитель, но они могут обеспечить только PDP на 20–25 ° F ниже, чем температура воздуха, поступающего в осушитель.Когда сжатый воздух входит в резервуар, он вступает в реакцию с осушающим материалом, образуя жидкие сточные воды, которые необходимо слить из осушителя и утилизировать в соответствии с правилами обращения с опасными отходами.

Эти типы осушителей не используются в промышленности, потому что осушенный сжатый воздух может содержать мелкие частицы выходящего потока, которые могут вызвать коррозию оборудования на линии.

Система сушки воздухом

Для удаления воды из сжатого воздуха можно проложить воздушные линии.За счет использования длинных металлических трубопроводов, образующих две или более схемы движения вверх и вниз, воздух охлаждается по мере того, как трубопровод поглощает тепло. Под действием силы тяжести вода опускается на дно системы трубопроводов в «капельницу» или «капельницу» и улавливается водоотделителем или Т-образным фитингом и шаровым клапаном.

Воздух продолжает свой путь по трубопроводу вверх и вниз, выделяя больше влаги через каждый сегмент. В каждой капельнице будет меньше воды. К тому времени, когда воздух пройдет через последний сегмент, в капельнице не должно быть воды.Это может использоваться как автономный метод сушки сжатого воздуха и является наиболее распространенным и наиболее экономичным способом сушки сжатого воздуха в магазине для бизнеса или личного пользования.

Наиболее важными элементами систем осушения сжатого воздуха являются:

  • Расположите все горизонтальные трубопроводы под углом вниз, чтобы вода двигалась вместе с воздухом, а не оседала в трубе. Рекомендуется минимальный уклон 1 к 100.
  • Добавьте опорную стойку всякий раз, когда трубопровод необходимо поднять или уложить вертикально, чтобы под действием силы тяжести вода перемещалась вниз к опускной стойке, которую нужно удалить.
  • Добавьте водоотделитель или фильтр-регулятор на конце трубопровода, чтобы удалить оставшуюся воду.
  • Держите опоры подальше от электрических розеток.
  • Помните, сколько трубопроводов вы используете и насколько это повлияет на падение давления. Используйте калькулятор установки трубопроводов Института сжатого воздуха и газа, чтобы определить падение давления и найти другие полезные вычисления для вашей системы сжатого воздуха.

Способ охлаждения резервуара для хранения

Резервуары для хранения, также известные как резервуары для воздуха, действуют как временные резервуары для хранения сжатого воздуха на выходе из воздушного компрессора.Они используются в проектах с высокими требованиями, которые требуют большого количества сжатого воздуха с небольшими затратами времени, в том числе во многих промышленных приложениях. Резервуар для хранения воздуха сжимает сжатый воздух, чтобы его можно было использовать. Резервуары-приемники могут использоваться как для «влажного хранения», так и для «сухого хранения»:

  • Хранение во влажном состоянии: Хранение во влажном состоянии — это когда сжатый воздух удерживается после сжатия, но перед его сушкой на воздухе. Это позволяет дополнительной влаге конденсироваться из сжатого воздуха до того, как она попадет в осушитель воздуха, что значительно снижает количество воды в конечном результате.
  • Сухое хранение: Сухое хранение — это когда сжатый воздух хранится в приемном баке после сушки воздухом, что защищает сжатый воздух от накопления дополнительной влаги.

При хранении как с влажным, так и с сухим воздухом «приближающаяся температура» играет большую роль в снижении избыточной влажности. Под температурой приближения понимается разница температур между выпускаемым воздухом и температурой внутри резервуара для хранения. Когда две разные температуры встречаются, в воздухе начинается процесс конденсации, в результате которого влага вытесняется в резервуар и выходит из сжатого воздуха.Это происходит до тех пор, пока воздух в накопительном баке не достигнет постоянной температуры.

Абсорбционная сушка

Если вам интересно, что такое абсорбционная сушка и почему вы, возможно, не слышали о ней раньше, вы, вероятно, не одиноки. Абсорбционная сушка — это химический процесс, в котором используются абсорбирующие материалы — обычно водорастворимый хлорид натрия или серная кислота — для поглощения избыточной влаги. Этот метод удаления воды из воздушного компрессора используется не так часто, как другие методы сушки, но по-прежнему является жизнеспособным вариантом по следующим причинам:

  • Абсорбционная сушка имеет низкую начальную стоимость по сравнению с некоторыми другими типами сушильных машин, поскольку не требует приобретения дополнительного оборудования или инструментов для воздушной сушки.
  • Техническое обслуживание обычно более простое из-за отсутствия движущихся или электрических частей.
  • Это простой процесс, требующий небольшого контроля или участия с вашей стороны.

Использование абсорбционных осушителей также имеет ряд недостатков, например:

  • Абсорбирующие материалы необходимо добавлять заново каждый раз, когда они растворяются, что требует дополнительного времени и денег.
  • Поглощающие материалы могут затвердеть или накапливаться, что может стать причиной засорения резервуара.
  • Остатки материалов могут попасть в другие части вашей машины для сжатия воздуха или воздушной сушки.
  • Точка росы снижается не так сильно, как при других методах сушки, а это означает, что существуют более эффективные методы сушки.

Что следует учитывать при покупке осушителя воздуха для компрессора

Если вы не уверены, какой осушитель воздуха купить, следующие факторы будут влиять на то, какой тип осушителя воздуха лучше всего подходит для вас:

  • Доступные коммунальные услуги
  • Требование точки росы
  • Рабочее давление
  • Температура воздуха на входе
  • Температура окружающего воздуха
  • Воздушный поток

Требование точки росы — это первое, что нужно учитывать.Вы можете отказаться от некоторых осушителей воздуха, просто проверив, сколько или мало воды необходимо удалить для вашего применения. Возможно, вам потребуется проконсультироваться со специалистом, чтобы определить PDP для ваших приложений. Приведенные ниже диапазоны показывают, какой тип осушителя лучше всего подходит для достижения определенной точки росы:

  • от 0 F до 80 F — Осушитель воздуха с деликатным веществом
  • от 0 F до 32 F — Рефрижераторный осушитель воздуха
  • от -40 F до 0 F — Адсорбционный осушитель воздуха с кремнеземным адсорбентом
  • от -100 F до 0 F — Адсорбционный осушитель воздуха с адсорбентом из активированного оксида алюминия

Не забудьте принять во внимание производительность (номинальные кубические футы в минуту) и давление (фунты на квадратный дюйм) вашего воздушного компрессора.Вы должны выбрать правильный размер для вашей системы сушки сжатым воздухом. Он должен быть подходящего размера для вашего воздушного компрессора и области применения.

Цена покупки, безусловно, является одним из факторов, но затраты на энергопотребление и техническое обслуживание также являются основными решающими факторами, а также дополнительные затраты на падение давления, которое произойдет, когда ваш сжатый воздух проходит через другую систему. Вам нужно будет запустить компрессор при немного более высоком давлении с осушителем воздуха, чтобы компенсировать потерю давления в трубопроводах, или запустить его с осушителем, чтобы достичь того же давления для конечного использования.

Адсорбционные осушители воздуха

с двумя башнями будут регенерировать адсорбент различными способами, поэтому это также необходимо проанализировать, поскольку ваши эксплуатационные расходы будут существенно зависеть от того, откуда поступает энергия.

Как предотвратить попадание влаги в воздушный компрессор

Поскольку в процессе сжатия и фильтрации воздуха образуется естественная влажность, невозможно предотвратить попадание всей влаги в воздушный компрессор. Однако есть несколько шагов, которые вы можете предпринять, чтобы предотвратить накопление избыточной влаги и сохранить компрессор как можно более сухим:

Минимизируйте ненужную влажность на рабочем месте

Даже когда вы работаете в помещении, в воздухе всегда присутствует определенная влажность.К счастью, есть несколько шагов, которые вы можете предпринять, чтобы свести к минимуму излишнюю влажность воздуха:

  • Обеспечьте соответствующую вентиляцию: Убедитесь, что комната и здание, в которых вы работаете, хорошо вентилируются, чтобы поток воздуха помогал вытеснять естественную влагу.
  • Используйте вентиляторы: Стандартные и вытяжные вентиляторы помогут осушить воздух в мастерской или на складе. Предполагая, что дополнительный поток воздуха не будет препятствовать вашим рабочим операциям или конечному продукту, установите и разместите их в зоне, где используется и хранится сжатый воздух.
  • Устраните утечки и структурные проблемы: Утечки в стенах, окнах, сантехнике и полу могут привести к неопределяемой стоячей воде и создать дополнительную влажность в комнате.
  • I Инвестируйте в осушитель воздуха: Осушители воздуха — это устройства, которые вы устанавливаете в своей комнате или здании, чтобы уменьшить количество влажности и влажности в воздухе. Это также помогает предотвратить образование плесени и грибка и помогает снизить затраты на электроэнергию.
  • Устранение стоячей воды: Немедленно устраните все источники стоячей воды в комнате, в которой находится ваш воздушный компрессор, включая участки, влажные от протечек или разливов.
  • Очистите фильтры кондиционирования воздуха: Если в вашем здании используется система кондиционирования воздуха, засорение или поломка фильтров может привести к повышению влажности. Чтобы этого не произошло, регулярно проверяйте и меняйте фильтры у профессионала.
  • Установите изоляцию: Установите изоляцию на стены, полы и вокруг всех окон и дверей вашего здания. Изоляция будет поддерживать постоянную температуру в вашем помещении и предотвратит просачивание холодного или влажного воздуха в помещение и накопление воды в воздушных компрессорах.
  • Проверяйте погоду и планируйте заранее: Влажность воздуха приводит к избытку влаги в линиях воздушного компрессора. Предварительно спланируйте или запланируйте работу воздушного компрессора на время дня, когда не так влажно или когда точка росы находится на самом низком уровне. Например, подумайте о росе, которую вы видите на траве ранним утром — обычно она исчезает к полудню. Сделайте шаг вперед в планировании и проверьте недельный прогноз погоды, чтобы узнать, какие дни будут более сухими, чем другие, в том числе избегайте дождливых дней или дней с большим количеством тумана.
  • Используйте воздушный компрессор большего размера: Если ваш воздушный компрессор слишком мал, он, скорее всего, перегреется, поскольку пытается удовлетворить потребность. Когда температура внутри резервуара меньшего размера начинает повышаться, образуется влага. Устраните эту проблему, вложив средства в более крупный воздушный компрессор или используя несколько более мелких систем для выполнения работы.
  • Использование и техническое обслуживание воздушных фильтров компрессора: Для воздушных компрессоров требуется система фильтрации для отделения загрязняющих веществ от чистого воздуха, включая воду и влагу.Убедитесь, что вы используете высококачественную систему фильтрации воздуха с вашим компрессором и что она правильно установлена ​​на вашей машине. После установки вы должны регулярно проверять и очищать фильтры. Заменяйте фильтры регулярно и в случае повреждения.
  • Регулярно осушайте воздушный компрессор: Прямо над дренажной зоной находится весь удаленный мусор, включая частицы, масло и избыточную влагу, когда он отделен фильтром вашего бака. Слив необходимо слить, чтобы избежать ржавчины, засоров, дублирования и повышения производительности.Не забывайте делать это после каждого использования, чтобы не допустить попадания влаги в воздушный компрессор.
  • График профилактических осмотров: Профилактическое обслуживание — лучший способ поддерживать эффективную работу вашего воздушного компрессора как можно дольше. Профилактическое обслуживание может позволить техническому специалисту выявлять проблемы до того, как они впоследствии перерастут в более серьезные и дорогостоящие проблемы. Это также сводит к минимуму вероятность того, что вам придется прекратить работу в случае поломки или ремонта компрессора.
  • При необходимости замените воздушный компрессор: Качественные воздушные компрессоры рассчитаны на длительный срок службы, но это не означает, что со временем их не потребуется заменять. Если у вас возникли проблемы с чрезмерной влажностью, вы заметили дополнительные проблемы, которые не удалось устранить, или если техник по обслуживанию рекомендовал это, подумайте о замене машины.

Осушители воздуха компрессора Quincy

Нужна дополнительная информация о сушке сжатого воздуха? Свяжитесь с Quincy или найдите ближайшего к вам представителя по продажам и обслуживанию.Мы поможем вам найти лучший осушитель воздуха для вашей системы воздушного компрессора.

самодельный рис из осушителя воздуха

Однако я предлагаю вам в любом случае следовать этим советам, независимо от того, собираете ли вы осушитель воздуха своими руками или нет. Шашлык? D.I.Y. Влажный наконечник ловушки / хак, чтобы сэкономить деньги, сэкономить деньги, перерабатывая старые влажные ловушки всего за ведро с солью. Добавьте галлон холодной воды и много кубиков льда, чтобы она остыла. Чтобы узнать больше об идеальном уровне влажности, прочтите эту статью.Структурные проблемы в доме начинают ухудшаться. Сухой и сухой 1 грамм [100 пакетов] Силикагель премиум-класса Чистый и безопасный силикагель Пакеты с осушителем Осушитель с осушителем — Пакеты с кремнеземом для пищевых продуктов с силикагелем для поглотителя влаги. Я настоятельно рекомендую посмотреть на источник проблемы и исправить ее. Многие люди настаивали на том, что этот трюк не сработал, предполагая, что вместо этого лучше использовать соль или рис. В рамках обсуждения на форумах M2 об использовании риса для осушения нити в 3D-принтере я заменил 500-граммовый мешок силикагеля в подвальном сейфе на миску, содержащую 200 г длиннозернистого коричневого риса из наших запасов риса, и позволил ему посидеть некоторое время: Безопасная влажность в подвале — Рис vs.Силикагель — 31 октября 2015 г. РИС как осушитель воздуха? Мамблти много лет назад я стажировался в лаборатории исследований и разработок гибридных мотоциклов. … Перед приготовлением сушеный рис обладает способностью впитывать много влаги, что делает его полезным в качестве осушителя для пищевых продуктов. На дне одной из емкостей проделайте кучу отверстий. Это самое простое и быстрое, хотя и самое затратное решение. Теперь вы можете положить свой маленький носок в машину либо на приборную панель, либо под сиденье, чтобы впитать влагу. Это не самодельный осушитель, а тот, который вы покупаете готовым к употреблению.Возьмите мини-водяной насос и подсоедините выпускной шланг к одному концу медной трубки. Три лучших самодельных увлажнителя воздуха. IIRC, его перезарядили, нагревая канистры до пары сотен градусов по Цельсию. Мы сравнили золотое льняное семя с черным льняным семенем и обычным рисом. Вы имеете в виду, что это на самом деле не сработает? Бросьте несколько бутылок с замороженной водой, чтобы вода оставалась очень холодной. Насколько я могу судить, в Wet Phone Land происходит множество выдвижений за действительное… [усмехается]. Узнайте, как сделать самодельный осушитель воздуха своими руками и сэкономить деньги.1 марта 2015 г., 12:00. Раньше я использовал Damp Rid. Но главное отличие состоит в том, что в осушителях, приобретенных в магазине, есть хладагент (охлаждающий газ), который продолжает циркулировать. Хотя поглотитель влаги собирал воду — и проблема не усугублялась — он не мог полностью удалить влагу. Читать статью полностью. Поместите это в подвал, в кладовку или в другое место, где вы хотите уменьшить влажность. Застойный воздух может вызвать множество проблем, однако движение воздуха также приведет к перемещению влаги. Вот подробная статья о борьбе с влажностью, в которой есть гораздо больше способов, чем вы можете себе представить.Я люблю принимать горячий душ каждый день — летом или зимой — и вода легко испаряется, повышая влажность в помещении. Что ж, если вы не можете выполнить обе описанные выше настройки, то вот еще несколько идей, которые вы можете легко реализовать, чтобы уменьшить влажность воздуха. Разместите ведра на участке, который необходимо осушить. Прежде чем что-либо делать, возьмите гигрометр и определите уровень влажности в подвале. Идея заключалась в том, что мы могли бы расположить оборудование для ионного пучка на приличном расстоянии и использовать регулярно расположенные магнитные линзы, чтобы пучки не расходились.Место около 5… Вот и все. Сушка одежды летом на линии отлично подходит для экономии энергии. Если у вас есть кулер, используйте его как резервуар. Вы можете получить неэлектрическую установку за 5 минут, если у вас есть все необходимые принадлежности. Поместите змеевик над большим контейнером, который может уловить всю воду, когда произойдет конденсация. Вроде униформы; колпачки и катушки — не лучшее сочетание… (друг работал в дочерней компании Intel Magnetics, когда они пытались создать пузырьковые воспоминания. Осушитель — это первый план атаки.Я покажу оба и посмотрю, что вам подходит. В любом случае диапазон 65% + делает его очень неудобным. Используйте наливной шланг от насоса в резервуар. Влажность в шкафах может показаться неконтролируемой, ведь во многих случаях это связано с проблемами в конструкции; однако мы всегда можем что-то исправить и избежать. Этот сайт принадлежит и управляется компанией Basement Gurus LLC («Мы»). Хранение слуховых аппаратов в безопасном сухом месте на ночь может помочь предотвратить сбои в работе слухового аппарата, вызванные влажностью и мусором.Хорошие времена. Итак, отправляйтесь на Amazon или в большой магазинчик и купите чертов увлажнитель, держите его в рабочем состоянии и продолжайте сливать воду. Контейнер с цеолитом имел множество внутренних перегородок, которые работали как радиаторы. Затем мы открывали этот вентиль и УХА, он поглощал поистине потрясающее количество газа. Опять же, этот список не является исчерпывающим, пожалуйста, проверьте мой другой блог, чтобы найти множество других методов и решений естественного осушения. Поваренная соль. Если вы не уверены, что хлорид натрия адсорбирует влагу, попробуйте использовать солонку во влажную погоду.Однако эти машины относительно дороги в покупке и обычно требуют много электроэнергии. Вылейте несколько фунтов хлористого кальция или каменной соли в верхнее ведро (одно с отверстиями). Больше мощности означает более быстрое высыхание до определенного предела. Самый простой способ осушить дом — использовать осушитель. Я знаю, что вы ожидаете увидеть здесь осушители для древесного угля и осушители для риса своими руками. Насыпьте каменную соль в верхнее ведро. Вывод: нет, рис не работает как осушитель….Это работает так же, как если бы устройство было помещено в миску с сырым рисом, но, на мой взгляд, силикагель лучше поглощает влагу, чем рис. Образование ржавчины на железных предметах в доме и строении. С другой стороны, я не уверен, насколько хорошо ЖК-экран будет работать в действительно хорошем вакууме. Где-то я слышал, что какой-то рис работает как осушитель — и после того, как он какое-то время проработал, вы просто готовите его в микроволновой печи или запекаете, и он снова готов к работе. Вместо катушек магазинные улучшают эту установку катушками с ребрами для увеличения площади поверхности.Вполне может быть. Осушитель воздуха своими руками: сделай сам. Кто-нибудь знает, действительно ли использование риса таким образом хорошо работает как осушитель воздуха? Проблемы с вдыханием из-за большего количества загрязнителей воздуха и проблем со сном. Это лучшая питательная среда, что очень опасно. Щелкните, чтобы прочитать подробный ответ. Охладитель пенопласта). Possum peters? Почтовый ящик). сайт: softsolder.com «электронный компьютер». А для исследователей попробуйте электрическую версию осушителя. Это дает змеевику больше шансов улучшить процесс осушения.Два коммерческих продукта — кристаллы Dri-Z-Air и кристаллы Damp Rid. Его можно разместить в комнате перед добавлением осушителя, чтобы вы могли измерить влажность воздуха. Рис выиграл за счет более высокой температуры на 15,30 и 60 минутах. Бросьте несколько бутылок с замороженной водой, чтобы вода оставалась очень холодной. Если бы я действительно нуждался в осушителе от Бога, это были бы цеолиты. Сырой подвал? Мне нечего обо мне писать. http://xkcd.com/1598/, Или запустите поисковую систему. Мы должны дать ему настояться в течение 20 минут или около того, пока цеолит не станет хорошим и холодным и не станет легко адсорбировать газы.Используйте наливной шланг от насоса в резервуар. Опять же, если вы любитель домашних животных и у вас есть кошки, вы можете заменить каменную соль на наполнитель для кошачьего туалета на основе кремнезема. Возьмите коробку Minute Rice и положите немного в чашку. Ура, Пи х. Произведенный Delta Adsorbents, Cargo DryPak, этот продукт поставляется в двух размерах: упаковка по 500 г для использования внутри картонных коробок и упаковок и размер 1500 г для использования внутри контейнера — для 20-футового контейнера потребуется 10 единиц. Основным насосом был большой турбомолекулярный насос со скоростью 1200 литров в секунду, но с этой длинной тонкой трубкой (газ фактически очень вязкий при очень низких давлениях) у нас было несколько небольших ионных насосов.Через несколько дней на дне будет вода. Кроме того, солнце очищает от ультрафиолета, поэтому ваша одежда будет пахнуть и чувствовать себя лучше, чем сушить в сушилке. Одна из вакуумных систем использовала цеолиты для предварительной откачки перед запуском ионного насоса. Это ведро будет вмещать извлекаемую воду. Электрическая установка или неэлектрическая установка. Я сделал катушку Гельмгольца на колпаке на другой машине, диффузионном насосе и супер-присоске Велча, насколько я помню. Мы работали над периодической фокусировкой.Мы наблюдали за первой частью процесса с помощью хороших прочных датчиков Пирани, а когда они опускались достаточно далеко, мы зажигали причудливые датчики Баярда-Альперта, которые работали как вывернутые наизнанку электронные лампы. Как вы знаете, отсутствие снижения влажности вызывает рост плесени, что, в свою очередь, приводит к головной боли, усталости, тошноте и этот список можно продолжить. Это лишь основные проблемы, которые вы начнете замечать, и это ни в коем случае не исчерпывающий список. Меня вырастили, чтобы положить рис в шейкеры, чтобы «высушить соль», но я почти уверен, что он просто гремит и разбивает комки соли.Верните другой конец медной трубки в резервуар. Дерево вздувается, двери изгибаются. Увеличение воздушного потока обычно приводит к перемещению воздуха, что является очень хорошим способом борьбы с влажностью. Ответ Затем газ конденсируется с помощью компрессора, который обеспечивает охлаждающую поверхность змеевика и ребер. Вы можете построить вышеуказанный осушитель и заполнить его другим осушителем. У риса есть практическое, а также пищевое применение. Вот что вы собираетесь увидеть (содержание). Та же проблема начинает возникать и с домашними животными.В любом случае сделать осушитель воздуха своими руками несложно. Независимо от того, нужен ли вам осушитель, купленный в магазине, или осушитель, сделанный своими руками, вам необходимо удалить влагу. Возьмите мини-водяной насос и подсоедините выпускной шланг к одному концу медной трубки. Мы придерживаемся того же принципа и в отношении осушения. Сделайте самодельный осушитель воздуха для туалета, это очень просто! Таким образом воздух продолжает двигаться, и змеевик постоянно подвергается воздействию влажного воздуха. Вьющиеся вьющиеся волосы — не для того, чтобы выглядеть красивой, а для дам — ​​для размазывания макияжа.Небольшое ведро с краской с дешевым пластиковым ситечком наверху тоже подойдет. По той же причине он будет действовать как осушитель. Устранение любых возможных проблем с водопроводом значительно поможет снизить влажность. Ежемесячный журнал Science: Dehumidification by Rice, HP 7475A Plotter: One-Button Demo Madness, Digital Tattoo Power Supply: Polarity Doesn’t Matter, American Standard Elite Kitchen Disassembly, Why You Need 6-гранная розетка для снятия анодного стержня водонагревателя , Правила работы: патентные поверенные.Наконец, я должен упомянуть об этом. Но побочный эффект еще лучше — меньше влажности в помещении. Когда лед в бутылке превратится в воду, вы должны повторно заморозить его, чтобы он оставался прохладным. Также можно рассмотреть шкафы и пространство шкафа под раковиной. Запах расплавленных проектов утром, блог Эда Нисли: примечания магазина, электроника, прошивка, оборудование, 3D-печать и раритеты. Поскольку каменная соль вытягивает влагу из воздуха, она собирается в нижнем ведре. Еще один крутой прием — использовать катушки от вашего старого блока переменного тока.Катушка была попыткой наложить пленку в однородном магнитном поле. Плохо ли излишняя влажность в подвале и доме? Хлорид кальция — хлорид кальция также является солью и агрессивно адсорбирует влагу из воздуха. Наша лаборатория тоже их использовала. 97. Кроме того, осушители воздуха иногда могут сделать воздух в доме слишком сухим, что создает новый набор проблем. Кто-нибудь когда-нибудь делал самодельный поглотитель влаги для небольших помещений? Несколько маленьких отверстий намного лучше, чем несколько больших. Вода испаряется, и в воздух попадает больше влаги.Что такое сушилка для слуховых аппаратов и нужна ли она мне? Например, в сейфе. Слейте воду и снова поставьте ведро. Одна вещь, которую мы тестировали, была конструкция электронной пушки, поэтому нам приходилось постоянно открывать вакуумную систему для переключения электронных пушек. Убедитесь, что в этом ведре много места. Мощная очистка воздуха улучшает качество воздуха в помещении. Сравнивая домашнее производство с коммерческим, скорость сушки контролируется мощностью в лошадиных силах на доменный печень. Возьмите действительно длинную медную трубку и сделайте из нее катушку (или купите медную катушку).Самодельный поглотитель влаги? Через несколько дней вы увидите, что на дне ведра скопилась вода. Вы будете заменять каменную соль, поскольку она растворяется в процессе (не говоря уже о том, что это очень дешево), коробку-холодильник или контейнер из пенопласта (также известный как «Пожалуйста, поделитесь этим изображением в Pinterest и других социальных сетях. Я уверен, что гарантия сразу же всплывет: «Что вы сделали с ЖК-дисплеем?» У меня есть этот пост, специально посвященный идеальной влажности, которую необходимо поддерживать. Сохранение сухого воздуха значительно снизит риск образования плесени и грибка.Вам нужно будет заменять древесный уголь в банке каждые несколько месяцев, чтобы ваш самодельный осушитель воздуха работал должным образом. Является ли рис хорошим поглотителем влаги? Опять же, это зависит от площади доступной медной катушки. Наша лаборатория тестировала это на масштабной модели, которая помещалась в комнате, и мы использовали электроны в качестве масштабной модели ионов ртути. Настоящий фильтр Hepa улавливает Бренд: Solenco Модель: BC4E356FEE19-1-1… Однако вам не следует ждать, чтобы установить осушитель воздуха для скорейшего удаления влаги из воздуха.4 сентября 2017 г. — Изучите доску Джанет Данн «Damp rid» на Pinterest. Анонимный. 2. Когда вы дойдете до дна бочки (так сказать), просто смахните пыль с ткани и поместите пакет с осушителем в духовку с низкой температурой (250 градусов по Фаренгейту) на 4-5 часов, чтобы высушить его. Введите свой адрес электронной почты, чтобы следить за этим блогом и получать уведомления о новых сообщениях по электронной почте. Найдите лучшее место для этого в подвале. Это ведро всасывает влагу. Жарить в раскаленном масле? Это довольно простая и удобная установка.Окисление начинает происходить с другими металлами. Другой доброволец опробовал влагопоглотитель в подвальной квартире, которая часто страдает от сырости из-за неисправности гидроизоляционного покрытия и наружной штукатурки. У меня есть осушитель воздуха, но мне приходится покупать маленькие ванны, чтобы спускаться по лестнице. Я обычно делаю 6-7 и делаю их примерно на ¼ дюйма в поперечнике. два ведра по 5 галлонов; каменная соль; ручная дрель; Направления. Надеюсь, вы нашли эту статью полезной. Для конденсации требуется больше поверхности, поэтому чем длиннее змеевик, тем лучше.Вы должны получить галлон воды, накопленный за день работы этой установки. Мы распыляли луч на одном конце, позволяли ему расширяться и перефокусировать его сорок раз, а затем измеряли качество луча на другом конце. Более холодный и / или более короткий душ поможет избежать повышения уровня влажности. Я много лет видел рис в солонках в качестве осушающего средства, я тоже не знаю, работает ли это. Еще один ОЧЕНЬ хороший способ осушения — это заполненные гелем трубки, используемые для УВЛАЖНЕНИЯ сигар. Если вы покупаете растения, они поступают из питомника в контейнере с отверстиями, вы можете использовать его, а не покупать 2 ведра.Написав успешный блог о том, как предотвратить попадание влаги в вашу машину, я решил попробовать сделать свою собственную. Поместите ведро с отверстиями в другое хорошее ведро без протечек. Инструменты, необходимые для проекта самодельного неэлектрического осушителя, модификации неэлектрического осушителя, которые стоит попробовать, Инструменты, необходимые для проекта самодельного электрического осушителя, разница между приобретенным в магазине и самодельным осушителем, устранение протекающих труб, смесителя и сантехники, где хранить осушитель для максимальной эффективности, другие методы и решения естественного осушения, Как покрасить подвал (и получить наилучший результат), Как удалить и избавиться от черной плесени в подвале {пошаговое руководство}.Читателям нужна решимость, завершение. Обязательно проверяйте воздушный фильтр как минимум каждые 3 месяца. Осушитель с компрессором. В этой статье подробно рассказывается, как определить правильное место и. На самом деле, я вылила его обратно в контейнер для риса: на этой неделе жаркое, помешивая, станет сильным. Осушители воздуха своими руками и самодельные осушители воздуха экологически чистые, потребляют меньше энергии и наносят вред окружающей среде, однако они могут быть не такими эффективными, как осушители, купленные в магазине. Привет, Fabulous… Меня зовут Венкат, и я создаю BasementGurus.com. Эти стратегии в сочетании с этими методами дадут отличные результаты. Я потрачу лишние деньги на жасминовый рис после прочтения всех комментариев. Вентиляция все равно работает, так что подумайте о способах отвода воздуха. Еще раз спасибо! Насколько хорошо и насколько быстро зависит от обстоятельств, вам нужно провести тест. Я слышу тебя. Используйте их вместе с домашними чистящими средствами, чтобы предотвратить образование комков. Поговорите с местным парнем из HVAC, они бросают их десятками. Мы также участвуем в партнерских программах с Bluehost, Clickbank, CJ, ShareASale и другими сайтами.Конечной целью был термоядерный синтез с инерционным удержанием, но вместо того, чтобы раздавить топливо лазерными лучами, мы собирались использовать ионы ртути. Черное льняное семя нагревается до максимальной температуры в микроволновой печи, но при этом остывает быстрее. Где изюминка этого сообщения в блоге? Один из самых простых — использовать хлорид кальция. $ 7.97 $ 7. 1 десятилетие назад. Много лет назад в трубе за моим холодильником произошла утечка. Затем вы можете убедиться, что уровень влажности снижается после того, как вы поместите новый осушитель воздуха.Зима может быть идеальным временем, чтобы отдохнуть в помещении и по-настоящему проявить творческий подход к новым поделкам. Рис все еще весил ровно 200 г после хранения в сейфе, поэтому мы можем сделать вывод, что он не впитывал и не выделял воду. Рост плесени? Вы можете удалить приличную катушку из неисправного устройства вместо своей катушки и использовать ее вместо этого. Узнайте больше о средствах для удаления влаги, осушителях и домашних хитростях. Такие продукты, как сухие бобы, овес и мука, будут полезны при хранении с самодельными пакетами для влаги, особенно во влажном климате.Мы пытались создать устройства с магнитным пузырем и отставали от публикации IBM от 6 месяцев до года. Вылейте рис в пластиковые пакеты для сэндвичей, наполнив каждый пакет рисом на 3/4. Шестиступенчатая система очистки. Идеальная влажность в подвале и доме для максимального комфорта должна составлять 30-50%. Слейте жидкость и замените каменную соль, чтобы при необходимости продолжить осушение помещения. Быстрый рис впитывает влагу быстрее, чем готовый. Не знаю, как бы вы это проверить…12 способов сделать самодельный увлажнитель воздуха своими руками Теперь, когда вы получили некоторое представление о важности хорошего качества воздуха в помещении и открыли некоторые из преимуществ использования увлажнителя, давайте узнаем, как повысить уровень влажности в наших домах с очень небольшими затратами. неудобства или расходы.

Смотреть вход в Hulu, Известные изгои в обществе, Лотте Энцо Кнол, Сент-Китс Маскарад танцоров, Дискавери 2 половинное шасси, Дэвис Полк и Уордвелл, Агрегат по поиску событий C #, Smite #cthulhu Damage Build, Пистолет для гвоздя Porter Cable, Строки посвящения для диссертации, Размер файла цепи Stihl Ms250, Beertender Kegs Великобритания, Сырой банановый жареный картофель по-андхра, Экзотические короткошерстные котята Грузия,

Как остановить конденсацию на бачке унитаза

Лето — пора для барбекю на заднем дворе, дней на пляже и семейного отдыха.К сожалению, потоотделение в туалете — еще один признак сезона. Фактически, каждое лето миллионам домовладельцев приходится иметь дело с туалетами, из-за которых на пол остаются лужи воды.

Эта проблема — гораздо больше, чем просто легкое раздражение: конденсат, стекающий по унитазу, может просачиваться под пол, гнить фанерный черновой пол и проникать в балки пола. Он также может испачкать плинтус, сделать гипсокартон сырым и обесцветить краску для стен плесенью.

Почему в баке унитаза конденсируется?

Когда погода становится жаркой и влажной, в воздухе много влаги.В то же время вода, поступающая в унитаз, сравнительно холодная — от 50 до 60 ° F. Когда теплый влажный воздух попадает на прохладные фарфоровые поверхности унитаза, воздух конденсируется, превращается в воду и вскоре капает на пол.

Хотя унитаз потеет только в теплые влажные дни, за очень короткое время из него может выпасть удивительно большое количество воды.

Несколько производителей делают изоляторы для унитазов, которые, по их утверждениям, устраняют потливость унитазов, но большинство из них работают не очень хорошо.

Два способа остановить потоотделение в туалете

Есть только два верных способа остановить потоотделение в туалете:

1.Осушите воздух в ванной

Используйте кондиционер или осушитель, чтобы осушить воздух в ванной. Однако этот подход не сработает, если у вас нет одного из этих модулей или вы не хотите запускать его все лето.

2. Установите клапан защиты от запотевания

Установить противоточный клапан в линию подачи воды в унитаз. Клапан защиты от пота добавляет немного горячей воды в линию туалетной воды, что повышает температуру воды в унитазе настолько, чтобы нагреть бачок и чашу.Это все, что нужно для предотвращения образования конденсата даже в самую знойную погоду.

Выбор клапана

Клапаны защиты от пота продаются в домашних центрах и у дилеров сантехники как регулируемого, так и предварительно настроенного типа. При выборе клапана заплатите дополнительно 10 долларов или около того за регулируемую модель. Он позволяет регулировать температуру воды и полностью отключать подачу горячей воды, когда она не нужна.

Для нашей установки мы выбрали регулируемый клапан для унитаза Adjusto-Temp от Universal Rundle (модель 5025-1, 33 доллара США).Этот клапан можно установить в ванной, за стеной или под полом (если есть лазейка или подвал). Здесь мы показываем врезку клапана в водопровод в подвале прямо под унитазом.

Как установить клапан защиты от пота?

Существует три этапа установки клапана защиты от запотевания: подготовка, установка клапана и проверка температуры.

Подготовить ПРИДЕРЖИВАЙТЕ клапан к линии холодной воды и отметьте, где его центральное выпускное отверстие совпадает с вертикальной трубой.
  1. Начните с перекрытия главного водяного клапана во всем доме.
  2. Затем слейте воду из линий горячей и холодной воды, открыв все краны для раковины и ванны и спустив все туалеты. Чтобы не обжечь внутренние компоненты клапана паяльной горелкой, выполняйте все соединения с клапаном с помощью латунных компрессионных переходников (1,50 доллара США за штуку).
  3. Нарежьте свободную резьбу 5/8 x 5/8 дюйма. компрессионный адаптер в каждое из трех отверстий клапана. Прижмите клапан к горизонтальной трубе холодной воды так, чтобы нижний входной патрубок находился на одном уровне с трубой.
  4. Обратите внимание, где центральное выпускное отверстие клапана пересекает вертикальный участок трубы; отметьте это место на трубе. Также отметьте расположение нижнего впускного отверстия на горизонтальной трубе.
  5. Затем с помощью ножовки вырежьте отрезок трубы.
  6. Затем припаяйте L-образный фитинг под углом 90 градусов к вертикальной трубе, идущей от унитаза, затем удлините его с помощью заглушки длиной 6 дюймов диаметром 1/2 дюйма. трубка.
  7. Используйте бессвинцовый припой и газовую горелку MAPP. Бессвинцовый припой относительно твердый, а газ MAPP горит сильнее и действует быстрее, чем пропан.
  8. Когда линия холодной воды готова для клапана, найдите ближайшую линию горячей воды и вырежьте секцию для установки нового медного тройника.
  9. Присоедините Т-образный фитинг к линии и соберите короткую вертикальную стояк с L-образным фитингом под углом 90 градусов и коротким горизонтальным патрубком.
  10. Направьте заглушку на место под унитазом, где будет установлен клапан.
  11. Припаяйте Т- и Г-образные соединения.
  12. Добавьте отрезок трубы, чтобы добраться до места расположения клапана.
ПОСЛЕ ОТКЛЮЧЕНИЯ воды вырежьте ножовкой участок трубы холодной воды для установки нового клапана.

Установите клапан
  1. Слегка нанесите на наружную резьбу трех латунных компрессионных переходников состав для стыков труб (смазка для труб).
  2. Ввинтите переходники в порты клапана и затяните их гаечным ключом.
  3. Наденьте гайку и компрессионное кольцо на каждый конец трубы и вставьте трубы в переходники.
  4. Смажьте каждое компрессионное кольцо смазкой для труб и навинтите гайки на переходники.
  5. Затяните каждую гайку гаечным ключом.
  6. Снова включите главный водяной клапан и поищите утечки.

Проведите проверку температуры
  1. Отвертка с шлицем — это все, что вам нужно, чтобы отрегулировать температуру воды, протекающей через клапан.
  2. Начните с полного поворота регулировочного винта холодной воды против часовой стрелки.
  3. Затем поверните винт подачи горячей воды по часовой стрелке до упора.Это полностью откроет сторону холодной воды и отключит подачу горячей воды.
  4. Затем промойте унитаз и откройте сторону с горячей водой, повернув регулировочный винт против часовой стрелки на пол-оборота.
  5. Подождав около часа, проверьте, нет ли конденсата на унитазе. При необходимости приоткройте кран с горячей водой еще немного.
Осушающий воздушный фильтр

— Airgun Nation

У меня есть фильтр высокого давления JoeB Alpha на моей стороне высокого давления обувной коробки, но я хотел дополнительно удалить влагу со стороны низкого давления, чтобы защитить коробку для обуви и помочь фильтру Alpha, установив три осушающих фильтра.

Пока что три осушающих фильтра удаляют большую часть воды, потому что я не вижу влаги, когда отсоединяю линию между фильтром Alpha и коробкой для обуви. Раньше у меня был только один дриеритовый фильтр, но я мог заполнить резервуары только дважды, прежде чем мне пришлось снова запекать осушающие камни.

Я заказал еще один осушающий фильтр у Drierite Co. LTD, а также систему фильтрации воды и осушающие гранулы на Amazon. Я переделал систему фильтрации воды для фильтрации воды из воздуха, и эта установка действительно хороша.Три осушающих фильтра отлично справляются со своей задачей, удаляя большую часть влаги до того, как вода попадет в коробку для обуви.

Вот видео, за которым я следил, чтобы преобразовать фильтрацию воды в воздух:

У меня есть фильтр высокого давления JoeB Alpha на моей стороне высокого давления обувной коробки, но я хотел дополнительно удалить влагу со стороны низкого давления, чтобы защитить коробку для обуви и помочь фильтру Alpha, установив три осушающих фильтра.

Пока что три осушающих фильтра удаляют большую часть воды, потому что я не вижу влаги, когда отсоединяю линию между фильтром Alpha и коробкой для обуви. Раньше у меня был только один дриеритовый фильтр, но я мог заполнить резервуары только дважды, прежде чем мне пришлось снова запекать осушающие камни.

Я заказал еще один осушающий фильтр у Drierite Co. LTD, а также систему фильтрации воды и осушающие гранулы на Amazon. Я переделал систему фильтрации воды для фильтрации воды из воздуха, и эта установка действительно хороша.Три осушающих фильтра отлично справляются со своей задачей, удаляя большую часть влаги до того, как вода попадет в коробку для обуви.

Вот видео, за которым я следил, чтобы преобразовать фильтрацию воды в воздух:

.
Разное

Добавить комментарий

Ваш адрес email не будет опубликован.
