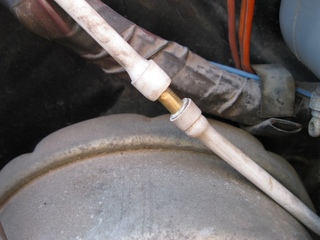

Шланг экономайзера ваз 2107: Шланг экономайзера ВАЗ карб. (4×8мм 85см) силикон синий «CS-20», 2101-3706605

Содержание

принцип работы, проверка и замена, инструкции с фото и видео

Классические автомобили ВАЗ с карбюраторным двигателем комплектовались устройством, которое называется экономайзер. Диагностировать неисправность и заменить это устройство своими руками довольно просто.

Содержание

  • Назначение экономайзера ВАЗ 2107

    • Расположение экономайзера ВАЗ 2107

    • Принцип работы экономайзера

      • Видео: работа экономайзера ВАЗ 2107

  • Признаки неисправности экономайзера ВАЗ 2107

  • Замена экономайзера ВАЗ 2107

    • Последовательность работ

  • Датчик экономайзера ВАЗ 2107 и его назначение

    • Расположение датчика экономайзера

    • Принцип работы датчика экономайзера

  • Признаки неисправности датчика экономайзера ВАЗ 2107

  • Замена датчика экономайзера ВАЗ 2107

    • Порядок замены датчика экономайзера

Назначение экономайзера ВАЗ 2107

Полное название экономайзера — экономайзер принудительного холостого хода (ЭПХХ). Из названия ясно, что его основная функция — регулировка подачи топлива в камеры сгорания в режиме холостого хода.

На первые модели ВАЗ 2107 устанавливались экономайзеры производства ДААЗ

Экономайзер позволяет довольно неплохо экономить топливо. Это особенно актуально при движении на длинных спусках, где водитель применяет торможение двигателем. В такие моменты ЭПХХ не позволяет топливу попасть в систему холостого хода. Это, в свою очередь, не только приводит к снижению расхода горючего, но и повышает безопасность движения. Дело в том, что автомобиль, движущийся под уклон на пониженной передаче и постоянно тормозящий двигателем, гораздо устойчивее на дороге по сравнению с автомобилем, свободно катящимся с горы на нейтральной скорости.

Расположение экономайзера ВАЗ 2107

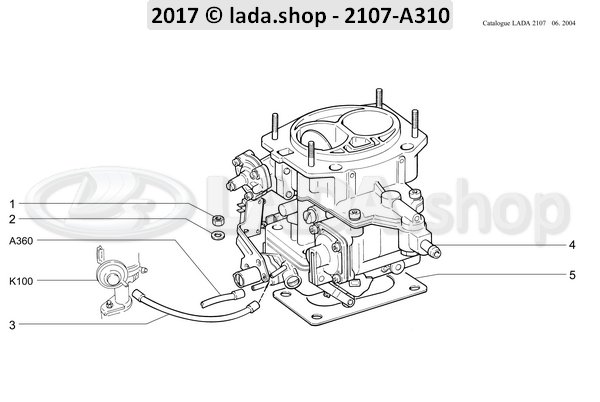

Экономайзер ВАЗ 2107 находится в нижней части карбюратора рядом с воздушным фильтром.

Добраться до экономайзера ВАЗ 2107, расположенного в нижней части карбюратора, весьма непросто

Поэтому перед демонтажем экономайзера придётся снять воздушный фильтр — других способов добраться до ЭПХХ не существует.

Принцип работы экономайзера

Экономайзер ВАЗ 2107 состоит из:

  • соленоида;
  • перекрывающего привода, выполненного из пластика и выполняющего функции обычного игольчатого клапана;
  • основного жиклёра холостого хода.

Если педаль акселератора не нажата, а коленвал вращается со скоростью ниже 2000 об/мин, ЭПХХ срабатывает и перекрывает подачу топливной смеси в канал холостого хода. Включение экономайзера происходит при подаче на него сигнала с управляющего блока автомобиля, связанного с микропереключателем в системе зажигания.

Экономайзер от управляющего блока получает только два вида сигналов: на открытие и на закрытие

При нажатии на педаль газа и скорости вращения коленвала выше 2000 об/мин на ЭПХХ поступает другой сигнал, отключающий его, и подача топлива в канал холостого хода возобновляется.

Видео: работа экономайзера ВАЗ 2107

Признаки неисправности экономайзера ВАЗ 2107

Существует несколько типичных симптомов неисправности экономайзера ВАЗ 2107:

  1. Двигатель нестабильно работает на холостых оборотах.
    Диафрагма в карбюраторе утрачивает герметичность, и игольчатый клапан экономайзера начинает частично перекрывать подачу топлива.
  2. Двигатель заводится с трудом, даже если он ещё не успел остыть.
  3. Расход топлива увеличивается примерно на треть, а иногда и вдвое. Последнее происходит, если игольчатый клапан ЭПХХ полностью засоряется, зависает в открытом положении и перестаёт своевременно перекрывать подачу топлива.
  4. Увеличение расхода топлива сопровождается сильным снижением мощности двигателя.
  5. Около экономайзера режимов мощности появляются следы от брызг бензина.

Появление одного или нескольких из этих признаков свидетельствует о высокой вероятности неисправности экономайзера и необходимости его замены.

Замена экономайзера ВАЗ 2107

Для замены экономайзера ВАЗ 2107 потребуется:

  • новый экономайзер для ВАЗ 2107 производства ДААЗ;
  • комплект рожковых ключей;
  • комплект торцевых головок;
  • отвёртка плоская.

Последовательность работ

Работы по замене ЭПХХ ВАЗ 2107 выполняются в следующем порядке.

  1. Двигатель глушится и остывает в течение 15 минут.
  2. С аккумулятора снимается минусовая клемма
  3. Торцевой головкой на 10 откручиваются болты крепления корпуса воздушного фильтра. Корпус аккуратно снимается, открывая доступ к карбюратору.

    При замене экономайзера прежде всего необходимо снять воздушный фильтр

  4. Экономайзер ВАЗ 2107 крепится тремя болтами (показаны стрелками), которые откручиваются плоской отвёрткой.

    Экономайзер держится всего на трёх болтах, но их расположение удобным не назовёшь

  5. При откручивании болтов крепления ЭПХХ следует иметь в виду, что под крышкой экономайзера находится подпружиненная диафрагма. Поэтому крышку следует придерживать пальцами, чтобы не вылетела пружина.

    Крышку экономайзера необходимо снимать очень осторожно — под ней находится пружина, которая может вылететь

  6. После снятия крышки из карбюратора вытаскивается пружина и диафрагма экономайзера. После извлечения пружины необходимо оценить её упругость и степень износа. Если она растягивается с трудом, её следует заменить вместе с экономайзером.

    Диафрагма, находящаяся за пружиной экономайзера, представляет собой очень мелкую деталь, которую можно легко потерять

  7. Старый экономайзер меняется на новый, а все снятые элементы устанавливаются в обратном порядке.

Датчик экономайзера ВАЗ 2107 и его назначение

Датчиком экономайзера автовладельцы обычно называют эконометр. На первые карбюраторные ВАЗ 2107 устанавливались эконометры типа 18.3806. Эти устройства позволяли водителю оценить примерный расход топлива в разных режимах работы двигателя — на пониженных оборотах, на высоких оборотах и на холостом ходу.

Первые карбюраторные модели ВАЗ 2107 комплектовались эконометрами типа 18.3806

Расположение датчика экономайзера

Датчик экономайзера располагается на приборной панели над рулевой колонкой рядом со спидометром. Для его демонтажа достаточно снять закрывающую датчик пластиковую панель.

Датчик расположен в левом верхнем углу приборной панели ВАЗ 2107

Принцип работы датчика экономайзера

Датчик экономайзера является механическим измерительным прибором. Он представляет собой простейший вакуумметр, контролирующий уровень разрежения внутри впускного патрубка двигателя, так как именно с этим патрубком связан расход бензина.

Датчик экономайзера представляет собой обычный механический вакуумметр

Шкала датчика разбита на три сектора:

  1. Красный сектор. Заслонки карбюратора полностью открыты. Расход топлива — максимальный (до 14 л на 100 км).
  2. Жёлтый сектор. Заслонки карбюратора открыты примерно наполовину. Расход топлива — средний (9–10 л на 100 км).
  3. Зелёный сектор. Заслонки карбюратора почти полностью закрыты. Расход топлива — минимальный (6–8 л на 100 км).

Принцип работы датчика довольно прост. Если заслонки в карбюраторе почти закрыты, разрежение во впускном патрубке увеличивается, расход бензина понижается, и стрелка датчика уходит в зелёную зону. Если же двигатель работает на высоких оборотах, заслонки полностью открываются, разрежение в патрубке достигает минимума, расход бензина увеличивается, и стрелка датчика находится в красном секторе.

Признаки неисправности датчика экономайзера ВАЗ 2107

Выход из строя датчика экономайзера можно определить по двум признакам:

  • стрелка датчика ушла в красную зону и перестала двигаться;
  • стрелка датчика дошла до центра жёлтой зоны, остановилась и начала дёргаться, не реагируя на изменение скорости вращения коленвала.

Такое поведение стрелки обусловлено тем, зубцы на трибке датчика полностью износились или сломались. Датчик необходимо заменить. Ремонту он не подлежит, так как запчасти для него в свободной продаже отсутствуют.

Замена датчика экономайзера ВАЗ 2107

Для замены датчика экономайзера потребуется:

  • новый датчик типа 18.3806;
  • отвёртка с плоским лезвием.

Порядок замены датчика экономайзера

Панель, которая закрывает датчик, довольно хрупкая. Поэтому при её демонтаже не следует прилагать больших усилий.

Замена датчика осуществляется по следующему алгоритму:

  1. Панель над датчиком экономайзера держится на четырёх пластиковых защёлках. Жало отвёртки аккуратно просовывается в щель над датчиком. Используя отвёртку как рычаг, панель аккуратно выдвигается на себя до тихого щелчка, означающего, что защёлка вышла из зацепления.
  2. Аналогичным образом отстёгиваются другие защёлки. Открывается доступ к датчику.

    Снимать панель датчика экономайзера нужно осторожно, чтобы не повредить пластиковые защёлки

  3. Датчик крепится одним болтом, который откручивается плоской отвёрткой. Датчик извлекается, а идущие к нему провода отсоединяются вручную.

    Для извлечения датчика необходимо отвернуть один болт крепления и отсоединить провода

  4. Датчик заменяется на новый. Сборка приборной панели производится в обратном порядке.

Таким образом, заменить экономайзер принудительного холостого хода ВАЗ 2107 сможет даже неискушённый автолюбитель.

Для этого необходимо лишь тщательно следовать рекомендациям специалистов.

  • Автор: Алексей Степанов
