почему срезает шпонку на шкиве
manishta
Заблокирован
#1
#1
Драсте, у меня такая фигня второй день уже подряд срезает шпонку на коленвале которая держит от проварачивания шкив генератора. в первый раз я когда ее срезало я ее даже подварил.
midnightracer
Старожил
#2
#2
конфиг какой ?
ничего там не надо никуда варить, шпонка выполняет роль направляшки, а прижимается и держится на колене шкив только за счет болта, протяни его кг 12 и все будет гуд !
manishta
Заблокирован
#3
#3
машина сток 1.
6 8 клоп. вчера тянул трубой уже. все равно дриснуло через 20 км. и сильно то не газовал
midnightracer
Старожил
#4
#4
трубой тянуть не надо, есть ключ динамометрический а в книжке есть все моменты !
на 8 в вобще ничего дристать не должно !!!
Serg_x
Старожил
#5
#5
832
Местный
#6
#6
а может шпонка китайская(из афна сделана?)
zelen2009
Местный
#7
#7
шкив возможно бъет,я вылечил проблему заменой на новый и добавил еще одну шпонку
aleksandr009
Новичок
#8
#8
У меня не срезала, а разбивала посадочное место.
Не могли найти причину, потом оказалось, что гайка ослаблялась.
Решили при помощи резьбового красного герметика.
009
Местный
#9
#9

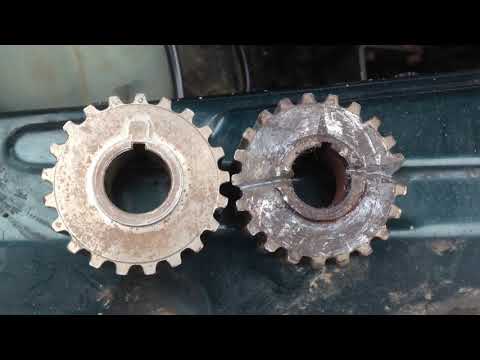

Ставить новую шестерню, новый шкив(твой наверно задрало, разбило отверстие) и обратить внимание на посадочное место шестерни на коленвалу, т.к. шестерня может далеко сидеть и шкив не будет притянут, хотя болт будет закручен до упора с трубой, т.е. шестерня просажена так, что болт затягивает не шкив, а просто прикручивается к колену + может сам вал гулять по оси и разбивать.
Если не понимаешь как посадочное место проверить, поставь новую шестерню, если через пару дней не сорвет то гуд.
manishta
Заблокирован
#10
#10
а шайбу нельзя подложит между шкивом и шестерней? чтоб нормально зажало
009
Местный
#11
#11
Как времянка только, и то какую шайбу надо, там же пас под шпонку круглую и под шкив, можно поставить чугуный шкив он толще раза в 2, зажмет, но на сколько хватит незнаю, может опять открутиться, т.
kostia2
Абориген
#12
#12
а если зажать болт и просверлить в нем отверстие сверлом 3,2 вставить шплинт и на шкиву то же просверлить отверстие
kostia2
Абориген
#13
#13
или как на классике распредвал крепится , просто шайбой контргается а в ней уже усик спец есть
F.
LIZПартнер форума
#14
#14
Не надо изобретать ерунду. Надо обеспечить сборку узла, как придумано на заводе, а не городить херню там всякую. Вот и все. Найти нормальный шкив, промериьт все размеры по посадкам, и нормально собрать.
009 все верно написал.
super1600
Абориген
#15
#15
Помоему не сделаю ни для кого открытий на боевых моторах повсеместно шкивы(демпфер), прикручиваются к шестерне двумя болтами с резьбой на 6 с потайной головкой под отвертку или шестигранник, затягивать можно хоть до усрачки, шпонку по всей видимости срывает в момент резкого закрытия дроселя из за большой массы самого демпфера,
super1600
Абориген
#16
#16
Болт хоть весь вымазать можно герметиком, проблема в том что болт откручивается из за того что он вращается вместе с незастопоренным на шестерне шкивом,
manishta
Заблокирован
#17
#17
болт не открутился.
а два отверстия с резбой завтра попробую
unique
Местный
#18
#18
kostia2 написал(а):
или как на классике распредвал крепится , просто шайбой контргается а в ней уже усик спец есть
Нажмите для раскрытия…
Нет такой фигни на классике на коленвалу — такая же шпонка и гайка, без всяких изысков. А на да, распредвале есть.
Find
Местный
#19
#19
Вопрос почти по теме.
Сегодня собирал мотор и обнаружил, что шпонка болтается в пазе коленвала, соответсвенно шестерня сидит не жестко а вращается +- один зуб, какой выход из этой ситуации ? только замена колена?
ps шпонка сидит в шестерне идеально.
super1600
Абориген
#20
#20
Find написал(а):
Вопрос почти по теме.
Сегодня собирал мотор и обнаружил, что шпонка болтается в пазе коленвала, соответсвенно шестерня сидит не жестко а вращается +- один зуб, какой выход из этой ситуации ? только замена колена?
ps шпонка сидит в шестерне идеально.
Нажмите для раскрытия…
если колено дорогое то как вариант перефрезеровать под другую шпонку и колено и шестеренку, если нет, то скорее всего проще колено поменять,
