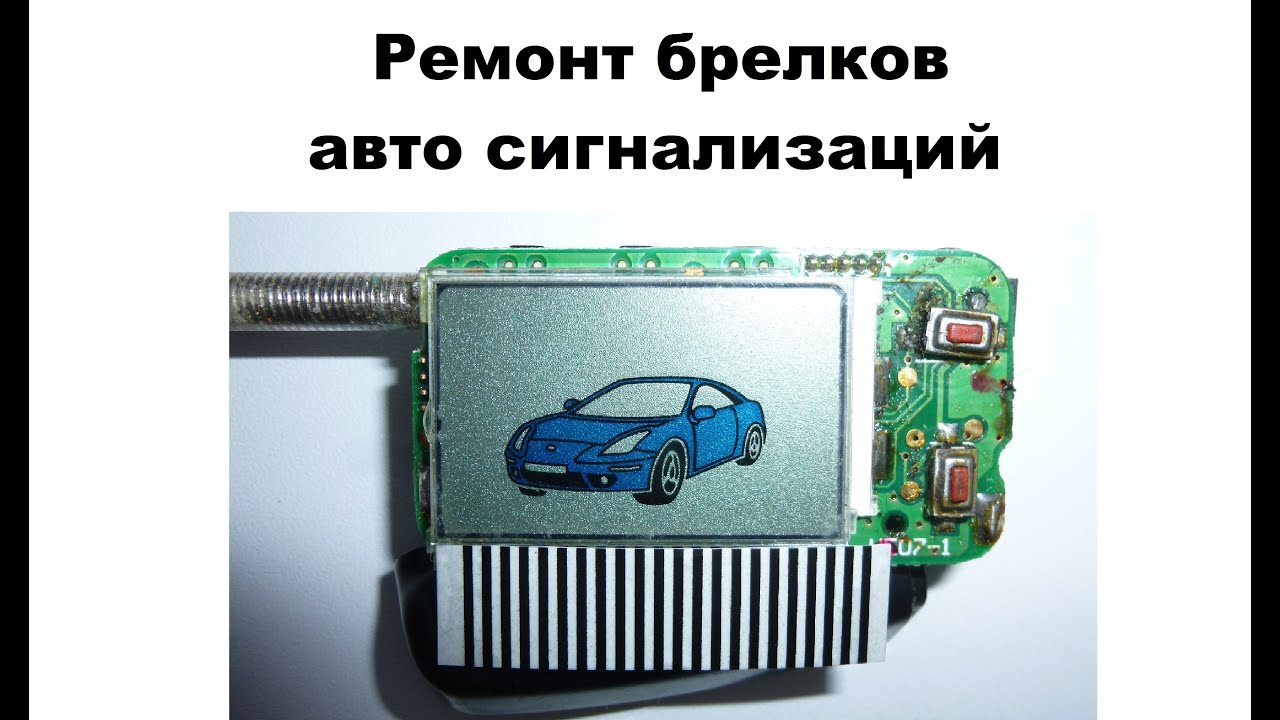

Ремонт автосигнализации sheriff ZX-725 и её аналоги

06:34

Сигнализация sheriff не реагирует на брелок.

03:52

Sheriff ZX 750

SHERIFF CAR SECURITY SYSTEM ZX…

Sheriff, Zx-700 sheriff

• Изображение
• Текст

SHERIFF

CAR SECURITY SYSTEM

ZX-700 SHERIFF

АВТОМОБИЛЬНАЯ ОХРАННАЯ СИСТЕМА С ШЕСТЬЮ

СЕРВИСНЫМИ КАНАЛАМИ С ПЕРЕПРОГРАММИРУЕМОЙ

ЛОГИКОЙ РАБОТЫ И ВСТРОЕННЫМ ИНТЕРАКТИВНЫМ

ПЕЙДЖЕРОМ.

РУКОВОДСТВО ПО УСТАНОВКЕ И ИСПОЛЬЗОВАНИЮ

ВАЖНО!

Система ZX-700 SHERIFF обеспечивает возможность перепрограммирования режима уп-

равления постановкой/снятием системы с охраны — функция F13.
Заводская установка: F13/2 — двухкнопочное управление постановкой/снятием системы с

охраны. Постановка на охрану — кнопка с пиктограммой снятие с охраны — кнопка с пик-
тограммой

Изменение состояния на F13/1 — однокнопочное управление постановкой/снятием системы

с охраны. Кнопка с пиктограммой
В комплект системы включен дополнительный резиновый кнопочный модуль с пиктограмма-
ми для однокнопочного управления системой.
Замена резинового кнопочного модуля должна производиться квалифицированным персона-

лом по месту установки системы. Обратитесь к вашему мастеру-установщику для изменения

состояния функции F13 и замены кнопочного модуля. Помните — неквалифицированная раз-
борка брелока двусторонней связи может вывести его из строя или привести к изменению
параметров приема-передачи.

Интерактивный пейджер обеспечивает реальный прием сигналов подтвержения выполнения
команды системой.

Для обеспечения самого высокого уровня защиты вашего автомобиля данная охранная сис-

тема имеет программируемую функцию ручного отключения. В некоторых случаях, например,
когда брелок-передатчик дистанционного управления системой потерян или не работает
(или, возможно, Ваш брелок-передатчик блокирован мощным радиоизлучением устройства
типа «глушилка»), Вам может потребоваться вручную поставить или вручную снять систему с

охраны. Прочитайте разделы «Ручная постановка системы на охрану» и «Ручное отключение
охранной системы», в которых подробно описаны процедуры постановки и снятия системы с
охраны в такой ситуации. Кроме того, в данном руководстве приведена таблица, в одной из
секций которой указаны используемые функции системы, включая выбранный метод отклю-

чения системы, и дополнительное оборудование, установленное в автомобиле. Хотя по умол-
чанию не запрограммирована функция «Секретный код» (для отключения системы необходи-

мо ввести персональный код), для отключения системы может быть выбран и переключатель

Valet. Посмотрите, какой метод был запрограммирован для выключения вашей системы, и
ознакомьтесь с ним в соответствующем разделе данного руководства.

— 1 —

Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника.

www.AutoSet.ru

Если запрограммирована функция F…

Страница 2

• Изображение
• Текст

Если запрограммирована функция F12 «Секретный код», то запись кодов новых брелоков из
менение секретного кода, изменение статуса запрограммированных функции c F12 пo F23,
аварийное снятие системы с охраны, отключение системы при срабатывании в режимах
Anti-Hi-Jack возможны только после ввода секретного кода! Изменение параметров функций

с F1 по F11 не требует ввода секретного кода и доступно всегда.

Система имеет шесть независимых (два из них — дистанционно управляемые) функционально
перепрограммируемых каналов. Это шесть физических проводных линий с программируемой

логикой работы, обеспечивающих гибкое изменение функций системы для управления вы-

ключением турбированных двигателей (турботаймер), поиск авто на паркинге, дистанционное
отключение сирены системы в «НОЧНОМ» режиме с каналом управления дополнительным
пейджером или устройством мобильной связи, сервис охраны авто с запущенным двигателем
без ключа зажигания, управление дополнительными устройствами с заданным временным
интервалам.

— 2 —

Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника.

www.AutoSet.ru

Оглавление

Страница 3

• Изображение
• Текст

Оглавление

Стандартные функции системы 4
Программируемые функции системы 5
Команды управления системой SHERIFF ZX-700 с брелоков-передатчиков
с совмещенной кнопкой постановки/снятия с охраны (F13/1 — включена) 7

Команды управления системой SHERIFF ZX-700 с брелоков- передатчиков

с раздельными кнопками постановки/снятия с охраны (F13/2 — включена) 11
Сигналы подтверждения брелока двусторонней связи системы ZX-700 15
Ручная постановка системы на охрану 17
Защита автомобиля при включенном режиме охраны 17
Защита автомобиля при включенном режиме охраны при работающем двигателе 18
Пассивная (автоматическая) постановка системы на охрану 18
Сигналы предупреждения о попытке проникновения в автомобиль 18
Кнопочный переключатель Valet (режим Valet) 19
Ручное отключение охранной системы с помощью переключателя Valet 19
Отключение системы с помощью персонального кода 20
Программирование персонального кода отключения системы 20
Режим Anti-Hi-Jack (Защита от угона и захвата автомобиля) 21
Отключение режима Anti-Hi-Jack 22
Пассивная блокировка двигателя (функция иммобилайзера F16) 22
Автоматическое запирание дверей при включении зажигания (функция F3/2) 23
Автоматическое запирание дверей при начале движения автомобиля (функция F3/3) . … 23
Автоматическое отпирание дверей при выключении зажигания (функция F4) 23
Дистанционное управление дополнительными устройствами (СН 2) 24
Дистанционное управление дополнительными устройствами (СН 3) 24
Дистанционное управление дополнительными устройствами (СН 4) 25
Дистанционное управление дополнительными устройствами (СН 5) 25
Дистанционное управление дополнительными устройствами (СН 6) 25
Функция турботаймера 26
Программирование кодов новых передатчиков 26
Программируемые функции системы Sheriff ZX-700 PAGER SYSTEM 28
Программирование функций системы 29
Режимы работы светодиодного индикатора системы 31
Сигналы сирены 31

Режимы работы габаритных огней автомобиля 31
Замена элементов питания 32

Установка системы

Установка основных компонентов системы 32
Управление открыванием багажника 32
Стандартные конфигурации запирания/отпирания замков дверей автомобиля 33
Дополнительные полезные схемы управления центральным замком 35
Дополнительные полезные схемы управления внутрисалонным освещением 36
Схема включения ZX-700 Sheriff 37

Пример использования линний IGN1 (+), IGN2(+) в режиме турботаймера 38
Использование датчика скорости 38
Комплектация ZX-700 SHERIFF 38

— 3 —

Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника.

www.AutoSet.ru

Стандартные функции системы

Страница 4

• Изображение
• Текст

Стандартные функции системы

• Динамический код Super KeeLoq Pro II.
• Одно/двухкнопочное управление режимами включения/выключения охраны.
• Возможность программирования до четырех передатчиков.
• Один четырехкнопочный программируемый передатчик с встроенным интерактивным пей-

джером и дисплеем LED.

• Один трехкнопочный программируемый передатчик.
• Кнопочный переключатель Valet.
• Звуковое подтверждение режима Valet.
• Двухуровневый магниторезонансный датчик удара.
• Малогабаритная мощная сирена.
• Встроенное реле управления габаритными огнями.
• Встроенный универсальный силовой выход управления замками дверей.
• Управление центральным замком автомобиля в режиме Valet и при работающем двигателе.
• Три цепи комплиментарных блокировок (требуется установка дополнительного реле].
• Два разъема для подключения дополнительных датчиков (удара, объема).
• Шесть программируемых каналов управления сервисными устройствами автомобиля

(дополнительная блокировка, турботаймер, триггер-канал, таймер-канал, управление стек-

лоподъемником, выход вежливой подсветки и т.д.).

• Два дистанционно управляемых канала сервисными устройствами.
• Охрана при запущенном двигателе.
• Дистанционное управление каналом сирены в режиме охраны (отключение/включение).
• Дополнительный (программируемый) канал управления внешним пейджером/исполнитель-

ным устройством.

• Дополнительный (программируемый) входной триггер отрицательной полярности.
• Ручная постановка системы в режим полной охраны в любое время с помощью кнопки

Valet даже при отсутствии ключа зажигания.

• Бесшумная постановка и снятие системы с охраны.
• Временное отключение датчиков удара.
• Временное отключение функции пассивной постановки на охрану.
• Отключение сигнала тревоги с пульта дистанционного управления.
• Дистанционное управление функцией паника во всех режимах.
• Звуковое и световое предупреждение о срабатывании системы.
• Индикация каналов включения тревожной сигнализации.
• Звуковое и световое подтверждение выполнения команд брелока двусторонней связи.
• Ограничение ложных срабатываний.
• Ограниченное время режима тревоги.
• Охрана периметра.
• Обход зоны неисправности.
• Многофункциональный светодиодный индикатор.
• Память срабатываний.
• Память состояний VALET, DISARM (снято с охраны), TRIGGERS (состояние входов ох-

раны) при отключении питания системы.

• Немедленное включение тревожной сигнализации при отключении/включении питания си-

стемы в режиме ARM (охрана).

• Отключение режима пассивной блокировки двигателя с брелока-передатчика.
• Управление открыванием багажника с временным отключением датчиков и канала ох-

раны капот/багажник.

— 4 —

Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника.

www.AutoSet.ru

Программируемые функции системы

Страница 5

• Изображение
• Текст

Программируемые функции системы

• Перепрограммирование режимов постановки/снятия системы с охраны: ОДНА кнопка,

ДВЕ кнопки.

• Программируемая функция иммобилайзера (пассивная блокировка двигателя).
• Программируемый персональный код отключения и управления системой.
• Программируемая задержка постановки системы на охрану: 5 / 1 0 / 3 5 сек.
• Программируемая функция Комфорт, (закрыть все — импульс на закрытие программируе-

мой длительности — 1 5 / 2 2 / 3 0 сек).

• Многоканальная программируемая функция Anti-Hi-Jack (дистанционное включение / при

включении зажигания и срабатывании концевых выключателей DOOR(+) или DOOR(-) или
начале движения автомобиля].

• Программируемая длительность импульса управления замками дверей: 0,5/1/3,5 сек.
• Двойной импульс отпирания дверей.
• Программируемая функция перепостановки на охрану.
• Программирование режима управления центральным замком при перепостановке на охрану.
• Пассивная/активная постановка системы на охрану.
• Программируемое автоматическое запирание замков дверей при пассивной постановке

на охрану.

• Программируемое автоматическое запирание дверей при включении зажигания.
• Программируемое автоматическое запирание дверей при начале движения.
• Программируемое автоматическое отпирание дверей при выключении зажигания.

• Выход СН2 — слаботочный перепрограммируемый управляемый канал дополнительных

устройств; программируемые временные интервалы, сервис-импульсы, управление элек-
троприводом багажника, триггер — выход 1, триггер — выход 2.

• Выход СНЗ — релейный перепрограммируемый управляемый канал дополнительных уст-

ройств: программируемые временные интервалы, сервис-импульсы, выход вежливой под-
светки, управление электроприводом багажника.

• Выход СН4 — слаботочный перепрограммируемый канал дополнительных устройств:

программируемые временные интервалы, сервис-импульсы, управление стеклоподъемни-
ком, выход вежливой подсветки.

• Выход СН5 — слаботочный перепрограммируемый канал дополнительных устройств:

выход дополнительной блокировки HP-типа, турботаймер 1, сервис-импульсы.

• Выход СН6 — релейный перепрограммируемый канал дополнительных устройств:

выход управления пейджером или другими исполнительными устройствами, выход вежли-
вой подсветки, турботаймер 2.

• Программируемая функция отключения «ложных» срабатываний системы.

Программируемая функция активации сигнала предупреждения пейджера о включении за-
жигания автомобиля в любом состоянии системы.

— 5 —

Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника.

www.AutoSet.ru

Передатчики, обладающие технологией защиты цифровых кодов от.

..

Страница 6

• Изображение
• Текст

Передатчики, обладающие технологией защиты цифровых кодов

от перехвата (Keeloq)

В брелоках-передатчиках, входящих в комплект данной охранной системы, используется на-
иболее совершенная и надежная форма радиочастотной передачи из всех выпускаемых в на-
стоящий момент автомобильных охранных систем. Некоторые из современных опытных угон-
щиков автомобилей используют устройства, известные как перехватчики кодов (code grab-
ber], которые позволяют принять и сохранить в памяти сигнал, передаваемый устройством

дистанционного управления охранной системой автомобиля. После ухода водителя данный

код используется угонщиком для снятия системы с охраны.
В отличие от описанных выше устройств дистанционного управления брелоки-передатчики,
входящие в комплект вашей охранной системы, изменяют код передаваемого сигнала каж-

дый раз, когда нажимается кнопка, поэтому, когда угонщик воспроизведет перехваченный си-

гнал вашего брелока-передатчика, охранная система на него просто не отреагирует.
Если кнопка на вашем брелоке-передатчике нажималась более 30 раз, когда он находился
вне пределов управления охранной системой (например, если с ним играли дети), система не
будет реагировать на вызов брелока-передатчика, когда вы снова решите им воспользовать-

ся. Вам необходимо синхронизировать ваш брелок-передатчик с приемником охранной сис-
темы. Для этого просто два раза в течение одной секунды нажмите кнопку постановки систе-
мы на охрану/снятия системы с охраны на брелоке-передатчике. После этого система снова
будет реагировать на все команды дистанционного управления.

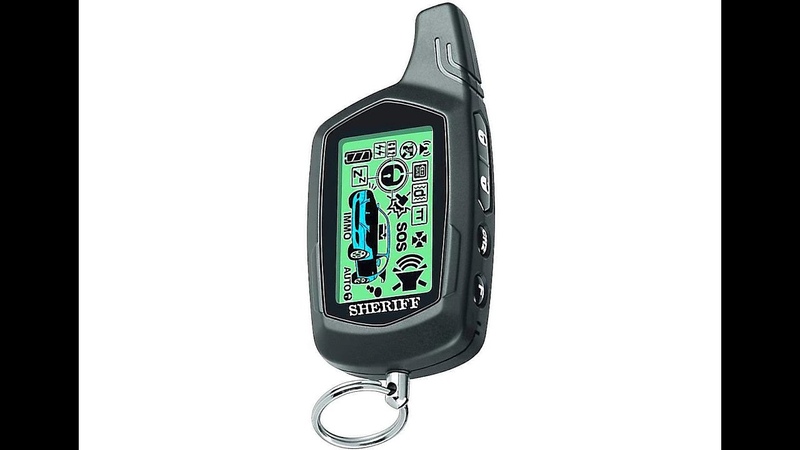

Рис. 1

Кнопка постановки/снятия системы с охраны (ARM/DISARM)
Кнопка паника, управление звуковым сигналом системы

Кнопка управления программируемым каналом СН2, управления режимами

системы при постановке/снятии системы с охраны

Кнопка изменения параметров сигналов пейджера, выключение звуковой и

световой сигнализации пейджера

Пиктограмма индикации при срабатывании триггеров капота или багажника
Пиктограмма индикации при срабатывании триггеров концевых выключателей

дверей

Пиктограмма индикации включения зажигания
Пиктограмма индикации выполнения команды, наличия связи с системой,
индикатор разряда батареи

Пиктограмма индикации при срабатывании триггера удара

— 6 —

Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника.

www.AutoSet.ru

F

ch3

Команды управления системой SHERIFF ZX…

Страница 7

• Изображение
• Текст

Команды управления системой SHERIFF ZX-700 с брелоков-передатчиков

с совмещенной кнопкой постановки/снятия с охраны (F13/1 — включена)

ТАБЛ. 1

— 7 —

Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника.

www.AutoSet.ru

ФУНКЦИЯ

ОПИСАНИЕ ДЕЙСТВИЙ

Постановка/
снятие с охраны

Нажать и отпустить кнопку 1 (Рис. 1).
При постановке на охрану:

1. Габаритные огни автомобиля мигнут один раз.

2. Сирена подаст один короткий звуковой сигнал

подтверждения.

Светодиодный индикатор на приборной панели автомобиля
начнет медленно мигать.
При снятии с охраны:

1. Светодиодный индикатор погаснет.

2. Габаритные огни автомобиля мигнут два раза.
3. Сирена подаст два коротких звуковых сигнала подтверждения.
Примечание.
Если включена функция F5-автоматическая перепостановка
на охрану, то при снятии системы с охраны светодиодный
индикатор начнет быстро мигать, указывая на то, что, если в

течение 20 сек не будет открыта ни одна из дверей, система

включит режим охраны. Если в течение 20 сек будет открыта

хотя бы одна дверь, светодиодный индикатор погаснет и режим
постановки системы на охрану будет отменен.

Если включена функция F22-функция пассивной постановки

системы на охрану, a F5 — выключена, то светодиодный

индикатор погаснет. Система переходит в режим ожидания
открытия/закрытия любой из дверей. Если вы откроете, а затем
закроете любую из дверей автомобиля, включится 30 — секунд-
ный таймер автоматической постановки системы на охрану.
Светодиодный индикатор начнет быстро мигать.
Примечание.
Попытка снять систему с охраны после того, как система
сработала (включилась сирена сигнализации), приведет только
к отключению звуковой сигнализации. Система не будет снята
с охраны. Для того чтобы снять систему с охраны, необходимо
еще раз нажать кнопку постановки на охрану/снятия с охраны
на брелоке-передатчике, когда система не подает звуковую
сигнализацию.

Закрыть/

открыть двери в

режиме Valet или

при включеном

зажигании

Нажать и отпустить кнопку 1 (Рис. 1).
Если имеется дополнительная цепь запирания/отпирания
замков дверей, то двери автомобиля будут заблокированы/
разблокированы.

Нажать и удерживать кнопку 1 (Рис. 1) в течение 3 сек до
получения подтверждающего сигнала.

1. Если имеется дополнительная цепь запирания/отпирания

замков дверей, то двери автомобиля будут заперты.

2. Габаритные огни автомобиля ведут себя согласно состоянию

функции F8.

Постановка
на охрану при
запущенном

двигателе

Снятие с

охраны при

запущенном

двигателе

Кратковременно нажать и отпустить кнопку 1 (Рис. 1).

Светодиодный индикатор погаснет.

Если сигнализация срабатывала в ваше отсутствие, светодиодный

индикатор будет мигать по коду, указывая на ту охраняемую

системой зону, которая срабатывала в ваше отсутствие.

Габаритные огни автомобиля мигнут два раза.

Сирена подаст два коротких звуковых сигнала.

Если имеется дополнительная цепь запирания/отпирания замков

дверей, то замки дверей автомобиля будут открыты.

включение сирены на один цикл Управление каналом …

Страница 8

• Изображение
• Текст

ФУНКЦИЯ

Паника
(включение/
выключение)

Долговремен-

ное выключение/

включение

сирены на один

цикл

Управление

каналом 2 (ch3)
Временное

отключение

пассивной

постановки на

охрану

Экстренное
отключение
канала
ТУРБОТАЙМЕРА

Беззвучная

постановка на

охрану

Дважды

Дважды

Дважды

Дважды

Дважды

Дважды

ОПИСАНИЕ ДЕЙСТВИЙ

Нажать и удерживать более 2 сек кнопку 2. (См. Рис. 1).
Это приведет к немедленному включению сирены системы и
миганию габаритных огней.

Для отключения сирены еще раз кратковременно нажмите

кнопку «Паника» на вашем брелоке-передатчике. Если вы не

отключите режим «Паника», система выключится автоматически
через 30 сек.

Примечание. В режиме «Паника» будут работать все обычные
функции брелока-передатчика.

Два кратковременных нажатия на кнопку 2 в течение 1 сек в

режиме охраны. (См. Рис. 1).
Подтверждение отключения сирены: одна длинная и одна
короткая вспышки габаритных огней.
Подтверждение включения сирены: три короткие вспышки
габаритных огней.
Снятие системы с охраны автоматически возобновит работу

сирены в обычном режиме.

Нажать кнопку 3 и удерживать более 1.2 сек.

В течение 7 сек после выключения ЗАЖИГАНИЯ два коротких
нажатия на кнопку 3 в течение 1 сек. (См. Рис. 1).

1. Выключите двигатель или ВКЛЮЧИТЕ и ВЫКЛЮЧИТЕ

зажигание.

2. В течение 10 сек сделайте два коротких нажатия на кнопку

брелока с пиктограммой сирены.

3. Габаритные огни автомобиля мигнут один раз.

4. Сирена подаст один короткий звуковой сигнал подтверждения.

5. Пассивная (автоматическая) постановка системы на охрану

будет отключена.

Примечание.

Если была включена функция F16 (пассивная блокировка

двигателя), то ее действие будет прекращено на один цикл.

Если была включена функция F17 Anti-Hi-Jack, то ее действие

будет прекращено на один цикл.
Два коротких нажатия на кнопку 3 в течение 1 сек, если

функции F19/2, F20/3 включены. (См. Рис. 1).

Сброс АКТИВНОГО СОСТОЯНИЯ турботаймера при помощи

передатчика:

1. Выньте ключ из замка зажигания автомобиля.

2. В течение 1 сек дважды нажмите на кнопку 3 брелока-

передатчика.

3. Система должна подтвердить получение команды двумя

короткими звуковыми сигналами и одним коротким световым

сигналом и сбросить канал турботаймера.

Сброс АКТИВНОГО СОСТОЯНИЯ турботаймера при помощи

кнопки Valet/Секретный код:

1. Вставьте ключ и поверните его в положение ЗАЖИГАНИЕ .

2. В течение 10 сек кратковременно нажмите кнопку

Valet/Секретный код.

Система должна сбросить канал турботаймера аналогично

аварийному отключению системы или режима Anti-Hi-Jack.

Кратковременно нажать кнопку 2, затем в течение 4 сек. кнопку 1

(см. Рис. 1).

— 8 —

Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника.

www.AutoSet.ru

ФУНКЦИЯ Постановкана охрану свыключенными зонами предупреди…

Страница 9

• Изображение
• Текст

ФУНКЦИЯ

Постановка
на охрану с
выключенными

зонами

предупреди-

тельного сраба-
тывания обоих
датчиков

Постановка
на охрану с
полностью
выключенными

датчиками

Беззвучная
постановка
на охрану с
выключенными
зонами
предупре-

дительного

срабатывания
обоих датчиков
Беззвучная
постановка
на охрану с
полностью
выключенными
датчиками
Запуск
функции
Anti-Hi-Jack

Поиск авто/

управленние

каналом 3 (СНЗ)

затем

затем

ОПИСАНИЕ ДЕЙСТВИЙ

Кратковременно нажать кнопку 1 и в течение 4 сек нажать

кнопку 2 (см. Рис. 1.)

Кратковременно нажать кнопку 1 и в течении 4 сек нажать

кнопку 2, после сигнала подтверждения нажать кнопку 2

еще раз (см. Рис 1).

Кратковременно нажать кнопку 2, затем, в течение 4 сек кнопку 1,

затем кнопку 2 (см. Рис. 1).

Кратковременно нажать кнопку 2, затем кнопку 1 и в течение

4 сек нажать кнопку 2, после сигнала подтверждения нажать

кнопку 2 еще раз (см. Рис. 1).

Вместе нажать и удерживать более 3 сек при включенном

зажигании и включенной функции F16/2. (См. Рис. 1).

1. Зажигание включено или заведен двигатель.

2. Одновременно нажать и удерживать кнопки 2 и 3 до

появления подтверждающего сигнала в виде трех вспышек
габаритных огней.

3. Отпустить кнопки брелока.
4. Включается 20-секундная задержка.

5. В течение следующих 20 сек система начинает подавать

короткие звуковые сигналы и периодически включать
блокирующие цепи.

6. Итого: после 40-секундной задержки включается режим

тревоги (звуковая и световая сигнализация).

7. Постоянно включаются все блокирующие цепи, приводящие к

полной остановке двигателя.

Кратковременно в течение 1 сек нажать кнопку 3, затем кнопку 2
(см Рис. 1).
Поиск авто: если установлены F10/1 или F10/2 или F10/3, то
система подтвердит запрос пятью короткими вспышками
габаритных огней.
Управление СНЗ: если установлены F10/4 или F10/5, то
на линии канала СНЗ появятся управляющие сигналы
соответствующие состоянию функций F10/4, F10/5.

— 9 —

Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника.

www.AutoSet.ru

Рис.2

Страница 10

• Изображение
• Текст

ФУНКЦИЯ

«Динамик +

виброзвонок»

по умолчанию

Отключение

звука, вибро-

звонка и LED

индикатора при

срабатывании

системы

—

—

ОПИСАНИЕ ДЕЙСТВИЙ

Одновременно нажимать кнопки 2 и F для последовательной

смены режимов работы брелока:

«Динамик +виброзонок»- один писк и один вибро

«Динамик» — один писк

«Виброзвонок» — один вибро

Однократное нажатие на кнопку F отключает звук и/или

виброзвонок,

Повторное нажатие отключает индикатор LED

Рис. 2

Кнопка постановки системы на охрану (ARM)
Кнопка снятия системы с охраны (DISARM)
Кнопка управления программируемым каналом СН2, управления режимами сис-

темы при постановке/снятии системы с охраны

Кнопка изменения параметров сигналов пейджера, выключение звуковой и све-

товой сигнализации пейджера

Пиктограмма индикации при срабатывании триггеров капота или багажника
Пиктограмма индикации при срабатывании триггеров концевых выключателей

дверей

Пиктограмма индикации включения зажигания
Пиктограмма индикации выполнения команды, наличия связи с системой, инди-
катор разряда батареи
Пиктограмма индикации при срабатывании триггера удара

— 10 —

Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника.

www.AutoSet.ru

Комментарии

Выделить → Я нашёл инструкцию для своей автосигнализации здесь! #manualza

• Кликнуть →

Как вмонтировать выкидной ключ под сигнализацию sheriff

Прежде, чем приступить к тому, как совместить ключ и брелок сигнализации Sheriff, мы предлагаем вам разобраться в том, что представляет собой выкидной ключ и почему именно мы выбрали сигнализацию Шериф. Именно от понимания устройства выкидного ключа и преимуществ сигналки будет зависеть, насколько легко вы сможете самостоятельно сделать выкидной ключ со встроенной сигнализацией.

Из опыта многолетней практике можем сказать, что лучше всего – обратиться в профильную мастерскую в Харькове Дубликатор. Здесь есть все необходимое оборудование, опыт и навыки специалистов, заготовки брелков и корпусов выкидных ключей для авто, приветливые цены и широкий спектр услуг. К тому же изготовить выкидной ключ под сигнализацию Sheriff всегда проще в мастерской – это сэкономит вам свободное время, потраченные усилия и часто спокойствие.

Как устроен выкидной ключ

Владельцы выкидного ключа с сигнализацией знают, насколько это удобное, практичное и современное средство управления авто способно упростить и облегчить жизнь. И для этого существует достаточное количество веских оснований:

• Выкидной ключ – это не только ключ, но и стильный брелок, внешнее исполнение которого вы можете сделать согласно своим требованиям и пожеланиям. Автоматически он становится дополнительным аксессуаром.
• Удобство. Форма брелка позволяет ему удобно размещаться в руке, сумочке, барсетке, карманах и любых других аксессуарах.
• Практичность. Выкидной ключ с сигнализацией позволяет автономно управлять автомобилем, находясь даже на расстоянии от него.
• Безопасности. Мы постепенно переходим к преимуществам автосигнализации Шериф, но стоит отметить, что наличие выкидного ключа с брелком сигнализации Sheriff во многом повышает безопасность вашего авто. Он снижает риск угона.

Так как мы подошли к вопросу безопасности, расскажем немного о том, чем привлекательна сигнализация Sheriff, о ее преимуществах и достоинствах, а после перейдем непосредственно к описанию процесса ее вмонтирования в выкидной ключ.

Почему, если сигнализация, то Sheriff?

Стоит один раз попробовать в действии брелок Шериф с выкидным ключом, как вы поймете, почему он так привлекает атвовладельцев. Расскажем вам коротко о том, почему Шериф ежедневно выбирают сотни автомобилистов:

• высокая надежность;
• комфортное использование для водителей;
• быстрое реагирование на команды;
• простота настройки;
• удобство и доступность установки;
• привлекательная стоимость.

Можно с уверенностью сказать, что сигнализация Sheriff – это выгодное капиталовложение, которое за доступную цену гарантирует вам высокую функциональность и безопасность вождения.

Свою популярность сигнализация заслужила еще и благодаря защищенному каналу передачи сигналов. Мошенникам будет сложно отсканировать и перехватить сигнал при помощи динамического кода.

В зависимости от предпочтений владельца автомобиля, Шериф может иметь как одно- и двустороннюю связь. Это значит, что вы можете приобрести брелок только с функцией сигнализации, а можете выбрать пакет с функцией автозапуска, а также моделями GSM и CAN. Дополнительно бренд предлагает сигнализации в нескольких ценовых сегментах, что также увеличивает ваши возможности выбора.

Монтируем выкидной ключ под сигнализацию Sheriff

Чтобы самостоятельно сделать выкидной ключ с вмонтированной сигнализацией Sheriff, вам понадобится заранее приобрести оригинал или качественную копию выкидного ключа, совместимого непосредственно с вашей моделью и маркой автомобиля.

После приобретения заготовки, ее необходимо продублировать под ваш оригинальный ключ зажигания, и сделать для него соответствующую плату. Некоторые автомобилисты делают платы на основе имеющихся у них запасных брелков, используют брелки от других других сигнализаций, привязывая его к своей системе.

Основная задача, которая будет стоять перед вами – это вместить сигнализационную плату в сам корпус брелка. Если вы не обратитесь за помощью в мастерскую, вам понадобится переделывать плату по размеру и форме ключа:

• нарисуйте и вырежьте шаблон;
• проверьте, что контакты для кнопок точно совпадают с брелком;
• распаяйте и отсканируйте плату;
• перепозиционируйте дорожки и контакты, не изменяя связи в схеме, под новый контур.

Кажется, что процедура довольно проста, но при малейшей ошибке вы можете не только испортить сам ключ, но и навредить авто. Поэтому лучше доверить эту процедуру профессионалам.

Реагирует ли полиция на домашнюю тревогу?

Владельцы недвижимости с системами безопасности, естественно, чувствуют себя в безопасности и хорошо защищены. Но заслуженно ли это чувство безопасности? Будет ли традиционная система сигнализации действительно вызывать полицию в трудную минуту? А полиция реагирует на домашнюю тревогу? Давайте исследовать.

Новое исследование, проведенное Deep Sentinel, показало, что избыток ложных тревог привел к тому, что десятки городов приняли политику неответа.

Компания Deep Sentinel, пионер в области домашней безопасности на основе искусственного интеллекта, опубликовала результаты, опровергающие широко распространенное мнение о том, что полиция реагирует на все домашние сигналы тревоги. В исследовании рассматривались все 765 городов США с населением 50 000 и более человек (по данным Бюро переписи населения США). В нем рассматриваются политики, касающиеся домашних систем безопасности и реагирования полиции, а также влияние ложных срабатываний. Некоторые ключевые выводы оказались неожиданными.

Для более чем 40% жителей городов США с населением более 50 000 человек полиция не отвечает или не гарантирует ответ на вызовы тревоги по месту жительства. (Для справки, города с населением около 50 000 человек включают Галвестон, штат Техас, и Корал-Гейблс, штат Флорида.) Это может показаться нелогичным, поскольку более крупные муниципалитеты обычно имеют более существенное полицейское прикрытие, чем сельские или отдаленные пригородные районы.

Среди американских городов с населением 1 миллион и более почти 80% не имеют гарантированного прикрытия полицией для своих сигналов тревоги. Полиция в этих городах, от Нью-Йорка до Сан-Хосе, придерживается политики, согласно которой они не будут реагировать на тревожные звонки или не могут гарантировать, что они ответят на эти звонки.

В общей сложности 26 городов с общим населением 7 218 593 жителей категорически не будут отвечать на звонки . Это составляет 6% от общего числа 126 миллионов человек, охваченных исследованием.

Эти цифры, за неимением лучшего слова, вызывают тревогу. Всегда ли полиция реагирует на домашнюю тревогу? Точно нет. Даже не близко.

Топ-10 городов США с отсутствием политик реагирования на тревоги

НЕТ ответа Город	Население
Сан-Хосе, Калифорния	1 035 317
Сан-Франциско, Калифорния	884 363
Сиэтл, Вашингтон,	724 745
Детройт, Мичиган	673 104
Лас-Вегас, Невада	641 676
Милуоки, Висконсин	595 351
Фремонт, Калифорния	234 962
Модесто, Калифорния	214 221
Фонтана, Калифорния	211 815
Солт-Лейк-Сити, Юта	200 544

Реакция полиции на звонки домашней тревоги варьируется от штата к штату. На приведенной ниже карте состояния, отмеченные более светлым цветом, с большей вероятностью отреагируют на событие. Те, что отмечены темно-красным цветом, с городами, которые не ответят или не гарантируют ответ, с большей вероятностью окажутся в опасности во время чрезвычайной ситуации.

Эти результаты развеивают миф о том, что полиция спешит на место происшествия, когда звучит сигнал тревоги от таких поставщиков, как ADT, Vivint, Protect America, SimpliSafe и других. И все же почти все потребители, установившие сигнализацию, верят, что полиция отреагирует.

Так почему копы не едут?

Слишком много ложных срабатываний

Основной причиной того, что полиция не реагирует на вызовы домашней безопасности, является преобладание ложных срабатываний. Согласно данным Центра проблемно-ориентированной полиции, полиция ежегодно реагирует на более чем 36 миллионов срабатываний сигнализации в Соединенных Штатах, что обходится примерно в 1,8 миллиарда долларов. Подавляющее большинство этих вызовов являются ложными.

Дополнительные исследования Deep Sentinel подтверждают эту информацию. Правоохранительные органы по всей стране заявляют, что 95% сигналов тревоги являются ложными. В результате они перестали реагировать на сигналы тревоги от охранных компаний. Это связано с тем, что реагирование на эти сигналы тревоги обходится очень дорого и истощает ресурсы агентства, которые в противном случае можно было бы использовать для устранения реальных правонарушений.

«После проведения предварительных опросов сотрудников правоохранительных органов, агентств и потребителей мы узнали, что полиция относится к охранным компаниям так же, как большинство людей относится к автомобильным сигнализациям. Они в подавляющем большинстве считают, что большинство звонков о тревоге, которые они получают, будут фиктивными, и только 1% из них являются реальными», — сказал Дэвид Селинджер, генеральный директор и основатель Deep Sentinel. «Мы решили копнуть немного глубже, чтобы получить более широкое представление о проблеме в Америке. Наше исследование предлагает лучшее понимание того, как ложные тревоги влияют на домовладельцев, которые установили системы сигнализации. Они живут с ложным чувством безопасности, думая, что установка сигнализации означает, что полиция отреагирует».

Методология исследования

Для этого исследования Deep Sentinel проанализировала все города США с населением более 50 000 человек, согласно данным Бюро переписи населения США. Население этих городов колеблется от 50 000 до 8,6 миллиона человек. В целом исследование охватило 126 000 000 человек. В ходе исследования были проанализированы все городские и местные законы и правила, регулирующие реакцию правоохранительных органов на вызовы домашней тревоги, включая местные гражданские кодексы и городские постановления. Исследователи Deep Sentinel дополнительно подтвердили эти юридические ограничения, связавшись с местными полицейскими управлениями. Затем результаты этого первичного исследования были сведены в таблицы и проанализированы.

Узнайте больше о камерах видеонаблюдения для дома и бизнеса Deep Sentinel.

О Deep Sentinel

Deep Sentinel — пионер в области домашней защиты на основе ИИ. Интеллектуальное предотвращение преступлений компании превращает домашнюю безопасность от ложных тревог и неэффективных предупреждений о преступлениях постфактум к прогнозированию и предотвращению преступлений в реальном времени. С камерами видеонаблюдения Deep Sentinel у американцев есть надежный способ защитить свои дома и остановить преступления до того, как они произойдут, и чувствовать себя в гораздо большей безопасности дома, на работе и в отпуске.

Реагирование на тревогу и разрешения — город Сан-Антонио

Отдел расследования тревог

В 2022 году Департамент полиции Сан-Антонио (SAPD) отреагировал на более чем 62 000 ложных вызовов тревоги. Это означает, что каждые 8 ​​минут происходит одна ложная тревога (91% всех охранных тревог являются ложными тревогами). Город Сан-Антонио имеет ограниченные ресурсы общественной безопасности и должен использовать их с умом. Чтобы гарантировать, что эти ресурсы реагируют на настоящие чрезвычайные ситуации, SAPD постоянно работает с индустрией сигнализации и пользователями, чтобы уменьшить количество ложных тревог.

Информация о разрешении системы сигнализации

Все жители и предприятия, использующие или эксплуатирующие системы охранной сигнализации, паники и/или пожарной сигнализации, расположенные в городе Сан-Антонио, по закону должны иметь разрешение на свою систему сигнализации. Кодекс постановлений города Сан-Антонио, глава 25, статья IV, регулирует работу систем сигнализации в городе. Это также относится к номеронабирателям, которые запрограммированы на передачу автоматических уведомлений о тревогах непосредственно в SAPD. Системы охранной и пожарной сигнализации в черте города должны быть разрешены через Управление по расследованию тревог SAPD (AIO).

SAPD сотрудничает с охранными компаниями, монтажными бригадами и контролирующими компаниями, чтобы информировать жителей о требованиях к выдаче разрешений в городе. В конечном счете, ответственность за получение необходимых разрешений для своих систем сигнализации лежит на владельце системы. Если SAPD получает тревожное извещение от системы охранной сигнализации, не имеющей действующего разрешения, за каждое тревожное извещение будет взиматься плата.

Пользователь сигнализации отвечает за:

• Уведомление AIO об установке системы сигнализации. Недавно активированные пользователи сигнализации должны сообщить об установке системы сигнализации в течение 12 часов после ее завершения.
• Указание местоположения адреса тревоги, а также имени и почтового адреса владельца вида на жительство. Для коммерческих разрешений они также должны указать основное контактное лицо.

Отправьте эту информацию в любое время, оставив голосовое сообщение по номеру 210-207-8282. Физические и юридические лица, предоставляющие эту информацию по телефону или лично, освобождаются от требования получения разрешения на срок до четырех календарных дней, пока выдается их разрешение.

Информация о нескольких разрешениях:

• Каждая система сигнализации должна иметь отдельное разрешение на сигнализацию. Если в вашем районе есть несколько сооружений, контролируемых отдельными панелями системы сигнализации, вам необходимо иметь разрешение на каждое из них.
• Разрешения на сигнализацию нельзя передавать другому лицу, помещению, системе сигнализации или абоненту сигнализации.
• Жилые помещения не обязаны иметь два разрешения для полиции и пожарной охраны. Их полицейское разрешение распространяется как на пожарные, так и на вызовы полиции. Коммерческие помещения должны иметь индивидуальные разрешения для систем полиции и пожарной сигнализации.
• Если в вашем районе есть несколько апартаментов, которые сдаются в аренду, управляющий зданием обычно получает разрешение на установку системы пожарной сигнализации в здании. После этого каждый арендатор будет нести ответственность за получение разрешений полиции на сигнализацию, если у него есть дополнительные системы сигнализации (например, сигнализация взлома, паники или ограбления). Попросите управляющего зданием подтвердить, что разрешение на пожар не является обязанностью арендатора.
• В местах, где используется детектор дыма, не подключенный к панели сигнализации, разрешение не требуется.
• В жилых и коммерческих помещениях, в которых установлены только камеры самоконтроля, разрешение не требуется.

Сборы и штрафы

Незарегистрированные системы сигнализации и чрезмерное количество ложных тревог

Использование системы сигнализации без действующего разрешения является нарушением городских постановлений. Плата взимается за незарегистрированные (неразрешенные) ложные срабатывания:

Тип ложного срабатывания	Плата
Недопустимая ложная тревога, жилая	75 долларов
Недопустимая ложная тревога, коммерческая	125 долларов
Недопустимая ложная пожарная тревога, жилая или коммерческая	125 долларов

ПРИМЕЧАНИЕ: Все непогашенные сборы за ложную тревогу должны быть оплачены до выдачи нового или возобновленного разрешения.

Плата взимается за вызовы как для разрешенных, так и для неразрешенных запросов ответа. В местах, где есть действующее разрешение на тревогу, взимается плата за обслуживание за несколько ложных вызовов тревоги в течение 12 месяцев. Эти сборы помогают покрыть эксплуатационные расходы ресурсов общественной безопасности, которые используются при реагировании на чрезмерные ложные тревоги.

Форма запроса на пересмотр может быть отправлена ​​для штрафов за ложную тревогу, прикрепленных к активному разрешению на тревогу. Вся необходимая документация будет рассмотрена, и следователи определят, будут ли отменены какие-либо штрафы за ложную тревогу. Свяжитесь с Управлением по расследованию аварийных сигналов для уточнения подробностей.

Штрафы за ложную тревогу (активные разрешенные места)

Ложные тревоги вторжения (за каждый случай)	Плата
1 – 3 ложных сигнала тревоги	БЕСПЛАТНО
4 – 5 ложных тревог	50 долларов
6 – 7 ложных тревог	75 долларов
8 или более охранных сигнализаций	100 долл.  США

Ограбление/Ограбление/Паника/Принуждение (тихая тревога)	Плата
1 звонок	БЕСПЛАТНО
2 звонка	200 долларов
3 звонка	300 долларов
4 звонка	400 долларов
5 и более звонков	500 долларов

Ложное срабатывание пожарной тревоги	Плата
1 звонок	БЕСПЛАТНО
2-4 звонка	125 долларов
5 – 10 звонков	250 долларов
10 и более звонков	500 долл.  США

Отмена срабатывания пожарной сигнализации (оплачивается при уведомлении)	Плата
1 звонок	БЕСПЛАТНО
2-4 звонка	50 долларов
5 – 10 звонков	125 долларов
10 и более звонков	250 долларов

SAPD будет реагировать на все тревожные вызовы независимо от статуса разрешения (активное или неразрешенное) или любых неоплаченных штрафов или сборов. В случае таких нарушений будут взиматься дополнительные сборы и штрафы. Если у объекта сигнализации нет разрешения (из-за отсутствия регистрации или отзыва), пользователь системы сигнализации будет оштрафован на сумму от 300 до 500 долларов США. Это будет взиматься за каждое отдельное событие.

Советы по предотвращению ложных срабатываний

Владелец разрешения должен содержать место срабатывания сигнализации для обеспечения надлежащей работы или использования системы сигнализации. Владелец разрешения также обязан следить за тем, чтобы система сигнализации обслуживалась таким образом, чтобы свести к минимуму количество ложных тревог.

• Убедитесь, что установленная система сигнализации правильно обслуживается. Это включает плановое тестирование, замену батареи и техническое обслуживание.
• Обращайтесь к своему поставщику услуг и/или компании по мониторингу всякий раз, когда у вас возникают сбои в работе системы.
• Знай свою систему. Если у вас есть вопросы или опасения по поводу вашей системы, обратитесь к поставщику услуг и/или в компанию по мониторингу.
• Будьте ответственны за свою систему. Если вы даете кому-то ключи от своего дома или офиса, научите его управлять вашей сигнализацией.

Контакт

Эл.
