Автосигнализация с GSM- и Bluetooth-управлением SCHER-KHAN MOBICAR 3

Охранная система, в которой реализовано управление с брелока и смартфона по каналам GSM и Bluetooth. Смартфон под управлением iOS или Android выполняет все функции двустороннего брелока, отображая более значительный объем информации.

Смартфон также используется как метка идентификации владельца – владелец получает дополнительный рубеж защиты.

Система работает на мало загруженной сторонним радиообменом частоте, что обеспечивает уверенную связь в городских условиях. Команды, передаваемые в эфир, защищены шифром на базе алгоритма AES-128, одного из самых криптостойких в мире.



Конфигуратор Scher-Khan Mobicar можно скачать на сайте http://support.mega-f.ru/

Бланк конфигуратора Scher-Khan Mobicar

Информация о тарифных планах комплектной сим-карты





УПРАВЛЕНИЕ СО СМАРТФОНА. КОНТРОЛЬ ПО GSM ВЕЗДЕ, ГДЕ ЕСТЬ СОТОВАЯ СВЯЗЬ

Встроенный GSM-модуль обеспечивает неограниченную дальность получения оповещений, контроля и управления системой SCHER-KHAN MOBICAR 3 со смартфона автовладельца.

Оповещения о нарушении зоны охраны передаются посредством SMS-сообщения и звонка на мобильное устройство владельца. Управление системой возможно с мобильного устройства посредством команд в голосовом меню. При связи по GSM-каналу применяется двухшаговая авторизация: по номеру телефона автовладельца и по индивидуальному PIN-коду.

УПРАВЛЕНИЕ СО СМАРТФОНА. МОБИЛЬНОЕ ПРИЛОЖЕНИЕ SCHER-KHAN MOBICAR 3

Автосигнализация с управлением со смартфона SCHER-KHAN MOBICAR 3 оборудована встроенным модулем Bluetooth SMART. Это решение позволило использовать смартфон как полноценный двусторонний брелок с расширенной функциональностью, предоставляя все преимущества наглядности и визуализации.

Превращает смартфон в брелок мобильное приложение SCHER-KHAN MOBICAR 3. Владелец системы может управлять всеми ее охранными функциями, изменять настройки, просматривать различные данные. Например, отображается уровень чувствительности тревожных датчиков и их статус, точное значение оборотов двигателя, напряжение бортовой сети, температура в салоне (если в нем установлен соответствующий датчик), уровень топлива и т.

д.

Кроме того, целый ряд охранных функций SCHER-KHAN MOBICAR 3 может быть задействован только при наличии смартфона.





ОХРАНА АВТОМОБИЛЯ

В SCHER-KHAN MOBICAR 3 реализована функция «Иммобилайзер». Роль метки выполнят Ваш смартфон, который подтверждает личность владельца и разрешает произвести запуск двигателя. Наличие брелока и штатного ключа уже не имеет значения: нет смартфона – нет запуска. Более того, SCHER-KHAN MOBICAR 3 имеет функцию, которая не позволяет выключить охрану при краже брелока. Функция так и называется – «Защита при краже брелока», она запрещает отключать режим охраны, если Ваш смартфон не находится рядом с автомобилем. Таким образом, получив брелок, посторонний человек даже не сможет проникнуть в салон, не говоря о запуске двигателя.

Радиообмен в системе происходит на частоте 868 МГц. Она слабо загружена, поэтому сигнал не искажается и четко принимается даже в условиях города, неблагоприятных для радиосвязи.

Передаваемые команды кодируются алгоритмом, основанным на базе стандарта шифрования AES-128. На сегодняшний день этот стандарт признается экспертами как один из самых криптостойких. При этом каждая система SCHER-KHAN MOBICAR 3 имеет индивидуальные ключи шифрования, и каждая команда проходит процедуру индивидуального подтверждения. Таким образом, радиоканал в SCHER-KHAN MOBICAR 3 надежно огражден от интеллектуального взлома.

КОМФОРТ ЭКСПЛУАТАЦИИ

SCHER-KHAN MOBICAR 3 снабжена функцией автоматического запуска двигателя, которая отличается множеством параметров, доступных для настройки. Например, запуск может быть осуществлен по температуре в салоне (положительной и отрицательной) и при понижении напряжения в бортовой сети. Можно установить 2 запуска в точно заданное время. Реализация автозапуска возможна с брелока или со смартфона: из мобильного приложения либо посредством команд в голосовом меню. При этом если для управления системой используется мобильное устройство, то можно запрограммировать запуск в нужное время на целую неделю.



Благодаря встроенному адаптеру цифровых информационных шин SCHER-KHAN MOBICAR 3 готова к совместной работе с электроникой любого современного автомобиля. Система поддерживает все современные цифровые форматы передачи данных, используемые в автомобильной промышленности. На аппаратном уровне реализовано одновременное подключение к двум шинами CAN или двум шинами LIN-BUS/K-Line. Благодаря этому модель поддерживает управление охранными функциями со штатного брелока автомобиля.

СИСТЕМА, СНИЖАЮЩАЯ РИСК ДТП

SCHER-KHAN MOBICAR 3 повышает Вашу безопасность в пути, за счет снижении риска попасть в ДТП со следующим сзади автомобилем. Очень часто такие аварии – это результат невнимательности водителей. SCHER-KHAN MOBICAR 3 снабжена функцией, которая автоматически включает аварийную сигнализацию при резком торможении. Водитель автомобиля, следующего сзади, воспринимает ситуацию как нештатную, и относится к дорожной обстановке с большим вниманием, адекватно реагирует, избегая опасное сближение.

ВЫГОДНО

Контроль и оповещения везде, где есть сотовая связь.

Доступно наглядное управление и быстрая настройка через Ваш смартфон.

Ваш смартфон используется как персональная метка. Функции «Иммобилайзер» и «Защита при краже брелока» создают дополнительный уровень защиты.

Расширенные сервисные функции, включая автоматический запуск двигателя с множеством параметров, доступных для настройки.

Автоматическое включение и выключение охраны с индивидуальной настройкой дистанции срабатывания.

Индивидуальный заводской PIN-код доступа автовладельца.

Возможность управления режимом охраны при помощи штатного брелока автомобиля.

Интеллектуальный турботаймер для корректной остановки турбированных двигателей.

Техническая поддержка от производителя на всей территории России и ближнего зарубежья.

5 лет – расширенная гарантия от компании-разработчика.



Технические характеристики

БЕЗОПАСНОСТЬ
  • Связь с процессорным блоком на расстоянии до 1200 м.
  • Прием сообщений на удалении до 2000 м.
  • Связь между системой и смартфоном владельца по Bluetooth на расстоянии до 50 м.
  • Неограниченная дальность оповещений и контроля системы по GSM со смартфона владельца.
  • Автоматическое запирание центрального замка при начале движения.
  • Цифровые датчики удара, наклона и перемещения автомобиля с дистанционной регулировкой чувствительности.
  • Режим ПАНИКА.
  • Персональный код для выключения охраны при утере брелока.
  • Функция «Иммобилайзер», в качестве метки используется мобильное устройство владельца.
  • Функция «Защита при краже брелока», в качестве метки для подтверждения права доступа используется мобильное устройство владельца.
УПРАВЛЕНИЕ
  • Возможность управления с любого мобильного устройства, соответствующего спецификации Bluetooth 4.0-5.0, с операционной системой iOS (версия 10.0 и выше) или Android (версия 4.4 и выше).
  • Многофункциональный брелок-коммуникатор с ЖК-дисплеем.
  • Управление и настройка оперативных функций системы с брелока и мобильного устройства.
  • Дистанционная регулировка чувствительности и отключение датчиков удара, наклона и перемещения.
  • Индикация температуры в салоне автомобиля.
  • Индикация напряжения аккумуляторной батареи автомобиля.
  • Индикация времени работы двигателя в режимах автоматического запуска, турботаймера, «Парковка с работающим двигателем».
  • Программирование времени автоматического запуска двигателя (с точностью до минуты).
  • Запуск двигателя по команде с брелока и мобильного устройства.
АВТОЗАПУСК
  • Возможность реализации функции автоматического запуска на автомобилях с двигателями любого типа: бензиновыми, дизельными, гибридными.
  • Работа с любыми типами трансмиссий: механическими, автоматическими, роботизированными и т.д.
  • Работа со всеми типами систем пуска двигателя: от ключа зажигания, от кнопки START-STOP.
  • Автоматический запуск до 2 раз в сутки в точно указанное время (с точностью до минуты).
  • Автоматический запуск по температуре в салоне (отрицательной и положительной).
  • Автоматический запуск при падении напряжения в бортовой сети ниже запрограммированного уровня.
КОМФОРТ
  • Интеллектуальный турботаймер для корректной остановки турбированных двигателей.
  • Функция «Парковка с работающим двигателем» – возможность поставить на охрану автомобиль с работающим двигателем без ключа в замке.

ВОЗМОЖНОСТИ CAN
  • Мультиканальный встроенный адаптер цифровых шин включает в себя аппаратную реализацию CAN, LIN-BUS, K-LINE.
  • Взаимодействие со штатной охранной системой: управление режимом охраны SCHER-KHAN MOBICAR 3 со штатного брелока автомобиля, управление штатной охранной системой с брелока SCHER-KHAN MOBICAR 3 и мобильного устройства, управление  штатной охранной системой и SCHER-KHAN MOBICAR 3 штатными брелоками, брелоком SCHER-KHAN MOBICAR 3, мобильными устройствами.




Поддержка

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ СИГНАЛИЗАЦИИ SCHER-KHAN MOBICAR 3

ВИДЕОИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ СИГНАЛИЗАЦИЙ SCHER-KHAN MOBICAR

Бланк конфигуратора Scher-Khan Mobicar

Техническая поддержка

Дополнительная информация

Как правильно выбрать автомобильную охранную систему?



Автосигнализация SCHER-KHAN Mobicar 3 - «Отличная многофункциональная автомобильная охранная система»

Задумывался о покупке новой автосигнализации уже давно.

Когда раззули соседа по автоплащадке, принял решение не тянуть и пол года назад купил совсем новую сигналку Mobicar 3. Выбрать именно её мне посоветовали в сервисе, где я прохожу ТО своего Rogue.

Установка заняла совсем недолго и я принялся тестировать это нововведение в своем автомобиле.

Первое, что мне пришлось сделать - установить на смартфон приложение. Когда оно синхронизировалось с брелком от сигналки, на смартфон потекла информация с автомобиля. И тут я опешил. Потому что в моем телефоне теперь оказалась считай полноценна тюнинговая платформа для автомобиля. Как разработчикам пришла мысль впихнуть в приложение все эти данные я не понимаю. Ведь большая часть из них не имеет отношения к безопасности. Тем не менее, это оказалось чертовски удобно.

Еще больше я удивился, когда увидел, что сам могу настраивать все параметры безопасности машины. В моем распоряжении оказались функции настройки чувствительности сенсоров, параметры реакции на их активность, параметры истории по каждому сенсору.

Целый конструктор для собственной безопасности! Очень удобно и практично.

Автозапуск стал отдельным приятным добавлением. Он работает как с мобилки, так и с брелка. Можно задать автозапуск по времени, что дает возможность прогреть машину зимой, пока я до нее добираюсь

Отдельно о связи:

В базу встроен GSM блок, поэтому пока я в пределах действия сети, ко мне поступает вся информация с автомобиля. Где бы я не находился, я всегда знаю что с моей машиной. Это не только удобно, но еще и полезно для душевного здоровья. Еще в системах связи заявлен bluetooth и он есть. Но он нужен в основном для того, чтобы дублировать канал связи на близком расстоянии от машины. Однако многие расценивают его как основной. Думаю, что все-таки GSMпо своей универсальности превосходит блютуз.

Выводы:

За эти пол года я не нашел ни одного недостатка в сигнализации Шерхан. Свои функции она выполняет отлично. То обстоятельство, что настройка функций безопасности зависит только от меня, дало мне возможность настроить все так, чтобы машина не орала как резаная от каждого движения воздуха.

Дополнительные функции - хорошая игрушка и в том числе полезный инструмент. Например, удалось вовремя заметить подтекание маслофильтра благодаря телеметрии.

Товар на все деньги.

Сигнализация Scher-Khan Magicar 3 с автозапуском двигателя (инструкция по эксплуатации)

Сигнализация Scher-Khan Magicar 3 с автозапуском двигателя (инструкция по эксплуатации)

Противоугонные системы являются неотъемлемой частью современного транспортного средства. Они позволяют обеспечить безопасность и добавить комфорт в управление. В автосигнализации Шерхан Магикар 3 соединились надежность, многофункциональность и удобство установки и эксплуатации. Поэтому, даже несмотря на свой возраст, модель пользуется большой популярностью среди автовладельцев.

Технические характеристики

Система противоугонной защиты Scher-Khan Magicar 3 оснащена двухсторонним каналом связи с радиусом действия до 1,5 км. На брелоке выводятся визуальные и звуковые сообщения о текущем состоянии транспортного средства, индикатор батареи. Установлено два дополнительных канала управления добавочными устройствами. Опция индивидуального программирования позволяет создать надежную охранную систему любой сложности.

Кроме описанного выше, модель Магикар 3 обладает следующим перечнем опций:

  • звуковые предупреждения активации/деактивации стандартного и автоматического режимов охраны;
  • возможность управления замком багажного отделения;
  • режим защиты от захвата Jackstop;
  • режим «паники»;
  • опция управления дверными замками;
  • опция подсоединения отрицательных датчиков для капота, багажника и дверей;
  • блокировка дверей при активации зажигания, разблокировка — при деактивации;
  • бесшумный режим защиты;
  • датчик удара с регулировкой чувствительности;
  • удаленное включение опции Валет;
  • опция «свободные руки» позволяет деактивировать сигнализацию при приближении автовладельца и активировать — по мере его удаления.

Основное преимущество модельного ряда заключается в специальной системе кодировки MAGIC CODE, которая меняет шифр при каждом нажатии клавиши брелока. Брелок питается одним элементом ААА. Все действия сопровождаются подсветкой и звуковыми сигналами. Настройки осуществляются 4-мя кнопками.

Комплектация

Автомобильная сигнализация Sherhan поставляется в фирменной коробке с инструкцией по установке и руководством пользователя на русском языке. Содержание коробки включает:

  • процессорный модуль Scher-Khan Magicar;

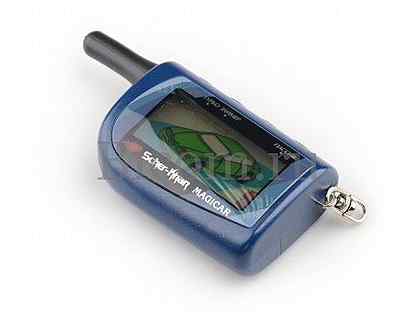

  • основной пейджер с ЖК-дисплеем;
  • запасной брелок без дисплея;
  • монтажный комплект;
  • датчик удара;
  • сигнализация;
  • модуль вызова из машины;
  • антенный модуль;
  • реле;
  • светодиод.

Как работает сигнализация

Сигнализация Scher-Khan Maqicar третьего поколения обладает расширенным функционалом и работает в следующих основных режимах:

  1. Стандартный режим охраны транспортного средства, который подразумевает ручную или автоматическую активацию сигнализации. Возможна двухэтапная постановка с применением персонального кода.
  2. Опция охраны с включенным мотором используется для дистанционного прогрева и кратковременного оставления транспорта.
  3. Режим автозапуска позволяет дистанционно запускать двигатель в заданные время или температуру.
  4. Режим программирования разрешает задать индивидуальные параметры работы противоугонной системы. Подробная инструкция по настройке приведена в руководстве пользователя.
  5. Опция Valet обеспечивает аварийное открытие дверей без запуска двигателя.

Любые взаимодействия между брелоком и системой обеспечиваются радиосигналом. Принцип работы антенного блока заключается в обеспечении двухсторонней связи на расстоянии до 1500 м. Дистанция может меняться в зависимости от установки антенн и наличии помех на пути сигнала.

Преимущества и недостатки

К положительным качествам автомобильной сигнализации Шерхан относятся:

  • радиус действия до 1,5 км позволяет наблюдать за автомобилем на парковке;
  • использование разных каналов связи защищает сигнал от сканирования;
  • устанавливается на транспортные средства с любым типом двигателя, трансмиссии и напряжения;
  • дистанционное управление режимом Валет;
  • возможность управления дверными замками, открыванием капота и багажника.

Технических недостатков автовладельцами не отмечено, но есть ряд эксплуатационных моментов, которые отражаются на работе системы:

  • батарейка в брелоке быстро расходуется;
  • железобетонные здания снижают качество сигнала;
  • капот и багажник можно открыть только с небольшого расстояния;
  • при низких температурах присутствует задержка между нажатием кнопки и выполнением функции.

Инструкция по установке

Инструкция по эксплуатации и установке на русском языке поставляется в комплекте с системой. В руководстве пошагово изложен принцип подсоединения автосигнализации, рекомендации по размещению блоков и повышению эффективности работы.

Схема подключения

Схема подключения противоугонной системы Шерхан Магикар максимально приближена к стандартной. Процессор устанавливается под приборной панелью, в недоступном для посторонних лиц месте. Датчик удара следует подключить в центре автомобиля, чтобы обеспечить одинаковое взаимодействие со всеми компонентами машины. Блок с антенной устанавливают на лобовом стекле, преимущественно вверху. Звуковую сирену располагают в блоке с двигателем.

Схема подключения к бортовой программе подробно описана в руководстве по установке. В случае, если не получилось установить систему самостоятельно, рекомендуется обратиться к специалистам сервисного центра.

Инструкция по эксплуатации

Инструкция по эксплуатации 3 поколения охранных систем Магикар содержит полную информацию по настройке системы, по привязке брелока, по программированию опций, по избежанию поломок и по их возможным причинам. Программирование функций происходит путем комбинации 4-х клавиш. Описан процесс возвращения к заводским настройкам.

В случае потери брелока есть возможность активировать новый и стереть старый из памяти системы.

Следует помнить, что программирование выполняется исключительно с главного пейджера с экраном. Полная инструкция пользователя Khan Magicar 3 на русском идет в комплекте с устройством. Произвести настройку системы можно самостоятельно, руководствуясь инструкцией, или в сервисном центре за отдельную плату.

Как включить автозапуск

Автозапуск двигателя в сигнализациях Шерхан настраивается по времени и температуре. Перед использованием опции необходимо установить правильное текущее время, иначе автозапуск будет работать некорректно.

В модели Магикар 3 включить автоматический запуск можно по таймеру или дистанционно с брелока управления. Во избежание ошибок и погрешностей настройка происходит при заглушенном моторе и активном режиме охраны.

Для активации автозапуска по таймеру необходимо полсекунды одновременно нажимать на кнопки №2 и №4. Вход в меню программ обеспечивается одновременным зажатием клавиш в течение 2 секунд: для первого меню — 1 и 2 клавиши, для второго — 1 и 4. Запуск двигателя дистанционно активируется путем 2-секундного удерживания кнопки №2. Можно установить запуск через 5, 15, 25 и 45 минут.

Для активации опции автоматического пуска важно учитывать время прокрутки стартера, чтобы транспорт успевал прогреться к приходу владельца.

SCHER-KHAN Magicar 3 инструкция по эксплуатации онлайн — страница 5

Инструкция SCHER-KHAN Magicar 3 для устройства автосигнализация содержит страницы на русском языке.

Размер файла: 7.33 MB. Состоит из 26 стр.

Вы можете скачать pdf файл этой инструкции: Скачать PDF

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Событие для
включения доп.
канала 6

Постановка в
режим охраны

Событие для
включения доп.
канала 7

Постановка в
режим охраны

УСТАНОВКА ВСЕХ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ
МЕНЮ № 2 НА ЗАВОДСКИЕ ЗНАЧЕНИЯ

Для установки заводских значений программируемых функций необходимо
выполнить два шага.

1) Вход в режим программирования. Нажмите одновременно кнопки
(II+IV) на 2 сек. Сирена подаст один короткий сигнал, аварийная
сигнализация вспыхнет один раз, подтверждая тем самым успешное
выполнение ШАГА 1.
2) Три раза коротко нажмите кнопку III брелока. Каждое нажатие
будет подтверждаться коротким сигналом сирены и вспышкой
аварийной сигнализации. Через некоторое время после этого прозвучат
три сигнала сирены, аварийная сигнализация вспыхнет три раза,
подтверждая установку заводских значений всех программируемых
функций меню №2.

Программируемая функция 2-5: «Импульсы отпирания
замков дверей»

Эта функция может быть использована для включения и выключения опции
приоритетного отпирания двери водителя. Это возможно только в том
случае, когда данная опция реализована при инсталляции системы.

1) Заводское значение – приоритетное отпирание двери водителя
отключено. Система будет отпирать все двери автомобиля
одновременно.
2) Режим приоритетного отпирания двери водителя. При первом
нажатии кнопки II брелока производится отпирание двери водителя,
при повторном – отпирание дверей пассажиров.
3) Двойной импульс отпирания замков дверей. Необходимость
использования данного варианта обусловлена конструкцией штатного
оборудования автомобиля. В этом случае изменение значения
программируемой функции недопустимо, это приведет к некорректной
работе системы.

SCHER-KHAN MAGICAR 3

УСТАНОВКА ВСЕХ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ МЕНЮ № 2
НА ЗАВОДСКИЕ ЗНАЧЕНИЯ . 48
ДЛЯ ЗАМЕТОК . 50

НАЗНАЧЕНИЕ SCHER-KHAN MAGICAR 3

SCHER-KHAN MAGICAR 3 является автомобильной сигнализацией с
возможностью управления по радиоканалу посредством брелока-
коммуникатора с жидкокристаллическим дисплеем. Система осуществляет
обмен информацией между брелоком-коммуникатором и процессорным
блоком на расстояние до 1500 м. Автосигнализация предназначена для
работы на автомобилях с напряжением бортовой сети 12В и заземлённым
отрицательным выводом батареи. Защита процессорного блока, датчика
удара, датчика вызова, антенного блока выполнена по стандарту IP-40 и
предусматривает установку в салоне автомобиля. Сирена выполнена по
стандарту IP-65 и может быть установлена в моторном отсеке, вдали от
выпускного коллектора и высоковольтных систем.

При покупке системы убедитесь в комплектности поставки. Указанный
комплект поставки является базовым и может быть дополнен в
соответствии с пожеланием покупателя.

Руководство по эксплуатации . 1
Руководство по установке . 1
Процессорный блок SCHER-KHAN MAGICAR 3 . 1
Брелок-коммуникатор . 1
Брелок без дисплея . 1
Датчик удара с кабелем (4-контактный красный разъём CN6) . 1
Датчик вызова из автомобиля с кабелем
(4-контактный белый разъём CN7) . 1
Антенный блок с кабелем (4-контактный синий разъём CN8) . 1
Реле блокировки . 1
Сирена . 1
Концевой датчик капота/багажника с кабелем
(коричневый провод без разъёма) . 1
6-контактный силовой разъём с кабелем и двумя предохранителями

Запуск двигателя с брелка сигнализации Scher-Khan

Пуск двигателя автомашины с пульта дистанционного управления очень полезен. Позволяет, предварительно не выходя из дома, прогреть машину в холодное время года. А также дистанционно заглушить двигатель, если вы где-то задержались, предотвратив его перегрев. Как завести машину с брелка Шерхан? Ничего сложного в этом нет. Для быстрой и корректной установки времени автозапуска внимательно изучите инструкцию по эксплуатации, в которой описаны все функции противоугонной системы.

Настройка автозапуска с пульта Шерхан Магикар

Какие кнопки брелока следует нажимать при наладке функции автозапуска этой модели автосигнализации? Инструкция по запуску двигателя с брелока универсальна и походит для Magicar A, B, 1, 2, 3, 4, 5, 6 mini, 6, 7 S, 8 S, 9, 10 мини, 11, 12, 13, 14.

  1. Войдите в меню 2, зажав одновременно клавиши 2 и 4 на две секунды. Прозвучит звуковой сигнал, световые приборы моргнут единожды.
  2. Выберите в меню нужную опцию (2-20), кликая по кнопке 4 двадцать раз. Каждое нажатие должно сопровождаться звуковым и световым сигналами.
  3. По истечении нескольких секунд устройство подтвердит правильность выбора нужного режима двадцатью писками.
  4. Пуск двигателя с пульта программируется кнопкой 4. Подтверждение тому – четыре звуковых сигнала и моргания аварийки.

После этого удерживайте на брелоке клавишу 2 в течение двух сек. Машина будет поставлена на охрану и произойдёт запуск двигателя. Фары загорятся один раз, прозвучит сигнал. На брелоке послышится тональный писк, а на дисплее появится информация о работе мотора. Вы можете установить время работы (5, 15, 25 или 45 мин.), войдя в меню функций 1-12.

Заводим автомобиль с брелка Scher-Khan Logicar

Модели противоугонной системы Логикар A, B, 1, 2, 3 i, 4 i, 5i, 6i, 5 iS, 6 iS просты в управлении. Все действия выполняются на основном брелоке с дисплеем, запасной отложите в сторону. Проведите настройку автозапуска по следующему алгоритму.

  1. Одновременным нажатием на клавиши 2 и 4 пульта активируйте таймер.
  2. Для входа в режим программирование зажмите на несколько сек. кнопки 1 и 4.
  3. Активируйте запуск двигателя по времени, нажав десять раз клавишу 4.
  4. Установите время включения мотора автомобиля: один раз в сутки – клавиша 1; через восемь часов – 2; через четыре часа – 3; через два – 4.
  5. Зажав одновременно 2 и 4, вы включите таймер.

Изучив руководство по эксплуатации, вы сможете выставить запуск мотора по температуре, установить настройки его прогрева.

Инструкция для моделей Мобикар

Дистанционный запуск двигателя с пульта сигнализаций Mobicar A, B, 1, 2 можно только в режиме охраны. Для автомобиля с «механикой» проведите следующую подготовку.

  1. При заведённом двигателе, поднятом «ручнике», отпущенной педалью тормоза нажмите клавишу 3 на брелоке.
  2. Выньте ключ из замка зажигания.
  3. Выйдите из автомобиля и поставьте его на охрану, кликнув по клавише 1.

Комбинация следующих клавиш позволит активировать автозапуск.

  1. Зажмите на некоторое время кнопку 3. На экране появится изображение дыма, означающее запуск мотора.
  2. Последует обратный отсчёт времени автозапуска. Коротко нажмите на 3 и вы остановите таймер.
  3. Выход из режима производится долгим нажатием клавиши 3.

Выставить время автозапуска можно и вручную, внимательно прочитав инструкцию.

Почему машина не заводится с пейджера Scher-Khan Universe

Противоугонные системы Шерхан Универсал 1, 2, 3 оснащены голосовой настройкой и дистанционным управлением по GSM-связи. Для включения автозапуска сделайте следующее.

  1. Зажмите на несколько секунд кнопку #. При этом двигатель должен работать, а стояночный тормоз включён.
  2. Вытащите ключ из зажигания.
  3. Поставьте сигнализацию на охрану, зажмите на две секунды #. Автомобиль должен завестись с брелка.

Но бывают случаи, когда машина не заводится с автозапуска. Стартер крутит, а движок молчит. Это не зависит от марки автомобиля, может произойти как с авто импортного (Форд Фокус, Хёндай Солярис), так и отечественного производства. Коробка робот или механическая. Это может произойти по следующим причинам:

  • малый заряд аккумуляторной батареи;
  • низкая температура мотора зимой;
  • неисправность иммобилайзера, препятствующая дистанционному пуску;
  • проблемы с электрооборудованием автомобиля;
  • поломка систем, отвечающих за пуск мотора.

При отказе автозапуска проверьте, заводится ли машина ключом. Если да, то в данной ситуации поможет перепрограммирование автозапуска с уменьшением периодичности запуска и увеличением температурного режима.

Как включить вебасто с кнопки пульта Шерхан?

Что нажать на брелоке Scher-Khan, чтобы запустить предпусковой подогреватель?

  1. Приспособление с коммутатором связывается посредством дополнительного канала. Это может быть клавиша 2.
  2. Нажатие на кнопку 2 более двух секунд включает подогреватель и отключает его.
  3. Таймер Webasto можно не использовать.
  4. Подсоединить предпусковой подогреватель к автосигнализации следует только в специализированных центрах.

Мотор запустился, но на брелке не показывает

Если автомобиль был заведён не с дополнительного брелока, а с основного и на нём отображается неправильная информация, то следует искать ошибку, допущенную при монтаже сигнализации.

Проверьте правильность подсоединения каждого разъёма основного модуля. При отсутствии неисправности обратитесь к специалистам.

Сигнализация Шерхан: обзор и инструкции по эксплуатации

Автомобильная сигнализация Шерхан от компании МЕГА-Ф очень популярна среди автовладельцев. Инструкции по эксплуатации и настройке каждой модели будут представлены ниже.

Модели автосигнализации Шерхан

Автовладельцы особенно отмечают надежность и помехоустойчивость сигнализаций данного бренда. При разработке устройств использовались собственные программные и технические наработки. Совместить соответствие высоким стандартам качества с низкой ценой удалось благодаря сотрудничеству с южнокорейскими производителями.

Схемы и конструкции данной автосигнализации разрабатываются в России, а комплектующие изготавливаются на заводах Южной Кореи.

Функцию автозапуска двигателя имеют такие модели как Magicar 7S, Magicar 7H, Logicar 3i, Logicar 4i, Logicar 5i, Mobicar 11, Mobicar A v. 1.0 и Mobicar A v. 2.0.

Список инструкций к Шерхан (Scher-Khan)

Инструкция по установке

Инструкция по установке

Инструкция по установке

Инструкция по установке

Инструкция по установке

Инструкция по установке

Инструкция по установке

Инструкция по установке

Инструкция по установке

Инструкция по установке

Инструкция для Scher-Khan Logicar

Инструкция для Scher-Khan Mobicar

Инструкция для Scher-Khan Universe

Инструкция для Scher-Khan Canyon

Инструкция для Scher-Khan Media One

Инструкция для Scher-Khan Taiga

Инструкция для Scher-Khan Vegas

Инструкция для Scher-Khan Jungle

Обзор системы по модельному ряду

Серия Scher-Khan Magicar

Линейка сигнализации Шерхан Магикар представлена несколькими моделями.

Scher Khan 7 Magicar — надежная практичная сигнализация, оснащенная двусторонней связью и функцией автозапуска мотора. Брелок, радиус действия которого составляет 2 километра, совмещает функции управления и информирования о непредвиденных ситуациях. Обилие вспомогательных функций, многоуровневая защита, продуманная эргономика и красивый дизайн позволяют называть ее настоящим прорывом в индустрии. Потоково-блочные шифры, которыми кодируются ключи доступа, не позволяют злоумышленникам расшифровать перехваченные сигналы. Дополнительную защиту от подмены кодов управления обеспечивает функция сигнализации времени на секундомере ЭБУ и управляющего брелока.

Сигнализация Шерхан 10 Магикар получила обновленную систему шифрования. Криптостойким алгоритмом кодируется вся информация, отправляемая брелоком в эфир. Поэтому взломать сигнализацию, перехватив управляющий сигнал, не получится. Сигнализация имеет дополнительную защитную функцию. При ее включении защита снимается лишь при точном соответствии времени на секундомере основного блока и брелоке. Устройство имеет возможность подключения к CAN-шинам, что позволяет применять его на современных авто без вмешательства в «родную» проводку.

Сигнализация Scher-Khan Magicar 11 имеет продвинутую программную и аппаратную защиту, способную противостоять высокотехнологичному оборудованию, стоящему на службе злоумышленников.

Автозапуск по таймеру и контроль температуры позволяют комфортно пользоваться машиной в самые сильные заморозки.

Серия Scher-Khan Logicar

Выпускаются несколько моделей Шерхан Логикар. Управляющий сигнал на них кодируется по уникальному алгоритму Magic Code Pro 3. Это позволяет системе противостоять распространенному методу взлома путем перехвата команд.

Брелоки сигнализаций имеют контрастный дисплей, которым удобно пользоваться при ярком солнечном свете и в ночное время. Двусторонний канал связи позволяет получать информацию о статусе охранных функций, температуре мотора, заряде АКБ, состоянии таймера запуска мотора.

Модуль согласования блока управления с шинами K-Line и CAN обеспечивает совместимость автосигнализации с бортовой электроникой современных машин.

Модели Шерхан Логикар имеют заводской код аварийного снятия с охраны. Функция JackStop, которой оснащены топовые модели, способна противостоять злоумышленникам даже при силовом захвате автомобиля. Пошаговая блокировка зажигания срабатывает как только автомобиль удаляется от хозяина.

Разработчики позаботились о владельцах машин с турбированным ДВС — в сигнализации предусмотрена функция «Турботаймер».

Сигнализации этой серии имеют низкое энергопотребление, позволяющее использовать одну батарею ААА на протяжении 4 месяцев.

Серия Scher-Khan Mobicar

Сигнализация воплощает все актуальные достижения отрасли, обеспечивающие охрану машины и затрудняющие взлом:

  • компактный блок управления;
  • множество зон контроля;
  • встроенные датчики удара, перемещения и наклона;
  • шифрование сигнала.

Радиообмен между ЭБУ и брелоком сигнализации ведется на частоте 868 МГц, Это обеспечивает помехоустойчивость канала при большой дальности связи.

Производители оснастили Mobicar функцией для предотвращения аварий. Если акселерометр блока управления фиксирует резкое замедление машины (более, чем на 20 км/час за секунду), он включает аварийную сигнализацию автомобиля. Это позволяет другим участникам движения среагировать на ситуацию и принять меры для предупреждения ДТП.

Система автозапуска адаптирована для двигателей любого типа и монтируется на авто с ключами зажигания и кнопкой «старт-стоп». Блок управления оснащен адаптером подключения к K-Line и CAN-шинам современных машин. Автозапуск двигателя срабатывает по таймеру или при охлаждении мотора до заданной температуры. При этом учитывается напряжение бортовой сети.

Серия Scher-Khan Universe

Сигнализации «Шерхан» Universe 1, 2 и 3 способны защитить авто от злоумышленников независимо от расстояния до владельца. Они оснащены GPS-модулем, который передает местонахождение авто и регистрирует передвижения машины с сохранением лога на удаленном сервере.

Дополнительный уровень защиты в виде иммобилайзера на Scher-Khan Universe 2 способен предотвратить угон машины даже при завладении ключами. При отсутствии сигнала брелока-метки двигатель глохнет спустя 20 секунд после запуска. Это не даст злоумышленникам скрыться, но позволит им отъехать на расстояние, безопасное для владельца.

Сигнализации Universe имеют шесть способов управления: брелок сигнализации, мобильное приложение, личный кабинет на сайте, звонок на сервисный номер и салонный модуль «Коммандер».

Серия Scher-Khan Canyon

Не потерявшая актуальности сигнализация, которая появилась на рынке в 2009 году. Двусторонняя связь с брелоком-коммуникатором, шифрование радиосигнала и аудиовизуальное подтверждение команд применяется и на всех современных моделях.

Серия Scher-Khan Media One

Сигнализация 2010 года, в которой был впервые среди отечественных систем был установлен радиомодуль, работающий на частоте 868 МГц. Цветной OLED-дисплей, установленный в брелоке, позволил наглядно демонстрировать выполнение команд и состояние режима охраны с помощью анимированных изображений. Брелок сигнализации оснащен литиевым аккумулятором, который можно заряжать от электросети или бортовой сети авто, используя адаптеры.

Серия Scher-Khan Taiga

Двусторонняя сигнализация, предназначенная для коммерческого транспорта. Она может устанавливаться на автобусы, грузовики и другую технику с бортовым напряжением 24 вольта. «Шерхан Тайга» вышла на рынок в 2010 году. Она имеет все актуальные на тот момент охранные функции: защиту от разбойного нападения с имитацией неисправности двигателя, акселерометр, кодирование сигнала, автоматическое управление замками транспортного средства.

Сигнализация Шерхан магикар

Общее описание сигнализации

Описание

Снгализация SCHER-KHAN MAGICAR 7 работает на расстоянии до 1500 м. между брелоком и процессорным. В Шерхан есть функция автоматического запуска двигателя. Ее можно настроить по командам: брелка, таймера, по температуре в салоне, напряжению аккумулятора. Функции можно комбинировать. Сигнализация подходит для автомобилей с механической или автоматической КПП.

Комплектация поставки сигнализации scher khan

Комплект поставки scher khan 7

  • Руководство по эксплуатации 1
  • Руководство по установке 1
  • Процессорный блок SCHER-KHAN MAGICAR 7 1
  • Брелок-коммуникатор 1
  • Дополнительный брелок 1
  • Датчик удара с кабелем CN6 1
  • Датчик вызова из автомобиля с кабелем CN7 1
  • Антенный блок 1
  • Датчик температуры. 1
  • Реле блокировки с колодкой 1
  • Сирена 1
  • Концевой датчик капота/багажника с проводом 1
  • 6-контактный силовой разъем с кабелем и предохранителем CN1 1
  • 6-контактный силовой разъем с кабелем и предохранителями CN2 1
  • 6-контактный силовой разъем с кабелем и предохранителями CN3 1
  • 11-контактный разъем управления CN4 1
  • 6-проводной кабель подключения антенного блока CN8 1
  • 2-проводной кабель подключения дополнительных каналов CN9 1
  • Наклейка датчика вызова 2
  • Наклейка под антенный блок 1
  • Наклейка на стекло 2
  • Дополнительные компоненты SCHER-KHAN MAGICAR 7
  • Дополнительные компоненты не входят в комплект поставки и приобретаются отдельно.
  • Брелок-коммуникатор SCHER-KHAN MAGICAR 7 (с дисплеем)*
  • Брелок SCHER-KHAN MAGICAR 7 (без дисплея)*
  • Программатор SCHER-KHAN CM4
  • Модуль обхода иммобилайзера SCHER-KHAN BP-2
  • Модуль обхода иммобилайзера SCHER-KHAN BP-3

Функционал сигнализации Шерхан

Важные функции Шерхан магикар

  • Дистанционный запуск двигателя и автоматический
  • Отображение состояния автомобиля на брелке
  • Датчик тахометра

scher khan magicar7

  • Турботаймер с интеллектуальным режимом работы
  • Охрана автомобиля с работающем двигателем
  • Функция энергосбережения батарейки
  • Встроенный в ЖКИ брелок таймер парковки, фиксирующий время, прошедшее с момента постановки автомобиля на стоянку;
  • Функция блокировки кнопок на брелоке
  • Будильник

Функции брелка

  1. Индикация напряжения батареи брелока
  2. Режим энергосбережения «Battery Save Mode»
  3. Индикация текущего времени
  4. Функция будильника
  5. Функция парковочного таймера
  6. Возможность управления вторым автомобилем
  7. Автоматическая подсветка дисплея
  8. Защита от перехвата кодовых посылок MAGIC CODE
  9. Включение и выключение режима охраны разными кнопками
  10. Аудиовизуальное подтверждение выполняемых команд
  11. Вибрационный вызов
  12. Сверхдальняя связь с процессорным блоком (до 1 500 м)
  13. Синхронизация показаний всех брелоков, записанных в память системы
  14. Индикация разряда батареи брелока
  15. Индикация температуры в салоне автомобиля
  16. Индикация напряжения аккумуляторной батареи автомобиля
  17. Индикация напряжения батареи брелока
  18. Режим энергосбережения «Battery Save Mode»
  19. Индикация текущего времени
  20. Функция будильника
  21. Функция парковочного таймера
  22. Индикация времени работы двигателя в режимах автоматического запуска «Pit-Stop» и «Турбо»
  23. Программирование времени автоматического запуска двигателя (с точностью до минуты)
  24. Звуковой и визуальный режим напоминания о получении тревожного сообщения
  25. Блокировка клавиатуры брелока
  26. Оперативное, с брелока, программирование всех функций системы
  27. Экономичное питание (один элемент ААА)

Функции процессорного блока

  1. Автоматический запуск двигателя автомобилей с автоматической или ручной коробкой передач
  2. Работа системы запуска как с бензиновыми, так и с дизельными двигателями
  3. Запуск двигателя по команде с брелка
  4. Автоматический запуск двигателя каждые 2, 4 или 8 часов
  5. Автоматический запуск двигателя в заранее заданное время каждые 24 часа
  6. Автоматический запуск двигателя по температуре, напряжению бортовой сети или команде внешнего устройства
  7. Отслеживание запуска двигателя по сигналам генератора, тахометра или напряжению бортовой сети
  8. Возможность реализации автоматического запуска на автомобилях, оснащенных системой «Виртуальный ключ»
  9. Персональный код для снятия системы с охраны при утере брелока (PIN 1)
  10. Персональный код для доступа в салон автомобиля при утере ключа (PIN 2)
  11. Двухшаговое отключение охраны (возможно с применением персонального кода)
  12. Режим охраны автомобиля с работающим двигателем
  13. Режим охраны без предупредительных сигналов сирены, без тревожных сигналов сирены, или скрытая охрана (программируемая функция)
  14. Функция «Свободные руки» для автоматической постановки/снятия с охраны при удалении/приближении владельца к автомобилю (два режима)
  15. Силовой выход управления центральным замком автомобиля
  16. Приоритетное отпирание двери водителя (программируемая функция)
  17. Силовой выход отпирания замка багажника
  18. Силовой выход управления аварийной сигнализацией (две цепи)
  19. Программирование типа реле блокировки
  20. Два универсальных программируемых канала управления дополнительными устройствами с возможностью изменения алгоритмов работы
  21. Учет задержки салонного света (программируемая функция)
  22. Возможность подключения отрицательных и положительных датчиков дверей
  23. Выбор длительности и числа импульсов управления замками дверей
  24. Запирание и отпирание замков дверей при включении и выключении зажигания
  25. Режим турботаймера с изменяемым временем охлаждения турбины двигателя
  26. Отслеживание интенсивности работы двигателя по тахометрическому сигналу
  27. Автоматическая постановка на охрану (программируемая функция)
  28. Автоматический возврат в режим охраны, если не была открыта дверь (программируемая функция)
  29. Предупреждение аварийной сигнализацией об открытой двери (программируемая функция)
  30. Предупреждение о невыключенных габаритных огнях при постановке на охрану (программируемая функция)
  31. Режим «Паника» или JackStop (программируемая функция)

Технические характеристики

Технические характеристики SCHER-KHAN Magicar 7

Описание возможности брелока сигнализации

Символы на дисплее брелка

Символы брелка Шерхан магикар

Соответствие кнопок брелков основного и дополнительного

Соответствие кнопок брелков Шерхан

Поиск автомобиля

Для поиска автомобиля на стоянке коротко нажмите кнопку I брелока в режиме охраны. Система выдаст пять коротких сигналов сирены и десять вспышек световой сигнализации. При этом брелок выдаст один звуковой сигнал. В данном режиме система выдает короткие сигналы сирены независимо от значения программируемой функции 1-4.

Настройка брелка

Настройка режимов комфорта

Развернутое описание функций вы можете найти в инструкции по ссылке: Скачать инструкцию

Дистанционный запуск двигателя SCHER-KHAN

Настройка автозапуска

Зажмите кнопку II брелока на 2 секунды. Включится режим охраны, замки дверей закроются, двигатель автомобиля запустится. После этого, на дисплее брелка начнется обратный отсчет времени оставшегося до окончания работы двигателя в автоматическом режиме. Время работы двигателя можно запрограммировать на 5, 15, 25 или 45 минут

В момент запуска:

СИГНАЛ СИРЕНЫ: Один сигнал

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: Вспыхнет один раз

СВЕТОДИОДНЫЙ ИНДИКАТОР: в режиме охраны начнет мигать с частотой 1 раз в сек

ДИСПЛЕЙ: Фары мигнут пять раз, изображение замка мигнет пять раз

СИГНАЛ БРЕЛОКА: Один короткий сигнал

Установка авто запуска по таймеру

Нажмите одновременно на кнопки (II+IV) брелока для включения или выключения запуска двигателя по таймеру. В системе предусмотрено четыре режима запуска двигателя по таймеру.

  1. Первый режим позволяет запускать двигатель каждые сутки в заранее установленное время
  2. Второй режим позволяет запускать двигатель периодически каждые 8 часов
  3. Третий каждые 4 часа
  4. Четвертый – каждые 2 часа, д
    Два режима не могут быть использованы одновременно

Автозапуск по таймеру в определенное время суток

Нужно установить желаемое время запуска при помощи брелка:

1) Нажмите кнопки (II+IV) и выключите метку, если режим до этого был активирован

2) Выберите время запуска

3) Нажмите кнопки (II+IV) и включите метку Установка времени

Запуск двигателя по таймеру Шерхан 7

Автозапуск по температуре и напряжению АКБ

Настройка по достижению установленной температуры в салоне

Температурный порог может быть: -15 °С, -25 °С, +60 °С

Данная программируемая функция имеет четыре значения:

  1. Ограничение количества таймерных запусков по температуре не используется (з

SHER-KHAN MAGICAR III - Руководство по установке + Альбом схем

SHER-KHAN

MAGICAR III

Система тревожной сигнализации транспортного средства (СТСТС)

РУКОВОДСТВО ПО УСТАНОВКЕ

Внимание! Сигнализации SHER-KHAN MAGICAR III и SCHER-KHAN MAGICAR 3 - это разные модели! Необходимо разобраться, для какой сигнализации здесь написана инструкция.

Система тревожной сигнализации транспортного средства (СТСТС) (далее система) соответствует обязательным требованиям в системе сертификации ГОСТ Р, предъявляемых к приборам охраны для автомобиля:

ГОСТ Р 41.97—99 (Единообразные предписания, касающиеся официального утверждения систем тревожной сигнализации транспортных средств (СТСТС) и механических транспортных средств в отношении их систем тревожной сигнализации (СТС))

ГОСТ Р 50009—2000 (Совместимость технических средств электромагнитная. Технические средства охранной сигнализации. Требования и методы испытаний)

Постоянные исследования и разработки нашей компании воплощают самые передовые идеи и служат для удовлетворения всех потребностей пользователей наших систем.

Система SCHER-KHAN MAGICAR 3 является сложным электронным оснащением автомобиля. От его функционирования и правильной установки зависят безопасность Вашей жизни и обстановка на дорогах, качество работы близко расположенной радиоэлектронной аппаратуры и средств связи. Доверяйте установку системы только специализированным сервисным станциям.

В период эксплуатации периодически проверяйте правильность функционирования системы.

НАЗНАЧЕНИЕ SCHER-KHAN MAGICAR 3

SCHER-KHAN MAGICAR 3 является автомобильной сигнализацией с возможностью управления по радиоканалу посредством брелока-коммуникатора с жидкокристаллическим дисплеем. Система осуществляет обмен информацией между брелоком-коммуникатором и процессорным блоком на расстояние до 1500 м. Автосигнализация предназначена для работы на автомобилях с напряжением бортовой сети 12В и заземлённым отрицательным выводом батареи. Защита процессорного блока, датчика удара, датчика вызова, антенного блока выполнена по стандарту IP-40 и предусматривает установку в салоне автомобиля. Сирена выполнена по стандарту IP-65 и может быть установлена в моторном отсеке, вдали от выпускного коллектора и высоковольтных систем.

СПИСОК ФУНКЦИЙ

Функции брелока-коммуникатора

  • Многофункциональный, 4-кнопочный брелок-коммуникатор  с жидкокристаллическим дисплеем
  • Защита от перехвата кодовых посылок MAGIC CODE
  • Раздельные каналы постановки и снятия режима охраны
  • Дополнительный код подтверждения снятия с охраны
  • Аудиовизуальное подтверждение выполняемых команд
  • Вибрационный звонок
  • Громкие звуковые сигналы
  • Сверхдальняя связь с процессорным блоком -  до 1500 м
  • Автоматическая подсветка дисплея
  • Индикация разряда батареи
  • Звуковой и визуальный режимы напоминания о получении    тревожного сообщения
  • Оперативное программирование функций системы с брелока
  • Экономичное питание (один элемент ААА)

Функции процессорного блока

  • Персональный код снятия с охраны без брелока
  • Учёт задержки выключения салонного света (три режима)
  • Защита от несанкционированной записи дополнительных брелоков
  • Приоритетное отпирание двери водителя
  • Силовой выход управления аварийной сигнализацией (две цепи)  с отдельной цепью питания
  • Автоматическая постановка на охрану (программируемая функция)
  • Звуковое предупреждение перед автоматической постановкой на  охрану
  • Автоматический возврат в режим охраны, если не была открыта дверь
  • Звуковое предупреждение перед автоматическим возвратом в режим  охраны
  • Режим охраны без сигналов сирены
  • Скрытая охрана (возможность передачи сигналов тревоги только на  брелок)
  • Постановка/снятие охраны без сигналов сирены
  • Выход блокировки (НР или НЗ)
  • Электронная защита выхода на сирену от короткого замыкания на массу
  • Электронная защита по току всех слаботочных выходов
  • Два универсальных программируемых канала управления    дополнительными устройствами с программированием события  для включения «дополнительного канала» (при использовании модуля   расширения — 7 каналов)
  • Охрана с работающим двигателем
  • Возможность подключения отрицательных и положительных датчиков  дверей
  • Вход для отрицательного датчика капота
  • Вход для отрицательного датчика багажника
  • Запирание и отпирание замков дверей при включении и выключении  зажигания
  • Программирование времени управления центральным замком
  • Программирование количества  импульсов для запирания    центрального замка
  • Программирование количества  импульсов для отпирания    центрального замка
  • Предупреждение аварийной сигнализацией об открытой двери
  • Режим ПАНИКА или JackStop™
  • Высокочувствительный микрофонный двухуровневый датчик удара с   раздельной регулировкой чувствительности по каждому уровню
  • Функция СВОБОДНЫЕ РУКИ для автоматической постановки/снятия   режима охраны при удалении/приближении владельца к автомобилю
  • Цифровые алгоритмы защиты датчиков от ложных срабатываний
  • Режим иммобилайзера
  • Служебный режим VALET для передачи автомобиля на техническое  обслуживание

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Виды тревожного сигнала:

Виды тревожного сигнала:

Длительность

Частота срабатывания

Звуковой на сирену (ток Imax = 2А)

30 сек.

Непрерывно

Оптический, два канала с использованием аварийной сигнализации (ток по каналу Imax = 2×7.5 А)

30 сек.

Прерывисто, с частотой 1 Гц

Посредством передачи сигналов по радиоканалу на расстояние до

100 мсек.

Прерывисто, с частотой 0.35 Гц

Влияние на основное и дополнительное электрооборудование автомобиля

Система управляет подачей питания на:

Максимальный ток по каналу

Цепь блокировки 1 (управление внешним НЗ или НР реле)

Imax = 0.25 А

Цепь аварийной сигнализации левого борта

Imax = 7.5 А

Цепь аварийной сигнализации правого борта

Imax = 7.5 А

Цепь выхода на сирену

Imax = 2 А

Выходы управления центральным замком (разъём CN4 — четыре выходных цепи)

Imax = 0. 25 А

Канал управления дополнительным устройством 1

Imax = 0.25 А

Канал управления дополнительным устройством 2

Imax = 0.25 А

Канал управления питанием датчиков

Imax = 0.1 А

Способы управления

  • Дистанционно радиочастотным передатчиком (брелоком) на частоте 433.92 Мгц ± 0.2% при мощности не более 10 мВт
  • От ключа зажигания
  • Автоматически по сигналам от датчиков

Защита электрических цепей

  • Предохранителями (автомобильные предохранители замедленного действия в соответствии со схемой подключения)
  • Внутренними токоограничительными сгораемыми резисторами — индивидуальная защита на каждом несиловом выходе
  • Самовосстанавливающимися предохранителями — выходы питания внешних модулей и датчиков
  • Транзисторными внутренними защитами
  • Варисторами от высоковольтных импульсных помех
  • Диодами от смены полярности источников питания

Сферы защиты

Защищаемые зоны

Методы защиты

Контактные датчики (открытие
двери, капота/багажника,
включение зажигания)

Тревожный сигнал с ограничением
времени срабатывания до 30 сек. в
одном цикле и невозможностью его
отключения после постановки на
охрану

Датчик удара (возможно
отключение датчика до или
после постановки на охрану)

Тревожный сигнал с ограничением
времени срабатывания до 30 сек. в
одном цикле с возможностью его
отключения после постановки на
охрану

Радиоканал управления

Использование защищенного
алгоритма кодирования передаваемых
команд и узкополосной FSK–
модуляции, системы динамического
кодирования, разделение каналов
постановки и снятия режима охраны

Прочие параметры

Процессорный блок

Значение

Мин.

Макс.

Напряжение питания

9 В

18 В

Ток потребления процессорного блока в дежурном режиме*

20 мА

30 мА

Диапазон рабочих температур

-40 0С

+85 0С

Вес



270мг

Габариты

155×116×39 мм

Элементы питания

Напряжение и тип элемента

Срок службы одного комплекта элементов питания

Процессорный блок 12В (автомобильный аккумулятор)

Ограничено сроком службы АКБ автомобиля

Брелок-коммуникатор 1.
(батарея ААА)

Около 6 месяцев*

Дополнительный брелок 6В
(две батареи CR2025)

Около 3 месяцев*

Примечание: В таблице приведено среднее значение. Срок службы элемента питания брелока зависит от интенсивности пользования брелоком, качества элемента питания, режимов работы брелока.

ВНИМАНИЕ! Применяйте только качественные элементы питания. Применение элемента питания низкого качества может привести не только к сокращению срока службы брелока, но и к его повреждению.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ МОНТАЖЕ СИСТЕМЫ НА АВТОМОБИЛЬ

  • Перед установкой системы внимательно изучите данное руководство
  • При прокладке проводов собирайте их в жгуты, защищайте изоляционной лентой и (или) пластиковой гофрированной трубкой. Для повышения скрытности установки рекомендуется выбирать защиту проводки от системы подобную примененной в автомобиле, на который она устанавливается
  • Прокладка проводов подключения процессорного блока должна производиться в местах прокладки штатной проводки автомобиля
  • При установке исполнительных устройств на подвижные части автомобиля (двери, багажник, капот и т. д.) для перехода от неподвижных частей, прокладывайте провода только в специально предназначенных для этого трубках
  • При прокладке проводов не допускайте их пережима панелями обивки салона
  • Не допускайте перегиба проводов через острые кромки
  • металлических панелей автомобиля
  • При прокладке проводов из салона в моторный отсек или багажник автомобиля используйте штатные места прокладки проводов или специально предназначенные для этого проходные втулки
  • При необходимости удлинить провод используйте провод такого же или большего сечения
  • Все компоненты системы (кроме сирены, которая имеет защиту по стандарту IP-64) выполнены по стандарту IP-40. Выбор места для установки компонентов должен исключать возможность проникновения внутрь технологических жидкостей и атмосферной влаги
  • Все блоки и датчики необходимо располагать разъемами вниз или в сторону. Во избежание попадания влаги в корпус блока кабели должны иметь провис.
  • Не устанавливайте компоненты системы в местах сильного нагрева (элементы охлаждения двигателя, климатическая установка)
  • Компоненты и провода не должны препятствовать работе подвижных  компонентов автомобиля
  • При установке датчиков открытия капота и багажника свободный ход штоков датчиков должен быть не менее 5 мм. Такая установка предотвратит ложное срабатывание датчиков. При парковке на неровной поверхности возможна деформация кузова автомобиля
  • Датчик удара следует крепить на жесткой поверхности. Не устанавливайте датчик удара на пластиковых панелях. Их температурная деформация при нагреве или остывании может приводить к ложным срабатываниям датчика. Регулятор чувствительности датчика удара должен быть легко доступен пользователю. Пользователь должен знать о расположении датчика для самостоятельной настройки
  • Сирена, устанавливаемая в моторном отсеке, не должна располагаться близко к выпускному коллектору, высоковольтным цепям зажигания и головного света автомобиля. Сирена должна устанавливаться рупором вниз или в сторону для исключения скопления в ней влаги. Доступ к сирене извне автомобиля должен быть исключен

ВНИМАНИЕ! При несоблюдении мер предосторожности производитель не несёт ответственности за возможные последствия (повреждение автомобиля, нарушение работы штатного электрооборудования и т. п.)

УСТАНОВКА ОСНОВНЫХ КОМПОНЕНТОВ

Установка процессорного блока

Выберите место для установки процессорного блока в салоне (например, за или под приборной панелью) и закрепите его при помощи пластиковых стяжек или двусторонней липкой основы. После установки и подключения процессорного блока его необходимо обучить коду брелока.

ВНИМАНИЕ! Так как корпус блока не герметичен, не устанавливайте процессорный блок в моторном отсеке. Избегайте установки блока непосредственно на электронные компоненты автомобиля. Эти компоненты могут быть источниками радиопомех.

Установка антенного блока

Антенный блок может быть установлен в верхнем углу лобового стекла. Расстояние от антенны до ближайшей металлической поверхности должно быть не менее 50 мм. Перед установкой антенного блока следует обезжирить поверхность стекла в месте монтажа спиртовой салфеткой. Температура стекла при монтаже должна быть не менее +100С. Рекомендуется близкая к вертикальной ориентация антенного блока, при этом обеспечивается максимальная дальность связи во всех направлениях вокруг автомобиля. При прокладке провода от антенного блока к процессорному блоку следите за тем, чтобы не передавить провод панелями или фиксаторами обивки.

Допустима скрытая установка антенного блока. При скрытой установке

возможна некоторая потеря в дальности связи.

Возможные места установки:

  1. В углах лобового стекла
  2. На солнцезащитных козырьках
  3. На неподвижных боковых стеклах
  4. На козырьках приборной панели
  5. В углах заднего стекла
  6. Под задней полкой и т. д.

Установка датчика вызова из автомобиля

Датчик вызова из автомобиля может быть установлен в нижнем левом или правом углу лобового стекла автомобиля. Перед установкой датчика следует обезжирить поверхность стекла в месте монтажа спиртовой салфеткой. Температура стекла при монтаже должна быть не менее +10°С. При выборе места установки следует избегать соприкосновения корпуса датчика с пластиковыми панелями или кузовом, что уменьшит вероятность ложных срабатываний. При прокладке провода от датчика вызова к процессорному блоку сигнализации следите за тем, чтобы не передавить провод панелями или фиксаторами обивки.

Установка сирены

Для установки сирены выберите место в моторном отсеке, которое хорошо защищено от доступа из-под днища автомобиля. Не размещайте сирену рядом с сильно нагревающимися узлами или подвижными компонентами. Для предотвращения скапливания влаги или грязи раструб сирены должен быть направлен вниз. Предупредите пользователя системы, что при мойке автомобиля необходимо защищать сирену от прямого попадания струй воды высокого давления.

Установка датчиков капота и багажника

Для охраны капота и багажника необходимо установить два датчика (концевых выключателя).

Эти датчики должны быть установлены на металлическую поверхность автомобиля, имеющую хороший контакт с кузовом. Важно выбрать такое место, где исключается возможность проникновения и (или) скопления воды. Выбирайте места, которые при закрытых капоте и багажнике защищены резиновыми уплотнениями. Не устанавливайте датчики на водостоках. Датчики могут быть установлены с помощью скобы или в монтажном отверстии соответствующего размера. Помните, что при правильной установке подвижный шток датчика должен иметь свободный ход не менее 5 мм при закрытии капота или багажника. Датчик в багажном отделении не должен мешать погрузке и выгрузке багажа, а датчик под капотом — техническому обслуживанию автомобиля.

Установка датчика удара

Выберите место на прочной поверхности в салоне и установите датчик удара при помощи двух винтов (пластиковых стяжек или двусторонней липкой основы). Убедитесь в наличии свободного доступа к датчику для его регулировки. Увеличение чувствительности датчика происходит поворотом регулятора соответствующей зоны по часовой стрелке, уменьшение чувствительности производится поворотом регулятора против часовой стрелки. Покажите пользователю место установки датчика удара и объясните способ регулировки его чувствительности. При прокладке провода от датчика удара к процессорному блоку сигнализации следите за тем, чтобы не передавить провод панелями или фиксаторами обивки.

НАЗНАЧЕНИЕ ПРОВОДОВ

6-КОНТАКТНЫЙ РАЗЪЕМ CN1 (БЕЛЫЙ)

Данный разъём предназначен для подключения силовых выходов и питания системы

1. Чёрный провод: МАССА

Подключите чёрный провод к отрицательной клемме аккумулятора или к заземленным частям автомобиля.

2. Фиолетовый провод: выход на аварийную сигнализацию (7.5 А), контакт № 30 внутреннего реле

Этот провод обеспечивает мигание аварийной сигнализации от процессорного блока.

Подключите фиолетовый провод к правой цепи аварийной сигнализации, где появляется +12В или МАССА при включении указателя поворота направо.

Полярность сигнала на этом проводе зависит от точки подключения красного/белого провода этого разъёма.

3. Фиолетовый провод: выход на аварийную сигнализацию (7.5 А), контакт № 30 внутреннего реле

Этот провод обеспечивает мигание аварийной сигнализации от процессорного блока.

Подключите фиолетовый провод к левой цепи аварийной сигнализации, где появляется +12В или МАССА при включении указателя поворота налево.

Полярность сигнала на этом проводе зависит от точки подключения красного/белого провода этого разъёма.

4. Красный/белый провод: вход, контакты № 87 внутренних реле управления аварийной сигнализацией, (15А)

Этот провод обеспечивает питание для линий управления аварийной

сигнализацией. Это контакты № 87 двух внутренних реле управления аварийной сигнализацией.

Подключите красный/белый провод к питанию +12В, если включение ламп аварийной сигнализации происходит при подаче положительного напряжения. При установке в автомобиль, в котором включение ламп аварийной сигнализации происходит при подаче массы, данный провод также должен быть подключен к массе. Точка присоединения этого провода к питанию должна быть защищена предохранителем на ток не более 15А.

5. Коричневый провод: выход на сирену (+12В, 2А)

Данный провод предназначен для подключения сирены. В режиме тревоги на нем появляется постоянное напряжение +12В, 2А на 30 сек. Работа этого выхода программируется функцией 1—4 и одновременным нажатием на 0. 5 сек. кнопок (I+II) брелока.

Протяните этот провод через резиновую втулку в моторный отсек к месту установки сирены. Провод защищён от замыкания на массу встроенной электронной защитой.

Подключение к неавтономной сирене (поставляется в комплекте):

  • Подсоедините коричневый провод к проводу питания сирены
  • Надежно подсоедините чёрный провод сирены к МАССЕ.
    Подключение к автономной сирене (не входит в комплект)
  • Подсоедините коричневый провод к проводу положительного триггера сирены
  • Отрицательный неиспользуемый триггер сирены соедините с проводом питания +12В сирены
  • Питание для автономной сирены можно взять с красного провода питания в разъеме CN1 после предохранителя 5А
  • Надежно подсоедините чёрный провод сирены к МАССЕ

6. Красный провод: (+ 12В, 5 А) питание постоянного тока от аккумулятора

Этот провод подает питание на процессорный блок, датчики и модуль радиоканала.

Подключите красный провод к положительной клемме аккумулятора до штатных автомобильных предохранителей.

9-КОНТАКТНЫЙ РАЗЪЕМ CN2 (БЕЛЫЙ)

Данный разъём предназначен для подключения выходов управления режимами охраны и сервисными функциями.

1. Розовый/белый провод: отрицательный выход (-250мА) для управления штатной охранной системой

При заводском значении программируемой функции 2—1 на этот провод подается масса в режиме «снято с охраны». В этом режиме данный провод может быть использован для управления дополнительным реле блокировки с использованием нормально разомкнутой пары контактов (№ 30 и № 87).

Если установлено значение 2 программируемой функции 2—1, при снятии с охраны на данный выход будет подаваться отрицательный импульс длительностью в 1 секунду.

Не присоединяйте розовый/белый провод, если не требуется использование его функций.

2. Розовый/чёрный провод: отрицательный выход (-250мА) для управления штатной охранной системой

При заводском значении программируемой функции 2—1 на этот провод подается масса, когда система поставлена на охрану. В этом режиме данный провод может быть использован для управления дополнительным реле блокировки с использованием нормально замкнутой пары контактов (№ 30 и № 87а)

Если установлено значение 2 программируемой функций 2—1, при постановке на охрану на данный выход будет подаваться отрицательный импульс длительностью в 1 секунду.

Не присоединяйте розовый/чёрный провод, если не требуется использование его функций.

3. Фиолетовый/белый провод: отрицательный выход(-250мА) для управления реле включения света в салоне

Этот провод может быть подключен к контакту 86 реле включения света в салоне. Варианты использования данного провода приведены на схемах 3, 4, 5, 6 (см. альбом схем).

Если программируемая функция 1—7 имеет заводское значение, на этот выход будет поступать масса каждый раз при снятии системы с охраны. Сигнал на данном проводе будет выключен через 60 секунд после снятия с охраны, либо будет выключен немедленно, если система будет вновь поставлена на охрану или будет включено зажигание.

Если установлено значение 2 программируемой функции 1—7, свет в салоне будет мигать в режиме тревоги.

Не присоединяйте фиолетовый/белый провод, если не требуется использование его функций.

4. Зелёный провод: вход «+12В при включении зажигания»

Этот провод должен быть подключен к соответствующей линии замка зажигания (15/1). Напряжение на данном проводе не должно пропадать во время вращения стартера. Обратите внимание, что зелёный провод должен быть подключен до цепи блокировки зажигания. (см. схему 1).

5. Синий провод: отрицательный выход (-250мА) управления НР (нормально разомкнутым) или НЗ (нормально замкнутым) реле блокировки зажигания или стартера

Если используется реле блокировки зажигания или бензонасоса (либо любой цепи, блокировка которой немедленно приведет к остановке двигателя), программируемая функция 1—12 должна быть установлена в состояние II.

В случае использования нормально разомкнутого контакта реле (Схема 1, вариант 2а) программируемая функция 2—8 должна быть установлена в заводское значение. Сигнал низкого уровня на этом проводе появится при постановке в режим охраны и пропадёт при снятии с режима охраны.

В случае использования нормально замкнутого контакта реле (Схема 1, вариант 2б) программируемая функция 2—8 должна быть установлена в значение 2. Сигнал низкого уровня на этом проводе появится при снятии с режима охраны и пропадёт при постановке в режим охраны. При подключении руководствуйтесь схемой 1. Это транзисторный слаботочный (-250 мА) выход. Он может использоваться только для управления дополнительно установленным реле. Выход защищён от перегрузки внутренним токоограничительным резистором.

6. Желтый/белый провод: отрицательный выход (-250мА) «дополнительный канал 2»

Данный выход работает в режиме охраны и в режиме «снято с охраны». Работа данного выхода определяется значениями программируемых функций 2—10 и 2—13.

МАССА на желтом/белом проводе появляется при коротком одновременном нажатии кнопок брелока (II+III). Длительность сигнала определяется значением программируемой функции 2—10. Заводское значение — 1 секунда, при установке значения 2 — 15 секунд, в случае значения 3 — 30 секунд. Если функция 2—10 установлена в состояние IV (режим триггера), сигнал на желтом проводе после включения фиксируется в активном состоянии и может быть выключен только следующим нажатием кнопок брелока (II+III).

В зависимости от значения программируемой функции 2—13 данный выход имеет четыре режима работы:

— Программируемая функция 2—13 в состоянии I. Заводское значение

Выход «дополнительный канал 2» управляется только нажатием кнопок брелока (II+III).

— Программируемая функция 2—13 в состоянии II

МАССА на желтый/белый провод будет подаваться при постановке системы в режим охраны или при нажатии кнопок брелока (II+III). Длительность сигнала определяется значением программируемой функции 2—10. Если установлено значение 4 функции 2—10, сигнал может быть выключен только нажатием кнопок брелока (II+III). Повторная постановка в режим охраны не вызывает выключение сигнала на данном выходе.

— Программируемая функция 2—13 в состоянии III

МАССА на желтый/белый провод будет подаваться при выключении зажигания или при нажатии кнопок брелока (II+III). Длительность сигнала определяется значением программируемой функции 2—10. Если установлено значение 4 функции 2—10, сигнал может быть выключен только нажатием кнопок брелока (II+III).

— Программируемая функция 2—13 в состоянии IV

Масса на желтый/белый провод будет подаваться при включении зажигания или при нажатии кнопок брелока (II+III). Длительность сигнала определяется значением программируемой функции 2—10. Если установлено значение 4 функции 2—10, сигнал может быть выключен только нажатием кнопок брелока (II+III).

Не присоединяйте желтый/белый провод, если не требуется использование его функций.

7. Желтый провод: отрицательный выход (-250мА) «дополнительный канал 1»

Данный выход работает при любом состоянии системы (в режиме охраны и в режиме «снято с охраны»).

Работа данного выхода определяется значениями программируемых функций 2—9 и 2—12.

МАССА на желтом проводе появляется при нажатии и удержании в течение 2-х секунд кнопки IV брелока. Длительность сигнала определяется значением программируемой функции 2—9. Заводское значение — 1 секунда, при установке значения 2 — 15 секунд, в случае значения 3 — 30 секунд. Если функция 2—9 установлена в состояние IV (режим триггера), сигнал на желтом проводе после включения фиксируется в активном состоянии, и может быть выключен только следующим длительным нажатием кнопки IV брелока.

В зависимости от значения программируемой функции 2—12 данный выход имеет четыре режима работы:

— Программируемая функция 2—12 в состоянии I. Заводское значение

Выход «дополнительный канал 1» управляется только длительным нажатием кнопки IV брелока.

— Программируемая функция 2—12 в состоянии II

МАССА на желтый провод будет подаваться при постановке системы в режим охраны или при длительном нажатии кнопки IV. Если функция 2—9 установлена в состояние IV, сигнал может быть выключен только нажатием и удержанием кнопки IV брелока, повторная постановка в режим охраны не вызывает выключение сигнала на данном выходе.

— Программируемая функция 2—12 в состоянии III

МАССА на желтый провод будет подаваться при снятии системы с охраны или при длительном нажатии кнопки IV. Если функция 2—9 установлена в состояние IV, сигнал может быть выключен только нажатием и удержанием кнопки IV брелока, повторное снятие системы с охраны не вызывает выключение сигнала на данном выходе.

— Программируемая функция 2—12 в состоянии IV

МАССА на желтый провод будет подаваться при переходе в режим тревоги или при длительном нажатии кнопки IV. Если функция 2—9 установлена в состояние IV, сигнал может быть выключен только нажатием и удержанием кнопки IV брелока.

8. Белый провод: отрицательный выход (-250мА) «клаксон»

Этот провод может быть подключен к реле включения клаксона автомобиля (контакт 86). На данный выход с периодом в 2 секунды подаются отрицательные импульсы в режиме тревоги. В отличие от выхода на сирену, на данный выход не подаются импульсы подтверждения и диагностики. Прерывистый режим работы данного выхода позволяет избежать повреждения клаксона.

Не присоединяйте белый провод, если не требуется использование его функций.

9. Фиолетовый провод: отрицательный выход (-250мА) на аварийную сигнализацию

Этот выход может быть подключен к внешнему реле, включающему цепи световой сигнализации.

На этот провод подается МАССА одновременно с включением встроенного реле аварийной сигнализации.

Не присоединяйте фиолетовый провод, если не требуется использование его функций.

6-КОНТАКТНЫЙ РАЗЪЕМ CN3 (СИНИЙ)

Данный разъём предназначен для подключения входов концевых датчиков.

1. Серый/белый провод: отрицательный вход дляподключения зоны предупреждения дополнительногодатчика

Отрицательный импульс на данном проводе система воспринимает как слабое воздействие.

Не присоединяйте серый/белый провод, если не требуется использование его функций.

2. Чёрный/белый провод: отрицательный вход для подключения зоны тревоги дополнительного датчика

Отрицательный импульс на данном проводе система воспринимает как сильное воздействие.

Не присоединяйте чёрный/белый провод, если не требуется использование его функций.

3. Красный провод: положительный вход «датчик двери»

Когда система находится в режиме охраны, замыкание красного провода на +12В вызывает мгновенный переход охранной системы в режим тревоги.

Подключите красный провод к общему проводу, соединяющему концевые выключатели дверей автомобиля или к лампе освещения салона. При наличии в автомобиле функции задержки выключения салонного света (если используется вариант подключения, показанный на схеме 8), необходимо правильно выбрать одно из значений программируемой функции 2—2 (зависит от скорости гашения плафона). В случае подключения по схемам 6, 10, учет задержки выключения салонного света не требуется, программируемая функция 2—2 должна быть оставлена в заводском значении.

4. Красный/чёрный провод: отрицательный вход «датчик двери»

Все функции красного провода. Когда система находится в режиме охраны, замыкание красного/чёрного провода на МАССУ вызывает мгновенный переход системы в режим тревоги. Подключите красный/чёрный провод к общему проводу, соединяющему датчики дверей автомобиля, или к лампе освещения салона. При наличии в автомобиле функции задержки выключения салонного света (если используются варианты подключения, показанные на схемах 3 и 7), необходимо правильно выбрать одно из значений программируемой функции 2—2 (зависит от скорости гашения плафона). В случае подключения по схемам 5—9, учет задержки выключения салонного света не требуется, программируемая функция 2—2 должна быть оставлена в заводском значении. При установке системы в автомобиль, в котором питание лампы освещения салона отключается при переходе штатных устройств в спящий режим, необходимо применение диодной развязки (схема 2).

5. Серый/чёрный провод: отрицательный вход «датчик багажника»

Когда система стоит в режиме охраны, замыкание серого/чёрного провода на массу вызовет мгновенный переход системы в режим тревоги, если перед этим не производилось дистанционное отпирание замка багажника. В системе предусмотрена возможность дистанционного отпирания замка багажника в режиме охраны без отключения основных охранных возможностей системы (программируемая функция 1—1 в значении 3). При этом обслуживание концевого датчика багажника и датчика удара отключается до тех пор, пока багажник не будет закрыт. После этого через 15 секунд данный вход и датчик удара снова будут взяты под охрану. Установите концевой датчик в багажнике автомобиля и подключите к нему серый/чёрный провод. Возможно подключение данного провода к штатному датчику открытия багажника, если он установлен. Если датчик управляет включением освещения багажника независимо от того, включены габаритные огни или нет, то применять диодную развязку не нужно (см. схему 1). Если данный датчик управляет включением освещения багажника только при включенных габаритных огнях, то необходимо применить диодную развязку (см. схему 12).

Диоды могут быть с максимальным прямым током 1А. В схеме можно применить диоды зарубежного производства, типа 1N4000—1N4007, или российские аналоги КД243 (А-Ж).

6. Коричневый/чёрный провод: отрицательный вход «датчик капота»

Когда система находится в режиме охраны, замыкание коричневого/чёрного провода на МАССУ вызывает мгновенный переход системы в режим тревоги. Установите датчик под капотом автомобиля и подключите к нему данный провод. Возможно подключение коричневого/чёрного провода к штатному датчику открытия капота, если он установлен. Если датчик управляет включением освещения подкапотного пространства независимо от того, включены габаритные огни или нет, то применять диодную развязку не нужно (см. схему 1). Если данный датчик управляет включением освещения капота только при включенных габаритных огнях, то необходимо применить диодную развязку (см. схему 11).

Диоды могут быть с максимальным прямым током 1А. В схеме можно применить диоды зарубежного производства, типа 1N4000—1N4007, или российские аналоги КД243 (А-Ж).

6-КОНТАКТНЫЙ РАЗЪЕМ CN4 (БЕЛЫЙ)

Данный разъём предназначен для подключения выходов управления центральным замком автомобиля или внешними реле для непосредственного управления электрозамками. Возможные схемы подключения 13 — 18 приведены альбоме схем.

1. Контакт № 1

Несколько вопросов по сигнализации Sher-Khan Magicar 3

Сергей 10.04.2015

Подскажите как можно зделать сигнал сирены потише. Шерхан Магикар 3.

Громкость сигнала в данной сигнализации не настраивается. Можно попробовать сирену сигнализации поставить в другое место.

АЛЕКСАНДР 09.04.2015

Индикатор датчика вызова постоянно горит красным светом, вместо мигающего синиго.

В этом случае необходимо обращаться в поддержку Scher-Khan:
8 (800) 555-3-911 (звонок по России бесплатный)

Владимир 10.10.2014

Подскажите пожалуйста возможно ли на Шерхан магикар 3 возможно сделать автозапуск автомобиля?,(сразу или с дополнительным оборудованием)

Можно по средствам подключения универсального блока запуска. Но! Универсальные блоки запуска производители сняли с производства, так их работа накладывает определенные ограничения, которые значительно снижают охранные свойства автомобиля. В Вашем случае, единственный надежный выход из ситуации, покупка полноценной сигнализации с автозапуском.

Владимир 31.08.2014

Сигнализация магикар 3 вообще не реагирует на сигнал брелка

Замените батарею в брелке и попробуйте его заново прописать в память сигнализации, стр.33:
http://avtogsm.ru/doc/SK-3-manual-user.pdf

Юрий 09.05.2014

Здраствуйте! Подскажите: на экране брелка не отображаютса действие! показует только зарят батарейки и при нажатие на кнопки моргает антенка! при замене батарейки сканирует брелок показывает что все работает!

Скорее всего проблема в приемнике брелка, где в результате механического повреждения сбился кварц. Также, неисправность может быть связана с антенным модулем, но проверить это можно только практически, подключив к сигнализации совместимый рабочий антенный модуль.

Сергей 21.04.2014

Здравствуйте! У меня на шерхане магикар3,установленном на Мазда 3,постоянно горит синий огонек и не ставится на сигнализацию. Только закрывает и открывает двери. Мне сказали что после смены аккумулятора такое может быть. Что он сейчас не в том режиме. Что надо где-то нажать кнопку Valet и все будет впорядке. Подскажите пожалуйста конкретно что надо сделать?

Судя по всему включен служебный режим. Информация о том как его отключить есть в инструкции на стр. 23.

Олег 31.03.2014

Шерхан Магикар 3 стоит на форд фокусе 1 USA уже пару лет и периодически ложно срабатывает,сейчас часто-показывая при этом открытую дверь ,при этом если тумблер плафона на потолке оставить не в среднем положении сигн. срабатывает через 10 сек после постановки. закрывшись изнутри ,эксперементировал----сигн. срабатывает уже от разблокировки дверей ,а не по факту их открытия. датчик удара отключал дистанционно-все равно орет когда захочет и показывает открытую дверь.... других глюков нет, электрика авто по штату. прошу предположить краткую методику поиска неисправности. Спасибо

Если периоды сработки сигнализации всегда разные, то сложно сказать дистанционно, на месте смотреть нужно. Если же срабатывания всегда после поставки сигнализации в охрану, попробуйте перепрограммировать функцию 2.2, стр.40 инструкции по установке.

Василий 11.03.2014

Здравствуйте!
Вопрос по "Шерхан Магикар /// "
Постоянно горит красным светодиодный индикатор, сигнализация не реагирует на нажатие кнопок с брелоков, двигатель авто не заводится. Что можно сделать?

С данной проблемой необходимо обратиться непосредственно в поддержку Шер-Хан:
http://mega-f.ru/ru/tech_support/hot_line/

Адылхан 17.02.2014

У меня маджикар 3. Сверху на пульте горит чернае деление и сигнализация то открывает машину, то закрывает ее само по себе. Что можн сделать ?

Для начала попробуйте отключить функцию Свободные руки, стр.18 пользовательской документации.
Если не поможет, тогда обратитесь непосредственно в поддержку Scher-Khan:
http://mega-f.ru/ru/tech_support/hot_line/

Михаил 09.10.2013

Здравствуйте, подскажите на шерхан 3 , можно поставить наохрану при работающем двигателе?

В инструкции пользователя на стр. 16 есть данная информация.

Николай 05.09.2013

Здравствуйте, спрашивал у вас „Здравствуйте, разбил брелок от сигнализации SCHER-KHAN MAGICAR 3!!! Могу ли поменять старый брелок на новый такой же модели?спасибо за ответ.” вы ответили „Можете, если у Вас арабская 3, то подойдет именно брелок от 3. Но сейчас у нас совместимого брелка нет на складе, заказать нельзя.” а если цыфра 3 римская что делать??? Вновь спасибо за ответ

Если цифра римская, то у нас даже в ассортименте нет подходящего брелка. Вам нужно будет также выбирать запасной брелок с римской цифрой.

Дима 01.09.2013

Добрый день! Не работает обратная связь с брелком. Поменял батарейку в брелке - с ним все нормально: подсветка загорается, вибрирует, есть звук. А при использовании - охрана включается и снимается, но брелок не подает никаких признаков жизни. В чем может быть проблема?

Скорее всего проблема в приемнике брелка, где в результате механического повреждения сбился кварц. В этом случае только замена брелка. Также, неисправность может быть связана с антенным модулем, но проверить это можно только на месте.

Николай 28.08.2013

Здравствуйте, разбил брелок от сигнализации SCHER-KHAN MAGICAR 3!!! Могу ли поменять старый брелок на новый такой же модели?спасибо за ответ.

Можете, если у Вас арабская 3, то подойдет именно брелок от 3.

Виктор 08.07.2013

Здравствуйте, у меня модель сигнализации Scher-Khan Magicar 3, при постановке и снятии сигнализации не работает центральный замок. Всё остальное работает. Заранее спасибо.

Проверьте подключение сигнализации к центральному замку, также проблема может быть в самом центральном замке, точнее в модуле его управления. С такой ситуацией лучше обращаться к установщикам для разбора проблемы на месте.

Дмитрий 07.07.2013

Подскажите пожалуйста, данная сигнализация работает нормально, но синий световой сигнал на лапке перестал мигать, только иногда проявляется, при постукивании по лапке как и положено мигает красный. Как уже писал ранее, работает нормально, ставит на охрану и снимает без проблем, все датчики работают, но лапка не мигает .

Если синий диод работать переслал, то или в датчике самом проблема, или в подключении шлейфа датчика водителя к блоку сигнализации, возможно где-то перебился контакт.

Владимир 21.06.2013

При включении и выключении режима охраны нет звукового сигнала сигнализации и не моргает аварийная сигнализация .что нужно сделать?

Потребуется проверить подключения и исправность реле управлением указателями поворота сигнализации в центральном блоке, для этого можно обратиться к установщику.

Артур 05.01.2013

Здравствуйте. Подскажите, стоит Scher-Khan Magicar 3, пропап звук сирены, хотя все остальное хорошо работает, режим VALVET не включен? Есть ли на сирену предохранитель и если есть то на сколько он?

На сирену обычно предохранитель не ставят. Для начала проверьте программные настройки сирены, стр.19-20 инструкции пользователя. Далее, если не в этом проблема, то можно подключить сирену напрямую к АКБ и проверить ее исправность. Если она работает, то тогда скорее всего проблема в выходе на сирену в блоке сигнализации.

Владимир 02.12.2012

Взял машину, там шер хан 3 есть авто запуск, но куда нажать не знаю. Подскажите.

Сигнализация Scher-Khan Magicar 3 не имеет функции автоматического запуска двигателя. Возможно у Вас подключен внешний модуль запуска. Неизвестно каким образом и на какой канал он делал подключение. Для решения данной проблемы Вам потребуется обратиться к установщику.

Аркадий 24.06.2012

Желаю купить брелок sherkhan magicar 3, если есть - возьму у вас.

Подойдет следующий брелок: Запасной ЖК-брелок для автосигнализации Scher-Khan Magicar 4 (совместим с Scher-Khan Magicar 3)

Антон 15.06.2012

У брелка Scher-Khan Magikar III отломилась антенна. За ремонт ни кто не взялся. Предложили заменить всю сигналку на Scher-Khan Magikar 3, сказав, что установка сведется просто смене блоков. Якобы провода и штекеры у них совпадают. Это действительно так?

Нет точной информации по совместимости разъемов. По данному вопросу можно получить консультацию непосредственно в технической поддержке фирмы производителя Вашей сигнализации по бесплатному номеру: 8(800)555-3-911.

Евгений 25.04.2012

Здравствуйте! У меня такая проблема .старый человек не знал, как открыть машину и жал на все кнопки подряд! Теперь машина не заводится, вроде все норм работает, на брилке ничего не светится, но У меня установлен Scher-Khan Magicar 3. Заранее благодарен

Возможно включилась система анти ограбления, если у Вас не установлен PIN код, то можно попробовать снятие системы с охраны с помощью кнопки Valet, инструкции стр.28 руководства пользователя.

Михаил 30.03.2012

Здравствуйте купил бмв 528 1999г с сигналкой меджикар авто секюрити ,инструкции нет ,проблема в том что при открывании закрывании и вообще никогда не мигают поворотники , в общем открывает закрывает пиликает но не мигает ! в чём дело ? Может предохранитель где посмотреть ? Зарание благодарен!

Посоветуем обратиться к установщику, чтоб он проверил подключение сигнализации к поворотникам, а также программные настройки сигнализации.

Михаил 30.11.2011

Доброй ночи! скажите пожалуйста поддерживает ли Scher-Khan Magicar 3 функцию автозапуск заранее спасибо!

Scher-Khan Magicar 3 не имеет функции автозапуска. Запуск можно реализовать с помощью следующего оборудования: Модуль запуска двигателя SOBR ABSOLUTE ARS-202m - совместим с большинством автосигнализаций.

Дмитрий 20.11.2011

Здравствуйте, на автомобиле стоит Magicar 3, на брелоке не работает обратная связь - только кнопки. На экране разомкнутый замок и более ничего. В чём может быть проблема?

Или включен сервисный режим Valet , или проблема в приемнике брелка, где в результате механического повреждения сбился кварц. В этом случае только замена брелка. Также, неисправность может быть связана с антенным модулем, но проверить это можно только практически, подключив к сигнализации совместимый рабочий антенный модуль.

Илья 10.07.2011

Здравствуйте. Скажите программируется ли брелок Scher-Khan 3 new, к обычной старой Scher-Khan 3?

Если Scher-Khan Magicar 3 с арабской цифрой "3", то подойдет (но нужно проверить). Или подойдет от версии 4.

Владимир 24.05.2011

Здравствуйте, у меня модель сигнализации Scher-Khan Magicar 3. При нажатии кнопки 2 разблокируется только дверь водителя. Все настройки вернул к заводским, не помогло. Подскажите что делать чтобы разблокировались все двери. Раньше работало!

Проблема, видимо, не в сигнализации, а в модуле управления центральным замком. Обратитесь к установщикам для выявления причины неисправности на месте.

Юрий 13.04.2011

Добрый день! Сигнализация Scher-Khan Magicar 3. 4 года. Срабатывает сигнализация от якобы открытой крышки багажника. На самом деле багажник закрыт и концевик в норме. Срабатывание носит случайный характер - может стоять сутки, а может постоянно "орать". Сброс аккумулятора результатов не дал. Что посоветуете?

Посоветую отключить провод датчика багажника от блока самой сигнализации, тогда точно будет понятно кто виноват, блок, провод или концевик.

Василий 18.12.2010

Добрый день! Сейчас у меня установлен шер хан III, возможно ли его заменить без перекоммутации проводки на шер шан 3?

Схема подключения у III и 3 одинаковая поэтому перекомутация не потребуется.

Иван 26.04.2010

Добрый день! Был ранее вопрос о постановки автомобиля на сигнализацию Magicar 3 при включенном двигателе. В инструкции действительно написано что можно, но как?? т.к в таблицах программ этого параметра нет!! Ключ в зажигании, двигатель работает, выхожу, ставлю на сигнализиацию брелком, машина глохнет!

К сожалению нет информации по Вашему вопросу. Попробуйте обратиться в тех. поддержку производителя:
http://www.scher-khan.ru/support

Эдуард 08.11.2009

День добрый! В рукаводстве по Magicar 3 имеется функция постановка на охрану с работающим двигателем (при ее вкл. машина глохнет) так и должно быть? И вообще взможно-ли на этой сигнализации машину оставлять работающей а центральный замок заперт.

Ставить на охрану с заведенным двигателем и закрытым центральным замком можно, но придется оставлять ключи в замке так как в этой системе нет поддержки зажигания.

Михаил 31.03.2009

Здравствуйте! Scher-Khan Magicar 3. Нет связи между брелком и сигнализацией. По всей видимости вышел из строя антенный блок. Где я могу его найти? Спасибо.

Антенн у нас нет, а уверену что именно антенна? в 90% случаев выходит из строя брелок, т.е. управлять может а приема нет.

Анатолий 22.03.2009

Здравствуйте, У меня модель сигнализации Scher-Khan Magicar 3, иногда сигнализация срабатывает на ходу, моргают поворотники, звуковой сигнал (если включен). После нескольких срабатываний все прекращается. Это происходит редко и безсистемно. Не могу понять в чем дело. Случайное касание брелка исключил. Может подскажете в чем причина?

Тут или проблема в некачественном монтаже (что-то отходит) или проблема в самом блоке.

Как Подключить Авто Сигнализацию к Телефону - Настройка и Управление Автозапуском Шерхан

Лет 10 назад об управлении сигнализацией автомобиля со смартфона невозможно было даже подумать. Сегодня же сигнализации с автозапуском с возможностью подключения к охранной системе через мобильное приложение для телефона распространены повсеместно. Starline, Pandora, Sher-Khan и другие бренды имеют подобные модели в своей линейке. Более того, использование мобильного приложения позволяет детально настроить охранную систему машины. В том числе, задействовать смартфон в качестве метки, отсутствие которой не дает завести двигатель. Сегодня мы наглядно посмотрим, как подключить телефон к автомобильной охранной сигнализации с автозапуском из серии Шерхан Мобикар.

Как подключить телефон к охранной сигнализации с автозапуском?

Прежде всего необходимо скачать и установить на свой смартфон приложение для вашей модели сигнализации. У StarLine и Pandora есть свои программы. Для Шерхана ищем в Google Play или App Store приложение «Mobicar»

Далее все манипуляции нужно проводить в непосредственной близости от автомобиля, так как соединение телефона с сигнализацией происходит по сигналу Bluetooth. Сначала требуется разблокировать центральный замок машины. После чего ввести сигнализацию с автозапуском в режим сопряжения.

Для этого:

  1. Зажимаем на 2 секунды кнопку «4» на брелке
  2. Далее на 2 секунды зажимаем одновременно кнопки «1 + 4»
  3. Наконец, клавишу «3» также на пару секунд

Теперь можно включить блютуз на смартфоне и запустить приложение Sher-Khan Mobicar. На стартовом экране жмем на «Начать подключение»

После непродолжительного поиска на странице отобразится номер сигнализации, установленной в машине. Нажимаем на «Подключить»

Для подключения телефона к сигнализации потребуется ввести шестизначный код, который необходимо взять с дисплея брелка. На нем видно только первые 4 цифры. Последние 2 отобразятся после краткого нажатия на кнопку «2». Вводим данный код в текстовое поле в мобильном приложении.

После успешного подключения жмем на «Начать использование»

Видео по подключению к сигнализации со смартфона

Настройки сигнализации в машине через телефон

Теперь мы получим полный контроль с телефона над всеми скрытыми настройками сигнализации. С главной страницы открывается быстрый доступ к управлению центральным замком, запуском двигателя и открытию багажника.

Причем изображение автомобиля динамически отображает его состояние. Например, при работе аварийки или поворотников они также мигают на картинке. А при заведенном двигателе контур обведен голубым свечением

В слайдере выше отображаются текущая скорость, напряжение в электросистеме, температура, и т.д. Для перехода в основное меню нужно нажать на иконку в левом верхнем углу.

Доступны следующие настройки сигнализации:

Видео по настройке охранной сигнализации с автозапуском

Спасибо!Не помогло

Цены в интернете

Александр

Специалист по беспроводным сетям, компьютерной технике и системам видеонаблюдения. Выпускник образовательного центра при МГТУ им. Баумана в Москве. Автор видеокурса "Все секреты Wi-Fi"

Задать вопрос

Отзывы о

автосигнализация scher khan - интернет-магазины и отзывы на автомобильная сигнализация scher khan на AliExpress

Отличные новости !!! Вы попали в нужное место для установки автосигнализации scher khan. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая автомобильная сигнализация scher khan вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели автосигнализацию scher khan на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в автосигнализации scher khan и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести car alarm system scher khan по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшая автомобильная сигнализация scher khan - Выгодные предложения на автомобильную сигнализацию scher khan от мировых продавцов автосигнализации scher khan

Отличные новости !!! Вы попали в нужное место для установки автосигнализации scher khan.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая автомобильная сигнализация scher khan вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели автосигнализацию scher khan на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в автосигнализации scher khan и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести car alarm system scher khan по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Сигнализация "Шерхан Магияр 5" как настроить автозагрузку? Scher-Khan Magicar 5: обзоры экспертов

Сегодня противоугонные системы пользуются большой популярностью у владельцев различных транспортных средств. Благодаря новейшим разработкам высокоинтеллектуальные системы автосигнализации доказали свою эффективность.Их установка делает использование автомобиля безопасным и комфортным.

Пользуется сегодня большой популярностью Система охранной сигнализации «Шерхан Magicar 5». Как настроить AutoPlay, каковы основные особенности представленной системы, помогут разобраться отзывы экспертов. Изучив инструкцию от производителя, а также рекомендации специалистов, в безопасности вашего автомобиля можно не сомневаться

Основные характеристики

Автосигнализация «Шерхан Магияр 5», обязательная перед началом работы, является востребованной противоугонной системой.Она известна своей универсальностью и надежностью. Программная сигнализация совместима практически со всеми коробками передач, которые устанавливаются на современные автомобили.

Специалисты считают, что это одна из самых надежных и эффективных систем на рынке автопроизводителей сегодня. «Шерхан Магияр 5» создан на основе двусторонней связи с транспортным средством. Статус отображается на жидкокристаллическом дисплее FOB. Интуитивно понятный интерфейс, простота настройки позволяют пользователю полностью управлять системами автомобиля.

Система охранной сигнализации "Шерхан Магияр 5" инструкция, которая позволит использовать существующие возможности в полном объеме, имеет список встроенных программ. Они могут повысить безопасность транспортного средства, водителя и всех участников дорожного движения. Некоторые программы повышают комфорт автомобиля. Для них в первую очередь функция автозапуска. Однако это не единственная программа, повышающая комфорт водителя.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага - один из составных элементов ходовой части автомобиля.Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами. Однако с этим товаром их много ...

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла. Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе ...

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду.Также необходимо обеспечить снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких ...

Каждый владелец транспортного средства может выбрать для себя определенный набор команд. Важно внимательно изучить инструкции и советы специалистов. Это позволит вам выбрать наиболее подходящий список системных функций.

Характеристики

Схема подключения «Шерхан Магияр 5» представлена ​​в инструкции производителя, которая идет в комплекте с устройством.Это довольно сложно. Система сигнализации предполагает установку в моторном отсеке автомобиля. Чтобы все системы работали правильно, лучше доверить эту работу специалисту. Только в этом случае вы можете быть уверены, что программа будет работать без перебоев. Специальная компания предлагает гарантию на установку автосигнализации.

«Шерхан Магияр 5» совместим с бензиновыми или дизельными двигателями. Его универсальность позволяет устанавливать практически на все современные машины.Установленное производителем ограничение касается исключительно напряжения в проводке. Оно должно составлять 12 В. Это обеспечивает стабильную работу всех компонентов системы.

Компьютер, установленный в машине, собирает сигналы датчиков. Они монтируются в основных системах автомобиля. После обработки полученных данных бортовой компьютер передает информацию на связку ключей своего владельца. Пульт оснащен ЖК-дисплеем.

Это позволяет водителю понять, в каком состоянии сейчас находится система его автомобиля.При необходимости он отправляет команды программному обеспечению на расстоянии. Дальность действия сигнала на открытой местности составляет около 1,5 км. Автомобиль следует припарковать на открытой площадке. Дом, ветки деревьев и другие препятствия могут задерживать сигнал, уменьшая его радиус действия. Водителю нужно увидеть свою машину.

Обзоры экспертов

Сигнализация «Шерхан Мэджикар 5» имеет ряд преимуществ. Высокая адаптивность, простота эксплуатации делают их востребованными. Специалисты утверждают, что при правильном монтаже эта система имеет высокий уровень надежности.Все его датчики имеют особый класс защиты. Антенна и процессор также полностью защищены от несанкционированного доступа внутрь ПО. При желании систему крепления можно изготовить самостоятельно. Однако специалисты утверждают, что это увеличивает вероятность ошибки пользователя. Это нарушает надежность оборудования.

Отдел мотора, громкая сирена. У нее практически нет сбоев. Все компоненты системы изготовлены с учетом последних научных разработок. Благодаря уникальным стандартам, примененным при проектировании и создании сигнализации, «Шерхан Магияр 5» считается одной из самых высокотехнологичных интеллектуальных систем безопасности.В процессе изготовления все комплектующие проверяются на всех этапах производства. Это обеспечивает высокую надежность системы.

«Шерхан Магияр 5», цена которого составляет порядка 5-6 тысяч рублей, относится к среднему сегменту охранных товаров. Товар доступен практически каждому. Отдельно можно приобрести брелок с ЖК-дисплеем за 1,2-1,4. тыс. руб. Также отдельно продаются съемные чехлы. Их стоимость составляет около 300 руб., они помогают защитить пульт от царапин. Наличие дополнительных функций сигнализации дает возможность каждому автовладельцу при необходимости обновить свою систему безопасности.

Начало работы

Установка и эксплуатация системы охранной сигнализации «Шерхан Магияр 5», которая должна выполняться в точном соответствии с рекомендациями производителя, считается простой и понятной системой. Перед запуском необходимо внимательно изучить все положения регламента. Специалисты рекомендуют сразу обозначать те функции, которые будут применяться драйвером. Это упрощает процесс запоминания и контроля устройства. Выполнив эту задачу, можно приступить к работе с системой безопасности.

Сначала необходимо вставить батарею в пульт дистанционного управления. Поставляется в комплекте с брелком. После установки вы можете включить пульт. Он имеет 4 кнопки и дисплей. В набор функций входит виброзвонок, автоматическая подсветка. На экране отображается информация о состоянии заряда аккумулятора и температуре внутри машины.

Нажимая определенные комбинации имеющихся 4 кнопок, вы можете задавать различные команды блоку управления. Кодирование передачи сигнала отличается высокой надежностью.Это уникально. Любой другой контроллер, даже из той же системы, не сможет управлять сигнализацией.

Цепочка для ключей, которую нужно привязать к системе. Пакет также может содержать дополнительные безделушки. Их также нужно записывать в память программ. Причем эта процедура выполняется для всех консолей. При необходимости вы можете написать на.

Активировать охрану

Установка сигнализации «Шерхан Магияр 5» производится в соответствии с установленными правилами. В первую очередь специалисты рекомендуют освоить безопасность.Для этого нужно включить сигнализацию. Все двери автомобиля должны быть хорошо заперты. Стекло следует поднять до упора. Водителю следует проверить, закрыты ли багажник и капот.

Если все двери, стекла в машине плотно закрыты, пользователь нажимает первую кнопку на главном брелке. Замки на этом этапе должны быть заблокированы. Также может сработать стартер. Брелок-будильник «Шерхан Магияр 5» подаст особый сигнал. Сирена также будет издавать предусмотренный программой звук. Машина должна включать и выключать свет 5 раз.

В салоне загорается индикатор. Если он будет мигать через определенные промежутки времени, это означает, что вы успешно включили режим безопасности. Частота светового сигнала светодиода должна быть один раз в минуту.

Если водитель не закрыл плотно дверь, не поднял полностью стекло или не открыл багажник, то ключ FOB пищит 3 раза. Сирена издаст 3 звуковых сигнала. За этим следует внимательно следить. Если индикатор не горит, значит, нужно проверить работу системы. Это позволит избежать неприятностей в будущем.

Программирование PIN-кода

Понимая вопрос Как установить «Шерхан Magicar 5», вы также должны учитывать процедуру установки специального пароля для системы. Это может потребоваться, если в силу определенных обстоятельств водитель не сможет вывести сигнализацию из режима охраны. В некоторых случаях бортовой компьютер может не реагировать на сигналы FOB.

Драйвер сам устанавливает пароль. Он может состоять из двух или четырех цифр. Каждый элемент кода может быть установлен в диапазоне от одного до четырех.Чтобы запрограммировать пароль, владелец автомобиля должен произвести процедуру.

Сначала отключает режим безопасности. Далее водитель должен открыть машину и вставить ключ в замок зажигания. Переведите его в положение ON. Двигатель остается выключенным. Контроллеру нужно одновременно зажать вторую и четвертую кнопки. Вы услышите один звуковой сигнал сирены, свет загорится и погаснет.

Нажмите любую кнопку на брелоке. Эту процедуру необходимо выполнить в течение 4 секунд. Номер кнопки указывает первый номер кода.После этого звук идентичен количеству сигналов. Таким же образом установите остальные цифры пароля. После завершения система выйдет из режима настройки. Сирена издаст два сигнала, вдвое больше света.

Снятие с охраны

Система охранной сигнализации "Шерхан Магияр 5" инструкция, разбирающая все случаи снятия режима защиты, в редких случаях не выключается штатным образом (например, утерян ключ FOB). В этом случае необходимо ввести ранее установленный пароль.

Вам нужно открыть машину. Сирена подаст сигнал тревоги. Трижды поверните ключ в замке зажигания из положения OFF в положение ON. Сирена затихает. В течение 4 секунд ключ должен повернуться в соответствии с первой цифрой кода количество раз. Фары загорятся один раз и погаснут. Затем введите оставшиеся цифры пароля.

Замок снят. Если пароль введен неправильно, сигнал тревоги снова срабатывает. Поэтому следует точно запомнить пароль.

Автоматическая охранная система

Стоит изучить дополнительные опции Сигнализация «Шерхан Magicar 5».Как настроить автозагрузку? Рекомендации производителя. Это удобная программа, позволяющая повысить комфорт вождения.

Для включения водитель должен закрыть все двери автомобиля и поставить систему на охрану. Далее по ключу FOB нужно активировать функцию AutoPlay. Будет включен режим самозащиты. Эта функция повышает надежность системы. Если водитель забудет включить режим безопасности, при автосигнализации автомобиль заблокируется через 30 секунд.

Информация о включении автозапуска отображается на дисплее.На экране должно отображаться слово Пассивный. Каждые 10 секунд система выводит данные о состоянии режима защиты на дисплей.

Дистанционный запуск двигателя

Автозапуск «Шере Хан, Magicar 5» Выполняется по времени. Есть возможность задать период запуска, температуру мотора или напряжение аккумулятора. Однако эти функции второстепенные. Их нельзя запустить без Программирование времени запуска

Для включения режима необходимо снять с охраны, зажигание, открыть дверь.Двигатель может запускаться каждые два, четыре или восемь часов.Одновременно зажать первую и вторую кнопку ключа FOB. Затем следует 13 раз нажать четвертую кнопку. Каждый раз сирена пищит. Если вы нажмете вторую кнопку, двигатель будет запускаться автоматически каждые 8 ​​часов. Третья кнопка устанавливает периодичность каждые четыре часа, а четвертая - один раз в два часа.

Затем передатчик запускает таймер. Для этого кратковременно нажмите вторую и четвертую кнопку.

Автозапуск температуры и напряжения АКБ

Дополнительные возможности Сигнализация «Шерхан Магияр 5».Как настроить пусковой двигатель на температуру и бортовое напряжение, мы вам сейчас расскажем. Для этого выполните последовательную процедуру.

Вам необходимо войти в программный режим, нажав первую и вторую кнопку. Чтобы установить функцию AutoPlay при температуре 21 раз, нажмите четвертую кнопку. Сирена будет издавать каждый раз соответствующий звук. Если вы нажмете вторую кнопку на пульте дистанционного управления, двигатель запустится при внутренней температуре -15 ºC. Третья кнопка соответствует уровню -25 ºC, а четвертая - +60 ºC.Далее запускается таймер (зажимаем кнопки два и четыре).

В некоторых случаях водитель хочет включить функцию автозапуска, чтобы ограничить запуск двигателя при наличии напряжения в бортовой сети. Для этого, как и раньше, войдите в режим программирования и 20 раз нажмите четвертую кнопку. Для включения предельного режима синхронизации запуска двигателя необходимо нажать вторую кнопку на ключе FOB.

Определены характеристики управления различными Сигнализациями «Шерхан Магияр 5».Как настроить AutoPlay для включения режима безопасности и других функций, теперь вы знаете. В этом случае надежность системы будет высокой.

Kidde Night Hawk Комбинированная дымовая / CO-сигнализация с голосовым / сигнальным предупреждением - Walmart.com

"," tooltipToggleOffText ":" Нажмите на переключатель, чтобы получить

БЕСПЛАТНАЯ доставка на следующий день!

"," tooltipDuration ":" 5 "," tempUnavailableMessage ":" Скоро вернусь! "," TempUnavailableTooltipText ":"

Мы прилагаем все усилия, чтобы снова начать работу.

  • Временно приостановлено в связи с высоким спросом.
  • Продолжайте проверять наличие.
"," hightlightTwoDayDelivery ":" false "," locationAlwaysElhibited ":" false "," implicitOptin ":" false "," highlightTwoDayDelivery ":" false "," isTwoDayDeliveryTextEnabled ":" true "," useTesting " "," ndCookieExpirationTime ":" 30 "}," typeahead ": {" debounceTime ":" 100 "," isHighlightTypeahead ":" true "," shouldApplyBiggerFontSizeAndCursorWithPadding ":" true "," isBackgroundGreyoutEnabled} ":" false " locationApi ": {" locationUrl ":" https://www.walmart.com/account/api/location "," hubStorePages ":" home, search, browse "," enableHubStore ":" false "}," oneApp " : {"drop2": "true", "hfdrop2": "true", "heartingCacheDuration": "60000", "hearting": "true"}, "feedback": {"showFeedbackSuccessSnackbar": "true", "feedbackSnackbarDuration ":" 3000 "}," webWorker ": {" enableGetAll ":" false "," getAllTtl ":"

0 "}," search ": {" searchUrl ":" / search / "," enabled ":" false "," tooltipText ":"

Скажите нам, что вам нужно

"," tooltipDuration ": 5000," nudgeTimePeriod ": 10000}}}," uiConfig ": {" webappPrefix ":" "," artifactId ":" header- footer-app "," applicationVersion " : «20.0,40 "," applicationSha ":" 41ed8468826085770503056bd2c9bc8be5b55386 "," applicationName ":" верхний колонтитул "," узел ":" d55e37a1-a91e-41d8-b683-c5cbdb2e6e94 "," prod "-a oneOpsEnv ":" prod-a "," profile ":" PROD "," basePath ":" / globalnav "," origin ":" https://www.walmart.com "," apiPath ":" / header- нижний колонтитул / электрод / api "," loggerUrl ":" / заголовок-нижний колонтитул / электрод / api / logger "," storeFinderApi ": {" storeFinderUrl ":" / store / ajax / primary-flyout "}," searchTypeAheadApi ": { "searchTypeAheadUrl": "/ search / autocomplete / v1 /", "enableUpdate": false, "typeaheadApiUrl": "/ typeahead / v2 / complete", "taSkipProxy": false}, "emailSignupApi": {"emailSignupUrl": " / account / electro / account / api / subscribe "}," feedbackApi ": {" fixedFeedbackSubmitUrl ":" / customer-survey / submit "}," logging ": {" logInterval ": 1000," isLoggingAPIEnabled ": true," isQuimbyLoggingFetchEnabled ": true," isLoggingFetchEnabled ": true," isLoggingCacheStatsEnabled ": true}," env ":" production "}," envInfo ": {" APP_SHA ":" 41ed8468826085770503056ERSbe2c9b "," APP38 ":" APP ":0.40-41ed84 "}," expoCookies ": {}}

Аварийных сигналов ЧПУ - полные списки кодов аварийных сигналов ЧПУ

Список аварийных сигналов ЧПУ и кодов ошибок для станков с ЧПУ и элементов управления, чтобы помочь машинистам / программистам / установщикам ЧПУ облегчить свою работу.


Изображение: Action Machinery Co., Inc.

Сигнализация Fanuc

Полные списки кодов сигнализации Fanuc.
Fanuc 10/11/12 Alarms
Fanuc Series 15 Alarms
Fanuc 15i Alarms
Fanuc 16i 18i Alarms
Fanuc 21 Alarms
Fanuc 21i Alarms
Fanuc Alarms
Fanuc Spindle Alarms
Fanuc 6M

Alarms D.Electron Z32 Alarms

Полный список кодов аварийных сигналов Z32 ЧПУ.
D.Electron Z32 Alarms

Doosan Alarms

Полный список кодов сигналов тревоги Doosan.
Сигнализация Doosan серии MX
Сигнализация Doosan серии TT

Сигнализация GSK ЧПУ

Список сигналов тревоги GSK 980 TD / GSK 980 TDb / GSK 980 TDc
Список сигналов тревоги GSK CNC

Сигналы тревоги Haas

Коды сигналов тревоги Haas (коды ошибок) для ЧПУ Машинисты.
Коды аварийных сигналов Haas

Аварийные сигналы Mazak

Полный список кодов аварийных сигналов Mazak.
Mazak System / Drive error (No. 1 - No. 99, No. 1000 - No. 1099)
Mazak Ошибка управления станком с ЧПУ (No. 100 - No. 199, No. 1100 - No. 1199)
Mazak PLC machine ошибка управления (№ 200 - № 399, № 1200 - № 1399)
Ошибка работы экрана ЧПУ Mazak (№ 400 - № 499, № 1400 - № 1499)
Ошибка ввода-вывода Mazak (№ 500 - № 599, № 1500 - № 1599)
Ошибка программы Mazak MAZATROL (№ 600 - № 699, № 1600 - № 1699)
Ошибка программы Mazak MAZATROL (№ 700 - №799, № 1700 - № 1799)
Ошибка программы Mazak EIA / ISO (№ 800 - № 899, № 1800 - № 1899)
Ошибка программы Mazak EIA / ISO (№ 900 - № 999, No. 1900 - No. 1999)
Mazak Interference error (No. 2100 - No. 2199)

NUM Аварийные сигналы ЧПУ

NUM Список ошибок управления ЧПУ для NUM 1020/1040/1060
NUM Аварийные сигналы ЧПУ

Osai Аварийные сигналы ЧПУ

Полный список сообщений об ошибках ЧПУ

Osai 10 Series.
Сообщения об ошибках сигналов тревоги ЧПУ Osai серии 10

Сигналы тревоги Yasnac

Списки сигналов тревоги Yaskawa Yasnac.
Сигнализация Yasnac 2000G
Сигнализация Yasnac 2000B
Сигнализация Yasnac 3000G
Сигнализация Yasnac J50
Сигнализация Yasnac LX1
Сигнализация Yasnac LX2
Сигнализация Yasnac LX3 900 «Сигнализация Yasnac MX3»
Сигнализация Yasnac MX3 Mx3 900 "
Сигнализация Yasnac MX3 Mx159" obsługi

Jednym z najbardziej popularnych systemów antykradzieżowych jest "Sherkhan Magikar 5". To uniwersalne wyposażenie.Jest compatybilny ze wszystkimi typami skrzyń biegów. Jedną z zalet systemu Sherkhan Magikar 5 шуток jego niezawodność i wysoka wydajność. Korzysta z dwukierunkowej komunikacji z samochodem i wyświetla informacje o jego stanie na breloka z wyświetlaczem.

"Sherkhan Magikar 5", którego инструкции obsługi jest dołączona do zakupu, jest uznawana za jedną z najlepszych opcji dla urządzeń antykradzieżowych. Na co zwracać uwagę? Поможем w doradztwie doświadczonym kierowcom.

Najważniejsze funkcje

Сигнализация samochodowy "Sherkhan Magikar 5", инструкция obsługi, która powinna być dobrze przestudiowana przez kierowcę przed jego uruchomieniem, jest samochodowana wiki.Десять систем шутки компатыбильны с сильными высокопрэнжными и бензиновыми. Jest uwaany za uniwersalny.

Ograniczenie ustalone przez producenta odnosi się do napięcia sieciowego. Okablowanie musi zapewniać prąd o wartości 12 V.

Komunikacja pomiędzy systemami pojazdu i łańcuchem kluczy użytkownika jest Transmitowana przez dwukierunkowy kanał radiowy. Co więcej, silnik uruchamia się, gdy specjalny sygnał jest przesyłany z konsoli. Możesz zaprogramować таймер.

Odległość transmisji sygnału wynosi 1,5 km.Samochód należy jednak zaparkować na otwartej przestrzeni, gdzie będzie wyraźnie widoczny. Jeśli występują przeszkody, zasięg sygnału zmniejsza się.

Korzyści

Сигнализация "Sherkhan Magikar 5", którego Instrukcja obsługi powinna być szczegółowo przestudiowana przez kierowcę, ma kilka zalet. To wyjaśnia jego dużą popularność.

Niezawodność systemu zapewni wysoki poziom ochrony dla wszystkich czujników, procsora i антенны. Jego instalacja odbywa się dość szybko.Jeśli chcesz, każdy właściciel pojazdu poradzi sobie z tym.

Potężna syrena jest zainstalowana w sekcji silnika. Jest dość głośny i praktycznie nie ma błędów. Zaletą prezentowanego systemu jest również wykorzystanie wysokich standardów w projekcie. Przetestowano twórców tego sprzętu alarmowego, co pozwoliło na podniesienie jego niezawodności na wysokim poziomie.

Panel sterowania z wyświetlaczem umożliwia właścicielowi maszyny pełne zarządzanie wszystkimi funkcjami, a także łatwą nawigację po odczytach systemu.Aby wykorzystać wszystkie możliwości systemu alarmowego, należy dokładnie zapoznać się z wszystkimi zaleceniami producenta.

Gdzie zacząć?

"Sherkhan Magikar 5", którego инструкция opisuje szczegółowo process działania, wymaga wdrożenia wszystkich zaleceń producenta. Instalacja musi być wykonana przez wykwalifikowanego mechanika.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
