Содержание

причины и симптомы неисправности, проверка, ремонт

В двигателях внутреннего сгорания кислород определяет оптимальное соотношение компонентов горючей смеси, эффективность и экологичность работы двигателя. Лямбда (λ) зонд – это прибор для изменения объема кислорода или его смеси с несгоревшим топливом в коллекторе силового агрегата. Представление об устройстве и принципе работы датчика поможет владельцу авто контролировать его работоспособность, предотвращая нестабильную работу двигателя и перерасход топлива.

Назначение и принцип работы лямбда зонда

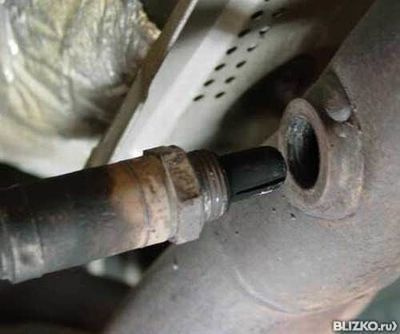

Лямбда зонд, установленный на выхлопной трубе

Жесткие экологические требования для автомобилей заставляют производителей применять каталитические нейтрализаторы, уменьшающие токсичность выхлопа. Но его эффективной работы невозможно добиться без контроля состава воздушно-топливной смеси. Такой контроль осуществляет датчик кислорода, он же λ-зонд, работа которого основана на использовании обратной связи устройства и топливной системы с дискретной или электронной системой впрыска.

Измерение количества лишнего воздуха производится определением остаточного кислорода в выхлопном газе. Для этого лямбда-зонд ставят перед катализатором выпускного коллектора. Сигнал датчика обрабатывает блок управления и оптимизирует воздушно-топливную смесь, более точно дозируя подачу форсунками топлива. На некоторых моделях авто устанавливается второй прибор после катализатора, что делает приготовление смеси еще более точным.

Лямбда-зонд работает как гальванический элемент с твердым электродом, выполненным в виде керамики из двуокиси циркония, легированной окисью иттрия, на котором нанесено платиновое напыление, выполняющее роль электродов. Один из них фиксирует показания атмосферного воздуха, а второй – выхлопного газа. Эффективная работа прибора возможна при достижении температуры более 300оС, когда циркониевый электролит приобретает проводимость. Выходное напряжение появляется от разницы количества кислорода в атмосфере и выхлопном газе.

Устройство датчика кислорода (лямбда зонда)

Существует два вида λ-зонда – широкополосный и двухточечный. Первый тип обладает более высокой информативностью, позволяющей более точно настроить работу двигателя. Устройство изготавливают из материалов, выдерживающих повышенные температуры. Принцип работы всех типов датчика одинаков, и заключается в следующем:

  1. Двухточечный измеряет уровень кислорода в выхлопе двигателя и атмосфере при помощи электродов, на которых в зависимости от уровня кислорода меняется разность потенциалов. Сигнал снимается блоком управления двигателя, после чего автоматически корректируется подача топлива в цилиндры форсунками.
  2. Широкополосный состоит их закачивающего и двухточечного элемента. На его электродах поддерживается постоянное напряжение 450 мВ корректировкой силы тока закачивания. Уменьшение содержания кислорода в выхлопе приводит к повышению напряжения на электродах. Блок управления после получения сигнала создает необходимый ток на закачивающем элементе для закачки или откачки воздуха, чтобы привести к нормативному напряжению. Так, при чрезмерно обогащенной топливно-воздушной смеси БУ посылает команду закачать дополнительную порцию воздуха, а при обедненной смеси воздействует на систему впрыска.

Возможные причины неисправности лямбда зонда


Внешний вид неисправного лямбда зонда

Как и любое другое устройство, лямбда-зонд может выходить из строя, но в большинстве случаев автомобиль остается на ходу, при этом динамика его движения значительно ухудшается, и расход топлива возрастает, из-за чего транспортное средство нуждается в срочном ремонте. Поломки λ-зонда происходят по следующим причинам:

  1. Механическая поломка при повреждении или дефекте корпуса, нарушении обмотки датчика, и т. д.
  2. Плохое качество топлива, при котором железо и свинец забивают активные электроды устройства.
  3. Попадание в выхлопную трубу масла при плохом состоянии маслосъемных колец.
  4. Попадание на устройство растворителей, моющих или любых других эксплуатационных жидкостей.
  5. «Хлопки» из двигателя из-за сбоев системы зажигания, разрушающие хрупкие керамические части устройства.
  6. Перегрев из-за неверно выставленного угла опережения зажигания или богатой топливной смеси.
  7. Применение герметика при установке прибора, содержащего силикон, или вулканизирующегося при комнатной температуре.
  8. Многочисленные неудачные попытки запуска мотора в течение короткого времени, что приводит к накоплению в выхлопном коллекторе топлива и его воспламенения, вызывающего ударную волну.
  9. Замыкание на «массу», плохой контакт или его отсутствие во входной цепи прибора.

Симптомы неисправности лямбда зонда

Основные неисправности λ-зонда проявляются в следующих признаках:

  1. Повышение общей токсичности выхлопных газов.
  2. Двигатель на небольших оборотах работает неустойчиво.
  3. Наблюдается перерасход топлива.
  4. При езде ухудшается динамика движения автомобиля.
  5. При остановке авто после движения, от катализатора в выпускном коллекторе слышно характерное потрескивание.
  6. В области каталитического нейтрализатора повышается температура или происходит его разогрев до раскаленного состояния.
  7. Сигнал лампы «СНЕСК ЕNGINЕ» во время установившегося режима движения.

Способы проверки лямбда зонда

Проверка лямбда зонда мультиметром

Для самостоятельной проверки λ-зонда необходим цифровой вольтметра и руководство по эксплуатации автомобиля. Последовательность действий при этом следующая:

  1. От колодки зонда отсоединяются провода и подключается вольтметр.
  2. Двигатель автомобиля запускают, устанавливают частоту вращения 2500 об/мин, после чего снижают до 2000 об/мин.
  3. Извлекают вакуумную трубку из регулятора топливного давления и фиксируют показания вольтметра.
  4. При значении 0,9 В датчик исправен. Если вольтметр никак не реагирует, или показание ниже 0,8 В – λ-зонд неисправен.
  5. Для проверки в динамике, зонд подсоединяют к разъему, параллельно подключив вольтметр и поддерживая вращение коленчатого вала двигателя на 1500 об/мин.
  6. Если датчик исправен, вольтметр покажет 0,5 В. Отклонение от данного значения говорит о поломке.

Ремонт лямбда зонда

При поломке λ-зонда, его можно просто отключить, при этом блок управления перейдет на средние параметры впрыска топлива. Это действие сразу даст о себе знать в виде повышенного расхода горючего и появлением ошибки в ЭБУ двигателя. При поломке лямбда-зонда, его необходимо заменить. Но существуют технологии «оживления» неисправного датчика, которые позволяют с определенной долей вероятности вернуть его в работоспособное состояние:

Ремонт лямбда зонда отмачиванием в ортофосфорной кислоте

1. Промывка прибора ортофосфорной кислотой при комнатной температуре в течение 10 мин. Кислота разъедает нагар и осевший свинец на стержне. При этом важно не переусердствовать, чтобы не повредить платиновые электроды. Устройство вскрывают, срезая на токарном станке колпачок у самого основания, и окунают стержень в кислоту, после промывают в воде и приваривают колпачок на прежнее место аргоновой сваркой. После процедуры сигнал восстанавливается спустя 1-1,5 ч. работы двигателя.

Старый и новый лямбда зонд

2. «Мягкая зачистка» электродов ультразвуковым диспергатором в эмульсионном растворе. Во время процедуры возможно появление электролиза вязких металлов, отложившихся на поверхности. Перед зачисткой учитывают конструкцию зонда и материал его изготовления (керамика или металлокерамика), на которую нанесены инертные материалы (цирконий, платина, барий, и т. д.). После восстановления датчик испытывают при помощи приборов и возвращают в автомобиль. Процедуру можно повторять многократно.

Лямбда зонд: признаки неисправности и диагностика — Иксора

Кислородный датчик, иначе «лямбда-зонд», выполняет важную роль регулировки соотношения объема воздуха к объему топлива в камере сгорания автомобиля, таким образом деталь корректирует состав топливной смеси для достижения максимальной эффективности работы мотора при минимальной токсичности выбросов в атмосферу. Кислородный датчик не только положительно влияет на окружающую экологию, но и позволяет двигателю работать в полную мощность на минимальном расходе топлива.

Как правило, лямбда-зонд устанавливается перед и после катализатора, для двигателей V6, V8, V10 количество датчиков в два раза больше. В среднем ресурс датчика кислорода составляет 50 -100 тыс. км, в зависимости от качества детали и условий эксплуатации автомобиля. Следить за состоянием лямбда-зонда крайне важно, так как неисправность детали приводит к серьезным нарушениям в работе двигателя. Если вы обнаружили поломку, не стоит ее игнорировать, рекомендуем произвести замену детали в кратчайшие сроки. Кроме того, существует несколько факторов, которые могут привести к досрочной поломке датчика: использование химических средств для очистки корпуса датчика, попадание на поверхность антифриза или тормозной жидкости, повышенное содержание свинца в составе топлива, использование топливной смеси низкого качества, эксплуатация некачественного или «забитого» топливного фильтра.

Внешние признаки выхода из строя кислородного датчика:
  • увеличение расхода топлива
  • рывки во время движения
  • неисправная работа катализатора
  • повышение токсичности выхлопа
  • наличие кода неисправности (DTC)

Если вы заметили один из приведенных симптомов, советуем провести диагностику и оценить состояние установленного лямбда-зонда.

Как проверить состояние лямбда-зонда

  1. Проведите визуальный осмотр датчика на наличие утечек в системе выпуска отработавших газов, сажи или загрязнений на поверхности детали (в этом случае деталь лучше сразу заменить). Работающий датчик должен быть светло-серого цвета, если же цвет изменился на красный – скорее всего произошло загрязнение топливными присадками, и необходима замена детали.
  2. Проверьте провода и электрические разъемы системы управления двигателем на наличие признаков попадания воды.
  3. Если в вашем распоряжении есть вольтметр, вы можете провести диагностику датчика на работающем двигателе:
    — отключите лямбда-датчик от штатной колодки и подключите к вольтметру;
    — при режиме в 2500 оборотов /мин и вынутой вакуумной трубке датчик должен выдавать 0,9 В; неисправный датчик покажет результаты ниже 0,3 В. При работе двигателя в 1500 оборотов/мин датчик должен показывать напряжение примерно в 0,5 В.
  4. Проверьте диагностические коды DTC — такую процедуру лучше проводить в условиях автосервиса.

Купить лямбда вы можете в магазине IXORA. Квалифицированные менеджеры обязательно помогут сделать правильный выбор, ответят на все ваши вопросы. Обращайтесь, это выгодно и удобно.

Производитель Номер детали Наименование  Применяемость*
DENSO DOX0106 Лямбда-зонд DENSO LEXUS LS
DENSO DOX0109 Лямбда-зонд DENSO SUZUKI SWIFT
DENSO DOX0110 Лямбда-зонд DENSO LEXUS LS
DENSO DOX0113 Лямбда-зонд DENSO DAIHATSU COPEN
DENSO DOX0114 Лямбда-зонд DENSO AUDI A4
DENSO DOX0125 Лямбда-зонд DENSO AUDI 100
DENSO DOX0119 Лямбда-зонд DENSO AUDI Q7
DENSO DOX0120 Лямбда-зонд DENSO ALFA ROMEO 145
DENSO DOX1371 Лямбда-зонд DENSO FORD FIESTA
DENSO DOX1000 Лямбда-зонд DENSO DAEWOO ARANOS
DENSO DOX0307 Лямбда-зонд DENSO SUBARU FORESTER
DENSO DOX0343 Лямбда-зонд DENSO MITSUBISHI OUTLANDER
DENSO DOX0351 Лямбда-зонд DENSO FIAT SEDICI
DENSO DOX0238 Лямбда-зонд DENSO   LEXUS GS
DENSO DOX0261 Лямбда-зонд DENSO TOYOTA PREVIA
DENSO DOX0306 Лямбда-зонд DENSO SUBARU IMPREZA
DENSO DOX1409  Лямбда-зонд DENSO HONDA ACCORD V
DENSO DOX0237 Лямбда-зонд DENSO TOYOTA YARIS
DENSO DOX2004 Лямбда-зонд DENSO FORD C-MAX I
DENSO DOX0111 Лямбда-зонд DENSO TOYOTA COROLLA

  * Применяемость деталей конкретно для Вашего автомобиля уточняйте у менеджеров по телефону: 8 800 555-43-85 (звонок по России бесплатный).

Получить профессиональную консультацию при подборе товара и подробную информацию по всем интересующим Вас вопросам можно позвонив по телефону — 8 800 555-43-85 (звонок по России бесплатный).

Полезная информация:

Признаки неисправности лямбда-зонда (датчика кислорода)

Иномарки, выпускаемые с 80-х годов, в европейских или американских моделях уже имели в конструкции лямбда-зонд. Он участвует в цепочке формирования топливной смеси. Датчик способствует сбалансированности ее образования. Хорошему водителю стоит знать признаки неисправности лямбда-зонда, так как от его состояния зависит работоспособность легковушки.

Каким образом работает датчик

Базовая задача, которую выполняет λ-зонд, заключается в контролировании объемной доли кислорода в каждой порции выхлопных газов. Оптимальное значение должно укладываться в интервале 0,15–0,3%. Существенное отклонение от заданной производителем нормы приводит к негативным последствиям с силовой установкой транспортного средства.

Традиционно монтаж кислородного датчика осуществляется в выпускном коллекторе около соединительных патрубков. Реже в некоторых моделях его конструкторы ставят в иное место. При этом позиция не сказывается на производительности.

Встречаются вариации датчиков кислорода как с широкополосным типом, так и двухканального типа. В первом случае описан прибор из автомобилей высокого и среднего класса, а во втором – из машин эконом серии и ТС, выпущенных 2–3 десятилетия назад. Также характерной чертой прогрессивных конструкций является балансирование правильного показания и высокая степень точности.

Важно знать, что за счет усердной работы кислородных датчиков в машинах, существенно повышается ресурс двигателей, обеспечивается сбалансированность оборотов и снижается топливный расход.

Вследствие своих конструкционных особенностей и определенного расположения в коллекторе от датчика не ждут однородного сигнала. На это оказывает влияние то, что контролируемый выхлоп отработанных газов попадает на мониторинг спустя большое количество рабочих циклов. Фактически у λ-зонда получается реагировать постфактум на сбои и отправлять об этом информацию на ЭБУ.

Признаки неисправности датчика кислорода

Неисправности устройства отражаются на работе мотора в целом. Выход из строя способен разбалансировать слаженное функционирование топливной системы, отправляющей в камеру сгорания рассчитанную по пропорциям смесь.

Проявляются следующие симптомы:

  • внутрь проникает внешний воздух и выхлопы;
  • корпус разгерметизируется;
  • прибор морально устаревает;
  • кислородный датчик перегревается из-за неправильной работы зажигания;
  • существуют проблемы с электропроводкой, что сказывается на качестве отправки сигнала к электронному блоку управления;
  • появились мехповреждения за счет неправильной эксплуатации ТС.

Обычно внешние последствия начинают проявляться постепенно, поэтому автолюбители не всегда соотносят неприятности системы зажигания с лямбда-зондом. Хотя обнаружить его и проконтролировать состояние не составит труда.

На первых порах колебания в работоспособности происходят в широком диапазоне. Периодически ухудшается потеря качества топливной смеси.

Водителям стоит знать, как ведет себя машина, если не работает лямбда-зонд. Появляются беспричинные рывки в работе, нехарактерные хлопки со стороны двигателя или ближе к выхлопам. Нередко на приборной доске во время езды горит характерный световой индикатор. Подобные аномалии игнорировать не стоит, а стоит провести первичную диагностику.

Важно проконтролировать датчик при существенном снижении мощности. Тем более это проводится для случаев, когда явных причин к этому не имеется. Заглянуть в узел потребуется тогда, когда машина перестает резво реагировать на нажатие педали газа, а при этом слышны хлопки из подкапотного пространства. Нельзя упускать из вида заметный перегрев мотора.

Производители современных авто могут закладывать запуск сигналов на приборной панели, а также полную блокировку движения машины. Водителю придется лишь вызывать экстренную эвакуацию.

Наиболее проблемным вариантом поломки считается потеря герметичности датчика. Не рекомендуем продолжать движение в таком случае, так как оно способно привести к более серьезной поломке двигателя. При таком изъяне газы от выхлопов отправляются не в трубу, а способны проникать в область, где располагается эталонный атмосферный воздух. Таким образом датчик фиксирует переизбыток молекул и отправляет неверные сигналы к ЭБУ, выводя ее из строя.

Потеря мощности – верны признак снижения герметичности лямбда-зонда. Также мотор начинает постукивать и появляется запах выхлопов в салоне. Заметить симптомы можно по увеличению нагара на выпускных клапанах и около свечей.

Прибор придется тестировать или полностью менять. В условиях СТО используются дорогостоящие осциллографы, а в домашнем гараже для этого применяют мультиметры. По результатам проверки принимается окончательное решение, что делать с датчиком.

Как правило, с кислородными датчика большинство автомобилистов не проводит ремонты. Их просто меняют или монтируют специальную самодельную заглушку. Предпочтительней провести на качественном оборудовании финальную диагностику, чтобы убедиться в том, что ремонту подлежит именно лямбда-зонд.

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Лямбда зонд: причины и симптомы поломок


Лямбда-зонд: причины и симптомы поломок
Нарушения в работе или даже отказ лямбда-зонда может произойти из-за:

разрывов электроцепей подключения;
замыкания;
загрязнения продуктами сгорания бензина с повышенным содержанием октаноповышающих присадок;
термических перегрузок вследствие перебоев зажигания;
механических повреждений (например, при езде по бездорожью).
Сильно сокращают срок службы лямбда-зонда плохое состояние маслосъемных колец, попадание антифриза в цилиндры и выпускные трубопроводы, обогащенная топливо-воздушная смесь.

При неисправном лямбда-зонде содержание СО в выхлопе возрастает с 0,1–0,3% до 3–7%. Уменьшить его значение в большинстве старых моторов без замены датчика сложно, т. к. запаса хода регулятора качества смеси потенциометра может не хватить. В автомобилях с двумя лямбда-зондами в случае отказа второго датчика добиться нормальной работы двигателя без серьезного вмешательства в электронику невозможно.

Признаки неисправности лямбда-зонда:

Ухудшение приемистости (разгонной динамики)
Нестабильный холостой ход
Увеличение расхода топлива
Повышение токсичности выхлопа

Интервалы замены датчиков:

для неподогреваемых – каждые 50000–80000 км
для подогреваемых – каждые 100000 км
для планарных – каждые 160000 км

Лямбда-зонд: лечение неисправности
Высокая стоимость лямбда-зонда обусловлена использованием в его конструкции дорогостоящих металлов. Технологии ремонта неисправных лямбда-зондов не существует – в случае поломки они подлежат замене. Однако наши «дяди Васи» все-таки разработали методику восстановления этих датчиков, но эффективна она не во всех случаях. Чаще всего он перестает работать из-за отложений нагара на чувствительном элементе под защитным колпачком. Если налет удалить, работоспособность «лямбды» восстанавливается. Очистить чувствительный элемент датчика можно, промыв его в ортофосфорной кислоте, которая за 10–20 минут разъедает загрязнения, не уничтожая электроды с редкоземельными металлами. Эффективнее чистить лямбда-зонд после снятия защитного колпачка на токарном станке и мойки с использованием тонкой кисточки. Но делать это целесообразно, если есть возможность закрепить колпачок с помощью аргоновой сварки. После промывки датчик следует ополоснуть водой и просушить. Если мойка не помогает, значит, «лямбду» нужно менять. Стоимость мойки значительно меньше, чем стоимость нового лямбда-зонда (от 300 грн.). Можно заменить неподогреваемый датчик на подогреваемый (но не наоборот!). При несовместимости разъемов недостающую электроцепь подогрева проложите самостоятельно, а вместо разъема используйте универсальные автомобильные контакты.

Зачем вовремя менять лямбда-зонд:

новый лямбда-зонд экономит до 15% топлива
уменьшается токсичность отработавших газов
не сокращается ресурс катализатора
динамические характеристики двигателя неизменны

Лямбда-зонд: диагностика
При прогретом двигателе и скорости холостого хода 2000 об/мин выходное напряжение лямбда-зонда должно колебаться в диапазоне от 0 до 1 В с периодом около одной секунды.Специалисты Bosch рекомендуют проверять лямбда-зонд и систему регулирования топливной смеси каждые 30 тыс. км пробега.

Эффективное измерение остаточного кислорода в отработавших газах лямбда-зонд обеспечивает после его разогрева до температуры 300–400°С. Только в таких условиях циркониевый электролит приобретает проводимость, а разница в количестве атмосферного кислорода и кислорода в выхлопной трубе ведет к появлению на электродах лямбда-зонда выходного напряжения. Поэтому сигнал лямбда-зонда проверяется при включенном и прогретом двигателе. Для измерения лучше подходит осциллограф, чем мультиметр, поскольку с его помощью наиболее точно оценивается форма и частота сигнала.

Затем измеряется сопротивление нагревателя датчика (при отсоединенном штекере), составляющее при комнатной температуре от 2 до 14 Ом (согласно требованиям производителя). Далее проверяется напряжение, подведенное к нагревателю: при включенном зажигании и подсоединенном разъеме зонда оно должно составлять не менее 10,5 В. Если это значение ниже, необходимо тщательно проверить напряжение батареи, кабели и соединения.

Лямбда-зонд: тонкости монтажа
Датчики должны устанавливаться и демонтироваться только при помощи соответствующих инструментов.
Для обеспечения взаимозаменяемости лямбда-зондов разработаны специальные переходники.Если лямбда-зонд используется повторно, резьбу необходимо обработать специальной монтажной пастой. При этом следует избегать попадания пасты на защитную трубку, так как это может привести к сбоям в работе датчика. Новые лямбда-зонды ведущих производителей заранее обработаны пастой.
Соблюдайте указанный производителем момент затяжки, обычно составляющий от 40 до 60 Нм.
Лямбда-зонды требуют осторожного обращения во избежание механических повреждений (например, из-за падения).
Поскольку датчики всасывают наружный (эталонный, для сравнения) воздух через соединительный разъем, его нельзя обрабатывать контактным спреем или смазкой. При промывке двигателя и днища разъем лямбда-зонда следует тщательно изолировать.

Поделиться новостью с друзьями:

Похожее

А если неисправен лямбда-зонд — Автоцентр.ua

Лямбда-зонд – один из элементов системы питания инжекторных автомобилей, который в наших условиях эксплуатации может создавать проблемы. Как их избежать?

Лямбда-зонд – один из элементов системы питания инжекторных автомобилей, который в наших условиях эксплуатации может создавать проблемы. Как их избежать?

Назначение

Греческая лямбда в автомобилестроении обозначает коэффициент избытка воздуха в топливовоздушной смеси. Отсюда и пошло название датчика, который измеряет этот коэффициент, а точнее – остаточный кислород (О2) в отработавших газах (другое название – датчик кислорода). Назначение датчика – предоставить ЭБУ двигателя информацию, позволяющую определить характер сгорания топлива. Это необходимо для создания нормальных условий работы каталитического нейтрализатора отработавших газов. Дело в том, что «окно» эффективной работы катализатора очень узкое, когда в цилиндрах сгорает 14,6–14,8 части воздуха и 1 часть топлива (при сгорании такой смеси лямбда = 1±0,01). Обеспечить такое точное регулирование состава топливо-воздушной смеси возможно только с помощью систем питания с электронным впрыском топлива. Лямбда-зонд в этих системах выполняет функцию контролера в выпускном тракте.

Лямбда-зонд: причины и симптомы поломок

Нарушения в работе или даже отказ лямбда-зонда может произойти из-за:

Сильно сокращают срок службы лямбда-зонда плохое состояние маслосъемных колец, попадание антифриза в цилиндры и выпускные трубопроводы, обогащенная топливо-воздушная смесь.

При неисправном лямбда-зонде содержание СО в выхлопе возрастает с 0,1–0,3% до 3–7%. Уменьшить его значение в большинстве старых моторов без замены датчика сложно, т. к. запаса хода регулятора качества смеси потенциометра может не хватить. В автомобилях с двумя лямбда-зондами в случае отказа второго датчика добиться нормальной работы двигателя без серьезного вмешательства в электронику невозможно.

Лямбда-зонд: лечение неисправности

Технологии ремонта неисправных лямбда-зондов не существует – в случае поломки они подлежат замене. Однако наши «дяди Васи» все-таки разработали методику восстановления этих датчиков, но эффективна она не во всех случаях. Чаще всего он перестает работать из-за отложений нагара на чувствительном элементе под защитным колпачком. Если налет удалить, работоспособность «лямбды» восстанавливается. Очистить чувствительный элемент датчика можно, промыв его в ортофосфорной кислоте, которая за 10–20 минут разъедает загрязнения, не уничтожая электроды с редкоземельными металлами. Эффективнее чистить лямбда-зонд после снятия защитного колпачка на токарном станке и мойки с использованием тонкой кисточки. Но делать это целесообразно, если есть возможность закрепить колпачок с помощью аргоновой сварки. После промывки датчик следует ополоснуть водой и просушить. Если мойка не помогает, значит, «лямбду» нужно менять. Стоимость мойки значительно меньше, чем стоимость нового лямбда-зонда (от 300 грн.). Можно заменить неподогреваемый датчик на подогреваемый (но не наоборот!). При несовместимости разъемов недостающую электроцепь подогрева проложите самостоятельно, а вместо разъема используйте универсальные автомобильные контакты.

Лямбда-зонд: диагностика

Специалисты Bosch рекомендуют проверять лямбда-зонд и систему регулирования топливной смеси каждые 30 тыс. км пробега.

Эффективное измерение остаточного кислорода в отработавших газах лямбда-зонд обеспечивает после его разогрева до температуры 300–400°С. Только в таких условиях циркониевый электролит приобретает проводимость, а разница в количестве атмосферного кислорода и кислорода в выхлопной трубе ведет к появлению на электродах лямбда-зонда выходного напряжения. Поэтому сигнал лямбда-зонда проверяется при включенном и прогретом двигателе. Для измерения лучше подходит осциллограф, чем мультиметр, поскольку с его помощью наиболее точно оценивается форма и частота сигнала.

Затем измеряется сопротивление нагревателя датчика (при отсоединенном штекере), составляющее при комнатной температуре от 2 до 14 Ом (согласно требованиям производителя). Далее проверяется напряжение, подведенное к нагревателю: при включенном зажигании и подсоединенном разъеме зонда оно должно составлять не менее 10,5 В. Если это значение ниже, необходимо тщательно проверить напряжение батареи, кабели и соединения.

Лямбда-зонд: тонкости монтажа


 Мнение

Вадим Долгий
Технический консультант компании «Роберт Бош Лтд.»

При выходе лямбда-зонда из строя возникает вопрос, где купить новый. Это не проблема, так как созданы универсальные лямбда-зонды для установки на любой автомобиль. Они отличаются от «обычных» только способом подключения. Для подключения универсального лямбда-зонда компания Bosch разработала специальный переходник, который подключается к штатной проводке штекера старого зонда. Переходник обеспечивает точный и устойчивый сигнал, водонепроницаем, не подвержен влиянию перепадов температур и вибрации, обеспечивает поступление чистого воздуха на измерительный элемент.

Юрий Дацык
Фото Bosch, GM

Лямбда зонд (датчик кислорода) признаки неисправности

В процессе эксплуатации автомобиля возникают различные неисправности в топливной системе. Определить неисправность можно, обращая внимание на поведение машины в дорожных условиях. Но сначала нужно разобраться, какие типы топливных систем бывают, из каких узлов и деталей она состоит.

Виды топливных систем

Существуют дизельные и бензиновые двигатели. Они работают на разном топливе, соответственно, у них разные топливные системы.

У дизельных двигателей топливо из бака через трубки топливоподкачивающим насосом подается на ТНВД (топливный насос высокого давления), затем от ТНВД на форсунки. С форсунок топливо непосредственно поступает в цилиндр через впускной коллектор двигателя.

В бензиновых двигателях такого давления нет — для горения бензина не нужна такая высокая степень сжатия. Топливные системы бензиновых двигателей различаются по типу. Бывает система распределенного впрыска (инжектор), система одноточечного впрыска (моновпрыск) и карбюратор. Карбюраторные двигатели последнее время уже не выпускаются и доживают свои последние дни.

Детали топливной системы

Независимо от типа двигателя, любая топливная система состоит из топливного насоса, топливных трубок и непосредственно устройства, подающего топливо во впускной коллектор. Таким устройством почти всегда является форсунка, в карбюраторных двигателях эту роль выполняет карбюратор.

В современных двигателях применяют датчики, которые влияют на качество горючей смеси и на расход топлива. В составе инжектора и моновпрыска есть регулятор холостого хода и датчик положения дроссельной заслонки. Датчик расхода воздуха присутствует в инжекторах и современных дизельных системах. Кислородный датчик (лямбда-зонд) последние годы ставится практически на все типы двигателей.

Устройство и принцип действия кислородного датчика

Кислородный датчик (лямбда-зонд) находится в выхлопной системе автомобиля. От сложности конструкции могут быть установлены один или два датчика, встречается и большее количество. Если лямбда-зонд  предусмотрен один, то он находится на выпускном коллекторе.

Лямбда-зонд представляет собой керамический элемент в металлическом корпусе, на который через провода подается напряжение. Керамика в зависимости от качественного состава газов в выхлопной системе подает сигнал на блок управления. Управление расходом топлива настраивается согласно показаниям датчика.

Отчего кислородный датчик может выйти из строя

Самое банальное, из-за чего может выйти из строя лямбда-зонд – это механические повреждения. Допустим, машина побывала в ДТП. Нередко в наших российских условиях виновато качество топлива. Ни для кого не секрет, что бензин на заправках в России нередко «бодяжат».

Плохое состояние двигателя влияет на работоспособность датчика. Неисправная поршневая группа выбрасывает моторное масло в выхлопную систему, тем самым забивая керамику у «лямбды».

К перегреву датчика приводит неправильно отрегулированное зажигание. Из-за того же зажигания в глушителе могут появиться хлопки. Сильные хлопки разрушают лямбда-зонд.

Выводит из строя кислородный датчик тосол и тормозная жидкость, которые попадают на керамический изолятор. Это может происходить из-за течи жидкостей в тормозной системе и системе охлаждения.

Основные признаки неисправностей лямбда-зонда

Понять, исправен кислородный датчик или нет, можно по некоторым характерным признакам. Хотя, причина неполадки может быть и другая, для точного определения дефекта нужна профессиональная диагностика.

Неисправный кислородный датчик может быть, если:

  • — автомобиль по дороге передвигается с рывками,
  • — увеличился расход топлива,
  • — машина «тупит», плохо едет и набирает скорость,
  • — мотор работает неустойчиво на холостом ходу,
  • — сразу после остановки заметен характерный треск в районе нахождения «лямбды»,
  • — при внешнем осмотре датчика выясняется, что он нагрелся до раскаленного состояния (покраснел).

Если у датчика оборваны провода, то здесь нет сомнений — в таком состоянии он работать не будет. При наличии внешних повреждений можно сомневаться в работоспособности лямбда-зонд.

Еще контрольная лампа Chek Engine в салоне автомобиля сигнализирует о любых неполадках в электрике двигателя, но точно определить неисправность можно только с помощью компьютерной диагностики.

Замена кислородного датчика

Заменить лямбда-зонд на автомобиле очень просто, особенно, если датчик находится на выпускном коллекторе (к нему удобнее добраться). Лучше его менять на хорошо прогретом двигателе, так как холодный металл сжимается, и датчик нередко «прикипает» к коллектору.

Для замены нужно:

  • — заглушить двигатель и выключить зажигание,
  • — отсоединить провода у разъема,
  • — гаечным ключом (иногда требуется торцевой ключ) открутить неисправный датчик,
  • — вкрутить на место новый датчик до упора до упора, но без лишних усилий,
  • — соединить провода на разъеме.

Вот и все, довольно элементарно. Теперь с новым датчиком не будет никаких проблем.


Неисправность лямбда-зонда: симптомы, проверка мультиметром

Диагностика и ремонт24 сентября 2016

Производители современных автомобилей оснащают их сложнейшими системами управления, состоящими из электроники и самых различных индикаторов. С их помощью происходит получение и обработка сообщений о положении дел в разных узлах машины. К таким относятся мотор, тормозная система, АКБ и лямбда-зонд (датчик кислорода), в том числе. Он входит в число важнейших устройств управления и сигналит об остатке кислорода в выхлопных газах. Неисправность лямбда зонда грозит нарушением четкой работы авто.

Принцип действия

Датчик кислорода — сложная конструкция. К его функциональным деталям относят электролит, на который с разных сторон одеты наконечники для всасывания газовых смесей — кислорода и отработанного горючего. Под ними находится чувствительный элемент, который при температуре до 400 градусов считывает сигналы и анализирует разницу потенциалов. Перечисленные детали запечатаны в корпус из металла. К нему подходят провода. В зависимости от модели их количество может варьироваться от 1 до 4. Они несут ответственность за работу датчика — питают, передают сигналы в блок управления и заземляют прибор. При достаточном объеме кислорода в сгораемой смеси КПД двигателя будет высоким. Но как и другие системы, лямбда-зонд тоже дает сбои.

Что расскажет о неисправности датчика?

Сигнал о неисправности датчика кислорода, можно предположить, если в работе автомобиля наблюдаются такие симптомы:

  • мотор работает неровно;
  • движение происходит рывками;
  • повышается потребление горючего;
  • ранняя «смерть» катализатора;
  • в Европе обращают внимание и на токсичность выхлопных газов.

А не поломан ли датчик?

Лучшим временем для проверки всех систем работоспособности автомобиля будет ближайший техосмотр. Однако бывают ситуации, когда возникает необходимость узнать причины плохой работы датчика кислорода ранее. Как проверить лямбда зонд самостоятельно?

Параметры, по которым происходит сверка:

  • напряжение в цепи подогрева;
  • «опорное» напряжение;
  • исправность нагревателя в датчике;
  • сигнал лямбды.

Это значит, что полностью оценить работу лямбда-зонда не составит большого труда.

Осторожно: «Напряжение»

Для того, чтобы узнать, поступает ли напряжение в цепь подогрева, понадобиться дополнительное оборудование. Сигнал измеряется стрелочным или цифровым вольтметром или более современным — мультиметром.

Процедура следующая:

  1. Включить зажигание, не отсоединяя разъем датчика.
  2. Воткнуть щупы в разъемы проводов.
  3. Монитор должен высвечивать ~12 В. Это значение соответствует напряжению аккумулятора.

ВНИМАНИЕ!

  • «+» поступает к нагревателю непосредственно через предохранитель. Если он отсутствует, необходимо проверить звенья цепи: «аккумулятор-предохранитель-кислородник».
  • «—» передается посредством электронных систем управления. При его отсутствии надо проверить разъемы цепи, ведущие к блоку управления.

Опорное напряжение проверяется тем же вольтметром или можно использовать мультиметр.

Алгоритм действий:

  1. Включить зажигание.
  2. Измерить напряжение между сигнальным проводом и массой.
  3. Значение число должно составлять 0,45 вольта.

Если показания отличаются на 0,2 В и более это сообщает о проблеме в сигнальной цепи или плохом контакте с массой.

Как проверять нагреватель лямбда-зонда?

В этот раз нам нужен тестер в режиме измерения сопротивления.

Этапы измерения:

  1. Отсоединить разъем лямбда-зонда.
  2. Проверить сопротивление между проводами нагревателя.
  3. Значение может отличаться но должно находиться в пределах от 2 до 10 Ом.

Если сопротивление отсутствует, это может быть сигналом обрыва непосредственно в датчике. В таком случае он нуждается в замене.

Сигнал датчика кислорода

Самая сложная и ответственная проверка лямбда зонда заключается в оценке его сигнала. Для этого понадобится уже известные мультиметр или вольтметр. На СТО существуют более новые компьютеризированные тестеры, но в условиях гаража можно обойтись и без них.

Пошаговая инструкция:

  1. Запускается мотор.
  2. Движок прогревается до рабочей температуры.
  3. Между сигнальным проводом и проводом массы подсоединяются щупы.
  4. Обороты двигателя следует повысить до 3000 в минуту.
  5. Фиксируются изменения в числовых значениях датчика кислорода.

Монитор тестера должен отметить скачок в диапазоне от 0,1 до 0,9 вольта. Если числа другие — возникла необходимость в новом лямбда-зонде.

Узнав о том, как проверяется рабочее состояние датчика кислорода, можно быть уверенным в том, что удастся избежать обмана в автосервисе.

Симптомы, причины и цена сломанного лямбда-зонда!

У нас есть в начале января в небольшом отчете некоторая информация об отправке лямбда-зонда. И сегодня мы хотим перейти к Проблемы , которые могут существовать с лямбда-зондом, и подвести вас немного ближе к теме. Лямбда-зонд предназначен для максимального уменьшения выбросов загрязняющих веществ из двигателя. Однако, если лямбда-зонд неисправен, расход топлива может увеличиться, и двигатель больше не будет обеспечивать полную мощность.Задача лямбда-зонда, который находится в выхлопе, — определять содержание кислорода в выхлопных газах. С помощью этих определенных значений система управления двигателем может соответствующим образом регулировать топливно-воздушную смесь, в результате чего Catalyst может обеспечивать наиболее эффективную очистку. По этой причине лямбда-зонд также называется Регулирующий зонд . В дополнение к обычному лямбда-зонду, на большом количестве автомобилей также требуется еще один лямбда-зонд, диагностический зонд , установленный за каталитическим нейтрализатором и контролирующий значения выхлопных газов, хотя он не влияет на управление двигателем.К сожалению, лямбда-зонд тоже может быть источником ошибки. В следующей статье мы хотели бы более подробно остановиться на конкретных задачах, функциях и дефектах, которые могут возникнуть.

Обзор тем

Кто интересуется только очень конкретными областями вокруг темы неисправный лямбда-зонд интересует, вы можете использовать следующие метки перехода, чтобы перейти непосредственно к нужной теме одним щелчком мыши. И так же быстро вы можете вернуться к этому обзору из выбранного пункта меню всего одним щелчком мыши.Однако мы рекомендуем нашим читателям всегда читать статью полностью. Некоторые пункты меню становятся по-настоящему понятными и понятными только после прочтения всей информационной статьи.

  1. Каковы задачи лямбда-зонда?
  2. Как работает лямбда-зонд?
  3. Скачкообразные и широкополосные зонды
  4. Скачкообразные зонды
  5. Широкополосные зонды
  6. Как можно заметить неисправный лямбда-зонд?
  7. Замена лямбда-зонда
  8. Сколько стоит лямбда-зонд?
  9. Обобщение информации про лямбда-зонд
  10. Учебники: замена лямбда-зонда

Каковы задачи лямбда-зонда?

Лямбда-зонд устанавливается в бензиновые двигатели с конца 70-х годов.Только это устройство позволяло использовать регулируемый каталитический нейтрализатор при условии использования неэтилированного бензина. Лямбда-зонд позволяет электронике двигателя рассчитывать содержание кислорода в выхлопных газах. Это позволяет регулировать топливно-воздушную смесь, что регулируется продолжительностью впрыска форсунками. В самом выхлопном газе содержание кислорода в идеале должно быть ноль процентов , иначе каталитический нейтрализатор больше не сможет должным образом восстанавливать токсичные оксиды азота до азота.Кстати, сейчас уже нет бензинового двигателя без лямбда-зонда.

С начала 2000-х лямбда-зонд все чаще устанавливают в дизельных двигателях, чтобы обеспечить соблюдение предписанных значений выбросов. Еще одно преимущество использования лямбда-зондов в дизельных двигателях состоит в том, что они снижают подверженность дефектам. Это связано с тем, что опасные ожоги, которые возникают, например, при переполнении, распознаются и отключаются.Кстати, так называемые каталитические нейтрализаторы NOX также контролируются лямбда-зондом. Лямбда-зонд предоставляет данные, важные для управления каталитическим нейтрализатором, регулировка которого должна происходить с интервалами, чтобы можно было сохранить эффект накопления. ( Назад к обзору )

Как работает лямбда-зонд?

Отношение топлива к воздуху определяется с помощью так называемого лямбда-значения, с желаемым эталонным значением на единиц.Здесь говорят о стехиометрическом равновесии. В этом контексте говорят об «Лямбда-окне» (значение составляет от 0,97 до 1,03 ). Если указано это значение, то указывается точное количество кислорода, которое требуется для сгорания всего топлива. На один килограмм бензина премиум-класса с октановым числом 95 требуется 14,7 кг воздуха. Если процентное содержание кислорода выше, говорят о бедной смеси , тогда как говорят о с избытком топлива из одной богатой смеси .Если значение лямбда находится в пределах диапазона лямбда, каталитический нейтрализатор может обеспечить максимальную эффективность очистки.

При значении лямбда 0,85, т.е. на богатой смеси, двигатель достигает максимально возможного крутящего момента. По этой причине значение лямбда не всегда находится в пределах окна лямбда — например, во время процесса ускорения. Дизельные двигатели , однако, работают со смесью, значение лямбда которой находится между 1,3 и 6 лж. Кроме того, лямбда-зонд в дизельных двигателях не имеет прямого влияния на количество впрыскиваемого топлива — здесь лямбда-зонд влияет на клапан AGR, который в конечном итоге регулирует топливную смесь через скорость рециркуляции выхлопных газов.( Назад к обзору )

Прыжковые и широкополосные датчики

В основном есть две разные версии лямбда-датчиков: так называемые скачковые датчики и широкополосные датчики , последний из которых является более поздним вариантом. ( Назад к обзору )

Датчики скачка

Датчики скачка также называются бинарными лямбда-датчиками. С такими датчиками сигнал соответствующих датчиков прыгает вперед и назад между двумя различными значениями.Прыжковые датчики можно разделить на две дополнительные подгруппы: датчики из диоксида циркония и датчики из диоксида титана . По форме оба они в форме пальца и полые. В случае зондов из диоксида циркония внешняя часть зонда находится в потоке выхлопных газов, а внутренняя часть контактирует с окружающим воздухом. Его также называют так называемым эталонным газом. Между ними находится твердый электролит на основе диоксида циркония, который способен проводить ионы кислорода с температурой 300 градусов, которые, в свою очередь, мигрируют в сторону выхлопных газов, так что различные концентрации кислорода между выхлопными газами и наружным воздухом становятся сбалансированный.

В это время на платиновых электродах, окружающих диоксид циркония, генерируется электрическое напряжение. Это электрическое напряжение является так называемым выходным сигналом, который передается на блок управления. Если смесь бедная, то есть в выхлопном газе высокое содержание кислорода, можно измерить напряжение менее 0,2 вольт. При богатой смеси, т. Е. С высокой долей топлива в выхлопных газах, можно измерить напряжение более 0,8 В. Если теперь связать это с оптимальным значением лямбда 1, напряжение составит около 0,45 вольт.Это означает, что датчик диоксида циркония может только проверять, является ли смесь слишком бедной или слишком богатой или находится ли она в идеальном диапазоне.

Это также относится к зонду диоксида титана, но эти два значительно отличаются от зонда диоксида циркония. В отличие от зонда из диоксида циркония твердый электролит в зонде из диоксида титана состоит не из диоксида циркония, а из диоксида титана. Кроме того, электрическое сопротивление изменяется пропорционально содержанию кислорода в выхлопных газах, и уменьшение проводимости в лямбда-окне происходит внезапно.Таким образом, информация о рабочем состоянии двигателя предоставляется через измеренное сопротивление. В отличие от датчика из диоксида циркония, датчик из диоксида титана не генерирует собственное напряжение. Кроме того, здесь не требуется окружающий воздух в качестве эталонного газа, чтобы можно было определить содержание кислорода в выхлопном газе. Из-за этого зонд из диоксида титана в целом более компактен, чем зонд из диоксида циркония. Одним из недостатков является то, что зонд из диоксида титана необходимо нагреть, чтобы он достиг рабочей температуры 700 градусов.В настоящее время скачковые щупы больше не используются в серийном производстве. ( Назад к обзору )

Широкополосные датчики

С широкополосными датчиками, по сравнению со скачковыми датчиками, возможно значительно более дифференцированное определение состава смеси. По этой причине они также используются в современных бензиновых и дизельных двигателях, поскольку здесь необходимо точное регулирование соотношения топлива и воздуха за пределами лямбда-окна. Например, бензиновые двигатели с непосредственным впрыском топлива сознательно работают на обедненной смеси в диапазоне частичной нагрузки, чтобы сэкономить топливо.В отличие от дизельных двигателей, требуется богатая смесь, чтобы каталитический нейтрализатор NOX мог регулярно восстанавливаться. Широкополосные зонды способны получать значения лямбда от 0,6, т.е. очень богатая смесь , для определения, и все, что касается этого, практически стремится к бесконечности. Широкополосный зонд имеет более сложную структуру, чем прыгающий зонд: компонентами такого зонда являются две ячейки — измерительная ячейка и ячейка накачки. Содержание кислорода в выхлопных газах определяется в измерительной ячейке.Если этот процент кислорода теперь отклоняется от эталонного значения, задача насосной ячейки — закачивать ионы кислорода в измерительную ячейку. Между прочим, ток накачки, который требуется для этого, является измеряемой переменной, которая определяет точное значение лямбда, которое имеет смесь. ( Назад к обзору )

Как можно заметить неисправный лямбда-зонд?

Лямбда-зонд — это изнашиваемая деталь, которую через некоторое время необходимо заменить, для чего есть некоторые признаки. Однако бывает и так, что лямбда-зонд выходит из строя преждевременно.Это может быть вызвано, например, поездкой на короткие расстояния или более быстрым процессом химического старения. В редких случаях неисправный лямбда-зонд также может указывать на другое серьезное повреждение двигателя. Другая причина неисправности — плохое заземление или прерванные кабельные соединения.

Есть несколько симптомов, указывающих на неисправный лямбда-зонд, при этом важно, будет ли контрольный зонд, который установлен перед каталитическим нейтрализатором, или диагностический зонд, который установлен за каталитическим нейтрализатором. , неисправен.Если диагностический датчик неисправен, никаких прямых симптомов не заметно, потому что диагностический датчик предназначен только для контроля работы каталитического нейтрализатора. В отличие от этого, контрольный датчик напрямую влияет на управление двигателем, поэтому правильные измеренные значения не отправляются ему, если контрольный датчик неисправен. В результате в выхлопных газах может быть либо слишком много, либо слишком мало кислорода, что может привести к избытку жирности или от 1 до обедненной смеси .Однако эти симптомы также могут указывать на неисправность других компонентов двигателя.

В некоторых двигателях может быть активирована аварийная программа , если лямбда-зонд неисправен или сильно загрязнен. Эта аварийная программа предназначена для защиты двигателя и окружающей среды соответственно. Если эта программа активирована, обычно загорается контрольная лампа двигателя, и вы также найдете соответствующее сообщение в памяти ошибок бортовой диагностики. Дальнейшие симптомы, указывающие на то, что лямбда-зонд может быть неисправен, включают снижение производительности двигателя, плохую тягу при ускорении, резкий двигатель или пропуски воспламенения, повышенный расход топлива, более высокие выбросы выхлопных газов, дым из выхлопных газов и то, что загорается лампа MKL.( Назад к обзору )

Замена лямбда-зонда

К счастью, затраты на оплату труда при замене лямбда-зонда не слишком высоки, так как зонд обычно очень легко доступен в выхлопной системе. Однако анализ ошибки может занять много времени. Если лямбда-зонд легко доступен, его обычно можно заменить менее чем за 30 минут. Важно, чтобы выхлопная система перед началом работ немного остыла. В то время как старый зонд следует откручивать, когда он теплый, новый лямбда-зонд следует вкручивать, когда он холодный.Если вы хотите выполнить работу самостоятельно, желательно при демонтаже надеть термостойкие перчатки и перед установкой нанести на резьбу высокотемпературную пасту. Эта паста предназначена для предотвращения прилипания или заедания. В более старом автомобиле может случиться так, что лямбда-зонд сгорел в выхлопной системе, что значительно затрудняет замену, и поэтому вам следует подумать о замене соответствующей части выхлопной системы. Часто срывается резьба старого щупа и замена соответствующего участка выхлопа неизбежна.( Назад к обзору )

Сколько стоит лямбда-зонд?

Неважно, какой у вас новый Регулирующий датчик или новый Диагностический датчик — диапазон цен на новый датчик составляет от 20 до 180 евро. Кроме того, есть расходы на анализ и, конечно же, рабочее время. Время, которое может занять такое изменение, составляет от 30 минут до 2 часов, что в дальнейшем приводит к расходам от 40 до 250 евро.

Итак, информация о лямбда-зонде:

  • Лямбда-зонд — это датчик концентрации кислорода (т.е.е. прибор для регулирования выбросов от бензиновых, дизельных, газовых двигателей)
  • Лямбда-зонд измеряет остаточное содержание кислорода в выхлопных газах
  • Лямбда-зонд обеспечивает оптимальный состав смеси
  • Блок управления определяет состав смеси (бедная / богатая) на основе на лямбда-зонде напряжение
  • , если смесь слишком богатая, блок управления уменьшает количество топлива в соотношении смесей
  • , если смесь слишком бедная, блок управления увеличивает количество топлива в соотношении смесей
  • измеренное значение лямбда-зонда позволяет блоку управления регулировать количество впрыскиваемого топлива для обеспечения оптимального состава смеси
  • возможный второй лямбда-зонд (диагностический зонд после каталитического нейтрализатора), проверяет, соответствует ли управляющий зонд (перед каталитическим нейтрализатором) работает оптимально
  • есть скачковые и широкополосные щупы ( Вернуться к обзору )
90 002 Учебники: замена лямбда-зонда

( Вернуться к обзору )

https: // www.youtube.com/watch?v=zCYbG4BTlDQ

Конечно, этого еще не произошло!

tuningblog имеет бесчисленное множество других статей на тему автомобилей и автомобильного тюнинга в наличии. Вы хотите их всех увидеть? Просто нажмите ЗДЕСЬ и осмотритесь. Частично мы хотели бы предоставить вам новости, но также и не тюнинг. В нашей категории Советы, продукты, информация и сотрудничество У нас есть обзоры производителей автомобилей или аксессуаров, новых условий Tuning Wiki или того или другого Leak veröffentlicht . После выдержки из последних статей:

«Tuningblog.eu» — мы держим вас в курсе вопросов тюнинга и стайлинга автомобилей в нашем тюнинговом журнале и представляем вам последние тюнингованные автомобили со всего мира. ежедневно. Лучше всего подписаться на наш канал, и мы будем автоматически информированы, как только появится что-то новое об этом посте, и, конечно же, обо всех других публикациях.

Как узнать, неисправен ли лямбда-зонд? — Sluiceartfair.com

Как узнать, неисправен ли лямбда-зонд?

Признаки неисправности лямбда-зонда

  1. Контрольная лампа двигателя загорится на приборной панели.
  2. Автомобиль дергается при трогании с места.
  3. Необычно большой расход топлива.
  4. Низкая мощность двигателя при разгоне.
  5. Повышение выброса токсичных газов.

Легко ли поменять лямбда-зонд?

Обычно неисправный кислородный датчик также включает контрольную лампу двигателя, указывая, какой датчик на каком блоке вышел из строя.В большинстве случаев замена кислородного датчика — относительно простая процедура, для которой обычно требуется всего несколько инструментов.

Что вызывает отказ лямбда-зонда?

Лукас сказал: «Лямбда-зонд работает при чрезвычайно высоких температурах, поэтому повреждение нагревательного элемента датчика является наиболее частой неисправностью, связанной с этой деталью. «Вибрация или повреждение разъемов и / или проводов также могут стать причиной отказа. «Другой частой причиной преждевременного выхода из строя является загрязнение.

Могу ли я почистить лямбда-зонд?

Если вы подозреваете, что датчик кислорода может быть загрязнен, вы можете очистить его, сначала вынув датчик из корпуса в автомобиле, а затем погрузив датчик в бензин на ночь.

Что вызывает неисправность лямбда-зонда?

Могу ли я водить машину с неисправным датчиком o2?

Можно ли водить машину с неисправным датчиком кислорода? Да, вы можете ездить с неисправным кислородным датчиком, если вы все еще можете запустить двигатель и не испытываете особых затруднений при вождении. Но не оставляйте его в покое более чем на пару дней, так как это может вызвать проблемы с безопасностью и привести к неисправности других частей вашего автомобиля.

Сколько стоит ремонт датчика распредвала?

Средняя стоимость замены датчика положения распределительного вала составляет от 193 до 212 долларов.Стоимость рабочей силы оценивается от 72 до 91 доллара, а стоимость деталей — 121 доллар. Этот диапазон не включает налоги и сборы, а также не учитывает ваш конкретный автомобиль или уникальное местоположение.

Для чего нужен лямбда-зонд в автомобиле?

Лямбда-зонд измеряет количество несгоревшего кислорода в выхлопных газах автомобиля. Если уровень кислорода слишком высокий или слишком низкий, лямбда-зонд отправляет сигнал обратно на компьютер транспортного средства, который сообщает ему о необходимости отрегулировать топливно-воздушную смесь, чтобы транспортное средство могло работать оптимально и в пределах контроля выбросов

Почему на моей лямбде загорается индикатор Check Engine?

Может загореться индикатор «Check Engine».Владелец транспортного средства должен будет попросить уважаемого специалиста проверить код. Холодный двигатель с неисправным лямбда-зондом, в котором в каталитическом нейтрализаторе есть несгоревший кислород, может издавать запах «тухлого яйца». Неисправный лямбда-зонд может посылать ошибочный сигнал о том, что топливно-воздушная смесь слишком богата.

Как работает лямбда-зонд на Hella?

Лямбда-зонд определяет остаточное содержание кислорода в выхлопных газах и подает в систему управления двигателем электрический сигнал для управления воздушно-топливным соотношением.Прокрутите эту страницу и узнайте о вариантах, принципах их работы, методах испытаний и важной информации о правильной замене лямбда-зондов.

Может ли неисправный лямбда-зонд вызывать запах тухлого яйца?

Владелец транспортного средства должен будет попросить уважаемого специалиста проверить код. Холодный двигатель с неисправным лямбда-зондом, в котором в каталитическом нейтрализаторе есть несгоревший кислород, может издавать запах «тухлого яйца». Неисправный лямбда-зонд может посылать ошибочный сигнал о том, что топливно-воздушная смесь слишком богата.

СИМПТОМЫ ПЛОХОГО ДАТЧИКА O2 — КАК ИХ РАСПОЗНАТЬ? —

Своевременное распознавание и распознавание неисправных симптомов датчика O2 имеет первостепенное значение для надлежащего функционирования вашего автомобиля.

Как только датчик начинает работать со сбоями, он влияет на другие системы, что в конечном итоге может вызвать более серьезные и дорогостоящие повреждения.

В этой статье вы увидите некоторые из наиболее распространенных симптомов неисправности датчика O2, а также другую сопутствующую информацию, которая может пригодиться.


ЧТО ТАКОЕ ДАТЧИК O2?

Что такое глаза, уши или нос для человека, датчики относятся к блоку ECU (блок управления двигателем или, так сказать, компьютер автомобиля).

Задача блока управления двигателем — контролировать и настраивать все жизненно важные функции автомобиля во время его работы, чтобы обеспечить надлежащее функционирование автомобиля.

Датчики играют ключевую роль в этой системе, и без них ЭБУ был бы более или менее «слепым».

Так обстоит дело с датчиком O2.

Датчик O2 — это электронное устройство, которое измеряет количество кислорода в выхлопных газах, которые выходят из двигателя через выхлопной коллектор.

Этот датчик был реализован в основном с заботой об окружающей среде.

Постоянный мониторинг и регулировка соотношения воздух-топливо означало почти идеальное сгорание. В сочетании с каталитическим нейтрализатором это означало чистые выхлопные газы (или как можно больше).

Во время измерения датчик посылает электронные импульсы в ЭБУ, который затем регулирует воздушно-топливную смесь, поступающую в двигатель.Если смесь бедная или слишком богатая, датчик O2 посылает сигналы, и ЭБУ вносит необходимые корректировки.

Это краткое объяснение. Если у вас есть время и желание, щелкните здесь, чтобы получить более подробное объяснение из Википедии о назначении датчика O2, из чего он сделан и т. Д.

Если вам нравится более простое объяснение датчика O2: это, по сути, большой, частично полый винт, расположенный на выпускном коллекторе, из которого торчит пара проводов.Его основная цель — измерить, что двигатель выдыхает во время работы.

В большинстве случаев их два (для V-образных двигателей даже больше). Обычно они располагаются перед каталитическим нейтрализатором (на выпускном коллекторе) и после него.

Еще одна полезная информация: другие распространенные названия датчика O2:

  • Датчик кислорода
  • Лямбда-датчик

Кроме того, датчик O2 предназначен исключительно для бензинового двигателя (датчик O2 отсутствует на дизель) для читателей, мало разбирающихся в автомобилях.


СИМПТОМЫ ДАТЧИКА ПЛОХО 02

Вот некоторые из наиболее распространенных симптомов неисправности датчика O2 на большинстве автомобилей:

1. ПРОВЕРЬТЕ ОСВЕЩЕНИЕ ДВИГАТЕЛЯ

Да, странно желтый -сматривающая сигнальная лампа приборной панели. Должен сказать, самый ненавистный.

Датчик O2 — одна из наиболее частых причин, по которой этот свет загорается на приборной панели.

Как только двигатель начинает получать неправильную топливно-воздушную смесь, ЭБУ отреагирует включением контрольной лампы двигателя.

В этой части я должен сказать, что индикатор проверки двигателя загорится по ряду других причин, которые влияют на датчик O2 и делают его неисправным, хотя он в порядке (например, незакрепленные крышки бензобака, незакрепленные воздухозаборные шланги и т. Д.).

Все это серьезно влияет на работу датчика O2, поскольку нарушает правильное соотношение воздух-топливо.

Даже диагностический инструмент OBD 2 выдаст вам код неисправного кислородного датчика, в то время как неисправность может быть вызвана чем-то другим.

Это может быть серьезным заблуждением, которое может привести к ненужному ремонту и затратам.

Если вас интересуют другие темы, посвященные проверке света двигателя, вы можете ознакомиться со следующими статьями:


2. НИЗКОЕ ПОТРЕБЛЕНИЕ ТОПЛИВА

Еще один серьезный симптом плохого O2, который вы заметите в ближайшее время очень низкий или непостоянный расход топлива.

Это все из-за изменений в топливовоздушной смеси, так как неисправный датчик O2 отправляет неверный сигнал в ЭБУ.

В один момент смесь обедненная, в другой — слишком богатая.

Это приводит к неправильной работе двигателя и неизбежно увеличивает расход топлива.

Автомобиль может расходовать значительно больше топлива: на каждые 100 км пути можно больше 1 литра, а то и на 3 литра бензина.

Вы обязательно заметите это быстро, либо по крутому падению стрелки указателя уровня топлива, либо по расчету расхода топлива.

Если вы хотите узнать больше о том, как рассчитать расход топлива, щелкните здесь.


3. НЕБОЛЬШОЙ ХОЛОСТОЙ ХОД

Вы заметите этот симптом, как только заведете двигатель.

Работа на холостом ходу не будет такой плавной, как обычно, и будет казаться, что машина работает не на все цилиндры.

Этот симптом может исчезнуть по мере нагрева двигателя.

Просто знайте, что в большинстве случаев, когда неисправность датчика O2 ухудшается, работа на холостом ходу ухудшается.


4. НИЗКОЕ УСКОРЕНИЕ

Плохое ускорение — один из наиболее очевидных симптомов неисправности датчика O2.

В большинстве случаев это вызвано тем, что ЭБУ активирует так называемый аварийный режим или безопасный режим.

Практически все автомобили имеют эту функцию, и ее основная цель — уберечь вашу машину от дальнейших повреждений.

В этом случае неисправный датчик O2 подаст неверный сигнал в ЭБУ о неправильной топливно-воздушной смеси.

ЭБУ автоматически переключается в безопасный режим, и в большинстве случаев первым шагом является снижение выходной мощности двигателя. Обычно это сопровождается включением индикатора проверки двигателя.

Вы заметите это, поскольку автомобиль станет вялым и плохо реагирует на педаль акселератора. Будет казаться, что машина работает на 50 процентов.

Хотя датчик O2 еще частично функционирует, автомобиль может не сразу перейти в режим хромоты, но вы заметите, что двигатель не «тянет», как обычно.


5. ОСТАНОВКА ДВИГАТЕЛЯ

Говоря о симптомах плохого датчика O2, глохнет двигатель меньше, чем грубый холостой ход или плохое ускорение.

Если двигатель имеет тенденцию внезапно останавливаться на холостом ходу или при нажатии педали акселератора, проблема может быть в датчике.

Обычно это сопровождается миганием индикатора проверки двигателя на приборной панели.

Это один из симптомов, который обычно появляется на более поздней стадии неисправности датчика O2.

Еще раз, как и в случае проблемы с контрольным светом двигателя, обязательно определите точную причину остановки, прежде чем обвинять датчик O2.

Лучше всего провести хорошую диагностику, так как есть много других вещей, которые могут вызвать остановку двигателя.


6. ЗАПАХ БЕНЗИНА ИЗ ХВОСТОВОГО ГАЗА

У меня сам был этот симптом, и в основном он проявляется, когда вы заводите машину. Особенно это заметно на холодном двигателе.

Из выхлопной трубы пахнет «сырым» бензином, как если бы возле машины стояла открытая емкость с бензином.

Основная причина — богатая топливовоздушная смесь (в данном случае газа больше, чем воздуха).


7. ОТСУТСТВИЕ ПРОВЕДЕНИЯ ИСПЫТАНИЙ НА ВЫБРОСЫ

Правильная топливовоздушная смесь в сочетании с исправным каталитическим нейтрализатором является ключом к прохождению теста на выбросы.

После того, как испытательный зонд будет прикреплен к выхлопной трубе для проверки выбросов, неправильная топливно-воздушная смесь (особенно богатая) даст плохие результаты.

Хорошей стороной этого симптома может быть то, что он может быть контрольным признаком грядущих проблем с O2.

Если результаты предыдущего теста на выбросы выходят на границу, вы можете проверить датчик O2, хотя проблем еще нет.


КАК ИЗБЕЖАТЬ СИМПТОМОВ ПЛОХОГО ДАТЧИКА O2?
  • Убедитесь, что сгорание двигателя хорошее.

Это означает, что воздухозаборник, впуск топлива, система зажигания и т. Д. Всегда должны работать со стопроцентной мощностью.

В противном случае на датчике может появиться нарост (вызванный плохим сгоранием), который может привести к тому, что датчик потеряет способность посылать правильный сигнал в ЭБУ.

  • Не используйте некачественное топливо

Это одна из самых частых причин. Использование топлива низкого качества приведет как к неправильным показаниям датчика, так и к накоплению грязи на самом датчике.

  • Не используйте неподходящее топливо

Всегда используйте бензин того типа и сорта, который рекомендует производитель автомобиля.

Например, использование бензина с неправильным октановым числом может в долгосрочной перспективе повредить датчик O2.

  • Выполнять техническое обслуживание автомобиля вовремя

Не менять такие вещи, как свечи зажигания, воздушный фильтр, топливный фильтр, треснувшие воздухозаборные шланги и т. Д.все это вызовет проблемы с воздушно-топливной смесью, сгоранием и выхлопными газами, что может привести к проблемам с датчиком O2.

  • Умеренно используйте присадки к топливу

Использование присадок к топливу в течение длительного периода времени может повредить датчик, поскольку некоторые присадки серьезно влияют на топливовоздушную смесь и, следовательно, на выхлопные газы.

Используйте каждую топливную присадку с умом и столько, сколько рекомендует производитель. Кроме того, не забудьте использовать рекомендованное количество на полный бензобак.

Это очень субъективное предложение и, конечно, не обязательно.

Бензиновые моторы не очень любят увязнуть. Вы знаете, что им нравится немного поднять обороты. Это просто одна из характеристик двигателя.

Если ваш стиль вождения — полная противоположность «педали к металлу», то дайте своему автомобилю немного разогнаться. Шоссе — лучшее место для этого.

Увязание автомобиля со временем увеличивает вероятность скопления грязи на датчике O2.


ЗАКЛЮЧЕНИЕ

Неисправные датчики O2 — одна из тех проблем автомобиля, которые большинство водителей склонны откладывать до тех пор, пока не возникнут более серьезные проблемы.

Эти симптомы редко вызывают какие-либо немедленные повреждения, но со временем, если их оставить без внимания, они могут вызвать повреждение двигателя и других систем, главным образом из-за неправильной топливовоздушной смеси.

Кроме того, существует проблема нерегулярной работы двигателя, например глохота, плохое ускорение и т. Д., Которые ставят под угрозу вашу безопасность во время вождения.

Не говоря уже о стоимости повышенного расхода топлива, а также о вопросах экологии и окружающей среды.

Итак, в момент появления любого из этих признаков неисправности датчика O2 сделайте хорошую диагностику, и если вы видите, что проблема в датчике, замените его как можно скорее.

У вас также есть выбор различных очистителей для датчика O2 в виде спреев или разбавлений, которые очищают нагар и наросты песка на внутренней части датчика.

Что я могу сказать? Стоимость нового датчика довольно высока (в среднем от 50 до 100 евро; запчасти + работа), так что попробовать стоит.Просто имейте в виду, что ничто не может сравниться с новым датчиком.

Итак, как только вы заметите какой-либо из этих симптомов неисправности датчика O2, будет лучше отреагировать как можно скорее и решить проблему.


Автор: Сибин Спасоевич

Бывший автомобильный техник, пожизненный автомобильный энтузиаст и любитель DIY, автор для Despairrepair.com 9449000

Лямбда-зонд: неисправность, определение, замена, симптомы

Оцинкованный кислородный датчик, также называемый лямбда-зондом, определяет уровень кислорода в выхлопных газах и затем передает эти данные на центральный блок бортового компьютера. (ECU) для интерпретации.Любая проблема на уровне выбросов сообщается и немедленно сигнализируется компьютером.

Как и любой электронный компонент системы, кислородный датчик может выйти из строя. Датчик расположен на уровне выпускного коллектора. Если он больше не работает должным образом, последствия этой проблемы будут видны в работе автомобиля.

Чтобы диагностировать такую ​​проблему, мы опишем вам наиболее частые признаки, которые могут указывать на неисправность лямбда-зонда.

Что такое лямбда-зонд?

Датчик — это компонент автомобиля, который определяет уровень, а также концентрацию O2 в газообразной или жидкой среде.С 1980 года этот датчик стал важной частью всех автомобилей, выполняя роль сбора информации о кислороде, доступном для сгорания.

Эта информация передается в систему управления двигателем, которая использует эти данные для регулировки впрыска. Важность датчика определяется его способностью способствовать достижению идеальных рабочих характеристик двигателя, снижению расхода топлива, а также предоставлять информацию о результирующих выбросах.

Путем их оценки датчик может определить, когда выбросы превышают требуемые стандарты, проблему, о которой сигнализирует индикатор CEL, и проблема датчика.Из-за неправильной работы, вызванной неисправным датчиком, характеристики автомобиля снижаются, а расход топлива увеличивается, но также возникают проблемы с интерпретацией выбросов.

Если лямбда-зонд неисправен, компьютер не сможет правильно оценить соотношение воздух-топливо в двигателе. Кислород необходим для работы автомобиля, но его потребление может отличаться в зависимости от температуры окружающей среды, высоты над уровнем моря, температуры двигателя, атмосферного давления. При выходе из строя датчик не перестает работать полностью, но будет регистрировать все более низкие характеристики.

Наиболее важные ситуации, когда вам необходимо рассмотреть возможность проблемы с датчиком кислорода

На приборной панели загорается предупреждение о проверке двигателя

Индикатор проверки двигателя может оставаться на борту из-за нескольких возможных неисправностей. Одна из возможностей — некорректная работа лямбда-зонда. Если датчик передает неверные данные или не передает никаких данных, то на приборной панели появится индикатор проверки двигателя.

Увеличивает расход топлива

Если датчик O2 неисправен, двигатель пострадает в том смысле, что отказ может вызвать неисправность. повышенное потребление топлива на уровне двигателя и неправильное соотношение воздух-топливо.Следовательно, расход топлива увеличится, а количество пройденных километров значительно сократится.

Неисправность двигателя

Изменение соотношения воздух-топливо нарушит баланс, необходимый для правильной работы двигателя; мы заметим, что автомобиль будет излучать черный дым, но мы также заметим другую работу двигателя на холостом ходу.

Что вы можете сделать, если датчик O2 больше не работает?

Датчики этого типа представляют собой мелкие детали, поэтому их замена не должна стать большой проблемой.

Первый шаг, который вы должны предпринять для диагностики проблемы и ее решения, — это использовать сканер OBDII. Сканер — отличное устройство, необходимое любому водителю, владеющему личным транспортным средством, устройство, способное обнаруживать возможные проблемы и отображать их.

Если датчик не работает должным образом, эта информация передается в ЭБУ, что вызывает загорание светодиода Check Engine на плате. С помощью сканера вы можете прочитать и интерпретировать код ошибки, а также узнать, какова причина, которая привела к проблеме.

Если после сброса кода ошибки проблема исчезла, это означает, что вы можете отложить визит к механику

Вольтметр и тестовый зонд с зажимом

Эти детали можно использовать для выполнения прямого теста, не отключая датчик . В первую очередь необходимо понять, исправны ли провода, соединяющие датчик. Если вы проверили и все в порядке, запустите двигатель и дайте ему поработать. Подключите вольтметр к рассматриваемому датчику.Если вы не можете с этим справиться, лучше обратиться в сервис для проведения необходимых тестов.

Где находится лямбда-зонд?

Каждый автомобиль оборудован несколькими датчиками O2, которые могут быть расположены на уровне выхлопных газов, на разных уровнях — перед каталитическим нейтрализатором и после нейтрализатора.

Установка его на разных уровнях позволяет оценить эффективность каталитического устройства (по тому факту, что определенные параметры анализируются до и после). Точное положение датчиков можно определить, обратившись к технической документации автомобиля.

Сколько стоит замена датчика или лямбда-зонда?

Цена детали варьируется в зависимости от марки и модели вашего автомобиля и начинается где-то от 20 евро. Но нужно также учитывать стоимость труда по замене щупа.

Чтобы получить правильную цену, узнайте перед тем, как идти в автосервис. Выбирайте подходящую услугу в зависимости от цены, но особенно от рекомендаций и отзывов клиентов.

Как отремонтировать лямбда-зонд?

Из-за труднодоступного положения и небольших размеров работы по замене или ремонту довольно сложны.Также могут возникать частые проблемы с соединительными кабелями датчика, поэтому рекомендуется периодически проверять их целостность.

Специалисты советуют заменять кислородный датчик через несколько тысяч км пробега, даже если мы меняли масло. В большинстве случаев лямбда-зонд требует замены после пробега от 50 000 до 70 000 км.

Периодически проверяйте состояние вашего автомобиля, посещая сервисный центр, чтобы вовремя диагностировать любую проблему и устранить ее соответствующим образом.

Чтобы заменить лямбда-зонд на новую деталь, рекомендуется выполнить следующие шаги:

Точно определяет положение зонда, которое необходимо изменить.

Проверьте техническую книжку, чтобы узнать точное местоположение;

Зонд внешне похож на свечу зажигания;

Выверните винты, которыми он крепится;

Проверить, идентичны ли 2 датчика;

Установите новую деталь на место;

Свяжите провода / кабели в нужных местах на уровне детали;

Поставить зажигание на автомобиле, не заводя двигатель;

Используйте сканер, чтобы очистить код ошибки;

Запустить двигатель;

Проверьте, сохраняется ли проблема.

Как подробно проверить датчик O2?

Если компьютер обнаруживает неисправность датчика O2, на приборной панели загорается сигнальная лампа Check Engine. Также может появиться сообщение, предупреждающее нас о том, что цепь нагревателя не работает должным образом. Тот факт, что эти 2 предупреждения появляются одновременно, можно интерпретировать как проблему с лямбда-датчиком.

Если у вас есть основная информация о том, что такое кислородный датчик и как он работает, вы можете дополнительно задокументировать, как заменить эту деталь в случае неисправности.Но если у вас нет минимальных знаний, лучше воспользоваться услугами механика для проведения рассматриваемого тестирования и ремонта.

Если вы решили заменить датчик самостоятельно, вам необходимо выполнить несколько шагов — использовать в процессе тестирования цифровой измеритель 10 МОм. Используя информацию из технической книги, точно выясните положение датчика и определите, какой именно датчик неисправен, в соответствии с диагностическими кодами неисправности (DTC).

Выберите датчик, чтобы начать тестирование.Заведите машину и дайте ей поработать около 20 минут, затем заглушите двигатель. При необходимости оторвите автомобиль от земли с помощью автомобильного подъемника. Устанавливает вольтметр на милливольты постоянного тока. Будьте осторожны, чтобы не соприкасаться с высокотемпературными поверхностями, возникающими при работе двигателя.

Подключите красный провод к сигнальному кабелю, а черный провод к заземлению. Запустите двигатель и проверьте напряжение, указанное вольтметром. Обычно это значение составляет 0,1–0,9 В. Если значения не входят в этот диапазон, возможно, датчик неисправен и двигатель может не работать в стандартном режиме.

Источник фото: mbontario.com, scienceabc.com, audiforums.com, joedohe.vastserve.com, xinzhongautoparts.com youtube.com

Устранение неисправностей лямбда-датчика — профессиональный мотор-механик


Denso объясняет, почему упреждающая «систематическая диагностика» лучше всего подходит для лямбда-датчиков.

Выбросы по-прежнему являются серьезной проблемой для автомобильной промышленности в ближайшем и долгосрочном будущем. Поскольку общественный интерес к выбросам остается сильным, как никогда, Denso считает жизненно важным, чтобы компания давала техническим специалистам рекомендации по «передовому опыту», когда речь идет о диагностике неисправных лямбда-датчиков.

Европейские стандарты выбросов

были впервые введены в 1992 году, и эти правила послужили толчком для того, чтобы лямбда-датчики стали одним из наиболее важных компонентов двигателя.

С тех пор были введены более строгие правила, и, как было хорошо задокументировано, автомобилисты более осведомлены об окружающей среде, чем когда-либо. В результате техническое обслуживание, диагностика, ремонт и установка основных деталей автомобиля, которые оптимизируют выбросы, таких как лямбда-датчики, теперь являются жизненно важной частью навыков специалиста.

Подход Denso к лямбда-зондам
Лямбда-датчики

Denso, входящие в обширную линейку систем управления двигателем, пользуются доверием европейских и азиатских производителей автомобилей (VM), а также покупателей на вторичном рынке.

Лямбда-датчики

Denso стали особенно популярными среди европейских виртуальных машин, когда производители ЭБУ применили другой подход к спецификациям своих блоков управления, что позволило гибко выбирать источники кислорода, что привело к принятию более совершенных компонентов.

В результате популярность лямбда-датчиков резко возросла, и они стали наиболее надежным и экономичным выбором среди виртуальных машин для регулирования базовой и расширенной производительности двигателей и их систем снижения выбросов.

Связи Denso с компанией Ford, которая раньше владела различными европейскими производителями, позволили компании стать поставщиком для Volvo, Jaguar и Land Rover.Таков был успех этого партнерства, эти виртуальные машины по-прежнему полагаются на компоненты Denso по сей день, спустя много времени после того, как Ford продал эти бренды.

В настоящее время компания может похвастаться партнерскими отношениями с Renault-Nissan, GM, Ford и Fiat-Chrysler и поставляет лямбда-датчики для многих моделей европейского производства азиатских производителей.

Диагностика

Поскольку лямбда-датчики в двигателе транспортного средства выполняют важную работу, технические специалисты должны быть готовы к встрече с ними в мастерской.По словам Денсо, чтобы уберечь систему управления двигателем от длительного повреждения, лучше всего принять превентивные меры и остановить любую проблему, прежде чем она станет еще более серьезной.

Существуют различные предупреждающие признаки неисправности лямбда-зонда, которые могут быть обнаружены автомобилистом или при диагностической проверке. Типичные симптомы включают высокий расход топлива, грубую работу двигателя или низкие показатели выбросов.

В рамках рекомендаций Denso по «передовой практике» техническим специалистам настоятельно рекомендуется проявлять инициативу и проводить «систематическую диагностику», которая помогает обеспечить почти надежное обслуживание и выявить любые дефекты лямбда-датчика:

■ Проверить историю обслуживания: первым делом необходимо проверить компоненты, которые могли быть заменены или неправильно отремонтированы во время последнего обслуживания.Техники должны также проверить, не были ли подключены какие-либо соединения или использовались ли неправильные детали. Особое внимание следует уделять всему, что может повлиять на лямбда-датчики, например, клапанам системы рециркуляции ОГ, топливным форсункам и выхлопным газам.

■ Визуальный осмотр: следует проверить нижнюю часть крышки на предмет утечек из выпускного коллектора. Этот процесс совсем не требует времени и может сэкономить часы рабочего времени в будущем.

■ Диагностические коды неисправностей: стоит проверить коды неисправности, если этот тест еще не проводился.

■ Испытания в режиме реального времени: выхлопную систему следует проверить на герметичность. То же самое и с нагревателем датчика, что может быть достигнуто путем измерения сопротивления при комнатной температуре, чтобы исключить обрыв или короткое замыкание. Затем следует провести живые тесты для измерения сигнала кислородного датчика. Пристальное внимание следует уделять времени, которое требуется сигналу, чтобы дать надежный колебательный сигнал высокого-низкого уровня, а также тому, являются ли минимальные и максимальные значения нормальными или нет. Также возможно, что имеется сбой в подаче тока на нагреватель от ЭБУ, что можно измерить при холодном пуске.

■ Проверка сенсора: кончик сенсора должен быть тускло-серого цвета. Обесцвечивание до красного может сигнализировать о загрязнении топливными присадками, которые могут заблокировать датчик и помешать его нормальной работе. Кроме того, могут быть повреждены провода и разъемы системы управления двигателем, поэтому их необходимо проверить, особенно при поиске признаков проникновения воды.

■ Проверка системы управления двигателем: необходимо проверить датчиков массового расхода воздуха, термостат и топливные форсунки на предмет каких-либо признаков неисправности.

Правильная диагностика всегда должна заканчиваться правильным ремонтом. Denso утверждает, что в случае замены датчика технические специалисты всегда должны выбирать датчик качества оригинального оборудования, который соответствует рекомендациям компании по автомобилям, и устанавливать его, следуя правильным процедурам.


Что такое лямбда-зонд? Назначение кислородного датчика и признаки его неисправности

В двигателях современных автомобилей для исправной работы используются многочисленные датчики, контролирующие определенные параметры важной работы.Данные с них поступают в центральный блок управления, что позволяет быстро вносить коррективы в работу мотора. Одним из таких датчиков является лямбда-зонд или датчик кислорода, который контролирует количество кислорода в выхлопных газах. Наличие такого датчика обеспечивает правильную работу двигателя, увеличивает мощность и снижает расход топлива. Давайте поговорим более подробно о том, что нам нужно знать о лямбда-зондах в автомобиле и вывозе металлолома за границу.

Основное назначение лямбда-зонда
Лямбда-зонд определяет количество кислорода в выхлопных газах, а данные из этого модуля позволяют ЭБУ улучшить сгорание топлива, снизить токсичность автомобиля и одновременно снизить расход топлива.Современный автомобиль просто невозможно представить без такого лямбда-зонда, многие автомобили даже имеют несколько таких кислородных датчиков, что позволяет оптимизировать работу двигателя.

Характеристики кислородного датчика
Лямбда-зонд изготовлен из пористой керамики, на которую нанесен слой оксида иттрия и тонкий слой платины. Такой датчик способен определять даже минимальное содержание кислорода в выхлопе, однако из-за повышенных нагрузок на лямбда-зонд при эксплуатации автомобиля срок его службы не так уж велик.Через несколько лет после эксплуатации автомобиля рабочий слой датчика начинает выгорать, снижается его чувствительность и, в конечном итоге, датчик требует замены.

Принято различать несколько типов таких датчиков, которые могут быть выполнены как двухконтактные без нагрева, а также трех- или четырехконтактные с нагревом. Лямбда-зонды имеют стандартную посадку, что дает возможность приобрести универсальные кислородные датчики, которые подойдут для различных транспортных средств, в случае необходимости замены датчика.Автовладелец должен помнить, что такие датчики нужно менять при первых признаках их неисправности.

В современных двигателях используются сразу два датчика расхода кислорода, один лямбда-зонд находится сразу за выпускным коллектором, а второй — за катализатором. Такое расположение датчиков позволяет не только определять правильное сгорание топлива, но и обеспечивает контроль эффективности катализатора.

В случае, если автовладелец вырубит катализатор, это может привести к некорректному сигналу лямбда-зонда, в результате требуется переписать двигатель, что позволяет решить существующие проблемы, не нанося вреда автомобилю. двигатель.Аналогичная работа проводится, если выполняется программный чип-тюнинг или устанавливаются различные дополнительные воздушные фильтры.

Признаки поломки датчика
На неисправный датчик расхода воздуха обычно указывает значительное увеличение расхода топлива. Двухлитровые двигатели с неработающим лямбда-зондом могут потреблять 15 литров бензина и более. Это связано с тем, что ЭБУ, не получая необходимых сигналов от лямбда-зонда, начинает усреднять показатели при впрыске топлива, что значительно увеличивает расход газа.

Обычно для точного определения неисправности проводится компьютерная диагностика, которая показывает вышедший из строя лямбда-зонд. При наличии должного опыта вы можете самостоятельно диагностировать подобные неисправности, проверив напряжение на выводах обычным мультиметром. Такое самостоятельное определение неисправностей возможно на иномарках, выпущенных около десятка лет назад, тогда как современные автомобили по-прежнему требуют компьютерной диагностики.

Подведем итоги
Работа современных двигателей немыслима без различных датчиков, одним из которых является лямбда-зонд.Этот датчик отвечает за определение степени сгорания топлива. В современных автомобилях есть два таких лямбда-зонда, которые могут выйти из строя в процессе эксплуатации, после чего их необходимо заменить. Главный признак выхода из строя лямбда-зонда — значительное увеличение расхода топлива, в таком случае автовладельцу необходимо доставить автомобиль в сервис, провести компьютерную диагностику и по ее результатам отремонтировать автомобиль.

Каковы симптомы неисправного лямбда-зонда?

Лямбда-зонд — малый люфт является обязательным для всех автомобилей, но пока относительно неизвестен.В этой статье мы расскажем все о симптомах, указывающих на то, что пора его менять, а также о его обслуживании и ремонте в целом.

🚗

Для чего нужен лямбда-зонд?

Роль лямбда-зонда (или датчика кислорода) заключается в снижении расхода топлива вашим автомобилем, а также в уменьшении выбросов твердых частиц и загрязняющих веществ. Для этого лямбда-зонд будет передавать информацию через блок управления двигателем, что позволит вам регулировать воздушно-топливную смесь и, следовательно, оптимизировать работу вашего двигателя.Лямбда-зонд расположен в выхлопной системе вашего автомобиля, между выпускным коллектором и каталитическим нейтрализатором. На самых последних автомобилях вы найдете второй лямбда-зонд после каталитического нейтрализатора.

🔧

Как узнать, нужно ли менять лямбда-зонд?

Если ваш лямбда-зонд неисправен, но вы не позаботитесь о нем, это может иметь серьезные последствия для вашего двигателя, поскольку топливно-воздушная смесь больше не будет оптимальной. Ваш двигатель будет потреблять намного больше топлива, чем обычно, вы почувствуете рывки двигателя и выбросы загрязняющих веществ увеличатся.

Обычно вам придется менять лямбда-зонд каждые 160 км. Однако некоторые симптомы указывают на то, что пора менять лямбда-зонд:

  • Индикатор управления двигателем загорается во время движения.
  • Чувствуете рывки двигателя
  • Вашему двигателю не хватает мощности при разгоне
  • Выхлопные газы выходят из-за неправильно дозированной топливной смеси.

Если лямбда-зонд неисправен, сообщение, отправленное на компьютер, будет неправильным, и топливовоздушная смесь больше не будет оптимальной.После этого компьютер перейдет в режим по умолчанию, что приведет к появлению описанных выше симптомов. Чтобы выяснить, неисправен ли ваш лямбда-зонд, вам ничего не остается, кроме как обратиться к профессионалу, который проведет необходимые тесты с использованием соответствующих диагностических инструментов.

Уже при первом визуальном осмотре датчика можно определить причину выхода датчика из строя. Вот наиболее распространенные случаи:

  • При использовании датчик искажен из-за того, что он был плохо установлен при установке
  • Кабели расплавились : кабели датчика находились в слишком тесном контакте с выхлопными газами вашего автомобиля
  • Отложение в количестве каламин Забиты отверстия на датчике: причиной может быть несколько факторов, самые частые из которых — износ двигателя и протечки в выхлопной системе
  • Контакты ржавые
  • Кабели зачищены. : Зонд изношен, луч не провисает.
  • Белые и серые отложения образуются: Есть две основные причины. Либо моторное масло сгорело, либо в топливе есть присадки.

??

Как обслуживать лямбда-зонд?

Чтобы ваш лямбда-зонд не вышел из строя слишком быстро, не забывайте регулярно обслуживать свечи зажигания, воздушный фильтр и, в целом, весь блок цилиндров. Если вы заметили какие-либо признаки слабости и подозреваете, что лямбда-зонд неисправен, вы можете проверить его мультиметром.

⚙️

Как поменять лямбда-зонд?

Если вы заметили, что ваш лямбда-зонд неисправен, есть 2 решения: либо он забит, либо достаточно , легкая очистка , либо вам придется полностью заменить деталь. В этом руководстве мы объясняем, как самостоятельно заменить лямбда-зонд, если у вас есть необходимые механические навыки.

Требуемый материал:

  • ящик для инструментов
  • новый лямбда-зонд
  • проникающее масло
  • смазка

Шаг 1.Определите лямбда-зонд, который нужно изменить.

Некоторые автомобили оснащены двумя лямбда-зондами, поэтому перед началом замены проверьте, какой лямбда-зонд необходимо заменить.

Шаг 2: отсоедините аккумулятор

Сначала отсоедините аккумулятор и поместите автомобиль на подставку, чтобы получить доступ к лямбда-датчику, расположенному на выхлопной линии.

Шаг 3: Снимите лямбда-зонд

Чтобы удалить неисправный лямбда-зонд, сначала отсоедините разъем зонда, затем открутите винты, удерживающие зонд.Чтобы вам было легче, вы можете нанести на винты проникающее масло. Теперь снимаем лямбда-зонд.

Шаг 4: Установите новый лямбда-зонд

Перед установкой нового датчика всегда проверяйте, что купленная вами модель идентична старой. Используйте консистентную смазку, чтобы смазать резьбу зонда, а затем поместите зонд в указанное место. Снова прикрутите зонд к выхлопной линии, затем снова подсоедините разъем зонда.

Шаг 5: повторно подключите аккумулятор

Не забудьте снова подключить аккумулятор перед тем, как закрывать капот.Ваш лямбда-зонд заменен! Прежде чем снова отправиться в путь, запустите двигатель и убедитесь, что все работает правильно.

??

Сколько стоит замена лямбда-зонда?

Если вам просто нужна уборка, профессионал возьмет от 60 до 75 евро. Очистку лямбда-зонда стоит доверить профессионалу, ведь используемые средства опасны и вредны.

Если у вас нет другого выбора, кроме замены лямбда-зонда, вам нужно будет рассчитать от 100 до 200 евро за деталь, к которым вам придется добавить затраты на рабочую силу.

Чтобы узнать точную цену замены лямбда-зонда для вашего автомобиля, вы можете проконсультироваться с нашим гаражным компаратором и получить список лучших предложений в гаражах рядом с вами за несколько минут. После этого вы сможете сделать свой выбор, исходя из минимальной цены или отзывов других автомобилистов.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
