Синхронизатор - это... Что такое Синхронизатор?


Синхронизатор
        автомобильный, устройство для безударного и бесшумного включения шестерён в коробке передач (См. Коробка передач) легковых и грузовых автомобилей. Действие С. основано на предварительном уравнивании угловых скоростей ведомого вала коробки передач и зубчатых колёс, связанных с ведущим валом благодаря трению между деталями, вводимыми в зацепление.

         С. состоит из каретки, скользящей по шлицам ведомого вала коробки передач, и обоймы, соединяющей два фрикционных кольца, имеющих конические внутренние поверхности. Трение между конусными поверхностями шестерни и фрикционного кольца муфты вызывает выравнивание скорости их вращения, после чего передача безударно включается.

         Применение С. для всех ступеней коробки передач (кроме заднего хода) обеспечивает лёгкость включения шестерни, исключает опасность скалывания зубьев и увеличивает срок службы коробки передач.



        Синхронизатор: 1 — обойма; 2 — муфта с выточкой для вилки переключения передач; 3 — штифт; 4 — каретка; 5 — фрикционные конусные кольца; 6 — пружина фиксатора.

Большая советская энциклопедия. — М.: Советская энциклопедия. 1969—1978.

Синонимы:
  • Синтаксис
  • Синхронизация

Смотреть что такое "Синхронизатор" в других словарях:

  • Синхронизатор — устройство для синхронизации: Синхронизатор (фотография)  устройство, обеспечивающее одновременное срабатывание затвора фотоаппарата и вспышки студийного освещения. Синхронизатор (автомобиль)  устройство, необходимое для плавного,… …   Википедия

  • СИНХРОНИЗАТОР — СИНХРОНИЗАТОР, синхронизатора, муж. (тех.). Приспособление, создающее синхронное действие чего нибудь. Синхронизатор пулемета на самолете (связывает пулемет с мотором для регулирования выстрелов с тем, чтобы пули не попадали в лопасть воздушного… …   Толковый словарь Ушакова

  • синхронизатор — синхронизирующее устройство; сельсин Словарь русских синонимов.

    синхронизатор сущ., кол во синонимов: 1 • сельсин (3) Словарь синонимов ASIS. В.Н. Тришин …   Словарь синонимов

  • СИНХРОНИЗАТОР — СИНХРОНИЗАТОР, а, муж. (спец.). Механизм, устройство, обеспечивающее синхронное действие чего н. С. звука и изображения (в кино, телевидении). Толковый словарь Ожегова. С.И. Ожегов, Н.Ю. Шведова. 1949 1992 …   Толковый словарь Ожегова

  • Синхронизатор — (от греческого s(y)nchronos одновременный) в авиационном стрелковом оружии механизм, обеспечивающий возможность стрельбы из авиационных пулемётов (пушек) через плоскость вращения воздушного винта. Синхронизация стрельбы и вращения винта… …   Энциклопедия техники

  • синхронизатор — Узел электронного блока, задающий частоту следования импульсов возбуждения и согласующий по времени работу всех других электронных узлов. [Система неразрушающего контроля. Виды (методы) и технология неразрушающего контроля. Термины и определения… …   Справочник технического переводчика

  • СИНХРОНИЗАТОР — (1) автомобильный устройство в коробке передач с постоянным зацеплением шестерён для безударного и бесшумного переключения передач за счёт полного выравнивания угловых скоростей соединяемых деталей; (2) С.

    звука устройство для синхронизации звука …   Большая политехническая энциклопедия

  • синхронизатор — устройство, посредством которого осуществляется синхронизация (напр , устройство для безударного переключения шестерен в коробке передач автомобиля, устройство для автоматического включения двух синхронных электрогенераторов, устройство для… …   Словарь иностранных слов русского языка

  • синхронизатор — sinchronizatorius statusas T sritis automatika atitikmenys: angl. lock unit; synchronizer; timer; timing device; timing mechanism; timing unit vok. Synchronisator, m; Synchronisiereinrichtung, f; Synchronisiergerät, n rus. синхронизатор, m;… …   Automatikos terminų žodynas

  • синхронизатор — sinchronizatorius statusas T sritis fizika atitikmenys: angl. synchronizer vok. Synchronisator, m; Synchronisiergerät, n rus. синхронизатор, m pranc. synchronisateur, m; synchroniseur, m …   Fizikos terminų žodynas


Синхронизатор — Энциклопедия журнала "За рулем"

Синхронизатор механической коробки передач - механизм, обеспечивающий плавное переключение передач за счет выравнивания частоты вращения включаемой шестерни и вторичного вала. Снижает износ зубчатых венцов муфты переключения и шестерни за счет снижения ударных нагрузок на зубья. Снижает акустический шум (скрежет) при переключении передач. Увеличивает срок службы КП.

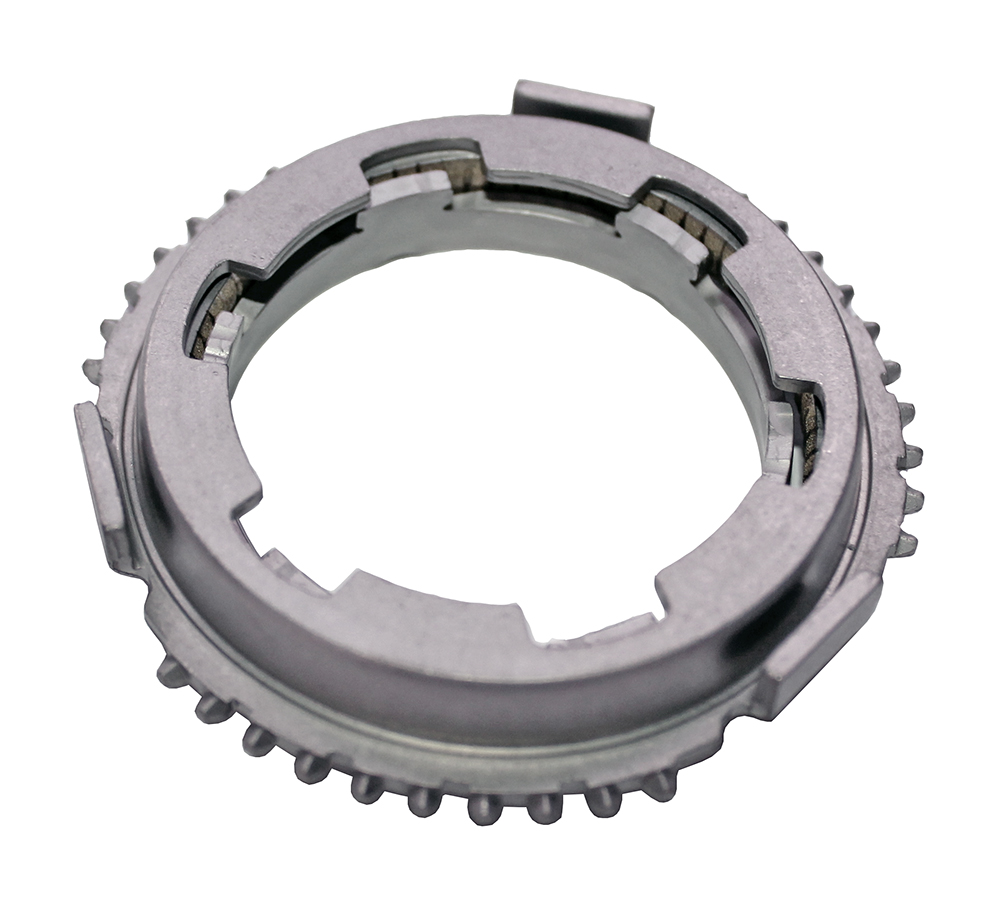

Устройство синхронизатора

Конструкция синхронизатора:
1 — шестерня II передачи;
2 — блокирующие кольца;
3 — скользящая муфта включения II и III передач;
4 — ступица;
5 — стопорное кольцо;
6 — пружина;
7 — сухарь;
8 — шарик;
9 — шестерня III передачи

Синхронизатор состоит из ступицы, которая установлена через шлицевое соединение на вторичный вал КП и может перемещаться по валу продольно вместе с муфтой переключения передач. Ступица соединена с муфтой также через шлицы - внешние для ступицы, внутренние для муфты переключения. На наружной поверхности ступицы под углом 120 градусов прорезаны три паза, в которых располагаются сухари синхронизатора. Выступы сухарей совпадают с кольцевой проточкой внутренней шлицевой поверхности муфты.

Сухари прижимаются к внутренней поверхности муфты кольцевыми пружинами.
Шестерни вторичного вала КП имеют боковые конические поверхности, на которые насажены свободно вращающиеся бронзовые блокирующие кольца, находящиеся в зацеплении с кончиками сухарей. Пазы блокирующих колец, в которые входят концы сухарей, на 50 процентов больше ширины сухарей. На внешней стороне блокирующих колец находятся зубья, которые входят в зацепление с зубьями ступицы и зубьями шестерни переключаемой передачи вторичного вала.

Работа синхронизатора

При включении передачи вилка перемещает муфту по вторичному валу в сторону шестерни включаемой передачи. Конус блокирующего кольца синхронизатора соприкасается с конусной поверхностью шестерни. Частота вращения шестерни, которая свободно вращается на вторичном валу КП, и конусной поверхности блокирую

Синхронизатор (фотография) — Википедия

Синхрониза́тор — устройство для синхронизации затвора фотоаппарата с внешними фотовспышками или аналогичным студийным освещением.

Радиосинхронизатор «Elinchrom»

Способы синхронизации

С течением времени способы синхронизации вспышек с затвором претерпели значительные изменения. Магниевые фотовспышки синхронизировались вручную, благодаря длинным выдержкам. Вспышка поджигалась сразу же после открытия доступа света и начала ручной выдержки, а после срабатывания вспышки затвор закрывался. Для низкочувствительных фотоматериалов тех лет, длинные выдержки были общеприняты, и автоматическая синхронизация не требовалась.

Появление высокочувствительных фотоматериалов, позволяющих вести в помещении съёмку с моментальными выдержками без штатива, совпало по времени с изобретением одноразовых баллонов с электрическим поджигом, пригодных для автоматической синхронизации[1]. Первые синхроконтакты выполнялись в виде отдельного устройства — синхронизатора, соединявшегося со вспышкой и спусковой кнопкой фотоаппарата

[2]. Замыкание контактов происходило при нажатии на кнопку одновременно со срабатыванием затвора. Достоинством такого способа была доступность съёмки со вспышкой для аппаратуры, не оснащённой встроенным синхроконтактом[3]. Однако, точность такой синхронизации была невысока, иногда приводя к появлению пропущенных кадров, снятых без вспышки.

Постепенно синхроконтакт стал частью конструкции затворов. В этом случае контакты замыкаются движущимися деталями затвора при его срабатывании. Соединение со вспышкой осуществлялось двумя проводами, каждый из которых подключался к затвору своим штырьковым разъёмом. Со временем два отдельных провода заменили двухжильным кабелем, а парные разъёмы уступили место одному коаксиальному типа «PC» (Prontor-Compur).

Однако, проводное соединение было недостаточно надежным и кабель мешал при репортажной съёмке, поэтому к 1950-м годам провод исключили из конструкции накамерных вспышек, благодаря появлению центрального контакта «горячего башмака». Тем не менее, выносные вспышки продолжали подключать к фотоаппарату кабелем. Синхрокабелем оснащается большинство современных студийных электронных вспышек.

Он подключается к вспышке, как правило разъёмом типа «Джек», а к фотоаппарату коаксиальным разъёмом «PC». Это наиболее традиционный и самый надёжный способ синхронизации. Недостатки: фотограф ограничен длинной кабеля, мещающего другим участникам съёмки. Кроме того, электрическое сопротивление слишком длинного кабеля может сделать работу синхроконтакта невозможной.

Световая ловушка

Необходимость синхронизации вспышек, расположенных на большом удалении от камеры привела к попыткам разработать беспроводные способы, первый из которых основан на резком изменении освещённости при срабатывании ведущей вспышки, установленной на фотоаппарате. К цепи поджига ведомой вспышки подключается устройство с безынерционным фотодиодом, реагирующим на передний фронт импульса ведущей вспышки, но не воспринимающим плавные колебания света. Таким образом можно добиться устойчивого срабатывания любого количества ведомых (англ. Slave) вспышек от импульса ведущей. Светосинхронизатор

, или «световая ловушка», выполненная в виде съёмного блока, подключается к синхрокабелю вспышки. Со временем, светосинхронизаторы стали встраиваться в большинство серийных вспышек, например «Nikon Speedlight SB-26». В СССР световыми ловушками оснащались вспышки «ФИЛ-101» и некоторые другие[4].

Современные студийные вспышки штатно оснащаются светосинхронизатором, сокращая количество проводов в студии. Главным недостатком технологии считается невозможность одновременной работы в одном помещении нескольких фотографов, поскольку ведомые вспышки в этом случае будут срабатывать на световые импульсы каждого из них[5]. Системные вспышки для цифровых фотоаппаратов запускают светосинхронизатор слишком рано, поскольку он реагирует на предварительный измерительный импульс, излучаемый до открытия затвора. Для устранения проблемы современные световые ловушки, выпускающиеся в виде отдельного блока, снабжаются задержкой срабатывания[6]. Как правило, задержка может работать в нескольких режимах: фиксированное запаздывание (как правило, 50 миллисекунд) или срабатывание от второй, третьей или четвёртой вспышки ведущего прибора.

ИК-трансмиттер

Инфракрасный трансмиттер «Canon ST-E2» системы Canon Speedlite

Более прогрессивным способом беспроводной синхронизации стал инфракрасный канал, при помощи которого передаётся кодированное сообщение о срабатывании затвора. В этом случае случайное срабатывание от посторонней вспышки исключается, так как разными ИК-передатчиками может использоваться различная кодировка команд. Инфракрасный трансмиттер соединяется с синхроконтактом фотоаппарата кабелем или крепится на горячий башмак, при срабатывании затвора испуская модулированное соответствующим кодом сообщение такому же приёмнику, установленному на вспышке. С конца 1980-х годов системные фотовспышки ведущих производителей фотоаппаратуры начали штатно оснащаться приёмником инфракрасного сигнала трансмиттера. Наиболее известны системы Canon Speedlite и Nikon Speedlight, допускающие дистанционный запуск любого количества внешних вспышек[7]. Большинство устройств позволяют работать на трёх или четырёх независимых каналах, предотвращая нежелательные ошибки при работе нескольких фотографов.

В системе Canon кроме вспышек до недавнего времени выпускался трансмиттер ST-E2, предназначенный для установки в башмак и запуска выносных системных вспышек[8]. Аналогичными функциями обладают топовые модели вспышек этой же системы, постепенно полностью заменившие на рынке слишком дорогой трансмиттер. Кроме функции синхронизации перечисленные системы осуществляют по инфракрасному каналу обмен данными, поддерживая автоматическое управление экспозицией с её измерением через объектив. Простейший вариант инфракрасного триггера синхронизации используется с большинством студийных вспышек, штатно оснащаемых кроме простой световой ловушки инфракрасным портом. Наиболее серьёзным недостатком технологии считается сравнительно небольшая дальность работы таких систем, ограниченная соображениями безопасности инфракрасного излучения для зрения. В помещении уверенная синхронизация достигается на расстояниях не более 30—40 метров, а на открытом воздухе эта дистанция ещё меньше. Кроме того, работе системы мешают посторонний свет и непрозрачные препятствия.

Радиосинхронизатор

Радиосвязь в значительно меньшей степени зависит от оптических особенностей среды, более надёжно работая в большинстве с

ICM и синхронизация - Cisco

Синхронизатор - одна из основных функций системы Cisco Intelligent Contact Management (ICM). Два синхронизатора взаимодействуют друг с другом, чтобы обе стороны системы видели одни и те же входные сообщения в одинаковом порядке. Каждый синхронизатор получает входные сообщения логически и пересылает их другому синхронизатору. В любой момент времени один синхронизатор включен, а другой отключен.

Примечание: В случае маршрутизаторов вы можете увидеть статус Paired Enabled .В случае дуплексных периферийных шлюзов (PG) вы можете видеть, что они работают как Peer Disabled , и в этом случае включенный синхронизатор должен определять порядок входных сообщений.

Требования

Cisco рекомендует знать следующие темы:

  • Основы работы в сети

  • Cisco ICM

Используемые компоненты

Информация в этом документе основана на следующих версиях программного и аппаратного обеспечения:

Информация в этом документе была создана на устройствах в определенной лабораторной среде. Все устройства, используемые в этом документе, были запущены с очищенной (по умолчанию) конфигурацией. Если ваша сеть работает, убедитесь, что вы понимаете потенциальное влияние любой команды.

Условные обозначения

См. Раздел Условные обозначения технических советов Cisco для получения дополнительной информации об условных обозначениях в документе.

Вот описание возможных состояний синхронизатора:

Подключение

Это начальное состояние синхронизатора. Синхронизатор пытается установить соединение с удаленным синхронизатором по выделенному пути.Таймер соединения истекает, если синхронизаторам не удается установить соединение в течение разумного периода времени (приблизительно 30 секунд).

Тестирование

Синхронизатор не может связаться с удаленным синхронизатором по выделенному пути и использует процедуру Test-Other-Side, чтобы решить, следует ли включить или отключить.

Сопряжение с подключением

Синхронизатор взаимодействует с удаленным синхронизатором (в паре) и выполняет упорядочивание сообщений (включено).

Парный-инвалид

Синхронизатор обменивается данными с удаленным синхронизатором (спаренный), но не выполняет упорядочивание сообщений (отключено).

Изолированный-Включенный

В этом состоянии синхронизатор не взаимодействует с удаленным синхронизатором (изолированным) и выполняет упорядочивание сообщений. Фактически, синхронизатор управляет своей стороной системы в не отказоустойчивом режиме.

Изолированный-отключенный

Синхронизатор не взаимодействует с удаленным синхронизатором (изолированным) и не выполняет упорядочивание сообщений (отключено).Фактически, синхронизатор предотвращает работу своей стороны системы.

Если маршрутизатор обнаруживает это состояние, всем PG, которые имеют активные соединения с этой стороной, отправляется сообщение для повторного выравнивания с другой стороной. MDS выводит из строя и заставляет все процессы, использующие маршрутизатор mds (например, rtr, lgr, agi, incrpnic), завершить работу и перезапустить с помощью Node Manager.

В этом разделе перечислены возможные сценарии, с которыми вы можете столкнуться.

Что делать, если на моем маршрутизаторе произошел сбой в частной сети?

При потере связи по выделенному пути оба синхронизатора проверяют, подключены ли они к большинству настроенных устройств.Если это так, синхронизаторы работают нормально (например, включенный синхронизатор остается включенным, а отключенный синхронизатор вызывает Test-Other-Side (TOS)).

Если синхронизатор обнаруживает, что он не подключен к большинству настроенных устройств, синхронизатор немедленно переходит в состояние изолированного отключения, и отключенная сторона также отправляет сообщение любому PG с активным подключением для повторного подключения к другому ( активная) сторона. На этом этапе MDS выходит из строя на отключенной стороне, и процессы перезапускаются.После перезапуска процесс TOS запускается снова (серия пакетов проверки активности, отправленных по общедоступной сети через PG к партнеру для подтверждения статуса), поэтому некоторый уровень «отказоустойчивости» остается на месте, хотя и сильно ограничен. медленный.

Если частная сеть выходит из строя и отключенная сторона не имеет подключения к большинству PG через видимую глобальную сеть, она немедленно переходит в состояние MDS с изолированным отключением. В этом состоянии сторона не активна.Он считается неспособным к маршрутизации, поэтому даже если включенная сторона выходит из строя, эта сторона остается неактивной и просто опрашивает другую сторону, пока она ожидает восстановления процесса.

Некоторые похожие сценарии могут возникать и на активированной стороне. Включенная сторона пытается оставаться включенной после сбоя, пока она поддерживает большинство PG-соединений. Если этого не происходит, он также переключается на изолированный-отключен. Если отключенная сторона также теряет соединение с большинством PG, возникает ситуация двойного отказа.

В таблице 1 перечислены результаты TOS и действий.

Таблица 1 - Результаты TOS и действий
Маршрутизатор Действие
Одноранговый узел включен Остаться отключенным - MDS не работает; Процессы lgr и rtr завершаются и перезапускаются Node Manager.
Одноранговый узел отключен Включен.
Недоступен Включен.
Тайм-аут Оставаться отключенным - MDS выходит из строя, процессы lgr и rtr завершаются и перезапускаются Node Manager.

Что делать, если это PG сбой, не связанный с частной сетью?

Когда происходит потеря выделенного пути к партнеру, PG не могут связываться друг с другом, если выделенный путь между PG, составляющими пару PG, потерян. В этом случае активный PG остается активным, а другой PG постоянно пытается восстановить выделенный путь через подключение к частной сети и отправить запрос TOS на маршрутизатор для проверки статуса однорангового узла. Активный PG постоянно пытается восстановить выделенный путь.

Почему в случае с маршрутизатором применяется другое лечение?

Система серьезно повреждена, когда частная сеть не работает или когда соединение с активными PG потеряно. Считайте это симплексной системой, потому что больше нет никакого синхронизированного ответа на отказ (тактовые импульсы). Если активная сторона выходит из строя, отключенная сторона не активируется до тех пор, пока не достигнет той точки в цикле, в которой она проверяет соединения PG, запускает TOS, обнаруживает, что другая сторона отключена, и, наконец, активируется.Вся процедура может занять пару минут, прежде чем будет восстановлена ​​маршрутизация.

Почему это происходит?

Общая архитектура изучается, чтобы предотвратить ситуацию, когда два маршрутизатора с разной информацией о конфигурации маршрутизируют вызов, поскольку это может отправлять в сеть разные метки.

Правильный перекос тактовой синхронизации символа

Синхронизатор синхронизации символа поддерживает методы TED без данных и TED, ориентированные на принятие решений. )

TED без данных использует принятые выборки, не зная о переданных сигнал или результаты оценки канала. TED без данных используется для оценить ошибку синхронизации для сигналов со схемами модуляции, которые имеют точки созвездия выровнены по синфазной или квадратурной оси. Примеры сигналы, подходящие для методов Гарднера или методов раннего-позднего, включают QPSK-модуляцию сигналы с нулевым смещением фазы, имеющими точки в точках {1 + 0 i , 0 + 1 i , -1 + 0 i , 0−1 i } и сигналы с модуляцией BPSK с нулевым сдвигом фазы.

  • Метод Гарднера - Гарднер - это метод обратной связи без данных, который независимо от восстановления фазы несущей. Он используется для системы основной полосы частот и системы с модулированной несущей. Больше в частности, этот метод используется для систем, использующих линейный тип модуляции с импульсами Найквиста, которые имеют избыточная пропускная способность примерно от 40% до 100%.Примеры включают системы, использующие PAM, PSK, QAM или OQPSK. модуляции и формируют сигнал с помощью приподнятого косинуса фильтры с коэффициентом спада от 0,4 до 1. В наличие шума, производительность этого временного восстановления улучшается по мере увеличения избыточной пропускной способности (или коэффициент спада увеличивается в случае приподнятого косинуса фильтр).Метод Гарднера похож на метод раннего-позднего воротный метод.

  • Ранний-поздний метод - ранний-поздний метод - это метод обратной связи без использования данных. это используется для систем, использующих линейный тип модуляции, например Модуляция PAM, PSK, QAM или OQPSK. Например, системы с использованием фильтра с приподнятым косинусом с импульсами Найквиста.в наличие шума, производительность этого временного восстановления метод улучшается по мере превышения ширины полосы импульса увеличивается (или увеличивается коэффициент спада в случае фильтр с приподнятым косинусом).

Ранний-поздний метод аналогичен методу Гарднера. Метод Гарднера выполняет лучше в системах с высокими значениями отношения сигнал / шум, потому что он имеет более низкий собственный шум, чем ранне-поздний метод.

TED, ориентированный на принятие решений, использует функцию знака для оценки синфазные и квадратурные составляющие полученных отсчетов, что приводит к снижению вычислительная сложность по сравнению с TED без данных.

  • Метод перехода через нуль - The метод перехода через нуль - это метод, ориентированный на принятие решения, который требует 2 выборки на символ на входе в синхронизатор.Он используется в условиях низкого отношения сигнал / шум для всех значения избыточной полосы пропускания и в условиях умеренного отношения сигнал / шум для умеренных факторов избыточной пропускной способности в приблизительном диапазон [0,4, 0,6].

  • Метод Мюллера-Мюллера - Метод Мюллера-Мюллера - это метод обратной связи, направленный на принятие решений. что требует предварительного восстановления несущей фазы.Когда входной сигнал имеет импульсы Найквиста (например, при использовании фильтр с приподнятым косинусом), метод Мюллера-Мюллера не имеет собственного шум. Для узкополосной передачи сигналов при наличии шума эффективность метода Мюллера-Мюллера улучшается по мере того, как коэффициент превышения ширины полосы импульса уменьшается.

Потому что методы, направленные на принятие решений (переход через нуль и Мюллера-Мюллера) оценивают ошибка синхронизации, основанная на знаке синфазной и квадратурной составляющих сигналов передаются синхронизатору, они не рекомендуются для созвездий, у которых точки с нулевым синфазным или квадратурным компонентом. ). Оценки времени выполняются путем применения функции знака к синфазному и квадратурные компоненты и используются только для TED, ориентированного на принятие решения. методы.

Компенсация смещения несущей частоты

Компенсация смещения несущей частоты

Библиотека

Синхронизация

Описание

Блок Carrier Synchronizer компенсирует несущую частоту и фазовые сдвиги с использованием подхода с обратной связью для BPSK, QPSK, OQPSK, 8-PSK, QAM и PAM схемы модуляции.Блок принимает один входной порт. Чтобы получить оценку фазовая ошибка в радианах, выберите выход Оценка фазовой ошибки флажок порт . Блок принимает сложный ввод на основе выборки или кадра. сигнал и возвращает комплексный выходной сигнал и реальную оценку фазы. Блок выходы имеют те же размеры, что и вход.

Примечание

  • Этот блок не разрешает фазовые неоднозначности, создаваемые алгоритм синхронизации.Как указано в этой таблице, потенциальная фаза неоднозначность, вносимая синхронизатором, зависит от типа модуляции:

    Модуляция Неоднозначность фаз (в градусах)
    'BPSK' или «ПАМ» 0, 180
    'OQPSK' , 'QPSK' , или 'QAM' 0, 90, 180, 270
    '8PSK' 0, 45, 90, 135, 180, 225, 270, 315
  • Для лучшего результатов, примените синхронизацию несущей к без передискретизации сигналы.

Параметры

Модуляция

Укажите тип модуляции как BPSK , QPSK , OQPSK , 8PSK , QAM или ПАМ .

Фаза модуляции смещение

Укажите метод, используемый для расчета смещения фазы модуляции, как Авто или Пользовательский .

Пользовательский сдвиг фазы (радианы)

Задайте сдвиг фазы в радианах как действительный скаляр. Этот параметр доступно, только если Сдвиг фазы модуляции установлен на Пользовательский .

Образцов на символ

Укажите количество выборок на символ как положительное целое число скаляр.

Коэффициент демпфирования

Задайте коэффициент демпфирования контура как положительное вещественное конечное значение скаляр.

Нормализованный контур bandwidth

Укажите нормализованную полосу пропускания цикла как вещественный скаляр между 0 и 1. Полоса пропускания нормализована частотой дискретизации синхронизатора несущей. блок.

Расчетный этап порт вывода ошибок

Установите этот флажок, чтобы предоставить расчетную фазовую ошибку для вывода порт.

Моделирование с использованием

Выберите режим моделирования.

Генерация кода

При первом запуске модели смоделируйте и сгенерируйте код для блок, используя только функции MATLAB ® , поддерживаемые для генерации кода. Если структура блока не меняется, последующие прогоны модели не восстанавливать код.

Интерпретируемое выполнение

Моделируйте модель, используя все поддерживаемые функции MATLAB. Выбор этого варианта может замедлить производительность моделирования.

Алгоритмы

Этот блок реализует алгоритм, входы и выходы, описанные на справочной странице comm.CarrierSynchronizer . Свойства объекта соответствуют параметрам блока.

Примеры

Корректировать смещение частоты и фазы

Исправить смещение фазы и частоты, наложенное на зашумленный канал 16-QAM, используя блок Carrier Synchronizer.

Откройте doc_qamcarriersync модель.

Запустите модель. Блок Constellation Diagram Without Sync показывает спиральный узор, обозначающий сдвиг фазы и частоты. После перевозчика синхронизатор сходится к решению, данные отображаются на Constellation Блок Diagram With Sync сгруппирован вокруг эталонного созвездия.

Поэкспериментируйте с параметрами в блоках Phase / Frequency Offset и Carrier Synchronizer.Изменяя эти параметры, вы можете изменить, насколько быстро вывод соответствует идеальное созвездие 16-QAM.

Если сигнал не сходится к ожидаемому созвездию, дополнительные меры можно принять для достижения успешного выздоровления. Для получения дополнительной информации см. Корректное смещение фазы и частоты для 16-QAM с использованием грубой и точной синхронизации. пример.

Поддерживаемые типы данных

Порт Поддерживаемые типы данных
Входной сигнал
Выходной сигнал
Оценка погрешности фазы

Ссылки

[1] Райс, Майкл. Цифровая связь: A Дискретно-временной подход . Река Аппер Сэдл, Нью-Джерси: Prentice Hall, 2009, стр. 359–393.

[2] Хуан, Чжицзе, Чжицян И, Мин Чжан и Куанг Ван. «Демодуляция 8PSK для DVB-S2 нового поколения». Международный Конференция по связи, схемам и системам, 2004 г. ICCCAS 2004. Vol. 2. 2004. С. 1447–1450.

Расширенные возможности

Создание кода C / C ++
Создание кода C и C ++ с помощью Simulink® Coder ™.

См. Также

Блоки

Объекты

Функции

Представлено в R2015a

CalDAV Synchronizer для Outlook

CalDAV Synchronizer - это бесплатный плагин, который можно загрузить и использовать из Microsoft Outlook для синхронизации календаря Outlook с календарем Zoho. Этот плагин действует как клиент CalDAV и устанавливает двустороннюю синхронизацию между вашим календарем Zoho и календарем Outlook с использованием протокола CalDAV.

Шаги по настройке CalDAV Synchronizer:

Для синхронизации основного календаря в Zoho Calendar с календарем Microsoft Outlook:

1.Загрузите и установите подключаемый модуль CalDAV Synchronizer для Microsoft Outlook.

2. Прежде чем переходить к следующему шагу, вам необходимо настроить IMAP для вашей учетной записи Zoho. Если вы еще не настроили IMAP, выполните следующие действия.

3. Откройте Microsoft Outlook , используя свою учетную запись IMAP.

4. Перейдите в Файл> Параметры> Почта в в Outlook. Прокрутите до раздела «Отслеживание , » и снимите флажок « Автоматически обрабатывать запросы на собрания и ответы на запросы на собрания и опросы » и нажмите ОК, .

5. В строке меню перейдите к CalDAV Synchronizer и щелкните Synchronization Profiles .

6. Щелкните значок добавления (+) в диалоговом окне.

7. Выберите тип профиля как Generic CalDAV / CardDAV и щелкните Ok .

8. В настройках Outlook введите имя для синхронизации в поле Имя .

9.Найдите и выберите Outlook Folder как Calendar и нажмите Ok .

10. Чтобы включить автосинхронизацию, выберите Синхронизировать элементы сразу после изменения .

11. В настройках сервера введите DAV URL как https://calendar.zoho.com/

12. Введите имя пользователя и пароль своей учетной записи Календаря Zoho в поле Имя пользователя и Пароль поле. Если вы включили двухфакторную аутентификацию (TFA) для своей учетной записи Zoho, вам необходимо ввести пароль для конкретного приложения .

13. Заполните поле адрес электронной почты идентификатором электронной почты вашей учетной записи Zoho.

14. Выберите Интервал синхронизации в настройках синхронизации как 1 минута из раскрывающегося списка.

15. Нажмите Показать дополнительные настройки .

16. Если вы хотите использовать учетную запись IMAP / POP3 с паролем для входа, затем установите флажок .

17. Щелкните Event Mapping Configuration в левом дереве окна.

18. В разделе Общие настройки отображения событий выберите Использовать глобальный идентификатор встречи для атрибута UID .

19. Перейдите к Zoho Calendar Sync из левого меню и отредактируйте количество дней для Временной интервал синхронизации после и Временной интервал синхронизации в будущем .

20. После ввода необходимых данных нажмите Проверить или обнаружить настройки .

21. Выберите календарь из Календаря Zoho, который вы хотите синхронизировать с календарем Outlook, и нажмите Ok .

22. События будут автоматически синхронизированы между обоими календарями.

Шаги по синхронизации вторичных / дополнительных календарей с помощью CalDAV Synchronizer:

Помимо основного календаря в Zoho Calendar, который вы синхронизировали с календарем Outlook, вы также можете синхронизировать дополнительные календари со своей учетной записью Outlook. Вы можете синхронизировать групповые календари, личные календари, общие календари и календари с подпиской с Outlook. Для каждого дополнительного календаря, который вы хотите синхронизировать с Outlook, вам необходимо выполнить следующие шаги.

Чтобы синхронизировать дополнительный календарь отдельно от основного:

1. Выполните шаги с 1 по 6, как указано выше, чтобы настроить синхронизатор CalDAV.

2. Найдите и выберите папку Outlook как Календарь и нажмите Новый , чтобы создать новую папку для дополнительного календаря.

3. Введите имя папки и выберите Элементы календаря из раскрывающегося списка Папка содержит и щелкните Ok .

4. После создания папки она будет доступна как подпапка в уже существующей папке календаря для Outlook.

5. Выберите подпапку, которую вы создали, и нажмите Ok .

6. Выполните шаги с 8 по 18, как указано выше, чтобы настроить синхронизацию и для вторичного календаря.

7. После нажатия Test или Discover settings отобразится список календарей, доступных в вашей учетной записи Zoho Calendar.

8. Выберите календарь (отличный от основного календаря, который вы синхронизировали) из календаря Zoho, который вы хотите синхронизировать с календарем Outlook, и нажмите Ok .

9. События в выбранном календаре теперь будут синхронизироваться между Zoho Calendar и Outlook.

Примечание:

  • Если подключаемый модуль CalDAV Synchronizer недоступен после установки в вашей учетной записи Microsoft Outlook, перейдите в Файл> Параметр> Надстройка> Перейти. Отметьте параметр CalDAV Synchronizer и нажмите Ok.
  • Когда вы выбираете пароль учетной записи IMAP / POP3 для входа, пароль переопределяется. Если у вас настроен IMAP для другой учетной записи для URL-адреса DAV «https://calendar.zoho.com», учетная запись IMAP заменит учетные данные, указанные в имени пользователя, пароле и адресе электронной почты.
  • Для каждого дополнительного календаря в Zoho Calendar, который вы хотите синхронизировать с вашей учетной записью Outlook, вам необходимо создать отдельную подпапку для синхронизации календаря и следовать инструкциям.Подпапка, которую вы создаете, действует как дополнительный календарь в конце Outlook.
  • Общие календари, подписанные календари и групповые календари синхронизируются в режиме только для чтения. При синхронизации календарей, находящихся в режиме только для чтения, после настройки синхронизации будет отображаться следующее предупреждение. Щелкните Ok .

  • Чтобы синхронизировать основной календарь (календарь по умолчанию) в Zoho Calendar с Outlook, вам необходимо выбрать папку календаря по умолчанию в Outlook.
  • Если вы выберете папку календаря по умолчанию в Outlook для синхронизации вторичного / дополнительного календаря, все приглашения на мероприятия, полученные в IMAP, будут синхронизироваться с этим вторичным календарем в конце Outlook.Следовательно, не забудьте создать отдельную подпапку при синхронизации дополнительных календарей.
  • Временной интервал синхронизации в прошлом представляет количество дней в прошлом, для которых будут синхронизироваться события.
  • Временной интервал синхронизации в будущем представляет собой количество дней в будущем, в течение которых будут синхронизироваться события. Минимальная продолжительность временного интервала синхронизации в будущем должна составлять 365 дней.

Шаги по удалению учетной записи CalDAV в CalDAV Synchronizer:

1. Войдите в свою учетную запись Microsoft Outlook и перейдите в Календарь .

2. В строке меню перейдите к CalDAV Synchronizer и щелкните Synchronization Profiles .

3. В этом окне будет список всех настроенных учетных записей CalDAV.

4. Выберите учетную запись CalDAV , которую вы хотите удалить, и нажмите кнопку Удалить (x) .

5. Щелкните Ok , чтобы сохранить изменения.

Примечание:

  • Учетная запись IMAP должна быть создана в Microsoft Outlook с использованием вашей учетной записи Zoho Mail.Идентификатор электронной почты учетной записи Zoho Calendar, синхронизированной с помощью синхронизатора CalDAV, и идентификатор электронной почты учетной записи Zoho Mail, используемой для IMAP, должны совпадать.
  • Если в Outlook настроено несколько учетных записей IMAP, учетная запись IMAP по умолчанию должна быть установлена ​​в качестве вашей учетной записи Zoho Mail.

Ограничения в синхронизаторе CalDAV:

Если учетная запись IMAP и учетная запись синхронизатора CalDAV отличаются

Учетная запись IMAP, настроенная в Microsoft Outlook, должна быть такой же, как учетная запись Zoho, используемая в синхронизаторе CalDAV, для правильной работы потока приглашения на мероприятие.

Если IMAP не настроен

Если вы не настроили учетную запись IMAP в Outlook, для событий календаря Zoho, которые синхронизируются с Outlook, вы не сможете просматривать информацию об участниках. Если вы внесете какие-либо изменения в Календарь Zoho событие, в котором есть участники, приглашения на мероприятие не будут отправляться из Outlook.

Выбранная папка Outlook должна быть папкой календаря по умолчанию.

При настройке CalDAV Synchronizer необходимо выбрать папку Outlook в качестве папки «Календарь» по умолчанию, чтобы синхронизация работала должным образом. Если вы выбрали другую папку вместо папки календаря по умолчанию, при создании мероприятия с участниками, вам будет предложено «Это собрание не в папке календаря».

Автоматически добавлять приглашения на собрания из электронной почты

Убедитесь, что для параметра Автоматически добавлять приглашения на собрания из электронной почты для параметра в настройках календаря установлено значение «Разрешить». В противном случае приглашенные события, созданные в Zoho Calendar через Outlook, не будут синхронизироваться с приглашением на мероприятие, а будут только как обычное событие.

Устранение неполадок CalDAV Synchronizer для Outlook:

Дублирование событий при использовании CalDAV Synchronizer

При использовании CalDAV Synchronizer для синхронизации Календаря Zoho и Календаря Outlook, если дублирование событий происходит для Приглашенных событий, убедитесь, что Использовать глобальный идентификатор встречи как Атрибут пользовательского интерфейса выбирается в разделе «Конфигурация сопоставления событий». Если он не выбран, синхронизатор передает событие как другое уникальное событие на стороне календаря Zoho, и происходит дублирование.Если проблема не исчезнет, ​​свяжитесь с [email protected] .

Руководство пользователя пакета обработки видео и изображений

КИХ-фильтр 2D II
  • Имеет задержка между вводом данных немногим более N – 1 строки и вывод в случае N × N 2D FIR-фильтра.
  • Задержка, вызванная внутренней буферизацией линии IP-ядра.
Состояние ошибки возникает, если также получен сигнал endofpacket рано или поздно для размера кадра времени выполнения. В любом случае, КИХ-фильтр 2D всегда создает выходные видеопакеты настроенный размер.
  • Если входящий видеопакет имеет сигнал конца endofpacket , то лишние данные отбрасываются.
  • Если входной видеопакет имеет сигнал раннего endofpacket , то кадр видео дополняется неопределенной комбинацией последних входных пикселей.
Смеситель II Все режимы останавливаются на несколько циклов после каждого кадра вывода и между строками вывода.

Между кадрами ядро ​​IP обрабатывает пакеты данных без изображения из входных слоев в последовательном порядке. Ядро может оказывать противодавление во время процесса, пока заголовок данных изображения не был получен за все его входные данные.

Во время микширования кадра IP ядро:

  • Считывает из фонового ввода для каждого незавершенного цикла.
  • Считывает из входных портов, связанных со слоями, которые в настоящее время покрывают фоновое изображение.

Из-за конвейерной обработки пиксель переднего плана слой N читается примерно через N активных циклов после считан соответствующий фоновый пиксель.

  • Если выход прикладывает противодавление или если один вход срыв трубопровода и противодавление распространяется на все активные входы.
  • Когда включено альфа-смешивание, считывается одна выборка данных из каждого альфа-порта один раз каждый раз, когда целый пиксель данные считываются из соответствующего входного порта.
В IP ядре нет внутренней буферизации, поэтому задержка от входа до выхода составляет всего несколько тактов и увеличивается линейно с количеством входов.
Процессы ядра IP Mixer II видеопакеты от фонового слоя до конца пакета получил.
  • Получение endofpacket сигнал слишком рано для фонового уровня - ядро ​​IP входит режим ошибки и продолжает запись данных, пока не достигнет конец текущей строки.Затем устанавливается сигнал endofpacket с последним пиксель отправлен.
  • Получение endofpacket сигнал рано для одного из слоев переднего плана или для одного из альфа-слои - ядро ​​IP перестает извлекать данные из соответствующий вход и дополняет неполный кадр с неопределенные образцы.
  • Получение endofpacket сигнал поздно для фонового слоя, один или несколько переднего плана слои или один или несколько альфа-слоев - ядро ​​IP выдает ошибку Режим.
Этот процесс исправления ошибок поддерживает синхронизацию между всеми входами и запускается, когда выходной кадр завершено. Большое количество образцов, возможно, придется выбросить во время работа и противодавление могут применяться в течение длительного времени на большинство входных слоев. Следовательно, этот механизм исправления ошибок может вызвать переполнение на входе системы.
Avalon-ST видеопоток Очиститель

Все режимы останавливаются на несколько циклов между кадрами и между строк.

  • Получение раннего сигнала endofpacket - IP ядро останавливает ввод, но продолжает записывать данные, пока он отправил весь кадр.
  • Не получает сигнал endofpacket на конец кадра - ядро ​​IP отбрасывает данные, пока не найдет конец пакета.
Chroma Resampler II

Все режимы останавливаются на несколько циклов между кадрами и между строк.

Задержка от ввода к выводу зависит от режим работы IP ядра.

  • только режимы с задержкой более нескольких циклов - 4: 2: 0 до 4: 2: 2 и 4: 2: 0 до 4: 4: 4 - соответствует одной строке 4: 2: 0 данные
  • г. количества вводимых и выводимых данных не равны, потому что это функция изменения скорости.
  • Всегда выводит то же количество строк, что и принимает - но количество образцов в каждой строке варьируется в соответствии с используемым шаблоном подвыборки.

Когда не останавливается, всегда обрабатывает одну пробу с более полной выборки на каждом тактовом цикле. За Например, субдискретизированная сторона делает паузу в течение одной трети времени циклов в случае 4: 2: 2 или половину тактовых циклов в Случай 4: 2: 0.

  • Получение раннего сигнала endofpacket - IP ядро останавливает ввод, но продолжает записывать данные, пока он отправил весь кадр.
  • Не получает сигнал endofpacket на конец кадра - ядро ​​IP отбрасывает данные, пока не найдет конец пакета.
Клипер II
  • Остановки на несколько циклов между строками и кадрами.
  • Внутренняя задержка менее 10 циклов.
  • Во время обработки строки читает постоянно, но пишет только тогда, когда находится внутри активной области изображения, как определено окном отсечения.
  • Получение раннего сигнала endofpacket - ядро ​​IP останавливает свой ввод, но продолжает записывать данные, пока не отправит весь кадр.
  • Не получен сигнал endofpacket в конце кадр - ядро ​​IP отбрасывает данные, пока не найдет конец пакет.
Видео вход с синхронизацией /

Видео вход с синхронизацией II 2

  • Продиктовано входящим видео.
  • Если его выходной FIFO пустой, во время горизонтального и вертикального периоды гашения, IP ядро ​​не производит видео данные.

Если переполнение вызвано расположенным ниже по потоку сердечником не получая данные со скоростью входящего видео, Синхронизированный видеовход отправляет сигнал endofpacket и перезапускает отправку видеоданных в начале следующего кадра или поля.

Видео выход с синхронизацией /

Видео выход с синхронизацией II

  • Продиктовано исходящим видео.
  • Если его входной FIFO заполнен во время горизонтального и вертикального периоды гашения, когда ядро ​​IP останавливается и не принимает никаких больше видеоданных.
  • Получение раннего сигнала endofpacket - повторная синхронизация IP-ядра исходящие видеоданные к входящим видеоданным на следующий запуск пакета, который он получает.
  • Получение позднего конца пакета - IP-ядро повторно синхронизирует исходящие видеоданные к входящему видео немедленно.
Секвенсор цветовой плоскости II
  • Остановки на несколько циклов между кадрами и пользовательские / контрольные пакеты
  • Настройки передачи видео Avalon-ST (последовательные / параллельные цветные плоскости, количество цветных плоскостей и количество пикселей на бит) определяют пропускную способность для каждый ввод / вывод.Самый медленный интерфейс ограничивает общую скорость остальные
  • Обрабатывает видеопакеты до IP ядра получает endofpacket сигнал на любом из входов. Размеры рамы взяты из контрольные пакеты не используются для проверки размеров входные кадры ..
  • При получении сигнала endofpacket на din0 или din1 ; ядро IP завершается текущий выходной кадр.
  • Когда оба входа включены и endofpacket сигналов делать не выстраиваются, дополнительные входные данные на втором входе отбрасывается до тех пор, пока не будет сигнализирован конец пакета.
Конвертер цветового пространства II
  • Стойки только между шпангоутами, а не между рядами.
  • Это не имеет внутренней буферизации, кроме регистров своего конвейер обработки - всего несколько тактовых циклов задержки.
  • Обрабатывает видеопакеты до тех пор, пока ядро ​​IP не получит endofpacket сигнал - контрольные пакеты не используются.
  • Любое несоответствие сигнала endofpacket и размера кадра передается без изменений на следующее ядро ​​IP.
Управляющий синхронизатор

Синхронизация эмулятора Android | Как использовать Synchronizer Tool

Мы уже представили инструмент LDMultiPlayer, который может помочь вам запустить несколько экземпляров на вашем рабочем столе с помощью LDPlayer. Если вам нужны несколько экземпляров, вы также можете синхронизировать все свои экземпляры по некоторым причинам.LDPlayer разработал инструмент под названием Synchronizer, который является отличным помощником, когда вы хотите управлять несколькими интерфейсами одновременно. Этот удивительный инструмент облегчит выполнение определенных задач.

Как работает синхронизатор

Synchronizer - встроенная функция LDPlayer. Когда вы активируете этот инструмент на одном экземпляре, вы можете синхронизировать все свои экземпляры. Любая операция в вашем основном экземпляре будет автоматически повторяться в других экземплярах, включая щелчок, перетаскивание и ввод.Прежде чем включить этот инструмент, убедитесь, что все ваши экземпляры имеют одинаковое разрешение и DPI.

Как включить синхронизатор на LDPlayer

1. Откройте эмулятор Android LDPlayer

2. Щелкните "три точки" на боковой панели, чтобы просмотреть другие функции.

3. Найдите значок синхронизатора и щелкните его. Выглядит это так:

4. Нажмите кнопку «Пуск», чтобы начать синхронизацию

ПРИМЕЧАНИЕ: Если вы не знаете, как использовать синхронизатор, оставьте сообщение на официальной странице LDPlayer в Facebook!

Вдохновляющие советы по использованию синхронизатора на LDPlayer

Пока вы играете на ПК с эмулятором Android, особенно в ролевые игры, использование Synchronizer позволяет управлять несколькими учетными записями одновременно. Более того, это очень полезно, если вы хотите, чтобы ваши несколько экземпляров выполняли одно и то же, например, побеждали врагов и требовали награды за событие.

Открытие нескольких счетов одновременно

Если вам нужно войти в несколько учетных записей одновременно, с помощью Synchronizer можно открыть игру одновременно. Это очень удобный способ сэкономить время на загрузке игры.

Более быстрая перенаправление на Gacha Games

Когда вы играете в новую игру Gacha, вы можете быть недовольны своим первым бесплатным персонажем Gacha.И если вы хотите перебросить и повторить процесс, потребуется много времени, пока вы не получите лучший. Но использование инструмента Synchronizer может помочь вам контролировать несколько учетных записей, чтобы одновременно завершить один и тот же начальный процесс и ускорить повторный запуск.

Интерфейс управления без переключения

Это может немного раздражать, когда вам нужно постоянно переключаться между интерфейсами.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
