Содержание

отказ в работе из-за плохой массы инструкция по поиску неисправности своими руками с видео и фото • Сам автоэлектрик

Многие владельцы Газелей с 405-м двигателем жалуются на внезапные отказы автомобиля, выражающиеся в проблемной работе силового агрегата. Симптоматика у всех разная – от «чихания» и полной остановки, и до отсутствия реакции двигателя на педаль газа. Как показывает опыт – виной всему некачественная проводка на Газель 405, вернее ее отдельные элементы.

Газель с двигателем, отвечающим нормативам ЕВРО-3

Общая схема

Современные двигатели во многом ориентированы на экономичную работу с  привязкой к экологическим требованиям.

Поэтому, отличаются:

  1. Большим количеством всевозможных датчиков;
  2. Увеличенной длиной проводов;
  3. Электронными блоками управления подсистемами и всем силовым агрегатом;
  4. Бортовым диагностическим модулем (компьютером).
Плакат из руководства по обслуживанию ГАЗели с двигателем ЗМЗ-40522

Соответственно, что и схема проводки на Газель 405 имеет свои особенности, большинство которых касаются обеспечения правильной работы системы впрыска, часто называемой инжектором.

Именно здесь, по мнению многих диагностов и автоэлектриков, и кроется слабое звено, оказывающее воздействие на двигатель автомобиля. И об одной такой особенности и пойдет речь в данной публикации.

Помощь электроники

Правильно подключенный диагностический модуль поможет определить проблему электроники

На автомобилях с двигателями ЕВРО 3 схема электропроводки на 405 Газель предусматривает диагностический модуль.

Его часто встречаемые названия в среде автомобилистов:

  • бортовой компьютер,
  • маршрутный компьютер;
  • мультитроникс (по названию производителя) т.п.

Помимо своих основных информационных функций, бортовой компьютер также способен сообщить водителю:

  • Положение шагового двигателя.
  • Обороты двигателя.
  • Коды ошибок контроллера впрыска.
  • Массовый расход воздуха.
  • Положение дроссельной заслонки.
  • Значение бортового напряжения.

Обратите внимание. При возникновении неисправностей в работе силового агрегата, маршрутный ПК сообщит ошибки. По их расшифровке можно догадаться, какая схема электропроводки на Газель 405 подлежит пристальному контролю. Но об истинной причине он, конечно же «не скажет», а лишь укажет на вероятную причину, вызвавшую нестабильную работу того или иного узла.

Масса автомобиля

Обилие проводов может усложнить задачу по поиску неисправного контакта. Картинка взята отсюда.

Давайте рассмотрим пример, когда автомобиль перестает слушаться педали газа. Автомобиль отказывается ехать, при запуске держит обороты на уровне 2000 об/мин и не дает возможности двигаться.

Маршрутный компьютер нередко сообщает в таких ситуациях, что есть ошибки:

  1. С дросселем;
  2. С датчиком коленвала;
  3. С датчиком расхода воздуха.

На примере, приведенном на видео ниже – неустойчивая работа силового агрегата.

Заводская инструкция предписывает проведение диагностики с помощью специального оборудования, в результате которой владелец методом перебора исключает тот или иной узел из «списка подозреваемых».

Фактически же причина отказа банально проста — обрыв провода массы дросселя, который будучи прикручен к шпильке выпускного коллектора, подвергается вибрации и попросту отваливается (такая неприятность случается не только с продукцией ГАЗа — см. статью оригинальная схема проводки ВАЗ 2112).

Обратите внимание: Для лучшего контакта с массой автомобиля электроника дросселя запитана отдельным проводом – на фото ниже.

Провод с желтой изоляцией на конце — та самая «масса» дросселя. Фото принадлежит AvFoRadi.

Чиним сами

Как правило, цена диагностики и работы мастера СТО или электрика достаточно дорога. Поэтому есть смысл самостоятельно проверить проводку ГАЗели. Очень часто причиной подобных внезапных отказов является потеря контакта с массой авто. Причем, такая неприятность встречается у многих отечественных авто — та же проводка Москвич 2141 к примеру.

Вот этот провод следует всегда держать на контроле. Источник

Чинится такая неисправность при обнаружении достаточно легко:

  1. Обрезаете отпавший провод сантиметров на 5-7 ниже окислившегося контакта;
  2. Зачищаете;
  3. Прикручиваете новый контакт;
  4. Изолируете;
  5. Прикручиваете к шпильке, предварительно зачистив место контакта небольшим напильником.

Совет: если предстоит замена проводки своими руками, то не поленитесь при снятии старых жгутов отмечать на новой проводке узлы и контакты, к которым она будет подключаться. Для этого потребуется скотч и бумага с ручкой – подписывайте и приклеивайте к проводке рукотворные подсказки (данный совет поможет и при использовании деталей с других авто — см. статью Схема электропроводки ГАЗель 406).

Отключили старый провод на машине – отметьте его на новой. Такой подход существенно упростит работу и поможет избежать ошибок

Резюме

Как видите, даже простой проводок может послужить причиной остановки автомобиля. И если такая ситуация застанет вас вдали от дома – посмотрите и проверьте «массу» электронных узлов двигателя. При обнаружении такого явления, благодаря нашей статье вы легко справитесь с ее устранением. Удачного пути!

sam-avtoelektrik.ru

Установка автосигнализации на Газель - Точки подключения, расположение и цвета проводов

Точки подключения автосигнализации на Газель, Соболь, Баргузин

Цепь Цвет Полярность Расположение
+ 12В бел Положительная Замок зажигания
стартер кор
зажигание ж
печка оранж
датчик температуры двигателя серый   красный разъём за панелью приборов
зарядка розовый Положительная черный разъём за панелью приборов
давление масла голубой красный разъём за панелью приборов
повороты жёлтый и красный(вместе) красный разъём за панелью приборов
ручник голубой Отрицательная на таблетке (реле, обеспечивающее мигание лампы STOP)
тормоз зелёный Положительная педаль

Точки подключения автосигнализации на ГАЗ 3310 Валдай

Автор goodzeev

Замок зажигания:
+12 – черный
зажигание 1 – желтый
зажигание 2 – оранжевый
стартер – коричневый

Панель приборов, разъём XP2:
повороты (+) – красный и желтый (пин 2 и 3)
ручник (-) – коричневый (пин 4)

Панель приборов, разъём XP3:
тахометр – красный (пин 5)

Концевики все ставим свои. Привода в двери – по желанию.

Точки подключения автосигнализации на ГАЗель NEXT с дизелем Cummins

Автор ParaZZit

Замок зажигания после разъёма:
+12 - Красный
IGN1 - Жёлтый
IGN2 - Оранжевый/чёрный
Starter -  Коричневый

Центральный замок:
на блоке центрального замка за рулевой колонкой - синий с чёрной полосой: закрыть - разрыв, открыть - на массу.

Панель приборов:
Генератор - розовый
Ручник - розовый/чёрный, необходимо отвязаться диодом от панели приборов.
Двери общий: серый/белый, необходимо развязаться двумя диодами (один в разрыв от панели приборов, второй катодом к катоду первого диода, анодом к сигнализации). Также вход дверей сигнализации необходимо подтянуть к +12В через резистор примерно в 10кОм, иначе через 10сек после закрытия дверей на этом проводе будет 2,5В и сигнализация будет считать дверь открытой.

Точки подключения автосигнализации на Газель NEXT 2014

Автор  RA9UBD

Замок зажигания:
12V – розовый
IGN1 – красный
IGN2 – коричневый
ST - белый

На приборке:
Повороты

- красный и жёлтый/белый
Двери - серый/белый
Ручник - розовый/черный

Центральный замок:
Синий/черный - масса – открывание, разрыв – закрывание

Контроль работы двигателя - желтый, от датчика положения распредвала с задней стороны двигателя.

Статьи по теме

Установочные карты сигнализаций на Газель

Добавить комментарий

autosiga.ru

Круглый разъем датчика скорости газель распиновка


ГАЗ 2705 | Проверка исправности состояния и замена датчика скорости движения

Проверка исправности состояния и замена датчика скорости движения автомобиля (VSS)

VSS установлен на картере трансмиссии и представляет собой датчик с переменным магнитным сопротивлением, начинающий вырабатывать импульсы напряжения, как только скорость движения автомобиля переваливает за значение 4.8 км/ч (3 мили в час). Импульсы с датчика поступают на РСМ и используются модулем при управлении продолжительностью времени открывания инжекторов впрыска топлива и переключением трансмиссии. На моделях с РКПП используется один VSS, на моделях, оборудованных АТ, предусмотрено два датчика скорости: один соединен с вторичным валом коробки передач, второй, - с промежуточным валом, и выход любого из них из строя приводит к проблемам с переключением трансмиссии. ПРОВЕРКА

Модели с РКПП

1. Рассоедините разъем жгута электропроводки датчика. Вольтметром измерьте напряжение на разъеме (со стороны жгута). Положительный щуп вольтметра следует подсоединять к клемме черно-желтого провода, отрицательный - к массе. На разъеме должно иметь место напряжение батареи. Если питание отсутствует, проверьте состояние электропроводки VSS на участке между датчиком и монтажным блоком предохранителей (слева под панелью приборов). Удостоверьтесь также в исправности собственно предохранителя. При помощи омметра проверьте наличие проводимости между клеммой черного провода разъема и массой. Если проводимость отсутствует, проверьте состояние черного провода и качество его клеммных соединений. 2. Поддомкратьте передок автомобиля и установите его на подпорки. Подоприте противооткатными башмаками задние колеса и переведите трансмиссию в нейтральное положение. Подсоедините к VSS электропроводку, включите зажигание (двигатель не запускайте) и опробуйте вольтметром клемму сигнального (сине-белого) провода с обратной стороны разъема (отрицательный щуп подсоедините к массе кузова). Удерживая одно из передних колес неподвижным, вручную повращайте противоположное, - напряжение должно колебаться в пределах от нуля до 5 В, в противном случае замените VSS.

Модели с АТ

3. Отсоедините электропроводку от соответствующего датчика скорости. При помощи омметра измерьте сопротивление между двумя клеммами датчика. Номинальное значение составляет приблизительно 400 ÷ 600 Ом, - в противном случае замените датчик.

ЗАМЕНА

1. Отсоедините от датчика скорости электропроводку. 2. Выверните крепежный винт и снимите датчик с картера трансмиссии. 3. Установка производится в обратном порядке. Не забудьте заменить уплотнительное кольцо.

automn.ru

Датчик Скорости Газель

Газель не работает датчик скорости

Датчик скорости автомобиля (ДСА) сконструирован по принципу эффекта Холла и выдает на контроллер частотно - импульсный сигнал. Частота сигнала прямопропорциональна скорости движения автомобиля. Контроллер использует этот сигнал для управления работой двигателя на холостом ходу и посредством регулятора холостого хода, управляет подачей воздуха в обход дроссельной заслонки. ДСА выдает примерно 6004 импульса на каждый километр пройденного автомобилем пути. По временному интервалу между импульсами контроллер определяет скорость движения автомобиля. Кроме того, данный сигнал может использоваться спидометром установленным на панели приборов. Внешний вид датчика скорости движения автомобиля показан на Фото-1.

Что бы добраться к датчику скорости на "Газели" необходимо раскрутить все шурупы, крепящие лючок вокруг рукоятки переключения передач:

Вытаскиваем и разъединяем фишку датчика. Проверку работоспособности ДСА следует начинать с наличия заземления на контакте "3" и напряжения питания (+12В.) на контакте "1". Черный провод это минус а желтый - плюс, зеленый идет к контроллеру и к щитку приборов, видно по схеме:

Где под номером 66 указан наш датчик скорости. Так же мы видим что плюс, идущий к нашему датчику приходит к жабке заднего хода, так что если светятся фонари заднего хода при включении задней передачи и зажигания, значит предохранитель можно не проверять.

А вот электросхема, собрав которую, можно проверить сам датчик скорости:

Или подключить к разъему другой (заведомо исправный) датчик, включить зажигание и крутануть вал датчика и посмотреть на стрелку спидометра, дернулась - значит все исправно, следует заменить датчик.

В моем случае не было минуса на черном проводе. Зачистил его и подмотал дополнительную массу:

Скрутку пропаял и хорошо заизолировал:

Провод пропустил под резиновым ковриком и прикрутил между сидений к массе:

ПОДКЛЮЧЕНИЕ ПОДМОТКИ НА УАЗ, ВАЗ.

Для подключения в фишку датчика скорости лучше подойдёт подмотка с фишкой, для этого включаем зажигание, в фишку датчика скорости подключаем подмотку, зеленый светодиод должен загореться, отверткой выставить нужную скорость.

Не подключать в иномарки, фишка похожа, но распиновка проводов другая, подмотка сгорит сразу!

ПОДКЛЮЧЕНИЕ ПОДМОТКИ НА ГАЗЕЛЬ БИЗНЕС, ГАЗЕЛЬ.

Фишка датчика скорости газели круглая, ответную часть найти затратно, поэтому подключение проводками. На подмотке провода подписаны на кембриках.

Вот распиновка фишки на датчик скорости газели.

Вставляем провода подмотки, включаем зажигание, зеленый светодиод загорится, отверткой выставить нужную скорость.

ВРЕЗКА ПОДМОТКИ В ПРОВОДКУ.

Многих не устраивает, что надо постоянно лазить под машину, вот инструкция, как подключить подмотку за щитком приборов (на патриоте, патриоте с новой панелью и на газели подключение одинаковое, фишка за панелью ХР3). Для подключения сперва подготовим подмотку, понадобится провода, паяльник, изолента, инструменты и найти тумблер на шесть выводов с двумя положениями переключения, отлично подходят эти:

Далее спаиваем провода по этой схеме:

После снимаем панель приборов, фишка ХР3, на фото провода, к которым надо подключиться.

Сигнальный провод идёт двойной, режем оба. После того, как всё подключили проверяем и выставляем нужную скорость, тумблер прячем, где считаем удобно.

Теперь при движении в первом положении тумблера всё работает штатно, во втором положении спидометр будет работать от подмотки, при этом ездить на авто можно.

Точки для врезки в спидометр уаз хантер, "булка" с спидометром АП.

Коммерческие прошивки

Прошивки ВАЗ

Прошивки ВАЗ M73

Прошивки ВАЗ M74

Прошивки В

motorsmarine.ru

Цвета проводов на магнитоле: схема подключения и обозначение

Качественный звук делает поездки на машине в разы приятнее, но перед тем как наслаждаться любимой музыкой, необходимо правильно подключить магнитолу. Данная процедура не является очень сложной, но в связи с тем, что каждый производитель автомобилей и магнитол использует свои разъемы, могут возникнуть некоторые трудности с установкой. На помощь придет подключение магнитолы по цвету проводов.

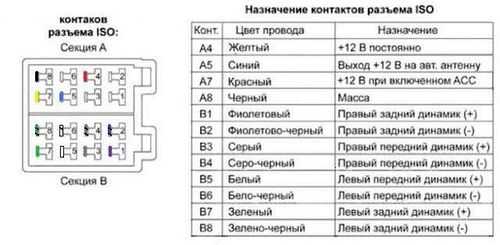

ISO разьем

Меры предосторожности

Нужно понимать, что неправильное подключение автомагнитолы может привести к неприятным последствиям:

  • Поломке магнитолы;
  • Ухудшению качества звука;
  • Короткому замыканию проводки;
  • В редких случаях при неправильном подключении магнитолы к аккумулятору можно быстро его разрядить. Иногда это может стать причиной возгорания.

Чтобы не тратить свое время, можно воспользоваться услугами автомастерской, однако при этом нужно быть готовым потратить определенную сумму, которую выставит сервис за подключение. К тому же стоит учитывать, что стоимость подключения автомагнитолы на иномарке (к примеру, Тойоте) будет выше. Учитывается и марка автомагнитолы. Так, магнитола Пионер (являющаяся самой распространенной и любимой у автомобилистов) будет стоить дешевле, чем магнитола Сони или Кенвуд.

Но если у автолюбителя есть желание разобраться в устройстве, возможность потратить пару часов и, что не менее важно, желание сэкономить приличную сумму денег, то далее в статье будет подробно описано, как подключить автомагнитолу по цветам проводов.

Варианты устройства автомагнитолы

Все магнитолы производятся по стандартам той фирмы, которой они принадлежат. Вышеупомянутые Пионер, Кенвуд и Сони производятся в соответствии со стандартами своих компаний. Однако каждая из них имеет стандартный ISO-переходник. Аналогично на каждой машине имеется стандартный штекер под этот переходник.

Исходя из этого, может возникнуть одна из трех ситуаций:

  • Первый вариант является идеальным. В автомобиле выведены все провода. Все подключено согласно стандартам и выведено под ISO-разъем. Сложностей в данном случае не возникнет. Нужно только подключить этот разъем к магнитоле.
  • Второй случай, когда все провода выведены правильно, но разъем не подходит. В этом случае можно приобрести проводник, которых в специализированных магазинах продается великое множество, подключить магнитолу через проводник и наслаждаться качественным звуком.
  • Последний вариант: провода не выведены в один разъем или их вовсе нет.

Третий вариант является самым проблемным, и поэтому далее нужно рассмотреть именно его.

Обозначение проводов по цветам

Для работы правильного подключения в обязательном порядке нужно знать цвета проводов и их обозначение. Схема проводов магнитолы по цветам представлена на фото. На всех авто и магнитолах (Пионер, Сони и Кенвуд и других) принято определенным цветом обозначать принадлежность провода. Стоит отметить, что провода магнитолы по цветам различаются и по наличию или отсутствию полоски. Так, все провода, имеющие полосу, являются минусом, а без полосы – плюсом.

  • Минус аккумулятора – черный;
  • Плюс аккумулятора – желтый;

  • Плюс зажигания – красный;
  • Левый передний динамик – белый и белый с полосой;
  • Правый передний динамик – серый и серый с полосой;
  • Левый задний динамик – зеленый и зеленый с полосой;
  • Правый задний динамик – фиолетовый с фиолетовой полосой;
  • Антенна – синий;
  • Усилитель – синий с полосой.

Подключение автомагнитолы

При подключении магнитолы нужно строго соответствовать схеме. Для питания автомагнитолы нужно подключить желтый провод к плюсу аккумулятора. Черный провод выводится на массу, это заземление. Красный провод запитывается от замка зажигания. В идеале его нужно подключить так, чтобы он запитывался только тогда, когда ключ в положении АСС.

Поскольку сложности установки возникают именно при отсутствии ISO-переходника, то все провода должны быть зачищены и после заизолированы. Идеально подойдут многожильные медные провода с силиконовой изоляцией. По окончании прокладки проводов их можно объединить в стандартный переходник, но можно и заизолировать их с проводами магнитолы. Главное, чтобы цвет проводов магнитолы и автомобиля соответствовал друг другу.

Существует несколько других нежелательных вариантов подключения автомагнитолы к автомобилю. Большинство автомобилистов, не желая возиться с подключением желтого провода к аккумулятору, подключают его вместе с красным к замку зажигания. Это лишает магнитолу большей мощности и не позволяет получить качественный и мощный звук. Аналогично происходит при запитывании магнитолы от прикуривателя.

Бывает так, что подключение желтого и красного провода осуществляется на аккумулятор. Достоинства этого подключения заключаются в том, что магнитола постоянно находится в режиме ожидания и готова к работе. Однако такой способ быстро его сажает. Поэтому стоит задуматься, что важнее: независимая от замка зажигания работа магнитолы или долговременная работа аккумулятора?

Подключение колонок

Цвета проводов колонки магнитолы уже были описаны выше. Поэтому в соответствии с ними можно спокойно подключить любые колонки.

Сегодня почти все автомагнитолы ориентированы на 4 динамика: два спереди и два сзади. Стоит отметить, что мощная аудиосистема имеет вывод плюса и минуса к каждой колонке. Слабая же аудиосистема имеет вывод только плюса. Поэтому минус от колонки выводится на общую массу. Для получения более качественного звучания лучше всего соблюсти плюс и минус контактов.

Если после установки возникает некачественное звучание, существует простой и эффективный способ правильности подключения. Нужно перевести звук на передние колонки, после перевести звучание на одну колонку, к примеру, левую. Включить музыку на полную громкость до появления хрипов или искажений. После этого перевести звук на 2 передние колонки.

Если звук стал громче и остался качественным, то подключение осуществлено верно. Если изменений в громкости не произошло, или появились искажения, то нужно проверить, правильно ли подключены плюс и минус.

Как видно, подключение автомагнитолы по цвету проводов не является сложным и при внимательном подходе займет не более 2-3 часов.

1avtozvuk.ru

Схема габаритов Газель

просмотров 27 879 Google+

Схема габаритов Газель практически одинаковая для всех моделей. Все отличия сводятся в основном к переключателям. На первых моделях Газелей типа 3302, включение осуществляется центральным переключателем света. На последующих моделях устанавливались блоки управления освещением. Принцип работы этих модулей сводится к замыканию определённых контактов при повороте рукоятки управления. Несколько отличается схема подключения Газелей 3321. В них для разгрузки контактов переключателя используется промежуточное реле. Эта бы не помешало сделать и на Газелях бизнес, но конструкторы посчитали это излишним.

Схема габаритов Газель проверка.

Не горят задние габариты

Что делать если не горят габариты Газели полностью, или какие то отдельные лампы? Чаще всего на газелях не горят задние габариты. Если это случилось, то для начала надо проверить самое простое, наличие питания в патронах и исправность ламп. При отсутствии плюса надо проверить состояние контактов в разъёме, для бортовых газелей это самое проблемное место.

Дело в том что на проводе габаритов постоянное питание при езде, так как согласно правил ПДД все авто ездят с включенными фарами. Несмотря на защитные резинки, вода попадает в разъём и под её воздействием электролиза металл контактов разрушается очень быстро. Определить это можно по зелёному налёту в разъёме. На микроавтобусах соединение выполнено в салоне и они практически не подвержены разрушению.

Но есть ещё одно проблемное место характерное абсолютно для всех Газелей. Дело в том, что задняя часть проводки имеет соединение проводов в районе разветвления на правую и левую стороны. Это место так же сильно подвержено электролизному разрушению, так как вода, попадая под изоляцию, остаётся там, и постоянно воздействуют на провода. Но прежде чем лезть туда проверьте наличие питания в разъёме переднего жгута и заднего жгута. Эти разъёмы находятся в подкапотном пространстве в районе вакуумного усилителя тормозов и так же подвержены воздействию жидкостей.

Не горят габариты с одной стороны.

Когда на Газели не работают задние габариты, разобрались. Если не горят габариты по одной стороне, то надо проверить предохранители, перегоревшие заменить. Если при установке предохранитель вновь перегорит, то в цепи короткое замыкание. Для его поиска надо разъединить разъём заднего и переднего жгута. Это позволит определить, в каком именно жгуте КЗ. Таким же образом стоит поступить для исключения КЗ в блокфарах и задних фонарях.  Конкретное место определить можно осмотром соответствующего жгута.

Не горят передние габариты.

Потеря контакта передних габаритов чаще всего происходит в разъёмах блок фар. В основном это происходит на Газелях первых выпусков. Потеря контактов возможно не только с наружной, но с внутренней стороны разъёма. Для устранения неисправности достаточно открутить один или два самореза, в зависимости от конструкции, аккуратно снять гнездо и зачистить контакты с внутренней стороны. На Газелях рестайлинг и бизнес в блок фарах проблемы бывают крайне редко.

Последний вариант, когда габариты Газели не включаются полностью. Проверку схемы Газели стоит начать с предохранителей около аккумуляторной батареи. На первых моделях этого практически не случается, если только ослабнет контакт на центральном переключателе или подключённых проводах. Чаще всего такая неисправность появляется в Газелях рестайлинг. Это связанно с применением реле в цепи габаритов, через контакты которого проходит так же и ток на лампы фар. Из строя при этом выходит не только реле, но и гнездо, куда оно вставляется, особенно при ослаблении контактов. Реле находится на кронштейне под панелью, на рулевой колонке.

admin 17/05/2014«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» "Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях"

avtolektron.ru

Схема электропроводки автомобиля Газель с двигателем 405

Электрооборудование автомобиля включает в себя массу элементов, которые обеспечивают функционирование автомобиля. Основными элементами являются аккумуляторная батарея, генератор и стартер. Именно на приведение стартера в действие рассчитано электрооборудование автомобиля, никак ни на музыку и все остальное. В первую очередь запуск двигателя и все остальное.

Принципиальные понятия

Открыв капот Газель 405 можно увидеть огромную массу проводов, особенно если там установлен инжектор. Как известно, принцип работы инжекторного мотора сильно отличается от карбюраторного и включает в себя массу электрических элементов, найти которые может помочь только электросхема. Она выглядит как большая карта, на которой отмечены все провода и кабели, что проложены в машине, куда и откуда они следуют, что за чем подключается. Необходимость в составлении этих схем связана с тем, что в автомобиле используется переменный ток, и просто так здесь не разобраться. Графически на схеме Газель 405 можно увидеть абсолютно все элементы, как основные (аккумулятор,прерыватель распределитель, катушка зажигания, стартер, генератор, свечи), так и все побочные (фары, дворники, радио, стеклоподъёмники и прочее).

Важность схем

Понять какую принципиальную важность имеет электросхема Газель 405 можно просто исходя из того насколько часто приходится чинить этот автомобиль. Ведь, как правило, покупается он не для личных нужд, а как коммерческая машина. Это означает, что ездит он каждый день. Еще нужно делать поправку на то в каких условиях ездят Газели, и как их обычно эксплуатируют:

  • Подверженность природным условиям (нарушение изоляции проводов, короткие замыкания).
  • Низкое качество сборки (дешевые и плохие провода, которые не служат долго).
  • Плохое топливо, которое пагубно влияет на электрические составляющее зажигания и впрыска.

И только воспользовавшись схемой электрооборудования можно разобраться в том, где находится какой прибор и какие провода к нему подходят.

Если попробовать заменить в системе что-то самостоятельно, не заглянув в схему, то можно банально перепутать провода и сделать такое с автомобилем, что потом придется менять всю проводку в машине.

Просто банально два замкнутых проводка вполне могут сделать такое замыкание, так что перед тем, как лезть под капот Газели всегда нужно приготовить заранее схему.
