Не в бровь, а в глаз. Обзор проекторов на лобовое стекло

Однажды в чью-то светлую голову пришла мысль переместить некоторые значения с приборной панели на лобовое стекло. Это здорово облегчило задачу водителям: не нужно переводить взгляд, отвлекаться, искать глазами, например, куда указывает стрелка спидометра. Удобная опция теперь предлагается в дорогих комплектациях новых автомобилей. А для старых и бюджетных машин придумали специальные проекторы. Зачем вообще нужен такой девайс? И что он может? А расход показывает? Необходимо специальное подключение? Вопросов было много. Попробуем ответить на них в нашем обзоре.

В наших руках оказались четыре HUD-проектора (Head Up Display). С виду устройство напоминает пейджер, если кто-то помнит, что это вообще такое. Черный корпус, маленький дисплей, а еще провода, переходники, разъемы. Сразу возникает вопрос, что с этим всем делать? А где привычный разъем для прикуривателя?

Почитав инструкции и разобравшись, немного успокоились. Три из четырех проекторов имели вполне универсальный разъем. Однако одно устройство (имеющее название CRX 3001) мы вынуждены были отложить в сторону. Нас отпугнуло слишком сложное подключение. Предполагалось, что красный провод мы подключим к источнику постоянного тока (12 В), черный — к «массе», белый — к источнику сигнала скорости. Нужно было возиться с коннекторами, что-то решать со слишком короткими проводами. В общем, головная боль, а ради чего? Если кто-то решится покупать проектор, то в первую очередь рекомендуем обратить внимание на способ подключения.

С остальными тремя девайсами все было намного проще. Самым сложным оказалось найти в салоне универсальный диагностический порт OBD-II (On-Board Diagnostic). В нашей Subaru Impreza он находился под рулевым колесом. Подключаем туда кабель. Осталось подсоединить само устройство.

Первым решили протестировать CRX-3310-11. Правда, на коробке почему-то указаны лишь несколько моделей Ford. Неужели к Subaru не подойдет? Глушим двигатель. Включаем девайс. Теперь заводим мотор и… ноль реакции. Предпринимаем еще несколько безуспешных попыток и откладываем уже вторую кряду коробку в сторону. Так что еще один совет: перед покупкой уточните, подходит ли проектор для модели и марки вашего автомобиля.

Подключаем третье устройство (TSA S200), и экран сразу загорается! Осталось разобраться в настройках, что заняло у нас больше времени, чем ожидалось. Несмотря на то что у проектора всего две кнопки — on/off и прокруточное колесико, в этом и была главная загвоздка — мы «проскакивали» опции, не успев их изменить. К тому же путали показания в чужеродных нам градусах по Фаренгейту и милях.

Но ничего, приноровились и смогли задать нужные параметры. В частности, сигнал, предупреждающий о превышении скорости, поставили на 60 км/ч, его длительность сократили до одной секунды, а уведомление о необходимости переключить передачу выставили на 5000 об/мин.

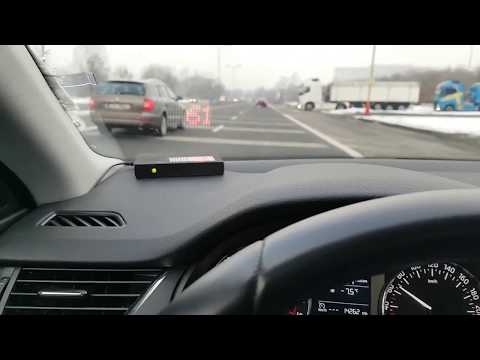

Принципиальный вопрос — где разместить проектор. Кто-то кладет его ближе к левой стойке, кто-то — посередине панели. Нам показалось, что логичнее всего положить его прямо над рулевым колесом — так, чтобы цифры были в точке, куда обычно смотрит водитель. В этом же суть прибора. Как напоминают в брошюре, «при скорости 60 км/ч, глядя на приборную панель, вы за 1 секунду проезжаете 16 метров без контроля дороги». Действительно, для дорожных условий это немало. Предполагается, что благодаря устройству цифры будут «висеть» прямо перед глазами.

Кстати, чтобы спрятать вьющийся провод, придется разбирать и сверлить приборную панель. На наш взгляд, это недостаток, но не критичный.

Итак, при включении проектор сразу показывает заряд аккумуляторной батареи. Полезная штука в наших климатических условиях. Сейчас, в морозы, эти сведения ой как важны! Сигнализация включается, когда заряд опускается ниже 11 В. Также девайс позволяет отслеживать напряжение в бортовой сети автомобиля во время движения. В некоторых случаях эта функция поможет обратить внимание на состояние элементов электросистем машины: аккумулятора, генератора, регулятора напряжения.

Еще один хороший пункт, о котором задумались производители, — это предупреждение о повышении температуры двигателя. Если охлаждающая жидкость достигнет 110 градусов, то приборчик тревожно запикает. Благодаря S200 и его собрату S300SE, о котором речь пойдет ниже, есть возможность отслеживать реальную температуру мотора. Это актуально в свете разгоревшейся дискуссии о необходимости прогревать двигатель.

Самыми часто срабатываемыми опциями, конечно, были предупреждения о переключении передачи и превышении скорости. Изначально прибор реагировал, если двигатель разгоняли до 2300 об/мин (установлено по умолчанию). Наш водитель, совершенно не привыкший к экономичной езде, нервничал и требовал прекратить пронзительный писк. В этот момент подумалось: если кого-то нужно научить принципам экологичного вождения, то проектор с его назойливыми предупреждениями — незаменимая штука!

Во время езды по городу мы часто забываем о скоростном режиме. Речь идет именно о небольшом превышении. Чаще автомобилисты ориентируются на попутные машины, рассуждая так: а я как все. Но проектор цинично реагировал на скорость даже в 61 км/ч. На себе убедились, что это здорово дисциплинирует. Главное, звук подобран на удивление пренеприятнейший — слышать его вновь совсем не хочется.

Изучив принцип работы простейшего проектора, меняем его на более сложную модель — TSA S300SE. Если оснастить ее дополнительными модулями, то заработает и парктроник, и контроль давления в шинах. Кроме того, водитель узнает и о непристегнутом ремне безопасности.

У этого Head Up Display больший экран и шире возможности. В частности, обороты двигателя он показывает в виде четырехзначных чисел, что может быть важно, например, при обучении вождению. Опытные водители все поймут по звуку мотора, а вот новички не сразу сообразят, что пора бы уже включать четвертую. Проектор был бы отличным помощником для инструктора по вождению.

Модель TSA S300SE также расскажет водителю о моментальном расходе топлива. Как пояснили специалисты, возможность отображения этой опции очень сильно зависит от версии протокола OBD-II конкретного автомобиля. Нам повезло — у Subaru заработал. Понятно, что цифры довольно условные, но порядок понятен. Особенно забавно наблюдать, какие цифры прибор показывает при разгоне. Поневоле начинаешь задумываться, а стоит ли опережение на светофоре стакана бензина.

Еще один плюс в том, что проектор одновременно может показывать, скажем, время, скорость и количество оборотов двигателя в минуту. Это просто удобно.

А по завершении поездки устройство выдает среднюю скорость и время поездки. Любители цифр, привыкшие все подсчитывать, думается, оценят.

Обратим внимание также на несколько бытовых моментов. Во-первых, специальный коврик, который входил в комплектацию, не всегда помогал — приборчик норовил соскользнуть. А для проектора это было критичным: ну представьте, что цифры вам показывают вверх ногами. Для моделей семейства TSA прилагалось крепление, состоящее из ленты-липучки и двухстороннего скотча. С одной стороны, удобно — можно отстегнуть проектор и унести с собой, с другой — жесткая фиксация не предполагает гибкости, отрегулировать устройство не удастся.

Во-вторых, светящее в лобовое стекло солнце сильно снижало считываемость показаний проектора. По идее, должна помочь пленка, которая прилагается к каждому девайсу. Но наклеить ее можно только один раз.

Наивно полагать, что проекторы на лобовое стекло получат такую же бешеную популярность, как, например, видеорегистраторы или GPS-навигаторы. Эти устройства можно воспринимать как некий «костыль», который помогает новичкам или тем, кто вздумал изменить стиль вождения. Да, прибор напоминает о своевременном переключении передач, расходе топлива и принципах экономичной езды. Однако для обычного водителя это просто дополнительные сведения, которые удобно замечать, не отвлекаясь от управления автомобилем.

Благодарим за предоставленные для тестирования устройства компании Belkar и SNAMI

Перепечатка текста и фотографий Onliner. by запрещена без разрешения редакции. [email protected]

Проектор на лобовое стекло – особенности устройства + Видео

Проектор на лобовое стекло является одним из новых устройств, призванных повысить уровень безопасности и комфорта для водителей автомобилей.

Содержание

Что представляет собой проектор на лобовое стекло?
Чем отличаются?
Проектор на лобовое стекло: интересные факты

1 Что представляет собой проектор на лобовое стекло?

Для того чтобы помочь водителю автомобиля сосредоточиться на дороге и не отвлекаться на приборную панель, был изобретен HUD-проектор на лобовое стекло (Head Up Display) — специальная система в автомобиле, которая позволяет проецировать различного рода данные прямо на лобовое стекло автомобиля (скорость, количество оборотов и т.д). Такие системы позволяют удобно следить за важными показателями, не отрывая своего взгляда от дороги.

Устанавливается проектор на лобовое стекло прямо на приборную панель автомобиля. Благодаря портативности каждый водитель может расположить агрегат в самом комфортном для себя месте. Яркость световой индикации можно изменить в настройках. В комплекте, как правило, есть специальная темная пленка, которая клеится на стекло автомобиля, чтобы данные с датчика были четко различимы во время езды днем. Во избежание соскальзывания элемента в комплекте присутствует специальный коврик или крепления для фиксации на панели автомобиля.

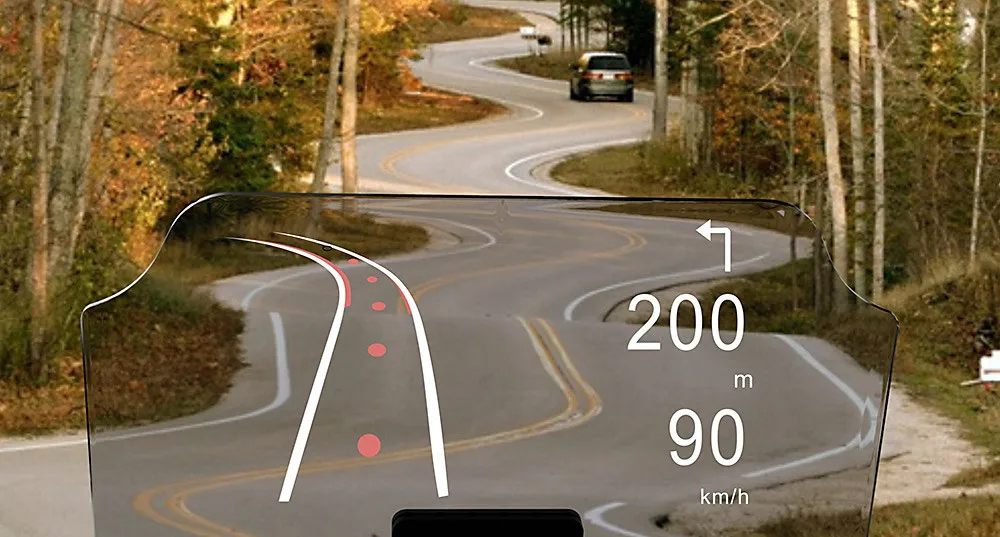

Проектор на лобовое стекло

2 Чем отличаются?

Существует множество фирм-производителей подобных устройств. Они могут отличаться по следующим основным признакам:

количество отображаемой информации;
дизайн и количество проецируемых данных;
способ подключения.

Некоторые приборы проецируют лишь спидометр (они так и называются — проектор спидометра или проектор скорости на лобовое стекло). Другой вариант вдобавок может информировать водителя о количестве оборотов двигателя, степени заряда аккумулятора, температуре двигателя, данных парктроника и даже о давлении в шинах. Подобные датчики с функцией отображения количества оборотов в цифрах могли бы быть полезными для начинающих курсантов автошкол.

Показания протектора

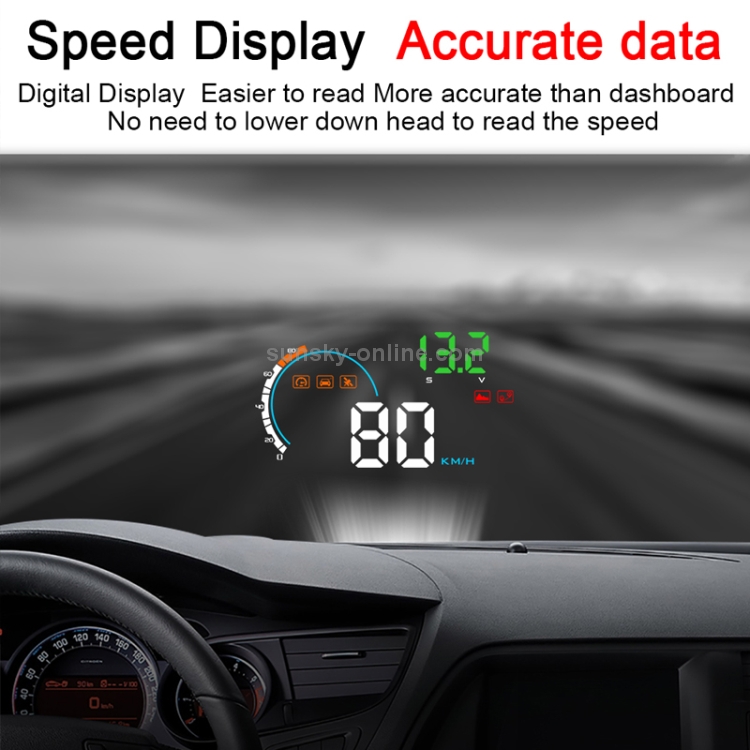

Помимо простых цифр для обозначения скорости производители добавляют на дисплей всевозможную дополнительную информацию, например, время, схема автомобиля и шкала тахометра. Очень удобно.

Способов подключения несколько. Это может быть проектор на лобовое стекло, который даже не нужно никуда подключать в автомобиле (функционирует через данные GPS). Либо это девайс, подключаемый к универсальному порту ODB-II (On-Doard Diagnostic), но нужно уточнять, подходит ли данная модель к определенной марке автомобиля. Имеются даже варианты подключения через привычный разъем автомобильного прикуривателя.

3 Проектор на лобовое стекло: интересные факты

Впервые идея продублировать показатели ряда пилотажно-навигационных приборов пришла в головы людей из конструкторских бюро США и СССР в начале 60-х гг. Занимались эти бюро проектированием авиационного оборудования для военной авиации.

Данные проецировались на специальное ударопрочное стекло над приборными панелями. Сделано это было для того, чтобы пилот не отвлекался на контроль параметров при выполнении задачи. Дублировалась следующая информация: скорость, высота, вертикальная скорость, крен и тангаж, курс, прицельная информация.

Проецирование данных на специальное ударопрочное стекло

Так как информация проецировалась на переднее стекло, в русскоязычной технической терминологии прижился термин ИЛС (индикатор лобового стекла). Отсюда и была взята мысль создать автомобильный проектор на лобовое стекло.

В некоторых моделях автомобилей прибор устанавливается прямиком с завода. Такие устройства встроены в автомобили BMW 5 и 6 серий, Citroen C6, Corvette Z06.

Цветное изображение, которое проецирует проектор на лобовое стекло, появилось лишь в 2001 году, до этого оно было монохромным.

Путем несложных вычислений определено, что брошенный на приборную панель взгляд при езде со скоростью 60 км/ч стоит водителю 16 м участка дороги за каждую секунду. Исходя из этих данных можно считать проектор на лобовое стекло очень полезным изобретением.
