Устройство спидометра его виды и неисправности

Спидометр — это достаточно важное устройство современного автомобиля. Это не только контроль скорости, чтобы не нарушать правила, это так же контроль расстояния позволяющее вовремя проходить ТО.

По устройству их можно разделить на три вида:

механические;
электронные;
электромеханические.

Спидометр на ВАЗ 2107 механический, а дополнительное устройство установленное после привода спидометра так называемый датчик скорости, необходим для корректной работы ЭБУ.

Спидометр состоит:

трос спидометра;
шайба опорная;
датчик скорости;
привод спидометра 13 зубьев;
уплотнительная шайба;
стопорный шарик;
ведущая шестерня привода;
уплотнительное кольцо.

Устройство механического спидометра

У механического спидометра вращение от КПП через привод передается посредством троса на спидометр.

В качестве измерителя скорости используется магнитоиндукционный узел со стрелочным указателем, а для отображения пройденного расстояния используется червячный привод 4 с барабанным счетчиком 5 (одометр). В былые времена применялись барабанные и ленточные спидометры.

Стрелка принимает положение на шкале которое зависит от частоты вращения магнита 1, который приводится во вращение от вала. Магнит 1 своим магнитным полем, вращаясь увлекает за собой алюминиевый барабан 2, на оси которого закреплена стрелка указателя скорости с возвратной пружиной 3. Чем быстрее вращение магнита, тем больше отклонение стрелки.

От вала через червячную передачу 4 работает барабанный счетчик 5 расстояния.

Устройство и работа электронного спидометра

Электронные спидометры более точны, чем механические и могут иметь узлы от электромеханического спидометра, например более привычный нам барабанный счетчик расстояния.

Устройство электронного спидометра основан на преобразовании вращения выходного вала КПП в импульсы с величиной 1- 5 вольт с последующим преобразованием в величину скорости или пройденного расстояния без использования электродвигателей. Вдаваться подробно в их работу не имеет смысла, это прерогатива инженеров.

Определение расстояния ведется подсчетом импульсов. 6000 прямоугольных импульсов, в соответствии с международными стандартами равны 1 километру пути. Отображаться показания могут как на электронном табло так и посредством барабанного счетчика.

При отображении скорости, импульсы преобразуются в ток, чем больше импульсов за единицу времени, тем больше отклонение стрелки и естественно выше скорость.

Электромеханические

В таких устройствах уже отсутствует трос как средство передачи вращения. Вращение преобразуются в импульсы как в электронных устройствах с последующим преображением во вращение с помощью электродвигателей. Далее эти электродвигатели вращаясь со скоростью в прямой зависимости от скорости вращения выходного вала КПП, управляют работой своих узлов, спидометра или одометра.

Датчик скорости

Датчик скорости ВАЗ 2107 как уже упоминалось, стоит после привода и его основная задача выработка импульсов для ЭБУ. По ним определяется скорость машины в программе ЭБУ для выбора режима работы двигателя.

В электронном варианте с такого датчика снимаются импульсы не только для ЭБУ, но и для спидометра.

При неисправном датчике скорости возможны провалы в работе двигателя, снижение мощности и как правило повышенный расход топлива.

Неисправности спидометра

Основными поломками при отказе спидометра являются:

стирание зубьев шестерни привода;
обрыв троса;
стирание граней троса;
шум спидометра.

Выявить все эти неисправности лучше всего, чтобы исключить ошибку в диагностике путем визуального осмотра. А неисправность связанную с шумом, пожалуй устранить не удастся даже смазкой. Шум в спидометре возникает с сильной выработкой валов.

Причины неисправности спидометра ВАЗ 2107 и медодика их устранения

Неисправность спидометра – некритичная, но достаточно неприятная проблема. Данными о пробеге и, что особенно важно, о текущей скорости пренебрегать не следует. Причина проблемы кроется в поломке спидометра или его привода. Чтобы выполнить ремонт спидометра ВАЗ 2107 достаточно обладать минимальными навыками ремонта.

Содержание

Спидометр ВАЗ 2107
Привод спидометра ВАЗ 2107
Основные неисправности спидометра
Что необходимо для замены привода спидометра ВАЗ 2107
Снятие тросика спидометра ВАЗ 2107
Установка тросика спидометра ВАЗ 2107

Спидометр ВАЗ 2107

Прибор служит для индикации текущей скорости движения автомобиля и учета его общего и суточного пробега. Характеристики спидометра ВАЗ 2107 не отличаются от других спидометров “классики” ВАЗа:

диапазон показаний: 0-180 км/ч;
диапазон измеряемой скорости: 20-160 км/час;
передаточное отношение: 1 к 1000.

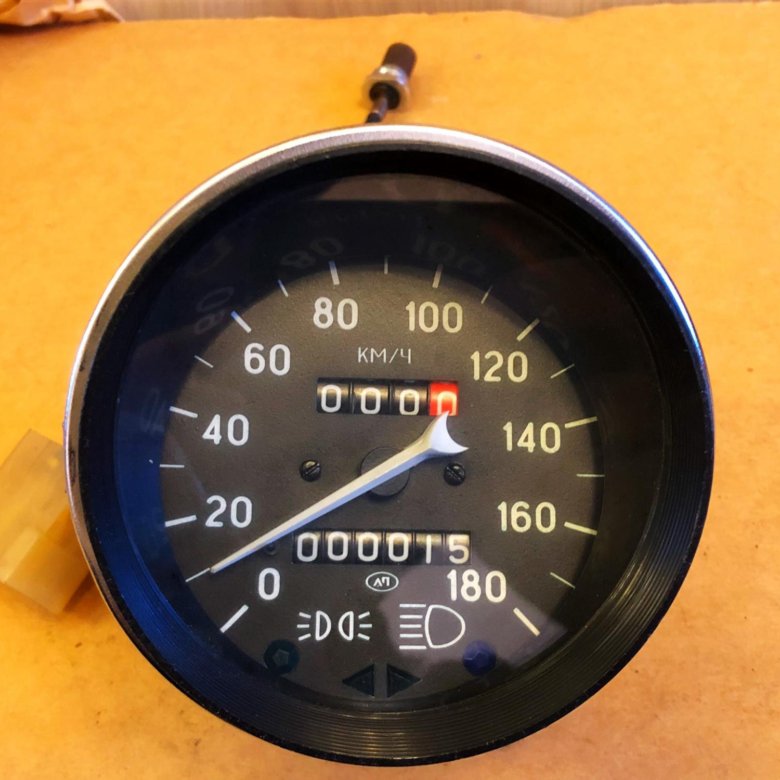

Спидометр ВАЗ 2107, в отличие от ВАЗ 2106, изготавливается без корпуса.

Привод спидометра ВАЗ 2107

Трос (привод) спидометра представляет собой гибкий трос в оплетке и служит для передачи вращающего момента от КПП к спидометру. Один конец привода соединен с редуктором на коробке передач, другим с механизмом спидометра.

Основные неисправности спидометра

Неисправности можно разбить на два типа:

спидометр не показывает текущую скорость;
привод спидометра шумит.

Спидометр ВАЗ 2107 может на работать по таким причинам:

Неисправен спидометр. В этом случае необходима замена прибора.
Открутились гайки, крепящие наконечники гибкого вала. Для устранения неисправности их необходимо прикрутить.
Оборван гибкий вал. Его необходимо заменить, чтобы восстановить работоспособность спидометра.
Поврежден наконечник гибкого вала или ответное гнездо на спидометре. В этом случае следует менять тросик спидометра ВАЗ 2107 или сам спидометр
Неисправен привод гибкого вала или повреждено ответное гнездо привода спидометра в КПП. Это редкая поломка, устранение которой заключается в ремонте коробки переключения передач и достойно описания в отдельной статье.

Шуметь привод спидометра ВАЗ 2107 может по двум причинам:

Привод проложен с малыми радиусами изгиба. Для устранения проблемы необходимо заново проложить тросик спидометра, предварительно смазав его.
Оплетка тросика спидометра ВАЗ 2107 повреждена. В этом случае нужна замена гибкого привода спидометра в сборе.

Как показывает практика, большинство неисправностей связаны именно с тросиком спидометра ВАЗ 2107 и устраняются его заменой.

Что необходимо для замены привода спидометра ВАЗ 2107

Чтобы заменить привод спидометра, понадобятся отвертка и пассатижи. Для облегчения прокладки нового тросика спидометра нужно использовать стальную проволоку диаметром до 0,5 мм и длиной примерно 2 метра.

Привод крепится к КПП в нижней части картера, поэтому чтобы добраться до него необходима смотровая яма или подъемник.

Снятие тросика спидометра ВАЗ 2107

Порядок действий по снятию привода спидометра такой:

установить автомобиль на подъемник или смотровую яму;
отключить провод “массы” от аккумулятора;
демонтировать панель приборов;
отвернуть гайку, крепящую трос к механизму спидометра отстыковать его;
привязать к проушине гайки проволоку;
отвернуть гайку крепления гибкого привода к КПП;
отстыковать тросик спидометра от коробки;
вытянуть трос из автомобиля так, чтоб привязанная направляющая проволока осталась в нем;
отвязать проволоку от гайки.

Установка тросика спидометра ВАЗ 2107

Перед установкой нового тросика его необходимо вытащить из оболочки, смазать смазкой “Литол” и вставить на место.

Далее необходимо привязать направляющую проволоку к гайке крепления тросика к спидометру и протянуть его снизу машины внутрь салона.

Дальнейшие действия производятся в порядке, обратном снятию тросика спидометра.

После установки тросика необходимо вставить резиновый защитный чехол, находящийся на оплетке. в отверстие в кузове машины. через которое тросик проходит в салон.

На этом ремонт спидометра ВАЗ 2107 завершен
