Бесконтактное зажигание ВАЗ-2106, ВАЗ-2107: схема :: SYL.ru

Тема статьи – бесконтактное зажигание отечественных автомобилей. Но чтобы разобраться с принципом функционирования этой системы, необходимо узнать, что предшествовало данной конструкции. А если точнее, то какие системы были до бесконтактной. А их было несколько, поэтому вкратце нужно рассмотреть каждую. И начать нужно с самой первой – контактной.

Контактная система зажигания

Наиболее старая конструкция, которая в настоящий момент не применяется в автомобильной промышленности. Правда, схема бесконтактного зажигания тоже устарела, встретить ее можно разве только на скутерах и мотоблоках. Но большая часть автомобилей, оснащенных карбюраторной системой впрыска топлива, имеет именно бесконтактное зажигание. Но стоит поговорить о контактном. В нем основной узел – это распределитель, в котором установлен прерыватель.

Прерыватель имеет малые габариты, служит для размыкания и замыкания цепи, питающей катушку. Недостатки заключаются в том, что образуется искровой промежуток. К сожалению, никакой дугогасительной системы не предусмотрено. И несмотря на низкое значение напряжения, протекающего по контактам, они быстро покрываются нагаром. Действует также сила пружины, за счет чего постепенно стираются контакты. Поэтому время от времени нужно не только менять этот узел, но и производить его регулировку.

Контактно-транзисторная

Данная конструкция уже немного лучше. Конечно, бесконтактное зажигание ВАЗ-2106 построено несколько иначе. В системе используется все тот же прерыватель, приводимый в движение эксцентрической осью трамблера. Но есть небольшой нюанс - происходит коммутация низкого напряжения. Для сравнения: в предыдущей конструкции коммутируется 12 Вольт, а в данной не более двух. Широкого распространения система не получила, хоть и является более совершенной. Удается избавиться от подгорания контактной группы.

Но основной недостаток остался – механический износ. Прерыватель подает напряжение низкого значения на электронный ключ, выполненный на полупроводниковом транзисторе. Последний и производит коммутацию высокого напряжения и тока. Конечно, сейчас кто-то решит, что можно для такой цели приспособить обычное реле. Но сразу стоит развеять все грезы – его нельзя установить здесь. Причина для этого – высокая частота срабатывания прерывателя. Электромагнитное реле не сможет обеспечить надежную коммутацию.

Бесконтактная система

А теперь поговорить нужно о том, какие плюсы имеет бесконтактное зажигание 2106 и других классических моделей. Во-первых, его можно установить на любой двигатель с карбюраторной системой впрыска. Во-вторых, есть возможность повышения мощности и стабильности работы. В-третьих, отпадает необходимость в проведении постоянных регулировок и контроля системы зажигания автомобиля. Пожалуй, только этих основных преимуществ достаточно, чтобы ваш выбор пал именно на такую конструкцию. Кроме того, никаких переделок проводить не потребуется. Нужно только заменить все компоненты новыми, адаптированными под ваш автомобиль. Про установку будет рассказано немного ниже.

Датчик Холла

Это один из основных элементов, из которых состоит БСЗ. Он играет ключевое значение, так как именно с его помощью производится подача сигнала на систему управления. Все цилиндры двигателя работают синхронно, напряжение на электроды свечей необходимо подавать своевременно. И момент, когда нужно выработать очередную порцию высокого напряжения, определяет именно датчик Холла.

Пожалуй, это одно из немногих считывающих устройств, которые устанавливаются в карбюраторных моторах. Смонтирован датчик Холла в корпусе трамблера. Он контролирует движение металлической пластины цилиндрической формы, закрепленной на оси распределителя. В ней имеется четыре одинаковых по размеру и форме лепестка. Если проще выразиться, то датчик Холла «видит» наличие или отсутствие металла в области его действия.

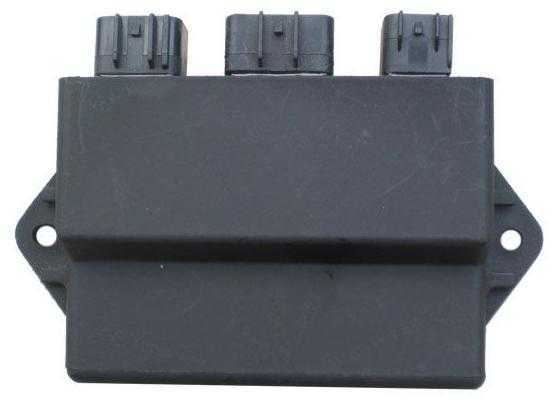

Коммутатор

Второй основной элемент – это электронный коммутатор. С его помощью производится усиление сигнала, поступающего от датчика Холла, до рабочего значения. На выходе образуется сигнал, усиленный до такой степени, что его хватает для возбуждения первичной обмотки катушки зажигания. Казалось бы, простая схема бесконтактного зажигания усложняется именно коммутатором. Но не все так плохо на самом деле. Конечно, если вдруг выйдет из строя этот компонент, автомобиль в лучшем случае будет работать неустойчиво. В худшем – перестанет заводиться.

Ремонтировать его бесполезно, так как корпус у него залит эпоксидной смолой, снаружи заключен в пластиковый корпус, а сзади находится алюминиевый радиатор. И если вдруг в пути у вас отказал коммутатор, то нужно покупать новый. Как вариант – иметь всегда с собой устройства, имитирующие работу коммутатора и датчика Холла. Правда, с ними получится разогнаться максимум до 90 км/ч, зато к ближайшему сервису или магазину автомобильных запчастей вы сможете доехать без проблем.

Катушка зажигания и остальные элементы

Она в бесконтактной системе несколько отличается от той, которая используется в классической. Причина – различное значение вторичного напряжения. Так, при работе двигателя внутреннего сгорания с контактной (включая контактно-транзисторную) системой зажигания, требуется для образования искрового промежутка 25-30 тыс. Вольт. А вот в бесконтактной системе нужно сгенерировать свыше 30 кВ, порой даже до 40 кВ. Следовательно, во вторичной обмотке необходимо большее число витков.

Остальные же элементы полностью аналогичны у всех трех вышерассмотренных конструкций. Бронепровода, соединяющие все высоковольтные цепи, вы самостоятельно выбираете. Они могут быть как в силиконовой, так и в резиновой оболочке. Работать может бесконтактное зажигание 2107 с любыми высоковольтными проводами, рекомендованными производителем. Свечи необходимо использовать те, которые рекомендует производитель. При этом марку можно опять-таки, выбрать самостоятельно.

Установка системы на ВАЗ 2106-2107

А теперь несколько слов о том, как произвести переход от контактной системы зажигания к БСЗ. На самом деле нет ничего проще, достаточно только приобрести в магазине новый распределитель, коммутатор и соединительные провода. Причем продаются все эти элементы комплектом. И вместе с ними идет небольшой лист, на котором изображена схема соединений всех компонентов. Вам остается только прочитать краткую инструкцию и произвести установку.

Крепите коммутатор к кузову при помощи двух саморезов. Если есть желание, можно приварить две шпильки, чтобы впоследствии замена осуществлялась быстрее. Вместо старого трамблера ставите новый. Замените также и катушку. Бронепровода подключаете к крышке. Коммутатор нужно соединить с замком зажигания. А если точнее, то с тем выводом, на котором появляется напряжение при повороте ключа. Соединяете датчик Холла с коммутатором, от последнего провод кидаете на вывод первичной обмотки катушки.

Заключение

Вот и все, теперь вы знаете, что такое бесконтактное зажигание ВАЗ-2106 и аналогичных моделей, чем оно отличается от предыдущих систем. Даже правила установки на автомобиль изучили. Не забывайте только, что нужно производить регулировку угла опережения зажигания, перед тем как первый раз заводить двигатель. Сделать это можно при помощи стробоскопа или осциллографа.

www.syl.ru

Бесконтактная система зажигания ВАЗ 2106

Бесконтактная система зажигания считается продолжением конструкции проводного типа. Бесконтактный датчик заменяет стандартный контактный прерыватель данной системы. Представленная система довольно часто встречается на некоторых моделях отечественного производства автомобилей. Благодаря этой системе появляется возможность снижения затрат топлива, повышения мощности двигателя, снижения вредных выбросов, при помощи высокого напряжения разряда в тридцать тысяч вольт, а также увеличения качества сгорания воздушно-топливной смеси.

Сегодня мы подробно поговорим о бесконтактной системе зажигания автомобиля ВАЗ 2106.

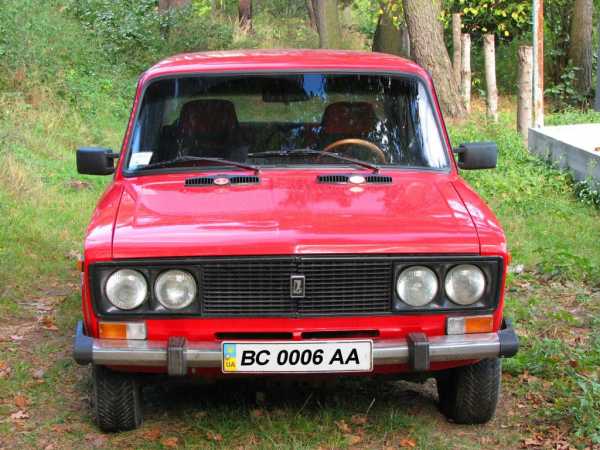

ВАЗ 2106

Итак, в представленной нами статье размещены ответы на такие довольно распространенные вопросы:

  • Что собой представляет БСЗ?
  • Конструкция бесконтактной системы зажигания ВАЗ 2106;
  • В чем заключаются основные особенности электронного зажигания автомобиля марки ВАЗ 2106?
  • Как правильно установить бесконтактную систему зажигания на автомобиль марки ВАЗ 2106?
  • Как правильно проводится регулирование бесконтактной системы зажигания на автомобиле ВАЗ 2106?

Основная информация о бесконтактной системе зажигания

Бесконтактной системой зажигания или как ее еще сокращенно называют БСЗ, считается конструктивное продолжение транзисторно-контактной системы зажигания. Обычно представленная система применяется на моделях машин отечественного производства или же самостоятельно устанавливаются вместо контактной.

Конструкция БСЗ включает в себя целый перечень различных элементов, к которым относятся:

  • Датчик сигналов;
  • Источник питания;
  • Распределитель;
  • Катушка;
  • Транзисторный коммутатор;
  • Проводки с высоким напряжением;
  • Переключатель;
  • Главный регулятор опережения;
  • Свечи;
  • Вакуумный регулятор опережения.

Схема бесконтактной системы зажигания ВАЗ 2106

Распределитель соединяется со свечками и катушкой зажигания при помощи проводков с высоким напряжением. В общем, конструкция системы аналогична контактному типу, только исключается датчик сигналов и транзисторного коммутатора.

В чем заключаются основные особенности электронного зажигания?

Установление БСЗ ВАЗ 2106 сопровождается множеством плюсов и вот основные преимущества:

  1. Простой процесс установления;
  2. Простота регулирования;
  3. Надежное и точное функционирование;
  4. Улучшение запуска двигателя автомобиля на холодному ходу.

При использовании представленной системы ваше транспортное средство будет запускаться с первых оборотов, а самым большим достоинством является функционирование двигателя в холодное время года без надобности натягивания подсоса, а с контактной системой это было просто необходимо. При передвижении транспортного средства в холодное время года не будут наблюдаться какие-либо рывки, а двигатель будет функционировать стабильно и без каких-либо перебоев. Причем даже в случае резкого нажатия на педаль газа не будут возникать провалы.

Значительно повысится уровень стабильности холостых оборотов двигателя, а мотор станет функционировать намного ровнее. С БСЗ вы забудете, что такое регулярная замена и очищение контактов трамблера, а раньше это было обычной процедурой.

Самостоятельное установление бесконтактной системы зажигания

Будем выполнять установление БСЗ ВАЗ 2106 пошагово, следуя такому алгоритму:

  1. При помощи ключа на 38 открутите храповую гайку до соединения пометок шкивы коленвала и передней крышки двигателя машины;
  2. Запомните, как располагается распределитель и бегунок, так как именно в таком расположении будет располагаться новый распределитель;
  3. Найдите на катушке метку б+ и запомните подсоединенные к ней проводки;
  4. Открутите и снимите катушку;

  1. При помощи ключа на 13 открутите гаечку замка распределителя;
  2. Снимите распределитель, только не потеряйте прокладку;
  3. Закрепите коммутатор и прикрутите черный проводок на массу;
  4. Установите и закрепите катушку на кузове;
  5. Подключите нужные проводки к клеммам;
  6. Установите распределитель, но не закручивайте гайку замка до конца;
  7. Подсоедините проводки коммутатора к распределителю;
  8. Проверьте расположение бегунка и распределителя;
  9. Наденьте крышку и подключите проводки в такой последовательности 1-3-4-2;
  10. Процесс установления завершен, теперь остается провести регулирование.
Регулирование бесконтактной системы

Обратите внимание на то, что от зажигания зависит не только нормальный запуск двигателя, но и топливные затраты, автомобильная динамика и срок службы всего автомобиля в целом.

Именно поэтому очень важно правильно отрегулировать систему зажигания. Весь процесс регулирования осуществляется поэтапно и всего существует 3 этапа:

  1. Выставите угол значения замкнутого состояния контактов, а он напрямую зависит от значения зазора трамблера вашего автомобиля. Величина зазора указывается в инструкции по использованию.
  2. Выставите угол опережения.
  3. Отрегулируйте и настройте зажигание. Идеальным вариантом будет проводить регулирование с учетом проблемных моментов.

Мы описали процесс регулирования бесконтактной системы на примере автомобиля марки ВАЗ 2106, но такая поэтапная регулировка подходит также и для контактной системы. Только прежде чем применять данный алгоритм регулирования на автомобилях других марок лучше всего обратитесь к инструкции по использованию именно вашей машины. В инструкции по использованию именно вашей модели вы найдете точное значение регулирования.

autodont.ru

Бесконтактное зажигание ВАЗ 2106

Основным достоинством бесконтактного зажигания автомобиля ВАЗ является более высокое напряжение во вторичной цепи. Благодаря этому горючая смесь практически полностью сгорает, значительно снижая уровень СО выхлопных газов. Если установить БСЗ на отечественную Ладу 2106, машина будет намного лучше заводиться при сильном морозе. Кроме того, ВАЗ существенно улучшит свои динамические показатели. К тому же данная система не нуждается в каком-либо техническом контроле.


Вернуться к оглавлению

Составляющие бесконтактного узла

На автомобилях ВАЗ для бесконтактного зажигания используется электронный коммутатор. Такая система замыкает либо размыкает цепь низкого напряжения при помощи транзистора. Благодаря этому осуществляется регулировка мощности искрового разряда, возникающего на электродах свечей. Если авто 2106 имеет БСЗ, то на малых оборотах двигателя напряжение для свечей не понижается. Это улучшает условие запуска мотора ВАЗ зимой.

Данная система состоит из следующих элементов:

  • коммутатора;
  • распределителя зажигания;
  • катушки преобразователя;
  • комплекта проводов.

Установка новой БСЗ осуществляется только тогда, когда сделана правильная регулировка старого зажигания. После монтажа нового узла следует запустить двигатель ВАЗ и прислушаться к его работе. Бесконтактная схема должна поддерживать ровную работу мотора на самых высоких оборотах. Если авто 2106 работает не очень стабильно, дополнительная регулировка осуществляется распределителем.

Схема работы бесконтактного прерывателя Лады 2106 очень простая. Во время работы двигателя ВАЗ электрический ток катушки прерывается не контактной группой, а распределителем зажигания.

Такая система является достаточно надежной, поскольку её не может разбалансировать вибрация мотора. К тому же она отлично себя зарекомендовала в условиях сурового климата, где зимой часто бывают достаточно сильные морозы.


Вернуться к оглавлению

Основные недостатки контактного механизма

Главным недостатком заводского механизма является именно присутствие контактной группы. Из-за предрасположенности к окислению контактная группа быстро становится ненадежной. От частой работы двигателя кулачки прерывателя достаточно скоро изнашиваются. Кроме того, прижимные пружины через небольшой промежуток времени теряют свою жёсткость и ослабевают. Из-за большой механической нагрузки подшипник скольжения имеет весьма короткий срок эксплуатации.

Классической Ладе 2106 лучше всего подходит бесконтактное устройство российского производства. По своим параметрам данное зажигание является наиболее приемлемым вариантом для машины семейства ВАЗ. Его установка осуществляется довольно быстро и без особых неудобств. Старый узел зажигания в автомобиле ВАЗ в общем-то весьма надежен, однако не лишен существенного недостатка. Это касается контактов прерывателя. Здесь практически каждым владельцем Лады 2106 довольно часто производится дополнительная регулировка данного узла.

Из-за этого многие обладатели классики 2106 меняют контактное зажигание сразу после приобретения авто. Если взять заводскую комплектацию, имеющую механический прерыватель, то электронная система здесь будет иметь ряд преимуществ. Благодаря тому, что прерывание тока осуществляется полупроводниковым элементом, искровой заряд подаётся на свечи с большим количеством энергии. Во время сильного мороза это существенно облегчает запуск мотора, поскольку масло в рабочих системах становится достаточно густым.


Если в Ладе 2106 осуществляется установка бесконтактной системы зажигания, нужно обязательно проверить правильность подключения проводов. Хотя новая система имеет такой же набор проводников, как и заводской прерыватель, в бесконтактном узле провода могут быть развёрнуты на кронштейне на 180 градусов. Из-за этого рабочие компоненты устройства не смогут передавать электрическую искру в блок цилиндров.
Вернуться к оглавлению

Монтаж бесконтактного устройства

Обычно установка новой бесконтактной системы начинается с демонтажа старого контактного трамблёра. В старом заводском устройстве контакты постоянно пригорают, из-за чего происходят сбои в работе мотора.

Демонтаж старого оборудования. 1. Сначала с крышки старого устройства отсоединяются все электрические провода. Затем на двигателе рисуется метка (стрелка), которая должна совпадать со средней меткой контактного трамблёра. 2. Дальше отсоединяется катушка и откручивается крепёжная гайка. 3. После этого старое контактное устройство снимается.
Монтаж новых элементов. 4. Новый трамблер устанавливается согласно метке, нарисованной на двигателе. Крепится устройство с помощью специальной гайки. Установив крышку, следует подключить комплект проводов. 5. Поскольку катушка от старого устройства не предназначена для нового узла, делается смена катушек. Дальше подключается кабель, соединяющий трамблёр с катушкой. 6. После этого монтируется коммутатор.

Обычно коммутатор располагают в свободном месте, которое находится возле левой фары. Под его установочную пластину сверлят отверстия, после чего устройство крепится при помощи шурупов. Дальше следует обязательно проверить правильность подключения проводов. Для этого можно воспользоваться схемой, которая имеется в комплекте бесконтактного устройства.

Если вы покупаете бесконтактную систему на рынке автозапчастей, вместо оригинального устройства вам могут продать трамблёр от Нивы. Внешне он практически ничем не отличается, но имеет другие технические характеристики. Чтобы машина нормально работала на этом устройстве, следует установить раннее зажигание.

expertvaz.ru

Бесконтактное зажигание ВАЗ 2106 - еще один шаг к модернизации авто



Альтернатива зажиганию в «шестерке» на контактах – бесконтактное зажигание ВАЗ 2106 начинала свое шествие и получила распространение в этом модельном ряду на транспортных средствах, отправляющихся на экспорт. И только впоследствии доля таких автомобилей в массовом выпуске стала увеличиваться. Многие автолюбители добровольно идут на самостоятельную установку бесконтактного зажигания и в дальнейшем об этом не жалеют.



Смонтировав систему бесконтактного зажигания, купить которую можно в специализированном автомобильном магазине Волжского автозавода, можно легко убедиться в достоинствах этого комплекса.

Главные достоинства такого комплекса, как бесконтактная система зажигания, состоят в таких моментах:

  1. Возросшая мощность искры по причине увеличенной разности потенциалов напряжения в цепи вторичного тока со значением 22-24 кВ (в контактной системе – 16-18 кВ.
  2. Увеличенная степень сгорания топливно-воздушной смеси и уменьшение концентрации угарного газа в выводных газах транспортного средства.
  3. Улучшенный пуск силовой установки при отрицательных температурных значениях.
  4. Значительное повышение динамики автомобилей
  5. Заметное усиление надежности при эксплуатации транспортного средства и отсутствие надобности в контроле над функционалом за работой такого комплекса.



Принципиальная схема бесконтактного зажигания ВАЗа шестой модели расположена ниже.





где:

1. Датчик бесконтактного распределителя зажигания.
2. Свечи.
3. Экранированная защита.
4. Датчик бесконтактного типа.
5. Боббина.
6. Генераторный элемент.
7. Выключательный компонент зажигания.
8. АКБ.
9. ТК – транзисторная аппаратура с коммутационной цепью (транзисторный коммутатор).

В таком комплексе для разъединения низковольтной цепи применяется бесконтактный распределитель зажигания, который работает на размыкание и замыкание электрической цепи, «запирая» или «открывая» транзистор выходного назначения. Такая система позволяет повысить напряжение на электродах свечей и, тем самым, увеличить энергию искрового разряда. При этом показатель напряжения на свечных элементах не уменьшается при небольших значениях вращения коленвала силовой установки, что делает пусковое значение мотора значительно лучше.



Такое бесконтактное зажигание, цена которого достаточно высока, обладает значительными преимуществами перед контактной системой.


Неисправности бесконтактного зажигания

Встречаются следующие неисправности бесконтактного зажигания ВАЗ 2106, которые сведены в таблицу, расположенную ниже.



Причина дефекта

Как устранить

обрыв в цепи датчика и ТК проверить проводку
датчик бесконтактного типа не функционирует проверить гаджет
отсутствие контакта в проводке на участке ТК-боббина или ТК-выключатель проверить проводку и сочленения
ТК не работает проверить ТК с помощью осциллографа или другого аналогичного электронно-измерительного устройства, заменить по необходимости
пропал контакт выключателя системы зажигания протестировать контактную группу, заменить по необходимости
дефект или слабый контакт уголька проверить изделие
дефекты крышки или бегунка распределительного датчика проверить изделия и по необходимости заменить
неисправность сопротивления в бегунке обновить деталь
дефект боббины обновить деталь
масло на свечных электродах или не установлен требуемый зазор чистка и регулировка свечей
дефекты изоляторов замена свечей
нарушение схемы подключения высоковольтной проводки восстановить схему
некорректная установка зажигания установить зажигание
неустойчивая работа мотора или холостой ход не установлен выставить корректно
увеличенное расстояние между электродами свечей выставить корректно
низкий коэффициент жесткости пружин регуляторных отвесов в датчике замена пружин, протестировать регулятор центробежного типа на спецстенде



Для установки бесконтактного зажигания потребуется набор слесарных инструментов и новые запчасти в случае замены. Непосредственно посмотреть монтаж бесконтактного зажигания на видео можно в интернете. Замена и установка бесконтактного зажигания проводится уже на исправной топливной аппаратуре транспортного средства.



Плановая регулировка бесконтактного зажигания проводится через 30-40 тыс. км. пробега. Корректная настройка бесконтактного зажигания автомобиля предполагает работу двигателя в оптимальном режиме при соблюдении требуемых значений напряжения и силы тока.

avtovx.ru

как установить, подключить и настроить своими руками

Практически каждый владелец так называемых классических автомобилей, к примеру, ВАЗ 2106 не удовлетворен системой зажигания, которую установил производитель. Чаще всего в таких моделях устанавливается контактная система, которая, разумеется, далека от совершенства. Неудовлетворенные водители ВАЗ-2106, ознакомившись с преимуществами бесконтактного зажигания, конечно, хотели бы сделать так называемый тюнинг для своего верного четырехколесного друга и желательно самостоятельно. Можно ли самостоятельно заняться установкой бесконтактного зажигания и как осуществить данное мероприятие?  Попробуем поэтапно далее проанализировать в этой статье.

В чем преимущества бесконтактного зажигания

Многие владельцы авто перед установкой БСЗ раздумывают: а принесет ли такой тюнинг какие-либо преимущества или деньги будут выкинуты на ветер? Преимущества от использования данной системы довольно ощутимы, несмотря на то, что некоторую сумму денег автовладельцам придется выделить:

  • расход топлива в несколько раз снижается;
  • двигатель намного легче запускается даже в холодный период года;
  • автомобиль стабильно работает на холостом ходу;
  • если правильно отрегулировать комплектующие системы один раз, повторить этот процесс можно будет не скоро;
  • автомобильные свечи прослужат более длительное время.

Решившись заменить систему зажигания, которую установил производитель на БСЗ, владельцы ВАЗ-2106 избавят себя от постоянных ремонтных работ.

Следовательно, не будет стоить вопрос, касающийся многочисленных неисправностей, которые часто себя проявляют из-за не совсем надежной заводской системы зажигания.

Из чего состоит БСЗ

Система БСЗ состоит из следующих компонентов:

  1. Бесконтактного трамблера. Трамблер выступает в роли распределяющего датчика для всей бесконтактной системы зажигания.
  2. Коммутатор. Основная функция данного элемента – прерывать электрическое поступление тока на катушке зажигания. Любой вид коммутатора способен отключить ток как при работающем двигателе, так и при выключенном зажигании.
  3. Катушка, артикул которой 273705. Основная задача этого элемента – преобразовывать ток, величина которого не превышает 12 В. При помощи данного элемента величину низкого напряжения можно поднимать до 20 кВ.
  4. Комплект проводов.
  5. Набор свечей, с помощью которых будет подаваться искра в систему бесконтактного зажигания.

Какие инструменты и приспособления следует подготовить

Перед самостоятельным снятием заводского зажигания с ВАЗ-2106 и установкой БСЗ следует подготовить следующие инструменты и приспособления:

  • ключи размером на 8,10,13;
  • отвертку, лучше использовать крестообразную;
  • дрель и сверла по металлу;
  • 3-4 самореза.

Поэтапная установка бесконтактного зажигания

Заменить заводскую систему зажигания на бесконтактную процесс несложный, если выполнять его поэтапно:

  1. В первую очередь нужно обесточить трамблер. Для этого просто следует отсоединить провода от крышки данного элемента и демонтировать их.
  2. Далее нужно установить распределитель, вернее, его бегунок, перпендикулярно середине мотора. Для этого нужно будет несколько раз включить и выключить стартер. Перед тем как снимать распределитель, нужно обязательно отсоединить провод, который идет к нему от катушки.
  3. Используя маркер яркого цвета, нужно сделать пометку правильного расположения трамблера на двигателе.
  4. Используя ключ размером на 13, откручивается фиксатор, который соединяет провод с катушкой.
  5. Чтобы вставить новый распределитель зажигания в так называемое гнездо, снимается защитная крышка.
  6. Трамблер нужно повернуть таким образом, чтобы средняя метка, предусмотренная на корпусе, совпала с меткой, которая ранее была поставлена на двигателе.
  7. Фиксатор нового элемента надежно закручивается.
  8. Ранее снятую крышку с трамблера устанавливают на прежнее место и подсоединяют к ней провода.
  9. На место старой катушки зажигания устанавливают новую.
  10. Ранее используемые провода, которые применялись для заводской системы подсоединяются к новой катушке. Чтобы подсоединение было сделано правильно, специалисты рекомендуют использовать схему для подключения, скачать которую можно на интернет-ресурсе.
  11. Далее остается только установить коммутатор в самое удобное место. Используя дрель, просверлить отверстия, вкрутить в них саморезы, которые и будут удерживать всю конструкцию в сборе.

Заключительным этапом установки бесконтактного зажигания будет проверка работоспособности всей конструкции. Для этого нужно просто завести мотор, если же двигатель не заведется, расположение трамблера нужно изменить, чтобы изменился и угол опережения автомобильного зажигания.

Читайте также: Расход топлива на ВАЗ-2106 на 100 км

Самостоятельная регулировка бесконтактного зажигания

После того как система бесконтактного зажигания будет установлена на ВАЗ-2106, предстоит выполнить регулировку:

  1. В первую очередь следует отрегулировать трамблер, вернее, его бегунок:
  • первую свечу зажигания нужно снять;
  • пальцем зажать образовавшееся отверстие;
  • шкив коленвала прокрутить по часовой стрелке.

Как только на палец руки будет попадать поток воздуха, нужно остановить шкив коленвала, установить распределитель так, чтобы его бегунок был направлен в сторону первого цилиндра.

  1. Регулируется момент зажигания. Для этого следует центральный провод с катушки подвести к свече зажигания и замкнуть массу. Против часовой стрелки нужно поворачивать бегунок, пока искра не образуется в свече. При этом важно следить, чтобы эта точка находилась в месте, где взаимодействует первый цилиндр и бегунок.
  2. Повторная регулировка момента зажигания. Чтобы произвести повторную регулировку, нужно хорошо прогреть ВАЗ-2106, используя для этого вторую передачу, а затем сильно надавить на педаль газа. Зажигание выставляется позже в том случае, если при своеобразном тесте водитель услышит детонацию. Если же просторные звуки не будут прослушиваться, регулировку можно будет считать законченной.

Ознакомившись с информацией, которая ранее была описана в этой статье, каждый автовладелец сможет самостоятельно установить и отрегулировать бесконтактное зажигание, а если в процессе будет что-то непонятно, просмотреть обучающий видеоурок в Интернете, выбрав для просмотра самое удобное время.

ladaautos.ru

Бесконтактное зажигание ВАЗ (2101-2107). Полное руководство по установке

Сейчас почти все владельцы классик устанавливают на своё авто бесконтактное электронное зажигание (БСЗ). И это легко объяснить. БСЗ имеет очевидные и проверенные на практике преимущества, такие как простота и легкость настройки. Если Вам уже порядком надоело, что контактная пара и по определенным причинам, очень часто не срабатывает или же вообще выходит из строя. Вы еще не решили стоит ли покупать комплект бесконтактного зажигания, то тогда эта статья поможет Вам совершить правильный выбор.

Установка БСЗ

Бесконтактное зажигание, установленное на ВАЗ, позволит забыть о таких проблемах как окисление и вибрация контактов, износ контактов и кулачка прерывателя и других.
Подробнее



Теперь, перейдем к самому главному — выбор и установка БСЗ на ваш автомобиль.

Думаю, что лучше всего остановить свой выбор на комплекте бесконтактного зажигания, произведенного в России, а именно город Старый Оскол.
бесконтактное зажигание ВАЗ
В коробке находится катушка, коммутатор, жгут проводов и распределитель. бесконтактное зажигание ВАЗ
Этот комплект признан одним из самых лучших. Правда и цена, заоблачная, так же, перед покупкой нужно посмотреть, какой блок двигателя у Вас, так как распределители отличаются длинной вала.

Для установки нам понадобится сверло, дрель и пара саморезов, они пригодятся для установки катушки в моторном отсеке, на некоторых двигателях предусмотрено стандартное место для крепежа, а вот коммутатор придется прикрепить самостоятельно. Так же пригодится рожковый ключ на «13», торцовые или накидные ключи на «8» и «10», а так же ключ на «38».

Замена бесконтактного электронного зажигания

  1. Ключом на 38 откручиваем гайку храповика пока не совпадут мети на шкиве коленвала и крышки двигателя, то есть нужно установить двигатель на метку «ВМТ».
    бесконтактное зажигание ВАЗ
  2. Обязательно нужно запомнить расположение распределителя и самого бегунка, в это же положение доложен ставиться новый распределитель.
    бесконтактное зажигание ВАЗ
  3. Необходимо запомнить провода которые крепятся к катушке с меткой Б+. После чего её можно раскрутить и снять.
    бесконтактное зажигание ВАЗ
  4. После нам понадобится ключ на 13, им откручивается гайка замка, распределителя, после снимаем его. Нужно быть внимательным, что бы не потерять прокладку.
    бесконтактное зажигание ВАЗ
  5. После нужно закрепить коммутатор и приворачиваем черный провод «на массу».
    бесконтактное зажигание ВАЗ
  6. Устанавливаем и прикрепляем катушку к кузову. Стандартные провода подключаются на соответственные клеммы.
    бесконтактное зажигание ВАЗ
  7. Провода с коммутатора, на которых показана метка «+» на соответствующую клемму, второй провод соответственно на клемму со знаком «-».
    бесконтактное зажигание ВАЗ
  8. После ставится распределитель, гайка замка полностью не затягивается.
    бесконтактное зажигание ВАЗ
  9. Провода от коммутатора должны подключаться к распределителю.
    бесконтактное зажигание ВАЗ
  10. После чего, проверяется положение распределителя и бегунка, надевается крышка и подключаются провода в последовательности 1-3-4-2.
    бесконтактное зажигание ВАЗ

    Также при установке БСЗ новички в этом деле могут делать элементарные ошибки, такие как, например: подключения катушки с перепутанные местами провода. По этому перед запуском все проверьте.

  11. После, того как все закреплено, можно запустить двигатель и приступить к регулировке зажигания, можно регулировать «на слух». Но конечно лучше воспользоваться стробоскопом.
    бесконтактное зажигание ВАЗ

Установка бесконтактного зажигания на ВАЗ Класика

Сначала надо снять с трамблера крышку с ВП-проводами и отключить их от катушки. Затем выставить бегунок трам
Подробнее



Если после установки электронного зажигания ваш автомобиль не заводится, а такие ситуации бывают довольно часто, проверь все от начала и до конца, ведь могли перепутать как вв провода к цилиндрам, так и неправильно установить привод трамблера.

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Не работает электронное зажигание ваз 2106. Как выставить угол опережения зажигания.

Альтернатива зажиганию в «шестерке» на контактах - бесконтактное зажигание ВАЗ 2106 начинала свое шествие и получила распространение в этом модельном ряду на транспортных средствах, отправляющихся на экспорт. И только впоследствии доля таких автомобилей в массовом выпуске стала увеличиваться. Многие автолюбители добровольно идут на самостоятельную установку бесконтактного зажигания и в дальнейшем об этом не жалеют.

Смонтировав систему бесконтактного зажигания, купить которую можно в специализированном автомобильном магазине Волжского автозавода, можно легко убедиться в достоинствах этого комплекса.


Преимущества бесконтактной системы зажигания

Главные достоинства такого комплекса, как бесконтактная система зажигания, состоят в таких моментах:

  1. Возросшая мощность искры по причине увеличенной разности потенциалов напряжения в цепи вторичного тока со значением 22-24 кВ (в контактной системе - 16-18 кВ.
  2. Увеличенная степень сгорания топливно-воздушной смеси и уменьшение концентрации угарного газа в выводных газах транспортного средства.
  3. Улучшенный пуск силовой установки при отрицательных температурных значениях.
  4. Значительное повышение динамики автомобилей
  5. Заметное усиление надежности при эксплуатации транспортного средства и отсутствие надобности в контроле над функционалом за работой такого комплекса.


Устройство бесконтактной системы зажигания

Принципиальная схема бесконтактного зажигания ВАЗа шестой модели расположена ниже.


1. Датчик бесконтактного распределителя зажигания.
2. Свечи.
3. Экранированная защита.
4. Датчик бесконтактного типа.
5. Боббина.
6. Генераторный элемент.
7. Выключательный компонент зажигания.
8. АКБ.
9. ТК - транзисторная аппаратура с коммутационной цепью (транзисторный коммутатор).

В таком комплексе для разъединения низковольтной цепи применяется бесконтактный распределитель зажигания, который работает на размыкание и замыкание электрической цепи, «запирая» или «открывая» транзистор выходного назначения. Такая система позволяет повысить напряжение на электродах свечей и, тем самым, увеличить энергию искрового разряда. При этом показатель напряжения на свечных элементах не уменьшается при небольших значениях вращения коленвала силовой установки, что делает пусковое значение мотора значительно лучше.


Такое бесконтактное зажигание, цена которого достаточно высока, обладает значительными преимуществами перед контактной системой.


Неисправности бесконтактного зажигания

Встречаются следующие неисправности бесконтактного зажигания ВАЗ 2106, которые сведены в таблицу, расположенную ниже.

Причина дефекта

Как устранить

обрыв в цепи датчика и ТК проверить проводку
датчик бесконтактного типа не функционирует проверить гаджет
отсутствие контакта в проводке на участке ТК-боббина или ТК-выключатель проверить проводку и сочленения
ТК не работает проверить ТК с помощью осциллографа или другого аналогичного электронно-измерительного устройства, заменить по необходимости
пропал контакт выключателя системы зажигания протестировать контактную группу, заменить по необходимости
дефект или слабый контакт уголька проверить изделие
дефекты крышки или бегунка распределительного датчика проверить изделия и по необходимости заменить
неисправность сопротивления в бегунке обновить деталь
дефект боббины обновить деталь
масло на свечных электродах или не установлен требуемый зазор чистка и регулировка свечей
дефекты изоляторов замена свечей
нарушение схемы подключения высоковольтной проводки восстановить схему
некорректная установка зажигания установить зажигание
неустойчивая работа мотора или холостой ход не установлен выставить корректно
увеличенное расстояние между электродами свечей выставить корректно
низкий коэффициент жесткости пружин регуляторных отвесов в датчике замена пружин, протестировать регулятор центробежного типа на спецстенде

Установка бесконтактного зажигания на ВАЗ 2106

Для установки бесконтактного зажигания потребуется набор слесарных инструментов и новые запчасти в случае замены. Непосредственно посмотреть монтаж бесконтактного зажигания на видео можно в интернете. Замена и установка бесконтактного зажигания проводится уже на исправной то

levevg.ru

Разное

Отправить ответ

avatar
  Подписаться
Уведомление о
