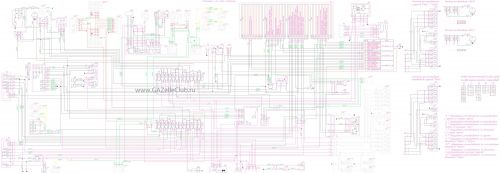

Схема электрики автомобилей ГАЗ-3302, 2705 с двигателем ЗМЗ-405

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с “массой” – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода

Бортовая сеть – постоянного тока, с номинальным напряжением 12В.

При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и регулятором напряжения.

При работе генератора аккумуляторная батарея заряжается.

Любые работы с электрооборудованием автомобиля производите только при отключенной аккумуляторной батарее.

Отсоединять или подсоединять аккумуляторную батарею можно только при выключенном зажигании.

При проверке цепей электрооборудования запрещается замыкать на «массу» провода (проверять исправность цепей «на искру»), так как это может привести к выходу из строя элементов электрооборудования.

Запрещается применять предохранители, не предусмотренные конструкцией автомобиля или рассчитанные на больший ток, а также использовать вместо предохранителей проволоку.

При замене предохранителей запрещается применять отвертки и металлический инструмент, так как это может привести к короткому замыканию в цепях электрооборудования.

Запрещается отсоединять аккумуляторную батарею на работающем двигателе, так как это приведет к выходу из строя регулятора напряжения и элементов электронного оборудования автомобиля.

Во избежание выхода из строя диодов выпрямительного блока запрещается проверять их мегомметром или контрольной лампой, питаем ой напряжением более 12 В, а также проверять такими приборами цепи электрооборудования на автомобиле без отсоединения проводов от генератора.

Проверять сопротивление изоляции обмотки статора генератора повышенным напряжением необходимо на генераторе, снятом с автомобиля, при отсоединенных от выпрямительного блока выводах обмотки статора.

При проведении электросварочных работ на автомобиле необходимо отсоединять провода от клемм аккумуляторной батареи и генератора.

Не касайтесь элементов системы зажигания и высоковольтных проводов на работающем двигателе.

Запрещается проверять работоспособность системы зажигания «на искру» между наконечниками высоковольтных проводов и «массой», так как это приведет к выходу из строя элементов электронного оборудования.

Не прокладывайте провода низкого напряжения в одном жгуте с высоковольтными.

Регулярно очищайте клеммы аккумуляторной батареи и наконечники проводов от окислов и грязи.

При подзарядке аккумуляторной батареи с помощью зарядного устройства отсоедините провода от клемм батареи.

autoruk.ru

отказ в работе из-за плохой массы инструкция по поиску неисправности своими руками с видео и фото • Сам автоэлектрик

Многие владельцы Газелей с 405-м двигателем жалуются на внезапные отказы автомобиля, выражающиеся в проблемной работе силового агрегата. Симптоматика у всех разная – от «чихания» и полной остановки, и до отсутствия реакции двигателя на педаль газа. Как показывает опыт – виной всему некачественная проводка на Газель 405, вернее ее отдельные элементы.

dvigatel-405

Газель с двигателем, отвечающим нормативам ЕВРО-3

Общая схема

Современные двигатели во многом ориентированы на экономичную работу с  привязкой к экологическим требованиям.

Поэтому, отличаются:

  1. Большим количеством всевозможных датчиков;
  2. Увеличенной длиной проводов;
  3. Электронными блоками управления подсистемами и всем силовым агрегатом;
  4. Бортовым диагностическим модулем (компьютером).
sxema-elektroprovodki-na-405-gazelПлакат из руководства по обслуживанию ГАЗели с двигателем ЗМЗ-40522

Соответственно, что и схема проводки на Газель 405 имеет свои особенности, большинство которых касаются обеспечения правильной работы системы впрыска, часто называемой инжектором.

Именно здесь, по мнению многих диагностов и автоэлектриков, и кроется слабое звено, оказывающее воздействие на двигатель автомобиля. И об одной такой особенности и пойдет речь в данной публикации.

Помощь электроники

sxema-elektroprovodki-na-gazel-405Правильно подключенный диагностический модуль поможет определить проблему электроники

На автомобилях с двигателями ЕВРО 3 схема электропроводки на 405 Газель предусматривает диагностический модуль.

Его часто встречаемые названия в среде автомобилистов:

  • бортовой компьютер,
  • маршрутный компьютер;
  • мультитроникс (по названию производителя) т.п.

Помимо своих основных информационных функций, бортовой компьютер также способен сообщить водителю:

  • Положение шагового двигателя.
  • Обороты двигателя.
  • Коды ошибок контроллера впрыска.
  • Массовый расход воздуха.
  • Положение дроссельной заслонки.
  • Значение бортового напряжения.

Обратите внимание. При возникновении неисправностей в работе силового агрегата, маршрутный ПК сообщит ошибки. По их расшифровке можно догадаться, какая схема электропроводки на Газель 405 подлежит пристальному контролю. Но об истинной причине он, конечно же «не скажет», а лишь укажет на вероятную причину, вызвавшую нестабильную работу того или иного узла.

Масса автомобиля

provodka-na-gazel-405Обилие проводов может усложнить задачу по поиску неисправного контакта. Картинка взята отсюда.

Давайте рассмотрим пример, когда автомобиль перестает слушаться педали газа. Автомобиль отказывается ехать, при запуске держит обороты на уровне 2000 об/мин и не дает возможности двигаться.

Маршрутный компьютер нередко сообщает в таких ситуациях, что есть ошибки:

  1. С дросселем;
  2. С датчиком коленвала;
  3. С датчиком расхода воздуха.

На примере, приведенном на видео ниже – неустойчивая работа силового агрегата.

Заводская инструкция предписывает проведение диагностики с помощью специального оборудования, в результате которой владелец методом перебора исключает тот или иной узел из «списка подозреваемых».

Фактически же причина отказа банально проста — обрыв провода массы дросселя, который будучи прикручен к шпильке выпускного коллектора, подвергается вибрации и попросту отваливается (такая неприятность случается не только с продукцией ГАЗа — см. статью оригинальная схема проводки ВАЗ 2112).

Обратите внимание: Для лучшего контакта с массой автомобиля электроника дросселя запитана отдельным проводом – на фото ниже.

sxema-provodki-na-gazel-405Провод с желтой изоляцией на конце — та самая «масса» дросселя. Фото принадлежит AvFoRadi.

Чиним сами

Как правило, цена диагностики и работы мастера СТО или электрика достаточно дорога. Поэтому есть смысл самостоятельно проверить проводку ГАЗели

. Очень часто причиной подобных внезапных отказов является потеря контакта с массой авто. Причем, такая неприятность встречается у многих отечественных авто — та же проводка Москвич 2141 к примеру. instrukciya-svoimi-rukamiВот этот провод следует всегда держать на контроле. Источник

Чинится такая неисправность при обнаружении достаточно легко:

  1. Обрезаете отпавший провод сантиметров на 5-7 ниже окислившегося контакта;
  2. Зачищаете;
  3. Прикручиваете новый контакт;
  4. Изолируете;
  5. Прикручиваете к шпильке, предварительно зачистив место контакта небольшим напильником.

Совет: если предстоит замена проводки своими руками, то не поленитесь при снятии старых жгутов отмечать на новой проводке узлы и контакты, к которым она будет подключаться. Для этого потребуется скотч и бумага с ручкой – подписывайте и приклеивайте к проводке рукотворные подсказки (данный совет поможет и при использовании деталей с других авто — см. статью Схема электропроводки ГАЗель 406).

foto-cenaОтключили старый провод на машине – отметьте его на новой. Такой подход существенно упростит работу и поможет избежать ошибок

Резюме

Как видите, даже простой проводок может послужить причиной остановки автомобиля. И если такая ситуация застанет вас вдали от дома – посмотрите и проверьте «массу» электронных узлов двигателя. При обнаружении такого явления, благодаря нашей статье вы легко справитесь с ее устранением. Удачного пути!

sam-avtoelektrik.ru

ее замена, поиск неисправностей и доступная электросхема

На сегодняшний день автомобили Газель используются во многих отраслях современного бизнеса. Для обеспечения работоспособности транспортного средства необходимо уделять внимание не только работоспособности основных узлов и агрегатов, но и электросхеме автомобиля Газель. Из этого материала вы узнаете все, что нужно знать о работе проводки и ее неисправностях.

Содержание

[ Раскрыть]

[ Скрыть]

Признаки неисправностей

Различают несколько видов состояния электрической цепи в автомобилях Газель 405 евро 2, 402, 406, 4216, 2705, 3302 или бизнес дизель:

  1. Двигатель не запускается. Автомобиль не может выполнять свою основную функцию при неработающем двигателе. Либо проводка на Газель бизнес дизель, 402, 406, 405 евро 2, 4216, 3302, 2705 повреждена, или вышел из строя один из агрегатов или механизмов авто.
  2. Двигатель автомобиля запускается, однако электрооборудование функционирует неправильно или с перебоями.
Схема проводки автомобиля Газель 405Схема проводки автомобиля Газель 405Схема проводки автомобиля Газель 405

В том случае, если в результате попытки завести двигатель агрегат не запускается, но при этом топливо поступает в мотор, то вероятнее всего, проблема состоит в электрооборудовании:

  1. В том случае, если транспорт оборудован карбюратором, для начала следует уделить внимание диагностике высоковольтных кабелей и свечей. Кстати, довольно часто на более старых автомобилях Газель с карбюратором на практике высоковольтные провода приносят неудобства водителю. Если высоковольтные кабеля отработали свой ресурс эксплуатации, двигатель будет работать некорректно. Так что в первую очередь проверяйте именно их. Не лишним будет на Газели с карбюратором проверить работоспособность трамблера и катушки. Помимо высоковольтных проводов, можно произвести диагностику схемы электроцепи в моторном отсеке.
  2. В случае с инжектором ситуация немного другая. Разумеется, высоковольтные провода также могут стать причиной поломки, но в первую очередь нужно уделить внимание электрооборудованию. В частности, вас интересует система управления двигателем. В том случае, если система управления инжектора не в состоянии должным образом обрабатывать импульсы, поступающие с регулятором, то в результате она не сможет давать команды остальным узлам и механизмам. Соответственно, в работе двигателя начнутся перебои.
Электропроводка под капотомЭлектропроводка под капотомЭлектропроводка подкапотного пространства

Как показывает практика, в большинстве автомобилей Газель бизнес дизель, 402, 406, евро 2 405, 3302, 2705 и других причины поломок заключаются в закисленных или подгоревших контактах. В данном случае речь идет о контактах в замке зажигания. При неработоспособности замка зажигания или блока в салоне транспорта как минимум не сможет работать освещение. Также неисправное электрооборудование может привести к неработоспособности омывателей, вентиляторов, стеклоочистителей и т.д.

Виды силовых агрегатов

Производителем Газелей бизнес дизель, 402, 405, 406, 2705, 3302 и других моделей является Горьковский автозавод.

Изначально при производстве и сборке транспортов использовались два вида двигателей:

  • карбюраторные двигатели, выпускавшиеся на УМЗ;
  • инжекторные и карбюраторные двигатели, которые поставлял ЗМЗ (Заволжское предприятие).
Схема автомобиля ГазельСхема автомобиля ГазельСхема автомобиля Газель

Суть такого подхода заключалась в том, чтобы модернизировать и унифицировать силовые агрегаты для моделей бизнес дизель, 402, 405, 406, 2705, 3302 и других с автомобилями УАЗ и Волга. Разумеется, в случае с грузовыми машинами схема электроцепи была переделана.

Для отдельных типов моторов применялась разная схема:

  1. В транспортах с инжектором ДВС изначально были более требовательны в плане работа системы воспламенения топливной смеси. Такие агрегаты оснащались элементами электронного зажигания, узлами управления впрыском. Разумеется, в таких агрегатах качество топлива играет немаловажную роль.
  2. Что касается карбюраторов, то такие варианты сегодня считаются более традиционными, но и они обладают определенными особенностями. Разумеется, схема электропроводки в карбюраторных моторах отличается от инжекторов.

Помимо основных моделей 402, 405, 406, 2705, 3302 и других, с 2001 года производитель стал выпускать версию под названием «бизнес дизель». В случае с дизелем схема электропроводки также потерпела определенные изменения. В частности, такие транспорты стали оборудоваться более мощным стартером, аккумуляторной батареей, а также генератором (автор видео – MR. BORODA).

Причины поломки

Если вы являетесь владельцем автомобиля Газель, то схема электрической цепи вам в любом случае пригодится. Как минимум для того, чтобы при необходимости можно было обнаружить те или иные поломки, вызванные в результате использования низкокачественного горючего.

Причиной неработоспособности электроприборов могут служить экстремальные климатические условия:

  1. К сложным климатическим условиям относятся суровые холода. При наступлении морозов нагрузки на электрическую схему транспортного средства возрастают, и здесь не играет роли тип мотора – карбюратор или инжектор. Особенно нагрузки на электрооборудование ощутимы во время утреннего пуска мотора.
  2. Вне зависимости от времени года и типа ДВС с перебоями в функционировании системы впрыска может столкнуться каждый водитель. При использовании низкокачественного бензина или дизеля могут произойти сбои в работе системы зажигания горючей смеси. Чтобы не допустить таких проблем, необходимо использовать качественное топливо.
  3. Автовладелец Газели может столкнуться с другими видами поломок и неисправностей. Это могут быть замыкания, отслоение контактов на устройствах, появление коррозии. Все эти недостатки вызываются низким качеством сборки или неправильными ремонтом авто.

Вывод

Вывод один – появление новых модификаций в семействах Газели способствовало изменению электрической схемы автомобиля. Появление неполадок в работе электроцепи может отразиться на функциональности автомобиля. Поэтому время от времени нужно производить диагностику работоспособности электроприборов.

Видео «Ремонт электрики Газели»

Загрузка ...Загрузка ... Загрузка ...

avtozam.com

описание схемы электропроводки и электрооборудования

Работа всех электрических элементов в автомобилях зависит от состояния электрической проводки и источников тока. Владельцам отечественных коммерческих автомобилей особенно пригодится умение читать и понимать электросхему Газели, учитывая возраст и состояние многих этих машин.

Содержание

Открытьполное содержание

[ Скрыть]

Признаки неисправностей

Признаками наличия проблем с электрикой автомобилей Газель являются отказы различных систем, например, системы отопления или аварийной сигнализации. Если не помогает проверка и замена предохранителей, защищающих этот участок цепи, то проблема кроется непосредственно в проводке. На неисправность проводки указывает и повторное перегорание установленной новой плавкой вставки.

Типичные «симптомы»:

  1. Не запускается двигатель. Если не работает стартер и тускло светятся лампы на приборной панели, то причина в разряженной батарее. Если лампы горят нормально, но стартер не работает, то причину проблемы следует искать в электропроводке. При работающем стартере и отсутствии вспышек в цилиндрах причиной могут стать повреждения в электрических цепях системы зажигания. Исправить неисправность можно путем зарядки батареи или замены повреждённых элементов.
  2. Горящая лампа зарядки бортового аккумулятора при стабильно работающем двигателе указывает на проблемы в электрической цепи генератора или на обрыв приводного ремня. На автомобилях Газель имеется вольтметр, измеряющий напряжение в бортовой сети. О работе генератора можно судить по показаниям этого прибора. При возникновении таких проблем понадобится замена ремня или переборка генератора с заменой выгоревших элементов.
  3. Появление запаха гари свидетельствует о перегреве элементов проводки, которое может возникнуть из-за поврежденной изоляции. В этой ситуации необходимо проверить состояние предохранителей и прозвонить тестером все участки цепи для определения места замыкания. Для ремонта понадобится заменить поврежденные участки цепи и проложить их таким образом, чтобы исключить повторное перетирание.
  4. На замыкания в цепи указывает нестабильная работа приборов освещения. При слишком ярком накале ламп или ритмичной пульсации причину необходимо искать в вышедшем из строя регуляторе напряжения, установленном на генераторе. Замена регулятора производится на снятом генераторе. Параллельно можно проверить состояние щеток и коллектора.
  5. Неработающие участки цепи. Это возможно из-за окисления и отгнивания контактов или проводов. При полном отказе системы электропитания следует проверить состояние аккумуляторной батареи и клемм на ней. При окислении контактов на батарее они не могут передавать ток большой силы. При этом могут работать элементы подсветки, магнитола, дворники. Но при попытке пуска все освещение гаснет. Исправить проблему можно зачисткой и затяжкой контактов.

Электросхема Газели с карбюратором

Ниже приведена типовая электрическая схема машин выпуска с 1995 до 2003 года карбюраторными моторами моделей ЗМЗ 402, ЗМЗ 421 и ЗМЗ 406. В зависимости от модели машины (ГАЗ 3302, 33021, 2705 и т. д.) могут иметься отличия в схемы электрооборудования.

Схема электрики машин с карбюраторными двигателями ЗМЗ 402 и УМЗ 421

Расположение узлов и проводки на электросхеме Газель:

  1. В1 — электронный датчик для замера давления масла в двигателе.
  2. В2 — вспомогательный датчик, сигнализирующий о чрезмерно низком давлении в системе смазки. Работает совместно со световым сигнализатором, установленным на комбинации приборов (Н7).
  3. В5 — индикация падения уровня жидкости в бачке гидравлического привода тормозов. При понижении уровня ниже критического включается лампа на комбинации приборов (Н56), которая также является сигнализатором затянутого ручного тормоза.
  4. В7 — термический датчик, который осуществляет контроль за температурой жидкости в системе охлаждения.
  5. В8 — датчик включения индикатора перегрева двигателя. Включает лампу Н8, установленную на комбинации приборов.
  6. В12 — прибор для измерения уровня топлива в баке.
  7. В68 — датчик-распределитель.
  8. D4 — управление экономайзером системы обеспечения холостого хода.
  9. Е1 и Е2 — головные блок-фары на левой и правой сторонах кузова. В составе фар имеются лампы передних габаритов (обозначенные на схеме Н62 и Н63) и лампы основного света (Н64 и Н65). В лампах имеются нити дальнего (Н64-1 и Н65-1) и ближнего (Н-64-2 и Н65-2) света, питаемые по отдельным цепям.
  10. Е7 и Е8 — головные указатели поворотов, смонтированные рядом с фарами (левый и правый борта автомобиля).
  11. Е9 и Е10 — дополнительные повторители поворотов, смонтированные на передних крыльях.
  12. Е16 — система освещения интерьера кабины водителя и пассажиров.
  13. Е17 — подсветка внутреннего объема грузового отделения (применяется на бортовом грузовике и фургоне).
  14. Е27 и Е28 — комбинированные фонари на задней части рамы или кузова, включающие в себя лампы стоп-сигнала (Н74 и Н75), указателя поворота (Н78 и Н79), габаритного света (Н76 и Н77), противотуманный фонарь (Н70 и Н71) и индикатор включенной передачи заднего хода (Н72 и Н73).
  15. Е30 и Е64 — два плафона подсветки заднего регистрационного знака.
  16. Е35 — лампа подкапотного пространства.
  17. Е59 — прикуриватель в кабине.
  18. Е65 — система подсветки второго ряда пассажирских сидений (применяется только на машинах с двойной пассажирской кабиной). На автобусах к этой цепи подключено несколько плафонов.
  19. F1, F2, F3 и F4 — свечи, установленные в цилиндрах.
  20. F41, F42 и F43 — три монтажных блока предохранителей и реле.
  21. G1 — генератор, установленный на двигателе.
  22. G2 — аккумулятор.
  23. Н1 — клаксон.
  24. Н6 — зуммер в панели приборов.
  25. Н16 — сигнализаторы указателей направления поворотов, размещенные на комбинации приборов. Кроме того, там установлен предупредительный сигнал аварийного остатка топлива (на схеме обозначен Н19), индикаторы включенного дальнего света (Н20) и габаритов (Н59).
  26. Н66-Н69 — четыре маленьких лампочки для подсветки комбинации приборов.
  27. К1 — реле активации стартера.
  28. К3 — реле выбора режима работы мотора очистителя стекол.
  29. К12 — прерыватель работы поворотников.
  30. К13 — концевой переключатель сигнальной лампы активированного стояночного тормоза.
  31. К16 — выключатель.
  32. М1 — электродвигатель запуска двигателя (стартер).
  33. М2 — электромотор привода вентилятора отопителя.
  34. М4 — электромотор привода щеток очистителя стекла.
  35. М5 — привод насоса жидкости для стеклоомывателя.
  36. М20 — дополнительная электрическая помпа расширенной системы отопления (применяется на грузопассажирских машинах и автобусах). Работает совместно с переключателем, обозначенным на схеме как S65.
  37. М38 и М39 — электрокорректоры угла положения фар.
  38. Р1 — Комбинация приборов в составе спидометра (на схеме Р2), тахометра (позиция Р3), вольтметра бортовой сети (на схеме Р5), указателя температуры жидкости в системе охлаждения (позиция Р6), указателя параметров давления в системе смазки (на схеме Р7) и указателя количества топлива в баке (позиция Р8).
  39. R1… R4 — помехоподавительные резисторы в высоковольтных проводах.
  40. R12 — сопротивление для регулировки оборотов электродвигателя вентилятора отопителя.
  41. S1 — активация зажигания (в замке).
  42. S3 — переключатель дополнительного плафона освещения для дополнительного ряда сидений (для автомобилей с двойной кабиной).
  43. S5 — переключатель аварийной сигнализации лампами поворотов.
  44. S6 — переключатель ступеней сопротивления, предназначенного для регулировки скорости вращения вентилятора отопителя.
  45. S9 — подрулевой переключатель поворотников.
  46. S12 — подрулевой рычаг переключения режимов работы системы очистки стекол.
  47. S13 — дистанционное отключение батареи от бортовой сети.
  48. S18 — выключатель нитей ламп противотуманного света, установленных в задних фонарях.
  49. S29 — концевой переключатель лампы задней передачи.
  50. S30 — концевой выключатель ламп предупредительного сигнала о торможении.
  51. S36 — сигнализатор.
  52. S39 — головной переключатель режимов работы наружного освещения.
  53. S52 — выключение лампы стояночного тормоза.
  54. S72 — управление режимами работы экономайзера.
  55. U1 — магнитофон или радиоприемник.
  56. Т1 — катушка зажигания.
  57. V1 — регулятор напряжения на генераторе.
  58. V2 — транзисторный коммутатор режимов работы системы зажигания.
  59. Х1 — розетка для включения вилки переносной лампы.
  60. Y3 — клапан с электромагнитной катушкой на карбюраторе.

Электросхема Газели с инжектором

После проведения рестайлинга в 2003 году произошли изменения в электросхеме Газель, связанные с применением новых приборов контроля и управления, а также расширением гаммы силовых установок. Ниже представлена схема машины с инжекторным двигателем ЗМЗ 405. Проводка машин может иметь вариантные исполнения (в зависимости от моторов, года выпуска и кузова).

Схема Газель с мотором ЗМЗ 405 (соответствие Евро 2)

  1. В1 — измеритель данных для указателя давления масла.
  2. В2 — электронный датчик включения сигнализатора аварийно низкого давления масла.
  3. В5 — измерительный механизм уровня жидкости в бачке привода тормозов.
  4. В7 — измерительный прибор температуры жидкости в системе охлаждения. Работает совместно с сигнальной лампой, которая включается отдельным контрольным датчиком (на схеме В8).
  5. В12 — замер уровня топлива. На некоторых машинах (например, ГАЗ 33027) возможно использование второго бака, в котором устанавливается второй датчик (обозначен на схеме как В13).
  6. В46 — датчик замера скорости движения.
  7. В57 — опциональный датчик, применяемый для включения электромагнитной муфты привода вентилятора (применяется на некоторых машинах с карбюраторными двигателями ЗМЗ 402 или УМЗ 421). Сигнал от датчика поступает на отдельный контроллер, обозначенный на схеме кодом D28.
  8. D7 — опциональный модуль управления антиблокировочной системой в приводе тормозов (на старых машинах практически не встречается).
  9. D21 — блок переключателей для управления температурой и направлениями потоков системы отопления.
  10. D27 — реостат регулировки степени накала ламп подсветки комбинации.
  11. Е1 и Е2 — головные блок-фары. В составе фар имеются габариты (на схеме указаны как Н62 и Н63), ближний (лампы Н98 и Н99) и дальний (лампы Н100 и Н101) свет. В рестайлинговых фарах поворотники интегрированы в блок фару (лампы Н102 и 103).
  12. Е9 и Е10 — боковые дополнительные поворотники.
  13. Е16 — панель освещения мест водителя и пассажиров.
  14. Е18 и Е19 — дополнительные плафоны освещения (применяются только на автофургонах). На автобусах применяются три плафона — один по правому борту (Е20) и два по левому (Е60 и 61). Управление плафонами освещения выполняется переключателями, обозначенными S62 и S63.
  15. Е27 и Е28 — задние комбинированные фонари. В составе фонарей имеются габариты (на схеме указаны как Н76 и Н77), противотуманки (позиция Н70 и Н71), задний ход (лампы Н72 и Н73), лампы торможения (на схеме Н74 и Н75) и поворотов (лампы Н78 и Н79).
  16. Е30 и Е64 — система подсветки номера.
  17. Е35 — лампа для освещения моторного отделения.
  18. Е59 — прикуриватель.
  19. Е63 — дополнительный плафон для освещения подножки сдвижной двери (на фургонах и автобусах).
  20. Е65 — вспомогательный плафон для подсветки второго ряда сидений (применяется только для грузопассажирских версий).
  21. Е71 — система подсветки ящика на панели приборов.
  22. F1-F4 — система зажигания (свечи).
  23. F41 — подкапотный блок предохранителей.
  24. F42 и F43 — два блока плавких вставок и реле в панели приборов.
  25. G1 и G2 — основные источники тока (генератор и батарея соответственно).
  26. h2 и Н2 — клаксоны двух тонов (низкого и высокого).
  27. К1 — пуск стартера.
  28. КЗ — блок управления очисткой стекол.
  29. К7 — реле клаксона.
  30. К12 — управление поворотниками.
  31. К13 — концевик сигнализатора «ручника».
  32. К16 — дистанционный деактиватор батареи (применяется только для автобусов). Управляется устройство при помощи кнопки S13.
  33. К40 — управление фарами.
  34. М1 — стартер.
  35. М2, М4 и М8 — моторы вентилятора отопителя, стеклоочистителя и насоса омывателя.
  36. М8 — электропомпа контура дополнительной печки (только для автобусов и грузопассажирских машин с двухрядной кабиной). Устанавливается совместно со вторым радиатором и вентилятором на нем, который приводится двигателем М20.
  37. М38 и М39 — электрические корректоры наклона блок-фар. Управляются с помощью регулятора S116.
  38. М43 — электрический привод крана основного отопителя.
  39. Р2 — электронная комбинация приборов.
  40. R12 и R13 — сопротивления для переключения скоростей вентиляторов основного и дополнительного отопителей.
  41. S1 — активация системы запуска и электронных приборов.
  42. S3 — переключатель дополнительного плафона освещения второго ряда (только грузопассажирская версия).
  43. S5 — аварийная сигнализация.
  44. S6 — управление помпой и двигателем системы отопления.
  45. S9 — переключатель режимов работы поворотников и фар.
  46. S12 — выбор режимов работы стеклоочистителя.
  47. S29 — концевик лампы заднего хода.
  48. S30 — концевик педали тормоза.
  49. S39 — переключатель света.
  50. S52 — концевик рычага стояночного тормоза.
  51. S54 — тест системы сигнализаторов.
  52. S60 — концевик подсветки вещевого ящика.
  53. S62 и S63 — управление плафонами освещения пассажирского салона автобуса.
  54. S73 — переключатель скоростей вентилятора дополнительного отопителя (автобус и грузопассажирская Газель).
  55. U — магнитола.

На карбюраторных машинах с моторами ЗМЗ 402 и УМЗ 421 дополнительно стоят цепи:

  • R1-R4 — система помехоподавительных резисторов свечей;
  • D4 — система управления экономайзером карбюратора;
  • В68 — датчик системы распределения импульсов зажигания;
  • S72 — управление системой экономайзера;
  • Т1 — стандартная катушка зажигания;
  • V1 — регулятор уровня напряжения зарядки;
  • V2 — коммутатор на базе транзисторной схемы;
  • YЗ — клапан экономайзера на карбюраторе;
  • Y48 — электромагнитная муфта привода вентилятора (на части машин).

После очередного рестайлинга в 2010 году в серию пошла Газель с торговым обозначением Бизнес. Схема электрики для базовой ГАЗ 3302-216 с двигателем УМЗ 4216 (Евро 3) состоит из отдельных жгутов, разводка которых приведена ниже.

Провода и блоки ЭСУД Газель Бизнес

  1. Электромагнитный клапан системы улавливания паров бензина.
  2. Датчик заслонки дросселя.
  3. Измеритель температуры двигателя.
  4. Приводная муфта вентилятора.
  5. Модуль управления оборотами холостого хода.
  6. Генератор.
  7. Сигнализатор снижения давления масла ниже аварийной отметки.
  8. Общая катушка системы зажигания.
  9. Свечи.
  10. Измеритель давления и температуры воздуха на входе в фильтр.
  11. Датчик положения распредвала.
  12. Датчик положения коленчатого вала.
  13. Разъем жгута проводки лямбда-зонда.
  14. Лямбда-зонд.
  15. Датчик неровностей на дороге.
  16. Датчик наличия детонационного сгорания.
  17. Разъем жгута проводки форсунок.
  18. Форсунки впрыска.

Ремонт цепи включения муфты показан на видео от канала Гараж АвтоХлам.

К жгуту ЭСУД на разъемах крепится проводка передней части кабины.

Передний жгут

  1. Фара.
  2. Стартер.
  3. Батарея.
  4. Монтажный блок реле и предохранителей.
  5. Генератор.
  6. Фара.
  7. Система привода очистителей стекла.
  8. Колодка жгута очистителя стекол.
  9. Подсветка моторного отсека.
  10. Клаксон низкого тона.
  11. Насос омывателя.
  12. Колодка первого жгута системы АБС.
  13. Измеритель уровня жидкости привода тормозов.
  14. Колодка второго жгута системы АБС.
  15. Управление стартером.
  16. Клаксон высокого тона.
  17. Кран трубопровода отопителя.
  18. Колодка жгута проводки привода крана.
  19. Насос отопителя задней части салона (на автобусах и грузопассажирских версиях).
  20. Колодка жгутов системы ЭСУД.
  21. Аналогично.
  22. Аналогично.
  23. Подсоединение жгута проводки задней части автомобиля.
  24. Аналогично.
  25. Колодка жгута панели приборов.
  26. Аналогично.
  27. Разъем контроллера управления двигателем.

Для панели приборов используется отдельный жгут проводов.

  1. Первый резервный разъем.
  2. Второй резервный разъем.
  3. Подключение жгута передней части кабины.
  4. Аналогично.
  5. Управление вентилятором второго отопителя.
  6. Правый рычаг подрулевого модуля.
  7. Жгут клаксона.
  8. Гибкий провод в ступице руля.
  9. Поворотники.
  10. Левый рычаг подрулевого модуля.
  11. Колодка жгута замка зажигания.
  12. Замок.
  13. Разъем правых динамиков аудиосистемы.
  14. Жгут правого рычага подрулевого модуля.
  15. Подсоединение массы.
  16. Разъем левых динамиков аудиосистемы.
  17. Привод зеркала заднего вида на правой двери.
  18. Жгут проводки этого зеркала.
  19. Аналогично.
  20. Подключение проводки потолка кабины.
  21. Жгут верхнего динамика.
  22. Аналогично.
  23. Система подсветки подножки двери.
  24. Соединительный разъем с нижним жгутом.
  25. Вентилятор второго отопителя.
  26. Сопротивление.
  27. Концевик задней передачи.
  28. Определитель скорости.
  29. Концевик ручного тормоза.
  30. Разъем электрики на левой двери.
  31. Разъем проводки зеркала на левой двери.
  32. Привод зеркала заднего вида на левой двери.
  33. Плафон подсветки справа.
  34. Аналогично слева.
  35. Дополнительные лампы подсветки салона (автобус).
  36. Аналогично.
  37. Блок реле и плавких вставок в панели приборов.
  38. Контроллер системы обогрева зеркал.
  39. Контроллер ближнего света.
  40. Контроллер дальнего света.
  41. Контроллер клаксона.
  42. Контроллер системы отопления.
  43. Контроллер очистки стекла.
  44. Резерв.
  45. Блок предохранителей.
  46. Контроллер системы освещения.
  47. Контроллер системы микроклимата.
  48. Электронная комбинация приборов.
  49. Заслонки в каналах подвода воздуха на стекла и в зону ног водителя и пассажира.
  50. Приводы дефлекторов в панели.
  51. Центральный клапан в воздуховоде микроклимата.
  52. Заслонка рециркуляции.
  53. Дополнительная розетка.
  54. Прикуриватель.
  55. Вентилятор системы микроклимата.
  56. Регулятор оборотов отопителя.
  57. Подсветка в бардачке.
  58. Концевик подсветки.
  59. Освещение кабины.
  60. Концевик на рычаге педали тормоза.
  61. Разъем магнитолы №1.
  62. Разъем магнитолы №2.
  63. Резерв.
  64. Переходной соединительный жгут.
  65. Жгут системы микроклимата.

Для машин с АБС имеется отдельный жгут.

Жгут АБС Газель Бизнес

  1. Разъем подключения к переднему жгуту.
  2. Система диагностики.
  3. Разъем питания.
  4. Правый передний датчик.
  5. Правый задний датчик.
  6. Левый передний датчик.
  7. Левый задний датчик.
  8. Контроллер системы АБС.

Для подключения потребителей в задней части машины используется отдельный жгут, который может иметь разную длину в зависимости от колесной базы Газель Бизнес.

Задний жгут проводов

  1. Разъем подключения.
  2. Аналогично.
  3. Забор топлива из бака.
  4. Подключение проводки заднего фонаря с правой стороны.
  5. Аналогично для левого борта.
  6. Фонарь справа.
  7. Фонарь слева.
  8. Подсветка знака.

В случае установки на Газель дизельного двигателя Cummins несколько меняются жгуты моторного отсека и кабины. Вместо свечей зажигания установлены калильные свечи, упрощающие пуск мотора при низкой температуре. Кроме того, имеются дополнительные цепи педалей газа и дополнительного автономного отопителя.

Загрузка ...Загрузка ... Загрузка ...

Видео

Иван Ильдикин ремонтирует проводку панели приборов в своей Газель.

razvodka.net

Схема электропроводки автомобиля Газель с двигателем 405

На чтение 2 мин.

Прибегать к помощи электрических схем приходится нередко, но все же приходится. Например, чтобы проложить новый кабель в автомобиле.

Электрооборудование автомобиля включает в себя массу элементов, которые обеспечивают функционирование автомобиля. Основными элементами являются аккумуляторная батарея, генератор и стартер. Именно на приведение стартера в действие рассчитано электрооборудование автомобиля, никак ни на музыку и все остальное. В первую очередь запуск двигателя и все остальное.

Электросхема Газель

Принципиальные понятия

Открыв капот Газель 405 можно увидеть огромную массу проводов, особенно если там установлен инжектор. Как известно, принцип работы инжекторного мотора сильно отличается от карбюраторного и включает в себя массу электрических элементов, найти которые может помочь только электросхема. Она выглядит как большая карта, на которой отмечены все провода и кабели, что проложены в машине, куда и откуда они следуют, что за чем подключается. Необходимость в составлении этих схем связана с тем, что в автомобиле используется переменный ток, и просто так здесь не разобраться. Графически на схеме Газель 405 можно увидеть абсолютно все элементы, как основные (аккумулятор,прерыватель распределитель, катушка зажигания, стартер, генератор, свечи), так и все побочные (фары, дворники, радио, стеклоподъёмники и прочее).

Важность схем

Понять какую принципиальную важность имеет электросхема Газель 405 можно просто исходя из того насколько часто приходится чинить этот автомобиль. Ведь, как правило, покупается он не для личных нужд, а как коммерческая машина. Это означает, что ездит он каждый день. Еще нужно делать поправку на то в каких условиях ездят Газели, и как их обычно эксплуатируют:

  • Подверженность природным условиям (нарушение изоляции проводов, короткие замыкания).
  • Низкое качество сборки (дешевые и плохие провода, которые не служат долго).
  • Плохое топливо, которое пагубно влияет на электрические составляющее зажигания и впрыска.

И только воспользовавшись схемой электрооборудования можно разобраться в том, где находится какой прибор и какие провода к нему подходят.

Если попробовать заменить в системе что-то самостоятельно, не заглянув в схему, то можно банально перепутать провода и сделать такое с автомобилем, что потом придется менять всю проводку в машине.

Просто банально два замкнутых проводка вполне могут сделать такое замыкание, так что перед тем, как лезть под капот Газели всегда нужно приготовить заранее схему.

autodont.ru

Схема для автомобилей Газель, Соболь ЗМЗ-40524 Евро-3

Схема электрическая принципиальная для автомобилей Газель, Соболь с двигателем ЗМЗ-40524 Евро-3

Обозначения электро схемы

A9 Топливный модуль

B2 Датчик сигнализатора аварийного давление масла

B5 Датчик сигнализатора аварийного падения уровня тормозной жидкости

B12 Датчик указателя уровня топлива

В46     Датчик скорости

D7 Блок управления антиблокировочной системой тормозов

D21 Пульт управления отопительно вентиляционной установкой

D27 Регулятор освещенности приборов

E1 Фара головного света левая

E2 Фара головного света правая

E9 Повторитель указатели поворота левый

E10 Повторитель указатели поборота правый

E16 Плафон кабины

E17 Плафон платформы

E18 Плафон кузова

E20, E21 Плафон салона правый

E27 Фонарь задний левый

E28 Фонарь задний правый

E30,E64 Фонарь освещении номерного знака

E31 Фонарь противотуманный задний

E35 Фонарь подкапотный

E59 Прикуриватель

E60,E61          Плафон салона левый

E63 Плафон освещении подножки

E65 Плафон второго ряда сидений

E68 Плафон индивидуального освещения

E71 Плафон освещении вещевого ящика

F41 Блок предохранителей

F42 Блок предохранителей верхний

F43 Блок предохранителей нижний

G1 Генератор

G2 Аккумуляторная батарея

h2,h3 Сигнал звуковой

H62 Лампа габаритного света правая

H63 Лампа габаритного света левая

Н70 Лампа противотуманная задняя правая

Н71 Лампа противотуманная задняя левая

Н72 Лампа света заднего хода правая

Н73 Лампа света заднего хода левая

H74 Лампа сигнала торможения правая

H75 Лампа сигнала торможения левая

H76 Лампа габаритного света заднего правая

H77 Лампа габаритного света заднего левая

H78 Лампа указателя поворота заднего правая

H79 Лампа указателя поворота заднего левая

H98 Лампа ближнего света правая

H99 Лампа ближнего света левая

h200 Лампа дальнего света правая

Н101 Лампа дальнего света левая

h202 Лампа указатели поворота переднего правая

h203 Лампа указателя поворота переднего левая

K1 Реле стартера

K3 Реле управления стеклоочистителем

K7 Реле сигналов

K12 Прерыватель указателей поворота

K13 Прерыватель сигнализатора стояночного тормоза

K16 Выключатель аккумуляторной батареи дистанционный

K40 Реле фар

M1 Стартер

M2 Электродвигатель отопителя

M4 Электродвигатель стеклоочистителя

М5 Электродвигатель стеклоомывателя

M6 Топливный насос

М8 Электронасос дополнительного отопителя

M20 Электродвигатель дополнительного отопителя

М24 Электроуправляемое зеркало правое

М25 Электроуправляемое зеркало левое

M38 Электропривод корректора фар правый

M39 Электропривод корректора фар левый

M43 Электрокран отопителя

P2 Комбинация приборов

R12 Резистор электродвигателя отопителя

S1 Выключатель зажигания

S3 Выключатель плафонов второго рядя сидений

S5 Выключатель аварийной световой сигнализации

S6 Переключатель электродвигателя и электронасоса отопителя

S8 Переключатель освещение

S9 Переключатель указателей поворотов и света фар

S12 Переключатель стеклоочистителя

S13 Кнопочный выключатель дистанционного выключения батареи

S15 Выключатель обогрева зеркал

S21 Выключатель сигнализатора понижающей передачи

S29 Выключатель света заднего хода

s30 Выключатель сигнала торможения

S31 Выключатель сигнализатора блокировки межосевого дифференциала

S50 Переключатель привода зеркал

S52 Выключатель сигнализатора стояночного тормоза

S60 Выключатель плафона освещения вещевого ящика

S62 Выключатель плафонов салона

S73 Переключатель электродвигателя дополнительного отопителя

S116 Переключатель корректора фар

S136 Выключатель сцепления

U2 Магнитола

X51 Колодка диагностики

www.gazelleclub.ru

Схемы электрооборудования Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310

Электрооборудование автомобиля Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310 выполнено по однопроводной схеме. Отрицательные выводы источников и потребителей электроэнергии соединены с кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть – постоянного тока, с номинальным напряжением 12 В.

Схемы электрооборудования Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310, силовые предохранители 40 и 60 А и блоки предохранителей, защищаемые цепи.

Для коммутации основных цепей автомобиля Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310 служит комбинированный выключатель зажигания. Он состоит из контактной части и механического противоугонного устройства с замком.

При неработающем двигателе все потребители питаются от аккумуляторной батареи через выключатель с дистанционным управлением, а после пуска двигателя – от генератора переменного тока со встроенным регулятором напряжения. При работе генератора аккумуляторная батарея заряжается.

Схема электрооборудования автомобиля Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310 с двигателем ЗМЗ-40522.

Схема электрооборудования автомобиля Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310 с двигателем ЗМЗ-40522Схема электрооборудования автомобиля Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310 с двигателем ЗМЗ-40522

Схема электрооборудования автомобиля Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310 с двигателем ЗМЗ-4063 и панелью приборов старого образца.

Схема электрооборудования автомобиля Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310 с двигателем ЗМЗ-4063 и панелью приборов старого образцаСхема электрооборудования автомобиля Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310 с двигателем ЗМЗ-4063 и панелью приборов старого образца

Схемы электрооборудования автомобиля Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310 с двигателем ЗМЗ-4063 и панелью приборов нового образца.

Схема электрооборудования автомобиля Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310 с двигателем ЗМЗ-4063 и панелью приборов нового образцаСхема электрооборудования автомобиля Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310 с двигателем ЗМЗ-4063 и панелью приборов нового образца

Схема дополнительного электрооборудования различных модификаций автомобиля Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310.

— Светильники освещения пассажирского салона и дополнительный отопитель (для автобуса Соболь).
— Задние фонари фургона и автобуса Соболь.
— Фонари освещения номерного знака (для Соболь ГАЗ-2310).
— Плафон индивидуальный (над столиком, у автобуса Соболь на 6 пассажирских мест).
— Плафон освещения подножки (для автобуса Соболь на 6 пассажирских мест)

Схема дополнительного электрооборудования различных модификаций автомобиля Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310Схема дополнительного электрооборудования различных модификаций автомобиля Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310

Схема электровентилятора радиатора и противотуманных фар для автобуса Соболь на 6 пассажирских мест.

Схема электровентилятора радиатора и противотуманных фар для автобуса Соболь на 6 пассажирских местСхема электровентилятора радиатора и противотуманных фар для автобуса Соболь на 6 пассажирских мест

Схемы электрооборудования антиблокировочной системы тормозов на Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310.

Схемы электрооборудования Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310, силовые предохранители 40 и 60 А и блоки предохранителей, защищаемые цепиСхемы электрооборудования Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310, силовые предохранители 40 и 60 А и блоки предохранителей, защищаемые цепи

Силовые предохранители 40 и 60 А и блоки предохранителей на Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310, защищаемые цепи.

Бортовая сеть автомобиля Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310 (кроме цепи стартера) питается через два плавких предохранителя. Цепь приборов освещения защищена предохранителем на 40 А, остальные цепи – 60 А. Оба предохранителя установлены в блоке, закрепленном на перегородке в моторном отсеке.

Кроме того, цепь каждого потребителя электроэнергии дополнительно защищена предохранителем с меньшим током срабатывания. Эти предохранители расположены в двух блоках под панелью приборов со стороны водителя. Нумерация предохранителей ведется слева направо. Цепь стартера рассчитана на кратковременный большой ток и предохранителя не имеет.

Электрические цепи, защищаемые плавкими предохранителями на Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310 с двигателем ЗМЗ-4063.
Верхний блок предохранителей.

F1 (16 A) — Электродвигатель отопителя, электронасос системы отопителя*.
F2 (8 A) — Электродвигатель дополнительного отопителя,* обмотки реле электровентилятора** системы охлаждения двигателя.
F3 (8 A) — Указатели поворота.
F4 (8 A) — Комбинация приборов, реле сигнализатора стояночного тормоза, системы ЭПХХ, реле стеклоочистителя, свет заднего хода, сигнализатор неисправности микропроцессорной системы зажигания.
F5 (8 A) — Аварийная световая сигнализация.
F6 (8 A) — Сигнал торможения, светильники правого ряда сидений пассажирского салона автобуса*, зуммер и плафон платформы на Соболь ГАЗ-2310.
F7 (8 A) — Дистанционный выключатель аккумуляторной батареи, радиооборудование.
F8 (8 A) — Электродвигатели очистителя и омывателя ветрового стекла.
F9 (16 A) — Звуковой сигнал, прикуриватель, розетка переносной лампы.
F10 (16 A) — Резервный.

Нижний блок предохранителей.

F1 (16 A) — Противотуманные фары автобусов**.
F2 (8 A) — Плафон (светильники**) освещения кабины, плафон грузового салона ГАЗ-2752, подкапотный фонарь, светильники левого ряда сидений пассажирского салона и плафон освещения подножки автобусов, плафон индивидуальный**.
F3 (8 A) — Освещение приборов.
F4 (8 A) — Задний противотуманный свет.
F5 (8 A) — Габаритный свет (правый передний, левый задний фонари), сигнализатор габаритного света, фонари освещения номерного знака.
F6 (8 A) — Габаритный свет (левый передний, правый задний фонари), обмотки реле противотуманных фар автобусов**.
F7 (8 A) — Ближний свет (левая фара), электрокорректор фар.
F8 (8 A) — Ближний свет (правая фара).
F9 (16 A) — Дальний свет (левая фара), сигнализатор дальнего света.
F10 (16 A) — Дальний свет (правая фара).

* Для автобуса и фургона с двумя рядами сидений.
** Устанавливается на части автомобилей.

Похожие статьи:

  • Блоки предохранителей и реле на Шевроле Нива ВАЗ-2123, номиналы предохранителей, защищаемые цепи, схема соединений монтажного блока предохранителей и реле.
  • Схемы электрооборудования Chevrolet Niva ВАЗ-2123, разъемы и соединительные колодки, жгуты проводов, схема системы управления двигателем.
  • Катушки зажигания 406.3705, 406.3705000-20, 3012.3705, 40904.3705000, 407.3705000 для ЗМЗ-40522, ЗМЗ-40524, ЗМЗ-40525 на ГАЗель и Соболь, устройство и характеристики.
  • Проверка компрессии в цилиндрах двигателя Cummins ISF2.8 на Газель NEXT, нормальные значения, выяснение причин недостаточной компрессии в цилиндрах двигателя.
  • Дизельный двигатель Cummins ISF2.8 на Газель NEXT, устройство, конструкция блока цилиндров, коленчатого и распределительного вала, поршней, шатунов и маховика.
  • Настройка параметров электронного спидометра 81.3802 и 811.3802 для ПАЗ, ЗИЛ, КамАЗ, МАЗ, ЛиАЗ, выбор режима индикации, работа спидометра в режиме измерителя количества импульсов.

auto.kombat.com.ua

Разное
Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/ks-moto.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 942 Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/ks-moto.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 975

Отправить ответ

avatar
  Подписаться
Уведомление о
Notice: ob_end_flush(): failed to delete and flush buffer. No buffer to delete or flush in /var/www/www-root/data/www/ks-moto.ru/adv.php on line 308
