Содержание

Газорапределительный механизм



Газорапределительный механизм

2. ГРМ с верхним расположением клапанов

При нижнем расположении
клапаны устанавливают в блоке ци­линдров, а при верхнем — в головке цилиндров.

Современные двигатели
обычно имеют газораспределительные механизмы с верхним расположением клапанов,
так как в этом случае камера сгорания получается компактной, улучшается
на­полнение цилиндров, упрощается регулировка клапанов и значи­тельно
уменьшаются потери теплоты с охлаждающей жидкостью (двигатели автомобилей
ЗИЛ-431410, КамАЗ-5320,  ГАЗ-3110
«Вол­га», ВАЗ-2108 «Спутник»).



Рисунок 3 —
Схема газораспределитель­ного механизма с верхним

расположением клапанов:

1 — седло; 2 — стержень
клапана; 3 — направляющая втулка; 4 — стопорное кольцо; 5 — головка цилиндров; 6
— пружина; 7 — уплотнительный колпа­чок;      8
— тарелка; 9 — втулка; 10 — сухарики; 11 — коромысло; 12 — ось;
                   13 — контргайка; 14 —
регулировочный винт; 15 — штанга; 16 — толкатель;
        17 — кулачок.



Распределительные валы
при верхнем расположении клапанов могут быть установлены в блоке цилиндров —
нижнее расположение (двигатели автомобилей ЗИЛ-431410, -4331, КамАЗ-5320) или на
головке блока — верхнее расположение (однорядные двигатели автомобилей ВАЗ,
«Москвич» и др.).

При верхнем расположении
распределительного вала (рис. 4) отсутствуют толкатели и штанги, вследствие чего
уменьшаются масса и инерционные силы клапанного механизма, что дает возможность
увеличить частоту вращения коленчатого вала и уменьшить уровень шума при работе
двигателя.



Рисунок 4 —
Газораспределительные механизмы двигателей с верхним расположением
распределительных валов автомобилей:

а — ВАЗ-2105, -2107
«Жигули»; б — «Москвич-21412»; в — ВАЗ-2108 «Спут­ник», ВАЗ-2109; г — ГАЗ-3110
«Волга»; 1 — клапан; 2 — головка цилиндров;
                 3 — рычаги; 4 — кулачки; 5 — болт; 6 — контргайка; 7 —
шпилечная пружина; 8, — сферический наконечник; 9 — коромысла; 10 — корпус
распределительного вала; 11 — регулировочные шайбы; 12 — маслоотражательный
колпачок;             13 — направляющая
втулка; 14 — седло клапана; 15 — толкатель;
                     16— гидротолкатель; 17 — распределительный вал; 18 —
выпускной клапан с гидротолкателем; 19 — двойная пружина; h — тепловой зазор.

К конструктивным особенностям ГРМ форсированных двигателей можно отнеси:
верхнее расположение клапанов и распределительного вала; ременный привод
распределительного вала; отсутствие толкателей, штанг и коромысел; наличие
гидрокомпенсаторов и четырех клапанов на один цилиндр.







zelentsovsa.ru

Тема 13:»Газораспределительный механизм» — Автомеханик. Персональный сайт преподавателя Добровольского Е.И.

Подробности




Автор: Добровольский Е.И.






Опубликовано: 27 Октябрь 2013




Основные типы механизмов газораспределения

Газораспределительный механизм служит для своевременного впуска в цилиндр горючей смеси (у карбюраторных двигателей) или воздуха (у дизелей) и для выпуска отработавших газов. При тактах сжатия и рабочего хода газораспределительный механизм надежно изолирует камеры сгорания от окружающей среды.

Все четырехтактные карбюраторные двигатели и дизели имеют клапанные газораспределительные механизмы. У этих двигателей впуск горючей смеси или воздуха происходит через впускные клапаны, а выпуск отработавших газов — через выпускные клапаны.

У двухтактных двигателей роль клапанов выполняют три окна: выпускное, впускное и продувочное. Процесс газораспределения у двухтактных двигателей реализуется с помощью кривошипно-шатунного механизма, который при возвратно-поступательном движении поочередно открывает и закрывает окна, осуществляя впуск в цилиндр горючей смеси или выпуск отработавших газов, а также сжатие рабочей смеси и рабочий ход.

Газораспределительные механизмы могут иметь нижнее или верхнее расположение клапанов.

Газораспределительные механизмы с нижним расположением клапанов и распределительного вала (рис. 1). В настоящее время они встречаются редко (двигатели автомобилей ЗИЛ-157КД и ГАЗ-52-04). Распределительный вал  в этом случае расположен в блоке цилиндров  и на его кулачки 10 непосредственно опираются толкатели 9, в которые ввернуты регулировочные болты 7 с контргайками 8. Гнездо 1 клапана 2 запрессовано в блок цилиндров, а сам клапан помещен в направляющей втулке 3. Закрывается клапан пружиной 4, одним концом упирающейся в блок цилиндров, а другим — в тарелку пружины 6. Тарелка пружины удерживается на нижнем конце стержня клапана при помощи сухарей 5, вставленных в кольцевую проточку. Преимуществом такого механизма является простота устройства, небольшое количество деталей и низкая стоимость.

К недостаткам относят сложность регулировки тепловых зазоров между стержнем клапана и регулировочным болтом толкателя. Наполнение цилиндров при нижнем расположении клапанов недостаточное, так как горючей смеси для поступления в цилиндр нужно проделать сложный путь, проходя горизонтальные участки и подъемы.



Рис.1. Газораспределительный механизм с нижним расположением клапанов и распределительного вала

Современные двигатели обычно имеют газораспределительные механизмы с верхним расположением клапанов, так как в этом случае камера сгорания получается компактной, улучшается наполнение цилиндров, упрощается регулировка клапанов и значительно уменьшаются потери теплоты с охлаждающей жидкостью (двигатели автомобилей ЗИЛ-431410, КамАЗ-5320, ГАЗ-3110 «Волга». ВАЗ-2108 «Спутник»).

Газораспределительные механизмы с верхним расположением клапанов и нижним расположением распределительного вала (рис. 2). Такие механизмы имеют более сложное устройство и применяются на двигателях автомобилей ЗИЛ-433100, -5301, «ГАЗель», «Волга», ГАЗ-3307. У этих двигателей распределительный вал 10 расположен в блоке цилиндров 19. На кулачки вала опираются толкатели 9, которые при помощи штанг 18 через регулировочные винты 16 передают усилие на коромысло 15, а с него на стержень клапана 2. Седло клапана 1 запрессовано в головку блока цилиндров. Механизм более сложный и дорогой по сравнению с механизмом с нижним расположением клапанов, но процесс регулировки тепловых зазоров намного проще, так как подготовительная работа заключается в снятии крышки головки блока 14. При таком механизме улучшается наполнение цилиндров горючей смесью или воздухом, а также очистка цилиндров от отработавших газов.



Рис.2. Газораспределительные механизмы с верхним расположением клапанов и нижним расположением распределительного вала

При верхнем расположении распределительного вала  отсутствуют толкатели и штанги, вследствие чего уменьшаются масса и инерционные силы клапанного механизма, что дает возможность увеличить частоту вращения коленчатого вала и уменьшить уровень шума при работе двигателя.

Механизм газораспределения с верхним расположением клапанов и распределительного вала (рис. 3). Он проще по устройству, так как у него отсутствуют толкатели и штанги. Коромысла 10 устанавливаются на осях коромысел 9 и одним концом опираются на кулачки распределительного вала 11. В другой конец ввернут регулировочный винт 6, который и передает усилия на стержень клапана 2.



Рис.3. Механизм газораспределения с верхним расположением клапанов и распределительного вала

Недостатком этого механизма является более сложное устройство привода распределительного вала.

Верхнее расположение распределительного вала применяют в быстроходных двигателях, так как в этом случае движение передается от кулачка распределительного вала через коромысло на клапан и можно отказаться от промежуточных деталей механизма газораспределения (толкателей и штанг), имеющих возвратно-поступательное движение и большую инерцию.

В двигателях заднеприводных автомобилей ВАЗ (рис.4) распределительный вал расположен в отдельном картере на головке 1 блока цилиндров и вращается в подшипниках скольжения. Привод к клапанам 2, размещенным в один ряд, осуществляется непосредственно от кулачков 6 распределительного вала через одноплечие рычаги (рокеры) 4. Одним концом одноплечий рычаг опирается на стержень клапана, другим — на сферическую головку болта 7 и удерживается на ней при помощи шпилечной пружины.



Рис. 4. Газораспределительный  механизм  двигателей с верхним расположением распределительных валов автомобилей  ВАЗ-2105, -2107 «Жигули»: 1 – головка цилиндров;   2 – клапан;  3 – маслоотражательный колпачок;   4 – рычаг клапана;   5 – корпус подшипников распределительного вала;  6 – распределительный вал;   7 – регулировочный болт;   8 – контргайка болта;  А – зазор между рычагом и кулачком распределительного вала

В двигателях автомобилей «Москвич» (рис. 5) клапаны 1 расположены в два ряда и приводятся в действие коромыслами 3 от кулачков 2 распределительного вала. Для регулировки теплового зазора в клапанах служит регулировочный болт 5 с контргайкой 6, который связан со сферическим наконечником 4.

В двигателях переднеприводных автомобилей ВАЗ-2108 «Спутник», ВАЗ-2109 верхний распределительный вал установлен в отдельном корпусе 4 (рис. 6), расположенном на головке блока цилиндров 1, в которую запрессованы чугунные седла клапанов и направляющие втулки клапанов 2. Верхняя часть втулок уплотняется металлорезиновыми маслоотражательными колпачками 7.



Рис.5. Газораспределительный механизм двигателя с верхним расположением распределительного вала автомобиля «Москвич-21412»: 1 — клапаны; 2 — кулачки; 3— коромысла; 4 — сферический наконечник;  5 — болт; 6 — контргайка; h — тепловой зазор

Клапаны 2 приводятся в действие непосредственно кулачками 5 через цилиндрические толкатели 3 без промежуточных рычагов. В гнездах толкателей находятся шайбы 6 для регулировки зазора 8 в клапанном механизме.





Рис. 6. Газораспределительный механизм двигателей с верхним расположением распределительных валов автомобилей  ВАЗ-2108 «Спутник», ВАЗ-2109: 1 — головка цилиндров; 2 — клапан; 3 — толкатель; 4 — корпус распределительного вала; 5 — кулачок; 6 — регулировочная шайба; 7 — маслоотражательный колпачок; 8 — тепловой зазор





Рис. 7. Газораспределительный механизм двигателя с верхним расположением распределительных валов автомобиля ГАЗ-3110 «Волга»

Во время сжатия и рабочего хода клапаны неподвижны и пружинами плотно прижаты к гнездам, закрывая впускные и выпускные каналы. При вращении коленчатого вала вращение через шестерни передается на распределительный вал, который, вращаясь, кулачками набегает на толкатели и поднимает их вместе со штангами. Штанга поворачивает на оси коромысло, которое бойком нажимает на стержень клапана и опускает его, открывая впускной или выпускной трубопроводы. При дальнейшем вращении распределительного вала кулачок выходит из-под толкателя, освобождая толкатель и коромысло, и клапанный механизм под действием пружин возвращается в первоначальное положение. Затем весь процесс повторяется.

Механизм газораспределения V-образного двигателя

На V-образных восьмицилиндровых двигателях применяют верхнее расположение клапанов (рис. 8). Нижний распределительный вал таких двигателей, установленный в развале блока, является общим для клапанов правого и левого рядов цилиндров.

Открытие клапанов  впускного 6 и выпускного 2, перемещающихся в направляющих втулках, происходит под действием усилия, передаваемого от кулачков и через толкатели 8 штанги 7 и коромысла 4, установленные на осях 5 коромысел. Закрытие клапанов осуществляется под действием пружин, нижние концы которых упираются в шайбы. При наличии у выпускных клапанов механизма вращения их пружины опираются на опорные шайбы этих механизмов. Верхними концами пружины обоих клапанов упираются в тарелки. За два оборота коленчатого вала впускные и выпускные клапаны каждого цилиндра открываются один раз, а распределительный вал за этот период делает один оборот. Следовательно, распределительный вал вращается в два раза медленнее коленчатого вала. Поэтому зубчатое колесо распределительного вала имеет в два раза больше зубьев, чем ведущая шестерня коленчатого вала.





Рис. 8. Газораспределительный механизм V-образного двигателя: 1 — выпускной трубопровод;

 2 — выпускной клапан; 3 — впускной трубопровод; 4 — коромысло; 5 — ось коромысла; 6 — впускной клапан; 7 — штанга; 8 — толкатель; 9 — распределительный вал

Распределительный вал. Распределительный вал изготавливают из стали или специального чугуна и подвергают термической обработке. Профиль его кулачков, как впускных, так и выпускных, у большинства двигателей делают одинаковым.



Рис.9. Распределительный вал

Одноименные (впускные и выпускные) кулачки располагаются в четырехцилиндровом двигателе под углом 90°, в шестицилиндровом — под углом 60°, а в восьмицилиндровом — под углом 45°. При шлифовании кулачкам придают небольшую конусность. Взаимодействие сферической поверхности торца толкателей 19 с конической поверхностью кулачков обеспечивает их поворот в процессе работы.

Начиная с передней опорной шейки, диаметр шеек уменьшается, что облегчает установку распределительного вала в картере двигателя. Число опорных шеек обычно равно числу коренных подшипников коленчатого вала. Втулки  опорных шеек изготавливают из стали, а внутреннюю поверхность их покрывают антифрикционным сплавом.

Привод распределительного вала. Распределительный вал приводится от коленчатого вала зубчатой, цепной передачей или посредством зубчатого ремня. На двигателях ЗИЛ-508 автомобилей семейства ЗИЛ ведущая шестерня 1 (рис. 10) установлена на переднем конце коленчатого вала, а ведомое колесо 8 — на переднем конце распределительного вала и закреплено гайкой.

Зубчатые колеса привода должны входить в зацепление между собой при строго определенном положении коленчатого и распределительного валов, что обеспечивает правильность заданных фаз газораспределения и порядка работы двигателя. Поэтому при сборке двигателя зубчатые колеса вводятся в зацепление по меткам (метка «а» на рис.10) на их зубьях (на впадине между зубьями колеса и на зубе шестерни).



Рис. 10. Установочные метки на распределительных шестернях:

1- ведущая шестерня; 2 – ведомая шестерня; а – метки

Чтобы уменьшить уровень шума зубчатых колес, их изготавливают с косыми зубьями и из различных материалов. На коленчатом валу устанавливают стальную шестерню, а на распределительном — чугунное (двигатели автомобилей ЗИЛ-431410, МАЗ-5335) или текстолитовое колесо (двигатели автомобилей ГАЗ-3307, -3302. -2705 «ГАЗель»).

В двигателях автомобилей ВАЗ (с приводом на задние колеса) газораспределительный механизм приводится в действие от коленчатого вала двухрядной втулочно-роликовой цепью 4 (рис. 11), которая соединяет ведущую звездочку 1 коленчатого вала со звездочкой 5 распределительного вала и звездочкой 2 валика привода масляного насоса и распределителя зажигания. При резком изменении частоты вращения коленчатого вала появляются колебания ветви цепи, для гашения которых служит пластмассовая колодка 3 (успокоитель). С противоположной стороны колодки 3 размещается башмак 7 натяжного устройства. Один конец башмака закреплен на оси, а другой соединяется с регулировочным механизмом 6, прижимающим башмак к цепи. Цепь натягивают при помощи гайки  регулировочного механизма.



Рис.11.Цепной привод распределительного вала

В двигателях переднеприводных легковых автомобилей ВАЗ-2108 «Спутник», ВАЗ-2109 и других привод газораспределительного механизма (рис.12) состоит из двух зубчатых шкивов 1 и 4, установленных на коленчатом и распределительном валах 5, натяжного ролика 3 и зубчатого ремня 2. Этим же ремнем приводится во вращение и шкив насоса охлаждающей жидкости.



Рис.12.Ременной привод распределительного вала

Основной особенностью такого привода является зубчатый эластичный ремень с зубьями полукруглой формы. Его изготавливают из маслостойкой резины, армированной кордом из стекловолокна. Зубья для повышения износостойкости покрыты эластичной тканью.

Детали клапанного привода

В газораспределительном механизме с верхним расположением клапанов и нижним расположением распределительного вала клапаны имеют привод через передаточные детали (толкатели, штанги и коромысла).

Толкатели. Они предназначены для передачи усилия от распределительного вала через штанги к коромыслам. Изготавливают их из стали или чугуна. Толкатели (рис.13) бывают цилиндрические и рычажно-роликовые. В дизелях ЯМЗ-236М2 и -238М2 применяют рычажно-роликовые толкатели качающегося типа (рис. 13, а), установленные на оси 1 над распределительным валом. Ролик 2 толкателя 3 опирается на кулачок распределительного вала. Ось ролика вращается на игольчатых подшипниках, поэтому при перекатывании ролика по кулачку трение скольжения заменяется трением качения, что повышает срок службы толкателя. Сверху на толкатель опирается штанга 4.

В двигателях ЗИЛ-508, ЗМЗ-511 и КамАЗ-740, Д-245.12 применяют цилиндрические толкатели 7(рис. 13, б), установленные в специальных отверстиях — направляющих. В дизеле КамАЗ-740 применяют съемные направляющие. Внутренняя полость толкателя имеет сферическую поверхность 8 под штангу и отверстие 9 для слива масла. Для повышения работоспособности торцовую поверхность 10 стальных толкателей в месте соприкосновения с кулачком наплавляют специальным износостойким чугуном.

Штанги. Для передачи усилия от толкателей к коромыслам служат штанги, которые изготавливают из стального прутка с закаленными концами (двигатели ЗИЛ-508) или стержня из алюминиевого сплава (двигатели ЗМЗ-511 и -4022) со стальными сферическими наконечниками.

В дизелях ЯМЗ и КамАЗ, Д-245.12 штанги 4 (рис. 13, б) делают обычно из стальной трубки. На концах штанг напрессовывают стальные сферические наконечники 11, которыми они с одной стороны упираются в сферические поверхности регулировочных винтов 5 (рис. 13, а), ввернутых в коромысла 6, а с другой — в толкатели.

Коромысла. Для передачи усилия от штанги к клапану служит коромысло, представляющее собой неравноплечий рычаг, изготовленный из стали или чугуна. Плечо а коромысла примерно в 1,5 раза больше плеча b. Наличие длинного плеча коромысла не только уменьшает ход толкателя и штанги, но и снижает силы инерции, возникающие при их движении, что способствует повышению долговечности деталей привода клапанов.

Коромысла карбюраторных двигателей расположены на общей полой оси 5 (рис. 8), в конце которой запрессованы заглушки, что позволяет подводить масло к бронзовым втулкам коромысел и сферическим наконечникам регулировочных болтов 15. Оси 13 в сборе с коромыслами устанавливают на каждой головке цилиндра с помощью стоек 16. На дизелях оси коромысел выполнены как одно целое со стойками и каждое коромысло качается на своей оси.



Рис. 13. Детали привода клапанов дизелей: а — ЯМЗ; б — КамАЗ; 1 — ось; 2 — ролик; 3, 7 — толкатели; 4 — штанги; 5 — регулировочный винт; 6 — коромысло; 8 — сферическая поверхность под штангу; 9 — отверстие для слива масла; 10 — наплавленная поверхность толкателей; 11 — наконечник; а и b — плечи коромысла

Клапаны. Открытие и закрытие впускных и выпускных каналов, соединяющих цилиндры с газопроводами системы питания, происходят при помощи клапанов. Клапан (рис. 14, а) состоит из плоской головки 16 и стержня 1, соединенных между собой плавным переходом. Для лучшего наполнения цилиндров горючей смесью диаметр головки впускного клапана делают значительно больше, чем диаметр выпускного.

Так как клапаны работают в условиях высоких температур, их изготавливают из высококачественных сталей. Впускные клапаны делают из хромистой стали, выпускные — из жаростойкой, так как последние соприкасаются с горячими отработавшими газами и нагреваются до температуры 600…800°С. Высокая температура нагрева клапанов вызывает необходимость установки в головке цилиндров специальных вставок 15 из жаропрочного чугуна, которые называются седлами. Применение вставных седел повышает срок службы головки цилиндров и клапанов.

Для плотного прилегания к седлам рабочие поверхности головок клапанов делают коническими, в виде тщательно обработанных фасок (под углами 45 или 30°).

Стержни 1 клапанов имеют цилиндрическую форму. Они перемешаются в чугунных или металлокерамических направляющих втулках 2, запрессованных в головку блока. На конце стержня проточены цилиндрические канавки под выступы конических сухариков 10, которые прижимаются к конической поверхности тарелки 9 под действием пружины 8.

В дизелях ЯМЗ, КамАЗ и двигателях автомобилей ГАЗ, «Москвич», ВАЗ для улучшения резонансной характеристики и повышения работоспособности газораспределительного механизма клапаны прижимаются к седлам не одной, а двумя пружинами. В этом случае направление витков пружин делается различным, чтобы при поломке одной из пружин ее витки не попали между витками другой и не нарушилась безотказная работа клапанного механизма.

На впускных клапанах под опорные шайбы или в верхней части направляющих втулок (у двигателей ЗИЛ, КамАЗ, ЗМЗ) устанавливают резиновые манжеты или колпачки, которые при открытии клапанов плотно прижимаются к его стержню и направляющей втулке, вследствие чего устраняется возможная утечка (подсос) масла в цилиндры через зазор между втулкой и стержнем клапана (при такте впуска).



Рис. 14. Выпускной клапан двигателя автомобиля ЗИЛ-431410 с механизмом вращения:

а — выпускной клапан, установленный на головке цилиндров; б, в — соответственно начальное и конечное рабочие положения механизма вращения клапана; 1 — стержень клапана; 2 — направляющая втулка; 3 — замочное кольцо; 4 — корпус механизма вращения; 5 — шарики; 6 — опорная шайба; 7 — замочное кольцо; 8 — пружина; 9 — тарелка; 10 — сухарики; 11 — дисковая пружина; 12 — возвратная пружина; 13 — металлический натрий; 14— головка цилиндров; 15 — седло; 16 — головка клапана

В двигателях ЗИЛ-508 и -511 для лучшего отвода теплоты от выпускных клапанов введено натриевое охлаждение. С этой целью клапан делают полым и его полость заполняют на 3/4 объема металлическим натрием 13 (рис. 14, а). Натрий имеет высокую теплопроводность и плавится при температуре 98 °С. Во время работы двигателя расплавленный натрий омывает внутреннюю полость клапана, при этом теплота от его головки передается к стержню и через направляющую втулку и головку цилиндров отводится к охлаждающей жидкости.

Выпускные клапаны V-образных карбюраторных двигателей ЗИЛ имеют механизм принудительного вращения. Он состоит из корпуса 4 (рис. 14, а), который расположен в углублении головки цилиндра 14 на направляющей втулке 2, закрепленной замочным кольцом 3; пяти шариков 5, установленных вместе с возвратными пружинами 12 в наклонных пазах корпуса; опорной шайбы 6 и конической дисковой пружины 11. Пружина 11 и шайба 6 свободно надеты на выступ корпуса и закреплены на нем замочным кольцом 7.

При закрытом клапане, когда усилие пружины 8 невелико (рис. 14, б), дисковая пружина 11 выгнута наружным краем вверх, а внутренним упирается в заплечики корпуса 4 механизма вращения. При этом шарики 5 в конических пазах корпуса отжаты возвратными пружинами 12 в крайнее положение.

Когда клапан начинает открываться, усилие пружины 8 возрастает, в результате чего дисковая пружина 11 (рис. 14, в) выпрямляется и передает усилие пружины 8 на шарики 5, которые, перекатываясь по наклонным пазам корпуса, поворачивают дисковую пружину 11, опорную шайбу 6, клапанную пружину 8 и сам клапан относительно его первоначального положения.

Во время закрытия клапана усилие клапанной пружины 8 уменьшается. При этом дисковая пружина 11 прогибается до своего исходного положения и освобождает шарики 5, которые под действием возвратных пружин 12 возвращаются в первоначальное положение, подготавливая механизм вращения к новому циклу поворота клапана.

При частоте вращения коленчатого вала около 3000 об/мин частота вращения выпускного клапана достигает 30 об/мин.

Чтобы обеспечить плотное прилегание головки клапана к седлу, необходим определенный тепловой зазор между стержнем клапана и носком (винтом) коромысла. Тепловые зазоры в клапанах изменяются вследствие их нагрева, изнашивания и нарушений регулировок. Когда зазор в клапанах увеличен, они открываются не полностью, в результате чего ухудшается наполнение цилиндров горючей смесью и очистка их от продуктов сгорания, а также повышаются ударные нагрузки на детали клапанного механизма.

При недостаточном зазоре клапаны неплотно садятся на седла, вследствие чего происходят утечки газов, образование нагара с обгоранием рабочих поверхностей седла и клапана. Из-за неплотной посадки клапанов при такте сжатия рабочая смесь может попадать в выпускной газопровод, а в процессе такта расширения газы, имеющие высокую температуру, могут прорываться в впускной газопровод, вследствие чего в этих газопроводах возможны хлопки или вспышки, что является признаком неплотной посадки клапанов.

Фазы газораспределения

Под фазами газораспределения понимают моменты открытия и закрытия клапанов относительно мертвых точек, выраженные в градусах угла поворота коленчатого вала. Фазы газораспределения изображаются круговыми диаграммами, их подбирают экспериментальным путем при доводке опытных образцов двигателей.

При рассмотрении рабочих процессов ДВС в первом приближении было принято, что открытие и закрытие клапанов происходят в мертвых точках. Однако в действительности открытие и закрытие клапанов не совпадают с положением поршней в мёртвых точках. Это связано с тем, что время, приходящееся на такты впуска и выпуска, очень мало, и при максимальной частоте вращения коленчатого вала двигателя оно составляет тысячные доли секунды. Поэтому если открытие и закрытие впускных и выпускных клапанов будут происходить точно в мертвых точках, то наполнение цилиндров горючей смесью и очистка их от продуктов сгорания будут недостаточными. В связи с этим моменты открытия и закрытия клапанов в четырехтактных двигателях происходят с определенным опережением или запаздыванием относительно положения поршней в ВМТ и НМТ.



Рис. 15. Диаграмма фаз газораспределения двигателя ЗИЛ-508:

1 — впускной клапан; 2 — выпускной клапан

Из диаграммы фаз газораспределения двигателя ЗИЛ-508 (рис. 15) видно, что впускной клапан открывается за 31° до прихода поршня в ВМТ, а выпускной клапан закрывается при угле 47° поворота коленчатого вала после прохождения ВМТ, следовательно, угол перекрытия клапанов составляет 78°. Открытие выпускного клапана происходит с опережением на 67° до прихода поршня в НМТ, а закрытие выпускного клапана — с запаздыванием на 83° после прохождения поршнем НМТ. Таким образом, общая продолжительность открытия каждого клапана составляет 294° по углу поворота коленчатого вала двигателя.

Моменты, когда оба клапана одновременно открыты, называют перекрытием клапанов. В это время происходит продувка цилиндров от отработавших газов свежей горючей смесью.

Рассмотренные фазы газораспределения двигателя ЗИЛ-508 получены при зазоре в обоих клапанах 0,3 мм (между носком коромысла и торцом стержня клапана). При уменьшении зазора продолжительность открытия впускного и выпускного клапанов возрастает, а при увеличении зазора — уменьшается.

Для закрепления полученных знаний просмотрите видеоролик » Газораспределительный механизм «

Просмотр доступен только для авторизованных пользователей сайта.



ИСПОЛЬЗОВАННЫЕ ИСТОЧНИКИ

1. Пузанков А.Г.   Автомобили: устройство и техническое обслуживание: учебник для студ. Учреждений сред.проф. образования/ — М.: Издательский центр «Академия», 2007. — 640 с.

2. Морозов Н.Д. и др. Устройство и ремонт автомобилей. Учебник, Изд.2-е, перераб. и доп. М.: Высшая школа, 1972.-304с.

3.Иллюстрации, находящиеся в сети Интернет в свободном доступе.

4. Материалы, размещенные на сайтах:

www.youtube.com/

tezcar.ru

www.autoprospect.ru

autoustroistvo.ru/

ru.wikipedia.org/



Подробности




Просмотров: 2044

dobrovolskij.ru

Газораспределительный механизм (ГРМ) — назначение, конструкция и устройство, принцип работы, типы газораспределительных механизмов


Назначение и характеристика


Газораспределительным называется механизм, осуществляющий открытие и закрытие впускных и выпускных клапанов двигателя.

Газораспределительный механизм (ГРМ) служит для своевременного впуска горючей смеси или воздуха в цилиндры двигателя и выпуска из цилиндров отработавших газов. В двигателях автомобилей применяются газораспределительные механизмы с верхним расположением клапанов. Верхнее расположение клапанов позволяет увеличить степень сжатия двигателя, улучшить наполнение цилиндров горючей смесью или воздухом и упростить техническое обслуживание двигателя в эксплуатации. Двигатели автомобилей могут иметь газораспределительные механизмы различных типов (рисунок 1), что зависит от компоновки двигателя и, главным образом, от взаимного расположения коленчатого вала, распределительного вала и впускных и выпускных клапанов. Число распределительных валов зависит от типа двигателя.

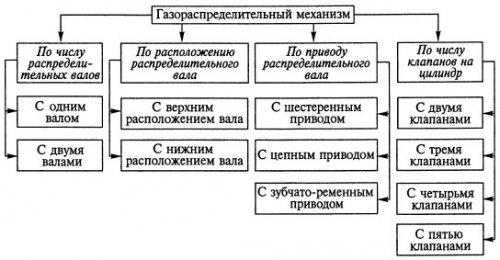

Рисунок 1 – Типы газораспределительных механизмов, классифицированных по различным признакам


При верхнем расположении распределительный вал устанавливается в головке цилиндров, где размещены клапаны. Открытие и закрытие клапанов производится непосредственно от распределительного вала через толкатели или рычаги привода клапанов. Привод распределительного вала осуществляется от коленчатого вала с помощью роликовой цепи или зубчатого ремня.




Верхнее расположение распределительного вала упрощает конструкцию двигателя, уменьшает массу и инерционные силы возвратно-поступательно движущихся деталей механизма и обеспечивает высокую надежность и бесшумность его работы про большой частоте вращения коленчатого вала двигателя.

Цепной и ременный приводы распределительного вала также обеспечивают бесшумную работу газораспределительного механизма.

При нижнем расположении распределительный вал устанавливается в блоке цилиндров рядом с коленчатым валом. Открытие и закрытие клапанов производится от распределительного вала через толкатели штанги и коромысла. Привод распределительного вала осуществляется с помощью шестерен от коленчатого вала. При нижнем расположении распределительного вала усложняется конструкция газораспределительного механизма и двигателя. При этом возрастают инерционные силы возвратно-поступательно движущихся деталей газораспределительного механизма. Число распределительных валов в газораспределительном механизме и число клапанов на один цилиндр зависят от типа двигателя. Так, при большем числе впускных и выпускных клапанов обеспечивается лучшие наполнение цилиндров горючей смесью и их очистка от отработавших газов. В результате двигатель может развивать большие мощность и крутящий момент. При нечетном числе клапанов на цилиндр число впускных клапанов на один клапан больше, чем выпускных.





Конструкция и работа газораспределительного механизма

Газораспределительные механизмы независимо от расположения распределительных валов в двигателе включают в себя клапанную группу, передаточные детали и распределительные валы с приводом.

В клапанную группу входят впускные и выпускные клапаны, направляющие втулки клапанов и пружины клапанов с деталями крепления.

Передаточными деталями являются толкатели, направляющие втулки толкателей, штанги толкателей, коромысла, ось коромысел, рычаги привода клапанов, регулировочные шайбы и регулировочные болты. Однако при верхнем расположении распределительного вала толкатели, направляющие втулки и штанги толкателей, коромысла и ось коромысел обычно отсутствуют.

На рисунке 2 представлен газораспределительный механизм двигателя с верхним расположением клапанов, с верхним расположением распределительного вала с цепным приводом и с двумя клапанами на цилиндр. Он состоит из распределительного вала 14 с корпусом 13 подшипников, привода распределительного вала, рычагов 11 привода клапанов, опорных регулировочных болтов 18 клапанов 1 и 22, направляющих втулок 4, пружин 7 и 8 клапанов с деталями крепления.



Рисунок 2 – Газораспределительный механизм легкового автомобиля с цепным приводом

1, 22 – клапаны; 2 – головка; 3 – стержень; 4, 20 – втулки; 5 – колпачок; 6 – шайбы; 7, 8, 17 – пружины; 9 – тарелка; 10 – сухарь; 11 – рычаг; 12 – фланец; 13 – корпус; 14 – распределительный вал; 15 – шейка; 16 – кулачок; 18 – болт; 19 – гайка; 21 – пластина; 23 – кольцо; 24, 27, 28 – звездочки; 25 – цепь; 26 – успокоитель; 29 – палец; 30 – башмак; 31 – натяжное устройство


Распределительный вал обеспечивает своевременное открытие и закрытие клапанов. Распределительный вал – пятиопорный, отлит из чугуна. Он имеет опорные шейки 15 и кулачки 16 (впускные и выпускные). Внутри вала проходит канал, через который подводится масло от средней опорной шейки к другим шейкам и кулачкам. К переднему торцу вала крепится ведомая звездочка 24 цепного привода. Вал устанавливается в специальном корпусе 13 подшипников, отлитом из алюминиевого сплава, который закреплен на верхней плоскости головки блока цилиндров. От осевых перемещений распределительный вал фиксируется упорным фланцем 12, который входит в канавку передней опорной шейки вала и прикрепляется к торцу корпуса подшипников.





Привод распределительного вала осуществляется через установленную на нем ведомую звездочку 24 двухрядной роликовой цепью 25 от ведущей звездочки 28 коленчатого вала. Этой цепью также вращается звездочка 27 вала привода масляного насоса. Привод распределительного вала имеет полуавтоматический натяжной механизм, состоящий из башмака и натяжного устройства. Цепь натягивается башмаком 30, на который воздействуют пружины натяжного устройства 31. Для гашения колебаний ведущей ветви цепи служит успокоитель 26. Башмак и успокоитель имеют стальной каркас с привулканизированным слоем резины. Ограничительный палец 29 предотвращает спадание цепи при снятии на автомобиле ведомой звездочки распределительного вала.

Клапаны открывают и закрывают впускные и выпускные каналы. Клапаны установлены в головке блока цилиндров в один ряд под углом к вертикальной оси цилиндров двигателя. Впускной клапан 1 для лучшего наполнения цилиндров горючей смесью имеет головку большего диаметра, чем выпускной клапан. Он изготовлен из специальной хромистой стали, обладающей высокой износостойкостью и теплопроводностью. Выпускной клапан 22 работает в более тяжелых температурных условиях, чем впускной. Он выполнен составным. Его головку делают из жаропрочной хромистой стали, а стержень – из специальной хромистой стали.

Каждый клапан состоит из головки 2 и стержня 3. Головка имеет конусную поверхность (фаску), которой клапан при закрытии плотно прилегает к седлу из специального чугуна, установленному в головке блока цилиндров и имеющему также конусную поверхность.

Стержень клапана перемещается в чугунной направляющей втулке 4, запрессованной и фиксируемой стопорным кольцом 23 в головке блока цилиндров, обеспечивающей точную посадку клапана. На втулку надевается маслоотражательный колпачок 5 из маслостойкой резины. Клапан имеет две цилиндрические пружины: наружную 8 и внутреннюю 7. Пружины крепятся на стержне клапана с помощью шайб 6, тарелки 9 и разрезного сухаря 10. Клапан приводится в действие от кулачка распределительного вала стальным кованным рычагом 11, который опирается одним концом на регулировочный болт 18, а другим – на стержень клапана. Регулировочный болт имеет сферическую головку. Он ввертывается в резьбовую втулку 20, закрепленную в головке блока цилиндров и застопоренную пластиной 21, и фиксируется гайкой 19. Регулировочным болтом устанавливается необходимый зазор между кулачком распределительного вала и рычагом привода клапана, равный 0,15 мм на холодном двигателе и 0,2 мм на горячем двигателе (прогретом до 75…85 °C). Пр

carspec.info

Назначение и характеристика

«Механизм
газораспределения двигателя»

Цель
работы: изучить назначение, устройство,
принцип действия, конструкцию
газораспределительного механизма (ГРМ)
двигателя.

Ход
работы:

Газораспределительным
называется механизм, осуществляющий
открытие и закрытие впускных и выпускных
клапанов двигателя.

Газораспределительный
механизм (ГРМ) служит для своевременного
впуска горючей смеси или воздуха в
цилиндры двигателя и выпуска из цилиндров
отработавших газов. В двигателях
автомобилей применяются газораспределительные
механизмы с верхним расположением
клапанов. Верхнее расположение клапанов
позволяет увеличить степень сжатия
двигателя, улучшить наполнение цилиндров
горючей смесью или воздухом и упростить
техническое обслуживание двигателя в
эксплуатации.
Двигатели автомобилей
могут иметь газораспределительные
механизмы различных типов (рисунок
1
),
что зависит от компоновки двигателя и,
главным образом, от взаимного расположения
коленчатого вала, распределительного
вала и впускных и выпускных клапанов.
Число распределительных валов зависит
от типа двигателя.

При верхнем
расположении
 распределительный
вал устанавливается в головке цилиндров,
где размещены клапаны. Открытие и
закрытие клапанов производится
непосредственно от распределительного
вала через толкатели или рычаги привода
клапанов. Привод распределительного
вала осуществляется от коленчатого
вала с помощью роликовой цепи или
зубчатого ремня.

Верхнее
расположение распределительного вала
упрощает конструкцию двигателя, уменьшает
массу и инерционные силы возвратно-поступательно
движущихся деталей механизма и
обеспечивает высокую надежность и
бесшумность его работы при большой
частоте вращения коленчатого вала
двигателя.

Цепной
и ременный приводы распределительного
вала также обеспечивают бесшумную
работу газораспределительного механизма.

При
нижнем расположении распределительный
вал устанавливается в блоке цилиндров
рядом с коленчатым валом. Открытие и
закрытие клапанов производится от
распределительного вала через толкатели
штанги и коромысла. Привод распределительного
вала осуществляется с помощью шестерен
от коленчатого вала. При нижнем
расположении распределительного вала
усложняется конструкция газораспределительного
механизма и двигателя. При этом возрастают
инерционные силы возвратно-поступательно
движущихся деталей газораспределительного
механизма. Число распределительных
валов в газораспределительном механизме
и число клапанов на один цилиндр зависят
от типа двигателя. Так, при большем числе
впускных и выпускных клапанов
обеспечивается лучшие наполнение
цилиндров горючей смесью и их очистка
от отработавших
газов
.
В результате двигатель может развивать
большие мощность и крутящий момент. При
нечетном числе клапанов на цилиндр
число впускных клапанов на один клапан
больше, чем выпускных.

Конструкция и работа газораспределительного механизма

Газораспределительные
механизмы независимо от расположения
распределительных валов в двигателе
включают в себя клапанную
группу
передаточные
детали
 и распределительные
валы с приводом
.

В клапанную
группу
 входят
впускные и выпускные клапаны, направляющие
втулки клапанов и пружины клапанов с
деталями крепления.

Передаточными
деталями
 являются
толкатели, направляющие втулки толкателей,
штанги толкателей, коромысла, ось
коромысел, рычаги привода клапанов,
регулировочные шайбы и регулировочные
болты. Однако при верхнем расположении
распределительного вала толкатели,
направляющие втулки и штанги толкателей,
коромысла и ось коромысел обычно
отсутствуют.

На рисунке
2
 представлен
газораспределительный механизм двигателя
с верхним расположением клапанов, с
верхним расположением распределительного
вала с цепным приводом и с двумя клапанами
на цилиндр. Он состоит из распределительного
вала 14 с корпусом 13 подшипников, привода
распределительного вала, рычагов 11
привода клапанов, опорных регулировочных
болтов 18 клапанов 1 и 22, направляющих
втулок 4, пружин 7 и 8 клапанов с деталями
крепления.

Рисунок
2

– Газораспределительный механизм
легкового автомобиля с цепным приводом

1,
22 – клапаны; 2 – головка; 3 – стержень;
4, 20 – втулки; 5 – колпачок; 6 – шайбы; 7,
8, 17 – пружины; 9 – тарелка; 10 – сухарь;
11 – рычаг; 12 – фланец; 13 – корпус; 14 –
распределительный вал; 15 – шейка; 16 –
кулачок; 18 – болт; 19 – гайка; 21 – пластина;
23 – кольцо; 24, 27, 28 – звездочки; 25 – цепь;
26 – успокоитель; 29 – палец; 30 – башмак;
31 – натяжное устройство

Распределительный
вал
 обеспечивает
своевременное открытие и закрытие
клапанов. Распределительный вал –
пятиопорный, отлит из чугуна. Он имеет
опорные шейки 15 и кулачки 16 (впускные и
выпускные). Внутри вала проходит канал,
через который подводится масло от
средней опорной шейки к другим шейкам
и кулачкам. К переднему торцу вала
крепится ведомая звездочка 24 цепного
привода. Вал устанавливается в специальном
корпусе 13 подшипников, отлитом из
алюминиевого сплава, который закреплен
на верхней плоскости головки блока
цилиндров. От осевых перемещений
распределительный вал фиксируется
упорным фланцем 12, который входит в
канавку передней опорной шейки вала и
прикрепляется к торцу корпуса подшипников.

Привод
распределительного вала
 осуществляется
через установленную на нем ведомую
звездочку 24 двухрядной роликовой цепью
25 от ведущей звездочки 28 коленчатого
вала. Этой цепью также вращается звездочка
27 вала привода масляного насоса. Привод
распределительного вала имеет
полуавтоматический натяжной механизм,
состоящий из башмака и натяжного
устройства. Цепь натягивается башмаком
30, на который воздействуют пружины
натяжного устройства 31. Для гашения
колебаний ведущей ветви цепи служит
успокоитель 26. Башмак и успокоитель
имеют стальной каркас с привулканизированным
слоем резины. Ограничительный палец 29
предотвращает спадание цепи при снятии
на автомобиле ведомой звездочки
распределительного вала.

Клапаны открывают
и закрывают впускные и выпускные каналы.
Клапаны установлены в головке блока
цилиндров в один ряд под углом к
вертикальной оси цилиндров
двигателя. Впускной
клапан
 1
для лучшего наполнения цилиндров горючей
смесью имеет головку большего диаметра,
чем выпускной клапан. Он изготовлен из
специальной хромистой стали, обладающей
высокой износостойкостью и
теплопроводностью. Выпускной
клапан
 22
работает в более тяжелых температурных
условиях, чем впускной. Он выполнен
составным. Его головку делают из
жаропрочной хромистой стали, а стержень
– из специальной хромистой стали.

Каждый
клапан состоит из головки 2 и стержня
3. Головка имеет конусную поверхность
(фаску), которой клапан при закрытии
плотно прилегает к седлу из специального
чугуна, установленному в головке блока
цилиндров и имеющему также конусную
поверхность.

Стержень
клапана перемещается в чугунной
направляющей втулке 4, запрессованной
и фиксируемой стопорным кольцом 23 в
головке блока цилиндров, обеспечивающей
точную посадку клапана. На втулку
надевается маслоотражательный колпачок
5 из маслостойкой резины. Клапан имеет
две цилиндрические пружины: наружную
8 и внутреннюю 7. Пружины крепятся на
стержне клапана с помощью шайб 6, тарелки
9 и разрезного сухаря 10. Клапан приводится
в действие от кулачка распределительного
вала стальным кованным рычагом 11, который
опирается одним концом на регулировочный
болт 18, а другим – на стержень клапана.
Регулировочный болт имеет сферическую
головку. Он ввертывается в резьбовую
втулку 20, закрепленную в головке блока
цилиндров и застопоренную пластиной
21, и фиксируется гайкой 19. Регулировочным
болтом устанавливается необходимый
зазор между кулачком распределительного
вала и рычагом привода клапана, равный
0,15 мм на холодном двигателе и 0,2 мм на
горячем двигателе (прогретом до 75…85
°C). Пружина 17 создает постоянный контакт
между концом рычага привода и стержнем
клапана.

studfiles.net

Схема устройства и работа механизма газораспределения

В четырехтактных двигателях применяют клапанный механизм газораспределения, служащий для своевременной подачи в цилиндры воздуха (в дизелях) или горючей смеси (в карбюраторных двигателях) и для выпуска из цилиндров отработавших газов. Клапаны в определенные моменты открывают и закрывают впускные и выпускные каналы головки цилиндров, т.е. обеспечивают сообщение цилиндров двигателя с впускным и выпускным трубопроводами. В изучаемых двигателях используют механизм газораспределения с верхним расположением клапанов и нижним положением распределительного вала.

Рис. Схема механизма газораспределения: 1 — ось коромысел; 2 — регулировочный винт; 3 — контргайка; 4 — стойка; 5 — штанга; 6 — толкатель; 7 — распределительный вал; 8 — шестерня распределительного вала; 9 — шестерня коленчатого вала; 10 — промежуточная шестерня; 11 — поршень; 12 — клапан; 13 — головка цилиндров; 14 — направляющая втулка; 15 — пружина клапана; 16 — коромысло

Механизм газораспределения состоит из:

  • впускных и выпускных клапанов с пружинами
  • передаточных деталей от распределительного вала к клапанам
  • распределительного вала
  • шестерни

Механизм работает следующим образом: коленчатый вал с помощью шестерен вращает распределительный вал 7, каждый кулачок которого, набегая на толкатель 6, поднимает его вместе со штангой 5. Последняя, в свою очередь, поднимает один конец коромысла 16, при этом другой конец, двигаясь вниз, давит на клапан 12. Клапан опускается и сжимает пружину 15. Когда кулачок распределительного вала 7 сходит с толкателя 6, штанга 5 и толкатель опускаются, а клапан 12 под действием пружины «садится в седло» и плотно закрывает отверстие канала.

Для лучшей очистки цилиндров от отработавших газов и заполнения их свежим воздухом или горючей смесью клапаны открыты дольше, чем в простейшем двигателе. От степени наполнения цилиндров «свежим зарядом» и степени очистки их от отработавших газов во многом зависит мощность двигателя.

Для того чтобы в цилиндры двигателя поступило больше воздуха или горючей смеси, впускные клапаны должны открываться с опережением, т.е. до прихода поршня в верхнюю мертвую точку (ВМТ). При большой частоте вращения коленчатого вала такт впуска повторяется часто, поэтому во впускном трубопроводе создается разрежение и воздух поступает в цилиндры двигателя, несмотря на то, что поршень некоторое время движется вверх. Поступление воздуха в цилиндры через открытый клапан продолжается по инерции и после того, как поршень пройдет нижнюю мертвую точку (НМТ). Впускной клапан закрывается с некоторым запаздыванием. Периоды от момента открытия клапанов до момента их закрытия, выраженные в угловых градусах поворота коленчатого вала, называют «фазами газораспределения». Их можно изобразить в виде таблицы, либо в виде круговой диаграммы, как, например, на рисунке. За счет опережения открытия и запаздывания закрытия впускного клапана период впуска воздуха у двигателя ЗМЗ-53 продлевается от 180 до 268°.

Рис. Диаграмма фаз газораспределения двигателя ЗМЗ-53

После закрытия впускного клапана происходят сжатие смеси и рабочий ход поршня. Выпуск отработавших газов из цилиндра, или открытие выпускного клапана, начинается до прихода поршня в НТМ, за 50° по углу поворота коленчатого вала. Выпускной клапан закрывается после прохода поршнем ВМТ. Продолжительность открытия выпускного клапана по углу поворота коленчатого вала составляет 252°.

В конце такта выпуска и начале такта впуска оба клапана некоторое время открыты одновременно, что соответствует 46 по углу поворота коленчатого вала. Такое угловое перекрытие тактов клапанов способствует лучшей очистке цилиндра от отработавших газов в результате его продувки свежим воздухом.

Моменты открытия и закрытия клапанов у каждого двигателя различны и зависят от профиля кулачков распределительного вала, а также от величины зазоров между клапанами и коромыслами.

ustroistvo-avtomobilya.ru

Газораспределительный механизм двигателя (ГРМ) | Газораспределительный механизм (ГРМ)

Что такое газораспределительный механизм (ГРМ)?

Газораспределительный механизм (ГРМ) — это механизм предназначенный для впуска в цилиндры двигателя свежего заряда (горючей смеси в классических бензиновых двигателях или воздуха в дизелях) и выпуска отработавших газов в соответствии с рабочим циклом, а также для обеспечения надежной изоляции камеры сгорания от окружающей среды во время тактов сжатия и рабочего хода.

В зависимости от вида устройств, осуществляющих впуск заряда и выпуск отработавших газов, различают два типа механизмов газораспределения:

  • клапанный
  • золотниковый

Клапанный механизм наиболее широко распространен и используется во всех четырехтактных двигателях. Возможно верхнее и нижнее расположение клапанов. Верхнее расположение в настоящее время применяется чаще, так как в этом случае процесс газообмена протекает эффективнее. Характерные конструкции газораспределительных механизмов с верхним расположением клапанов представлены на рисунке.

Из чего состоит газораспределительный механизм (ГРМ) двигателя?

Основными элементами газораспределительного механизма являются:

  • распределительный вал
  • впускные и выпускные клапаны с пружинами, крепежными деталями и направляющими втулками
  • привод распределительного вала
  • также детали (толкатели, штанги, коромысла и др.), обеспечивающие передачу перемещения от распределительного вала к клапанам

У V-образных двигателей основная деталь рассматриваемого механизма — распределительный вал — может иметь как нижнее, так и верхнее расположение. При нижнем расположении (рис. а) распределительный вал 7, размещенный в блок-картере, приводится во вращение от коленчатого вала двигателя с помощью зубчатой передачи, обычно содержащей одну пару цилиндрических или конических шестерен (возможно применение и нескольких пар шестерен).

У четырехтактного двигателя передаточное отношение привода равно двум, т.е. распределительный вал вращается вдвое медленнее коленчатого. При вращении распределительный вал с помощью кулачков перемещает толкатели 2 и штанги 3. Последние поворачивают коромысла 5 относительно оси 4. В то же время противоположные концы коромысел воздействуют на клапаны 7, перемещая их вниз и преодолевая при этом сопротивление пружин 6. Расположение кулачков на распределительном валу и их форму выбирают так, чтобы впускные и выпускные клапаны открывались и закрывались в строго определенные моменты согласно рабочему циклу двигателя.

Рис. Газораспределительные механизмы с верхним расположением клапанов:
а — с нижним расположением распределительного вала: 1 — распределительный вал; 2 — толкатель; 3 — штанга; 4 — ось коромысел; 5 — коромысло; 6 — пружина; 7 — клапан; б — с верхним расположением распределительного вала: 1 — винт; 2 — контргайка; 3 — коромысла; 4 — распределительный вал

У рядных верхнеклапанных двигателей и V-образных двигателей с четырьмя клапанами на цилиндр распределительный вал (валы) находится в головке блока, в непосредственной близости от клапанов (рис. б). Поскольку при верхнем расположении распределительного вала расстояние между его осью и осью коленчатого вала оказывается значительным, для приведения распределительного вала во вращение обычно используют цепную передачу. У двигателей сравнительно малой мощности можно также применять зубчатый ремень.

Распределительные валы мощных V-образных дизелей приводятся во вращение с помощью зубчатой передачи, у которой число пар конических шестерен может составлять две и более. При верхнем расположении распределительного вала уменьшается число передаточных деталей. Например, в механизме, представленном на рис. б, отсутствуют толкатели и штанги. Распределительный вал 4 непосредственно воздействует на коромысла 3, которые, в свою очередь, перемещают клапаны.

При работе двигателя детали газораспределительного механизма нагреваются (наиболее сильно — клапаны) и, следовательно, расширяются и удлиняются. Чтобы обеспечить возможность удлинения стержня клапана при его нагреве без нарушения плотности посадки головки клапана в седле, между отдельными деталями газораспределительного механизма у непрогретого двигателя должен быть зазор (например, между стержнем клапана и концом коромысла). Регулировать этот зазор можно различными способами, например с помощью винта 1 (см. рис. б), самоотвинчивание которого предотвращает контргайка 2. Чтобы исключить необходимость в регулировке зазора и уменьшить шумность двигателя в газораспределительных механизмах многих современных двигателей используются гидравлические толкатели. В эти толкатели встроены гидрокомпенсаторы, изменяющие их длину под действием давления масла, которое специально подается из смазочной системы двигателя. Клапан, его направляющая втулка, пружина и опорная шайба с деталями ее крепления образуют клапанную группу газораспределительного механизма.

Клапан состоит из головки и стержня, между которыми для уменьшения сопротивления движению газов выполнен плавный переход. Головка клапана имеет шлифованную конусную рабочую поверхность — фаску, по которой клапан плотно прилегает к седлу. Для крепления опорной шайбы пружины конец стержня клапана снабжен канавкой. В некоторых случаях для улучшения отвода теплоты от головки выпускного клапана стержень со стороны головки выполняют полым и вводят в него жидкий металлический натрий.

Клапаны изготавливают высадкой из стального прутка с последующей механической и термической обработкой. Материалом для них служит износо- и жаростойкая сталь. Иногда головку и стержень выпускного клапана выполняют из разных марок стали, а затем соединяют сваркой. Торец стержня клапана дополнительно закаливают для повышения твердости и износостойкости. В некоторых случаях на фаску выпускного клапана для увеличения его долговечности наплавляют особо жаростойкий сплав.

Каждый цилиндр двигателя имеет, как минимум, два клапана — впускной и выпускной. Однако в настоящее время наметилась тенденция к увеличению числа клапанов на цилиндр. Все шире применяются двигатели с тремя (два впускных и один выпускной) и четырьмя (два впускных и два выпускных) клапанами. При наличии одного впускного и одного выпускного клапанов первый имеет большую головку. Это необходимо для лучшего наполнения цилиндра свежим зарядом.

Направляющая втулка, через которую проходит стержень клапана, обеспечивает его точную посадку в седло. Стержень имеет высокоточное сопряжение с втулкой (зазор составляет 0,05… 0,12 мм). Направляющие втулки изготавливают из чугуна или спеченного пористого материала, который может быть пропитан смазочным маслом.

Клапанная пружина удерживает клапан в закрытом положении, обеспечивая его плотную посадку в седле. Пружины изготавливают методом холодной навивки из специальной стальной, термически обработанной проволоки с последующей дробеструйной обработкой, что увеличивает их долговечность. Иногда для предотвращения появления резонансных колебаний используют пружины с переменным шагом витков.

Опорная шайба удерживает пружину в сжатом состоянии. Крепление стержня клапана к опорной шайбе осуществляется с помощью конических разрезных сухарей, входящих в выточку на стержне.

Седло клапана, в которое он садится фаской головки, у верхнеклапанного двигателя расположено в головке цилиндров. Обычно седла выпускных, а иногда и впусковых клапанов, выполняют в виде вставных колец и наглухо запрессовывают в выточки головки цилиндров. Вставные кольца изготавливают из жаростойкой стали, специального чугуна или спеченного материала.

Передаточные детали газораспределительного механизма обеспечивают передачу усилия от распределительного вала к стержням клапанов. К таким деталям относятся:

  • толкатели
  • штанги
  • коромысла

Толкатели передают осевое усилие от кулачков распределительного вала на штанги или стержни клапанов. Они могут быть плоскими, грибовидными, цилиндрическими или рычажными. Их изготавливают из стали или чугуна. Для повышения твердости и износостойкости рабочие поверхности толкателей упрочняют, а затем шлифуют.

Штанги служат для передачи усилий от толкателей к коромыслам при нижнем расположении распределительного вала в верхнеклапанном двигателе (см. рис. а). Штанги изготавливают из стали или алюминиевого сплава, придавая им форму трубки. На концах штанг крепят стальные наконечники со сферическими поверхностями, имеющими высокую твердость. Нижними концами штанги упираются в гнезда толкателей, а верхними — в регулировочные винты коромысел.

Коромысла предназначены для изменения направления и величины усилий, передаваемых на стержни клапанов. Коромысла шарнирно устанавливают на осях, которые крепятся к головке цилиндров. На одном конце коромысла может быть установлен регулировочный винт, который позволяет изменять зазор в газораспределительном механизме. Материалом для коромысла служит сталь или ковкий чугун. Рабочие поверхности коромысла закаливают, а затем шлифуют.

Распределительный вал служит для своевременного открытия и закрытия клапанов при помощи кулачков. Конструкция распределительного вала зависит от типа двигателя, числа цилиндров и клапанов, а также типа привода. Характерные конструкции распределительных валов представлены на рисунке. Любой распределительный вал имеет кулачки впускных 2 и выпускных 4 клапанов, а также опорные шейки 2. Распределительный вал бензинового карбюраторного двигателя снабжен также винтовой шестерней 5 привода масляного насоса и распределителя зажигания и эксцентриком 3, приводящим в действие топливный насос. Число кулачков соответствует общему числу клапанов, которые обслуживаются данным валом. Число опорных шеек чаще всего равно числу коренных шеек коленчатого вала. В рядном четырех- цилиндровом двигателе вершины одноименных кулачков располагаются под углом 90° (рис. а), в рядном шестицилиндровом — под углом 60° (рис. б), а в V-образном восьмицилиндровом — под углом 45° (рис. в). Угол установки разноименных кулачков зависит от фаз газораспределения. Вершины кулачков располагают в соответствии с принятым для двигателя порядком работы с учетом направления вращения вала. В качестве подшипников для распределительного вала чаще всего применяют запрессованные в картер (при нижнем расположении) или головку цилиндров (при верхнем расположении) тонкостенные биметалические или триметаллические втулки. Одна из опорных шеек вала (обычно передняя) снабжена фиксирующим устройством для предотвращения его осевых перемещений. Для смазывания опорных шеек к ним подается масло под давлением из общей смазочной системы двигателя. При верхнем расположении распределительного вала в его теле сверлят осевое отверстие, по которому масло поступает ко всем опорным шейкам и кулачкам.

Рис. Распределительные валы рядного четырехцилиндрового (а), рядного шестицилиндрового (б) и V-образного восьмицилиндрового (в) двигателей со схемами расположения кулачков:
1 — опорная шейка; 2, 4 — кулачки впускных и выпускных клапанов; 3 — эксцентрик привода топливного насоса; 5 — винтовая шестерня привода масляного насоса

Видео: Принцип работы ГРМ

ustroistvo-avtomobilya.ru

Устройство, Принцип Работы и Назначении, Основные Неисправности, Способы Диагностики и Ремонта

Ищем двух авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в устройстве современных автомобилей.
Обращаться на почту [email protected]

Основой любых силовых агрегатов и главной составляющей двигателей внутреннего сгорания является сложный газораспределительный механизм (ГРМ). Назначение газораспределительного механизма состоит в управлении впускными и выпускными клапанами двигателя. На такте впуска он открывает впускной клапан, смесь, состоящая из воздуха и топлива или воздуха (для дизельных двигателей), попадает в камеру сгорания. На такте выпуска — открытием выпускного клапана из камеры сгорания ГРМ удаляет отработанные газы.

Устройство газораспределительного механизма

Газораспределительный механизм состоит из следующих элементов:

  1. Распределительный вал — изготовляется из чугуна или стали — в задачу которого входит открывание/закрывание клапанов газораспределительного механизма при работе цилиндров. Он монтируется в картере, который перекрывает крышка газораспределительного механизма, или в головке блока цилиндра. При вращении вала на цилиндрических шейках происходит воздействие на клапан. На него воздействуют кулачки, расположенные на распределительном валу. На каждый клапан воздействует свой кулачек.
  2. Толкатели, изготовленные также из чугуна или стали. В их задачу входит передача усилия от кулачков на клапаны.
  3. Клапаны впускные и выпускные. В их задачу входит подача топливно-воздушное смеси в камеру сгорания и удаления отработочных газов. Клапан представляет из себя стержень с плоской головкой. Основным отличием впускных и выпускных клапанов является диаметр головки. Впускной состоит из стали с хромированным покрытием, а выпускной — из жаропрочной стали. Клапанный стержень изготавливается в виде цилиндра с канавкой, необходимой для фиксирования пружины. Клапана двигаются только по направлению ко втулкам. Чтоб масло не попадало в камеру сгорания цилиндра, производят установку уплотнительного колпачка. Его изготавливают из маслостойкой резины. На каждый клапан крепятся внутренняя и наружная пружина, для крепления используют шайбы, тарелки.
  4. Штанги. Они необходимы для передачи усилия от толкателей к коромыслу.
  5. Привод газораспределительного механизма. Он передает вращение коленвала на распредвал и тем самым приводит его в движения, причем движется он со скоростью в 2 раза меньше, чем скорость коленвала. На 2 вращения коленвала распредвал делает 1 вращение — это и называется рабочим циклом, при котором происходит 1 открытие клапанов.

Схема устройства ГРМ

Схема устройства ГРМ

Таково устройство ГРМ и общая схема газораспределительного механизма. Теперь следует разобраться, каков принцип работы газораспределительного механизма.

Устройство ГРМ

Работа газораспределительного механизма

Работа системы газораспределения поделена на четыре фазы:

  1. Впрыск топлива в камеру сгорания цилиндра.
  2. Сжатие.
  3. Рабочий ход.
  4. Удаления газов из камеры сгорания цилиндра.

Рассмотрим подробнее принцип действия газораспределительного механизма.

  1. Подача топлива в камеру сгорания цилиндра происходит за счет движения коленвала, который передает свое усилие на поршень и он начинает движения из так называемой ВМТ (это точка, выше которой поршень не поднимается) в НМТ (это точка, соответственно, ниже которой поршень не опускается). При этом движении поршня одновременно открывается впускной клапан и топливно-воздушная смесь заполняет камеру сгорания цилиндра. Впрыснув положенное количество топливно-воздушной смеси клапан закрывается. При этом коленвал поворачивается на 180 градусов от своего начального положения.
  2. Сжатие. Дойдя до НМТ поршень продолжает свое движение. Меняя свое направление в ВМТ, в этот момент в цилиндре и происходит сжатие топливно-воздушной смеси. При подходе поршня к высшей точке фаза сжатия заканчивается. Коленчатый вал продолжает свое движения и поворачивается на 360 градусов. И на этом фаза сжатия закончена.
  3. Рабочий ход. Воздушно-топливная смесь воспламеняется свечей зажигания, когда поршень находится в высшей точке цилиндра. При этом достигается максимальный момент сжатия. Затем поршень начинает двигаться к нижней точке цилиндра, так как на поршень оказывают огромное давление газы, образовавшиеся при горении воздушно-топливной смеси. Это движение и есть рабочий ход. При опускании поршня до НМТ фаза рабочего хода считается завершенной.
  4. Удаления газов из камеры сгорания цилиндра. Поршень движется к высшей точке цилиндра, все это происходит при усилии, которое оказывает коленчатый вал газораспределительного механизма двигателя. При этом открывается выпускной клапан и поршень начинает избавлять камеру сгорания цилиндра от газов, которые образовались после сгорания топливно-воздушной смеси в камере сгорания цилиндра. После достижения высшей точки и освобождения ее от газов. Поршень начинает свое движение в низ. Когда поршень доходит да НМТ, то рабочая фаза удаления газов из камеры сгорания цилиндра считается законченной, а коленчатый вал совершает оборот на 720 градусов от своего начального положения.

Для точной работы клапанов газораспределительной системы происходит синхронизация с работой коленчатого вала двигателя.

Неисправности ГРМ

Основные неисправности газораспределительного механизма:

  • Уменьшение компрессии и хлопки в трубопроводах. Как правило, происходит после появления нагара, раковин на поверхности клапана, их прогорания, причиной чего является не плотное прилегания впускных и выпускных клапанов к седлам. Также оказывают влияние такие факторы, как деформации ГБЦ, поломка или износ пружин, заедание клапанного стержня во втулке, полное отсутствие промежутка между коромыслом и клапанами.
  • Уменьшение мощности, троение мотора, а также металлические стуки. Появляются эти признаки, потому что впускные и выпускные клапана не полностью открываются, и часть воздушно-топливной смеси не попадает в камеру сгорания цилиндра. Следствием этого является большой тепловой зазор или поломка гидрокомпенсатора, что и становится причиной неполадки и не штатной работы клапанов.
  • Механический износ деталей, таких как: направляющих втулок коленвала, шестерни распредвала, а также смещение распредвала. Механический износ деталей, как правило, происходи при достаточном сроке работы мотора и работы двигателя в критических пределах.
  • Так же происходит выход из строя двигателя по причине износа зубчатого ремня, который имеет свой гарантийный срок службы, цепи, которая при длительном сроке работы и постоянном на нее воздействии становится менее работоспособной, успокоителя цепи и натяжителя зубчатого ремня.

В данных случаях не редко заменяют газораспределительный механизм, однако возможен и ремонт поврежденной детали газораспределительного механизма.

ГРМ

Неисправности ГРМ

Диагностика ГРМ

Газораспределительный механизм имеет 2 свойственные неполадки — неплотное примыкание клапанов к гнездам и невозможность полностью открыть клапаны.

Неплотное примыкание клапанов к гнездам обнаруживается по таким показателям: хлопки, возникающие иногда во впускной либо выпускной трубе, уменьшение мощности мотора. Факторами неплотного закрытия клапанов могут быть:

  • возникновение нагара на поверхности клапанов и гнезд;
  • формирование раковин на рабочих фасках и искривление головки клапана;
  • неисправность пружин клапанов.

Неполное открытие клапанов сопровождается стуком в троящем моторе и уменьшением его мощности. Данная поломка возникает в следствии значительного промежутка меж стержнем клапана и носком коромысла. К характерным поломкам для ГРМ нужно причислить кроме того изнашивание шестерен распредвала, толкателей, направляющих клапана, смещение распредвала и изнашивание втулок и осей коромысел.

Диагностика ГРМ

Практика демонстрирует, что на газораспределительный механизм приходится примерно четвертая часть всех отказов мотора, а уже на предотвращение этих отказов и восстановление ГРМ уходит 50% трудоёмкости обслуживания и ремонтных работ. Для диагностирования поломок применяют следующие параметры:

  1. определяют фазы газораспределительного механизма автомобиля;
  2. измеряют тепловой зазор между клапаном и коромыслом;
  3. измеряют промежуток между клапаном и седлом.

Измерение фаз газораспределения

Подобное диагностирование ГРМ двигателя выполняется на заглушенном моторе с помощью особого набора устройств, среди которых имеются указатель, моментоскоп, малка-угломер и прочие дополнительные приборы. Для того, чтобы фиксировать период раскрытия впускного клапана на 1-ом цилиндре, необходимо покачивать вокруг своей оси коромысло, а далее направить коленвал мотора до момента появления зазора меж клапаном и коромыслом. Малка-угломер для замера разыскиваемого зазора ставится прямо на шкив коленвала.

Измерение теплового промежутка между клапаном и коромыслом

Тепловой зазор измеряют при помощи набора щупов либо иного особого устройства. Это набор из металлических пластинок длиной в 100мм, толщина которых обязана быть не больше 0,5мм. Коленвал мотора поворачивают вплоть до верхней предельной точки, в период такта сжатия подобранного для контроля цилиндра. Непосредственно благодаря щупам разной толщины, поочередно вставляемым в сформировавшееся отверстие, и измеряется зазор.

Данный метод не может дать результата при диагностировании ГРМ, когда неравномерен износ торца штока и бойка коромысла, а трудоемкость этого метода весьма значительная. Увеличить точность замеров позволяет особое устройство, которое состоит из корпуса и индикатора по типу часов. Подпружиненная подвижная рама содержит персональное соединение с ножкой этого индикатора. Раму фиксируют между коромыслом и клапанной пружиной. Когда открывается клапан, в период поворота коленвала, на индикаторе ставят 0. Распознает тепловой зазор последующее показание прибора, снимаемое в период поворота коленвала.

Определение промежутка между клапаном и седлом

Его можно оценить по объему воздуха, который будет выходить через уплотнитель перекрытых клапанов. Эта процедура прекрасно объединяется с чисткой форсунок. Когда они уже сняты, убирают валики коромысел и прикрывают все клапаны. Затем в камеру сгорания под большим давлением происходит подача сжатого воздуха. Поочередно на любом из контролируемых клапанов ставят устройство, которое позволяет измерить расход воздуха. Если потеря воздуха превысит разрешенную, выполняется ремонт газораспределительного механизма.

Диагностика ГРМ

Процесс ремонта ГРМ

Частенько необходимо производить техническое обслуживание газораспределительного механизма. Основной проблемой являются износ шеек, кулачков вала и увеличение зазоров в подшипниках. Для того, чтобы устранить зазор в подшипниках коленчатого вала, производят его ремонт путем шлифовки опорных шеек и углубления канавок для подачи масла. Шейки нужно отшлифовать под ремонтный размер. После завершения ремонтных работ по восстановлению коленвала, нужно произвести проверку высоты кулачков.

Ремонт ГРМ

На опорных поверхностях под шейки коленвала не должно быть никаких даже самых незначительных повреждений, а корпуса подшипников обязаны быть без трещин. После чистки и промывки распредвала обязательно нужно проверить зазор между его шейками и отверстием опоры головки цилиндра.

Для определения точного зазора требуется знать диаметр шейки распредвала, это позволит произвести установку соответствующего ей подшипника. Установив его на корпус, замерьте внутренний диаметр подшипника, затем отнимите его от диаметра шейки и таким образом найдете величину зазора. Он не может превышать 0,2мм.

Цепь не должна иметь никаких механических повреждений, быть растянутой более чем на 4мм. Цепь газораспределительного механизма можно регулировать: отверните стопорный болт на пол оборота, поверните коленвал на 2 оборота, затем стопорный болт нужно повернуть до упора.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

swapmotor.ru

Разное

Отправить ответ

avatar
  Подписаться
Уведомление о
