«Комфортная зона человека» как вы ее определите? Как автомобильный инженер, мы определим это как атмосферу, которая обеспечивает расслабление и вызывает меньшую утомляемость человека, что может быть достигнуто за счет кондиционирования воздуха в конкретной кабине, которое включает поддержание температуры в кабине от 20 до 25 градусов по Цельсию и устранение влажности. из атмосферы салона, короче установкой кондиционера в этом салоне но теперь возникает вопрос Как это возможно в кабине автомобиля? Кто обеспечит питанием кондиционер в автомобиле? Чувствуете любопытство? Давайте просто узнаем.

Автомобильная система кондиционирования воздуха состоит из компактной версии компонентов обычного кондиционера, которая имеет испаритель, компрессор, конденсатор, расширительное устройство и вентилятор, которые устанавливаются в автомобиле для обеспечения кондиционирования воздуха в салоне.

Эта система кондиционирования воздуха получает питание от коленчатого вала двигателя и управляется пассажирами из кабины экипажа нажатием кнопки, предназначенной для этой системы.

Как мы уже упоминали, система кондиционирования воздуха в кабине необходима для создания расслабляющей и свободной от усталости атмосферы для людей, что, в свою очередь, обеспечивает комфорт, необходимый для здоровья человека. Но в автомобиле он необходим по следующим причинам.

• Когда транспортное средство движется по таким городам, как Дели в Индии, пассажирам приходится сталкиваться с интенсивным движением, что приводит к замедлению движения транспортного средства, поэтому важно, чтобы транспортное средство было оборудовано системой, которая может обеспечить зону комфорта для пассажиры.
• Летом в Индии в атмосфере много горячего и влажного воздуха, что затрудняет вождение автомобиля водителю, а также пассажирам, поэтому летом в автомобиле требуется эффективная система кондиционирования воздуха, которая может обеспечить прохладная и влажная свободная среда внутри пассажирского салона.
•  Кондиционер воздуха не только кондиционирует окружающую среду в пассажирском салоне, но и обеспечивает фильтрацию воздуха, что очень важно в таких городах, как Дели, из-за очень опасного загрязнения воздуха, которое может вызвать проблемы со здоровьем у пассажиров.
• Зимой транспортное средство сталкивается с проблемой запотевания или образования пара над передним зеркалом, что ухудшает видимость и затрудняет управление автомобилем водителю, поэтому необходимо, чтобы транспортное средство было оснащено системой, способной бороться с с этой проблемой.
• В таких странах, как Индия, во время длительного пробега транспортного средства наблюдается значительное изменение климата, что может вызвать проблемы со здоровьем у пассажиров, поэтому транспортное средство должно быть оборудовано системой, которая может поддерживать зону комфорта человека в салоне пассажира на протяжении всей поездки. .

Из-за этих проблем почти все транспортные средства на дорогах сегодня оснащены системой кондиционирования воздуха, которая в настоящее время становится основной потребностью человека.

Читайте также:

• Типы коробок передач – полное объяснение
• Как работает двигатель DTSi – объяснение?
• Антиблокировочная тормозная система (ABS) – Принцип работы, основные компоненты с преимуществами и недостатками

Компоненты системы кондиционирования автомобиля почти такие же, как и кондиционирования в помещении, но в автомобильный кондиционер внесено множество модификаций, чтобы сделать его компактным и совместить с компонентом двигателя. Компоненты, используемые в автомобильном кондиционере:

1. Компрессор –

Он также известен как сердце системы переменного тока. Компрессор обеспечивает повышение давления хладагента для преобразования парообразного хладагента в жидкий хладагент, дальнейший поток хладагента через конденсатор.

• Компрессор системы кондиционирования автомобиля приводится в движение коленчатым валом двигателя через ременную передачу.

2. Конденсатор –

Это устройство выглядит как небольшой радиатор и используется после компрессора, так как обеспечивает конденсацию, т.е. снижает температуру жидкого хладагента высокого давления и высокой температуры, подаваемого компрессором через принудительную конвекцию при условии либо вентилятором радиатора или отдельным вентилятором, используемым с конденсатором.

3. Расширительный клапан-

Это устройство, используемое в автомобильной системе кондиционирования воздуха для расширения жидкого хладагента высокого давления и низкой температуры, подаваемого конденсатором, для сброса давления хладагента перед отправкой его в испаритель для дальнейшего процесса.

4. Испаритель –

Это устройство, похожее на другой теплообменник и расположенное сразу за вентиляционным отверстием над приборной панелью автомобиля, испаритель забирает тепло из салона и преобразует жидкий хладагент, направляемый расширительный клапан в пар, который в свою очередь обеспечивает охлаждение через вентилятор внутри пассажирского салона

Примечание – Терморегулирующий клапан используется в транспортных средствах, которые позволяют пассажиру изменять температуру в соответствии с требованиями, просто регулируя ручку, расположенную над приборной панелью в пассажирском салоне.

5. Ресивер-осушитель-

Это защелка, используемая в автомобильной или автомобильной системе кондиционирования воздуха, так как существует вероятность того, что вместо паров в сторону компрессора также потечет жидкость, которая может повредить компрессор, поэтому ресивер-осушитель используется между испарителем и компрессором для преобразования оставшейся жидкости в пары перед отправкой ее в компрессор для сжатия.

6. Хладагент –

Теплочувствительная жидкость с очень низкой температурой кипения, используемая в кондиционерах в качестве теплоносителя.

Читайте также:

• Диаграмма фаз газораспределения двухтактного и четырехтактного двигателей
• Как работает автоматическая коробка передач? – Лучшее объяснение
• Как работает двигатель с искровым зажиганием?

Работа автомобильной системы переменного тока также почти такая же, как у обычного переменного тока, но разница между ними незначительна.0003

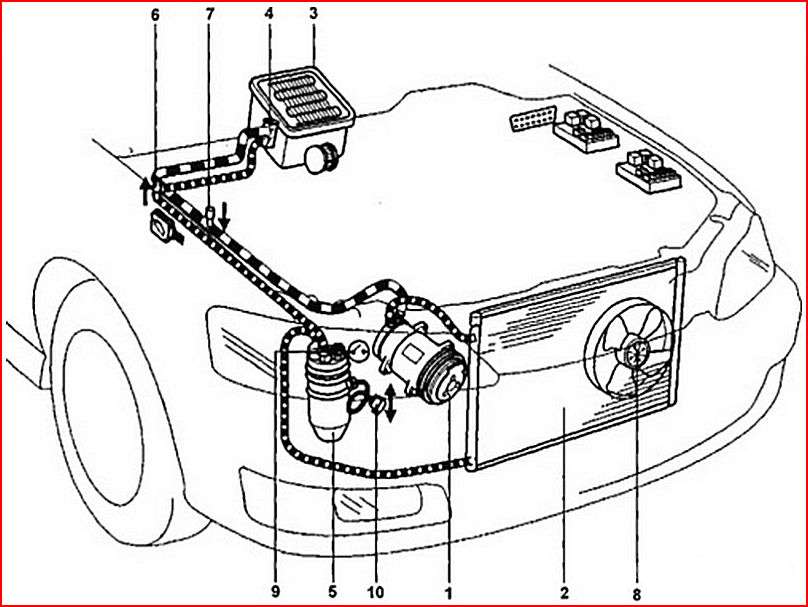

Источник изображения

1. Испаритель, который является еще одним теплообменником, используемым в кондиционерах, забирает тепло из салона пассажира, который, в свою очередь, преобразует жидкий хладагент, проходящий через испаритель, в пары, которые, в свою очередь, обеспечивают охлаждение с помощью дутьевой вентилятор.

2. Этот пар, имеющий высокую температуру и низкое давление, затем направляется в компрессор, который, в свою очередь, увеличивает давление над парами и преобразует парообразный хладагент в жидкий хладагент.

• Теперь хладагент находится в жидком состоянии под высоким давлением и высокой температурой.

3. Этот высокотемпературный жидкий хладагент под высоким давлением затем направляется в конденсатор, который снижает температуру этого хладагента за счет принудительной конвекции, обеспечиваемой вентилятором радиатора или используемым отдельным вентилятором.

• Теперь хладагент имеет низкую температуру, но давление жидкости почти такое же.

4. Этот хладагент высокого давления и низкотемпературный затем направляется к расширительному клапану, который, в свою очередь, сбрасывает давление хладагента и переводит его в исходное состояние.

5. Затем этот хладагент снова направляется в испаритель для дальнейшего цикла.

Для лучшего понимания работы автомобильной системы кондиционирования воздуха посмотрите видео ниже:

Примечание – Между испарителем и компрессором используется ресивер-осушитель, который преобразует оставшийся жидкий хладагент из испарителя в паров перед отправкой в ​​компрессор.

• Ресивер-осушитель также обеспечивает фильтрацию системы за счет поглощения загрязненных инородных материалов внутри системы кондиционирования.

Так автомобильная система кондиционирования воздуха используется в транспортном средстве, что делает вождение комфортным и обеспечивает безопасность для здоровья пассажиров. Если вы найдете эту статью информативной и полезной, не забудьте поделиться ею.

Понимание автомобильной системы кондиционирования воздуха

Поддерживая удовлетворенность автомобильных двигателей на высоком уровне, они разработаны с системой кондиционирования воздуха. Эта система работает точно так же, как кондиционер, который мы используем в нашем доме и офисе, но источники охлаждения различаются. Система позволяет охлаждать салон автомобиля в жаркую погоду, создавая более прохладную среду для пользователей. Современные автомобили хороши тем, что они предназначены для управления холодом за счет тепла, получаемого от двигателя. То есть в холодную погоду салон двигателя будет теплым. Ну, это тема для другого дня.

Система кондиционирования воздуха была впервые должным образом представлена ​​компанией Packard Motor Company в Соединенных Штатах в 1939 году. Эта функция в автомобиле одновременно увеличивала скорость покупки их продукта. Сегодня эта система является общей чертой, которую должны иметь все автомобили, поскольку необходимо удобство для людей.

Сегодня мы рассмотрим определение, функции, компоненты, схему, принцип работы, а также симптомы и устранение неисправностей неисправных автомобильных систем кондиционирования воздуха.

Подробнее: Система смазки двигателя

Содержание

• 1 Что такое автомобильная система кондиционирования воздуха?
• 2 Компоненты системы автомобильного кондиционирования воздуха
  • 2. 1 Компрессор:
  • 2.2 Конденсатор:
  • 2.3 Приемник/сушилка или аккумулятор:
  • 2.4.
• 3 Признаки или симптомы неисправной или неисправной автомобильной системы кондиционирования воздуха
  • 3.1 Слабый воздушный поток:
  • 3.2 Функциональность системы кондиционирования снижена:
  • 3.3 Система кондиционирования воздуха сначала охлаждается, а затем быстро нагревается:
  • 3.4 Получение запаха шкафчика спортзала от кондиционера вентиляция:
  • 3.5 Пожалуйста, поделитесь!

Что такое автомобильная система кондиционирования воздуха?

Автомобильная система кондиционирования воздуха представляет собой набор компонентов, которые работают вместе, чтобы охлаждать салон автомобиля. Как упоминалось ранее, автомобильная система кондиционирования воздуха работает так же, как система переменного тока, которую мы используем дома и в офисе.

Большинство людей думают, что система кондиционирования создает холодный воздух, но это совершенно неправильно. Что ж, если вы один из них, вы увидите, как это работает. С большими изменениями в автомобилях, произошедшими более 75 лет назад, система кондиционирования воздуха по-прежнему работает по тому же принципу. Его функциональный компонент включает в себя компрессор, конденсатор и испаритель. Все это поясняется далее.

Основной функцией системы кондиционирования воздуха является охлаждение окружающей среды для обеспечения комфорта окружающих. С системой кондиционирования воздуха становится прохладнее и комфортнее, когда преобладает палящее летнее солнце. Таким образом, функция системы кондиционирования воздуха остается прежней.

Подробнее: Что такое доменная печь и доменная печь?, ее работа, компоненты и обслуживание

Компоненты автомобильной системы кондиционирования воздуха

Ниже приведены компоненты автомобильной системы кондиционирования воздуха:

Компрессор:

Компрессор является одним из основных компонентов системы кондиционирования воздуха. Его функции включают повышение давления хладагента для охлаждения воздуха, определение изменений температуры внутри и снаружи автомобиля, контроль и регулирование выходной температуры и, наконец, подачу воздуха в конденсатор.

Конденсатор:

Конденсатор в системе кондиционирования воздуха автомобиля расположен перед радиатором. Он был назван мини-радиатором, так как похож на радиатор. Его функция заключается в снижении температуры и давления горячих газов, выходящих из хладагента, когда компрессор нагнетает хладагент. Другой функцией конденсатора является передача охлажденного жидкого хладагента в ресивер/осушитель или аккумулятор.

Ресивер/осушитель или аккумулятор:

Транспортное средство может использовать либо ресивер, либо аккумулятор в зависимости от его модели. Ресивер используется в автомобилях с терморасширительным клапаном, а аккумулятор — в автомобилях с дроссельной трубкой.

Ресивер предназначен для отделения газа от жидкости во избежание попадания жидкости в компрессор. Компрессоры предназначены для удержания газа, жидкости могут вызывать загрязнения, а некоторые фильтры защищают систему от загрязнений. Компрессоры удаляют влагу с помощью влагопоглотителя. Влагопоглотители похожи на маленькие наполненные шариками пакетики, которые вы найдете в упаковке для новой электроники.

С другой стороны, аккумулятор контролирует и контролирует количество хладагента, поступающего в испаритель.

Терморасширительный клапан или диафрагма:

Терморасширительный клапан или диафрагма расположены между конденсатором и испарителем. В терморасширительном клапане используется ресивер/осушитель, а в автомобилях с дроссельными трубками используется аккумулятор. Их назначение в системе охлаждения автомобиля – следить за величиной давления и температуры системы. Они также рассчитывают количество хладагента, которое может без вреда попасть в испаритель.

Испаритель:

Испаритель расположен сразу за приборной панелью, поскольку он отвечает за охлаждение воздуха хладагентом перед его подачей в салон автомобиля. Принцип работы

Работа автомобильной системы кондиционирования воздуха менее сложна и проста для понимания. После объяснения компонентов вы познакомитесь с наиболее часто используемыми терминами и их функциями. Детали работают рука об руку, циркулируя вещество, известное как хладагент, через замкнутую систему высокого или низкого давления.

Хладагент, вызывающий охлаждение, превращается из газа в жидкость, а затем обратно в газ. Этот процесс является наиболее важным этапом в процессе охлаждения. Компрессор приводится в действие ремнем, приводимым в движение двигателем автомобиля. Это заставляет газообразный хладагент низкого давления сжиматься до высокого давления. Затем высокотемпературный газ направляется в конденсатор.

Конденсатор похож на автомобильный радиатор, он помогает рассеивать тепло, а также охлаждать газообразный хладагент высокого давления. При этом газ превращается в жидкость под высоким давлением. Жидкость под высоким давлением удаляет всю воду, находящуюся в ней, с помощью осушителя. Затем он перекачивается к терморегулирующему клапану.

В конструкции системы кондиционирования воздуха жидкость под высоким давлением расширяется и становится жидкостью под низким давлением. Он поступает на сторону низкого давления петлевой системы, прежде чем попасть в испаритель. Испаритель находится в салоне автомобиля.

Опять же, жидкий хладагент низкого давления превращается в газ и проходит через испаритель, отводя тепло от салона автомобиля. Во время процесса вентилятор обдувает внешнюю часть компрессора. Он дует холодным воздухом в салон автомобиля. Газообразный хладагент низкого давления снова поступает в компрессор, чтобы процесс произошел.

Подпишитесь на наш информационный бюллетень

Узнайте больше: Понимание эффективности, истории и принципов работы дизельного двигателя

Признаки или симптомы неисправной или неисправной автомобильной системы кондиционирования воздуха

Ниже приведены симптомы и причины неисправности автомобильной системы кондиционирования воздуха:

Слабый поток воздуха:

Водители, работающие сверхурочно, испытывают слабый поток воздуха в машине, что вызвано множеством факторов. Этот симптом может привести к повреждению или смертельному повреждению системы кондиционирования. Ниже приведены причины слабого воздушного потока:

• Перегоревший вентилятор является причиной слабого воздушного потока. Это когда вентилятор в системе не дует, из-за чего воздух не проходит эффективно.
• В сердцевине испарителя может образоваться плесень из-за остаточной влаги. Это предотвращает попадание воздуха в вентиляционные отверстия.
• Слабый поток воздуха в системе кондиционирования автомобиля возникает из-за потери шланга. Этот шланг подает воздух к блоку вентилятора, поэтому, когда он ослабнет, поток воздуха будет затруднен.
• Основной корпус, в котором находится вентилятор, имеет открывающиеся уплотнения. Это также уменьшит поток воздуха в системе. Когда это происходит, вся система скомпрометирована.

Функциональность системы кондиционирования снижена:

Вашему кондиционеру иногда будет не хватать драгоценной прохлады, что может быть вызвано несколькими причинами. При появлении симптома его следует устранить как можно скорее, иначе системе будет нанесен большой ущерб. Ниже приведены причины этих симптомов.

• Неисправность двигателя вентилятора или резистора вентилятора.
• Если трубка или шланг для заправки хладагента расширились из-за засорения.
• Когда электрические детали, такие как предохранитель, переключатель, реле, соленоид или модуль управления, выходят из строя, возникают симптомы.
• Поврежденный или неисправный конденсатор или испаритель также является основной причиной.
• Вакуумная утечка
• Неисправность компрессора или муфты компрессора также может привести к ослаблению системы.
• Утечка фреона вызвана выходом из строя уплотнительного кольца или компонента.

Подробнее: Все, что вам нужно знать о карбюраторе

Система кондиционирования сначала охлаждается, а затем быстро нагревается:

Это вызвано различными проблемами, но вы должны проверить и исправить, чтобы сохранить система в норме. Самодельщик не сможет решить проблему, иначе вся система будет разбросана. Ниже приведены распространенные причины такой проблемы:

• Основной причиной этой проблемы является забитый расширительный клапан. Расширительный клапан подает необходимое количество хладагента в испаритель. Если клапан заблокирован, хладагент не сможет поступать в испаритель. Засоренный клапан, а также при наличии влаги хладагент начинает замерзать.
• Неисправная муфта компрессора также является основной причиной такой проблемы. Неисправная муфта не сможет зацепиться с компрессором, что приведет к тому, что компрессор не будет поддерживать правильное давление. это приведет к горячему воздуху.
• Предохранитель, питающий систему кондиционирования, может перегореть, и система перестанет работать.

Получение запаха раздевалки тренажерного зала из вентиляционного отверстия кондиционера:

Вместо того, чтобы ощущать прохладный воздух из вентиляционного отверстия, берет на себя заказ из раздевалки спортзала, что не является прохладным.
