Установка бесконтактного зажигания для ВАЗ-2106

Главная » Тюнинг машины и дополнительное оборудование Тюнинг машины и дополнительное оборудование

Автор Константин Костин На чтение 5 мин. Просмотров 1.3k. Опубликовано 10.12.2018

Контактная система зажигания в современных автомобилях практически не применяется и уступила место бесконтактным и электронным системам. Тем не менее, у наших автовладельцев есть немало старых машин (в нашем случае это ВАЗ-2106), для которых хотелось бы улучшить показатели работы своих моторов. Как правило, для этого выбираются два варианта: установка инжекторного силового агрегата либо современной системы зажигания.

Что такое бесконтактное и электронное зажигание

Следует сразу разграничить понятия «электронное» и «бесконтактное» зажигание, так как это принципиально разные системы

. Электронное зажигание имеет датчик положения коленчатого вала и управляется с его помощью через ЭБУ (электронный блок управления двигателем). Для работы бесконтактного зажигания такие сложности не нужны.
Как оно устроено? В распределителе воспламенения бесконтактного типа вместо размыкающихся контактов установлена индукционная катушка, дающая ток высокого напряжения, который затем даётся на свечи. А дальше, как обычно, воспламеняется горючее в цилиндрах.

Преимущества применения системы на ВАЗ 2106

• Отсутствие размыкаемых контактов, которые часто перегорают.
• Не нужны дополнительные регулировки.
• Износ свечей существенно снижается.
• Быстрый «холодный» пуск двигателя зимой.
• Более ровная работа мотора.
• Нет необходимости чистить и менять контакты.

Установка своими руками и схема подключения

Итак, определившись с выбором, предлагаем ознакомится с необходимым инструментарием, порядком действий по замене и видеоинструкциями.

Инструмент

Из инструмента вам понадобится:

1. Ключ на 13 — снять и поставить трамблёр
2. Отвёртка — закрутить саморезы.
3. Дрель со сверлом по металлу, диаметром для саморезов
4. Два самореза — прикрутить коммутатор.
5. Ключи на 10 и 8 — снять и поставить катушку.

Как установить пошагово

1. Отсоедините минус аккумулятора.

   Перед тем как начинать работу с системой зажигания, отсоедините минусовой контакт аккумулятора

2. Снимите крышку трамблёра с высоковольтными проводами.

   Снятие крышки распределителя зажигания

3. Отключите высоковольтный провод на катушке.

   Отсоединение провода от катушки зажигания

4. Короткими включениями стартера выставите бегунок распределителя зажигания перпендикулярно мотору.
   Так должен быть установлен трамблёр относительно мотора

5. Сделайте отметку положения трамблёра маркером на двигателе.

   Установка бегунка распределителя зажигания

6. Открутите гайку, удерживающую трамблёр, ключом на 13. Отключите провод, соединяющий устройство с катушкой.

   Перед снятием распределителя зажигания отключите провод, который идёт на него с катушки

7. Новый распределитель зажигания вставьте в двигатель, сняв с него крышку.

   Распределитель зажигания необходимо вставить в штатное гнездо

8. Поверните корпус тремблера так, чтобы средняя метка на нём совпала с поставленной вами ранее отметкой на моторе.
9. Закрутите гайку крепления нового распределителя зажигания.

   Крепление распределителя зажигания удерживает гайка

10. Наденьте крышку трамблёра и подсоедините к ней провода.

    Так устанавлвается крышка на трамблёр

11. Замените катушку зажигания новой.
    Для новой системы нужна новая катушка

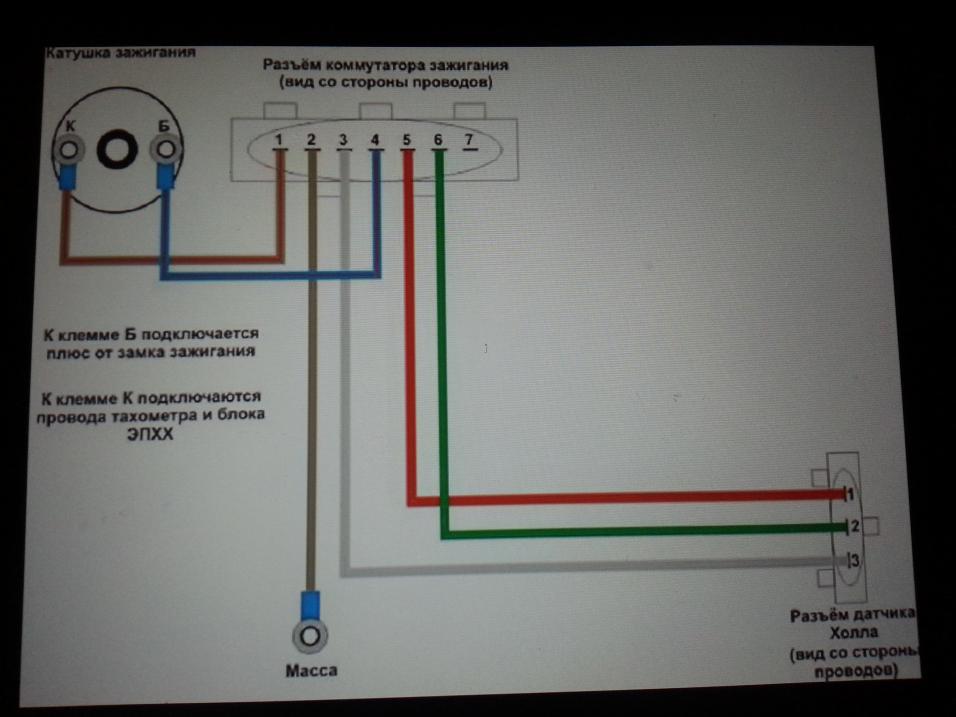

12. Подсоедините штатные и новые провода к катушке. Чтобы подключить всё правильно, используйте схему.

    Все соединения должны соответствовать схеме

13. Установите коммутатор в любое удобное место. Дрелью высверлите отверстия, в них закрутите саморезы, которые будут удерживать устройство. Проверьте подключение всех систем ВАЗ-2106.

    Коммутатор много места под капотом не займёт и его расположение не играет роли

14. Заводите мотор. Если не завёлся с первого раза, можно немного повернуть трамблёр. Тем самым вы поменяете угол опережения зажигания.

Видео: как заменить контактное зажигание на ВАЗ-2106 на бесконтактную систему

Регулировка: как выставить

Рекомендуется для регулировки бесконтактного зажигания использовать специальный инструмент – стробоскоп. Но если его нет, можно применить следующий способ.

1. Выставляем бегунок трамблёра: выворачиваем первую свечу зажигания, затыкаем пальцем отверстие и крутим шкив коленвала. Если на палец начнёт давить воздух, значит, вы попали на такт сжатия. В этот момент ставьте распределитель так, чтоб бегунок смотрел на первый цилиндр.
2. Ловите момент зажигания. Для этого к свече зажигания подведите центральный провод с катушки и замкните на массу. Трамблёр поворачивайте против движения бегунка, пока искра на свече не проскочит. Эта точка должна находиться в зоне взаимодействия бегунка с первым цилиндром.
3. Выставляете момент зажигания окончательно: на прогретой машине на второй передаче дайте резко газ в пол. Когда детонация прослушивается – выставляете позже, если нет, то раньше.

Видео по настройке

Бесконтактное зажигание использует два важных устройства – коммутатор и датчик Холла. Трамблёр и датчик должны быть совместимы между собой. Новая катушка зажигания должна быть маслонаполненного типа. Провода для соединения системы лучше взять от «Нивы».

В свободное время много читаю, занимаюсь страйкболом (командная военно-спотривная игра) и любительской радиосвязью. Много профессиональных связей. Мои сильные стороны: коммуникабельность, выносливость, ответственность. Оцените статью: Поделитесь с друзьями!

Система зажигания на ВАЗ 2109: схема, принцип действия, виды

Содержание:

1. Виды СЗ

2. Схема СЗ

Отличия между системами зажигания с инжекторным и карбюраторным двигателем на ВАЗ 2109 достаточно существенные.

На карбюраторных версиях за распределение зажигания отвечает катушка и распределитель. На инжекторах эта роль отводится специальному модулю зажигания. Он включает в себя пару катушек и управляющую электронику.

Как устроена СЗ

Еще одно важное отличие между карбюраторной и инжекторной системой зажигания (СЗ) — это отсутствие необходимости настроек на электронном типе, установки опережения зажигания, регулировки зазоров. Датчики отвечают за распределение зажигания по цилиндрам.

Виды СЗ

Система зажигания служит для воспламенения в необходимый момент топливовоздушной смеси, находящейся в цилиндрах двигателя.

Применяемые СЗ можно разделить на три основных типа:

• Контактные;
• Бесконтактные;
• Контактно-транзисторные.

Первый и третий тип особого интереса для нас не представляют, поскольку на ВАЗ 2109 используется бесконтактная или бесконтактно-транзисторная система.

Применять такие схемы начали еще в середине 80-х годов прошлого века. С течением времени инженерам удалось повысить эффективность, работоспособность и надежность.

В БСЗ вместо прерывателя начали использовать бесконтактные датчики, которые позволяют за мгновение определить частоту вращения коленчатого вала и угол его положения.

Принцип действия

Принцип действия системы зажигания, установленной на ВАЗ 2109, выглядит следующим образом:

• Датчик положения коленвала выполняет свои основные задачи, посылает сигнал на контроллеры;
• Контроллер обрабатывает полученную информацию и проводит расчет последовательности включения в работу катушек зажигания;
• Катушка создает две искры — воспламеняющую и холостую.

Метод холостой искры подразумевает создание искр одновременно в двух свечах зажигания. Одна воспламеняющая, а вторая холостая, поскольку бьет в такт выпуска отработанных газов на другой свечке. Таким образом, цилиндры, где одновременно образуются искры, создают пары — 1 и 4 цилиндры и 2 и 3 цилиндры.

Катушка

Основные преимущества

Используемая система зажигания для девяток отличается неплохими показателями надежности, хотя вырабатывает энергию до 50 кДж, а напряжение пробоя порой может достигать отметки 30 кВ и больше. БСЗ ценят за высокий КПД.

Можно выделить несколько главных преимуществ, которыми характеризуются бесконтактные системы зажигания.

Преимущества	Особенности
СЗ работает с датчиком Холла	Из-за этого на параметры энергии искры не влияют напряжение в электросети, частота работы двигателя. Это обусловлено тем, что период времени концентрации энергии в катушке зажигания всегда неизменный. Так обеспечивается высокий КПД схемы
Отсутствует механическое взаимодействие между контактами	Это способствует отсутствию загрязненности, обгорания контактов, потому чистить их не приходится
Не нужно регулировать положение контактов	Это объясняется просто — их нет в СЗ ВАЗ 2109
Минимальные механические взаимодействия деталей	Такой фактор способствует отсутствию вибраций ротора, резонанса, неравномерного распределения искры по свечам зажигания
Энергия в свечи постоянно повышенная	Она может достигать 50 Дж, что позволяет избегать сбоев при воспламенении топливовоздушной смеси в цилиндрах. Особенно хорошо это видно при разгоне автомобиля
Экономичность и экологичность	Применение новой СЗ позволило улучшить экономию топлива примерно на 5 процентов, а также на 20 процентов снизить количество выбросов СО
Стабильный запуск холодного двигателя	Даже если АКБ разрядится до 6В, запустить мотор все равно можно будет без проблем. Этим БСЗ существенно отличается от других систем зажигания, которые не могут похвастаться такой стабильностью.

Схема

Схема СЗ

Используемая на ВАЗ 2109 система зажигания включает в себя следующие компоненты:

• Коммутатор;
• Свечи;
• Датчик распределителя;
• Катушки зажигания;
• Выключатель;
• Блокирующее устройство. Оно не позволяет включаться стартеру до тех пор, пока полностью не выключится зажигание;
• Запорно-противоугонное устройство;
• Датчик Холла;
• Валик датчика-распределителя, который располагается горизонтально и получает вращательный момент от распределительного вала;
• Система самопроизвольного отключения зажигания, которая срабатывает через 2-8 секунд;
• Система выравнивания коммутируемого тока, которая требуется при изменении напряжения в сети в пределах 6-18В;
• Встроенная в коммутатор система, которая регулирует время накопления энергии в катушке, ограничивает силу тока при небольшой частоте работы мотора.

Система зажигания работает с напряжением до 26 кВольт, искровой заряд имеет длительность 1,6-2,0 миллисекунд, а выделяемая за это время энергия составляет 35-50 МДж.

Обслуживание

Если не следить за состоянием системы и упускать из виду наличие неисправностей, нарушений в работе, это может привести к определенным последствиям. А именно:

• Снижение надежности работы СЗ, появление сбоев;
• Снижение технических характеристик двигателя, таких как динамика разгона, максимальная скорость;
• Резкое увеличение количества потребляемого топлива;
• Поломка элементов СЗ или всей системы.

Прежде чем самостоятельно проводить техническое обслуживание СЗ, примите во внимание несколько важных рекомендаций.

1. Не прикасайтесь руками к катушке зажигания при работающем двигателе. Это касается проводов, коммутатора и прочих компонентов.
2. Не проверяйте СЗ на работоспособность методом «на искру», поскольку это может привести к травмам и дорогостоящему ремонту всего автомобиля;
3. Ни в коем случае не заводите двигатель искровым зазором между центральной клеммой датчика-распределителя и высоковольтником.

Техобслуживание

Обслуживание данной системы включает в себя следующие операции:

• Зачистка свечей от образовавшегося нагара или замена элементов;
• Проверка проводов на предмет изоляции, качества контактов и крепления;
• Контроль момента зажигания, установка момента;
• Очистка крышки ротора и датчика распределителя при образовании загрязнений;
• Зачистка пластины ротора, электродов боковых клемм СЗ;
• Проверка качества фиксации на посадочных местах всех элементов системы;
• Проверка креплений проводов.

Ремонт распределителя

Система зажигания на отечественном автомобиле ВАЗ 2109 устроена достаточно сложно, хотя принцип ее работы даже у новичков не вызывает серьезных сложностей.

Профилактика, ремонт СЗ подразумевает работы с электрической составляющей автомобиля, потому обязательно соблюдайте все установленные правила безопасности, опирайтесь на рекомендации, указанные в руководстве по эксплуатации авто.

 Загрузка …

---

Бесконтактное зажигание на ВАЗ 2107 своими руками (фото и видео)

Наряду с другими вариантами усовершенствования агрегатов и систем автомобиля ВАЗ 2107 рассматривается система бесконтактного (электронного) зажигания (БСЗ) вместо стандартной. Такая модернизация позволяет обеспечить стабильное повышенное напряжение на свечах зажигания, что, в свою очередь, облегчает пуск двигателя и увеличивает энергию искры.

Установка и регулировка системы бесконтактного зажигания – дело достаточно непростое, поэтому если у вас нет достаточных навыков работы с автомобильной электроникой, лучше доверить эту работу специалистам. Если же вы чувствуете, что вы в состоянии установить комплект БСЗ на ВАЗ 2107 самостоятельно, тогда внимательно изучите данную инструкцию и приступайте к работе.

Для работы понадобятся следующий набор инструментов и материалы:

• Ключ на 8;
• Ключ на 10;
• Ключ на 13;
• Крестообразная отвертка;
• Два самореза;
• Дрель со сверлом соответствующего саморезам диаметра;

Естественно, кроме всего этого, должна быть приобретена система электронного бесконтактного зажигания, точнее комплект ее составляющих: катушка, коммутатор, распределитель и провода для подключения всех элементов между собой.

Ниже приведена принципиальная схема, согласно которой  подключается система бесконтактного зажигания для ВАЗ 2107.

Трамблер

Последовательность работ, которые необходимо выполнить для того, чтобы установить комплект новых деталей на ВАЗ 2107, особой разницы не имеет. Поэтому можем начать с замены трамблера. Снимаем крышку распределителя для доступа к бегунку. Чтобы упростить себе задачу по дальнейшей регулировке БСЗ, следует сразу выполнить некоторые подготовительные мероприятия: установка бегунка трамблера в положение, которое будет легко повторить при монтаже нового распределителя; отметка на блоке напротив средней метки на шкале трамблера, служащей для регулировки зажигания.

Ключом на 13 полностью откручиваем гайку крепления трамблера после чего снимаем его. Отключаем провод высокого напряжения, соединяющий катушку зажигания и трамблер. Устанавливаем новый бесконтактный датчик распределитель, при этом нужно выставить бегунок таким образом, чтобы он соответствовал положению старого. Корпус нового трамблера требуется выставить по меткам, среднюю напротив оставленной ранее на корпусе двигателя. Одеваем крышку трамблера и комплект проводов высокого напряжения.

Катушка

Далее, необходимо заменить катушку зажигания. Ключом на 8 откручиваем гайки крепления проводов к контактам катушки. При помощи ключа на 10 откручиваем крепление катушки к кузову. Установка новой катушки требует особого внимания — следует учесть возможное несоответствие расположения контактов «Б» и «К».  Для удобства можно развернуть новую электронную катушку относительно крепежа, тем самым расположив контакты так же, как на старой.

Закрепив катушку, подключаем к ее контактам старые провода (обычно один синего, второй коричневого цвета), и новые, с разъемами для подключения к трамблеру и коммутатору. Они обычно имеют такую же расцветку, как и стандартные. Обычно в ВАЗ 2107 коричневые провода подключаются к контакту «К», а синие – к «Б». Осталось подключить высоковольтный провод, который соединяет катушку и трамблер.

Коммутатор

Последний элемент в схеме, наличие которого требует бесконтактная электронная система зажигания – коммутатор. Идеальное место, в котором может быть выполнена его установка в ВАЗ 2107 – между бачком омывателя и левой фарой. Там есть ровная площадка, на которую и установим коммутатор, радиатором к кузову. Прислонив коммутатор, отмечаем места для сверления отверстий в кузове, через которые и прикручиваем его саморезами, при этом нужно под один из саморезов прикрутить черный (нулевой) провод от колодки подключения.

По окончании всех вышеописанных работ, следует еще раз внимательно проверить соединение проводов согласно принципиальной схемы. Если все сделано правильно, можно пробовать заводить двигатель. Обычно с этим проблем не возникает, остается только отрегулировать зажигания, для обеспечения максимально эффективной работы двигателя.

Регулировка

Безо всяких приборов выставить угол опережения зажигания можно опытным путем.  На прогретом до рабочей температуры (80-90 градусов), при движении со скоростью 40 км/час необходимо переключиться на 4 скорость и выжать педаль газа. Если электронное бесконтактное зажигание удалось  выставить правильно, должна возникнуть кратковременная детонация, после которой двигатель должен начать постепенно набирать обороты. Если появился стук клапанов – необходимо провернуть трамблер по часовой стрелке примерно на градус. Операцию повторяют, пока стук не прекратится. Если же при проверке появляется провал в оборотах двигателя, трамблер проворачивают в противоположную сторону.

Кроме регулировки угла опережения зажигания новая система может потребовать регулировки карбюратора. Карбюратор ВАЗ 2107 имеет два регулировочных винта – количества и качества. Регулировка осуществляется следующим образом:

1. Вращением винта количества добиваются частоты оборотов двигателя, равной 1200-1300. Далее, винтом регулировки качества выставляют максимальные обороты.
2. Повторяют операцию, описанную в п.1, до тех пор, пока при оборотах 1200-1300, винт регулировки качества будет установлен в положение, соответствующее максимальным оборотам двигателя.

Специалисты рекомендуют при установке БСЗ выполнить не только регулировку, но и чистку и продувку карбюратора, чтобы увидеть реальный эффект от данной модернизации.

Распиновка, схема подключения и проверка катушки зажигания ВАЗ

Сегодня мы рассмотрим устройство и схемы систем зажигания на автомобили ВАЗ всех основных моделей. Поскольку карбюраторные версии ВАЗ это уже практически история, остановимся подробно на системах зажигания инжекторных автомобилей. У них основой системы зажигания является модуль электронного зажигания. Также рекомендуем тщательно отнестись к выбору свечей и качеству высоковольтных проводов, ведь именно от них будет зависить качество искры и соответственно работа системы зажигания в целом. Информация предназначена как справочное пособие для самостоятельного ремонта авто.

Распиновка и схема катушки зажигания ВАЗ

Распиновка модулей катушки зажигания различных моделей автомобиля семейства ВАЗ:

Зажигание ВАЗ 2101

1 – генератор; 2 – выключатель зажигания; 3 – распределитель зажигания; 4 – кулачок прерывателя; 5 – свечи зажигания; 6 – катушка зажигания; 7 – аккумуляторная батарея.

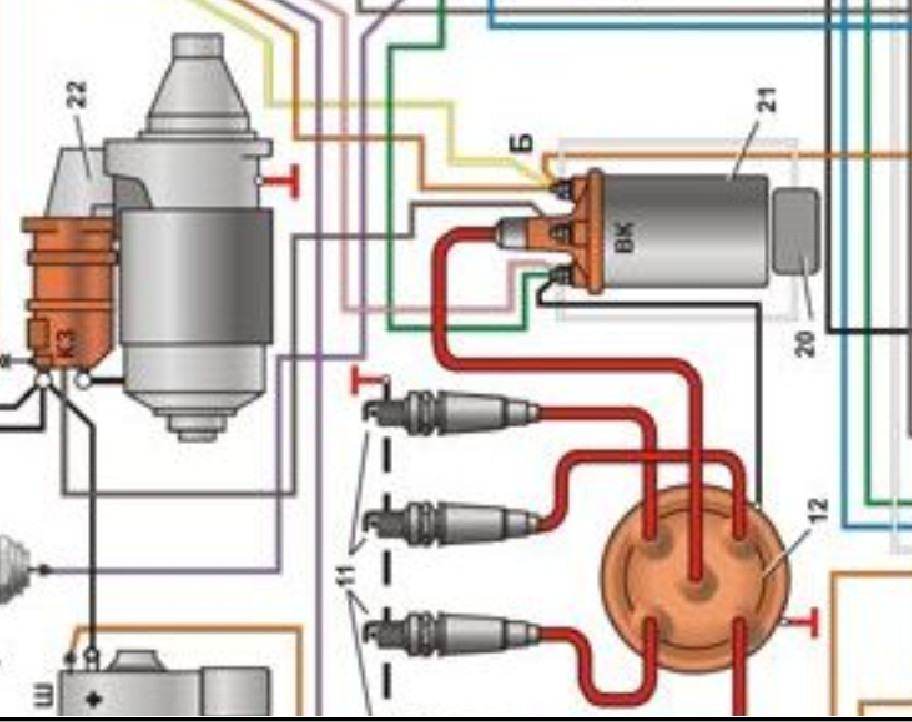

Зажигание ВАЗ 2106

1 – выключатель зажигания; 2 – блок предохранителей и реле; 3 – блок управления ЭПХХ; 4 – генератор; 5 – электромагнитный клапан; 6 – микропереключатель; 7 – свечи зажигания; 8 – распределитель зажигания; 9 – катушка зажигания; 10 – аккумуляторная батарея.

Зажигание ВАЗ 2108, 2109

Зажигание ВАЗ 2110

Зажигание ВАЗ 2111

Зажигание ВАЗ 2112

Зажигание ВАЗ 2114

Схема бесконтактной системы зажигания: 1 – бесконтактный датчик; 2 – датчик-распределитель зажигания; 3 – свечи зажигания; 4 – коммутатор; 5 – катушка зажигания; 6 – монтажный блок; 7 – реле зажигания; 8 – выключатель зажигания.

Как проверить катушку зажигания ВАЗ

В случае неисправности катушки зажигания двигатель не пускается. Характерным признаком неисправной катушки является ее повышенная температура при выключенном зажигании. Это легко определить рукой на ощупь.

Признаки неисправного модуля зажигания могут быть и такие:

• неуверенный запуск двигателя или отказ при запуске;
• провалы при резкой смене оборотов;
• высокий расход топлива;
• не работают два цилиндра, двигатель лихорадит;
• отсутствие динамики;
• резкое падение мощности;
• падение мощности и тяги после прогрева.

Эти симптомы могут быть вызваны не только модулем зажигания. Чтобы определиться с неисправностью, достаточно потратить несколько минут на диагностику свечей, высоковольтных проводов и колпачков. Этим мы исключим остальные элементы системы зажигания и будем уверены в том, что неисправен именно модуль зажигания.

Проверка катушки зажигания выполняется одним из 2-х способов. Простейший: снять центральный провод из прерывателя-распределителя, подвести его к корпусу мотора и прокрутить стартером, при этом должна появиться пробегающая искра. После этого проверяем подачу энергии на отдельную свечу, для чего выкручиваем рабочую свечу зажигания, и подносим ее контактом к «массе» и предпринимаем попытку завести мотор. При этом искра должна исходить от провода на «массу». При ее отсутствии причина будет в неисправности такого элемента системы, как катушка зажигания.

Для проверки модуля вторым способом нам пригодится только мультиметр, далее следуйте пошаговой инструкции:

1. Проверяем питание и наличие импульсов, подаваемых с ЭБУ. Питание проверяем между центральным выводом (15) колодки проводов, подключаемой к модулю, и массой двигателя. При включённом зажигании напряжение не должно быть меньше 12 В. В противном случае либо села АКБ, либо не работает ЭБУ.
2. Проверяем импульсы с ЭБУ на колодке проводов. Один щуп тестера устанавливаем на разъем 15, второй на крайний правый, затем на крайний левый. Помощник прокручивает двигатель стартером, а мы в это время фиксируем тестером кратковременные скачки напряжения. Если импульсов с ЭБУ нет, виноват именно он.
3. Проверяем сопротивление на вторичных обмотках катушек. Ставим тестер в режим измерения сопротивления и измеряем его на высоковольтных выводах крышки модуля. Между 1 и 4 выводом и 2-3 сопротивление должно быть 5,4 кОм. В противном случае модуль подлежит замене.
4. Сопротивление первичных обмоток проверяем между контактами 15 и крайним правым, потом крайним левым выводами. Номинал — 0,5 Ом. Отклонение не допускается.
5. Проверяем модуль на короткое замыкание. В режиме омметра устанавливаем один щуп мультиметра на центральный вывод, второй на металлический корпус. Сопротивления быть не должно. Если прибор фиксирует хоть какое-нибудь сопротивление (кроме единицы или бесконечности), модуль подлежит замене.

Подключение и замена КЗ ВАЗ

Порядок снятия и установки катушки зажигания на старые модели ВАЗ:

1. Сначала отсоедините центральный высоковольтный провод, ведущий к трамблеру (распределителю зажигания).
2. Отключите все провода питания от контактов катушки. Так как они крепятся с помощью гаек, то для этого понадобится ключ на 8.
3. Если вы не знаете, какие провода потом подключать к какому именно разъему, то лучше сразу запомнить или как-нибудь пометить их, чтобы потом при установке подсоединить их правильно.
4. Открутите корпус катушки. Крепится он на зажиме (хомуте), который прижат к кузову автомобиля двумя гайками.
5. После проделанной работы можно вынимать катушку зажигания и производить ее замену при необходимости.

Для автомобилей ВАЗ нового типа:

1. Демонтируем «клемму-минус» с аккумуляторной батареи.
2. Снимаем верхнюю защитную крышку двигателя. Если объем мотора 1,5 литра, то этой детали нет, и этот шаг пропускается.
3. Вынимаем высоковольтные провода с катушки.
4. Теперь, при помощи ключа на 13, выкручиваем два крепежных элемента.
5. Ключом на 17, ослабляем один болт крепления катушки.
6. Вынимаем модуль.
7. Шестигранником откручиваем катушку от держателя.
8. Сборка проводится в обратном порядке.

Особое внимание стоит обратить на подключение, поскольку высоковольтные провода должны располагаться в строгом порядке, предусмотренном конструкции. Если этого не выполнить, то автомобиль будет троить или двигатель может вообще не запуститься.

Заменить катушку зажигания на ВАЗ достаточно просто. Даже начинающий автомобилист способен сделать это у себя в гараже, а если показалось все слишком сложно — обратитесь в автосервис. Особое внимание, стоит обратить на выбор изделия, поскольку от этого будет зависеть то, насколько хорошо будет работать двигатель и система зажигания.

Модели ВАЗ 8 и 16 клапанов

Несмотря на схожесть в конструкции двигателя, система зажигания 1,5-литрового инжекторного 16-клапанного мотора отличается от мотора 1,6 на 16 клапанов. В моторе 1,6 л применили электронную бесконтактную систему зажигания с индивидуальными катушками на каждой свече. Поэтому необходимость в модуле зажигания отпала. Такая система надёжнее и дешевле в эксплуатации, поскольку при выходе из строя одной катушки, не нужно менять весь модуль целиком.

На 16-клапанном инжекторном двигателе ВАЗ 2112 объёмом 1,5 л применялась та же бесконтактная система зажигания, как и на 8-клапанном моторе, но модуль зажигания был установлен другой. Его каталожный номер 2112-3705010. Конструкция модуля осталась прежней — две катушки зажигания (для 1-4 и 2-3 цилиндров) плюс ключи-коммутаторы в едином блоке. Искра подаётся в цилиндры попарно методом холостой искры. Это значит, что искрообразование происходит в двух цилиндрах одновременно — в одном на такте сжатия (рабочая искра), во втором на такте выпуска (холостая искра).

Видео по ремонту КЗ ВАЗ

Схема Электронного зажигания ВАЗ » Страница 2 » Схемы электронных устройств

Сейчас уже никто не станет оспаривать преимущества электронной системы зажигания перед обычной батарейной. Все большая часть классических жигулей оснащается бесконтактными системами зажигания типа восьмеричной, даже Москвичи стали оборудованные бесконтактной системой, типа Волговской. При желании на ВАЗ, «Москвич» или «Волгу» теперь без проблем можно установить такую систему, если купить полный комплект, состоящий из датчика-распределителя, низкоомной катушки зажигания, коммутатора, и, если речь идет о «Волге» или «Москвиче», вариатора. Режим автономного пульсатора отличается тем. что на базу транзистора VT1 поступают импульсы не от триггера Шмитта, а от мультивибратора частоты 120 Гц на элементах D1.4-D1.6. Чтобы включить этот режим переключатель S1 переводят в нижнее по схеме положение. Рисунок 2 На рисунке 2 показана схема подключения коммутатора в системе зажигания автомобиля ВАЗ-2121 «Нива» с двигателем ВАЗ-2106. Штатную катушку зажигания нужно заменить на восьмерочную (типа 27.3705). Коммутатор монтируется в корпусе от неисправного коммутатора системы зажигания автомобиля «УАЗ» или «Волга». Внутри корпуса есть печатная плата, она была демонтирована и на ней, частично используя её дорожки, частично объемным монтажом, смонтирована схема коммутатора. Конечно можно сделать и собственную печатную плату. В торце корпуса коммутатора просверлено отверстие в котором установлен тумблер S1. Микросхему K561Лh3 можно заменить на К1561ЛН2, К564ЛН2 или зарубежным аналогом. Транзистор КТ898А заменим на КТ890А, КТ8109А. Он устанавливается на место для выходного транзистора, предусмотренное в корпусе коммутатора. Нужно исключить электрический контакт между коллектором транзистора и корпусом коммутатора (слюдяная прокладка + теплопроводная паста). Если используется КТ898А1 изоляция не нужна, его корпус сделан из теплопроводной пластмассы, и поэтому, полностью изолирован (его легко отличить по отсутствию на задней стороне корпуса металлической пластины для крепления к радиатору, крепежное отверстие сделано непосредственно в пластмассовом корпусе). Резистор R10 типа С5-16. Конденсатор С5 К73 на напряжение не ниже 500 V. Остальные конденсаторы на напряжение не ниже 50 V. Диоды КД209А можно заменить на КД226Г, диод VD1 можно заменить на КД105. Стабилитрон Д814В можно заменить на Д814Г или КС510. Для налаживания можно использовать встроенный мультивибратор (на D1.4-D1.6). Нужно установить S1 в показанное на схеме положение, и перемычкой соединить вывод 8 D1.6 с анодом диода VD1. Для просмотра импульсов на выходе годится любой осциллограф, но лучше двухлучевой, тогда можно будет сравнивать сигналы на входе (на аноде диода VD1) с сигналами на выходе (на коллекторе VT3 при подключенное катушке зажигания). В качестве источника питания можно использовать снятый с автомобиля аккумулятор. Просматривать искру нужно на разряднике с зазором 7 мм (можно контакт высоковольтного провода расположить на расстоянии 7 мм от минусовой клеммы акумуляторной батареи, а закрепить провод к ручке для переноски аккумулятора при помощи двух деревянных прищепок). Сравнительные эксперименты со штатной (батарейной) системой зажигания показали следующее : искра штатной системы на 7 мм промежутке похожа на тонкую ниточку сине-красного цвета, в то время как искра модернизированной напоминает жгут красно-желтого цвета. Отличается и звук разряда. Штатная система издает звук похожий на шелчек, модернизрованная — треск. Испытания на максимальную величину искрового промежутка, который уверенно пробивается, показали, что для штатной системы предел 15-17 мм, для модернизированной — 32-35 мм.

Схема бесконтактного зажигания ВАЗ 2107, его установка

На сегодняшний день, легковые транспортные средства, выпущенные на Волжском автомобильном заводе, нашли широкое распространение на дорогах нашей страны. Безусловно, одной из самых распространенных моделей является ВАЗ-2107. Авто является надежным, неприхотливым, дешевым в обслуживании. Владельцы авто данной модели, чаще всего, осуществляют ремонт или модернизацию ВАЗа самостоятельно. Конечно, если не иметь опыта в вопросе проведения тех или иных работ, то могут возникать сложности. Одной из сложностей может стать выполнение работ подразумевающих установку электронного зажигания. Отметим, что для того чтобы понимать как выполнить установку, нужно знать как выглядит схема бесконтактного зажигания ВАЗ 2107. Попробуем более подробно разобраться в этом вопросе.

Особенности установки электронного зажигания на ВАЗ-2107 (карбюратор)

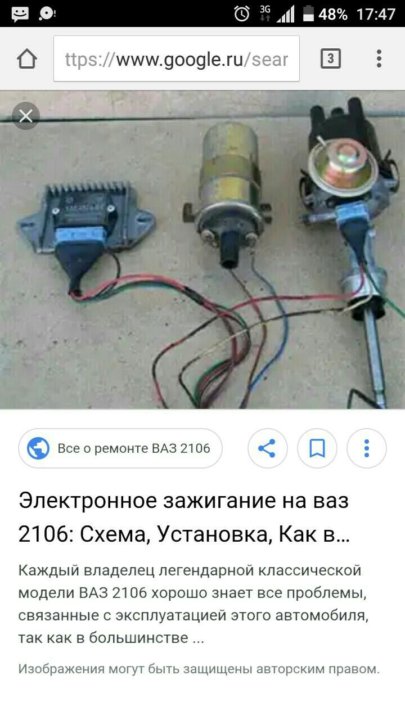

Прежде всего, хочется сказать о том, что установка бесконтактного зажигания на ВАЗ-2107, несмотря на наличие определенных финансовых трат, является достаточно выгодным решением. Дело в том, что после того как будут проведены работы, существует возможность в значительной степени сэкономить на трате топлива. Расход бензина будет уменьшен, благодаря тому, что автомобильный двигатель будет без проблем запускаться даже при самых низких температурах. К тому же, при эксплуатации авто в этом режиме, функционирование будет более стабильным.

Несмотря на то, что на сегодняшний день бесконтактная система зажигания (на ВАЗ-2107)может быть приобретена уже готовом виде, нужно понимать, какие комплектующие и детали в нее входят. Итак, данная система представлена следующими деталями:

1.  Катушкой для зажигания.
2.  Трамблером.
3.  Коммутатором.
4.  Комплектом свечей.
5.  Жгутом для осуществления проводки.

Для того чтобы произвести данную процедуру верно, необходимо понимать как выглядит схема электронного зажигания ВАЗ 2107. Помимо этого, человек должен понимать алгоритм выполнения работы данного типа. Итак, на первом этапе работ, следует произвести выставление ВМТ. Данный вид работ осуществляется путем прокрутки храповика коленвала. Далее нужно выполнить демонтаж такой комплектующей как трамблера. Вместе с ним осуществляется отсоединение катушки и свечей.

Следующим этапом выполнения работ по монтажу электронного зажигания (на ВАЗ-2107) является выполнение прокладки новой проводки. После того как проводка была монтирована, необходимо произвести установку новой высоковольтной катушки зажигания. Трамблер должен быть установлен точно также как и был установлен ранее. На финальном этапе выполнения работ необходимо выполнить крепление коммутатора, выкручивание свечей и подключение проводки в соответствии со схемой подключения электронного зажигания на ВАЗ 2107.

Схема бесконтактного зажигания

Как выполнить регулировку

Данный процесс подразумевает выполнение установки угла зажигания в начальное состояние. НаВАЗ это должно осуществляться следующим образом:

1.  Устанавливается шкив коленвала.
2.   Монтируется трамблер.
3.   Выполняем запуск и прогрев на температуры, которую необходимо считать рабочей.
4.   Пробуем осуществить запуск при горячем двигателе. Если выполнить эту процедуру на ранней стадии, то стартер не будет крутиться так, как ему нужно.

После того как установка бесконтактного зажигания ВАЗ 2107 была произведена, следует выполнить тестовую поездку. В данном случае рекомендуется набрать скорость, которая бы составляла 30-40 километров в час, а после выполнить включение «четвертой» передачи. Как только передача была включена необходимо максимально придать «газа». В случае если комплект бесконтактного зажигания был установлен верно, то водитель через несколько секунд услышит небольшой звон. После этого, двигатель начнет работать как необходимо, постепенно набирая обороты. В том же случае если звон будет продолжаться более трех секунд, то нужно выполнить опережение зажигания, выполнив поворот трамблера. Если звук отсутствует, то это можно сделать несколько ранее, провернув трамблер.

Почему не используется стробоскоп

Большинство людей, которые изучают вопрос установки электронного зажигания на «классику», задумываются о том, почему при выполнении алгоритма действий не используется стробоскоп. На самом деле ответ в данном случае очень простой. Дело в том, что практический опыт специалистов сервисных центров осуществляющих подобную работу, не подразумевает использования стробоскопа в связи с регулярным растягиванием цепи на двигателе. Даже в том случае если идет речь, про новую цель, после выполнения подтяжки при помощи натяжителя, она растягивается таким образом, что точки на двигателе не могут совпадать. Как следствие, становится невозможным максимально точно произвести выставление, используя такое устройство как стробоскоп.

Отметим, что процесс замены контактного зажигания на бесконтактное в ВАЗ-2107имеющем инжекторный двигатель является невозможным. В том случае если в транспортное средство был установлен жгут проводки от более новой модели автомобиля и транспортное средство отказывается запускаться, то это говорит о том, что при выполнении работ были перепутаны разъемы для ЭПХХ и коммутатора. Дело в том, что по своей конструкции они являются полностью идентичными. Как следствие, для того чтобы установить проблему, необходимо поменять их местами.

Как установить бесконтактное зажигание на ВАЗ-2107 без каких-либо проблем

В целом, если человек когда-либо сталкивался с вопросом замены каких-либо комплектующих на своем автомобиле или с модернизацией, то данный вид работ не должен вызвать каких-либо серьезных сложностей. При этом многие люди не владеют технической базой на должном уровне и соответственно, могут происходить сложности или возникать вопросы. В данном случае специалисты рекомендуют не выполнять работу самостоятельно, а доверить ее реализацию квалифицированным специалистам которые имеют опыт работы. Такие мастера работают на каждой СТО или осуществляют деятельность в частном порядке. Они смогут не только выполнить работу качественно, но и предоставят на нее гарантию, а также дадут консультацию по интересующим вопросам.

При этом, несмотря на то, что такие услуги предоставляются практически во всех сервисных центрах, далеко не всегда можно найти специалиста имеющего опыт работы. В данном случае рекомендуется осуществлять поиск в соответствии с определенными критериями. Рекомендуется выбирать услуги тех мастеров, которые работают длительное время и имеют много хороших отзывов о своей деятельности. Как правило, найти отзывы можно без какого-либо труда на просторах сети интернет. В таком случае вы будете уверены в том, что установка электронного зажигания будет выполнена верна.

Максимально ответственно подойдите к данному вопросу, и после установки электронного зажигания ваш автомобиль будет функционировать без каких-либо проблем и сложностей.

К тому же, расход топлива в значительной степени уменьшится, что позволит экономить денежные средства на процессе эксплуатации своего транспорта.





Facebook

Twitter

Вконтакте

Google+

Система зажигания ВАЗ 2110

В этой статье я представлю схему системы зажигания для автомобиля ВАЗ 2110, а также принцип её работы.В этой статье я представлю схему системы зажигания для автомобиля ВАЗ 2110, а также принцип её работы.

Содержание статьи:

Система зажигания — одна из важнейших систем управления двигателем автомобиля. Предназначается данная технология для воспламенения смеси бензина и воздуха в двигателе. Обеспечивается это за счет появления искры. Зажигание является составной частью системы электрооборудования машины.

Электрическая схема системы зажигания автомобиля

Бесконтактная система зажигания автомобиля ВАЗ 2110 состоит из таких основных элементов:

1. аккумулятор автомобиля;
2. генератор;
3. штекерный разъем;
4. выключатель зажигания;
5. датчик-распределитель;
6. коммутатор;
7. свечи;
8. катушка зажигания.

Как устроена система зажигания и принцип её работы

На ВАЗ 2110 отказались от таких привычных элементов зажигания как катушка и распределитель. Так, тут использован специальный модуль зажигания, который состоит из управляющей электроники высокой энергии, а также пары катушек. Важно отметить, что такая система не требует частого сервисного обслуживания, т.к. подвижных деталей тут нет. Специальных регулировок система зажигания ВАЗ 2110 также не требует, т.к. для этого тут установлен контроллер. Он и осуществляет всю настройку и регулировку.

Система зажигания основана на методе «холостой искры». Это специальный метод распределения искры. Как известно, цилиндры в двигателе автомобиля работают попарно (1-й цилиндр с 4-м, а 2-й с 3-м). Так, искра срабатывает сразу в двух цилиндрах: рабочая искра в том цилиндре, где происходит такт сжатия смеси, а холостая искра в том, где осуществляется такт выпуска. Т.к. ток в обмотках катушек системы постоянный, выходит, что на первой свече электроны движутся от центрального электрода к боковому, а на второй — наоборот (от бокового к центральному). В зависимости от типа двигателя на ВАЗ 2110 могут использоваться два типа свечей зажигания. Так, для 8-клапанных двигателей применяются свечи типа А17ДВРМ, а для 16-клапанных двигателей — АУ17ДВРМ (тут размер под ключ уменьшен до 16 мм). При этом расстояние между электродами свечей всего около 1,0–1,15 мм.

Как мы уже отмечали выше, за управление зажиганием отвечает такой элемент, как контроллер. Чтобы наиболее точно управлять системой, контроллер анализирует следующую информацию:

• температуру охлаждающей жидкости;
• текущее положение и частоту вращения коленвала;
• наличие детонации;
• расход воздуха (нагрузка двигателя).

Анализ положения коленвала осуществляется при помощи специального датчика, который передает информацию на контроллер. Только после этого рассчитывается последовательность срабатывания катушек модуля зажигания.

На первый взгляд, система довольно сложная. Но в эксплуатации все очень просто. К тому же, обслуживание и ремонт системы зажигания ВАЗ 2110 и других моделей не занимает много времени.

Видео про принцип работы системы зажигания автомобиля:

Схема контактной и бесконтактной системы зажигания. Принцип работы бесконтактной:

ВАЗ

Ваз 21063

электрооборудование. Шесть электросхем для новичков: подключение, обслуживание и замена

Автомобиль ВАЗ-2106 выпускался с 1976 по 2008 год. В данном руководстве представлены цветные электрические схемы (форсунки и карбюратора) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта шестерки. Электрические схемы разделены для удобства просмотра через компьютер или телефон на несколько блоков, также есть схемы в виде единой картинки с описанием каждого элемента — для печати на принтере. Все электрооборудование автомобиля условно можно разделить на следующие узлы:

• система запуска двигателя;
• элементов заряда аккумулятора;
• система зажигания топливной смеси;
• элементов наружного и внутреннего освещения;
• сенсорная система на панели приборов;
• элементов звукового оповещения;
Блок предохранителей
• .

Электросхема ВАЗ-2106 (старая)

Общая схема электрооборудования ВАЗ 2106/21061/21063/21065 выпуска 1976 — 1987 гг.

1 — фары передние;
2 — указатели бокового поворота;
3 — аккумуляторная батарея;
4 — реле сигнализации заряда аккумулятора;

6 — реле дальнего света фар;
7 — стартер;
8 — генератор;
9 — фары наружные;
10 — внутренние фары;
11 — звуковые сигналы;
12 — электродвигатель вентилятора системы охлаждения двигателя;
13 — датчик включения электродвигателя вентилятора;
14 — катушка зажигания;

16 — свечи зажигания;
17 — электромагнитный клапан карбюратора;

19 — лампа моторного отсека;

22 — датчик сигнализатора реле давления масла;

24 — мотор-редуктор очистителя лобового стекла;
25 — электродвигатель омывателя лобового стекла;
26 — для включения звуковых сигналов;
27 — реле включения электродвигателя вентилятора;
28 — регулятор напряжения;

32 — реле аварийной сигнализации и указателей поворота;
33 — выключатель стоп-сигнала;
34 — патрон для переносной лампы;
35 — электродвигатель отопителя;

37 — часы;

39 — лампа освещения бардачка;
40 — прикуриватель;
41 — выключатель аварийной сигнализации;
42 — выключатель освещения приборов;
43 — лампа индикатора недостаточного уровня тормозной жидкости;
44 — переключатель трехрычажный;
45 — выключатель зажигания;
46 — выключатель заднего противотуманного света *;
47 — выключатель наружного освещения;
48 — выключатели света, расположенные в стойках передних дверей;
49 — выключатели фонарей сигнализации открытых передних дверей;
50 — сигнализация открытия передних дверей;
51 — плафоны, расположенные в стойках задних дверей;
52 — выключатель сигнализатора стояночного тормоза;
53 — освещение салона;
54 — указатель уровня топлива с указателем резерва;
55 — указатель температуры охлаждающей жидкости;
56 — манометр с сигнализацией низкого давления;
57 — тахометр;
58 — лампа сигнализатора стояночного тормоза;
59 — лампа сигнализирующая о заряде аккумулятора;
60 — лампа индикатора воздушной заслонки карбюратора;
61 — лампа сигнализации габаритного света;
62 — лампа сигнальных указателей;
63 — контрольная лампа дальнего света фары;
64 — спидометр;
65 — выключатель сигнализации воздушной заслонки карбюратора;
66 — реле-прерыватель указателя поворота стояночного тормоза;
67 — задние фонари;
68 — фонарь освещения номерного знака;
69 — указатель уровня и указатель запаса топлива;
70 — лампа освещения багажника;
71 — задний противотуманный фонарь *.

а — реле стеклоочистителя и прерывателя стеклоочистителя;
б — реле выключателя сигнализации и указателей поворота;
в — трехрычажный переключатель.

Электросхема ВАЗ-2106 (новая)

Общая схема электрооборудования ВАЗ 2106/21061/21063/21065 выпуска 1988 — 2001 гг.

1 — фары передние;
2 — указатели бокового поворота;
3 — аккумуляторная батарея;
4 — реле лампы сигнализации заряда АКБ;
5 — реле ближнего света фар;
6 — реле дальнего света фар;
7 — стартер;
8 — генератор;
9 — фары наружные;
10 — внутренние фары;
11 — датчик включения электродвигателя вентилятора;
12 — электродвигатель вентилятора системы охлаждения двигателя;
13 — звуковой сигнал;
14 — катушка зажигания;
15 — распределитель зажигания;
16 — свечи зажигания;
17 — электромагнитный клапан карбюратора;
18 — датчик датчика температуры охлаждающей жидкости;
19 — лампа моторного отсека;
20 — выключатель света заднего хода;
21 — датчик манометра масла;
22 — датчик аварийной сигнализации низкого давления масла;
23 — датчик, сигнализирующий о недостаточном уровне тормозной жидкости;
24 — мотор-редуктор очистителя лобового стекла;
25 — переключатель *;
26 — электродвигатель омывателя лобового стекла;
27 — реле включения электродвигателя вентилятора **;
28 — регулятор напряжения;
29 — реле-прерыватель стеклоочистителя;
30 — дополнительный блок предохранителей;
31 — главный блок предохранителей;
32 — реле-прерыватель сигнализации и указателей поворота;
33 — реле включения обогрева заднего стекла ***;
34 — выключатель стоп-сигнала;
35 — патрон для переносной лампы ****;
36 — добавочный резистор электродвигателя отопителя;
37 — электродвигатель отопителя;
38 — выключатель электродвигателя отопителя;
39 — часы;
40 — лампа освещения бардачка;
41 — прикуриватель;
42 — выключатель аварийной сигнализации;
43 — регулятор освещения приборов;
44 — лампа индикатора уровня тормозной жидкости;
45 — переключатель трехрычажный;
46 — выключатель зажигания;
47 — выключатель обогрева заднего стекла ***;
48 — выключатель заднего противотуманного света;
49 — выключатель наружного освещения;
50 — плафоны, расположенные в стойках передних дверей;
51 — электродвигатели-редукторы передних дверей ***;
52 — выключатели освещения, расположенные в стойках задних дверей;
53 — выключатель контрольной лампы стояночного тормоза;
54 — освещение салона;
55 — указатель уровня топлива с указателем резерва;
56 — указатель температуры охлаждающей жидкости;
57 — манометр с сигнализацией низкого давления;
58 — тахометр;
59 — лампа сигнализатора стояночного тормоза;
60 — лампа сигнализирующая о заряде аккумулятора;
61 — лампа сигнализации воздушной заслонки карбюратора;
62 — контрольная лампа габаритного света;
63 — лампа сигнальных указателей;
64 — контрольная лампа дальнего света фар;
65 — спидометр ВАЗ-2106;
66 — выключатель сигнализации воздушной заслонки карбюратора;
67 — выключатель стеклоподъемника левой передней двери ***;
68 — реле стеклоподъемника передней двери ***;
69 — выключатель стеклоподъемника правой передней двери ***;
70 — задние фонари;
71 — фонарь освещения номерного знака;
72 — указатель уровня и указатель запаса топлива;
73 — накладки подключаются к элементу обогрева заднего стекла ***;
74 — фонарь багажника;
75 — задний противотуманный фонарь.

Порядок условной нумерации заглушек в колодках:

а — выключатель;
б — датчик распределения зажигания;
c — реле стеклоочистителя и прерывателя стеклоочистителя;
г — реле прерывателя сигнализации и указателей поворота;
d — переключатель трехрычажный.

* Устанавливается, если на автомобиле используется бесконтактная система зажигания. В данном случае распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705 должен быть установлен.
** С 2000 года не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. Причем вместо ранее использовавшегося датчика температуры 11 типа ТМ-108 установлен датчик-выключатель 661.3710. использовал.
*** Устанавливается на автозапчасти.
**** С 2000 г. не устанавливается.

Схема подключения карбюратора ВАЗ-2106 — полный вид:

Электросхема ВАЗ 2106 (инжектор)

1 контроллер
2 электровентилятор для системы охлаждения
3 блок жгута системы зажигания к жгуту левого брызговика
4 блок жгута системы зажигания к жгуту правого брызговика
5 датчик уровня топлива
6 блок жгута уровня топлива к жгуту датчика уровня топлива
7 кислородный датчик
8 блок жгута датчика уровня топлива к жгуту системы зажигания
9 бензонасос
10 датчик скорости
11 регулятор холостого хода
12 датчик положения дроссельной заслонки
13 датчик температуры охлаждающей жидкости
14 датчик массового расхода воздуха
15 блок диагностики
16 датчик положения коленчатого вала
17 электромагнитный клапан продувки адсорбера
18 катушка зажигания
19 свечей зажигания
20 форсунок ВАЗ-2106
21 колодки жгута проводов зажигания к жгуты панели приборов
22 реле электровентилятора
23 силовой предохранитель контроллера
24 реле зажигания
25 реле зажигания предохранитель
26 предохранитель цепи питания бензонасоса
27 реле бензонасоса
28 блок жгута проводов зажигания к жгуту форсунки
29 жгут проводов форсунки к жгуту зажигания
30 блок жгута жгута панели приборов к жгуту системы зажигания
31 зажигания переключатель
32 комбинация приборов
33 табло двигатель противотоксичная система

Схема блока управления инжекторным двигателем

Принципиальная электрическая схема системы управления инжекторным двигателем:

1.- Разъем контроллера.
2. — Датчик массового расхода воздуха.
3. — Датчик температуры охлаждающей жидкости.
4. — Датчик положения коленчатого вала.
5. — Датчик положения дроссельной заслонки.
6. — Датчик концентрации кислорода.
7. — Датчик скорости.
8. — Модуль зажигания.
9. — Электромагнитный клапан продувки адсорбера.
10. — Реле электровентилятора.
11. — Реле электрического топливного насоса.
12. — Главное реле.
13. — Предохранитель, защищающий силовую цепь реле бензонасоса.
14. — Предохранитель, защищающий силовые цепи главного реле.
15. — Плавкая вставка.
16 — Предохранитель, защищающий цепь постоянного тока контроллера.
17. — Диод.
18. — Регулятор холостого хода.
19. — Форсунки.
Х1. — Блок диагностики.
X2. — Блокировать подключение к бортовой сети автомобиля.

Схемы отдельных узлов из шести

Схема подключения генератора

1 — аккумулятор ВАЗ-2106;
2 — генераторная установка «шестерка»;
3 — регулирующее устройство, предназначенное для контроля параметра рабочего напряжения;
4 — замок;
5 — пластиковый модуль с элементами безопасности;
6 — контрольный световой индикатор, определяющий заряд аккумулятора;
7 — реле защиты линии питания контрольной световой индикации заряда аккумулятора.

Проводка стартера

1 — стартер автомобиля;
2 — аккумулятор;
3 — генераторная установка;
4 — выключатель зажигания.

Схема контактной системы зажигания

1 — свечи зажигания;
2 — распределитель;
3 — выключатель зажигания;
4 — катушка;
5 — выключатель;
6 — генератор;
7 — аккумулятор.

Цепь управления клапаном карбюратора

1 — концевой выключатель карбюраторного агрегата;
2 — сам клапан двигателя;
3 — модуль управления карбюраторным узлом;
4 — катушка зажигания;
5 — выключатель;
6 — выключатель зажигания, есть замок.

Схема подключения указателей поворота и сигнализации

1 — осветительные приборы поворотных огней, установленные в передних оптических приборах;
2 — аккумулятор ВАЗ-2106;
3 — автогенератор;
4 — габаритные огни поворота, расположенные на передних крыльях;
5 — основной монтажный модуль с элементами безопасности;
6 — блок управления вспомогательный с предохранителями;
7 — выключатель зажигания;
8 — устройство отключения и включения световой сигнализации, установленное в салоне на центральной консоли;
9 — коммутационное устройство включения и выключения поворотных огней;
10 — прерыватель мигания поворотных огней и световой сигнализации;
11 — спидометр с контрольным световым индикатором включения поворотников;
12 — световое устройство указателей поворота в задней оптике.

Звуковой контур

1 — звуковые устройства, воспроизводящие импульсы;
2 — реле включения звукового импульса, предохраняет цепь от перенапряжения;
3 — переключатель звуковых импульсов;
4 — монтажный модуль с элементами безопасности;
5 — генераторная установка ВАЗ 2106;
6 — аккумулятор.

Электрический стеклоподъемник

1 — главный модуль безопасности;
2 — реле для защиты ЛЭП установленных дополнительных электростеклоподъемников;
3 — устройство переключения стеклоподъемника, установленного на левой двери;
4 — аналогичное приспособление для регулировки положения стекла в передней правой двери;
5 — электродвигатель левого стеклоподъемника;
6 — вспомогательный модуль с элементами безопасности;
7 — выключатель зажигания.

Схема системы охлаждения двигателя

1 — генераторный агрегат установлен под капотом;
2 — аккумулятор;
3 — выключатель или замок зажигания;
4 — основной модуль с элементами безопасности;
5 — реле защиты линии питания системы включения электродвигателя охлаждающего вентилятора силового агрегата;
6 — контроллер включения вентиляционного устройства;
7 — сам вентилятор;
8 — дополнительный модуль безопасности.

Схема предохранителей и реле ВАЗ2107

Электропроводка машины защищена предохранителями, которые в основном устанавливаются в центральном и вспомогательном блоках, расположенных в нижней части панели приборов с левой стороны рядом с рулевой колонкой.Цепь от АКБ до выводов и пробок замыкается при включении автомобиля.

F1 (16A) Klaxon, патрон для лампы, прикуривателя, стоп-сигналов, часов и освещения салона (плафоны)
F2 (8A) Реле стеклоочистителя, электродвигатели обогревателя и стеклоочистителя, омыватель ветрового стекла
F3 (8A) Левый дальний свет и сигнальная лампа дальнего света
F4 (8A) Дальний свет правая фара
F5 (8A) Предохранитель левого ближнего света
F6 (8A) Ближний правый свет и задний противотуманный свет
F7 (8A) Этот предохранитель в блоке ВАЗ 2106 стоит отвечает за габаритный свет (левый габаритный свет, правый задний фонарь), свет багажника, свет салона, правый свет, освещение приборов и прикуриватель
F8 (8A) Габаритный свет (правый габаритный свет, левый задний фонарь), освещение салона левый фонарь, лампа моторного отсека и контрольная лампа габаритных огней
F9 (8A) Указатель давления масла с контрольной лампой, указатель температуры охлаждающей жидкости и уровня топлива, контрольная лампа аккумуляторной батареи, указатели поворота, индикатор открытия воздушной заслонки карбюратора, обогрев заднего стекла
F10 (8A) Регулятор напряжения и обмотка возбуждения 90 033 F11 (8A) Резерв
F12 (8) Резерв
F13 (8A) Резерв
F14 (16A) Обогрев заднего стекла
F15 (16A) Электродвигатель охлаждающего вентилятора
F16 (8A) Указатели поворота в аварийном режиме

Владельцы 2106 должны знать, что старая конструкция предохранителей давно устарела, так как при каждой операции они перегреваются, что влияет на плотность соединения ячеек.Отсутствие плотного контакта предохранителя и разъемов приводит к их возгоранию. Таким образом, блоки предохранителей необходимо заменить. Во избежание лишних проблем в части проводки осмотр предохранительных устройств следует проводить каждые полгода. При прожигании контактной части необходимо заменить предохранители, почистить гнезда посадочных мест. Сегодня многие владельцы ВАЗ 2106 модернизируют классические блоки, заменяя их современными ножевыми предохранителями.

Модификации автомобиля ВАЗ-2106

ВАЗ-21060 .Модификация с условным индексом ВАЗ-21060 ижевской сборки последних лет выпуска с инжекторным двигателем ВАЗ-21067 с катализатором, отвечающим экологическому стандарту Евро-2

.

ВАЗ-21061 . Модификация с двигателем ВАЗ-2103, некоторые автомобили с аналогичным индексом оснащались упрощенной системой охлаждения двигателя и не имели электровентилятора. Вместо этого на конце вала насоса охлаждающей жидкости установили крыльчатку. Уже российские автомобили оснащались бамперами от ВАЗ-2105, некоторые экземпляры оснащались очистителями и омывателями фар.

ВАЗ-21062 . Экспортная, правосторонняя модификация базовой шестерки.

ВАЗ-21063 . Автомобиль с улучшенным двигателем ВАЗ-21011, с датчиком давления масла и вентилятором охлаждения двигателя. Выпуск данной модификации завершился в 1994 году.

ВАЗ-21064 . Экспортная, правосторонняя модификация, как и ВАЗ-21062, но за основу была взята модификация ВАЗ-21061

.

ВАЗ-21065 . Модификация автомобиля с улучшенным оснащением, выпускавшаяся с 1990 по 2001 год.В качестве силового агрегата устанавливался двигатель объемом 1569 см3. Среди других отличий от базовой модели — более мощный генератор, 5-ступенчатая коробка передач, редуктор заднего моста с передаточным числом 3,9, бесконтактная система зажигания и Solex. Были и другие изменения как в экстерьере, так и в интерьере, в целом это была «люксовая» версия седана ВАЗ-2106.

ВАЗ-21065-01. То же ВАЗ-21065, но с двигателем ВАЗ-2103

ВАЗ-21066 . Экспортная, правосторонняя модификация автомобиля ВАЗ-21063.

ВАЗ-21068 . Автомобиль, который выпускался как носитель агрегатов для разработки новых двигателей ВАЗ-2108 и ВАЗ-21083.

ВАЗ-21069 . Модификация ВАЗ-2106, изготовленная по заказу спецслужб. Оснащен двухсекционным роторно-поршневым двигателем ВАЗ-411 мощностью 120 л.с., ВАЗ-413 мощностью 140 л.с.

1 – 5,00

На автомобилях ВАЗ 2106 схема подключения включает более десяти различных узлов и модификаций общей сети.Владельцу машины необходимо разобраться в этом вопросе, чтобы при необходимости отремонтировать и диагностировать блок питания.

[Скрыть]

Общая схема ВАЗ 2106 с описанием

Начнем с описания обозначений общей схемы подключения и оборудования ВАЗ 2106:

• 1 — передние и габаритные фонари;
• 2 — подфарники, расположенные непосредственно под оптикой;
• 3 — приборы наружного освещения;
• 4 — внутреннее освещение;
• 5 — соединительные элементы звуковых импульсных устройств;
• 6 — электродвигатель вентиляционного устройства системы охлаждения силового агрегата «шестерки»;
• 7 — контроллер, предназначенный для автоматического включения электродвигателя вентилятора;
• 8 — реле включения звуковых устройств;
• 9 — реле защиты цепи электродвигателя вентилятора;
• 10 — устройство регулировки параметра напряжения;
• 11 — катушка зажигания, расположенная в моторном отсеке;
• 12 — электродвигатель омывателя лобового стекла;
• 13 — контроллер, контролирующий объем расходных материалов тормозов;
• 14 — распределитель, именуемый распределительным устройством системы зажигания;
• 15 — электродвигатель системы стеклоочистителей, предназначенный для включения дворников;
• 16 — свечи зажигания;
• 17 — контроллер светового индикатора давления моторной жидкости;
• 18 — контроллер, предназначенный для контроля уровня давления моторной жидкости;
• 19 — регулятор уровня температуры хладагента в системе охлаждения;
• 20 — источник света моторного отсека;
• 21 — электромагнитный клапан карбюраторного устройства;
• 22 — генераторный агрегат, предназначенный для генерации напряжения при движении и подзарядки аккумуляторной батареи;
• 23 — аккумулятор;
• 24 — реле, АКБ управления защитой от перенапряжения;
• 25 — реле включения световых приборов ближнего света;
• 26 — цепь реле включения световых приборов дальнего освещения;
• 27 — реле стеклоочистителя;
• 28 — блок вспомогательный с предохранительными устройствами;
• 29 — основной пластиковый модуль с элементами безопасности;
• 30 — устройство включения источника света заднего хода;
• 31 — выключатель контрольной световой индикации ручного тормоза, расположенный на панели приборов;
• 32 — розетка для подключения переносного источника света;
• 33 — устройство прерывания указателей поворота и световой сигнализации;
• 34 — электродвигатель системы отопления салона;
• 35 — выключатель тормоза;
• 36 — реле ЛЭП обогрева заднего стекла;
• 37 — добавочный резисторный элемент электродвигателя системы отопления;
• 38 — световой индикатор системы освещения багажного отделения;
• 39 — выключатель приборов внешнего освещения, расположенный на центральной консоли в салоне автомобиля;
• 40 — выключатель включения и выключения системы обогрева заднего стекла;
• 41 — выключатель зажигания;
• 42 — коммутационное устройство осветительных приборов, предназначенное для включения дальнего и ближнего света;
• 43 — рычаг включения поворотных огней;
• 44 — выключатель звуковых сигналов установлен на руле в салоне;
• 45 — рычаг включения и переключения режимов системы очистки стекол;
• 46 — выключатель системы омывания лобового стекла;
• 47 — коммутационное устройство включения освещения пульта управления;
• 48 — переключатель включения и выключения световой сигнализации;
• 49 — прикуриватель;
• 50 — выключатель системы отопления в салоне;
• 51 — контрольный световой индикатор объема рабочей жидкости в бачке гидропривода тормозной системы;
• 52 — коммутационные аппараты световых приборов сигнализации открытых входных дверей;
• 53 — световые приборы, сигнализирующие об открытых передних дверях;
• 54 — коммутационные аппараты осветительных приборов, установленных в входных дверях;
• 55 — регулятор объема топлива со световым индикатором запаса бензина в баке;
• 56 — регулятор уровня температуры хладагента в системе охлаждения;
• 57 — указатель указателя давления моторной жидкости со световым прибором;
• 58 — тахометр для считывания данных с коленчатого вала и определения оборотов двигателя;
• 59 — контрольная световая сигнализация включения ручного тормоза;
• 60 — световой индикатор определения заряда аккумулятора;
• 61 — световой индикатор воздушной заслонки карбюраторного двигателя, также называемой всасывающей;
• 62 — спидометр, отображающий информацию о скорости движения машины;
• 63 — контрольный световой индикатор включения внешних осветительных приборов;
• 64 — контрольная лампа включения поворотников;
• 65 — световой индикатор включения дальнего освещения оптических устройств;
• 66 — реле кратковременного включения светового устройства включения ручного тормоза;
• 67 — выключатель контрольной лампы всасывания, установленный на силовых агрегатах карбюратора;
• 68 — часы, расположенные в салоне автомобиля;
• 69 — коммутационные устройства включения и выключения осветительных приборов, установленных в задних дверях;
• 70 — источники света в салоне автомобиля;
• 71 — прибор обогрева заднего стекла;
• 72 — световой индикатор освещения багажного отделения;
• 73 — регулятор объема и запаса топлива, расположенный в топливном баке ВАЗ 2106;
• 74 — заднее освещение, оптические приборы для освещения автомобильного номера.

Схема подключения ВАЗ 2106 отдельных узлов

Ниже представлены схемы подключения ВАЗ 2106 в цветных фото и картинках. Каждая система снабжена электрической схемой, позволяющей подключать провода и подключать электроприборы.

Схема подключения генератора

Схема генераторного агрегата «шестерка»

Обозначение элементов проводки генераторного агрегата:

• 1 — аккумулятор;
• 2 — генераторная установка «шестерка»;
• 3 — регулирующее устройство, предназначенное для контроля параметра рабочего напряжения;
• 4 — замок;
• 5 — пластиковый модуль с элементами безопасности;
• 6 — контрольный световой индикатор, определяющий заряд аккумулятора;
• 7 — реле защиты линии питания контрольной световой индикации заряда аккумулятора.

Электропроводка стартера

Электросхема стартера в сборе на ВАЗ 2106

Шестерка для запуска силового агрегата привязана к стартеру:

• 1 — стартерное устройство автомобиля;
• 2 — аккумулятор;
• 3 — генераторная установка;
• 4 — выключатель зажигания.

Символ P1 обозначает соленоидную катушку реле, а символ P2 обозначает удерживающую катушку.

Электросхемы контактной и бесконтактной систем зажигания

В зависимости от модификации отечественная «шестерка» может оснащаться контактной или бесконтактной системой зажигания.Оба варианта имеют определенные отличия, указанные на приведенных выше схемах.

Контактная система зажигания 2106

Обозначение узлов:

• 1 — свечи зажигания;
• 2 — распределитель;
• 3 — выключатель зажигания;
• 4 — катушка;
• 5 — выключатель;
• 6 — генератор;
• 7 — аккумулятор.

Схема бесконтактных СЗ на «шестерку»

Обозначение комплектующих:

• 1 — аккумулятор;
• 2 — генератор;
• 3 — выключатель зажигания;
• 4 — катушка;
• 5 — выключатель;
• 6 — датчик распределения;
• 7 — свечи.

Схема управления электромагнитным клапаном карбюратора 21053-1107010

Схема управления клапаном карбюраторного устройства 2106

Обозначение узлов:

• 1 — концевой выключатель карбюраторного агрегата;
• 2 — сам клапан двигателя;
• 3 — модуль управления карбюраторным узлом;
• 4 — катушка зажигания;
• 5 — коммутационное устройство;
• 6 — выключатель зажигания, замок.

Схема подключения указателей поворота и сигнализаций

Схема указателей поворота и световой сигнализации

Обозначение узлов:

• 1 — осветительные приборы поворотных огней, установленные в передних оптических приборах;
• 2 — аккумулятор;
• 3 — автогенератор;
• 4 — габаритные огни поворота, расположенные на передних крыльях;
• 5 — основной монтажный модуль с элементами безопасности;
• 6 — блок управления вспомогательный с предохранителями;
• 7 — выключатель зажигания;
• 8 — устройство отключения и включения световой сигнализации, установленное в салоне на центральной консоли;
• 9 — устройство включения и выключения поворотных огней;
• 10 — прерывающее устройство для мигания поворотных огней и световой сигнализации;
• 11 — спидометр с контрольным световым индикатором включения поворотников;
• 12 — световое устройство указателей поворота в задней оптике.

Схема включения звукового сигнала

Включение и выключение звуковых импульсов

Описание основных элементов этого элемента электрической схемы:

• 1 — звуковые устройства, используемые для воспроизведения импульсов;
• 2 — реле включения звукового импульса, предохраняет цепь от перенапряжения;
• 3 — включение звуковых импульсов;
• 4 — монтажный модуль с элементами безопасности;
• 5 — генераторная установка ВАЗ 2106;
• 6 — аккумулятор.

Цепь пуска электродвигателя отопителя

Схема включения электродвигателя системы отопления

Обозначение элементов системы активации электродвигателя отопительного агрегата:

• 1 — электродвигатель системы отопления;
• 2 — добавочный резисторный элемент;
• 3 — коммутационное устройство электродвигателя печки в салоне;
• 4 — модуль безопасности;
• 5 — замок;
• 6 — генераторный агрегат;
• 7 — аккумулятор.

Модификации

Различные модификации ВАЗ 2106 могут оснащаться дополнительным электрооборудованием. Электропроводка в этом случае прокладывается дополнительно, а общая схема комплектуется другими составляющими.

Электрический стеклоподъемник передней двери

Схема активации электрического стеклоподъемника

Описание позиции:

• 1 — главный модуль безопасности;
• 2 — реле для защиты линий электропередачи установленных дополнительных электрических стеклоподъемников;
• 3 — выключатель стеклоподъемника, установленный на левой двери;
• 4 — аналогичное приспособление для регулировки положения стекла в передней правой двери;
• 5 — электродвигатель левого стеклоподъемника;
• 6 — вспомогательный модуль с элементами безопасности;
• 7 — выключатель зажигания.

Контакт A подключен к контакту 30 генераторной установки, контакт B — к коммутационному устройству системы освещения панели. Выход B — это обозначение разъемов в моторном блоке системы.

Канал «Видеоклип» продемонстрировал процедуру установки и подключения.

Цепь управления электромагнитным клапаном карбюратора

Модифицированная схема управления клапаном карбюратора

Модифицированная схема управления клапаном карбюратора имеет несколько отличий:

• 1 — выключатель или замок зажигания;
• 2 — генераторная установка для питания оборудования напряжением;
• 3 — аккумулятор;
• 4 — катушка зажигания;
• 5 — блок переключателей, расположенный в моторном отсеке;
• 6 — модуль управления;
• 7 — клапан самой карбюраторной установки;
• 8 — концевой выключатель карбюраторного устройства.

Двигатель вентилятора охлаждения двигателя

Схема электродвигателя вентилятора охлаждения

Описание узлов:

• 1 — генераторный агрегат, установленный под капотом;
• 2 — аккумулятор;
• 3 — замок или замок зажигания;
• 4 — основной модуль с элементами безопасности;
• 5 — реле защиты линии питания системы включения электродвигателя охлаждающего вентилятора силового агрегата;
• 6 — контроллер включения вентиляционного устройства;
• 7 — сам вентилятор;
• 8 — дополнительный модуль безопасности.

Схема предохранителей и реле ВАЗ 2106

Шестерка оснащена модулем безопасности, обозначения его компонентов приведены ниже.

Видео «Самостоятельная инструкция по замене блока предохранителей»

Пользователь Раманыча наглядно показал, как заменить блок предохранителей на «шестерке».

Как известно, электрическая цепь в любом транспортном средстве является одной из основных составляющих. Электрическая схема позволяет водителю ВАЗ 2106 правильно определять неисправности системы при обнаружении неисправностей оборудования.Эта статья посвящена разводке отечественной «шестерки».

[Скрыть]

Что входит в электрическую схему?

Вне зависимости от того, является ли схема зажигания в вашем ВАЗ 2106 контактной или бесконтактной (БСЗ), в электрическую схему автомобиля входят следующие компоненты:

аккумулятор
• с отрицательным контактом на кузове автомобиля;
Пусковое устройство
• с выводом «50»;
• генератор — один из основных элементов электрической схемы ВАЗ 2106;
• монтажный блок с предохранителями, защищающими цепи питания;
• выключатель зажигания;
• реле регулятора.

Следует отметить, что электрическая схема автомобиля ВАЗ 2106 с БСЗ или без него изначально составлялась с учетом однопроводного типа подключения компонентов электрооборудования. По сути, это означает, что отрицательные контакты электрооборудования заземлены, то есть кузова транспортного средства. Что касается проводного подключения, то оно обеспечивается исключительно плюсовой разводкой.

Устранение неисправностей

Если нужно искать неисправность проводки на ВАЗ 2106, при проведении ремонтных работ необходимо полностью отключить электрическую цепь.Для этого нужно отсоединить минусовой провод от клеммы АКБ, иначе в электросхеме ВАЗ 2106 может произойти короткое замыкание. Диагностика отказов обнаруживается с помощью схемы, показанной выше.

При перебоях в проводке есть несколько вариантов поведения машины в этом случае:

1. Машина не трогается с места и не заводится. Причин возможных неисправностей может быть много, но в первую очередь это необходимо распределитель, работоспособность аккумулятора.Как правило, полная разрядка аккумулятора — одна из самых частых причин. Генератор выходит из строя гораздо реже, но диагностике этого элемента на ВАЗ 21062 с БСЗ тоже стоит уделить внимание.
2. Машина движется, но одна или несколько электрических схем не работают должным образом. Например, это могут быть неисправности в освещении салона, поворотниках, обогреве заднего стекла или оптики. Если это так, то в первую очередь необходимо проверить блок предохранителей и выявить перегоревшие элементы.Если все предохранители целы, то в случае с оптикой сначала проверяется работоспособность ламп, после чего проводится разводка автомата ВАЗ 21063 с БСЗ или без него.

• контролирует все возможности системы зажигания;
• управляет работой охранной и противоугонной систем ВАЗ 21063;
• позволяет буксировать 21063 с исправной световой сигнализацией (автор видео — Андрей Александров).

Принцип работы электрооборудования

Выключатель зажигания 21063 в соответствии со схемой имеет четыре режима, при включении каждого из них срабатывает определенное оборудование:

1. В режиме 0 импульс от АКБ входит только два разъема — 30 и 30/1, остальные разъемы обесточены.
2. В режиме 1 импульс начинает поступать на другие разъемы, в результате чего могут работать габаритные огни, дворники, вентилятор, а также прибор.
3. В режиме 2 в цепь включены система зажигания, датчики на панели приборов, поворотные огни, а также стартер.
4. В режиме 3 работают только габаритные огни, рулевой клаксон и стеклоочистители.

В постоянном режиме, на токе, в модели 21063 в соответствии со схемой работают рулевой свисток, стоп-сигналы, световая сигнализация, подсветка на пульте управления, а также прикуриватель.Основные элементы схемы защищены предохранителями, расположенными в основном и дополнительном блоках, установленными под панелью приборов напротив сиденья водителя (видео Вячеслава Витера).

Поиск и устранение неисправностей

Для правильной замены необходимых элементов схемы в случае устранения неисправности необходимо выполнить следующую процедуру.

Такие действия актуальны, если машина отказывается заводиться:

1. Проверить аккумулятор. Возможно, он просто вымотался.
2. В первую очередь проверяется участок на цепи от генераторного устройства до катушки. При обрыве цепи заменяются и подключаются новые провода, окисление — зачистка контактов железной щеткой. Если контакты начали «сыпаться», их тоже необходимо заменить.
3. Диагностировать катушку на наличие искры. Снимите высоковольтный кабель с места установки и поднесите к кузову автомобиля. При попытке запустить двигатель должна проскочить искра между высоким напряжением и корпусом.
4. Проверить исправность свечей зажигания. Бывает, что причиной невозможности запуска двигателя является нагар, образовавшийся на свечах. Вы можете легко очистить их самостоятельно, для этого нужно вынуть свечи и воспользоваться инструкцией, которую вы найдете здесь.

Слабые места блока предохранителей

1. Плохое соединение предохранителя с гнездом, что приводит к выгоранию гнезд.
2. Во время работы автоматические предохранители всегда нагреваются, в результате чего они также негативно влияют на расположенные рядом розетки.
3. Блок необходимо регулярно проверять, так как стоимость предохранителей всегда невысока, а это не соответствует особо высокому качеству их работы и надежности.

Извините, в настоящее время нет доступных опросов.

Видео «Обозначение предохранителей на 2106»

Подробное обозначение предохранителей на «шестерку» описано на видео ниже (автор видео — AVTOCLUB_22).

1. Передние фары.
2. Боковые указатели поворота.
3.Аккумулятор ВАЗ 21061, ВАЗ-21063.
4. Реле зарядки АКБ ВАЗ 21061, ВАЗ-21063.
5. Реле ближнего света ВАЗ 21061, ВАЗ-21063.
6. Реле включения дальнего света фар ВАЗ 21061, ВАЗ-21063.
7. Стартер ВАЗ 21061, ВАЗ-21063.
8. Генератор ВАЗ 21061, ВАЗ-21063.
9. Фары.
10. Подсветка салона.
11. Звуковые сигналы.
12. Электродвигатель вентилятора системы охлаждения двигателя.
13. Датчик включения электродвигателя вентилятора ВАЗ 21061, ВАЗ-21063.
14. Катушка зажигания ВАЗ 21061, ВАЗ-21063.
15. Распределитель зажигания.
16. Свечи зажигания.
17. Электромагнитный клапан карбюратора ВАЗ 21061, ВАЗ-21063.
18. Датчик температуры охлаждающей жидкости ВАЗ 21061, ВАЗ-21063.
19. Фонарь подкапотного пространства.
20. Выключатель фонарей заднего хода.
21. Датчик указателя давления масла ВАЗ 21061, ВАЗ-21063.
22. Датчик недостаточного давления масла ВАЗ 21061, ВАЗ-21063.
23.Датчик недостаточного уровня тормозной жидкости.
24. Мотор-редуктор стеклоочистителя.
25. Электродвигатель омывателя лобового стекла.
26. Реле включения звукового сигнала ВАЗ 21061, ВАЗ-21063.
27. Реле включения электродвигателя вентилятора ВАЗ 21061, ВАЗ-21063.
28. Регулятор напряжения ВАЗ 21061, ВАЗ-21063.
29. Реле прерывателя стеклоочистителя.
30. Дополнительный блок предохранителей.
31. Главный блок предохранителей.
32. Реле аварийного выключателя ВАЗ 21061, ВАЗ-21063.
33. Выключатель стоп-сигнала.
34. Розетка для переносной лампы.
35. Электродвигатель отопителя ВАЗ 21061, ВАЗ-21063.
36. Резистор электродвигателя отопителя.
37. Часы.
38. Выключатель электродвигателя отопителя.
39. Фонарь бардачка.
40. Прикуриватель.
41. Выключатель аварийной сигнализации ВАЗ 21061, ВАЗ-21063.
42. Выключатель осветительных приборов.
43. Сигнальная лампа недостаточного количества тормозной жидкости.
44. Выключатель указателя поворота.
45.Выключатель зажигания.
46. Выключатель заднего противотуманного света.
47. Включить наружное освещение.
48. Плафон, расположенный в стойках передних дверей.
49. Выключатель фонарей сигнализации открытия передних дверей.
50. Сигнальные лампы открывают передние двери.
51. Выключатель света, расположенный в стойках задних дверей.
52. Выключатель аварийной сигнализации стояночного тормоза.
53. Подсветка салона.
54. Индикатор уровня топлива с контрольной лампой резерва.
55.Указатель температуры охлаждающей жидкости.
56. Манометр с сигнальной лампой низкого давления.
57. Тахометр ВАЗ 21061, ВАЗ-21063.
58. Контрольная лампа стояночного тормоза.
59. Контрольная лампа заряда аккумуляторной батареи.
60. Контрольная лампа воздушной заслонки карбюратора.
61. Контрольная лампа внешнего освещения.
62. Контрольная лампа.
63. Контрольная лампа дальнего света фар.
64. Спидометр.
65. Выключатель аварийной сигнализации воздушной заслонки карбюратора.
66. Реле выключателя аварийной сигнализации стояночного тормоза.
67. Задние фонари.
68. Фонарь освещения номерного знака.
69. Датчик уровня и запаса топлива ВАЗ 21061, ВАЗ-21063.
70. Лампа для освещения багажника.
71. Задние противотуманные фары *.
Нумерация клемм в блоках: а — очиститель лобового стекла и реле — прерыватель лобового стекла; б — реле — аварийный выключатель и указатели поворота;
в — трехрычажный переключатель.

* Устанавливается на запчасти автомобилей ВАЗ 21061, ВАЗ-21063.

Электропроводка ВАЗ 2106 построена по принципу однопроводной, что означает ситуацию, когда все потребители тока запитаны массой автомобиля. В этом случае он действует как второй провод (минус). Соответственно, все электрические компоненты изготавливаются и подключаются к конкретной рабочей модели.

Особенности электромонтажа «классических» моделей

Основные характеристики, которые имеет схема электропроводки ВАЗ 2106, следующие:

• активация электрических цепей непосредственно через замок зажигания;
• подключение к АКБ с участием блока предохранителей;
• токопроводящих ящиков ключевых узлов.

Таким образом, в случае выхода из строя какой-либо системы, желательно искать неисправности непосредственно с группы зажигания и контактов.

Роль этого узла следующая:

• управляет системой зажигания автомобиля;
• играет противоугонную, в том числе охранную;
• позволяет буксировать неисправный автомобиль с включенной аварийкой.

Причины ремонта замка зажигания

Замок зажигания «шестерки» имеет 4 режима с разным функционалом:

1. В режиме «0» можно запитать только провода 30 и 30/1.Остальные функции отключены.
2. Режим «И» позволяет управлять ходовыми огнями, приводом дворников, двигателем печки.
3. «II» режим — в этом случае проводка на ВАЗ 2106 активирует поворотники, панель приборов и систему зажигания.
4. Положение ключа «III» обеспечивает питание клемм 30/1 и 30-INT. Авто стартер работает.

Замена выключателя зажигания своими руками может потребоваться по нескольким причинам:

• Во-первых, это реально в случае потери ключей.
• Во-вторых, со временем личинка замка зажигания изнашивается, а это сказывается на запуске двигателя.
• Кроме того, могут быть проблемы с группой контактных проводов, которые могут привести к.

Совет: Кстати, эту работу выполнить самому несложно, хотя цена на услуги электрика тоже не будет невыносимой. Для выполнения подобных работ заранее подготовьте шило и крестовую отвертку (ну и новый выключатель зажигания, если нужно).

И состоит из следующих элементов и частей:

• корпус замка;
Контактный диск
• ;
Запорный стержень
• ;
• ролик и контактная втулка;
• блок.

Проверка работы распределителя

Как поменять замок

Разборка старого агрегата

Инструкция по самостоятельной замене замка зажигания будет выглядеть примерно так:

• выключить аккумулятор;
• откручиваем винты крепления пластикового кожуха под рулевой колонкой и снимаем;
• выключить противоугонное устройство, для чего нужно вставить ключ в положение «0»;
• проводка ВАЗ 2106 требует снятия фиксатора — для этого вставьте шило в отверстие и защелкните замок;
• после того, как вы сняли фиксатор (см. Видео), настоятельно рекомендуется промаркировать контактные провода, чтобы не перепутать их местами при переподключении;
• поставил новый замок в обратном порядке.

Контактная группа по замене

Электросхема ВАЗ 2106 сделана таким образом, что при необходимости замены контактной группы это можно сделать без демонтажа замка зажигания. Однако, если вынуть его силой, то вернуть его почти наверняка не получится. По этой причине нам нужно будет выполнить все вышеперечисленные операции.

Важно! После снятия фиксатора снимаем стопорное кольцо с его тыльной стороны и устанавливаем новую контактную группу (как на фото).

Приобретать запчасти рекомендуется только качественные, причем лучше делать это у проверенных автосалонов, так как сегодня в продаже много подделок. Отличительными свойствами оригинального выключателя зажигания станут такие характеристики:

• корпус отформован аккуратно и с ровными краями;
• верх замка плавно прокатан;
• широкую голограмму нельзя оторвать, не разрушив ее;
• свободный ход ключа в личинке, без помех.

Что такое бесконтактное зажигание и его преимущества

Еще один интересный вариант тюнинга классических моделей — установка бесконтактного типа зажигания. Безусловно, от такого нововведения автомобилю только выигрывает — двигатель работает ровнее, пропадает авария , в холодное время года заводить двигатель намного проще. Кроме того, есть экономия, связанная с расходом топлива.

Схема подключения на ВАЗ 2106 в этом случае практически идентична: основные отличия — наличие датчика пульса и отсутствие распределителя.Пока двигатель работает, датчик генерирует импульсы на транзисторный ключ.

Уже с его помощью генерируются другие импульсы, характерные для первичной обмотки на катушке. При прерывании вторичная обмотка вырабатывает ток высокого напряжения. С контакта распределителя ток на свечи зажигания подается в необходимой последовательности.

Итак, вы получаете комплект бесконтактного зажигания для ВАЗ «Классик», который по своим характеристикам должен соответствовать двигателю автомобиля.Далее нам понадобится схема подключения ВАЗ 2106.

В комплектацию такого зажигания должны входить следующие запчасти:

Блок коммутации
• ;
Катушка
• ;
• комплект электропроводки высокого напряжения;
• свечи зажигания — ДВРМ;
• соединительных проводов.

Этапы работ

Для успешной замены зажигания на бесконтактное важно придерживаться принципов соблюдения правильной технологии работы.Снимите отрицательную клемму с аккумулятора. С этого действия всегда должен начинаться любой вид ремонта электрооборудования.

Здесь на помощь придет проводка на ВАЗ 2106:

1. Отсоединяем провода и главный высоковольтный провод от катушки зажигания.
2. Снимите крышку распределителя.

1. Ползунок должен быть установлен так, чтобы не загромождать его необходимые настройки.
2. Метка на блоке ставится там, где есть прорези в нижней части корпуса распределителя.
3. Откручиваем гайку и снимаем старый трамблер прежней контактной системы зажигания.
4. Перед установкой новой системы откройте крышку обновленного трамблера и установите ползунок в то же положение, что и на старом трамблере. Вы можете вставить его в отверстие в головке агрегата.
5. Переместите метку на нужный уровень и затяните гайки.

Теперь можно собирать, как подсказывает электросхема ВАЗ 21063 — надеть крышку, подключить высоковольтные провода.Можно приступить к демонтажу старой катушки зажигания (обсуждалось выше).

1. Устанавливаем новую катушку и подводим к ней еще одну ветку высоковольтного провода.
2. Теперь ставим на место все высоковольтные провода. Нам нужен контакт «K» для коричневых проводов новой катушки, а синих провода пойдут на контакт «B».
3. Нужно выбрать место для размещения переключателя, чаще это делают в районе бачка омывателя. Крепится на саморезы.

Произведена замена проводки ВАЗ 2106, можно стянуть провода изолентой. Осталось запустить двигатель и отрегулировать систему зажигания.

Примечание! Если двигатель вашей «шестерки» стал работать с перебоями и с перебоями, а также это сопровождалось потерей мощности, то причиной запросто могли стать пропуски зажигания.

Первое, на что следует обратить внимание в этом случае — это целостность проводки, в том числе высокого напряжения, а также исправность других элементов системы зажигания.Свечи зажигания проверяются на отдельном стенде. В некоторых случаях причиной может быть неисправный генератор ВАЗ 2106 и проводка к нему.

Заключение

Как видите, в уходе с электриком нет ничего сложного. Важно только грамотно и аккуратно выполнить всю работу. Таким образом вы продлите жизнь своему железному другу. Удачи на дорогах!

Электронное зажигание на ВАЗ 2107: установка и схема

Использование электронного зажигания на ВАЗ 2107 намного эффективнее контактного.Чтобы понять преимущества, возникающие при установке бесконтактной системы, необходимо кратко остановиться на истории ее развития. И конечно, начиная с контактной системы, именно с нее и началось развитие. Также необходимо внимательно изучить основные компоненты зажигания, определить, какие функции они выполняют. Также стоит отметить, что установка электронного зажигания позволяет добиться большей мощности и надежности всей машины.

Основные элементы систем зажигания

К основным элементам относятся: свечи зажигания, бронепровода, катушки.Это узлы, которые присутствуют в любой системе. Правда, есть некоторые отличия. Конечно, свечи используются на всех двигателях одинаково. Если мы говорим об автомобилях ВАЗ. Бопропроводы могут быть как в резиновой, так и в силиконовой оболочке. У них есть как плюсы, так и минусы. Например, силикон более подвержен разрушению внутреннего проводящего слоя.

А провода в резиновом чехле плохо переносят низкие температуры — твердеют, теряют эластичность. Катушки зажигания, несмотря на то, что они выполняют одинаковые функции, также разные.Если напряжение пробоя в контактной системе составляет 25-30 кВ, электронная система зажигания срабатывает при значении этого параметра порядка 30-40 кВ. И если в этих двух системах используется одна катушка, то микропроцессоры комплектуются двумя или четырьмя. Одна катушка на 1-2 свечи.

Контактная система

Такая конструкция была популярна вплоть до середины 90-х годов прошлого века. Но он ушел в небытие, потому что морально устарел. В его основе распределитель зажигания, у которого ротор имеет небольшое сечение, выполненное в виде кулачка.С его помощью приводится в движение измельчитель — две изолированные друг от друга металлические пластины. На них есть контакты, которые замыкаются и размыкаются под действием кулачка.

Надежность этой системы напрямую зависит от состояния этой контактной группы. Дело в том, что контакты коммутируют напряжение 12 вольт, поэтому риск их возгорания очень велик. Они тоже соприкасаются, поэтому возникает механическое воздействие. Отсюда уменьшение толщины контактов, а значит, и увеличение зазора между ними.По этой причине необходимо постоянно следить за статусом контактной группы. Но электронная система зажигания позволяет избавиться от столь мелких недостатков.

Контакт-транзистор

Эта система немного совершеннее, но до идеала еще далеко. Как и в предыдущем типе, здесь еще есть трамблер и контактная группа. С небольшой разницей коммутирует низкое напряжение, менее 1 Вольт. Больше управлять электронным ключом, собранным на полупроводниковом транзисторе, и не требуется.Преимущество этой системы становится очевидным из вышеизложенного. Но недостаток все же остается — есть механическое воздействие. Следовательно, контакты постепенно изнашиваются и требуют замены. Без своевременного обслуживания долго не ехать. Хоть на ВАЗ 2107 это почти электронное зажигание, но до БСЗ все равно далеко.

Бесконтактная система

А вот бесконтактная система ближе к идеалу. У него нет контактной группы, которая является самым уязвимым местом.Следовательно, обслуживать его не нужно. Все функции выключателя возложены на индуктивный датчик, работающий на эффекте Холла. Он монтируется внутри распределителя, там же, где стояла контактная группа. Для нормальной работы системы зажигания необходимо, чтобы датчик работал правильно. И он не может работать без металлической юбки с прорезями, которая вращается в области своего активного элемента. Электронная схема зажигания имеет высокую степень надежности во многом благодаря тому, что в ней отсутствует механическое взаимодействие элементов.

Датчик Холла

При работающем двигателе вращение передается на распределитель оси. В своей верхней части вращается ползунок, который распределяет высокое напряжение с катушки на свечи зажигания. Внизу металлическая юбка, о которой говорилось ранее. Он расположен таким образом, что вращается в районе датчика. Следовательно, последний под воздействием металла дает импульс. А таких прыжков на оборот четыре (по количеству цилиндров).Далее этот импульс поступает на переключатель. Установка электронного зажигания осуществляется достаточно быстро, так как содержит небольшое количество элементов. Среди них стоит выделить переключатель, но о нем поговорим позже.

Микропроцессорная система

Этот тип системы является наиболее совершенным. Причина в том, что он работает, обрабатывая данные с нескольких датчиков. Активно применяется только на инжекторных двигателях, так как только в них можно контролировать подачу топлива. Контролируются абсолютно все параметры двигателя.Сигналы от датчиков поступают в электронный блок управления — мозг всей системы. Он выполнен на базе микропроцессора, который может выполнять тысячи операций в секунду. Схема электронного зажигания такого типа довольно сложна и также требует программирования. В конце концов, микропроцессор должен знать, что пользователь хочет от него с определенным типом входного сигнала.

Датчики в микропроцессорной системе

Как уже говорилось, в этом типе системы зажигания необходимо анализировать все параметры.В частности, с повышением требований к токсичности вовсю стали применяться лямбда-зонды. Схема микроконтроллера электронного зажигания ВАЗ позволяет подключать считыватели нескольких типов. Конечно, использование лямбда-зондов в автомобилях вызывает споры, ведь стоит посмотреть, сколько вредных газов и жидкостей выбрасывается предприятиями в окружающую среду. Но европейские законодатели — это последнее, о чем следует беспокоиться. Инъекционные семерки соответствуют нормам токсичности Евро-2 и Евро-3.К сожалению, сейчас действуют стандарты Евро-6.

Для нормальной работы двигателя необходимо контролировать частоту вращения коленчатого вала, попадание воздуха в топливную рампу. Также он анализирует содержание CO в выхлопной системе, определяет положение дроссельной заслонки относительно начальной точки. Кроме того, каждую секунду определяется наличие детонации в двигателе; скорость холостого хода регулируется. И все это делает система, которая выполнена на микропроцессоре. Он проводит тысячи операций, чтобы своевременно посылать сигналы исполнительным механизмам (например, электромагнитным клапанам форсунок).Поскольку установить электронное зажигание этого типа на карбюраторные двигатели довольно сложно, стоит остановиться на применении БСЗ.

Переключатель

Этот элемент является прекурсором электронного блока управления микропроцессором. С помощью переключателя сигнал поступает на катушку зажигания. Единственный датчик, задействованный в его работе, — это Холл. Он используется для определения времени, когда начинается напряжение. Правда, уровень сигнала, который исходит от датчика Холла, очень мал. Если его приложить к высоковольтной катушке, то выходного напряжения для зажигания искры недостаточно.Кстати, электронное зажигание 2106 легко устанавливается на весь модельный ряд ВАЗ 2101-2107, так как его установка одинакова.

Следовательно, возникает необходимость в применении буферного узла — усилителя. Это функции, которые выполняет переключатель. Во время его эксплуатации выделяется большое количество тепла, поэтому к установке агрегата нужно подойти со всей ответственностью. Его необходимо установить так, чтобы его задний конец максимально плотно прилегал к элементу кузова автомобиля.В противном случае возможен быстрый выход из строя полупроводниковых элементов системы. Вилка, которая используется для подключения переключателя, должна быть защищена от пыли и влаги.

Как установить трамблер

Теперь стоит поговорить о том, как смонтировать и настроить электронное зажигание на 2107. Установка трамблера БСЗ на классический аналогична процедуре, проводимой при установке простого контактного трамблера. Сначала выставьте шкив коленчатого вала по меткам на блоке цилиндров.Есть три метки, определяющие величину угла продвижения — 0, 5, 10 градусов. Установите шкив перед меткой, соответствующей значению 5 градусов. Что он наиболее оптимален при работе на бензине с октановым числом 92.

Теперь, сняв крышку распределителя, установите ползунок так, чтобы он находился напротив штифта, идущего к свече первого цилиндра. Теперь осталось только установить на место корпус распределителя и прикрутить гайку его крепления. Далее ставим на место крышку распределителя, зажимаем пружинными фиксаторами.Вот и все, первоначальная установка зажигания завершена, теперь можно переходить к тонкой настройке.

Установка угла опережения

Сразу стоит отметить, что регулировку «на слух» можно проводить, но только в самых экстренных случаях. Например, если поломка застала вас в дороге и вам нужно ехать на ремонтную площадку. В остальных случаях нужно использовать хотя бы простые средства — например, индикатор на светодиодах. Лучше всего, если электронное зажигание на ВАЗ 2107 будет регулироваться с помощью стробоскопа или мототестера.

Если у вас есть стробоскоп, то задача по настройке угла опережения зажигания упрощается во много раз. Кстати, такое устройство можно собрать даже из светодиодного фонарика. Установить управляющий вывод с емкостным датчиком на броню первого цилиндра. Теперь нужно направить стробоскоп на шкив коленчатого вала. Конечно, двигатель нужно запустить. Вращая корпус распределителя, убедитесь, что метка на коленчатом валу четко проходит перед соответствующими засечками на блоке во время мигания.

Что дает установка БСЗ на семерку?

А теперь приступим к похвале бесконтактной системы. Ни для кого не секрет, что электронное бесконтактное зажигание намного лучше своего предшественника. Причина этого в том, что нет необходимости в частом контроле распределителя и прерывателя. А что нужно современному драйверу? К своему автомобилю ходил, но не требовал от него знаний устройства автомобиля и его систем. Заметьте, чем современнее машина, тем меньше хозяин мешает ее работе.Максимум — замена жидкостей и фильтров.

И БСЗ сделал шаг навстречу драйверам, снял необходимость постоянно проверять зазоры, регулировать угол опережения, чистить контакты. Сейчас достаточно большое количество людей, которые с большим трудом могут отличить коробку передач от поршневой. Сможет ли он проделать все вышеперечисленные процедуры? Точно. Поэтому электронное бесконтактное зажигание позволяет повысить надежность автомобиля. При этом отпадает необходимость в частой регулировке.

выводы

Проанализировав все «за» и «против», можно сделать один вывод — чем современнее система зажигания, тем она надежнее и эффективнее.Но если у вас карбюраторная семерка, то для установки микропроцессорной системы потребуется модернизировать подачу топлива. Для этого нужно установить помпу, пандус, форсунки, электронный блок управления, а также связку датчиков для обеспечения нормальной работы. Но выход попроще — просто смонтировать электронное зажигание на ВАЗ 2107. И по цене не очень много, да и по временным затратам тоже.

Тахометр ВАЗ-2106: схема подключения, устройство и возможные неисправности

Используется тахометр ВАЗ-2106 для выработки контрольной частоты коленчатого вала двигателя.Индикатор установлен на панели приборов, справа от спидометра. АвтоВАЗ шестой модели с инжекторными двигателями не выпускал, только в последние годы выпуска с конвейера ИЖ-Авто сошла небольшая партия. Поэтому тахометр использовался только с системами зажигания, совместимыми с карбюраторным впрыском.

Характеристики тахометра

Многие автомобилисты не пользуются тахометром — он не так важен, как спидометр (который используется для контроля скорости, чтобы не нарушать ПДД и не заработать штраф).С помощью тахометра измеряется частота вращения коленчатого вала двигателя — и это иногда полезно для новичков, которые так и не научились «чувствовать» двигатель.

При выполнении тюнинга устанавливаются красивые приборы, улучшающие внешний вид приборной панели. На шестерки устанавливались двигатели с четырьмя цилиндрами. У них одна особенность — на каждый оборот вала распределителя зажигания (трамблера) происходит четыре замыкания контактной группы прерывателя. С его помощью создается импульс, необходимый для образования искры.В бесконтактной системе функцию механического прерывателя выполняет датчик Холла.

Цепь тахометра

Схема тахометра ВАЗ-2106 зависит от того, какая система зажигания используется на автомобиле. В случае контактной системы соединения выполняются следующим образом:

1. Левый штифт тахометра (красный) подключается к плюсу выключателя зажигания. Это питание устройства — приходит только при включенном зажигании.
2. Средний провод (белый с черной полосой) подключается к массе (кузову) автомобиля.
3. Правый вывод тахометра сигнальный, окрашен в коричневый цвет. Он подключен к выводу «К» катушки зажигания и контактной группе распределителя.

Подключение тахометра к элементам электронной системы зажигания очень похоже:

1. Красный провод подключается к замку зажигания. Питание приходит, как и в предыдущем варианте, только при включении зажигания.
2. Минусовой провод (белый с черной полосой) подключается к кузову автомобиля.
3. Управляющий провод (коричневый) подключается к выводу «К» катушки и к контакту «1» электронного переключателя.

В обоих случаях к тахометру подводится провод питания лампы накаливания, который необходим для освещения шкалы.

Характеристики тахометра

В целом подключение тахометра ВАЗ-2106 затруднений не вызовет — у него всего три основных провода, остальные вспомогательные.Модель устройства ТХ-193 может использоваться как в автомобилях ВАЗ-2106, так и в аналогичных моделях. Его можно использовать для измерения частоты вращения любого двигателя, в котором установлено электронное или контактное зажигание.

С помощью тахометра измеряется количество импульсов в первичной цепи зажигания. На четырехцилиндровых четырехтактных двигателях за один оборот вала распределителя происходит 4 коротких замыкания и обрыва контактной группы. Другими словами, каждый виток инициирует формирование 4 импульсов.Но на каждый оборот коленчатого вала генерируется всего два импульса. Следовательно, существует прямая зависимость между скоростями вращения ротора таймера и коленчатого вала.

Провода тахометра

В конструкции прибора есть не только индикатор скорости вращения, но и лампа давления масла.

Перед тем, как подключить тахометр на ВАЗ-2106, необходимо ознакомиться с назначением всех проводов:

1. Белый — предназначен для подключения к той части проводки, по которой подается напряжение для подсветки устройств.
2. С помощью красного провода и предохранителя устройство запитывается. Причем напряжение на него подавалось только при включенном зажигании.
3. Белый с черной полосой — подключение к массе автомобиля.
4. Коричневый — это сигнальный провод, по которому проходят импульсы напряжения от катушки.
5. Черный — предназначен для подключения электромагнитного реле индикатора зарядного тока. Установлено реле в моторном отсеке, с правой стороны.
6. Серый провод с черной полосой подключается к датчику давления масла на блоке двигателя.

При установке необходимо соблюдать цвета. По привычке можно воспринимать черный провод как минус (ведь в большинстве случаев так и есть). В этом случае тахометр работать не будет.

Если тахометр не работает

Последовательность действий при обнаружении поломки тахометра (с полным отказом):

1. Проверьте цепь подключения к клемме «K» катушки зажигания. Если есть обрыв, исправьте. Все работы должны производиться с отключенным полюсом аккумулятора.
2. Проверить цепь питания устройства, убедиться в исправности предохранителя.
3. На инжекторных двигателях может выйти из строя цепь, соединяющая модуль зажигания и блок управления.
4. При использовании силиконовых высоковольтных проводов иногда возникает необходимость замены резистора, установленного на плате тахометра ВАЗ-2106.

Но это поломка, которая приводит к полному выходу устройства из строя. Гораздо чаще работает с перебоями.

Прерывания

Часто бывает, что стрелка начинает дергаться.Если машина инжекторная, то проблема в том, чтобы подключить диагностический сканер и проверить систему двигателя.

В остальных случаях потребуется произвести такие манипуляции:

1. Проверить проводку, уровень напряжения питания. Убедитесь, что нет обрывов цепи и следов окисления.
2. Убедитесь, что подключение к «массе» качественное.
3. При плохих контактах в трамблере или обрыве конденсатора тахометр тахометра ВАЗ-2106 дергается.В случае поломки конденсатора его просто замените.
4. Провести диагностику системы зажигания, устранить неисправности.
5. В случае возникновения неисправностей после полной (или частичной) разборки, замены потребуется настройка. Для этого с помощью микровыключателя на задней стороне установите «ноль».
6. В том случае, если стрелка начинает дергаться только при работе двигателя на высоких оборотах, потребуется замена переключателя.

Если тахометр на ВАЗ-2106 не работает, нужно внимательно проверить все цепи его подключения.Наиболее частая причина выхода из строя — перегоревший предохранитель и обрыв провода питания.

Выключатель ВАЗ 2108: рекомендации и условия установки

Зажигание — ключевой элемент, необходимый для работы любого бензинового двигателя. Система зажигания вовремя подает искру в цилиндр, где поршень уже сжал топливную смесь и воспламенил ее. Как следствие, газы расширяются и сжимают поршень. Дальнейшее движение передается на шатун, который, в свою очередь, вращает коленчатый вал.

Зажигание ВАЗ 2108

Настройка зажигания на «восьмерке» зависит от предпочитаемого топлива и двигателя (2108, 21081 или 21083). Соответственно, зажигание для каждого мотора устанавливается с определенным углом опережения.

Для настройки зажигания необходимо:

• Тахометр.
• Стробоскоп.
• Ключ 10.

Но, как показывает практика, возникновение или несвоевременная подача искры может быть вызвано не только неточной настройкой зажигания.Причина — неработающие свечи, недостаточная компрессия, сломанная катушка зажигания, неисправный выключатель.

Выключатель ВАЗ 2108 — элемент системы зажигания, отвечающий за подачу управляющих импульсов на катушку и оптимизацию КПД искры. Качество импульса определяется в особых условиях. После установки инженерами ВАЗа в систему зажигания двухканального переключателя работа двигателя изменилась в лучшую сторону:

• Появилась более мощная искра.
• Холостой ход стал стабильнее.
• Стал эффективнее запускать двигатель в холодную погоду.
• Уменьшился расход топлива.
• Потеря мощности искры в трамблере.

Неисправности в зажигании

Выявить и устранить все проблемы довольно просто. Проверить свечу можно до боли несложно в том случае, если нет необходимого инструмента. Сделайте это так: на двигателе двигатель снимается по очереди с каждого цилиндра.Если броневик снят, и это никак не повлияло на работу двигателя — становится понятно, что причина кроется именно в этой свече.

Проверить катушку немного сложнее. Надо будет взять такую ​​же запчасть, но 100% рабочую. Если после замены катушки проблема исчезла, значит неисправна именно она.

Проверить наличие или отсутствие импульса с помощью контрольной лампы. Часто бывает, что во время поездки возникают сбои в системе зажигания.И не всегда под рукой у автовладельца будет запасной выключатель на ВАЗ 2108, катушка зажигания, комплект свечей и так далее. В такой ситуации можно обратиться за помощью к путешественникам или обратиться в службы эвакуатора. Стоимость последней услуги точно не обрадует водителя.

Чтобы выйти из этой ситуации и приступить к работе Следующим шагом будет сначала выяснить причину неисправности. Коммутатор тестируется разными способами. Но для многих методов нужно использовать специальные инструменты и оборудование.

Способы устранения неисправностей

В дорожных условиях можно проверить выключатель. Отсоедините провод от пина 1 и подключите лампочку (12 вольт) к обрыву. При проворачивании коленвала должна периодически загораться лампочка. Это означает, что выключатель ВАЗ 2108 исправен.

Проверить можно по другому: отсоединить провод от трамблера и вставить обычный зажим в центральный контакт. Последний подключается на короткое время (1 секунду) к корпусу переключателя.Высоковольтный бронепровод от катушки зажигания надеть на главный тормозной цилиндр с зазором между контактами 1 сантиметр.

После этих несложных операций при включенном зажигании должна появиться искра. Если последний появился — переключатель исправен.

Автолюбителям, не разбирающимся в электронике, проще заменить неисправную деталь. Взять заведомо исправный элемент и включить его в систему совсем не сложно. Методом удержания можно найти неисправность. Как показывает практика, меньше всего выйдет из строя катушка, за ней трамблер, затем свечи и тумблер.

Схема подключения выключателя ВАЗ 2108

Выключатель ВАЗ 2108 имеет 7 пронумерованных контактов. Каждый из них выполняет определенную функцию и подключается к отдельному элементу. А именно:

1. На катушку зажигания.
2. К электронному коммутатору (к шкафу).
3. К контакту выключателя зажигания.
4. По аккумулятору.
5. У датчика Холла.
6. На распределителе зажигания.
7. Используется для сигнала управления в электронных тахометрах и контрольных устройствах.

В целом подключение выключателя ВАЗ 2108 — несложный процесс даже для неопытного автовладельца. Проблем при штатной замене или установке этой детали возникнуть не должно. В крайнем случае любой желающий может воспользоваться помощью специалиста или литературой по ремонту и эксплуатации автомобиля модели ВАЗ. Схема подключения выключателя ВАЗ 2108 особых сложностей не имеет.

Главное

Как ни крути, ВАЗ — это автомобиль, созданный без каких-либо современных и инновационных технологий.Ремонт такой машины в 80% случаев производит владелец.

Не исключение — ремонт системы зажигания этого автомобиля. Переключатель ВАЗ 2108 — самая уязвимая часть в этой системе. Опытные мастера знают, что для «восьмерки» переключатель идет от некоторых моделей автомобилей Audi, Volkswagen и других марок.

Запчасть иностранного производителя показывает более высокий ресурс без потерь при подаче импульса и выработке искры.

p> Монтаж

, схема, цена.Регулировка электронного зажигания ВАЗ-2106

Чем может похвастаться электронное зажигание на ВАЗ-2106, каковы его недостатки? Чтобы ответить на эти вопросы, необходимо рассмотреть основные узлы и принцип работы двух систем — контактной и бесконтактной (электронной). Микропроцессор рассматривать нет смысла, так как он устанавливается исключительно на автомобили с инжекторной системой впрыска топлива. К сожалению, на всех шестерках устанавливался только карбюратор. Есть, конечно, возможность установить инжекторную систему, но обойдется это в копеечку.Конечно, это существенное улучшение двигателя, но его можно немного модернизировать, если внести изменения в систему зажигания.

Основные элементы системы зажигания

Теперь нам необходимо рассмотреть общие элементы всех систем зажигания. Они у всех одинаковые, вне зависимости от того, электронная система зажигания ВАЗ-2106 установлена ​​или контактная. Во-первых, свечи есть везде. Они состоят из центрального электрода, между ним и массой имеется небольшой зазор. Он изолирован от корпуса керамическим элементом.Редкие свечи живут 30 тыс км. пробег, а некоторые даже развал. Прогорать так, чтобы часть центрального электрода попала в цилиндр. По этой причине необходимо вовремя их заменять.

Во-вторых, бронированные трубы, соединяющие высоковольтные части. Они состоят из специального волокна, которое передает импульс с высоким напряжением. Всего пять проводов — четыре для соединения крышки трамблера со свечами. И один — соединить катушку с распределителем. В-третьих, распределитель зажигания присутствует во всех конструкциях, однако они имеют небольшие отличия.В-четвертых, катушка зажигания — это трансформатор, способный в десятки раз увеличивать напряжение, подаваемое на первичную обмотку. Но схема электронного зажигания ВАЗ-2106 немного сложнее, чем та, которая используется в классической системе.

Контактная система зажигания

Самая старая, старая, морально устаревшая, имеющая множество недостатков. Только так это можно описать, другие слова для этого не подходят. Несмотря на все свои недостатки, он широко использовался долгие годы, даже когда европейские автомобили оснащались системой впрыска топлива с микропроцессорным управлением, например, M-Jetronic и L-Jetronic.Преимущество контактной системы в ее простоте. А вот регулировка электронного зажигания ВАЗ 2106, например, особых затруднений не вызывает.

Распределитель зажигания имеет центральную ось, которая перемещается за счет соединения с приводом, вращающим масляный насос. Но у оси есть небольшой кулачок в верхней части. Необходимо настроить контактную группу. Это центральный элемент системы, именно с его помощью на высоковольтную катушку подается импульс, следовательно, генерируется напряжение порядка 30 кВ.Но есть недостаток — переключение большого тока осуществляется контактной группой. Из-за этого возникают вечные проблемы.

Контакт-транзистор

Чуть более совершенная, но не L-Jetronic, конечно, контактно-транзисторная система. У него есть один большой плюс, хотя от классической системы зажигания осталось много недостатков. Прерыватель контактов никуда не делся, он на своем месте в трамблере. Точно так же приводится в движение, контакты постепенно размываются, приходят в негодность.Но от одного вредного фактора избавились — происходит переключение слабого тока. Можно сказать, что это практически электронное зажигание на ВАЗ 2106, но нет переключателя. Также нет прожигания контактов, работать с системой уже стало немного легче, увеличивается ее ресурс. Контакты управляют транзистором, который работает в специальном ключевом режиме (как переключатель). И весь большой ток переключается вместе с ним.

Бесконтактная система (электронная)

Этой системе осталось полшага до L-Jetronic, так как в ней используется даже один датчик.Это датчик Холла. Небольшое устройство, взявшее на себя функции прерывателя контактов. У него много преимуществ. Начинается с того, что прямого контакта нет. Следовательно, ресурс системы напрямую зависит от качества трамблера и проводов. Также не лишним будет упомянуть тот факт, что все слабые токи контролируются. Это также отличает электронное зажигание ВАЗ 2106 от классической схемы.

Датчик Холла выдает слабый сигнал, которого недостаточно для возбуждения первичной обмотки катушки.Но достаточно, чтобы это читалось как особое устройство — выключатель. С его помощью сигнал усиливается и подает его на катушку зажигания. О преимуществах системы мы расскажем чуть ниже, а теперь пора поговорить о трудностях, с которыми можно столкнуться при установке электронного зажигания.

Сложно сделать замену?

Если коротко ответить, то можно одним словом сказать «нет». На самом деле, если вы умеете выставлять угол опережения зажигания по контактной системе, то с электроникой проблем не возникнет.Продается электронное зажигание ВАЗ-2106, цена на которое варьируется в пределах 700-900 рублей, в любом магазине. А в комплекте поставки есть все, что нужно — и провода, и коммутатор, и распределитель, и даже саморезы по металлу. Покупайте только биток, чтобы с его помощью можно было вкручивать эти винты.

Что касается трамблера, то он похож на тот, который используется в контактной системе. С одним отличием — вместо группы контактов — датчик Холла, а на боковой поверхности — разъем для включения в бортовую сеть.Привод такой же, от маслонасоса, крышка трамблера тоже, суть процедуры установки угла опережения ничем не отличается от той, которую вы используете в случае с классической системой.

Какие преимущества вы можете получить?

Но вы получите много преимуществ, если установите электронный зажигание ВАЗ-2106 вместо контактного. Лучше начать с того, что любой водитель любит водить больше, чем ремонтировать машину. Но частая замена контактной группы или ее чистка и регулировка вызывает у автомобилистов жуткую неприязнь.Более того, контакт может выйти из строя в любой момент, поэтому необходимо иметь при себе запаску. Но электронная система с этой стороны намного надежнее и не требует частого обслуживания.

Но самое главное происходит в двигателе — в самом сердце любого автомобиля. Его работа нормализована. Он начинает исправно функционировать вне зависимости от частоты вращения коленчатого вала. Хотя на холостом ходу хоть и при 4000 об / мин двигатель работает идеально ровно, стабильно, зажигание топливно-воздушной смеси происходит своевременно.А это повышает ваш комфорт, увеличивает надежность двигателя, а главное — увеличивает его ресурс.

Правила установки и схема

Стоит отметить, что схема электронного зажигания ВАЗ-2106 очень проста, ее сможет понять человек, далекий от электриков. В комплекте есть небольшая инструкция, в которой все провода нарисованы, обозначена их цветовая маркировка. Кроме того, на концах проводов находятся наконечники и заглушки, которые нельзя поставить неправильно.Единственный нюанс — запитать всю систему нужно от контакта замка, на котором есть напряжение при включении зажигания. В противном случае коммутатор и вся система будут находиться под постоянным напряжением, а это недопустимо, так как велик риск возгорания.

Заключение

В заключение хотелось бы отметить, что каким бы совершенным ни было электронное зажигание на ВАЗ-2106, микропроцессорная система намного эффективнее и перспективнее. Поэтому думая о том, как поменять машину, обратите внимание на впрыск.Его применение позволит добиться большей мощности двигателя, а также добавит комфорта при движении.

Контроллер зажигания 3640.3734

Общая информация:

Контроллер зажигания 3640.3734 предназначен для работы в системах зажигания без прерывателя. автомобилей ВАЗ-2108, ВАЗ-2109, «Таврия» и др., в том числе автомобилей зарубежного производства, оснащенного аналогичными системами зажигания с датчиком Холла.

Контроллер зажигания работает вместе с катушкой зажигания 27.3705 и зажиганием. распределитель 40.3706, 53.3706 или другие с аналогичными параметрами. За счет повышенного тока имеет повышенную энергию искрообразования, которое улучшает запуск двигателя в холодное время и улучшает работу двигателя на плохом топливе.

На контакте №7 предусмотрено наличие выходного низковольтного управляющего сигнала для системы электрооборудования с электронным тахометром или другими устройствами.

В контроллере зажигания 3640.3734 в качестве переключающего элемента традиционный биполярный. транзистор используется.

Работа с отключенным аккумулятором или при его выходе из строя не допускается. Искра формирование (даже кратковременное) без помехоподавляющего резистора (расположенного в распределитель) не разрешен. В этом режиме возможно необратимое повреждение схема управления, которая при дальнейшей эксплуатации приведет к перегреву и выходу из строя контроллер зажигания.По этой же причине не разрешается проверять работоспособность контроллера зажигания на испытательных стендах, которые выполнены без учета требования по соответствию системы зажигания автомобиля схеме.

Контроллер зажигания в соответствии с требованиями к системам зажигания обеспечивает Защита датчика Холла * от перенапряжения за счет стабилизации напряжения, подаваемого на датчик.

Регулятор розжига выпускается в климатическом исполнении У2.1 в соответствии с ГОСТ 15150 для внутреннего рынка и на экспорт. Контроллер зажигания спроектирован на однопроводная схема питания, в которой отрицательный вывод питающего напряжения подключен к корпус автомобиля. Режим работы регулятора зажигания — S1 в соответствии с ГОСТ 3940.

Контроллер зажигания устанавливается на предусмотренном для этого месте в автомобиле с с помощью стандартных креплений и стандартной заглушки, поэтому необходимо обеспечить надежность контакт радиатора контроллера зажигания с корпусом автомобиля.

Гарантийный срок эксплуатации — 3 года со дня ввода в эксплуатацию или с момента ввода в эксплуатацию. дата продажи в розничной торговой сети.Гарантийные обязательства производителя: Срок действия 4 года со дня изготовления изделия.

Технические характеристики:

Диапазон работы температура, ° С -40.. +85 Номинальное напряжение питания, В 12,0 Допустимые пределы напряжения питания, В 6,0.. 18,0 Диапазон непрерывного искрообразования, об / мин коленчатого вала 4-тактного 4-цилиндрового двигателя 20 .. 7000 Коммутирующий ток, А 7,0 ± 0,2 Время безискровой отсечки коллектора ток, сек 1.. 2 Максимально допустимое воздействие повышенного напряжение питания до 5 мин. при частоте искрообразования более 200 Гц (6000 об / мин коленчатого вала 4-тактного 4-цилиндрового двигателя), В 25,0

Схема подключения:

Габаритный чертеж:

Электросхема автомобиля ВАЗ-2110

(нажмите, чтобы увеличить)

1.блокировка света
2. датчики износа передних тормозных колодок
3. выключатель, электродвигатель нагнетателя
4. электродвигатель вентилятора системы охлаждения двигателя
5. звуковой сигнал
6. генератор: 7. датчик уровня масла
8 .блок управления электромагнитным клапаном карбюратора
9. регулятор отопителя
10. переключатель клапана рециркуляции
11. подсветка рычагов управления отопителем
12. переключатель
13. концевой выключатель карбюратора
14. датчик контрольной лампы давления масла
15. Свечи зажигания
16.электромагнитный клапан карбюратора
17. датчик температуры охлаждающей жидкости
18. датчик-распределитель зажигания
19. катушка зажигания
20. стартер
21. электродвигатель вентилятора отопителя
22. дополнительный резистор электродвигателя вентилятора
23. датчик скорости
24. переключатель света заднего хода
25. микробиореактор подогревателя заслонки
26. рециркуляционный клапан
27. датчик уровня тормозной жидкости
28. колодки для подключения мотора омывателя заднего стекла
29. аккумулятор
30.мотор cmyates ветрового стекла
31. датчик уровня омывающей жидкости
32. датчик уровня охлаждающей жидкости
33. редукторный электродвигатель дворников
34. монтажный блок 35. колодки для подключения жгута сигнальной лампы
36. переключатель освещения
37. прибор комбинация
38. выключатель заднего противотуманного света
39. контрольная лампа противотуманного света
40. сигнальная лампа обогрева заднего стекла
41. часы
42. переключатель обогрева заднего стекла
43. подрулевые переключатели
44. колодка для включения провода при установке блок-фонарей другого типа
45.приборы управления освещением
46. выключатель зажигания
47. колодки для подключения жгута проводов очистителей фар
48. розетка для переносной лампы
49. плафон освещения индивидуального салона
50. выключатель стоп-сигнала
51. внутреннее освещение
52. Блок бортовой системы управления
53. Датчик уровня топлива
54. Выключатель аварийной сигнализации
55. Датчик ремня безопасности водителя
56. Прикуриватель
57. Лампа подсветки пепельницы
58. Выключатель лампы освещения перчатки Отсек
59.блок подключения бортового компьютера
60. лампа бардачка
61. боковые поворотники
62. переключатели в стойках передних дверей
63. переключатели в стойках в задних дверях
64. выключатель контрольной лампы стояночного тормоза
65. лампа освещения багажного отделения
66. датчик температуры системы обогрева
67. внешние задние фонари
68. внутренние задние фонари
69. фонари освещения номерного знака
70. элемент обогрева заднего стекла
71.колодка для подключения дополнительного тормоза
В жгуте проводов, панели приборов, вторые концы проводов белого, черного, оранжевого, белого с красной полосой и желтого с синей полосой соединены между собой в некоторых точках.
