Четырехтактный двигатель – что это такое и как он работает?

Четырехтактный двигатель – что это такое и как он работает? Мы решили, что стоит обсудить эту тему, так как в наши дни все легковые и грузовые автомобили используют четырехтактные поршневые двигатели, будь они на бензине или на дизельном топливе.

Что такое четырехтактный двигатель? Если где-то вы услышали данную фразу, то знайте это означает, что коленчатый вал в грузовике должен вращаться дважды, а каждый поршень должен переместиться два раза вверх и вниз, чтобы произвести один импульс мощности. Иными словами, поршень движется вверх-вниз, вверх-вниз для каждого зажигания свечи зажигания.

В наши дни двухтактные двигатели можно найти только в бензопилах, газонокосилках, снегоходах, лодочных моторах и мопедах. Они отлично подходят для транспорта или техники небольшого размера, так как производят достаточно энергии для их работы. В то же время такие двигатели производят гораздо больше загрязнений, чем их четырехтактные собратья.

Четырехтактный двигатель — 4 такта работы

Как вы можете понять из названия двигателя, его рабочий цикл состоит из 4 этапов (или тактов, как вам удобнее. Это основное отличие 4-х тактного двигателя от 2-х тактного двигателя внутреннего сгорания.

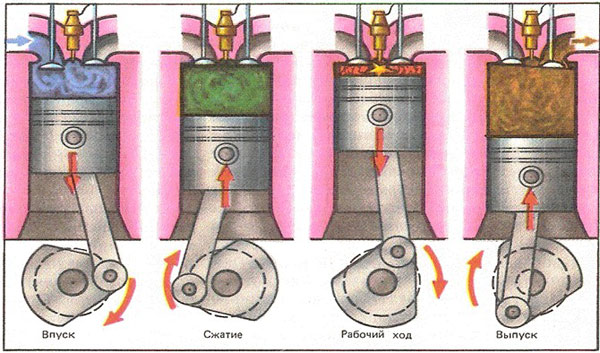

1 такт — впуск

Начиная с «верхней мертвой точки» (ВМТ) и нулевого градуса вращения, поршень движется вниз по цилиндру. Когда поршень движется, он создает вакуум, благодаря чему впускной клапан открывается, всасывая воздух в цилиндр. На карбюраторных двигателях, а также на двигателях с впрыском в порт и корпус дросселя топливо поступает с воздухом, а на двигателях с непосредственным впрыском оно впрыскивается непосредственно в цилиндр.

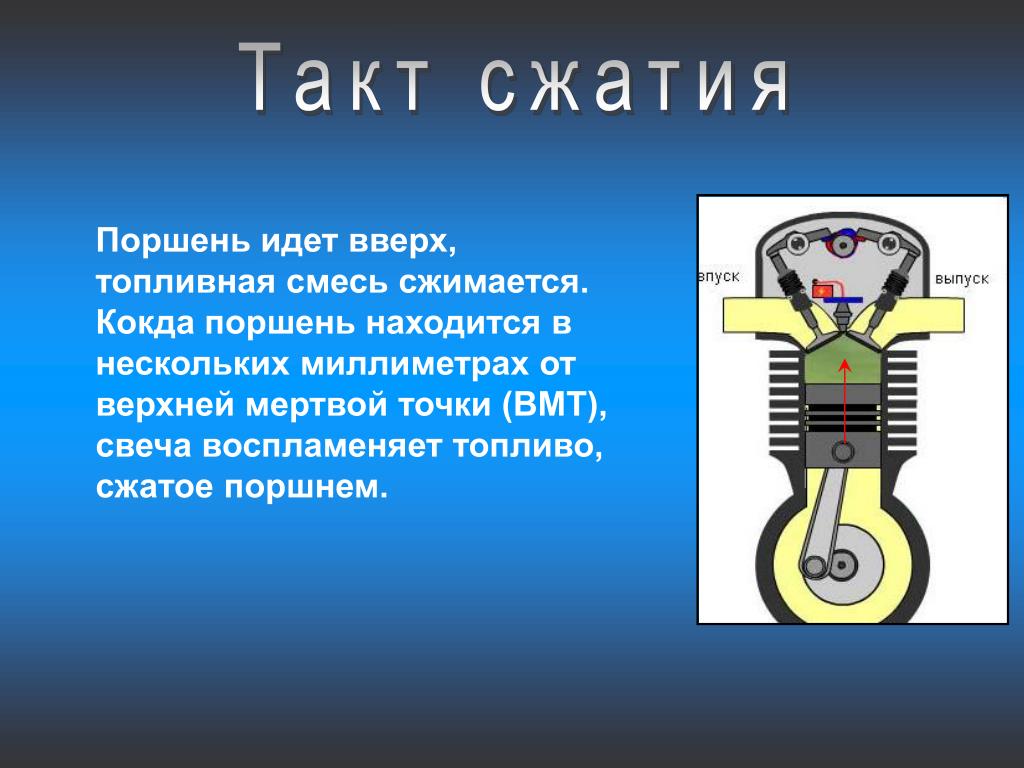

2 такт — сжатие

Теперь в «нижней мертвой точке» (НМТ) поршень снова начинает двигаться вверх. Впускной и выпускной клапаны закрыты, а топливно-воздушная смесь сжимается поршнем в камеру сгорания. В наши дни степень сжатия, объем цилиндра + камера сгорания, по сравнению с объемом только камеры сгорания, может быть от 8:1 до 12:1.

Не берем в расчет гоночные двигатели. Сжатие смеси значительно увеличивает количество энергии, выделяемой при сгорании, но само сжатие производит тепло, которое может вызвать детонацию или предварительное воспламенение.

3 такт — сгорание и расширение (рабочий ход поршня)

В 3 такте и происходит вся магия! Свеча зажигания зажигает смесь, так как поршень находится в верхней части хода. В результате зажигания поршень быстро смещается вниз по цилиндру, поворачивается коленчатый вал, и автомобиль начинает двигаться. Если говорить о дизельном двигатели, то в нем искры нет, смесь просто самопроизвольно воспламеняется в нужный момент из-за тепла, которое появляется во время сжатия. В одноцилиндровом двигателе на холостом ходу практически слышен каждый отдельный взрыв.

4 такт — выпуск

Поршень перемещается назад вверх по цилиндру из-за импульса, создаваемого во время рабочего хода, и веса маховика (в одноцилиндровом двигателе), или из-за запуска других цилиндров.

Выпускной клапан открывается, и вместо сжатия сгоревших газов они выталкиваются в выпускное отверстие. Когда поршень снова приближается к ВМТ, выпускной клапан начинает закрываться, а впускной наоборот — открываться. Данный этап происходит во время процесса, который называется «перекрытием». В этот момент выходящий выпуск создает всасывание, которое помогает втягивать воздух через отверстие впускного клапана. Затем цикл начинается снова, при этом поршень движется вниз на следующем такте впуска.



---

1. Главная;
2. Блог;
3. Каталог.

---



Такты двс и их описание

Рабочий цикл двигателя внутреннего сгорания (ДВС) – представляет собой ряд процессов, в результате которых производится порция усилия (мощности), воздействующего на коленчатый вал двигателя. Рабочий цикл состоит из:

• заполнения цилиндра топливной смесью;
• ее сжатия;
• воспламенения смеси;
• расширения газов и очистки от них цилиндра.

Такт в ДВС – это движение поршня в одном направлении (вверх или вниз). За один оборот коленчатого вала совершается два такта. Тот из них, при котором происходит расширение сгоревших газов и совершается полезная работа, называется рабочим ходом поршня.

Двигатели, в которых рабочий цикл совершается за 2 такта (один оборот коленчатого вала), называются двухтактными. Двигатели, в которых рабочий цикл совершается за 4 такта (два оборота коленвала), называются четырехтактным. Двух- и четырехтактные двигатели могут быть как бензиновыми (карбюраторными), так и дизельными. Каковы основные эксплуатационные и конструктивные особенности бензиновых двухтактных и четырехтактных двигателей? Чем отличается двухтактный от четырехтактного? Чтобы лучше понять это, необходимо ознакомиться с принципом их работы.

Принцип работы четырехтактного бензинового двигателя

При впуске поршень опускается из верхней мертвой точки (ВМТ) в нижнюю (НМТ). При этом с помощью кулачков распределительного вала открывается впускной клапан, через который в цилиндр засасывается топливная смесь.

При обратном ходе поршня (из НМТ в ВМТ) происходит сжатие топливной смеси, сопровождающееся ростом ее температуры.

Перед самым концом сжатия между электродами свечи загорается искра, поджигающая топливную смесь, которая, сгорая, образует горючие газы, толкающие поршень вниз. Происходит рабочий ход, при котором совершается полезная работа.

После перехода поршня НМТ открывается выпускной клапан, позволяя двигающемуся вверх поршню вытолкнуть отработавшие газы из цилиндра. Происходит выпуск. В верхней мертвой точке выпускной клапан закрывается, и цикл повторяется снова.

Принцип работы двухтактного бензинового двигателя

При сжатии поршень двигается из нижней мертвой точки в верхнюю. После того как перекроется сначала продувочное окно (2), через которое в цилиндр поступает топливная смесь, а затем выпускное (3), через которое выходят отработавшие газы, начинается сжатие воздушно-бензиновой смеси. Одновременно с этим в кривошипной камере (1) создается разрежение, засасывающее из карбюратора следующую порцию топлива. При подходе поршня к верхней мертвой точке смесь воспламеняется от искры свечи, и образовавшиеся газы толкают поршень вниз, вращая коленвал и производя полезную работу.

В кривошипной камере при рабочем ходе повышается давление, сжимающее топливную смесь, попавшую туда в предыдущем такте. При достижении верхней поверхности поршня (его уплотнительного кольца) выпускного окна, последнее открывается, выпуская отработавшие газы в глушитель. При дальнейшем движении поршень открывает продувочное окно, и находящаяся под давлением в кривошипной камере топливная смесь поступает в цилиндр, вытесняя остатки отработавших газов (осуществляя продувку) и заполняя надпоршневое пространство. При переходе поршня нижней мертвой точки рабочий цикл повторяется.

Эксплуатационные и конструктивные отличия двухтактных и четырехтактных бензиновых двигателей

В двухтактном двигателе заполнение и очистка цилиндра выполняются одновременно с тактами сжатия и расширения – в то время, когда поршень находится вблизи нижней мертвой точки. Для этого в стенках цилиндра имеются два отверстия – впускное или продувочное и выпускное, через которые производится впуск топливной смеси и выпуск отработанных газа. Газораспределительный механизм с клапанами у двухтактного двигателя отсутствует, что делает его значительно проще и легче.

Литровая мощность. В отличие от четырехтактного двигателя, в котором один рабочий ход приходится на два оборота коленчатого вала, в двухтактном рабочий ход совершается при каждом обороте коленвала. Это означает, что 2-х тактный двигатель должен иметь (теоретически) вдвое большую литровую мощность (отношение мощности к литражу двигателя), чем 4-х тактный. На практике, однако, превышение составляет всего 1,5-1,8 раза. Это происходит из-за неполного использования хода поршня при расширении, худшего механизма освобождения цилиндра от отработавших газов, траты части мощности на продувку и прочих явлений, связанных с особенностями газообмена 2-х тактных двигателей.

Потребление топлива. Превосходя четырехтактный двигатель в литровой и удельной мощности, двухтактный двигатель уступает ему в экономичности. Вытеснение отработавших газов осуществляется в нем воздушно-топливной смесью, поступающей в цилиндр из кривошипно-шатунной камеры. При этом часть топливной смеси попадает в выхлопные каналы, удаляясь вместе с отработавшими газами и не производя полезной работы.

Смазка. Двухтактные и четырехтактные двигатели имеют различный принцип смазки двигателя. В 2-х тактных моделях она осуществляется смешиванием в определенных пропорциях (обычно 1:25-1:50) моторного масла с бензином. Воздушно-топливно-масляная смесь, циркулируя в кривошипной и поршневой камерах, смазывает подшипники шатуна и коленчатого вала, а также зеркало цилиндра. При возгорании топливной смеси масло, существующее в виде мельчайших капель, сгорает вместе с бензином. Продукты его сгорания удаляются вместе с отработанными газами.

Применяются два способа смешивания масла с бензином. Простое перемешивание перед заливкой топлива в бак и раздельная подача, при которой топливно-масляная смесь образуется во впускном патрубке, находящемся между карбюратором и цилиндром.

В последнем случае двигатель имеет масляный бачок, трубопровод которого соединен с плунжерным насосом, подающим масло во впускной патрубок ровно в том количестве, которое требуется в зависимости от количества воздушно-бензиновой смеси. Производительность насоса зависит от положения ручки подачи «газа». Чем больше подается топлива, тем больше поступает масла, и наоборот. Раздельная система смазки двухтактных двигателей является более совершенной. При ней отношение масла к бензину при малых нагрузках может достигать 1:200, что приводит к уменьшению дымности, снижению образования нагара и расхода масла. Эта система используется, например, на современных скутерах с двухтактными двигателями.

В четырехтактном двигателе масло не смешивается с бензином, а подается отдельно. Для этого двигатели оснащены классической системой смазки, состоящей из масляного насоса, фильтра, клапанов, трубопроводной магистрали. Роль масляного бачка может выполнять картер двигателя (система смазки с «мокрым» картером) или отдельный бачок (система с «сухим» картером).

При смазке с «мокрым» картером насос 3 всасывает масло из поддона, нагнетает его в выходную полость и далее по каналам подает к подшипникам коленвала, деталям кривошипно-шатунной группы и газораспределительного механизма.

При смазке с «сухим» картером масло заливается в бачок, откуда с помощью насоса подается к трущимся поверхностям. Та часть масла, которая стекает в картер, откачивается дополнительным насосом, возвращающем ее в бачок.

Для очистки масла от продуктов износа деталей двигателя имеется фильтр. При необходимости устанавливается и охлаждающий радиатор, так как в процессе работы температура масла может подниматься до высоких температур.

Поскольку в двухтактных двигателях масло сгорает, а в четырехтактных нет, требования к его свойствам сильно разнятся. Масло, используемое в двухтактных двигателях, должно оставлять минимум нагара в виде золы и сажи, в то время как масло для четырехтактных двигателей должно обеспечивать стабильность характеристик в течение как можно более длительного времени.

Сравнение основных параметров двухтактных и четырехтактных двигателей:

• Литровая мощность. У 2-х тактных двигателей выше в 1,5-1,8 раза, чем у 4-х тактных.
• Удельная мощность (отношение мощности к массе двигателя). Также выше у 2-х тактных.
• Обеспечение подачи топлива и очистки цилиндра. 4-х тактные двигатели оснащены газораспределительным механизмом, который отсутствует у 2-х тактных двигателей.
• Экономичность. Выше у 4-х тактных, расход топлива у которых примерно на 20-30 % ниже, чем у 2-х тактных.

Двигатель	Количество тактов	Мощность, л.с.	Расход топлива (бензина), кг/час
Briggs&Stratton	4	3,5	0,9
Minarelli	2	3,5	1,5
Tecumzeh	4	3,7	0,9
Briggs&Stratton	4	5,0	1,0
Tecumzeh	4	5,0	1,0
Briggs&Stratton	4	6,0	1,1
Lombardini	4	7,0	1,6
Minsel	2	7,0	2,1

• Система смазки. Масло для 2-х тактных двигателей разводится в бензине или (значительно реже) подается из масляного бака во впускной коллектор и сгорает вместе с топливом в поршневой камере. У 4-х тактных двигателей реализована полноценная система, обеспечивающая качественную смазку двигателя и длительное использование масла.
• Экологичность. У 4-х тактных выше. Выхлоп 2-х тактных двигателей обладает большей токсичностью.
• Шумность работы. 4-х тактные двигатели менее шумные.
• Сложность конструкции. 2-х тактные двигатели значительно проще 4-х тактных.
• Ресурс работы. Выше у 4-х тактных из-за более совершенной системы смазки и меньшей частоты вращения коленвала.
• Скорость набора оборотов. 2-х тактные двигатели набирают обороты быстрее.
• Обслуживание. Сложнее у 4-х тактных из-за наличия газораспределительного механизма и более сложной системы смазки.
• Вес. 2-х тактные значительно легче.
• Цена. 2-х тактные дешевле.

Благодаря своей высокой удельной мощности, небольшому весу, простоте обслуживания двухтактные двигатели имеют достаточно широкую область применения. В отношении некоторой бензотехники вопрос, какой двигатель использовать – двухтактный или четырехтактный – даже не возникает. В бензопилах, например, двухтактный двигатель благодаря своему небольшому весу и высокой удельной мощности находится вне конкуренции по сравнению с четырехтактным. Широко используются 2-х тактные двигатели также в скутерах, мототехнике, авиамоделестроении.

И все же из-за токсичности выхлопа и шумности 2-х тактные двигатели сдают свои позиции перед 4-х тактными. Большая их конкурентоспособность возможна при использовании новых технологических решений. Таких, например, как идея компаний Aprilia и Orbital использовать для продувки двухтактного двигателя чистый воздух. Топливо в их модели подается через форсунку, расположенную в головке двигателя, а масло добавляется в продувочный воздух. Такой двигатель по экономичности даже превосходит четырехтактный, его экологичность также соответствует современным требованиям. Вот только главное достоинство 2-х тактных двигателей – простота их конструкции – несколько страдает от нововведения.

При выборе силового оборудования необходимо уделить особое внимание типу двигателя. Существует два типа двигателей внутреннего сгорания: 2-х тактный и 4-х тактный.

Принцип действия двигателя внутреннего сгорания основан на использовании такого свойства газов, как расширение при нагревании, которое осуществляется за счет принудительного воспламенения горючей смеси, впрыскиваемой в воздушное пространство цилиндра.

Зачастую можно услышать, что 4-х тактный двигатель лучше, но чтобы понять, почему, необходимо более подробно разобрать принципы работы каждого.

Основными частями двигателя внутреннего сгорания, независимо от его типа, являются кривошипно-шатунный и газораспределительный механизмы, а также системы, отвечающие за охлаждение, питание, зажигание и смазку деталей.

Передача полезной работы расширяющегося газа осуществляется через кривошипно-шатунный механизм, а за своевременный впрыск топливной смеси в цилиндр отвечает механизм газораспре6деления.

Четырехтактные двигатели – выбор компании Honda

Четырехтактные двигатели экономичные, при этом их работа сопровождается более низким уровнем шума, а выхлоп не содержит горючей смеси и значительно экологичней чем у двухтактного двигателя. Именно поэтому компания Honda при изготовлении силовой техники использует только четырехтактные двигатели. Компания Honda уже многие годы представляет свои четырехтактные двигатели на рынке силовой техники и добилась высочайших результатов, при этом их качество и надежность ни разу не подвергались сомнению. Но всё же, давайте рассмотрим принцип работы 2х и 4х тактных двигателей.

Принцип работы двухтактного двигателя

Рабочий цикл 2-х тактного двигателя состоит из двух этапов: сжатие и рабочий ход.

Сжатие. Основными положениями поршня являются верхняя мертвая точка (ВМТ) и нижняя мертвая точка (НМТ). Двигаясь от НМТ к ВМТ, поршень поочередно перекрывает сначала продувочное, а затем выпускное окно, после чего газ, находящийся в цилиндре, начинает сжиматься. При этом через впускное окно в кривошипную камеру поступает свежая горючая смесь, которая будет использована в последующем сжатии.

Рабочий ход. После того, как горючая смесь максимально сжата, она воспламеняется при помощи электрической искры, образуемой свечой. При этом температура газовой смеси резко возрастает и объем газа стремительно растет, осуществляя давление, при котором поршень начинает движение к НМТ. Опускаясь, поршень открывает выпускное окно, при этом продукты горения горючей смеси выбрасываются в атмосферу. Дальнейшее движение поршня приводит к сжатию свежей горючей смеси и открытию продувочного отверстия, через которое горючая смесь поступает в камеру сгорания.

Основным недостатком двухтактного двигателя является большой расход топлива, причем часть топлива не успевает принести пользу. Это связано с наличием момента, при котором продувочное и выпускное отверстие одновременно открыты, что приводит к частичному выбросу горючей смеси в атмосферу. Еще идёт постоянный расход масла, так как 2х тактные двигатели работают на смеси бензина и масла. Очередное неудобство – в необходимости постоянно готовить топливную смесь. Главными преимуществами двухтактного двигателя остаются его меньшие размеры и вес по сравнению с 4х тактным аналогом, но размеры силовой техники позволяют использовать на них 4х тактные двигатели и испытывать намного меньше хлопот в ходе эксплуатации. Так что уделом 2х тактных моторов осталось различное моделирование, в частности, авиамоделирование, где даже лишних 100г имеют значение.

Принцип работы четырехтактного двигателя

Работа четырехтактного двигателя значительно отличается от работы двухтактного. Рабочий цикл четырехтактного двигателя состоит из четырех этапов: впуск, сжатие, рабочий ход и выпуск, что стало возможным за счет применения системы клапанов.

Во время впускного этапа поршень двигается вниз, открывается впускной клапан, и в полость цилиндра поступает горючая смесь, которая при смешении с остатками отработанной смеси образует рабочую смесь.

При сжатии поршень движется от НМТ к ВМТ, оба клапана закрыты. Чем выше поднимается поршень, тем выше давление и температура рабочей смеси.

Рабочий ход четырехтактного двигателя представляет собой принудительное движение поршня от ВМТ к НМТ за счет воздействия резко расширяющейся рабочей смеси, воспламененной искрой от свечи. Как только поршень достигает НМТ, открывается выпускной клапан.

Во время выпускного этапа продукты сгорания, вытесняемые поршнем, движущимся от НМТ к ВМТ, выбрасываются в атмосферу через выпускной клапан.

За счет применения системы клапанов четырехтактные двигатели внутреннего сгорания более экономичны и экологичны – ведь выброс неиспользованной топливной смеси исключен. В работе они значительно тише, чем 2х тактные аналоги, и в эксплуатации намного проще, ведь работают на обычном АИ-92, которым вы заправляете свою машину. Нет необходимости в постоянном приготовлении смеси масла и бензина, ведь масло в данных двигателях заливается отдельно в масляный картер, что значительно уменьшает его потребление. Вот именно поэтому компания Honda производит только 4х тактные двигатели и достигла в их производстве колоссальных успехов.

Рабочим циклом двигателя называется периодически повторяющийся ряд последовательных процессов, протекающих в каждом цилиндре двигателя и обусловливающих превращение тепловой энергии в механическую работу. Автомобильные двигатели чаще всего работают по четырёхтактному циклу, который совершается за два оборота коленчатого вала или четыре хода поршня и состоит из тактов впуска, сжатия, расширения и выпуска.

В карбюраторном четырёхтактном двигателе рабочий цикл происходит следующим образом.

Рабочий цикл карбюраторного двигателя:

– Такт сжатия
Поршень идёт из НМТ в ВМТ, сжимая рабочую смесь. При этом значительно возрастает температура смеси. Отношение рабочего объёма цилиндра в НМТ и объёма камеры сгорания в ВМТ называется степенью сжатия. Степень сжатия — очень важный параметр, обычно, чем она больше, тем больше топливная экономичность двигателя. Однако, для двигателя с большей степенью сжатия требуется топливо с большим октановым числом, которое дороже.
Такт расширения, или рабочий ход

Незадолго до конца цикла сжатия топливовоздушная смесь поджигается искрой от свечи зажигания. Во время пути поршня из ВМТ в НМТ топливо сгорает, и под действием тепла сгоревшего топлива рабочая смесь расширяется, толкая поршень. При расширении газы совершают полезную работу, поэтому ход поршня при этом такте коленчатого вала называют рабочим ходом. Степень «недоворота» коленчатого вала двигателя до ВМТ при поджигании смеси называется углом опережения зажигания. Опережение зажигания необходимо для того, чтобы сгорание топлива успело, полностью закончится к моменту достижения поршнем НМТ, то есть для наиболее эффективной работы двигателя. Сгорание топлива занимает практически фиксированное время, поэтому для повышения эффективности двигателя нужно увеличивать угол опережения зажигания при повышении оборотов. В старых двигателях эта регулировка производилась механическим устройством (центробежным и вакуумным регулятором, воздействующим на прерыватель). В современных двигателях для регулировки угла опережения зажигания используют электронику.

Гифка наглядно демонстрирует процесс работы четырехтактного двигателя

– Такт выпуска
После НМТ рабочего цикла открывается выпускной клапан, и движущийся вверх поршень вытесняет выхлопные газы из цилиндра двигателя. При достижении поршнем ВМТ выпускной клапан закрывается, и цикл начинается сначала.

Полностью очистить цилиндры двигателя от продуктов сгорания практически невозможно (слишком мало времени), поэтому при последующем впуске свежей горючей смеси она перемещается с остаточными отработавшими газами и называется рабочей смесью.

Коэффициент остаточных газов характеризует степень загрязнения свежего заряда отработавшими газами и представляет собой отношение массы продуктов сгорания, оставшихся в цилиндре, к массе свежей горючей смеси. Для карбюраторных двигателей коэффициент остаточных газов находится в пределах 0,06-0,12.

По отношению к рабочему ходу такты впуска, сжатия и выпуска являются вспомогательными.

Рабочий цикл дизельного двигателя
Рабочие циклы четырёхтактного дизеля и карбюраторного двигателя существенно различаются по способу смесеобразования и воспламенения рабочей смеси. Основное отличие состоит в том, что в цилиндр дизеля при такте впуска поступает не горючая смесь, а воздух, который из–за большой степени сжатия нагревается до высокой температуры, а затем в него впрыскивается мелкораспыленное топливо, которое под действием высокой температуры воздуха самовоспламеняется.

Читайте также

В четырёхтактном дизеле рабочие процессы происходят следующим образом.

Поршень движется от НМТ к ВМТ. Впускной и выпускной клапаны закрыты, вследствие этого перемещающийся вверх поршень сжимает имеющийся в цилиндре воздух. Для воспламенения топлива необходимо, чтобы температура сжатого воздуха была выше температуры самовоспламенения топлива.

– Такт расширения, или рабочий ход
При подходе поршня к ВМТ в цилиндр через форсунку впрыскивается дизельное топливо, подаваемое топливным насосом высокого давления (ТНВД). Впрыснутое топливо, перемешиваясь с нагретым воздухом, самовоспламеняется и начинается процесс сгорания, характеризующийся быстрым повышением температуры и давления. Под действием давления газов поршень перемещается от ВМТ к НМТ. Происходит рабочий ход.

– Такт выпуска
Поршень перемещается от НМТ к ВМТ и через открытый выпускной клапан отработавшие газы выталкиваются из цилиндра. После окончания такта выпуска при дальнейшем вращении коленчатого вала рабочий цикл повторяется в той же последовательности.

На этом видео показана работа реального двигателя. Камера встроена в цилиндр блока.

Недостатки четырёхтактных двигателей:

Все холостые ходы (впуск, сжатие, выпуск) совершаются за счёт кинетической энергии, запасённой кривошипно шатунным механизмом и связанными с ним деталями во время рабочего хода, в процессе которого химическая энергия топлива превращается в механическую энергию движущихся частей двигателя. Поскольку сгорание происходит в доли секунд, то оно сопровождается быстрым увеличением нагрузки на крышку (головку) цилиндра, поршень и другие детали двигателя внутреннего сгорания. Наличие такой нагрузки неизбежно приводит к необходимости увеличить массу движущихся деталей (для повышения прочности), что в свою очередь сопровождается ростом инерционных нагрузок на движущиеся детали.

Уступают по мощности двухтактным.

Преимущества четырёхтактных двигателей:

В отличие от двухтактного двигателя, в котором смазка коленвала, подшипников коленвала, компрессионных колец, поршня, пальца поршня и цилиндра осуществляется благодаря добавлению масла в топливо; коленвал четырехтактного двигателя находится в масляной ванне. Благодаря этому нет необходимости смешивать бензин с маслом или доливать масло в специальный бачок. Достаточно залить чистый бензин в топливный бак и можно ехать, при этом отпадает необходимость покупки специального масла для 2-тактных двигателей.

Так же на зеркале поршня и стенках глушителя и выхлопной трубы образуется значительно меньше нагара. К тому же, в 2-тактном двигателе происходит выброс топливной смеси в выхлопную трубу, что объясняется его конструкцией.

Однотактный двигатель принцип работы

Чем отличается двухтактный двигатель от четырёхтактного? Самое заметное отличие – это режимы воспламенения горючей смеси, что сразу можно заметить по звуку. Двухтактный мотор обычно издаёт пронзительный и очень громкий гул, тогда как четырёхтактному свойственно более спокойное мурлыканье.

Применение

В большинстве случаев разница состоит также в основном предназначении агрегата и его топливной эффективности. В двухтактных двигателях зажигание происходит при каждом обороте коленчатого вала, поэтому по мощности они в два раза превосходят четырёхтактные, в которых смесь воспламеняется только через оборот.

Четырёхтактные моторы экономичнее, зато тяжелее и дороже. Они обычно устанавливаются на автомобили и спецтехнику, в то время как на таких устройствах, как газонокосилки, мотороллеры и лёгкие катера, чаще встречаются более компактные двухтактные модели. А вот бензиновый генератор, например, можно найти как двухтактный, так и четырёхтактный. Двигатель скутера также может относиться к любому типу. Принцип работы этих двигателей в основном один и тот же, отличие только в способе и эффективности преобразования энергии.

Что такое такт?

Переработка топлива в обеих разновидностях моторов осуществляется посредством последовательного выполнения четырёх различных процессов, известных как такты. Скорость, с которой двигатель через эти такты проходит, — это именно то, чем отличается двухтактный двигатель от четырехтактного.

Первым тактом является впрыск. При этом поршень движется вниз по цилиндру, а впускной клапан открывается, чтобы впустить воздушно-топливную смесь в камеру сгорания. Далее идёт такт сжатия. Во время этого такта впускной клапан закрывается, а поршень движется по цилиндру вверх, сжимая находящиеся там газы. Такт рабочего хода начинается, когда происходит зажигание смеси. При этом искра от свечи воспламеняет сжатые газы, что приводит к взрыву, энергия которого толкает поршень вниз. Последним тактом является выпуск: поршень поднимается вверх по цилиндру, а выпускной клапан открывается, позволяя выхлопным газам выйти из камеры сгорания, чтобы можно было начать процесс снова. Возвратно-поступательные движения поршня вращают коленчатый вал, крутящий момент от которого передаётся на рабочие части устройства. Так происходит преобразование энергии сгорания топлива в поступательное движение.

Работа четырёхтактного двигателя

В стандартном четырёхтактном двигателе зажигание смеси происходит на каждом втором обороте коленчатого вала. Вращение вала приводит в действие сложный набор механизмов, обеспечивающих синхронное выполнение последовательности тактов. Открытие впускных или выпускных клапанов осуществляется с помощью кулачкового вала, который попеременно нажимает на коромысла. Возврат клапана в закрытое положение выполняется с помощью пружины. Чтобы избежать потери компрессии, необходимо, чтобы клапаны плотно прилегали к головке блока цилиндров.

Работа двухтактного двигателя

Теперь посмотрим, чем отличается двухтактный двигатель от четырехтактного по принципу работы. В двухтактных двигателях все четыре действия выполняются за один оборот коленчатого вала, во время хода поршня от верхней мёртвой точки к нижней, а затем обратно вверх. Выпуск отработанных газов (продувка) и впрыск горючего интегрированы в один такт, в конце которого происходит воспламенение смеси, и полученная энергия толкает поршень вниз. Такая конструкция устраняет необходимость использования клапанного механизма.

Место клапанов занимают два отверстия в стенках камеры сгорания. Когда поршень за счёт энергии сгорания перемещается вниз, выпускной канал открывается, позволяя отработанным газам выйти из камеры. При движении вниз в цилиндре образуется разрежение, за счёт которого через расположенный ниже впускной канал внутрь втягивается смесь воздуха и топлива. При движении вверх поршень перекрывает каналы и сжимает находящиеся в цилиндре газы. В этот момент срабатывает свеча зажигания, и весь описанный выше процесс повторяется снова. Важно то, что в двигателях такого типа зажигание смеси происходит при каждом обороте, что позволяет извлечь из них больше мощности, по крайней мере, в краткосрочной перспективе.

Соотношение массы и мощности

Двухтактные двигатели лучше подходят для устройств, от которых требуются быстрые и резкие всплески энергии, а не равномерная работа в течение длительного времени. Например, гидроцикл с двухтактным двигателем разгоняется быстрее, чем грузовик с четырёхтактным, однако он предназначен для кратковременных поездок, в то время как грузовик может проехать сотни километров, прежде чем ему понадобится отдых. Невысокая длительность работы двухтактников компенсируется низким отношением массы к мощности: такие двигатели обычно весят намного меньше, поэтому быстрее запускаются и достигают рабочей температуры. Для их перемещения также требуется меньше энергии.

Какой мотор лучше

В большинстве случаев четырёхтактные двигатели могут работать только в одном положении, тогда как двухтактные в этом отношении менее требовательны. Это во многом связано со сложностью движущихся частей, а также конструкцией масляного поддона. Такой поддон, обеспечивающий смазку двигателя, обычно присутствует только в четырёхтактных моделях и имеет огромную важность для их работы. У двухтактных двигателей обычно нет такого поддона, поэтому их можно эксплуатировать практически в любом положении без риска выплёскивания масла или прерывания процесса смазки. Для таких устройств, как бензопилы, циркулярные пилы и другие переносные инструменты, такая гибкость очень важна.

Топливная эффективность и экологическая составляющая

Часто выясняется, что компактные и быстрые двигатели сильнее загрязняют воздух и потребляют больше топлива. В нижней точке движения поршня, когда камера сгорания наполняется горючей смесью, некоторое количество топлива теряется, попадая в выпускной канал. Это можно увидеть на примере подвесного лодочного мотора; если присмотреться, вы разглядите вокруг него разноцветные маслянистые пятна. Поэтому двигатели такого рода считаются неэффективными и загрязняющими окружающую среду. Хотя четырёхтактные модели несколько тяжелее и медленнее, зато в них топливо сжигается полностью.

Стоимость приобретения и обслуживания

Меньшие по размеру двигатели обычно являются менее дорогими, как с точки зрения первоначальной покупки, так и в техническом обслуживании. Однако они рассчитаны на менее длительный срок службы. Хотя есть некоторые исключения, большинство из них не предназначено для непрерывной работы в течение более чем нескольких часов и рассчитано на не очень длительный срок эксплуатации. Отсутствие отдельной системы смазки также приводит к тому, что даже лучшие моторы такого типа относительно быстро изнашиваются и приходят в негодность из-за повреждения движущихся деталей.

Отчасти из-за отсутствия системы смазки в бензин, предназначенный для заливки в двухтактный двигатель скутера, например, необходимо добавлять определённое количество специального масла. Это ведёт к дополнительным затратам и хлопотам, а также может стать причиной поломки (если вы забудете подлить масла). Мотор 4-тактный в большинстве случаев требует минимума обслуживания и ухода.

Какой мотор лучше

В этой таблице кратко описывается, чем отличается двухтактный двигатель от четырехтактного.

Один такт рабочего хода на каждые два оборота коленчатого вала.

Один такт рабочего хода на каждый оборот коленчатого вала.

Приходится использовать тяжёлый маховик для компенсации вибраций, возникающих при работе двигателя из-за неравномерного распределения крутящего момента, так как воспламенение горючей смеси происходит только на каждом втором обороте.

Нужен гораздо более лёгкий маховик и двигатель работает достаточно сбалансировано, так как крутящий момент распределяется намного равномернее из-за того, что воспламенение горючей смеси происходит при каждом обороте.

Большой вес двигателя

Вес двигателя намного меньше

Конструкция двигателя усложнена за счёт клапанного механизма.

Конструкция двигателя гораздо проще за счёт отсутствия клапанного механизма.

Дешевле, чем четырёхтактный.

Невысокий механический КПД из-за трения большого количества деталей.

Более высокий механический КПД из-за уменьшения трения за счёт небольшого количества деталей.

Более высокая производительность благодаря полному удалению отработанных газов и впрыскиванию свежей смеси.

Сниженная высокая производительность из-за смешивания остатков отработанных газов со свежей смесью.

Более низкая рабочая температура.

Более высокая рабочая температура.

Меньший расход и полное сгорание топлива.

Более высокий расход топлива и смешивание свежего впрыска с остатками выхлопных газов.

Занимает много места.

Занимает меньше места.

Сложная система смазки.

Гораздо более простая система смазки.

Более высокая шумность.

Система газораспределения с клапанным механизмом.

Вместо клапанов используются впускные и выпускные каналы.

Высокая тепловая эффективность.

Менее высокая тепловая эффективность.

Низкое потребление масла.

Более высокое потребление масла.

Меньший износ движущихся деталей.

Повышенный износ движущихся деталей.

Устанавливается в автомобили, автобусы, грузовики и т. д.

Используется в мопедах, скутерах, мотоциклах и т. д.

В ней также приведены положительные и отрицательные качества каждого из этих двух типов.

Автор: Рябов Сергей, Орлов Алексей. Наставник: Щербинин Александр Николаевич
Город: Москва
Место учебы: ГБОУ СПО Московский строительный техникум

Самый распространенный тип современного двигателя — двигатель внутреннего сгорания. ДВС устанавливают на автомобилях, танках, самолетах, тракторах, моторных лодках и т.д.

Двигатель внутреннего сгорания (сокращённо ДВС) — это тип двигателя, тепловой машины, в которой химическая энергия топлива (обычно применяется жидкое или газообразное углеводородное топливо), сгорающего в рабочей зоне, преобразуется в механическую энергию. По рабочему циклу различают 2-х и 4-х тактные; по способу приготовления горючей смеси-с внешним (напр., дизели) смесеобразованием; по виду преобразователя энергии-поршневые дурбинные, реактивные и комбинированные.

Главное достоинство двигателя внутреннего сгорания, обеспечившее ему огромную популярность во всех видах транспорта на долгие годы вперед – это автономность работы. Двигатель способен работать практически в любых условиях в течение очень долго времени. Ресурс современного двигателя без капитального ремонта составляет 150-200 тысяч километров. Высокая энергия топлива обеспечивает расход топлива на уровне

10 литров на 100 км.пройденного пути, что позволяет обходиться без частых дозаправок.В настоящее время усилия ученых и инженеров направлены на создание экологически безопасных, высокоэффективных и надежных двигателей.Совершенствование ДВС связано с проблемой устранения

недостатков характерных для этого типа машинвысокого уровня шума,невозможности непосредственно соединять двигатель с колесамидоксичности отработавших газов, вибрации,значительных потерь теплоты в окружающую среду,потерь на трение в движущихся деталей.

Наш авторский коллектив предлагает новое веяние в двигателестроении. которое связано с существенными конструктивными изменениями в поршневом двигателе внутреннего сгорании.

Конструктивные изменения поршня позволяют за один его ход совершить полный рабочий цикл что дало название нашему двигателю полный цикл за один ход поршня. Топливная смесь (топливо) подаётся в камеру под давлением, выброс отработавших газов осуществляется с помощью глубокого вакуума, который создается в выпускном тракте. Моменты впуска топливной смеси (топлива) и выпуск отработанных газов контролируются электронной системой.

Перед тем ,как произвести запуск двигателя необходимо включить насосы:

– вакууметрический насос-предназначенный для создания вакуума в выхлопном тракте для освобождения рабочего объема от продуктов сгорания;

– насос избыточного давления-связанный с выпускным трактом. Основное назначение создавать давление воздуха во впускном тракте в пределах 6-20 атмосфер (к Па) в зависимости от вида используемого топлива. После чего включают систему зажигания и систему пуска, за счет проворачивания коленчатого вала происходит воспламенение горючей смеси (карбюратор – от искры, дизель- от сжатия). Открытие впускных и выпускных клапанов происходит электро-магнитным способом. Cигнал для исполнения подают датчики установленные на фланце коленчатого вала в зависимости от нахождения поршня. Удаление отработанных газов производится вакуумом, с дальнейшей передачей их в распределительный и отчистительный узел, с целью предотвращения попадания вредных выбросов в атмосферу.

Наш «Однотактный двигатель внутреннего сгорания» имеет существенные преимущества перед другими Д.В.С.:

– маленький вес, при большей мощности;

– уменьшенный расход топлива на единицу мощности;

Следует отметить, во всех традиционных двигателях мощность механических потерь примерно 55% расходуется на трение поршней и эти потери сокращены приблизительно до 10 %, так как рабочий цикл совершается за одно движение поршня от одной мертвой точки к другой. Оценка доли индикаторной мощности, затраченной на механические потери, производится по величине механического КПД .который представляет отношение эффективной мощности к индикаторной нашего двигателя. Двигатель наш может иметь КПД=0,98 по сравнению с 0,7-0,87

Литровая мощность, оценивающая использование рабочего объёма является технико-экономическим показателем двигателя может доходить до 100 кВт/л сегодня 15-40 кВт/л. Теоретически расход топлива на 100 км, 1 литр. За счет рационального использования выделяемого тепла при сгорании горючей смеси, и строгой дозировки топлива при смесеобразовании на различных режимах его работы, а также электронная система газораспределительного механизма позволяет более плотно очищать рабочий объем от продуктов сгорания в предыдущем цикле. Использование инновационного двигателя в автомобилестроении позволит полностью исключить вредные выбросы получаемые от автомобилей .окружающая среда станет намного чище, расход топлива сократится в разы.

Рабочий цикл двигателя внутреннего сгорания (ДВС) – представляет собой ряд процессов, в результате которых производится порция усилия (мощности), воздействующего на коленчатый вал двигателя. Рабочий цикл состоит из:

• заполнения цилиндра топливной смесью;
• ее сжатия;
• воспламенения смеси;
• расширения газов и очистки от них цилиндра.

Такт в ДВС – это движение поршня в одном направлении (вверх или вниз). За один оборот коленчатого вала совершается два такта. Тот из них, при котором происходит расширение сгоревших газов и совершается полезная работа, называется рабочим ходом поршня.

Двигатели, в которых рабочий цикл совершается за 2 такта (один оборот коленчатого вала), называются двухтактными. Двигатели, в которых рабочий цикл совершается за 4 такта (два оборота коленвала), называются четырехтактным. Двух- и четырехтактные двигатели могут быть как бензиновыми (карбюраторными), так и дизельными. Каковы основные эксплуатационные и конструктивные особенности бензиновых двухтактных и четырехтактных двигателей? Чем отличается двухтактный от четырехтактного? Чтобы лучше понять это, необходимо ознакомиться с принципом их работы.

Принцип работы четырехтактного бензинового двигателя

При впуске поршень опускается из верхней мертвой точки (ВМТ) в нижнюю (НМТ). При этом с помощью кулачков распределительного вала открывается впускной клапан, через который в цилиндр засасывается топливная смесь.

При обратном ходе поршня (из НМТ в ВМТ) происходит сжатие топливной смеси, сопровождающееся ростом ее температуры.

Перед самым концом сжатия между электродами свечи загорается искра, поджигающая топливную смесь, которая, сгорая, образует горючие газы, толкающие поршень вниз. Происходит рабочий ход, при котором совершается полезная работа.

После перехода поршня НМТ открывается выпускной клапан, позволяя двигающемуся вверх поршню вытолкнуть отработавшие газы из цилиндра. Происходит выпуск. В верхней мертвой точке выпускной клапан закрывается, и цикл повторяется снова.

Принцип работы двухтактного бензинового двигателя

При сжатии поршень двигается из нижней мертвой точки в верхнюю. После того как перекроется сначала продувочное окно (2), через которое в цилиндр поступает топливная смесь, а затем выпускное (3), через которое выходят отработавшие газы, начинается сжатие воздушно-бензиновой смеси. Одновременно с этим в кривошипной камере (1) создается разрежение, засасывающее из карбюратора следующую порцию топлива. При подходе поршня к верхней мертвой точке смесь воспламеняется от искры свечи, и образовавшиеся газы толкают поршень вниз, вращая коленвал и производя полезную работу.

В кривошипной камере при рабочем ходе повышается давление, сжимающее топливную смесь, попавшую туда в предыдущем такте. При достижении верхней поверхности поршня (его уплотнительного кольца) выпускного окна, последнее открывается, выпуская отработавшие газы в глушитель. При дальнейшем движении поршень открывает продувочное окно, и находящаяся под давлением в кривошипной камере топливная смесь поступает в цилиндр, вытесняя остатки отработавших газов (осуществляя продувку) и заполняя надпоршневое пространство. При переходе поршня нижней мертвой точки рабочий цикл повторяется.

Эксплуатационные и конструктивные отличия двухтактных и четырехтактных бензиновых двигателей

В двухтактном двигателе заполнение и очистка цилиндра выполняются одновременно с тактами сжатия и расширения – в то время, когда поршень находится вблизи нижней мертвой точки. Для этого в стенках цилиндра имеются два отверстия – впускное или продувочное и выпускное, через которые производится впуск топливной смеси и выпуск отработанных газа. Газораспределительный механизм с клапанами у двухтактного двигателя отсутствует, что делает его значительно проще и легче.

Литровая мощность. В отличие от четырехтактного двигателя, в котором один рабочий ход приходится на два оборота коленчатого вала, в двухтактном рабочий ход совершается при каждом обороте коленвала. Это означает, что 2-х тактный двигатель должен иметь (теоретически) вдвое большую литровую мощность (отношение мощности к литражу двигателя), чем 4-х тактный. На практике, однако, превышение составляет всего 1,5-1,8 раза. Это происходит из-за неполного использования хода поршня при расширении, худшего механизма освобождения цилиндра от отработавших газов, траты части мощности на продувку и прочих явлений, связанных с особенностями газообмена 2-х тактных двигателей.

Потребление топлива. Превосходя четырехтактный двигатель в литровой и удельной мощности, двухтактный двигатель уступает ему в экономичности. Вытеснение отработавших газов осуществляется в нем воздушно-топливной смесью, поступающей в цилиндр из кривошипно-шатунной камеры. При этом часть топливной смеси попадает в выхлопные каналы, удаляясь вместе с отработавшими газами и не производя полезной работы.

Смазка. Двухтактные и четырехтактные двигатели имеют различный принцип смазки двигателя. В 2-х тактных моделях она осуществляется смешиванием в определенных пропорциях (обычно 1:25-1:50) моторного масла с бензином. Воздушно-топливно-масляная смесь, циркулируя в кривошипной и поршневой камерах, смазывает подшипники шатуна и коленчатого вала, а также зеркало цилиндра. При возгорании топливной смеси масло, существующее в виде мельчайших капель, сгорает вместе с бензином. Продукты его сгорания удаляются вместе с отработанными газами.

Применяются два способа смешивания масла с бензином. Простое перемешивание перед заливкой топлива в бак и раздельная подача, при которой топливно-масляная смесь образуется во впускном патрубке, находящемся между карбюратором и цилиндром.

В последнем случае двигатель имеет масляный бачок, трубопровод которого соединен с плунжерным насосом, подающим масло во впускной патрубок ровно в том количестве, которое требуется в зависимости от количества воздушно-бензиновой смеси. Производительность насоса зависит от положения ручки подачи «газа». Чем больше подается топлива, тем больше поступает масла, и наоборот. Раздельная система смазки двухтактных двигателей является более совершенной. При ней отношение масла к бензину при малых нагрузках может достигать 1:200, что приводит к уменьшению дымности, снижению образования нагара и расхода масла. Эта система используется, например, на современных скутерах с двухтактными двигателями.

В четырехтактном двигателе масло не смешивается с бензином, а подается отдельно. Для этого двигатели оснащены классической системой смазки, состоящей из масляного насоса, фильтра, клапанов, трубопроводной магистрали. Роль масляного бачка может выполнять картер двигателя (система смазки с «мокрым» картером) или отдельный бачок (система с «сухим» картером).

При смазке с «мокрым» картером насос 3 всасывает масло из поддона, нагнетает его в выходную полость и далее по каналам подает к подшипникам коленвала, деталям кривошипно-шатунной группы и газораспределительного механизма.

При смазке с «сухим» картером масло заливается в бачок, откуда с помощью насоса подается к трущимся поверхностям. Та часть масла, которая стекает в картер, откачивается дополнительным насосом, возвращающем ее в бачок.

Для очистки масла от продуктов износа деталей двигателя имеется фильтр. При необходимости устанавливается и охлаждающий радиатор, так как в процессе работы температура масла может подниматься до высоких температур.

Поскольку в двухтактных двигателях масло сгорает, а в четырехтактных нет, требования к его свойствам сильно разнятся. Масло, используемое в двухтактных двигателях, должно оставлять минимум нагара в виде золы и сажи, в то время как масло для четырехтактных двигателей должно обеспечивать стабильность характеристик в течение как можно более длительного времени.

Сравнение основных параметров двухтактных и четырехтактных двигателей:

• Литровая мощность. У 2-х тактных двигателей выше в 1,5-1,8 раза, чем у 4-х тактных.
• Удельная мощность (отношение мощности к массе двигателя). Также выше у 2-х тактных.
• Обеспечение подачи топлива и очистки цилиндра. 4-х тактные двигатели оснащены газораспределительным механизмом, который отсутствует у 2-х тактных двигателей.
• Экономичность. Выше у 4-х тактных, расход топлива у которых примерно на 20-30 % ниже, чем у 2-х тактных.

Двигатель	Количество тактов	Мощность, л.с.	Расход топлива (бензина), кг/час
Briggs&Stratton	4	3,5	0,9
Minarelli	2	3,5	1,5
Tecumzeh	4	3,7	0,9
Briggs&Stratton	4	5,0	1,0
Tecumzeh	4	5,0	1,0
Briggs&Stratton	4	6,0	1,1
Lombardini	4	7,0	1,6
Minsel	2	7,0	2,1

• Система смазки. Масло для 2-х тактных двигателей разводится в бензине или (значительно реже) подается из масляного бака во впускной коллектор и сгорает вместе с топливом в поршневой камере. У 4-х тактных двигателей реализована полноценная система, обеспечивающая качественную смазку двигателя и длительное использование масла.
• Экологичность. У 4-х тактных выше. Выхлоп 2-х тактных двигателей обладает большей токсичностью.
• Шумность работы. 4-х тактные двигатели менее шумные.
• Сложность конструкции. 2-х тактные двигатели значительно проще 4-х тактных.
• Ресурс работы. Выше у 4-х тактных из-за более совершенной системы смазки и меньшей частоты вращения коленвала.
• Скорость набора оборотов. 2-х тактные двигатели набирают обороты быстрее.
• Обслуживание. Сложнее у 4-х тактных из-за наличия газораспределительного механизма и более сложной системы смазки.
• Вес. 2-х тактные значительно легче.
• Цена. 2-х тактные дешевле.

Благодаря своей высокой удельной мощности, небольшому весу, простоте обслуживания двухтактные двигатели имеют достаточно широкую область применения. В отношении некоторой бензотехники вопрос, какой двигатель использовать – двухтактный или четырехтактный – даже не возникает. В бензопилах, например, двухтактный двигатель благодаря своему небольшому весу и высокой удельной мощности находится вне конкуренции по сравнению с четырехтактным. Широко используются 2-х тактные двигатели также в скутерах, мототехнике, авиамоделестроении.

И все же из-за токсичности выхлопа и шумности 2-х тактные двигатели сдают свои позиции перед 4-х тактными. Большая их конкурентоспособность возможна при использовании новых технологических решений. Таких, например, как идея компаний Aprilia и Orbital использовать для продувки двухтактного двигателя чистый воздух. Топливо в их модели подается через форсунку, расположенную в головке двигателя, а масло добавляется в продувочный воздух. Такой двигатель по экономичности даже превосходит четырехтактный, его экологичность также соответствует современным требованиям. Вот только главное достоинство 2-х тактных двигателей – простота их конструкции – несколько страдает от нововведения.

Сколько тактов в двигателе — Морской флот

Как это работает?

Итак, начнём. Двигатель автомобиля (Engine), что же это такое?

Автомобиль – сложный организм, сродни человеческому. У него много различных механизмов(органов), без которых он не будет работать. Но как и у человека, у автомобиля есть «сердце» и этим сердцем является автомобильный двигатель.

История автомобильного двигателя

Чуть-чуть истории. Двигатель прошёл долгую историю развития. По сути, первыми двигателями являлись парус и водяное колесо. Водяным колесом широко пользовались в странах Древнего мира(таких как Египет, Китай, Индия) для оросительных систем, а в средние века в Европе использовали как основу энергетической базы производства. Дальше появились двигатели внешнего сгорания. Широкое распространение получили паровые двигатели.

Паровой двигатель(Steam engine) — двигатель ВНЕШНЕГО сгорания, который преобразовывает энергию пара в механическую работу. Советую почитать очень интересную и непростую историю развития данного двигателя: http://www.bibliotekar.ru/encAuto/5.htm

Далее в процессе развития двигателей появились двигатели внутреннего сгорания, ДВС. Одним из них, нашедший наибольшее распространение — бензиновый двигатель.

Бензиновые двигатели (petrol engine, gasoline engine) — это класс двигателей внутреннего сгорания, в цилиндрах которых предварительно сжатая смесь топлива(бензина) и воздуха поджигается электрической искрой. Главное преимущество бензинового двигателя заключается в малой массе и быстром запуске, поэтому он вытеснил паровые двигатели, а теперь он широко используется в автомобилях.

Позже появились дизельные двигатели.

Дизельный двигатель — это двигатель внутреннего сгорания, работающий по принципу воспламенения распыленного дизельного топлива от соприкосновения с разогретым сжатым воздухом. Плюсом является экономичность топлива, более высокий крутящий момент. Однако, минусом является сложность систем, дороговизна изготовления и эксплуатации.

Ну и заглянем в будущее автомобилей. Итак, существуют так же электрические двигатели.

Электрический двигатель — Это установка, в которой электрическая энергия превращается в механическую работу и тепло. Это развивающееся направление в автомобилестроении. Однако, на дорогах большинство машин имеют бензиновый или дизельный двигатель, поэтому, оставим будущее и вернёмся к настоящему.

Принцип действия

Итак, автомобильный двигатель. Прежде чем рассматривать его устройство, давайте чуть-чуть разберёмся с тем, как работает автомобильный двигатель не вдаваясь в детали.

У каждого двигателя есть свой рабочий цикл.

Рабочий цикл двигателя — периодически повторяющиеся процессы в двигателе по преобразованию тепловой энергии в механическую.

У каждого двигателя есть цилиндры, в которых ходят поршни. Это главное место, где происходит самый главный процесс.

ВМТ — Верхняя Мёртвая Точка.

НМТ — Нижняя Мёртвая Точка.

Такт — это движение поршня от ВМТ к НМТ или от НМТ к ВМТ;

Двигатели могут быть двухтактные и четырёхтактные. Двухтактные двигатели на автомобиле не используются, однако предлагаю быстренько ознакомиться с принципом их работы. Для общего образования, так сказать.

Двухтактные двигатель

Перед нами двухтактный двигатель. Здесь всё предельно просто.

Первый такт — Поршень двигателя движется вверх(картинка А), открывает отверстие(1) и сжимает смесь, которая уже находится в цилиндре. После чего, свеча зажигания воспламеняет горючее(картинка В).

Второй такт — После загорания опускающийся поршень(картинка С) сначала открывает выпускное отверстие(2), а затем переходное отверстие(3). После этого через него впускается новая порция воздушно-топливной смеси.

Таким образам поршень также заменяет клапаны двигателя, и в горючее добавляется масло для смазки поршня. Многие двухтактные двигатели снабжены ребрами для воздушного охлаждения цилиндра.

Четырёхтактный двигатель

А теперь вернёмся к четырёхтактном автомобильному двигателю.

Автомобильные двигатели, как мы уже сказали, могут быть бензиновыми и дизельными. И поэтому предлагаю рассмотреть их такты вместе. Несмотря на то, что они схожи, но в них есть так же и различия.

1-й такт впуск (наполнение).

Поршень движется от ВМТ к НМТ, впускной клапан открыт. Под действием перепада давления, возникающего в результате движения поршня:

Бензиновый двигатель: бензовоздушная смесь через впускной канал наполняет цилиндр.

Дизельный двигатель: воздух через впускной канал наполняет цилиндр.

2-й такт сжатие.

Поршень движется от НМТ к ВМТ, все клапана закрыты. Давление и температура в цилиндре поднимаются.

бензиновый двигатель: в конце такта сжатия на свечу зажигания подается высокое напряжение, между электродами свечи проскакивает искра и поджигает бензовоздущную смесь

дизельный двигатель: через форсунку высокого давления подается дизельное топливо, которое воспламеняется от нагретого в процессе сжатия воздуха.

3-й такт рабочий ход. Поршень движется от ВМТ к НМТ, все клапана закрыты. В начале такта продолжается сгорание топлива, начавшееся в конце такта сжатия. Температура и давление газов повышается. Давление передается поршню и перемещает его к НМТ. Тепловая энергия сгоревшего топлива превращается в механическую работу движения поршня.

4-й такт выпуск. Поршень движется от НМТ к ВМТ, выпускной клапан открыт. Происходит выталкивание
отработавших газов из цилиндра.

Для большей наглядности взгляните на следующие рисунки:

Такты бензинового двигателя:

Такты дизельного двигателя:

Таким образом 1 рабочий цикл 4-х тактного двигателя происходит за 2 оборота коленчатого вала (720° его поворота). Отличие между бензиновым и дизельным двигателем лишь в топливе и способе его воспламенении на такте сжатия. Однако, это вносит свои изменения в применяемые агрегаты, но об этом речь пойдёт потом.

Двигатели почти всех современных автомобилей являются четырёхтактными по своему циклу работы, и энергия, полученная от сжигания топлива, почти полностью преобразовывается в полезную. Цикл Отто, так называется подобный принцип, по имени Николауса Отто, изобретателя двигателя внутреннего сгорания (1867 год).

Основные параметры

Полный объем цилиндра ( Va ) — объем, заключенный между головкой, цилиндром и поршнем при нахождении его в НМТ;

Объем камеры сжатия ( VC ) — объем, заключенный между головкой, цилиндром и поршнем при нахождении его в ВМТ;

Рабочий объем цилиндра ( Vh ) — объем, образующийся при движении поршня от ВМТ к НМТ ( Vh = Va-Vc );

Полный объем двигателя ( iVh ) сумма рабочих объемов всех цилиндров двигателя; Он же литраж двигателя.

Степень сжатия ( E ) отношение полного объема к объему камеры сжатия ( E = Va/Vc = 1 + Vh/Vc );

Степень сжатия показывает, во сколько раз сжимают горючую смесь в цилиндре. Чем больше степень сжатия, тем больше будет давление на поршень при сгорании смеси, а следовательно и больше мощность двигателя. Увеличивать степень сжатия очень выгодно — от той же порции топлива можно получить больше полезной работы. Однако при чрезмерном увеличении степени сжатия наступает самовоспламенение рабочей смеси, и смесь сгорает с большой скоростью — происходит детонация топлива. Детонация — это недопустимо быстрое сгорание рабочей смеси, вызывающее неустойчивую работу двигателя. У двигателя при детонации появляется резкий стук, мощность его снижается, из глушителя выходит черный дым. Конструкторы изыскивают способы борьбы с детонацией топлива и постепенно повышают степень сжатия. В зависимости от степени сжатия применяют определенный сорт топлива.

Мощность двигателя

Мощность — это физическая величина, равная отношению работы, совершенной за определенное время, к этому времени. В системе единиц СИ мощность измеряется в Ваттах (Вт). Поднимая груз массой 1 килограмм на высоту 1 метр за 1 секунду, мы развиваем мощность 1 кг x 9,8 м/с 2 x 1 м/с = 9,8 Вт.

Мощность автомобильных двигателей обычно измеряют в лошадиных силах.

Термин «лошадиная сила» был введен в конце XVIII в. английским изобретателем Дж. Уаттом. Наблюдая за работой лошадей, вытягивающих из угольных шахт при помощи блоков корзины с углем, ученый измерил общий вес извлеченной ими породы и высоту, на которую он был поднят за определенное время. Уатт рассчитал, что 1 лошадь за 1 минуту с глубины 30 м вытягивает в среднем 150 кг угля. Эта единица мощности и получила название лошадиной силы (horsepower).

После принятия в 1960 г. системы единиц СИ лошадиная сила стала вспомогательной единицей мощности, равной 736 Вт. Средняя мощность человека равна 70—90 Вт, что составляет 0,1 лошадиной силы

1 л.с. = 0,73549875 кВт

Порядок работы цилиндров двигателя

Для наибольшей равномерности нагрузки коленчатого вала многоцилиндрового двигателя необходимо, чтобы рабочие такты в цилиндрах повторялись в определенной последовательности, которая называется порядком работы цилиндров. Порядок работы цилиндров зависит от числа цилиндров двигателя и его тактности; при этом последовательно работающие цилиндры не должны стоять рядом.

Полный цикл у четырехтактного двигателя осуществляется за два оборота вала, т. е. за 720°, у двухтактного за 360°. Для того чтобы в любой момент вал двигателя имел некоторое постоянное усилие от воздействия газов на поршень, колена вала необходимо смещать относительно друг друга на угол ф. Этот угол зависит от числа цилиндров г и тактности двигателя и равен цикловой продолжительности поворота вала в градусах, отнесенной к числу цилиндров. Следовательно, для четырехтактного двигателя ф = 720°/г, для двухтактного ф = 360°/z.
Определим, например, порядок работы цилиндров, расположенных в один ряд, у четырехтактного четырехцилиндрового двигателя. В этом случае ф = 720° : 4 = = 180°. Вал имеет конфигурацию, при которой поршни 1 и 4 перемещаются в направлении, противоположном движению поршней 2 и 3. Получающееся при этом чередование процессов в цилиндрах показано в табл. 8. Если в первом цилиндре осуществляется рабочий ход, то поршень второго цилиндра движется вверх, при этом из двух возможных процессов (сжатие и выпуск) примем выпуск. Тогда поршень третьего

Четырехтактный двигатель внутреннего сгорания ДВС

June 20, 2012

Как устроен двигатель внутреннего сгорания

ДВС или двигатель внутреннего сгорания – это механизм, который принадлежит к тепловым машинам. Принцип действия двигателя внутреннего сгорания – преобразование тепловой энергии, получаемой от сгорания жидкого топлива, в механическую.

Поршни и шатуны

Простейший ДВС состоит из блока двигателя – чугунной или алюминиевой детали, в которой вырезается рабочий цилиндр. По цилиндру, совершая возвратно-поступательные движения движется поршень. Поршень, как правило сделан из легкого и прочного сплава поскольку должен выдерживать значительные нагрузки и температуры, длительное время, при этом не разрушаясь и не деформируясь.

С одной стороны поршень соединен с шатуном. Это узел, обеспечивающий связь поршня с коленчатым валом. Представляет из себя цельнолитую деталь, со сквозным неразъемным отверстием со стороны поршня и сквозным разъемным кольцом со стороны коленчатого вала. Шатун, соединенный с поршнем называется поршневой группой, поскольку сами по себе они практически бесполезны.

Коленчатый вал

Коленчатый вал – это вторая по массивности деталь двигателя. Представляет собой сложный вал, разбитый на условные сектора, некоторые из которых смещены относительно центра вращения вала. Каждый такой сектор отполирован до зеркальной поверхности и называется шейкой. Каждая шейка коленчатого вала – создана для того, чтобы работать в скользящей паре “шейка – шатун” или “шейка – опорный подшипник”. Подшипники, на которых лежит коленвал, как правило скольжения. Он отполирован до зеркального состояния.  На противоположной стороне колена, называемого шейкой, обычно делается наплыв для балансировки вала. Такая система называется кривошипно-шатунный механизм (КШМ).

Вал, соединенный с поршнем через шатун, создает жесткую структуру, которая обеспечивает преобразование вращательных движений коленвала в возвратно-поступательные движения поршня в цилиндре и наоборот.

Сверху блок цилиндров закрывается головкой двигателя, в которой находится распределительнй вал, клапана и каналы впуска-выпуска. Распредвал жестко связан с коленвалом посредством цепной или ременной передачи. Распредвал открывает и закрывает впускные и выпускные клапана. Такая конструкция применяется в четырехтактном двигателе Отто. Этот механизм ДВС называется газораспределительный механизм (ГРМ). Он обеспечивает отвод выхлопных газов из цилиндра, впуск топливовоздушной смеси в цилиндр перед тактом сжатия, обеспечивает герметичность камеры во время сжатия и сгорания топливной смеси.

Система запускается с помощью стартера. Стартер представляет собой либо механический привод, например педаль в мопедах и некоторых мотоциклах, или шнур в мотопилах или газонокосилках. В четырехтактных двс используется, как правило электрический стартер, который приводится в движение с помощью аккумуляторной батареи.

Двигатель внутреннего сгорания может быть двух, четырех и даже шести тактным. Про последний тип двигателей мы позже расскажем в отдельной статье.

Такты двс

Каждый такт поршневого двигателя внутреннего сгорания обозначает завершенное действие. Например в двухтактном двигателе тактов два – первый – рабочий, когда топливо засасывается, одновременно с выходом наружу отработанных газов, второй – когда топливо сжимается и происходит его сгорание. В двухтактном двигателя каналы впуска и выпуска входят прямо в цилиндр, но расположены на разному ровне, что позволяет отработанным газам выходить раньше, чем поршень открывает второй, впускной канал.

Четырехтактный двигатель соответственно имеет четыре этапа действия.

Первый – поршень идет вниз, при этом открыт впускной клапан открыт – в рабочий объем засасывается порция топливно-воздушной смеси (ТВС).

Второй такт – оба клапана закрыты, поршень идет вверх, сжимая ТВС. Когда поршень доходит до верхней мертвой точки (ВМТ), второй такт заканчивается.

Начинается третий такт – поршень проходит ВМТ, коленвал при этом поворачивается примерно на два-три градуса и происходит запал ТВС путем мощной искры из свечи зажигания. ТВС воспламеняется и начинает расширяться, активно сгорая. Поршень уходит вниз. В нижней мертвой точке НМТ, заканчивается третий такт.

Четвертый такт – поршень идет вверх, открывается выпускной клапан цилиндра – отработанные газы выходят в выхлопной коллектор.

Таким образом получается, что любой ДВС – это по сути насос, который способен черпать энергию из прокачиваемого топлива, сгораемого в нем в процессе прокачки.

Работа ДВС невозможна без двух дополнительных систем – системы подачи топлива и системы зажигания. Об этом беспокоятся инжектор или карбюратор со свечами зажигания. О них мы расскажем в следующих статьях.

Сборка ДВС видео

Принцип работы двигателя внутреннего сгорания

Современный автомобиль, чаще всего, приводится в движение двигателем внутреннего сгорания. Таких двигателей существует огромное множество. Различаются они объемом, количеством цилиндров, мощностью, скоростью вращения, используемым топливом (дизельные, бензиновые и газовые ДВС). Но, принципиально, устройство двигателя внутреннего сгорания, похоже.

Как работает двигатель и почему называется четырехтактным двигателем внутреннего сгорания? Про внутреннее сгорание понятно. Внутри двигателя сгорает топливо. А почему 4 такта двигателя, что это такое? Действительно, бывают и двухтактные двигатели. Но на автомобилях они используются крайне редко.

Четырехтактным двигатель называется из-за того, что его работу можно разделить на четыре, равные по времени, части. Поршень четыре раза пройдет по цилиндру – два раза вверх и два раза вниз. Такт начинается при нахождении поршня в крайней нижней или верхней точке. У автомобилистов-механиков это называется верхняя мертвая точка (ВМТ) и нижняя мертвая точка (НМТ).



Первый такт — такт впуска

Первый такт, он же впускной, начинается с ВМТ (верхней мертвой точки). Двигаясь вниз, поршень всасывает в цилиндр топливовоздушную смесь. Работа этого такта происходит при открытом клапане впуска. Кстати, существует много двигателей с несколькими впускными клапанами. Их количество, размер, время нахождения в открытом состоянии может существенно повлиять на мощность двигателя. Есть двигатели, в которых, в зависимости от нажатия на педаль газа, происходит принудительное увеличение времени нахождения впускных клапанов в открытом состоянии. Это сделано для увеличения количества всасываемого топлива, которое, после возгорания, увеличивает мощность двигателя. Автомобиль, в этом случае, может гораздо быстрее ускориться.



Второй такт — такт сжатия

Следующий такт работы двигателя – такт сжатия. После того как поршень достиг нижней точки, он начинает подниматься вверх, тем самым, сжимая смесь, которая попала в цилиндр в такт впуска. Топливная смесь сжимается до объемов камеры сгорания. Что это за такая камера? Свободное пространство между верхней частью поршня и верхней частью цилиндра при нахождении поршня в верхней мертвой точке называется камерой сгорания. Клапаны, в этот такт работы двигателя закрыты полностью. Чем плотнее они закрыты, тем сжатие происходит качественнее. Большое значение имеет, в данном случае, состояние поршня, цилиндра, поршневых колец. Если имеются большие зазоры, то хорошего сжатия не получится, а соответственно, мощность такого двигателя будет гораздо ниже. Компрессию можно проверить специальным прибором. По величине компрессии можно сделать вывод о степени износа двигателя.



Третий такт — рабочий ход

Третий такт – рабочий, начинается с ВМТ. Рабочим он называется неслучайно. Ведь именно в этом такте происходит действие, заставляющее автомобиль двигаться. В этом такте в работу вступает система зажигания. Почему эта система так называется? Да потому, что она отвечает за поджигание топливной смеси, сжатой в цилиндре, в камере сгорания. Работает это очень просто – свеча системы дает искру. Справедливости ради, стоит заметить, что искра выдается на свече зажигания за несколько градусов до достижения поршнем верхней точки. Эти градусы, в современном двигателе, регулируются автоматически «мозгами» автомобиля.

После того как топливо загорится, происходит взрыв – оно резко увеличивается в объеме, заставляя поршень двигаться вниз. Клапаны в этом такте работы двигателя, как и в предыдущем, находятся в закрытом состоянии.



Четвертый такт — такт выпуска

Четвертый такт работы двигателя, последний – выпускной. Достигнув нижней точки, после рабочего такта, в двигателе начинает открываться выпускной клапан. Таких клапанов, как и впускных, может быть несколько. Двигаясь вверх, поршень через этот клапан удаляет отработавшие газы из цилиндра – вентилирует его. От четкой работы клапанов зависит степень сжатия в цилиндрах, полное удаление отработанных газов и необходимое количество всасываемой топливно-воздушной смеси.





После четвертого такта наступает черед первого. Процесс повторяется циклически. А за счет чего происходит вращение – работа двигателя внутреннего сгорания все 4 такта, что заставляет поршень подниматься и опускаться в тактах сжатия, выпуска и впуска? Дело в том, что не вся энергия, получаемая в рабочем такте, направляется на движение автомобиля. Часть энергии идет на раскручивание маховика. А он, под действием инерции, крутит коленчатый вал двигателя, перемещая поршень в период «нерабочих» тактов.

РЕКОМЕНДУЕМ ТАКЖЕ ПРОЧИТАТЬ:

Страница не найдена | MIT

Перейти к содержанию ↓

• Образование
• Исследование
• Инновации
• Прием + помощь
• Студенческая жизнь
• Новости
• Выпускников
• О MIT
• Подробнее ↓
  • Прием + помощь
  • Студенческая жизнь
  • Новости
  • Выпускников
  • О MIT

Меню ↓ Поиск Меню Ой, похоже, мы не смогли найти то, что вы искали!
Попробуйте поискать что-нибудь еще! Что вы ищете? Увидеть больше результатов

Предложения или отзывы?

Двигатель внутреннего сгорания — Energy Education

Двигатели внутреннего сгорания (ДВС) являются наиболее распространенной формой тепловых двигателей, поскольку они используются в транспортных средствах, лодках, кораблях, самолетах и ​​поездах.Они названы так потому, что топливо воспламеняется для выполнения работы внутри двигателя. ^[1] В качестве выхлопных газов выбрасывается та же смесь топлива и воздуха. Это можно сделать с помощью поршня (так называемого поршневого двигателя) или турбины.

Закон идеального газа

Тепловые двигатели внутреннего сгорания работают по принципу закона идеального газа: [math] pV = nRT [/ math]. Повышение температуры газа увеличивает давление, которое заставляет газ расширяться. ^[1] Двигатель внутреннего сгорания имеет камеру, в которую добавлено топливо, которое воспламеняется для повышения температуры газа.

Когда в систему добавляется тепло, это заставляет газ внутри расширяться. В поршневом двигателе это заставляет поршень подниматься (см. Рисунок 2), а в газовой турбине горячий воздух нагнетается в камеру турбины, вращая турбину (Рисунок 1). Прикрепив поршень или турбину к распределительному валу, двигатель может преобразовывать часть энергии, поступающей в систему, в полезную работу. ^[2] Чтобы сжать поршень в двигателе прерывистого внутреннего сгорания, двигатель выпускает газ.Затем используется радиатор, чтобы поддерживать работу системы при постоянной температуре. Газовая турбина, которая использует непрерывное горение, просто выбрасывает свой газ непрерывно, а не по циклу.

Поршни и турбины

Рисунок 1. Схема газотурбинного двигателя. ^[3]

Двигатель, в котором используется поршень , называется двигателем внутреннего сгорания прерывистого действия , тогда как двигатель, в котором используется турбина , называется двигателем непрерывного внутреннего сгорания .Разница в механике очевидна из-за названий, но разница в использовании менее очевидна.

Поршневой двигатель чрезвычайно отзывчив по сравнению с турбиной, а также более экономичен при низкой мощности. Это делает их идеальными для использования в транспортных средствах, поскольку они также запускаются быстрее. И наоборот, турбина имеет превосходное отношение мощности к массе по сравнению с поршневым двигателем, а ее конструкция более надежна для продолжительной работы с высокой мощностью. Турбина также работает лучше, чем поршневой двигатель без наддува, на больших высотах и ​​при низких температурах.Его легкий вес, надежность и возможность работы на большой высоте делают турбины предпочтительным двигателем для самолетов. Турбины также широко используются на электростанциях для выработки электроэнергии.

Двигатель четырехтактный

главная

Рис. 2. 4-тактный двигатель внутреннего сгорания. 1: впрыск топлива, 2: зажигание, 3: расширение (работа выполнена), 4: выхлоп. ^[4]

Хотя существует множество типов двигателей внутреннего сгорания, четырехтактный поршневой двигатель (рис. 2) является одним из самых распространенных.Он используется в различных автомобилях (которые, в частности, используют бензин в качестве топлива), таких как автомобили, грузовики и некоторые мотоциклы. Четырехтактный двигатель обеспечивает один рабочий ход на каждые два цикла поршня. Справа есть анимация четырехтактного двигателя и дальнейшее объяснение процесса ниже.

1. В камеру впрыскивается топливо.
2. Топливо загорается (в дизельном двигателе это происходит иначе, чем в бензиновом).
3. Этот огонь толкает поршень, что является полезным движением.
4. Отходы химикатов, по объему (или массе) это в основном водяной пар и диоксид углерода. В результате неполного сгорания могут присутствовать такие загрязнители, как окись углерода.

Двухтактный двигатель

главная

Рис. 3. 2-тактный двигатель внутреннего сгорания ^[5]

Как следует из названия, для выработки энергии системе требуется всего два движения поршня. Основным отличительным фактором, который позволяет двухтактному двигателю работать только с двумя движениями поршня, является то, что выпуск и впуск газа происходят одновременно, ^[6] , как показано на рисунке 3.Сам поршень используется как клапан системы вместе с коленчатым валом для направления потока газов. Кроме того, из-за частого контакта с движущимися компонентами топливо смешивается с маслом для добавления смазки, что обеспечивает более плавный ход. В целом двухтактный двигатель содержит два процесса:

1. Воздушно-топливная смесь добавляется, и поршень движется вверх (сжатие). Впускное отверстие открывается из-за положения поршня, и топливовоздушная смесь поступает в камеру хранения.Свеча зажигания воспламеняет сжатое топливо и начинает рабочий такт.
2. Нагретый газ оказывает высокое давление на поршень, поршень движется вниз (расширение), отходящее тепло отводится.

Роторный двигатель (Ванкеля)

главная

Рисунок 4. Цикл роторного двигателя. Он всасывает воздух / топливо, сжимает его, воспламеняется, обеспечивая полезную работу, а затем выпускает газ. ^[7]

В двигателе этого типа имеется ротор (внутренний круг, обозначенный буквой «B» на рисунке 4), который заключен в корпус овальной формы.Он выполняет стандартные этапы четырехтактного цикла (впуск, сжатие, зажигание, выпуск), однако эти этапы выполняются 3 раза за один оборот ротора , создавая три такта мощности за один оборот .

Для дальнейшего чтения

Список литературы

1. ↑ ^{1.0 1.1} Р. Д. Найт, «Тепловые двигатели и холодильники» в журнале Физика для ученых и инженеров: стратегический подход, 3-е изд. Сан-Франциско, США: Pearson Addison-Wesley, 2008, гл.19, сек 2, с. 530
2. ↑ Р. А. Хинрихс и М. Кляйнбах, «Тепло и работа», в Энергия: ее использование и окружающая среда, , 5-е изд. Торонто, Онтарио. Канада: Брукс / Коул, 2013, глава 4, стр.93-122
3. ↑ Wikimedia Commons [Online], доступно: https://upload.wikimedia.org/wikipedia/commons/4/4c/Jet_engine.svg
4. ↑ Wikimedia Commons [Online], доступно: https://upload.wikimedia.org/wikipedia/commons/d/dc/4StrokeEngine_Ortho_3D_Small.gif
5. ↑ «Файл: Двухтактный двигатель.gif — Wikimedia Commons «, Commons.wikimedia.org, 2018. [Online]. Доступно: https://commons.wikimedia.org/wiki/File:Two-Stroke_Engine.gif.[ Доступно: 17 мая 2018 г.].
6. ↑ С. Ву, Термодинамика и тепловые циклы. Нью-Йорк: Nova Science Publishers, 2007.
7. ↑ Wikimedia Commons [Online], доступно: http://upload.wikimedia.org/wikipedia/commons/f/fc/Wankel_Cycle_anim_en.gif

PPT — Термодинамический анализ двигателей внутреннего сгорания Презентация PowerPoint

Термодинамический анализ двигателей внутреннего сгорания P M V SUBBARAO Профессор кафедры машиностроения IIT Дели Работа над чертежом перед поездкой на реальном двигателе….Это знак цивилизованной инженерии….

FUEL Воздушное зажигание Смесь топливо / воздух Продукты сгорания Фактический цикл Ход впуска Сжатие Ход Мощность Ход Выпускной ход SI Цикл двигателя

Фактический цикл SI Двигатель Общее доступное время: 10 мсек зажигания

54 90 Впрыск топлива при TC AIR Продукты сгорания воздуха Фактический цикл Впускной ход Компрессия Ход Мощность Ход выпускной ход Ранний цикл двигателя CI

A IR Цикл современного двигателя CI Топливо впрыскивается при 15o bTC Продукты сгорания воздуха Фактический цикл Впускной ход Степень сжатия Мощность хода Ход выхлопа Ход

Термодинамические циклы для двигателей с непрерывным циклом • В ранних двигателях с непрерывным циклом топливо впрыскивалось, когда поршень достигал TC •, и, таким образом, сгорание продолжалось до такта расширения.• В современных двигателях топливо впрыскивается до TC (около 15o) Начинается впрыск топлива Начинается впрыск топлива Двигатель с ранним CI Современный двигатель с CI • Процесс сгорания в ранних двигателях с CI лучше всего аппроксимируется • процессом добавления тепла при постоянном давлении  Цикл дизеля Процесс сгорания в современных двигателях внутреннего сгорания лучше всего описывается • комбинацией постоянного объема и постоянного давления  Двойной цикл

Термодинамическое моделирование • Тепловая работа двигателя внутреннего сгорания представляет собой переходный циклический процесс.• Даже при постоянной нагрузке и скорости значения термодинамических параметров в любом месте меняются со временем. • Каждое событие может повторяться снова и снова. • Итак, работа двигателя внутреннего сгорания — это переходный процесс, который завершается за известное или требуемое время цикла. • Чем выше скорость двигателя, тем меньше будет время цикла. • Моделирование процесса двигателя внутреннего сгорания может осуществляться разными способами. • Многомерная модель нестационарного течения и теплопередачи. • Термодинамическая переходная модель USUF. • Термодинамический режим топливо-воздух.• Стандартная термодинамическая модель воздуха.

Идеальные термодинамические циклы • Стандартный анализ воздуха используется для выполнения элементарного анализа циклов двигателя внутреннего сгорания. • Упрощения реального цикла включают: • 1) фиксированное количество воздуха (идеальный газ) для рабочего тела • 2) процесс сгорания не учитывается • 3) процессы впуска и выхлопа не учитываются • 4) трение двигателя и тепловые потери не учитываются • 5 ) Удельная теплоемкость, не зависящая от температуры • Анализируются два типа циклов поршневого двигателя: • 1) Искровое зажигание — цикл Отто • 2) Воспламенение от сжатия — дизельный цикл

Цикл Отто FUEL AIR Ignition Qin Qout Air Otto Cycle TC Смесь топливо / воздух Продукты сгорания BC Фактический цикл Процесс сжатия Подвод тепла с постоянным объемом Процесс расширения Процесс отвода тепла с постоянным объемом Процесс На впуске Ход Сжатие Ход Мощность Ход Ход на выпуске

Стандартный цикл Отто для воздуха Процесс 1 2 Процесс изэнтропического сжатия 2  3 Процесс подвода тепла с постоянным объемом 3  4 Процесс изэнтропического расширения 4  1 Отвод тепла с постоянным объемом n Степень сжатия: Qin Qout TC v1 BC v2 TC BC

Анализ первого закона цикла Отто 12 Изэнтропическое сжатие AIR 23 Добавление тепла постоянного объема Qin AIR TC

3  4 Изэнтропическое расширение AIR 4  1 Отвод тепла постоянного объема Qout AIR BC

Параметры анализа по первому закону Двигатели СИ 9 Коэффициент удельной теплоемкости (k) Температура цилиндра варьируется от 20K до 2000K, поэтому 1,2

Факторы, влияющие на работу за цикл Чистая работа двигателя за цикл может быть увеличена одним из следующих способов: i) Увеличить r (1’ii2) ii) Увеличить Qin (23 дюйма) 3 » P (ii) 3 4 » Qin 4 Wcycle 4 ‘2 (i) 1 1’ V2 V1

k = 1.3 Влияние степени сжатия на тепловой КПД и MEP

Qin Qout Воздух BC Процесс сжатия Подвод тепла под постоянным давлением Процесс расширения Процесс отвода тепла с постоянным объемом Идеальный цикл дизельного топлива

Дизельный цикл стандартного воздуха Процесс 1 2 Процесс изэнтропического сжатия 2  3 Процесс добавления тепла при постоянном давлении 3  4 Процесс изэнтропического расширения 4  1 Отвод тепла при постоянном объеме Отвод тепла: Qin Qout TC BC v2 TC v1 BC

Тепловой КПД Для холода air-standard приведенное выше сокращается до: напомним, обратите внимание, что термин в квадратной скобке всегда больше единицы, поэтому для той же степени сжатия r дизельный цикл имеет более низкий термический КПД, чем цикл Отто. Примечание: CI требует более высокого r по сравнению с согласно SI для воспламенения топлива

Тепловой КПД Типичные двигатели с CI 15

Qin Qin Qout Air Dual Cycle TC BC Добавление тепла с постоянным объемом Процесс сжатия Процесс добавления тепла с постоянным давлением Процесс расширения Процесс с постоянным объемом отвода тепла Термодинамический двойной цикл

Dual Cycle Процесс 1 2 Изэнтропическое сжатие Процесс 2  2,5 Подвод тепла с постоянным объемом Процесс 2,5  3 Подвод тепла с постоянным давлением Процесс 3  4 Изэнтропическое расширение Процесс 4  1 Отвод тепла с постоянным объемом Qin 3 2.5 3 Qin 2 2,5 4 2 4 1 Qout 1

Тепловой КПД Обратите внимание, что цикл Отто (rc = 1) и дизельный цикл (a = 1) являются частными случаями:

Использование Для двойного цикла требуется информация либо о: • долях добавляемого тепла постоянного объема и постоянного давления • (обычное предположение состоит в равном разделении добавляемого тепла), либо • ii) максимальном давлении P3. • Преобразование rc и a в более естественные переменные дает. Для одних и тех же условий впуска P1, V1 и той же степени сжатия: для тех же условий впуска P1, V1 и того же пикового давления P3 (фактическое ограничение конструкции в двигателях):

Для тех же условий на входе P1, V1 и той же степени сжатия P2 / P1: Для тех же условий на входе P1, V1 и того же пикового давления P3: Pmax «x» → «2.5 ”Давление, P Давление, P Po Po Удельный объем Удельный объем Tmax Двойной дизельный двигатель Отто Двойная температура, T Температура, T Отто Энтропия Энтропия

Как работает двигатель внутреннего сгорания? (с иллюстрациями)

Двигатель внутреннего сгорания используется для питания почти всех наземных транспортных средств, а также многих транспортных средств водного и воздушного базирования. В двигателе внутреннего сгорания топливо, такое как бензин, заполняет камеру, а затем воспламеняется от свечи зажигания, вызывая небольшой взрыв, который вызывает работу.

Свеча зажигания, часть двигателя внутреннего сгорания.

Перегретый расширяющийся газ, создаваемый взрывом, толкает поршень, который приводит в движение коленчатый вал, обычно соединенный с осью.Ось соединена с колесами, которые поворачиваются для движения вперед транспортного средства, например автомобиля.

Цилиндры, которые соединены с коленчатым валом и приводят в движение его, зажигаются вверх и вниз за счет взрыва топливно-воздушной смеси в двигателе внутреннего сгорания.

Вся сборка камеры, свечи зажигания, поршня, коленчатого вала и клапанов, пропускающих топливо и воздух, известна как цилиндр. В то время как в небольших приборах, таких как бензопилы, используется только один цилиндр, в автомобилях обычно используется от четырех до восьми.В исторических самолетах было 28 цилиндров, которые приводили в движение их пропеллеры.

Перегретый расширяющийся газ, создаваемый взрывом, толкает поршень, который приводит в движение коленчатый вал, обычно соединенный с осью.

Двигатель внутреннего сгорания отличается от двигателей внешнего сгорания (например, паровых двигателей) тем, что энергия, генерируемая при сгорании топлива, эффективно удерживается внутри цилиндра. В паровых двигателях топливо используется для преобразования воды в пар, который затем движется через механизм и обеспечивает работу.Для совершенствования двигателей внутреннего сгорания потребовалось некоторое время, поскольку цилиндр должен выдерживать износ многих тысяч взрывов в течение всего срока службы.

Хотя инженеры экспериментировали с автомобилями с различными типами двигателей с 18 века, только в конце 19 века немцы Даймлер и Бенц создали двигатели внутреннего сгорания, пригодные для массового производства и коммерциализации.Это положило начало современной эре двигателей внутреннего сгорания, используемых для самых разных целей. Широко используется уже более века, и может пройти некоторое время, прежде чем наши инженеры разработают новый стандарт двигателей для нашего множества машин.

Паровые двигатели — это тип двигателя внешнего сгорания.

Циклов двигателя внутреннего сгорания

Размер вставки (пикс.) 344 x 292429 x 357514 x 422599 x 487

Текст циклов двигателя внутреннего сгорания

• 28.07.2019 Циклы двигателя внутреннего сгорания

  1/27

• 28.07.2019 Циклы двигателя внутреннего сгорания

  2/27

• 28.07.2019 Циклы двигателя внутреннего сгорания

  3/27

• 28.07.2019 Циклы двигателя внутреннего сгорания

  4/27

• 28.07.2019 Внутреннее сгорание Циклы двигателя

  5/27

• 28.07.2019 Циклы двигателя внутреннего сгорания

  6/27

• 28.07.2019 Циклы двигателя внутреннего сгорания

  7/27

• 28.07.2019 / Циклы двигателя внутреннего сгорания, 2019 г.

  , 27 августа,

,
• ,

  , 28 июля 2019 г.

• 28.07.2019 Циклы двигателя внутреннего сгорания

  27.11

• 28.07.2019 Циклы двигателя внутреннего сгорания

  27.12

• 28.07.2019 Циклы двигателя внутреннего сгорания

  13/27

• 28.07.2019 Циклы двигателя внутреннего сгорания

  14/27

• 28.07.2019 Циклы двигателя внутреннего сгорания

  15/27

• 28.07.2019 Внутреннее сгорание Циклы двигателя

  16/27

• 28.07.2019 Циклы двигателя внутреннего сгорания

  17/27

• 28.07.2019 Циклы двигателя внутреннего сгорания

  18/27

• 28.07.2019 / Циклы двигателя внутреннего сгорания 2019

  19/27

• 28.07.2019 Циклы двигателя внутреннего сгорания

  20/27

• 28.07.2019 Циклы двигателя внутреннего сгорания

  21/27 90 036

• 28.07.2019 Циклы двигателя внутреннего сгорания

  22/27

• 28.07.2019 Циклы двигателя внутреннего сгорания

  23/27

• 28.07.2019 Циклы двигателя внутреннего сгорания

  24/27

• 28.07.2019 Циклы двигателя внутреннего сгорания

  25/27

• 28.07.2019 Циклы двигателя внутреннего сгорания

  26/27

• 28.07.2019 Внутренний Циклы двигателя внутреннего сгорания

  27/27

Основные сведения о двигателе

Основные сведения о двигателе

Ханну Яэскеляйнен, Магди К.Хаир

Это предварительный просмотр статьи, ограниченный некоторым исходным содержанием. Для полного доступа требуется подписка DieselNet.
Пожалуйста, войдите в систему , чтобы просмотреть полную версию этого документа.

Аннотация : Поршневые двигатели внутреннего сгорания — подкласс тепловых двигателей — могут работать в четырех- и двухтактных циклах. В каждом случае двигатель может быть оборудован системой сгорания с искровым зажиганием (SI) или с воспламенением от сжатия (CI). Возможен ряд других классификаций двигателей на основе мобильности двигателя, применения, топлива, конфигурации и других параметров конструкции.Теоретически процесс сгорания можно моделировать, применяя законы сохранения массы и энергии к процессам в цилиндре двигателя. Основные конструктивные и рабочие параметры двигателей внутреннего сгорания включают степень сжатия, рабочий объем, зазор, выходную мощность, указанную мощность, термический КПД, указанное среднее эффективное давление, среднее эффективное давление торможения, удельный расход топлива и многое другое.

Тепловые двигатели

Определение и классификация

Тепловые двигатели — это машины преобразования энергии — они преобразуют химическую энергию топлива в работу, сжигая топливо в воздухе для производства тепла.Это тепло используется для повышения температуры и давления рабочего тела, которое затем используется для выполнения полезной работы. Тепловые двигатели классифицируются как:

1. Двигатели внутреннего сгорания, или
2. Двигатели внешнего сгорания.

Их также можно разделить на возвратно-поступательные и вращательные. В поршневых двигателях рабочая жидкость используется для линейного перемещения поршня. Затем поступательное движение обычно преобразуется во вращательное с помощью кривошипно-скользящего механизма (шатун / коленчатый вал).В роторном двигателе рабочая жидкость вращает ротор, соединенный с выходным валом.

Двигатели внутреннего сгорания

В двигателях внутреннего сгорания (ДВС) рабочее тело состоит из воздуха, топливно-воздушной смеси или продуктов сгорания самой топливно-воздушной смеси. Поршневые двигатели с возвратно-поступательным движением являются, пожалуй, наиболее распространенной формой известных двигателей внутреннего сгорания. Они приводят в движение автомобили, грузовики, поезда и большинство морских судов. Они также используются во многих небольших служебных приложениях.Они могут работать на жидком топливе, таком как бензин и дизельное топливо, или на газообразном топливе, таком как природный газ и сжиженный нефтяной газ. Двумя общими подкатегориями поршневых двигателей с возвратно-поступательным движением являются двухтактный двигатель и четырехтактный двигатель . Примеры роторных двигателей внутреннего сгорания включают роторный двигатель Ванкеля и газовую турбину.

Общие цели при проектировании и разработке всех тепловых двигателей включают в себя: максимизацию работы (выходную мощность), минимизацию потребления энергии и уменьшение количества загрязняющих веществ, которые могут образовываться в процессе преобразования химической энергии в работу.На рисунке 1 показаны основные узлы поршневых двигателей внутреннего сгорания. Конструкция магистрального двигателя является наиболее распространенной, хотя термин «магистральный двигатель» редко используется за пределами отрасли крупных двигателей. Конструкция крейцкопфа в настоящее время используется только в больших тихоходных двухтактных двигателях. Впускные и выпускные клапаны для простоты опущены, однако стоит отметить, что в некоторых конструкциях двухтактных двигателей впускные и выпускные отверстия используются, а не клапаны.

Рисунок 1 . Основные узлы поршневых магистральных (а) и крейцкопфных (б) двигателей

Как двух-, так и четырехтактный поршневой двигатель внутреннего сгорания может быть оборудован системой сгорания с искровым зажиганием (SI) или воспламенением от сжатия (CI).

Обычно системы с искровым зажиганием характеризуются предварительно смешанным зарядом (то есть топливо и воздух смешиваются перед зажиганием) и внешним источником зажигания, таким как свеча зажигания. Предварительное смешивание может происходить во впускном коллекторе или в цилиндре. Хотя предварительно смешанный заряд имеет относительно однородное пространственное распределение воздуха и топлива в большинстве случаев, это распределение также может быть неоднородным. Возгорание инициируется искрой, и пламя распространяется по фронту наружу от места искры.Сгорание в двигателях SI считается кинетическим, потому что вся смесь воспламеняется, а скорость горения определяется тем, насколько быстро химическая реакция может поглотить эту смесь, начиная с источника воспламенения.

Обычные дизельные двигатели характеризуются впрыском топлива непосредственно в цилиндр примерно в то время, когда требуется зажигание. В результате заправка воздуха и топлива в этих двигателях очень неоднородна: одни регионы являются чрезмерно богатыми, а другие — обедненными.Между этими крайностями смесь топлива и воздуха будет существовать в различных пропорциях. При впрыске топливо испаряется в этой высокотемпературной среде и смешивается с горячим окружающим воздухом в камере сгорания. Температура испаренного топлива достигает температуры самовоспламенения и самовоспламеняется, чтобы начать процесс сгорания. Температура самовоспламенения топлива зависит от его химического состава. В отличие от системы SI, сгорание в двигателях с воспламенением от сжатия может происходить во многих точках, где соотношение воздух-топливо и температура могут поддерживать этот процесс.Говорят, что основная часть процесса сгорания в двигателях с ХИ регулируется смешиванием, потому что скорость регулируется образованием воспламеняющихся смесей воздуха и топлива в камере сгорания.

В некоторых случаях различие между модулями SI и CI может быть нечетким. В связи с необходимостью снижения выбросов и расхода топлива были разработаны системы сгорания, в которых могут использоваться некоторые особенности двигателей SI и CI; например, самовозгорание предварительно смешанных смесей бензина, дизельного топлива или их смеси.

Газовые турбины, рис. 2, являются еще одним примером двигателей внутреннего сгорания. Однако, в отличие от поршневых двигателей с возвратно-поступательным движением, сгорание происходит отдельно в специальной камере сгорания.

Рисунок 2 . Микрогазовая турбина для расширителей диапазона в транспортных средствах средней и большой грузоподъемности

(Источник: Wrightspeed Inc.)

Двигатели внешнего сгорания

В двигателях внешнего сгорания рабочее тело полностью отделено от топливовоздушной смеси.Тепло от продуктов сгорания передается рабочему телу через стенки теплообменника. Паровая машина — хорошо известный пример двигателя внешнего сгорания.

Примером поршневого двигателя внешнего сгорания является двигатель Стирлинга, в котором тепло добавляется к рабочему телу при высокой температуре и отводится при низкой температуре. Тепло, добавляемое к рабочему телу, может быть получено практически от любого источника тепла, такого как сжигание ископаемого топлива, дерева или любого другого органического материала.

Цикл Ренкина, на котором основаны многие конструкции паровых двигателей, является еще одним примером двигателя внешнего сгорания. Тепло, добавляемое из внешнего источника, повышает температуру жидкости, такой как вода, до тех пор, пока она не превратится в пар, который используется для перемещения поршня или вращения турбины. Паровые двигатели приводили в движение автомобили в США с 1900 по 1916 год; однако к 1924 году они почти исчезли. Паровые грузовики были популярны в Англии до середины 1930-х годов. В то время как паровые локомотивы во многих странах постепенно заменялись тепловозами на протяжении большей части 20 ^-го -го века, некоторые из них оставались в эксплуатации до 21 ^{-го и} века.Причины отказа от парового двигателя в качестве основного двигателя в мобильных приложениях заключались в размере и количестве основных компонентов, необходимых для их работы, таких как печь, котел, турбина, клапаны, а также их сложных элементов управления [422] . Паровая турбина, которая до сих пор работает на многих стационарных электростанциях, является примером роторного двигателя внешнего сгорания.

В XXI веке, ^и годах, стремление к повышению эффективности двигателей возродило интерес к циклу Ренкина для мобильных приложений — в форме рекуперации отработанного тепла (WHR).
