Схема подключения тахометра ВАЗ | 2 Схемы

Первым автомобилем из семейства «Жигули», оборудованным тахометром, стал ВАЗ 2103. Ни 2101, ни 2102 такого прибора не имели. Тахометр служит для измерения частоты вращения коленвала. Он является счётчиком оборотов, показывая их количество посредством отклонения стрелки шкалы на определённый угол. Также тахометр незаменим при настройке карбюратора — его показатели учитываются при регулировке холостого хода и качества топливной смеси.

Схема подключения тахометра ВАЗ-2106

«Шестёрки» комплектовались тахометром модели ТХ-193. Такой тахометр состоит из:

  • пластикового цилиндрического корпуса со стеклодержателем;
  • шкалы, разделённой на зоны безопасного и опасных режимов;
  • лампы подсветки;
  • миллиамперметра, на валу которого закреплена стрелка;
  • электронной печатной платы.

Принцип его работы построен на измерении количества импульсов электрического тока в первичной (низковольтной) цепи системы зажигания автомобиля. В двигателе ВАЗ 2106 за один оборот вала трамблёра, соответствующий двум вращениям коленчатого вала, контакты в прерывателе замыкаются и размыкаются ровно четыре раза. Эти импульсы снимаются прибором с конечного вывода первичной обмотки катушки зажигания. Проходя через детали электронной платы, их форма из синусоидальной преобразуется в прямоугольную, имеющую постоянную амплитуду. С платы ток поступает на обмотку миллиамперметра, где в зависимости от частоты следования импульсов, увеличивается, или уменьшается. Стрелка прибора реагирует именно на эти изменения. Чем больше сила тока, тем больше стрелка отклоняется право и наоборот.

Подключение тахометра в карбюраторных ВАЗ 2106

Электрическая цепь счётчика оборотов карбюраторной «шестёрки»

В бесконтактной системе зажигания тахометр подключается не к катушке, а к коммутатору

Подключение тахометра в инжекторных ВАЗ

Нужно учитывать, что цвета проводов и их назначение может отличаться в зависимости от производителя девайса, но для стандартного устройства «TX-193», которое обычно используется в «шестерках», схема такова:

  • Кабель белого цвета необходимо для соединения подсветки.
  • Провод красного цвета подключается к замку зажигания, для этого используется предохранитель, этот кабель подает питание при активированном зажигании.
  • Кабель белого цвета с черной поломкой необходим для подключения к кузову авто.
  • Коричневый проводок подключается к выводу К+ на катушке.
  • Проводок черного цвета подключается к реле индикатора зарядного тока. Последний, в свою очередь, установлен справа в моторном отсеке.
  • Серо-черный кабель необходим для соединения с регулятором давления моторной жидкости, установленным слева от мотора.


Схема подключения тахометра ВАЗ-2108 и 2109

Сразу отметим, что здесь не играет особой роли система подачи топлива – инжектор или карбюратор. Как известно, в настоящее время наиболее распространенными являются автомобили со следующими типами двигателя: бензиновые или дизельные. В зависимости от этого и подбирается тахометр, если, конечно, он не идет в стоковой версии. Все дело в том, что на бензиновых двигателях тахометр считывает данные с катушки зажигания, вернее, возникающие здесь импульсы.

Однако конструкция дизельных силовых установок не предусматривает этого узла. Соответственно, здесь тахометр считывает импульсы не с катушки зажигания (за неимением таковой), а генератора.

Первые два провода (12-вольтовый и Сигнал) – к контактам «Б» и «К» катушки зажигания соответственно. Осталось закрепить массу в любом удобном месте.

Схема подключения тахометра ВАЗ-2110

  1. тахометр ВАЗ;
  2. маршрутный компьютер;
  3. контроллер ЭСУД;
  4. датчик положения коленвала;
  5. модуль зажигания.

Тахометр ВАЗ 2110 – с четырьмя выводами: если он стоит на машине с впрыском, то подключен не к зажиганию (вх. 2), а к контроллеру ЭСУД предусмотренным для этого дополнительным выводом (вх. 1) – и в этом случае считывает количество импульсов оборотов непосредственно с контроллера. Он получает сигнал о положении вала.

Принципиальная схема электроники тахометра

Подключение современных электронных тахометров:

Тахометр, предназначенный для 4-х цилиндрового двигателя, поставить на другой нельзя, потому что показания будут ложными.

Поэтому подбирайте тахометр в соответствии с маркой автомобиля и количеством цилиндров.

Про датчик тахометра ДПКВ

У тахометра есть датчик (датчик положения коленчатого вала — ДПКВ). Это устройство служит не только для того, чтобы считать обороты коленвала, но и определять его положение в определённый момент, что необходимо электронному блоку управления для обеспечения правильной работы силового агрегата. При прохождении рядом с сердечником датчика металлического предмета в нём образуется электрический импульс, который передаётся на электронный блок управления двигателем. Роль такого предмета в силовом агрегате авто играет зубчатая шестерня коленвала.

Почему прыгает тахометр ВАЗ

Очень часто случается такое, что стрелка начинает дергаться. Если автомобиль инжекторный, то поиск неисправности заключается в том, чтобы подключить диагностический сканер и проверить системы двигателя. Скачки стрелки ТХ-193 в большинстве случаев также являются симптомом неисправностей, связанных с его электрической цепью.

Причинами такого поведения прибора могут быть:

  1. отсутствие хорошего контакта на минусовой клемме аккумулятора;
  2. окисление или подгорание коричневого провода на катушке зажигания;
  3. подгорание или износ контактов крышки распределителя зажигания, или бегунка;
  4. износ подшипника вала трамблёра;
  5. замыкание красного провода, питающего прибор, на «массу» автомобиля;
  6. неисправность датчика положения коленчатого вала (для инжекторных двигателей).

Решается подобная проблема путём зачистки контактов, замены крышки распределителя зажигания, бегунка, опорного подшипника, восстановления целостности изоляции питающего провода прибора, замены датчика коленвала.

Ещё скачок может быть обусловлен неработоспособностью конденсатора, расположенном в нижней части прерывателя. Конденсатор может быть пробитым либо его контакт очень слабый.

Если не работает тахометр на ВАЗ

Обычно, отсутствие реакции стрелки связано с нарушением контакта в разъёмах основных проводов его подключения, или же повреждением проводки цепи.

Первым делом следует:

  • Осмотреть крепление проводника в изоляции коричневого цвета к выводу «К» на катушке зажигания. При выявлении плохого контакта, следов окисления, подгорания провода или вывода, устранить проблему путём зачистки проблемных участков, обработки их антикоррозионной жидкостью, подтягивания гайки крепления.
  • Проверить надёжность соединения чёрно-белого провода с «массой» автомобиля. В случае обнаружения нарушения контакта, зачистить провод и поверхность, к которой он крепится.
  • При помощи тестера определить, поступает ли напряжение при включённом зажигании на красный провод. Если напряжения нет, проверить исправность предохранителя F-9, отвечающего за целостность цепи панели приборов, а также состояние контактов замка зажигания.
  • Разобрать панель приборов и проверить соединения контактов в колодке жгута проводов тахометра. «Прозвонить» тестером все провода, идущие к прибору.


Тахометр ваз 2106: Схема подключения, Неисправности

Для измерения оборотов двигателя исключительно карбюраторных автомобилей используется тахометр.

Это прибор, расположенный на передней панели.

Его нельзя назвать сверхважным, но для новичка-автомобилиста, который еще не «слышит» двигатель своей машины, он помогает вычислить количество оборотов двигателя и коленвала.

Еще он играет и эстетическую роль.

Немало автовладельцев любят похвастать современными приборами на панели управления.

ВАЗ 2106 имеет четырехтактный четырехцилиндровый двигатель, и в течение 1 оборота ротора распределителя зажигания четырежды размыкаются и замыкаются контакты прерывателя, так званого трамблера.

Оглавление

Схема подключения
Не работает, причины
Дергается стрелка
Неисправности

Схема подключения

1 – тахометр;

2 – катушка зажигания;

3 – распределитель зажигания:

Как подключить

Тахометр TX-193 автомобиля ваз 2106 работает по принципу измерения частоты импульсов напряжения, возникающих в первичной цепи системы зажигания. В четырёхтактном четырёхцилиндровом двигателе в течение одного оборота ротора распределителя зажигания происходит четырёхкратное размыкание и замыкание контактов прерывателя. То есть, за один оборот ротора формируется четыре импульса напряжения (или два импульса за один оборот коленчатого вала). Таким образом, частота следования импульсов находится в прямой зависимости от частоты вращения коленчатого вала двигателя, что, собственно, и находит своё отображение в показаниях прибора.

Для того чтобы разобраться, как подключить тахометр на ваз 2106, нужно просто выяснить назначение подключаемых проводов:

Белый провод служит для подключения подсветки устройства;

Красный (толстый) провод соединяется через предохранитель с замком зажигания, на него поступает питание при включенном зажигании;

Белый провод с чёрной полосой — для соединения с «массой» в любом удобном месте;

Коричневый идёт на вывод «К+» катушки зажигания, сигналы с этого провода управляют показаниями тахометра;

Чёрный провод соединяется с реле включения индикатора зарядного тока, который расположен с правой стороны под капотом;

Серый с чёрной полосой провод контактирует с датчиком давления масла, расположенным с левой стороны двигателя.

Не работает, причины

В первую очередь надо проверить вообще наличие подключения тахометра к катушке зажигания. Вторая причина: может случайно перепутали контакты «плюс» и «минус» в аккумуляторе. Нарушением в работе может быть, если провода зажигания силиконовые. В этом случае надо поменять сопротивление номинала резистора на плате.
В случае, если ваше авто инжекторное, может быть нарушена цепь от модуля зажигания к пятому контакту КП, и далее с тахометром.

Дергается стрелка

Если дергается стрелка тахометра, то советуем проводить первичный поиск неисправности в следующей последовательности:

1. Проверьте лампочку «чек» на панели приборов, если в вашей модели автомобиля таковая имеется. Если она не горит, то, вероятнее всего, диагностика не покажет ошибки.

2. Проверяем проводку, при этом проверяйте не только уровень напряжения на «плюсовом» и «минусовом» проводе, но и качество контактов. Также обязательно проверьте наличие «массы», часто именно это упускают из виду.

Обычно и другие потребители, в этом случае, начинают работать некорректно.

3. Частой причиной дерганий стрелки тахометра становятся плохие контакты трамблера или выхода из строя конденсатора, который находится на трамблере, его очень часто пробивает – это самая распространенная причина поломки тахометра.

4. Проверьте систему зажигания. Часто неисправности в этой цепи приводят к сбоям в работе тахометра, особенно к дергающейся стрелке.

5. Если сбои в работе тахометра появились после его разборки или замены, то возможно необходимо его настроить. Во-первых, проверьте его положение: правильно ли он стоит. Во-вторых, проверьте положение нуля. Его вы можете подкорректировать тумблером сзади панели.

6. Если стрелка дергается на высоких оборотах, то это первый признак «кончины» коммутатора.

Неисправности

Перегорел предохранитель №2 (10А) — Проверьте на наличие короткого замыкания и замените предохранитель

Неисправен тахометр — Проверьте тахометр

Повреждена электропроводка — Восстановите электропроводку

Подключение тахометра на ваз 2106 - Одометры, спидометры - Статьи

Новая панель приборов с тахометром, наследием спортивных разработок "Фиата", появилась ещё на модели ваз 2103, сошедшей с конвейера в 1972 году. Традиция установки этого полезного прибора продолжилась и при комплектации автомобиля ваз 2106, сменившего "тройку". Стильная приборная панель с тахометром долгие годы оставалась предметом вожделения многих автовладельцев, машины которых таким устройством укомплектованы не были.

Тахометр TX-193 автомобиля ваз 2106 работает по принципу измерения частоты импульсов напряжения, возникающих в первичной цепи системы зажигания. В четырёхтактном четырёхцилиндровом двигателе в течение одного оборота ротора распределителя зажигания происходит четырёхкратное размыкание и замыкание контактов прерывателя. То есть, за один оборот ротора формируется четыре импульса напряжения (или два импульса за один оборот коленчатого вала). Таким образом, частота следования импульсов находится в прямой зависимости от частоты вращения коленчатого вала двигателя, что, собственно, и находит своё отображение в показаниях прибора.

Для того чтобы разобраться, как подключить тахометр на ваз 2106, нужно просто выяснить назначение подключаемых проводов:

  • Белый провод служит для подключения подсветки устройства;
  • Красный (толстый) провод соединяется через  предохранитель с замком зажигания, на него поступает питание при включенном зажигании;
  • Белый провод с чёрной полосой — для соединения с "массой" в любом удобном месте;
  • Коричневый идёт на вывод "К+" катушки зажигания, сигналы с этого провода управляют показаниями тахометра;
  • Чёрный провод соединяется с реле включения индикатора зарядного тока, который расположен с правой стороны под капотом;
  • Серый с чёрной полосой провод контактирует с датчиком давления масла, расположенным с левой стороны двигателя.

Но схема подключения тахометра, то есть прибора, собственно считывающего импульсы катушки зажигания и показывающего количество оборотов, достаточно проста. Обычно у таких устройств три вывода: первый — от катушки зажигания, второй — "плюс" от замка зажигания, третий — на "массу".

Тахометр TX-193 — сложный электронный прибор, имеющий неразборную конструкцию. При возникновении неисправности в домашних условиях ремонт представляется проблематичным. В таком случае рациональнее задуматься о приобретении нового прибора.

Похожие материалы

Схема Подключения Тахометра Ваз 2106

Белый провод включается в цепь питания подсветки приборной панели.


Некорректная работа прибора часто вызвана неправильной настройкой.

Концы оси смазываются при сборке специальной силиконовой жидкостью, которая обладает демпфирующий свойством — гасит колебания стрелки при движении автомобиля.
Правильное подключение катушки зажигания и не только.

Новый вариант входной части показан на рисунке слева от основной схемы тахометра.

Чтобы извлечь из корпуса схему, необходимо развальцевать металлический ободок 16, снять стрелку с оси, снять шкалу. Помочь может только полная замена.

При пробое конденсатора просто замените его.

Именно эти факторы имеют большое значение при выборе конструкции тахометра.

Если подключение тахометра ВАЗ осуществляется в домашних условиях, то его обычно ставят на приборную панель или на центральную консоль, собственно, как и при производстве.

Тахометр на УАЗ буханка

Особенности тахометра «шестерки»

Поскольку генераторы зарубежных моторов обычно мощнее, следует измерить ток заряда аккумулятора амперметром или комбинированным прибором и убедиться, что он не превышает существенно величины 0. При этом пришлось бы просверлить в задней стенке отверстие и вывести дополнительный вход на винт или просто проводом наружу. С г.

Хотя в общем-то всего-то копилка разной инфы из других источников, ничего более

Пружины изолированы друг от друга и от оси пластмассовой дистанционной втулкой. Важно: каждой марке автомобиля должен соответствовать свой измерительный прибор, в противном случае показания будут обманными.

Но если же имеется замыкание на кузов, то стрелка отклонится до максимального значения. Если решиться на такую процедуру разборки, то следует просто навесным монтажом добавить в схему несколько дополнительных деталей.

Проверьте, правильно ли он стоит.

Почти везде пишут, что эти тахометры могут не подойти на бесконтактную систему зажигания будут врать или показывать начиная с оборотов , что нужно будет перепаивать схему.

При замыкании на любое, сколь угодно малое сопротивление, ток через них в том числе и ток короткого замыкания не превосходит существенно номинальный для магдино МН-1 и МВ-1 величина тока равна 3,5 А.

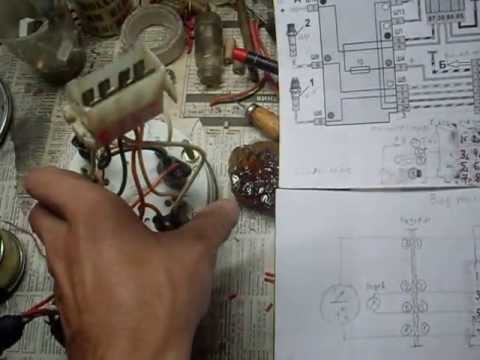

Подключаем тахометр ВАЗ 2106 к мотоциклу ИЖ 12вольт.

Особенности тахометра

А именно — с тем контактом, на котором появляется напряжение при повороте ключа. Нужно обратить внимание на то, что коленчатый вал вращается вдвое медленнее распределительного.

Стоимость у микросхемы небольшая, что позволяет сократить расходы на элементную базу.

Правый вывод тахометра является сигнальным, окрашен он в коричневый цвет.

Измерение импульсов и лежит в основе работы тахометра и напрямую зависит от оборотов двигателя коленчатого вала. Извините, в настоящее время нет доступных опросов. В старых тахометрах особенно в было 2 варианта входных делителей напряжения.

Чем выше частота вращения коленчатого вала двигателя, тем больше частота следования импульсов. Чтобы уравновесить катушку, у держателя 46 на трех плечах закреплены свинцовые балансировочные грузики.

Тахометр ваз 2106


В таких системах искрообразование в цилиндрах происходит поочерёдно, и в каждом канале генерируется один импульс зажигания за один оборот коленвала. Самый большой бонус генераторного тахометра заключается в его универсальности. Градуировка шкалы прибора при работе с такими моторами полностью сохраняется.

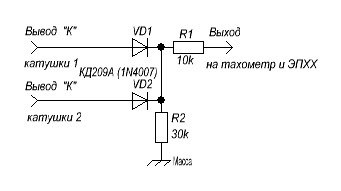

Поэтому при присоединении входа тахометра ТХ к одой из катушек зажигания такого мотора он будет занижать показания ровно вдвое. В процессе подключения вы увидите вспомогательные провода, каждый из которых выполняет свою функцию. Два провода, это питание плюс и минус , а третий, подсоединяется к клемме К катушки зажигания. Поделиться с друзьями: Вам также может быть интересно.

При этом интервалы между импульсами будут неравномерные, что, однако, вполне допустимо в диапазоне частот вращения лодочных моторов и никак не сказывается на точности измерения. А это создает проблемы при установке его на автомобиль. Поэтому тахометр использовался только с системами зажигания, которые совместимы с карбюраторным впрыском. Конструкция тахометра ТХ
Тахометр 2101

Если прибор не работает или работает некорректно

Поскольку генераторы зарубежных моторов обычно мощнее, следует измерить ток заряда аккумулятора амперметром или комбинированным прибором и убедиться, что он не превышает существенно величины 0.

Два провода, это питание плюс и минус , а третий, подсоединяется к клемме К катушки зажигания. Установлено реле в подкапотном пространстве, в правой части.

К сожалению, импульсы зажигания, выдаваемые этим магдино, оказались слабыми и не обепечивали нормальной работы тахометра. Этот прибор можно устанавливать на автомобили как с контактной системой зажигания, так и с бесконтактной. Но если же имеется замыкание на кузов, то стрелка отклонится до максимального значения.

Наибольшие же сложности подстерегают владельцев одноцилиндровых моторов. Для того, чтобы выяснить, что послужило причиной отказа, необходимо добраться до задней части комбинации приборов и отсоединить клеммы с колодки, которая идёт на тахометр. Если предыдущие действия не позволили определить и устранить проблему, вероятно, она кроется в самой системе зажигания.

Читайте дополнительно: Периодичность измерения сопротивления заземляющих устройств пуэ

Популярные материалы

Его допускается применять для измерения частоты вращения любого двигателя, в котором установлено электронное или контактное зажигание. Почти везде пишут, что эти тахометры могут не подойти на бесконтактную систему зажигания будут врать или показывать начиная с оборотов , что нужно будет перепаивать схему.

К минусу подключите провод белого цвета с черной полосой. Частые поломки тахометра В том случае, если прыгает стрелка тахометра ВАЗ , ищите неисправность в конденсаторе. Следовательно, за один оборот валика в первичной цепи системы зажигания создается четыре импульса тока и напряжения два импульса за один оборот коленвала.

Как правильно подобрать тахометр для своего авто

Места для тахометра в панели нет, поэтому его придется ставить где-то сверху. Наиболее просто эта задача решается для двухцилиндровых двухтактных подвесных моторов, комплектующихся электростартером и аккумулятором и имеющих одноканальную электронную систему зажигания с двухискровой катушкой зажигания. Наиболее рационально использование тиристорного регулятора напряжения с параллельным включением тиристоров.

В противном случае вы рискуете остаться без прибора. Что касается цифровых девайсов, то они более надежные в плане эксплуатации, однако слабые места в таких приборах — это плата с процессором, а также счетчик сигналов. Соответственно, схема подключения тахометра для карбюратора или инжектора является комбинированной — стрелка тахометра на ВАЗ приводится в движение с помощью импульсов. Поэтому приборная панель от ВАЗ обойдется без внушительных переделок. Он, конечно, приелся уже многим, но именно на нем радиолюбители делают разнообразные конструкции.
Тахометр на ваз 2101. Как установить тахометр на Ваз 2101.

Схема подключения тахометра ВАЗ-2106 с описанием

Тахометр – прибор, который располагается на передней панели в автомобиле. Нельзя утверждать, что это устройство является важнейшей составляющей любой машины. Однако для водителей с небольшим стажем данный прибор очень полезен. Неопытный водитель не «слышит» двигатель своего автомобиля. Поэтому для вычисления количества оборотов двигателя и коленвала на первых порах рекомендуется использовать тахометр. Помимо измерительной функции, он также играет эстетическую роль. Современные устройства на панели управления подчеркивают солидный статус автовладельца.

У такого автомобиля ВАЗ-2106 4-тактный и 4-цилиндровый двигатель. Контакты прерывателя размыкаются и замыкаются по 4 раза за один оборот ротора распределителя зажигания. За 1 оборот возникает 4 импульса напряжения.

Перед установкой изучите схему подключения устройства, измеряющего количество оборотов. Необходимо выделить три важнейших составляющих:

  • тахометр;
  • катушка зажигания;
  • распределитель зажигания.

Читайте также: Почему стреляет в карбюратор ВАЗ-2106 карбюратор

Процедура подключения состоит из нескольких этапов.

  1. Подсоедините кабель коричневого цвета к выводу катушки зажигания «К+».
  2. К замку зажигания подключите кабель красного цвета.
  3. К минусу подключите провод белого цвета (с черной полосой).

Через коричневый провод за счет импульсов, поступающих с катушки, будут меняться показания прибора. Через красный провод поступает питание от аккумуляторной батареи.

Белый кабель применяется для соединения с «массой».

В процессе подключения вы увидите вспомогательные провода, каждый из которых выполняет свою функцию. Кабель белого цвета необходим для подключения подсветки, чтобы вы могли видеть данные прибора при разном освещении в любое время суток. Провод черного цвета выполняет роль соединителя с реле зарядки. Это реле находится справа под капотом машины. Провод серо-черного цвета обеспечивает контакт с датчиком давления масла, который расположен слева от двигателя.

Если прибор не работает или работает некорректно

Схема подключения тахометра на автомобиль ВАЗ-2106 достаточно проста. Однако после установки, если ее осуществлял автовладелец самостоятельно, прибор не всегда работает корректно. Часто проблемы в работе прибора возникают, если автовладельцы устанавливают б/у тахометры ВАЗ-2106 на Москвич или Оку. В таком случае устройство может показывать более низкие обороты. Причин тому несколько. В любом случае при обнаружении неисправности следует выполнить ряд действий, которые помогут определить причину неполадки и устранить ее.

Читайте также: Стартер не щелкает и не крутит на ВАЗ-2106

Прежде всего, надо проверить наличие подключения прибора к катушке зажигания. Затем убедитесь, что вы случайно не перепутали «+» и «–» в аккумуляторе. Нарушения в работе прибора могут возникнуть из-за проводов зажигания, если они силиконовые. В таком случае поменяйте сопротивление номинала резистора. Если ваш автомобиль инжекторный, скорее всего, неполадка возникла из-за каких-либо нарушений в цепи от модуля зажигания к 5-му контакту КП.

Одной из наиболее частых неполадок таких приборов является дергание стрелки. Поиск причины такой неисправности нужно осуществлять, начиная с проверки проводки. Надо проверять не только уровень напряжения, но и качество контактов. В обязательном порядке проверяйте «массу». Стрелка может дергаться из-за плохих контактов трамблера. Еще одна причина – выход из строя конденсатора, который расположен на трамблере. Конденсатор часто пробивает. И это является самой распространенной причиной поломки приборов, измеряющих количество оборотов двигателя.

Читайте также: Признаки неисправности бензонасоса ВАЗ-2106

Подобные неполадки с прибором могут возникнуть в машинах с электронным зажиганием. Если предыдущие действия не позволили определить и устранить проблему, вероятно, она кроется в самой системе зажигания. Сбои в этой цепи могут привести к сбоям в функционировании тахометра. Некорректная работа прибора часто вызвана неправильной настройкой. Проверьте, правильно ли он стоит. Затем проверьте положение нуля. Для его корректировки используйте тумблер задней панели.

Подключение тахометра 2106 в систему электрооборудования


Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match_all(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 684

Warning: Invalid argument supplied for foreach() in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 691

Warning: preg_match_all(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 684

Warning: Invalid argument supplied for foreach() in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 691

3.9 / 5 ( 45 голосов )

Приборная панель ВАЗ 2106

Вы узнаете, как производить подключение тахометра 2106 правильно. Это один из важнейших элементов, при помощи которого производится контроль работы двигателя внутреннего сгорания. Для новичков он оказывает огромную услугу, так как трогание с места в горку нужно совершать при определенном значении оборотов (так учат в автошколах, причем очень полезные советы дают опытные водители новичкам). Впервые тахометры начали устанавливаться на автомобили ВАЗ 2103 – предшественник знаменитой «шестерки».

Как работает тахометр

Вид тахометра шестерки сзади

А теперь нужно рассмотреть конструкцию, из чего состоит тахометр 2106. Как подключить его правильно будет рассказано в следующей главе нашей статьи. Прибор электромеханического типа, а это значит, что его схема комбинированная – привод стрелки осуществляется при помощи импульсов. Тахометр ВАЗ 2106 производит считывание импульсов, которые возникают в системе зажигания.

Двигатель внутреннего сгорания работает таким образом, что за один оборот коленчатого вала в трамблере контактная группа размыкается и замыкается четыре раза. Отсюда видна логика – прибору нужно сосчитать общее количество импульсов и разделить на четыре. Пожалуй, этого окажется достаточно для понимания принципа работы прибора. А теперь стоит поговорить о том, как выглядит схема тахометра 2106, рассмотреть его подключение к системе зажигания.

Как подключается тахометр

Подключение тахометра шестерки к системе зажигания

Имеется несколько проводов, при помощи них осуществляется нормальное функционирование прибора. Толстый провод красного цвета соединяется с замком зажигания. А именно – с тем контактом, на котором появляется напряжение при повороте ключа. Белый провод включается в цепь питания подсветки приборной панели.

Не перепутайте, внимательно осматривайте провода, так как имеется еще белый с черной полосой. Он соединяется с «массой». Коричневый провод соединен с катушкой зажигания – с выводом «К+». Именно этот контакт производит считывание импульсов. Провод черного цвета подключается к регулятору напряжения генератора.

Серый с черной полосой провод соединяется с датчиком давления масла. Если вы решили установить тахометр ВАЗ 2106 в копейку, например, то необходимо учесть, что в приборе имеется еще несколько сигнальных ламп. Воспользоваться ими или нет – решать вам. Если есть необходимость только лишь в контроле числа оборотов, то вам потребуется только три провода – для подключения к массе, замку зажигания и катушке.

Если не работает тахометр 2106, то разбирать его практически бессмысленно. Помочь может только полная замена. Вряд ли вы сможете найти обрыв в головке, которая приводит в движение стрелку. Но нарушение целостности проводов подключения тахометра обнаружить можно.

Частые поломки тахометра

В том случае, если прыгает стрелка тахометра ВАЗ 2106, ищите неисправность в конденсаторе. Он находится в нижней части трамблера. Конденсатор либо пробит, либо контакт слабый. Если имеется механическое повреждение тахометра, то проще окажется заменить его новым. Стоит заметить, что прыгает иногда стрелка при высоких оборотах. Чаще всего причиной такого поведения является негодная аккумуляторная батарея.

Если же возникли неполадки с прибором, то вам потребуется знать, как устроена схема тахометра ВАЗ 2106, ведь придется проводить диагностику. Отключите провод от катушки и включите зажигание. Если неполадок нет, то стрелка будет лежать на нуле. Но если же имеется замыкание на кузов, то стрелка отклонится до максимального значения. Если она начнет медленно возвращаться к нулю, то можно сделать вывод о том, что имеется неисправность в конденсаторе трамблера.

Обратите внимание на то, что тахометр ВАЗ 2106 можно установить на инжекторные двигатели, но потребуется сделать небольшую модернизацию. Дело в том, что прибор считывает импульсы с катушки, а в инжекторных моторах работа тахометра осуществляется за счет датчика оборотов коленчатого вала. Поэтому чувствительный элемент необходим совершенно иной. Идеально подойдет замена головки с инжекторной семерки. Правда, работу по замене нужно проводить максимально аккуратно, чтобы не повредить устройство.

Обороты под контролем — журнал За рулем

Казалось бы, зачем нам тахометр? Чтобы спокойно путешествовать по родным просторам, вполне хватит спидометра. Если еще время от времени поглядывать на дорожные знаки, то спидометр поможет сэкономить «кровные» при встречах с блюстителями порядка. Тахометр же информирует о чем-то почти абстрактном: сколько раз коленвал успевает обернуться за минуту. Зачем и кому нужна такая информация?

Прежде всего водителю автомобиля с форсированным мотором. Он требует жесткого контроля оборотов — тут вся мощь упрятана в узкий диапазон скоростей движения на каждой передаче, и тахометр помогает определить момент перехода на следующую передачу — без провалов или перекруток.

Есть и эстетическая сторона дела. Люди, как могут, украшают автомобиль, а броский циферблат на панели приборов — это модно. Далеко не все задумываются, что скрывается за показаниями прибора. Не потому ли выносные тахометры, которых полно в магазинах, порой отличаются завидным — до 25–30% — пренебрежением к точности показаний!.. С такими связываться не советуем — благо есть честные приборы, о которых мы и поговорим.

По соотношению цена-качество лучшие тахометры — штатные. Их работа основана на разных принципах.

Механический привод — гибким валом (тросиком), таким же, как в приводе простейшего спидометра, здесь рассматривать не будем. Он давно устарел. Современные тахометры совершенно другие — как по конструкции, так и по способу подсчета оборотов. Один из самых распространенных — счет импульсов зажигания. Такой прибор устанавливается на карбюраторные автомобили. Он преобразует частоту сигнала в пропорциональное ей напряжение, движущее стрелку.

На четырехцилиндровых четырехтактных моторах каждому обороту коленвала соответствуют две вспышки в цилиндрах, иначе говоря, два импульса в цепи зажигания. Конечно, предназначенный для «четверки» тахометр нельзя бездумно поставить на двигатель с иным количеством цилиндров — врать будет безбожно! На шкале иностранного тахометра обычно ставят цифру, указывающую число цилиндров. Отечественные рассчитаны на четыре. Захотите поставить на «Оку» — показания будут вдвое ниже фактических.

На дизельных автомобилях частота вращения коленвала оценивается по частоте синусоидального сигнала с одной из фаз генератора. Конечно, в дело вмешивается привод — соотношение диаметров шкивов, от которого зависит скорость вращения ротора генератора. Менять шкивы нельзя, но в тахометрах применяют своеобразный триммер — подстроечный потенциометр. Он позволяет регулировать величину напряжения, в которое преобразована частота сигнала. Это дает возможность тщательно откорректировать показания тахометра.

Существенный плюс «генераторного» тахометра — в его универсальности. Прибор можно ставить и на бензиновый двигатель с любым числом цилиндров… или вообще без них — хоть на газотурбинный, лишь бы на машине был трехфазный генератор переменного тока.

Тахометр VAZ 2110 — с четырьмя выводами: если он стоит на машине с впрыском, то подключен не к зажиганию (вх. 2), а к контроллеру ЭСУД предусмотренным для этого дополнительным выводом (вх. 1) — и в этом случае считывает количество импульсов оборотов непосредственно с контроллера. Последний же получает сигнал от датчика положения коленчатого вала. Форма импульсов от контроллера не та, что от катушки зажигания, преобразует их тахометр иначе — для этого и понадобился свой вывод.

Тахометры, считывающие импульсы катушки зажигания, устанавливались на многие карбюраторные автомобили — от VAZ 2103 до первых (карбюраторных) «десяток». Обычно у таких приборов три вывода: один от катушки зажигания, другой — «плюс» от замка зажигания, третий — «минус» (на «массу»). Кстати, если тахометр, например, VAZ 2106 стал сильно врать, это признак неполадок в системе зажигания. Вот вам нечаянная польза от прибора: сразу ясно, что лезть в карбюратор не надо. Но о каких неполадках речь? Понятно, что свечи, их провода, распределитель высокого напряжения, провод от него к катушке зажигания — ни при чем! Неполадки — либо в самой катушке, либо в низковольтной цепи до нее (прерыватель, конденсатор и т. д.).

«Генераторный» тахометр применяется на дизелях, а также на новых «волгах» и УАЗах. Обрыв ремня или отказ регулятора напряжения (то есть отказ собственно генератора) на этих автомобилях отключает и тахометр. Желающие могут оснастить им, например, «классические» «Жигули» — нужно только подвести к нему дополнительным проводом синусоидальный сигнал с одной из фаз генератора и откорректировать показания. Отметим важную деталь: «волговские» тахометры в карбюраторном и впрысковом варианте внешне очень схожи, но путать их нельзя. При покупке прибора первым делом проверьте его маркировку на шкале слева.

Схема подключения, устройство и возможные неисправности

Для контроля оборотов двигателя используется тахометр ВАЗ-2106. Индикатор установлен на панели приборов, справа от спидометра. АвтоВАЗ не выпускал автомобили шестой модели с инжекторными двигателями, только в последние годы с конвейера ИЖ-Авто сошла небольшая партия. Поэтому тахометр использовался только с системами зажигания, совместимыми с карбюраторным впрыском.

Особенности тахометра

Многие автомобилисты не используют тахометр - он не так важен, как спидометр (который используется для контроля скорости, чтобы не нарушать правила дорожного движения и не получать штраф).С помощью тахометра измеряется частота вращения двигателя - и это иногда полезно для новичков, которые еще не научились «чувствовать» работу двигателя.

Во время тюнинга устанавливаются красивые приборы, улучшающие внешний вид приборной панели. На шестерки устанавливались четырехцилиндровые двигатели. У них одна особенность - за каждый оборот вала распределителя зажигания (трамблера) происходит четыре замыкания контактной группы прерывателя. С его помощью создается импульс, необходимый для образования искры.В бесконтактной системе датчик Холла работает как механический прерыватель.

Схема включения тахометра




Схема тахометра ВАЗ-2106 зависит от того, какая система зажигания используется на автомобиле. В случае контактной системы соединения выполняются следующим образом:

  1. Левая клемма тахометра (красная) подключается к плюсу выключателя зажигания. В этом сила устройства - приходит только при включенном зажигании.
  2. Средний провод (белый с черной полосой) подключается к массе (кузову) автомобиля.
  3. Правая клемма тахометра сигнальная, окрашена в коричневый цвет. Он подключается к выводу «К» катушки зажигания и контактной группе распределителя.

Подключение тахометра к элементам электронной системы зажигания очень похоже:

  1. Красный провод подключается к замку зажигания. Питание подается, как и в предыдущем варианте, только при включенном зажигании.
  2. Минусовой провод (белый с черной полосой) подключается к кузову автомобиля.
  3. Управляющий провод (коричневый) подключается к клемме «K» катушки и контакту «1» электронного переключателя.

В обоих случаях к тахометру подключается шнур питания лампы накаливания, который необходим для освещения шкалы.

Характеристики тахометра

В целом подключение тахометра ВАЗ-2106 не вызовет затруднений - у него всего три основных провода, остальные - вспомогательные. Модель устройства ТХ-193 может использоваться как в автомобилях ВАЗ-2106, так и в аналогичных моделях.Его можно использовать для измерения скорости любого двигателя, в котором установлено электронное или контактное зажигание.


С помощью тахометра измеряется количество импульсов в первичной цепи зажигания. На четырехцилиндровых четырехтактных двигателях за один оборот вала распределителя происходит 4 замыкания и обрыва контактной группы. Другими словами, каждый оборот инициирует формирование 4 импульсов. Но на каждый оборот коленчатого вала генерируется всего два импульса. Следовательно, существует прямая зависимость между частотами вращения ротора распределителя и коленчатого вала.



Провода тахометра

В конструкции прибора есть не только указатель скорости, но и лампа давления масла.


Перед подключением тахометра к ВАЗ-2106 необходимо ознакомиться с назначением всех проводов:

  1. Белый - предназначен для подключения к той части проводки, по которой подается напряжение для подсветки приборов.
  2. Через красный провод и предохранитель на устройство подается питание. Причем напряжение на него подается только при включении зажигания.
  3. Белый с черной полосой - привязка к массе автомобиля.
  4. Коричневый - это сигнальный провод, по которому подаются импульсы напряжения с катушки.
  5. Черный - предназначен для подключения электромагнитного реле индикатора зарядного тока. Реле установлено в моторном отсеке с правой стороны.
  6. Серый провод с черной полосой подключается к датчику давления масла на блоке двигателя.

При установке обязательно соблюдать цвета.По привычке можно воспринимать черный провод как минус (ведь в большинстве случаев он есть). В этом случае тахометр работать не будет.

Если тахометр не работает


Последовательность действий при обнаружении поломки тахометра (при полном выходе из строя):

  1. Проверить цепь подключения к выводу «К» катушки зажигания. Если есть обрыв, отремонтируйте. Все работы должны производиться с отключенным полюсом аккумулятора.
  2. Проверить цепь питания устройства, убедиться в исправности предохранителя.
  3. На инжекторных двигателях может выйти из строя цепь, соединяющая модуль зажигания и блок управления.
  4. При использовании силиконовых высоковольтных проводов иногда возникает необходимость замены резистора, установленного на плате тахометра ВАЗ-2106.

Но это сбои, которые приводят к полному выходу устройства из строя. Чаще работает с перебоями.

Сбои

Очень часто бывает, что стрелка начинает дергаться. Если автомобиль инжекторный, то поиск неисправности заключается в подключении диагностического сканера и проверке системы двигателя.


В остальных случаях потребуется произвести следующие манипуляции:

  1. Проверить проводку, уровень питающего напряжения. Убедитесь, что нет обрывов цепи или следов окисления.
  2. Убедитесь, что соединение с массой хорошее.
  3. При плохих контактах в трамблере или пробое конденсатора дергается стрелка тахометра ВАЗ-2106. Если конденсатор сломан, просто замените его.
  4. Провести диагностику системы зажигания, устранить дефекты.
  5. В случае возникновения неисправностей после полной (или частичной) разборки, замены потребуется настройка. Для этого используйте переключатель микротомера на задней стороне, чтобы установить «ноль».
  6. В том случае, если стрелка начинает дергаться только при работе двигателя на высоких оборотах, потребуется замена переключателя.

Если на ВАЗ-2106 не работает тахометр, нужно внимательно проверить все цепи его подключения. Чаще всего причина поломки - перегар предохранителя и обрыв силовых проводов.

схема подключения, устройство и возможные неисправности

Использовал тахометр ВАЗ-2106 для проверки частоты вращения коленчатого вала двигателя. Индикатор находится на приборной панели справа от спидометра. Автомобиль шестой модели с инжекторными моторами «АвтоВАЗ» не производил, только в последние годы выпуска небольшая партия сошла с конвейера «ИЖ-Авто». Поэтому тахометр использовался только с системами зажигания, совместимыми с карбюраторным впрыском.

Особенности тахометра

Многие автомобилисты не пользуются тахометром - он не так важен, как спидометр (который используется для контроля скорости, чтобы не нарушать правила дорожного движения и не заработать штраф). С помощью тахометра измеряется скорость двигателя - и это иногда полезно для новичков, которые еще не научились «чувствовать» двигатель.

При проведении тюнинга красивые устройства, улучшающие внешний вид приборной панели. На шестерки устанавливались двигатели с четырьмя цилиндрами.У них одна особенность - на каждый оборот распределительного вала (трамблера) происходит четыре замыкания контактной группы прерывателя. С его помощью создается импульс, необходимый для образования искры. В бесконтактной системе механический прерыватель управляется датчиком Холла.

Схема включения тахометра

Схема тахометра ВАЗ-2106 зависит от того, какая система зажигания используется на автомобиле. В случае контактной системы соединения выполняются следующим образом:

  1. Левый выход тахометра (красный) подключается к плюсу выключателя зажигания.Это блок питания устройства - он идет только при включенном зажигании.
  2. Средний провод (белый с черной полосой) подключается к кузову (кузову) автомобиля.
  3. Правый выход тахометра сигнальный, окрашен в коричневый цвет. Он подключается к выводу «К» катушки зажигания и контактной группе трамблера.

Подключение тахометра к элементам электронной системы зажигания очень похоже:

  1. Красный провод подключается к замку зажигания.Питание подается, как и в предыдущем варианте, только при включенном зажигании.
  2. Минусовой провод (белый с черной полосой) подключается к кузову автомобиля.
  3. Управляющий провод (коричневый) подключается к клемме катушки «K» и контакту «1» электронного переключателя.

В обоих случаях к тахометру прилагается кабель питания лампы накаливания, необходимый для освещения шкалы.

Характеристики тахометра

В целом подключение тахометра ВАЗ-2106 не вызовет затруднений - у него всего три основных провода, остальные вспомогательные.Модель устройства ТХ-193 может использоваться как в автомобилях ВАЗ-2106, так и в аналогичных моделях. Его можно использовать для измерения скорости любого двигателя, в котором установлено электронное или контактное зажигание.

Используя тахометр, количество импульсов в первичной цепи зажигания. На четырехцилиндровых четырехтактных двигателях на один оборот топаточного вала приходится 4 замыкания и размыкание контактной группы. Другими словами, каждый оборот инициирует формирование 4 импульсов. Но на каждый оборот коленчатого вала вырабатывается всего два импульса.Следовательно, существует прямая зависимость между скоростью вращения ротора трамблера и коленчатого вала.

Провода для подключения тахометра

В конструкции прибора есть не только индикатор скорости, но и лампа давления масла.

Перед тем, как подключить тахометр к ВАЗ-2106, необходимо ознакомиться с назначением всех проводов:

  1. Белый - предназначен для подключения к той части проводки, на которую поступает напряжение для осветительных приборов.
  2. С помощью красного провода и предохранителя устройство запитывается. И напряжение на нем приходит только при включении зажигания.
  3. Белый с черной полосой - привязка к массе автомобиля.
  4. Коричневый - сигнальный провод, на который поступают импульсы напряжения с катушки.
  5. Черный - предназначен для подключения электромагнитного реле индикатора зарядного тока. Реле установлено в моторном отсеке с правой стороны.
  6. Серый провод с черной полосой подключен к датчику давления масла на блоке цилиндров.

При установке необходимо соблюдать цвета. По привычке можно воспринимать черный провод как минус (на самом деле, в большинстве случаев так и есть). В этом случае тахометр работать не будет.

Если тахометр не работает

Последовательность действий при обнаружении поломки тахометра (с полным отказом):

  1. Проверить цепь подключения к клемме катушки зажигания «К». Если есть поломка, устраните ее. Все работы необходимо проводить при снятом аккумуляторе.
  2. Проверить цепь питания устройства, убедиться в исправности предохранителя.
  3. На инжекторных двигателях может выйти из строя цепь, соединяющая модуль зажигания и блок управления.
  4. При использовании силиконовых высоковольтных проводов иногда возникает необходимость замены резистора, установленного на плате тахометра ВАЗ-2106.

Но это поломка, которая приводит к полному выходу устройства из строя. Он гораздо чаще работает с перебоями.

Перебои в работе

Часто бывает, что стрелка начинает срабатывать.Если автомобиль инжекторный, поиск неисправности заключается в подключении диагностического сканера и проверке систем двигателя.

В остальных случаях потребуются такие манипуляции:

  1. Проверить проводку, уровень напряжения. Обязательно проверьте, нет ли обрывов цепей и следов окисления.
  2. Убедитесь, что связь с «массой» качественная.
  3. При плохих контактах в трамблере или пробое конденсатора дергается стрелка тахометра ВАЗ-2106.Если конденсатор вышел из строя, просто замените его.
  4. Диагностика системы зажигания, устранение дефектов.
  5. Если неисправности возникли после полной (или частичной) разборки, замены, потребуется регулировка. Для этого с помощью микротумблера на задней стороне установите «ноль».
  6. В том случае, если стрелка начинает дергаться только при работе двигателя на высоких оборотах, потребуется замена переключателя.

Если на ВАЗ-2106 не работает тахометр, следует внимательно проверить все цепи на предмет его подключения.Чаще всего причиной выхода из строя является сгорание предохранителя и обрыв силовых проводов.

Ваз 21063

электрооборудование. Шесть электросхем для новичков: подключение, обслуживание и замена

Автомобиль ВАЗ-2106 выпускался с 1976 по 2008 годы. В данном руководстве представлены цветные схемы подключения (форсунки и карбюратора) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта шестерки.Электрические схемы разделены для удобства просмотра через компьютер или телефон на несколько блоков, также есть схемы в виде единой картинки с описанием каждого элемента - для печати на принтере. Все электрооборудование автомобиля условно можно разделить на следующие узлы:

  • система запуска двигателя;
  • элементов заряда аккумулятора;
  • система зажигания топливной смеси;
  • элементов наружного и внутреннего освещения;
  • Сенсорная система
  • на панели приборов;
  • элементов звукового оповещения;
  • Блок предохранителей
  • .

Электросхема ВАЗ-2106 (старая)

Общая схема электрооборудования ВАЗ 2106/21061/21063/21065 выпуска 1976 - 1987 гг.

1 - фары передние;
2 - указатели поворота боковые;
3 - аккумуляторная батарея;
4 - реле сигнализации заряда АКБ;

6 - реле дальнего света фар;
7 - стартер;
8 - генератор;
9 - фары наружные;
10 - фары внутренние;
11 - звуковые сигналы;
12 - электродвигатель вентилятора системы охлаждения двигателя;
13 - датчик включения электродвигателя вентилятора;
14 - катушка зажигания;

16 - свечи зажигания;
17 - электромагнитный клапан карбюратора;

19 - лампа моторного отсека;

22 - датчик сигнализатора реле давления масла;

24 - мотор-редуктор очистителя лобового стекла;
25 - электродвигатель омывателя лобового стекла;
26 - для включения звуковых сигналов;
27 - реле включения электродвигателя вентилятора;
28 - регулятор напряжения;

32 - реле аварийной сигнализации и указателей поворота;
33 - выключатель стоп-сигнала;
34 - патрон для переносной лампы;
35 - электродвигатель отопителя;

37 - часы;

39 - лампа освещения бардачка;
40 - прикуриватель;
41 - выключатель аварийной сигнализации;
42 - выключатель освещения приборов;
43 - лампа индикатора недостаточного уровня тормозной жидкости;
44 - переключатель трехрычажный;
45 - выключатель зажигания;
46 - выключатель заднего противотуманного света *;
47 - выключатель наружного освещения;
48 - выключатели света, расположенные в стойках передних дверей;
49 - выключатели фонарей сигнализации открытых передних дверей;
50 - сигнализация открытия передних дверей;
51 - плафоны, расположенные в стойках задних дверей;
52 - выключатель сигнализатора стояночного тормоза;
53 - освещение салона;
54 - указатель уровня топлива с указателем резерва;
55 - указатель температуры охлаждающей жидкости;
56 - манометр с сигнализацией низкого давления;
57 - тахометр;
58 - лампа сигнализатора стояночного тормоза;
59 - лампа сигнализирующая о заряде АКБ;
60 - лампа индикатора воздушной заслонки карбюратора;
61 - лампа сигнализации габаритного огня;
62 - лампа сигнальных указателей;
63 - контрольная лампа дальнего света фар;
64 - спидометр;
65 - выключатель сигнализации воздушной заслонки карбюратора;
66 - реле-прерыватель указателя поворота стояночного тормоза;
67 - задние фонари;
68 - фонарь освещения номерного знака;
69 - указатель уровня и указатель запаса топлива;
70 - лампа освещения багажника;
71 - задний противотуманный фонарь *.

а - реле стеклоочистителя и прерывателя стеклоочистителя;
б - реле выключателя сигнализации и указателей поворота;
в - трехрычажный переключатель.

Электросхема ВАЗ-2106 (новая)

Общая схема электрооборудования ВАЗ 2106/21061/21063/21065 выпуска 1988 - 2001 гг.

1 - фары передние;
2 - указатели поворота боковые;
3 - аккумуляторная батарея;
4 - реле лампы сигнализации заряда АКБ;
5 - реле ближнего света фар;
6 - реле дальнего света фар;
7 - стартер;
8 - генератор;
9 - фары наружные;
10 - фары внутренние;
11 - датчик включения электродвигателя вентилятора;
12 - электродвигатель вентилятора системы охлаждения двигателя;
13 - звуковой сигнал;
14 - катушка зажигания;
15 - распределитель зажигания;
16 - свечи зажигания;
17 - электромагнитный клапан карбюратора;
18 - датчик датчика температуры охлаждающей жидкости;
19 - лампа моторного отсека;
20 - выключатель света заднего хода;
21 - датчик манометра масла;
22 - датчик аварийной сигнализации низкого давления масла;
23 - датчик, сигнализирующий о недостаточном уровне тормозной жидкости;
24 - мотор-редуктор очистителя лобового стекла;
25 - переключатель *;
26 - электродвигатель омывателя лобового стекла;
27 - реле включения электродвигателя вентилятора **;
28 - регулятор напряжения;
29 - реле-прерыватель стеклоочистителя;
30 - блок предохранителей дополнительный;
31 - главный блок предохранителей;
32 - реле-прерыватель сигнализации и указателей поворота;
33 - реле включения обогрева заднего стекла ***;
34 - выключатель стоп-сигнала;
35 - патрон для переносной лампы ****;
36 - добавочный резистор электродвигателя отопителя;
37 - электродвигатель отопителя;
38 - выключатель электродвигателя отопителя;
39 - часы;
40 - лампа освещения бардачка;
41 - прикуриватель;
42 - выключатель аварийной сигнализации;
43 - регулятор освещения приборов;
44 - лампа индикатора уровня тормозной жидкости;
45 - переключатель трехрычажный;
46 - выключатель зажигания;
47 - выключатель обогрева заднего стекла ***;
48 - выключатель заднего противотуманного света;
49 - выключатель наружного освещения;
50 - плафоны, расположенные в стойках передних дверей;
51 - электродвигатели-редукторы передних дверей ***;
52 - выключатели освещения, расположенные в стойках задних дверей;
53 - выключатель контрольной лампы стояночного тормоза;
54 - освещение салона;
55 - указатель уровня топлива с указателем резерва;
56 - указатель температуры охлаждающей жидкости;
57 - манометр масла с сигнализацией низкого давления;
58 - тахометр;
59 - лампа сигнализатора стояночного тормоза;
60 - лампа сигнализирующая о заряде аккумулятора;
61 - лампа сигнализации воздушной заслонки карбюратора;
62 - контрольная лампа габаритного света;
63 - лампа сигнальных указателей;
64 - контрольная лампа дальнего света фар;
65 - спидометр ВАЗ-2106;
66 - выключатель сигнализации воздушной заслонки карбюратора;
67 - выключатель стеклоподъемника левой передней двери ***;
68 - реле стеклоподъемника передней двери ***;
69 - выключатель стеклоподъемника правой передней двери ***;
70 - задние фонари;
71 - фонарь освещения номерного знака;
72 - указатель уровня и указатель запаса топлива;
73 - накладки подключаемые к элементу обогрева заднего стекла ***;
74 - фонарь багажника;
75 - задний противотуманный фонарь.

Порядок условной нумерации заглушек в колодках:

а - выключатель;
б - датчик распределения зажигания;
c - реле стеклоочистителя и прерывателя стеклоочистителя;
г - реле прерывателя сигнализации и указателей поворота;
d - переключатель трехрычажный.

* Устанавливается, если на автомобиле используется бесконтактная система зажигания. В данном случае распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705 должен быть установлен.
** С 2000 года не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. Причем вместо ранее использовавшегося датчика температуры 11 типа ТМ-108 установлен датчик-выключатель 661.3710. использовал.
*** Устанавливается на автозапчасти.
**** С 2000 г. не устанавливается.

Схема подключения карбюратора ВАЗ-2106 - полный вид:

Схема подключения ВАЗ 2106 (инжектор)

1 контроллер
2 электровентилятор для системы охлаждения
3 блок жгута системы зажигания к жгуту левого брызговика
4 блок жгута системы зажигания к жгуту правого брызговика
5 датчик уровня топлива
6 блок жгута уровня топлива к жгуту датчика уровня топлива
7 кислородный датчик
8 блок жгута датчика уровня топлива к жгуту системы зажигания
9 бензонасос
10 датчик скорости
11 регулятор холостого хода
12 датчик положения дроссельной заслонки
13 датчик температуры охлаждающей жидкости
14 датчик массового расхода воздуха
15 блок диагностики
16 датчик положения коленчатого вала
17 электромагнитный клапан продувки адсорбера
18 катушка зажигания
19 свечей зажигания
20 форсунок ВАЗ-2106
21 колодки жгута проводов зажигания к жгуты панели приборов
22 реле электровентилятора
23 предохранитель питания контроллера
24 реле зажигания
25 реле зажигания предохранитель
26 предохранитель цепи питания бензонасоса
27 реле бензонасоса
28 блок жгута проводов зажигания к жгуту форсунки
29 блок жгута проводов форсунки к жгуту зажигания
30 блок жгута жгута панели приборов к жгуту системы зажигания
31 зажигания переключатель
32 комбинация приборов
33 табло двигатель система защиты от токсинов

Схема блока управления инжекторным двигателем

Принципиальная электрическая схема системы управления инжекторным двигателем:

1.- Разъем контроллера.
2. - Датчик массового расхода воздуха.
3. - Датчик температуры охлаждающей жидкости.
4. - Датчик положения коленчатого вала.
5. - Датчик положения дроссельной заслонки.
6. - Датчик концентрации кислорода.
7. - Датчик скорости.
8. - Модуль зажигания.
9. - Электромагнитный клапан продувки адсорбера.
10. - Реле электровентилятора.
11. - Реле электрического топливного насоса.
12. - Главное реле.
13. - Предохранитель, защищающий силовую цепь реле бензонасоса.
14. - Предохранитель, защищающий силовые цепи главного реле.
15. - Плавкая вставка.
16 - Предохранитель, защищающий цепь постоянного тока контроллера.
17. - Диод.
18. - Регулятор холостого хода.
19. - Форсунки.
X1. - Блок диагностики.
X2. - Блокировать подключение к бортовой сети автомобиля.

Схемы отдельных узлов из шести

Схема подключения генератора

1 - аккумулятор ВАЗ-2106;
2 - генераторная установка «шестерка»;
3 - регулирующее устройство, предназначенное для контроля параметра рабочего напряжения;
4 - замок;
5 - пластиковый модуль с элементами безопасности;
6 - контрольный световой индикатор, определяющий заряд аккумулятора;
7 - реле защиты линии питания контрольной световой индикации заряда аккумулятора.

Проводка стартера

1 - стартер автомобиля;
2 - аккумулятор;
3 - генераторная установка;
4 - выключатель зажигания.

Схема контактной системы зажигания

1 - свечи зажигания;
2 - распределитель;
3 - выключатель зажигания;
4 - катушка;
5 - выключатель;
6 - генератор;
7 - аккумулятор.

Цепь управления клапаном карбюратора

1 - концевой выключатель карбюраторного агрегата;
2 - сам клапан двигателя;
3 - модуль управления карбюраторным узлом;
4 - катушка зажигания;
5 - выключатель;
6 - выключатель зажигания, есть замок.

Схема подключения указателей поворота и сигнализации

1 - осветительные приборы поворотных огней, установленные в передних оптических приборах;
2 - аккумулятор ВАЗ-2106;
3 - автогенератор;
4 - габаритные огни поворота, расположенные на передних крыльях;
5 - основной монтажный модуль с элементами безопасности;
6 - блок управления вспомогательный с предохранителями;
7 - выключатель зажигания;
8 - устройство отключения и включения световой сигнализации, установленное в салоне на центральной консоли;
9 - коммутационное устройство включения и выключения поворотных огней;
10 - прерывающее устройство мигания поворотных огней и световой сигнализации;
11 - спидометр с контрольным световым индикатором включения поворотников;
12 - световое устройство указателей поворота в задней оптике.

Звуковой контур

1 - звуковые устройства, воспроизводящие импульсы;
2 - реле включения звукового импульса, предохраняет цепь от перенапряжения;
3 - переключатель звуковых импульсов;
4 - монтажный модуль с элементами безопасности;
5 - генераторная установка ВАЗ 2106;
6 - аккумулятор.

Электрический стеклоподъемник

1 - главный модуль безопасности;
2 - реле для защиты линий электропередач установленных дополнительных электростеклоподъемников;
3 - устройство переключения стеклоподъемника, установленного на левой двери;
4 - аналогичное приспособление для регулировки положения стекла в передней правой двери;
5 - электродвигатель левого стеклоподъемника;
6 - вспомогательный модуль с элементами безопасности;
7 - выключатель зажигания.

Схема системы охлаждения двигателя

1 - генераторный агрегат установлен под капотом;
2 - аккумулятор;
3 - выключатель или замок зажигания;
4 - основной модуль с элементами безопасности;
5 - реле защиты линии питания системы включения электродвигателя охлаждающего вентилятора силового агрегата;
6 - контроллер включения вентиляционного устройства;
7 - сам вентилятор;
8 - дополнительный модуль безопасности.

Схема предохранителей и реле ВАЗ2107

Электропроводка машины защищена предохранителями, которые в основном устанавливаются в центральном и вспомогательном блоках, расположенных в нижней части панели приборов с левой стороны рядом с рулевой колонкой.Цепь от АКБ до выводов и пробок замыкается при включении автомобиля.

F1 (16A) Klaxon, патрон для лампы, прикуривателя, стоп-сигналов, часов и освещения салона (плафоны)
F2 (8A) Реле стеклоочистителя, электродвигатели обогревателя и стеклоочистителя, омыватель ветрового стекла
F3 (8A) Левый дальний свет и сигнальная лампа дальнего света
F4 (8А) Дальний свет правая фара
F5 (8А) Предохранитель левого ближнего света
F6 (8А) Ближний правый свет фары и задний противотуманный свет
F7 (8А) Этот предохранитель в блоке ВАЗ 2106 стоит отвечает за габаритный свет (левый габаритный свет, правый задний фонарь), свет багажника, свет салона, правый свет, освещение приборов и прикуриватель
F8 (8A) Габаритный свет (правый габаритный свет, левый задний фонарь), освещение салона левый фонарь, лампа моторного отсека и контрольная лампа габаритных огней
F9 (8A) Датчик давления масла с контрольной лампой, указатель температуры охлаждающей жидкости и уровня топлива, контрольная лампа аккумуляторной батареи, указатели поворота, индикатор открытия воздушной заслонки карбюратора, обогрев заднего стекла
F10 (8A) Регулятор напряжения и обмотка возбуждения 90 012 F11 (8A) Резерв
F12 (8) Резерв
F13 (8A) Резерв
F14 (16A) Обогрев заднего стекла
F15 (16A) Электродвигатель охлаждающего вентилятора
F16 (8A) Указатели поворота в аварийном режиме

Владельцы 2106 должны знать, что старая конструкция предохранителей давно устарела, так как при каждой операции они перегреваются, что влияет на плотность соединения ячеек.Отсутствие плотного контакта предохранителя и разъемов приводит к их возгоранию. Таким образом, блоки предохранителей необходимо заменить. Во избежание лишних проблем в части проводки осмотр предохранительных устройств следует проводить каждые полгода. При прожигании контактной части необходимо заменить предохранители, почистить гнезда посадочных мест. Сегодня многие владельцы ВАЗ 2106 модернизируют классические блоки, заменяя их современными ножевыми предохранителями.

Модификации автомобиля ВАЗ-2106

ВАЗ-21060 .Модификация с условным индексом ВАЗ-21060 ижевской сборки последних лет выпуска с инжекторным двигателем ВАЗ-21067 с катализатором, отвечающим экологическому стандарту Евро-2

.

ВАЗ-21061 . Модификация с двигателем ВАЗ-2103, некоторые автомобили с аналогичным индексом оснащались упрощенной системой охлаждения двигателя и не имели электровентилятора. Вместо этого на конце вала насоса охлаждающей жидкости установили крыльчатку. Уже российские автомобили оснащались бамперами от ВАЗ-2105, некоторые экземпляры оснащались очистителями и омывателями фар.

ВАЗ-21062 . Экспортная, правосторонняя модификация базовой шестерки.

ВАЗ-21063 . Автомобиль с улучшенным двигателем ВАЗ-21011, с датчиком давления масла и вентилятором охлаждения двигателя. Выпуск данной модификации завершился в 1994 году.

ВАЗ-21064 . Экспортная, правосторонняя модификация, как и ВАЗ-21062, но за основу была взята модификация ВАЗ-21061

.

ВАЗ-21065 . Модификация автомобиля с улучшенным оснащением, выпускавшаяся с 1990 по 2001 год.В качестве силового агрегата устанавливался двигатель объемом 1569 см3. Среди других отличий от базовой модели - более мощный генератор, 5-ступенчатая коробка передач, редуктор заднего моста с передаточным числом 3,9, бесконтактная система зажигания и Solex. Были и другие изменения как в экстерьере, так и в интерьере, в целом это была «люксовая» версия седана ВАЗ-2106.

ВАЗ-21065-01. То же ВАЗ-21065, но с двигателем ВАЗ-2103

ВАЗ-21066 . Экспортная, правосторонняя модификация автомобиля ВАЗ-21063.

ВАЗ-21068 . Автомобиль, который выпускался как носитель агрегатов для разработки новых двигателей ВАЗ-2108 и ВАЗ-21083.

ВАЗ-21069 . Модификация ВАЗ-2106, изготовленная по заказу спецслужб. Оснащен двухсекционным роторно-поршневым двигателем ВАЗ-411 мощностью 120 л.с., ВАЗ-413 мощностью 140 л.с.

1 5,00

На автомобилях ВАЗ 2106 схема подключения включает более десяти различных узлов и модификаций общей сети.Владельцу машины необходимо разобраться в этом вопросе, чтобы при необходимости отремонтировать и диагностировать блок питания.

[Скрыть]

Общая схема ВАЗ 2106 с описанием

Начнем с описания обозначений общей схемы подключения и оборудования ВАЗ 2106:

  • 1 - передние и габаритные фонари;
  • 2 - подфарники, расположенные непосредственно под оптикой;
  • 3 - приборы наружного освещения;
  • 4 - внутреннее освещение;
  • 5 - соединительные элементы звуковых импульсных устройств;
  • 6 - электродвигатель вентиляционного устройства системы охлаждения силового агрегата «шестерки»;
  • 7 - контроллер, предназначенный для автоматического включения электродвигателя вентилятора;
  • 8 - реле включения звуковых устройств;
  • 9 - реле защиты цепи электродвигателя вентилятора;
  • 10 - устройство регулировки параметра напряжения;
  • 11 - катушка зажигания, расположенная в моторном отсеке;
  • 12 - электродвигатель омывателя лобового стекла;
  • 13 - контроллер, контролирующий объем расходных материалов тормозов;
  • 14 - распределитель, именуемый распределительным устройством системы зажигания;
  • 15 - электродвигатель системы стеклоочистителей, предназначенный для включения дворников;
  • 16 - свечи зажигания;
  • 17 - контроллер светового индикатора давления моторной жидкости;
  • 18 - контроллер, предназначенный для контроля уровня давления моторной жидкости;
  • 19 - регулятор уровня температуры хладагента в системе охлаждения;
  • 20 - источник света моторного отсека;
  • 21 - электромагнитный клапан карбюраторного устройства;
  • 22 - генераторный агрегат, предназначенный для генерации напряжения при движении и подзарядки аккумуляторной батареи;
  • 23 - аккумулятор;
  • 24 - реле блока управления защитой от перенапряжения;
  • 25 - реле включения световых приборов ближнего света;
  • 26 - цепь реле включения световых приборов дальнего освещения;
  • 27 - реле стеклоочистителя;
  • 28 - блок вспомогательный с предохранителями;
  • 29 - основной пластиковый модуль с элементами безопасности;
  • 30 - устройство включения источника света заднего хода;
  • 31 - выключатель контрольной световой индикации ручного тормоза, расположенный на панели приборов;
  • 32 - розетка для подключения переносного источника света;
  • 33 - устройство прерывания указателей поворота и световой сигнализации;
  • 34 - электродвигатель системы отопления салона;
  • 35 - выключатель тормоза;
  • 36 - реле линии питания обогрева заднего стекла;
  • 37 - добавочный резисторный элемент электродвигателя системы отопления;
  • 38 - световой индикатор системы освещения багажного отделения;
  • 39 - выключатель приборов внешнего освещения, расположенный на центральной консоли в салоне автомобиля;
  • 40 - выключатель включения и выключения системы обогрева заднего стекла;
  • 41 - выключатель зажигания;
  • 42 - устройство переключения осветительных приборов, служащее для включения дальнего и ближнего света;
  • 43 - рычаг включения поворотных огней;
  • 44 - переключатель звуковых сигналов установлен на руле в салоне;
  • 45 - рычаг включения и переключения режимов системы очистки стекол;
  • 46 - выключатель системы омывания лобового стекла;
  • 47 - коммутационное устройство включения освещения пульта управления;
  • 48 - переключатель включения и выключения световой сигнализации;
  • 49 - прикуриватель;
  • 50 - выключатель системы отопления в салоне;
  • 51 - контрольный световой индикатор объема рабочей жидкости в бачке гидропривода тормозной системы;
  • 52 - коммутационные аппараты световых приборов сигнализации открытых входных дверей;
  • 53 - световые приборы, сигнализирующие об открытых передних дверях;
  • 54 - коммутационные аппараты осветительных приборов, установленных в входных дверях;
  • 55 - регулятор объема топлива со световым индикатором запаса бензина в баке;
  • 56 - регулятор уровня температуры хладагента в системе охлаждения;
  • 57 - указатель указателя давления моторной жидкости со световым прибором;
  • 58 - тахометр для считывания данных с коленчатого вала и определения оборотов двигателя;
  • 59 - контрольная световая сигнализация включения ручного тормоза;
  • 60 - световой индикатор определения заряда аккумулятора;
  • 61 - световой индикатор воздушной заслонки карбюраторного двигателя, также называемой всасывающей;
  • 62 - спидометр, отображающий информацию о скорости движения машины;
  • 63 - контрольный световой индикатор включения внешних осветительных приборов;
  • 64 - контрольная лампа включения поворотников;
  • 65 - световой индикатор включения дальнего освещения оптических устройств;
  • 66 - реле кратковременного включения светового устройства включения ручного тормоза;
  • 67 - выключатель контрольной лампы всасывания, установленный на силовых агрегатах карбюратора;
  • 68 - часы, расположенные в салоне автомобиля;
  • 69 - коммутационные устройства включения и выключения осветительных приборов, установленных в задних дверях;
  • 70 - источники света в салоне автомобиля;
  • 71 - прибор обогрева заднего стекла;
  • 72 - световой индикатор освещения багажного отделения;
  • 73 - регулятор объема и запаса топлива, расположенный в топливном баке ВАЗ 2106;
  • 74 - заднее освещение, оптические приборы для освещения автомобильного номера.

Схема подключения ВАЗ 2106 из отдельных узлов

Ниже представлены схемы подключения ВАЗ 2106 в цветных фотографиях и картинках. Каждая система снабжена электрической схемой, позволяющей подключать провода и подключать электроприборы.

Схема подключения генератора

Схема генераторного агрегата «шестерка»

Обозначение элементов проводки генераторного агрегата:

  • 1 - аккумулятор;
  • 2 - генераторная установка «шестерка»;
  • 3 - регулирующее устройство, предназначенное для контроля параметра рабочего напряжения;
  • 4 - замок;
  • 5 - пластиковый модуль с элементами безопасности;
  • 6 - контрольный световой индикатор, определяющий заряд аккумулятора;
  • 7 - реле защиты линии питания контрольной световой индикации заряда аккумулятора.

Электропроводка стартера


Электросхема стартера в сборе на ВАЗ 2106

Шестерка для запуска силового агрегата привязана к стартеру:

  • 1 - стартерное устройство автомобиля;
  • 2 - аккумулятор;
  • 3 - генераторная установка;
  • 4 - выключатель зажигания.

Символ P1 обозначает соленоидную катушку реле, а символ P2 обозначает удерживающую катушку.

Схемы подключения контактной и бесконтактной систем зажигания

В зависимости от модификации отечественная «шестерка» может оснащаться контактной или бесконтактной системой зажигания.Оба варианта имеют определенные отличия, указанные на приведенных выше схемах.

Контактная система зажигания 2106

Обозначение узлов:

  • 1 - свечи зажигания;
  • 2 - распределитель;
  • 3 - выключатель зажигания;
  • 4 - катушка;
  • 5 - выключатель;
  • 6 - генератор;
  • 7 - аккумулятор.
Схема бесконтактной СЗ на «шестерку»

Обозначение узлов:

  • 1 - аккумулятор;
  • 2 - генератор;
  • 3 - выключатель зажигания;
  • 4 - катушка;
  • 5 - выключатель;
  • 6 - датчик распределения;
  • 7 - свечи.

Схема управления электромагнитным клапаном карбюратора 21053-1107010


Схема управления клапаном карбюраторного устройства 2106

Обозначение узлов:

  • 1 - концевой выключатель карбюраторного агрегата;
  • 2 - сам клапан двигателя;
  • 3 - модуль управления карбюраторным узлом;
  • 4 - катушка зажигания;
  • 5 - выключатель;
  • 6 - выключатель зажигания, есть замок.

Схема подключения указателей поворота и сигнализаций


Схема указателей поворота и световой сигнализации

Обозначение узлов:

  • 1 - осветительные приборы поворотных огней, установленные в передних оптических устройствах;
  • 2 - аккумулятор;
  • 3 - автогенератор;
  • 4 - габаритные огни поворота, расположенные на передних крыльях;
  • 5 - основной монтажный модуль с элементами безопасности;
  • 6 - блок управления вспомогательный с предохранителями;
  • 7 - выключатель зажигания;
  • 8 - устройство отключения и включения световой сигнализации, установленное в салоне на центральной консоли;
  • 9 - устройство включения и выключения поворотных огней;
  • 10 - прерывающее устройство мигания поворотных огней и световой сигнализации;
  • 11 - спидометр с контрольным световым индикатором включения поворотников;
  • 12 - световое устройство указателей поворота в задней оптике.

Схема включения звукового сигнала


Активация и деактивация звуковых импульсов

Описание основных элементов данного элемента электрической схемы:

  • 1 - звуковые устройства, служащие для воспроизведения импульсов;
  • 2 - реле включения звукового импульса, предохраняет цепь от перенапряжения;
  • 3 - переключатель звуковых импульсов;
  • 4 - монтажный модуль с элементами безопасности;
  • 5 - генераторная установка ВАЗ 2106;
  • 6 - аккумулятор.

Цепь пуска электродвигателя отопителя


Схема включения электродвигателя системы отопления

Обозначение элементов системы включения электродвигателя отопительного агрегата:

  • 1 - электродвигатель системы отопления;
  • 2 - добавочный резисторный элемент;
  • 3 - коммутационное устройство электродвигателя печки в салоне;
  • 4 - модуль безопасности;
  • 5 - замок;
  • 6 - генераторный агрегат;
  • 7 - аккумулятор.

Модификации

Различные модификации ВАЗ 2106 могут оснащаться дополнительным электрооборудованием. Электропроводка в этом случае прокладывается дополнительно, а общая схема комплектуется другими составляющими.

Электрический стеклоподъемник передней двери


Схема активации электрического стеклоподъемника

Описание позиции:

  • 1 - главный модуль безопасности;
  • 2 - реле для защиты ЛЭП установленных доп. Стеклоподъемников;
  • 3 - коммутационный аппарат стеклоподъемника, установленный на левой двери;
  • 4 - аналогичное приспособление для регулировки положения стекла в передней правой двери;
  • 5 - электродвигатель левого стеклоподъемника;
  • 6 - модуль вспомогательный с элементами безопасности;
  • 7 - выключатель зажигания.

Контакт A подключен к контакту 30 генераторной установки, контакт B - к коммутационному устройству системы освещения панели. Выход B - это обозначение разъемов в моторном блоке системы.

Канал «Видеоклип» продемонстрировал процедуру установки и подключения.

Цепь управления электромагнитным клапаном карбюратора


Модифицированная схема управления клапаном карбюратора

Модифицированная схема управления клапаном карбюратора имеет несколько отличий:

  • 1 - переключатель или блокировка зажигания;
  • 2 - генераторная установка для питания оборудования напряжением;
  • 3 - аккумулятор;
  • 4 - катушка зажигания;
  • 5 - блок переключателей, расположенный в моторном отсеке;
  • 6 - модуль управления;
  • 7 - клапан самой карбюраторной установки;
  • 8 - концевой выключатель карбюраторного устройства.

Двигатель вентилятора охлаждения двигателя


Схема электродвигателя вентилятора охлаждения

Описание узлов:

  • 1 - генераторный агрегат, установленный под капотом;
  • 2 - аккумулятор;
  • 3 - выключатель или замок зажигания;
  • 4 - основной модуль с элементами безопасности;
  • 5 - реле защиты линии питания системы включения электродвигателя охлаждающего вентилятора силового агрегата;
  • 6 - контроллер включения вентиляционного устройства;
  • 7 - сам вентилятор;
  • 8 - дополнительный модуль безопасности.

Схема предохранителей и реле ВАЗ 2106

Шестерка оснащена модулем безопасности, обозначения его узлов приведены ниже.

Видео «Самостоятельная инструкция по замене блока предохранителей»

Пользователь Раманыча наглядно показал, как заменить блок предохранительных элементов на «шестерке».

Как известно, электрическая схема в любом транспортном средстве является одной из основных составляющих. Электрическая схема позволяет водителю ВАЗ 2106 правильно определять неисправности системы при обнаружении неисправностей оборудования.Эта статья посвящена разводке отечественной «шестерки».

[Скрыть]

Что входит в электрическую цепь?

Независимо от того, является ли схема зажигания в вашем ВАЗ 2106 контактной или бесконтактной (БСЗ), в электрическую схему автомобиля входят следующие компоненты:

  • аккумуляторная батарея с отрицательным контактом на кузове автомобиля;
  • Пусковое устройство с выводом «50»;
  • генератор - один из основных элементов электрической схемы ВАЗ 2106;
  • монтажный блок с предохранителями, защищающими цепи питания;
  • выключатель зажигания;
  • реле регулятора.

Следует отметить, что электрическая схема автомобиля ВАЗ 2106 с БСЗ или без него изначально составлялась с учетом однопроводного типа подключения компонентов электрооборудования. По сути, это означает, что отрицательные контакты электрооборудования заземлены, то есть кузова транспортного средства. Что касается проводного подключения, то оно обеспечивается исключительно плюсовой разводкой.

Устранение неисправностей

Если нужно искать неисправность проводки на ВАЗ 2106, во время ремонтных работ необходимо полностью отключить электрическую цепь.Для этого нужно отсоединить минусовой провод от клеммы АКБ, иначе в электросхеме ВАЗ 2106 может произойти короткое замыкание. Диагностика отказов обнаруживается с помощью схемы, показанной выше.

Если есть обрывы в проводке, есть несколько вариантов поведения машины в этом случае:

  1. Машина не трогается с места и не заводится. Причин возможных неисправностей может быть много, но в первую очередь это необходимо распределитель, работоспособность аккумулятора.Как правило, полная разрядка аккумулятора - одна из самых частых причин. Генератор выходит из строя гораздо реже, но диагностике этого элемента на ВАЗ 21062 с БСЗ тоже стоит уделить внимание.
  2. Машина движется, но одна или несколько электрических цепей не работают должным образом. Например, это могут быть неисправности в освещении салона, поворотниках, обогреве заднего стекла или оптики. Если это так, то в первую очередь необходимо проверить блок предохранителей и выявить перегоревшие элементы.Если все предохранители целы, то в случае с оптикой сначала проверяется работоспособность ламп, после чего проводится разводка автомата ВАЗ 21063 с БСЗ или без него.
  • контролирует все возможности системы зажигания;
  • управляет работой охранной и противоугонной систем ВАЗ 21063;
  • позволяет буксировать 21063 с исправной световой сигнализацией (автор видео - Андрей Александров).

Принцип работы электрооборудования

Выключатель зажигания на 21063 в соответствии со схемой имеет четыре режима, при включении каждого из них срабатывает определенное оборудование:

  1. В режиме 0 импульс от аккумулятора входит только два разъема - 30 и 30/1, остальные разъемы обесточены.
  2. В режиме 1 импульс начинает поступать на другие разъемы, в результате чего могут работать габаритные огни, дворники, вентилятор, а также прибор.
  3. В режиме 2 в цепь включены система зажигания, датчики на панели приборов, поворотные огни, а также стартер.
  4. В режиме 3 работают только габаритные огни, рулевой клаксон и стеклоочистители.

В постоянном режиме, на токе, в модели 21063 в соответствии со схемой работают рулевой свисток, стоп-сигналы, световая сигнализация, подсветка на пульте управления, а также прикуриватель.Основные элементы схемы защищены предохранителями, расположенными в основном и дополнительном блоках, установленными под панелью приборов напротив сиденья водителя (видео Вячеслава Витера).

Поиск и устранение неисправностей

Для правильной замены необходимых элементов схемы в случае устранения неисправности необходимо выполнить следующую процедуру.

Такие действия актуальны, если машина отказывается заводиться:

  1. Проверить аккумулятор. Возможно, он просто вымотался.
  2. В первую очередь проверяется участок по цепи от генераторного устройства до катушки. При обрыве цепи заменяются и подключаются новые провода, окисление - зачистка контактов железной щеткой. Если контакты начали «сыпаться», их тоже необходимо заменить.
  3. Провести диагностику катушки на наличие искры. Снимите высоковольтный кабель с места установки и поднесите к кузову автомобиля. При попытке запустить двигатель должна проскочить искра между высоким напряжением и корпусом.
  4. Проверить исправность свечей зажигания. Бывает, что причиной невозможности запуска двигателя является нагар, образовавшийся на свечах. Вы можете легко очистить их самостоятельно, для этого нужно вынуть свечи и воспользоваться инструкцией, которую вы найдете здесь.

Слабые места блока предохранителей

  1. Плохое соединение предохранителя с гнездом, что приводит к выгоранию гнезд.
  2. Во время работы автопредохранители всегда нагреваются, в результате чего они также негативно влияют на расположенные рядом розетки.
  3. Блок необходимо регулярно проверять, так как стоимость предохранителей всегда невысока, а это не соответствует особо высокому качеству их работы и надежности.
Извините, в настоящее время нет доступных опросов.

Видео «Обозначение предохранителей на 2106»

Подробное обозначение предохранителей на «шестерку» описано на видео ниже (автор видео - AVTOCLUB_22).

1. Передние фары.
2. Боковые указатели поворота.
3.Аккумулятор ВАЗ 21061, ВАЗ-21063.
4. Реле зарядки АКБ ВАЗ 21061, ВАЗ-21063.
5. Реле ближнего света ВАЗ 21061, ВАЗ-21063.
6. Реле включения дальнего света фар ВАЗ 21061, ВАЗ-21063.
7. Стартер ВАЗ 21061, ВАЗ-21063.
8. Генератор ВАЗ 21061, ВАЗ-21063.
9. Фары.
10. Подсветка салона.
11. Звуковые сигналы.
12. Электродвигатель вентилятора системы охлаждения двигателя.
13. Датчик включения электродвигателя вентилятора ВАЗ 21061, ВАЗ-21063.
14. Катушка зажигания ВАЗ 21061, ВАЗ-21063.
15. Распределитель зажигания.
16. Свечи зажигания.
17. Электромагнитный клапан карбюратора ВАЗ 21061, ВАЗ-21063.
18. Датчик температуры охлаждающей жидкости ВАЗ 21061, ВАЗ-21063.
19. Фонарь подкапотного пространства.
20. Выключатель фонарей заднего хода.
21. Датчик указателя давления масла ВАЗ 21061, ВАЗ-21063.
22. Датчик недостаточного давления масла ВАЗ 21061, ВАЗ-21063.
23.Датчик недостаточного уровня тормозной жидкости.
24. Мотор-редуктор стеклоочистителя.
25. Электродвигатель омывателя лобового стекла.
26. Реле включения звукового сигнала ВАЗ 21061, ВАЗ-21063.
27. Реле включения электродвигателя вентилятора ВАЗ 21061, ВАЗ-21063.
28. Регулятор напряжения ВАЗ 21061, ВАЗ-21063.
29. Реле прерывателя стеклоочистителя.
30. Дополнительный блок предохранителей.
31. Главный блок предохранителей.
32. Реле аварийного выключателя ВАЗ 21061, ВАЗ-21063.
33. Выключатель стоп-сигнала.
34. Розетка для переносной лампы.
35. Электродвигатель отопителя ВАЗ 21061, ВАЗ-21063.
36. Резистор электродвигателя отопителя.
37. Часы.
38. Выключатель электродвигателя отопителя.
39. Фонарь бардачка.
40. Прикуриватель.
41. Выключатель аварийной сигнализации ВАЗ 21061, ВАЗ-21063.
42. Выключатель осветительных приборов.
43. Сигнальная лампа недостаточного количества тормозной жидкости.
44. Выключатель указателя поворота.
45.Выключатель зажигания.
46. Выключатель заднего противотуманного света.
47. Выключить наружное освещение.
48. Плафон, расположенный в стойках передних дверей.
49. Выключатель фонарей сигнализации открытия передних дверей.
50. Сигнальные лампы открывают передние двери.
51. Выключатель света, расположенный в стойках задних дверей.
52. Выключатель аварийной сигнализации стояночного тормоза.
53. Подсветка салона.
54. Индикатор уровня топлива с контрольной лампой резерва.
55.Указатель температуры охлаждающей жидкости.
56. Манометр с сигнальной лампой низкого давления.
57. Тахометр ВАЗ 21061, ВАЗ-21063.
58. Контрольная лампа стояночного тормоза.
59. Контрольная лампа заряда аккумуляторной батареи.
60. Контрольная лампа воздушной заслонки карбюратора.
61. Контрольная лампа внешнего освещения.
62. Контрольная лампа.
63. Контрольная лампа дальнего света фар.
64. Спидометр.
65. Выключатель аварийной сигнализации воздушной заслонки карбюратора.
66. Реле выключателя аварийной сигнализации стояночного тормоза.
67. Задние фонари.
68. Подсветка номерного знака.
69. Датчик уровня и запаса топлива ВАЗ 21061, ВАЗ-21063.
70. Лампа для освещения багажника.
71. Задние противотуманные фары *.
Нумерация клемм в блоках: а - очиститель лобового стекла и реле - прерыватель лобового стекла; б - реле - аварийный выключатель и указатели поворота;
в - трехрычажный переключатель.

* Устанавливается на запчасти автомобилей ВАЗ 21061, ВАЗ-21063.

Электропроводка ВАЗ 2106 построена по принципу однопроводности, что означает ситуацию, когда все потребители тока запитаны массой автомобиля. В этом случае он действует как второй провод (минус). Соответственно, все электрические компоненты изготавливаются и подключаются к конкретной рабочей модели.

Особенности электромонтажа «классических» моделей

Основные характеристики, которыми обладает электросхема ВАЗ 2106, следующие:

  • активация электрических цепей непосредственно через замок зажигания;
  • подключение к АКБ с участием блока предохранителей;
  • токопроводящих шкафов ключевых узлов.

Таким образом, в случае выхода из строя какой-либо системы, желательно искать неисправности непосредственно с группы зажигания и контактов.

Роль этого узла следующая:

    ,
  • управляет системой зажигания автомобиля;
  • играет противоугонную, в том числе охранную;
  • позволяет буксировать неисправный автомобиль с включенной аварийкой.

Причины ремонта выключателя зажигания

Замок зажигания «шестерки» имеет 4 режима с разным функционалом:

  1. В режиме «0» можно запитать только провода 30 и 30/1.Остальные функции отключены.
  2. Режим «И» позволяет управлять ходовыми огнями, приводом дворников, двигателем печки.
  3. «II» режим - в этом случае проводка на ВАЗ 2106 активирует поворотники, панель приборов и систему зажигания.
  4. Положение ключа «III» обеспечивает питание клемм 30/1 и 30-INT. Авто стартер работает.

Замена замка зажигания своими руками может потребоваться по нескольким причинам:

  • Во-первых, это реально в случае потери ключей.
  • Во-вторых, со временем личинка замка зажигания изнашивается, а это сказывается на запуске двигателя.
  • Кроме того, могут быть проблемы с группой контактных проводов, которые могут привести к.

Совет: Кстати, эту работу выполнить самому несложно, хотя цена на услуги электрика тоже не будет невыносимой. Для выполнения подобных работ заранее подготовьте шило и крестовую отвертку (ну и новый выключатель зажигания, если нужно).

И состоит из следующих элементов и частей:

  • корпус замка;
  • Контактный диск
  • ;
  • запорный стержень;
  • ролик и контактная втулка;
  • блок.

Проверка работы распределителя

Как поменять замок

Демонтаж старого агрегата

Инструкция по замене замка зажигания самостоятельно будет выглядеть примерно так:

  • выключить аккумулятор;
  • откручиваем винты крепления пластикового кожуха под рулевой колонкой и снимаем его;
  • выключить противоугонное устройство, для чего нужно вставить ключ в положение «0»;
  • Электропроводка ВАЗ 2106
  • требует снятия замка - для этого вставьте шило в отверстие и защелкните замок;
  • после того, как вы сняли фиксатор (см. Видео), настоятельно рекомендуется промаркировать контактные провода, чтобы не перепутать их местами при переподключении;
  • поставил новый замок в обратном порядке.

Контактная группа по замене

Электросхема ВАЗ 2106 сделана таким образом, что при необходимости замены контактной группы это можно сделать без демонтажа замка зажигания. Однако, если вынуть его силой, то вернуть его обратно почти наверняка не получится. По этой причине нам потребуется выполнить все вышеперечисленные операции.

Важно! После снятия фиксатора снимаем стопорное кольцо с его тыльной стороны и устанавливаем новую контактную группу (как на фото).


Приобретать запчасти рекомендуется только качественные, причем лучше делать это у проверенных автосалонов, так как сегодня в продаже много подделок. Отличительными свойствами оригинального выключателя зажигания станут такие характеристики:

  • корпус отформован аккуратно и с ровными краями;
  • Вершина замка плавно перекатывается;
  • широкую голограмму нельзя оторвать, не разрушив ее;
  • свободный ход ключа в личинке, без помех.

Что такое бесконтактное зажигание и его преимущества

Еще один интересный вариант тюнинга классических моделей - установка бесконтактного типа зажигания. Безусловно, от такого нововведения автомобилю только выигрывает - двигатель работает ровнее, исчезает автокатастрофа , в холодное время года заводить двигатель намного проще. Кроме того, есть экономия, связанная с расходом топлива.

Схема подключения на ВАЗ 2106 в этом случае практически идентична: основные отличия - наличие датчика пульса и отсутствие распределителя.Пока двигатель работает, датчик генерирует импульсы на транзисторный ключ.

Уже с его помощью генерируются другие импульсы, характерные для первичной обмотки на катушке. При прерывании вторичная обмотка вырабатывает ток высокого напряжения. С контакта распределителя ток подается на свечи зажигания в необходимой последовательности.

Итак, вы получаете комплект бесконтактного зажигания для ВАЗ «Классик», который по своим характеристикам должен соответствовать двигателю автомобиля.Далее нам понадобится схема подключения ВАЗ 2106.

В комплектацию такого зажигания должны входить следующие запчасти:

  • коммутационный блок;
  • Катушка
  • ;
  • комплект электропроводки высокого напряжения;
  • свечи зажигания - ДВРМ;
  • соединительные провода.

Этапы работ

Для успешной замены зажигания на бесконтактное важно придерживаться принципов соблюдения правильной технологии работы.Снимите отрицательную клемму с аккумулятора. С этого действия всегда должен начинаться любой вид электрического ремонта.

Здесь на помощь придет проводка на ВАЗ 2106:

  1. Отсоединяем провода и главный высоковольтный провод от катушки зажигания.
  2. Снимите крышку распределителя.

  1. Ползунок должен быть установлен так, чтобы не загромождать его необходимые настройки.
  2. Метка на блоке ставится там, где есть прорези в нижней части корпуса распределителя.
  3. Откручиваем гайку и снимаем старый трамблер прежней контактной системы зажигания.
  4. Перед установкой новой системы откройте крышку обновленного трамблера и установите ползунок в то же положение, что и на старом трамблере. Вы можете вставить его в отверстие в головке агрегата.
  5. Переместите метку на нужный уровень и затяните гайки.

Теперь можно собирать, как подсказывает электросхема ВАЗ 21063 - надеть крышку, подключить высоковольтные провода.Можно приступить к демонтажу старой катушки зажигания (обсуждалось выше).

  1. Устанавливаем новую катушку и подводим к ней еще одну ветку высоковольтного провода.
  2. Теперь ставим на место все высоковольтные провода. Нам нужен контакт «K» для коричневых проводов новой катушки, а синих проводов пойдут на контакт «B».
  3. Нужно выбрать место для размещения переключателя, чаще это делают в районе бачка омывателя. Крепится на саморезы.

Произведена замена проводки ВАЗ 2106, можно стянуть провода изолентой. Осталось запустить двигатель и отрегулировать систему зажигания.

Примечание! Если двигатель вашей «шестерки» стал работать с перебоями и с перебоями, а также это сопровождалось потерей мощности, то причиной запросто могли стать пропуски зажигания.

Первое, на что следует обратить внимание в этом случае - это целостность проводки, в том числе высокого напряжения, а также исправность других элементов системы зажигания.Свечи зажигания проверяются на отдельном стенде. В некоторых случаях причиной может быть неисправный генератор ВАЗ 2106 и проводка к нему.

В заключение

Как видите, в уходе с электриком нет ничего сложного. Важно только грамотно и аккуратно выполнить всю работу. Таким образом вы продлите жизнь своему железному другу. Удачи на дорогах!

Не работает тахометр на десятке. Причины неработающего тахометра

Используется тахометр ВАЗ-2106 для контроля скорости вращения коленчатого вала двигателя.Установлен индикатор B на приборной панели, справа от спидометра. Машину шестой модели с инжекторными моторами «АвтоВАЗ» не выпускал, только в последние годы производства С конвейера «Иж-Авто» сошла небольшая партия. Поэтому тахометр использовался только с системами зажигания, совместимыми с карбюраторным впрыском.

Характеристики тахометра

Многие автомобилисты не пользуются тахометром - он не так важен, как спидометр (по которому контролируется скорость, чтобы не нарушать правила дорожного движения и не заработать штраф).С помощью тахометра измеряется частота вращения мотора - и это иногда полезно новичкам, которые не научились «чувствовать» работу мотора.

При проведении тюнинга устанавливаются красивые приспособления, улучшающие внешний вид приборной панели. На шестигранники устанавливались моторы с четырьмя цилиндрами. У них одна особенность - на каждый оборот распределителя зажигания (траверса) приходится четыре замыкания контактной группы Interrupter. С его помощью он создает импульс, необходимый для образования искры.В бесконтактной системе Функции механического прерывателя Выполняет работу датчика Холла.

Схема включения такометра

Схема тахометра ВАЗ-2106 зависит от того, какая система зажигания используется на автомобиле. В случае с контактной системой соединение осуществляется следующим образом:

  1. Левый вывод тахометра (красный) подключен к плюсу замка зажигания. Это питание от устройства - приходит только при включенном зажигании.
  2. Средний провод (белый с черной полосой) подключается к массе (кузову) автомобиля.
  3. Правый вывод тахометра сигнальный, окрашен в коричневый цвет. Он соединяется с выводом «на» катушки зажигания и контактной группы траверса.

Подключение тахометра к элементам электронной системы зажигания очень похоже:

  1. Красный провод подключаем к замку зажигания. Питание запитано, как и в прошлой версии, только при включенном зажигании.
  2. Минусовой провод (белый с черной полосой) подключается к кузову автомобиля.
  3. Управляющий провод (коричневый) подключается к выводу «к» катушки и контакту «1» электронного переключателя.

В обоих случаях тахометр питается проводом питания лампы накаливания, которая необходима для освещения шкалы.

Характеристики тахометра

В целом подключение тахометра ВАЗ-2106 не вызовет затруднений - у него всего три основных провода, остальные вспомогательные. Модель прибора ТХ-193 может использоваться как в автомобилях ВАЗ-2106, так и в аналогичных моделях.Допускается использование для измерения частоты вращения любого двигателя, в котором установлено электронное или контактное зажигание.

С помощью тахометра измеряется количество импульсов в первичной цепи зажигания. На четырехцилиндровых четырехтактных двигателях за один оборот вала елки происходит 4 замыкания и размыкание контактной группы. Другими словами, каждый оборот инициируется формированием 4 импульсов. Но на каждый оборот коленчатого вала вырабатывается всего два импульса.Следовательно, существует прямая зависимость между частотами вращения ротора траверсы и коленчатого вала.

Провода для подключения тахометра

В конструкции прибора есть не только индикатор частоты вращения, но и лампа давления масла.

Перед подключением тахометра на ВАЗ-2106 необходимо ознакомиться с назначением всех проводов:

  1. Белый предназначен для соединения с частью проводки, которая добавляет напряжение для подсветки приборов.
  2. С помощью красного провода и предохранителя прибор запитывается. Причем напряжение приходит только при включении зажигания.
  3. Белый с черной полосой - связь с автомобилем.
  4. Коричневый - сигнальный провод, по которому идут импульсы напряжения с катушки.
  5. Черный - предназначен для подключения электромагнитного переключателя индикатора зарядного тока. Установлено реле Б. открытое пространство, в правой части.
  6. Серый провод с черной полосой подключен к блоку двигателя.

При установке необходимо соблюдать цвета. По привычке можно воспринимать черный провод как минус (потому что в большинстве случаев он тоже). В этом случае тахометр работать не будет.

Если тахометр не работает

Последовательность действий при обнаружении поломки тахометра (при полном выходе из строя):

  1. Проверить цепь подключения к катушке зажигания «К». Если есть разрыв, устраните его. Все работы необходимо производить при отключенном терминале AKB.
  2. Проверить цепь питания прибора, убедиться в исправности предохранителя.
  3. На инжекторных двигателях Может выйти из строя цепь, соединяющая модуль зажигания и блок управления.
  4. При использовании силиконовых высоковольтных проводов Иногда возникает необходимость замены резистора, установленного на плате тахометра ВАЗ-2106.

Но это поломка, которая привела к полному выходу устройства из строя. Гораздо чаще работает с перебоями.

Перебои в работе

Очень часто бывает, что стрелка начинает дергаться.Если машина инжекторная, то устранение неисправности заключается в подключении диагностического сканера и проверке систем двигателя.

В остальных случаях потребуются такие манипуляции:

  1. Проверить проводку, уровень напряжения. Обязательно следите за тем, чтобы цепи и следы окисления не обрывались.
  2. Убедитесь, что связь с «массой» качественная.
  3. При плохих контактах в резине или пробое конденсатора стрелки тахометра ВАЗ-2106 стрелки.Просто замените тестовый конденсатор.
  4. Провести диагностику системы зажигания, устранить дефекты.
  5. При появлении неисправностей после полной (или частичной) разборки-замены потребуется настройка. Для этого с помощью микротумблера на спинке установите «ноль».
  6. В том случае, если стрелка начинает дергаться только при работе двигателя на высоких оборотах, потребуется замена переключателя.

Если на ВАЗ-2106 не работает тахометр, нужно внимательно проверить все цепи его подключения.Чаще всего причина поломки - сгорание предохранителя и обрыв силовых проводов.

Для измерения оборотов двигателя исключительно карбюраторных автомобилей используют тахометр.

Это устройство, расположенное на передней панели.

Нельзя назвать сверхработанным, но для новой машины, которая еще не «слышит» двигатель своей машины, помогает рассчитать количество оборотов двигателя и коленчатого вала.

Он также играет эстетическую роль.

Многие автовладельцы любят хвастаться современными приборами на панели управления.

ВАЗ 2106 имеет четырехтактный четырехцилиндровый двигатель, причем на 1 оборот ротора распределителя зажигания контакты прерывателя, так заглавие прерывателя, замыкаются.

Схема подключения

1 - тахометр;

2 - катушка зажигания;

3 - распределитель зажигания:

Как подключить

Таксометр ТХ-193 ВАЗ 2106 работает по принципу измерения частоты импульсов напряжения, возникающих в первичной цепи системы зажигания.В четырехтактном четырехцилиндровом двигателе при одном роторе ротора в распределителе зажигания происходит четырехкратное размыкание и замыкание контактов прерывателя. То есть за один оборот ротора формируется четыре импульса напряжения (или два импульса для одной цепи коленчатого вала). Таким образом, частота последующего импульса напрямую зависит от частоты вращения коленчатого вала двигателя, что, по сути, находит свое отображение в показаниях прибора.

Для того, чтобы разобраться, как подключить тахометр на ВАЗ 2106, достаточно узнать назначение подключаемых проводов:

Белый провод служит для подключения подсветки устройства;

Красный (толстый) провод через предохранитель соединен с замком зажигания, питание на него осуществляется при включенном зажигании;

Белый провод с черной полосой - для подключения к «массе» в любом удобном месте;

Коричневый идет на вывод «К +» катушки зажигания, сигналы с этого провода контролируют показания тахометра;

Черный провод соединяет с индикатором переключения реле зарядки ток.который находится правой стороной под капотом;

Серый провод с черной полосой контактирует с датчиком давления масла, расположенным на левой стороне двигателя.

Не работает, причины

В первую очередь необходимо вообще проверить наличие подключения тахометра к катушке зажигания. Причина вторая: может случайно перепутал контакты "плюс" и "минус" в аккуме. Нарушение в работе может быть, если провода зажигания силиконовые.В этом случае необходимо изменить сопротивление номинала резистора на плате.
В случае вашего автомобильного впрыска цепь может быть разорвана от модуля зажигания до пятого контакта КП, а затем с тахометра.

Стрелы витые

1. Проверьте лампочку «Проверить» на панели приборов, есть ли такая модель автомобиля. Если не горит, то скорее всего диагностика ошибок не покажет.

2. Проверить проводку, проверяя при этом не только уровень напряжения на проводе «плюс» и «минус», но и качество контактов.Также обязательно проверьте наличие «массы», часто ее упускают из виду. Обычно другие потребители в этом случае начинают работать некорректно.

3. Частая причина Дергания стрелок тахометра становятся плохими контактами траверса или выходом из строя конденсатора, который находится на щебне, очень часто пробивается - это наиболее частая причина поломки тахометра.

4. Проверить систему зажигания. Часто неисправность в этой цепи приводит к сбоям в работе тахометра, особенно подергивания стрелки.

5. Если сбои в работе тахометра возникли после разборки или замены, то есть возможность его настроить. Сначала проверьте: правильно ли это. Во-вторых, проверьте положение нуля. Вы можете настроить его с помощью переключателя на передней панели.

6. Если стрелка дергается на высоких оборотах, это первый признак «смерти» переключателя.

Неисправность

Предохранитель № 2 (10а) - Проверить на короткое замыкание и заменить предохранитель

Неисправный тахометр - проверьте тахометр

Проводка повреждена - восстановить проводку

Тахометр - прибор, предназначенный для измерения частоты вращения ротора двигателя машины.Он помогает отслеживать количество оборотов, чтобы их количество не привело к поломке двигателя. Когда прибор перестает показывать обороты, водители начинают искать причину, по которой не работает тахометр. Следует учитывать несколько видов разломов.

Интересный факт! Сегодня можно встретить цифровые и аналоговые тахометры. Аналоговые тахометры популярнее цифровых, что объясняется удобством их использования.

Неисправностей тахометра не очень много.В большинстве случаев проблемы можно определить по поведению самого стрелка. Она начинает прыгать или вообще не двигается. Если вы смотрите такую ​​картину, вам следует выяснить причину этого явления. Скорее всего, устройство сломалось и потребуется его ремонт, а возможно и замена.

Важно! Выход из строя тахометра не влияет на основные функции автомобиля, но если водитель не получит от него информацию, это может закончиться ремонтом двигателя или аварией.

Причины неисправности и их устранение

Существует ряд оснований, по которым импульс не показывает поворотов. Если тахометр не работает, причины каждой отдельной неисправности могут быть разными. Например, часто автомобилисты сталкиваются с такой неприятностью, как «тянуть стрелы». Причиной тому часто бывает установка силиконовых проводов зажигания, которые отличаются от штатной разводки. Сопротивление силиконовых проводов отличается от аналогичного показателя проводов, которые были установлены заводом при изготовлении автомобилей.Следовательно, происходит изменение импульса тока. Устранить причину этой поломки можно уменьшив номинал резистора на плате КПП.


Прыгающая стрелка тахометра

Если вы заметили, что стрелка начала прыгать, а тахометр не показывает, стоит обратить внимание на датчик оборотов мотора. Скорее всего, он вышел из строя и не может передать правильные данные. Решить такую ​​проблему можно только заменой датчика.


Стрелка не двигается

Еще одна из наиболее частых причин, по которой не работает тахометр, - это снижение качества контактов или неисправность проводки. Если это произошло, то импульсы от двигателя на тахометр просто не приходят и стрелка оборотов не работает. Устройство не отвечает и не показывает данные. Исправить эту поломку просто. Для этого внимательно осмотрите все провода. Если вы видите трещины или обрывы - замените поврежденные части проводки.


Иногда причина того, что стрелка тахометра не двигается - это поломка самого устройства. Если вы не выявили повреждений датчиков, значит, без ремонта или замены самого тахометра не обойтись.

Интересный факт! Совсем недавно тахометров на машине не было вообще. Автомобили выпускались без этих устройств.

Поломка датчика внутреннего сгорания

Иногда возникают ситуации, когда поломка датчика внутреннего сгорания является причиной того, что не работает тахометр оборота. Стрелка начинает некорректно вести себя и показывать неверные данные. Если вы обнаружили поломку датчика внутреннего сгорания, поменяйте его на новый.После такой замены тахометр заработает нормально.

Экран разбивки

Наверное, наиболее частой причиной неисправности устройства является выход из строя светодиодного экрана. Если вы заметили, что данные на цифровом табло не отображаются, лучше всего заменить дисплей устройства на новый продукт.


Важно! Чтобы найти причину неисправности тахометра, попробуйте проверить уровень напряжения в проводах и массу, так как довольно часто это помогает установить истинную основу для поиска неисправностей.

Как отремонтировать тахометр

Поломки тахометра встречаются часто, но и устранить их самостоятельно не так уж и сложно. Для этого рассмотрим особенности разборки КПП и мы постараемся ответить на вопрос: «Как починить тахометр?».

1. Необходимо снять ручку сброса суточного одометра с оси.

2. Откручиваем винты крепления козырька КПП к кузову и крепления самого тахометра.

3. От тахометра нужно отсоединить все провода.

4. Саморезы шлейфа подсветки тоже надо открутить.

5. Откручиваем гайки и снимаем гайки индикатора.

6. Также необходимо снять козырек с защитным стеклом.

7. Отверткой снимите стрелку.

8. Выверните винты на шкале КПП.

9. Снимаем шпильки указателя температуры.

10. Теперь нужно аккуратно согнуть коробку передач и вытащить тахометр.

После этого следует внимательно рассмотреть плату за наличие трещин и «незамерзших» мест. Проверить напряжение питания микросхемы, подключив плату к источнику питания (важно соблюдать полярность). Напряжение должно быть 7В. Если существенно отличается - необходимо поменять элементы стабилизатора напряжения.Посмотрите на осциллограф вывода микросхемы. Это должен быть положительный импульс с равной амплитудой напряжения питания и длительностью 3 мс.

Проверить обмотку миллиамперметра на предмет повреждений - сопротивление в ней должно быть около 150 Ом. Также не забудьте проверить стрелку. Возможно, она заклеена из-за пыли. Промойте спиртом и продуйте магнитную систему.

После всех проверок и устранения причины неисправности тахометра установить его и собрать КПП в обратной последовательности.

Тахометр в автомобиле служит для индикации числа оборотов коленчатого вала двигателя. Рассмотрим, почему не работает тахометр, как найти и устранить причину поломки. Обязательно остановимся на устройстве и принципе работы, которые помогут выяснить, почему перестал работать тахометр, дергается стрелка или ведет себя неадекватно.

Классификация по принципу работы

Устройство и принцип действия

Основные компоненты электрических и электронных тахометров:

  • измерительный блок или преобразователь сигналов.Могут быть построены на элементах аналоговой схемотехники или построены на специальных микросхемах;
  • блок индикации с аналоговым или цифровым отображением количества оборотов;
  • вспомогательных элементов.

Работа электронных тахометров основана на преобразовании отдельных сигналов или импульсов, захваченных от ЭБУ, система зажигания является либо генератором, в сигнал «сброса» для блока индикации.

Схема подключения

При поиске причины, по которой не работает тахометр, в первую очередь важно понимать схему подключения и тип сигнала.Имеется 3. типовые схемы Подключения:


Характерные неисправности

Если на автомобиле перестал работать механический тахометр, то имеется механическое повреждение любого из элементов конструкции. Обрыв троса гибкого вала, износ элементов червячной передачи, появление надежд, деформации - все эти причины может отображать индикатор числа оборотов двигателя.

Обратите внимание, если электронный тахометр не работает:


На автомобилях со схемой подключения от генератора неработающий тахометр может быть признаком неисправности генератора.В этом случае поломка сопровождается возгоранием, спорадическим свечением на панели приборов «Гирлянды» от лампочек контрольной лампы.

В некоторых типах конструкции изменение струйного сопротивления высоковольтных проводов позволяет вносить коррективы в точность индикации оборотов двигателя.

Как самостоятельно найти причину неисправности

Помимо визуального осмотра потребуется универсальный измерительный прибор для диагностики своими руками.Если знаете, то легко можете проверить мощность, «массу», а также прозвонить сигнальный провод на обрыв.

Проверка мощности выполняется в режиме измерения постоянного тока, диапазон измерения - до 20 В. Минус - постоянный, «плюс» появляется только после включения зажигания. Импульсы на сигнальном проводе должны появляться при вращении коленчатого вала. Для поиска обрыва мультиметр необходимо перевести в режим измерения - омметр. Иногда для обнаружения плохого контакта достаточно сдвинуть разъем или жгут, в котором проложен сигнальный провод индикатора оборотов.

Подергивание стрелки тахометра

Проблема закручивания стрелы наиболее известна владельцам ГАЗ 3110 «Волга». Проблема возникает на автомобилях, выпущенных до сентября 1999 года и оборудованных комбинацией приборов 38.3801 (ОАО «Авторабим»). Из-за конструктивных недостатков естественный, в котором величина зарядного тока регулируется переменной напряжения подачи на обмотку возбуждения, приводит к рывку стрелки.

Стрелка тахометра может дергаться из-за ослабленной, но в большинстве случаев для ремонта тахометр на Волге снимается заменой приборной панели и доработкой схемы подключения.

"> У каждой панели автомобиля своя. Все они отличаются по стилю и дизайну, но всех их объединяет то, что все они показывают одни и те же данные. Как правило, это данные о температуре двигателя, уровне топлива. в баке скорость автомобиля (спидометр), а также количество оборотов двигателя в минуту (тахометр , ).

Сегодня поговорим о неисправностях тахометра. Вы узнаете, почему не работает тахометр , по основным неисправностям тахометра ВАЗ .

Что такое тахометр и для чего он нужен?

Тахометр - Это прибор, который, как я уже сказал, показывает количество оборотов двигателя в минуту (тысяч об / мин). Показания тахометра необходимы для того, чтобы водителю (как правило, новичку) было легче ориентироваться и выбирать нужную передачу (повышенную или пониженную). Также тахометр нужен для того, чтобы по количеству оборотов контролировать правильность работы мотора. Например, когда обороты плавают или слишком высоки, можно вовремя обнаружить неисправность.

Первые тахометры были аналоговыми (их еще называют амбициозными). Аналоговые тахометры представляют собой циферблат с цифрами и стрелкой. Одно деление аналогового тахометра - 1 тысяча оборотов. Чуть позже на автомобилях стали появляться цифровые (электронные) тахометры. Данные в электронных тахометрах отображаются на табло (LCD или LCD дисплей). В современных автомобилях цифровые тахометры выглядят как аналоговые, поскольку, как и более старые модели тахометров, выводят информацию в виде циферблата и стрелки, указывающей количество оборотов.

Признаки неисправности Тахометр

  • Поплавок на холостом ходу (Стрелка тахометра дергается даже когда машина стоит на месте, а нога не на педали газа).
  • Стрелка не реагирует на нажатие педали газа (стоя на нулевой отметке или в другом крайнем положении).

Не работает тахометр ВАЗ - общие причины

  • В первую очередь необходимо проверить состояние проводки и контактов. Часто тахометр неисправен Заманивают именно в обрыв вагона или плохой контакт.Проведите визуальный осмотр на предмет дефектов (разрывы, плохой монтаж, окисление и т. Д.).
  • Неисправности датчика вращения коленвала. Бывают ситуации, когда тахометр не работает из-за неисправности датчика оборотов двигателя. Решение этой проблемы Помогите датчику проверить или заменить его.
  • Как не странно, но в некоторых случаях причина неработающего тахометра может быть ранена в банальном закручивании стрелки или повороте ее на шкив.
  • Установка бесконтактного зажигания часто приводит к тому, что тахометр не работает.Для устранения проблемы советую обратиться к электрику, который решит проблему конфликтующего устройства.
  • Несовместимость проводов зажигания. Так называемые силиконовые провода зажигания, которыми автовладельцы заменяют штатные провода, часто приводят к тому, что стрелка тахометра дергается. Причина - в различиях штатного сопротивления тех и других проводов, в результате некорректно ведет себя форма импульса тока и стрелка. Решение этой проблемы описано во многих руководствах по самостоятельному ремонту и сводится к замене (уменьшению номинала) резистора на плате КП.
  • Проверить предохранители. Что-то верно они являются причиной проблем с тахометром. Убедитесь, что все предохранители целы и не имеют следов окисления или плавления.
  • В заключение хочу отметить, что описанные выше причины и методы диагностики относятся к поверхностным и наиболее распространенным. Узнать подробнее и понять , почему не работает тахометр или почему дергается стрелка тахометра, можно только имея специальное оборудование. Поэтому при невозможности самостоятельно диагностировать неисправность тахометра рекомендую обратиться к специалистам на сотню.

    Инструкция для владельцев. Порядок установки электронного зажигания

    Отечественные модели Lada из классической серии - это простой и надежный автомобиль, в котором немаловажную роль играет правильная установка зажигания на ВАЗ 2106 и аналогичные ему серии. Любой автовладелец такой машины способен выполнить эту работу, для которой необходимо приобрести специализированный инструмент, а некоторые опытные профессионалы справятся и без них.

    Список специализированных инструментов и признаки неисправности

    Установить зажигание на ВАЗ 2106 своими руками с помощью следующих инструментов:

    • рожково - накидный ключ диаметром 13 мм;
    • специализированный ключ для снятия свечей зажигания;
    • вольтметр или контрольная лампа на 12 вольт;
    • автомобильный стробоскоп.

    Характерным признаком того, что на ВАЗ 2106 необходимо устанавливать зажигание по меткам для шкива коленвала, является резкая детонация мотора и пропадание мощности. Проблемы очевидны при движении со скоростью сорок километров в час (на 3 передаче) и резкой попытке увеличить оборот педали газа. Проявление такой неисправности, а также посторонний металлический звук от двигателя на резком проезде и укажут на необходимость регулировки угла зажигания, и провести этот ремонт своими руками сможет любой автовладелец.

    Этапы работы со стробоскопом

    За установку на зажигания ВАЗ 2106 с помощью стробоскопа в официальных дилерских центрах необходимо будет заплатить от 1000 до 1500 руб. Если вы желаете сэкономить эту сумму, все работы можно провести самостоятельно, для чего необходимо выполнить следующие действия:


    Важно! Следует учитывать, что угол опережения сделан исходя из того, как доливается бензин, в случае 92-го он выставляется по самой большой отметке, в случае 76-го выбирается между двумя маленькими , обозначающие 5 и 10 градусов.

    Продемонстрируйте правильное зажигание. Это возможно без использования стробоскопа, для чего потребуется контрольная лампа 12 лайнер.

    Самонастройка без стробоскопа

    При отсутствии специального инструмента выставляем правильное зажигание на ВАЗ 2106 по меткам, выполняя следующий алгоритм действий:
    • Прогреваем машину в комнату, даем мотору остыть, и Свечой зажигания открутите первый цилиндр от цилиндра цилиндра, заткните отверстие пальцем, проверните коленвал до степени сжатия (когда палец начнет давить).
    • Продолжаем вращать коленчатый вал до совмещения метки на его шкиве перед кулаком передней крышки, ориентируясь на тип бензина, на котором эксплуатируется автомобиль.
    • После установки меток необходимо снять крышку с траверса и отметить опасность наезда бегунка на ротор (напротив контакта высоковольтного провода первого цилиндра), после чего необходимо открутить гайка крепления ключом на 13 мм.
    • Подсоединить контрольную лампочку на 12 В (к траверсу и внутри низковольтного кабеля).Включаем зажигание двигателя, не проворачивая двигатель стартером, и при правильном выставлении контрольная лампа не должна гореть. Если он горит, надо будет повернуть корпус ротора травера до тех пор, пока он не будет смотреться и тогда уже затягиваем гайку крепления.
    • Затем выключите зажигание двигателя, вверните свечу зажигания обратно, наденьте крышку траверса и запустите мотор, проверяя его.

    Важно! Если угол выступа зажигания выставлен правильно, двигатель двигателя должен работать плавно, без сбоев в оборотах при нажатии на педаль газа, и уверенно держать свой холостой ход, что вполне возможно, потребуется регулировка на карбюраторе машины. , после правильной настройки зажигания.

    Проблемы с зажиганием в автомобилях ВАЗ 2106 также могут возникать из-за маркировки мотор-распределительной системы мотора. Предлагаем посмотреть зажигание и выполнение сопутствующих настроек для ВАЗ 2106:

    Несмотря на то, что «Классика» ВАЗ 2106 давно снята с производства, значительное количество этих машин эксплуатируется по российским подвигам. Поскольку их конструкция устарела, вполне понятно желание владельцев шестой модели Жигулей улучшить ее любыми способами.Один из эффективных вариантов - поставить бесконтактную (сокращенно БСЗ) вместо штатной системы зажигания, где электроника находится в покраске. Процедура замены довольно проста и доступна каждому желающему улучшить работу своей «шестерки».

    Что такое БСЗ и как он работает?

    Для успешной установки и настройки бесконтактного зажигания желательно понимать принцип работы системы, состоящей из следующих элементов:

    1. Главный распределитель зажигания (иначе - трамблер).Внутри находится фотоэлектрический датчик Холла, регулировка угла регулировки вакуумного привода и так называемый подвижный контактный ползун.
    2. Катушка, создающая импульс высокого напряжения. Он имеет 2 обмотки: первичную, состоящую из небольшого количества витков толстого провода, и вторичную, намотанную тонким проводом с большим количеством витков.
    3. Электронный блок - выключатель с алюминиевым радиатором охлаждения. Последний играет роль элемента застежки.
    4. Свечи зажигания, соединенные высоковольтными проводами с боевым тросом.
    5. Провода для соединения элементов между собой.

    Для справки. В штатных устаревших системах ВАЗ 2106 внутри трамблера вместо датчика Холла стояла контактная группа, а переключателя не было вообще.

    Первый контакт катушки соединен через реле замка зажигания с генератором, а второй - с блоком управления. Также от нее на трамбл идет высоковольтный провод большого сечения. От трамблера 2 пучка проводов, соединяющих его с выключателем и свечами зажигания.Система работает по такому алгоритму:

    1. После включения зажигания поворотом ключа в замке на первичной обмотке катушки подается напряжение 12 В, в котором возникает электромагнитное поле.
    2. Когда происходит вращение коленчатого вала и один из поршней переходит в верхнюю мертвую точку (NTT), фотоэлектрический датчик посылает сигнал на выключатель, который на короткое время прерывает связь катушки с источником напряжения - генератором или аккумулятор.
    3. При разрыве цепи во вторичной обмотке катушки формируется импульс напряжением от 20 до 24 кВ, передаваемый по большому сечению на бегунке искажателя.
    4. Подвижный контактный бегунок направляет импульс на свечу зажигания, где поршень вышел в ВМТ. Между его контактами разлетается мощная искра, воспламеняющая смесь топлива с воздухом в камере сгорания.
    5. Вал распределителя приводится в действие зубчатой ​​передачей, связанной с коленчатым валом.Когда следующий поршень движется к NTC, вал поворачивается и подвижный контакт соединяется с другой свечой, и датчик Холла посылает следующий сигнал, и цикл искрения повторяется.

    Ссылка. В старых системах разрыв цепи производился механическим способом с помощью кулачка на валу TRAMBLOR, прижимающего контактную группу.

    Преимущества бесконтактных систем

    Для энтузиастов инъекционных автомобилей главным аргументом в пользу BSZ является тот факт, что на данный момент ни один производитель не производит автомобили с контактно-кулачковой системой искрообразования.Иностранные бренды отказались от нее в далеких 80-х годах прошлого века, а в РФ механический розжиг продержался до 90-х годов. Причины выхода из строя вполне понятны:

    • на Контактах постоянно проскальзывала искра, отчего горели и требовали частой зачистки;
    • контактная группа износилась достаточно быстро, в среднем хватило на 15-20 тысяч км пробега, после чего элемент пришлось менять;
    • дал себе знать об износе подшипника, на котором были размещены контакты, что вызвало нестабильную работу силового агрегата;
    • Пружины разновесов-балансиров растянутые.

    Все перечисленные неисправности проявлялись попеременно, не давая покоя владельцу «классики» Жигулей. Из-за несовершенной конструкции мощность искр на свечах постоянно падала, ухудшалась работа двигателя, увеличивался расход топлива. Новые системы БСЗ лишены таких недостатков, они отличаются прочностью и стабильным искрообразованием. Увеличилась мощность искры, так как выходное импульсное напряжение увеличилось с 16-18 кВ до 24 кВ, что способствует лучшему воспламенению топлива.

    Примечание. Сначала слабым местом Отечественные бесконтактные системы считались переключателем, который быстро выходит из строя и не подлежит возврату. Но позже его доработали и надежность работы БСЗ повысилась.

    Выбор комплекта электронного зажигания

    Поскольку «шестерка» комплектовалась тремя разновидностями двигателей (объемом 1,3, 1,5 и 1,6 л), то комплекты БСЗ для них отличаются конструкцией трамбла. Мотор 1,3 л. (Модель ВАЗ 21063) Есть распределитель с укороченным валом, а в двигателях 1.5 и 1,6 л. (ВАЗ 21061 и 2106 соответственно) этот вал одинаково длинный. Состав комплекта электронного зажигания такой:

    • blot C. Каталожный номер 38.3706-01 Для силового агрегата объемом 1,3 л. или 38.37061 - для моторов 1,5 и 1,6 л .;
    • катушка высокого напряжения с маркировкой 27.3705;
    • Электронный блок управления, маркировка - 36.3734 или 3620.3734;
    • соединительные провода.

    Внимание! Покупая бесконтактный комплект на «классику» от Жигулей, не путайте его с изделиями, предназначенными для Нивы ВАЗ 2121, большие пальцы очень похожи.А вот «Нивовская» деталь отличается техническими характеристиками и имеет маркировку: 3810.3706, 38.3706-10 или 038.3706-10. Ставить его на «шестерку» категорически не рекомендуется.

    У производителей, реализующих свои комплекты зажигания на территории РФ, наибольшей популярностью у автомобилистов забраковали запчасти SOCE из города Старый Оскол. Стоит отметить, что новые свечи марки А-17ДВР устанавливаются на классические вазоны. С электроникой в ​​комплект не входит, их придется приобретать отдельно.Чтобы полностью ощутить результаты замены, рекомендуется также поставить новые высоковольтные провода, если вы не меняли их в недавнем прошлом.

    Несмотря на то, что масляный насос является одним из самых надежных узлов в автомобилях ВАЗ 2106-2107, иногда он выходит из строя. Для его замены рекомендуется изучить этот материал:

    Подготовка к замене BSZ

    Работы по снятию старого зажигания и установке нового не требуют специальных инструментов, приспособлений или инструментов.Смотровая канава не нужна, а всю операцию можно провести на улице при хорошем дневном освещении. Достаточно иметь такой набор инструментов:

    • Рупорный ключ на 13 мм для откручивания крепления распределителя;
    • ключами на 10 и 8 мм катушка снимается;
    • магазин плоский и крестообразный;
    • passatia;
    • электродрель
    • или ручная со сверлом под диаметры выключателя крепления выключателя.

    Совет.Для удобства выполнения работ возьмите в аренду или ознакомьтесь с длинной ручкой, которая приводится в действие храповой гайкой и используется для вращения коленчатого вала вручную.

    Для начала проведем несколько этапов предварительной разборки:

    1. Откройте капот и отсоедините минусовой вывод аккумуляторной батареи.
    2. Снимите высоковольтные провода со свечи и накройте распределитель.
    3. Выкручиваем свечи.
    4. Опустите отверстие в свечном отверстии цилиндра и поворачивайте коленчатый вал, пока поршень не достигнет НМТ.В то же время метка на шкиве вала будет подниматься напротив самых длинных рисков, отложившихся на блоке цилиндров.

    Совет. Если ключа под гайкой храповика вы не нашли, коленчатый вал можно вращать, вращая обладать задним колесом автомобиля. Не забудьте починить машину антиразрядными средствами, снять ручными тормозами и включить 4 или 5 передачу.

    Сопоставив этикетку и подготовив новую деталь, можно приступать к основному этапу работы.

    Порядок установки электронного зажигания

    В первую очередь необходимо демонтировать старую систему, выполняя операции в такой последовательности:

    1. Отключить высоковольтный провод, идущий от катушки, снять крышку крышки и запомните положение бегуна.Для удобства направление можно обозначить мелом на крышке клапанов двигателя.
    2. Отсоедините провод и вакуумную трубку от карбюратора от распределителя проводов. Откручиваем крепежную гайку ключом на 13 мм и снимаем элемент с блока цилиндров.
    3. Снимите штуцеры контактов высоковольтной катушки и снимите провода, запомнив, куда подключались жилы от реле замка зажигания и тахометра.
    4. Снимите катушку и снимите ее в сторону.

    Совет. Между Блотом I. Посадка Moz Блок цилиндров представляет собой прокладку, не потеряйте ее при снятии детали с автомобиля.

    Путем разборки приступить к установке БСЗ, следуя следующей процедуре:

    1. Переставить прокладку со старого трамблера на новый и снять с него крышку. Поворачивая ползунок в нужном направлении, которое вы обрисовали мелом, вставьте вал временной шкалы в гнездо и зафиксируйте гайкой.Затягивать с этим не стоит, ведь еще надо регулировать зажигание и снова отпускать гайку.
    2. Вкрутите свечи зажигания, выставив зазор между электродами 0,8-0,9 мм. Ставим на место крышку распределителя и присоединяем высоковольтные провода, соблюдая номера цилиндров (выбит сверху на крышке).
    3. Закрепите новую катушку на месте старой. Если контакты на нем расположены наоборот, вы сначала ослабляете фиксатор крепления, проверяете корпус на 180 ° и устанавливаете деталь на автомобиль.
    4. Присоединить недалеко от катушечного переключателя. Снимая бачок омывателя, предварительно просверлите в лифе корпуса 2 отверстия и прикрутите блок саморезами. Обратите внимание: электронный элемент не должен стоять ниже бака, чтобы он не пролился водой в случае протечки.
    5. Возьмите соединительные провода и подключите электронный блок, трамблер и катушку согласно (входит в комплект БСЗ). Понять это несложно: разъем от переключателя подключается к блоку распределителя, а провода - к контактам «б» и «к» катушке высокого напряжения.Не забываем и о жилах, подключенных ранее к старой катушке (в том числе от тахометра), они должны быть присоединены к новому элементу таким же образом.
    6. Надеть штуцер мембранного узла аварийной вакуумной трубки, идущей от карбюратора. На этом установка бесконтактной системы закончена.

    Ссылка. В моделях ВАЗ 2106 последних редакций уже сделаны отверстия, предназначенные для установки переключателя. Внимательно посмотрите на лонжерон с левой стороны (по ходу машины).

    Инструкция по установке на фото

    Ползунок должен стоять в таком положении перед снятием траверса, крышка траверса снимается путем освобождения двух защелок ключом на 8 и 10 нужно открутить провода от распределителя от катушки, высоковольтный провод снимается и жилы, ведущие к замку зажигания и тахометру, откручиваются, распределитель снимается с проволочного блока цилиндров, поэтому новая катушка подключается так же, как и старый выключатель. свободное место над бачком омывателя не перепутайте провода, подключение нового трамблера

    Видео по установке электронной системы на «Классику»

    Пуск двигателя и настройка зажигания

    Если не передвинули метки при замене элементов, и проводка была подключена правильно, то сразу же запустится Sixer.Дать ей прогреться минуту, манипулируя педалью акселератора, после чего перейти к настройке зажигания. Выполняется двумя способами:

    • самый распространенный метод - «по слухам»;
    • с помощью специального прибора - стробоскопа.

    Совет. Если двигатель автомобиля не завелся и при вращении стартера он не подает признаков жизни, то следует проверить правильность подключения высоковольтных проводов. Причина вторая: Во время установки вы повернули крышку распределителя на 180 °, из-за чего ползунок начал передавать импульс на 4-й цилиндр вместо первого и наоборот.

    Регулировка зажигания «на слух» производится так:

    1. При работающем двигателе ослабить гайку крепления аккумулятора.
    2. Медленно поворачивайте его по часовой стрелке и против часовой стрелки, добиваясь наиболее стабильной работы Силовой агрегат. Угол поворота не должен превышать 15 °.
    3. Уловив положение четкой работы двигателя, окончательно затяните гайку распределителя.

    При помощи стробоскопа угол опережения зажигания точнее не задается.Если вам удалось достать это устройство или куда-то вовремя взять, подключите его к клеммам АКБ и высоковольтному проводу первого цилиндра. Запустите мотор и осторожно поднесите мигающую лампу к меткам на блоке. Стробоскоп поможет увидеть положение опасности, выбитой на шкиве, при работающем двигателе. Теперь можно ослабить гайку аккумулятора и повернуть корпус, чтобы добиться сочетания этого риска с последней, самой короткой отметкой.

    Ремонт карбюратора несложный, если знать все тонкости процедуры:

    После настройки прогрейте машину до рабочей температуры и попробуйте проехать на ней в разных режимах.Если при резком нажатии на педаль газа слышен стук поршневых пальцев, значит, вы имеете дело с детонацией, вызванной слишком ранним зажиганием. Ослабьте крепление шкалы времени и поверните ее по часовой стрелке на 1-2 °, не более. Стук должен исчезнуть.

    Совет. После установки БСЗ часто случается, что обороты двигателя на холостом ходу увеличиваются из-за лучшего искрообразования. Частота оборотов винта снижается до значения 850-900 об / мин количества топлива. В карбюраторах типа «озон» это крупногабаритный винт, который находится справа (в процессе движения) внизу агрегата.В карбюраторах «Солекс» имеется пластиковая ручка, которая смотрит сзади и упирается в ось заслонки. Винт "Качественный" без знания корпуса трогать нельзя!

    Видео о регулировке бесконтактного зажигания

    Если вы сняли трамблер и высоковольтные провода с крышки без совмещения меток, правильно вам поможет представленное зажигание. Видеосюжеты:

    Работа электронной системы автомобиля С. Уличная отличается от езды на старом зажигании.Двигатель работает намного меньше и стабильнее, а чистка контактной группы уходит в прошлое. Но владельцу ВАЗ 2106 не помешает таскать датчик Холла в случае штатной поломки. Эта деталь не ремонтируется, хотя ломается довольно редко.

    Если правильно выставить момент зажигания и зазоры контактов прерывателей, то в будущем это существенно повлияет на работу двигателя. Установка точки зажигания на автомобиль ВАЗ 2106 или угла опережения производится стробоскопом.Если такие действия не соответствуют действительности, автомобиль не будет иметь полную мощность, что приведет к увеличению расхода бензина, перебоям в работе двигателя, если он работает на холостом ходу, перегреву автомобиля. Это можно объяснить косвенными признаками неправильной установки угла. Если зажигание установленное, то при двигателе прекращается детонация, что неминуемо приведет к выходу из строя такого механизма, как двигатель. Для регулировки момента зажигания им потребуются специальные инструменты в виде гаечного ключа на «13», контрольной лампы на 12В или вольтметра.Соответствующее продвижение может быть установлено для первого и четвертого цилиндров. Переходим к рассмотрению порядка установки баллона.

    Если брать во внимание такой элемент, как крышка газораспределительного механизма, то в верхней части есть три литых метки в виде короткой, средней и длинной. Точно определяют зажигание (впереди):

    • «Короткая этикетка». Угол 10 градусов.
    • «Средний тег». Угол 5 градусов.
    • "Длинная этикетка.«Угол 0 градусов.

    На шкиве обода выбита метка НМТ, а ступица прилива. Установка момента зажигания производится следующим образом:

    Если это не так, то необходимо:


    После этого стоит перейти к установке момента зажигания.

    1. Взять контрольную лампочку и подключить провод к выводу катушки зажигания, который подключен к низковольтному проводу распределителя, а второй перекинуть на «массу».
    2. Включить зажигание.
    3. Поворачивая диспенсер по часовой стрелке, устранить поджог лампы. Если это достигнуто, то дальнейших шагов не предпринимать.
    4. После этого распределитель поворачивает против часовой стрелки до игнорирования лампы. Затем стоит зафиксировать положение распределителя и затянуть гайку его крепления.
    5. Выключите зажигание и установите крышку траверсы на место.

    После этого стоит проверить момент зажигания. Эти действия выполняются во время движения автомобиля.Для чего нужно будет разогнать режим скорости 45км / ч и включить четвертую передачу, а затем резко нажать на педаль «газа». Через небольшой промежуток времени после нажатия на педаль акселератора происходит детонация, которая в дальнейшем исчезает. Если такое действие произошло, то в процессе разгона автомобиль надолго не уйдет. Это объясняет раннюю стадию зажигания. Если детонация не произошла, зажигание «позднее». Если это произошло, стоит повернуть трамблер на «0».Деление 5-1 "по часовой стрелке. А когда в дальнейшем это необходимо сделать в обратном положении. После завершения регулировки стоит отметить краску на корпусе распределителя положения среднего риска шкалы.

    Для того, чтобы правильно поставить зажигание на автомобиле ВАЗ 2106 вам потребуется:

    Ключ звукового сигнала на «13»;

    Ключ свечи;

    12 Вольтов Лампочка с двумя проводами ("Опора").

    Зажигание устанавливается по верхней мертвой точке (VTT) первого цилиндра.

    1. Закройте крышку и открутите свечу от первого цилиндра.

    2. Введите верхнюю мертвую точку (для установки VMT необходимо совместить метки на ободе шкива и ступице шкива)

    3. Лупа крутящая на ВАЗ 2106 выставлена ​​по ГРМ на крышке ГРМ, есть четыре метки:

    Шкив коленчатого вала - 1

    Cortay (впереди вперед на 10 градусов) - 2;

    Средний (угол опережения 5 градусов) - 3;

    Long (вперед на 0 градусов) - 4.

    Марка выбирается от какого бензина вы ездите:

    Бензин А95, А92 - средний маркер;

    Бензин А76 - длинная марка.

    4. Закройте крышку распределителя зажигания.

    5. Открутите гайку крепления трамблера, затем поднимите резину вверх.

    6. Покрутите ось ротора, установите ее параллельно двигателю автомобиля.

    После всего вышеперечисленного приступаем к настройке ВАЗ 2106:

    1.Перемешайте ключ и включите зажигание.

    2. Обрыв 12-вольтовой лампочки с двумя проводками «Заголовок», один конец провода подключить к низковольтному проводу распределителя зажигания, другой конец провода подключить к «массе».

    3. После включения "Проверок", не торопясь, по часовой стрелке поворачиваем трамблер, пока не погаснет лампочка (если после включения конкурентная лампочка не загорелась, регулировать нечего).

    4. Когда лампочка погасла, поверните распределитель обратно (против часовой стрелки), пока не загорится лампа, в момент зажигания «Проверок» зафиксируйте положение распределителя и затяните его гайкой.

    5. Включите зажигание и установите на место крышку траверса.

    После регулировки зажигания на ВАЗ 2106 действуйте перед проверкой:

    1. Если вы все правильно сделали, заводим двигатель и разгоняем «шестерку» на передаче трансмиссии до 50км / ч, после разгона включаем четвертую передачу и резко нажимаем на педаль газа, двигатель обязан появиться на 2-3 секунды (пусковой колодец стучит «пальцами») и после исчезновения.

    2.Если детонация началась и не пропала, то зажигание «Раньше» (повернуть трамблер примерно на пол выбора по часовой стрелке).

    3. Если детонация при резком нажатии на педаль вообще не появилась, зажигание «позже» (повернуть трамблер примерно до пола деления против часовой стрелки).

    Видео Как установить зажигание на ВАЗ 2106 своими руками:

    Влияет на динамику автомобиля, расход топлива, легкость запуска двигателя и его ресурс.Ниже описан порядок настройки зажигания для автомобиля ВАЗ-2106 с контактной системой зажигания, в т.ч. При использовании в качестве дополнительных устройств транзисторная или тиристорная система зажигания. Подобные приемы действительны не только для ВАЗ-2106, но и для всех автомобилей с контактной системой зажигания Просто нужно уточнить в «Руководстве по эксплуатации» значения регулировки для конкретного двигателя.

    Фактически регулировка сводится к трем этапам: установка значения угла замкнутого состояния контактов (УЗБ) в зависимости от величины зазора в контактах прерывателя распределителя (травер), установка опережения зажигания. (CMA), проверка и корректировка результатов, полученных во время езды.

    Этап 1. Регулировка угла замкнутого состояния контактов

    Регулировка УЗК необходима при использовании классической или транзисторной системы зажигания. При использовании тиристорной системы величина Узб не критична.

    Для регулировки необходимо снять крышку траверса. В проблемах используется классическая система зажигания , перед регулировкой рекомендую Надфил очистить контакт травера, удалив образовавшийся бугорок на одном из контактов.После зачистки необходимо убедиться, что контакты прилегают друг к другу всей плоскостью. При необходимости отрегулируйте осторожно гибкий неподвижный контакт.

    Далее необходимо повернуть коленчатый вал в это положение, чтобы расстояние между контактами траверсы было максимальным. Выкрутите винт, фиксирующий контактную группу на опорной плите, введите щуп толщиной 0,4 мм между контактами и выберите такое положение контактной группы, чтобы зонд двигался с небольшим усилием.Зафиксируйте расположение контактной группы, затянув винт. Проверить размер зазора, стараясь разместить между контактами щупа более тонкий (менее 0,35 мм) и более толстый (более 0,45 мм) номинал. Более толстый зонд не должен проходить в зазор между контактами, а более тонкий должен двигаться без каких-либо усилий.

    Для вращения коленчатого вала используется специальный ключ. Если такого ключа под рукой нет, то на коленях медленное вращение, включив четвертую передачу и плавно толкая машину. Использовать для этого стартер сложно, т.к. сложно добиться нужной точности угла поворота.

    Результирующий зазор между контактами траверсы дает желаемое значение UZK (причем критичным является угол, а не зазор!) С заданной точностью, как правило, только в новых трамваях, когда нет контакта наработки. Поэтому желательно проверить произведенную регулировку, измерив сам угол, который должен составлять 55 ± 3 °.

    Проще и точнее это можно сделать с помощью электронного тахометра, имеющего функцию повествования Узб, или специального автомобильного измерителя (тех, которые включали в себя функции вольтметра, омметра, амперметра, тахометра, измерителя тока). Узб).Для этого собирается резина, подключается тахометр, запускается двигатель. Тахометр переведен в узский режим измерения. Если величина Узб выходит за пределы, рекомендованные заводом, то регулировку зазора повторяют.

    Второй способ - непосредственно измерить угол. Для этого снимите центральный высоковольтный провод с крышки траверса и прислоните его к массе автомобиля (этого делать нельзя, но есть шанс получить пробой в катушке), подключите к провод, идущий с траверсом на катушке зажигания, лампочка на 12 В или описанная в конце Pages Probil на светодиодах.При включенном зажигании лампочка горит при размыкании контактов траверсы и гаснет при замыкании. Если используется транзисторная или тиристорная система, лампочка не может сгореть с разомкнутыми контактами из-за ограничения тока через контакты траверса в этих системах. В этом случае вместо лампочки можно использовать вольтметр. При разомкнутых контактах он покажет напряжение около 12 В, при замкнутых - 0 В. Вращая коленчатый вал двигателя по часовой стрелке до замыкания контактов (лампочка не погаснет или вольтметр не покажет 0 c).Мы замечаем положение полозья, отмечая его, например, на корпусе траверса. Продолжаем вращать коленвал до размыкания контактов (зажигание лампочки, переход стрелки вольтметра на 12 В). Мы замечаем местонахождение бегуна-травера. Измерьте угол между полученными результатами. Это можно сделать, измерив длину окружности по корпусу триммера, а затем рассчитав угол в градусах по известной формуле
    (360pd) / L,

    где p = 3.14 - число Пифагора,
    d = 70 мм - диаметр корпуса триммера,
    L, мм - измеренная длина дуги по корпусу траверса между метками. При правильном выставлении длины дуги Узб для двигателя ВАЗ-2106, ВАЗ-2103 составляет 33 ± 2 мм.

    Этап 2. Регулировка направляющей зажигания

    Рис. 1. Расположение меток для установки момента зажигания. Вид на двигатель спереди.

    Для двигателя ВАЗ-2106, ВАЗ-2103 момент размыкания контактов дозатора прерывателя, соответствующий искре в 1-м цилиндре, должен опережать верхнюю мертвую точку поршня, работающего в первом цилиндре, на 0 ± 1 °, а на двигателе ВАЗ-2101 - на 2 ± 1 ° (Расположение меток - см. Рис.1).

    Можно предложить несколько способов выполнения этой операции: с помощью стробоскопа, с помощью лампочки, «искры» и «по слухам».

    Метод 1. Регулировка с помощью стробоскопа
    Это самый быстрый способ регулировки. Вам понадобится любой автомобильный стобоскоп. Лучше, если он будет питаться от бортовой сети 12 В, а сигнал приходить снимать с датчика одетого в высоковольтный провод первого цилиндра. Другие конструкции показали мне либо нестабильность, либо низкую надежность при работе с тиристорной системой зажигания.

    Прикрепляем стробоскоп к электросети автомобиля. С помощью траверсы снимите и израсходованный шланг вакуумного корректора. Запустите двигатель и прогрейте его до такой температуры, чтобы он устойчиво держал обороты холостого хода. Ослабляем болт крепления корпуса триммера. Свет от стробоскопа направляется на шкив, расположенный на коленчатом валу. Поворачивая корпус траверса, мы достигаем этого положения, так что видимое положение метки, прикрепленной к шкиву, устанавливается точно по отношению к меткам на крышке газораспределительного механизма (см.рис.1). В найденном положении закрепите защитную рубашку, затянув фиксирующий ее болт.

    Важно, чтобы при регулировке двигатель не имел оборотов холостого хода. При более высоких оборотах в работу включается центробежный регулятор, и результаты регулировки в этом случае будут неточными.

    См. Также: Советы по ремонту Жигулей

    Попутно можно оценить и другие параметры работы прерывателя. С увеличением оборотов Женщины должны расти в результате центробежного регулятора.Если при среднем обороте коленчатого вала с траверсы снять шланг вакуумного корректора, то UAn должен уменьшиться, а при одевании - увеличить. Вы можете оценить стабильность положения этикетки в разных режимах. Если метка «гуляет», скорее всего, в подшипнике подвижной пластины траверса происходит выработка.

    Способ 2. Регулировка с помощью лампочки
    Этот метод можно назвать классическим, поскольку он описан практически во всей автомобильной литературе.Вам понадобится лампочка на 12 В с двумя подключенными к ней проводами (варианты - вольтметр или щуп внизу) и спец. Ключ для вращения коленвала (желательно).

    Шпонкой поворачивайте коленчатый вал таким образом, чтобы метка на шкиве располагалась точно относительно меток на крышке газораспределительного механизма (см. Рис. 1), и в то же время направляющая направляющая стояла напротив высоковольтный провод 1-го цилиндра (отсчет цилиндров от передней части двигателя).Если нет особо. Ключом можно включить 4-ю передачу и толкнуть машину, пока коленвал не займет нужное положение. К проводу, идущему от траверсы на катушке зажигания, подключаем один из проводов лампочки, а второй прикрепляем к массе автомобиля. Центральную проволоку снимают с крышки траверса и прислоняют к массе. Ослабляем болт крепления корпуса триммера. Включите зажигание.

    Поверните корпус травера по часовой стрелке, пока не погаснет лампочка (контакты травера замкнуты).Затем медленно поверните в другую сторону, пока не загорится лампа (размыкание контактов). В этом положении закрепите корпус трамблера.

    Если используется транзисторная или тиристорная система зажигания, возможно, что напряжения на штыревых контактах недостаточны для зажигания лампочки. В этом случае нужно использовать вольтметр или диодный щуп.

    МЕТОД 3. Регулировка «в искре»
    Момент размыкания контактов При использовании метода 2-го способа можно определить без использования лампочки или вольтметра, помня, что в момент размыкания контактов , система зажигания просто дает искру.

    Поверните коленчатый вал таким образом, чтобы метка на шкиве располагалась точно по отношению к меткам на крышке газораспределительного механизма (см. Рис. 1), и в то же время направляющая направляющая стояла напротив высокого уровня. провод напряжения 1-го цилиндра (цилиндры считая от передней части двигателя). Центральный провод снимается с крышки тумблера и проходит на расстоянии около 5 мм от массы автомобиля. Ослабляем болт крепления корпуса триммера. Включите зажигание.

    Поверните корпус триммера по часовой стрелке на 10-20 градусов.Затем медленно поверните на другую сторону, пока искра не проскочит. В этом положении закрепите корпус трамблера.

    МЕТОД 4. Поправка "на слух"
    Самый неточный способ, к которому имеет смысл прибегать только в полевых условиях, когда ни один из вышеперечисленных способов применить нельзя.

    Запустить двигатель и ослабить болт крепления корпуса траверсы. Поворачиваем корпус, чтобы найти свое положение, когда обороты двигателя станут максимальными. Через несколько градусов поворачиваем корпус по часовой стрелке (делаем яз меньше) и фиксируем корпус трамбреля.

    Скорее всего, при такой настройке вы получите очень существенную ошибку, но что-то перейти в цивилизованные условия, где можно все нормально настроить, можно.
    Этап 4. Проверить результаты, полученные при движении

    Полученные результаты необходимо уточнить по поведению автомобиля на дороге. Прогреть двигатель до рабочей температуры, набрать скорость 40-50 км / ч на ровном горизонтальном участке дороги и, включив 4-ю передачу, резко нажать на педаль газа.На короткое время (1-2 секунды) должна быть слышна характерная детонация («коконье»), и машина должна уверенно начать набирать скорость. Если детонация не слышна, то поверните резину против часовой стрелки на одно деление по шкале в основании гильзы. Если детонация слышна дольше, то поверните корпус гусеницы на 1 градус по часовой стрелке. Повторяйте процедуру до тех пор, пока при резком нажатии на газ не пропадет легкая детонация через 1-2 секунды.

    Если при проверке регулировки, при движении пришлось существенно изменить положение траверсы по сравнению с найденным на шаге 2, то это свидетельствует о наличии проблем.Причина может быть в значительном отклонении состава горючей смеси от номинального или в некорректной работе траверса (центробежный и вакуумный регуляторы, люфт вала тарблера, люфт в подшипнике траверса).

    Рис. 2. Электрическая схема Диодный зонд

    Для работ по регулировке зажигания и многих работ по диагностике электриков имеет смысл изготовить простейший диодный пробик, схема которого приведена на рис.В качестве светодиода D1 можно использовать диод типа al307, номинал резистора R1 около 2 кОм. Диод D2 нужен для защиты светодиода D1 от обратного напряжения, в принципе без него можно обойтись. Всю схему удобно разместить в корпусе от простейшей шариковой ручки. В колпачке проделайте отверстие, куда вставить светодиод, а с противоположной стороны в отверстие, через которое вышел пишущий узел, закрепите острый щуп. В качестве зонда можно использовать толстую иглу, а можно закрепить эпоксидным клеем.На боковой стороне корпуса нужно проделать отверстие, через которое провод, заканчивающийся зажимом типа «крокодил», соединит цепь с кузовом автомобиля.

    Регулировка зажигания ВАЗ 2106

    5 (100%) 1 голос [А]

    Предохранители ВАЗ 2106 Обозначение схемы. Реле лампы заряда АКБ

    На автомобилях ВАЗ-2106 применялись предохранители старого образца, цилиндрической формы. Они защищают электрические цепи, но у конструкции много недостатков. Расположение блока предохранителей удачное - возле левой ноги водителя, вдали от влаги и прямых солнечных лучей.Если по сравнению с ВАЗ-2109, в котором он расположен на открытом пространстве, преимущество явно на шестерке. Каждому владельцу ВАЗ-2106 необходимо знать, какой предохранитель защищает ту или иную цепь.

    Назначение предохранителей основного блока

    Находятся основной (верхний) и дополнительный (нижний) предохранители:

    1. F1, рассчитанный на максимальный ток 16 А, необходим для защиты цепей питания накопителя, звукового сигнала, потолочное освещение, часы, стоп-сигнал, световое оповещение об открытых дверях.
    2. F2, ток срабатывания 8 А, позволяет защитить цепи стеклоочистителя и его реле, электродвигателя омывателя и подогревателя.
    3. F3, 8 ампер, защищает цепь питания левой фары дальнего света и его контрольные лампы включения.
    4. F4, ток 8 А, фара правая (дальняя).
    5. F5, F6, 8 ампер - левая и правая фара (Middle Light) соответственно.
    6. F7 - габаритные огни (правый задний и левый передний), свет в багажном отделении, подсветка номера, комбинации приборов, прикуриватель.Номинальный ток 8 А.
    7. F8 - Габаритные огни (левый задний и правый передний), лампы под капотом и управление на панели приборов.
    8. F9 - Предназначен для защиты указателей давления масла, температуры жидкости, уровня резерва. От него забирает питание контрольной лампы, которая сигнализирует о постановке ручного тормоза, а также об аварийном уровне тормозной жидкости, отсутствии заряда аккумулятора, закрытии воздушной заслонки. Электромагнитный клапан ХХ, Тахометр, Бандажное освещение, Реле обогревателя заднего стекла, тоже тоже от этого предохранителя.
    9. Через предохранитель F10 запитан от регулятора напряжения. Номинал - 8 ампер.
    10. F11, F12, F13 - резервный.

    Блок предохранителей дополнительный

    1. F14 - предохранитель цепи питания обогревателя заднего стекла. Номинальный ток срабатывания 16 А.
    2. F15 - двигатель Электродвигатель Обдув радиатора охлаждения. Ток 16 А.
    3. F16 - аварийная сигнализация и указатели поворота.

    При подключении нового блока обязательно использовать схемы предохранителей ВАЗ-2106.Это позволит не перепутать элементы.

    Реле и предохранитель стеклоочистителя

    Предохранители ВАЗ-2106 защищают силовую цепь с электромагнитными реле. Одна из сетей - реле стеклоочистителя, питается через предохранитель F2. С его помощью дворники работают не постоянно, а с перебоями. Намного эффективнее осуществлять управление слаботочными цепями, нежели силовыми. Заблокировано реле под панелью приборов, на левой стороне машины. Замена производится в такой последовательности:

    1. Снимите уплотнитель на бортик стойки водительской двери.
    2. Протрите обивку и снимите ее.
    3. Снимите держатели, установленные в боковой части. При установке держатели должны быть установлены новые.
    4. Шумоизоляция изгиба.
    5. Отсоединить колодку с проводами реле от главного жгута. Разъем находится в нижней части приборной панели.
    6. Снимите два винта, которыми корпус реле крепится к корпусу.

    После снятия старого реле установите на его место новое. Работа выполняется в обратной последовательности.Если замена предохранителей ВАЗ-2106, отвечающих за работу дворников, не помогла, то обязательно проверьте целостность проводов и реле.

    Знаки поворотов и аварии

    В автомобиле имеется один недостаток - предохранители ВАЗ-2106 расположены в салоне, а реле разбросано по моторному отсеку. Прерыватель, отвечающий за работу указателей поворота, расположен на перегородке в моторном отсеке напротив панели приборов.Основные поломки сигнализации:

    1. F16. Проверить мультиметром, при необходимости заменить.
    2. Контрольная лампа частого включения Указывает на неисправность одного из повторителей или указателей.
    3. Неисправность реле приводит к полному выходу Отмена предупреждения системы.
    4. Кнопка аварийной сигнализации При поломке не позволяет включить указатели.

    Для замены нужно снять панель приборов, после чего открутить гайку с головкой на 10. После этого откручиваем колодку проводов и снимаем реле.Новую устанавливают в обратном порядке.

    Включение головного освещения

    Для включения дальнего и ближнего света используются два реле, которые установлены в моторном отсеке над правым крылом. Снимаются реле очень просто - достаточно отсоединить от него все провода и открутить саморез. Вместе с кронштейном к корпусу при помощи самореза крепится наконечник массы и массы.

    Обязательно отметьте расположение проводов перед отключением их от электромагнитного реле.Можно отключить один провод, сразу установить на новое реле. Процедура замены проста, поэтому вы можете выполнить ее за несколько минут. Если на реле не поступает напряжение, то нужно поменять плавкие вставки. В схеме предохранителей WAZ-2106 элементы F3-F7 используются для защиты цепей питания среднего и дальнего света.

    Реле лампы зарядки Akb

    Это реле находится в пространстве ветрового стекла, над правым крылом. С его помощью в приборной панели включается лампа, если появляется пробой в цепи зарядки аккумулятора.При включении зажигания горит эта лампа (зарядки нет). Как только мотор заработает, лампу следует заземлить (если цепь заряда исправна). В случае неисправности лампа будет гореть ярко или наполовину.

    Для его замены нужно открутить винты, которыми электромагнитное реле крепится к корпусу. Под одним из лаймов находится масса массы. Желательно поочередно отсоединять провода, сразу ставить на новое реле. Установка нового элемента происходит в обратном порядке.Если от электромагнитного реле не поступает питание, то нужно искать неисправность предохранителя F9. О том, какие предохранители на ВАЗ-2106 защищают определенные цепи, рассказывалось в начале.

    Недостатки блока предохранителей старого образца

    Шесть владельцев знают, насколько неудобны контакты, в которых зажимаются предохранители. Очень часто при движении по телам выпадают элементы. Намного лучше смотреть блоки с прямыми швами. Самое главное, что такие плавкие вставки есть у каждого, в любом магазине, поэтому при необходимости можно быстро найти замену.

    Старайтесь использовать только предохранители. Вместо них нельзя ставить баги (а старый блок позволяет это делать). Например, монета стоит 2 рубля с легкостью запала. Но ставить опасно - плавающая вставка Не зря горит. Это говорит о том, что имеется в цепи питания короткое замыкание или превышена допустимая нагрузка. Установка жучков может привести к возгоранию проводов.

    Установка нового блока

    Для использования на ВАЗ-2106 предохранителей нового образца, вместо старого необходимо установить новый блок.Сделать это несложно, достаточно следовать советам.

    Порядок:

    1. Отсоедините минусовой провод от АКБ.
    2. Аккуратно откручиваем ключ на 10 старой колодке. Не отсоединяйте провода.
    3. Снять блок.
    4. Установить провода и перемычки согласно схеме.
    5. Обратите внимание, что перемычки устанавливаются только на те провода, которые идут из подкапотного пространства под напряжением.
    6. Перемычки устанавливаются между выводами: 3 и 4, 5 и 6, 7 и 8, 9 и 10, 11 и 12, 12 и 13.
    7. После этого снимаем провода поочередно со старого блока и устанавливаем их на новый.
    8. Проверить правильность всех подключений.

    Убедитесь, что предохранители защищают цепи, которые необходимо защитить. Например, при извлечении F5 должна перестать гореть левая фара (Middle Light). При неправильном подключении проверьте соединения и перемычки.

    Среди наиболее частых проблем и причин ремонта электрооборудования с любимой многими ВАЗовской «шестеркой» отмечен блок предохранителей ВАЗ 2106.Недостатки этого соединения не столько в неудобной конструкции, сколько в частой потере контакта или перегреве предохранителей.

    Схема предохранителей ВАЗ 2106

    Конструкция предохранителей ВАЗа довольно неудачна: при незначительном увеличении сопротивления - сначала нагреваются, контакт постепенно портится, и происходит его выпадение. При уменьшении прижима пластин, удерживающих детали, возникает та же проблема. Опасность заключается в том, что при недостаточном контакте предохранители могут не сработать при коротком замыкании.Они начинают сильно нагреваться, из-за чего может возникнуть пожар.

    Детали модуля безопасности и правила их использования

    Блок предохранителей 2106 ВАЗ довольно простой: две линейки с предохранителями (нет плат, сопротивлений, диодов и прочего). Вся конструкция крепится к кузову автомобиля двумя гайками. Практически все цепи электрооборудования этого автомобиля защищены предохранителями номиналом 8 и 16 ампер. Однако есть и незащищенные электроприборы, например, втягивающее реле на стартере.

    Блок нормальной безопасности - это набор устройств защиты электросистемы Автомар, собранных в единый модуль. В автомобиле он расположен справа, внизу панели приборов со стороны водителя, рядом с ручкой проема под капотом. Грамотное подключение этого элемента осуществляется заранее заданной последовательностью подключения (схемы) на новом блоке предохранителей, сдаваемом в ремонт или замену.

    Условия правильной работы Модуль безопасности машины следующий.


    Важно! Перед проведением любых работ, связанных с заменой или ремонтом электрооборудования, необходимо отключить минусовую клемму аккумуляторной батареи. В противном случае возможно замыкание и поломка важных элементов.

    Для того, чтобы автомобиль исправно функционировал, профилактическое внимание следует уделить модулю предохранителей. Хотя бы пару раз в год контактные контакты от пыли и загрязнений. Эту процедуру желательно производить зимой, когда в цепи находится наибольшее напряжение.

    Ремонт и замена предохранителей

    Блок-схема предохранителей поможет определить, что необходимо приобрести. Заводские запчасти можно купить в специализированных магазинах Для обслуживания и торговли автозапчастями на ВАЗ. Схема ремонта такая: изначально установить причину поломки и выяснить, что потребуется: замена элемента или всего модуля.

    При срабатывании предохранителя не торопитесь: расположение элементов модуля безопасности поможет узнать, что цепь защищает этот элемент.Позже нужно определить причину короткого замыкания, постараться ее устранить. После ремонта, перекинув провода, можно вставить новый предохранитель.

    Замена Элементы модуля безопасности происходит таким образом.

    Действия Нюансы
    Отключаемый аккумулятор. Выход из водительской двери. Две застежки крепежа декоративной обивки салона приподнимите отверткой.
    После появления модуля крестообразной отверткой откручиваем его крепеж. Нужно следить за проводами, чтобы они не выходили почтой из клемм.
    После откручивания модуля снимается до низа. Это делается аккуратно, чтобы не оборвалась проводка.
    Перемычки устанавливаются исключительно на проводку, питающую напряжение из моторного отсека. Перемычка после предохранителя не подключается, т.к. тогда через один элемент будет подаваться напряжение на несколько частей оборудования.
    Схема установки перемычек следующая. 3 и 4, 5 и 6, 7 и 8, 9 и 10, 11 и 12, 12 и 13.
    Затем поочередно снимаем провод со старого модуля и устанавливаем на установленный. Так что идем со всеми проводами.

    Закончив, проведите проверку - правильно ли подключена схема. Для этого включите напряжение и вытащите предохранитель, соответствующий устройству.Проще всего включить свет фар, снять соответствующий компонент модуля безопасности. Когда фара не горит - связь верная. Аналогичным образом осуществляется контроль каждого из предохранителей модуля.

    При работе оборудования с демонтированным предохранителем, значит, перемычка установлена ​​неправильно и требует замены. Потребуется перепроверить работу всей схемы для выявления и устранения неправильного подключения.

    Описание предохранителей ВАЗ 2106 (в скобках указаны амперы, которые необходимо устанавливать для различных устройств автомобиля)

    1.(16 А)
    - звуковой сигнал.
    - Прикуриватель, часы.
    - Лампы стоп-сигнала.
    - Розетка для переносной лампочки.
    - Кровь внутреннего освещения, корпус

    2. (8 a)
    - Реле стеклоочистителя.
    - Электродвигатель отопителя.
    - Электродвигатель стеклоочистителя и электродвигатели омывателя

    3. (8 a)
    - Дальний свет (левая фара).
    - Контрольная лампа дальнего света

    4. (8 а)
    - Дальний свет (правые фары)

    5. (8 а)
    - Ближний свет (левая фара)

    6.(8 a)
    - Средний свет (правая фара).
    - Фонарь задний противотуманный

    7. (8 а)
    - Фонарь габаритный (левая накладка, правый задний фонарь).
    - Лампа освещения правого освещения.
    - Лампочка прикуривателя.
    - Лампочка освещения багажника.
    - Лампочки приборов.

    8. (8 а)
    - Фонарь габаритный (правый фары, задний левый фонарь).
    - лампочка габаритного света
    - левая лампа освещения номерного знака.
    - Лампочка для подкастов.

    9.(8 а)
    - Указатель давления масла с сигнальной лампой.
    - Указатель температуры охлаждающей жидкости.
    - Лампочка зарядного устройства.
    - Указатели поворота и соответствующая контрольная лампа.
    - Сигнал обрыва воздушной заслонки карбюратора.
    - Обмотка реле обогрева заднего стекла
    - указатель уровня топлива

    10. (8 а)
    - регулятор напряжения.
    - обмотка возбуждения генератора

    11-13.
    - Резерв

    14. (16 а)
    - элемент обогрева заднего стекла

    15.(16 а)
    - электродвигатель вентилятора системы охлаждения

    16. (8 а)
    - Дорожные указатели в режиме аварийной сигнализации

    Блок предохранителей ВАЗ 2106 - очень важная вещь в автомобиле, это первое, к чему следует обратите внимание, когда машина вышла из строя. Например, не горит одна из ближайших лампочек - лампу сразу менять не стоит, а следует проверить соответствующий ей предохранитель в блоке. Предохранители в автомобиле ВАЗ 2106 и другой авто классике часто перегорают, поэтому их нужно проверять в первую очередь при выходе из строя любого электроприбора машины.Да и по этой причине нужно иметь запасные предохранители всех усилителей по несколько штук.

    Помню корпус на старом до сих пор работает, один напарник из-за предохранителя купил себе новый генератор и новый аккумулятор и корпус был только в сгоревшем кожухе. Поэтому в первую очередь обращайте на них внимание при поломках. Сам чуть не купил себе генератор в паре с аккумулятором, но в другом была мелочь. Я протянул ремень генератора, и у меня все в шлейфе обрыв - посчитал, как посадил, потом разбавил электролит, чтоб.Все решил генератор, а причиной всех бед оказался натянутый ремень.

    Для проверки предохранителя необходимо зафиксировать соответствующий усик держателя консерванта в колодке, проводке или монете. Если есть вольтметр, то лучше им пользоваться. Проверить напряжение на одном из боеприпасов на входе и выходе, если напряжение в любом месте 12+ (соответствует напряжению АКБ), значит предохранитель исправен. Если выходное напряжение равно нулю, предохранитель перегорел и его следует заменить.

    Предохранители автомобильные ВАЗ 2106 служат для защиты всех электротехнических автомобилей от возможных дефектов в виде КЗ. Если задаться вопросом, какие предохранители на «Жигулях» и из чего они сделаны, то можно установить, что корпусные части предохранителей выполнены из пластмассовых сплавов, а предохранительный элемент - из полиметаллического сплава с преобладанием цинка. .

    Устройство и принцип предохранителей

    Современные предохранители нового образца могут изготавливаться как из керамики, так и из полимерных материалов, но их номинал неизменен и бывает двух типов - на 8 и 16 ампер.В настоящее время среди предохранителей ВАЗ 2106 нового образца также присутствуют элементы, оснащенные светодиодной индикацией, что позволяет без разборки определить исправность изделия. Принцип их действия довольно прост: светодиодный элемент срабатывает, если предохранитель бит и сигнализирует об этом. Визуально неисправные предохранители легко заметить и принять необходимые меры для исправления этой ситуации.

    Существующий порядок предохранителей ВАЗ 2106 по своей комплектации не облегчен, не усложнен дополнительными электронными интеграторами.Местное расположение предохранителей позиционируется в виде 2-х линий с этими устройствами, вверху основного блока, а внизу - дополнительного. Так устроен блок предохранителей на многих «автомобилях». Важно помнить, что замена предохранителей ВАЗ 2106 проводится только при неработающем аккумуляторе!

    Одним из главных недостатков такого комплекса предохранительных устройств, помимо блока предохранителей ВАЗ 2106 неудачной конструкции, считается слабый контакт встроенных держателей, часто приводящий не только к открытию электрические цепи автомобиля, а также плавящиеся контакты.Поэтому уважающие себя автомобилисты заменяют предохранители на более современные и надежные, которые в среде специалистов получили название Euro Fuses и выглядят несколько иначе. Их делают с широкими или запястьями «ножками», и даже для установки предохранителей такого типа требуется некоторая модернизация этого элемента электрооборудования редуктора.

    Обычно, когда в ВАЗ 2106 срывается предохранитель, то причину нужно подписывать в месте соприкосновения с пластинами электричества.При ударном контакте колодка непосредственно с предохранительными элементами может начать процесс нагрева и даже горения деталей, что приводит к ухудшению прохождения электрического тока по цепи. Также имеет значение, какие элементы безопасности установлены в нагревающемся блоке и если они из керамики, то процесс нагрева будет протекать активнее, что может привести к выходу из строя мест установки предохранителей «шестерки».


    Типы предохранителей, применяемых в ВАЗ 2106

    Практическое применение Найдены предохранители ВАЗ 2106, фото которых есть на нашем интернет-ресурсе.Если говорить об их стоимости, то цена сильно разнится из-за разницы материалов их изготовления. В любом случае стоимость комплекта предохранителей разного типа не превышает 200-250 рублей.

    «Классика» этой модификации первой годовщины выпуска оснащена панелью предохранителей устаревшего типа, в которую устанавливаются пластиковые предохранители с накладкой из токопроводящего сплава цинка, надежность которой невысока. При повышенной нагрузке блок предохранителей подвергается усиленному нагреву, что может привести к элементам.Это, с одной стороны, создает предпосылки для возгорания машины, а с другой - размыкает действующие электрические цепи.

    Для исправления этой ситуации нужно модернизировать старые элементы безопасности и установить евромодели, которые будут монтироваться на базе накладок предохранителей от Волги 31110. Главное преимущество в том, что на ВАЗ 2106 применяются ножевые предохранители с более надежным креплением. . К их достоинствам можно отнести меньшие габариты и повышенную термостойкость, что исключает нагрев системного блока.

    Вдобавок контакт становится намного лучше. При установке предохранителей нового образца необходимо ввести обновленные обозначения предохранителей, пометив цветными проводами по местам их прежнего крепления. По номиналу они будут другими. Так, в ВАЗ 2106 разряд длинной балки требует установки предохранителя с силой тока 15 А, а предохранитель к сигналу имеет значение тока в 10 А. Если предохранители горят в ВАЗ 2106, модернизация нужна, а еще в нее входит установка перемычек между предохранителями.

    Подключение таких элементов перемычки необходимо проводить аналогично подключению блока приборов от ВАЗ 2101, а сами элементы обеспечивают изоляционную защиту. Для правильного подключения флажковых предохранителей схема должна иметь следующий вид:

    Тогда система энергоснабжения будет надежно защищена от режима КЗ. Таким образом, истинное назначение предохранителей ВАЗ 2106 будет соответствовать защитным свойствам системы питания автомобиля.

    В автомобиле ВАЗ 2106 блок предохранителей (далее - БП) один из самых простых в линейке ВАЗ. В нем нет монтажных плат или диодов, однако стоит обратить внимание на работу этого устройства, так как от него зависит работа электроприборов. Предлагаем вам узнать, какое электрооборудование реагирует на предохранители ВАЗ 2106 и как их заменять.

    [Скрыть]

    Расположение и Электрошем

    Сам БП представляет собой две линейки с предохранителями, которые устанавливаются в салоне и крепятся к корпусу двумя гайками.В частности, он расположен со стороны водительского сиденья под панелью приборов. Ниже представлена ​​схема устройства, а также назначение каждого элемента.

    Как видите, практически все автомобильные цепи отечественного производства защищены плавкими предохранителями. Однако бывают исключения. В частности, речь идет о:

    • втягивающем реле стартера - оно отсутствует;
    • цепь питания обмотки реле не защищена, что обеспечивает работоспособность вентилятора радиатора системы охлаждения;
    • катушка зажигания также не защищена реле;
    • Если на вашем авто установлен БП старого образца, то в нем нет переключателя силовой цепи и датчика Холла.

    Элемент, установленный в БП, рассчитан на определенное напряжение в проводке. Это напряжение рассчитывается по простой формуле - напряжение всех потребителей энергии в проводе необходимо умножить на количество резервов, составляющих от 1,2 до 1,5. Так что это? Чтобы реагировать на стабильность, номинальные элементы блока должны совпадать.


    Следует добавить, что очень часто владельцы 2106 допускают ошибки, эксплуатируя вместо валяния устройство обычной монетой.Лучше этого не делать, потому что в любой момент в машине может произойти короткое замыкание. Поэтому БП старого образца, как и любая другая машина в сборе, тоже требует периодического обслуживания. из-за конструктивных особенностей то есть слабых держателей БП или регулярно окисляющихся наконечников можно заметить подгорание контактной части.

    Таким образом, из-за повышенного контактного сопротивления происходит перегрев и точка контакта элемента ухудшается. В результате могут появиться дополнительные проблемы с проводкой автомобиля.Чтобы этого не произошло, нужно периодически не реже двух раз в год проверять БП в целом. Произведите примерку домкрата, произведите осмотр БП и вовремя замените предохранители.

    Но все это касается БП старого образца. Некоторые владельцы данных моделей авто, учитывая периодически возникающие проблемы с БП старого образца, меняют его на новый.


    Процесс снятия и замены

    В процессе замены деталей БП ничего сложного нет, поэтому описывать этот процесс мы не будем.Но мы расскажем, как поменять БП старого образца на приборе нового образца.

    1. В первую очередь отключите аккумулятор. Теперь откройте водительскую дверь. И с помощью отвертки вы обнаружите два приспособления для крепления декоративного салона салона. Отодвиньте ее в сторону, и вы увидите блок. Крестообразной отверткой откручиваем винты крепежных винтов БП. Делайте это аккуратно, чтобы в процессе не перевернуть провода клеммами.
    2. Как только БП откручен, снимаем его.Но сильно не тяните, чтобы не порвать провода. Примечание! Перемычки необходимо установить на те провода, по которым напряжение поступает из моторного отсека. Не подключайте перемычку после самого предохранителя, иначе в результате этого через одну часть будет проходить напряжение, питающее несколько компонентов электрооборудования.
    3. Порядок установки перемычек должен быть следующим: 3-4, 5-6, 7-8, 9-10, 11-12, 12-13.
    4. Теперь нужно по очереди демонтировать все провода, начиная с первого предохранителя от старого БП, и установить его на новый.TU OPERATION Делайте каждый контакт, до самого последнего провода. Когда все контакты на своих местах, следует проверить, все ли вы правильно сделали. В частности, нужно включить источник потребления напряжения и вытащить соответствующий предохранитель. Если устройство перестало работать, значит, все действия выполнены. Например, включить свет фар и вытащить один из элементов БП, который отвечает за левую или правую фару. Если она вышла, значит, вы все сделали правильно.
    5. Аналогичным образом проверьте каждый предохранитель. Если при демонтаже элемента устройство продолжает работать, значит, перемычка, видимо, установлена ​​правильно, поэтому еще раз проверьте схему подключения.

    На этом замена БП на устройство нового образца окончена. Как видите, ничего сложного в этом нет, но если вы не уверены, что все проследят или не можете отличить синий провод от красного или зеленого, то доверьте это дело электрику.

    • Время от времени очищайте посадочные гнезда.Как нетрудно догадаться, функциональность устройств БП зависит не только от их производительности, но и от чистоты посадочного гнезда. Чем гнездо чище, тем сопротивление на этом отрезке проводки будет меньше, соответственно, оптимальным будет и нагрев элемента. Если контакты загрязнены, то прибор БП может нагреться и со временем оплавиться, что приведет к потере контакта.
    • Обязательно отслеживайте, какой элемент вы устанавливаете в блок. Несоответствие номиналов может спровоцировать необратимые последствия.Особенно это актуально, если гнездо для предохранителя не очищено. Если производитель рекомендует устанавливать 10 ампер в блок блока со штангой, то используйте только такие комплектующие. Если вы решите не следовать этим советам производителя автомобилей, как минимум это может обернуться поломкой некоторых электрических устройств. Более того, возможно короткое замыкание и, как следствие, возгорание.

    Схема правильного подключения тахометра ВАЗ-2106 к ВАЗ-2101 - общество

    Схема подключения тахометра ВАЗ-2106 i не сложная.Устройство может быть установлено на автомобиле как с контактным зажиганием, так и с контактным. Если есть, то можно поставить тахометр (

    Содержимое

    Схема подключения тахометра ВАЗ-2106 не сложная. Данное устройство может быть установлено на автомобили как с контактной системой зажигания, так и с бесконтактной. При желании на бензопилу или даже электродвигатель можно поставить тахометр (прибор для измерения скорости вращения).Вам просто нужно правильно подключить считыватель информации - датчик. Некоторые модели автомобилей не имеют тахометра, а начинающим водителям он нужен. Более опытные могут обойтись без этого устройства, так как они «чувствуют» двигатель.

    Особенности тахометра «шестерка»

    Сразу отметим, что схема подключения тахометра ВАЗ-2106 на ВАЗ-2101 будет выглядеть аналогично. Но только если вы заботитесь о внешнем виде интерьера, то нужно сто раз подумать, прежде чем делать такой «тюнинг».Для тахометра в панели нет места, поэтому его придется разместить где-то сверху. Он может закрывать лобовое стекло, что не очень хорошо для безопасности. Поэтому оптимальным вариантом будет установка панели приборов от ВАЗ-2106 за «копейки». Он практически не отличается размерами, а внешний вид намного красивее.

    Большинство агрегатов «копейки» и «шестерки» взаимозаменяемы - от элементов кузова до двигателей. Поэтому панель приборов от ВАЗ-2106 обойдется без внушительных переделок.Панель на вторичном рынке в зависимости от состояния имеет стоимость 1000-2000 рублей. И это относительно недорого - аналогичный декор для ВАЗ-2114 стоит не менее 13000 рублей.

    Что учитывать при установке

    Если вы все же решили поставить тахометр ВАЗ-2106 на «Оку», схема подключения его к системе зажигания будет такой же. Но к выбору места установки нужно подходить более основательно. Необходимо учитывать следующие особенности:

    1. Тахометр, установленный на панели, не должен закрывать обзор.
    2. Не должно мешать управлению автомобилем. Особенно это актуально для таких автомобилей, как Ока.
    3. Обязательно выберите вариант декорирования устройства. Он не должен выделяться, но добиться этого сложно.

    Идеально для изготовления корпуса для тахометра из листового металла. Некоторые автомобилисты используют большие банки из-под кофе. Но прежде чем использовать его для изготовления футляра, его нужно очистить до блеска, отшлифовать, покрыть слоем грунтовки и покрасить. Это увеличит срок службы.

    После этого желательно накрыть корпус каким-нибудь материалом, чтобы он гармонировал с общим видом салона - подойдет кожзаменитель или дермантин. Если вы найдете привлекательный пластиковый корпус, это здорово - он будет выглядеть намного лучше. И не нужно готовить место для установки - черный пластик очень хорошо смотрится в салоне «Ока» или «копейка».

    Подключение прибора

    Схема подключения тахометра ВАЗ-2106 с электронным зажиганием практически такая же, как и с контактным.Следует отметить, что в прибор встроено еще несколько ламп:

    1. Индикатор закрытия воздушной заслонки.
    2. Индикатор зарядки аккумулятора.
    3. Индикатор стояночного тормоза.

    В случае электронной системы зажигания тахометр будет подключен следующим образом:

    1. Вывод «+» на питание - на аккумулятор.
    2. Вывод "-" на кузов автомобиля.
    3. Сигнальный провод - к катушке зажигания и первому выводу переключателя.

    Если на автомобиле установлена ​​контактная система зажигания:


    1. Вывод «+» на питание - на аккумулятор.
    2. Вывод "-" на кузов автомобиля.
    3. Сигнальный провод - к клемме «К» катушки зажигания. Идет к контактной группе выключателя.

    Необходимо обратить внимание на то, что коленчатый вал вращается вдвое медленнее, чем распредвал. Поэтому прибор для расчета количества оборотов должен умножить полученное значение на 2.

    Микроконтроллерные устройства

    Вы можете купить готовое устройство - стоимость такого устройства с ЖК-дисплеем довольно низкая. Но если есть желание что-то сделать самостоятельно, то дерзайте. Найти место для установки такого устройства намного проще, чем громадной из «шестерки». В любом случае потребуется протянуть провод от катушки к устройству, а также от замка зажигания и корпуса. Принимать сигнал можно не только с катушки зажигания, можно поставить датчик на коленвал или распредвал.Но делать лишние действия совершенно не нужно, если можно измерить импульс на катушке.

    При программировании микроконтроллера обязательно учитывать особенность: на один оборот коленчатого вала приходится два оборота распредвала. Если брать сигнал прямо с коленвала, то в расчет ничего не надо. Один оборот вала дает 1 импульс на контроллер. Таким образом, можно реализовать схему подключения тахометра ВАЗ-2106 к форсунке.Достаточно снять сигнал с датчика коленвала.

    Выбор микроконтроллера

    Микроконтроллер AtMega128 идеален для работы. Он, конечно, многим приелся, но именно на нем радиолюбители делают различные конструкции. Стоимость микросхемы невысокая, что позволяет снизить стоимость элементной базы. Недостаток только один - количество входов и выходов ограничено, поэтому на микросхеме невозможно сделать очень сложные устройства.

    Для управления ЖК-дисплеем потребуется каскад усилителя.Он может быть выполнен как на сборке Дарлингтона, так и на полевых транзисторах. Для защиты входа микроконтроллера необходимо установить делитель напряжения. Желательно изучить все даташиты на используемые элементы перед началом сборки устройства, чтобы уменьшить погрешность устройства.

    Вывод

    Как видите, схема подключения тахометра ВАЗ-2106 очень проста. Но только у устройства есть один недостаток - его габариты немаленькие.И это создает проблемы при установке на автомобиль. Найти место даже в отечественной «классике» очень сложно. Но можно забыть об этой идее и купить небольшой тахометр с ЖК-дисплеем, который легко монтируется в приборную доску или приборную панель. И будет смотреться намного лучше стрелочного индикатора. Не обязательно придумывать оригинальный чехол и прятать устройство от посторонних глаз. И он не сможет закрыть обзор. Именно эти факторы имеют большое значение при выборе конструкции тахометра.

    .
    Разное

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
