Подвеска автомобиля: устройство, классификация

Конструкция  автомобильной подвески, классификация. Решения для легкового и коммерческого транспорта.

Подвеска автомобиля (ПА) служит для перемещения колёс вверх – вниз без изменения направления движения транспортного средства.

Назначение

Назначение подвески – сделать езду безопасной, плавной, уберечь авто от крена (наклона) кузова во время разгона, прохождения поворота и при торможении.

Фактически элементы подвески решают несколько задач:

1. Увеличивают комфорт при езде. Это достигается за счёт демпфирования вибрации, толчков, ударов. Устройство «работает» с действующими силами колебания и гашения (трансформирует воздействия в допустимые колебания), обеспечивает упругую связь между кузовом и колёсами. Качественная подвеска позволяет достичь эффективного перераспределения энергии колебаний автомобиля между кузовом транспортного средства и колёсной базой. Амортизаторы поглощают эту энергию, превращая ее в тепло. Чем больше энергии поглощает амортизатор, тем быстрее будут затухать колебания кузова.
2. Оказывают помощь при маневрах, регулируют (стабилизируют) положение кузова во время езды, обеспечивают противостояние дифференту – «кивкам» при торможении. От подвески зависит устойчивость авто и его управляемость. Шины транспортного средства находятся в постоянном контакте с дорожным покрытием.
3. Минимизируют нагрузки на колеса. Благодаря этому вместе с правильно подобранными протекторами улучшают сцепление.
4. Оптимизируют уровень точности рулевого управления во время езды. Ведь под контролем – геометрия положения и перемещения колёс.

Устройство подвески автомобиля

Конструкция включает следующие элементы:

• Упругие устройства. Принимают на себя нагрузки от дорожного полотна во время движения по кочкам, ухабам, минимизируют динамические нагрузки, вертикальные ускорения, смягчают удары, уберегают от «копирования» дорожных неровностей кузовом, отпружинивают толчки, обеспечивают транспортному средству плавную езду (оптимальный вариант – колебания 1 — 1,3 Гц).
  Популярные упругие элементы – витые пружины, торсионы.
• Демпфирующие элементы. Представлены всевозможными видами амортизаторов – пневматическими, газомасляными, масляными, магнитными. Поглощают тряску, не дают удару пройти к кузову авто.
• Направляющие. Обеспечивают корректное положение колесной базы при совершении маневров во время движения по прямой траектории и при поворотах. Роль направляющих выполняют рычаги, поперечные тяги.
• Стабилизатор поперечной устойчивости. Предохраняет авто от заваливания набок на поворотах.
• Крепления для амортизаторов, рычагов, стабилизатора поперечной устойчивости. Упругие вставки гасят вибрации и колебания, передаваемые в самой ПА от одного узла к другому. Если вставка сделана из полиуретана, то это хорошее условие, обеспечивающее профилактику для всей подвески от «выжимания» и нежелательной деформации.
• Шаровые опоры. Связывают рычаг ПА со ступицей (центральной вращающейся частью) колеса. Если в непорядке шаровая опора, то во время движения колеса могут начать выворачиваться наружу, а сама машина начнёт заваливаться на одно из крыльев.
• Сайлентблоки. Втулки из металла с резиновой или полиуретановой вставкой, образующие шарниры.

На упругих элементах, входящие в схему подвески автомобиля, остановимся наиболее подробно.

Витые пружины

Главная задача пружин – поддержка веса транспортного средства, гашение вибраций и ударов от дорожного полотна, сохранение надлежащего дорожного просвета.

Стандартные пружины средней жёсткости ставятся на городские легковые автомобили.

Усиленные пружины с высокой жесткостью – элементы задней подвески автомобиля. Их активно монтируют на транспортные средства, у которых на заднюю ось приходятся заметные весовые нагрузки. Это грузовики, легковые авто с прицепом.

На некоторые транспортные средства могут ставиться пружины с переменным сечением прута – с переменной жесткостью. Благодаря ним автомобиль легко  адаптируется  к любой дорожной ситуации.

Большинство пружин изготавливается в печах из прутков из рессорно-пружинной, торсионной стали. При деформации материал способен возвратиться в исходное положение. Пружины делают из прутков круглого сечения. Могут быть бочкообразными, коническими, цилиндрическими.  Для гоночных авто выпускают пружины из углепластика.

Торсионы

Представляют собой металлические упругие стержни круглого сечения. Имеют на концах шлицевое соединение. Отлично работают на скручивание. Обеспечивают упругую связь между колесом и кузовом при перемещении колес.

Чаще всего монтируются на независимых подвесках  у многоосных транспортных средств. Крепятся одним концом к кузову, другим – к рычагу.

Торсионы – распространённые компоненты передней ПА у рамных внедорожников и грузопассажирских фургонов RENAULT KANGOO, Iveco Daily, MERCEDES-BENZ.

Рессоры

Рессоры – упругие элементы ПА из металла. Эффективны для передачи нагрузки от кузова к ходовой (колесам, гусеницам). Могут быть однолистовыми и многолистовыми.

Одни из самых первых типов упругих элементов ПА. Изначально активно присутствовали и на легковом, и на грузовом транспорте. В странах СНГ рессоры в составе подвески хорошо знакомы владельцам машин «Москвич», «Волга».

Сейчас рессоры ставятся на коммерческий транспорт, преимущественно тяжёлые грузовики, строительную спецтехнику с двумя задними мостами.

Отказ от рессор у производителей легковых авто и интерес к ним со стороны производителей тяжёлого транспорта вызван тем, что главный недостаток большинства рессор – невозможность обеспечить плавный ход на хорошем полотне (это связано с высоким трением в самих компонентах устройства данного типа) , при этом это наиболее надёжное решение, когда нужно удержать кузов гружёной машины на заданной высоте, обеспечить тяжёлому грузовому транспорту безопасность движения.

И пока одни производители говорят, что рессоры уходят в прошлое, другие удивляются новыми решениями: рессорами с графитовым покрытием (существенно снижается трение), дробеструйным упрочнением.

Принцип работы подвески

Принцип работы подвески основан на преобразовании энергии удара.

1. Колёса наезжают на неровность.
2. Возникает сам удар.
3. Упругие элементы (пружины, торсионы, рессоры) перемещаются
4. Освобождается энергия.
5. Боковые, продольные силы и их моменты передают направляющие (рычаги, поперечные тяги). Они же оказывают влияние на характер перемещения колёс.
6. Гашения колебаний осуществляются амортизаторами. Ведь мало просто погасить удар. Важно, чтобы когда машина попадает на неровность, она не раскачивалась. По сути, если у ПА не было бы амортизаторов, то при попадании на колдобину, элементарно бы ухудшалось сцепление и машина бы “улетала”.

Классификация подвески

Существует большое многообразие типов подвесок автомобиля.

Классификационными признаками могут выступать

• Направляющие. В таком “срезе” ПА может быть независимой  (телескопической, рычажной, комбинированной) и зависимой  (с жёсткой балкой, с реактивными штангами).
• Особенности перемещения колеса.
  В поперечной, продольной плоскостях, в обеих из них.
• Тип гасящего устройства (в амортизаторах, рессоре и шарнирах, рессорах и амортизаторах).
• Тип базового упругого элемента (металлическая – торсионная с витой пружиной, с листовой рессорой,  неметаллическая – гидравлическая, пневматическая, резиновая), комбинированная (рессорно-пружинная).

Виды подвесок автомобиля

Многообразие видов подвесок на рынке связано с тем, что производителям постоянно приходится искать новые решения.

Крайне важно, чтобы ПА не просто справлялась с базовыми функциями, но и была компактной, надёжной, доступной по стоимости, простой в установке и обслуживании. Давно прошли те времена, когда транспортное средство выбирали исключительно по двигателю, кузову и трансмиссии. Свою ПА требуют городские авто,  внедорожники постоянно сталкивающиеся с ямами и ухабинами, грузовики. Также своё решение требуется для передней и задней подвески автомобиля.

Универсальных решений нет и в ближайшее время не предвидятся.

Зато для каждого транспортного средства можно подобрать свою идеальную ПА.

Зависимая ПА

Дольше всего существует зависимая ПА. Она базируется на жесткой неразрывной оси, представляющей собой связующую колёс. Фактически такая подвеска была ещё до того, как не было авто. Это был распространенный элемент карет, конных повозок.

Такое устройство способно решить главную задачу — предупредить смещение колёс относительно друг друга. Если одно колесо попадает в яму или на камень, то другое смещается в эту же сторону.

Исполнение при этом может быть различным. Самые популярные варианты – на продольных рессорах и с направляющими рычагами.

Конструкция с продольными рессорами — это устройство с балкой, которая подвешена на двух рессорах. Соединение выполнено с помощью стремянок.

Концы рессоры монтируются прямо на несущем кузове. Для этого используются кронштейны разных видов. Один из них в виде эластичной опоры снижает вибрации, другой — в виде серьги создаёт благоприятные условия для продольного перемещения.

Один из недостатков конструкции c продольными рессорами – проблемы при противодействии на большой скорости  боковым и продольным силам. В этом случае нет гарантии, что не сместится мост, а в итоге машина и вовсе не потеряет управляемость.

По этой причине автоконцерны уже не ставят ПА с продольными рессорами на легковые автомобили, но не отказались от её использования на коммерческом транспорте, особенно тяжёлой технике.

Впрочем, этот недостаток не встретить у  конструкции с направляющими рычагами. Как правило, четыре из рычагов продольные, а один поперечный – в виде штанги, которая широко известна под названием “тяга Панара”, но у некоторых производителей возможны и другие вариации. Вместо тяги Панара в системе может присутствовать механизм Ватта, представляющий собой вертикальный рычаг,  эффективно решающий проблему колебаний, или механизм Скотта-Рассела. Последний базируется на чередовании рычагов разной длины.  Для того, чтобы обеспечить курсовую устойчивость транспортного средства – именно то, что требуется.

Рычаги присоединены с одной стороны к раме, а с другой стороны к балке моста, лояльны к продольным, боковым, вертикальным усилиям.

5-ти рычажная зависимая подвеска – популярное решение для многих современных автомобилей марок Volvo, Kia, Fiat, и Hyundai. Особенно хорошо данное решение подходит для внедорожников.  ПА такого типа обеспечивает транспортному средству хорошую проходимость, а сама характеризуется надёжностью и длительным сроком эксплуатации. Единственное, как показывает практика, если с такой ПА что-то случается  в силу сложности конструкции, обслуживание, ремонт – не самые дешёвые.

Но если автомобилист понимает необходимость таких трат на обслуживание, а среди маршрутов – регулярно дороги с плохим покрытием, это то, что нужно. А если есть желание, чтобы была более чёткая езда на ровном асфальте, всегда есть возможность выбрать покрышки с низким профилем.

Подвеска МакФерсон (McPherson)

Отдельным подвидом независимой ПА является McPherson с поворотным кулаком. Фактически ПА МакФерсон напоминает классическую ПА, базирующуюся на двойных поперечных рычагах, но вместо поперечного рычага как-такового у конструкции есть специальная амортизационная стойка.

Производители переднеприводных легковых авто получают отличные возможности для размещения в подкапотном пространстве коробки передач и ДВС. Можно использовать поперечную схему. Другие ПА не всегда позволяют это сделать.

Большой ход и простота конструкции – это ещё одни весомые плюсы решения. При этом конструкция неуниверсальная. Есть проблемы с углом наклона в вертикальной плоскости. Для производителей спорткаров, это например, – существенное ограничение.

Полунезависимая подвеска

• Общей осью для колес выступает скручивающая  торсионная балка. Она имеет П-форму.
• Балка способна «играть», гася на поворотах крены транспортного средства.
• Продольные рычаги крепятся одним концом  к кузову либо раме (смотря что перед нами — грузовой транспорт или легковой автомобиль), а другой – к ступице.
• При разгоне и торможении транспортного средства  ПА ощущает силы скручивания,  при этому балка “подтягивает” колёса на место.

У некоторых транспортных средств с полузависимой ПА на балке есть электромотор. И жёсткость ПА в этом случае можно изменять прямо в ручном режиме. Это очень практично.

Чаще всего такой тип ПА можно встретить у ВАЗ (модели от 2108 до 2115), HОNDA, Renault.

Автомеханики любят такие устройства за легкость монтажа,  автомобилисты — за отличную кинематику колес и возможность получить высокий уровень жесткости в поперечном направлении.

Возникает вопрос: “А почему же такое решение не самое распространённое?” Увы, монтировать устройство можно далеко не на любом транспортном средстве. У решения достаточно специфические требования к геометрии днища.

Подвеска Де-дион (сбалансированная)

Фактически эта ПА гибридного типа. У неё есть признаки и зависимой, и независимой ПА. Основные элементы решения – витая пружина, амортизатор, приводной, задний и поперечный рычаг,  балка, приводной вал, дифференциал, тормозной диск.

Решение обеспечивает отличную возможность сбалансировать неподресоренные массы автомобиля (массы рамы, кузова и другие элементы “верхней части” транспортного средства), добиться идеальной плавности хода. Недостаток решения – риск возникновения дисбаланса в момент торможения и при разгоне.

Конструкция достаточно сложна. Поэтому у неё высокая себестоимость. Высока и стоимость ремонта такой ПА.

На практике  ПА Де-дион  можно встретить у ряда Alfa Romeo, Mercedes-Benz  Р-класса и Ferrari.

Независимая подвеска

Главная особенность независимой ПА – это то, что каждое колесо способно двигаться самостоятельно. Поэтому решение и называют независимым. Если правое колесо попадает на камень, то левое останется в статичном положении. То есть одно колесо сдвинется вместе с пружинами или другими элементами, а второму будет гарантировано хорошее сцепление с дорожным полотном. Пассажиры при езде на авто с независимой подвеской, напротив, чувствуют наибольший комфорт.

Но при этом – в “сцепке” с ПА находятся развал-схождение, ширина колеи. Для водителя это создаёт определённые трудности. Но на фоне легкой управляемости на больших скоростях с этим недостатком чаще на практике готовы смириться.

Исполнение

Исполнение независимых ПА бывает очень разным:

• На двойных поперечных рычагах. Верхний рычаг короче, нижний – длинней. Конструкция на двойных поперечных рычагах может иметь абсолютно разные упругие элементы. У автомобилей Fiat, например, распространены торсионные ПА на поперечных рычагах, у Jaguar – пружинные (пружины могут монтироваться с упором на брызговик или в зоне, находящейся между поперечными рычагами).
• На двойных продольных рычагах. Как правило, в качестве упругих элементов выступают торсионы. Решение хорошо подходит для тех ситуаций, когда производитель авто хочет обеспечить максимальный комфорт водителю и пассажиру, который находится рядом с ним. Неплохой вариант для городских автомобилей, предназначенных для езды, преимущественно, двух пассажиров. Правда, важно понимать, что такая конструкция требует увеличенных рычагов. А для того же городского автомобиля, требующего компактности, это уже проблема.
• На поперечных и продольных рычагах (одновременно). Гибридное решение минимизирует влияние сил на крепления подвески к кузову транспортного средства, но с показателями кинематики у конструкции – явные проблемы. В частности, при больших ходах ПА – изменение угла развала очень существенное.
• На косых рычагах. Оси качания – под косым углом. Производители таких ПА добились минимизации крена транспортного средства на повороте, но не всех устраивает изменения развал-схождения колёс. Такие подвески можно нередко встретить на машинах Opel, Fiat.
• С качающимися полуосями. Упругими элементами могут быть пружины и рессоры. Качающиеся полуоси создают идеальные условия для того, чтобы при наезде на камень или другое препятствие, колесо могло уберечь относительно полуоси перпендикулярное размещение. Но при езде со скоростью выше 60 км/час сразу же начинаются проблемы с развалом. Поэтому решение нельзя назвать практичным. При установке на легковые автомобили от него давно отказались. Хотя ранее такое решение можно было встретить у Chevrolet, Ford, Mercedes-Benz.

Пневматическая подвеска

ПА базируется на баллонах  со сжатым воздухом. На характеристики ПА можно влиять именно при помощи изменения величины давления. Решение позволяет получить максимальную  плавность хода, а также взять под полный контроль регулировку клиренса автомобиля.

Чаще всего решение можно встретить на коммерческом транспорте. Особенно на автобусах и большегрузных автомобилях, тягачах.

На легковой транспорт пневматические системы ставят реже. В основном, только на машины премиум-класса.

Массовый автопром прибегал к решению разве что только при выпуске отдельных моделей Citroen.

Гидравлическая подвеска

Альтернатива классическим амортизаторам и у решения – гидростойки и гидроподъемники со значительным рабочим ходом.

Гидравлическая подвеска автомобиля (с резервуаром с гидравлической жидкостью). Хорошо подходит для эффективного решения двух задач:

• контроля за жёсткостью,
• регулировкой высоты клиренса.

Лучше всего показывает себя на транспортных средствах с управляющей электроникой, подстраиваясь под особенности дорожного покрытия, скорость передвижения.

При наличии в автомобиле управляющей электроники, а также функции адаптивной подвески гидравлическая ПА самостоятельно подстраивается под условия дороги и вождения.

Электромагнитная подвеска

Работает за счёт преобразователей с мощными магнитами.

Особенности решения:

• От блока управления на магниты подается электричество,
• Автоматически изменяется жёсткость амортизаторов, клиренс.
• Автомобиль получает идеальную управляемость.
• Система отлично гасит  мельчайшие неровности, даже те, которые проявляют себя на уровне вибрации.

Некоторые электромагнитные ПА, как, например, подвеска Bose (названа так по фамилии разработчика), дополнительно способны эффективно справляться с функцией электрогенератора. Колебания из-за неровностей дороги превращаются в электрическую энергию и накапливаются в аккумуляторах.

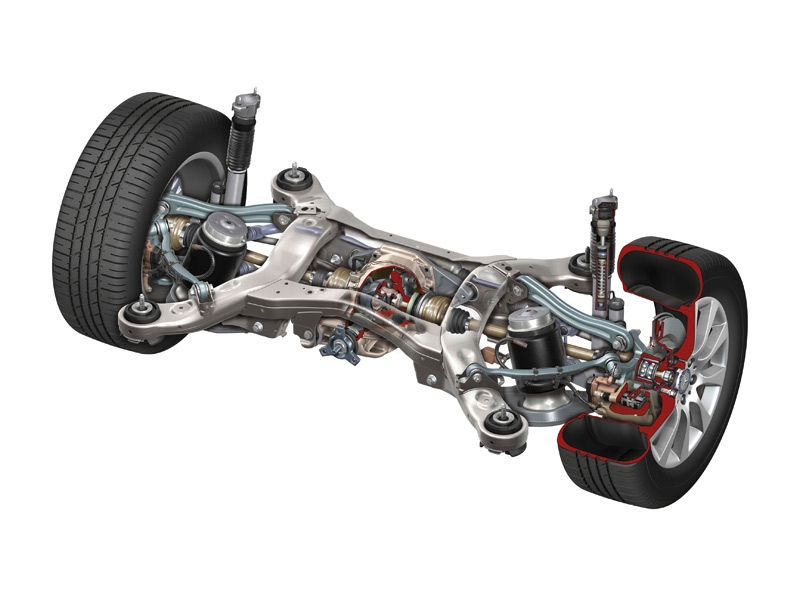

Многорычажная подвеска

Многорычажная ПА или Multilink – одна из наиболее активно устанавливаемых конструкций на заднюю ось.  Включает в себя комплекс рычагов – поперечных и продольных, опору, пружину, амортизатор, подрамник,  стабилизатор.

Для крепления ступицы колеса используется не менее 4-х рычагов. Это важно для того, чтобы обеспечить корректную регулировку колеса.

Плюсы Multilink:

• высокая плавность хода машины,
• хорошая управляемость,
• малошумность,
• независимая поперечная и продольная регулировка колес.

При этом решение сложно в изготовлении, поэтому себестоимость его достаточна высока. Непроста и установка ПА. Установить её способны только опытные автомеханики.

Двухрычажные push-rod и pull-rod

Для спорткаров очень важно, чтобы ПА мало весила, была жёсткой, обеспечивала согласованность кинематических параметров при высоких нагрузках.

Этим характеристикам соответствуют двухрычажные конструкции push-rod и pull-rod.

У обеих конструкций между монококом и колесом находится наклонная тяга – штанга. Она может быть тянущей (pull-rod) или толкающей (push-rod). Каждое колесо взаимосвязано с одной штангой. Толкающие штанги более популярны. Их проще установить в поднятую носовую часть авто. А ведь большинство гоночных авто в силу аэродинамических особенностей именно такие.

Чтобы детально изучить устройство подвески автомобиля, её виды, можно приобрести специальный онлайн-курс для самообучения на базе LCMS ELECTUDE. Обучающий продукт предназначен для самообучения. Электронная программа представляет собой интерактивный тренинг из 25 модулей.   Среднее время прохождения тренинга – 6 часов. Но всё достаточно индивидуально и зависит от базовой подготовки. Кроме систематизированной теоретической базы вас ждёт работа на специализированном симуляторе. В том числе, вы сможете отточить навыки проведения сервисных операций.

Передняя подвеска автомобиля: особенности, виды

Главная » Полезные советы

Полезные советы0425

Автомобиль представляет собой сложный механизм, который состоит из огромного числа элементов, каждый из которых выполняет определенные функции. Одним из подобных элементов можно назвать переднюю подвеску. Как правило, она несколько сложнее, чем задняя, может иметь разную конструкцию, что определяет эксплуатационные особенности. Знание того, какая передняя подвеска автомобиля обладает лучшими эксплуатационными качествами, позволит провести выбор менее проблематичного транспортного средства.

Содержание

1. Предназначение подвески
2. Классификация
3. Устройство передней подвески
4. Проведение периодического осмотра

Предназначение подвески

К передней подвеске, как правило, предъявляется больше требований по причине того, что она сочетается с рулевым управлением, а также спереди расположен тяжелый двигатель. В общем можно сказать, что рассматриваемая система является соединительным звеном между дорожным покрытием и кузовом. Входит в состав шасси и состоит из совокупности узлов и механизмов. Основными функциями, которые она выполняет, можно назвать следующее:

• Физическое соединение колес с кузовом транспортного средства.
• Проводит передачу несущей системы силы и момента, которая воздействует при контакте колес с дорожным покрытием.
• Обеспечивает определенную плавность хода, требуемый характер перемещения колес относительно кузова.

Система подвески также в некоторой степени определяет комфорт пребывания пассажиров в автомобиле, его проходимость и другие показатели. Также она отвечает за устойчивость автомобиля на дороге. Поэтому техническому состоянию подвески уделяется особое внимание.

Классификация

Существует несколько вариантов исполнения передней подвески, каждый из которых обладает своими определенными эксплуатационными качествами. Изначально можно конструкцию разделить на две основные категории:

• Зависимый тип предусматривает жесткое соединение колес, расположенных в противоположном направлении. Передвижение в поперечном направлении одного колеса приводит к перемещению второго.
• Тип с непростой конструкцией, которую назвали независимой, на создание которой уходит много времени, так как противоположные колеса могут двигаться в независимости друг от друга в поперечном направлении.

Каждая из них обладает своими определенными качествами. Независимая в последнее время пользуется большой популярностью среди автопроизводителей, так как при ее исполнении можно использовать различные устройства контроля.

Кроме этого можно выделить классификацию независимой подвески:

• Использование продольных рычагов позволяет получить вариант исполнения, который еще называют пружинно торсионной подвеской.
• Применение сочетания продольных и косых рычагов.
• Использование качающихся полуосей.
• С установленными косыми рычагами.
• Торсионно-рычажная подвеска.
• С применением системы расположения двойных продольных и поперечных рычагов.
• Использование сочетания гидравлической и пневматической системы, применение только пневматики.
• Адаптивная подвеска.

Каждая из них имеет свою особую конструкцию и эксплуатационные качества.

Устройство передней подвески

Все элементы, которые используются при создании подвески, можно разделить на нижеприведенные классы:

• Обеспечивающие упругость.
• Для гашения неровностей дорожного покрытия.
• Для распределения направления воздействия сил.
• Для стабилизации автомобиля, улучшения его показателя устойчивости на дороге.

Можно выделить следующие элементы, которые обеспечивают упругость:

• Пружины используются на всех легковых автомобилях при создании передней подвески. Несмотря на простоту конструкции рассматриваемого элемента, он бывает двух типов: с постоянной и переменной жесткостью. Эти эксплуатационные качества достигаются путем изменения толщины витков. В центре есть отбойник, который необходим для гашения удара, если пружина сжата максимально.
• Пневмогидравлическая или пневматическая система работает за счет сжатого воздуха или специальной жидкости. Подобная система используется довольно редко, однако ее особенности работы позволяют обеспечить комфортное передвижение даже при плохом качестве дорожного покрытия. Также стоит отметить, что рассматриваемая система позволяет проводить настройку параметров подвески: жесткость, клиренс и другие показатели.
• Торсионы представляют собой особую трубу из металла, внутри которой установлен стержень. Перед установкой его накручивают, раскручивание ограничивается рычагами, амортизатором и другими элементами конструкции.

Элементами, которые служат для распределения силы, можно назвать различные типы рычагов. Они определяют правильное расположение колес и определенную передачу усилий от колес на кузов.

Гасящие элементы конструкции предназначены для повышения комфорта водителя и пассажиров во время движения. Они создают силу противодействия пружинам. Зачастую в качестве гасящего устройства используется амортизатор. Он может быть пневматическим или гидравлическим (в качестве рабочей жидкости используется масло).

Проведение периодического осмотра

Плохое качество дорого определяет то, что элементы подвески служат меньше отведенного времени. Учитывая то, что передняя подвеска обеспечивает стабилизацию автомобиля во время движения, оказывает влияние на устойчивость, является связующим звеном между колесами и кузовом ее нужно поддерживать в хорошем техническом состоянии. Периодический осмотр позволяет исключить вероятность возникновения серьезных неисправностей, которые окажут влияние на управляемость. Стоит отметить, что износ одного из элементов приводит к повышенному износу всей подвески.

В заключение отметим, что некоторые типа подвесок имеют большую надежность, но при этом не обеспечивают нужный комфорт во время управления. Примером можно назвать ситуацию, когда на грузовые автомобили устанавливаются рессоры по причине возникновения большой нагрузку. Только тот факт, что обеспечивать высокий комфорт не нужно и грузовой автомобиль двигается с относительно небольшой скоростью, позволил использовать рессоры.

Рейтинг

( Пока оценок нет )

Комментарии⁰ Поделиться:

Загрузка …

8 типов автомобильных подвесок

Подвеска на двойных поперечных рычагах также имеет независимую конструкцию, поэтому угол поворота и движение подвески не повлияют на угол геометрии, потому что угол останется постоянным.

Подвеска на двойных поперечных рычагах имеет недостатки, связанные с необходимостью довольно большого пространства. Кроме того, когда вы хотите заменить амортизатор или амортизатор, процесс разборки занимает много времени.

Детали этой подвески довольно легко повредить, например, сломанный шаровой шарнир в нижней или верхней части, длинная рулевая тяга и тяга концевого яруса. Чтобы избежать различных поломок автомобиля, можно регулярно заниматься спурингом.

Многорычажная подвеска

Многорычажная подвеска, разработанная компаниями Double Wishbone и Multi-Link, имеет довольно сложную конструкцию, поскольку состоит из отдельных частей, которые скреплены шарнирами.

Эта подвеска также имеет концы компонентов, которые поворачиваются с двух сторон рычага. Конструкция производится путем манипулирования направлением силы, которая будет восприниматься колесом.

Multi-Link — это тип подвески с качественным сцеплением, с такой подвеской управление автомобилем становится проще. Подвеска Multi-Link также имеет множество вариаций.

Если эта подвеска повреждена, то процесс замены занимает много времени и запчасти все равно редкость, поэтому цена относительно дороже, чем у других подвесок.

Подвеска жесткого моста

Подвеска жесткого моста обычно размещается в задней части автомобиля. Главной особенностью этой подвески являются колеса сзади слева и справа. Два колеса соединены в одну ось, которую обычно называют осью.

Жесткая подвеска оси имеет сразу 2 модели, а именно модель Axle Rigid, оснащенную листовыми рессорами, и модель Axle Rigid, оснащенную цилиндрической пружиной или часто называемой пружиной.

Данная подвеска достаточно хорошего качества и может применяться на различных типах автомобилей. Это довольно просто, потому что он может работать только с одной цельной деталью и оснащен 2 пружинами.

Жесткая ось также считается прочной подвеской, поэтому она может стабильно выдерживать большие нагрузки, что делает ее пригодной для различных типов больших автомобилей.

Подвеска помогает гасить вибрации или удары, возникающие при движении по неровной или неровной дороге. С автомобилем с подвеской хорошего качества вы можете сидеть без каких-либо помех.

Подвеска полезна не только для снижения вибраций во время движения автомобиля, но и для повышения безопасности управления и обеспечения стабильного движения автомобиля по дороге.

Конечно, при очень интенсивном использовании подвеска является обязательным компонентом автомобиля и требует особого ухода.

В настоящее время в мире существует множество типов автомобилей, что делает возможным использование различных типов подвески. Даже использование подвесок в каждой марке автомобиля всегда разное, из-за большого количества качественных подвесок.

Различие типа подвески в каждой марке автомобиля, безусловно, является способом сбалансировать тип автомобиля. По крайней мере, несколько типов подвески широко распространены и используются в автомобилях, выпускаемых в настоящее время.

Подвеска Macpherson

Подвеска Macpherson названа в честь ее изобретателя Эрла Макферсона. Многие автомобили по всему миру используют подвеску Macpherson.

Многим производителям автомобилей нравится эта подвеска, потому что она имеет доступную цену, а также имеет достаточно простые компоненты.

Подвеска Macpherson имеет вертикальную форму и поддерживается амортизаторами, которые используются в качестве центральной точки углового ролика автомобиля. Эту суспензию также очень легко получить, потому что она широко распространена.

Недостатком подвески Macpherson является то, что она менее способна воспринимать нагрузки и угол наклона всегда меняется при повороте автомобиля или поворотах, из-за этого шины хуже сцепляются с дорожным асфальтом.

Подвеска на двойных поперечных рычагах

Двойной поперечный рычаг — это тип подвески, который имеет 2 рычага, которые поддерживают систему подвески, а именно верхний и нижний рычаги. С такой подвеской машина может ехать стабильно.

Независимая подвеска

Независимая подвеска — это специально разработанная подвеска, поскольку правое и левое задние колеса соединены не напрямую, а с помощью осевых шарниров

Если заднее колесо наступит на яму, конечно, автомобиль не качает и это потому что двигается только левая подвеска. Независимая подвеска действительно широко используется в роскошных автомобилях.

Независимая подвеска имеет более сложную конструкцию и движения осей взаимно независимы. Эта подвеска также оснащена двумя гибкими шарнирами. Этот тип подвески все еще довольно дорог, поэтому его используют в основном в роскошных автомобилях.

Вы также можете почувствовать комфорт независимой подвески за рулем Wuling Cortez CT Type S. Этот семейный автомобиль от Wuling обеспечивает комфорт благодаря независимой подвеске задних колес. Конечно, не только водители, но и пассажиры могут чувствовать себя комфортно на заднем сиденье Wuling Cortez CT City Type S.

Жесткая подвеска — листовая рессора

Жесткая — листовая рессора — это один из типов подвески, который широко применяется в автомобилях, обращающихся в Индонезии, и в основном используется в автомобилях коммерческого типа или автомобилях старого типа. Эта подвеска обычно используется в задней части автомобиля, потому что она жесткая.

Этот подвес имеет достаточно простую и незамысловатую конструкцию. Этот тип подвески обычно состоит из кожуха моста, который намеренно привязан с помощью U-образного болта, уже прикрепленного к раме. Автомобили, использующие эту подвеску, обычно имеют достаточно высокий уровень сопротивления.

Подвеска на продольных рычагах

Подвеска на продольных рычагах — это тип подвески, инструкции которого почти такие же, как у жесткой трехзвенной, хотя рабочая система сильно отличается. То, как это работает, также отличается от 3 Links — Rigid или других типов подвески.

Подвеска продольного рычага соединилась с правой стороны на левую. Этот тип подвески обычно размещается в задней части автомобиля.

подвес воздуха

Air Suspension — одна из разработанных подвесок с отличными характеристиками, поэтому этот тип подвески широко используется в автомобилях класса люкс.

Даже в роскошных автомобилях подвеску автомобиля можно отрегулировать с помощью компьютера, что позволяет правильно выполнить регулировку.

Недостатком этой подвески является то, что она имеет очень сложную конструкцию по сравнению с другими типами подвески. Мало того, эта подвеска также имеет очень дорогую цену.

Это восемь типов автомобильных подвесок, которые существуют сегодня. Надеюсь, эта информация поможет вам расширить свои знания об автомобилях!

Какие существуют типы передней подвески и какая из них лучше? — Car Advice

Когда дело доходит до подвески, и передняя, ​​и задняя системы одинаково важны, если только вам не нравится перспектива того, что ваш автомобиль волочит свой зад, как собака, портящая ковер, или прячет нос, как трюфельная свинья.

Просто передняя подвеска не менее важна. Например, на него приходится большая нагрузка при прохождении поворотов и торможении, а затем есть небольшая проблема с рулевым управлением, которое нравится энтузиастам, а остальные считают крайне необходимым.

Учтите, что задача задней подвески — хорошо выполнять одну задачу, тогда как передняя подвеска — мастер многозадачности. Звучит знакомо, в «Людях с Марса»… вроде как.

Проще говоря, передняя подвеска еще сложнее задней. Во всех случаях, кроме самых редких, таких как Honda Prelude, оснащенная системой управления четырьмя колесами, задние колеса остаются в фиксированном положении. Передние колеса, с другой стороны, должны справляться со всем, что может предложить дорога, предлагая при этом полный диапазон движения.

Кроме того, в переднеприводных и полноприводных автомобилях передняя подвеска должна препятствовать чрезмерному влиянию крутящего момента двигателя на рулевое управление и устойчивость автомобиля.

Требуется приличное инженерное мастерство, чтобы проходить повороты

Итак, как вы понимаете, требуется приличное инженерное мастерство, чтобы проходить повороты без того, чтобы ваша машина вел себя как полуторатонный пинбол.

Существует два основных метода контроля передних колес; каждый из них различается по конструкции, размеру, сложности и стоимости, а также по своей эффективности при реагировании на ситуации с высоким давлением.

Системы на основе стоек

Когда мы говорим о подвеске на основе стоек, мы на самом деле имеем в виду только самую популярную и широко используемую систему — стойки МакФерсона, которые почти так же распространены, как бренд Band-Aid, когда речь идет о них. к липким бинтам.

Изобретенный в конце 1940-х годов Эрлом Макферсоном и практически неизменный с тех пор, скромный McStrut появлялся на всем, от городских малолитражных автомобилей до Porsche 911.

Система MacPherson — один из самых легких, простых, дешевых и компактных способов держать все под контролем благодаря способу крепления амортизационной стойки непосредственно к кузову, а не с помощью ряда поперечных рычагов и шарниров. и резиновые опоры.

Системы со стойками МакФерсон обеспечивают простое рулевое управление на ступице колеса

Теперь, если вы хотите быть полностью педантичными, системы со стойками МакФерсон по-прежнему используют один рычаг, расположенный в нижней части узла, но это далеко не так. от сложных четырех- и пятиточечных рычагов управления, которые украшают поперечные рычаги и многорычажные системы.

Системы со стойками MacPherson обеспечивают простые шарниры рулевого управления на ступице колеса, что позволяет легко соединять системы рулевого управления с помощью небольших металлических стержней, известных как рулевые тяги.

К сожалению, стойки MacPherson не могут обеспечить вертикальное движение — например, во время неровностей дороги — без наклона колеса к автомобилю, когда подвеска сжимается, и откидывания его назад, когда система разжимает.

Это может вызвать тревожное ощущение, что автомобиль хочет отправиться в путешествие, а не оставаться на своей полосе движения, что известно как «подруливание». В то время как это то, с чем мы миримся в автомобилях Dodgem, отмена этого в дорожных транспортных средствах требует тщательной инженерной работы, чтобы подвеска и рулевая тяга работали вместе как можно лучше.

Поскольку системы с двойным поперечным рычагом и многорычажные системы могут двигаться вертикально, не поворачиваясь, инженерам гораздо проще избежать подруливания в целом.

Точно так же из-за сборки МакФерсона невозможно отрегулировать одну настройку, не затрагивая при этом другие. Это означает, что инженеры должны найти компромисс, который может не обеспечить идеальной основы для контроля, маневренности и стабильности.

Системы рычагов управления

Устранение недостатков стоек МакФерсон представляют собой современные системы с двойным поперечным рычагом и многорычажной системой, использующие несколько рычагов управления, чтобы изолировать стойки и пружины от кузова автомобиля.

Теперь, хотя поперечные рычаги технически можно назвать поперечными рычагами, поперечные рычаги не являются поперечными рычагами. Вилкообразные кости названы в честь маленькой раздвоенной косточки, которую вы щелкаете после жареного цыпленка, и имеют точно такую ​​же форму.

Это означает, что каждый поперечный рычаг крепится к кузову в двух местах, благодаря чему колесо не может перемещаться вперед и назад по всей длине автомобиля. Это можно сделать без дополнительных точек крепления и звеньев для предотвращения нежелательного движения.

Многорычажная подвеска работает по тому же принципу, что и двухрычажная подвеска, обеспечивая большую гибкость при размещении инженерами рычагов подвески

Поперечные рычаги, в самом узком смысле, представляют собой цельный кусок металла без разветвлений, который крепится к кузову автомобиля только в одном месте. Из-за этого простой однонаправленный рычаг управления, как на стойке Макферсона, обеспечивает меньшее сопротивление движению вперед и назад, что требует дополнительного усиления металлическим стержнем, известным как радиусный стержень, чтобы удерживать все там, где оно должно быть. .

Тем не менее, если вы используете достаточно рычагов управления, вы можете воспроизвести сопротивление двойных поперечных рычагов вперед-назад. Эта установка известна как многорычажная подвеска и работает так же, как двойные поперечные рычаги, предлагая большую гибкость в том, где инженеры размещают рычаги управления, а также возможность индивидуально регулировать характеристики подвески.

Основным недостатком этой регулируемости и гибкости является, конечно же, загадочная сложность двухрычажной и многорычажной систем. И, как следствие, стоимость, размеры и вес соответственно взлетают до небес.

Системы рычагов занимают много места по горизонтали, оставляя меньше места для компонентов двигателя, коробки передач и рулевого управления. Трудно попытаться втиснуть все необходимые смазанные детали в моторный отсек в лучшие времена, без компонентов подвески, занимающих пространство. Однако с нынешней тенденцией к уменьшению размеров двигателей это должно представлять меньшую проблему.
