Обзор систем впрыска дизельных двигателей

12.10.2015 / 25.04.2018   •   6829 / 2498

Можно долго и нудно объяснять принцип действия различных систем впрыска применяемых в моторостроении, принцип работы самого двигателя и системы его управления. Из той информации – реально для владельца важна лишь 1/10 часть: количество потребляемого топлива на 100 км пути, вид установленной на моторе системы впрыска топлива,  мощность мотора, «живучесть» системы и, если всё же потребуется,  стоимость ремонта/новой детали.

На сегодняшний день в моторостроении применяется несколько систем впрыска топлива от 5 основных производителей,  представленных в нашей стране. Это компании BOSCH, ZEXEL(Diesel-Kiki), DENSO(NIPPON-DENSO), DELPHI(Lucas), Continental/VDO(Siemens).

Львиную долю рынка занимает концерн BOSCH (Германия) — «пионеры» в серийном производстве топливной аппаратуры (с 1925 г.

)

1927 г. Топливный насос для легкового автомобиля Stoewer. При объеме 2.6 литра этот мотор развивал 27 л.с. примерно 20 кВт.

Данная конструкция ТНВД (PE –type) дожила до наших дней, претерпев множество изменений.

Топливный насос для автомобиля MAN TG-A. Мощность  460 л.с. (345 кВт). На данный момент является конечным этапом развития ТНВД с рядной компоновкой. В отличие от предыдущих поколений механизм опережения встроен в корпус. Имеет электромеханическое управление количеством впрыска и углом начала впрыска.

Но в связи с невозможностью обеспечить всё более ужесточающиеся экологические требования, дальнейшая модернизация не проводится. Концерн разработал за прошедший век топливные насосы различных конструкций.

Примерно в те же годы развивается и основной конкурент BOSCH — LUCAS CAV (Великобритания). Создаются и разрабатываются конструкции, принципиально отличающиеся, но выполняющие  функции такие же как и немецкие аналоги.

Для грузовиков создается ТНВД со съемной головкой высокого давления (аналогичная схема использована в ТНВД Алтайского Завода Прецизионных Изделий и TGL(ГДР) – для IFA). Позднее для тяжелых двигателей была разработана собственная система насос-форсунок и индивидуальных насосов с электроуправляемыми клапанами, построенная по собственной технологии (несмотря на схожесть с немецкими аналогами).  Для быстроходных двигателей создается семейство распределительных насосов DPA(лицензионным производством которых занялся венгерский завод  «MEFIN»). На смену DPA пришел DPC, а позднее DP 200(210), EPIC (ТНВД с управлением электроклапанами, в России наиболее часто встречается на автомобилях FORD Transit и Mercedes-Benz). Схема оказалась настолько «живучей», что была применена при разработке ТНВД для Common Rail, по такому же принципу создан насос VP44 (BOSCH).   В начале 2000 года фирма LUCAS CAV была приобретена американским концерном DELPHI. Продукция концерна поставляется многим автопроизводителям.

Бренд ZEXEL появился в 1939 году, когда японская фирма DIESEL KIKI купила лицензию у BOSCH на производство дизельных топливных насосов высокого давления, и с помощью немецких специалистов организовала их выпуск. В 1990-м году, компания производящая продукцию под маркой Zexel, стала называться Zexel

Corporation. В 2000-м году была реорганизована под названием Bosch Automotive Systems Corporation (RBAJ), то есть стала японским отделением корпорации BOSCH. Топливная аппаратура данного производителя хотя и повторяет модельный ряд BOCSH, но имеет ряд конструктивных особенностей. Таких, как система электромеханических регуляторов.

Свою историю компания DENSO начала в 1949 году под названием Nippon Denso. В 1996 она была преобразована в корпорацию DENSO, так как предыдущее название переводилось с японского языка, как «Японские электронные запчасти», что не соответствовало достигнутому уровню развития компании, которая расширила рынок продаж своих комплектующих, кроме Японии, на рынки Европы, Америки и Азии.  Долгое время компания производила распределительные насосы по лицензии

BOSCH. Но DENSO в 1995 году впервые в мире применила систему Common Rail на серийном автомобиле Toyota – Hino, после чего данная система получила признание во всем мире. По похожей схеме разработана система BOSCH CP2.

Компания SIEMENS AG/VDO представлена на российском рынке в основном системами Common Rail. Принципиальным отличием от остальных производителей является использование управляющего элемента  из пьезокристаллического пакета. Это повышает скорость срабатывания управляющего элемента в несколько раз, в сравнении с индуктивными элементами.

Ещё одна компания, активно присутствующая на российском рынке – MOTORPAL(Чехия). Данная фирма выпускает рядные ТНВД для спецтехники и сельхозтехники, а так же Газель (механические

насос-форсунки) и УАЗ Hunter(рядный ТНВД).  Компания активно проводит разработки альтернативы системе Common Rail (TIER 3).

Ну, вот с производителями ТНВД мы определились, теперь попробуем определиться «что за зверь такой создает давление?».

Рядные ТНВД (PE – type) классификация Bosch

Из названия класса – расположение насосных секций в ряд, по одной на каждый цилиндр. Имеет собственный корпус, кулачковый вал, систему изменения цикловой подачи в зависимости от изменения режима нагрузки на двигатель (центробежный и/или всережимный регулятор), автомат опережения впрыска, топливоподающий насос.  В более поздних версиях механические регуляторы уступили место электромеханическим (RE – type).

Распределительные ТНВД (VE – type)

Класс ТНВД

применяемый  в основном на легковых автомобилях и легком коммерческом транспорте. Имеют один плунжер, могут поддерживать работу от 2 до 6 цилиндров. Плунжер, двигаясь аксиально – создает давление, одновременно вращаясь – распределяет топливо под высоким давлением по цилиндрам. В корпусе конструктивно объединены несколько систем: Приводной вал, топливоподающий насос, центробежный и всережимный регуляторы, автомат опережения впрыска, механизм коррекции цикловой подачи по давлению наддува или в зависимости от положения над уровнем моря, автомат облегчения старта.  Несмотря на весьма обширный список устройств, все они расположены в одном корпусе, довольно малого размера и веса. С 1986 года применяются как механические регуляторы, так и электромеханические.

Распределительные ТНВД DP(A/C) –type(VP44/VRZ)

Данный тип был разработан фирмой Lucas CAV. Принципиальным отличием от Bosch VE является использование 2, 3 или 4 радиально движущихся навстречу друг другу плунжеров.

Ротор, в котором находятся плунжера, вращаясь, распределяет топливо по цилиндрам. Остальные функциональные возможности и принципы действия систем похожи на описанные выше насосы VE. С разработкой и внедрением быстродействующих клапанов, появились насосы серий EPIC(Lucas), VP44(Bosch), VRZ(ZEXEL), V4(DENSO). Для корректировки погрешностей механической обработки применяется метод программного корректирования.

Насос-форсунки (PDE/UIS)

Данная система объединяет в одном корпусе насосную секцию и форсунку. Привод насосной секции осуществляется от распределительного вала двигателя. Регулировка подачи топлива осуществляется как с помощью зубчатой рейки (регулятор установлен на двигателе), так и с помощью электромагнитного клапана. В

насос-форсунках американских двигателей применены гидравлические привода. Система находит применение не только на грузовых автомобилях, но и на легковых (Land Rover, VW) Система выпускается четырьмя производителями — Bosch, Delphi, Continental/VDO, Motorpal.

Индивидуальные насосы (PLD/UPS)

Насосная секция в данной системе, как и в предыдущей, приводится в действие от распределительного вала двигателя (при установке непосредственно в ГБЦ), так и от отдельного кулачкового вала (при установке в отдельный корпус). Для впрыска топлива в цилиндры применяется обычная форсунка. Различие с традиционными системами впрыска состоит в том, что применяется короткая трубка высокого давления с минимальными изгибами, в свою очередь это позволяет добиться более стабильных результатов. Для регулирования количества подачи применяется как зубчатая рейка, так и электроклапан. Наиболее широко эта система применяется на строительной технике и грузовых автомобилях. Таких как

DAF XF95, MERSEDES Atego/Actros, RENAULT Magnum.

Common Rail (общая дорога (англ.)). Аккумуляторная система впрыска

На данный момент система является вершиной эволюции ТПА. За счет увеличения давления впрыска (до 2000 бар. ) удалось добиться снижения расхода топлива, снижения токсичности выхлопа (за счет выполнения до 9 впрысков за один рабочий такт в цилиндре). Топливные насосы производства BOSCH, DENSO и SIEMENS построены по схожим схемам. DELPHI использует собственную схему, пришедшую от серии DPA/DPC. Впрыск топлива в цилиндры осуществляется через электроуправляемые

форсунки SIEMENS и BOSCH используют в своих инжекторах пьезокерамические пакеты, в качестве управляющих элементов. Система применяется практически всеми производителями дизельных моторов, как легковых, так и грузовых автомобилей.

Источник: http://dizel-ryazan.ru

Рекомендуем посетить раздел:

Дизельные системы впрыска — принцип работы, типы

Cистемы впрыска дизтоплива Сommon Rail, решения с  насос-форсунками, рядным и распределительным ТНВД.  Особенности, принцип работы.

Системы впрыска дизельного топлива – далее по тексту также СВДТ – это системы питания ДВС. Функционируют на дизельном топливе – смеси газойлевых соляровых и керосиновых фракций, которые предварительно прошли специальную обработку. Но речь идёт именно о наличии соляровых фракций которые прошли щелостную очистку, а не о классической солярке с недостающим уровнем вязкости и выкипающей при температуре 240-400 °C

Также в дизельных двигателях в качестве альтернативной топливной смеси может использоваться «Bio-Diesel» – смесь моноалкильных эфиров жирных кислот. Как правило, Bio-Diesel делают из рапсового масла.

Принцип работы

Воспламенение – результат сжатия и нагрева дизельного топлива под высоким давлением в цилиндрах. То есть на деле мы имеем дело с самовоспламенением впрыскиваемого топлива при его контакте с горячим воздухом. Все процессы происходят внутри. Этот принцип диаметрально противоположен бензиновым системам, у которых топливо воспламеняется от искры зажигания – внешнего источника.

Чтобы понимать, как функционируют системы впрыска топлива дизельного двигателя, важно чётко разбираться, за что ответственен каждый её элемент.

СВДТ включает в себя:

1. Топливный бак. В нём непосредственно и хранится топливо.
2. Насосное оборудование для подкачки топлива из бака.
3. Фильтры грубой и тонкой очистки топлива. Главная функция – защита от загрязнений форсунок.
4. ТНВД (топливный насос высокого давления). Самый сложный узел дизельного ДВС. Прямая задача ТНВД – не просто создавать давление, а распределять топливо по цилиндрам, то есть регулировать его объем. Исключение – СВДТ Common Rail. У них сразу создаётся оптимальный уровень давления. А остальные задачи решаются посредством инжектора. Установку ТНВД считают одну из наиболее сложных, но важных задач мастера. Точность взаимного позиционирования кулачкового вала ТНВД по отношению к коленчатому валу двигателя напрямую влияет на мощность ДВС и его топливную эффективность (экономичность).
5. Форсунку. Корпус с клапаном.
6. Сливную магистраль. Топливо из камеры управления вытекает через дроссель в сливную магистраль.

Высокое давление создаёт идеальные условия для того, чтобы свежий заряд во время такта сжатия нагревался до температуры, которая превышает температуру воспламенения.

Работа осуществляется по следующей схеме:

• Давление действует на поршень.
• Поршень через шатун и кривошип коленчатого вала побуждают двигатель совершать полезную работу.
• СВДТ дозирует само топливо, ориентируясь на текущую нагрузку ДВС.
• Впрыск осуществляется на протяжении определенного промежутка времени с заданной интенсивностью.
• Топливо распределяется по всему объему камеры.
• Проводится фильтрация топливной смеси.
• Топливо поступает в насосы, форсунки.

Типы дизельных систем питания

Решающее влияние на конструкцию системы впрыска дизельного двигателя оказывает способ подачи и распыливания.

Существует 4 основных типа СВДТ:

• С рядным насосом. Системы с рядным ТНВД, работающие за счёт плунжерных пар, количество которых равно количеству цилиндров в системе. “Прародитель” СВДТ.
• С насосом распределительного типа. Каждая секция взаимодействует с одним цилиндром.
• Системы с насос-форсунками. ТНВД и форсунки консолидированы в единый узел. Плюс такого решения очевиден: нет препятствий для создания и поддержания высокого давления (включая давление более 2000 кг/см2).
• Сommon Rail. Системы с электромагнитным клапаном. Обеспечивают электронное управление цикловой подачей.  СВДТ знакома потребителю в двух модификациях: селективного и накопительного типа. Разница — в используемых каталитических конвертерах.

СВДТ с рядным насосом и насосом распределительного типа установлены, преимущественно, на старых авто: с рядным насосом –  на грузовиках, спецтехнике, с насосом распределительного типа — на легковых авто, на старых легковых авто и грузовом транспорте с небольшими габаритами.

На рисунке — решения с рядным и распределительным ТНВД.

Если сравнивать рядные насосы и распределительные ТНВД, то важно понимать насосы распределительного типа полезны, когда нужны очень компактные и лёгкие решения. Рядные топливные насосы – при поиске оптимального варианта для ДВС тяжёлой техники.

Но будущее — за Сommon Rail и насос-форсунками. При этом особенно на практике хорошо себя зарекомендовали решения с индивидуальными — PLD-секциями. Плунжерная пара и управляющий элемент у них отделены от впрыскивающего элемента – форсунки, и соединены трубкой высокого давления.

Мастера СТО, принимая на диагностику автомобили с  PDL-секций, могут гарантировать клиентам быстрое обнаружение неисправностей и ремонт  СВДТ. Это обусловлено тем, что при диагностике и дальнейшем ремонте не нужно “вклиниваться” в головку блока цилиндров. Доступ к узлу – незатруднённый, поэтому сервис – максимально  быстрый.

С рядным насосом

Конструкция с рядным насосным оборудованием появилась самой первой. Работает она по такому принципу:

• Цилиндр движется в гильзе, создаёт давление и сжимает топливо.
• При достижении нужного давления открывается клапан.
• Дизтопливо поступает к форсункам (количество форсунок в таких конструкциях всегда соответствует количеству плунжерных пар).
• Первые конструкции с рядным насосом были полностью механические, затем появились устройства с электромеханикой. Это облегчило регулировку цикловой подачи топлива.

Решения сумели зарекомендовать себя как достаточно надёжные и с большим ресурсом, но есть у них и заметные недостатки:

• большой вес насосного оборудования,
• проблемы при создании больших показателей давления (особенно, если речь — о полностью механических конструкциях),
• низкое быстродействие,
• сомнительная точность дозирования топливной смеси.

Требования к качеству дизельного топлива значительно выше, нежели к бензину. Это можно связать с конструктивными особенностями СВДТ.

Качество процесса сгорания топливной смеси в цилиндре зависит от самого начала подачи дизельной смеси. Управление началом процесса осуществляется посредством регулятора начала подачи.

Непосредственно за регулировку объема топлива, подаваемого в цилиндр за один цикл, как понятно из текста выше, отвечает плунжерная пара. Расстояние между втулкой и плунжером очень маленькое (речь идёт о десятых микрона). Такие же цифры характеризуют и точность изготовления распылителей форсунок. Вот почему и требования к качеству дизтоплива очень высокие. Если в нём много примесей, топливная аппаратура быстро выходит из строя.

С  насосным оборудованием распределительного типа

Существенно улучшить ситуацию, найти оптимизированное решение, которое позволяет достигать большего давления, позволяют системы впрыска дизельного топлива распределительного типа. Да, существует зависимость давления от оборотов ДВС. Но, главное, в этом случае все под полным контролем.

Устройства с рядным насосом бывают механическими и с электрорегулировкой.

Плунжерная пара у первых ТНВД была всего одна, у более поздних моделей — с ротором — плунжерных пар несколько. Такие решения — более производительные.  При этом плунжерная пара (или несколько пар) связаны сразу с несколькими форсунками: двумя, четырьмя, шести.

Плунжер совершает сразу два типа движений — вращательное и поступательное. Таким образом, в зоне его ответственности — как подача, так и распределение топливной смеси.

В противовес устройствам с рядным насосом габариты — существенно меньше, топливная экономичность — больше, но надежными такие системы назвать нельзя.  Если случается неисправность насоса, то вся СВДТ может выйти из строя.

Ещё один значительный недостаток — чувствительность к завоздушиванию. В свое время это стало серьёзным поводом для “переключения” производителей на СВДТ другого типа (с насос-форсунками и и Сommon Rail).

Насос-форсунки

В СВДТ с насос-форсунками  форсунки и плунжеры  составляют единую конструкцию.  Запуск узла осуществляется от распредвала (за счёт механической рейки + регуляторов или чаще электромагнитных клапанов — последние обеспечивают лучшую производительность и точность дозирования топливной смеси).

Давление можно увеличивать максимально быстро и  при этом — на существенные значения. Это возможно благодаря тому, что магистрали высокого давления у СВДТ с насос-форсунками — очень короткие, а усилие от кулачков через коромысло направлено непосредственно к насос-форсунке.

Впрыск — многофазный:

• Предварительный. Обеспечивает смеси дальнейшую плавность сгорания.
• Основной. Осуществляется при целенаправленном движении плунжера вниз, направлен на качественное смесеобразование во всех режимах работы ДВС. чем больше давление, тем больше дизеля впрыскивается в камеру ДВС.
• Дополнительный — очищающий. Плунжер продолжает двигаться вниз. Из фильтра интенсивно уходит сажа.
• Кстати, у ряда автомобилистов часто возникает вопрос. “Сажа? Но откуда?” Ведь многие годы дизельные ДВС называли более чистыми, нежели бензиновые. Однако во внимание не бралось одно существенное «но». При сильном разгоне образуется достаточно много сажи.

Особенно эта проблема актуальна для решений с механическим управлением дозирования топливной смеси. Если же речь идёт о решениях, управляемых электроникой, всё существенно лучше, выхлопы — чище.

А вот весомый плюс всех решений с насос-форсунками, так это то, что  производитель  может позволить более высокую мощность ДВС, нежели в случае с рядным и распределительным насосом, дизтоплива водителю требуется меньше, уровень шума существенно уменьшается.

Система впрыска дизельного двигателя Сommon Rail

Решение Сommon rail  (“общая магистраль”, аккумуляторная СВДТ позволяет организовать двойной впрыск.

1. На первом этапе осуществляется предварительный впрыск небольшой порции топливной смеси.
2. На втором этапе проводится основной впрыск под высоким давлением. С Common Rail  нет проблем достигнуть давления 220 -300 МПа.

Шумность работы и образование сажи в этом случае ниже, а топливная эффективность выше.

Благодаря организации электронного управления цикловой подачей в случае использования с электромагнитным клапаном можно существенно повлиять на показатель скорости, с которой топливоподающей система реагирует на изменение нагрузки и давления наддува.

Сначала в процессе задействован клапан цикловой подачи, а далее в работу вступает тактовый клапан управления моментом подачи.

Common Rail обеспечивает возможность осуществить впрыск предварительной небольшой порции топлива, а только потом переходить к работе к основной порции дизтоплива, легко достичь ровной характеристики горения топливной смеси. Ведь в таких случаях давление получается удерживать практически стабильным.

Как и в случае с насос-форсунками работа ступенчата. Выделяется предварительный (на холостом ходу), основной (при увеличении нагрузки) и дополнительный впрыск (при нагрузке, достигающей плато).

Дизельные системы впрыска Common Rail создают идеальные условия для того, чтобы СВДТ соответствовали строгим экологическим нормам, ДВС были маломощными, производство компонентов было более дешевым, а диагностика — оперативной. Активным выпуском Common Rail заняты такие мировые гиганты, как BOSCH, DENSO, SIEMENS. СВДТ Common Rail активно устанавливается на Volvo, Volkswagen, Fiat,  Toyota, Alfa Romeo, Mazda, Ford, Nissan,Honda, Hyundai, Kia и др.

Комплексно изучить дизельные двигатели автомобилей, включая плунжерное насосное оборудование,систему непосредственного впрыска Common Rail поможет интерактивная электронная программа “Дизельные двигатели автомобилей”

Видеообзор интерактивной программы

Описание типов дизельных систем впрыска

Дизельные двигатели являются одними из самых эффективных двигателей на рынке. Ну, несколько факторов заставляют их лидировать в диаграммах эффективности использования топлива. Наоборот, дизельные двигатели тяжелые, но надежные, они менее мощные, но имеют отличные показатели крутящего момента. Кроме того, у этих дизельных пожирателей есть отдельный вентилятор. Имея это в виду, для тех, кто задается вопросом, как дизельный двигатель делает то, что он делает лучше всего, давайте посмотрим. В сегодняшней статье мы подробно рассмотрим, что стоит за впрыском дизельного топлива в этих длинноходных двигателях.

1,5 л дизель CRDi

Прежде чем начать, давайте кратко рассмотрим, что такое дизельный впрыск.

Система впрыска дизельного топлива Дизельный двигатель Ford Figo

Начнем с того, что дизельный или бензиновый двигатель большинство двигателей производят мощность за 4 такта. Такт впуска, такт сжатия, рабочий такт и, наконец, такт выпуска.

• В случае дизельного двигателя это время между тактом сжатия и рабочим тактом, когда топливо впрыскивается в камеру сгорания.
• Говоря далее, в этих двигателях с высокой степенью сжатия в камеру сгорания впрыскивается только топливо.
• В отличие от бензинового двигателя, форсунки распыляют топливо под очень высоким давлением внутри дизельного двигателя. В зависимости от двигателя оно может варьироваться от 10 000 фунтов на квадратный дюйм до 30 000 фунтов на квадратный дюйм.

Забавный факт: В дизельных двигателях педаль газа регулирует количество дизельного топлива, распыляемого в камеру сгорания. Это означает, что нажатие на педаль газа увеличивает количество распыляемого топлива. И вот как мы можем разогнать автомобиль с дизельным двигателем.

Теперь основная цель системы впрыска — стехиометрическая подача топлива внутрь двигателя. Но то, как он подается, сильно влияет на эффективность и производительность двигателя.

Типы дизельного впрыска

Таким образом, автомобильная промышленность постоянно набирает обороты, делая двигатели более совершенными, мощными и эффективными. Часть заслуг также принадлежит топливу, здесь система впрыска дизельного топлива. Теперь, углубившись в мельчайшие детали, систему впрыска дизельного топлива можно разделить на 2 типа: прямой впрыск и непрямой впрыск.

Система непрямого впрыска Система непрямого впрыска

В отличие от бензинового двигателя, дизельному двигателю не требуется свеча зажигания для воспламенения топливно-воздушной смеси. Поскольку дизельное топливо имеет более низкую температуру самовоспламенения, оно воспламеняется при повышении давления, что, в свою очередь, накаляет обстановку. Это означает, что температура внутри камеры сгорания повышается, воспламеняя топливо.

• В основном в системе непрямого впрыска форсунка распыляет топливо в отдельном отсеке, называемом форкамерой. А еще в этой форкамере смонтирована свеча накаливания, нагревающая участок при холодных пусках.
• Теперь дизельный инжектор внутри форкамеры впрыскивает топливо. Далее, из-за вихревого движения, вызванного движением поршня, нагретое дизельное топливо смешивается с воздухом, образуя заряд.
• Позже, когда поршень еще больше сжимает заряд, он воспламеняется из-за повышения давления и температуры.

Непосредственный впрыск (DI)
Непосредственный дизельный впрыск

Переходя к современным технологиям, именно непосредственный впрыск используется во многих автомобилях в наше время.

• Хорошо, почему это используется, спросите вы? Ну а форсунки распыляют дизельное топливо прямо внутри камеры сгорания.
• И нет, специальная свеча накаливания не требуется, так как охлаждающая поверхность цилиндра довольно мала.
• Позволяет лучше контролировать подачу топлива в двигатель. Из-за этого только воздух поступает в камеру через впускной клапан и обеспечивает лучшую воздушно-топливную смесь.
• И, наконец, эта хорошо перемешанная загрузка обеспечивает лучшее и более эффективное сгорание. Преимущество прямого впрыска заключается в лучшем тепловом КПД и улучшенных характеристиках холодного пуска.
• Говоря о давлении впрыска дизельного топлива, это топливный насос, который регулирует давление впрыска.

Связанный: 6 самых экономичных дизельных двигателей в Индии

Система прямого впрыска Common Rail (CRDI) Система впрыска дизельного топлива

Теперь типом прямого впрыска является система прямого впрыска Common Rail. Как и в DI, форсунки CRDI также распыляют дизельное топливо прямо в камеру сгорания. Кроме того, работа и время впрыска аналогичны системе DI.

• Отличие заключается в топливопроводах форсунок. В DI форсунки напрямую соединены с топливным насосом, который регулирует давление и количество дизельного топлива, впрыскиваемого в камеру.
• Наоборот, в CRDI все форсунки соединены общей рампой, которая получает поток топлива от топливного насоса.
• Это Common Rail, который регулирует давление и количество впрыскиваемого дизельного топлива. Преимущество CRDI в том, что здесь мы лучше контролируем закачку, чем в DI. Это означает, что двигатель работает более эффективно.

Hyundai входит в число компаний, использующих технологию CRDi в своих дизельных двигателях.

Читайте также: Производители автомобилей и их самые мощные дизельные двигатели служит для подачи топлива из бака в двигатель. Эта система специально разработана для максимальной производительности двигателя.

Что касается дизельных двигателей, вы, возможно, уже понимаете, что дизельный двигатель является двигателем с самовоспламенением. Это означает, что горение произойдет само по себе. Самовозгорание может возникнуть из-за нескольких факторов.

Самый доминирующий, т.к. топливо распыляется в камере с высоким давлением воздуха.

Давление воздуха в камере выше температуры вспышки дизельного топлива. Вот что заставляет топливо самовозгораться при распылении.

В предыдущей статье мы подробно говорили о системе впрыска дизельного топлива. Но есть еще меньше.

Сколько топливных систем в дизельном двигателе?

Мы обсудим это подробно.

В целом существует только два типа дизельных топливных систем: обычная и Common Rail. Но если мы посмотрим дальше, мы найдем несколько типов.

A. Вид со стороны инъекционного метода

Метод впрыска означает, как топливо впрыскивается в камеру сгорания. Существует два типа: прямой впрыск и непрямой впрыск

1. Система прямого впрыска

Система прямого впрыска – это метод впрыска топлива из топливопровода дизельного топлива непосредственно в камеру сгорания (камера сгорания расположена над поршнем).

Главной особенностью этой системы является то, что форсунка ведет непосредственно в камеру сгорания. Так что, как только топливо впрыскивается, топливо попадает прямо в камеру сгорания.

Еще одной особенностью является форма поверхности поршня, на поверхности поршня имеются углубления. Резервуар служит для распределения впрыскиваемого топлива, чтобы сгорание происходило более равномерно.

Преимущества

• Более простая конструкция
• Более высокая выходная мощность
• Более высокая тепловая эффективность
• Снижение выбросов
• Свеча накаливания не требуется

Недостатки

• Требуется высокое давление сжатия
• Нужен специальный инжектор (многоточечный инжектор)

Этот тип широко применяется для тяжелых транспортных средств, таких как 8-колесные (или более) грузовики, большегрузные машины.

2. Система непрямого впрыска

Непрямой впрыск (IDI) — это метод воспламенения путем распыления топлива, который осуществляется в специальном помещении, называемом камерой предварительного сгорания.

Основное отличие заключается в способе впрыска топлива системы прямого впрыска, которое распыляется непосредственно в камере сгорания. Но в IDI топливо распыляется в камеру предварительного сгорания, затем, после его сгорания, мощность расширения выходит в основную камеру сгорания для сжигания оставшегося воздуха в основной камере сгорания.

Но сегодня система IDI не применяется большинством производителей, так как процесс более длительный, этот тип имеет много недостатков по сравнению с системой DI.

Поэтому в последнее время автомобили IDI редко применяются к коммерческим автомобилям, будь то легкие или тяжелые автомобили.

B. Вид со стороны механизма впрыска

Механизм впрыска заключается в том, как подавать топливо из бака в форсунку. Существует три типа: роторная топливная система, индивидуальная топливная система и система Common Rail.

Разница заключается в используемом насосе высокого давления.

1. Роторная топливная система

img by Dieselnet.com

В роторных топливных системах используется распределительный или пластинчато-роторный насос.

Этот тип имеет один вал с одним плунжером. Хотя форсунок четыре, количество плунжеров остается одинарным.

Как это работает? этот плунжер расположен на валу насоса, который вращается. И каждый угол поворота имеет топливную бочку, которая, когда плунжер проходит через топливную бочку, впрыскивает топливо в одну форсунку.

Итак, если есть четыре форсунки, четыре топливных бака окружают вал насоса.

Преимущества
Не занимает много места, что делает его пригодным для автомобилей с ограниченным пространством.
Маленькие движущиеся части, чтобы вырабатываемая энергия была более эффективной.

Недостатки
Давление топлива слабое, что делает его менее подходящим для дизельных двигателей большой мощности.

2. Индивидуальная топливная система

Отдельные типы топливных систем имеют насос с индивидуальным рядным типом. Это означает, что количество плунжеров регулируется количеством форсунок.

Это связано с тем, что каждый плунжер будет обслуживать одну форсунку, так что если имеется четыре форсунки, четыре плунжера будут расположены в линию.

Как это работает? есть распределительный вал, где каждый кулачок будет нажимать на один поршень в нужное время. Когда поршень прижимается к кулачку, топливо распыляется.

Можно сказать, что количество кулачков равно количеству форсунок, а угол кулачка также регулируется в соответствии с опережением зажигания.

Основными преимуществами являются давление впрыска, которое может достигать 18 000 фунтов на квадратный дюйм. При таком давлении этот насос подходит для использования в обычных дизельных двигателях большой мощности.

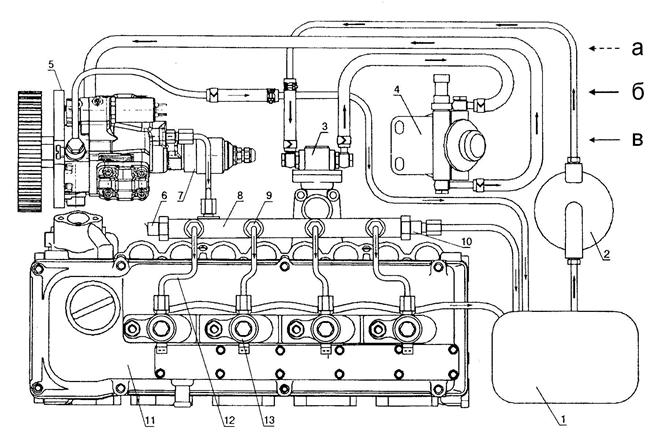

3. Система Common Rail

Common Rail — это электронная схема управления дизельным топливом. Это означает, что в системе Common Rail вы найдете серию датчиков ECU-исполнительного механизма.

Это похоже на систему EFI на бензиновом двигателе, но все же есть отличия.
