Топливная система и указатель уровня топлива УАЗ Патриот

Внедорожник УАЗ Патриот имеет топливную систему, которая отличается от обычных автомобилей тем, что в конструкции имеется два бензобака. Емкость каждого бака составляет 36 литров, а в сумме составляет 72 литра. С таким запасом полных баков бензина можно проехать значительные расстояния. Ведь, как известно, в легковых автомобилях емкость баков не превышает 50 литров. Недостатком двух баков на внедорожнике является то, что они расположены под днищем в центральной части и поэтому не исключается их повреждение различными видами препятствий. Чтобы исключить возможные повреждения нужно установить специальную защиту баков. Сегодня же мы уделим внимание топливной системе внедорожника УАЗ Патриот Евро-3: что она собой представляет, основные узлы и что такое указатель топлива?

Состав топливной системы

Система питания двигателя внедорожника состоит из следующих конструктивных элементов, без которых работа мотора ЗМЗ-409 была бы невозможной. Ниже представлена схема питания двигателя ЗМЗ-409 внедорожника УАЗ Патриот Евро-3.

К основным конструктивным элементам системы питания двигателя относятся:

  • Два топливных бака. Эти баки в конструкции имеют заливные горловины и сливные пробки. Таким образом, заправить внедорожник можно как с левой, так и с правой стороны. Чтобы сливать отстой из баков, имеются сливные пробки. Баки не имеют крана переключения, что предотвращает нарушение топливоподачи при несвоевременном срабатывании. Основным баком является правый, который при опустошении наполняется автоматически из левого. Подача горючего из левого бака в правый, обеспечивается за счет разрежения воздуха. Топливные пробки баков являются глухими, что позволяет обеспечивать герметичность конструкции и предотвращение испарения бензина или его утечку.
  • Регулятор давления. Это устройство в виде перепускного клапана, посредством которого осуществляется поддержание постоянного перепада давления горючего между форсунками и трубопроводом.
  • Топливный насос. Являет собой электрический механизм, посредством которого производится подача топлива из правого бака к мотору. Топливный насос оснащен фильтром тонкой очистки.
  • Фильтр тонкой очистки. Представляет собой цилиндрическое устройство, которое закрепляется на рампе и предназначается для фильтрации топлива от мелких загрязнений.
  • Топливная рампа. Конструкция данной детали представляет собой пустотелую емкость, которая предназначается для обеспечения подачи топлива к форсункам.
  • Форсунки. Располагаются в цилиндрах и предназначаются для количественного впрыска топлива.
  • Регулятор холостого хода. Представляет собой соленоид, который служит для регулировки подачи воздушной смеси.
  • Регулятор давления. Устройство, которое обеспечивает поддержание оборотов вращения коленчатого вала в заданной частоте на холостом ходу.
  • Воздушный фильтр. Устройство, которое обеспечивает очистку атмосферного воздуха, поступающего к двигателю.
  • Дроссельный узел. Агрегат, посредством которого обеспечивается дозирование воздуха, поступающего во впускную трубку.
  • Струйный насос. Устройство, посредством которого осуществляется перекачка горючего из левого бака в правый за счет разряжения воздуха.

Указатель топлива и его проверка

Указатель топлива функционирует совместно со специальным датчиком, установленным в правом баке. Этот датчик являет собой реостат из нихрома. Благодаря поплавку, который оснащен движущимся элементом, осуществляется его перемещение по реостату. Когда же бензина в баке остается менее 5 литров, то загорается сигнальная лампа и указатель показывает нулевое значение.

ДУТ-9

Чтобы проверить, исправен датчик указателя топлива или нет, необходимо выполнить такие действия:

  1. Включить зажигание и отсоединить от датчика розовый провод с красной полоской.
  2. Стрелка указателя должна при этом указывать на пустой бак. Если стрелка указывает на полный бак, то датчик неисправен и требуется его замена.

Таким образом, проводится проверка работоспособности изделия системы питания двигателя УАЗ Патриот Евро-3.

Всем водителям известна проблема, когда при включении зажигания стрелка указателя топлива показывает одно значение, а при пуске мотора снижается или возрастает. Причина такого явления заключается в самом устройстве, то есть датчике указателя топлива. Датчику необходимо обеспечить свой минус, собственно, как и для насоса. Для этого необходимо добавить еще один провод в колодку, который подключить к массе автомобиля. На внедорожниках УАЗ Патриот ЕВРО-3 указатель уровня топлива комплектуется изделием ДУТ-9. Если он выходит из строя, то его необходимо заменить.

Для замены указателя топлива системы питания автомобиля УАЗ Патриот Евро-3 необходимо выполнить следующие действия:

  1. Извлекается пластмассовая вставка на баке.
  2. Извлекаются два проводка, которые питают датчик указателя топлива.
  3. Далее необходимо ослабить крепление хомута и извлечь шланг.
  4. Приступаем к отвинчиванию 6 гаек, которые фиксируют верхнюю крышку.
  5. Удаляется старый неисправный датчик системы питания автомобиля.
  6. Вместо старого датчика необходимо установить новый.
  7. Устанавливается в порядке обратном снятию, а под одну из гаек необходимо установить «массу» датчика указателя топлива питания мотора.

Система питания внедорожника являет собой сложный механизм, который при неисправности требует осуществления анализа функциональности. Поэтому если вы заметили неполадки и самостоятельно не можете их устранить, то следует прибегнуть к проведению диагностированию.

Запрещается проводить ремонт или обслуживание системы питания двигателя ЗМЗ-409 внедорожника УАЗ Патриот Евро-3 при включенном зажигании. В системе создается давление, поэтому прежде, чем приступить к обслуживанию его необходимо снизить. Для этого ослабляется выпускная пробка воздуха, которая устанавливается на фильтре тонкой очистки.
На этом следует подвести итог и заметить, что топливная система автомобиля УАЗ Патриот представляет многофункциональный узел, который требует периодической диагностики и устранения неисправностей.

Экономия топлива на УАЗ Патриот



Доброго времени суток, уважаемые владельцы суровых Патриков! Приветствуем вместе активный весенний сезон) И, конечно же, вместе разбираемся, как можно хоть немного умерить аппетиты своих машин (экономия топлива на УАЗ Патриот). Каждый из патриотоводов знает, что УАЗ Патриот является внушительным «атлетом» в тяжелом весе среди отечественных легковых авто. От двигателя Патрика нельзя ожидать расхода 10л/100 км даже в монорежиме, не говоря уже о прохождении сложных участков пути на полном приводе, но все же сэкономить недешевое топливо можно.



Прожорливость Патриота обусловлена целым рядом причин, основными из которых являются:



  1. Внушительный вес автомобиля достигает даже без экипировки 2950 кг и высокая грузоподъемность (с каждым кг груза расход тоже увеличивается). Влияние этих факторов можно снизить, если критично отнестись к загрузке авто.



  1. Конструкция топливной системы предполагает наличие основного и дополнительного топливного бака с бензонасосом УАЗ Патриот. Если в процессе заправки не дожидаться распределения топлива по обеим емкостям, то в итоге бортовой компьютер выдает ложные показания об уровне топлива. В итоге только через несколько км пробега уровень топлива уравнивается.



  1. Стаж пробега напрямую связан с износом двигателя и, соответственно, с экономией топлива на УАЗ Патриот
    . Это как со старыми кроссовками – вроде бы бегать еще можно, но почему-то рекорды в них ставить уже не получается. Поршневая группа и кольца при изношенности требуют больше топлива для сохранения мощностных параметров. Это связано со снижением компрессии в цилиндрах, большей пробивки продуктов сгорания в картер и снижением продуваемости цилиндров. Бережное отношение к железному коню продлевает адекватное потребление топливных ресурсов.



  1. Электросбережение – актуальная тема, когда речь идет об экономии топлива. В первую очередь все электрические контакты должны быть уверенными. Очистку контактных соединений необходимо проводить хотя бы раз в сезон и весенние ТО, как раз самое время для ревизии.



  1. Условия эксплуатации УАЗ Патриот имеют непосредственное влияние на количество расходуемого топлива. Чтобы снизить потребление бензина или солярки в городском цикле, целесообразно принудительно отключить передний привод
    . Для этого устанавливают муфты подключения переднего моста (хабы) "redBTR" УАЗ Патриот с ручным управлением (по сравнению с электронными тоже экономия – см. предыдущий пункт).



  1. Говоря об условиях эксплуатации авто, важно упомянуть о правильном прогреве. По статистике, именно прогрев на холостых оборотах движка и «педаль в пол» с перегазовками – главные причины преждевременного износа силового агрегата. 5-тиминутный прогрев равносилен 1 км пробега по расходу топлива. Средние обороты вала двигателя – это идеальные условия прогрева, поэтому лучше не стоять, а сразу совмещать прогрев с движением. Так называемый стиль нервного вождения приводит к тому, что топливо буквально выплевывается в воздух. Если оставить третью часть скорости в ресурсе на действительно вынужденные ускорения, то топлива можно расходовать в половину меньше, чем при езде в духе «тяни-толкая».



  1. Качество топлива прямопорционально расходу и износу мотора, соответственно, чем больше попыток экономии топлива УАЗ Патриот на октановом числе, тем больше появляется рисков внепланового капремонта двигателя. Широко разрекламированные присадки в большинстве случаев не помогают, или их эффект настолько мал, что не ощущается. Кстати, они тоже стоят денег, поэтому аргумент экономии для их приобретения не актуален.

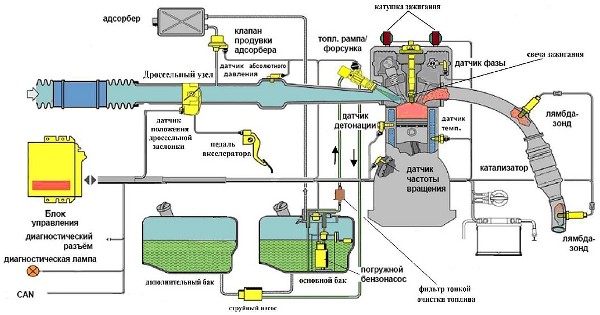

Система питания УАЗ Патриот

Принципиальной особенностью системы питания двигателя ЗМЗ-409 является отсутствие в ней карбюратора, совмещающего функции смесеобразования и дозирования топливовоздушной смеси для подачи в цилиндры двигателя.

В системе распределенного впрыска, установленной на двигателе, эти функции разделены: форсунки осуществляют дозированный впрыск топлива во впускную трубу, а необходимое в каждый момент работы двигателя количество воздуха подается системой, состоящей из дроссельного узла и регулятора холостого хода.

Работой систем впрыска топлива и зажигания управляет электронный блок (контроллер), непрерывно контролирующий с помощью соответствующих датчиков нагрузку двигателя, скорость движения автомобиля, тепловое состояние двигателя и окружающей среды, оптимальность процесса сгорания в цилиндрах двигателя.

Такой способ управления дает возможность обеспечивать оптимальный состав горючей смеси в каждый конкретный момент работы двигателя, чтобы получить максимальную мощность при минимально возможном расходе топлива и низкой токсичности отработавших газов.

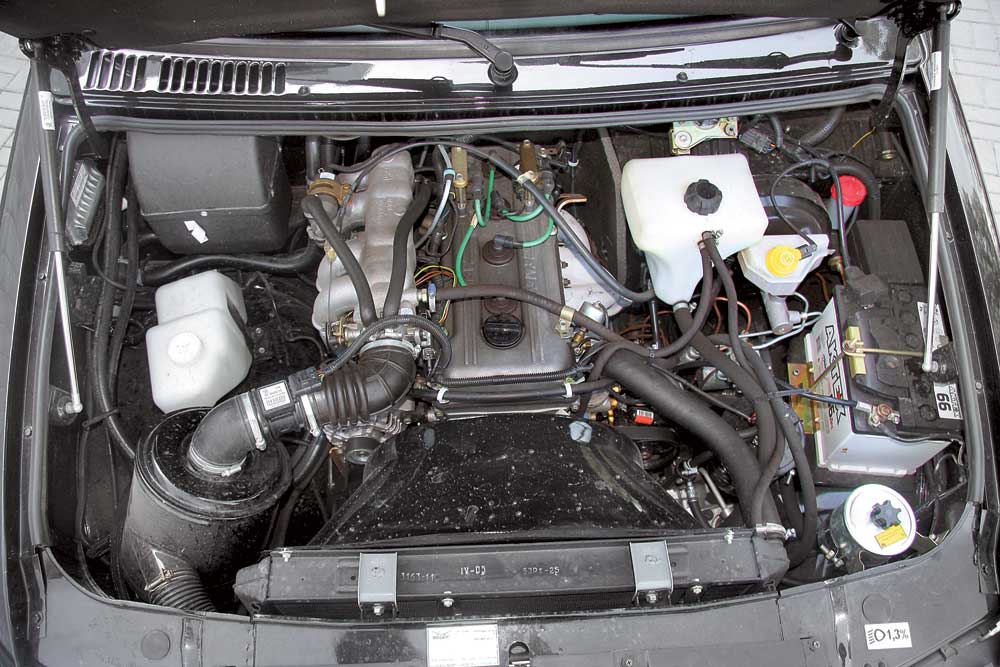

Система питания представляет собой неотъемлемую часть системы управления двигателем. Расположение основных узлов системы впрыска топлива показано на рис. 1.

Топливные баки, снабженные пробками для слива отстоя, расположены слева и справа между продольными балками рамы и боковыми панелями кузова.
На автомобилях, оборудованных инжекторным двигателем, применяют систему подачи топлива без крана переключения топливных баков.

Отсутствие крана исключает возможность нарушения топливоподачи из-за несвоевременного его переключения.
К топливному насосу топливо поступает из левого бака через приемный трубопровод, установленный на датчике уровня топлива.

По мере расхода топлива правый бак автоматически пополняется из левого за счет возникающего разрежения, поскольку правый бак не сообщается с атмосферой, а левый топливный бак связан с атмосферой через сепаратор с клапаном.

Таким образом, при наличии топлива в правом баке расход идет первоначально в основном из правого бака.
Избыточное топливо, отводимое топливным насосом обратно, поступает в правый бак через трубопровод слива топлива.
Пробки наливных горловин топливных баков глухие, обеспечивают герметичное уплотнение, исключают возможную утечку и испарение топлива.
Регулятор давления топлива представляет собой мембранный перепускной клапан и предназначен для поддержания постоянного перепада давления топлива (0,3 МПа) между форсунками и впускным трубопроводом. Регулятор давления топлива своим входным штуцером крепится к сливному отверстию топливной рампы, а его выходной штуцер соединен сливным трубопроводом со струйным насосом.
Струйный насос выполнен в виде инжектора, проточный канал которого подключен к сливному трубопроводу, идущему от двигателя, а инжекционный канал — к трубопроводу топливоприемника левого бака.
Топливный насос погружной, с электроприводом роторного типа, с фильтром тонкой очистки топлива.

Насос обеспечивает подачу топлива и установлен в топливном баке, что снижает возможность образования паровых пробок, так как топливо подается под давлением, а не под действием разрежения.

Из правого топливного бака топливо подается через магистральный топливный фильтр в рампу форсунок под давлением более 380 кПа.
Фильтр тонкой очистки топлива полнопоточный, закреплен кронштейном на раме.

Фильтр неразборный, со стальным корпусом, с бумажным фильтрующим элементом.
Топливная рампа представляет собой пустотелую трубчатую деталь, служит для подачи топлива к форсункам и закреплена на впускной трубе.

С одной ее стороны крепится подающий топливопровод, а с другой — регулятор давления.
Топливные форсунки своими распылителями входят в отверстия впускной трубы и уплотнены в них резиновыми уплотнительными кольцами.

Форсунки предназначены для дозированного впрыска топлива в цилиндры двигателя и представляют собой высокочастотные электромеханические клапаны, в которых игла поднимается и открывает отверстие распылителя, через которое топливо подается во впускную трубу двигателя. Количество топлива, впрыскиваемого форсункой, зависит от длительности электрического импульса.

Регулятор холостого хода представляет собой двухобмоточный соленоид с проходным отверстием, сечение которого изменяется по сигналу контроллера.

Он регулирует подачу воздуха во впускную трубу минуя дроссельную заслонку.
Регулятор давления предназначен для поддержания заданной частоты вращения коленчатого вала на холостом ходу, при пуске, прогреве и движении накатом.

Регулятор закреплен на ресивере резинометаллическим держателем.

К выходному штуцеру регулятора подведен резиновый шланг от ресивера, а к входному — резиновый шланг от бокового штуцера дроссельного устройства.
Воздушный фильтр закреплен на брызговике в передней части моторного отсека.

Фильтрующий элемент бумажный, цилиндрический, с большой площадью фильтрующей поверхности. Фильтр соединен с дроссельным узлом резиновым гофрированным воздухоподводящим рукавом.

Между рукавом и фильтром установлен датчик массового расхода воздуха.
Дроссельный узел закреплен на ресивере. Он дозирует количество воздуха, поступающего во впускную трубу.

Поступлением воздуха в двигатель управляет дроссельная заслонка, соединенная с приводом педали акселератора.

В состав дроссельного узла входят датчик положения дроссельной заслонки.

В проточной части дроссельного узла (перед дроссельной заслонкой и за ней) находятся отверстия отбора разрежения, необходимые для работы систем вентиляции картера и улавливания паров топлива.

На автомобилях применена система подачи топлива без краника переключения топливных баков.

Подача топлива осуществляется погружным электробензонасосом (погружным модулем) 3 (рис.1), установленным в правом баке.

Через фильтр 18 тонкой очистки топливо поступает в топливную рампу 7, относительное давление в которой поддерживается регулятором 5 давления на уровне 300 кПа.

Повышенное давление топлива исключает появление пузырьков воздуха и паров бензина в топливопроводе, которые мешают нормальной работе форсунок. Форсунки, представляющие собой быстродействующие точные клапаны (нормально закрыты), открываются, впрыскивая топливо во впускную трубу двигателя.

Открытие-закрытие форсунок осуществляется автоматически по циклограмме работы соответствующих выходных каналов блока управления.

Форсунки впрыскивают топливо на горячие и закрытые впускные клапаны цилиндров двигателя, что улучшает качество топливно-воздушной смеси.

Длительность и фазу впрыска топлива блок управления устанавливает в зависимости от режима работы двигателя, оборотов коленчатого вала и нагрузки.

Избыток топлива в рампе сбрасывается через сливное отверстие регулятора 5 давления и струйный насос 20 в правый бак.

Одновременно топливо посредством инжекции перетекает из левого бака через струйный насос в правый бак.

Негерметичность в соединениях устраняется путем подтягивания соединений или заменой дефектных элементов.

Затяжка штуцеров стальных топливных трубопроводов должна производится моментом 25-30 Нм (2,5-3,0 кгсм). Затяжка хомутов резиновых шлангов производится моментом 3-4 Нм (0,3- 0.4 кгс/кг).

После любых работ по обслуживанию или ремонту системы топливоподачи, связанных с подтягиванием соединений, снятием или заменой деталей и узлов необходимо провести проверку герметичности системы:

- убедитесь в том, что пробки заливных горловин затянуты надежно;

- проведите затяжку хомутов и резьбовых соединений до обеспечения герметичности;

- запустите двигатель и при работе на холостом ходу осмотрите систему. Подтекание топлива или увлажнение элементов системы питания не допускается.

Топливные баки 23, 27 (См. рис.1). Обслуживание топливных баков заключается в периодической промывке или замене фильтра электробензонасоса (правый бак), промывке фильтра приемной трубки указателя уровня топлива (левый бак) и промывке самих баков.

Периодически сливайте отстой, отвернув пробку 31 снизу бака.

Периодически проверяйте надежность крепления баков и при необходимости подтягивайте болты их крепления.

Для промывки топливные баки снимите с автомобиля.

Перед снятием баков с автомобиля выполните следующее:

- отключите аккумуляторную батарею;

- слейте топливо, отвернув пробку 31;

- откройте люк в полу кузова над электробензонасосом 3 (правый бак) или отверните болты крепления сепаратора 29 и выньте его (левый бак), отсоедините шланги 28, 30;

- отсоедините от электробензонасоса и датчика указателя уровня топлива провода и изолируйте их;

- отсоедините трубки и шланги топливопроводов;

- ослабьте хомут наливной трубы и стяните с нее соединительный шланг.

Затем отверните болты стяжных хомутов, отогните хомуты вниз, чтобы они не препятствовали опусканию бака, и снимите бак.

Установку бака производите в обратном порядке.

УАЗ 3163 | Топливная система

Топливная система

Хороший раздатчик корма

С современным акселератором Mondeo стал скорее редким гостем автозаправочной колонки. Варианты бензиновых двигателей сжигают Euro-Super – дизельные Mondeo забирают горючее у колонки с дизельным топливом.

Топливный бак Mondeo находится в задней области днища под задним сиденьем. Он представляет из себя низко расположенную пластмассовую формовочную деталь. Модели с бензиновым двигателями имеют запас топлива примерно 59 литров, обе дизельные версии загружают на борт около 56 литров. В карбюраторных двигателях непосредственно в баке присутствуют датчик уровня топлива (индикатор запаса топлива) и топливный насос. 66 кВт-ная дизельная версия наливает сок из бака посредством встроенного в плунжерный распределительный насос подачи, в 85-кВт-ном дизельном агрегате об этом заботятся два насоса: первый, как и в 66 кВт-ном, сидит прямо в топливном насосе, второй насос работает в качестве электрического подающего насоса и расположен вне под днищем автомобиля. Они обеспечивают подачу дизельного топлива и препятствуют образованию на входе топливного насоса предела пониженного давления в 0,2 бар.

Топливный бак Mondeo не имеет резьбовой пробки выпускного отверстия – поэтому перед работами с топливными емкостями необходимо его содержание опорожнить через вентиляционное отверстие.

Хитроумная – система вентиляции

Электрический топливовсасывающий компрессор (насос подачи) в бензиновых моделях транспортирует топливо по системе бензопроводов от топливного бака к двигателю. Чтобы связать примеси и водный конденсат, в подающем трубопроводе сидит топливный фильтр. Все Mondeo с бензиновыми двигателями носят фильтр под основанием несущего кузова вблизи правого заднего колеса, напротив, в дизельных Mondeo он располагается под капотом двигателя на высоте правого выступа амортизационной стойки. Вентиляция и проветривание в основном заканчивается в наливной горловине бака. Отсюда проникающий при заправке бака и в соответствии с текущими расходами топлива воздух удаляется. Чтобы непомерно не загрязнять окружающую среду ядовитыми парами топлива, фильтр связывает с активированным углем удаляемые пары топлива и при работающем двигателе отправляет назад во всасывающий тракт.

Топливная система четырехцилиндрового Mondeo

Главные элементы топливной системы

Топливный насос: в Mondeo работает бесшумный электрический погружной бензонасос. Насос и датчик являются единым элементом, неизрасходованное топливо и газы через редукционный клапан в корпусе насоса попадают обратно в бак.

Два в одном: погружной топливный насос в версиях с бензиновыми двигателями.

Этот клапан поддерживает в системе впрыскивания даже при отключенном зажигании давление бензина.

Топливный фильтр: в бензиновых и дизельных двигателях устанавливается перед системой впрыска. Связывает жидкие и твердые балластные вещества из топлива.

Фильтр с активированным углем: размещается в моторном отсеке. Связывает пары топлива из бака. При работающем двигателе открывает электромагнитный клапан – газы из этого фильтра попадают в впускную систему и смешиваются со свежей топливной смесью.

Основная схема соединений фильтра с активированным углем

Система питания УАЗ 3163 (Патриот) 2005+

Система питания

Особенности конструкции Проверка давления топлива в системе питания

5. 19.1 Система питания Особенности конструкции Проверка давления топлива в системе питания Снижение давления в системе питания Снятие и установка воздушного фильтра Снятие, ремонт и установка топливного насоса Замена топливных баков Снятие и установка дроссельного узла Проверка и замена регулятора холос...

5.19.2 Особенности конструкции Принципиальной особенностью системы питания двигателя ЗМЗ-409 является отсутствие в ней карбюратора, совмещающего функции смесеобразования и дозирования топливовоздушной смеси для подачи в цилиндры двигателя. В системе распределенного впрыска, установленной на двигателе, эти функции разделены: ...

5.19.3 Проверка давления топлива в системе питания Основным показателем для определения исправности системы питания двигателя является давление топлива в топливной рампе. При недостаточном давлении топлива возможны следующие неисправности: – неустойчивая работа двигателя; – остановка двигателя на холостом ходу; – повышенная или пониженн. ..

5.19.4 Снижение давления в системе питания Вам потребуется отвертка с крестообразным лезвием. Предупреждение В системе питания инжекторного двигателя давление составляет 300 кПа (3,0 кгс/см 2 ), поэтому запрещается ослаблять соединения топливопроводов во время работы двигателя или сразу после его остановки. Для проведения рабо...

5.19.5 Снятие и установка воздушного фильтра Воздушный фильтр снимают при его повреждении и для получения доступа к другим агрегатам в моторном отсеке. Вам потребуются: ключ «на 12» (удобнее торцовый), отвертка с плоским лезвием. 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. 2. Ослабьте затяжку хом...

5.19.6 Снятие, ремонт и установка топливного насоса Если падает мощность двигателя, периодически слышны подвывания или возник повышенный шум при работе топливного насоса, то, скорее всего, топливный насос вышел из строя. Сначала проверьте давление в системе подачи топлива (см. «Проверка давления топлива в системе питания»). Если давление в с...

5.19.7 Замена топливных баков При обнаружении течи топлива в баке рекомендуется заменить бак. Если сетка топливного насоса часто засоряется, снимите и промойте бак. Если обнаружена щель по линии стыка деталей бака, можно пропаять эти места (работу рекомендуется выполнять в специализированной мастерской). Для этого вылей...

5.19.8 Снятие и установка дроссельного узла Признаками не полностью закрывающейся дроссельной заслонки могут быть повышенные частота вращения коленчатого вала на холостом ходу и расход топлива. Признаки не полностью открывающейся дроссельной заслонки — двигатель не развивает полной мощности, недостаточная приемистость, рывки и провалы в ...

5.19.9 Проверка и замена регулятора холостого хода Вам потребуются: ключ «на 10», отвертка с плоским лезвием. 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. 2. Отсоедините от выводов регулятора колодку жгута проводов. 3. Подайте постоянный ток напряжением 12 В на средний контакт разъема регулятора и поочередно на бо...

5.19.10 Снятие и установка топливной рампы Топливную рампу снимают для проверки и замены форсунок, а также для замены самой рампы или впускной трубы. Вам потребуются: ключи «на 8», «на 17», «на 19», отвертка с плоским лезвием. 1. Снизьте давление в системе питания (см. «Снижение давления в системе питания»). 2. Отсоедините провод ...

5.19.11 Проверка и замена форсунок Признаки неисправности форсунок: – затрудненный пуск двигателя; – неустойчивая работа двигателя; – двигатель глохнет на холостом ходу; – пониженная или повышенная частота вращения коленчатого вала на холостом ходу; – двигатель не развивает полной мощности, недостаточно приемист; – р...

5.19.12 Замена регулятора давления топлива Вам потребуется ключ «на 10». 1. Снимите топливную рампу (см. «Снятие и установка топливной рампы» ). 2. Выверните два болта крепления и снимите регулятор давления с рампы. 3. Установите новый регулятор в порядке, обратном снятию.

Топливная система УАЗ Патриот Система питания двигателя УАЗ Патриот Система питания топливом, Система питания дизельного двигателя топливом

Топливная система УАЗ Патриот
Система питания двигателя УАЗ Патриот
Система питания топливом
Система питания дизельного двигателя топливом

Общее

- топливный бак
- фильтр грубой очистки топлива
- фильтр тонкой очистки топлива
- топливо подкачивающий насос, топливный насос
- воздушный фильтр

Дизельный двигатель

- ТНВД
- форсунка

Инжекторный двигатель

- инжектор

Карбюраторный двигатель

- карбюратор

Тюнинг топливной системы УАЗ Патриот

- Замена двух штатных бензобаков на бензобаки по 60л из нержавейки
- Перенос бензобаков в салон (для off-road)

Особенности топливной системы УАЗ Патриот

- два бензобака
- на обеих бензобаках имеется отверстие для слива топлива
- две наливных горловины для заправки: справа и слева
- без краника переключения топливных баков
- к двигателю топливный насос топливо подает из правого бака
- датчик уровня топлива в левом и правом бензобаках, показания соответствующих датчиков выводятся на панель приборов переключателем.
- пробки горловин наливных труб топливных баков глухие и должны обеспечивать герметичное уплотнение, исключая испарение или подтекание топлива
- правый бак не сообщается с атмосферой
- левый топливный бак сообщается с атмосферой через блок клапанов, установленный в подкапотном пространстве на левом щитке радиатора.
- правый бак автоматически пополняется из левого за счет возникающего разрежения, поскольку он не сообщается с атмосферой
- при наличии топлива в правом баке расход идет в основном из правого бака
- имеется обратная магистраль слива в левый бак избыточно подаваемого насосом в двигатель топлива. В этой магистрали установлен струйный насос, способствующий перекачке топлива из левого бака в правый за счет энергии сливаемого топлива.

Рекомендации по эксплуатации топливной системы УАЗ Патриот

- Наливные горловины топливных баков должны герметично закрываться. Следите за исправностью пробок, целостностью уплотнительной прокладки на пробке. Обеспечьте достаточное приложение усилия для закрытие пробок;
- Если постоянно заправляете только один бак, то заправляйте левый бак, чтобы топливо перетекало в правый. В этом случае система перекачки топлива будет чистой и рабочей.
- Если заправляете оба бака, то не имеет значения, в каком порядке их заправлять, так как перекачка топлива между баками достаточно медленный процесс;
- При нарушении автоматического перетекания топлива из левого бака в правый, например из-за негерметичности, и необходимости использования оставшегося в левом баке топлива, рекомендуется принудительно перелить топливо в правый бак, например, путем создания избыточного давления в левом баке с помощью насоса для накачивания шин, подсоединенного к клапану бензобака;
- При необходимости обеспечить питание двигателя непосредственно из левого бака, например, при повреждении и течи правого бака, следует отсоединить шланг топливопровода от приемной трубки датчика уровня топлива правого бака и соединить его с трубкой на поперечине пола кузова, связанной с приемной трубкой датчика уровня топлива левого бака.

Предупреждение. Система питания на участке от электробензонасоса до регулятора давления топлива при включенном зажигании и в течение нескольких минут после выключения зажигания находится под давлением до 300 кПа (3 кгс/см2).
Предупреждение. Топливо может иметь высокую температуру.
Предупреждение. Не допускается производить обслуживание и ремонт системы питания при включенном зажигании или сразу после его выключения. Перед началом работ необходимо снизить давление в системе, ослабив пробку выпуска воздуха на фильтре тонкой очистки топлива.

Контакты

Бензиновый двигатель | Британника

Бензиновый двигатель , любой из класса двигателей внутреннего сгорания, вырабатывающих энергию за счет сжигания летучего жидкого топлива (бензина или бензиновой смеси, такой как этанол) с воспламенением от электрической искры. Бензиновые двигатели могут быть построены для удовлетворения требований практически любого возможного применения в силовых установках, наиболее важными из которых являются легковые автомобили, малые грузовики и автобусы, самолеты авиации общего назначения, подвесные и малые бортовые морские агрегаты, стационарные насосные агрегаты среднего размера, осветительные установки и т. Д. станки и электроинструменты.Четырехтактные бензиновые двигатели используются в подавляющем большинстве автомобилей, легких грузовиков, средних и больших мотоциклов и газонокосилок. Двухтактные бензиновые двигатели встречаются реже, но они используются для небольших подвесных судовых двигателей и во многих портативных инструментах для озеленения, таких как цепные пилы, кусторезы и воздуходувки.

V-образный двигатель

Поперечный разрез V-образного двигателя.

Encyclopædia Britannica, Inc.

Типы двигателей

Бензиновые двигатели можно сгруппировать в несколько типов в зависимости от нескольких критериев, включая их применение, метод управления подачей топлива, зажигание, расположение поршня и цилиндра или ротора, количество ходов за цикл, систему охлаждения, а также тип и расположение клапана.В этом разделе они описаны в контексте двух основных типов двигателей: поршневых и цилиндровых двигателей и роторных двигателей. В поршневом двигателе давление, создаваемое сгоранием бензина, создает силу на головку поршня, которая перемещает цилиндр по длине возвратно-поступательным или возвратно-поступательным движением. Эта сила отталкивает поршень от головки цилиндра и выполняет работу. Роторный двигатель, также называемый двигателем Ванкеля, не имеет обычных цилиндров, оснащенных возвратно-поступательными поршнями.Вместо этого давление газа действует на поверхности ротора, заставляя ротор вращаться и таким образом выполнять работу.

бензиновые двигатели

Типы бензиновых двигателей включают (A) двигатели с оппозитными поршнями, (B) роторные двигатели Ванкеля, (C) рядные двигатели и (D) двигатели V-8.

Encyclopædia Britannica, Inc.

Большинство бензиновых двигателей относятся к поршнево-поршневому типу. Основные компоненты поршнево-цилиндрового двигателя показаны на рисунке. Почти все двигатели этого типа используют четырехтактный или двухтактный цикл.

Типовая схема поршневой цилиндр бензинового двигателя.

Encyclopædia Britannica, Inc.

Четырехтактный цикл

Из различных методов рекуперации энергии процесса сгорания наиболее важным до сих пор был четырехтактный цикл, концепция, впервые разработанная в конце 19 века. Четырехтактный цикл показан на рисунке. При открытом впускном клапане поршень сначала опускается на такте впуска. Воспламеняющаяся смесь паров бензина и воздуха втягивается в цилиндр за счет создаваемого таким образом частичного вакуума.Смесь сжимается, когда поршень поднимается на такте сжатия при закрытых обоих клапанах. По мере приближения к концу хода заряд воспламеняется электрической искрой. Затем следует рабочий ход, когда оба клапана все еще закрыты, а давление газа обусловлено расширением сгоревшего газа, давящим на головку или головку поршня. Во время такта выпуска восходящий поршень выталкивает отработавшие продукты сгорания через открытый выпускной клапан. Затем цикл повторяется. Таким образом, каждый цикл требует четырех тактов поршня - впуска, сжатия, мощности и выпуска - и двух оборотов коленчатого вала.

Двигатель внутреннего сгорания: четырехтактный цикл

Двигатель внутреннего сгорания имеет четыре такта: впуск, сжатие, сгорание (мощность) и выпуск. Когда поршень перемещается во время каждого хода, он поворачивает коленчатый вал.

Encyclopædia Britannica, Inc. Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

Недостатком четырехтактного цикла является то, что завершается только половина тактов мощности по сравнению с двухтактным циклом ( см. Ниже ), и только половину такой мощности можно ожидать от двигателя данного размера при заданная рабочая скорость.Однако четырехтактный цикл обеспечивает более эффективную очистку выхлопных газов (продувку) и перезагрузку цилиндров, уменьшая потерю свежего заряда в выхлопе.

Бензиновый двигатель - Энергетическое образование

Движущаяся диаграмма рядного четырехцилиндрового двигателя. Поршни серые, коленвал зеленого цвета, блок прозрачный. [1]

Бензиновый двигатель - это тип теплового двигателя, в частности двигателя внутреннего сгорания, работающего на бензине. Эти двигатели являются наиболее распространенным средством передвижения автомобилей. В то время как турбины могут приводиться в действие бензином, бензиновый двигатель относится конкретно к бензиновым двигателям с поршневым приводом.

Бензиновые двигатели во многом являются причиной того, почему мир добывает так много нефти из-под земли для переработки в нефтепродукты, такие как бензин. Во всем мире на транспорт приходится примерно 18% нашего потребления первичной энергии, а на бензин - чуть меньше половины этого объема. [2] Это означает, что бензиновые двигатели потребляют примерно 8% всей первичной энергии в мире.

Анатомия двигателя

Блок

Блок - это основа двигателя.Это большой металлический блок, обычно из алюминия или стали (в Формуле 1 используется магниевый сплав), с прорезанными в нем отверстиями для цилиндров.

Цилиндры

Цилиндры двигателя - это то место, где выполняется работа. Топливо впрыскивается в цилиндры, где оно воспламеняется свечами зажигания, что приводит в движение поршни, выполняя работу.

Поршни

Поршни - это устройства, которые скользят вверх и вниз внутри цилиндров. Их работа заключается в том, чтобы вставлять и выдвигаться вместе с коленчатым валом, чтобы заставить горящий бензин работать.

Свечи зажигания

Свеча зажигания предназначена для воспламенения топлива внутри цилиндра. Быстрое расширение топлива из-за выделяемого тепла воздействует на поршень, отодвигая его от свечи зажигания.

Распредвал

основная статья

Распределительный вал - это устройство, управляющее синхронизацией двигателя. Работа распределительного вала - регулировать, когда топливо впускается в двигатель, а когда выпускается выхлоп.

Форсунки

Топливная форсунка предназначена для распыления топлива.Это означает превращение жидкого топлива в туман, что резко увеличивает площадь его поверхности. Это позволяет топливу сгорать быстрее, давая больший импульс поршню.

Коленчатый вал

основной артикул

Коленчатый вал - это клей, который соединяет части двигателя. Его цель - превратить линейное (вверх и вниз) движение поршней во вращательное движение. Один конец коленчатого вала прикреплен к распределительному валу с помощью зубчатого ремня.Другой конец подключен к маховику, который регулирует мощность, выходящую из двигателя, что-то вроде сетевого фильтра для вашего компьютера.

Маховик

Маховик - это устройство управления мощностью двигателя. Он связан со сцеплением, которое соединено с трансмиссией. Чтобы узнать больше о том, как двигатель передает свою мощность на колеса, щелкните здесь.

Для дальнейшего чтения

Список литературы

Как работает бензиновый двигатель

Бензиновый двигатель также называют бензиновым двигателем во многих частях мира.Слово «бензин» - это то, что британцы используют для описания бензинового двигателя. Они означают то же самое, что некоторые люди могут не осознавать, если они из Америки.

Бензиновый двигатель - это наиболее распространенный тип двигателя в транспортных средствах, которыми люди управляют каждый день. Он использует процесс внутреннего сгорания, который включает смешивание бензина и воздуха внутри камер цилиндров, а затем их зажигание для выработки тепловой энергии.

Это тип энергии, который позволяет автомобилю ускоряться в соответствии с требованиями, которые вы предъявляете к нему как к водителю.Здесь мы рассмотрим, как работает движок, а также немного его истории.

Связанные: 5 частей двигателя и их функции

Четырехтактный цикл бензинового двигателя

Помимо термина «бензиновый двигатель», этот тип двигателя можно описать еще одним термином « четырехтактный двигатель ». Это название существует потому, что у бензинового двигателя есть четыре различных этапа, которые он проходит для возникновения процесса внутреннего сгорания.

Эти шаги называются штрихами.Ниже показано, что влекут за собой четыре такта двигателя.

Ход # 1

Первый ход двигателя - это всасывание наружного воздуха. Двигатель нуждается в этом воздухе в составе топливовоздушной смеси.

Впускной клапан сначала откроется, чтобы воздух попал внутрь. Поршень в верхней части цилиндра движется вниз. Это создает силу, которая всасывает воздух в цилиндр.

Ход # 2

Второй ход - сжатие смеси. Когда воздух входит в цилиндр и смешивается с топливом, сила движущихся поршней заставляет смесь сжиматься.

Между тем выпускной и впускной клапаны остаются закрытыми. Важно, чтобы они оставались такими, иначе драгоценные газы и жидкости могут улетучиться и испортить весь процесс сгорания.

Ход # 3

Третий ход - это сам процесс сгорания, также называемый рабочим ходом. Именно здесь смесь воздуха и топлива будет фактически воспламеняться от искры, генерируемой свечой зажигания.

При успешном зажигании взрыв толкает поршень вниз в том месте, где он вращает коленчатый вал.

См. Также: Что такое двигатель Hemi?

Ход # 4

Четвертый ход относится к выпуску. Когда топливо горит в камере сгорания, оно генерирует распыленные частицы, более известные как выхлопные газы.

Поршень выталкивает эти выбросы из камеры сгорания через отверстие выпускного клапана.

Вот хорошая анимация, показывающая, как выглядит четырехтактный процесс:

История бензинового двигателя

Николаус Отто изобрел бензиновый двигатель и этот четырехтактный процесс.Он был немецким инженером, который запатентовал это изобретение и назвал его циклом Отто.

Некоторым людям легче запомнить его как четырехтактный или бензиновый цикл, потому что они более тесно связаны с процессом сгорания в бензиновом двигателе. В конце концов, дизельный двигатель использует термин «дизельный цикл» для описания процесса сгорания.

Но цикл Отто уникален своей терминологией поглаживания. Первый ход официально назывался «ходом всасывания», второй ход назывался «ходом сжатия», третий - «рабочим ходом», а четвертый - «ходом выпуска».”

Связано: сравнение дизельного двигателя и бензинового двигателя

На заре бензиновых двигателей был компонент, называемый« карбюратор », который отвечал за смешивание воздуха с бензином.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
