✅ Как прокачать тормоза газ 3309

Как прокачать тормоза газ 3309

Принципиальная схема тормозной системы автомобилей с АБС показана на рис. 8.3.
Автомобили оборудованы антиблокировочной системой тормозов (АБС). АБС эффективна при экстренном торможении на дороге с различным покрытием (например, асфальт-лёд) и предотвращает блокировку колёс, находящихся в менее благоприятных по сцеплению условиях (на льду), обеспечивая минимальный тормозной путь автомобиля для данного дорожного покрытия (льда) при сохранении его устойчивости и управляемости.

Для получения оптимального эффекта при экстренном торможении автомобиля с использованием АБС необходимо нажимать на тормозную педаль с максимальным усилием, при одновременном нажатии на педаль сцепления.

Электрическая часть АБС состоит из 4-х датчиков АБС (в колёсных узлах автомобиля), 3-х модуляторов (на пневмоусилителях), блока управления (БУ) АБС (в кабине на правой боковине), кнопки диагностики ABS (на щитке приборов), сигнализатора неисправности ABS (в правом блоке контрольных ламп) и жгута АБС, соединяющего датчики и модуляторы с БУ АБС.

К БУ АБС подключены две цепи питания: для модуляторов через 3-й предохранитель 25А в блоке предохранителей АБС и непосредственно для БУ АБС через 1-й предохранитель 5А в блоке предохранителей АБС. Питание воздухоосушителя осуществляется через 2-й предохранитель 10А. Блок предохранителей АБС расположен за заглушкой, находящейся ниже заглушки блоков предохранителей.

Рис. 8.3. Принципиальная схема тормозной системы автомобилей с АБС:

1 компрессор  2 – воздухоосушитель с пневматическим регулятором  3 – регенерационный воздушный баллон  4 – защитный двухконтурный клапан  5 – датчик падения давления воздуха  6 – воздушный баллон  7 – кран слива конденсата  8 – тормозной двухсекционный кран с рычагом  9 – датчик частоты вращения ротора АБС  10 – тормозной механизм с ротором АБС на ступице  11 – манометр электрический  12 зуммер  13 – сигнализатор аварийного хода поршня и падения уровня тормозной жидкости  14 – сигнализатор ABS  15 – бачок двухсекционный 16 – пневмоусилитель с главным цилиндром  17 фильтр  18 – датчик аварийного хода поршня  19 – клапан контрольного вывода  20 – модулятор АБС  21 – блок управления АБС  22 – датчик включения сигнала «СТОП»  23 – датчик манометра  24 – лампа сигнала «СТОП»  25 – датчик падения уровня тормозной жидкости  26 – шумоглушитель

Сигнализатор неисправности ABS загорается на несколько секунд при каждом включении приборов, а затем гаснет, что подтверждает исправность системы АБС. Постоянное горение сигнализатора или его загорание в движении указывает на неисправность АБС.

При неисправности АБС автомобиль должен быть проверен на станции технического обслуживания.

Заполнение гидравлического привода тормозов тормозной жидкостью автомобилей с АБС

Тщательно очистить от грязи перепускные клапаны на колёсных цилиндрах.

Отвернуть и снять с пополнительного бачка главных цилиндров крышку с датчиком аварийного падения уровня тормозной жидкости и заполнить привод тормозной жидкостью. Запрещается заполнять гидропривод тормозными

жидкостями, не предусмотренными картой смазки, минеральными маслами, а также промывать его бензином или керосином.

При прокачке тормозной системы гидропривода воздушные баллоны должны быть заполнены воздухом (давление – 0,6-0,8 Мпа (6,0-8,0 кгс/см 2 ).

Прокачать контур гидропривода рабочего тормоза передней оси. Снять колпачок на перепускном клапане колёсного цилиндра правого переднего тормоза, надеть резиновый шланг, опустить свободный конец шланга в тормозную жидкость, налитую в стеклянный сосуд.

Отвернуть перепускной клапан на 1/2-3/4 оборота и нажать несколько раз на педаль тормоза. Прокачать гидропривод до тех пор, пока из шланга, погруженного в сосуд с жидкостью, не прекратится выделение пузырьков воздуха.

Завернуть перепускной клапан при нажатии педали тормоза.

Прокачать колёсный цилиндр левого переднего тормоза, выполнив работы, указанные в п.п. 4 и 5.

Прокачать контур гидропривода рабочего тормоза заднего моста автомобиля.

Выполнить работы, указанные в п.п. 4 и 5, в следующей последовательно-

правый тормозной механизм 

левый тормозной механизм.

Долить жидкость в пополнительный бачок главных цилиндров до уровня на 32-35 мм ниже верхней кромки горловины бачка и установить крышку с датчиком аварийного уровня. Во время выполнения работ, указанных в п.п. 4-8, необходимо доливать тормозную жидкость в бачок главных цилиндров, не допуская «сухого дна» в резервуарах бачка, иначе в систему вновь попадёт воздух. Контролировать наличие давления в воздушных баллонах.

Принцип работы

После нажатия педали усилитель гидровакуумного действия улавливает данный маневр, многократно повышая усилие, переправляя его на главный ТЦ транспортного средства. На рабочих контурах поршневые элементы увеличивают давление жидкости в соответствии с силой нажатия педали. Сила давления при этом резко повышается, рабочие цилиндры колес смещают колодки в барабанах ТС.

Если педаль продолжает движение, усилие возрастает и далее, после чего механизмы полностью приводятся в рабочее состояние. Колодки, входя в сцепление с барабанными элементами, замедляют вращение колес с максимальным усилием там, где колесо входит в контакт с дорогой. Тормозная сила противодействует вращательному аналогу, в результате чего машина замедляется.

Для возобновления движения водитель снимает ногу с педали, после чего возвратный пружинный механизм возвращает ее в свободную позицию. Следом за этим элементом освобождаются поршни ТЦ. Колодки отходят от поверхности под усилием специальных пружин. Избыток смазки выдавливается через открытые головки, подается в расширительный бак. При этом показатель давления снижается до минимума.

Схема тормозной системы ГАЗ-3309 дизель

Во время проектировки подобного транспортного средства инженеры завода приняли решение о разработке его конструкции практически с нуля, что сделало её не похожей на остальные автомобили автоконцерна. Особого упоминания заслуживает тормозная система ГАЗ 3309, которая кардинально отличается от своих предшественников.

Изучая её устройство, целесообразно выделить несколько категорий основных элементов, за счет которых обеспечивается корректная работа. К их числу следует отнести:

рабочий узел;
оборудование стоячного тормоза;
запасная система.

Все они предназначены для оперативного торможения грузовика либо замедления его движения. Пневмогидравлические тормоза этого автомобиля отличаются надежностью, что особенно важно для грузового транспорта, тормозной путь которого имеет решающее значение при возникновении опасных ситуаций на дороге.

Под рабочим узлом подразумевается основная система, которая постоянно используется во время движения, а запасная является резервом на случай отказа первой.

Устройство тормозов

Рассматривая конструкцию этой системы ГАЗ 3309, необходимо отметить, что стоячная и резервная системы совмещены в один комплект, что следует учитывать при выполнении ремонтных работ. В предыдущих моделях для торможения педаль приходилось выжимать со значительным усилием, однако в новой конструкции инженерам автоконцерна удалось полностью ликвидировать этот недостаток.

Устройство тормозов предусматривает наличие следующих элементов:

стоячный тормоз — фиксатор, рычаг-рукоятка, диск, трос ручного тормоза разжимной элемент, барабан, колодки, сопутствующие механизмы;
приводная часть — колодки, защитные колпаки, поршни, направляющие скобы, щит, резервуары гидроцилиндра, а также прочие комплектующие;
тормозной цилиндр — рычажной корпус, тяга, направляющие детали, включатели стоп-сигнала.

Важным элементом конструкции представляется усилитель, который предназначен для увеличения давления в ключевых узлах. За счет этого появляется возможность существенно повысить эффективность торможения без необходимости прикладывать максимальные усилия по отношению к органам управления.

Модификации ГАЗ-53

За всю историю сборки автомобиля выпущено несколько вариантов:

53Ф — производился с осени 1961 по зиму 1967. Бортовая модель отличалась шасси с форсированным двигателем, мощностью 82 л.с. Грузоподъемность 51-го достигала 3-3,5 тонны;
53 — базовая модель, серийно выпускавшаяся в 1964-1965 гг. Двигатель ЗМЗ-53 мощностью 115 лошадей позволял развивать скорость 85 км/ч;
ГАЗ версии 53-а — модернизированная серия, которую можно было нагружать до 4 т, выпускалась в 1965-1983 гг.;
53Б — самосвал, выпускаемый с 1966 г;
53 Н — производство началось в 1966 и закончилось в 1983 г. Армейский вариант предусматривал дополнительный бак для горючего на 105 л, пусковой подогреватель;
53-05 — бортовой грузовик под 2-осный прицеп, не выпускавшийся серийно;
53-40 — модель с удлиненным шасси поставлялась на Курганский автобусный завод и СемАР;
53-50 — изготавливалась для экспорта в тропические страны;
53-70 — экспортная вариация для умеренной климатической зоны;
53-12 — производился с 1983 до 1993 гг. , отличался двигателем на 120 лошадей, грузоподъемностью 4,5 т, скоростью 90 км/ч. В конструкции КПП не было синхронизаторов;
53-19 — машина, которая ездила на сжиженном газе, имела мощность ДВС 105 л.с. и скорость 80 км/ч. Выпускалась в 1984-1992 гг.;
53-27 — вариант под сжатый газ с мощностью мотора 100 л.с. Производилась в 1984-1992 гг.

На базе 53-й версии была создана МПР-9924. Передвижная ремонтная мастерская оснащалась шасси 53-й или 52-01 серии.

ГАЗ-53-27

Особенности вакуумного насоса

Важным элементом конструкции представляется вакуумный усилитель, который способен создавать необходимое давление в системе. За счет этого удается значительно увеличить эффективность торможения, а также снизить необходимое усилие при давлении на педаль. Следует помнить, что некорректная работа этого важного узла — опасная поломка, приводящая к нестабильной работе силового агрегата.

Это обусловлено попаданием воздуха во впускную трубу мотора, что способствует обеднению топливной смеси в его цилиндрах. В результате этого автомобиль не может работать длительное время, периодически глохнет. Конструкция системы предполагает удаление смазки, механическое повреждение цилиндров при подобной неисправности, ввиду чего необходимо устранить её как можно раньше.

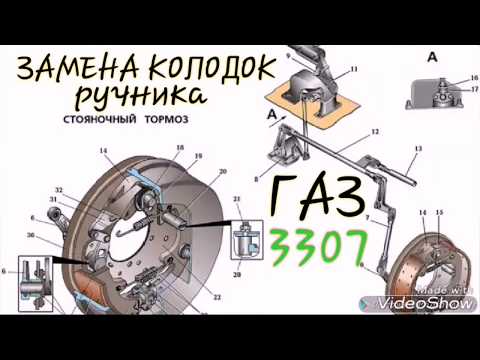

Регулировка стояночного тормоза

Одной из наиболее важных работ при обслуживании данного транспортного средства представляется регулировка стояночного тормоза. Она выполняется в несколько этапов, а от автолюбителя потребуется лишь наличие необходимых навыков, гаечного ключа на 24 мм, а также отвертки.

Регулировка ручного тормоза осуществляется при помощи следующего алгоритма действий:

Опустить рычаг в нижнее положение, а КПП переключить на нейтраль;
Вывесить заднее колесо с левой стороны при помощи домкрата, после чего удалить заглушку щита.
Вращать его, выворачивая при помощи отвертки регулировочный винт до тех пор, пока оно не будет притормаживаться, после чего открутить винт до свободного вращения колеса.
Установить заглушку, опустить колесо, после чего аналогичным образом отрегулировать механизм с правой стороны.

Подобные действия позволяют поддерживать систему стоячного тормоза в оптимальном состоянии, что гарантирует их эффективную работу.

Методика прокачки тормозов

Многих владельцев данного автомобиля интересует, как правильно прокачивать тормозную систему для более эффективной работы. Это актуальная проблема для многих моделей отечественных грузовиков, для решения которой требуется комплексный подход. Выполнить подобный тюнинг можно, придерживаясь следующей инструкции:

Очистить клапанные механизмы цилиндров каждого колеса.
Отвинтить крышку цилиндров.
Заполнить его жидкостью, рекомендованной производителем.
Прокачать контур передних колес.
Демонтировать колпак клапана тормозного механизма, установить шланг, разместить другой его конец в емкости с тормозной жидкостью.
Открутить клапан на половину оборота, после чего несколько раз выжать тормозную педаль.
Закрутить клапан обратно, прокачать остальные колеса с помощью подобного метода.

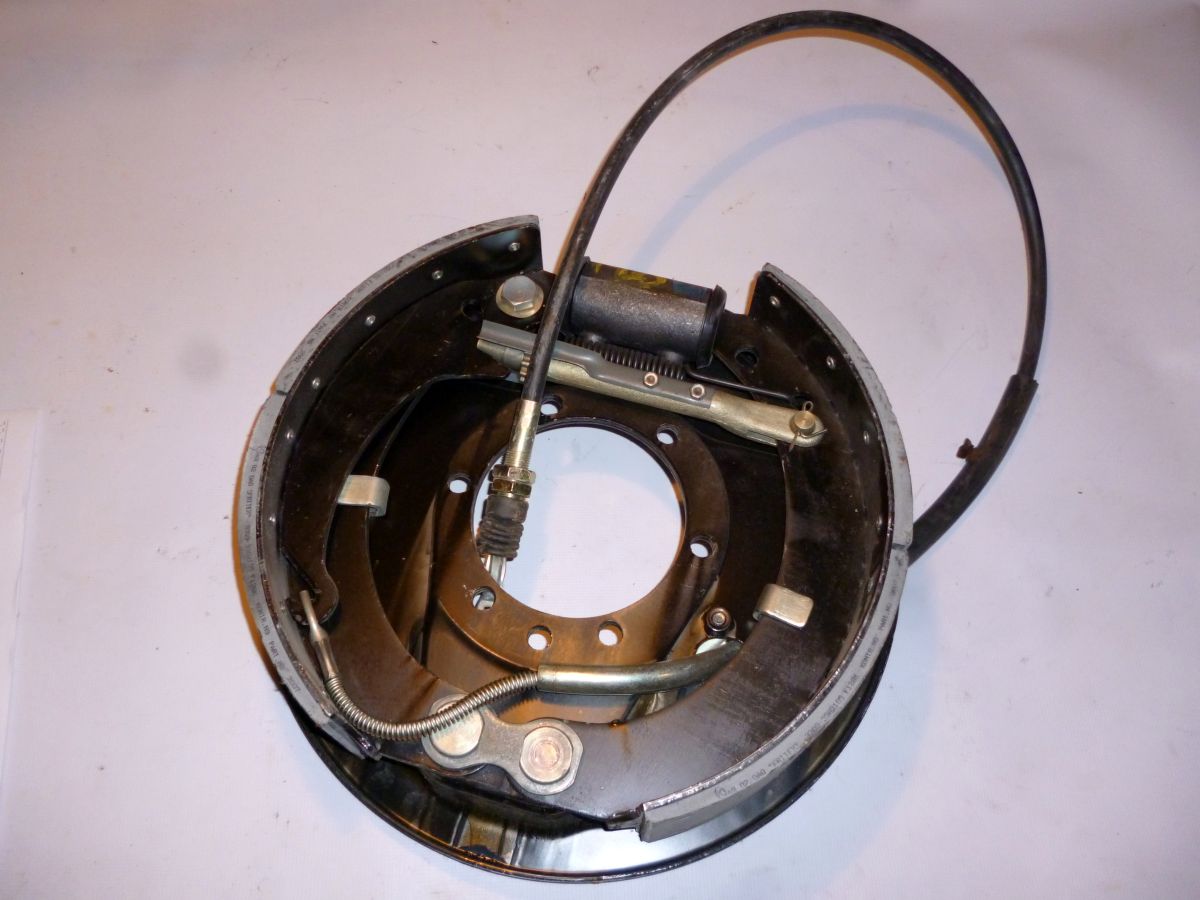

Приводная часть

Привод в схеме тормозной системы ГАЗ-3309 (дизель) нужен для управления механизмом с последующим совершением определенных манипуляций. На грузовик монтируются механический и гидравлический рабочие приводы, отвечающие за функционирование стояночного и основного узла. Гидропривод выбран не случайно, так как считается оптимальным вариантом для простого грузовика.

Кроме указанной модификации, существуют еще приводы пневматической и электрической конфигурации, которые имеют узкую специализацию, и на автомобилях рассматриваемой серии не эксплуатируются. Ниже, для наглядности, на рисунке изображен колесный тормозной механизм.

Колодка тормоза.
Защита-колпак.
Резервуар цилиндра.
Поршень.
Манжета.
Поршень ведомый.
Пружина стяжная.
Скоба направляющая.
Щит тормозной.
Шайба.
Гайка.
Пальчиковый эксцентрик.
Втулки.
Пластины эксцентрика.
Метки.
Люк смотровой.

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты

Home
Автогараж
Как Прокачать Тормоза На Газ 3309

Как Прокачать Тормоза На Газ 3309

Газ-автомобильная тормозная система3309, 3308, ГАЗ-33081 Садко

Автомобили ГАЗ3309, 3308, ГАЗ-33081 Садко оснащен 3 тормозными системами:

— контроль износа колесных тормозных накладок через два отверстия в тормозных панелях, закрытых съемными заглушками;

— система, которая уведомляет водителя о применении системы стояночного тормоза;

Принципиальная схема рабочей тормозной системы приведена на рис. 1.

— Отсоедините шланг подачи воздуха от компрессора и отсоедините шланг подачи масла.

— Раскатать три гайки и одну крепежный болт компрессор к двигателю и снимите компрессор.

— Закрепить компрессор вертикально на картере 2 под давлением (см. Рис. 3).

— Снимите клапаны впускного и выпускного клапанов.

в качестве накачать тормозит в одиночку, без посторонней помощи.

Я использовал этот простой метод в течение многих лет. Добавлю, что при заполнении пустой системы рекомендуется сначала.

Проблемы с тормозами, газ3309.

препятствия с тормозами, газ3309.

— Нажмите стопорное кольцо 10 и поршневой палец 9 поршня.

— Откручиваем монтажные болты и снимаем боковую крышку 12;

— Нажмите на штифт 15 и потяните штифт 16, удерживая штифт 17 от падения.

В тормозном приводе используются три унифицированных главных цилиндра: один в гидроприводе для передних тормозных механизмов, два. к спине.

— отсоединить шланг или трубу от тормозного цилиндра;

— откручиваем выпускной клапан от цилиндра;

— Смажьте поверхность деталей тонким слоем смазки Litol.

— Измерьте положение толкателя пневматического усилителя с помощью суппорта.

— Подсоедините главный цилиндр к пневматическому усилителю, крутящий момент гайки составляет 2,4-3,6 кг / см.

— Закрепите крепление на пневматическом модуле усилителя цилиндра-модулятора.

Необходимость замены определяется образованием конденсата в воздушных баллонах. Накопление огромного количества конденсата в пневмоприводах тормозного привода может привести к их отказу в работе.

Необходимо следить за состоянием защитного кожуха крана и его герметичностью по отношению к корпусу, так как попадание грязи на рычажную систему и чистящие поверхности крана приводит к неисправности.

Педаль свободного хода с клапаном рабочего тормоза должна составлять 20-25 мм.

Обслуживание

Профилактические меры по обслуживанию тормозной системы заключаются в периодическом осмотре соединений и уплотнений на предмет прокачки, надежности крепления, общего состояния узла. Чтобы избежать частого ремонта тормозов ГАЗ-3309, следует регулярно менять картридж воздухоосушителя. Кроме того, в зимнее время нужно следить за сливом конденсата, предотвращая его замерзание. Также необходимо обращать внимание на плотность прилегания чехла крана к корпусу и его состояние. Герметичность механизма проверяют при помощи мыльного состава.

Источник статьи: https://labuda.blog/192276.html

схема, устройство и специфические особенности

Тормозная система ГАЗ-3309 (дизель), схема которой приведена ниже, отличается простотой и надежностью. Она обеспечивает своевременное торможение грузовика, имеющего высокие показатели проходимости и весьма приличную грузоподъемность. Расстановка ведущих колес по формуле 4х2 рассчитана преимущественно на твердое покрытие, хотя и по бездорожью позволяет перемещаться вполне уверенно. Следовательно, тормоза должны хорошо работать в любых условиях.

Схема тормозной системы ГАЗ-3309 (дизель) с воздухоосушителем

Сама схема представлена на фото ниже.

Компрессорная установка.
Резервуар ГЦ.
Аварийный датчик.
Фильтр.
Тормозная конструкция заднего колеса.
Датчик.
Выключатель пневмосигнала.
Глушитель.
Сливной кран.
Тормозное устройство фронтальных колес.
Индикатор критического давления.
Резервуар воздушный.
Клапан обратного типа.
Защитный одинарный клапан.
Пневмоусилитель.
Модулятор.
Контрольный клапан.
Атмосферный баллон.
Сушитель воздуха.
Датчик поршня.
Тормозной кран с двумя секциями.

Общее описание

При проектировке грузовика, который создавался практически с нуля, было принято решение разработать кардинально новую схему тормозной системы. Дизель ГАЗ-3309 оснастили конструкцией, которая не зависела от предшествующих модификаций. Составляющие элементы ТС условно делятся на три категории:

Грейдер-элеватор: устройство, назначение, фото

Грейдер-элеватор представляет собой землеройную технику самоходной или прицепной конфигурации. В…

Рабочий (основной) узел.
Тормоз стояночный.
Запасной блок.

Все системы направлены на одно действие – снижение скорости либо полную остановку автомобиля, в зависимости от подаваемых водителем команд. Немаловажным является тот фактор, что для грузового транспорта тормоза должны быть максимально надежными, гарантирующими остановку транспортного средства в любой ситуации, во избежание аварии с тяжелыми последствиями.

Основная система называется так, потому что эксплуатируется постоянно при движении авто. Любая конструкция тормозов состоит из привода и механики. Первый узел отвечает за активацию системы в нужный период, а механика создает сопротивление движению.

Управление и назначение

Основным органом управления системы тормозов автомобилей ГАЗ-3309 является ножная педаль. Она устанавливается между аналогами сцепления и газа. Нужно отметить, что на предшественниках данный элемент имел очень тугой выжим. Обновленная конструкция лишена этого недостатка полностью, педаль идет мягко и плавно, что сравнимо с зарубежными аналогами.

В грузовике 3309 стояночный и запасной тормоза объединены в один комплект. Это позволило уменьшить количество комплектующих элементов с одновременным упрощением конструкции. Так называемый «ручник» служит для удержания транспортного средства на уклоне при трогании с места либо во время длительных стоянок. Опытные водители знают, что это важный элемент, так как груженую машину очень сложно поймать без отката, даже при небольшом уклоне. Ниже изображена стояночная тормозная система ГАЗ-3309 (дизель).

Грейдер-элеватор: устройство, назначение, фото

Грейдер-элеватор представляет собой землеройную технику самоходной или прицепной конфигурации. В…

Схема приведена с пояснениями:

Фиксатор.
Рукоять рычажного типа.
Статичный диск.
Разжимной элемент.
Колодки тормозные.
Толкатель.
Барабанный механизм.
Пружина.
Палец.
Основной барабан.

Механика

Этот механизм состоит из разнообразных фрикционных деталей, монтируемых в прямой агрегации с колесом. Стояночный аналог в этом месте не агрегирует с главным узлом, имея отдельную конструкцию. Она монтируется на карданном валу с фиксацией при включении. В устройстве и схеме тормозной системы ГАЗ-3309 (дизель) предусмотрены барабанные элементы, поскольку считаются оптимальными для рассматриваемого типа грузовых машин. Кроме самого барабана в конструкцию входят неподвижные колодки ленточной конфигурации, придавливаемые к нему.

Корпусная часть тесно взаимодействует с колесом, вращаясь вместе с ним. Во внутренней части имеются тормозные колодки на пружинах. При нажатии педали они прижимаются к барабану, замедляя его обороты. Фиксируются на ступице автомобиля они при помощи болтового крепления, обеспечивающего максимальное усилие. Материалом изготовления для колодок служит фрикционный сплав, устойчивый к истиранию.

Приводная часть

Низкорамник — перевозка спецтехники и негабаритных грузов

Автоперевозки — наиболее мобильный способ доставки грузов. Они не вписаны в расписание, как ж/д…

Пояснения:

Колодка тормоза.
Защита-колпак.
Резервуар цилиндра.
Поршень.
Манжета.
Поршень ведомый.
Пружина стяжная.
Скоба направляющая.
Щит тормозной.
Шайба.
Гайка.
Пальчиковый эксцентрик.
Втулки.
Пластины эксцентрика.
Метки.
Люк смотровой.

Особенности

Обзор устройства тормозов грузовиков ГАЗ-3307 и 09 продолжим изучением своеобразной системы сигнализации, оповещающей о неисправности тормозов. Кроме того, в конструкцию входит усилитель гидровакуумного типа с резервуаром и запорным клапаном. Раздельные гидравлические контуры смонтированы на каждой оси транспортного средства. Это дает возможность, при выходе из строя одного контура, обеспечить выполнение возложенных обязанностей, предупреждая возникновение аварийных ситуаций.

Баллонные резервуары отвечают за питание каждого отсека по отдельности, что сделано также в целях безопасности. По ходу контуров предусмотрен встроенный контроллер усилия тормозных сил, служащий для создания требуемого давления, если один из контуров сломается либо потребуется корректировка равного нажатия на каждое колесо. Проще говоря, приспособление не дает удвоить силу давления в рабочем контуре. При этом дистанция хода педали увеличивается, что требует от водителя максимального ее выжима.

Тормозной цилиндр

В полный обзор устройства тормозов грузовика ГАЗ-3307 и 09 следует включить изучение особенностей главного тормозного цилиндра. Он активируется от нажатия педали, создавая за счет небольших поршней требуемое давление в контуре. Этот элемент располовинен для каждого контура. Поршни с плавающими головками являются модификацией перепускного клапана. Во время свободного состояния педали ТЦ связывается с расширительным резервуаром.

При нажатии на педаль поршни начинают движение, садятся на место и плотно перекрываются. Соответственно, прекращается взаимодействие ТЦ и бачка. При нормальной ежедневной работе грузовика уровень тормозной смеси приближен к максимальному показателю, особенно на новых колодках и снятом индикаторе. Ниже приведено изображение тормозного крана, без которого не обойтись при переоборудовании тормозной системы ГАЗ-3309.

Значения:

Рычажный корпус.
Парный рычаг.
Фиксирующий болт.
Кулачок.
Рабочая тяга.
Направляющий элемент.
Шток для прицепной секции.
Диафрагма.
Клапанное седло.
Клапан впуска.
Выпускной клапан.
Выключатель «стопа».
Выключатель сигнала.
Диафрагма.
Шток.
Корпус.

Усилитель

Этот элемент нужен для того, чтобы создавать добавочное давление в контурах узла. Это дает возможность улучшить качество торможения машины, при этом не требуется максимального усилия для нажатия педали. Принцип действия гидравлического вакуумного усилителя основан на создании дополнительного давления во впускной части силового агрегата, что обуславливает аналогичное действие и в ТЦ.

Грейдер-элеватор: устройство, назначение, фото

Грейдер-элеватор представляет собой землеройную технику самоходной или прицепной конфигурации. В…

При поломке механизма качество торможения резко ухудшается, поскольку во впускную трубу двигателя подается постоянный поток воздуха. Это способствует обеднению топливной смеси в части цилиндров. По этой причине автомобиль может заглохнуть. При этом завести его получится только после ремонта тормозной системы ГАЗ-3309 (дизель). Схема устроена таким образом, что при указанной неисправности несгоревшая смесь удаляет смазку и царапает зеркало цилиндра.

Принцип работы

Как прокачать тормоза на ГАЗ-3309

Прокачка системы осуществляется следующим образом:

Хорошо очищают перепускные клапана на цилиндрах колес.
Отвинчивают крышку налива резервуара ГЦ (главный цилиндров).
Заполняют бачок тормозной жидкостью. Заливать необходимо состав, предусмотренный инструкцией по эксплуатации.
Давление в воздушных баллонах должно соответствовать показателю 0,6-0,8 Мпа.
Прокачивают контур гидропривода передних колес.
Снимают колпак перепускного клапана правого фронтального тормоза, надевают резиновый шланг, опускают его свободный край в тормозную жидкость, предварительно налитую в стеклянную емкость.
Отвинчивают перепускной клапан на пол-оборота, выжимают несколько раз педаль тормоза. Гидропривод прокачивают до момента прекращения появления пузырьков в сосуде, куда опущен резиновый шланг.
Закручивают перепускной клапан при нажатой педали.
Прокачивают ТЦ левого переднего колеса аналогичным способом.
Проделывают операцию с элементами заднего привода таким же методом.
Прокачку выполняют в указанной выше последовательности.
В бачок ГЦ доливают тормозную жидкость. Уровень должен быть на 1-2 сантиметра ниже максимального указателя на горловине бачка.

Выполняя указанную операцию, необходимо доливать рабочую жидкость, не допуская осушения дна резервуара.

Обслуживание

Главный тормозной цилиндр — 11-3309

Описание продукта

Восстановленные главные тормозные цилиндры CARDONE перепроектированы, изготовлены и испытаны, чтобы соответствовать оригинальным. производительность. Каждое устройство оснащено новыми уплотнениями и манжетами качества оригинальных запчастей, что обеспечивает отсутствие утечек и длительный срок службы. Чугунные главные цилиндры обработаны защитным покрытием премиум-класса, чтобы свести к минимуму ржавчину и продлить срок службы изделия. Все устройства проходят 100% компьютерное тестирование, чтобы гарантировать идеальную посадку и функциональность.

В процессе восстановления используются только новые уплотнения и манжеты качества оригинальных запчастей, чтобы гарантировать соответствие оригинальных комплектующих. производительность и надежность. Все резиновые компоненты соответствуют S.A.E. Характеристики.
Комплекты для прокачки поставляются с устройством для ускорения и облегчения процесса прокачки (где применимо).

Отверстия соответствуют критичным спецификациям по микрочистовой обработке, чтобы исключить точечную коррозию и коррозию, являющиеся причиной преждевременного выхода из строя.
Чугунные главные цилиндры имеют высококачественное защитное покрытие для минимизации ржавчины и увеличения срока службы.
Поршень в сборе измеряется по высоте, чтобы убедиться, что главный цилиндр равен оригинальному. производительность агрегата.
Пластиковые резервуары проходят вакуумные испытания, чтобы гарантировать отсутствие утечек.
В качестве восстановленной детали оригинального оборудования этот узел гарантирует идеальную совместимость с автомобилем.
Наш процесс восстановления не наносит вреда окружающей среде, так как снижает потребление энергии и сырья, необходимых для изготовления новой детали, на 80%.

Заполните инструмент «Проверить соответствие» и подтвердите всю информацию в разделе «Подробности установки» выше, чтобы убедиться, что вы выбираете правильную часть для вашего приложения.

Ядро

Что такое ядро? Сердцевина — это бывшая в употреблении автомобильная деталь, которая возвращается в ремонтную мастерскую, а не утилизируется. Зачем возвращать ядра? Сердечники буквально лежат в основе процесса восстановления, потому что они являются сырьем, используемым для запустить процесс восстановления. Вот почему восстановители выкупают ядра у клиентов и платят наиболее для ядра хорошего качества. Если ядро имеет слишком много повреждений в ключевых областях, оно может оказаться непригодным для использования или потребовать дополнительные ресурсы для обработки; поэтому может быть назначена уменьшенная основная выплата.

Эта основная политика объясняет потенциальные вычеты, которые могут быть взяты из основной цены, если определенные компоненты отсутствуют или повреждены. Что такое переработка? Реконструкция — это процесс извлечения бывших в употреблении деталей, полной их разборки и тщательной очистки. замена изношенных компонентов компонентами оригинального качества и восстановление их первоначального состояния функция. Каждое устройство проходит 100% тестирование, чтобы гарантировать, что O.E. производительность. Почему «восстановить»? ПРОДУКТЫ
Reman собирает бывшие в употреблении товары длительного пользования, такие как автозапчасти, и возвращает их «на дорогу» новым, а иногда и лучше нового исполнения. Reman предоставляет возможность обнаружения распространенных режимов отказа и внесение улучшений в конструкцию для предотвращения повторных отказов.

ЭКОНОМ
Продукция Reman стоит потребителям примерно на 40% дешевле, чем новая. Продукция Reman — одна из немногих «зеленых» продуктов. которые на самом деле стоят меньше, чем их «незеленые» аналоги.
ЭКОЛОГИЧЕСКАЯ
Reman экономит до 86% энергии, необходимой для строительства нового блока. Reman реализует экономию парниковых газов на до 25 фунтов. за единицу выше новой. Reman экономит до 85 % сырья, необходимого для производства нового устройства, за счет повторное использование существующих продуктов. Реман еще более устойчив, чем переработка, поскольку отливки изделий сохраняются. вместо того, чтобы переплавляться в сырье, экономя энергию и сокращая выбросы.

Гарантийная политика

Установка и технические проверки

Политика основной политики

Бюллетени для протех.

1,063 дюйма

Алюминий

M12 x 1,0

Cardone Industries 17-3309 Cardone Восстановленные тормозные суппорты

Напишите первый отзыв

Номер детали: ААЗ-17-3309

Изображений
видео

Восстановленные тормозные суппорты A1 Cardone

+2
Видео

Восстановленные тормозные суппорты A1 Cardone
Советы по установке алюминиевых суппортов
Обзор
Марка:
Кардоне Индастриз

Номер детали производителя:
17-3309
Тип детали:
Тормозные суппорты
9Линейка продуктов 0030:
Восстановленные тормозные суппорты Cardone
Номер по каталогу Summit Racing:
ААЗ-17-3309
СКП:
00082617880428
Серия суппортов:
Наличие
Поршень суппорта Количество:
Один
Диаметр поршня (дюймы):
2. 244
Материал суппорта:
Чугун
Цвет суппорта:
Натуральный
Стояночный тормоз Положение:

№
Фитинги в комплекте:
№
Размер резьбы:
М10 х 1,0
Тормозные колодки В комплекте:
Да
Материал тормозных колодок:
Полуметаллический
Кронштейны в комплекте:
Да
Материал кронштейна:
Чугун
Количество:
Продается по отдельности.
Примечания:
Суппорт включает стальные поршни.
Восстановленные тормозные суппорты Cardone
Восстановленные тормозные суппорты Cardone — это экономичный выбор при замене изношенных оригинальных деталей. Суппорты, являющиеся важным компонентом дисковой тормозной системы, замедляют ваши колеса, создавая трение между колодками и дисками. Эти отремонтированные узлы предлагают высококачественную и недорогую альтернативу новым суппортам. Cardone тщательно восстанавливает, смазывает и тщательно проверяет конечный продукт перед отправкой. Штангенциркули предлагаются с кронштейнами или без них (в зависимости от применения) и включают в себя оборудование. Тысячи опций доступны для установки практически на любую марку/модель автомобиля.
Вопросы и ответы Задать вопрос о продукте
Задать вопрос
Вопрос какого типа вы хотите задать?
У меня есть вопрос
службы поддержки клиентов (заказ, доставка, возврат и т. д.). Вопрос по обслуживанию клиентов
— ИЛИ —
Я хотел бы спросить другие клиенты

вопрос об этом Продукт .

Разное
