Тормозная система ВАЗ 2115 инжектор: схема, возможные неисправности
Тормозная система автомобиля в целом является одним из важнейших элементов, позволяющих уберечь водителя и пассажиров от многих неприятностей. По этой причине крайне важно поддерживать ее в работоспособном состоянии и проводить регулярную профилактику.
В этой статье мы поговорим о том, как тормозная система устроена на автомашине ВАЗ-2115 (инжектор).
Устройство

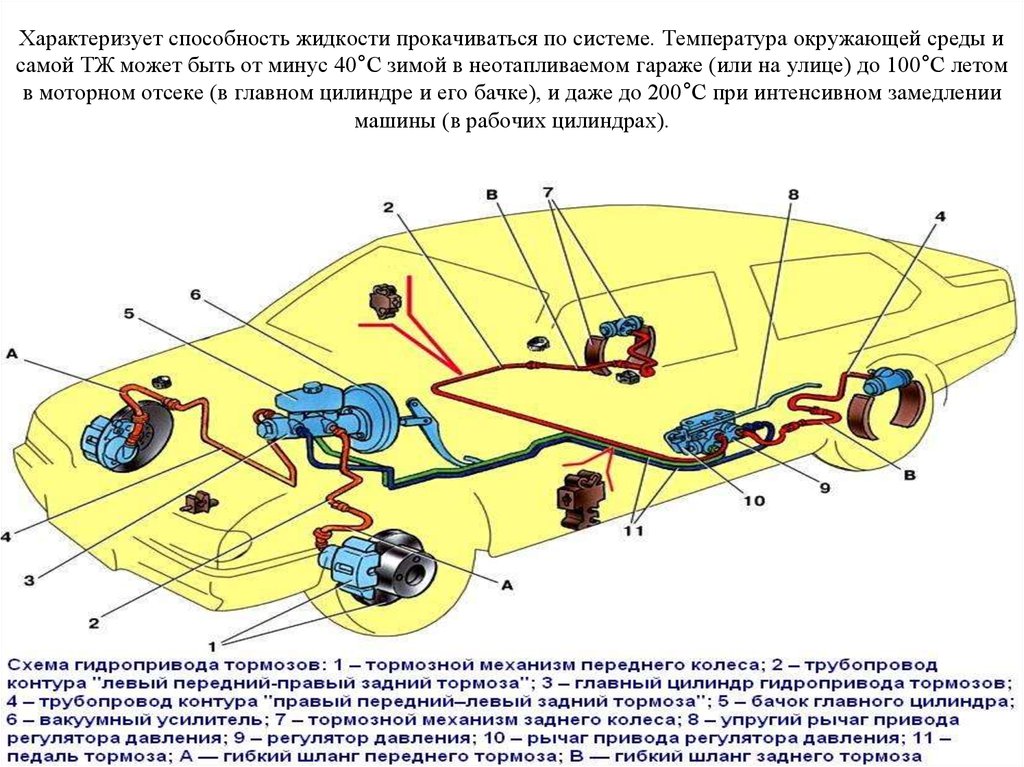

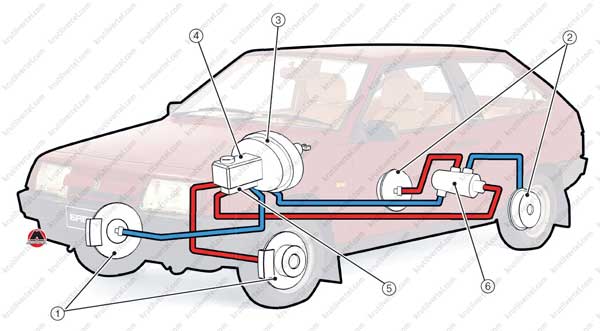

В ВАЗ-2115 применяется система тормозов, в которой рабочие контуры разделены диагонально. Это позволяет серьезно повысить степень надежности и безопасность людей. В частности, первый из них контролирует работу переднего правого и заднего левого тормозных механизмов. В случае его отказа включается второй контур.
Кроме того, в схеме работы гидропривода также имеется:
- усилитель вакуумный;
- регулятор двухконтурный, в задачи которого входит поддержание давления в тормозах, расположенных позади.
Установлен на ВАЗ-2115 датчик, сигнализирующий о снижении объемов тормозной жидкости.

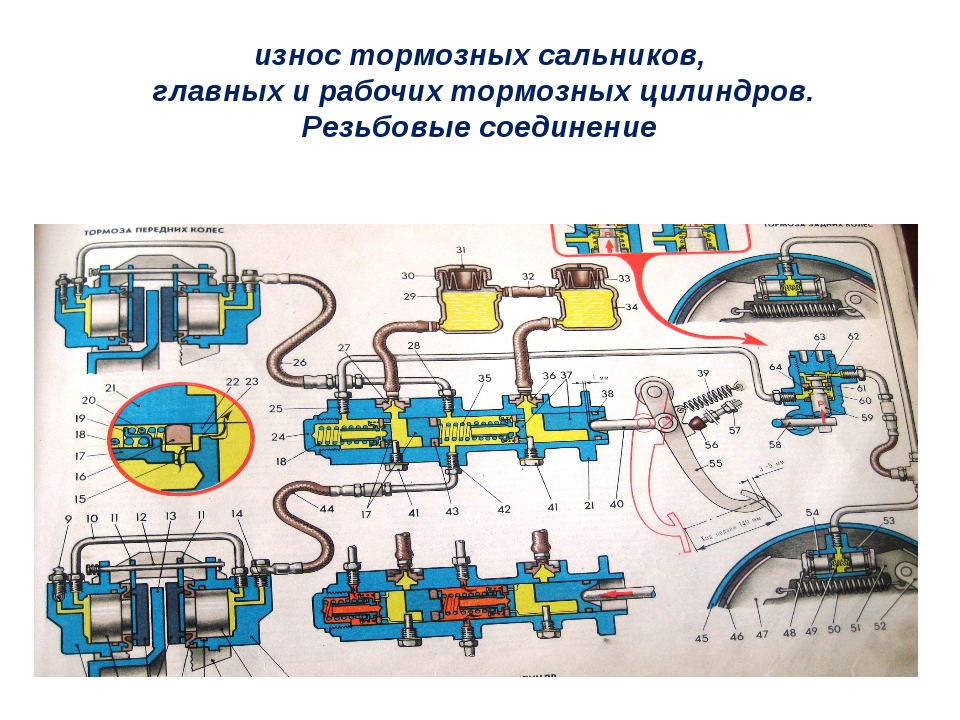

Как можно понять из схемы, рассматриваемая система достаточно сложна, и периодически в ней возникают те или иные поломки.
Чтобы понять, что за проблема возникла в тот или иной момент, требуется достаточно большой опыт. Впрочем, диагностику произвести несложно и самостоятельно, если воспользоваться нижеприведенными рекомендациями.
Читайте также: Схема системы охлаждения ВАЗ-2115
Педаль тормоза имеет слишком большой ход
В этом случае можно заподозрить, что:
- в гидропривод попал воздух;
- произошла утрата упорным кольцом поршня заднего цилиндра упругости, в результате чего оно сместилось внутрь;
- из системы вытекла тормозная жидкость;
- имеется слишком большой зазор между поршнем основного цилиндра и болтом регулировочным вакуумного усилителя.
Соответственно:
- в первом случае понадобится произвести прокачку системы;
- во 2-м – потребуется полностью сменить цилиндр;
- в 3-м – ликвидировать течь путем замены пришедших в негодность уплотнителей или шлангов.
Эффективность работы тормозов низкая
Чаще всего к возникновению данной проблемы приводят следующие причины:
- тормозные колодки замаслились;
- заклинивают поршни в цилиндрах колес;
- пришли в негодность накладки на колодках;
- произошел перегрев механизмов тормозной системы;
- неверно был настроен регулятор давления;
- один из контуров потерял герметичность.
Накладки, имеющиеся на колодках тормозных, понадобится прочистить при помощи проволочной щетки, теплой воды и стирального порошка.
Если произошло заклинивание поршней, то придется менять цилиндры и прокачать систему.
При изнашивании накладок их нужно снять и поставить новые.
Перегрев системы устраняется путем немедленной остановки.
Понадобится какое-то время, чтобы она полностью остыла.
Из-за чего не в полной мере растормаживаются механизмы колес
Скорее всего, при этой неисправности будет наблюдаться заедание педали тормоза. В этом случае придется заняться ее регулировкой.
Кроме того, может также причиной быть и исчезновение зазора между поршнем в главном цилиндре и болтом регулировки вакуумного усилителя. Проблема устраняется увеличением просвета.
Если в тормозную жидкость попадет топливо или масло, то иногда происходит набухание прокладок в главном цилиндре. Понадобится промыть всю систему новой тормозной жидкостью и сменить пришедшие в негодность уплотнители.
Наблюдается торможение одного из колес при езде
Чаще всего к такой поломке приводит разрушение стягивающей пружины на заднем тормозе. Испорченную придется снять и поставить на ее место новую.
Также нередко поршни в колесных цилиндрах ненадлежащим образом функционируют, если внутрь попала грязь или они начали ржаветь.
Чистка и промывание устранит неисправность.
Иногда притормаживание случается из-за ослабления болтов, крепящих направляющие колодки непосредственно к поворотному кулаку. Если их вновь затянуть или заменить на новые, то неполадка будет устранена.
И, наконец, это может произойти из-за того, что неправильно была отрегулирована стояночная система тормозов.
Машину заносит или ведет в сторону при нажатии на тормоз
Чаще всего так происходит, если заклинило поршень в колесном цилиндре. Его потребуется разобрать и прочистить. Все обнаруженные испорченные элементы надо заменить на новые.
В некоторых случаях проблема также возникает, если одна из металлических трубок тормозной системы была перебита или засорена.
Аналогично к заносу при торможении приводит и попадание масла на следующие части системы: диски, накладки, барабаны. Они в этом случае нуждаются в обезжиривании.
Кроме того, это может свидетельствовать и о поломке регулятора давления – ремонт этой детали не предусмотрен, потому ее просто меняют на новую.
Читайте также: Схема системы отопления ВАЗ-2115
И, наконец, заносит авто при торможении из-за:
- неправильно выставленных углов колес;
- низкого давления в одной из шин;
- отказа какого-нибудь из тормозных контуров.
О том, как заменить колодки на ВАЗ-2115, рассказывается подробно в этом видео:
Устройство и ремонт тормозных механизмов Ваз 2114, Ваз 2115, Ваз 2113 своими руками
ВАЗ
/2113, 2114, 2115
/ремонт
/тормозная система
/тормозные механизмы
Устройство и ремонт тормозных механизмов Ваз 2114, Ваз 2115, Ваз 2113 своими руками
. Инструкции по ремонту тормозов лада 2115, замена колесных цилиндров, тормозного барабана и суппорта лада 2113, инструкции по снятию и установке колодок ваз 2113, ваз 2115, ваз 2114.
Эксплуатация и ремонт тормозной системы лада 2113. Проверка регулятора, цилиндра, усилителя тормозов лада 2114. Обслуживание передних и задних тормозных механизмов лада 2115.Схема гидропривода тормозов: 1 – тормозной механизм переднего колеса; 2 – трубопровод контура «левый передний-правый задний тормоза»; 3 – главный цилиндр гидропривода тормозов; 4 – трубопровод контура «правый передний–левый задний тормоза»; 5 – бачок главного цилиндра; 6 – вакуумный усилитель; 7 – тормозной механизм заднего колеса; 8 – упругий рычаг привода регулятора давления; 9 – регулятор давления; 10 –
Тормозной механизм переднего колеса лада самара 2: 1 – тормозной диск; 2 – направляющая колодок; 3 – суппорт; 4 – тормозные колодки; 5 – цилиндр; 6 – поршень; 7 – уплотнительное кольцо; 8 – защитный чехол направляющего пальца; 9 – направляющий палец; 10 – защитный кожух
Дисковый, с автоматической регулировкой зазора между колодками и диском, с плавающей скобой и сигнализатором износа тормозных колодок.
Тормозной механизм заднего колеса лада самара 2: 1 – гайка крепления ступицы; 2 – ступица колеса; 3 – нижняя стяжная пружина колодок; 4 – тормозная колодка; 5 – направляющая пружина; 6 – колесный цилиндр; 7 – верхняя стяжная пружина; 8 – разжимная планка; 9 – палец рычага привода стояночного тормоза; 10 – рычаг привода стояночного тормоза; 11 – щит тормозного механизма Колесный цилиндр: 1 – упор колодки; 2 –
Датчик аварийного уровня тормозной жидкости ваз 2113, ваз 2114, ваз 2115: 1 – защитный колпачок; 2 – корпус датчика; 3 – основание датчика; 4 – уплотнительное кольцо; 5 – зажимное кольцо; 6 – отражатель; 7 – толкатель; 8 – втулка; 9 – поплавок; 10 – неподвижные контакты; 11 – подвижный контакт Механического типа. Корпус 2 датчика с уплотнителем 4 поджимается к основанию 3 зажимным кольцом 5, которое навертывается на
Причина неисправности
Метод устранения
Увеличенный рабочий ход педали тормоза
1.
Утечка тормозной жидкости из колесных цилиндров
1. Замените вышедшие из строя детали колесных цилиндров, промойте и просушите колодки, диски и барабаны, прокачайте систему гидропривода
2. Воздух в тормозной системе
2. Удалите воздух из системы
3. Повреждены резиновые уплотнительные кольца в
Разборка колесных цилиндров Детали колесного цилиндра: 1 – поршень в сборе; 2 – корпус цилиндра; 3 – упорный винт; 4 – упорное кольцо; 5 – сухари; 6 – пружина; 7 – опорная чашка; 8 – уплотнитель; 9 – поршень; 10 – защитный колпачок Снимите защитные колпачки 10, затем выпрессуйте из корпуса цилиндра поршни 1 в сборе с деталями автоматического регулирования зазора между тормозными колодками ваз 2113, ваз 2114, ваз 2115
Колесные цилиндры
Проверьте чистоту рабочих поверхностей цилиндра лада самара 2, поршней и упорных колец.
Поверхности должны быть совершенно гладкими, чтобы не происходило утечки жидкости и преждевременного износа уплотнителей и поршней. Дефекты на зеркале цилиндра устраните притиркой или шлифовкой. Однако при этом увеличение внутреннего диаметра цилиндра не допускается.
Детали колесного цилиндра:
Схема проверки колесных цилиндров задних тормозов лада самара 2: 1 – упоры поршней; 2 – испытываемый цилиндр; 3 – кронштейн цилиндра; 4 – манометр низкого давления; 5 – манометр высокого давления; 6 – цилиндр для создания давления; 7 – сосуд; 8 – маховик Установите цилиндр ваз 2114, ваз 2115, ваз 2113 на стенд, присоедините к нему трубопровод от манометров и прокачайте систему ваз 2113, 2114, 2115, лада самара 2.
Снятие тормозного механизма переднего колеса
Поднимите переднюю часть автомобиля и, установив на подставки, снимите колесо лада самара 2. Отверните штуцер трубопровода и отсоедините от магистрали гибкий шланг; отверстия шланга и трубки заглушите, чтобы не допустить утечку тормозной жидкости.
Разборка тормозного механизма переднего колеса Отворачивание болта крепления цилиндра: 1 – болты крепления цилиндра; 2 – цилиндр; 3 – болты, стягивающие цилиндр с суппортом Детали тормозного механизма переднего колеса лада самара 2: 1 – колесный цилиндр; 2 – штуцер для прокачки привода тормоза; 3 – уплотнительное кольцо; 4 – поршень; 5 – защитный колпачок; 6 – стопорное кольцо; 7 – суппорт; 8 –
Очистите все детали и внимательно проверьте их состояние: нет ли признаков износа, повреждений или коррозии. Особое внимание обратите на поверхность поршня и цилиндра. При их износе, повреждении или сильном корродировании замените цилиндр и поршень. С корпуса цилиндра коррозию удалите проволочной щеткой. Удаление воздуха из гидропривода тормозов ваз 2114: 1 – штуцер для прокачки; 2 – шланг; 3 – сосуд с
Проверка осевого биения тормозного диска: 1 – индикатор; 2 – тормозной диск
Проверьте осевое биение рабочей поверхности тормозного диска лада самара 2, не снимая его с автомобиля ваз 2114, ваз 2115, ваз 2113.
Наибольшее допустимое биение по индикатору 0,15 мм. Если биение больше, замените диск или прошлифуйте его, но окончательная толщина диска должна быть не менее 10,8 мм.
Замена тормозных колодок лада самара 2: 1 – суппорт; 2 – штуцер; 3 – колпачок; 4 – шланг; 5 – колесный цилиндр; 6 – болт; 7 – стопорная шайба; 8 – тормозной диск; 9 – тормозные колодки; 10 – направляющая колодок; 11 – защитный кожух переднего тормоза; 12 – защитный чехол; 13 – направляющий палец; А — смотровое окно При необходимости замены тормозных колодок ваз 2114 отогните угол стопорной шайбы 7 с грани нижнего
Снятие тормозного механизма заднего колеса
Тормозной барабан: 1 – направляющий штифт; 2 – тормозной барабан; А — резьбовое отверстие, используемое для снятия барабана
Поднимите заднюю часть автомобиля и снимите колесо. Снимите тормозной барабан ваз 2114, ваз 2115, ваз 2113, отвернув направляющие штифты 1, а затем завернув их в резьбовые отверстия А до отделения барабана.

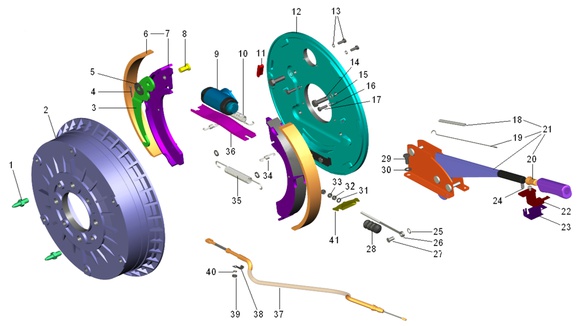

Тормозной механизм заднего колеса: 1
|
Причина неисправности |
Метод устранения |
|
Увеличенный рабочий ход педали тормоза |
|
|
1. Утечка тормозной жидкости из колесных цилиндров |
1. Замените вышедшие из строя детали колесных цилиндров, промойте и просушите колодки, диски и барабаны, прокачайте систему гидропривода |
|
2. Воздух в тормозной системе |
2. Удалите воздух из системы |
|
3. Повреждены резиновые уплотнительные кольца в главном тормозном цилиндре |
3. |
|
4. Повреждены резиновые шланги гидропривода тормозов |
4. Замените шланги и прокачайте систему |
|
5. Повышенное биение тормозного диска (более 0,15 мм) |
5. Прошлифуйте диск; если толщина диска менее 10,8 мм, замените его |
|
6. Утечка жидкости через уплотнительные кольца толкателя регулятора давления |
6. Замените уплотнительные кольца |
|
Недостаточная эффективность торможения |
|
|
1. Замасливание накладок колодок тормозных механизмов лада самара 2 |
1. Зачистите накладки металлической щеткой, применяя теплую воду с моющими средствами. Устраните причину попадания жидкости или смазки на тормозные колодки |
|
2. |
2. Устраните причины заклинивания, поврежденные детали замените, прокачайте систему |
|
3. Полный износ накладок тормозных колодок |
3. Замените тормозные колодки |
|
4. Перегрев тормозных механизмов |
4. Немедленно остановитесь и дайте остынуть тормозным механизмам |
|
5. Применение колодок с несоответствующими накладками |
5. Применяйте колодки только рекомендуемые заводом-изготовителем |
|
6. Неправильная регулировка регулятора давления |
6. Отрегулируйте привод регулятора давления |
|
7. Потеря герметичности одного из контуров (сопровождается частичным провалом педали тормоза) |
7. |
|
Неполное растормаживание всех колес |
|
|
1. Отсутствует свободный ход педали тормоза |
1. Отрегулируйте свободный ход педали |
|
2. Нарушено выступание регулировочного болта штока вакуумного усилителя относительно плоскости крепления главного цилиндра ваз 2114 |
2. Отрегулируйте выступание (1,25-0,2 мм) регулировочного болта |
|
3. Разбухание резиновых уплотнителей главного цилиндра вследствие попадания в жидкость бензина, минеральных масел и т.п. |
3. Тщательно промойте всю систему тормозной жидкостью, замените резиновые детали, прокачайте систему гидропривода |
|
4. Заклинивание поршня главного цилиндра |
4. |
|
Притормаживание одного колеса при отпущенной педали тормоза |
|
|
1. Поломалась или ослабла стяжная пружина колодок заднего тормоза ваз 2113 |
1. Замените пружину |
|
2. Заедание поршня в колесном цилиндре вследствие загрязнения или коррозии корпуса цилиндра |
2. Разберите цилиндр, очистите и промойте детали, поврежденные замените, прокачайте систему |
|
3. Разбухание уплотнительных колец колесного цилиндра из-за попадания в жидкость бензина, минеральных масел и т.п. |
3. Замените кольца, промойте тормозной жидкостью систему гидропривода тормозов ваз 2114, прокачайте систему |
|
4. Нарушение положения суппорта относительно тормозного диска при ослаблении болтов крепления направляющей колодок к поворотному кулаку |
4. |
|
5. Неправильная регулировка стояночной тормозной системы лада самара 2 |
5. Отрегулируйте стояночную тормозную систему |
|
Занос или увод автомобиля в сторону при торможении |
|
|
1. Заклинивание поршня колесного цилиндра |
1. Проверьте и устраните заедание поршня в цилиндре, при необходимости замените поврежденные детали, прокачайте систему |
|
2. Закупоривание какой-либо стальной трубки вследствие вмятины или засорения |
2. Замените трубку или прочистите ее и прокачайте систему |
|
3. Загрязнение или замасливание дисков, барабанов и накладок |
3. Очистите детали тормозных механизмов |
|
4. |
4. Отрегулируйте привод |
|
5. Неисправен регулятор давления |
5. Отремонтируйте или замените регулятор |
|
6. Нарушены углы установки колес |
6. Отрегулируйте углы установки колес |
|
7. Разное давление в шинах |
7. Установите нормальное давление |
|
8. Не работает один из контуров тормозной системы (сопровождается ухудшением эффективности торможения и увеличенным ходом педали) |
8. Замените поврежденные детали и прокачайте систему ваз 2113 |
|
Увеличенное усилие на педали тормоза при торможении |
|
|
1. Неисправен вакуумный усилитель |
1. |
|
2. Поврежден шланг, соединяющий вакуумный усилитель и впускную трубу двигателя, или ослабло его крепление на штуцерах |
2. Замените шланг или подтяните хомуты его крепления |
|
3. Разбухание уплотнителей цилиндров из-за попадания в жидкость бензина, минеральных масел и т.п. |
3. Тщательно промойте всю систему, замените резиновые детали, прокачайте систему |
|
Писк или вибрация тормозов |
|
|
1. Ослабление стяжной пружины тормозных колодок заднего тормоза |
1. Проверьте стяжную пружину, при необходимости замените новой |
|
2. Появление овальности тормозных барабанов ваз 2115 |
2. Расточите барабан |
|
3. |
3. Зачистите накладки металлической щеткой, применяя теплую воду с моющими средствами. Устраните причину попадания жидкости или смазки на тормозные колодки |
|
4. Износ накладок или включение в них инородных тел |
4. Замените колодки ваз 2114 |
|
5. Чрезмерное биение тормозного диска или его неравномерный износ (ощущается по вибрации тормозной педали) |
5. Прошлифуйте диск, при толщине менее 10,8 мм замените его |
Замените кольца и прокачайте систему/64.gif)
Заклинивание поршней в колесных цилиндрах
Замените поврежденные детали, прокачайте систему
Проверьте и при необходимости замените главный цилиндр, прокачайте систему
Затяните болты крепления, при необходимости замените поврежденные детали
Неправильная регулировка привода регулятора давления
Замените усилитель
Замасливание фрикционных накладокТормозная система ВАЗ 2115: неисправности, прокачка
Безопасность при вождении автомобиля обеспечивается несколькими системами, однако, основная роль возложена все-таки на систему тормозов автомобиля. Своевременное торможение спасает от дорожно-транспортных происшествий, а ручной (стояночный) тормоз помогает зафиксировать автомобиль на наклонной поверхности.
Именно этим элементам авто нужно уделять особое внимание. Своевременная диагностика и ремонт помогут обезопасить вас и ваш автомобиль.Оглавление
Неисправности
Прокачка
Неисправности
Возможные неисправности тормозной системы способы их устранения приведены в таблице:
Причина неисправности | Способ устранения |
Увеличенный рабочий ход педали тормоза | |
Утечка тормозной жидкости из колесных цилиндров | Замените вышедшие из строя детали колесных цилиндров, промойте и просушите колодки, диски и барабаны, прокачайте систему гидропривода |
Воздух в тормозной системе | Удалите воздух из системы |
Повреждены резиновые уплотнительные кольца в главном тормозном цилиндре | Замените кольца и прокачайте систему |
Повреждены резиновые шланги гидропривода тормозов | Замените шланги и прокачайте систему |
Повышенное биение тормозного диска (более 0,15 мм) | Прошлифуйте диск; если толщина диска менее 17,8 мм, следует заменить тормозной диск |
Утечка жидкости через уплотнительные кольца толкателя регулятора давления | Замените уплотнительные кольца |
Недостаточная эффективность торможения | |
Замасливание накладок колодок тормозных механизмов | Промойте и просушите колодки |
Заклинивание поршней в колесных цилиндрах | Устраните причины заклинивания, поврежденные детали замените, прокачайте систему |
Полный износ накладок тормозных колодок | Замените тормозные колодки |
Перегрев тормозных механизмов | Немедленно остановитесь и дайте остынуть тормозным механизмам |
Применение колодок с несоответствующими накладками | Применяйте только колодки, рекомендуемые заводом — изготовителем |
Неправильная регулировка регулятора давления | Отрегулируйте привод регулятора давления |
Потеря герметичности одного из контуров (сопровождается частичным провалом педали тормоза) | Замените поврежденные детали, прокачайте систему |
Неполное растормаживание всех колес | |
Отсутствует свободный ход педали тормоза | Отрегулируйте свободный ход педали |
Нарушено выступание регулировочного болта штока вакуумного усилителя относительно плоскости крепления главного цилиндра | Отрегулируйте выступание 1,25-0,2 мм регулировочного болта |
Разбухание резиновых уплотнителей главного цилиндра вследствие попадания в жидкость бензина, минеральных масел и т. | Тщательно промойте всю систему тормозной жидкостью, замените резиновые детали, прокачайте систему гидропривода |
Заклинивание поршня главного цилиндра | Проверьте и при необходимости замените главный цилиндр, прокачайте систему |
п.Прокачка
Если вы проделали все вышеперечисленное, то настало время перейти к основной работе. Долив масла и разобравшись с проблемой заднего тормоза вы только подготовили свой ВАЗ 2115 к прокачке.
После этого необходимо тщательно вычистить всю тормозную систему. Самое главное, чтобы клапан выпуска воздуха был в идеальном состоянии, иначе прокачать тормозную систему не получиться. В любом случае его можно заменить, но это займет немало времени. Если же с автомобилем все в порядке, то смело снимайте защитный колпачок с клапана.
Теперь нужно один конец шланга вставить в клапан, а другой поместить в сосуд с тормозной жидкостью. Самое главное, чтобы конец шланга был точно погружен в тормозную жидкость, а не просто свисал на ней.
Сделать это нужно около пяти раз, после чего удерживать педаль на постоянно.
Завершение работы
В целом процедуру с выпусканием воздуха нужно провести несколько раз до тех пор, пока в клапане не останется воздуха. В этот момент следите за количеством масла в бачке, поскольку его уровень не должен быть ниже отметки «MIN». Прокачать тормоза на ВАЗ 2115 не так уж и сложно если работать в паре, так что обязательно позовите кого-то на помощь. Когда тормоза будут прокачаны проверьте, как они работают на остальных колесах и если потребуется проведите точно такую же операцию и с ними.
После этого вам как раз понадобиться помощник. Его задачей будет нажимать на педаль тормоза.Ремонт ВАЗ 2115 (Самара 2) : Тормозная система
- Руководства по ремонту
- Руководство по ремонту ВАЗ 2115 (Самара 2) 1997+ г.в.
- Тормозная система
Особенности устройства
Вакуумный усилитель
Регулятор давления
Главный цилиндр с последовательным расположением поршней
Тормозной механизм переднего колеса
Тормозной механизм заднего колеса
Стояночная тормозная система с механическим приводом
Датчик аварийного уровня тормозной жидкости
Возможные неисправности, их причины и методы устранения
Проверка и регулировка тормозов
Проверка трубопроводов и соединений
Проверка работоспособности вакуумного усилителя
Регулировка привода тормозов
Регулировка стояночной тормозной системы
Проверка работоспособности регулятора давления на автомобиле
Удаление воздуха из гидропривода
Замена тормозной жидкости
Вакуумный усилитель
Снятие и установка
Главный цилиндр
Снятие и установка
Разборка и сборка
Проверка деталей перед сборкой
Проверка герметичности главного цилиндра
Регулятор давления
Снятие и установка
Проверка и регулировка привода регулятора давления
Разборка, проверка деталей и сборка
Проверка регулятора на стенде
Тормозной механизм переднего колеса
Снятие и установка
Разборка и сборка
Проверка технического состояния деталей
Проверка биения тормозного диска
Замена тормозных колодок
Тормозной механизм заднего колеса
Снятие и установка
Разборка и сборка колесных цилиндров
Разборка и сборка
Проверка деталей
Проверка колесных цилиндров задних тормозов на стенде
Стояночная тормозная система
Снятие и установка
Проверка деталей
Скачать информацию со страницы
↓ Комментарии ↓
1.
Общие данные
1.0 Общие данные
1.1 Технические характеристики автомобилей
1.2. Органы управления автомобиля
1.3. Эксплуатация автомобиля
1.4 Техническое обслуживание автомобиля
2. Двигатель
2.1 Возможные неисправности, их причины и методы устранения
2.2 Снятие и установка силового агрегата
2.3 Разборка и сборка силового агрегата
2.4 Разборка двигателя
2.5 Сборка двигателя
2.6 Обкатка двигателя после ремонта
2.7 Проверка двигателя на автомобиле после ремонта
2.8. Блок цилиндров
2.9. Шатунно-поршневая группа
2.10. Коленчатый вал и маховик
2.11. Головка цилиндров
2.12. Распределительный вал и его привод
2.13. Система смазки
2.14. Система охлаждения
2.15. Система питания
3. Трансмиссия
3.0 Трансмиссия
3.1. Сцепление
3.2. Коробка передач
3.3. Привод передних колес
4. Ходовая часть
4.0 Ходовая часть
4.1. Передняя подвеска
4.2. Задняя подвеска
5. Рулевое управление
5.0 Рулевое управление
5.1. Особенности устройства
5.
2 Возможные неисправности, их причины и методы устранения
5.3 Осмотр и проверка рулевого управления на автомобиле
5.4. Снятие и установка
5.5 Проверка зазора между упором рейки и гайкой
5.6. Разборка, проверка технического состояния и сборка
5.7 Замена заклепок эластичной муфты вала рулевого управления
6. Тормозная система
6.0 Тормозная система
6.1. Особенности устройства
6.2 Возможные неисправности, их причины и методы устранения
6.3. Проверка и регулировка тормозов
6.4. Вакуумный усилитель
6.5. Главный цилиндр
6.6. Регулятор давления
6.7. Тормозной механизм переднего колеса
6.8. Тормозной механизм заднего колеса
6.9. Разборка и сборка колесных цилиндров
6.10. Стояночная тормозная система
7. Электрооборудование
7.0 Электрооборудование
7.1. Провода и предохранители
7.2. Аккумуляторная батарея
7.3. Генератор
7.4. Стартер
7.5. Освещение и световая сигнализация
7.6 Звуковой сигнал
7.7. Очиститель ветрового стекла
7.8. Электродвигатель вентилятора отопителя
7.
9. Электродвигатель вентилятора системы охлаждения двигателя
7.10. Комбинация приборов
7.11. Блок индикации бортовой системы контроля
7.14. Электростекло-подъемники передних дверей
7.15. Система блокировки замков дверей
8. Кузов
8.0 Кузов
8.1. Особенности устройства
8.2. Ремонт каркаса кузова
8.3. Лакокрасочные покрытия
8.4. Антикоррозионная защита кузова
8.5 Герметизация кузова
8.6. Двери
8.7. Капот, крышка багажника, бамперы
8.8. Остекление кузова
8.9. Панель приборов, сиденья
8.10. Отопитель
9. Автомобили ВАЗ-2115-01, ВАЗ-2114-20
9.0 Автомобили ВАЗ-2115-01, ВАЗ-2114-20
9.1. Автомобиль ВАЗ-2115-01
9.2. Автомобиль ВАЗ-2114-20
10. Приложения
10.0 Приложения
10.1 Приложение 1. Моменты затяжки резьбовых соединений
10.2 Приложение 2. Специальный инструмент для ремонта и технического обслуживания
10.3 Приложение 3. Основные данные для регулировок и контроля
10.4 Приложение 4. Горюче-смазочные материалы и эксплуатационные жидкости
Ремонт ВАЗ 2115 (Самара 2) : Тормозная система
- Руководства по ремонту
- Руководство по ремонту ВАЗ 2115 (Самара 2) 1997+ г.в.
- Тормозная система
6.0 Тормозная система
Особенности устройства Вакуумный усилитель Регулятор давления Главный цилиндр с последовательным расположением поршней Тормозной механизм переднего колеса Тормозной механизм заднего колеса Стояночная тормозная система с механическим приводом Датчик аварийного ур…
6.1. Особенности устройства
(Категория). Список материалов смотрите внутри…
6.2 Возможные неисправности, их причины и методы устранения
Причина неисправности Метод устранения Увеличенный рабочий ход педали тормоза 1. Утечка тормозной жидкости из колесных цилиндров 1. Замените вышедшие из строя детали колесных цилиндров, промойте и просушите колодки, диски и барабаны, прокачайте систему гидропривода 2. …
6.3. Проверка и регулировка тормозов
(Категория). Список материалов смотрите внутри…
6.4. Вакуумный усилитель
(Категория). Список материалов смотрите внутри…
6.5. Главный цилиндр
(Категория). Список материалов смотрите внутри…
6.6. Регулятор давления
(Категория). Список материалов смотрите внутри…
6.7. Тормозной механизм переднего колеса
(Категория). Список материалов смотрите внутри…
6.8. Тормозной механизм заднего колеса
(Категория). Список материалов смотрите внутри…
6.9. Разборка и сборка колесных цилиндров
(Категория). Список материалов смотрите внутри…
6.10. Стояночная тормозная система
(Категория). Список материалов смотрите внутри…
↓ Комментарии ↓
1. Общие данные
1.0 Общие данные
1.1 Технические характеристики автомобилей
1.2. Органы управления автомобиля
1.3. Эксплуатация автомобиля
1.4 Техническое обслуживание автомобиля
2. Двигатель
2.1 Возможные неисправности, их причины и методы устранения
2.2 Снятие и установка силового агрегата
2.3 Разборка и сборка силового агрегата
2.4 Разборка двигателя
2.5 Сборка двигателя
2.6 Обкатка двигателя после ремонта
2.7 Проверка двигателя на автомобиле после ремонта
2.8. Блок цилиндров
2.9. Шатунно-поршневая группа
2.10. Коленчатый вал и маховик
2.11. Головка цилиндров
2.12. Распределительный вал и его привод
2.13. Система смазки
2.14. Система охлаждения
2.15. Система питания
3. Трансмиссия
3.0 Трансмиссия
3.1. Сцепление
3.2. Коробка передач
3.3. Привод передних колес
4. Ходовая часть
4.0 Ходовая часть
4.1. Передняя подвеска
4.2. Задняя подвеска
5. Рулевое управление
5.0 Рулевое управление
5.1. Особенности устройства
5.2 Возможные неисправности, их причины и методы устранения
5.3 Осмотр и проверка рулевого управления на автомобиле
5.4. Снятие и установка
5.5 Проверка зазора между упором рейки и гайкой
5.6. Разборка, проверка технического состояния и сборка
5.7 Замена заклепок эластичной муфты вала рулевого управления
6. Тормозная система
6.0 Тормозная система
6.1. Особенности устройства
6.2 Возможные неисправности, их причины и методы устранения
6.3. Проверка и регулировка тормозов
6.4. Вакуумный усилитель
6.5. Главный цилиндр
6.6. Регулятор давления
6.7. Тормозной механизм переднего колеса
6.8. Тормозной механизм заднего колеса
6.9. Разборка и сборка колесных цилиндров
6.10. Стояночная тормозная система
7. Электрооборудование
7.0 Электрооборудование
7.1. Провода и предохранители
7.2. Аккумуляторная батарея
7.3. Генератор
7.4. Стартер
7.5. Освещение и световая сигнализация
7.6 Звуковой сигнал
7.7. Очиститель ветрового стекла
7.8. Электродвигатель вентилятора отопителя
7.9. Электродвигатель вентилятора системы охлаждения двигателя
7.10. Комбинация приборов
7.11. Блок индикации бортовой системы контроля
7.14. Электростекло-подъемники передних дверей
7.15. Система блокировки замков дверей
8. Кузов
8.0 Кузов
8.1. Особенности устройства
8.2. Ремонт каркаса кузова
8.3. Лакокрасочные покрытия
8.4. Антикоррозионная защита кузова
8.5 Герметизация кузова
8.6. Двери
8.7. Капот, крышка багажника, бамперы
8.8. Остекление кузова
8.9. Панель приборов, сиденья
8.10. Отопитель
9. Автомобили ВАЗ-2115-01, ВАЗ-2114-20
9.0 Автомобили ВАЗ-2115-01, ВАЗ-2114-20
9.1. Автомобиль ВАЗ-2115-01
9.2. Автомобиль ВАЗ-2114-20
10. Приложения
10.0 Приложения
10.1 Приложение 1. Моменты затяжки резьбовых соединений
10.2 Приложение 2. Специальный инструмент для ремонта и технического обслуживания
10.3 Приложение 3. Основные данные для регулировок и контроля
10.4 Приложение 4. Горюче-смазочные материалы и эксплуатационные жидкости
GM 2771004 Комплект Hydroboost Комплект уплотнений Hydro-Boost Точная копия для полной замены комплекта уплотнений тормозной системы для Ford GM и Chrysler Hydroboost — Walmart.com
«,» tooltipToggleOffText «:» Нажмите на переключатель, чтобы получитьБЕСПЛАТНАЯ доставка на следующий день!
«,» tooltipDuration «:» 5 «,» tempUnavailableMessage «:» Скоро вернусь! «,» TempUnavailableTooltipText «:»Мы прилагаем все усилия, чтобы снова начать работу.
- Временно приостановлено в связи с высоким спросом.
- Продолжайте проверять наличие.
