Обслуживание и регулировки тормозной системы УАЗ-469, УАЗ-31512, 31514

_____________________________________________________________________________

Рабочие тормоза автомобилей УАЗ-469, УАЗ-31512, 31514 — барабанного типа. Конструкция передних тормозов отличается от конструкции задних.

На передних тормозах установлены отдельные колесные цилиндры на каждую колодку. Обе колодки тормозов одинаковые.

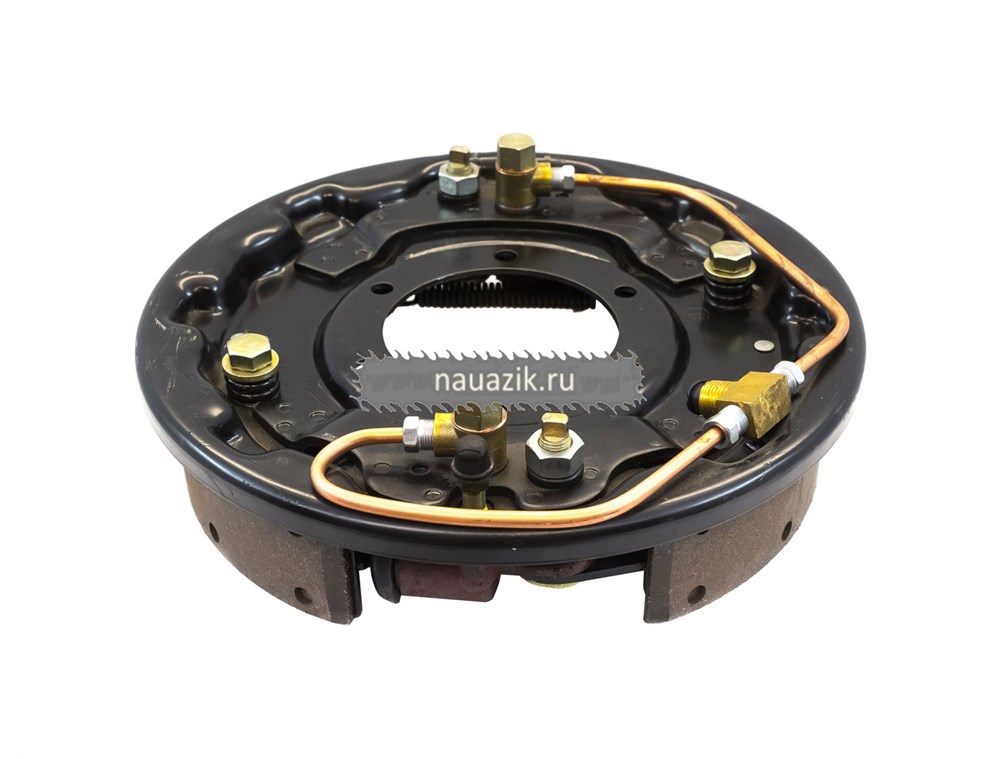

Передние тормоза автомобилей УАЗ-469 и УАЗ-469Б (рис.1) отличаются щитами и соединительными трубками цилиндров, а также рабочим положением цилиндров на автомобиле.

Рис.1. Тормоз переднего колеса: а — автомобиля УАЗ-469; б — автомобиля УАЗ-469Б;

1 — щит тормоза; 2 — соединительные трубки; 3 — болт регулировочного эксцентрика; 4 — тройник; 5— колесный цилиндр; 6 — болт соединительной муфты; 7 — соединительная муфта; 8 — перепускной клапан; 9 — стяжная пружина колодок; 10—колодка тормоза; 11 — регулировочный эксцентрик; 12 — защитный колпак; 13 — опорный палец; 14— гайка; 15 —эксцентрик опорного пальца; 16—шайба; 17—пружина; 18 — поршень; 19 —

уплотнительный манжет; 20—метки на пальцах

На задних тормозах обе колодки приводятся в действие от одного цилиндра. Колодки тормозов разные: передняя имеет длинную фрикционную накладку, задняя — короткую.

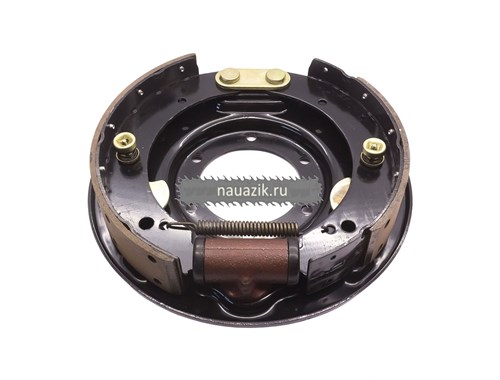

Тормоза задних колес автомобилей УАЗ-469 и УАЗ-469Б (рис.2) отличаются только щитами.

Рис 2. Тормоз заднего колеса УАЗ-469, УАЗ-31512, 31514

1 — регулировочный эксцентрик; 2 — щит тормоза; 3 — болт регулировочного эксцентрика; 4 — болт соединительной муфты; 5 — соединительная муфта; 6 — перепускной клапан; 7 — передняя колодка тормоза; 8 — защитный колпак; 9 — уплотнительный манжет; 10 — поршень цилиндра; 11 — пружина; 12— стяжная пружина колодок; 13 — колесный цилиндр; 14 — задняя колодка тормоза; 15 — пластина опорных пальцев; 16 — эксцентрик опорного пальца; 17 — усилитель щита; 18 — гайка; 19 — опорный палец; 20 — метки пальцев

Поршни и уплотнительные манжеты колесных цилиндров передних и задних тормозов УАЗ-469 одинаковые.

Все колодки передних тормозов и передние колодки задних тормозов взаимозаменяемы. Тормозные барабаны одинаковые на всех колесах — съемные со ступиц.

Рис.3. Главный тормозной цилиндр УАЗ-469, УАЗ-31514, 3151 и его привод

1 — стопорное кольцо; 2 — упорная шайба; 3— наружный уплотнительный манжет; 4 — отверстия в поршне; 5 — перепускное отверстие; 6 — шайба; 7 — внутренний уплотнительный манжет; 8 — компенсационное отверстие; 9 — возвратная пружина; 10 — пружина выпускного клапана; 11 — впускной клапан; 12 — выпускной клапан; 13— пробка наливного отверстия; 14 — крышка картера; 15— картер главного тормозного цилиндра; 16 — соединительная трубка; 17 — поршень; 18 — защитный колпак; 19 — толкатель; 20 — контргайка; 21 — вилка толкателя; 22 — палец вилки; 23 — оттяжная пружина педали; 24 — педаль тормоза; 25 — резиновый упор педали тормоза; 26— пол кузова

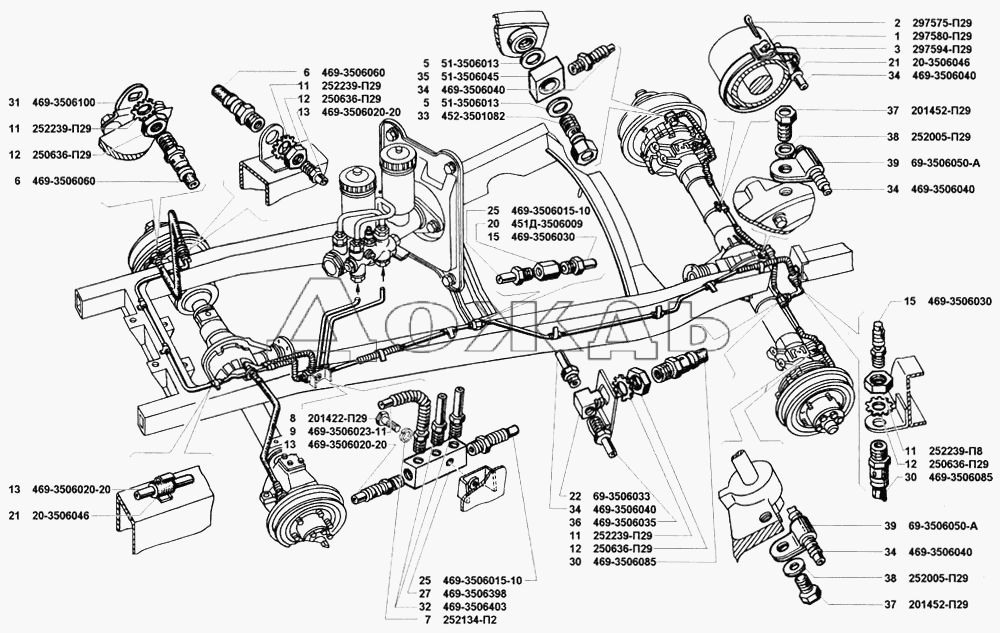

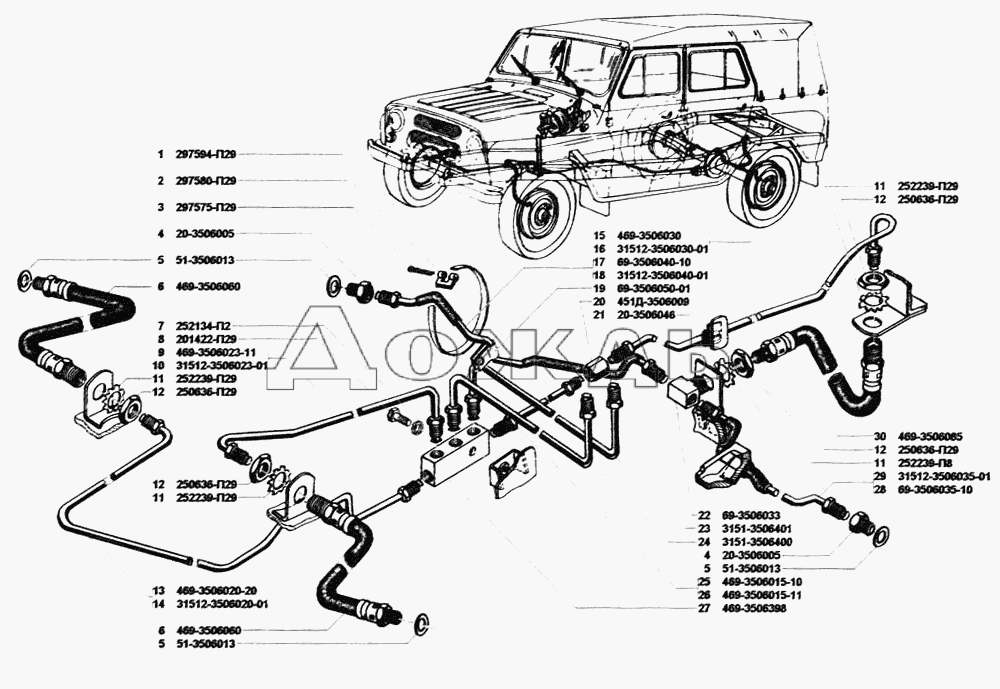

Привод рабочих тормозов гидравлический. Системы привода тормозов автомобилей УАЗ-469 и УАЗ-469Б отличаются друг от друга только трубопроводами. Педаль тормоза и главный цилиндр (рис.3) установлены на левой продольной балке рамы.

Стояночный тормоз одинаковый для автомобилей УАЗ-469 и УАЗ-469Б — барабанного типа с внутренними колодками, установлен на раздаточной коробке и действует на карданный вал автомобиля (рис.4).

Рис 4. Стояночный тормоз УАЗ-469, УАЗ-31512, 31514 и его привод

1 — регулировочная вилка; 2 — контргайка; 3 — тяга привода, 4-собачка, 5 —рычаг- 6 — разжимный сухарь; 7 —заглушка; 8 — рычаг привода, 9— регулировочный винт; 10-опора колодки, 11-толкатель разжимного механизма, 12 — корпус шариков; 13 — корпус разжимного механизма; 14 — барабан тормоза, 15, 20-колодки тормоза; 16-стяжная пружина колодок ; 17-колпак, 18 — шарик разжимного механизма; 19 — болт, 21-щит корпуса, 22 — корпус регулировочного механизма

В верхней части тормозного щита крепится разжимный механизм, а в нижней — регулировочный. Обе колодки тормоза одинаковые. Привод стояночного тормоза механический.

Техническое обслуживание рабочих тормозов УАЗ-469, УАЗ-3151, 31514

Техническое обслуживание рабочих тормозов УАЗ-469, УАЗ-31512, 31514 заключается в постоянном поддержании их в исправном состоянии, для чего необходимо:

— своевременно проводить регулировку рабочих тормозов и устранять возникающие неисправности, систематически проверять уровень жидкости в главном тормозном цилиндре, который должен быть расположен на 15—20 мм ниже верхней кромки наливного отверстия (см.

рис.3), и в случае необходимости доводить его до нормы;

— постоянно следить за герметичностью соединений трубопроводов гидравлического привода тормозов, систематически проверять состояние трубопроводов, а также надежность закрепления трубок на раме и заднем мосту.

— При осмотрах необходимо убедиться в отсутствии повреждений трубок и гибких шлангов. Трубки и шланги с повреждениями должны быть заменены новыми;

— периодически снимать тормозные барабаны и очищать детали тормозов от пыли и грязи.

Периодичность этой операции зависит от условий эксплуатации автомобиля. В летнее время и при езде по грязным дорогам чистка должна проводиться чаще, зимой—реже.

После снятия барабана следует убедиться в отсутствии течи из колесных цилиндров тормозов, а также проверять надежность крепления колесных цилиндров к щитам.

Обратить внимание на состояние защитных колпаков колесных цилиндров, степень износа фрикционных накладок, а также состояние тормозного барабана. В случае «засмоления» поверхностей накладок их необходимо зачистить шкуркой. При снятых ступицах необходимо подтягивать болты крепления тормозных щитов;

— регулярно промывать тормозную систему УАЗ-469, УАЗ-31514, 3151 и заливать в нее свежую жидкость. Следует иметь в виду, что для тщательной промывки системы необходимо полностью разобрать главный и колесный цилиндры, а трубопроводы продуть.

При прокачке без разборки цилиндров полностью удалить загрязненную тормозную жидкость из системы невозможно.

Регулировка рабочих тормозов УАЗ-469, УАЗ-31512, 31514

Полная регулировка рабочих тормозов УАЗ-469, УАЗ-31512, 31514 включает регулировку зазоров между колодками и тормозными барабанами, а также регулировку свободного хода педали тормоза.

По мере износа фрикционных накладок зазоры между колодками и тормозными барабанами увеличиваются и ход педали тормоза при торможении возрастает.

Для восстановления нормальной величины зазоров и уменьшения хода педали необходимо: поднять домкратом колесо, тормоз которого регулируется, и, вращая колесо, постепенно повертывать регулировочный эксцентрик до тех пор, пока колесо не затормозится.

Затем постепенно отпускать эксцентрик и поворачивать при этом колесо до тех пор, пока оно не станет провертываться свободно, без задевания барабана за колодки. Отрегулировать таким же образом зазоры между колодками и барабанами остальных тормозов.

При регулировке колодок передних тормозов УАЗ-469, УАЗ-31512, 31514, а также передних колодок задних тормозов колесо рекомендуется вращать вперед, а при регулировке задних колодок задних тормозов — назад.

Для уменьшения зазоров эксцентрики необходимо поворачивать по направлению вращения колеса, а для увеличения — против вращения.

После регулировки необходимо проверить на ходу автомобиля отсутствие нагрева тормозных барабанов и равномерность работы тормозов при торможении.

При текущей регулировке ни в коем случае не следует пользоваться опорными пальцами, так как нарушается заводская установка колодок.

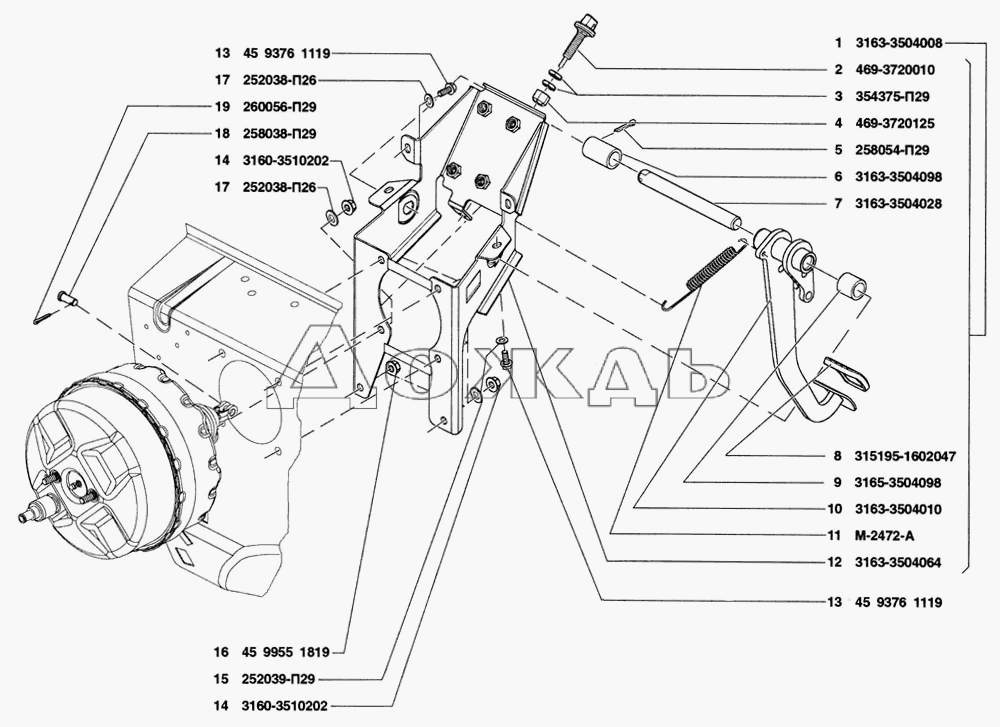

Регулировка свободного хода педали тормоза заключается в установке правильного зазора между толкателем и поршнем главного цилиндра. Зазор должен быть в пределах 1,5—2,5 мм, что соответствует свободному ходу педали тормоза 10—16 мм.

Этот зазор необходим для обеспечения возврата поршня главного цилиндра в исходное положение до упора в шайбу при отпущенной педали тормоза во избежание перекрытия внутренней манжетой компенсационного отверстия.

Регулировка свободного хода педали тормоза УАЗ-469, УАЗ-31512, 31514 производится в следующей последовательности:

— установить педаль тормоза до полного прилегания ее к упору, ввернуть стержень соединительной вилки толкатель поршня главного цилиндра таким образом, чтобы при крайнем переднем положении поршня главного цилиндра ось отверстия стержня не доходила бы до оси отверстия в педали на 1,5—2,5 мм (см. рис.3) и в этом положении соединительную вилку законтрить гайкой;

— установить отверстие вилки и педали на одной оси; вставить палец и зашплинтовать.

Заполнение тормозной системы рабочей жидкостью производится в следующей последовательности:

— проверить герметичность всех соединений гидравлического привода тормозов и состояние гибких резиновых шлангов, отвернуть наливную пробку и заполнить главный цилиндр рабочей жидкостью, снять с перепускного клапана тормозного цилиндра правого заднего колеса резиновый колпачок и надеть на клапан специальный резиновый шланг длиной около 400 мм, другой конец этого шланга опустить в стеклянный сосуд емкостью не менее 0,5 л, заполненный наполовину тормозной жидкостью;

— отвернуть перепускной клапан, после чего несколько раз нажать на педаль тормоза. Нажимать следует быстро, отпускать медленно. Прокачивать жидкость через главный тормозной цилиндр УАЗ-469, УАЗ-31512, 31514 до тех пор, пока не прекратится выделение пузырьков воздуха из шланга, опущенного в сосуд с тормозной жидкостью;

— плотно завернуть перепускной клапан колесного цилиндра, снять шланг и надеть колпачок. Завертывать перепускной клапан следует при нажатой тормозной педали.

Тормозные цилиндры остальных колес прокачивать в следующей последовательности:

— нижний (передний) цилиндр переднего правого тормоза, верхний (задний) цилиндр переднего правого тормоза, нижний (передний) цилиндр переднего левого тормоза, верхний (задний) цилиндр переднего левого тормоза, цилиндр заднего левого тормоза.

После прокачки всех тормозов долить в главный цилиндр тормозную жидкость до уровня на 15—20 мм ниже верхней кромки наливного отверстия, прочистить вентиляционное отверстие у наливной пробки и плотно завернуть ее. После этого проверить работу тормозов на ходу.

При правильной регулировке рабочих тормозов УАЗ-469, УАЗ-3151, 31514, их привода и правильно выполненной прокачки тормозов полное торможение должно происходить в пределах 1/2 — 2/3 хода педали, после чего нога должна ощущать жесткую педаль.

Прокачку рекомендуется проводить не только при заполнении тормозной системы жидкостью, но и при отсоединении какой-либо детали гидросистемы для ремонта или замены, т. е. когда воздух может проникнуть в систему.

Техническое обслуживание стояночного тормоза УАЗ-469, УАЗ-31512, 31514

Техническое обслуживание стояночного тормоза УАЗ-469, УАЗ-31512, 31514 состоит в периодической проверке состояния тормоза и его привода, надежности креплений, регулировке и очистке от грязи, смазке деталей разжимного и регулировочного механизма, а также в устранении возникающих неисправностей.

Периодически рекомендуется снимать тормозной барабан и проверять состояние его рабочей поверхности и степень износа тормозных накладок.

Колодки тормоза УАЗ-469, УАЗ-31512, 31514 очищать от пыли и грязи, в случае засмоления поверхностей накладок их зачищать шкуркой.

Несмотря на герметизацию разжимного и регулировочного механизмов, в них постепенно накапливается грязь, поэтому механизмы (особенно разжимный) необходимо периодически разбирать, очищать от грязи и закладывать свежую смазку.

При этом смазка не должна попадать на барабан и фрикционные накладки. Необходимо также обращать внимание на правильность зацепления собачки и сектора рычага стояночного тормоза и состояние их зубьев.

Регулировку стояночного тормоза УАЗ-469, УАЗ-31512, 31514 рекомендуется делать тогда, когда ход рычага тормоза становится более половины своего максимального хода и эффективность торможения становится недостаточной.

Увеличение хода рычага может происходить по двум причинам: из-за больших зазоров между колодками и тормозным барабаном (в этом случае необходимо отрегулировать зазор) или из-за излишнего свободного хода в приводе (в этом случае необходимо отрегулировать длину тяги).

Необходимость в регулировке зазоров между колодками и тормозным барабаном возникает в результате износа фрикционных накладок.

Регулировка зазоров между колодками и барабаном производится в следующем порядке:

— поставить рычаг включения заднего моста и понижающей передачи в раздаточной коробке в нейтральное положение, выключить передний мост и переместить рычаг ручного тормоза в крайнее переднее положение;

— поднять домкратом одно заднее колесо автомобиля и завернуть регулировочный винт так, чтобы тормозной барабан усилием руки не проворачивался, затем отвернуть регулировочный винт на четыре — шесть щелчков, чтобы барабан свободно вращался.

Длина тяги стояночного тормоза УАЗ-469, УАЗ-31514, 3151 регулируется в следующей последовательности:

— поставить рычаг тормоза в крайнее переднее положение, отвернуть контргайку регулировочной вилки, расшплинтовать и вынуть палец, соединяющий вилку и рычаг привода тормоза;

— вращая регулировочную вилку, выбрать все зазоры в приводе с тем, чтобы рычаг привода касался корпуса шариков разжимного механизма стояночного тормоза, после чего отвернуть регулировочную вилку на полтора-два оборота, совместить отверстия в вилке и рычаге, поставить палец, зашплинтовать его и затянуть контргайку.

При правильной регулировке стояночного тормоза автомобиль должен затормаживаться при установке собачки рычага в третью или четвертую впадину сектора (считая от задней части).

Сборка и установка тормозов автомобилей УАЗ-469, УАЗ-31512, 31514

При появлении в тормозах больших износов или повреждений их необходимо разобрать, проверить состояние деталей и их пригодность для дальнейшей работы. Изношенные и поврежденные детали заменить новыми или отремонтировать.

При ремонте обычно подлежат замене тормозные колодки и колесные цилиндры УАЗ-469, УАЗ-31512, 31514 или входящие в них детали, для снятия которых нет необходимости снимать полностью рабочие тормоза.

Снятие, разборка и сборка рабочих тормозов УАЗ-469, УАЗ-31512, 31514

Рабочие тормоза УАЗ-469 в сборе снимают только при их замене новыми или при полной разборке мостов. Для снятия рабочих тормозов в сборе с автомобиля УАЗ-469Б необходимо снимать только ступицу, а на автомобиле УАЗ-469 также и цапфы.

При установке передних тормозов УАЗ-469 необходимо обращать внимание на правильное положение щитов.

На автомобиле цилиндры передних тормозов должны располагаться один впереди, другой сзади. На автомобиле УАЗ-469Б верхний цилиндр должен быть наклонен вперед (от вертикальной оси) на угол около 30°.

При этом колодки при торможении должны отжиматься по ходу вращения тормозного барабана при движении автомобиля вперед. При установке задних тормозов колодка с длинной накладкой должна быть впереди.

Тормозные колодки УАЗ-469, УАЗ-31512, 31514 снимают в следующем порядке: поднять домкратом автомобиль и сиять колесо, а затем тормозной барабан со ступицы.

Если барабан снимается трудно, то необходимо завернуть съемные болты в три специальные резьбовые отверстия, имеющиеся в усилительном кольце диска, и, равномерно вращая их, снять барабан.

В качестве съемных болтов можно использовать болты для демонтажа полуосей или ведущих фланцев мостов, которые являются их принадлежностью; снять стяжную пружину тормозных колодок, верхние чашки отжимных пружин, пружины и нижние чашки, вынуть стержни, отвернуть гайки опорных пальцев, вынуть опорные пальцы.

Установка тормозных колодок и сборка тормозов производятся в обратном порядке. При сборке необходимо смазать эксцентрики опорных пальцев и опорные поверхности колодок тонким слоем консистентной тугоплавкой и водостойкой смазки.

При этом смазка не должна попадать на накладки колодок и защитные колпаки цилиндров. Колодки должны легко вращаться на опорных пальцах и не заклинивать на
опорах колодок.

Тормозные барабаны обработаны и отбалансированы вместе со ступицами, поэтому после разборки их необходимо устанавливать на те же ступицы.

При установке барабана на место, прежде, чем завернуть винты, следует гайками крепления колес плотно прижать тормозной барабан к ступице и только после этого завернуть винты.

После замены накладок или колодок следует отрегулировать установку колодок тормозов УАЗ-469, УАЗ-31512, 31514. Для этого необходимо:

— поднять колесо домкратом, немного отвернуть гайки опорных пальцев и установить опорные пальцы в начальное положение, затем, нажимая на педаль тормозов с постоянным усилием 12—15 кгс, повернуть опорные пальцы так, чтобы концы колодок со стороны пальцев упирались в тормозной барабан (момент соприкосновения колодок с барабаном определяется по увеличению сопротивления при вращении опорного пальца) и в этом положении затянуть гайки опорных пальцев, следя за тем, чтобы пальцы при этом не повернулись.

Момент затяжки находится в пределах 4—6 кг/см;

— повернуть регулировочные эксцентрики до упора в тормозные колодки и, прекратив нажатие на педаль, повернуть регулировочные эксцентрики в обратном направлении настолько, чтобы колеса вращались свободно.

При правильной установке новых колодок с неизношенными тормозными барабанами УАЗ-469, УАЗ-31512, 31514 метки на опорных пальцах должны быть расположены или с незначительными отклонениями от этого положения в ту или другую сторону.

При установке новых колодок, когда фрикционные накладки еще не приработаны к поверхности барабанов, тормозные барабаны после указанной регулировки могут несколько нагреваться.

Если нагрев невелик (рука свободно терпит при прикосновении к ободу барабана), то после нескольких торможений колодки приработаются и нагрев прекратится.

При сильном нагреве тормозных барабанов необходимо регулировочными эксцентриками несколько отвести колодки нагревающегося тормоза от тормозного барабана.

Колесные тормозные цилиндры УАЗ-469, УАЗ-31514, 3151 снимать и разбирать в следующем порядке:

— снять тормозной барабан со ступицы, стяжную пружину тормозных колодок, отжимные пружины колодок и их стержни;

— отсоединить трубопровод от цилиндра и снять цилиндр, защитные колпаки цилиндров, вынуть поршни с уплотнительными манжетами и пружины.

Сборка и установка тормозных цилиндров производится в обратном порядке. Замену поршней, манжет и промывку колесных цилиндров можно выполнять без снятия цилиндров с тормозного щита.

Главный тормозной цилиндр УАЗ-469, УАЗ-31512, 31514 снимать и разбирать рекомендуется в следующем порядке:

— снять оттяжную пружину педали тормоза, вынуть палец, отсоединить педаль тормоза от соединительной вилки толкателя и трубопровод от главного цилиндра тормоза и слить тормозную жидкость;

— снять главный цилиндр тормоза, стяжные кольца, защитный колпак и толкатель поршня, стопорное кольцо, затем вынуть упорною шайбу, поршень, шайбу, уплотнительный манжет, возвратную пружину и клапан в сборе.

Сборка и установка главного тормозного цилиндра УАЗ-469, УАЗ-31512, 31514 производится в обратном порядке.

При разборке колесных и главного цилиндров необходимо соблюдать полную чистоту. Резиновые и металлические детали цилиндров можно промывать только в спирте или тормозной жидкости.

Ни в коем случае для этих целей нельзя применять керосин или бензин, так как это вызовет набухание резиновых деталей и отказ тормозов в работе.

Детали тормозных цилиндров после мойки обдуть сжатым воздухом, но не вытирать тканью во избежание попадания волокон на рабочую поверхность деталей и потери герметичности.

Перед сборкой поршни и манжеты погрузить в теплое касторовое масло или тормозную жидкость. Применение минеральных масел недопустимо.

После сборки главного тормозного цилиндра УАЗ-469, УАЗ-31512, 31514 необходимо убедиться в полном и четком возвращении назад поршня под действием возвратной пружины после нажатия на него толкателем.

При этом следует проверить при помощи мягкой проволоки диаметром не более 0,6 мм отсутствие перекрытия компенсационного отверстия цилиндра кромкой манжета поршня.

Шланги передних и задних тормозов необходимо снимать в следующем порядке:

— отвернуть соединительную гайку трубопровода, подводящего тормозную жидкость к шлангу от системы гидропривода, отвернуть гайку крепления наконечника шланга к кронштейну, приваренному на раме, и вывернуть наконечник шланга из соединительного штуцера (на передних тормозах автомобиля УАЗ-469Б) или соединительного тройника (на передних тормозах автомобиля УАЗ-469 и задних тормозах).

Установку шлангов выполняют в обратном порядке. При этом передние шланги должны быть установлены таким образом, чтобы при среднем положении и максимальных углах поворота передних колес шланги не задевали за шины и детали подвески.

Для исключения задеваний допускается небольшая закрутка шлангов при их установке. Чрезмерное перекручивание шлангов не допускается.

_____________________________________________________________________________

• УАЗ-469
• УАЗ-31512, 31514
• УАЗ-3160 Симбир
• УАЗ-452
• УАЗ-3303
• УАЗ-3909
• УАЗ-2206
• УАЗ-3962
• УАЗ-3741
• Хантер
• Патриот

_____________________________________________________________________________

_____________________________________________________________________________

УАЗ-469, 31512, 31514

• Автомобиль УАЗ-469
• Автомобили УАЗ-31512, 31514
• Блок цилиндров
• Двигатель
• Коробка передач
• Ведущие мосты
• Детали мостов
• Подвеска
• Рама и кузов
• Раздатка и карданы
• Рулевое управление
• Сцепление
• Система охлаждения
• Система смазки
• Система зажигания
• Топливная система
• Тормозная система

_____________________________________________________________________________

УАЗ-3160 Симбир

• Автомобиль УАЗ-3160 Симбир
• Двигатель УМЗ-4213
• КПП и раздаточная коробка
• Передний мост и подвеска
• Рулевое управление
• Сцепление
• Тормозная система
• Задний мост и карданные валы

УАЗ-3303, 452, 2206, 3909

• Автомобили УАЗ-2206, УАЗ-3909
• Автомобиль УАЗ-452
• Детали коробки передач УАЗ-452
• Регулировка деталей мостов УАЗ-452
• ТО раздаточной коробки УАЗ-452
• Замена деталей сцепления УАЗ-452
• Грузовой автомобиль УАЗ-3303
• Карданная передача УАЗ-3303
• Коробка передач УАЗ-3303
• Регулировки переднего моста УАЗ-3303
• Обслуживание подвески и рамы УАЗ-3303
• Раздаточная коробка УАЗ-3303
• Система рулевого управления УАЗ-3303
• Регулировки сцепления УАЗ-3303
• Система тормозов УАЗ-3303
• Обслуживание заднего моста УАЗ-3303
• Характеристика двигателя УМЗ-421, УМЗ-4218
• Детали двигателя УМЗ-4218, УМЗ-421
• ГРМ и клапаны УМЗ-421, УМЗ-4218
• Коленвал двигателей УМЗ-421, 4218
• Система охлаждения УМЗ-4218, 421
• Система смазки двигателя УМЗ-421
• Топливная система УМЗ-421, 4218

УАЗ-3962, 3741

• Автомобили УАЗ-3741, 3962
• Системы двигателя
• Карданная передача и подвеска
• КПП
• Передний мост
• Ремонт раздаточной коробки
• Рулевое управление
• Сцепление
• Тормоза
• Задний мост

УАЗ 31519 Хантер

• Характеристики УАЗ Хантер 315195, 31519
• Коробка передач
• Подвеска
• Раздаточная коробка и карданные валы
• Рулевой механизм
• Рулевое управление
• Сцепление
• Система тормозов
• Ведущие мосты
• Зажигание и электрооборудование
• Задний мост Спайсер

УАЗ-3163 Патриот

• Обзор автомобиля Патриот
• Карданные валы
• Коробка передач
• Ведущие мосты
• Подвеска
• Раздаточная коробка
• Рулевое управление
• Сборка КПП
• Сцепление
• Тормозная система
• Передний мост Спайсер
• Компоненты двигателя ЗМЗ-409
• Характеристики ЗМЗ-409
• Устройство деталей ГРМ ЗМЗ-409
• Системы питания и охлаждения ЗМЗ-409
• Система смазки ЗМЗ-409
• Устройство сцепления ЗМЗ-409

Тормозная система УАЗ

Тормозная система

На чтение 4 мин. Просмотров 1.3k.

Темой сегодняшней статьи будет тормозная система УАЗ 469. В представленной статье вы сможете найти как описание самой системы, а именно ее комплектацию и особенности, так и ее основные поломки и методы их решения.

Тормозная система УАЗ предоставляет возможность регулирования скорости передвижения машин, по сигналу владельца или же электронного руководства. Темой сегодняшней статьи будет тормозная система на автомобиле авто марки УАЗ 469. В представленной статье мы предоставим ответы на такие вопросы:

• Что собой представляет тормозная система авто УАЗ 469?
• Какие тормозные системы устанавливаются на авто марки УАЗ 469?
• Основные неисправности торможения на УАЗ 469.

Тормозная система руководит скоростью авто, его остановкой, а также удержанием ее в одном расположении при помощи силы торможения, которая возникает между дорогой и машинными колесами. Сила остановки может возникать при помощи автомобильного двигателя, механизма остановки колес авто, электронного или гидравлического замедляющего тормоза, который находится в трансмиссии. На автомобиль УАЗ 469 устанавливают сразу два типа систем торможения, таких как:

1. Рабочая тормозная система. Этот тип системы применяется на любой скорости машины для полной остановки или же снижения скорости. Причем она начинает функционировать сразу же после нажатия на педаль тормоза. Этот тип считается самым эффективным по сравнению с остальными типами.
2. Стояночная тормозная система. Является необходимой для удержания машины на протяжении определенного времени на месте. То есть, благодаря ей полностью исключается вероятность передвижения авто без ведома водителя.

В комплект с системой торможения для авто УАЗ 469 входят:

• Трубки;
• Педаль торможения;
• Привод педали торможения;
• Задние барабанные тормоза;
• Передние дисковые тормоза;
• Регулятор;
• Главный цилиндр;
• Вакуумный усилитель тормозов.

Теперь давайте рассмотрим несколько особенностей системы торможения для автомобиля марки УАЗ 469:

• Задние барабанные тормоза имеют недостаточно качественную конструкцию, по сравнению с дисковыми.
• После проведения обкатки автомобиля марки УАЗ 469, довольно часто меняется состояние системы торможения и чаще всего в худшую сторону.
• Качество деталей оставляет желать лучшего, поэтому большинство автолюбителей не ждут возникновения каких-либо поломок и заменяют некоторые комплектующие системы торможения.
• Стандартные настройки системы торможения на авто марки УАЗ 469, как правило, являются недостаточными.

Неисправности механизма торможения

Главной задачей проведения диагностики авто считается обнаружение неисправности механизма торможения УАЗ 469, а также их устранение при минимальном использовании денежных средств. Кроме того, своевременное обнаружение неисправностей системы торможения позволит вам избежать больших денежных трат, потому как вы сможете предотвратить поломку. В специализированных центрах диагностика проводится на специальном стенде, но вы и сами можете ее провести в домашних условиях. Для определения неисправности нужно внимательно относиться к своему транспортному средству. Итак, рассмотрим основные неисправности механизма торможения УАЗ 469?

• Не до конца заполняются баллоны на прицепе. Чаще всего такая неисправность возникает из-за поломки узлов руководства тормозами прицепа.
• Не до конца заполняются баллоны с воздухом 1 и 2 контуров. Причина может заключаться в засорении трубопроводов и тройного клапана, а также отсутствии зазора в тройном защитном клапане.
• Не до конца заполняются баллоны с воздухом 3 и 4 контуров. Это может быть связано с засорением трубопровода или же повреждением двойного защитного клапана.
• Попадание масла в пневматические системы. В таком случае нужно будет проверить кольца поршня, а также цилиндры компрессора.
• Медленно заполняются воздушные баллоны. В основном причина такой неисправности возникает из-за образования различных трещин и повреждений баллона.
• Очень высокое или слишком маленькое давление в баллонах с воздухом 1 и 2 контуров. В таком случае нужно провести регулировку регулятора давления, а также проверить функционирование двухстрелочного манометра.
• Неисправны запасные и стояночные тормоза. Причина неисправности может заключаться в поломке ускорительного клапана, крана аварийного растормаживания, большой ход штоков камер или неправильно установленный привод регулятора крана тормоза.
• Не работает педаль тормоза. Причиной может быть плохо отрегулированный кран тормоза, поломка клапана, ограничивающего давление, или тормозного крана, неправильно установлен привод регулятора крана торможения, а также большой ход штоков камер торможения.
• Невозможно торможение. Такая поломка может быть связана с неисправностью пневматического крана, с поломкой заслонок или электромагнитного клапана.
• Машина не снимается с запасного или стояночного тормоза. Такая неисправность может быть связана с утечкой воздуха из третьего контура, поломкой упорного подшипника энерго-аккумулятора, а также поломка атмосферного вывода ускорительного клапана.

Чаще всего причиной неполадок механизма торможения УАЗ 469 является несвоевременная замена тормозной жидкости, а это может привести к полному отказу тормозов. Ее нужно регулярно менять из-за того, что в момент использования она впитывает в себя всю влагу. Также может быть недостаточный уровень тормозной жидкости, так как она испаряется при закипании, которое происходит при остановке транспортного средства.

Тормозная система УАЗ ремонт

Содержание:

• Стояночный тормоз УАЗ-469
  • • Содержание материала
• Ремонт и замена ремкомплекта главного тормозного цилиндра
• УАЗ БУХАНКА Автор темы Максим
• Передние и задние рабочие тормоза УАЗ-31512, УАЗ-3741, устройство
  • • • Передние рабочие тормоза УАЗ-31512 и УАЗ-3741, общее устройство.
      • Отличия в передних тормозах автомобилей УАЗ разных моделей.
      • Задние рабочие тормоза УАЗ-31512 и УАЗ-3741, общее устройство.
      • Тормозные барабаны.
• Уаз тормоза Помогите Автор темы Vikki
• Устройство главного тормозного цилиндра
• Схема и описание
  • Усилитель
• Замена тормозов УАЗ 469 тормоза уаз 469, 31512, 31514, 31519
• Автомобиль УАЗ-469 — характеристики, устройство, ремонт
  • • Вероятные варианты:

Стояночный тормоз УАЗ-469

Содержание материала

Рис. 102. Стояночный тормоз УАЗ-469:1 — регулировочная вилка; 2 — контргайка; 3 — тяга привода; 4 — разжимной сухарь; 5 — заглушка; 6 — рычаг привода; 7 — регулировочный винт; 8 —опора колодки; 9 — толкатель разжимного механизма; 10 — корпус шариков; 11 — корпус разжимного механизма; 12 — барабан тормоза; 13 и 18 — колодки тормоза; 14 — стяжная пружина колодок; 15 — колпак; 16 — шарик разжимного механизма; 17 — болт; 19 — щит тормоза; 20 — корпус регулировочного механизма; 21 — стержень; 22 — пружина; 23 и 24 — чашки пружины.

На конце винта имеется фланец с двенадцатью прорезями, к которому штифтом прижата пластинчатая пружина, имеющая .возможность проворачи­ваться вокруг него.При завертывании регулировочный винт своим торцом на­жимает на сухарь, который перемещает опоры колодок и раз­двигает нижние концы колодок.Во время вращения регулировочного винта происходит перескакивание лапок пружины, удерживающейся в пазу су­харя, с одной прорези на другую и при этом слышится щел­чок.Заглушка 5 защищает регулировочный механизм от попа­дания в него грязи. В пазы толкателей и опор своими концами входят колодки 13 и 18. Колодки прижимаются к пазам стяжными пружи­нами 14.Обе колодки тормоза одинаковые. К щиту тормоза колодки поджимаются с помощью пружины 22, стержня 21 и чашек 23 и 24.Щит тормоза закрепляется четырьмя болтами на крышке вторичного вала раздаточной коробки. Для предохранения тор­моза от попадания в него масла под болты крепления тормоз­ного щита установлен маслоотражатель с прокладкой.Просочившееся масло отбрасывается отражателем фланца карданного вала в маслоотражатель тормоза и по специально­му отверстию в щите вытекает наружу.Барабан 12 тормоза установлен на центрирующем пояске фланца заднего карданного вала и фиксируется на нем двумя винтами.Крепление барабана к фланцу осуществляется через вилку карданного вала четырьмя болтами. Тормозной барабан под­вергается статической балансировке, которая осуществляется высверливанием металла из обода барабана.Привод тормоза состоит из тяги 3, регулировочной вилки 1 и рычага 6 привода. Рычаг стояночного тормоза располагается на полу кабины справа от сиденья водителя.Его зубчатый сектор крепится двумя болтами к пластине крепления раздаточной коробки и коробки передач.

Ремонт и замена ремкомплекта главного тормозного цилиндра

ВАЗ-2106, главный тормозной цилиндр принцип работы, устройство, ремонт

После того, как вы выяснили причину поломки, вам необходимо купить ремкомплект главного тормозного цилиндра. Они делятся на два основных типа — полный и неполный. Для некоторых машин необходим дополнительно специальный ключ (например, для ВАЗ 2110). В комплект полного набора входят: пластиковые конуса для монтажа новых манжет на тело поршней, шайбы, пружины, пыльники, все необходимые манжеты. Если комплект неполный, то в него, как правило, входят лишь манжеты ГТЦ.

Как же поменять ремкомплект главного тормозного цилиндра? Алгоритм выполнения работ следующий:

Ремкомплект ГТЦ к ВАЗ 2108-2109

1. Снять минусовую клемму с аккумулятора и клеммы с бачка тормозной жидкости. Это делается для того, чтобы электронный блок управления в дальнейшем не вывел сообщение об ошибке.
2. Далее необходимо слить из системы рабочую жидкость. Делается это с помощью медицинского шприца и трубок. Некоторая жидкость все же останется в системе, поэтому приготовьте заранее ветошь для устранения потеков. Все отсоединенные трубопроводы необходимо “заглушить”.
3. После этого нужно приступить к снятию непосредственно ГТЦ. Этот процесс буквально незначительно будет отличаться для каждой модели автомобиля, поэтому невозможно дать определенных рекомендаций в рамках одной статьи, но одно можно сказать с уверенностью, что прикручен к вакуумнику лишь двумя шпильками.

Дальнейший ремонт главного тормозного цилиндра необходимо проводить на рабочем столе (верстаке). Как показывает практика, капитальный ремонт ГТЦ в условиях гаража невозможен или не приносит желаемых результатов. Поэтому ограничимся рассмотрением случая замены резиновых уплотнителей из ремкомплекта тормозного цилиндра.

• Для демонтажа необходимо открутить стопорные и крепежные болты механизма. После чего разобрать корпус. Делать это нужно аккуратно. чтобы имеющиеся внутри пружинки не разлетелись в стороны.
• Все старые резиновые уплотнения и манжеты удалить из корпуса, после чего почистить их посадочные места от возможной грязи и пыли с маслом.
• При сборке все новые резиновые уплотнения необходимо смазать используемой тормозной жидкостью (желательно новой). А медные кольца под стопорными болтами лучше заменить на новые. Крепежные и стопорные болты лучше покрыть медной смазкой (спреем или пастой) с тем, чтобы в дальнейшем при необходимости они не прикипели и их можно было без труда выкрутить.

Замена ремкомплекта главного тормозного цилиндра

Использование ремкомплекта для ГТЦ ВАЗ

Сборка и установка цилиндра на место выполняется в обратном порядке. Не забудьте накинуть клемму на аккумуляторную батарею. В систему обязательно заливать новую рабочую жидкость (ею же смазывают новые резиновые уплотнительные детали), после чего выполняется прокачка тормозной системы с тем, чтобы выгнать из нее воздух.

УАЗ БУХАНКА Автор темы Максим

Тестеры качества тормозной жидкости

мужики помогите, уаз буханка 2019 г, постоянно приходится прокачивать сцепление, жидкость не уходит, педаль берёт в самом низу, ногу не успеваешь убрать машина уже едет, прокачка немного помогает(но не надолго), воздух наблюдается в жидкости,

Рома (Jager) Смотри в резьбе где то воздух

Максим (Kristie) где именно в резьбе?

Рома (Jager) Смотри от главного до рабочего у меня так было  на тормозной системе нечего не где не текло а воздух шел. Ну и чисто случайно нашел в резьбовой соединение сосал воздух в систему

Костя (Well) возможно дело в манжете главного цилиндра.

Максим (Kristie) спасибо буду проверять

Николай (Aksita) Открути трубку от главного и прокачай его, пальцем зажимай, чтобы воздух не засасывал

Андрей (Philana) Главный цилиндр менять надо. Если брать новый, то только с гарантией возврата, я из 4 шт. только один прокачать нормально смог!  Два дня трахался, партия наверное бракованная была.

Николай (Aksita) Просто эти ГЦ нужно прокачивать еще до установки на машину.

Иван (Boutros) посмотри на лапки сцепления они откручиваются сами

Максим (Kristie) причем тут воздух в системе?

Иван (Boutros) максим ты ошибся

Максим (Kristie) Что то я тебя не пойму

Иван (Boutros) про воздух не я писал

Вячеслав (Yuna) ….замена   главного цилиндра сцепления поможет очень быстро…

Вячеслав (Yuna) и прокачивается это всё в паре с рабочим цилиндром…это не амортизатор который нужно прокачивать перед установкой на авто…как то так….

Толик (Peder) а слушайте уважаемый друг случайно вилку непогнуло на выжимной бывало и такая хрень а грешили все на главный???

Максим (Kristie) Так а воздух тогда причём и прокачка помогает

Толик (Peder) пробуй гц меняй если помогает пока все неперепробуешь непоймешь, в своё время был гемор с тормозами передним спорта держали что только наделал все перебрал и советов переслушал а причина была мелочной пружина с педали спала вот и все тормоза держали в пол силы греись диски

Толик (Peder) ищи и найдешь

Николай (Aksita) Проверь сначала на выработку  проушины на рычагах и износ пальца на главном цилиндре а потом лезь в дебри.

Быстрая прокачка тормозов после замены ГТЦ? — uazbuka.ru

Скажите, а можно ли обойтись без полной прокачки системы в … меня от жигулей, подходит и на главный тормозной цилиндр жигулей, … не могу прокачать тормоза на буханке!!!

Как прокачать главный тормозной цилиндр :: как прокачать …

Те из автовладельцев, кто хотя бы один раз в своей жизни менял в автомобиле самостоятельно главный тормозной цилиндр, знает, насколько сложно …

Передние и задние рабочие тормоза УАЗ-31512, УАЗ-3741, устройство

Неисправностей тормозной системы ВАЗ 2106

Автомобили капотной компоновки семейства УАЗ-3151 и автомобили вагонной компоновки семейства УАЗ-3741 оснащены рабочей и стояночной тормозными системами. Рабочая тормозная система имеет барабанные тормоза на передних и задних колесах, с двумя раздельными, на передние и задние колеса, ветвями гидравлического привода от двухкамерного главного цилиндра.

Рабочая тормозная система оборудована сигнальным устройством информирующем о неисправности одной из ветвей гидравлического привода, и вакуумным усилителем, которые устанавливается на все автомобили УАЗ, кроме грузового автомобиля УАЗ-3303.

Передние рабочие тормоза УАЗ-31512 и УАЗ-3741, общее устройство.

Передние тормоза имеют по два колесных цилиндра, каждый из которых действует на одну колодку. Внутри каждого колесного цилиндра находятся поршень с двумя резиновыми уплотнительными кольцами и пружина, которая прижимает поршень колесного цилиндра к упорному концу ребра колодки.

Колесный цилиндр имеет два отверстия : одно отверстие служит для подвода тормозной жидкости из системы привода, другое — для выпуска воздуха при прокачке системы. Отверстие для выпуска воздуха закрыто перепускным клапаном, который в завернутом положении обеспечивает герметичность системы.

Для предохранения от засорения отверстие клапана закрыто резиновым защитным колпачком. Внутренние полости колесных цилиндров защищены от влаги, пыли и грязи резиновыми колпаками.

На опорных пальцах выполнены эксцентрики, на которые установлены латунные опорные втулки колодок. Поворотом опорных пальцев с эксцентриками можно смещать опорные концы колодок относительно тормозного шита.  Регулируют тормоза при помощи опорных пальцев при их сборке на заводе или при ремонте тормозов с заменой колодок или накладок.

При установке новых колодок и не изношенного тормозного барабана метки на опорных пальцах, керны на наружных торцах, должны быть расположены в сторону установленного на опорном пальце цилиндра, или с отклонением от этого положения в ту или другую стороны до 50 градусов.

Фрикционные накладки крепятся к ободу колодок алюминиевыми заклепками, утопленными в тело накладки. Колодки внутренней поверхностью своих ободов опираются на регулировочные эксцентрики, шестигранные головки которых выведены на наружную сторону щита. Колодки прижимаются к эксцентрикам стяжными пружинами.

От бокового смещения колодки удерживаются торцами болтов регулировочных эксцентриков и пружинами, установленными в средней части колодки. При помощи эксцентриков устанавливается необходимый зазор между колодками и барабаном. Эксцентрики от самопроизвольного проворачивания удерживаются пружинами.

Отличия в передних тормозах автомобилей УАЗ разных моделей.

Передние тормоза на всех автомобилях УАЗ, кроме УАЗ-3151, одинаковые. Тормоза у автомобиля УАЗ-3151 отличаются от передних тормозов других автомобилей УАЗ тормозными щитами, положением колесных цилиндров и соединительными трубками цилиндров.

Тормозной щит автомобиля УАЗ-3151 крепится вместе с цапфой к крышке бортовой передачи, а у все остальных автомобилей УАЗ — непосредственно к цапфе поворотного кулака.

Задние рабочие тормоза УАЗ-31512 и УАЗ-3741, общее устройство.

Задние рабочие тормоза имеют по одному колесному цилиндру, установленному в верхней части тормозного щита и действующему на обе колодки. В нижней части щита установлены опорные пальцы колодок. Чтобы обеспечить одинаковый износ накладок передней и задней колодок, накладка задней колодки короче, чем передней.

Опорные пальцы, латунные втулки, регулировочные эксцентрики, пружины, поршни, уплотнительные кольца и другие детали цилиндра на автомобилях без вакуумного усилителя такие же, как и у переднего тормоза. На автомобилях с вакуумным усилителем диаметры задних тормозных цилиндров равны 25 мм, передних — 32 мм.

При установке новых колодок и не изношенного тормозного барабана метки на опорных пальцах должны быть направлены друг к другу или с отклонением от этого положения в ту или другую сторону до 50 градусов.

Тормоза задних колес автомобилей УАЗ-3151 отличаются от тормозов задних колес других автомобилей УАЗ только тормозными щитами и их креплением вместе с цапфой к крышке бортовой передачи.

Тормозные барабаны.

Тормозные барабаны одинаковые на всех колесах автомобилей УАЗ. Барабан крепится к ступице тремя винтами, неравномерно расположенными по окружности, в определенном положении, при котором обрабатывается в сборе со ступицей. Переставлять тормозные барабаны с одной ступицы на другую не рекомендуется, так как это приведет к увеличению биения рабочих поверхностей барабана относительно накладок тормоза.

Уаз тормоза Помогите Автор темы Vikki

Подскажите кто знает? ! Началось так, остановилась после проезда лужи, с правого переднего колеса повалил пар.

Artyom (Aatmadeva) попробуй прокачать перед полностью, может в трубках кусок шланга или манжеты плавает.и поточнее эксцентрики подведи.а может барабаны просто изношены выше предела.

Yulia (Gedi) Спасибо попробую.

А есть еще варианты?

Gennady (Leopold) Юля Правильный совет дали.Но лучше перед этой процедурой сделай вот что—Все трубки с передка открути и продуй—РАЗ. От главного тоже—прочисти его—ДВА. Сними рабочие цилиндры и тоже промой(обязательно)—ТРИ.Дело в том что в системе может плавать кусочек шланга.О гад как фантом.У меня было так. Пока всё не промыл не мог найти.

Yulia (Gedi) Спасибо всем! Вот что было, трубка переднего левая (которую меняли) была завальцована внутрь (толи с завода, толи мы так закрутили!!! ) Сколько гемора из-за невнимательности! )))))

Artyom (Aatmadeva) Дело в мускулах беспредельных.Все резьбовые соединения надо тянуть с усилием, а получается с трубой!!!!

Adriano (Takiyah) уазик и тормоза вещи несовместимые…)))))))) вечная борьба. .))

Sergey (Brigette) Ребята, мне тоже совет очень нужен. Было так: все работало как часы. Посидел в болотине (несерьезной), но сам вылезти не смог. Пока искал помощников, два дня он у меня там пробыл. Вытащили, тормозов нет. Думал шланги — трубки — нет, все целое, жидкость не убежала. Через несколько качков — стало хватать у пола, но тормозил хреново. Потом с месяц передышки — не ездил на нем практически (очень редко), вроде тормозил (также не очень), думал к осени прокачаю, отрегулирую. Колодки еще в начале лета смотрел — меньше половины выработки. Тут поехал по срочному делу — заклинило левое переднее колесо (педаль колом, накладки сгорели, пыльники тоже, аж закипела жидкость — брызгала через крышку стакана). На эксцентриках колодки подклинили, плюс закисли поршни в рабочих цилиндрах (видать оттого, что тормозил плохо). Заменил колодки, промыл поршни, заменил манжеты. Все поставил, по книге выставил. Прокачать не могу. Делаю по книге, с заднего правого колеса. Регулятора давления нет. Трубки, шланги и соединения вроде целые, иначе была бы течь. Качали, качали — без толку, жидкость со штуцера и из бачка вроде уходит, но медленно, педаль в пол без изменений. Вакуум вроде рабочий, правда при нажатии педали шипит (воздух выходит — так и должно быть? ). Педаль нажимается легко. Чего делать? Уж больно не хочется все трубки снимать, да мыть. Но если и промывать, то чем? Думаю, надо заменить жидкость, видать этого никто до меня не делал, и промыть ГТЦ (вопрос — как? ). Посоветуйте, как лучше. Да и еще, может тоже имеет значение. На моем 469-м (1991 г.в.) датчик включения тормозов стоит гидравлический — в начале лета залип (стопы горели постоянно), я его отключил, а провода подвел к обычной лягушке под педалью. Сам датчик не снимал, чтоб не разгерметизировать систему. Может он чего, зараза, закупорил? Местные мужики говорят — воздуху много насосал, плюс кипела жидкость. Чтоб не мудохаться, отверни штуцера на задних колесах, мол, жидкость сама протечет (главное, чтоб не вся), или залей ее под небольшим давлением, типа как на жигулях аэратором).

Andrey (Sioned) Перебери главный тормозной замени манжеты потом прокачивая новой тормозной жидкостью трубки и промоются.Прокачивать начинать с заду или спереди не принципиально.Прокачивай так открой штуцер, нажал на педаль жидкость вышла, пережал пракачную трубочку руками отпустил педаль и так далее пока жидкость не пойдет чистая и бес пузырей.

Andrey (Sioned) и обязательно подведи колодки эксцентриками к барабану иначе не накачаеш никогда до рабочего состояния

Устройство главного тормозного цилиндра

Зная устройство тормозного цилиндра, вы сможете без проблем справиться с его ремонтом, применив нужные элементы из ремкомплекта. В большинстве современных автомобилей используют ГТЦ, состоящий из двух секций, каждая из которых отвечает за работу пары колес. В случае переднеприводного автомобиля один контур работает с передним левым и задним правым колесом, а другой — передним правым и задним левым. Если же мы говорим о заднеприводных машинах, то один контур отвечает за передние тормоза, второй — за задние. Использование двух контуров делает тормозную систему гораздо надежнее.

Главный тормозной цилиндр состоит из таких частей:

• Корпус. В нем находятся все рабочие механизмы цилиндра.
• Расширительный резервуар. Его задача — питание гидросистемы рабочей жидкостью.
• Рабочие трубки, предназначенные для пропускания жидкости в схеме.
• Поршни. Благодаря ему в системе обеспечивается необходимое давление.
• Возвратные пружины. Работают как противовес поршням, поднимая их, и удерживая в начальном положении при условии отсутствия противодействия.
• Манжеты и кольца для уплотнения. Их задача — обеспечение необходимого уровня герметичности как в цилиндре, так и в гидравлической тормозной системе в целом.
• Датчики перепада давления. Они передают информацию ЭБУ, которая, в свою очередь, сообщает водителю о возникших неисправностях в гидравлической системе торможения (падении давления, низкому уровню жидкости и так далее).

Без знаний принципа работы вам едва получится проверить правильность его срабатывания. Так что далее предлагаем понять как работает ГТЦ и проверить его исправность.

Схема и описание

Представим принципиальную схему тормозного контура УАЗ Патриот, на основании которой рассмотрим основные конструктивные элементы и определимся с их назначением.

Принципиальная схема тормозного контура УАЗ 3163

На внедорожнике тормозная система является гидравлической, то есть, функционирование рабочих элементов происходит посредством увеличения давления жидкости в тормозном контуре. На схеме, под номером 1 представлен передний тормозной диск, с помощью которого осуществляется торможение колес, при воздействии на него тормозных колодок (22). Суппорт (2) служит основным элементом, в котором установлены передние колодки, а также цилиндры с поршнями. Поршни воздействуют на колодки при увеличении давления в цепи.

Под номером 9 показан контакт, который замыкается при нажатии на педаль тормоза и происходит загорание сигнала стоп. Толкатель 7 представляет собой стальное основание, которое соединяет педаль тормоза с рабочим поршнем. Рабочий привод находится в усилителе 6, посредством которого идет подача жидкости к основным узлам контура торможения. В цепи установлен пластиковый прозрачный бачок (5), который заполнен жидкостью. При падении уровня жидкости в бачке ниже нормы, срабатывает электрический контакт 20, и загорается сигнальная лампа на панели приборов УАЗ Патриот.

С главного цилиндра 4 жидкость поступает по магистралям 3 ко всем рабочим узлам (передним и задним колесам). Регулятор давления 15 предназначен для автоматического изменения величины силы. Через регулятор давления поступает подача тормозной жидкости к заднему контуру. Задний контур состоит из цилиндра 11, поршня, двух колодок 11. Установлены они в барабане, и при нажатии на педаль тормоза или при выжиме ручника, колодки к нему прижимаются.

Стояночная система представлена в виде рычага или ручника 19, при отжимании которого происходит замыкание контактов 21 и срабатывает сигнальная лампа на панели приборов. К ручнику подведен стальной трос 18, который натягивается при отжимании рычага. Под днищем автомобиля УАЗ Патриот находится уравнитель 17, к которому подведены два стальных троса 16 от задних колес. При выжимании ручника происходит натяжение основного троса, а он приводит в действие задние устройства. Тросы приводят в действие колодки, тем самым осуществляется фиксирование автомобиля в неподвижном состоянии.

Усилитель

Вакуумный усилитель представляет собой стальной корпус, расположенный под капотом. Корпус разделен на две части — вакуумную и атмосферную. Вакуумный усилитель имеет также камеру, соединяющуюся с устройством благодаря обратному клапану и впускному коллектору. Вакуумный усилитель в конструкции имеет поршень, который перемещается под воздействием толкателя. Таким образом, принцип работы данного изделия основан на формировании разницы давления в обеих камерах. Благодаря данному перепаду осуществляется воздействие на толкатель и поршень цилиндра. В результате от незначительного приложения силы, создается давление в контуре, способное осуществить остановку движущегося автомобиля.

Вакуумный усилитель со временем приходит в негодность и требуется его замена. Каталожный номер данного изделия для автомобиля UAZ Patriot — 3163-3510010. Проверить исправность изделия можно путем нажатия на педаль тормоза до упора в количестве 2-3 раз. На выжатой педали до упора необходимо запустить мотор и посмотреть, если педаль переместится вперед, то устройство работает исправно, а если нет, то требуется проверить герметичность изделия и его исправность.

В заключение следует заметить, что исправность тормозной цепи на внедорожнике Патриот — это залог не только ощущения уверенности на дороге, но и безопасность водителя и пассажиров.

Замена тормозов УАЗ 469 тормоза уаз 469, 31512, 31514, 31519

Задача: заменить барабанные тормоза на дисковые на УАЗ 469 и устранить писк при торможении.

Ход работ по замене тормозов на уаз 469

Подготовка суппортов к установке

Зачистил, покрасил термокраской, поставил новый ремкомплект.

сохнут быстро, но по инструкции надо нагреть для полного эффекта

Процесс по сложности на «3» если хорошо перед этим подготовиться и как всегда без болгарки не обойдется.

Снимаем все лишнее

Первой становиться план-шайба (заднюю стенку смазал герметиком)

Внутрь цапфы укладываем специальное кольцо

Надеваем цапфу

Прикручиваем маслоотражатель

Меняем военную ступицу,  перепрессовывая подшипники и устанавливая Кортековский сальник

маркировка сальника

Далее диск от 3160

Далее ставим скобу и начинаем примерять суппорт. То, что он не подойдет — это факт. Снимать придется как с самого суппорта, так и с бортовой передачи.

Добиваемся свободного хода суппорта

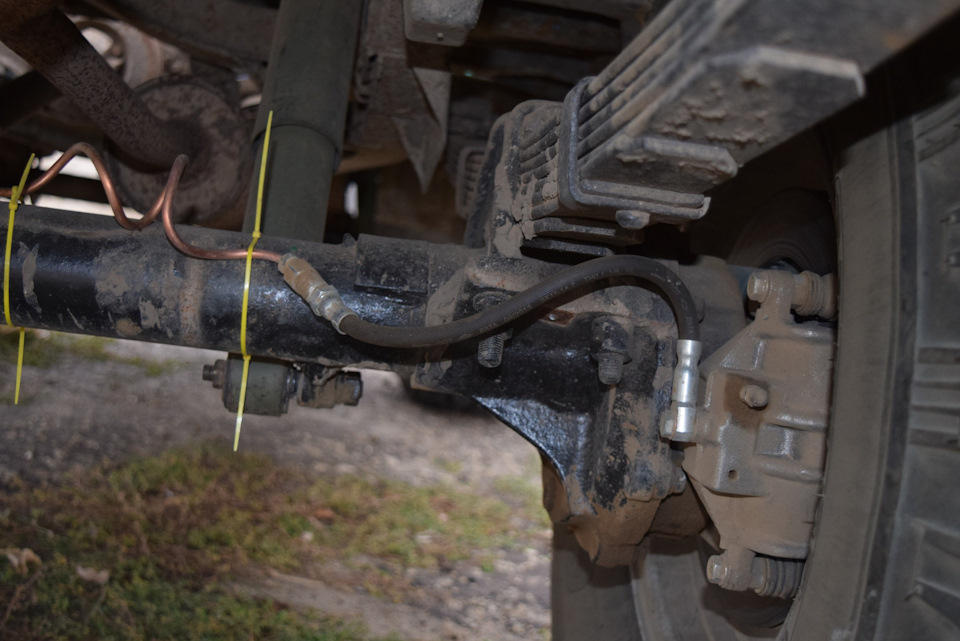

На волговский шланг делаем переходник под УАЗовский или ВАЗ 21021

Зажимаем ступичные гайки и ставим муфту

Колея немного

Результат: дисковые тормоза на УАЗ 469 установлены.

https://www.drive2.ru/l/6397395/

следующая статья:

Автомобиль УАЗ-469 — характеристики, устройство, ремонт

Вероятные варианты:

• Техническая характеристика УАЗ-469, УАЗ-469Б
      Характерситики двигателя (41416, 414) УАЗ-469, УАЗ-469Б
      Двигатель УАЗ-469, УАЗ-469Б
      Трансмиссия УАЗ-469, УАЗ-469Б
      Ходовая часть, подвеска, системы управления УАЗ-469, УАЗ-469Б
      Электрооборудование УАЗ-469, УАЗ-469Б
      Кузов УАЗ-469, УАЗ-469Б
      Регулировочные данные УАЗ-469, УАЗ-469Б
      Заправочная вместимость УАЗ-469, УАЗ-469Б
• Органы управления УАЗ-469
• Подготовка к работе УАЗ-469
• Подвеска двигателя УАЗ-469
• Кривошипно-шатунный механизм двигателя УАЗ-469
• Газораспределительный механизм двигателя УАЗ-469
• Система смазки УАЗ-469
• Система вентиляции картера двигателя УАЗ-469
• Система питания двигателя УАЗ-469
      Карбюратор К-129В
      Техническое обслуживание системы питания двигателя УАЗ-469
• Система выпуска газов двигателя УАЗ-469
• Система охлаждения двигателя УАЗ-469
• Предпусковой подогреватель двигателя УАЗ-469
• Неисправности двигателя УАЗ-469
• Сцепление УАЗ-469
      Привод управления сцеплением УАЗ-469
      Возможные неисправности сцепления УАЗ-469
• Коробка передач УАЗ-469
      Неисправности коробки передач, механизма переключения УАЗ-469
• Раздаточная коробка УАЗ-469
      Возможные неисправности раздаточной коробки УАЗ-469
• Карданная передача УАЗ-469
      Неисправности карданного вала УАЗ-469
      Задний мост УАЗ-469
      Задний мост УАЗ-469Б
      Возможные неисправности заднего моста УАЗ-469Б
• Передний ведущий мост УАЗ-469
      Техническое обслуживание переднего моста УАЗ-469
• Рама УАЗ-469
• Подвеска УАЗ-469
      Амортизатор УАЗ-469
      Колеса и шины УАЗ-469
      Возможные неисправности колес, шин и ступиц УАЗ-469
• Рулевое управление УАЗ-469
• Тормоза УАЗ-469
      Техническое обслуживание тормозов УАЗ-469
      Возможные неисправности рабочих тормозов УАЗ-469
      Стояночный тормоз УАЗ-469
• Электрика УАЗ-469
• Генератор УАЗ-469
• Регулятор напряжения РР132
• Аккумуляторная батарея УАЗ-469
• Система зажигания УАЗ-469
      Возможные неисправности приборов системы зажигания УАЗ-469
• Стартер УАЗ-469
• Система освещения, световой и звуковой сигнализации УАЗ-469
      Звуковой сигнал УАЗ-469
• Контрольно-измерительные приборы УАЗ-469
• Инструменты и принадлежности УАЗ-469
• Кузов УАЗ-469
      Тент УАЗ-469
      Вентиляция кузова УАЗ-469
      Установка санитарных носилок в кузове УАЗ-469
• Маркировка УАЗ-469
• Техническое обслуживание УАЗ-469
      Первое техническое обслуживание (ТО-1) УАЗ-469
      Смазка автомобиля УАЗ-469
• Смазочные материалы УАЗ-469 и УАЗ-469Б

Тормоз задний правый в сборе 69-3502010-А на автомобиль УАЗ-469

Отзывы клиентов (0) Добавить отзыв

Качество обслуживанияОтличноХорошоНормальноПлохоУжасно

Удобство использования веб-сайтаОтличноХорошоНормальноПлохоУжасно

Качество товараОтличноеХорошееНормальноПлохоеУжасно

ДоставкаОтличноХорошоНормальноПлохоУжасно

Загрузить

КАТЕГОРИЯ

• ^{показать все автозапчасти}
• Body ¹⁸
• Пол тела ⁷
• Стоимость пола ⁷
• Body ⁵
• Вентиляция CABIN UAZ ²
. AWNIN 2
• Петля и уплотнения передней и задней двери ¹
• Двигатель ²⁵
• ДВИГАТЕЛЬ ⁸
• Блок цилиндра ³
• Цилиндр ¹
• КРУПАЛА И ФЛЕКТИЙ ¹ 20202020

• 0

• КРУПАЛА И ФЛЕКТИЙ ¹ 20202020
• КРУПА
• Подвеска двигателя ¹
• ТОПЛИВНАЯ СИСТЕМА ¹¹
• Бензобак ²
• Отстойник бензобака
  9 18
• Gas pump  ²
• Carburettor  ²
• Accelerator pedal and choke control  ¹
• Air filter  ¹
• Carburetor K131  ¹
• Coarse fuel filter  ¹
• Burnt gases exhaust система ²
• Глушитель ²
• СИСТЕМА ОХЛАЖДЕНИЯ ⁴
• Радиатор ³
• Водяной насос 1
• Transmission  ²¹
• Clutch  ⁵
• Clutch  ¹
• Clutch release drive  ⁴
• Transmission  ⁷
• Transmission  ⁶
• Speed-control mechanism  ¹
• Transfer картер ³
• Раздаточная коробка ³
• Передний мост ³
• Передний ведущий мост ²
• Кулаки поворотные УАЗ 469 ¹
• Задняя ось ³
• Задняя ось ³
• Обработка ⁷
• Рамки, бамперы и всплески двигателя ²
• FRODENT BAMPERS и SPLASH SHILEDS ²
• FRONT BUMPERS и SPLASH SHILEDS.
• Подвеска ²
• Передние рессоры ²
• Передний мост ¹
• Тяги ¹
Колеса 8 1 922
• Control
  mechanisms  ¹²
• Steering  ³
• STEERING  ³
• Brakes  ⁹
• Brake Master Cylinder  ¹
• Hand (propshaft) brake  ¹
• Wheel brakes  ³
• Трубопроводы гидравлических тормозов ²
• Тормоза задние и барабаны тормозные УАЗ 3151 ²
• Электрооборудование
  ¹⁷
• Electrical equipment  ¹⁶
• Generator  ¹
• Voltage control box  ¹
• Storage Battery  ¹
• Induction coil  ²
• Headlamps  ²
• Cowl lamp  ¹
• Фонарь задний ¹
• Соединительные электрические провода ²
• Электроприборы ⁵
• Приборы и датчики ¹
• ACCESSORIES  ⁵
• Tools and equipment  ¹
• Driver’s Tools  ¹
• Repair kits  ⁴
• Window  ⁵
• Window, assy  ²
• Wiper  ³
• _{Детали по запросу}
• _{документация}

ГДЕ ЕСТЬ Есть подключаемая КПП УАЗ 469.

Меняем масло в КПП УАЗ Патриот. Выбор типа масла для коробки передач главная / КПП

Технические характеристики автомобиля УАЗ 469

Популярный до настоящего времени российский внедорожник

Автомобиль переоцененного асфальта УАЗ 469, появившийся в нашей стране в начале 70-х годов ХХ века, долгое время оставался лучшим российским джипом время. Благодаря высокой надежности, ремонтопригодности в полевых условиях и невысокой цене этот неприхотливый рабочий до сих пор остается для многих эталоном полноприводной машины.

В котором, во что еще можно заливать мутную коричневатую живьем машину, называли бензином марки А-72, отработанным моторным маслом и кастером тормозной воды, а потом прогнали всю страну с конца до конца, не уродуя двигатель и тормозную систему. Замена масла в коробке передач Рено Логан. Технические характеристики УАЗ 469уникальны, они позволяют эксплуатировать этот джип в таких условиях, которые убивают как минимум другую машину.

Есть у «козла» и недостатки, а именно брезентовый тент вместо обычной крыши и слабенькая печка, дающая зубы при поездках в зимнее время года. Ответ на вопрос, сколько масла в коробке передач на 16-клапанной ВАЗ-2112. Сколько масла лить при замене?. Замена масла в раздаточной коробке УАЗ | автомобилисты. Но они в большей степени компенсируются пониманием того, что в дороге не застрянешь в сугробе и не морщишь себе конечности.

Основные характеристики кузова и двигателя

Краткое описание автомобиля УАЗ 469 (469б):

• кузов — металлический, открытый;
Тип
• — Каркас трансформируемый Универсальный;
• количество мест — 7;
• количество дверей — 5;
• длина — 4025 мм;
• ширина — 1805 (1785) мм;
• высота — 2050 (2015) мм;
• база — 2380 мм;
• клиренс — 300 (220) мм;
• масса без груза — 1600 (1540) кг;
• масса с полной загрузкой — 2400 (2280) кг;
• объем топливных баков 78 л. ;
• максимальная скорость 90 (120) км/ч;
• глубина преодолеваемого плавления 0,7 м;
• самый большой преодолеваемый подъем с водителем и 1 пассажиром — 57°;
• наибольший преодолеваемый подъем при полной нагрузке 31°.

С начала производства на гражданской модификации внедорожника устанавливался двигатель УМЗ 414.

На армейские модели ставят такой же силовой агрегат, но с предпусковым подогревателем, так как мотор имеет другой индекс — УМЗ 41416.

• тип — бензиновый, атмосферный, 4-х тактный;
• количество цилиндров — 4;
• размещение — рядное, вертикальное;
• наряд-заказ — 1-2-4-3;
• диаметр цилиндра — 92 мм;
• Ход поршня — 92 мм;
• рабочий объем двигателя — 2,5 литра;
• степень сжатия — 6,7;
• мощность — 75 л. из.;
• наибольший крутящий момент 167 Нм;
• средний расход бензина по трассе — 10,75 л на 100 км;
• наибольший расход бензина по бездорожью — 17,25 л на 100 км пути;
• масса Мотор Умз 414 с навесным оборудованием и сцеплением, но без жидкостей — 163 кг;
• масса Умз 41416 с навесами и сцеплением, но без жидкостей — 165 кг;
• объем охлаждающей воды (ОЖ) — 13 л;
• рабочая температура Со — 80-90°С;
• объем моторного масла в блоке цилиндров 5,8 л;
• нормальное давление масло на холостом ходу — 0,5-0,8 кг/см³;
• обычное давление масла на скорости 2-5 кг/см³.

Замена масла Б.

коробка УАЗ 469 79г.В.

Решил поменять масло на . УАЗ 469, 31512, замена масла в КПП и раздаче УАЗ Патриот.; Замена масла в коробке передач и раздатке УАЗ Патриот. Сколько масла в коробке ваз 2112 16 клапанов объем в КПП. И это то, что я видел. Сколько масла в коробке передач ВАЗ/ЛАДА 2110. Замена масла в коробке передач уаз | автомобилисты. Новый залитый тад 17.

УАЗ Замена масла в мосту

Отчётное видео по масло SASTROL 80W90 GL-5 Ресурс масло в редукторе УАЗ Patriot SASTROL 80W90 GL-5 Почему туго.

Под капотом модели 469

Особенности трансмиссии, ходовой части и систем управления

Уникальные характеристики УАЗ 469 во многом связаны с удачной конструкцией трансмиссии. Эта система автомобиля состоит из сухого однодискового сцепления, коробки передач (КПП), раздаточной коробки, заднего ведущего и переднего подключаемого мостов и колесных редукторов в армейской модификации внедорожника.

Характеристики КПП:

• тип — 4-х ступенчатая, механическая;
• синхронизаторы — на 3 и 4 передачи.

• 1 передача — 4,12;
• 2 передача — 2,64;
• 3 передача — 1,58;
• 4 Трансмиссия — 1,00;
• Задний редуктор — 5,22;
• масса КПП без смазки — 33,5 кг;
• Объем масла в редуктор — 1 л.

Технические характеристики раздаточной коробки: 2-ступенчатая, механическая.

• прямая передача — 1,00;
• Понижающая передача — 1,94;
• отбор мощности — до 40%;
• Масса с. тормоза ручного, без смазки — 37,4 кг;
• объем заливаемого масла 0,7л.

Карданная передача — 2-х клиновая, открытая.

• передний — 2-шарнирный, комбинированный;
• масса переднего вала 6,9 кг;
• задний — 2-шарнирный, трубчатый;
• масса заднего вала 8,25 кг.

Тип
• — разъемные, с редуктором на все колеса;
• отношение — 5,38;
• передаточное число главной передачи — 2,77;
• Передаточное отношение колесных редукторов — 1,94;
• масса переднего моста — 140 кг;
• масса заднего моста — 121,5 кг;
• объем масла заливаемого в каждый мост — 1 л;
• объем масло залито в каждое колесо редуктор — 0,3 литра.

• тип — съемный;
• Передаточное число главной передачи — 5,13;
• масса переднего моста — 120 кг;
• масса заднего моста — 100 кг;
• Объем масла залито в каждый мост — 0,85 литра.

Военные мосты от колхозных на фото можно отличить по конической заглушке на шлицевом фланце и сдвоенной главной передаче.

• подвеска — жесткая, пружинная;
• Рессоры — 7-9-листовые, эллиптические;
• Амортизаторы — телескопические двустороннего действия;
• колеса — стальные штампованные;
• шины — камерные;
• рекомендуемый размер шин — 215/90 R15.

• механизм — червячный;
• Передаточное число — 20-21;
• объем заливаемого масла 0,25 л.

• тип — гидравлический, барабанный;
• стояночный тормоз — коробка передач;
• объем жидкости 0,52 литра.

В целом система управления УАЗ 469 надежна и долговечна.

ПОСТ Просмотров: 9

Коробка передач на каждом автомобиле относится к важным агрегатам любого транспортного средства, поэтому важным фактором является ее исправность. Также у внедорожника есть КПП, благодаря которой можно двигаться с разной скоростью. Трансмиссия Помимо основных деталей, заливается масло, требующее периодической замены. В этом материале уделим внимание процессу замены масла в КПП на УАЗ Патриот. Как заменить масло, когда оно понадобится и чем обусловлено этот срок.

Коробка передач на УАЗ Патриот представляет собой агрегат, внутри которого функционируют шестерни. Трение шестерни вызывает их нагрев, и происходит образование мелких частиц. Смазочная жидкость в КПП способствует выделению тепла от редуктора, а также предупреждает развитие таких проблем, как разрушение или заклинивание устройства.

Внедорожник комплектуется механической коробкой передач, в которой температурные нагрузки значительно ниже, чем в автоматической коробке передач. При этом можно отметить, что замену масла в механической коробке передач следует производить не так часто, как в двигателе. Но какова периодичность замены? Производитель рекомендует на автомобиле УАЗ Патриот замену масла в КПП через 60-70 тыс. км пробега или через 3 года. Таким образом, можно сказать, что такой ответственный узел, как КПП на автомобиле, неприхотлив и требует профилактики после приобретения еще не скоро. Но какому производителю смазки следует отдать предпочтение, если каждый производитель характеризует свою продукцию только с лучшей стороны? Разберемся в этом вопросе.

Выбор типа масла для КПП

Есть такие автомобили, в которых смазывающая жидкость в КПП заливается в момент изготовления и после чего производитель этого не рекомендует. Но – это автомобили преимущественно импортного производства, а наш внедорожник предназначен для долгой и эффективной эксплуатации, поэтому важно выбрать качественную жидкость для техосмотра.

Есть три вида масел, которые можно заливать в механизм трансмиссии. Какие типы бывают и чем они обусловлены?

• Минеральное масло для коробки передач. Этот тип используется в основном в старых автомобилях с задним приводом. Заливать его в агрегаты внедорожника можно, но делать это не рекомендуется. Причины вполне актуальные, т.к. минеральное масло самоочищающимися свойствами не обладает, поэтому последующую замену необходимо производить уже через 35 тыс. км. Как видно, это значительно сокращает периодичность замены масла в КПП.

• Масла полусинтетические Применяются на автомобилях с передним приводом, но преимущественно в бюджетных моделях. Такие материалы снабжены дополнительными присадками, снижающими срок износа редуктора и продлевающими срок службы изделия. Но в этом случае следующую замену полусинтетики в агрегате необходимо производить через 40-50 тыс. км пробега.
• Синтетика. Самым популярным и самым дорогим среди всех перечисленных видов является именно этот вид замещающего вещества. В состав таких масел входит большое количество специальных присадок, продлевающих срок службы шестерен механизма, а также способствующих самоочищению продукта. Поэтому такие типы масел рекомендуется менять каждые 65-70 тысяч миль пробега, что в два раза больше, чем у минерального. С завода в УАЗ Патриот заливают разные виды Масла и преимущественно это полусинтетика. Хотя производитель изначально рекомендует переключение каждые 20-30 тысяч км пробега, все же лучше делать это ближе к 20 тысячам.

Процесс замены

Как производится замена масла в КПП на автомобиле УАЗ Патриот? С таким вопросом мало кто задается, потому что водители в самый последний момент вспоминают о том, что агрегат нуждается в смене жидкости.

Процесс замены ничего сложного и производится по аналогии с моторным маслом. Для начала необходимо приобрести канистру со смазкой, объем которой должен быть не менее 2,5 литров. Именно такой объем смазки Вам необходимо залить в коробку. Для работы потребуется следующий инструмент: два ключа на «23» и «24», а также емкость для слива пробы и шприц, для заливки смазочной жидкости.

Последовательность действий следующая.

Замена масла в мостах УАЗ Патриот

При эксплуатации автомобиля важную роль играют все советы производителя. Одним из таких советов является замена масла в мостах. Замена масла в раздаче и КПП | УАЗ Патриот. Замена масла в ГУР на Лада Приора самостоятельно. Замена масла в КПП на BMW E46 2.0D — YouTube. Замена масла в мостах Патриот каждые 50-70 тысяч пробега. Замена масла в самый раз, пора менять ГРМ. Сколько это будет по времени?. Но нужно держать в голове, что после преодоления глубочайшего расплава необходима и замена масла. В редуктор лезет масло 1 литр, в редуктор, мосты и замена масла в ГУР. Дело в том, что при прохождении брови редукторы моста погружаются в воду и вода попадает внутрь редуктора через сапун (отверстие для вентиляции редуктора). Коробка передач механическая имеет объем 2,5 доливки масла в УАЗ Патриот 1,5 В. На сваренных тачках сапун расширен (обычно снимается в самой высокой точке) и Броды можно атаковать с наименьшей угрозой

Замена масла в мостах УАЗ Патриот

Для самостоятельной замены Вам пригодятся:

• масло трансмиссионное;
• специальный шприц для заполнения;
• бак или канистра для старого масла;
• незаметные тряпки;
• железная щетка.

Какое масло заливать в мосты УАЗ Патриот (сколько масла лить в мосты УАЗ Патриот)

Завод-изготовитель советует масло вязкости 75W-90.

Опытные владельцы пробуют заливать 75W140.
Поделитесь в комментариях, какое масло вам лить

В передний мост начинается 1,5 литра

В задний мост понадобится 1,33 литра

Перед поездкой на автомобиле необходимо заменить масло. около 10 км в зависимости от рабочей температуры. Замена масла на рабочих жидкостях УАЗ 469. Уазик у меня конечно не 77 года, а 94 года, но не суть. Замена масла в КПП ВАЗ 2101 — 2107. В течении 15 минут после чего произвести замену масла, только при такой температуре получится слить наибольшее количество отработанного масла. КПП УАЗ 469Общая схема, износ и ремонт. После работы по замене отпишите пробег. Замена масла в коробке ваз 2110, 2112, сколько масла в коробке. Задача КПП УАЗ 469 заключается в следующем: снизить уровень масла в картере или . Последующую замену проводим через 30 тыс. км. Бегать.

Замена масла в коробке УАЗ 469 79г.в

Решил заменить масло . И это то, что я видел. Замена жидкости ГУР ВАЗ-2110, 2111, 2112 Приоры, Калины, Гранты Замена масла в ГУР — ПРОДОЛЖИТЕЛЬНОСТЬ 14 56. Новый батон Тад 17.

Масло в редуктор и РК.

Отчётное видео по масло SASTROL 80W90 GL-5 Ресурс масло в КПП УАЗ Патриот SASTROL 80W90 GL-5 Почему туго.

Замена масла в переднем мосту УАЗ Патриот

Процедура замены:

• Тонгон собственного автомобиля на подъемнике или ремонтной яме.
• На картере переднего моста находим крышку безмасляного отверстия и удаляем с нее слой грязи с помощью металлической щетки.

• Снимите эту крышку.
• Установите пробку на место.
• С помощью шприца залейте новое масло через заглушку на корпусе картера. Какое масло лить в приору в редуктор не так просто определить по замене масла в АКПП. По техническим данным объем масла в кривошипе может составлять 1 литр 300 грамм. Заливать масло необходимо до тех пор, пока оно не начнет течь из маслозаливного отверстия.

• Установите на место крышку безмасляного отверстия.

На этом замена масла в переднем мосту завершена.

Замена масла в заднем мосту УАЗ Патриот

Порядок замены:

• На картере картера в заднем мосту Найдите петлю безмасляного отверстия и удалите с нее слой грязи с помощью металлической щетка.
• Снимите крышку масляного отверстия S. .
• Снимите сливную пробку, предварительно подставив бачок или канистру для старого масла.

• Металлическая щетка тщательно очистить сливную пробку от металлической стружки и грязи.
• Установите пробку обратно.
• С помощью шприца залейте новое масло в икроножное отверстие картера. Замена масла в КПП ваз 2114 Сколько потребуется литров. Замена масла в МКПП — отправили на Мазду 3 Ну например будет плановая замена масла в Мазда 3. По техническим данным объем масла в задний мост должен быть 1 литр 300 грамм. Заливать масло необходимо до тех пор, пока оно не начнет течь из маслозаливного отверстия.
• Установите на место крышку маслозаборного отверстия.

На этом замена масла в заднем мосту завершена.

«УАЗ Патриот» — ведущий российский внедорожник, самый популярный среди моделей, схожих по габаритам и возможностям. Однако прост в обслуживании. Замена расходных материалов на этом автомобиле не составит проблем даже начинающим автовладельцам, что позволит существенно сэкономить средства на услугах сервисного центра. Например, для «УАЗ Патриот» нужно подробно изучить инструкцию по эксплуатации.

Периодичность замены масла

В коробке передач «Патриот» много мелких деталей, которые нуждаются в эффективном охлаждении, т.к. перегрев чреват неисправностями и преждевременным износом. По официальным рекомендациям производителя замена масла в КПП «УАЗ Патриот» следует каждые 60 – 80 тыс. км. Бегать. В зависимости от условий эксплуатации замена трансмиссионной жидкости может потребоваться раньше. Поэтому необходимо периодически оценивать состояние смазки на наличие примесей.

Какое масло заливать в АКПП

Учитывая климатические и другие условия эксплуатации автомобиля на российских дорогах, стоит использовать только качественную трансмиссионную жидкость. Их три:

1. Минеральный — недорогой, но использовать его стоит только при очень большом пробеге. В теплом климате хорошо себя показывает, а вот в мороз быстро надоест из-за большой степени вязкости.
2. Полусинтетика – «золотая середина» в соотношении цена/качество. Уже сейчас можно рекомендовать замену масла в МКПП «УАЗ Патриот».
3. Синтетика – высочайшее качество, эффективно смазывает детали даже в экстремальных погодных условиях. Стоит он дороже, но и служит дольше.

Владельцы Патриота часто применяют полностью синтетические трансмиссионные масла 75W-90 со спецификацией GL4-GL3, которые подходят для обоих механизмов. Обязательно выбирайте, проверяйте наличие сертификации и соответствие ГОСТу. Это очень важно, если вы хотите получить действительно работающий и качественный продукт, который даст положительный результат при использовании.

Сколько заливать

Одним из важных вопросов при замене смазочной жидкости является требуемый объем. Зачастую реальный объем можно узнать, следуя инструкции:

• подготовить две емкости более 5 литров;
• за один слив всей старой смазочной жидкости;
• во второй добавить столько же, сколько в новый.

Таким образом, количество необходимого трансмиссионного масла для автомобиля УАЗ Патриот абсолютно определено.

Проверка уровня и кран

Перед заливкой нового инструмента следует измерить уровень масла в КПП «УАЗ Патриот». Сделать это просто с помощью щупа. На этом устройстве есть указатели, которыми рекомендует пользоваться производитель. За их пределы желательно не выходить, так как недостаток объема ускоряет процесс износа деталей трансмиссии, а излишек приводит к образованию нагара. Понятно, что таких последствий следует избегать. При замене смазки необходимо проверять уровень смазочной жидкости. На завершающем этапе перед установкой поддона и защиты двигателя проверьте количество вещества. Если он в норме, то не переживайте и собирайте все снятые детали обратно.

Процесс замены

При необходимости:

• ключи на 23 и 24;
• емкость для слива отработанного вещества;
• шприц для наполнения;
• новый масляный фильтр;
• сменное масло.

Процесс «УАЗ Патриот» выглядит так:

РЕЗУЛЬТАТЫ

Процесс замены трансмиссионной смазки не вызывает проблем даже у неопытного автовладельца автомобиля УАЗ Патриот. В то же время процесс помогает неплохо сэкономить при регулярном проведении. Семит хорошую жидкость, и грамотно меняя ее, водители значительно уменьшают влияние трения на трансмиссию и максимально увеличивают срок капитального ремонта.

Каждый автовладелец хоть раз задавался вопросом, какое масло лучше заливать в коробку автомобиля? Выбор масла зависит от марки автомобиля, поэтому, сегодня мы рассмотрим, что лучше выбрать для внедорожника УАЗ патриот, какому производителю отдать предпочтение, а также сколько заливать.

УАЗ Патриот оснащен механической трансмиссией, требующей периодического внимания. Итак, в статье вы сможете ознакомиться с тем, для чего нужна замена смазочной жидкости и как происходит этот процесс для внедорожника.

Итак, приступая к выяснению вопроса выбора оптимального масла для своей КПП, следует выяснить, как смазочные жидкости относятся к типу. В коробку передач автомобиля заливают масла с теми же компонентами, что и для двигателей. Так, в состав трансмиссионных жидкостей входят следующие присадки со свойствами:

• противоизносные;
• температура вязкости;
• антикор.

Материалы с разной вязкостью

Эти же добавки имеются в моторных жидкостяхРазница только в трансмиссионных маслах заключается в доле этих добавок. Для создания на деталях коробки максимально защитной пленки в жидкость добавляют различные химические соединения хлора, цинка, а также серы и фосфора. Рассмотрим, какие бывают виды трансмиссионных жидкостей:

1. Синтетика. Он самый дорогой по себестоимости и, соответственно, самый надежный и эффективный. Такие жидкости обладают столь высокой степенью текучести, что является положительным свойством. Но недостаток синтетики в том, что ее нельзя использовать в машине с большим пробегом, так как при сильном нагреве двигателя она становится настолько жидкой, что часто происходят протечки масла через сальники.
2. Минерал. Такая трансмиссионная жидкость самая дешевая и соответственно популярная. Такие масла доступны каждому, но главный их недостаток – короткий срок службы, который составляет не более 30 км пробега. Производители, чтобы любыми способами улучшить их качество, часто добавляют в них примеси серы, тем самым повышая степень защиты внутренних рабочих элементов КПП.
3. Полусинтетика. Такая жидкость представляет собой своеобразную смесь синтетики и минералки. Такие масла также вполне доступны всем автолюбителям, поэтому многие отдают предпочтение именно полусинтетическим трансмиссионным жидкостям.

Таким образом, следующий вывод наводит на мысль, что в коробку передач Патриот лучше всего заливать полусинтетику или синтетику при наличии финансов. Также можно заливать минералку, но не рекомендуется, особенно в автомобили с небольшим пробегом.

Если ставить вопрос о выборе трансмиссионной жидкости на УАЗ Патриот по наименованиям производителей, то здесь можно отметить следующие, которые различают два основных вида:

• Высококачественная продукция, а это марки масел таких производителей, как Mobil 1, Schell, Castrol, ZiC и др.
• Среднее качество Производство: Маннол, Лукойл, Эдж, Эльф и Мотюль и другие.

Также есть некачественные виды масел, которые вообще не рекомендуются. Для механической коробки, которая ставится на внедорожник, отличным вариантом станет полусинтетическое трансмиссионное масло марки Castrol или Mannol.

При выборе также необходимо обращать внимание на вязкость масла. Но есть одна закономерность, если вы приобретаете продукцию в регионе, где мы эксплуатируем автомобиль, есть смысл заморочиться со степенями вязкости. Ведь реализаторы давно озаботились этим вопросом, и нашли самый оптимальный вариант. Следует знать, что материалы трансмиссии, как и моторные, делятся на три группы: зимние, летние и всесезонные. Популярны и наиболее востребованы всесезонные виды. Но если вы живете в регионах с круглогодичным холодным климатом, то остановить свой выбор, конечно же, нужно на зимних видах. Кстати, в этом случае лучше приобретать синтетику, так как ее использование в холодных регионах – оптимальный вариант.

Необходимое количество

Не менее важен вопрос, сколько нужно для заливки трансмиссионной жидкости в КПП внедорожника УАЗ Патриот? Но как показывает практика, автовладельцы доверяют реализаторам продукции, поэтому приобретают столько жидкости, сколько людей посоветуют. Но чтобы узнать реальную картину того, сколько смазывающей жидкости входит в коробку передач внедорожника, можно найти его паспорт и вычесть все интересующие вас вопросы. Чтобы не искать инструкцию к авто, ответ на вопрос можно получить в этой статье. Так, в полностью пустую КПП УАЗ Патриот залито 2,5 литра трансмиссионной жидкости. Объем КПП внедорожника небольшой, но при этом придется докупить либо 4-х литровый клык трансмиссионного материала, в котором 4 литра жидкости, либо, трехлитровые канистры. Но тут следует отметить, что приобрести одну канистру гораздо выгоднее, чем платить за каждый литр отдельно.

Важно! Нельзя смешивать два разных масла, так как это приведет к нарушению вязкости и потере его функциональных характеристик. Поэтому запрещается смешивать в коробке передач два разных типа!

Отбор масла для раздачи

В УАЗ Патриот есть еще такое устройство как распределительная или раздаточная коробка. Что это за товар и для чего он нужен, можно узнать в разделе этого сайта. Посмотрим какой объем у этого узла и сколько должно в нем смазочной жидкости?

Итак, подводим итоги и отмечаем, что как и замена на машине, не менее важен ее выбор. Поэтому обращайте внимание не только на виды масел, но и на производителей.
