Из чего состоит тормозная система ВАЗ 2114

Тормоза ВАЗ 2114 – жизненно важная система автомобиля. Это не громкие слова и каждый водитель согласится с этим. Также каждый водитель знает, что своевременный, качественный ремонт тормозной системы ВАЗ 2114 – залог ее безотказной работы.
Тормозная система на ВАЗ 2114 состоит из двух основных частей:

• Колесные механизмы – непосредственно воздействуют на крутящиеся с колесом элементы и замедляют его вращение.
• Привод – система передачи усилия от нажатой педали на колесные механизмы.

На «четырнадцатой» установлена двухконтурная система с гидравлическим приводом. Это означает, что усилие, созданное нажатием на педаль, создает давление жидкости (гидравлика) во всей системе. Это же давление заставляет работать колесные цилиндры. Понятие «двухконтурная» означает, что усилие педали передается по двум независимым друг от друга линиям (контурам) на пары колес. Контуры имеют диагональное распределение: заднее правое колесо работает совместно с передним левым, заднее левое – с передним правым колесом. При отказе одного из контуров такое решение позволяет сохранить устойчивость автомобиля при торможении, особенно на скользкой дороге и повороте.

Важно: главное условие работоспособности системы – ее герметичность. Поэтому крайне опасно эксплуатировать автомобиль с подтеканием жидкости. Также крайне опасно попадание воздуха в систему. По своим физическим свойствам воздух при сжатии многократно уменьшается в объеме, в отличии от жидкости, которая сдавливаясь практически не меняет объем. При торможении автомобиля с негерметичной системой педаль может «провалиться» и тормоза ВАЗ 2114 не сработают.

Схема тормозной системы ВАЗ 2114

Схема тормозной системы ВАЗ 2114 имеет классическую компоновку, аналогичную как вазовским моделям, так и автомобилям многих мировых брендов.

1. Главный тормозной цилиндр.
2. Металлические патрубки 1-го контура.
3. Гибкий шланг передних механизмов.
4. Бачок для жидкости.
5. Вакуумный усилитель тормозов.
6. Металлические патрубки 2-го контура.
7. Цилиндры задних колес.
8. Рычаг привода регулятора давления тормозов.
9. Гибкий шланг задних механизмов.
10. Регулятор давления.
11. Кронштейн регулятора давления.
12. Педаль.

Главный тормозной цилиндр ВАЗ 2114

Общий вид главного тормозного цилиндра (ГТС) под капотом автомобиля с бачком для жидкости и вакуумным усилителем.

Главный тормозной цилиндр создает давление в системе, распределяет его по контурам и передает на цилиндры колес. Состоит из двухсекционного корпуса, внутри которого движется поршень, приводимый педалью. Давление жидкости, созданное в ГТС, передается по контурам в колесные механизмы.

Вакуумный усилитель уменьшает усилие, прикладываемое к педали. Это делает систему более эффективной. Работа вакуумника напрямую зависит от работы двигателя. Вакуумный усилитель гибким резиновым шлангом связан с впускным коллектором двигателя. Разрежение (вакуум) в усилителе создается путем создания низкого давления во впускном коллекторе от движения поршней двигателя на такте впуска.

Регулятор давления задних тормозов изменяет усилие, прикладываемое к тормозным механизмам в зависимости от нагрузки на заднюю часть автомобиля. Он уберегает автомобиль от раннего или запоздалого замедления задних колес и повышает его устойчивость.

Устройство тормозов

Тормозная система ваз 2114, схема которой приведена ниже, подразделяется на гидравлическую, обеспечивающую торможение во время движения, и стояночную.

Первая включает в себя такие составляющие, как:

• тормозные конструкции передних и задних колес;
• основной гидроцилиндр;
• трубопроводы;
• расширительный бачок;
• вакуумный усилитель;
• рычаги регулирования давления;
• педаль;
• тормозной шланг.

Вся гидравлическая тормозная система делится на 2 связанных, но работающих независимо друг от друга контура, расположенных по диагонали.

Устройство тормозной системы ваз 2114

Первый контур отвечает за остановку переднего левого и заднего правого колес, а второй контур — за остановку переднего правого и заднего левого. Это необходимо для того, чтобы при падении давления (например, в результате протечки) в одном из них, второй контур оставался рабочим и позволил выполнить торможение.

В свою очередь, сама остановка машины происходит благодаря воздействию на колеса передней и задней тормозных конструкций, которые несколько отличаются по своему строению.

Передняя включает в себя такие компоненты, как:

• тормозные диски;
• суппорт;
• колодки;
• цилиндр и поршень;
• уплотнительные кольца;
• защитный кожух;
• направляющие пальцы;
• кожухи пальцев.

Передний тормозной механизм
В свою очередь, задняя тормозная конструкция состоит из:

• ступицы;
• крепежа ступицы;
• тормозных колодок;
• пружин стяжения;
• пружин направления;
• колесного цилиндра;
• пальца рычага стояночного тормоза;
• разжимной планки;
• рычага ручного тормоза;
• защитного кожуха тормозного механизма.

Задний тормозной механизм
Как можно видеть, устройство задней тормозной конструкции несколько сложнее, чем устройство передней. Вызвано это тем, что она отвечает за работу не только основной тормозной системы, но и за работу ручного тормоза.

Последний состоит из таких элементов, как:

• рычага, оснащенного кнопкой фиксации;
• тросика;
• уравнителя;
• регулировочной гайки;
• контргайки;
• защитного чехла.

Стояночный тормоз ваз 2114

Тросик ручного тормоза является его самым слабым звеном и требует регулярной проверки. Если на его поверхности обнаружатся заломы, расслоения и другие повреждения, то следует сразу же выполнить замену.

Что же касается гидравлических тормозов, то наибольшему износу в них подвергаются тормозные колодки, степень истирания которых следует также периодически проверять.

Устройство переднего тормозного механизма

Устройство переднего тормозного механизма на ВАЗ 2114

Передний тормозной механизм состоит из таких составляющих:

1. Тормозной диск. Непосредственно связан со ступицей колеса и вращается вместе с ним. Замедление вращения и остановка диска приводит к замедлению и остановке колеса.
2. Направляющая колодок. Служит обоймой для колодок и основанием для направляющих пальцев.
3. Суппорт. Объединяет в единый узел колодки, цилиндр, поршень и обеспечивает равномерную передачу усилия от обеих колодок на диск.
4. Тормозные колодки. Непосредственно воздействуют на диск, сжимая его с двух сторон и замедляя движение.
5. Цилиндр. Герметичная полость, в которой движется поршень.
6. Поршень. Под воздействием давления гидравлической жидкости прижимает колодку к диску. Благодаря системе «плавающая скоба», синхронно прижимается и вторая колодка. Это обеспечивает равномерный износ их накладок, диска и гарантирует эффективное торможение.
7. Кольцо для уплотнения. Предотвращает утечку жидкости и обеспечивает герметичность системы
8. Чехол для защиты направляющего пальца от попадания грязи, что дает беспрепятственное перемещение колодок.
9. Направляющий палец. Позволяет колодкам равномерно перемещаться и прилегать к диску всей плоскостью.
10. Защитный кожух. Защищает диск от попадания дорожной грязи.

Колеса спереди оборудованы дисковыми тормозами. Они автоматически регулируют зазор от колодки до диска. Суппорт и цилиндр образуют плавающую скобу, что создает одинаково равномерное усилие на обеих колодках. Этим достигается равномерный износ накладок. Для контроля их износа на внутренней колодке есть сигнализатор.

КАК ОТРЕГУЛИРОВАТЬ ДАВЛЕНИЕ В ГИДРАВЛИКЕ

Как известно, гидравлические приводы используют жидкости и давление в системе вместо привычной механики, где любое усилие прилагается либо напрямую, либо через передаточные механизмы. Залог четкой отзывчивости гидравлики в наличии в системе необходимого количества тормозной жидкости и конечно в правильно отрегулированном давлении.

Для правильной регулировки давления в приводе необходимо найти помощника. Выполнять эти работы в одиночку крайне неудобно, да и для финального теста понадобится взгляд со стороны.

Регулятор давления тормозов ВАЗ 2114 позволяет отладить работу тормозов да необходимого уровня. Для этого необходимо лишь проделать определенные действия:

1. Для начала необходимо загнать машину на яму и покачать её заднюю часть. Это приведет подвеску в среднее положение, а именно этого и надо добиться;
2. Затем слегка откручиваем передний болт на креплении регулятор давления тормозов ВАЗ;
3. При помощи отвертки делаем небольшой зазор (2 мм) между рычагом и пружиной. Для удобства туда вставляет проволоку или то что есть под рукой. Специальный выступ на рычаге позволяет перемещать его для достижения желаемого зазора;
4. Ранее послабленный болт затягиваем.

Теперь необходимо проверить, правильно ли все сделано. Разгонитесь до 35-40 км/ч и затормозите. Если машину не уводит, значит все сделано отлично. К тому же, нужно проверить последовательность блокировки колес. Тут нужен второй человек, который посмотрит, насколько слаженно работают тормоза ваз 2114. Все дело в том, что при правильной работе, передние колеса должны блокироваться немного раньше задних. Если так и происходит, то система настроена на ура.

Если передние колеса блокируются позже, то необходимо увеличить зазор. Также возможно, что задние колеса будут сильно запаздывать, в этом случае зазор уменьшаем. После выполнения всех работ, надежно закручиваем крепление регулятора.

Статья в тему: Меняем датчик кислорода на ВАЗ 2114 своими руками: особенности снятия лямбда зонда

Важно учитывать то, что все тесты нужно проводить не на спущенных колесах. От этого зависит результат, и соответственно можно неправильно настроить тормозную систему. Давление в колесах ВАЗ 2114 должно соответствовать требованиям, указанным в документации к автомобилю.

Схема действия тормозной системы ВАЗ 2114

Тормозное устройство заднего колеса

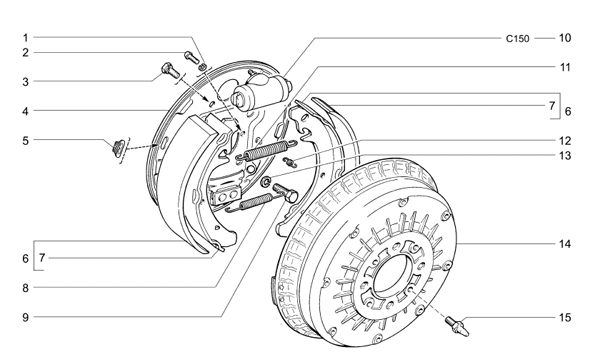

Тормозное устройство заднего колеса на ВАЗ 2114

1. Ступичная гайка
2. Фланец ступицы. К ней крепится тормозной барабан
3. Нижняя стягивающая пружинка
4. Левая колодка
5. Упорная пружина
6. Цилиндр
7. Верхняя стягивающая пружинка
8. Направляющая планка
9. Эксцентрик
10. Правая колодка
11. Накладка колодки

Совет: при движении по глубоким лужам или через речку вброд, тормозные механизмы намокают. Это резко снижает эффективность торможения. Сразу после преодоления водного препятствия на прямом участке и малой скорости несколько раз затормозите. Накладки колодок, диски и барабаны нагреются и высохнут. Эффективность системы восстановится.

В целом тормозная система ВАЗ-2114 простая и надежная. Для человека, имеющего опыт управления автомобилей других марок, ее обслуживание на «четырнадцатке» не составит проблем. Но и те водители, кто впервые сел за руль автомобиля, легко смогут разобраться с принципом работы и особенностями эксплуатации тормозной системы ВАЗ-2114. Но помните: обслуживать тормозную систему лучше на гарантийных СТО у опытных мастеров.

Когда не нужно паниковать

1. Если вы сели за руль, решили завести мотор после долгого простоя, нажали на тормоз и запустили двигатель, а в этот момент педаль «ушла», то искать неисправность не стоит: явление нормальное. Дело в том, что когда заводится машина, начинает работать гидровакуумный усилитель: процесс подразумевает установку механизмов агрегата в рабочее положение. Просто здесь налицо разница между усилием, передаваемым на педаль при заглушенном и запущенном движке.
2. Провал тормоза после окончания ремонтных работ по замене колодок тоже не всегда говорит о появлении проблем. В этом случае педаль начинает «уходить» после окончания прокачки системы, но в дальнейшем функционирует нормально. Это связано с поршнями рабочих тормозных цилиндров – они некоторое время «ищут» оптимальный зазор между диском и колодками.

Тормозная система ваз 2114 схема фото

8.1. Схема гидропривода тормозов: А – гибкий шланг переднего тормоза; В – гибкий шланг заднего тормоза; 1 – тормозной механизм переднего колеса; 2 – трубопровод контура левый передний–правый задний тормоза; 3 – главный цилиндр гидропривода тормозов; 4 – трубопровод контура правый передний–левый задний тормоза; 5 – бачок главного цилиндра; 6 – вакуумный усилитель; 7 – тормозной механизм заднего колеса; 8 – упругий рычаг привода регулятора давления; 9 – регулятор давления; 10 – рычаг привода регулятора давления; 11 – педаль тормоза

На автомобиле применена рабочая тормозная система с диагональным разделением контуров (рис. 8.1), что значительно повышает безопасность вождения автомобиля. Один контур гидропривода обеспечивает работу правого переднего и левого заднего тормозных механизмов, другой — левого переднего и правого заднего. При отказе одного из контуров рабочей тормозной системы используется второй контур, обеспечивающий остановку автомобиля с достаточной эффективностью.

В гидравлический привод включены вакуумный усилитель 6 и двухконтурный регулятор 9 давления в задних тормозах.

Стояночная тормозная система имеет привод на тормозные механизмы задних колес.

8.6. Тормозной механизм переднего колеса: 1 – тормозной диск; 2 – направляющая колодок; 3 – суппорт; 4 – тормозные колодки; 5 – рабочий цилиндр; 6 – поршень; 7 – уплотнительное кольцо; 8 – защитный чехол направляющего пальца; 9 – направляющий палец; 10 – защитный кожух

Тормозной механизм переднего колеса дисковый, с автоматической регулировкой зазора между колодками и диском, с плавающей скобой.

Скоба образована суппортом 3 (рис. 8.6) и рабочим цилиндром 5, стянутыми болтами. Подвижная скоба прикреплена болтами к пальцам 9, установленным в отверстиях направляющей колодок. В эти отверстия заложена смазка, между пальцами и направляющей колодок установлены резиновые чехлы 8. К пазам направляющей поджаты пружинами тормозные колодки 4.

В полости цилиндра 5 установлен поршень 6 с уплотнительным кольцом 7. За счет упругости этого кольца поддерживается оптимальный зазор между тормозными колодками и диском. В вариантном исполнении на автомобили могут быть установлены колодки с сигнализатором износа накладки колодки.

8.7. Тормозной механизм заднего колеса: 1 – гайка крепления ступицы; 2 – ступица колеса; 3 – нижняя стяжная пружина колодок; 4 – тормозная колодка; 5 – направляющая пружина; 6 – рабочий цилиндр; 7 – верхняя стяжная пружина; 8 – разжимная планка; 9 – палец рычага привода стояночного тормоза; 10 – рычаг привода стояночного тормоза; 11 – щит тормозного механизма

8.8. Рабочий цилиндр тормозного механизма заднего колеса: А – прорезь на упорном кольце; 1 – упор колодки; 2 – защитный колпачок; 3 – корпус цилиндра; 4 – поршень; 5 – уплотнитель; 6 – опорная тарелка; 7 – пружина; 8 – сухари; 9 – упорное кольцо; 10 – упорный винт; 11 – штуцер

Тормозной механизм заднего колеса(рис. 8.7) барабанный, с автоматическим регулированием зазора между колодками и барабаном. Устройство автоматического регулирования зазора расположено в рабочем цилиндре. Его основным элементом является разрезное упорное кольцо 9 (рис. 8.8), установленное на поршне 4 между буртиком упорного винта 10 и двумя сухарями 8 с зазором 1,25–1,65 мм.

Упорные кольца 9 вставлены в цилиндр с натягом, обеспечивающим усилие сдвига кольца по зеркалу цилиндра не менее 343 Н (35 кгс), что превышает усилие на поршне от стяжных пружин 3 и 7 (см. рис. 8.7) тормозных колодок.

Когда из-за износа накладок зазор 1,25–1,65 мм будет полностью выбран, буртик на упорном винте 10 (см. рис. 8.8) прижимается к буртику кольца 9, вследствие чего упорное кольцо сдвигается вслед за поршнем на величину износа. С прекращением торможения поршни усилием стяжных пружин сдвигаются до упора сухарей в буртик упорного кольца. Так автоматически поддерживается оптимальный зазор между колодками и барабаном.

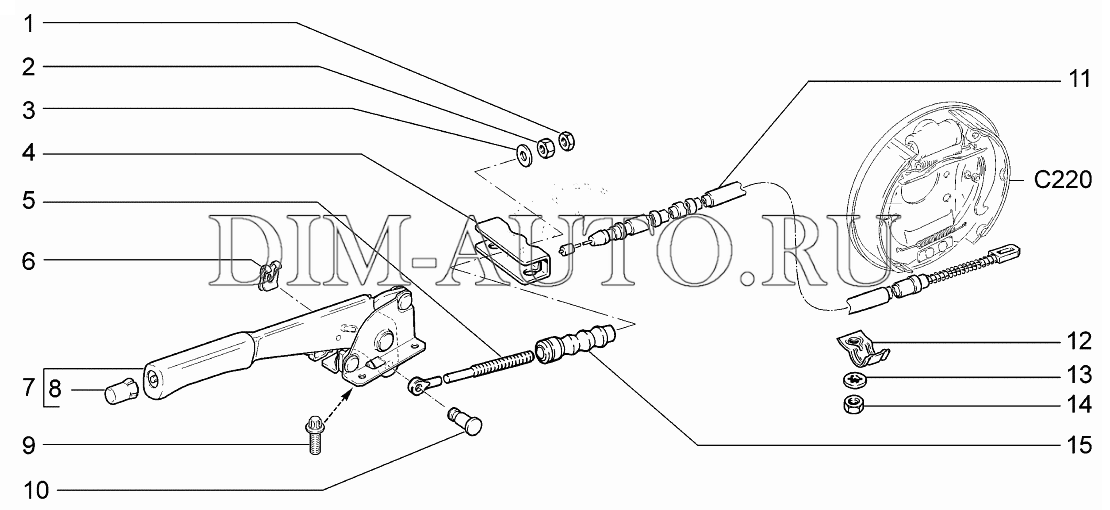

8. 9. Привод стояночной тормозной системы: 1 – кнопка фиксации рычага; 2 – рычаг привода стояночного тормоза; 3 – защитный чехол; 4 – тяга; 5 – уравнитель троса; 6 – регулировочная гайка; 7 – контргайка; 8 – трос; 9 – оболочка троса

Стояночная тормозная система с механическим приводом, действует на тормозные механизмы задних колес. Привод стояночного тормоза состоит из рычага 2 (рис. 8.9), регулировочной тяги 4, уравнителя 5, троса 8, рычага 10 (см. рис. 8.7) ручного привода колодок и разжимной планки 8.

8.10. Датчик аварийного уровня тормозной жидкости:

1 – защитный колпачок; 2 – корпус датчика; 3 – основание датчика; 4 – уплотнительное кольцо; 5 – зажимное кольцо; 6 – отражатель; 7 – толкатель; 8 – втулка; 9 – поплавок; 10 – неподвижные контакты; 11 – подвижный контакт

Датчик аварийного уровня тормозной жидкости механического типа.

Корпус 2 (рис. 8.10) датчика с уплотнителем 4 поджат к основанию 3 зажимным кольцом 5, навинченным на горловину бачка. Одновременно к торцу горловины поджат фланец отражателя 6. В этом положении зажимное кольцо удерживается двумя фиксаторами, изготовленными на основании 3.

Через отверстие основания проходит толкатель 7, соединенный с поплавком 9 с помощью втулки 8. На толкателе расположен подвижный контакт 11, на корпусе датчика — неподвижные контакты 10. Полость контактов загерметизирована защитным колпачком 1.

При понижении уровня тормозной жидкости в бачке до предельно допустимого подвижный контакт опускается на неподвижные контакты и замыкает цепь сигнальной лампы аварийного состояния тормозной системы в комбинации приборов.

Полезные советы: Прокачать тормоза без помощника можно двумя способами.

• Первый — самый надежный: закажите токарю алюминиевую или бронзовую крышку на главный тормозной цилиндр, заверните в нее вентиль от камеры и дополнительным шлангом соедините с запасным колесом; давление воздуха не должно превышать 0,05–0,07 МПа (0,5–0,7 кгс/см 2 ).
• Второй — не очень надежный, но допустимый: подсоедините резиновую грушу к штуцеру колесного цилиндра — соединение должно быть очень плотным. Сожмите грушу, отверните штуцер; когда груша заполнится наполовину, заверните штуцер. Повторите процедуру 3–4 раза. При пробном торможении проверьте работу тормозов.

Свободный ход педали тормоза при неработающем двигателе должен быть 3–5 мм. Слишком малый свободный ход свидетельствует о заедании колесного цилиндра и обусловливает повышенный расход топлива и ускоренный износ тормозных колодок, слишком большой — признак сверхнормативных зазоров в механизме педали или нарушения герметичности тормозной системы.

Если свободный ход уменьшается при неоднократном нажатии на педаль, т.е. она становится «жестче», – в системе воздух. Если полный ход педали начинает увеличиваться, система негерметична.

Если при торможении педаль тормоза начинает вибрировать, чаще всего дело в короблении тормозных дисков. К сожалению, в такой ситуации их надо только менять, причем сразу оба.

Если при торможении машину начинает тянуть в сторону, проверьте колесные цилиндры: возможно, потребуется их ремонт или замена.

Если в передней подвеске появился стук, пропадающий при торможении, проверьте затяжку двух болтов крепления суппорта.

После замены тормозных колодок до начала движения обязательно несколько раз нажмите педаль тормоза — поршни в колесных цилиндрах должны встать на место.

• Схема гидропривода тормозов
• 1 – тормозной механизм переднего колеса
• 2 – трубопровод контура «левый передний-правый задний тормоза»
• 3 – главный цилиндр гидропривода тормозов
• 4 – трубопровод контура «правый передний–левый задний тормоза»
• 5 – бачок главного цилиндра
• 6 – вакуумный усилитель
• 7 – тормозной механизм заднего колеса
• 8 – упругий рычаг привода регулятора давления
• 9 – регулятор давления
• 10 – рычаг привода регулятора давления
• 11 – педаль тормоза
• А — гибкий шланг переднего тормоза
• В — гибкий шланг заднего тормоза

На автомобиле применена рабочая тормозная система с диагональным разделением контуров, что обеспечивает высокую активную безопасность вождения лада самара 2.

Один контур гидропривода обеспечивает работу правого переднего и левого заднего тормозных механизмов, другой — левого переднего и правого заднего.

При отказе одного из контуров рабочей тормозной системы используется второй контур, обеспечивающий остановку с достаточной эффективностью.

В гидравлический привод включены вакуумный усилитель 6 и двухконтурный регулятор 9 давления задних тормозов.

Стояночная тормозная система имеет привод на тормозные механизмы задних колес.

Рис. 6-1. Схема гидропривода тормозов: 1 – тормозной механизм переднего колеса; 2 – трубопровод контура «левый передний – правый задний тормоза»; 3 – главный цилиндр гидропривода тормозов; 4 – трубопровод контура «правый передний – левый задний тормоза»; 5 – бачок главного цилиндра; 6 – вакуумный усилитель; 7 – тормозной механизм заднего колеса; 8 – упругий рычаг привода регулятора давления; 9 – регулятор давления; 10 – рычаг привода регулятора давления; 11 – педаль тормоза; А – гибкий шланг переднего тормоза; В – гибкий шланг заднего тормоза

На автомобиле применена рабочая тормозная система с диагональным разделением контуров (рис. 6-1), что обеспечивает высокую активную безопасность вождения автомобиля. Один контур гидропривода обеспечивает работу правого переднего и левого заднего тормозных механизмов, другой – левого переднего и правого заднего.

При отказе одного из контуров рабочей тормозной системы используется второй контур, обеспечивающий остановку автомобиля с достаточной эффективностью.

В гидравлический привод включены вакуумный усилитель 6 и двухконтурный регулятор 9 давления задних тормозов.

Стояночная тормозная система имеет привод на тормозные механизмы задних колес.

Вакуумный усилитель. Резиновая диафрагма 10 (рис. 6-2) вместе с корпусом 21 клапана делят полость вакуумного усилителя на две камеры: вакуумную «А» и атмосферную «В». Камера «А» соединяется с впускной трубой двигателя.

Корпус 21 клапана пластмассовый. На выходе из крышки он уплотняется гофрированным защитным чехлом 13. В корпусе клапана размещен шток 1 привода главного цилиндра с опорной втулкой, буфер 20 штока, поршень 12 корпуса клапана, клапан 18 в сборе, возвратные пружины 16 и 17 толкателя и клапана, воздушный фильтр 14, толкатель 15.

При нажатии на педаль перемещается толкатель 15, поршень 12, а вслед за ними и клапан 18 до упора в седло корпуса клапана. При этом камеры «А» и «В» разобщаются. При дальнейшем перемещении поршня его седло отходит от клапана и через образовавшийся зазор камера «В» соединяется с атмосферой. Воздух, поступивший через фильтр 14, зазор между поршнем и клапаном и канал «D», создает давление на диафрагму 10. За счет разности давления в камерах «А» и «В» корпус клапана перемещается вместе со штоком 1, который действует на поршень главного цилиндра.

При отпущенной педали клапан отходит от своего корпуса и через образовавшийся зазор и канал «С» камеры «А» и «В» сообщаются между собой.

Рис. 6-2. Вакуумный усилитель: 1 – шток; 2 – уплотнительное кольцо фланца главного цилиндра; 3 – чашка корпуса усилителя; 4 – регулировочный болт; 5 – уплотнитель штока; 6 – возвратная пружина диафрагмы; 7 – шпилька усилителя; 8 – уплотнительный чехол; 9 – корпус усилителя; 10 – диафрагма; 11 – крышка корпуса усилителя; 12 – поршень; 13 – защитный чехол корпуса клапана; 14 – воздушный фильтр; 15 – толкатель; 16 – возвратная пружина толкателя; 17 – пружина клапана; 18 – клапан; 19 – втулка корпуса клапана; 20 – буфер штока; 21 – корпус клапана; А – вакуумная камера; В – атмосферная камера; С, D – каналы

Регулятор давления регулирует давление в гидравлическом приводе тормозных механизмов задних колес в зависимости от нагрузки на заднюю ось автомобиля. Он включен в оба контура тормозной системы, и через него тормозная жидкость поступает к обоим задним тормозным механизмам.

Рис. 6-3. Привод регулятора давления: 1 – регулятор давления; 2, 16 – болты крепления регулятора давления; 3 – кронштейн рычага привода регулятора давления; 4 – штифт; 5 – рычаг привода регулятора давления; 6 – ось рычага привода регулятора давления; 7 – пружина рычага; 8 – кронштейн кузова; 9 – кронштейн крепления регулятора давления; 10 – упругий рычаг привода регулятора давления; 11 – серьга; 12 – скоба серьги; 13 – шайба; 14 – стопорное кольцо; 15 – палец кронштейна; А, В, С – отверстия

Регулятор давления 1 (рис. 6-3) крепится к кронштейну 9 двумя болтами 2 и 16. При этом передний болт 2 одновременно крепит вильчатый кронштейн 3 рычага 5 привода регулятора давления. На пальце этого кронштейна шарнирно штифтом 4 крепится двухплечий рычаг 5. Его верхнее плечо связано с упругим рычагом 10, другой конец которого через серьгу 11 шарнирно соединяется с кронштейном рычага задней подвески.

Кронштейн 3 вместе с рычагом 5 за счет овальных отверстий под болт крепления можно перемещать относительно регулятора давления. Этим самым регулируется усилие, с которым рычаг 5 действует на поршень регулятора (см. главу «Регулировка привода регулятора давления»).

В регуляторе имеется четыре камеры: «А» и «D» (рис. 6-4) соединяются с главным цилиндром, «В» – с правым, а «С» – с левым колесными цилиндрами задних тормозов.

Рис. 6-4. Регулятор давления: 1 – корпус регулятора давления; 2 – поршень; 3 – защитный колпачок; 4, 8 – стопорные кольца; 5 – втулка поршня; 6 – пружина поршня; 7 – втулка корпуса; 9, 22 – опорные шайбы; 10 – уплотнительные кольца толкателя; 11 – опорная тарелка; 12 – пружина втулки толкателя; 13 – кольцо уплотнительное седла клапана; 14 – седло клапана; 15 – уплотнительная прокладка; 16 – пробка; 17 – пружина клапана; 18 – клапан; 19 – втулка толкателя; 20 – толкатель; 21 – уплотнитель головки поршня; 23 – уплотнитель штока поршня; 24 – заглушка; A, D – камеры, соединенные с главным цилиндром; В, С – камеры, соединенные с колесными цилиндрами задних тормозов; К, M, H – зазоры

В исходном положении педали тормоза поршень 2 (рис. 6-4) поджат рычагом 5 (см. рис. 6-3) через пластинчатую пружину 7 к толкателю 20 (см. рис. 6-4), который под этим усилием поджимается к седлу 14 клапана 18. При этом клапан 18 отжимается от седла и образуется зазор «H», a также зазор «К» между головкой поршня и уплотнителем 21. Через эти зазоры камеры «А» и «D» сообщаются с камерами «В» и «С».

При нажатии на педаль тормоза жидкость через зазоры «К» и «Н» и камеры «В» и «С» поступает в колесные цилиндры тормозных механизмов. При увеличении давления жидкости возрастает усилие на поршне, стремящееся выдвинуть его из корпуса. Когда усилие от давления жидкости превысит усилие от упругого рычага, поршень начинает выдвигаться из корпуса, а вслед за ним перемещается под действием пружин 12 и 17 толкатель 20 вместе с втулкой 19 и кольцами 10. При этом зазор «М» увеличивается, а зазоры «Н» и «К» уменьшаются. Когда зазор «Н» выберется полностью и клапан 18 изолирует камеру «D» от камеры «С», толкатель 20 вместе с расположенными на нем деталями перестает перемещаться вслед за поршнем. Теперь давление в камере «С» будет изменяться в зависимости от давления в камере «В». При дальнейшем увеличении усилия на педали тормоза давление в камерах «D», «В» и «А» возрастает, поршень 2 продолжает выдвигаться из корпуса, а втулка 19 вместе с уплотнительными кольцами 10 и тарелкой 11 под усиливающимся давлением в камере «В» сдвигается в сторону пробки 16. При этом зазор «М» начинает уменьшаться. За счет уменьшения объема камеры «С» давление в ней, а значит, и в приводе тормоза, нарастает и практически будет равно давлению в камере «В». Когда зазор «К» станет равен нулю, давление в камере «В», а значит, и в камере «С», будет расти в меньшей степени, чем давление в камере «А» за счет дросселирования жидкости между головкой поршня и уплотнителем 21. Зависимость между давлением в камерах «В» и «А» определяется отношением разности площадей головки и штока поршня к площади головки.

При увеличении нагрузки автомобиля упругий рычаг 10 (см. рис. 6-3) нагружается больше и усилие от рычага 5 на поршень увеличивается, то есть момент касания головки поршня и уплотнителя 21 (см. рис. 6-4) достигается при большем давлении в главном тормозном цилиндре. Таким образом, эффективность задних тормозов с увеличением нагрузки увеличивается.

При отказе контура тормозов «правый передний – левый задний тормоза» уплотнительные кольца 10, втулка 19 под давлением жидкости в камере «В» сместятся в сторону пробки 16 до упора тарелки 11 в седло 14. Давление в заднем тормозе будет регулироваться частью регулятора, которая включает в себя поршень 2 с уплотнителем 21 и втулкой 7. Работа этой части регулятора, при отказе названного контура, аналогична работе при исправной системе. Характер изменения давления на выходе регулятора такой же, как и при исправной системе.

При отказе контура тормозов «левый передний – правый задний тормоза» давлением тормозной жидкости толкатель 20 с втулкой 19, уплотнительными кольцами 10 смещается в сторону поршня, выдвигая его из корпуса. Зазор «М» увеличивается, а зазор «Н» уменьшается. Когда клапан 18 коснется седла 14, рост давления в камере «С» прекращается, то есть регулятор в этом случае работает как ограничитель давления. Однако достигаемая величина давления достаточна для надежной работы заднего тормоза.

В корпусе 1 выполнено отверстие, закрытое заглушкой 24. Течь жидкости из-под заглушки при ее выдавливании свидетельствует о негерметичности колец 10.

Главный цилиндр с последовательным расположением поршней (рис. 6-5). На корпусе главного цилиндра крепится бачок 13, в заливной горловине которого установлен датчик 14 аварийного уровня тормозной жидкости. Уплотнительные кольца 5 высокого давления и кольца заднего колесного цилиндра взаимозаменяемы.

Рис. 6-5. Главный цилиндр с бачком: 1 – корпус главного цилиндра; 2 – уплотнительное кольцо низкого давления; 3 – поршень привода контура «левый передний – правый задний тормоза»; 4 – распорное кольцо; 5 – уплотнительное кольцо высокого давления; 6 – прижимная пружина уплотнительного кольца; 7 – тарелка пружины; 8 – возвратная пружина поршня; 9 – шайба; 10 – стопорный винт; 11 – поршень привода контура «правый передний – левый задний тормоза»; 12 – соединительная втулка; 13 – бачок; 14 – датчик аварийного уровня тормозной жидкости; А – зазор

Тормозной механизм переднего колеса дисковый, с автоматической регулировкой зазора между колодками и диском, с плавающей скобой и сигнализатором износа тормозных колодок. Скоба образуется суппортом 3 (рис. 6-6) и колесным цилиндром 5, которые стянуты болтами. Подвижная скоба крепится болтами к пальцам 9, которые установлены в отверстиях направляющей колодок. В эти отверстия закладывается смазка, между пальцами и направляющей колодок установлены резиновые чехлы 8. К пазам направляющей поджаты пружинами тормозные колодки 4, внутренняя колодка имеет сигнализатор износа накладки.

Рис. 6-6. Тормозной механизм переднего колеса: 1 – тормозной диск; 2 – направляющая колодок; 3 – суппорт; 4 – тормозные колодки; 5 – цилиндр; 6 – поршень; 7 – уплотнительное кольцо; 8 – защитный чехол направляющего пальца; 9 – направляющий палец; 10 – защитный кожух

В полости цилиндра 5 установлен поршень 6 с уплотнительным кольцом 7. За счет упругости этого кольца поддерживается оптимальный зазор между колодками и диском.

Тормозной механизм заднего колеса (рис. 6-7) барабанный, с автоматическим регулированием зазора между колодками и барабаном. Устройство автоматического регулирования зазора расположено в колесном цилиндре. Его основным элементом является разрезное упорное кольцо 9 (рис. 6-8), установленное на поршне 4 между буртиком упорного винта 10 и двумя сухарями 8 с зазором 1,25-1,65 мм.

Рис. 6-7. Тормозной механизм заднего колеса: 1 – гайка крепления ступицы; 2 – ступица колеса; 3 – нижняя стяжная пружина колодок; 4 – тормозная колодка; 5 – направляющая пружина; 6 – колесный цилиндр; 7 – верхняя стяжная пружина; 8 – разжимная планка; 9 – палец рычага привода стояночного тормоза; 10 – рычаг привода стояночного тормоза; 11 – щит тормозного механизма

Рис. 6-8. Колесный цилиндр: 1 – упор колодки; 2 – защитный колпачок; 3 – корпус цилиндра; 4 – поршень; 5 – уплотнитель; 6 – опорная тарелка; 7 – пружина; 8 – сухари; 9 – упорное кольцо; 10 – упорный винт; 11 – штуцер; А – прорезь на упорном кольце

Упорные кольца 9 вставлены в цилиндр с натягом, обеспечивающим усилие сдвига кольца по зеркалу цилиндра не менее 343 H (35 кгс), что превышает усилие на поршне от стяжных пружин 3 и 7 (см. рис. 6-7) тормозных колодок.

Когда из-за износа накладок зазор 1,25-1,65 мм полностью выбирается, буртик на упорном винте 10 (см. рис. 6-8) прижимается к буртику кольца 9, вследствие чего упорное кольцо сдвигается вслед за поршнем на величину износа. С прекращением торможения поршни усилием стяжных пружин сдвигаются до упора сухарей в буртик упорного кольца. Таким образом автоматически поддерживается оптимальный зазор между колодками и барабаном.

Рис. 6-9. Привод стояночной тормозной системы: 1 – кнопка фиксации рычага; 2 – рычаг привода стояночного тормоза; 3 – защитный чехол; 4 – тяга; 5 – уравнитель троса; 6 – регулировочная гайка; 7 – контргайка; 8 – трос; 9 – оболочка троса

Стояночная тормозная система с механическим приводом, действует на тормозные механизмы задних колес. Привод стояночного тормоза состоит из рычага 2 (рис. 6-9), регулировочной тяги 4, уравнителя 5, троса 8, рычага 10 (см. рис. 6-7) ручного привода колодок и разжимной планки 8.

Датчик аварийного уровня тормозной жидкости механического типа. Корпус 2 (рис. 6-10) датчика с уплотнителем 4 поджимается к основанию 3 зажимным кольцом 5, которое навертывается на горловину бачка. Одновременно к торцу горловины поджимается фланец отражателя 6. В этом положении зажимное кольцо удерживается двумя фиксаторами, выполненными на основании 3.

Рис. 6-10. Датчик аварийного уровня тормозной жидкости: 1 – защитный колпачок; 2 – корпус датчика; 3 – основание датчика; 4 – уплотнительное кольцо; 5 – зажимное кольцо; 6 – отражатель; 7 – толкатель; 8 – втулка; 9 – поплавок; 10 – неподвижные контакты; 11 – подвижный контакт

Через отверстие основания проходит толкатель 7, соединенный с поплавком 9 при помощи втулки 8. На толкателе расположен подвижный контакт 11, а на корпусе датчика – неподвижные контакты 10. Полость контактов герметизируется защитным колпачком 1.

При понижении уровня тормозной жидкости в бачке до предельно допустимого подвижный контакт опускается на неподвижные контакты и замыкает цепь лампы аварийной сигнализации на щитке приборов.

Тормозная система ваз 2114 — схема, устройство

Речь пойдет о тормозной системе автомобилей ваз(Самара) и их подобным. Стало поступать много вопросов типо занизил авто и при торможении начинает идти юзом «жопа».

Некоторые так и летают на широких просторах нашей страны а некоторые заинтересовоны в том что бы это исправить!

Теперь о причинах и следствии этого явления.

Тормозная система ваз устроена таким образом что усилие передних тормозов регулируется водителем педалью тормоза а задние при помощи не хитрого приспособления именуемым в народе «калдун» или регулятор тормозных усилий.

Схема тормозной системы

Я думаю не стоит особо рассказывать что может произойти в зимний период если зад автомобиля будет тормозить быстрее чем перед машину просто напросто будет нести в неизвестном направлении.
Вот как выглядит «колдун» на автомобиле.

Под номером один на фото сам регулятор под номером три балка задней подвески а под номером два тяга вот как раз о ней и пойдет речь.

Вся эта система работает следующим образом когда балка приближается к кузову эта тяга открывает клапан
в регуляторе тормозных усилий тем самым увеличивая давление тормозной жидкости на цилиндрик.

Когда балка находится в заводском положении тяга прикрывает клапан тем самым уменьшая давление жидкости и время реакции задних тормозов становится больше.

Если говорить о занижении авто и замене пружин на более низкие в этом случае колдун работает как на загруженной машине и давление в цилиндриках возрастает при торможении и становится равным передним тормозным цилиндрам но так как объем передних цилиндров больше то и время на их наполнение нужно больше и усилия на главный тормозной цилиндр нужно больше, а задние цилиндры меньше и усилия для них нужно меньше вот и получается что при торможении перед еще не начал тормозить а зад уже юзом идет.

Теперь расскажу как этого избежать.

1 Есть несколько способов

2 Тормозная система ВАЗ 2114: устройство и регулировка

3 Устройство тормозов

4 Регулировка тормозной системы

5 Из чего состоит тормозная система ВАЗ 2114

6 Устройство переднего тормозного механизма

7 Тормозное устройство заднего колеса

Есть несколько способов

• Первый способ это снять тягу с балки и выдвинуть ее на столько на сколько она выдвинута на стоке и зафиксировать что бы она самопроизвольно не выходила или наоборот.
• Второй способ это приобрести регулятор от какой нибудь известной фирмы выпускающий спорт запчасти там вместо тяги имеется винт которым и регулируются тормозные усилия
• Третий способ это переделать регулятор по типу спортивного (схемы есть в интернете)
• Ну и четвертый способ просто не занижать авто хотя бы в зиму.

Спорт регулятор так же подойдет для автомобилей с самостоятельно установленными задними дисковыми тормозами
Расскажу почему стоит менять регулятор на авто с ЗДТ.

Все по старой схеме величина тормозных цилиндров суппортов становится одинаковая а заводской «колдун» рассчитан на цилиндры гораздо меньшего объема и тут обратная реакция при нажатии на тормоз передние колеса идут юзом а задние только только схватывать начинают.

Вывод:

Если вы занизили авто или установили задние дисковые тормоза то нужна обязательная замена или доработка регулятора тормозных усилий иначе могут быть печальные последствия.

Если вам было интересно то ставьте лайки подписывайтесь задавайте вопросы в следующей записи расскажу как самостоятельно доработать или установить спорт регулятор а так же в ближайшее время установка на моего зверя задних дисковых тормозов ну как дособираю запчасти кое какие и доделают мне пластины крепления суппортов.

Тормозная система ВАЗ 2114: устройство и регулировка

Тормозная система — одна из самых важных в автомобиле, ведь именно она обеспечивает безопасность во время движения и гарантирует своевременную остановку транспортного средства. В сегодняшней статье мы расскажем о том, как устроены тормоза ваз 2114, какие основные компоненты они в себя включают и о том, как правильно выполнить их настройку.

Устройство тормозов

Тормозная система ваз 2114, схема которой приведена ниже, подразделяется на гидравлическую, обеспечивающую торможение во время движения, и стояночную.

Первая включает в себя такие составляющие, как:

• тормозные конструкции передних и задних колес;
• основной гидроцилиндр;
• трубопроводы;
• расширительный бачок;
• вакуумный усилитель;
• рычаги регулирования давления;
• педаль;
• тормозной шланг.

Вся гидравлическая тормозная система делится на 2 связанных, но работающих независимо друг от друга контура, расположенных по диагонали.

Первый контур отвечает за остановку переднего левого и заднего правого колес, а второй контур — за остановку переднего правого и заднего левого. Это необходимо для того, чтобы при падении давления (например, в результате протечки) в одном из них, второй контур оставался рабочим и позволил выполнить торможение.

В свою очередь, сама остановка машины происходит благодаря воздействию на колеса передней и задней тормозных конструкций, которые несколько отличаются по своему строению.

Передняя включает в себя такие компоненты, как:

• тормозные диски;
• суппорт;
• колодки;
• цилиндр и поршень;
• уплотнительные кольца;
• защитный кожух;
• направляющие пальцы;
• кожухи пальцев.

В свою очередь, задняя тормозная конструкция состоит из:

• ступицы;
• крепежа ступицы;
• тормозных колодок;
• пружин стяжения;
• пружин направления;
• колесного цилиндра;
• пальца рычага стояночного тормоза;
• разжимной планки;
• рычага ручного тормоза;
• защитного кожуха тормозного механизма.

Как можно видеть, устройство задней тормозной конструкции несколько сложнее, чем устройство передней. Вызвано это тем, что она отвечает за работу не только основной тормозной системы, но и за работу ручного тормоза.

Последний состоит из таких элементов, как:

• рычага, оснащенного кнопкой фиксации;
• тросика;
• уравнителя;
• регулировочной гайки;
• контргайки;
• защитного чехла.

Тросик ручного тормоза является его самым слабым звеном и требует регулярной проверки. Если на его поверхности обнаружатся заломы, расслоения и другие повреждения, то следует сразу же выполнить замену.

Что же касается гидравлических тормозов, то наибольшему износу в них подвергаются тормозные колодки, степень истирания которых следует также периодически проверять.

Регулировка тормозной системы

Как уже было сказано, тормозная система ваз 2114 работает по гидравлическому принципу, что делает ее зависимой от герметичности соединений и давления рабочей жидкости. Даже небольшие повреждения в ее трубопроводах могут привести к утечкам и, как следствие — затрудненному торможению.

Не менее опасным явлением, чем потеря давления из-за протечки, является подсос воздуха внутрь гидравлической системы. Ввиду того, что газы, в отличие от жидкостей, имеют гораздо большую сжимаемость, даже небольшое количество воздуха выведет тормоза из строя и педаль при нажатии просто «провалится», не вызвав остановки автомобиля.

Если же гидравлическая система полностью герметична, но машина тормозит не так, как хочется ее владельцу, встает вопрос — как улучшить тормоза на ваз 2114?

Первое, что понадобится для настройки тормозов — это ровная площадка. Второе — номинальный набор ключей и шлицевая отвертка.

Сама операция выполняется в следующем порядке:

1. Загнать автомашину на ровную площадку, заглушить мотор и, нажав на заднюю часть, слегка покачать из стороны в сторону (это поможет привести подвеску в среднее положение).
2. Выкрутить передний регулировочный болт на регуляторе давления тормозной системы.
3. При помощи шлицевой отвертки установить небольшой зазор — около 2 мм — между пружиной и рычагом (для большего удобства на рычаге имеется специальный выступ).
4. Затянуть передний регулировочный болт.

После того, как тормоза настроены, следует выполнить их проверку при помощи помощника. Для этого на ровной прямой трассе следует разогнаться до 40 км/ч и затормозить.

Если авто быстро останавливается, его не уводит в сторону, а передние колеса блокируются чуть раньше задних — значит регулировка выполнена верно.

Если же первыми блокируются задние колеса, то настройку следует повторить, еще больше увеличив зазор, а если задние колеса сильно запаздывают, то зазор, напротив, следует уменьшить.

Выполнять проверку работы тормозной системы после ее регулировки следует на хорошо накаченных колесах с одинаковым давлением.

Заканчивая разговор об устройстве тормозов 14-й и принципе их работы, нужно сказать пару слов еще об одном важном моменте. При проезде через глубокие лужи или небольшой брод тормозные конструкции машины сильно намокают и ее остановка при нажатии на педаль происходит с большим трудом.

Для того, чтобы исправить эту ситуацию, следует тронуться с места, затормозить, опять тронуться, опять затормозить — и так несколько раз. Это поможет прогреть тормоза и вернуть их к нормальной работе.

Из чего состоит тормозная система ВАЗ 2114

Тормоза ВАЗ 2114 – жизненно важная система автомобиля. Это не громкие слова и каждый водитель согласится с этим. Также каждый водитель знает, что своевременный, качественный ремонт тормозной системы ВАЗ 2114 – залог ее безотказной работы.

Тормозная система на ВАЗ 2114 состоит из двух основных частей:

• Колесные механизмы – непосредственно воздействуют на крутящиеся с колесом элементы и замедляют его вращение.
• Привод – система передачи усилия от нажатой педали на колесные механизмы.

На «четырнадцатой» установлена двухконтурная система с гидравлическим приводом. Это означает, что усилие, созданное нажатием на педаль, создает давление жидкости (гидравлика) во всей системе. Это же давление заставляет работать колесные цилиндры. Понятие «двухконтурная» означает, что усилие педали передается по двум независимым друг от друга линиям (контурам) на пары колес. Контуры имеют диагональное распределение: заднее правое колесо работает совместно с передним левым, заднее левое – с передним правым колесом. При отказе одного из контуров такое решение позволяет сохранить устойчивость автомобиля при торможении, особенно на скользкой дороге и повороте.

Важно: главное условие работоспособности системы – ее герметичность. Поэтому крайне опасно эксплуатировать автомобиль с подтеканием жидкости. Также крайне опасно попадание воздуха в систему. По своим физическим свойствам воздух при сжатии многократно уменьшается в объеме, в отличии от жидкости, которая сдавливаясь практически не меняет объем. При торможении автомобиля с негерметичной системой педаль может «провалиться» и тормоза ВАЗ 2114 не сработают.

Схема тормозной системы ВАЗ 2114

Схема тормозной системы ВАЗ 2114 имеет классическую компоновку, аналогичную как вазовским моделям, так и автомобилям многих мировых брендов.

1. Главный тормозной цилиндр.
2. Металлические патрубки 1-го контура.
3. Гибкий шланг передних механизмов.
4. Бачок для жидкости.
5. Вакуумный усилитель тормозов.
6. Металлические патрубки 2-го контура.
7. Цилиндры задних колес.
8. Рычаг привода регулятора давления тормозов.
9. Гибкий шланг задних механизмов.
10. Регулятор давления.
11. Кронштейн регулятора давления.
12. Педаль.

Главный тормозной цилиндр ВАЗ 2114

Общий вид главного тормозного цилиндра (ГТС) под капотом автомобиля с бачком для жидкости и вакуумным усилителем.

Главный тормозной цилиндр создает давление в системе, распределяет его по контурам и передает на цилиндры колес. Состоит из двухсекционного корпуса, внутри которого движется поршень, приводимый педалью. Давление жидкости, созданное в ГТС, передается по контурам в колесные механизмы.

Вакуумный усилитель уменьшает усилие, прикладываемое к педали. Это делает систему более эффективной. Работа вакуумника напрямую зависит от работы двигателя. Вакуумный усилитель гибким резиновым шлангом связан с впускным коллектором двигателя. Разрежение (вакуум) в усилителе создается путем создания низкого давления во впускном коллекторе от движения поршней двигателя на такте впуска.

Регулятор давления задних тормозов изменяет усилие, прикладываемое к тормозным механизмам в зависимости от нагрузки на заднюю часть автомобиля. Он уберегает автомобиль от раннего или запоздалого замедления задних колес и повышает его устойчивость.

Устройство переднего тормозного механизма

Устройство переднего тормозного механизма на ВАЗ 2114

Передний тормозной механизм состоит из таких составляющих:

1. Тормозной диск. Непосредственно связан со ступицей колеса и вращается вместе с ним. Замедление вращения и остановка диска приводит к замедлению и остановке колеса.
2. Направляющая колодок. Служит обоймой для колодок и основанием для направляющих пальцев.
3. Суппорт. Объединяет в единый узел колодки, цилиндр, поршень и обеспечивает равномерную передачу усилия от обеих колодок на диск.
4. Тормозные колодки. Непосредственно воздействуют на диск, сжимая его с двух сторон и замедляя движение.
5. Цилиндр. Герметичная полость, в которой движется поршень.
6. Поршень. Под воздействием давления гидравлической жидкости прижимает колодку к диску. Благодаря системе «плавающая скоба», синхронно прижимается и вторая колодка. Это обеспечивает равномерный износ их накладок, диска и гарантирует эффективное торможение.
7. Кольцо для уплотнения. Предотвращает утечку жидкости и обеспечивает герметичность системы
8. Чехол для защиты направляющего пальца от попадания грязи, что дает беспрепятственное перемещение колодок.
9. Направляющий палец. Позволяет колодкам равномерно перемещаться и прилегать к диску всей плоскостью.
10. Защитный кожух. Защищает диск от попадания дорожной грязи.

Колеса спереди оборудованы дисковыми тормозами. Они автоматически регулируют зазор от колодки до диска. Суппорт и цилиндр образуют плавающую скобу, что создает одинаково равномерное усилие на обеих колодках. Этим достигается равномерный износ накладок. Для контроля их износа на внутренней колодке есть сигнализатор.

Тормозное устройство заднего колеса

Тормозное устройство заднего колеса на ВАЗ 2114

1. Ступичная гайка
2. Фланец ступицы. К ней крепится тормозной барабан
3. Нижняя стягивающая пружинка
4. Левая колодка
5. Упорная пружина
6. Цилиндр
7. Верхняя стягивающая пружинка
8. Направляющая планка
9. Эксцентрик
10. Правая колодка
11. Накладка колодки

Совет: при движении по глубоким лужам или через речку вброд, тормозные механизмы намокают. Это резко снижает эффективность торможения. Сразу после преодоления водного препятствия на прямом участке и малой скорости несколько раз затормозите. Накладки колодок, диски и барабаны нагреются и высохнут. Эффективность системы восстановится.

В целом тормозная система ВАЗ-2114 простая и надежная. Для человека, имеющего опыт управления автомобилей других марок, ее обслуживание на «четырнадцатке» не составит проблем. Но и  те водители, кто впервые сел за руль автомобиля, легко смогут разобраться с принципом работы и особенностями эксплуатации тормозной системы ВАЗ-2114. Но помните: обслуживать тормозную систему лучше на гарантийных СТО у опытных мастеров.

Вакуумный усилитель тормозов работает в разы. Вакуумный усилитель тормозов

Вакуумный усилитель является одним из неотъемлемых элементов тормозной системы автомобиля. Основное его назначение – увеличение усилия, передаваемого от педали к главному тормозному цилиндру. За счет этого управление автомобилем становится более легким и комфортным, а торможение эффективным. В статье мы разберем, как работает усилитель, узнаем, из каких элементов он состоит, а также выясним, можно ли обойтись без него.

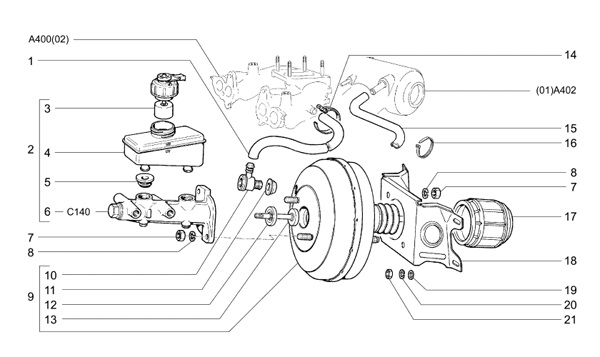

Вакуумный усилитель

Основными функциями вакуумника (общепринятое обозначение устройства) являются:

• усиление усилия, с которым водитель нажимает на педаль тормоза
• обеспечение более эффективной работы тормозной системы при экстренном торможении

Дополнительное усилие создает вакуумный усилитель за счет возникающего разряда. И именно это усиление в случае экстренного торможения автомобиля, движущегося с большой скоростью, позволяет всей тормозной системе работать с высокой эффективностью.

Устройство вакуумного усилителя тормозов

Конструктивно вакуумный усилитель представляет собой герметичный корпус Округлой формы. Устанавливается перед педалью тормоза в моторном отсеке. Главный тормозной цилиндр расположен на корпусе. Есть еще один тип устройства — гидроусилитель тормозов, входящий в состав гидравлической части привода.

Схема вакуумного усилителя тормозов

Вакуумный усилитель тормозов состоит из следующих элементов:

• корпус
• диафрагма (на две камеры)
• отслеживающий клапан
• толкатель педали тормоза
• шток поршня гидроцилиндра тормозного
• возвратная пружина

Корпус аппарата разделен на две камеры: вакуумную и атмосферную. Первый расположен со стороны главного тормозного цилиндра, второй — со стороны тормозной педали. Через обратный клапан усилителя вакуумная камера соединяется с источником нагнетания (вакуума), который на автомобилях с бензиновым двигателем использует впускной коллектор перед подачей топлива в цилиндры.

Вакуумный насос

В дизеле источником нагнетания служит электрический вакуумный насос. Здесь разряжение во впускном коллекторе незначительное, поэтому помпа является обязательным элементом. Обратный клапан вакуумного усилителя тормозов обнаруживает его при источнике разряда при остановленном двигателе, а также в случае выхода из строя электровакуумного насоса.

Мембрана соединена со штоком главного тормозного цилиндра со стороны вакуумной камеры. Ее движение обеспечивает перемещение поршня и сброс тормозной жидкости в колесные цилиндры.

Атмосферная камера связана с вакуумной камерой, а при нажатии на педаль тормоза — с атмосферой. Сообщение с атмосферой обеспечивает следящий клапан, движение которого происходит с помощью толкателя.

В конструкцию пылесоса для повышения эффективности торможения в аварийной ситуации может быть включена система экстренного торможения в виде дополнительной тяги электромагнитного привода.

Принцип действия вакуумного усилителя тормозов

Работает вакуумный усилитель тормозов из-за разного давления в камерах. При этом в исходном положении давление в обеих камерах будет одинаковым и равным давлению, создаваемому источником разряда.

При нажатии на педаль тормоза толкатель передает усилие на следящий клапан, который перекрывает канал, соединяющий обе камеры. Дальнейшее движение Клапан способствует соединению атмосферной камеры через соединительный канал с атмосферой. В результате разряд в камере уменьшается. Разность давлений в камерах приводит в движение шток главного тормозного цилиндра. Когда торможение заканчивается, камеры снова соединяются и давление в них выравнивается. Диафрагма под действием возвратной пружины принимает исходное положение. Вакуум работает пропорционально силе нажатия на педаль тормоза, т. е. чем сильнее водитель будет нажимать на педаль тормоза, тем эффективнее будет работать устройство.

Датчики вакуумного усилителя

Вакуумный усилитель с мембранным датчиком хода

Эффективная работа вакуумного усилителя с высшим коэффициентом полезного действия Обеспечивает пневматическая система экстренного торможения. Последний включает в себя датчик, измеряющий скорость перемещения штока усилителя. Он находится непосредственно в усилителе.

Также в вакуумнике есть датчик определяющий степень разрядки. Предназначен для сигнализации об отсутствии вакуума в усилителе.

Заключение

Вакуумный усилитель тормозов является обязательным элементом тормозной системы. Без него не обойтись. Во-первых, вам придется затратить больше усилий на торможение, возможно, вам даже придется навредить педалью тормоза двумя ногами. А во-вторых, ездить без усилителя небезопасно. В случае экстренного торможения ему может просто не хватить тормозного пути.

Вакуумный усилитель тормозов четырнадцатый представляет собой кожух с клапаном внутри. Он разбит на две части резиновым слоем — диафрагмой — одна часть атмосферная, а вторая представляет собой вакуумное пространство, которое соединено с впускным патрубком от двигателя.

Клапан усилителя представляет собой пластмассовый корпус, в котором размещены основные детали, подверженные износу и приводу водителя в виде стука КПП. Состав следующий: на втулке суппорта находится шток, который примыкает к поршню и собственному буферу. Собственно сам клапан на своей толкающей и возвратной пружинах вместе с фильтром.

Вакуумный усилитель работает следующим образом: вы щелкаете тормозом в пол, в это время поршень и толкатель клапана смещается таким образом, что открывает пространство между двумя отделениями агрегата. Затем вакуумный отсек перемещается в это пространство и забирает воздух. Воздух давит на заслонку между двумя частями усилителя, создавая разное давление в одной и второй частях. За счет этой разницы соответственно перемещается сам клапан и шток. Опустив педаль, все детали возвращаются на свои места, система перестает функционировать.

Как и все, что касается деталей системы любого автомобиля, ремонт вакуумного усилителя тормозов неизбежен. Для того, чтобы определиться с ремонтными работами – будет ли это гаражный ремонт своими руками или ехать в сервис – предварительно необходимо определить признаки неисправности вакуумного усилителя тормозов ВАЗ 2114.

Проверка усилителя агрегата

Ответ на вопрос как проверить вакуумный усилитель тормозов, подходит не только для четырнадцатой модели ваза, но может быть применим и к тринадцатой и пятнадцатой.

Процесс такой:

1. Нажимаем тормоз в пол 4-5 раз при не сгоревшем двигателе. Это создаст однородное давление в двух частях усилителя. При подаче тормоза клапан сразу покажет себя: если он скрипит, то нужно серьезно задуматься.
2. После того, как давление стало равномерным, достаньте четырнадцатый. Но при этом нужно удерживать тормоз в пол. Если у вас все в порядке с системой усиления тормозов, педаль поднимется после запуска двигателя. Если этого не произошло, однозначно требуется ремонт.
3. В случае, когда вы поняли, что с амплитудой проблемы, нужно точно посмотреть, как закреплен шланг, в каком состоянии фланец. Если крепления в какой-то момент не соответствуют норме, это может сказаться на том, что педаль не поднимается, и грешить действительно нужно будет на отдельное неправильное крепление, а не на всю систему в целом.

Причины замены усилителя тормозов

Тормоз — это единая система. По сему, как только вы проверили усилитель, не поленитесь и проверьте, течет ли тормозная жидкость, в порядке ли сама педаль. Может стоит посмотреть главный тормозной цилиндр и вообще избавится от диагностики. И если все-таки проблем в тормозной системе вы не обнаружили, то можно задуматься, как поменять вакуум на ВАЗ 2114.

Важно понимать, что замена вакуумника на ВАЗ 2114 или на любой другой модели ВАЗ процесс обязательный. Если блок работает неисправно, то и двигатель соответственно тоже. От правильного функционала, амкусанта зависит мощность, которую будет выдавать двигатель. А какой русский не любит быстрой езды? Как говорится, любишь кататься, люби и меняй пылесос.

Чем заменить?

Для этого процесса вам понадобятся следующие инструменты:

• Простая отвертка
• Пассатии
• Кавказы 13, 17
• Специальный ключ для откручивания тормозных трубок
• Купить стоит новые фитинги и заглушки

Вопрос как поменять вакуумный усилитель на ВАЗ 2114, очень распространенный. Если восприятие текста у вас не совсем точное, вы всегда можете положиться на нашу статью.

Пошаговый процесс:

1. Снять усилитель будет мешать тормозной цилиндр. По этому можно сначала снять его, либо просто отсоединить трубки штуцеров и отодвинуть в сторону. Как желает твоя душа.
2. Но цилиндр не главное препятствие. Открутить крепеж усилителя в принципе дело не простое, точнее неудобное. Начинаем с клапана: снимаем крепление шланга, вытаскиваем опорную втулку и вытаскиваем тормозной палец.
3. Затем берем ключ на 13 и начинаем проворачивать 4 крепления усилителя.
4. Кадры хлопот и неудобств, подготовка к установке на новое место. Но во-первых, купленный усилитель требует специальной крепёжной рамы. Бдительно крутить ключом на 17. И только потом ставить тач внутрь.
5. последовательность сборки не удачная, но важный момент С точки зрения удобства это первичный эффект соединения тормоза (педали) и усилителя (это все просто пальцем). А потом закрепить весь блок в четырнадцатом.

Стоимость агрегата

Сколько стоит вакуумный усилитель тормозов на ВАЗ 2114, лучше узнавать непосредственно в магазинах. Так как регионы разные, ценовые категории разные и ориентироваться проще на местах, локально. примерная стоимость колеблется от 2000 до 3000 рублей. Установка его в сервисе обойдется в треть, а то и в половину, фактически стоимости. Несмотря на труднодоступность блока и некоторые неудобства, поменять усилитель гораздо проще. Частота поломок или замены напрямую зависит от качества трассы, манеры вождения и общего износа деталей машины, в частности, ходовой части. Поэтому трудно сказать, что существует какой-то определенный нормативный период. Единственное, о чем следует помнить, так это о своевременной диагностике: бывает, что замирает и пробегает четырнадцатый глаз заботливого хозяина. Ну и затягивать с ремонтом или заменой агрегата, конечно же, не стоит.

Если Вы заметили, что для замедления движения или остановки автомобиля приходится прикладывать значительное усилие, а ход педали под двигателем уменьшился и стал более жестким — необходимо провести диагностику вакуумного усилителя тормозов ( ВУТ). При необходимости его можно легко сделать своими руками.

Перед проверкой вакуумного усилителя тормозов необходимо убедиться в герметичности шланга, соединяющего его клапан с впускным коллектором. Сделать это можно визуальной проверкой Его целостности или попытками стравливания воздуха компрессором с манометром в шланге или резиновой грушей с одной стороны.

Устройство вакуумного усилителя тормозов

Вакуумный усилитель тормозов предназначен для повышения удобства использования тормозной системы. Автомобиль без жилета тормозил бы очень сильно – усилие, передаваемое на педаль в этом случае, было весьма значительным, что отразилось бы на безопасности вождения в худшую сторону.

Расположен Вут, как правило, сразу за моторным щитом. Конструктивно этот элемент выполнен в виде неразборного металлического блока, соединенного с главным тормозным цилиндром и бачком тормозной жидкости.

Компонент вакуума включает в себя следующие элементы:

• Чемодан.
• Мембрана разделительная (из гибкого материала).
• Толкатель педали тормоза.
• Шток гидроцилиндра.
• Возвратная пружина.
• Клапан предохранительный.

Принцип действия вакуумника основан на разнице атмосферного давления, в результате чего создается разрежение, обеспечивающее давление (и одновременно передаваемое усилие) в тормозной системе.

Внутри моста находится диафрагма в виде перегородки. Каждая из разделенных диафрагм камер (полостей) герметизирована. Причем камеры равны друг другу по объему.

Одна из камер свободно сообщается с атмосферой (она называется — атмосферная часть), вторая связана со шлангом, идущим от выхлопной трубы двигателя. С этой стороны образуется пониженное по сравнению с атмосферным давление. Эта полость называется вакуумной, она расположена сбоку от ГТК.

Атмосферная камера ближе к педали тормоза содержит обратный клапан. Он предназначен для предотвращения снижения давления во впускном коллекторе двигателя. Благодаря этому топливо не может попасть в механизм ВУТ.

Объем заливки в эту полость контролируется следящим клапаном. Вакуумная камера за счет обратного клапана поддерживает давление на одном уровне. Другими словами, мембрана испытывает одинаковые значения давления от обеих камер. Движение следящего клапана осуществляется через толкатель, который связан с педалью тормоза. Назначение пружины — обеспечение возврата диафрагмы в обычное состояние после цекелинговой остановки.

В некоторых ситуациях, когда автомобиль оборудован механизмом экстренного торможения, шток оснащается специализированным электромагнитным приводом.

Как видите, конструкция вакуумника не так уж и сложна — в ряде случаев устранение некоторых неисправностей ВУТ можно выполнить своими силами.

Проверить мембрану и герметичность камер

Проверить исправность вакуумного усилителя тормозов (ВУТ) можно несколькими способами, но убедиться в этом на 100% лучше с его помощью. Прежде всего, несколько раз нажмите на педаль тормоза при заглушенном двигателе. При первом нажатии педаль будет опускаться от довольно незначительного усилия примерно на 1/3 от полного хода, При каждом последующем нажатии она должна становиться более тугой, а ход уменьшаться. Если этого не происходит — скорее всего неисправен ВУТ, и требуется диагностика вакуумного усилителя тормозов. Далее мы расскажем, как проверить вакуумный усилитель тормозов на Калине.

Спасибо за подписку!

Если диагностика ВУТ показала неоднозначные результаты и определить разницу хода педали и ее жесткости сложно, можно попробовать другой метод. Два-три раза, нажав на педаль тормоза, завести двигатель, не снимая ноги. Есть несколько вариантов развития событий:

• Если педаль углубляется на несколько сантиметров — работает вакуумный усилитель тормозов. Вы можете окончательно убедиться в этом, заглушив двигатель и не отпуская педаль тормоза в течение 30 секунд.
• Если педаль начинает подниматься — это свидетельствует о нарушении герметичности вакуумной камеры.

Клапан обратный обратный ВУТ

Причиной плохой работы вакуумного усилителя тормозов может быть неисправность обратного клапана, к которому подсоединяется шланг от впускного коллектора. Для диагностики последнего необходимо снять шланг, снять клапан с корпуса ВУТ и надеть на него с внешней стороны (которой присоединен шланг) резиновую грушу от бахромы или счетчика и обжать. Если после отпускания груши она останется сжатой — обратный клапан исправен.

В противном случае его необходимо заменить. Аналогично можно проверить герметичность всасывающего шланга при отсутствии компрессора.

Диагностику вакуумного усилителя тормозов можно легко провести всего за несколько минут простыми манипуляциями без применения каких-либо измерительных приборов и инструментов. Для более объективной проверки попробуйте различные способы, предложенные в статье. Перед этим не забудьте проверить состояние шланга, ведущего к ВУТ от впускного коллектора.

На сегодняшний день редко кто может представить себе тормозную систему без вакуумного усилителя тормозов. Далее пойдет речь о неисправностях и способах ремонта рассматриваемого узла. С технологической точки зрения ремонт вакуумного усилителя тормозов не представляет никакой сложности, даже если вы решите осуществить процедуру самостоятельно.

Рекомендуется только учитывать конструктивные особенности модели автомобиля, сам принцип ремонта одинаков для всех моделей.

Перед непосредственным ремонтом или заменой желательно ознакомиться с устройством данного узла.

Устройство вакуумного усилителя тормозов

Конструктивно вакуумный усилитель тормозов объединен с ГТУ в один блок. Для человека с развитым интеллектом схема рассматриваемого элемента не представит никаких трудностей. Корпус разделен на две части, при этом атмосферная часть расположена со стороны педали тормоза, а вакуумная со стороны главного тормозного цилиндра.

С помощью обратного клапана вакуумная камера соединяется с впускным коллектором, который, в свою очередь, является источником нагнетания. Вакуумный электронасос часто применяют на дизельных двигателях, чтобы работа вакуумного усилителя была постоянной.

При остановке двигателя вакуумный усилитель разъединяется с коллектором за счет обратного клапана, поэтому вакуумный усилитель тормозов способен работать только при работающем двигателе. В случае неисправности или выхода из строя рассматриваемого элемента происходит аналогичное разделение.

Благодаря следящему клапану атмосферная камера в исходном положении соединяется с вакуумной камерой и с атмосферой при нажатии на педаль тормоза. Толкатель связан с педалью тормоза, за счет него двигается следящий клапан. Мембрана со стороны Вакуумной камеры соединена со штоком ГТК, она способствует впрыску тормозной жидкости за счет поршня в рабочие цилиндры.

За счет возвратной пружины диафрагма перемещается по окончании торможения в исходное положение. В конструкции усилителя также может быть электромагнитный приводной стержень. В системе ESP используется активный усилитель тормозов, основная задача которого – предотвратить опрокидывание.

В целом работа вакуумного усилителя тормозов основана на разнице давлений в атмосферной и вакуумной камерах. Именно за счет этой разницы активируется толкатель и способствует перемещению штока поршня ГТК.

Неисправности вакуумного усилителя тормозов.

Первое, что стоит подчеркнуть, неисправность рассматриваемого узла не может способствовать полному отключению тормозной системы. В результате управление автомобилем становится более трудным и водитель вынужден прилагать больше усилий, нажимая на педаль тормоза. К традиционным неисправностям относятся следующие:

• Наличие неисправности внутри самого вакуумного усилителя, например, старение резины клапана или разрыв диафрагмы. В этом случае клапан будет пускать воздух.
• Откройте или разгерметизируйте шланг, благодаря которому коллектор двигателя соединяется с вакуумным усилителем тормозов. При этом можно услышать шипение рассматриваемого элемента. Обязательно проверьте надежность впадин хомута и самого шланга на наличие разрывов или трещин.

Как проверить вакуумный усилитель тормозов?

1. Если двигатель начал брать, продиагностируйте исправность вакуумного усилителя. Разгерметизация часто сопровождается попаданием воздуха в сопло впускного коллектора, поэтому топливовоздушная система, поступающая в цилиндр двигателя, резко разлагается.
2. В качестве второго варианта диагностики сделать около пяти сторон с помощью педали тормоза при отключенном двигателе. Далее на середине хода зафиксируйте педаль и запустите двигатель. Если педаль проваливается во время запуска, работает вакуумный усилитель. Если он остается без движения, то необходима замена или ремонт вакуумного усилителя тормозов.
3. При визуальном осмотре Настоятельно рекомендуется обращать внимание на наличие подлистов, которые могут появиться на корпусе вакуумного усилителя.
4. Периодически следует регулировать вакуумный усилитель тормозов.

Для ремонта или замены необходимо подготовить стандартный набор инструментов или соответствующий набор.

Порядок проведения поэтапного ремонта:

1. Изучите руководство по эксплуатации автомобиля и определитесь с ключевыми конструктивными нюансами вакуумного усилителя.
2. Отсоедините тягу привода рассматриваемого элемента от педали тормоза, которая находится под рулевым валом.
3. Снимите GTC в режущем отсеке.
4. В зависимости от неисправности произвести замену или ремонт данного узла.

Вакуумный усилитель тормозов обеспечивает лучшую динамику движения автомобиля и значительно повышает уровень комфорта органов. На практике фиксируется работа при эффективном торможении с минимальным усилием нажатия на педаль. Применение активных систем помощи при экстренном торможении Значительно повышает уровень безопасности дорожного движения.

Устройство ВУТ.

Вакуумный усилитель тормозного усилия У большинства автомобилей расположен возле моторного щита и представляет собой монолитный блок с ГТК и бачком для тормозной жидкости.

Для усиления тормозных усилий в конструкции ВУТ используются:

• корпус металлический;
• разделительная диафрагма из пластика;
обратный клапан
• ;
• узел толкатель-педаль;
• путевой клапан;
• шток гидроцилиндра;
• возвратная пружина.

Принцип работы

Усилие прижатия тормозных колодок В автомобилях, конструкция которых не предусматривает установку ВУТ, нагнетание осуществляется усилием, создаваемым водителем при нажатии на педаль. Вакуумный усилитель тормозов использует разность атмосферного давления для создания разряда, тем самым повышая давление в тормозной магистрали.

Начнем с того, что рабочая диафрагма разделяет корпус на атмосферную и вакуумную (находится со стороны ГТК) камеры. Он связан через толкатель с педалью. Когда тормоза не задействованы, следящий клапан поддерживает одинаковое давление в двух камерах. Нажатие на педаль тормоза приводит к тому, что регулирующий клапан «разрезает» соединение. Байпасный клапан уравнивает давление атмосферной части корпуса с открытым пространством. Вакуум, который все это время поддерживался в корпусе ВУТ, теперь притягивает диафрагму. Как только водитель отпускает педаль тормоза, возвратная пружина возвращает упругую перегородку в исходное положение.

Низкое давление в корпусе, которое приводит в действие вакуумный усилитель, создается через шланг, соединяющий вакуумную часть с впускным коллектором. Это происходит за счет разряда, создаваемого опусканием поршня в НМТ во время впуска топливной смеси. Если бензинового двигателя вакуума достаточно для нормальной работы ват, то дизельные двигатели в обязательном порядке оснащают вакуумным насосом, предназначенным для выталкивания нагнетания. В зависимости от конструкции (лепестковая, мембранная) в движение такое устройство приводит: ТНВД, генератор или распределительный вал.

Поломки ВУТ.

Неисправность вакуумного усилителя может сказаться не только на эффективности тормозной системы, но и на работе бензинового двигателя. К основным видам поломок относятся:

• нарушение герметичности системы, повреждение шланга обеспечения слива;
• натяжная диафрагма;
• повреждение рабочих клапанов или связанных с ними деталей (пружины, клапаны).

Усилитель тормозного давления Не лишает автомобиль тормозов, но может существенно затруднить управление автомобилем.

Если вы заметили изменения в работе усилителя, не спешите менять шланг или ремонтировать усилитель тормозов. На некоторых автомобилях клапан рециркуляции воздуха в салоне напрямую связан с работой усилителя. Симптомы разгерметизации этой системы аналогичны тем, которые проявляются при поломках ВУТ.

Самостоятельная диагностика

Простой принцип работы позволяет проводить диагностику своими руками. Ремонт вакуумного усилителя следует доверить специалистам. Несколько простых методов помогут вам определить исправность системы:

• после непродолжительной работы двигателя остановите автомобиль и несколько раз нажмите на педаль тормоза. С хорошим усилителем первое нажатие будет легко, а все последующие потребуют усилий. Каждое последующее движение педали будет короче;
• Запустите двигатель и подождите несколько минут. Проверить вут на герметичность можно, стянув шланг, идущий к нему с впускного коллектора. При наличии выделений вы услышите хлопок выходящего воздуха;
• на заглушенном двигателе несколько раз подряд энергично нажать на педаль тормоза. Заведите двигатель, продолжая удерживать педаль. Как только двигатель запустится, исправный вакуумный усилитель тормозной системы сделает «мягкую» педаль, и она выйдет из строя;
• одной из самых распространенных проблем является воздух «SUPPLC». Проверить сливной шланг на предмет механических повреждений, а также герметичность места его соединения с корпусом. В этом случае может понадобиться срочный ремонт ВУТ. Такого «запаса» воздуха вполне достаточно, чтобы бензиновый мотор начал троить;
• двигатель заглушен. При первом нажатии на педаль звук воздушного корпуса включается в атмосферную часть. Если такового нет, порвалась мембрана или неисправен перепускной клапан.

Перечисленные признаки неисправности усилителя тормозных усилий помогут вам диагностировать и устранить поломку в кратчайшие сроки.

Подключение бортового компьютера к ВАЗ 2114

Еще несколько лет назад электронная система автомобиля считалась роскошным новшеством, но в последнее время многие автомобили оснащаются этим элементом.

Большинство автомобилистов хотели бы иметь автомобиль, напичканный всеми техническими новинками. Но к сожалению не все автомобили семейства ВАЗ оснащены электронной системой. Установка бортового компьютера на ВАЗ 2114 своими силами не должна вызвать затруднений.

Функционал электроники достаточно обширен, в ней имеется большое количество различных программ, направленных на улучшение работы автомобиля и контроль за его техническим состоянием. Эта система с высочайшей точностью определяет многие параметры машины, например: скорость, показатели температуры тормозной жидкости, уровень напряжения внутри системы машины и многое другое. При этом показатели бортового компьютера во много раз точнее показателей штатных приборов. Функционал электронной бортовой системы весьма разнообразен.

Помимо определения точности показателей в работе машины, бортовая электроника отлично справляется с диагностикой всех систем автомобиля и определяет коды неисправностей. Трудностей с расшифровкой кодов возникнуть не должно, т.к. Инструкция бортового компьютера содержит все необходимые расшифровки.

Преимущества электроники вполне ощутимы, можно, не посещая сервисный центр, самостоятельно выявить все проблемы, возникшие в период эксплуатации, и своевременно их устранить. Важным моментом является то, что система помогает избежать достаточно серьезных последствий неисправности благодаря своевременной диагностике.

Еще одним преимуществом данной системы является оснащение звуковой и световой сигнализацией. Этот тип сигнализации также информирует автовладельца о проблемах, возникших в сети автомобиля, или информирует о перегреве двигателя.

Какой бортовой компьютер поставить на ваз 2114

Главный момент, которым нужно руководствоваться при выборе бортового компьютера на ваз 2114, это поддержка программы ЭБУ ВАЗ2114. Кроме того, нет необходимости экономить, более дорогая электроника сможет проверить состояние машины и своевременно сигнализировать о неисправности.

Ошибки бортового компьютера ваз 2114

Для проверки ЭБУ необходимо обнулить суточный пробег на приборной панели и при этом включить зажигание. Затем, нажав клавишу на рычаге стеклоочистителя, вы увидите на дисплее версию прошивки компьютера с кодами ошибок, если таковые имеются.

Основные коды ошибок:

• 2-Слишком высокое напряжение сети машины.
• 3-датчик уровня топлива.
• 4-датчик температуры охлаждающей жидкости.
• 5-Нарушение функционирования датчика температуры за бортом.
• 6-двигатель перегрев.
• 7-критически низкое давление масла.
• 8-неисправности в тормозной системе.
• 9-Аккумулятор разряжен.

Самые распространенные ошибки бортовой системы:

1. Код 4, в основном выскакивает на недостаточно прогретом двигателе, либо при включении датчика, свидетельствующего о количестве топлива.
2. Код 6 указывает на перегрев двигателя.
3. Код 8, при нехватке тормозной жидкости в системе.

Выявив имеющиеся ошибки, их можно сбросить, для этого достаточно нажать и удерживать некоторое время клавишу суточного пробега автомобиля.

Важно!

Перед совершением сделки на покупку автомобиля обязательно проверьте бортовую систему. Убедитесь, что нет системных ошибок. Или вы обнаружите любопытные факты о состоянии автомобиля. Например: нагрев двигателя, давление масла и т. д.

Как подключить бортовой компьютер на ваз 2114

Прежде чем приступить к установке, необходимо определиться, для каких функций нужен бортовой компьютер ваз 2114. Прежде чем определиться с выбором электронной системы, нужно обратить внимание на характеристики машины. Конечно, покупать очень сложную систему для обычного автомобиля или слишком дорогую для автомобиля бюджетного класса нецелесообразно. Достаточно приобрести систему, включающую в себя монитор, необходимый набор проводов и, соответственно, процессор.

Затем определите место для установки монитора электронной системы. Лучшим решением будет установка в центре консоли, если позволяет место. Если нет свободного места, монитор можно установить на торпеду; соответственно, требуется внешний корпус.

Следующим шагом будет размещение самого процессора. Не забывайте, что необходимо обеспечить свободный доступ ко всем вентилируемым отверстиям процессора, корпус должен крепиться в определенном месте. Провода также необходимо пропускать через специальную трубку, защищающую их от внешних негативных воздействий.

После установки всех элементов подключите проводку. Для отображения технического состояния машины необходимо подключить бортовой компьютер к центру машины. После завершения процесса установки включите систему и установите необходимые программы. Завершающим этапом будет настройка.

При наличии проблем с работой электронной системы, например, не работает бортовой компьютер ВАЗ 2114. Скорее всего, проблема кроется в неправильно подключенных контактах или неправильно реализованных настройках. Для решения этого вопроса достаточно проверить все подключения и проверить, либо проверить существующие настройки по инструкции.

Как установить бортовой компьютер на ваз 2114?

9 — и штыревой разъем

Сначала нужно снять заглушку на панели. Сняв его, нужно найти пучок проводов с 9-контактным разъемом, он есть на всех моделях ВАЗ. Подсоедините разъем к бортовому компьютеру, обязательно проведите К-линию, для этого:

1. Подсоедините провод длиной 1 м ко второму контакту колодки разъемов.
2. Другой конец провода подведите к диагностической колодке под панелью приборов, чтобы процесс не доставлял неудобств можно отстегнуть панель справа.
3. Подключить провод к диагностической колодке, через М-гнездо при наличии блока ЕВРО 2, или в гнездо 7 при наличии блока ЕВРО 3 ( возможны случаи монтажа блока ЕВРО 3 вверх ногами, обязательно обратите на это внимание!)
4. Подключить бортовой компьютер, установить в отведенное место и провести тест.

Представленная Схема подключения бортового компьютера на ВАЗ 2114 подробно показывает порядок действий.

Как снять бортовой компьютер на ваз 2114

К сожалению, многих водителей не устраивает работа электронной системы автомобиля, установленной при сборке ВАЗ. Этот гаджет можно без проблем удалить.

Первым делом необходимо изучить инструкцию к машине, в ней предусмотрен процесс демонтажа бортовой системы.

Обязательно узнайте в автосалоне, где был куплен автомобиль, вопрос гарантийного срока. Большинство салонов могут аннулировать гарантию, если они сами вмешаются в машину.

Приступаем к снятию бортового компьютера:

1. Сначала нужно достать магнитолу, но перед этим отсоединить минусовую клемму от аккумулятора.
2. Снимите внешнюю панель магнитолы.
3. Затем снимаем весь корпус магнитолы, обязательно отстегиваем подсоединенные к ней провода.
4. Просуньте руку в отверстие и осторожно откройте защелки компьютерного блока.
5. Снять бортовой компьютер, предварительно отстегнув все подсоединенные к нему провода. Если вы не планируете устанавливать новую электронную систему, обязательно нужно подключить проводку.
6. Также аккуратно отключите все устройства, подключенные к компьютеру.
7. Подключить магнитолу обратно и установить на место.

Видео можно посмотреть с хостинга YouTube:

Размер бампера на ВАЗ 2114 габариты. Все автомобили ВАЗ. Почему изменяется геометрия кузова, и как проводится проверка

В литрах объем такой же, как и в кубах (кубических дециметрах).

Такая вместительность машины позволяет перевозить в ней даже крупногабаритный груз, что особенно актуально для тех, кто часто сталкивается с необходимостью доставки каких-либо товаров или грузов другого назначения к месту выгрузки. При сложенных сиденьях объем багажника увеличивается почти вдвое.

Кроме того, если вам необходимо перевезти большой объем груза, или, например, вы отправляетесь в путешествие всей семьей, вам не придется ограничивать себя 330-литровым пространством для хранения вещей. В продаже имеются различные крепления и установки для данной модели автомобиля, которые позволяют перевозить намного больше вещей, чем поместится в багажнике.

Например, можно установить багажник на крышу. В продаже имеются различные варианты крепления:

1. Автобоксы.
2. Крепления для спортивного инвентаря.
3. Корзины.
4. Экспедиционные кофры на крышу.

Таким образом, вы сможете сделать свой автомобиль еще просторнее и освободить место для пассажиров.

Кнопочное управление

Очень удобно, когда управление (открытие багажника) осуществляется с кнопки. Каждый автовладелец знает, что очень важно следить за тем, чтобы багажник, как и двери автомобиля, закрывался надежно. Надежная работа замков багажника так же важна, как и надежность замка в двери гаража или квартиры. Все современные модели автомобилей оснащены механизмом открывания багажника с помощью пульта дистанционного управления или специальной кнопки. Установка механизма с кнопкой не только делает управление более удобным, но и решает ряд проблем. В частности, это решает проблему обледенения замка, который открывается ключом.

Ваз 2114, выпущенный опытной партией из пятидесяти экземпляров в 2001 году, был поставлен на конвейер и стал доступен рядовому автолюбителю в 2003 году. Создан на базе старого ВАЗ 2109, по сравнению с ним, четырнадцатого модель получила радикальное обновление.

Дизайн стал более современным и приятным, бампера стали красить в цвет кузова, появились молдинги и накладки на пороги. Изменилась и отделка салона регулируемая рулевая колонка, евро панель приборов, руль от ВАЗ 2110 и новая система обогрева.

Но самое главное — это двигатели. Начиная с ВАЗ 2114 карбюраторный впуск ушёл в историю, его окончательно заменили на инжекторный с распределенным впрыском топлива. Это позволило добиться большей экономичности и одновременно улучшить динамические характеристики.

Так же на машине появилось много дополнительных опций недоступных ранее. Такие как: тонированные стекла, электрические стеклоподъемники, подогрев сидений, противотуманные фары, легкосплавные диски и центральный замок.

ВАЗ 2114 выпускался в двух комплектациях:

1. Люкс.
2. Стандарт.

Противотуманные фары, колпаки колес, подголовники для задних пассажиров, модифицированная обивка дверей и обшивки дверей. Главным преимуществом высшей комплектации был бортовой компьютер, который мог фиксировать расход топлива, среднюю скорость, время в пути и другие интересные параметры.

В 2007 году модель ВАЗ 2114 получила рестайлинг, новый двигатель и индекс 21144. С этим двигателем внутреннего сгорания автомобиль стал соответствовать экологическому классу ЕВРО-3. Появилась пластиковая декоративная крышка, алюминиевый ресивер заменили на пластиковый, а катализатор перенесли ближе к двигателю. Более того, внутри автомобиля произошли небольшие изменения.

Обновлена ​​торпеда, исчез верхний бардачок, в него интегрирован бортовой компьютер панели приборов, показывающий напряжение в бортовой сети, температуру на улице, время и тому подобное.

Характеристики ВАЗ 2114

Для автомобиля ВАЗ 2114 с завода заявлены следующие ТТХ:

• количество мест: 5;
• рекомендуемое топливо: АИ-95;
• максимальная скорость: 165 километров в час;
• расход топлива: 8,9 л на 100 км по городу;
• время разгона до 100 километров в час: 13 секунд;
• объем топливного бака: 43 л;
• расположение двигателя внутреннего сгорания: спереди, поперечно;
• вес: 970 кг;
• Топливная система: Распределенный впрыск;
• объем багажника: 427 л;
• Привод: Передний.

Технические характеристики ВАЗ 2114
тип кузова	хэтчбэк
Количество дверей	5
Места	5
Объем багажника, дм 3	330/600
Габаритные размеры, мм:
длина	4122
ширина	1650
высота	1402
собственный вес, кг	970
425
Колесная база, мм	2460
Колея передних колес	1400
Гусеница задних колес	1370
Ведущие колеса	Передние
Дорожный просвет до низа	170
зазор до картера сцепления	160
Двигатель ВАЗ 2114	2111
рабочий объем, см3	1499
количество клапанов	8
Макс. мощность, кВт (при об/мин)	57,2 (5400)
Максимальная мощность, л.с.	77,8
Максимальный крутящий момент, Нм (при об/мин)	115,7 (3000)
система подачи	распределительная система впрыска
иммобилайзер	+
адсорбер, нейтрализатор	—
КП
Количество ступеней редуктора	5
Передаточные числа коробки передач:
I	3 636
II	1,95
III	1 357
IV	0,941
В	0,784
реверс	3,53
Передаточное число главной передачи	3,7
Максимальная скорость, км/ч	158
разгон до 100 км/ч, с	13,2
Расход топлива, л/100 км:
расход топлива при 90 км/ч	5,7
расход топлива при 120 км/ч	7,8
расход топлива в городе	8,9
Емкость топливного бака, л	43
Передние тормоза	Диск
Задние тормоза	Барабан
Тормозной путь с нагрузкой от 80 км/ч	38
Привод стояночного тормоза	Трос
привод сцепления	трос
Передняя подвеска	МакФерсон
Задняя подвеска	продольный рык
Рулевое управление	Рейка и шестерня
радиус поворота наименьший	5,2
Максимальный подъем без ускорения	34
Шины ВАЗ 2114	165/70R13 175/70R13
Колесо	2110
Приборная панель	2114
Комбинация приборов	2115
Коврики	тафтинговые
Обогрев заднего стекла	+
Передние электрические стеклоподъемники. дв.	+
Электрические дверные замки	+
Охлаждающий вентилятор	электрический
Бортовая система управления	+
Бортовой компьютер	—
Бамперы	оригинал
очиститель фар	—
Плафон индивидуального освещения	+
Противотуманные фары	+
наружные зеркала	левое и правое
Неослепляющие зеркала	—
Зеркала с электроприводом*	—
Подогрев передних сидений	+**
обивка сиденья	твид с карм.
Обивка сиденья из раст. волокна	+
обшивка потолка	цельнолитая
обивка двери	цельнолитая
Обивка багажника	+
Солнцезащитный козырек с зеркалом	—
Подголовники заднего сиденья	+
Коврик в багажник пластиковый	—
Пер. ремни безопасности с сигнализацией	—
дверные молдинги	+
боковые юбки	+
Колесные колпаки	+
Спойлер багажника со стоп-сигналом	+
Тонированное стекло	—
Металлическая отделка	+
Уровень шума в салоне ВАЗ 2114
при скорости 100 км/ч, дБ/А	74
Стандарты токсичности	R83

Благодаря своим техническим характеристикам и внешнему виду автомобиль ВАЗ 2114 завоевал большую популярность среди людей разного возраста. Взрослые оценили большой багажник, складывающиеся сиденья и низкий расход топлива. А молодые покупали его за хорошую динамику и более современный дизайн, как внешний, так и внутренний.

Размеры вазы 2114 соответствуют международному классу В.

В сухих цифрах они выглядят так:

1. Длина станка: 4100 мм.
2. Высота машины: 1415 мм.
3. Ширина станка: 1620 мм.
4. Основание: 2460 мм.
5. Дорожный просвет: 165 мм.
6. Задняя колея: 1370 мм.

Модели с индексом 211440-24, выпущенные в 2007 году, и 211440-26, появившиеся на конвейерах в 2010 году, имели несколько измененные габариты 2114:

1. Длина машины: 4122 мм.
2. Высота машины: 1402 мм.
3. Ширина станка: 1650 мм.

Отличия были обусловлены рестайлингом бамперов, зеркал заднего вида, а также небольшими корректировками подвески автомобиля.

Некоторые хотят увеличить клиренс ВАЗ 2114, тогда машина получит большую проходимость и будет легче преодолевать городские препятствия. А вот увеличение дорожного просвета негативно сказывается на расположении центра масс автомобиля, в поворотах он станет более раскатистым и вообще потеряет управляемость. Каждый выбирает то, что ему важнее.

ВАЗ 2114 — российский хэтчбек, пришедший на смену снятой с производства девятке. Изменения коснулись не только внешних частей кузова (новые фары, капот, бампера, молдинги, решетка радиатора), но и салона.

Спортивный стиль ВАЗ 2114

Современный вид автомобилю ВАЗ 2114 придают молдинги со всех сторон, спойлер со стоп-сигналом и накладки на пороги. Внешние изменения ВАЗ 2114 оправдывают себя, наделяя автомобиль отличными аэродинамическими качествами, а также устойчивостью на дороге даже на высоких скоростях. Бамперы, молдинги и другое навесное оборудование выдержаны в той же цветовой гамме, что и кузов, либо выполнены в черном цвете, что придает модели ВАЗ 2114 сходство с иномарками и создает возможность выбора покупателем внешнего оформления автомобиля.

За свой внешний вид машина полюбилась людям, занимающимся тюнингом. А полюбил я из-за того, что за небольшие деньги ВАЗ 2114 можно сделать индивидуальной, выделяющейся из общего транспортного потока.

Технические данные ВАЗ 2114

Как видно из таблицы с техническими характеристиками ВАЗ 2114 разница с моделями своего класса заключается только в габаритах кузова. Восьмиклапанный двигатель объемом 1,6 литра устанавливается на многие модели АвтоВАЗа, поэтому особых характеристик ожидать не стоит. Привод — передний, коробка — как у всех, так сказать стандарт. Отличия хэтчбека от седана заключаются в объеме багажника, который увеличивается при сложенных спинках задних сидений. Сравнивать характеристики ВАЗ 2114 с классикой нет смысла – аэродинамика за счет более плавных линий кузова делает автомобиль легким в управлении. Ну а в остальном ВАЗ 2114 – это обычная российская машина, которая покоряет сердца автомобилистов благодаря своему внешнему виду.

Двигатель	1,6 л, 8 кл. (Евро 3)
Длина, мм	4122
Ширина, мм	1650
Высота, мм	1402
Основание, мм	2460
Колея передних колес, мм	1400
Колея задних колес, мм	1370
Объем багажного отделения, дм 3	330
Масса в снаряженном состоянии, кг	985
Полная масса автомобиля, кг	1410
Допустимая полная масса буксируемого прицепа с тормозами, кг	750
Допустимая полная масса буксируемого прицепа без тормозов, кг	300
Колесная формула / ведущие колеса	4×2/передний
Компоновка автомобиля	передний привод, расположение двигателя спереди, поперечное
Тип кузова/количество дверей	хэтчбек/4
тип двигателя	бензиновый, четырехтактный
Система снабжения	Распределенный впрыск с электронным управлением
Количество и расположение цилиндров	4, рядный
Объем двигателя, см 3	1596
Максимальная мощность, кВт/об/мин	59,5/5200
Максимальный крутящий момент, Нм при об/мин	120/2700
Топливо	Бензин неэтилированный АИ-92 (мин)
Расход топлива по ездовому циклу, л/100 км	7,6
Максимальная скорость, км/ч	160
Трансмиссия	Руководство
Количество передач	5 вперед, 1 назад
Передаточное число главной пары	3,7 или 3,9
Рулевое управление	предохранитель, реечного типа, без усилителя
Шины	175/70R13-80(Т,Н) 165/70R13-79(С,Т)
Емкость топливного бака	43 литра

Автомобили ВАЗ, 2113, 2114 и 2115 – модели, пользующиеся популярностью у отечественных водителей. Это связано с их дешевизной, ремонтопригодностью, относительной надежностью и неприхотливостью. А от объема багажника ВАЗ 2114 зависит практичность эксплуатации автомобиля.

ВАЗ 2113

Благодаря объему багажника ВАЗ 2113 у водителей есть возможность перевозить негабаритный груз. Его мощность составляет 330 литров. Технические характеристики багажного отделения предусматривают возможность перевозки предметов, имеющих нестандартные размеры.

Багажник модели 2113 трансформируется: водитель может снять полку, сложить задние сиденья. После этого его мощность составляет 632 л. Хэтчбек позволяет перевозить небольшие длинномерные грузы.

К недостаткам можно отнести отсутствие штатного освещения (при тюнинге автомобиля монтируют самостоятельно), высокий погрузочный борт, что усложняет размещение товара внутри.

ВАЗ 2114

ВАЗ 2114 надежный пятидверный автомобиль. Вместимость составляет 330 литров при сложенных сиденьях, а при разложенных – 632 литра. Погрузочная высота борта имеет неудобный уровень (похожий на используемый на тринадцатой модели), что значительно усложняет процесс погрузки.

Размеры багажника следующие: длина — 830 миллиметров при сложенных сиденьях и почти 1660 миллиметров — при разложенных сиденьях, ширина — 935 миллиметров, глубина — 830 миллиметров, высота — 780 миллиметров. Эти размеры приблизительны и действительны для моделей 2113 и 2114.

Возможности трансформации позволяют загружать предметы, длина, а также размеры которых отличаются от стандартных размеров. При установке дополнительных багажных конструкций на крышу можно перевозить некоторое количество крупногабаритного груза.

Вместимость, выраженная в литрах, идентична объему, указанному в кубических дециметрах.

ВАЗ 2115

Объем багажника ВАЗ 2115 составляет 427 литров при сложенных сиденьях, если их разложить, вместимость увеличивается до 700 литров. Увеличены размеры багажного отделения, благодаря чему на пятнадцатой модели можно перевозить даже крупногабаритные грузы.

К достоинствам можно отнести простоту демонтажа, установки полки, а также удобную высоту для загрузки. Он находится почти на уровне бампера автомобиля.

Часто водители улучшают шумоизоляцию и штатной обшивкой багажника. Монтируют электропривод открывания крышки, устанавливают подсветку, конструируют ящики для хранения мелочей (однако из-за их установки багажник значительно теряет объем).

Особенности багажника

К особенностям багажных отделений различных модификаций моделей 2113, 2114, 2115 можно отнести приемлемый уровень вместимости и возможность трансформации салона для увеличения полезного объема.

ВАЗ 2115 отличает комфортная погрузочная высота, больший объем багажника Лады 2115. В остальном оформление грузового отсека идентично другим моделям.

Вагоны оборудованы штатной полкой, она устанавливается вертикально и разделяет багажное отделение и салон. При необходимости (например, при перевозке крупногабаритных грузов, требующих складывания задних сидений) эту полку и вертикальную шторку можно демонтировать.

На автомобилях Лада 2113, 2114, 2115 под «полом» багажника предусмотрена ниша для хранения запасного колеса и инструментов, необходимых для быстрого устранения мелких неисправностей, которые могут возникнуть в пути.

ВАЗ 2115 отличается удобной погрузочной высотой, более увеличенным объемом багажника Лада 2115. В остальном его конструкция идентична другим моделям.

Модели ВАЗ 2113, 2114, 2115, являющиеся модификацией «восьмерок», «девяток» и «девяносто девятых» соответственно, стали более эргономичными, удобными в эксплуатации, практичными. Автомобили получили вместительные багажные отделения, что увеличило объем перевозимого груза. Наличие ряда недостатков не отпугивает водителей: некоторые неудобства можно исправить самостоятельно.

Автомобили семейства ВАЗ 2113, 2114, 2115 популярны не только в России, но и в странах СНГ. Это связано с большим распространением этих автомобилей, их неприхотливостью, относительной надежностью, ремонтопригодностью и стоимостью. Машины имеют приемлемую вместимость загрузочной ниши, что делает их удобными в использовании для решения повседневных бытовых задач или ведения малого бизнеса.

infokuzov.ru

Объем багажника ВАЗ 2114

Поколение 1 поколениеSeries Select 5-дверный хэтчбекВерсия Select 1.5 MT (77 л.с.)1.6 MT 8 cl (Евро 3) (81 л.с.)1.6 MT 16 cl (89л.с.)1,6 МТ 16 кл (98 л.с.) 1,6 МТ 8 кл (Евро 4) (81 л.с.)

Refresh

ВАЗ (Lada) 2114 1-го поколения 1,5 МТ (77 л.с.)

• Объем багажника не менее 427 л
• 2 Объем багажника максимальный 427 л

ВАЗ (Lada) 2114 1 поколение 1,6 МТ 8 кл (Евро-3) (81 л.с.) ВАЗ (Lada) 2114 1 поколение 1,6 МТ 16 кл (89 л.с.)

• Объем багажника минимальный 300 л
• Объем багажника максимальный 632 л

ВАЗ (Lada) 2114 1 поколение 1.6 МТ 16кл (98 л.с.)

• Объем багажника не менее 300 л
• Объем багажника не более 632 л

ВАЗ (Lada) 2114 1 поколение 1,6 МТ 8 кл (Евро-4) (81 л. с.)

• Объем багажника не менее 300 л
• Объем багажника не более 632 л

wikidrive.ru

Объем багажника ВАЗ-2114: размеры и точные параметры

ВАЗ-2114 — автомобиль, пришедший на смену «девятке», снятый с производства, и сразу же завоевавший популярность и ставший востребованным. По сравнению со своим предшественником, эта модель автомобиля имеет ряд отличий. Отличия коснулись не только внешних частей кузова, но и салона. В частности, у ВАЗ-2114 большой объем багажника. Накладки на пороги, молдинги по бокам, спойлер со стоп-сигналом – все это придает автомобилю современный вид.

Внешние изменения коснулись тактико-технических характеристик автомобиля. В частности, эта модель обладает прекрасными аэродинамическими качествами. Он устойчив на дороге, даже если движение осуществляется на высокой скорости. Сочетание цветов кузова и навесного оборудования придает этому автомобилю вид иномарки.

Благодаря своему внешнему виду этот автомобиль вызвал повышенный интерес у людей, занимающихся тюнингом. При относительно небольших финансовых затратах такой автомобиль легко можно превратить в оригинальный автомобиль, выделяющийся из толпы, подчеркивающий тем самым индивидуальность и чувство стиля своего владельца.

Багажник

Благодаря возможности складывания заднего сиденья этот автомобиль легко трансформируется в грузопассажирский. В данной модели автомобиля объем багажника равен:

• 330 дм3 при разложенных сиденьях;
• 600 дм3 со сложенными задними сиденьями.

Читайте также: Чем обшить дверь ВАЗ-2114

В литрах объем такой же, как и в кубах (кубических дециметрах).

Такая вместимость машины позволяет перевозить в ней даже крупногабаритный груз, что особенно актуально для тех, кто часто сталкивается с необходимостью доставки каких-либо товаров или грузов другого назначения к месту выгрузки. При сложенных сиденьях объем багажника увеличивается почти вдвое.

Кроме того, если вам необходимо перевезти большой объем груза, или, например, вы отправляетесь в путешествие всей семьей, вам не придется ограничивать себя 330-литровым пространством для хранения вещей. В продаже имеются различные крепления и установки для данной модели автомобиля, которые позволяют перевозить намного больше вещей, чем поместится в багажнике.

Например, можно установить багажник на крышу. В продаже имеются различные варианты крепления:

1. Автобоксы.
2. Крепления для спортивного инвентаря.
3. Корзины.
4. Экспедиционные багажники на крышу.

Таким образом, вы сможете сделать свой автомобиль еще просторнее и освободить место для пассажиров.

Кнопочное управление

Очень удобно, когда управление (открытие багажника) осуществляется с кнопки. Каждый автовладелец знает, что очень важно следить за тем, чтобы багажник, как и двери автомобиля, закрывался надежно. Надежная работа замков багажника так же важна, как и надежность замка в двери гаража или квартиры. Все современные модели автомобилей оснащены механизмом открывания багажника с помощью пульта дистанционного управления или специальной кнопки. Установка механизма с кнопкой не только делает управление более удобным, но и решает ряд проблем. В частности, это решает проблему обледенения замка, который открывается ключом.

Читайте также: Почему не работает спидометр ВАЗ-2114 и что делать

Установку такого механизма можно доверить специалисту. Но некоторые автовладельцы предпочитают выполнять эту работу самостоятельно. Для этого понадобится стальной трос, ролик, кнопка подключения, электромагнит привода ствола и провода. Ролик установлен на корпусе шестерни стеклоочистителя. Если ролик открытый, можно использовать плетеный кабель. Самый простой способ подключения — к прикуривателю. Для других вариантов нужно иметь соответствующие знания электрической схемы.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

ladaautos.ru

Уточняем размеры ВАЗ 2114 | VAZremont.com

Ваз 2114, выпущенный опытной партией из пятидесяти экземпляров в 2001 году, был поставлен на конвейер и стал доступен рядовому автолюбителю в 2003 году. Создан на базе старого ВАЗ 2109, в сравнении с ним , четырнадцатая модель получила кардинальное обновление.

Дизайн стал более современным и приятным, бампера стали красить в цвет кузова, появились молдинги и накладки на пороги. Изменилась и отделка салона – регулируемая рулевая колонка, европанель приборов, руль от ВАЗ 2110 и новая система отопления.

Но самое главное — это двигатели. Начиная с ВАЗ 2114 карбюраторный впуск ушёл в историю, его окончательно заменили на инжекторный с распределенным впрыском топлива. Это позволило добиться большей экономичности и одновременно улучшить динамические характеристики.

Также на машине есть много дополнительных опций, которых раньше не было. Такие как: тонированные стекла, электрические стеклоподъемники, подогрев сидений, противотуманные фары, легкосплавные диски и центральный замок.

ВАЗ 2114 выпускался в двух комплектациях:

1. Люкс.
2. Стандарт.

Версия Luxury поставлялась с предустановленными противотуманными фарами, колпаками для колес, подголовниками для задних пассажиров, новой обивкой дверей и дверных накладок. Главным преимуществом высшей комплектации был бортовой компьютер, который мог фиксировать расход топлива, среднюю скорость, время в пути и другие интересные параметры.

В 2007 году модель ВАЗ 2114 получила рестайлинг, новый двигатель и индекс 21144. С этим двигателем внутреннего сгорания автомобиль стал соответствовать экологическому классу ЕВРО-3. Появилась пластиковая декоративная крышка, алюминиевый ресивер заменили на пластиковый, а катализатор перенесли ближе к двигателю. Кроме того, внутри автомобиля произошли небольшие изменения.

Обновлена ​​торпеда, исчез верхний бардачок, в панель приборов интегрирован бортовой компьютер, показывающий напряжение в бортовой сети, температуру на улице, время и тому подобное.

Характеристики ВАЗ 2114

Для автомобиля ВАЗ 2114 с завода заявлены следующие ТТХ:

• количество мест: 5;
• рекомендуемое топливо: АИ-95;
• максимальная скорость: 165 километров в час;
• расход топлива: 8,9 л на 100 км по городу;
• время разгона до 100 километров в час: 13 секунд;
• объем топливного бака: 43 л;
• расположение двигателя внутреннего сгорания: спереди, поперечно;
• вес: 970 кг;
• Топливная система: Распределенный впрыск;
• объем багажника: 427 л;
• Привод: Передний.

тип кузова	хэтчбек
Количество дверей	5
Места	5
Объем багажника, дм3	330/600
Габаритные размеры, мм:
длина	4122
ширина	1650
высота	1402
собственный вес, кг	970
425
Колесная база, мм	2460
Колея передних колес	1400
Колея задних колес	1370
Ведущие колеса	Передние
Дорожный просвет до низа	170
зазор до картера сцепления	160
Двигатель ВАЗ 2114	2111
рабочий объем, куб. см	1499
количество клапанов	8
Макс. мощность, кВт (при об/мин)	57,2 (5400)
Максимальная мощность, л.с.	77,8
Максимальный крутящий момент, Нм (при об/мин)	115,7 (3000)
система подачи	распределительная система впрыска
иммобилайзер	+
адсорбер, нейтрализатор	—
КП
Количество ступеней редуктора	5
Передаточные числа коробки передач:
I	3 636
II	1,95
III	1 357
IV	0,941
В	0,784
реверс	3,53
Передаточное число главной передачи	3,7
Максимальная скорость, км/ч	158
разгон до 100 км/ч, с	13,2
Расход топлива, л/100 км:
расход топлива при 90 км/ч	5,7
расход топлива при 120 км/ч	7,8
расход топлива в городе	8,9
Емкость топливного бака, л	43
Передние тормоза	Диск
Задние тормоза	Барабан
Тормозной путь с нагрузкой от 80 км/ч	38
Привод стояночного тормоза	Трос
привод сцепления	трос
Передняя подвеска	МакФерсон
Задняя подвеска	продольный рык
Рулевое управление	Рейка и шестерня
радиус поворота наименьший	5,2
Максимальный подъем без ускорения	34
Шины ВАЗ 2114	165/70R13 175/70R13
Колесо	2110
Приборная панель	2114
Комбинация приборов	2115
Коврики	тафтинговые
Обогрев заднего стекла	+
Передние электрические стеклоподъемники. дв.	+
Электрические дверные замки	+
Охлаждающий вентилятор	электрический
Бортовая система управления	+
Бортовой компьютер	—
Бамперы	оригинал
очиститель фар	—
Плафон индивидуального освещения	+
Противотуманные фары	+
наружные зеркала	левое и правое
Неослепляющие зеркала	—
Зеркала с электроприводом*	—
Подогрев передних сидений	+**
обивка сиденья	твид с карм.
Обивка сиденья из раст. волокна	+
обшивка потолка	цельнолитая
обивка двери	цельнолитая
Обивка багажника	+
Солнцезащитный козырек с зеркалом	—
Подголовники задних сидений	+
Пластиковый коврик в багажник	—
Пер. ремни безопасности с сигнализацией	—
молдинги дверей	+
боковые юбки	+
Колесные колпаки	+
Спойлер багажника со стоп-сигналом	+
Тонированное стекло	—
Металлическая отделка	+
Уровень шума в салоне ВАЗ 2114
при скорости 100 км/ч, дБ/А	74
Стандарты токсичности	R83

Благодаря своим техническим характеристикам и внешнему виду автомобиль ВАЗ 2114 завоевал большую популярность среди людей разного возраста. Взрослые оценили большой багажник, возможность складывания сидений и низкий расход топлива. А молодежь покупала его за хорошую динамику и более современный дизайн, как внешний, так и внутренний.

Размеры вазы 2114 соответствуют международному классу В.

В сухих цифрах они выглядят так:

1. Длина машины: 4100 мм.
2. Высота машины: 1415 мм.
3. Ширина станка: 1620 мм.
4. Основание: 2460 мм.
5. Дорожный просвет: 165 мм.
6. Задняя колея: 1370 мм.

Модели с индексом 211440-24, выпущенные в 2007 году, и 211440-26, появившиеся на конвейерах в 2010 году, имели немного измененные габариты 2114:

1. Длина машины: 4122 мм.
2. Высота машины: 1402 мм.
3. Ширина станка: 1650 мм.

Отличия были обусловлены рестайлингом бамперов, зеркал заднего вида, а также небольшими корректировками подвески автомобиля.

Некоторые хотят увеличить клиренс ВАЗ 2114, тогда машина получит большую проходимость и будет легче преодолевать городские препятствия. А вот увеличение дорожного просвета негативно сказывается на расположении центра тяжести автомобиля, в поворотах он будет становиться более раскатистым и вообще терять управление. Каждый выбирает то, что ему важнее.

vazremont.com

ВАЗ 2114, 2115, 2113 технические характеристики

ВАЗ 2114 — Самый массовый отечественный автомобиль. Четырнадцатый пришел на смену ВАЗ 2109. Изменения коснулись как внешнего вида кузова, так и салона.

Спортивный стиль ВАЗ 2114

Спортивный вид придают молдинги, установленные на кузове по всем сторонам автомобиля, спойлер и декоративные пороги.

Автомобиль имеет хорошие технические характеристики, хорошо держит трассу, хорошо входит в повороты даже на большой скорости по сравнению с классической моделью, и даже с предшественником ВАЗ 2109.

ВАЗ 2114 хорошо пользуется спросом у любителей отечественного тюнинга. Простая конструкция кузова и относительно дешевое обслуживание дает возможность экспериментировать и выделяться в сером потоке автомобилей.

Обычным 4-цилиндровым 8-клапанным двигателем уже никого не удивишь, так что особых характеристик ожидать не стоит. Передний привод, стандартная коробка, барабанные и дисковые тормоза. Отличия хэтчбека от седана заключаются в объеме багажника, который увеличивается при сложенных спинках задних сидений. В нашем случае форма корпуса не влияет на динамику. Сравнивать характеристики ВАЗ 2114 с классикой нет смысла – аэродинамика за счет более плавных и современных линий кузова делает автомобиль легким в управлении. Ну а в остальном ВАЗ 2114 – это обычная российская машина, которая нравится многим жителям страны и желанна в каждой семье. Большинство экземпляров инжекторные, с 2011 года установлена ​​электронная педаль газа — e-gas 9.0003

Двигатель	1,5, 8 кл (Евро-2) 1,6 л, 8 кл (Евро-3), 1,6 16кл (Супер-Авто) подробнее о двигателях
Длина, мм
Ширина, мм
Высота, мм
Основание, мм
Колея передних колес, мм
Колея задних колес, мм
Объем багажного отделения, дм3
Масса в снаряженном состоянии, кг
Полная масса автомобиля, кг
Допустимая полная масса буксируемого прицепа с тормозами, кг
Допустимая полная масса буксируемого прицепа без тормозов, кг
Колесная формула / ведущие колеса	4×2/перед
Компоновка автомобиля	передний привод, расположение двигателя спереди, поперечное
Тип кузова/количество дверей	хэтчбек/4
тип двигателя	бензиновый, четырехтактный
Система подачи	Распределенный впрыск с электронным управлением
Количество и расположение цилиндров
Объем двигателя, см3
Максимальная мощность, кВт/об/мин
Максимальный крутящий момент, Нм при об/мин
Топливо	Бензин неэтилированный АИ-92 (мин)
Расход топлива по ездовому циклу, л/100 км	7,6 (подробнее)
Максимальная скорость, км/ч
Трансмиссия	Руководство
Количество передач	5 вперед, 1 назад
Передаточное число главной пары
Рулевое управление	Безопасность реечного типа, без усилителя
Шины	175/70R13-80(T,H)165/70R13-79(S,T)
Емкость топливного бака

Динамические характеристики

Разгон до 100 км/ч — 14,0 с (1,5 8кл), 13,6 с (1,6 8кл), 11 с (1,6 16кл)

Максимальная скорость -158 км/ч (8кл) , 185 — , 185 190 (16кл)

Главная

vaz-2114-lada. ru

Технические характеристики ВАЗ 2114 | Ваз

Хэтчбек ВАЗ 2114 заменил на рынке СНГ столь полюбившуюся потребителям «девятку». Модернизация, разумеется, прошла на высшем уровне – машина получила и новые бампера, и молдинги, и капот новой формы и геометрии, и новые фары, и решетку радиатора, и салонный салон.

Спойлер со стоп-сигналами, накладки на пороги, молдинги по бокам придавали дизайну автомобиля столь необходимую ему спортивность. Кроме того, за счет внешних элементов у ВАЗ 2114 значительно улучшились аэродинамические характеристики, и, как следствие, управляемость на трассе при движении автомобиля на высокой скорости.

Как и в некоторых автомобилях иностранного производства, часть серии ВАЗ 2114 была оформлена в западном стиле — все навесное оборудование было окрашено в черный цвет. Другая часть серии, в свою очередь, поддержала любителей более спокойных решений, сколотив все элементы в один цвет. Однако форма и особенности экстерьера этого автомобиля настолько удобны для создания действительно эксклюзивных экземпляров посредством тюнинга, благодаря которому ВАЗ 2114 стал фактически первым отечественным автомобилем, приглянувшимся любителям внешней индивидуализации. средство передвижения.

Характеристики двигателя

Для ВАЗ 2114 применялись двигатели объемом 1,6 л, использующие технологию прямого впрыска топлива, или, другими словами, впрыск. Никаких новых модификаций для этой модели разработано не было. силовой агрегат, поэтому подобные двигатели можно встретить и на других моделях ВАЗ.

Трансмиссия автомобиля

Как и в других моделях ВАЗ, на ВАЗ 2114 применена механическая коробка переключения передач. Ручное управление до сих пор является своеобразным «фирменным знаком» Волжского автозавода и других предприятий, собирающих автомобили разработки ВАЗ. Механические трансмиссии более надежны, долговечны и просто удобны.

Тормозная система и гидроусилитель руля

Размерность шин

Габариты ВАЗ 2114 принципиально не отличаются от других автомобилей серии, и в значительной степени — по причине, корень которой лежит в периоде разработки тот самый». Его название — максимальная взаимозаменяемость элементов, требующая от производителей практически неизменной базовой конструкции автомобиля.

Динамика

Расход топлива

videovaz.ru

размеры, размеры кузова, доступные двигатели и комплектации

Кузов
Ширина	1620 мм
Длина	4100 мм
Высота	1415 мм
Колесная база	2460 мм
Передняя направляющая	1400 мм
Минимальный объем багажника	427 л
Дорожный просвет	165 мм
Максимальный объем багажника	427 л
Задняя направляющая	1370 мм
Собственная масса	970 кг
Количество мест	5
Двигатель
Количество клапанов на цилиндр	2
Расположение цилиндров	рядный
Диаметр цилиндра	82 мм
ход поршня	75 мм
Количество цилиндров	4
Тип двигателя	Бензиновый
Тип впуска	Форсунка
Максимальный крутящий момент	120 Нм
Максимальная мощность, обороты	до 4 800 об/мин
Мощность двигателя	77 л. с.
Объем двигателя	1499 см3
Максимальный крутящий момент	2700 об/мин
Трансмиссия и управление
Количество передач	5
Тип коробки передач	Механика
Привод	Передний
Диаметр поворота	10,4 м
Показатели эффективности
Максимальная скорость	158 км/ч
Разгон до 100 км/ч	13,2 с
Расход топлива в городе на 100 км	8,9 л
Расход топлива по шоссе на 100 км	5,7 л
Комбинированный расход топлива на 100 км	7,6 л
Емкость топливного бака	43 л
Запас хода	от 480 до 750 км
Марка топлива	АИ-92
Подвеска и тормоза
Передние тормоза	Диски
Задние тормоза	Барабаны
Задняя подвеска	На продольных рычагах
Передняя подвеска	Амортизирующая стойка

wikidrive. ru

09.05.2012

ВАЗ 2114 — Самый массовый отечественный автомобиль. Четырнадцатый заменил ВАЗ 2109. Изменения коснулись как внешнего вида кузова, так и салона.

Спортивный стиль ВАЗ 2114

Спортивный вид придают молдинги, установленные на кузове по всем сторонам автомобиля, спойлер и декоративные пороги.

Автомобиль имеет хорошие технические характеристики, хорошо держит трассу, хорошо входит в повороты даже на высокой скорости по сравнению с классической моделью, и даже с предшественником ВАЗ 2109.

ВАЗ 2114 хорошо пользуется спросом у любителей отечественного тюнинга. Простая конструкция кузова и относительно дешевое обслуживание дает возможность экспериментировать и выделяться в сером потоке автомобилей.

Технические характеристики ВАЗ 2114

Обычным 4-цилиндровым 8-клапанным двигателем никого не удивишь, поэтому особых характеристик ожидать не стоит. Передний привод, стандартная коробка, барабанные и дисковые тормоза.
