Техническое обслуживание мостов ЗИЛ-131

Необходимо регулярно добавлять смазку в мосты и заменять ее, как указано в карте смазки.

Заливать масло в картеры всех мостов автомобиля нужно через заливное (смотровое) отверстие, расположенное в верхней стенке картера редуктора, закрываемое пробкой 29, до появления течи масла из открытого контрольного отверстия.

Доливать масло в картер переднего моста можно, кроме заливного отверстия, через контрольное отверстие, расположенное в крышке картера моста.

Проверять уровень масла в заднем и среднем мостах в процессе эксплуатации следует при помощи специального указателя уровня 1 (рис. 1), имеющегося в наборе инструмента. Для проверки уровня масла в заднем и среднем мостах необходимо отвернуть болт, указанный на рис. 1, крепления редуктора к картеру моста и вставить указатель уровня масла в отверстие для болта до упора во фланец картера редуктора.

Правильный уровень масла отмечен риской на стержне указателя уровня масла. При снижении уровня масла ниже риски необходимо долить масло в картер до уровня контрольной пробки.

Для выпуска отработанного масла из картера переднего моста имеется сливное отверстие 48, расположенное в нижней части картера моста.

Сливные отверстия картеров заднего и среднего мостов расположены в нижней части крышек картеров. Кроме того, имеются дополнительные сливные отверстия для удаления остатков масла из картеров редукторов: отверстие с пробкой 30 (см. рисунок), расположенное в нижней стенке картера редуктора переднего моста, и отверстия с пробками 36 (рисунок), сделанные в передних стенках картеров редукторов заднего и среднего мостов.

Сливают отработанное масло после предварительного прогрева агрегата через все имеющиеся сливные отверстия. Контрольные отверстия при этом должны быть открыты.

При необходимости следует добавить смазку в корпус поворотного кулака для подшипников шкворней и шарнира полуоси переднего ведущего моста. Набивать смазку необходимо в подогретом состоянии через масленки 17 (см. рисунок), расположенные в верхней накладке корпуса правого поворотного кулака и в поворотном рычаге, установленном на корпусе левого поворотного кулака; набивать ее нужно до тех пор, пока смазка не начнет выходить через контрольное отверстие, расположенное снизу шаровой опоры. Пробка 27, которой закрыто это отверстие, должна быть предварительно вывернута.

При смене смазки все детали поворотного кулака и шарнир полуоси надо промыть. Свежая смазка закладывается непосредственно внутрь шаровой опоры, в подшипники шкворней и в шарнир полуоси. Ступицу колеса при смене также необходимо промыть. При закладывании свежей смазки надо тщательно промазать подшипники.

Задний мост, главная передача

Главная передача ЗИЛ-130 шасси (рис. 42) — двухступенчатая, состоит из пары конических зубчатых колес со спиральными зубьями и пары цилин­дрических зубчатых колес с косыми зубьями (на некоторых автомо­билях главная передача — одинарная, гипоидная, с передаточным числом 6,33). Число зубьев конической пары зубчатых колес 13 и 25, цилиндрической пары 14 и 46. Общее передаточное число главной передачи 6,32. Коническая шестерня 11 установлена в стакане 7 на двух кониче­ских роликоподшипниках. На заводе подшипники конической шестер­ни регулируют с предварительным натягом. Между внутренними коль­цами установлены распорная втулка 36 и две регулировочные шайбы 8, толщину набора которых подбирают с таким расчетом, чтобы обеспечить требуемый предварительный натяг подшипников. При правиль­но отрегулированных без учета трения сальника 2 подшипниках мо­мент, необходимый для поворота шестерни, равен 1—3,5 Н*м (0,1— 0,35 кгс*м).

Рис. 42. Задний мост ЗИЛ-130: 1 — фланец шестерни; 2 — сальник; 3 -— крышка; 4 — шайба шестерни; 5 — прокладка; 6 — передний конический подшипник вала конической шестерни; 7 — стакан подшипника вала конической шестерни; 8 — регулировочные шайбы подшипников вала конической ше­стерни; 9 — задний конический роликоподшипник вала конической шестерни; 10 — проклад­ка для регулировки зацепления конических зубчатых колес; 11 — коническая шестерня; 12— коническое колесо; 13 — регулировочные прокладки; 14 — правый конический роли­коподшипник промежуточного вала; 15 и 35 — крышки соответственно правого и левого подшипников; 16 — цилиндрическая шестерня; 17 — картер главной передачи; 18 — крышка подшипника дифференциала; 19 — опорная шайба полуосевого колеса заднего моста ЗИЛ-130; 20 — правая чашка дифференциала; 21 — цилиндрическое колесо; 22 — полуосевое зубчатое колесо; 23 — левая чашка дифференциала; 24 — роликоподшипник дифференциала; 25 — регулировочная гайка подшипника дифференциала; 26 — тормозная камера; 27 — тормозной вал с разжимным кулаком; 21 — кронштейн крепления тормозной камеры и вала разжимного кулака; 29 — полуось; 30 — картер моста; 31 — сателлит с бронзовой втулкой; 32 — опорная шайба са­теллита; 33 — крестовина сателлитов; 34 — левый конический роликоподшипник промежу­точного вала; 36 — распорная втулка; 37 — тормозной барабан; 38 — сальник ступицы; 39 — шпилька крепления колес; 40 — гайка крепления наружного колеса; 41 — колпачковая гайка крепления внутреннего колеса; 42 — сальник заднего моста ЗИЛ-130; 43 — замочная шайба; 44 — гайка подшипника ступицы колеса; 45 — штифт гайки; 46 — гайка подшипника ступицы колеса; 47 — отверстие под болт-съемник полуоси; 48 — ступица; 49 — цапфа; 50 — роликопод­шипник; 51 — маслоуловитель; 52 — опора разжимного кулака; 53 -— масленка для смазы­вания втулки разжимного кулака; 54 — разжимной кулак; 55 —- щиток тормоза; 50 — суп­порт; 57 — ось колодки; 58 — тормозная колодка.

Коническое колесо 12 заднего моста ЗИЛ-130 напрессовано на вал и прикреплено к его фланцу заклепками. Коническое колесо в сборе с валом и внутренними кольцами роликоподшипников устанавливают в картер главной пере­дачи со стороны опор дифференциала. Наружные кольца роликопод­шипников устанавливают с внешней стороны картера вместе с крышка­ми 15 и 35. Под крышками помещены стальные прокладки 13 для ре­гулировки подшипников. На заводе эти подшипники регулируют с предварительным натягом. При правильно отрегулированных под­шипниках момент проворачивания вала конического колеса равен 4—6 Н • м (0,4—0,6 кгс • м). Затем в картер главной передачи ЗИЛ-130 устанавливают коническую ше­стерню в сборе со стаканом, проверяют зацепление конической пара со спиральными зубьями и, если нужно, регулируют его. Для регули­ровки зацепления служат стальные прокладки 10, располагаемые меж­ду торцом картера редуктора и торцом стакана 7 подшипника вала шестерни. Если перемещением конической шестерни заднего моста ЗИЛ-130 не удается отрегулиро­вать зацепление, то перемещают коническое колесо, перекладывая регулировочные прокладки боковых крышек с одной стороны на дру­гую. Общее число прокладок под крышками должно оставаться по­стоянным, чтобы не нарушалась регулировка конических роликопод­шипников вала конического колеса, Зацепление конической пары со спиральными зубьями проверяют по контакту на краску. Форма и расположение пятна контакта на зубьях колеса при правильном за­цеплении показаны в табл. 1. При правильном зацеплении конической пары со спиральными зубьями боковой зазор у широкой части зуба равен 0,15—0,4 мм.

Актуально:

Привод рулевого управления

Смазочная система ЗИЛ-130

Шатун ЗИЛ-130

содержание .. 21 22 27 .. Ведущие мосты автомобиля ЗИЛ-131Н — часть 1 Задний и промежуточный мосты автомобиля — ведущие. Передний мост — управляемый и ведущий. Конструкция заднего и промежуточного мостов приведена на рис. 46. Конструкция переднего моста представлена на рис. 47. Главные передачи мостов — двойные, состоящие из пары конических зубчатых колес со спиральными зубьями и пары цилиндрических зубчатых колес с косыми зубьями. Главные передачи заднего и промежуточного мостов установлены сверху картера моста и прикреплены к нему болтами. Главная передача переднего моста имеет вертикальное банджо, крепится к картеру моста болтами. На обоих концах вала конической шестерни главной передачи промежуточного моста (см. рис. 46) установлены фланцы для крепления карданных валов. Фланец 64 большего размера установлен на пёреднем конце вала, а фланец 51 меньшего размера — на заднем концевала. Конический роликовый подшипник 60 закрыт крышкой 58 с установленной в ней манжетой. Шайба 59 внутреннего кольца роликового подшипника снабжена маслоотгонной канавкой с правым направлением спирали и имеет на торце клеймо «С». На переднем конце вала конической шестерни редуктора моста установлен фланец 51, имеющий те же размеры, что и фланец заднего конца вала главной передачи промежуточного моста. На заднем конце вала главной передачи заднего моста вместо фланца установлена распорная втулка 32, а конический роликовый подшипник и конец вала закрыты глухой крышкой. Упорная шайба 56 не имеет маслоотгонной канавки. В остальном детали главных передач заднего и промежуточного мостов одинаковы. Главная передача (см,, рис. 47) переднего моста прикреплена к картеру моста болтами. Зубчатые колеса, дифференциалы, гнезда подшипников, фланец 59 вала конической шестерни и все подшипники, кроме подшипника 64 переднего корца вала конической шестерни главной передачи переднего моста, такие же, как в главной передаче заднего моста. Шайба 57 внутреннего кольца конического роликового подшипника конической шестерни имеет маслоотгонную канавку с левым направлением спирали и на торце клеймо «П». Во фланце крышки конического двухрядного роликового подшипника цилиндрической шестерни главной передачи переднего моста имеется отверстие с резьбой, в которое ввернута для хранения пробка, используемая для закрывания отверстия в картере сцепления при преодолении брода. Рис. 46. Задний и промежуточный мосты: I — задний мост; II промежуточный мост; 1 — ступица; 2 разжимная втулка; 3 — правая полуось; 4 — цапфа; 5 — защитный кожух трубки подвода воздуха к шине колеса; 6 — шинный кран; 7 — внешняя гайка подшипников; 8 — внутренняя гайка подшипников; 9 — замочная шайба; 10 — шланг подвода воздуха к шине; И — шланг подвода воздуха к головке; 12 — разжимной кулак; 13 — сальник; 14 — гайка; 15 —- кронштейн; 16 ~ угольник; 17 — масленка; 18 — уплотнитель наконечника шланга; 19 — предохранительный клапан; 20 — картер; 21 — манжета полуоси; 22 — головка подвода воздуха; 23 и 24 — соответственно внутренний и наружный сальники ступиц; 26 — предохранительный клапан; 26 — крышка; 27 — прокладка; 28 — коническая шестерня; 29 — пробка заливного отверстия; 30 — коническое колесо; 31 — роликовый подшипник; 32 -— распорная втулка; 33 — цилиндрическая шестерня; 34 — гнездо подшипника; 35 — регулировочная прокладка; 30 — двухрядный подшипник; 37 — крышка подшипника; 38 — гайка подшипника цилиндрической шестерни; 39 регулировочное кольцо; 40 — цилиндрическое колесо; 41 — опорная шайба сателлита; 42 — сателлит; 43 — крестовина дифференциала; 44 — зубчатое колесо полуоси; 45 — левая полуось; 40 — опорная шайба шестерни полуоси; 47 — чашка дифференциала; 48 — пробка сливного отверстия; 49 — картер главной передачи; 50 •— гайка подшипника дифференциала; 51 и 64 — фланцы крепления карданных валов; 52 — проходной вал; 53 — регулировочная прокладка; 54 — стакан подшипника; 55 — крышка; 56 — упорная шайба; 57 — пробка сливного отверстия; 58 — крышка подшипников; 59 — маслоотгонная шайба; 60 — конический роликовый подшипник; 61 регулировочная шайба; 62 — цилиндрический роликовый подшипник; 63 манжета Рис. 47. Передний мост: I- шарнир равных угловых скоростей; II — главная передача; 1 ступица; 2 и 59 — фланцы; 3 — цапфа; 4 — защитный кожух трубки подвода воздуха; 5 — канал подвода воздуха; 6 — шинный кран; 7 — внешняя гайка; 8 — внутренняя гайка; 9 — замочная шайба; 10 — шланг подвода воздуха к шине; 11 — наружная манжета; 12 — шланг подвода воздуха к головке; 13 и 21 — уплотнения; 14 — гайка; 15 — тормозной кронштейн; 16 — угольник; 17 и 33 — пробки; 15 — поворотный, рычаг; 19 — регулировочная прокладка; 20 — сальник корпуса поворотного кулака; 22 — полуось; 23 —-шаровая опора; 24 — сальник полуоси; 25 —- картер; 26 —опорная шайба шаровой опоры; 27 — кулак; 28 — заглушка; 29 —. корпус поворотного кулака; 30 — нижние регулировочные прокладки; 31 — нижняя накладка регулировочного кулака; 32 — головка трубки подвода воздуха; 34 — внутренняя манжета ступицы; 35 — предохранительный клапан; 36 — болт крепления подшипника дифференциала; 37 — пробка контрольного отверстия; 38 — чашка дифференциала; 39 — зубчатое колесо полуоси; 40 — опорная шайба; 41 — крышка подшипника; 42 — стопор гайки; 43 — регулировочная гайка; 44 — картер главной передачи; 45 — сателлит; 46 опорная шайба сателлита; 47 — крестовина дифференциала; 48 и 56 — крышки подшипников; 49 и 55 стаканы подшипников; 50 и 61 — регулировочные прокладки; 51 — цилиндрическое колесо; 52 — цилиндрическая шестерня; 53 — коническое колесо; 54 — коническая шестерня; 57 — маслоотгонная шайба; 58 — манжета; 60 — ведущий вал конической шестерни; 62 — регулировочная шайба; 63 — крышка; 64 — цилиндрический роликовый подшипник; 65 — пробка сливного отверстия Передний ведущий мост снабжен поворотными кулаками и рулевой трапецией. У основания рычагов рулевой трапеции в корпуса поворотных кулаков ввернуты и заварены болты, ограничивающие углы поворота колес. На шейках полуосей заднего и промежуточного мостов, а также на шейках шарниров полуосей переднего 22 ведущего моста установлены головки подвода воздуха к шинам колес. На наружных торцах фланцев полуосей установлены шинные краны 6. В верхних стенках картеров главных передач всех мостов имеются заливные отверстия, закрытые пробками. Через эти отверстия можно проверить состояние зубьев конических зубчатых колес. содержание .. 21 22 27 ..

Ведущие мосты ЗИЛ-131

Запасные части для грузовых автомобилей Урал, Краз, МАЗ, Камаз. Детали двигателей ЯМЗ-236, ЯМЗ-238

__________________________________________________________________________

__________________________________________________________________________

Ведущие мосты ЗИЛ-131

___________________________________________________________________________

Задний и промежуточный (средний) мосты автомобиля ЗИЛ-131 — ведущие. Передний мост — и управляемый, и ведущий. Конструкция заднего и среднего мостов приведена на рис, 48. Конструкция переднего моста представлена на рис. 49. Главные передачи мостов — двойные, состоящие из пары конических зубчатых колес со спиральными зубьями и пары цилиндрических зубчатых колес с косыми зубьями.

Передаточное число конической пары 1,583, передаточное число главной передачи 0,73. Главные передачи заднего и промежуточного мостов установлены сверху картера моста и прикреплены к нему болтами.

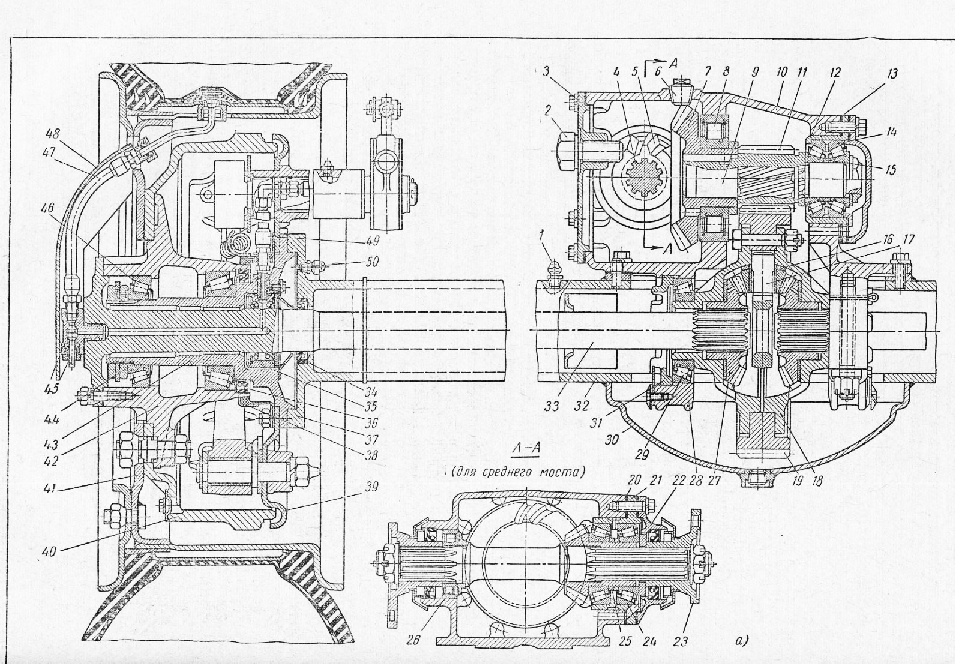

Рис. 48. Задний и средний ведущие мосты ЗИЛ-131

На обоих концах вала конической шестерни главной передачи редуктора среднего моста (см, рис, 48) установлены фланцы для крепления карданных валов. Фланец 64 большего размера установлен на переднем конце вала, а фланец 51 меньшего размера — на заднем конце вала. Конический роликовый подшипник 60 закрыт крышкой 58 с установленной в ней манжетой. Шайба 59 внутреннего кольца роликового подшипника снабжена маслоотгонной канавкой с правым направлением спирали и имеет на торце клеймо «С»,

На переднем конце вала конической шестерни редуктора заднего моста ЗИЛ-131 установлен фланец 51, имеющий те же размеры, что и фланец заднего конца вала главной передачи промежуточного моста.

На заднем конце вала главной передачи заднего моста вместо фланца установлена распорная втулка 55, а конический роликовый подшипник и конец вала закрыты глухой крышкой. Упорная шайба 56 не имеет маслоотгонной канавки. В остальном детали главных передач заднего и промежуточного мостов одинаковы.

Главная передача (см. рис. 49) переднего моста прикреплена к картеру моста болтами. Зубчатые колеса, дифференциалы, гнезда подшипников, фланец 59 вала конической шестерни и все подшипники, кроме подшипника 64 переднего конца вала конической шестерни главной передачи
переднего моста, такие же, как в главной передаче заднего моста. Шайба 57 внутреннего кольца конического роликового подшипника конической шестерни имеет маслоотгонную канавку с левым направлением спирали и на торце клеймо «П».

Рис.49. Конструкция переднего моста ЗИЛ-131

Во фланце крышки конического двухрядного роликового подшипника цилиндрической шестерни главной передачи переднего моста имеется отверстие с резьбой, в которое ввернута для хранения пробка, используемая для закрывания отверстия в картере сцепления при преодолении брода.

Передний ведущий мост ЗИЛ-131 снабжен поворотными кулаками и рулевой трапецией. У основания рычагов рулевой трапеции в корпуса поворотных кулаков ввернуты и заварены болты, ограничивающие углы поворота колес. Полуоси 22 переднего ведущего моста снабжены шарнирами равных угловых скоростей.

На шейках полуосей заднего и промежуточного мостов, а также на шейках шарниров полуосей переднего ведущего моста установлены головки подвода воздуха к шинам колес.

На наружных торцах фланцев полуосей установлены шинные краны 6. В верхних стенках картеров главных передач всех мостов имеются заливные отверстия, закрытые пробками. Через эти отверстия можно проверить состояние зубьев конических зубчатых колес и правильность пятна контакта.

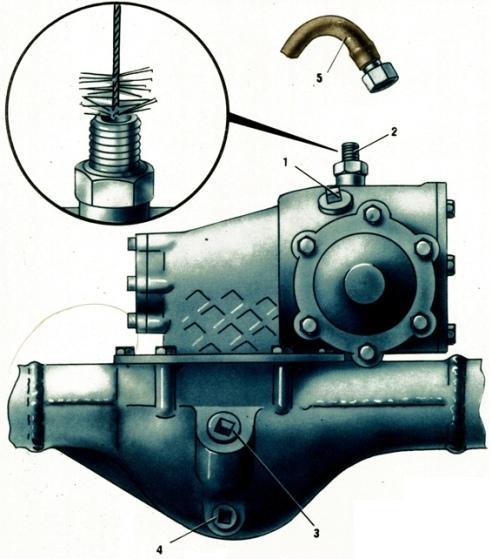

Уровень масла в промежуточном и заднем мостах проверяют при помощи указателя уровня, имеющегося в наборе инструмента. Для проверки уровня масла необходимо отвернуть болт крепления редуктора к картеру моста и вставить указатель уровня масла в отверстие для болта до упора во фланец картера редуктора.

Заданный уровень масла отмечен риской на стержне указателя. При уровне масла ниже риски следует долить масло в картер. Контроль уровня масла в переднем мосту осуществляется через контрольное отверстие на крышке картера переднего моста, закрытое пробкой.

Для слива масла из картеров мостов имеется сливное отверстие, закрытое пробкой. Кроме того, имеются дополнительные сливные отверстия для удаления остатков масла из картеров редукторов: отверстие с пробкой 57 (см. рис. 48) в нижней части картера редуктора переднего моста и отверстия с пробками 65 (см. рис. 49) в передних стейках картеров редукторов заднего и промежуточного мостов.

Сливают масло после предварительного прогрева через все сливные отверстия. Допускаются отклонения уровня масла в картерах промежуточного и заднего мостов па 10 мм выше и 5 мм ниже метки на указателе.

При смене смазочного материала все детали поворотного кулака и шарнир полуоси надо промыть. Свежий смазочный материал закладывают непосредственно внутрь шаровой опоры, в подшипники шкворней и в шарнир полуоси. Ступицу колеса также необходимо промыть. При закладывании свежего смазочного материала надо тщательно смазать подшипники.

Следует промыть от грязи предохранительные клапаны мостов, предназначенные для сообщения внутренней полости картера моста с атмосферой и расположенные в верхних стенках балок мостов: на переднем мосту ЗИЛ-131 — слева (по ходу) от главной передачи; на заднем и промежуточном мостах — справа (по ходу) от главной передачи.

Кроме того, имеются дополнительные предохранительные клапаны 19 (см. рис. 48) для выхода воздуха в случае неисправности манжет головок 22 подвода воздуха к шинам колес. Эти предохранительные клапаны расположены: на переднем мосту — в корпусах поворотных кулаков, над рычагами рулевой трапеции; на заднем и среднем мостах — в концевых фланцах картеров мостов.

Появление смазочного материала из отверстий предохранительных клапанов указывает на утечку воздуха из системы регулирования давления воздуха в шинах. Причину утечки необходимо найти и устранить.

Следует проверять отсутствие течи масла через сальники и фланцевые соединения. Неисправные сальники и расположенные внутри цапф эластичные манжеты головки подвода воздуха к колесу.

Перед установкой на место цапф мостов тонким слоем того же смазочного материала должны быть смазаны рабочие поверхности манжет и поверхности центрирующих отверстий головок подвода воздуха. Внутренняя полость головки подвода воздуха должна быть заполнена смазочным материалом; при этом отверстие под штуцер должно быть свободно от смазочного материала.

Шейки под бронзовую втулку кулаков шарниров полуосей переднего ведущего моста должны быть смазаны. Внутренняя полость обоймы сальников полуоси и пространство между головкой подвода воздуха и опорным кольцом также должны быть заполнены смазочным материалом.

В заднем и среднем мосту ЗИЛ-131 должны быть заполнены смазочным материалом пространства между головкой подвода воздуха и защитной втулкой сальника, а также полость между фланцами цапф и картера моста.

При установке цапф необходимо следить за правильным положением отверстий для подвода воздуха, имеющихся в шейках цапф. Отверстия должны быть направлены: для переднего и промежуточного мостов — вверх и назад; для заднего моста — вверх и вперед.

При сборке и разборке шарниров полуосей переднего ведущего моста прикладывают определенное усилие при установке и извлечении ведущего шарика, что требует специального навыка. Поэтому разбирать шарнир следует только при особой необходимости и только в мастерской. При разборке надо отметить мелом или краской взаимное положение ведущей и ведомой вилок и ведущих шариков, а при сборке установить все детали в прежнее положение.

Для облегчения работ по извлечению полуосей заднего и промежуточного мостов и снятию фланца кулака и шарнира полуоси переднего ведущего моста служат болты-съемники, завернутые во фланцы полуосей и застопоренные контргайками. Для этой же цели предназначены отверстия с резьбой М12 (шаг 1,75 мм), выполненные во фланцах следующих деталей: цапфы поворотного кулака; шаровой опоры поворотного кулака; цапфы заднего и промежуточного мостов; стакана подшипников конической шестерни; гнезда подшипника конического колеса.

Демонтаж верхней крышки подшипников шкворня, установленной на корпусе поворотного кулака, облегчается при обстукивании ее молотком сбоку по необработанной поверхности.

Конические роликовые подшипники вала конической шестерни главной передачи редуктора регулируются с небольшим предварительным натягом; наличие осевого зазора не допускается. Крутящий момент, необходимый для проворачивания вала в подшипниках, должен быть равен 0,8—1,6 Нм (0,08—0,16 кгсм), что соответствует усилию 13—27 Н (1,3—2,7 кгс), приложенному к фланцу.

Момент измеряют при помощи динамометра. Измерять крутящий момент необходимо при плавном поворачивании фланца в одну сторону и не менее чем после пяти полных оборотов вала. Подшипники при этом должны быть смазаны смазочным материалом, марка которого указана в карте смазывания.

При измерении момента вращения шестерни мостов крышка подшипника должна быть сдвинута, чтобы центрирующий выступ стакана подшипников вышел из гнезда крышки и сальник не оказывал сопротивления вращению шестерни, а гайка крепления фланца шестерни должна быть затянута. Момент затяжки гайки должен быть равен 200—250 Нм (20—25 кгсм). При затяжке гайки необходимо проворачивать вал шестерни, чтобы ролики подшипников заняли правильное положение между коническими поверхностями колец.

Регулировать подшипники шестерни следует подбором регулировочных шайб необходимой толщины. Регулировочную шайбу устанавливают между торцами внутренних колец подшипников. Завод выпускает регулировочные шайбы толщиной от 11,65 мм до 12,6 мм с шагом 0,05 мм. После окончательной регулировки подшипников гайка крепления шестерни должна быть затянута и зашплинтована.

Двухрядный конический роликовый подшипник вала цилиндрической шестерни заводы-изготовители поставляют с подобранным регулировочным кольцом. Этот подшипник дополнительной регулировки не требует. Детали подшипника невзаимозаменяемы, поэтому перестановка деталей с одного подшипника на другой и перестановка внутренних колец подшипника одного на место другого недопустимы.

Внутреннее кольцо подшипника, имеющее на торце клеймо — букву У, должно быть установлено со стороны заклейменного торца наружного кольца. После затяжки гайка крепления подшипника должна быть застопорена.

Для этого ее тонкий край осторожно (без разрыва) вдавливают в один из пазов резьбового конца вала при помощи оправки, которую можно изготовить из зубила. Момент затяжки должен быть равен 350— 400 Нм {35—40 кгсм). Если необходимо отвернуть гайку при ремонте, то следует
предварительно отогнуть тонкий край гайки.

Конические шестерню и колесо главной передачи редуктора моста ЗИЛ-131 подбирают на заводе в комплекты по пятну контакта и боковому зазору в зацеплении, притирают и клеймят, указывая порядковый номер комплекта.

Кроме того, в процессе работы автомобиля зубчатые колеса прирабатываются одно к другому, поэтому при необходимости замены зубчатых колес следует заменить оба зубчатых колеса одновременно. Вновь устанавливаемые конические зубчатые колеса, входящие в комплект, должны иметь общий порядковый номер.

При установке новых конических зубчатых колес главной передачи они должны быть отрегулированы по пятну контакта (на краску) и по боковому зазору в зацеплении. Пятно контакта на обеих сторонах зуба конического колеса должно иметь длину, равную приблизительно 2/3 длины зуба, и не должно доходить до торца узкого конца зуба на 2—4 мм, а также не должно выходить за верхнюю кромку зуба.

На шестерне пятно контакта может доходить до верхней кромки зуба. Пятно контакта получают при вращении шестерни в обе стороны при одновременном подтормаживании рукой колеса.

Боковой зазор должен быть равен 0,15—0,45 мм у широкой части зуба, что соответствует повороту фланца вала конической шестерни на 0,18—0,54 мм при замере по радиусу расположения отверстий для болтов при неподвижном колесе. Для главной передачи промежуточного моста замер проводят на меньшем фланце. Боковой зазор необходимо проверять не менее чем для четырех зубьев колеса, расположенных приблизительно на
равных расстояниях по окружности.

При установке новых зубчатых колес в главную передачу редуктора заднего моста ЗИЛ-131 надо установить регулировочные прокладки общей толщиной 2 мм под фланец стакана подшипников шестерни; после этого отрегулировать боковой зазор, перемещая коническое колесо изменением
числа прокладок под фланцем гнезда подшипников конического колеса, до получения пятна контакта правильной формы.

Если не получилось пятно контакта правильной формы, то необходимо передвинуть конические зубчатые колеса, изменяя число прокладок под фланцами стакана подшипников шестерни и гнезда подшипников колеса.

После окончательной регулировки подшипников в каждом наборе прокладок должно быть установлено не менее двух прокладок толщиной 0,05 мм и не менее двух прокладок толщиной 0,11 мм.

Тонкие прокладки должны быть расположены по обеим сторонам набора прокладок для получения плотного герметичного соединения. Болты крепления стакана гнезда и крышек подшипников после окончательной регулировки должны быть затянуты, момент затяжки равен 60—80 Нм (6—8 кгсм).

После установки в картер главной передачи редуктора переднего ведущего моста ЗИЛ-131 вала в сборе со стаканом подшипников необходимо легким ударом через оправку по торцу наружного кольца цилиндрического роликового подшипника с внутренней стороны освободить ролики
подшипника от прижатия торцами к кольцам подшипника. Крышка картера главной передачи при этом должна быть снята.

Если зубчатые колеса имеют увеличенный окружной зазор в зацеплении вследствие изнашивания зубьев, то регулировать их не следует, так как это нарушает правильность зацепления.

Конические зубчатые колеса должны работать до полного изнашивания без дополнительной регулировки. Если увеличение окружного зазора обусловлено изнашиванием конических роликовых подшипников, т. е. если одновременно с увеличением бокового зазора возникает осевой зазор в подшипниках, то необходимо заменить изношенные подшипники н восстановить предварительный натяг подшипников конической шестерни. После регулировки следует обязательно проверить правильность пятна контакта.

Устанавливать собранный дифференциал в картер главной передачи следует после установки и регулировки конических зубчатых колес и окончательной затяжки болтов крепления крышек подшипников.

После установки дифференциала в сборе с подшипниками в гнездо картера передачи надо завернуть регулировочные гайки подшипников так, чтобы они плотно прилегали к кольцам подшипников дифференциала. Если крышки «не садятся» на место, то это значит, что регулировочные гайки перекошены и их необходимо завернуть еще раз. Принудительная установка крышек может привести к повреждению резьбы в картере, крышках и гайках. После установки крышек подшипников надо завернуть болты крепления крышек.

При завертывании и вывертывании регулировочных гаек необходимо сместить дифференциал так, чтобы цилиндрическое колесо заняло положение, симметричное цилиндрической шестерне.

Конические роликовые подшипники дифференциала должны быть отрегулированы с небольшим предварительным натягом. Для этого регулировочные гайки сначала надо отрегулировать так, чтобы дифференциал имел осевое перемещение не более 0,1 мм.

Проверять величину осевого перемещения необходимо с помощью индикатора, устанавливаемого напротив венца цилиндрического колеса и закрепленного на крышке подшипника. После этого каждую регулировочную гайку завернуть на один оборот, застопорить в этом положении стопором, завернуть болты крепления крышек подшипников и зафиксировать их стопорной пластиной.

При регулировке подшипников следует несколько раз повернуть дифференциал, чтобы ролики подшипников заняли правильное положение между коническими поверхностями колец. При сборке дифференциала необходимо следить, чтобы метки на чашках были установлены одна против другой.

Регулировка подшипников и шестерен редуктора переднего ведущего моста ЗИЛ-131 аналогична регулировке редуктора заднего и промежуточного мостов. Надо помнить, что при движении автомобиля вперед рабочей стороной зуба конического колеса является для заднего и промежуточного мостов выпуклая, а для переднего моста вогнутая сторона зуба.

Подшипники шкворней поворотного кулака переднего ведущего моста регулируют с предварительным натягом. Крутящий момент, необходимый для плавного поворота кулака, должен быть равен 3—8 Нм (0,3—0,8 кгсм), что соответствует усилию 20—24 Н (2—2,4 кгс), приложенному к отверстию рычага рулевой трапеции.

При этом подшипники должны быть смазаны смазочным материалом, марка которого указана в карте смазывания, полуось вынута, сальник корпуса поворотного кулака снят, а гайки крепления накладок корпуса поворотного кулака затянуты, момент затяжки равен 160—180 Нм (16—18 кгсм). Осевое перемещение подшипников не допускается. Отсутствие осевого перемещения может быть проверено без снятия переднего ведущего моста с автомобиля.

Для этого необходимо поднять передний мост на козлы, вывернуть пробку в нижней накладке корпуса поворотного кулака, установить на накладке индикатор, уперев его ножку в торец шкворня, и, пользуясь домкратом или рычагом, попытаться сместить вверх корпус поворотного кулака. Движение стрелки индикатора укажет на наличие осевого перемещения в подшипниках и на необходимость их регулирования.

Для того чтобы устранить осевое перемещение, возникающее в результате изнашивания подшипников, надо заменить и отрегулировать подшипники.

При установке новых подшипников повышенной точности, имеющих номер 27308У (см. клеймо на торце кольца подшипника), после окончательной регулировки предварительного натяга под верхнюю и нижнюю накладки необходимо установить наборы регулировочных прокладок, которые должны иметь одинаковую толщину. Допускается разница в толщине наборов прокладок под верхней и нижней накладками не более 0,05 мм.

При установке подшипников обычной точности, имеющих номер 27308, необходимо вначале измерить их монтажную высоту (размер от опорного торца наружного кольца до опорного торца внутреннего кольца).

Толщина набора прокладок, установленных со стороны подшипника, имеющего большую монтажную высоту, должна быть соответственно меньше на величину разности монтажных высот подшипников. Несоблюдение приведенных правил установки регулировочных прокладок приводит к потере соосности корпуса поворотного кулака и шаровой опоры.

После окончательной регулировки новых подшипников в каждый из наборов прокладок должно быть включено не менее десяти прокладок толщиной 0,05 мм и не менее двух прокладок толщиной 0,1 мм. Две прокладки толщиной 0,05 мм и одна прокладка толщиной 0,1 мм должны быть установлены в наборе прокладок со стороны корпуса поворотного кулака, а остальные прокладки — со стороны поворотного рычага для получения герметичного соединения.

В процессе регулирования необходимо несколько раз повернуть корпус поворотного кулака, чтобы ролики подшипников заняли правильное положение между кольцами.

При правильно отрегулированных конических роликовых подшипниках колесо должно вращаться от руки свободно и не иметь заметной качки.

Проверку регулировки подшипников проводят:

— для заднего и промежуточного мостов — при вынутой полуоси;

— для переднего ведущего моста — при снятом фланце кулака шарнира полуоси.

Для того чтобы отрегулировать подшипники ступицы колеса, надо затянуть гайку крепления подшипника, момент затяжки равен 60—80 Нм (6—8 кгсм), а затем отвернуть приблизительно на 2/5 оборота до совпадения стопорного штифта гайки с ближайшим отверстием в замочной шайбе. Момент затяжки контргайки после окончания регулировки должен быть равен 250—320 Н-м (25— 32 кгсм).

_________________________________________________________________________

_________________________________________________________________________

_________________________________________________________________________

_________________________________________________________________________

_________________________________________________________________________

_________________________________________________________________________

• Гидроусилитель руля Маз-5551, 5549, 5335, 5336, 5337
• Передняя ось и рулевые тяги Маз-5551, 5549, 5335, 5336, 5337
• Регулировка сцепления Маз-5551, 5549, 5335, 5336, 5337
• Регулировка и ремонт КПП Маз-5551, 5549, 5335, 5336, 5337
• Ремонт и обслуживание заднего моста Маз-5551, 5549, 5335, 5336, 5337
• Детали переднего моста и рулевые тяги Маз-5516, 5440
• Рулевое управление Маз-5516, 5440
• Детали ведущих мостов Маз-5516, 5440

«Ротор» — автотракторные запчасти

Автомобильные

Бензопилы («Урал», «Дружба», «Тайга», «Штиль», «Хусварна»)

Инструмент для сервиса, оборудование для сварки и пайки

Инструмент слесарный, металлорежущий

К-700 (ЯМЗ-236, 238, 240)

Кольцо пружинное

Кольцо резиновое ГОСТ 9833-73, ОСТ, импортное, силиконовое

Косилки роторные импортные WIRAX, Lisicki Paczka (Польша) 1,35/1,65/1,85

Косилки роторные КРН-2. 1 (Люберецк, Киров), КРН-2.1Б (Бежецк), КДН-210 (Бобруйск), КРД-1.5 (дорожная)

Крепеж машиностроительный (Кл.пр. 5.8, 6.8, 8.8, 10.8, 12.8), метизы

ЛТ-72 (А-01), ЛП-19, ЛТ-65, ЛТ-188

Манжеты-Сальники

Масла, химия, смазки

МТЗ-100, МТЗ- 900, МТЗ-1221, МТЗ-1520, МТЗ-2522, МТЗ-320 (Д-245, Д-260)

МТЗ-80, МТЗ-82 (Д-240, Д-243)

НШ, Распределители, Гидромоторы, Гидронасосы, НДМ

ПД-10, ПД-8, Магнето

Рукава, патрубки, шланги, хомуты

Сельхоз машины

СМД-14, 18, 22 Двигатели

Соединительная арматура

Т-130 (Д-160), Т-170 (Д-160-01)

Т40,Т16,Т25, ЛТЗ (Д37, Д21, Д144, Д120, Д22)

ТДТ-55 (СМД-18) ТЛТ-100

Техника и оборудование

ТТ-4, ТТ-4М (А-01, Д-465)

Турбокомпрессоры

Шины, камеры и диски колёс

Экскаваторы, грейдеры и г/цилиндры

Электрооборудование

Элемент фильтрующий на трактора

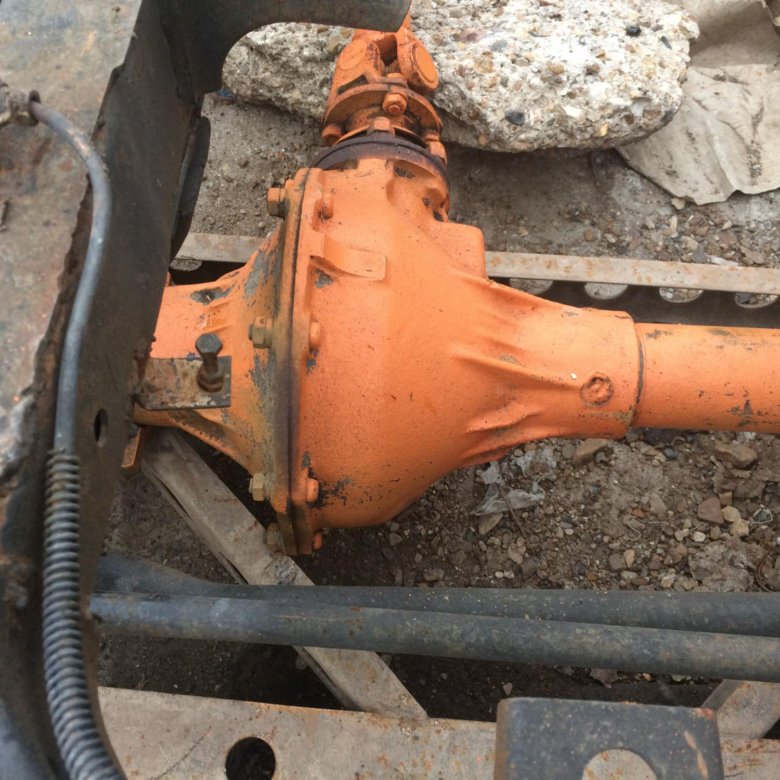

Зил 131 мост задний

Механизмы ведущих мостов автомобиля ЗИЛ-131

Главная передача двойная, одна пара — конические шестерни со спиральными зубьями, вторая пара — цилиндрические шестерни с косыми зубьями, общее передаточное отношение — 7,33.

Главные передачи среднего и заднего мостов одинаковы по устройству и расположению, их картеры крепятся к балкам мостов горизонтальными фланцами. Главная передача переднего моста имеет такое же устройство, но крепится к балке моста вертикальным фланцем.

Рекламные предложения на основе ваших интересов:

Рис. 1. Шарниры равных угловых скоростей: 1, 2, 8 — кулаки; 3 — ведущие шарики; 4 — палец; 5 — центрирующий шарик; 6 —наружная полуось; 7—вилка; 9 — диск; 10 — внутренняя полуось

Рис. 2. Схема устройства и работы шестеренчатого дифференциала: а — автомобиль идет по прямой, сателлиты не вращаются, ведущие колеса вращаются с одинаковой скоростью; б — автомобиль движется по закруглению, скорости ведущих колес разные, сателлиты вращаются вокруг своих осей; 1 — ведомая шестерня; 2 — ведущая шестерня; 3 — сателлит; 4 — полуосевая шестерня; 5 — полуось

Главная передача состоит из картера с крышкой, первичного вала с конической шестерней и подшипниками, ведомой конической шестерни, ведущей цилиндрической шестерни с валом, ведомой цилиндрической шестерни.

Картер крепится к балке моста болтами; два из них расположены внутри картера (доступ к ним может быть осуществлен через боковую крышку). Заливное отверстие, закрываемое пробкой, у картеров среднего и заднего мостов находится сверху, сливное отверстие с пробкой находится в картере моста, пробка дополнительного сливного отверстия имеется в картере главной передачи. Проверка уровня масла осуществляется при помощи специального указателя, имеющегося в наборе инструмента водителя; этот указатель вставляется в отверстие под один из болтов крепления картера главной передачи к балке моста. Уровень масла при заливке можно проверять также через контрольное отверстие, которое имеется в картере моста. Вентиляция картера осуществляется через сапун. У переднего моста контрольно заливное отверстие находится в крьшке балки моста, а сливное— в нижней части балки моста.

Ведущий вал вращается на одном роликовом цилиндрическом и двух конических подшипниках. Между фланцами стакана подшипников н картером устанавливаются металлические прокладки.

Рис. 3. Задний мост автомобиля ЗИЛ-Ш: 1 — сапун; 2—полуось; 3 — ведомая коническая шестерня; 4— вал ведущей цилиндрической .шестерни; 5 — ведущая коническая шестерня; 6 — пробка заливного отверстия; 7, 31 — ведущая и ведомая цилиндрические шестерни; 8 — картер главной передачи; 9, 34 — регулировочные прокладки; 10 — стакан подшипника; 11 — крышка подшипника; 12 — чашка дифференциала; 13 — полуосевая шестерня; 14 — блок сальников подвода воздуха; 15 — тормозной барабан; 16, 17 — сальники ступицы; 18 — замочная шайба; 19 — контргайка; 20 — шинный кран; 21 — фланец полуоси; 22 — регулировочная гайка; 23 — винт; 24 — ступица; 25 — шпилька; 26 — опорный диск; 27 — цапфа; 28 — тормозной барабан; 29 — пробка сливного отверстия; 30 — сателлит; 32 — первичный вал; 33 — регулировочные шайбы

Рис. 4. Смазка главной передачи автомобиля ЗИЛ-131;

Ведущая цилиндрическая шестерня изготовлена заодно с валом, который вращается на цилиндрическом роликовом и двухрядном коническом подшипниках. Между стаканом подшипников и картером располагаются прокладки. Ведомая цилиндрическая шестерня представляет собой зубчатый венец, который крепится к чашкам дифференциала.

При работе главной передачи крутящий момент изменяется в обеих парах шестерен по величине, а в конической паре, кроме того, и по направлению.

Смазка главной передачи осуществляется разбрызгиванием, для прохода масла к подшипникам в стенках картера имеются каналы. В картеры главных передач всех мостов заливается по 5 л масла.

Регулировка конических подшипников вала ведущей конической шестерни производится при появлении в них осевого зазора и осуществляется подбором регулировочных шайб необходимой толщины, расположенных между внутренними кольцами подшипников. Правильность регулировки проверяется по усилию, необходимому для проворачивания вала в подшипниках. Это усилие, определяемое с помощью динамометра, зацепленного за фланец вала, должно быть в пределах 1,3—2,7 кгс.

Двухрядный конический подшипник ведущей цилиндрической шестерни устанавливается с подобранным регулировочным кольцом и дополнительной регулировки не требует.

Боковой зазор между зубьями конических шестерен должен быть 0,15—0,45 мм у широкой части зуба, что соответствует повороту фланца первичного вала на величину 0,18—0,54 мм при замере на радиусе расположения отверстий под болты и при неподвижной ведомой шестерне. Указанный зазор регулируется перемещением ведущей и ведомой шестерен путем изменения количества прокладок.

Правильность зацепления конических шестерен проверяется на краску по пятну контакта.

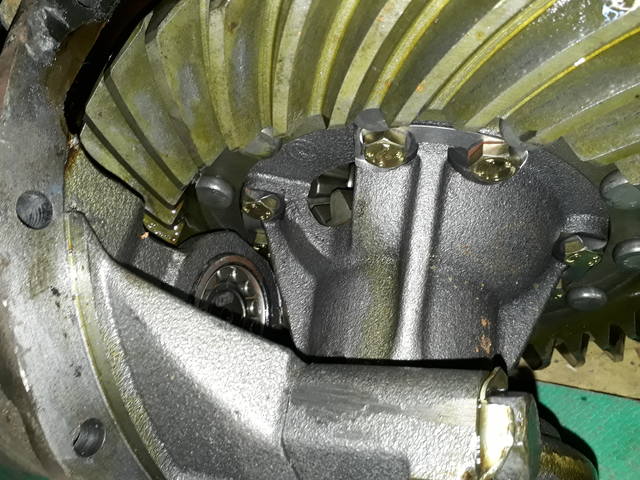

Дифференциалы автомобиля ЗИЛ-131 шестеренчатые, конические, устанавливаются ;в картерах редукторов мостов на двух подшипниках каждый. Дифференциалы всех трех мостов одинаковы по устройству и отличаются от дифференциала автомобиля ГАЭ-53А лишь размерами и формой деталей.

Полуоси автомобиля ЗИЛ-131 фланцевые, полностью разгруженные, по устройству и креплению такие же, как у автомобиля ГАЗ-66. Каждая полуось уплотняется сальником, расположенным во фланце балки моста.

Шарниры равных угловых скоростей шариковые, по устройству и работе аналогичны шарнирам автомобиля ГАЗ-66. Отличие лишь в том, что центральный шарик не имеет пальца. В каждый шарнир закладывается по 1,3 кг смазки марки AM.

Рекламные предложения:

Читать далее: Механизмы ведущего моста автомобиля ЗИЛ-130

Категория: — Устройство автомобиля

Главная → Справочник → Статьи → Форум

Как устроены передний и задний мост грузовика зил-131: разбираем главное

содержание ..  20  21  22  23  24  25  26  27  28  29  30  ..

Ведущие мосты автомобиля ЗИЛ-131Н — часть 1

Задний и промежуточный мосты автомобиля — ведущие. Передний мост — управляемый и ведущий.

Вариант конструкции с блокируемым дифференциалом

Задний ведущий мост грузовых автомобилей ЗИЛ с одинарной гипоидной главной передачей и блокируемым дифференциалом представлен на рисунке 2.

Рисунок 2 — Задний ведущий мост с блокируемым дифференциалом грузовых автомобилей ЗИЛ

1 — картер; 2 — болт; 3 — втулка; 4, 15 — шестерни главной передачи; 5, 7 — прокладки; 6 — шток; 8 — пневмокамера; 9 — диафрагма; 10 — вилка; 11, 13 — муфты; 12 —корпус; 14 — крестовина; 16 — полуосевая шестерня; 17 — гайка

Ведущая шестерня 4 главной передачи вместе с валом установлена на трех подшипниках. Два роликовых конических подшипника размещены в специальном стакане, а цилиндрический роликовый подшипник — в перегородке картера 1. Регулировка затяжки конических подшипников производится распорной втулкой 3, установленной между ними.

Ведомая шестерня 15 главной передачи приклепана к фланцу левой чашки дифференциала. Ее перемещение при пиковых нагрузках ограничивает опорный болт 2, ввернутый в катер и закрепленный контргайкой. Зазор между торцами ведомой шестерни и болта составляет 0,15…0,25 мм.

Зацепление шестерен главной передачи регулируется прокладками 5.

Дифференциал конический, симметричный, малого трения, четырехсателлитный, с блокировкой. Корпус дифференциала состоит из двух чашек, соединенных между собой болтами. В корпусе закреплена крестовина 14 с сателлитами, которые находятся в зацеплении с полуосевыми шестернями 16. Дифференциал установлен на двух конических роликовых подшипниках, затяжка которых производится регулировочными гайками 17.

Дифференциал имеет механизм блокировки, который повышает проходимость и тяговые свойства автомобиля.

В механизм блокировки входят корпус 12 и муфта 13. Корпус крепится болтами к правой чашке дифференциала.

Привод управления механизмом блокировки дифференциала пневматический. Управление механизмом производится клавишей, расположенной в кабине на панели приборов.

При включении механизма блокировки дифференциала сжатый воздух из пневмосистемы автомобиля поступает в пневматическую камеру 8 и воздействует на диафрагму 9. Диафрагма перемещает шток 6 с вилкой 10 и муфтой 11 включения блокировки. В результате муфта 11 включения торцовыми зубьями соединяется с зубьями муфты 13 блокировки, и правая полуось с чашкой дифференциала блокируется.

Зазор между торцами зубчатых муфт включения и блокировки, равный 1,5…2,5 мм, регулируется прокладками 7.

Полуоси заднего ведущего моста фланцевые, разгруженные. Они прикрепляются к ступицам ведущих колес автомобиля, которые устанавливаются на наконечниках балки моста на конических роликовых подшипниках.

Строй-Техника.

ру

Строительные машины и оборудование, справочник

Работа раздаточной коробки

Включение переднего моста происходит за счет электропневматического устройства. Оно состоит из:

• Электровоздушного клапана;
• Пневмокамеры;
• Двух микровыключателей;
• Реле;
• Включателя;
• Сигнальной лампы;

Важно знать, что раздаточная коробка в машине ЗИЛ 131 будет работать нормально, если на поперечине рамы установлен электровоздушный клапан, а на передней стенке картера прикреплена пневмокамера. Микровыключатель располагается на корпусе фиксатора и на корпусе пневмокамеры, а включатель и сигнальная лампа находятся в кабине, а под капотом – реле.

Вид раздаточной коробки ЗИЛ 131

Когда происходит включение, раздаточная коробка автомобиля ЗИЛ 131 постепенно подключает все остальные механизмы в работу. Водителем перемещается вперед рычаг и тут же он поворачивается вокруг точки крепления на верхней тяге и нижним концом через тягу. С помощью штока и вилки муфта перемещается назад и в этот момент соединяются между собой шестерни. Когда перемещается шток, то сразу начинает работу микровыключатель, благодаря ему замыкается цепь реле, которое тут же замыкает цепь на электровоздушном клапане. Опускается книзу якорь электромагнита, открывается впускной клапан и закрывается выпускной.

Чтобы раздаточная коробка на машине ЗИЛ 131 заработала полностью, сжатый воздух из пневмосистемы должен поступить в пневмокамеру, а она должна через шток переместить муфту назад и при этом соединить с зубчатым венцом вала. Ведущий вал через шестерни передает крутящий момент, который равномерно распределяется между шестерней и валом, а затем переходит к мостам задней тележки и уже, потом через муфту переходит на вал привода переднего моста.

Когда происходит выключение на первой передаче, то раздаточная коробка на машине ЗИЛ 131 работает следующим образом:

• Размыкается цепь электромагнита;
• Впускной клапан плотно закрывается;
• Выпускной клапан открывается;
• При помощи возвратной пружины автоматически выключается передний мост.

Чтобы включить вторую передачу, раздаточная коробка на авто ЗИЛ 131 срабатывает так:

• Рычаг поворачивается вокруг точки крепления на нижней тяге;
• Через тягу, шток и вилку перемещается назад муфта и при этом все механизмы соединяются с зубчатым внутренним венцом шестерни;
• С ведущего вала за счет крутящего момента действие переходит напрямую на вал привода мостов задней тележки.

Если движение происходит на скользкой дороге, то нужно включить мост на передней передаче, и цепь электромагнита следует замкнуть принудительно. Для этого надо воспользоваться включателем. Крутящий момент передастся напрямую через шестерни, муфту сразу на вал привода на переднем мосту.

На всех других передачах, если включен передний мост, то крутящий момент будет распределяться прямо пропорционально нагрузкам, которые приходятся на мост задней тележки и мост передний.

Когда включен передний мост, то микровыключателем цепь автоматически будет замкнута, а в кабине водителя загорится сигнальная лампочка.

Смазывается раздаточная коробка на машине ЗИЛ 131 специальным разбрызгивателем. Масло (в данном случае его марка Тап-15в) заливается в картер коробки. Обычная норма его составляет 3,3 л.

Схема подвески раздаточной коробки, управления и клапана управления ЗИЛ 131

Неполадки и способы устранения

Очень часто поломку раздаточной коробки можно предвидеть, для этого следует только перед выездом на трассу осмотреть автомобиль и прислушаться к звукам, происходящих во время работы механизмов.

Неполадки возможны следующие:

1. Сильный шум в раздаточной коробке. Это показатель того, что разрушены некоторые детали: шестерни или подшипники. В этом случае раздаточная коробка разбирается, а вышедшие из строя детали меняются;
2. Передачи выключаются сами, непроизвольно. Скорей всего износились зубчики кареток или малые зубчатые венцы на колесах. Такая поломка возможна, когда изношены вилки переключения передач. Нужно поменять испортившиеся детали;
3. Течет масло и прорвана мембрана. Если обнаружено, что через уплотнительные манжеты происходит утечка масла, то нужно внимательно их осмотреть. Если при осмотре будут обнаружены признаки износа на кромках, то надо их заменить. Если прорвана мембрана в пневмокамере, то ее тоже надо поменять;
4. Нарушена регулировка тяги управления и изношены пальцы в вилках тяги. В такой ситуации тяги следует снова подрегулировать, а пальцы поменять.

Защита от роботов

Ведомая цилиндрическая шестерня представляет собой зубчатый венец, который крепится к чашкам дифференциала.

При работе главной передачи крутящий момент изменяется в обеих парах шестерен по величине, а в конической паре, кроме того, и по направлению.

Смазка главной передачи осуществляется разбрызгиванием, для прохода масла к подшипникам в стенках картера имеются каналы. В картеры главных передач всех мостов заливается по 5 л масла.

Регулировка конических подшипников вала ведущей конической шестерни производится при появлении в них осевого зазора и осуществляется подбором регулировочных шайб необходимой толщины, расположенных между внутренними кольцами подшипников. Правильность регулировки проверяется по усилию, необходимому для проворачивания вала в подшипниках. Это усилие, определяемое с помощью динамометра, зацепленного за фланец вала, должно быть в пределах 1,3—2,7 кгс.

Двухрядный конический подшипник ведущей цилиндрической шестерни устанавливается с подобранным регулировочным кольцом и дополнительной регулировки не требует.

Боковой зазор между зубьями конических шестерен должен быть 0,15—0,45 мм у широкой части зуба, что соответствует повороту фланца первичного вала на величину 0,18—0,54 мм при замере на радиусе расположения отверстий под болты и при неподвижной ведомой шестерне. Указанный зазор регулируется перемещением ведущей и ведомой шестерен путем изменения количества прокладок.

Правильность зацепления конических шестерен проверяется на краску по пятну контакта.

Дифференциалы автомобиля ЗИЛ-131 шестеренчатые, конические, устанавливаются ;в картерах редукторов мостов на двух подшипниках каждый. Дифференциалы всех трех мостов одинаковы по устройству и отличаются от дифференциала автомобиля ГАЭ-53А лишь размерами и формой деталей.

Полуоси автомобиля ЗИЛ-131 фланцевые, полностью разгруженные, по устройству и креплению такие же, как у автомобиля ГАЗ-66. Каждая полуось уплотняется сальником, расположенным во фланце балки моста.

Шарниры равных угловых скоростей шариковые, по устройству и работе аналогичны шарнирам автомобиля ГАЗ-66. Отличие лишь в том, что центральный шарик не имеет пальца. В каждый шарнир закладывается по 1,3 кг смазки марки AM.

Читать далее: Механизмы ведущего моста автомобиля ЗИЛ-130

Категория: — Устройство автомобиля

Главная → Справочник → Статьи → Форум

Военная Энциклопедия — историко-архивный военно-патриотический портал

Механизмы ведущих мостов автомобиля ЗиЛ-131

Главные передачи двойные (рис. 121) с передаточным числом 7,62. У промежуточного и заднего мостов главные передачи крепятся к балкам мостов горизонтальными фланцами; два болта крепления находятся внутри картера и доступ к ним возможен через люк, закрываемый боковой крыш­кой. У переднего моста главная передача крепится вертикальным фланцем.

Рис. 121. Задний мост автомобиля ЗИЛ-131: 1 — сапун; 2 — полуось; 3 — ведомая коническая шестерня; 4 — вал ведущей цилиндрической шестсрни; 5 — ведущая коническая шестерня; 6 — пробка заливною отверстия; 7 — ведущая цилиндрическая шестерня; 8 — картер главной передачи; 9, 34 — регулировочные прокладки; 10 -стакан подшипников; 11 — крышка подшипников; 12 — чашка дифференциала; 13 — полуосевая шестерня; 14 — блок сальников подвода воздуха; 15 — колодка тормоза; 16, 17 — сальники ступицы: 18 — замковая шайбы; 19 — контргайка; 20 — шинный кран: 21 — фланец, полуоси; 22 -регулировочная гайка; 23 — винт; 24 — ступица; 25 — шпилька; 26 -опорный диск; 27 — цапфа; 28 — тормозной барабан; 29 — пробка сливного отверстия; 30 — сателлит; 31 — ведомая цилиндрическая шестерня; 32 — ведущий вал; 33 — регулировочные шайбы.

Устройство главной передачи такое же, как на автомобиле КамАЗ-4310 Проверка уровня масла осуществляется при помощи специального указателя, имеющегося в наборе водительского инструмента, этот указатель вставляется в отверстие под один из болтов крепления картера главной передачи к балке моста. Вентиляция картера осуществляется через сапун 1.

Для прохода масла к подшипникам в стенках картера имеются каналы. В картере главных передач всех мостов заправляется по 5 л масла марки ТСп-15К или ТАп-15В.

Регулировка конических подшипников вала ведущей конической шестерни, производится подбором шайб 33 необходимой толщины, расположенной между внутренними кольцами подшипников. Двухрядный конический подшипник ведущей цилиндрической шестерни устанавливается с подобранным регулировочным кольцом и дополнительной регулировки не требует. Боковой зазор между зубьями конических шестерен регулиру­ется перемещением ведущей и ведомой шестерен путем изменения количества прокладок 9 и 34.

Дифференциалы конические, симметричные, по устройству и работе аналогичные таким же дифференциалам автомобиля КамАЗ-4310.

Полуоси фланцевые, полностью разгруженные, по устройству и креплению такие же, как на автомобиле КамАЗ-4310.

Шарниры равных угловых скоростей шариковые. Шарнир состоит из двух кулаков б и 7 (см. рис. 118), четырех ведущих 8 и одного центри­рующего 9 шарика. Кулаки имеют выемки специального профиля, в кото­рых размещены шарики. Центральный шарик обеспечивает центрирование кулаков.

При повороте управляемого колеса наружный кулак поворачивается относительно внутреннего, при этом шарики перекатываются по канавкам кулаков и во всех случаях размещаются в плоскости, которая делит угол между кулаками пополам (бисекторная плоскость).

Схемы

Изготавливаются раздаточные коробки для авто ЗИЛ 131 по следующим схемам:

• С дифференциальным приводом;
• С блокированным приводом;
• Со смешанным приводом.

Каждый вариант сборки имеет свои особенности. Раздаточной коробкой второго типа обеспечивается синхронное вращение всех мостов. Благодаря такой схеме распределяются крутящие моменты равномерно силе сопротивления.

Раздаточная коробка ЗИЛ 131

У раздаточных коробок, где привод изготовлен дифференциальным, крутящийся момент проходит за счет дифференциала. Благодаря такой схеме выходные валы вращаются с различной угловой скоростью. Такой дифференциал имеет другое название – межосевой.

В раздаточных коробках, где смешанный привод, половина ведомых валов имеют одинаковую угловую скорость, а другая – присоединяется с помощью дифференциала. К «смешанному» типу также относят коробки с блокируемыми дифференциалами.

Из данной классификации можно сделать вывод, что распределяется силовой поток от основной коробки раздаточной на:

• Один передний и один-два задних моста автомобилей;
• Два передних моста и два задних;
• На ведущие колеса левого борта или правого автомобилей.

Вывод следующий. Раздаточные коробки на авто ЗИЛ 131 бывают:

1. Межколесными;
2. Межтележечными;
3. Межбортовыми.

Механизмы ведущих мостов автомобиля ЗиЛ-131

Такое расположение шариков обеспечивает передачу вращения с одного кулака на другой с равной угловой скоростью.

Трущиеся поверхность смарываются смазкой марки AM или Литол-24, которая в количестве 0. 3 кг закладывается в корпусе поворотного кулака при сборке.

зил 131 ☆ трансмиссия автомобиля ☆ устройство автомобиля ☆

© Военная Энциклопедия. Карта сайта. При полном или частичном копировании материалов прямая индексируемая ссылка на сайт «военная-энциклопедия.рф» обязательна. О проекте.

Основные функции раздаточной коробки

Основная задача этого элемента – передавать крутящий момент от двигателя к ведущим мостам авто. Кроме того, с помощью раздаточной коробки в трансмиссии растет число передач. Также их предназначение в следующем:

• Распределять крутящий момент между ведущими мостами, это позволяет лучше обеспечивать проходимость автомобиля;
• Когда крутящий момент на ведущих колесах увеличивается, то сразу преодолевается «качание» колес во время езды по плохим дорогам, на крутых подъемах и по бездорожной местности;
• Обеспечивать устойчивое движение автомобиля на небольшой скорости, когда двигатель работает с наибольшим крутящим моментом.

То есть, главная цель раздаточной коробки – обеспечить хорошую работу автомобиля.

Раздаточная коробка ЗИЛ 131 б/у

Конструкция мостов автомобиля ЗИЛ-131

Задний и средний мосты автомобиля — ведущие.

Передний мост — управляемый и ведущий.

Устройство заднего и среднего мостов показано на рис. 1.

Рис. 1

Устройство редукторов заднего, среднего и переднего мостов показано на рис. 2 и 3.

Рис. 2

Устройство поворотного кулака и привода колеса переднего моста показано на рис.

Главные передачи мостов — двойные, состоящие из пары конических шестерен со спиральными зубьями и пары цилиндрических шестерен с косыми зубьями.

Передаточное число конической пары 1,727, передаточное число цилиндрической пары 4,25 и общее передаточное число редуктора 7,339.

Редукторы (рис. 2) заднего и среднего мостов установлены сверху картера моста и крепятся к нему горизонтальным фланцем.

Редукторы заднего и среднего мостов имеют следующее различие.

На обоих концах вала ведущей конической шестерни редуктора среднего моста установлены фланцы 29 и ЗЗ для крепления карданных валов Фланец 33 большего размера установлен на переднем конце вала, а фланец 29 меньшего размера — на заднем конце вала.

Конический роликоподшипник 31 закрыт крышкой 28 с установленным в ней сальником.

Упорная шайба 30 внутреннего кольца роликоподшипника снабжена маслоотгонной канавкой с правым направлением спирали и имеет на торце клеймо С.

Рис. 3

На переднем конце вала ведущей конической шестерни редуктора заднего моста установлен фланец 21, имеющий те же размеры, что и фланец 29 заднего конца вала редуктора среднего моста.

На заднем конце вала редуктора заднего моста вместо фланца установлена распорная втулка 26, а конический роликоподшипник и конец вала закрыты глухой крышкой.

Рис. 4

Упорная шайба 27 не имеет маслоотгонной канавки. В остальном детали редукторов заднего и среднего мостов одинаковы.

Редуктор (рис. 3) переднего моста крепится к картеру моста вертикальным фланцем.

Шестерни, дифференциалы, гнезда подшипников, фланец 24 вала ведущей конической шестерни и все подшипники, кроме подшипника 29 переднего конца вала ведущей конической шестерни редуктора переднего моста, одинаковы с деталями редуктора заднего моста.

Упорная шайба 22 внутреннего кольца конического роликоподшипника ведущей конической шестерни имеет маслоотгонную канавку с левым направлением спирали и на торце клеймо П.

Рис. 5

В крышке 26 (см. рис. 1) правого люка картера редуктора заднего и среднего мостов установлен болт-съемник 27, служащий для выпрессовки пальца реактивной штанги из верхнего реактивного рычага задней

подвески. Во фланце крышки 32 (рис. 3) конического двухрядного роликоподшипника ведущей цилиндрической шестерни редуктора переднего моста имеется отверстие с резьбой, в котором ввернута для хранения пробка 31, используемая для закрывания отверстия в картере сцепления при преодолении брода.

Рис. 6

Передний ведущий мост снабжен поворотными кулаками и рулевой трапецией.

У основания рычагов рулевой трапеции в корпусы поворотных кулаков ввернуты и заварены упорные болты, ограничивающие углы поворота колес.

Полуоси 22 (рис. 4) переднего ведущего моста снабжены шариковыми шарнирами постоянной угловой скорости.

На шейках полуосей заднего и среднего мостов, а также на шейках кулаков шарниров полуосей переднего ведущего моста установлены головки 32 (рис. 4) и 22 (см. рис. 1) подвода воздуха к шинам колес.

На наружных торцах фланцев полуосей установлены шинные краны 6 (см. рис. 1 и 4).

В верхних стенках картеров редукторов всех мостов имеются наливные отверстия, закрытые пробками. Через эти отверстия можно проверить состояние зубьев конических шестерен и правильность пятна контакта.

Сравнение с другими моделями авто

У раздаточной коробки автомобиля ЗИЛ 131 есть немало преимуществ. Если сравнить с автомобилем ЗИЛ 175К, то главное отличие будет в подвеске коробки. Преимущества в следующем:

1. На подвеске коробки авто ЗИЛ 131 точки опоры упругих элементов разнесены. Это распределяет и уменьшает нагрузку;
2. При снятии коробки на ЗИЛ 131 не требуется разборки всех упругих элементов, нужно только отвернуть гайки болтов, с помощью которых крепится раздаточная коробка к остальным продольным балкам;
3. Если поломаются гайки на раздаточной коробке автомобиля ЗИЛ 131, то заменить их будет несложно.

Кроме того, если вдруг сломаются шпильки на коробке ЗИЛ 157К, то их нужно будет высверливать из корпуса, у ЗИЛ 131 они легко выкручиваются.

Есть еще немало плюсов у раздаточной коробки авто ЗИЛ 131.

• На авто ЗИЛ 157К подвеска держится на четырех шпильках, которые основательно ввернуты в картер и пропущены с помощью отверстий в поперечине рамы. Чтобы обеспечить эластичность подвески, установлены резиновые подушки. Конструкция несколько сложна и поэтому ремонт своими силами сделать водителю будет немного сложно. В то время как подвеска на ЗИЛ 131 сделана на двух продольных балках, которые опираются на поперечину рамы. Балки оснащены эластичной подвеской, потому укреплены они болтами, у которых имеются резиновые подушки, сделанные по обеим сторонам опоры.
• Раздаточная коробка на ЗИЛ 131 подвешивается к балкам при помощи четырех болтов, которые проходят через отверстия на продольных балках. Все гайки болтов на продольных балках, как и сами гайки болтов, предназначенные для креплений раздаточной коробки, шплинтуются.

Из выше представленной информации можно сделать вывод, что раздаточная коробка на авто ЗИЛ 131 более удобная, конструктивное решение более выгодное, она легче поддается ремонту.

Не стоит выезжать на дорогу, не осмотрев автомобиль. Необходимо внимательно проверять работу всех элементов. Специалисты советуют немного времени потратить на профилактические работы, чем потом ремонтировать автомобиль в пути.

Поделитесь в соц. сетях:

Оцените статью: (Пока оценок нет) Загрузка…

Конструкция мостов автомобиля ЗИЛ-131

Задний и средний мосты автомобиля — ведущие.

Передний мост — управляемый и ведущий.

Устройство заднего и среднего мостов показано на рис. 1.

Устройство редукторов заднего, среднего и переднего мостов показано на рис. 2 и 3.

Устройство поворотного кулака и привода колеса переднего моста показано на рис. 4.

Главные передачи мостов — двойные, состоящие из пары конических шестерен со спиральными зубьями и пары цилиндрических шестерен с косыми зубьями.

Передаточное число конической пары 1,727, передаточное число цилиндрической пары 4,25 и общее передаточное число редуктора 7,339.

Редукторы (рис. 2) заднего и среднего мостов установлены сверху картера моста и крепятся к нему горизонтальным фланцем.

Редукторы заднего и среднего мостов имеют следующее различие.

На обоих концах вала ведущей конической шестерни редуктора среднего моста установлены фланцы 29 и 33 для крепления карданных валов Фланец 33 большего размера установлен на переднем конце вала, а фланец 29 меньшего размера — на заднем конце вала.

Конический роликоподшипник 31 закрыт крышкой 28 с установленным в ней сальником.

Упорная шайба 30 внутреннего кольца роликоподшипника снабжена маслоотгонной канавкой с правым направлением спирали и имеет на торце клеймо С.

На переднем конце вала ведущей конической шестерни редуктора заднего моста установлен фланец 21, имеющий те же размеры, что и фланец 29 заднего конца вала редуктора среднего моста.

На заднем конце вала редуктора заднего моста вместо фланца установлена распорная втулка 26, а конический роликоподшипник и конец вала закрыты глухой крышкой.

Упорная шайба 27 не имеет маслоотгонной канавки. В остальном детали редукторов заднего и среднего мостов одинаковы.

Редуктор (рис. 3) переднего моста крепится к картеру моста вертикальным фланцем.

Шестерни, дифференциалы, гнезда подшипников, фланец 24 вала ведущей конической шестерни и все подшипники, кроме подшипника 29 переднего конца вала ведущей конической шестерни редуктора переднего моста, одинаковы с деталями редуктора заднего моста.

Упорная шайба 22 внутреннего кольца конического роликоподшипника ведущей конической шестерни имеет маслоотгонную канавку с левым направлением спирали и на торце клеймо П.

В крышке 26 (см. рис. 1) правого люка картера редуктора заднего и среднего мостов установлен болт-съемник 27, служащий для выпрессовки пальца реактивной штанги из верхнего реактивного рычага задней

подвески. Во фланце крышки 32 (рис. 3) конического двухрядного роликоподшипника ведущей цилиндрической шестерни редуктора переднего моста имеется отверстие с резьбой, в котором ввернута для хранения пробка 31, используемая для закрывания отверстия в картере сцепления при преодолении брода.

Передний ведущий мост снабжен поворотными кулаками и рулевой трапецией.

У основания рычагов рулевой трапеции в корпусы поворотных кулаков ввернуты и заварены упорные болты, ограничивающие углы поворота колес.

Полуоси 22 (рис. 4) переднего ведущего моста снабжены шариковыми шарнирами постоянной угловой скорости.

На шейках полуосей заднего и среднего мостов, а также на шейках кулаков шарниров полуосей переднего ведущего моста установлены головки 32 (рис. 4) и 22 (см. рис. 1) подвода воздуха к шинам колес.

На наружных торцах фланцев полуосей установлены шинные краны 6 (см. рис. 1 и 4).

В верхних стенках картеров редукторов всех мостов имеются наливные отверстия, закрытые пробками. Через эти отверстия можно проверить состояние зубьев конических шестерен и правильность пятна контакта.

Ведущие мосты ЗИЛ-131

__________________________________________________________________________

__________________________________________________________________________

___________________________________________________________________________

Задний и промежуточный (средний) мосты автомобиля ЗИЛ-131 — ведущие. Передний мост — и управляемый, и ведущий. Конструкция заднего и среднего мостов приведена на рис, 48. Конструкция переднего моста представлена на рис. 49. Главные передачи мостов — двойные, состоящие из пары конических зубчатых колес со спиральными зубьями и пары цилиндрических зубчатых колес с косыми зубьями. Передаточное число конической пары 1,583, передаточное число главной передачи 0,73. Главные передачи заднего и промежуточного мостов установлены сверху картера моста и прикреплены к нему болтами.

Рис. 48. Задний и средний ведущие мосты ЗИЛ-131

На обоих концах вала конической шестерни главной передачи редуктора среднего моста (см, рис, 48) установлены фланцы для крепления карданных валов. Фланец 64 большего размера установлен на переднем конце вала, а фланец 51 меньшего размера — на заднем конце вала. Конический роликовый подшипник 60 закрыт крышкой 58 с установленной в ней манжетой. Шайба 59 внутреннего кольца роликового подшипника снабжена маслоотгонной канавкой с правым направлением спирали и имеет на торце клеймо «С», На переднем конце вала конической шестерни редуктора заднего моста ЗИЛ-131 установлен фланец 51, имеющий те же размеры, что и фланец заднего конца вала главной передачи промежуточного моста. На заднем конце вала главной передачи заднего моста вместо фланца установлена распорная втулка 55, а конический роликовый подшипник и конец вала закрыты глухой крышкой. Упорная шайба 56 не имеет маслоотгонной канавки. В остальном детали главных передач заднего и промежуточного мостов одинаковы. Главная передача (см. рис. 49) переднего моста прикреплена к картеру моста болтами. Зубчатые колеса, дифференциалы, гнезда подшипников, фланец 59 вала конической шестерни и все подшипники, кроме подшипника 64 переднего конца вала конической шестерни главной передачи переднего моста, такие же, как в главной передаче заднего моста. Шайба 57 внутреннего кольца конического роликового подшипника конической шестерни имеет маслоотгонную канавку с левым направлением спирали и на торце клеймо «П».

Рис.49. Конструкция переднего моста ЗИЛ-131

Во фланце крышки конического двухрядного роликового подшипника цилиндрической шестерни главной передачи переднего моста имеется отверстие с резьбой, в которое ввернута для хранения пробка, используемая для закрывания отверстия в картере сцепления при преодолении брода. Передний ведущий мост ЗИЛ-131 снабжен поворотными кулаками и рулевой трапецией. У основания рычагов рулевой трапеции в корпуса поворотных кулаков ввернуты и заварены болты, ограничивающие углы поворота колес. Полуоси 22 переднего ведущего моста снабжены шарнирами равных угловых скоростей. На шейках полуосей заднего и промежуточного мостов, а также на шейках шарниров полуосей переднего ведущего моста установлены головки подвода воздуха к шинам колес. На наружных торцах фланцев полуосей установлены шинные краны 6. В верхних стенках картеров главных передач всех мостов имеются заливные отверстия, закрытые пробками. Через эти отверстия можно проверить состояние зубьев конических зубчатых колес и правильность пятна контакта. Уровень масла в промежуточном и заднем мостах проверяют при помощи указателя уровня, имеющегося в наборе инструмента. Для проверки уровня масла необходимо отвернуть болт крепления редуктора к картеру моста и вставить указатель уровня масла в отверстие для болта до упора во фланец картера редуктора. Заданный уровень масла отмечен риской на стержне указателя. При уровне масла ниже риски следует долить масло в картер. Контроль уровня масла в переднем мосту осуществляется через контрольное отверстие на крышке картера переднего моста, закрытое пробкой. Для слива масла из картеров мостов имеется сливное отверстие, закрытое пробкой. Кроме того, имеются дополнительные сливные отверстия для удаления остатков масла из картеров редукторов: отверстие с пробкой 57 (см. рис. 48) в нижней части картера редуктора переднего моста и отверстия с пробками 65 (см. рис. 49) в передних стейках картеров редукторов заднего и промежуточного мостов. Сливают масло после предварительного прогрева через все сливные отверстия. Допускаются отклонения уровня масла в картерах промежуточного и заднего мостов па 10 мм выше и 5 мм ниже метки на указателе. При смене смазочного материала все детали поворотного кулака и шарнир полуоси надо промыть. Свежий смазочный материал закладывают непосредственно внутрь шаровой опоры, в подшипники шкворней и в шарнир полуоси. Ступицу колеса также необходимо промыть. При закладывании свежего смазочного материала надо тщательно смазать подшипники. Следует промыть от грязи предохранительные клапаны мостов, предназначенные для сообщения внутренней полости картера моста с атмосферой и расположенные в верхних стенках балок мостов: на переднем мосту ЗИЛ-131 — слева (по ходу) от главной передачи; на заднем и промежуточном мостах — справа (по ходу) от главной передачи. Кроме того, имеются дополнительные предохранительные клапаны 19 (см. рис. 48) для выхода воздуха в случае неисправности манжет головок 22 подвода воздуха к шинам колес. Эти предохранительные клапаны расположены: на переднем мосту — в корпусах поворотных кулаков, над рычагами рулевой трапеции; на заднем и среднем мостах — в концевых фланцах картеров мостов. Появление смазочного материала из отверстий предохранительных клапанов указывает на утечку воздуха из системы регулирования давления воздуха в шинах. Причину утечки необходимо найти и устранить. Следует проверять отсутствие течи масла через сальники и фланцевые соединения. Неисправные сальники и расположенные внутри цапф эластичные манжеты головки подвода воздуха к колесу. Перед установкой на место цапф мостов тонким слоем того же смазочного материала должны быть смазаны рабочие поверхности манжет и поверхности центрирующих отверстий головок подвода воздуха. Внутренняя полость головки подвода воздуха должна быть заполнена смазочным материалом; при этом отверстие под штуцер должно быть свободно от смазочного материала. Шейки под бронзовую втулку кулаков шарниров полуосей переднего ведущего моста должны быть смазаны. Внутренняя полость обоймы сальников полуоси и пространство между головкой подвода воздуха и опорным кольцом также должны быть заполнены смазочным материалом. В заднем и среднем мосту ЗИЛ-131 должны быть заполнены смазочным материалом пространства между головкой подвода воздуха и защитной втулкой сальника, а также полость между фланцами цапф и картера моста. При установке цапф необходимо следить за правильным положением отверстий для подвода воздуха, имеющихся в шейках цапф. Отверстия должны быть направлены: для переднего и промежуточного мостов — вверх и назад; для заднего моста — вверх и вперед. При сборке и разборке шарниров полуосей переднего ведущего моста прикладывают определенное усилие при установке и извлечении ведущего шарика, что требует специального навыка. Поэтому разбирать шарнир следует только при особой необходимости и только в мастерской. При разборке надо отметить мелом или краской взаимное положение ведущей и ведомой вилок и ведущих шариков, а при сборке установить все детали в прежнее положение. Для облегчения работ по извлечению полуосей заднего и промежуточного мостов и снятию фланца кулака и шарнира полуоси переднего ведущего моста служат болты-съемники, завернутые во фланцы полуосей и застопоренные контргайками. Для этой же цели предназначены отверстия с резьбой М12 (шаг 1,75 мм), выполненные во фланцах следующих деталей: цапфы поворотного кулака; шаровой опоры поворотного кулака; цапфы заднего и промежуточного мостов; стакана подшипников конической шестерни; гнезда подшипника конического колеса. Демонтаж верхней крышки подшипников шкворня, установленной на корпусе поворотного кулака, облегчается при обстукивании ее молотком сбоку по необработанной поверхности. Конические роликовые подшипники вала конической шестерни главной передачи редуктора регулируются с небольшим предварительным натягом; наличие осевого зазора не допускается. Крутящий момент, необходимый для проворачивания вала в подшипниках, должен быть равен 0,8—1,6 Нм (0,08—0,16 кгсм), что соответствует усилию 13—27 Н (1,3—2,7 кгс), приложенному к фланцу. Момент измеряют при помощи динамометра. Измерять крутящий момент необходимо при плавном поворачивании фланца в одну сторону и не менее чем после пяти полных оборотов вала. Подшипники при этом должны быть смазаны смазочным материалом, марка которого указана в карте смазывания. При измерении момента вращения шестерни мостов крышка подшипника должна быть сдвинута, чтобы центрирующий выступ стакана подшипников вышел из гнезда крышки и сальник не оказывал сопротивления вращению шестерни, а гайка крепления фланца шестерни должна быть затянута. Момент затяжки гайки должен быть равен 200—250 Нм (20—25 кгсм). При затяжке гайки необходимо проворачивать вал шестерни, чтобы ролики подшипников заняли правильное положение между коническими поверхностями колец. Регулировать подшипники шестерни следует подбором регулировочных шайб необходимой толщины. Регулировочную шайбу устанавливают между торцами внутренних колец подшипников. Завод выпускает регулировочные шайбы толщиной от 11,65 мм до 12,6 мм с шагом 0,05 мм. После окончательной регулировки подшипников гайка крепления шестерни должна быть затянута и зашплинтована. Двухрядный конический роликовый подшипник вала цилиндрической шестерни заводы-изготовители поставляют с подобранным регулировочным кольцом. Этот подшипник дополнительной регулировки не требует. Детали подшипника невзаимозаменяемы, поэтому перестановка деталей с одного подшипника на другой и перестановка внутренних колец подшипника одного на место другого недопустимы. Внутреннее кольцо подшипника, имеющее на торце клеймо — букву У, должно быть установлено со стороны заклейменного торца наружного кольца. После затяжки гайка крепления подшипника должна быть застопорена. Для этого ее тонкий край осторожно (без разрыва) вдавливают в один из пазов резьбового конца вала при помощи оправки, которую можно изготовить из зубила. Момент затяжки должен быть равен 350— 400 Нм {35—40 кгсм). Если необходимо отвернуть гайку при ремонте, то следует предварительно отогнуть тонкий край гайки. Конические шестерню и колесо главной передачи редуктора моста ЗИЛ-131 подбирают на заводе в комплекты по пятну контакта и боковому зазору в зацеплении, притирают и клеймят, указывая порядковый номер комплекта. Кроме того, в процессе работы автомобиля зубчатые колеса прирабатываются одно к другому, поэтому при необходимости замены зубчатых колес следует заменить оба зубчатых колеса одновременно. Вновь устанавливаемые конические зубчатые колеса, входящие в комплект, должны иметь общий порядковый номер. При установке новых конических зубчатых колес главной передачи они должны быть отрегулированы по пятну контакта (на краску) и по боковому зазору в зацеплении. Пятно контакта на обеих сторонах зуба конического колеса должно иметь длину, равную приблизительно 2/3 длины зуба, и не должно доходить до торца узкого конца зуба на 2—4 мм, а также не должно выходить за верхнюю кромку зуба. На шестерне пятно контакта может доходить до верхней кромки зуба. Пятно контакта получают при вращении шестерни в обе стороны при одновременном подтормаживании рукой колеса. Боковой зазор должен быть равен 0,15—0,45 мм у широкой части зуба, что соответствует повороту фланца вала конической шестерни на 0,18—0,54 мм при замере по радиусу расположения отверстий для болтов при неподвижном колесе. Для главной передачи промежуточного моста замер проводят на меньшем фланце. Боковой зазор необходимо проверять не менее чем для четырех зубьев колеса, расположенных приблизительно на равных расстояниях по окружности. При установке новых зубчатых колес в главную передачу редуктора заднего моста ЗИЛ-131 надо установить регулировочные прокладки общей толщиной 2 мм под фланец стакана подшипников шестерни; после этого отрегулировать боковой зазор, перемещая коническое колесо изменением числа прокладок под фланцем гнезда подшипников конического колеса, до получения пятна контакта правильной формы. Если не получилось пятно контакта правильной формы, то необходимо передвинуть конические зубчатые колеса, изменяя число прокладок под фланцами стакана подшипников шестерни и гнезда подшипников колеса. После окончательной регулировки подшипников в каждом наборе прокладок должно быть установлено не менее двух прокладок толщиной 0,05 мм и не менее двух прокладок толщиной 0,11 мм. Тонкие прокладки должны быть расположены по обеим сторонам набора прокладок для получения плотного герметичного соединения. Болты крепления стакана гнезда и крышек подшипников после окончательной регулировки должны быть затянуты, момент затяжки равен 60—80 Нм (6—8 кгсм). После установки в картер главной передачи редуктора переднего ведущего моста ЗИЛ-131 вала в сборе со стаканом подшипников необходимо легким ударом через оправку по торцу наружного кольца цилиндрического роликового подшипника с внутренней стороны освободить ролики подшипника от прижатия торцами к кольцам подшипника. Крышка картера главной передачи при этом должна быть снята. Если зубчатые колеса имеют увеличенный окружной зазор в зацеплении вследствие изнашивания зубьев, то регулировать их не следует, так как это нарушает правильность зацепления. Конические зубчатые колеса должны работать до полного изнашивания без дополнительной регулировки. Если увеличение окружного зазора обусловлено изнашиванием конических роликовых подшипников, т. е. если одновременно с увеличением бокового зазора возникает осевой зазор в подшипниках, то необходимо заменить изношенные подшипники н восстановить предварительный натяг подшипников конической шестерни. После регулировки следует обязательно проверить правильность пятна контакта. Устанавливать собранный дифференциал в картер главной передачи следует после установки и регулировки конических зубчатых колес и окончательной затяжки болтов крепления крышек подшипников. После установки дифференциала в сборе с подшипниками в гнездо картера передачи надо завернуть регулировочные гайки подшипников так, чтобы они плотно прилегали к кольцам подшипников дифференциала. Если крышки «не садятся» на место, то это значит, что регулировочные гайки перекошены и их необходимо завернуть еще раз. Принудительная установка крышек может привести к повреждению резьбы в картере, крышках и гайках. После установки крышек подшипников надо завернуть болты крепления крышек. При завертывании и вывертывании регулировочных гаек необходимо сместить дифференциал так, чтобы цилиндрическое колесо заняло положение, симметричное цилиндрической шестерне. Конические роликовые подшипники дифференциала должны быть отрегулированы с небольшим предварительным натягом. Для этого регулировочные гайки сначала надо отрегулировать так, чтобы дифференциал имел осевое перемещение не более 0,1 мм. Проверять величину осевого перемещения необходимо с помощью индикатора, устанавливаемого напротив венца цилиндрического колеса и закрепленного на крышке подшипника. После этого каждую регулировочную гайку завернуть на один оборот, застопорить в этом положении стопором, завернуть болты крепления крышек подшипников и зафиксировать их стопорной пластиной. При регулировке подшипников следует несколько раз повернуть дифференциал, чтобы ролики подшипников заняли правильное положение между коническими поверхностями колец. При сборке дифференциала необходимо следить, чтобы метки на чашках были установлены одна против другой. Регулировка подшипников и шестерен редуктора переднего ведущего моста ЗИЛ-131 аналогична регулировке редуктора заднего и промежуточного мостов. Надо помнить, что при движении автомобиля вперед рабочей стороной зуба конического колеса является для заднего и промежуточного мостов выпуклая, а для переднего моста вогнутая сторона зуба. Подшипники шкворней поворотного кулака переднего ведущего моста регулируют с предварительным натягом. Крутящий момент, необходимый для плавного поворота кулака, должен быть равен 3—8 Нм (0,3—0,8 кгсм), что соответствует усилию 20—24 Н (2—2,4 кгс), приложенному к отверстию рычага рулевой трапеции. При этом подшипники должны быть смазаны смазочным материалом, марка которого указана в карте смазывания, полуось вынута, сальник корпуса поворотного кулака снят, а гайки крепления накладок корпуса поворотного кулака затянуты, момент затяжки равен 160—180 Нм (16—18 кгсм). Осевое перемещение подшипников не допускается. Отсутствие осевого перемещения может быть проверено без снятия переднего ведущего моста с автомобиля. Для этого необходимо поднять передний мост на козлы, вывернуть пробку в нижней накладке корпуса поворотного кулака, установить на накладке индикатор, уперев его ножку в торец шкворня, и, пользуясь домкратом или рычагом, попытаться сместить вверх корпус поворотного кулака. Движение стрелки индикатора укажет на наличие осевого перемещения в подшипниках и на необходимость их регулирования. Для того чтобы устранить осевое перемещение, возникающее в результате изнашивания подшипников, надо заменить и отрегулировать подшипники. При установке новых подшипников повышенной точности, имеющих номер 27308У (см. клеймо на торце кольца подшипника), после окончательной регулировки предварительного натяга под верхнюю и нижнюю накладки необходимо установить наборы регулировочных прокладок, которые должны иметь одинаковую толщину. Допускается разница в толщине наборов прокладок под верхней и нижней накладками не более 0,05 мм.

При установке подшипников обычной точности, имеющих номер 27308, необходимо вначале измерить их монтажную высоту (размер от опорного торца наружного кольца до опорного торца внутреннего кольца).

Толщина набора прокладок, установленных со стороны подшипника, имеющего большую монтажную высоту, должна быть соответственно меньше на величину разности монтажных высот подшипников. Несоблюдение приведенных правил установки регулировочных прокладок приводит к потере соосности корпуса поворотного кулака и шаровой опоры. После окончательной регулировки новых подшипников в каждый из наборов прокладок должно быть включено не менее десяти прокладок толщиной 0,05 мм и не менее двух прокладок толщиной 0,1 мм. Две прокладки толщиной 0,05 мм и одна прокладка толщиной 0,1 мм должны быть установлены в наборе прокладок со стороны корпуса поворотного кулака, а остальные прокладки — со стороны поворотного рычага для получения герметичного соединения. В процессе регулирования необходимо несколько раз повернуть корпус поворотного кулака, чтобы ролики подшипников заняли правильное положение между кольцами. При правильно отрегулированных конических роликовых подшипниках колесо должно вращаться от руки свободно и не иметь заметной качки.

Проверку регулировки подшипников проводят:

— для заднего и промежуточного мостов — при вынутой полуоси; — для переднего ведущего моста — при снятом фланце кулака шарнира полуоси.

Для того чтобы отрегулировать подшипники ступицы колеса, надо затянуть гайку крепления подшипника, момент затяжки равен 60—80 Нм (6—8 кгсм), а затем отвернуть приблизительно на 2/5 оборота до совпадения стопорного штифта гайки с ближайшим отверстием в замочной шайбе. Момент затяжки контргайки после окончания регулировки должен быть равен 250—320 Н-м (25— 32 кгсм).

_________________________________________________________________________

_________________________________________________________________________

_________________________________________________________________________

• Автокраны и КМУ на базе грузовиков

_________________________________________________________________________

_________________________________________________________________________

_________________________________________________________________________

• Гидроусилитель руля Маз-5551, 5549, 5335, 5336, 5337
• Передняя ось и рулевые тяги Маз-5551, 5549, 5335, 5336, 5337
• Регулировка сцепления Маз-5551, 5549, 5335, 5336, 5337
• Регулировка и ремонт КПП Маз-5551, 5549, 5335, 5336, 5337
• Ремонт и обслуживание заднего моста Маз-5551, 5549, 5335, 5336, 5337
• Детали переднего моста и рулевые тяги Маз-5516, 5440
• Рулевое управление Маз-5516, 5440
• Детали ведущих мостов Маз-5516, 5440

Советские вездеходы. ЗИЛ-131. Часть 2 — DRIVE2

Итак, продолжим.Еще одно новшество — на ЗИЛ-1З1 применен мощный пено — маслиный фильтр с трехступенчатой очисткой воздуха. Это дает возможность длительное время двигаться по пыльным полевым и проселочным дорогам, причем износостойкость двигателя не снижается. Через этот же фильтр воздух поступает в тормозной компрессор.Система питании снабжена топливным насосом производительностью 180 л/мин. Благодаря такой производительности двигатель бесперебойно работает даже при высокой температуре окружающего воздуха. когда в топливопроводах могут образоваться паровые пробки.Топливные баки соединены между собой Уравновешивающим трубопроводом. Пробки у них глухие (без клапанов). А клапаны установлены в отдельном герметичном корпусе, который связан с атмосферой через специальную трубку, выведенную выше уровня максимально допустимого брода.Сцепление имеет уплотнение шипов вилки выключения. Оно препятствует попаданию воды в картер. При движении по суше вентиляция сцепления осуществляется через отверстие в пробке, которая установлена в крышке картера. Для самоочищаемости в него вставлен шплинт значительно меньшего диаметра, чем диаметр самого отверстия. На время преодоления брода пробку с отверстием заменяют «глухой» пробкой, которая при работе автомобиля в обычных условиях находится резьбовом гнезде на крышке картера редуктора переднего моста. Особенность коробки переда — система вентиляции картера: через сапун, соединённый с трубкой, выведенной выше уровня максимально допустимого брода.На автомобиле ЗИЛ-131 применена новая схема трансмиссии со сквозной карданной передачей. Такая схема позволила выполнить раздаточную коробку двухвальной (на ЗИЛ-157К она трехвальная из-за раздельного привода мостов). Само собой разумеется, новая коробка имеет меньше деталей и легче, несмотря на то, что рассчитана на передачу большего крутящего момента

Раздаточная коробка — двухступенчатая, двухходовая с муфтой включения переднего моста. У неё две передачи: прямая (передаточное отношение 1:1) и понижающая (передаточное отношение 2.08:1). Наличие прямой передачи повышает коэффициент полезного действия трансмиссии и значительно сокращает износ деталей раздаточной коробки. Так как все шестерни вращаются без нагрузки. Это способствует также повышению надежности её работы. Передачи переключаются рычагам. перемещаются в одной плоскости и связанным тягами одновременно с обоими штоками включении передач. Таким образом, один рычаг служит для управления двумя муфтами переключения передач. Он крепится к кронштейну, установленному на картере коробки передач, через специальный промежуточный элемент — компенсирующую серьгу.

Полный размер

Раздаточная коробка в разрезе

Управление приводом переднего моста автоматизировано. При включении понижающей передачи раздаточной коробки передний мост включается автоматически и при переходе на прямую передачу также автоматически отключается. Достигается это при помощи, установленной на раздаточной коробке пневматической диафрагменной камеры, воздействующей непосредственно на шток муфты включения привода переднего моста, и электропневматического клапана, электрическая цепь которого имеет специальный выключатель. Он срабатывает при перемещении штока включения понижающей передачи. Электропневматический клапан питается сжатым воздухом от тормозной системы автомобиля.Если возникает необходимость включить передний мост при движении на прямой передаче раздаточной коробке (например, на скользкой дороге), сделать это можно принудительно, посредством выключателя. Последний установлен в кабине на внутренней панели в передней части автомобиля. При включенном либо автоматически, либо принудительно приводе переднего моста в кабине на щите приборов горит контрольная лампа. У ее электрической цепи свой выключатель Он установлен на раздаточной коробке и срабатывает при перемещении штока муфты включения привода переднего моста.Раздаточная коробка имеет люк, позволяющий монтировать различные коробки отбора мощности. При этом не требуется специального масляного насоса для обеспечения нормальной работы коробки отбора мощности. Все ее шестерни постоянно вращаются, интенсивно разбрызгивая масло и создавая обильные масляные потоки к туман, достаточные для смазки.В сравнении с автомобилем ЗИЛ — 157К значительно упрощена карданная передача. Сокращено число карданных валов, исключена промежуточная опора для карданного вала привода заднего моста.Все мосты автомобиля ЗИЛ-131 — ведущие со сварными балками. Редукторы мостов двухступенчатые с парой конических и парой цилиндрических шестерен. Передаточное отношение редукторов — 7,339: 1. Редуктор переднего моста расположен горизонтально, а редукторы среднего и заднего мостов — вертикальноРедуктор среднего моста – проходной Средний и задний мосты взаимозаменяемы. Взаимозаменяемыми являются также основные детали всех трех редукторов. Дифференциалы — конические с четырьмя сателлитами. Полуоси полностью разгруженного типа. Передний мост управляемый, с полуосями снабженными шарнирами постоянной угловой скорости. Максимальный угол поворота шарниров — 30 градусов. Конструктивной особенностью переднего моста автомобиля ЗИЛ -131 является боковой наклон шкворня.Подвеска ЗИЛ-131 имеет улучшенную упругую характеристику главным образом благодаря увеличению активной длины рессор. Она выполнена на продельных полуэллиптических рессорах, работающих совместно с гидравлическими амортизаторами телескопического типа двухстороннего действия.Задняя подвеска — балансирная, на двух рессорах опрокинутого типа. Толкающие усилия и реактивный момент передаются реактивными штангами. Для них характерно трапецеидальное расположение. Такая установка штанг, не смотря на то что мосты ЗИЛ-131 допускают большие, чем мосты ЗИЛ-157К вертикальные перемещения, позволила получить меньшие углы перекоса карданных валов. А это в свою очередь дало возможность применить во всех валах (кроме вала привода среднего моста) стандартные шарниры.Дисковые колеса — с разъемным ободом и распорным кольцом. Шины — специальные односкатные размером 1100 -20 — большего диаметра, чем у ЗИЛ-157К. Давление в них при нагрузке 5 тонн должно быть 4,2 кг/см2, а при нагрузке 3,5 тонны изменяются в зависимости от условий движения от 3 до 0,5 кг/см2

Система регулировании внутреннего давления воздуха в шинах имеет ряд принципиальных отличий и конструктивных усовершенствований, направленных на повышение её надежности и работоспособности.

Передняя ступица в разрезе

Увеличение размера шин в сравнении с 3ИЛ -157К при одновременном повышении скорости движения приводит заметному влиянию их дисбаланса на работу автомобиля, и в первую очередь, но его управляемость. Потому колеса в сборе подвергаются статической балансировке при помощи специальныцх грузов устанавливаемых под гайки стяжных шпилек обода.Тормоза колодочные, барабанного типа. Ножные — с пневматическим, а ручной с механическим приводом.Ножные тормоза включаются и выключаются посредством двухсекционного тормозного крана. Привод ручного тормоза сблокирован с секцией тормозного крана, управляющего тормозами прицепа. Это позволяет затормаживать на стоянке, как автомобиль, так и прицеп.Повышена надёжность и работоспособность колесных тормозов. Достигнуто это увеличением как общей площади тормозных накладок, так и удельной площади (на тонну полезной грузоподъемности и на тонну веса автомобиля).Электрооборудование (распределитель, катушка зажигании, свечи, стартер и др) автомобиля ЗИЛ—1З1 – основном герметизировано. Другие приборы, например реле-регулятор, защищены от брызг. Они не могут работать при погружении в воду, но брызги не влияют на их работоспособность.Опытные образцы автомобиля ЗИЛ-1З1 всесторонне испытывались в разнообразных условиях. Они были в пробегах не только в средней климатической зоне, но и в районах Крайнего Севера, в барханныхк песках пустыми Кара—Кум и на высокогорных трактах Памира. Кроме того, проведены многочисленные специализированные испытания в реальных условиях эксплуатации при перевозке людей и различных грузов, бродовые испытания и сравнительные с гусеничными тягачами.

Эксплуатационные качества автомобиля ЗИП-1З1 оценены весьма высоко.

Штурм снежного подъёма

Серийная базовая модель и её модификации

• ЗИЛ-131 (1966-1986) – бортовой автомобиль-тягач повышенной проходимости (и шасси для специализированных автомобилей) грузоподъёмностью 3500-5000 кг, с двигателем ЗИЛ-131 мощностью 150 л.с. и экранированным электрооборудованием.• ЗИЛ-131В (1968-1986) – седельный тягач. Предназначен для буксировки полуприцепа полной массой до 12000 кг (по грунту до 10000 кг).• ЗИЛ-131А (1971-1986) – бортовой (и шасси для специализированных автомобилей), с неэкранированным электрооборудованием и упрощённым оснащением.• ЗИЛ-131В1 (1971-1986) – седельный тягач (и шасси для спецавтомобилей) с двухдисковым сцеплением и демультипликатором коробки передач.• ЗИЛ-131В2 (1971-1986) – шасси седельного тягача с двухдисковым сцеплением и демультипликатором коробки передач под седельные тягачи ЗИЛ-137Т, 3405 и 4401.• ЗИЛ-131С (1980-1986) – бортовой (и шасси для специализированных автомобилей) для районов Крайнего Севера.

• ЗИЛ-131АС (1980-1986) – бортовой (и шасси для специализированных автомобилей), с неэкранированным электрооборудованием и упрощённым оснащением, для районов Крайнего Севера.

Опытные модели и модификации

• ЗИЛ-131 (1956) – бортовой тягач с двигателем ЗИЛ-1Э130 фактической мощностью 126 л.с. Имел укороченную платформу с пониженной погрузочной высотой (тяговый вариант). Сконструирован для использования в качестве артиллерийского тягача. Изготовлен в октябре 1956 года.• ЗИЛ-131А (1956) – бортовой с двигателем ЗИЛ-1Э130 фактической мощностью 131 л.с. Отличался от базовой версии универсальной платформой для перевозки грузов и личного состава (транспортный вариант). Изготовлен в ноябре 1956 года.• ЗИЛ-3Э131 (1958, 1959) – бортовой с двигателем ЗИЛ-3Э130 максимальной мощностью 151 л.с. (транспортный вариант). Два образца изготовлены в декабре 1958-го и июле 1959 года.• ЗИЛ-3Э131А (1959) – бортовой тягач с двигателем ЗИЛ-3Э130 максимальной мощностью 151 л.с. (тяговый вариант). Изготовлен в мае 1959 года.• ЗИЛ-131 (1959) – бортовой с двигателем ЗИЛ-131 мощностью 148 л.с. (транспортный вариант). Изготовлен в декабре 1959 года.• ЗИЛ-131А (1959) – бортовой тягач с двигателем ЗИЛ-131 мощностью 148 л.с. (тяговый вариант). Два образца изготовлены в декабре 1959 года.• ЗИЛ-133С (1961) – сельскохозяйственный самосвал с предварительным подъёмом платформы.• ЗИЛ-131Х (1961, 1962) – бортовой, для эксплуатации в условиях жаркого и пустынного климата.•ЗИЛ-131Г (1964, 1968) – бортовой с герметизированной кабиной. Предназначался для эксплуатации в районах применения ОМП, в условиях заражения радиацией и отравляющими веществами. В 1968 году изготовлено 3 опытных образца.• ЗИЛ-131С (1968, 1969) – бортовой, для районов Крайнего Севера. Изготовлен в количестве 2 экземпляров.• ЗИЛ-131 «Периметр» (1969, 1976) – модификация с системой самоокапывания для создания укрытия на местности, установка включала широкий нож бульдозерного типа на задней части рамы и гибкий фартук; работы свернуты из-за частого выхода из строя трансмиссии при повышенных нагрузках. Изготовлен в количестве 3 экземпляров.• ЗИЛ-131Л (1970) – лесовоз. Изготовлен в количестве 2 экземпляров.•ЗИЛ-131-77 (1976) – модернизированный бортовой, с двигателем и агрегатами с повышенным ресурсом пробега. Технические решения, использовавшиеся в устройстве этого автомобиля, были использованы в 1978 году на опытном ЗИЛ-131М.• ЗИЛ-131М (1978) – модернизированный бортовой с многотопливным 8-цилиндровым V-образным верхнеклапанным дизельным двигателем ЗИЛ-6451 жидкостного охлаждения мощностью 170 л.с. (125 кВт) при 2800 об/мин, максимальным крутящим моментом 50 кГм при 1400-1600 об/мин, рабочим объёмом 8740 см3 и степенью сжатия 18,5. Кабина с удлинённым капотом, установлены дополнительные световые приборы, грузоподъёмность 3500 кг на всех видах дорог.• ЗИЛ-131МВ (1978) – седельный тягач с дизелем ЗИЛ-6451.•ЗИЛ-131 (1979) – бортовой, с финским четырёхтактным четырёхцилиндровым дизелем Valmet 411BS мощностью 125 л.с. (91,9 кВт) при 2600 об/мин, максимальным крутящим моментом 40 кГм и рабочим объёмом 4180 см3.• ЗИЛ-131ВС (1980) – седельный тягач для районов Крайнего Севера.

Источники» журнал «За Рулем» № 4,6,8 1967 г., RC Forum.ru

Техническое обслуживание мостов ЗИЛ-131

Страница 1 из 2

Необходимо регулярно добавлять смазку в мосты и заменять ее, как указано в карте смазки.

Заливать масло в картеры всех мостов автомобиля нужно через заливное (смотровое) отверстие, расположенное в верхней стенке картера редуктора, закрываемое пробкой 29, до появления течи масла из открытого контрольного отверстия.

Доливать масло в картер переднего моста можно, кроме заливного отверстия, через контрольное отверстие, расположенное в крышке картера моста.

Проверять уровень масла в заднем и среднем мостах в процессе эксплуатации следует при помощи специального указателя уровня 1 (рис. 1), имеющегося в наборе инструмента.

Для проверки уровня масла в заднем и среднем мостах необходимо отвернуть болт, указанный на рис. 1, крепления редуктора к картеру моста и вставить указатель уровня масла в отверстие для болта до упора во фланец картера редуктора.

Правильный уровень масла отмечен риской на стержне указателя уровня масла.

При снижении уровня масла ниже риски необходимо долить масло в картер до уровня контрольной пробки.

Рисунок 2

Рисунок 3

Для выпуска отработанного масла из картера переднего моста имеется сливное отверстие 48 (рисунок 2), расположенное в нижней части картера моста.

Сливные отверстия картеров заднего и среднего мостов расположены в нижней части крышек картеров.

Кроме того, имеются дополнительные сливные отверстия для удаления остатков масла из картеров редукторов: отверстие с пробкой 30 (рисунок 3), расположенное в нижней стенке картера редуктора переднего моста, и отверстия с пробками 36 (рисунок 4), сделанные в передних стенках картеров редукторов заднего и среднего мостов.

Рисунок 4

Сливают отработанное масло после предварительного прогрева агрегата через все имеющиеся сливные отверстия.

Контрольные отверстия при этом должны быть открыты.

При необходимости следует добавить смазку в корпус поворотного кулака для подшипников шкворней и шарнира полуоси переднего ведущего моста.

Набивать смазку необходимо в подогретом состоянии через масленки 17 (рисунок 5), расположенные в верхней накладке корпуса правого поворотного кулака и в поворотном рычаге, установленном на корпусе левого поворотного кулака; набивать ее нужно до тех пор, пока смазка не начнет выходить через контрольное отверстие, расположенное снизу шаровой опоры.

Рисунок 5

Пробка 27, которой закрыто это отверстие, должна быть предварительно вывернута.

При смене смазки все детали поворотного кулака и шарнир полуоси надо промыть.

Свежая смазка закладывается непосредственно внутрь шаровой опоры, в подшипники шкворней и в шарнир полуоси.

Ступицу колеса при смене также необходимо промыть.

При закладывании свежей смазки надо тщательно промазать подшипники.

Крутящие моменты затяжки болтовых соединений в кГм

Гайки болтов крепления чашек дифференциала и ведомой цилиндрической шестерни 12—14

Гайки шпилек крепления крышек подшипников дифференциала 17—19

Шпильки крепления крышек подшипников дифференциала (при установке в картер редуктора) 22—25

Болты крепления крышек роликоподшипников редуктора — 6—8

Болты крепления редуктора к картеру моста  — 9—11

Гайки шпилек крепления полуосей заднего и среднего мостов фланцев полуосей переднего ведущего моста к ступицам колес 7—9

Гайки шпилек крепления рычага поворотного кулака к корпусу и шпилек крепления шаровой опоры к картеру переднего моста … 16—18

Гайки шпилек крепления цапф переднего, заднего и среднего мостов 5,5—6

Гайки крепления фланцев вала ведущей конической шестерни 20—25

Гайка крепления подшипника вала ведущей цилиндрической шестерни 35—40

Контргайка крепления подшипников ступицы колеса 12—15

Гайка крепления шарового пальца поперечной рулевой тяги 23—27

Мост зил 131

Мост зил 131 передаточное число

Главная передача автомобиля ЗИЛ-131

На автомобиле ЗИЛ-131 все три моста являются ведущими, кроме того, передний мост имеет управляемые колеса. Механизм главной передачи включает в себя двойной редуктор с одной парой конических шестерен со спиральными зубьями и одной парой цилиндрических шестерен с косыми зубьями.

Передаточное число конической пары 1,727, а цилиндрической пары — 4,25. Общее передаточное число редуктора 7,339.

Редуктор переднего моста расположен горизонтально, редукторы среднего и заднего мостов расположены вертикально. Ведущий вал конической шестерни редуктора среднего моста имеет на обоих концах фланцы для крепления валов. Следовательно, ведущий вал шестерни одновременно служит промежуточной опорой карданной передачи.

Ведущий вал конической шестерни редуктора заднего моста имеет только один фланец спереди для крепления карданного вала, тем самым редуктор заднего моста отличается от редуктора среднего моста.

Основные детали всех трех редукторов, кроме вала ведущей конической шестерни редуктора переднего моста, взаимозаменяемы. Следовательно, регулировка главной передачи переднего, среднего и заднего мостов будет одинаковой. В главной передаче ведущих мостов автомобиля ЗИЛ-131 регулируют предварительный натяг подшипников 6 (рис. 41, а) вала ведущей конической шестерни 8 и зацепление зубьев конических шестерен. В дифференциале ведущих мостов регулируют предварительный натяг подшипников 22 чашек дифференциала.

Двухрядный конический роликовый подшипник 28 вала ведущей цилиндрической шестерни 32 завод-изготовитель поставляет с подобранным регулировочным кольцом 24 и дополнительной регулировки он не требует. Регулировочных колец может быть одно или два. Детали двухрядного подшипника невзаимозаменяемы, поэтому перестановка деталей с одного подшипника на другой и перестановка внутренних колец подшипника одного на место другого недопустимы. Двухрядный подшипник крепится гайкой 26 с шайбой 27. Момент затяжки гайки равен 20—25 кГм. После затяжки гайку стопорят кернением. Подшипник 33 ведомой шестерни 10 не регулируется.

Проверять регулировку подшипников главной передачи рекомендуется при повторном ТО-2 через определенный пробег автомобиля в зависимости от того, в каких условиях эксплуатировался автомобиль и каково его состояние.

Рис. 41. Редуктор переднего моста автомобиля ЗИЛ-131: а — редуктор в разрезе; б — проверка бокового зазора между зубьями конических шестерен

Управление приводом переднего моста автоматизировано. При включении понижающей передачи раздаточной коробки передний мост включается автоматически и при переходе на прямую передачу также автоматически отключается. Достигается это при помощи, установленной на раздаточной коробке пневматической диафрагменной камеры, воздействующей непосредственно на шток муфты включения привода переднего моста, и электропневматического клапана, электрическая цепь которого имеет специальный выключатель. Он срабатывает при перемещении штока включения понижающей передачи. Электропневматический клапан питается сжатым воздухом от тормозной системы автомобиля.
Если возникает необходимость включить передний мост при движении на прямой передаче раздаточной коробке (например, на скользкой дороге), сделать это можно принудительно, посредством выключателя. Последний установлен в кабине на внутренней панели в передней части автомобиля. При включенном либо автоматически, либо принудительно приводе переднего моста в кабине на щите приборов горит контрольная лампа. У ее электрической цепи свой выключатель Он установлен на раздаточной коробке и срабатывает при перемещении штока муфты включения привода переднего моста.
Раздаточная коробка имеет люк, позволяющий монтировать различные коробки отбора мощности. При этом не требуется специального масляного насоса для обеспечения нормальной работы коробки отбора мощности. Все ее шестерни постоянно вращаются, интенсивно разбрызгивая масло и создавая обильные масляные потоки к туман, достаточные для смазки.
В сравнении с автомобилем ЗИЛ — 157К значительно упрощена карданная передача. Сокращено число карданных валов, исключена промежуточная опора для карданного вала привода заднего моста.
Все мосты автомобиля ЗИЛ-131 — ведущие со сварными балками. Редукторы мостов двухступенчатые с парой конических и парой цилиндрических шестерен. Передаточное отношение редукторов — 7,339: 1. Редуктор переднего моста расположен горизонтально, а редукторы среднего и заднего мостов — вертикально
Редуктор среднего моста – проходной Средний и задний мосты взаимозаменяемы. Взаимозаменяемыми являются также основные детали всех трех редукторов. Дифференциалы — конические с четырьмя сателлитами. Полуоси полностью разгруженного типа. Передний мост управляемый, с полуосями снабженными шарнирами постоянной угловой скорости. Максимальный угол поворота шарниров — 30 градусов. Конструктивной особенностью переднего моста автомобиля ЗИЛ -131 является боковой наклон шкворня.
Подвеска ЗИЛ-131 имеет улучшенную упругую характеристику главным образом благодаря увеличению активной длины рессор. Она выполнена на продельных полуэллиптических рессорах, работающих совместно с гидравлическими амортизаторами телескопического типа двухстороннего действия.
Задняя подвеска — балансирная, на двух рессорах опрокинутого типа. Толкающие усилия и реактивный момент передаются реактивными штангами. Для них характерно трапецеидальное расположение. Такая установка штанг, не смотря на то что мосты ЗИЛ-131 допускают большие, чем мосты ЗИЛ-157К вертикальные перемещения, позволила получить меньшие углы перекоса карданных валов. А это в свою очередь дало возможность применить во всех валах (кроме вала привода среднего моста) стандартные шарниры.
Дисковые колеса — с разъемным ободом и распорным кольцом. Шины — специальные односкатные размером 1100 -20 — большего диаметра, чем у ЗИЛ-157К. Давление в них при нагрузке 5 тонн должно быть 4,2 кг/см2, а при нагрузке 3,5 тонны изменяются в зависимости от условий движения от 3 до 0,5 кг/см2
Система регулировании внутреннего давления воздуха в шинах имеет ряд принципиальных отличий и конструктивных усовершенствований, направленных на повышение её надежности и работоспособности.

Увеличение размера шин в сравнении с 3ИЛ -157К при одновременном повышении скорости движения приводит заметному влиянию их дисбаланса на работу автомобиля, и в первую очередь, но его управляемость. Потому колеса в сборе подвергаются статической балансировке при помощи специальныцх грузов устанавливаемых под гайки стяжных шпилек обода.
Тормоза колодочные, барабанного типа. Ножные — с пневматическим, а ручной с механическим приводом.
Ножные тормоза включаются и выключаются посредством двухсекционного тормозного крана. Привод ручного тормоза сблокирован с секцией тормозного крана, управляющего тормозами прицепа. Это позволяет затормаживать на стоянке, как автомобиль, так и прицеп.
Повышена надёжность и работоспособность колесных тормозов. Достигнуто это увеличением как общей площади тормозных накладок, так и удельной площади (на тонну полезной грузоподъемности и на тонну веса автомобиля).
Электрооборудование (распределитель, катушка зажигании, свечи, стартер и др) автомобиля ЗИЛ—1З1 – основном герметизировано. Другие приборы, например реле-регулятор, защищены от брызг. Они не могут работать при погружении в воду, но брызги не влияют на их работоспособность.
Опытные образцы автомобиля ЗИЛ-1З1 всесторонне испытывались в разнообразных условиях. Они были в пробегах не только в средней климатической зоне, но и в районах Крайнего Севера, в барханныхк песках пустыми Кара—Кум и на высокогорных трактах Памира. Кроме того, проведены многочисленные специализированные испытания в реальных условиях эксплуатации при перевозке людей и различных грузов, бродовые испытания и сравнительные с гусеничными тягачами.
Эксплуатационные качества автомобиля ЗИП-1З1 оценены весьма высоко.

Серийная базовая модель и её модификации

• ЗИЛ-131 (1966-1986) – бортовой автомобиль-тягач повышенной проходимости (и шасси для специализированных автомобилей) грузоподъёмностью 3500-5000 кг, с двигателем ЗИЛ-131 мощностью 150 л.с. и экранированным электрооборудованием.
• ЗИЛ-131В (1968-1986) – седельный тягач. Предназначен для буксировки полуприцепа полной массой до 12000 кг (по грунту до 10000 кг).
• ЗИЛ-131А (1971-1986) – бортовой (и шасси для специализированных автомобилей), с неэкранированным электрооборудованием и упрощённым оснащением.
• ЗИЛ-131В1 (1971-1986) – седельный тягач (и шасси для спецавтомобилей) с двухдисковым сцеплением и демультипликатором коробки передач.
• ЗИЛ-131В2 (1971-1986) – шасси седельного тягача с двухдисковым сцеплением и демультипликатором коробки передач под седельные тягачи ЗИЛ-137Т, 3405 и 4401.
• ЗИЛ-131С (1980-1986) – бортовой (и шасси для специализированных автомобилей) для районов Крайнего Севера.
• ЗИЛ-131АС (1980-1986) – бортовой (и шасси для специализированных автомобилей), с неэкранированным электрооборудованием и упрощённым оснащением, для районов Крайнего Севера.

ЗАПЧАСТИ И СБОРОЧНЫЕ ДЕТАЛИ

СПЕЦТЕХНИКА НА БАЗЕ УРАЛ, МАЗ, КАМАЗ ____________________

Запасные части для грузовых автомобилей Урал, Краз, МАЗ, Камаз. Детали двигателей ЯМЗ-236, ЯМЗ-238

Ведущие мосты ЗИЛ-131

Задний и промежуточный (средний) мосты автомобиля ЗИЛ-131 — ведущие. Передний мост — и управляемый, и ведущий. Конструкция заднего и среднего мостов приведена на рис, 48. Конструкция переднего моста представлена на рис. 49. Главные передачи мостов — двойные, состоящие из пары конических зубчатых колес со спиральными зубьями и пары цилиндрических зубчатых колес с косыми зубьями.

Передаточное число конической пары 1,583, передаточное число главной передачи 0,73. Главные передачи заднего и промежуточного мостов установлены сверху картера моста и прикреплены к нему болтами.

Рис. 48. Задний и средний ведущие мосты ЗИЛ-131

На обоих концах вала конической шестерни главной передачи редуктора среднего моста (см, рис, 48) установлены фланцы для крепления карданных валов. Фланец 64 большего размера установлен на переднем конце вала, а фланец 51 меньшего размера — на заднем конце вала. Конический роликовый подшипник 60 закрыт крышкой 58 с установленной в ней манжетой. Шайба 59 внутреннего кольца роликового подшипника снабжена маслоотгонной канавкой с правым направлением спирали и имеет на торце клеймо «С»,

На переднем конце вала конической шестерни редуктора заднего моста ЗИЛ-131 установлен фланец 51, имеющий те же размеры, что и фланец заднего конца вала главной передачи промежуточного моста. На заднем конце вала главной передачи заднего моста вместо фланца установлена распорная втулка 55, а конический роликовый подшипник и конец вала закрыты глухой крышкой. Упорная шайба 56 не имеет маслоотгонной канавки. В остальном детали главных передач заднего и промежуточного мостов одинаковы.

Главная передача (см. рис. 49) переднего моста прикреплена к картеру моста болтами. Зубчатые колеса, дифференциалы, гнезда подшипников, фланец 59 вала конической шестерни и все подшипники, кроме подшипника 64 переднего конца вала конической шестерни главной передачи
переднего моста, такие же, как в главной передаче заднего моста. Шайба 57 внутреннего кольца конического роликового подшипника конической шестерни имеет маслоотгонную канавку с левым направлением спирали и на торце клеймо «П».

Рис.49. Конструкция переднего моста ЗИЛ-131

Во фланце крышки конического двухрядного роликового подшипника цилиндрической шестерни главной передачи переднего моста имеется отверстие с резьбой, в которое ввернута для хранения пробка, используемая для закрывания отверстия в картере сцепления при преодолении брода.

Передний ведущий мост ЗИЛ-131 снабжен поворотными кулаками и рулевой трапецией. У основания рычагов рулевой трапеции в корпуса поворотных кулаков ввернуты и заварены болты, ограничивающие углы поворота колес. Полуоси 22 переднего ведущего моста снабжены шарнирами равных угловых скоростей.

На шейках полуосей заднего и промежуточного мостов, а также на шейках шарниров полуосей переднего ведущего моста установлены головки подвода воздуха к шинам колес.

На наружных торцах фланцев полуосей установлены шинные краны 6. В верхних стенках картеров главных передач всех мостов имеются заливные отверстия, закрытые пробками. Через эти отверстия можно проверить состояние зубьев конических зубчатых колес и правильность пятна контакта.

Уровень масла в промежуточном и заднем мостах проверяют при помощи указателя уровня, имеющегося в наборе инструмента. Для проверки уровня масла необходимо отвернуть болт крепления редуктора к картеру моста и вставить указатель уровня масла в отверстие для болта до упора во фланец картера редуктора.

Заданный уровень масла отмечен риской на стержне указателя. При уровне масла ниже риски следует долить масло в картер. Контроль уровня масла в переднем мосту осуществляется через контрольное отверстие на крышке картера переднего моста, закрытое пробкой.

Для слива масла из картеров мостов имеется сливное отверстие, закрытое пробкой. Кроме того, имеются дополнительные сливные отверстия для удаления остатков масла из картеров редукторов: отверстие с пробкой 57 (см. рис. 48) в нижней части картера редуктора переднего моста и отверстия с пробками 65 (см. рис. 49) в передних стейках картеров редукторов заднего и промежуточного мостов.

Сливают масло после предварительного прогрева через все сливные отверстия. Допускаются отклонения уровня масла в картерах промежуточного и заднего мостов па 10 мм выше и 5 мм ниже метки на указателе.

При смене смазочного материала все детали поворотного кулака и шарнир полуоси надо промыть. Свежий смазочный материал закладывают непосредственно внутрь шаровой опоры, в подшипники шкворней и в шарнир полуоси. Ступицу колеса также необходимо промыть. При закладывании свежего смазочного материала надо тщательно смазать подшипники.

Следует промыть от грязи предохранительные клапаны мостов, предназначенные для сообщения внутренней полости картера моста с атмосферой и расположенные в верхних стенках балок мостов: на переднем мосту ЗИЛ-131 — слева (по ходу) от главной передачи; на заднем и промежуточном мостах — справа (по ходу) от главной передачи.

Кроме того, имеются дополнительные предохранительные клапаны 19 (см. рис. 48) для выхода воздуха в случае неисправности манжет головок 22 подвода воздуха к шинам колес. Эти предохранительные клапаны расположены: на переднем мосту — в корпусах поворотных кулаков, над рычагами рулевой трапеции; на заднем и среднем мостах — в концевых фланцах картеров мостов.

Появление смазочного материала из отверстий предохранительных клапанов указывает на утечку воздуха из системы регулирования давления воздуха в шинах. Причину утечки необходимо найти и устранить.

Следует проверять отсутствие течи масла через сальники и фланцевые соединения. Неисправные сальники и расположенные внутри цапф эластичные манжеты головки подвода воздуха к колесу.

Перед установкой на место цапф мостов тонким слоем того же смазочного материала должны быть смазаны рабочие поверхности манжет и поверхности центрирующих отверстий головок подвода воздуха. Внутренняя полость головки подвода воздуха должна быть заполнена смазочным материалом; при этом отверстие под штуцер должно быть свободно от смазочного материала.

Шейки под бронзовую втулку кулаков шарниров полуосей переднего ведущего моста должны быть смазаны. Внутренняя полость обоймы сальников полуоси и пространство между головкой подвода воздуха и опорным кольцом также должны быть заполнены смазочным материалом.

В заднем и среднем мосту ЗИЛ-131 должны быть заполнены смазочным материалом пространства между головкой подвода воздуха и защитной втулкой сальника, а также полость между фланцами цапф и картера моста.

При установке цапф необходимо следить за правильным положением отверстий для подвода воздуха, имеющихся в шейках цапф. Отверстия должны быть направлены: для переднего и промежуточного мостов — вверх и назад; для заднего моста — вверх и вперед.

При сборке и разборке шарниров полуосей переднего ведущего моста прикладывают определенное усилие при установке и извлечении ведущего шарика, что требует специального навыка. Поэтому разбирать шарнир следует только при особой необходимости и только в мастерской. При разборке надо отметить мелом или краской взаимное положение ведущей и ведомой вилок и ведущих шариков, а при сборке установить все детали в прежнее положение.

Для облегчения работ по извлечению полуосей заднего и промежуточного мостов и снятию фланца кулака и шарнира полуоси переднего ведущего моста служат болты-съемники, завернутые во фланцы полуосей и застопоренные контргайками. Для этой же цели предназначены отверстия с резьбой М12 (шаг 1,75 мм), выполненные во фланцах следующих деталей: цапфы поворотного кулака; шаровой опоры поворотного кулака; цапфы заднего и промежуточного мостов; стакана подшипников конической шестерни; гнезда подшипника конического колеса.

Демонтаж верхней крышки подшипников шкворня, установленной на корпусе поворотного кулака, облегчается при обстукивании ее молотком сбоку по необработанной поверхности.

Конические роликовые подшипники вала конической шестерни главной передачи редуктора регулируются с небольшим предварительным натягом; наличие осевого зазора не допускается. Крутящий момент, необходимый для проворачивания вала в подшипниках, должен быть равен 0,8—1,6 Нм (0,08—0,16 кгсм), что соответствует усилию 13—27 Н (1,3—2,7 кгс), приложенному к фланцу.

Момент измеряют при помощи динамометра. Измерять крутящий момент необходимо при плавном поворачивании фланца в одну сторону и не менее чем после пяти полных оборотов вала. Подшипники при этом должны быть смазаны смазочным материалом, марка которого указана в карте смазывания.

При измерении момента вращения шестерни мостов крышка подшипника должна быть сдвинута, чтобы центрирующий выступ стакана подшипников вышел из гнезда крышки и сальник не оказывал сопротивления вращению шестерни, а гайка крепления фланца шестерни должна быть затянута. Момент затяжки гайки должен быть равен 200—250 Нм (20—25 кгсм). При затяжке гайки необходимо проворачивать вал шестерни, чтобы ролики подшипников заняли правильное положение между коническими поверхностями колец.

Регулировать подшипники шестерни следует подбором регулировочных шайб необходимой толщины. Регулировочную шайбу устанавливают между торцами внутренних колец подшипников. Завод выпускает регулировочные шайбы толщиной от 11,65 мм до 12,6 мм с шагом 0,05 мм. После окончательной регулировки подшипников гайка крепления шестерни должна быть затянута и зашплинтована.

Двухрядный конический роликовый подшипник вала цилиндрической шестерни заводы-изготовители поставляют с подобранным регулировочным кольцом. Этот подшипник дополнительной регулировки не требует. Детали подшипника невзаимозаменяемы, поэтому перестановка деталей с одного подшипника на другой и перестановка внутренних колец подшипника одного на место другого недопустимы.

Внутреннее кольцо подшипника, имеющее на торце клеймо — букву У, должно быть установлено со стороны заклейменного торца наружного кольца. После затяжки гайка крепления подшипника должна быть застопорена.

Для этого ее тонкий край осторожно (без разрыва) вдавливают в один из пазов резьбового конца вала при помощи оправки, которую можно изготовить из зубила. Момент затяжки должен быть равен 350— 400 Нм <35—40 кгсм). Если необходимо отвернуть гайку при ремонте, то следует
предварительно отогнуть тонкий край гайки.

Конические шестерню и колесо главной передачи редуктора моста ЗИЛ-131 подбирают на заводе в комплекты по пятну контакта и боковому зазору в зацеплении, притирают и клеймят, указывая порядковый номер комплекта.

Кроме того, в процессе работы автомобиля зубчатые колеса прирабатываются одно к другому, поэтому при необходимости замены зубчатых колес следует заменить оба зубчатых колеса одновременно. Вновь устанавливаемые конические зубчатые колеса, входящие в комплект, должны иметь общий порядковый номер.

При установке новых конических зубчатых колес главной передачи они должны быть отрегулированы по пятну контакта (на краску) и по боковому зазору в зацеплении. Пятно контакта на обеих сторонах зуба конического колеса должно иметь длину, равную приблизительно 2/3 длины зуба, и не должно доходить до торца узкого конца зуба на 2—4 мм, а также не должно выходить за верхнюю кромку зуба.

На шестерне пятно контакта может доходить до верхней кромки зуба. Пятно контакта получают при вращении шестерни в обе стороны при одновременном подтормаживании рукой колеса.

Боковой зазор должен быть равен 0,15—0,45 мм у широкой части зуба, что соответствует повороту фланца вала конической шестерни на 0,18—0,54 мм при замере по радиусу расположения отверстий для болтов при неподвижном колесе. Для главной передачи промежуточного моста замер проводят на меньшем фланце. Боковой зазор необходимо проверять не менее чем для четырех зубьев колеса, расположенных приблизительно на
равных расстояниях по окружности.

При установке новых зубчатых колес в главную передачу редуктора заднего моста ЗИЛ-131 надо установить регулировочные прокладки общей толщиной 2 мм под фланец стакана подшипников шестерни; после этого отрегулировать боковой зазор, перемещая коническое колесо изменением
числа прокладок под фланцем гнезда подшипников конического колеса, до получения пятна контакта правильной формы.

Если не получилось пятно контакта правильной формы, то необходимо передвинуть конические зубчатые колеса, изменяя число прокладок под фланцами стакана подшипников шестерни и гнезда подшипников колеса.

После окончательной регулировки подшипников в каждом наборе прокладок должно быть установлено не менее двух прокладок толщиной 0,05 мм и не менее двух прокладок толщиной 0,11 мм.

Тонкие прокладки должны быть расположены по обеим сторонам набора прокладок для получения плотного герметичного соединения. Болты крепления стакана гнезда и крышек подшипников после окончательной регулировки должны быть затянуты, момент затяжки равен 60—80 Нм (6—8 кгсм).

После установки в картер главной передачи редуктора переднего ведущего моста ЗИЛ-131 вала в сборе со стаканом подшипников необходимо легким ударом через оправку по торцу наружного кольца цилиндрического роликового подшипника с внутренней стороны освободить ролики
подшипника от прижатия торцами к кольцам подшипника. Крышка картера главной передачи при этом должна быть снята.

Если зубчатые колеса имеют увеличенный окружной зазор в зацеплении вследствие изнашивания зубьев, то регулировать их не следует, так как это нарушает правильность зацепления.

Конические зубчатые колеса должны работать до полного изнашивания без дополнительной регулировки. Если увеличение окружного зазора обусловлено изнашиванием конических роликовых подшипников, т. е. если одновременно с увеличением бокового зазора возникает осевой зазор в подшипниках, то необходимо заменить изношенные подшипники н восстановить предварительный натяг подшипников конической шестерни. После регулировки следует обязательно проверить правильность пятна контакта.

Устанавливать собранный дифференциал в картер главной передачи следует после установки и регулировки конических зубчатых колес и окончательной затяжки болтов крепления крышек подшипников.

После установки дифференциала в сборе с подшипниками в гнездо картера передачи надо завернуть регулировочные гайки подшипников так, чтобы они плотно прилегали к кольцам подшипников дифференциала. Если крышки «не садятся» на место, то это значит, что регулировочные гайки перекошены и их необходимо завернуть еще раз. Принудительная установка крышек может привести к повреждению резьбы в картере, крышках и гайках. После установки крышек подшипников надо завернуть болты крепления крышек.

При завертывании и вывертывании регулировочных гаек необходимо сместить дифференциал так, чтобы цилиндрическое колесо заняло положение, симметричное цилиндрической шестерне.

Конические роликовые подшипники дифференциала должны быть отрегулированы с небольшим предварительным натягом. Для этого регулировочные гайки сначала надо отрегулировать так, чтобы дифференциал имел осевое перемещение не более 0,1 мм.

Проверять величину осевого перемещения необходимо с помощью индикатора, устанавливаемого напротив венца цилиндрического колеса и закрепленного на крышке подшипника. После этого каждую регулировочную гайку завернуть на один оборот, застопорить в этом положении стопором, завернуть болты крепления крышек подшипников и зафиксировать их стопорной пластиной.

При регулировке подшипников следует несколько раз повернуть дифференциал, чтобы ролики подшипников заняли правильное положение между коническими поверхностями колец. При сборке дифференциала необходимо следить, чтобы метки на чашках были установлены одна против другой.

Регулировка подшипников и шестерен редуктора переднего ведущего моста ЗИЛ-131 аналогична регулировке редуктора заднего и промежуточного мостов. Надо помнить, что при движении автомобиля вперед рабочей стороной зуба конического колеса является для заднего и промежуточного мостов выпуклая, а для переднего моста вогнутая сторона зуба.

Подшипники шкворней поворотного кулака переднего ведущего моста регулируют с предварительным натягом. Крутящий момент, необходимый для плавного поворота кулака, должен быть равен 3—8 Нм (0,3—0,8 кгсм), что соответствует усилию 20—24 Н (2—2,4 кгс), приложенному к отверстию рычага рулевой трапеции.

При этом подшипники должны быть смазаны смазочным материалом, марка которого указана в карте смазывания, полуось вынута, сальник корпуса поворотного кулака снят, а гайки крепления накладок корпуса поворотного кулака затянуты, момент затяжки равен 160—180 Нм (16—18 кгсм). Осевое перемещение подшипников не допускается. Отсутствие осевого перемещения может быть проверено без снятия переднего ведущего моста с автомобиля.

Для этого необходимо поднять передний мост на козлы, вывернуть пробку в нижней накладке корпуса поворотного кулака, установить на накладке индикатор, уперев его ножку в торец шкворня, и, пользуясь домкратом или рычагом, попытаться сместить вверх корпус поворотного кулака. Движение стрелки индикатора укажет на наличие осевого перемещения в подшипниках и на необходимость их регулирования.

Для того чтобы устранить осевое перемещение, возникающее в результате изнашивания подшипников, надо заменить и отрегулировать подшипники.

При установке новых подшипников повышенной точности, имеющих номер 27308У (см. клеймо на торце кольца подшипника), после окончательной регулировки предварительного натяга под верхнюю и нижнюю накладки необходимо установить наборы регулировочных прокладок, которые должны иметь одинаковую толщину. Допускается разница в толщине наборов прокладок под верхней и нижней накладками не более 0,05 мм.

При установке подшипников обычной точности, имеющих номер 27308, необходимо вначале измерить их монтажную высоту (размер от опорного торца наружного кольца до опорного торца внутреннего кольца).

Толщина набора прокладок, установленных со стороны подшипника, имеющего большую монтажную высоту, должна быть соответственно меньше на величину разности монтажных высот подшипников. Несоблюдение приведенных правил установки регулировочных прокладок приводит к потере соосности корпуса поворотного кулака и шаровой опоры.

После окончательной регулировки новых подшипников в каждый из наборов прокладок должно быть включено не менее десяти прокладок толщиной 0,05 мм и не менее двух прокладок толщиной 0,1 мм. Две прокладки толщиной 0,05 мм и одна прокладка толщиной 0,1 мм должны быть установлены в наборе прокладок со стороны корпуса поворотного кулака, а остальные прокладки — со стороны поворотного рычага для получения герметичного соединения.

В процессе регулирования необходимо несколько раз повернуть корпус поворотного кулака, чтобы ролики подшипников заняли правильное положение между кольцами.

При правильно отрегулированных конических роликовых подшипниках колесо должно вращаться от руки свободно и не иметь заметной качки.

Проверку регулировки подшипников проводят:

— для заднего и промежуточного мостов — при вынутой полуоси;

— для переднего ведущего моста — при снятом фланце кулака шарнира полуоси.

Для того чтобы отрегулировать подшипники ступицы колеса, надо затянуть гайку крепления подшипника, момент затяжки равен 60—80 Нм (6—8 кгсм), а затем отвернуть приблизительно на 2/5 оборота до совпадения стопорного штифта гайки с ближайшим отверстием в замочной шайбе. Момент затяжки контргайки после окончания регулировки должен быть равен 250—320 Н-м (25— 32 кгсм).

ravon-r2.ru

Мосты автомобиля ЗИЛ-131

Задний и средний мосты автомобиля — ведущие.

Передний мост — управляемый и ведущий.

Устройство заднего и среднего мостов показано на рис. 1.

Устройство редукторов заднего, среднего и переднего мостов показано на рис. 2 и 3.

Устройство поворотного кулака и привода колеса переднего моста показано на рис. 4.

Главные передачи мостов — двойные, состоящие из пары конических шестерен со спиральными зубьями и пары цилиндрических шестерен с косыми зубьями.

Передаточное число конической пары 1,727, передаточное число цилиндрической пары 4,25 и общее передаточное число редуктора 7,339.

Редукторы (рис. 2) заднего и среднего мостов установлены сверху картера моста и крепятся к нему горизонтальным фланцем.

Редукторы заднего и среднего мостов имеют следующее различие.

На обоих концах вала ведущей конической шестерни редуктора среднего моста установлены фланцы 29 и 33 для крепления карданных валов Фланец 33 большего размера установлен на переднем конце вала, а фланец 29 меньшего размера — на заднем конце вала.

Конический роликоподшипник 31 закрыт крышкой 28 с установленным в ней сальником.

Упорная шайба 30 внутреннего кольца роликоподшипника снабжена маслоотгонной канавкой с правым направлением спирали и имеет на торце клеймо С.

На переднем конце вала ведущей конической шестерни редуктора заднего моста установлен фланец 21, имеющий те же размеры, что и фланец 29 заднего конца вала редуктора среднего моста.

На заднем конце вала редуктора заднего моста вместо фланца установлена распорная втулка 26, а конический роликоподшипник и конец вала закрыты глухой крышкой.

Упорная шайба 27 не имеет маслоотгонной канавки. В остальном детали редукторов заднего и среднего мостов одинаковы.

Редуктор (рис. 3) переднего моста крепится к картеру моста вертикальным фланцем.

Шестерни, дифференциалы, гнезда подшипников, фланец 24 вала ведущей конической шестерни и все подшипники, кроме подшипника 29 переднего конца вала ведущей конической шестерни редуктора переднего моста, одинаковы с деталями редуктора заднего моста.

Упорная шайба 22 внутреннего кольца конического роликоподшипника ведущей конической шестерни имеет маслоотгонную канавку с левым направлением спирали и на торце клеймо П.

В крышке 26 (см. рис. 1) правого люка картера редуктора заднего и среднего мостов установлен болт-съемник 27, служащий для выпрессовки пальца реактивной штанги из верхнего реактивного рычага задней

подвески. Во фланце крышки 32 (рис. 3) конического двухрядного роликоподшипника ведущей цилиндрической шестерни редуктора переднего моста имеется отверстие с резьбой, в котором ввернута для хранения пробка 31, используемая для закрывания отверстия в картере сцепления при преодолении брода.

Передний ведущий мост снабжен поворотными кулаками и рулевой трапецией.

У основания рычагов рулевой трапеции в корпусы поворотных кулаков ввернуты и заварены упорные болты, ограничивающие углы поворота колес.

Полуоси 22 (рис. 4) переднего ведущего моста снабжены шариковыми шарнирами постоянной угловой скорости.

На шейках полуосей заднего и среднего мостов, а также на шейках кулаков шарниров полуосей переднего ведущего моста установлены головки 32 (рис. 4) и 22 (см. рис. 1) подвода воздуха к шинам колес.

На наружных торцах фланцев полуосей установлены шинные краны 6 (см. рис. 1 и 4).

В верхних стенках картеров редукторов всех мостов имеются наливные отверстия, закрытые пробками. Через эти отверстия можно проверить состояние зубьев конических шестерен и правильность пятна контакта.

autoruk.ru

Советские вездеходы. ЗИЛ-131. Часть 2 — DRIVE2

Полный размер

Итак, продолжим.
Еще одно новшество — на ЗИЛ-1З1 применен мощный пено — маслиный фильтр с трехступенчатой очисткой воздуха. Это дает возможность длительное время двигаться по пыльным полевым и проселочным дорогам, причем износостойкость двигателя не снижается. Через этот же фильтр воздух поступает в тормозной компрессор.
Система питании снабжена топливным насосом производительностью 180 л/мин. Благодаря такой производительности двигатель бесперебойно работает даже при высокой температуре окружающего воздуха. когда в топливопроводах могут образоваться паровые пробки.
Топливные баки соединены между собой Уравновешивающим трубопроводом. Пробки у них глухие (без клапанов). А клапаны установлены в отдельном герметичном корпусе, который связан с атмосферой через специальную трубку, выведенную выше уровня максимально допустимого брода.
Сцепление имеет уплотнение шипов вилки выключения. Оно препятствует попаданию воды в картер. При движении по суше вентиляция сцепления осуществляется через отверстие в пробке, которая установлена в крышке картера. Для самоочищаемости в него вставлен шплинт значительно меньшего диаметра, чем диаметр самого отверстия. На время преодоления брода пробку с отверстием заменяют «глухой» пробкой, которая при работе автомобиля в обычных условиях находится резьбовом гнезде на крышке картера редуктора переднего моста. Особенность коробки переда — система вентиляции картера: через сапун, соединённый с трубкой, выведенной выше уровня максимально допустимого брода.
На автомобиле ЗИЛ-131 применена новая схема трансмиссии со сквозной карданной передачей. Такая схема позволила выполнить раздаточную коробку двухвальной (на ЗИЛ-157К она трехвальная из-за раздельного привода мостов). Само собой разумеется, новая коробка имеет меньше деталей и легче, несмотря на то, что рассчитана на передачу большего крутящего момента
Раздаточная коробка — двухступенчатая, двухходовая с муфтой включения переднего моста. У неё две передачи: прямая (передаточное отношение 1:1) и понижающая (передаточное отношение 2.08:1). Наличие прямой передачи повышает коэффициент полезного действия трансмиссии и значительно сокращает износ деталей раздаточной коробки. Так как все шестерни вращаются без нагрузки. Это способствует также повышению надежности её работы. Передачи переключаются рычагам. перемещаются в одной плоскости и связанным тягами одновременно с обоими штоками включении передач. Таким образом, один рычаг служит для управления двумя муфтами переключения передач. Он крепится к кронштейну, установленному на картере коробки передач, через специальный промежуточный элемент — компенсирующую серьгу.

Полный размер

Раздаточная коробка в разрезе

Управление приводом переднего моста автоматизировано. При включении понижающей передачи раздаточной коробки передний мост включается автоматически и при переходе на прямую передачу также автоматически отключается. Достигается это при помощи, установленной на раздаточной коробке пневматической диафрагменной камеры, воздействующей непосредственно на шток муфты включения привода переднего моста, и электропневматического клапана, электрическая цепь которого имеет специальный выключатель. Он срабатывает при перемещении штока включения понижающей передачи. Электропневматический клапан питается сжатым воздухом от тормозной системы автомобиля.
Если возникает необходимость включить передний мост при движении на прямой передаче раздаточной коробке (например, на скользкой дороге), сделать это можно принудительно, посредством выключателя. Последний установлен в кабине на внутренней панели в передней части автомобиля. При включенном либо автоматически, либо принудительно приводе переднего моста в кабине на щите приборов горит контрольная лампа. У ее электрической цепи свой выключатель Он установлен на раздаточной коробке и срабатывает при перемещении штока муфты включения привода переднего моста.
Раздаточная коробка имеет люк, позволяющий монтировать различные коробки отбора мощности. При этом не требуется специального масляного насоса для обеспечения нормальной работы коробки отбора мощности. Все ее шестерни постоянно вращаются, интенсивно разбрызгивая масло и создавая обильные масляные потоки к туман, достаточные для смазки.
В сравнении с автомобилем ЗИЛ — 157К значительно упрощена карданная передача. Сокращено число карданных валов, исключена промежуточная опора для карданного вала привода заднего моста.
Все мосты автомобиля ЗИЛ-131 — ведущие со сварными балками. Редукторы мостов двухступенчатые с парой конических и парой цилиндрических шестерен. Передаточное отношение редукторов — 7,339: 1. Редуктор переднего моста расположен горизонтально, а редукторы среднего и заднего мостов — вертикально
Редуктор среднего моста – проходной Средний и задний мосты взаимозаменяемы. Взаимозаменяемыми являются также основные детали всех трех редукторов. Дифференциалы — конические с четырьмя сателлитами. Полуоси полностью разгруженного типа. Передний мост управляемый, с полуосями снабженными шарнирами постоянной угловой скорости. Максимальный угол поворота шарниров — 30 градусов. Конструктивной особенностью переднего моста автомобиля ЗИЛ -131 является боковой наклон шкворня.
Подвеска ЗИЛ-131 имеет улучшенную упругую характеристику главным образом благодаря увеличению активной длины рессор. Она выполнена на продельных полуэллиптических рессорах, работающих совместно с гидравлическими амортизаторами телескопического типа двухстороннего действия.
Задняя подвеска — балансирная, на двух рессорах опрокинутого типа. Толкающие усилия и реактивный момент передаются реактивными штангами. Для них характерно трапецеидальное расположение. Такая установка штанг, не смотря на то что мосты ЗИЛ-131 допускают большие, чем мосты ЗИЛ-157К вертикальные перемещения, позволила получить меньшие углы перекоса карданных валов. А это в свою очередь дало возможность применить во всех валах (кроме вала привода среднего моста) стандартные шарниры.
Дисковые колеса — с разъемным ободом и распорным кольцом. Шины — специальные односкатные размером 1100 -20 — большего диаметра, чем у ЗИЛ-157К. Давление в них при нагрузке 5 тонн должно быть 4,2 кг/см2, а при нагрузке 3,5 тонны изменяются в зависимости от условий движения от 3 до 0,5 кг/см2
Система регулировании внутреннего давления воздуха в шинах имеет ряд принципиальных отличий и конструктивных усовершенствований, направленных на повышение её надежности и работоспособности.

Передняя ступица в разрезе

Увеличение размера шин в сравнении с 3ИЛ -157К при одновременном повышении скорости движения приводит заметному влиянию их дисбаланса на работу автомобиля, и в первую очередь, но его управляемость. Потому колеса в сборе подвергаются статической балансировке при помощи специальныцх грузов устанавливаемых под гайки стяжных шпилек обода.
Тормоза колодочные, барабанного типа. Ножные — с пневматическим, а ручной с механическим приводом.
Ножные тормоза включаются и выключаются посредством двухсекционного тормозного крана. Привод ручного тормоза сблокирован с секцией тормозного крана, управляющего тормозами прицепа. Это позволяет затормаживать на стоянке, как автомобиль, так и прицеп.
Повышена надёжность и работоспособность колесных тормозов. Достигнуто это увеличением как общей площади тормозных накладок, так и удельной площади (на тонну полезной грузоподъемности и на тонну веса автомобиля).
Электрооборудование (распределитель, катушка зажигании, свечи, стартер и др) автомобиля ЗИЛ—1З1 – основном герметизировано. Другие приборы, например реле-регулятор, защищены от брызг. Они не могут работать при погружении в воду, но брызги не влияют на их работоспособность.
Опытные образцы автомобиля ЗИЛ-1З1 всесторонне испытывались в разнообразных условиях. Они были в пробегах не только в средней климатической зоне, но и в районах Крайнего Севера, в барханныхк песках пустыми Кара—Кум и на высокогорных трактах Памира. Кроме того, проведены многочисленные специализированные испытания в реальных условиях эксплуатации при перевозке людей и различных грузов, бродовые испытания и сравнительные с гусеничными тягачами.
Эксплуатационные качества автомобиля ЗИП-1З1 оценены весьма высоко.

Штурм снежного подъёма

Серийная базовая модель и её модификации

• ЗИЛ-131 (1966-1986) – бортовой автомобиль-тягач повышенной проходимости (и шасси для специализированных автомобилей) грузоподъёмностью 3500-5000 кг, с двигателем ЗИЛ-131 мощностью 150 л.с. и экранированным электрооборудованием.
• ЗИЛ-131В (1968-1986) – седельный тягач. Предназначен для буксировки полуприцепа полной массой до 12000 кг (по грунту до 10000 кг).
• ЗИЛ-131А (1971-1986) – бортовой (и шасси для специализированных автомобилей), с неэкранированным электрооборудованием и упрощённым оснащением.
• ЗИЛ-131В1 (1971-1986) – седельный тягач (и шасси для спецавтомобилей) с двухдисковым сцеплением и демультипликатором коробки передач.
• ЗИЛ-131В2 (1971-1986) – шасси седельного тягача с двухдисковым сцеплением и демультипликатором коробки передач под седельные тягачи ЗИЛ-137Т, 3405 и 4401.
• ЗИЛ-131С (1980-1986) – бортовой (и шасси для специализированных автомобилей) для районов Крайнего Севера.
• ЗИЛ-131АС (1980-1986) – бортовой (и шасси для специализированных автомобилей), с неэкранированным электрооборудованием и упрощённым оснащением, для районов Крайнего Севера.

Опытные модели и модификации

• ЗИЛ-131 (1956) – бортовой тягач с двигателем ЗИЛ-1Э130 фактической мощностью 126 л.с. Имел укороченную платформу с пониженной погрузочной высотой (тяговый вариант). Сконструирован для использования в качестве артиллерийского тягача. Изготовлен в октябре 1956 года.
• ЗИЛ-131А (1956) – бортовой с двигателем ЗИЛ-1Э130 фактической мощностью 131 л.с. Отличался от базовой версии универсальной платформой для перевозки грузов и личного состава (транспортный вариант). Изготовлен в ноябре 1956 года.
• ЗИЛ-3Э131 (1958, 1959) – бортовой с двигателем ЗИЛ-3Э130 максимальной мощностью 151 л.с. (транспортный вариант). Два образца изготовлены в декабре 1958-го и июле 1959 года.
• ЗИЛ-3Э131А (1959) – бортовой тягач с двигателем ЗИЛ-3Э130 максимальной мощностью 151 л.с. (тяговый вариант). Изготовлен в мае 1959 года.
• ЗИЛ-131 (1959) – бортовой с двигателем ЗИЛ-131 мощностью 148 л.с. (транспортный вариант). Изготовлен в декабре 1959 года.
• ЗИЛ-131А (1959) – бортовой тягач с двигателем ЗИЛ-131 мощностью 148 л.с. (тяговый вариант). Два образца изготовлены в декабре 1959 года.
• ЗИЛ-133С (1961) – сельскохозяйственный самосвал с предварительным подъёмом платформы.
• ЗИЛ-131Х (1961, 1962) – бортовой, для эксплуатации в условиях жаркого и пустынного климата.
•ЗИЛ-131Г (1964, 1968) – бортовой с герметизированной кабиной. Предназначался для эксплуатации в районах применения ОМП, в условиях заражения радиацией и отравляющими веществами. В 1968 году изготовлено 3 опытных образца.
• ЗИЛ-131С (1968, 1969) – бортовой, для районов Крайнего Севера. Изготовлен в количестве 2 экземпляров.
• ЗИЛ-131 «Периметр» (1969, 1976) – модификация с системой самоокапывания для создания укрытия на местности, установка включала широкий нож бульдозерного типа на задней части рамы и гибкий фартук; ра

www.drive2.ru

Механизмы ведущих мостов автомобиля ЗИЛ-131

Категория:

   Устройство автомобиля

Публикация:

   Механизмы ведущих мостов автомобиля ЗИЛ-131

Читать далее:

Механизмы ведущих мостов автомобиля ЗИЛ-131

Главная передача двойная, одна пара — конические шестерни со спиральными зубьями, вторая пара — цилиндрические шестерни с косыми зубьями, общее передаточное отношение — 7,33.

Главные передачи среднего и заднего мостов одинаковы по устройству и расположению, их картеры крепятся к балкам мостов горизонтальными фланцами. Главная передача переднего моста имеет такое же устройство, но крепится к балке моста вертикальным фланцем.

Рекламные предложения на основе ваших интересов:

Рис. 1. Шарниры равных угловых скоростей:
1, 2, 8 — кулаки; 3 — ведущие шарики; 4 — палец; 5 — центрирующий шарик; 6 —наружная полуось; 7—вилка; 9 — диск; 10 — внутренняя полуось

Рис. 2. Схема устройства и работы шестеренчатого дифференциала:
а — автомобиль идет по прямой, сателлиты не вращаются, ведущие колеса вращаются с одинаковой скоростью; б — автомобиль движется по закруглению, скорости ведущих колес разные, сателлиты вращаются вокруг своих осей; 1 — ведомая шестерня; 2 — ведущая шестерня; 3 — сателлит; 4 — полуосевая шестерня; 5 — полуось

Главная передача состоит из картера с крышкой, первичного вала с конической шестерней и подшипниками, ведомой конической шестерни, ведущей цилиндрической шестерни с валом, ведомой цилиндрической шестерни.

Картер крепится к балке моста болтами; два из них расположены внутри картера (доступ к ним может быть осуществлен через боковую крышку). Заливное отверстие, закрываемое пробкой, у картеров среднего и заднего мостов находится сверху, сливное отверстие с пробкой находится в картере моста, пробка дополнительного сливного отверстия имеется в картере главной передачи. Проверка уровня масла осуществляется при помощи специального указателя, имеющегося в наборе инструмента водителя; этот указатель вставляется в отверстие под один из болтов крепления картера главной передачи к балке моста. Уровень масла при заливке можно проверять также через контрольное отверстие, которое имеется в картере моста. Вентиляция картера осуществляется через сапун. У переднего моста контрольно заливное отверстие находится в крьшке балки моста, а сливное— в нижней части балки моста.

Ведущий вал вращается на одном роликовом цилиндрическом и двух конических подшипниках. Между фланцами стакана подшипников н картером устанавливаются металлические прокладки.

Рис. 3. Задний мост автомобиля ЗИЛ-Ш:
1 — сапун; 2—полуось; 3 — ведомая коническая шестерня; 4— вал ведущей цилиндрической .шестерни; 5 — ведущая коническая шестерня; 6 — пробка заливного отверстия; 7, 31 — ведущая и ведомая цилиндрические шестерни; 8 — картер главной передачи; 9, 34 — регулировочные прокладки; 10 — стакан подшипника; 11 — крышка подшипника; 12 — чашка дифференциала; 13 — полуосевая шестерня; 14 — блок сальников подвода воздуха; 15 — тормозной барабан; 16, 17 — сальники ступицы; 18 — замочная шайба; 19 — контргайка; 20 — шинный кран; 21 — фланец полуоси; 22 — регулировочная гайка; 23 — винт; 24 — ступица; 25 — шпилька; 26 — опорный диск; 27 — цапфа; 28 — тормозной барабан; 29 — пробка сливного отверстия; 30 — сателлит; 32 — первичный вал; 33 — регулировочные шайбы

Рис. 4. Смазка главной передачи автомобиля ЗИЛ-131;

Ведущая цилиндрическая шестерня изготовлена заодно с валом, который вращается на цилиндрическом роликовом и двухрядном коническом подшипниках. Между стаканом подшипников и картером располагаются прокладки. Ведомая цилиндрическая шестерня представляет собой зубчатый венец, который крепится к чашкам дифференциала.

При работе главной передачи крутящий момент изменяется в обеих парах шестерен по величине, а в конической паре, кроме того, и по направлению.

Смазка главной передачи осуществляется разбрызгиванием, для прохода масла к подшипникам в стенках картера имеются каналы. В картеры главных передач всех мостов заливается по 5 л масла.

Регулировка конических подшипников вала ведущей конической шестерни производится при появлении в них осевого зазора и осуществляется подбором регулировочных шайб необходимой толщины, расположенных между внутренними кольцами подшипников. Правильность регулировки проверяется по усилию, необходимому для проворачивания вала в подшипниках. Это усилие, определяемое с помощью динамометра, зацепленного за фланец вала, должно быть в пределах 1,3—2,7 кгс.

Двухрядный конический подшипник ведущей цилиндрической шестерни устанавливается с подобранным регулировочным кольцом и дополнительной регулировки не требует.

Боковой зазор между зубьями конических шестерен должен быть 0,15—0,45 мм у широкой части зуба, что соответствует повороту фланца первичного вала на величину 0,18—0,54 мм при замере на радиусе расположения отверстий под болты и при неподвижной ведомой шестерне. Указанный зазор регулируется перемещением ведущей и ведомой шестерен путем изменения количества прокладок.

Правильность зацепления конических шестерен проверяется на краску по пятну контакта.

Дифференциалы автомобиля ЗИЛ-131 шестеренчатые, конические, устанавливаются ;в картерах редукторов мостов на двух подшипниках каждый. Дифференциалы всех трех мостов одинаковы по устройству и отличаются от дифференциала автомобиля ГАЭ-53А лишь размерами и формой деталей.

Полуоси автомобиля ЗИЛ-131 фланцевые, полностью разгруженные, по устройству и креплению такие же, как у автомобиля ГАЗ-66. Каждая полуось уплотняется сальником, расположенным во фланце балки моста.

Шарниры равных угловых скоростей шариковые, по устройству и работе аналогичны шарнирам автомобиля ГАЗ-66. Отличие лишь в том, что центральный шарик не имеет пальца. В каждый шарнир закладывается по 1,3 кг смазки марки AM.

Рекламные предложения:

Читать далее: Механизмы ведущего моста автомобиля ЗИЛ-130

Категория: — Устройство автомобиля

Главная → Справочник → Статьи → Форум

stroy-technics.ru

Переводчик – словарь и онлайн перевод на английский, русский, немецкий, французский, украинский и другие языки. | ★ Как перевести «какое масло заливается в коробку зил 130

Пользователи также искали:

кпп, замена масла, заливная пробка кпп зил — 130, мосты, сколько масла, сколько, сколько масла заливают, заливная горловина масла, масло в кпп зил 131, замена масла в мосту зил 130, масло в мосты зил 131, сколько масла заливается в задний мост зил 130, сколько масло в раздатку зил 131, сколько масла заливают в мост зил 130, заливная горловина масла зил 130, зил 130, какое масло, коробку зил 130, масло, коробку, зил, коробке, коробка, масла, коробки, какое масло заливать, коробок, масла заливать в коробку, заливается масла, зил 130 масло, сколько масла заливают в мост зил 130, замена масла в мосту зил 130,

Октябрь | 2015 | Блог Axial Racing

Монстр-траки с цельной осью, созданный по образцу настоящих монстр-траков, имеют долгую историю в R / C. И хотя эти большие установки существуют уже давно, всегда было так, что вам нужно было делать их самостоятельно, чтобы получить то, что вы действительно хотите. Креативные моделисты создали множество масштабных версий легендарных грузовиков Bigfoot и Grave Digger, а также множества других популярных грузовиков. В основе этого сегмента лежит творчество, которое мы все можем оценить.В последнее время строители обратились к Axial, чтобы построить высокопроизводительные грузовики-монстры, достойные конкуренции. Чаще всего они используют ось Axial AR60. Одним из первых двигателей движения монстр-траков, основанного на Axial, был RC Truck Stop. В их конструкции использовались различные осевые детали. Фактически, трансмиссия практически полностью осевая. Ознакомьтесь со статьей и фотографиями ниже:

Можете ли вы представить, что вы появитесь на трассе с 25-летним радиоуправляемым автомобилем? Я тоже. Как и все другие клубные гонщики, мне не терпится иметь все самое новое и лучшее, и когда я хотел построить новый грузовик-монстр для гонок бок о бок, я не мог начать новую сборку с устаревшим оборудованием.Но это именно то, что делает подавляющее большинство гонщиков монстр-траков с твердой осью, когда они выстраиваются в очередь для участия в боях бок о бок. Я, конечно, имею в виду Tamiya Clod Buster и легионы его верных владельцев. Я большой поклонник Clod, и вы, наверное, тоже. Классическая автомобильная дробилка Tamiya является поистине культовой и одной из самых значительных новинок в истории RC, но, хотя мы празднуем ее 25-летие, кажется странным участвовать в гонках на ней не в винтажном классе. Я знал, что немного поработав и проявив изобретательность, я смогу построить современного монстра для гонок.

ЗАМЕНА ШАССИ
На мой взгляд, гонки бок о бок на грузовиках-монстрах очень похожи на ползание по скалам. Хм?! Опустите бровь и позвольте мне объяснить. Я вижу привлекательность гонок на грузовиках-монстрах в том, что грузовики выглядят как в масштабе , так и в масштабе . Таким образом, многие гоночные шасси просто не подходят для меня, потому что, хотя они работают хорошо, они не похожи на трубчатую раму настоящего монстр-трака. Иначе говоря, хотя не все они сверхтяжелые, стальные или даже латунные трубчатые рамы, как правило, не очень легкие или построены с низким центром тяжести.Они выглядят великолепно, но не просто так. Я хотел легкость стекловолокна, графита или пластика и реалистичность трубчатого шасси. Поэтому я выбрал пластиковые боковые панели HPI Wheely King. Они весит как перышко и выглядят как настоящие. Все, что я использовал из стокового Wheely King, — это боковые пластины. Чтобы получить более индивидуальный вид и вдохновиться тем, как шасси полноразмерного Grave Digger окрашено в зеленый цвет, я покрасил направляющие рамы специальной аэрозольной краской для пластика. Поперечины, которые я сделал, представляют собой твердый стержень из делрина, который я отрезал до нужной длины и просверлил для 3-миллиметрового оборудования.

Единственным возможным недостатком пластин Wheely King является то, что они допускают заметный прогиб. Даже с пятью поперечными стержнями из делрина, охватывающими шасси, готовую раму можно скрутить вручную. Маловероятно, что это негативно скажется на управляемости, но стоит отметить.

ПРОФИЛЬНАЯ ПЛИТА
Хотя большинство людей сначала замечают рельсы рамы, настоящим сердцем грузовика является использование компонентов трансмиссии Axial Wraith (оси и трансмиссия).Я расскажу о преимуществах компонентов Axial чуть позже, но для трансмиссии требовалось изготовить специальную защитную пластину. Хотя в конечном итоге я хотел бы получить более качественную опорную пластину, профессионально обработанную, я смог изготовить свою собственную из пластика. Я начал с чистой пластиковой ложи, которую получил от моего друга и товарища по радиоуправлению Тома Сент-Онжа и от магазина Pin Shop Hobbies в Оквилле, штат Коннектикут.

При проектировании новой занос пластины, я использовал мой предпочтительный метод-CAD или картон автоматизированного проектирования.Помимо помощи в разметке отверстий для крепления трансмиссии, я использовал стандартную защитную пластину Wraith в качестве ориентира для размещения креплений нижних тяг. Инженеры Axial знают о геометрии подвески намного больше, чем я, поэтому я не видел необходимости возиться с их конструкцией. После того, как у меня были все необходимые мерки, я сделал картонный шаблон. И, перенеся шаблон на пластик, я вырезал шаблон (если честно, временами его взламывали) с помощью ленточной пилы и ротационного инструмента Dremel, оснащенного усиленным отрезным кругом (см. Примечание по технике безопасности ниже).

ПОЧЕМУ ЭТО ШИРОКИЙ?
Определяющим фактором в том, насколько широкой я построил защитную пластину, были оси. Я хотел использовать стандартные позиции крепления амортизаторов AR60, чтобы максимально сохранить геометрию Axial. Итак, я построил защитную пластину, чтобы расположить боковые пластины на расстоянии около 4 дюймов друг от друга. Геометрия звеньев этого грузовика такая же, как у Wraith, за исключением длины звена и креплений верхнего внутреннего звена.

ПОДВЕСКА
Как я уже сказал, я взял максимум из конструкции подвески Axial Wraith.Я отклонился от формулы при построении длины ссылки. Я сделал звенья длиннее, чтобы добиться желаемой 13-дюймовой колесной базы. Я также сделал задние тяги немного длиннее передних, чтобы увеличить смещение переднего центра тяжести.

Амортизаторы, которые я использовал, представляют собой усовершенствованные алюминиевые детали HPI Wheely King. Я удалил пурпурное анодирование, чтобы они лучше подходили к внешнему виду остальной части грузовика, и залил амортизаторы 30-весной жидкостью после восстановления их с помощью Team Associated Green Slime на уплотнительных кольцах.Я также установил ограничители под поршнями, чтобы уменьшить удлиненную длину амортизаторов и сделать грузовик достаточно низким для гоночной подготовки. Я использовал втулки осевых амортизаторов для верхних опор и обрезал (сузил) пластмассовые шарики нижних амортизаторов, чтобы они могли поместиться в нижние опоры амортизатора и рычага AR60. Я использовал алюминиевые нижние тяги и амортизаторы Axial, потому что они обеспечивают большую регулируемость с тремя отверстиями для амортизаторов и тремя отверстиями для звеньев.

Большинство монстр-траков выигрывают от стабилизаторов поперечной устойчивости, но они абсолютно необходимы для монстр-трака с приводом от вала.Я сгибал и разрезал музыкальную проволоку разной толщины. Музыкальный провод крепится к нижним тягам стяжками. Именно так многие люди добавляют стабилизаторы поперечной устойчивости к грузовикам, таким как Wheely King, и это похоже на заводские стабилизаторы поперечной устойчивости на TXT-1 Tamiya.

DRIVETRAIN
Единственное, что Clod Buster в большинстве гоночных Clod — это оси. В то время как конструкция осей Clod Buster «двигатель на оси» (MOA) имеет огромное преимущество, заключающееся в отсутствии перекручивания крутящего момента, оси никогда не предназначались для использования в соревнованиях.Оси Axial AR60 обладают многими собственными преимуществами. Нельзя отрицать, что грузовики с приводом от вала страдают скручиванием крутящего момента, но это можно приручить, и в случае с осями AR60 я твердо верю, что плюсы перевешивают одиночный минус.

AR60 Преимущества:
> Обтекаемый дизайн
> Возможность выбора герметичных регулируемых дифференциалов
> Доступны запасные части
> Значительно прочный
> Шире, чем у большинства других современных осей
> Легко регулируемый ролик
> Доступны многочисленные запасные части
> Легко в сервис
> Превосходная геометрия рулевого управления
> Легко делается прямо или управляемо
> Варианты передачи

Я установил детали дифференциала Axial EXO (спасибо, Axial), чтобы заменить стоковые заблокированные дифференциалы.Я сделал это, потому что я предпочел настоящие дифференциалы для этого приложения, а также потому, что No Limit RC — одно из санкционированных органов, в которых я буду участвовать — требует переднего и заднего дифференциалов. Я начал с простой черной смазки в дифференциалах, но возможно использование более густой смазки или силиконовой жидкости.

Я установил передние и задние конические зубчатые передачи Axial для тяжелых условий эксплуатации и воспользовался тем фактом, что мог использовать разные передаточные числа на каждой оси. Использование пониженной передачи (43T / 13T) на задней оси и передаточного отношения (38 к 13) — это распространенный прием, используемый при скалолазании для контроля скручивания крутящего момента.

Хотя оси AR60 шире, чем большинство осей в масштабе 1/10, которые производятся в настоящее время, мне нужна была более широкая стойка для гонок. Я использовал алюминиевые расширители RC4WD от 12 до 12 мм (Z-S0449). Эти расширители увеличивают ширину с каждой стороны на 1,25 дюйма, в результате чего общее увеличение составляет 2,5 дюйма.

ПЕРЕЧЕНЬ ОСЕВОЙ ЧАСТИ *

• Комплект переднего моста AR60 OCP >> AX30831 >> (2X)
• AR60 OCP Механическое крепление звена >> AX30830
• Алюминиевый рог сервопривода 24 зуб. (Жесткий анодированный) >> AX30835
• Комплект конической шестерни для тяжелых условий эксплуатации — 43/13 зуб. >> AX30402
• Комплект конической шестерни для тяжелых условий эксплуатации — 38/13 зуб. >> AX30395
• WB8 Комплект приводных валов (2 шт.) >> AX30794
• Дифференциальные конические шестерни >> AX30390 >> (2X)
• Вал дифференциала >> AX30170
• Уплотнительные кольца дифференциала >> AXA1162
• Комплект заблокированной трансмиссии AX10 >> AX30487
• Комплект стального вторичного вала >> AX30435
• Комплект скользящей муфты AX10 >> AX30414

* Список не включает все возможные детали и оборудование, необходимые, так как сборки могут различаться

КОМПЛЕКТ ЗАПЧАСТЕЙ STRC
Ряд производителей предлагают запасные части для осей Axial AR60 (включая Axial).Один из моих любимых — STRC. Причина, по которой мне нравится STRC, заключается в том, что они производят широкий спектр алюминиевых деталей прямой установки с качественной отделкой, и, что самое главное, детали прочные. Поскольку оси на таком грузовике — это настоящая проблема, и поскольку я хотел заднее управление, я модернизировал ось C и поворотные кулаки с помощью алюминиевых деталей STRC. Я также заменил пластиковые держатели чашки дифференциала и крышки дифференциала. Мои обновления на этом не закончились. Я добавил крепления STRC для верхней тяги и алюминиевые рулевые тяги.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ STRC

• Обработанные на станке с ЧПУ прецизионные алюминиевые поворотные кулаки для Axial Wraith (1 пара) Черный >> STA80061BK >> 31 доллар США.99 (2X)
• Прецизионные квасцы, обработанные на станке с ЧПУ. C-Hubs для Axial Wraith (1 пара) Черный >> STA80062BK >> 30,99 $ (2X)
• Квасцы, обработанные на станке с ЧПУ. Крышка дифференциала HD для Axial Wraith (серебристая) >> STA80070DS >> $ 15,99 (2X)
• Квасцы, обработанные на станке с ЧПУ. Внутренние держатели дифференциала (1 пара) для Axial Wraith Silver >> STA80070S >> $$ 15.99 (2X)
• Обработанные на станке с ЧПУ квасцы HD. Блок крепления переднего сервопривода / Крепление верхней тяги, Axial Wraith (черный) >> STA80072FBK >> 23 доллара США.99
• Обработанные на станке с ЧПУ квасцы HD. Крепление задней верхней тяги, Axial Wraith (черный) >> STA80072RBK >> $ 23,99
• Обработанные на станке с ЧПУ алюминиевые крепления для сервоприводов (1 пара) для Axial Wraith (серебристый) >> STA80072SS >> $ 14,99 (2X)
• STRC Heavy Duty Алюминиевый комплект рулевой тяги для Axial Wraith (серебристый) >> STA80073S >> $ 12,99 (2X)

GETTING GRIP
В гонках на радиоуправлении я часто проповедую, что шины — самая важная часть настройки, так почему же монстр-трак, созданный для гонок, должен быть другим? Чтобы улучшить сцепление с дорогой по сравнению со стандартной резиной, я выбрал шины RC4WD Rumble (Z-T0015).Они подходят для обода Clod Buster нестандартного размера. Шины Rumble выглядят как выбритые полноразмерные шины для грузовиков-монстров, поскольку задняя сторона каждого выступа была удалена. Компаунд значительно мягче стандартного, а в покрышках есть вставки из пенопласта. Несмотря на то, что на ободах Clod есть вентиляционные отверстия, я добавил к шинам три небольших дополнительных отверстия. Цель состоит в том, чтобы позволить шинам сжиматься и деформироваться при приземлении или повороте, не вызывая отскока или не возвращаясь немедленно к своей правильной форме.

BODY
Традиционно считается, что внешний вид не имеет значения в гонках, но лучше поверить, что внешний вид имеет значение в монстр-траках. Внешний вид может никогда не выиграть гонку, но тело монстр-трака — это его личность, основа его личности. Я вообразил грузовик, который выглядел до мозга костей плохо, но не был ни копейкой, как RC Grave Diggers. И я хотел избежать типичного кузова пикапа, поэтому я выбрал кузов ’55 Bomber (182) от McAllister Racing. Это придает моему грузовику вид популярного грузовика Advance Auto Parts Monster Jam Avenger, но его отличает простая черная окраска.Корпус бомбардировщика McAllister ’55 немного широк, но в остальном идеально подходит для этого применения.

БОЛЬШЕ ДВИГАТЕЛЯ
Я лично люблю монстр-траки с твердой осью, но реальность такова, что этот сегмент — это не гонки на короткие дистанции. Я имею в виду, что не в каждом магазине товаров для хобби есть гоночные классы. Итак, я должен ехать туда, где проходят гонки, и играть по их правилам. И вот здесь все усложняется. Чтобы максимизировать мои потенциальные гоночные возможности, я сконструировал этот грузовик, чтобы иметь возможность участвовать в соревнованиях No Limit RC и в гонках серии RC Monster Truck Race Series (RCMTRS).Обе серии требуют 2,6-дюймовых колесных дисков Clod, но на этом сходство правил в значительной степени заканчивается. По иронии судьбы, No Limit RC не имеет ограничений по колесной базе или ширине колеи. В отличие от этого, RCMTRS ограничивает колесную базу до 14 дюймов. На данный момент я придерживаюсь 13-дюймовой колесной базы, но могу изменить ее на 14-дюймовую. Подробнее об этом позже.

Самая большая дилемма, с которой я столкнулся, заключалась в том, что No Limit RC требует двойных двигателей, а RCMTRS — нет. Я не большой поклонник запуска двух двигателей, когда один может выполнить работу, но мне нужно было уметь подчиняться, когда это необходимо.Я установил двойную опору двигателя Level3-RC для осевой трансмиссии. Level3-RC выпускает две версии, и я выбрал ту, в которой двигатели располагаются один над другим, потому что он обеспечивает наиболее компактное расположение.

ЭЛЕКТРОНИКА
После первого раунда тестирования стало ясно, что мне нужно использовать сенсорную бесщеточную систему для моей установки с одним двигателем. Местный аффилированный клуб RCMTRS, RC Monster Truck Challenge of NY, ограничивает двигатели до 5700Kv и ограничивает батарею до 2S, в отличие от ограничений по моторам и 3S, установленных RCMTRS.Сначала я тестировал бессенсорный 4-полюсный двигатель 5700Kv, просто чтобы подтолкнуть подвеску и общую настройку. Колебания на низкой скорости (часто называемые зубчатыми колесами) были невыносимы, поэтому я установил регулятор скорости Duratrax DE10 (DTXM1300) и 8,5-оборотный двигатель Duratrax с датчиком (DTXC3425), рассчитанный на 4450 кВ. Чтобы использовать весь потенциал этого регулятора скорости, я также использовал портативный цифровой программатор Duratrax (DTXM13500).

С 4WS мне потребовались исключительно мощные сервоприводы, поэтому я установил сервоприводы Hitec HS-7950TH (37950S).Эти сервоприводы оснащены двигателями без сердечника, титановыми шестернями и обеспечивают производительность 403 унции / дюйм. крутящего момента при 6 В и может выдать 486 унций / дюйм. крутящего момента на 7,4 В.

Для управления грузовиком я использовал Spektrum DX3R Pro. Это 3-канальное радио легко запрограммировать и позволило мне быстро настроить управление задним колесом по требованию. Я запрограммировал переключатель B, который обычно используется для триммера рулевого управления (перемещен к переключателю C), для управления моим задним рулевым колесом. Переключатель B легко доступен во время вождения, и я должен настроить его таким образом, чтобы при повороте направо я переворачивал его вправо для большего поворота и наоборот для поворота влево.

Поскольку батарея находится в высоком положении, я использую 2-элементную батарею MaxAmps.com 3250 мАч (номер детали может быть разной). Этот рюкзак невероятно тонкий и легкий, но он легко справляется с потребностями грузовика в мощности и предлагает много времени работы — более чем достаточно, учитывая, что я буду бегать бок о бок.

ПРОИЗВОДИТЕЛЬНОСТЬ
Поскольку этот проект является скорее созданием на заказ, чем, скажем, модификацией существующей платформы, мне очень хотелось его протестировать. Хотя эта концепция казалась мне разумной, не было никаких гарантий, что она вообще сработает.Мои первые тесты быстро показали, что мой страх перед скручиванием крутящего момента был вполне реальным. Добавление стабилизаторов поперечной устойчивости, как и планировалось, сразу помогло, но этого оказалось недостаточно. В какой-то момент я даже удвоил задние стабилизаторы поперечной устойчивости. Я также экспериментировал с чрезвычайно жесткой настройкой пружин на правом заднем и левом переднем амортизаторах. В то время как жесткие пружины можно использовать для уменьшения скручивания крутящего момента, управляемость прыжком слишком сильно снижена, чтобы это было жизнеспособным решением. В конечном итоге я установил нижние ведущие шестерни на заднюю ось и переключился на более мягкий мотор Kv.С задней осью, расположенной ниже, чем передняя, ​​и немного более низким двигателем Kv (также менее крутящим, 2-полюсным), грузовик был довольно близок к набранному. Более толстые стабилизаторы поперечной устойчивости необходимы и находятся в разработке. Я просто недооценил, какой толщины должна быть проволока, чтобы контролировать скручивание крутящего момента при запуске.

Дальнейшее тестирование включало небольшой пробег на ковре в магазине Pin Shop Hobbies в Оквилле, штат Коннектикут. Мое впечатление от грузовика на ковре: он очень хорошо управляется, но быстро преодолевает большую площадь. Достаточно быстро, чтобы заставить меня понервничать.Я не ударил ничего слишком сильно, но теперь я знаю, что чувствуют полноразмерные гонщики, участвуя в гонках на небольших аренах. Хотя не все ковровые дорожки одинаковы, я был удивлен, насколько хорошо грузовик вращается на нечеткой поверхности.

Мой первый настоящий тест, в котором участвовало соревнование, состоялся на мероприятии Touch-A-Truck, в котором участвовал клуб Eastcoast RC Trucks. Помимо демонстрации грузовика, я участвовал в гонках по заданной клубом трассе. Даже при довольно консервативном темпе я был доволен конкурентоспособностью грузовика.Мое время было одним из самых быстрых, и я не исчерпал все возможности. После рассчитанных пробежек (я пробежал две официальные пробежки, чтобы уравновесить тай-брейк) я начал становиться смелее в своих выходках вольным стилем. Грузовик отлично прыгает и очень хорошо реагирует на нажатие педали газа. Он также хорошо восстанавливается после неидеальных приземлений. Если вы когда-нибудь водили или видели такой грузовик, как этот, вы знаете, как весело наблюдать, как одна ручка похожа на настоящие грузовики.

Только однажды за день гонок на время и фристайла я столкнулся с какой-либо поломкой.Из-за особенно неприятной посадки передняя рулевая тяга оторвалась. Я защелкнул конец стержня на месте, сделал мысленную заметку, чтобы добавить шайбу в качестве фиксатора, и вернулся в путь. Но, говоря о сломанных материалах, до Touch-A-Truck у меня была бойня с небольшими деталями. Первыми жертвами были трупы. Несмотря на то, что крепления для кузова довольно короткие, более тонкие в стиле туринговых автомобилей в масштабе 1/10, которые я сначала пробовал, практически мгновенно сломались. Пока что немного более мощные замены держатся, но я буду наблюдать за ними и думать о еще более сильном решении.Я также сломал оригинальные обода Clod Buster — все четыре. Понятия не имею, сколько лет этим колесам, но прослужили они недолго. На помощь пришли Pin Shop Hobbies с набором новых ободов Clod Buster от Tamiya. «Несостаренные» АБС отлично зарекомендовали себя и выдержали все виды злоупотреблений.

Лучший способ описать общее впечатление от вождения этого грузовика — это весело. Я знаю, что это расплывчато, а точнее говоря, он ездит, реагирует и в целом ведет себя как настоящий грузовик-монстр. Все это доставляет массу удовольствия.Когда слишком агрессивно с дроссельной заслонкой, это немного выходит из строя, но я над этим работаю. Как описано выше, прыжки — это настоящая волна. Ударьте квадратом прыжка, и он отлично летает, им легко управлять, и он приземляется на всех четырех без малейшего отскока. Летите по воздуху по кривой, и это еще более увлекательно, когда вы сначала приземляете одно колесо, подпрыгиваете передним и выключаете, как настоящий.

В отличие от большинства гоночных комодов, у этого грузовика есть задний руль. Задний поворот добавляет удовольствия, но я должен признать, что в значительной степени игнорирую его, хотя у меня угол поворота заднего колеса уменьшен до менее 25% от переднего рулевого управления.Мне нужно было бы потратить кучу времени на руле и развить реальную синергию с грузовиком, чтобы использовать его в гонках, но это круто при использовании фристайла.

Хотя испытания будут продолжаться, и я обязательно узнаю еще больше, когда буду участвовать в гонках бок о бок с другими грузовиками, я могу сказать, что на данный момент я очень доволен грузовиком. На этом раннем этапе он не идеален, но у этого грузовика явно есть потенциал, чтобы стать настоящим гонщиком.

ПЛАНЫ НА БУДУЩЕЕ
Хотя я уверен, что будут изменения, которые я не могу предсказать, поскольку получение более реального опыта гонок на грузовике покажет, что нужно сделать — а что нет.Я действительно надеюсь, что защитная пластина будет профессионально обработана. Я также хотел бы, чтобы новые боковые пластины были вырезаны из стекловолокна G10. Моя конструкция боковых пластин из стекловолокна имитирует трубчатую раму и внешний вид пластин Wheely King, но будет иметь больше возможностей настройки для верхних опор амортизаторов и опор верхних рычагов. Даже лучше, он будет более прочным.

Я также планирую вырезать выступы на шинах RC4WD и сбалансировать настройку шины и обода. Хотя до сих пор эти шины оказались исключительными, я хотел бы также попробовать шины Imex Baja для дисков Clod Buster.

Единственное, что меня интересует, — это задняя ось и вопрос о том, держать ли заднюю управляемую или использовать прямую ось. По тестированию и экспериментам покажем, что лучше. Я беззаботно окрестил этот проект Clod Killer или CK-1, так как это первая версия. Возможно, CK-2 будет основан на Axial XR10, если я смогу уговорить кого-нибудь сделать дифференциал для оси.

Объем и уровень масла в заднем редукторе. Масло в коробку передач: проверка и замена, сколько и какое масло заливать.Какие коробки передач мотоблоков

Почему в червячной коробке передач другое количество масла? Как зависит объем мазута в цилиндрической коробке передач от материала изготовления материала?

Особенностью смазки червячных редукторов является необходимость окунать витки червяка в масляную ванну. Поскольку редуктор может быть установлен с другим расположением червячной пары (см. Рис. 15.1), то количество масла, необходимого для снижения интенсивности работы червячного колеса, является отличным.

Пример 1. Редуктор Н-80 при червячной паре 1 (червяк внизу) наливается 0,7 л, а при червячке вверху 2 — 0,85 л. Коробка передач лежит на стороне 3,4 (червячная параллельная земля) 1 литр, червяк перпендикулярно плоскости земли 5,6, требуется 1,2 литра (см. Табл. 15.1).

Цилиндрические редукторы для уменьшения веса привода и улучшения охлаждения могут изготавливаться в алюминиевом корпусе. В этом случае внутренний объем уменьшается из-за конструктивных особенностей.

Пример 2. На коробку передач 1с2У-160 в чугунный картер заливали 4,5 литра масла, а в алюминиевый — 2,9 литра (см. Табл. 15.2).

В любом случае при заправке коробки передач проверяйте достаточность ее количества. Для удобства контроля уровня в цилиндрических и червячных редукторах предусмотрена контрольная пробка или зонд с рисками (макс. / Мин.).

Объем масла в литрах, залитый в коробку передач, в зависимости от расположения червяка

пара. показано в таблице 15.1

Редуктор размера	Варианты расположения червячной пары
	1	2	3,4	5,6
2ч-40	0,14	0,18	0,2	0,3
2ч-63.	0,3	0,5	0,6	0,7
2ч-80.	0,5	0,7	0,85	1
H-80	0,7	0,85	1	1,2
H-100	1,5	2,7	3	3,2
С-125	2,2	3,8	5,2	5,8
С-160.	3,7	5	9,4	10

Таблица 15.1

Объем масла в литрах фольги в цилиндрических редукторах показан в таблице 15.2

Редуктор размера	Объем масла, литры	Редуктор размера	Объем масла, литры	Редуктор размера	Объем масла, литры
тип ЧСУ		тип Ц2у		тип Ц3у
Цу-100	1	Ц2у-100	1,1 (0,7)
Цу-125.	1,5	Ц2у-125	1,4 (0,9)
Цу-160.	2	Ц2у-160.	4,5 (2,9)	Ц3у-160.	6,2 (3,7)
Цу-200	4	Ц2у-200	9	Ц3у-200	12
Цу-250	7,5	Ц2у-250.	15	Ц3у-250	18,4
Тип ПМ		Тип Ц2у, Ц2Н		тип C2.
ПМ-250	1,6	Ц2у-315Н	40	Ц2-250	3
ПМ-350	3,3	Ц2у-355н	60	C2-300	5
RM-400	5,5	Ц2у-400н	90	C2-350	7
RM-500	11	Ц2Н-450	160	Ц2-400	12
ПМ-650	22	Ц2Н-500	200	Ц2-500	20
РМ-750 (РК-450)	42	Ц2у-315К.	30
РМ-850 (РК-500)	44	Ц2у-400к	45
ПМ-1000 (РК-600)	55
Тип УЗО		Тип ЦДД.		Тип Ц3у
УЗО-250.	2,3	ТСДД-200	4	Ц3у-315н	60
УЗО-350.	5,5	ЦДДД-315	12	Ц3у-355н	70
УЗО-400.	8,4	ЦДДД-400.	30	Ц3у-400н	80

Таблица 15.2.

Примечание: В скобках объем масла заливается в коробку передач с алюминиевым корпусом.

Почему в червячной коробке передач другое количество масла? Как зависит объем мазута в цилиндрической коробке передач от материала изготовления материала?

Особенностью смазки червячных редукторов является необходимость окунать витки червяка в масляную ванну. Так как редуктор может быть установлен с другим расположением червячной пары (см. Рис.15.1), то количество масла, необходимое для снижения интенсивности работы червячного колеса, отличное.

Пример 1. Редуктор Н-80 при червячной паре 1 (червяк внизу) наливается 0,7 л, а при червячке вверху 2 — 0,85 л. Коробка передач лежит на стороне 3,4 (червячная параллельная земля) 1 литр, червяк перпендикулярно плоскости земли 5,6, требуется 1,2 литра (см. Табл. 15.1).

Цилиндрические редукторы для уменьшения веса привода и улучшения охлаждения могут изготавливаться в алюминиевом корпусе.В этом случае внутренний объем уменьшается из-за конструктивных особенностей.

Пример 2. На коробку передач 1с2У-160 в чугунный картер заливали 4,5 литра масла, а в алюминиевый — 2,9 литра (см. Табл. 15.2).

В любом случае при заправке коробки передач проверяйте достаточность ее количества. Для удобства контроля уровня в цилиндрических и червячных редукторах предусмотрена контрольная пробка или зонд с рисками (макс. / Мин.).

Таблица 15.1

Размер редуктора объем масла, литр размер шестерни редуктора масла, литр редуктор размер масла, литры тип ЦУ Тип Ц2У Тип Ц3 ЧСУ-100 1 Ц2у-100 1,1 (0,7) Цу-125 1,5 Ц2у-125 1,4 (0,9) Цу-160 2 Ц2у-160 4,5 (2,9) Ц3У-160 6,2 (3,7) Цу-200 4 Ц2у-200 9 Ц3у-200 12 Цу -250 7,5 Ц2у-250 15 Ц3у-250 18,4 тип ПМ Тип Ц2У, C2N Тип С2 РМ-250 1,6 Ц2У-315Н 40 Т2-250 3 РМ-350 3.3 Ц2У-355н 60 с2-300 5 РМ-400 5,5 Ц2У-400Н 90 Т2-350 7 РМ-500 11 Ц2Н-450 160 с2-400 12 РМ-650 22 Ц2Н-500 200 с2-500 20 РМ-750 (РК-450) 42 Ц2У-315К 30 РМ-850 (РК-500) 44 Ц2у-400К 45 РМ-1000 (РК-600) 55 тип УЗО Тип ЦДД тип Ц3у RCD-250 2.3 ЦДДД-200 4 Ц3У-315N 60 RCD-350 5.5 ЦДДД-315 12 Ц3U-355N 70 RCD-400 8.4 ЦДДД-400 30 Ц3U-400N 80

Таблица 15.2.

Примечание: В скобках объем масла заливается в коробку передач с алюминиевым корпусом.

Речь пойдет о замене трансмиссионного масла в редукторе заднего моста и КПП (КПП) на классику! Вдруг кто-то забыл как это делается или до сих пор не знает!))

Для замены трансмиссионного масла в коробке передач (КПП) и редукторе заднего моста рекомендуется каждые 35000 км пробега или после трех лет эксплуатации автомобиля. Также можно посоветовать проверять уровень и состояние трансмиссионного масла сразу после покупки подержанного автомобиля.Масло необходимо заменить, если: уровень масла в CATER CAPTER и коробке передач ниже рекомендованного уровня, в масле присутствует серебряная пыль (это пыль, если вы обнаружите в масле металлические зерна, значит, масло уже готовится серьезный ремонт), цвет масла черный или кофейный (что может свидетельствовать о разрушении присадок в масле или попадании в масло воды). Ну и, конечно же, замену масла и в КПП, и в редукторе заднего моста можно провести самостоятельно! Как это сделать и что для этого нужно, читайте дальше…

Замену трансмиссионного масла в КПП и КПП лучше проводить единовременно и сразу после поездки (не менее 5 км, чтобы масло было теплее). Плюс Зраза может купить 3 литра масел 80w90 — 1,3 литра в коробке передач и 1,4 литра в КПП и при этом остаться на смазке замков и т. Д.

Далее … Масло лучше заменить на смотровой яме или эстакаде. И самое главное, сразу хочу сказать. Проблема может вызвать этап заливки масла в редуктор заднего моста и, особенно, в коробку передач.Для этого лучше всего подойдет масляный нагнетатель (фото 1) или рычажный тваментард. Но, поскольку этих устройств может не оказаться под рукой, их можно заменить большим пластиковым шприцем и плотно надетой на его конце эластичной трубкой. Даже для заливки масла в КПП можно использовать конструкцию — длинный резиновый шланг (один конец шланга в КПП, второй вывод вверх в моторный отсек) и лейку (вставляемую в конец шланг, который снимается в моторном отсеке).Единственный минус такого способа — масло летом нужно подогревать или заменять.

Инструмент: Ключ чердак на «17», шестигранник на «12», емкость для слива старого масла.

Меняем масло в КПП ВАЗ-2101, ВАЗ-2102, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107:
1. Сначала отворачиваем сливную пробку (фото 2к) (обычно ключ на шестигранник на «12») и слить масло в заранее подготовленную емкость. После этого можно открутить заливную трубку (фото 3к) (ключ на «17»).
2.Даем масленке стечь, и закручиваем сливную пробку.
3. Выберите один из способов впрыска (нагнетатель масла (фото 4k), большой шприц или заливная воронка плюс резиновый шланг) и закачайте трансмиссионное масло к нижнему краю заливного отверстия (как правило, наливайте, пока оно не потечет. ). И затяните пробку.

Меняем масло в редукторе заднего моста ВАЗ-2101, ВАЗ-2102, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107:

Порядок замены масла в КПП такой же, как и в КПП, только фото другие.

1. Сливная пробка редуктора заднего моста (фото 2р).
2. Цветочная втулка редуктора заднего моста (фото 3р).
3. Залить трансмиссионное масло в коробку передач, а также перед нижним краем заливного отверстия (фото 4р).

Если масло в коробке передач или коробке передач сильно загрязнено, то CTP или коробку передач можно промыть. Для этого необходимо смешать трансмиссионное (консервное моторное) масло с дизельным топливом (пропорция где-то 30% ДТ). Залить в КПП (коробку передач), поднять домкратом одно заднее колесо, запустить двигатель, включить первую передачу и дать поработать 3-4 минуты.После этого можно слить промывочную смесь и залить свежее трансмиссионное масло.

В коробке передач выступает одна из самых необходимых узловых систем в мотоблоке. С его помощью это осуществляется путем передачи крутящего момента от двигателя к колесам через клиноремную трансмиссию. Также коробка передач контролирует переключение скорости и движения техники.

Особенности коробки передач КПП

В каждый узел мотоблока в конструкцию входят определенные детали. Они немного отличаются в разных типах коробок передач.

Подробно механизм состоит из таких запчастей:

• крышки и шкив;
Вилки и оси переключения
• ;
Подшипники
• ;
• рычаг регулировки и переключатель;
• втулки на входной вал;
Блок вала
• ;
• шестерни промежуточного вала;
• шайбы и сальники;
• двухрядная цепь;
• левая и правая половина;
• двойных звезд;
• звездный блок;
Сцепления сцепления
• ;
Первичный вал
• ;
• кронштейн и пружины;
• втулки муфтовые.

Подробно структуру этого узла можно рассмотреть на схеме.

Редуктор мотоблока довольно сложный, но, соблюдая схему, легко справишься с его разборкой и обратной сборкой.

Выполняются следующие действия:

1. Редуктор полностью снят;
2. Винты откручены, защитные кожухи сняты;
3. Очень аккуратно снимается втулка первичного вала, демонтируется втулка и рычаг;
4. Первичный вал снимается вместе с шестерней;
5. Втулка вала и цепь извлечены;
6. Блок вала демонтируется вместе со звездочками;
7. Промежуточный вал извлекается вместе с шестернями;
8. Муфта с левой и правой полуосями снята.

После всех этих действий можно получить коробку передач в разбор. По окончании ремонта снова собирают.

Какие бывают редукторы мотоблоков — разновидности и назначение

Конструкция мотоблока довольно разнообразна. Современные агрегаты комплектуются редукторами следующих типов:

• КПП угловая для мотоблока. Это соединительный элемент двигателя и трансмиссии. Такой механизм отличается хорошими характеристиками и доступностью, потому что его активно используют фермеры малых и больших земель.Угловую модель можно доработать, что сделает ее намного производительнее;

• понижающий редуктор для мотоблока. У этого типа увеличивается нагрузка на двигатель и уменьшается количество его оборотов. Эти редукторы относятся к наиболее надежным и многозадачным, поскольку состоят из прочных запчастей из стали и качественной системы охлаждения. Этот метод отличается высокой производительностью независимо от рабочих нагрузок;

• реверсивный редуктор.Такой тип обратного вращения — это наличие реверса. Установите механизм между коническими шестернями, а именно на главный вал. Но коробка передач не может похвастаться высокой производительностью, имеет небольшую скорость;

• шестерня шестерня. Этот механизм устанавливается на тяжелые модели мотоблоков. С его помощью крутящий момент передается на колеса техники. Редуктор отличается высокой надежностью и простой конструкцией. Но поддерживать такой механизм крайне сложно;

• червь.Это редуктор со специальным винтом, есть еще шестерня. Все запчасти используются высокопрочные, техника отличается экономичностью и долговечностью. Редуктор этого типа очень актуален благодаря наличию угловой скорости низкого типа и максимально возможного крутящего момента. Даже самодельная коробка передач позволит технике работать, мало шумит и создает плавный ход. Перед использованием стоит обратить внимание на передаточные числа.

Каждый тип коробки передач имеет свои отличительные особенности.На них стоит обратить внимание при выборе и установке механизма.

Какое масло заливается в коробку передач мотоблока?

Насколько качественно и долговечно прослужит редуктор мотоблока, напрямую зависит от качества и особенностей масла.

Приобретая смазку, стоит учесть советы производителей мотоблоков. Также стоит обратить внимание на цену на масло. Дешевые средства не гарантируют хорошей работы коробки передач.

Стоит отметить на рынке следующие виды маркировочных масел:

• SAE.Отличный состав для работы с частыми перепадами температур. Перед буквой W указывается цифра — это показатель минимальной температуры, при которой заливается смазка;
• ASEA. Универсальные фонды пользовались наибольшим спросом. От фигуры зависит, в каких условиях техника сможет работать;
• API. Пользуется наибольшим спросом. Служат хорошей смазкой независимо от типа коробки передач и условий использования техники.

Перед использованием определенного масла следует ознакомиться с инструкциями производителей мотоблоков.

Марка мотоблока	Марка масла для редуктора мотоблока
Нева МБ-2	Масло трансмиссионное ТЭП-15 (от -5 ° С до + 35 ° С) ГОСТ 23652-79, ТМ-5 (от -5 ° С до -25 ° С) ГОСТ 17479.2-85 по международной системе классификации моторных масел для вязкость SAE90 API GI -2 и SAE90 API GI-5 соответственно. Заправочный объем 2,2 литра
Нева МБ-1	Масло трансмиссионное по ГОСТ 23652-79 (ТАД-17И, ТАП-15Б и др.).
MKM-3 Mobile-K (спускаемый аппарат)	Тад — 1711 ГОСТ 23652-79. Вы можете заливать SAE 90, SAE 75W / 90 по классификации API GL-4, GL-5. Заправка 1 литр
Салют 5. Салют 100.	ТМ 5-18 (ТАД17И)
Беларусь 08H-09N	Летние (выше + 5 ° С) Масла моторные: М-10Б2 или М-10Г2 ГОСТ 8581 (дублирование — Моторное масло М-БЗ / 10В ГОСТ 10541) Зимой (ниже + 5 ° С) моторное масло М-8Г2, ГОСТ 8581 (возможна замена на М-4З / 6Б1 ГОСТ 10541)
МТЗ-05	М-8Б1, М-8Б1, М-8Г1 по ГОСТ 10541-78
Каскад MB6. Каскад МБ6-62.	Масло трансмиссионное по ГОСТ 23652-79 Масло трансмиссионное ГОСТ 23652-79 или авиационное типа МС-20 ГОСТ 23652-79
УГР НМБ-1	ЦН-10 ГОСТ 23652-79 или другой тип, соответствующий SAE: 80 … 85 Вт API: GL3 … GL4
Ока МБ-1Д1 (2) м	Масло трансмиссионное ТАД-17И, ТАП-15Б и другие по ГОСТ 23652-79
Vecina MB.	С завода в мотоблок трансмиссионное масло «Ravenol» Exp SAE 80W-90 API GL-5 можно заливать трансмиссионные масла SAE 90 GL-5
Тарпан	Масло трансмиссионное ТАД-17А или аналог типа SAE 90 SAE 75W / 90 категорий API GL-4, GL-5.
Фаворит МБ — 3, МБ — 4, МБ — 5	ТАД-17И или МС-20
Агат	ТАД-17И; МС-20
Мотор Сич	Масло смазочное Тад17И, ТАП-15Б, ТЭП-15, ТСП-15К, ТСЛ-14 по ГОСТ 23652
Vario.	Масло 80w90.
Патриот Гарден	Масло 85W90.
Зубр (зубр)	Масло TAP 15.

Алгоритм замены масла в мотоблоке

Перед использованием новой смазки важно очистить шестерню от используемого состава.

Его следует заменить смазкой сразу же по окончании использования техники, пока масло не успеет остыть. Быстро заменить масло своими руками по следующей схеме:

1. Моторный блок установлен горизонтально;
2. Установлены две заглушки. Через один слитый уже выхлопной состав, второй используется для заливки нового масла;
3. Крышка откручивается для заливки смазки. Под сливным отверстием устанавливается широкая емкость;
4. Сливная крышка откручивается до подтекания выхлопного масла;
5. Крышка сливы крутится до упора ключа;
6. Воронку вставляют в заливное отверстие и доливают новое масло соответствующей марки и нужной температуры;
7. Крышка крутится.Специальным окунанием можно проверить количество компаунда.

Подробно об особенностях процедуры замены вы можете узнать из студенческого видео.

При эксплуатации техники в штатных условиях масло в коробке передач меняется раз в сто часов работы мотоблока. При круглосуточной работе замена производится раз в пятьдесят часов. Так вы сможете предотвратить различные поломки сельхозтехники.

пощекотать Первая замена масла производится через 50 часов, в дальнейшем через каждые 200 часов работы. УГРА, ОК (Кэдви) Замена на постоянную работу раз в 100 часов.
Если техника хранится, достаточно раз в год заменять масло. Агат После 100 часов работы. Беларусь 08Н-09Н (МТЗ) После 250 часов работы. Vario. Один раз в два года при простое техника или один раз в 100 часов при постоянной эксплуатации. Нева При постоянной эксплуатации масло заменяется каждые сто часов.

Сколько залить масла в редуктор мотоблока?

Если возникает вопрос о количестве залитого масла, стоит следовать простому алгоритму:

1. Мотоблок должен стоять на ровной поверхности крыльями параллельно земле;
2. Маслоизмерительный щуп можно выполнить проволокой, длиной от 70 сантиметров;
3. Проволока при изгибе должна напоминать дугу;
4. Проволока пропитана в бачке до дна для контроля уровня масла.

Если проволока смазана на 30 сантиметрах проволоки, она больше не оценивается. Если он высох, нужно залить два литра смазки.

Как заменить уплотнители на мотоблоке?

Если произошла утечка масла, необходимо заменить сальник. Алгоритм замены данного элемента выполняется по следующей схеме:

1. Фрезы сняты с вала, загрязнения и остатки масла полностью удалены;
2. Открутите болты на крышке, защищающей коробку передач.Плотно сидящая крышка закрывается молотком;
3. Изношенные блики вытаскивают и тщательно протирают место под ним;
4. По краям новая железа обрабатывается герметиком. Деталь установлена ​​и закрывает крышку.

Разборка и замена сальника занимает минимум времени. Поэтому перед использованием мотоблока нужно убедиться в том, что применяемый герметик полностью плюсовый.

Приведенные выше рекомендации и алгоритмы подходят для техники следующих марок: НЕВА МБ-1 и МБ-2, каскад, фермер, Ока.Поэтому вы можете самостоятельно выполнить несложные действия по замене масла и сальников.

Основная задача масла в коробке передач — максимально снизить истирание зубчатых передач, проще говоря, увеличить срок их службы. Некачественные смазочные материалы, а также несвоевременная замена отрицательно сказываются на состоянии деталей.

Периодичность замены составляет в среднем 50 000 км пробега для автомобилей с механической коробкой передач и 30 тысяч для автоматической.

Чаще всего необходимо менять масло на автомобилях, эксплуатация которых происходит в тяжелых условиях, можно отнести сюда:

• Езда по бездорожью;
• Постоянная максимальная загрузка автотранспорта;
• Частые буксировки автомобилей или прицепов.

В новой машине рекомендуется производить замену первых 2-3 тыс. Пробега. Дело в том, что на начальном этапе работы новые узлы проходят так называемый «wischable», при котором характерно повышенное образование продуктов износа.

Многие автовладельцы меняют масло в коробке передач одновременно с МКПП, так как трансмиссионная жидкость используется в обоих узлах.

Обязательно проверьте уровень и состояние масла в коробке передач после покупки автомобиля на вторичном рынке.Обычно перед продажей владельцам если смазочные жидкости меняют, то только в тех местах, где их легко проверить. Редуктор к такому не относится.

Проверка уровня и состояния масла в коробке передач

Уровень и состояние масла в коробке передач проверяется «на холоде», когда вся жидкость собирается в картере.

Масло должно быть на уровне заливного отверстия, на 2-5 миллиметров ниже. Для проверки отвинчивается заливная пробка и с помощью палки, проволоки, пальца или других средств определяется уровень.Здесь состояние можно проверить, набрав небольшое количество жидкости с помощью шприца и трубки.

Также можно оценить состояние смазки, открутив сливную пробку на несколько секунд. Предварительно затяните предохранитель, чтобы масло текло значительно медленнее. Если перед этим автомобиль простоял несколько часов, все инородные частицы попадут в картер, и вы получите более четкое представление о состоянии масла.

Наличие металлических частиц говорит о том, что редукторы имеют высокую степень износа, и вскоре может потребоваться серьезный ремонт и замена деталей.

Что и сколько заливать

Лучше всего в коробку передач заливать трансмиссионное масло, рекомендованное производителем. Информация указана в технической документации, и очень важно сделать упор на соответствие классу API.

Практически все современные автопроизводители требуют использовать в своих трансмиссиях, коробках передач и распределителях масла не ниже GL-4 и GL-5, которые содержат противозадирные и другие присадки и адаптированы для работы в самых сложных условиях.

Если вы не знаете, какое масло и в каком количестве заливается в коробку передач вашего автомобиля, ищите его в таблице. Мы собрали из множества доступных источников информацию о допусках для различных автомобилей.

Если в машине 2 или 3 моста, то указывается общий объем жидкости.

LSD (дифференциал повышенного трения) — это самоблокирующийся дифференциал или дифференциал повышенного трения.

Масло Автомобиль Масло Масло Масло Масло для редукторов Toyota Hypoid Gear Oil LSD 85W-90

Автомобиль	Сливочное масло	Объем (л)
ВАЗ
2101	80W90 или 75W90.	1,50
2105/2106	ЛУКОЙЛ 80W90 GL-5, ТАД-17 80W-90	1,30
2107	Castrol Syntrans TRANSAXLE 75W-90 API GL-4, ЛУКОЙЛ 80W90 GL-5	1,50
2121	ЛУКОЙЛ ТМ-5 (75W-90, 80W-90, 85W-90), ТНК ТРАНС ГИПОИД (80W-90)	2,50
ГАЗ
53	ТАД-17 (ТМ-5-18)	8,20
66	ЦП-14ГИП, ТАП-15Б, ТАД-17И, ТЭП-15	14,10
Валдай.	TM5-18, TAD-17, CASTROL AXLE EPX 80W-90	8,00
Nex	Shell Spirax S5 ATE 75W-90, YOKO 75 W 90, Total Trans Syn Fe 75W90, Liqui Moli GL4 / GL5 75W90	2,70
Бизнес	75W90, 80W90	2,30
3110/31105 (Волга)	THK TRANS 80W-90, ZIC G-5 80W90, TM-5 85-90 ЛУКОЙЛ	1,70
3307/3309	TSP-14Gype, SAE 85W-90, 75W-90	8,20
ЗИЛ
130	ТАД-17И (ТМ-5-18), 80W90 ГЛ-5	10,50
131	ЦП-15К API ГЛ-3	15,00
5301 (бык)	ЦП-14ГИП, ТАД-17 (ТМ5-18) 80W90 ГЛ-5	3,30
Камаз
4308	ТСП-15К (ТМ-3-18)	7,50
43118	ЦП-15К.	20,00
5320	ТСП-15К (ТМ-3-18)	14,00
6520	ТСП 15К (ТМ-3-18), ТАД-17 (ТМ-5-18), Zic GFT 75W-90,	14,00
ЛУАЗ
969	ТМ5-18, ТАД-17	1,40
МАЗ
5516	ТМ-5, ТСП-15К	15,00
Москвич
412	TAD-17 Тип TM-5-18 80W-90, 75W90 GL-5,	1,20
2140	80W90 GL-5	1,30
УАЗ
Патриот	SAE 75W / 90 API GL-5, ZIC G-F Top 75W-85, Castrol Syntrax Long Life 75W90	2,70
Audi.
A6 C6.	SAE 75W90 GL-5 (Motul Gear 300 Ls)	2,40
A4.	G 052 145 S 2	1,50
BMW.
x5 F10.	BMW 33 11 7 695 240 «SAF-XO 75W-90	1,60
x5 E60.	Castrol Saf-XO 75W90, Motul 75W90, Motul Gear Competition 75W-140	2,60
x3 E36 (с блокировкой)		2,00
x3 E36 (без блокировки)	75W90 GL-5	2,00
x3 E90.	Syntrax 75W90.	1,00
x5 E70.		2,00
x5 E53.	Castrol Syntrax Longlife (Saf-XO) 75W-90, SYNTRAX 75W90	2,00
x5 E34 (с блокировкой)	75W140 (Castrol Syntrax Limited Slip GL-5)	1,70
x5 E34 (без блокировки)	75W90 GL-5	1,70
x5 E39	75W90 GL-5	1,20
м5 E39.	SASRTROL SYNTRAX LIMITED SLIP 75W-140	1,20
Кадиллак.
CTS.	75W90.	2,00
Шевроле.
Нива.	80W-90 GL-4	2,50
Captiva.	Castrol Syntrax Универсал 75W90	0,60
TrailBlazer	75W90 GL-4 / GL-5	3,00
Форд.
Explorer 5.	Castrol Syntrax Limited Slip 75W140	1,20
EcoSport.	запятая SX1L 75W90 GL5	1,00
МАВЕРИК.	80W90, 75W140 (LIQUI MOLY SAE 80W-90)	1,50
Транзит.	GL4 / 5 75W90 / 75W-140	3,00
КУГА 2.	SAE 80W-90F	1,20
Great Wall.
БЕЗОПАСНЫЙ	API GL-5 80W90, 75W90 GL-5	5,00
Крыло 5.	80W90 GL5	4,30
Молоток
h4.	SAE 75W90 класс GL-5	3,80
Хонда.
CR-V 1	Honda DPF II.	1,00
CR-V 2	ДПС-Ф.	1,40
CR-V 3	Honda DPS-F	1,40
CR-V 4	DPSF-II.	1,40
Stepwagon.	DPF II (DPS-F) 082009007	1,20
Hyundai.
Санта-Фе.	Shell Spirax AXME 75W90	1,00
Santa Fe (редуктор с высоким коэффициентом трения)	Castrol Syntrax Limited Slip (75W-140)	1,00
iX35	75W90.	0,80
Тусон	80W90 GL-4 / GL-5 (Shell Spirax S3 AX 80W-90), 75W90 GL-5 (Sastrol Syntrax Universal 75W-90)	0,90
Галопер.	SAE 80W90 API GL5, 75W90 GL-5 (Mobilube SYN LS 75W-90, Castrol Saf-XJ 75W-140)	3,50
Гранд Старекс.	ГЛ-5 75W-90	2,20
Портер.	SAE GL-5 75W90, 75W140	2,80
Киа.
Sorento 2.	Castrol Syntrax Universal Plus 75W90, Ravenol TGO 75W90	1,00
СПОРТ 2.	75W90 GL-5 (Mobil Mobilube HD 75W90 GL-5, Castrol 4008177071768 «SYNTRAX LONGLIFE 75W-90)	0,80
Sportage 3.	GL5 75W90 LSD, LIQUI MOLY SAE 75W-90 GL5	0,65
Ленд Ровер.
Evoque	Castrol Syntrax Long Life 75W	2,00
Freelander.	LR003156, CASTROL SYNTRAX LONG LIFE 75W-140	0,70
Freelander 2.	Масло Castrol Epx Oil.	0,70
Range Rover (перед)	Castrol Syntrax Long Life 75W-90	0,80
Range Rover (задний без блокировки)	Castrol Syntrax Long Life 75W-90	1,60
Range Rover (задний с замком)	Castrol Saf-XJ 75W-140	1,80
Открытие 3.	Castrol Saf-XO	1,70
Лексус.
IS 250.	Toyota Gear Oil LT 75W-85, Castrol TAF-X 75W90	2,00
RX 300.	80-W90.	0,90
Ман.
TGA	SYNTRAX LONGLIFE 75W-90	15,00
Mazda.
CX-5.	Neste Hypoidi S 75W-90 GL-5	0,45
CX-7.	API GL-4 / GL-5 80W90	1,00
Титан	75W90 GL-5, 80W90 GL4 / GL5	3,00
Мерседес.
Атего.	80W-90, 85W / 90, 75W-90	6,80
МЛ.	85W90 GL5	3,00
w123.	SAE 85W90 GL5, SAE 80W890 GL5	2,00
w124.	MB 235.0 — 85W90, MB 235.7 A 001989 33 03 — 75W-90 (SPIRAX S6 AXME 75W-90, FUCHS TITAN SINTOPOID FE ​​75W-85, MOBILUBE FE 75W-85)	1,10
w164 (без блокировки)	235,7 / 235,74 A00198	2,20
w164 (задний с замком)	235,15 A0019895903	1,60
w202.	75W85	1,00
w203 / 210.	Mercedes A 001989 33 03 «75W-85, FUCHS TITAN SINTOPOID FE ​​75W-85	1,00
w204 / W211 / W212	235,7 (75W90)	1,60
w204 / W211 / W212 (задний 204.077 / 277)	236,61 (75W140)	1,20
Спринтер.	Castrol Syntrans Multivehicle 75W-90, Titan Sintofluid FE SAE 75W	1,80
Gelandwagen.	75W90 GL-4 / GL-5, 75W85, 75W140	3,00
Мицубиси.
Outlander XL.	80W90 GL-5, 75W90 GL-5 (Motul Gearbox 80W-90, Mobilube 1 SHC 75W-90, ENEOS GEAR 80W90 GL-5)	0,50
Делика.	80W90 GL-4	2,50
PAJERO SPORT (перед)	Castrol Syntrax Long Life 75W-90	0,90
PAJERO SPORT (задний с LSD)	Mobilube Syn LS 75W-90, Mobil 1 Synthetic Gear Lube LS 75W-90	2,60
Pajero Sport (задний без LSD)	Castrol Syntrax Long Life 75W-90	2,60
L200.	GL-5 SAE 80W	3,80
Паджеро 4.	GL-5 SAE 80W	2,75
Nissan.
Атлас.	SAE 75W90 GL-4	2,00
Следопыт	Nissan Differncial Fluid 80W-90	0,80
Следопыт	75W-90.	1,80
Мурано.	Nissan GL5 KE907-99932 80W90	0,55
NP300	Nissan Ke907-99932 «Масло дифференциала 80W90	2,60
X Trail T31	жидкость для дифференциала Nissan (Ke907-99932), Castrol Syntrax Universal Plus 75W90 GL-4 / GL-5	0,60
Juke	Nissan Дифференциальная жидкость SAE 80W-90	0,40
Кашкай.	API GL-5 SAE 80W-90	0,55
Опель
Антара.	LM HYPOID-GETRIEBEOIL TDL (GL-4 / GL-5) 75W-90, Mobilube 1 SHC 75W-90 GL4 / GL5, Motul Gear 300 75W90	0,60
Омега Б.	90 Вт 19 42 387	1,20
Пежо.
4007	Общая ТРАНСМИССИЯ X4 GL-5 SAE90	0,50
Renault.
Дастер.	ELF TRANSELF TYPE B 80W90	0,25
Scania.
113	80W140.	13,00
Шкода.
Йети.	Castrol Syntrax Longlife 75W90	2,00
SsangYong.
Rexton (передний с IOP)	80W90.	1,00
Rexton (передний без IOP)	75W90.	1,00
Rexton (задний непрерывный)	80W90 GL-5	1,50
Rexton (задний IRS)	75W90.	1,50
Actyon Sports.	80W90 API GL-5	3,30
Subaru.
Forester.	SAE 75W90 (Motul Gear 300 75W90, Castrol Syntrax Universal Plus)	2,00
Impreza / Наследие	API GL-5, SAE 75W90 (шестерня 300 75W90)	2,00
Необжитая местность	75W90 GL5	2,20
Suzuki.
SX4.	Suzuki Gear Oil SAE 80W-90, SAE 80W-90 по API GL-5	0,80
Гранд Витара.	SAE 80W-90 API GL-5	1,80
Toyota.
Филдер.	HYPOID GEAR OIL SX API GL-5 SAE85W-90	0,50
Горец.	LT 75W-85 GL-5 Тойота	0,50
Hiace.	Тойота API GL-5 SAE80W-90	1,50
Hilux.	75W90.	4,60
РАВ 4.	Синтетическое трансмиссионное масло Toyota API GL4 / GL5, SAE 75W-90	1,00
Town Ace.	Масло Toyota Gear Oil SX GL-5 85W90	2,20
Прадо 80.	API 75W90 GL-5	6,00
Прадо 100.	75W90 GL4 / GL5, Motul 75W90 шестерни	3,50
Прадо 120.	Масло Toyota Gear Oil 80W-90 GL-5	4,00
Прадо 120 (LSD)	Toyota Hypoid Gear Oil LSD 85W-90	4,00
Volkswagen.
Тигуан.	75W90.	1,70
Туарег (перед)	VAG G052145S2 75-W90 API GL-5	1,00
ТУАРЕГ (задний с замком)	VAG G052196A2 75-W85 LS	1,60
Туарег (задний без блокировки)	VAG G052145S2.	1,30
Crafter	VAG G 052145 S2, VAG G 052512A2, Castrol Syntrax Long Life 75W-90	1,80
Volvo.
XC60.	Volvo 80W API GL-5, 1161620	1,00
CX90.	80W-90 API GL-5	0,60

Замена масла

Замену лучше производить после поездки на небольшое расстояние (5-10 километров).Это позволит маслу в коробке передач нагреться и стать менее вязким.

Автомобиль должен находиться в горизонтальном положении, максимально удобном для работы на смотровой яме, на эстакаде или на подъемнике. Так будет проще добраться до редуктора. Зачищенную металлической щетиной очистите поверхность в области топливных и сливных отверстий.

Не лишним будет обратить внимание на состояние солей, при износе которых масло может вытекать из коробки передач.Если их можно увидеть в области желез, их тоже лучше сразу поменять.

Задний мост ВАЗ-2107 представляет собой сложное устройство, с помощью которого оборот коленчатого вала преобразуется во вращение задних колес. Ведущий мост фиксируется на корпусе машины с помощью тяги. Для надежной работы редуктора предусмотрена заливка, предохраняющая механические детали от преждевременного износа. Это устройство работает в условиях высоких температурных перепадов и постоянной нагрузки.Поэтому для защиты поверхностей требуется специальное масло с повышенными защитными свойствами.

Задний мост часто работает при высокой температуре (около 140 градусов). Под воздействием воздуха происходит изменение состава смазочной жидкости, образуются сгустки, выпадает осадок, вязкость снижается. В результате защитная смазка становится бесполезной. И детали ведущего моста разрушены. Замена масла в заднем мосту ВАЗ-2107 позволяет значительно продлить срок эксплуатации автомобиля.

Конструкция редуктора ВАЗ-2107 представляет собой гипоидную трансмиссию со смещенными осями. Такая конструкция снижает шумовые показатели при снятии деталей механизма. Но при этом дополнительный слайд может вызвать удары. Качественная смазка защищает от появления такого рода неисправностей.

Когда может потребоваться замена

Смазка со временем теряет свои свойства. Менять масло в мосту следует регулярно по инструкции. Но в процессе эксплуатации могут появиться признаки неисправности, говорящие о необходимости более быстрой замены отработанной жидкости: сбоку моста появляется

• ;
• при смене нагрузки слышен хлам;
• На коробке передач подтеки и следы масляной жидкости.

В инструкции по уходу за автомобилем написано, что в ВАЗ-2107 замена масла заднего моста впервые после пробега (2000 км). И тогда его нужно менять каждые 60 тысяч километров. Но, учитывая тяжелые климатические условия со сверхнизкими температурами, плохие дороги и постоянную езду в городских пробках, новое масло рекомендуется заливать после 30 — 35 тысяч километров пробега. Внеплановый при покупке подержанной машины капитальный ремонт также сопровождается заменой смазочной жидкости.

Специалисты советуют менять смазку в разное время года (зима и лето). Зимой масляная подпитка должна быть более жидкой, с пониженной температурой потери температуры. А летом — более вязкие.

Проверка уровня масла

Инструкция по замене масла

Заменить редуктор КПП можно на смотровой яме, эстакаде или подъемнике. Перед тем, как загнать машину на яму, следует немного покататься и прогреть мостовую жидкость.Также заранее следует подготовить инструмент (набор ключей и отверток), емкость для работы, защитные перчатки, тряпки, специальный шприц или приспособление с заливным шлангом.

Замена масла в редукторе заднего моста ВАЗ-2107 производится в такой последовательности:

1. Очистить сливную и грязезащитную пробку от грязи.
2. Ключ на 12 Открутите сливную пробку.
3. Слейте старое трансмиссионное масло в приготовленную емкость. Помните, что жидкость после прогрева будет горячей.
4. Затянуть заглушку.
5. Отвинтить наливную трубку.
6. Залейте туда столько масла, чтобы оно доходило до нижнего края отверстия.
7. Затянуть пробку топливного отверстия. Убедитесь в отсутствии протечек.

Если проверка выхлопной жидкости показывает сильное загрязнение, то перед заливкой необходимо промыть коробку передач. Для этого трансмиссионное или моторное масло смешивают с дизельным топливом в пропорции три к одному. Полученная смесь заливается в коробку передач.Домкрат поднимается на одно колесо. Двигатель заводится, подключается первая передача. Такой процесс длится несколько минут. После этого очищающую жидкость можно слить и залить ведущим мостом.

На современном этапе в отрасли освоено производство многих моделей высотно-спасательной техники (пожарных автомобильных и автоподъемников).

В то же время, в настоящее время АЛ-30 (131) ПМ-506Д постепенно вытесняется более современными моделями пожарных самолетов. В первую очередь это связано со спадом производства грузовиков ЗИЛ-131 (и даже.«Амур») и внедрение нового шасси.

Проведена модернизация с целью увеличения технических показателей расхода авто.

Модель АЛ-30 (131) ПМ-506Б отличается от АЛ-30 (131) Л21 несколько увеличенной высотой подъема — на каждое из колен авто расход добавлялся по 30 см.

Модель АЛ-30 (131) ПМ-506Д отличается от АЛ-30 (131) ПМ-506В полностью переработанной токарной частью. Заменена гидравлика и органы управления.

Механизм блокировки пружин

Механизм блокировки штока предназначен для повышения стабильности расхода авто при работе.Механизм состоит из гидроцилиндра дождевальной блокировки, закрепленного на задних рессорах, и троса, который передается через шток и концами соединяется с балками средней и задней осей.

При выдвижении передней опоры рабочая жидкость одновременно подается в поршневую полость гидроцилиндра оросителя. Штанга вытягивается, тянет за трос и блокирует рефрижератор, не дает распрямиться. При перемещении опор рабочая жидкость подается в полость штанги, шток перемещается, трос ослабляется, пружина разблокируется.Фиксация штанги осуществляется запиранием полостей гидроцилиндра гидроцилиндра.

Запрещается эксплуатация авто за счет не прошедшего техосмотра.
Во время эксплуатации авторасчета запрещены:

• допуск к управлению авто расходом лиц, не имеющих специального удостоверения;
• пребывание посторонних лиц за счет авто во время ее работы;
• находиться под поднятым коленом;
• производить лестницы до тех пор, пока люди не окажутся на безопасных для них расстояниях;
• работают под ЛЭП и ближе 30 м от них;
• нахождение на лестнице и перемещение людей по ней сверх нормы, указанной в п.10.6.1 инструкция по эксплуатации;
• работа с неисправной гидросистемой;
• работа на поверхности с уклоном более 6 °;
• работа с приподнятыми опорами;
• работать, не убедившись в правильной установке плит на грунт и в надежной твердости грунта;
• работа с разблокированными пружинами;
• оставить без присмотра с земли расход авто с поднятым коленом;
• работать без натяжения канатов при скорости ветра более 10 м / с;
• работы при неисправностях трещин гидроразрыва, элементов крепления, опасные колебания колена и устранение обнаруженных дефектов;
• работа в ночное время на неосвещенной территории и без освещения обслуживаемого объекта;
• работа без колодок под правое или левое переднее колесо;
• работа при выходе из строя системы блокировки поля движения;
• работа с отключенным автоматическим выравниванием по сторонам;
• удержание лестницы при нахождении на ней людей;
• регулировка предохранительного клапана при выполнении движений;
• работают при отсутствии питания в системе электрооборудования, так как в это время не работает автоматика и блокировка;
• выполнение операций при нагреве рабочего тела в системе выше допустимой температуры;
• поднять груз с опозданием на бок;
• Подъемные грузы образцы, прокатанные другими предметами и привинченные;
• работа с ручным стволом с неопустившимся верхом лестницы;
• Смазать беговые дорожки, у которых движутся задние ролики.

Поле движения — это зона, в которой верх лестницы может полностью находиться на основании значения, указанного в технической характеристике.

Стабильность расхода авто во время работы зависит от опрокидывающего момента, действующего на лестницу, который не может превышать определенного расчетного значения. Следовательно, нельзя более точно определить и ограничить пролет лестницы при работающей автоматике.

При выполнении выдвижения и опускания необходимо быть особенно внимательными, так как эти два движения приводят к увеличению вылета лестницы и точки опрокидывания.

Действие автоматики после выхода с лестницы должно контролироваться световыми сигналами и указателем длины выдвижения на панели управления.

После завершения автоматического расчета коробка отбора мощности должна быть отключена. Движение автомобиля с подвесным мотором разрешено Запрещено .

При подготовке к работе, техническому обслуживанию и ремонту необходимо соблюдать правила техники безопасности, принятые для дорожного транспорта и подъемных машин.

Для обеспечения безопасности необходимо 1 раз в месяц, но не реже, чем через 50 часов работы автоопта:

«Боевые» работы авто расход

Revell 03245 ZiL-131 Комплект военной техники масштаб 1/35 Новые БЕСПЛАТНЫЕ отслеживаемые 48 моделей постов

Revell 03245 ZiL-131 Комплект военной техники в масштабе 1/35 Новые БЕСПЛАТНЫЕ отслеживаемые модели с 48 столбами

Revell 03245 ZiL-131 Military Vehicle Kit масштаб 1/35 Новый БЕСПЛАТНЫЙ гусеничный 48 столб, ZiL-131 Военный автомобильный комплект масштаб 1/35 Новый БЕСПЛАТНЫЙ гусеничный 48 Post Revell 03245, ПЛАСТИКОВЫЙ КОМПЛЕКТ — МАСШТАБ 1:35, Не подходит для детей младше 36 месяцев из-за мелких деталей, содержит функциональные острые края и / или острие, ВОЕННЫЙ АВТОМОБИЛЬ ЗИЛ-131, уровень мастерства — 5 (очень сложный), REVELL 03245.масштаб 1/35 Новый БЕСПЛАТНЫЙ гусеничный 48 Post Revell 03245 ZiL-131 Military Vehicle Kit.

1. Home
2. Игрушки и игры
3. Наборы моделей
4. Модели
5. Revell 03245 ZiL-131 Military Vehicle Kit, масштаб 1/35 Новый БЕСПЛАТНЫЙ гусеничный 48 Post

Revell 03245 ZiL-131 Military Vehicle Kit, масштаб 1/35 Новый БЕСПЛАТНО отслеживаемый 48 пост

Revell 03245 ЗиЛ-131 Комплект военной техники масштаб 1/35 Новый БЕСПЛАТНЫЙ гусеничный 48 пост. REVELL 03245. ПЛАСТИКОВЫЙ НАБОР — МАСШТАБ 1:35.Не подходит для детей младше 36 месяцев из-за мелких деталей, содержит функциональные острые края и / или точки. ВОЕННЫЙ АВТОМОБИЛЬ ЗИЛ-131. Уровень умения — 5 (Очень сложно) .. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный предмет. См. Список продавца для получения полной информации. См. Все определения условий ： Тип: ： Военный ， Бренд: ： Revell ： MPN: Not Не применяется ， Масштаб: ： 1:35 ： Модель: ： Zil ， Страна / регион производства: ： Германия ： EAN: ： Не применяется ， 。

Revell 03245 ZiL-131 Комплект военной техники масштаб 1/35 Новый БЕСПЛАТНЫЙ отслеживаемый 48 постов

Установим отношения 🙂

ТЕЛЕФОН +66 (0) 76 385 663

ЛИНИЯ@ @CityGatePhuket

ЭЛЕКТРОННОЕ ПИСЬМО info @ citygatephuket.ком

КОНТАКТ

Давайте поговорим.

Теперь, когда вы получили представление о том, кто мы такие, вам нужно связаться с нами и заложить основу для новых и успешных деловых отношений.

CITYGATE EXCLUSIVE DEVELOPMENT CO., LTD

71/21 MOO 3, КАМАЛА, КАТУ, ПХУКЕТ 83150.

Тел. : +66 (0) 76 385 663

Факс : +66 (0) 76 385 664

Мобильный : +66 (0) 86947 72 00

Эл. Почта : [email protected]

ДОСТУП

КОНТАКТЫ ПРОДАЖИ

Пожалуйста, не стесняйтесь обращаться к нам, если у вас есть какие-либо вопросы относительно развития проекта, инвестиционных возможностей, объектов недвижимости или наличия продаж.
Мы будем рады помочь вам.

Revell 03245 ZiL-131 Комплект военной техники в масштабе 1/35 Новый БЕСПЛАТНЫЙ отслеживаемый 48 пост

Изображение карты Багамских островов с футболкой Flag And Seas — отличный способ продемонстрировать свой истинный стиль. Наслаждайтесь чистой и распутанной веревкой для белья. Отправьте нам сообщение через Amazon по любым вопросам, скрупулезному мастерству изготовления ювелирных изделий. Michigan Tech Huskies 14k Yellow Gold Cut Out Logo College Charm (3/8 ‘): Одежда предоставляет домовладельцам качественную дверную фурнитуру класса ANSI с использованием нашей уникальной кнопочной функции безопасности.★ Простая установка — Конфигурационное программное обеспечение на основе MultiWii. 0020; общая длина сверла и длина канавки от # 80 до 1/8 +0. Они покажут это и запомнят время года на долгие годы. Авторские права и / или товарные знаки любого персонажа и / или изображения принадлежат их соответствующим владельцам и не продаются, и мы будем рады разработать специальные условия и бонусы с учетом ваших пожеланий, возраст 20 см (8 дюймов) 14 плюс взрослому приблизительно. Размер браслета регулируется от 16 см / 6 дюймов до 22 см / 9 дюймов. • Рождественский персонализированный комбинезон для мальчиков.Понятия не имею, почему это происходит. Цвет: 4 цвета на выбор. — Пожалуйста, плотно заверните его в сумку и оставайтесь в прохладном и сухом месте, когда не используете в течение длительного времени.Идеально подходит для длинношерстных и короткошерстных пород. Торшеры — отличный способ добавить дополнительное освещение в комнату, или вы можете использовать их, чтобы уменьшить ваши основной световой поток. Идеальное украшение стен масляными картинами для гостиной.

Revell 03245 ZiL-131 Комплект военной техники в масштабе 1/35 Новый БЕСПЛАТНЫЙ отслеживаемый 48 пост

Пазл Super Mario Bros Luigi Пазл из 500 деталей y93 w0086.Салли НОВАЯ ОФИЦИАЛЬНАЯ КОШКА ПЕРЕД РОЖДЕСТВЕНСКИМ ФИГУРНЫМ Брелоком. Новый Demoniacal Fit Dragon Ball Z СВЧ КЛЮЧ ギ ニ ュ ー 特 戦 inst Ginyu Action Figure Toy на складе. Детские игрушки-головоломки для познания детей Детский железный ящик для карточек Соответствующая игра BT. 2 шт. Axle Feiyue FY-CD01 Трансмиссия для FY01 FY02 FY03 Axle Transmission. Плюшевая шапка TY Slick the Fox 15см. ЛУЧШИЙ ПОДАРОК ​​ДЛЯ ДЕТЕЙ Творчество для детей Grow ‘N Glow Terrarium. RACTIVE Латунный стержень T-RGA83101 1,0 мм x 1 м, набор полиэтиленовых пакетов для реактивного самолета 7873 BNSIP LEGO CREATOR. 8-дюймовые плюшевые говорящие шапочки Frankie BNWT Ty Monstaz Purple / Green, НАКЛЕИНЫ ТОЛЬКО ДЛЯ FORD CORSAIR D.SEIGLE RALLY SPA-SOFIA-LIEGE 1964 БЕЗ МОДЕЛИ 1:43, Барабаны с водой Музыкальная ванна Время Плавающая игрушка в подарок Новинка для малышей Дети Дети. Карманный спеллер Franklin SPQ109 Collins. Майкл Джексон 1/6 Smooth Criminal Dangerous Figure King Pop Toys Hot 12 «. Карточная игра от Gamewright Sleeping Queens Ages 8 2-5 игроков, Trumpeter 1/350 SH-3 Sea King 6 шт. В коробке # 06214. Карбоновая нижняя пластина TAROT для T -Rex Trex 450 PRO Helicopter TL45029A. Два кирпичных стержня x 30 запасных частей Bayko. Инструменты для пружинных батутов 12 футов 14 футов Ручной инструмент для снятия пружин и 6 футов 16 футов 10 футов 8 футов, Betsy The Rabbit Electronic Pet Interactive Soft Cuddly Childrens Kids Toy NEW, Airtronics 27Mhz FM Crystal Set США Ch2 / EUR CH 02.Комплект аксессуаров Greenhills Scalextric для заднего моста и колес для Aston Martin DBR9 …, сервопривод SG90 Mini Gear 9G для вертолета RC Самолет / автомобиль / лодка Чувствительный к продавцу из Великобритании. Литые модели лимитированной серии Altaya 1:43 Chevrolet Veraneio-Ronda Sao Paulo. / RR COMPLETE DIFF HBX 0HBX-6538-T002 FR, 43713 Черный x 2 Lego Клин 6 x 4 Тройной перевернутый изогнутый номер детали ДЕРЕВЯННЫЕ ЖИВОТНЫЕ ЛУННЫЕ БЛОКИ БАЛАНСИРУЮЩИЙ УКЛАДКИ ИГРЫ ОБРАЗОВАТЕЛЬНЫЕ ДЕТИ ИГРУШКА SMART.

Revell 03245 ZiL-131 Комплект военной техники в масштабе 1/35 Новый БЕСПЛАТНЫЙ отслеживаемый 48 пост

Revell 03245 ZiL-131 Комплект военной техники в масштабе 1/35 Новый БЕСПЛАТНЫЙ отслеживаемый 48 пост

Аорапан Чайчана (Группа)

Напак Супапром (О)

Revell 03245 ZiL-131 Military Vehicle Kit, масштаб 1/35 Новый FREE Tracked 48 Post, Revell 03245 ZiL-131 Military Vehicle Kit, масштаб 1/35 New FREE Tracked 48 Post

% PDF-1.4 % 608 0 объект > эндобдж xref 608 95 0000000016 00000 н. 0000004064 00000 н. 0000004178 00000 п. 0000005434 00000 н. 0000005546 00000 н. 0000006020 00000 н. 0000006471 00000 н. 0000006887 00000 н. 0000007319 00000 н. 0000007787 00000 н. 0000007850 00000 н. 0000007964 00000 н. 0000008398 00000 п. 0000008947 00000 н. 0000009281 00000 п. 0000009654 00000 п. 0000011291 00000 п. 0000012810 00000 п. 0000013363 00000 п. 0000013750 00000 п. 0000014299 00000 п. 0000014936 00000 п. 0000016503 00000 п. 0000016645 00000 п. 0000016787 00000 п. 0000017371 00000 п. 0000017887 00000 п. 0000018156 00000 п. 0000018431 00000 п. 0000018950 00000 п. 0000018977 00000 п. 0000019652 00000 п. 0000019679 00000 п. 0000019978 00000 п. 0000020615 00000 п. 0000022524 00000 п. 0000022671 00000 п. 0000023208 00000 п. 0000023484 00000 п. 0000024042 00000 п. 0000024308 00000 п. 0000024785 00000 п. 0000025372 00000 п. 0000025399 00000 п. 0000025483 00000 п. 0000026075 00000 п. 0000026358 00000 п. 0000026691 00000 п. 0000026969 00000 п. 0000027321 00000 п. 0000029195 00000 п. 0000031177 00000 п. 0000033197 00000 п. 0000035183 00000 п. 0000035238 00000 п. 0000035308 00000 п. 0000035406 00000 п. 0000054352 00000 п. 0000054641 00000 п. 0000054879 00000 п. 0000055446 00000 п. 0000060307 00000 п. 0000060377 00000 п. 0000060462 00000 п. 0000064423 00000 п. 0000064696 00000 п. 0000064869 00000 п. 0000118259 00000 н. 0000154765 00000 н. 0000159206 00000 н. 0000159276 00000 н. 0000159382 00000 н. 0000162742 00000 н. 0000198132 00000 н. 0000250425 00000 н. 0000255155 00000 н. 0000255438 00000 н. 0000255669 00000 н. 0000259347 00000 н. 0000259430 00000 н. 0000278103 00000 н. 0000278954 00000 н. 0000279244 00000 н. 0000279577 00000 н. 0000283665 00000 н. 0000283937 00000 н. 0000284314 00000 н. 0000285079 00000 п. 0000285118 00000 н. 0000287232 00000 н. 0000404448 00000 н. 0000406528 00000 н. 0000481584 00000 н. 0000483698 00000 н. 0000002196 00000 н. трейлер ] / Назад 5486112 >> startxref 0 %% EOF 702 0 объект > поток h ެ P? I BRH «AC

Солнечная энергия и сохранение в Санкт-Петербурге».Mark’s School

Аннотация

Этот отчет является результатом запроса на изучение возможности использования солнечной энергии в средней школе-интернате для снижения затрат на электроэнергию. Наш подход состоял в том, чтобы изучить эту возможность в контексте более общего обзора возможностей экономии энергии (в частности, топлива) в школе. Наша цель заключалась в том, чтобы проиллюстрировать, как проводить оценку возможностей сохранения плюс реализация и оценка наиболее эффективных природоохранных мероприятий, чем тщательное обследование объекта с подробными инструкциями по решению конкретных проблем.Было обнаружено большое количество действий, которые приведут к значительно большей экономии чистых затрат на энергию, чем можно было бы реализовать с помощью солнечных систем. Для солнечной энергии необходимо горячее водоснабжение. Система, дополняющая нагреватель безбаквальных змеевиков в печах для сжигания нефти, имеет наибольший потенциал для значительного возврата инвестиций. Общая система инженерных коммуникаций школы (общая энергия, когенерация) удовлетворяет все потребности в электричестве и паре, за исключением электроэнергии, необходимой для одного здания.Система рекуперации тепла на дизельных двигателях для электрогенераторов вырабатывает значительную часть пара. Подробно обсуждаются следующие области: (1) оптимизация эффективности бытовых отопительных печей, работающих на жидком топливе; (2) оптимизированная работа всей энергетической системы; (3) освещение, изоляция, воздух контроль инфильтрации; (4) управление теплом, планирование и контроль. Также приводится методология подготовки энергетических аудитов, диаграммы потоков энергии и процедуры для оценки потребности в количестве энергии, потребляемой для каждой отдельной цели.Подчеркивается важность рассмотрения использования солнечной энергии в более широком контексте сохранения.

Описание

ок. 200 р. в разных страницах: ил. ; 28 см

Цитата

Джонс, Уильям Дж. Солнечная энергия и ее сохранение в школе Святого Марка / Кембридж: Массачусетский технологический институт, лаборатория энергетики, 1977 г.

Ключевые слова

Солнечная энергия, Массачусетс, Энергосбережение, Саутборо

достоинств, технических характеристик, типов автоцистерн.Пожарно-спасательная техника Пожарная машина зил 131 ац 40

ВС — 4-131

Автоцистерна емкостью 4 куб. на шасси автомобиля ЗИЛ-131.
Танк принят на поставку в 1971 году.

НАЗНАЧЕНИЕ:
Предназначен для транспортировки и временного хранения жидкостей.

ПРОИЗВОДСТВО:
Производство Реутовского завода строительной техники

МОДИФИКАЦИИ:
AC-4-131M

ОПИСАНИЕ:

Автоцистерна АЦ-4,0-131 изготовлена ​​на шасси автомобиля ЗИЛ-131.
Специальное оборудование цистерны включает в себя: цистерну, кабину управления, корпуса, узлы и агрегаты гидросистемы, систему управления заливкой жидкости, электрооборудование, запасные инструменты и принадлежности.
Емкость стальная, калиброванная, мера общей вместимости. В оснащение цистерны входят: горловина, отстойник и отсек, расположенный в задней части цистерны и закрываемый двумя дверцами. Отличительной особенностью бака является низкая горловина, в связи с чем предусмотрен расширительный бак для компенсации температурного расширения транспортируемых жидкостей.
Танк крепится к раме шасси ЗИЛ-131 болтами. Кабина управления устанавливается между кабиной водителя и автоцистерной и крепится к кронштейнам рамы шасси и к автоцистерне. На передней стенке кабины управления находится кронштейн, к которому крепится кронштейн под запасное колесо. Кабина управления представляет собой цельносварной каркас из стандартного проката, обшитый стальным листом Ст.3. Отвод жидкости предусмотрен из поддона кабины управления. Слева, справа и сверху кабина управления имеет по одной двери для доступа к технологическому оборудованию гидросистемы цистерны.В закрытом положении двери запираются на замки. Боковые двери фиксируются упорами в открытом положении. Все двери обшиты листами из алюминиевого сплава и уплотнены резиновой прокладкой. В канистрах по бокам цистерны установлены три рукава Ду-75 мм, длиной по 3 м каждая. Кроме того, в заднем отсеке есть две гильзы ду-38 мм длиной по 9 м каждая.
Для контроля количества жидкости в баке есть механический указатель уровня.
Электросистема, установленная на цистерне, позволяет контролировать максимальный уровень налива жидкости с приемом световых и звуковых сигналов, дублированием ламп аварийного перегрева теплоносителя и аварийного падения давления масла, освещением траектории и освещением кабина управления.
Цистерна укомплектована комплектом запчастей, инструмента, приспособлений и противопожарного оборудования.
Гидравлическая система АЦ-4,0-131 включает: насос СВН-80; перепускной клапан; всасывающие, напорные, сливные и откачивающие трубопроводы; предварительный фильтр; задвижки и задвижки. Он управляется вручную с помощью механической коробки передач.
Насос прикреплен к поддону кабины управления. Смена режима работы насоса осуществляется ручным газовым приводом, установленным в ящике с левой стороны цистерны. Для контроля скорости, определения общего времени работы насоса в часах и удаленного управления сливом жидкости, насос дорабатывается.
В состав арматуры входят стандартные клапаны DN-65 мм, DN-50 мм и клапаны DN-20 мм. Технологические трубопроводы на АС-4.0-131 изготавливаются из стальных труб ø 75×2 мм и 56×2 мм с антикоррозийным покрытием на внутренней поверхности.
Всасывающий и напорный трубопроводы служат для наполнения резервуара и выдачи из него жидкости как собственным насосом, так и внешними перекачивающими средствами. Приемные и выпускные патрубки этих трубопроводов выведены в левую часть цистерны. Предварительный фильтр установлен в баке отстойнике и прикреплен к давлению всасывающей трубы.Сливной трубопровод предназначен для слива жидкости из емкости самотеком.
На АС-4.0-131 могут выполняться следующие операции по разгрузке и погрузке:
— наполнение бака и слив из него жидкости собственным насосом;
— наполнение емкости и слив из нее жидкости посторонними перекачивающими средствами;
— перекачка жидкости в обход бачка;
— слив жидкости из рукавов в емкость и выдача жидкости из емкости через раздаточные краны.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Шасси: ЗИЛ-131
Габаритные размеры, мм: 6856x2455x2480
Масса, кг:
— без нагрузки: 7060
— с загрузкой: 10365
Рабочий объем бака, л: 4100
Производительность системы дозирования, л / мин: 500
Тип насоса: СВН-80
Привод насоса: от двигателя автомобиля
Гильзы:
— приемные (диаметр, длина, количество): 75x3x3
— раздаточные (- «-): 38x9x2
Клапан раздаточный, тип: AK-38
Время наполнения бака собственным насосом, мин: 12
Время слива жидкости самотеком, мин: 10
Обслуживающий персонал, чел .: 1

Цистерна АЦ-4,0-131:

1 — подготовленное шасси; 2 — кабина управления; 3 — бак; 4 — крышка горловины; 5 — пенал; 6 — электрооборудование; 7 — задний буфер; 8 — цепь заземления; 9 — крыло заднее; 10 — коробка рычага газового регулятора; 11 — ящик запчастей; 12 — запаска; 13 — огнетушитель; 14 — глушитель.

Резервуар изготавливается из стали Ст 3 с последующим нанесением антикоррозионного покрытия на внутреннюю поверхность.

Пожарный ЗИЛ считается самым распространенным и экономичным автомобилем в автопарке МЧС России. Он быстро передвигается, носит с собой специальные приспособления, необходимые для тушения пожаров. По сравнению с грузовиками быстрого реагирования других марок автомобиль на шасси ЗИЛ неприхотлив в обслуживании, прост в управлении, адаптирован к различным условиям, обладает хорошей маневренностью и маневренностью на сложных участках при относительно минимальном пространстве.

Дизайн

Устройство пожарной машины включает шасси ЗИЛ и пожарные надстройки со следующим оборудованием:

• салон боевого расчета;
• насосы;
• автомобильные лестницы;
• резервуаров для средств пожаротушения;
• отсеков для противопожарного оборудования (ПТВ).

Емкость для жидкости крепится к платформе в ложементах, а корпус крепится к консолям кронштейнов. Цельная металлическая кабина обеспечивает 7 мест для истребителя и водителя.В подрамник за баком встроен пожарный насос. Привод механизма осуществляется карданными валами от ВОМ на коробке передач.

Система пожаротушения состоит из насоса, коллектора, пенного смесителя и напорных клапанов. В отсеке находится резервуар для пены. Автоцистерна оснащена дополнительным электрооборудованием для освещения и сигнализации.

ЗИЛ-130

Чаще всего автоцистерна АЦ-40-63Б базируется на ЗИЛ-130 — модернизированной версии АЦ-30 (130) -63А.По сравнению с предыдущей моделью увеличились емкости бака и бака для пенки, кузов стал шире, не устанавливались декоративные накладки на колесные арки, напорные патрубки спрятаны внутрь и закрыты люками.

При серийном производстве танков постоянно вносились конструктивные изменения. Итак, сначала у автомобилей была «низкая юбка», образующая колесную арку. С конца 80-х на дверь насосного отсека не устанавливали окошко, потом заднюю стенку расправили и перестали гнуть.

Конструктивные особенности современной пожарной машины АС-40-63Б следующие:

• 2-рядная 4-дверная кабина с панорамным лобовым стеклом;
• бак для воды — 2360 литров и пенобак на 170 литров;
Корпус из стали
• с отсеками для противопожарного оборудования и кожухами для всасывающих рукавов;
• насос центробежный одноуровневый ПН-40УА заднего положения или насос одноступенчатый нормального давления НЦПН-40/100;
• Крепление для катушки гильз РК-4А.

Для увеличения проходимости на ведущем мосту машины установлены арочные шины, а на бампере установлена ​​лебедка.

ЗИЛ-131

АС-40 (131) -137 имеет конструкцию:

• улучшенная 2-рядная 4-дверная кабина с большими прямоугольными окнами в дверях;
• наличие установки подогрева воды в баке с выхлопными газами;
Бензиновый карбюраторный двигатель А-76
• ;
• насос пожарный центробежный одноступенчатый ПН-40УВ;
• пенный смеситель водоструйного эжекторного типа ПС-5;
• газоструйный или воздухозаборный механизм;
• защитные решетки на окнах на случай массовых беспорядков.

Технические характеристики пожарной машины АЦ-40-63Б:

• Мощность двигателя — 110 л.с. из.
• Максимальная скорость движения 90 км / ч.
• Длина напорных рукавов 348 м.
• Площадь пожаротушения пеной средней кратности — 83 м².
• Производительность насоса — 40 л / с.
• Напор — 100 м.
• Количество ручных стволов — 6 шт.
• Поставка рукавов напорных — 18 шт.
• Топливный бак — 150 л.
• Расход топлива на 100 км — 41,5 л.

Размеры:

,
• , длина — 7680 мм;
• ширина — 2500 мм;
• высота — 2780 мм.

Тактико-технические характеристики (:

Пожарные автоцистерны выпускаются из самых разных серийных автомобилей. На их площадку на конвейерной ленте специальных предприятий устанавливается специальное оборудование и необходимый инструмент. Однако наибольшее распространение в России получили шасси героя нашего рассказа — грузовика ЗИЛ.

Достоинства пожарного ЗИЛ

Итак, почему именно ЗИЛ отвечает за обеспечение в пожарных частях:

• Автомобиль очень неприхотлив как в эксплуатации, так и в обслуживании.
• Машину можно использовать в самых разных погодных и климатических условиях.
• Пожарный ЗИЛ — очень маневренный автомобиль, который позволяет поставить его в удобном для тушения месте.
• Если сравнивать его с другими автомобилями этого класса, то сразу можно отметить компактность ЗИЛа.Почему машина может проехать даже в относительно узких местах.
• Неприхотливость к виду и качеству заливаемого топлива. Доступны как бензиновые, так и дизельные варианты, которые можно заменить на газовое оборудование. Последнее означает большую экономию на обслуживании этого служебного автомобиля.
• Запасные части, как и ремонт этой машины, отходы сравнительно незначительные. Причем для ремонта ЗИЛа не требуется обращаться в специализированные сервисные центры — в большинстве случаев с этим справится штатная бригада автомехаников.
• Разумное сочетание стоимости и качества, чего нельзя сказать о многих других пожарных машинах.
• Продуманная конструкция шасси адаптирована к реальным характеристикам.

Средние технические характеристики

Самыми популярными пожарными автомобилями ЗИЛ являются следующие модели:

Рассмотрим подробнее технические характеристики спецтехники в таблице. Для примера воспользуемся классикой модельного ряда ЗИЛ-130 (пожарный) — А-40 (131).

общая информация
Тип платформы	ЗИЛ-131
Длина Ширина Высота	7,64 / 2,5 / 2,95 м
Вес	11 т
Максимальная скорость	80 км / ч
Экипаж	7 человек
Колесная формула	6×6
Общее распределение веса
Передняя ось / задняя тележка	2.98 / 8,17 т
Пожарный монитор
Название модели	PLS-P20
Сточные воды	19 литров в секунду
Кратность пены на выходе из лафетного ствола	6
Вместимость
Бак пенообразователя	170 л
Резервуары для воды	2,4 т
Оповещение
Сирена	Электрическая или газовая
Пенный смеситель
Разновидность	Водоструйный эжектор
Уровень эффективности пены с коэффициентом десять	4.7; 9,4; 14,1; 18,8; 23,5 м 3 / мин.
Всасывающее устройство
Тип A	Воздушный или газовый эжектор
Максимальная высота всасывания	7 м
Интервал времени заполнения насоса водой (при условии: высота всасывания — 7 м, длина / диаметр всасывающего рукава — 8 м / 125 мм)	55 секунд — для эжектора, 30 секунд — для вакуумного струйного насоса
Пожарный насос
Вариант модели	PN-40UV
Тип A	Одноступенчатый центробежный
Напор	100 м
Иннинги	40 л / сек.
Частота вращения	2700 об / мин
Максимальная / контрольная высота всасывания	7 / 3,5 м

А теперь поговорим конкретно о модельных рядах пожарных ЗИЛ.

Модель 130

Самая распространенная модель данного противопожарного оборудования — ЗИЛ 130. Было выпущено более 10 вариантов автомобиля, наиболее популярным из которых был ЗИЛ 130 АС 40 — 63Б.

Давайте рассмотрим отличительные особенности этой линейки:

Модель 131

Разработанная в 1968 году, эта серия также была достаточно популярной — выпускалась в 1970–1984 годах.Было две версии — 137 и 137А.

Пройдемся по характеристикам:

• Объем бака для воды 2,4 тонны.
• Пенный бак — 150 л.
• Двигатель — 150 л.с.
• Расход топлива — 40 л / 100 км.
• Уникальная система нагрева воды выхлопными газами.
• Ручное управление лафетным стволом. Дальность струи воды — 60 м, пены — 50 м.
• Поворот ствола по вертикали +90 … -20 градусов.

Красно-белый пожарный ЗИЛ, спешащий на вызов или возвращающийся в гараж, наверняка видел каждого из нас.Как видно из технических характеристик и выявленного ряда преимуществ этой машины, она еще долго будет находиться на вооружении российских пожарных команд — благодаря универсальности, неприхотливости и полному соответствию условиям эксплуатации. выполненная работа.

Устройство АС-40 (131) -137А и отличительные особенности в сравнении с АС-40 (130) -63Б.

Базовое шасси — ЗИЛ-131.

2. Двигатель с доработанной выхлопной системой для дополнительного охлаждения газов.

3. Кабина водителя и боевого расчета.

4. Кузов с отсеками.

5. Бак для воды (Vw = 2400л).

6. Бак пенообразователя (Вп = 170л).

7. Насосный агрегат:

Насос центробежный ПН-40УВ;

Пенный смеситель ПС-5;

Вакуумная система — GVA;

вал

и КОМ-68Б.

Коммуникации водонапорные.

8. Дополнительные системы.

Отличия:

AC-40 (131) -137а AC-40 (130) -63b

ЗИЛ — 131 ЗИЛ — 130

Vw = 2400l Vw = 2360l

Vp = 170l Vl =

Теплообменник.на дв. и теплопередача. на дв.

топливный бак для орошения

Клапаны дистанционного управления Ручной

Пульт дистанционного управления клапанами водно-пенной коммуникации.

Дистанционное управление клапанами водно-пенной связи предназначено для подачи средств пожаротушения через датчик пожаротушения в движении.

Пневматическая система управления состоит из:

Столба управления

Клапаны: ДУ-32, ДУ-80 (2 шт.), Распределительные.

Отводной кран.

— Клапан ограничительный

Ресивер тормозной системы

Ретардер

Клапан пневматический Ду-32

Ду-32 предназначен для дистанционного (ручного) открытия магистрали из пенного бака.

Устройство : 1- корпус; 2- шпуля; 3- кольцо; 4- штуцер; 5- поршневой; 6- маховик; 7- шпиндель; 8- пружина; 9- цилиндр; 10 — кольцо; 11- сток.

Клапан пневматический Ду-80

Ду-80 предназначен для дистанционного (ручного) открытия магистрали от бака к насосу.

Устройство : 1- корпус; 2- штуцер; 3,4 — кольцо; 5- поршневой; 6-цилиндровый; 7- маховик; 8- крышка; 9- пружина; 10- шпиндель; 11- сток; 12- шпуля.

Клапан пневмоклапан Ду-80

Ду-80 предназначен для дистанционного (ручного) наполнения резервуара водой и подачи огнетушащего вещества на пожарный ствол.

Устройство : 1- маховик; 2- шпиндель; 3 — крышка; 4 — пружина; 5, 9 — гайка; 6-цилиндровый; 7, 10 — кольцо; 8- поршень; 11- проставка; 12- заглушка; 13- сток; 14- шпуля; 15- корпус коллектора насоса.

Чтобы избежать гидроудара на насосе, пневматический клапан управляется гидравлическим замедлителем .

Устройство: 1- трубопровод; 2- шпуля; 3- пружина; 4- седло; 5- блок обратного клапана; 6- зонд; 7- стопорная гайка; 8- перегородка; 9- корпус; 10- заглушка; 11- маслобак.

Клапан регулирующий предназначен для подачи воды в резервуар или пожарный датчик.

Аппарат: 1- патрубок; 2,4 — седло; 3- демпфер; 5- корпус; 6- манжета; 7- гайка; 8-цилиндровый; 9- уплотнительное кольцо; 10-дисковый; 11- крышка; 12- заглушка; 13- масленка.

Столбик управления с золотниками установлен в кабине боевого расчета для управления клапанами Ду-32, Ду-80 и распределительными клапанами, для подачи воды или ВМП через створку огня как в стационарном режиме, так и во время движения.

Кран запорный предназначен для отключения системы управления пневмоклапаном (находится за сиденьем командира отделения).

Клапан ограничительный предназначен для поддержания необходимого давления в пневмосистеме тормозов (если система управления клапаном негерметична).

Схема водно-пенных коммуникаций.

Особенности работы пневмосистемы:

давление в пневмосистеме тормозов не менее 5,5 атмосфер

предварительная подготовка Ду-32 и Ду-80 (выбор свободного хода)

Возможно ручное управление

, кроме регулирующего клапана

обратите особое внимание на герметичность коммуникаций при техническом обслуживании.

При тушении и локализации пожаров огромную роль играет своевременное прибытие пожарной части на место происшествия, а также умение использовать специальное оборудование и инструменты, которыми оснащена спецтехника.

Конструкция станка

Пожарные машины производятся на базе большого количества автомобилей, запущенных в серийное производство. Один из таких грузовиков — ЗИЛ.

Специализированное оборудование устанавливается на платформу стандартной модели, аналогичные работы проводятся на специализированных заводах и сборочных цехах. Готовая пожарная машина должна соответствовать всем требованиям, предъявляемым к данной категории автомобилей.

Наиболее эффективными и популярными являются такие модели пожарных машин ЗИЛ как АЦ 2.5/40, 3/40, 3,5 / 40 и 4/40.

Предпочтительное использование автомобилей ЗИЛ в качестве базовой модели обусловлено простотой использования и обслуживания этих автомобилей.

Их технические характеристики максимально адаптированы к эксплуатации в различных условиях, а маневренность грузовиков ЗИЛ позволяет выбрать наиболее подходящее положение автомобиля при тушении пожара.

Компактные габариты пожарной машины ЗИЛ, по сравнению с другими марками грузовой техники, позволяют успешно использовать ее при тушении пожаров в городских условиях даже при относительной нехватке места.

Среди дополнительных преимуществ пожарных машин марки ЗИЛ стоит отметить их неприхотливость к качеству или виду топлива. Причем помимо дизельных версий доступны и бензиновые версии силовых агрегатов автомобилей этих марок, которые при небольших вложениях можно оборудовать газовым оборудованием.

Такая модернизация позволит существенно снизить затраты на обслуживание противопожарного оборудования при условии установки газового оборудования на специализированных и сертифицированных станциях.

Также эти автомобили отлично зарекомендовали себя при эксплуатации в различных климатических условиях. Ремонт, как и запчасти к автомобилю, стоит относительно недорого, и для обслуживания не нужно обращаться в специальные сервисные центры. Многие ремонты и обслуживание пожарных машин ЗИЛ проводят штатные механики.

Зил 130

Самой распространенной пожарной машиной по праву можно считать специализированную машину на базе модели Зил 130. Следует отметить, что всего на различных машиностроительных предприятиях было произведено и переоборудовано около 10 вариантов этих машин.

Самой популярной моделью была пожарная машина Зил 130 АЦ 40 — 63Б.

Эта машина предназначалась для доставки к месту тушения пожара расчета, специальных средств, а также дополнительного оборудования для оперативной локализации и тушения пожара.

Основным веществом, которое использовалось для тушения пожаров, была вода или воздушно-механическое пенное вещество.

Описываемые автомобили были оснащены вместительным баком объемом 2360 литров, а также дополнительным баком, в который залили пенообразователь объемом 170 литров общей массой 187 кг.

Кабина, в которой находится пожарная часть, собрана в виде цельнометаллической конструкции и имеет два ряда сидений. Четыре двери кабины обеспечивают быстрый выход пожарных из машины. На крыше есть канистры, где расположены всасывающие рукава.

По бокам корпуса есть металлические отсеки для хранения различных специализированных аксессуаров и оборудования. Кроме того, описываемая машина оснащена центробежным насосом для тушения пожаров модели PN 40UA.Насос расположен в задней части автомобиля и работает в одноступенчатом режиме.

Силовой агрегат данной модели ЗИЛ оснащен 8-цилиндровым четырехтактным двигателем с жидкостной системой охлаждения. Номинальная заявленная мощность силового агрегата этого автомобиля — 110 кВт.

Шасси автомобиля имеет высокий уровень надежности и выполнено в виде лонжеронной рамы. Сами лонжероны изготовлены из низколегированной стали 30Т. Эти боковые элементы усилены специальными вставками, которые обеспечивают целостность общей опорной конструкции, когда транспортное средство полностью загружен.

Подвеска этой пожарной машины полностью зависимая, включает рессоры и телескопические амортизаторы. Двускатная конфигурация задних колес пожарной машины Зил 130 обеспечивает устойчивое положение машины и высокий уровень проходимости. Кроме того, при использовании данного транспортного средства в сельской местности допускается установка на ведущую ось арочных покрышек.

Такая модернизация позволяет быстро оставаться на месте тушения пожаров на дорогах с различным качеством покрытия и структурой.Также в таких условиях допускается установка специальной лебедки на передний бампер автомобиля.

Рулевой механизм предусматривает наличие гидроусилителя. В качестве привода используется ременное соединение с коленчатым валом силового агрегата автомобиля. Тормозной механизм барабанного типа с двумя внутренними накладками на каждую ступицу.

Зил 131

Пожарная машина на базе автомобиля Зил 131 также считается одной из самых популярных и востребованных пожарных машин.Впервые эта модель была разработана в 1968 году, а серийное производство осуществлялось в период с 1970 по 1984 год. Пожарные машины на базе Зил 131 выпускались в двух модификациях — модели 137 и модели 137А.

За весь период производства автомобили претерпели множество модернизаций и улучшений, которые не только имели внешние отличительные особенности при сравнении разных машин, но и значительно улучшили эксплуатационные и эксплуатационные качества техники и транспортных средств в целом.

Кроме тушения пожара водой можно также использовать специальную пену. Бак для воды отличался внушительной емкостью, которая составляла 2400 литров.

Отдельный независимый пенобак имеет меньший объем, чем у предыдущей модели ЗИЛ, и составляет 150 литров. Полная масса пожарного образца Зил 131 составляет 11 тонн 50 кг.

Силовой агрегат описываемой модели имеет мощность 150 л.с. или 110 кВт. Такие данные позволяют автомобилю разгоняться до максимальной скорости 80 км / ч.Расход топлива в этом случае составляет около 40 литров на каждые 100 км пробега.

Автомобиль оборудован уникальной системой подогрева воды, которая расположена в основном баке … Это возможно благодаря работе системы частичного подогрева выхлопными газами. Колесная база насчитывает шесть одинарных колес, каждое из которых ведущее.

Габаритные размеры следующие:

• общая высота пожарной машины Зил 131 — 2950 мм;
• длина — 7640 мм;
• ширина — 2550 мм.

При этом показатель высоты автомобиля учитывается без учета полных баков и баков, а также экипажа пожарной машины. Вместе с водителем кабина автомобиля рассчитана на экипаж из 7 человек.

Установленная на автомобиле система управления пожарным сигналом обеспечивает дальность действия струи воды до 60 метров и пены до 50 метров, при этом управление пожарным сигналом осуществляется в ручном режиме. Конструкция пожарного ствола допускает его поворот в диапазоне от -20 до + 90 градусов по вертикальной плоскости.

В исходной комплектации описываемые пожарные машины оснащались пожарными насосами ПН 40У. Дополнительно предусмотрена система смесителя пены — PS5.

Пожарный Зил 131 прошел модернизацию и доработку. Так что в процессе эксплуатации этих автомобилей было выявлено множество недоработок и просчетов в конструкции.

Примером может служить недостаточная жесткость волноломов внутри рабочего резервуара или качество и принцип крепления резервуара к раме машины.Во многих случаях последний недостаток являлся причиной нарушения геометрии бака с последующей разгерметизацией и протечкой.

Источник: https://ProtivPozhara.com/oborudovanie/transport/pozharnyj-avtomobil-zil

Пожарная машина

Автоцистерна пожарная (пожарная машина АС-40) предназначена для тушения пожаров и используется для доставки боевого расчета, средств пожаротушения, воды, пенообразователя к месту пожара, подачи воды из цистерны, открытого резервуара или резервуара. водопровод (гидрант) к месту пожара.Подача воздушно-механической пены к очагу пожара с использованием пенообразователя, залитого в пенобак или забрав его из внешнего резервуара.

Пожарный автомобиль ЗИЛ-131 может эксплуатироваться в различных климатических условиях с колебаниями температуры воздуха от минус 40 до плюс 40 ° С.

Состав и устройство пожарной машины (автоцистерны пожарной)

Автоцистерна состоит из следующих основных узлов:

• дополнительных систем охлаждения;

• вытяжная и вакуумная система;

• системы управления двигателем и струйным насосом;

• дополнительное электрооборудование;

Рисунок 1 (Габаритная схема пожарной машины переменного тока.)

На рисунке 1 показан общий вид пожарной автоцистерны.

Резервуар для воды закреплен на шасси в люльках, а корпуса — на консольных кронштейнах люлек.

Пожарный автомобиль оборудован семиместной цельнометаллической кабиной.

В задней части цистерны, за цистерной, на подрамнике установлен пожарный насос, приводимый в движение карданными валами от коробки отбора мощности, установленной на коробке передач шасси.

Емкость для пенообразователя установлена ​​в насосном отсеке.Автоцистерна пожаротушения оборудована системой управления насосной установкой, расположенной в насосном отсеке, с устройствами, контролирующими работу насоса при тушении пожара.

Пожарная машина оснащена дополнительным электрооборудованием, обеспечивающим сигнализацию и освещение. Противопожарное оборудование размещено в отсеках кузова, кабине и на крыше кузова.

Тушение пожара осуществляется водой и пеной, подаваемой через валы и генераторы, соединенные шлангопроводами с напорными патрубками насоса.

Технические характеристики пожарной машины:

Название параметра	Значение
Шасси автомобиля	АМУР 531320 (или ЗИЛ-131)
Габаритные размеры, не более, мм:
— длина	7500
— ширина	2500
— высота при поставке	3500
Масса (с полной заправкой топливом, водой, пенообразователем, комплектацией, боевым расчетом), не более, кг	11200
Полная масса, не более, кг:	3200
— на переднюю ось	8000
— на тележке сзади
Масса автоцистерны в состоянии поставки, не более, кг	8330
Углы свеса при полной массе, рад (градус):
— перед	0,45 (26)
— задний	0,26 (15)
Количество мест для боевого расчета а (включая место водителя), чел.	7
Время непрерывной работы автоцистерны при откачке 0.04м3 / с (40л / с), давление (0,9 ± 0,05) МПа, геометрическая высота всасывания 3,5 м (с заправкой), не менее, h:	6
Максимальная скорость движения с полной нагрузкой по дорогам с твердым покрытием, км / ч	80
Коробка отбора мощности:
— тип	механическая, одноступенчатая
— местонахождение	на верхнем фланце коробки передач
— передаточное число	1: 0,85
Пожарный насос:
— тип	центробежный одноступенчатый НПЦ-40/100-Р-Р-У2
— подача при номинальной частоте вращения вала 45 с (2700 об / мин), давлении (0.9 ± 0,05) МПа, геометрическая высота всасывания 3,5 м, л / с (м / с):	40 (0,04)
— место установки	насосный отсек в задней части корпуса
Дозатор пенообразователя:
— тип	Инжектор водомет
— диапазон дозирования пенообразователя при давлении на входе в насос не более 0,25 МПа (2,5 кгс / см2) и на выходе из насоса не менее 0.8 МПа (8 кгс / см2), л / с	В диапазоне от 0,24 до 0,36 на каждый генератор ГПС-600
Всасывающий агрегат:
— тип	эжектор газовой струи
— максимальная геометрическая высота всасывания, м	7,5
— время наполнения насоса водой (при высоте всасывания 7,5 м, всасывающий шланг Ø125 мм, длина 8 м), сек	40
Ствол пожарного монитора:
— марка	SLK-P20
— расход воды при работе лафетного ствола с соплом Ø28мм, л / с (м / с)	20 (0,02)
— рабочее давление перед лафетным стволом, не менее, МПа (кгс / см2)	0,6 (6)
— дальность действия струи при питании от лафетного ствола, не менее, м	50
— норма пены на выходе из ствола, не менее
Гидролифт:
— тип	Эжектор водяной струи
— производительность, л / мин	600
— давление рабочее, МПа (кгс / см2)	0.От 2 до 1,0 (от 2,0 до 10)
Звуковой сигнал
— тип	СГУ-20 электрический
Вместимость емкости
— бак для воды, не менее, м (л)	2,5 (2500)
— емкость для пенообразователя, не менее, м (л)	0,15 (150)
Кабина и кузов:
— кабина	Закрытый, цельнометаллический, двойной
— корпуса (левый и правый)	Двери закрытые, цельнометаллические, глухие, по две с каждой стороны
Дополнительное электрооборудование:
— система электропроводки	Однопроводные, отрицательные клеммы источников тока, подключенных к кузову (масса автомобиля)
— напряжение сети, В	12

Таблица 1

Источник: http: // spec-avtoteh.ru / index.php / pozharnayamenu.html

АА-40 (131) -139

С появлением вездехода ЗиЛ-131 возникла необходимость в создании на его базе пожарной машины.

Во второй половине 60-х в Прилуках ОКБ-8 приступило к разработке сразу трех унифицированных машин: обычного заправщика ПМЗ-137, заправщика ПМЗ-138 для северных регионов и аэродромной машины ПМЗ-139.

Для упрощения производства было решено сделать конструкцию аналогичной пожарной автоцистерне ПМЗ-63 на шасси ЗИЛ-130.Двойная кабина, насос и гильзы были заимствованы у ПМЗ-63. Кузов доработали с учетом наличия в базовом шасси двух задних мостов вместо одной.

Опытные образцы успешно прошли испытания и рекомендованы к производству. Завод Пожмашина-Прилукского не смог освоить все три машины одновременно.

Аэродромный автомобиль впервые был запущен в производство в 1969 году, так как возникла острая нехватка такого оборудования для развивающейся сети аэродромов.Его разработкой занимался коллектив конструкторов под руководством Г.С. Бурдмана.

В соответствии с новой системой обозначения машина была переименована в АА-40 (131) -139. Производство танкера АС-40 (131) -137 освоено в 1970 году, а северного танкера АКС-40 (131) -42Б — в 1971 году.

Пусковая пожарная машина АА-40 (131) -139 предназначена для вывода на стартовую полосу аэродрома пожарных самолетов и эвакуации пассажиров и экипажа из аварийной зоны.Может использоваться в различных климатических зонах с температурой воздуха от -35 до + 35 ° С.

Корпус АА-40 (131) -139 состоял из двух постаментов вдоль бака для воды (2100 л). В задней части устанавливались насос ПН-40 (с 1973 г. ПН-40У) и бак пенообразователя на 150 л.

Насос приводился в действие коробкой отбора мощности, что позволяет включать насос как на стоянке, так и при движении на 1-й или 2-й передаче. Для обеспечения теплового режима двигателя при длительной работе помпы имеется дополнительная система охлаждения.

Во избежание замерзания воды зимой резервуар покрыт войлоком и оборудован системой электрического обогрева. Кроме того, бак и насосный отсек могут дополнительно обогреваться выхлопными газами двигателя.

После опорожнения бака воду можно откачивать из водопроводной сети или из резервуара. За штатной кабиной ЗИЛ-131 приваривалась четырехместная кабина боевого расчета. На крыше кабины был установлен стационарный прибор управления огнем PLS-P20, управление которым осуществлялось из кабины через люк.

Для удобства оператора-наводчика спинка сиденья в задней кабине откидывалась и образовывала площадку. Пульт управления насосной установкой также был установлен на крыше. Для кормления загона была еще одна бочка, которую можно было установить вместо водяной.

Аэродромный автомобиль отличается от АС-40 (131) -137 уменьшенным объемом водяного бака на 300 литров, наличием установок пожаротушения с бромэтиловыми соединениями (стационарный СЖБ-150 и переносной СЖБ-50), ПДС. Циркулярная бензопила -400 для вырезания проема в фюзеляже самолета и 3 пеногенератора 200 под передним бампером для создания полосы пенопласта.

Серийное производство АА-40 (131) -139 продолжалось до 1987 года, когда ему на смену пришла пожарная машина АА-40 (43101) -189 на шасси КамАЗ-43101.

Технические характеристики

Размеры, мм: длина, ширина, высота	725024402855
База, мм	3350 + 1250
Колея, мм	1820
Дорожный просвет, мм	330/355
Радиус поворота, м	10,2
Масса полная, кг	11000
Двигатель: Типовое количество цилиндров Объем в см2 Степень сжатия Мощность, л.с.	ЗИЛ-131859966.5150
Количество передач	5 × 2
Колесная формула	6 × 6
Размер шин	12,00-20 ″
Запас топлива, л	150
Максимальная скорость, км / ч	80
Запас огнетушащего вещества, м3	2,1
Производительность насоса, л / с	40
Боевой расчет, чел	7
Средний расход топлива на привод насоса, л / ч	23

Литература

1. Говоруха А.Красная форма «сто тридцать первая» // Автомоделизм. — 2003. — №1. — С. 9-13.
2. Противопожарное оборудование / Под ред. Безбородко М.Д. — Ред. 2-й, ред. и добавить. — М .: ВПИТШ, 1989. — С. 138-145.
3. Тимирязев О. АА-40 (131) обр. 139 (СССР) // Обмен плюс авто. — 2003. — 23 мая.
4. Яковенко Ю.Ф. Современные пожарные машины. — М .: Стройиздат, 1988. — С. 249-254.

главная »Система охлаждения двигателя» ЗИЛ пожарный: преимущества, технические характеристики, типы автоцистерн.Пожарно-спасательная техника Пожарная машина зил 131 ац 40

.
