ᐉ Антиблокировочная система (ABS)

При экстренном торможении с обычной тормозной системой существует опасность блокировки колес и заноса автомобиля. Система ABS решает эту проблему, регулируя давление в системе тормозного привода таким образом, что блокировка колес предотвращается на любом дорожном покрытии, а автомобиль остается управляемым. Устойчивость автомобиля при движении должна сохраняться как на сухом асфальтовом покрытии, так и на скользкой дороге и при любом качестве дорожного полотна, а автомобиль должен оставаться легко управляемым для «обычного» водителя.

Основные функции системы ABS и ее устройство

На рисунке представлен автомобиль с системой ABS. Для регулирования процессом торможения блок управления получает входную информацию от датчиков вращения колес, которые сообщают блоку управления угловую скорость вращения колес. В результате обработки этой информации в блоке управления определяется контрольная скорость автомобиля, которая учитывается при процессах регулирования.

Рисунок. Легковой автомобиль с системой ABS

  1. Датчик угловой скорости вращения
  2. Колесный тормозной цилиндр
  3. Гидроагрегат с главным тормозным цилиндром
  4. Блок управления
  5. Сигнальная лампа

Любое изменение угловой скорости вращения одного или нескольких колес фиксируется и при сильном снижении скорости вращения в пределах одного промежутка времени или относительно контрольной скорости воспринимается как опасность блокировки.

Для предотвращения блокировки тормозное усилие сначало поддерживается на уровне достигнутого значения и не понижается (удержание тормозного усилия).

Если вращение колеса продолжает замедляться, то тормозное усилие снижается, в результате чего колесо притормаживается меньше. При этом обеспечивается возможность возобновления ускорения колеса, вследствие чего автомобиль остается управляемым.

При достижении некоторого предельного значения блок управления определяет необходимость повышения тормозного усилия для предотвращения прокручивания колес (повышение тормозного усилия).

После этого процесс регулирования начинается заново. В зависимости от качества дорожного полотна могут выполняться от 4 до 10 циклов регулирования в секунду до нижнего порога регулирования, составляющего прибл. 4 км/ч.

При выполнении всех процессов — удержание, снижение, повышение тормозного усилия — блок управления управление одним или несколькими электромагнитными клапанами, которые в гидроагрегате объединены в один узел. В зависимости отпроизводителя существуют три варианта регулирования:

  • а) одновременное регулирование одного из передних колес и одного заднего колеса по диагонали.
  • б) передние колеса регулируются по отдельности, а задние колеса регулируются вместе. В данном случае говорят о регулировании по колесу с большей склонностью к блокировке, то есть регулировка выполняется всегда по тому колесу, которое ближе всего к границе блокировки. Эта система использьзуется чаще всего.
  • в) регулирование тормозного усилия для каждого отдельного колеса является оптимальным, но и самым дорогим решением.

Все современные системы ABS имеют функцию самодиагностики и энергонезависимую память ошибок. Блок управления постоянно выполняет самодиагностику и диагностику подключенных компонентов, начиная с зажигания. При обнаружении неисправности в системе ABS, блок управления отключается, на панели приборов загорается сигнальная лампочка, оповещающая водителя о том, что тормозная система работает в обычном режиме без ABS-регулирования.

Датчик угловой скорости вращения колес

Во всех системах ABS принцип действия датчика одинаковый. Существуют, однако, разные виды датчиков угловой скорости вращения. Но все они в результате вращения ипульсного колеса, соединенного со ступицей колеса (иногда с дифференциалом), создают синусоидальное переменное напряпряжение. Частота переменного напряжения прямопропорциональна угловой скорости вращения колеса. Работа и сигналы датчика скорости вращения постоянно контролируются и анализируются блоком управления, начиная со скорости движения 4-6 км/ч.

Рисунок. Датчик угловой скорости вращения (в разрезе)

  • а) Датчик угловой скорости вращения DF2 с плоским полюсным контактным штифтом
  • б) Датчик угловой скорости вращения DF3 с круглым полюсным контактным штифтом
  1. Электрический кабель
  2. Постоянный магнит
  3. Корпус
  4. Обмотка
  5. Полюсный контактный штифт
  6. Импульсное колесо

Зубья импульсного колеса в результате вращательного движения изменяют магнитное поле, генерируя переменное напряжение, которое может быть проверено осциллографом. Измерение частоты импульсов достаточно точное. На предмет обрыва кабеля датчик может быть статически проверен измерением сопротивления.

В сфере мотоциклов датчики скорости вращения из-за открытого, незащищенного положения используются без постоянного магнита. Ток на них подается только при готовности системы к работе, в результате чего создается магнитное поле, которое вследствие вращательного движения импульсного колеса создает синусоидальное переменное напряжение. В данном случае при поиске неисправностей блоком управления должно дополнительно контролироваться питание датчиков скорости вращения.

Для всех систем и видов систем ABS, а также датчиков угловой скорости вращения важно точное соблюдение расстояния (зазора) между импульсным колесом и датчиком, указанного производителем. Как правило, зазор должен составлять прибл. 1 мм. Кроме того, необходимо следить за тем, чтобы импульсное колесо и датчики были правильно закреплены и не создавали паразитных колебаний.

На работоспособности могут отрицательно сказаться также сильные загрязнения, ржавчина и влага. Это касается всех датчиков, независимо от вариантов их возможного монтажа.

Рисунок. Варианты монтажа и формы полюсных контактных штифтов датчиков угловой скорости вращения

  • а) радиальный монтаж, радиальный отвод с плоским контактным штифтом
  • б) осевой монтаж, радиальный отвод с ромбовидным контактным штифтом
  • в) радиальный монтаж, осевой отвод с круглым контактным штифтом

Закрытая система с 3/3-ходовыми электромагнитными клапанами

Разработанная первоначально компанией Bosch система регулирует тормозное усилие (модуляцию тормозного усилия 3/3-ходовыми электромагнитными клапанами.

На рисунке а, б и в представлен процесс регулирования для каждого колеса.

Рисунок. Модуляция тормозного усилия

  • а) создание тормозного усилия
  • б) удержание тормозного усилия
  • в) снижение тормозного усилия

1 — Датчик угловой скорости вращения
2 — Колесный тормозной цилиндр
3 — Гидроагрегат
За — Электромагнитный клапан
Зb — Накопитель
Зс— Насос обратной подачи
4 — Главный тормозной цилиндр
5 — Блок управления

В состоянии покоя (обесточенном состоянии) электромагнитный клапан позволяет усилию, создаваемому водителем на главном тормозном цилиндре при нажатии на педаль тормоза беспрепятственно воздействовать на колесный тормозной цилиндр. Этот процесс соответствует обычной работе тормозной системы. Тормозное усилие повышается и замедляет колесо. Если блок управления на основании сигнала датчика угловой скорости вращения колеса определяет слишком быстрое замедление колеса по сравнению с контрольной скоростью, то электромагнитный клапан сначала нагружается половиной максимального тока, в результате чего доступ к главному тормозному цилиндру перекрывается, что препятствует дальнейшему повышению давления в колесном тормозном цилиндре.

Если после этой стадии «удержания тормозного усилия» скорость вращения колеса не увеличится, а будет снижаться дальше, то электромагнитный клапан подается максимальный ток, вследствие чего открывается обратная магистраль, а тормозное усилие в колесном тормозном цилиндре уменьшается. В результате силы трения покоя дорожного полотна колесо снова ускоряется. Как только скорость примерно достигнет контрольного значения, блок управления обесточивает электромагнитный клапан, который снова возвращается в исходное положение (т.е. обратная магистраль перекрывается, тормозное усилие может уменишаться беспрепятственно). Цикл может быть начат сначала.

Чтобы поддержать тормозное усилие в главном тормозном цилиндре и обеспечить снижение усилия через накопитель, насос обратной подачи подает тормозную жидкость от накопителя во впускную магистраль главного тормозного цилиндра. Этот процесс заметен по пульсации педали тормоза. Обычно именно по этому признаку водитель определяет момент срабатывания системы ABS.

Регулирование тормозного усилия блоком управления электромагнитными клапанами происходит практически до полной остановки автомобиля либо до отпускания водителем педали тормоза и уменьшении тормозного усилия, свидетельствующего об отсутствии опасности блокировки колеса.

При выходе из строя системы ABS электромагнитные клапаны находятся в обесточенном состоянии, в результате чего тормозная система работает в обычном режиме без ABS-регулирования.

Если вдруг, что маловероятно, система ABS во время процесса регулирования в результате самодиагностики обнаружит неисправность, то, насколько это будет возможным, система продолжит регулирование торможения до конца.

Рисунок. Принципиальная электрическая схема 4-канальной системы ABS 2

  • В1 — Датчик угловой скорости вращения
  • G1 — Генератор
  • HI — Сигнальная лампочка
  • К1 — Клапанное реле
  • К2— Реле двигателя
  • КЗ — Электронное реле защиты
  • М1 — Насос обратной подачи
  • S1— Выключатель стоп-сигнала
  • Y1 — Гидроагрегат
  • Y2 — Электромагнитные клапаны
  • X1 — Штекерный разъем для блока управления
  • Х2-Х5 — Штекерные разъемы для датчиков

На рисунке при помощи принципиальной электрической схемы представлены входы и выходы блока управления, а также взаимосвязь компонентов системы.

При включении зажигания (клемма 15) электронное реле защиты (КЗ) замыкается и соединяет клемму 30 с клелммой 31, в результате чего на блок управления (контакт 1) и на цепь управления (86) клапанного реле (К1) и реле двигателя (К2) подается «плюс» аккумуляторной батареи. Через контакты 10, 20 и 34 блок управления постоянно соединен с массой.

Через клемму 15 также подается питание на сигнальную лампу системы ABS (Н1). Она горит до тех пор, пока не будет соединена с массой через кабель 1 при помощи клапанного реле через клемму 87а или через контакт 29 блока управления.

Если блок управления через контакт 27 подает массу на разъем 87 клапанного реле, то последнее срабатывает и черезразъем 87 соединяет электромагнитные клапаны с клеммой 30. Работа клапанного реле контролируется блоком управления через контакт 32.

Функция сигнальной лампы проверяется блоком управления через контакт 29.

Через контакт 14 блока управления контролируется реле двигаеля, после того как оно будет включено контактом 28 на основании сигнала массы.

Это происходит, когда во время ABS-регулирования на насос обратной подачи подается питание от «плюса» аккумуляторной батареи. В этом случае блоком управления на основании сигнала массы управляются также электромагнитные клапаны.

Вce это зависит от частоты переменного напряжения датчиков угловой скорости вращения (В1).

Вход выключателя стоп-сигналов служит дополнительной защитой так же, как и сигнал работы двигателя через клемму 61 генератора. Сигнальная лампочка гаснет только при работающем двигателе с исправным генератором, поскольку при ABS-регулировании необходим запас энергии.

Открытая система с 2/2-ходовыми электромагнитными клапанами

Существенное отличие антиблокировочной системы, разработанной впервые компанией Teves, заключается в том, что она является так называемой открытой системой и для модуляции тормозного усилия используются два 2/2-ходовых электромагнитных клапана: впускной клапан и выпускной клапан.

Рисунок. Тормозная система, в состоянии покоя

  1. Вакуумный усилитель тормозного привода с главным тормозным цилиндром тандемного типа
  2. Насосная установка системы ABS
  3. Датчик двигателя насоса
  4. Датчик-переключатель положения педали тормоза
  5. Гидроблок Mark IV
  6. Впускной клапан
  7. Выпускной клапан
  8. Передние тормоза слева
  9. Передние тормоза справа
  10. Задние тормоза слева/справа

Впускные клапаны в обесточенном состоянии открыты обеспечивают обычную работу тормозной системы. Выпускные клапаны в обесточенном состоянии закрыты и перекрывают таким образом, обратную магистраль.

При необходимости вмешательства системы ABS в результате сильного замедления вращения колеса при торможении в соответствующий впускной клапан сначала подается ток, впоследствие чего клапан закрывается. Это препятствует дальнейшему повышению тормозного усилия в колесном тормозном цилиндре.

Если поддерживаемое таким образом давление слишком высокое (скорость вращения колес не повышается), то активизируется и открывается выпускной клапан. Тормозное усилие сбрасывается через обратную магистраль к компенсационному бачку главного тормозного цилиндра.

Если скорость вращения колес снова повышается, то оба клапана обесточиваются (впуск открыт, выпуск закрыт) и тормозное усилие снова может повышаться. Благодаря точной синхронной нагрузке клапанов током достигается практически плавная модуляция тормозного усилия.

Поскольку при снижении тормозного усилия тормозная жидкость уходит в компенсационный бачок, говорят об открытой системе.

Для предотвращения сильного «западания» педали тормоза при продолжительном торможении с ABS-регулировании и многократном снижении тормозного усилия блок управления активизирует гидравлический насос, который отводит назад тормозную жидкость из компенсационного бачка в главны тормозной цилиндр. Сигнал для управления насососом и блок управления передает датчик-переключатель положения педали тормоза.

Рисунок. Многоступенчатый датчик — переключатель положения педали

В зависимости от положения педали датчик-переключатель положения педали ступенчато изменяет сопротивление. По соответствующему падению напряжения блок управления определяет положение и степень опускания педали тормоза.

Гидравлический насос работает теперь до тех пор, пока не будет жостигнуто первоначальное значение.

Работоспособность насоса в этой системе очень важна, поэтому контролируется датчиком скорости вращения. Кроме того, насос кратковременно включается при выполнении самодиагностики системы ABS после включения зажигания при пуске двигателя.

Закрытая система с 2/2-ходовыми электромагнитными клапанами

После выхода разных законодательных положений по защите патентных прав многие производители все чаще стали использовать антиблокировочную закрытую систему с 2/2-ходовыми электромагнитными клапанами, которая сочетает преимущества обеих описанных выше систем: быстрая точная модуляция тормозного усилия 2/2-ходовыми электромагнитными клапанами, отвечающими за впуск и выпуск на каждом колесном тормозном цилиндре, и отсутствие потери тормозной жидкости из участка гидравлического контура, нагруженного тормозным усилием, в результате ABS-регулирования.

На рисунке представлен гидравлический контур закрытой 4-канальной антиблокировочной системы с разделением контуров тормозного привода по диагонали при помощи 2/2-ходовых электромагнитных клапанов.

Рисунок. Гидравлический контур

Принцип включения электромагнитных клапанов для увеличения, удержания и уменьшения тормозного усилия при ABS-регулировании такой же, как и в описанной выше системе.

Стандартное положение или повышение тормозного усилия: в обесточенном состоянии все впускные клапаны открыты, все выпускные клапаны закрыты. Тормозное усилие главного тормозного цилиндра при нажатии на педаль тормоза может беспрепятственно воздействовать на колесный и тормозной цилиндр.

Удержание тормозного усилия: впускной клапан закрывается (подается питание), выпускной клапан в обесточенном положении остается закрытым. Давление тормозной жидкости в соответствующем цилиндре остается постоянным.

Уменьшение тормозного усилия: впускной клапан остается закрытым (подается питание), выпускной клапан открывается (подается питание). Тормозное усилие может быть уменьшено путем сброса давления через выпускной клапан в компенсационный бачок.

Насос обратной подачи включается, когда на одном из колесных тормозных цилиндрах должно быть уменьшено тормозное усилие. В результате тормозная жидкость из компенсационного бачка через компенсационную камеру возвращается в главный тормозной цилиндр. Насос отключается только в том случае, когда регулирования больше не требуется.

При ABS-регулировании выполняется точная модуляция тормозного усилия путем кратковременного включения и отключения электромагнитных клапанов, вследствие чего тормозное усилие увеличивается или уменьшается постепенно. Процесс регулирования колесного тормозного цилиндра так как он происходит в действительности, представлен на рисунке.

Рисунок. Скорость вращения колеса и управление модулятором

Впускной клапан закрывается (подача питания) для удержания тормозного усилия и предотвращения его дальнейшего увеличения, поскольку скорость вращения колеса становится гораздо меньше скорости движения. Поскольку скорость вращения колеса продолжает падать, кратковременно открывается выпускной клапан (подача питания) для незначительного снижения тормозного усилия. Включается двигатель насоса. В результате незначительного тормозного усилия и снижения тормозного действия скорость вращения колеса снова приближается к скорости движения автомобиля. Тормозное усилие снова может быть увеличено. Для этого впускной клапан кратковременно открывается (обесточенное состояние). На представленном примере сразу же после этого впускной клапан еще раз кратковременно открывается, так как тормозное усилие может увеличиваться дальше. Затем снова кратковременно открывается выпускной клапан и т.д.

Возможность точной модуляции тормозного усилия часто используется и для работы электронного распределителя тормозных сил (EBV). Он включается перед системой ABS, когда при легком торможении появляется слишком сильное замедление задних колес. На рисунке представлен рабочий диапазон электронного распределителя тормозных сил.

Рисунок. Рабочий диапазон EBV-регулирования

При помощи электроники системы ABS распределение тормозных сил может точно подстраиваться под разную нагрузку автомобиля для обеспечения максимальной степени его устойчивости в любых условиях. Механический распределитель тормозных сил и редукционный клапан для задних тормозов в данном случае излишни и могут не устанавливаться.

Система ABS в мотоцикле

Антиблокировочная система была впервые использована в мотоцикле в конце 80-х г.г. прошлого столетия. При этом были учтены некоторые особенности, характерные для двухколесного транспортного средства. С точки зрения конструкции место для установки дополнительных компонентов очень ограничено. Особое внимание должно быть уделено общему весу и распределению центра тяжести. Кроме того, ручной тормоз для передних колес и ножной тормоз для задних колес работают автономно. Блокировка одного колеса двухколесного транспортного средства для водителя-непрофессионала быстро закончится падением. Поэтому к регулированию и надежности предъявляются максимальные требования. В целом регулирование выполняется до нижней контрольной скорости мотоцикла 2,5 км/ч.

На рисунке представлена схема работы такой системы.

Рисунок. Схема работы системы ABS

При ABS-регулировании на обмотку электромагнита в модуляторе тормозного усилия подается ток (до 25 А), магнитное поле оттягивает регулирующий поршня преодолевая усилия возвратной пружины. Связанный с направляющим роликом распределительный поршень опускается. Металлический шарик перекрывает подающую магистраль главного тормозного цилиндра. При повышении скорости вращения обмотка обесточивается, регулирующий поршень выталкивается пружиной вперед, тормозное усилие колесного тормозного цилиндра снова увеличивается.

На тормозных рычагах пульсации не ощущается, поскольку металлический шарик во время регулирования перекрывает подающую магистраль главного тормозного цилиндра. Работа модулятора тормозного усилия контролируется пьезокерамикой. Регулирующий поршень усилием внутренней пружины при присутствии тока на обмотке оказывает давление на пьезокерамику, которая передает сигнал напряжения на блок управления. Таким образом работоспособность контролируется и при проведении самодиагностики системы. Выход из строя системы индицируется миганием двух контрольных ламп. Система имеет функцию самодиагностики, а сохраненные неисправности могут быть считаны тестером.

Рисунок. Модулятор тормозного усилия

  1. от главного тормозного цилиндра
  2. к колесному тормозному цилиндру
  3. Распределительный поршень
  4. Направляющий ролик
  5. Регулирующий поршень
  6. Обмотки электромагнитов
  7. Разъем для кабеля
  8. Пьезокерамика

В отношении модуляции тормозного усилия 2/2-ходовыми электромагнитными клапанами и гидравлическим блоком современные системы похожи на системы, устанавливаемые в автомобилях. На рисунке представлен гидравлический контур с впускным и выпускным клапанами для каждого контура торможения.

Рисунок. Гидравлический контур

Регулирование осуществляется путем открывания и закрывания клапанов, как и в системах легковых автомобилей.

Одинаковым является также определение и обработка скорости вращения колес и других входов. Характерными только для мотоциклов являются отдельные контуры торможения переднего и заднего колес, а также выключатель ABS для активного отключения системы.

Из чего состоит блок абс

Как ни странно, многие аварии происходят именно из-за высокой эффективности тормозов. На скользких дорогах — мокрых или покрытых ледяной коркой — экстренное задействование тормозов с целью быстро остановить автомобиль либо резко снизить его скорость приводит обычно к прямо противоположному результату. Колеса блокируются и теряют сцепление с дорожным покрытием, а автомобиль нисколько не уменьшает скорость и, более того, вовсе перестает слушаться руля.

Опытный водитель в таких случаях будет тормозить прерывисто, регулируя усилие на педаль тормоза таким образом, чтобы сохранить максимальное сцепление колес с дорогой и не допустить срыва автомобиля в занос. Однако далеко не все водители имеют достаточный опыт, чтобы точно оценить ситуацию, и уж совсем немногие обладают выдержкой и необходимыми навыками, чтобы отреагировать на изменение дорожной обстановки должным образом. Отсюда аварии и законное желание инженеров приставить к тормозам «пастуха», абсолютно беспристрастного, способного исправлять оплошности водителя и сохранять ему контроль над автомобилем в любых условиях движения.

История создания ABS

Итак, своим появлением антиблокировочные системы обязаны работам конструкторов над улучшением активной безопасности автомобиля. Первые варианты ABS были представлены еще в начале 70-х. Они вполне справлялись с возложенными обязанностями, но были построены на аналоговых процессорах, а потому оказались дорогостоящими в производстве и ненадежными в эксплуатации. Далее изготовления опытных образцов дело не продвинулось, хотя, в любом случае, это был, безусловно, шаг вперед.

Лед тронулся, и следующим шагом конструкторов стала замена аналогового процессора более надежными и недорогими цифровыми электронными блоками на интегральных схемах. В 1978 году ABS второго поколения увидела свет, и первым автомобилем, получившим ее (правда, не в базовой комплектации, а под заказ за дополнительную плату), стал Mercedes-Benz 450 SEL. А сегодня уже трудно подсчитать как количество поколений ABS, так и число автомобилей, на которые антиблокировочная система устанавливается серийно.

Общее устройство и принцип работы ABS

Антиблокировочная система состоит (см. схему ABS Mercedes W123) из трех основных элементов: электронного блока управления (4), гидравлического блока (3) и датчиков скорости колес (1, 2). ABS приводится в рабочее состояние после включения зажигания и достижения автомобилем некоторой скорости движения.

В основу работы колесных датчиков положен принцип электромагнитной индукции. При вращении колеса мимо датчика проходят зубцы и впадины специального ротора и наводят в обмотке датчика электрический сигнал, частота которого пропорциональна угловой скорости колеса и количеству зубцов на роторе.

При торможении, как только датчик определяет, что колесо начинает блокироваться, электронный блок, обрабатывающий сигналы от всех датчиков, отдает управляющий импульс электромагнитным клапанам гидравлического блока (см. принципиальную схему работы ABS). Гидравлический блок установлен в тормозной магистрали сразу после главного тормозного цилиндра, а его клапаны управляют давлением жидкости в контурах тормозной системы. Если заторможенное колесо начало скользить, клапаны гидроблока понижают или временно прекращают подачу жидкости к рабочему тормозному цилиндру. Этого может оказаться недостаточно, чтобы колесо разблокировалось, и тогда электромагнитный клапан направит тормозную жидкость в отводную магистраль, снижая тем самым давление в рабочем тормозном цилиндре. Когда колесо вновь начинает вращаться, по достижении им некоторой угловой скорости, электронный блок ABS снимает свою команду, клапаны открываются, и гидравлическое давление опять передается на тормозной механизм. Торможение и растормаживание колеса будут происходить периодически (этот процесс называется модуляцией, и гидроблок иногда называют модулятором тормозного давления), и водитель ощущает работу ABS частыми резкими толчками на педали тормоза, пока не исчезнет угроза блокирования или до полной остановки автомобиля.

При работе ABS эффективность замедления автомобиля, кроме того, что управление не выходит из-под контроля водителя, остается выше, чем при торможении юзом. Испытаниями установлено, что на скользком покрытии тормозной путь автомобиля, оснащенного ABS, может быть на 15% короче, чем у обычной автомашины. Кроме того, ходимость протектора покрышек при использовании ABS увеличивается на 5-7%.

И всё же ABS не панацея

В свое время страховые компании США провели анализ дорожно-транспортных происшествий, и оказалось, что автомобили с ABS чаще становятся участниками аварий, чем автомобили с обычной тормозной системой. Так, на сухом покрытии отмечено увеличение ДТП на 42%, а на влажном — даже на 65%. Согласитесь, в свете сказанного в предыдущей главе эти цифры обескураживают. Специалисты считают, что наличие в автомобиле ABS создает у водителя иллюзию безопасности, в результате чего он не учитывает, что ABS не создает сцепления с дорогой — это прерогатива протектора и размеров пятна контакта покрышек колес. Да, ABS предотвратит блокировку тормозов и позволит сохранить контроль над курсовой устойчивостью и поворачиваемостью, но она не гарантирует уменьшения тормозного пути. Когда речь идет о сухих и нескользких дорогах, бывает как раз наоборот — тормозной путь оказывается больше, чем у обычного автомобиля, но понимание этого приходит, к сожалению, слишком поздно.

Другой вопрос — могут ли ABS всегда достоверно распознавать ситуацию? Помнится, журналисты World Off Road во время испытаний внедорожников моделировали неудачный въезд на холм: потеря сцепления на полпути вверх, сильное нажатие на педаль тормоза, чтобы удержать машину на склоне, включение задней передачи — и мягкий спуск с горы, используя торможение двигателем.

Все шло нормально, пока не пришел черед Ford Explorer, а затем и Mitsubishi Pajero, оснащенных ABS. Джипы упрямо скатывались с холма, несмотря на то, что испытатели выжимали педаль тормоза до упора: система воспринимала небольшое скольжение вниз на сыпучем склоне и резкое нажатие на тормоз в этот момент как команду разблокировать колеса. В результате и Ford, и Mitsubishi не могли удержаться на склоне без применения «ручника». Нетрудно представить, чем чревата подобная ситуация в реальной жизни, если склон достаточно длинный, коллизия приключилась ближе к вершине, водитель растерялся (или не действует стояночный тормоз), а сзади уже пристроилась какая-нибудь машина. Словом, как бы ни была хороша ABS в плане улучшения активной безопасности автомобиля, главным по-прежнему остается водитель, который обязан критически осмысливать дорожную ситуацию и реальные возможности своего «железного друга».

Проблемы эксплуатации ABS

Будем считать предыдущую главу не более чем «лирическим» отступлением и вернемся к рассмотрению сугубо практических вещей, например, неисправностей, с которыми могут столкнуться владельцы автомобилей с ABS.

Заметим, что современные ABS обладают достаточно высокой надежностью и могут длительное время работать не выходя из строя. Электронные блоки ABS отказывают крайне редко, поскольку защищены специальными реле и предохранителями, и если такая неисправность все-таки случилась, то ее причина нередко бывает связана с нарушениями правил и рекомендаций, о которых упомянем чуть ниже. Самыми же уязвимыми в схеме ABS являются колесные датчики, располагаемые вблизи вращающихся деталей ступицы или полуосей.

Место расположения этих датчиков благополучным никак не назовешь: различные загрязнения или даже слишком большой люфт в подшипниках ступицы способны вызывать сбои в работе датчиков, которые и становятся чаще всего виновниками неполадок в работе ABS.

Кроме того, на работоспособность ABS влияет величина напряжения между клеммами аккумулятора. При уменьшении напряжения до 10,5 В и ниже ABS вообще может самостоятельно выключиться через предохранительный электронный блок.

Предохранительное реле может также сработать при недопустимых колебаниях и всплесках напряжения в сети автомобиля. Чтобы этого не случилось, вот обещанные рекомендации: нельзя разъединять электрические разъемы при включенном зажигании и работающем двигателе, не желательно заводить двигатель методом «прикуривания» от постороннего аккумулятора либо предоставлять для этой цели в качестве «донора» собственный автомобиль и, кроме того, необходимо строго следить за состоянием контактных соединений на генераторе. Что еще? Если автомобилю потребовался ремонт с применением сварки, то перед началом работ следует отсоединить проводку от электронного блока управления ABS. Кроме того, этот блок не рекомендуется подвергать нагреву свыше 85 градусов по Цельсию более двух часов. Это к тому, если автомобиль предполагается красить, а затем сушить горячим методом в специальной камере.

О том, что ABS неисправна, свидетельствует загорание контрольной лампы на панели приборов. Слишком нервно реагировать на это не следует, без тормозов автомобиль не останется, но при торможении будет вести себя как машина, в которой ABS отсутствует.

Если контрольная лампочка ABS загорелась во время движения, необходимо остановить автомобиль, заглушить двигатель и проверить напряжение между клеммами аккумулятора. Если оно окажется ниже 10,5 В, то можно продолжать движение, а при первой возможности зарядить аккумулятор. Если лампочка ABS периодически загорается и гаснет, то, скорее всего, барахлит какой-нибудь контакт в электрической цепи ABS. Автомобиль следует загнать на смотровую канаву, проверить все провода и зачистить электрические контакты. Если причина мигания лампы ABS не будет обнаружена, то дальнейшие поиски неисправности следует продолжить в специализированном автосервисе.

Существует ряд особенностей, связанных с обслуживанием или ремонтом тормозной системы с ABS. Например, перед заменой тормозной жидкости следует разрядить аккумулятор давления в гидроблоке ABS. Для этого при выключенном зажигании необходимо раз двадцать нажать на педаль тормоза. Следует помнить, что, включая зажигание, вы одновременно подключаете электронасос в гидроблоке ABS. Если система разгерметизирована, то жидкость из нее просто выгонит. Но этот же прием можно использовать при прокачке системы — зажигание включают ровно настолько, сколько из прозрачного шланга, надетого на штуцер для прокачки, будут выходить пузырьки воздуха.

Сегодня новые автомобили оснащены самыми разными системами, с помощью которых даже водители-новички могут с легкостью справится с управлением. Одной из самых первых систем, считается антиблокировочная тормозная система. Система ABS устанавливается даже в базовые комплектации автомашин. Это электромеханический блок, который в таких сложных дорожных ситуациях, как скользкий, мокрый путь или гололед, управляет торможением транспортного средства. По сути, это правая рука водителя, тем более новичка.

Содержание:

Правильное торможение без АБС

Каждому водителю следует осознавать, что недостаточно просто вовремя воспользоваться педалью тормоза. Так как если при большой скорости резко нажать на тормоз, то колеса автомобиля блокируются, в результате чего не будет сцепки колес с дорожным покрытием. Покрытие дороги может быть разным, поэтому и скорость скольжения колес будет разная. В результате транспортное средство перестает быть управляемым и может легко пойти в занос. Если владелец автомашины неопытный, то контролирование направления автомобиля может выдаться ему не по силам.

Самое главное в таком торможении – это не допустить, чтобы колеса жестко заблокировались, в результате чего транспортное средство идет в занос. Во избежание таких случаев, рекомендуется применение приема прерывистого торможения. Для осуществления такого правильного торможения, необходимо периодически с маленьким интервалом то нажимать, то отпускать педаль тормоза, и ни в коем случае нельзя держать педаль тормоза нажатой до полной остановки. С помощью такой простой методики торможения, можно контролировать автомобиль несмотря на качество поверхности дороги.

Однако необходимо учитывать простой человеческий фактор – водитель в непредвиденной ситуации способен растеряться и все правила торможения могут просто вылететь у него с головы. Для контроля транспортного средства в подобных экстренных ситуациях и была разработана антиблокировочная система торможения.

В чем секрет работы ABS

Важно знать по какому принципу работает АБС, ведь она имеет тесную связь с системой управления, а это значит, что соответственно и с уровнем безопасности автоводителя и пассажира. Итак, основная идея работы системы состоит в том, что когда водитель жмет педаль тормоза, происходит мгновенный контроль, а также на колеса перераспределяется тормозное усилие. Посредством этого, автомашина управляема в любых условиях, и достигается эффект снижения скорости. Однако нельзя полагаться только на различные дополнительные системы потому, что водителю следует освоить собственный автомобиль – длину тормозного пути и поведение в экстренных ситуациях. Рекомендуется протестировать способности автомобиля на специализированных автодромах, для того, чтобы в будущем предотвратить щекотливые ситуации на дороге.

Еще существуют некоторые особенности работы АБС. Например, когда шофер решил прекратить движение автомашины, оснащенной системой ABS, то при нажатии педали тормоза ощущается легкая вибрация на педали, и может слышатся сопровождающий звук похожий на «трещотку». Вибрация и звук – это признак того, что система заработала. Тем временем датчики выполняют считывание показателей скорости, а блок управления обеспечивает контроль давления внутри тормозных цилиндров. Таким образом, не позволяет блокировку колес, а притормаживает быстрыми рывками. Благодаря этому, обороты автомобиля падают, и при этом не идет в занос, что позволяет управлять транспортным средством до самой остановки. Даже при скользкой дороге, с системой ABS, водителю необходимо только держать под контролем направление автомобиля. Такое идеальное и управляемое торможение возможно только благодаря системе АБС.

Следует подчеркнуть следующие этапы действия:

  1. Сбрасывание давления в тормозном цилиндре.
  2. Поддержка беспрерывного давления в цилиндре.
  3. Увеличение давления до соответствующего уровня в самом тормозном цилиндре.

Важно знать, что гидроблок в транспортном средстве монтируется в тормозную систему подряд прямо после главного тормозного цилиндра. Что касается электромагнитного клапана, то это – своеобразный кран, который впускает и блокирует приток жидкого вещества к самим тормозным цилиндрам.

Контролирование, а также рабочие процессы системы торможения автомашины выполняются в согласии с информацией, которая поступила на блок управления АБС от скоростных датчиков.

При процессе торможения, ABS расшифровывает информацию с датчиков частоты вращения колес, благодаря которой равномерно падает скорость транспортного средства. В случае остановки любого колеса, сигнал моментально отправляется с датчиков скорости к блоку управления. Приняв такой сигнал, модуль управления снимает блокировку благодаря активации выпускного клапана, который блокирует вход жидкого вещества в колесный тормозной цилиндр. В этот момент насос возвращает жидкость в гидроаккумулятор. Когда обороты колеса увеличатся до допустимой скорости, то блок управления даст команду прикрыть выпускной и открыть впускной клапан. После этого запускается насос, который будет нагнетать давление в тормозной цилиндр, в результате чего колесо будет дальше притормаживать. Эти процессы осуществляются мгновенно, и длятся до окончательной остановки транспортного средства.

Обсуждаемая суть работы АБС, представляет самую новую четырехканальную систему, в которой происходит контроль всех колес транспортного средства.

Другие известные типы

  1. Одноканальный состоит из датчика, расположенного на заднем мосту, задача которого заключается в распределении тормозного усилия синхронно на четыре колеса. Такого рода система имеет всего одну пару клапанов, благодаря чему, одновременно варьируется давление полностью по всему контуру.
  2. Двухканальный – в ней осуществляется парный контроль колес, которые размещены по одной стороне.
  3. Трехканальный состоит из трех датчиков скорости: один вмонтирован на заднем мосту, а остальные вмонтированы на передних колесах в отдельности. В упомянутом виде системы находится три пары клапанов (впускной и выпускной). Действие этого вида ABS состоит в индивидуальном контроле передних колес и в паре задних.

Сравнив разные типы АБС, можно заключить, что их отличие проявляется только в разном количестве самих клапанов и датчиков контроля скорости. Однако суть системы в транспортном средстве, а также порядок протекающих процессов идентична у всех видов систем.

История внедрения системы

Инженеры ведущих автомобильных компаний усердно занимались разработкой ABS в первой половине 70-х годов. Даже самые первые системы были довольно успешны, и уже в том десятилетии подобные системы начали устанавливать в автомобили серийного производства.

Изначально на автомашины монтировались механические датчики только на одной оси, которые отправляли данные в модуль управления об изменении давления в тормозных контурах. Разработчики с Германии сделали в этой области еще один шаг вперед и начали использовать датчики без контактов, и это, в свою очередь, катализировало передачу информации в логический блок. Кроме того, число ложных срабатываний сократилось, и за счет того, что устранились трущиеся поверхности, пропал износ. По тому же принципу, который использовался в первых антиблокировочных системах, работает и современная система.

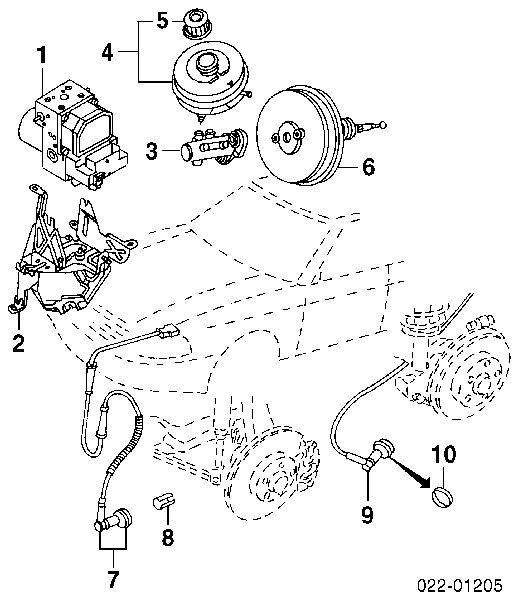

Составные антиблокировочной системы

Гипотетически строение АБС абсолютно несложно, и состоит из следующих устройств:

  • гидроблок
  • датчики скорости
  • блок электронного управления

Последнее играет роль «интеллекта» системы (компьютер), поэтому не трудно представить какую он отыгрывает роль. Что касается датчиков контроля скорости и гидроблока, необходим более глубокий анализ.

Как работает датчик скорости

Датчики, которые контролируют скорость работают по принципу электромагнитной индукции. В редуктор ведущего моста жестко зафиксирована катушка с магнитным сердечником. Также в ступице закреплен зубчатый венец, который вращается параллельно с колесом. Затем такое вращение меняет параметры магнитного поля, что в ответ обуславливает появление тока. Сила электротока будет прямо пропорционально расти по отношению к скорости вращения колес. Отталкиваясь от этой силы, в свою очередь, создается сигнал, и передается в блок электронного управления. Импульсы передаются от четырех датчиков скорости, которые бывают двух типов: активными и пассивными, а также отличатся по конструкции.

Активный тип датчика функционирует с магнитной втулкой. Передача бинарного сигнала осуществляется посредством считывания его метки. Благодаря скорости вращения, отсутствуют погрешности, и как результат – точные импульсные данные.

В пассивном типе применяется определенная гребенка в блоке ступицы. Благодаря подобным сигналам, датчик способен определить скорость вращения. Важно учитывать один недостаток этой конструкции – при небольшой скорости может получится неточность.

Гидроблок

В состав гидроблока входит:

  • резервуар для хранения тормозной жидкости – гидроаккумулятор;
  • впускные и выпускные электромагнитные клапаны, благодаря которым регулируется давление, нагнетаемое в тормозных цилиндрах транспортного средства. Каждый вид ABS отличается числом пар клапанов;
  • благодаря универсальному насосу осуществляется нагнетание необходимого давления в системе, в результате чего подается тормозная жидкость из гидроаккумулятора, а когда необходимо, отбирает ее назад.

Некоторые недостатки АБС

Один из самых больших недостатков антиблокировочной системы торможения это то, что ее эффективность зависит от качества и состояния поверхности дороги. При недостаточно хорошей поверхности дороги, путь торможения значительно длиннее. Это благодаря тому, что время от времени колесо теряет контакт или сцепление с асфальтом и прекращает вращение. ABS определяет подобного рода остановку колеса, как блокировку, и тем самым перестает тормозить. В момент сцепки колес с асфальтом, запрограммированная команда не согласуется с необходимой в данном случае, и самой системе необходимо опять перестраиваться, что требует времени и увеличивается тормозной путь. Свести к минимуму такой эффект можно только уменьшив скорость движения транспортного средства.

В случае неоднородного покрытия дороги, например, снег – асфальт или лед – асфальт, попадая на мокрый или скользящий участок дороги, ABS оценивает покрытие и настраивает под данную дорогу процесс торможения. Вместе с тем при попадании колес на асфальт, АБС опять перестраивается, из-за чего снова-таки увеличивается длина тупи торможения.

На грунтовых дорогах обычная система торможения работает намного лучше и надежнее, чем антиблокировочная система торможения. Ведь при обычном торможении, заблокированное колесо толкает грунт, создавая небольшую горку, которая не дает возможности дальше двигаться транспортному средству. Благодаря этому автомобиль останавливается очень быстро.

Еще один изъян антиблокировочной системы торможения состоит в том, что при небольшой скорости, система совсем отключается. В случае, когда дорога под уклоном и в то же время скользкая, нужно помнить о том, что может потребоваться для торможения надежный ручной тормоз. Поэтому его нужно иметь всегда в рабочем состоянии.

Штатного отключения антиблокировочной системы торможения в автомобилях не предусматривается. Иногда водители хотят отключить эту систему. Для этого необходимо вытянуть из блока штекер. Необходимо также учесть, что в новых автомобилях от ABS зависит и перераспределение межосевых тормозных сил. Поэтому, посредством торможения, полностью блокируются задние колеса.

Важно отметить, что система АБС – отличное дополнение к тормозной системе автомобиля, благодаря которому можно контролировать автомобиль в самых сложных и необычных ситуациях. Несмотря на это не следует забывать, что невозможно полностью полагаться на автомат. Со стороны водителя тоже нужно прикладывать большие усилия, чтобы держать ситуацию под контролем.

Видео

Антиблокировочная тормозная система (ABS) – это электрогидравлическая система активной безопасности, позволяющая сохранить управляемость и устойчивость автомобиля при торможении за счет предотвращения блокировки колес. АБС особенно эффективна на дорожных покрытиях с невысоким коэффициентом сцепления, а также при плохой погоде (снег, гололед, дождь). Расшифровка аббревиатуры ABS — Antilock Brake System, что дословно переводится как «антиблокировочная система тормозов». Рассмотрим принцип работы системы, ее основные составляющие, поколения, а также плюсы и минусы использования.

Устройство и основные компоненты системы

В состав антиблокировочной тормозной системы входят:

  • Датчики частоты вращения колес. Датчики работают на основе эффекта Холла и установлены на ступице каждого колеса. Они определяют скорость вращения колес и передают сигнал в блок управления АБС.
  • Блок управления. Основная функция электронного блока управления (ЭБУ) – обеспечить работу тормозной системы в наиболее эффективном и стабильном диапазоне, при котором тормозная сила будет максимальна, а колеса автомобиля не будут заблокированы. Для этого блок управления проводит непрерывные вычисления изменения скорости вращения колес (замедления). На основании данных показателей формируются управляющие сигналы для исполнительных устройств: насоса и электромагнитных клапанов гидравлического блока.
  • Гидравлический блок. Этот компонент ABS является исполнительным устройством. Гидравлический блок включает в себя электромагнитные клапаны (впускные и выпускные), гидроаккумуляторы, кулачковый насос с электрическим двигателем, демпфирующие камеры.

Электромагнитные клапаны управляют процессом торможения, каждый в своем контуре. Для каждого рабочего тормозного цилиндра предполагается пара клапанов (один впускной и один выпускной). Гидроаккумуляторы предназначены для ускорения сброса давления в тормозном контуре. Они наполняются тормозной жидкостью во время открытия выпускных клапанов. Далее в работу включается кулачковый насос, который откачивает тормозную жидкость обратно в главный тормозной цилиндр. Именно по этой причине при работе системы АБС водителем ощущаются толчки в педаль тормоза. Демпфирующие камеры гасят колебания жидкости при работе системы. Так как в автомобиле два контура гидропривода тормозной системы, в гидравлический блок, как правило, интегрируют два аккумулятора давления и две демпфирующие камеры.

Принцип работы системы

Антиблокировочная система тормозов выполняет свою работу циклически, при этом каждый цикл состоит из трех фаз:

  1. Увеличение давления (водителем). Торможение происходит в нормальном режиме, давление в системе повышается за счет нажатия водителем на педаль тормоза. Впускные клапана гидроблока открыты, выпускные закрыты. Если скорость вращения колеса слишком интенсивно замедляется и превышает определенное значение, то блок управления ABS переводит впускной клапан в положение «закрыто», выпускной также закрыт. Система переходит в следующую фазу.
  2. Удержание давления. На данном этапе система АБС как бы «отрезает» главный тормозной цилиндр от процесса торможения, и в контуре «гидравлический блок — рабочий тормозной цилиндр колеса» поддерживается постоянное давление. Даже если водитель начнет нажимать на педаль тормоза дальше, давление увеличиваться не будет. В этом режиме торможение происходит при максимальной тормозной силе, то есть наиболее эффективно. Блок управления продолжает контролировать скорость вращения колес, и если она уменьшится ниже допустимого порога, то есть возникнет угроза блокировки колес, поступит команда на открытие выпускного клапана и сброс давления.
  3. Сброс давления. В этой фазе открывается выпускной клапан, и давление резко понижается. Сначала жидкость попадает в гидроаккумулятор, далее откачивается насосом обратно в ГТЦ. Впускной клапан продолжает находиться в закрытом положении. После того, как скорость замедления колес вернется к допустимым значениям, выпускной клапан закрывается. Открывается впускной клапан, и цикл начинается с начала.

Существует довольно распространенное заблуждение, что ABS самостоятельно повышает давление в тормозной системе. На самом деле это не так, если речь идет о системе АБС в ее чистом виде (без ESP). Давление в ней повышается исключительно за счет действий водителя.

Данный цикл работы антиблокировочной тормозной системы автомобиля воспроизводится, пока не завершится торможение, и может повторяться около 6 раз в секунду. Отметим, что срабатывание ABS происходит при экстренном (резком) торможении. Отключить систему АБС нельзя без вмешательств в конструкцию автомобиля, так как приостановка ее работы может привести к трагическим последствиям (потому не предусмотрена автопроизводителями).

Отметим, что ABS интегрируется в штатную тормозную систему автомашины, не изменяя ее конструктивно. Если антиблокировочная тормозная система автомобиля неисправна, на панели приборов загорится соответствующий индикатор (контрольная лампа).

Поколения антиблокировочной системы

Чтобы создать систему ABS, потребовалось 14 лет усилий огромного числа инженеров. ABS выпускается с 1978 года, ее создатель – фирма Bosch.

Первое поколение системы (1970 год) получило название ABS-1. Данное электромеханическое изделие не отличалось надежностью и долговечностью из-за тысячи аналоговых компонентов, которые использовались в ЭБУ. Хотя главная функция ABS и выполнялась, но изделие для массового производства не подходило.

Второе поколение (1978 год). ABS-2 фирмы Bosch впервые начала устанавливаться как опция в автомобилях Mercedes-Benz S-класса, а спустя некоторое время и в лимузинах BMW 7-й серии. Количество компонентов уменьшилось до 140, а масса гидравлического блока составила 6,3 кг.

В последующих поколениях ABS инженеры Bosch сделали ставку на усовершенствование системы и уменьшение ее габаритов. Так, в 1980 году вышла ABS-2E, в которой масса гидравлического блока составила уже 4,9 кг, а количество компонентов уменьшилось до 40. В 1995 году появилась ABS 5.3 с массой гидравлического блока 2,6 кг и 25 компонентами. В 2003 году выходит ABS 8, в которой 16 компонентов, а масса гидравлического блока снизилась до 1,6 кг. С 2010 года Bosch выпускает 9 поколение системы ABS, которую отличают компактные габариты и гидравлический блок массой всего 1,1 кг.

Преимущества и недостатки системы

Рассмотрим основные плюсы системы АБС:

  • сохраняет управляемость и устойчивость автомобиля при экстренном торможении, плохой погоде и т.д.;
  • в большинстве случаев уменьшает длину тормозного пути;
  • повышает эффективность процесса торможения;
  • обеспечивает лучшую маневренность автомобиля на скользком дорожном покрытии.

Антиблокировочная система имеет и недостатки: ее использование увеличивает тормозной путь на мягких грунтах (песок). На таких покрытиях колеса наоборот необходимо блокировать. В последних поколениях ABS данный недочет практически устранен: система «научилась» определять тип поверхности, а после реализовывать отдельный алгоритм под определенное покрытие.

Антиблокировочная система тормозов АБС (ABS)

В последние несколько лет оснащать автомобили антиблокировочной системой или просто ABS стало модно среди именитых производителей. По разным данным около двух третей всех выпускаемых сегодня автомобилей комплектуются АБС, наблюдается тенденция прорыва этой технологии даже в недорогие базовые версии автомобилей.

АБС (ABS) система

Почему производители решили ставить еще недавно диковинную систему ABS на большинство выпускаемых автомобилей и какую выгоду дает подобная технологическая приправа вашему автомобилю?

Когда появилась антиблокировочная система?

Впервые АБС испытали в 1920 году на шасси самолетов. В авиации и до сегодняшнего дня каждый самолет оснащается рядом тормозных систем, среди которых присутствует и антиблокировочная.

Первый работоспособный вариант антиблокировочной системы на автомобильном транспорте испытал немецкий концерн Daimler-Benz. На пятки ему наступал гигант инженерной мысли Bosch. Антиблокировочные системы, которые впервые начали устанавливаться серийно на S-класс Mercedes и BMW 7-й серии в 1978 году были разработаны этими корпорациями совместно.

С 2004 года на все европейские автомобили ABS устанавливается в стандартной комплектации.

Для чего нужна АБС и как с ней ездить?

Антиблокировочная система автомобиля – это своеобразное дополнение к тормозам вашего автомобиля. Во время резкого торможения АБС помогает удержать устойчивость и затормозить быстрее, ведь система не дает колодкам полностью прижимать тормозной диск. Тем самым не допускается блокирование колеса при торможении, уменьшаются шансы пустить автомобиль в неконтролируемый занос.

ABS позволяет контролировать торможение на скользкой дороге – в этом его основное предназначение. Также система подсобит водителю при резком торможении. Никаких особенных навыков вождения присутствие этой системы на борту автомобиля от водителя не потребует. АБС упрощает жизнь водителя в сложных ситуациях. В обычной же дорожной обстановке контроль над тормозами полностью представлен водителю.

Для неопытного водителя наличие антиблокировочной системы в автомобиле – это отличная помощь в освоении всех тонкостей водительского мастерства. Человек с большим стажем вождения может самостоятельно контролировать момент, когда колеса начинают блокироваться, ослабляя при этом усилие торможения. С присутствуем АБС можно просто давить на педаль тормоза с максимальной силой – это обеспечит эффективное торможение.

Устройство антиблокировочной системы — схема

  1. компенсационный бачок
  2. вакуумный усилитель тормозов
  3. датчик положения педали тормоза
  4. датчик давления в тормозной системе
  5. блок управления
  6. насос обратной подачи
  7. аккумулятор давления
  8. демпфирующая камера
  9. впускной клапан переднего левого тормозного механизма
  10. выпускной клапан привода переднего левого тормозного механизма
  11. впускной клапан привода заднего правого тормозного механизма
  12. выпускной клапан привода заднего правого тормозного механизма
  13. впускной клапан привода переднего правого тормозного механизма
  14. выпускной клапан привода переднего правого тормозного механизма
  15. впускной клапан привода заднего левого тормозного механизма
  16. выпускной клапан привода заднего левого тормозного механизма
  17. передний левый тормозной цилиндр
  18. датчик частоты вращения переднего левого колеса
  19. передний правый тормозной цилиндр
  20. датчик частоты вращения переднего правого колеса
  21. задний левый тормозной цилиндр
  22. датчик частоты вращения заднего левого колеса
  23. задний правый тормозной цилиндр
  24. датчик частоты вращения заднего правого колеса

Как работает эта ABS?

Устройство системы сравнительно простое. За основу работы берется два показателя скорости: скорость вращения колеса и скорость движения автомобиля.

Специальные датчики всегда сопоставляют эти два показателя, как только водитель нажимает на педаль тормоза. Если одно или несколько колес начинают блокироваться, то есть скорость их вращения становится меньше скорости движения автомобиля, АБС подключается и искусственно уменьшает тормозное давление на колесе, вызвавшем проблему. Как только скорость вращения колеса восстанавливается, датчики отдают команду снова передать силу торможения в руки (а точнее, в ноги) водителю.

Срабатывает включение/выключение системы ABS автоматически до 30 раз в секунду. Поэтому во время работы антиблокировочной системы водитель чувствует легкое биение на педали тормоза. Этот фактор и подсказывает, что работа тормозной системы корректируется антиблокировочной.

Кроме антиблокировочной системы в высокие комплектации автомобилей входит ряд других технических новинок: противобуксовочная система, система помощи при экстренном торможении, а также система курсовой устойчивости. Все эти технологические примочки произошли от ABS и по сути являются лишь помощниками основной антиблокировочной системы.

Видео: принцип работы ABS.

Сфера применения антиблокировочной системы

Сегодня АБС используют везде, где есть колесный транспорт. Разве что на складские погрузчики пока не решились поставить. Первым ареалом использования антиблокировочной системы, как уже упоминалось выше, стала авиация. При посадке самолет начинает движение по асфальту с огромной скоростью. Отсутствие АБС потребовало бы значительно большего тормозного пути, чем в нынешних аэропортах, да и безопасность была бы меньшей.

Кроме автомобилей ABS также устанавливают на мотоциклы, квадроциклы и даже прицепы. Грузовые автомобили не смогли бы провозить трейлеры с грузом по сложным зимним дорогам, если бы не помощь антиблокировочной системы.

Вокруг использования АБС сегодня ходит много споров и дискуссий. Опытные водители иногда утверждают, что это бесполезная техническая новинка, которая перегружает тормозную систему. Но сотни тысяч водителей, которым удалось избежать нежелательных последствий в сложных дорожных ситуациях, благодаря ABS, скажут вам обратное.

АБС: наша страховка от неприятностей

Представьте ситуацию, Вы едете на автомобиле по загородной трассе, наслаждаясь окружающей природой. Впереди на небольшой дистанции движется грузовик, кузов которого забит какими-то коробками и хламом. Внезапно, подпрыгнув на кочке, он теряет одну из коробок, и она падает прямо перед Вашим авто.

Что делать?

Конечно, первая реакция водителя в этой ситуации попытаться затормозить и одновременно объехать препятствие.

И вот, кульминация истории – если ваша машина оборудована АБС, то совершить подобный манёвр довольно легко, но если этой системы нет, то тогда вполне вероятно, что от резкого удара по педали тормоза колёса заблокируются, и автомобиль превратится в неуправляемый снаряд, а это сулит неприятной встречей с выпавшей коробкой.

Как Вы уже поняли, ABS не просто полезная опция, а просто таки необходимая система, от которой зависит безопасность водителя и всех кто находится в авто.

Помимо того, что антиблокировочная система помогает сохранить контроль над транспортным средством в ситуациях похожих на описанную выше, она также значительно сокращает тормозной путь, улучшает манёвренность в сложных погодных условиях и даже помогает сэкономить резину.

Принцип работы системы

Схема системы АБС

Антиблокировочная система тормозов выполняет свою работу циклически, при этом каждый цикл состоит из трех фаз:

  1. Увеличение давления (водителем). Торможение происходит в нормальном режиме, давление в системе повышается за счет нажатия водителем на педаль тормоза. Впускные клапана гидроблока открыты, выпускные закрыты. Если скорость вращения колеса слишком интенсивно замедляется и превышает определенное значение, то блок управления ABS переводит впускной клапан в положение «закрыто», выпускной также закрыт. Система переходит в следующую фазу.
  2. Удержание давления. На данном этапе система АБС как бы «отрезает» главный тормозной цилиндр от процесса торможения, и в контуре «гидравлический блок — рабочий тормозной цилиндр колеса» поддерживается постоянное давление. Даже если водитель начнет нажимать на педаль тормоза дальше, давление увеличиваться не будет. В этом режиме торможение происходит при максимальной тормозной силе, то есть наиболее эффективно. Блок управления продолжает контролировать скорость вращения колес, и если она уменьшится ниже допустимого порога, то есть возникнет угроза блокировки колес, поступит команда на открытие выпускного клапана и сброс давления.
  3. Сброс давления. В этой фазе открывается выпускной клапан, и давление резко понижается. Сначала жидкость попадает в гидроаккумулятор, далее откачивается насосом обратно в ГТЦ. Впускной клапан продолжает находиться в закрытом положении. После того, как скорость замедления колес вернется к допустимым значениям, выпускной клапан закрывается. Открывается впускной клапан, и цикл начинается с начала.

Существует довольно распространенное заблуждение, что ABS самостоятельно повышает давление в тормозной системе. На самом деле это не так, если речь идет о системе АБС в ее чистом виде (без ESP). Давление в ней повышается исключительно за счет действий водителя.

Данный цикл работы антиблокировочной тормозной системы автомобиля воспроизводится, пока не завершится торможение, и может повторяться около 6 раз в секунду. Отметим, что срабатывание ABS происходит при экстренном (резком) торможении. Отключить систему АБС нельзя без вмешательств в конструкцию автомобиля, так как приостановка ее работы может привести к трагическим последствиям (потому не предусмотрена автопроизводителями).

Отметим, что ABS интегрируется в штатную тормозную систему автомашины, не изменяя ее конструктивно. Если антиблокировочная тормозная система автомобиля неисправна, на панели приборов загорится соответствующий индикатор (контрольная лампа).

Читайте также:  Классификация и описание тормозной жидкости DOT

Назначение и устройство АБС

Антиблокировочные системы (АБС) тормозов призваны обеспечить постоянный контроль за силой сцепления колес с дорогой и соответственно регулировать в каждый данный момент тормозное усилие, прилагаемое к каждому колесу. АБС производит перераспределение давления в ветвях гидропривода колесных тормозов так, чтобы не допустить блокирования колес и вместе с тем достичь максимальной силы торможения без потери управляемости автомобиля.

Основной задачей АБС является поддерживание в процессе торможения относительного скольжения колес в узких пределах вблизи λкp. В этом случае обеспечиваются оптимальные характеристики торможения. Для этой цели необходимо автоматически регулировать в процессе торможения подводимый к колесам тормозной момент.

Появилось много разнообразных конструкций АБС, которые решают задачу автоматического регулирования тормозного момента. Независимо от конструкции, любая АБС должна включать следующие элементы:

  • датчики, функцией которых является выдача информации, в зависимости от принятой системы регулирования, об угловой скорости колеса, давлении рабочего тела в тормозном приводе, замедлении автомобиля и др.
  • блок управления, обычно электрон­ный, куда поступает информация от датчиков, который после логической обработки поступившей информации дает команду исполнительным механизмам
  • исполнительные механизмы (моду­ляторы давления), которые в зависи­мости от поступившей из блока управ­ления команды снижают, повышают или удерживают на постоянном уровне давление в тормозном приводе колес

Рис. Схема управления АБС: 1 – исполнительный механизм; 2 – главный тормозной цилиндр; 3 – колесный тормозной цилиндр; 4 – блок управления; 5 – датчик вращения скорости колеса

Процесс регулирования с помощью АБС торможения колеса – цикличес­кий. Связано это с инерционностью самого колеса, привода, а также элементов АБС. Качество регулирования оценивается по тому, насколько АБС обеспечивает скольжение тормозящего колеса в заданных пределах. При большом размахе циклических колеба­ний давления нарушается комфортабельность при торможении «дерга­ние», а элементы автомобиля испытывают дополнительные нагрузки. Качество работы АБС зависит от принятого принципа регулирования, а также от быстродействия системы в целом. Быстродействие определяет циклическую частоту изменения тормозного момента. Важным свойством АБС должна быть способность приспосабливаться к изменению условий торможения (адаптивность) и, в первую очередь, к изменению коэффициента сцепления в процессе торможения.

Разработано большое число принципов (алгоритмов функционирова­ния), по которым работают АБС. Они различаются по сложности, стоимости реализации и по степени удовлетворе­ния поставленным требованиям. Сре­ди них наиболее широкое применение получил алгоритм функционирования по замедлению тормозящего колеса.

Тормозная динамика автомобиля с АБС зависит от принятой схемы установки элементов этой системы. С точ­ки зрения тормозной эффективности, наилучшей является схема с автономным регулированием каждого колеса. Для этого необходимо установить на каждое колесо датчик, а в тормозном приводе – модулятор давления и блок управления. Эта схема наиболее сложная и дорогостоящая.

Существуют более простые схемы АБС. На рисунке б показана схема АБС с регулируемым торможением двух задних колес. Для этого используются два колесных датчика угловых скоростей и один блок управления. В такой схеме применяют так называе­мое низко- или высокопороговое регулирование  Низкопороговое регулиро­вание предусматривает управление тормозящим колесом, находящимся в худших по сцеплению условиях («слабым» колесом). В этом случае тормозные возможности «сильного» колеса недоиспользуются, но создается равенство тормозных сил, что способствует сохранению курсовой устойчивости при торможении при некотором снижении тормозной эффективности. Вы­сокопороговое регулирование, т. е. управление колесом, находящимся в лучших по сцеплению условиях, дает более высокую тормозную эффектив­ность, хотя устойчивость при этом несколько снижается. «Слабое» колесо при этом способе регулирования циклически блокируется.

Рис. Схемы установки АБС на автомобиле

Еще более простая схема приведе­на на рисунке в. Здесь используются один датчик угловой скорости, размещенный на карданном валу, один модулятор давления и один блок управления. По сравнению с предыдущей эта схема имеет меньшую чувствительность.

На рисунке г приведена схема, в которой применены датчики угловых скоростей на каждом колесе, два моду­лятора, два блока управления. В такой схеме может применяться как низко-, так и высокопороговое регулирование. Часто в таких схемах используют смешанное регулирование (например, низ­копороговое для колес передней оси и высокопороговое для колес задней оси). По сложности и стоимости эта схема занимает промежуточное положение между рассмотренными.

Процесс работы АБС может прохо­дить по двух- или трехфазовому циклу.

При двухфазовом цикле:

  • первая фаза – нарастание давления
  • вторая фаза – сброс давления

При трехфазо­вом цикле:

  • первая фаза – нарастание давления
  • вторая фаза – сброс давления
  • третья фаза – поддержание давления на постоянном уровне

При установке на легковом автомобиле АБС возможны замкнутый и ра­зомкнутый тормозные гидроприводы.

Рис. Схема модулятора давления гидростатического тормозного привода

Замкнутый или закрытый (гидро­статический) привод работает по прин­ципу изменения объема тормозной сис­темы в процессе торможения. Такой привод отличается от обычного уста­новкой модулятора давления с дополнительной камерой. Модулятор работает по двухфазовому циклу:

  • Первая фаза – нарастание давления  обмотка электромагнита 1 отключена от источника тока. Якорь 3 с плунжером 4 находится под действием пружины 2 в крайнем правом положе­нии. Клапан 6 пружиной 5 отжат от своего гнезда. При нажатии на тор­мозную педаль давление жидкости, создаваемое в главном цилиндре (вывод II), передается через вывод I к рабочим тормозным цилиндрам. Тормозной момент растет.
  • Вторая фаза – сброс давления: блок управления подключает обмотку электромагнита 1 к источнику питания  Якорь 3 с плунжером 4 переме­щается влево, увеличивая при этом объем камеры 7. Одновременно кла­пан 6 также перемещается влево, перекрывая вывод I к рабочим тор­мозным цилиндрам колес. Из-за увеличения объема камеры 7 давление в рабочих цилиндрах падает, а тормозной момент снижается. Далее блок управления дает команду на нараста­ние давления, и цикл повторяется.

Разомкнутый или открытый тормозной гидропривод (привод высокого давления) имеет внешний источник энергии в виде гидронасоса высокого давления, обычно в сочетании с гидроаккумулятором.

В настоящее время отдается предпоч­тение гидроприводу высокого давления, более сложному по сравнению с гидростатическим, но обладающим необходимым быстродействием.

Рис. Двухконтурный тормозной привод с АБС: 1 – колесный датчик угловой скорости; 2 – модуля­торы; 3 – блоки управления; 4 – гидроаккумулято­ры; 5 – обратные клапаны; 6 – клапан управления; 7 – гидронасос высокого давления; 8 – сливной ба­чок

Тормозной привод имеет два контура, поэтому необходима установка двух авто­номных гидроаккумуляторов. Давление в гидроаккумуляторах поддерживается на уровне 14…15 МПа. Здесь применен двух­секционный клапан управления, обеспечи­вающий следящее действие, т. е. пропор­циональность между усилием на тормозной педали и давлением в тормозной системе. При нажатии на тормозную педаль дав­ление от гидроаккумуляторов передается к модуляторам 2, которые автомати­чески управляются электронными блоками 3, получающими информацию от колесных датчиков 1. На рисунке приведена схема двухфазового золотникового модулятора давления для тормозного гидропривода высокого давления. Рассмотрим фазы ра­боты этого модулятора:

  • Фаза 1 нарастания давления: блок управления АБС отклю­чает катушку соленоида от источника тока. Золотник и якорь соленоида уси­лием пружины перемещены в верхнее по­ложение. При нажатии на тормозную педаль клапан управления сообщает гид­роаккумулятор (вывод I) с нагнетатель­ным каналом модулятора давления. Тор­мозная жидкость под давлением поступает через вывод II к рабочим цилиндрам тормозных механизмов. Тормозной момент растет.
  • Фаза 2 сброса давления: блок управления сообщает катушку соле­ноида с источником питания. Якорь соле­ноида перемещает золотник в нижнее поло­жение. Подача тормозной жидкости в ра­бочие цилиндры прерывается: вывод II рабочих тормозных цилиндров сообщается с каналом слива III. Тормозной момент снижается. Блок управления дает команду на нарастание давления, отключая катуш­ку соленоида от источника питания, и цикл повторяется.

Рис. Схема работы двухфазного модулятора высокого давления: а – фаза 1; б – фаза 2

В настоящее время более распространены АБС, работающие по трехфазовому цик­лу. Примером такой системы является довольно распространенная система АБС 2S фирмы Бош.

Эта система встраивается в качестве дополнительной в обычную тормозную систему. Между главным тормозным цилиндром и колесными цилиндрами устанавливается нагнетательные (Н) и разгрузочные (Р) электро­магнитные клапаны, которые либо поддерживает на постоянном уровне, либо снижают давление в приводах колес или в контурах. Электромагнитные клапаны приводятся в действие блоком управления, обрабатывающим информацию, поступающую от четырех колесных датчиков.

Блок управления, куда непрерывно поступают данные о скорости вращения каждого колеса и ее изменениях, определяет момент возникно­вения блокировки, затем, при необходимости, производит сброс давления, включает гидронасос, который возвращает часть тормозной жидкости обратно в питательный бачок главного цилиндра.

Рис. Функциональная схема АБС Bosch 2S: 1 – блок управления; 2 – модулятор; 3 – главный тормозной цилиндр; 4 – бачок; 5 – электрогидронасос; 6 — колесный цилиндр; 7 – ротор колесного датчика; 8 – колесный индуктивный датчик; 9 – сигнальная лампа; 10 – регулятор тормозных сил; Н/Р – нагнетательный и разгрузочный электромагнитные клапаны; — .-. входные сигналы БУ; — ­–­ — – выходные сигналы БУ; –––– тормозной трубопровод

В модуляторе АБС скомпонованы электро­магнитные клапаны, гидронасос с аккумуляторами давления жидкости, реле электромагнитных клапанов и реле гидронасоса.

Рис. Электрогидравлический модулятор: 1 – электромагнитные клапаны; 2 – реле гидронасоса; 3 – реле электромагнитных клапанов; 4 – электрический разъем; 5 – электродвигатель гидронасоса; 6 – радиаль­ный поршневой элемент насоса; 7 – аккумулятор давления; 8 – глушитель

Работа системы происходит по программе, подразделяющейся на три фазы: 1 – нормальное или обычное торможение; 2 – удержание давления на постоянном уровне; 3 – сброс давления.

Простейший способ торможения автомобиля

Многие водители считают, что чтобы быстро остановить автомобиль, необходимо нажать и удерживать педаль тормоза (тормоз в пол). Безусловно, такой способ заставит автомобиль остановиться, но такое торможение не будет эффективным.

При торможении в пол происходит блокировка колес, т.е. колеса автомобиля перестают вращаться. На первый взгляд кажется, что с заблокированными колесами автомобиль остановится быстрее. Но это только на первый взгляд. Вспомним небольшой элемент школьного курса физики: «Сила трения покоя всегда больше, чем сила трения скольжения». Т.е. если колеса автомобиля катятся (незаблокированы), то автомобиль затормозит быстрее, чем в случае с заблокированными колесами. Это обусловлено тем, что в первом случае пятно контакта колес автомобиля находится в неподвижном состоянии относительно дорожного полотна, т.е. действует сила трения покоя. Во втором же случае, когда колеса автомобиля заблокированы, на него действует сила терния скольжения.

Существует также второй недостаток простейшего способа торможения — автомобиль с заблокированными колесами полностью теряет управляемость. Т.е. если в повороте заблокировать колеса, то автомобиль продолжит свое движение по инерции прямо, а не в сторону повернутых колес.

Очевидно, что простейший способ торможения несовершенен, а иногда и опасен. Поэтому для помощи водителю при торможении были разработаны специальные антиблокировочные системы тормозов (АБС).

Нет ничего идеального

Может создаться впечатление, что антиблокировочная система идеальна и безукоризненна. На самом деле это не так, и у неё есть свои недостатки, о которых нужно знать.

Так, к примеру, АБС может оказать медвежью услугу при торможении на снежной, песчаной, грунтовой дороге или на льду. Дело в том, что в этих случаях идеальным с точки зрения длины тормозного пути будет заблокированное колесо, особенно если оно обуто в шипованную резину.

Но зато во всей красе ABS себя демонстрирует на мокром, сухом и ровном покрытии – тут равных ей нет.

На этом, уважаемые читатели и подписчики, наш краткий рассказ об антиблокировочной системе можно завершить.

В заключение хотелось бы сказать, что какой бы совершенной ни была электроника автомобиля, водителем всегда остаётся человек. Поэтому расслабляться за рулём, уповая на всесильные современные технологии, всё же не стоит.

Бдительность и внимание на дороге – это то что в первую очередь убережёт Вас и Ваших близких от неприятных ситуаций.

До новых встреч, друзья!

Подписывайтесь на новый материал и поделитесь полученными знаниями, ведь это наша безопасность и безопасность наших близких.

Устройство и основные компоненты системы

Компоненты системы ABS

В состав антиблокировочной тормозной системы входят:

  • Датчики частоты вращения колес. Датчики работают на основе эффекта Холла и установлены на ступице каждого колеса. Они определяют скорость вращения колес и передают сигнал в блок управления АБС.
  • Блок управления. Основная функция электронного блока управления (ЭБУ) – обеспечить работу тормозной системы в наиболее эффективном и стабильном диапазоне, при котором тормозная сила будет максимальна, а колеса автомобиля не будут заблокированы. Для этого блок управления проводит непрерывные вычисления изменения скорости вращения колес (замедления). На основании данных показателей формируются управляющие сигналы для исполнительных устройств: насоса и электромагнитных клапанов гидравлического блока.
  • Гидравлический блок. Этот компонент ABS является исполнительным устройством. Гидравлический блок включает в себя электромагнитные клапаны (впускные и выпускные), гидроаккумуляторы, кулачковый насос с электрическим двигателем, демпфирующие камеры.

Электромагнитные клапаны управляют процессом торможения, каждый в своем контуре. Для каждого рабочего тормозного цилиндра предполагается пара клапанов (один впускной и один выпускной). Гидроаккумуляторы предназначены для ускорения сброса давления в тормозном контуре. Они наполняются тормозной жидкостью во время открытия выпускных клапанов. Далее в работу включается кулачковый насос, который откачивает тормозную жидкость обратно в главный тормозной цилиндр. Именно по этой причине при работе системы АБС водителем ощущаются толчки в педаль тормоза. Демпфирующие камеры гасят колебания жидкости при работе системы. Так как в автомобиле два контура гидропривода тормозной системы, в гидравлический блок, как правило, интегрируют два аккумулятора давления и две демпфирующие камеры.

Читайте также:  Устройство и принцип работы стояночного тормоза

Фаза нормального торможения

При обычном тормо­жении напряжение на электромагнитных клапанах отсутствует, из главного цилиндра тормозная жидкость под давлением свободно проходит через открытые электромагнитные клапаны и приводит в действие тормозные механизмы колес. Гидронасос не работает.

Рис. Фазы торможения: а) фаза нормального торможения; б) фаза удержания давления на постоянном уровне; в) фаза сброса давления; 1 – ротор колесного датчика; 2 – колесный датчик; 3 – колесный (рабочий) цилиндр; 4 – электрогидравлический модулятор; 5 – электро­магнитный клапан; 6 – аккумулятор давления; 7 – нагне­тательный насос; 8 – главный тормозной цилиндр; 9 – блок управления

Задача каждого водителя — избежать ДТП, и антиблокировочная система оказывает в этом неоценимую помощь.

что это, принцип работы и устройство антиблокировочной системы автомобиля

Автомобиль замедляется исключительно благодаря трению между участком шины, находящемуся в зоне контакта с поверхностью. Насколько бы плотно не зажимался тормозной диск колодками, преодолеть порог сцепления колеса с дорогой невозможно. Более того, в случае превышения этого порога коэффициент трения скачкообразно падает, колесо срывается в скольжение и интенсивность торможения резко уменьшается.

Содержание статьи:

Зачем в машине АБС

На этом фоне самым логичным станет уменьшение тормозного усилия, что позволит восстановить сцепление и вновь довести коэффициент до максимума.

Параллельно будет решена и вторая, не менее важная задача – сохранение управляемости. Ведь скользящее колесо одинаково слабо противостоит продольным и поперечным силам.

Для управляемой оси это означает отсутствие реакции на руль, машина продолжит движение по инерции, а все прочие колёса могут хаотично изменять направление смещения.

Малейшие неровности дороги, наличие вращающих моментов инерции, даже ветер способны отправить автомобиль в скольжение, из которого почти невозможно выйти.

Читайте также: Что такое дорожный просвет в авто и 6 способов его увеличения

Опытные водители способны вопреки инстинктам в такой ситуации ослабить давление на тормозную педаль, что приводит к восстановлению сцепления. Замедление возрастёт, колесо начнёт отслеживать траекторию. Но регулировать давление крайне сложно, нужны быстрые реакции, в условиях цейтнота недостижимые.

Спасает многим известный приём прерывистого торможения, когда усилие модулируется в импульсном режиме. После некоторой тренировки можно достигнуть хорошего результата.

Однако в идеале это надо делать с большой частотой, одновременно фиксируя результат. Наступает предел возможностей человека. Зато у техники теоретических пределов не существует.

Появилась необходимость в устройстве, которое способно это делать за водителя, с максимальной эффективностью. Так и возникла антиблокировочная система тормозов, известная как ABS или АБС в отечественной транскрипции.

Принцип работы антиблокировочной системы

Для принятия решения и его исполнения любая автоматика должна иметь входной сигнал, устройство обработки данных и исполнительные механизмы.

Так и ABS, получая сигнал о начале блокирования колёс кратковременно растормаживает диск или барабан, связанный со ступицей, а после восстановления контакта снова прикладывает давление к тормозным колодкам. Процесс повторяется десятки раз в секунду, что в результате усреднения импульсного воздействия даёт оптимальную величину замедления.

Отслеживая скорость автомобиля и частоту вращений колёс, система сравнивает эти величины, стараясь не выходить за заданные рамки разницы между ними.

Таким образом, замедление поддерживается максимальным для данных дорожных условий. В остальных случаях, когда сцепления хватает для желаемого торможения, ABS «молчит», не вмешиваясь в управление.

Устройство

В состав системы входят электронные, механические и гидравлические узлы, органично вписанные в традиционные тормоза. Всё сделано так, чтобы при выходе из строя элементов, относящихся к ABS, функциональность торможения не изменилась.

Датчики скорости

Теоретически в наиболее функциональной системе их должно быть пять, один измеряет скорость автомобиля в целом, остальные отслеживают частоту вращения каждого колеса, которая связана с линейной скоростью протектора шины. Оценке подлежит как разница скоростей, так и динамика их изменения.

Каждый датчик представляет собой электромагнит, включающий сердечник и намотанную на него катушку индуктивности. Узел закрепляется на кулаке подвески или чулке полуоси, а его выступающий наконечник с небольшим зазором отслеживает вращение задающего диска, связанного со ступицей колеса.

Иногда это зубчатый венец, иногда просто намагниченная короткими отрезками составная часть ступичного подшипника. Встречаются и устройства на эффекте Холла, они более быстродействующие, хотя особой необходимости в этом нет.

Это интересно: В чем разница между кроссовером, внедорожником и паркетником

На выходе датчика образуется импульсный электрический сигнал, каждый пик которого соответствует одному зубцу или магнитной метке. Частота этих импульсов пропорциональна скорости вращений колеса.

Сигнал передаётся по экранированному кабелю в управляющий блок АБС, где усиливается и преобразуется в цифровой формат. Блок непрерывно отслеживает полученные данные, принимая их как информацию о мгновенной скорости вращения колёс.

Клапаны

Для выполнения команд электронного блока на изменение давления в тормозных магистралях нужны устройства, преобразующие электрические сигналы в силовые гидравлические.

В этой роли выступают управляющие клапаны. Они представляют собой классические соленоиды, штоки которых связаны с нормально закрытыми или открытыми гидравлическими запирающими конусами.

Как правило, устанавливается по два клапана на колесо, нормально открытый (то есть не препятствующий потоку при отсутствии управляющего напряжения) впускной и нормально закрытый выпускной. Первый подаёт давление на рабочий цилиндр тормоза, второй его сбрасывает.

Существует три режима работы клапанов:

  • подача давления в цилиндр, первый открыт, второй закрыт;
  • удержание давления, когда оба клапана закрыты, срабатывает при первых признаках скольжения;
  • сброс давления, открывается выпускной клапан, если удержание не помогло и колесо продолжает скользить.

Клапаны должны обладать хорошим быстродействием, поскольку процесс происходит с высокой частотой для качественной модуляции торможения.

Насос

В состав системы входит электрический насос рабочей жидкости, роль которого состоит в ускорении перекачивания, что повышает общее быстродействие АБС. Чем выше рабочее давление, тем скорее система отреагирует на любой режим.

Избавление от пиковых нагрузок и пульсаций давления производится с помощью сблокированных с насосом гидроаккумуляторов, которые сглаживают колебания и хранят в себе запас жидкости, обладающей энергией за счёт сжатой пружины аккмулятора, расположенной с обратной стороны его диафрагмы. Питание на насос подаётся по команде блока управления.

Блок управления

Электронный модуль, построенный на базе микрокомпьютера, является мозгом системы, собирающим информацию от всех датчиков, а также по интерфейсной шине от прочих компьютеров автомобиля, и хранящим в памяти все алгоритмы работы АБС в виде программы.

Выходными сигналами блока являются напряжения питания датчиков, насоса, а также включения контрольной лампы неисправностей, и передача информации прочим устройствам.

Блоки управления непрерывно усовершенствуются, растёт их быстродействие, способность обрабатывать большие объёмы информации, эффективность использования новых алгоритмов.

Это надо знать: Что такое ESP и EBD в машине

Часто машины попадают в такие условия, когда простейших способов управления колёсами не хватает, приходится внедрять элементы искусственного интеллекта. Совершенство не достигнуто до сих пор. Одновременно в блок добавляются новые функции, непосредственно с АБС не связанные.

Типы ABS

Развитие системы шло по пути наращивания числа каналов и улучшения эффективности. Основным скачком стало раздельной управление колёсами.

Четырехканальная

В данной системе, которая сейчас применяется повсеместно, каждое колесо автономно участвует в обеспечении эффективности торможения. К его тормозному механизму идёт отдельная магистраль от блока АБС, где интегрированы клапаны, насос и гидроаккумуляторы.

Каждое колесо управляется своей парой клапанов, что обеспечивает сохранение надёжного контакта с дорогой при максимально неоднородном покрытии.

Даже если одно попадает на участок голого льда и будет избавлено от тормозного усилия, то это никак не отразится на торможении всех прочих.

Трехканальная

Переходный вариант исполнения АБС, когда передние колёса, как наиболее важные для процесса замедления, обслуживались индивидуально, а задняя ось, которая при торможении разгружается и слабо влияет на общую эффективность, имеет общий для двух колёс канал управления.

Несколько упрощенный вариант, однако способный выполнять ряд функций, в частности регулятора торможения по осям. С появлением мощных быстродействующих узлов был исключён из серийного производства.

Одноканальная

Существовала только в первое время появления АБС, когда все узлы были слишком несовершенны. Имела разные исполнения, как ориентированные на работу только одной ведущей оси, так и одновременно на все колёса.

Просуществовала недолго, поскольку обладала существенными недостатками, в частности резко снижала эффективность торможения на неоднородных покрытиях. Включала в себя только два клапана на всю машину.

Преимущества и недостатки ABS

Сейчас системой оснащаются практически все автомобили, что закрепляется на законодательном уровне. Это означает, что её достоинства многократно перевешивают недостатки, с которыми идёт непрерывная работа.

Плюсы:

  • ABS намного сокращает тормозной путь, поскольку на сложных покрытиях работает намного быстрее и точнее любого водителя;
  • сохраняется возможность управлять автомобилем при полностью нажатой тормозной педали, каждое колесо обладает курсовой устойчивостью;
  • появилась возможность выдачи рекомендаций неопытным водителям тормозить в поворотах и при потере устойчивости автомобилем, раньше так поступать категорически запрещалось;
  • узлы и модули АБС стали базой для внедрения многочисленных электронных помощников водителя, повышающих управляемость, проходимость и спасающих в трудных ситуациях.

Минусы:

  • система плохо работает на небольших и высоких скоростях, алгоритмы продолжают требовать усовершенствования;
  • очень трудно приспособить АБС к работе на сыпучих грунтах, в грязи и по снегу;
  • сложные алгоритмы при работе подвесок на максимальные ходы отбоя, связанные с зависанием колёс в воздухе и последующим полным растормаживанием.

Доработки АБС идут непрерывно, многие недостатки уже устранены, но не на всех автомобилях. Пока ограничиваются тем, что система автоматически отключается при возникновении критических ситуаций. Дополнительные сложности связаны с полноприводными автомобилями, но с этим бороться уже научились.

Все про ABS: принцип работы, из чего состоит, диагностика неисправностей

Серийное производство автомобилей с ABS (Anti-lock Brake System) стартовало в конце 70-х годов. Это была революционно новая тормозная система, которая была призвана повысить уровень безопасности автомобилистов в критических ситуациях связанных с экстренным торможением.

Отныне в любых дорожных ситуациях в самых критических условиях (мокрый или скользкий асфальт) колеса автомобиля не блокировались даже при экстренном торможении.

Система ABS состоит из:

  • Гидравлического блока;
  • Блока управления;
  • Колесные тормозные механизмы;
  • Сенсорные датчики числа оборотов.

Мозгом системы АБС как вы понимаете является блок управления, он принимает сигналы, которые поступают с сенсорных датчиков в виде количества оборотов колес. После этого полученные данные обрабатываются и на их основании блок делает вывод о том, скользит колесо или нет, замедляется или ускоряется. Принятие решения происходит молниеносно, после чего поступает сигнал в виде команды на магнитные клапаны гидравлического блока, которые собственно и выполняют эти команды.

Гидравлический блок расположен между тормозными цилиндрами суппортов и главным тормозным цилиндром (ГТЦ). Давление, которое поступает от ГТЦ, в тормозных цилиндрах суппортов преобразуется в нажимное усилие, за счет чего происходит прижатие тормозных колодок к тормозным дискам. В независимости от того с каким усилием водитель будет давить на педаль тормоза и в какой ситуации, давление в тормозной системе будет всегда оптимальным.

Актуально: Стук в передней подвеске: диагностика неисправностей, ремонт своими руками

Вся прелесть системы ABS состоит в том, что она способна анализировать состояние каждого колеса и индивидуально подбирать оптимальное давление для недопущения блокировки колеса. Торможение до полной остановки, ABS регулирует при помощи давления в системе тормозного привода, так оно направлено непосредственно для осуществления торможения.

Регулировка давления происходит по такому принципу: сенсорные датчики количества оборотов подсчитывают обороты не только передних колес, но и дифференциала задней оси (в задне- и полноприводных моделях), и задних колес. Данные нужны блоку управления для того чтобы рассчитать окружную скорость колес. После завершения подсчета и определения того, что колесо или колеса заблокированы или находятся на грани блокировки, посылается команда магнитным клапанам и обратному насосу соответствующего(их) колес(а). Каждый из суппортов получает такое давление, которое позволяет обеспечить колесу максимально эффективное торможение и полное отсутствие эффекта блокировки. Заднеприводные и полноприводные авто, оснащенные лишь одним сенсорным датчиком кол-ва оборотов на дифференциале задней оси, возможность блокировки колес определяется по одному наиболее расположенному к этому колесу, после чего определяется сила торможения для всего ряда. В результате этого колесо обладающее лучшим коэффициентом сцепления получает немного меньшее торможение, что не можете не увеличивать тормозной путь, однако при этом сохраняется намного лучшая управляемость автомобилем по сравнению с ТС без АБС.

Устройство которое управляет магнитными клапанами способно работать в трех различных положениях:

  • Первое — создание давления. ГТЦ связан с тормозным цилиндром, а это значит, что выпускной клапан закрыт, а впускной — открыт, следовательно давление может спокойно нарастать.
  • Второе — удержание давления. Прерывание связи между ГТЦ и тормозным цилиндром суппорта — состояние, когда давление в системе тормозного привода неизменно. То есть, на впускной клапан поступает сигнал, в результате этого клапан остается закрытым, не допуская тем самым увеличение давления.
  • Третье — снижение давления. Давление в системе тормозного привода снижается, поскольку на выпускной клапан поступает сигнал о необходимости сбросить давление, после чего он открывается. Вместе с тем давление снижается из-за включения обратного насоса, в результате впускной клапан закрывается.

Благодаря трем разным рабочим положениям система ABS способна повышать или понижать давление в системе тормозного привода по «ступенчатому» принципу, посредством шагового воздействия на магнитные клапаны. В рабочей системе эти положения способны меняться от 4 до 10 раз в секунду, это в большей степени зависит от типа дорожного покрытия.

В случае обнаружения неисправности в системе она в ту же минуту деактивируется, в тоже время тормозная система продолжает работать в штатном режиме, однако без участия ABS. Само торможение существенно отличается и имеет значительно меньшую эффективность. О том, что система ABS вышла из строя, водитель узнает по аварийному индикатору, расположенному на панели приборов. Способ поиска и определения неисправности может отличаться, здесь в большей степени играет роль год выпуска и тип ABS.

Диагностика неисправностей системы ABS

Предохранители

  1. Визуальный осмотр блока предохранителей дает возможность исключить первую возможную причину неисправности. Перед тем как разобрать все остальные компоненты системы ABS.
  2. Осмотр всех соединений и разъемов на предмет потертостей или плохого контакта. Такие незначительные на первый взгляд неисправности могут вывести из строя всю систему или быть причиной ее некорректной работы. Убедитесь. что на деталях (сенсорные датчики числа оборотов, колесика датчиков) нет следов мех. повреждения и проверьте все ли в порядке с массой.

К большому сожалению, часто случается, что из-за неправильного подбора шин из строя выходит система ABS.

Чтобы исключить вероятность «обмана» датчиков проверьте

  1. Люфт в ступичном подшипнике.
  2. Работоспособность тормозной системы, желательно на стенде, также проверьте ее герметичность.

Если после проведения вышеперечисленных проверок неисправность выявить не удалось, необходимо продолжить поиски.

Как показывает опыт, большинство неисправностей АБС связаны с нарушением соединения разъемов или обрывом проводников, для того чтобы подтвердить или опровергнуть эти неисправности, достаточно иметь у себя тестер или осциллоскоп.

Перед тем как приступать к тестированию, убедитесь в том, что автомобильный аккумулятор заряжен полностью, для того чтобы при замерах можно было отследить вероятные скачки напряжения на разъемах или проводниках.

Сбои и в работе ABS иногда возникают из-за неисправности сенсорных датчиков числа оборотов, о которых далее пойдет речь.

Сенсорные датчики числа оборотов располагаются над импульсным ротором, связанным с приводным валом или со ступицей. Вокруг полюсного сердечника расположена обмотка, он связан с постоянным магнитом, за счет чего магнитное поле без труда проникает в индуктор. Изменение магнитного потока через обмотку и сердечник происходит за счет вращения импульсного ротора и связанной с этим сменой зубьев и межзубных впадин. Магнитное поле постоянно меняется, индуцируя в обмотке переменное напряжение, которое и можно измерить. Амплитуда и частота этого напряжения равна количеству оборотов колеса.

Чтобы произвести проверку сенсорного датчика числа оборотов вам необходимо провести замеры сопротивления и напряжение в системе. Сопротивление должна варьироваться в пределах от 800 Ом до 1200 Ом (брать во внимание паспортные величины). В случае если сопротивление равно 0 Ом, можно смело говорить о коротком замыкании, если же величина равна бесконечности – это обрыв.

В неисправности датчика нужно произвести его замену, главным критерии выбора в этом плане должно быть качество, так что отнеситесь серьезно к этой процедуре, чтобы деньги не были потрачены впустую. Помните, что от исправности и эффективности работы ABS и всей тормозной системы в целом, зависит ваша безопасность и безопасность других участников дорожного движения.

Читайте также: Самостоятельная замена задних колодок на Skoda Oktavia

Антиблокировочная система тормозов АБС на Газель и Соболь, схемы

Антиблокировочная система тормозов АБС на Газель и Соболь служит для уменьшения тормозного пути автомобиля до минимально возможного за счет исключения блокировки колес. Это позволяет также сохранить управляемость и курсовую устойчивость автомобиля при экстренном торможении.

Антиблокировочная система тормозов АБС на Газель и Соболь, особенности устройства и конструкции, принцип работы, схемы электрооборудования ABS.

Антиблокировочная система тормозов АБС на Газель и Соболь — трехканальная, серии 5.3 фирмы Bosch. В систему входят:

— Гидроблок (гидроагрегат).
— Четыре датчика скорости вращения колес.
— Сигнализатор неисправности АБС.
— Датчик положения педали тормоза.

Гидроблок антиблокировочной системы тормозов АБС на Газель и Соболь установлен в моторном отсеке на левом лонжероне кабины. Он состоит из модулятора давления и электронного блока управления АБС.

Модулятор давления включает в себя трехпозиционные соленоидные клапаны и насос с электрическим приводом. К модулятору подсоединены две подводящие тормозные трубки и три отводящие. Подводящие трубки соединяют гидроблок с главным тормозным цилиндром, а отводящие трубки — с колесными цилиндрами. Раздельно к левому и правому тормозным механизмам передних колес и общий к тормозным механизмам задних колес.

Схемы электрооборудования антиблокировочной системы тормозов ABS на автомобилях Газель.

Схемы электрооборудования антиблокировочной системы тормозов ABS на автомобилях Соболь.

Для контроля положения педали тормоза блок управления АБС соединен проводом с выключателем сигнала торможения. Таким образом, выключатель одновременно выполняет функцию датчика положения педали тормоза. На всех четырех колесах установлены датчики скорости вращения колес.

Датчики скорости вращения колес антиблокировочной системы тормозов АБС на Газель и Соболь — индуктивного типа. Реагируют на прохождение зубьев венцов, напрессованных на ступицы колес. По частоте импульсов, выдаваемых датчиками, блок управления определяет скорость вращения колес. Датчики передних колес установлены в поворотных кулаках, а датчики задних колес — на балке заднего моста во фланцах крепления тормозных щитов. Датчики передних и задних колес не взаимозаменяемы.

Принцип работы антиблокировочной системы тормозов АБС на Газель и Соболь.

Антиблокировочная система тормозов АБС на Газель и Соболь работает следующим образом. При интенсивном торможении или при торможении на скользком участке дороги колесо (или несколько колес) блокируется тормозной системой. Датчик заблокированного колеса не посылает сигналы электронному блоку управления АБС.

Электронный блок выдает модулятору сигнал о понижении давления жидкости в соответствующем канале (в гидроприводе тормозного механизма заблокированного колеса). Колесо начинает вращаться, и в блок управления АБС поступают сигналы с датчика скорости вращения колеса. Гидроблок снова повышает давление в соответствующем трубопроводе, и колесо блокируется. После чего цикл повторяется.

Время срабатывания клапанов модулятора — около 20 мс. Поэтому давление в трубопроводе за секунду изменяется много раз. Таким образом антиблокировочная система тормозов АБС на Газель и Соболь поддерживает оптимальный режим торможения на грани блокирования колеса, не допуская потери сцепления шины с дорожным покрытием. Аналогично исключается блокирование других колес автомобиля.

Убедиться в том, что антиблокировочная система тормозов АБС на Газель и Соболь работает, можно по слабому дрожанию педали тормоза. При отказе антиблокировочной системы в комбинации приборов загорается лампа сигнализатора АБС (ABS). Тормозная система сохраняет работоспособность, но при этом возможна блокировка колес. Ремонт тормозной системы с антиблокировочной системой тормозов АБС на Газель и Соболь рекомендуется выполнять на СТО.

Цепи питания блока управления АБС защищены предохранителями F41 (60 А) и F42 (10 А). Антиблокировочной системой тормозов оборудованы автобусы Газель и часть автомобилей Соболь.

Похожие статьи:

  • Необслуживаемые автомобильные аккумуляторы, развитие, устройство, особенности конструкции, работа зеленого индикатора состояния заряженности.
  • Аккумуляторные батареи с общей крышкой, устройство, соединение в батарею свинцовых аккумуляторов точечной контактной электросваркой и газовой сваркой, герметизации пластмассой.
  • Автомобильные аккумуляторные батареи с отдельными крышками, устройство, опорная призма, моноблок, электроды, сепаратор, мостик, борн, крышка, пробка, перемычка.
  • Маркировка автомобильных свинцовых стартерных аккумуляторных батарей по ГОСТ 959-2002, DIN, ETN, European Type Number, SAE.
  • Двигатель ЗМЗ–40522.10 для ГАЗель и Соболь, внешний вид, характеристики, применяемое топливо, моторное масло и охлаждающая жидкость.
  • Автомобиль скорой медицинской помощи АСМП ГАЗ-221727 Соболь Бизнес, назначение, характеристики, комплектация и оборудование медицинского салона.

Режимы работы антиблокировочной системы ABS тормозов УАЗ Патриот

Применяемая на автомобилях УАЗ Патриот антиблокировочная система тормозов ABS трехканальная, состоит из четырех датчиков частоты вращения колес, гидравлического блока, контрольной лампы и датчика ускорения. Антиблокировочная система оборудована системой самодиагностики, выявляющей неисправности элементов системы.

Общее устройство и принцип работы антиблокировочной системы тормозов УАЗ Патриот.

Электронный блок управления и гидравлический блок антиблокировочной системы объединены в единый модуль, установленный в моторном отсеке на правом брызговике. При скорости автомобиля менее 8 км/ч электронный блок ABS отключает систему.

Антиблокировочная система тормозов регулирует давление в тормозных механизмах всех колес автомобиля при торможении, предотвращая блокировку колес, и обеспечивает сокращение тормозного пути при экстренном торможении с сохранением устойчивости и управляемости автомобиля.

Во время торможения автомобиля электронный блок управления ABS получает сигнал от всех датчиков скорости вращения колес и определяет, какое колесо в данный момент находится на грани блокировки. На основании полученных сигналов электронный блок приводит в действие соответствующий электромагнитный клапан в гидравлическом блоке для обеспечения требуемого
давления в соответствующем трубопроводе передних или задних колес автомобиля.






Гидравлическая схема ABS-8.0 на УАЗ Патриот.

Электрическая схема ABS-8.0 на УАЗ Патриот.

Схема жгута проводов ABS на кузове УАЗ Патриот.

Схема жгута проводов ABS на раме УАЗ Патриот.

Антиблокировочная система обеспечивает следующие преимущества :

— объезд препятствий с более высокой степенью безопасности, в том числе и при экстренном торможении;
— сокращение тормозного пути при экстренном торможении с сохранением курсовой устойчивости и управляемости автомобиля, в том числе и в повороте.

В случае неисправности антиблокировочной системы, в ней предусмотрены функции самодиагностики и поддержание работы при отказах системы. Различают следующие режимы работы системы :

Режим нормального торможения.

При нормальном торможении электромагнитный клапан обесточен, входной клапан открыт, выходной клапан закрыт. При нажатии на педаль тормоза тормозная жидкость под давлением подается в рабочий цилиндр через электромагнитный клапан и приводит в действие тормозные механизмы колес. При отпускании педали тормоза тормозная жидкость возвращается в главный тормозной цилиндр через входной и выходной клапаны.

Режим экстренного торможения.

Если при экстренном торможении начинается блокировка колес, блок управления системы дает команду на электронный клапан уменьшить подачу тормозной жидкости, затем напряжение подается на каждый электромагнитный клапан.



Входной клапан закрывается, подача тормозной жидкости из главного тормозного цилиндра перекрывается, выходной клапан открывается, тормозная жидкость поступает из рабочего цилиндра в главный тормозной цилиндр и затем в бачок, что вызывает снижение давления.

Режим поддержания давления.

При максимальном снижении давления в рабочих цилиндрах блок управления антиблокировочной системы выдает команду на электромагнитный клапан с целью поддержать давление тормозной жидкости, напряжение подается на входной клапан и не подается на выходной клапан. При этом входной и выходной клапаны закрыты и тормозная жидкость из рабочих цилиндров не уходит.

Режим повышения давления.

Если блок управления ABS определяет, что колесо не заблокировано, то он обесточивает электромагнитный клапан. Напряжение на электромагнитные клапаны не подается, тормозная жидкость поступает через входной клапан в рабочие цилиндры, и давление возрастает.

Электронная система распределения тормозных сил EBD.

Это подсистема ABS, обеспечивающая эффективное сцепление ведущих колес с дорогой. Система EBD управляется блоком ABS, при движении автомобиля система распределения тормозных сил постоянно определяет степень проскальзывания каждого колеса автомобиля и регулирует давление рабочей жидкости в тормозных механизмах соответствующих колес автомобиля.



5 признаков неисправного модуля управления ABS (и стоимость замены)

С правильно работающим блоком управления ABS вы получаете безопасность и безопасность, которые вам нужны на дороге. Когда эта часть начинает выходить из строя, вы рискуете попасть в аварию, особенно если вам нужно быстро остановиться.

Модуль управления ABS контролирует скорость вращения колес и ограничивает тормозное давление до суппорта, если вы резко тормозите, чтобы сохранить способность управлять автомобилем.

В этой статье мы рассмотрим симптомы неисправного модуля управления ABS, его расположение, функции и стоимость замены.Давайте начнем с беглого взгляда на признаки, которые нужно искать.

Наиболее распространенным признаком неисправного модуля управления ABS является сигнальная лампа ABS на приборной панели. Вы также можете заметить блокировку колес при торможении на скользкой поверхности. Другим менее распространенным признаком является жесткая или невосприимчивая педаль тормоза.

Это далеко не все признаки, поэтому вот более подробный список наиболее частых признаков неисправного модуля управления АБС:

Неисправность модуля управления ABS Симптомы

1.Блокирующие колеса

Модуль управления ABS предотвращает блокировку колес при потере сцепления с дорогой. Однако, поскольку эта часть выходит из строя, информация, необходимая для предотвращения блокировки колес, не является точной.

Если ваши колеса начинают блокироваться при потере сцепления с дорогой, возможно, виноват модуль управления ABS. Как правило, вы заметите проблему, только если нажмете на тормоза. В противном случае, если колесо постоянно блокируется, это может быть заклинивший тормозной суппорт.

2.Сигнальная лампа АБС

Все новые автомобили оснащены индикатором ABS на приборной панели, который сообщает вам о наличии проблемы. Если модуль управления ABS неисправен, это одна из причин, по которой загорается индикатор.

Более новые модели имеют желтый индикатор, указывающий на ABS. Однако у более старых моделей нет этого специального индикатора, но вместо него может использоваться индикатор Check Engine.

После того, как загорится индикатор ABS, система может вообще перестать работать. Даже если вы можете ездить без ABS, вы не должны этого делать, так как это жизненно важная функция безопасности, призванная защитить вас.

СВЯЗАННО: Что означает индикатор ABS и что его вызывает?

3. Повышенное тормозное усилие

Когда вы нажимаете на педаль тормоза, она все равно должна вас останавливать. Однако усилие, необходимое для остановки, может стать более выраженным.

Со временем вы можете заметить, что требуется больше усилий, чтобы остановить автомобиль и нажать на педаль тормоза. Если вам кажется, что вы тренируете ноги каждый раз, когда вам нужно остановиться, вы можете проверить систему.

4. Неотвечающая педаль тормоза

Когда вы нажимаете на педаль тормоза, вы хотите знать, что автомобиль остановится. Однако неисправный модуль управления ABS может затруднить остановку.

Сначала вы можете заметить повышенное тормозное усилие, о котором говорилось выше. Со временем это усилие станет более выраженным и может даже привести к полной потере функции педали тормоза.

Эта проблема также может быть вызвана низким уровнем тормозной жидкости, поэтому обязательно выполните полную проверку системы.Вы можете рассмотреть возможность промывки системы тормозной жидкости, чтобы убедиться, что в линиях нет воздуха.

5. Неточные показания спидометра

Иногда при выходе из строя модуля управления АБС спидометр перестает нормально работать. Это не обычное явление, но такое может случиться.

Либо спидометр будет показывать 0 миль в час, либо он покажет неправильную скорость. Этот симптом обычно связан с загоранием индикатора Check Engine или ABS.

Функция модуля управления ABS

Модуль управления ABS (антиблокировочной системой тормозов) представляет собой электронное устройство, работающее как компьютер.Информация, поступающая от датчиков ABS, обрабатывается модулем управления ABS. Затем ЭБУ берет данные и обрабатывает их, создавая электронную информацию, чтобы система работала должным образом.

Когда автомобиль теряет устойчивость или сцепление с дорогой, эта система отвечает за обработку следующих шагов для обеспечения безопасности. Это также может помочь определить, какое давление необходимо приложить к каждому колесу, чтобы остановить его.

Модуль управления эффективно контролирует частоту торможения и величину требуемого тормозного давления.Он использует информацию, полученную от датчиков, указывающую, насколько быстро вращаются шины, чтобы избежать проскальзывания.

Расположение модуля управления ABS

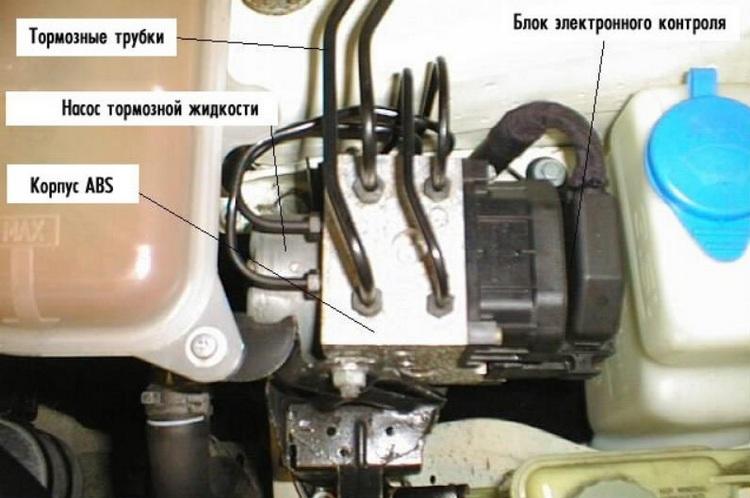

Модуль управления ABS находится в моторном отсеке большинства автомобилей. Однако в некоторых моделях его также можно найти на раме со стороны водителя.

Возможно, вам придется поднять автомобиль, чтобы найти модуль управления ABS. Он также может располагаться под пластиковыми панелями или крышками.

Вы найдете модуль управления ABS, прикрепленный болтами к блоку соленоидов с несколькими подключенными к нему тормозными магистралями.Если вы не уверены, обратитесь к руководству по обслуживанию, чтобы найти место для вашей марки и модели автомобиля.

Стоимость замены модуля управления ABS

Средняя стоимость замены блока управления ABS составляет от 200 до 1500 долларов США в зависимости от модели автомобиля и трудозатрат. Модуль управления АБС должен стоить от 150 до 900 долларов за запчасти, а остальное — затраты на оплату труда.

Если вы выполните замену самостоятельно, работа вам ни к чему. В противном случае профессиональные сборы могут составлять от 80 до 300 долларов США, в зависимости от того, насколько доступен модуль.Для многих любителей имеет смысл вызвать профессионального механика для замены модуля управления ABS, поскольку тормозная система может быть чувствительной.

Проблема в том, что вам часто нужно кодировать или перепрограммировать новый блок управления с помощью специальных диагностических инструментов, которые могут быть доступны только в дилерском центре.

SB-106 Адаптивная тормозная система (ABS)

%PDF-1.4 % 1 0 объект >поток application/pdfSB-106 Адаптивная тормозная система (ABS)

  • Замечания по применению
  • Texas Instruments, Incorporated [SNOA167,0]
  • iText 2.1.7 от 1T3XTSNOA1672011-12-07T21:13:32.000Z2011-12-07T21:13:32.000Z конечный поток эндообъект 2 0 obj>/ProcSet[/PDF/Text/ImageB/ImageC/ImageI]/Font>>>/MediaBox[0 0 540 720]/Contents[7 0 R 8 0 R 9 0 R 10 0 R]/Type/ Страница/Родитель 11 0 R>> эндообъект 3 0 объект >поток

    Что такое модуль ABS и как он работает? – Mechanic Ask

    Модуль ABS — это блок управления в вашем автомобиле, который управляет системой ABS.Датчик педали тормоза посылает сигнал устройству, когда вы нажимаете на педаль тормоза, и сигнализирует о том, насколько сильно вы нажимаете на педаль.

    Затем модулятор сообщает серводвигателю, какой уровень сопротивления применять, посредством электрических сигналов, посылаемых на тормоза. Он делает это с частотой 5 Гц или 10 Гц, в зависимости от автомобиля.

    Модулятор расположен в моторном отсеке вашего автомобиля, где он подвергается воздействию сильного тепла и холода, поэтому он может выйти из строя из-за неисправности материала или электрических проблем с АБС.

    Если какой-либо из этих компонентов неисправен, вы можете услышать скрежет при нажатии на педаль тормоза, потому что колеса не реагируют должным образом, что может указывать на то, что ваш модулятор ABS нуждается в замене.

    Таким образом, для правильной работы вашей системы ABS требуется, чтобы эта часть работала безупречно.

    Как работает модулятор ABS?

    Модулятор ABS для автомобиля предназначен для контроля скорости вращения колес автомобиля.

    Таким образом, если они начнут вращаться слишком быстро или замедляться, система узнает об этом и отреагирует соответствующим образом.Он либо замедляет транспортное средство напрямую, направляя мощность на разные тормоза, сбрасывая тормозное давление на отдельные колеса, либо не позволяя направлять больше мощности на эти колеса, чтобы предотвратить их проскальзывание.

    Если ничего не помогает, срабатывает противобуксовочная система, которая действует как контрмера, чтобы остановить пробуксовку колес. Модуляторы ABS взаимодействуют с другими компонентами электронных систем контроля устойчивости, помогая предотвратить занос.

    ABS — это аббревиатура от антиблокировочной тормозной системы, представленной в автомобилях в 1978 году.

    Существует множество различных типов конструкций АБС, но большинство из них относятся к одной из двух категорий: четырехканальные или трехканальные АБС. Четырехканальные датчики ABS измеряют скорость всех четырех колес, а трехканальные ABS измеряют скорость только двух передних колес.

    В данной статье пойдет речь о 3х канальной АБС 4х канальная чаще встречается на грузовых автомобилях.

    Модуль АБС — это мозг АБС, который работает с помощью датчиков скорости вращения колес, которые обычно устанавливаются на каждое колесо или тормозной диск.

    Основной задачей ABS является сокращение тормозного пути за счет предотвращения блокировки шин при резком торможении. Если на вашем автомобиле загорается лампочка ABS, это означает, что есть проблема с ABS.

    Это может быть связано с неисправным датчиком колеса, что потребует замены всего датчика. Гидравлический блок управления (HCU) контролирует модулирующее давление и отправляет сигналы обратно в каждый колесный цилиндр через разъемы в жгуте проводов автомобиля.

    Доступ к этим местам и их ремонт затруднены, но замена одного или двух оборванных проводов решит большинство проблем; однако замена неисправного HCU — это не работа своими руками.

    Пока горит индикатор ABS, это означает, что ваш автомобиль все еще едет с неисправной системой ABS, что может быть очень опасно. Единственным реальным решением этой проблемы является диагностика и ремонт профессионалом.

    Могу ли я водить машину, если модуль ABS неисправен?

    Клиенты часто спрашивают меня: «Могу ли я водить машину, если модуль ABS неисправен?».

    Как и в случае с другими механическими проблемами, касающимися автомобилей, это не ответ «да» или «нет».

    Это зависит от того, в чем проблема и насколько она серьезна.Если вы столкнулись с индикатором ABS, который загорается во время вождения, вы не должны сразу же предполагать, что ваш модуль ABS нуждается в замене. Вместо этого вы должны отвезти свой автомобиль в ремонтную мастерскую и попросить автомеханика осмотреть его.

    Могут быть и другие проблемы, например неправильное давление в шинах, влияющие на работу АБС.

    Начнем с того, что мы знаем; антиблокировочная тормозная система (ABS) существует, чтобы помочь водителям сохранить контроль над рулевым управлением в чрезвычайных ситуациях и при экстренной остановке, предотвращая занос, вызванный блокировкой колес.

    Три ключевых компонента системы:

    • Компьютерный модуль антиблокировочной системы тормозов сообщает клапану управления антиблокировочной системой тормозов, когда нужно выполнить цикл.

    • Клапан управления антиблокировочной системой тормозов автоматически сбрасывает давление в тормозах по мере необходимости с помощью гидравлической силы.

    • Антиблокировочный тормозной насос подает больший объем жидкости по мере необходимости во время торможения.

    Как работает АБС?

    Когда вы нажимаете на тормоз достаточно сильно, чтобы заблокировать колесо (колеса), срабатывает ABS и посылает сигнал в виде электрических импульсов компьютерному модулю антиблокировочной тормозной системы (модулю ABS).Затем модуль АБС быстро открывает и быстро закрывает клапан управления антиблокировочной системой тормозов.

    Этот быстрый цикл создает гидравлическое давление, которое заставляет происходить две вещи.

    Сначала сбрасывается гидравлическое давление тормозов на незаблокированных колесах, что позволяет продолжить управление.

    Во-вторых, гидравлическая жидкость подается в тормозные магистрали на заблокированном колесе (колесах), чтобы снять блокировку тормозов и позволить колесам снова свободно вращаться, чтобы вы могли двигаться.

    Каковы некоторые распространенные проблемы с ABS?

    Наиболее распространенными проблемами с ABS являются неисправные датчики, из-за которых загорается индикатор ABS.

    Это вызовет сохраненный код неисправности, который может выглядеть примерно так: «P0A80». Хорошей новостью является то, что только один датчик должен быть вне зоны действия модуля ABS, чтобы не знать, что происходит с каждым колесом.

    Если у вас два неисправных датчика, это может привести к более серьезной проблеме.

    Еще одной распространенной проблемой является неисправный регулирующий клапан, который не позволяет гидравлической системе сбрасывать или подавать давление по мере необходимости. Это может вызвать широкий спектр симптомов, от отсутствия лампочки ABS до ее быстрого мигания, что указывает на низкий уровень жидкости.

    В некоторых случаях это также может быть вызвано изношенным тормозным насосом, из-за которого давление в насосе падает при замедлении и ускорении.

    Если ваш модуль ABS со временем обнаружит низкий уровень жидкости, он выдаст сохраненный код неисправности, и ваш индикатор ABS может загореться вместе с другими проблемами, такими как чрезмерный износ шин из-за невозможности правильно остановиться.

    Что делать, если загорается индикатор ABS?

    Первое, что вы всегда должны делать, когда видите, что загорается индикатор ABS, это остановиться и проверить давление во всех шинах.

    Если они правильные, проверьте уровень тормозной жидкости при работающем двигателе и убедитесь, что он не низкий.

    Затем проверьте разъемы датчиков, чтобы убедиться, что они чистые и затянуты — это может решить большинство проблем с неработающими датчиками.

    Наконец, если там все в порядке, вам может потребоваться замена либо датчика, либо регулирующего клапана (может быть и того, и другого), в зависимости от того, насколько он плох.

    Нужно ли перепрограммировать модуль ABS и сколько это стоит?

    После установки нового модуля АБС для его работы необходимо, чтобы он был перепрограммирован специалистом.

    Сколько это будет стоить вам, будет зависеть от того, кто занимается программированием АБС или какой магазин заменяет ваш контроллер АБС.

    Предположим, мы возьмем среднюю плату в размере 120 долларов США в час за время работы механика, умноженную на его почасовую ставку, и добавим все расходы, связанные с покупкой, установкой и программированием нового модуля ABS. В этом случае общая сумма может составлять от 400 до 700 долларов.

    Если ваш контроллер ABS перепрограммирован, а индикатор продолжает гореть, а педаль тормоза имеет необычное ощущение, мы рекомендуем проверить ваш автомобиль на наличие дополнительных проблем.

    Что вызывает неисправность модуля ABS?

    Короткий ответ — вода.

    Из-за плохих дорог или дорог с большим количеством выбоин большое количество воды может попасть в АБС и, в конечном итоге, попасть под блок управления, где может нанести некоторые повреждения.

    Другим результатом плохого содержания дорог является вибрация. Со временем определенные компоненты автомобиля могут начать выходить из строя из-за вибраций.

    Как долго должен работать модуль ABS?

    Хотя большинство производителей автомобилей рассчитывают на то, что модуль ABS прослужит всю жизнь автомобиля, иногда эта деталь может сломаться раньше.Как уже говорилось, основной причиной этого является попадание воды и грязи в систему.

    Как убедиться, что ваша новая система работает правильно

    Продавцы модулей ABS обычно предлагают некоторую гарантию. Часто это от одного до пяти лет. Модули LiSomeBS имеют пожизненную гарантию, как и оригинальные детали производителя.

    Кроме того, вы должны спросить, как долго дилер продает модули ABS, потому что это может дать вам представление о том, насколько они заслуживают доверия.Вы также захотите увидеть счет от дилера, в котором говорится, что они проверили модуль ABS перед его отправкой.

    Наконец, убедитесь, что компания предлагает политику возврата, потому что, если что-то пойдет не так с вашей новой АБС, других вариантов исправить это может не быть.

    Где находится модуль ABS?

    Большинство производителей устанавливают модуль ABS в моторный отсек. Однако у некоторых старых моделей он может быть на раме автомобиля. Иногда его можно закрыть пластиковой крышкой для защиты от воды и грязи.

    Пожалуйста, обратитесь к руководству по обслуживанию вашего автомобиля, если вы не можете найти свой. Ниже приведена схема, показывающая расположение модуля на большинстве автомобилей.

    Изображение предоставлено ClearMechanic.com

    Может ли неисправный модуль АБС быть причиной «мягких» тормозов?

    Неисправный модуль АБС может привести к тому, что ваши тормоза станут мягкими. Это относится к любой неисправной части АБС вашего автомобиля. Неотвечающая педаль тормоза является еще одним признаком неисправности модуля ABS. Диагностировать неисправный модуль АБС не так просто, так как симптомы могут быть одинаковыми для каждой неисправной части АБС.

    Диагностика гидравлических блоков управления ABS/ESC

    Некоторые техники, как правило, бросают детали при проблемах с тормозами, а другие бросают инструменты и обучение. Хотя вам может сойти с рук слепая замена деталей на более старом автомобиле, простая замена компонентов на новых моделях может не решить проблему. Это может быть непомерно дорого, и не забывайте, что вы также рискуете своей репутацией. Держу пари, что подход «инструменты и обучение» будет гораздо более прибыльным.

    Одними из наиболее сложных для диагностики компонентов автомобиля являются гидравлические блоки управления ABS/ESC (HCU). Даже в «пассивном состоянии» HCU должен держать назначенные соленоиды открытыми или закрытыми, чтобы можно было обойти систему ABS. Одной из наиболее распространенных поломок HCU может быть заедание в открытом положении клапанов сброса/отсечки. Эта проблема может быть самой неуловимой для диагностики. Электромагнитные клапаны могут оставаться открытыми из-за загрязненной тормозной жидкости, ржавчины и отложений. Кроме того, медь из припоя в жестких линиях притягивается к клапанам и седлам соленоидов.В некоторых случаях сканирующий прибор с возможностью контроля срабатывания соленоида может подтвердить и проверить только определенные функции. Подтверждение реальных действий HCU часто остается на усмотрение технического специалиста. Здесь могут помочь новые инструменты.

    Недавно я пытался найти основную причину тормозной тяги. Во время «нормальных» остановок, когда ABS была пассивной, ее тянуло вправо. На мокрой и гравийной поверхности, если включить ABS, она остановится прямо, как стрела. У машины не было кодов, а подвеска и рулевое управление были тугими.Используя анализатор тормозной системы Innovative Products of America (IPA), я заметил, что на одной стороне было 2000 фунтов на квадратный дюйм, а на другой стороне стрелка едва двигалась. Анализатор тормозной системы IPA представляет собой тензодатчик, который помещается между колодками и измеряет усилие, создаваемое суппортами. Это может напрямую подтвердить отсутствие давления в тормозном контуре без необходимости установки манометра и прокачки системы.

    Используя вакуумную прокачку тормозов, я смог прокачать жидкость через прокачку суппорта, и уровень в бачке упал.Было подтверждено, что ограничений нет (также подтверждено остановками АБС). Из этих тестов с помощью анализатора тормозной системы и устройства для прокачки стало ясно, что давление от главного цилиндра не достигает суппорта. Это был не главный цилиндр, потому что главные цилиндры не выходят из строя только для одного колеса. Анализатор тормозной системы Innovative Products of America (IPA) помещается между колодками. Единственным компонентом в цепи, который мог вызвать это состояние, был соленоид сброса/изоляции.Он был застрял открытым. Это было подтверждено без удаления HCU.

    Клапан сброса/отключения открывается, когда включается насос или система хочет изолировать колесо и сбросить давление, чтобы колесо снова начало вращаться. Он был открыт в то же время, когда был открыт впускной клапан, он выталкивал жидкость в контур насоса и обратно в резервуар. Когда насос ABS активируется, впускной соленоид закрывается, клапан сброса/запора открывается, и насос может направлять гидравлическое давление для включения тормозов.Некоторые технические специалисты могут не обнаружить этого, пока не будут заменены тормозные шланги, суппорты и другие детали.

    Мне потребовалось меньше часа, чтобы поставить диагноз и не покупать ни одной детали. Были сняты только болты кронштейна суппорта и треснул спускной клапан.

    Анализатор тормозной системы поставляется с двумя тензодатчиками, прикрепленными к циферблатным индикаторам, каждый с диапазоном измерения 0–5000 фунтов на кв. дюйм (0–350 бар). Другие области применения этого инструмента включают измерение и сравнение усилий прижима тормозов. Гидравлическое давление, создаваемое главным цилиндром или блоком HCU, – не единственное влияние на тормозное усилие.Кронштейн, оборудование и даже сами колодки также влияют на то, насколько сильно колодки могут зажимать и освобождать ротор. Здесь анализатор тормозной системы вступает в свои права.

    АБС | Электронный сервис Bosch

    Bosch Electronic Service имеет многолетний опыт ремонта автомобильной электроники. Мы начинали как заводской сервис для радио и навигационных систем Blaupunkt, сегодня мы также ремонтируем ABS и ESP и сложные блоки управления для различных применений в автомобильной промышленности.
    Кроме того, в Bosch Electronic Service мы ремонтируем устройства для самых разных производителей автомобилей, включая BMW, VW, Ford, Mercedes и Porsche, поэтому мы предлагаем услуги с качеством производителя.

    Преимущества наших ремонтных услуг говорят сами за себя!

    • При ремонте мы полагаемся на технологию тестирования, специально разработанную Bosch для диагностики и устранения неполадок в соответствии со стандартами OEM. В наших тестовых башнях мы имитируем все ситуации, в которых устройство должно работать в повседневной жизни, например.грамм. разные температуры и нагрузки. Это позволяет провести тщательный и глубокий анализ вашей антиблокировочной тормозной системы (ABS) и электронной программы стабилизации (ESP).
    • Как правило, данные по конкретному автомобилю остаются доступными и калибровка с помощью диагностического тестера не требуется.
    • В случае неремонтопригодности блоков управления мы часто можем предложить вам замену блока.
    • Мы производим ремонт только с использованием оригинальных запчастей.

    Кстати: В случае фиксированного ремонта или замены мы предлагаем гарантию на все устройство, а не только на отремонтированную неисправность.

    Свяжитесь с нами сегодня и воспользуйтесь нашим опытом и гарантиями качества.

    Ремонт ABS и ESP

    Узнайте больше об ABS и ESP, электронной системе и нашем высококлассном сервисном обслуживании.

    Что такое ABS и ESP?

    Антиблокировочная тормозная система, или ABS, предотвращает блокировку колес во время торможения и, следовательно, сохраняет способность управлять автомобилем. В настоящее время ABS является первостепенным электронным компонентом безопасности автомобиля. В составе АБС тормозное давление многократно понижается и повышается в процессе торможения на основе электронных сигналов.Этот процесс сохраняет способность управлять транспортным средством и повышает курсовую устойчивость. В частности, на мокрой дороге ABS значительно сокращает тормозной путь.

    Электронная программа стабилизации (ESP) или электронный контроль устойчивости (ESC) предотвращает нестабильность автомобиля в случае серьезных нагрузок. Первоначально он был разработан в середине 1990-х годов компанией Bosch для Mercedes S-класса. Как расширение ABS, ESP притормаживает отдельные колеса в качестве электронного помощника автомобиля и гарантирует высокий уровень контроля над автомобилем в поворотах, а также при избыточной/недостаточной поворачиваемости.

    Когда неисправны ABS или ESP?

    Электроника ABS или ESP неисправна, если устройство перестало реагировать на запросы. Как правило, неисправности вызываются сигнальными процессами, и это вызывает проблемы с тормозным давлением или его распределением. Технические повреждения снижают безопасный тормозной путь и потенциально могут привести к увеличению тормозного пути.

    Если вы обнаружите такой дефект, мы можем предложить вам различные услуги по устранению проблемы:

    1. Ремонт, предварительная замена по фиксированной ставке или смета расходов в зависимости от устройства и предложения.
    2. Мы предоставляем блок управления отдельно. В этом процессе вам необходимо разобрать, собрать и провентилировать гидроблок в рамках долгого процесса.
    3. Предварительный обмен на новое устройство. Получите новое устройство, а затем отправьте нам поврежденную деталь.

    Наши инженеры имеют многолетний опыт ремонта автомобильной электроники. Наш сервис основан на общепринятых стандартах и ​​директивах в области производства электроники, т.е.IPC-7711 или IPC-7721.

    Вы не уверены, какой у вас ABS или ESP?

    Узнать тип ABS или ESP можно по 10-значному номеру детали Bosch на наклейке устройства. Это пример номера детали:
    0 265 220 411 или 0 265 800 509

    .

    Антиблокировочная тормозная система — обзор

    1.2.1 Встраивание компьютеров

    Компьютеры были встроены в приложения с самых первых дней вычислительной техники. Одним из примеров является Whirlwind, компьютер, разработанный в Массачусетском технологическом институте в конце 1940-х и начале 1950-х годов.Whirlwind также был первым компьютером, предназначенным для поддержки работы в режиме реального времени , и изначально задумывался как механизм управления симулятором самолета. Несмотря на то, что он был очень большим физически по сравнению с современными компьютерами (например, он содержал более 4000 электронных ламп), его полная конструкция, от компонентов до системы, была адаптирована к потребностям встроенных вычислений в реальном времени. Полезность компьютеров для замены механических или человеческих контроллеров была очевидна с самого начала компьютерной эры — например, компьютеры были предложены для управления химическими процессами в конце 1940-х годов [Sto95].

    Микропроцессор представляет собой однокристальный центральный процессор. Технология VLSI (очень крупномасштабная интеграция) позволила нам с 1970-х годов размещать полный ЦП на одном кристалле, но эти ЦП были очень простыми. Первый микропроцессор, Intel 4004, был разработан для встроенного приложения, а именно для калькулятора. Калькулятор не был компьютером общего назначения — он просто обеспечивал основные арифметические функции. Однако Тед Хофф из Intel понял, что правильно запрограммированный компьютер общего назначения может реализовать требуемую функцию, и что компьютер на кристалле затем можно перепрограммировать для использования в других продуктах.Поскольку разработка интегральных схем была (и до сих пор остается) дорогостоящим и трудоемким процессом, возможность повторного использования конструкции аппаратного обеспечения путем изменения программного обеспечения стала ключевым прорывом. HP-35 был первым портативным калькулятором, выполнявшим трансцендентные функции [Whi72]. Он был представлен в 1972 году, поэтому для реализации ЦП использовалось несколько микросхем, а не однокристальный микропроцессор. Однако способность писать программы для выполнения математических операций, а не разрабатывать цифровые схемы для выполнения таких операций, как тригонометрические функции, имела решающее значение для успешной разработки калькулятора.

    Автомобильные конструкторы начали использовать микропроцессор вскоре после того, как стали доступны однокристальные процессоры. Самым важным и сложным применением микропроцессоров в автомобилях было управление двигателем: определение момента зажигания свечей зажигания, управление топливно-воздушной смесью и так далее. В автомобилях вообще была тенденция к электронике — электронные устройства можно было использовать для замены механического распределителя. Но большой толчок к микропроцессорному управлению двигателем был вызван двумя почти одновременными событиями: нефтяной кризис 1970-х годов заставил потребителей придавать гораздо большее значение экономии топлива, а опасения по поводу загрязнения привели к принятию законов, ограничивающих выбросы автомобильных двигателей.Сочетание низкого расхода топлива и низкого уровня выбросов очень трудно достичь; Чтобы достичь этих целей без ущерба для производительности двигателя, производители автомобилей обратились к сложным алгоритмам управления, которые можно было реализовать только с помощью микропроцессоров.

    Микропроцессоры бывают разных уровней сложности; они обычно классифицируются по размеру слова. 8-разрядный микроконтроллер предназначен для недорогих приложений и включает в себя встроенную память и устройства ввода-вывода; 16-разрядный микроконтроллер часто используется для более сложных приложений, которые могут потребовать либо большей длины слова, либо внешнего ввода-вывода и памяти; и 32-разрядный микропроцессор RISC обеспечивает очень высокую производительность для приложений с интенсивными вычислениями.

    Учитывая большое разнообразие доступных типов микропроцессоров, неудивительно, что микропроцессоры используются по-разному. Существует множество бытовых применений микропроцессоров. Типичная микроволновая печь имеет по крайней мере один микропроцессор для управления работой печи. Во многих домах установлены передовые системы термостатов, которые меняют уровень температуры в разное время в течение дня. Современная камера является ярким примером мощных функций, которые можно добавлять под управлением микропроцессора.

    Цифровое телевидение широко использует встроенные процессоры.В некоторых случаях для выполнения важных алгоритмов предназначены специализированные ЦП — например, ЦП, предназначенный для обработки звука в наборе микросхем SGS Thomson для DirecTV [Lie98]. Этот процессор предназначен для эффективной реализации программ декодирования цифрового звука. Программируемый ЦП использовался вместо аппаратного блока по двум причинам: во-первых, он упрощал проектирование и отладку системы; и, во-вторых, допускала возможность модернизации и использования ЦП для других целей.

    Высококлассный автомобиль может иметь 100 микропроцессоров, но сегодня даже в недорогих автомобилях используется 40 микропроцессоров.Некоторые из этих микропроцессоров выполняют очень простые действия, например определяют, используются ли ремни безопасности. Другие контролируют важные функции, такие как системы зажигания и торможения. Пример конструкции 1.1 описывает некоторые микропроцессоры, используемые в BMW 850i.

    Пример конструкции 1.1

    BMW 850i Тормозная система и система контроля устойчивости

    BMW 850i был представлен со сложной системой управления колесами автомобиля. Антиблокировочная тормозная система (ABS) снижает вероятность заноса за счет прокачки тормозов.Система автоматического контроля устойчивости (ASC+T) вмешивается в работу двигателя во время маневрирования, чтобы улучшить устойчивость автомобиля. Эти системы активно контролируют критически важные системы автомобиля; как системы управления, они требуют ввода и вывода из автомобиля.

    Давайте сначала посмотрим на АБС. Целью ABS является временное отключение тормоза на колесе, когда оно вращается слишком медленно: когда колесо перестает вращаться, автомобиль начинает заносить и его становится трудно контролировать. Он находится между гидравлическим насосом, который обеспечивает питание тормозов, и самими тормозами, как показано на прилагаемой схеме.Это подключение позволяет системе ABS модулировать тормоза, чтобы предотвратить блокировку колес. Система ABS использует датчики на каждом колесе для измерения скорости колеса. Скорость вращения колес используется системой ABS для определения того, как изменить давление гидравлической жидкости, чтобы предотвратить занос колес.

    Задача системы ASC+T заключается в контроле мощности двигателя и тормозов для повышения устойчивости автомобиля во время маневров. ASC+T управляет четырьмя различными системами: дроссельной заслонкой, опережением зажигания, дифференциальным тормозом и (на автомобилях с автоматической коробкой передач) переключением передач.Водитель может отключить ASC+T, что может быть важно при работе с цепями противоскольжения.

    АБС и ASC+T должны четко обмениваться данными, поскольку ASC+T взаимодействует с тормозной системой. Поскольку ABS была представлена ​​на несколько лет раньше, чем ASC+T, важно было иметь возможность связать ASC+T с существующим модулем ABS, а также с другими существующими электронными модулями. Блоки управления двигателем и системой управления включают дроссельную заслонку с электронным управлением, цифровое управление двигателем и электронное управление коробкой передач.Блок управления ASC+T имеет два микропроцессора на двух печатных платах, одна из которых отвечает за логические компоненты, а другая — за компоненты, зависящие от производительности.

    Блок управления АБС | Mein Autolexikon

    Чтобы модернизировать обычную тормозную систему с помощью функции ABS, вам потребуются дополнительные компоненты. Блок управления АБС здесь является ключевым элементом, без которого система АБС не функционировала бы.

    Функция

    Блок управления ABS выполняет обработку скорости, определяемой датчиками скорости вращения колес.Блок управления ABS использует эти сигналы для управления тормозным усилием каждого колеса в отдельности. За счет изменения или поддержания тормозного давления предотвращается блокировка колес: автомобиль может тормозить наилучшим образом и в то же время оставаться маневренным.

    Управление АБС разделено на три этапа, которые выполняются в быстрой последовательности:

    • Поддержание давления

    • Снижение давления

    • Повышение давления

    Блок управления ABS обычно находится в моторном отсеке.Он имеет гидравлический привод и расположен между главным тормозным цилиндром и колесными тормозами, но также может быть расположен в других местах тормозной системы.

    Конструкция

    Блок управления ABS состоит из гидравлического блока управления («HCU»: гидравлический блок с клапаном, встроенный насос с электродвигателем, система хранения низкого давления) и электронного блока управления («ECU»: катушка с электронной устройство управления). Блок управления ABS также называют «HECU» из-за комбинации этих двух компонентов.

    При неисправном блоке управления АБС обычно речь идет о полной замене, редко о замене отдельных компонентов. Однако в случае неисправности HCU автомастерские могут просто заменить гидроблок вместо полного блока управления ABS. Это помогает избежать дорогостоящей замены всей системы. Замена неисправного компонента соответствующей новой деталью также означает максимально возможную безопасность для водителя. Это делает ремонт АБС проще, быстрее и, следовательно, дешевле для водителя.

    Разное

    Добавить комментарий

    Ваш адрес email не будет опубликован.
