Ремонт системы выхлопных газов

Поломка глушителя может возникнуть от механического удара или воздействия вредных химических элементов и влаги. В этом случае устройство можно отремонтировать в автосервисе или своими руками.

Ремонт глушителя ВАЗ 2109 с небольшими трещинами и прогарами

Итак:

• Первоначально необходимо выполнить демонтаж глушителя. Сама процедура не слишком сложная, время ее выполнения будет зависеть от типа крепления глушителя и навыков автомобилиста.
  Основная сложность при откручивании устройства заключается в удалении ржавчины на крепеже, которая способствует прикипанию деталей друг к другу.
• После снятия элемента необходимо провести его тщательную диагностику, определить причину, из-за которой произошел сбой работы глушителя. Визуальный тщательный осмотр внешней и внутренней поверхностей даст представление о характере возникших проблем.
• Если никакого видимого дефекта на внешней поверхности не обнаружено, нет прогаров или сквозных отверстий от ржавчин, тогда, скорее всего основополагающей причиной выхода из строя глушителя будут неполадки внутреннего резонатора. В этом случае необходимо выполнить ремонт или замену резонатора.
  Старое устройство вырезается с помощью сварочных инструментов и приваривается новое. Сварка-ремонт изделия выполняется с соблюдением правил работы согласно технике безопасности.
• При выявлении небольших внешних прогаров используются специальные средства, используемые при ремонте глушителя. Многие автомагазины предлагают различные герметики для заделывания трещин.
• Перед тем как нанести герметик тщательно зачищаются от копоти и удаляются от ржавчины края трещины. Это выполняется непосредственно перед нанесением герметика.
  Больший эффект достигается если строго соблюдается инструкция нанесения материала на ремонтируемую поверхность. Основу большинства герметиков составляет силикон, который отличается достаточной стойкостью к повышенной температуре.
  Диапазон работы качественного материала может достигать тысячу градусов.
• Если на внешней поверхности были обнаружены прогары, которые трудно заделать герметиком используется стеклоткань. В этом случае она с помощью эпоксидной смолы, имеющей некоторые добавки, фиксируется на поврежденных участках глушителя.
• После заделки всех погрешностей глушитель устанавливается на место и машина на холостом ходу прогревается в течение часа, для лучшего затвердения эпоксидной смолы.

В это же время хорошо видно как выполнена замена заглушек на двигателе ВАЗ 2109. Если нет подтекания охлаждающей жидкости, значит замена заглушки блока цилиндров ВАЗ 2109, выполнена качественно и в ближайшее время никакая замена заглушки блока ВАЗ 2109 не понадобится.

Ремонт прогоревшего глушителя ВАЗ 2109

Чаще всего глушитель прогорает на передней стенке, там где «гусак» входит в банку, прогореть может «гусак» или в месте соединения глушителя с резонатором. В двух последних случаях ремонт выполняется быстро: достаточно вварить ремвставку или кусок трубы.

Совет: Очень часто нецелесообразно ремонтировать глушитель. Стенки его очень тонкие и если он практически сгорел при заварке одной дыры, возникает недалеко другая.
К тому же такой ремонт, несмотря на то, что цена на него небольшая, лишь временная мера и при первой возможности глушитель лучше заменить.

Проведение сварных работ:

• Сварка проводится полуавтоматом.
  Для наложения накладок берется металл толщиной один или два миллиметра.
• Зачищается место сварки до еще не сгоревшего толстого металла.
• Для выполнения качественной реставрации глушителя необходимо с него удалить планку для крепления.
• Соединяются банка и гусак. Очень важно правильно выставить детали относительно друг друга.
  Сначала нужно детали прихватить сваркой, примерить на автомобиль и только после этого капитально заварить, как показано на фото.

Соединение банки и «гусака»

• Для более надежного соединения к передней стенке и «гусаку» привариваются две накладки.
• Для уменьшения дребезжания и отламывания «гусака» устанавливается небольшой раскос.

Окончательный ремонт глушителя

Замена топливного фильтра автомобиля ВАЗ 2109

При замене или ремонте глушителя лучше всего выполнить замену топливного фильтра, который рекомендуется менять через двадцать тысяч километров пройденного автомобилем пути.

• Топливный фильтр расположен перед выхлопной трубой за топливным баком. Ослабляются болты стягивающие скобу удерживающую фильтр.
• Откручиваются штуцера трубопроводов — отводящего и подводящего. Для этого используются два ключа «на 19».
  Один устанавливается на гайку, расположенную на корпусе фильтра, а вторым откручивается гайка штуцера трубопровода.

Отсоединение топливного фильтра автомобиля ВАЗ 2109

Необходимо запомнить перед снятием фильтра расположение указателя направления движения топлива. Вынимается фильтр из скобы.

Топливный фильтр ВАЗ 2109

При установке новой детали нужно ориентироваться на указатели, которые нанесены на поверхность фильтра.

Как устроен глушитель автомобиля ВАЗ 2101/2107/2109/2110, Ока, УАЗ, видео

Нередко владельцы ВАЗ-2109 интересуются, как устроена выхлопная система их автомобиля. Любопытство в данном случае далеко непраздное. Одни хотят заняться ремонтом и желают знать, что и как здесь устроено. Другие же задумались над таким вариантом, как тюнинг, то есть доработкой, например, установкой выхлопной системы Стингер. В любом случае, если вы хотите проделать данные работы самостоятельно, вам в первую очередь необходимо ознакомиться с особенностями конструкции. Ну и не стоит забывать об основном предназначении данной системы – вывод наружу отработанных газов и снижение шума. Соответственно, неправильное вмешательство может привести к неприятным последствиям.

Читайте также: Где находится и замена датчика заднего хода ВАЗ-2109

Устройство глушителя на ВАЗ 2108 и 2109

Сразу следует отметить, что глушители автомобилей ВАЗ 2108 и ВАЗ 2109 практически не отличаются друг от друга по конструкции. Единственным отличием являются размеры: выхлопная труба на «девятке» на 8 см длиннее.

Глушитель на автомобилях ВАЗ 2109 и 2109 состоит из двух частей:

• глушитель основной;
• глушитель дополнительный (он же резонатор).

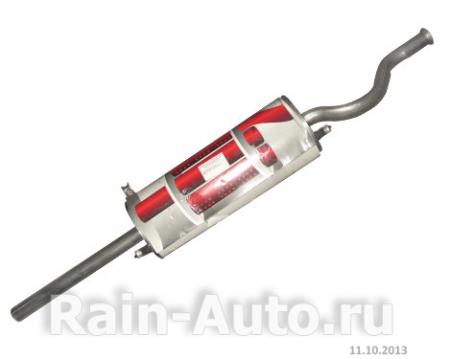

Корпус главного глушителя имеет форму трубы овального сечения и выполнен из легированной стали. В корпусе есть ряд перегородок, образующих резонаторные отсеки. Там же присутствуют два выхлопных патрубка (выпускной и впускной) и главная выхлопная труба. Все эти элементы соединены с помощью завальцовки. Точечная сварка в подобных устройствах практически не применяется, чтобы не снижать их коррозионную стойкость.

Корпус резонатора представляет собой трубу круглого сечения с алюминиевым покрытием. Внутри располагается ещё одна труба с отверстиями, на концах которой есть крепёжные фланцы. С их помощью резонатор подключается к газоприёмнику автомобиля.

Система выпуска отработанных газов инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099

Система выпуска отработанных газов инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099 состоит из нескольких частей: выпускного коллектора на двигателе, приемной трубы глушителя, каталитического нейтрализатора отработанных газов (ЭСУД под нормы ЕВРО-2), дополнительного глушителя, основного глушителя. На ряде автомобилей оснащенных СО-потенциометром каталитический нейтрализатор может отсутствовать.

Особенности системы выпуска отработанных газов инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099

Выпускной коллектор выполнен из чугуна и крепится к головке блока двигателя на шести шпильках, через прокладку, состоящую из двух симметричных частей. Фланец выпускного коллектора соединяется с фланцем приемной трубы четырьмя шпильками с гайками. Между фланцами установлена термостойкая металлоасбестовая прокладка.

Приемная труба имеет фланец с двумя отверстиями, две трубы и газоприемник. На газоприемнике приемной трубы устанавливается датчик кислорода ЭСУД. Крепление приемной трубы и каталитического нейтрализатора сделано шарнирным для снижения передачи вибраций на кузов. Подвижность и герметичность соединения обеспечивается двумя пружинами, установленными под стяжные болты вместо шайб и металлографитовым уплотнительным кольцом со сферической наружной поверхностью.

Каталитический нейтрализатор со стороны соединения с приемной трубой имеет фланец с вогнутой сферической поверхностью, а со стороны дополнительного глушителя фланец с выпуклой сферической поверхностью. Над нейтрализатором устанавливается термозащитный металлический экран. Соединение нейтралиатора с дополнительным глушителем неподвижное.

Дополнительный глушитель (резонатор) состоит из корпуса с перфорированной трубой и перегородками внутри. Трубы дополнительного глушителя также имеют со стороны нейтрализатора фланец, со стороны основного глушителя развальцованный край. Снаружи дополнительный глушитель может быть обработан алюминием для улучшения корозостойкости.

Основной глушитель так же состоит из корпуса с перфорированными трубами и перегородками внутри. Корпус может быть изготовлен из нержавеющей стали, для предупреждения возникновения коррозии. К корпусу глушителя крепятся две трубы: с одной стороны развальцованная, для соединения с дополнительным глушителем, с другой стороны прямая, для выпуска отработанных газов. Соединение с дополнительным глушителем выполнено посредством металлического кольца и двухсоставного хомута.

Оба глушителя не имеют точек сварки, собраны путем завальцовки деталей, для предотвращения появления коррозии.

Схема системы выпуска инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099

Примечания и дополнения

— На автомобилях ВАЗ 2108, 2109, 21099 без каталитического нейтрализатора приемная труба имела раструб вместо фланца для соединения с дополнительным глушителем, труба которого также имела раструб (развальцованный край). Соединение выполнялось через металлическое кольцо и двухсоставной хомут.

Как определить неисправность глушителя

Понять, что глушитель автомобиля ВАЗ 2109 неисправен, несложно:

• громкость работы двигателя резко увеличивается, мотор начинает рычать;
• мощность двигателя при этом снижается в два, а то и в три раза;
• в салоне пахнет выхлопными газами;
• если водитель ничего не предпринял, рычание мотора сменяется оглушительным рёвом, который иногда может сопровождаться хлопками, похожими на пистолетные выстрелы.

Всё это говорит о том, что в корпусе глушителя образовалась дыра. Если ничего с ней не сделать, то проблемы неизбежны:

• при неисправном глушителе двуокись углерода, содержащаяся в выхлопных газах, может оказаться в салоне автомобиля. Этот газ не имеет цвета и запаха, но вызывает сильную головную боль и головокружение. А если воздействие двуокиси длится долго, то это может привести к смерти водителя;
• езду с неисправным глушителем никак нельзя назвать комфортной;
• поездки с неисправным глушителем обходятся дорого: есть правила, ограничивающие шумную езду. Нарушение этих правил может привести к штрафам.

Вышел из строя глушитель автомобиля, что делать

Бывают ситуации, когда глушитель прогорел или даже отвалился. В этом случае есть два варианта:

• выполняется замена глушителя ВАЗ 2109;
• ремонтируется старый.

Общий вид системы отвода выхлопных газов

Позиции: 1- приемная труба; 2 – резонатор; 3 – основной глушитель.

Установка нового глушителя

Работы выполняются на эстакаде или смотровой яме. Перед заменой элементов системы отвода выхлопных газов необходимо автомобиль зафиксировать упорными брусками, установив их под задние колеса. Для замены глушителя понадобятся:

• новый глушитель;
• жидкость для разъедания накипи на соединительном крепеже WD40;
• ключи на «13» — два штуки;
• удлинитель для ключа.

Порядок, в котором выполняется замена глушителя на ВАЗ 2109:

• Отворачиваются гайки, крепящие к трубе резонатора хомут трубы глушителя.
• Снимается хомут.
• Разъединяется труба и удаляется уплотнительное кольцо.
• Снимаются резиновые подвесные подушки. Для этого глушитель необходимо приподнять.
• Глушитель опускается на землю и вытаскивается из-под автомобиля.
• В обратной последовательности, с которой снимался старый глушитель, устанавливается новый.

Совет: При установке нового глушителя лучше всего заменить уплотняющие кольца новыми. Это обеспечит герметичность соединения.

Как самостоятельно заменить глушитель хорошо видно на видео.

Установка нового резонатор

Итак:

• От приемной трубы отсоединяется труба резонатора после ослабления затяжки хомута.
• Снимается с резиновых подушек при поднимании устройства кверху.
• В обратной последовательности, с которой снимался старый резонатор, устанавливается новый.
• Под днищем автомобиля откручиваются гайки крепящие приемную трубу к кронштейну. Отворачиваются болты крепящие кронштейн к кузову автомобиля, который затем снимается.

Установка новой приемной трубы

• Приемная труба освобождается от крепления к выпускному коллектору.
• Разъединяется приемная труба глушителя от трубы резонатора.
• Вынимается уплотнительное кольцо.

• Снимается приемная труба глушителя.
• Приемная труба глушителя устанавливается в обратном порядке снятию. Момент затяжки гаек крепления трубы к коллектору составляет от 2,1 до 2,6 кгс/м.

Совет: На стыки труб перед установкой на наружные поверхности лучше нанести тонким слоем герметик для систем выхлопных газов.

Когда выполняется демонтаж и установка нового глушителя хорошо видны места, откуда вытекает охлаждающая жидкость. Это могут быть пришедшие в негодность, ржавые заглушки. В этом случае необходимо, чтобы была произведена замена заглушек ВАЗ 2109. Наиболее подвержены износу детали двигателя. Поэтому в первую очередь нужна замена заглушек на блоке цилиндров ваз 2109.

Основные неисправности глушителей ВАЗ 2109 и 2108

Существует несколько типичных поломок глушителя, с которыми сталкиваются владельцы автомобилей ВАЗ 2109 и ВАЗ 2108:

• в корпусе основного глушителя появляются дыры. Из-за высоких температур, сопровождающихся сильной вибрацией, корпус просто прогорает. Причиной может стать как термическая коррозия, так и химическая. Проблема решается наложением заплаты и последующей сваркой повреждённого корпуса;
• глушитель постоянно перегревается. Как правило, это происходит из-за закоксовывания отверстий в резонаторных перегородках. В этом случае в «глушаке» скапливаются горячие выхлопные газы, а мощность мотора стремительно падает. Для устранения проблемы корпус глушителя вскрывается, повреждённые резонаторные перегородки заменяются новыми;
• глушитель звенит. Звон в глушителе возникает тогда, когда в его корпусе полностью или частично отрывается резонаторная перегородка. Проблема устраняется в сервисе с помощью точечной сварки;
• глушитель стучит. Это наблюдается тогда, когда сломался один или несколько крепёжных подвесов. После этого корпус глушителя начинает болтаться под днищем машины, периодически ударяясь об него. Устранить такую поломку в дороге не представляется возможным. Единственный выход — сбросить скорость до минимума и доехать до автосервиса со смотровой ямой, где механики смогут заменить сломанный крепёж.

Тюнинг выпускной системы ВАЗ 2109 (099)

В большинстве своем тюнинг системы выпуска на автомобилях модельного ряда ВАЗ 2109 подразумевает установку вместо штатной системы прямоточной. Именно о ней мы и поговорим. Но, для начала, кратко разберем теоретическую сторону вопроса.

Несколько слов о теории прямотока для ВАЗ 2109

Известно, что за выпускным коллектором возникает обратное давление отработанных газов. Это давление мешает повышению мощности силового агрегата, а поэтому оно должно быть уменьшено насколько это возможно. Другими словами: если снизить уровень обратного давления, то существенно повысится эффективность выброса отработанных газов из камеры сгорания, что соответственно позволит нагнетать в нее больший объем топливной смеси. В свою очередь, чем большее количество топливной смеси поступит в цилиндр, тем большую мощность он сможет развить.

Основной задачей прямоточной системы является максимальное снижение потерь на выходе. Таким образом, за счет «прямотока» автомобиль гораздо быстрее реагирует при воздействии на педаль газа и обладает большим крутящим моментом.

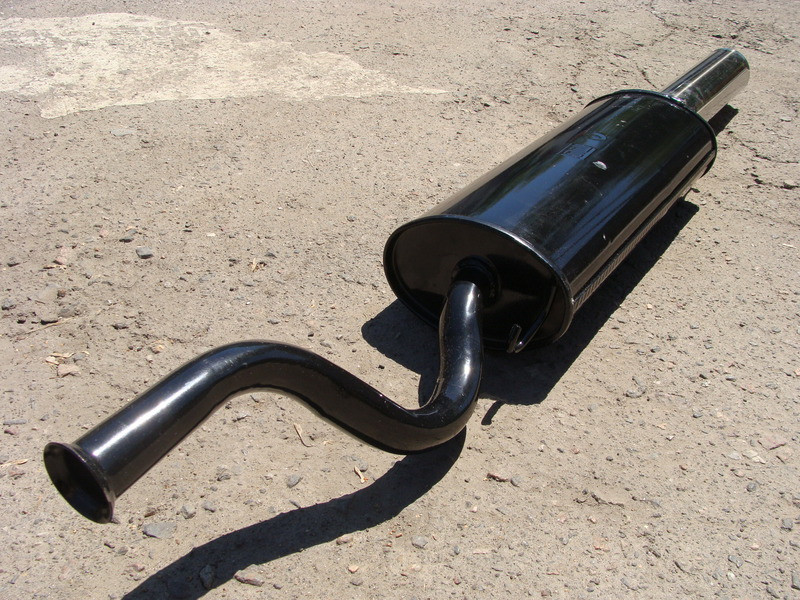

Конструктивные особенности прямоточного глушителя

Н сегодняшний день на рынке тюнингованных автозапчастей представлен достаточно большой ассортимент самых различных прямоточных глушителей для ВАЗ 2109. При этом конструкция большинства из них одинакова.

Основным элементом такого глушителя является перфорированная труба. Благодаря перфорации, поступающие выхлопные газы, достаточно эффективно расширяются в корпусе («бочке») глушителя. За счет этого достигается боле быстрый их отвод.

Интересный момент: действительно качественный тюнинг глушитель для ВАЗ 21099 в общей длине может составлять более 80 % прямой трубы. То есть, если бы на вашем автомобиле был установлен такой глушитель, сопротивление выхлопной системы составляло бы всего на 10% больше, чем если бы вы ездили вовсе без глушителя.

Трубы для доработанного выхлопа

Разумеется, одного модернизированного глушителя не достаточно для того, чтобы получить эффективную прямоточную систему. В частности, помимо глушителя должны быть использованы и соответствующие трубы. Такие трубы должны быть достаточно большого диаметра, для того, чтобы они могли пропустить максимальный объем газов при минимальном сопротивлении.

Замена глушителя на ВАЗ 2109 и 2108

Замена глушителя на автомобилях ВАЗ 2109 и ВАЗ 2108 всегда начинается с подбора необходимых инструментов и материалов. Вот что нам потребуется для работы:

• новый глушитель;
• набор рожковых ключей;
• набор торцовых головок с трещоткой;
• плоскогубцы;
• фонарик.

Последовательность действий

Чтобы результат работы порадовал автовладельца, желательно действовать по такому алгоритму:

1. Автомобиль устанавливается на смотровую яму. Двигатель глушится, под колёса ставятся противооткатные башмаки.
2. Труба глушителя отсоединяется от трубы резонатора. Для этого гайка на хомуте удерживается рожковым ключом на 13, а болт снизу откручивается торцовой головкой с трещоткой.
3. Освобождённый от болта хомут слегка разгибается плоскогубцами и снимается.
4. Глушитель удерживается под днищем системой обрезиненных подвесов. На корпусе глушителя есть три подвесных крючка. Для извлечения глушителя его необходимо слегка приподнять, так, чтобы все крючки вышли из зацепления (обычно в этот момент слышится характерный щелчок).
5. Снятый с подвесов глушитель извлекается из-под автомобиля.
6. На место старого глушителя устанавливается новый. Все монтажные операции производятся в обратном порядке.

При установке «глушака» следует обратить внимание на надёжность соединений и убедиться в правильности его крепления под днищем автомобиля.

Видео: снимаем глушитель на ВАЗ 2109

Конструктивные особенности детали

1. Диссипативный. Это устройство имеет простую конструкцию и эффективно гасит шумовые волны. Из минусов такого агрегата автомеханики выделяют отсутствие экологичности.
2. Реактивный. Принцип работы этого устройства заключается в сложении и взаимном устранении звуковых волн.
3. Комбинированный. Прямоточный агрегат минимизирует потерю мощности, а лабиринтный — улучшает гашение звуков.

К причинам демонтажа старого и установки нового агрегата данного типа специалисты относят:

Признаки, по которым автолюбитель может понять, что необходима замена глушителя:

Прежде чем приступить к замене глушителя, потребуется выбрать один из вышеописанных видов этого агрегата. Зачастую автовладельцы ВАЗ 21099 покупают тюнингованную модель.

Далее необходимо открутить гайку «массы», снять провод со шпильки. Затем демонтировать гайки, которые фиксируют подводящую трубу охлаждающей системы. Следует провести замену прокладки уплотнения и открутить гайки, фиксирующие выпускной коллектор. Затем отсоединить последний коллектор и демонтировать соответствующую прокладку.

Сборка двойного глушителя на ВАЗ 2109

Прежде чем описывать процесс сборки двойного глушителя, хотелось бы отметить, что для успешного проведения такой сборки водителю необходимо уметь работать со сварочным аппаратом. Если таких навыков нет, намного проще будет купить готовый двойной глушитель на ВАЗ 2109 в специализированном магазине.

Последовательность сборки двойного глушителя

Чтобы смонтировать глушитель, соблюдайте последовательность операций:

1. Глушитель снимается с автомобиля в соответствии с инструкцией, представленной выше.
2. Сбоку в корпусе глушителя аккуратно вырезается отверстие для трубы диаметром 5 см. Затем верхняя часть корпуса глушителя аккуратно срезается, все резонаторные перегородки извлекаются. На их место устанавливается перфорированная металлическая сетка, скрученная в трубку.
3. Труба вставляется в корпус и приваривается к нему. Её конец вставляется в скрученную перфорированную сетку, в которой предварительно прорезается отверстие. Этот конец приваривается к сетке.
4. К штатным патрубкам глушителя приваривается пара трубок Г-образной формы.
5. Для тепло- и звукоизоляции вся конструкция заливается стекловатой.
6. Ранее срезанная верхняя часть корпуса глушителя устанавливается на место и приваривается. Получившаяся конструкция представлена на фото ниже.
7. Теперь двойной глушитель устанавливается на автомобиль.

Замена глушителя не представляет особой проблемы даже для водителя-новичка. Всё, что для этого нужно — смотровая яма, пара ключей и немного терпения. А вот ремонт этого устройства практически всегда связан со сварочными работами. И если подобного навыка у автовладельца нет, тогда без помощи квалифицированных автомехаников обойтись не удастся.

Наиболее распространенной проблемой с выхлопной системой ВАЗ 2109-2108 является прогорание глушителя и случается это нередко даже после 50 000 км пробега. Здесь в первую очередь все зависит от качества стали, из которой он изготовлен. Заводской, как правило, ходит гораздо дольше, чем установленные после, так как качество оригинальных деталей несколько выше. Если глушитель вашей машины прогорел, то его необходимо менять.

Конечно, есть некоторые владельцы, которые пробуют варить места прогорания, но надолго таких «заплаток» явно не хватит, и рано или поздно все равно придется менять деталь на новую. Для этой работы понадобится следующий инструмент:

• головка глубокая на 13
• трещоточная рукоятка
• рожковый или накидной ключ на 12 или 13 (в зависимости от установленного болта крепления)

Итак, первым делом необходимо разъединить глушитель с резонатором, для чего нужно открутить стяжку хомута. Одним ключом удерживаем болт от проворачивания, а вторым откручиваем гайку:

Устройство

Всего данная система включает в себя несколько элементов. Это:

• Выпускной коллектор. Это самая первая деталь, через которую проходят газы после сгорания. В народе коллектор называют пауком за его характерную форму. Данный элемент подводится к каждому из четырех цилиндров ДВС. Далее все эти трубы объединяются в две, а после – в одну единую. Существуют также спортивные коллекторы со схемой выпуска 4-2-1. Устанавливаются они с целью прибавления мощности. Как показывает практика, газы более свободно двигаются по тракту, однако существенной прибавки мощности водитель все равно не ощутит.
• Приемная труба. Она соединяется с коллектором. Внутри данной трубы есть специальный зонд. Это датчик содержания кислорода, или лямбда-зонд. Если говорить про выхлопную систему ВАЗ-2109 (карбюратор), такой датчик в системе отсутствует. А вот на инжекторах авто лямбда-зонд используется обязательно. Малейшие проблемы с ним могут сопровождаться лампой «Чек Энжин» на панели приборов. По сути, приемная труба имеет наиболее простое устройство. Здесь нет звукоотражающих перегородок или специальных наполнителей. Это обычная полая труба, в которой может располагаться один-единственный датчик.
• Катализатор. Как и в предыдущем случае, данный элемент присутствует только на инжекторных версиях. На карбюраторных катализатор отсутствует. Для чего нужен данный элемент? Основная его задача – это снижение концентрации вредных веществ в отработавших газах. Проходя сквозь соты катализатора, вредные металлы превращаются в безвредные оксиды. Благодаря применению данного элемента машина стала соответствовать экологическому стандарту Евро-2 и выше. Катализатор – это самый дорогостоящий элемент в выхлопной системе ВАЗ-2109 (инжектор). Поэтому многие при его неисправности устанавливают пламегасители либо просто выбивают сердцевину и заваривают стенки, оставляя катализатор пустым внутри.
• Резонатор. Данный элемент присутствует как на карбюраторных, так и на инжекторных версиях. Устанавливается резонатор за катализатором. В чем заключается его задача? Резонатор служит для поглощения основного шума от выхлопных газов. Благодаря данному элементу звук газов становится меньше. Устроен резонатор просто. Это металлический корпус, внутри которого находится перфорированная труба. Дополнительно внутри может находиться перегородка.
• Основной глушитель. Резонатор можно назвать вспомогательным глушителем, но основную звуковую энергию поглощает именно последний глушитель, находящийся под задним бампером. Входит он в резонатор и поглощает до 90 процентов звука. Устроен данный элемент несколько сложнее. За основу здесь взяты тоже перфорированные трубки, но их здесь несколько, как и камер. Обычно это три-четыре трубки и две камеры. Проходя через весь этот лабиринт, газы теряют свою энергию и выходят без лишнего звука.

Особенности устройства системы

Строение системы выведения отработанных газов имеет схожую структуру на всех автомобилях отечественного производства. Одним из таких примеров является ВАЗ 2109.

Выхлопная система рассматриваемого автомобиля подразумевает следующее строение:

• Труба приемного типа. В полость трубы монтирован зонд специального назначения. В область возможностей устройства входит обработка состава выделяемых газов, что позволяет проводить анализ смеси, используемой в качестве горючей жидкости и, согласно поступающим данным, осуществлять необходимые изменения, что подразумевает контроль качества жидкости;
• После приемной трубы монтируется каталитический нейтрализатор. В основу функций данного элемента входит очистка газовой смеси от вредных элементов, что является главной задачей системы выведения;
• Дополнительный глушитель. Фиксация данного элемента осуществляется с помощью хомута. Место его крепления располагается на каталитическом нейтрализаторе. Дополнительный глушитель устанавливается с целью снижения показателей образуемых звуковых волн;
• Основной глушитель. Данный элемент закрепляется на дополнительном глушителе с помощью идентичного хомута. Его функция сопоставима с функцией дополнительного глушителя.

Обращая внимание на выхлопную систему нового автомобиля ВАЗ 2109, то можно заметить что она установлена на резиновых крепежных подвесах, вкрученных в дно.

Ремонт системы выпуска своими руками

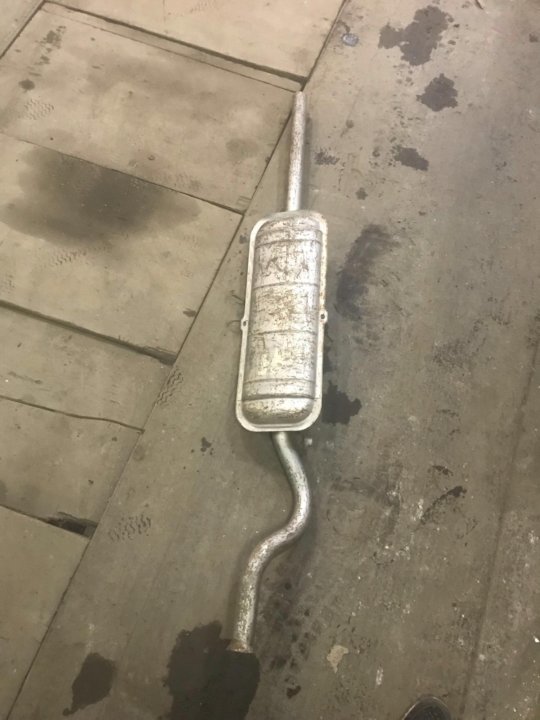

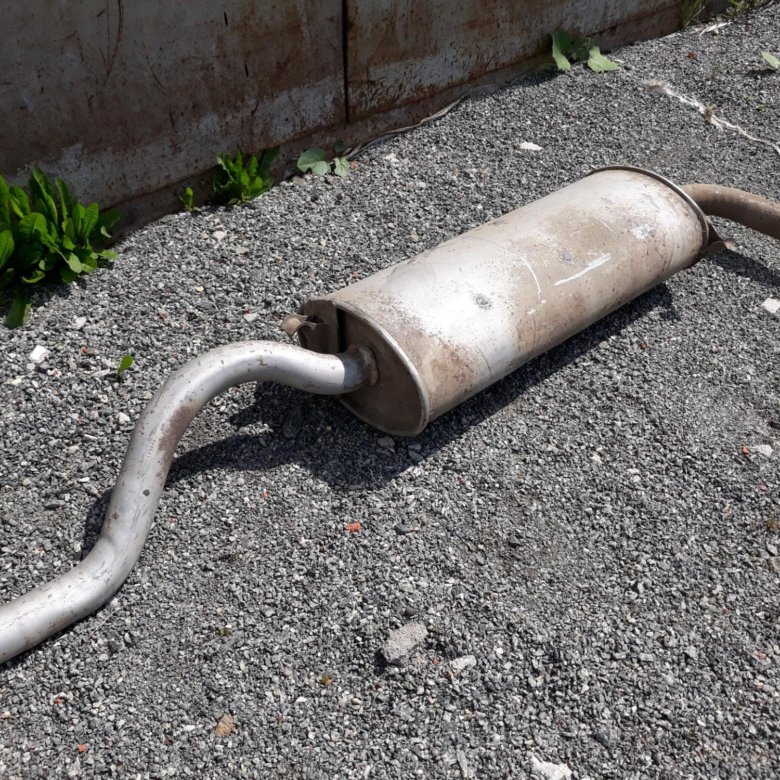

Снятие/установка главного глушителя

Для выполнения данной работы нам потребуются следующие инструменты: довольно глубокая головка на 13, ключ-трещетка, а также накидной ключ на 13. Работу выполняем на эстакаде или смотровой яме. Важный момент: с целью обеспечения безопасности, любые работы над выхлопной системой следует выполнять только после полного остывания всех деталей. К слову, этим правилом следует руководствоваться при любом ремонте, вне зависимости от того идет ли речь о выхлопной системе ВАЗ 2106. или о системе выпуска каких-либо более современных машин ВАЗ

Что ж, приступим непосредственно к процессу снятия основного глушителя. Прежде всего, нам потребуется разъединить основной глушитель от резонатора.

Для этого необходимо открутить болт стяжного хомута: накидным ключом удерживаем гайку от проворачивания, а трещеткой откручиваем сам болт. Если крепеж сильно окислился перед демонтажем можно обработать его ВД-40.

Удалив болт, разъединяем хомут и снимаем его. Теперь главный глушитель полностью отсоединен от резонатора.

Далее снимаем переднюю часть глушителя с передней резиновой подвески. Затем снимаем его с задних подвесок и вынимаем наружу. Вот собственно и все. Новый глушитель устанавливаем в порядке обратном снятию.

Замена дополнительного глушителя

Процесс работы выглядит следующим образом:

1. Откручиваем хомут, соединяющий дополнительный глушитель с основным, вынимаем болты и снимаем его;

Основные причины потери работоспособности

Несмотря на многие нюансы, структура выхлопной системы рассматриваемого автомобиля отличается высоким уровнем качества. Так как конструкция достаточно простая, ломаться там практически нечему, разве что, возможно нарушение структуры глушителя. Чаще всего, снижение работоспособности глушителя происходит в результате появления пробоин. Пробитый глушитель для дорог с некачественным покрытием является обычным делом.

Способы ремонта

Часто путешествуя по нашим «великолепным» дорогам, вы то и дело наезжаете на всевозможные кочки, выбоины, ямы. Если после прохождения очередного подобного препятствия машина начала заметно шуметь, чего не было ранее, то самый вероятный исход — это пробоина главного глушителя. Наличие отверстия не позволяет как раньше работать спокойно, тихо и эффективно.

Закон РФ гласит, что эксплуатировать автомобиль с пробитым глушителем запрещено. Потому единственным правильным решением будет ремонт узла.

Отремонтировать основной глушитель можно двумя способами:

1. Заменить на новый. Практично, легко и быстро. Подобную работу вы без проблем выполните своими руками.
2. Заварить пробоину. Подойдет такой вариант только в том случае, если пробоину возможно заварить при ее размерах, а также у вас имеется опыт в сварке. Лучше сварку поручить профессионалам.

Замена основного глушителя

Чтобы снять глушитель, следуйте достаточно простой пошаговой инструкции.

1. Вооружитесь глубокой торцевой головкой на 13, накидным ключом на 13 и трещоткой.
2. Загоните автомобиль на смотровую яму, либо поднимите с помощью подъемника. Хотя вряд ли у вас в гараже найдется подъемник. А вот ямами оснащаются практически все гаражи в авто кооперативах.
3. Дождитесь, пока вся выхлопная система полностью остынет, иначе ожогов не избежать.
4. Отсоедините основной глушитель от резонатора, то есть дополнительного глушака. Чтобы сделать этого, найдите стяжной хомут. Крепежная гайка прихватывается накидным ключом, чтобы избежать проворачивания. В это же время трещоткой выкручивается болт.
5. Открутив болт, снимите крепеж, рассоедините элементы выхлопной системы, уберите хомут и освободите основной глушитель от резонатора.
6. Аккуратно снимите переднюю часть глушака с прорезиненной подвески.
7. Извлеките его с задних подвесок и вытащите поврежденный элемент наружу.
8. Дальше действуйте по обстоятельствам. Как мы отмечали, пробитый глушитель можно заварить, либо на его место установить новый.
9. Обратная сборка проводится согласно указанной инструкции, только в противоположной последовательности.

Выбирая новый основной глушитель, ориентируйтесь на характеристики заводского изделия. Если хотите видоизменить заднюю часть авто, на обычную трубу просто устанавливается декоративная насадка. Выдумывать что-то с модернизацией ВС следует только в том случае, если проводятся работы по технической доработке автомобиля — тюнинг.

Замена резонатора

Чтобы поменять дополнительный глушитель, действуйте согласно представленной инструкции:

• По аналогии с предыдущим этапом, рассоедините основной и дополнительный глушители;
• Отключите элемент от катализатора. Здесь вам приходится накидной ключ, которым откручивается пара крепежных болтов;
• Поднимите немного агрегат и отсоедините его от подвесок из резины;
• В некоторых случаях вручную сделать это не удается. В такой ситуации воспользуйтесь плоской отверткой, чтобы поддеть подвески;
• Процесс демонтажа еще легче, чем в случае с основным глушителем;
• Установка нового элемента выполняется в обратной последовательности.

Меняем катализатор

Скажем сразу, что выход из строя катализатор на ВАЗ 2109 — это достаточно большая редкость. Но понимать особенности замены данного элемента никому не будет лишним.

Катализатор при работе двигателя нагревается до 600 градусов по Цельсию, потому ему требуется больше времени, чтобы остыть, нежели паре глушителей. Прежде чем приступать к работе, убедитесь, что элемент остыл.

Для демонтажа и замены устройствам вам нужно:

• Отсоединить от катализатора дополнительный глушитель. Для этого накидным ключом удерживаются гайки, а вторым инструментом откручиваются крепежные болты;
• Аналогичным методом выкручиваются со своих мест болты, соединяющие катализатор и приемную трубку;
• Далее катализатор аккуратно извлекается из резиновых подвесок;
• Берем новый катализатор, устанавливаем его в обратной последовательности.

Выхлопная система, предусмотренная для модели ВАЗ 2109, до безобразия простая. Это приятно радует владельцев, поскольку не требуется затрачивать много сил, времени и денег на ремонт. Большинство работ выполняется самостоятельно.

Загрузка …

Демонтаж и восстановление основного глушителя

Довольно часто, пользуясь автомобилем ВАЗ 2109, возникают проблемы с работоспособностью глушителя. Зачастую это происходит в результате небрежной езды, когда автомобиль наезжает на кочку или яму. Появляется пробоина, которая и нарушает работу. Эксплуатация автомобиля, с нарушенной системой вывода отработанных газов, ограничивается специальной технической регламентацией. Так или иначе, для восстановления работоспособности необходим ремонт элемента, отвечающего за нейтрализацию звуковых колебаний.

Устройство выхлопной системы автомобиля ВАЗ-2109

Сразу стоит отметить, что ничего особо сложного здесь нет. По сути, выхлопная система «девятки» очень простая, без всяких электронных примочек, и ее вполне можно назвать классической. Соответственно, если вы решили заняться ремонтом или тюнингом, то никаких неожиданных проблем здесь не предвидится. Выхлопная система «девятки» состоит из:

• приемной трубы;
• катализатора;
• дополнительного и основного глушителей;
• выпускного коллектора.

Говоря о перечисленных выше компонентах, стоит пояснить их предназначение. В частности, внутри приемной трубы автомобилей с инжекторным двигателем находится лямбда-зонд. Он анализирует состав отработавшихгазов и одновременно с этим смеси, идущей в блок цилиндров. Сама труба четырьмя шпильками соединяется с выпускным коллектором, изготовленным из чугуна.

Благодаря установленному катализатору вредность выхлопа, выбрасываемого в атмосферу, сводится к минимуму. Ну и, наконец, глушители. Дополнительный (его еще называют резонатор) крепится с помощью специального узла к катализатору. Следует отметить, что данная схема применяется на автомобилях с инжекторным двигателем. На карбюраторных «девятках» дополнительный глушитель соединяется с основной трубой. Исключение здесь составляют лишь модели, отправлявшиеся на экспорт. На них также устанавливали катализатор.Задача резонатора заключается в том, чтобы брать на себя основной шум. Соответственно, звук на выходе будет уже не такой сильный. Ну и, наконец, основной глушитель. Именно его можно увидеть, заглянув под задний бампер вашего авто.

Демонтаж дополнительного глушителя

Процесс замены дополнительного глушителя также не вызывает затруднений, достаточно немного разобраться в сути сего мероприятия. Для начала, основной глушитель отсоединяется от дополнительного. Помимо этого, элемент соединяется с каталитическим нейтрализатором, который также следует отсоединить. Проводится это с помощью ключа, накидного типа. Им откручиваются 2 болта.

После этого, элемент немного подымается и освобождается от прорезиненных частей подвески. При возникновении сложностей, используется твердый металлический предмет, типа отвертки. Демонтаж дополнительного глушителя более простой. Монтаж новой детали или восстановленной, проводится по порядку, только уже в обратной последовательности.

Мероприятия по замене каталитического нейтрализатора

Работоспособность данного элемента достаточно высокая. Нарушение его функционирования, достаточно редкий случай, однако, понимание и знание основ его демонтажа и ремонта, в будущем, смогут весьма облегчить жизнь. Прежде, чем начать ремонт, следует ознакомиться с правилами безопасности. Все элементы, так или иначе задействованные в процессе выведения отработанных газов, во время работы нагреваются до высоких температур. Катализатор не исключение, его температура может превышать отметку в 600 ?С. На его остывание потребуется больше времени, нежели на охлаждение глушителей.

Снятие катализатора возможно по следующей схеме:

• Для начала, каталитический нейтрализатор освобождается от глушителя дополнительного типа. При откручивании болтов, используется накидной ключ, с целью фиксации гаек;
• После этого, идентичным способом, катализатор освобождается от приемной трубки, на которой он держится с помощью болтов;
• Удалив все возможные крепления, каталитический нейтрализатор может быть вынут из прорезиненной подвесной части автомобиля.

Ознакомившись с информацией, можно сделать определенные выводы о сложности ремонта. Все работы, по сути, вполне осуществимы без посторонней помощи, главное условие — наличие инструментов. Наибольшее внимание отводится безопасности, так как решить проблему работоспособности автомобиля можно без проблем, чего не скажешь о здоровье организма.

Ремонт системы выпуска своими руками

Снятие/установка главного глушителя

Для выполнения данной работы нам потребуются следующие инструменты: довольно глубокая головка на 13, ключ-трещетка, а также накидной ключ на 13. Работу выполняем на эстакаде или смотровой яме. Важный момент: с целью обеспечения безопасности, любые работы над выхлопной системой следует выполнять только после полного остывания всех деталей. К слову, этим правилом следует руководствоваться при любом ремонте, вне зависимости от того идет ли речь о выхлопной системе ВАЗ 2106, или о системе выпуска каких-либо более современных машин ВАЗ

Что ж, приступим непосредственно к процессу снятия основного глушителя. Прежде всего, нам потребуется разъединить основной глушитель от резонатора.

Для этого необходимо открутить болт стяжного хомута: накидным ключом удерживаем гайку от проворачивания, а трещеткой откручиваем сам болт. Если крепеж сильно окислился перед демонтажем можно обработать его ВД-40.

Удалив болт, разъединяем хомут и снимаем его. Теперь главный глушитель полностью отсоединен от резонатора.

Далее снимаем переднюю часть глушителя с передней резиновой подвески. Затем снимаем его с задних подвесок и вынимаем наружу. Вот собственно и все. Новый глушитель устанавливаем в порядке обратном снятию.

Замена дополнительного глушителя

Процесс работы выглядит следующим образом:

1. Откручиваем хомут, соединяющий дополнительный глушитель с основным, вынимаем болты и снимаем его;

2. Отсоединяем дополнительный глушитель от катализатора. Для этого нам потребуется два накидных ключа: одним удерживаем гайки от проворачивания, а другим откручиваем болты;

3. После того, как входная выходная трубы отсоединены, слегка приподнимаем глушитель и отсоединяем его от резиновых подвесок. Если вручную отсоединить подвески не получается, поддеваем их отверткой.

Установка новой детали осуществляется в обратном порядке.

Замена каталитического нейтрализатора

Катализатор выходит из строя достаточно редко, однако, все же это встречается, особенно после очень длительной эксплуатации автомобиля. Для снятия, пришедшего в негодность катализатора, потребуется два накидных ключа на 13.

Важный момент: в процессе своей работы нейтрализатор разогревается до температуры более 600 °С. Именно поэтому остывает он несколько дольше, чем остальные элементы выхлопной системы. Перед началом работы следует обязательно дождаться полного остывания.

Для начала откручиваем болты крепления катализатора к дополнительному глушителю: одним ключом удерживаем болты от проворачивания, а вторым – откручиваем гайки. Снимаем болты с шайбами.

Аналогичным образом откручиваем болты, при помощи которых катализатор закреплен к приемной трубе. Придерживая деталь, вынимаем болты с пружинными шайбами. Вынимаем катализатор из-под автомобиля.

Виды глушителей для создания двойного выхлопа

При изготовлении двойного выхлопа для автомобилей ВАЗ важен правильный выбор глушителей. Так, выделяют типы глушителей для выхлопных систем:

• Резонаторные глушители, как правило, изготовлены из качественной перфорированной трубы с окружающей её камерой. Именно окружающая камера и обеспечивает глушение шумов, которые имеют определённую частоту. Иногда может быть установлено несколько резонаторов.
• Глушитель типа «стандарт» представлен системой перегородок, которые напоминают по своему строению лабиринт. Перегородки позволяют охладить выхлопной газ, также при прохождении подобной системы звук значительно притихает. Они могут быть оборудованы перфорированными трубами.
• Третьим типом являются прямоточные системы. Они также имеют систему по снижению шума, но она представлена специальными фильтрами и волокнами, которые установлены в середине самой трубы. Именно поэтому срок службы такого глушителя ограничивается сроком пригодности волокон внутри прямоточного глушителя.

Особенностью выхлопной трубы данного типа является то, что она способна достаточно слабо гасить выхлопные звуки двигателя.

Воздушный фильтр и глушители ВАЗ-2109, Устройство автомобиля

Открыть большую картинку в новой вкладке →

Рис. 13. Воздушный фильтр, глушители: 1. Воздухозаборник холодного воздуха с воздухопроводом автомобиля ВАЗ-2109; 2. Воздухозаборник холодного воздуха автомобиля ВАЗ-2108; 3. Терморегулятор; 4. Стрелки для установки крышки; 5 Крышка воздушного фильтра; 6. Корпус терморегулятора; 7. Заслонка терморегулятора; 8. Тяга; 9. Толкатель термосилового элемента; 10. Шток термосилового элемента; 11. Термосиловой элемент; 12 Предочиститель фильтрующего элемента; 13. Картонный фильтрующий элемент; 14. Перфорированная оболочка фильтрующего элемента; 15. Коллектор вытяжной вентиляции; 16. Гофрированный шланг; 17. Прокладка; 18. Кронштейн крепления приемной трубы; 19. Приемная труба; 20. Хомуты соединения труб; 21. Воздухозаборник теплого воздуха; 22. Дополнительный глушитель; 23. Крючок подвески глушителя; 24. Основной глушитель; 25. Подушка под вески глушителя; 26. Корпус дополнительного глушителя; 27. Теплоизоляция дополнительного глушителя; 28. Глухая перегородка; 29. Перфорированная труба; 30. Диафрагма; 31. Передняя перфорированная труба, 32. Впускной патрубок; 33. Средняя перегородка; 34. Выпускной патрубок; 35. Передняя перегородка; 36. Задняя перфорированная труба; 37. Задняя перегородка; 38. Корпус основного глушителя; I. Воздушный фильтр с терморегулятором; II. Терморегулятор; III. Дополнительный глушитель; IV. Основной глушитель.

Воздушный фильтр сухого типа со сменным фильтрующим элементом. Корпус фильтра крепится на четыре шпильки карбюратора самоконтрящимися гайками и уплотняется резиновой прокладкой.

Фильтр состоит из корпуса, крышки 5, фильтрующего элемента 13, воздухозаборника 2 холодного воздуха и воздухозаборника 21 теплого воздуха с гофрированным шлангом 16. Корпус и крышка штампуются из листовой стали и окрашиваются черной грунтовкой. Крышка 5 крепится к корпусу четырьмя пружинными защелками и в центре дополнительно гайкой за шпильку кронштейна. Кронштейн приваривается к корпусу воздушного фильтра. Герметичность корпуса с крышкой обеспечивается уплотнительной прокладкой из пенополиуретана, приклеенной к крышке фильтра.

Крышка фильтра устанавливается строго определенным образом, чтобы исключить повышение шума впуска. Выштампованные на крышке и приемном патрубке стрелки 4 должны быть направлены навстречу друг другу.

Сухой фильтрующий элемент 13 взаимозаменяем с фильтрующим элементом двигателя ВАЗ-2121. Фильтрующая часть элемента имеет вид гармошки, которая изготавливается из специального фильтровального картона и залита вместе с внутренней 14 и наружной перфорированными оболочками из жести в эластичные крышки из самозатвердевающего герметика, за счет чего при установке крышки 5 воздушного фильтра фильтрующий элемент надежно герметизируется с корпусом и крышкой. Для увеличения пылеемкости фильтрующего элемента на наружную перфорированную оболочку надевается предочиститель 12 из синтетической ваты.

Корпус воздушного фильтра имеет приемный патрубок, через который всасывается воздух, и коллектор 15 вытяжной вентиляции картера двигателя. Картерные газы отсасываются по шлангу через коллектор 15 в воздушный фильтр, в пространство за фильтрующим элементом, где они смешиваются с очищенным воздухом и поступают в карбюратор.

На приемном патрубке корпуса стяжным болтом крепится пластмассовый терморегулятор 3 с установленным на нем воздухозаборником 2 холодного воздуха. Для снижения шума впуска воздухозаборник изготавливается из пенополиуретана. Нижний патрубок терморегулятора соединяется гофрированным шлангом 16 с воздухозаборником 21 теплого воздуха, забирающим воздух из зоны выпускного коллектора.

На автомобилях ВАЗ-2109 воздухозаборник 1 холодного воздуха с воздухопроводом имеет другую конструкцию, отличную от ВАЗ-2108.

Терморегулятор 3 при прогретом двигателе поддерживает температуру воздуха, поступающего в воздушный фильтр, в пределах 25-35°С.

Терморегулятор состоит из пластмассового разборного корпуса 6, шарнирно установленной заслонки 7, тяги 8 и термосилового элемента 11. Нижнее плечо заслонки соединяется шарнирно с составной тягой 8. Тяга вторым концом прижимается пружиной к толкателю 9 термосилового элемента. Шток 10, жестко связанный с термосиловым элементом, ввертывается в пробку корпуса терморегулятора. Термочувствительный наполнитель термосилового элемента 11 при нагревании расширяется и воздействует на толкатель 9, который через тягу 8 прикрывает заслонку 7. Термосиловой элемент омывается всасывающим воздухом и при температуре воздуха выше +35°С перекрывает заслонкой патрубок поступления теплого воздуха. Наоборот, при температуре воздуха ниже +25°С заслонка перекрывает патрубок поступления холодного воздуха. Воздух при этом будет всасываться подогретым из зоны выпускного коллектора. Когда температура воздуха находится в пределах плюс 25-35°С, заслонка находится в промежуточных положениях и поддерживает оптимальную температуру поступающего в двигатель воздуха.

Выпуск отработавших газов включает выпускной коллектор, приемную трубу 19, дополнительный 22 и основной 24 глушители. Все они представляют собой неразборные узлы.

Приемная труба состоит из фланца, двух труб и газоприемника, сваренного из двух штампованных половинок и закрытого с обеих сторон асбестовыми теплоизолирующими прокладками и тонкостенными кожухами. Приемная труба изготавливается из нержавеющей стали и имеет повышенную коррозионную стойкость. Приемная труба крепится на шпильки выпускного коллектора самоконтрящимися гайками разового пользования. Для исключения вибрации и повышения жесткости приемная труба дополнительно крепится к кронштейну 18 блока цилиндров двигателя. Между фланцем приемной трубы и выпускным коллектором устанавливается уплотнительная прокладка 17 из асбеста, армированного стальной перфорированной лентой.

Дополнительный 22 и основной 24 глушители состоят из корпусов 26 и 38, перфорированных труб и перегородок. Основной глушитель для лучшей коррозионной стойкости изготавливается из нержавеющей стали и не имеет точек сварки. Все детали глушителей соединяются между собой завальцовкой. Дополнительный глушитель изготавливается из стали, плакированной алюминием толщиной 50 мк.

Глушители и приемная труба между собой соединяются хомутами 20 через уплотнительные кольца, изготовленные из спекаемой порошковой стали. Хомуты с уплотнительными кольцами значительно облегчают снятие и установку глушителей.

Глушители на автомобиле подвешиваются на кронштейнах кузова на пяти резиновых подушках 25 подвесок.

Выпуск отработавших газов у автомобиля ВАЗ-21081 отличается конструкцией выпускного коллектора и приемной трубы. Выпускной коллектор с одним выходным отверстием и, следовательно, приемная труба имеет один трубопровод. Изменена и конструкция кронштейна и прижима крепления приемной трубы к блоку цилиндров.

ВАЗ 2109

Содержание:

• Тюнинг выпускной системы ВАЗ 2109 099
  • Несколько слов о теории прямотока для ВАЗ 2109
  • Конструктивные особенности прямоточного глушителя
  • Трубы для доработанного выхлопа
• Обслуживание, устройство и ремонт автомобилей ВАЗ 2108, 2109, 21099 — Система выпуска отработавших газов- Лада СамараСпутник
• Самостоятельная модернизация
• Основные неисправности
  • Снятие и ремонт основного глушителя
  • Замена дополнительного глушителя
  • Замена катализатора
• Повышенный расход
• Стреляет в выхлопной трубе, что делать
• Конструктивные особенности

Тюнинг выпускной системы ВАЗ 2109 099

В большинстве своем тюнинг системы выпуска на автомобилях модельного ряда ВАЗ 2109 подразумевает установку вместо штатной системы прямоточной. Именно о ней мы и поговорим. Но, для начала, кратко разберем теоретическую сторону вопроса.

Несколько слов о теории прямотока для ВАЗ 2109

Известно, что за выпускным коллектором возникает обратное давление отработанных газов. Это давление мешает повышению мощности силового агрегата, а поэтому оно должно быть уменьшено насколько это возможно. Другими словами: если снизить уровень обратного давления, то существенно повысится эффективность выброса отработанных газов из камеры сгорания, что соответственно позволит нагнетать в нее больший объем топливной смеси. В свою очередь, чем большее количество топливной смеси поступит в цилиндр, тем большую мощность он сможет развить.

Основной задачей прямоточной системы является максимальное снижение потерь на выходе. Таким образом, за счет «прямотока» автомобиль гораздо быстрее реагирует при воздействии на педаль газа и обладает большим крутящим моментом.

Конструктивные особенности прямоточного глушителя

Н сегодняшний день на рынке тюнингованных автозапчастей представлен достаточно большой ассортимент самых различных прямоточных глушителей для ВАЗ 2109. При этом конструкция большинства из них одинакова.

Основным элементом такого глушителя является перфорированная труба. Благодаря перфорации, поступающие выхлопные газы, достаточно эффективно расширяются в корпусе («бочке») глушителя. За счет этого достигается боле быстрый их отвод.

Интересный момент: действительно качественный тюнинг глушитель для ВАЗ 21099 в общей длине может составлять более 80 % прямой трубы. То есть, если бы на вашем автомобиле был установлен такой глушитель, сопротивление выхлопной системы составляло бы всего на 10% больше, чем если бы вы ездили вовсе без глушителя.

Трубы для доработанного выхлопа

Разумеется, одного модернизированного глушителя не достаточно для того, чтобы получить эффективную прямоточную систему. В частности, помимо глушителя должны быть использованы и соответствующие трубы. Такие трубы должны быть достаточно большого диаметра, для того, чтобы они могли пропустить максимальный объем газов при минимальном сопротивлении.

Следует отметить, что как правило, такие трубы, помимо довольно значительного диаметра имеют внутри специальный сердечник. Благодаря этому при любых изгибах пропускная способность трубопровода остается практически неизменной.

При этом необходимо подчеркнуть, что далеко не все трубы с сердечником одинаково производительны. Идеальная выхлопная система получится лишь в том случае, если после выпускного коллектора установлена только одна труба, причем ее начало совпадает с выходом выходного коллектора. На практике же, прямоток создают путем сварочного соединения коротких переходных элементов с уже выполненными изгибами

При этом особое внимание уделяют качеству сварочных работ, ведь в процессе соединения внутри трубы могут образоваться «наросты» расплавленного металла. Такие наросты будут препятствовать прохождению газов, что крайне нежелательно

Обслуживание, устройство и ремонт автомобилей ВАЗ 2108, 2109, 21099 — Система выпуска отработавших газов- Лада СамараСпутник

Лада Калина Хэтчбек 1. 4 КАЛИНВАГЕН Бортжурнал Глушитель поломка или спортивный выхлоп

Система выпуска отработавших газов

Описание конструкции

Система выпуска состоит из выпускного коллектора, приемной трубы 3, дополнительного
6 и основного 7 глушителей. На автомобилях, оснащенных системой впрыска, приемная
труба — с датчиком кислорода (лямбда-зондом). В системе выпуска этих автомобилей
может быть установлен трехкомпонентный нейтрализатор. На части карбюраторных
автомобилей (в экспортном варианте) также устанавливался нейтрализатор. Глушители
и нейтрализатор — неразборные узлы и при выходе из строя должны заменяться новыми.

Выпускной коллектор отлит из чугуна. Между ним и головкой цилиндров установлена
металлоармированная термостойкая прокладка. К нему на четырех шпильках крепится
приемная труба 3, изготовленная из нержавеющей стали. Она крепится к силовому
агрегату кронштейном с прижимом, охватывающим обе отводные трубы. Приемная труба
соединена с дополнительным глушителем через уплотнительное кольцо с хомутом
4. Для уменьшения шума и лучшей теплоизоляции дополнительный глушитель имеет
защитный кожух. Для автомобилей с нейтрализатором дополнительный глушитель выпускается
с укороченной передней трубой.

Нейтрализатор служит для уменьшения выбросов в атмосферу оксида углерода, оксидов
азота, а также несгоревших углеводородов. Он состоит из двух керамических блоков
со множеством пор, покрытых так называемыми катализаторами дожига: родием, палладием,
платиной. Проходя через поры нейтрализатора, оксид углерода превращается в малотоксичный
диоксид, а оксиды азота восстанавливаются до безвредного азота. Степень очистки
газов в исправном нейтрализаторе достигает 90–95%. Для нормальной работы нейтрализатора
состав отработавших газов (в частности, содержание в них кислорода) должен находиться
в строго заданных пределах. Эту функцию выполняет контроллер, изменяя количество
подаваемого топлива в зависимости от показаний датчика кислорода (см. Система
управления двигателем ВАЗ-2111). Нейтрализатор и датчик кислорода весьма
чувствительны к соединениям свинца: они «отравляются» и перестают работать.

Также причиной выхода из строя нейтрализатора может стать неисправная система
зажигания: несгоревшее топливо, попадая в нейтрализатор в больших количествах,
догорает и спекает керамику, что может привести к полной закупорке выпускной
системы и остановке (или сильной потере мощности) двигателя.

Основной глушитель располагается после дополнительного и соединяется с ним через
уплотнительное кольцо с хомутами. Глушители подвешены к кронштейнам кузова на
пяти резиновых подушках. Обслуживание системы выпуска заключается в периодическом
осмотре труб и глушителей (на предмет коррозии) и в подтяжке или замене ослабленных
соединений.

Система выпуска двигателя -21081 отличается прокладкой коллектора, выпускным
коллектором, приемной трубой (одинарная), и кронштейном крепления приемной трубы
к блоку цилиндров.

Самостоятельная модернизация

Замена резонатора на Приоре поэтапная инструкция

Прежде чем провести тюнинг на автомобиле ВАЗ 21099 инжекторный, потребуется выяснить, как работает эта система. Исходящие выхлопные газы способствуют снижению мощности. Этот поток необходимо подавлять. Снижение его объема с целью быстрого отвода выхлопов позволяет в кратчайшие сроки заполнить камеру воздушными массами и горючим.

Необходимо учесть, что чем больше горючей смеси будет попадать в цилиндр, тем более высокая мощность получится. При этом снижается сопротивление воздуха в любой точке глушителя и прочих элементов рассматриваемой системы. Таким образом, улучшается реакция мотора и снижается расход топлива. Отметим, что выхлопная система бывает следующих видов.

1. Обратнопоточная, которая способствует увеличению сопротивления газов. Они, проходя через изгибы системы, теряют скорость, создавая вихревые потоки и образовывая значительное сопротивление.
2. Прямопоточная, которая представлена в виде прямой трубы с широкой перфорацией между выходом и входом.

Автотюнингу подвергается в основном прямоточная выхлопная система. В этом случае необходимо заменить ее элементы иными устройствами, у которых присутствуют изгибы.

Основные неисправности

Лада 2109 Девятос Бортжурнал Сим сим откройся или кнопка багажника

Вообще, глушитель и сама выхлопная система ВАЗ обладают достаточно высокой надежностью. Фактически ломаться там почти нечему. Поэтому самое плохое, что может случиться с водителем – пробитый глушитель, причем на наших дорогах это бывает очень часто.

Глушитель ВАЗ 2109

Снятие и ремонт основного глушителя

Если после встречи с глубокой ямой, кочкой или выбоиной, автомобиль ВАЗ 2109 стал работать гораздо громче – скорее всего, пробит основной глушитель и в нем появилась дополнительная дыра. Передвигать с неисправной системой запрещает российский автомобильный технический регламент, поэтому вам не остается ничего другого, кроме как браться за ремонт глушителя.

Однако в любом случае снять глушитель, для замены или ремонта придется, поэтому давайте поговорим как раз о том, как это сделать правильно.

В первую очередь запаситесь необходимыми инструментами. Для демонтажа глушителя понадобится:

• Торцевая головка на 13. Чем глубже она будет, тем лучше.
• Ключ, который многие водители называют трещоткой, и еще накидной на «13».

Весь процесс как несложно догадаться выполняется на подъемнике или на смотровой яме.  Очень важно, прежде чем приступать к манипуляциям дождаться пока выхлопная система и основной глушитель полностью остынут, иначе все закончится сильными ожогами. https://www.youtube.com/embed/FGViHwUekuc

Если все в порядке приступает непосредственно к демонтажу глушителя:

• Начинаем с того, что отсоединяем основной глушитель от резонатора. Для этого разыщите стяжной хомут. Прихватите гайку крепления накидным ключом и, удерживая, ее от проворачивания с помощью трещотки откручивайте сам болт.
• После того как болт будет снят, можно разъединить и убрать сам хомут, чтобы освободить основной глушитель от резонатора.
• Теперь аккуратно снимайте переднюю часть глушителя с прорезиненой подвески. После такого же образа вытаскивайте его с задних подвесок и все устройство вывода выхлопных газов ВАЗ 2109, можно вытаскивать наружу.

Замена дополнительного глушителя

Здесь все так же совсем несложно. Весь процесс можно поделить на несколько этапов:

• Аналогичным образом разъединяйте оба глушителя, основной и дополнительный.
• Теперь отсоединяем устройство от катализатора. Также с помощью накидного ключа надо открутить 2 болта крепления.
• Теперь можно слегка приподнять агрегат и отсоединить его от резиновых подвесок. Если не получается сделать это вручную можно поддеть подвески отверткой.

На этом все дополнительный глушитель снимается даже легче чем основной. Установка детали на место производится в обратном порядке.

Замена катализатора

Этот прибор очень редко выходит из строя, однако, навыки по его ремонту и демонтажу все-таки могут вам пригодиться. Важный совет прежде чем начать, учтите эта деталь в процессе работы нагревается до 600 градусов и остывает гораздо дольше нежели, основной и дополнительный глушители.

Сам процесс демонтажа схематически выглядит следующим образом:

• Первым делом отсоединяйте катализатор от дополнительного глушителя. Не забывайте удерживать гайки с помощью накидного ключа.
• Далее, таким же образом откручивайте болты, которые крепят катализатор к приемной трубке.
• Все, катализатор можно аккуратно снимать с резиновой подвести вытаскивать из автомобиля.

Фактически, как вы уже поняли ремонт выхлопной трубы дело элементарное, и легко выполняется в одиночку при наличии всех необходимых инструментов. Главное, соблюдать технику безопасности.

Повышенный расход

Если зависает перепускной клапан либо поршень соответствующего насоса, тогда топливная смесь поступает в недостаточном количестве. При этом мотор работает под нагрузкой. В подобной ситуации 21099 не развивает большую скорость. Зачастую автовладельцы могут наблюдать за самопроизвольной остановкой двигателя. Для такой ситуации характерен высокий расход бензина.

Если в отстойнике насоса либо бака появилась вода, тогда мотор в холодном состоянии плохо запускается. В прогретом виде он стартует лучше. Наличие мусора в топливных трубопроводах и отстойнике может привести к тому, что двигатель не запустится.

Это явление зачастую связано со слабой продувкой топливного трубопровода, который идет от соответствующего бака к насосу. Устранить эту проблему можно, прогрев замерзшую воду грелкой. Затем жидкость сливается. Если диафрагма прорвалась, тогда мотор «девятки» не запустится. Связано это с тем, что топливная смесь быстро повышает уровень масла в картере.

https://youtube.com/watch?v=TwJ9jCOZaVc

Ручная подкачка может привести к слабому поступлению бензина либо его полному отсутствию. При неполном открытии дроссельной заслонки автомобиль не способен развить значительную скорость. В этой ситуации наблюдается существенный расход топливной жидкости. Если воздушная заслонка открыта частично, тогда происходит нарушение структуры топлива.

Автомеханики советуют в этой ситуации перевести работу мотора с малых оборотов на большие. Если прогретый двигатель работает с перебоями, тогда нужно проверить форсунки и прочие элементы выхлопной системы. Зачастую автовладельцы ВАЗ 21099 инжекторного типа проводят ремонтные работы деталей системы питания по следующим причинам:

• отсутствие подачи топлива с помощью насоса;
• течь топливной смеси через соединения;
• высокий расход топлива;
• подсос;
• засорение клапанов;
• износ рычага привода соответствующего насоса.

Чтобы выхлопная и другие системы автомобиля работали без сбоя, рекомендуется регулярно заменять воздушный фильтр. Исключить возможное попадание пыли в горючее можно, осуществляя периодический слив жидкости с помощью пробки фильтра отстойника. В противном случае промывается фильтр.

Стреляет в выхлопной трубе, что делать

Зачастую владельцы «девятки» не знают, почему стреляет выхлопная труба. Это связано с неотрегулированной системой холодного хода. При переизбытке соответствующей смеси мотор запускается с выстрелами в глушителе. Повышение уровня рабочей смеси связано с неисправным клапаном ее подачи.

При засорении главного жиклера топливная смесь обедняется. Двигатель запускается с хлопками. Если автомобиль перевести в режим движения, тогда транспортное средство не сможет набрать нужную скорость для последующего перемещения. Жиклер засоряется по следующим причинам:

• подсасывание воздуха;
• нарушена регулировка винта качества топлива холостого хода;
• подсос воздушных масс.

В этом случае мотор ВАЗа перегревается, повышается расход топлива. Вода, которая находится в радиаторе, начинает кипеть. В такой ситуации, для карбюраторных 21099, выстрелы появляются в карбюраторе.

Если предварительно включить клапан экономайзера, тогда топливная система обогатится преждевременно. Скорость автомобиля будет незначительной. Мотор, работая под большой нагрузкой, способствует появлению выстрелов в выхлопной трубе.

Конструктивные особенности

Устройство выхлопной системы практически у всех российских автомобилей одинаково. Типовым как раз является пример с ВАЗ 2109.

Схематически система вывода отработанных газов для этого автомобиля выглядит следующим образом:

• Приемная труба. В ней установлен специальный зонд, прибор способен по составу отработанных газов контролировать и анализировать состав смеси, поступающей в блок цилиндров.
• Далее, идет катализатор. Он то как раз и занимается тем, чтобы свести вредность выхлопных газов к минимуму.
• К катализатору при помощи специального хомута, крепится дополнительный глушитель. Задача этого глушителя быть, что называется, на передовой и принимать на себя основной шумовой удар.
• Ну и последний элемент – основной глушитель. Он прикрепляется к дополнительному при помощи такого же хомута.

Если посмотреть на систему выхлопа ВАЗ 2109 в сборе – она изначально находится в подвешенном состоянии. Держится за счет резиновых крепежных подвесов, которые, в свою очередь, вкручиваются в днище автомобиля.

Ремонт резонатора глушителя ВАЗ 2114 и других автомобилей

Эксплуатация автомобиля бензинового двигателя сопровождается высоким уровнем шума. Выхлопная система транспортного средства состоит из множества деталей. Функцию уменьшения громкости шума выполняет глушитель. Одной из важнейших его деталей является резонатор.

Для чего нужен резонатор глушителя в автомобиле

После того, как возникло воспламенение, газы попадают во впускной коллектор, а далее в трубы глушителя. Резонатор выполняет функцию уменьшения шума автомобиля. Вторая, но не менее важная функция – экологическая. Резонатор выступает в качестве фильтрующего элемента. Работа системы выхлопа, ее звук напрямую зависит от типа, формы и размера резонатора.

[stextbox id=»alert»]Выход из строя данной детали может привести к возникновению громкого шума при работающем двигателе автомобиля, особенно при активной работе педалью акселератора, увеличивая обороты мотора.[/stextbox]

Кроме того, в салон начнет проникать неприятный запах выхлопных газов.

О том, как заменить сцепление на ВАЗ 2110 вы узнаете из нашего материала.

Подробности о замене опорного подшипника можно найти в этом материале.

Устройство резонатора

Многие автолюбители называют резонатор малым глушителем. Это объясняется внешними особенностями, а именно схожестью с основным глушителем.

Структурно резонатор состоит из большого количества слоев, каждый из которых имеет свое назначение. Газ, попадающий в резонатор, проходит через отражатели. Таким образом, частицы горячего газа гасятся об них, разделяясь на два потока. Помимо этого, внутренность резонатора разделена на две секции. Для этого используется специальная сетка. Она разделяет частоту колебаний и гасит их при помощи трения. Важно, чтобы внутри резонатора обеспечивалось равномерное распределение давления, чтобы не возникало сопротивление. Это обеспечит стабильную работу двигателя внутреннего сгорания, поддерживая необходимый уровень оборотов.

Типы резонаторов

Бытует мнение, что резонатор, устанавливаемый на четырехтактный мотор, не несет никакой пользы, а лишь снижает мощность и общую эффективность двигателя. В случае, если снять резонатор с выхлопной системы четырехтактного мотора, то его сила увеличится до 15 процентов. Однако для экологии такое решение вовсе не будет преимуществом.

[stextbox id=»info»]Установка резонатора на выхлопную систему двухтактного мотора наоборот, оказывает положительное воздействие. Без резонатора такой двигатель будет потреблять больше топлива. [/stextbox]Объясняется это тем, что вместе с отработанными газами, будет уходить и не до конца сгоревшая топливная смесь.

Основные варианты неисправности резонатора

Стабильное функционирование резонатора обеспечивает соответственную работу мотора автомобиля. Как и все элементы и детали машины, резонатор подвержен выходу из строя. Для того, чтобы избегать проблем в работе и обнаружения неожиданной поломки, необходимо регулярное обслуживание и внимание к выхлопной системе. На работу резонатора могут влиять такие факторы, как:

• общее изношенное состояние катализатора;
• загрязнение глушителя;
• размер диаметра трубы.

[stextbox id=»warning»]Неисправность резонатора может характеризоваться чрезмерно громкой работой двигателя автомобиля; снижением мощности; выделение вредных газов в окружающую среду и салон транспортного средства.[/stextbox]

Возникающий металлический вибрирующий звук может говорить о поломке внутренних элементов резонатора. Например – разбалтывание одной из камер. Недостаточная мощность мотора во время работы возникает при полной поломке резонатора.

Устранение поломок резонатора

Существует одна из самых распространенных неполадок, которая может продлить работу резонатора на некоторое время – появление в нем дырок. Они образуются в результате ударов, сколов, трещин и последующей коррозии. Дырки залатать можно как на станции технического обслуживания, так и водителю, имеющему определенный навыки и достаточный опыт.

Самостоятельный ремонт дыр резонатора

Для начала необходимо подготовить пластину, вырезав ее из жести. По размеру она должна быть значительно больше, чем размер возникшей дырки. После этого, необходимо обработать наждачной бумагой место вблизи дыры, а также очагов коррозии. Следующий шаг – при помощи сверла сделать несколько отверстий в резонаторе, которые будут служить местом для крепления жестяной пластины. Далее нужно воспользоваться шпатлевкой, которая позволит обеспечить крепкую фиксацию жестяной пластины на резонаторе.

После того, как шпатлевка была нанесена и пластина на резонаторе крепко зафиксировалась, следует при помощи саморезов прикрутить в отверстия, которые были сделаны ранее. [stextbox id=»alert»]Необходимо подождать некоторое время, чтобы шпатлевка окончательно высохла, так как запуск двигателя автомобиля может привести к вибрациям и нагреванию глушителя и резонатора.[/stextbox] Это может привести к тому, что весь выполненный ремонт будет выполнен зря и дырка в резонаторе будет заделана негерметично.

Ремонт по заделыванию дыр в резонаторе позволит эксплуатировать резонатор на автомобиле не более двух лет. Кроме того, можно увеличить срок службы. Это обеспечивается должным обслуживанием резонатора, которое не подвергает его коррозии и образованию дыр, выводящих его из строя.

Видео-руководство по ремонту дыр в резонаторе вы найдете в этом видео:

Замена резонатора своими руками

Для осуществления замены такой важной детали, как резонатор выхлопной системы автомобиля, следует тщательно подготовиться. Необходимо купить подходящий под имеющуюся выхлопную систему транспортного средства резонатор; прокладки под него; крепления, имеющие кольца уплотнения; WD-40 в виде аэрозоли. Также следует подготовить набор гаечных ключей.

При ремонте необходимо соблюдать четкую последовательность действий:

1. Необходимо произвести обработку поверхности, где соединяются крепежные болты резонатора. Для этого понадобится аэрозоль WD-40. Это позволит без проблем открутить болты, которые могли сильно поржаветь за годы эксплуатации;
2. Хомут крепления резонатора отсоединяется, после чего извлекается уплотнитель, после того, как труба будет отсоединена;
3. Снятие резонатора, которое сопровождается откручиванием всех крепежных болтов, соединений и креплений.

Монтаж купленного резонатора следует выполнить в обратном порядке. При этом важным моментом при установке, является внимание к месту крепления с глушителем. Необходимо осмотреть место соединения его с резонатором на наличие зазоров. Контакт глушителя и резонатора должен был плотным – без зазоров. Возникшие зазоры при установке снизит эффективность работы как резонатора, так и все выхлопной системы транспортного средства.

Итог

Резонатор – один из самых важных элементов автомобиля. Его стабильная работа обеспечивает функционирование выхлопной системы и двигателя без сбоев. Данная деталь требует должного внимания. Начинающим водителям рекомендовано обращаться на станции технического обслуживания, где высококвалифицированные автомеханики осуществят диагностику или замену резонатора. Если автовладелец имеет достаточный опыт, и не имеет желания тратиться на дорогой сервис, резонатор можно заменить самостоятельно.

Устройство глушителя, как отремонтировать глушитель своими руками. Как заменить глушитель. Устройство глушителя и его ремонт.

Глушитель – очень важная конструктивная деталь выпускной системы, без которой работа современного автомобиля просто невозможна. Своевременный ремонт этого элемента позволит вам избежать более значительных затрат. Именно об этом каждому автолюбителю просто необходимо знать, что такое глушитель и как его отремонтировать своими руками.

Содержимое

• Устройство глушителя
• Закопан глушитель, причины
• Прогоревший глушитель, следы поломки
• Материалы для ремонта, все что нужно для ремонта глушителя
• Термостойкий герметик для глушителя, что нужно выбрать
• Ремонт глушителя своими руками, пошаговая инструкция
• Ремонт глушителя сварка
• Замена гофры глушителя своими руками, пошаговая инструкция, советы профессионалов

Устройство глушителя

Глушитель автомобильный предназначен для выполнения следующих основных функций:

1. Значительно снижает уровень шума выхлопных газов.
2. Преобразует энергию выхлопных газов, уменьшает их скорость, пульсацию и температуру.

Отработавшие газы, выходящие из цилиндров двигателя, имеют значительное давление. Когда отработавшие газы движутся по градуировочной системе, возникают звуковые волны, характерные для более быстрых газов.

Энергия звуковых колебаний с помощью глушителя преобразуется в тепловую энергию, что снижает уровень шума до необходимого показателя. Однако использование глушителя создает противодавление в выхлопной системе, что приводит к незначительному снижению мощности двигателя.

В глушителе применен ряд технологий снижения шума:

1. Поглощение звуковых волн.
2. Интерференционные звуковые волны.
3. Изменение направления потока.
4. Расширение потока.

Как правило, эти технологии применяются в глушителях комплексно, для достижения максимального эффекта.

В современных автомобилях может быть установлено до пяти глушителей, хотя чаще всего их два. Ближайший глушитель называется передним, предварительным глушителем или резонатором. Далее следует задний или основной глушитель. Для каждой конкретной марки автомобиля и модели мотора используется свой набор глушителей.

Резонатор предварительно снижает уровень шума и уравновешивает пульсации потока выхлопных газов. Основной глушитель служит для окончательного снижения шума.

Закопал глушитель, причины

Хотя глушители изготавливаются из достаточно прочных материалов — специальных сплавов, нержавеющей стали, в некоторых случаях даже из титана, изнутри все время оказывают свое воздействие нагретые до больших температур агрессивные газы, влага и холодный наружный воздух, постоянно воздействующие на глушитель . Кроме того, они влияют и на химию, которой дорожное покрытие обсыпается льдом. Часто можно встретить механические повреждения – плохие дороги, бордюры или канализационные люки.

Можно выделить несколько основных факторов, влияющих на преждевременный выход глушителя из строя:

1. Воздействие выхлопных газов агрессивными.
2. Механическое повреждение.
3. Холодный воздух снаружи, из-за чего получается разница температур.
4. Вибрация.
5. Химические реактивы.

Прогоревший глушитель, признаки поломки

Имеется ряд основных признаков неисправности глушителя:

1. Характерный звук переработанных выхлопных газов (если автомобиль стал намного шумнее) или появление черного дыма. В такой ситуации поломка следующая – металлический шум под днищем автомобиля появляется из-за поломки глушителя. Это может произойти в результате коррозии, усталости металла от действия высоких температур или внешнего воздействия. Кроме того, такие симптомы могут появиться, если из-за прорези глушителя отвалится кусок внутри выхлопной системы. На большинстве современных автомобилей при выходе из строя системы вывода отработавших газов на панели приборов загорается лампа Check Engine. Стоит отметить, что симптомами данной поломки может быть затрудненный запуск мотора или его снижение мощности.
2. Еще одной неисправностью может быть повышенная вибрация или стуки. Их источником, вероятно, является глушитель, раскачивающийся на изношенных опорах или внутренних сгоревших, порванных или болтающих сетчатых перегородках внутри резонатора.

Материалы для ремонта, все что нужно для ремонта глушителя

После того, как причина поломки глушителя определена, необходимо определить дальнейшие действия. При этом у вас есть несколько вариантов. Самый простой из них – поездка в автосервис, где работают высококвалифицированные специалисты и имеется необходимое оборудование. Как правило, глушитель заменят на новый, но он будет скрыт. Кроме лишних расходов никто не даст вам гарантии, что новая вещь прослужит дольше старой. На сегодняшний день на рынке много некачественных подделок, глушитель желательно ремонтировать своими силами.

Для самостоятельного ремонта глушителя вам потребуются такие материалы и инструменты:

1. Средство для обезжиривания.
2. Термостойкий герметик.
3. Сварочный аппарат.
4. Молотки.
5. Отвертки.
Жидкость
6. WD-40.
7. Набор ключей.

Термостойкий герметик для глушителя, какой выбрать

Приобретая термостойкий герметик для глушителя, следует быть предельно внимательным, так как температура выхлопных газов способна достигать тысяч градусов Цельсия.

В настоящее время термостойкие герметики для глушителя представлены очень широко, отличаются максимальной рабочей температурой и массой трубки. Не экономьте на таких герметиках – выбирайте этот материал, руководствуясь задачей, которую хотите решить.

Лучше приобрести более дорогой герметик, но более качественный и эффективный, который выдержит даже самые высокие температуры.

Ремонт глушителя своими руками, пошаговая инструкция

Перед началом ремонтных работ необходимо демонтировать глушитель. Для этого загоните транспортное средство на смотровую яму или в полет. Желательно подставить упоры под все колеса. Пренебрегать этими мерами безопасности не стоит – такая страховка очень важна. Теперь необходимо подготовить поверхность глушителя – очистить от грязи и других наслоений, затем обезжирить.

Процесс демонтажа глушителя желательно начинать с обработки нужных составов специальной жидкостью, имеющей необходимую ликвидность. Для этого вполне подойдет WD-40, еще можно применить керосин или уксус. Если выхлопные части соединены фланцами с соединительным кольцом, то в результате пригорания деталей друг к другу или коррозии могут возникать сложные ситуации. Тоже решается с помощью WD-40.

Если из-за воздействия высоких температур или коррозии образовались сквозные отверстия, их необходимо заделать с помощью специального термостойкого герметика. Очищаем поверхность глушителя от различных загрязнений и наносим герметик на нужные места.

В случае слишком сильного прогреса может помочь даже самый качественный и эффективный герметик, можно применить стеклоткань. Его можно свободно найти практически в каждом автомате. Защелку необходимо установить на эпоксидную смолу. Что бы сцепление было лучше, надо погонять мотор около получаса на холостых.

Ремонт глушителя сварка

Теперь откручиваем фланцы, болты крепления и снимаем глушитель. Тогда вам нужно его осмотреть. При отсутствии внешних повреждений радоваться не приходится.

Чаще всего в таких случаях причиной поломки является резонатор. Вам придется ее отрезать и на освободившееся место разводить новую. Такая работа достаточно тонкая и не каждый сварщик с ней справится. Для этого необходимо соответствующее оборудование и высококвалифицированный опытный специалист.

Замена гофры глушителя своими руками, пошаговая инструкция, советы специалиста

традиционно считают самой слабой деталью выхлопной системы. Он представлен в виде эластичного соединения мотора и выхлопной трубы.

предназначена для нейтрализации вибраций при работе двигателя автомобиля. На это нужно обращать внимание, потому что именно оно очень часто вызывает неисправности.

Проблемы с гофрами могут начаться в результате:

1. Повреждение катализатора.
2. Механическое повреждение.
3. Повреждение коррозией стенок узла в результате воздействия выхлопных газов.

Заменить гофры, на самом деле, довольно просто. Необходимо вооружиться болгаркой и отрезать поврежденный элемент. Затем следует зачистить края и приварить сварочным аппаратом новую деталь. Теперь нам нужно проверить герметичность узла и покрасить его на прочность. Хотя вы потратите свои силы и время, результат того стоит. Вы будете на сто процентов уверены в качестве работы, так как сделали ее в одиночку. Кроме того, выгода очевидна и с финансовой точки зрения.

Почему не заводится двигатель 2109 на холодную. Почему машина не заводится? Не заводится из-за проблем с ГРМ или поршневой группой

«Мы подробно рассмотрели причины, по которым не заводится ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 карбюратор . Однако инжектор ВАЗ 2109 имеет свои особенности, поэтому эта статья призвана помочь владельцам ваз 2108 2109 21099 инжектор когда их железный конь перестал заводиться.отличия в устранении неисправности карбюраторных и инжекторных двигателей очень существенны.итак владелец карбюратор ваз 2108, ваз 2109, ВАЗ 21099 может с закрытыми глазами определить, почему его машина не заводится. Однако если его пересадить на инжекторный ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, который не заводится, то человек не будет знать, что делать.
Понятно: электробензонасос, ЭБУ, куча датчиков, форсунки, модуль зажигания. Не зная, что и в каком порядке смотреть, ситуация, когда не заводится инжекторный двигатель, может изрядно напугать автовладельца.
Здесь, как и при диагностике любой неисправности, важна четкая, продуманная последовательность действий по выявлению неисправности. Итак начнем, если ВАЗ 2108 2109Двигатель 21099 не заводится, то здесь работает старое правило: «Или нечего жечь, или нечего поджигать». То есть либо нет искры, либо горючая смесь не поступает в цилиндры двигателя.
1) Проверьте, есть ли искра. Для этого выкручиваем свечу из цилиндра, прижимаем ее к массе и крутим стартером. Если на свече проскакивает искра, то проблема в системе подачи топлива.
Однако надо помнить, что если выкрученная свеча мокрая, и при этом есть искра, обязательно проверьте метки.

Из-за того, что ремень ГРМ проскальзывает на один или несколько зубьев, будут нарушены фазы газораспределения и двигатель ВАЗ 2108 2109 21099 не заведется.
Если на свече не проскакивает искра, то причина может быть: датчик положения коленвала (далее ДПКВ), шкив коленвала, модуль зажигания, ЭБУ.
1а) Многие очень боятся того, что находится в форсунке. Да, это правда, неправильная работа датчиков может сильно подпортить жизнь владельцу ВАЗ 2108 2109инжектор 21099. Скажу вам одну важную деталь, от которой вам сразу станет легче: ВАЗ 2109 двигатель не заводится из-за неисправности единственного датчика — ДПКВ. При неисправности любого другого датчика двигатель запустится, вот только его работа будет некорректной — он может троить, не развивать мощность, повышать расход топлива, но запускаться должен.
Итак, проверяем ДПКВ ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, целостность его разъема и проводки к нему. Очень часто разъем ДПКВ гниет, так как снизу на него может попасть влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно снять и легко проверить. Подайте на него питание от аккумулятора и поднесите металл к его рабочей зоне. При приближении металла выходное напряжение датчика должно увеличиваться, при удалении металла выходное напряжение ДПКВ должно быть близко к нулю.
Если ДПКВ неисправен, замените его и попробуйте запустить. Не получилось — идем дальше.
1b) Шкив коленчатого вала. В чем здесь может быть проблема? Проблема в том, что часть шкива с зубьями на ДПКВ резиновая, и она может как отвалиться, так и прокрутиться.

Соответственно ДПКВ не отрабатывает при вращении коленвала и ЭБУ не дает команду на искру на свечи. Можно просто снять кожух ремня ГРМ и визуально убедиться, что шкив коленвала крутится и работает. При этом проверьте целостность ремня ГРМ и меток.
1в) Причиной отсутствия искры может быть неисправность модуля зажигания. Также необходимо проверить разъем на модуле зажигания на целостность. Если есть возможность, можно взять модуль зажигания с другого автомобиля и проверить, заведется двигатель или нет.
1г) При неисправности ЭБУ двигатель естественно не запустится.
1e) Отсутствие контакта в проводке. Все устройства могут быть целыми: ЭБУ, модуль зажигания и все датчики. Но контакта между ними в проводке не будет, например, оборвался провод или окислился разъем.
2) Если искра есть, но двигатель не заводится, проверьте систему питания двигателя.
Проверьте, подается ли топливо на форсунки:
2a) Топливный насос качает?

ВАЗ 2109 с инжектором имеет электрический топливный насос

Топливный насос ВАЗ 2108 2109 21099 инжектор электрический, погружается в бензобак автомобиля. При включении зажигания должна быть слышна его работа. Чтобы проверить, качает он топливо или нет, можно ослабить одну из трубок подвода топлива, подставить под них емкость и включить зажигание — из трубки должен вылиться бензин.
Давление в топливной рампе ВАЗ 2109 с форсункой можно измерить и с помощью обычного манометра. Регулятор давления, установленный на топливной рампе, имеет специальный выход для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали. Должно быть около 4 атмосфер. Если манометр не показывает давление, то топливный насос не работает.
2b) При засорении топливного фильтра насос не сможет обеспечить необходимую подачу топлива к форсункам автомобиля.

Фильтр топливный ВАЗ 2109

Опять же, понять засорен фильтр или нет можно по манометру, подключенному к выходу регулятора давления на топливной рампе автомобиля.
2c) Забиты форсунки.

При засорении форсунок они либо вообще не пропускают топливо, либо топливо поступает в меньшем количестве и не разбрызгивается, а капает. Из-за забитых форсунок может быть затруднен запуск двигателя ВАЗ 2108 2109 21099 инжектор в холодную погоду. Такой автомобиль обычно не развивает полную мощность во время движения.
2d) Топливо не может распыляться форсунками, если они не получают сигналов на открытие от ECU. Нужно убедиться, что на патрубки поставлены фишки и все провода целы.
3) При запуске холодного двигателя в мороз, особенно на инжекторных двигателях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, часто возникает такое явление, как проскальзывание или срезание зубьев ремня ГРМ. В этом случае фазы газораспределения двигателя нарушаются и он не может запуститься.
Чтобы убедиться, что ремень ГРМ не проскочил, нужно снять кожух ремня и проверить метки на колесе распредвала и на валу маховика. Если все в порядке, вперед.
4) Если залиты свечи ВАЗ 2108 2109 21099, то их необходимо просушить. На залитой свече искра не образуется. Если вы выкрутили свечу, а она вся мокрая, то нужно выкрутить все остальные и поджечь их на газу. Если они повторно залиты, надо искать причину в другом месте.
5) Некоторые форсунки ВАЗ 2108 2109 21099 не могут запуститься в мороз при подключенном датчике температуры двигателя. Наверное это особенность прошивки или еще что. Выбрасываете фишку датчика температуры, двигатель заводится с трудом, но заводится. При подключении нет.
Такая особенность может смутить любого: и искра есть, и свечи мокрые, и ремень не проскочил, и машина не заводится. Снял датчик температуры, завелась. Такая ситуация, конечно, скорее исключение, чем правило, но владельцу ВАЗ 2109лучше осознает это.
6) Тоже редко, но бывает. Осыпание катализатора в глушителе автомобиля. В соответствии с экологическими требованиями в глушитель ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 инжектор устанавливается катализатор, снижающий выбросы вредных газов в атмосферу. Если этот катализатор залить внутрь глушителя, выхлопные газы будет трудно выводить и двигатель либо вообще не заведется, либо заглохнет. Для устранения этого пункта нужно просто ослабить хомут крепления между катализатором и глушителем, чтобы выхлопные газы выходили после резонатора.

Описанные выше проблемы являются наиболее распространенными причинами того, что двигатель ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 не заводится, но следует помнить, что есть частные случаи, в которых могут помочь только СТО.

С наступлением зимы большинство карбюраторных автомобилей доставляют своим владельцам неприятности. Не исключение и карбюраторные ВАЗ 2109, которые плохо заводятся в мороз. Причин такого запуска может быть много. В данной статье будут рассмотрены самые распространенные причины почему карбюратор ВАЗ 2109на холодную плохо заводится.

Прежде чем делать какие-либо выводы, необходимо убедиться в правильности выполнения водителем требований по запуску холодного двигателя. Для этих целей карбюраторные двигатели имеют ручной привод управления дроссельной заслонкой. Без использования этого механизма завести машину, особенно в мороз, достаточно проблематично.

Запускать двигатель необходимо в следующей последовательности:

• Открыть капот и закачать топливо педалью ручного бензонасоса
• Потяните ручку управления воздушной заслонкой на себя.
• Закачать бензин в коллектор педалью акселератора
• Не нажимая на педаль газа, запустить двигатель

Возможно, вам не удастся запустить двигатель с первого раза. А вот со второго раза должно. Также нужно сосредоточиться на подкачке бензина педалью газа. Здесь главное не переусердствовать, иначе можно залить свечи и тогда двигатель точно не заведется. Если это все же произошло, и машина не завелась, то выжмите педаль до упора, включите стартер и, пока он вращается, медленно отпускайте педаль газа.

Стартер плохо крутит на холодную ВАЗ 2109

Это одна из самых частых причин плохого запуска лады. Здесь есть две стороны: стартер подклинивает или аккумулятор замёрз. Если с первым случаем все понятно, то второй требует особого внимания.

В сильные морозы рекомендуется занести аккумулятор в дом и поставить на зарядку, тогда проблемы с запуском останутся позади. Но если этого не сделать, то задача может усложниться. Для начала нужно будет на некоторое время включить ближний свет — это прогреет электролит. После этого можно попробовать включить стартер не более чем на 3 секунды. Каждая новая попытка запуска двигателя должна сопровождаться паузами в 30 секунд, 1 минуту и ​​2 минуты. В противном случае аккумулятор разрядится полностью и вместо вождения вам придется ждать, пока аккумулятор зарядится.

Если летом можно заливать масло с меньшей вязкостью или 20w40, то в сильные морозы оно замерзает. С замерзшим маслом провернуть коленвал становится очень сложно, поэтому производитель рекомендует на зиму заливать моторные масла с вязкостью 5w40.

Еще одним решением этой проблемы является использование предпусковых подогревателей, которые подключаются к сети 220 В и нагревают антифриз. Благодаря теплоотдаче металлических деталей двигателя ВАЗ 2109, карбюратора масло становится жиже, и двигатель может работать тихо даже в сильные морозы.

Если ВАЗ 2109 плохо заводится не только в холодную, но и в горячую, то проблема может коснуться системы. Неправильный угол опережения ухудшает пусковые свойства, что делает запуск проблематичным.

Обычно проблемы с запуском наблюдаются с . При этом можно заметить черный дым из выхлопной трубы, электроды свечей покрыты черным нагаром, а в глушителе слышны хлопки при нажатии на педаль акселератора. Можно попробовать повернуть трамблер на несколько градусов или отрегулировать зажигание с нуля. Проблема должна исчезнуть.

Однако слишком ранний угол приводит к:

1. Детонации;
2. Перегрев двигателя;
3. Бедная смесь.

Проблемы системы питания двигателя ВАЗ

В первую очередь нужно проверить воздушный и топливный фильтры. Если они сильно загрязнены, двигатель будет плохо запускаться в холодном состоянии. В конструкции девятки предусмотрено два топливных фильтра, расположенных под капотом и автомобилем, и один воздушный фильтр. Если они целы, то проверяем работу топливного насоса.

Попробуйте закачать бензин вручную. Если плохо качает, то проблема в бензонасосе.

На очереди карбюратор. Неправильная регулировка может привести к плохому запуску автомобиля в холодную погоду. Обороты холостого хода не должны превышать 900 и опускаться ниже 700. Недопустим нагар на свечах зажигания. В противном случае устройство необходимо правильно настроить.

Механизм газораспределения

Последнее — клапаны. Перед регулировкой карбюратора необходимо проверить зазоры в клапанном механизме. Делается это на холодном двигателе, так как при нагревании металл расширяется.

Нарушение в гапсах ухудшает сжатие. При этом теряется не только мощность, но и ухудшаются пусковые свойства автомобиля.

Это основные причины, почему плохо заводится на холодную ВАЗ 2109. Если ни один из этих советов не помог, то лучше обратиться к специалистам.

Карбюраторные версии ВАЗ 2109 сегодня достаточно распространены. При этом часто возникают ситуации, когда двигатель вообще не запускается, либо плохо заводится на горячую.

Решение такой задачи вряд ли займет несколько минут. Поэтому в первую очередь подготовьтесь морально, настройтесь на длительную работу со своим карбюратором.

Если не удается запустить карбюраторный двигатель, попробуйте несколько способов. Так вы сможете найти ответ, почему не заводится двигатель.

1. Поднимите капот, визуально осмотрите состояние вашего карбюраторного силового агрегата.
2. Убедитесь, что все провода и клеммы надежно закреплены. Незакрепленная клемма или провод часто приводили к необдуманным решениям и значительным финансовым затратам на ремонт, которых на практике можно было бы избежать.
3. Оцените состояние топливного насоса. Нередко причиной ухудшения состояния при попытке завести автомобиль или отказа в работе является перегрев топливного насоса. Почувствуй это. Если он слишком горячий, он, скорее всего, выйдет из строя. Лучше заменить.
4. Параллельно проверьте состояние фильтров, масла. Возможно пора их менять, а вы все с этим тянете.

Тишина на ходу

Если машина глохнет во время движения, необходимо:

• Проверить состояние датчика Холла на карбюраторе;
• Оценка текущего состояния коммутатора;
• При необходимости заменить оба элемента;
• Если после того, как автомобиль заглох во время движения, возникают проблемы при попытке запуска двигателя, продуйте топливные трубки;
• Если вы не получили ответ при визуальном осмотре и проверке трубок, контактов и других имеющихся компонентов, вам придется разобрать карбюратор, чтобы найти причину;
• Обязательно отрегулируйте карбюратор. Довольно часто эта мера устраняет все проблемы. Но не стоит делать это вручную. Обратитесь в утвержденный карбюратор.

На практике карбюратор может плохо запускаться по разным причинам. Некоторые из них не связаны с самим двигателем. Поэтому оптимальное решение – полноценная диагностика в автосервисе.

Карбюратор глохнет на холостых

Если у вас не заводится карбюратор, постоянно глохнет на холостых, вы столкнулись с достаточно распространенной ситуацией для ВАЗ 2109карбюратор.

Вот перечень мероприятий, которые можно провести своими руками с карбюратором:

• Заменить иглу;
• Очистите форсунки в электромагнитном клапане;
• Замените датчик холостого хода, если в нем обнаружена неисправность;
• Чтобы избавиться от заедания игольчатого клапана, из-за которого карбюратор часто не заводится на горячую, попробуйте поставить на него пружину. Это народное средство, которое, как ни странно, помогает;
• Проверить состояние электромагнитного клапана, его блока управления, проводки. Проверьте это, нажав на нее. При их отсутствии элемент подлежит замене. Хотя можно попробовать исправить.

«>]

Пошаговая инструкция

Соблюдая определенную последовательность в своих действиях, вы со временем сможете самостоятельно определить, почему не заводится двигатель или возникают проблемы с этим.

Ремонтный столик	Ваши действия
Поверните ключ зажигания, проверьте стартер	Если ключ крутится, стартер крутит, то причина точно не в этом. Даже если двигатель не заводится. Выход из строя стартера свидетельствует о необходимости его замены
Проверить уровень топлива в баке	Не стоит ориентироваться только на показания датчика. Он иногда обманывает. Не раз бывало, что автовладелец облазил почти всю машину, перебрал карбюратор, но в итоге оказывалось, что топливо просто кончилось. Может быть смешно, но все же стоит убедиться, что топливо в бензобаке есть
Убедитесь в наличии искры	Снимите любую свечу зажигания, подключите к проводу высокого напряжения и коснитесь массы (двигатель). Вам понадобится напарник, который будет сидеть за рулем и крутить стартер. Если на наконечнике появится искра, все в порядке. Разве это не так? Вывинчиваем коммутационный блок и меняем выключатель на новый.
Проверить наличие искры на центральном проводе от катушки	Используется метод испытаний, аналогичный свече зажигания. Если искры не обнаруживаются, скорее всего катушка вышла из строя. Заменить элемент
	Если сейчас на улице холодно, в бензине может быть вода, которая со временем превратилась в лед. Чтобы проверить это, откройте воздушный клапан и несколько раз нажмите кнопку топливного насоса. Появившиеся звуки бульканья говорят о том, что в карбюратор идет бензин. Отсутствие плюшек не позволит запустить карбюратор на холодную, так как топливо частично замерзло. Вы должны заменить топливный насос
Фильтр тонкой очистки	Посмотрите на состояние фильтра. При появлении на нем трещин, повреждений и других видимых дефектов элемент придется заменить
Шланги подачи бензина	Убедиться в целостности шлангов, подающих бензин от насоса к двигателю. При наличии дефектов, повреждений, трещин их необходимо заменить новыми.
Свеча зажигания	Искру мы уже проверили. Теперь выкрутите все свечи, осмотрите их на наличие следов нагара. Если свечи оказались черными от нагара, залитого бензином, нет смысла чистить узлы обычной наждачной бумагой. Вы не получите желаемого эффекта. Единственное решение для восстановления — накалить их на газовой плите. Если вы не хотите пробовать этот метод, просто установите новый комплект качественных свечей зажигания .
Провода распределителя высокого напряжения	Снимите их, проверьте целостность, отсутствие повреждений. Если есть, купите новый комплект и установите на машину
крышка распределителя	Наличие внутри него сколов, подгоревших контактов свидетельствует об износе, потере работоспособности. Выход один — менять устройства. Одновременно с крышкой стоит поменять ползунок
Датчик Холла	Довольно часто карбюратор не запускается именно из-за неисправного датчика Холла. Он держится на распределителе двумя болтами. Откручиваем крепления, отсоединяем провода и меняем старый датчик на новый. Собрать все обратно, проверить работоспособность карбюратора
Расположение распределителя высокого напряжения	Нередко невнимательные мастера или неопытные мастера, самостоятельно ремонтирующие свой автомобиль, допускают ошибки при обратной сборке трамблера. Провода высокого напряжения должны иметь определенное соединение. Провод, помеченный на крышке цифрой 1, идет от крайнего левого (первого) цилиндра, по часовой стрелке идет 2-й цилиндр, затем 4, и только потом 3. Перепутав расположение, машина начнет дико троить или вы выйграете. не иметь возможности запустить карбюратор вообще
	Вы можете найти ремень ГРМ слева под кожухом. Снимите его, оцените состояние зубьев ремня. Если они частично заколебались, отвалились, лучше заменить ремень на новый. Также возможно, что загнулись клапана на 1,3-литровом двигателе. Крайне не рекомендуется решать этот вопрос самостоятельно.

При поэтапной проверке каждого узла ВАЗ 2109автомобиль не позволил найти ответ, почему карбюратор не может нормально завестись, придется ехать на СТО.

Практика показывает, что детальный осмотр узлов машины и замена изношенных, поврежденных элементов сразу же возвращает карбюратору прежнюю функциональность, без проблем заводится как на холодную, так и на горячую.

Что делать, если ваш любимый ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 отказался заводиться? В этой статье будет рассмотрена схема устранения неполадок. Как вы, наверное, знаете, для того, чтобы двигатель завелся и работал, необходимы три условия: воздух, бензин, искра. Когда коленвал ваз 2108, ваз 2109, двигатель ВАЗ 21099 вращается, в цилиндры всасывается горючая смесь (смесь воздуха и бензина в определенной пропорции). После закрытия впускного и выпускного клапанов в конце такта сжатия на свече должна появиться искра, воспламеняющая горючую смесь — двигатель запускается.
Рассмотрим диагностику определения неисправности по цепи. Вся методика подробно показана на рисунке, в тексте даны необходимые комментарии по пунктам.

1) Если стартер не крутит коленвал ваз 2108, ваз 2109, ваз 21099, то проверяем следующее: аккумулятор должен быть заряжен, при повороте ключа зажигания должен быть слышен щелчок из втягивающего реле, все разъемы надо поставить на стартер.

2) Если стартер вращает коленчатый вал. Нужно определить, что не попадает в цилиндр, горючая смесь или искра. Сначала ищем искру. Для этого снимаем с любой свечи высоковольтный провод, подводим его на сантиметр к массе и крутим стартером.

3) Если нет искры на свече ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, проверьте, идет ли искра на распределитель зажигания (трамблер). Для этого с трамблера снимаем центральный провод, подводим его на расстояние 1 см к массе и крутим стартер. Если искра проскакивает с провода на массу — проблема в распределителе зажигания: проверяем бегунок, чистим контакты.

4) При отсутствии искры на распределителе зажигания необходимо провести диагностику системы зажигания.
Возможны два варианта дальнейшего поиска неисправности:
А) Использование бесконтактного диагностического прибора системы зажигания.
B) Ручное обнаружение неисправностей.
А) У вас прибор, их разновидности могут быть разные, но принцип работы один: питание и отработка датчика Холла и выключателя отображаются лампочками.

Устройство подключено к разрыву цепи выключателя. Снимите разъем с выключателя и подключите к разъему устройства. Наденьте второй разъем устройства на выключатель. Включите зажигание: должны гореть лампочка питания системы зажигания и лампочка питания датчика Холла.

При вращении стартера на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 должны мигать: контрольная лампа выключателя, импульсная лампа от датчика Холла.
Если контрольная лампочка переключателя не мигает, замените переключатель.

При отсутствии импульсов с датчика Холла разобрать распределитель зажигания, убедиться, что бегунок распределителя вращается при вращении стартера. Если стартер крутит, а бегунка трамблера нет, порвался ремень ГРМ. Если бегунок крутится, но нет сигнала от датчика Холла, замените датчик Холла.
Б) Вариант устранения неисправности без прибора диагностики зажигания ВАЗ 2108, ВАЗ 2109, ВАЗ 21099. Разберите распределитель зажигания и убедитесь, что бегунок распределителя вращается при вращении стартера. Если не крутится, значит порвался ремень ГРМ. Если бегунок крутится, проверьте, чтобы барабан распределителя не касался датчика Холла. Убедитесь, что проводка и разъем датчика Холла в хорошем состоянии. Если все в норме — меняйте выключатель, самая частая причина отсутствия искры — сгорел выключатель. Если после замены коммутатора искра не появилась, подозрение падает на катушку зажигания и соединительные провода. Катушка зажигания (по народному Бабину) выходит из строя крайне редко, но такие случаи тоже бывают.

Катушка зажигания

5) Если искра есть, но двигатель не заводится, снимите крышку воздушного фильтра.

Фильтр чистый, не заполнен маслом? Пробуем завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 без крышки воздушного фильтра, завелась — значит нет доступа воздуха в карбюратор, фильтр забит, подача воздуха, фильтр заполнен маслом .
6) Не завелась — полностью снимаем фильтр с крышкой и откручиваем топливный шланг от бензонасоса к карбюратору со стороны карбюратора. Крутим стартер — бензин должен брызнуть. Не брызгает? Либо топливный насос вышел из строя, либо топливо не подается из бака, если оно там конечно есть.
7) Если при прокручивании стартера брызги бензина, открутите обратный шланг топливопровода от карбюратора. Заткните обратку пальцем и подуйте через рот в кормушку. Попадает ли воздух в поплавковую камеру? Если да, то бензин тоже проходит, надо весь карбюратор сжатым воздухом продуть.
8) Поступает ли воздух в поплавковую камеру? Проверьте сетчатый фильтр карбюратора. Выкручиваем, чистим. Не помогло? — Игольчатый клапан может заклинить. Постучите сбоку по карбюратору гаечным ключом или подуйте во впускное отверстие сжатым воздухом.
9) Если по-прежнему не удается надуть воздух в поплавковую камеру, снимите крышку карбюратора. Возьмите его в руки и попробуйте снова дунуть. Воздух не проходит — меняй игольчатый клапан.
10) Если воздух проходит при снятой крышке, но не при зажатой на карбюраторе, то забиты топливные жиклеры. Необходима полная промывка карбюратора.
11) Если после проделанных работ машина все равно не заводится, выкрутите свечи.
Посмотрите, заправлены ли они бензином или нет? Если они заполнены, необходимо их просушить. Включаем газовую плиту и, держа пассатижами, сушим свечу над огнем. Если свечи все же сухие, можно попробовать брызнуть несколько капель бензина в 1 камеру карбюратора (ближе к салону). Он может пробить карбюратор возникшим разрежением и двигатель запустится.

Описанные выше методики помогут завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 более чем в 90% случаев. Однако в случае проблем, которые сложно диагностировать (проскочил ремень ГРМ более чем на несколько зубьев, плохая или отсутствующая компрессия в двигателе, не отрегулирован карбюратор), вам сможет помочь только СТО.

Запуск и работа двигателя ВАЗ-2109 контролируется электронной системой. Он обрабатывает показания множества датчиков, которые следят за различными параметрами. При выходе из строя любого датчика инжектор либо не запускается, либо работает некорректно.

ВАЗ-2109 не заводится — что делать?

В общем случае диагностика неисправностей контроллера (ЭБУ) и датчиков системы управления, а также самой форсунки ВАЗ-2109 мало чем отличается от аналогичных работ для других автомобилей. Но в связи с особенностями системы управления «девятки» опытные владельцы этого автомобиля рекомендуют следующие решения.

Чаще всего инжекторная «девятка» не заводится зимой. Аккумулятор в этом случае желательно прогреть и даже подзарядить — возможно, из-за потери емкости из-за низкой температуры он не способен хорошо раскручивать вал двигателя.

Помогает и такой «народный» способ, как подача воздуха на фильтр мотора через фен. При этом в цилиндры будет поступать нагретый воздух. Многие утверждают, что ВАЗ заводится сразу.

Еще одна возможная причина: в результате долгих безуспешных попыток запуска свечи были залиты бензином. В этом случае рекомендуется попробовать завести автомобиль с выжатой до упора в пол педалью «газа» — свечи должны высохнуть, и машина заведется. Если это не помогает, то свечи выкручиваются и проверяются на наличие искры. Если нет, то неисправны либо свечи зажигания, либо система зажигания.

Проверка форсунок и ремня ГРМ

При наличии искры ярко-голубоватого цвета проверяют подачу топлива: выворачивают форсунки и проворачивают вал двигателя стартером. Топливо должно распыляться из форсунки равномерным конусообразным «факелом». Если вместо этого форсунка льет или распыляет бензин, значит, она забита.

Если проверенные узлы рабочие, то смотрят ремень ГРМ. Владельцы инжекторных «девяток» не раз сталкивались с ситуацией проскальзывания ремня на несколько зубьев. Зимой это может происходить при запуске холодного двигателя, когда распредвал туго прокручивается. Чтобы проверить, посмотрите на метку времени. Если совпадает, проверяйте датчик коленвала и его провод (иногда отрывается). Затем проверьте остальные датчики.

Диагностика отказа датчика

Рассмотрите отклонения в работе двигателя и соответствующие им возможные причины. Неустойчивый холостой ход, затрудненный запуск или остановка двигателя после движения в режиме повышенной мощности могут быть вызваны неисправностями датчика массового расхода воздуха (ДМРВ) – он будет выдавать контроллеру на малых оборотах завышенные на 15–25 % показания. Если имел место перерасход топлива или снизилась приемистость двигателя, ДМРВ дает заниженные показания.

Толчки и провалы при переходе с холостого хода на рабочий, даже при незначительных нагрузках, означают, что вышел из строя датчик, считывающий положение дроссельной заслонки. Затрудненный запуск прогретого двигателя или небольшой перерасход топлива — вышел из строя (ОЖ).

Двигатель плохо набирает обороты и не развивает требуемой мощности или большой перерасход топлива — вышел из строя датчик детонации или оборвался провод от него. В случае заметного перерасхода топлива с одновременным увеличением количества вредных выбросов в отработавших газах вышел из строя кислородный датчик.

Незначительное снижение приемистости и ухудшение других характеристик работы двигателя означает выход из строя датчика скорости или окисление контактов его проводов или разъема. Ограничение оборотов двигателя или его остановка свидетельствует о неисправности. Большой перерасход топлива — вышел из строя датчик фаз. Небольшое ухудшение работы двигателя или затрудненный запуск означает, что вышел из строя датчик температуры воздуха, поступающего в двигатель.

Если проверены все вышеперечисленные приборы и датчики, но инжекторный ВАЗ-2109не запускается, то возможно вышел из строя процессор и он неправильно управляет всей системой запуска. В этом случае требуется диагностика в автосервисе.

Глушители и глушители для Лада Нива

Сравнение товаров (0)

DefaultName (A — Z)Name (Z — A)Цена (Низкая > Высокая)Цена (Высокая > Низкая)Рейтинг (Самая высокая)Рейтинг ( Самый низкий)Модель (A — Z)Модель (Z — A)364896

Универсальный глушитель HKS Hi-Power, F 51 мм, прямоточный, титановый

Размеры в упаковке (ДхШхВ), мм: 510х120х120 Для автомобилей: 2101, 2107, 2108, 2110, 2114, Гранта 2190, Калина 1118, Нива, Приора 2170

171,84€

Универсальный глушитель HKS Hi-Power, F 51 мм, прямоточный, титановый, скошенный

Размеры в упаковке (ДхШхВ), мм: 510х120х120 Для автомобилей: 2101, 2107, 2108, 2110, 2114, 2190 Гранта, Калина 1118, Нива, Приора 2170

181. 40€

Универсальный глушитель HKS Hi-Power, F 51 мм, проходной

Размеры в упаковке (ДхШхВ), мм: 510х120х120 Для автомобилей: 2101, 2107, 2108, 2110, 2114, 2190 Гранта, Калина 1118, Нива, Приора 2170

172.49€

Универсальный глушитель HKS Hi-Power, F 63 мм, прямоточный, титановый, скошенный

Размеры в упаковке (ДхШхВ), мм: 510х120х120 Для автомобилей: 2101, 2107, 2108, 2110, 2114, 2190 Гранта, Калина 1118, Нива, Приора 2170

154,67€

Универсальный глушитель HKS Hi-Power, F 63 мм, прямоточный, под титан

Размеры в упаковке (ДхШхВ), мм: 510х120х120 Для автомобилей: 2101, 2107, 2108, 2110, 2114, Гранта 2190, Калина 1118, Нива, Приора 2170

181.40€

Универсальный глушитель HKS Hi-Power, F 63 мм, проходной

Размеры в упаковке (ДхШхВ), мм: 510x120x120 Для автомобилей: 2101, 2107, 2108, 2110, 2114, Гранта 2190, Калина 1118, Нива, Приора 2170

171,84€

Универсальный глушитель HKS Hi-Power, F 76 мм, проходной

Размеры в упаковке (ДхШхВ), мм: 510х120х120 Для автомобилей: 2101, 2107, 2108, 2110, 2114, Гранта 2190, Калина 1118, Нива, Приора 2170

173,46€

Глушитель Magnaflow F 51 мм, длина 355 мм, прямой, со смещением

Размеры в упаковке (ДхШхВ), мм: 540х250х120 Для автомобилей: 2101, 2107, 2108, 2110, 2114, Гранта 2190, Калина 1118, Нива, Приора 2170

177,51€

Глушитель Magnaflow F 51 мм, длина 355 мм, проходной

Размеры в упаковке (ДхШхВ), мм: 540х250х120 Для автомобилей: 2101, 2107, 2108, 2110, 2114, Гранта 2190, Калина 1118, Нива, Приора 2170

179,43€

Глушитель Magnaflow F 57 мм, длина 355 мм, прямой, со смещением

Размеры в упаковке (ДхШхВ), мм: 540х250х120 Для автомобилей: 2101, 2107, 2108, 2110, 2114, Гранта 2190, Калина 1118, Нива, Приора 2170

179. 36€

Глушитель Magnaflow F 57 мм, длина 355 мм, проходной

Размеры в упаковке (ДхШхВ), мм: 540х250х120 Для автомобилей: 2101, 2107, 2108, 2110, 2114, Гранта 2190, Калина 1118, Нива, Приора 2170

179,43€

Глушитель Magnaflow F 63 мм, длина 355 мм, прямой, со смещением

Размеры в упаковке (ДхШхВ), мм: 540х250х120 Для автомобилей: 2101, 2107, 2108, 2110, 2114, Гранта 2190, Калина 1118, Нива, Приора 2170

179,43€

Глушитель Magnaflow F 63 мм, длина 355 мм, проходной

Размеры в упаковке (ДхШхВ), мм: 540х250х120 Для автомобилей: 2101, 2107, 2108, 2110, 2114, Гранта 2190, Калина 1118, Нива, Приора 2170

179,43€

Глушитель Magnaflow F 63 мм, длина 460 мм, двойной, прямой

Размеры в упаковке (ДхШхВ), мм: 630х250х120 Для автомобилей: 2101, 2107, 2108, 2110, 2114, Гранта 2190, Калина 1118, Нива, Приора 2170

252,76€

Глушитель Magnaflow F 63 мм, длина 460 мм, двойной выход, прямоточный

Размеры в упаковке (ДхШхВ), мм: 630х250х120 Для автомобилей: 2101, 2107, 2108, 2110, 2114, Гранта 2190, Калина 1118, Нива, Приора 2170

238,49€

Глушитель Magnaflow F 63 мм, длина 460 мм, проходной

Размеры в упаковке (ДхШхВ), мм: 650х250х120 Для автомобилей: 2101, 2107, 2108, 2110, 2114, Гранта 2190, Калина 1118, Нива, Приора 2170

233,51€

Глушитель Magnaflow F 76 мм, длина 355 мм, прямой, со смещением

Размеры в упаковке (ДхШхВ), мм: 540х250х120 Для автомобилей: 2101, 2107, 2108, 2110, 2114, Гранта 2190, Калина 1118, Нива, Приора 2170

179,43€

Глушитель Magnaflow F 76 мм, длина 355 мм, проходной

Размеры в упаковке (ДхШхВ), мм: 540х250х120 Для автомобилей: 2101, 2107, 2108, 2110, 2114, Гранта 2190, Калина 1118, Нива, Приора 2170

177,51€

Глушитель Magnaflow F 76 мм, длина 460 мм, двойной, прямой

Размеры в упаковке (ДхШхВ), мм: 630х250х120 Для автомобилей: 2101, 2107, 2108, 2110, 2114, Гранта 2190, Калина 1118, Нива, Приора 2170

217. 50€

Глушитель Magnaflow вход F 63 мм, длина 460 мм, двойной выход F57 мм, прямоточный

Размеры в упаковке (ДхШхВ), мм: 630x250x120 Для автомобилей: 2101, 2107, 2108, 2110, 2114, Гранта 2190, Калина 1118, Нива, Приора 2170

164.20€

Универсальный глушитель REMUS, F 55–65 мм, прямой, двойной

Размеры в упаковке (ДхШхВ), мм: 930х235х150 Для автомобилей: 2101, 2107, 2108, 2110, 2114, Гранта 2190, Калина 1118, Нива, Приора 2170

381,86€

Глушитель FOX P2-45840051, F 51 мм, прямоточный

Размеры в упаковке (ДхШхВ), мм: 450х180х110 Для автомобилей: 2101, 2108, 2110, 2113, 2190 Гранта, Калина 1118, Нива, Приора 2170

162.00€

Глушитель FOX P2-45840055, F 55 мм, прямоточный

Размеры в упаковке (ДхШхВ), мм: 450х180х110 Для автомобилей: 2101, 2108, 2110, 2113, Гранта 2190, Калина 1118, Нива, Приора 2170

162. 00€

Глушитель FOX P2-45840063, F 63 мм, прямоточный

Размеры в упаковке (ДхШхВ), мм: 450х180х110 Для автомобилей: 2101, 2108, 2110, 2113, Гранта 2190, Калина 1118, Нива, Приора 2170

162.00€

Глушитель FOX P2-45840076, F 76 мм, прямоточный

Размеры в упаковке (ДхШхВ), мм: 450х180х110 Для автомобилей: 2101, 2108, 2110, 2113, Гранта 2190, Калина 1118, Нива, Приора 2170

187.46€

Глушитель FOX P2-45845063, F 63 мм, прямоточный

Размеры в упаковке (ДхШхВ), мм: 500х180х110 Для автомобилей: 2101, 2108, 2110, 2113, Гранта 2190, Калина 1118, Нива, Приора 2170

177,43€

Глушитель универсальный F 51 мм

Размеры в упаковке (ДхШхВ), мм: 530х170х150 Для автомобилей: 2101, 2106, 2107, 2108, 2109, 2110, 2111, 2112, 2113, 2114, 2115, 21099, Гранта 2190, Калина 1117, Калина 1118, Калина 1119, Нива, Приора 2170, Приора 2171, Приора 2172

150.
