Содержание

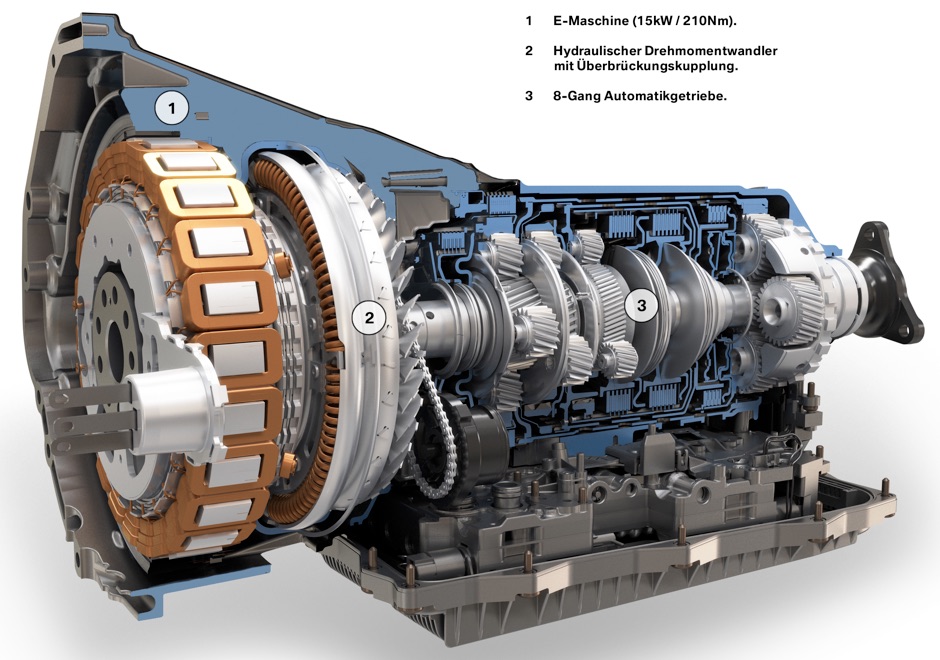

как работает автоматическая КПП Как выглядит автоматическая коробка передач

Двигатели внутреннего сгорания не способны обеспечить движение автомобиля в разных режимах без специальных устройств, изменяющих частоту вращения коленчатого вала. На части транспортных средств для этого используются автоматические коробки передач. Применение АКП позволяет сократить количество органов управления движением автомобиля и упростить его вождение.

Исторически сложилось так, что термин автоматическая коробка переключения (перемены) передач прочно закрепился только за одним видом устройств. Речь идет о получившем повсеместное распространение планетарном механизме с гидротрансформатором. Такое устройство можно назвать классическим.

В последнее время появилось довольно большое количество автомобилей с автоматизированным, а, точнее, роботизированным управлением механическими коробками передач. Общее устройство АКПП и принцип ее действия существенно отличается от указанных устройств.

С чисто технической точки зрения автоматической можно считать любую коробку передач, управление которой не требует вмешательства со стороны водителя.

Исключение составляют лишь вариаторы, в которых изменение числа оборотов происходит бесступенчато (фиксированные передачи отсутствуют), а потому плавно и без малейших рывков. Поэтому вариаторы нельзя относить к коробкам передач.

Для того чтобы окончательно разобраться с терминологией следует отметить, что у инженеров АКПП принято называть только планетарную часть агрегата. Именно в данном механизме и происходит изменение передаточного соотношения частоты вращения входного вала. В совокупности с гидротрансформатором данный механизм образует автоматическую передачу.

История создания

История появления коробки АКПП в ее классическом виде начинается на заре автомобилестроения. Три основных ее элемента были созданы и использовались в разных конструкциях автомобилей и лишь с появлением микропроцессоров были объединены в одном устройстве.

Первые двухступенчатые планетарные коробки использовались еще в двадцатые годы прошлого века на . Второй элемент – сервоприводы в системе управления работой коробки появились спустя десятилетие. Впервые полуавтоматические коробки стали применяться на автомобилях, выпущенных компаниями General Motors и Reo.

По-настоящему работоспособный автомат АКПП удалось сделать только с появлением гидромуфты, а позже и гидротрансформатора. Они использовались на легковых машинах американской компании Chrysler.

Объединение всех трех элементов и позволило инженерам решить все проблемы, связанные с автоматической передачей крутящего момента от двигателя на колеса транспортного средства.

Таким образом, технический прогресс и привел к появлению первых серийных автомобилей Buick, оснащенных двухступенчатой автоматической коробкой передач Dynaflow. Это уже был значительный шаг вперед, позволивший компенсировать значительные потери мощности на более ранних устройствах.

В последствии количество ступеней только возрастало, например, на Land Rover Evoque был установлен 9-диапазонный автомат.

АКПП — что это такое

Классическая автоматическая передача представляет собой довольно сложный комплекс из двух устройств. Ответить на вопрос: «Что это такое АКПП?» возможно только разобравшись в ее конструкции.

Автоматическая передача состоит из трех основных частей:

  • Гидротрансформатора, который принимает крутящий момент от силового агрегата и передает его на следующий непосредственно за ним механизм.
  • Собственно коробки перемены передач планетарного типа — данное устройство преобразует усилие и осуществляет привод колес через главный редуктор.
  • Устройства управления, состоящего из некоторого количества золотников, регулирующего потоки масла к исполнительным механизмам.

По аналогии с механической трансмиссией гидротрансформатор АКПП играет роль сцепления — он установлен между двигателем и планетарным механизмом. Его устройство значительно более сложное и допускает проскальзывание передачи во время начала движения и торможения. На большинстве современных АКПП гидротрансформатор блокируется при высоких оборотах двигателя.

Видео компании Тойота поясняет принцип работы гидротрансформатора и других элементов АКПП:

Планетарная коробка соответствует по назначению своему механическому аналогу. Разница состоит в том, что в автомате переключения производятся сервоприводами, а на механике – вручную.

Фактически управление работой АКПП осуществляется при помощи двух педалей: акселератора и тормоза. При этом нажатие на «газ» не приводит к увеличению частоты оборотов двигателя, а влияет непосредственно на скорость движения.

Устройство узлов и механизмов

Конструкции отдельных элементов могут различаться. Рассмотрим только один из наиболее часто встречающихся вариантов — гидротрансформатор. Он имеет в своем составе:

  • турбонасос;
  • турбину;
  • статор.

Корпус данного устройства жестко устанавливается на маховике, чем по аналогии оно сходно с корзиной механического сцепления.

Статоры бывают двух видов: неподвижные по отношению к блоку двигателя или стопорящиеся при помощи ленточного тормоза. Такая конструкция позволяет обеспечивать оптимальное использование крутящего момента, особенно на малых оборотах. Корпус гидротрансформатора заполнен вязким маслом.

Планетарная коробка или редуктор представляет собой целый набор механизмов в ее состав входят:

  • эпицикл — большая шестерня с обращенными внутрь зубьями;
  • малая солнечная шестерня;
  • водило с шестернями сателлитами.

Видео — принцип работы планетарного ряда автоматической коробки передач:

Один из вышеперечисленных узлов зафиксирован неподвижно по отношению к картеру коробки. Сателлиты находятся одновременно в зацеплении, как эпицикла, так и малой солнечной шестерни. Помимо названных узлов в состав коробки входят фрикционные муфты, которые, в свою очередь, состоят из двух элементов: хаба – ступицы и барабана.

Между ними находится комплект из чередующихся стальных и пластиковых фрикционных дисков и кольцеобразного поршня, управляющего их работой. В планетарной КП имеется также обгонная муфта, ее конструкция может быть разной. Она устроена таким образом, что способна вращаться достаточно свободно в одну сторону и заклинивает при изменении направления.

Устройство АКПП, помимо названных выше узлов, имеет еще и механизм управления, принцип работы которого зависит от типа исполнительных механизмов.

В современных АКП золотники гидроприводов перемещаются под воздействием соленоидов, напряжение на которые поддается от электронного блока управления. В классическом варианте управление осуществляется с учетом положения педали акселератора и регулятора давления масла центробежного типа установленного на выходном валу коробки.

Водитель выбирает режим работы АКП при помощи селектора, в большинстве современных автомобилей он устанавливается на центральной консоли. Управление может быть продублировано кнопками на рулевом колесе.

В настоящее время принят единый стандарт обозначения режимов работы АКП, позволяющий водителю не переучиваться при смене автомобилей разных производителей.

Принцип работы автоматической коробки передач (АКПП)

Существует несколько типов автоматических коробок перемены передач, работа каждой из них имеет ряд особенностей.

В общем виде принцип действия современной АКПП заключается в передаче крутящего момента от коленчатого вала двигателя на механизмы трансмиссии. При этом происходит изменение передаточного соотношения в зависимости от положения селектора и акселератора и условий движения автомобиля.

Рассмотрим принцип работы АКПП подробнее:

  • Двигатель раскручивает маховик, на котором жестко закреплена ведущая турбина. Она вызывает вихреобразное движение эксплуатационной жидкости в картере, что за счет вязкости и трения приводит в действие ведомую турбину. Отсутствие жесткой механической связи обеспечивает возможность вращения их с разной частотой. При больших оборотах гидротрансформатор блокируется для снижения потерь энергии.
  • Усилие передается на первичный вал АКП, где через систему шестеренок происходит изменение передаточного числа. Фрикционные муфты позволяют задействовать нужные секции для обеспечения оптимального режима работы двигателя. Для снижения ударных нагрузок и рывков в машине применяются обгонные муфты, которые имеют свойство проскальзывать на обратном ходе.
  • Управление работой фрикционов осуществляется при помощи гидравлической системы, состоящей из кольцевого исполнительного цилиндра. Гидропривод сжимает определенный пакет из фрикционов, которые приводят в действие соединенную с ними секцию из шестеренок.
  • Давление масла в системе обеспечивает специальным гидронасосом. Управление гидроприводами осуществляется при помощи золотников, перемещение которых в современных коробках обеспечивается соленоидами. В классической АКП они имеют гидравлический привод. В таком варианте управлении осуществляется непосредственно акселератором и центробежным регулятором давления.

Переключение передач в современных АКПП осуществляется при помощи селектора или кнопок, смонтированных на спице рулевого колеса. Водитель выбирает режим работы коробки, в электронном блоке управления активируется соответствующая программа. Соленоиды открывают нужные клапаны, и происходит передача крутящего момента от двигателя к трансмиссии автомобиля. По мере необходимости подключаются ступени с оптимальным передаточным числом.

Видео — устройство и работа автоматической коробки передач:

Одной из важнейших технических характеристик АКПП является время переключения передачи. Для автомобилей разных классов этот параметр имеет свои значения, при этом разница между ними может быть значительной.

Так для большинства массовых автомобилей время срабатывания находится в диапазоне от 130 до 150 мс. Суперкары могут похвастаться втрое меньшим показателем порядка 50 – 60 мс, у болидов он еще меньше – 25 мс.

Режимы

В настоящее время предусмотрен следующие стандартные :

  • P (parking) — режим парковки, силовой агрегат и трансмиссия разобщены, селектор заблокирован. Стояночный тормоз используется также как и на машинах с механической коробкой.
  • R (reverse) — режим заднего хода, селектор невозможно перевести в данное положение при движении автомобиля вперед.
  • N (Neutral) — на советских автомобилях обозначалась русской буквой «Н», режим предназначен для остановок на срок не более пяти минут или для буксировки на сравнительно небольшие расстояния.
  • D (Drive) — на отечественных машинах «Д» движение вперед, при этом в действие поочередно приводятся все ступени, за исключением повышающей секции.
  • L (Low) – принудительная понижающая передача предназначена для обеспечения движения автомобиля в тяжелых дорожных условиях и в пробках малым ходом.

Помимо вышеперечисленных существуют и дополнительные режимы АКПП:

  • O/D (overdrive) режим, в котором возможно включение ступени с передаточным числом менее единицы, предназначен для движения по шоссе с постоянной скоростью.
  • D3 либо O/D OFF предполагает задействование только пониженных передач без овердрайва позволяет избегать частых блокировок гидротрансформатора АКПП.
  • S (иная версия цифра 2) зимний режим для движения в тяжелых дорожных условиях на 1 и 2 передаче или на второй.
  • L (другой вариант цифра 1) другой диапазон, когда используется исключительно первая ступень для перемещения на стоянках, въезде в гараж и выезде из него.

Автоматическая коробка не во всех режимах поддерживает торможение двигателем, что нужно учитывать при эксплуатации автомобиля. Использование обгонной муфты позволяет движение автомобиля накатом.

В большинстве машин торможение двигателем возможно только при включении пониженного диапазона из положения P, переход во время движении невозможен.

Кнопочные системы управления расположенные на спице руля обычно вводят еще ряд дополнительных режимов АКП:

  • Power либо Sport обеспечивает лучшую динамику разгона автомобиля, с появление электронных контролеров может включаться резким нажатием на акселератор.
  • Snow либо Winter для избегания проскальзывания колес начало движения осуществляется со второй или даже третьей передач.
  • Shift lock или Shift lock release позволяет разблокировать селектор при выключенном силовом агрегате.

Спортивный режим, включаемый автоматически, еще называют Kickdown , в большинстве моделей его использование возможно только на овердрайве. Для исключения ошибок водителя при переключениях селектора его рычаг блокируется разными способами. Это может быть и специальная кнопка на рычаге и необходимость его утопления вниз для перевода из одного положения в другое.

В случае поломки механизмов трансмиссии или возникновения опасности для них АКПП переходит в аварийный режим, возникает вопрос — что это такое? На деле водитель при возникновении такой неисправности имеет возможность добраться до гаража или автосервиса своим ходом.

Плюсы и минусы

Как и всякое сложное устройство, АКП имеет ряд достоинств и недостатков. Каковы же плюсы и минусы у автоматической коробки передач?

Автоматическая Коробка Переключения Передач (АКПП) – вид трансмиссии в машине, в котором переключение скоростей осуществляется за счет электроники, не требуя внимания водителя.

Первая разработка, которую можно отнести к классу АКПП появилась в 1908 на заводе Форд в Америке. Модель Т, была оснащена планетарной, пока еще механической коробкой передач. Данное устройство не было автоматическим, и требовало от водителей определенного набора навыков и действий для управления, но была значительно проще в использовании, чем распространенные в то время МКПП без синхронизации.
Вторым важным этапом в появлении современных АКП был перевод управления сцеплением с водителя на сервопривод в 30-х годах 20 века фирмой Дженерал Моторс. Такие АКПП назывались полуавтоматическими.
Первая по-настоящему автоматическая планетарная КПП «Коталь» была установлена в Европе в 1930 году. В это время различные фирмы в Европе разрабатывали системы фрикционов и тормозных лент.

Первые АКПП были очень дорогими и ненадежными, пока в конце 30-х годов не начались эксперименты по внедрению гидравлических элементов в их конструкцию для замены сервоприводов и электромеханических элементов управления. Этим путем развития пошла фирма Крайслер, которая и разработала первый гидротрансформатор и гидромуфту.
Современные конструкции АКПП были изобретены в 40–50 года 20 века американскими конструкторами.
В 80-ые годы 20 века АКПП начали оснащаться компьютерным управлением, для топливной экономии, появились 4-х и 5-ти ступенчатые АКПП.

Устройство автоматической коробки передач и принципы работы

Основные элементы конструкции АКПП всегда одинаковые:
Гидротрансформатор, который выполняет роль cцепления. Через него и передается вращательное движение на колеса автомобиля. Его главная задача обеспечивать равномерное вращение без толчков. Гидротрансформатор состоит из больших колес с лопастями, погруженными в гидротрансформаторное масло. Передача момента осуществляется не за счет механического устройства, а с помощью масляных потоков и давления. В гидротрансформаторе располагается и реактор, ответственный за плавные и качественные изменения крутящего момента на колесах автомобиля.

Планетарная передача, которая содержит набор скоростей. В ней осуществляется блокировка одних шестерней и разблокировка других, определяя выбор передаточного числа.

Набор фрикционов и тормозных механизмов, ответственных за переход между шестеренками и выбор передачи. Эти механизмы блокируют и останавливают элементы планетарной передачи.
Устройства управления (гидроблок) – осуществляет управление устройством. Состоит из электронного блока, в котором и осуществляется управление коробкой с учетом всех факторов и датчиков, собирающих сведения (скорость, выбор режима).

Как работает автоматическая коробка передач?

При запуске двигателя в гидротрансформатор подается масло, давление начинает возрастать. Насосное колесо начинает двигаться, реактор и турбина неподвижны. При включении скорости и подачи бензина с помощью акселератора, насосное колесо начинает вращаться быстрее. Потоки масла начинают запускать вращение турбинного колеса. Эти потоки то отбрасывает на неподвижное реакторное колесо, то возвращает обратно к турбинному колесу, увеличивая его эффективность. Момент от вращения передаётся на колеса и автомобиль трогается с места. При достижении нужной скорости насосное и турбинное колесо двигаются одинокого быстро, при этом поток масла попадает на реактор уже с другой стороны (движение происходит только в одну сторону) и он начинается вращаться. Система переходит в режим гидромуфты. Если сопротивление на колесах растет (подъем в гору), реактор снова прекращает вращаться и обогащает крутящим моментом насосное колесо. Во время достижения необходимой скорости и момента, происходит смена передачи. Электронный блок управления подает команду, после чего тормозная лента и фрикционы тормозят пониженную передачу, а повышающее давление масла через клапан разгоняет повышенную, за счет этого и происходит переключение без потери мощности. При остановке двигателя или снижения скорости, давление в системе понижается и происходит обратное переключение. На выключенном двигателе гидротрансформатор находится не под давлением, поэтому запуск двигателя с «толкача» невозможен.

Преимущества и недостатки

По сравнению с механическими коробками передач, у автоматических есть весомые преимущества:

  • автомобилем с АКПП проще и комфортнее управлять, дополнительные навыки и рефлексы водителю не требуются, переключения скоростей более плавные, что особенно актуально для перемещений по городу;
  • двигатель и ведущие части автомобиля защищены от перегрузок и их ресурс повышается;
  • ресурс многих АКПП значительно превышает аналогичный ресурс МКПП. При своевременном техническом обслуживании, необходимость ремонта наступает реже.

Расходные части, такие как, например, диск сцепления или тросик, отсутствуют, вывести из строя АКПП значительно сложнее. Ресурс АКПП американского и японского производства, при современном обслуживании может достигать миллиона километров.
Существует мнение, что у автомобилей с АКПП несколько больший расход топлива. Автомобили до конца 20-го века имели зачастую неправильно выбранные моменты и ограниченное количество скоростей (2–3). На современных АКПП количество передач составляет не менее 4–5 (на грузовых до 19). Современная компьютерная автоматика справляется с выбором крутящего момента и скорости ничуть не хуже водителя. Кроме того, расход топлива на машинах с МКПП сильно зависит от манеры езды и профессиональных умений водителя. У современных АКПП есть множество режимов, они адаптированы под стиль вождения автовладельца.

Серьезным недостатком АКПП является невозможность точного и безопасного переключения передач в экстремальных условиях – на обгоне, выезд из сугроба быстрым переключением задней и первой передачи (раскачка), запуск двигателя «с толкача». Однако, большинство городских жителей выберут комфортное перемещение по пробкам взамен возможностей «прошаренного» водителя.
Вторым заблуждением автолюбителей является то, что АКПП не предназначены для вождения автомобиля в условиях гонок и бездорожья. Гражданские АКПП действительно не предназначены для спортивного вождения и управления заносами — в них нет соответственного охлаждения для таких нагрузок, и моменты переключения выбраны для спокойного вождения в городских условиях. Однако, АКПП оснащенная дополнительным охлаждением и перенастроенная на быстрое переключение скоростей покажет лучшее результаты чем МКПП. Автомобили «Формулы-1» комплектуются АКПП и с очень быстрым движением справляются лучше, чем гоночные автомобили с МКПП. Долгие, управляемые заносы также возможны. Внедорожные автомобили уже продолжительное время оснащаются автоматами, которые на проходимость никак не влияют. Большинство водителей просто не понимают, как работает автоматическая коробка передач.

Характеристики и возможности

АКПП позволяет лучше управлять автомобилем, снижая требования к действию водителя – управление сцеплением и ручкой переключения, делает вождение менее утомительным. АКПП имеет нейтральное положение, положение парковки (вращение коробки блокируется дополнительно с помощью агрегатов), заднюю передачу и несколько скоростей для движения. Переключение осуществляется исходя из скорости и условий (например, при движении на подъеме, автоматически может включаться пониженная скорость). Время переключения исправной коробки передач для городских автомобилей составляет в районе 150 мс, что значительно быстрее реакции обычного водителя.
Основным органом управления АКПП является ручка переключения передач, она может располагаться в районе руля (старые американские и японские седаны либо современные минивэны) либо на традиционном месте расположения рычага АКПП. На старых моделях люкс класса коробка могла управляться с помощью кнопочной панели.
Во избежание случайных переключений или опасных ситуаций, в АКПП применяются различные виды защит. В автомобилях с АКПП нельзя запустить двигатель если селектор находится в положении скорости. Переключение режимов осуществляется с помощью кнопки для напольных компоновок рычага, или оттягивания рычажка при расположении на руле. С парковки автомобиль можно снять только при нажатом тормозе. В некоторых случаях прорезь выполняется в виде ступенек.

Общепринятые режимы АКПП:
P – парковка, АКПП механически заблокирована, при нахождении в горизонтальных поверхностях использование стояночного тормоза необязательно.
N – нейтраль. Можно осуществлять буксировку автомобиля.
L(D1, D2, S)– езда на пониженной передаче (1 передаче либо 2 передаче).
D – автоматический режим переключения с первой по последнюю скорость.
R – режим заднего хода. Кроме того, на АКПП может присутствовать кнопка overdrive, запрещающая переход на более высокую передачу при обгоне.
Нейтральная передача обычно располагается между D и R либо R находится в противоположном конце ручки селектора. Это требование было введено во избежание аварийных ситуаций на дороге и парковке.


Так же в АКПП могут присутствовать различные режимы и протоколы работы. Eco – экономный режим, для разных фирм реализован по-разному.
*Snow(Winter) – троганье с места со второй либо с третьей передачи для скользкого дорожного покрытия или перемещения в сугробе или грязи.
*Sport(Power) – передачи переключаются при более высоких оборотах двигателя.
*ShiftLock (кнопка или ключ) – разблокирование селектора при выключенном двигателе, применяется для транспортировки машины если вышел из строя двигатель или аккумулятор.
Некоторые АКПП имеют режим ручного переключения передач. Самым удачным и распространённым вариантом такой АКПП стал Типтроник, созданный компанией Порше. Отличительной чертой является орган управления, он выполнен в виде буквы Н и имеет символы «+» и «–« .

Кроме Типтроника к автоматам можно отнести вариатор и роботизированную КПП.

Особенности автомобиля с автоматом

Устройство автоматической коробки передач является более сложным, чем МКПП. Ремонт АКПП значительно сложнее — она состоит из куда большего количества запчастей. Обычно о неисправностях АКПП свидетельствуют пинки и паузы при переключении передач, задний ход или одна из скоростей, могут вообще пропасть. В иных случаях, автомобиль может перестать двигаться.

Диагностика АКПП обычно проводится в несколько этапов:
Визуальный контроль масла. Если масло черное или содержит в своем составе металлические осколки – это свидетельствует о внутреннем повреждении или износе АКПП. Необходима замена масла в АКПП, что может решить основную часть проблем.
Диагностика ошибок с помощью разъема диагностики. Могли выйти из строя электронные элементы управления коробкой (датчики, компьютер), после чего коробка нормально функционировать не может.
Тест-драйв работы АКПП, для этого изучают поведение коробки во время езды.
Замеры давления в каждом режиме работы АКПП.
Осмотр внутреннего состояния АКП.
Ремонт АКПП своими руками может подразумевать только с 1 по 3 пункт данного списка. Для остальных операций понадобиться теплый бокс, специальное оборудование и опытный специалист. Последняя операция потребует подъемника, крана и целого набора инструментов. Снятие, установка и замена АКПП один из самых сложных и трудоемких в ремонте автомобиля. Ремонт внутренностей АКПП может быть сопоставим по стоимости с установкой новой или контрактной коробки. Будет лучше, если диагностика АКПП и ремонт будут произведены специалистами.

Чтобы избежать таких неприятностей необходимо следить за уровнем и цветом масла в коробке и своевременно его менять (когда написано в регламенте). Для разных АКПП применяются различные масла, описанные в литературе по автомобилю. В машинах фирмы Хонда применяется свое особенное масло, если залить другое коробка может выйти из строя.

Эксплуатировать автомат необходимо максимально бережно, не допуская пробуксовок, постоянных резких торможений и ускорений.

В холодное время года автомату необходимо дать время насытиться загустевшим маслом. Для этого необходимо прогреть автомобиль, включить передачу и постоять на тормозах не менее минуты, после чего можно трогаться.
Для большинства людей соблюдение такого рода простых операций не доставит проблем. В их случае, АКПП прослужит им очень долго. Современные АКПП очень надежны по конструкции, стоят не особо дороже своим механических собратьев, дарят чувство комфорта за рулем и серьезно облегчают жизнь любого водителя.

СТАТЬЯ ВИДЕО Как работает коробка передач автомат? В чем заключаются все плюсы и прелести управления автомобилем с автоматической коробкой, насколько надежна и долговечна автоматика, что можно и чего нельзя делать если у вас коробка автомат, и действительно ли автоматическая трансмиссия такая «тупая» как о ней говорят или же она сможет «сделать» автомобиль на механике и оставить его далеко позади? Читайте в этой статье!

Устройство АКПП

Коробка передач автомат состоит из нескольких основных узлов:

Расположение элементов в коробке автомат:

Планетарная система шестерен


Сердцем автоматической коробки является планетарный механизм.

Планетарные механизмы имеют 3 степени свободы. Это обозначает, что для передачи вращения один из 3-х элементов (сателлиты не в счет) должен быть остановлен.

Если не останавливать ни один из элементов, то каждый сможет совершать свободное движение, и в этом случае передачи вращения не будет.

Можно тормозить и другие элементы, а также менять местами точки входа и выхода, получая разные передаточные отношения и обратные направления вращения.

При этом внешние размеры конструкции изменятся незначительно. Такие свойства и определили использование планетарных механизмов в коробке автомат.

Коробка передач автомат, небольшое видео на тему устройства:

Гидротрансформатор

Для передачи крутящего момента от коробки передач автомат на двигатель служит гидротрансформатор. По сути он выполняет практически те же функции что и сцепление в механике.

Помимо этого он может увеличивать крутящий момент за счет уменьшения реактором скорости потока жидкости.

Принцип работы гидротрансформатора:

Гидротрансформатор состоит из трех основных элементов.

Это две лопасти, одна со стороны коробки, другая со стороны двигателя. Между ними находится так называемый реактор. Все эти три детали не соединены между собой механически, они находятся в специальной жидкости.

При вращении лопастей соединенных с двигателем крутящий момент при помощи жидкости передается на лопасти, соединенные с коробкой, и коробка начинает работать.

Геометрические характеристики лопаток гидротрансформатора и сечения подобраны таким образом, что на оборотах холостого хода передаваемый от двигателя крутящий момент очень мал и его можно парировать даже легким нажатием на педаль тормоза.

Однако небольшое нажатие на педаль газа, и незначительное увеличение оборотов, вызывает существенный рост передаваемого крутящего момента.

Происходит это потому, что при увеличении оборотов двигателя изменяется направление тока жидкости в сторону увеличения давления на лопатки турбины

Гидротрансформаторы современных АКПП могут увеличивать крутящий момент передаваемый от двигателя от двух до трѐх раз. Этот эффект имеет место только тогда, когда коленвал вращается значительно быстрее чем входной вал АКПП.

По мере набора автомобилем скорости эта разница уменьшается и настает момент, когда входной вал вращается, практически с той же скоростью что и коленвал, но не точно, так как передача крутящего момента от двигателя на АКПП осуществляется через жидкость, т.е. с проскальзыванием.

Это часть объяснения почему автомобили с АКПП менее экономичны и динамичны нежели точно такие же с МКПП.

Для минимизации этих потерь, гидротрансформаторы оснащаются блокировками. Когда угловые скорости лопастного колеса и турбины выравниваются, блокировка соединяет их в единое целое, исключая проскальзывание.

Для подключения элементов планетарного механизма к входному валу коробки автоматиспользуют муфты, а для останова относительно корпуса тормозы. И те и другие чаще всего представляют собой многодисковые сцепления.

Гидросистема

Рабочая жидкость в гидросистеме коробки передач автомат — масло ATF, обеспечивает смазку, охлаждение, переключение передач и соединение трансмиссии с двигателем. Как правило масло в коробке находится в картере.

Т.к. объем масла при работе АКПП изменяется, он соединен с атмосферным воздухом через щуп.

В качестве источника давления в АКПП используются шестеренчатые насосы с внутренним зацеплением. Преимущество шестеренчатых насосов с внутренним зацеплением заключается в высокой мощности насоса, особенно при малой частоте вращения.

Сегодня многие начинающие водители, да и автолюбители с опытом, выбирают для себя автомобиль с Начинающие, как правило, часто пугаются самой необходимости переключать передачи при движении, ну а опытные водители просто оценили для себя возможности спокойного и размеренного движения на машине, оснащенной АКПП. Но когда новичок покупает свой личный автомобиль, он зачастую не знает, как же правильно эксплуатировать «автомат». К сожалению, этому не учат в автошколах, а ведь от этого зависит безопасность движения и ресурс работы механизмов коробки передач. Давайте посмотрим, как же нужно эксплуатировать АКПП, чтобы в будущем не иметь проблем с ней.

Виды автоматических КПП

Прежде чем рассказать о том, как ездить на АКПП, необходимо рассмотреть виды агрегатов, которыми производители комплектуют современные автомобили. От того, к какому виду относится та или же иная коробка, зависит и то, как ее использовать.

Гидротрансформаторная КПП

Это, наверное, самое популярное и классическое решение. Гидротрансформаторными моделями комплектуется большинство всех автомобилей, которые сегодня выпускаются. Именно с такой конструкции и началось продвижение АКПП в массы.

Нужно сказать, что сам гидротрансформатор на самом деле не является составной частью механизма переключения. Его функция — это сцепление на коробке «автомат», то есть гидротрансформатор передает крутящий момент от двигателя к колесам в процессе троганья машины.

Двигатель и механизм «автомата» не имеют жестких связей друг с другом. Энергия вращения передается при помощи специального трансмиссионного масла — оно постоянно циркулирует в замкнутом круге под высоким давлением. Эта схема позволяет двигателю с включенной передачей работать в том случае, когда машина стоит.

За переключение отвечает а точнее, гидроблок, но это общий случай. В современных моделях режимы работы определяются электроникой. Так, КПП может работать в стандартном, спортивном либо экономичном режиме.

Механическая часть таких коробок надежна и вполне поддается ремонту. Гидроблок является уязвимым местом. Если клапаны его работают неправильно, тогда водитель столкнется с неприятными эффектами. Но в случае поломки в магазинах есть запчасти АКПП, хотя сам ремонт обойдется довольно дорого.

Что касается ездовых характеристик авто, оснащенных гидротрансформаторными КПП, то они зависят от настроек электроники — это датчик оборотов АКПП и другие датчики, и в результате этих показаний отправляется команда на переключение в нужный момент.

Ранее такие коробки предлагались лишь с четырьмя передачами. Современные модели имеют 5, 6, 7 и даже 8 передач. Как утверждают производители, более высокое количество передач способствует улучшению динамических характеристик, плавности движения и переключения и экономии горючего.

Бесступенчатый вариатор

По внешним признакам это техническое решение от традиционного “автомата” не отличается, но принцип работы здесь совершенно иной. Здесь нет передач, и система их не переключает. Передаточные числа изменяются постоянно и без перерывов — это не зависит от того, снижается скорость или двигатель раскручивается. Эти коробки обеспечивают максимальную плавность работы — это комфорт для водителя.

Еще один плюс, за который вариаторные КПП так полюбились водителям — это скорость работы. Данная трансмиссия не тратит время на процесс переключения — если необходимо набрать скорость, она сразу же будет на максимально эффективном крутящем моменте для придания автомобилю ускорения.

Автоматическая как пользоваться

Рассмотрим режимы работы и правила эксплуатации для обычных традиционных гидротрансфораторных автоматов. Они установлены на большинстве автомобилей.

Главные режимы АКПП

Чтобы определить основные правила эксплуатации, необходимо вначале разобраться с теми режимами работы, которые предлагают эти механизмы.

Для всех без исключения авто с АКПП обязательны следующие режимы — это «P», «R», «D», «N». И чтобы водитель мог выбрать необходимый режим, коробка оснащена рычагом выбора диапазона. По внешнему виду он практически ничем не отличается от селектора Разница его в том, что процесс смены передачи осуществляется по прямой.

Режимы отображаются на панели управления — это очень удобно, особенно для начинающих водителей. В процессе движения нет необходимости отвлекаться от дороги и опускать голову, чтобы посмотреть, на какой передаче едет машина.

Режим автоматической коробки «P» — В этом режиме отключатся все элементы автомобиля. В него стоит переходить лишь при длительных остановках или стоянках. Также с этого режима запускают мотор.

«R» — задняя передача. При выборе этого режима машина поедет задним ходом. Включать заднюю передачу рекомендуется лишь после того, как машина полностью остановилась; также важно помнить: задняя включается лишь при полностью выжатом тормозе. Любой другой алгоритм действий может нанести существенный вред трансмиссии и мотору. Это очень важно знать всем тем, у кого автоматическая коробка передач. Как пользоваться ею правильно, советуют специалисты и опытные водители. Внимательно отнеситесь к этим советам, они очень помогут.

«N» — нейтраль, или нейтральная передача. В этом положении мотор уже не передает крутящий момент на ходовую часть и работает в режиме холостого хода. Рекомендуется использовать эту передачу только для кратковременных остановок. Также не стоит включать коробку в нейтральное положение при движении. Некоторые профессионалы советуют буксировать авто в этом режиме. Когда АКПП находится в нейтральном положении, запуск двигателя запрещен.

Режимы движения АКПП

«D» — режим движения. Когда коробка находится в этом положении, автомобиль движется вперед. При этом передачи поочередно переключаются в процессе нажатия водителем на педаль газа.

Автомобиль-автомат может иметь 4, 5, 6, 7 и даже 8 передач. Рычаг выбора диапазона на таких авто может иметь несколько вариантов движение вперед — это «D3», «D2», «D1». Обозначения также могут быть и без буквы. Эти цифры показывают на доступную верхнюю передачу.

В режиме «D3» водитель может использовать первые три передачи. В этих положениях значительно эффективнее тормозить, чем в обычном «D». Этот режим рекомендуют использовать тогда, когда ехать без притормаживаний просто невозможно. Также эта передача эффективна при частых спусках или подъемах.

«D2» — это, соответственно, только две первые передачи. В данное положение коробку переводят на скоростях до 50 км/ч. Зачастую данный режим используют в тяжелых условиях — это может быть лесная дорога или горный серпантин. В этом положении максимально используется возможность торможения мотором. Также переводить коробку в «D2» нужно в пробках.

«D1» — это только первая передача. В этом положении АКПП используют в том случае, если автомобиль трудно разогнать выше 25 км/ч. Важный совет для тех, у кого автоматическая коробка передач (как пользоваться всеми ее возможностями): не стоит включать этот режим на высоких скоростях, иначе будет занос.

«0D» — повышенный ряд. Это крайнее положение. Его стоит использовать, если машина уже набрала скорость от 75 до 110 км/ч. Выходить из передачи рекомендуется тогда, когда скорость упала до 70 км/ч. Этот режим позволяет значительно снизить расход топлива на автомагистралях.

Включать все эти режимы можно в любом порядке во время движения автомобиля. Теперь можно смотреть только на спидометр, и тахометр больше не нужен.

Дополнительные режимы

На большинстве коробок передач также реализованы вспомогательные режимы работы. Это нормальный режим, спортивный, овердрайв, зимний и экономичный.

Нормальный режим используют при обыкновенных условиях. Экономичный позволяет добиться плавной и спокойной езды. В спортивном режиме электроника задействует мотор по максимуму — водитель получает все, на что способна машина, но про экономию придется забыть. Зимний режим предназначен для работы в условиях скользких поверхностей. Автомобиль трогается с места не с первой, а со второй либо даже с третьей передачи.

Эти установки включаются зачастую при помощи отдельных кнопок или переключателей. Нужно также сказать, что, несмотря на все те преимущества для водителей, которые дает автоматическая коробка, водители хотят управлять авто. Нет ничего лучше того, как переключать скорости в своем автомобиле. Чтобы решить эту проблему, инженеры концерна Porsche создали режим работы АКПП «Типтроник». Это имитация ручной работы с коробкой. Он позволяет вручную по необходимости повышать или понижать передачу.

Автоматическая как ездить

В процессе трогания автомобиля с места, а также при изменении направления движения режим работы коробки переключают при нажатом тормозе. При смене направления движения также не стоит временно устанавливать коробку в нейтральное положение.

Если необходимо остановиться на светофоре, а также в случае пробок, не стоит устанавливать селектор в нейтральное положение. Также не советуют это делать на спусках. Если машина буксует, то не нужно сильно давить на газ — это вредно. Лучше включить пониженные передачи и с помощью педали тормоза дать колесам медленно вращаться.

Остальные тонкости работы с АКПП можно постигнуть только с опытом вождения.

Правила эксплуатации

Первым делом необходимо нажать педаль тормоза. Затем селектор переводится в режим движения. Далее следует отпустить стояночный должна опускаться плавно — автомобиль начнет двигаться. Все переключения и манипуляции с АКПП делаются через тормоз правой ногой.

Чтобы снизить скорость, лучше всего отпустить педаль газа — все передачи будут переключаться автоматически.

Основное правило — никаких резких наборов скорости, резких торможений, любых резких движений. Это приводит к износу и увеличению расстояния между ними. Это затем может привести к тому, что появятся неприятные толчки при переключении АКПП.

Некоторые профессионалы советуют давать коробке отдых. К примеру, при парковке можно позволить машине катиться на холостых, без газа. Лишь после этого можно давить на акселератор.

Автоматическая КПП: чего нельзя делать

Строго запрещено давать нагрузку непрогретому автомату. Даже если за бортом автомобиля держится плюсовая температура воздуха, первые километры лучше всего преодолевать на небольших скоростях — очень вредны для коробки резкие ускорения и рывки. Начинающий водитель должен запомнить также, что для того чтобы полностью прогреть АКПП, необходимо больше времени, чем на прогрев силового агрегата.

Автоматическая коробка не предназначена для бездорожья и экстремального использования. Многие современные КПП классической конструкции не любят пробуксовок колес. Лучший способ вождения в таком случае — исключение резкого набора оборотов на плохих дорогах. Если автомобиль застрял, поможет лопата — не стоит сильно нагружать трансмиссию.

Также специалисты не рекомендуют перегружать классические автоматические трансмиссии высокими нагрузками — механизмы перегреваются и вследствие этого сильней и быстрее изнашиваются. Буксировать прицепы и другие авто — это скорая смерть для автомата.

Кроме этого, не стоит заводить автомобили, оснащенные АКПП, с «толкача». Хоть многие автолюбители и нарушают это правило, здесь следует помнить, что это не пройдет бесследно для механизма.

Также обязательно нужно помнить о некоторых особенностях в переключении. В нейтральном положении можно остаться, но при условии удерживания педали тормоза. В нейтральной позиции запрещается глушить силовой агрегат — это можно делать только в позиции «Паркинг». Запрещено переводить селектор в «Паркинг» или в позицию «R» при движении.

Типичные неисправности

Среди типичных неисправностей специалисты выделяют поломку кулисы, утечки масла, проблемы с электроникой и гидроблоком. Иногда не работает тахометр. Также иногда случаются проблемы с гидротрансформатором, не работает датчик оборотов двигателя.

Если при использовании коробки наблюдаются какие-либо затруднения при перемещении рычага, то это признаки проблем с селектором. Для решения требуется заменить деталь — запчасти АКПП есть в автомобильных магазинах.

Часто многие поломки возникают по причине утечек масла из системы. Зачастую автоматические коробки текут из-под уплотнителей. Следует чаще осматривать агрегаты на эстакаде или же смотровой яме. Если утечки есть, то это сигнал к тому, что необходим срочный ремонт агрегата. Если сделать все вовремя, то проблему можно решить заменой масла и уплотнителей.

На некоторых автомобилях случается такая ситуация, что не работает тахометр. Если останавливается и спидометр, то АКПП может перейти в аварийный режим работы. Зачастую эти проблемы решаются очень и очень просто. Неполадки заключаются в специальном датчике. Если его заменить или почистить его контакты, то все возвращается на свои места. Проверять необходимо датчик оборотов АКПП. Он расположен на корпусе коробки.

Также автолюбители сталкиваются с некорректной работой АКПП из-за проблем в электронике. Зачастую блок управления неверно считывает обороты для переключения. Виной тому может быть датчик оборотов двигателя. Ремонт самого блока — это бессмысленно, а вот замена датчика и шлейфов поможет.

Очень часто из строя выходит гидроблок. Например, это может случиться, если водитель неверно эксплуатировал трансмиссию. Если машина не прогревалась зимой, тогда гидроблок очень уязвим. Проблемы с гидравлическим блоком часто сопровождаются различными вибрациями, некоторые пользователи диагностируют толчки при переключении АКПП. В современных автомобилях об этой поломке поможет узнать бортовой компьютер.

Эксплуатация АКПП в зимний период времени

Большинство поломок автоматической трансмиссии случаются именно в зимний период. Это связано с отрицательным воздействием низких температур на ресурсы системы и тем, что на льду при трогании колеса буксуют — это тоже не лучшим образом сказывается на состоянии.

Перед наступлением холодов автолюбитель должен проверить состояние трансмиссионной жидкости. Если в ней замечены вкрапления металлической стружки, если жидкость потемнела и стала мутной, то ее следует заменить. Что касается общего регламента замены масла и фильтров, то для эксплуатации в нашей стране рекомендуется это делать через каждые 30 000 км пробега автомобиля.

Если машина застряла, тогда не стоит использовать режим «D». В этом случае поможет переключение на пониженные передачи. В случае если пониженных нет, тогда автомобиль вытягивают движением вперед-назад. Но не стоит слишком злоупотреблять этим.

Чтобы избежать заноса при понижении передач на скользкой дороге, для переднеприводных автомобилей нужно удерживать педаль акселератора, на заднеприводном — наоборот, отпустить педаль. Перед поворотом лучше использовать пониженные передачи.

Вот и все, что можно сказать о том, что представляет собой автоматическая коробка передач, как пользоваться ею и какие правила следует соблюдать. На первый взгляд может показаться, что это крайне привередливый механизм с небольшим рабочим ресурсом. Однако при соблюдении всех этих правилах этот агрегат проживет весь срок службы автомобиля и будет радовать своего владельца. Автоматические КПП повзоляют полностью погрузиться в процесс вождения, не задумываясь о подборе правильной передачи — об этом уже позаботился компьютер. Если вовремя обслуживать трансмиссию и не нагружать ее сверх ее возможностей, она принесет только позитивные эмоции в процессе использования автомобиля в различных условиях.

Автоматическая коробка передач — это устройство, обеспечивающее выбор передаточного числа в соответствии с условиями дорожного покрытия, рельефа местности и скорости без непосредственного участия водителя. В автомобиле, оборудованном АКПП, акселератор (педаль газа) задает скорость, с которой движется автомобиль, а не определяет обороты двигателя – в этом заключается принцип работы АКПП.

История свидетельствует о том, что изобретена АКПП была где-то в тридцатых годах ХХ столетия. С самого появления такой трансмиссии принцип работы автоматической коробки передач практически не поменялся, но в зависимости от времени и тех или иных технических требований постоянно дополнялся. Благодаря таким дополнениям и появились АКПП, отличающиеся своими вариантами, моделями. У разных производителей они имеют и различные технические характеристики.

При отличительных характеристиках у всех АКПП остается один принцип работы. Это обуславливается тем, что они имеют практически одинаковое устройство, если не учитывать некоторые небольшие нюансы.

Устройство автоматической коробки передач

Устройсто АКПП

  • Основным является гидротрансформатор, который еще называют гидромуфтой – это механизм, расположенный между двигателем машины и корпусом коробки передач. Функциональной задачей гидромуфты является передача и перераспределение крутящего момента во время старта автомобиля;
  • Крутящий момент передается опосредованно с помощью планетарных редукторов;
  • За выбор той или иной передачи отвечают фрикционные муфты, часто их называют «пакетом»;
  • Одним из механизмов является обгонная муфта, которая в основном выполняет функцию снижения в «пакетах» ударов во время переключения передач. В некоторых случаях при работе АКПП обгонная муфта отключает торможение с помощью двигателя;
  • В устройство коробки также входят барабаны и соединительные валы;

Принцип, по которому работает АКПП

Для управления АКПП есть специальный набор так называемых золотников, направляющих масло под определенным давлением к находящимся во фрикционных муфтах и тормозных лентах поршням. Есть возможность задавать положение золотников в автоматическом или ручном режиме, с помощью рукоятки переключения передач.

Нужно также знать что автоматика, управляющая АКПП, может быть гидравлической и электронной. Гидравлической называется автоматика, использующая давление масла, получаемое от центробежного регулятора. В свою очередь, центробежный регулятор соединяется с валом АКПП, который расположен на выходе. Гидравлическая система рассчитана на использование давления масла в соответствии с положением акселератора. Автомату подается информация о положении, в котором находится педаль газа — это является командой для того, чтобы золотники переключались.

Схема АКПП

В электронной системе управления присутствуют соленоиды, отвечающие за перемещение золотников. С блоком управления АКПП соленоиды соединены кабелями, возможны также варианты их соединения с управлением системы зажигания и впрыска топлива. В этом случае перемещением соленоидов управляет электронный блок управления. Блок управляет соленоидами также в зависимости от положения рукоятки переключения передач, скорости, на которой движется автомобиль и положения акселератора.

Особенности использования АКПП

Для того чтобы избежать различных поломок и неприятностей нужно знать как работает коробка автомат и как ею пользоваться. Автомобили, оборудованные автоматом, являются очень практичными и удобными транспортными средствами. Даже, несмотря на то, что многие автолюбители скептически относятся к таким трансмиссиям, они являются очень популярными. Обычно все зависит от того, к чему человек привык. Если водитель любит динамику, скорость, то АКПП — вариант не для него. Рассмотрев устройство, технические характеристики и то, как работает АКПП, становится понятно, что она предназначена для людей, отдающих предпочтение более спокойной манере езды.

Гидротрансформатор выполняет функцию плавного подключения коробки к двигателю

В любом случае перед тем как начать осваивать автомобиль с автоматом нужно изучить все нюансы и правила пользования такой трансмиссией. Важно понять, что пренебрегая некоторыми особенностями, вы можете за достаточно короткий срок вывести АКПП из строя. Нужно также знать, что ремонт или замена всей автоматической коробки обойдется в круглую сумму.

Правила эксплуатации автоматом

Даже если вся трансмиссия управляется электроникой, от водителя требуется соблюдать определенные правила управления ею с помощью рукоятки селектора переключения передач:


Устройство и работа предлагаемой конструкции коробки автомат. Обзор автоматической коробки передач. Устройство автоматической трансмиссии

Автоматическая коробка передач – это устройство, которое позволяет самостоятельно, то есть, без непосредственного участия водителя, выбрать ту или иную передачу для движения. Постараемся рассказать все об АКПП, начиная от истории развития, заканчивая тем, как правильно пользоваться АКПП.

Как появилась коробка автомат

Современная автоматическая коробка передач появилась благодаря трем направлениям в механики, которые были разработаны независимо друг от друга и в последствие стали единым узлом, позволяющим включать передачи автоматически, в зависимости от скорости движения автомобиля.

Первой разработкой в этом направлении стало появление планетарной передачи, которая стала основным механизмом автомобилей Ford T еще вначале XX века. Суть работы данного устройства заключалось в том, чтобы передачи включались плавно при помощи двух педалей. Одна из них работала на повышение и понижение передач, а другая активировала заднюю передачу. В те времена это было действительно новинкой, ведь тогда в трансмиссиях автомобилей еще не применялись синхронизаторы, обеспечивающие плавность включения.

Вторым направлением стало появление в 30-х годах прошлого века первой полуавтоматической коробки передач, когда планетарным механизмом стала управлять уже гидромуфта. При этом, использование сцепления в автомобиле не отменялось. Данное изобретение принадлежит известной компании General Motors.

Ну и последним изобретением, стало применение гидромуфты в данном типе трансмиссии, которая сводила к минимуму появление рывков. Кроме того, в этот раз помимо 2-х ступеней, впервые был введен овердрайв – повышающая передача, при этом, передаточное число не превышало единицу.

Компания Крайслер, которая в 1930-х годах ввела это новшество, представило новый тип трансмиссии, как полуавтомат, хотя в настоящее время он считается механическим.

В конечном счете, АКПП, в том виде, которую ее привыкли видеть, появилась в 1940-х годах и ее создателем стала компания General Motors. В этот же период, компания отказалась от применения гидромуфты и стала использовать специальный гидротрансформатор, который исключал возможность пробуксовки элемента. Позже был введен стандарт, который подразумевал пять положений селектора на АКПП: «D», «L», «N», «R» и «P» .

Устройство и принцип работы АКПП

В конструкцию автоматической коробки входят следующие элементы:

  1. Гидротрансформатор – играет роль сцепления и обеспечивает плавность хода работы механизма. Основной функцией гидротрансформатора принято считать плавную передачу крутящего момента от маховика на вал АКПП.
  2. Редукторы планетарного типа — последовательная передача крутящего момента.
  3. Муфты фрикционного типа . По-другому, их принято называть «пакетами». Обеспечивают переключение передач. Обеспечивают связь между механизмами передач и разрывают ее.
  4. Обгонная муфта . Играет роль синхронизатора и снижает нагрузку, возникающую при соприкосновении «пакетов». Кроме того, в некоторых конструкциях АКПП исключают возможность торможения двигателем, оставляя в работе повышенную передачу.
  5. Валы и барабаны для соединения всех частей коробки.

Независимо от конструкции АКПП, переключают передачи по одному и тому же принципу. Все переключения осуществляются при помощи перемещения масла внутри АКПП, посредством включения в работу тех или иных золотников. Управление золотниками может быть двух типов: электрическое или гидравлическое.

Гидравлический привод использует давление масла, создаваемое с помощью центробежного регулятора, который соединен с валом КПП. Кроме того, давление создается в тот момент, когда водитель нажимает на педаль газа. Таким образом, автоматика получает информацию о положении акселератора и выполняет необходимое переключение золотников.

В электрическом приводе используются соленоиды, которые установлены в золотниках и подключены к блоку управления АКПП. В большинстве случаев, этот блок имеет тесную взаимосвязь с . Получается, что переключение передач будет осуществляться в зависимости от положения дроссельной заслонки, педали газа, скорости движения автомобиля и многих других параметров.

Как правильно пользоваться автоматической коробкой передач + Видео

Без сомнения, автоматическая коробка передач обеспечивает удобство вождения, хотя многие водители по-прежнему отдают предпочтение механической коробке, чувствуя автомобиль и полностью контролируя трансмиссию. Несмотря на это, все же имеется большой процент тех, кто действительно полюбил АКПП.

Если вы только-только планируете освоить новый вид трансмиссии, то необходимо учесть несколько нюансов, которые уберегут вас от преждевременной поломки узла, ведь планетарные передачи очень чувствительны к механическим перегрузкам.

Всего существует несколько положений селектора:

  • «N» — нейтральная передач а. Не нуждается в комментировании, это то же самое, что и в обычной механической коробке.
  • «P» — «паркинг» . Данное положение позволяет заблокировать ведущие колеса и исключить возможность ската автомобиля при стоянке.
  • «D» — используется для движения автомобиля вперед . По сути, является главным положением селектора, который и отвечает за все автоматические переключения.
  • «L» — понижающая передача . Является аналогом первой передачи механической КПП. Предназначена для преодоления участков дороги, где движение на большой скорости недопустимо.
  • «R» — задняя передача . Используется для движения автомобиля назад.

Разобравшись с положениями селектора, самое время узнать, как им правильно пользоваться. Прежде всего, запуск мотора допустим при положениях «P» или «N» и с полностью выжатой педалью тормоза. Чтобы переключиться в положение «D» необходимо, не отпуская тормоза, убрать ногу с газа и нажать на кнопку блокировки селектора, перевести его и начать движение.

При этом, стоит учитывать, что при любой смене положения селектора, ни в коем случае нельзя нажимать на педаль газа.

Несколько важных моментов:

Для автоматической трансмиссии недопустим метод «раскачки» при преодолении снежной преграды. Это связано с тем, что переводить селектор из положения «D» в «R» необходимо полностью остановить автомобиль. Иначе, можно просто привести в негодность весь механизм трансмиссии.

  1. Двигаться зимой можно только на хорошей зимней резине с достаточно большим рисунком протектора. При этом, нужно установить селектор в положение «W» или «1», «2», «3». Это связано с тем, что при попадании колес на лед, автоматика «думает», что автомобиль не нагружен и разгоняется, что естественно приводит к переключению передачи. Таким образом, получается резкий занос автомобиля.
  2. и рекомендуется только на эвакуаторе или методом частичной погрузки ведущих колес. Дело в том, что масляный насос коробки приводится в движение при помощи ДВС, а когда он отключен, подача масла отключается, что соответственно приводит к износу механизмов коробки. Тем не менее, разработчик учел и этот фактор, оставив несколько правил буксировки. К примеру, то, что скорость не должна превышать 40 км/ч (хотя возможны и исключения), коробка должна быть заполнена маслом не как обычно, а до самой горловины и максимальное расстояние буксировки не должно превышать 30 км. При этом, необходимо останавливаться и давать время механизму для остывания, так как она в эти моменты очень сильно перегревается. Многие модели с АКПП и вовсе нельзя буксировать, например, полноприводные. Хотя можно отсоединить кардан и погрузить передние колеса.
  3. АКПП не для экстремального вождения и ни в коем случае не потерпит выполнения таких трюков, как нажатие на педали газа и тормоза одновременно. Все это приведет к перегреву и последующей поломке узла.

Вот и все, что нужно знать об автоматической коробке передач.

Автоматическая коробка передач — это устройство, обеспечивающее выбор передаточного числа в соответствии с условиями дорожного покрытия, рельефа местности и скорости без непосредственного участия водителя. В автомобиле, оборудованном АКПП, акселератор (педаль газа) задает скорость, с которой движется автомобиль, а не определяет обороты двигателя – в этом заключается принцип работы АКПП.

История свидетельствует о том, что изобретена АКПП была где-то в тридцатых годах ХХ столетия. С самого появления такой трансмиссии принцип работы автоматической коробки передач практически не поменялся, но в зависимости от времени и тех или иных технических требований постоянно дополнялся. Благодаря таким дополнениям и появились АКПП, отличающиеся своими вариантами, моделями. У разных производителей они имеют и различные технические характеристики.

При отличительных характеристиках у всех АКПП остается один принцип работы. Это обуславливается тем, что они имеют практически одинаковое устройство, если не учитывать некоторые небольшие нюансы.

Устройство автоматической коробки передач

Устройсто АКПП

  • Основным является гидротрансформатор, который еще называют гидромуфтой – это механизм, расположенный между двигателем машины и корпусом коробки передач. Функциональной задачей гидромуфты является передача и перераспределение крутящего момента во время старта автомобиля;
  • Крутящий момент передается опосредованно с помощью планетарных редукторов;
  • За выбор той или иной передачи отвечают фрикционные муфты, часто их называют «пакетом»;
  • Одним из механизмов является обгонная муфта, которая в основном выполняет функцию снижения в «пакетах» ударов во время переключения передач. В некоторых случаях при работе АКПП обгонная муфта отключает торможение с помощью двигателя;
  • В устройство коробки также входят барабаны и соединительные валы;

Принцип, по которому работает АКПП

Для управления АКПП есть специальный набор так называемых золотников, направляющих масло под определенным давлением к находящимся во фрикционных муфтах и тормозных лентах поршням. Есть возможность задавать положение золотников в автоматическом или ручном режиме, с помощью рукоятки переключения передач.

Нужно также знать что автоматика, управляющая АКПП, может быть гидравлической и электронной. Гидравлической называется автоматика, использующая давление масла, получаемое от центробежного регулятора. В свою очередь, центробежный регулятор соединяется с валом АКПП, который расположен на выходе. Гидравлическая система рассчитана на использование давления масла в соответствии с положением акселератора. Автомату подается информация о положении, в котором находится педаль газа — это является командой для того, чтобы золотники переключались.

Схема АКПП

В электронной системе управления присутствуют соленоиды, отвечающие за перемещение золотников. С блоком управления АКПП соленоиды соединены кабелями, возможны также варианты их соединения с управлением системы зажигания и впрыска топлива. В этом случае перемещением соленоидов управляет электронный блок управления. Блок управляет соленоидами также в зависимости от положения рукоятки переключения передач, скорости, на которой движется автомобиль и положения акселератора.

Особенности использования АКПП

Для того чтобы избежать различных поломок и неприятностей нужно знать как работает коробка автомат и как ею пользоваться. Автомобили, оборудованные автоматом, являются очень практичными и удобными транспортными средствами. Даже, несмотря на то, что многие автолюбители скептически относятся к таким трансмиссиям, они являются очень популярными. Обычно все зависит от того, к чему человек привык. Если водитель любит динамику, скорость, то АКПП — вариант не для него. Рассмотрев устройство, технические характеристики и то, как работает АКПП, становится понятно, что она предназначена для людей, отдающих предпочтение более спокойной манере езды.

Гидротрансформатор выполняет функцию плавного подключения коробки к двигателю

В любом случае перед тем как начать осваивать автомобиль с автоматом нужно изучить все нюансы и правила пользования такой трансмиссией. Важно понять, что пренебрегая некоторыми особенностями, вы можете за достаточно короткий срок вывести АКПП из строя. Нужно также знать, что ремонт или замена всей автоматической коробки обойдется в круглую сумму.

Правила эксплуатации автоматом

Даже если вся трансмиссия управляется электроникой, от водителя требуется соблюдать определенные правила управления ею с помощью рукоятки селектора переключения передач:


Появились в 1940-х годах. Как известно, наличие автоматической коробки передач существенно облегчает процесс эксплуатации транспортного средства, также снижаются нагрузки на водителя, повышается безопасность и т.д.

Отметим, что под «классической» автоматической коробкой следует понимать гидромеханическую коробку передач (гидромеханический автомат). Далее мы рассмотрим устройство коробки — автомат, конструктивные особенности, а также преимущества и недостатки КПП данного типа.

Читайте в этой статье

Автомобиль с автоматической трансмиссией: преимущества и недостатки

Начнем с плюсов. Установка автоматической трансмиссии позволяет водителю во время езды не использовать рычаг переключения передач, также не задействована нога для постоянного выжима сцепления при переходе на повышенную или пониженную ступень.

Другими словами, изменение скорости происходит автоматически, то есть сама коробка учитывает нагрузку на , скорость движения ТС, положение педали газа, желание самого водителя резко ускориться или двигаться плавно и т.д.

В результате комфорт вождения автомобиля с АКПП значительно возрастает, передачи переключаются автоматически, мягко и плавно, двигатель, элементы трансмиссии и ходовой части защищены от сильных нагрузок. Более того, многие коробки автомат предусматривают возможность не только автоматического, но и ручного переключения передач.

Что касается минусов, они также имеются. Прежде всего, конструктивно АКПП является сложным и дорогостоящим агрегатом, отличается сниженной ремонтопригодностью и ресурсом по сравнению с . Автомобиль с данным типом КПП расходует больше топлива, автоматическая коробка отдает меньше на колеса, так как КПД коробки автомат несколько снижен.

Также наличие в автомобиле автоматической трансмиссии накладывает на водителя определенные ограничения. Например, коробку автомат нужно прогревать перед поездкой, желательно избегать постоянных резких стартов и слишком интенсивного торможения.

На машине с автоматической коробкой нельзя буксовать, не допускается буксировка автомобиля с коробкой автомат на высокой скорости на большие расстояния без вывешивания ведущих колес и т.д. Еще добавим, что такую коробку сложнее и дороже обслуживать.

Коробка автомат: устройство

Итак, даже с учетом определенных недостатков, автоматическая гидромеханическая коробка по ряду причин долгое время оставалась наиболее распространенным решением для изменения крутящего момента среди других типов автоматических трансмиссий.

Прежде всего, даже с учетом того, что ресурс и производительность таких коробок ниже, чем у «механики», гидромеханическая коробка передач достаточно надежна и долговечна. Теперь давайте рассмотрим устройство АКПП.

Автоматическая коробка передач состоит из следующих базовых элементов:

  • Гидротрансформатор. Устройство выполняет функцию сцепления по аналогии с МКПП, однако для перехода на ту или иную передачу не требуется участия водителя;
  • Планетарный ряд, который аналогичен блоку шестерен в ручной «механике» и позволяет изменять передаточное отношение при переключении передач;
    Тормозная лента и фрикционы (передний, задний фрикцион) позволяют плавно и своевременно переключать передачи;
  • Управление АКПП. Данный узел включает в себя маслосборник (поддон коробки), шестеренчатый насос, а также клапанную коробку;

Управление коробкой автомат производится при помощи селектора. Как правило, АКПП имеют следующие основные режимы:

  • Режим Р – парковка;
  • Режим R – движение задним ходом;
  • Режим N –нейтральная передача;
  • Режим D –езда вперед с автоматическим переключением передач;

Также могут иметься и другие режимы. Например, режим L2 означает, что включаться будет только первая и вторая передачи при движении вперед, режим L1 указывает на включение только первой передачи, режим S следует понимать как спортивный, могут иметься различные «зимние» режимы и т.д.

Дополнительно может быть реализована имитация ручного управления АКПП, то есть водитель может повышать или понижать передачи самостоятельно (вручную). Еще добавим, что коробка автомат также зачастую имеет режим kick-down (кик-даун), который позволяет автомобилю резко разгоняться при такой необходимости.

Срабатывает режим «кик-даун» в том случае, когда водитель резко нажимает на газ, после чего коробка быстро переходит на пониженные передачи, тем самым позволяя раскрутить двигатель до высоких оборотов.

Как видно, коробка — автомат фактически состоит из гидротрансформатора, механической коробки передач, а также системы управления, что в совокупности и образует гидромеханическую коробку. Давайте рассмотрим ее устройство.

Принцип работы и конструкция гидротрансформатора

Гидротрансформатор необходим для того, чтобы передавать и изменять крутящий момент от двигателя на коробку. Также гидротрансформатор уменьшает вибрации. Устройство гидротрансформатора предполагает наличие насосного, турбинного и реакторного колеса.

Также в гидротрансформаторе имеется блокировочная муфта и муфта свободного хода. Гидротрансформатор (ГДТ, часто в обиходе называется «бублик») является частью АКПП, однако имеет отдельный корпус из прочного материала, заполненный рабочей жидкостью.

Насосное колесо ГДТ присоединено к коленвалу двигателя. Турбинное колесо связано с самой коробкой передач. Между турбинным и насосным колесом также присутствует реакторное колесо, которое является неподвижным. Каждое из колес гидротрансформатора имеет лопасти, которые отличаются по своей форме. Между лопастями реализованы каналы, через которые проходит трансмиссионная жидкость (трансмиссионное масло, ATF, от англ. Automatic Transmissions Fluid).

Блокировочная муфта необходима для блокировки гидротрансформатора в некоторых режимах работы. Обгонная муфта или муфта свободного хода отвечает за то, чтобы жестко закрепленное реакторное колесо получило возможность вращаться в противоположную сторону.

Теперь давайте рассмотрим, как работает гидротрансформатор. Его работа основана на замкнутом цикле и заключается в том, что от насосного колеса трансмиссионная жидкость подается на турбинное колесо. Затем поток жидкости поступает к реакторному колесу.

Лопасти реактора сконструированы так, чтобы усиливать скорость потока жидкости АТФ. Затем ускоренный поток перенаправляется на насосное колесо, заставляя его вращаться с большей скоростью Результат — увеличение величины крутящего момента. Стоит добавить, что максимальный момент достигается при вращении гидротрансформатора на самой малой скорости.

Когда раскручивается коленвал двигателя, происходит выравнивание угловых скоростей насосного и турбинного колеса, при этом поток трансмиссионной жидкости изменяет направление. Затем происходит срабатывание муфты свободного хода, после чего начинает вращаться реакторное колесо. В этом случае гидротрансформатор переходит в режим гидромуфты, то есть происходит передача только крутящего момента.

Дальнейший набор скорости приводит к блокировке гидротрансформатора (блокировочная муфта замкнута), в результате чего происходит прямая передача крутящего момента от мотора к коробке. При этом блокировка ГДТ происходит на разных передачах.

Следует отметить, что в современных автоматических коробках передач реализован режим работы с проскальзыванием муфты блокировки гидротрансформатора. Такой режим исключает полную блокировку гидротрансформатора.

Данный режим работы возможно реализовать в том случае, если условия соответствующие, то есть когда нагрузка и скорость подходят для его активации. Главной же задачей проскальзывания муфты становится более интенсивный разгон автомобиля, снижение расхода горючего, более мягкое и плавное включение передач.

Из чего состоит АКПП: как устроена и работает механическая часть коробки

Сама автоматическая коробка передач (АКПП), как и механическая, ступенчато изменяет крутящий момент при движении машины вперед, а также позволяет двигаться назад при включении задней передачи.

При этом в автоматических коробках обычно используется планетарный редуктор. Данное решение компактное, позволяет реализовать эффективную работу. Например, МКПП зачастую имеет два планетарных редуктора, которые соединены последовательно и работают совместно.

Объединение редукторов делает возможным получить необходимое число ступеней (скоростей) в коробке. Простые АКПП имеют четыре ступени (четырехступенчатый автомат), тогда как современные решения могут иметь шесть, семь, восемь, или даже девять ступеней.

Планетарный редуктор включает в себя несколько последовательных планетарных передач. Такие передачи образуют планетарный ряд. Каждая из планетарных передач включает:

  • солнечную шестерню;
  • сателлиты;
  • коронную шестерню;
  • водило;

Возможность изменить крутящий момент и передать вращение становится доступной в том случае, когда происходит блокировка элементов планетарного ряда. Заблокирован может быть один или два элемента (солнечная или коронная шестерня, водило).

Если заблокирована коронная шестерня, тогда происходит увеличение передаточного числа. Если же солнечная шестерня неподвижна, тогда передаточное отношение будет уменьшено. Заблокированное водило означает, что происходит смена направления вращения.

За саму блокировку отвечают фрикционные муфты (фрикционы), а также тормоз. Муфты блокирует детали планетарного ряда между собой, тогда как тормоз удерживает нужные элементы редуктора благодаря соединению с корпусом КПП. В зависимости от конструкции той или иной АКПП, могут быть использованы ленточный или многодисковый тормоз.

Замыкание муфт и тормозов происходит благодаря гидроцилиндрам. Управление такими гидроцилиндрами реализовано из специального модуля (распределительный модуль).

Еще в общей конструкции автоматической коробки может присутствовать обгонная муфта, задачей которой становится удерживание водило, что позволяет предотвратить его вращение в противоположную сторону. Получаются, передачи в АКПП переключаются благодаря фрикционам и тормозам.

Управление АКПП и принцип работы автоматической коробки

Что касается принципов работы АКПП, коробка работает по заданному алгоритму включения и выключения фрикционов и тормозов. Система управления такими включениями и выключениями на современных коробках электронная, то есть имеет селектор (рычаг), датчики и коробкой передач.

Блок управления автоматической коробкой передач интегрирован в и тесно связан с блоком управления двигателем. По аналогии с ЭБУ двигателем, блок управления АКПП также взаимодействует с различными датчиками, которые передают на него сигналы о частоте вращения КПП, температуре трансмиссионной жидкости, положении педали газа, режимах установки селектора и т.д.

ЭБУ коробкой передач производит обработку полученных сигналов, затем отправляет команды на исполнительные устройства в распределительном модуле. В результате коробка определяет, какую передачу включить в тех или иных условиях (повышенную или пониженную).

При этом нет четкого заданного алгоритма, то есть точка перехода на разные передачи «плавающая» и определяется самим ЭБУ коробкой. Такая особенность позволяет системе работать более гибко.

Гидроблок (он же гидравлический блок, гидроплита, распределительный модуль) фактически осуществляет управление трансмиссионной жидкостью ATF, отвечая за срабатывание фрикционов и тормозов в АКПП. Данный модуль имеет электромагнитные клапаны (соленоиды) и специальные распределители, которые соединены между собой узкими каналами.

Соленоиды нужны для переключения передач, так как они регулируют давление рабочей жидкости в коробке. Работа данных клапанов контролируется и регулируется блоком управления АКПП. Распределители отвечают за выбор рабочих режимов и задействуются посредством рычага (селектора).

За циркуляцию гидравлической жидкости в автоматической коробке отвечает насос коробки. Насосы бывают шестеренчатыми и лопастными, их приводит в действие ступица гидротрансформатора. Важно понимать, что насос вместе с гидроплитой (гидроблоком) являются важнейшими деталями в конструкции гидравлической части коробки автомат.

С учетом того, что в процессе работы коробка имеет свойство нагреваться, АКПП зачастую имеет собственную систему охлаждения. При этом, в зависимости от конструкции, может присутствовать отдельный масляный радиатор коробки автомат, или же охладитель или теплообменник, который включается в .

Что в итоге

С учетом приведенной выше информации становится понятно, что автоматическая коробка является целым комплексом механических, гидравлических и электронных устройств. При этом управление осуществляется как гидравликой, так и электронным блоком.

Также следует отметить, что по компоновке автоматические трансмиссии могут отличаться для автомобилей с передним и задним приводом, хотя большинство составных элементов одинаковы.

Если говорить о механической части АКПП, в ее устройстве использован планетарный ряд, что отличает данный тип коробок от обычной «механики» (в механической коробке передач ставят параллельные валы и закрепленные на них шестерни, которые находятся в зацеплении между собой).

Что касается гидротрансформатора, данное устройство можно считать отдельным элементом АКПП, так как ГДТ ставится между мотором и коробкой, выполняя функции сцепления по аналогии с МКПП.

Также от гидротрансформатора приводится в действие масляный насос внутри коробки автомат. Указанный насос создает рабочее давление трансмиссионной жидкости, что, в свою очередь, позволяет реализовать управление коробкой.

Напоследок отметим, что не следует пытаться заводить машину с коробкой «автомат» без стартера (с разгона), как это часто практикуется на автомобилях с механической коробкой. Дело в том, что насос АКПП приводится в действие от двигателя.

Получается, пока ДВС не работает, давления рабочей трансмиссионной жидкости в коробке не будет. Это значит, что без давления не удастся реализовать управление АКПП, причем независимо от того, в каком положении будет стоять селектор выбора режима работы. Более того, попытка заводить машину с автоматом «с толкача» может привести к серьезным поломкам коробки передач.

Читайте также

Что такое торможение двигателем. Как правильно выполнять данный прием. Плюсы и минусы, соновные рекомендации. Торможение двигателем на автомобилях с АКПП.



Современные автомобили оснащаются несколькими видами трансмиссий. Отечественные автомобили до последнего времени в основном комплектовались механической коробкой переключения передач. С коробкой автомат российские автолюбители познакомились, после того как в страну стали импортировать автомобили из-за границы. А вот с вариатором пока еще мало кто сталкивался. Широкое распространение этого вида трансмиссии только еще начинается.

Так устроен вариатор

Принцип работы вариатора

Вариатор был изобретен давно. Описание основных принципов его работы встречается еще в записках Леонардо да Винчи, датированных концом пятнадцатого века. Первые автомобили с вариатором появились в пятидесятых годах прошлого столетия. Это были малолитражки DAF. Затем этой трансмиссией стали оснащать некоторые модели Volvo. Но широкого распространения в то время вариатор так и не получил. И лишь в наши дни разработчики вновь стали развивать и активно внедрять в производство этот вид трансмиссии.

Принцип работы вариатора или CVT (аббревиатура от английского continuously variable transmission) в корне отличается от классической механики и автомата. В нем не происходит фиксированного переключения передач. Переключение скоростей с первой на вторую и т.д. отсутствует. Передаточное отношение с вала двигателя на привод колес изменяется плавно по мере разгона или замедления автомобиля. Современные автомобили оснащают тороидальными, цепными и клиноременными вариаторами. Наиболее распространен последний тип трансмиссии.

Рассмотрим принцип работы вариатора с клиноременной передачей

Сдвижение конусообразных половинок шкива приводит к выталкиванию ремня к внешнему диаметру, а раздвижение к перемещению в сторону оси

Основу клиноременного вариатора составляют два шкива . Каждый шкив состоит из пары конусов, обращенных вершинами друг к другу. Сдвигание и раздвигание конусов позволяет изменять диаметр шкива. Шкивы соединены клиновидным ремнем. Сдвижение конусообразных половинок шкива приводит к выталкиванию ремня к внешнему диаметру, а раздвижение к перемещению в сторону оси. Таким образом, плавно изменяется радиус, по которому работает ремень – от меньшего к большему и наоборот. Соответственно меняется и передаточное отношение двигатель – привод. Если ведущий и ведомый шкивы находятся в промежуточном положении (диаметры шкивов равны), передача становится прямой – частота оборотов вала двигателя равна частоте оборотов привода.

Для трогания машины с места предусмотрено обычное сцепление или гидротрансформатор, который блокируется после начала движения. Дисками шкивов управляет электронная система, состоящая из сервопривода, датчиков и блока управления.

Важную роль в работе данной трансмиссии играет такая деталь, как ремень вариатора. Очевидно, что обычный прорезиненный ремень, из тех, что используют в приводах кондиционера или генератора, сюда не подойдет. Он не выдержит нагрузок, возникающих при передаче вращающего момента в вариаторе, и быстро износится. Поэтому клиновидный ремень вариатора имеет довольно сложное строение. Это может быть стальная лента с особым покрытием или совокупность тросов, на которые нанизано множество стальных пластинок трапецеидальной формы.

Ремень вариатора

В автомобилях марки Audi устанавливают вариаторы с ремнем, выполненным в виде широкой стальной цепи. Для смазки цепи применяют специальную жидкость. При сильном давлении в местах соприкосновения цепи со шкивом она меняет свое состояние. Это позволяет цепи передавать большие усилия без проскальзывания.

Вариатор — плюсы и минусы

К преимуществам автомобиля с вариатором можно отнести плавный и в тоже время достаточно быстрый разгон. Комфортная езда на вариаторе сравнима с ездой на – в автомобиле также предусмотрено наличие только двух педалей и отсутствует необходимость манипулировать рычагом переключения скоростей. Это особенно актуально для начинающих водителей. Двигатель с вариаторной трансмиссией не замолчит на светофоре и не даст автомобилю сдать назад на крутом подъеме.

Благодаря вариатору нагрузка на элементы привода и двигателя распределяется равномерно при любом стиле вождения. Двигатель с вариатором всегда работает ровно, в благоприятном щадящем режиме. Это в значительной степени повышает его ресурс, уменьшает расход топлива, снижает выброс в атмосферу вредных веществ.

Недостатки вариатора:

  • Дороговизна трансмиссионной жидкости и невозможность заменить ее обычным маслом
  • Дороговизна ремонта и недостаток узкопрофильных квалифицированных специалистов
  • Необходимость снятия показаний с большого числа различных датчиков. При выходе из строя даже одного из них наблюдаются серьезные нарушения в работе всей трансмиссии
  • Невозможность установки на автомобили с мощным двигателем

Хотя стоит отметить, что в отношении оснащения вариаторной трансмиссией более мощных двигателей наблюдается некоторый прогресс. Например, на Audi A4 2.0 TFSI (мощность двигателя 200 л.с.) успешно работает вариатор с цепью multitronic. А кроссовер Nissan Murano с объемом двигателя 3,5 литра и мощностью 234 л.с. оснащают клиноременным вариатором X-Tronic. Если для грузовиков вариатор еще неприемлем, то для легковых автомобилей он является неплохой альтернативой механике или автомату.

В этом видео подробный обзор автоматических коробок передач

Что лучше — вариатор или автомат

Многие автолюбители задают себе вопрос – что лучше вариатор или автомат? Краткое описание принципа работы вариатора было приведено выше. Поэтому чем отличается вариатор от автомата вполне понятно. А вот лучше ли такая трансмиссия, чем АКПП – однозначного ответа нет. С преимуществами вариатора по сравнению с автоматом все ясно. Это и динамичный разгон, и низкий расход топлива, и больший ресурс двигателя. Но вот, что касается , то здесь в выигрыше все же коробка автомат. Хотя нельзя сказать, что ремонт автоматической трансмиссии дешев, тем не менее, он обойдется дешевле, чем подобные работы с вариатором. Да и сервисов, предоставляющих услуги по ремонту АКПП значительно больше.

Вариатор или механика что лучше

Такой же вопрос может возникнуть и в отношении МКПП – вариатор или механика, что лучше? По преимуществам вариатора здесь ситуация та же, что и с автоматом. В отношении ремонта и обслуживания механика однозначно дешевле как вариатора, так и автомата. Не лишним будет заметить, что вариатор, как впрочем и автомат, предназначены скорее для любителей спокойного безопасного движения. Тем кто относится к автомобилю, в первую очередь, как к средству позволяющему быстро переместиться из пункта А в пункт Б. Для тех же водителей, которые просто любят автомобили и все, что с ними связано, которым нравится чувствовать себя единым целым со своим железным конем, нравится вжиматься в сидение под действием нагрузки от ускорения, нравится слышать рев мотора – ответ на вопрос вариатор или механика что лучше будет однозначен – МКПП.

Ещё кое-что полезное для Вас:

Советы по покупке и обслуживанию автомобиля с вариатором

В связи с дорогим обслуживанием и ремонтом автомобилей, оснащенных вариатором, при покупке рекомендуется отдавать предпочтение новым автомобилям с гарантией. В случае с подержанными авто трудно судить о степени износа элементов трансмиссии. Ремонт неисправной коробки может потребовать дополнительные расходы, да такие, что общая сумма, затраченная на приобретение и ремонт б/у автомобиля, будет соизмерима с покупкой нового.

Автолюбителям все же, решившимся на приобретение с вариатором, следует знать, как проверить вариатор при покупке. Самый простой тест – прогреть машину и тронуться с места. Рывков при старте не должно быть. Если они присутствуют то, скорее всего, выработался ресурс трансмиссионной жидкости. Ее необходимо менять. При замене жидкости меняют и фильтры. При проверке вариатора во всех режимах работы трансмиссии должны отсутствовать посторонние шумы.

При покупке автомобиля может возникнуть вопрос, а что собственно нам продают вариатор или, может быть, классический автомат? Как определить автомат или вариатор находится под капотом? Дело в том, что визуально определить тип трансмиссии довольно сложно. Даже обозначения режимов переключателя у автомата и вариатора одинаковые — P, R, N, D.

Определить вариатор или автомат можно следующим образом:

  • Внимательно ознакомиться с документацией на авто – автомат обозначается буквами АТ или А. Вариатор – CVT
  • Собрать информацию о конкретной марке автомобиля из справочников, каталогов, в интернете. Таким образом, можно узнать, какой тип трансмиссии установлен на интересующей марке авто
  • Произвести тестовую поездку на автомобиле. При динамичном разгоне автомат, переключая передачи, дает ощутимые толчки. Одновременно с переключениями изменяется и количество оборотов, что можно определить по тахометру или на слух. Вариатор разгоняется без толчков при неподвижной стрелке тахометра.
  • В некоторых новых моделях вариатора отсутствует щуп для проверки уровня масла коробки передач. В автоматических коробках щуп для масла присутствует всегда.

Владельцам автомобилей с вариатором рекомендуется через каждые 24 тысячи километров пробега посещать сервисную станцию для проверки состояния рабочей жидкости. Замена масла в вариаторе производится через каждые 60 тысяч км пробега. Это по инструкции производителя, но по рекомендациям специалистов лучше сделать замену жидкости раньше через 30 – 40 тыс. км.

Как правильно ездить на вариаторе

  • При отрицательных температурах не рекомендуется давать большую нагрузку на трансмиссию сразу после начала движения. Элементы системы должны прогреться на малом ходу.
  • Стараться избегать сильных и резких нагрузок, вариатор не создан для гонок, буксировки и бездорожья.

Во время эксплуатации необходимо регулярно проверять состояние проводки, разъемов и датчиков. При появлении посторонних шумов нужно незамедлительно обратиться в сервисный центр. Пытаться ремонтировать вариатор самостоятельно, не имея навыков и специальных приборов, не рекомендуется.

Благодаря конструктивной особенности автоматическая коробка передач обеспечивает с помощью автоматики выбор необходимой для движения автомобиля передачи, без участия в этом процессе водителя. При этом, в отличие от механической коробки передач, правая рука водителя освобождается от движений по переключению передач и отпадает необходимость оборудовать автомобиль педалью сцепления, что также исключает из процесса управления транспортным средством движения ноги водителя по выжиманию сцепления.

Для начала движения автомобиля, оборудованного АКПП, водителю достаточно перевести рычаг коробки в нужное положение и далее остается только регулировать скорость педалями газа и тормоза. Управлять транспортным средством, оснащенным автоматической коробкой значительно проще, что дает большую возможность водителю сосредоточится на дорожной обстановке.

Независимо от вида, любая трансмиссия — будь то механическая либо автоматическая, выполняет одинаковые функции в автомобиле – эффективное использование крутящего момента двигателя, но различными способами исходя из своих особенностей конструкций.

Устройство АКПП

Функционирование автоматической коробки передач основывается на работе её планетарных механизмов и гидромеханического привода. В небольшом диапазоне оборотов двигателя коробка-автомат дает возможность автомобилю двигаться в большом диапазоне скоростей. К основным элементам устройства АКПП относят следующие механизмы:

  • гидротрансформатор;
  • планетарный редуктор;
  • пакеты фрикционов;
  • тормозная лента;
  • устройство управления.

Основные узлы и принцип действия АКПП

В основу принципа действия АКПП положено свойство жидкости при вращении передавать энергию. Это свойство позволило создать устройство (гидромуфта, гидротрансформатор), в котором отсутствует жесткая связь между входным и выходным валами, а механическая энергия между этими валами передается с помощью потока рабочей жидкости.

Гидротрансформатор в АКПП выполняет функцию автоматического переноса крутящего момента от силового агрегата на основные узлы коробки передач, что соответствует функции узла сцепления в механической коробке передач. После достижения определенных оборотов двигателем, используя давление рабочей жидкости на узлы гидротрансформатора — насосное колесо, которое жестко соединено с коленвалом силового агрегата и турбинное колесо, взаимосвязанное с основным валом коробки передач, происходит передача крутящего момента. Во время уменьшения оборотов силового агрегата падает давление жидкости на турбинное колесо, и оно останавливается. Соответственно сцепление двигателя с коробкой прерывается.

В связи с тем, что гидротрансформатор ограничен в возможности передачи механической энергии в широких диапазонах, он соединяется с планетарными многоступенчатыми передачами, обеспечивающими переключение скоростей и реверсивное вращение.

По своему устройству планетарный редуктор представляет собой шестерни, вращающиеся вокруг центральной – «солнечной» шестерни. Он функционирует посредством блокирования и разделения определенных элементов планетарного ряда. Для трехскоростной АКПП используется два планетарных механизма, а в четырехскоростной — три.

Пакеты фрикционов или система фрикционов представляют собой механизмы, которые блокируют подвижные элементы планетарного редуктора между собой. По своему устройству это набор из нескольких подвижных и неподвижных колец, которые под воздействием гидравлического толкателя застопориваются, что обеспечивает переключение соответствующей передачи.

В переключении передач принимает участие и тормозная лента, которая временно блокирует нужные элементы планетарного редуктора. Принципом ее работы является эффект самозажатия, используемый для блокирования этих элементов. Имея относительно небольшой размер, тормозная лента смягчает удары механизмов в момент их работы.

Устройство управления предназначено для регулирования функционирования тормозной ленты и работы фрикционов. Оно состоит из блока клапанов, имеющего золотники, пружины, систему каналов и другие элементы. Устройство управления выполняет функцию переключения передач, основываясь на конкретных условиях движения транспортного средства — при его ускорении задействует повышенную передачу, а при торможении — пониженную.

Режимы работы АКПП

Автоматическая трансмиссия может работать в нескольких стандартных режимах. Все они обозначаются выработанными еще в прошлом столетии символами на латинском языке: P, D, N, R.

Парковочный режим «P» или parking – обеспечивает выключение всех передач. При этом ведущие колеса заблокированы механизмами коробки передач, и она отключена от двигателя. В этом режиме осуществляют запуск двигателя.

Видео о прогреве коробки «автомат»:

Режим движения «D» или drive – обеспечивает автоматическое переключение передач при движении автомобиля вперед.

Режим «N» или нейтральная передача – обеспечивает расцепление ведущих колес автомобиля от коробки передач. Этот режим используют во время коротких остановок или при необходимости буксировки автомобиля.

Режим реверсного движения «R» — обеспечивает движение автомобиля задним ходом.

Управление водителем автоматической коробкой должно выполняться в установленной последовательности: 1. Паркинг; 2. Реверс; 3. Нейтраль; 4. Движение.

В современных АКПП для комфортной езды предусмотрены дополнительные режимы работы.

Режим пониженной передачи «L» — используется во время медленного движения в сложной дорожной обстановке. В этом режиме коробка передач работает только на выбранной передаче, независимо от изменения оборотов силового агрегата.

Режимы «2» и «3» — используются при буксировке груза транспортным средством или же в соответствующих условиях. Цифры обозначают число фиксированной передачи, на которой происходит движение автомобиля.

Режим овердрайв «O/D» или «Overdrive» — используется для частого автоматического задействования повышающей передачи. Такой режим обеспечивает более экономичное и равномерное движение автомобиля, в основном на шоссейных дорогах.

Режим городского движения «D3» — ограничивает автоматическое переключение коробки до третей передачи.

Режим уравновешенного движения «Norm» — позволяет коробке переходить на повышенные передачи при достижении средних значений вращения коленчатого вала двигателя.

Режим зимнего движения «S» или «Snow» (также может обозначаться символом «W» или «Winter») – позволяет автомобилю начинать движение со второй передачи, тем самым предотвращая пробуксовывание ведущих колес. Также во время движения работа АКПП выполняется более мягко с использованием низких оборотов двигателя.

Коробка автомат положение l. Автоматическая коробка передач-устройство и принцип работы. Планетарный редуктор акпп

Сегодня у всех на устах словосочетание «автоматическая коробка передач». Когда-то эта конструкция считалась сложной, проблемной, поэтому долгое время автомобили с АКПП не пользовались особым спросом на отечественном рынке. Но со временем все изменилось.

Согласно статистике, почти каждый второй автомобиль иностранного производства, продаваемый в России, оснащен автоматом. Рассмотрим стандартную автоматическую трансмиссию гидромеханического типа.

Гидротрансформатор автоматической коробки передач

Автоматические трансмиссии — действительно инженерное чудо. Даже самому умному механику; сложность автоматической передачи и то, как она работает, может быть трудно понять. Ваш маховик, или называемый гибкой пластиной на автоматической коробке передач, вращается нашим коленчатым валом. Гибкая пластина соединена с гидротрансформатором. Подумайте о гидротрансформаторе в качестве сцепления в механической коробке передач. Это то, что соединяет двигатель с коробкой передач. Технически, это жидкий соединитель.

Устройство автоматической коробки передач состоит из следующих основных конструктивных узлов:

  • Гидротрансформатор.
  • Механическая КПП (планетарный редуктор).
  • Система гидравлического управления.
  • Электронная система управления.

Стоит также отметить насос, тормозную ленту и планетарный редуктор.

Гидротрансформатор автоматической коробки передач

Его предназначение – передача и преобразование крутящего момента от мотора к трансмиссии.

Планетарный редуктор акпп

Он использует давление жидкости для сцепления или скольжения. Гидротрансформатор соединен с трансмиссией через входной вал. Внутри есть все магические единороги. Есть три основные области, которые действительно составляют большинство из того, что может передать передача.

И его путь легче понять, чем вы думаете. Внутри коробки находятся много лап и «сталей» внутри барабанов. Они функционируют как «сцепление» в механической коробке передач, так как их работа заключается в том, чтобы установить контакт со следующим компонентом и не проскользнуть с этой позиции начального удара. Как вы можете себе представить, это плохо, как и для механической коробки передач. Это может занять всего несколько хороших промахов для того, чтобы материал сцепления сгорел, и это было сделано навсегда.

Гидротрансформатор состоит из взаимосвязанных механизмов – насосного, реакторного и турбинного колес, блокировочной муфты и муфты свободного хода. Сам узел помещен в отдельный корпус, по которому циркулирует специальная рабочая жидкость.

Работа насосного и турбинного колес взаимосвязана, первое соединено с коленвалом мотора, второе – с КПП. Между ними находится стационарное реакторное колесо.

Насколько хорошо сцепление «захватывает» основано на двух вещах. Площадь поверхности и давление жидкости. Давайте поговорим о поверхности на мгновение, так как это, вероятно, более важный вопрос. Говоря простыми словами, чем больше площадь поверхности, тем больше мощности она может обрабатывать. Подумайте о том, чтобы спрыгнуть с обрыва в озеро. Что еще может остановить вас? Чёрный флоп, конечно, глупый человек. Тот же принцип модернизации до более крупных тормозных роторов. Большие роторы позволяют использовать большие площадки для увеличения площади поверхности, что замедлит работу.

Гидротрансформатор блокируется муфтой. Это происходит тогда,когда скорости насосного и турбинного колеса уравновешиваются,вращаясь с одинаковой скоростью.

Схема работы гидротрансформатора – замкнутый цикл. Насосное колесо напрямую соединено с коленчатым валом двигателя.Раскручиваясь,рабочая жидкость ударяет в лопатки турбинного колеса и турбинное колесо начинает вращаться.

Так что давайте скажем, что ваша передача имеет 3 муфты в барабане, которые связаны с 3-й передачей. Если вы хотите добавить еще одну муфту, вы просто увеличите крутящий момент на 33%. В некоторых случаях передача использует муфты с материалом только на одной стороне муфты. Другие используют двухсторонние муфты. Вернемся к примеру 3 муфт в этом барабане, и они односторонние. Переключившись на 3 двухсторонних муфты, вы удвоили крутящий момент этой передачи. Таким образом, одним из наиболее эффективных способов увеличить мощность вашей передачи является увеличение площади поверхности сцепления с помощью двухсторонних муфт, добавление дополнительных муфт или их комбинация.

Нажимая на педаль газа,скорость насосного колеса возрастает,возрастает и скорость вращения турбинного колеса.В чем и заключается принцип работы гидротрансформатора-передача силы и крутящего момента.

Однако,не все так просто. Жидкость ударяясь о лопости турбинного колеса возвращается на лопости насосного,но бъет в противоположном направлении,замедляя его вращение.

Автоматические коробки передач работают, ну, как вы могли догадаться, трансмиссионная жидкость. Так же, как ваши тормоза или рулевое управление с усилителем, жидкость сжимается, чтобы ее можно было использовать для создания экстремальной силы на компоненте. Подумайте о простых тормозах на вашем велосипеде. Чем сильнее вы сжимаете ручной тормоз, тем сильнее тормозит захват. И наоборот, чем легче вы его сжимаете, тем меньше он захватывает колесо. Недостаточное давление приводит к тому, что сцепления, которые мы только что обсуждали, скользят, когда они участвуют, что приводит к выгоранию муфт.

Проблема решается с помощью реакторного колеса,находящегося между ними.Тем самым жидкость уже ударяется в лопости нужного направления. В результате,насосное колесо вращается уже под действием двух сил-двигателя и жидкости.

Если говорить в целом-гидротрансформатор помогает работе двигателя,усиливая его крутящий момент.

Но в итоге вы должны увеличить давление жидкости. Обычно это делается внутри корпуса клапана. сложный электрический и механический компонент, который вы можете вообразить как сердце. Он направляет жидкость на различные части коробки передач в зависимости от того, в каком состоянии находится трансмиссия, т.е. вверх-сдвигается на частичной дроссельной заслонке, сдвигается вниз, сдвигается вверх при полном дросселе, и т.д. корпус клапана имеет множество небольших камер в нем с различными небольшими механическими пружинами и клапаном, которые помогают направлять жидкость туда, куда ей нужно идти.

При увеличении частоты вращения коленвала происходит выравнивание угловых скоростей турбинного и насосного колес.

Скорость растет. Гидротрансформатор переходит в режим гидромуфты и полностью блокируется.Теперь крутящий момент напрямую передается от мотора к механической трансмиссии (редуктору), без которой невозможна корректная работа автоматической коробки передач. Она обеспечивает ступенчатое изменение крутящего момента и функционирование задней передачи.

В ней также имеются переключающие соленоиды, которые контролируют давление жидкости в муфты. часто обновляют соленоиды, а также имеющиеся клапаны, которые были модифицированы для увеличения линейного давления, идущего к различным схемам системы автоматической трансмиссии. И, наконец, одним из наиболее простых, но важных компонентов, необходимых для более высокой мощности, является ваш входной вал. Проще говоря, это в основном «карданный вал» для передачи. Преобразователь присоединяется к входному валу, который превращает всех магических единорогов внутрь.

Как правило, в состав механической КПП входят соединенные планетарные редукторы. Количество передач может варьироваться. Например, ранее автоматическая коробка передач состояла из 3– 4 ступеней, на новых немецких и английских машинах можно встретить 9-ступенчатые трансмиссии.

Планетарный редуктор АКПП

Он сочетает в себе удобство автомата с эффективностью механической коробки передач, одновременно добавляя его динамическое прикосновение. Три версии для трансверсально установленных двигателей сконфигурированы в одном макете с двумя выходными валами, что обеспечивает компактный дизайн.

Какая версия используется, с которой двигатель зависит от количества передаваемого крутящего момента. Обе структуры передачи постоянно активны, но только один подключен к двигателю в любой момент времени. Например, когда водитель ускоряется на третьей передаче, четвертая передача уже задействована во второй структуре передачи. Перемещение передач занимает всего несколько сотых секунды и завершается почти без прерывания тяги.

СТАТЬЯ ВИДЕО Как работает коробка передач автомат? В чем заключаются все плюсы и прелести управления автомобилем с автоматической коробкой, насколько надежна и долговечна автоматика, что можно и чего нельзя делать если у вас коробка автомат, и действительно ли автоматическая трансмиссия такая «тупая» как о ней говорят или же она сможет «сделать» автомобиль на механике и оставить его далеко позади? Читайте в этой статье!

Он настолько плавный, динамичный и удобный, что водитель почти ничего не замечает. Модуль мехатроники, компактный и надежный блок, содержит электронику вместе с гидравлическими управляющими элементами. Его концепция управления позволяет варьировать скорость переключения передач и точно контролировать необходимую мощность.

Водитель может управлять переключением через рычаг селектора или со стандартными лопастями за рулевым колесом. Еще одной особенностью высокопроизводительных моделей является система управления запуском, которая полностью использует потенциал ускорения автомобиля. Таким образом, высокотехнологичная трансмиссия обеспечивает во многих случаях более низкий расход топлива по сравнению с ручной коробкой передач.

Устройство АКПП

Коробка передач автомат состоит из нескольких основных узлов:

Расположение элементов в коробке автомат:


Планетарная система шестерен

Сердцем автоматической коробки является планетарный механизм.

Автоматическая установка новой версии

Их двум сухим сцеплениям не требуется отдельная подача масла, что дополнительно повышает их эффективность. Вставьте больше и сразу используйте новые функции. Коробка с новой версией операционной системы.

Автоматическая установка необходимых обновлений
Здесь также выбирается подходящее время, чтобы установка не мешала вашему использованию. Если вы выберете эту опцию, вам будет сообщено только о наличии обновления. Коробка работает со старой версией, пока вы не обновите ее вручную. Это хороший прирост по сравнению с автоматизированным и автоматическим большинством на рынке, однако эффективность в производительности и экономике может компенсировать инвестиции.

Планетарные механизмы имеют 3 степени свободы. Это обозначает, что для передачи вращения один из 3-х элементов (сателлиты не в счет) должен быть остановлен.

Если не останавливать ни один из элементов, то каждый сможет совершать свободное движение, и в этом случае передачи вращения не будет.

Можно тормозить и другие элементы, а также менять местами точки входа и выхода, получая разные передаточные отношения и обратные направления вращения.

Посмотрите анимацию в анимации ниже. Это чувство чрезвычайно быстрого двигателя обусловлено тем, что автоматическое выключение вращения в требуемом диапазоне. Странно думать, что полированные металлические компоненты могут передавать мощность, а ключом к этой системе является трансмиссионная жидкость, которая под давлением затвердевает и создает трение, необходимое для крутящего момента двигателя, чтобы достичь колес, — объясняет Каррейру.

Как поддерживаются и какие общие недостатки. По словам Каррейро, текучая среда подвергается ухудшению с повышением температуры, поэтому важно, чтобы система охлаждения автомобиля всегда находилась в хорошем состоянии обслуживания. «Если он становится очень горячим, жидкость окисляется, она перестает проявлять моющее действие и начинает изменять свою вязкость, что может вызвать потерю тяги», — объясняет он.

При этом внешние размеры конструкции изменятся незначительно. Такие свойства и определили использование планетарных механизмов в коробке автомат.

Коробка передач автомат, небольшое видео на тему устройства:

Гидротрансформатор

Для передачи крутящего момента от коробки передач автомат на двигатель служит гидротрансформатор. По сути он выполняет практически те же функции что и сцепление в механике.

Условия разрешения использования и публикации текстов и изображений между сторонами регулируются и интерпретируются в соответствии с Законами Федеративной Республики Бразилия. Узнайте, какие изменения от одного типа обмена к другому. Мало кто воображает, какое значение имеет обмен в машине. В качестве фундаментального компонента трансмиссии обмен может иметь большое значение в производительности и экономии топлива. Тем не менее, подавляющее большинство людей не заботятся об этой проблеме, когда речь заходит о покупке нового автомобиля.

Помимо этого он может увеличивать крутящий момент за счет уменьшения реактором скорости потока жидкости.

Принцип работы гидротрансформатора:

Гидротрансформатор состоит из трех основных элементов.

Это две лопасти, одна со стороны коробки, другая со стороны двигателя. Между ними находится так называемый реактор. Все эти три детали не соединены между собой механически, они находятся в специальной жидкости.

Выходя за отличную машину, чтобы ездить, у нас также есть проблема безопасности. Медленно движущийся автомобиль может поставить своих пассажиров под угрозу обгонять в горах или даже ускорить входную дверь на шоссе. И именно здесь правильный обмен будет иметь значение.

Но прежде чем обратиться к вопросам о том, какой обмен наиболее уместен, давайте поговорим о тех, которые доступны на бразильском рынке. Понятно, что мы ограничим этот подход теми типами, которые находятся в финансовой реальности большинства людей. Это самый распространенный тип, и каждый водитель должен был управлять автомобилем в этой конфигурации. В конце концов, чтобы получить водительские права в Бразилии, экзамен проводится в машине с ручным обменом. Основным преимуществом этого обмена является стоимость обслуживания, в дополнение к обеспечению производительности и экономии топлива.

При вращении лопастей соединенных с двигателем крутящий момент при помощи жидкости передается на лопасти, соединенные с коробкой, и коробка начинает работать.

Геометрические характеристики лопаток гидротрансформатора и сечения подобраны таким образом, что на оборотах холостого хода передаваемый от двигателя крутящий момент очень мал и его можно парировать даже легким нажатием на педаль тормоза.

Недостатком является отсутствие комфорта. За последние 20 лет эта технология развивалась очень мало. Автоматическая зубчатая передача невероятно сложна, чем руководство. Использование концепции планетарных передач, различных систем сцепления, специального смазочного масла и гидротрансформатора, главное преимущество автоматической коробки передач — это комфорт. Однако этот комфорт имеет высокую цену. Важно отметить, что реальность автоматического обмена сильно изменилась за последние 20 лет.

И в реальности автоматического обмена существуют разные сценарии. Однако первоначальная стоимость оборудования очень низкая. Только такие автомобили класса люкс и элитные автомобили приносят этот тип обмена. И техническое обслуживание может выполнять только высококвалифицированные люди и компании.


Однако небольшое нажатие на педаль газа, и незначительное увеличение оборотов, вызывает существенный рост передаваемого крутящего момента.

Происходит это потому, что при увеличении оборотов двигателя изменяется направление тока жидкости в сторону увеличения давления на лопатки турбины

Роботизированная передача. Очень важно не путать этот тип обмена с автоматизированным, хотя некоторые компании, магазины и продавцы любят утверждать это вредоносным способом. Надежный обмен стал умным решением, обеспечивающим удобство автоматической замены без существенного увеличения затрат на внедрение и обслуживание, сохраняя при этом преимущество экономики и большую часть эффективности ручного обмена.

Роботизированные механизмы — это эволюция автоматического сцепления, появившегося в конце десятилетия. Роботизированный обмен — это своего рода «полурешение». У него нет и никогда не будет такого же комфорта, как у традиционной автоматической коробки передач. И разница или «шаг», который появляется, состоит в том, что роботизированная система должна «прерывать» работу дроссельной заслонки во время выполнения этой операции. Ибо, если бы он не взлетел, то в руководстве было бы еще больше, чем в роботизированном.


Гидротрансформаторы современных АКПП могут увеличивать крутящий момент передаваемый от двигателя от двух до трѐх раз. Этот эффект имеет место только тогда, когда коленвал вращается значительно быстрее чем входной вал АКПП.

По мере набора автомобилем скорости эта разница уменьшается и настает момент, когда входной вал вращается, практически с той же скоростью что и коленвал, но не точно, так как передача крутящего момента от двигателя на АКПП осуществляется через жидкость, т.е. с проскальзыванием.

Это часть объяснения почему автомобили с АКПП менее экономичны и динамичны нежели точно такие же с МКПП.

Для минимизации этих потерь, гидротрансформаторы оснащаются блокировками. Когда угловые скорости лопастного колеса и турбины выравниваются, блокировка соединяет их в единое целое, исключая проскальзывание.


Для подключения элементов планетарного механизма к входному валу коробки автоматиспользуют муфты, а для останова относительно корпуса тормозы. И те и другие чаще всего представляют собой многодисковые сцепления.


Гидросистема

Рабочая жидкость в гидросистеме коробки передач автомат — масло ATF, обеспечивает смазку, охлаждение, переключение передач и соединение трансмиссии с двигателем. Как правило масло в коробке находится в картере.

Т.к. объем масла при работе АКПП изменяется, он соединен с атмосферным воздухом через щуп.

Принцип действия коробки автомат — обьяснение

Всё больше появляется на наших дорогах автомобилей с автоматической коробкой передач. Прекрасная половина человечества вообще не рассматривает машину с «механикой» как средство передвижения. В настоящей статье будет всесторонне рассмотрена коробка-автомат: ее принцип работы, разновидности, конструктивные особенности, правила эксплуатации, достоинства и недостатки.

Гидромеханическая коробка-автомат.

Автоматическая КП – это версия коробки передач автомобиля, обеспечивающая без каких-либо действий водителя выбор и изменение передаточного числа трансмиссии.

Устройство.

Основными элементами устройства коробки-автомат являются:
• гидротрансформатор;
• планетарный ряд;
• устройство управления.

Принцип работы коробки-автомат.

Функционирование гидротрансформатора.

Гидротрансформатор (ГТ) АКП упрощенно можно представить как корпус с маслом, в котором располагаются механически не связанные между собой насосное (НК), турбинное (ТК) колёса и статор. ГТ установлен непосредственно у двигателя. Его НК жестко связано с коленвалом.

При вращении крыльчатка НК создаёт поток масла, которое попадает на ТК и раскручивает его. Этот поток после передачи крутящего момента всё ещё имеет значительную остаточную энергию. Статор направляет его назад к крыльчатке НК, отчего та вращается ещё быстрее. Таким образом увеличивается крутящий момент.
Чем больше разность скоростей вращения НК и ТК, тем больше энергия возвратного масляного потока, а значит, больше и момент, создаваемый в ГТ.

Устройство гидротрансформатора АКПП

Скорость вращения ТК всегда меньше, чем НК. Это расхождение максимально у неподвижного автомобиля и уменьшается с увеличением скорости движения. С её ростом проскальзывание ТК относительно НК уменьшается и настаёт момент, когда масляный поток начинает вращать колесо статора. При этом крутящий момент перестаёт увеличиваться и ГТ начинает работать как обычная гидромуфта.

При таком режиме работы КПД не превышает 85%, и выделяется значительное количество тепла. Для устранения этого недостатка предусмотрена механическая блокировка НК и ТК. Она выполняется по команде устройства управления при достижении автомобилем значительных скоростей. То есть двигатель жестко связывается с входным валом АКП, а ГТ перестаёт выполнять свои функции.

Работа планетарных рядов.

Часто необходимо увеличение крутящего момента на большую величину, чем это может сделать ГТ. Кроме того, автомобиль должен иметь возможность двигаться задним ходом. Для достижения этих целей служат планетарные ряды, представляющие собой механически связанные системы шестерен, передающих вращение от входного вала автоматической КП на колёса автомобиля.

Преимуществами планетарной передачи являются:
• компактность;
• использование только одного центрального вала;
• способ переключения передач, осуществляемый путём блокировки- разблокировки разных элементов планетарного ряда.

Блокировка-разблокировка происходит по командам, поступающим от управляющего механизма. Планетарная передача осуществляет ровное переключение скоростей, при котором отсутствуют потери мощности, толчки и удары, что в большей или меньшей степени характерно для обычной трансмиссии. Водителю достаточно лишь работать педалью газа.

Достоинства и недостатки АКПП.

Достоинства:

• простота в управлении;
• наличие ГТ обеспечивает более мягкие условия эксплуатации двигателя и трансмиссии;
• плавность движения.

Недостатки:

• низкая экономичность;
• невысокий КПД;
• невозможность завести «с толкача»;
• высокая стоимость.

Вариаторная автоматическая коробка передач.

Основными элементами вариаторной коробки являются:
• вариаторная передача;
• механизм, обеспечивающий движение задним ходом;
• механизм перевода в нейтральное положение;
• система управления.

Вариаторная передача представляет собой 2 шкива, соединённых ремнём. Каждый из шкивов состоит из 2 конических дисков, которые по команде системы управления под воздействием специального привода могут сдвигаться или раздвигаться. При этом диаметр шкивов изменяется.

При низких значениях оборотов двигателя ведущий шкив имеет малый диаметр (конические диски разведены). У ведомого шкива в этот момент максимальный диаметр (диски сжаты). При увеличении скорости диаметр ведомого шкива уменьшается, а ведущего – увеличивается. При этом изменяется передаточное число.

При движении вариатор поддерживает обороты двигателя, на которых реализуется максимальная мощность. Увеличение или уменьшение скорости происходит путём плавного изменения диаметров шкивов и передаточных чисел.

Основное отличие коробки-автомат от вариатора заключается в методе передачи вращения. Гидромеханический и ременной способы имеют мало общего, но как в одном, так и в другом случае водитель работает только педалью газа.

Принцип работы вариаторной коробки передач

Кроме этого характерной чертой вариатора является плавное бесступенчатое переключение скоростей. Это дает наиболее полную реализацию возможностей двигателя и, как следствие, высокую экономичность.

Роботизированная коробка передач.

Роботизированные коробки передач по своей конструкции идентичны обычным механическим КПП. Отличия заключаются в том, что смыкание-размыкание сцепления и выбор передачи в «роботе» осуществляется не вручную, а под действием сервоприводов — специальных электромоторов с редуктором и исполнительным механизмом. Управляет сервоприводами электронный блок.

В автоматическом режиме команду на смену передачи даёт компьютер, который учитывает обороты двигателя, скорость движения, данные различных бортовых систем.

Подрулевые лепестки роботизированной коробки передач

А в ручном режиме? Как пользоваться коробкой-автомат робот? Конструкцией предусмотрен селектор, нажимая на который, водитель изменяет скорости по одной «вверх» или «вниз» без использования педали сцепления. Также возможна подача команд на переключение при помощи подрулевых лепестков.

Основное отличие коробки-автомат от робота заключается в том, что в принципах их работы нет ничего общего. Сходство заключается только в действиях водителя за рулем, когда КП работает в автоматическом режиме. Недостатком роботизированной коробки является её крайняя «задумчивость», что ухудшает динамику езды и ведёт к перерасходу топлива.

Коробка-автомат типтроник.

Изначально «Типтроник» – это товарный знак, запатентованный компанией «Porsche». Позже термин стал применяться к АКП определённой конструкции в независимости от того, кто её разрабатывал и выпускал.

Селектор переключения передач АКПП Типтроник

В автоматическом режиме эта коробка идентична гидромеханической коробке-автомату. Но конструкцией предусмотрен ещё и режим ручного управления. При нём водитель имеет возможность устанавливать используемый диапазон передач. Также он может включать нужную скорость вручную, как при эксплуатации «механики». Осуществляется эта функция путём переведения рычага в специальное положение и последующими короткими толчками его к значкам «+» или «-».

Все достоинства и недостатки гидромеханической коробки-автомата свойственны и типтронику, хотя возможность ручных переключений создаёт дополнительные преимущества.

Особенности эксплуатации автоматических коробок передач.

Особенно следует обратить внимание на основные правила эксплуатации «автоматов» зимой. Перед поездкой обязательно нужно хорошо прогреть коробку, желательно включить зимний режим езды, если он, конечно, предусмотрен конструкцией, и по возможности использовать режим ручного переключения. Нужно помнить, что «закопавшийся» автомат очень сложно вытаскивать из снежных заносов.

Могут поджидать владельцев автоматов и курьёзные неожиданности. Известны случаи, когда водители со стажем, долго эксплуатировавшие «механику», однократно пересаживались на машину с АКПП. Вот примерный сценарий: троганье с места, набор оборотов и скорости, желание переключиться на повышающую передачу, выжим «сцепления» и… Ширина педали тормоза не даёт ноге промахнуться, а ветровое стекло оказывается обычно прочнее лба.

Вообще-то, опытные драйверы предпочитают управлять автомобилем, а не мириться с ситуацией, когда автомобиль управляет ними. Хотя это только общие соображения, а выбор типа коробки передач зависит от личных предпочтений каждого водителя.

Ремонт АКПП (коробок передач автомат) своими руками

Обязательна промывка радиатора охлаждения АКП. Радиатор промывают до тех пор, пока промывочная жидкость, вытекающая из обратного патрубка, полностью не очистится. Если этого не сделать, все продукты износа АКП, присутствовавшие до ремонтных работ (фрикционные элементы, стружка и т.п.), попадут в отремонтированную, промытую АКП и панель управления, что может вызвать зависание золотников и клапанов переключения АКП.

Начиная монтаж коробки, обязательно проверьте наличие центрирующих штифтов на фланце картера двигателя или коробки передач. Их должно быть два. Если нет хотя бы одного, крепить АКП нельзя.

Заливаем примерно литр трансмиссионной жидкости в ГДТ, устанавливаем ГДТ в АКП. Контролируется его попадание минимум по трём соединительным деталям: первичный вал, вал реактора и привод насоса.

Перед установкой АКП мембрана проверяется на торцовое биение. Она обязательно проверяется, если были обнаружены дефекты в ступице ГДТ, износ насоса АКП, задир втулки насоса, течь трансмиссионной жидкости по насосу АКП. Биение мембраны относительно картера двигателя допускается в пределах 0,15 мм. Если биение больше допускаемого, она выполнена из закалённого материала, то ее надо заменить. Допускается незначительная правка пластичного незакалённого материала до допустимого значения.

Затем нужно состыковать двигатель с коробкой по направляющим центрующим штифтам. Картер АКП и двигателя должны состыковаться без усилий и полностью примыкать друг к другу.

Крепим АКП. Проверяем свободное осевое перемещение и проворачиваем ГДТ на своём рабочем месте (отсутствие свободного перемещения ГДТ говорит о неправильной сборке АКП), крепим мембрану к ГДТ. После подключения всех магистралей проверяется правильность состыковок и подключений.

Заливают трансмиссионную жидкость в соответствии с рекомендациями производителя.

Далее следует проверка АКП в рабочих режимах.

Гидравлическая АКП без электронного управления должна сразу после полной установки на автомашину работать без нареканий. Допустимы мелкие недостатки работы АКП, пока идёт приработка за счёт установки новых деталей, которые достаточно быстро проходят.

Гидротрансформаторы — Муфты автоматических коробок передач

Мы все почти интуитивно знаем, что механические коробки передач имеют сцепление для правильной работы, устройство, которое позволяет включать и выключать передачи в зависимости от скорости автомобиля.

Двигатель — это компонент, который во время эксплуатации автомобиля вращается большую часть времени, однако мы можем не захотеть, чтобы трансмиссия автомобиля вращалась с той же скоростью, что и двигатель, особенно при трогании с места.При этом сцепление может обеспечить плавное зацепление (в зависимости от срабатывания!) между вращающимся двигателем и невращающейся трансмиссией путем отсоединения двигателя от входного вала коробки передач.

Теперь возникает важный вопрос, который возобновляет тему этого сообщения в блоге, а как насчет автоматических коробок передач , они также используют сцепление? В этих типах трансмиссии используется совершенно другое устройство, называемое «преобразователь крутящего момента », хотя реализована та же концепция, которая заключается в разъединении или обеспечении относительной угловой скорости между двигателем и коробкой передач.

СТРУКТУРА

Гидротрансформатор состоит из турбины, насоса или рабочего колеса, статора и блокировочной муфты (входит только в современные гидротрансформаторы), как показано на рис. 1.

Рис. 1. Пример гидротрансформатора
(Holley, 2019)

ЭКСПЛУАТАЦИЯ

Фаза 1 – Стойло

  • Рабочее колесо или насос получают механическую энергию, вырабатываемую двигателем, но турбина не вращается, поскольку тормоза все еще включены.

Фаза 2 – Ускорение

  • Тормоза больше не задействованы, а педаль акселератора нажата, в результате крыльчатка вращается быстрее и создает мультипликатор крутящего момента, работая совместно с турбиной.

Фаза 3 – Муфта

  • На этом этапе скорость транспортного средства увеличилась, следовательно, турбина достигает приблизительно 90% скорости рабочего колеса, и увеличение крутящего момента прекращается.
  • В современных гидротрансформаторах используется блокировочная муфта для снижения потерь энергии в жидкости сцепления за счет механической блокировки турбины на рабочем колесе.

ТИПЫ

На основе таблицы — К-фактор (также существуют составы C и MPC).

Преобразователь крутящего момента, работающий на основе входной таблицы К-фактора.

К-фактор = об/мин/кв. крутящий момент

Динамический

Гидротрансформатор, моделирующий поведение трансмиссионной жидкости на основе гидромеханики.

СРАВНЕНИЕ

В этом сообщении в блоге было проведено сравнение между табличным и динамическим преобразователем крутящего момента с целью выявить их различия.

Было проведено два моделирования с использованием одного и того же эксперимента (TCRig в составе VeSyMA — Powertrain) , единственное отличие заключалось в настройках гидротрансформатора.

Рисунок 2. Эксперимент TCRig

На рисунке 3 показаны полученные результаты. Для первого графика гидротрансформатор был настроен на характеристики К-фактора, а для второго — на динамические характеристики.

Рис. 3. Результаты гидротрансформатора

Характеристики К-фактора (вверху)

Из рисунка 3 видно, что задержки между входным и выходным крутящими моментами нет, равно как и долгота сигналов почти одинакова (небольшая разница возникает из-за умножения крутящего момента).Это означает, что мы говорим об идеальном случае.

Динамические характеристики (внизу)

Между тем, из второго графика видно, что динамические характеристики показывают явную задержку между входным и выходным сигналами и демпфированный крутящий момент на выходном валу по сравнению с результатами К-фактора.

Задержка крутящего момента и снижение амплитуды связаны с инерцией жидкости и трением, которые моделируются в динамическом преобразователе крутящего момента.

ВЫВОДЫ

После сравнения обеих моделей гидротрансформатора можно сделать вывод, что динамические характеристики воссоздают более реалистичную модель, поскольку она ясно показывает задержку движения трансмиссионной жидкости от рабочего колеса к турбине (смещение фаз) и потери энергии. внутри системы (уменьшение амплитуды выходного крутящего момента).

В противоположном случае, если желаемые результаты должны быть консервативными, может быть реализована модель К-фактора.В VeSyMA — Powertrain существует функция калибровки, позволяющая калибровать динамический преобразователь крутящего момента.

ПОСЛЕДНЯЯ ИНТЕРЕСНАЯ ЗАЯВКА

Шведский бренд Koenigsegg популярен благодаря разработке компонентов собственного производства, таких как 7-дисковая и 9-ступенчатая автоматическая коробка передач, именуемая LST или Light Speed ​​Transmission (описано в предыдущем сообщении в блоге — Синхронизаторы в Dymola ), на этот раз это не было исключением.

Одно из его последних творений называется «Регера» .Подключаемый гиперкар с 5,0-литровым двигателем V8 с двойным турбонаддувом и тремя электродвигателями, что делает его машиной мощностью более 1500 л.с.

Рисунок 4. Карбоновый Koenigsegg Regera
(Road&Track, 2018)

Однако здесь нас не совсем интересует источник питания, это автомобиль, не похожий ни на что другое из-за отсутствия трансмиссии. Основным устройством, соединяющим трансмиссию с колесами, является гидротрансформатор , способный передавать крутящий момент 1475 фунт-фут на задние колеса.

Скажем так, поскольку реальных редукторов нет, двигатель все время находится в режиме «вариатор».Вот область, где преобразователь крутящего момента сияет, поскольку его цель — мгновенно передавать мощность на дорогу без включения и выключения, требуемого, за исключением блокировки муфты, где она установлена.

Автор: Хосе Мигель Ортис Санчес, инженер проекта

Свяжитесь с нами, если у вас есть какие-либо вопросы или у вас есть тема, о которой вы хотели бы написать. Вы можете отправить свои вопросы / темы через: Вопросы технического блога / Предложение темы.

Конструкция автоматической коробки передач | Строительство автомобилей

Изобретение автоматической коробки передач — впечатляющий шаг к совершенствованию трансмиссии автомобиля. Использование автоматических коробок передач в легковых автомобилях значительно облегчило управление автомобилем, и водитель перестал обращать внимание на переключение передач.

Ниже вы можете прочитать полезную информацию о конструкции АКПП. Кроме того, вы узнаете, как работает автоматическая коробка передач и основные отличия механической коробки передач от автоматической.

Преимущества автоматической коробки передач

Преимущество автоматической коробки передач в том, что водителю не нужно постоянно следить за переключением передач. Требуемая скорость включается автоматически в зависимости от нагрузки двигателя и скорости движения.

Список преимуществ АКПП
  • Повышенный комфорт вождения за счет высвобождения водителя;
  • Автоматическое переключение передач в зависимости от нагрузки двигателя, скорости движения;
  • Защита от перегрузок двигателя и шасси автомобиля;
  • Выбор между ручным и автоматическим переключением передач.

Типы автоматической коробки передач

Автоматические коробки передач делятся на два типа в зависимости от системы контроля и управления коробкой передач.

  1. Коробка передач автоматическая с гидравлическим устройством;
  2. Автоматическая коробка передач с электронным блоком управления .

Автоматические коробки передач могут различаться по конструктивным особенностям в зависимости от привода автомобиля: передний или задний.

Автоматическая коробка передач переднеприводных автомобилей оборудована отсеком главной передачи – дифференциалом.

Принцип работы АКПП практически одинаков, и для выполнения своих функций АКПП снабжена гидротрансформатором, механизмом выбора режима движения, блоком управления и контроля.

Схема автоматической коробки передач

Гидротрансформатор представляет собой сцепление в механической коробке передач, но не требует непосредственного управления водителем, а все операции выполняет автоматически.

Планетарная передача — блок шестерен, служащий для изменения передаточного числа при переключении передач.

Тормозная лента, передний и задний фрикционы являются вспомогательными элементами, благодаря которым осуществляется переключение передач.

Устройство управления АКПП представляет собой узел, отвечающий за управление и состоит из поддона АКПП, шестеренчатого насоса и клапанной коробки.


Гидротрансформатор для передачи крутящего момента двигателя на элемент АКПП, сглаживания вибрации двигателя, привода масляного насоса.Масляный насос создает рабочее давление трансмиссионной жидкости в гидротрансформаторе и системе управления и контроля. Устанавливается в корпусе между двигателем и коробкой передач и выполняет функцию сцепления. Гидротрансформатор в процессе эксплуатации подвергается высоким нагрузкам, поэтому его детали не изнашивались, он заполнен трансмиссионной жидкостью.

Планетарная передача – В автоматических коробках передач используются планетарные передачи. В корпусе АКПП имеется несколько планетарных механизмов, обеспечивающих требуемые передаточные числа.Передача крутящего момента от двигателя к колесам происходит с помощью фрикционных дисков через планетарные передачи, дифференциал и другие устройства. Устройства управляются системой управления и контроля за счет использования трансмиссионной жидкости.

Лента тормозная – устройство, предназначенное для блокировки элементов планетарного ряда.

Клапанная коробка – система каналов с клапанами и плунжерами, функцией которых является контроль и управление. Основная функция гидроблока — воспринимать и преобразовывать скорость движения, нагрузку двигателя и давление на педаль газа в гидравлические сигналы.Благодаря этим сигналам в работу вступают фрикционные блоки, последовательно включаясь и выходя из рабочего состояния, тем самым изменяя передаточное число в АКПП АКПП.

Hokuyo Automatic Co. — Оптическое устройство передачи данных DM-HAI

1. Время обработки небольших посылок

Заказы, оплаченные до 14:00 (EST), будут отправлены в тот же день.Мы отправляем UPS и USPS Priority Mail.
Мы можем отправить DHL по запросу.

2. Доставка

Если вы предоставите свой номер счета, мы можем отправить UPS или DHL забрать.

3.Грузовые

Большие/громоздкие предметы будут отправлены грузовым транспортом. Свяжитесь с нами, чтобы узнать расценки. Грузовые товары обычно доставляются в течение 1 дня. Должен быть доставлен по коммерческому адресу с помощью вилочного погрузчика и/или дока. Если вы не можете указать коммерческий адрес, вы можете забрать товар в местном грузовом терминале. Вы также можете использовать своего оператора связи.

4.Самовывоз

Все предметы находятся по адресу
Joseph Fazzio, Inc. Отдел излишков.
2760 Glassboro-Cross Keys Road
Glassboro, NJ 08028
856-881-3185 доб.8025

Вы можете забрать с 7:30 до 16:00 (EST) с понедельника по пятницу, а также
в субботу с 8:00 до 11:30 (EST). Пожалуйста, позвоните заранее, чтобы мы могли подготовить его.

ДОСТАВКА НЕ ОСУЩЕСТВЛЯЕТСЯ ДО ПОЛУЧЕНИЯ ОПЛАТЫ.

Автомобили-Автоматическая коробка передач-Механическая коробка передач-Машина — Онлайн-словарь для детей

Автомобили-Автоматическая коробка передач-Механическая коробка передач- Машина

А.Автоматическая коробка передач


1. дверной замок
2. боковое зеркало
3. подлокотник
4. дверная ручка

5. козырек
6. стеклоочиститель
8. руль
9. указатель уровня топлива
10. спидометр
11. рычаг указателя поворота
12. звуковой сигнал
13. колонка
14. зажигание
15. стояночный тормоз
ковш сиденье

7. зеркало заднего вида


17. коробка передач
18. магнитола
19. приборная панель
20. бардачок
21.вентиляционное отверстие
22. коврик
23. ремень безопасности

46. Козырек
47. Зеркало заднего вида
48. Приборная панель/щиток приборов
49. Датчик газа/топлива
50. Датчик температуры
51. Спидометр
52. Пробег
53. Сигнальные лампы поворота
54. Вентиляционное отверстие
55. сигнал
56. круиз-контроль
57. руль
58. рулевая колонка
59. подушка безопасности
60. звуковой сигнал
61. зажигание
62. радио
63. кассетная дека/кассетный проигрыватель
64. кондиционер
65.отопитель
66. обогреватель
69. тормоз
70. педаль акселератора/газа
71. коробка передач
72. автоматическая коробка передач
76. замок двери
77. ручка двери
78. плечевой ремень
79. подлокотник
8 902 подголовник , ремень безопасности
82. сиденье


67. бардачок

B. Механическая коробка передач


24. рычаг переключения передач
25. сцепление
26. тормоз
27. акселератор

68. аварийный тормоз
73. сцепление
74.рычаг переключения передач
75. механическая коробка передач

C. Универсал


28. номерной знак
29. стоп-сигнал
30. фонарь заднего хода
31. задний фонарь
32. заднее сиденье
33. детское сиденье
34. бензобак
35. подголовник
36. колпак 2.2 90 90 90 90 07029 07020 фара
2. бампер
3. указатель поворота
4. габаритный огонь
5. шина
6. колпак
7. капот
8. лобовое стекло
9. дворники
10. зеркало боковое
11. антенна
1 2.0020люк на крыше
13. Багажник/багажник

Д. (Двухдверный) Седан


38. домкрат
39. запасное колесо
40. багажник
41. расширитель
42. задний бампер

14. заднее лобовое стекло
15. обогрев заднего стекла
16. багажник
190.2 стоп-сигнал 800 фонарь заднего хода
20. номерной знак
21. выхлопная труба
22. глушитель
23. коробка передач
24. бензобак
25. домкрат
26. запасное колесо
27. расширитель
28. соединительные кабели

Э.Четырехдверный хэтчбек


43. хэтчбек
44. люк
45. лобовое стекло
46. антенна
47. капот
48. фары
49. габаритные огни
50. указатели поворота (фары)
51. бампер передний

F. Двигатель


52. воздушный фильтр
53. ремень вентилятора
54. аккумулятор
55. клемма
56. радиатор
57. шланг
58. щуп

29. двигатель
30. свечи зажигания 2
воздушный фильтр 31.0
33. аккумулятор
34.щуп
35. генератор
36. радиатор
37. ремень Ян
38. шланг радиатора

E. Типы автомобилей


83. SEDAN
84. Hatchback
85. Wain Wagon
86. Спортивный автомобиль

87. Convertible
88. Minivan

89. Jeep

. Limousine
91. Грузовик
92. 93. грузовик

Г. Другое


39. АЗС/СТО
40. воздушный насос
41. сервисный отсек
42. механик
43.дежурный
44. газовый насос
45. форсунка

Автомобили

автомобиль : пассажирское транспортное средство, имеющее четыре колеса и собственный двигатель, для передвижения по суше

  • Многие семьи имеют более одного автомобиля.

автомобиль : автомобиль

  • Наши соседи только что купили новую машину.

кабриолет : автомобиль, крыша которого может складываться или сниматься

  • Очень приятно ездить в кабриолете в хорошую погоду.

седан : автомобиль с передним и задним сиденьем, а также двухдверный или четырехдверный

  • Седан — популярный стиль автомобилей.

Внедорожник : (Sport Utility Vehicle) высокопроизводительный полноприводный автомобиль, построенный на раме грузовика

  • На улицах много внедорожников, особенно в пригородах.

фургон : большой коробчатый автомобиль с раздвижными боковыми дверями

  • Многие люди, у которых есть маленькие дети, покупают либо внедорожник, либо фургон.

транспортное средство : любое устройство, используемое для перевозки пассажиров, товаров или оборудования

  • Велосипеды, мотоциклы, автомобили и санки — все это транспортные средства.

(PDF) Обзор управления автоматической коробкой передач в электрических и неэлектрических автомобильных силовых агрегатах

124 S. Tamada e

al.

Haj-Fraj, A. и Pfeiffer, F. (2000) «Оптимизация операций переключения передач в автоматических коробках передач

», IEEE AMC2000, стр.0–4, https://doi.org/10.1109/AMC.2000.862917

Haj-Fraj, A. и Pfeiffer, F. (2001) «Оптимальное управление операциями переключения передач в автоматических коробках передач

», Журнал Институт Франклина, Vol. 338, №№ 2–3, стр. 371–390,

https://doi.org/10.1016/S0016-0032 (00)00091-0

Хонг С., Ан С., Ким Б. ., Ли, Х. и Ким, Х. (2012) «Управление переключением двухступенчатой ​​трансмиссии с двойным сцеплением

для электромобиля», конференция IEEE Vehicle Power and Propulsion, 2012 г.,

IEEE, октябрь, Сеул, Корея, стр.1202–1205 гг.

Ху, Дж., Сунь, К., Сяо, Дж. и Ли, Дж. (2015) Стратегия компенсации крутящего момента в двухступенчатом автоматизированном процессе переключения

механической трансмиссии для полностью электрических транспортных средств, Достижения в области механики

Инженерия, Том. 7, № 11, с.1687814015616915.

Ху, Ю., Тянь, Л., Гао, Б. и Чен, Х. (2011) «Проектирование контроллера пробуксовки

с обратной связью на основе наблюдателя для автоматической трансмиссии», 18-й Всемирный конгресс IFAC, Vol. 44, № 1,

с.5070–5075.

Хуан, К., Сян, К., Ма, Ю., Ван, В. и Лангари, Р. (2017) «Управление переключением режимов для гибридного автомобиля большой грузоподъемности

с трансмиссией с разделением мощности», Energies , Том. 10, № 2, с.177.

Чан, И.Г., Сео, И., Чон, Дж. и Хван, С.Х. (2007) «Тестирование 32-битной встроенной системы с использованием аппаратного моделирования автоматической трансмиссии

», ICCAS 2007 — Международная конференция

по управлению, автоматизации и системам, стр. 399–403, https:/ /дои.org/

10.1109/ICCAS.2007.4406937

Чон, Б. и Ким, С. (2014) «Измерение и моделирование воспринимаемого качества переключения передач для

автомобилей с автоматической коробкой передач», Int. J. Легковые автомобили — мех. Сист., Том. 7, № 1,

, стр. 423–433, doi: https://doi.org/10.4271/2014-01-9125

Цзянь Х., Вэй В., Ли Х. и Ян Q. (2018) «Оптимизация клапана регулирования давления для автоматической коробки передач высокой мощности

с учетом стабильности», Mechanical Systems and Signal

Processing, Vol.101, стр. 182–196.

Джо, Х.С., Парк, Ю.И., Ли, Дж.М., Джанг, У.Дж., Парк, Дж.Х. и Лим, В.С. (2000) «Исследование

улучшения характеристик переключения автоматической коробки передач легкового автомобиля»,

International Journal of Vehicle Design, Vol. 23, № 3, стр. 307–328.

Кальбау, С. и Бестл, Д. (2013). «Оптимальное управление переключением для автоматической коробки передач», Механика

Проектирование конструкций и машин на основе, Vol. 41, № 3, с. 259–273, https://doi.org/

10.1080/15397734.2012.756719

Ким, Д.Х., Ян, К.Дж., Хонг, К.С., Хан, Дж.О. и Ли, К.И. (2003) «Плавное управление переключением

автоматических коробок передач с использованием надежной адаптивной схемы с интеллектуальным контролем»,

International Journal of Vehicle Design, Vol. 32, №№ 3–4, стр. 250, https://doi.org/10.1504/

IJVD.2003.003645

Ким С. и Чой С. (2018) «Моделирование, ориентированное на управление, и оценка крутящего момента для

Трансмиссия автомобиля с коробкой передач с двойным сцеплением, Механизм и теория машин, Том.121,

стр. 633–649.

Кондо М., Хасегава Ю., Таканами Ю., Араи К., Танака М., Киношита М. и Фукацу А.

(2007) Toyota AA80E 8-ступенчатая автоматическая коробка передач с новой Powertrain Control

System, № 2007-01-1311, Технический документ SAE.

Кулкарни, М., Шим, Т. и Чжан, Ю. (2007) «Динамика переключения и управление трансмиссией с двойным сцеплением

», Механизм и теория машин, Том. 42, № 2, стр. 168–182.

Куо, K-L.(2011) «Моделирование и анализ процесса переключения для автоматической коробки передач»,

Всемирная академия наук, техники и технологий, Vol. 76, № 4, стр. 341–347.

Лагерберг, А. и Эгардт, Б. (2005) «Модельное прогнозирующее управление автомобильными силовыми агрегатами с люфтом

», Proc. 16-го Всемирного конгресса IFAC, Vol. 38, № 1, с. 1–6.

Lee, S., Zhang, Y., Jung, D. and Lee, B. (2014) «Системный подход к динамическому анализу

автомобилей с восьмиступенчатой ​​или более автоматической коробкой передач», Journal of Dynamic Systems,

Измерение и контроль, Vol.136, № 5, стр.051008, https://doi.org/10.1115/1.4027169

HOKUYO AUTOMATIC CO., LTD.

  • Политика конфиденциальности
  • Карта сайта
  • Япония
  • Корея
  • США
Поиск продукта
27.12.2021
Уведомление о закрытии новогодних праздников
06.08.2021
Уведомление о закрытии летних каникул (август)
27.04.2021
Уведомление о закрытии праздника «Золотая неделя»
06.04.2021
北阳在中国正式成立客户服务中心
30.09.2020
Уведомление о прекращении действия счетчика
07.08.2020
Уведомление о закрытии праздников (8–16 августа)
18.02.2020
MODEX 2020 (9-12 марта)
24.12.2019
Уведомление о новогодних праздниках

Сканирующий дальномер

УСТ-10/20ЛХ
Самый маленький и легкий в своем роде.
Благодаря легкости всего 130 г…

Сканирующий дальномер

УАМ-05LP-T301/T301C
Датчик безопасности
Компактный д…

Сканирующий дальномер

YVT-35LX-F0/ФК
3D LRF
3D-сканирующий дальномер. …

Сканирующий дальномер

УСТ-05LX
Новая модель: дистанционный выход серии UST-05.
Модернизирован с более широким детектором…

Сканирующий дальномер

УРМ-40LC-ЭВТ
НОВАЯ МОДЕЛЬ
Новый диапазон 2D-сканирования…

Фотоэлектрический переключатель

ПГЛ-050W3/180W3
НОВИНКА Расстояние 180 м (максимум)

Сканирующий дальномер

УСТ-10/20ЛН
Диапазон сканирования 10 и 20 м и компактность!
Модернизированный с более широким диапазоном обнаружения…

Сканирующий дальномер

UGM-50LXP/ UGM-50LXN
Макс. расстояние 120 м на открытом воздухе.

Сканирующий дальномер

UGM-50LAP/UGM-50LAN
Макс. расстояние 120 м на открытом воздухе.
Зона…

Сканирующий дальномер

UST-30LX
Модель для улицы малого размера
Самый маленький и легкий в своем роде.

E-MAIL (ID)
Пароль
Сохранить
Данные
90 Забыли пароль?

  • ДОМ
  • О нас
  • Товары
  • загрузок
  • О членстве
  • Войти
  • Регистрация
  • Свяжитесь с нами
  • Условия использования
  • Карта сайта
  • Политика конфиденциальности
    Copyright © 2014 HOCUYO AUTOMATIC CO., ООО Все права защищены.

    Автомобиль с автоматической коробкой передач | Компоненты системы автоматической коробки передач

    Автоматическая коробка передач

    Существует два типа автоматической трансмиссии (коробки передач), а именно полуавтоматическая трансмиссия и полностью автоматическая трансмиссия. Их различают по их влиянию на динамику управления автомобилем.

    Полуавтоматические коробки передач — это коробки передач, в которых все операции, обычно выполняемые водителем при переключении передач, выполняются приводными системами с электронным управлением.Это означает, что при переключении передач всегда отключается сцепление и, следовательно, привод на ведущие колеса. Полуавтоматические трансмиссии используются в грузовиках для дальних перевозок, пассажирских автобусах, а в последнее время — в небольших автомобилях и спортивных автомобилях.

    Полностью автоматические коробки передач (обычно называемые автоматической коробкой передач) переключают передачи под нагрузкой. Это означает, что мощность продолжает поступать на ведущие колеса даже во время переключения передач. В этой системе операции включения привода и выбора передаточного числа выполняются без дополнительного участия водителя.

    Компоненты автоматической коробки передач

    Основные компоненты трансмиссии:

    (1) Гидродинамический преобразователь крутящего момента.

    (2) Ряд планетарных рядов, расположенных после гидротрансформатора.

    (3) Многодисковые муфты, дисковые или ленточные тормоза с гидравлическим приводом, предназначенные для отдельных элементов планетарных передач.

    (4) Обгонные муфты с переключающими элементами.

    (5) Система управления коробкой передач.

    (6) Насос гидравлической жидкости с приводом от двигателя.

    Полностью автоматические коробки передач используются в ситуации, когда отключение силовой передачи может привести к значительному снижению комфорта (особенно в автомобилях с сильными ускорениями) или когда прерывание потока мощности недопустимо по причинам динамики движения автомобиля (т.е. ).

    Mercedes Benz представил семиступенчатую автоматическую коробку передач, которая сделает будущие модели Mercedes более экономичными, помимо производительности и управляемости.В этом блоке используется семь передаточных чисел: они позволяют автоматической трансмиссии сохранять небольшие увеличения частоты вращения двигателя, которые важны для обеспечения оптимальных передаточных чисел, и в то же время обеспечивают больший разброс передаточных чисел между самой низкой и самой высокой передачей.

    Отличительной чертой новой семиступенчатой ​​коробки передач является муфта блокировки в гидродинамическом преобразователе крутящего момента, которая в значительной степени устраняет проскальзывание между насосом и ротором турбины. В отличие от обычных автоматических коробок передач, где блокировка гидротрансформатора возможна только на более высоких передачах, муфта блокировки в новой семиступенчатой ​​автоматической коробке передач активна с первой передачи.

    Электронный блок управления коробкой передач

    Автоматические коробки передач управляются гидравлическими системами с электронным управлением. Гидравлическая система приводит в действие муфты. Электронные блоки выбирают передачу и адаптируют гидравлическое давление в соответствии с потоком крутящего момента.

    Датчики определяют частоту вращения выходного вала коробки передач, нагрузку и частоту вращения двигателя, положение рычага селектора передач, а также положения селектора программ и переключателя пониженной передачи. Сигнал управления обрабатывает эту информацию в соответствии с заранее заданной программой и использует результаты для определения управляющих переменных, которые должны быть переданы в коробку передач.

    Элементы электрогидравлического преобразователя образуют связь между электронным и гидравлическим контурами. Электромагнитные клапаны активируют и выключают муфты; Регуляторы давления контролируют уровни давления на трущихся поверхностях, влияющие на качество переключения передач.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован.
