Устройство и принцип работы ШРУСа
ШРУС (шарнир равных угловых скоростей, «граната») состоит из двух основных элементов – обоймы и корпуса. Обойма расположена внутри корпуса. Их поверхности оснащены специальными параллельными углублениями («канавками»), предназначенными для шариков. Корпус и обойма имеют сферическую форму, а шарики обеспечивают им жесткое соединение и передачу вращения.
Вообще, ШРУСы могут иметь разное конструктивное исполнение. Тут уже все зависит от их типа (триподный, спаренный карданный, шариковый или кулачковый). Вне зависимости от того, что они отличаются в конструктивном плане, их предназначение и работа в трансмиссии одинаковы: С одной стороны ведущий вал, в составе которого установлен ШРУС, соединяется с дифференциалом, а другая – с подшипником ступицы колеса, благодаря которому, ведущие колеса получают энергию вращения. Передачей же данной энергии от мотора к подшипникам ступиц занимается именно «граната».
Конструкция ШРУСа
Советы: При повороте руля слышен стук
Наружный ШРУС, в отличии от внутреннего, имеет значительно больший «рабочий угол».
Дело в том, что когда поворачивается управляемое колесо, наружный ШРУС может иметь угол поворота близкий 50 градусам. В то время как внутренний ШРУС может поворачиваться не более чем на 20 градусов. По этой причине шарниры применяемые для внутренних и наружных «гранат» не одинаковы. Треножные для внутренних, а шаровые для наружных.
Конструкция наружного ШРУСа включает в себя обойму, расположенную на валу. Как писалось выше, поверхность обоймы оснащена канавками. Они имеются и на узловом корпусе, причем в идентичном количестве. Шарики находящиеся в них, предназначены для передачи крутящего момента по «маршруту» от вала к ШРУСу, а потом от него к ступице.
Конструктивно наружные ШРУСы сделаны так, что работают они только на изгиб, без сдвигов по оси. Внутренний ШРУС работает не только на изгиб, но и на осевой сдвиг, потому и отличается от наружного своим устройством. Причем отличаются они не только от наружных, но могут иметь отличия даже между собой. Тут уже все зависит от машины, на которую они должны быть установлены.
Например, у внутренних ШРУСах для автомобилей ВАЗ канавки корпуса расположены прямо, а не по радиусу. Внутренний шарнир равных угловых скоростей, предназначенный для «Таврии», предусматривает расположение роликов на шипах крестовины. Вращение которых происходит благодаря игольчатым подшипникам, которые расположены в продольных пазах корпуса. Потому такой элемент и может работать как на изгиб, так и на осевое смещение. Так как ШРУС установлен в таком месте, где он постоянно будет подвергаться воздействию пыли и грязи, для него была предусмотрена герметичная защита – пыльник. Это гофрированная накладка из резины, которая крепится к корпусу хомутами.
Работа ШРУСа
Даже притом, что конструктивно ШРУСы имеют множество решений, их предназначение и работа остаются теми же, что были 10 или 20 лет назад. Каждая контактная точка, которая отвечает за передачу окружных сил, обязательно должна быть расположена в биссекторной полости, которая проходит через биссектрису текущего угла между валами.
Советы: Шумо и виброизоляция автомобиля — материал
Применение ШРУСов.
Шарнир равных угловых скоростей применяется в передних независимых подвесках ведущих управляемых колес. ШРУС является составной деталью, которая может обеспечить не только вращение, но и поворот в пределах 70-ти градусов. Благодаря таким свойствам, он может применяться для ведущих осей.
Разновидности ШРУСов
Автомобиль с полным или задним приводом довольно редко оборудуется такими механизмами, а если и встречаются, то в моделях имеющих заднюю независимую подвеску. В данном случае, колесо может совершать несинхронизированное смещение относительно вертикальной и горизонтальной осей. Такое перемещение ограничено, но даже в таком случае, обычный приводный вал уже становится недоступным для использования для ведущих задних осях.
Внутренний и внешний ШРУС – в чем отличия.
Для нормального движения автомобиля, недостаточно иметь только внешние ШРУСы.
Чтобы привод функционировал как следует, внешний «шарнир» должен работать в паре с внутренним. Иногда, человек никогда не располагавший возможностью, а возможно и желанием визуально оценить данные детали, а имевший представление о них только со слов других автолюбителей, немного удивляется, когда при необходимости замены и покупке видит разницу, как в размерах, так и в цене между ними. Внутренний ШРУС больше чем внешний, и стоит он дороже.

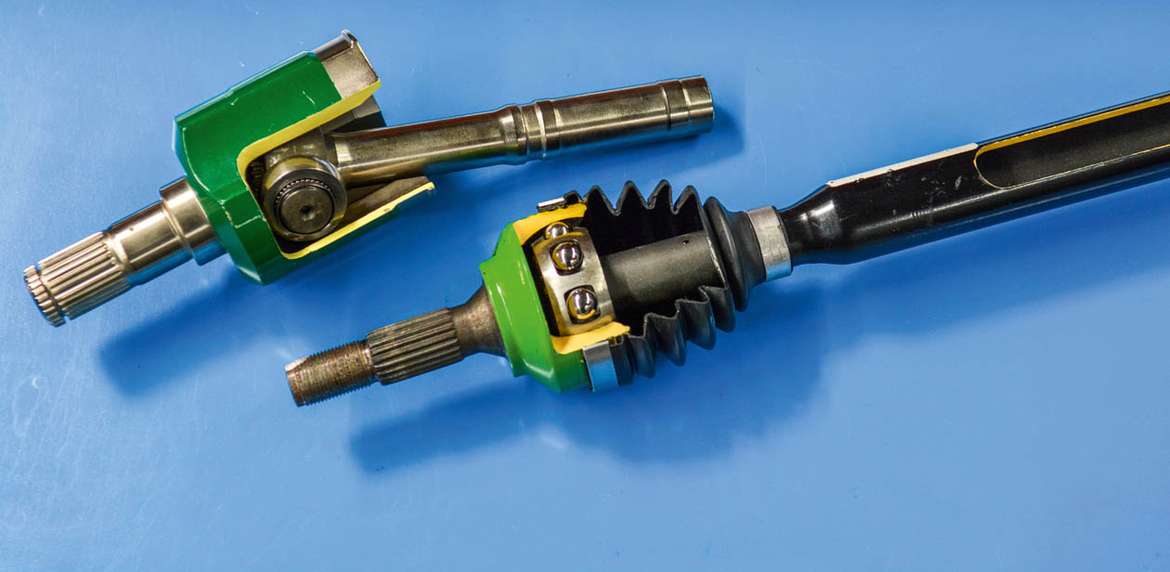

Наружный и внутренний ШРУС
Из-за специфики конструктивного решения и способа, которым вращательное движение передается от КПП или редуктора к ведущим колесам, необходимо наличие минимум двух шарниров в данной схеме работы. За передачу вращения валу отвечает большой (внутренний) ШРУС.
Благодаря внешнему ШРУСу происходит вращение ступицы колеса. Для этого предусмотрены специальные шлицы. Меньшие размеры внешнего «шарнира» связаны с его расположением и дефицитом свободного места.
Наружный ШРУС
Плюсы и минусы в работе ШРУСаСоветы: Электронная система ESP — что это?
Преимущества ШРУСа:
Одним из основных плюсов в работе ШРУСа является его способность максимально сохранять передаваемую мощность.
Достигнуть таких показателей в сохранении передаваемой энергии вращения, на сегодняшний день не под силу альтернативным механизмам. Также к положительным свойствам можно отнести его вес, не сложность замены в случае необходимости, и сравнительно неплохую надежность в работе.
Преимущества ШРУСа:
Наверно самым главным недостатком ШРУСа можно назвать его пыльник, являющийся паралельно контейнером смазки. Тут играет свои роль и его расположение, в результате чего он периодически попадает под воздействие посторонних предметов. Например, когда вы проезжаете по глубоким колеям или преодолеваете определенные препятствия, он может быть поврежден. К сожалению не всегда водитель узнает о повреждении данной элемента защиты сразу. Попавшая внутрь пыль или грязь, способствует интенсивному износу. Хорошо если такое попадание произошло недавно, тогда можно снять и прочистить ШРУС. Если прошло достаточно много времени с момента попадания пыли внутрь, деталь в любом случае не прослужит свой полный срок.
Когда угол между составными элементами маленький, передачу крутящего момента легко осуществляют шарниры неравных угловых скоростей кардана. Вслед за увеличением данного угла, увеличивается неравномерность вращения валов, что усложняет работу передачи и мощность начинает теряться. Вот тут и раскрывается в полной мере необходимость в таком механизме как ШРУС, который предназначен для устранения данных проблем.
Шарниры равных угловых скоростей
Шарниры равных угловых скоростей применяются для передачи крутящего момента от дифференциала на ведущие управляемые колеса. При соединении валов шарнирами равных угловых скоростей ведомый вал вращается равномерно с постоянной угловой скоростью, соответствующей угловой скорости ведущего вала. Чаще применяют шариковые, кулачковые и трехшиповые шарниры.
• ведущего вала со шлицами, входящими в зацепление с полуосевым зубчатым колесом дифференциала и вилкой с делительными канавками;
• ведомого вала со шлицами, входящими в зацепление с ведущим фланцем ступицы колеса и вилкой с делительными канавками;
• четырех ведущих шариков, расположенных в делительных канавках вилок;
• центрирующего шарика вилок, помещенного в сферические углубления на торцах вилок.
Привод передних колес: 1 — корпус внутреннего шарнира; 2 — фиксатор внутреннего шарнира; 3 — кольцо крепления чехла; 4 — вал привода передних колес; 5 — защитный кожух чехла; 6 — защитный чехол; 7— упорное кольцо обоймы; 8— сепаратор; 9 — хомут; 10— шарик; 11 — обойма; 12 — стопорное кольцо обоймы; 13 — корпус наружного шарнира.
Детали наружного шарнира привода передних колес: 1 — корпус шарнира; 2 — сепаратор; 3 — обойма; 4 — шарики.
Центрирующий шарик имеет лыску, которая располагается при сборке против вставленного ведущего шарика. Шарик стопорят шпилькой, расположенной в осевом канале ведомой вилки, одним концом входящей в отверстие центрирующего шарика, таким образом запирая собранный карданный шарнир. Делительные канавки имеют специальную форму, при которой ведущие шарики независимо от угловых перемещений вилок всегда располагаются в плоскости, делящей пополам угол (биссекторная плоскость) между осями ведущей и ведомой вилок.
Шариковый шарнир равных угловых скоростей (шарнир Рцеппа) состоит из двух кулаков: внутреннего, связанного с ведущим валом, и наружного, связанного с ведомым валом. В обоих кулаках имеется по шесть тороидных канавок, расположенных в плоскостях, проходящих через оси валов, В канавках находятся шарики, положение которых задается сепаратором, взаимодействующим с валами через делительный рычажок. Один конец рычажка поджимается пружиной к гнезду внутреннего кулака, другой скользит в цилиндрическом отверстии ведомого вала. При изменении относительного положения валов рычажок наклоняется и поворачивает сепаратор, который в свою очередь, изменяя положение шариков, обеспечивает их расположение вбисекторной плоскости. В данном шарнире крутящий момент передается через все шесть шариков. Предельный угол между осями валов 35—38°.
Шариковый шарнир Рцеппа без делительного рычажка.
Установка шариков в бисекторную плоскость происходит благодаря эксцентричности сфер, в которых располагаются оси тороидальных канавок кулаков. Центры сфер, в которых лежат оси канавок наружного (ведомого) и внутреннего (ведущего) кулаков, расположены так, что при повороте оси ведомого вала по часовой стрелке верхний шарик выталкивается из сужающегося пространства между кулаками, а нижний с помощью сепаратора перемещается в увеличивающееся пространство с другой стороны шарнира. Остальные шарики занимают промежуточное положение. Работа данного шарнира подобна работе шарнира Рцеппа, имеющего делительный рычажок, однако характеризуется менее точной кинематикой. Простота и надежность конструкций, высокая несущая способность при небольших габаритных размерах способствуют их широкому применению на передне приводных автомобилях.
Кулачково-дисковый шарнир равных угловых скоростей (шарнир Тракта) состоит из связанных с ведущим и ведомым валами полуцилиндрических вилок и вставленных в них цилиндрических кулаков, в пазы которых входит диск, передающий крутящий момент от ведущей вилки к ведомой.
Максимальное значение угла между валами до 45° Большая контактная поверхность деталей, воспринимающая усилия, и высокая несущая способность обуславливают их применение на тяжелых грузовых автомобилях.
Трехшиповые шарниры. В трехшиповом шарнире крутящий момент от ведущего вала передают три сферических ролика, которые установлены на радиальных шипах, жестко связанных с корпусом шарнира ведомого вала. Шипы относительно друг друга располагаются под углом 120° Ведущий вал имеет трехпальцевую вилку, в цилиндрические пазы которой входят ролики. При передаче момента между несоосными валами ролики перекатываются со скольжением вдоль пазов и одновременно скользят в радиальном направлении относительно шипов. Предельный угол между осями валов до 40° Особенностью данного шарнира является то, что в отличие от шариковых шарниров передача момента от ведущих элементов на ведомые происходит не в бисекторной плоскости, а в полости, проходящей через оси шипов.
