СЦЕПЛЕНИЕ ЯМЗ-236К, ЯМЗ-238

Сцепление, механизм, который постоянно испытывает нагрузку. Максимальных значений она достигает в моменты начала движения или переключения передач. Именно очень важно, чтобы сцепление было правильно отрегулировано – это гарантия длительно работоспособности, как самого механизма, так и сохранности других деталей трансмиссии. Особенно это правило касается сцепления ЯМЗ 238, давайте разберемся почему.

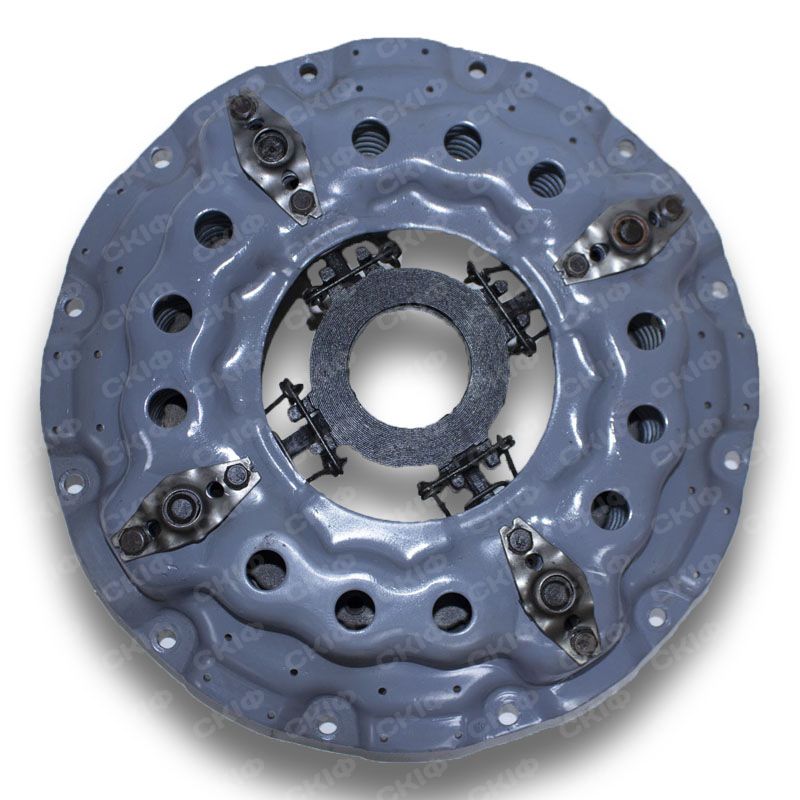

Сцепление ЯМЗ 238

Конструктивные особенности

Сцепление этой модели обычно устанавливается на тяжелую мощную технику.

ЯМЗ 238 – это сухое двухдисковое сцепление фрикционного типа цилиндрические пружины у механизма имеют периферическое расположение.

Мощность двигателя и собственно конструктивные особенности механизма очень часто приводят к тому, что неправильно настроенное сцепление запросто может выйти из строя. Дабы избежать поломки, необходимо с периодичностью как минимум раз в полгода проводить диагностику и регулировку сцепления ЯМЗ 238.

Необходимое техобслуживание сцепления

Каждый раз, приступая к ТО сцепления необходимо придерживаться строгой последовательности, дабы не упустить ничего важного и вовремя заметить неполадку:

Первым делом следует проверить и в случае необходимости отрегулировать свободный ход муфты, отвечающей за включение сцепления (зазор должен составлять 3,2–4 мм).
Далее, необходимо проверить механизм на отсутствие ведения. (проверка производится при заведенном двигателе на первой передаче и с выключенным сцеплением).

В случае если выяснить, что значение далеки от предельной нормы – выход один, регулировка трансмиссии ЯМЗ 238.

Как проводится ремонт

Основные неисправности и способы их устранения:

Механизм сцепления пробуксовывает. Это может быть связано с отсутствием свободного хода педали, заеданием поршневой части, износом фрикционных накладок. В этом случае рекомендуется отрегулировать свободный ход педали, при помощи керосина прочистить все цилиндрические элементы и клапаны, заменить поврежденные накладки и цилиндры.
Сцепление ведет или не полностью выключается. Такая неисправность может быть вызвана неверно отрегулированной длиной штока цилиндра, недостаточным уровнем давления воздуха в пневматической системе, нарушением герметичности манжета поршневой части, выходом из строя оттяжных рычагов. Следует заново отрегулировать длину штока, осмотреть пневматическую систему и при необходимости устранить негерметичность, промыть цилиндры, заменить все поврежденные и износившиеся детали.
Педаль не возвращается в первоначальное положение. Рекомендуется отрегулировать зазор между задней крышкой и стопорным кольцом, заменить износившиеся клапаны, передвинуть держатель пружинного механизма ближе к тяге, устранить дефекты тяг, очистить и смазать цилиндрические элементы системы.

Регулировка сцепления

Начинать регулировку следует с измерения свободного хода педали сцепления. Для ЯМЗ 238 он должен составлять от 34 до 43 мм. Проверять значение следует с помощью линейки, спустив загодя воздух из пневмосистемы. Итак, если, что-то не в порядке приступаем к регулировке. Однако прежде все-таки убедитесь, зазор между торцом задней крышки корпуса клапана и стопорным кольцом в пределах нормы — 3,5+0,2 мм. При необходимости отрегулируйте и его.
Далее, необходимо обязательно отрегулировать зазор от второго ведомого диска до упорного кольца оттяжных рычагов. (он должен быть в пределах 64 мм).
Далее, регулируем и зазор упорным кольцом и подшипником муфты включение механизма ЯМЗ 238. Здесь значения колеблются в рамках 3,6 мм. Обратите внимание, что полное отсутствие этого зазора может привести к поломке нажимного подшипника и неисправности в работе ведомого диска.

Если принятые меры не помогают, а неисправность в работе сцепления сохраняется, скорее всего, регулировка не панацея и потребуется замена механизма.

Схема сцепления ЯМЗ 238

Механизм гашения крутильных колебаний и отбора мощности

Силовые агрегаты могут комплектоваться механизмом гашения крутильных колебаний и отбора мощности (рис. 3), предназначенным для гашения резонансных крутильных колебаний и предохранения систем трансмиссии от разрушения.

Механизм установлен на маховике двигателя и состоит из прижимного фланца 1, ведомого диска 2 с фрикционными накладками и механизмом гашения крутильных колебаний, пакетов тарельчатых пружин 5 и ступенчатых болтов 6.

Ведомый диск 2 постоянно поджат к маховику 3 через фланец 1 пакетами тарельчатых пружин 5, собранных на ступенчатых болтах 6.

Ступенчатые болты ввернуты в маховик до упора. При установке ступенчатых болтов на их резьбовую часть наносится герметик УГ-6 ТУ 6-01-1285-84, затяжка производится с усилием 49-59 Нм (5-6 кгсм).

Количество пакетов тарельчатых пружин и болтов подобрано так, что созданный ими момент трения позволяет передавать крутящий момент с маховика на вал отбора мощности до 1700 Нм (170 кгсм).

При нагрузке ведомого диска крутящим моментом более 1700 Нм (170 кгсм) усилия пружин недостаточно для удержания ведомого диска и он проворачивается относительно маховика и тем самым предохраняет дальнейшую кинематическую связь от разрушения.

В процессе эксплуатации механизм технического обслуживания не требует.

Возможные в процессе эксплуатации неисправности ведомого диска аналогичны неисправностям ведомого диска сцепления.

Преждевременная пробуксовка ведомого диска устраняется установкой дополнительных пакетов тарельчатых пружин совместно с болтом и дальнейшей проверкой момента трения в следующем порядке:

1. Застопорить маховик двигателя.

2. Нагрузить ведомый диск механизма моментом менее

1700 Нм (170 кгсм). диск не должен проворачиваться относительно маховика.

3. Нагрузить ведомый диск механизма моментом 1700… 1900 Нм (170… 190 кгсм). Диск должен проворачиваться относительно маховика.

Замена сцепления

В первую очередь для того чтобы самостоятельно заменить сцепление ЯМЗ 238 на новое, необходимы специфические навыки и как минимум один помощник. Если все это имеется, то серьезных проблем, скорее всего, не возникнет. Приступаем к работе:

Сначала придется снять коробку передач, это необходимо, чтобы подобраться к маховику и кожуху сцепления.
Далее, отворачиваем крепления кожуха к маховику и снимаем выжимной диск.
Отворачиваем планки автоматической регулировки хода среднего диска и снимаем разрезные кольца со штока.
Снимаем ведомый, средний, первый ведомый и ведущий диски сцепления.

Готово, теперь можно приступать к установке нового сцепления:

Начинаем с установки первого ведомого диска. Он ставится удлиненным концом ступицы в сторону маховика.
Далее, очередь 1 и 2 дисков.

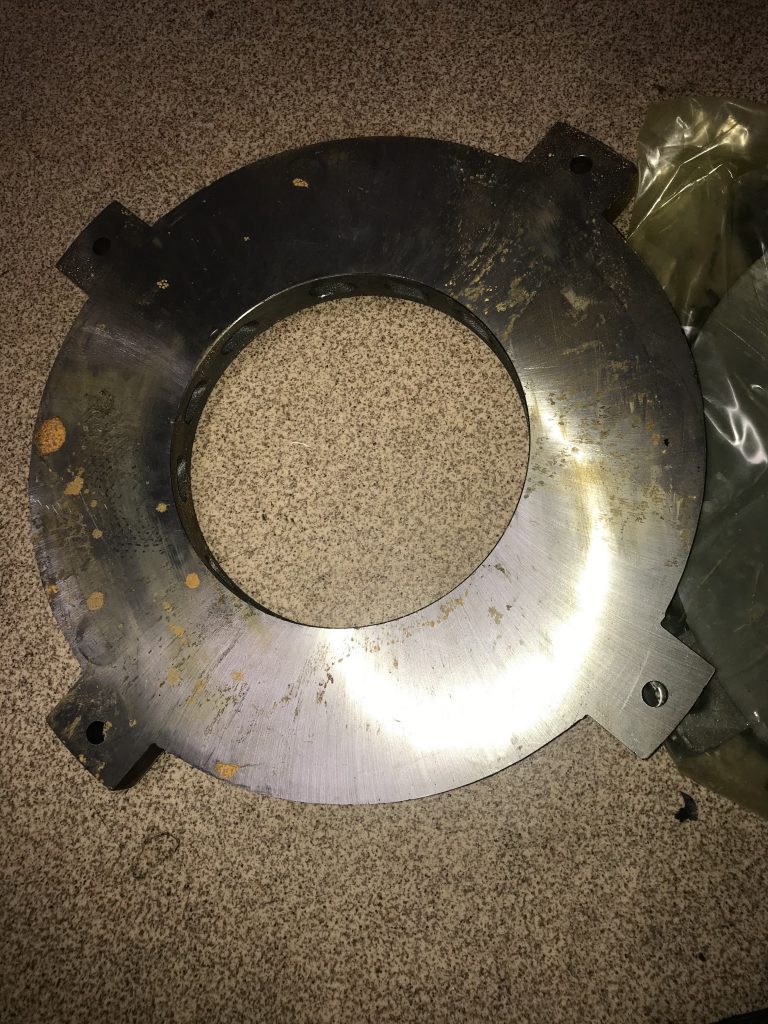

После ставим средний ведущий диск со штоками.
Устанавливаем нажимной диск и при помощи 8 болтов центрируем ведомые диски по отношению к оси коленвала. Найдя нужное положение, окончательно затягиваем боты.
После следует надеть разрезные кольца и установить на место упорные планки автоматической регулировки отхода для среднего нажимного диска.
Еще раз убедитесь, что все собранно правильно и все – можно ставить на место коробку передач.

В целом процесс получается весьма длительным и трудоемким. Проведение работ может занять в зависимости от ситуации до нескольких дней. И, главное, следует понимать, что ошибки в сборе недопустимы. Неправильно установленные детали могут привести к разрушению механизма ЯМЗ 238 и повреждению коробки передач. Поэтому в случае если вы неуверены в себе лучше обратиться к специалистам. Квалифицированные работники выполнят замену с необходимыми гарантиями.

Детали и запасные части, техническое обслуживание, сервис и ремонт

Автомобили ГАЗ

Автомобили ЗИЛ

Автомобили КАМАЗ

Автомобили МАЗ

Автомобили КРАЗ

Автомобили УРАЛ

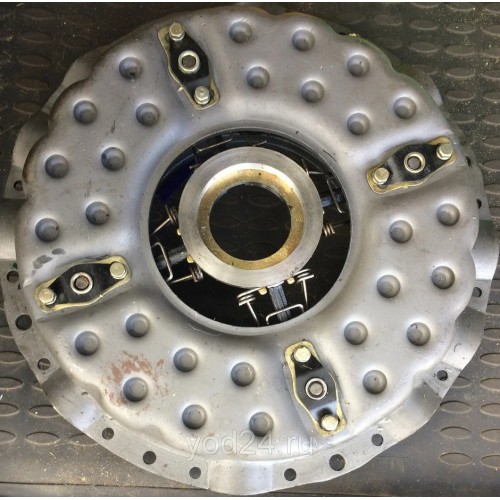

Обслуживание и регулировки сцепления ЯМЗ-236

Диски сцепления ЯМЗ-236 ведомые диаметром 400 мм, с гасителем крутильных колебаний пружинно-фрикционного типа, с накладками фрикционными на асбестовой основе.

Муфта выключения сцепления ЯМЗ-236 со специальным радиально-упорным подшипником, при выключении перемещается к двигателю.

Технические характеристики и параметры сцепления ЯМЗ-236

По мере износа фрикционных накладок сцепления ЯМЗ-236 автомобилей МАЗ-5551, МАЗ-5335, 5336, 5337 и Урал-4320, 43206, Урал-5557 средний ведущий диск под действием нажимных пружин нажимного диска перемещается к маховику, кольца 2 при этом упираются в кожух сцепления, перемещаясь по штокам 1 и сохраняя размер между кольцами и тарельчатыми пружинами.

При установке сцепления ЯМЗ-236 с механизмом автоматической регулировки отхода среднего диска на маховик соблюдать следующий порядок:

— Установить передний ведомый диск.

— Установить средний ведущий диск со штоками.

— Установить задний ведомый диск.

— Установить нажимной диск с кожухом в сборе, закрепив его на маховике при помощи восьми коротких болтов.

— Надеть четыре тарельчатые пружины выпуклой стороной к разрезным кольцам.

— Установить четыре упорных планки и закрепить их с кожухом к маховику при помощи восьми длинных болтов.

После установки сцепления ЯМЗ-236 автомобилей МАЗ-5551, МАЗ-5335, 5336, 5337 и Урал-4320, 43206, Урал-5557 на маховик убедиться в том, что кольца на штоках стоят с упором в кожух, обеспечивая зазор 1,2±0,1 мм между кольцами и тарельчатыми пружинами при включенном сцеплении.

При износе накладок ведомых дисков торец муфты выключения сцепления ЯМЗ-236 упрется в торец крышки подшипника первичного вала коробки передач; в этом случае изношенные накладки ведомых дисков заменить новыми.

Отсутствие свободного хода муфты выключения сцепления ЯМЗ-236 приведет к выходу из строя нажимного подшипника и усиленной пробуксовке ведомых дисков.

Свободный ход муфты выключения сцепления (размер «А») регулировать изменением длины тяги механизма выключения или длины штока цилиндра усилителя в зависимости от конструкции механизма выключения в соответствии с указанием инструкции по эксплуатации транспортных средств.

Регулировка положения упорного кольца оттяжных рычагов корзины сцепления ЯМЗ-236

При сборке нажимного диска (корзины) сцепления ЯМЗ-236 автомобилей МАЗ-5551, МАЗ-5335, 5336, 5337 и Урал-4320, 43206, Урал-5557 с кожухом в сборе отрегулировать положение упорного кольца.

Эту регулировку производить в приспособлении, имеющем установочный размер 27±0,1 мм (рис. 51) регулировочными гайками 6 отжимных рычагов при фиксированном положении кожуха и нажимного диска.

Регулировкой обеспечить размер «В», равный 64±0,1 при этом упорные поверхности все четырех оттяжных рычагов 5 должны одновременно касаться упорного кольца 4.

Перекос упорного кольца приведет к неравномерному отходу нажимного диска сцепления (корзины) ЯМЗ-236 при выключении сцепления или ненормальной его работе.

После регулировки положения упорного кольца регулировочными гайками 6 установить стопорные 7 и опорные 8 пластины регулировочных гаек. Завернуть все восемь болтов крепления стопорных и опорных пластин, установив пружинные шайбы под головки болтов.

В случае использования нажимного диска (корзины) сцепления ЯМЗ-236 с кожухом в комплекте с ведомыми дисками после ремонта, на которых установлены фрикционные накладки толщиной 4,15 мм, при регулировке положения упорного кольца размер «В» установить равным 67±0,1 мм.

Рис.51. Приспособление для сборки нажимного диска сцепления ЯМЗ-236 с кожухом в сборе

1 – подставка; 2 – направляющий штифт; 3 – болт крепления кожуха; 4 – упорное кольцо оттяжных рычагов; 5 – оттяжной рычаг; 6 – регулировочная гайка; 7 – стопорная пластина; 8 – опорная пластина; 9 – нажимной диск

Регулировка сцепления ЯМЗ-236

В эксплуатации сцепления ЯМЗ-236 автомобилей МАЗ-5551, МАЗ-5335, 5336, 5337 и Урал-4320, 43206, Урал-5557 периодически проводить регулировку свободного хода муфты выключения сцепления.

Свободный ход муфты выключения сцепления ЯМЗ-236 регулировать изменением длины тяги механизма выключения или длины штока цилиндра усилителя в зависимости от конструкции механизма выключения сцепления.

Свободный ход муфты выключения сцепления ЯМЗ-236, определяемый зазором между упорным кольцом и подшипником муфты (3,2-4,0 мм) регулировать в соответствии с указаниями по эксплуатации автомобиля Урал.

Снятие сцепления ЯМЗ-236

Снятие сцепления ЯМЗ-236 с двигателя, укомплектованного коробкой передач, производиться с предварительным снятием коробки передач.

Снятие коробки передач и сцепления с двигателя, установленного на транспортное средство, производится в следующем порядке:

Провести работы по подготовке коробки передач для снятия:

– отсоединить поддерживающую опору силового агрегата, установленную на коробке передач;

– отсоединить карданный вал от фланца вторичного вала;

– отсоединить привода сцепления и коробки передач и другое, препятствующее перемещению коробки передач от двигателя на ≈ 300 мм и опусканию или подъему коробки передач.

Установить на верхнюю крышку коробки передач специальный рым (см. рисунок 11) вместо опоры рычага переключения или механизма дистанционного управления коробки передач.

Отвернуть гайку крепления шланга смазки к стенке картера сцепления ЯМЗ-236 и протолкнуть шланг вместе с масленкой в полость картера сцепления, при этом оттяжная пружина и скоба пружины также будут отсоединены от стенки картера и могут упасть в полость картера, на что необходимо обратить внимание.

После зачаливания коробки передач автомобилей МАЗ-5551, МАЗ-5335, 5336, 5337 и Урал-4320, 43206, Урал-5557 грузоподъемным устройством (кран, лебедка и т.п.) или подвода передвижного подъемника под коробку передач, отворачивают оставшиеся 2-3 болта крепления картера сцепления ЯМЗ-236 и перемещают коробку передач от двигателя до выхода первичного вала из ведомого диска, при этом вилка выключения сцепления, перемещаясь вместе с коробкой передач разворачивается вместе с валом в сторону двигателя и выходит из зацепления с муфтой.

После снятия коробки передач с картером сцепления муфта выключения остается на упорном кольце.

Снять оттяжную пружину и ее скобу (если они не разъединились сами).

Снять муфту выключения сцепления ЯМЗ-236 с упорного кольца в следующей последовательности:

– используя полукруглый паз на краю корпуса муфты выключения, обращенном к диафрагменной пружине, нащупать пальцем ус предохранительного кольца и, утопив его (шпилькой, болтом и т.п.), через центральное отверстие муфты, отверткой деформируя кольцо вывести ус из отверстия втулки, что обеспечит возможность разворота замкового кольца на втулке;

– снова используя полукруглый паз муфты повернуть замковое кольцо относительно втулки таким образом, чтобы выступы кольца совпали с лысками на втулке;

– протолкнуть муфту в сторону маховика до упора, обеспечивая минимальные перекосы относительно оси коленчатого вала, при этом пружинное кольцо выйдет из фасонной канавки упорного кольца и войдет в прямоугольную;

– снять муфту, для чего переместить ее в обратном направлении (от маховика), при этом пружинное кольцо останется в прямоугольной канавке упорного кольца, извлечь кольцо из прямоугольной канавки с помощью отвертки и установить его на втулку муфты.

Как заменить

Замена сцепления выполняется в несколько этапов:

Как снять

Для того чтобы демонтировать механизм сцепного устройства, необходимо выполнить следующие действия:

Установить транспортное средство на специальную платформу или смотровую яму.
Демонтировать аккумуляторную батарею.
Снять воздушный фильтрующий элемент.
Убрать брызговики мотора, которые находятся в нижней и боковой части отсека силового агрегата.
Демонтировать поперечину переднего подвесного механизма.
Убрать привод передних ведущих колес.
Слить масляную жидкость.
Отсоединить датчик скорости при помощи отвертки.
Снять выключатель заднего хода.
Убрать держатель моторного жгута.
Открутить крепежные болты и снять картер стартера.
Отсоединить от кронштейна коробки передач опоры двигателя.
Сдвинуть сцепление назад.
Демонтировать первичный вал механизма.
Открутить крепежные болты с кожуха сцепного механизма. Болты отворачивают по очереди, в 2-3 приема.
Демонтировать нажимной диск вместе с кожухом.

Сборка

Этапы сборки механизма сцепления:

Собрать ведомый диск. Для этого необходимо прикрепить к пластичному пружинному устройству фрикционные накладки.
Собрать нажимной диск. Нужно смазать ролики специальной жидкостью, заложить их в отверстие оттяжных рукояток, вставить рычаг в паз, который находится на диске нажимного типа, установить палец. Присоединить к рычагам опорные вилки и зашплинтовать.
Собрать нажимной диск с кожухом. Это необходимо делать под прессом, который сможет сжать пружины и вкрутить болты в опорные вилки. Под пресс кладут диск ведомого типа, сверху — нажимной диск. На специальные выступы устанавливают теплоизолирующие шайбы и сами пружинные механизмы. Прижимают кожух при помощи пресса и закручивают крепежные болты.
Установка дисков в картер сцепного механизма.

Порядок действий во время установки сцепления:

Установить диск ведомого типа так, чтобы удлиненный конец ступицы был направлен в сторону маховика.
Установить ведущий дисковый элемент со штоками.
Установить второй ведомый диск, у которого удлиненный конец ступицы будет направлен в сторону коробки передач.
Установить нажимной диск.
Присоединить к конструкции разрезанные регулировочные кольца.
Установить упорные планки, закрепить их при помощи кожуха.
Установить механизм сцепления на маховик, проверить зазор между упорными кольцами и шайбами, включив механизм сцепления.

Как поставить диски

Многих водителей интересует, как устанавливается диск сцепления на МАЗе.

Состав узла

Двухдисковое сцепление на автомобиле маз представляет собой сложный механизм, который состоит из следующих компонентов:

Основной маховик с кратерным оснащением;

Пружина отжимного типа;

Пружинный нажим;

Разрезное колечко;

Специальный шток;

Планка упора;

Рычаговый оттяжной механизм, оснащенный вилкой;

Кольцо упорного типа, соединенное с оттяжным рычагом;

Регулирующая гайка;

Пластина опорного типа;

Вилка сцепления выключающая, смонтированная с валиком;

Выключающее муфтовое устройство, оснащенная подшипником.

Оно прикрепляется к втулке посредством фланца, монтированного к картеру КПП;

Специальный кожух;

Простой рычаг;

Шайба теплоизоляции;

Диск нажимного характера;

Диск среднего ведущего типа;

Диск нажимного типа;

Диск ведущего среднего типа;

Диски: заднего и переднего ведомого типа.

Из последнего пункта этого перечисления становится понятно название этого типа сцепления для маз.
